拆解报告:机乐堂30W 1A1C快充充电器

2021-05-06

近期充电头网拆解了JOYROOM机乐堂一款20W 1A1C双口快充充电器,吸引了不少小伙伴的关注。今天继续和大家分享机乐堂一款30W快充的拆解,这款充电器同样配备1A1C接口,分别支持18W QC和30W PD快充,A口还支持华为的22.5W SCP快充,实用性强。下面就来看看充电器的用料做工如何。


一、机乐堂30W快充充电器外观





包装盒顶部带有挂钩方便展卖,正面印有JOYROOM品牌、充电器名称、外观图以及卖点等信息。





背面印有充电器使用场景图以及卖点描述。

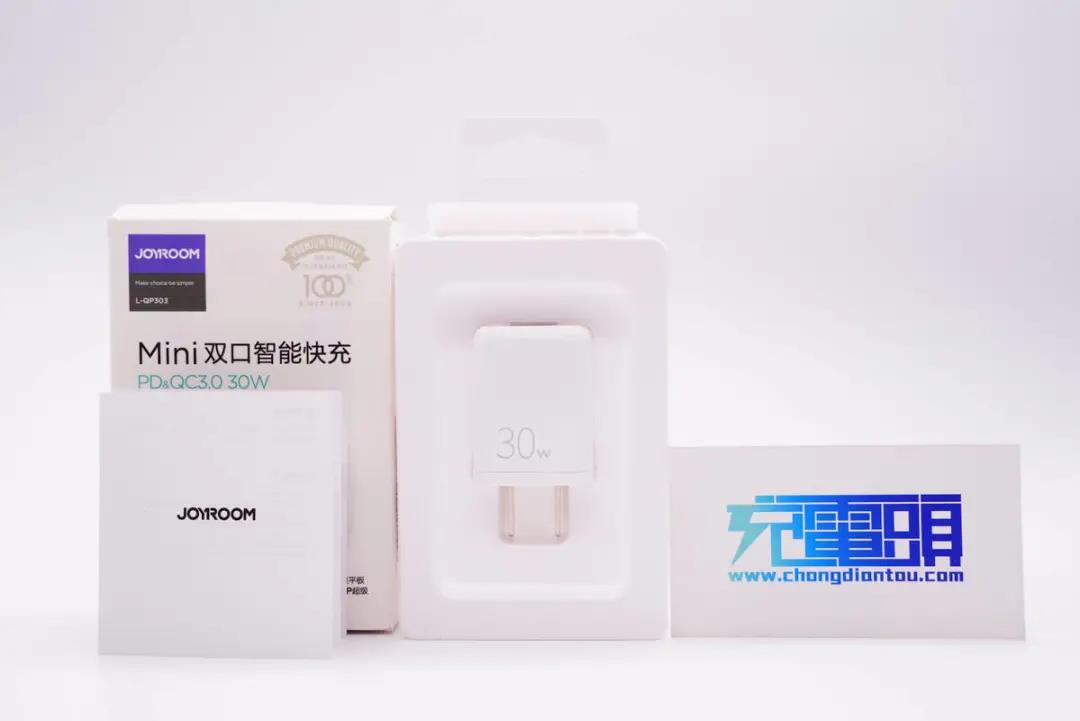

包装内含充电器和使用说明书。

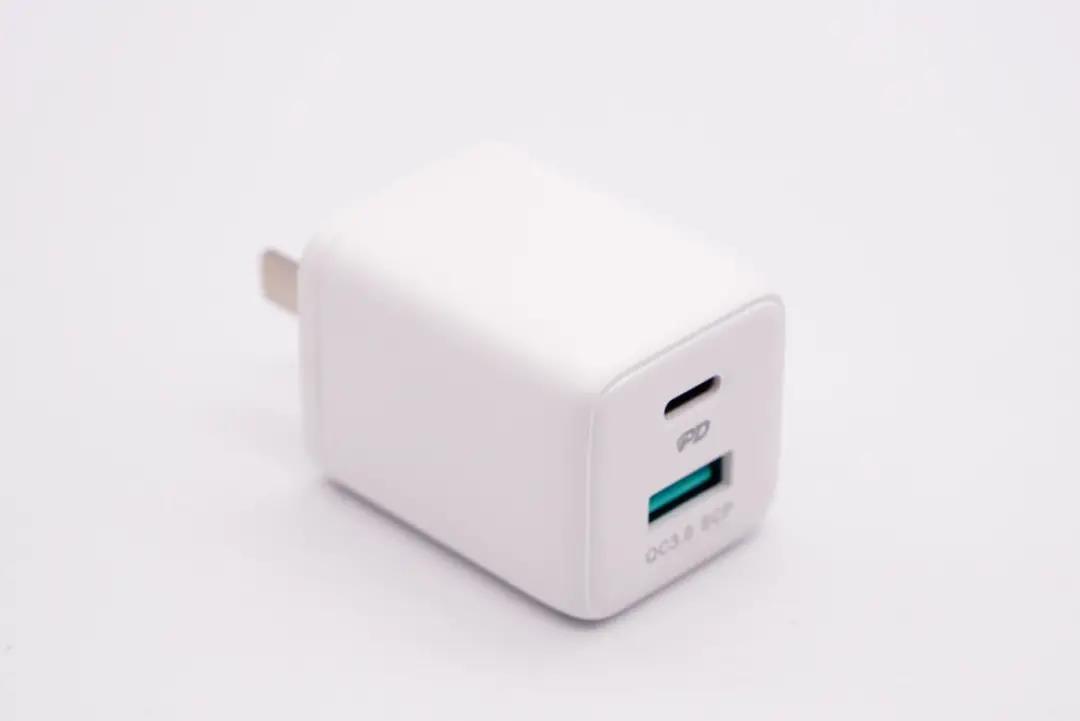

充电器采用小方柱造型设计,整体非常简洁,机身壳表面哑光处理,各面过渡圆润。

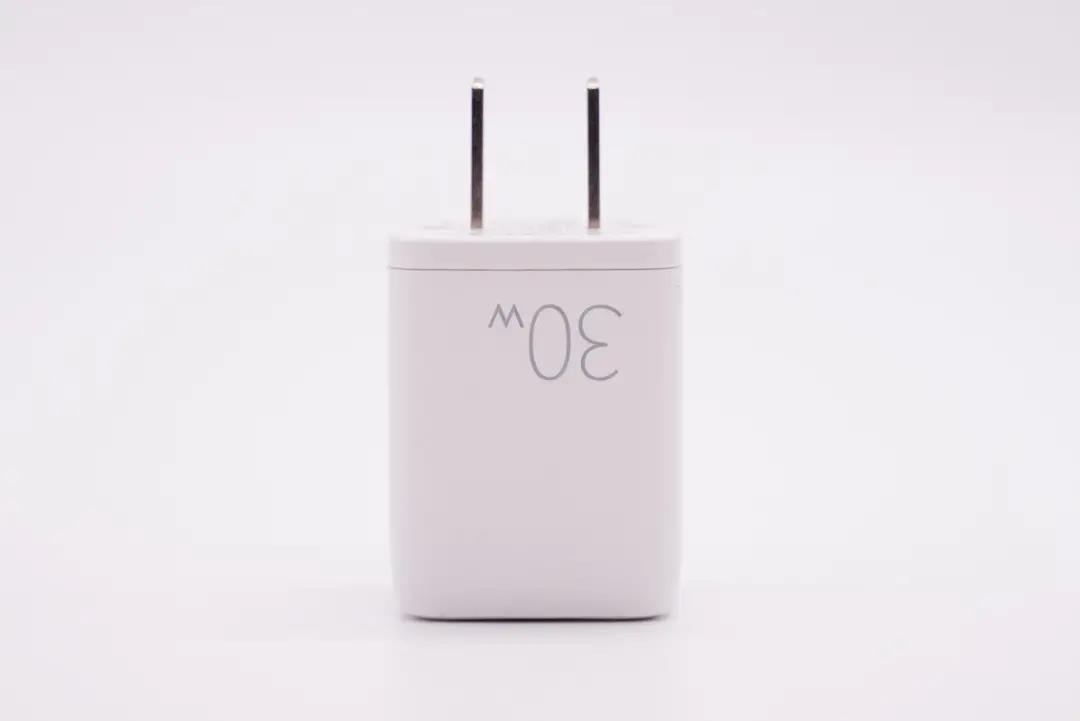

其中一面印有30W功率字样。

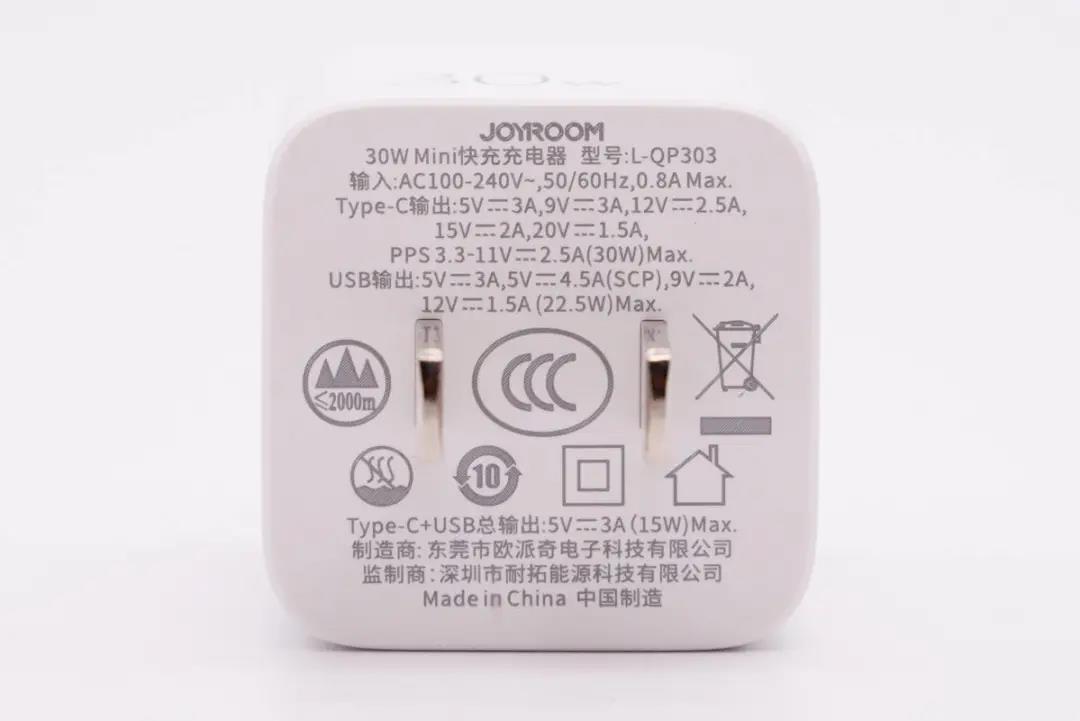

输入端外壳上标注有充电器参数

型号:L-QP303

输入:100-240V~50/60HZ 0.8A

输出:

USB-C:5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V2.5A

USB-A:5V3A、5V4.5A(SCP)、9V2A、12V1.5A

USB-C+USB-A:5V3A

制造商:东莞市欧派奇电子科技有限公司

监制商:深圳市耐拓能源科技有限公司

产品已经通过了3C认证。

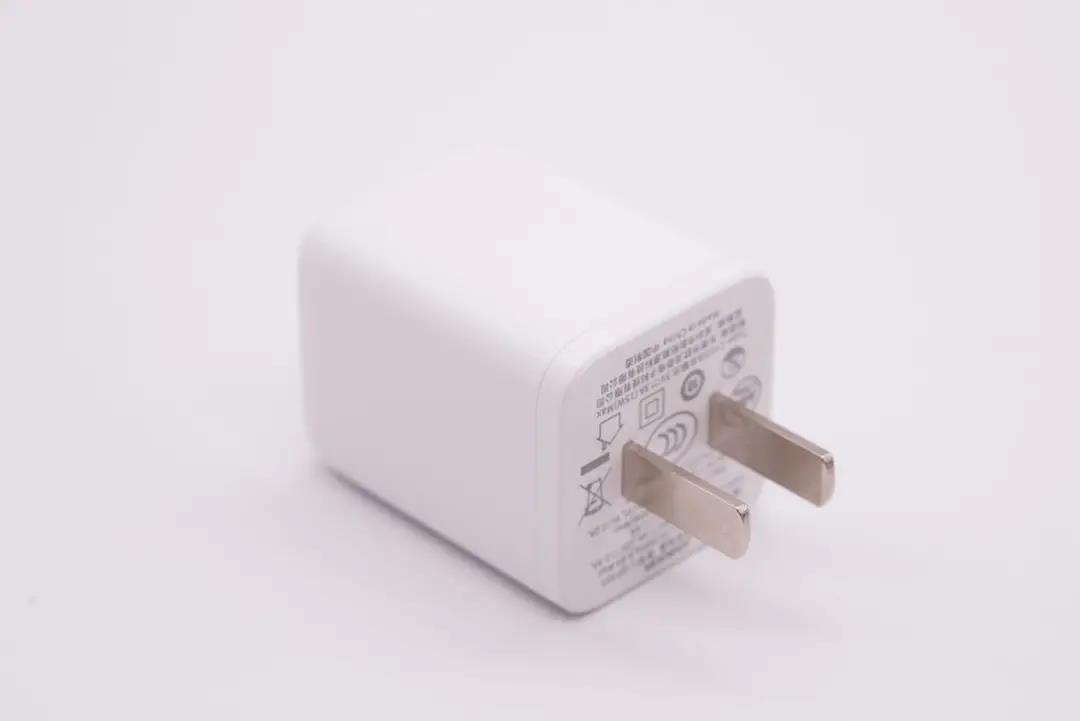

此外配备的是固定式国标插脚。

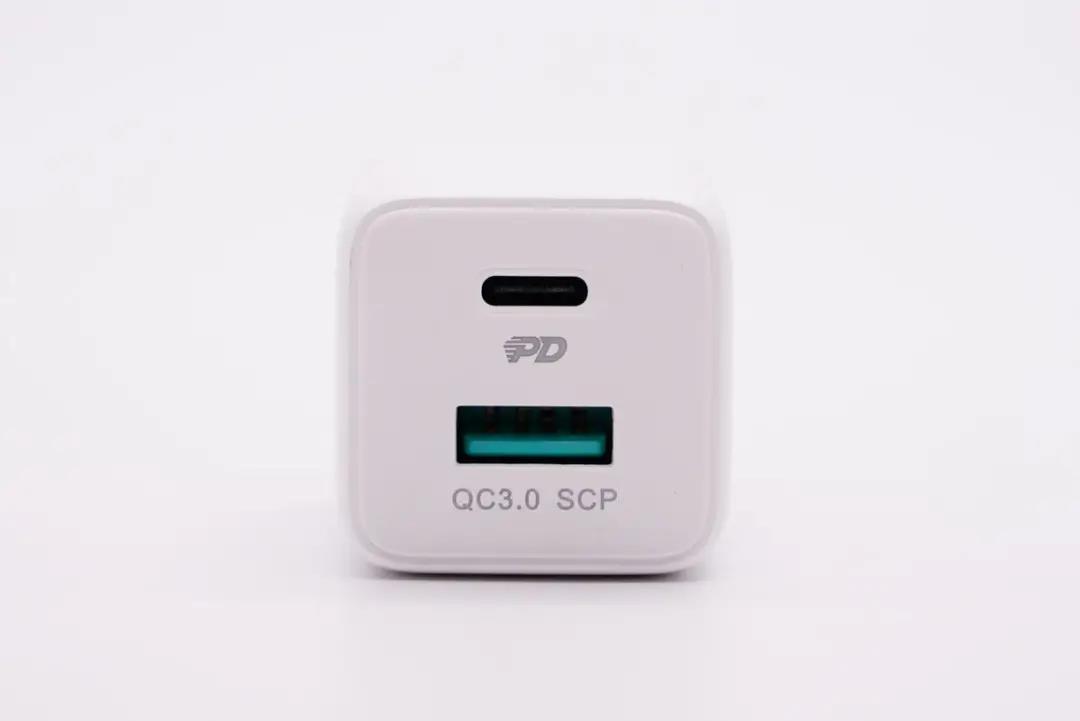

输出顶面配有1A1C接口,分别采用蓝色胶芯和黑色胶芯。

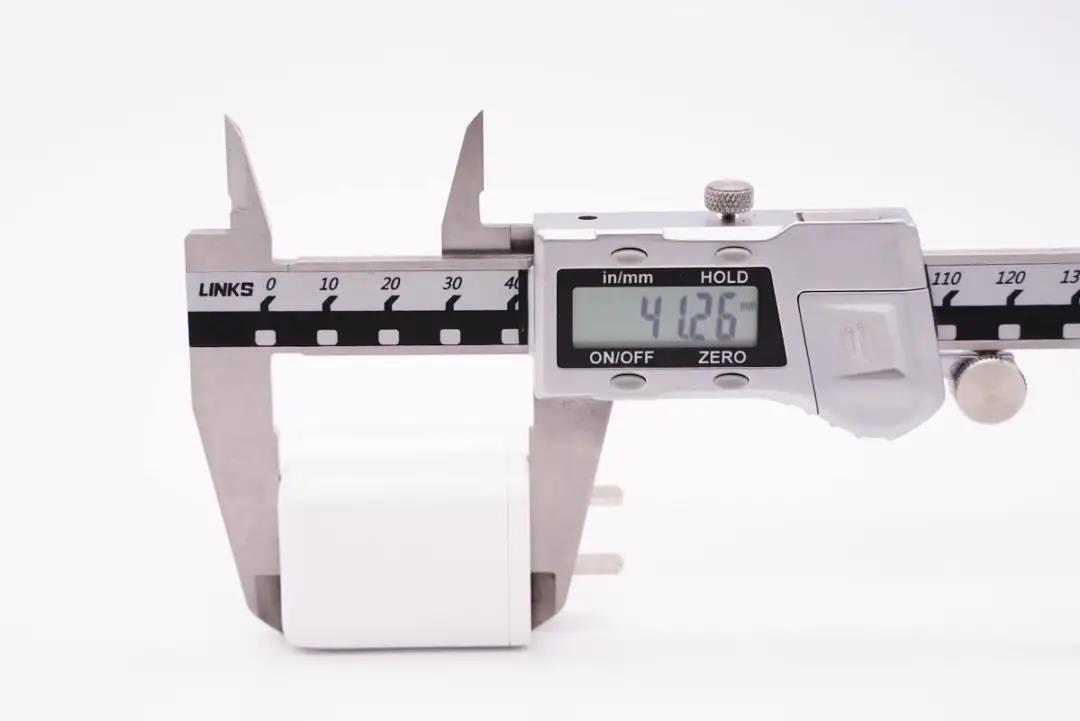

使用游标卡尺实测充电器机身高度为41.26mm。

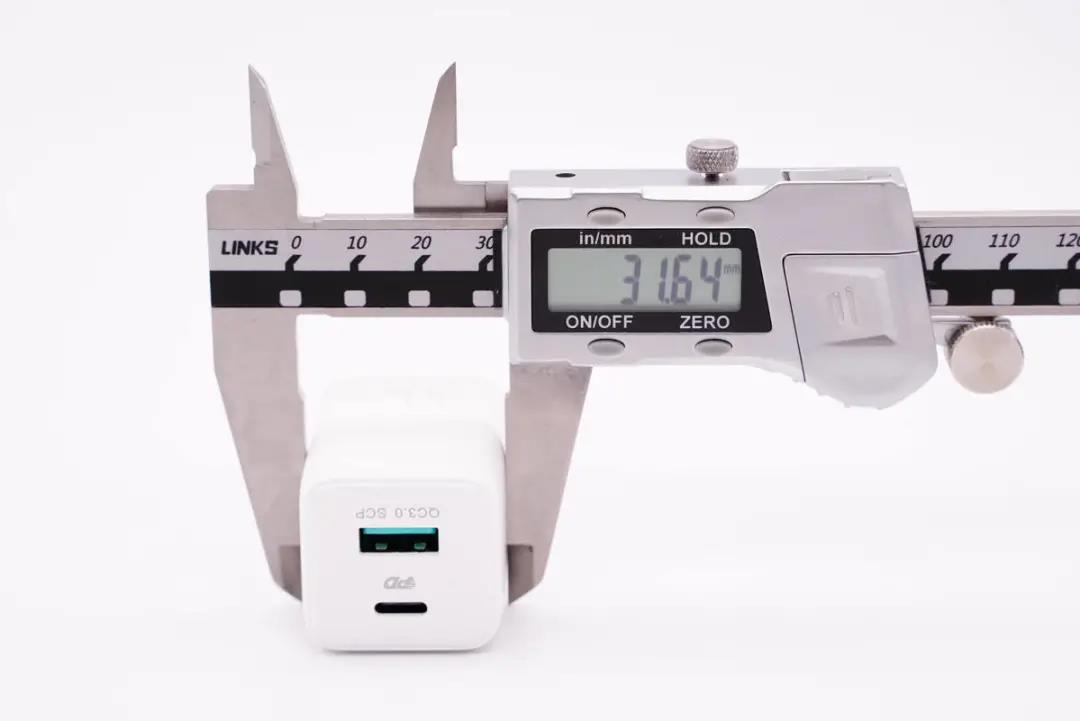

宽度为31.64mm。

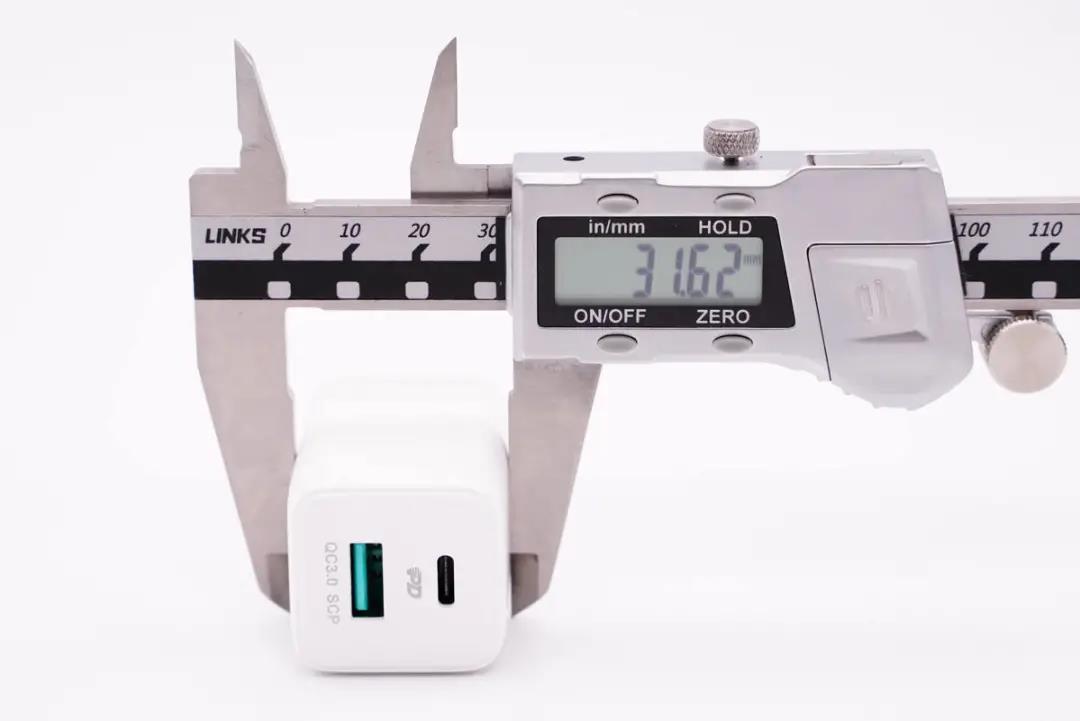

厚度为31.62mm。

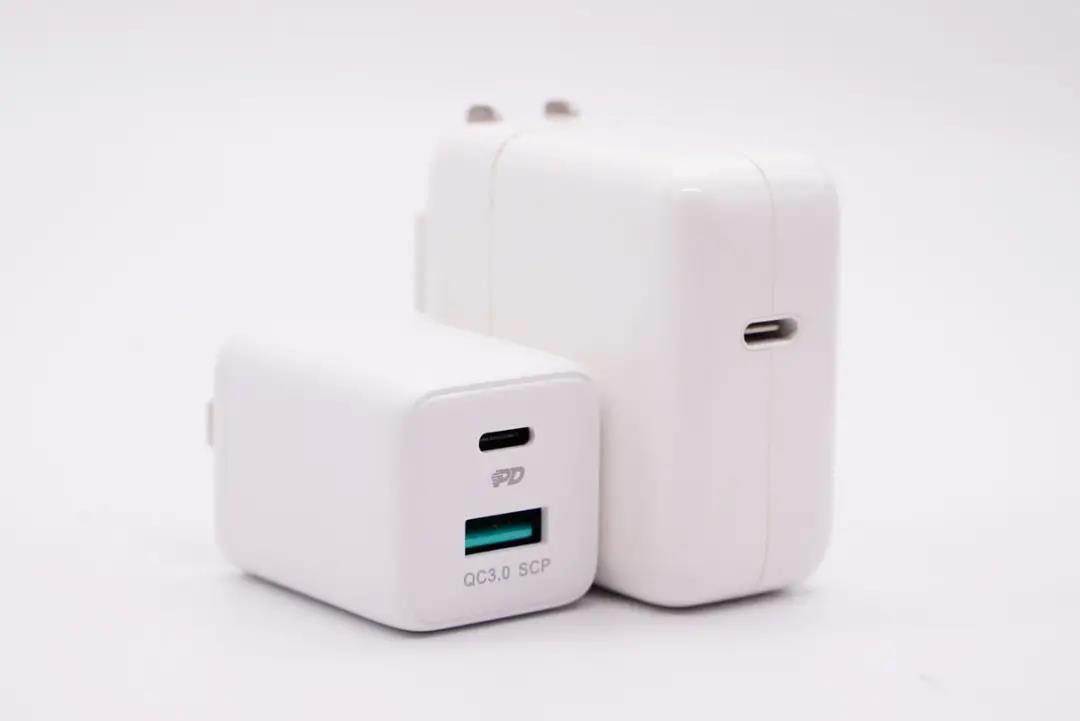

和苹果30W充电器直观对比,体积优势明显。

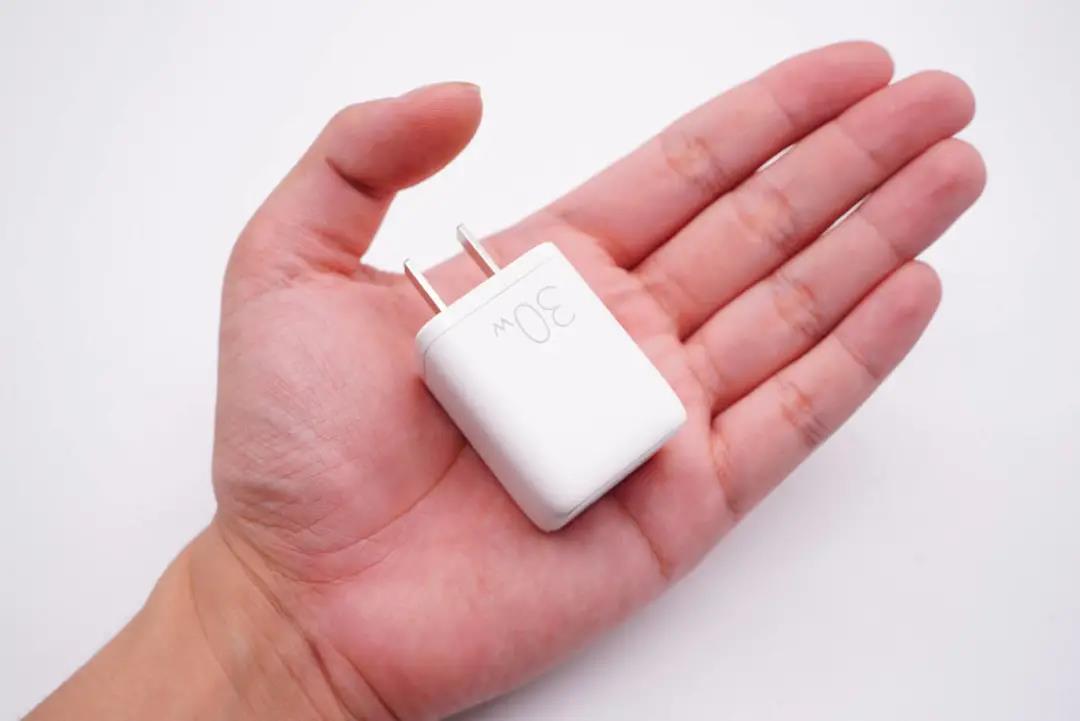

拿在手上的直观感受。

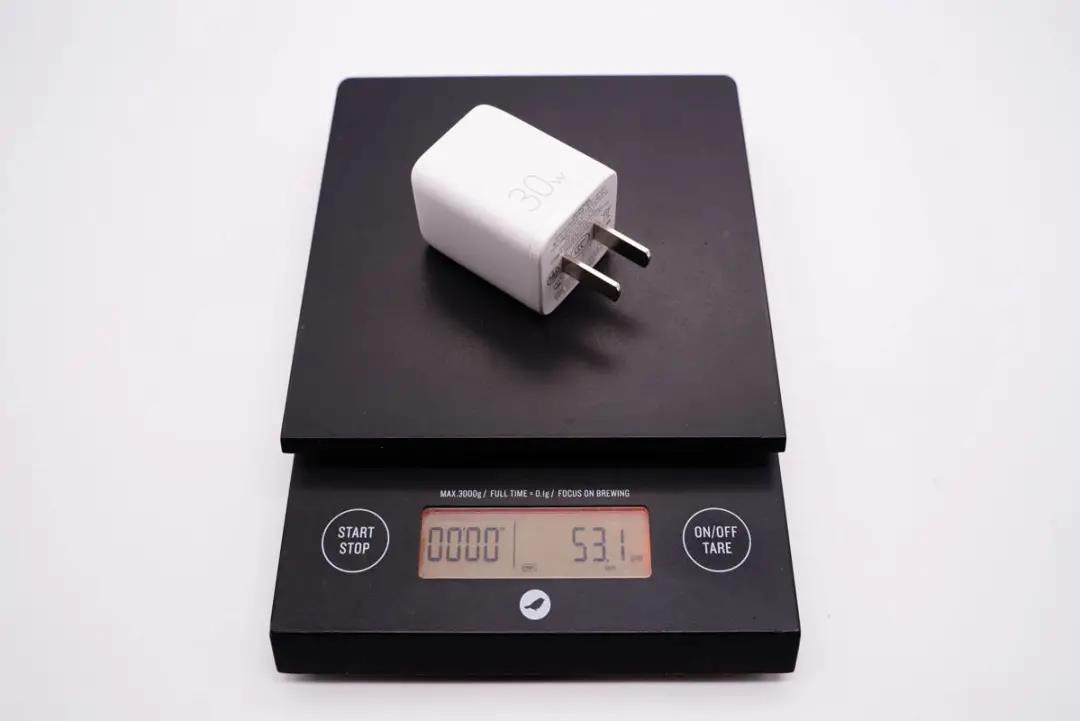

净重约为53g。

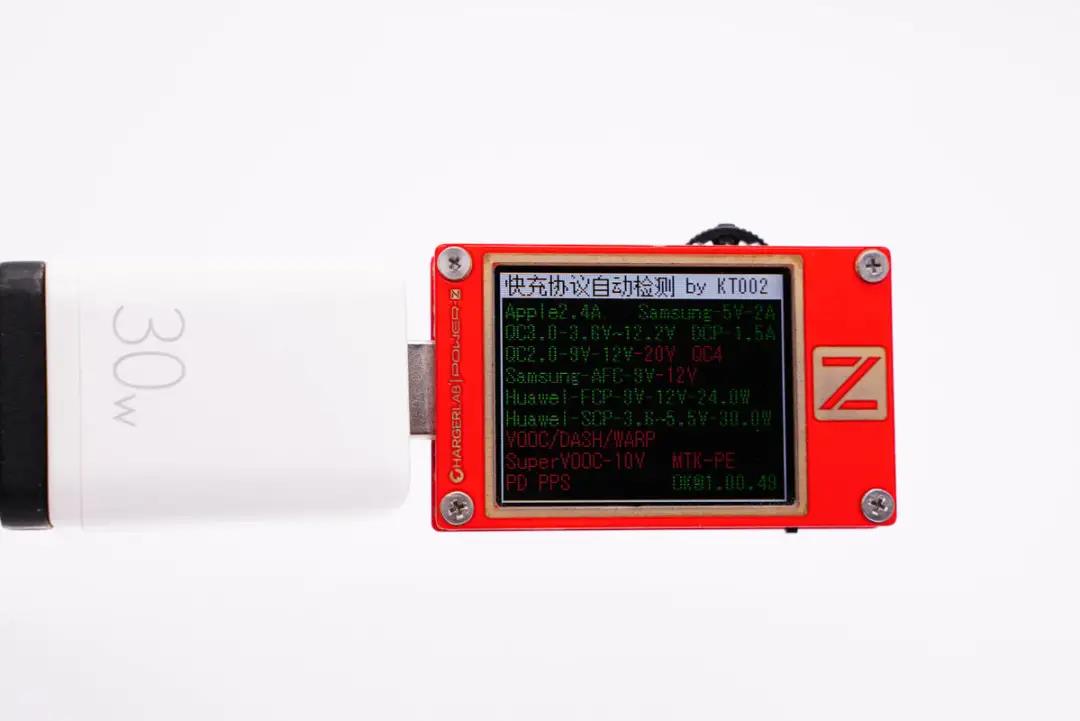

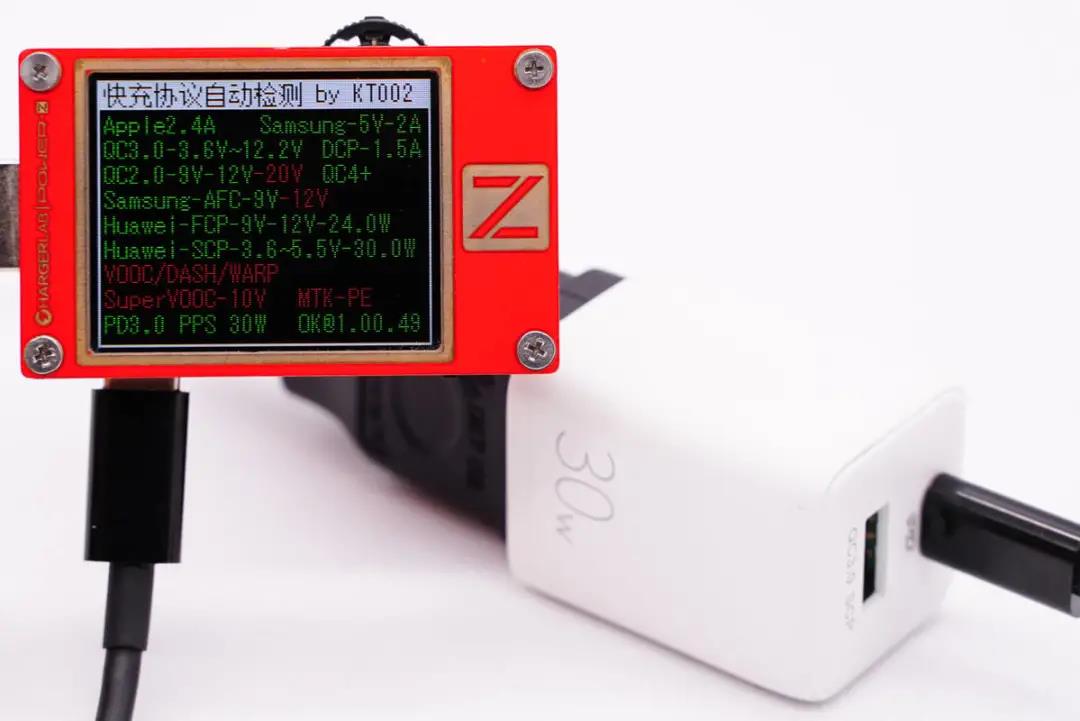

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP快充协议。





另外使用KT002测得USB-C口相对于A口,还额外支持PD3.0、PPS快充协议。

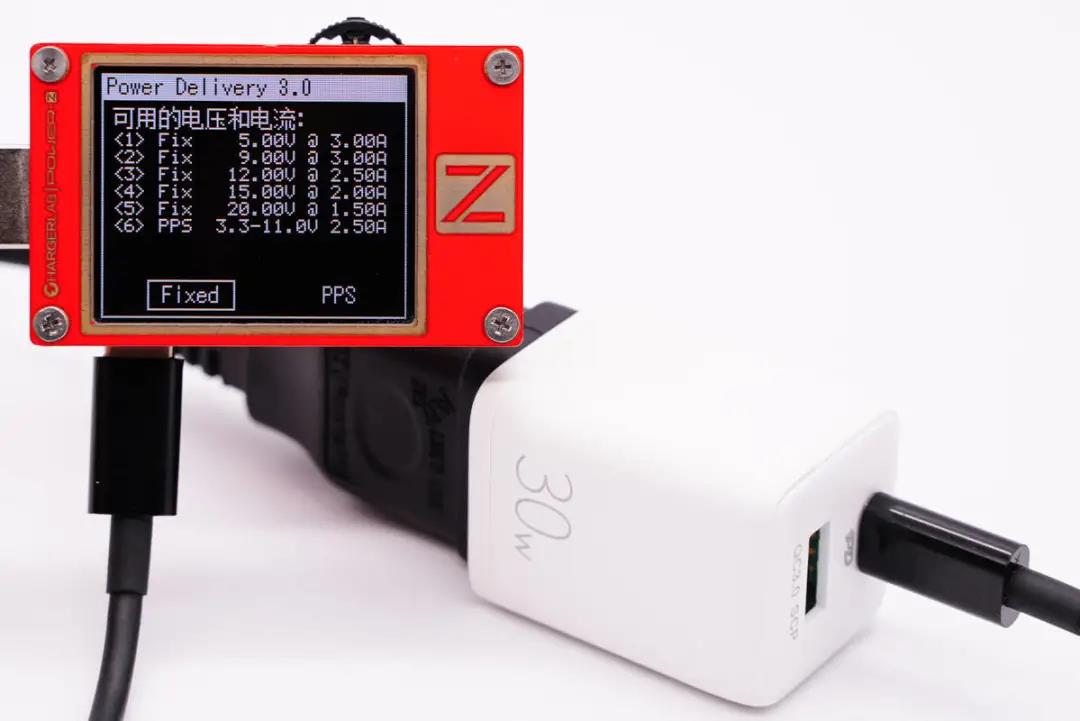

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位以及3.3-11V2.5A一组PPS电压档位。



二、机乐堂30W快充充电器拆解

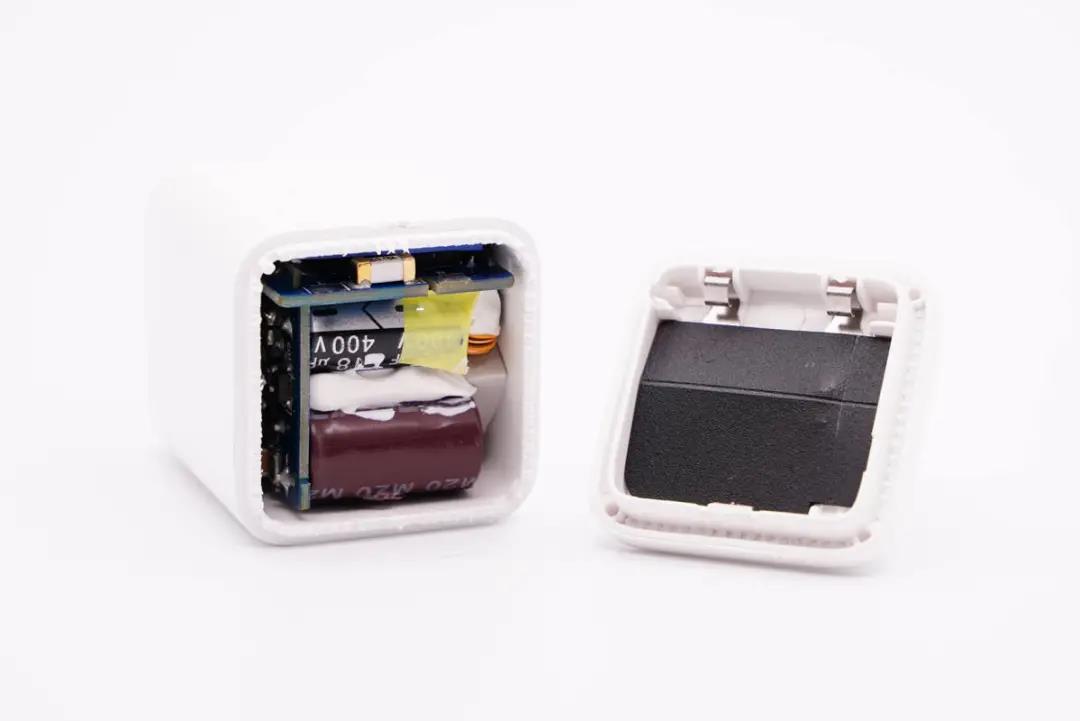

将输入端外壳拆开,插脚覆盖塑料板隔离,仅露出金属弹片和PCB板接触通电。

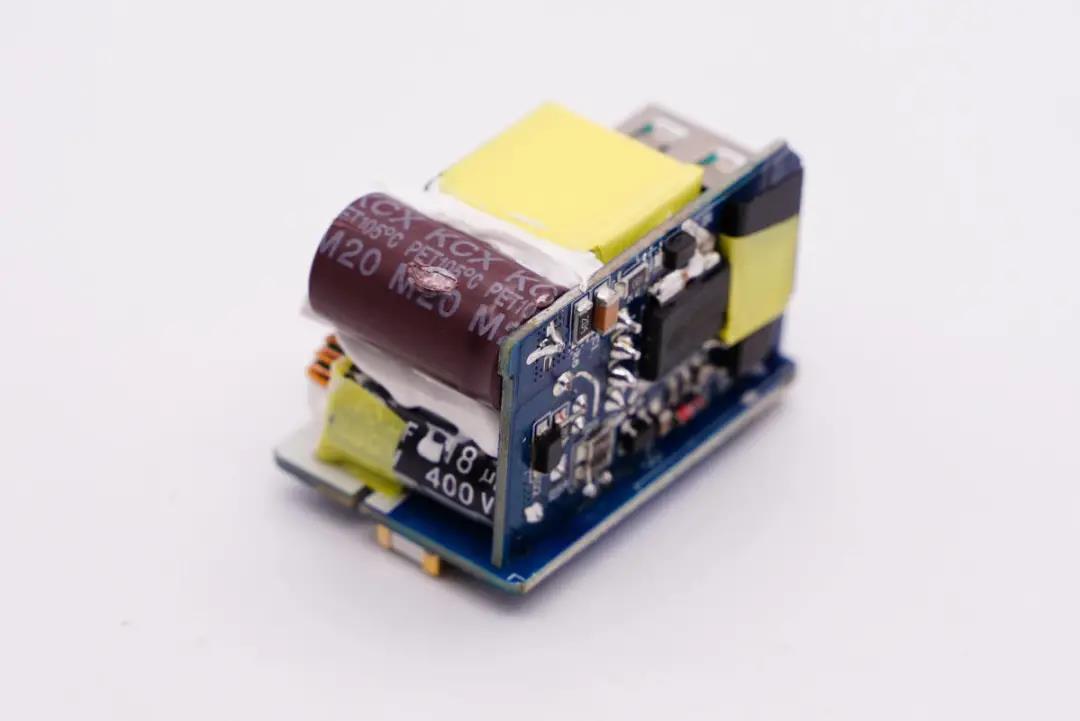

充电器采用两块小板相互垂直焊接设计。

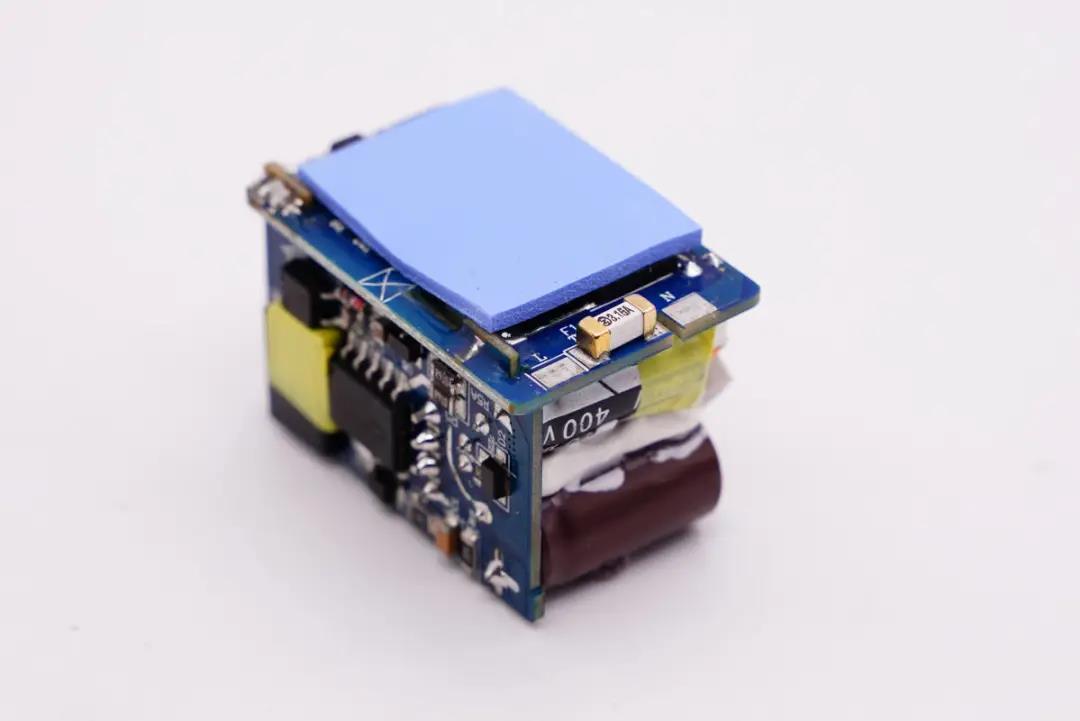

输入端小板背面贴有导热垫。

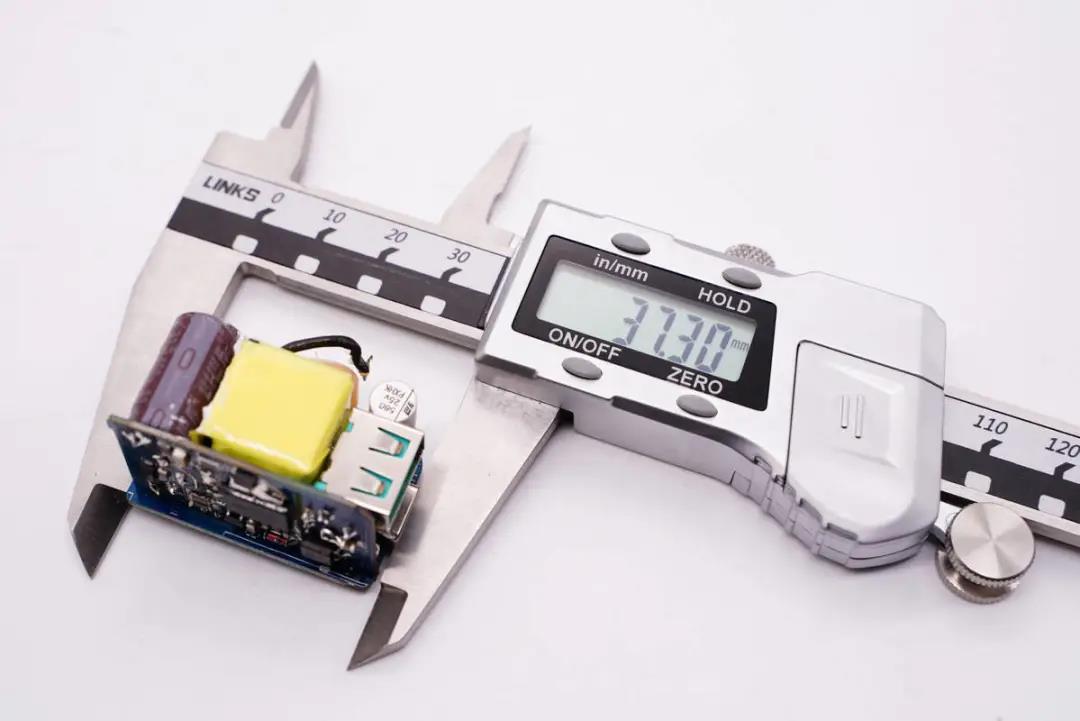

使用游标卡尺测得PCBA模块长度为37.3,mm。

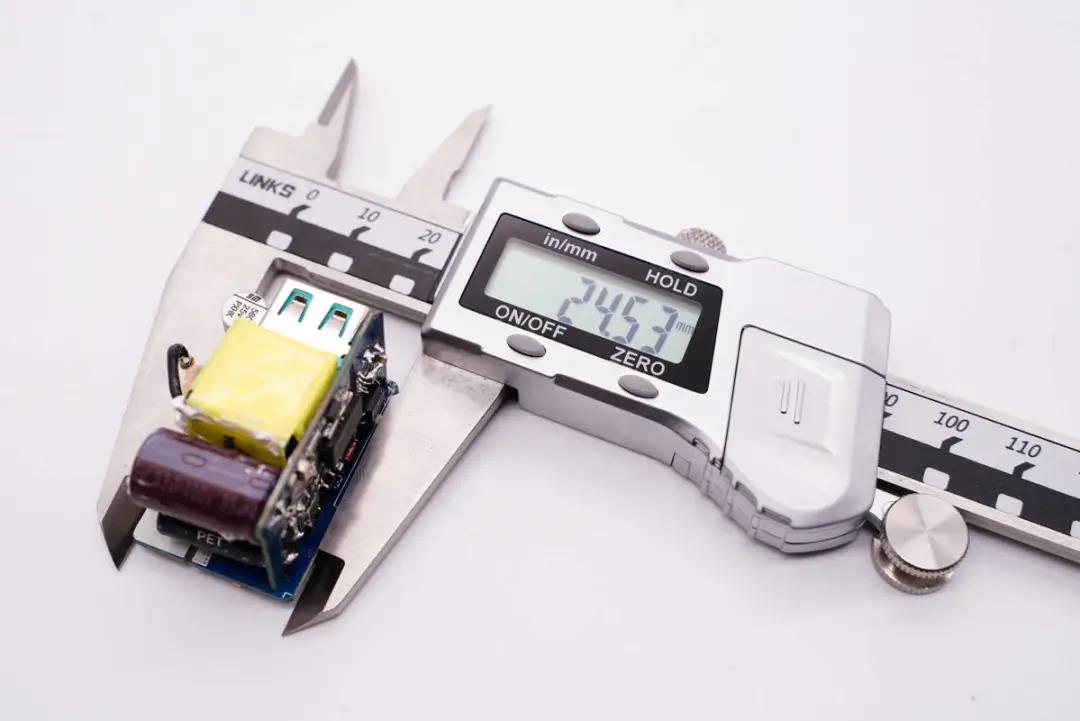

宽度为24.53mm。

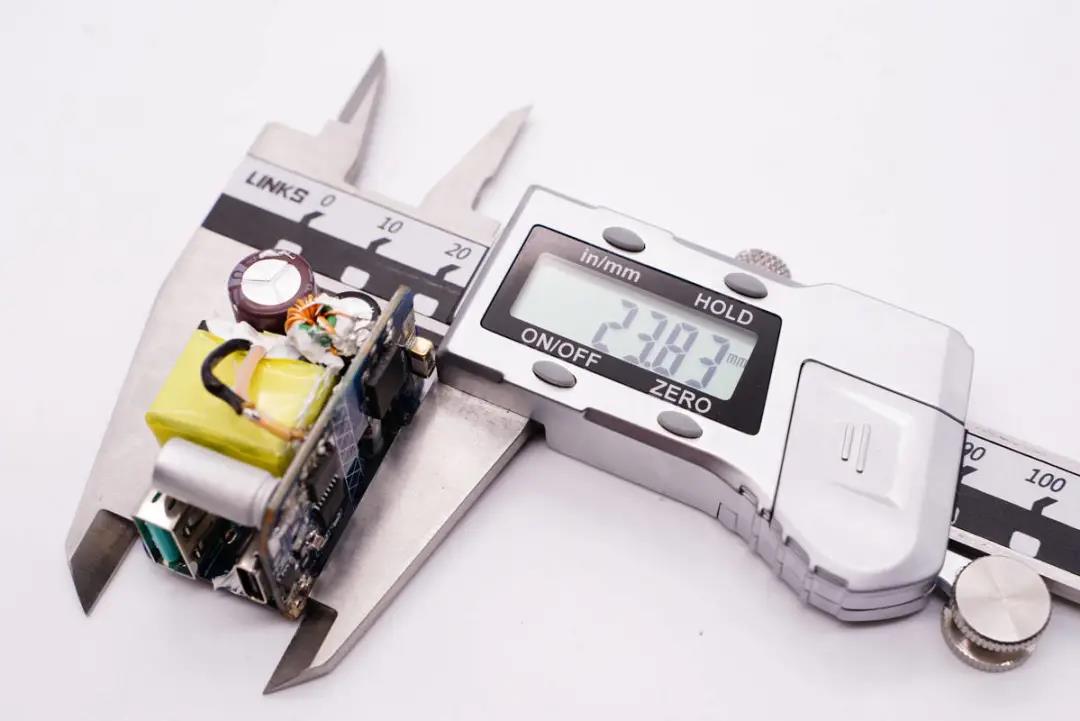

厚度为23.83mm。

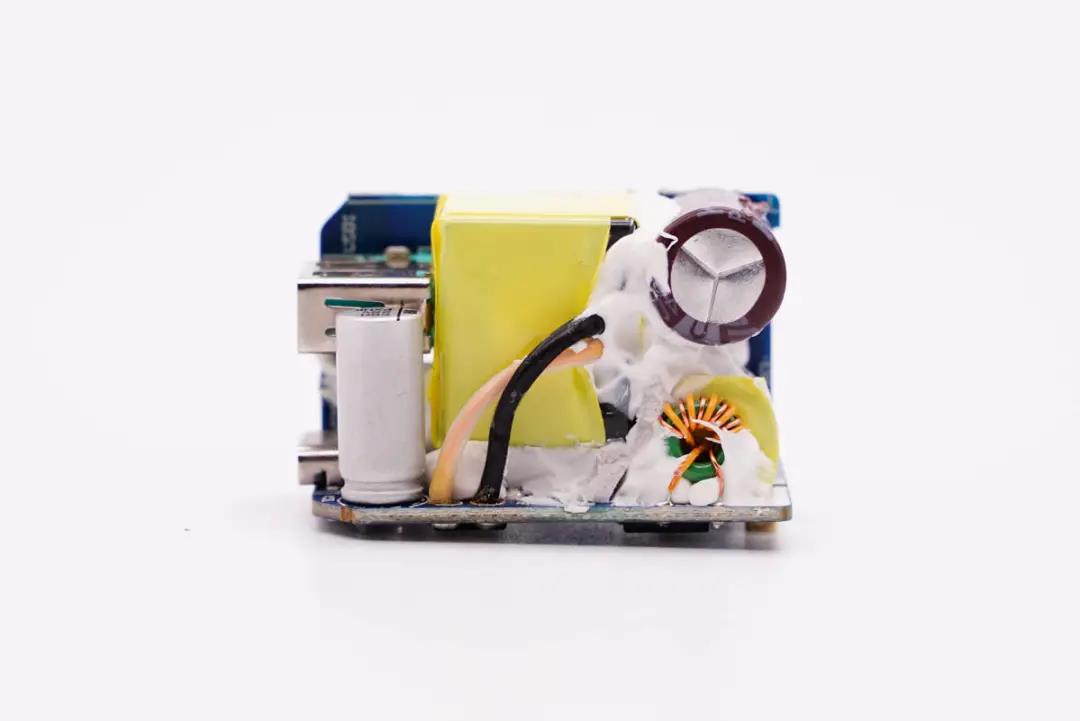

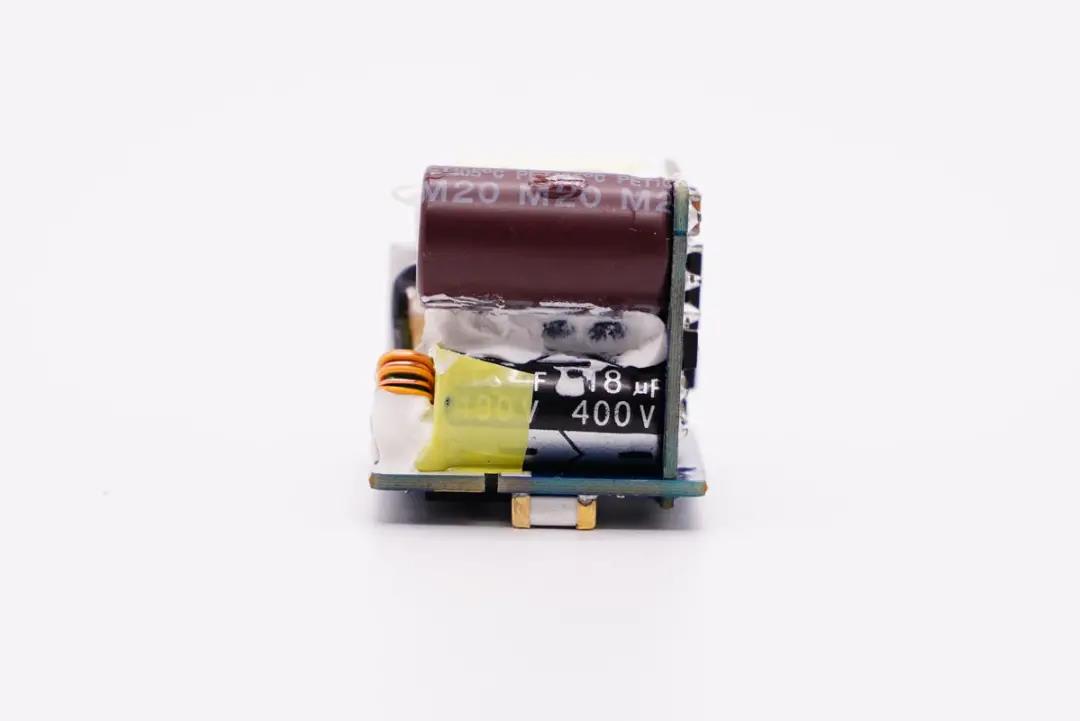

输入端一览,共模电感、电容打胶加固,之间通过胶带隔离绝缘。

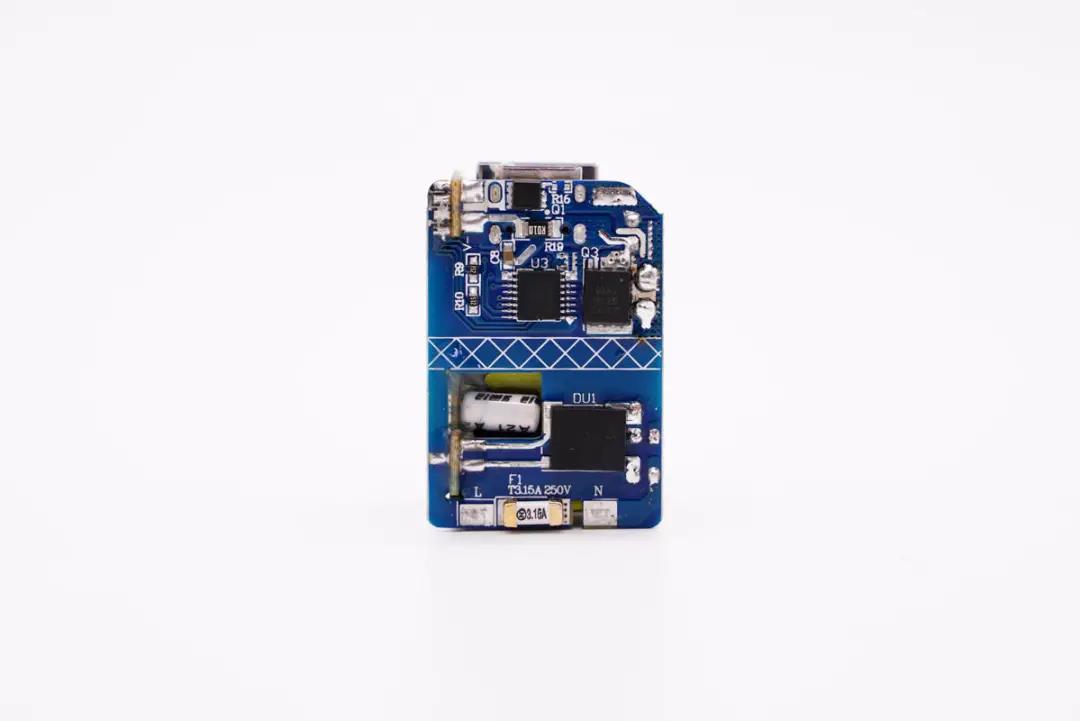

输入端小板背面一览,初级次级分界明显,初级侧设有保险丝、整流桥,主控芯片供电电容对应区域镂空处理,次级侧设有同步整流管、协议芯片以及输出VBUS开关管。

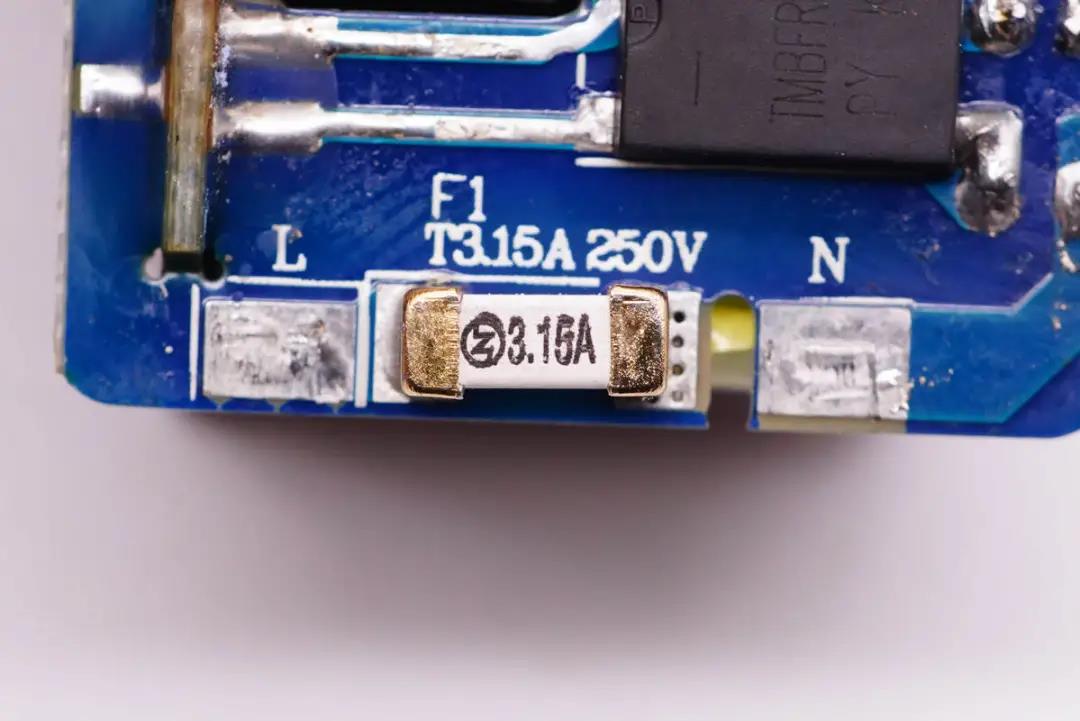

保险丝特写,额定电流3.15A。

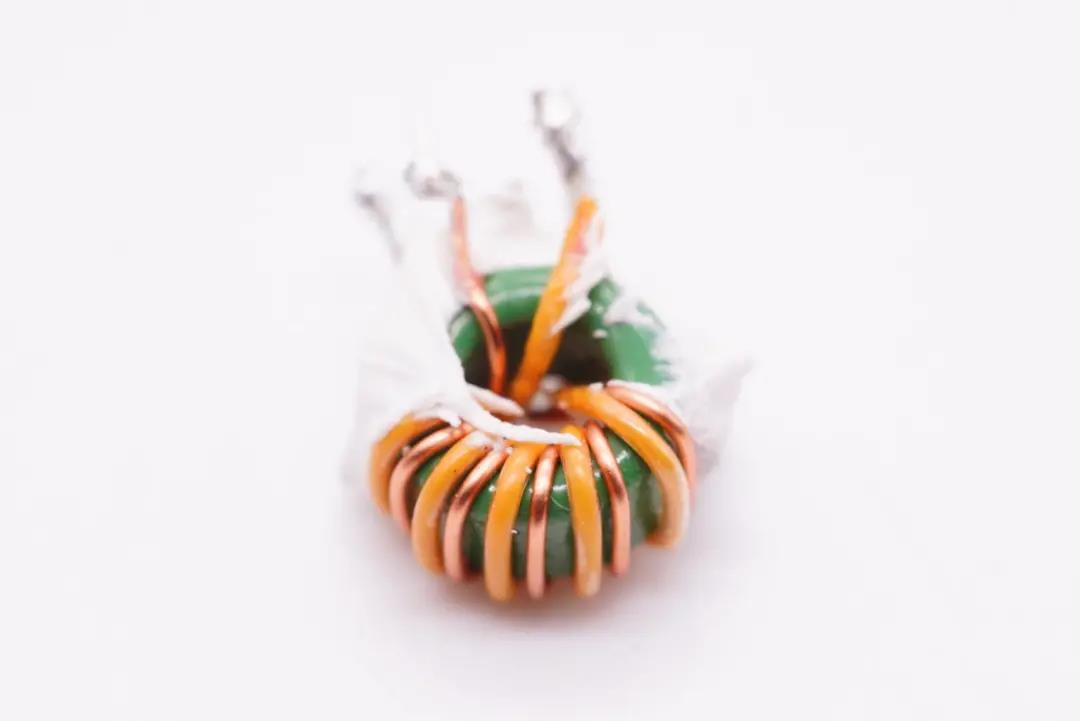

共模电感双线绕制,用于滤除EMI干扰。

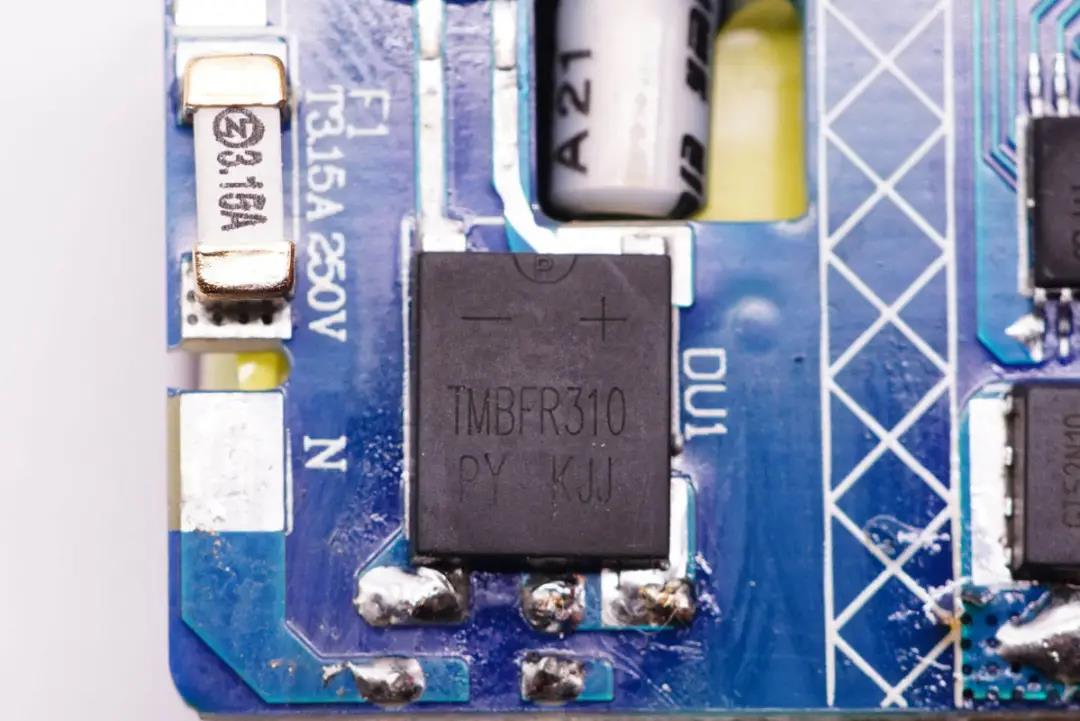

重庆平伟TMBFR310整流桥特写,最高工作温度150℃,最大浪涌电流90A。

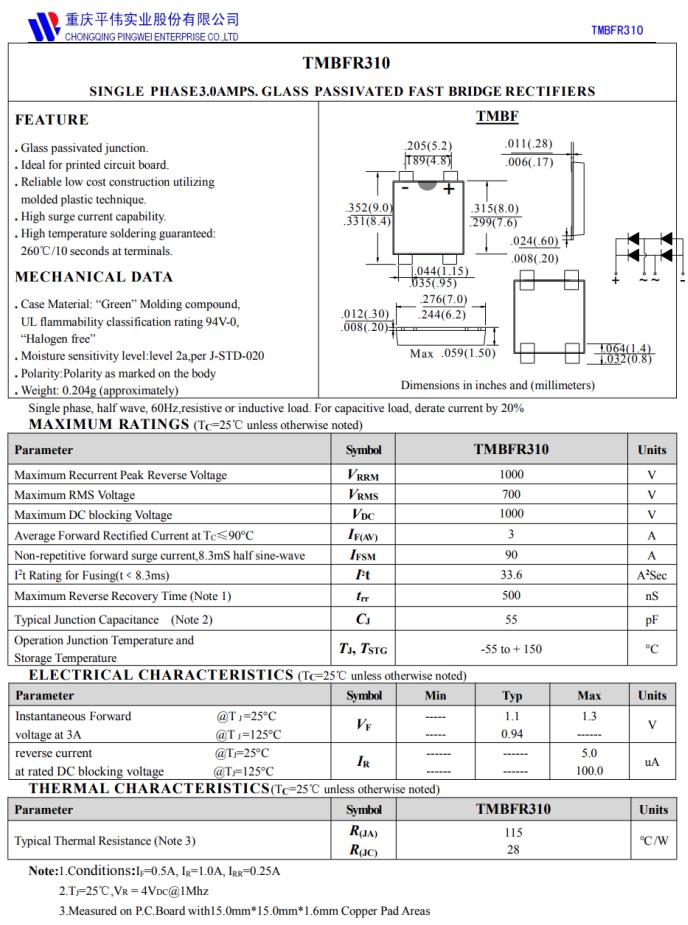

重庆平伟 TMBFR310 详细资料。

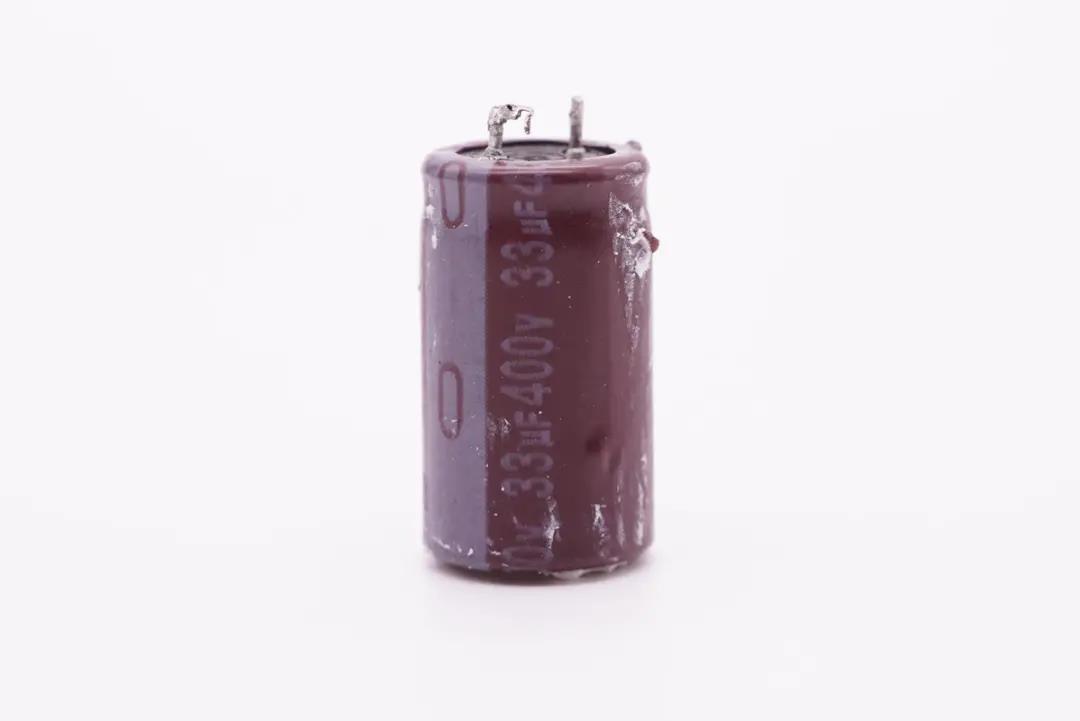

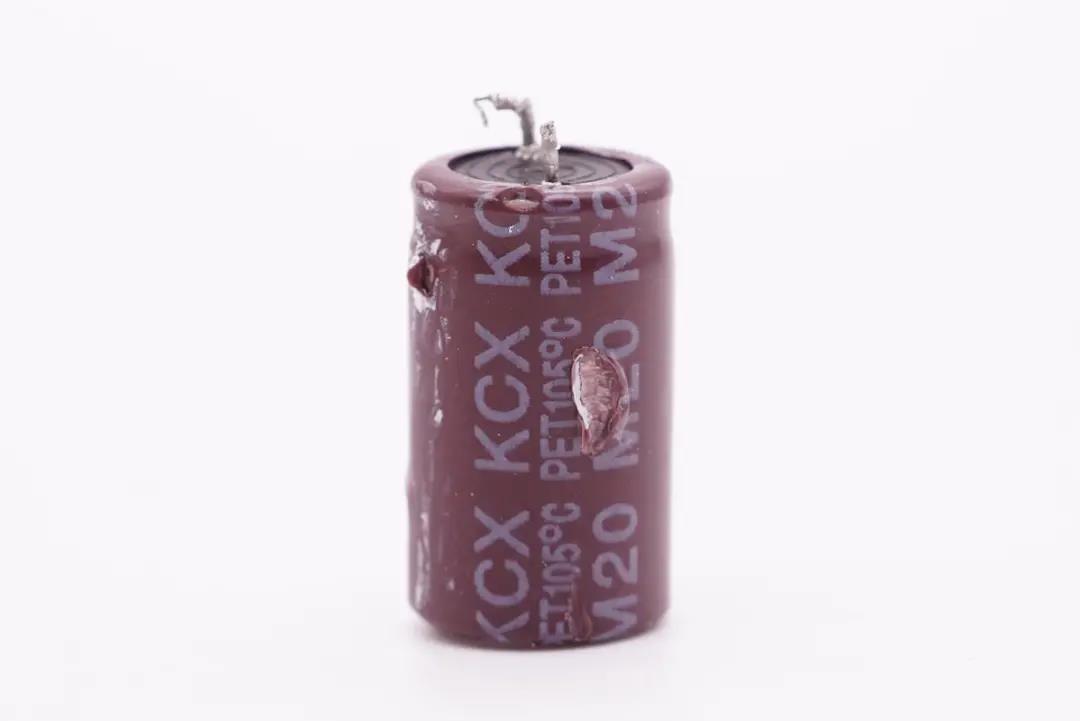

高压滤波电解电容采用永铭KCX系列,这是永铭2019年推出的快充电源专用产品,其工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。





规格为400V 33μF。充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

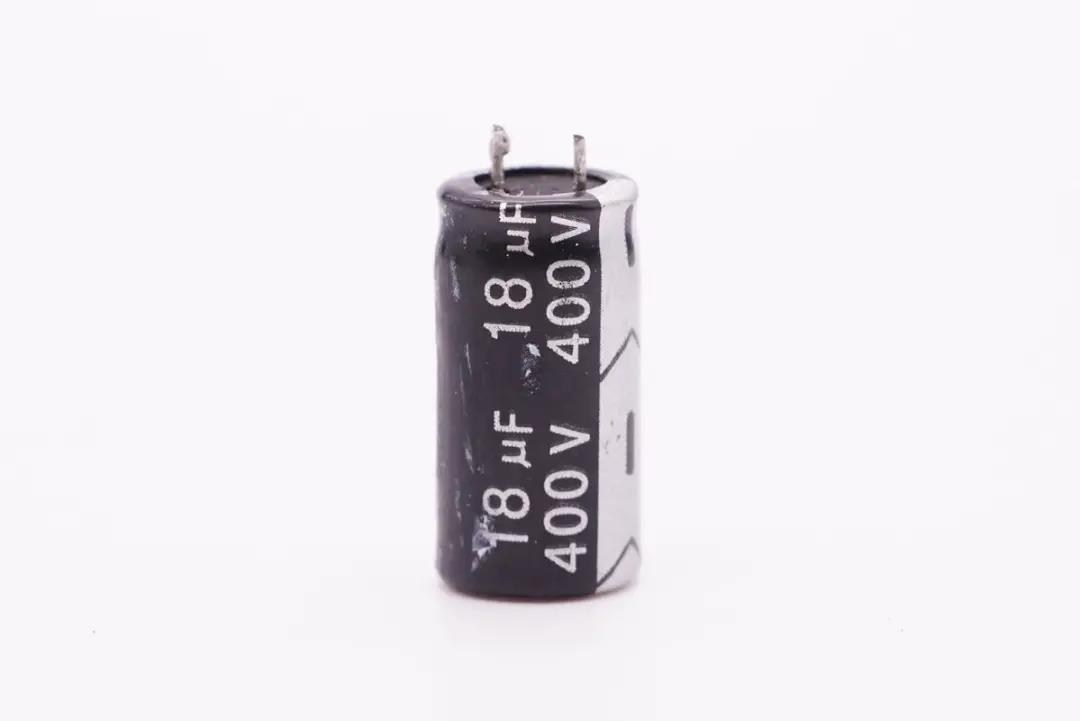

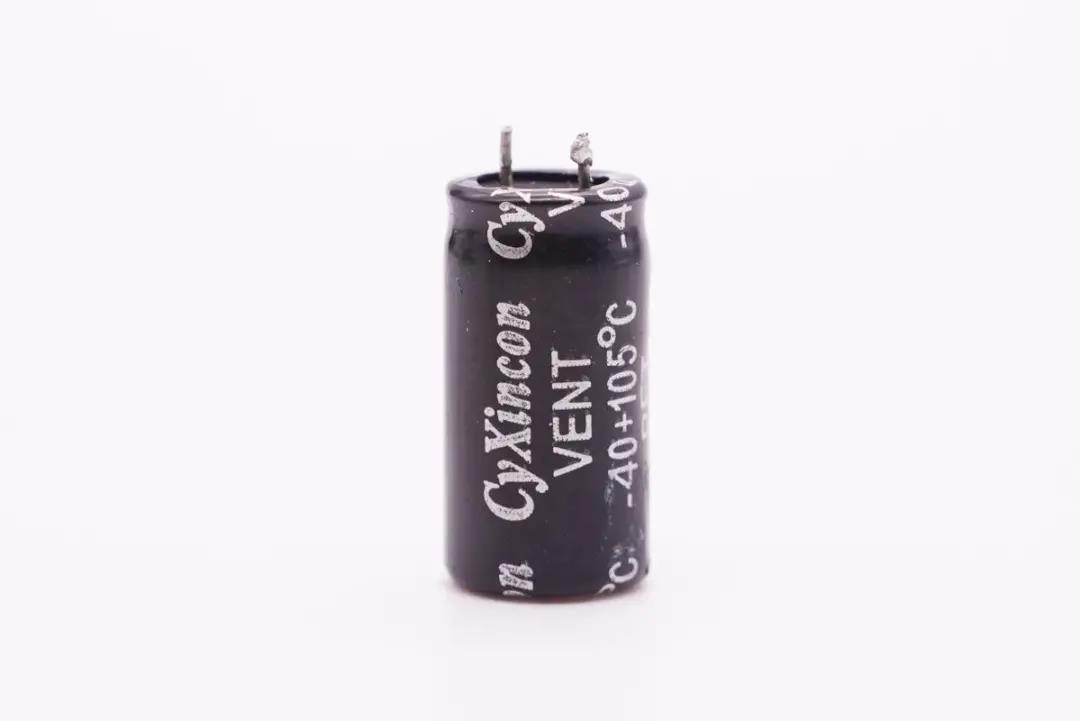

另一颗电容是CyXincon品牌。





规格为400V 18μF。





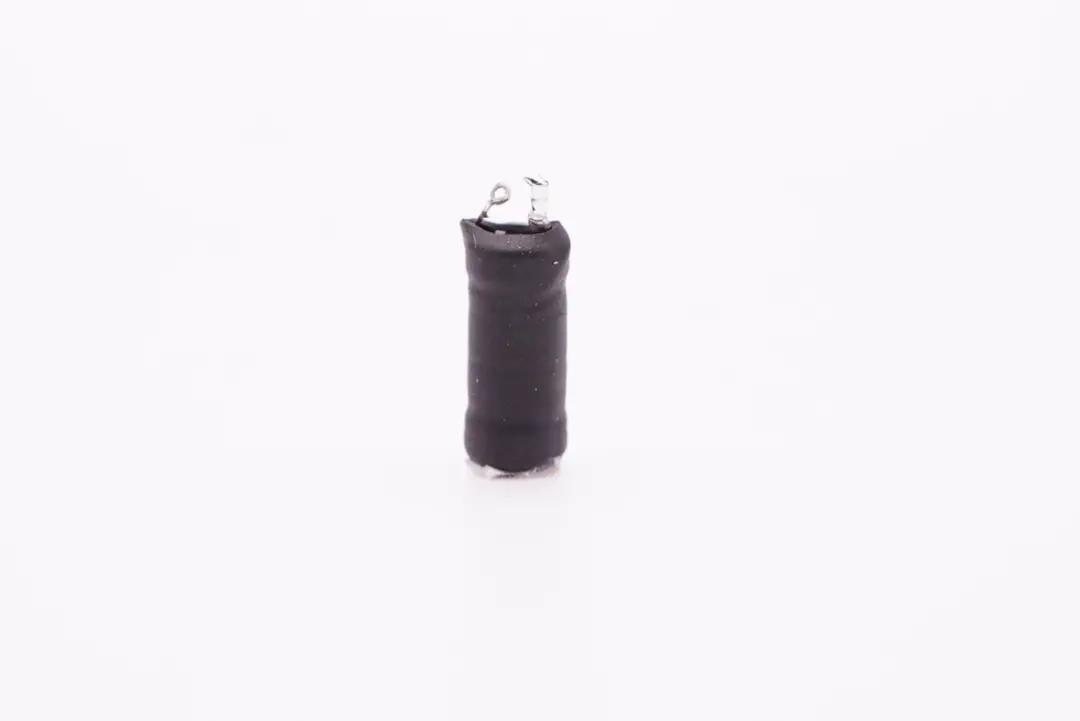

工字电感特写。





侧面小板上还有变压器和USB-A母座。

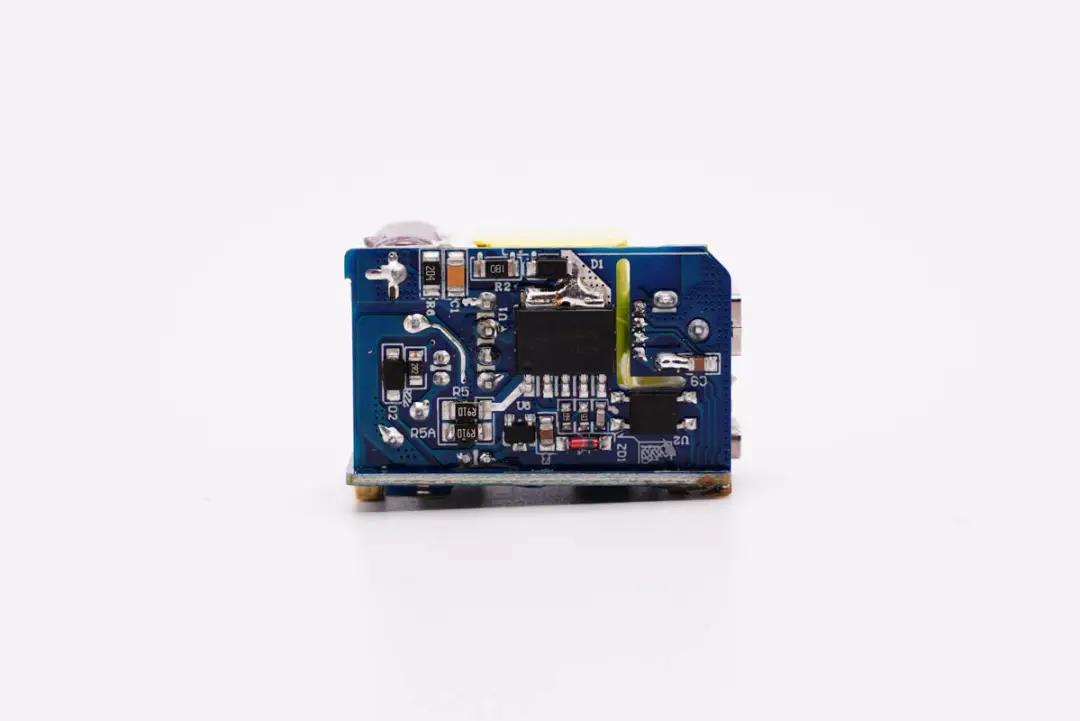

背面有主控芯片和光耦。

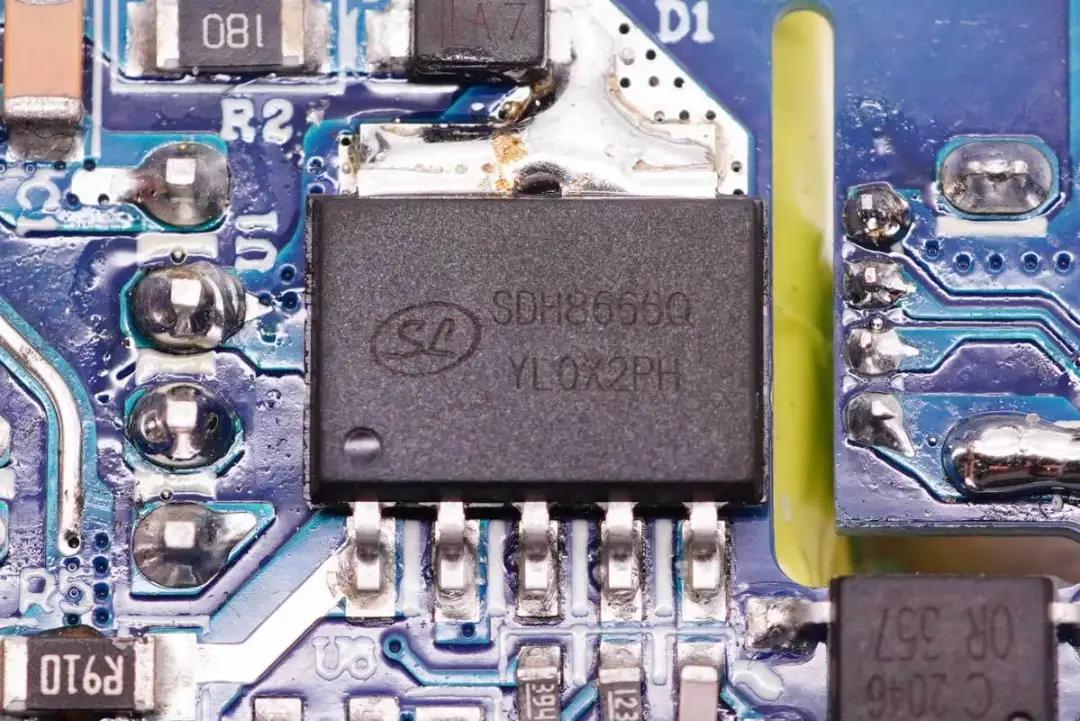

充电器主控芯片采用Silan士兰微SDH8666Q。该系列产品是士兰微电子新一代SSR反激控制芯片,采用了自有专利EHSOP5贴片封装,内置高压大功率MOSFET,导阻0.55Ω,可广泛适用于36W适配器或48W开放环境,包括通用适配器、快充、显示器和平板电视等,此前充电头网已经对该款芯片进行相关报道

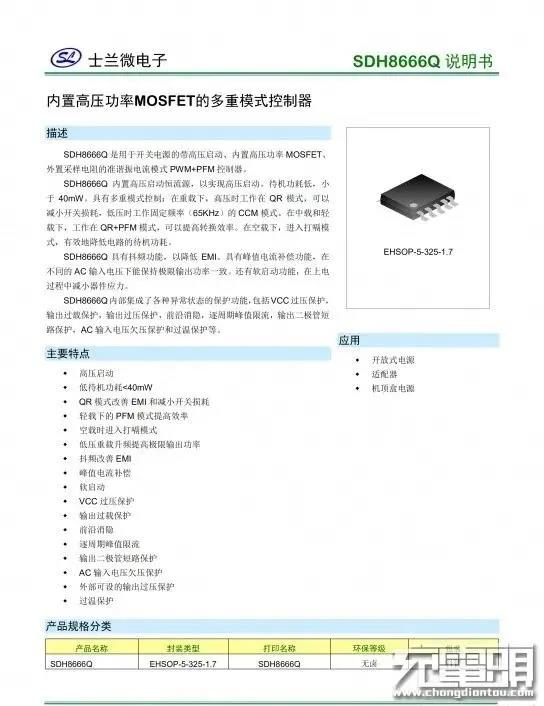

SDH8666Q详细参数资料,采用该芯片的产品还有柚比18W PD快充麦多多30W 1A1C USB PD快充充电器万魔双口30W PD快充充电器此外采用士兰快充产品的还有倍思、belkin、vivo、努比亚、小米等品牌的数十款产品

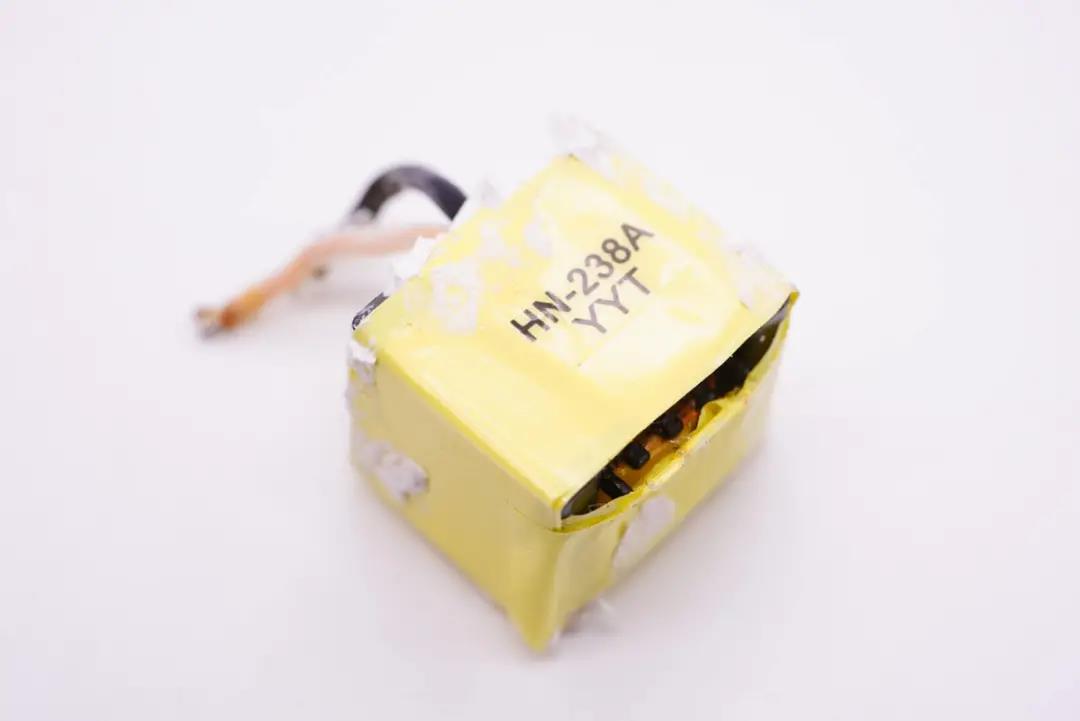

变压器特写。

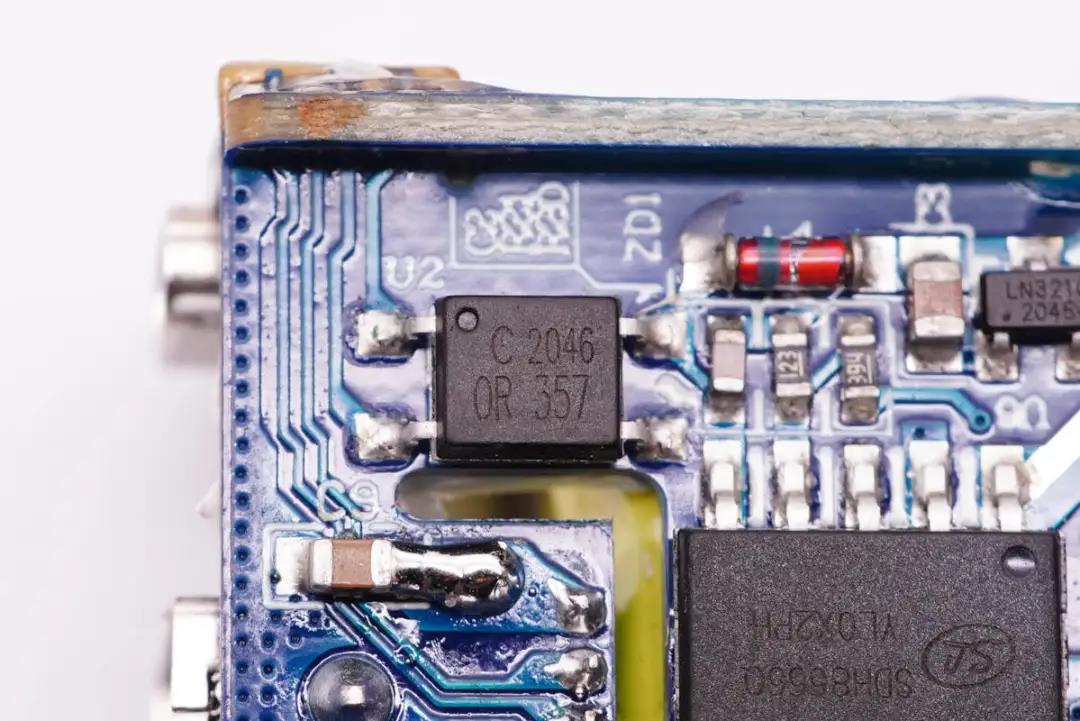

OR 357光耦,用于初级次级通信,反馈调节输出电压。

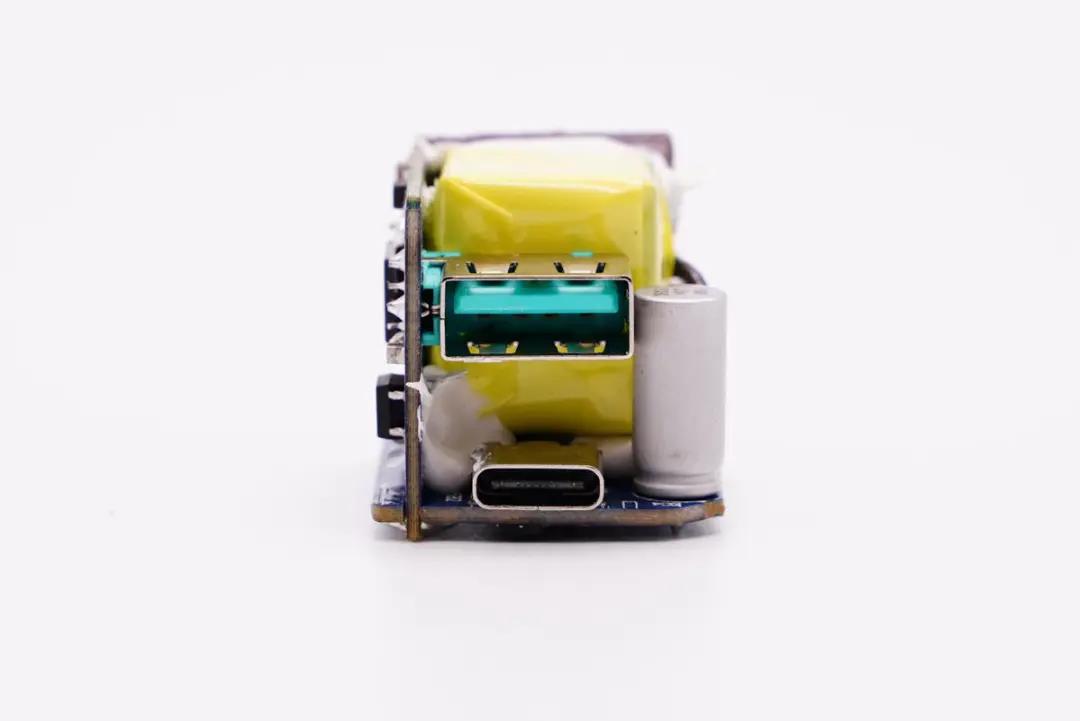

输出端一览,USB-A母座焊接在侧面小板上,右侧是滤波固态电容。

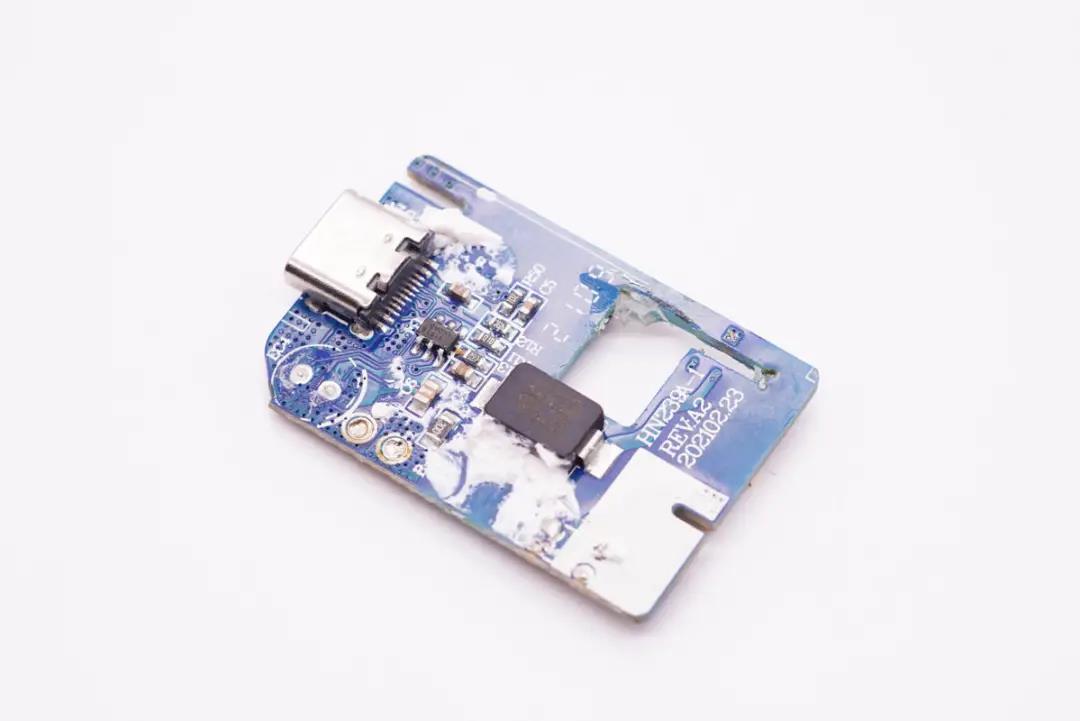

将侧面小板拆掉,主板正面还设有贴片Y电容和同步整流控制器。

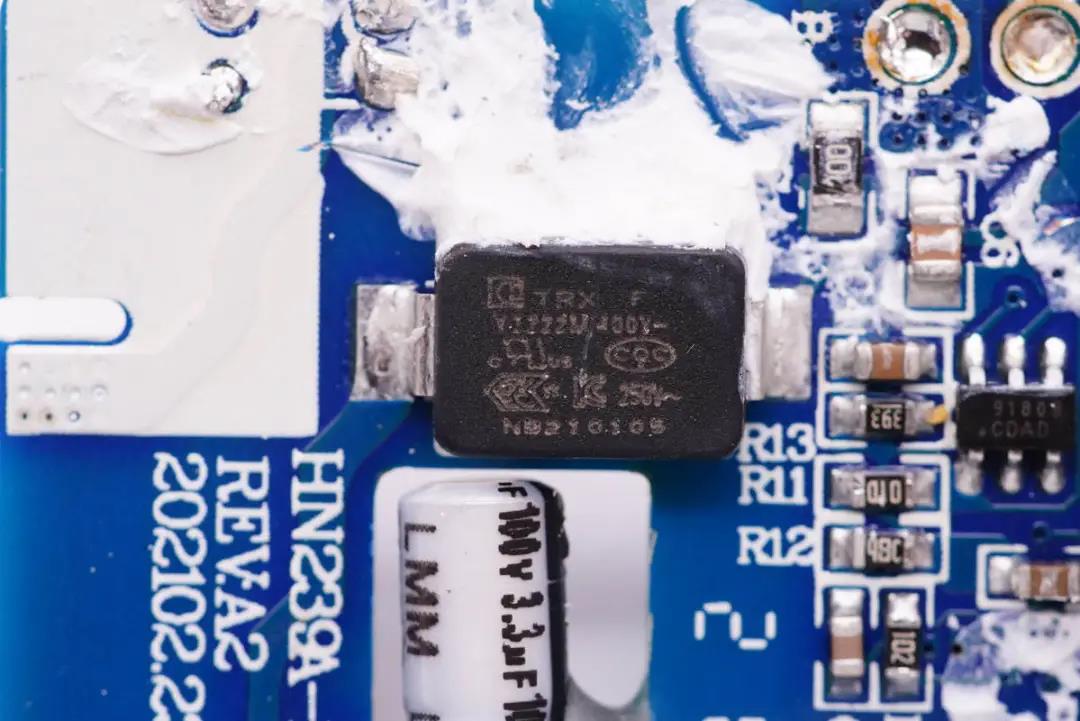

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,还应用于REMAX海陆通第一卫贝尔金等品牌的迷你快充上,性能获得客户一致认可

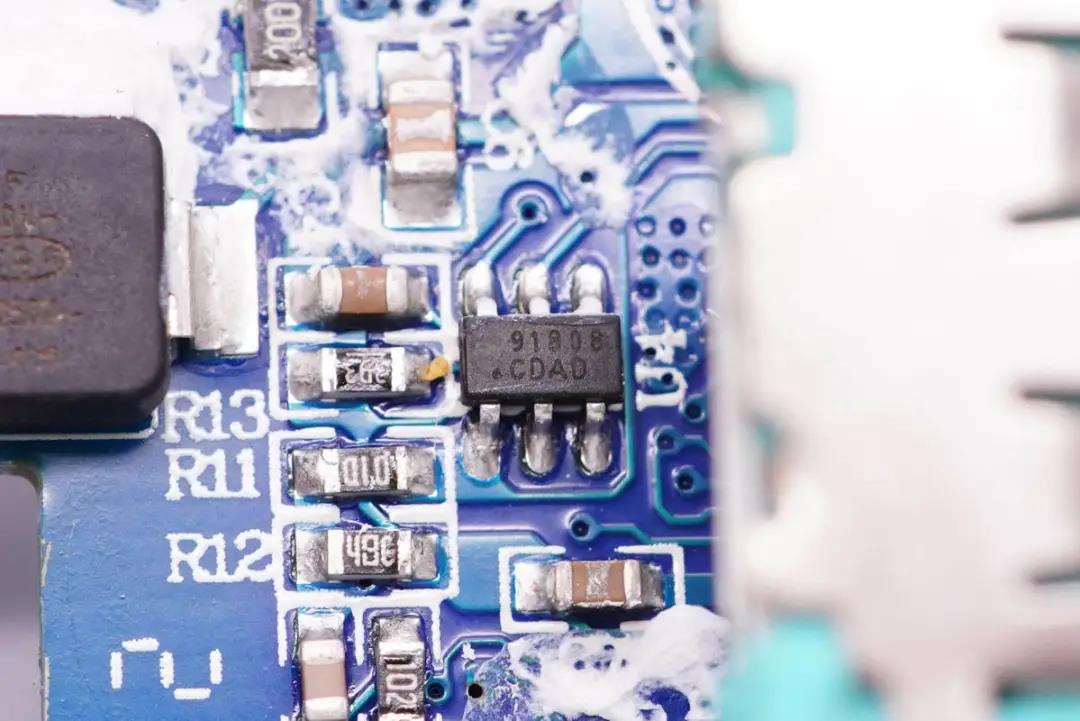

次级同步整流控制器采用MK91808。该芯片是紧凑的适用于反激拓扑的同步整流控制器,兼容于CCM、DCM以及QR 工作模式;使用自供电技术为VCC供电,可以直接置于正端应用而无需辅助绕组。

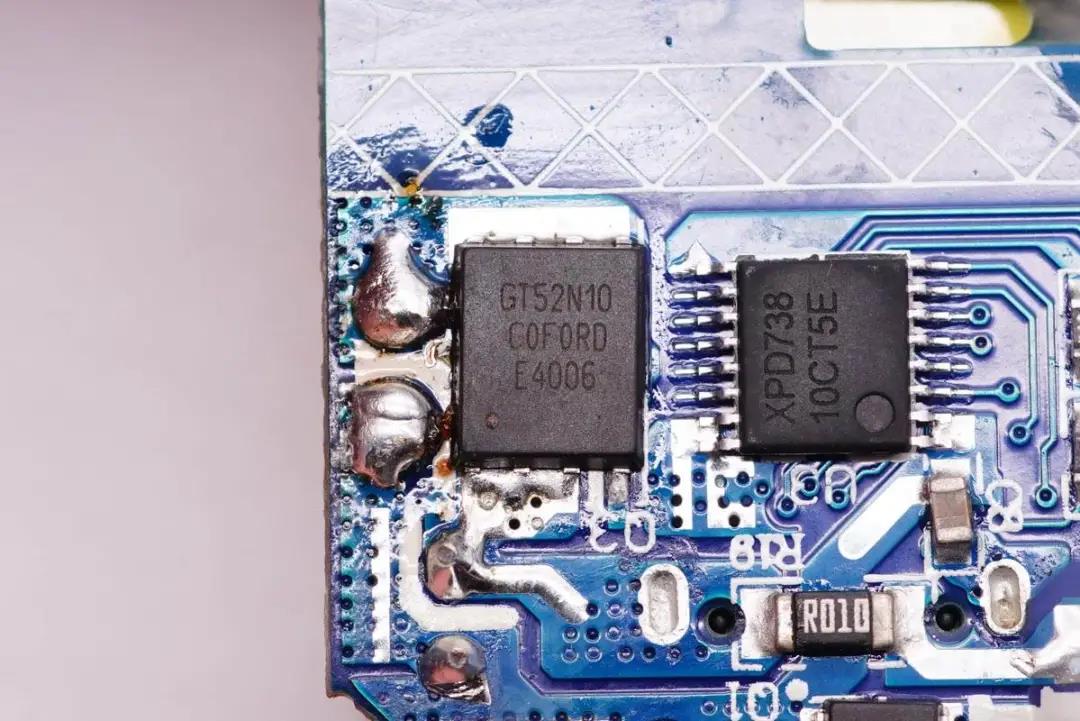

次级同步整流MOS管采用谷峰GT52N10,耐压100V,DFN5x6封装。

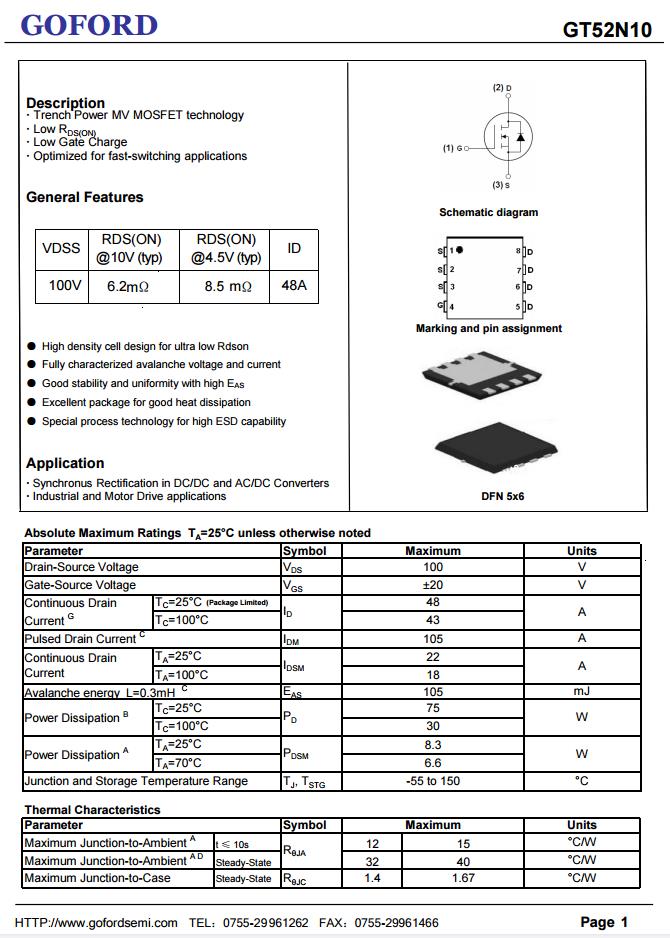

谷峰GT52N10资料信息。

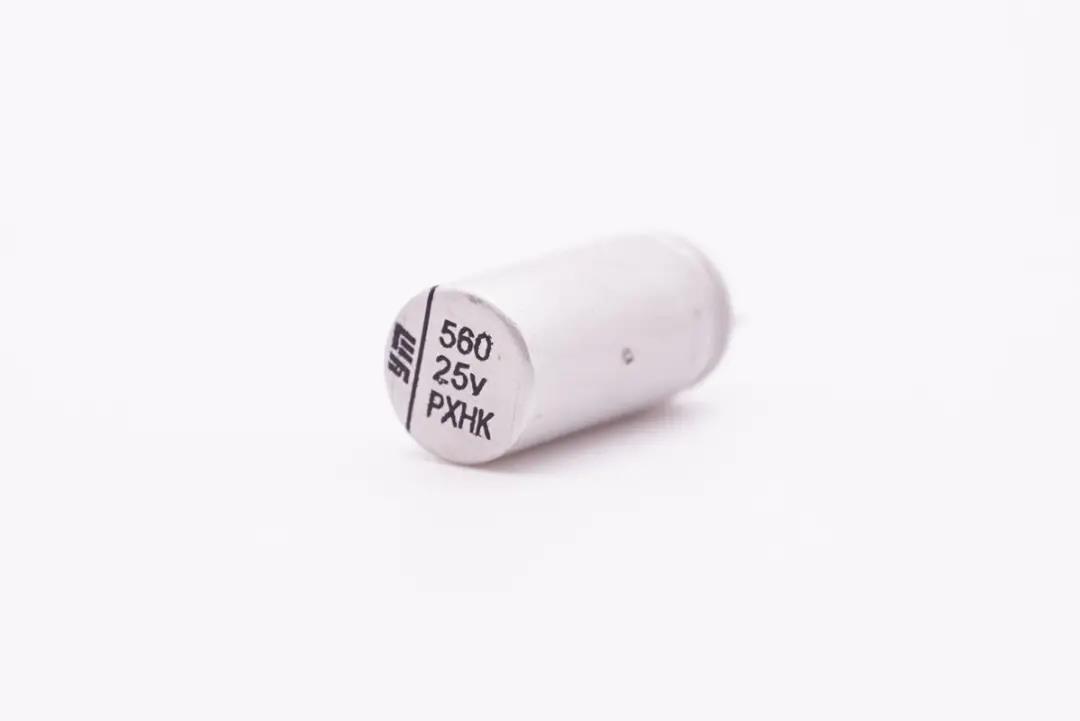

输出滤波固态电容采用永铭NPX系列,规格为25V 560μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。



充电头网了解到,永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器摩米士65W 2C1A氮化镓快充倍思45W 1A1C氮化镓充电器努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在小小黑品胜邦克仕等品牌20W迷你充上,获得客户一致认可

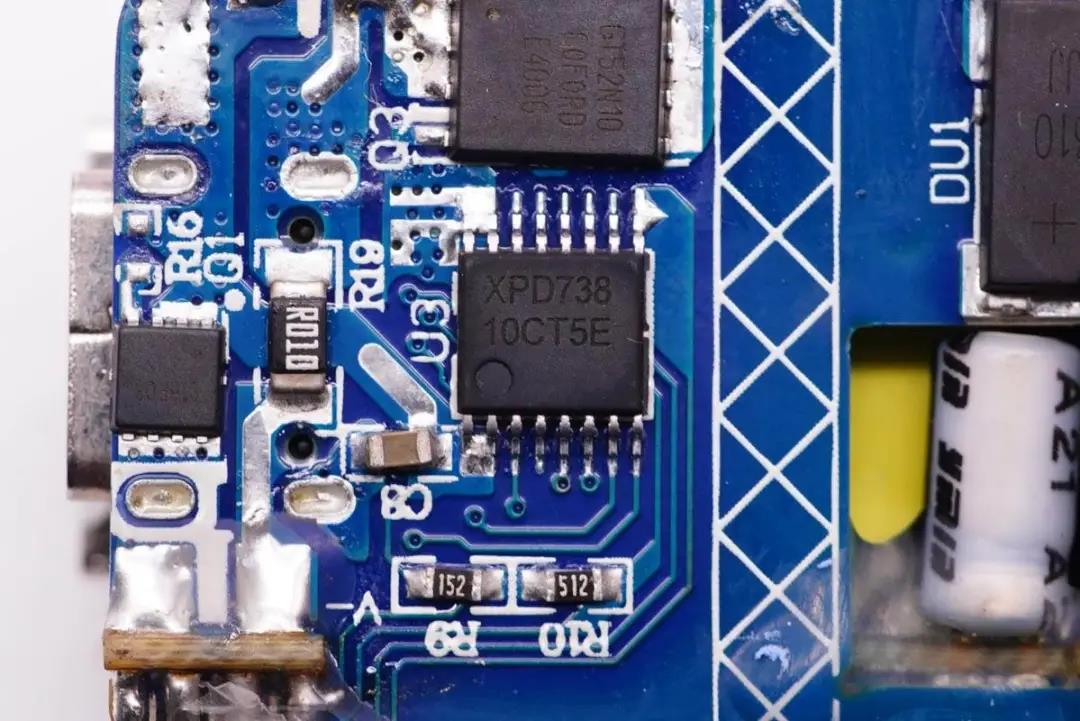

协议芯片采用云矽半导体XPD738,用于1C1A双口控制。XPD738通过了USB PD3.0认证(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议,很适合应用在1C1A双端口充电设备上,支持任意单口快充双口输出5V,在A口连接苹果充电线但未接入苹果手机时,C口仍然有快充。

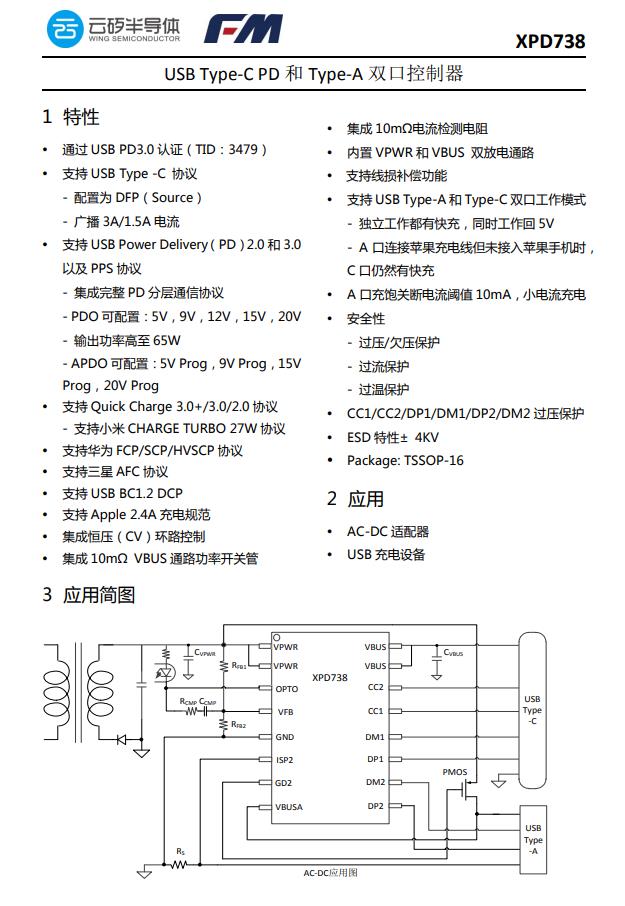

云矽半导体XPD738资料信息。



充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座傲基20W PD快充充电器倍思20W迷你PD快充海陆通20W PD快充傲基1A1C 32W快充奥睿科20W USB PD快充乐奇领先20W PD快充等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

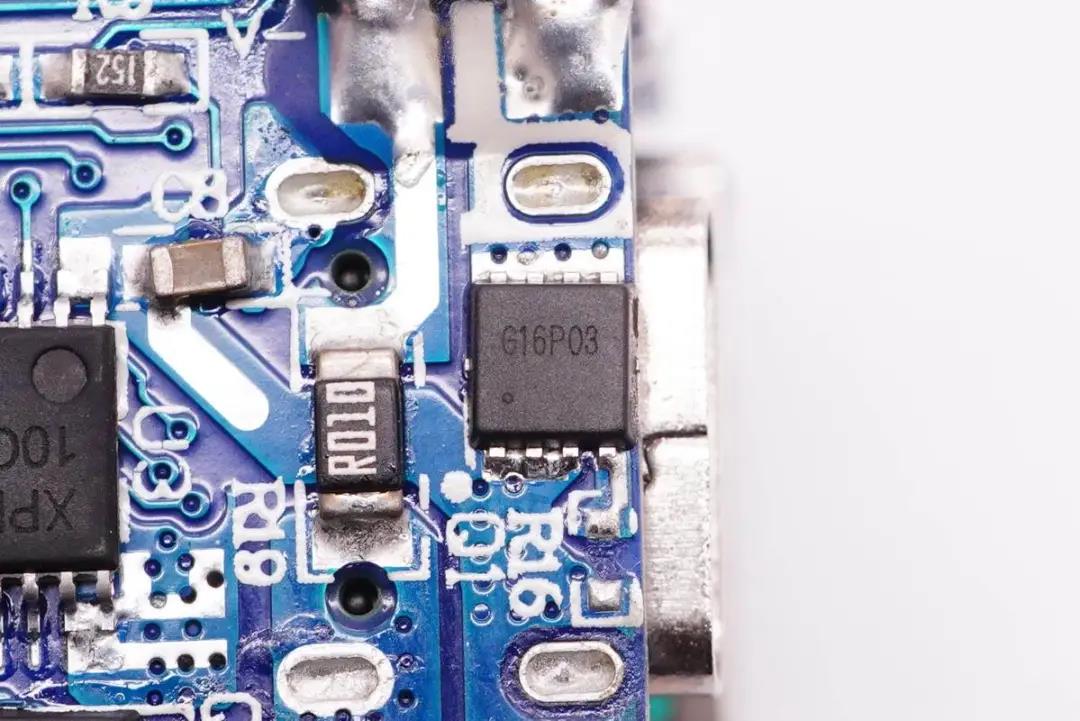

输出VBUS开关管采用谷峰G16P03,PMOS管,耐压30V。

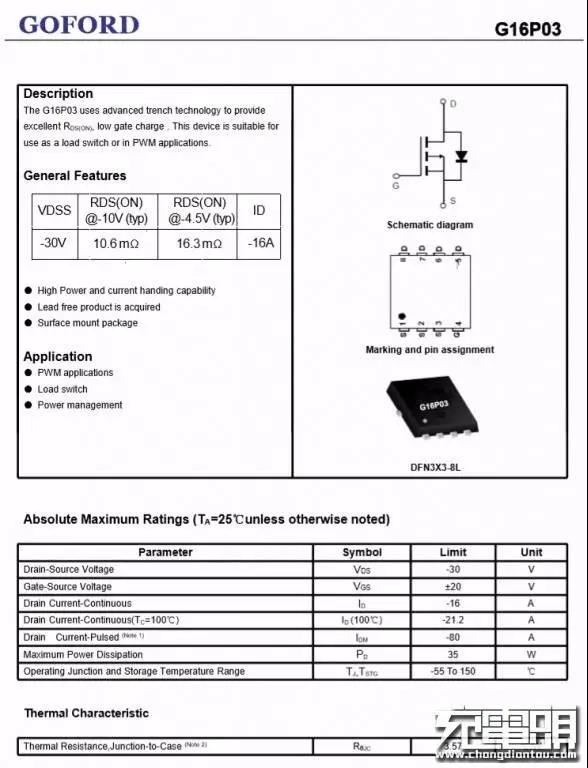

谷峰 G16P03 详细资料。

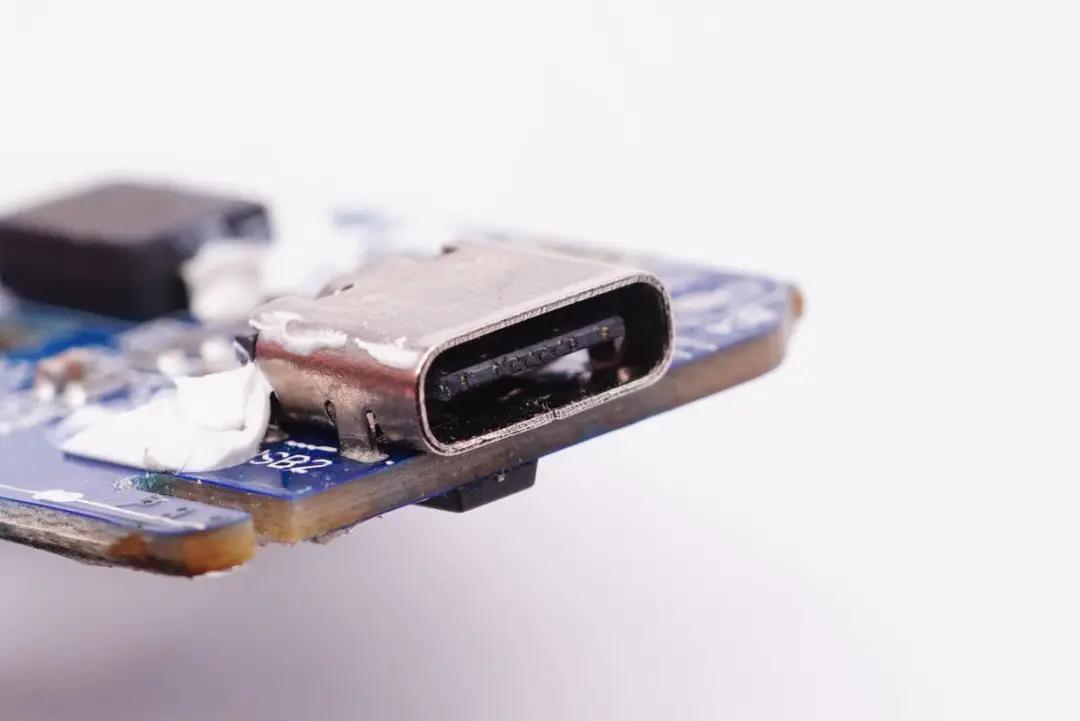

USB-C母座特写。

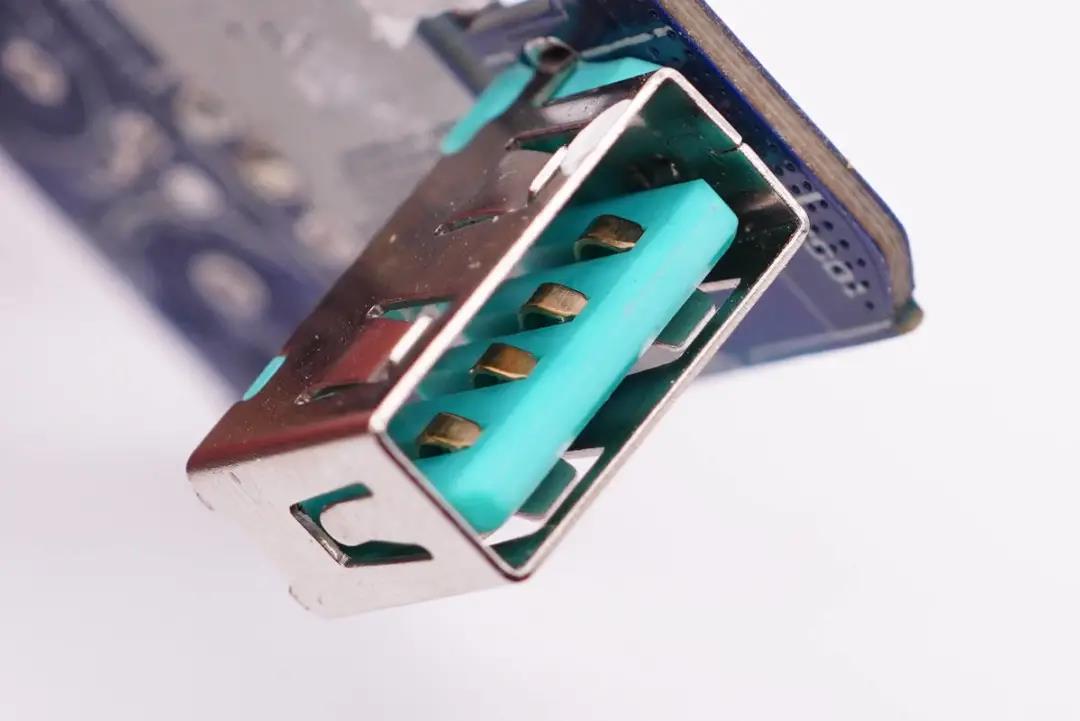

USB-A母座特写。

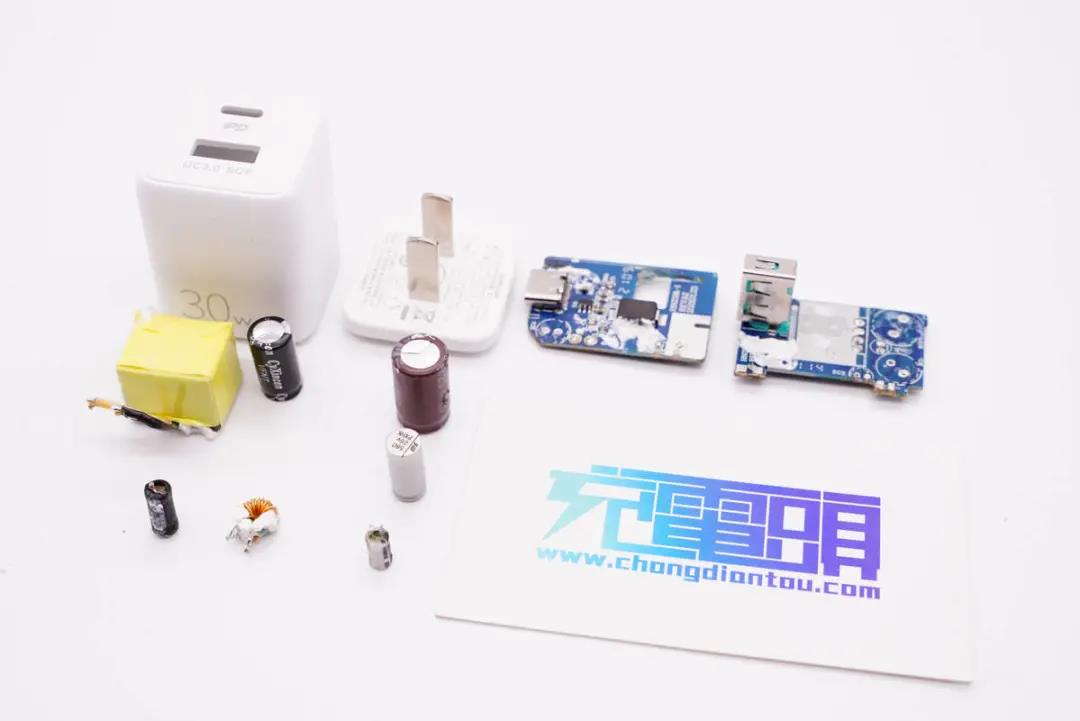

全部拆解完毕,来张全家福。



充电头网拆解总结



机乐堂这款充电器采用小方柱造型设计,机身简洁,配备时下热门的1A1C接口,支持QC、AFC、FCP、SCP、PD、PPS多个主流快充协议,此外还具备3.3-11V2.5A PPS电压档位,整体兼容性很好,满足华为22.5W快充,iPhone 12系列20W快充,三星25W快充,以及平板等设备的快充需求。



充电头网通过拆解了解到,PCBA模块采用两块电路板组合焊接成L型结构,电容变压器等器件打胶加固,输入端设有绝缘隔离板。充电器开关电源由士兰微SDH8666Q高集成主控芯片,以及MK91808同步整流控制器搭配谷峰整流管组成,输出端采用云矽半导体XPD738控制双口输出电压。此外采用永铭小型PD快充电容进行输入输出滤波。
