努比亚在年5月20日举办的“星影相随”主题新品发布会上,推出了Z系列最新一代影像旗舰努比亚Z30 Pro。除此之外,努比亚还带来了一系列充电配件新品,包括120W三口氮化镓快充充电器65W超薄双口氮化镓快充充电器,以及今天拆解的这款30W方糖Pro氮化镓充电器


努比亚30W氮化镓快充充电器采用方糖造型的外观设计,小巧的机身搭配白色配色以及折叠插脚,看起来就好似一颗方糖,充电器也由此得名。



值得一提的是,这款充电器完全基于全套国产芯片及器件开发,这也让其在众多30W快充产品中脱颖而出,给人耳目一新的感觉。



除了努比亚30W氮化镓充电器之外,充电头网此前还拆解了努比亚120W 2C1A三口氮化镓快充充电器努比亚45W 1A1C氘锋氮化镓快速充电器努比亚65W PD快充氘锋氮化镓充电器努比亚65W 2C1A氘锋氮化镓充电器FC83C努比亚65W 2C1A氘锋氮化镓快速充电器PA0202等产品,感兴趣的小伙伴可以点击蓝色字体进行查阅。



一、努比亚30W氮化镓快充充电器外观






努比亚30W氮化镓快充充电器采用黄色牛皮纸外壳包装,正面烫金字体印有nubia的品牌logo,同时还印有NEOCHARGE和Power Adapter的字样。






包装盒背面贴有一张标签,上面印有这款产品制造商、安规认证等信息。

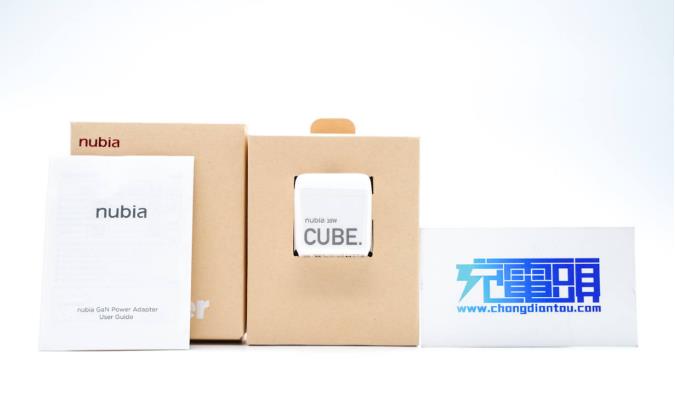

打开包装盒,充电器使用纸质内衬固定,并附带了一份使用说明书。整个包装盒看起来十分简约,同时纸质材质也非常轻巧,便于运输。

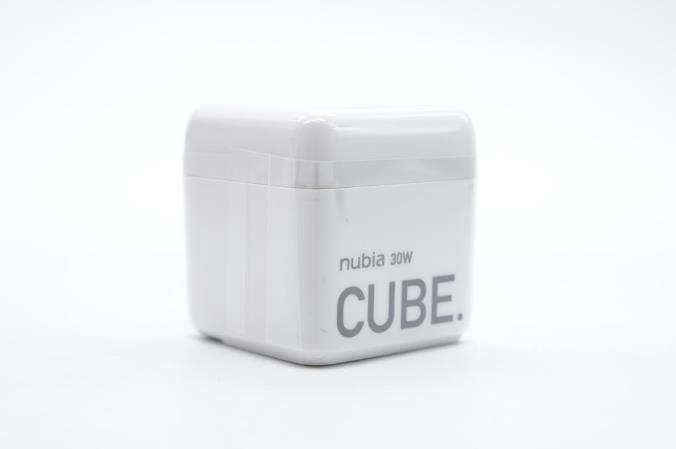

由于充电器外壳表面采用的是亮面处理,所以产品在出产前对外壳进行了贴膜保护,防止运输过程中出现划痕,提升用户的使用体验。






努比亚30W氮化镓快充充电器看起来酷似方糖,不过边边角角均采用了圆弧过渡,也让这款产品在刚强的气质中稍带了几分柔性,同时也对提升用户的手感起到了极大作用。

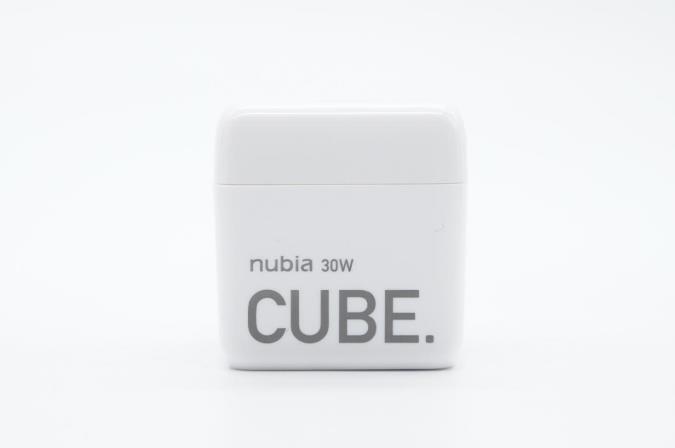

纯白色外壳采用两段式设计,正面印有CUBE以及nubia 30W字样。

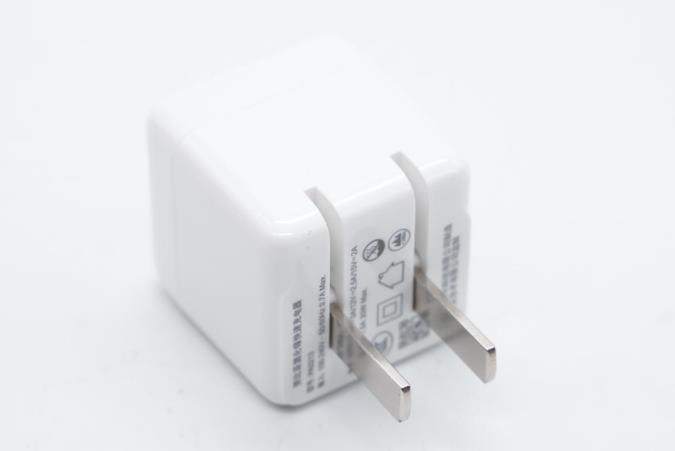

折叠插脚收放自如,这在收纳、出游携带等场景中绝对是一个加分项,完全不用担心自己的数码产品被金属插脚刮伤。

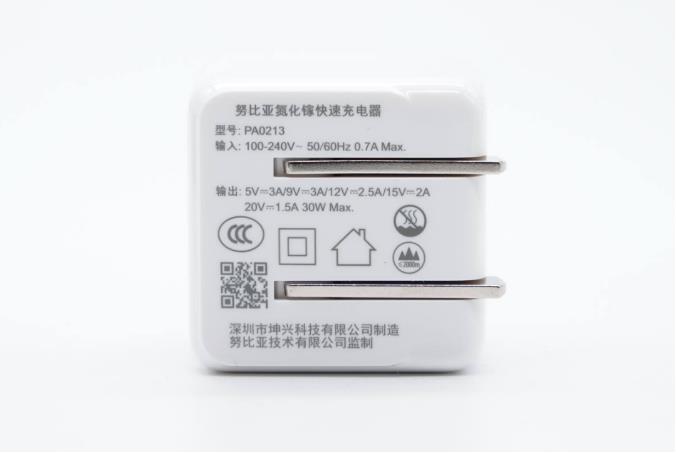

从充电器的参数可以看到,这款产品的型号为PA0213,支持100-240V~ 50/60Hz 0.7A宽电压输入,同时也具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压输出档位。努比亚30W氮化镓快充由深圳市坤兴科技有限公司制造,努比亚技术有限公司监制,产品已经通过了CCC认证,适合2000米海拔以下的地区使用。



充电头网了解到,坤兴科技是业内电源制造大厂,一直服务于OPPO、vivo、努比亚等知名手机品牌。充电头网此前拆解的努比亚120W单口氮化镓快充努比亚120W三口氮化镓快充努比亚45W氮化镓快充努比亚65W氮化镓快充努比亚65W 2C1A氮化镓快充等产品均由坤兴科技代工生产。

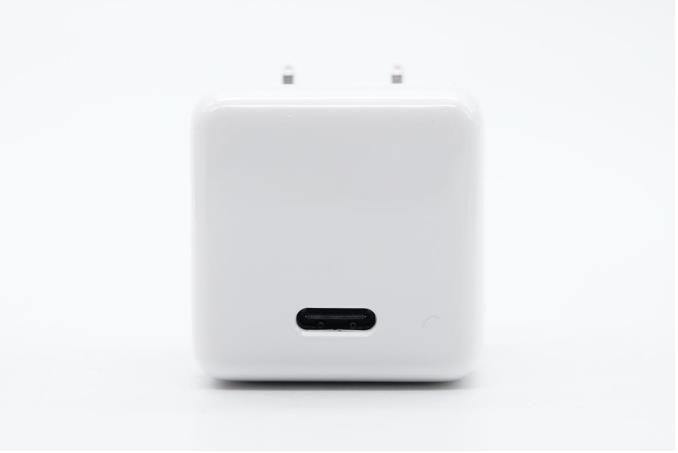

充电器的USB-C输出接口与插脚相对分布,接口靠近外壳一侧边缘。






努比亚30W氮化镓快充与此前发布的22.5W方糖充电器相比,外观保持一样的风格,仅机身尺寸略微增加。

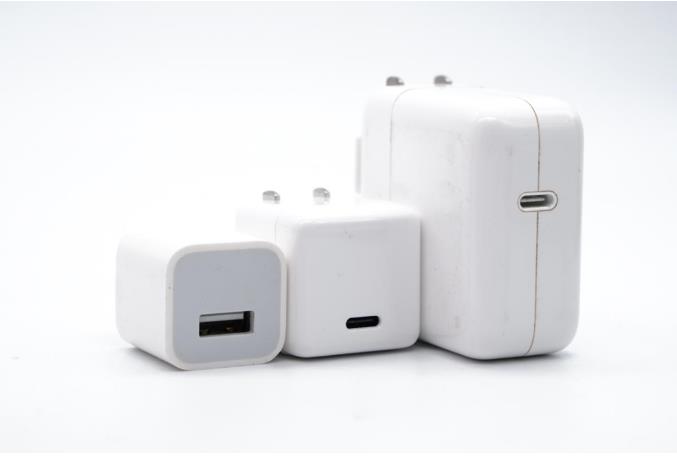

努比亚30W氮化镓快充充电器与苹果5W充电器相比,功率提升了5倍,与苹果原装30W相比,体积缩小四分之三,具备小体积、大功率的优点。

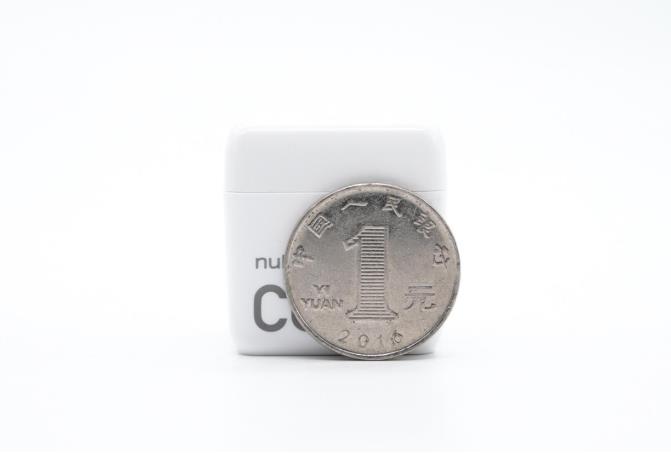

在与一元硬币的对比之下,更加凸显了这款充电器的小体积特点。






充电器净重仅为44g。

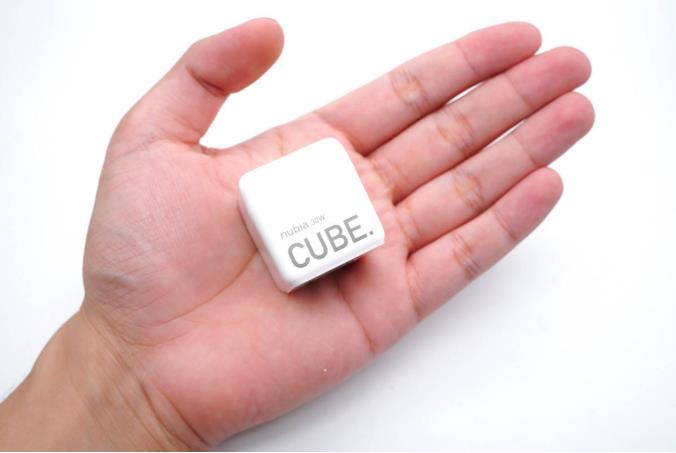

像努比亚30W氮化镓快充充电器这样的产品,直接放进背包、行李箱,甚至直接揣在口袋也没有丝毫违和感。






再来看一下充电器的三维尺寸,长度约为31.67mm。

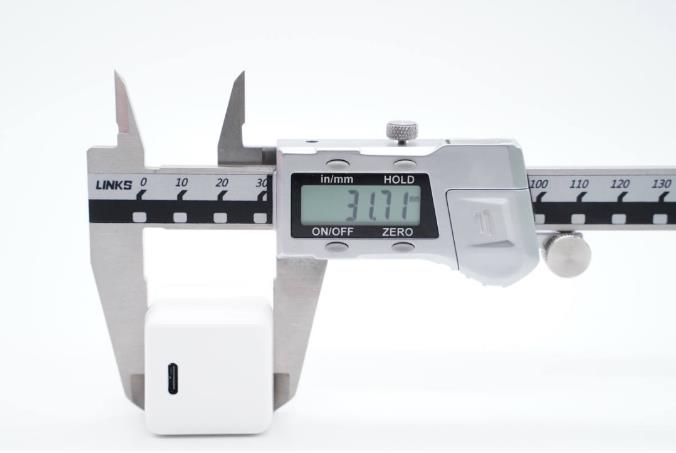

宽约31.71mm。

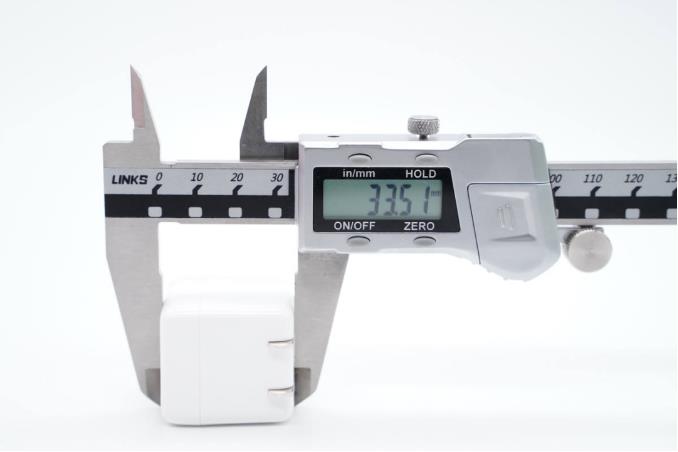

高约33.51mm。经计算,充电器的体积约为33.65cm³,功率密度达到了0.89W/cm³,处于行业领先水平。

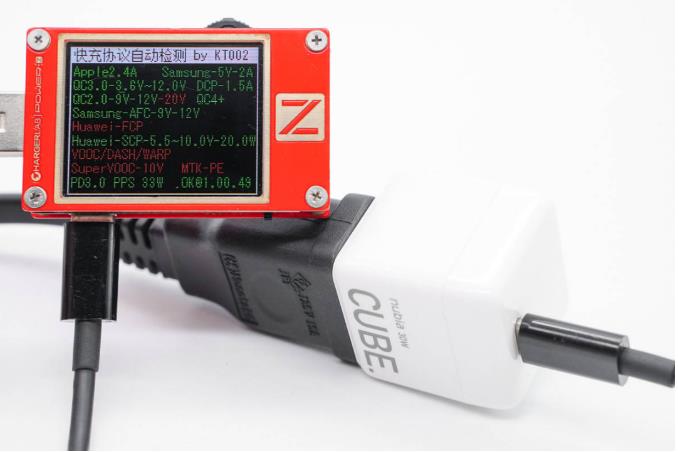

输出协议方面,使用ChargerLAB POWER-Z KT002检测,这款充电器支持APPLE 2.4A、Samsung 5V2A、QC3.0、QC2.0、AFC、SCP、USB PD3.0 PPS等充电协议,在PPS模式下,其最大输出功率为33W。






PDO报文显示,这款充电器除了具备参数标称的5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压输出档位之外,还支持3.3-11V 3A和3.3-16V 2A两组PPS电压档位。



二、努比亚30W氮化镓快充充电器拆解

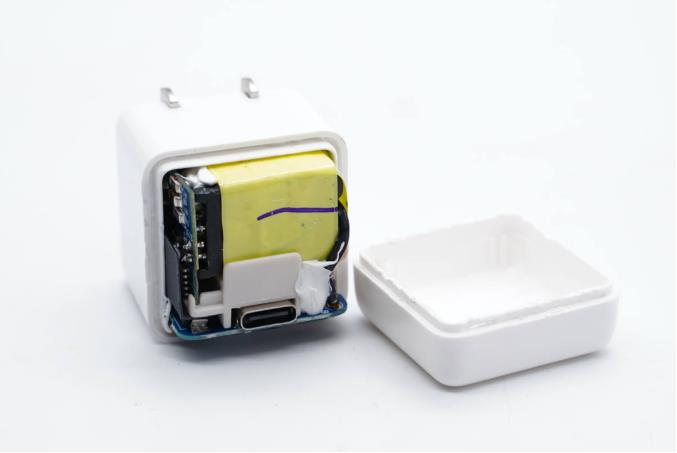

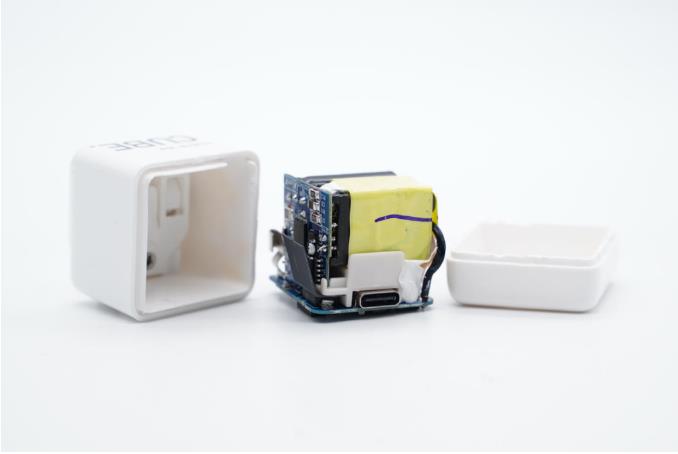

努比亚30W氮化镓快充充电器外壳部分采用超声波焊接工艺,打开之便可以看见内部PCB模块。

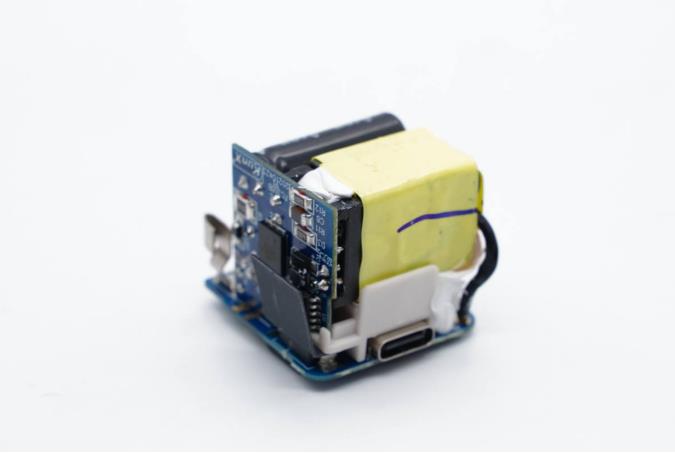

取出内部PCB模块,可见其采用了两块PCB板焊接组装的设计。

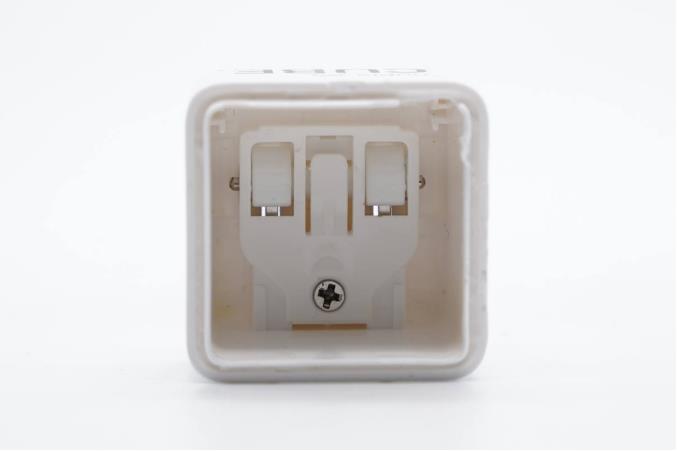

充电器的折叠插脚并不是通过导线连接PCB板,而是采用弹片接触取电。






PCB模块输入端两侧各设有一根金属弹片;弹片后端设有贴片保险丝、电感线圈等;两颗输入滤波电解电容水平布置,与变压器平行。

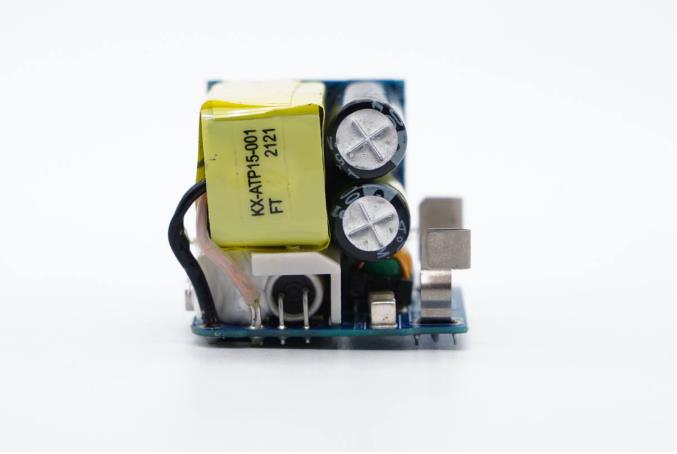

PCB模块上的元器件布局十分紧凑,变压器的输出线焊接在充电器的次级侧,输出滤波固态电容同样采用横向放置,并在初级和次级之间设有一块绝缘隔离板。






绝缘板一直延伸到USB-C接口处,将USB-C接口与变压器充分隔离,同时可以看到,主控芯片外的位置也设置了一块黑色绝缘片。

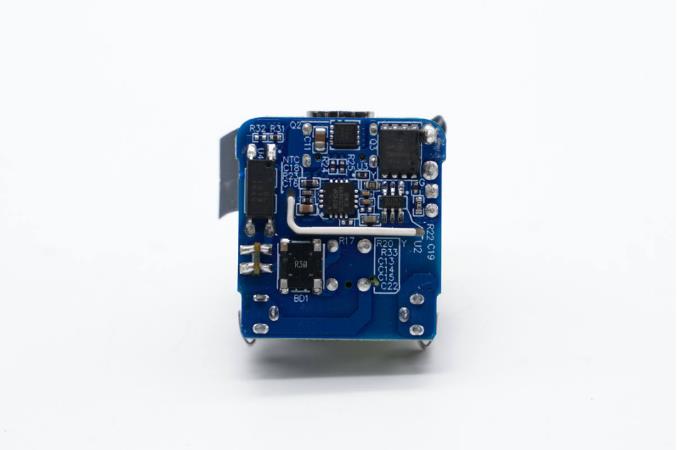

主PCB板背面分为初级和次级两部分,中间采用镂空设计并有隔离板加强绝缘,初级侧为一颗整流桥,次级侧有同步整流控制器、低压MOS、协议芯片等。

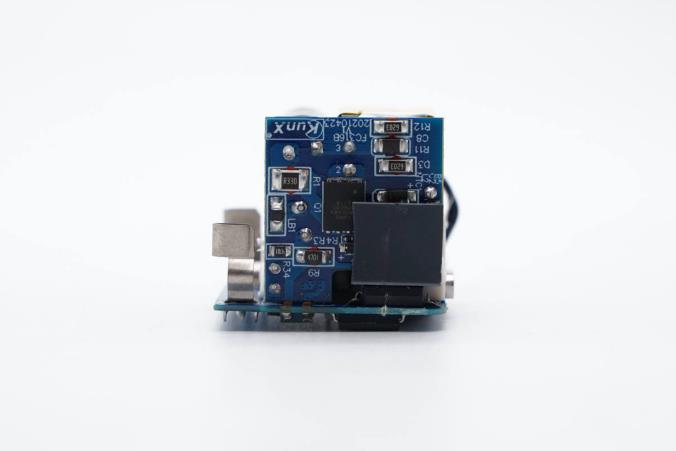

两块PCB垂直焊接,充分利用内部空间,背面的贴片元器件主要有初级主控芯片以及氮化镓功率管。






努比亚30W氮化镓快充充电器的两块PCB板互相垂直焊接的方案,结构精简、组装简单,可以在一定程度上降低成本。

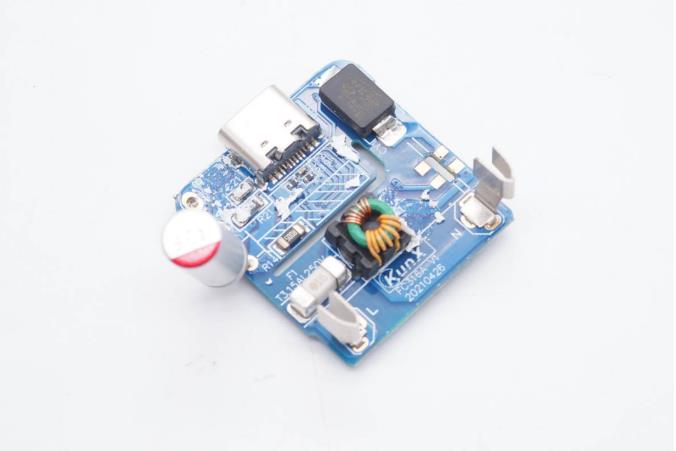

主PCB板一览。



下面由输入到输出,依次为大家介绍努比亚30W氮化镓快充充电器用了哪些器件。






输入端金属取电弹片特写。






输入端采用一颗3.15A贴片保险丝,旁边为共模滤波电感。PCB板设计日期为2021年4月26日。






工字滤波电感。

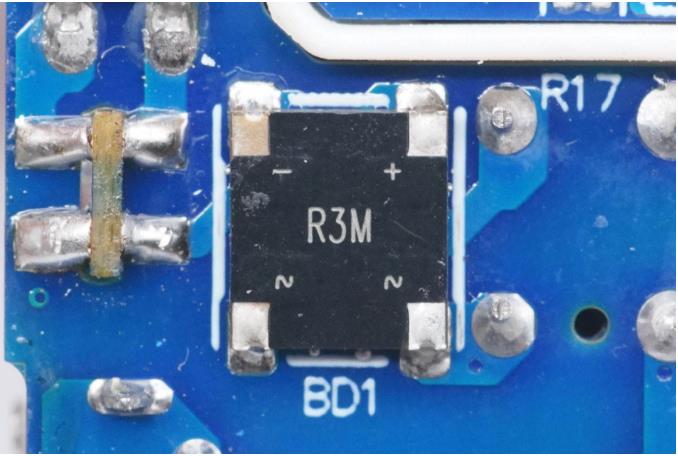

输入端贴片整流桥丝印R3M。

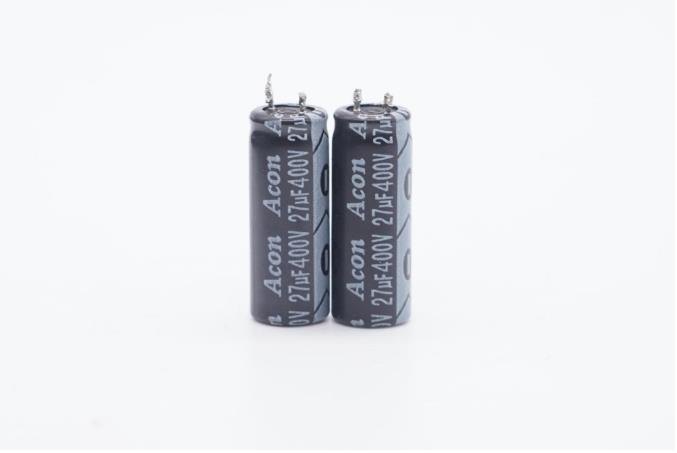

电解电容来自Acon中元,规格均为400V27μF,共有两颗用于输入滤波。

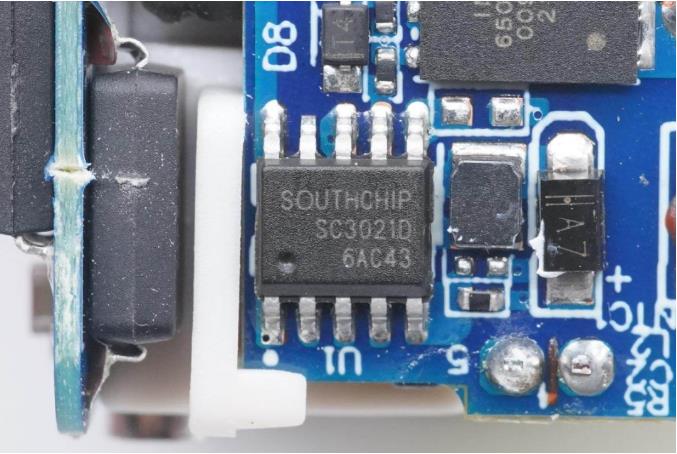

初级主控芯片采用南芯SC3021D。该芯片支持170KHz GaN直驱,专为30W氮化镓充电器设计,在该方案下可采用ATQ17/15绕线式变压器,极具性价比。

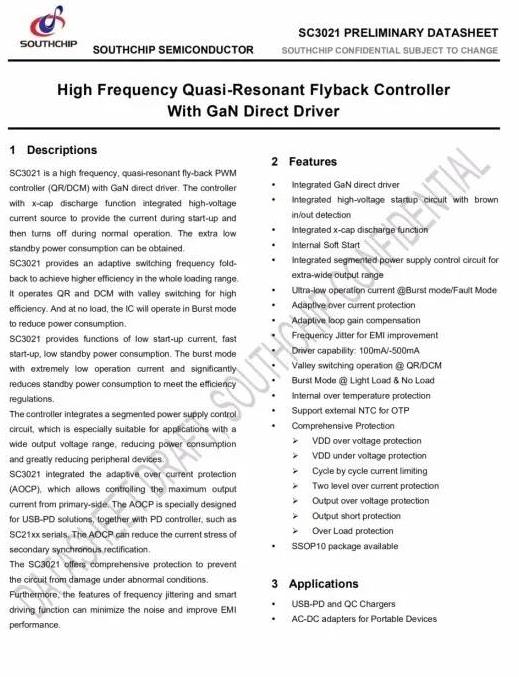

据了解,南芯SC3021x满足各类高频QR快充需求,采用专有的GaN直驱设计,省去外置驱动器或者分立驱动器件;集成分段式供电模式,单绕组供电,无需复杂的供电电路;内置高压启动及交流输入Brown In/Out功能,集成了X-cap放电功能。



充电头网拆解了解到,南芯SC3021x还被睿元实业33W 1A1C氮化镓快充REMAX 30W氮化镓快充等产品采用。此外,南芯快充芯片可应于充电器、车充、移动电源、储能电源等产品,此前已被安克PowerHouse II 400户外电源羽博300W便携式储能电源三星45W PD快充车充紫米20号200W PD快充移动电源紫米65W 2C1A桌面PD快充安克Nano 20W PD快充充电器数十款产品采用,品质获得客户高度认可






努比亚30W氮化镓快充充电器的功率芯片采用英诺赛科INN650DA04,耐压650V,导阻480mΩ(max),具备高频高效、极低损耗、快速主动散热等特点,同时采用DFN5*6封装,实现小体积、高效率。





英诺赛科INN650DA04资料信息。INN650DA04是InnoGaN系列第二代新品基于业界领先的8英寸生产加工工艺,是目前市面上最先量产的先进制程氮化镓功率器件,这项技术的大规模商用将推动氮化镓快充的快速普及。此前已被睿元实业33W 1A1C氮化镓快充REMAX 30W氮化镓快充等产品采用。



值得一提的是,英诺赛科氮化镓功率芯片INN650D02还被品胜65W 2C1A氮化镓快充红魔手机6 Pro标配120W PD氮化镓快充尚巡120W氮化镓适配器REMAX 100W氮化镓充电器摩米士100W 2A2C氮化镓快充努比亚65W USB PD氘锋氮化镓快充飞频65W PD氮化镓充电器魅族65W氮化镓充电器Lapo 65W PD氮化镓快充充电器ROCK 65W 2C1A氮化镓快充等多款产品采用,芯片质量获得市场认可。

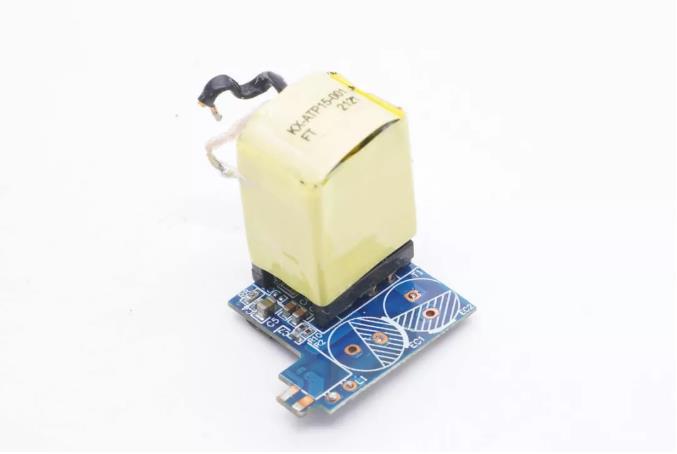

变压器周身使用黄色马拉胶带包裹缠绕。

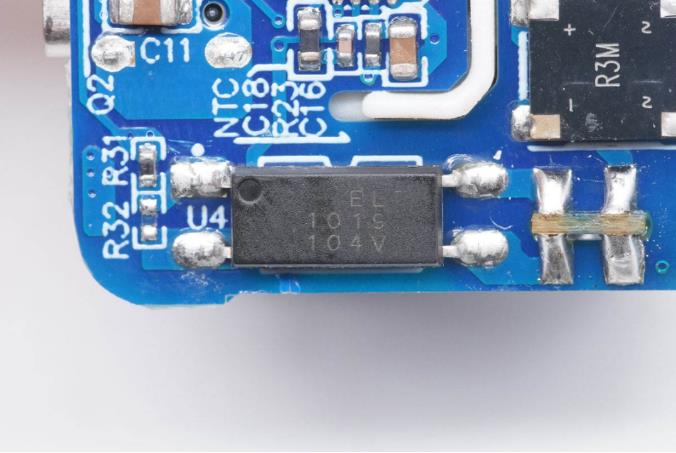

初级和次级之间采用一颗亿光EL1019光耦,用于输出电压反馈。

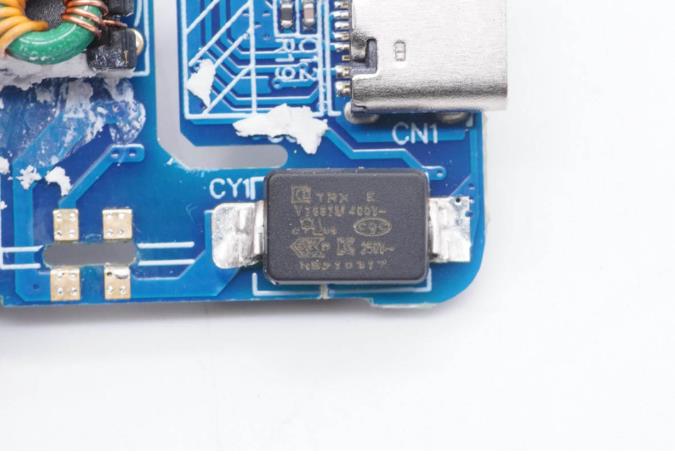

在初级和次级之间还有一颗来自四川特锐祥科技股份有限公司的贴片Y电容,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可






同步整流芯片采用的是南芯SC3503。这是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。采用SOT23封装,适用于宽范围反激适配器应用。

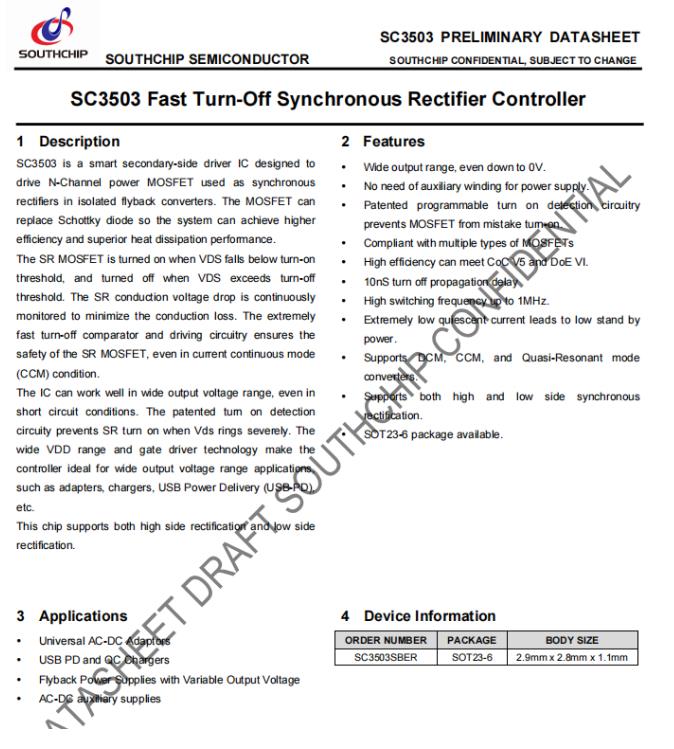

南芯SC3503资料信息。充电头网拆解了解到,该芯片已经被华科生65W 2C1A氮化镓快充充电器采用。

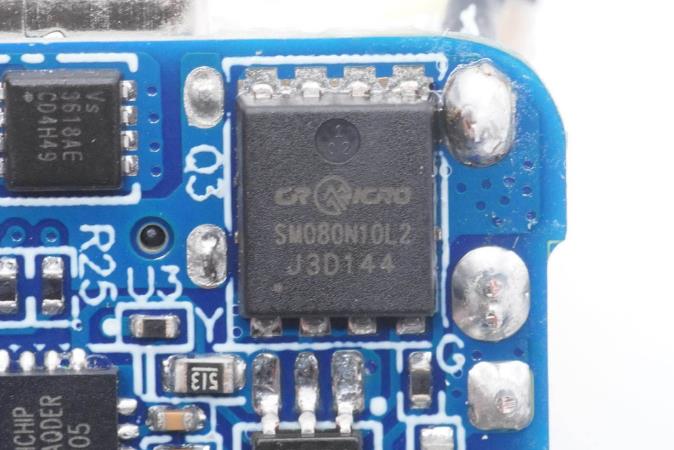

充电器的同步整流MOS管来自华润微电子,型号CRSM080N10L02,NMOS,耐压100V,导阻6.8mΩ,DFN5*6封装。

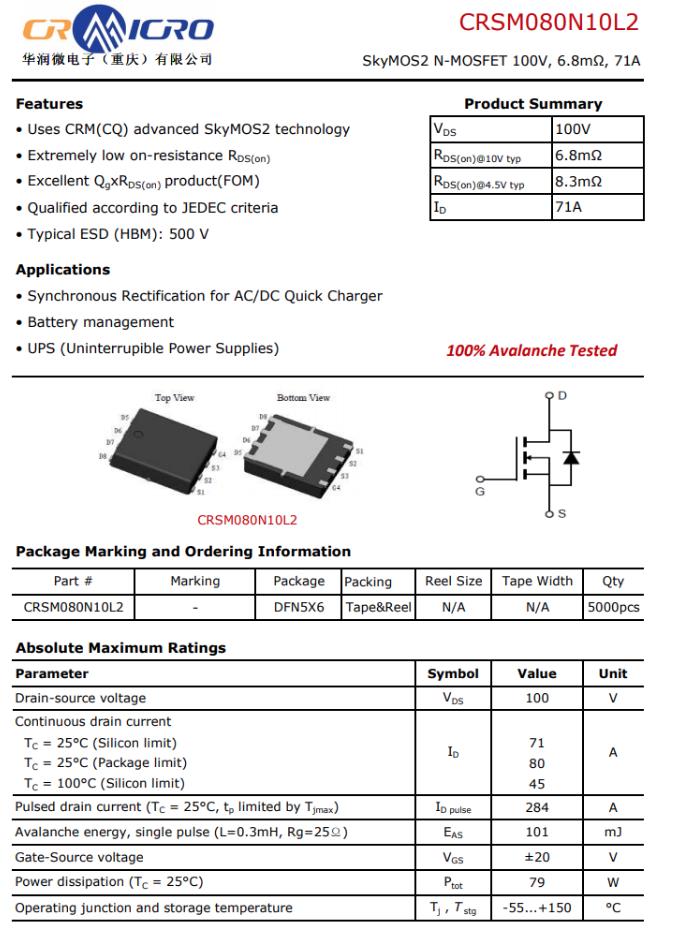

华润微 CRSM080N10L02 详细资料。






输出滤波电容采用业内知名的固态电容厂家柏瑞凯RM系列,该系列是固液混合型,兼容固态电容和液态铝电解电容的优势,适合应用于高冲击性和强震动性的产品上,如手机快充、氮化镓快充、新能源汽车BMS等产品,电压范围支持16V-100V,具有105℃/2000小时保证。



从充电头网大量的拆解案例中发现,柏瑞凯固态电容已经进入了OPPO、vivo、华为小米、三星、红魔等多家知名手机品牌原装充电器供应链,仅在充电头网的拆解案例就已达数百款,其产品性能获得市场的高度认可。

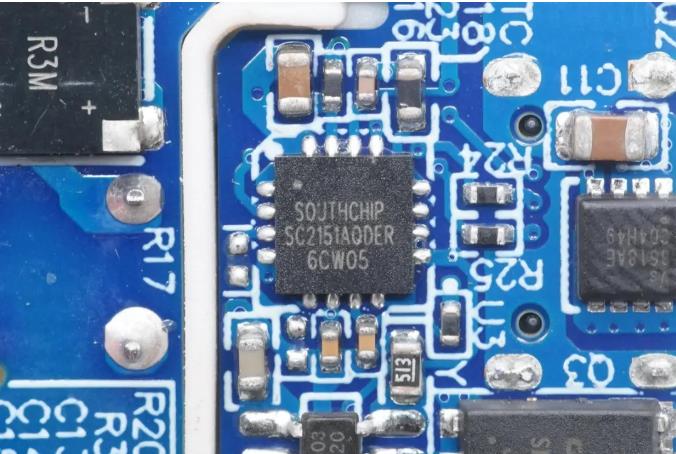

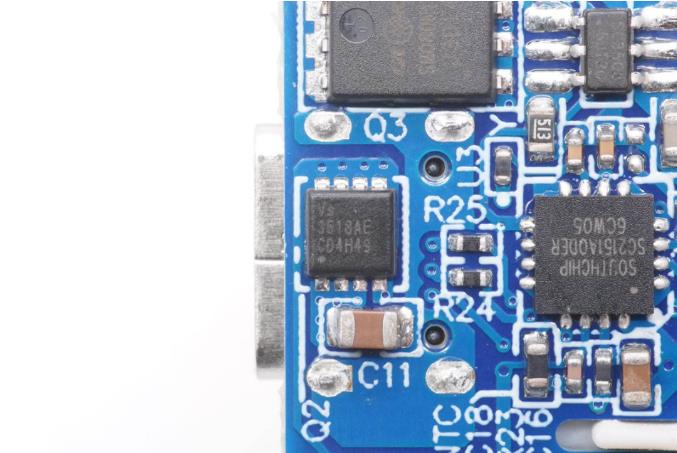

快充协议芯片同样来自南芯,型号为SC2151A。该芯片采用16-pin QFN 4*4mm封装,是一颗支持PD和DP/DM快充协议的控制器,内部集成反馈环路,支持最新的Type-C和PD3.0标准,同时还支持使用DP/DM接口的专有快充协议,适用于各类适配器应用。芯片上方右侧是一颗热敏电阻,用于整机温度保护功能,由SC2151A实现。

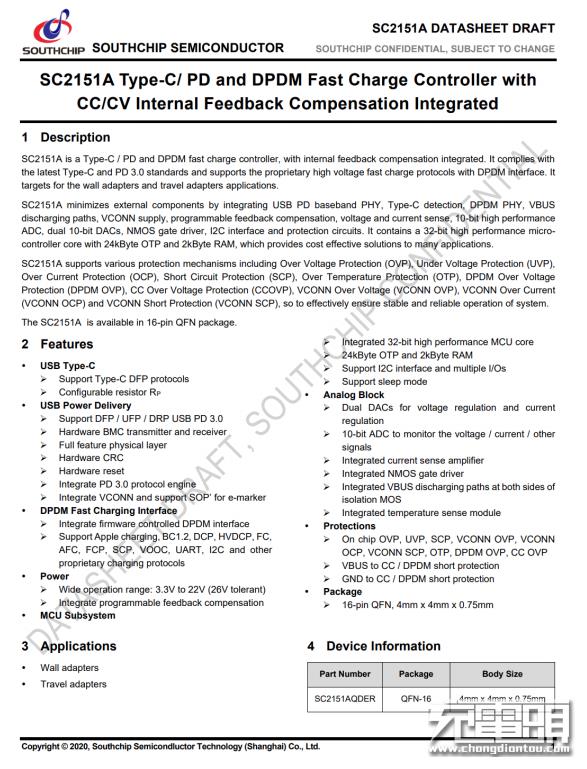

南芯SC2151A内部集成了32位高性能MCU内核,集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层,VCONN供电。此外,针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路,为适配器等应用提供了简单高效的协议控制器解决方案。据充电头网了解到,该芯片已经获得USB-IF PD3.0认证,TID:4869。






充电器的输出VBUS开关管采用威兆半导体VS3618AE。耐压30V,PDFN3333封装。

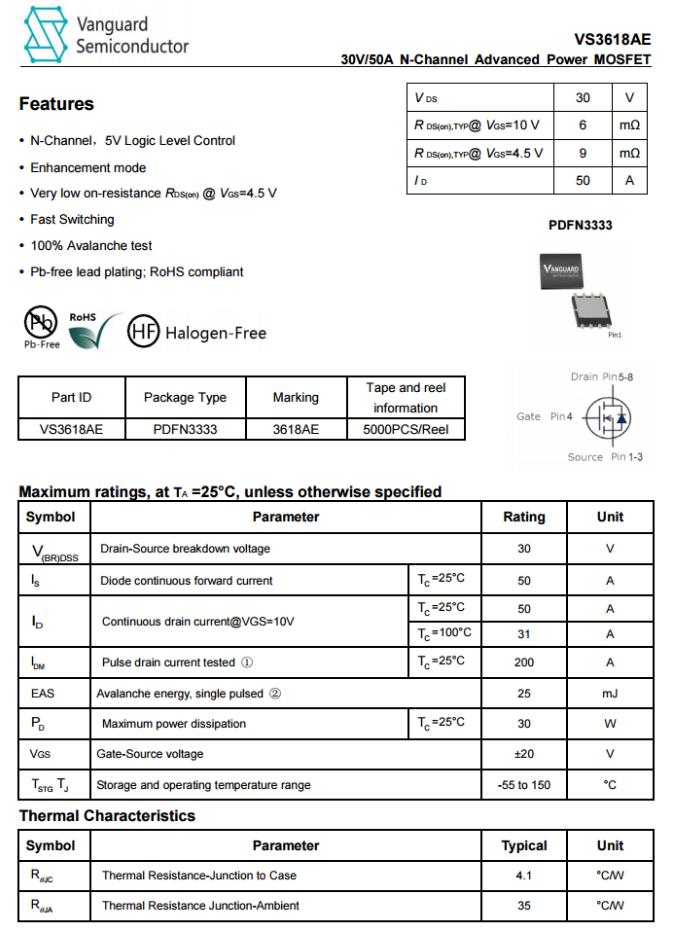

威兆VS3618AE资料信息。

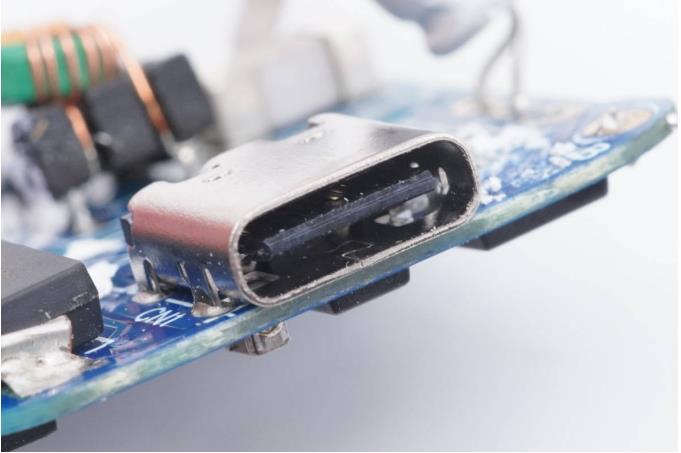

USB-C输出接口,端面不露铜,采用过孔焊接。

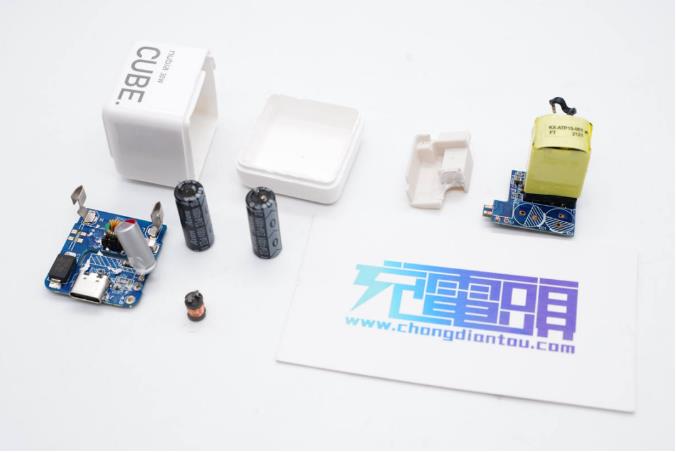

努比亚30W氮化镓快充充电器全部拆解完毕。



充电头网拆解总结



继20W PD快充市场爆发之后,30W快充将有望成为快充市场的下一个爆点。而氮化镓技术就如同30W快充市场中的催化剂,加快了市场增长速度,并扩大市场规模,同时也让30W快充市场拥有更高的可玩性。



努比亚率先行业推出的这款30W氮化镓快充充电器,从产品策略上来看,已经抢占了市场先机。而产品定位也很明确,除了外观方面主打小巧、精致、便携之外,性能方面也能兼顾手机、平板以及部分笔记本电脑的充电需求。


值得一提的是,努比亚30W氮化镓快充充电器完全基于全套中国芯方案开发。控制器部分是来自知名品牌南芯的SC3021D主控+SC3503同步整流+SC2151A快充协议全套方案;初级侧功率器件来自业界领先的氮化镓IDM企业英诺赛科。



此外,华润微同步整流MOS、威兆VBUS开关管、中元电解电容、柏瑞凯固态电容、特锐祥安规电容、亿光光耦等,均为业界知名品牌。众多知名品牌器件的加持,以及过热保护功能,也成为了这款充电器性能的重要保障。


目前,努比亚方糖Pro30W氮化镓充电器的售价仅为59元,相比目前市面上大部分同功率的氮化镓快充产品而言,售价几乎是腰斩,成为了30W氮化镓快充有史以来的最低价。这也将在极大程度上加速氮化镓快充技术的普及,促成新技术的平民化。
