绿联100W四口氮化镓快充249元值不值得买?拆开一款给你看

2021-06-04

如今人们手上的数码产品越来越多,手机、平板、笔记本、蓝牙耳机等已成为标准装备,对多接口大功率快充充电器的需求也在增加。为此UGREEN绿联推出了一款100W大功率氮化镓快充CD226,配备3C1A四个USB接口,对比单口实用性更强,同时附带一根耐用的100W编织线,用户无需再额外购买快充线。



充电器的C1和C2口均支持100W快充,可给笔电等大设备使用,且支持功率盲插,日常使用会很方便。另外C3口支持22.5W PD快充,可完美适配苹果iPhone 12,A口支持22.5W SCP快充,可满足华为手机快充需求,产品整体实用性强。下面充电头网就对这款充电器进行详细拆解,看看其用料做工如何。


此前充电头网还拆解过绿联18W PPS充电器MFi认证18W PD快充充电器20W PD快充小金刚20W PD快充30W USB PD充电器2A2C 48W智能充电器65W USB PD氮化镓快充充电器65W 3C1A氮化镓快充充电器65W 4C口氮化镓快充等多款充电配件,大家可以点击蓝色字体查阅。



一、绿联100W氮化镓充电器外观





包装盒正面印有UGREEN绿联品牌、产品名称、外观图和GaN X 100w等特性标识。

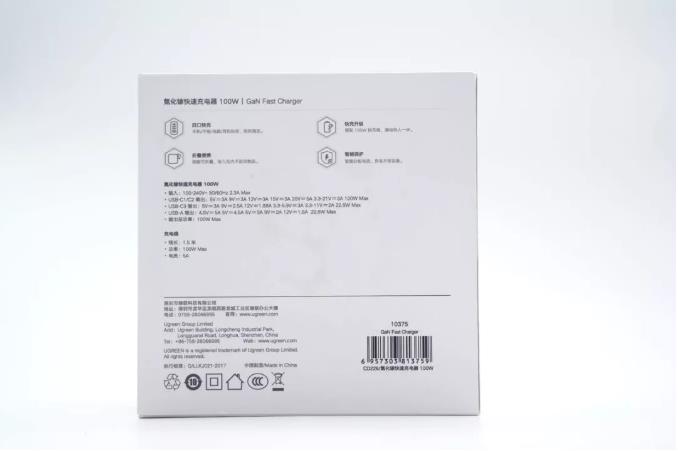

背面印有充电器参数以及商家基本信息。

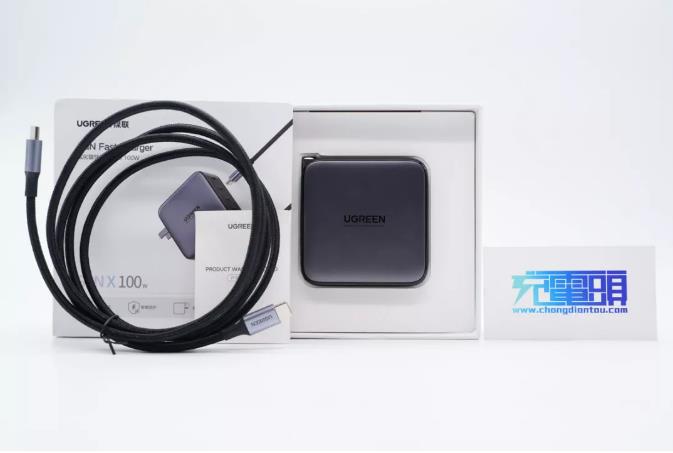

包装内含充电器、CC线以及使用说明书。

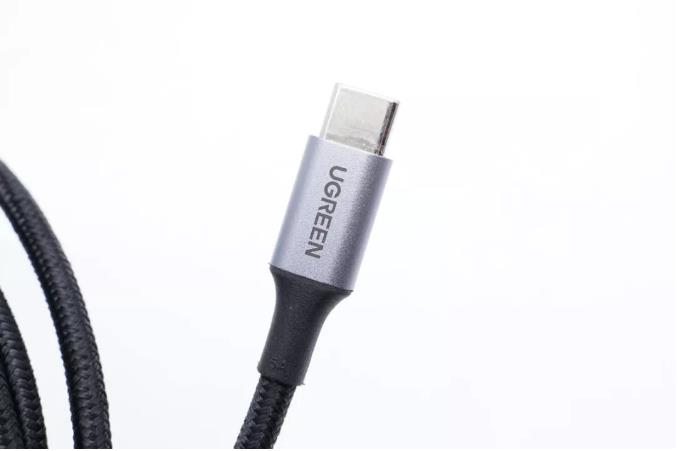

线缆两端做了抗弯折处理,线头外壳采用铝合金材质,印有UGREEN品牌。

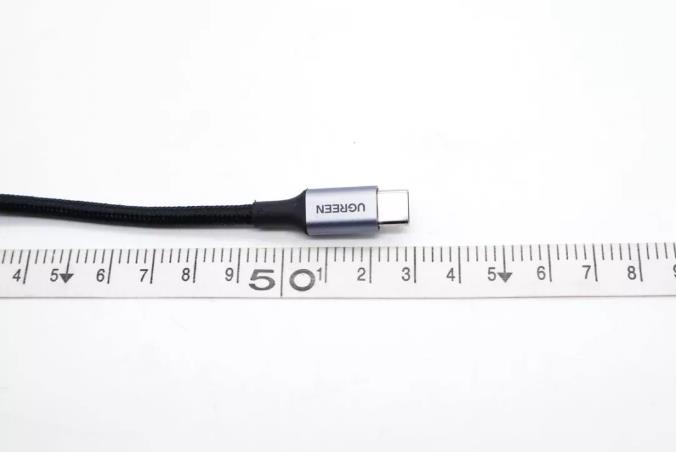

整根线缆长约153cm。





绿联这款充电器延续方块造型设计,正背面喷刷银灰色涂料,边缘是亮面环设计,侧身哑光处理。

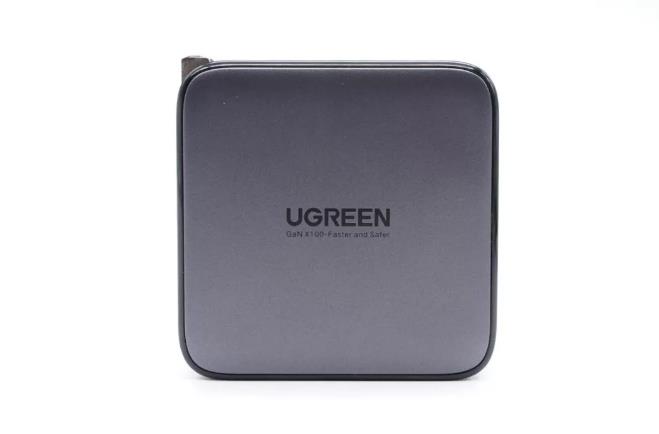

正面中心印有UGREEN品牌和GaN X 100-Faster and Safer字样。

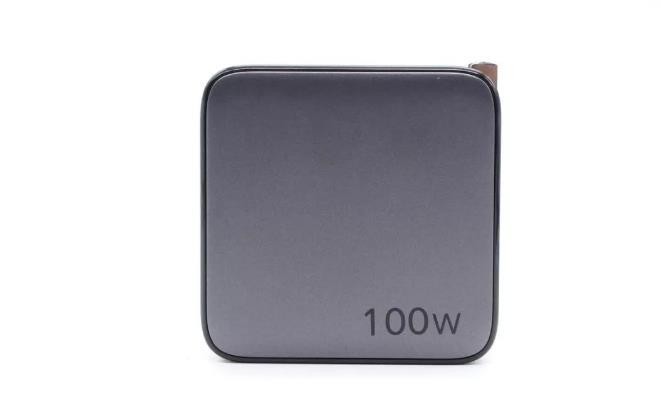

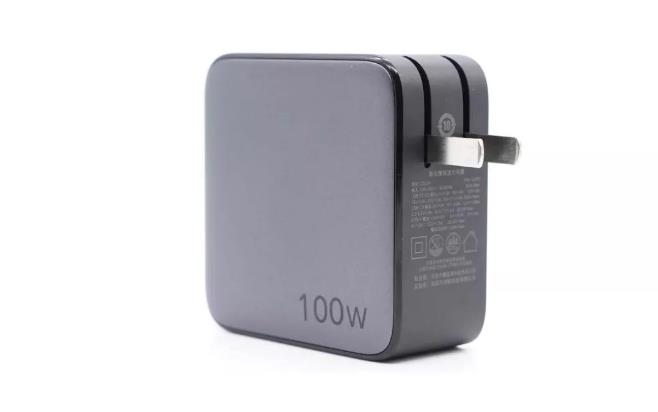

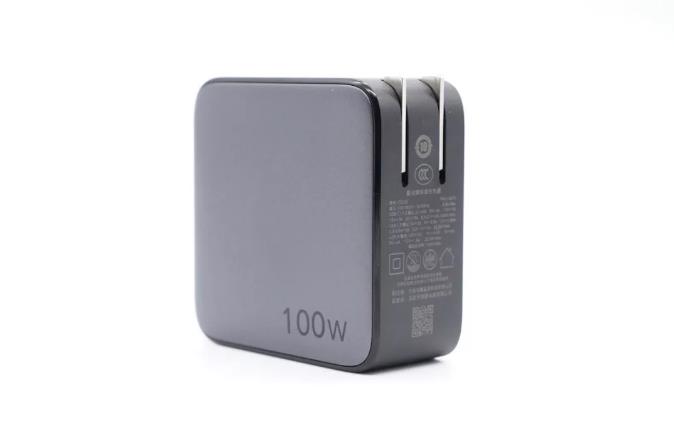

背面右下角印有100W字样。





充电器配备可折叠国标插脚,携带方便且不易刮伤包里设备

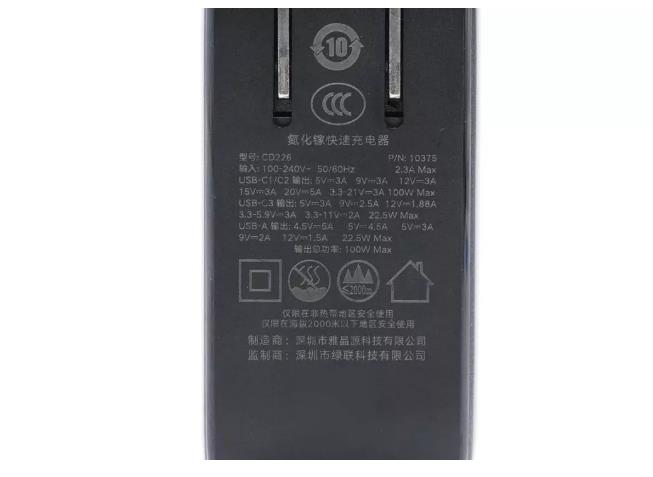

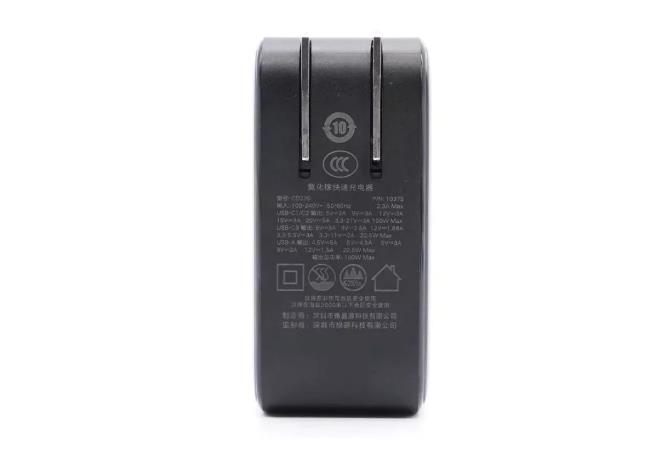

输入端外壳上标注有充电器参数。





型号:CD226

输入:110-240V~50/60HZ 2.3A

单口输出:

USB-C1/C2:3.3-21V3A、5V3A、9V3A、12V3A、15V3A、20V5A,100W Max

USB-C3:3.3-5.9V3A、3.3-11V2A、5V3A、9V2.5A、12V1.88A,22.5W Max

USB-A:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A,22.5W Max

总功率:100W Max

制造商:深圳市雅晶源科技有限公司

监制商:深圳市绿联科技有限公司

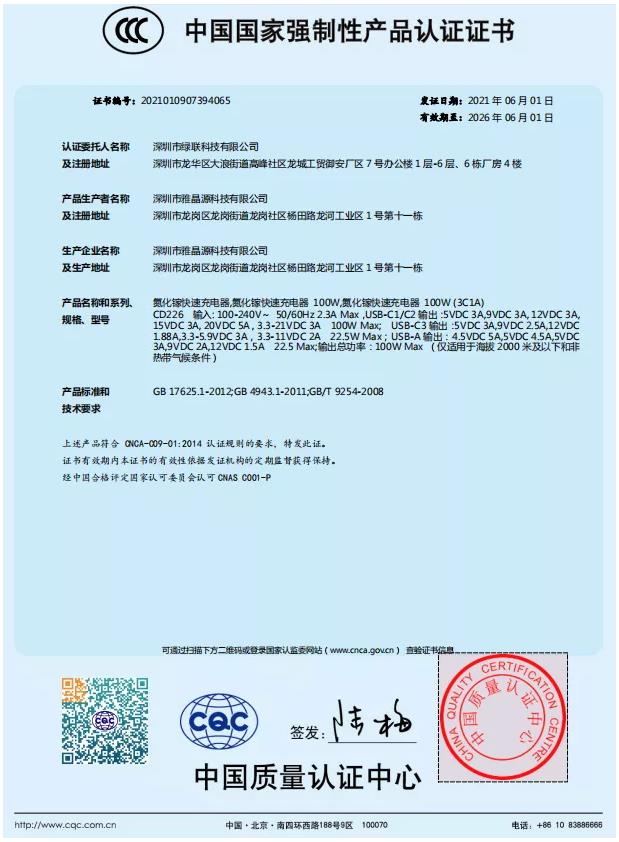

产品已经通过了国家CCC认证。

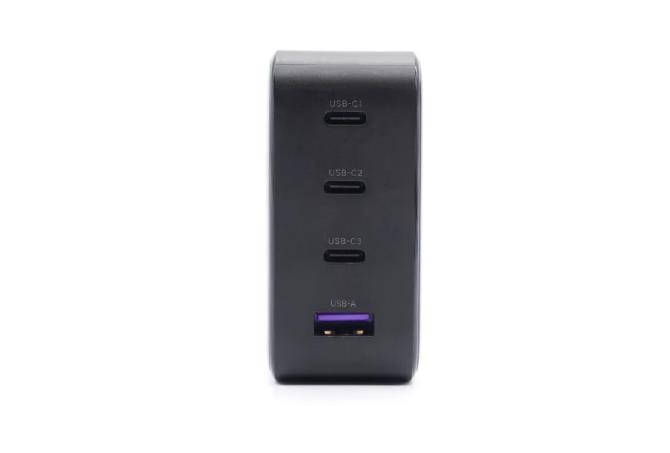

另一端配有3C1A四个接口,接口旁都印有区别标识,USB-A口采用紫色舌片。

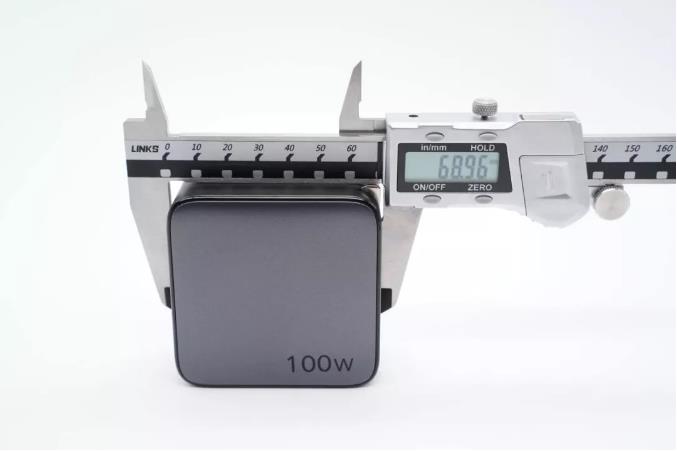

使用游标卡尺实测充电器机身长度为68.96mm。

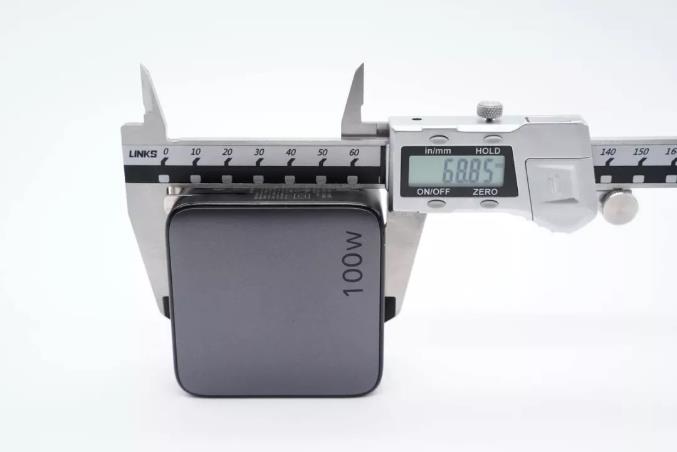

宽度为68.85mm。

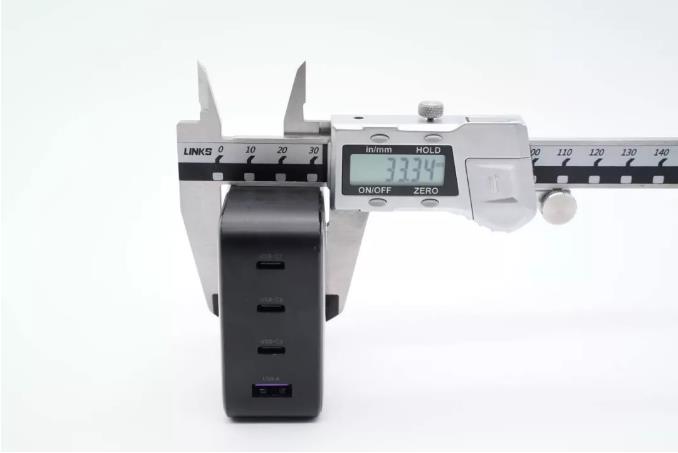

厚度为33.34mm。

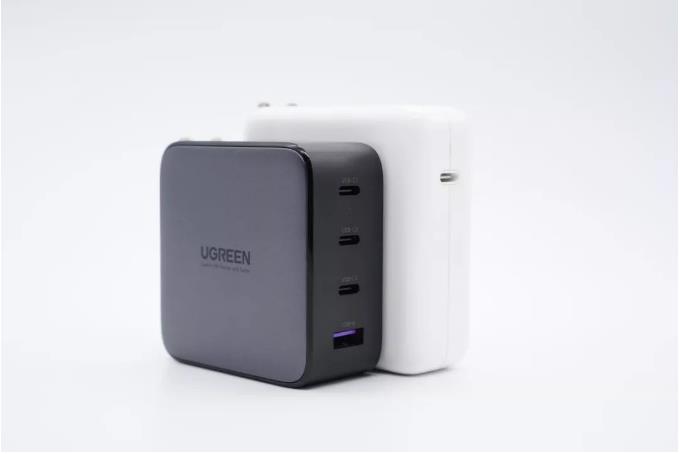

和苹果96W充电器直观对比,整体还要小一些。

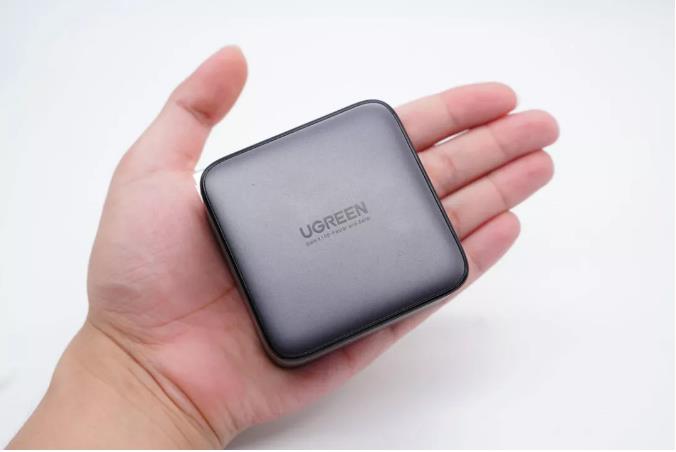

拿在手上的直观感受。

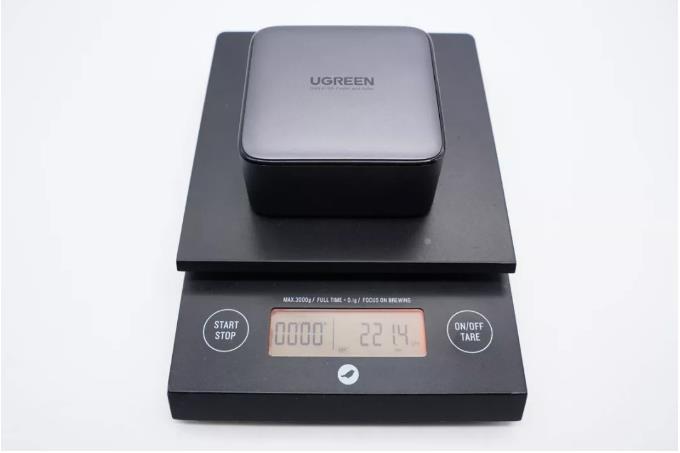

净重约为221g。

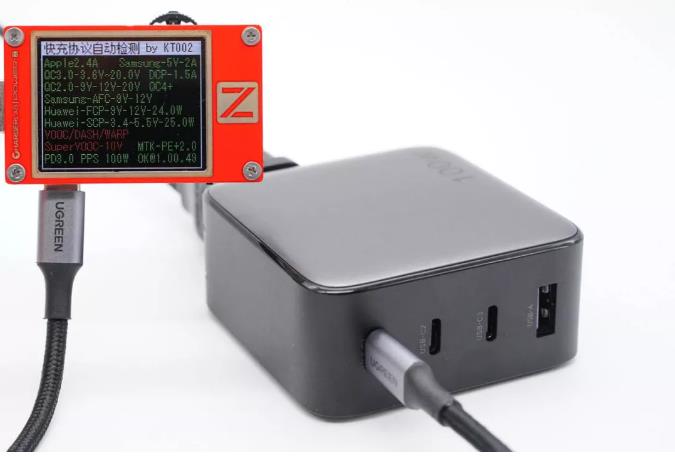

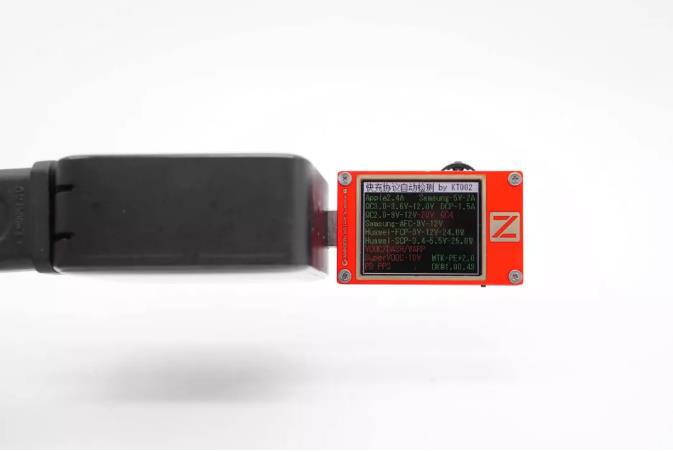

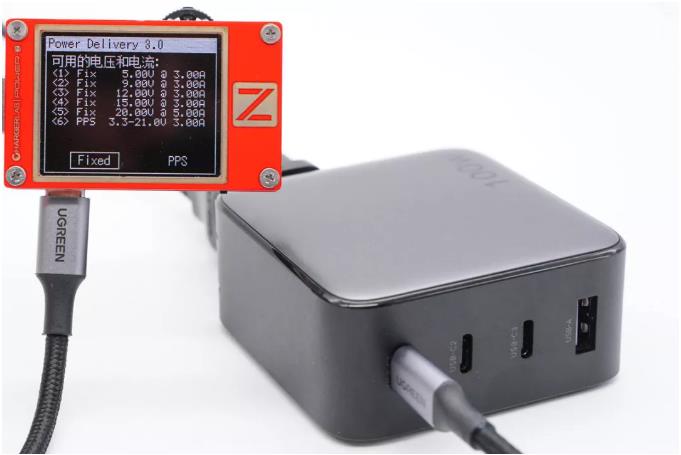

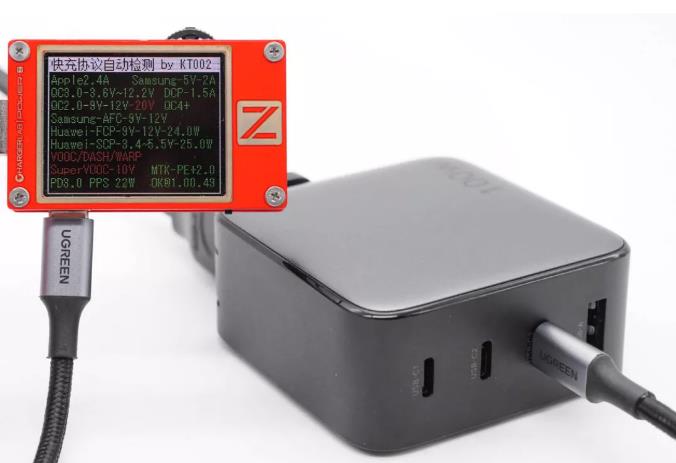

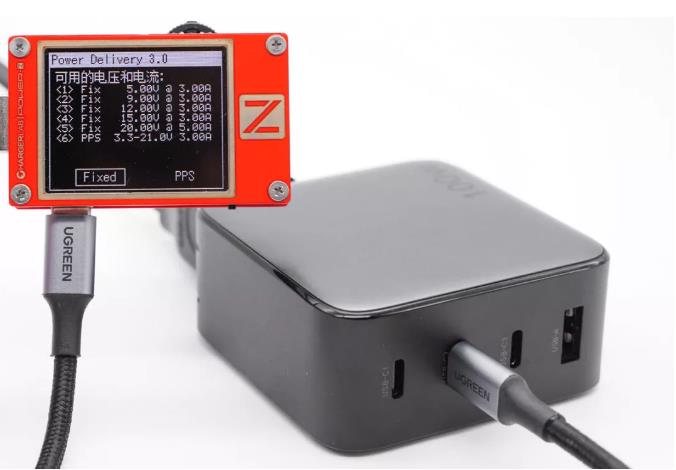

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。





此外还测得C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。





使用KT002检测发现USB-C2口支持的协议和USB-C1口的完全一样。





PDO报文也相同,即C1和C2口单口输出性能完全相同,支持功率盲插,使用方便。





C3口同样都支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS这些常见快充协议。

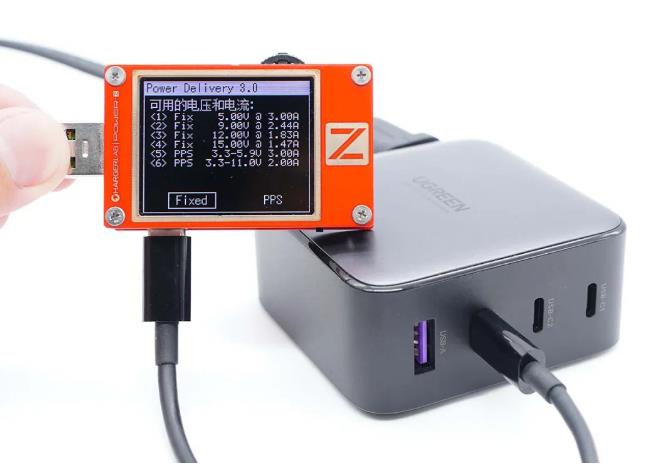

并且具备5V3A、9V2.44A、12V1.83A、15V1.47A四组固定电压档位,以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。




最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。



二、绿联100W氮化镓充电器拆解

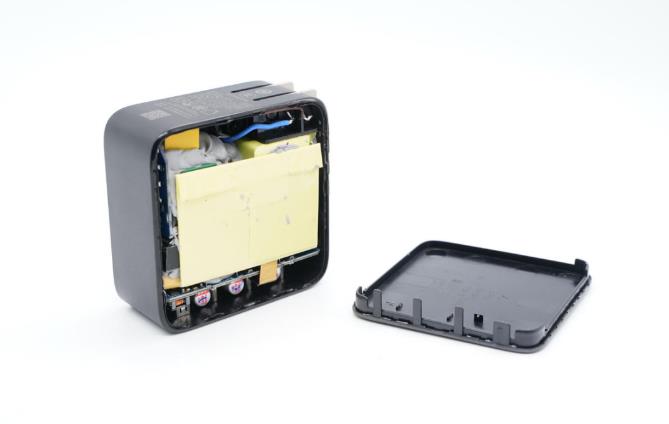

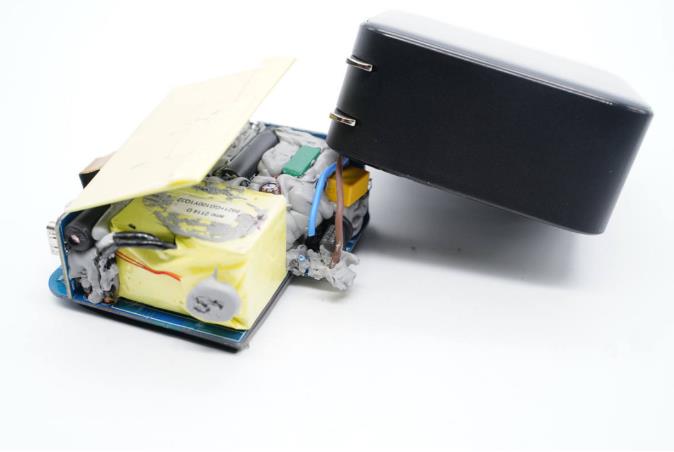

将机身壳拆开,超声波焊接封装。

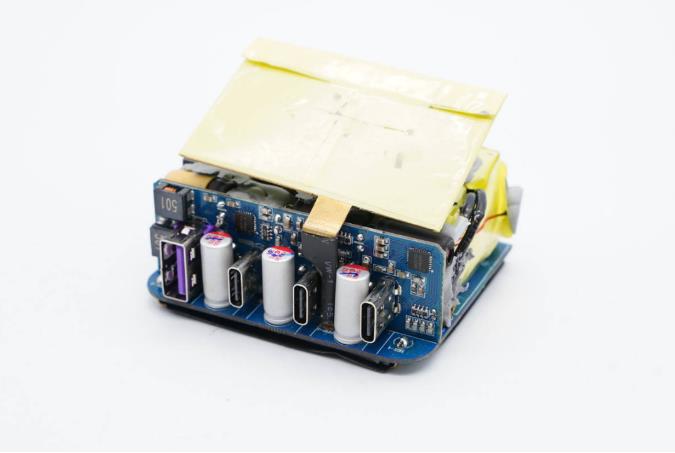

输入端采用AC导线连接通电,PCBA模块顶部覆盖黄铜散热片并包裹绝缘胶带。

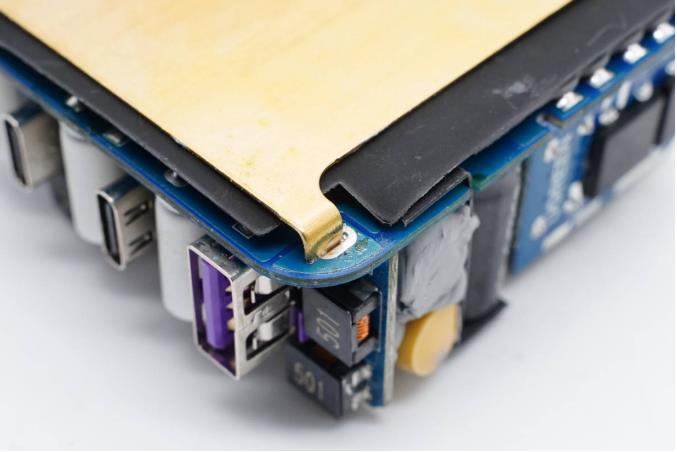

一小片散热片延伸倒输出端,并外套绝缘管。





主板背面覆盖导热垫、隔离板和黄铜散热片,散热片锡焊固定。

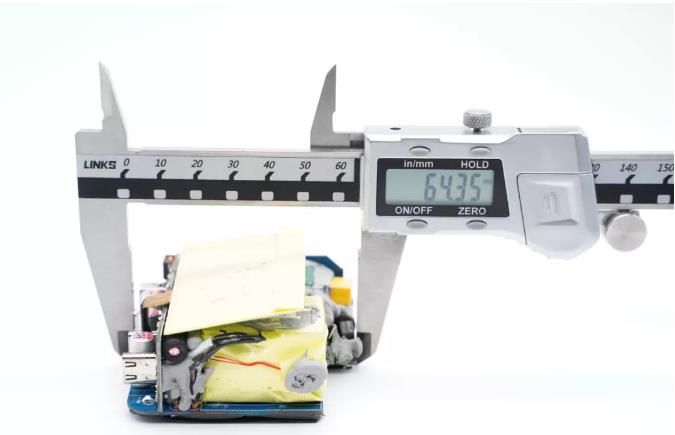

测得模块最大长度为64.35mm。

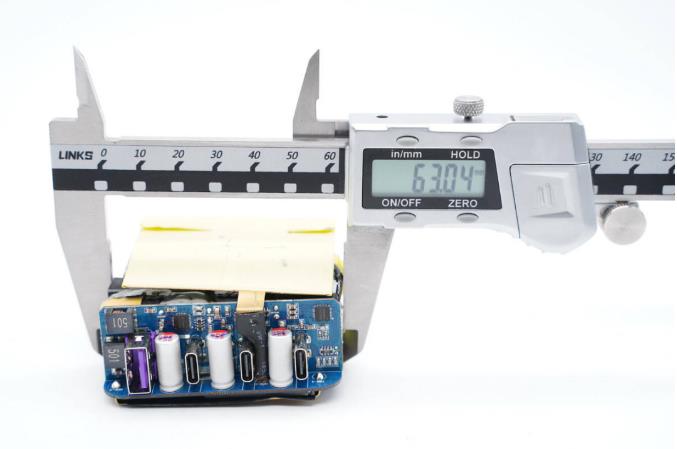

宽度为63.04mm。

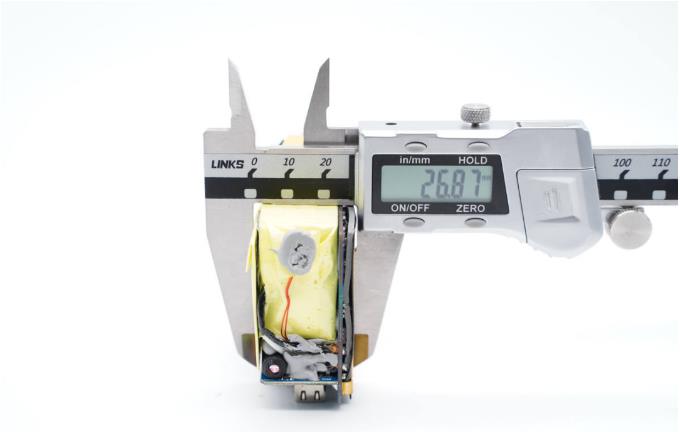

厚度为26.87mm。

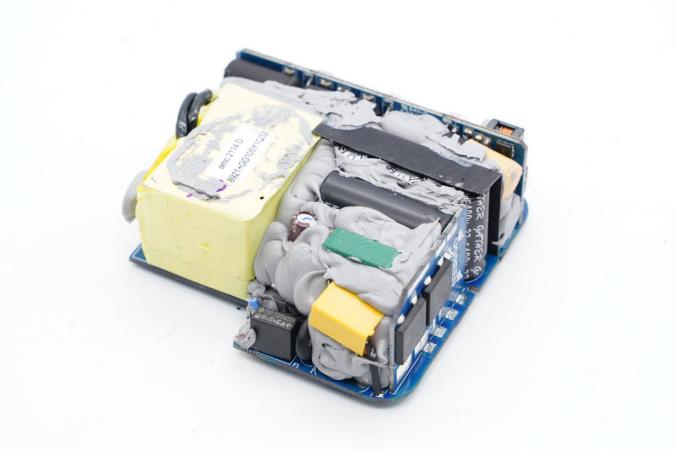

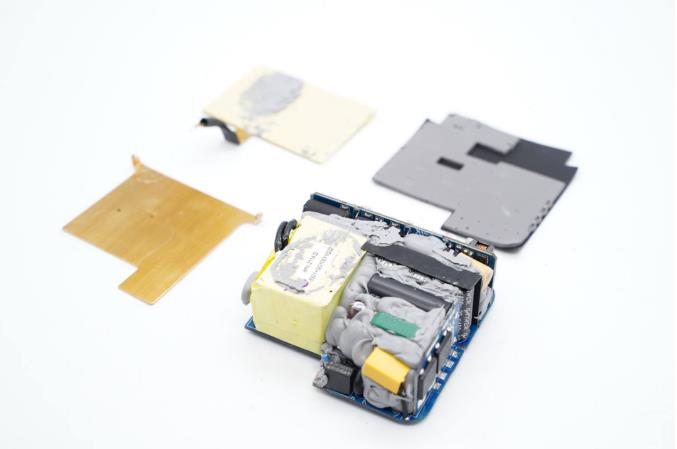

将散热片、导热垫等去掉。





元器件打胶加固,初次级间设有隔离板。





侧面设有输入端小板,输出端也有一块小板,四个USB母座均焊接在小板上。

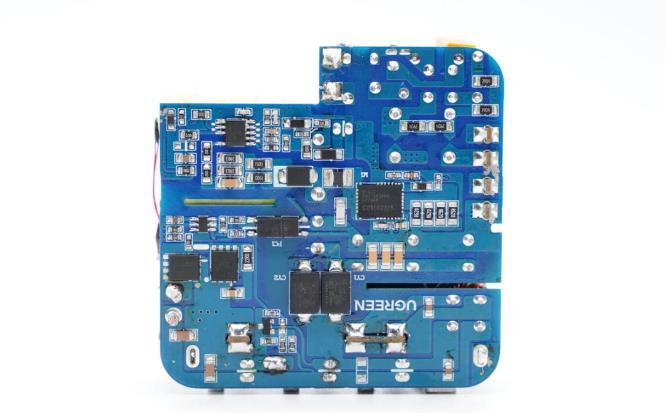

PCB板背面一览,左上区域设有开关电源电路。


通过对充电器观察发现,绿联这款100W 3C1A氮化镓充电器采用开关电源定压输出,三路二次降压四口输出架构,其中C1、C2口单独一路宽范围输出,C3口和A口一路,输出功率智能分配。下面我们从输入端开始深入了解整个电路设计情况。






输入端一览,安规X电容焊脚套有绝缘管。

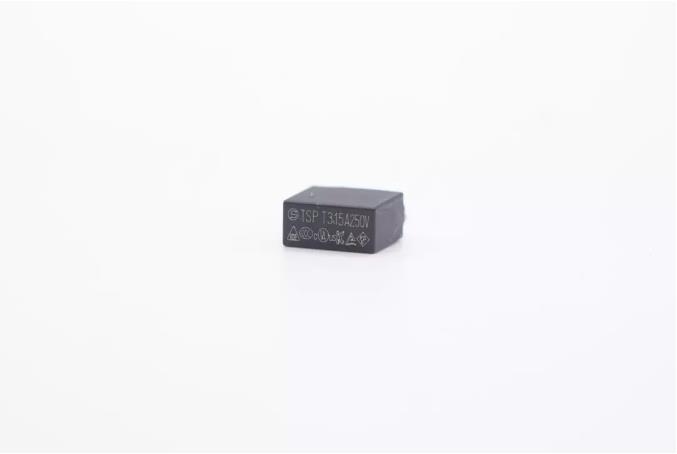

延时保险丝特写,规格为3.15A 250V。





NTC浪涌抑制电阻用于抑制上电浪涌电流。

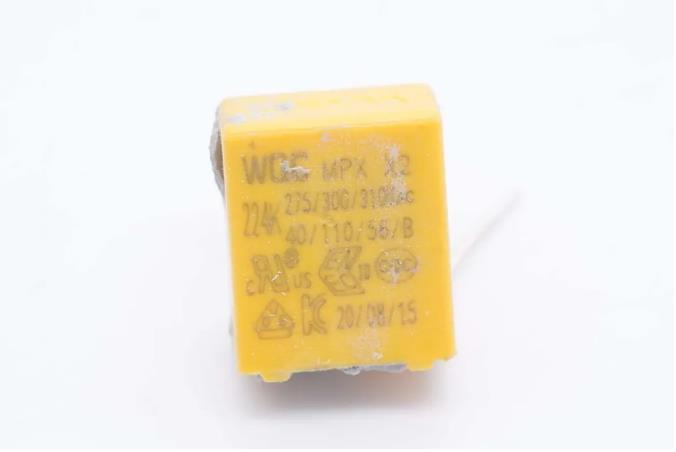

安规X电容特写。

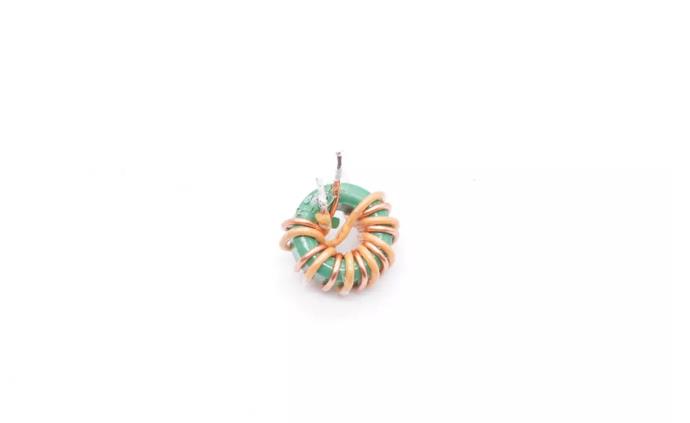

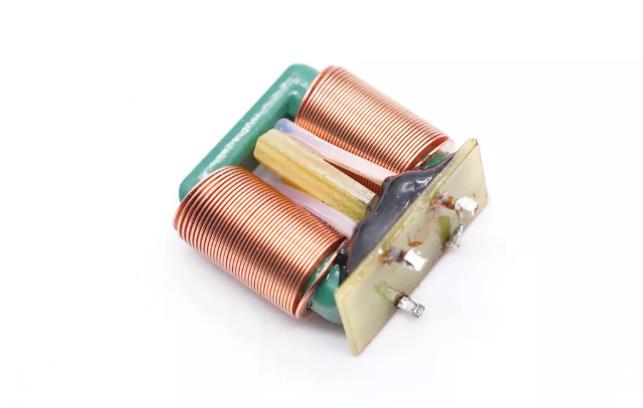

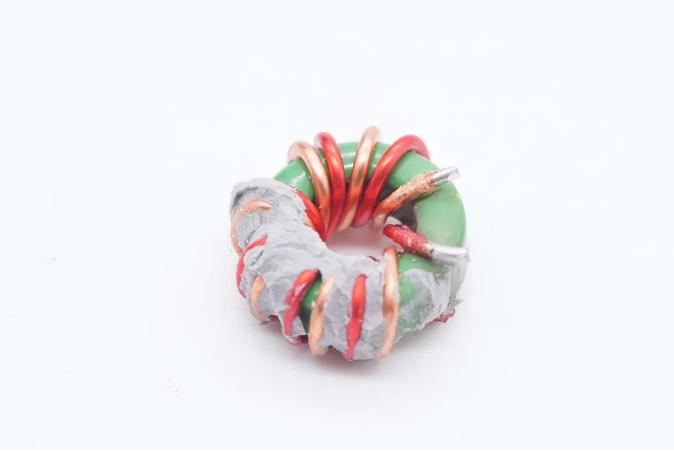

共模电感两级设计,用于滤除EMI干扰,这颗双线绕制。





另一颗共模电感扁平铜带绕制。

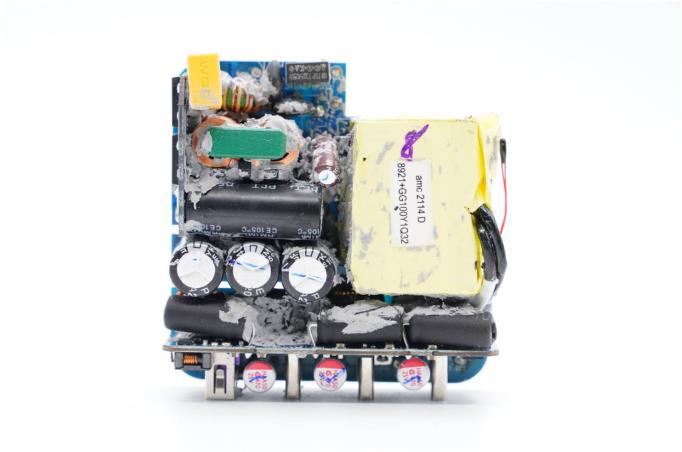

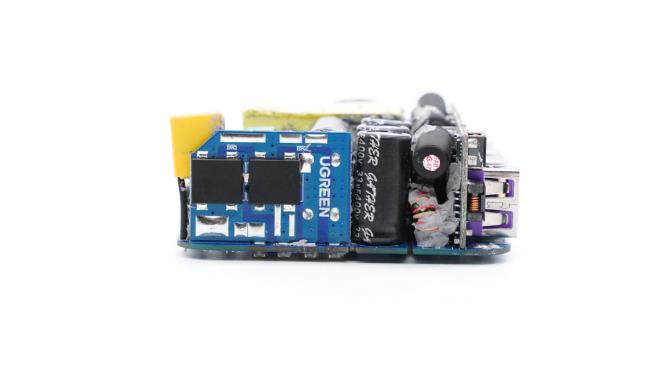

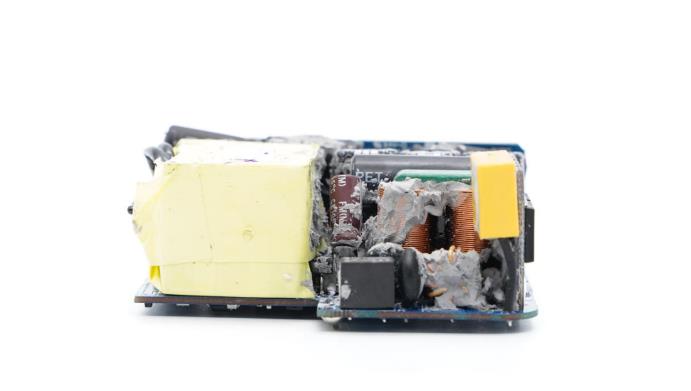

PCB板侧面一览,小板背面设有两颗整流桥,主板上设有一排三颗高压滤波电解电容。

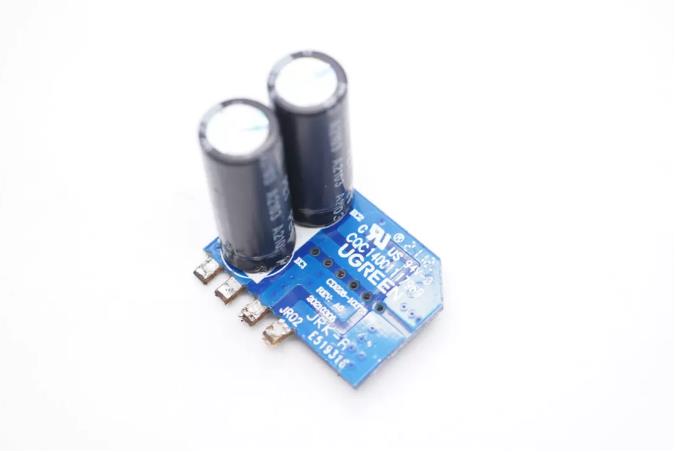

将小板拆下,正面还有两颗高压滤波电解电容。

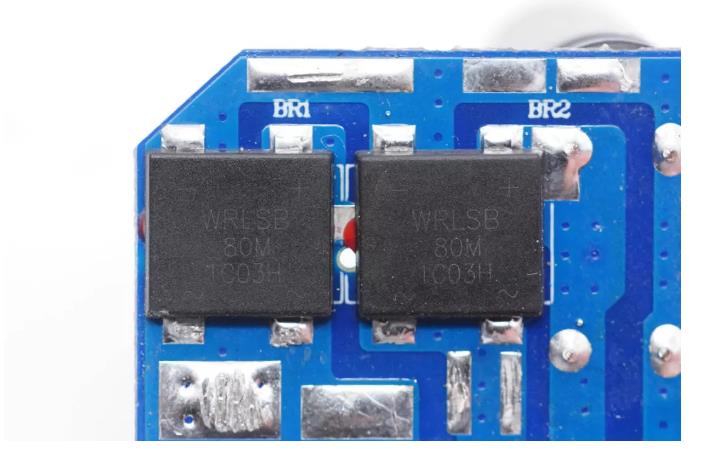

WRLSB80M整流桥来自沃尔德,设置两颗以均摊发热。

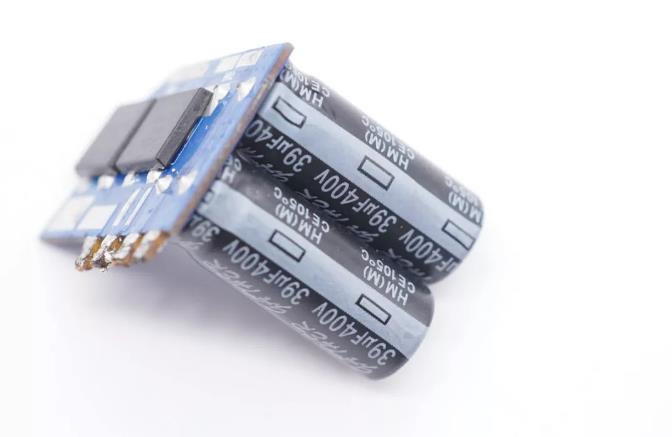

5颗高压滤波电解电容均来自凯泽鑫电子,小板上的两颗规格为400V 39μF。

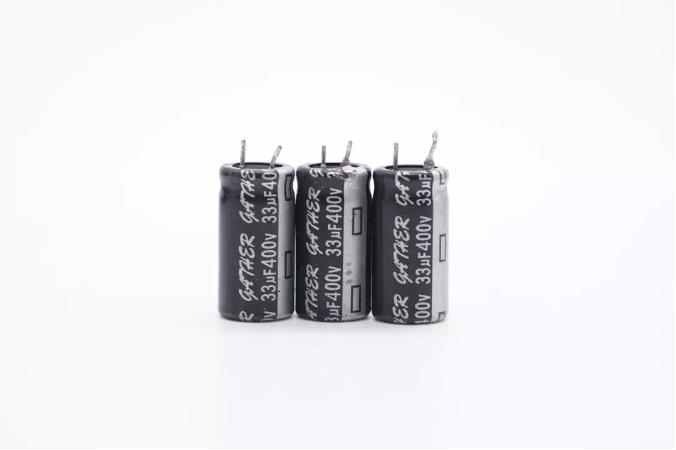

主板上的三颗规格为400V 33μF。

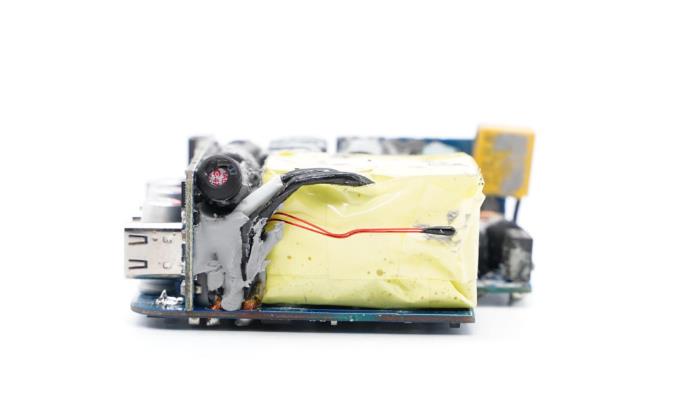

PCB板另一侧是变压器,并配有热敏电阻进行温度监控。

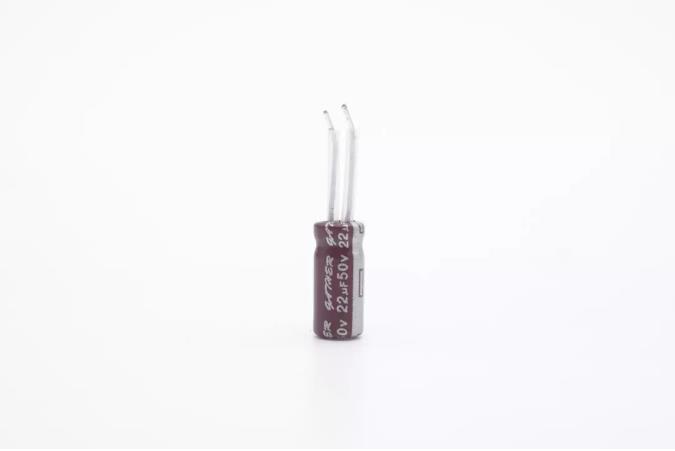

开关电源主控芯片供电电容也是来自凯泽鑫电子,规格为50V 22μF。

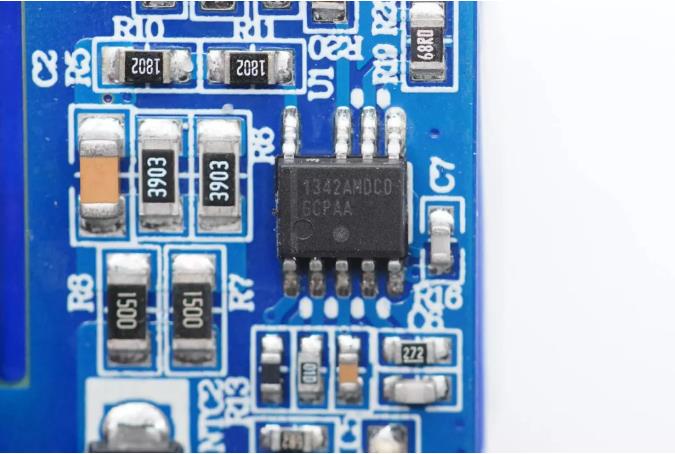

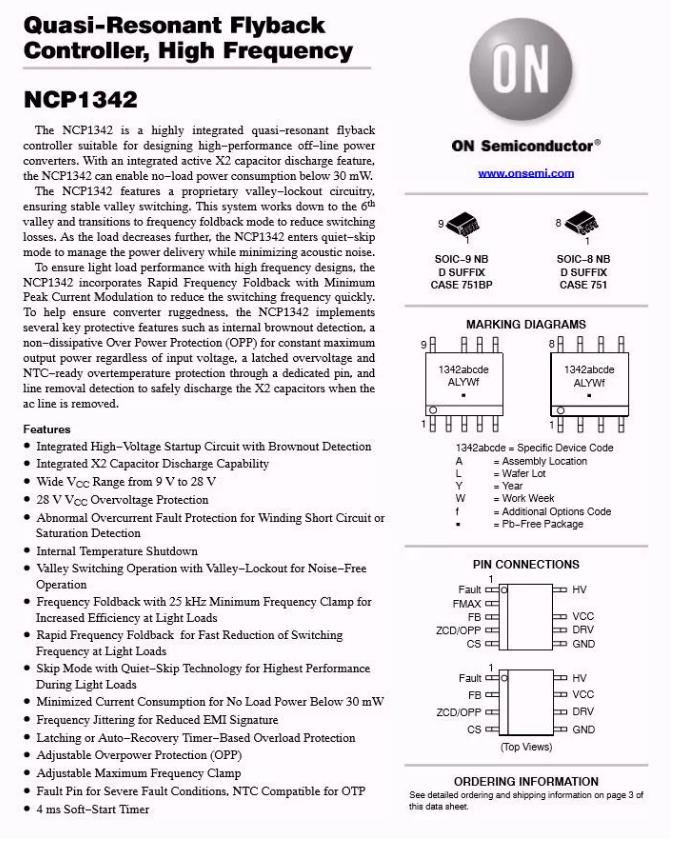

开关电源主控芯片采用ON安森美NCP1342,这是一颗高频准谐振反激初级PWM控制器,内置主动X2电容放电和多重完善的保护功能,具有超低的待机功耗。




充电头网通过拆解了解到,采用安森美NCP1342主控芯片的还有mophie 65W 1A1C氮化镓快充品胜65W 2C1A氮化镓快充即刻65W 2C1A氮化镓快充红魔手机120W氮化镓快充闪极90W 2C1A氮化镓快充LG 65W氮化镓充电器小米120W超级快充iQOO 120W闪充充电器等。

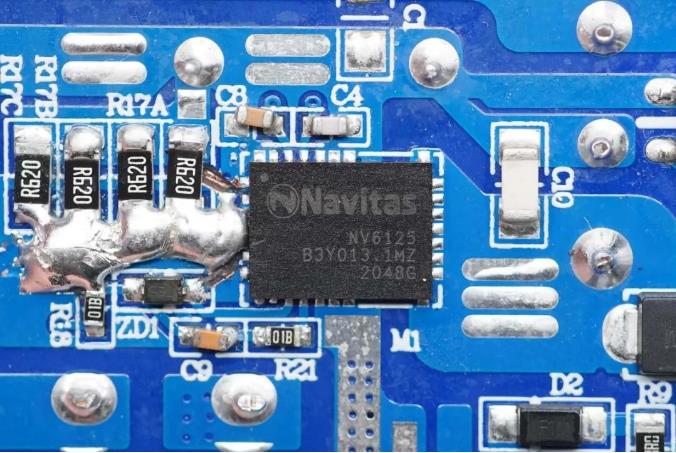

初级开关MOS管采用纳微NV6125氮化镓功率芯片,内置驱动器,无需外置驱动器,175mΩ导阻,耐压650V,支持2MHz开关频率,采用散热增强的QFN6*8mm封装,适用于升压,降压,半桥,全桥开关电源等诸多应用场合。

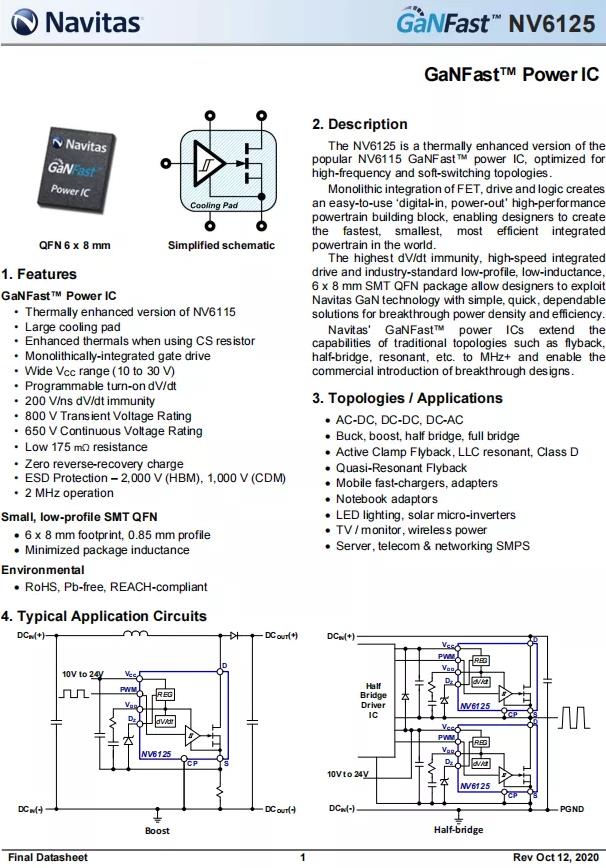

纳微NV6125资料信息。



充电头网了解到,采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器联想thinkplus 65W氮化镓口红电源Pro联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充小米GaN充电器Type-C 65W、OPPO 50W饼干氮化镓快充贝尔金68W双C口GaN充电器等数十款产品采用。

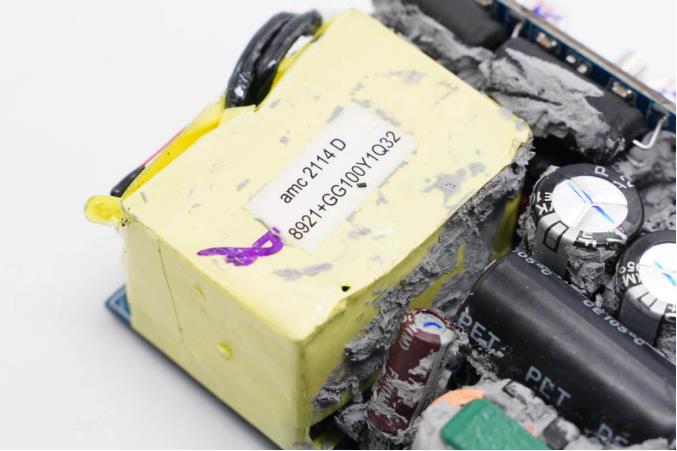

变压器使用胶带严密包裹,顶部贴有标签。

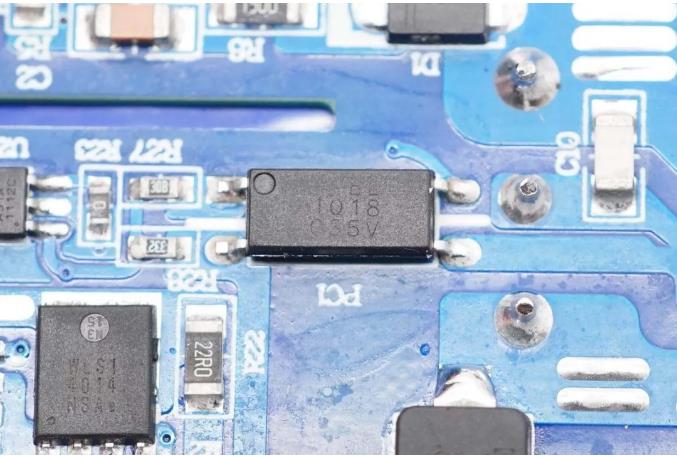

EL亿光 1018光耦,用于初级次级通信,反馈调节输出电压。

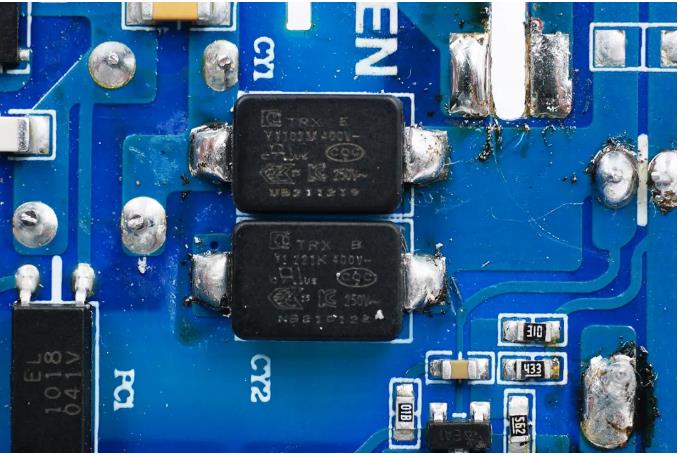

两颗贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。


特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可




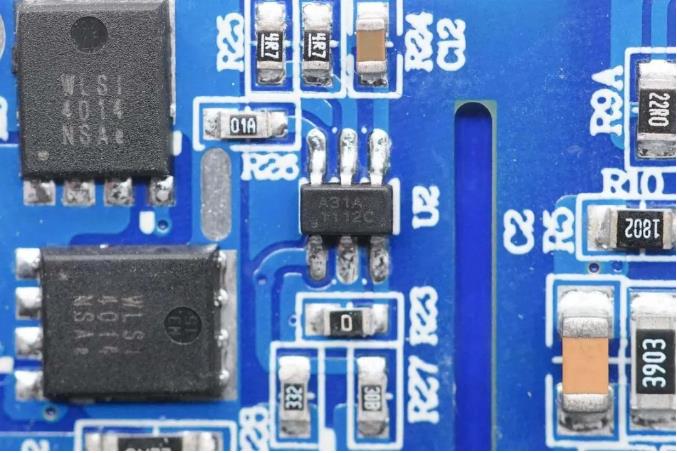

同步整流控制器,丝印A31A。

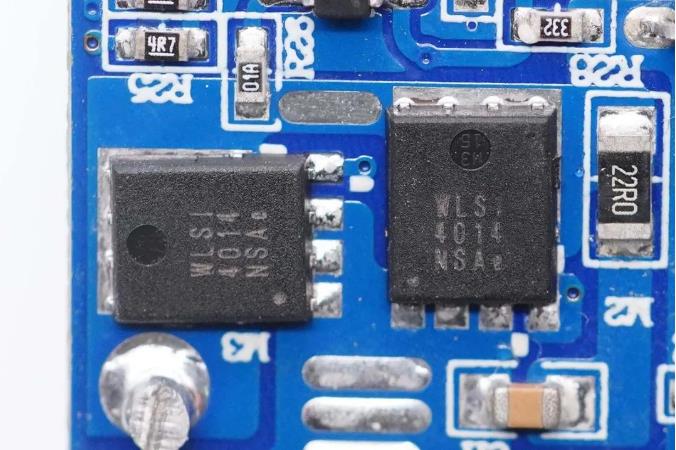

两颗同步整流管,丝印WLS 4014。




滤波电感特写。

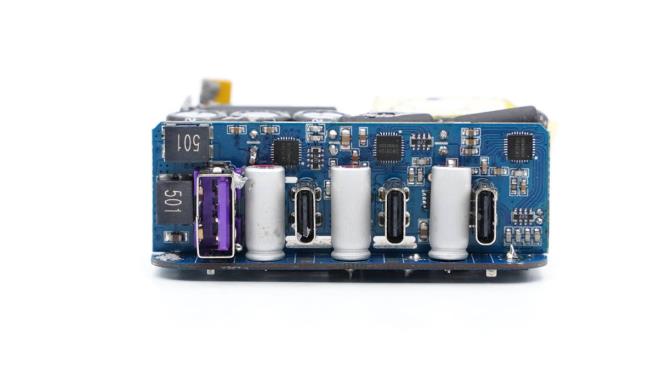

输出端一览,USB母座间共有三颗输出滤波固态电容。






固态电容均来自中国台湾钰邦,规格都是25V 470μF。

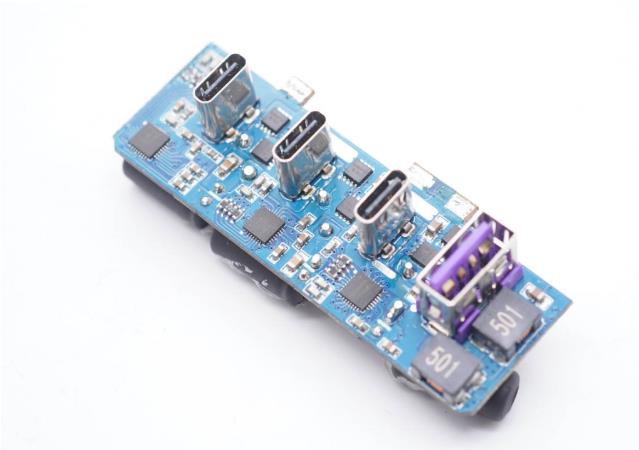

输出端小板上设有三路二次降压电路,均采用智融SW3516H降压方案。

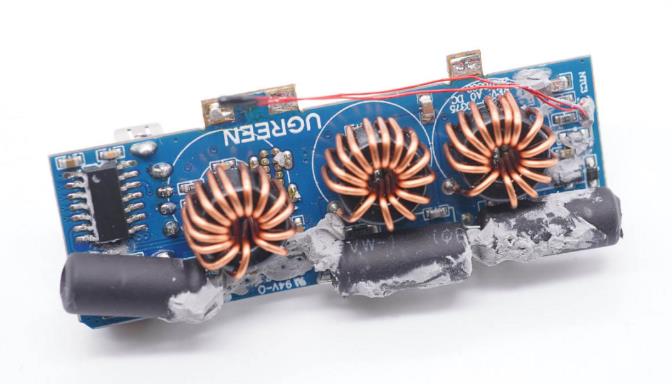

小板背面设有对应降压电路的降压电感、二次滤波电容以及一颗MCU,电容和电感均外套绝缘管保护,电感的已经被取掉。

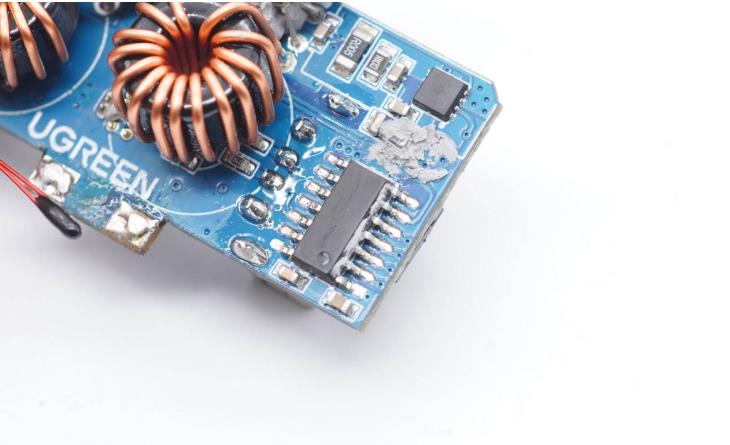

无丝印MCU,用于输出功率智能分配。

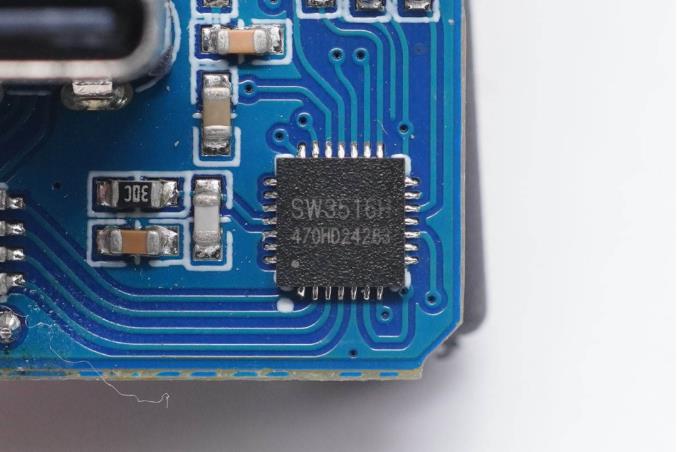

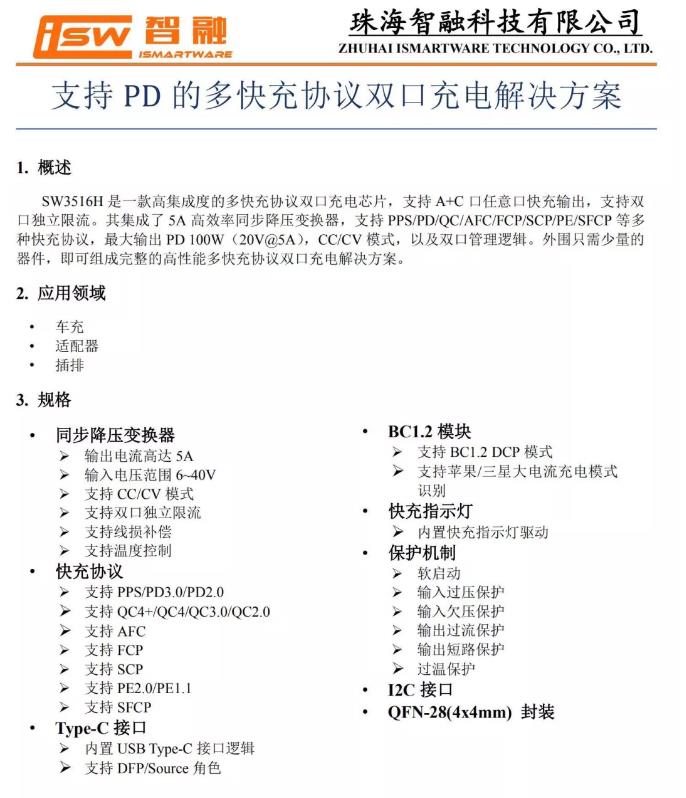

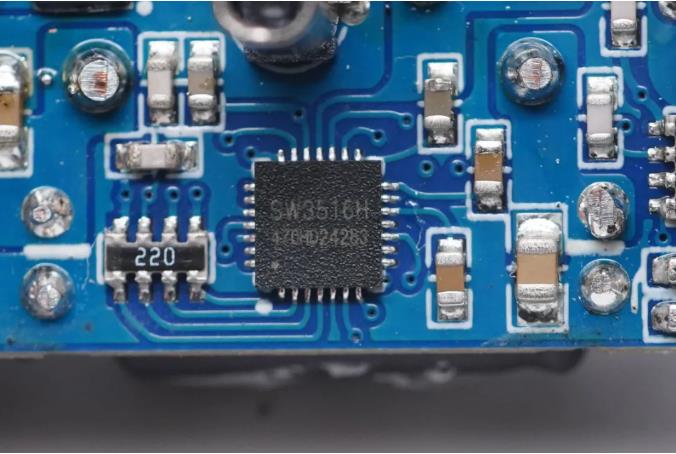

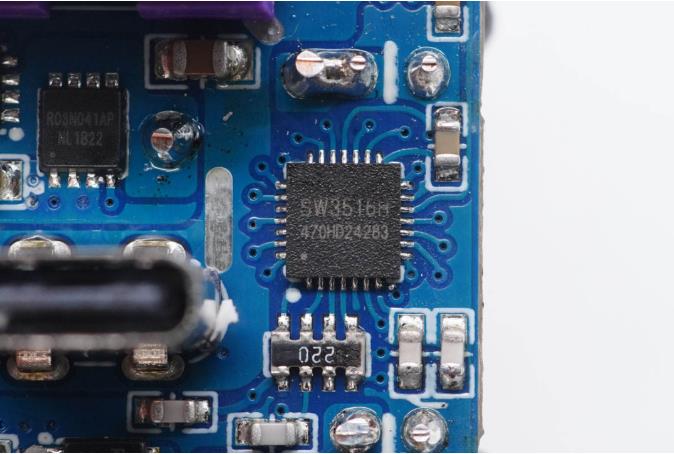

这颗智融SW3516H用于C1口降压控制和协议识别。这是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。


SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。




充电头网通过拆解发现,SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

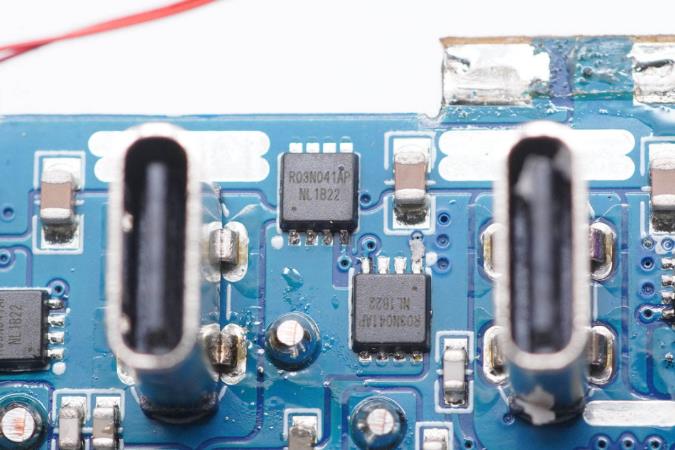

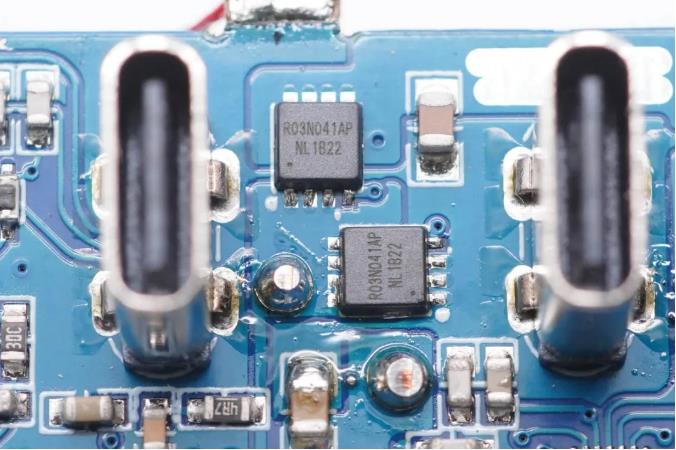

每颗智融SW3516H还各外挂两颗R03N041AP MOS管输出同步整流降压。




C2口降压协议IC特写,也是智融SW3516H。




外挂MOS管也是两颗R03N041AP




C3口和A口降压协议芯片也是智融SW3516H。

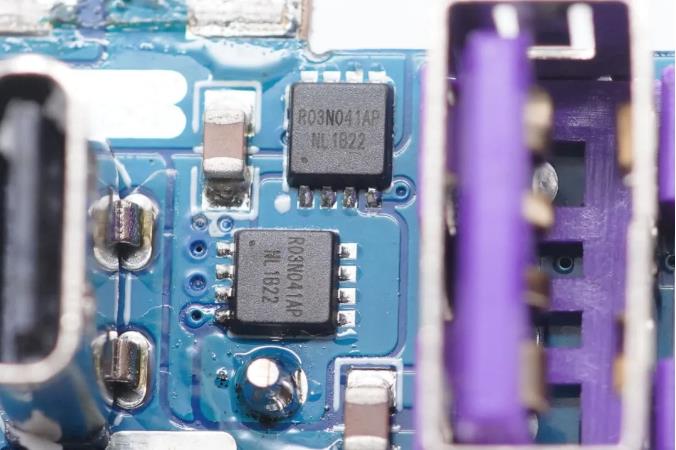

外挂MOS管也是两颗R03N041AP

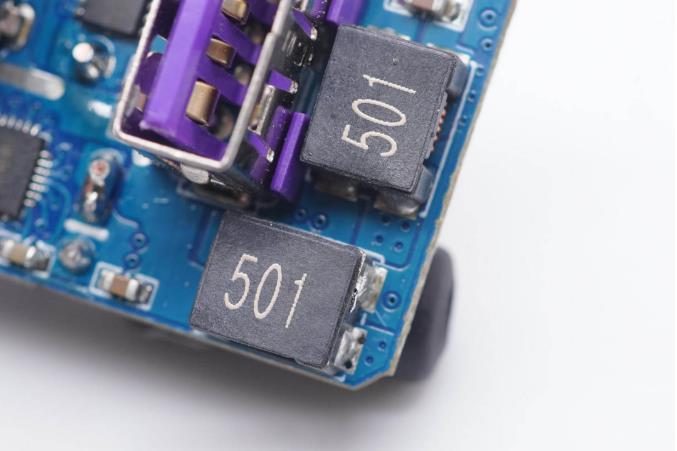

两颗输出滤波电感特写。

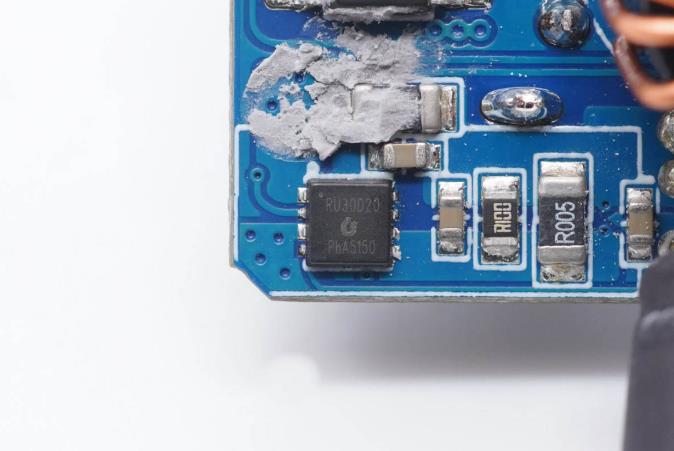

此外还有一颗输出VBUS开关管,锐骏RU30D20M2,NMOS管,耐压30V,PDFN3333封装,用于C3和A端口分配。

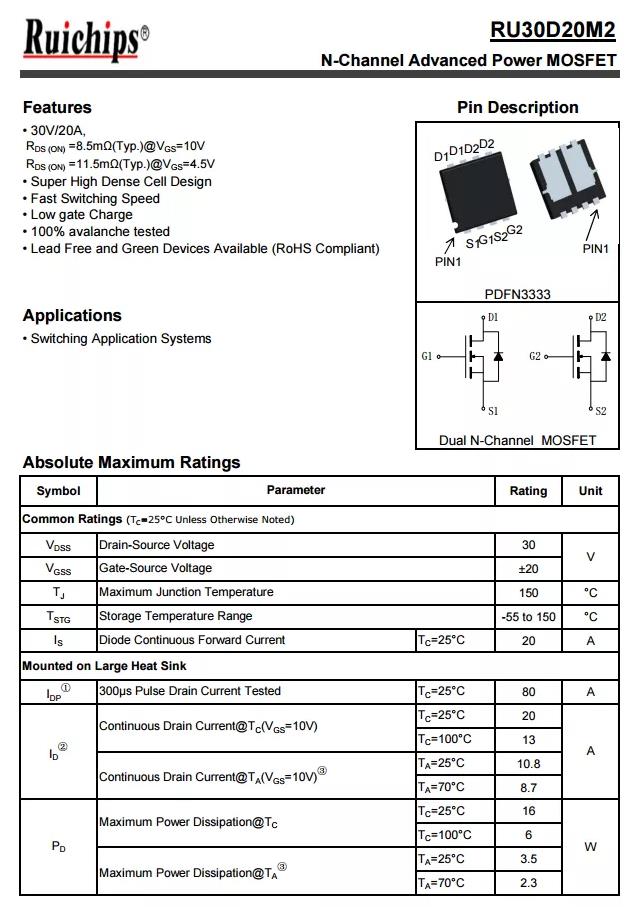

锐骏RU30D20M2资料信息。

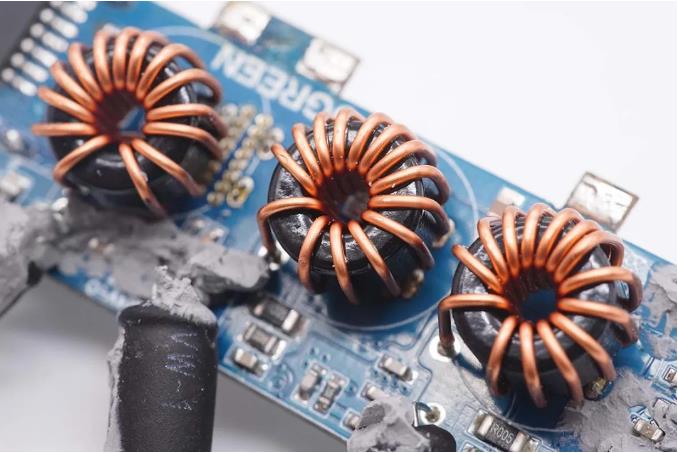

降压磁环电感特写。

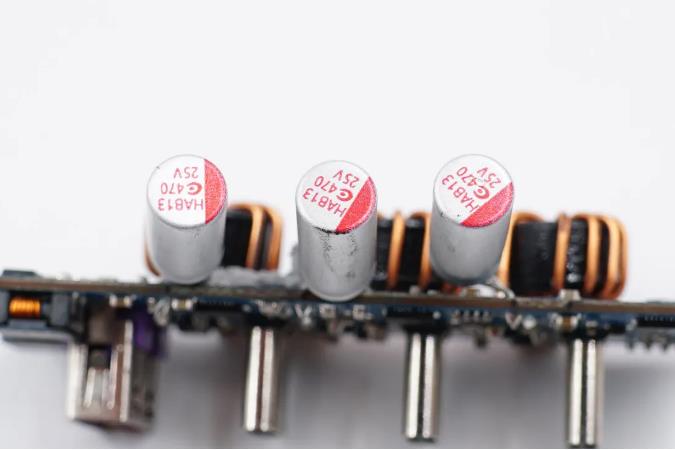

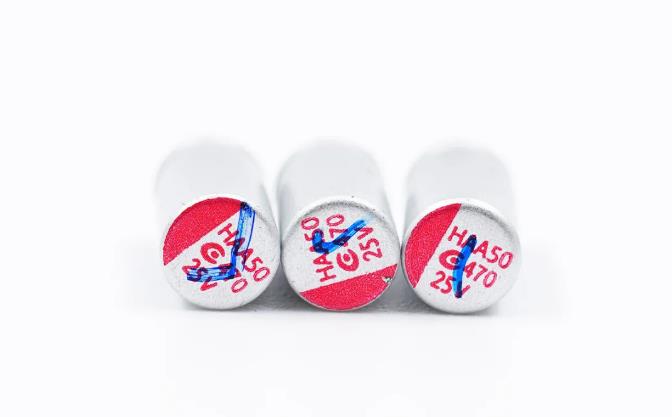

三颗二次降压输出滤波固态电容也是来自钰邦,规格均为25V 470μF,分别负责三路降压输出滤波。

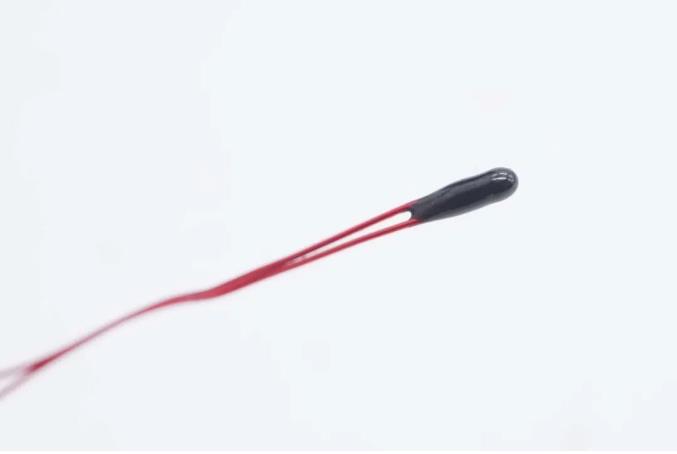

热敏电阻特写。

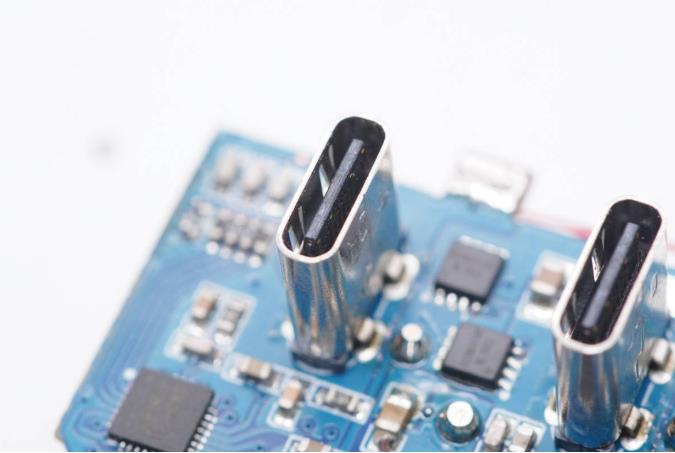

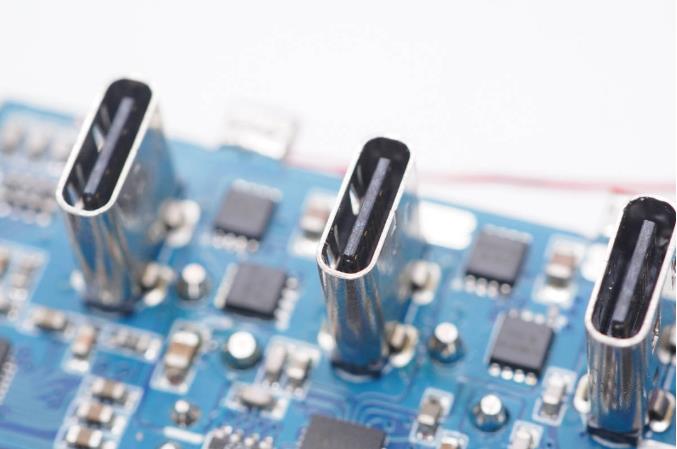

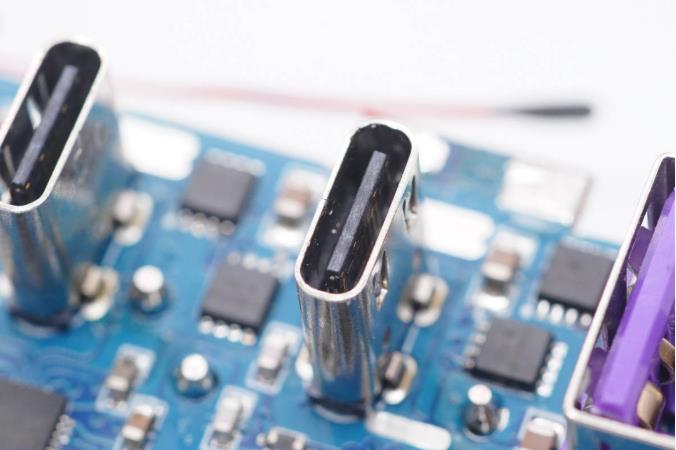

C1口母座特写。




C2口母座特写。




C3口母座特写。

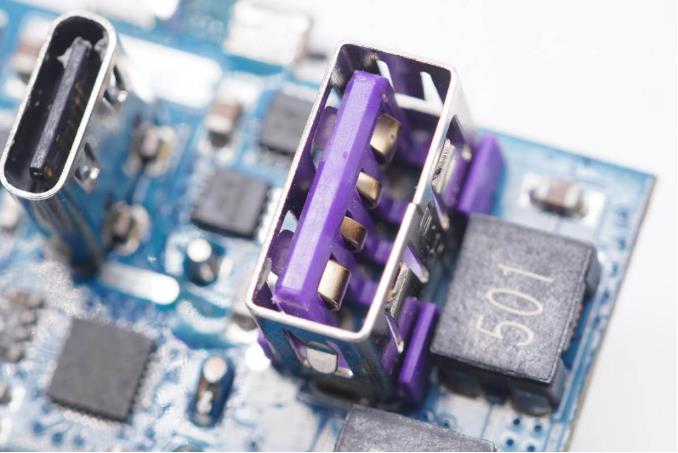

A口母座特写。

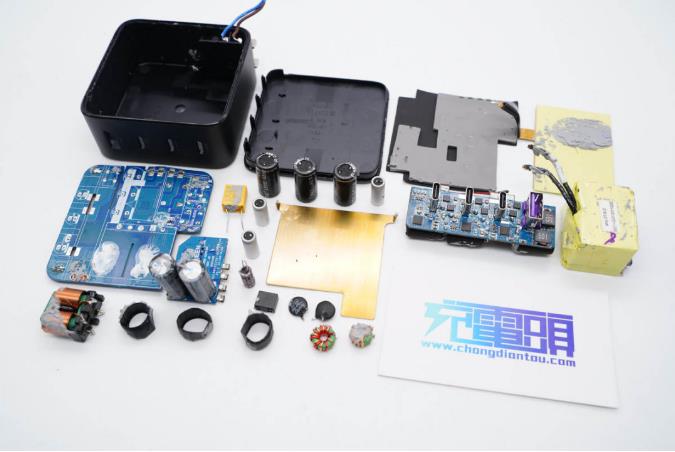

全部拆解完毕,来张全家福。



充电头网拆解总结



绿联100W 3C1A氮化镓快充充电器延续了方块造型设计,两侧微弧,PC防火外壳表面采用黑色金属漆工艺,使得产品看上去更有气质,同时也能获得不错的使用手感。产品接口多,自然也支持100W、65W+30W、65W+22.5W等多种充电策略,同时接口兼容QC、AFC、FCP、SCP、PE2.0、PD、PPS多个快充协议,兼容性很好,满足各大品牌设备快充需求。



充电头网通过拆解了解到,充电器输入端设有一块小板,三路降压电路以及四个USB接口母座均在这块小板上。充电器开关电源由安森美NCP1342主控搭配纳微NV6125氮化镓功率芯片。三路输出均采用智融SW3516H方案,同时采用钰邦固态电容进行二次滤波,品质有保证。
