拆解报告:长虹42英寸智能网络电视42P3F内置电源

2021-06-15

CHANGHONG长虹是国内有名的家电品牌,各种大件小件家电都有生产销售。最近充电头网购买了长虹一款42英寸智能网络电视42P3F,内置4K电视专用芯片、立体声扬声器,无论是视觉还是听觉体验都会很好。另外还支持手机游戏、电影无线投屏等,进一步增强娱乐体验。



当然,此次是对这款电视的内置电源进行拆解。作为一款智能电视,想必大家也很好奇这类电视的内部设计情况,那么下面就一起来看看电视机的内置电源是如何设计的。



一、长虹电视42P3F外观





作为大件,长虹电视采用常见牛皮纸盒包装,中心印有长虹电视字样,以及42和框框组成的代表“42英寸电视”的标识,右下角是长虹的“让想象发生”标语,左下角搬运注意标识。

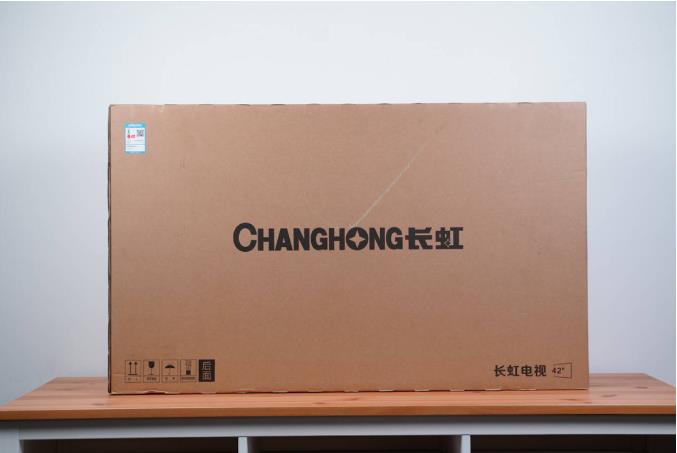

另一面中心是“CHANGHONG长虹”品牌,右下角字换成了长虹电视。





盒子内部,周边都是白色泡沫保护电视,顶部一个凹槽内放有红色塑料袋装的脚架。

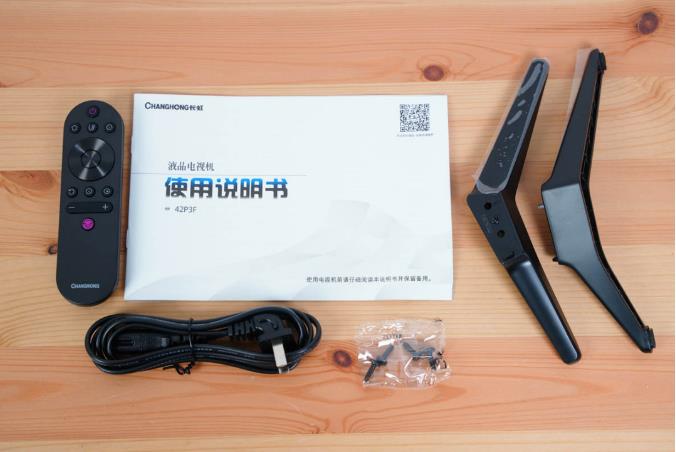

除电视外,里面还有这些东西,包括遥控器、电源线、脚架、组装螺丝和说明书。

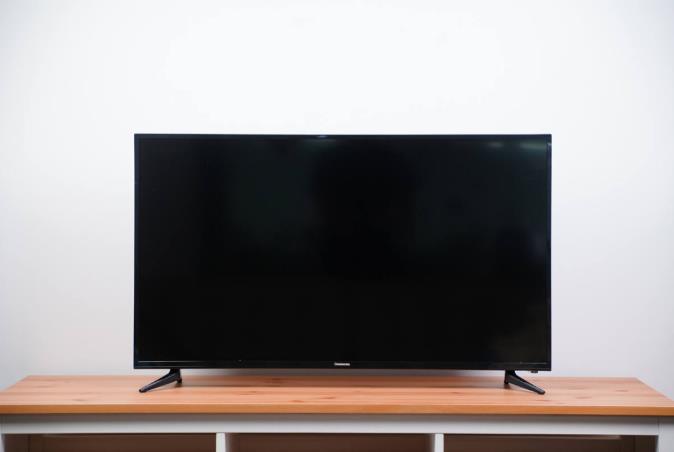

场景一览,黑色外壳加黑屏,相当有气质,风格也十分简洁。

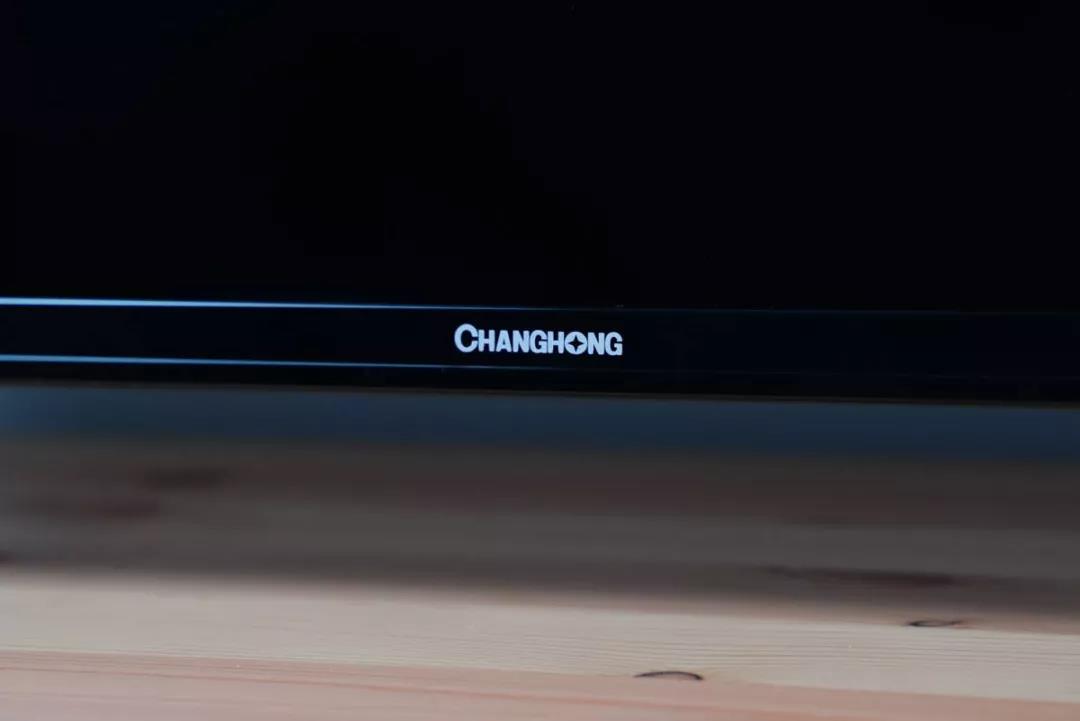

电视底部边框中间有CHANGHONG品牌logo。

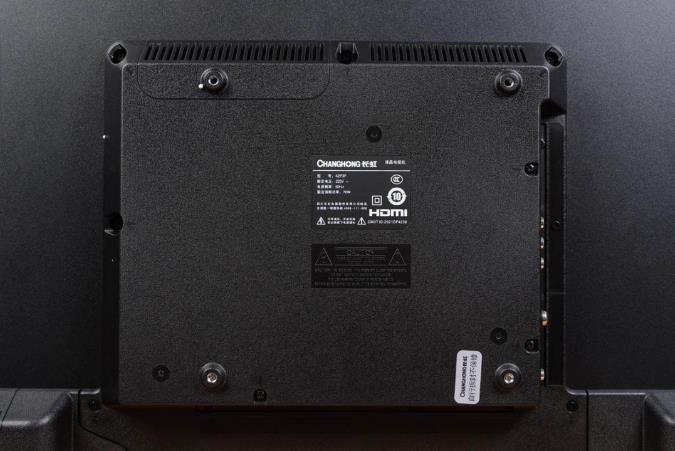

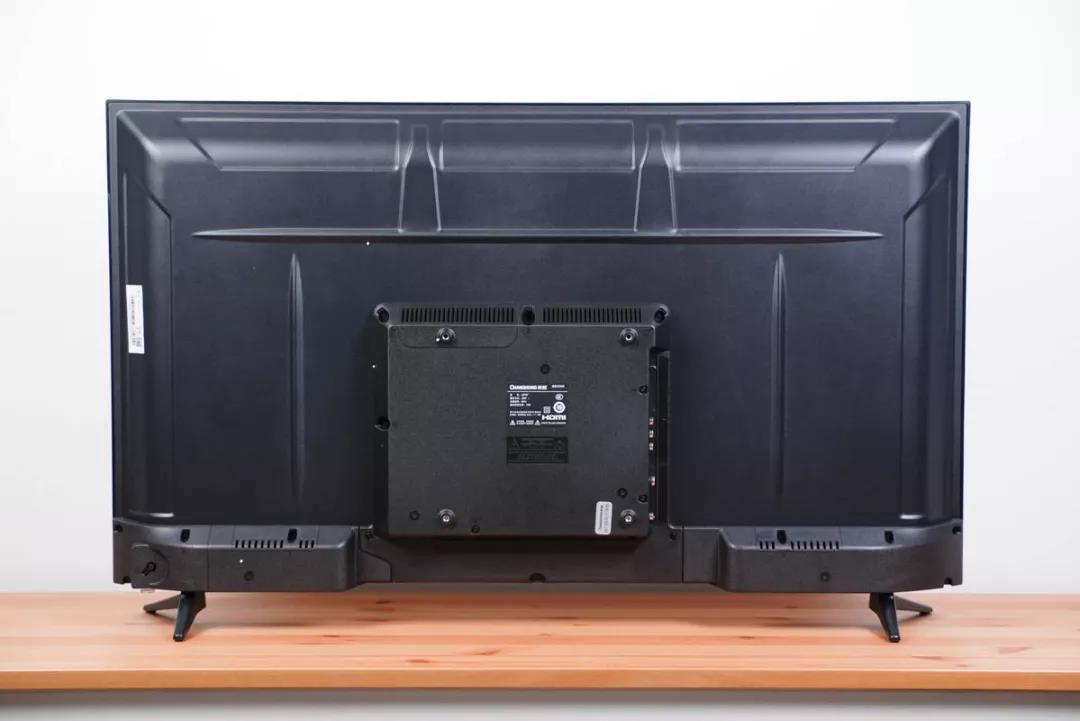

电视机背面一览,边缘过渡圆润,电源键在左下角,中心凸起是接口功能区域,此外设有散热窗口。





凸起外壳上预留有四个螺丝孔,用户可选购壁挂架BG13将整机放置在合适的位置。

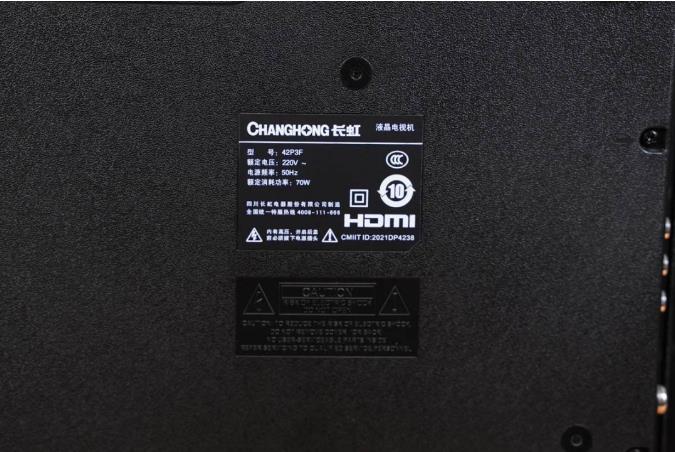

中心贴有电视机铭牌

型号:42P3F

额定电压:220V~

电源频率:50Hz

额定消耗功率:70W

四川长虹电器股份有限公司制造,并且电视已通过HDMI认证和CCC认证。

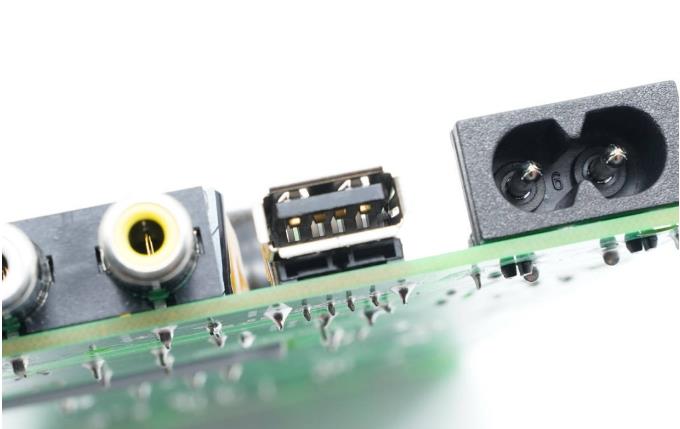

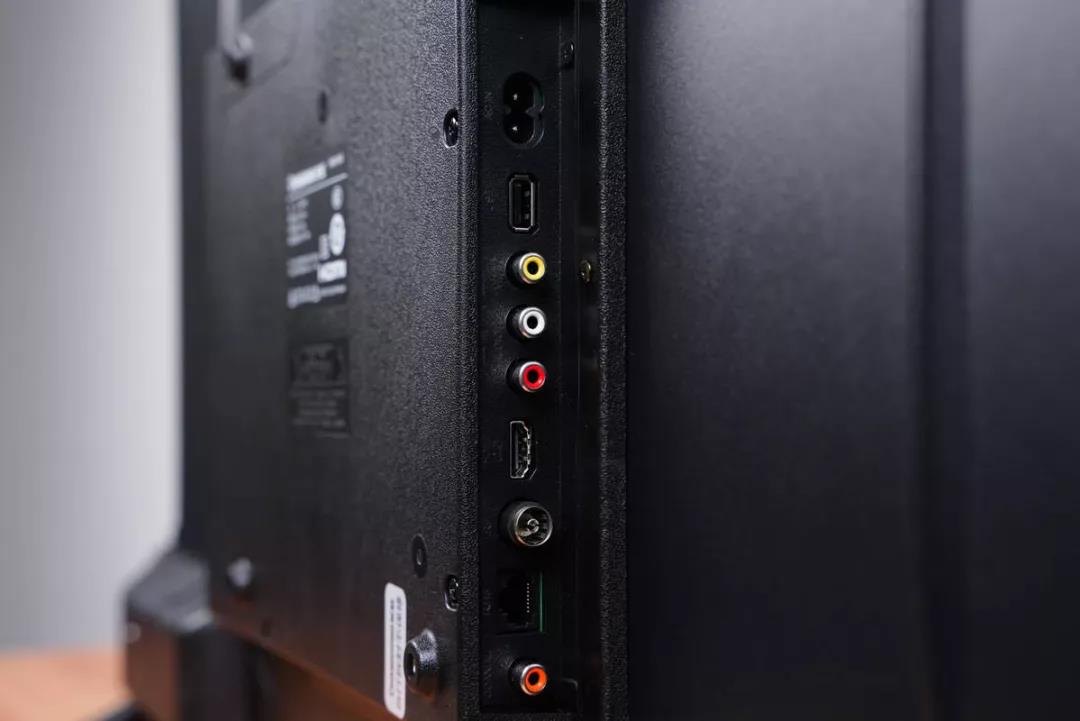

侧面插口一览,从上到下依次是8字电源线插口、USB2.0接口、AV输入接口(黄白红)、HDMI(2.0)接口、天线输入端口、RJ45网络接口、同轴输出接口。

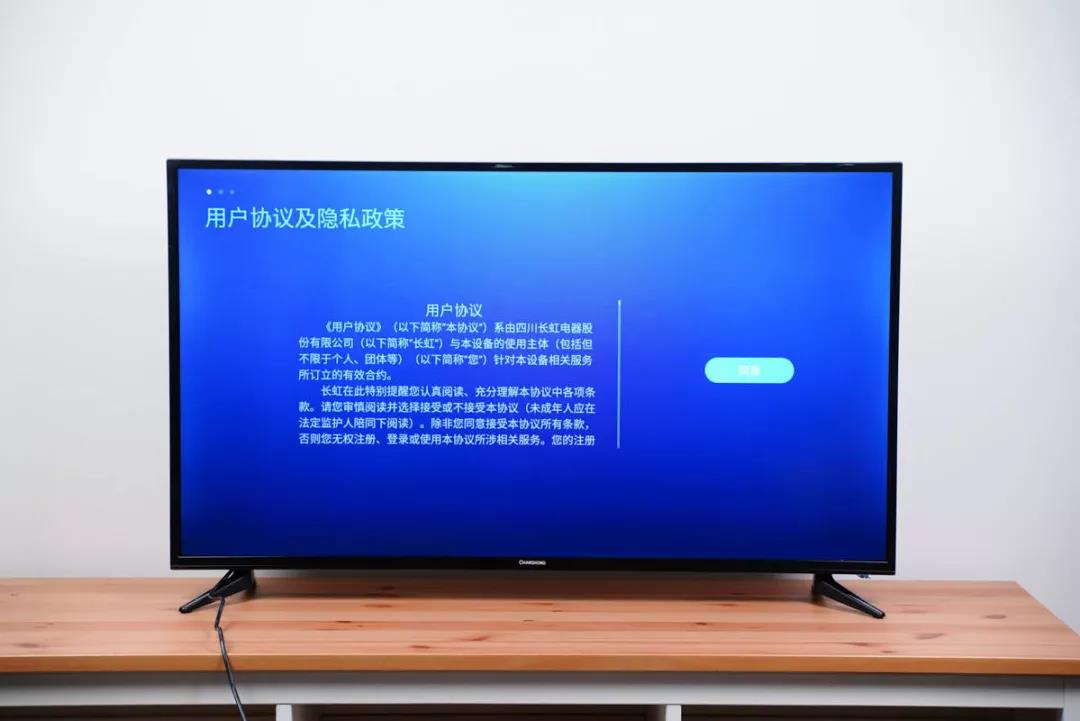

打开电视,会有用户协议及隐私政策界面给用户进行操作。

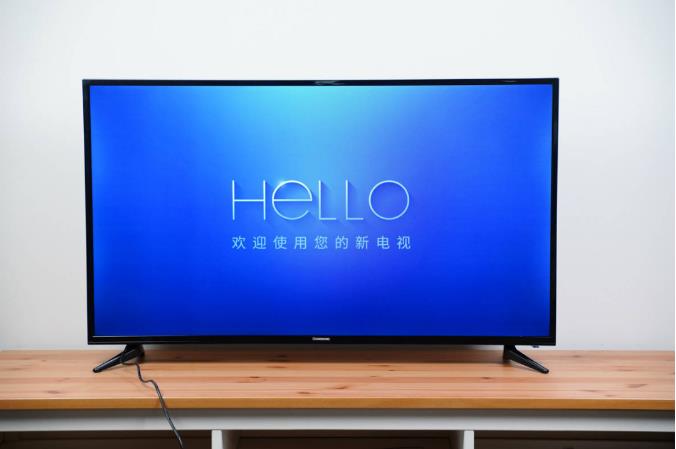

绑定好后进入欢迎界面。

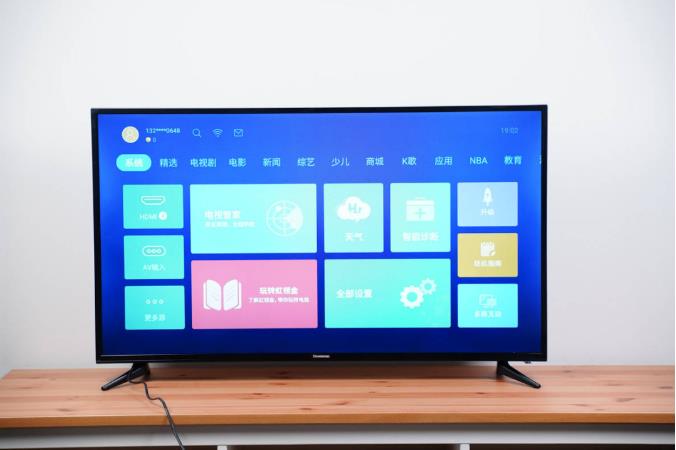

最后是菜单界面一览。



二、长虹电视42P3F内置电源拆解

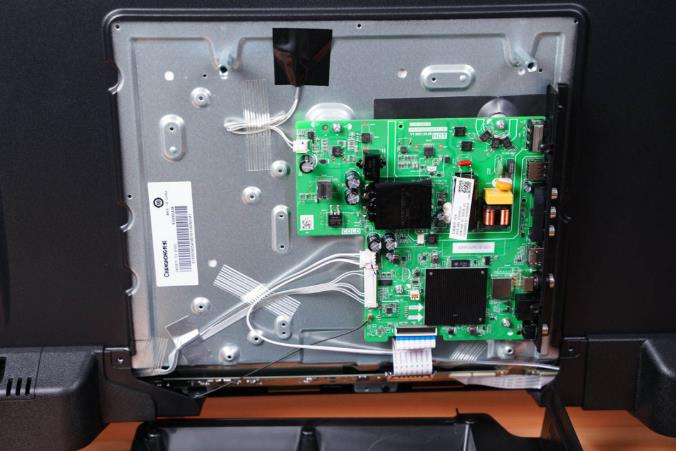

拆下凸起外壳,内部PCB板使用螺丝固定在金属背板上,电视机的所有功能都集成在这块电路板上,连接的导线均为插拔式设计。电路板下方为屏幕排线接口,黑色散热片下为电视机处理器。

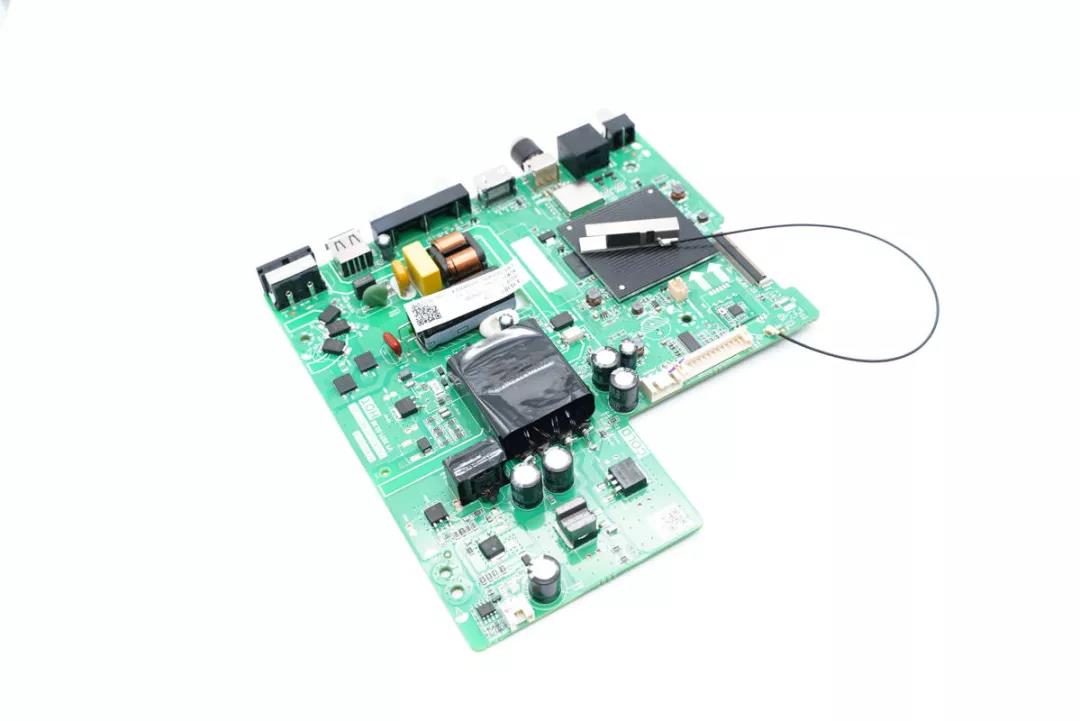

拔掉导线,拆掉螺丝即可将电路板无损取出。

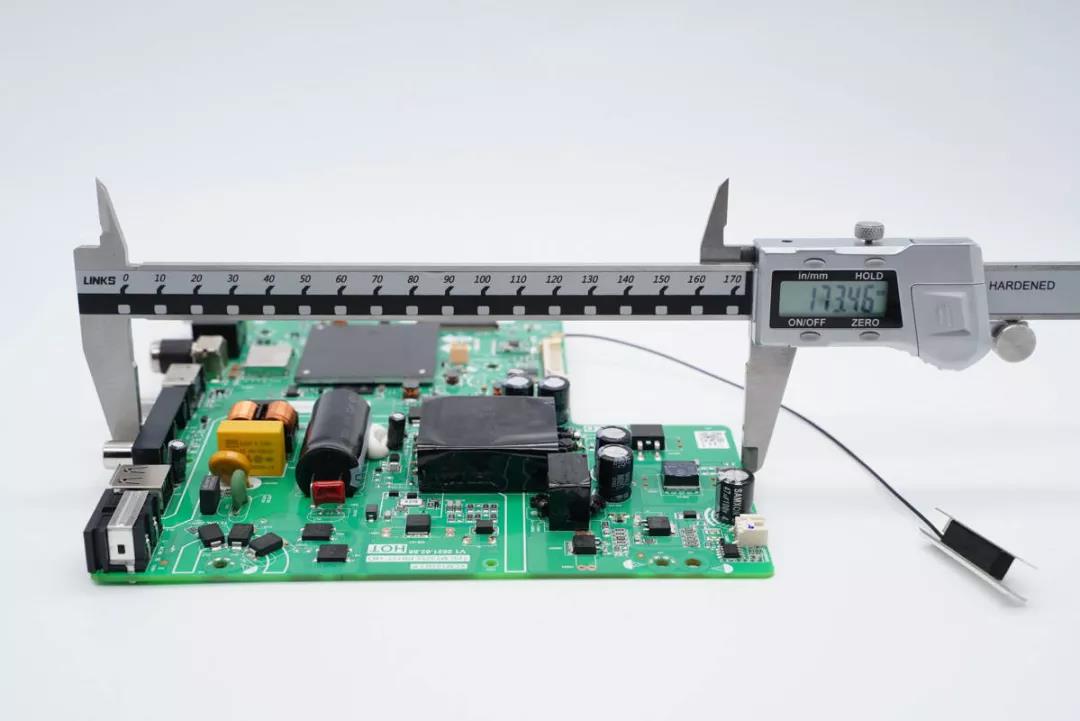

测得PCB板长度为173.46mm。

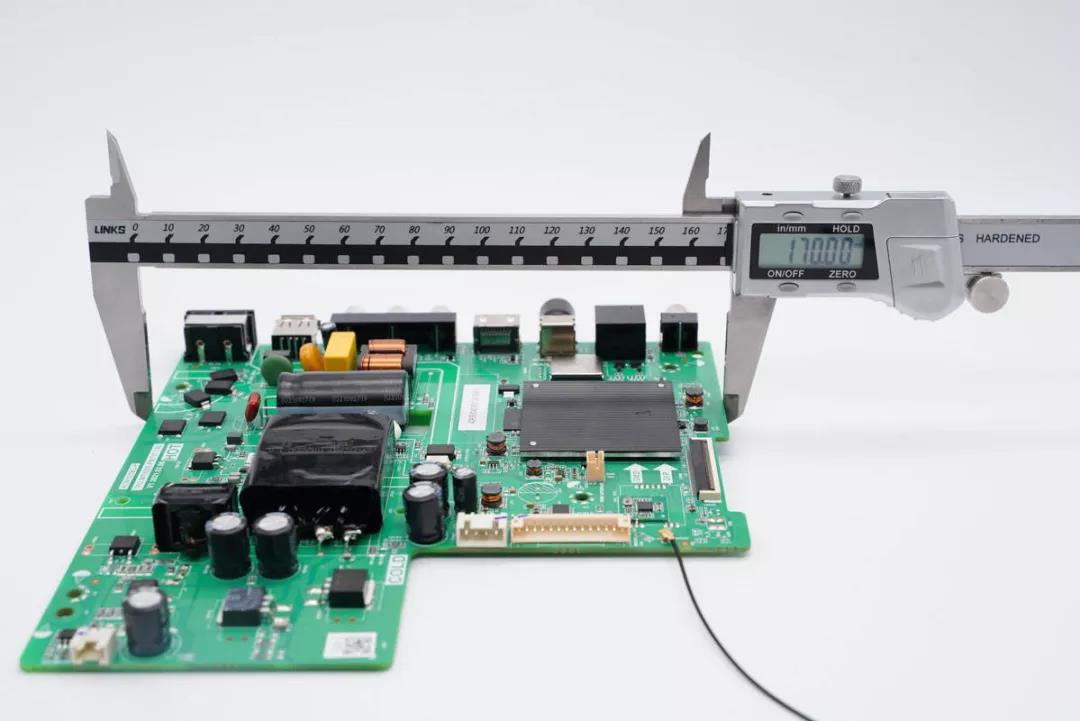

宽度为170mm。

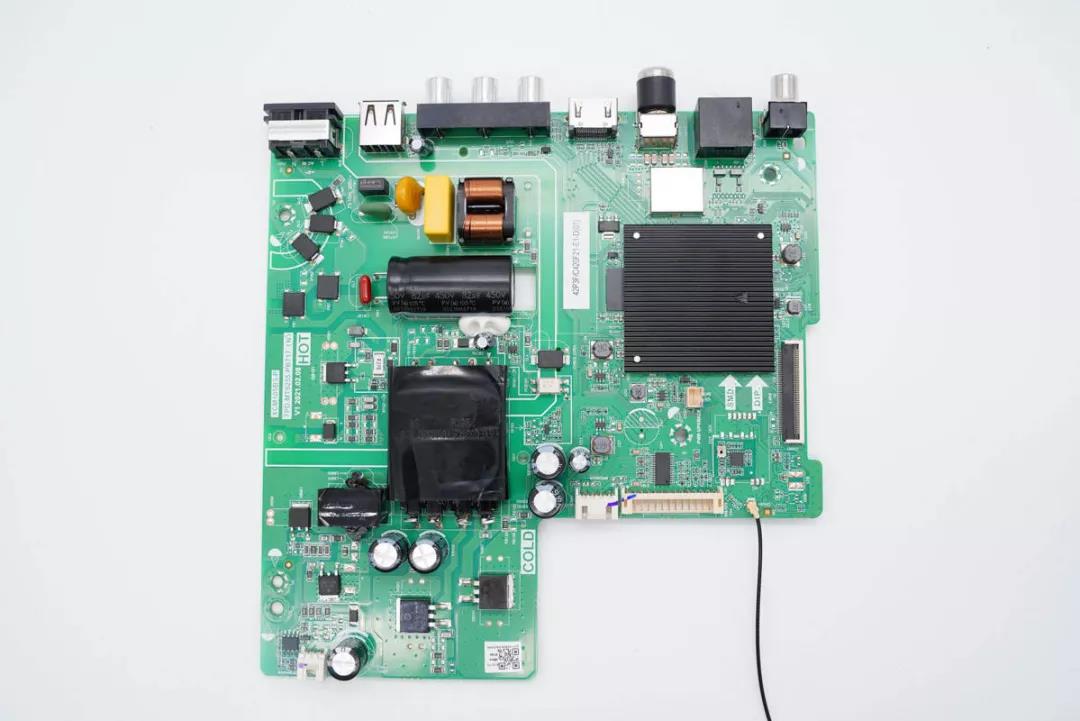

PCB板正面一览,左上区域是电视内置电源高压侧区域,且分界非常明显。

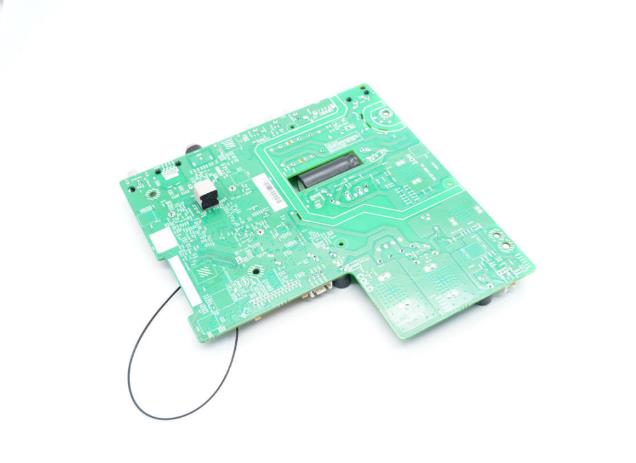

PCB板单面焊接元器件,背面有一处贴有导电布,电容对应区域镂空,使得电容可以沉板处理降低高度。

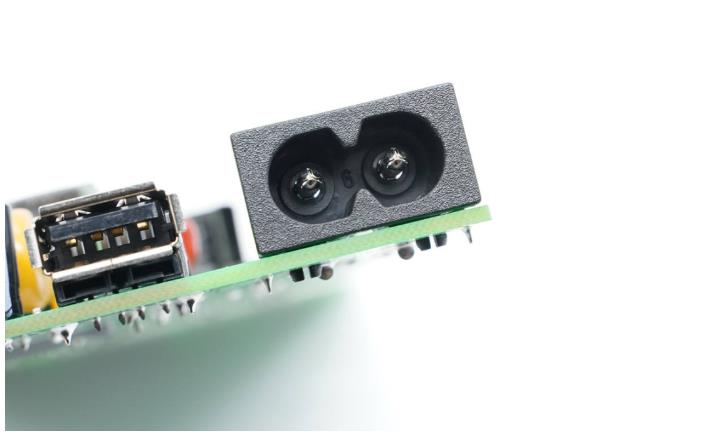

8字输入母座特写,过孔焊接。

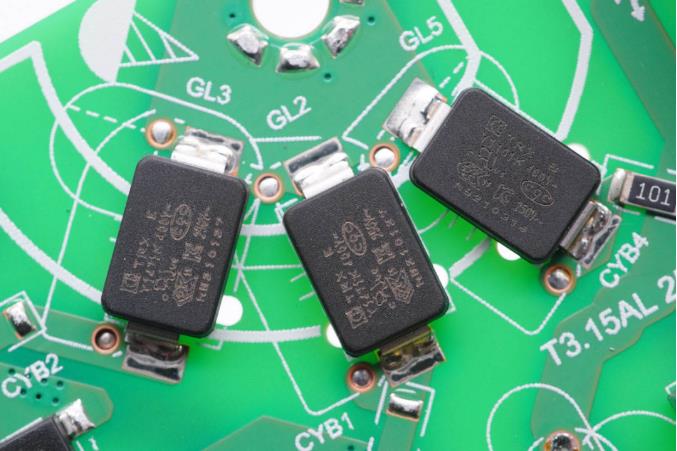

输入端三颗贴片Y电容均来自四川特锐祥科技股份有限公司,扇形布局,具有体积小、重量轻等特色,适用于各类AC-DC输入端电源产品。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容还可用于快充领域,并被绿联3C1A 100W氮化镓快充倍思QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,以及努比亚海陆通第一卫贝尔金等品牌的迷你快充上,性能获得客户一致认可

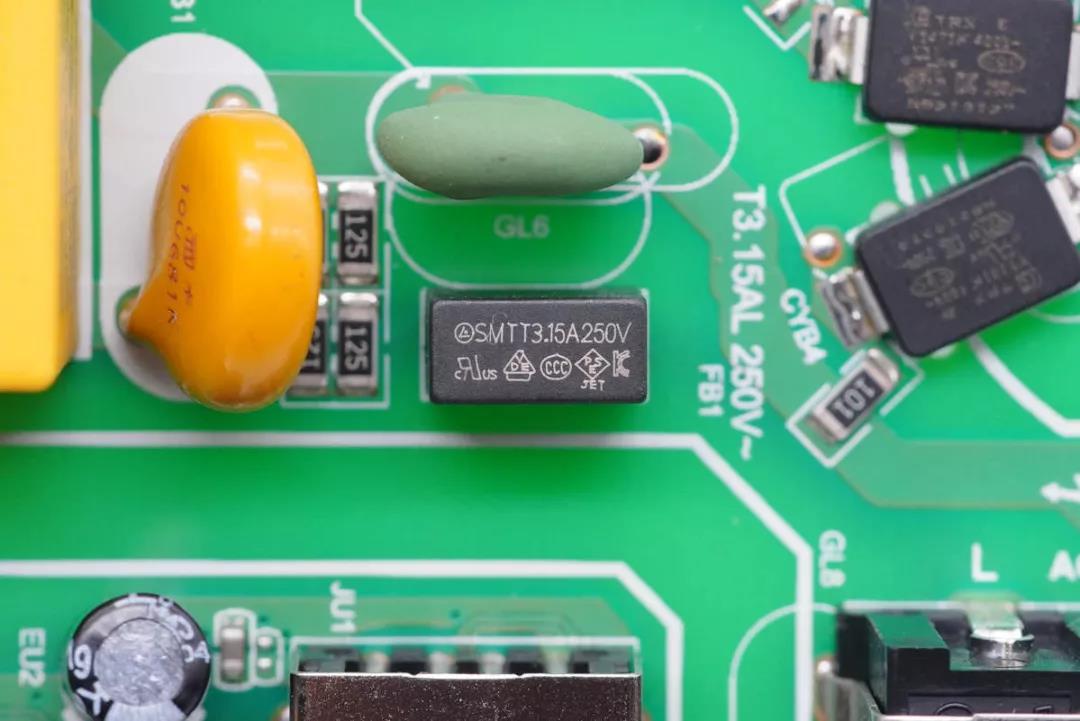

保险丝特写,规格为3.15A 250V。

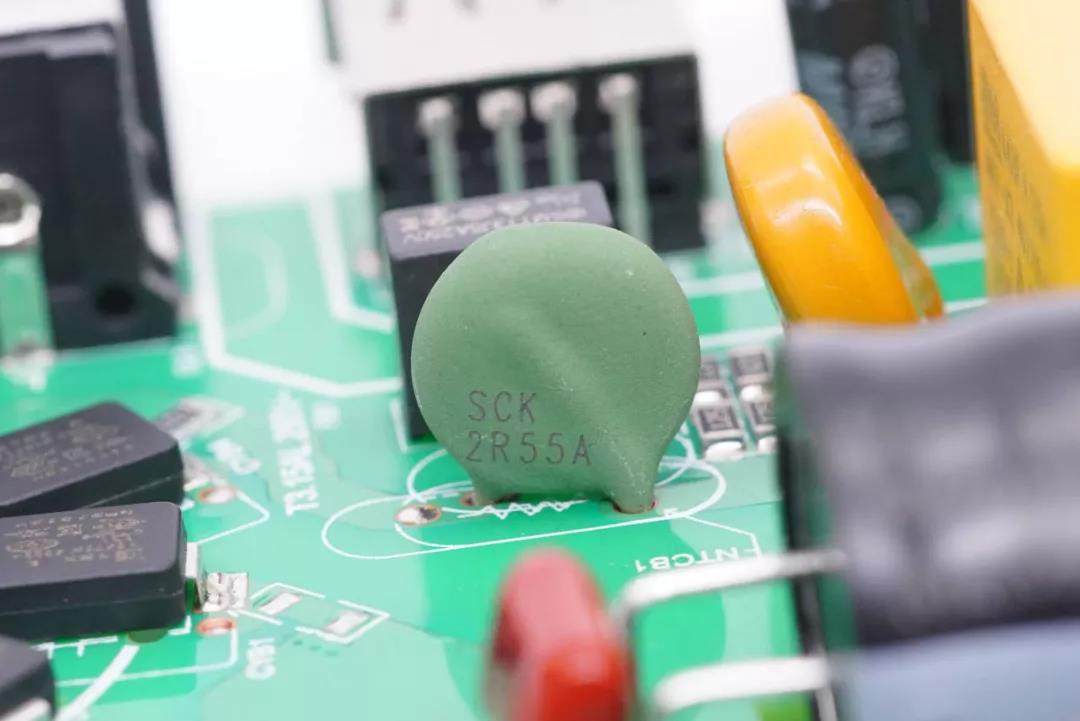

NTC浪涌抑制电阻,抑制上电浪涌电流。

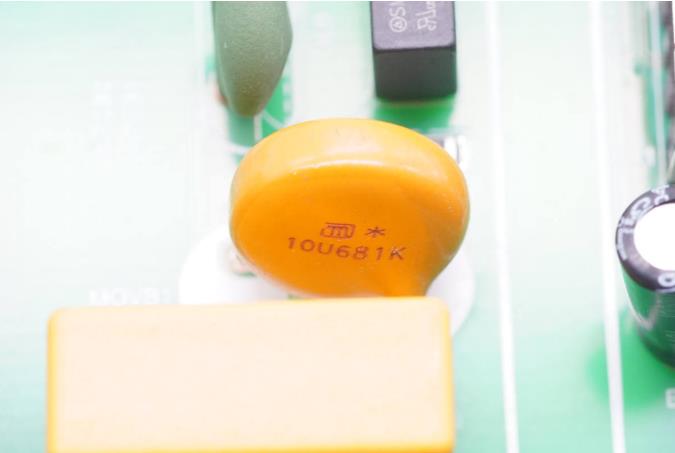

10U681K压敏电阻特写,输入过电压保护。

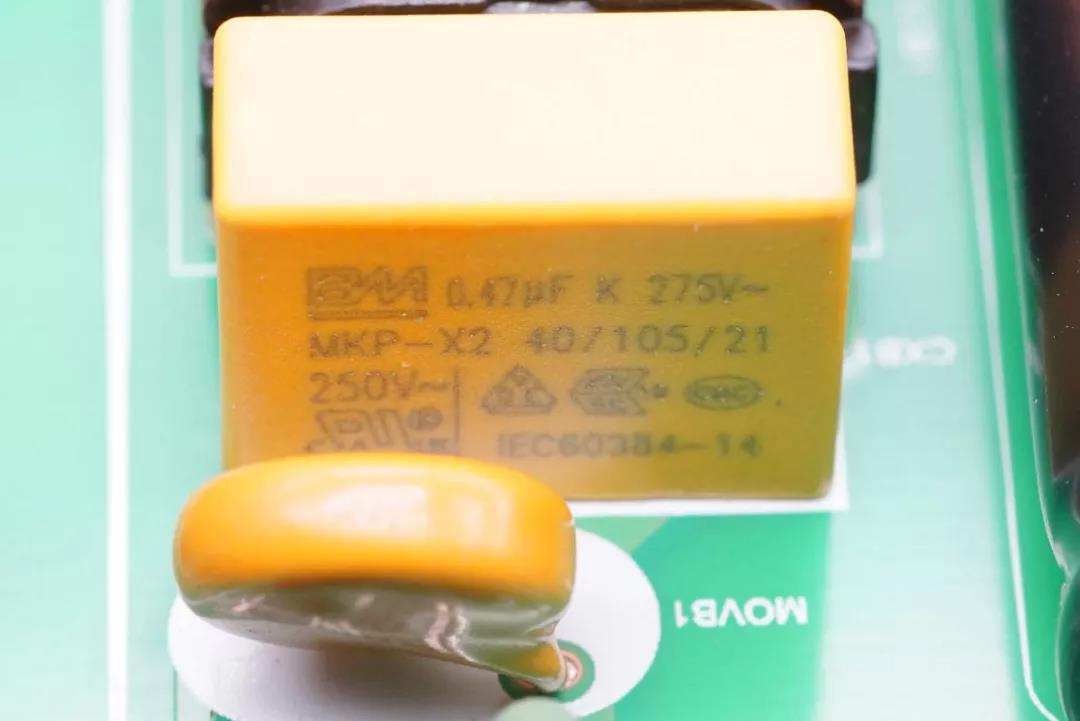

安规X电容容量0.47μF。

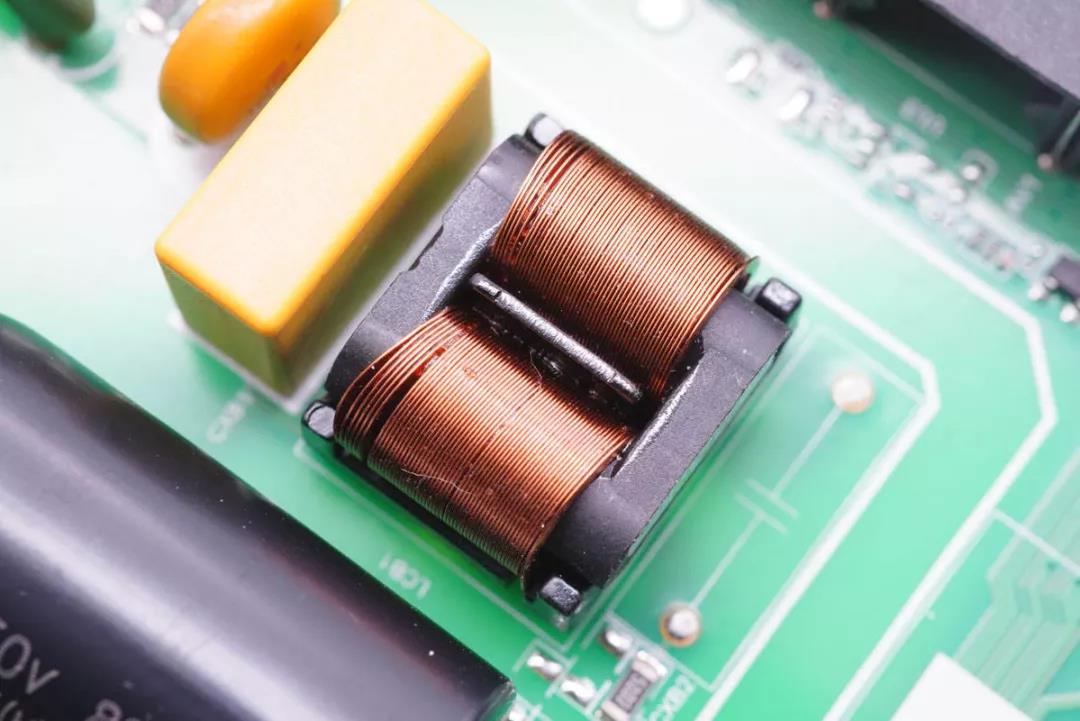

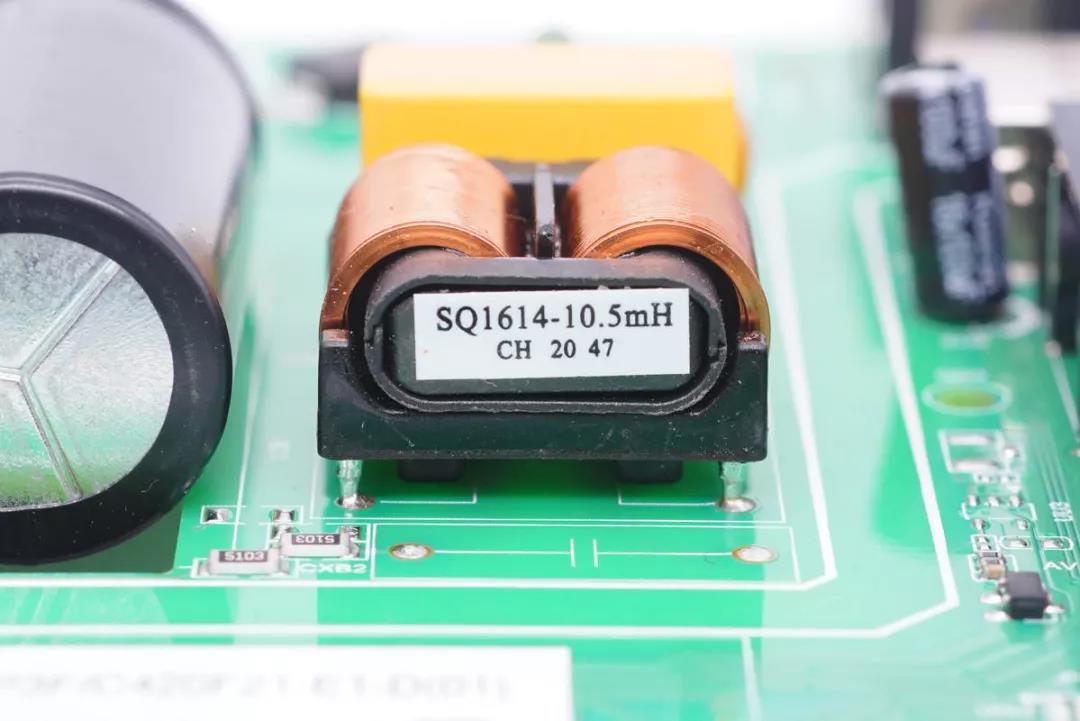

共模电感特写,扁平铜带绕制,用于滤除EMI干扰。





侧面贴有信息标签。

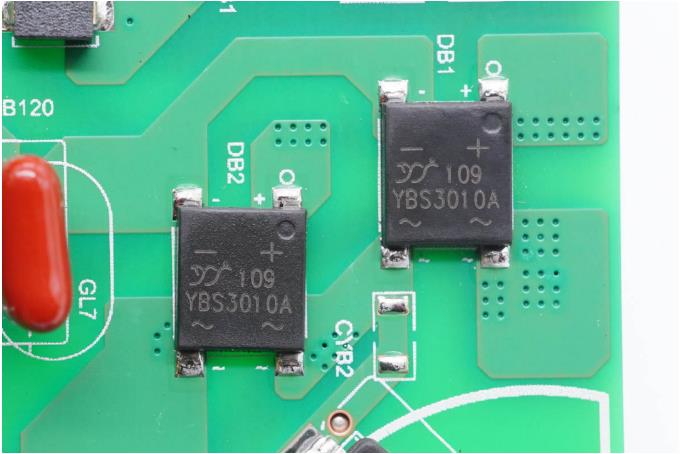

YBS3010A整流桥,设置两颗以均摊发热。

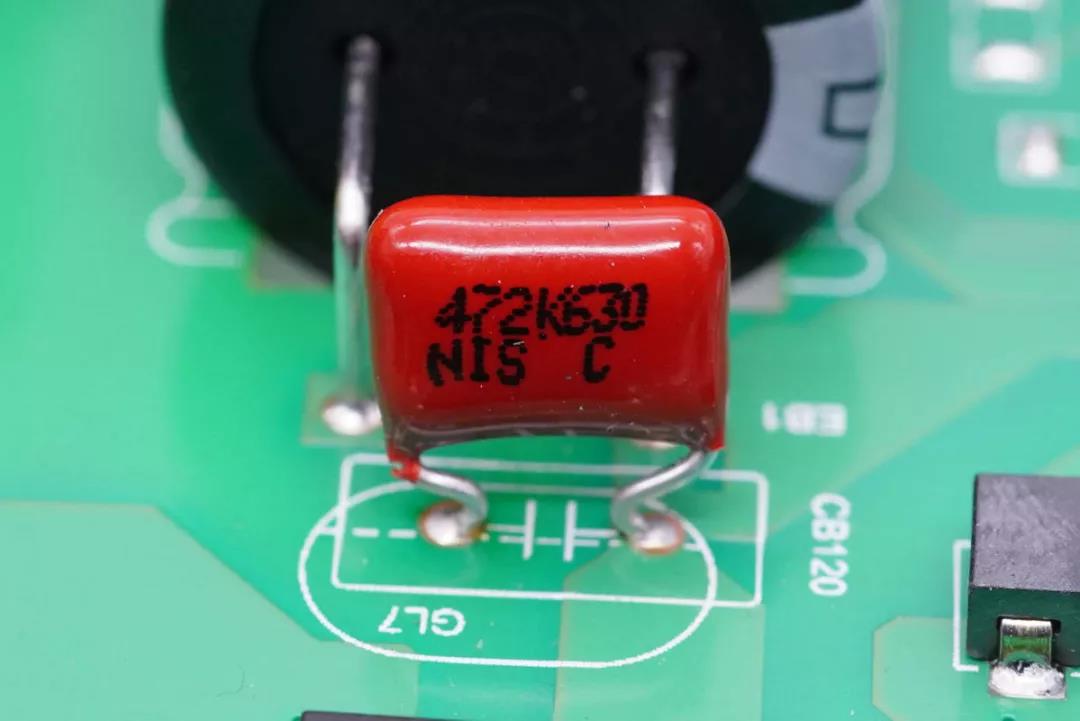

红色薄膜电容特写。

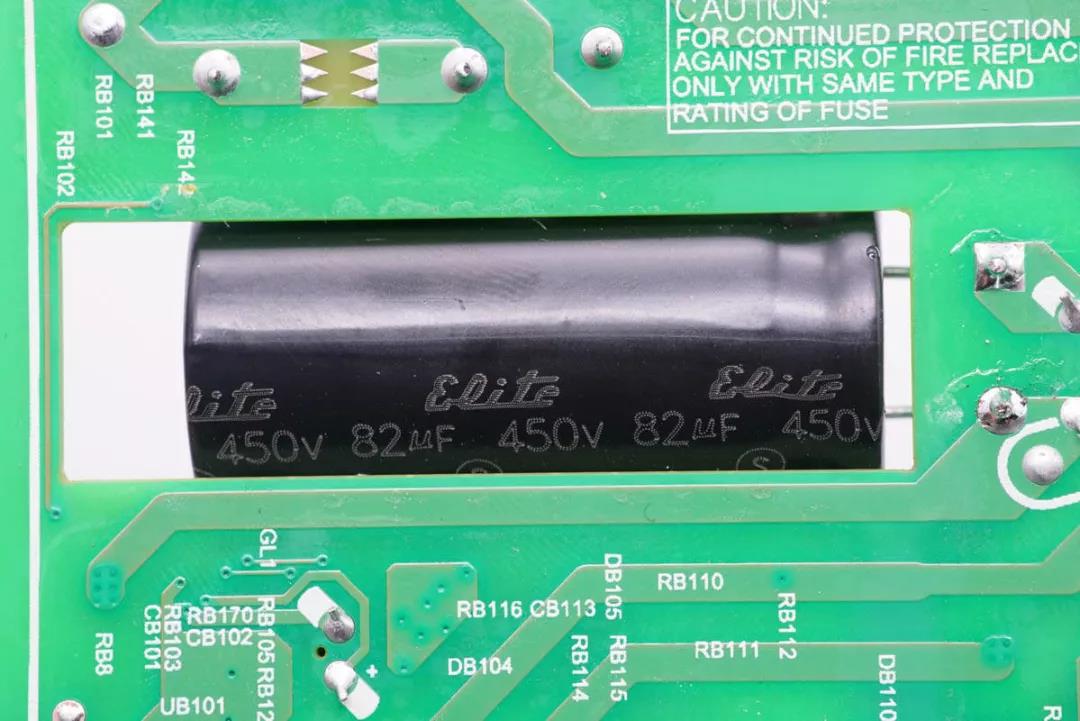

高压滤波电解电容来自中国台湾金山,规格为450V 82μF。

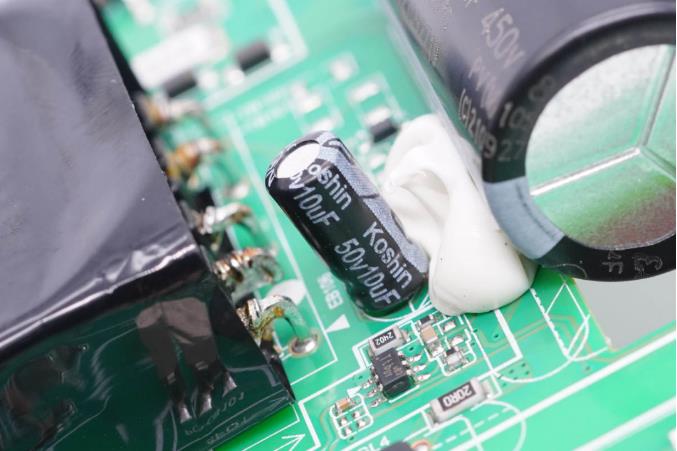

主控芯芯片供电电容来自东佳电子,规格为50V 10μF。这两颗电容打胶加固。

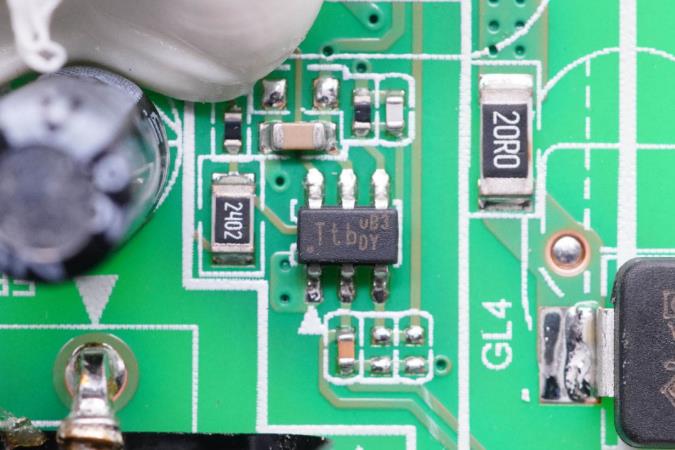

小电容旁边是PWM主控芯片。

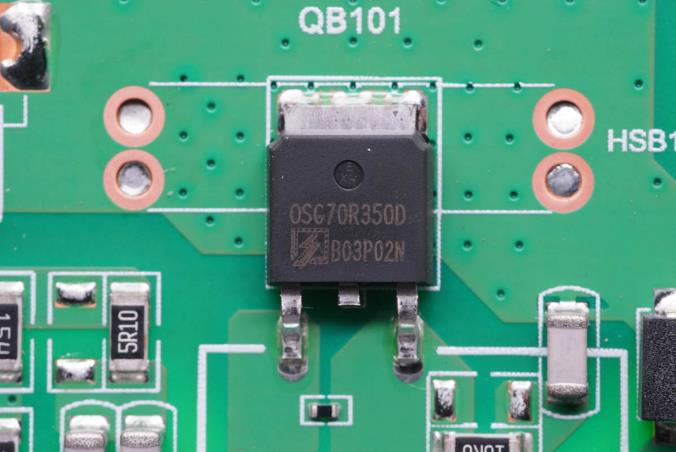

初级开关MOS管采用东微OSG70R350DF,耐压750V,导阻350mΩ,TO252封装。

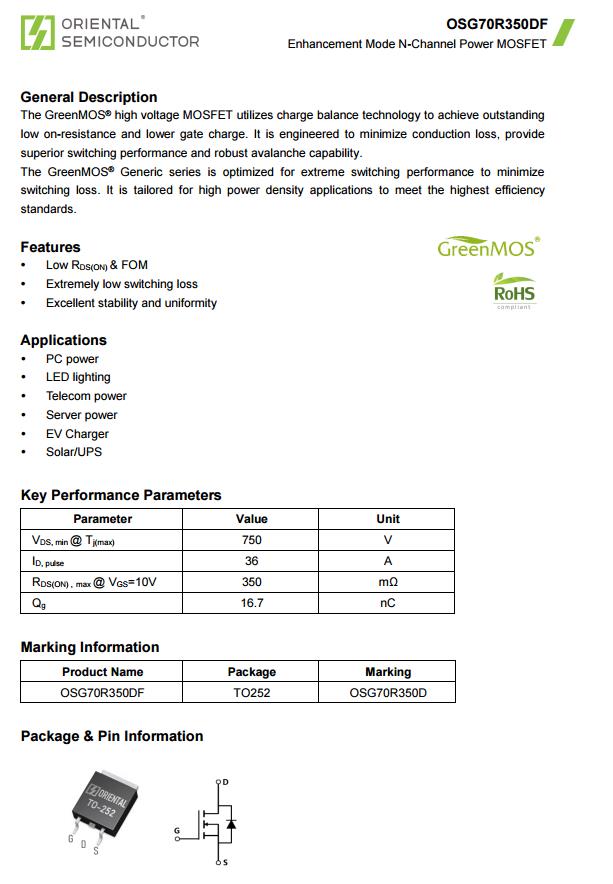

东微OSG70R350DF资料信息。

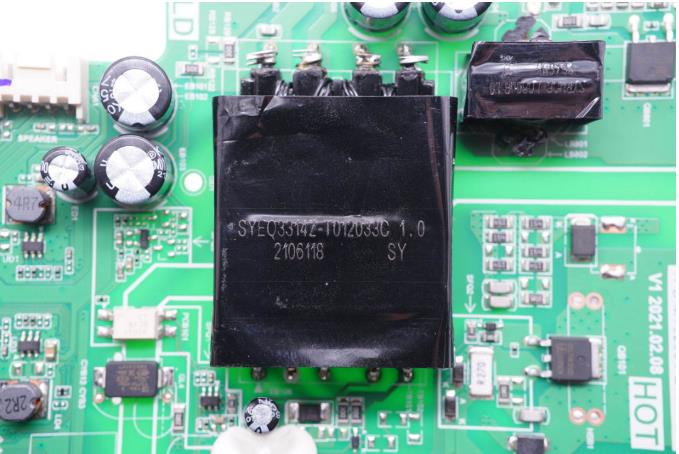

变压器包裹黑色胶带绝缘,顶部喷码有信息。

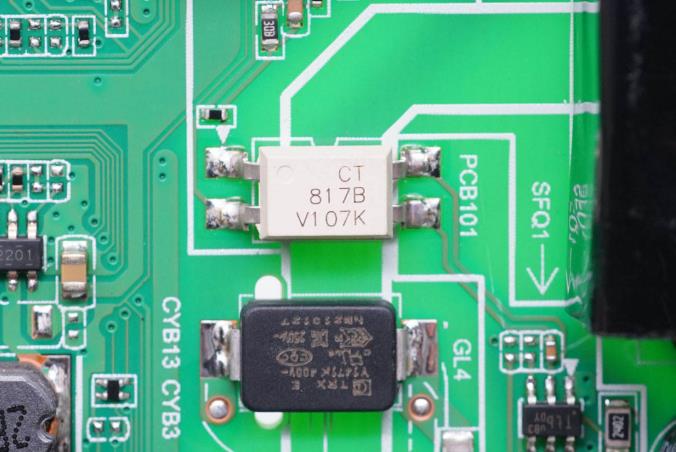

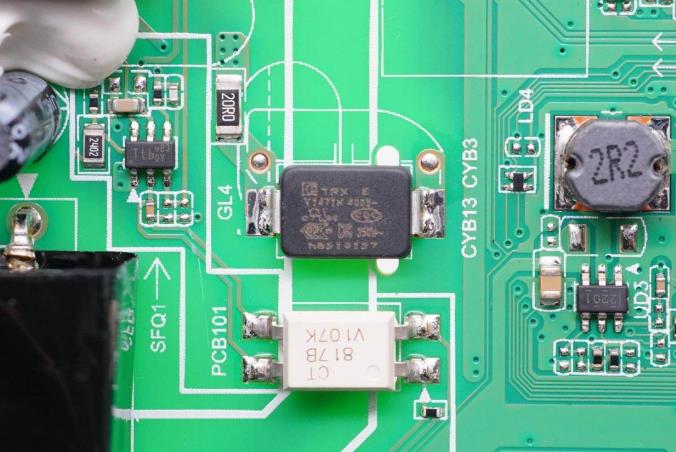

CT 817B光耦,用于反馈输出电压。





旁边还有一颗特锐祥贴片Y电容。

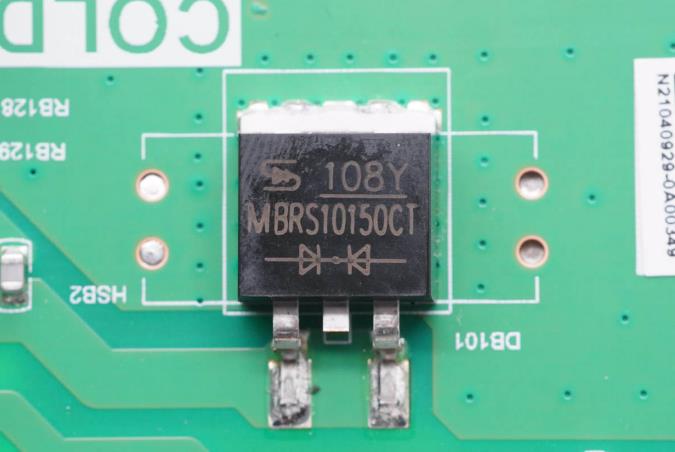

台半 MBRS10150CT肖特基二极管,10A150V耐压,用于电源输出整流。

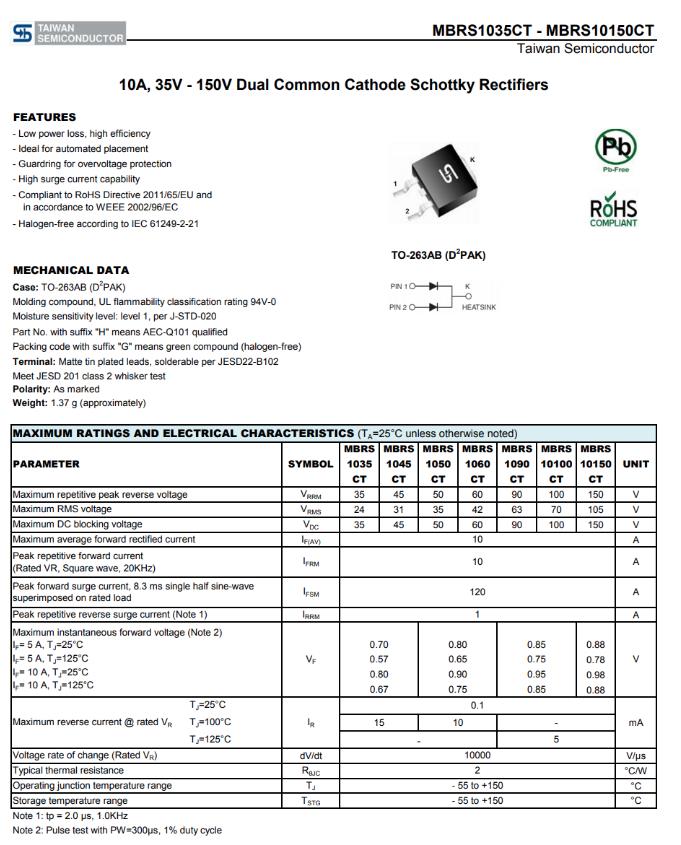

台半 MBRS10150CT 详细资料。

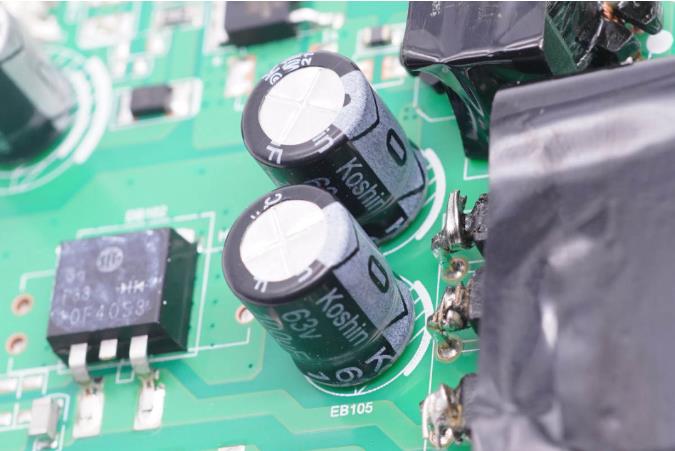

两颗输出滤波电解电容来自东佳,规格均为63V 100μF。

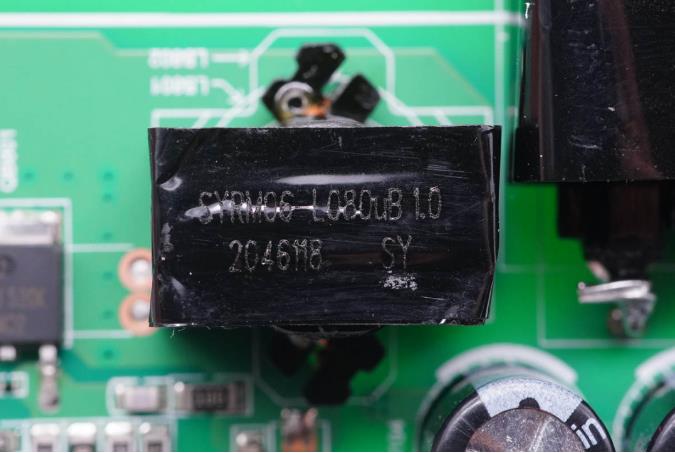

LED背光升压电感也包裹黑色绝缘胶带。

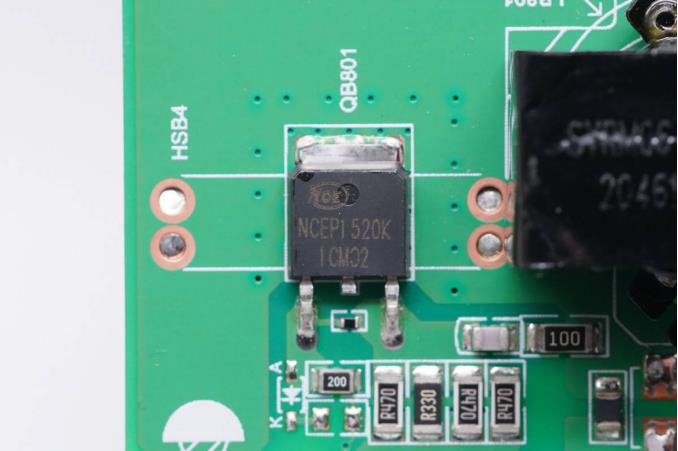

新功率NCEP1520K,耐压150V,NMOS,用于LED背光升压。

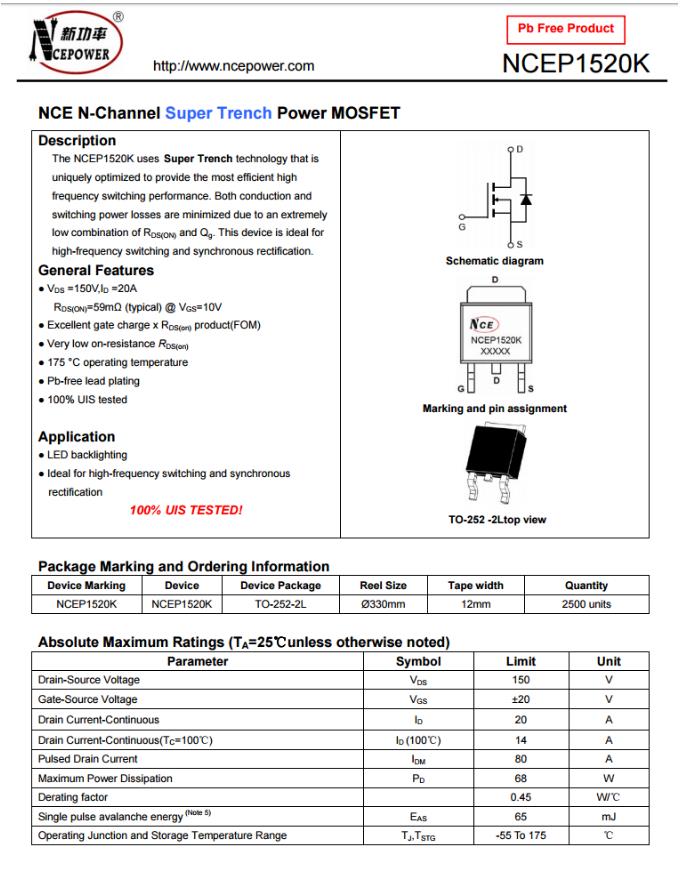

新功率NCEP1520K资料信息。

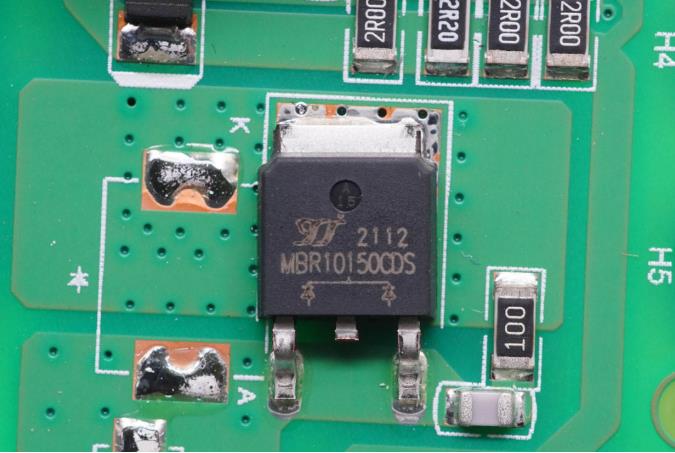

杨杰MBR10150CDS肖特基二极管,10A,耐压150V,用于背光升压整流。

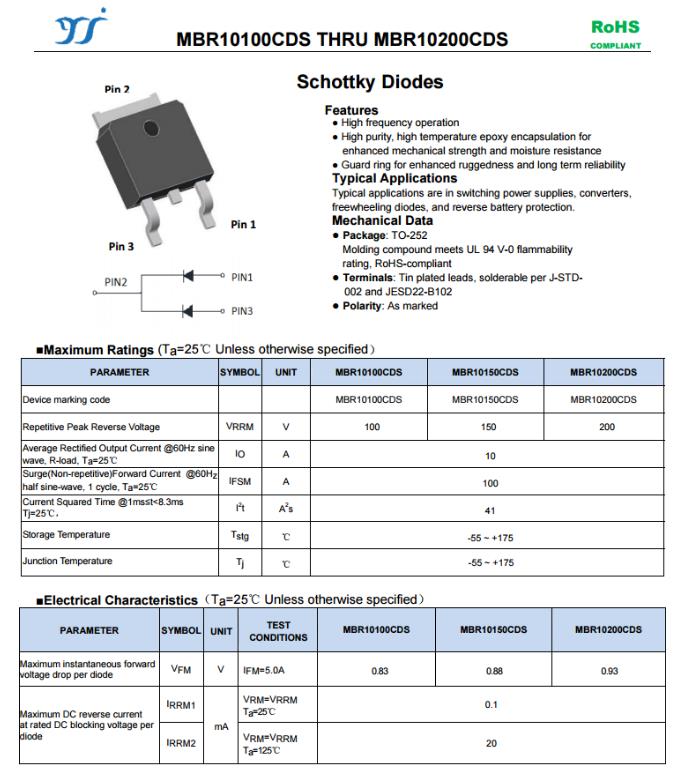

杨杰MBR10150CDS资料信息。

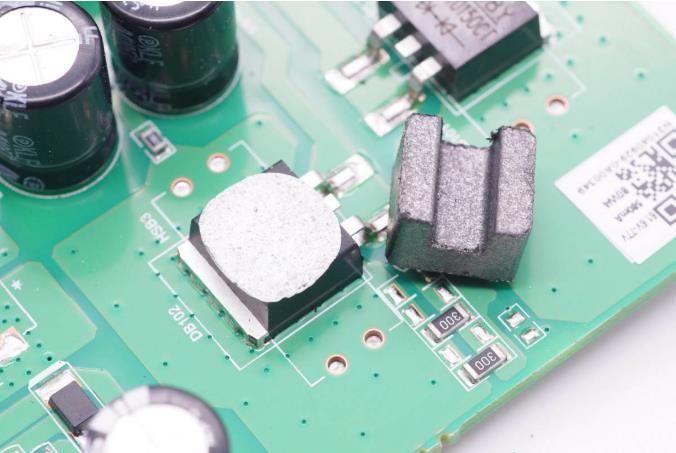

另外一颗二极管上用导热胶粘贴一块散热片。

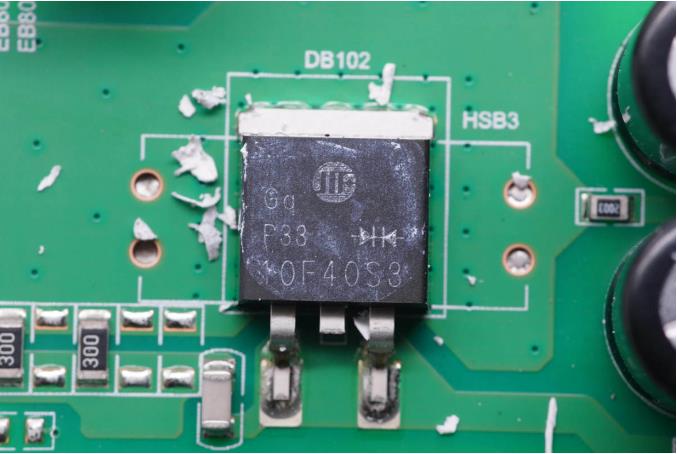

吉林华微快恢复二极管10F40S3,10A,耐压400V。

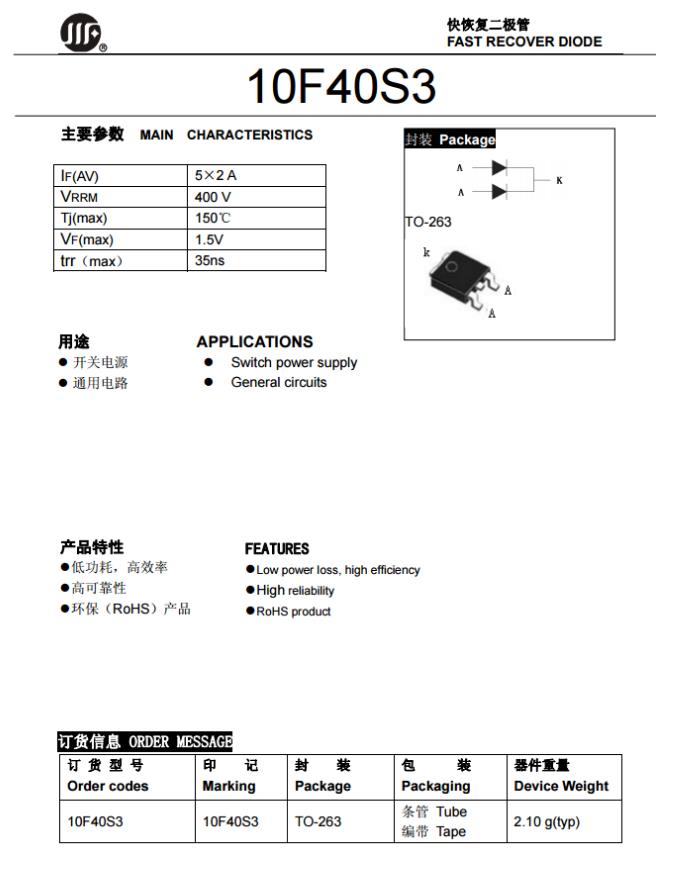

华微10F40S3 详细资料。

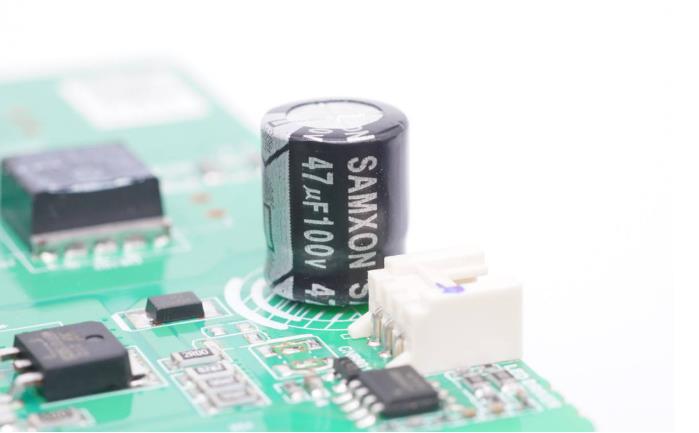

输出滤波电解电容来自SAMXON三信,规格为100V 47μF。

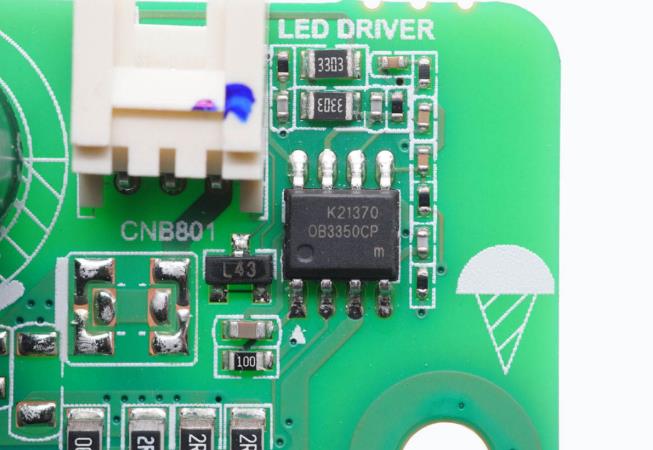

昂宝OB3350CP,高性价比LED调光控制器,配合MOS管和肖特基二极管和电感,用于电视机LED背光升压驱动。

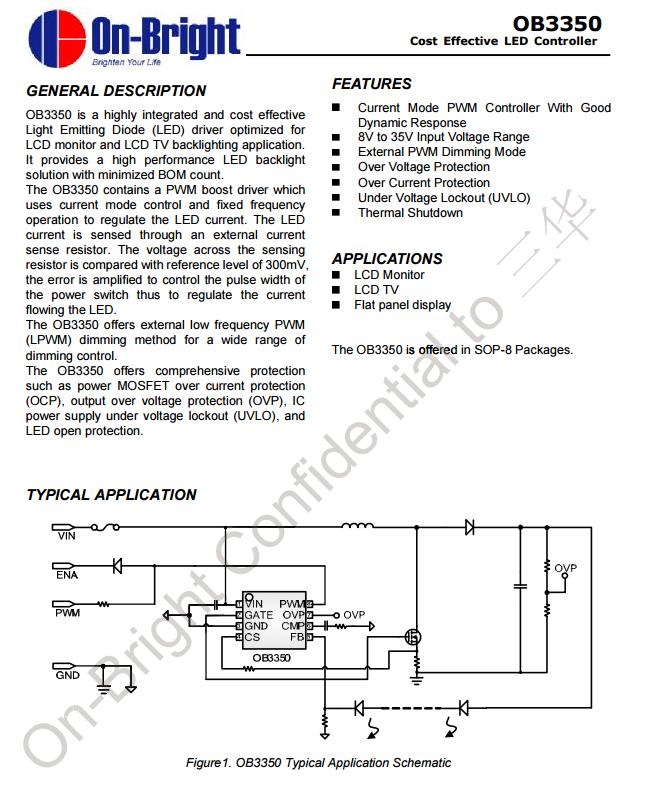

昂宝OB3350CP资料信息。

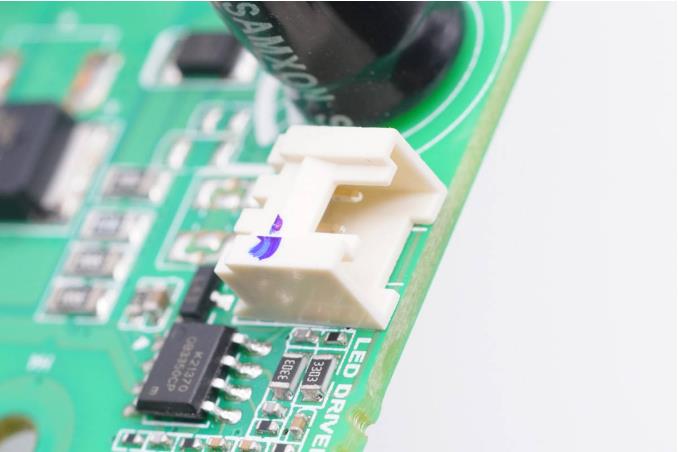

LED背光插槽特写。

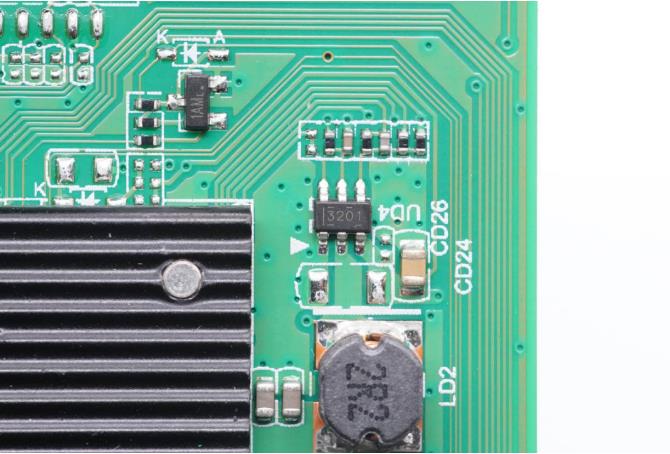

TI TPS563201 3A输出同步整流降压转换器,用于电视机数字芯片供电,支持4.5-17V输入。

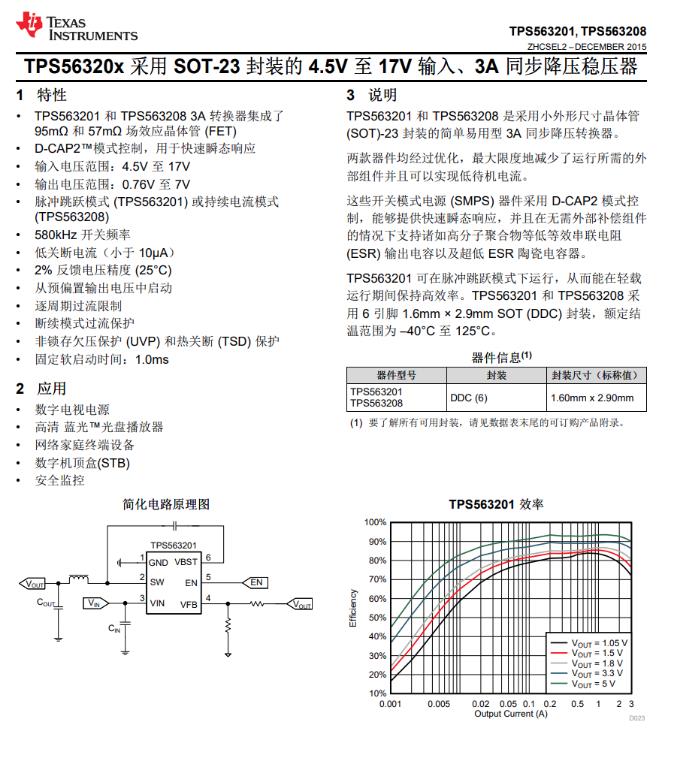

TI TPS563201 详细资料。





TI TPS562201 2A输出同步整流降压转换器,为电视机数字电路单元降压供电,支持4.5-17V输入电压。

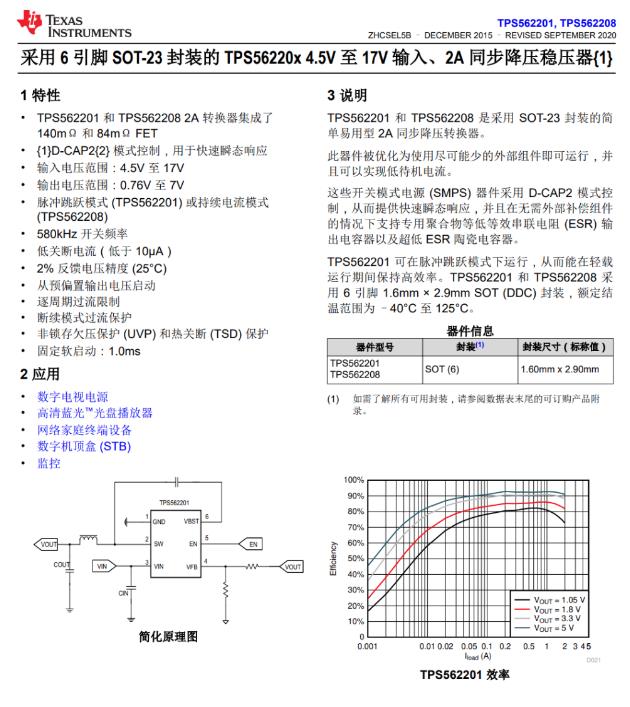

TI TPS562201 详细资料。

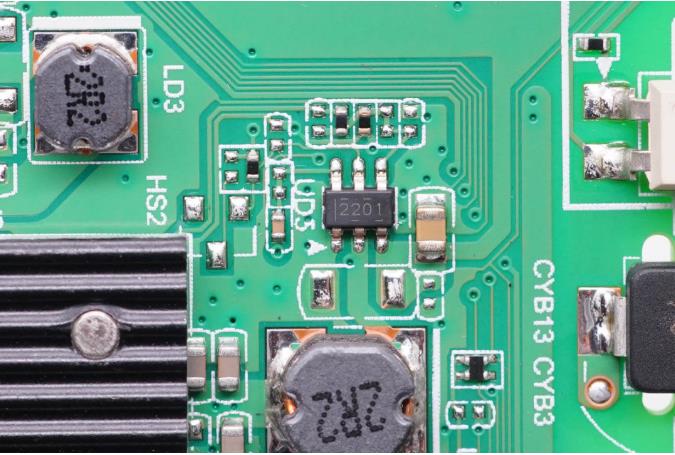

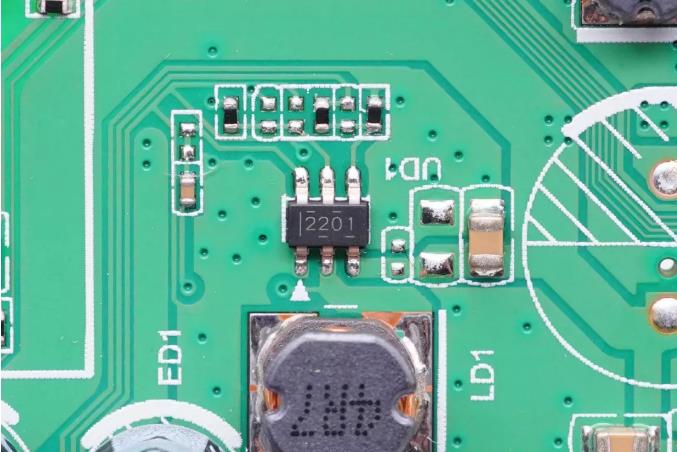

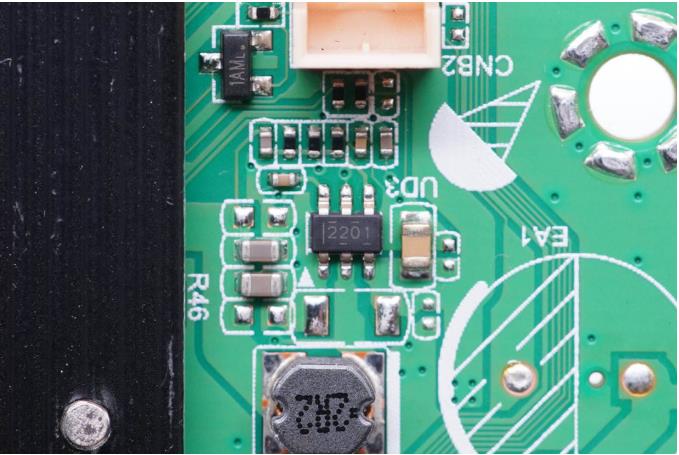

另外一颗TPS562201降压电路。




另外一颗TPS562201降压电路。

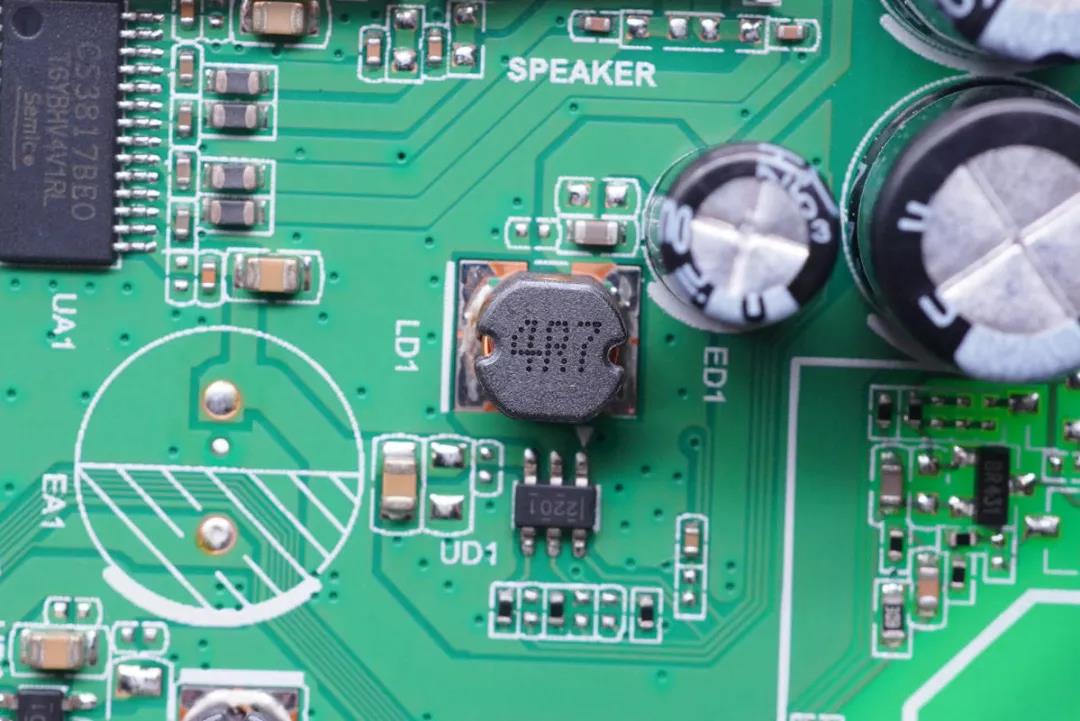

4R7降压电感。

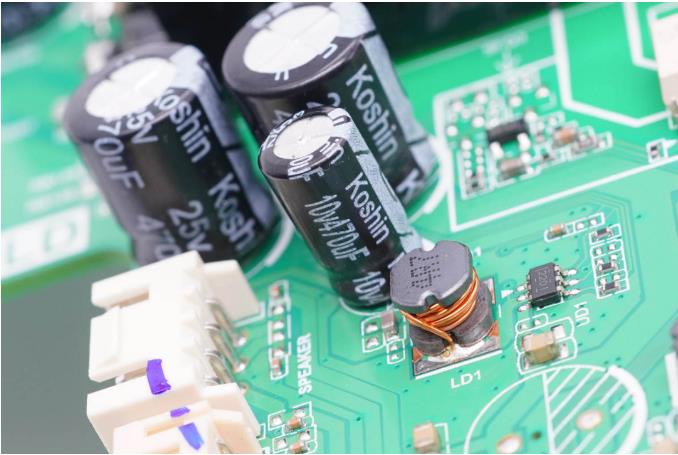

大小三颗电容均来自东佳,两颗大电解电容规格均为25V 470μF。





小电容规格为10V 470μF。

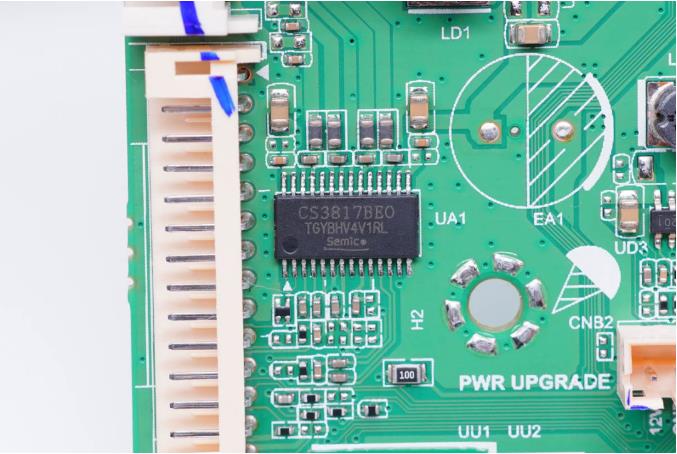

华润矽科微 CS387BEO 立体声D类功放,用于电视机伴音功放。

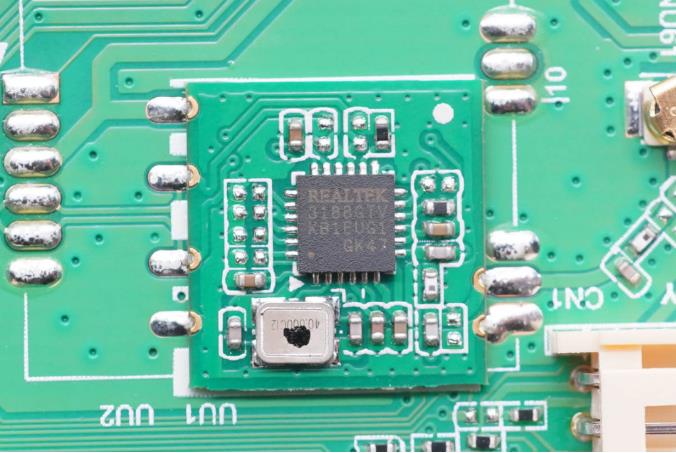

无线模组采用REALTEK RTL3188GTV芯片,用于电视机无线网络连接。





USB2.0母座特写,下方有塑料壳支撑。

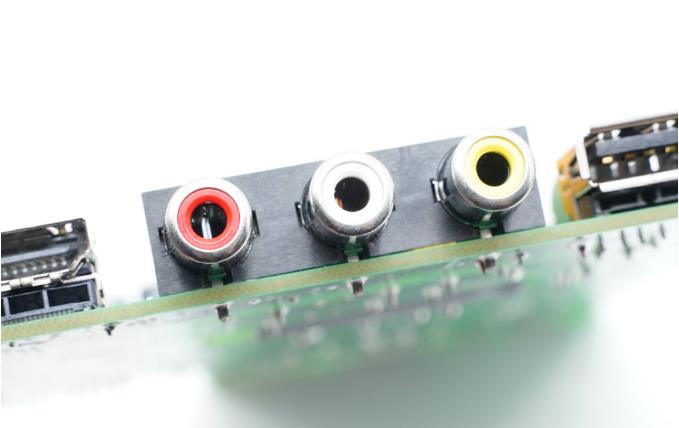

三个AV输入接口特写。

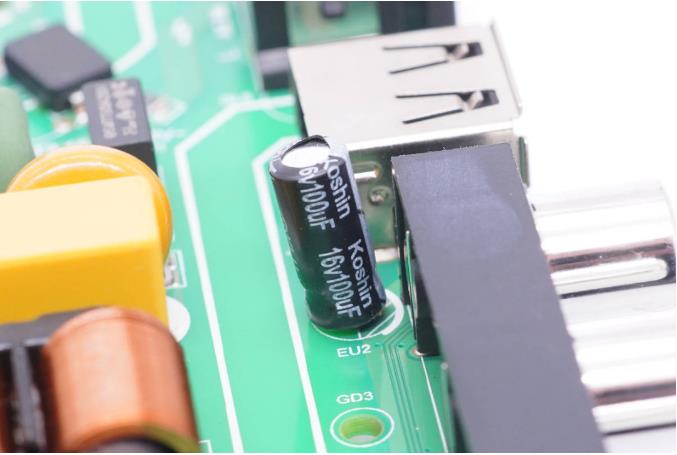

后面有一颗滤波电容,规格为16V 100μF,来自东佳。

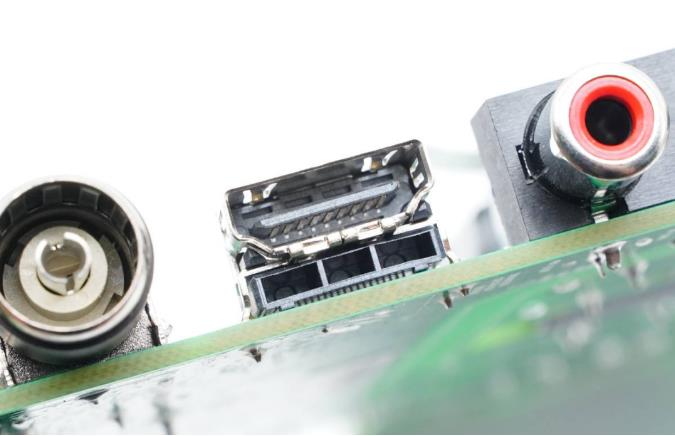

HDMI(2.0)接口母座特写,同样有塑料壳支撑。

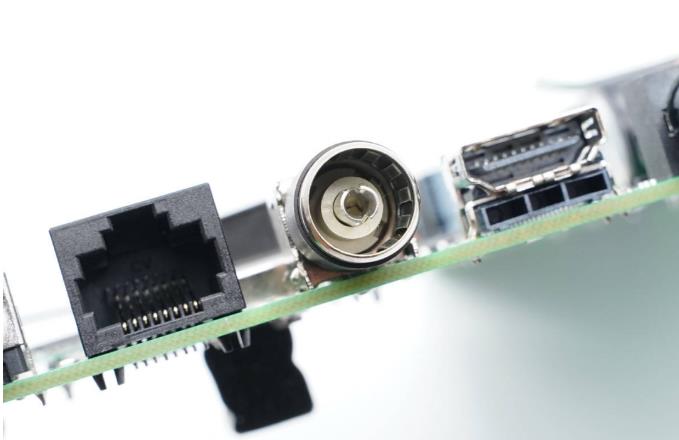

天线输入端口特写。

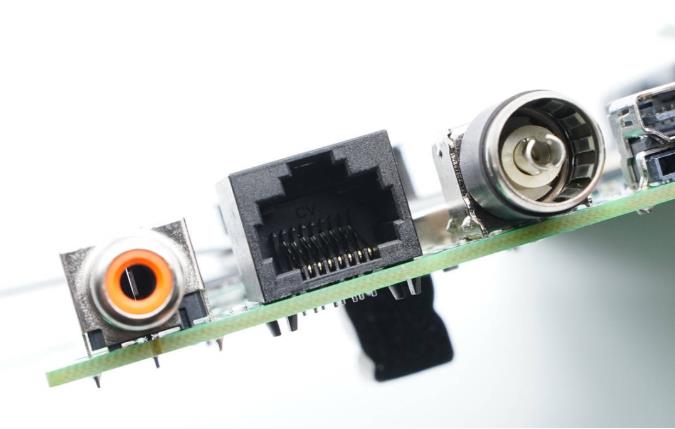

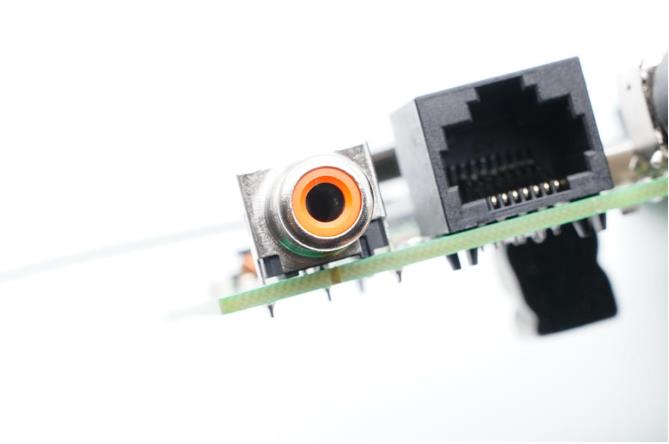

RJ45网络接口特写。





同轴输出接口特写。



充电头网拆解总结



这款长虹电视的电路板拆下还是比较简单的,连接导线均为插拔式设计,无论是组装,还是对于后期的维修等,都会很方便。当然此次拆解也只是单纯想和大家分享下如今的智能电视内部的基本设计情况,各位请勿模仿私自拆开,以免自家电视故障了不能保修,造成不必要的损失。



充电头网通过拆解了解到,长虹电视的电源采用了特锐祥四颗贴片型Y电容,基于单路反激架构输出为背光供电和数字芯片供电,开关电源输出采用肖特基二极管整流。背光供电通过昂宝OB3350CP控制升压,数字处理器供电通过多颗TI TPS562201和一颗TPS563201同步降压转换器供电。



电视机主板上集成WiFi模块和有线网络接口,方便连接网络。数字信号处理和开关电源在一块电路板上,降低生产成本。
