拆解报告:安克45W氮化镓超能充

2021-06-28

安克创新举办的“为生活充满电”主题新品发布会上推出了“超能充”系列氮化镓充电器,有30W、45W、65W三种功率。同为超能充系列,外观设计上一样,只有大小以及折叠插脚与否的差别。此前充电头网已相继完成了65W和30W超能充的详细拆解。



现在继续为大家带来安克45W氮化镓超能充国行版的详细拆解,当然此前也对这款充电器进行了详细评测,那下面一起来看看充电器的具体设计用料。


此前充电头网还拆解过安克Nano 20W PD快充安克65W PD快充充电器安克1A1C 38W双口快充安克60W 1A1C氮化镓快充安克30W氮化镓快充安克60W双C口氮化镓快充安克65W氮化镓4口桌面PD快充安克PowerPort Atom PD 4 100W充电器等多款充电器,大家可以点击蓝色字体查看产品拆解详情。


一、安克45W氮化镓超能充





包装盒是经典蓝白配色,左上角是ANKER品牌。





背面印有产品三大特性标识、参数和认证等信息。

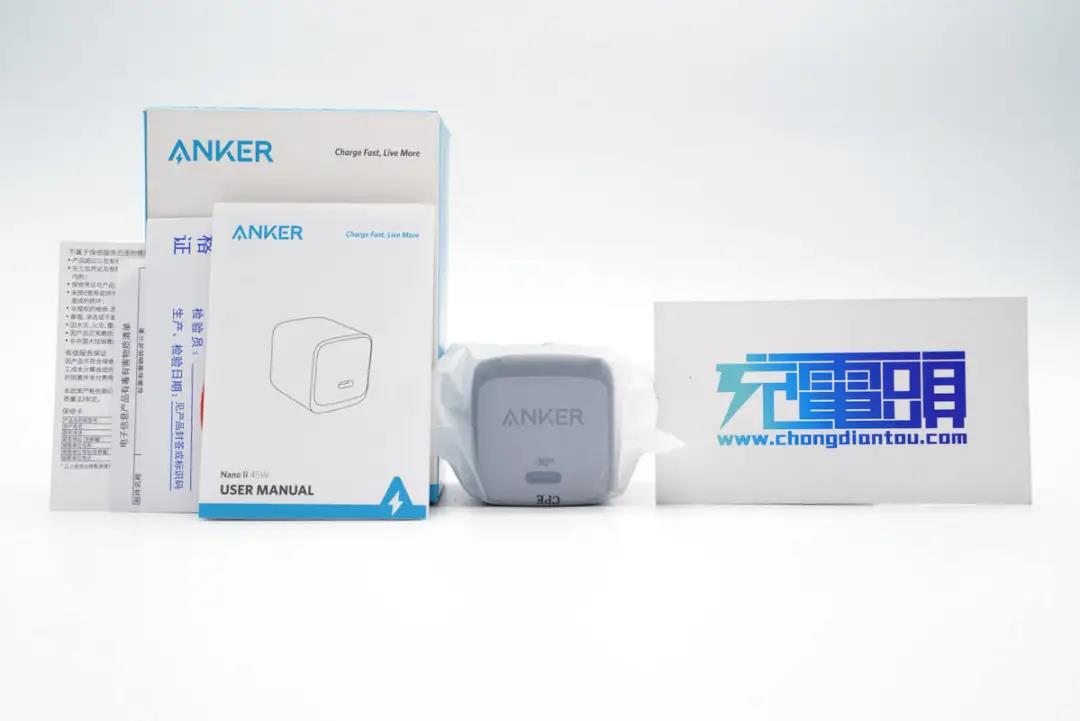

包装内含充电器、使用说明书、合格证等,充电器外套塑料袋防尘。





45W超能充采用银灰色外观ID设计,造型趋于小方块,整体小巧便携。

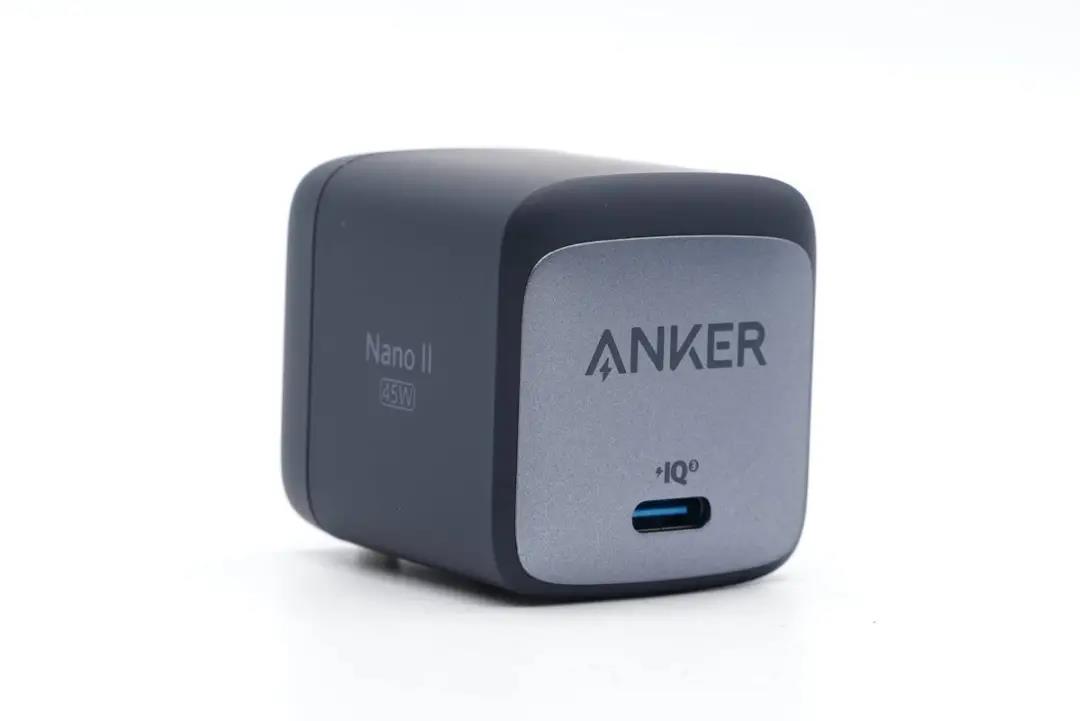

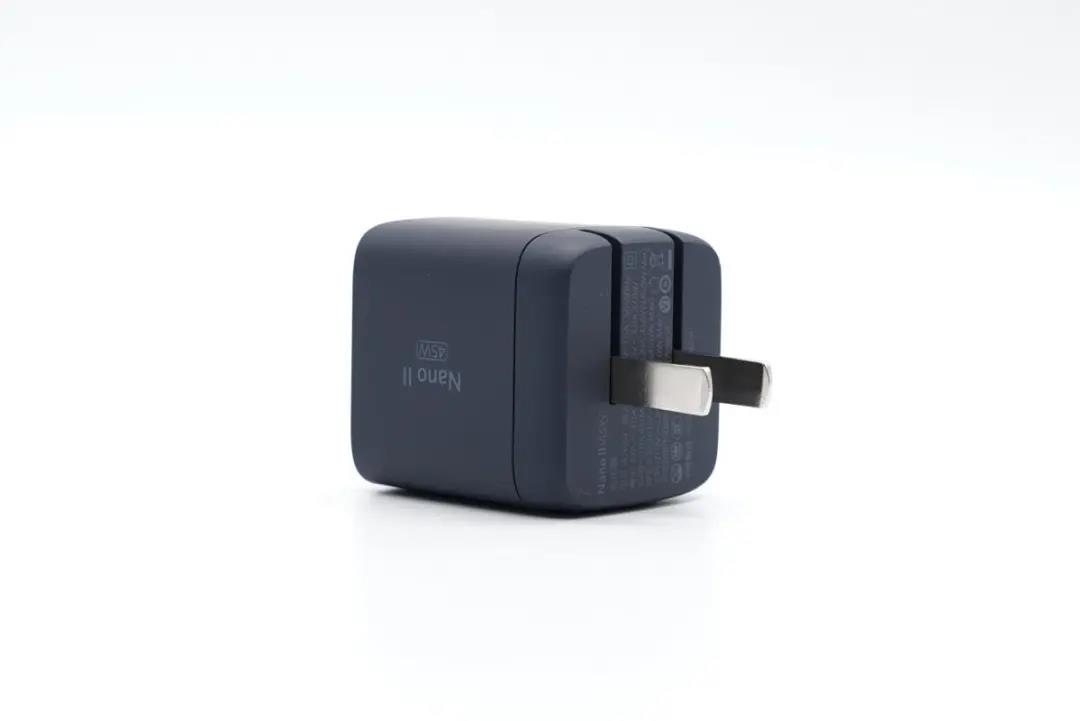

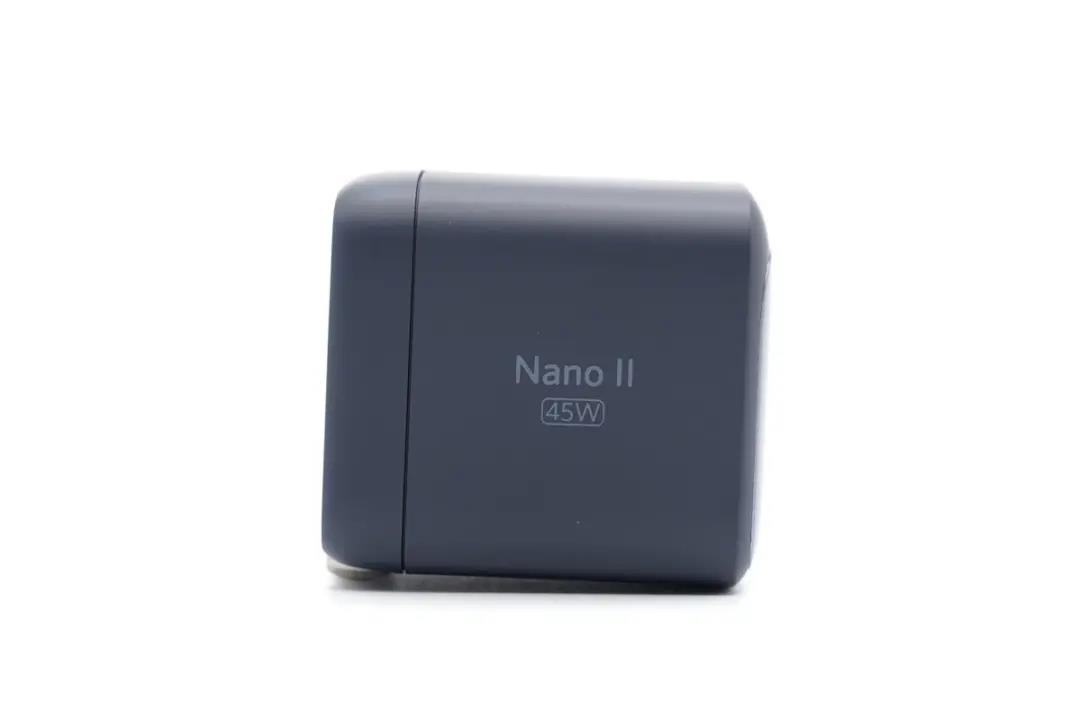

腰身一面印有Nano II和45W字样,表明产品名称和最大输出功率。





输入端配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。





输入端外壳上标注有充电器参数

型号:A2664

输入:200-240V~50/60HZ 1A

输出:5V3A、9V3A、15V3A、20V2.25A(45W Max)

PPS:3.3-16V3A(45W Max)

3.3-21V2.25A(45W Max)

安克创新科技股份有限公司

产品已经通过了CCC认证和VI级能效认证。

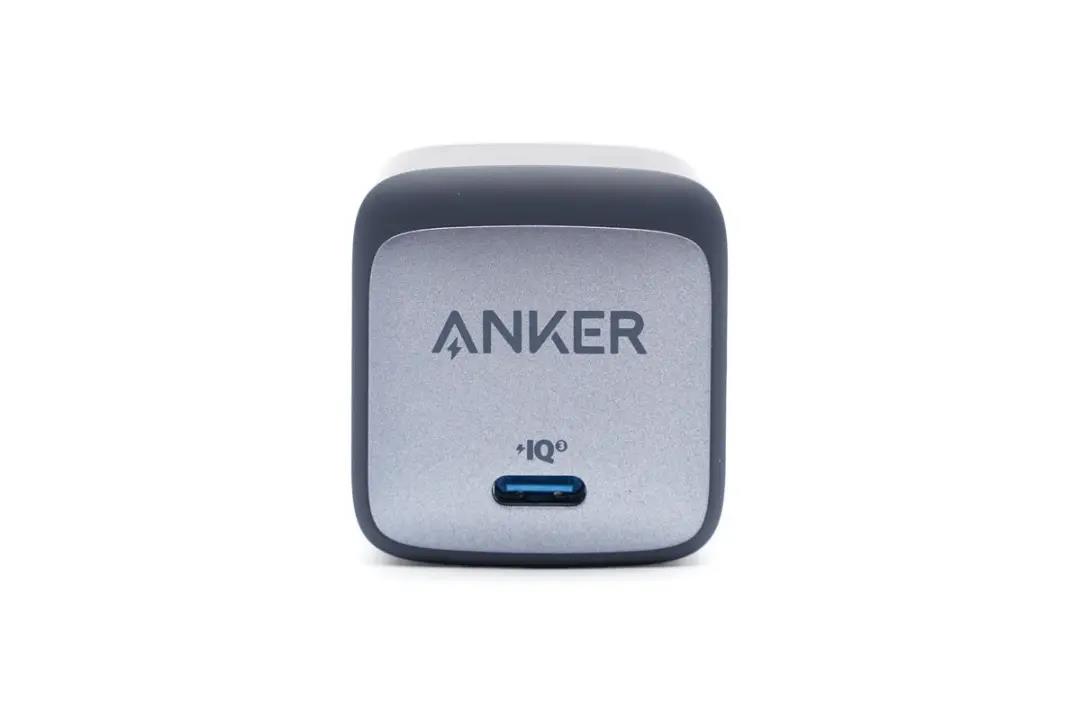

顶面贴有银灰色装饰板,中心印有ANKER品牌,USB-C口蓝色胶芯不露铜。





使用游标卡尺实测充电器机身高度为41.09mm。

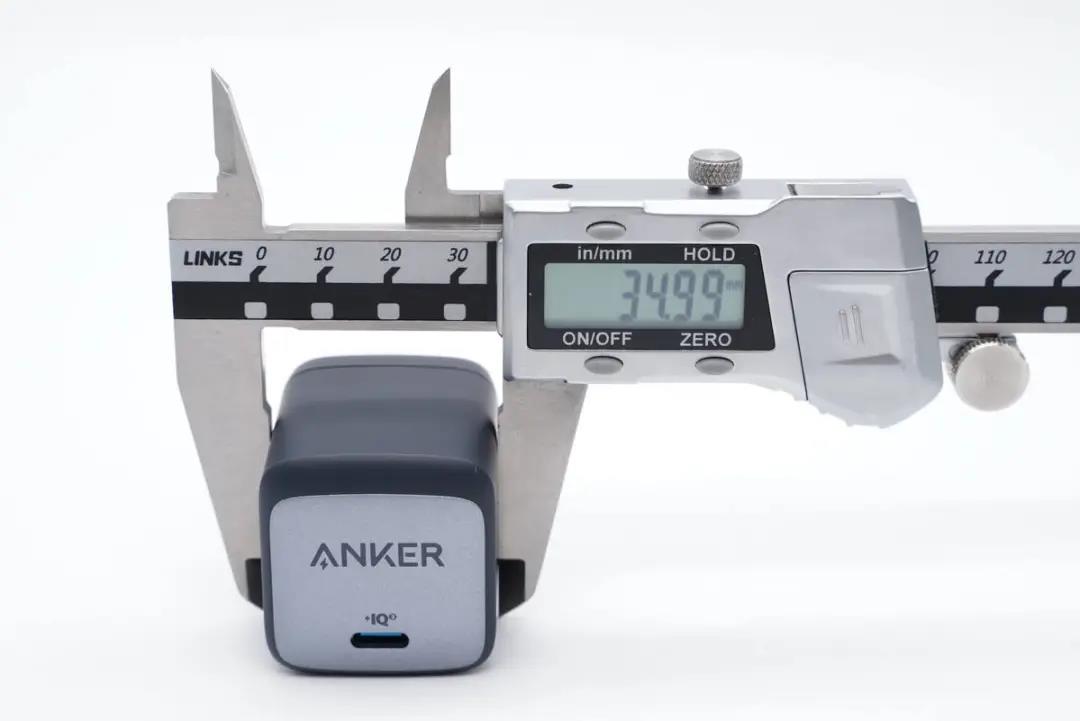

宽度为34.99mm。

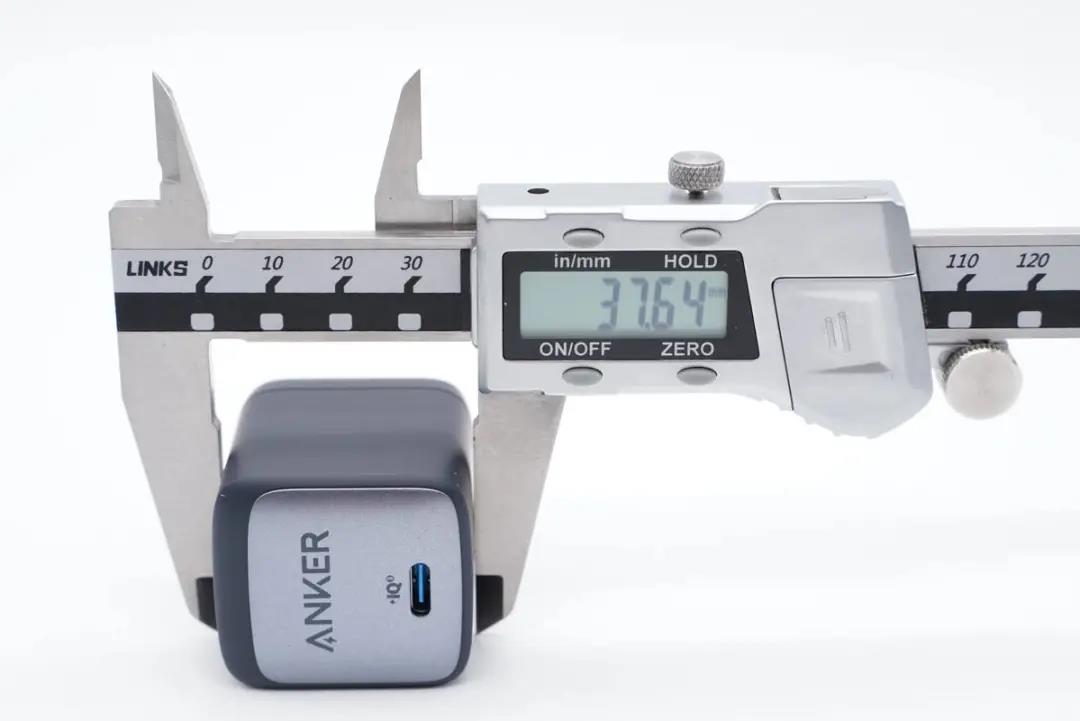

厚度为37.64mm。

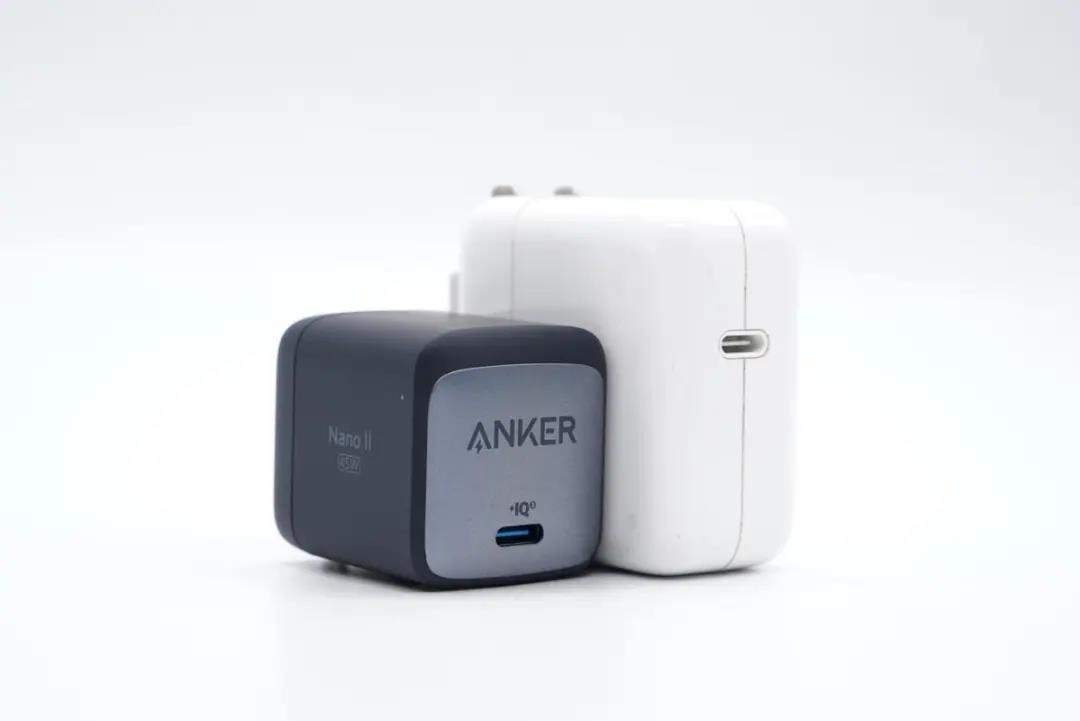

作为一款45W级充电器,比苹果30W充电器还要小很多。

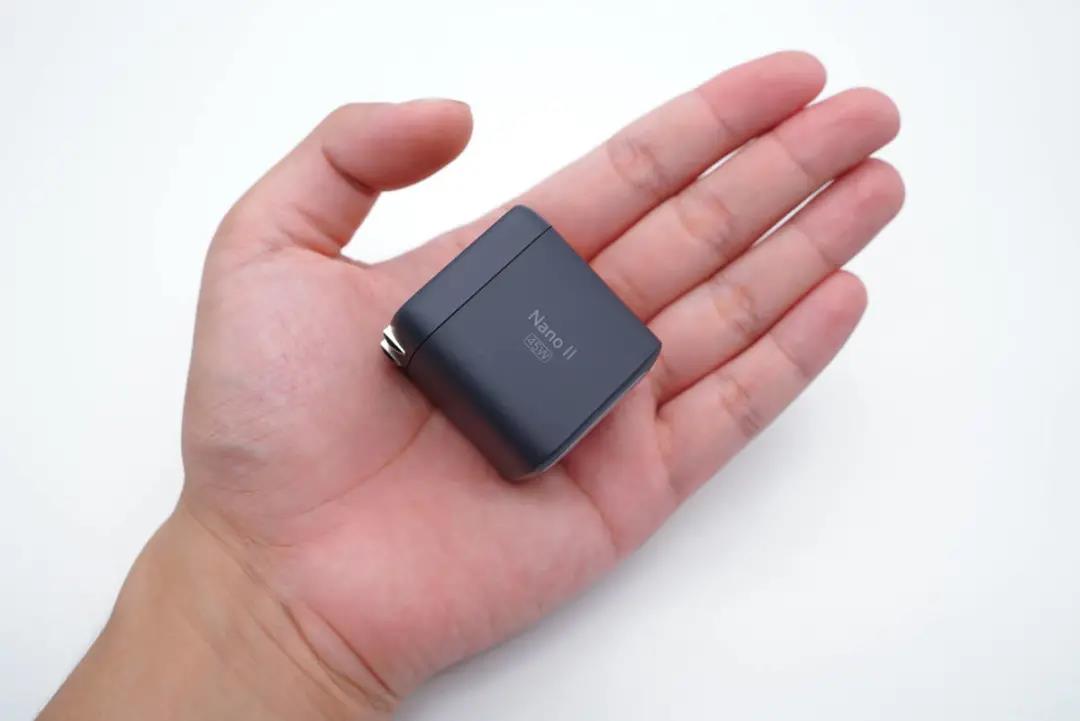

拿在手上的直观感受。

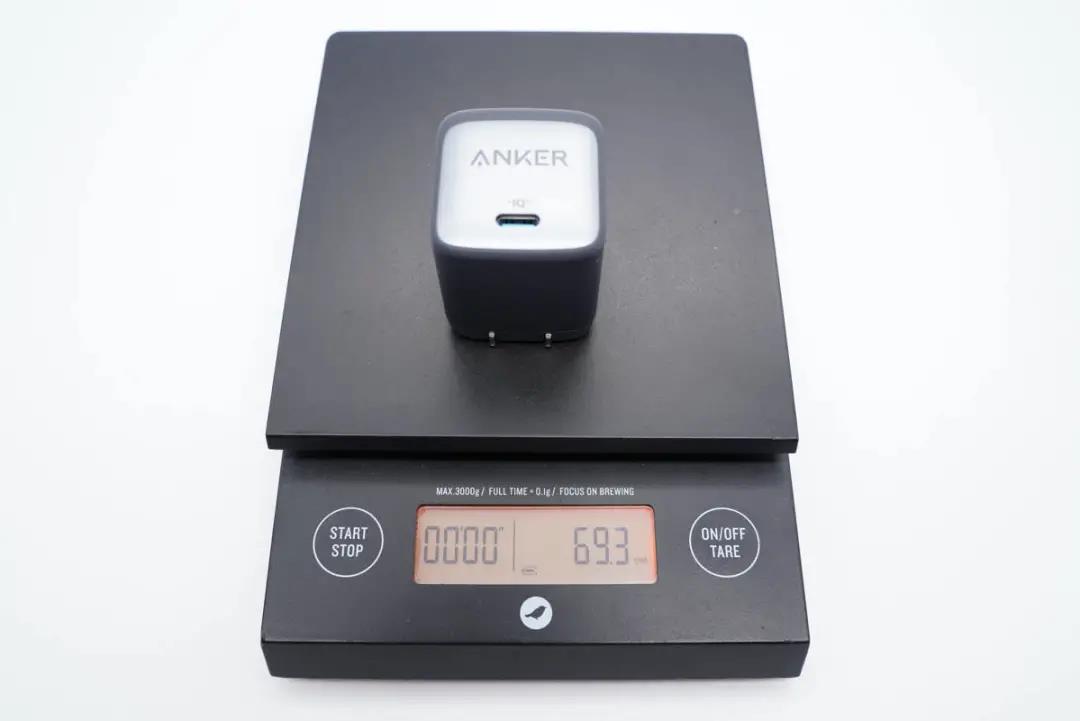

净重约为69g。

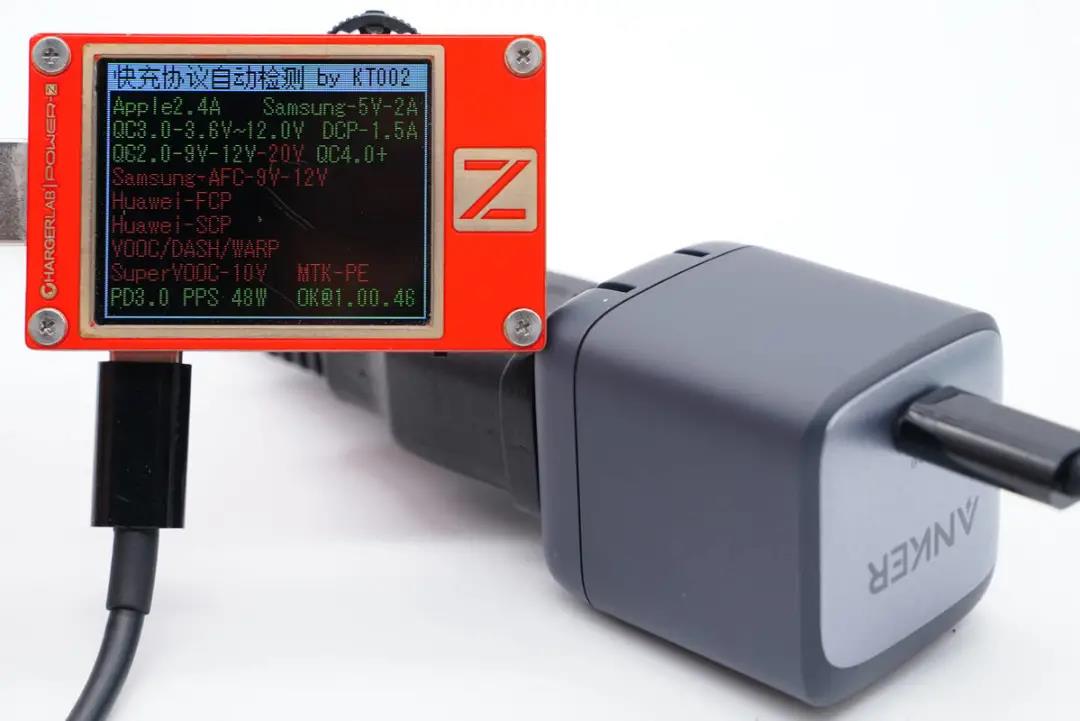

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、PD3.0、PPS快充协议。

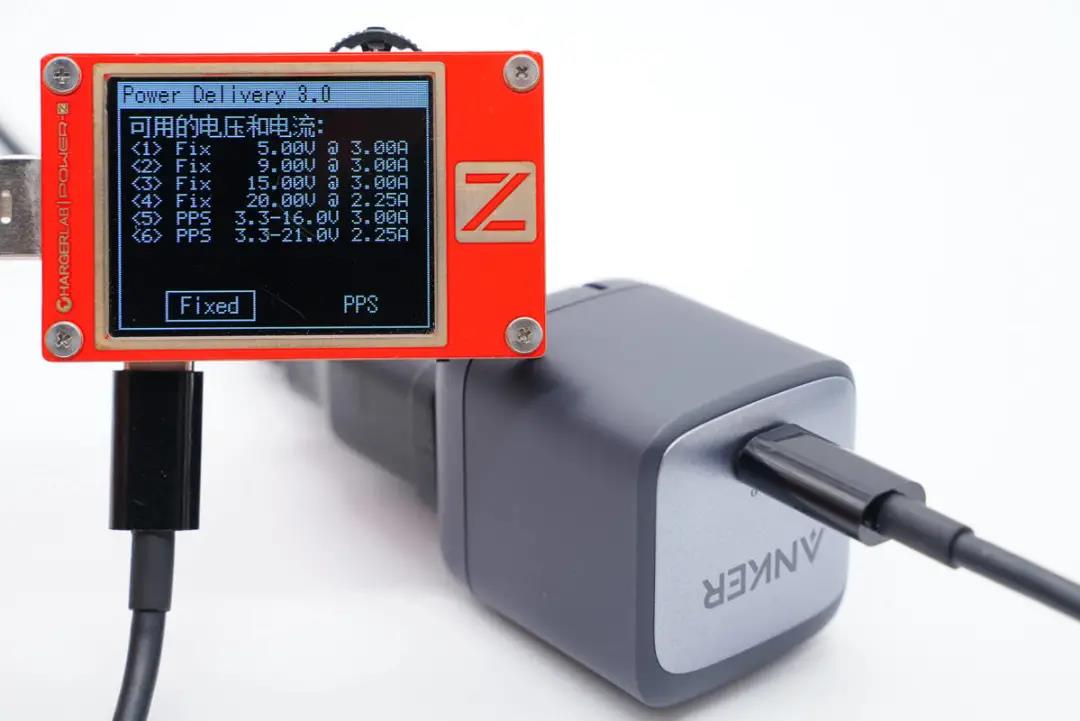

此外还测得C口具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位,以及3.3-16V3A和3.3-21V2.25A两组PPS电压档位。



二、安克45W氮化镓超能充拆解

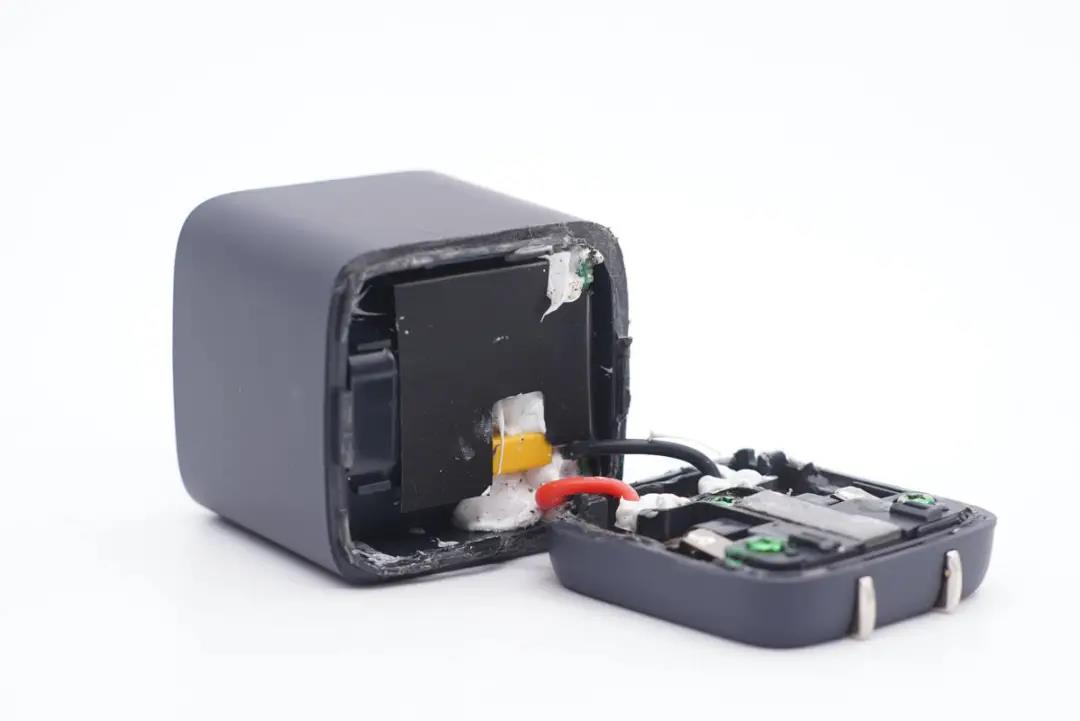

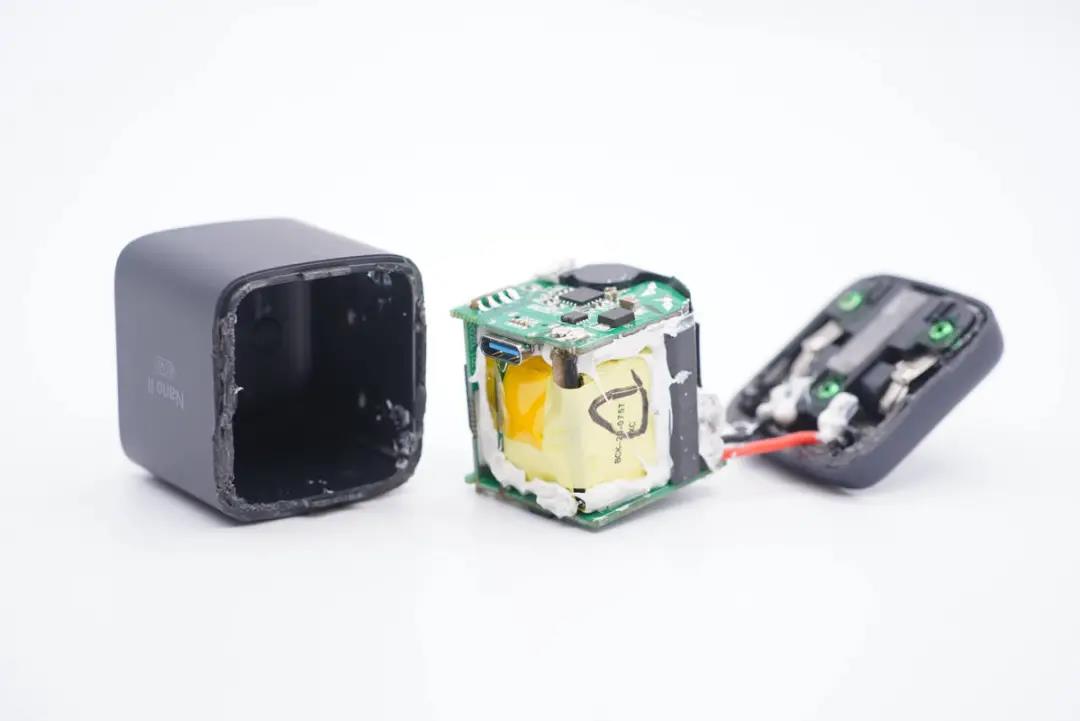

将机身壳拆开,输入端设有绝缘隔离板。





将PCBA模块取出,AC导线、变压器周围打胶加固保护。

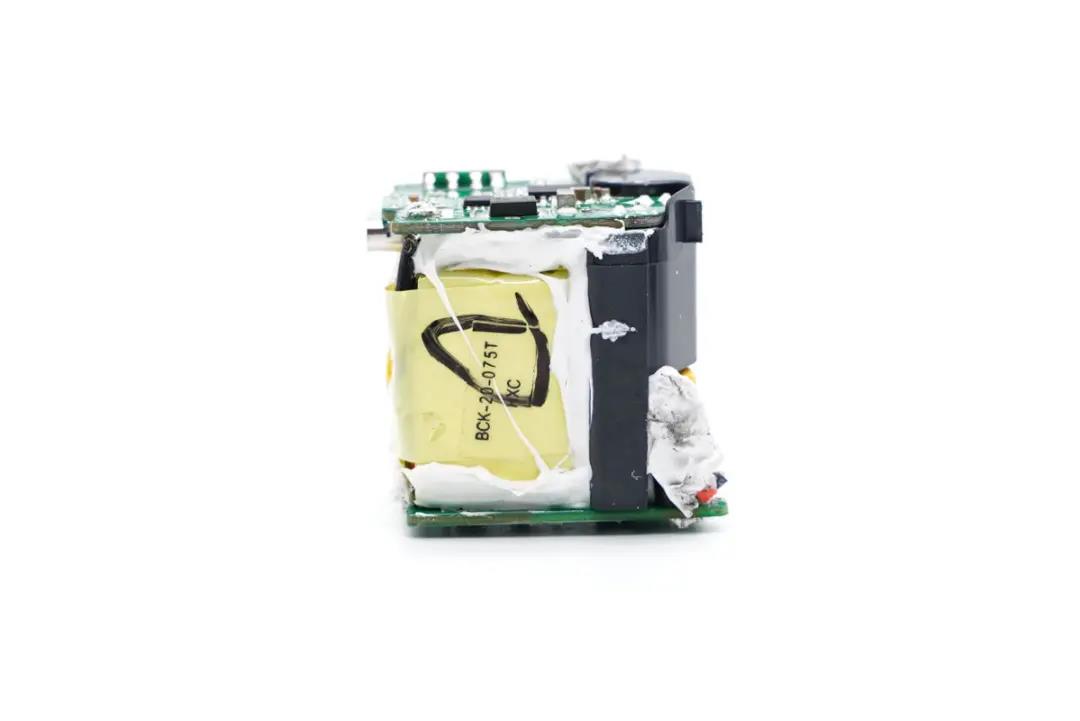

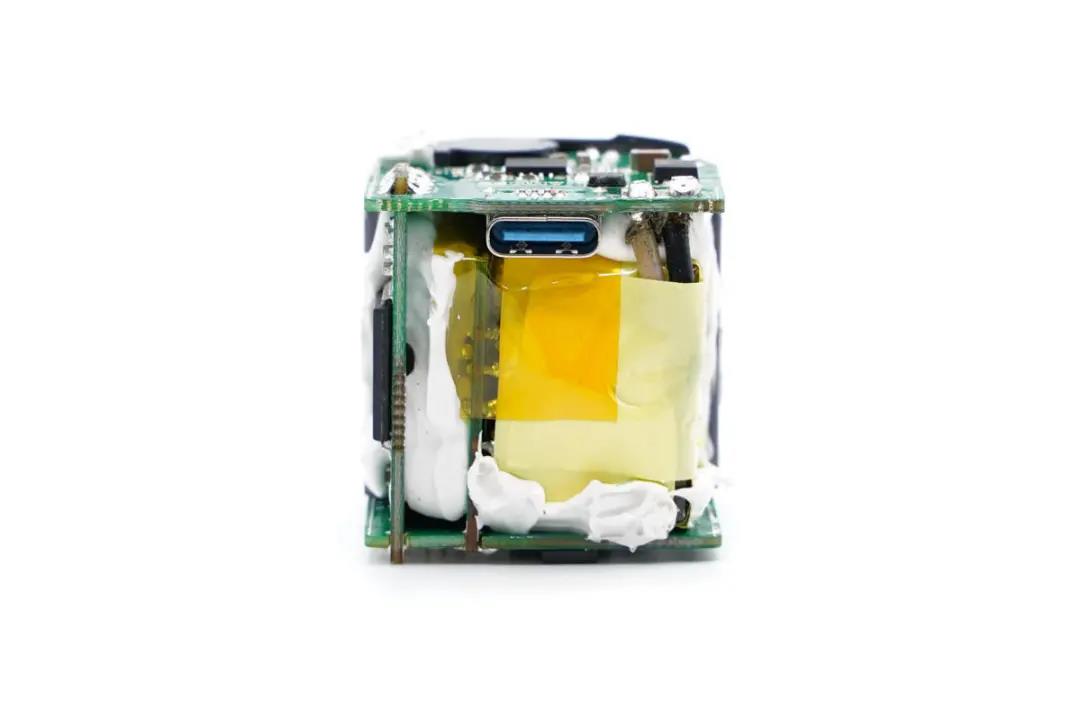

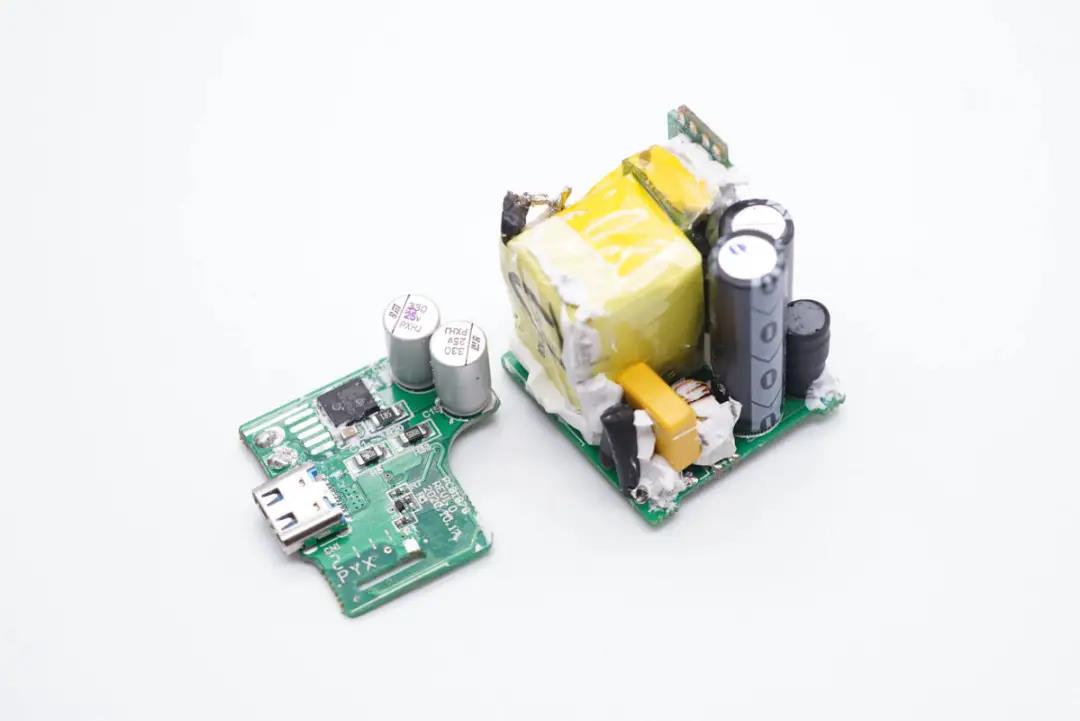

PCBA模块采用四块小板组合焊接设计,侧面有两块,其中一块焊接变压器,并且变压器包裹绝缘胶带保护。



通过观察发现,这款充电器采用PI高集成开关电源方案宽范围输出,协议芯片控制接口输出电压的设计架构。下面我们就从输入端开始一一了解各元器件。

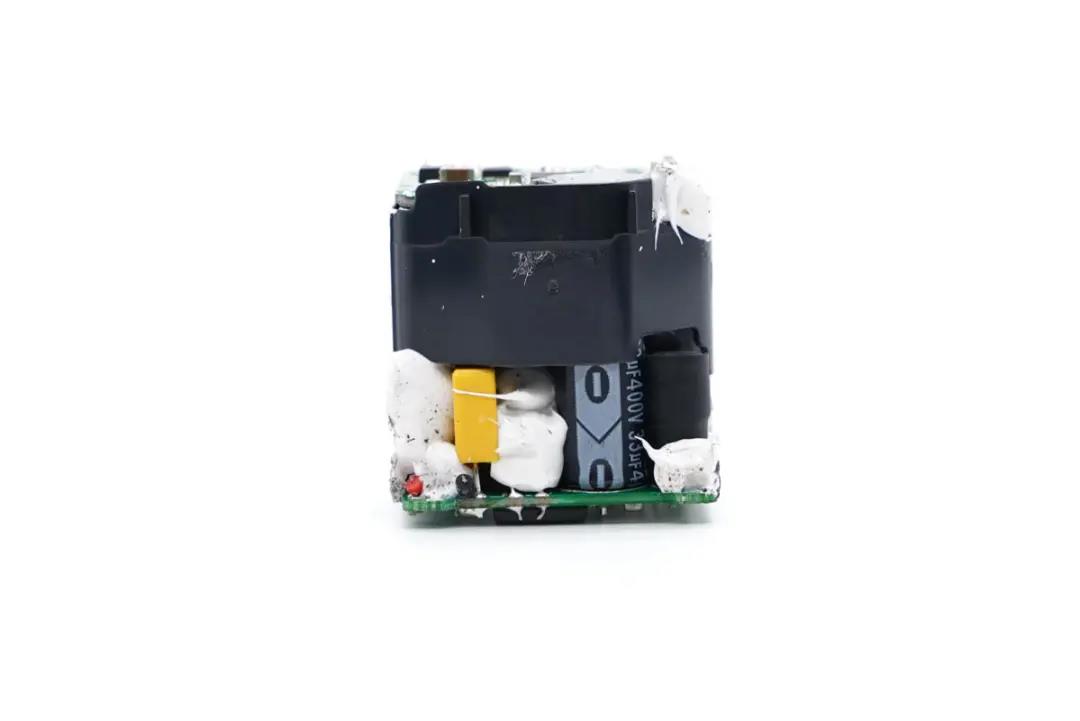

输入端一览,可以看到黄色的安规X电容、电解电容、工字电感等,电容顶部套有塑料壳进行隔离和加固。





塑料壳同时还帮助隔离保险丝和变压器。

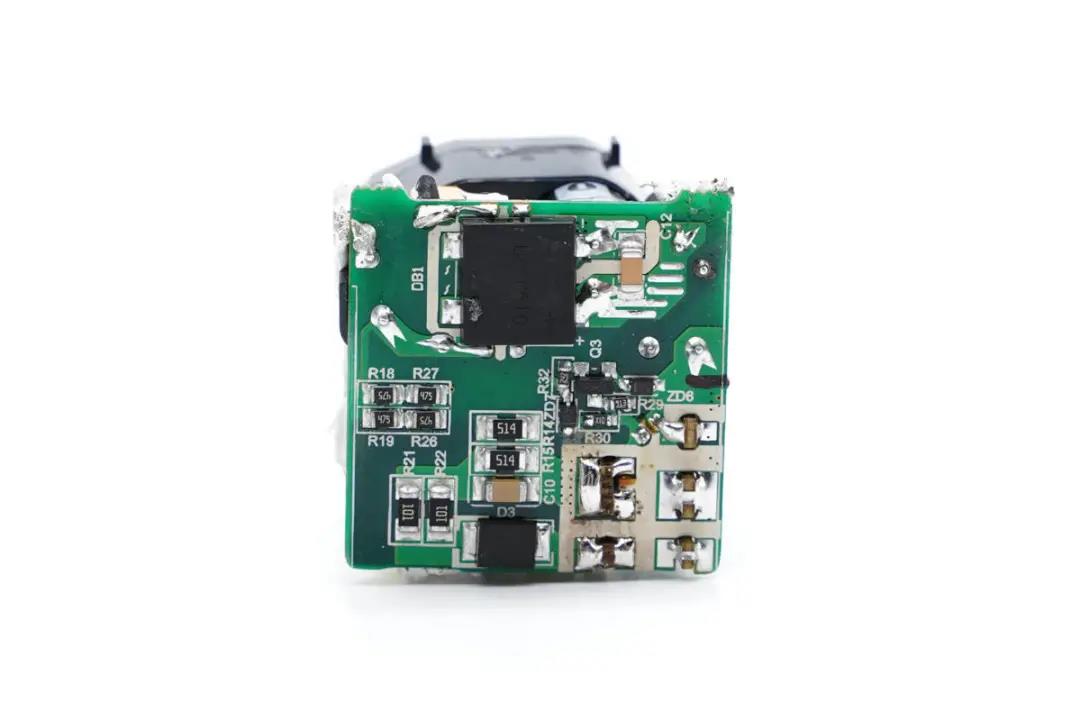

输入端小板背面设有一颗整流桥。





将模块拆分开便可清楚看见输入端小板正面的元器件。

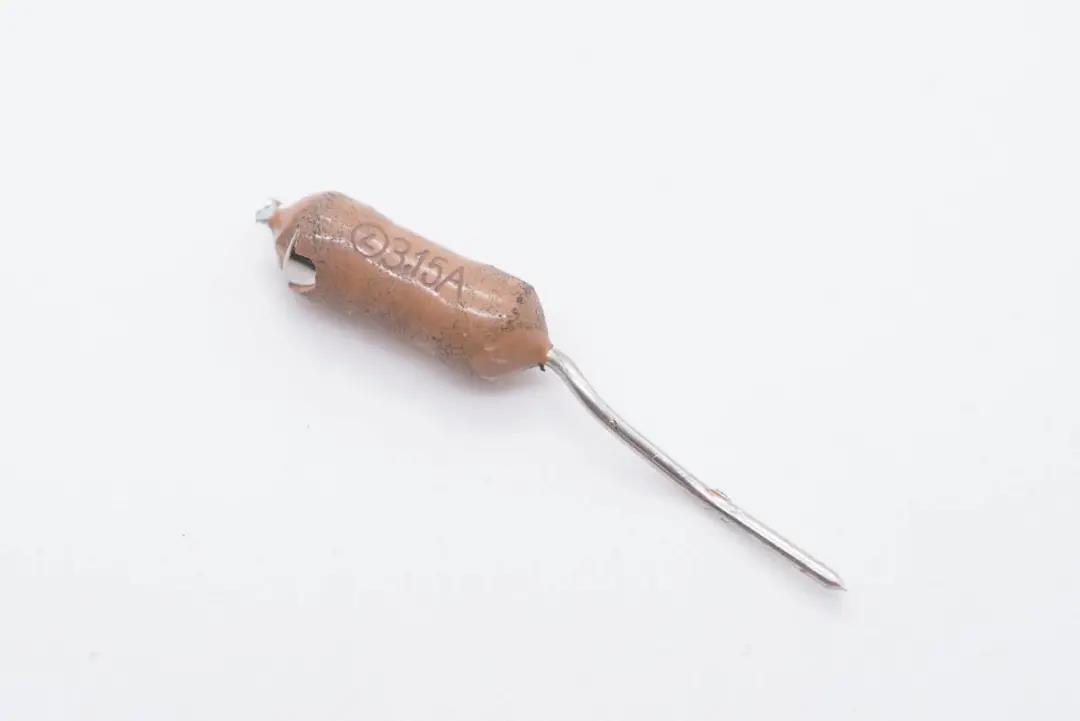

保险丝额定电流3.15A。

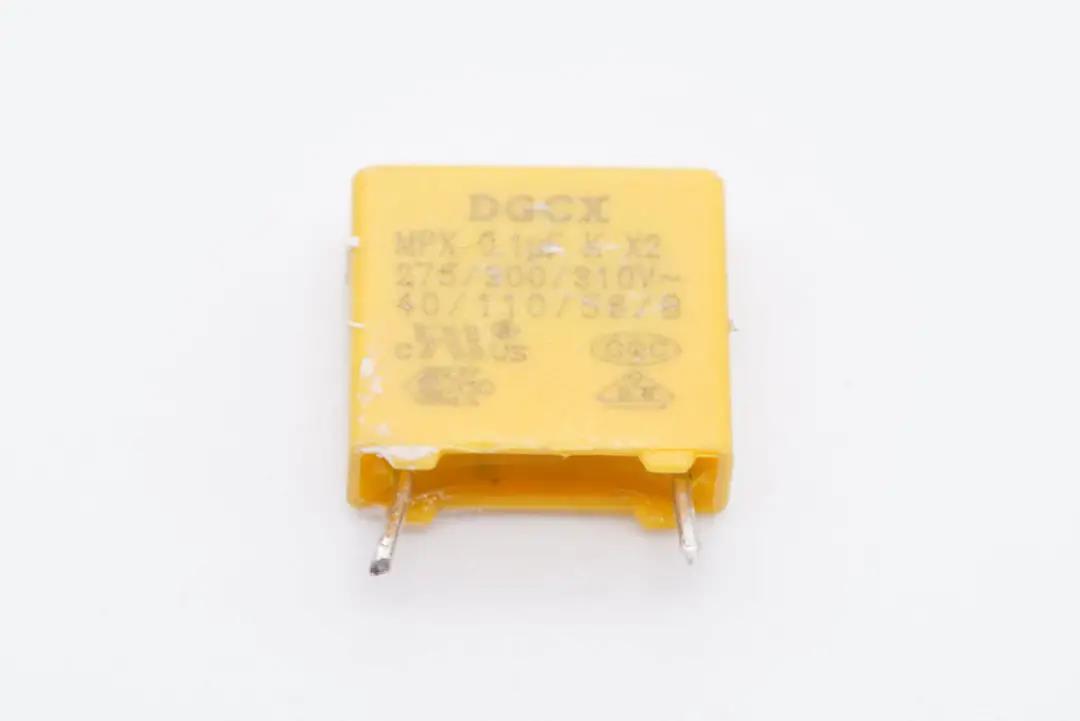

安规X电容来自成希电子,容量0.1μF。

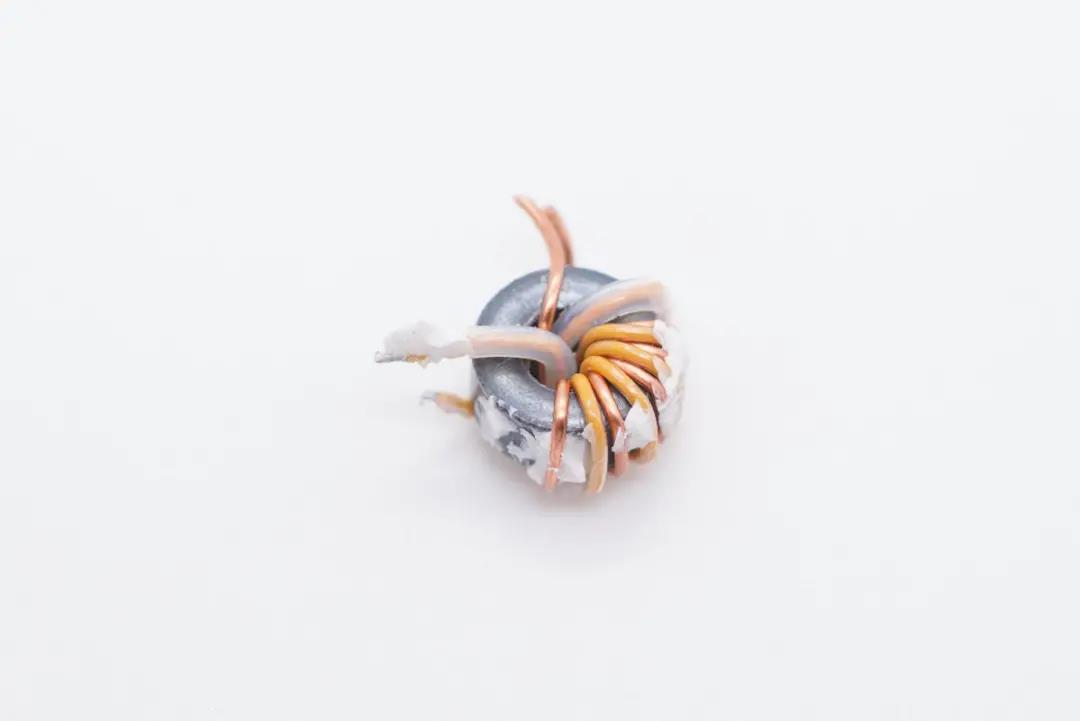

共模电感用于滤除EMI干扰,双线绕制,其中一根套有绝缘管。

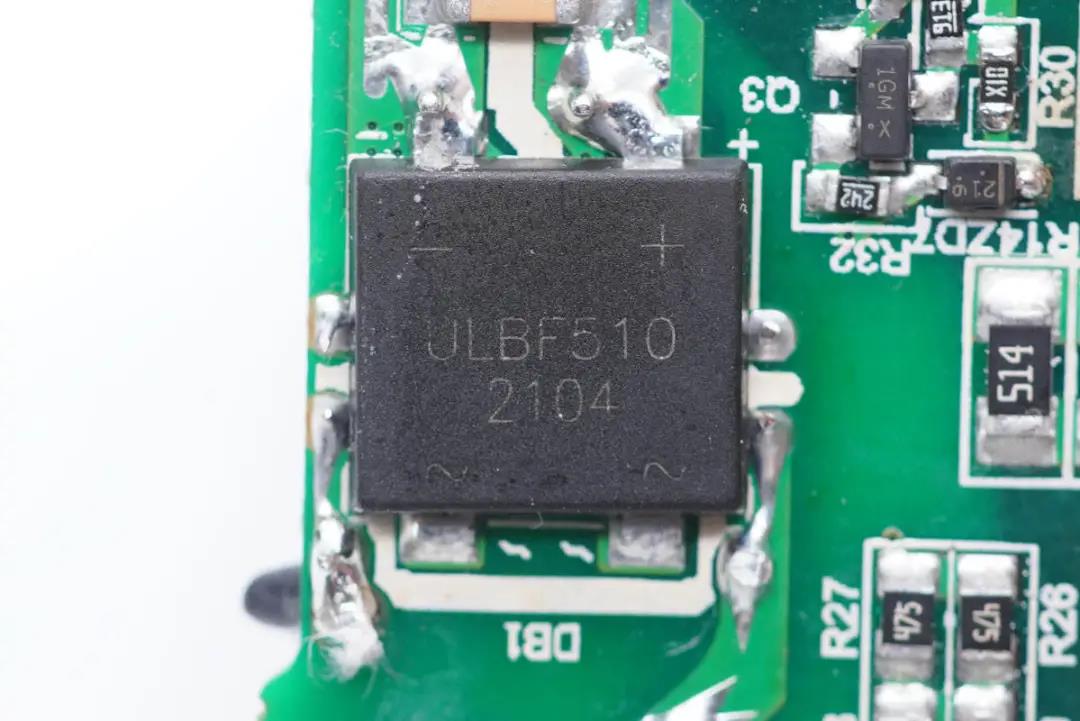

整流桥特写,丝印ULBF510。

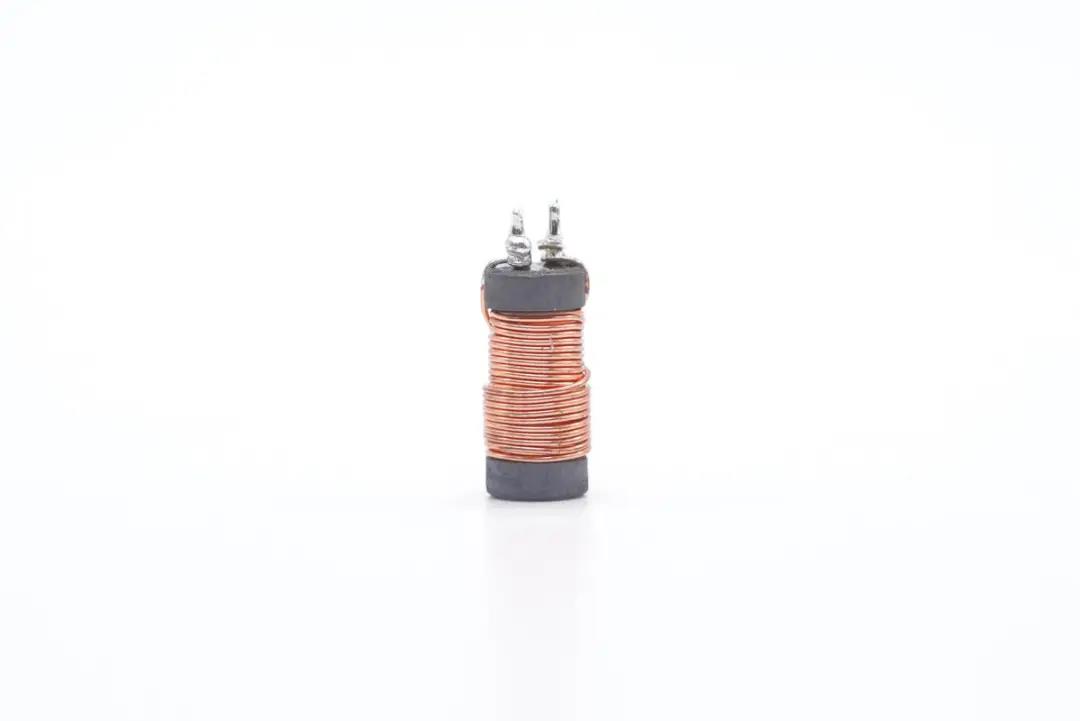

工字电感特写。

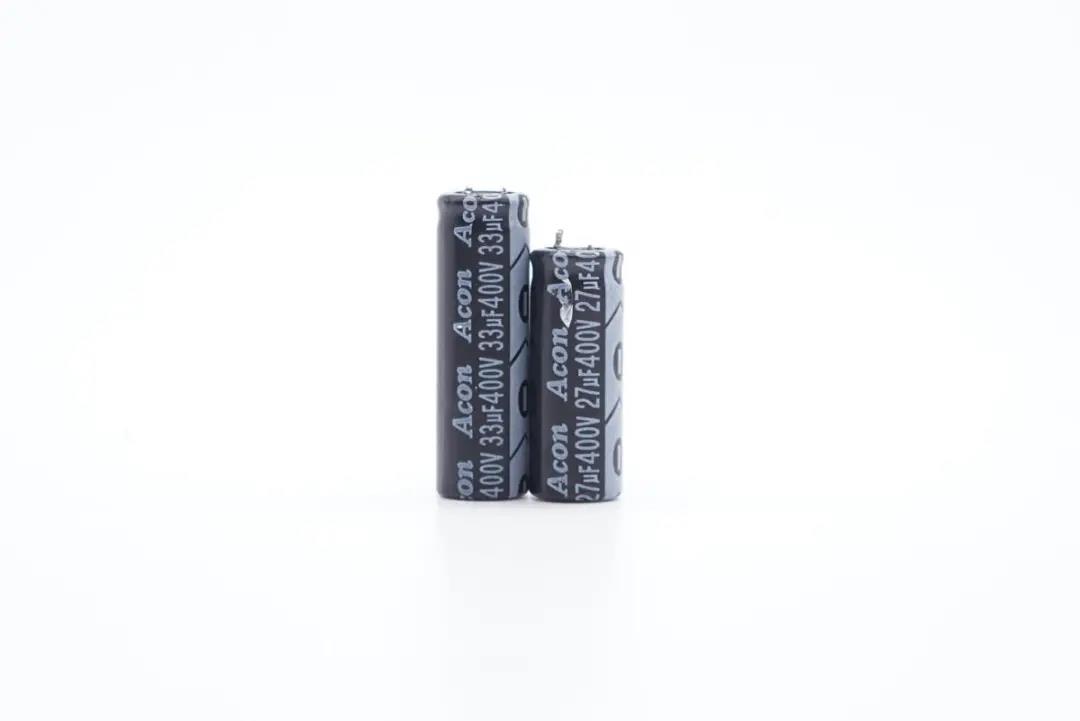

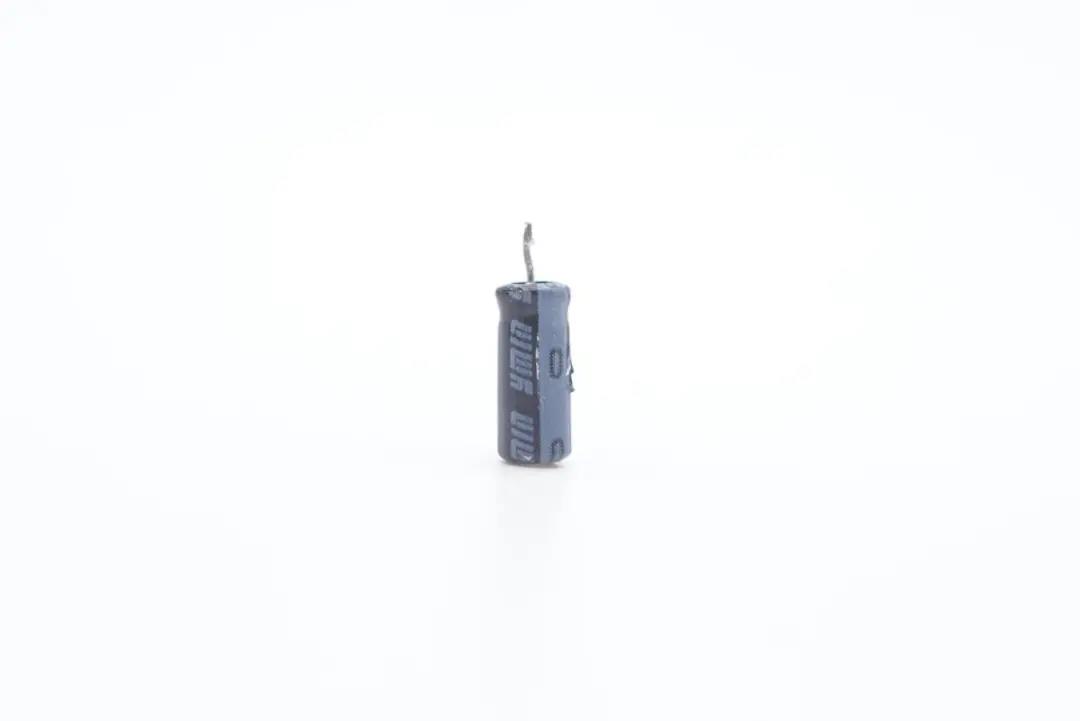

两颗高压滤波电解电容来自Acon中元,规格分别是400V33μF和400V27μF。

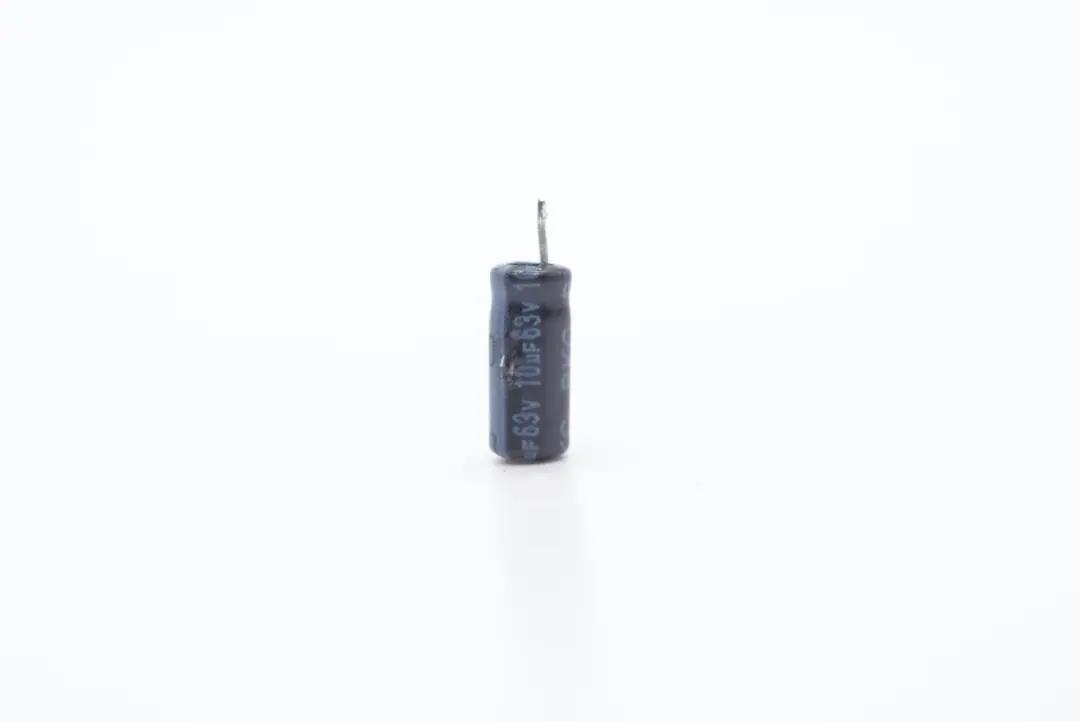

主控芯片供电电容来自永铭。





规格为63V 10μF。

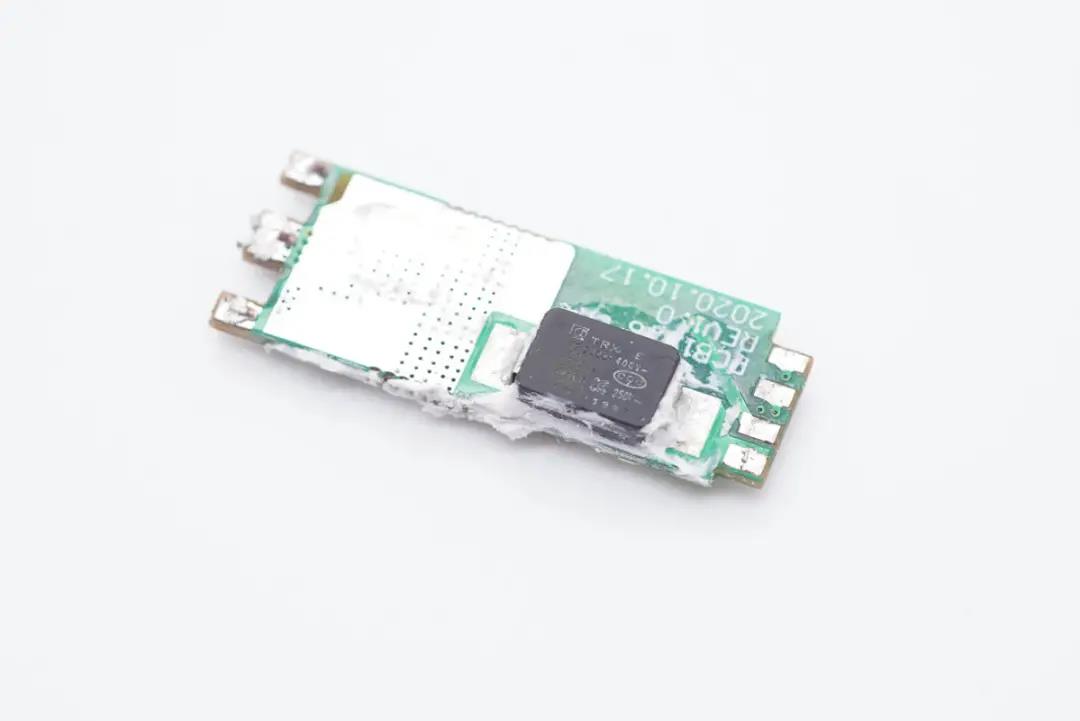

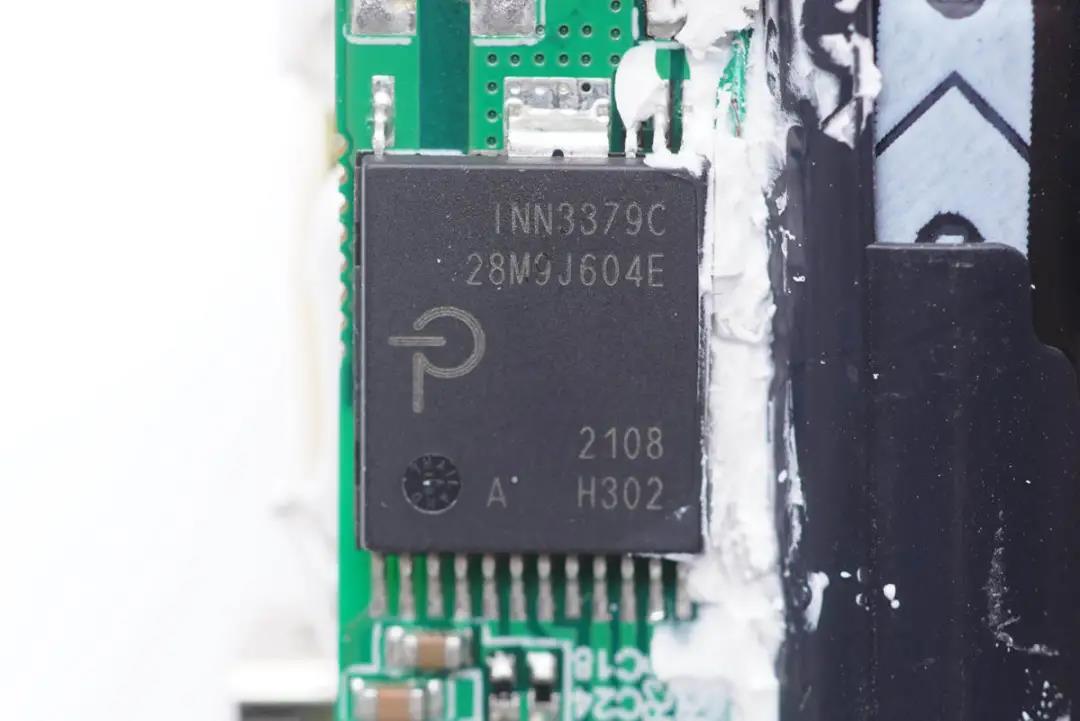

连接小板上设有PI主控芯片,型号INN3379C,采用PowiGaN技术,内置PWM控制器、高压MOS、同步整流控制器等,集成度非常高,并且采用数字总线控制调压。宽电压范围条件下,密闭外壳内可以输出65W功率。

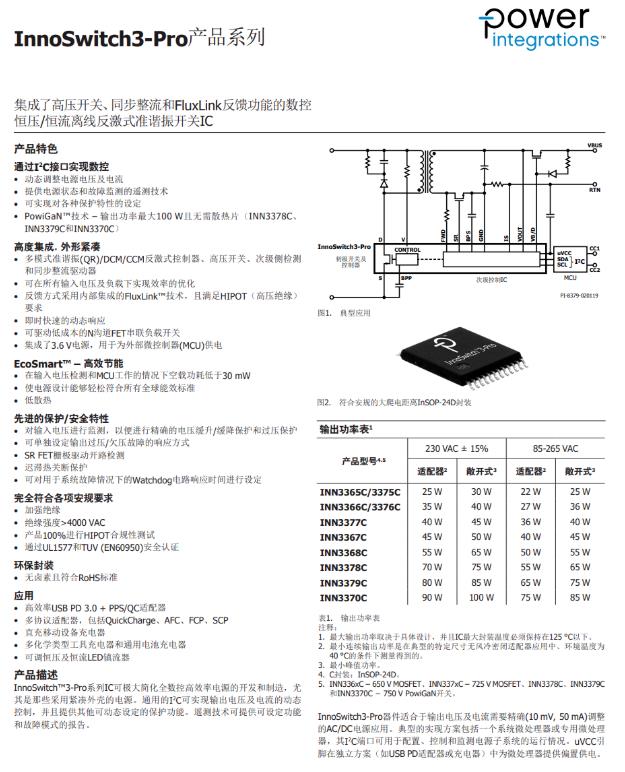

PI官方的资料显示,INN3379C属于InnoSwitch3-Pro家族,它采用了PI独家的PowiGaN技术,也就是内置了GaN氮化镓功率器件,相比传统MOSFET可以输出更大功率。



充电头网了解到,采用INN3379C的产品还有Aohi迷你30W氮化镓充电器傲基63W氮化镓快充龙冰65W PD氮化镓快充斯泰克100W双USB-C氮化镓快充。此外PI高集成快充芯片还被三星原装45W USB PD快充充电器小米9手机27W原装充电器OPPO原装65W氮化镓快充充电器谷歌Pixel手机标配USB PD充电器数十款产品采用,性能获得客户广泛认可。

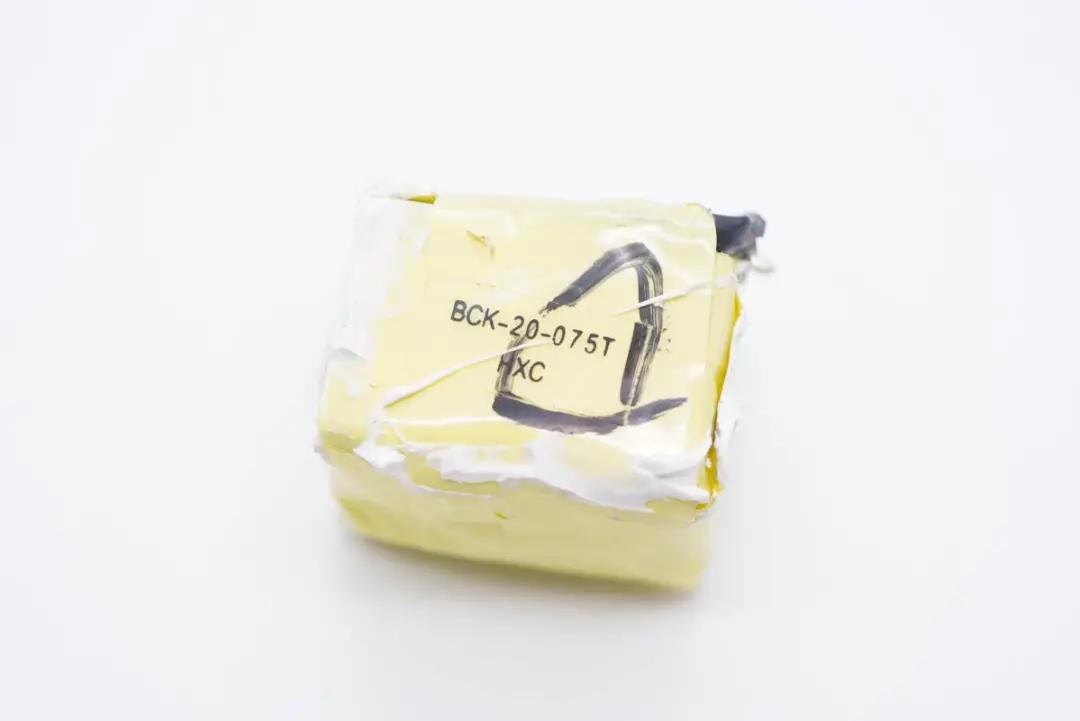

变压器特写。

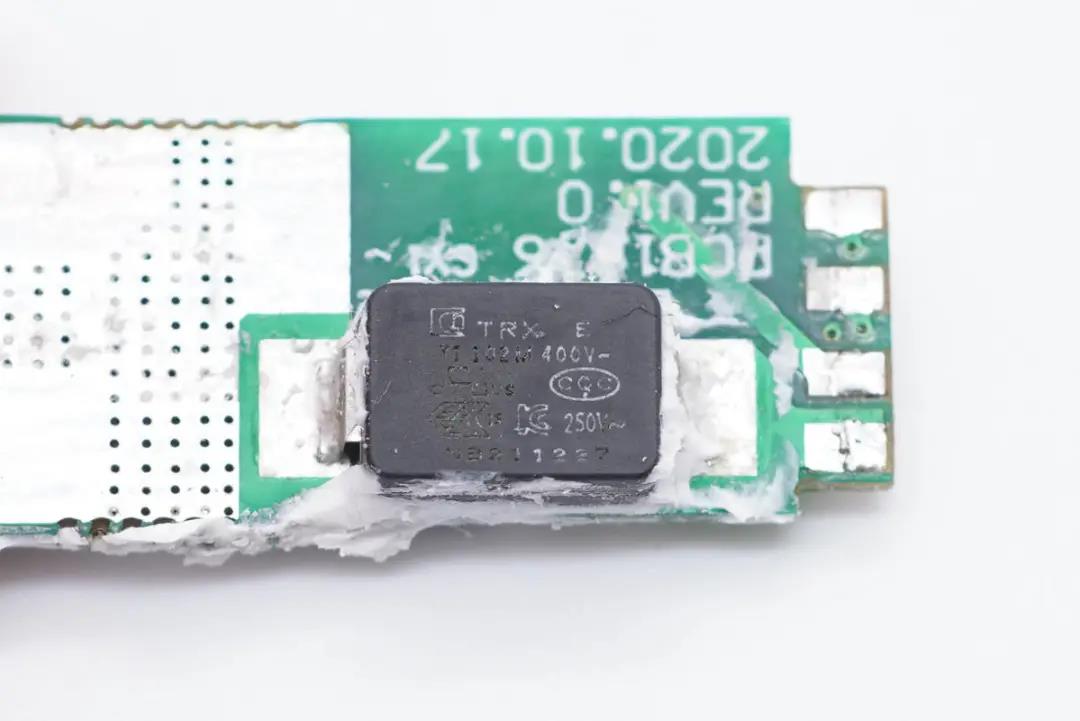

连接小板另一面设有一颗贴片Y电容,对应主控芯片处露铜加锡帮助散热。





贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

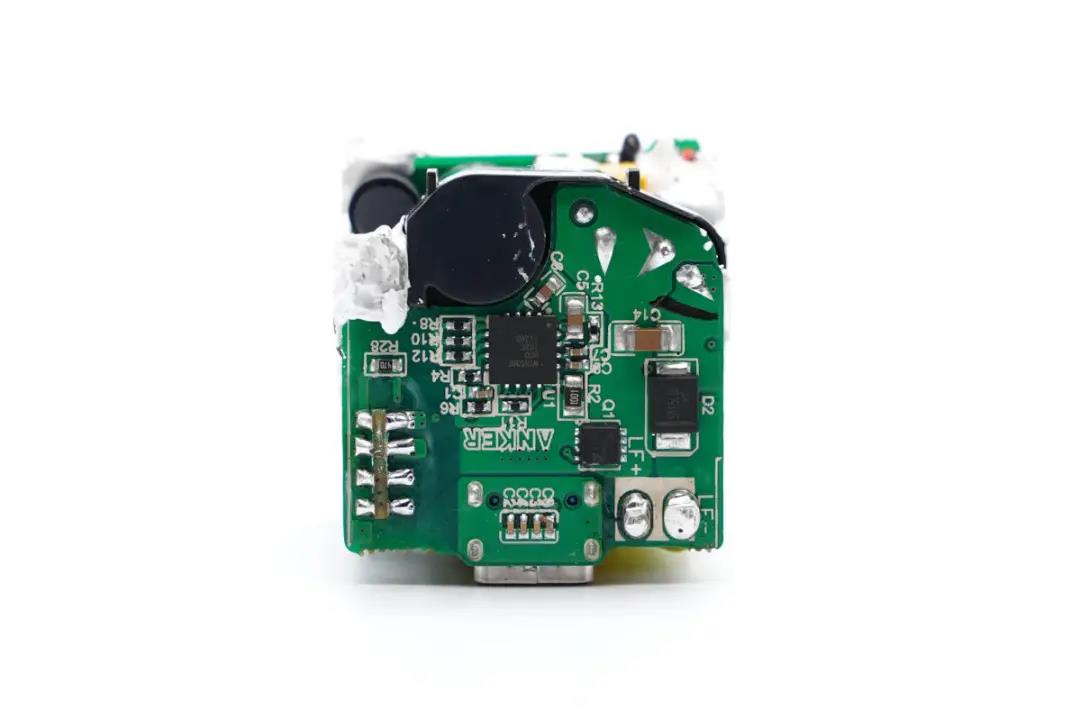

输出端小板上设有协议芯片和输出VBUS开关管。

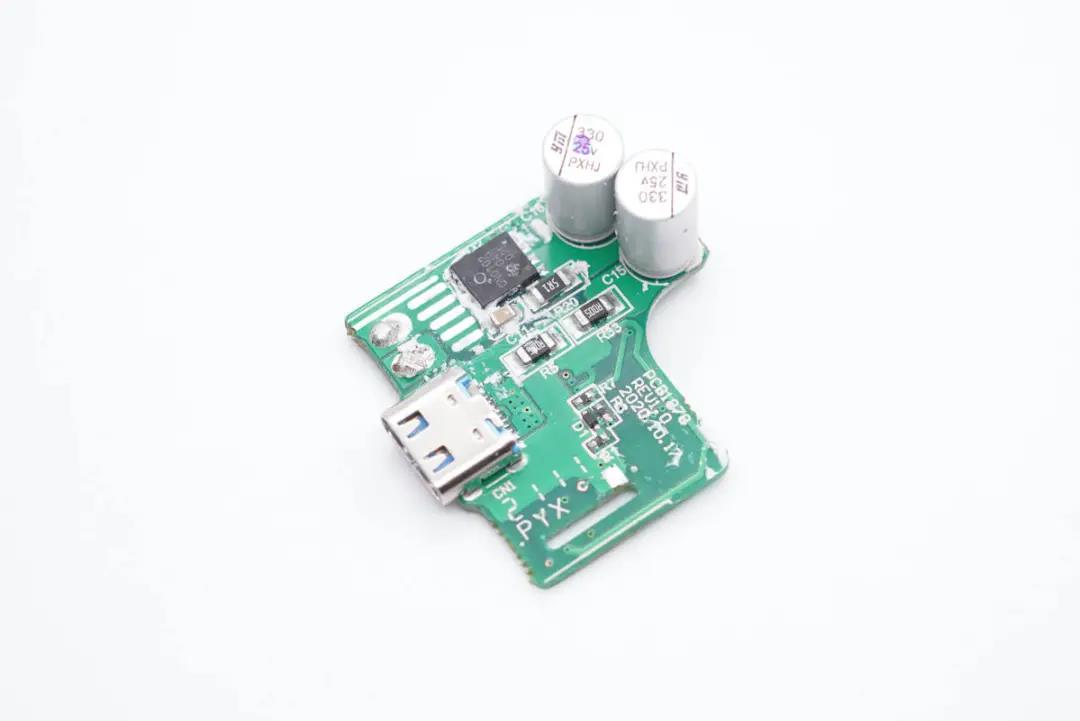

拆下后,另一面设有同步整流管和两颗固态电容。

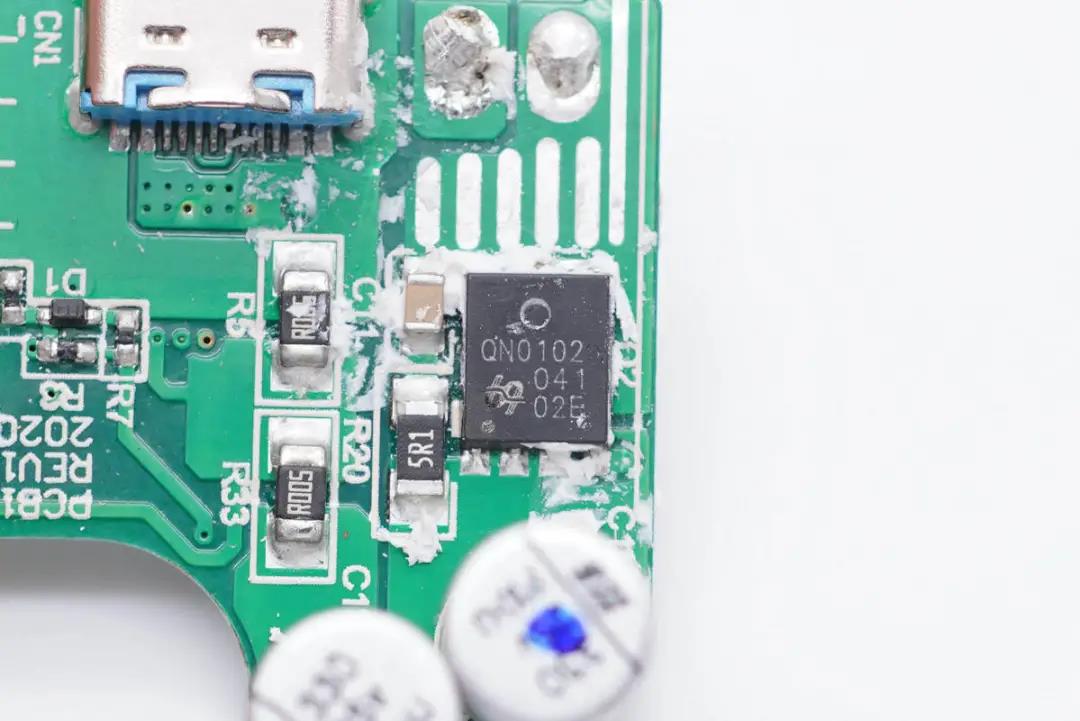

同步整流管采用UBIQ QN0102M6N,耐压100V,导阻6mΩ,PRPAK5x6封装。

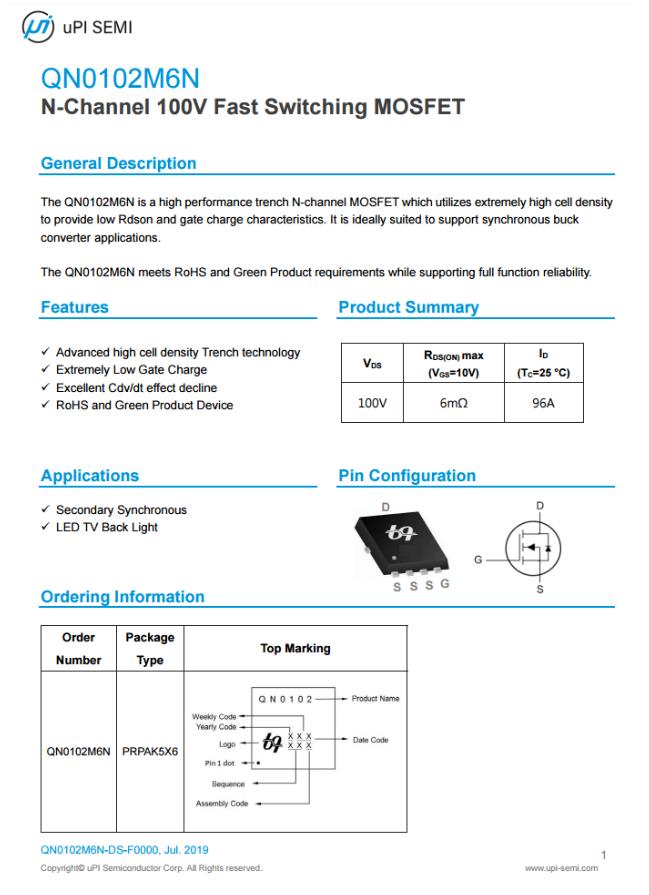

UBIQ QN0102M6N资料信息。

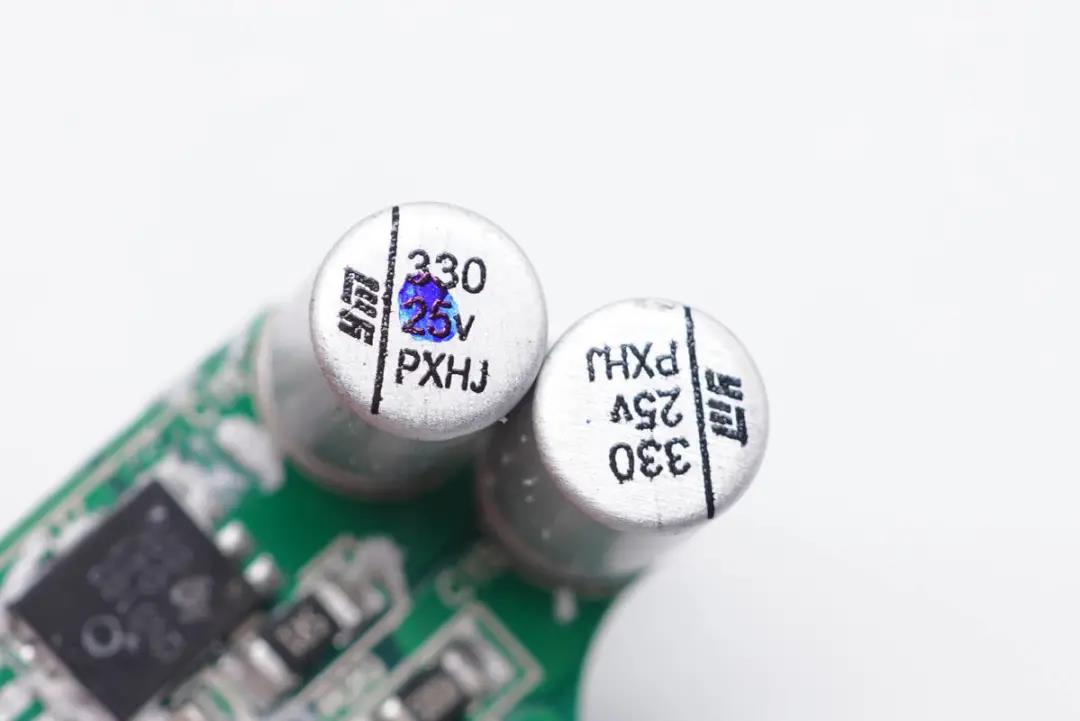

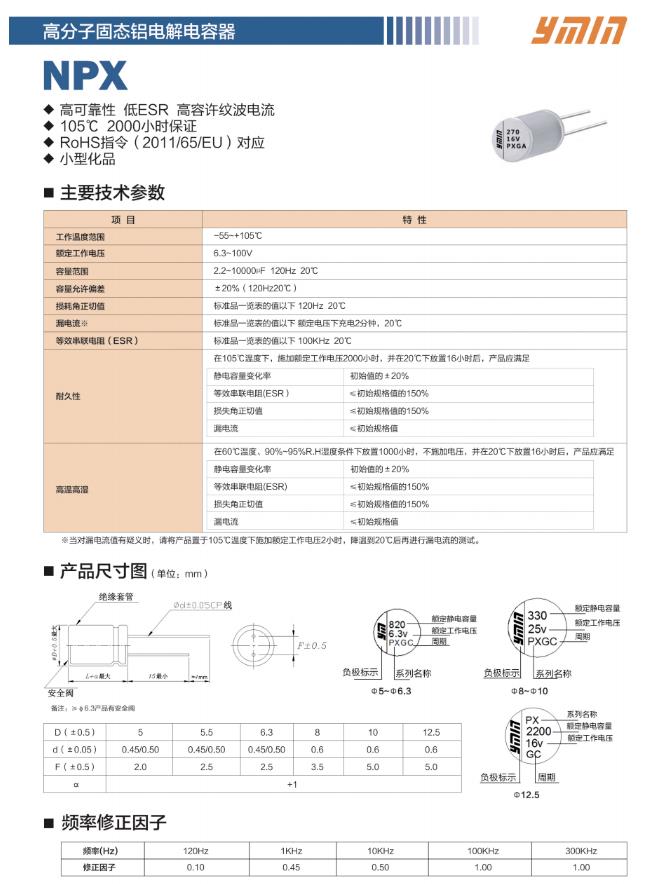

两颗输出滤波固态电容采用永铭NPX系列,规格均为25V 330μF。该系列电容具有小体积、低ESR、高额定纹波电流、高可靠性、耐开关冲击等特点。





充电头网了解到,永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器摩米士65W 2C1A氮化镓快充倍思45W 1A1C氮化镓充电器努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在安克飞利浦小小黑品胜邦克仕等品牌20W迷你充上,获得客户一致认可

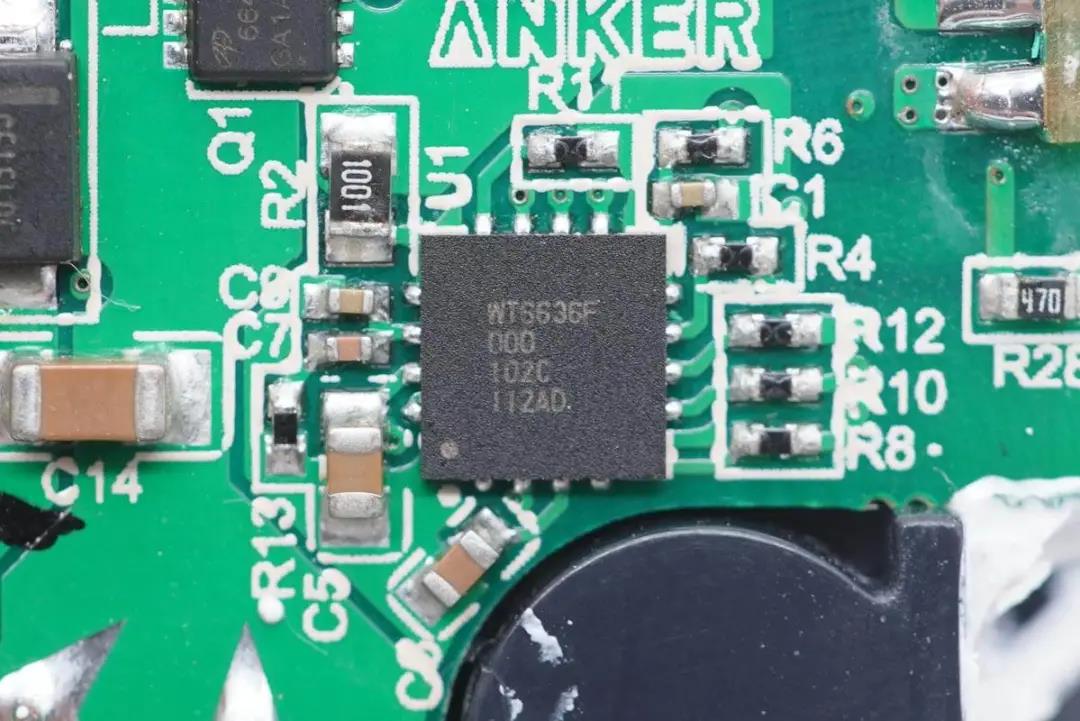

USB PD协议IC采用伟诠WT6636F,这是一颗通过USB-IF协会USB PD3.0(PPS)认证的协议芯片(TID号:1080018),另外通过了高通QC4+认证,认证号QC20200316138。

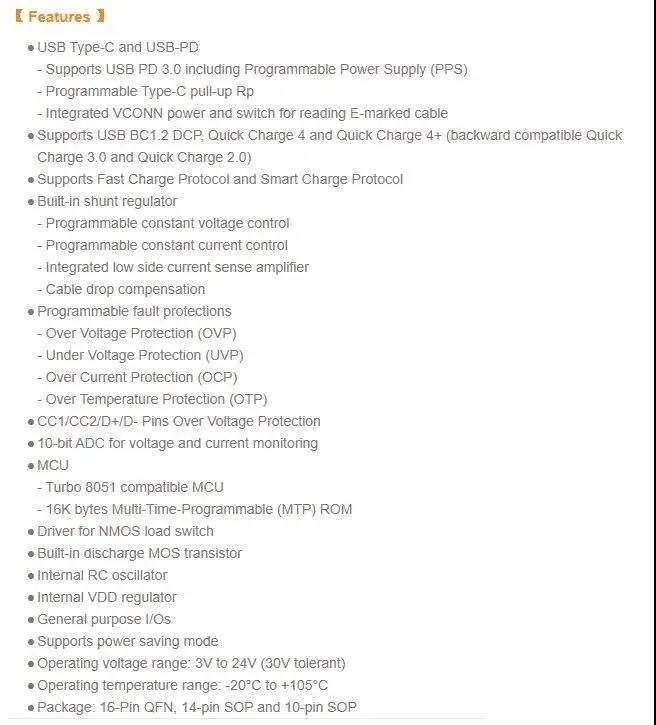

WT6636F支持USB PD3.0和PPS,内置可编程的恒压恒流控制,集成低侧电流采样放大器,支持线损补偿,支持多重保护功能,包括数据脚的过压保护,内部集成10bit ADC用于电压和电流检测,内置8051内核单片机,内置放电MOS管。





伟诠 WT6636F 资料信息。



据充电头网了解,采用WT6636F的产品还有THEONE 65W 1A1C快充充电器RedmiBook Pro 15笔记本标配100W充电器青客迷你45W快充充电器LG gram笔记本标配65W氮化镓充电器联想thinkplus 65W氮化镓口红电源Pro网易智造61W氮化镓快充等,同时,还有数十款产品快充产品采用了伟诠的芯片

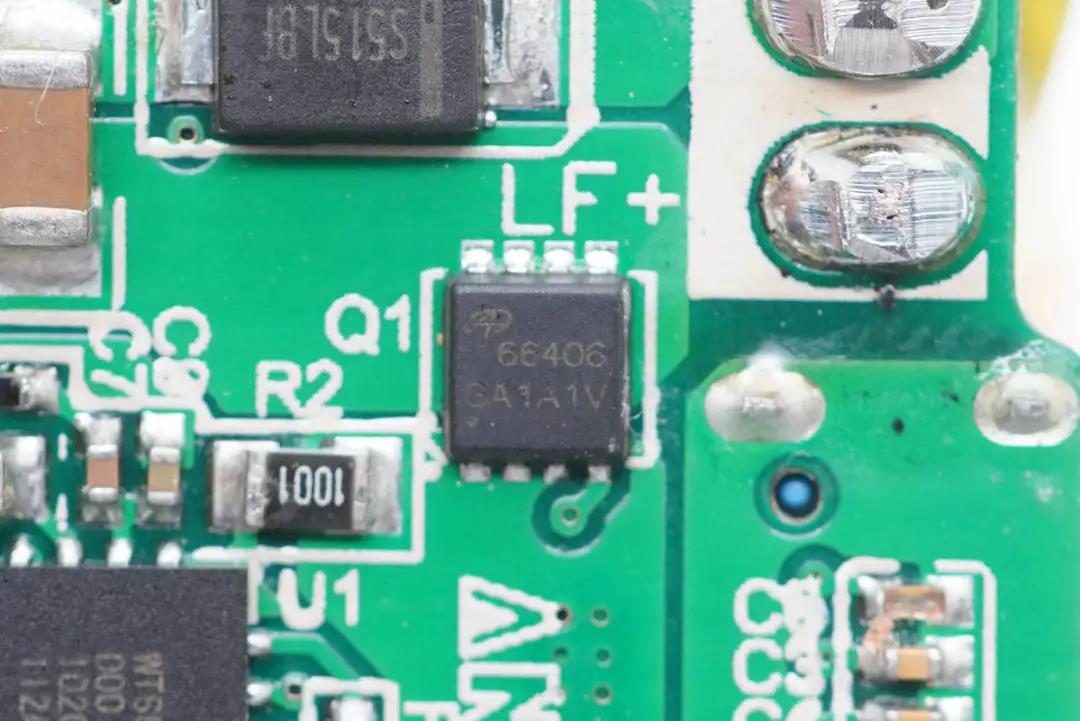

输出VBUS开关管采用AOS万代AONR66406,NMOS管,耐压40V,DFN 3x3 EP封装。

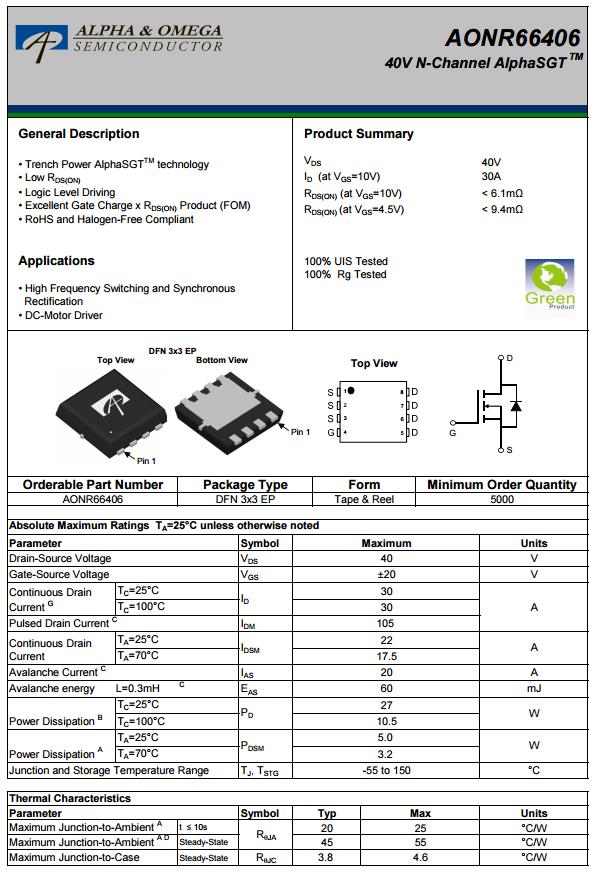

AOS AONR66406资料信息。

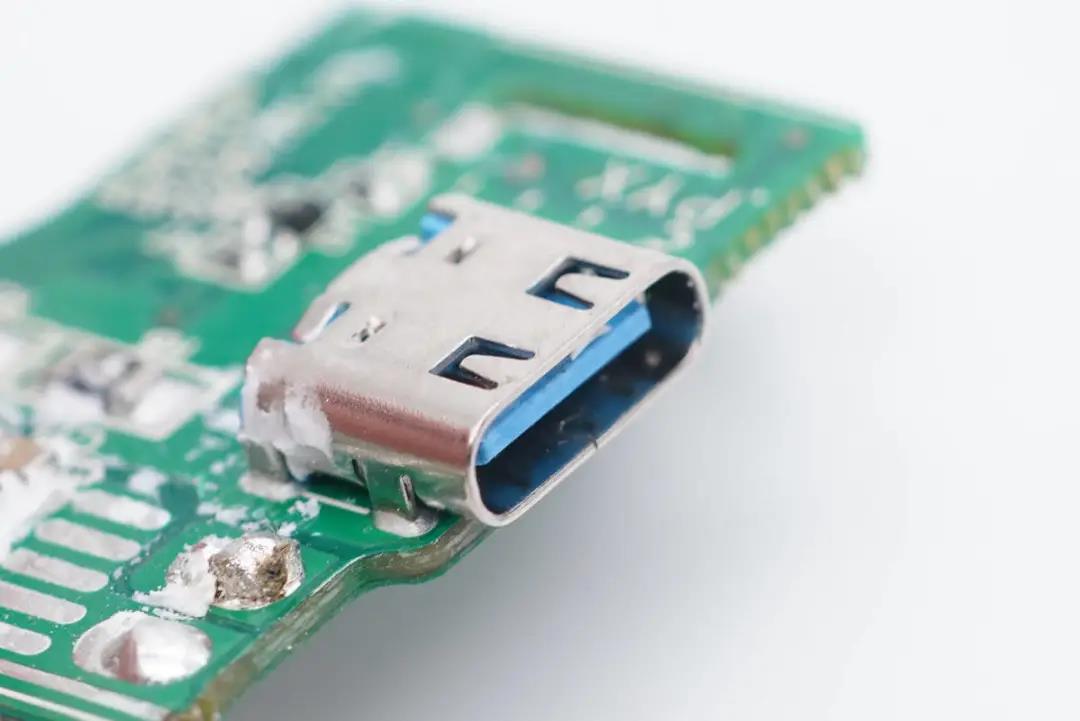

USB-C母座特写,过孔焊接。

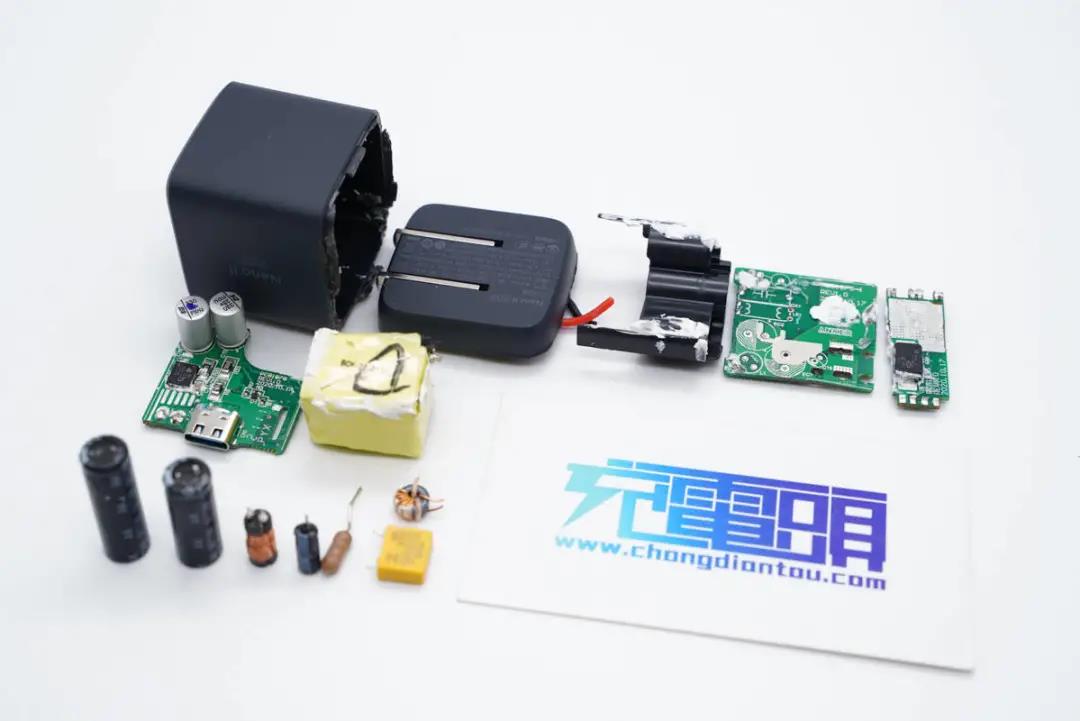

全部拆解完毕,来张全家福。



充电头网拆解总结



从45W超能充开始,充电器配备可折叠插脚,产品更具便携性,适合携带外出出差。产品依旧支持QC、PD和PPS快充协议,具备3.3-16V3A和3.3-21V2.25A两组PPS电压档位,满足手机、品牌以及部分笔电快充需求。


充电头网通过拆解了解到,充电器采用PI INN3379C高集成快充方案,此外依旧采用了伟诠WT6636F协议芯片,同步整流管和输出VBUS开关管相比30W超能充的也没有改变,而是通过将主控芯片替换成INN3379C将功率提升至45W。此外采用中元电解电容以及永铭小体积固态电容进行输入输出滤波。
