拆解报告:华科生迷你33W快充充电器

2021-07-05

面对正在快速兴起的33W迷你快充市场,深圳华科生数字科技有限公司近期推出了一款迷你33W快充供客户选择。这款产品没有氮化镓加持,却能将功率密度做到1.05W/cm³,可以说相当厉害了。另外充电器兼容快充协议丰富,电压档位齐全,还支持PPS快充,可以满足市面上大多数手机、平板快充需求。下面充电头网就对其进行详细拆解,看看充电器是怎么做得如此小巧的。


值得一提的是,华科生还有迷你22.5W SCP快充充电器65W 2C1A氮化镓快充充电器等产品可供客户选择,充电头网此前也分别作了详细拆解。



一、华科生迷你33W充电器外观

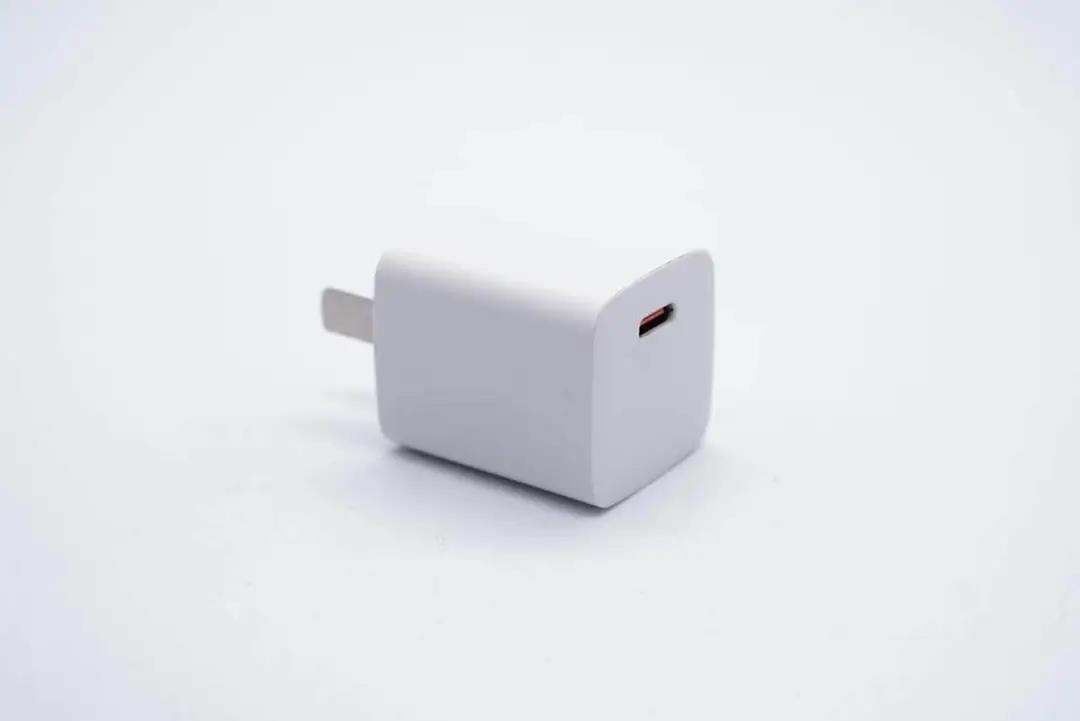

华科生33W迷你充采用PC材质白色外壳,表面哑光。充电器腰身以及顶面均空白,方便客户进行差异化定制。

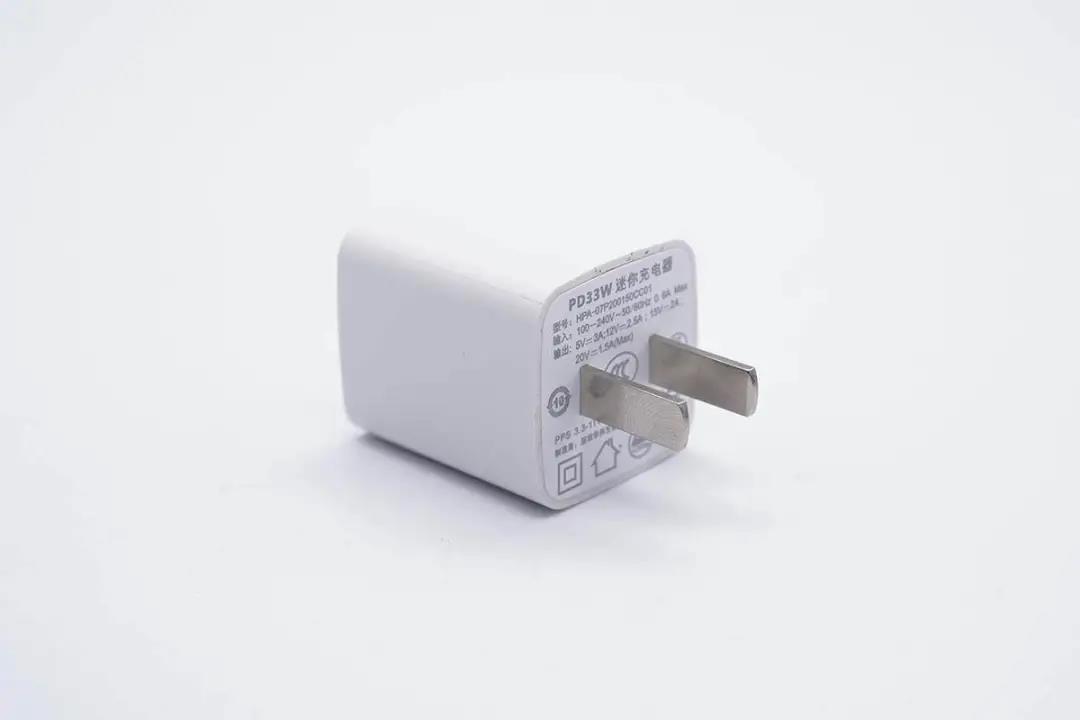

充电器配备固定式国标插脚。

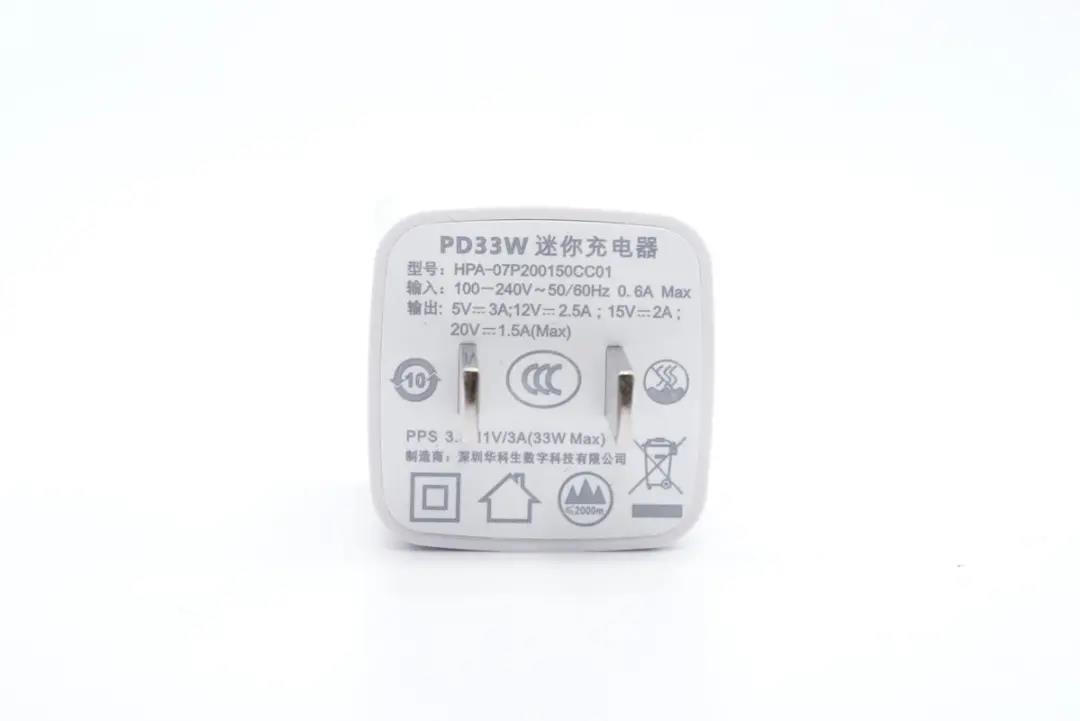

输入端外壳上印有充电器参数

型号:HPA-07P200150CC01

输入:100-240V~50/60HZ 0.6A

输出:5V3A、12V2.5A、15V2A、20V1.5A

PPS:3.3-11V3A

制造商:深圳市华科生数字科技有限公司

产品已经通过了3C认证。

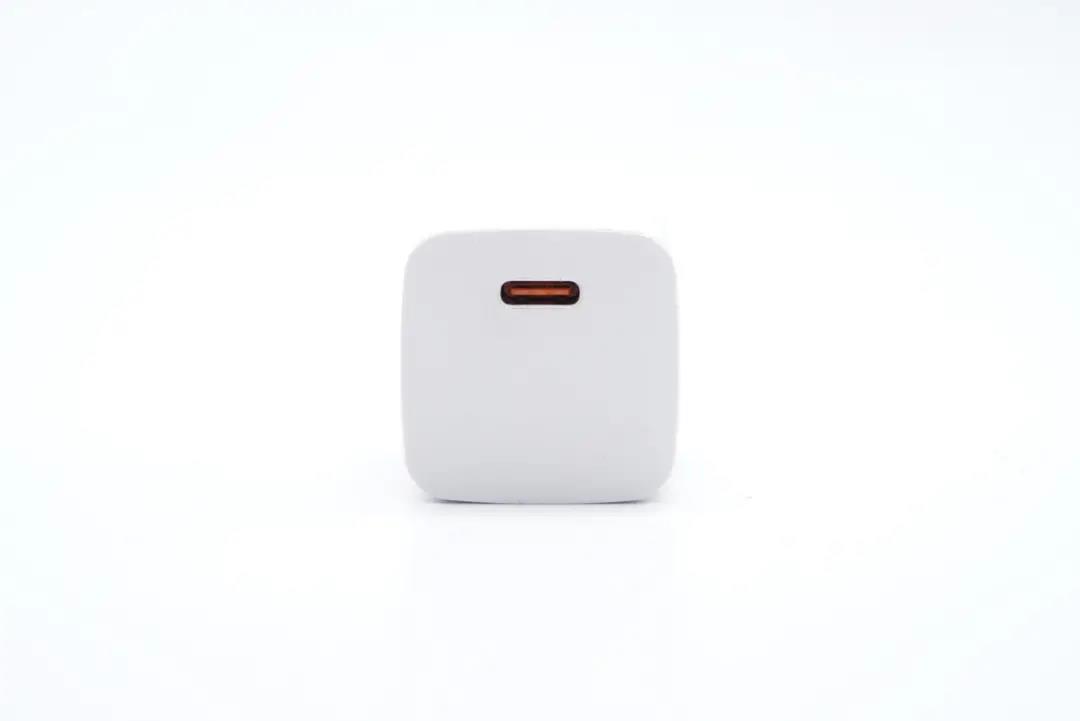

顶面USB-C接口红色胶芯不露铜,靠边缘布局。

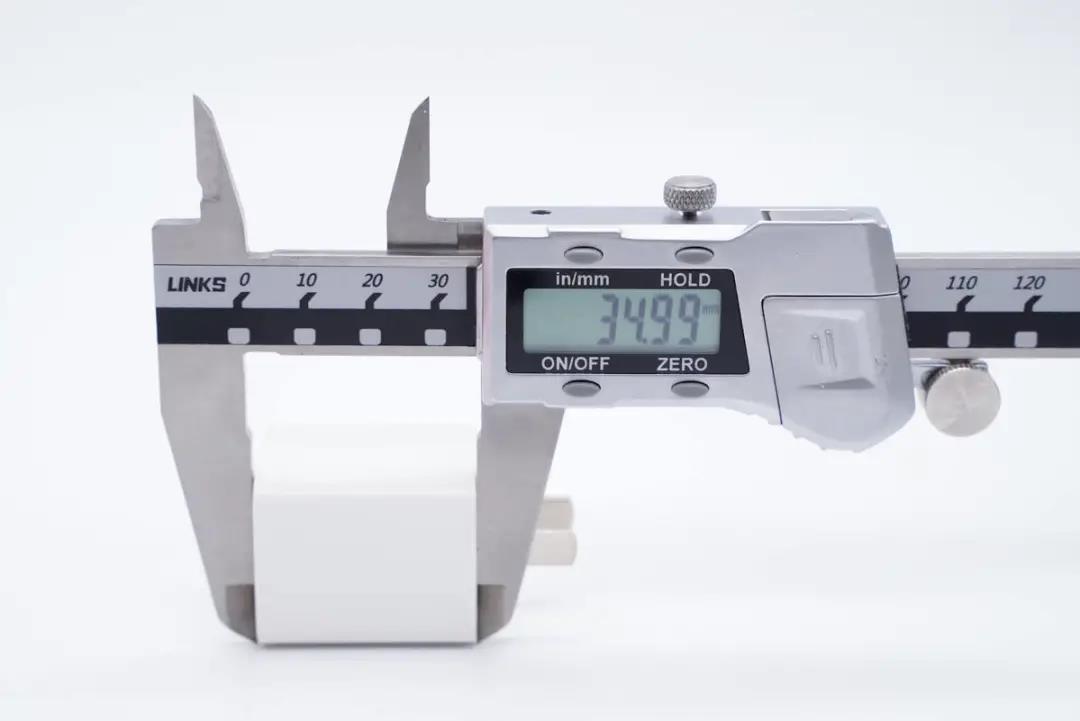

测得充电器机身高度为34.99mm。

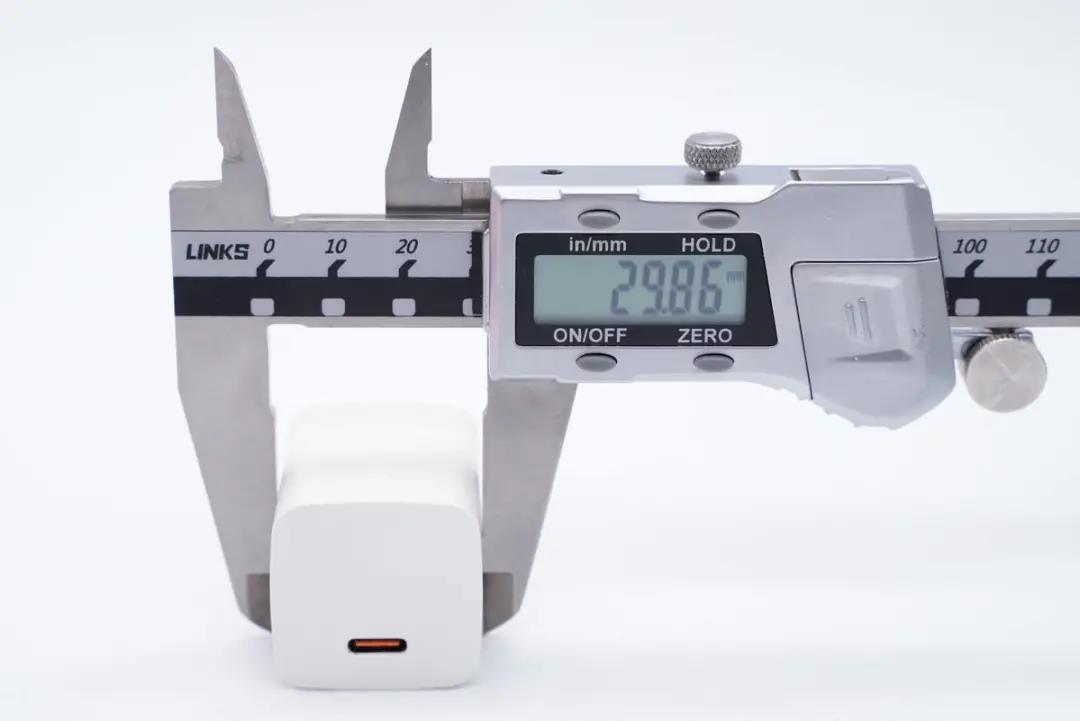

宽度为29.86mm。

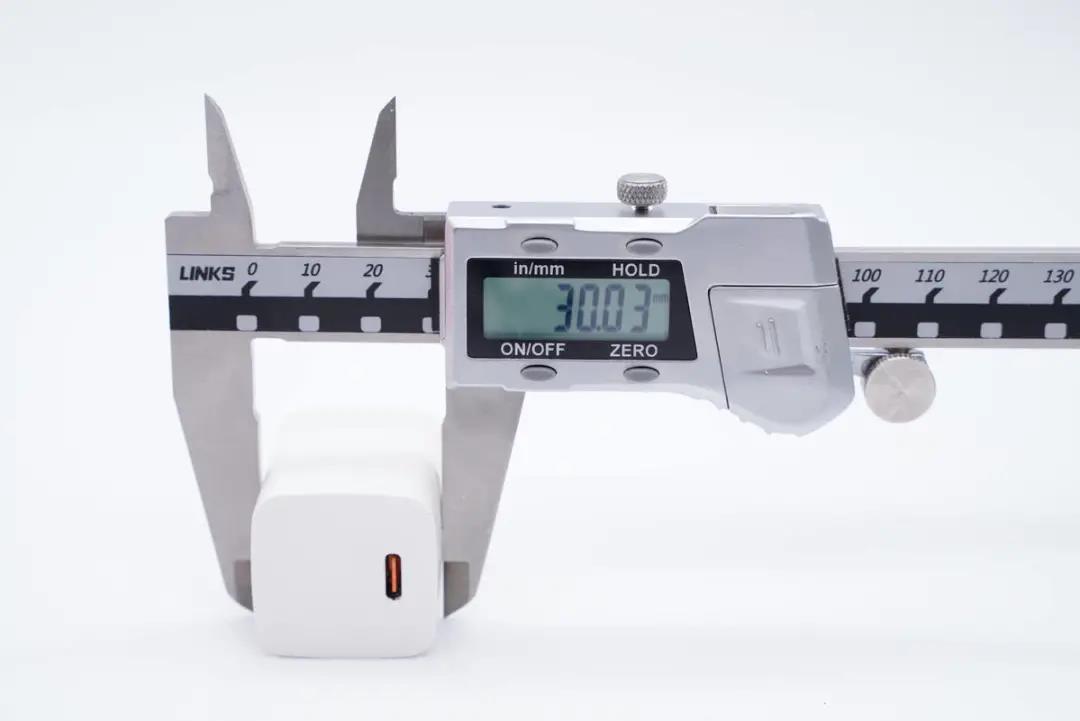

厚度为30.03mm。通过三维可以算得充电器体积约为31.38cm³,功率密度为1.05W/cm³。

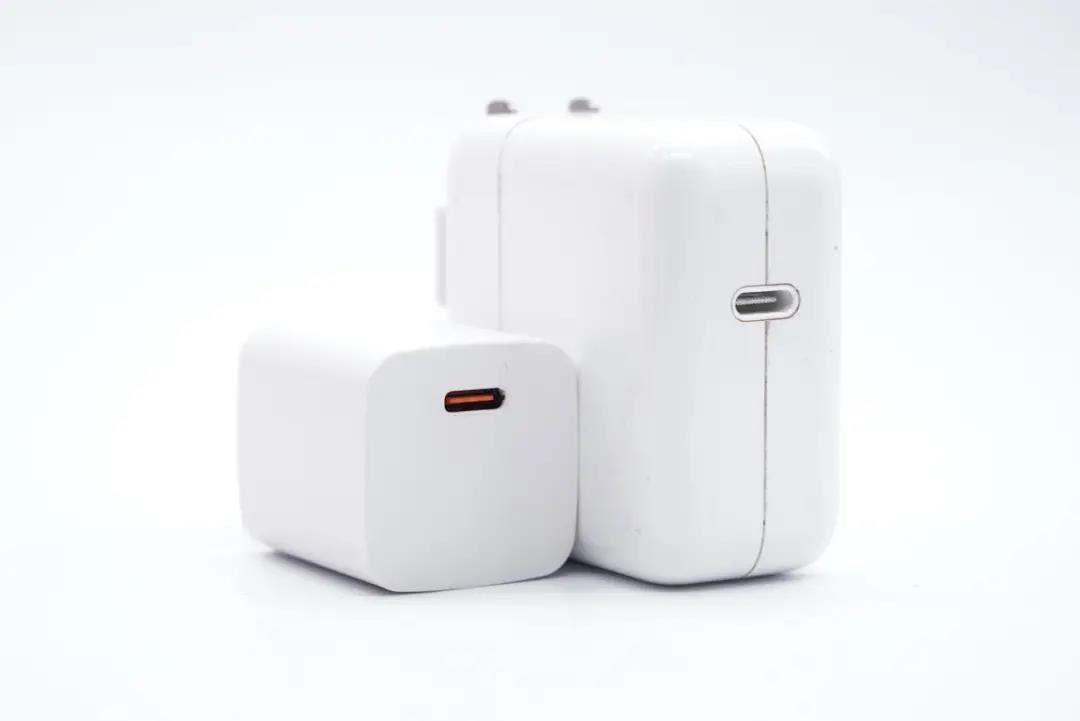

和苹果30W快充相比,体积要小得多。

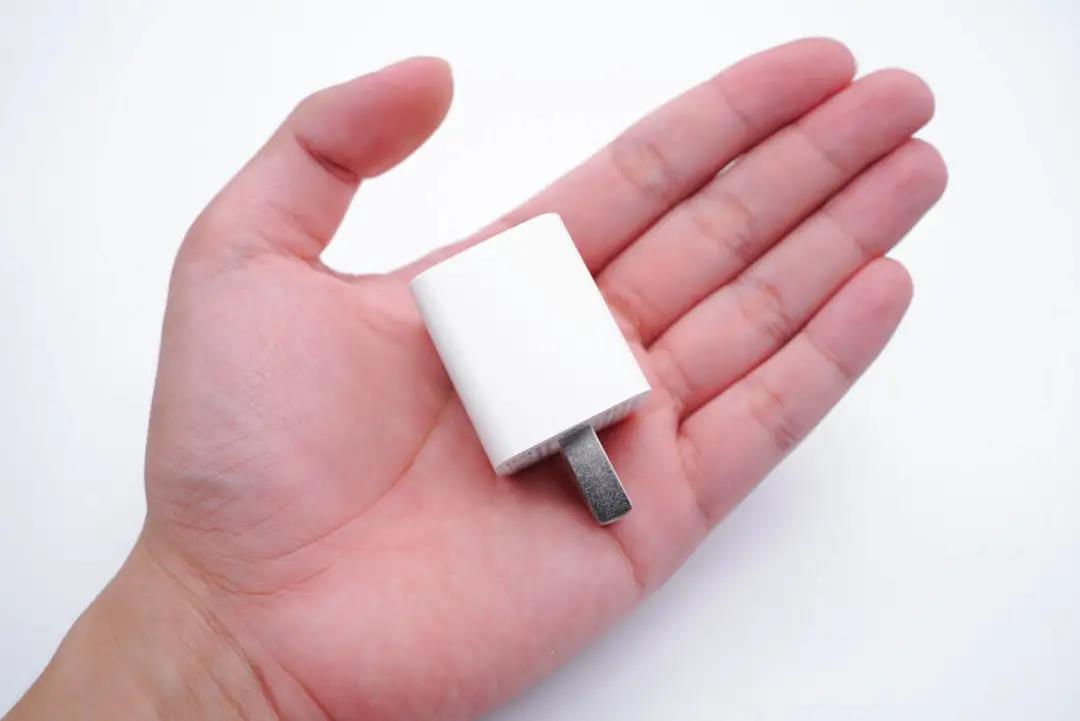

拿在手上的直观感受。

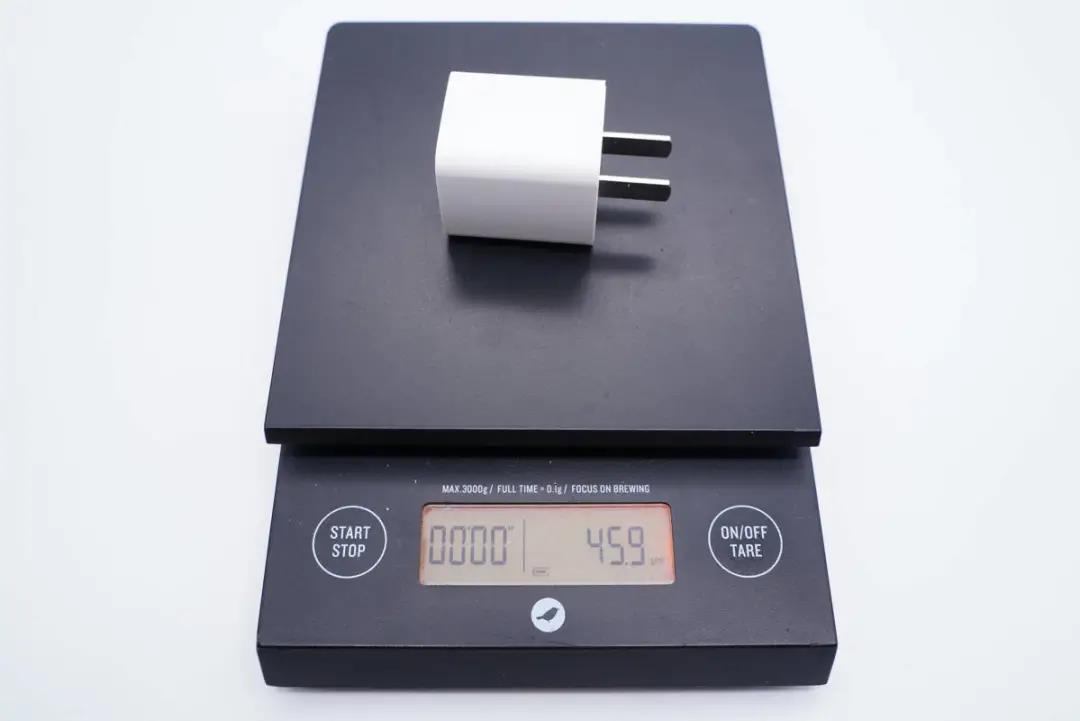

净重约为46g。

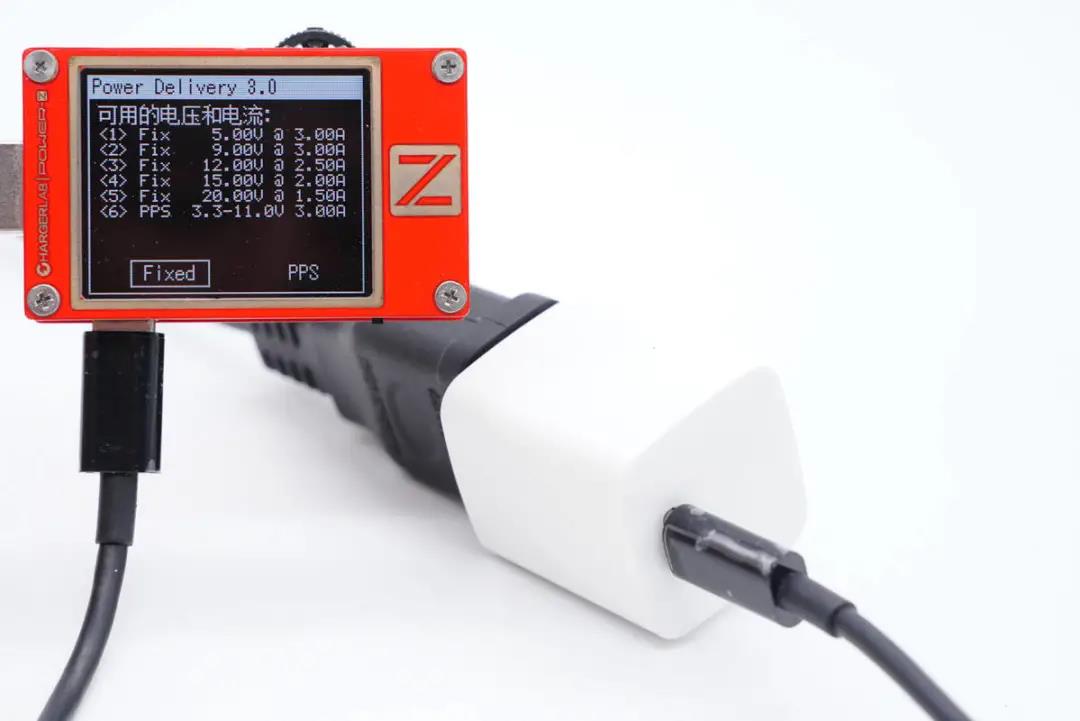

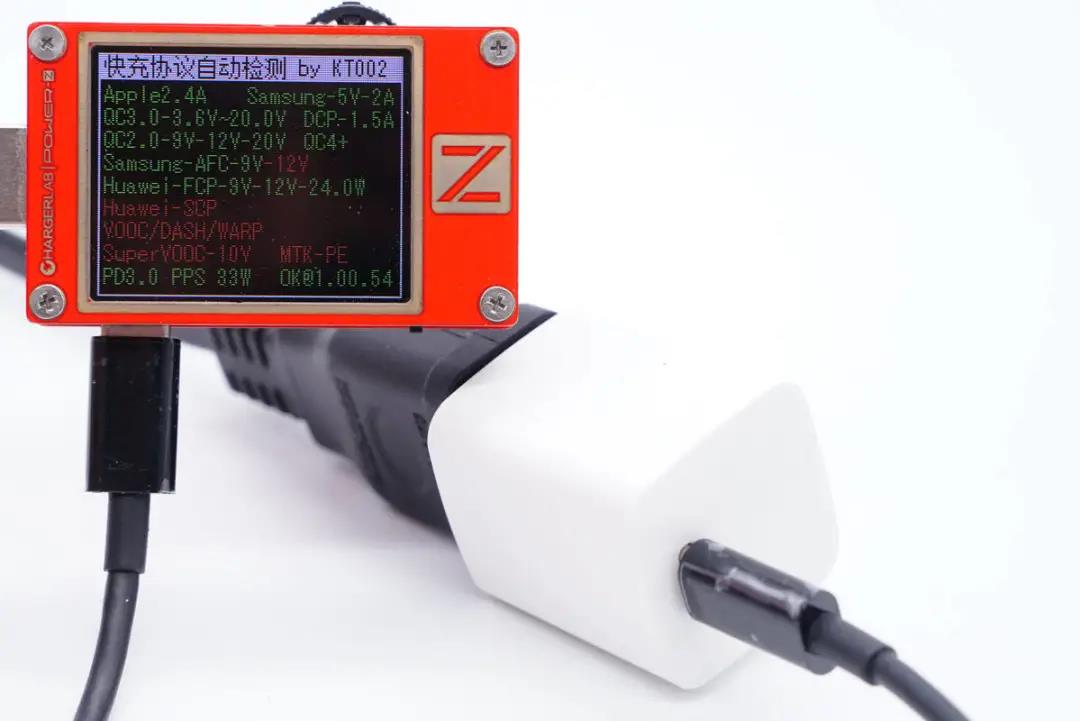

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。





同时还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。



二、华科生迷你33W充电器拆解

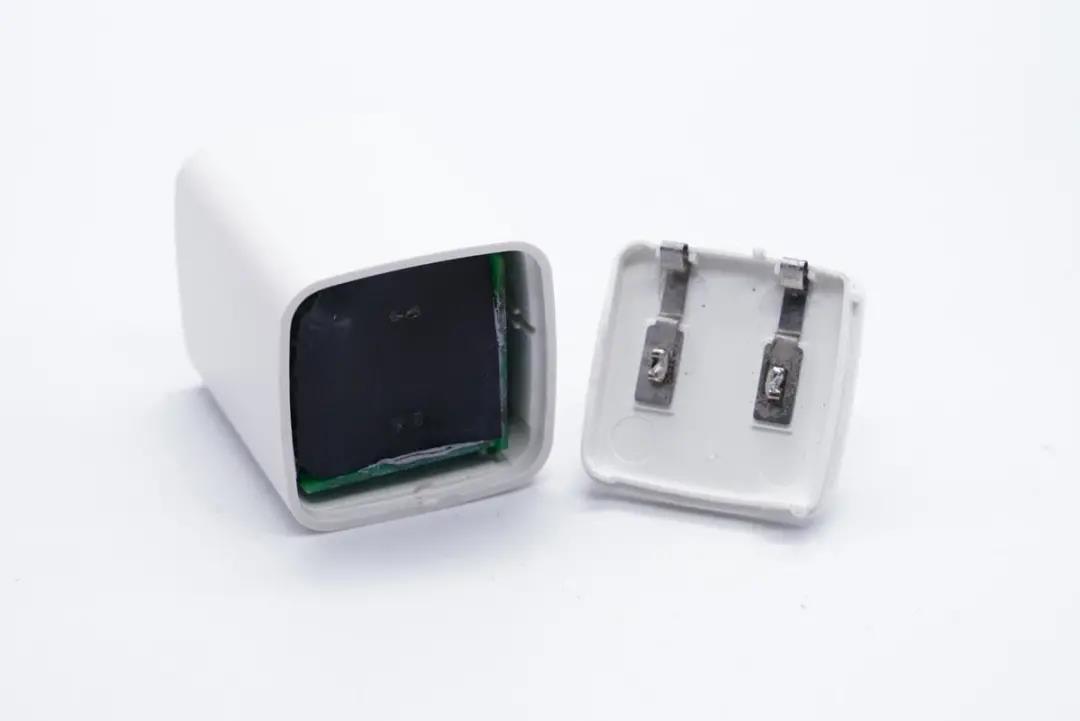

拆开外壳,输入端设有绝缘隔离板,插脚和金属弹片压接,接触通电设计。

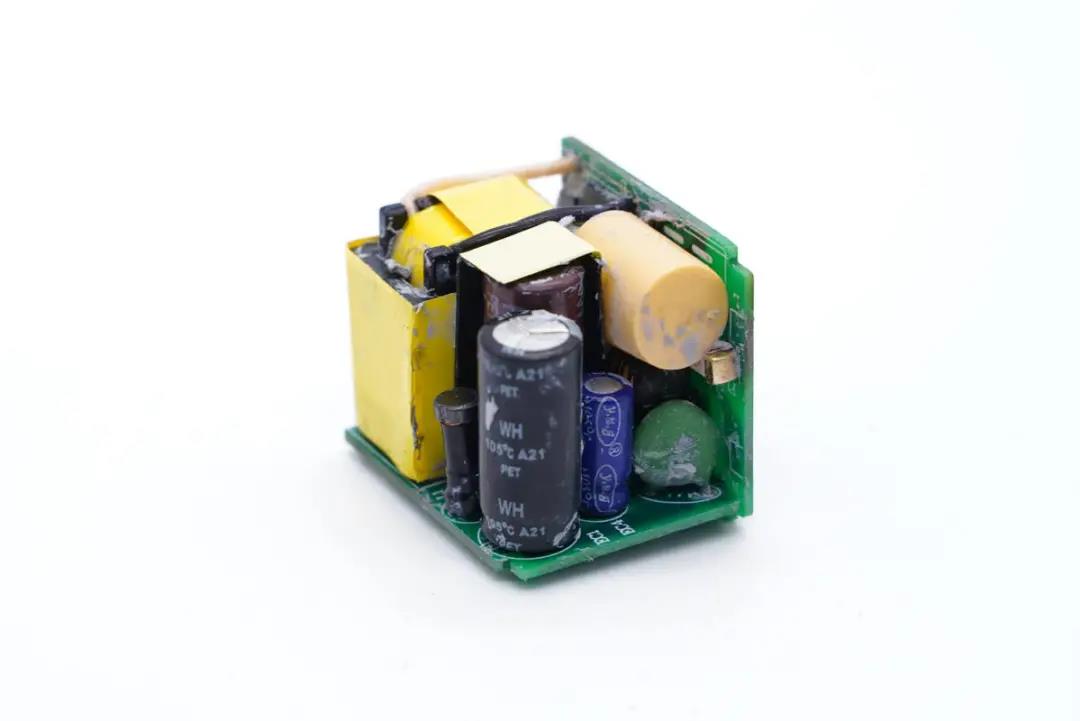

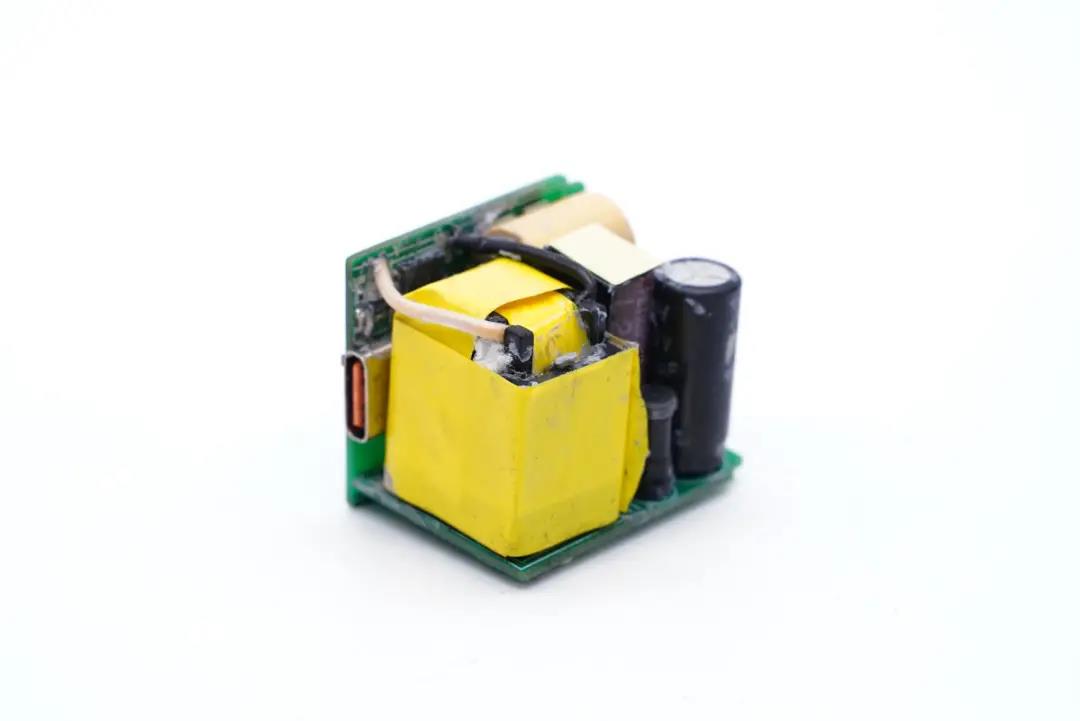

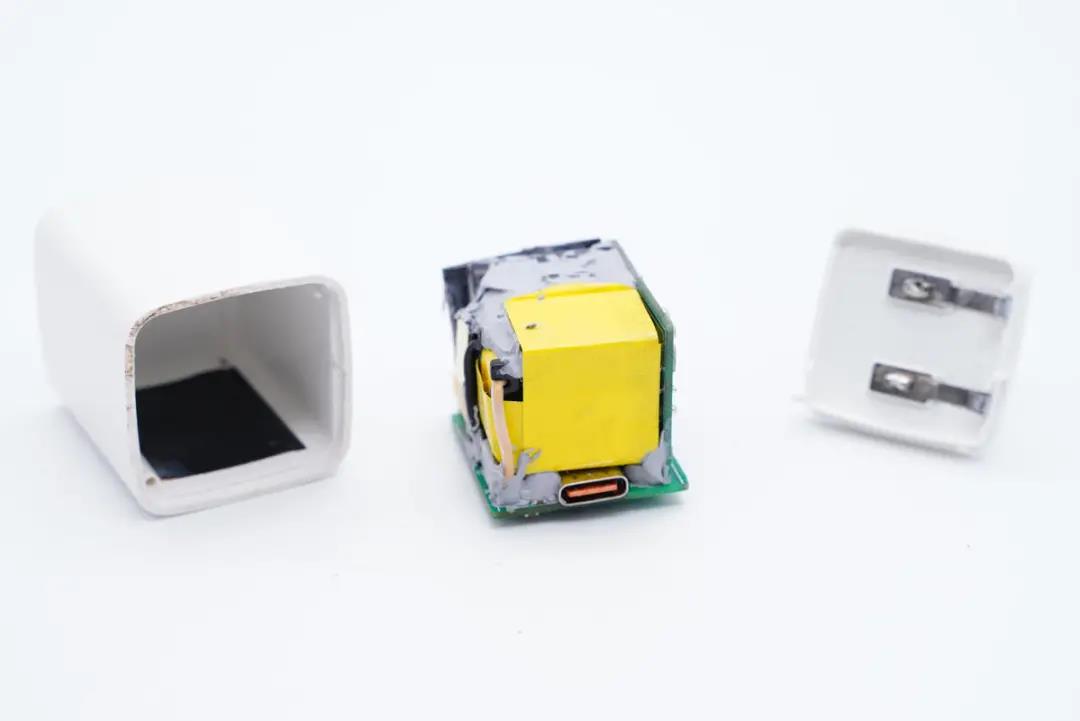

将PCBA模块取出,变压器周边全部打胶帮助固定。

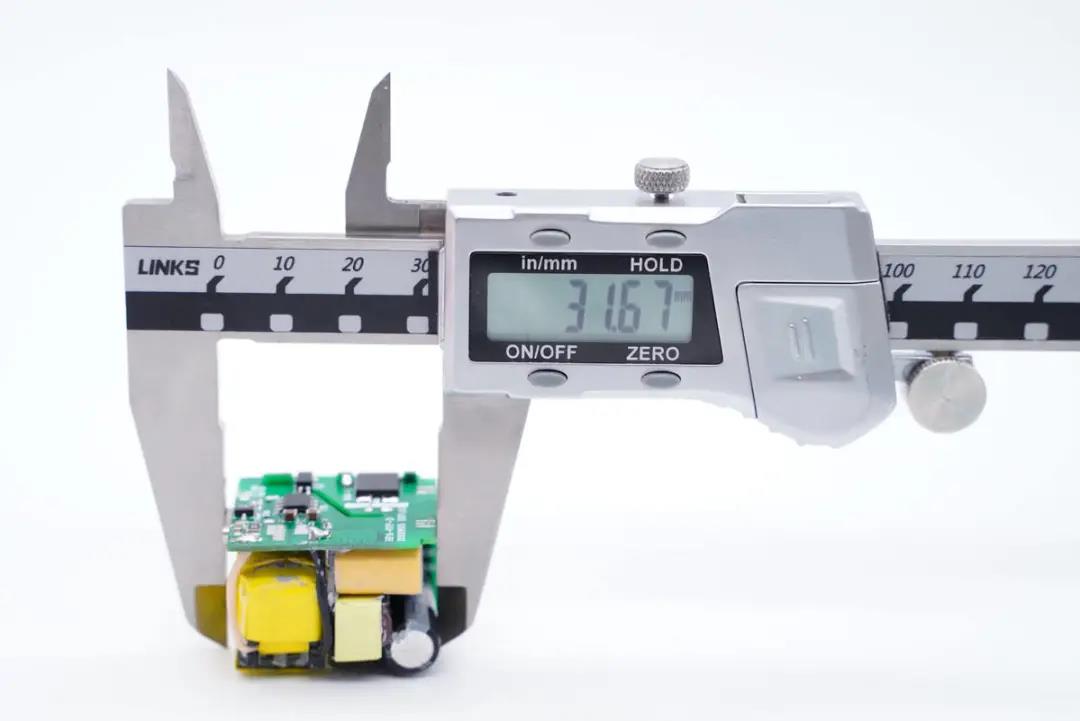

测得PCBA模块长31.67mm。

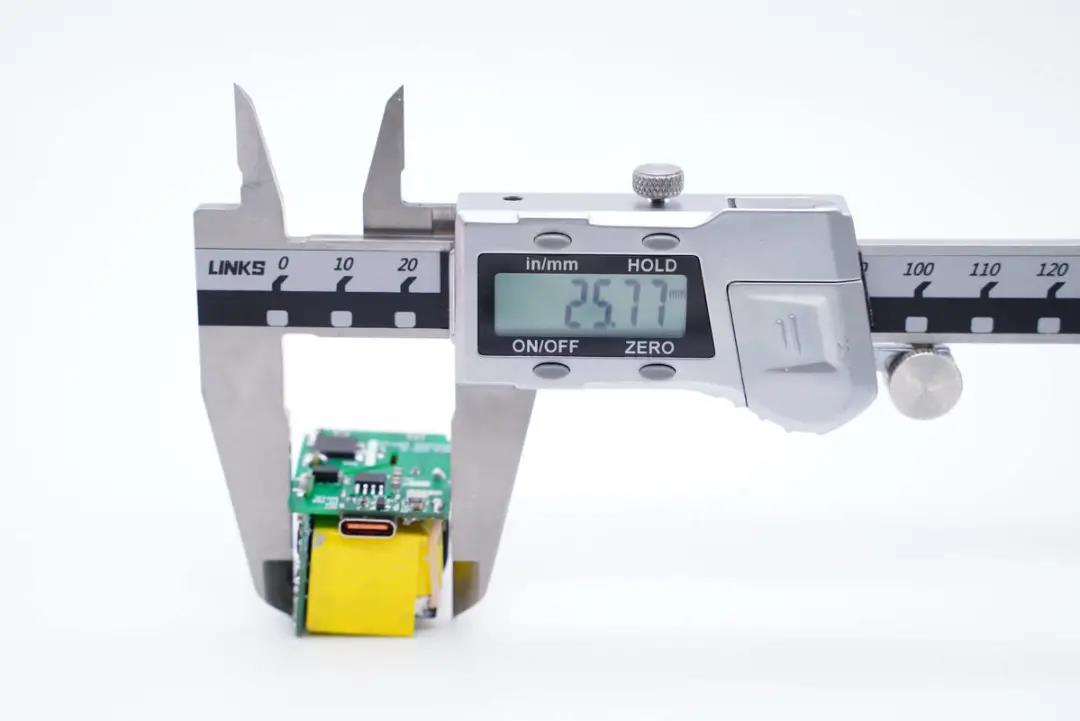

宽度为25.77mm。

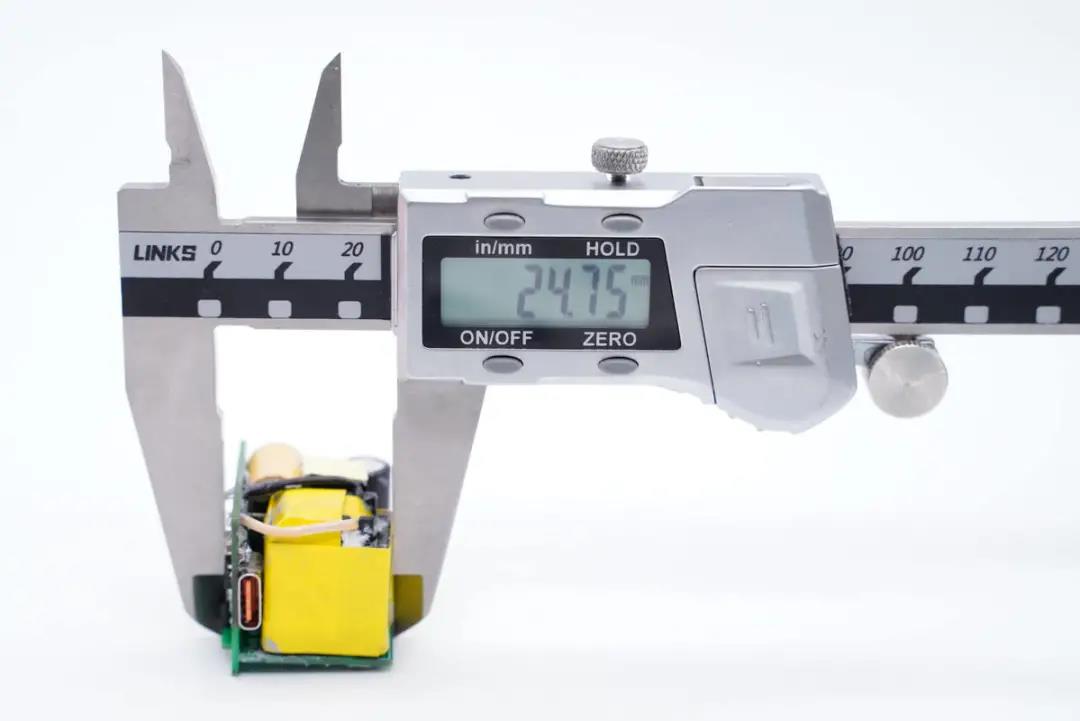

厚度为24.75mm。





模块采用两块PCB小板垂直焊接组成,围成的区域空间内布局电容、变压器等器件。



通过观察发现,华科生这款33W迷你充电器采用高频QR开关电源宽范围输出,协议芯片控制输出电压的设计架构。下面我们从输入端开始一一了解各器件的信息。





输入端一览,电容和变压器间有绝缘板隔离,固态电容外套胶套绝缘。

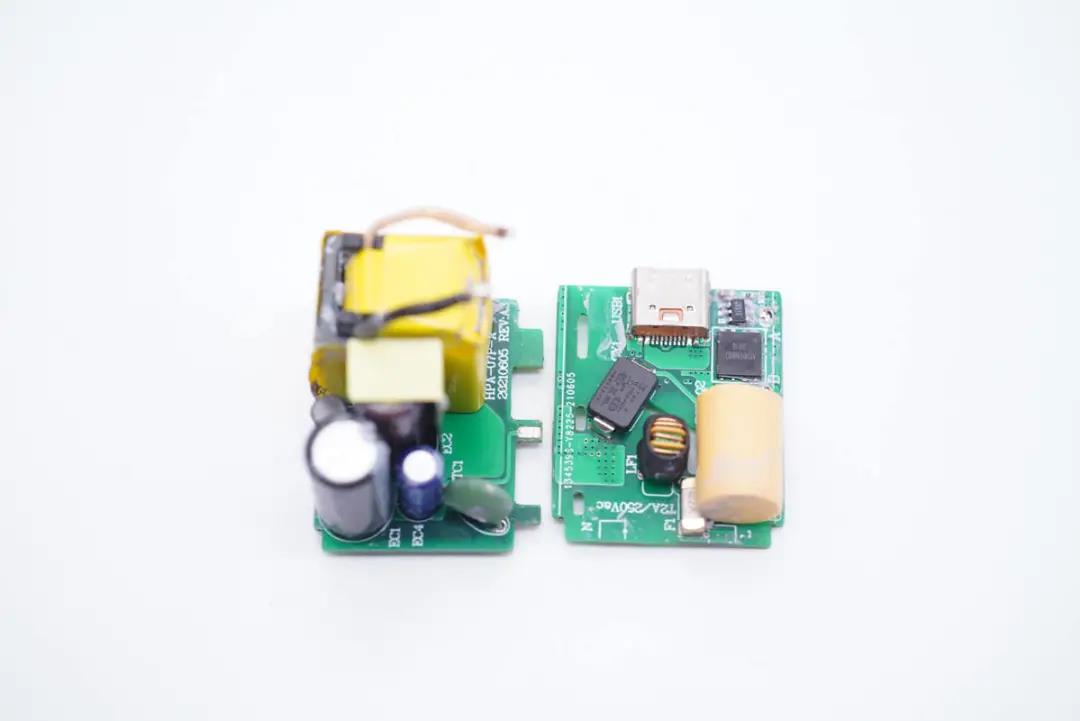

将两块小板分开,侧边小板上还有保险丝、共模电感、贴片Y电容、同步整流控制器和整流管。

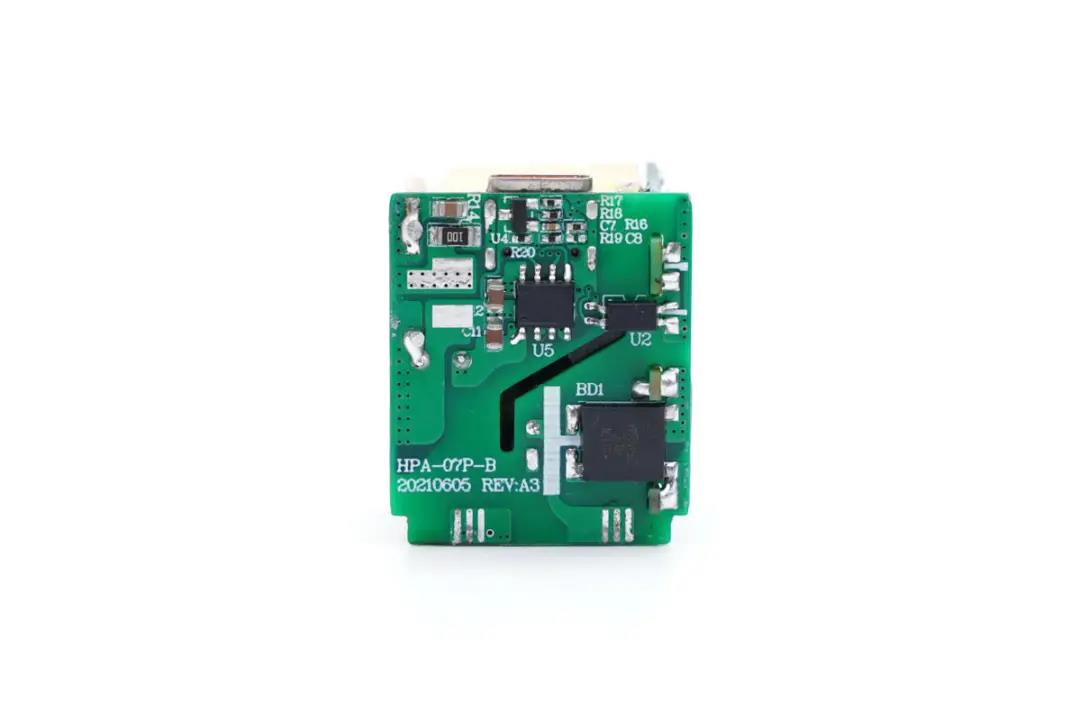

小板背面有整流桥、光耦和协议芯片,初次级之间有隔离槽。

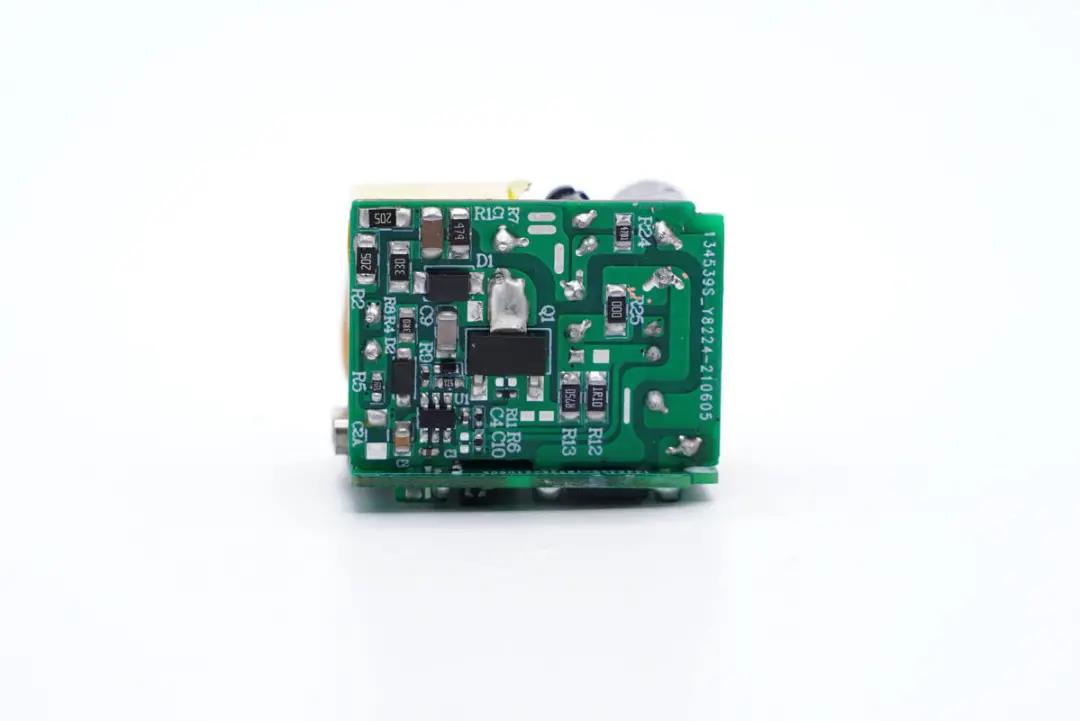

另一块小板背面有主控芯片以及高压开关MOS管。

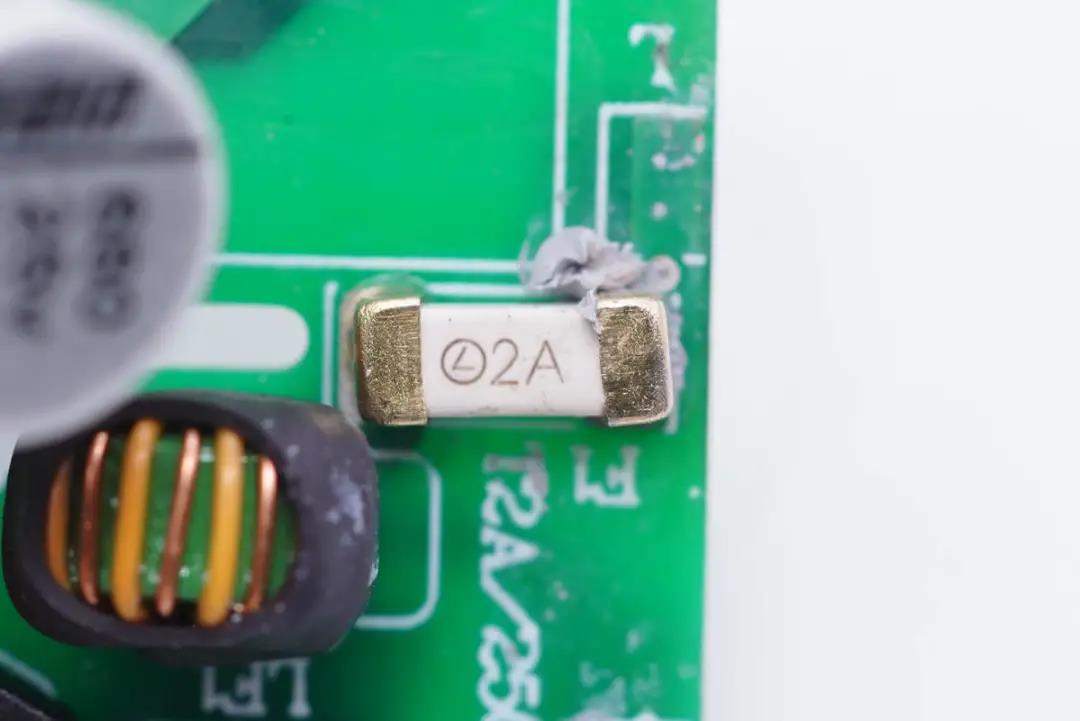

贴片保险丝额定电流2A。

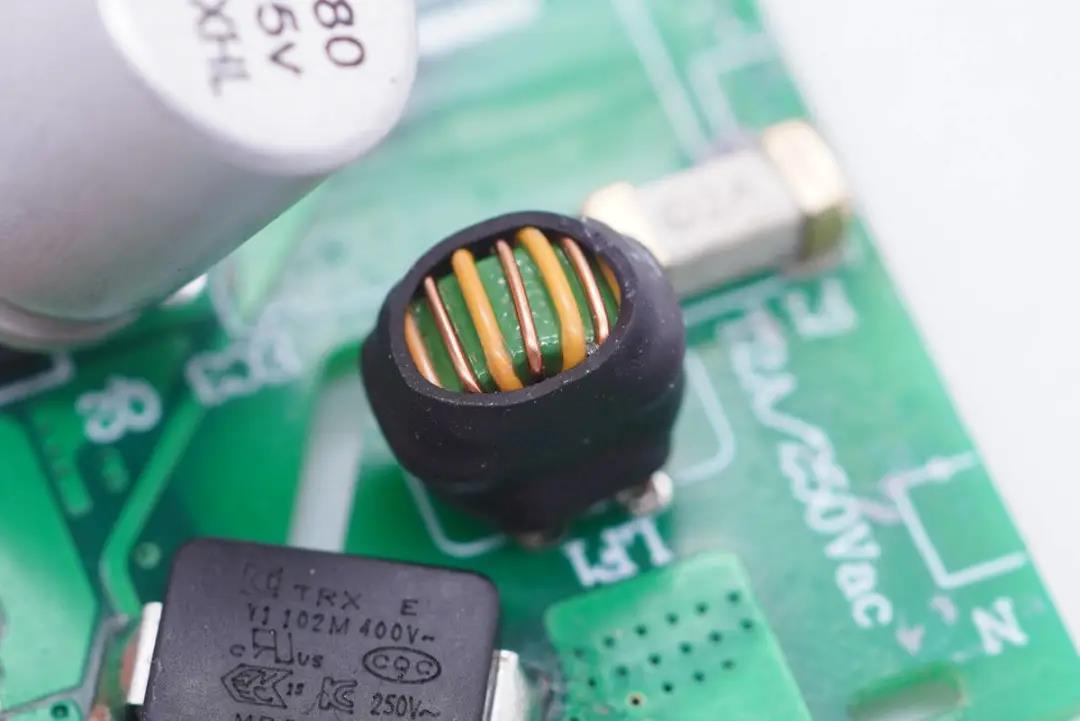

共模电感外套热缩管保护,用于滤除EMI干扰。

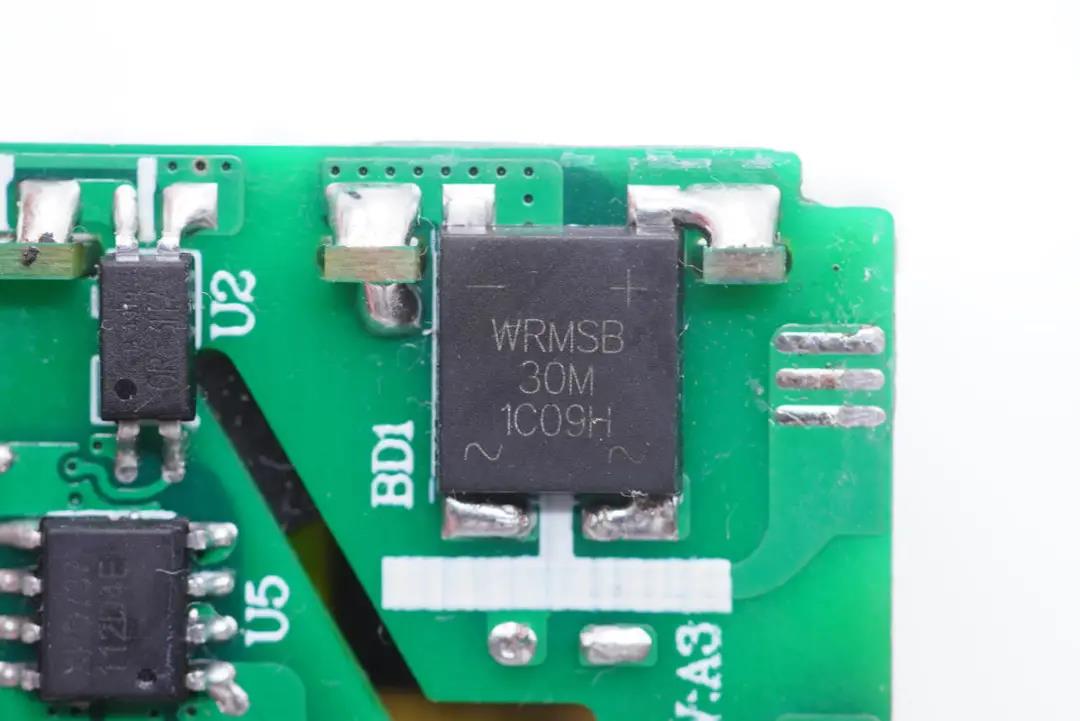

WRMSB30M整流桥。

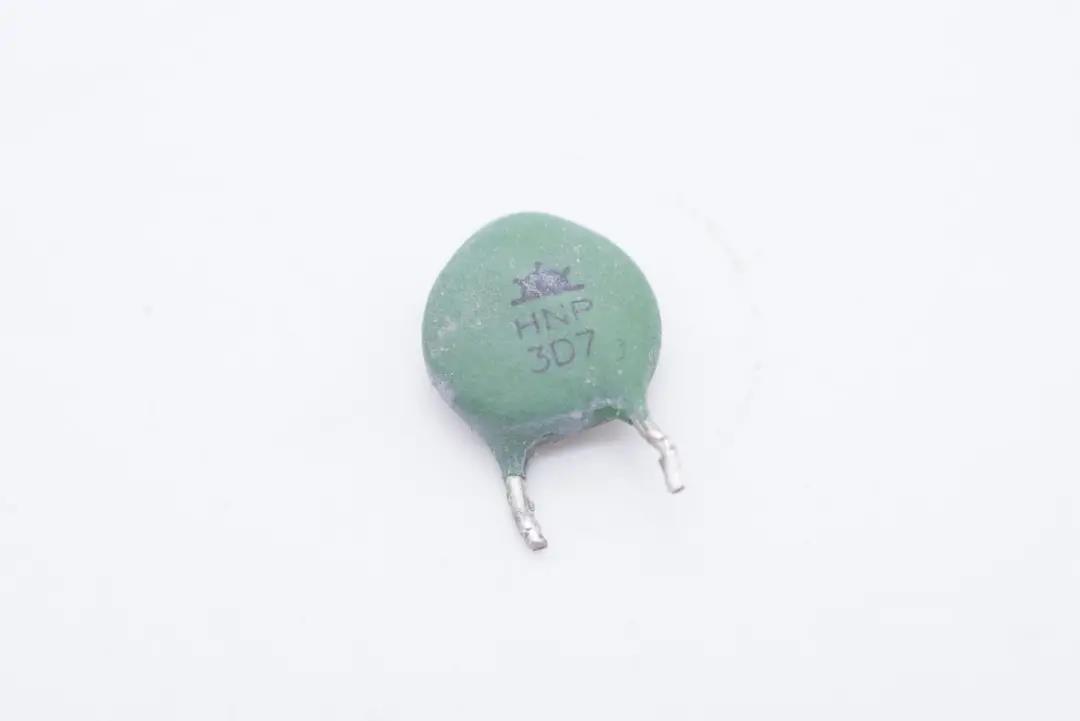

NTC浪涌抑制电阻,用于抑制上电浪涌电流。





高压滤波电解电容采用永铭KCX系列产品,其工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。

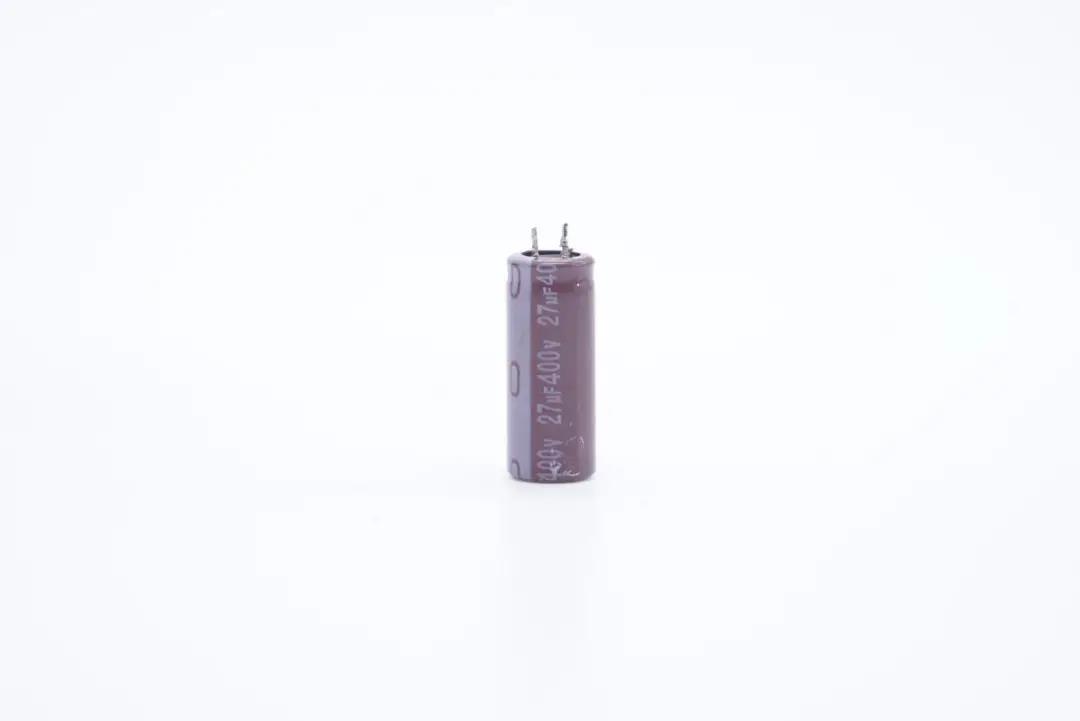

电容规格为400V 27μF。



充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

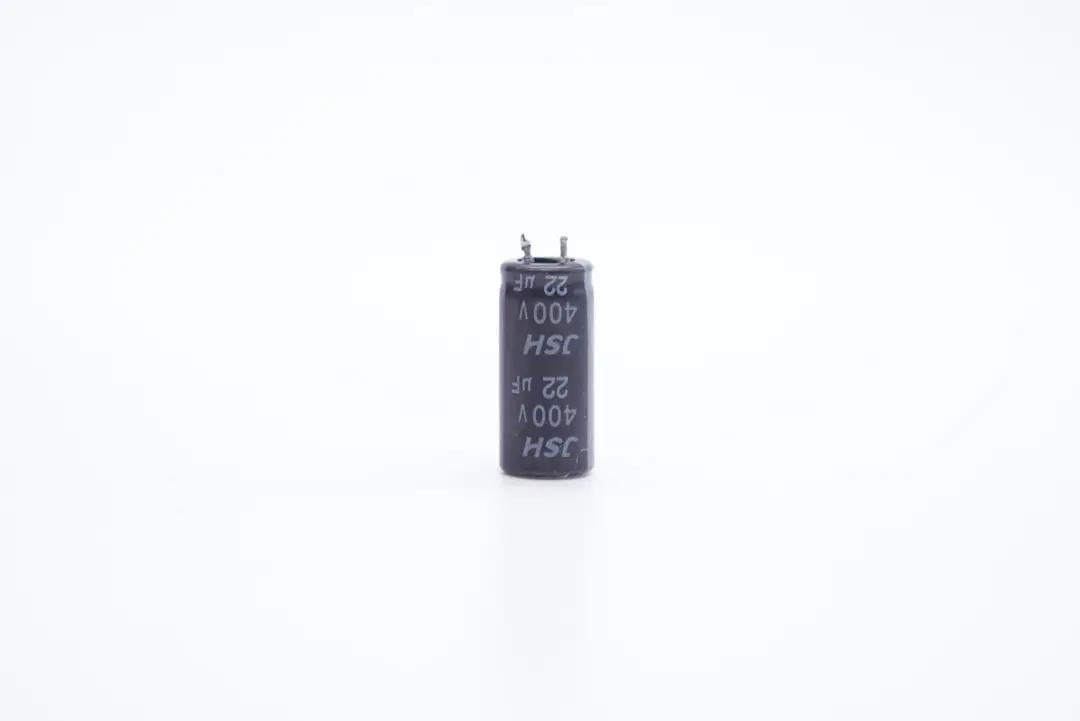

另一颗来自JSH益阳万京源,规格为400V 22μF。

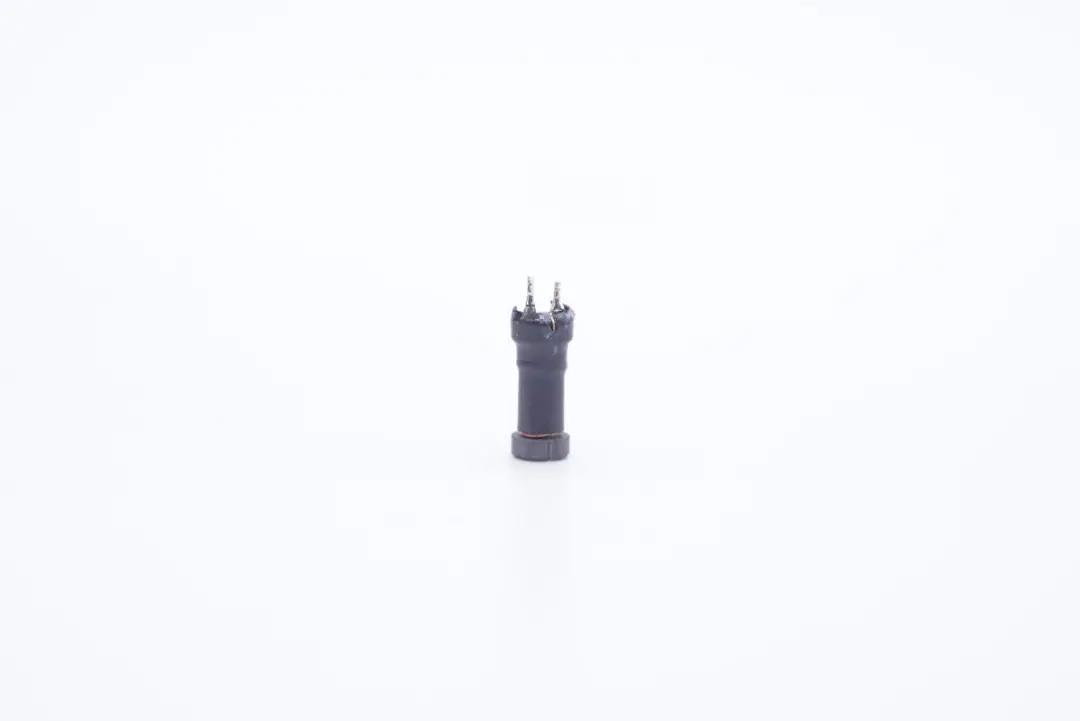

工字电感外套热缩管保护。





主控芯片供电电容来自昱光电子,规格为100V 4.7μF。

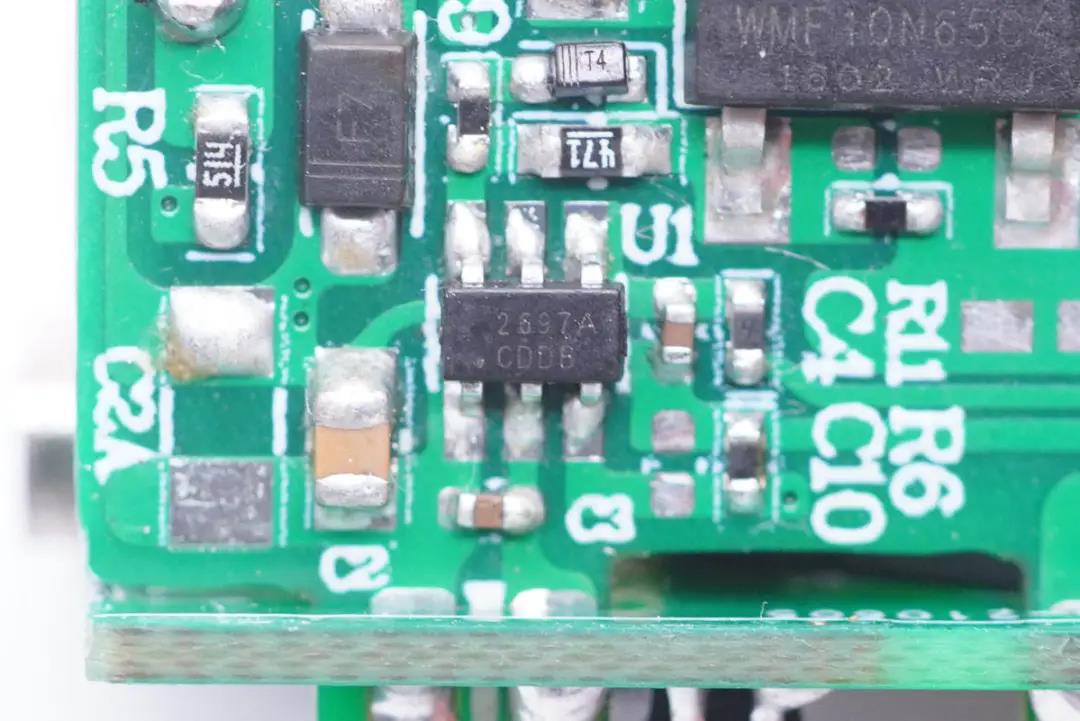

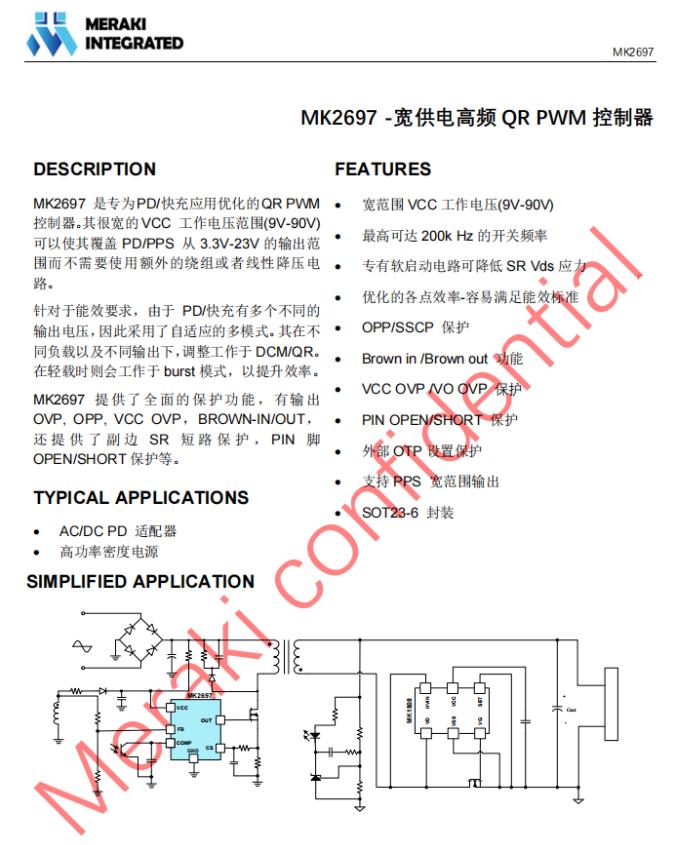

开关电源主控芯片采用茂睿芯MK2697,这是专为PD/快充应用优化的QR PWM控制器。该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不需要使用额外的辅助绕组或者线性降压电路。


MK2697采用了茂睿芯自主知识产权的驱动技术,同步优化初级和次级功率管电压应力。高达200kHz的工作频率,支持高频小体积的PD快充电源设计。





针对于能效要求,由于PD/快充有多个不同的输出电压,因此MK2697采用了自适应的多模式。其在不同负载以及不同输出下,调整工作于不同频率的QR模式。在轻载时则会工作于burst模式,以提升效率。



MK2697提供了全面的保护功能,有输出OVP、OPP、VCC、OVP、BROWN-IN/OUT, 还提供了副边SR短路保护, PIN脚OPEN/SHORT保护等丰富的保护功能。



充电头网拆解了解到,采用茂睿芯快充方案的还有爱莎瓦特65W 2A1C氮化镓快充倍思QC5 100W氮化镓充电器REMAX 20W 1A1C快充充电器air-J 18W 1A1C快充充电器诺基亚20W PD快充海陆通20W PD快充大麦20W PD快充等产品采用。

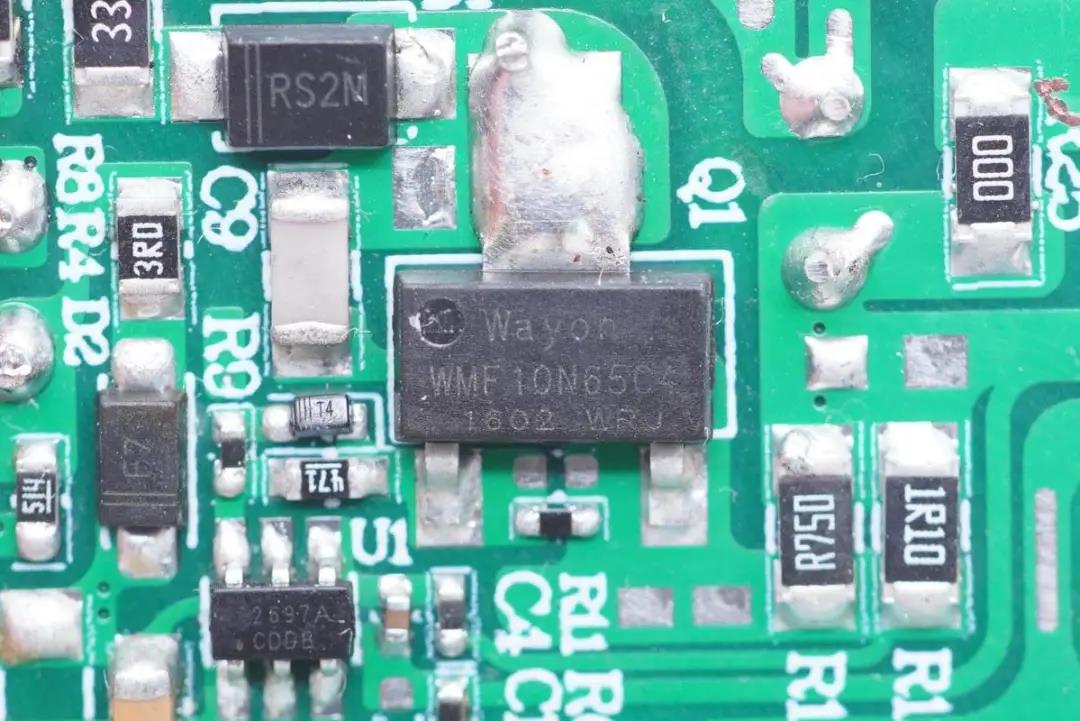

初级开关MOS管来自维安,型号WMF10N65C4。

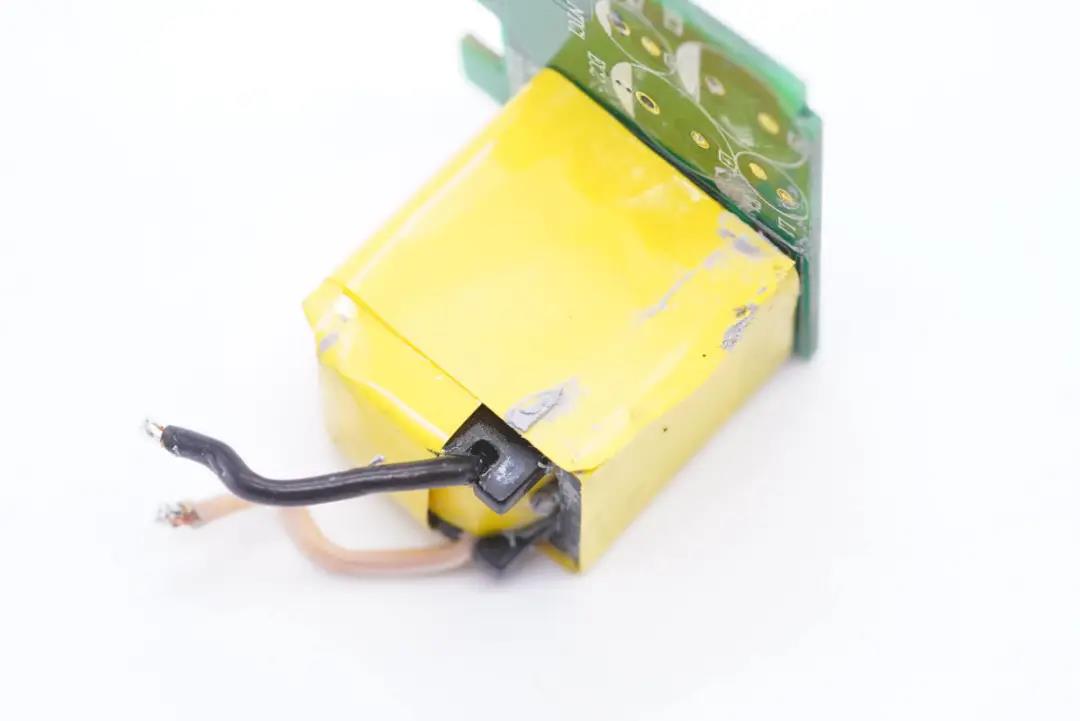

变压器特写,通体缠绕胶带绝缘。充电头网了解到,该变压器为深圳金尚电子科技有限公司生产,型号:JS-3033。深圳市金尚电子科技有限公司专门为小体积高密度电源产品量身定制变压器,目前很多公司小体积产品都用他们家变压器。





奥伦德 OR-3H7光耦,用于输出电压反馈调节。

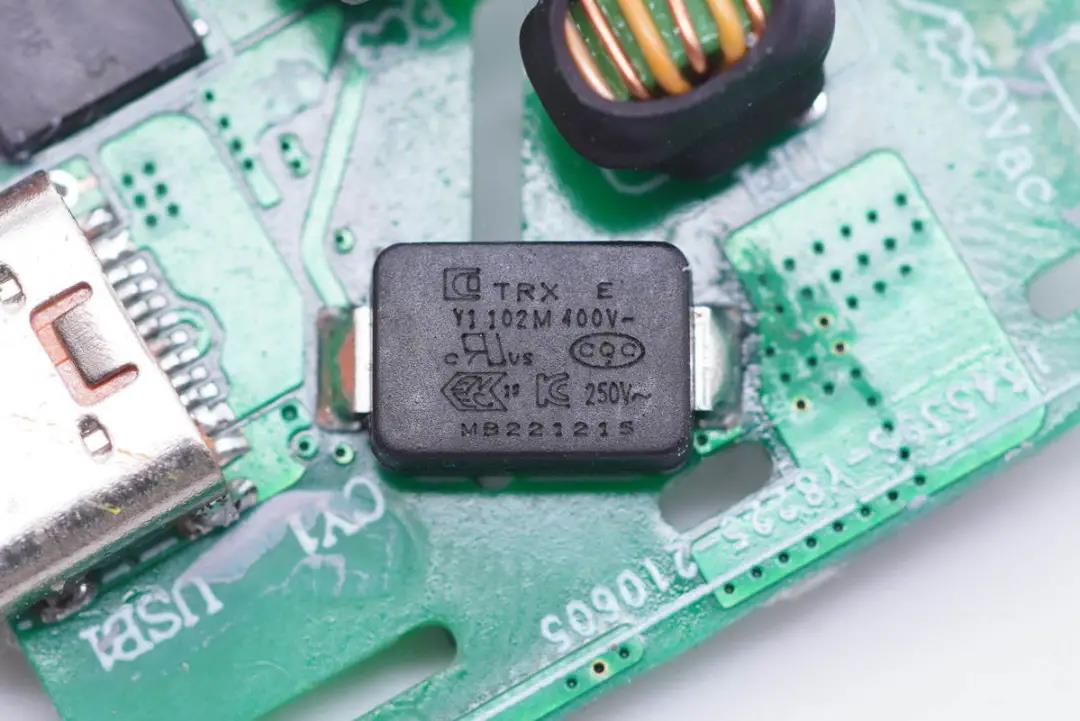

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

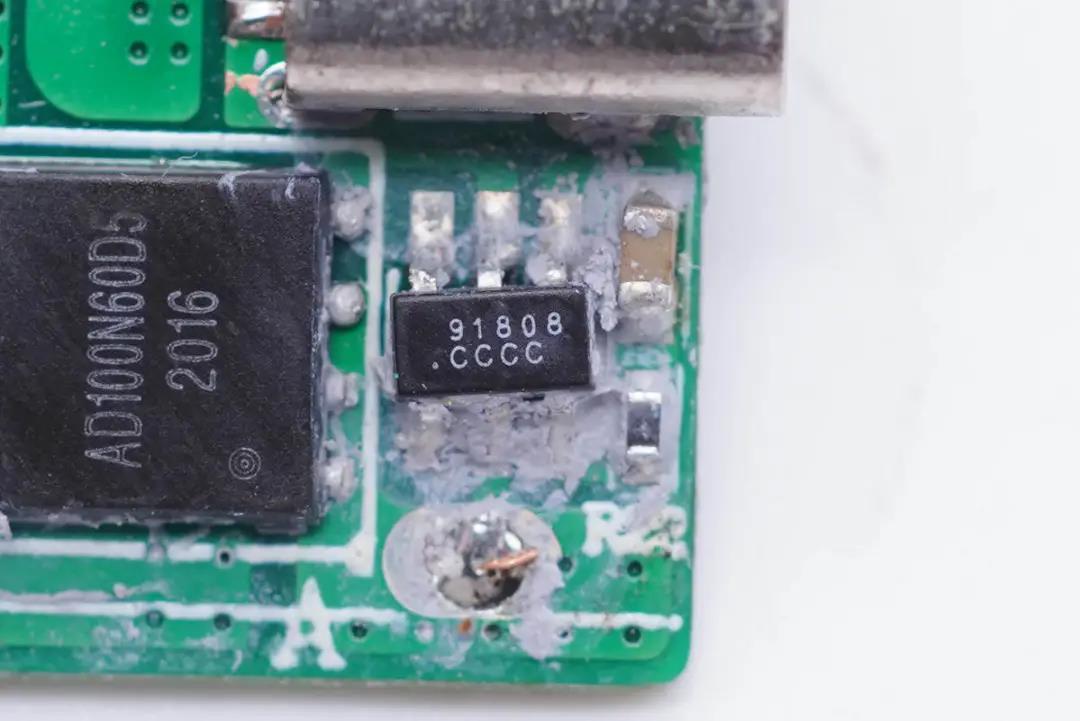

次级同步整流控制器来自茂睿芯,型号MK91808。茂睿芯MK9180X系列是紧凑的适用于反激拓扑的同步整流控制器,兼容于CCM、DCM以及QR 工作模式;使用自主知识产权的自供电技术为VCC供电,可以直接置于正端应用而无需辅助绕组。



同时,茂睿芯MK9180X的10nS的关断延时以及高达4A的下拉电流帮助系统可靠工作于CCM模式。通过拥有自主知识产权的开通及关断机制,该芯片可以最大化外驱MOSFET的导通时间以获得尽可能高的效率,并且自主检测DCM振铃,防止误开通。此外,MK9180X的GATE钳位机制也在起机前和起机过程中保护MOSFET不会误开通。

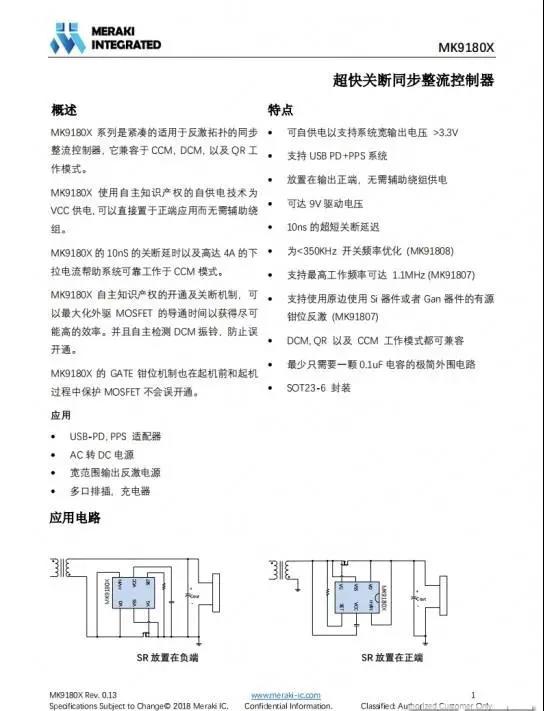

茂睿芯MK9180X详细规格资料。

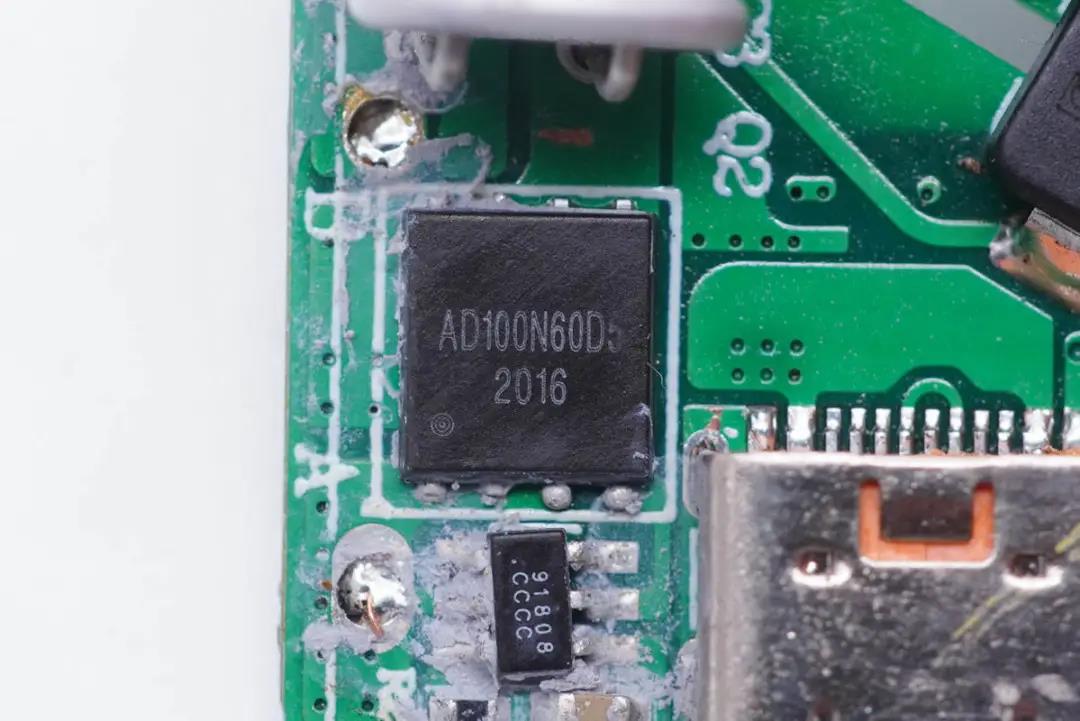

同步整流管采用艾德曼AD100N60D5,耐压100V,导阻10.3mΩ,PPAK5*6封装。

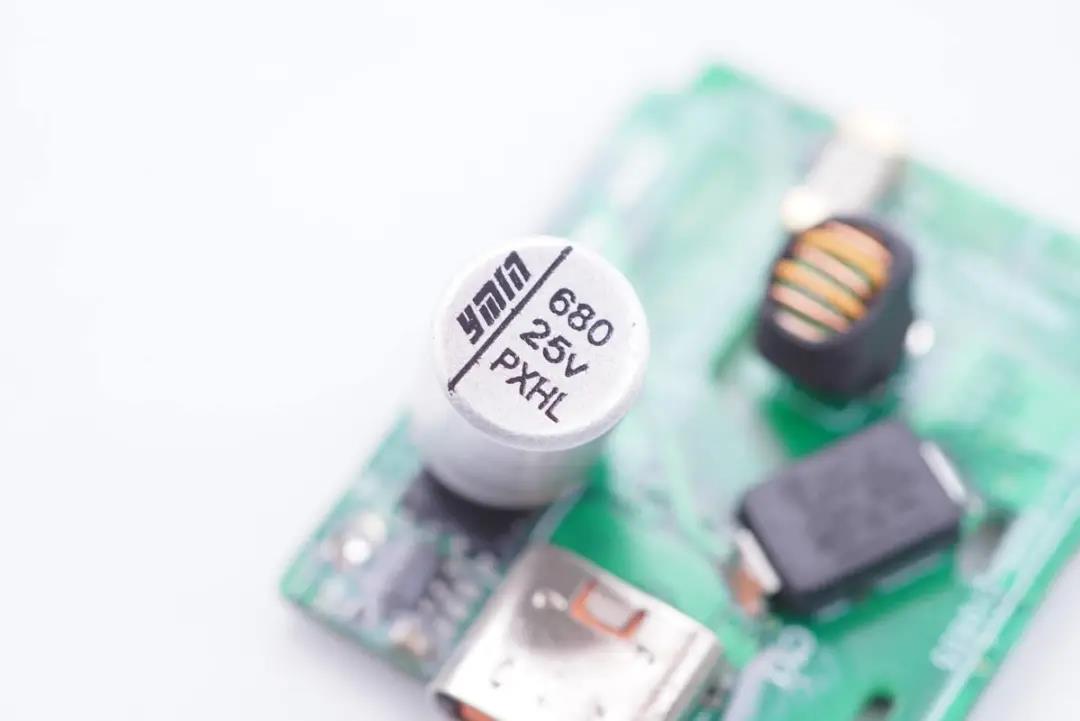

充电器的输出滤波电容采用永铭NPX系列固态电容,规格25V 680μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。

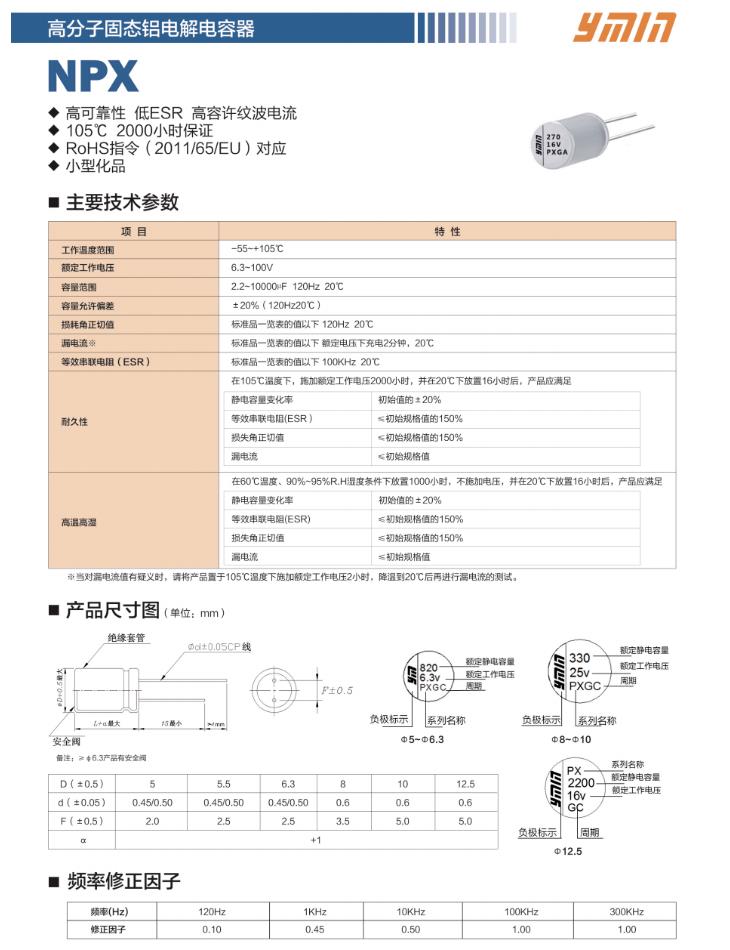

充电头网了解到,永铭NPX系列固态电容此前已被安克30W氮化镓超能充安克 65W氮化镓超能充安克45W氮化镓超能充闪极100W 3C1A氮化镓快充摩米士65W 2C1A氮化镓快充倍思45W 1A1C氮化镓充电器努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在小小黑品胜邦克仕等品牌20W迷你充上,获得客户一致认可

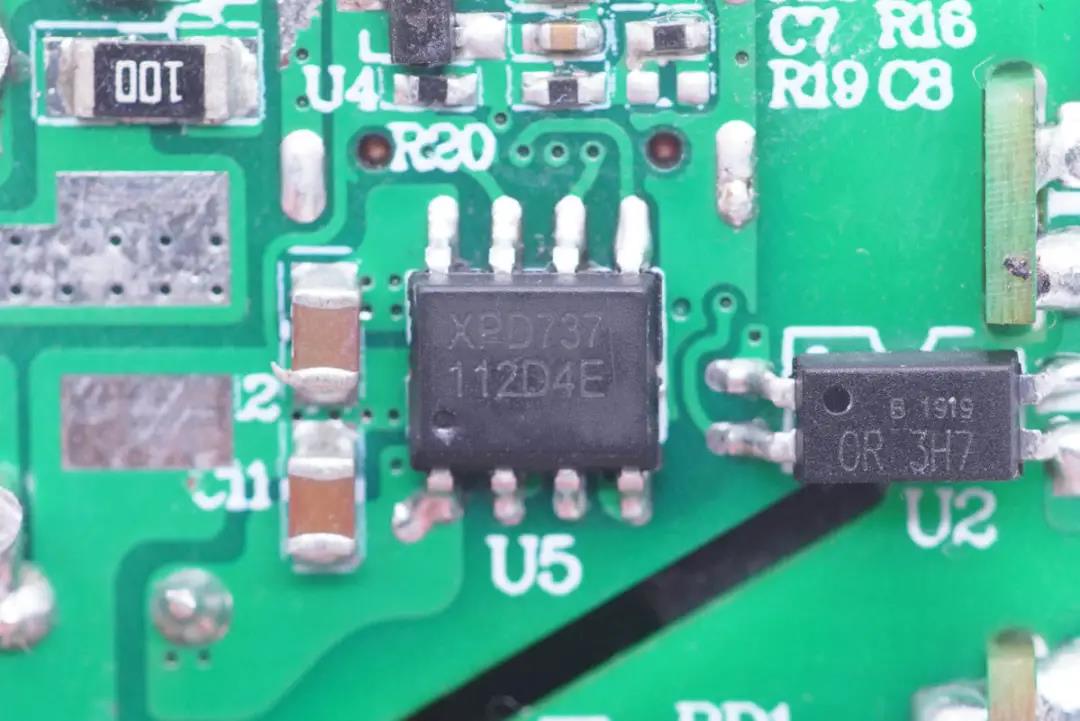

USB PD协议芯片采用云矽半导体XPD737,这款芯片已经通过了USB PD3.0认证,TID:3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外,还支持小米CHARGE TURBO 27W协议,华为10V高压SCP协议。



XPD737内部集成 10mΩ VBUS 通路管,并且集成10mΩ电流检测电阻,支持完善的保护功能,降低外围元件数量,简化电路,降低成本。采用ESOP8封装。

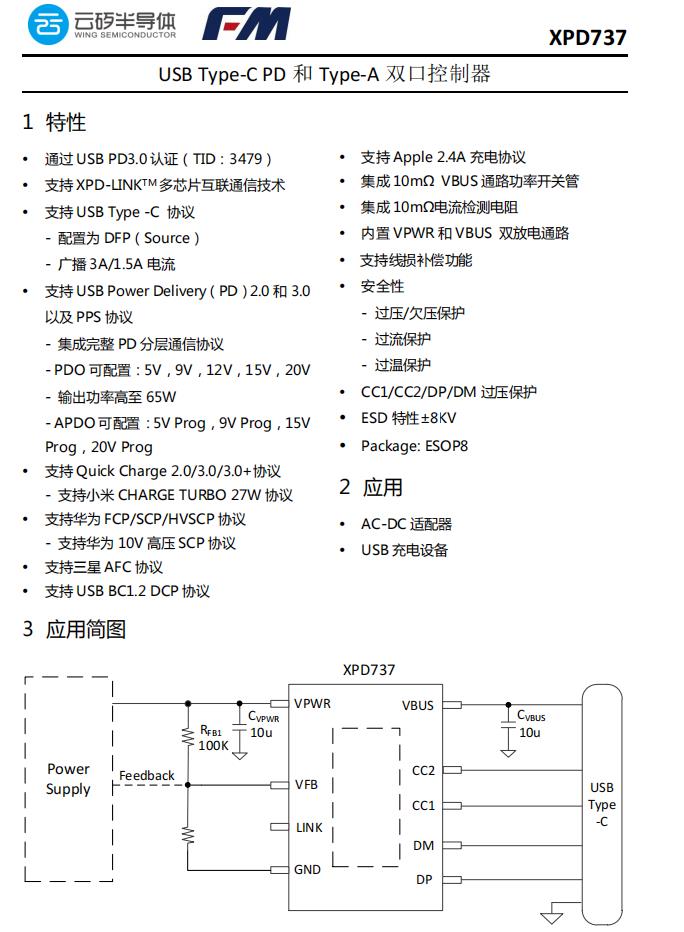

云矽半导体XPD737资料信息。



充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被贝尔金无线充原装20W充电器联想20W 1A1C快充插座傲基20W PD快充充电器倍思20W迷你PD快充飞利浦迷你20W快充充电器海陆通20W PD快充傲基1A1C 32W快充奥睿科20W USB PD快充乐奇领先20W PD快充等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

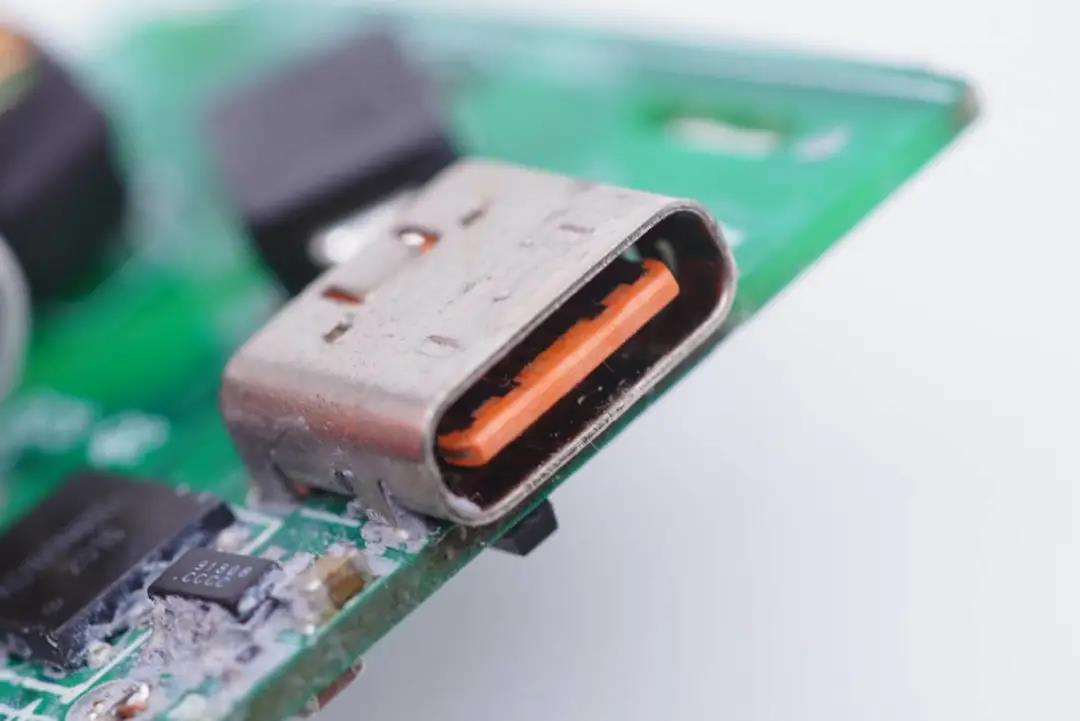

USB-C母座特写,过孔焊接。

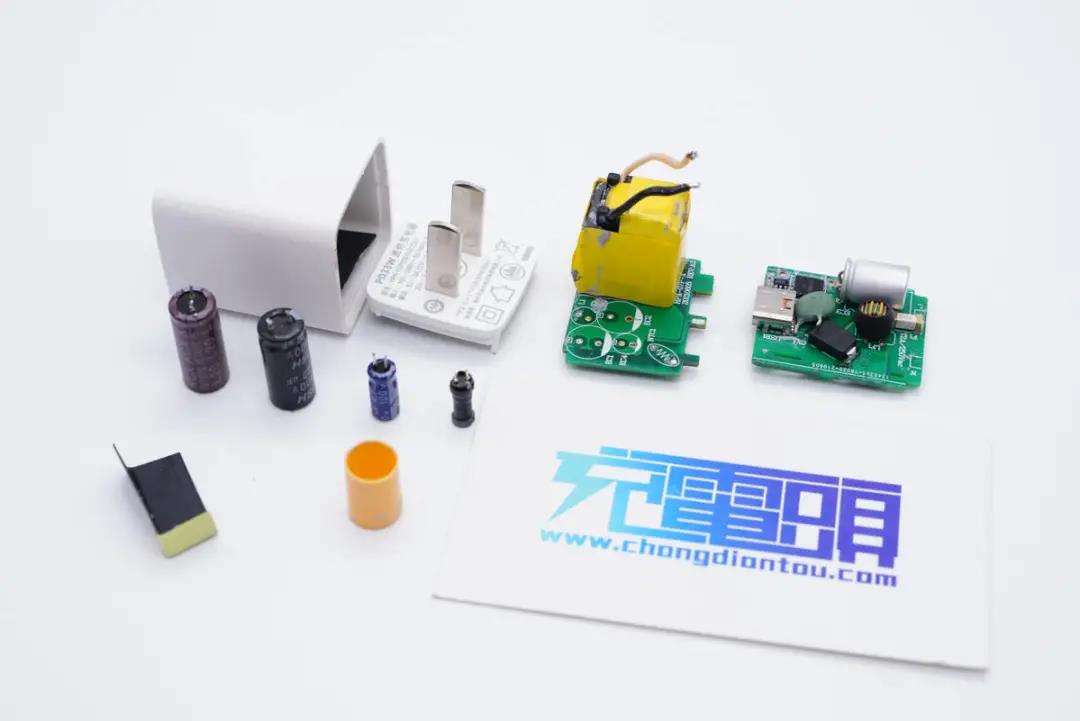

全部拆解完毕,来张全家福。



充电头网拆解总结



华科生这款33W迷你充机身非常简洁,可以方便客户进行差异化定制,三维约为35*30*30mm,功率密度超过一瓦每立方厘米,非常的小巧,满足市场对迷你充的要求。另外充电器性能也很强悍,支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议,具备5-20V齐全电压档位,还有3.3-11V3A PPS电压档位,兼容性好,满足各大品牌设备快充需求。



充电头网通过拆解了解到,充电器PCBA模块由两块小板组成,元件之间打胶加固。充电器采用茂睿芯MK2697+MK91808高频QR快充方案,支持65W以上输出功率,用在华科生33W迷你充上保证了性能可靠。协议芯片采用云矽半导体XPD737,另外采用永铭KCX和NPX系列小体积快充电容滤波,有效帮助充电器实现小型化。
