可同时给MACBook和iPhone 12快充,绿联100W 3C1A四口桌面充拆解

2021-07-12

前不久充电头网拆解了UGREEN绿联一款100W四口氮化镓快充CD226,而近日绿联又推出一款针对桌面、办公室多台设备同时充电场景的100W桌面充,不仅也是配备3C1A四个接口,就连型号也是CD226。

这款充电器不仅支持最大100W快充,也能满足手机、平板、两台笔记本同时快充需求,解决多设备充电效率不足的痛点。产品支持5A PPS快充,兼容性好,详细评测报告已经证明了这一点,下面就对这款桌面充进行拆解,进一步看看用料与做工。

一、绿联100W桌面充外观


打开网易新闻 查看更多图片

包装盒黑底金字设计,正面是UGREEN绿联品牌、充电器简图以及名称。


背面贴有充电器铭牌信息。


包装盒礼盒式翻盖设计,两半盒子里分别装充电器和数据线等。

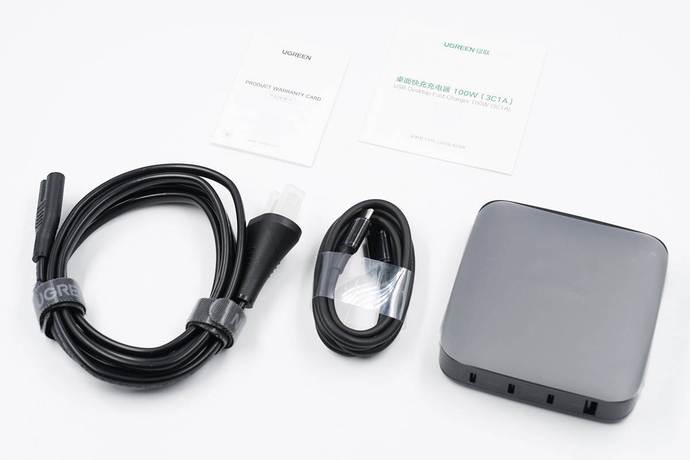

包装内全部东西一览,包括充电器、电源线、CC数据线、说明书和保修卡。

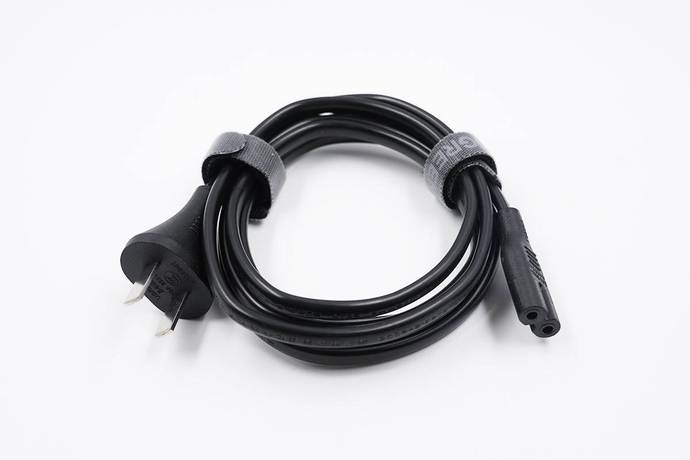

电源线使用魔术扎带捆扎整理。

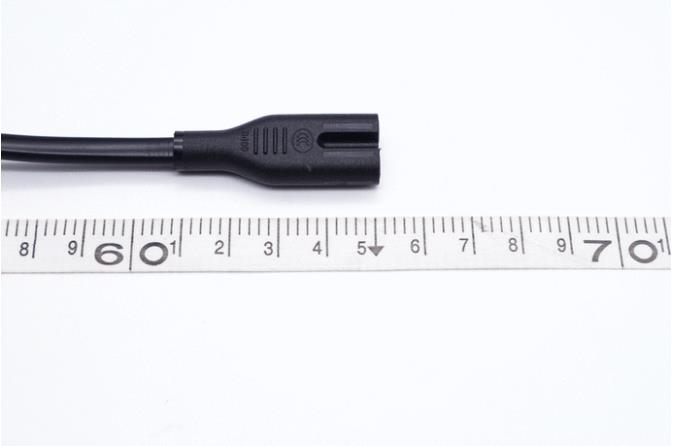

长度约为1.65米。

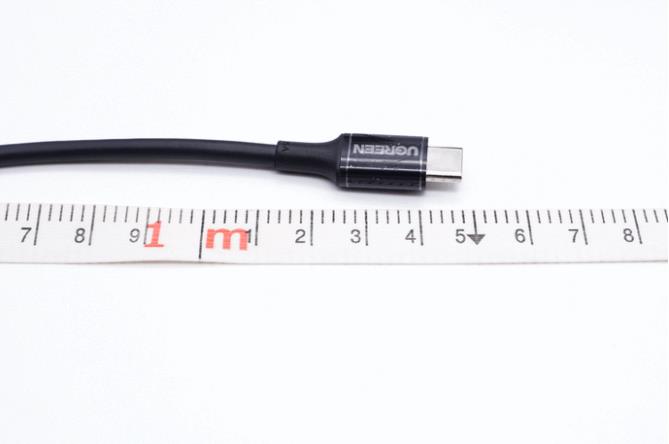

另外附带的CC线长约105cm。

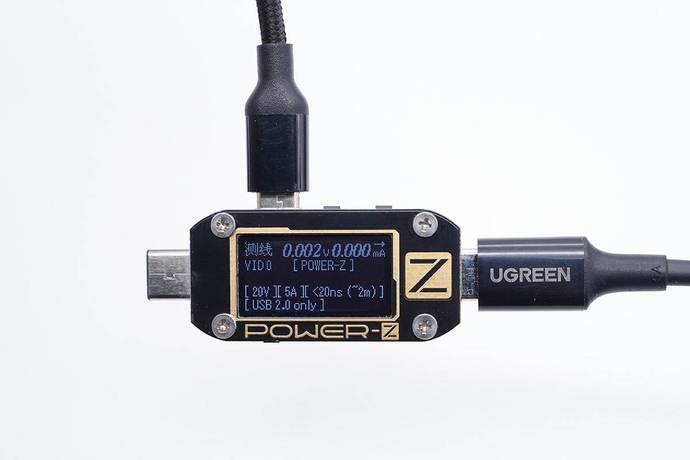

使用ChargerLAB POWER-Z KM001C测得该线缆带有E-Marker芯片,电力传输能力为20V5A,数据传输能力为USB 2.0。

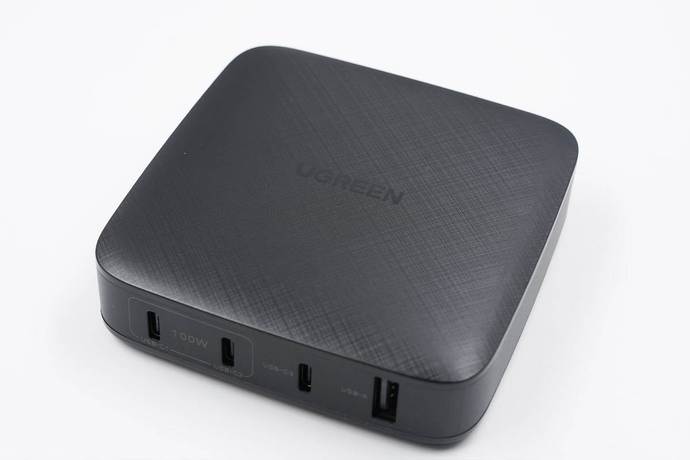

充电器采用PC阻燃材质黑色外壳,四端弧面过渡,机身顶面激光纹理工艺处理,中心有UGREEN logo。


输入端采用八字线接口。

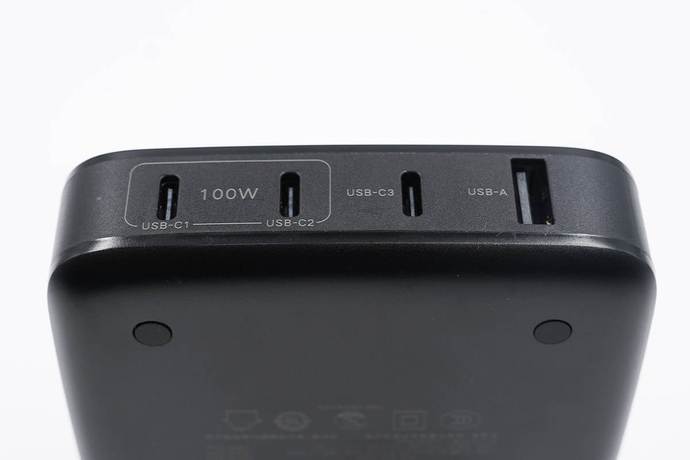

输出端配有3C1A四个接口,每个接口旁都印有区别标识,方便日常使用。

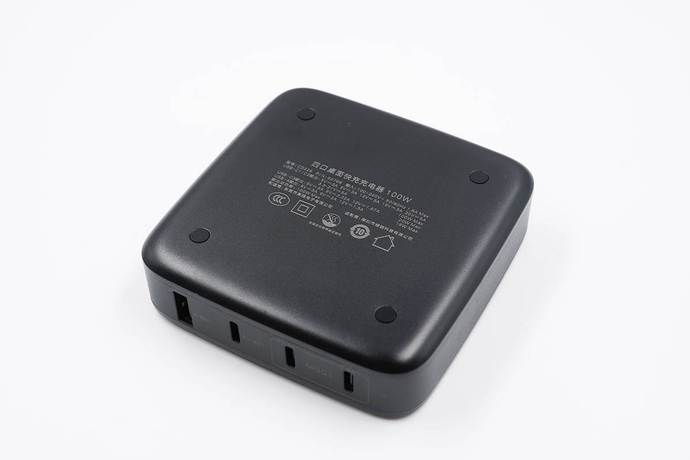

机身底部设有防滑垫。

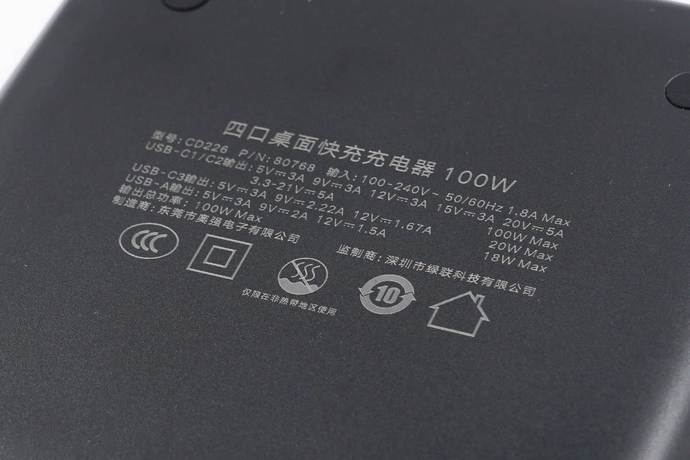

中心印有产品参数信息

型号:CD226

输入:100-240V~50/60HZ 1.8A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V5A

USB-C3输出:5V3A、9V2.22A、12V1.67A

USB-A输出:5V3A、9V2A、12V1.5A

输出总功率:100W

制造商:东莞市奥强电子有限公司

监制商:深圳市绿联科技有限公司

产品已经通过了CCC认证。

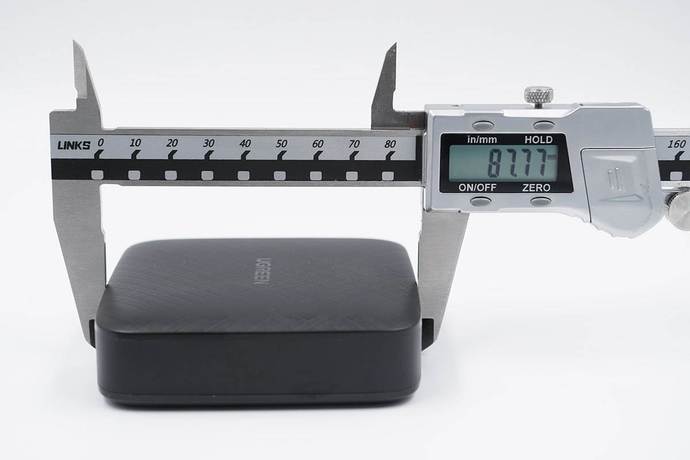

测得充电器机身长度为87.77mm。

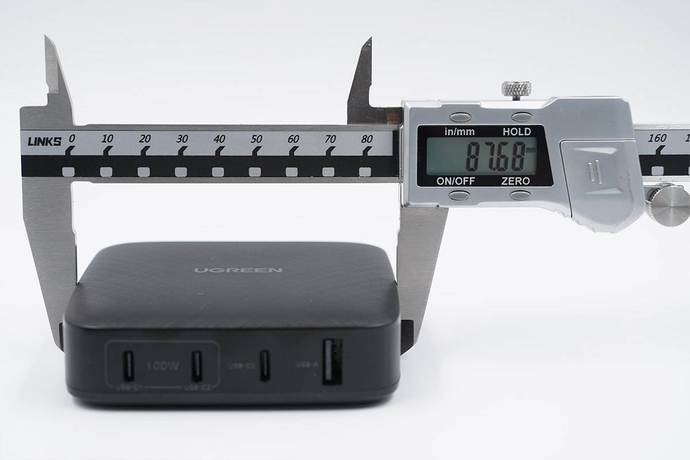

宽度为87.68mm。

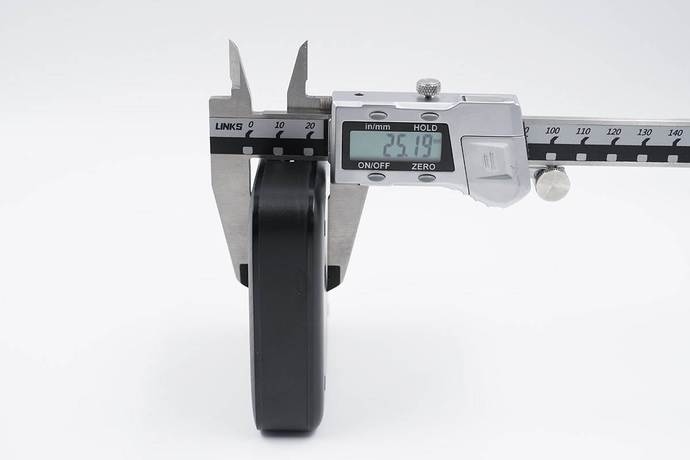

厚度为25.19mm。

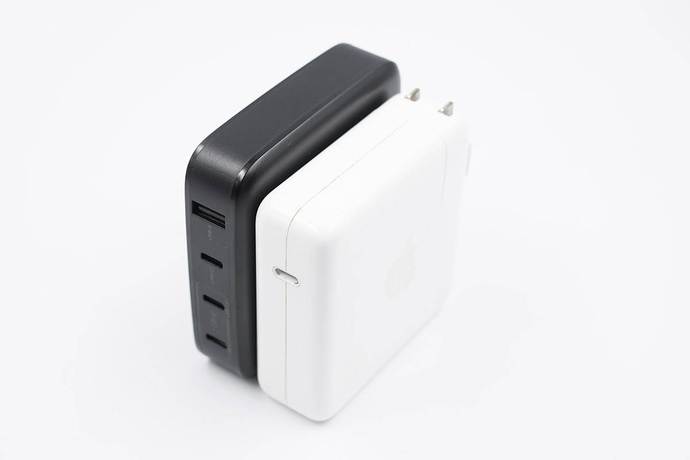

和苹果96W充电器直观对比,稍大一点。

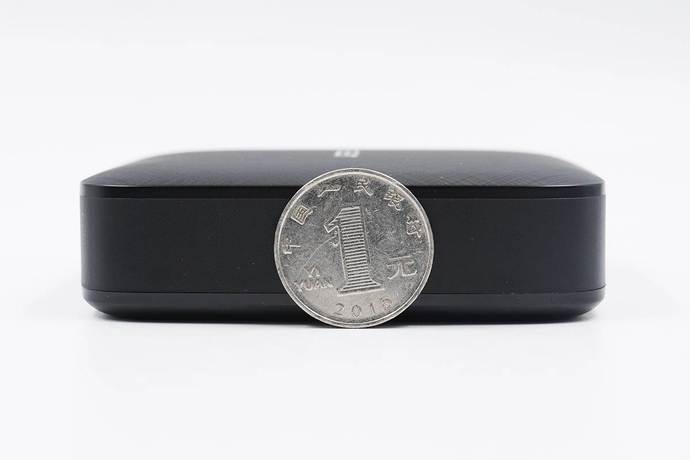

厚度和一元硬币直径相当。

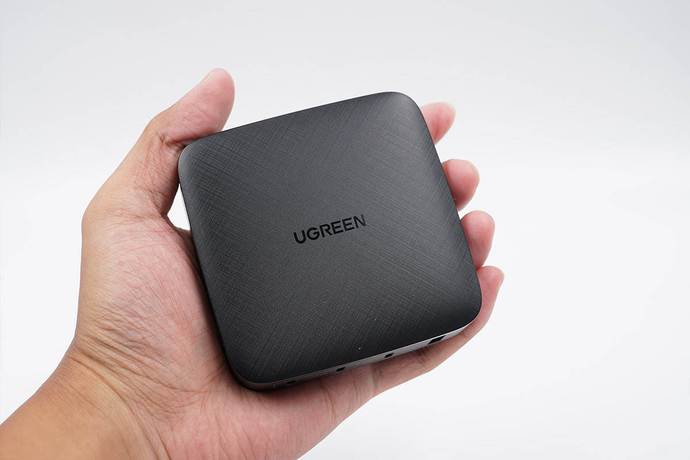

拿在手上的直观感受。

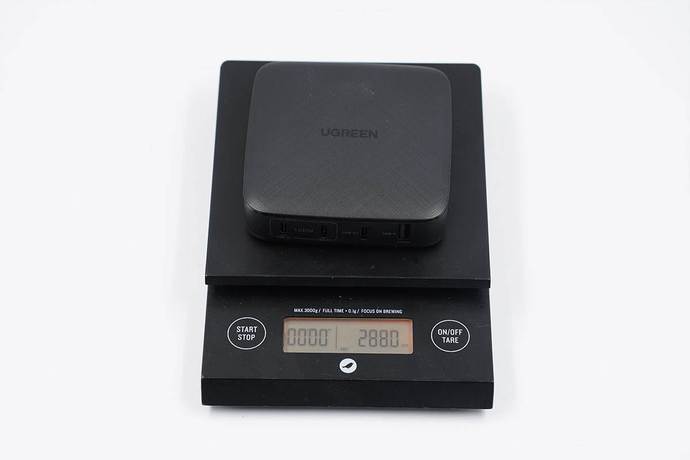

净重约为288g。

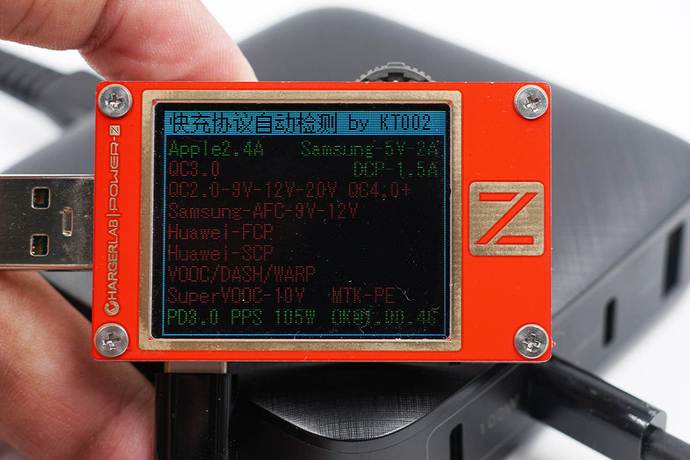

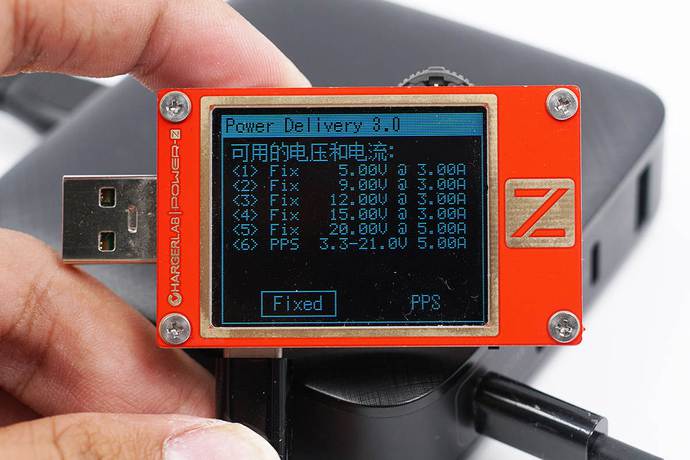

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及PD3.0和PPS快充协议。

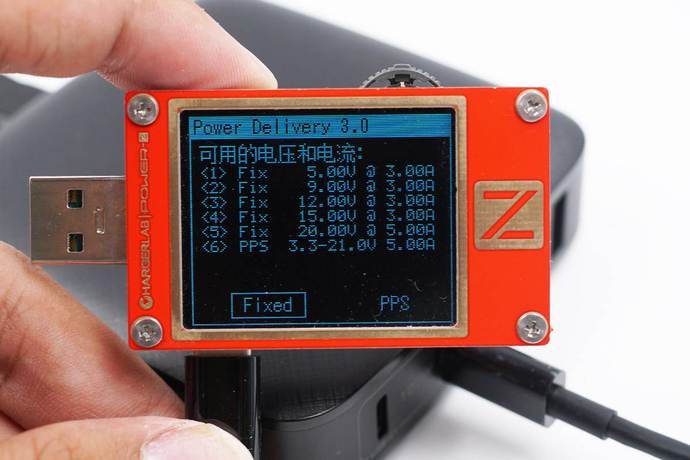

同时还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及3.3-21V5A一组PPS电压档位。


USB-C2接口同为100W快充口,输出协议和C1口的相同。


PDO报文也完全一样,支持功率盲插,日常使用方便。

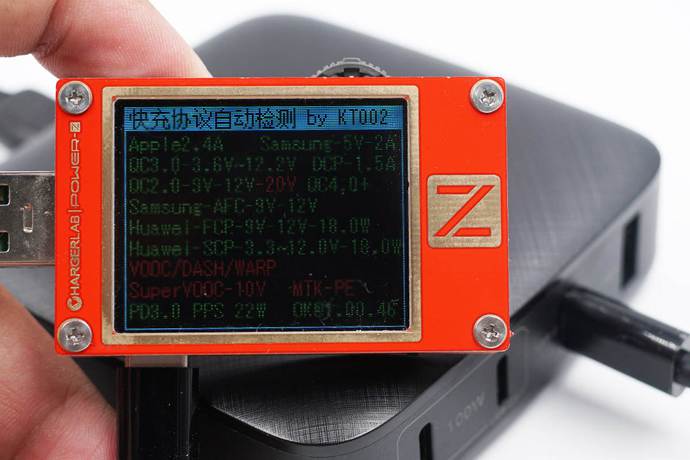

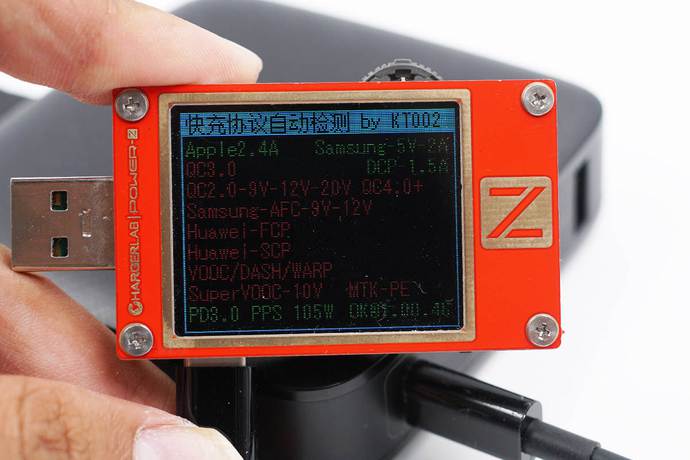

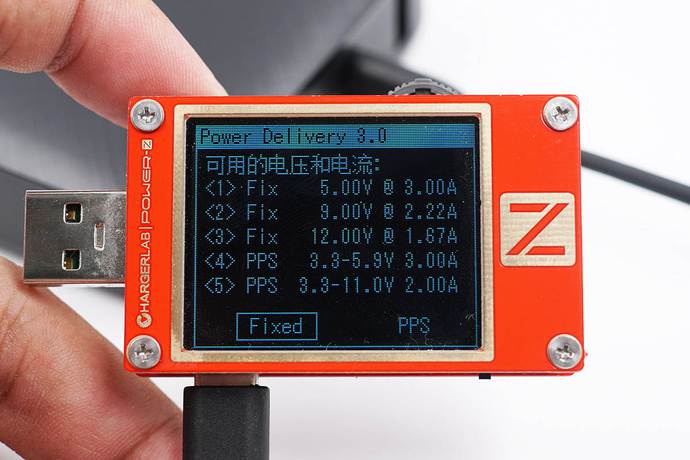

另外使用KT002测得USB-C3口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0和PPS快充协议。


此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及3.3-5.9V3A和3.3-11V2A两组PPS电压档位。

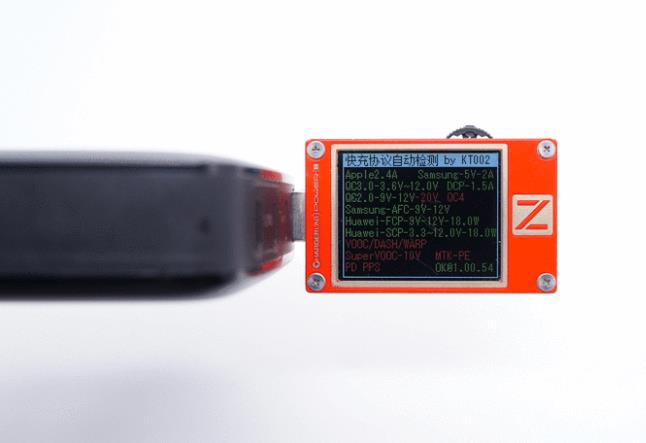

最后使用KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP快充协议。

二、绿联100W桌面充拆解

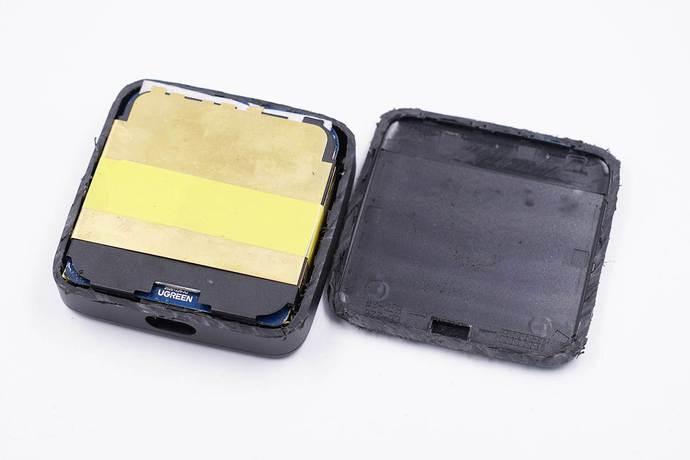

将机身壳切割开。

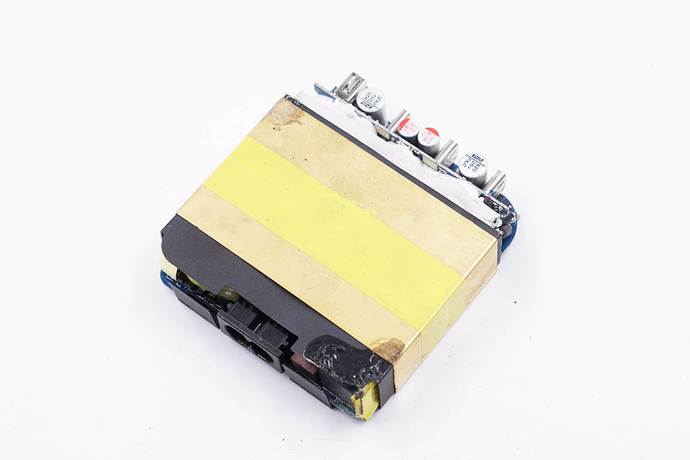

PCBA模块包裹隔离板和黄铜散热片,并粘贴胶带固定。

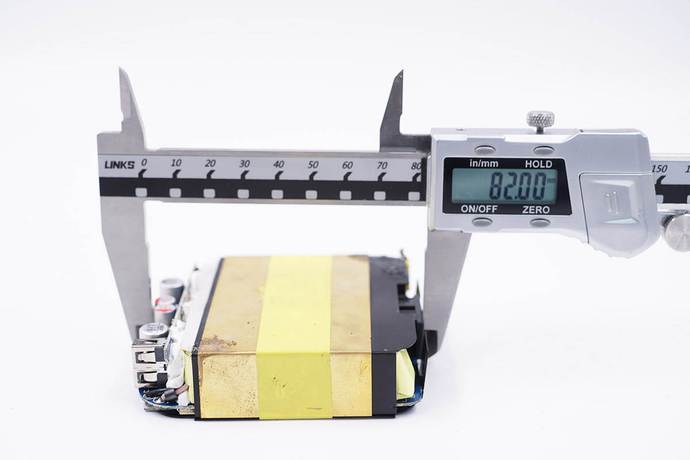

测得模块长度为82mm。


宽度为77.14mm。

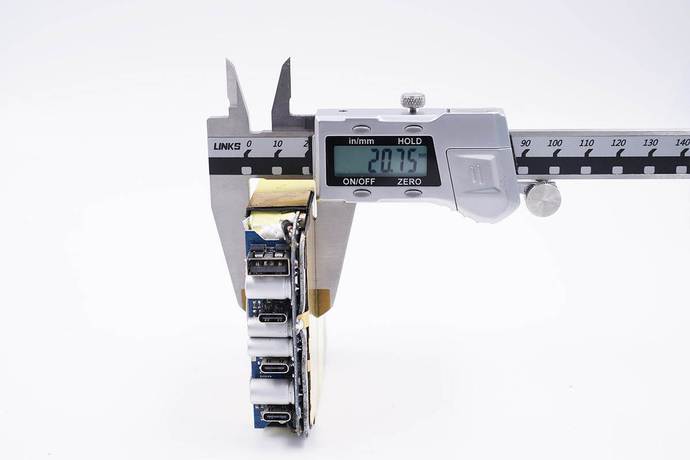

厚度为20.5mm。

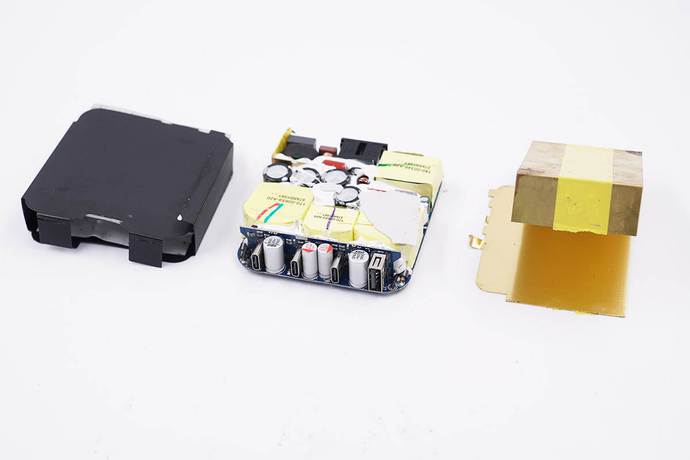

将散热片和隔离板去掉,主板背面还贴有导热垫。

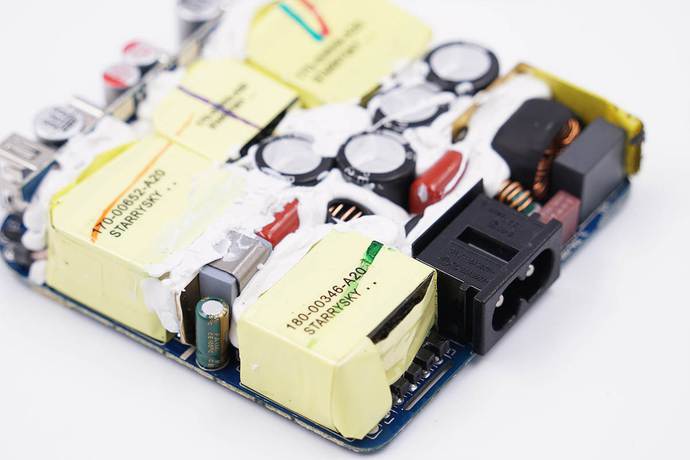

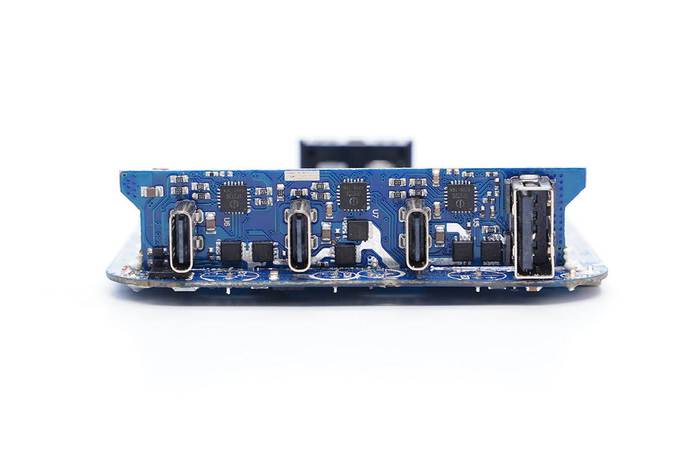

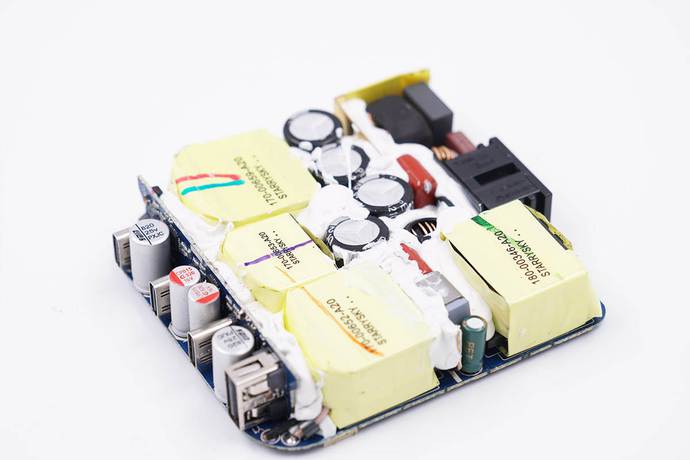

主板正面元器件间的缝隙全部填充硅橡胶加固,输出端四个母座均焊接在小板上,后面是三个变压器和一个PFC升压电感。

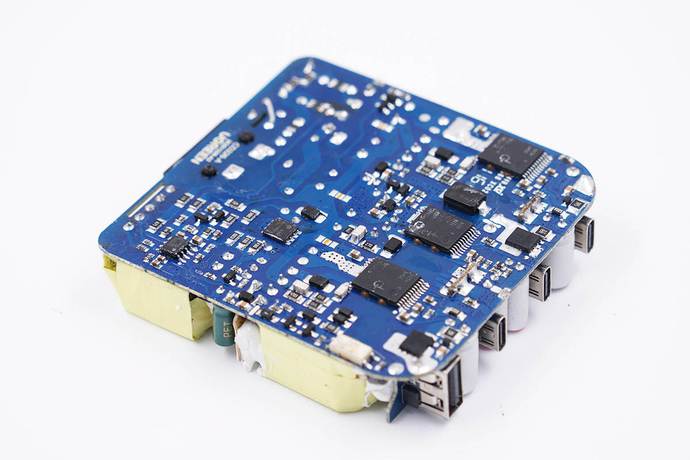

主板背面看上去相当简洁,对应的背面有三颗开关电源主控芯片。

通过观察发现,绿联100W 3C1A四口桌面充采用PFC升压后为三路高频QR反激开关电源电路供电,其中C1和C2口各一路,C3和A口共用一路,三路四口输出,电压由协议芯片控制。下面我们就从输入端开始一一了解各元器件的信息。

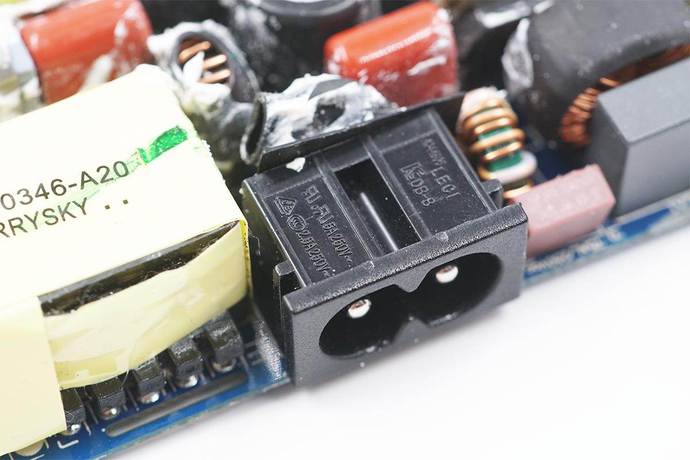

输入端中间是8字接口母座,后边设有隔离板。

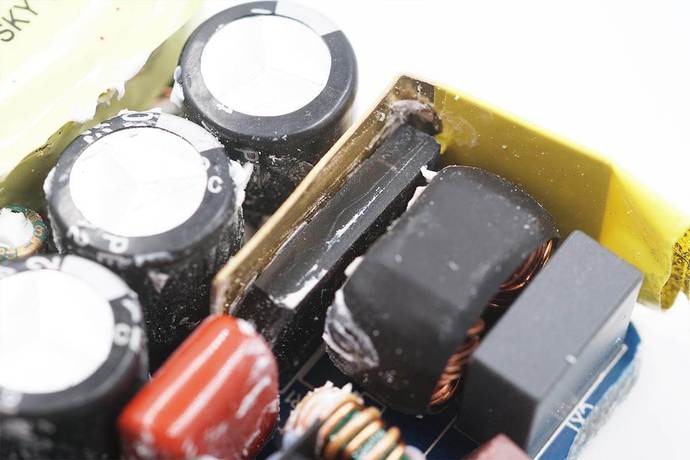

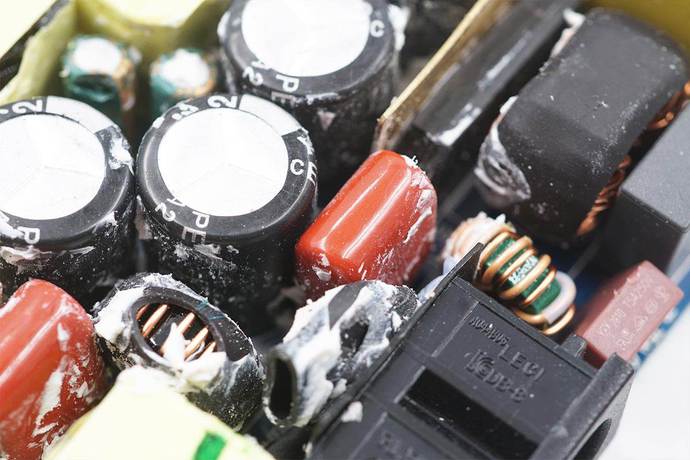

母座右侧是保险丝、共模电感、安规电容、整流桥等器件。


共模电感外套绝缘管,整流桥配有散热片帮助散热。

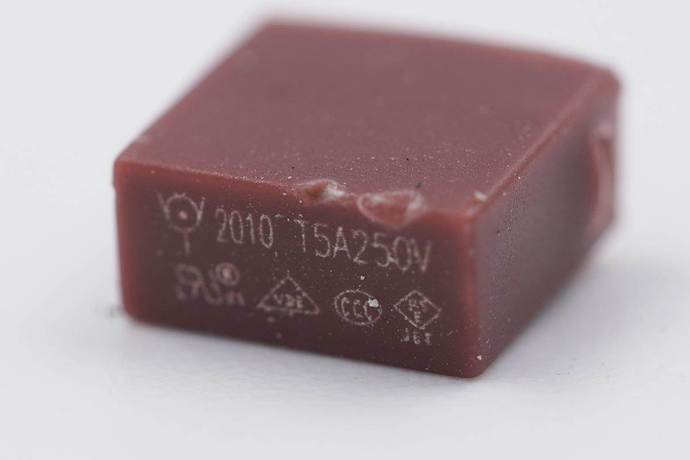

延时保险丝规格为5A 250V。

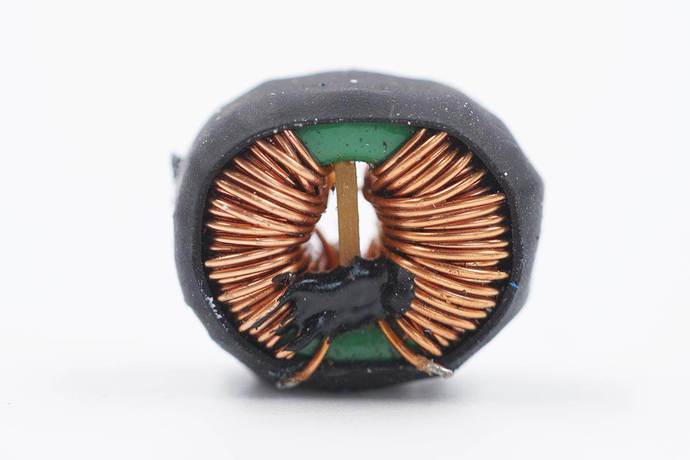

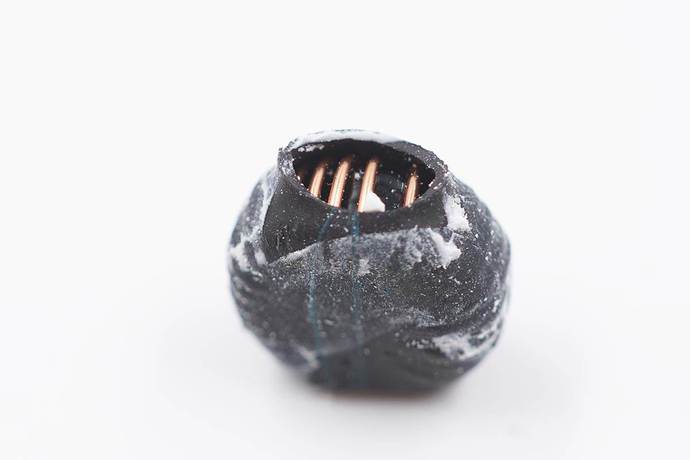

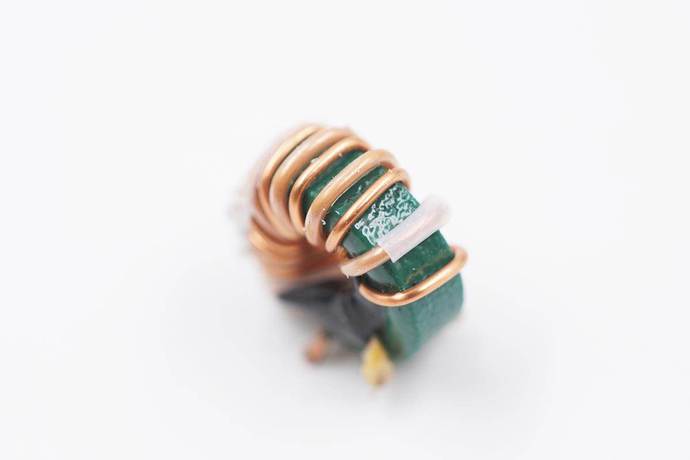

共模电感特写。


另一颗特写,两级设计用于滤除EMI干扰。

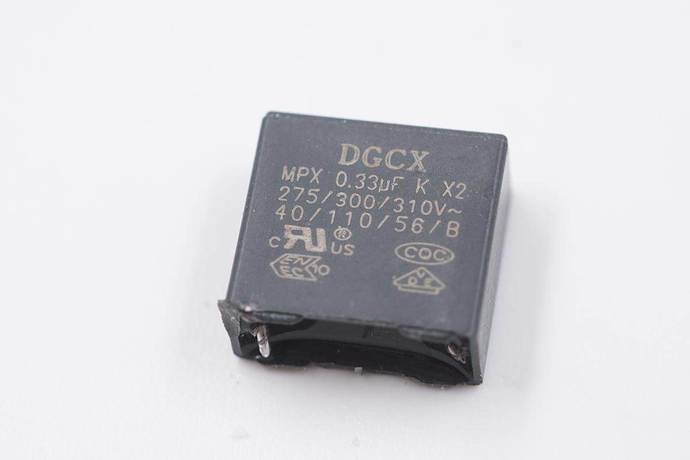

安规X电容来自成希电子,容量0.33μF。

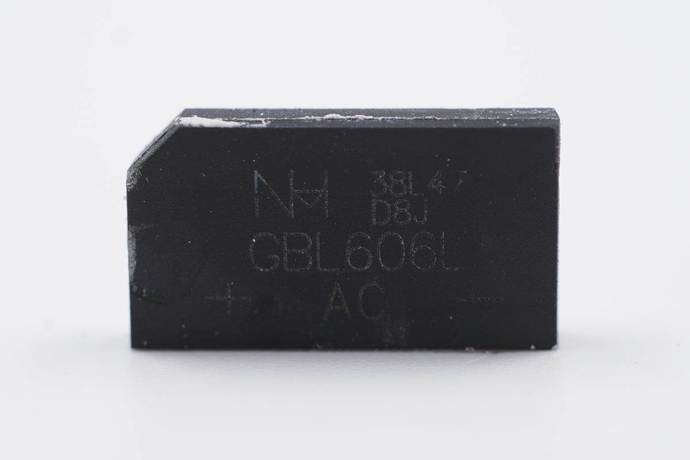

GBL606L整流桥特写。

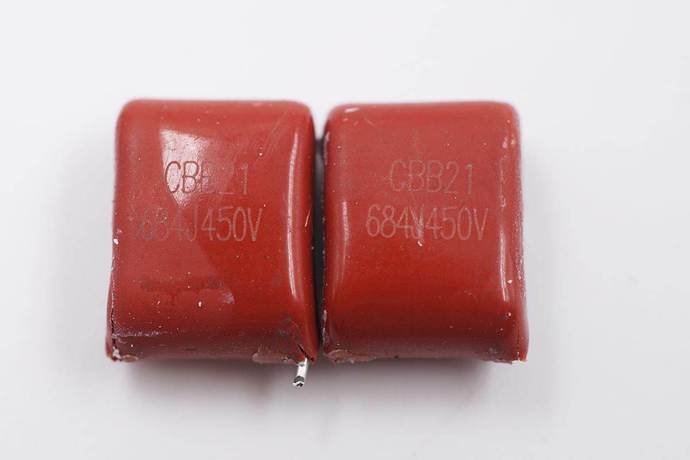

CBB薄膜电容特写,684J450V,用于整流输出滤波。


滤波电感特写。


母座左侧是PFC升压电路,正面设有升压电感,升压整流管外套胶套并配有散热片。

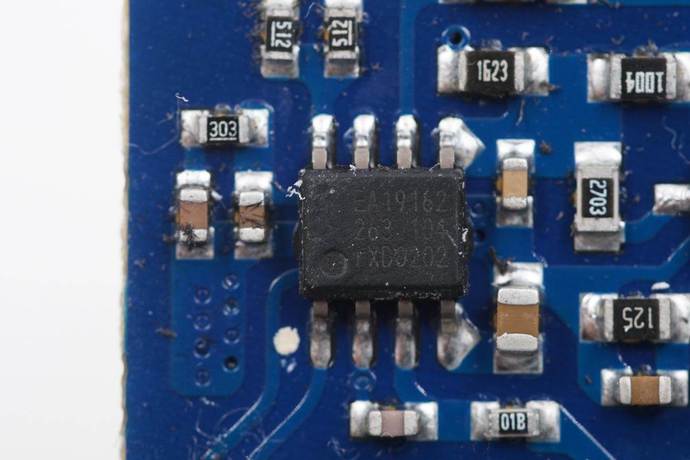

PFC升压控制器采用NXP恩智浦TEA19162T,内置X电容放电功能,具有高精度升压稳压输出。

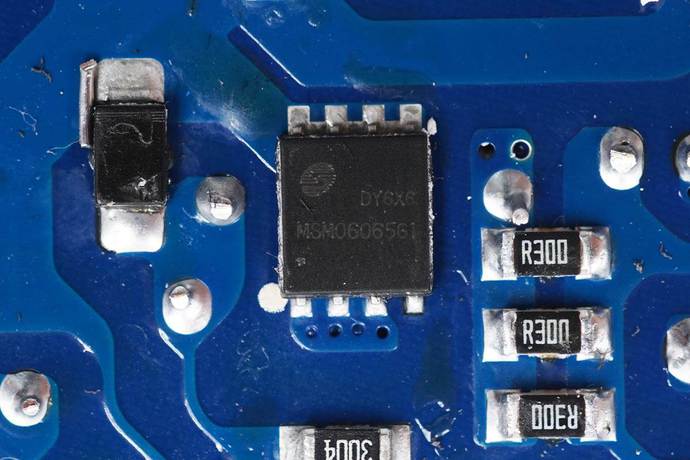

PFC升压整流管特写,为美浦森 MSM06065G1碳化硅二极管,采用DFN5*6封装,超薄封装节省体积,适用于高功率密度的大功率氮化镓适配器中。

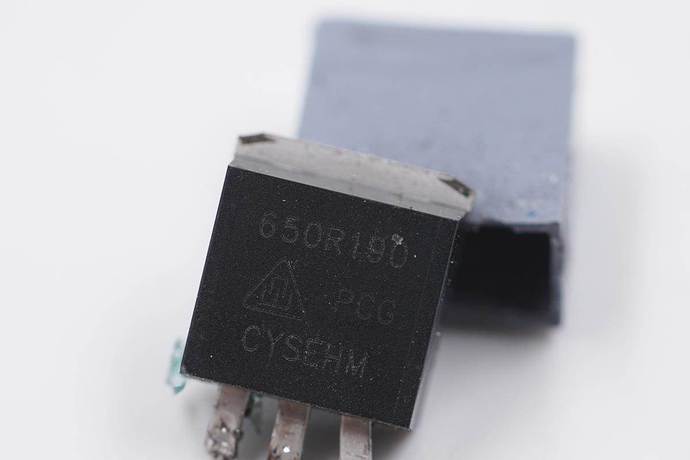

PFC升压整流管采用华润微HPI650R190PC-G,超结MOS,耐压700V,导阻0.13Ω。


PFC升压电感特写。

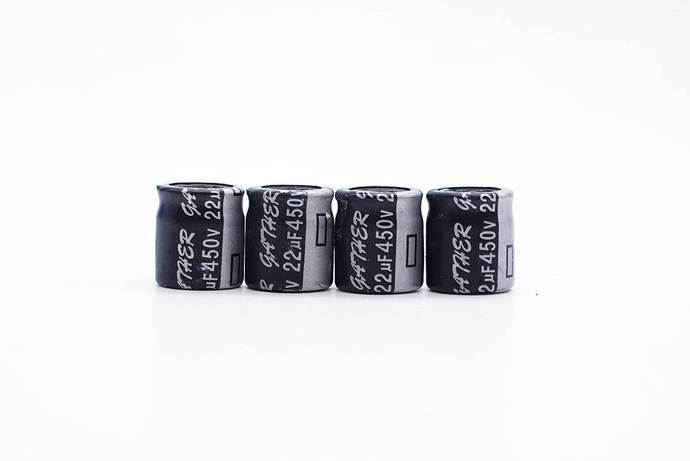

四颗高压滤波电解电容来自凯泽鑫电子,规格都是450V 22μF。

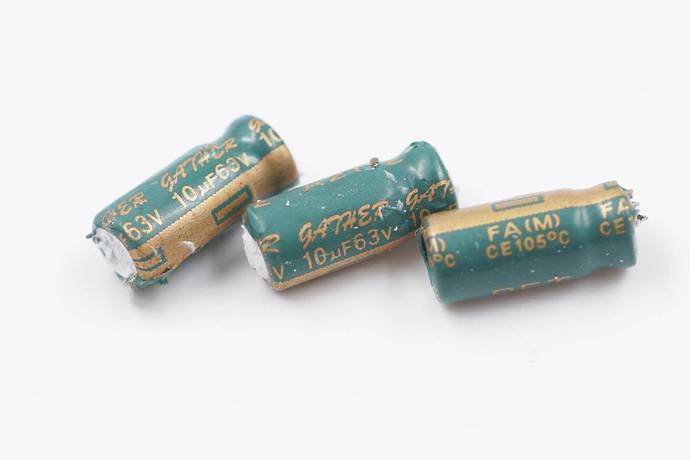

三路开关电源主控芯片供电电容也是来自凯泽鑫电子,规划为63V 10μF。

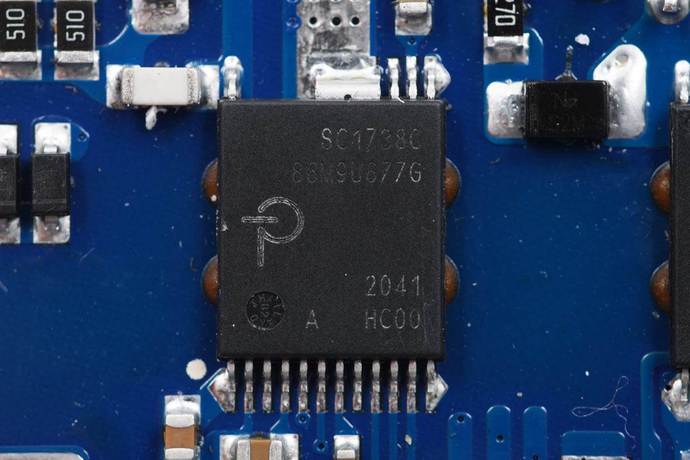

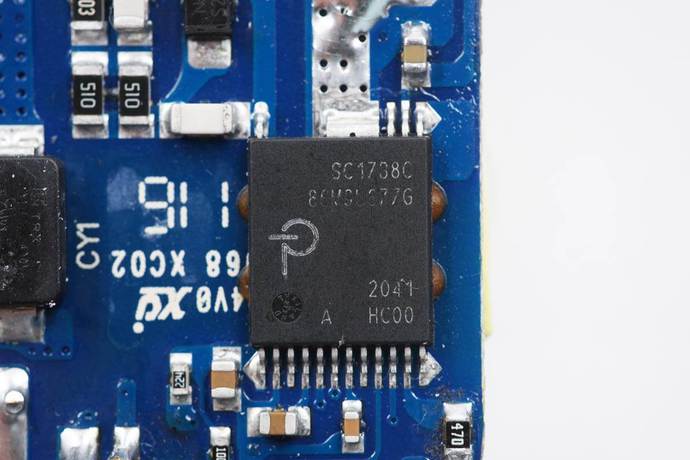

C1口电源主控芯片采用PI SC1738C,内置高压MOS和次级同步整流控制器,集成度高,采用I2C数字总线反馈调压。

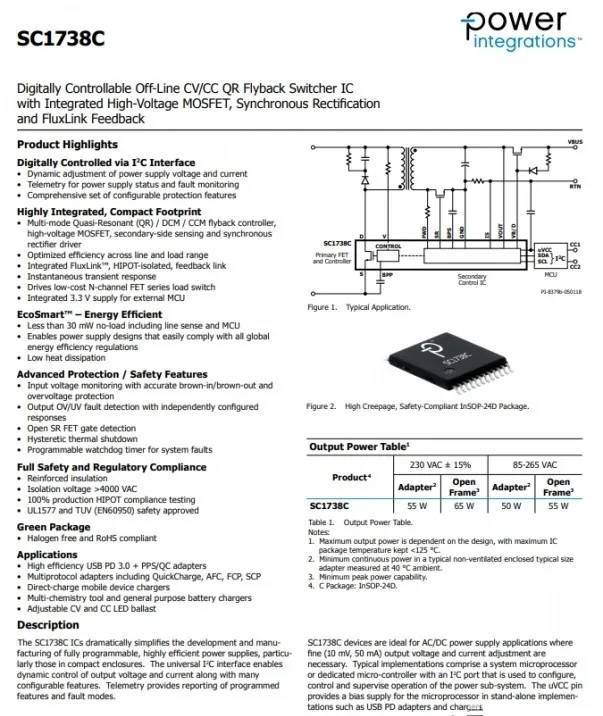

PI SC1738C详细资料。

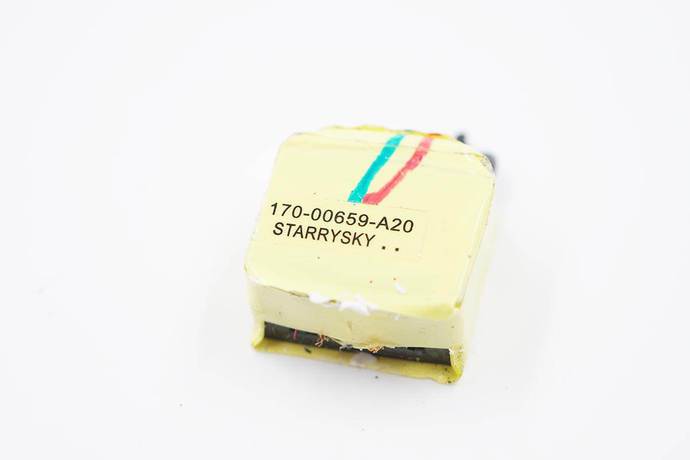

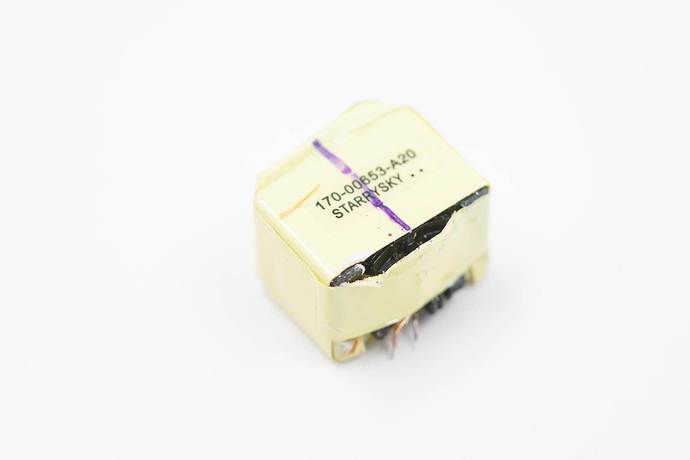

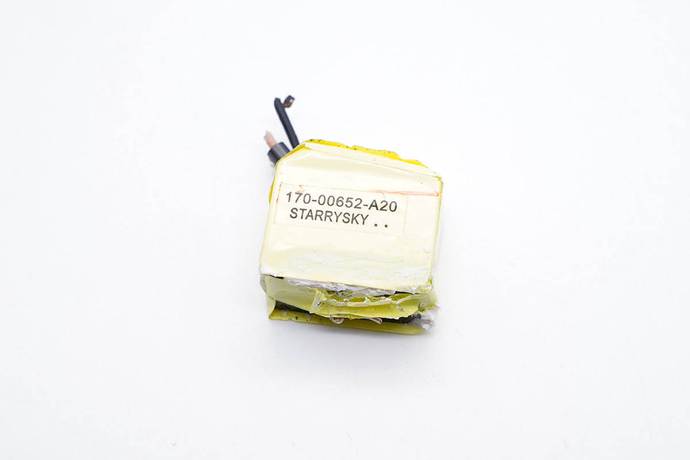

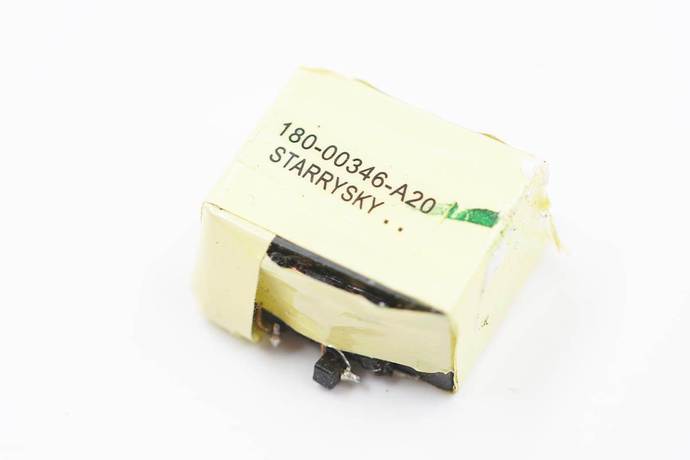

对应变压器特写。

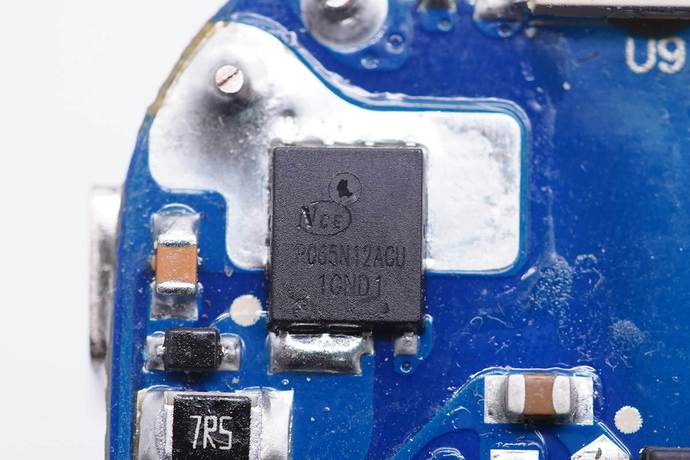

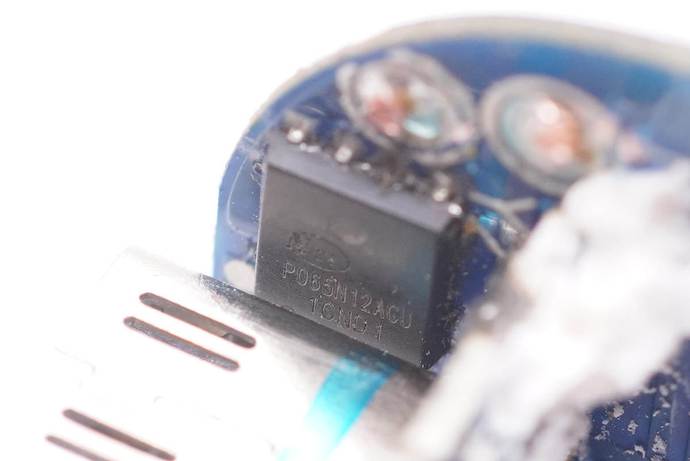

对应同步整流管采用新功率NCEP065N12AGU,耐压120V,DFN5x6封装。

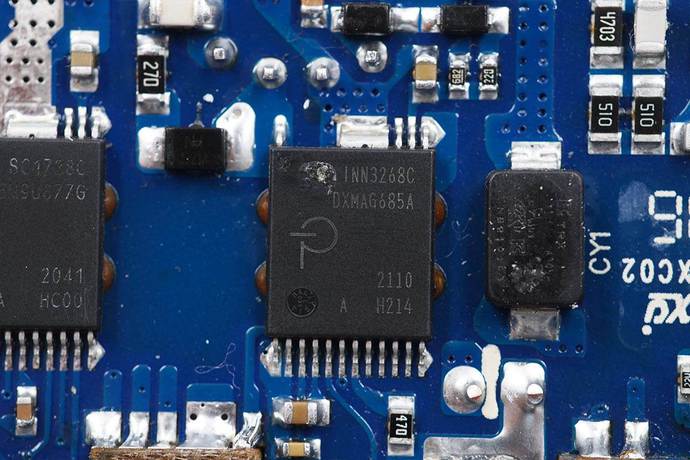

C3和USB-A口开关电源主控芯片采用PI INN3268C,集成了650V/725V初级开关MOS、同步整流、FluxLink反馈和恒功率特性的离线反激式恒压/恒流准谐振开关电源IC,最高支持65W输出功率。


PI INN3268C资料信息。

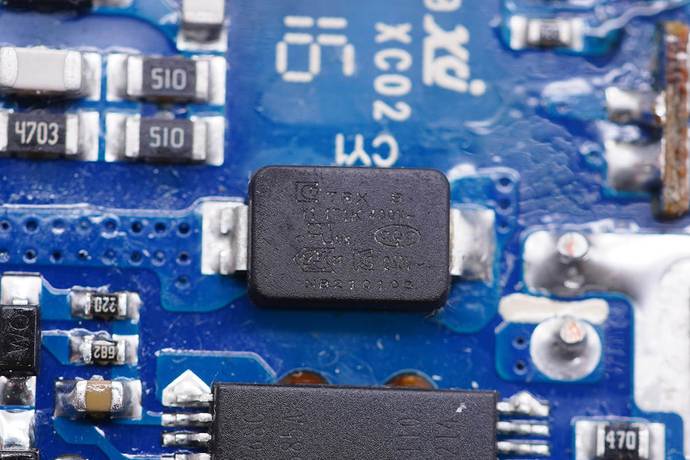

旁边贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。


充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上,性能获得客户一致认可。


对应变压器特写。

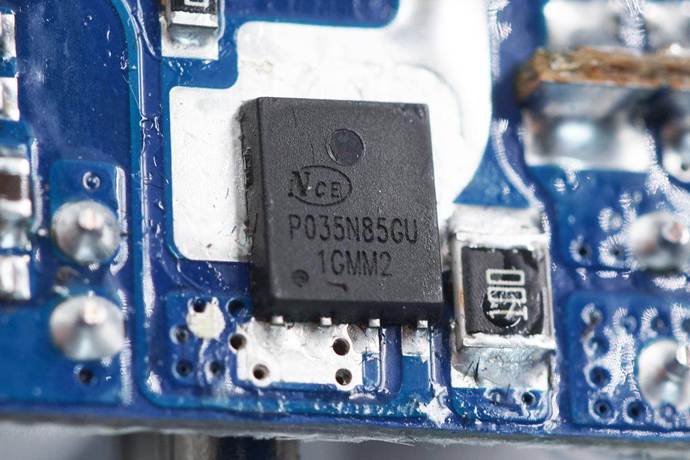

对应同步整流管采用新功率NCEP035N85GU,耐压85V,DFN5x6封装。


C2口电源主控芯片也是采用的PI SC1738C。


对应变压器特写,两侧为大功率输出,中间变压器为USB-C3和A口输出,便于散热。


对应的同步整流管也是采用新功率NCEP065N12AGU。

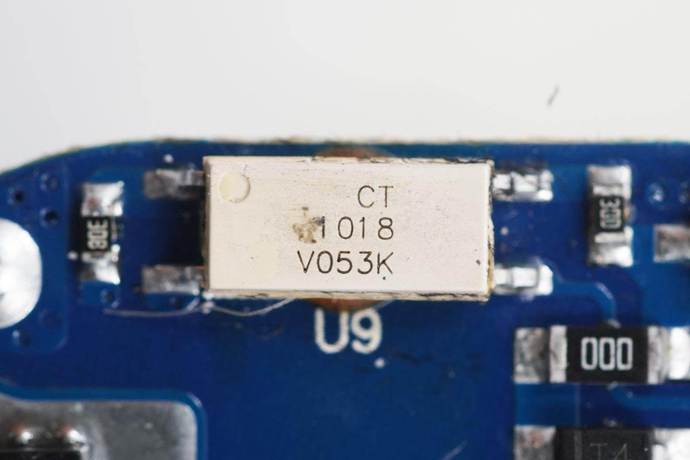

CT 1018光耦,用于输出电压反馈调节。

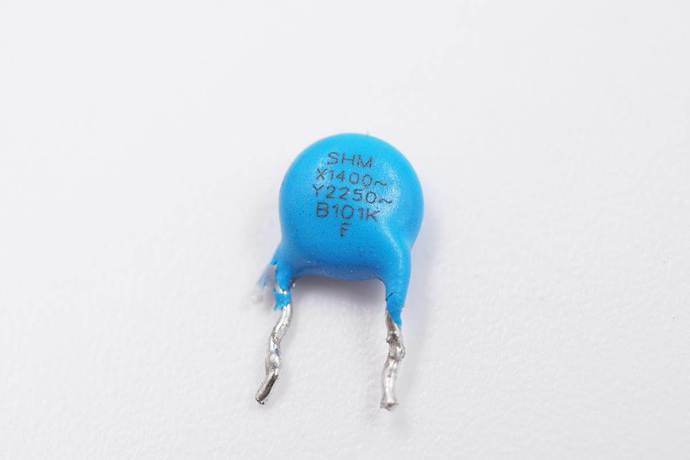

Y电容特写。

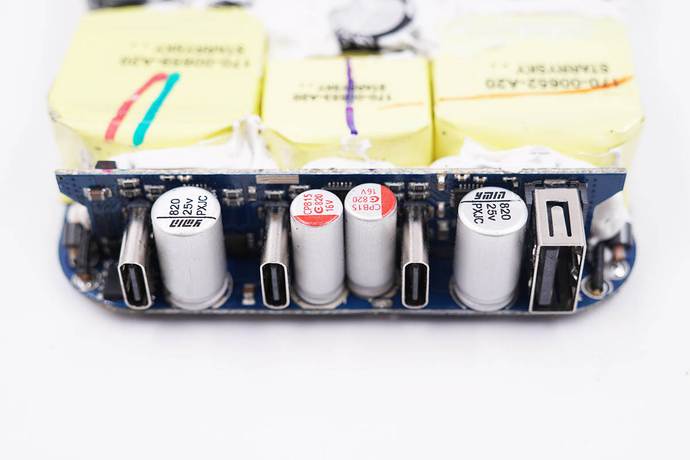

输出端除小板外还有四颗滤波固态电容。

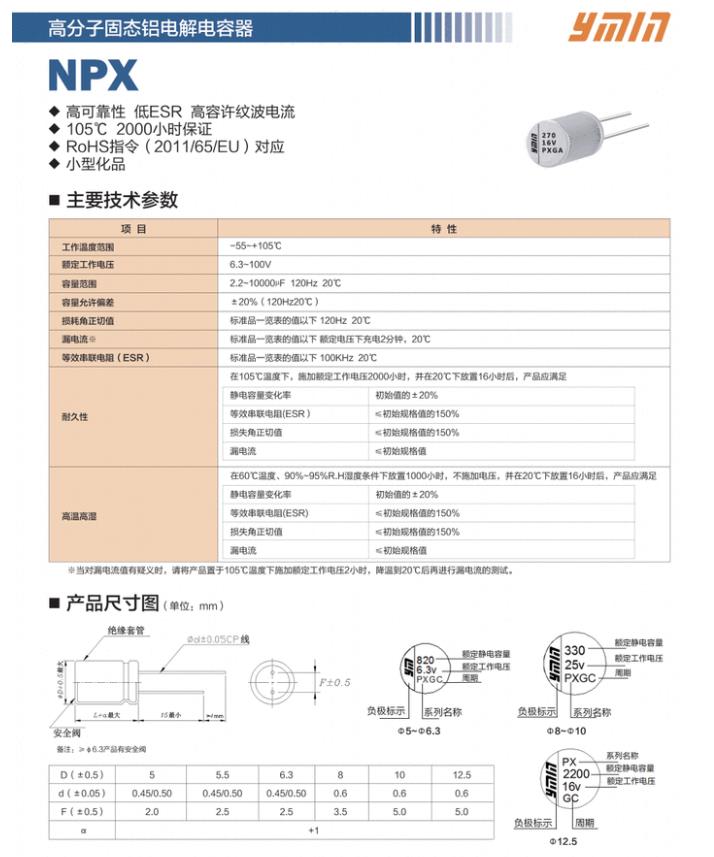

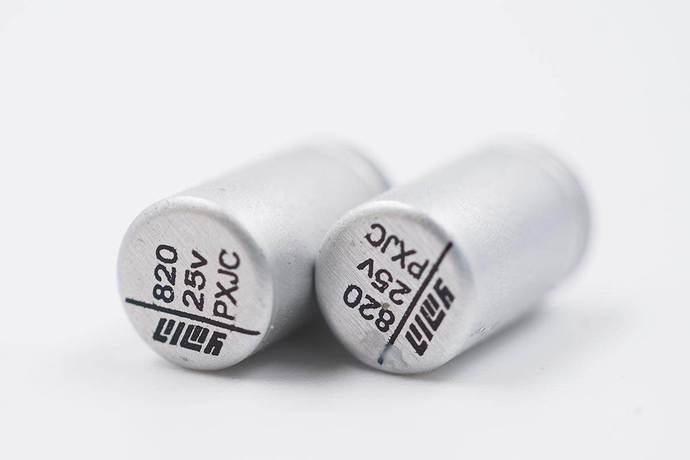

两颗采用永铭NPX系列固态电容,规格都是25V 820μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。


充电头网了解到,永铭NPX系列固态电容此前已被安克30W氮化镓超能充、安克 65W氮化镓超能充、安克45W氮化镓超能充、闪极100W 3C1A氮化镓快充、摩米士65W 2C1A氮化镓快充、倍思45W 1A1C氮化镓充电器、努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在小小黑、品胜、邦克仕等品牌20W迷你充上,获得客户一致认可。

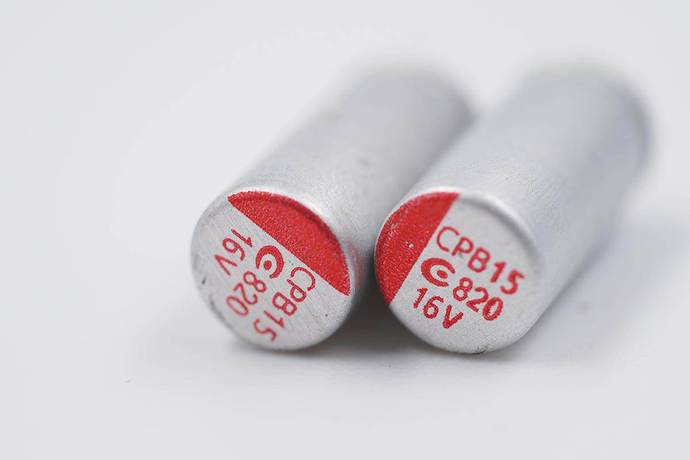

另外两颗来自钰邦,规格为16V 820μF。


将电容拆掉,可以看到输出端采用了三组英集芯IP2726+新功率NCEP3065QU控制四口输出电压以及保护。其中C1和C2口各一组,C3和A口一组。

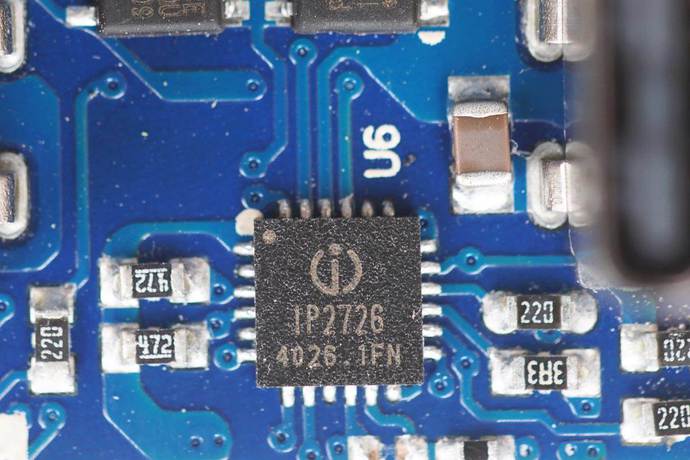

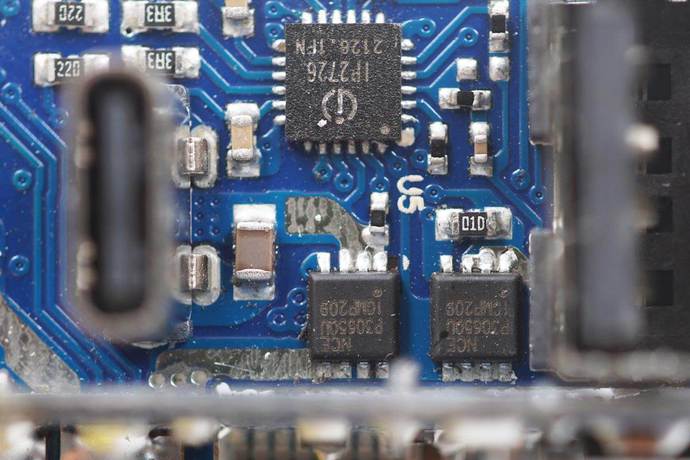

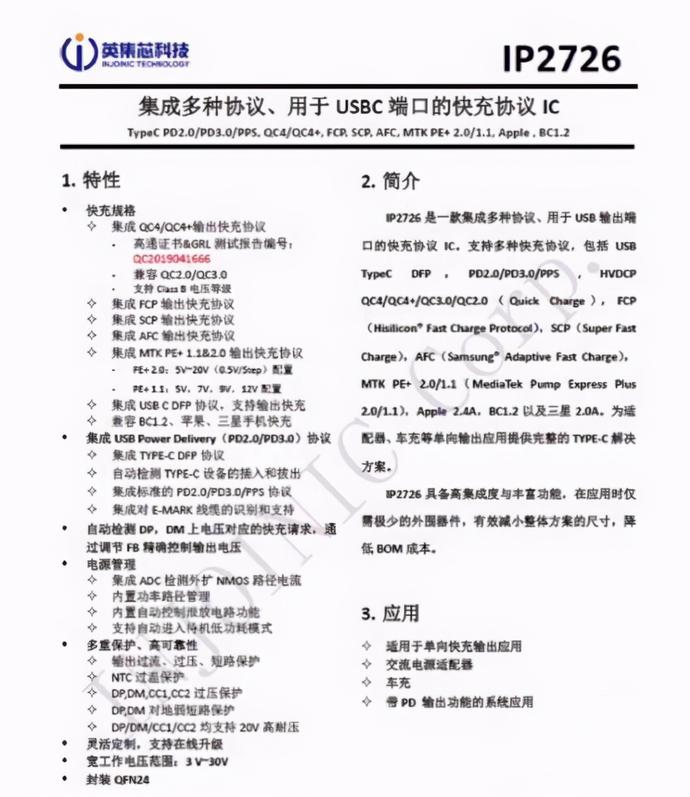

英集芯协议芯片IP2726特写,这是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。


充电头网了解到,英集芯IP2726已经通过了高通QC4+认证,拿到了中国大陆地区第一张QC4+认证证书。

充电头网了解到,英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外,英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

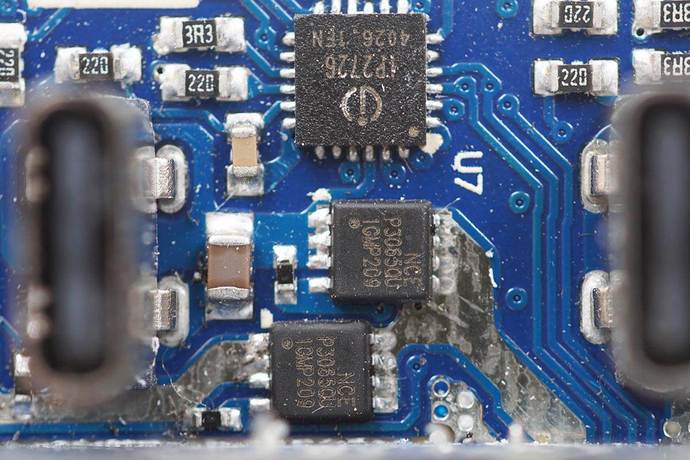

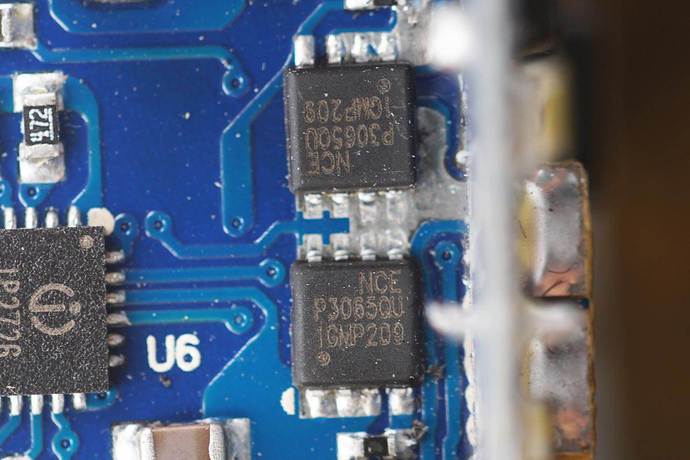

两颗新功率NCEP3065QU作为C1和C2口输出VBUS开关管,实现双路输出并联,耐压30V。


第二组特写,用于两路开关电源并联,实现100W输出。


第三组特写,两个管子分别用于USB-C3和A口。

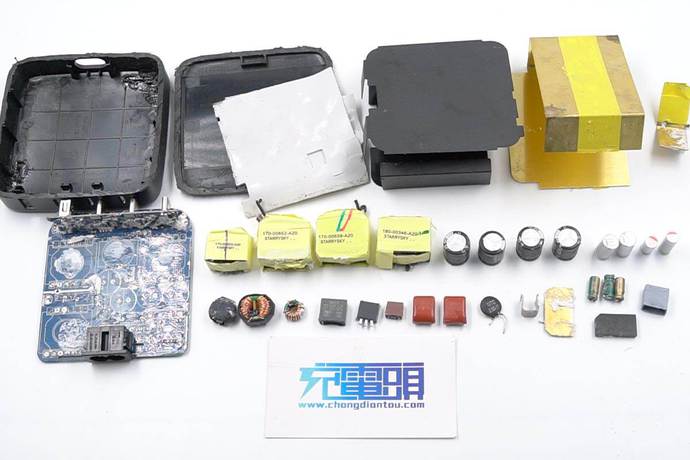

全部拆解完毕,来张全家福。

充电头网拆解总结

UGREEN绿联这款100W 3C1A四口桌面充机身方正扁平,顶面激光纹理工艺处理,增加手感和美感,附带1.6米的电源线以及1米的百瓦CC线,彻底解决墙插不方便、距离远的痛点。产品支持18W-100W快充,实现功率全覆盖,同时支持多达四台设备充电仍可保持快充,无论是多人组队打游戏,还是办公室多台设备使用,它都能很好解决充电问题。

充电头网通过拆解了解到,充电器采用PFC升压加三路开关电源电路设计,彼此间相互独立不干扰,使得其能同时支持多台设备快充而功率不减,同时避免多口同时充电出现断流、重启等情况。

PFC升压电路控制器采用恩智浦TEA19162T,采用美浦森MSM06065G1碳化硅二极管整流。内置三路开关电源,其中两路采用PI SC1738C方案为USB-C1和C2供电,一路采用PI INN3268C方案为USB-C3和A口供电,集成度高,输出端采用三颗英集芯IP2726协议芯片控制四口输出电压,输出功率智能分配。搭配的MOS管主要来自新功率,整体方案十分可靠。输出端采用永铭小体积快充专用固态电容进行滤波。
