拆解报告:创富源迷你33W 1A1C氮化镓快充充电器

2021-07-29

创富源电子有限公司是得到了国家的高新技术企业证书以及阿里巴巴集团认证的优质供货商的认证,在全系列快充、全球安规适用版本、全方位功率、多种创新设计覆盖的OEM&ODM电子设计与制造商解决方案服务商。



近期创富源推出20W迷你充、30W迷你多口充、65W氮化镓快充等多款功率涵盖20-120W的全系列PD快充产品,款式丰富多样,满足客户选购需求。本次充电头网就为大家带来创富源迷你33W氮化镓快充的拆解,产品有固定/折叠插脚可选,配备1A1C接口,下面就来看看这款充电器做得如何。



值得一提的是,此前充电头网还拆解了创富源65W 2C1A氮化镓快充充电器,大家可以点击链接查阅。



一、创富源迷你33W氮化镓充电器外观

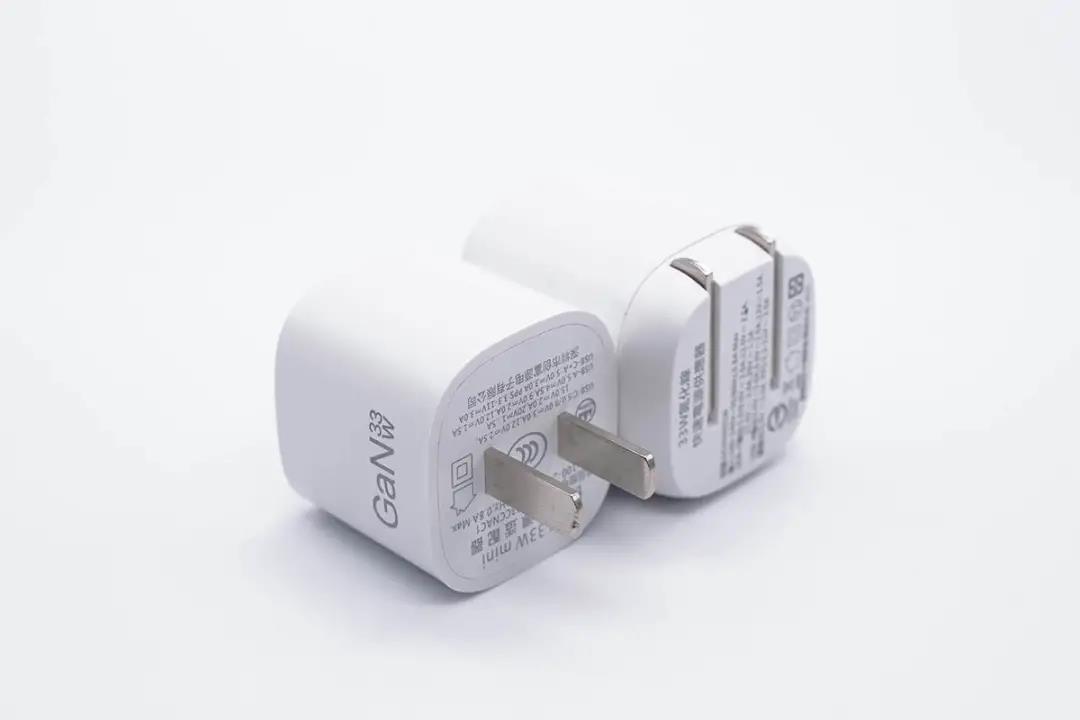

创富源这款迷你33W氮化镓充电器有固定和折叠插脚两种款式,分别满足居家办公和外出携带等使用需求。

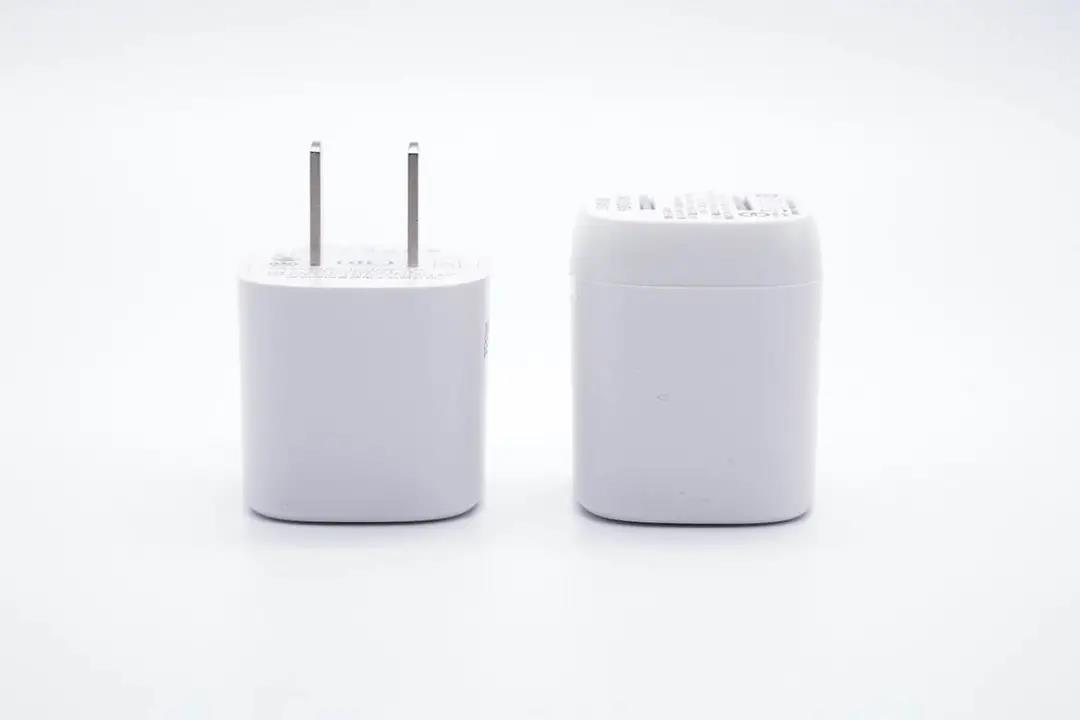

两款充电器基本只有插脚不同带来的机身长度不同。





例如充电器参数、1A1C接口配置等基本一样。下面我们以固定插脚款式为例进行介绍。

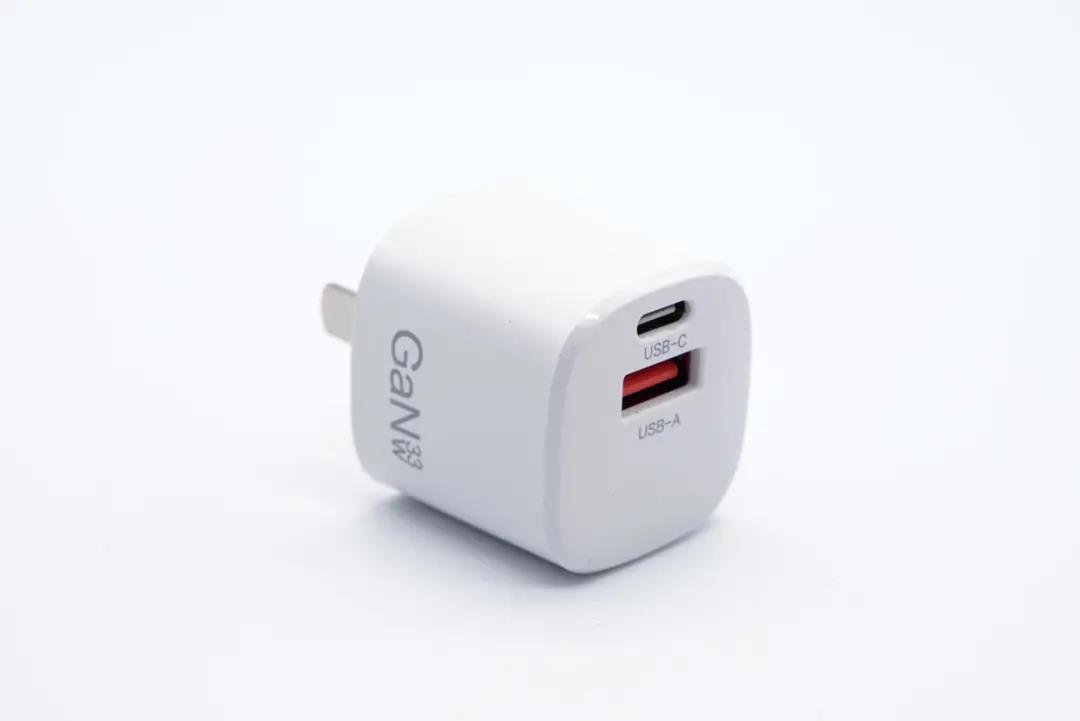

创富源迷你33W氮化镓充电器采用PC材质白色外壳,腰身各面过渡圆润,顶面边缘倒角亮面设计,整体非常小巧。





输入端配备固定式国标插脚。

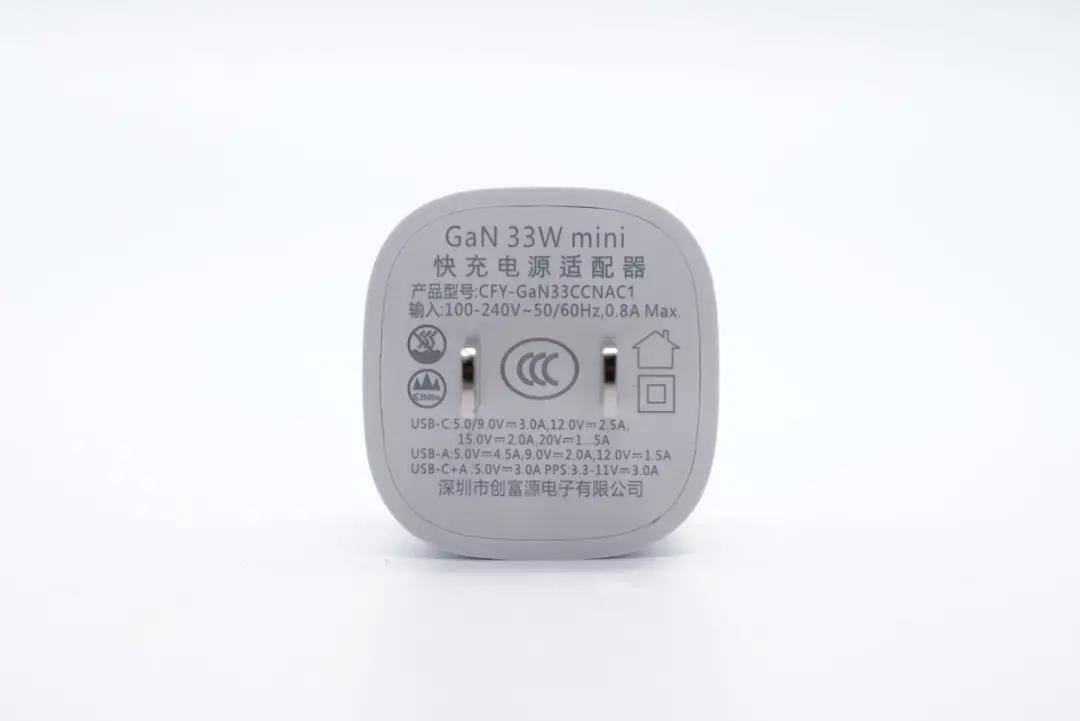

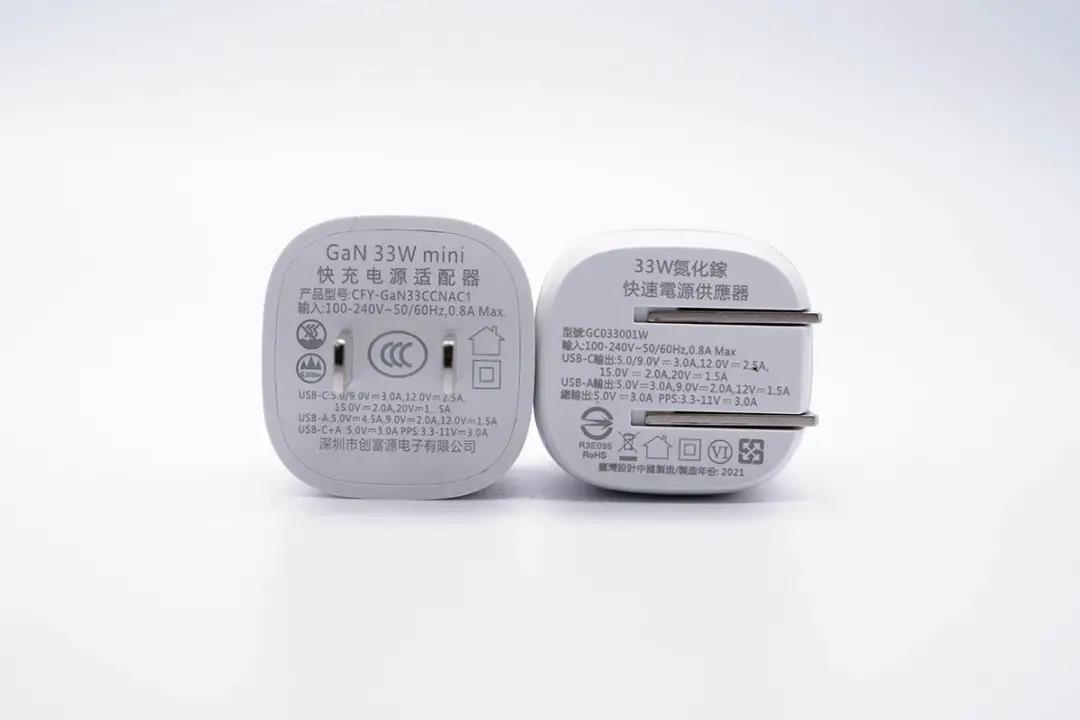

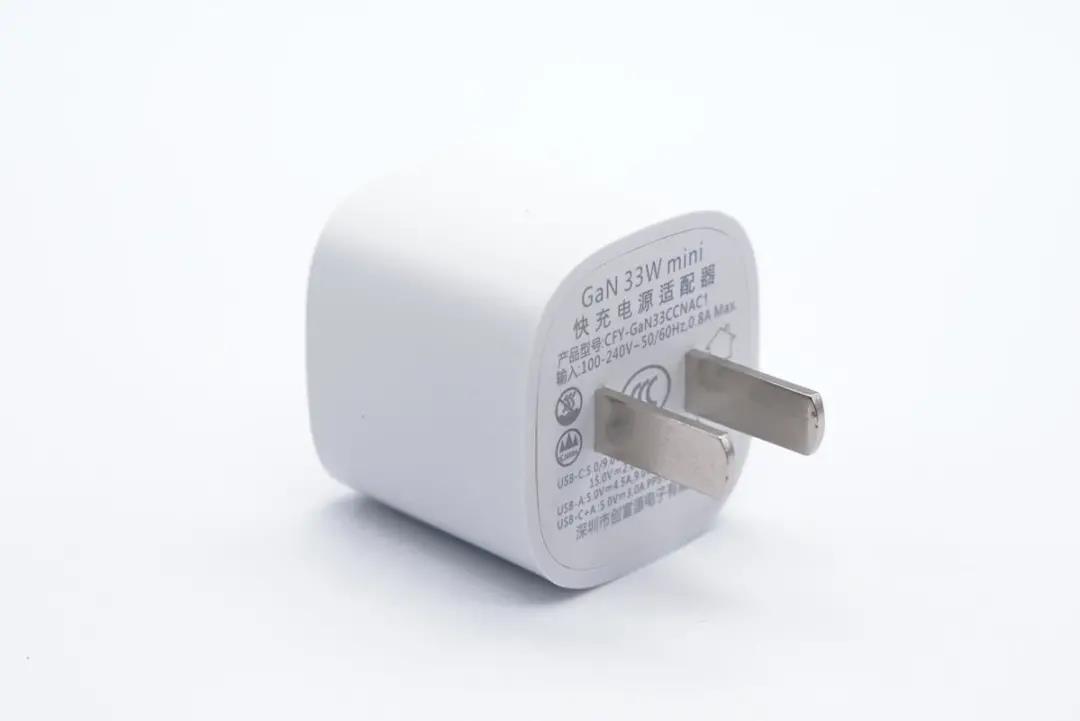

输入端外壳上印有充电器参数

型号:CFY-GaN33CCNAC1

输入:100-240V~50/60HZ 0.8A

USB-C输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

USB-A输出:5V4.5A、9V2A、12V1.5A

USB-C+A:5V3A

产品已经通过了CCC认证。

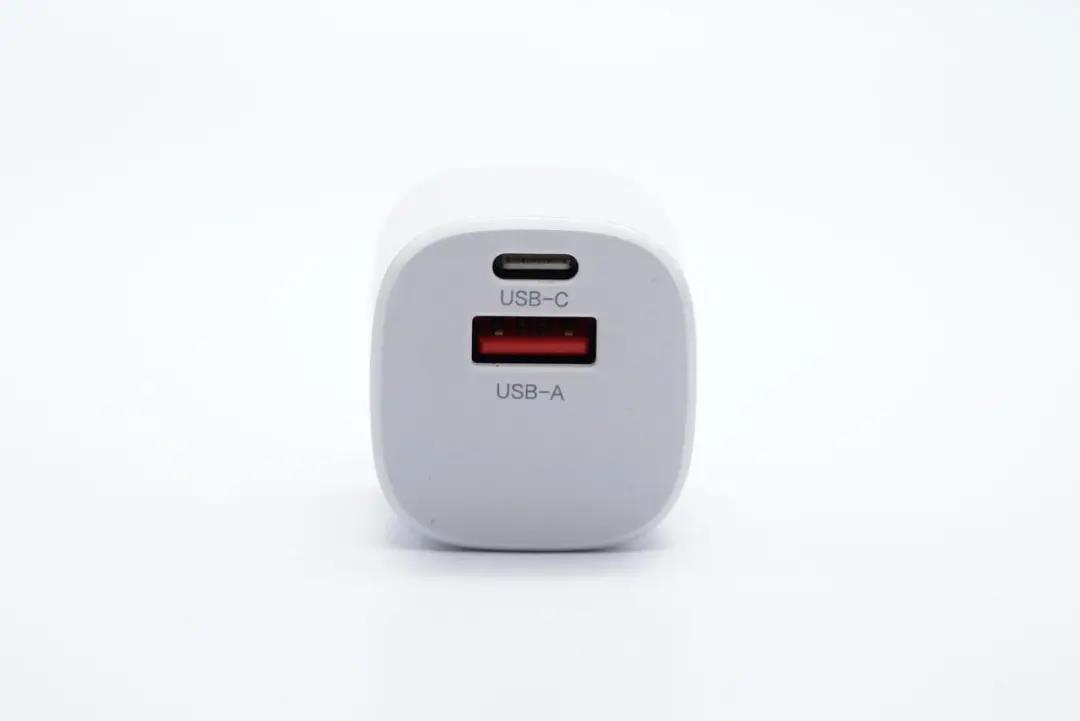

输出顶面配有1A1C接口,分别采用白色和橘红色胶芯。

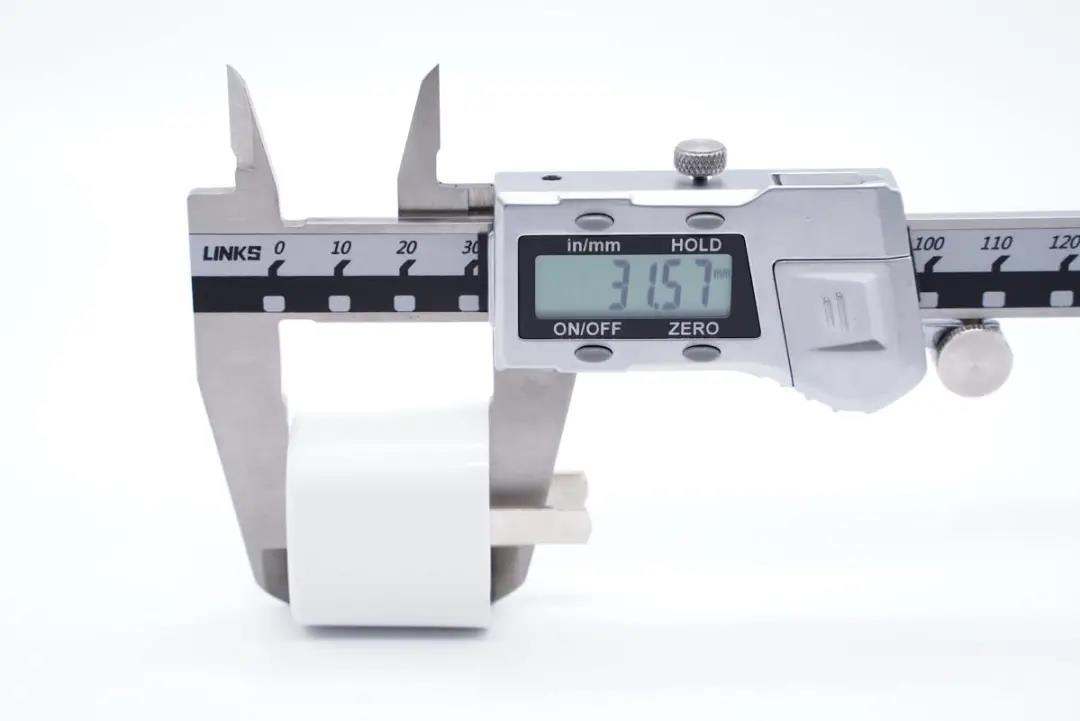

测得机身高度为31.57mm。

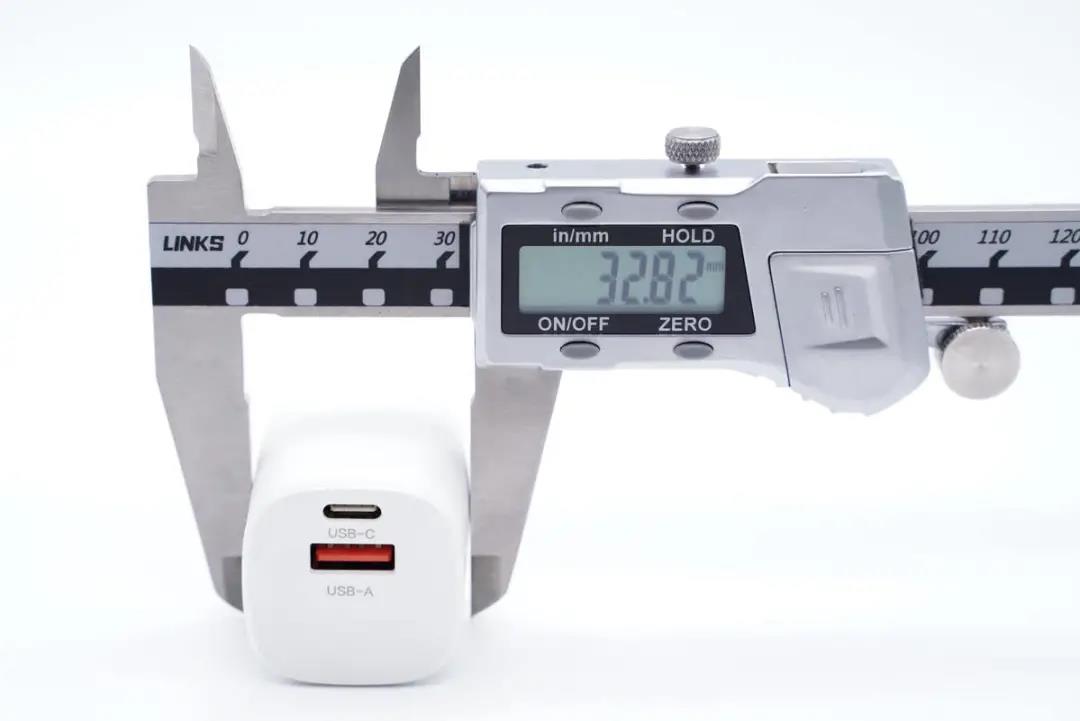

宽度为32.82mm。

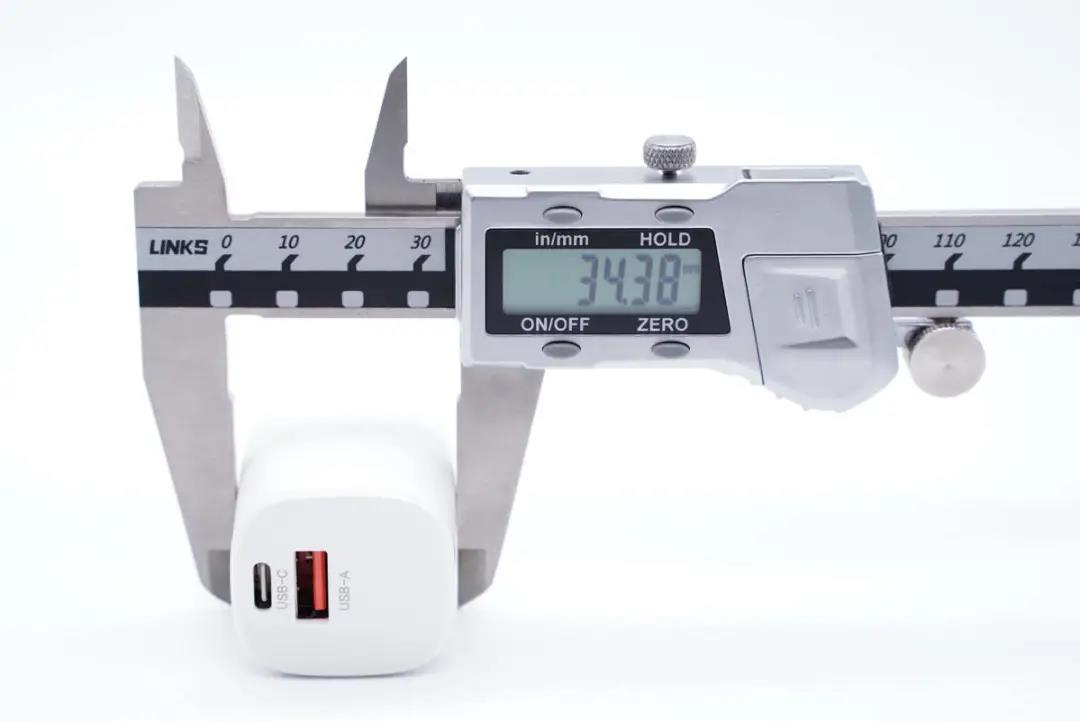

厚度为34.38mm。通过三维可以算得充电器体积约为35.62cm³,功率密度约为0.93W/cm³。

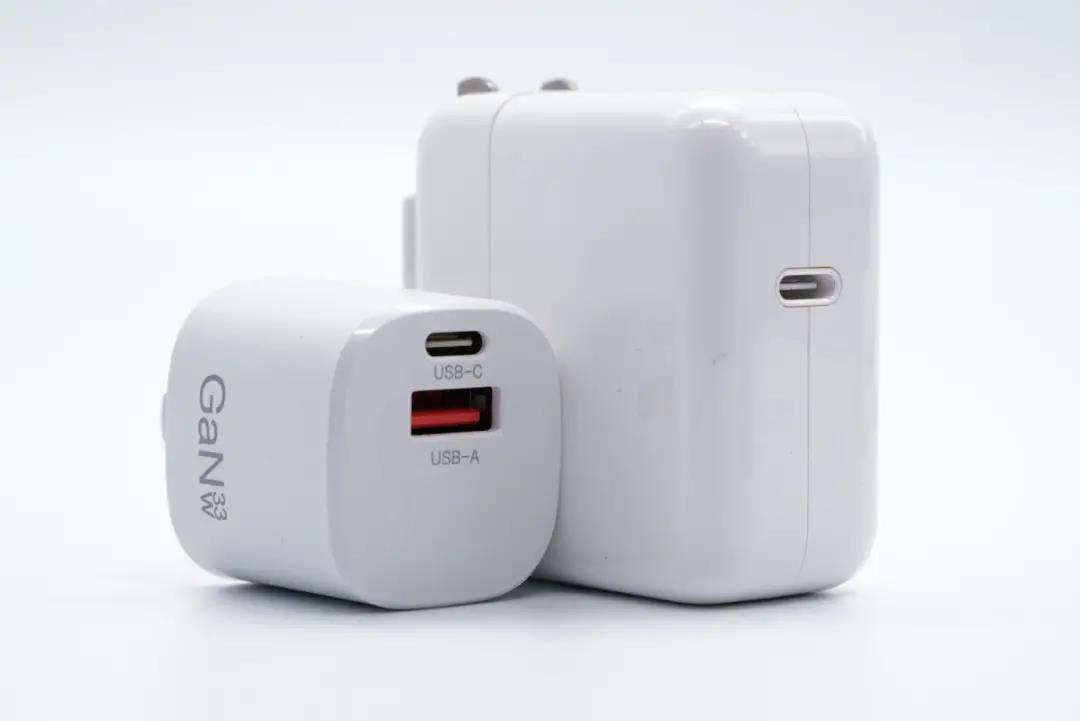

和苹果30W充电器直观对比,体积优势非常明显。

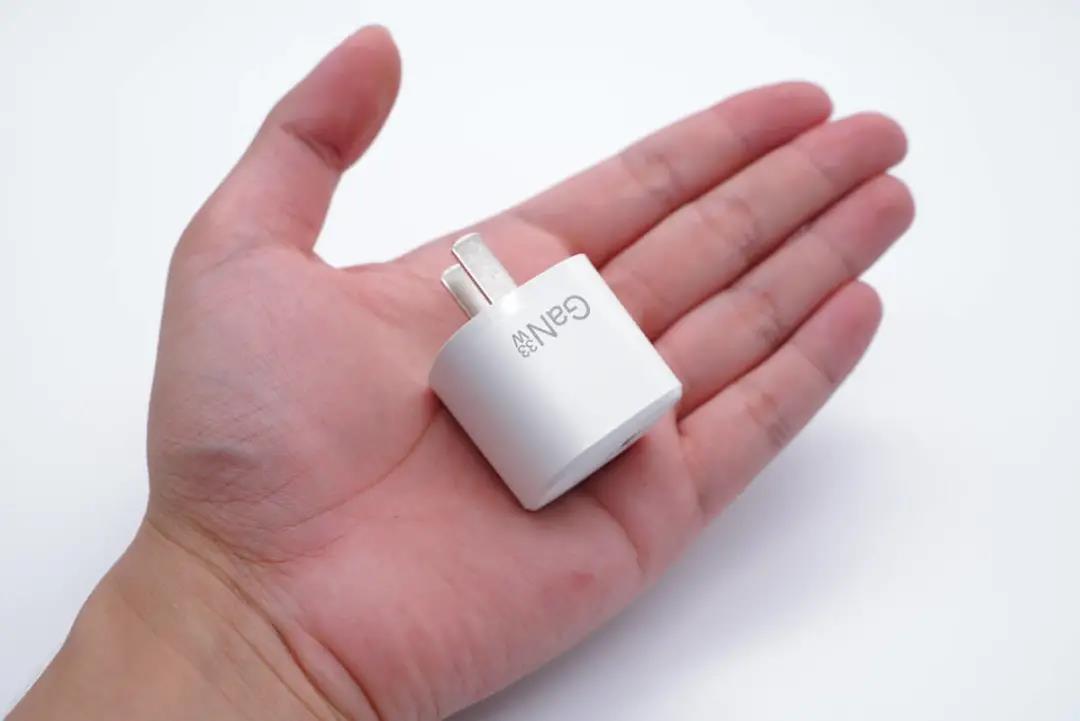

拿在手上的直观感受。





净重约为41g。

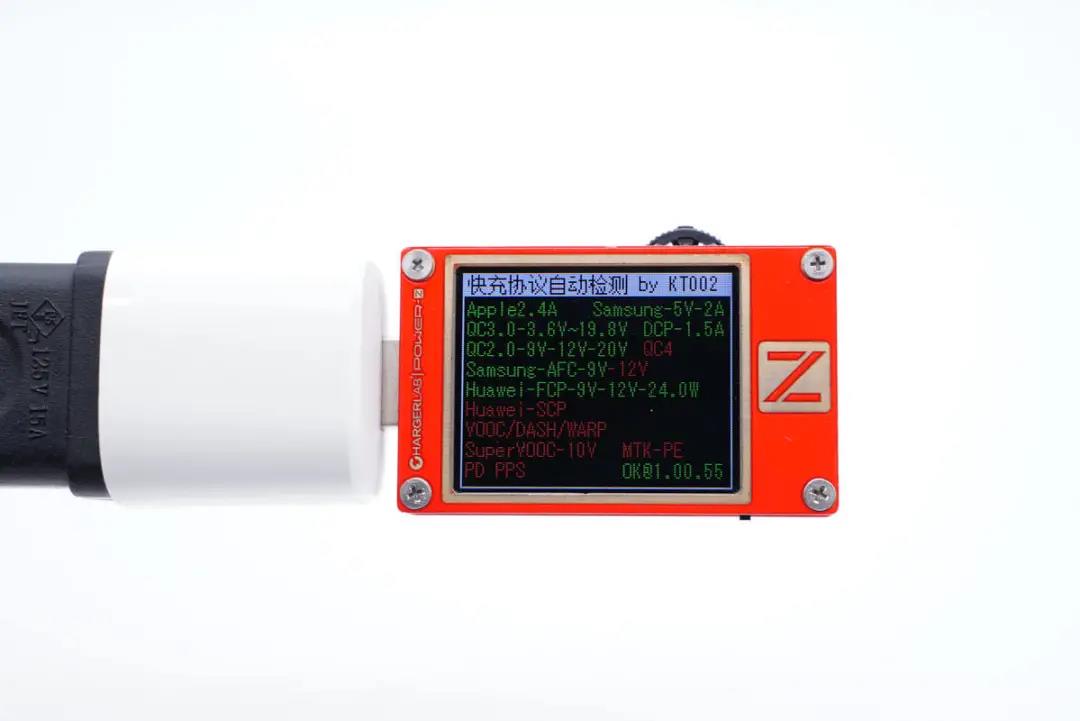

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP快充协议。

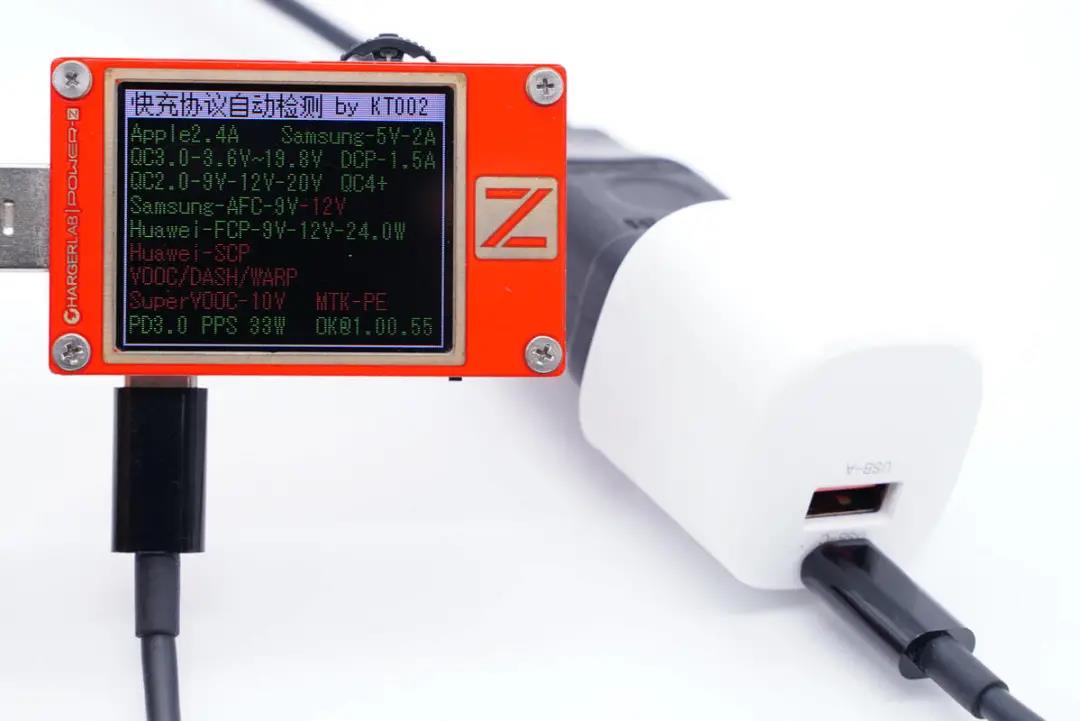

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

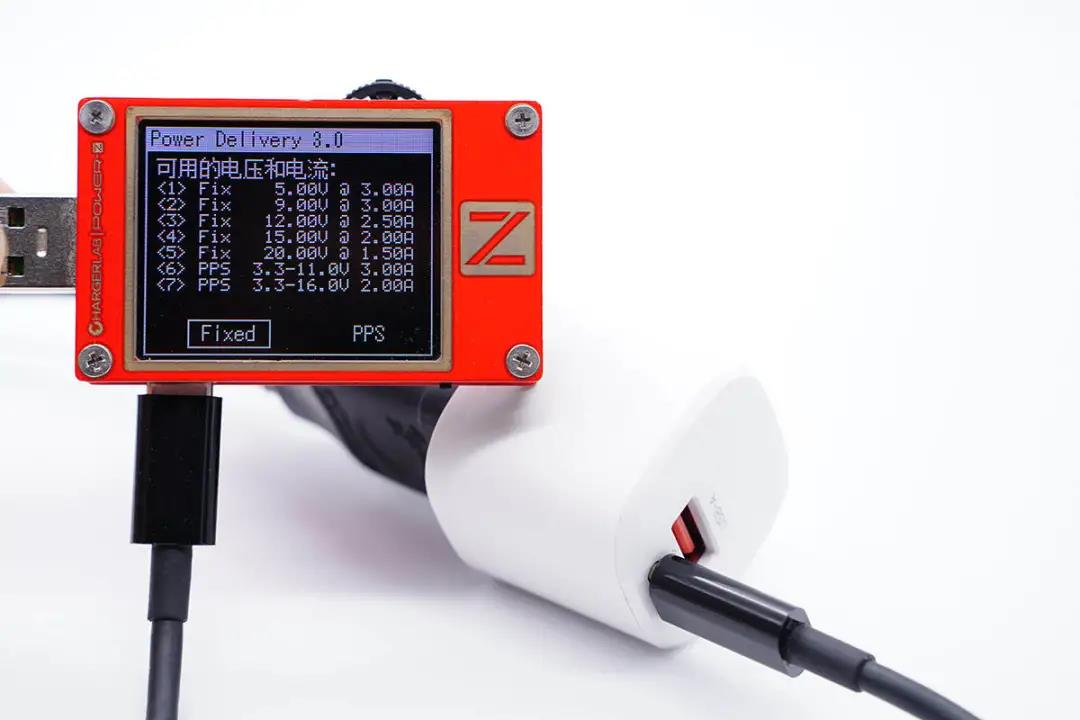

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A和3.3-16V2A两组PPS电压档位。



二、创富源迷你33W氮化镓充电器拆解

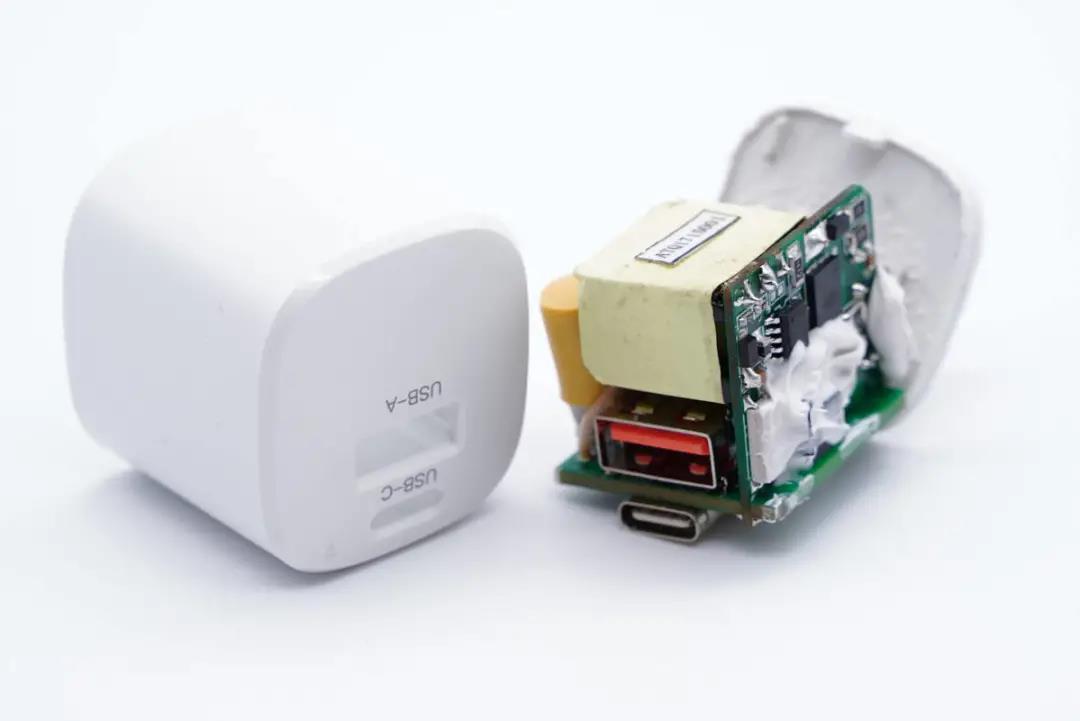

拆开外壳取出PCBA模块。

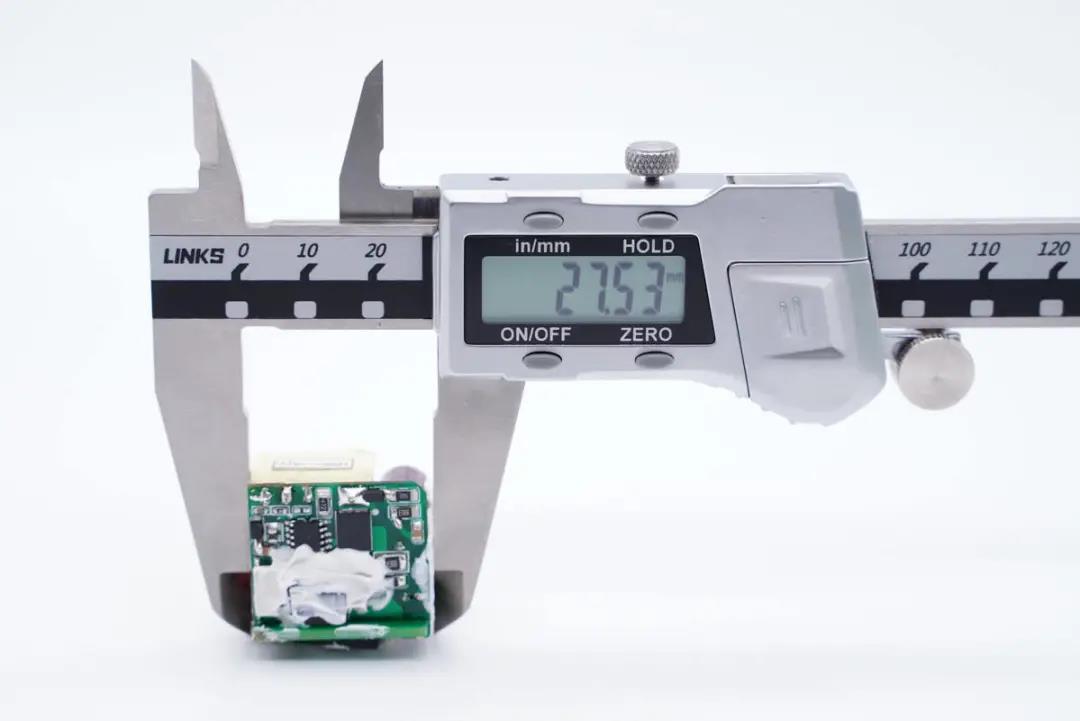

测得模块长度为27.53mm。

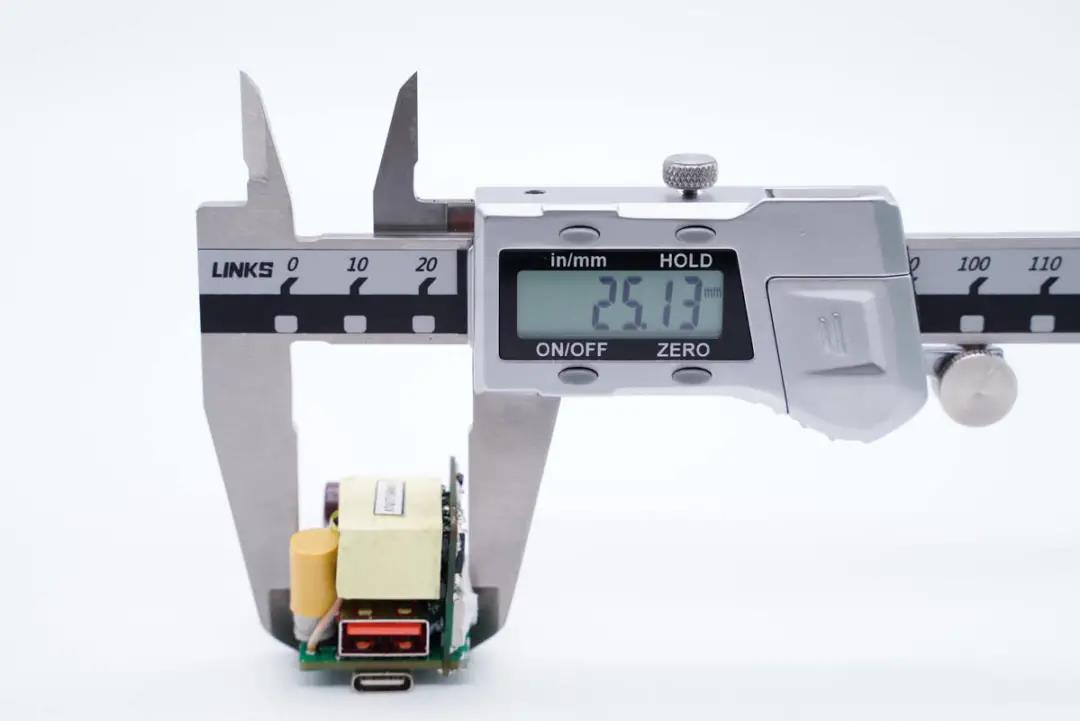

宽度为25.13mm。

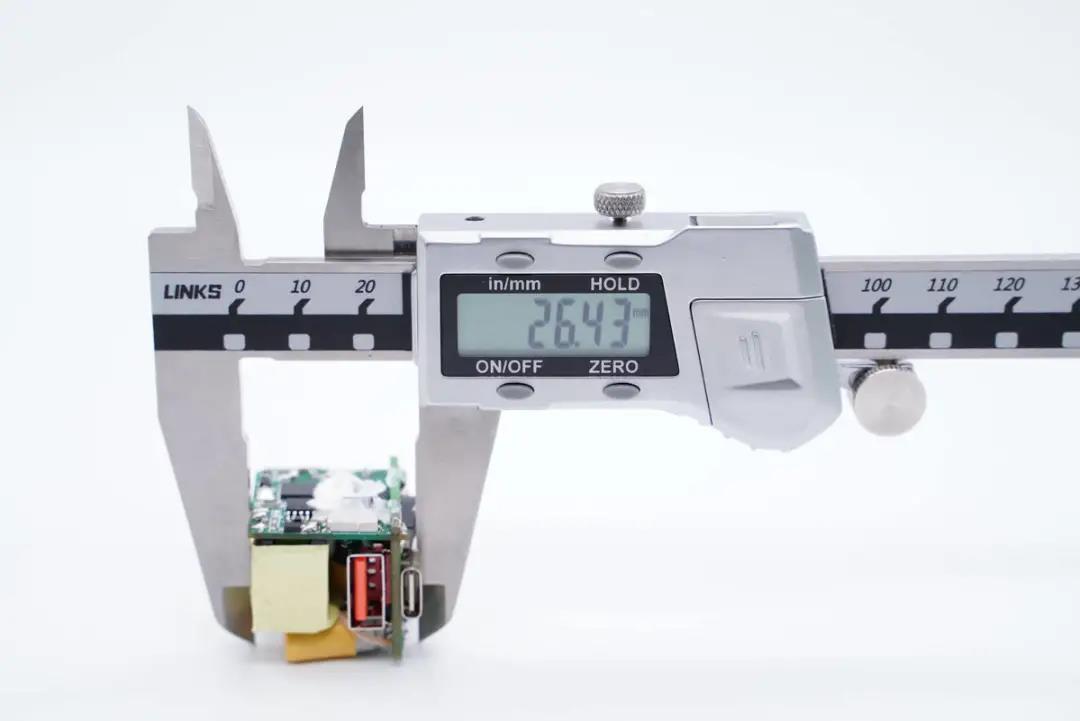

厚度为26.43mm。

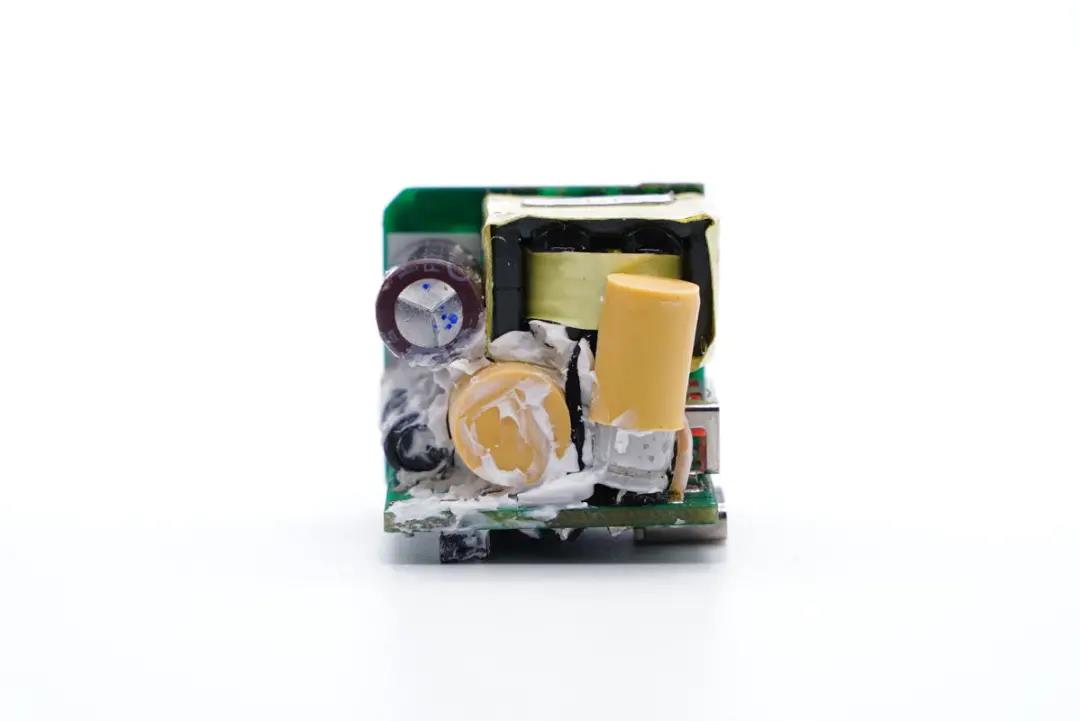

PCBA模块由两颗小板垂直焊接组成,电容等器件打胶加固。

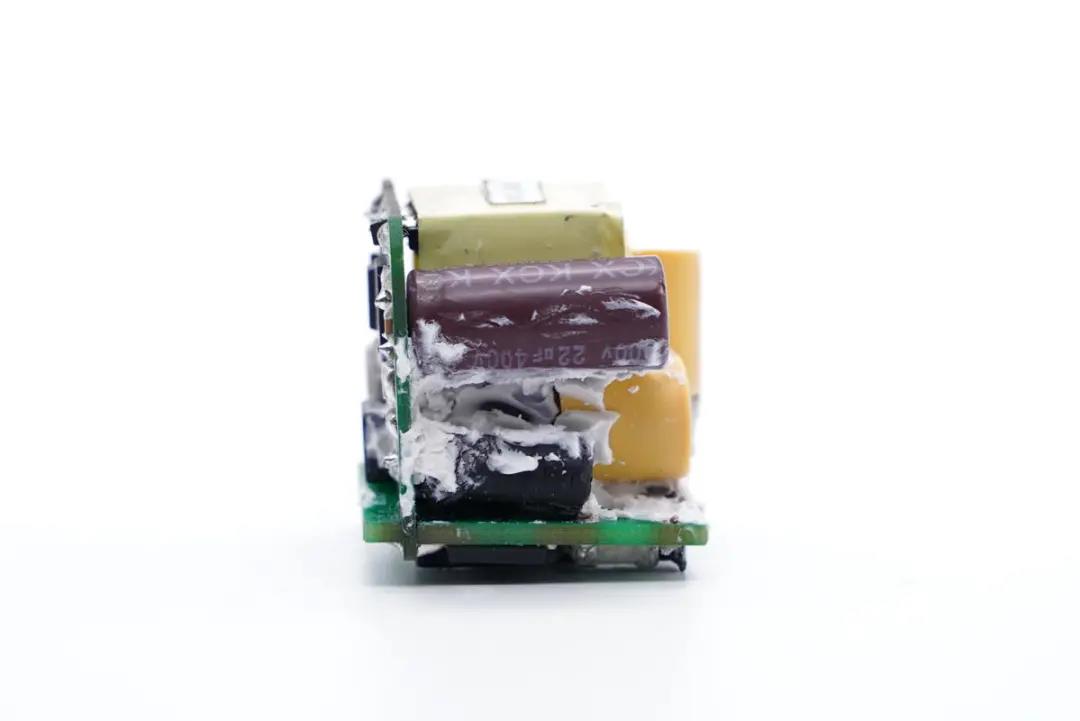

高压滤波电解电容以及输出滤波固态电容外套黄色胶套绝缘。

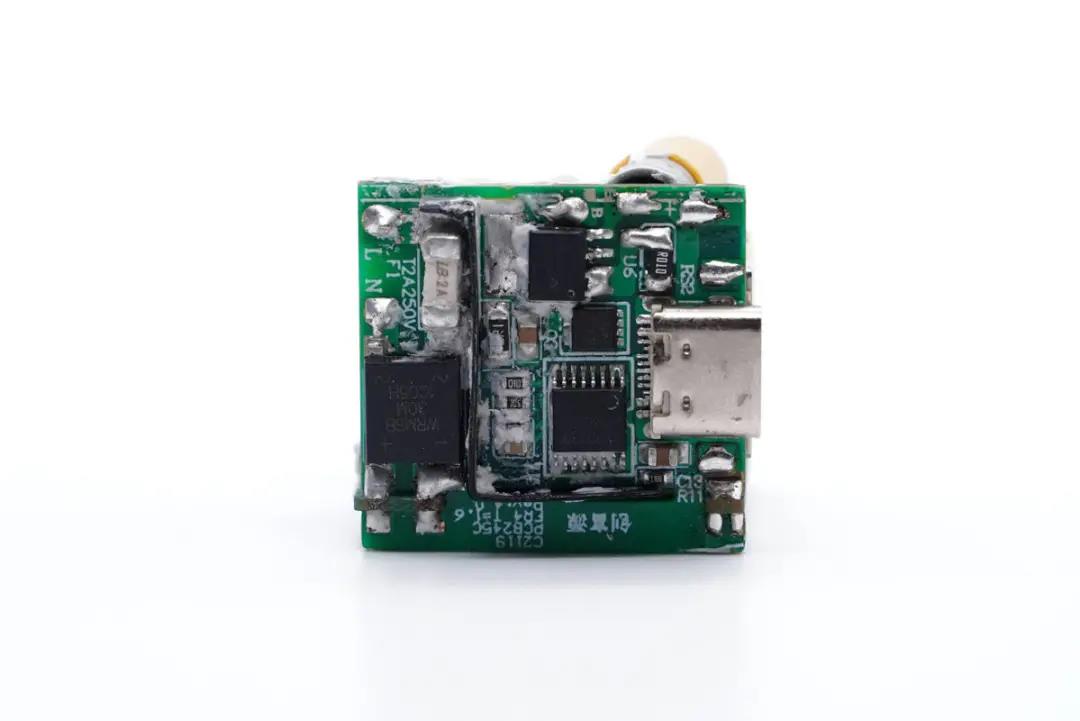

其中一块小板背面设有保险丝、整流桥、同步整流芯片、协议芯片以及输出VBUS开关管,初次级间设有隔离板。

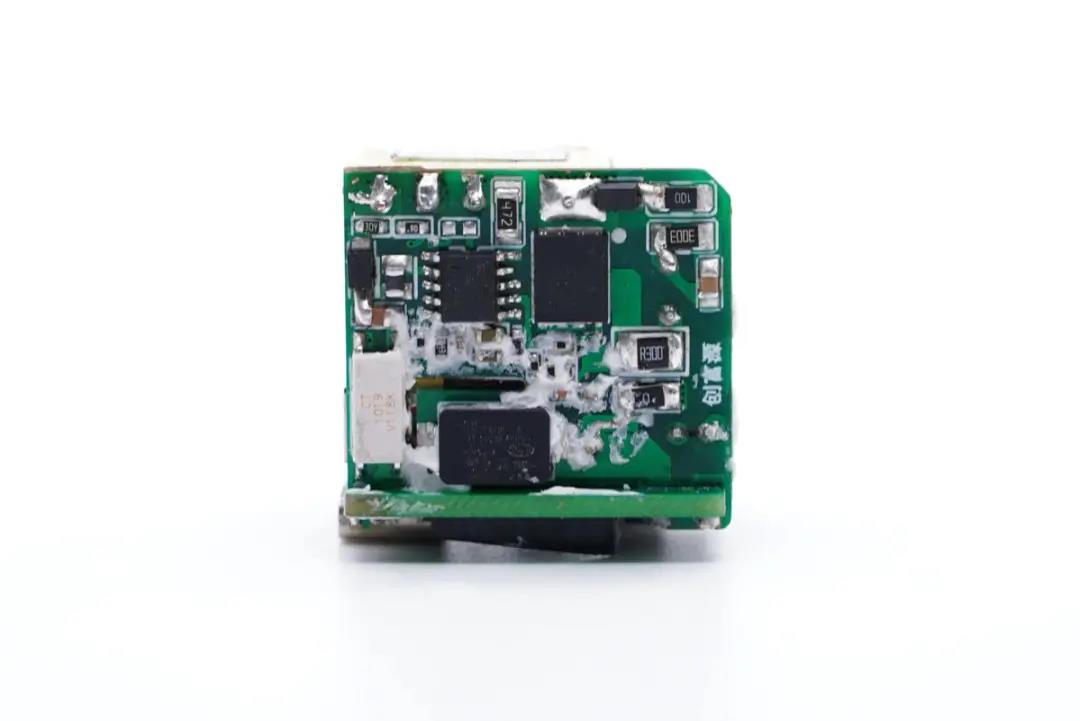

另一块小板背面有开关电源主控芯片、开关管、光耦和贴片Y电容。

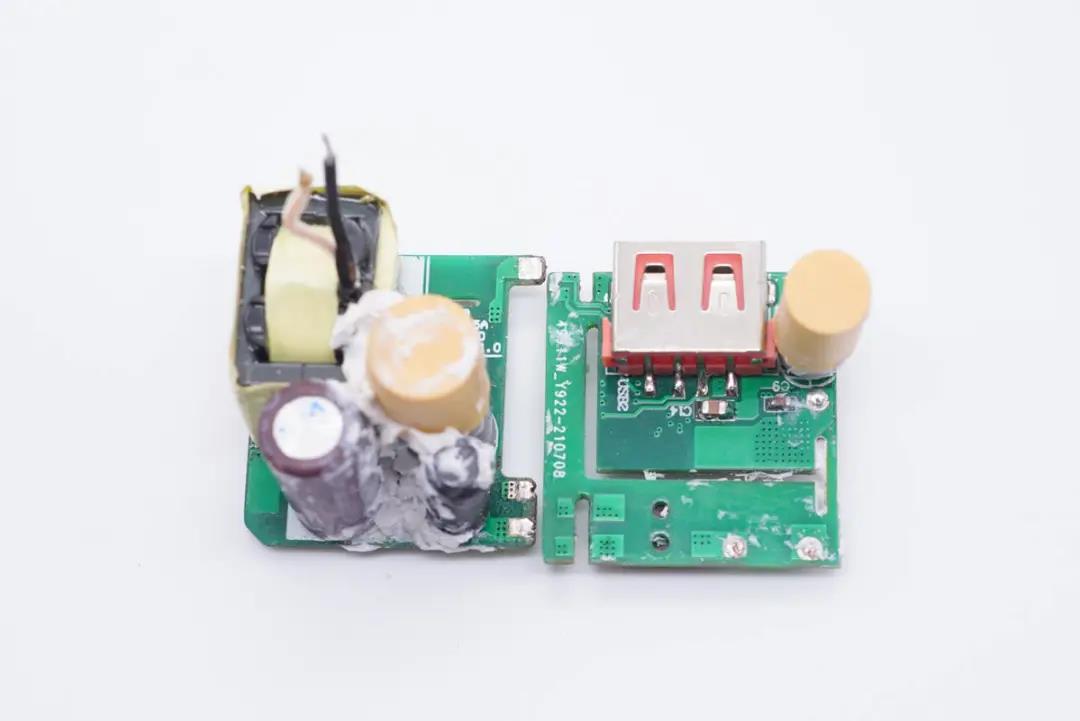

将两块小板拆分开,侧边小板正面有工字电感、两颗高压滤波电解电容和变压器。

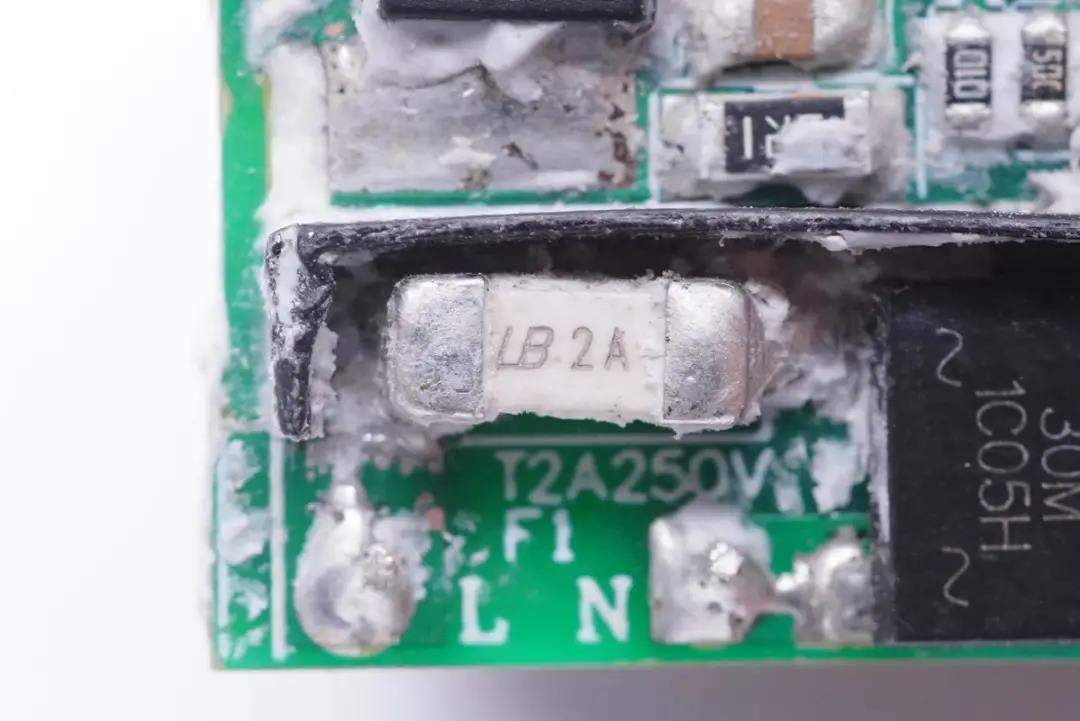

保险丝来自蓝宝,额定电流2A。

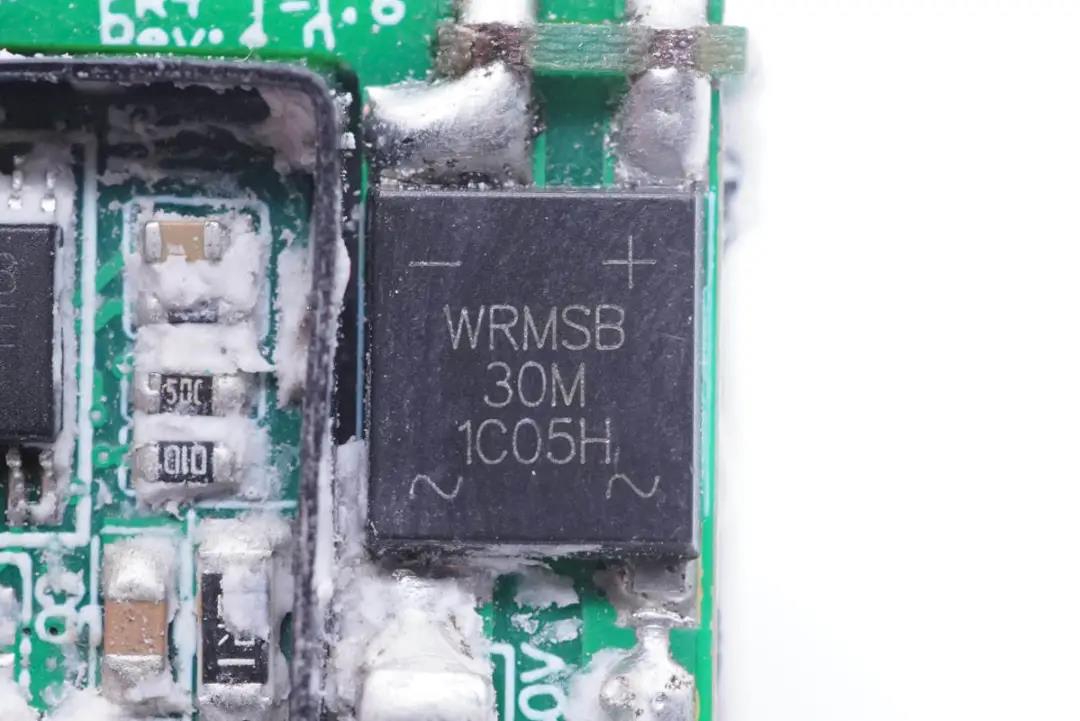

WRMSB30M整流桥特写。

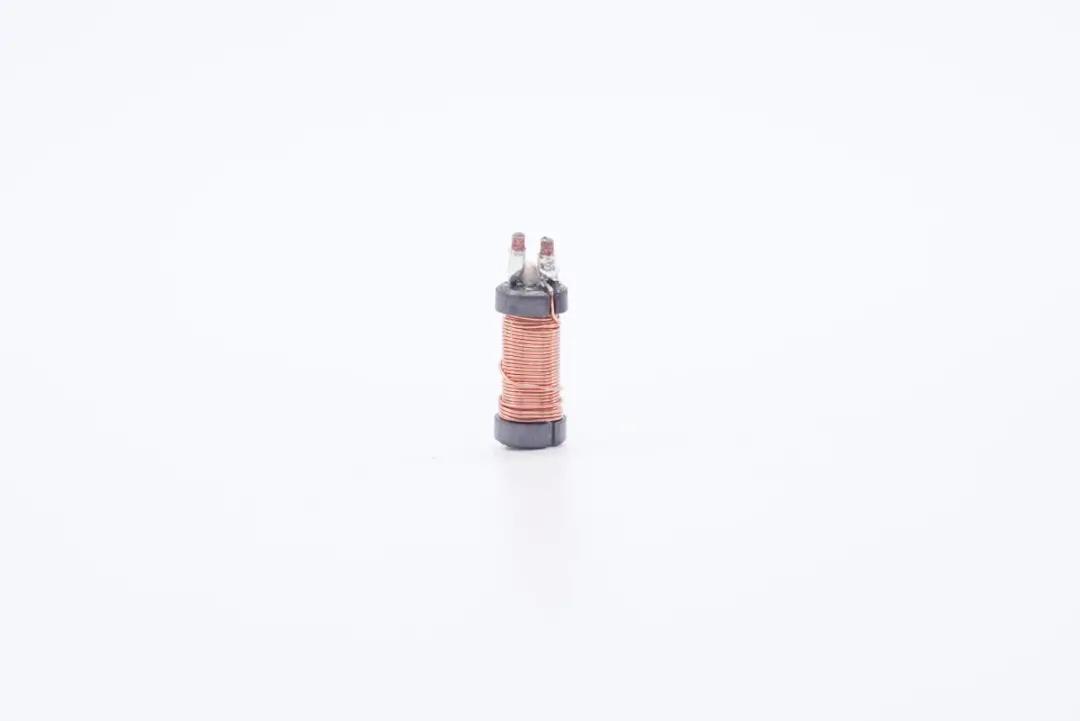

工字电感特写。

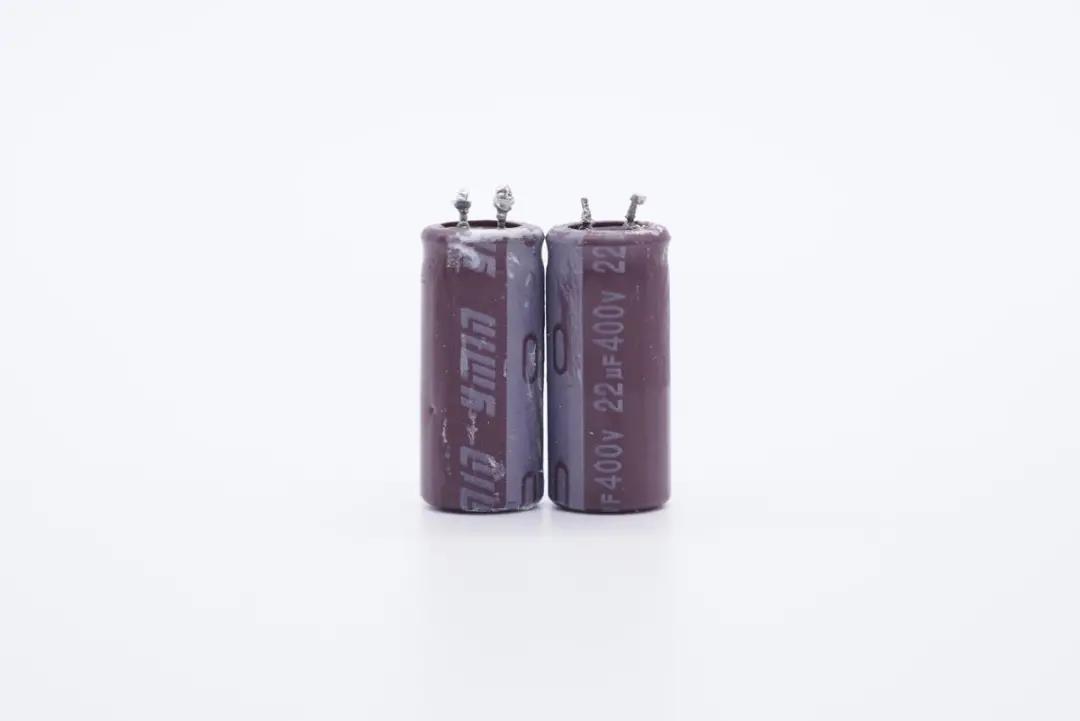

两颗高压滤波电解电容采用永铭KCX系列,规格均为400V 22μF,其工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。



充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

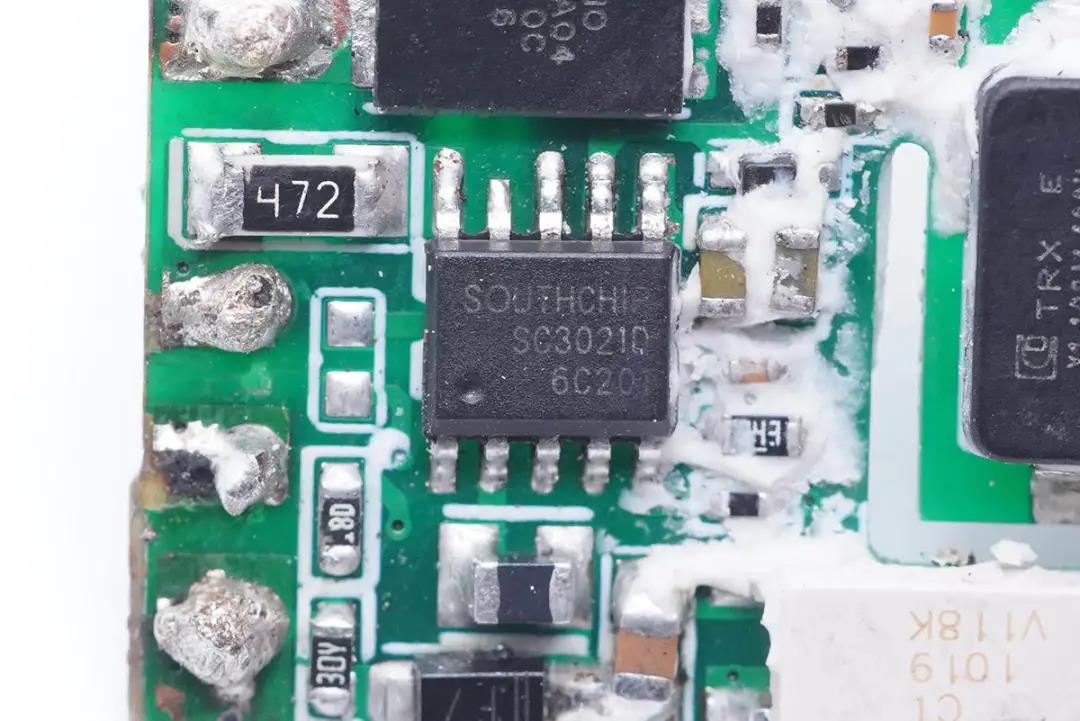

开关电源主控芯片为南芯SC3021D,支持170KHz GaN直驱,专为30W氮化镓充电器设计,在该方案下可采用ATQ17/15绕线式变压器,极具性价比。

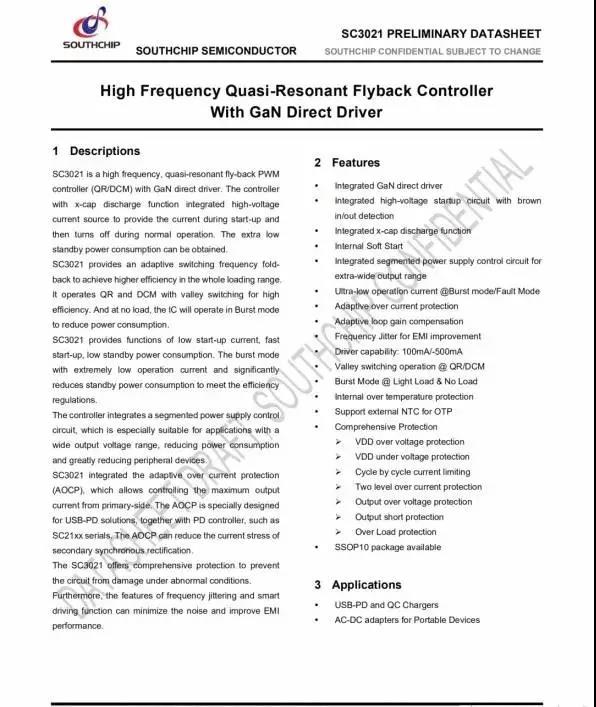

据了解,南芯SC3021x满足各类高频QR快充需求,采用专有的GaN直驱设计,省去外置驱动器或者分立驱动器件;集成分段式供电模式,单绕组供电,无需复杂的供电电路;内置高压启动及交流输入Brown In/Out功能,集成了X-cap放电功能。



充电头网拆解了解到,南芯快充芯片可应于充电器、车充、移动电源、储能电源等产品,此前已被安克PowerHouse II 400户外电源羽博300W便携式储能电源三星45W PD快充车充紫米20号200W PD快充移动电源紫米65W 2C1A桌面PD快充安克Nano 20W PD快充充电器数十款产品采用,品质获得客户高度认可

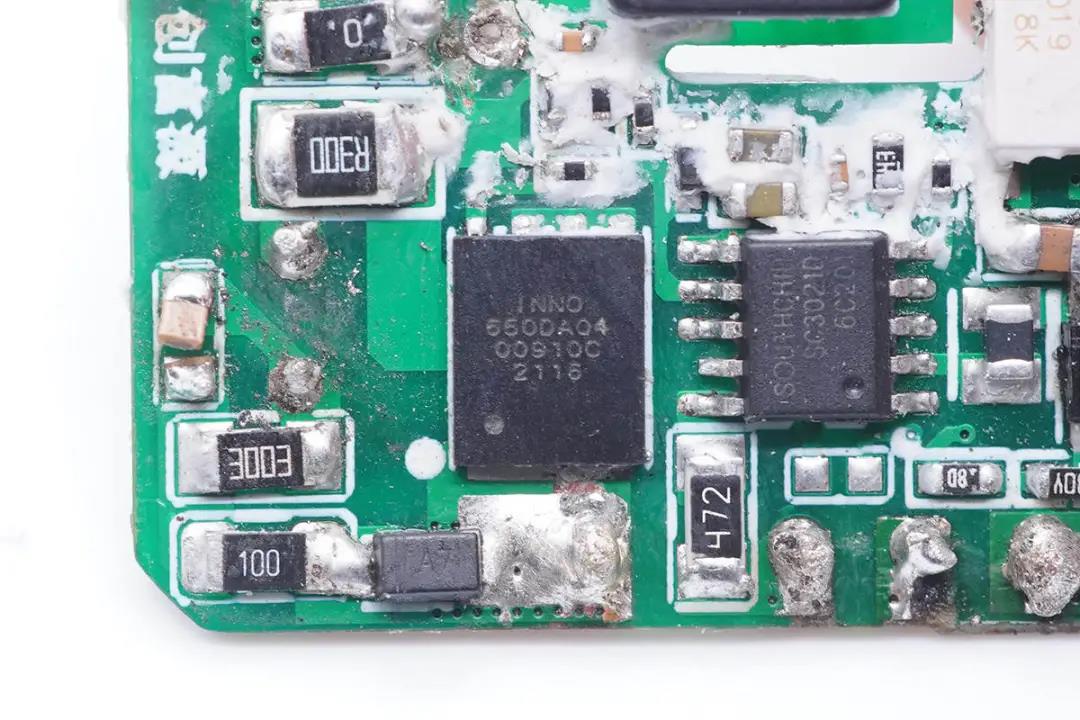

氮化镓功率芯片采用英诺赛科INN650DA04,耐压650V,导阻480mΩ(max),具备高频高效、极低损耗、快速主动散热等特点,同时采用DFN5*6封装,实现小体积、高效率的充电器设计。

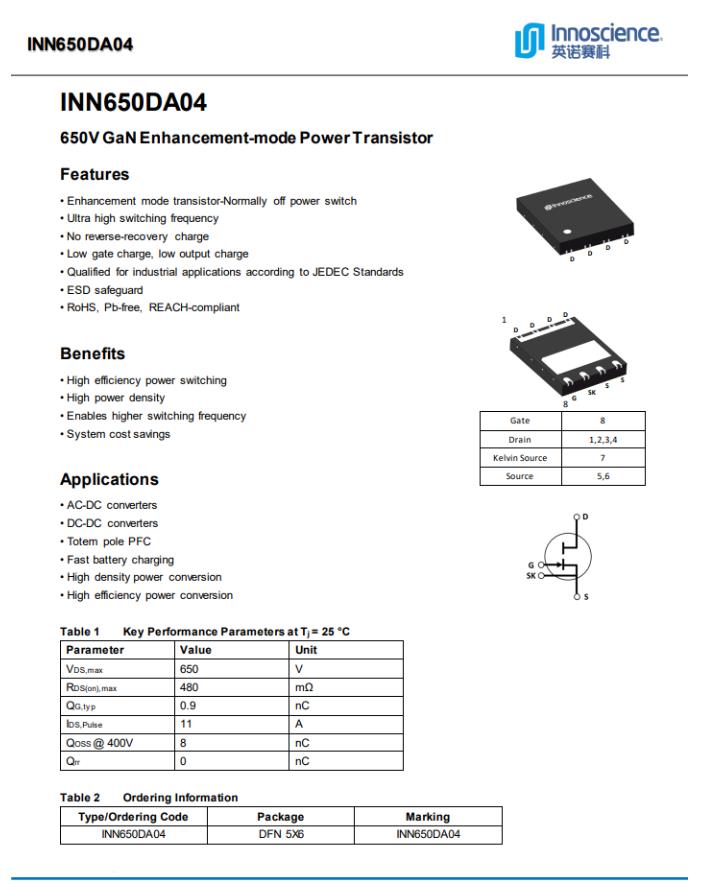

英诺赛科INN650DA04资料信息。



INN650DA04是InnoGaN系列第二代新品,此前已被古石科技迷你30W氮化镓快充科讯迷你33W快充氮化镓REMAX 30W氮化镓快充努比亚30W氮化镓方糖快充睿元实业33W 1A1C氮化镓快充等数十款30W快充产品采用,芯片质量获得市场认可。

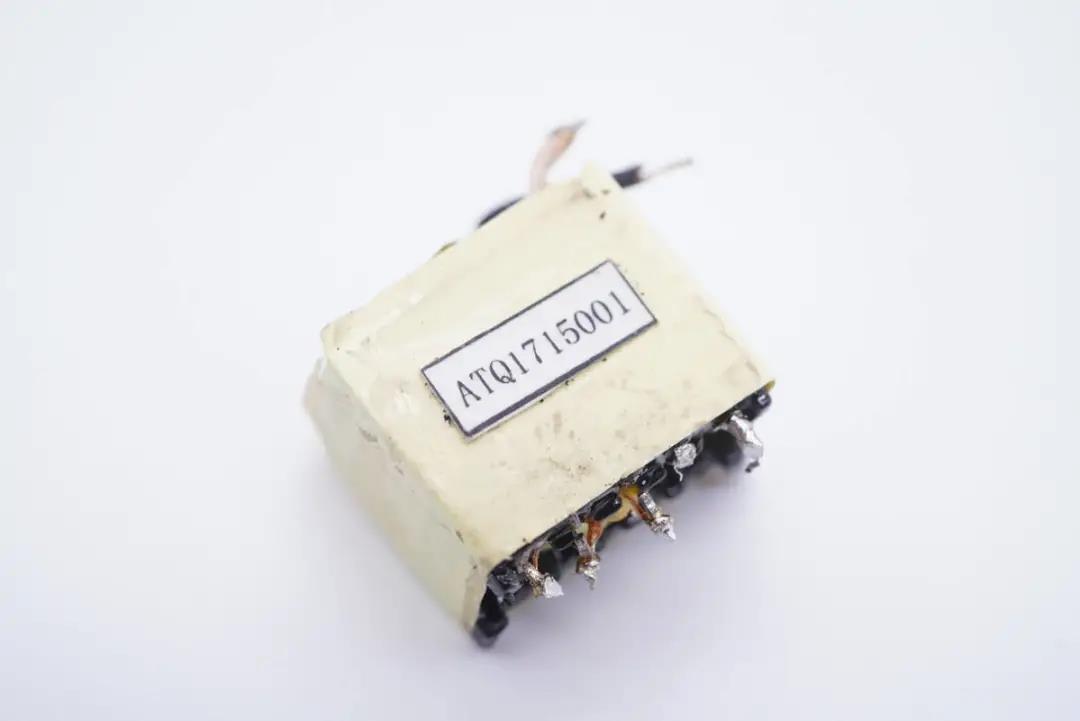

变压器特写。

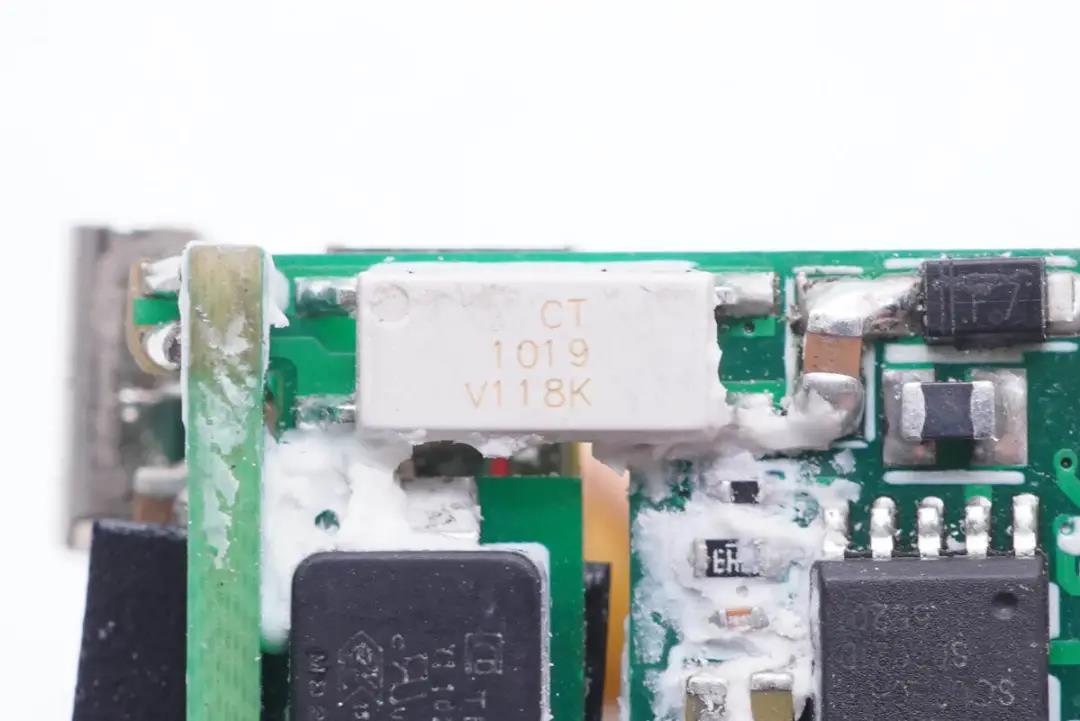

CT-1019光耦,用于初级次级通信,反馈输出电压。

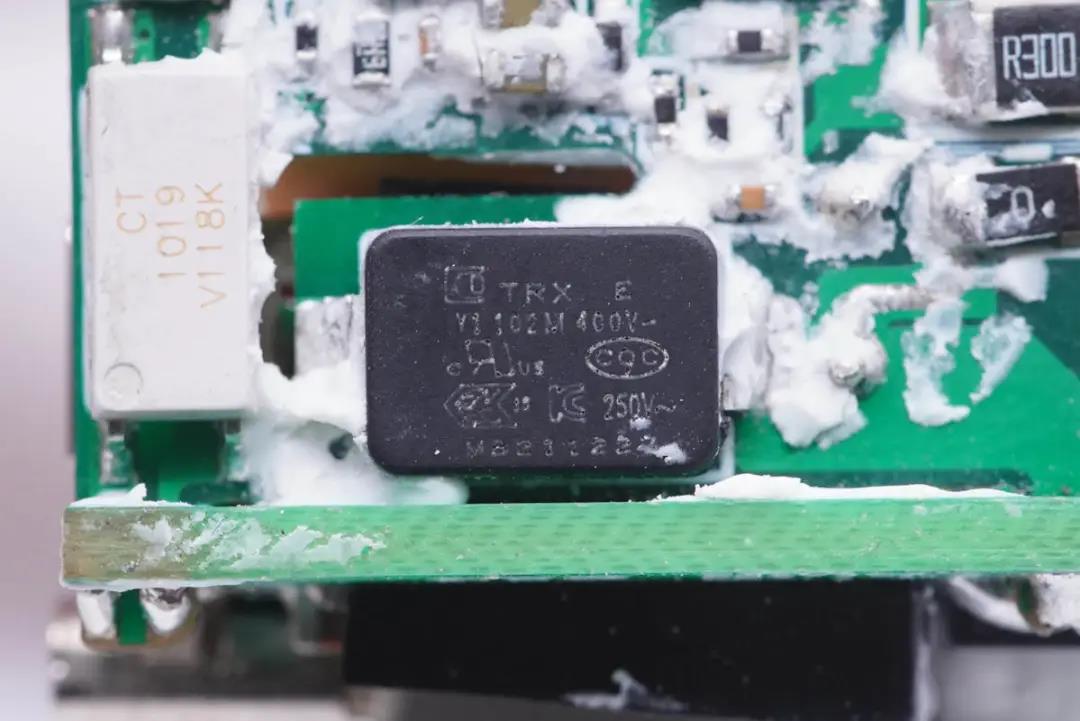

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

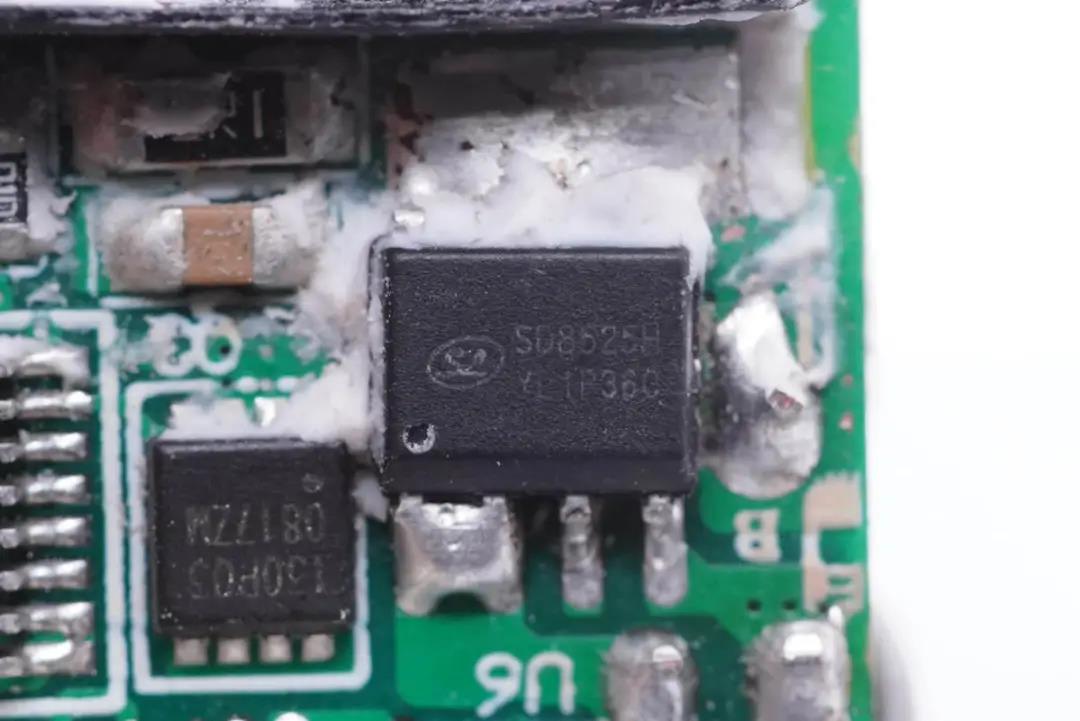

同步整流芯片采用士兰微SD8525H,内置100V低压MOS,支持CCM/DCM/QR模式,超快速关断,关断时间小于20ns,采用SOP8封装。

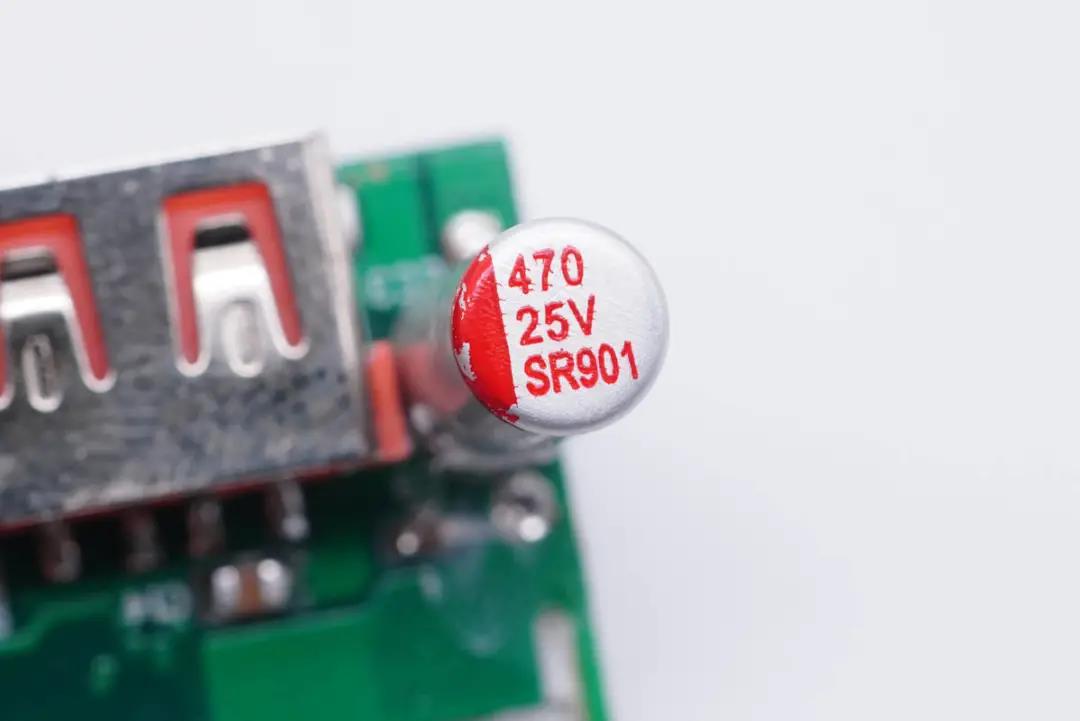

输出滤波固态电容特写,规格为25V 470μF。

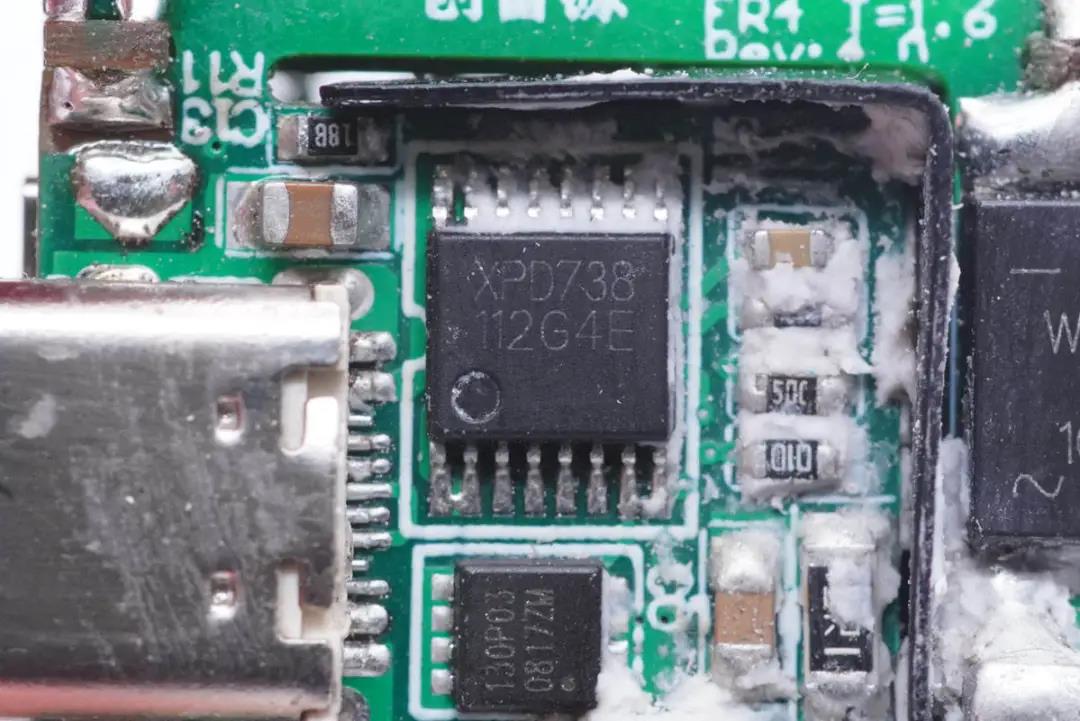

协议芯片采用云矽半导体XPD738,用于1C1A双口控制。XPD738通过了USB PD3.0认证(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议,很适合应用在1C1A双端口充电设备上,支持任意单口快充双口输出5V,在A口连接苹果充电线但未接入苹果手机时,C口仍然有快充。

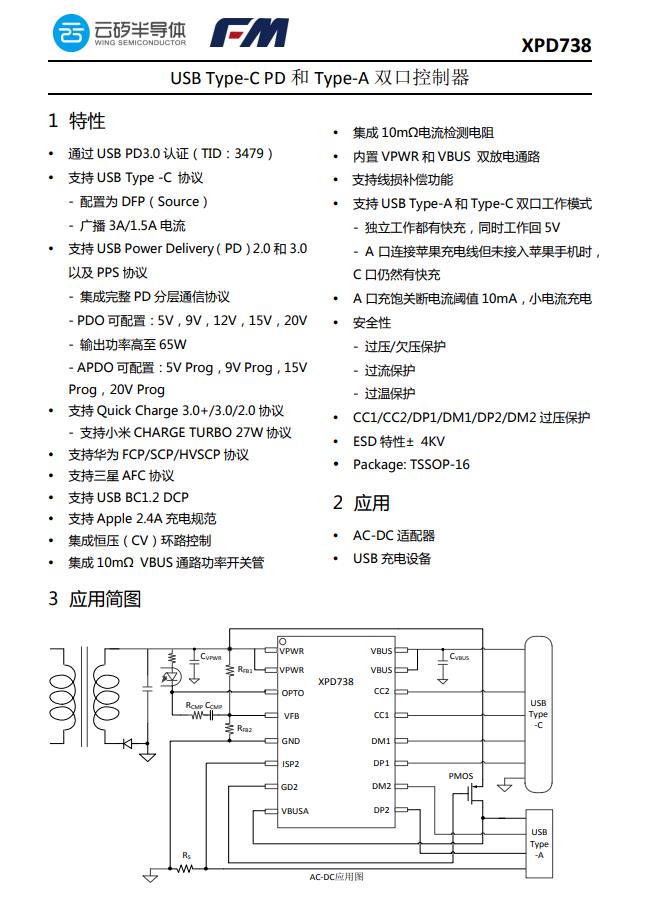

云矽半导体XPD738资料信息。



充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座傲基20W PD快充充电器倍思20W迷你PD快充海陆通20W PD快充傲基1A1C 32W快充奥睿科20W USB PD快充乐奇领先20W PD快充等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

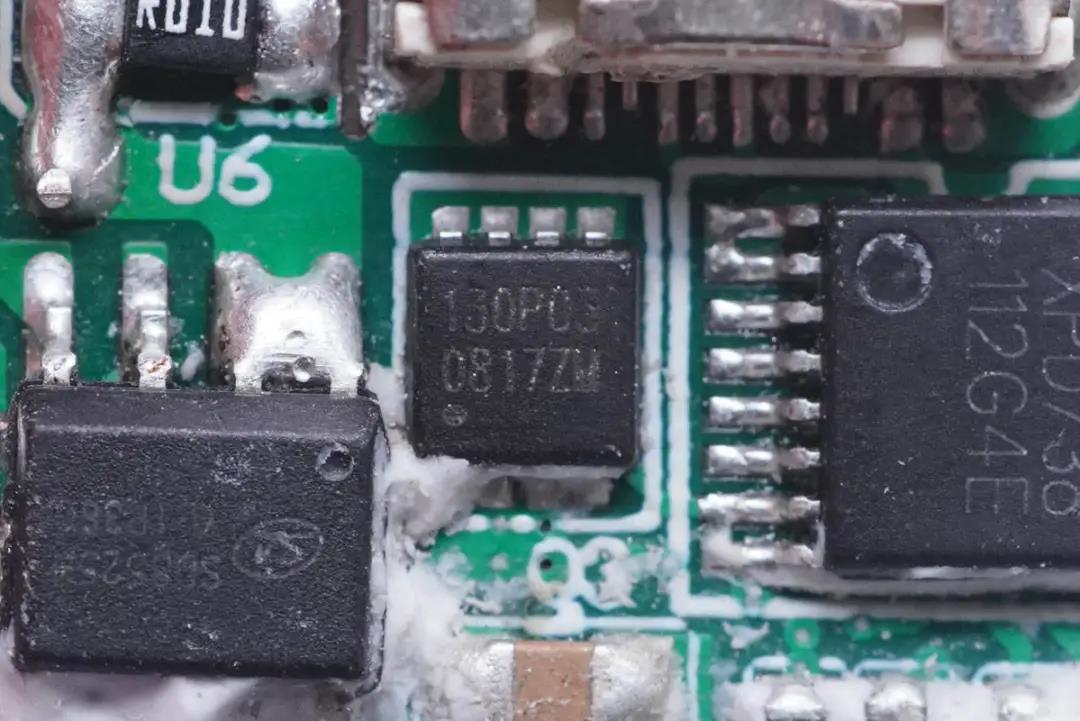

输出VBUS开关管采用真茂佳ZM130P03M,耐压30V,导阻13mΩ,DFN3x3封装。

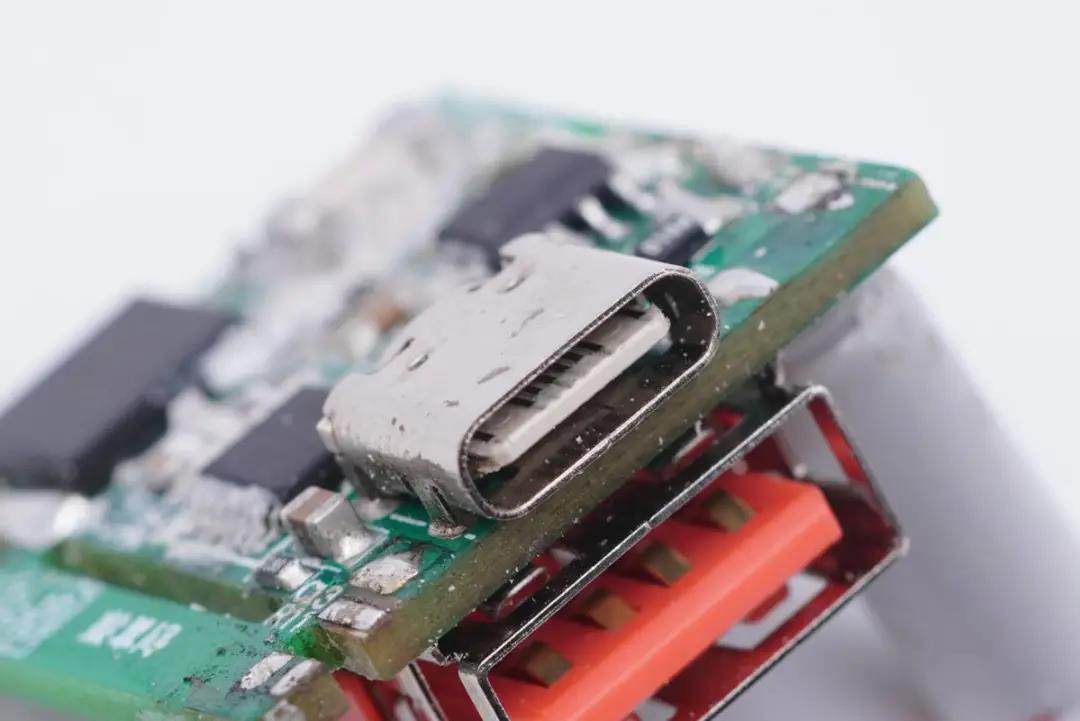

USB-C母座特写,过孔焊接。

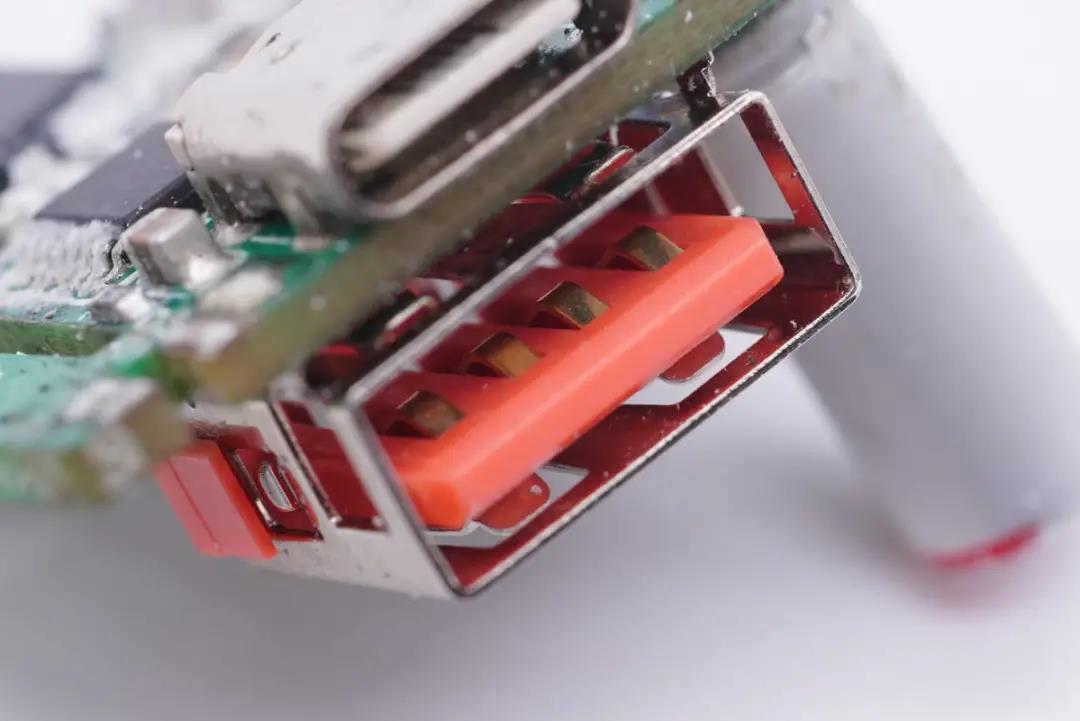

USB-A母座特写。

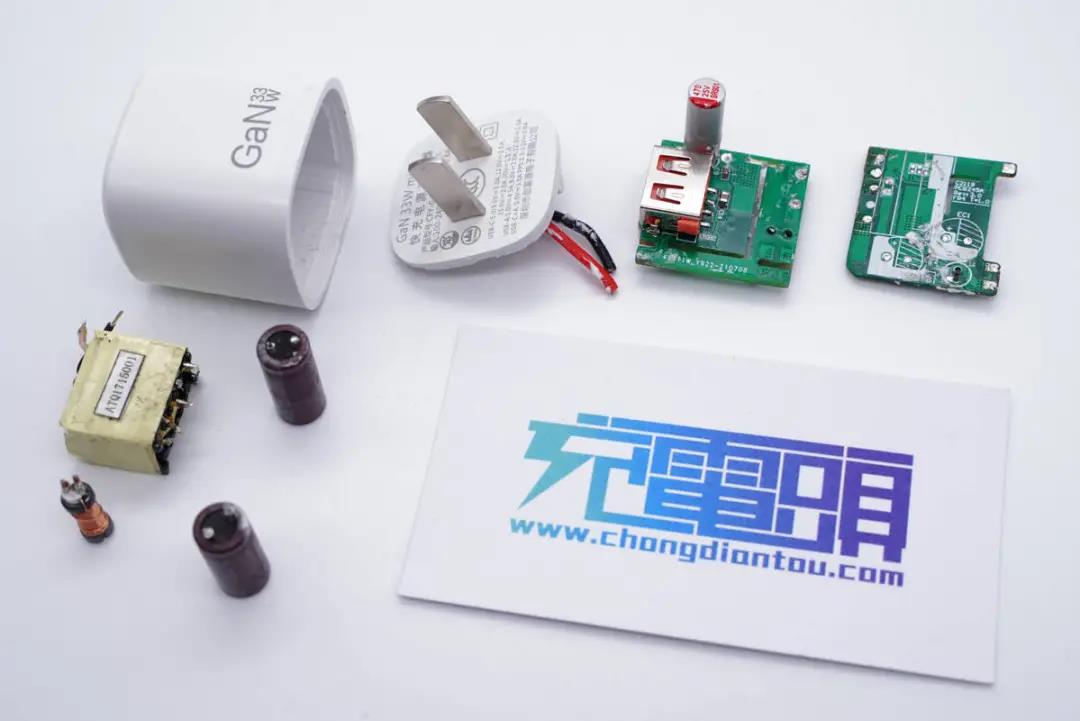

全部拆解完毕,来张全家福。



充电头网拆解总结



创富源这款迷你33W氮化镓充电器在配备1A1C接口情况下,整体尺寸只有31.5*32.5*34mm,功率密度高达0.93W/cm³,十分小巧,满足消费者对33W迷你充的需求。


而配备的1A1C万金油接口可适配更多设备,支持QC、AFC、FCP、PD、PPS快充协议,具备5-20V齐全电压档位,具备3.3-11V3A和3.3-16V2A两组PPS电压档位,整体兼容性很好,满足各大品牌安卓手机、平板快充需求。



充电头网通过拆解了解到,充电器采用两块电路板组合焊接,L型结构设计,电容、变压器等器件打胶加固,电容套有绝缘胶套,初次级间设有隔离板。


充电器采用南芯SC3021D主控搭配英诺赛科INN650DA04二代氮化镓功率器件,以及士兰微SD8525H同步整流芯片组成高频QR开关电源,云矽半导体XPD738协议芯片控制双口输出电压。永铭小体积电容进行高压滤波,整体用料主流。
