拆解报告:绿联65W 2C1A氮化镓快充充电器

2021-08-21

3C配件品牌UGREEN绿联近期新品频发,100W四口氮化镓充电100W四口桌面充10000mAh磁吸无线充移动电源20000mAh 45W双向快充移动电源等新品均已在售,为广大消费者提供了丰富的选择。最近就又推出了一款65W氮化镓快充充电器CD244,配备2C1A三个USB接口,最多支持三台设备同时充电,可提供最大65W快速充电,让笔记本等设备快速满血复活。



充电器采用长条造型机身设计,三围尺寸仅为 67*40*31mm,重量128g,小巧轻便,加上折叠插脚,非常适合出差旅行人士携带外出。目前充电器已上架天猫绿联数码旗舰店,定价为128元。此前充电头网已对这款产品做了详细评测,下面继续对其进行详细拆解,看看用料做工如何。



一、绿联65W氮化镓充电器外观





包装盒正面印有UGREEN绿联品牌、充电器名称和外观,以及三口快充、折叠便携、多设备兼容、智能保护四大特性标识。

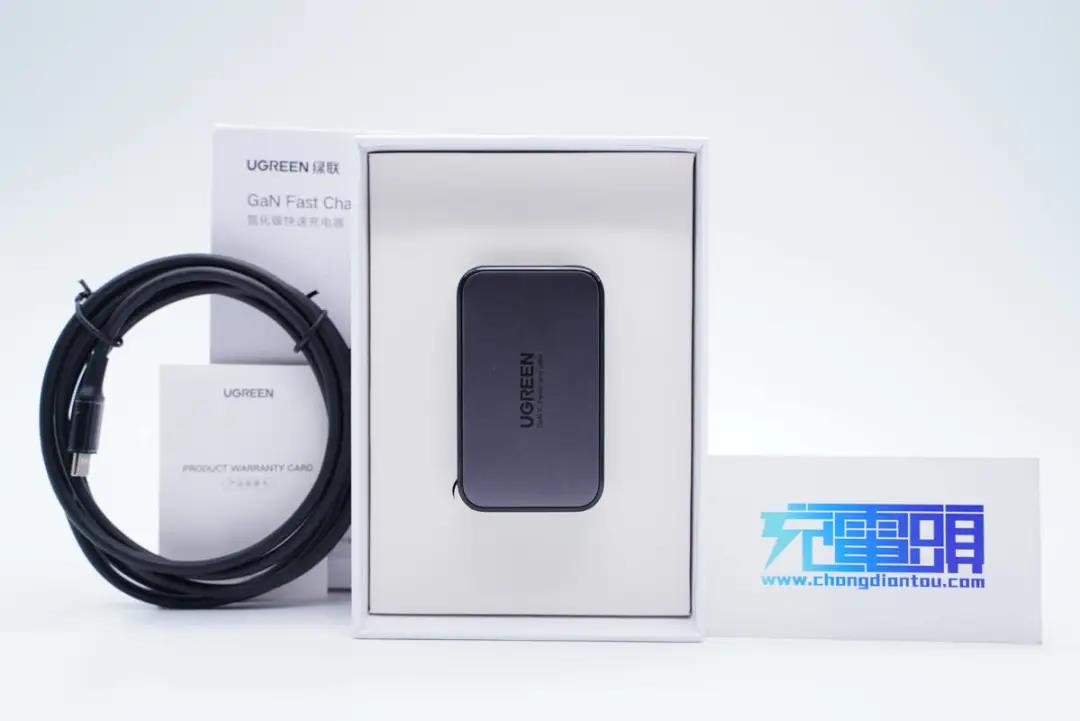

包装内含充电器、数据线、使用说明书和产品保修卡。

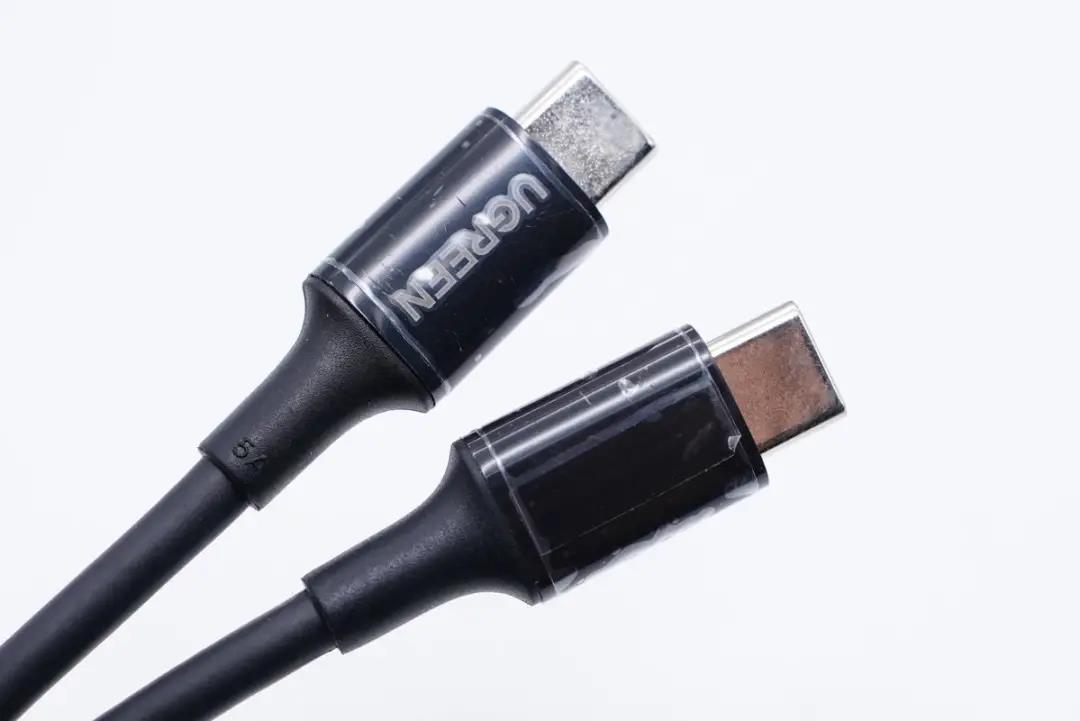

附带线缆是CC线,做了抗弯折设计,线头塑料壳亮面并印有UGREEN品牌logo。

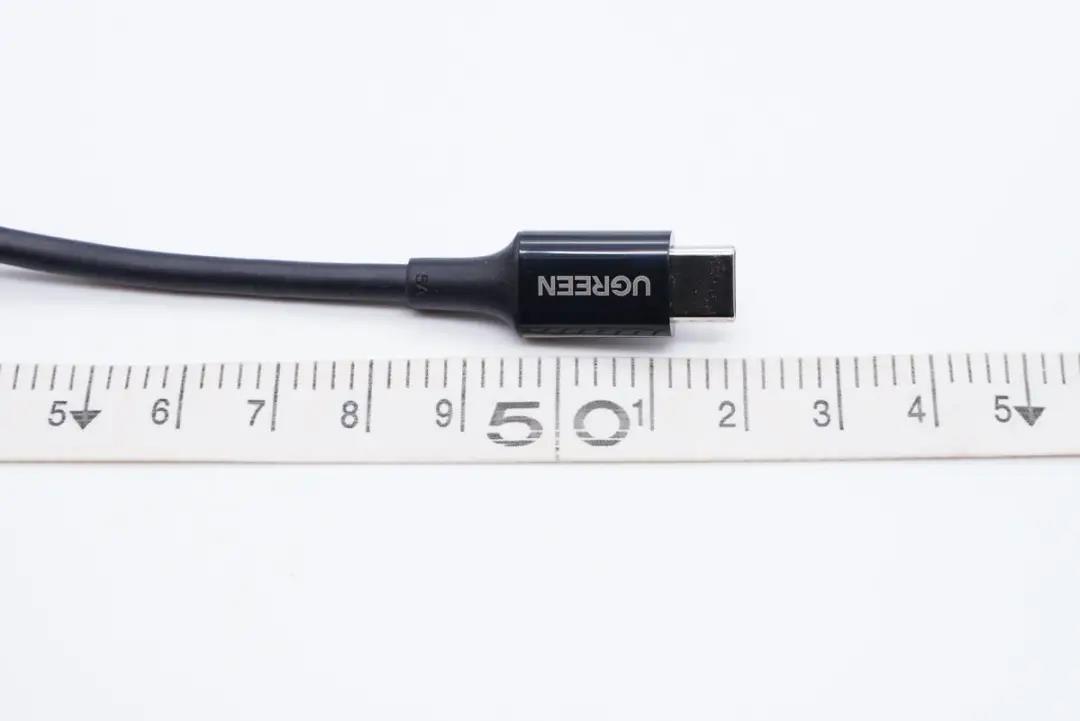

测得线缆长度约为152cm。

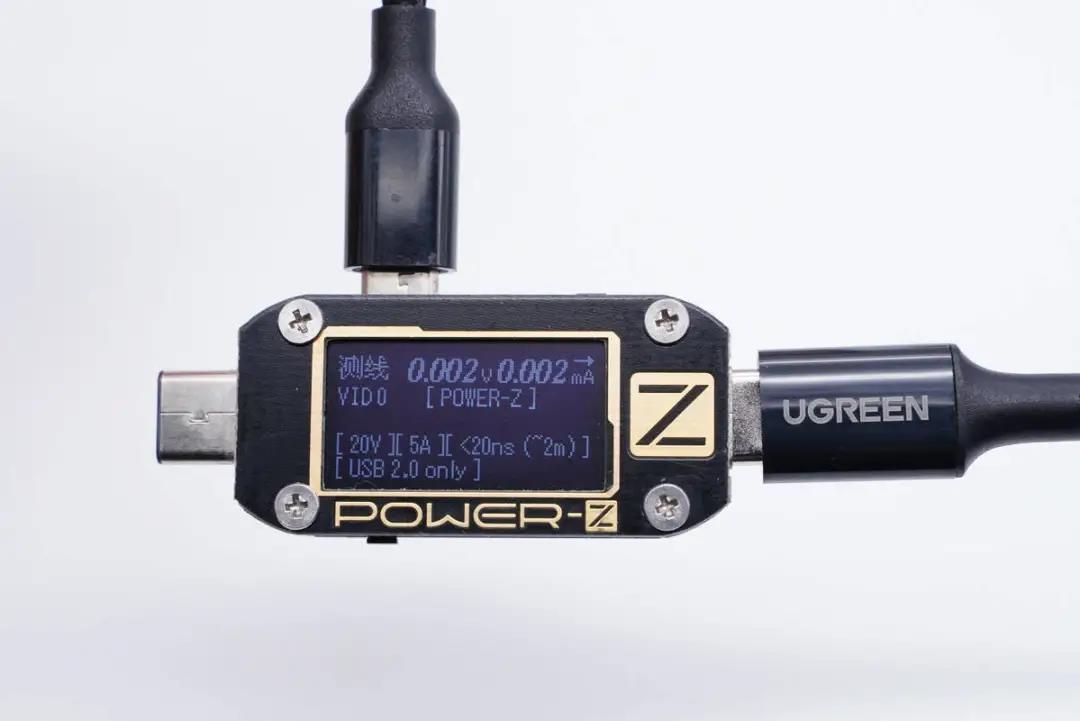

使用ChargerLAB POWER-Z KM001C检测,显示该线缆带有E-Marker芯片,电力传输能力为20V5A,数据传输能力为USB 2.0。

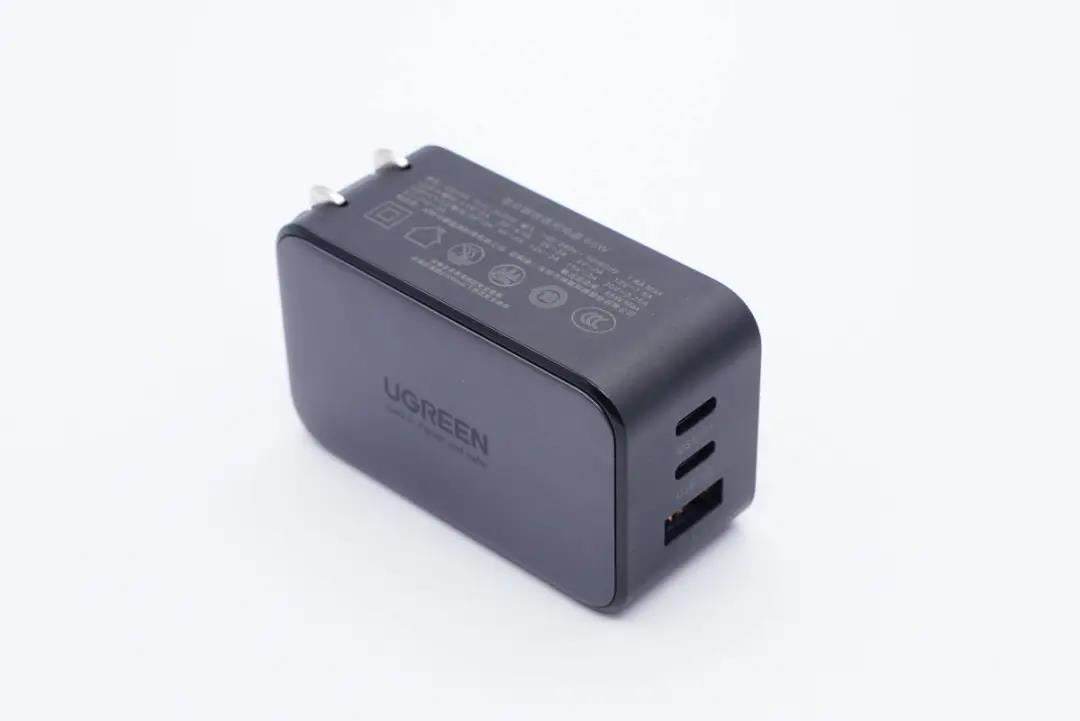

充电器采用长条柱状造型设计,但外观ID延续绿联一贯的设计风格。





虽然充电器整体也是柱状造型,但从正面看去,设计上是将机身向两侧延展,而非像市面上其它65W氮化镓快充那样上下伸长。这也是绿联旗下快充充电器独特的设计风格,不随波逐流,个性鲜明。

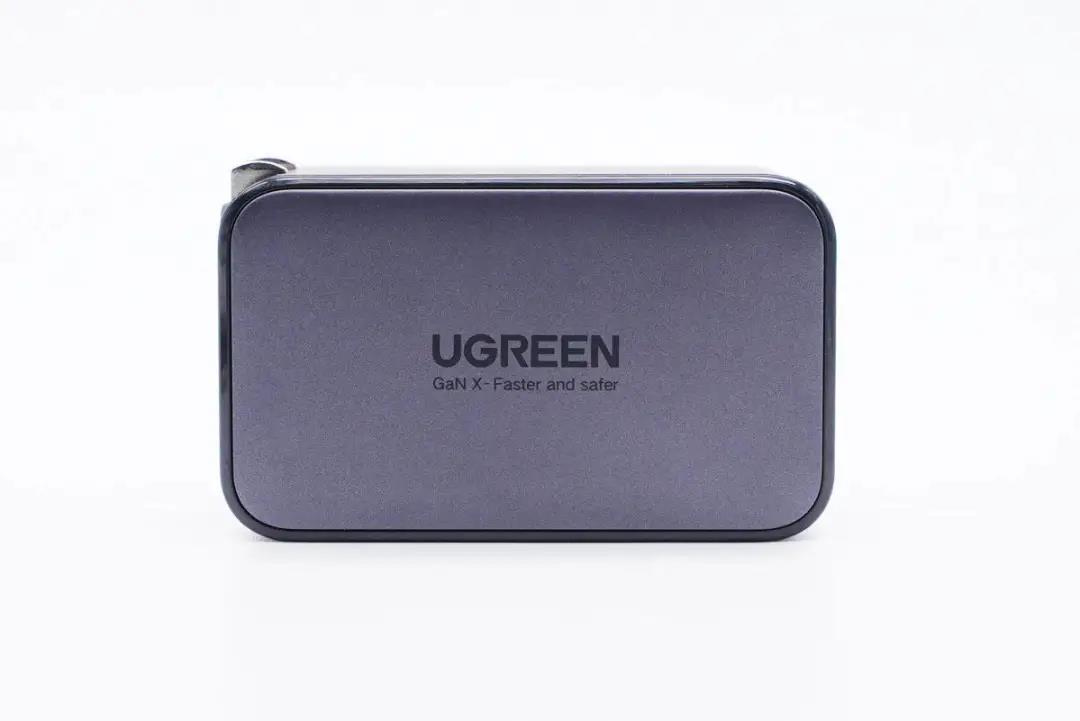

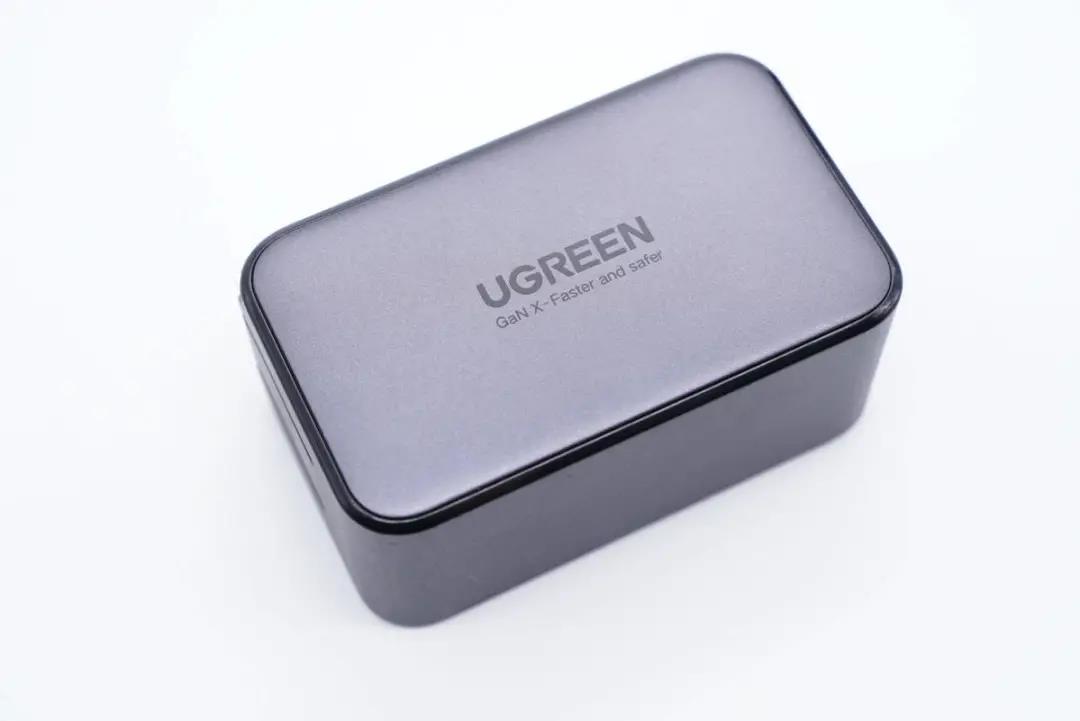

机身正背面喷刷银灰色涂料,高光亮面边框装饰,正面中心印有UGREEN品牌logo和GaN X-Faster and safer字样。

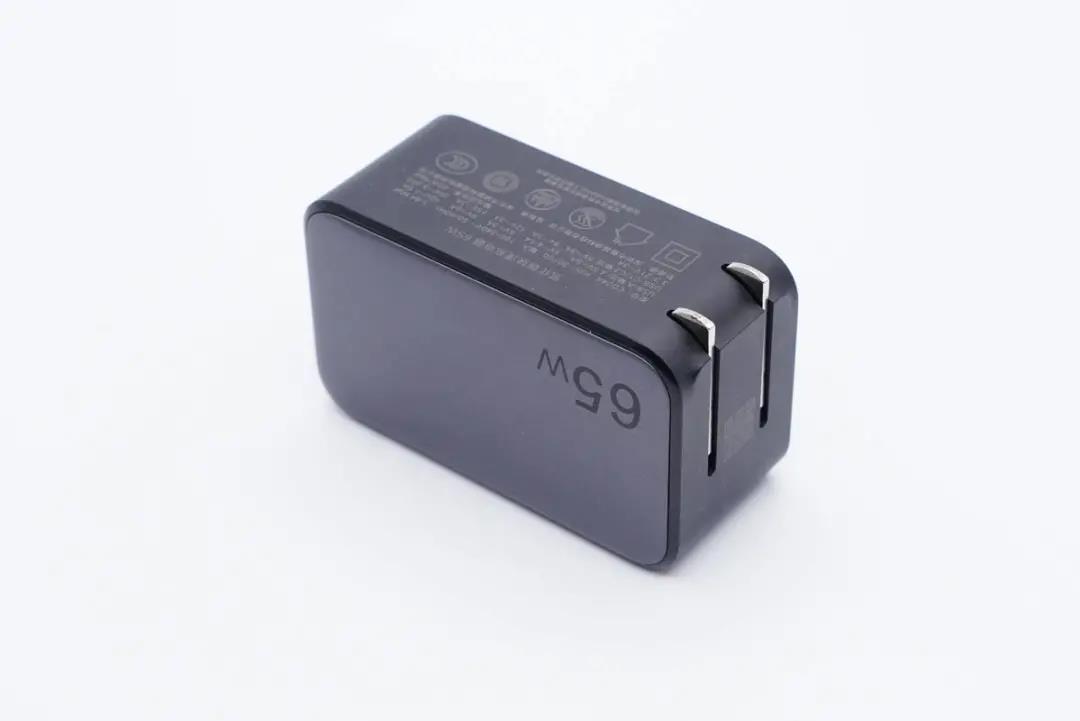

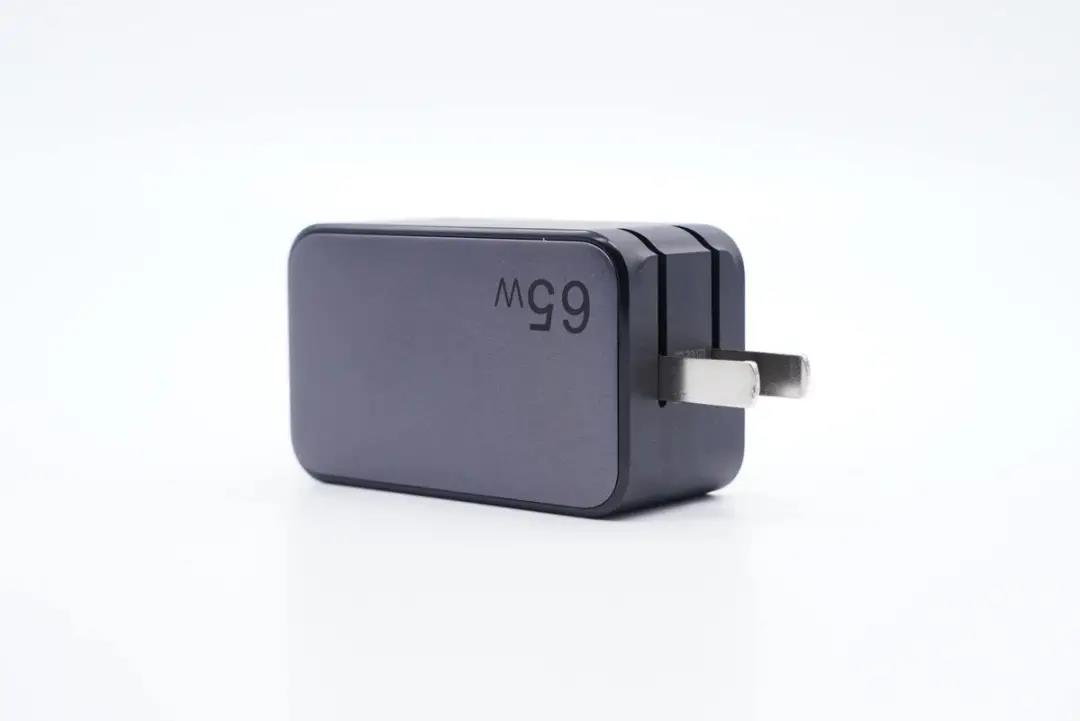

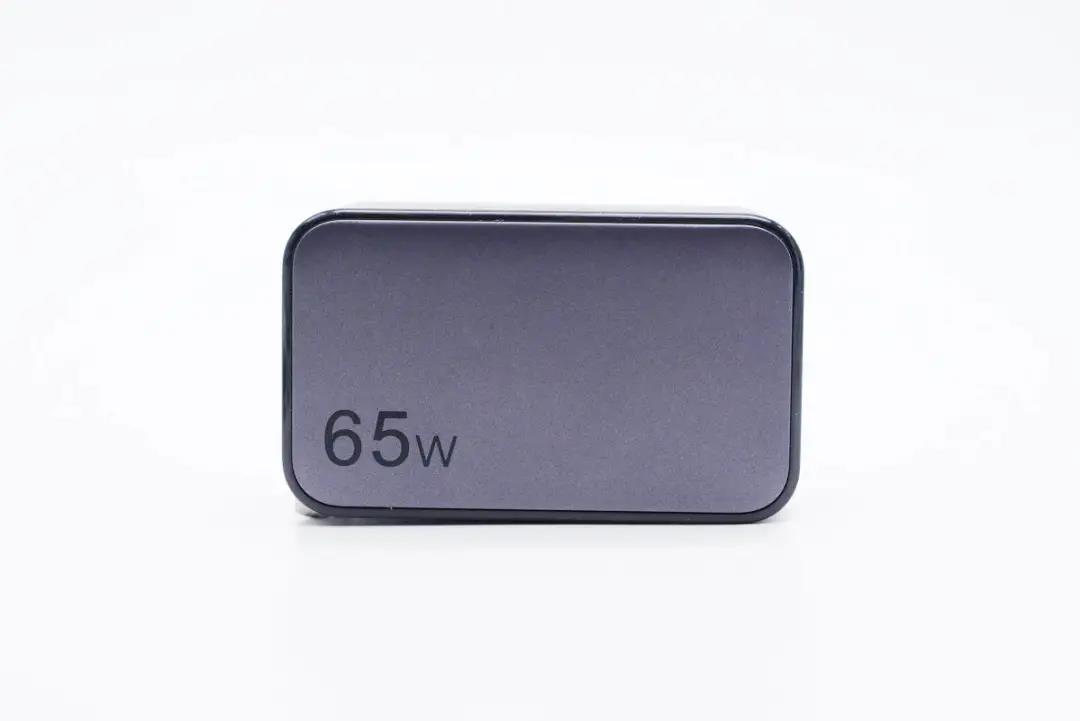

背面左下角印有65W功率字样,表明充电器最大输出功率。

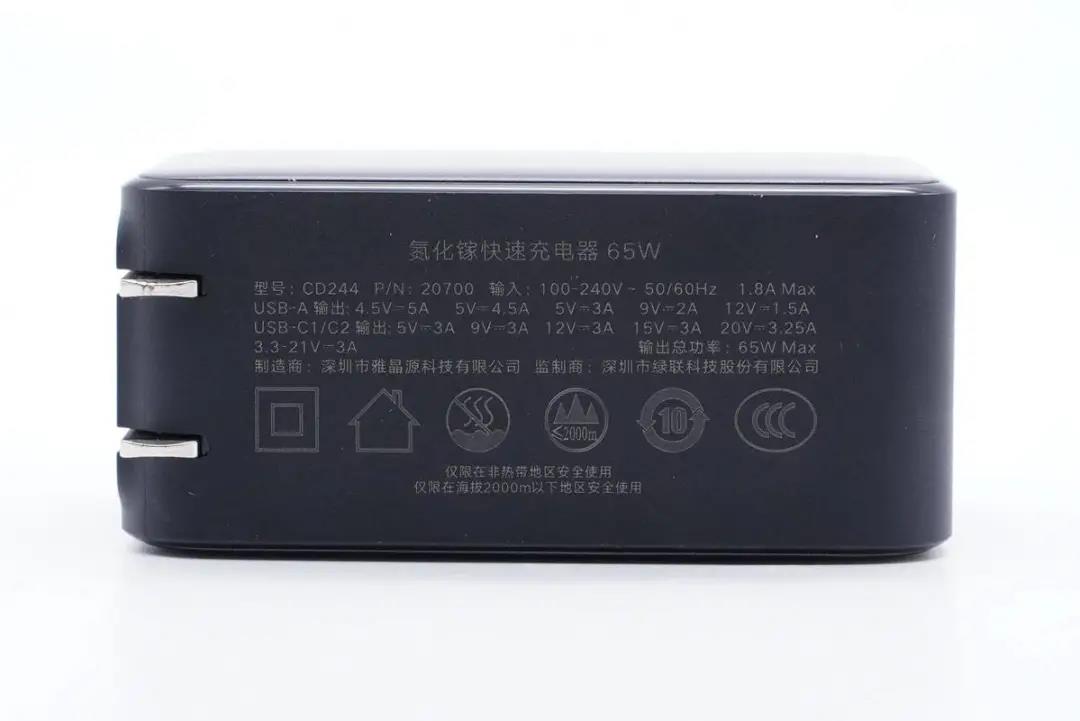

侧身外壳上印有充电器参数信息

型号:CD244

输入:100-240V~50/60HZ 1.8A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A

USB-A输出:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

输出总功率:65W

制造商:深圳市雅晶源科技有限公司

监制商:深圳市绿联科技有限公司

产品已经通过了CCC认证。





充电器输入端外壳细心的设计成平直切面,可以很好的贴合插座,插在墙插上更加稳定。





配备的是可折叠国标插脚,携带方便且不易刮伤包里其它器件。

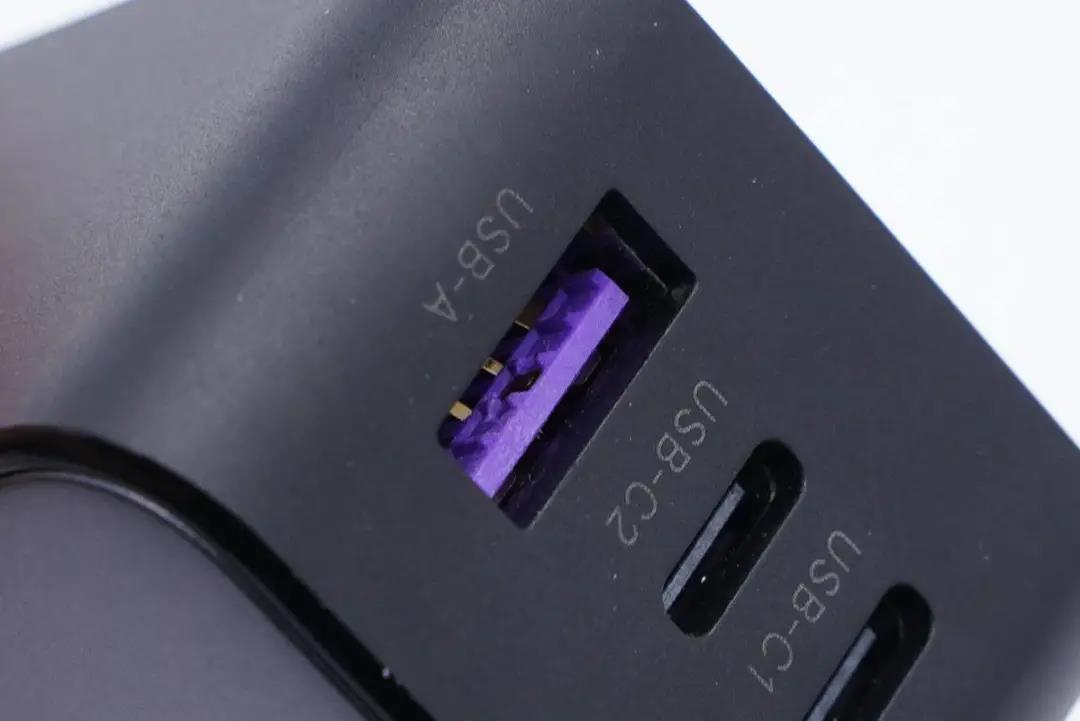

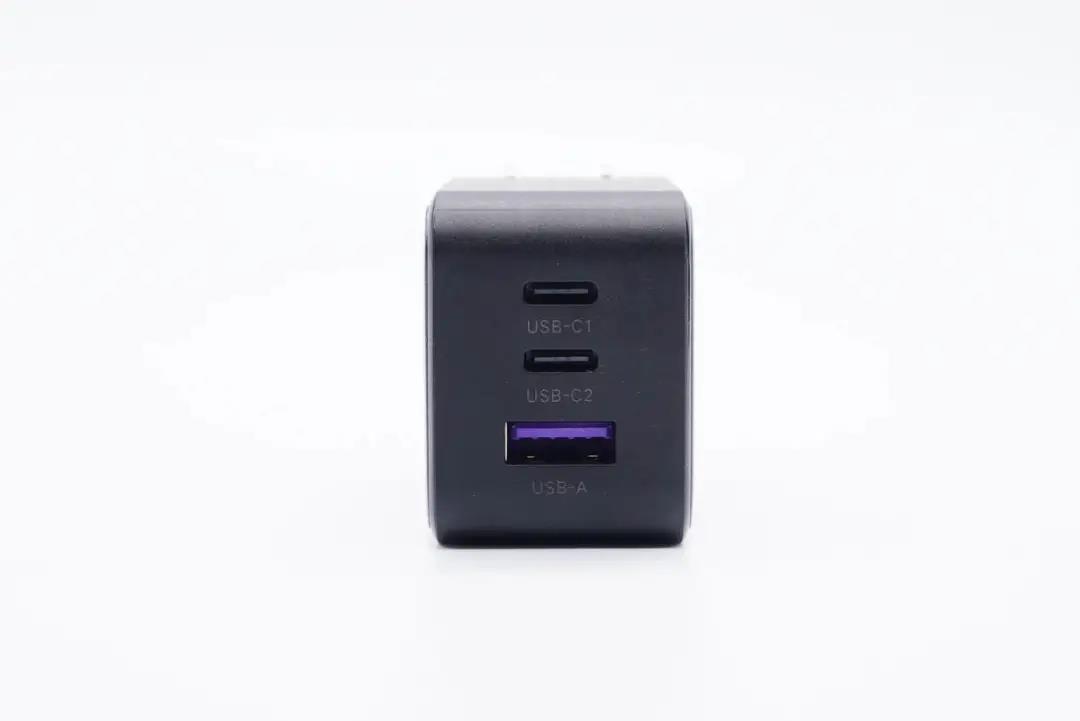

输出端配有2C1A三个接口,USB-C口黑色胶芯不露铜,USB-A口紫色胶芯,接口旁均印有区别标识。





USB-A口特写,舌片上共有五个触点,外侧两个加宽触点是针对华为大电流快充方案所设计的。

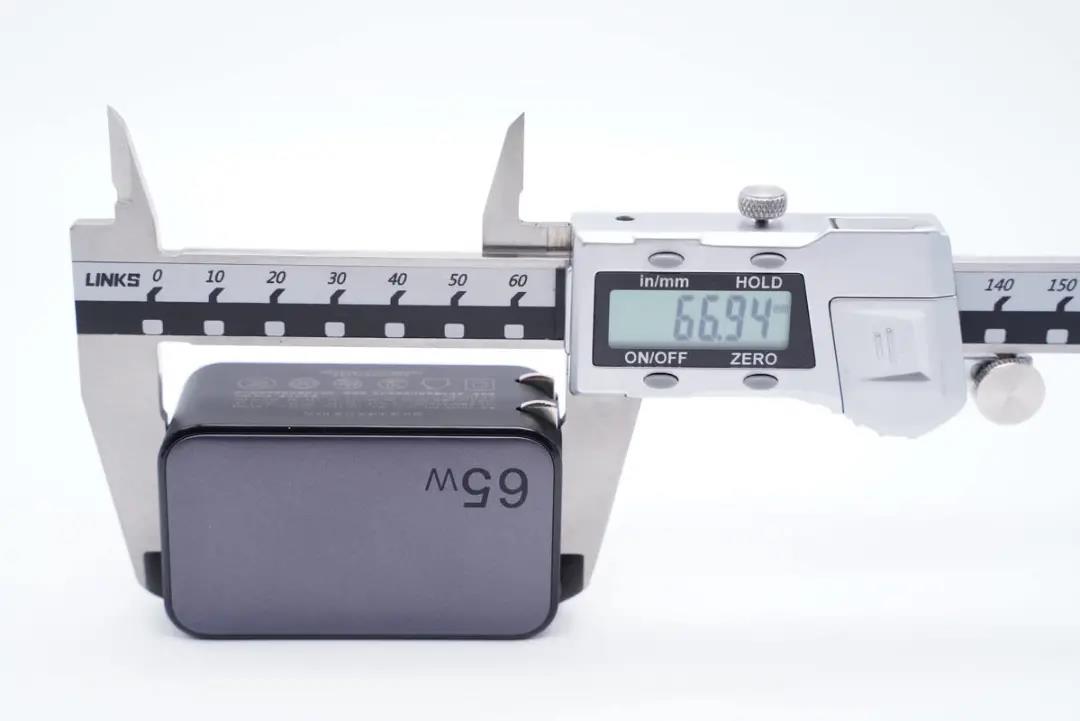

测得充电器机身长度为66.94mm。

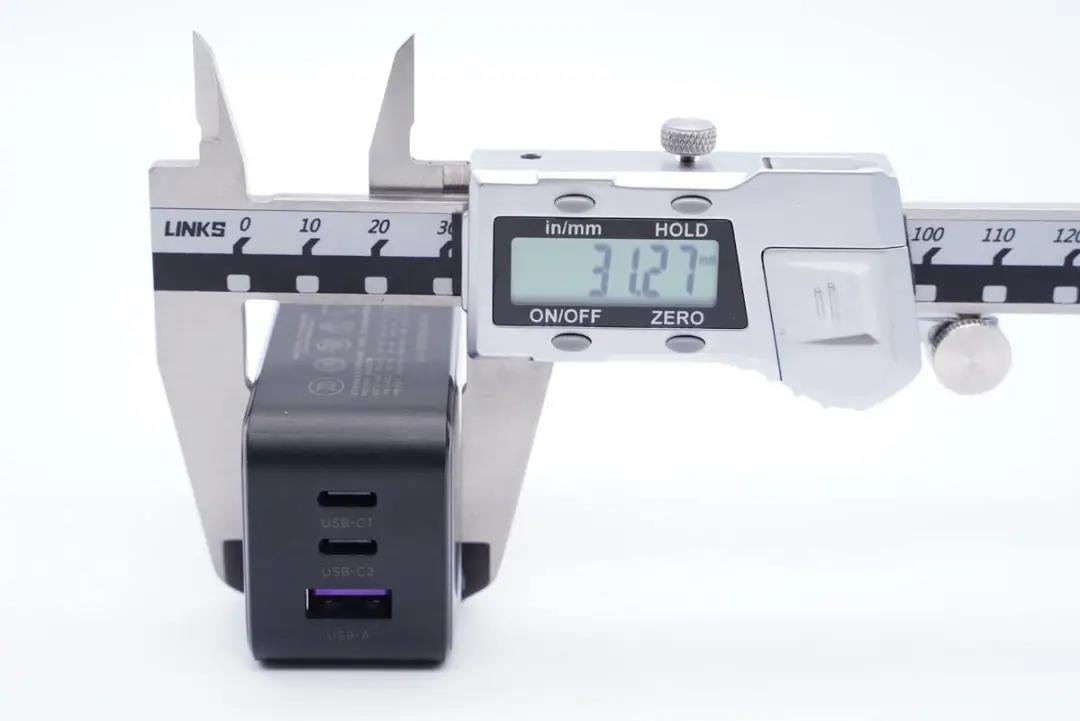

宽度为31.27mm。

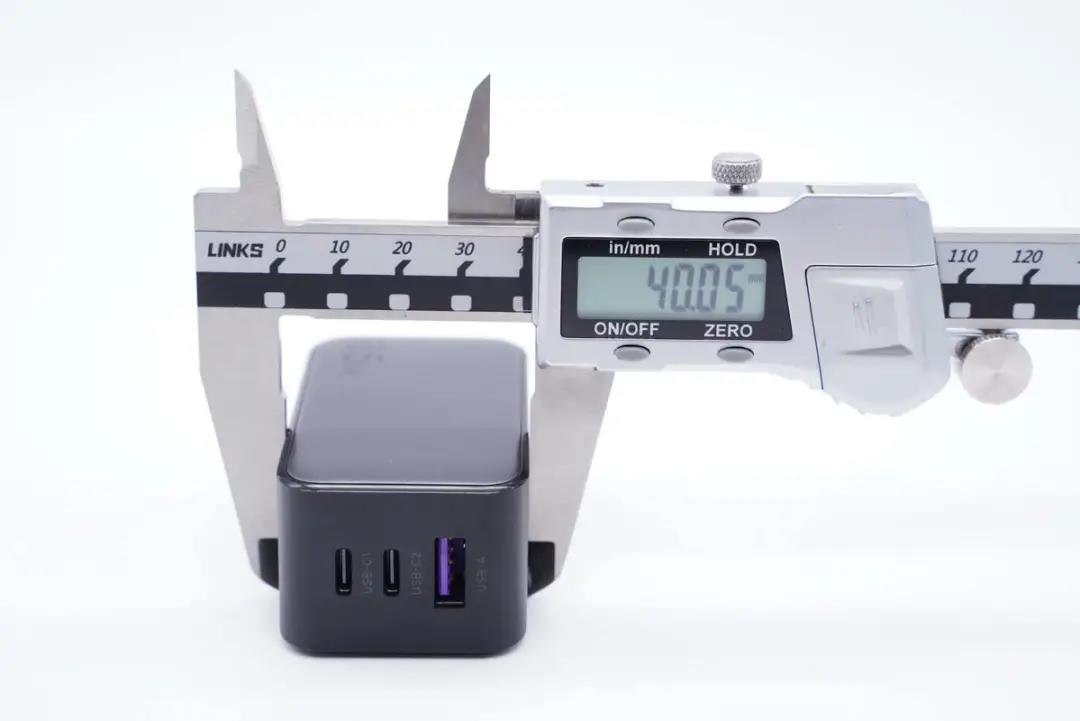

厚度为40.05mm。

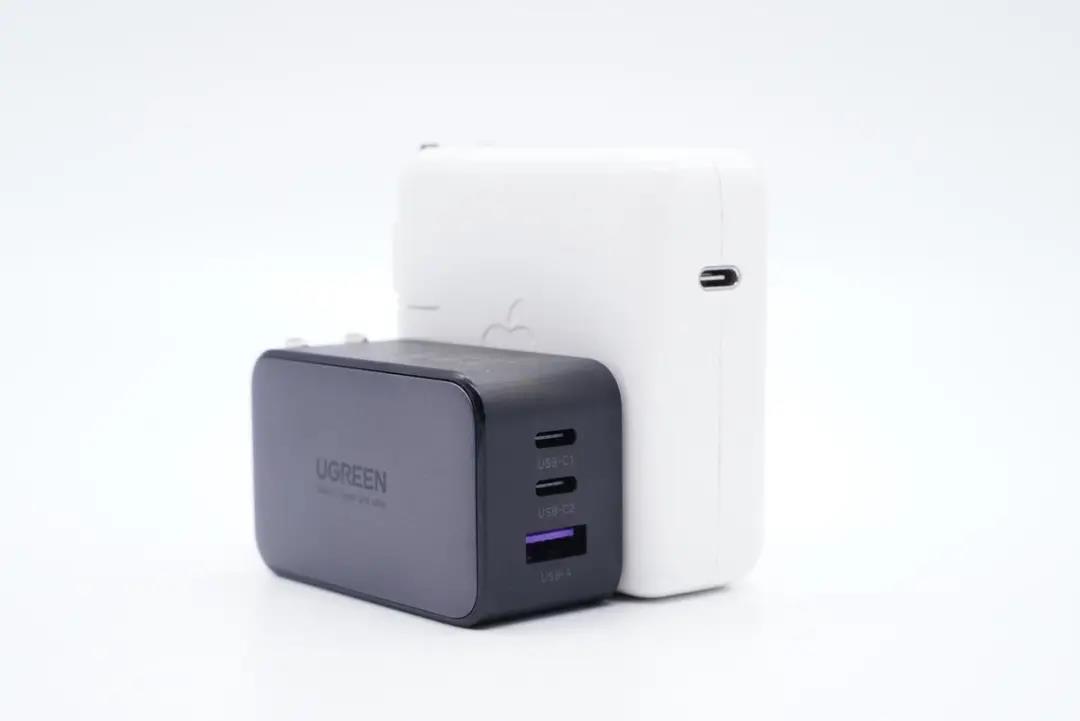

和苹果61W充电器直观对比,在接口丰富的基础上,体积优势巨大。

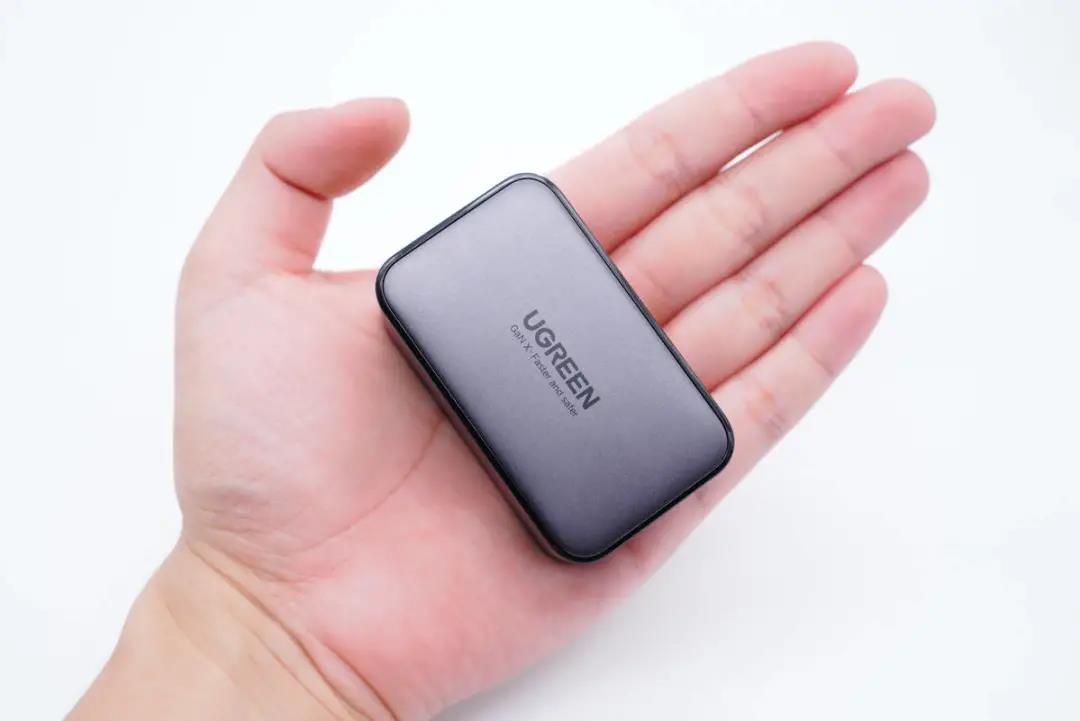

充电器拿在手上的直观感受,小巧精致,看起来相当高级,很有质感。

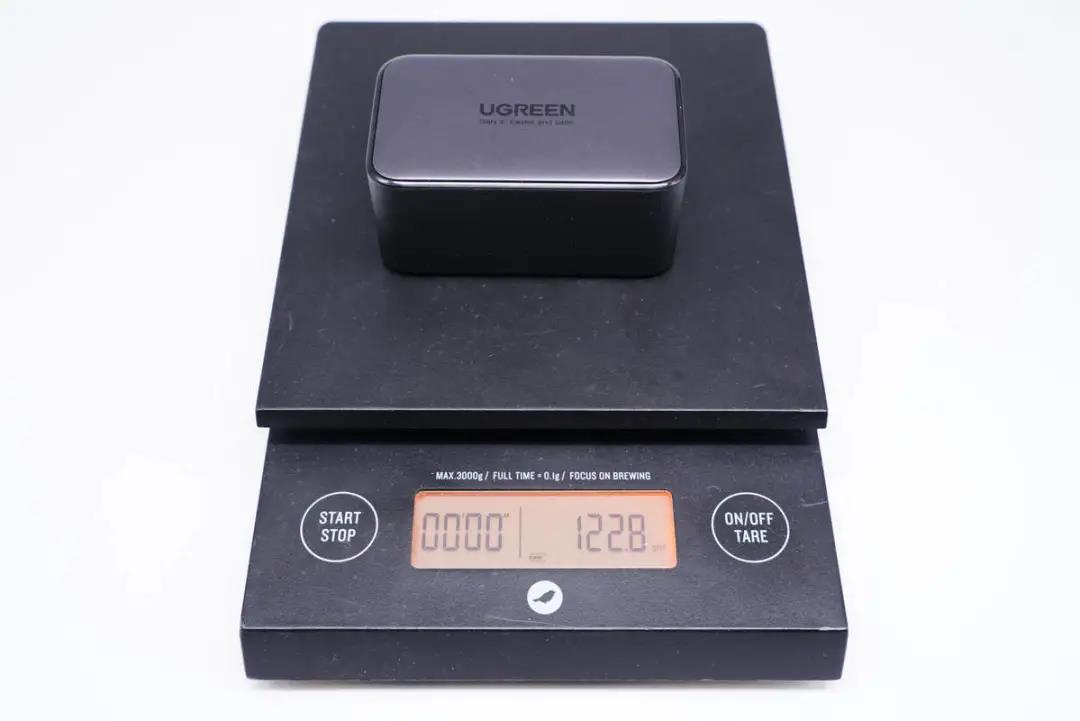

净重约为123g。

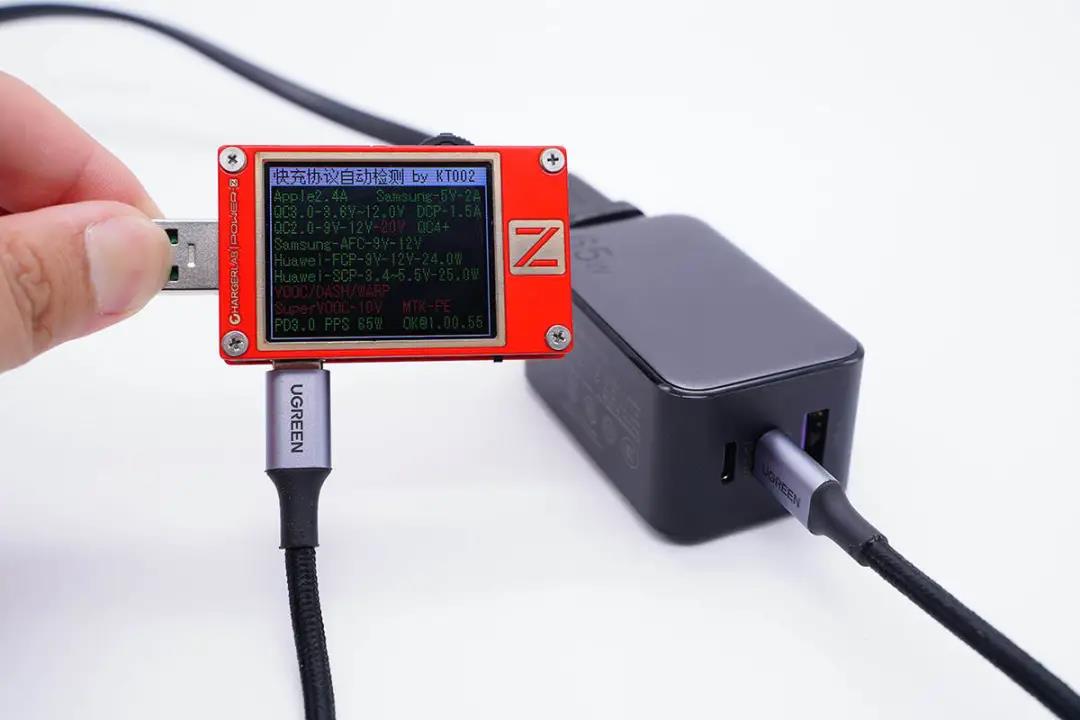

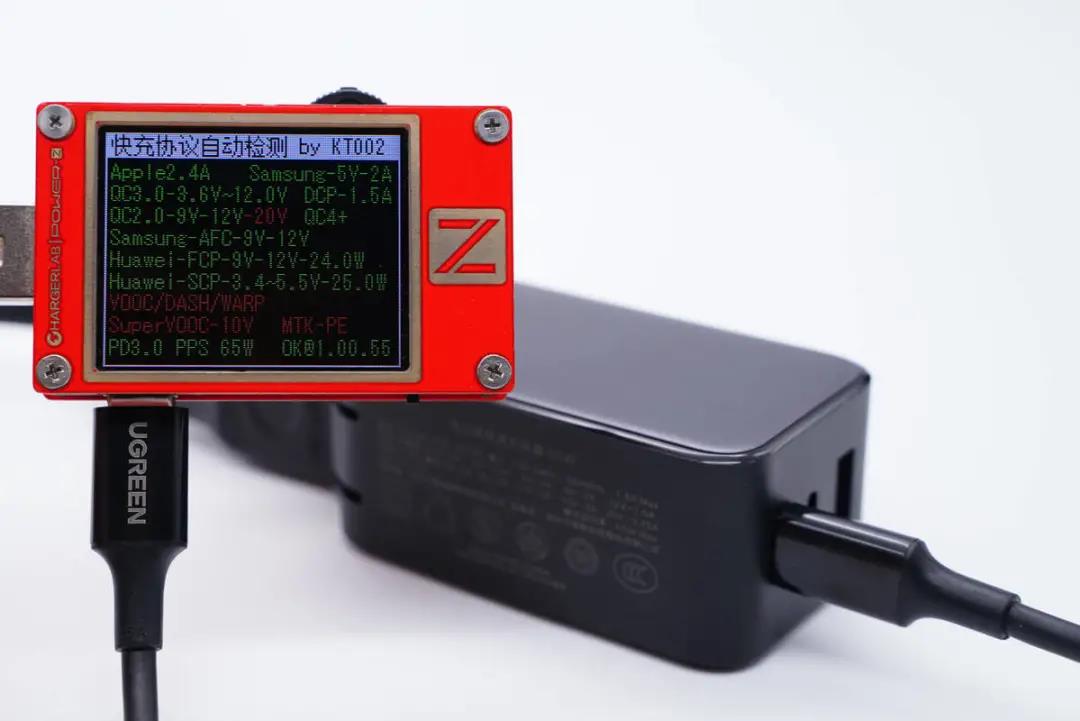

使用ChargerLAB POWER-Z KT002测得USB-C1口支持PD3.0、QC4.0+/3.0/2.0、SCP、FCP、PPS、AFC快充协议,以及Apple 2.4A、Samsung 5V2A、DCP协议。

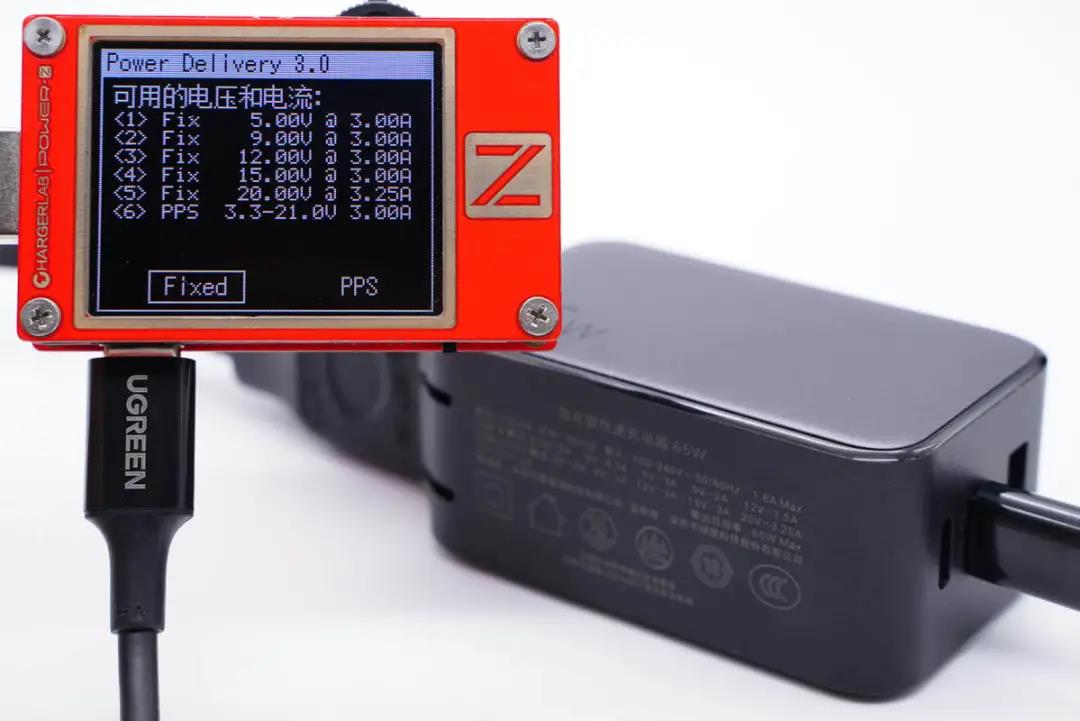

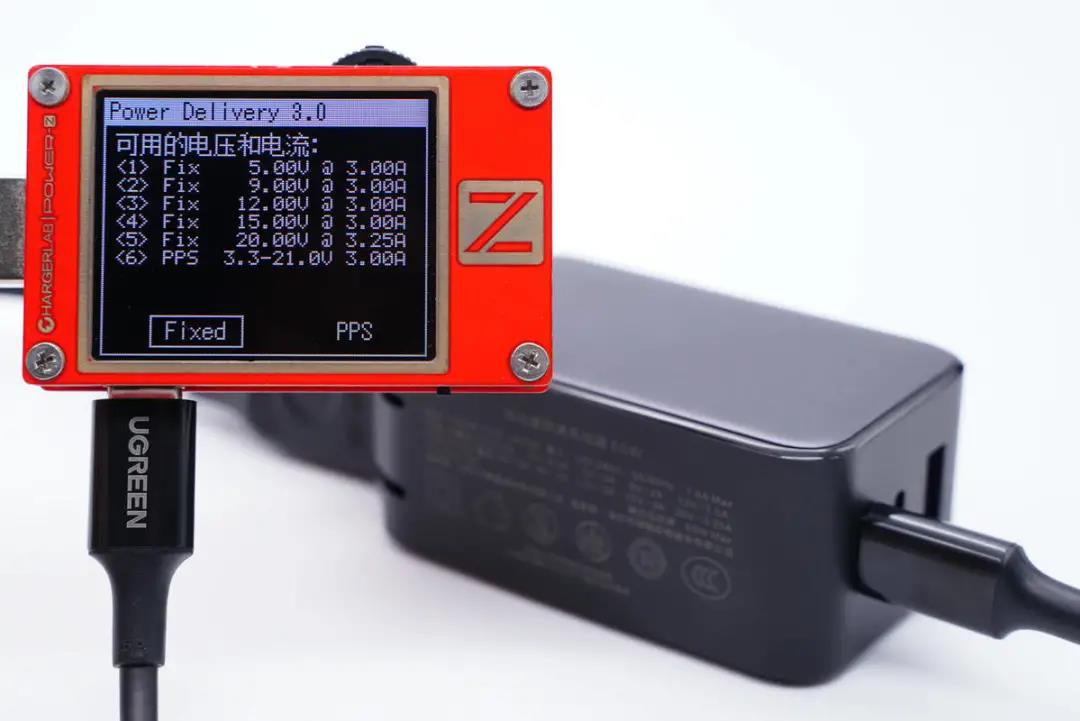

同时还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。





此外测得USB-C2口输出协议和C1口的完全相同。





PDO报文也一样,两个C口单口输出性能完全一样,支持功率盲插,使用方便。

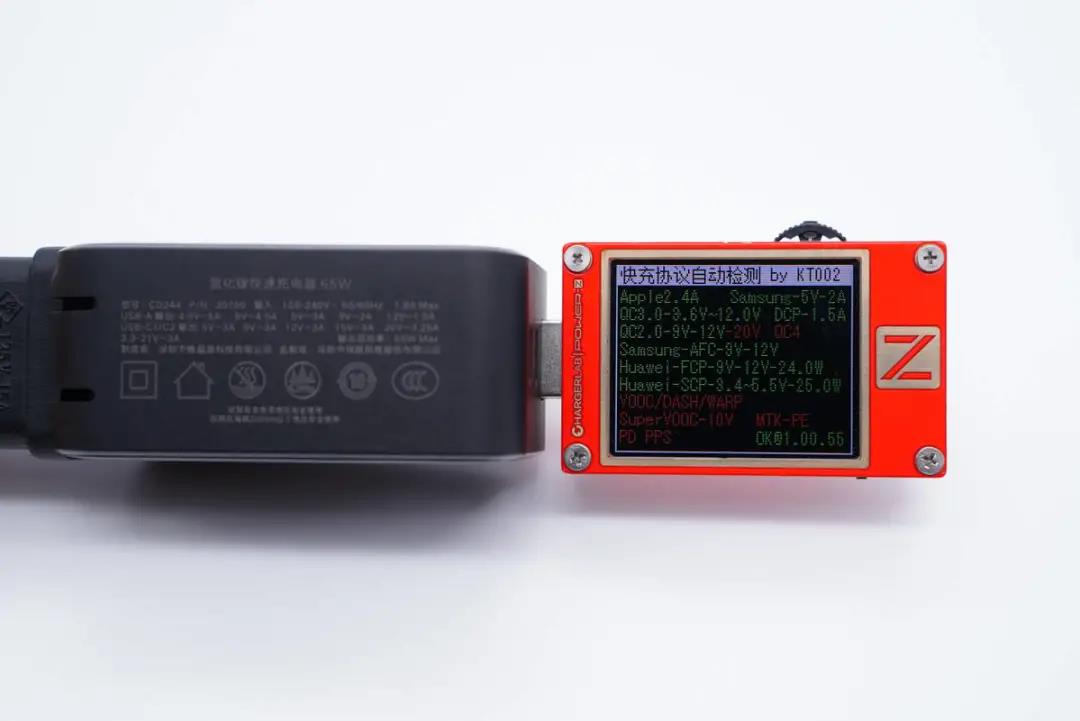

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。



二、绿联65W氮化镓充电器拆解

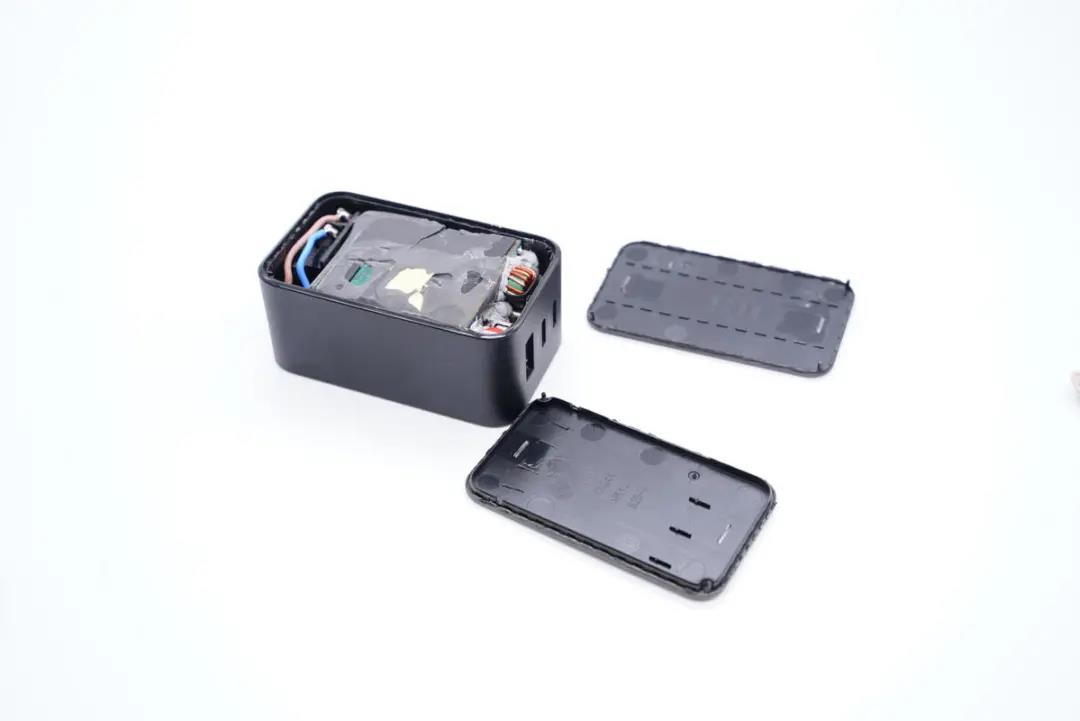

将机身壳拆开,外壳采用超声波焊接封装。

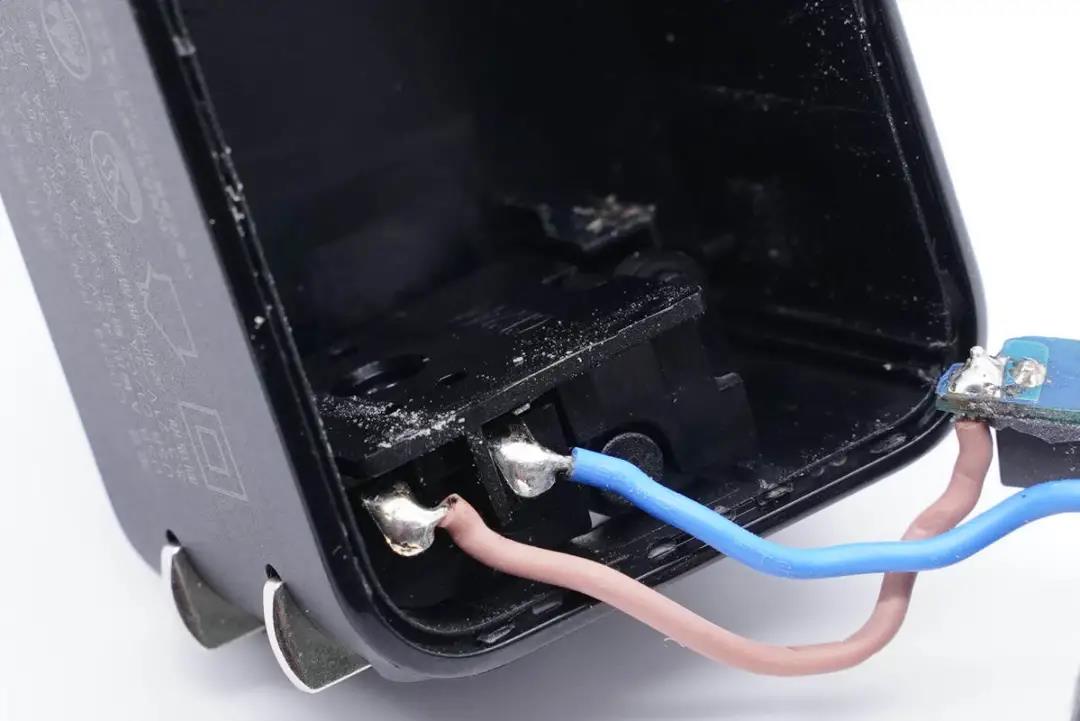

插脚使用塑料板固定,通过导线和PCB板连接通电。

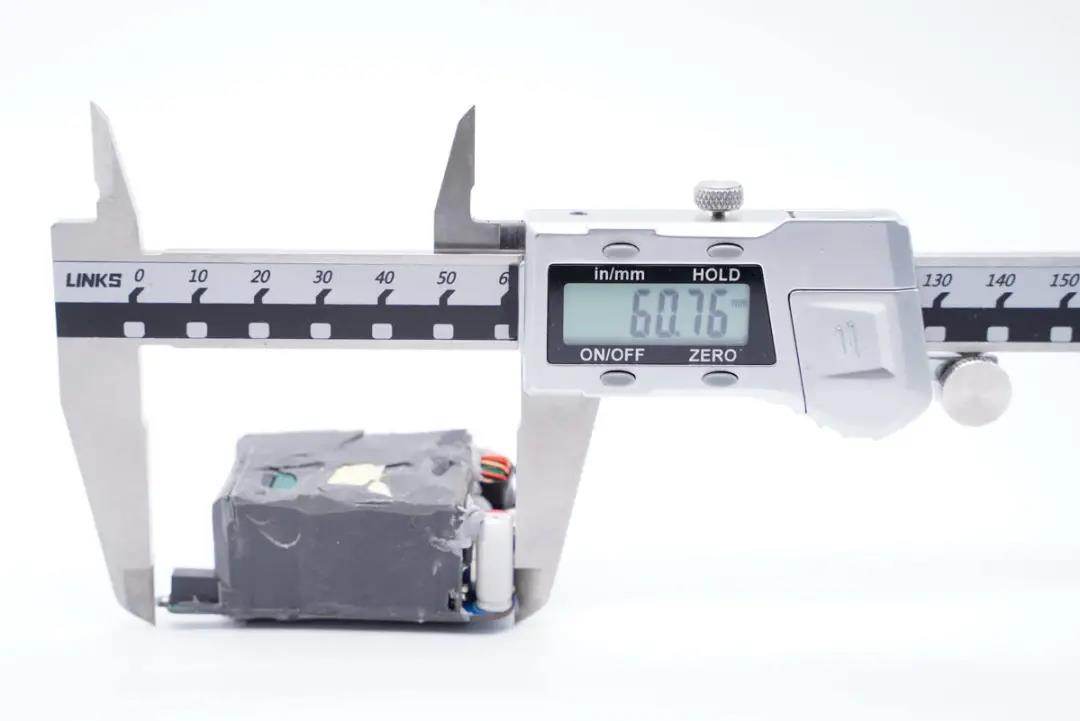

测得PCB板长度为60.76mm。

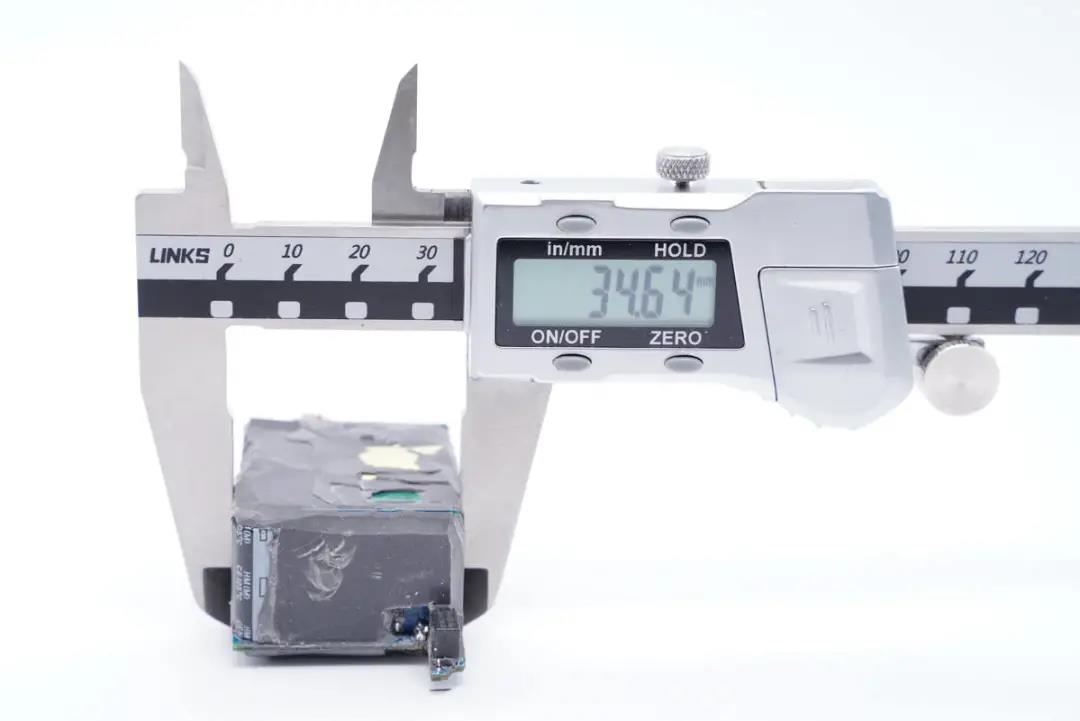

模块宽度为34.64mm。

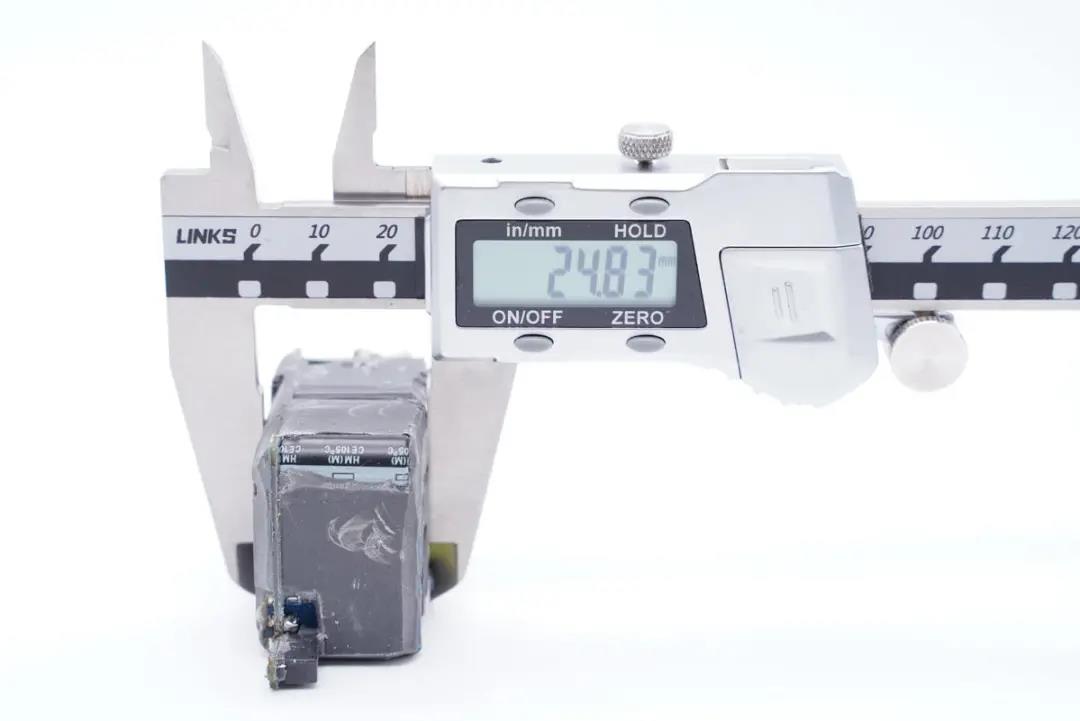

厚度为24.83mm。

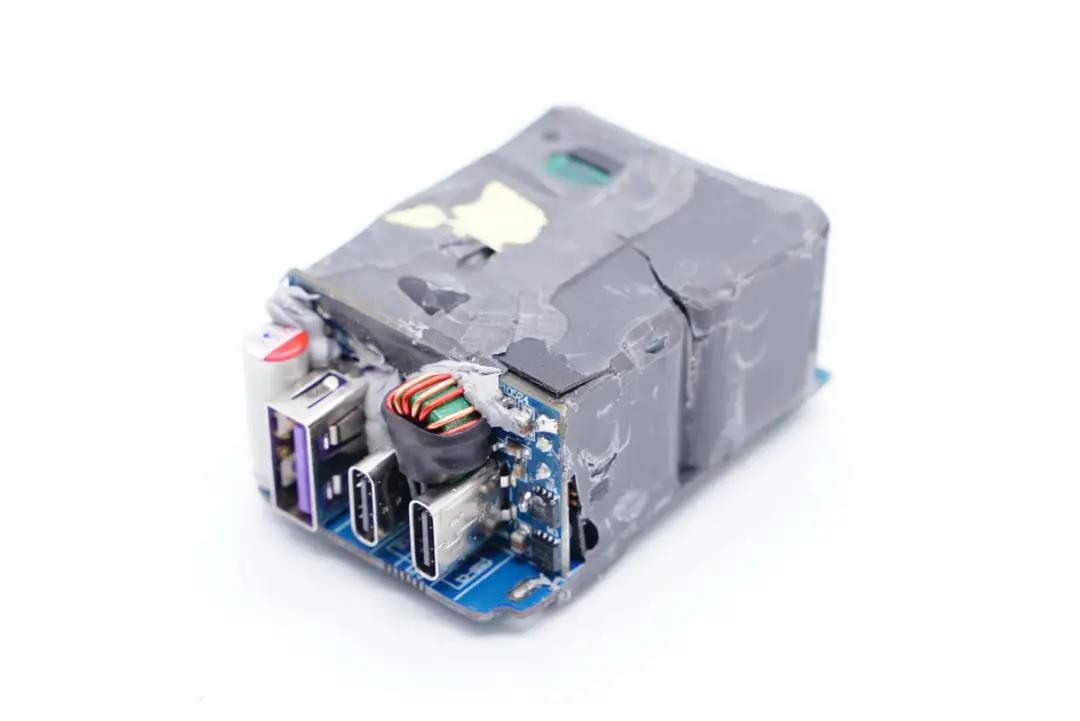

PCB板使用硅胶填充成一个整体,就像小砖块只露出输出端小板,这样做可以提高导热性、耐候性以及机械强度,散热好,经久耐用。

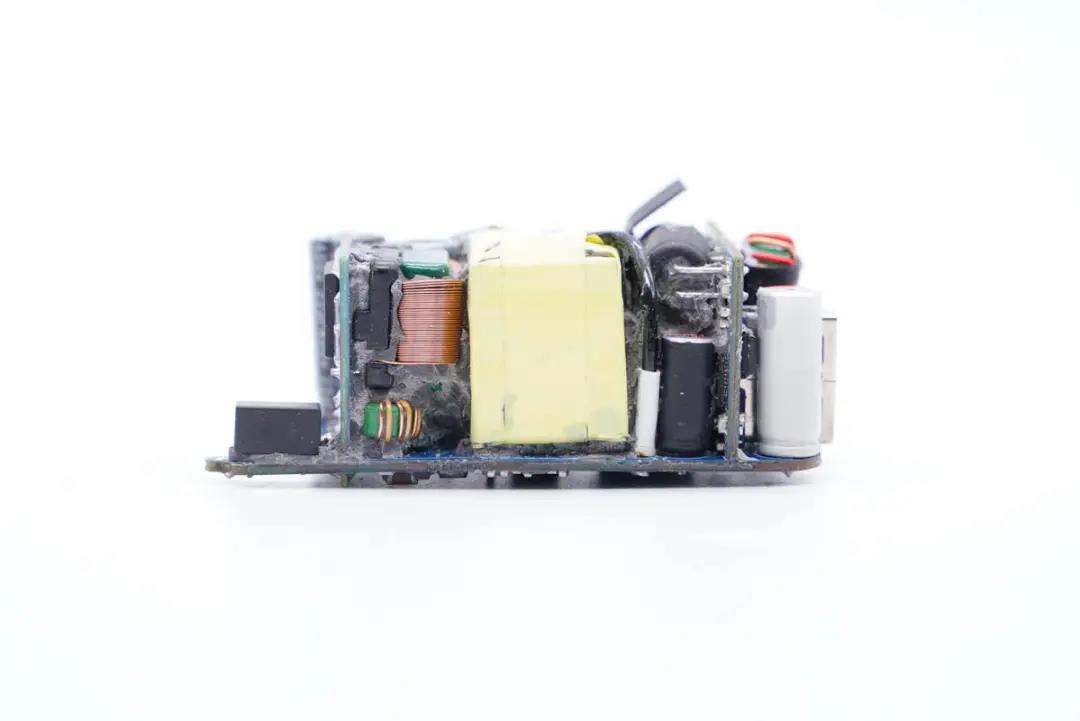

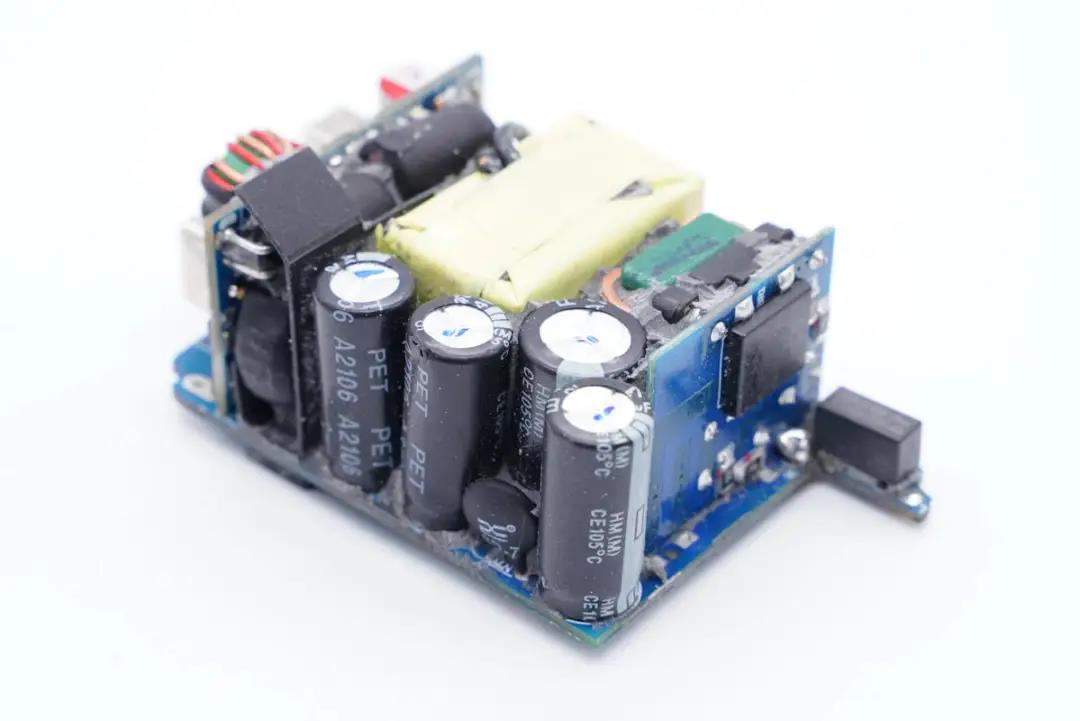

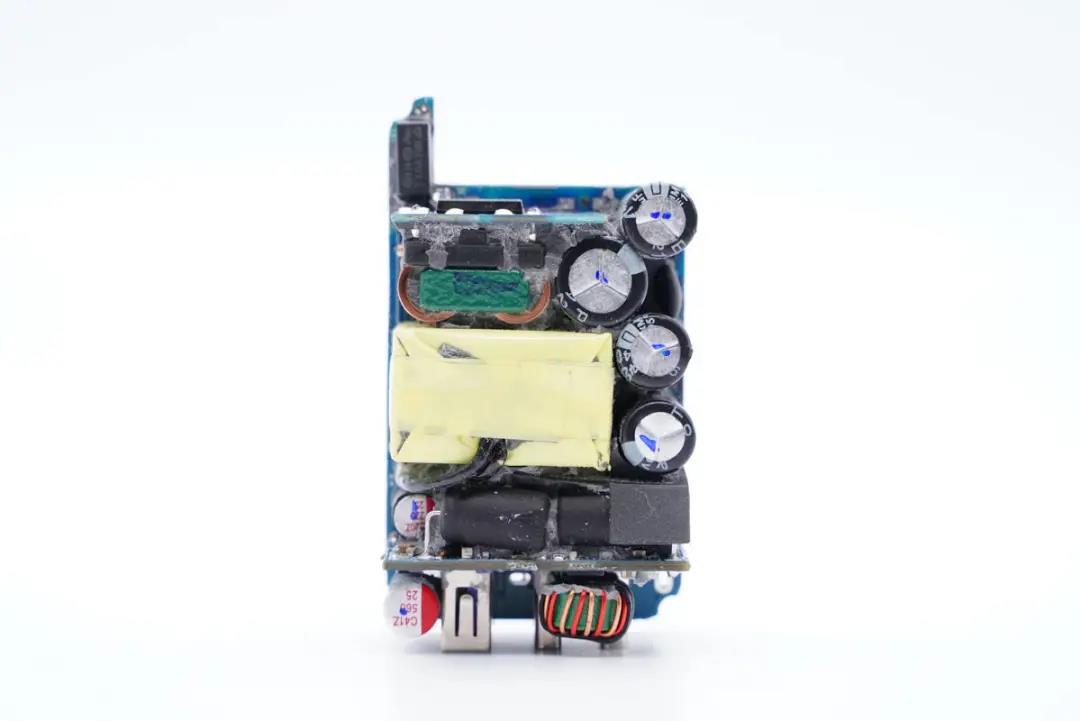

PCB板正面一览,输入输出端均设有小板,元器件布局十分紧凑,初次级滤波电容间设有隔离板。

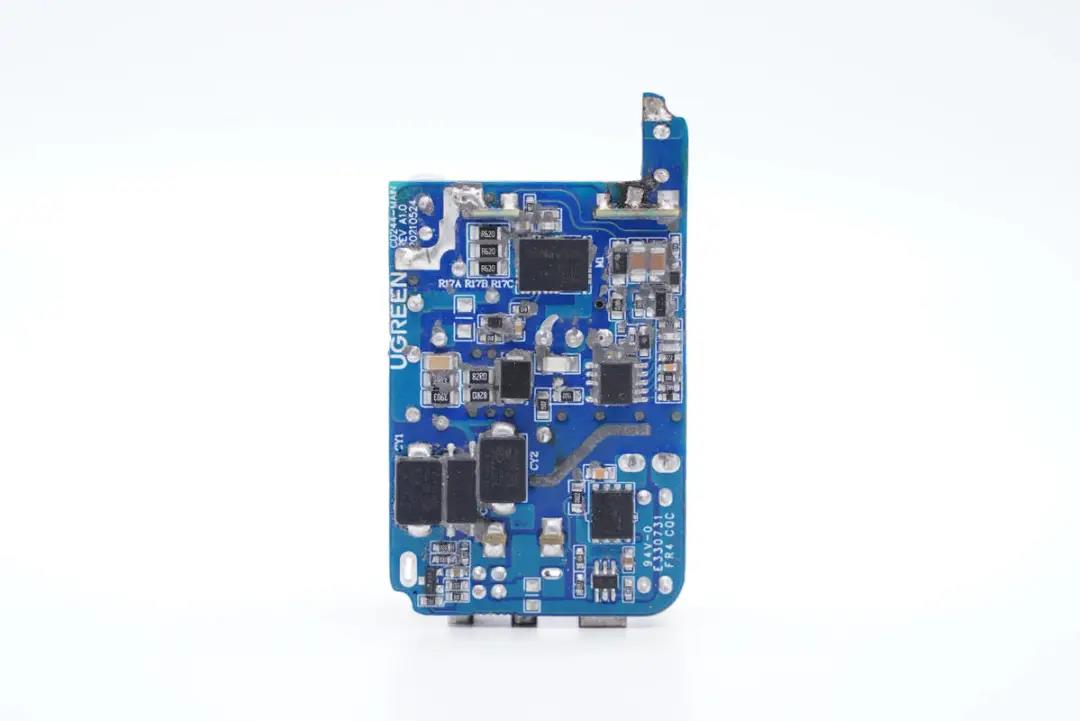

主板背面一览,设有初次级控制器、高低压MOS管,光耦和贴片Y电容横跨在初次级之间。



通过观察发现,绿联这款65W 2C1A氮化镓充电器采用高频QR开关电源定压输出,两路DC-DC二次降压电路三口输出架构,输出功率智能分配。下面从输入端开始深入了解整个电路设计情况。





输入端一览,主板凸出端设有一颗延时保险丝,侧边焊接四颗高压滤波电解电容以及NTC浪涌抑制电阻。

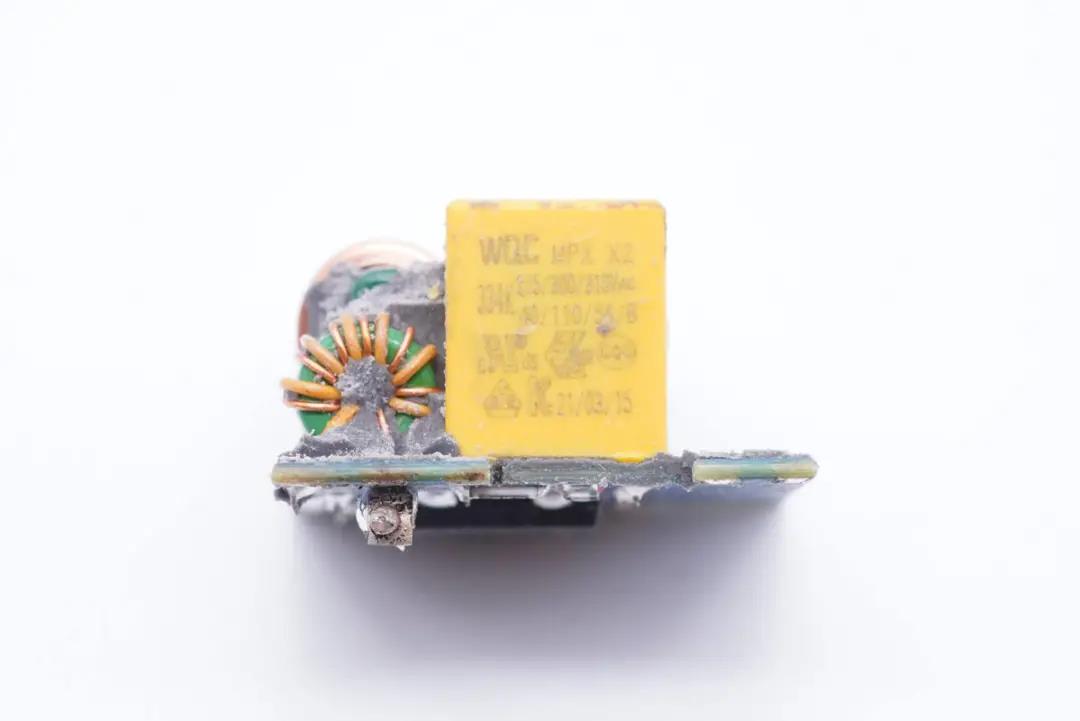

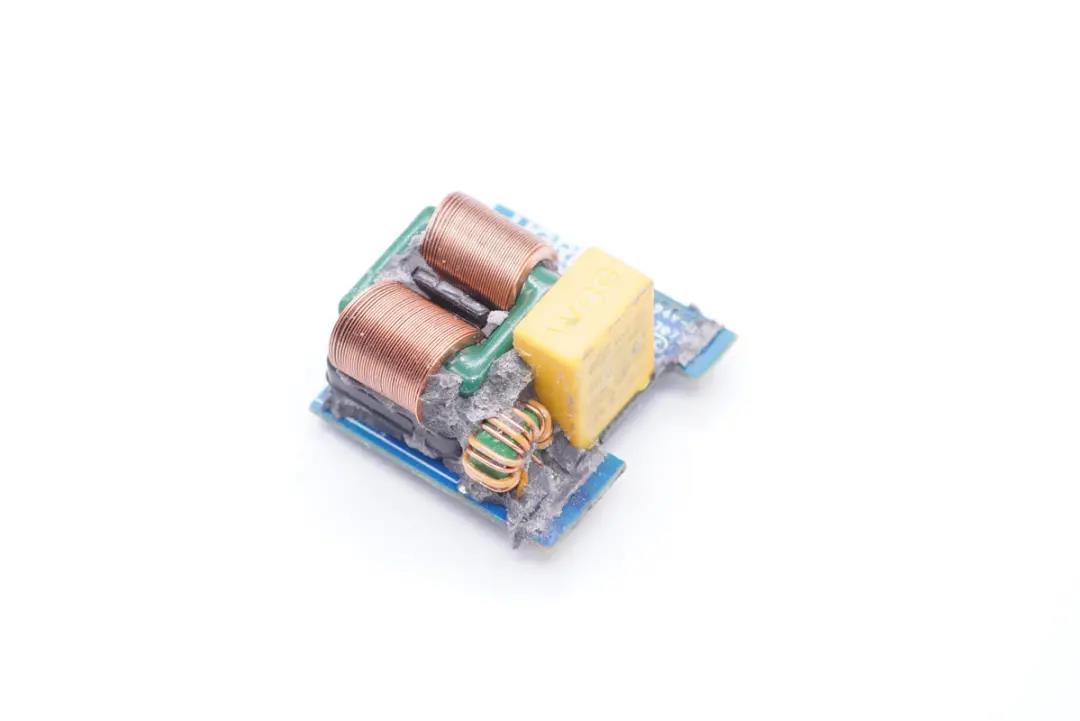

将输入端小板拆下,正面设有两级共模电感和安规X电容。

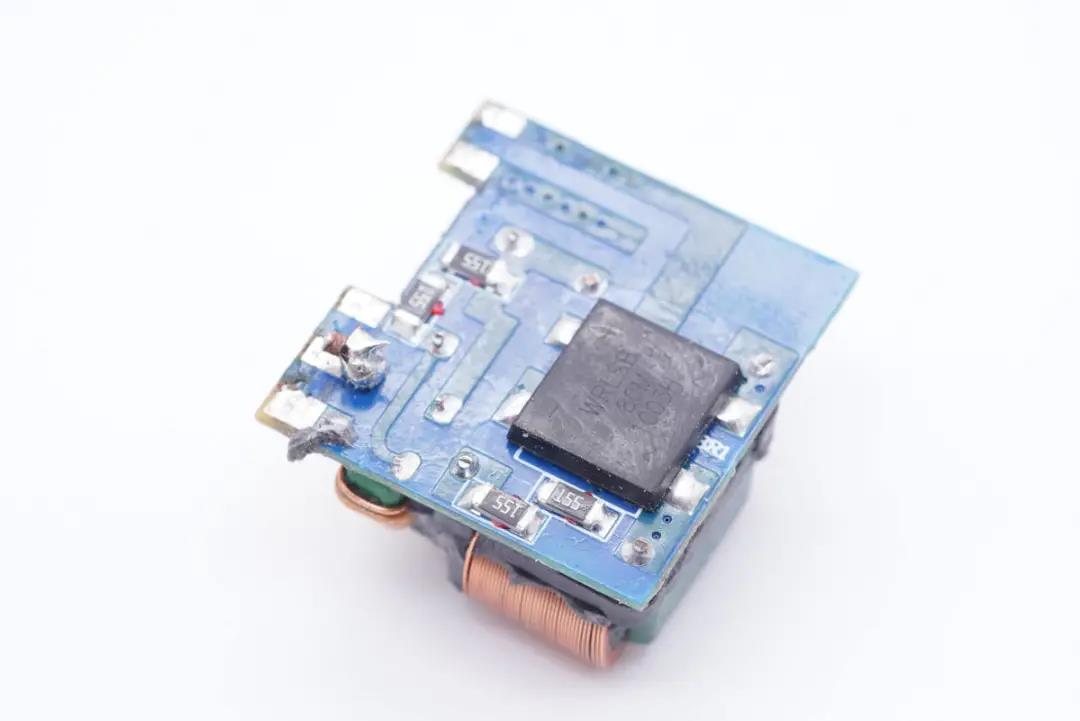

背面设有一颗整流桥。

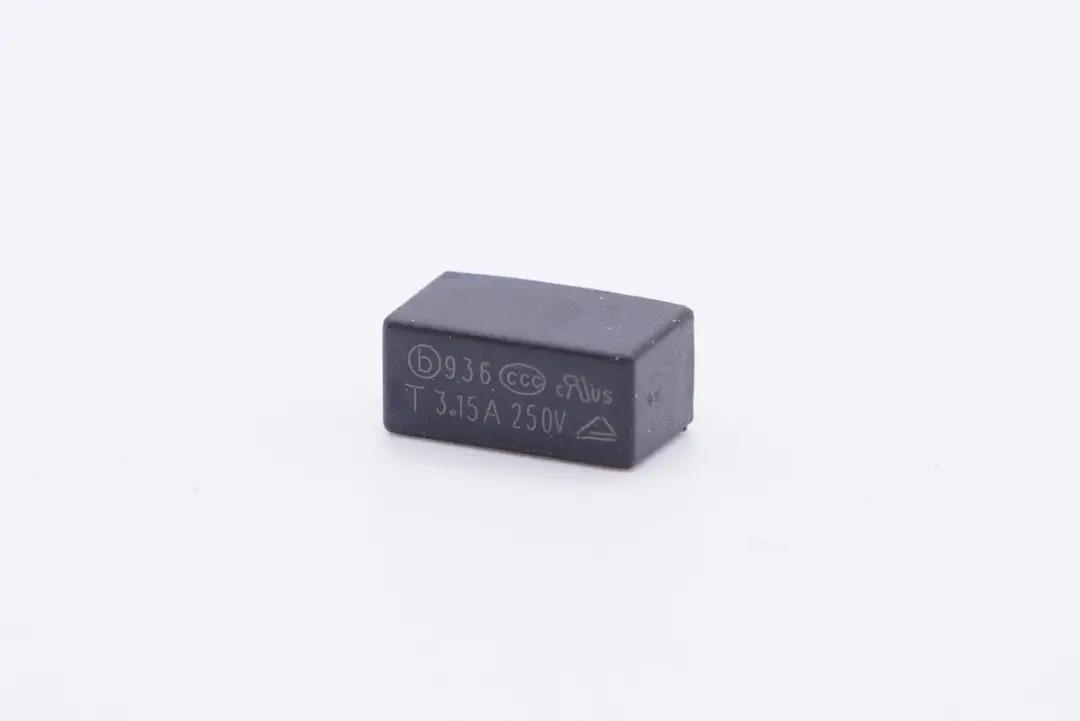

延时保险丝特写,规格为3.15A 250V。





安规X电容特写。

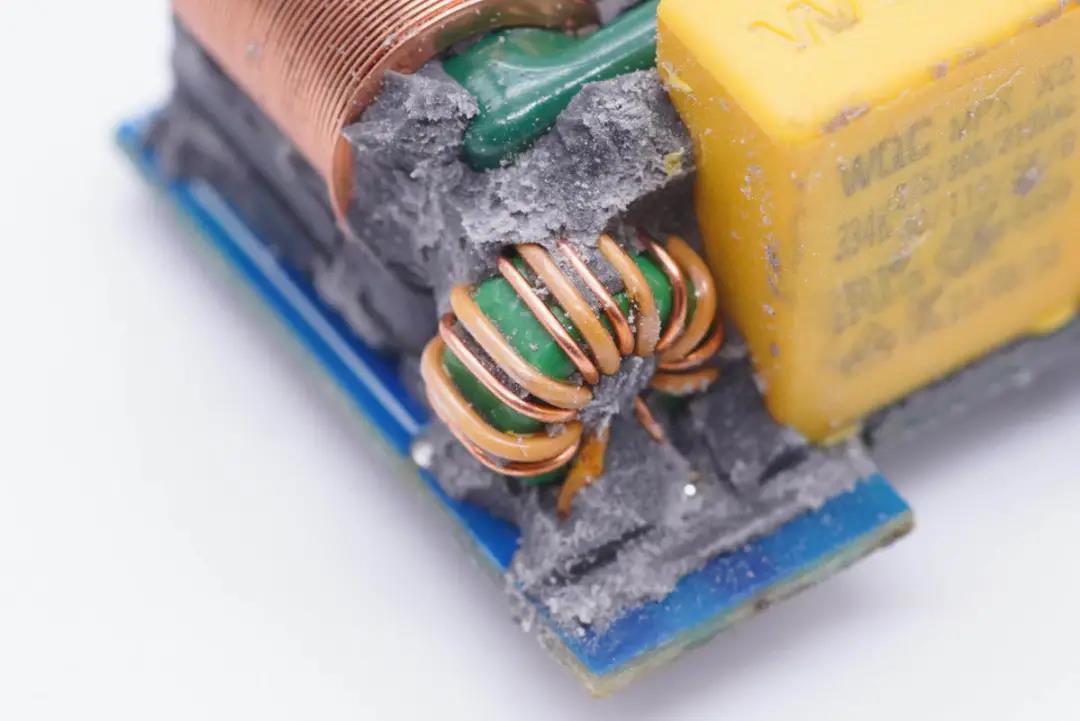

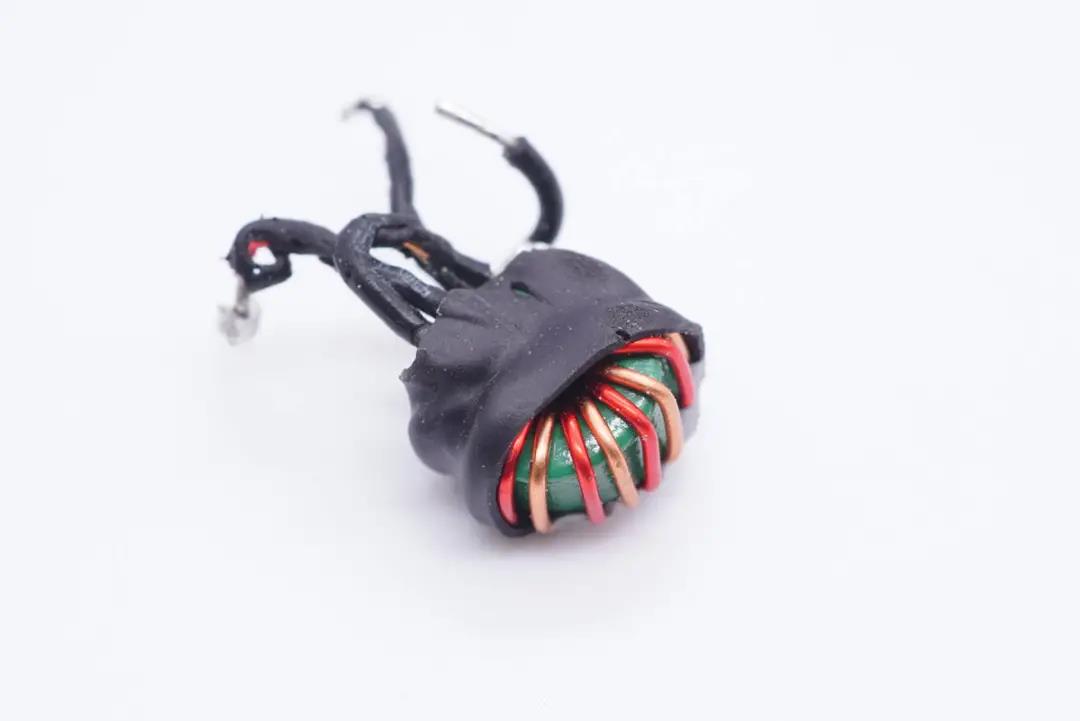

共模电感双线绕制,用于滤除EMI干扰。





另一颗共模电感扁平铜带绕制。

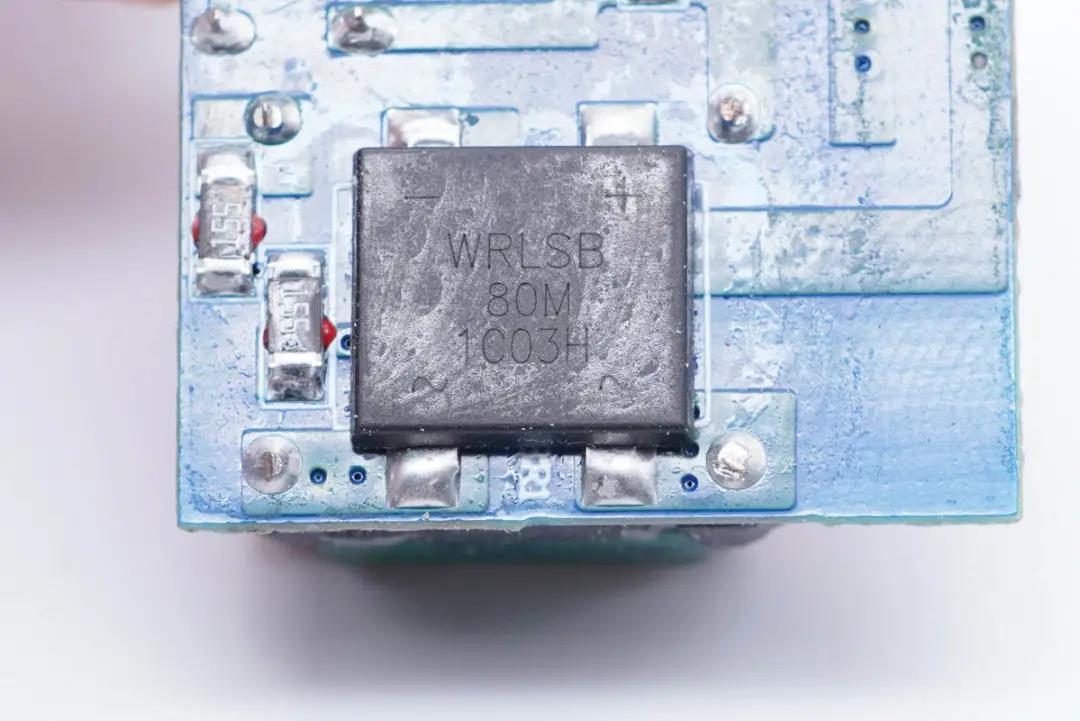

WRLSB80M整流桥特写。





NTC浪涌抑制电阻用于抑制上电浪涌电流。

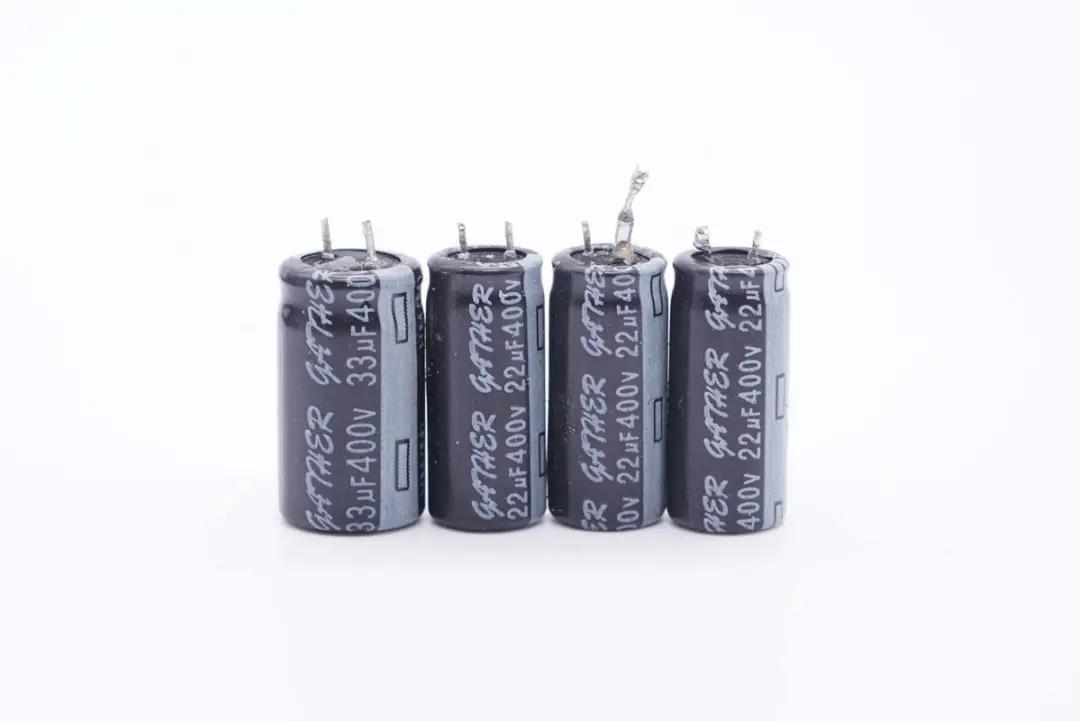

四颗高压滤波电解电容来自凯泽鑫电子,三颗规格为400V 22μF,一颗规格为400V 33μF。

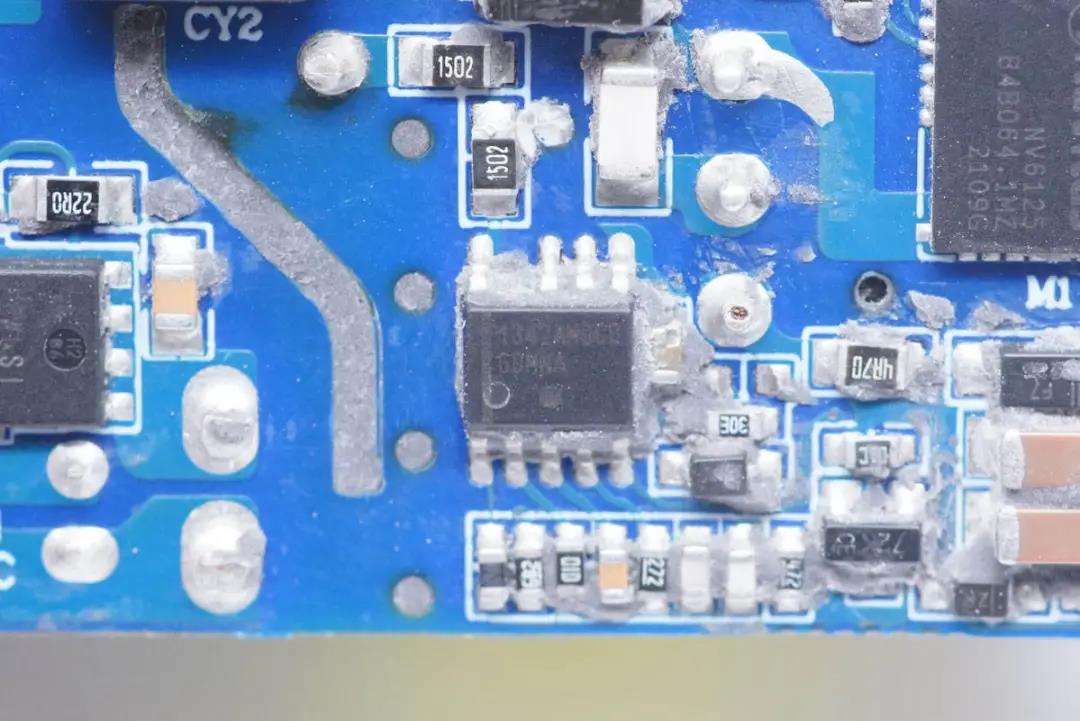

充电器主控芯片为ON安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

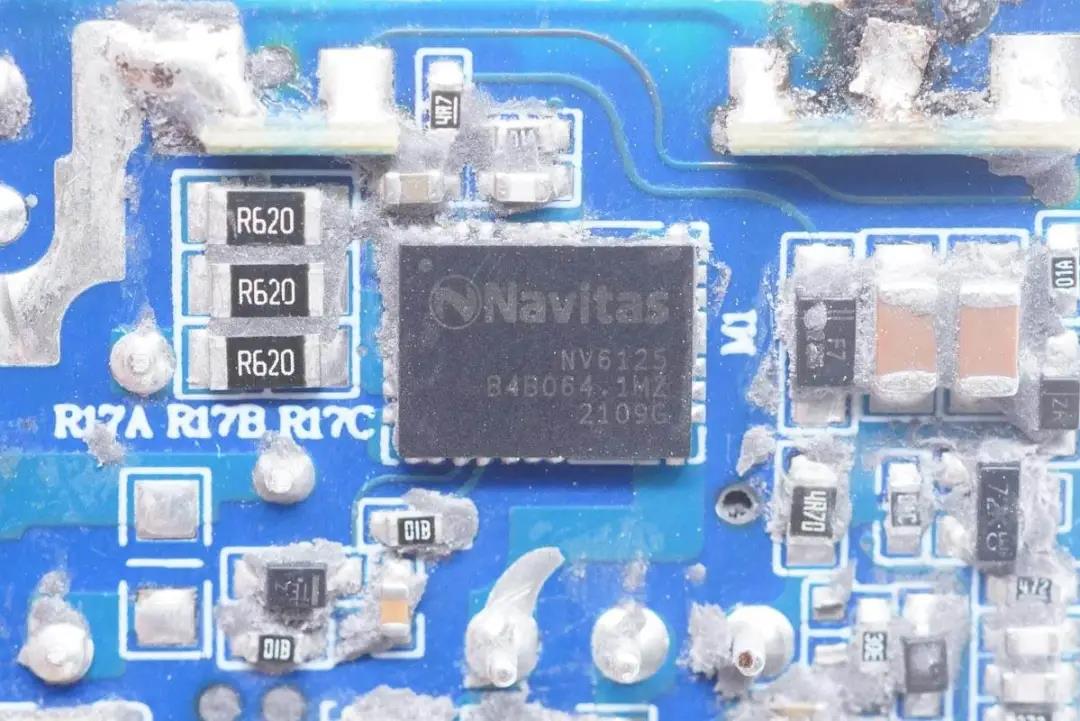

初级开关MOS管采用纳微NV6125氮化镓功率芯片,内置驱动器,无需外置驱动器,175mΩ导阻,耐压650V,支持2MHz开关频率,采用散热增强的QFN6*8mm封装,适用于升压,降压,半桥,全桥开关电源等诸多应用场合。

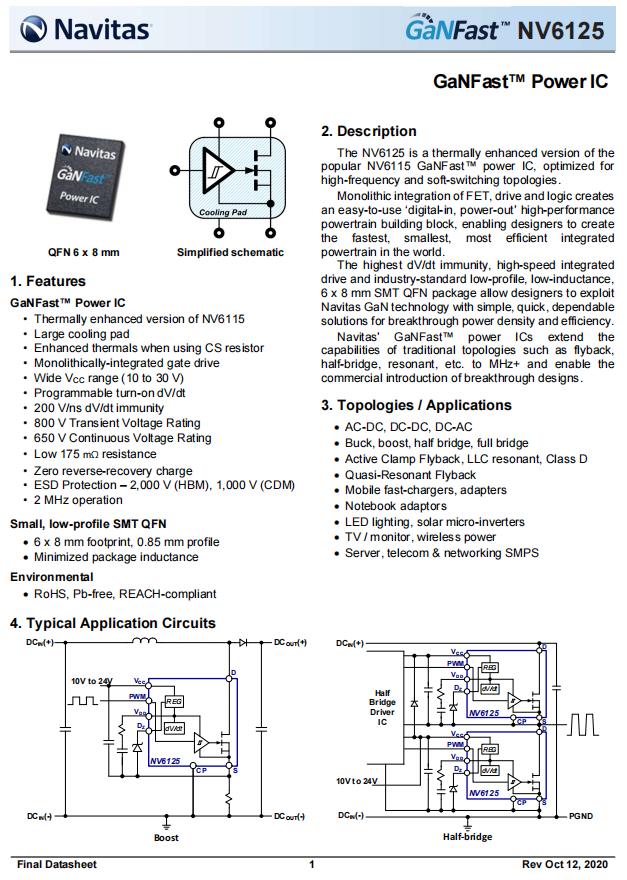

纳微NV6125资料信息。



充电头网了解到,采用该芯片的还有OPPO新款65W超级闪充氮化镓充电器联想thinkplus 65W氮化镓口红电源Pro联想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充小米GaN充电器Type-C 65W、OPPO 50W饼干氮化镓快充贝尔金68W双C口GaN充电器等数十款产品采用。





另一侧设有变压器和输出滤波固态电容,其中靠近变压器的两颗电容套有绝缘管保护。

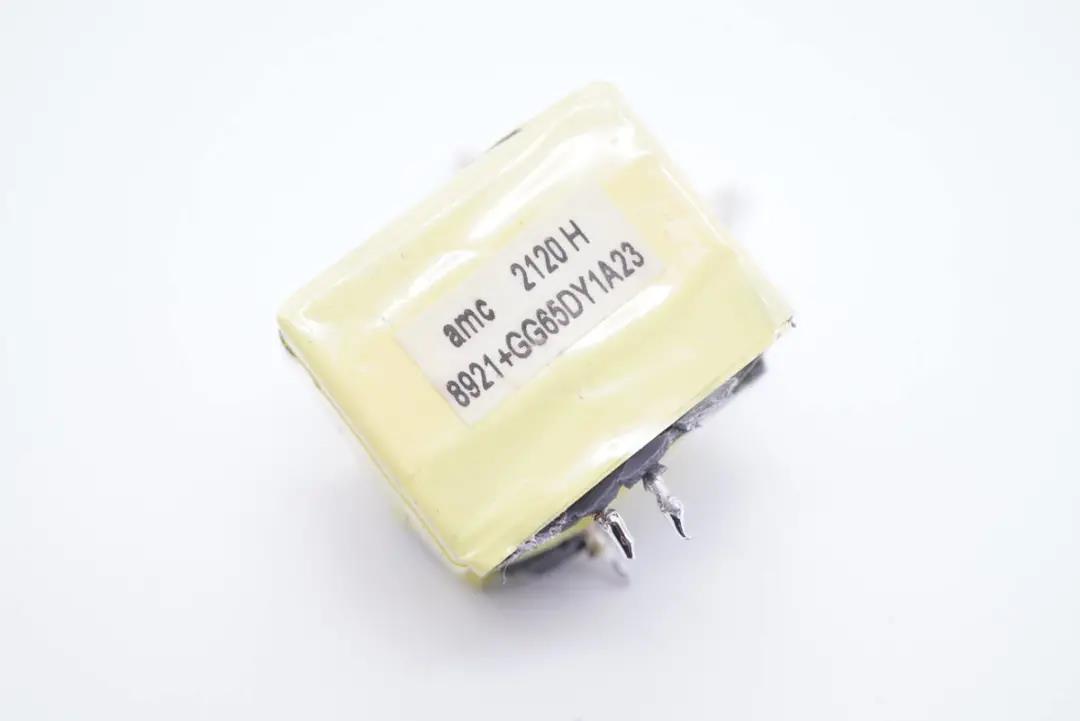

变压器特写。

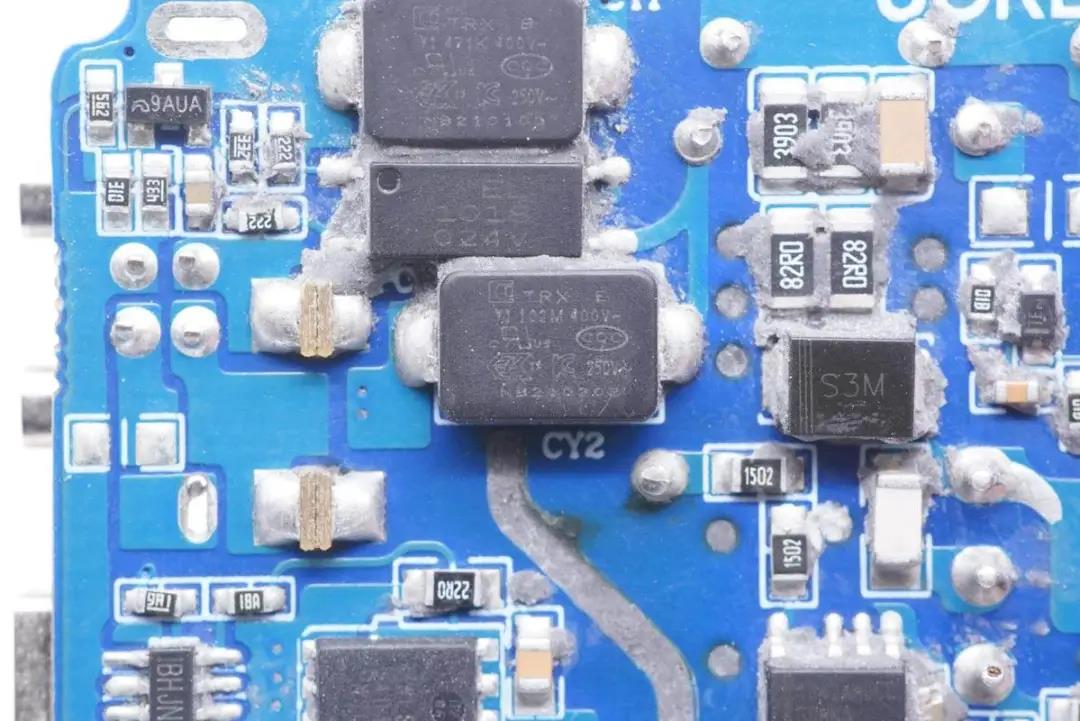

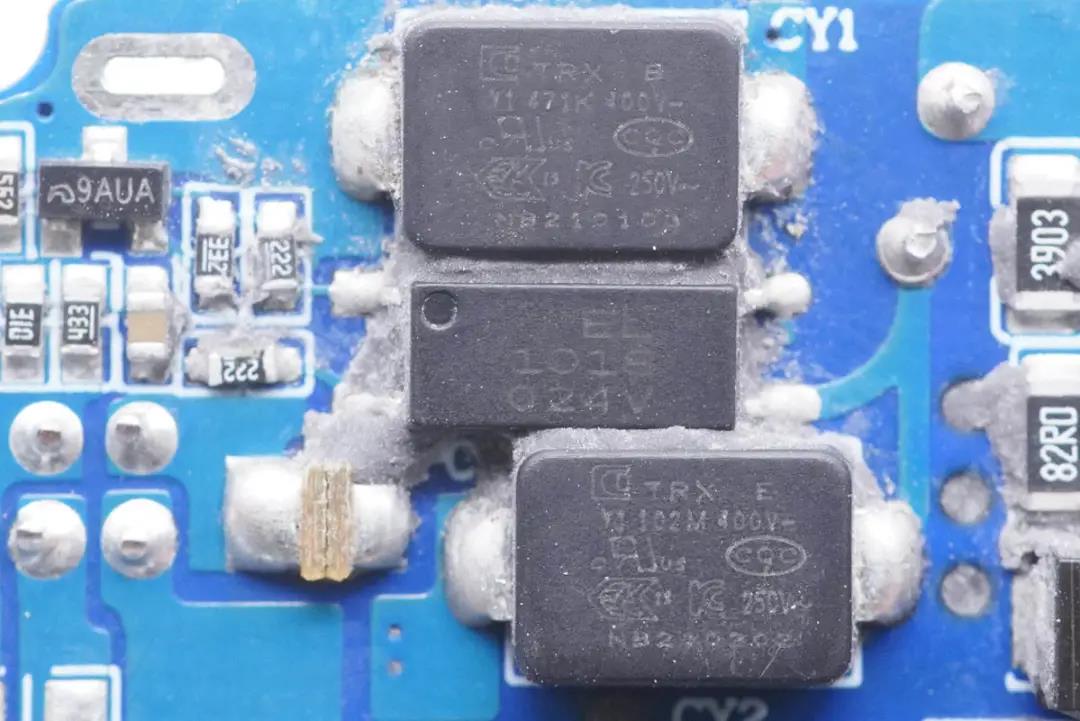

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



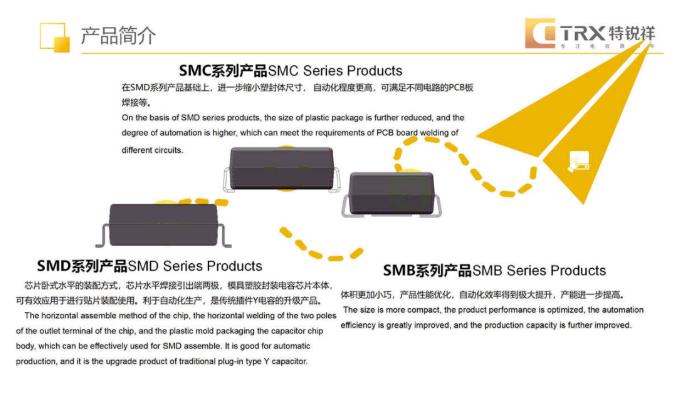

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可





另一颗特锐祥贴片Y电容特写。

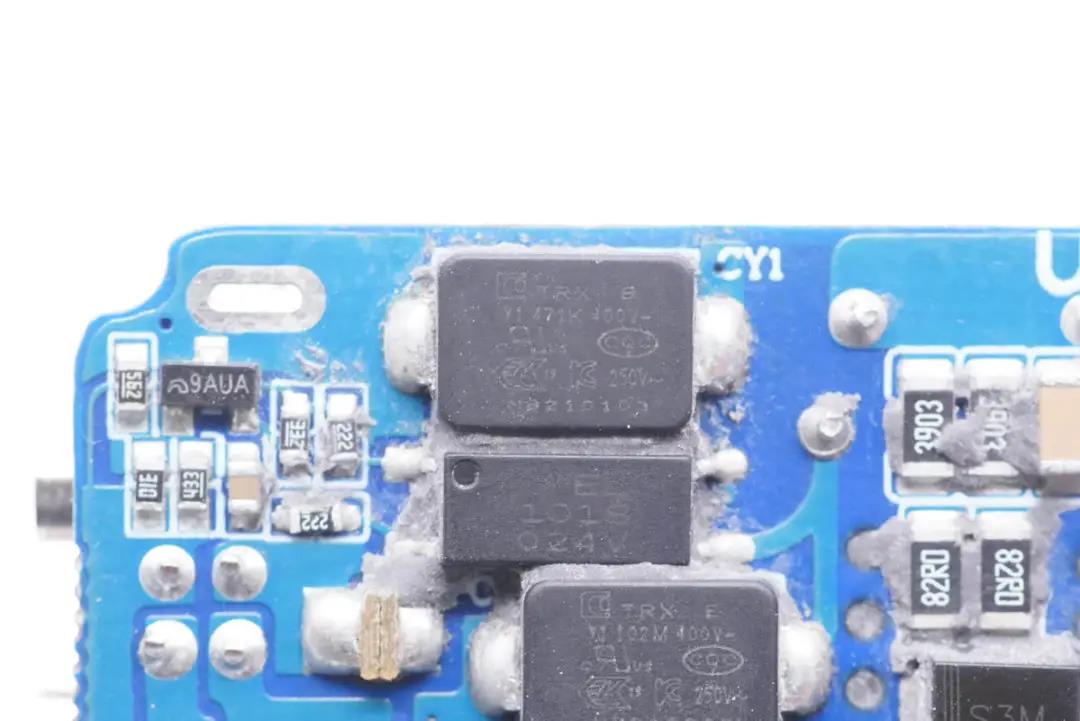

中间有一颗亿光EL 1018光耦,用于初级次级通信,反馈调节输出电压。





次级同步整流控制器采用MPS MP6908A,最高工作频率600KHz,支持DCM/CCM/QR准谐振工作模式,内置振铃检测防止DCM和QR运行下误开通,支持逻辑电压和标准电压同步整流管。

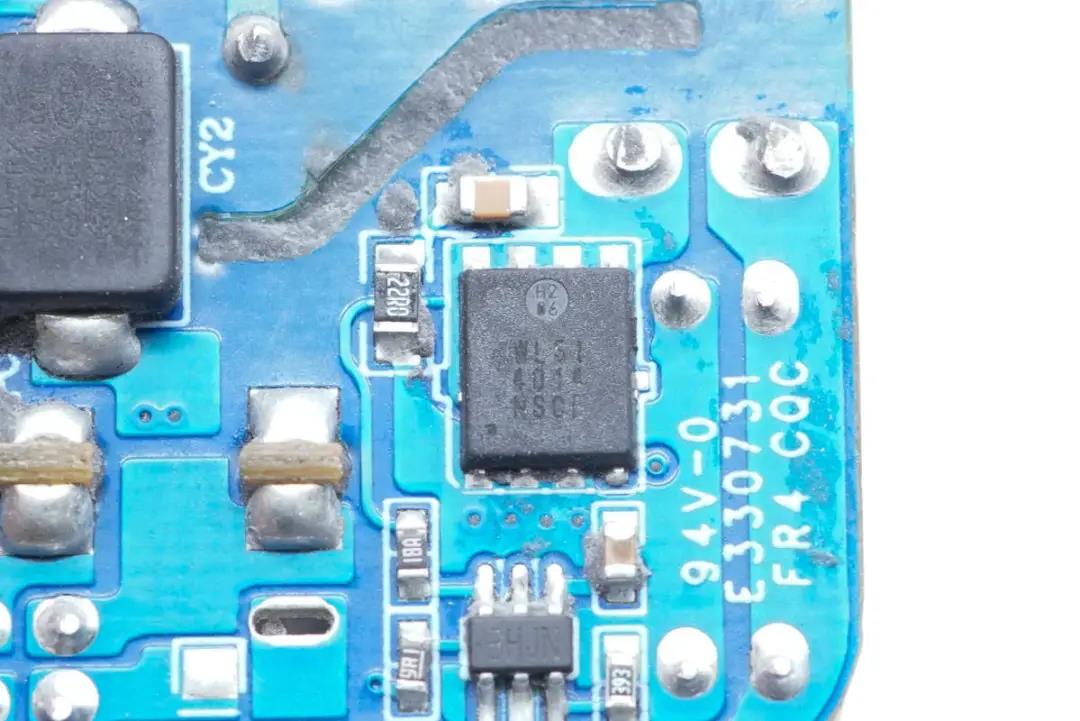

同步整流管来自韦尔,WNM4014,耐压100V,导阻5.6mΩ,采用PDFN5*6封装。

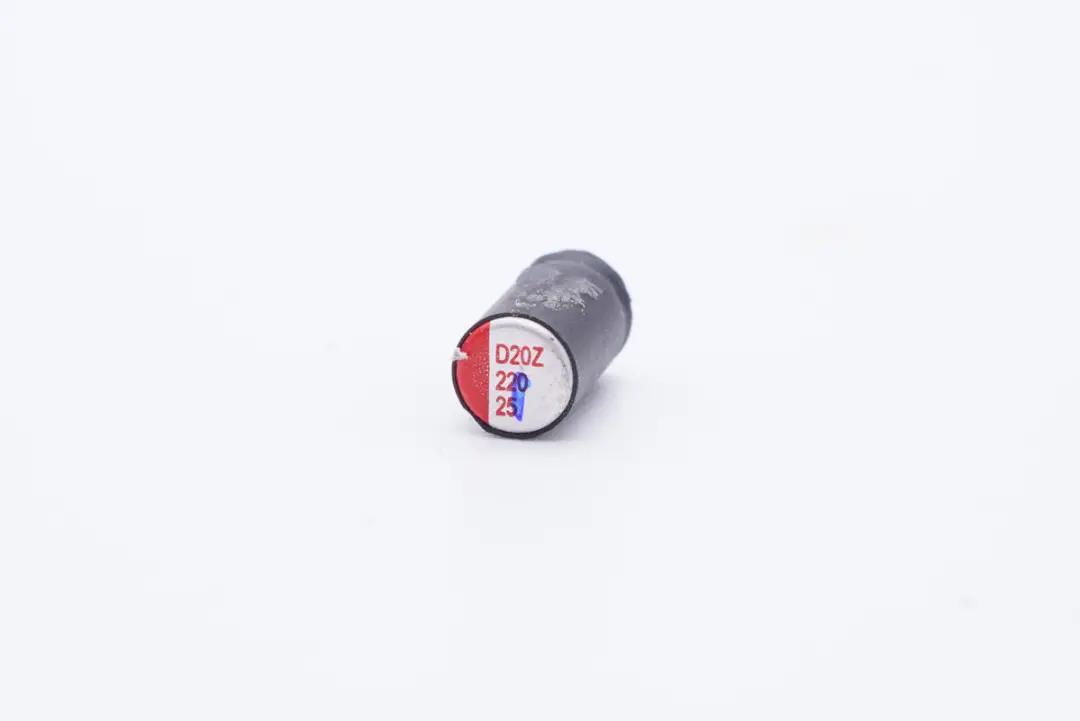

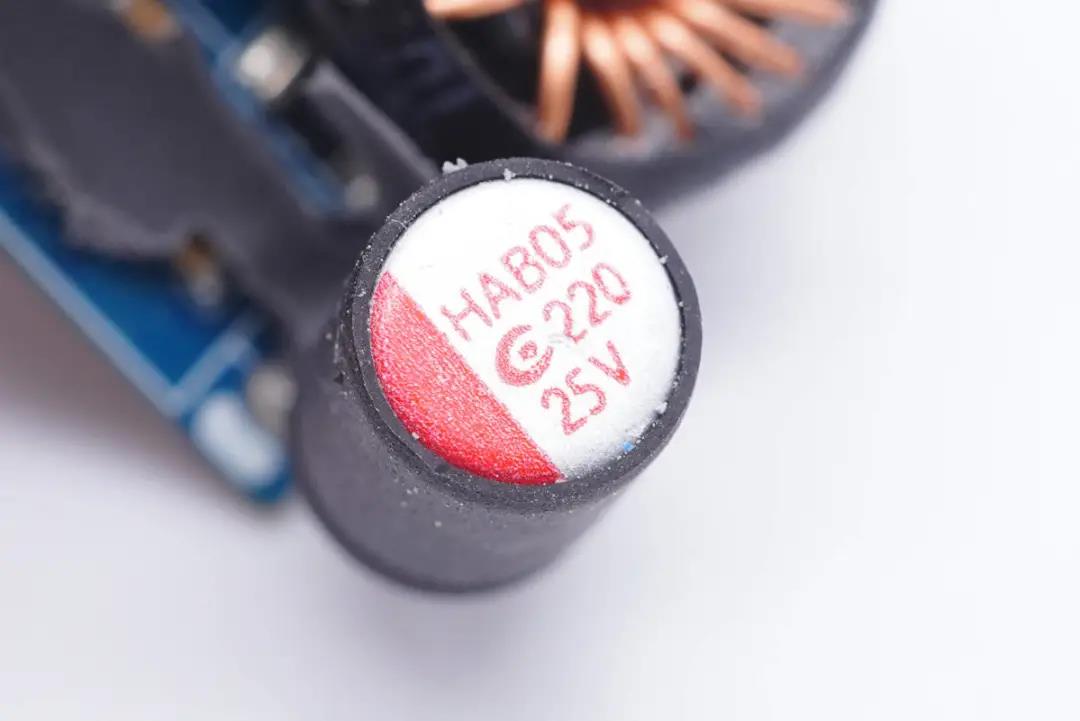

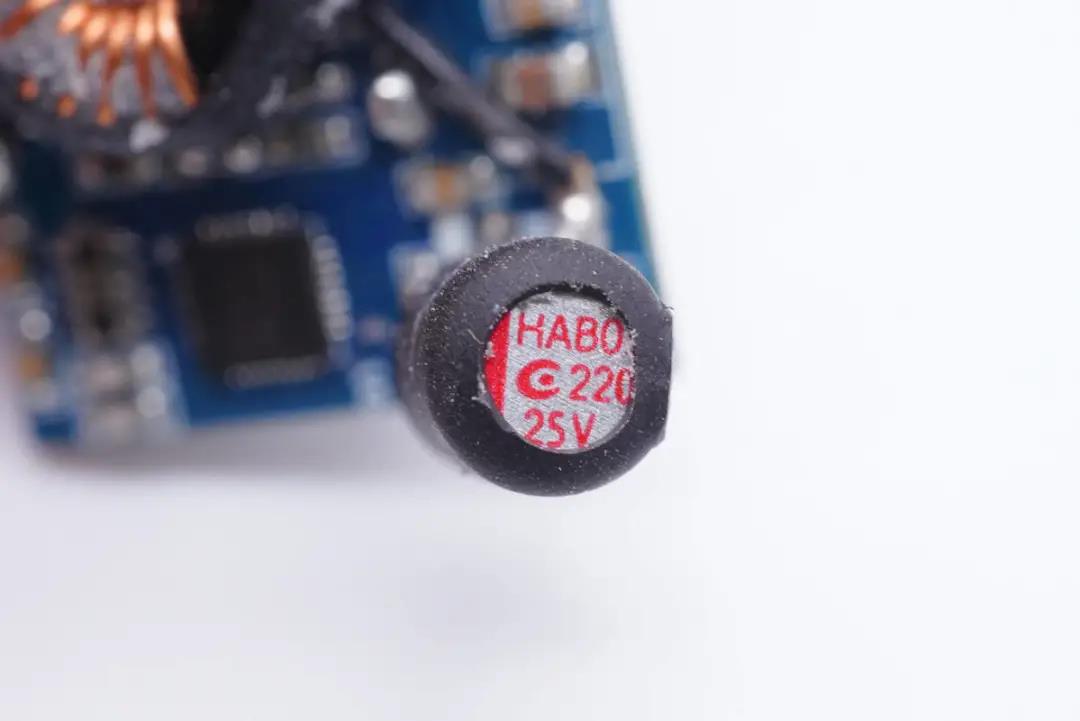

输出滤波固态电容外套绝缘管,规格为25V 220μF。

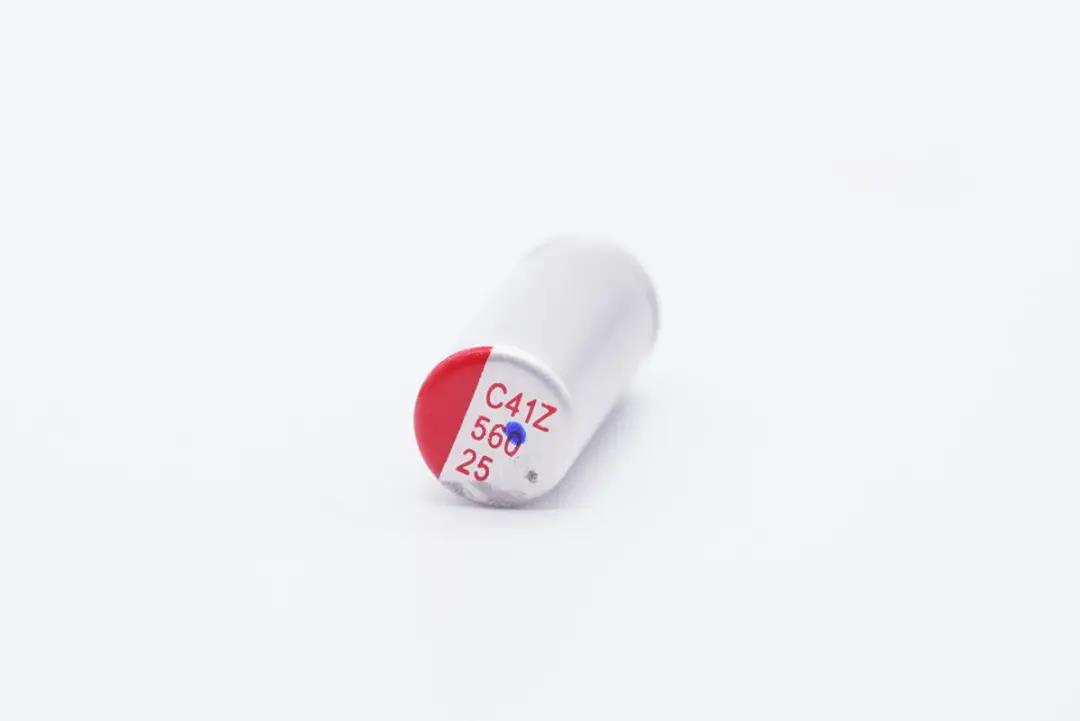

另一颗特写,规格为25V 560μF。

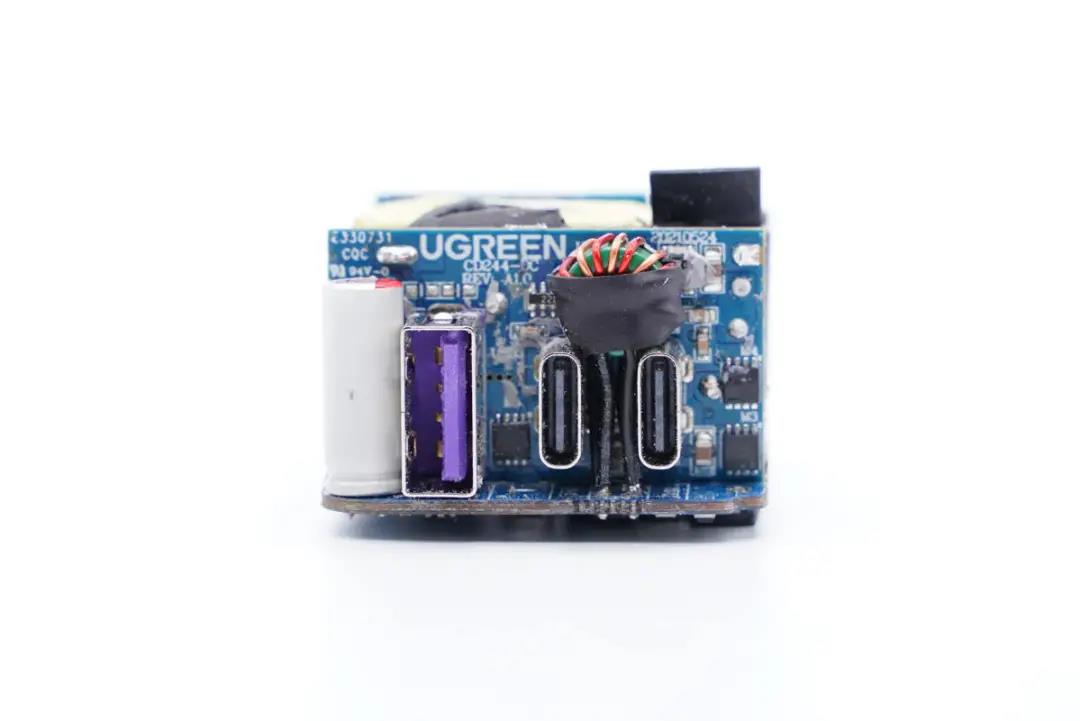

输出端一览,一颗滤波电感外套绝缘管,焊脚也套有绝缘管。





滤波电感特写。

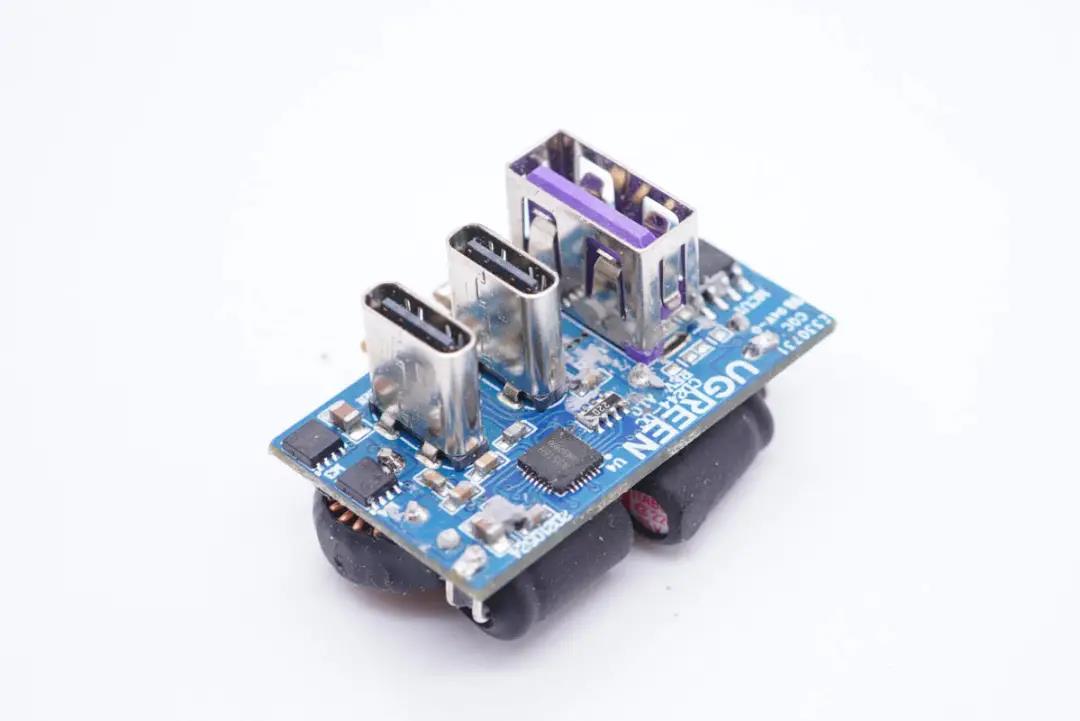

将小板拆下,USB-C1母座旁边设有降压协议IC和两颗MOS管。

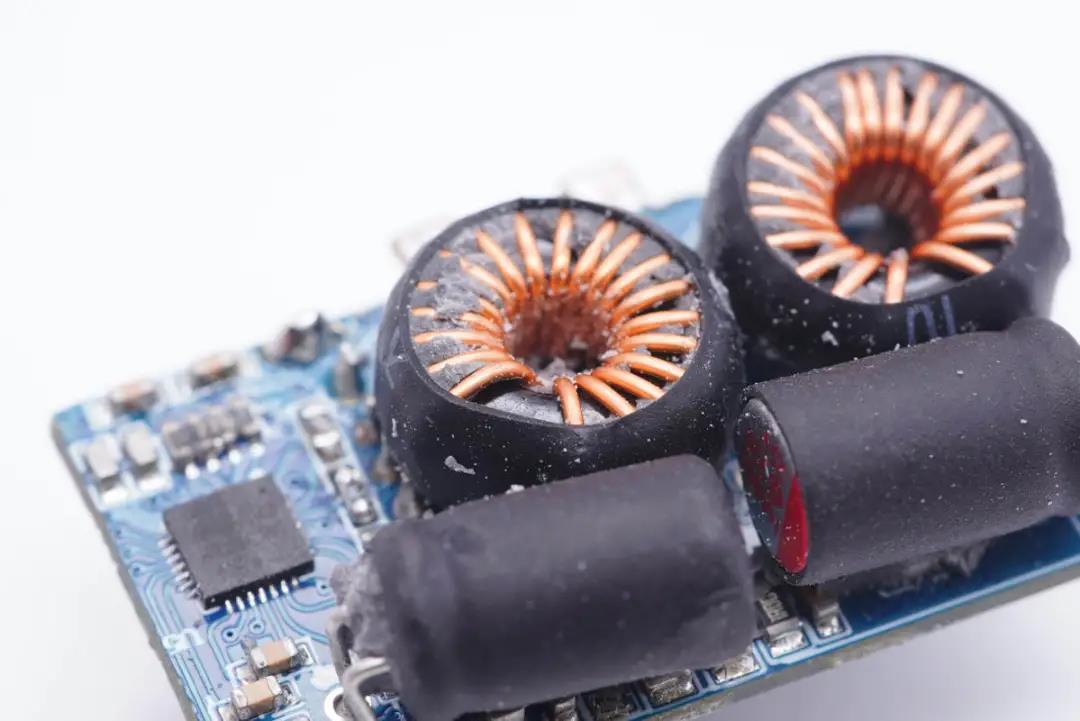

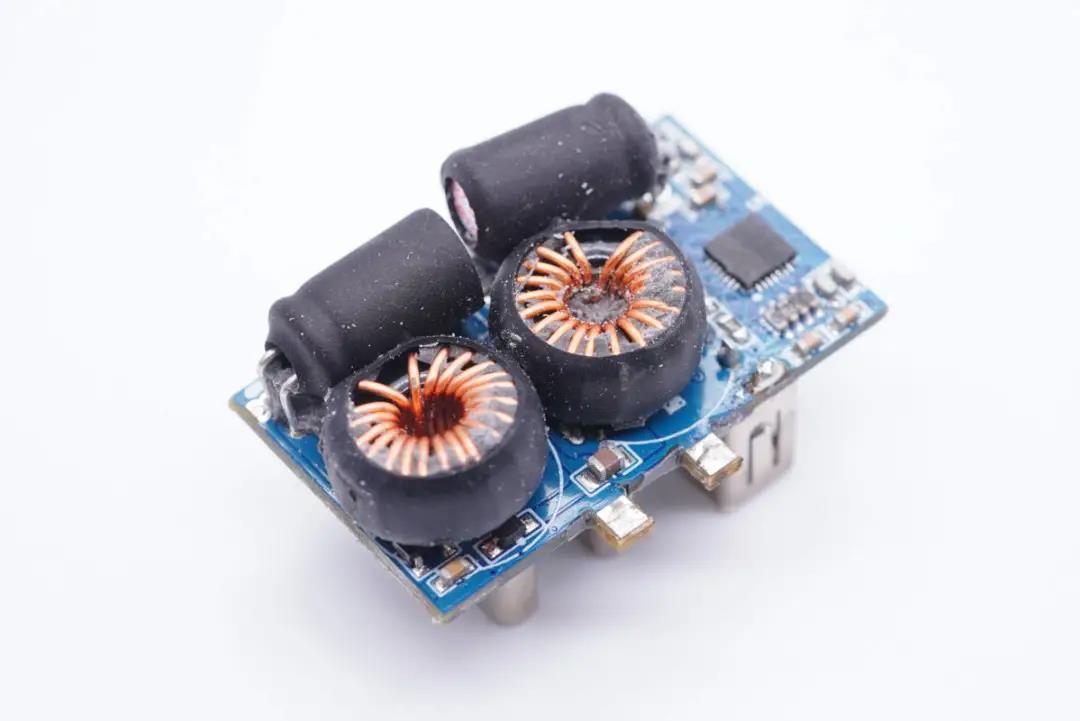

小板背面设有两颗降压电感和两个电容,均外套绝缘管,可见这块小板上设有两路二次降压电路。

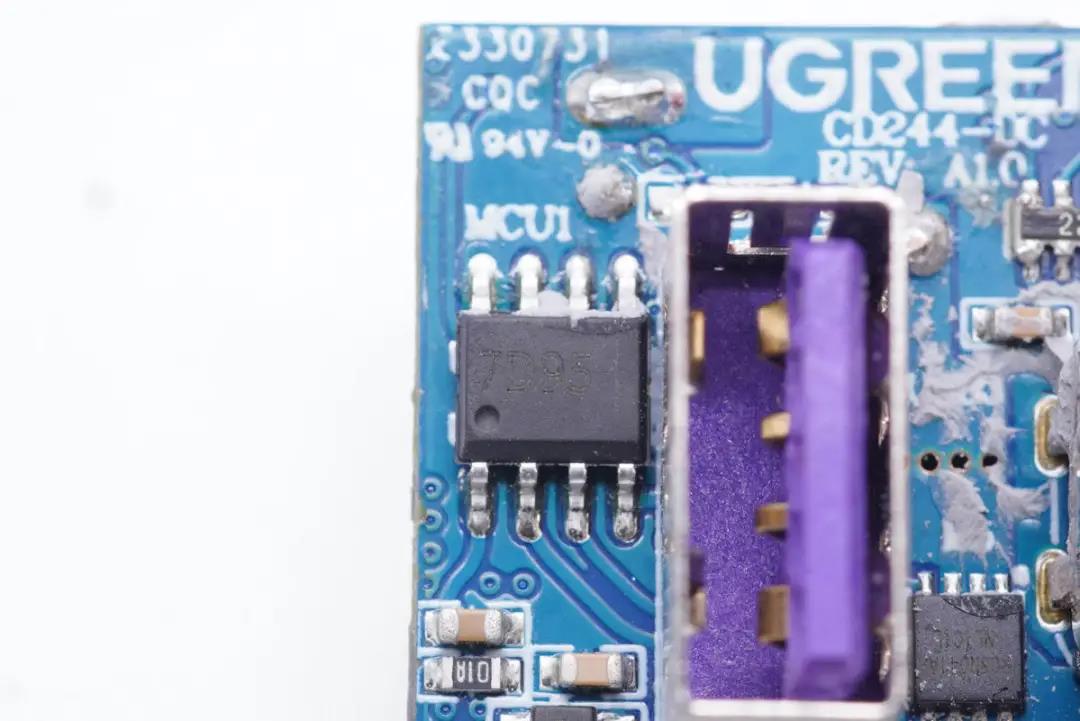

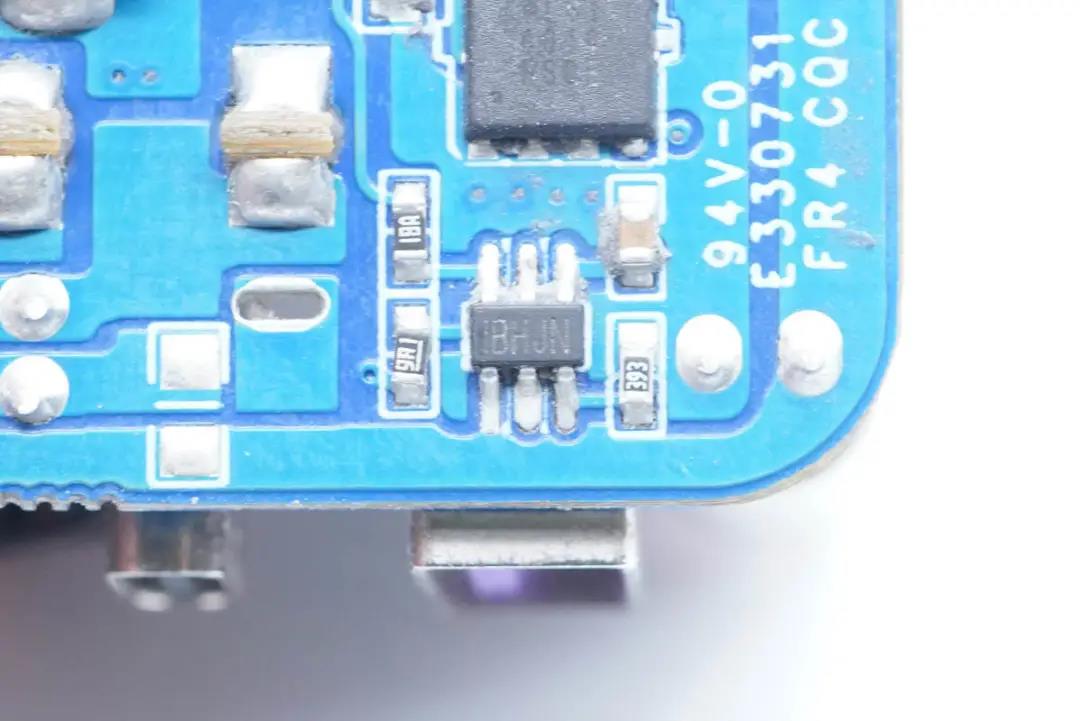

A口母座左侧有一颗MCU,用于两路输出功率智能分配。

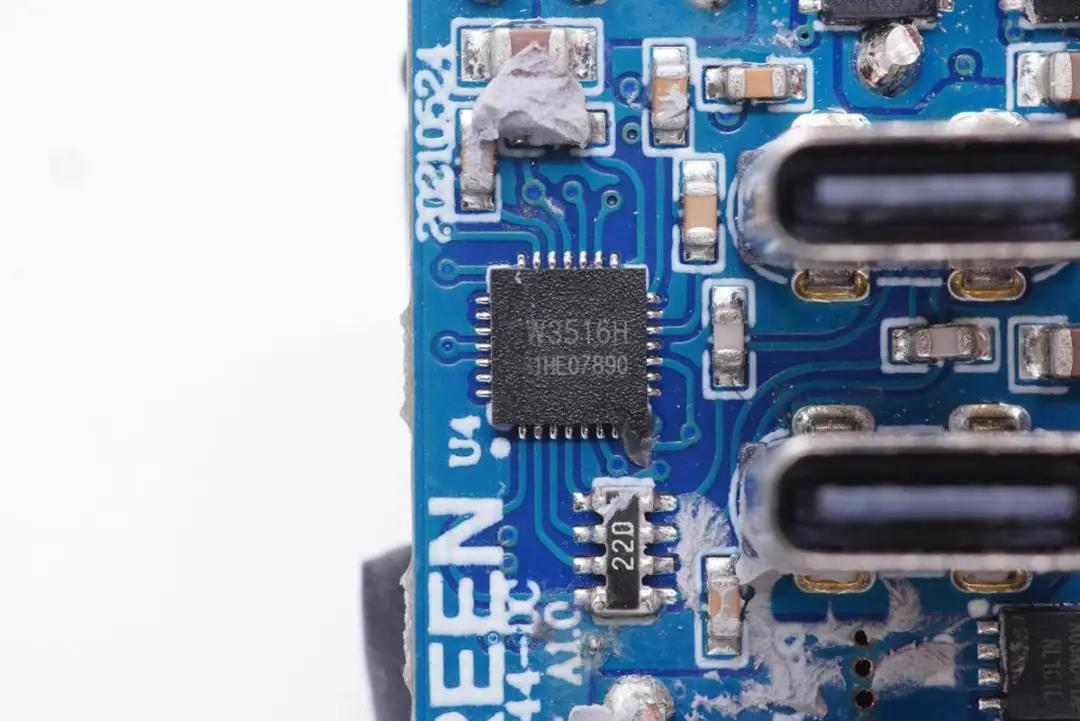

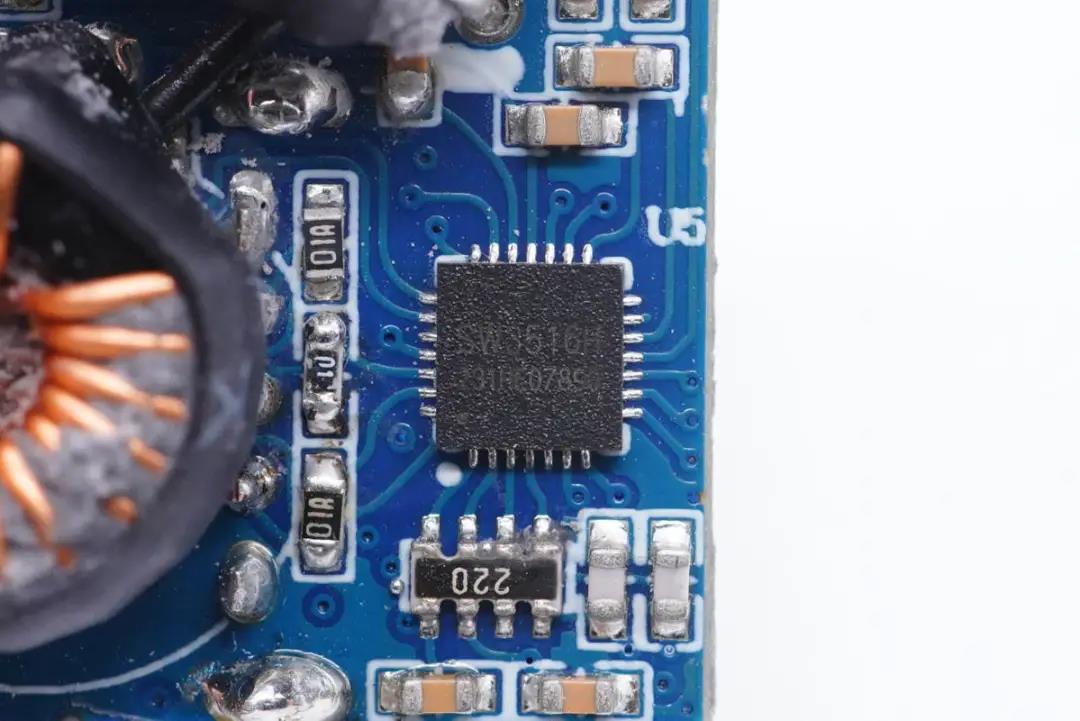

USB-C1口降压电路主控芯片采用智融SW3516H,用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。

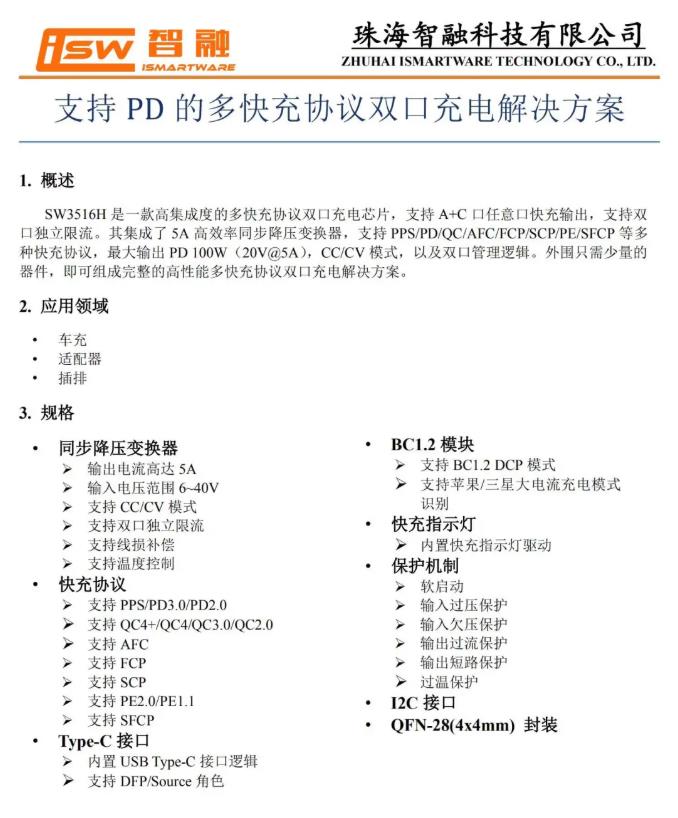

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。





充电头网通过拆解发现,SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域





外挂两颗R03N041AP MOS管输出同步整流降压。

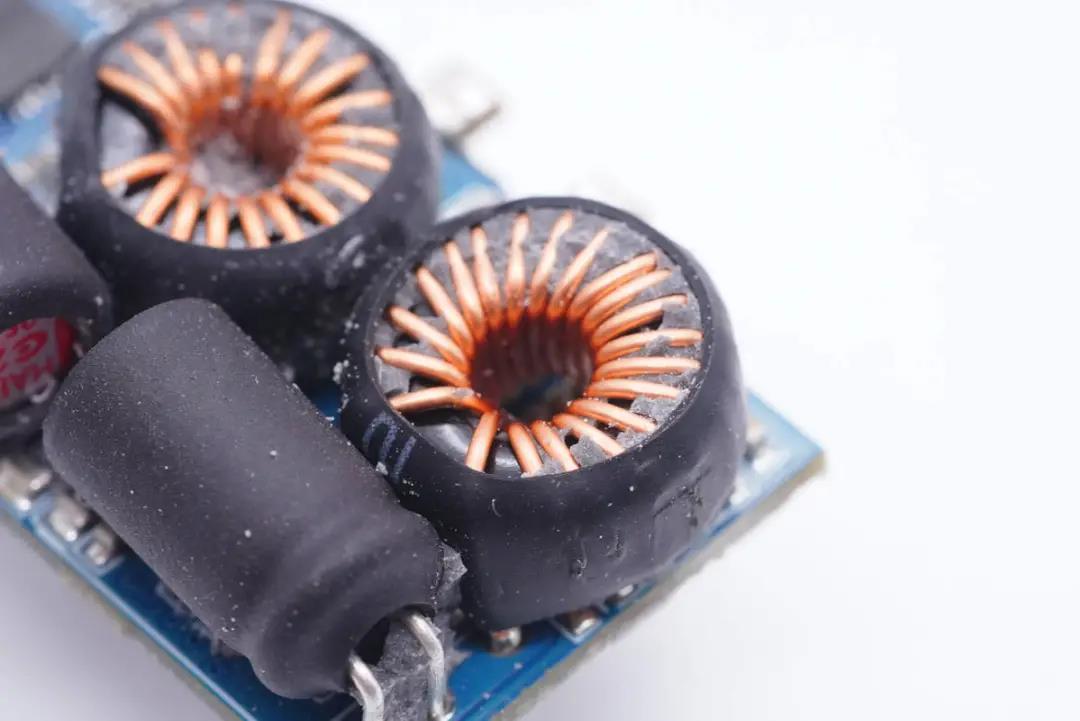

降压电感特写。





降压二次滤波固态电容来自钰邦,规格为25V 220μF。





USB-C1母座特写。





USB-C2和A口降压电路主控芯片也是采用的智融SW3516H。

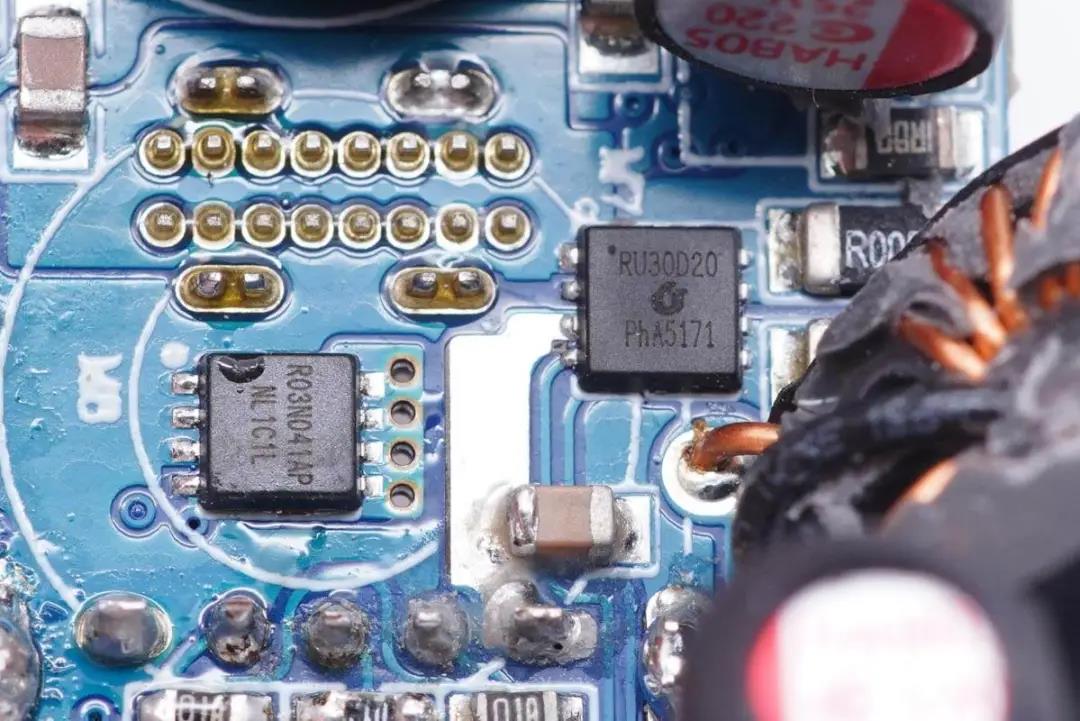

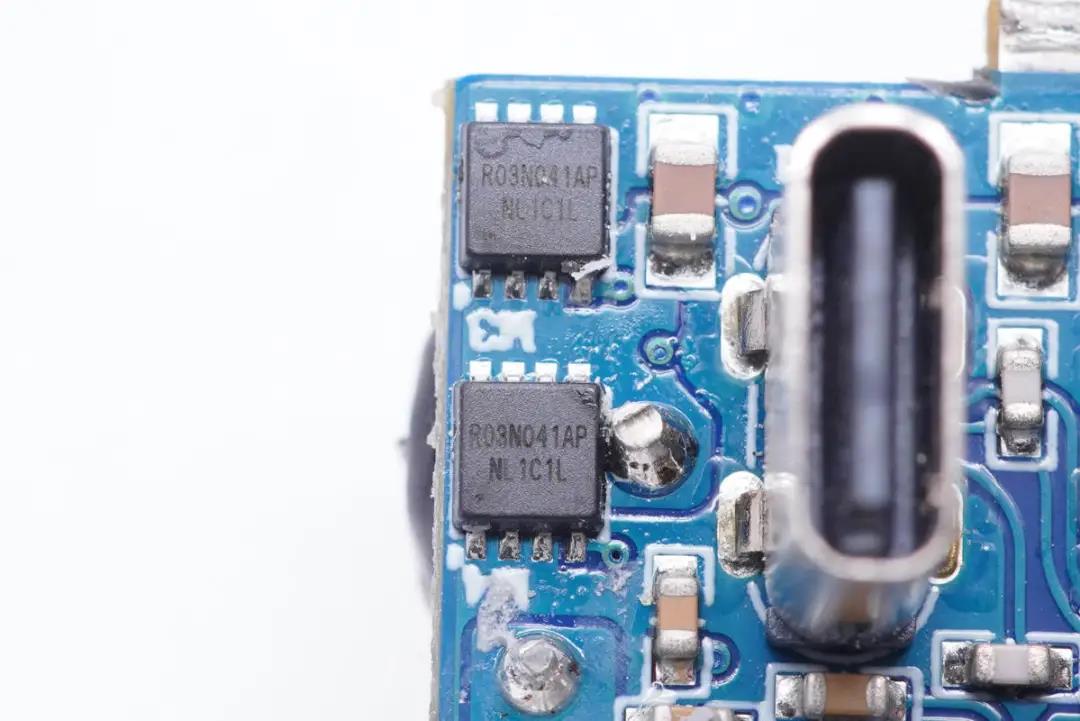

这一路也是采用两颗R03N041AP MOS管输出同步整流降压。此外还采用一颗锐骏RU30D20用于1A1C端口输出分配,双NMOS管,耐压30V,PDFN3333封装。

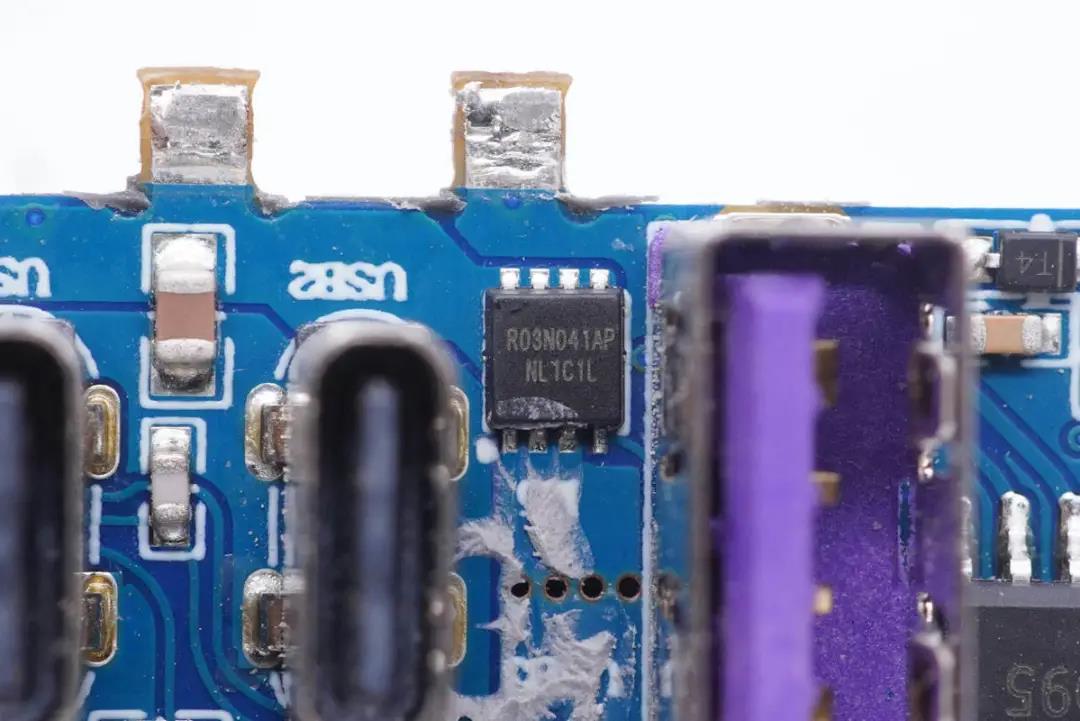

另一颗R03N041AP MOS管在小板正面。





另一颗降压电感特写。





滤波电容也是来自钰邦,规格为25V 220μF。

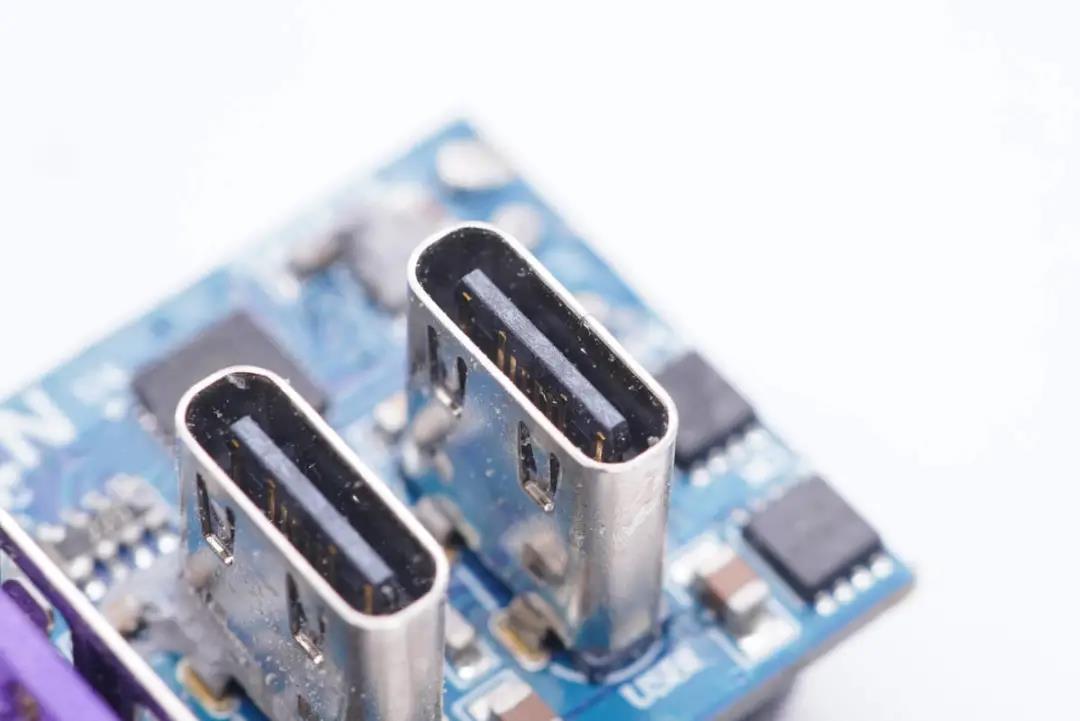

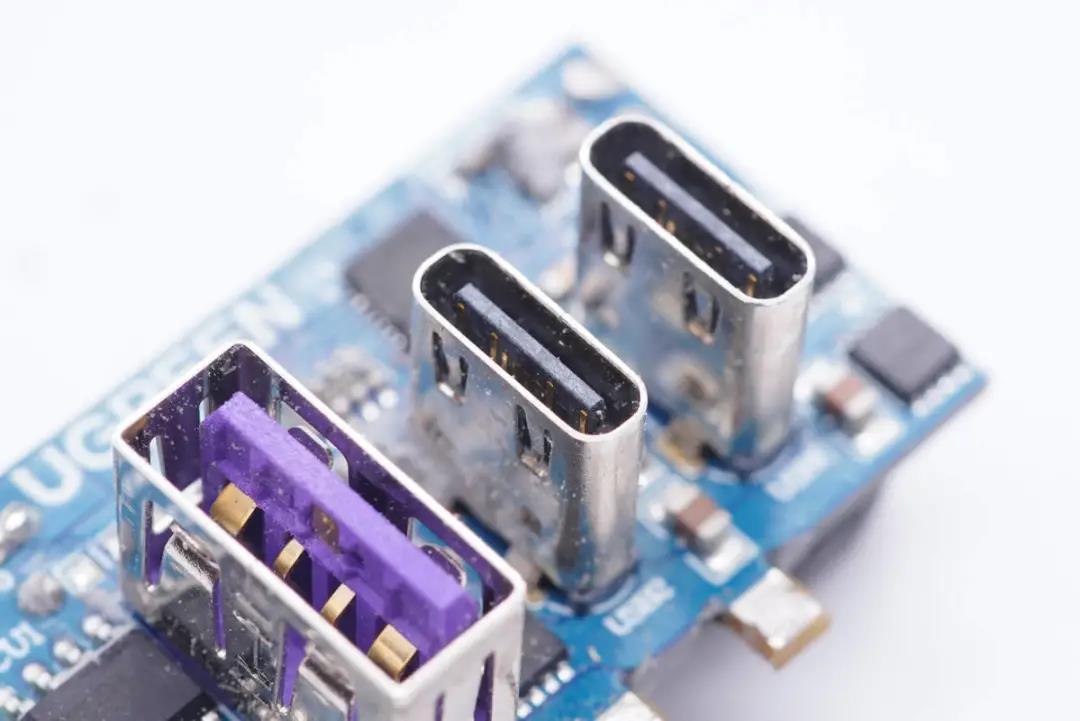

USB-C2母座特写,两个C口母座内部夹钢片,黑色胶芯不露铜,工艺很好。

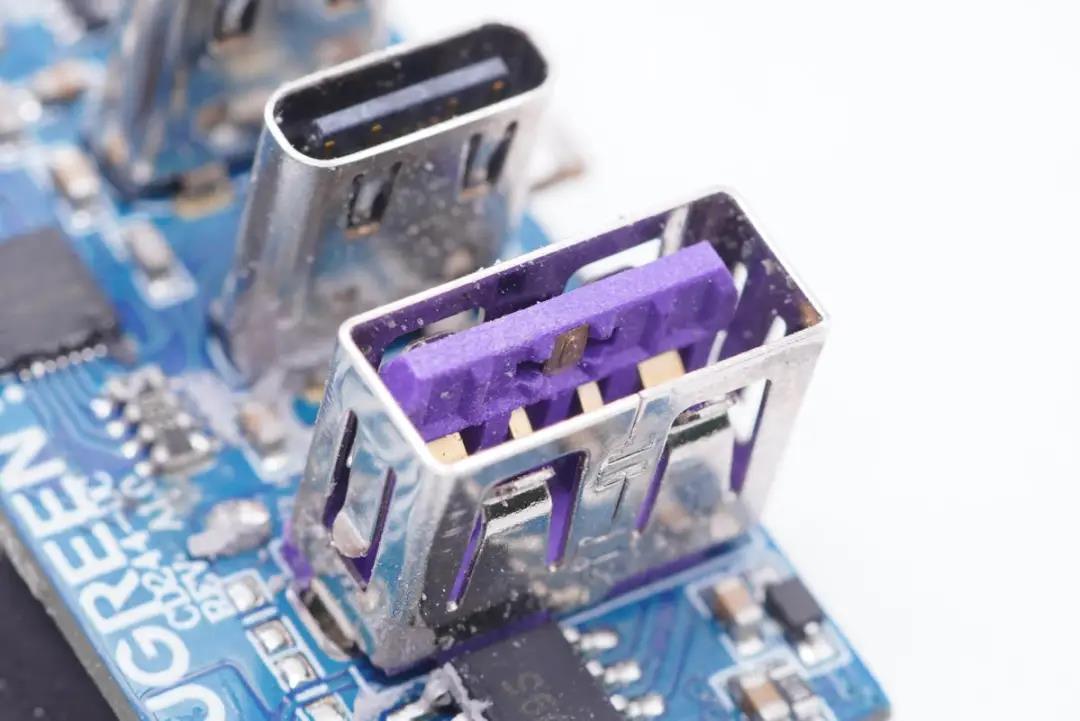

USB-A母座特写,正负极加宽用于支持大电流充电。

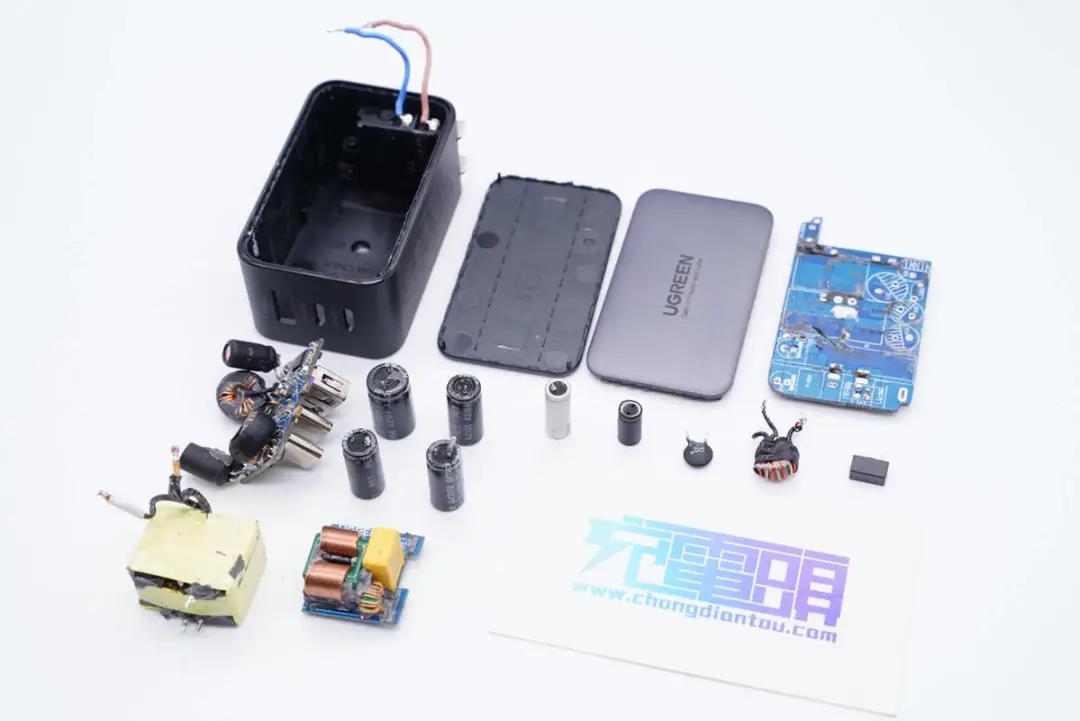

全部拆解完毕,来张全家福。



充电头网拆解总结



绿联这款65W氮化镓快充充电器机身正背面延续银灰色外观设计,造型上从常见的方块造型风格转变为长条柱状造型,不过同样十分的小巧便携,也算是满足部分喜爱小巧造型的人群选购需求。



充电器配备2C1A接口,兼容PD3.0、QC4.0+/3.0、SCP、FCP和PPS等快充协议,具备5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A电压档位,兼容性好,支持65W PD快充、华为22.5W超级快充,满足华为、小米、苹果等绝大多数品牌设备快充需求。



充电头网通过拆解了解到,充电器内部PCBA模块灌胶成一个整体,导热性和耐候性都很好。充电器采用安森美NCP1342搭配纳微NV6125氮化镓功率芯片,以及MPS MP6908A同步整流控制器和整流管组成,两路DC-DC电路均采用智融SW3516H方案。采用凯泽鑫电解电容以及钰邦固态电容进行输入输出滤波,整体用料做工可靠。
