拆解报告:WEMISS迷你20W PD快充充电器

2021-08-30

最近充电头网拿到了WEMISS品牌的迷你20W快充套装,包括充电器和一条1.2米长的C to Lightning线,这套充电套装支持QC、PD、PPS快充协议,可以很好的满足iPhone 12 日常20W快充需求。



此外充电器机身小巧光滑边角圆润,配备可折叠美规插脚,小巧便携。此外有黑、白、灰、蓝、红、绿等颜色可选。这套20W快充近期开车,那下面我们就对其进行详细拆解,看看用料做工如何。



一、WEMISS迷你20W快充外观





包装盒正面印有WEMISS品牌、充电器外观图以及四大特性标识。

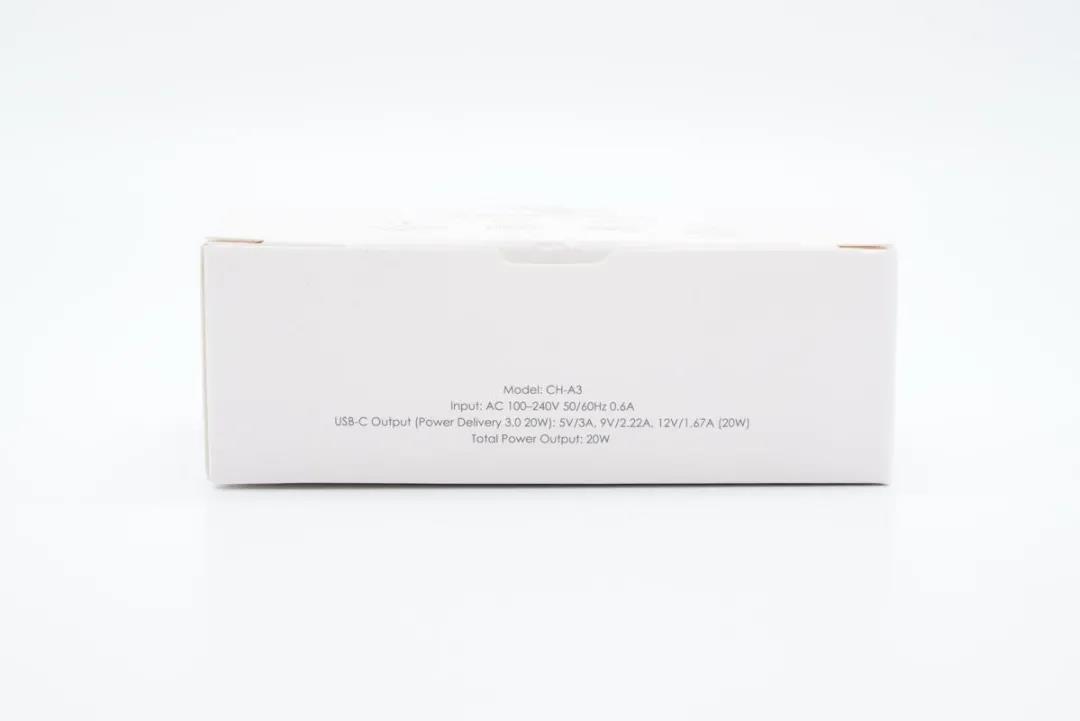

盒子一端印有充电器参数信息。





另一端印有充电器可选配色,有黑、白、灰、蓝、红、绿等颜色可选。





底部印有商家和认证信息。

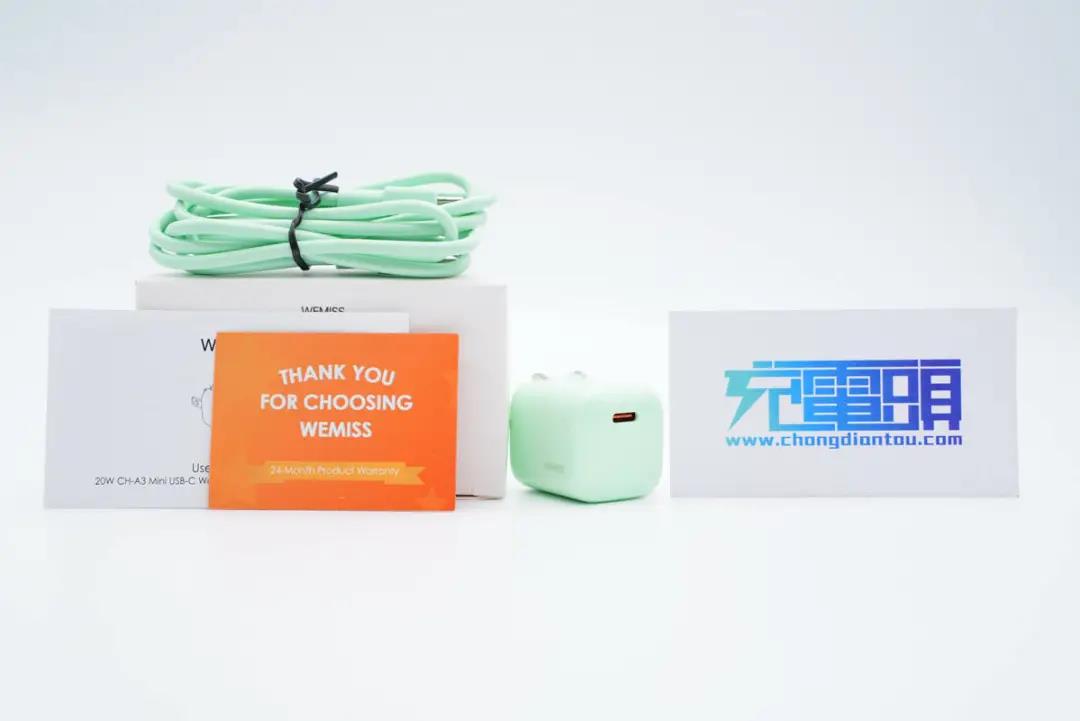

包装盒内含充电器、C to Lightning线、说明书和感谢小卡片。

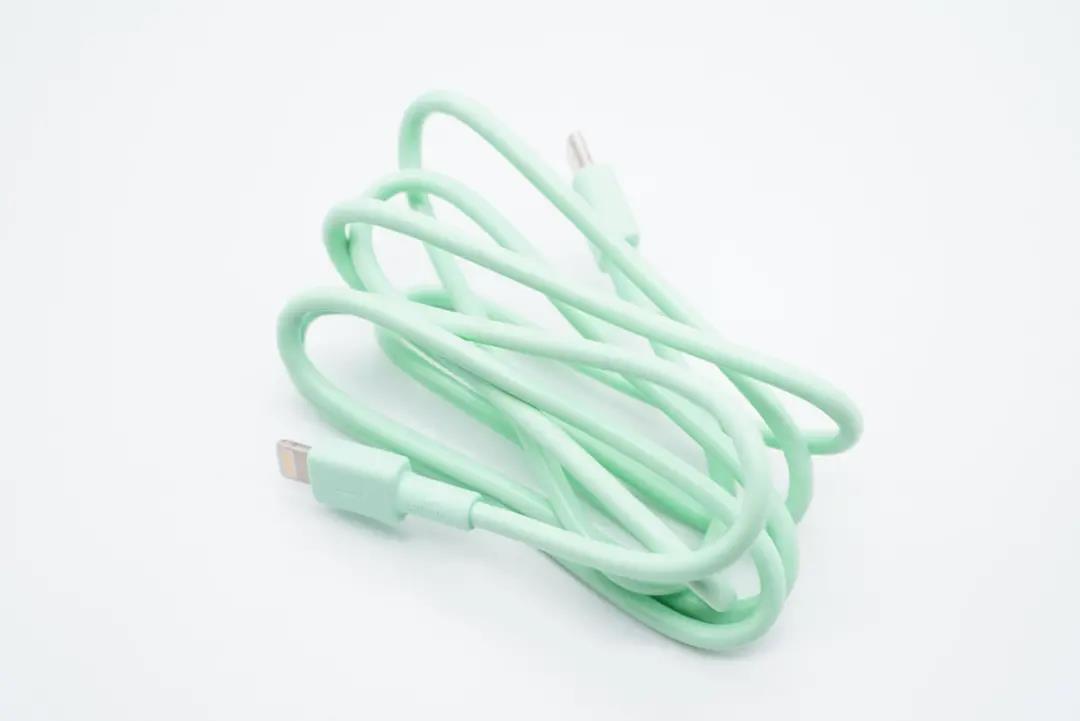

本次拆解的是绿色款,附带的Lightning线不例外也是绿色的。

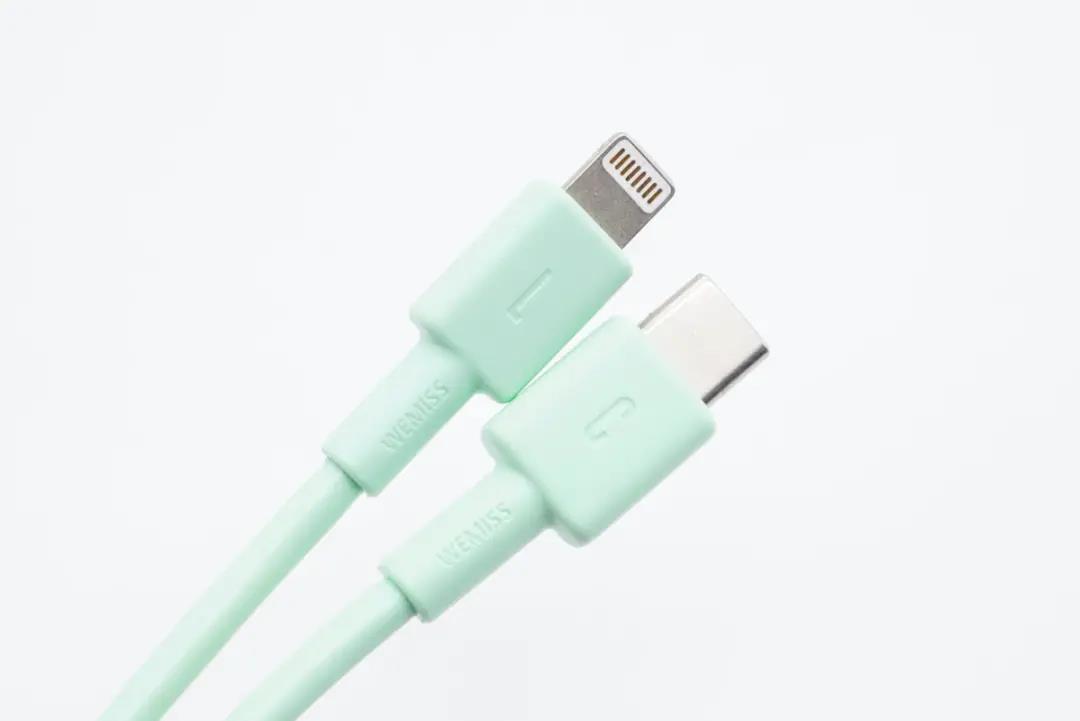

线缆做了抗弯折处理,网尾处凹印WEMISS品牌logo,两个线头塑料壳上则分别凹印L和C字样。

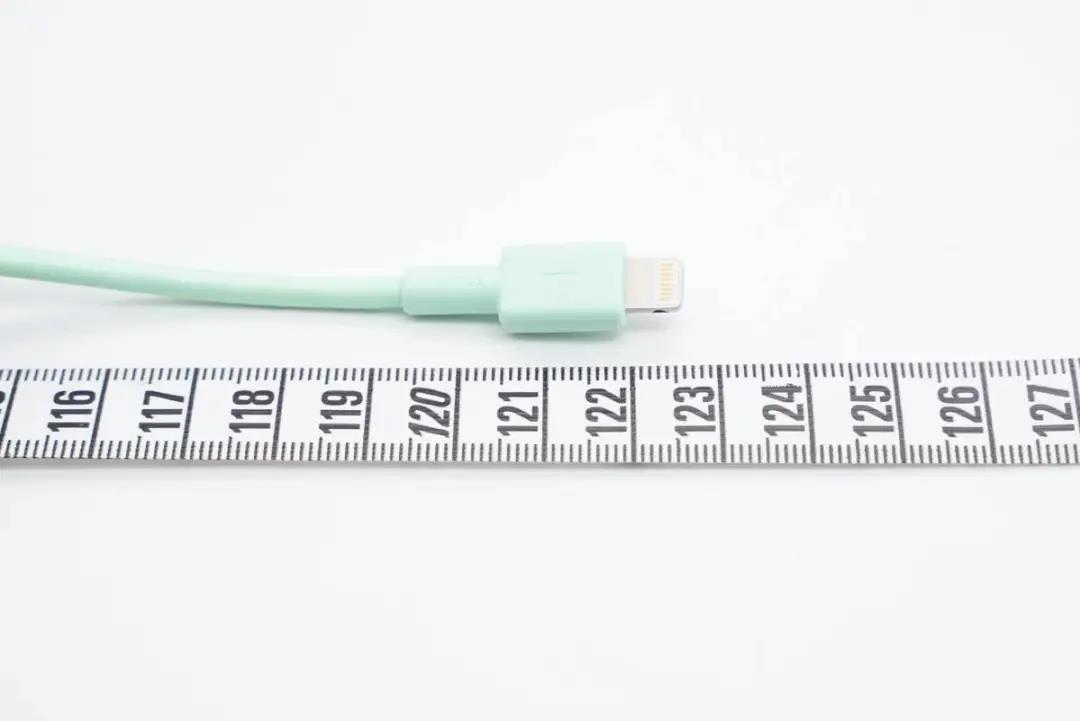

测得线缆长度约为122.5cm。

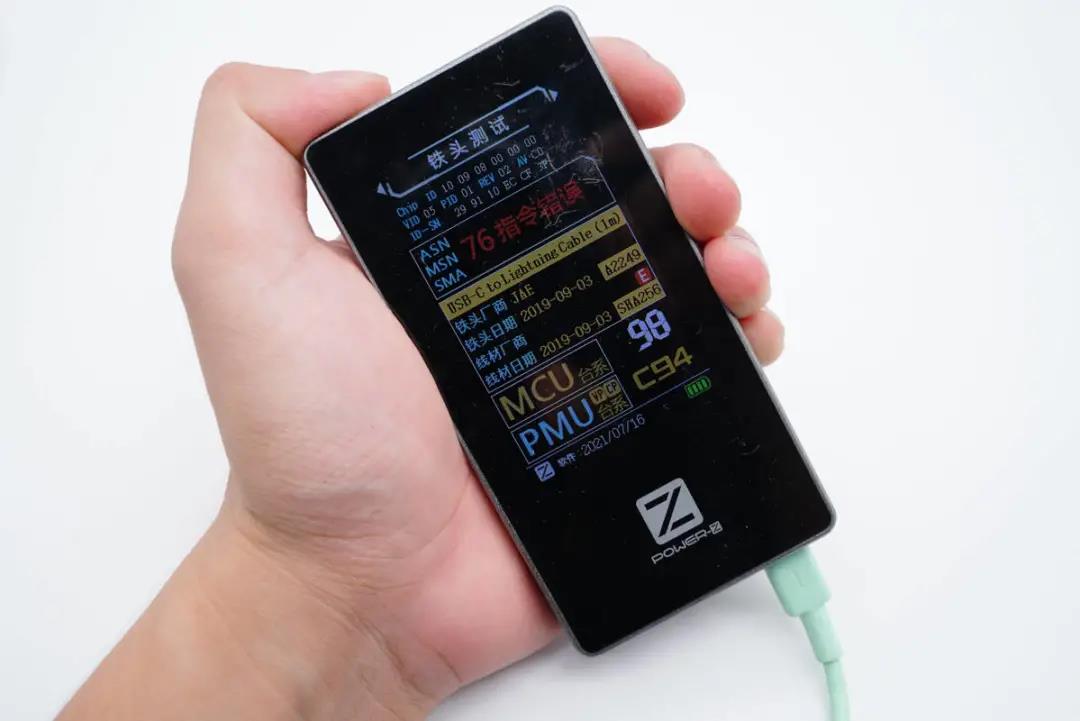

使用ChargerLAB Power-Z MF001测试仪对Lightning端子进行测试,测得MCU、PMU均为台系,评分为98分。

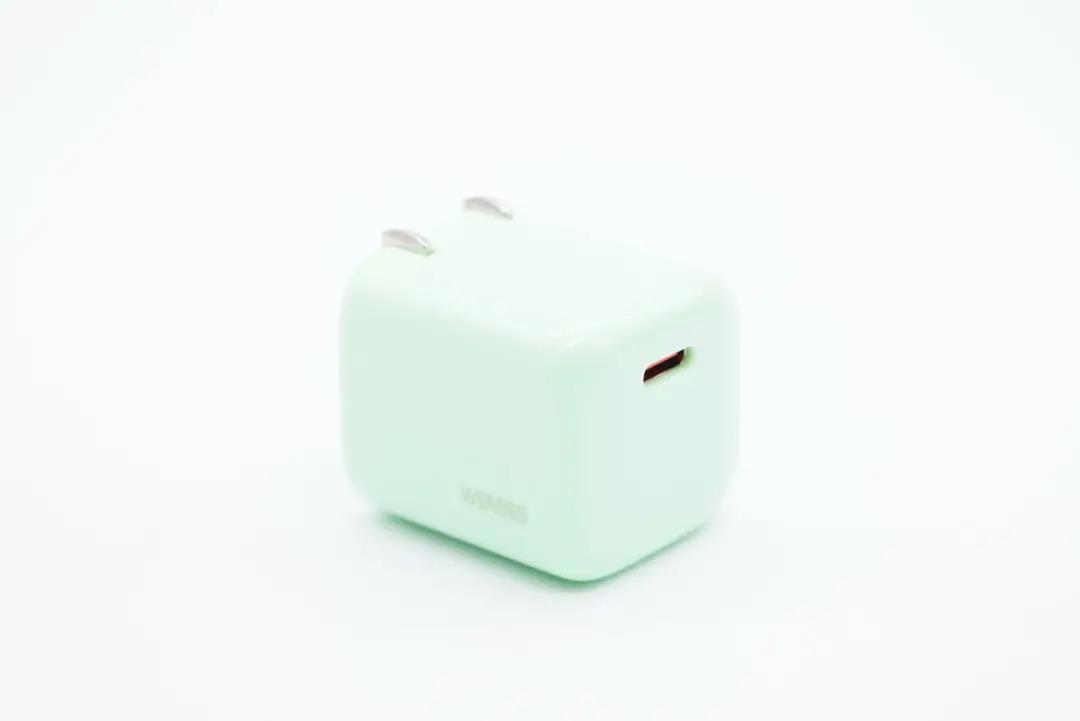

充电器机身高光亮面处理,边角过渡圆润,使用手感好颜值也不错。

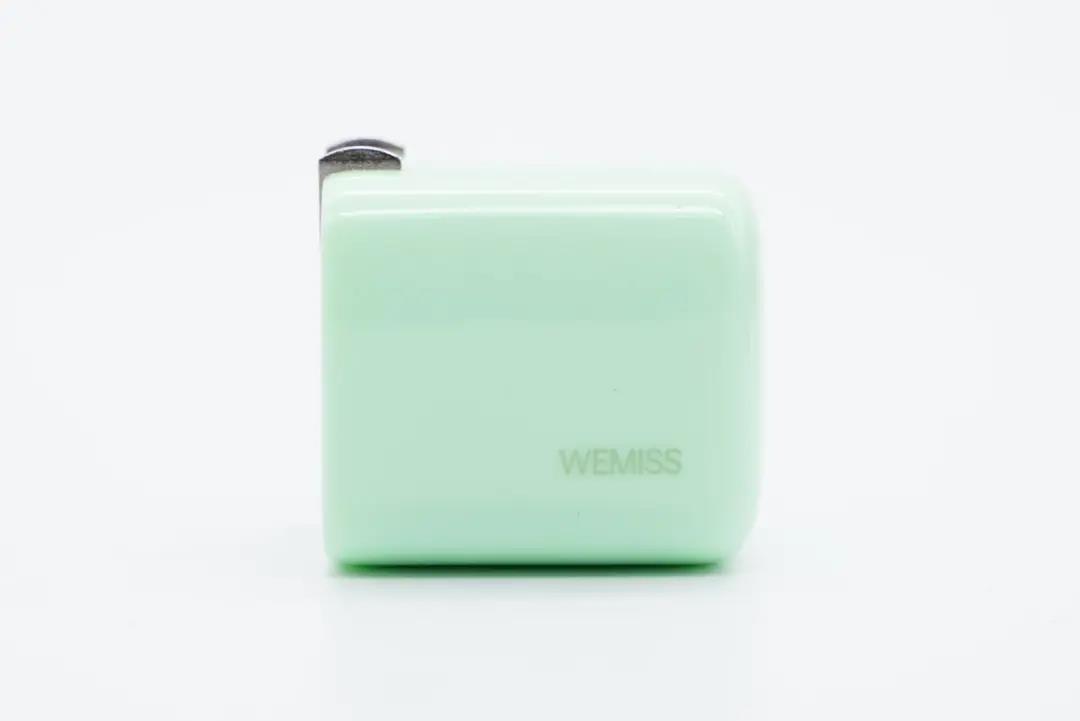

机身侧面印有WEMISS品牌logo。

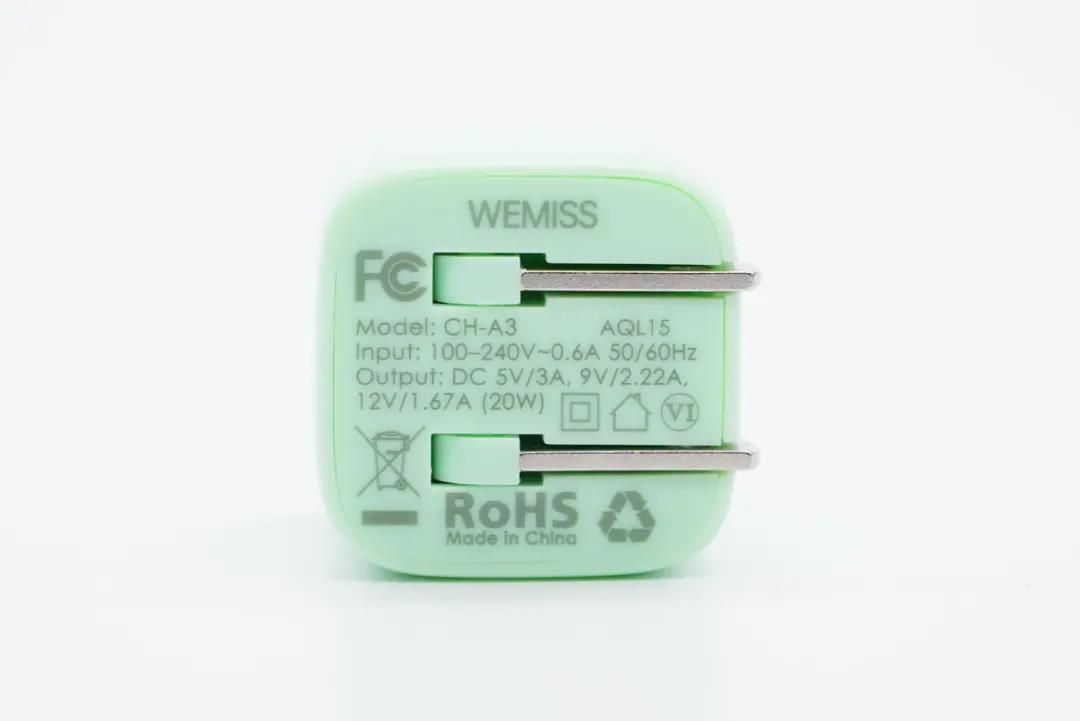

充电器输入端外壳上印有相关参数信息

型号:CH-A3

输入:100-240V~50/60HZ 0.6A

输出:5V3A、9V2.22A、12V1.67A

产品已经通过了CE、FCC、RoHS认证,以及VI级能效认证。

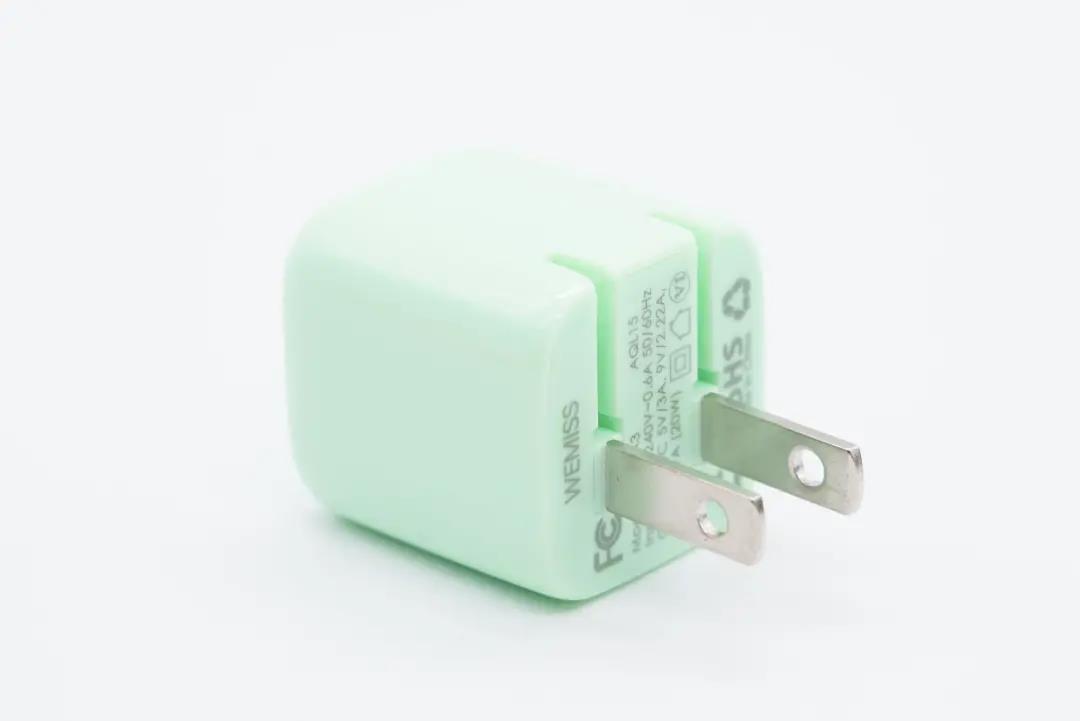

配备的是可折叠美规插脚,外出携带方便。

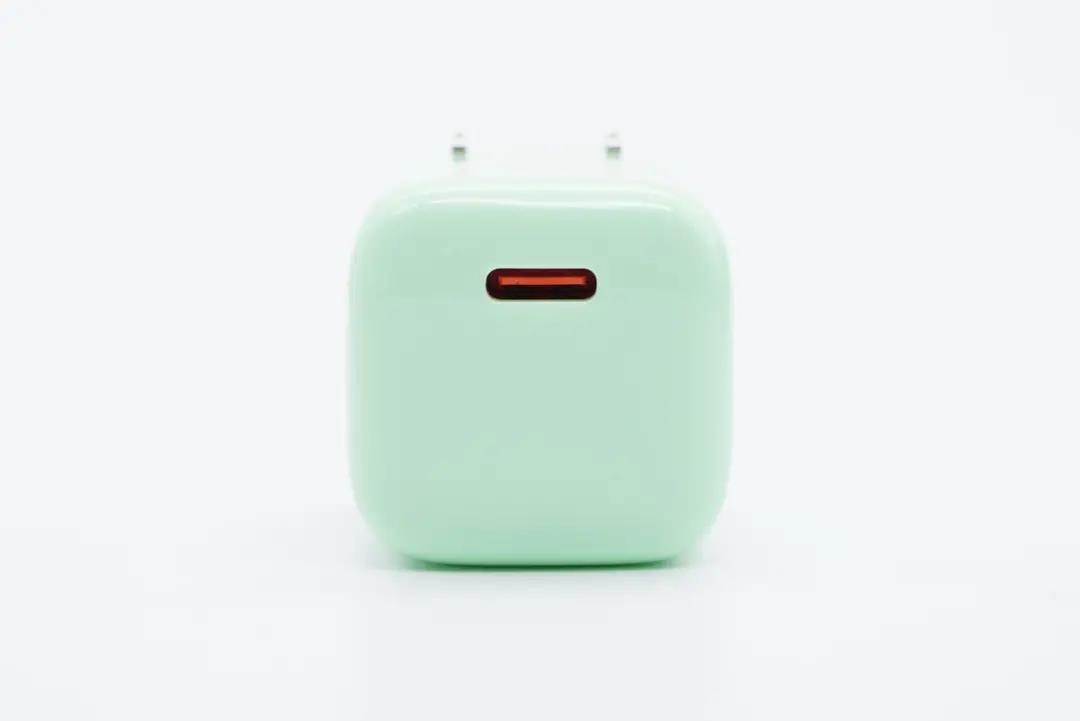

输出顶面配有单USB-C口,红色胶芯不露铜。

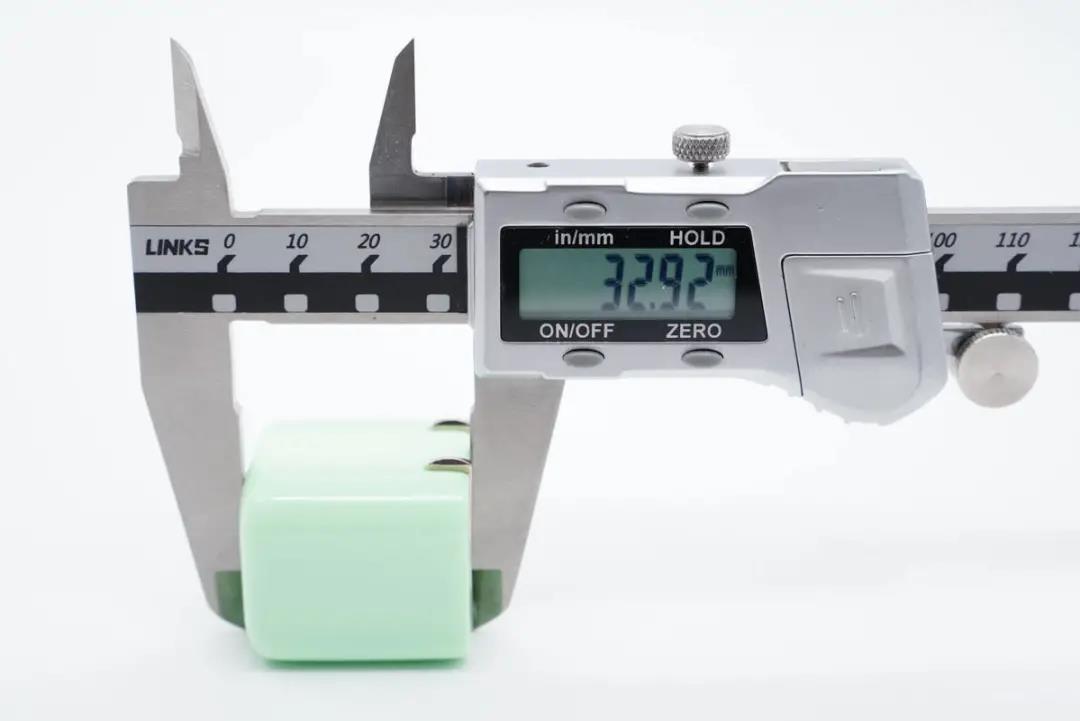

测得充电器机身高度为32.92mm。

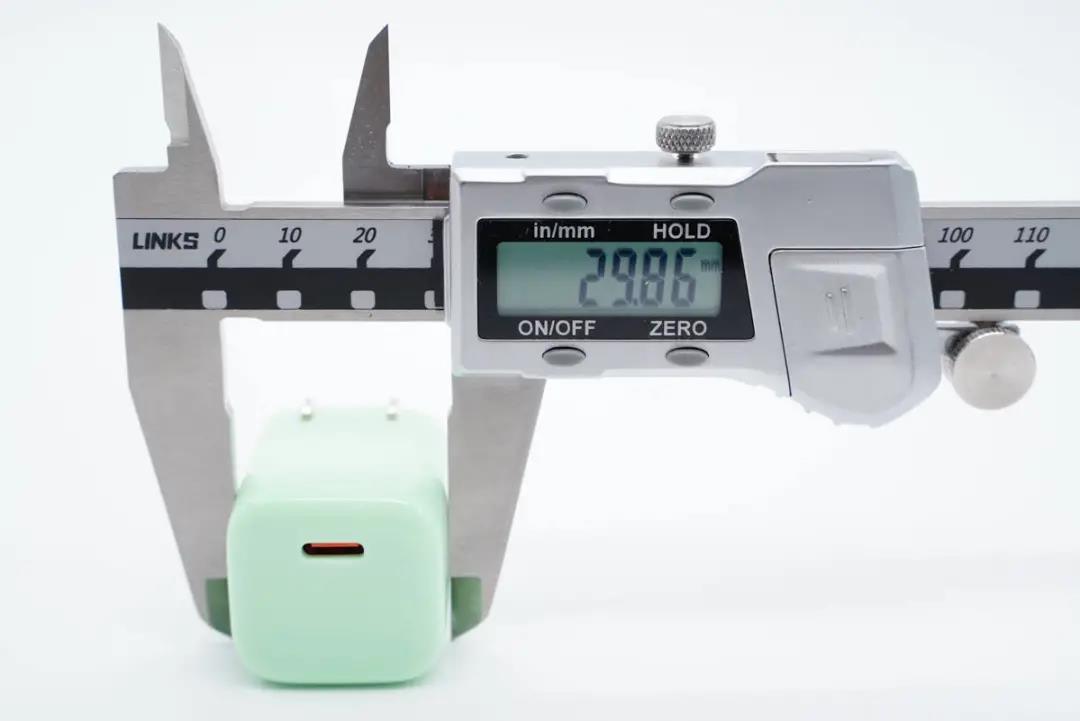

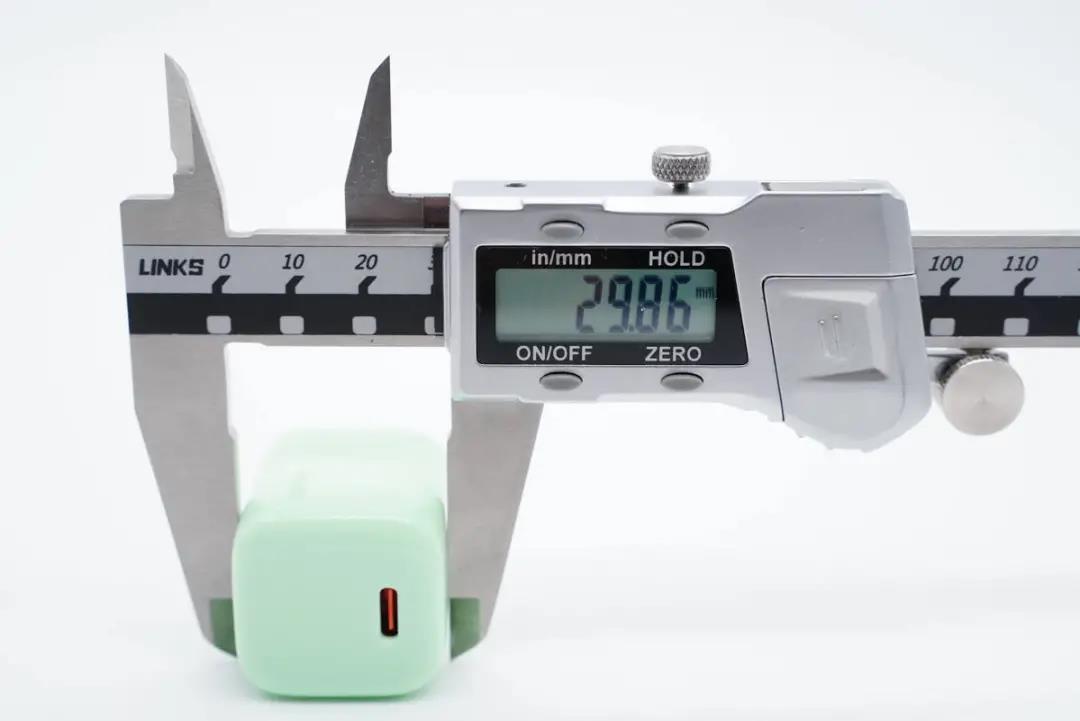

宽度为29.86mm。





厚度也是29.86mm。

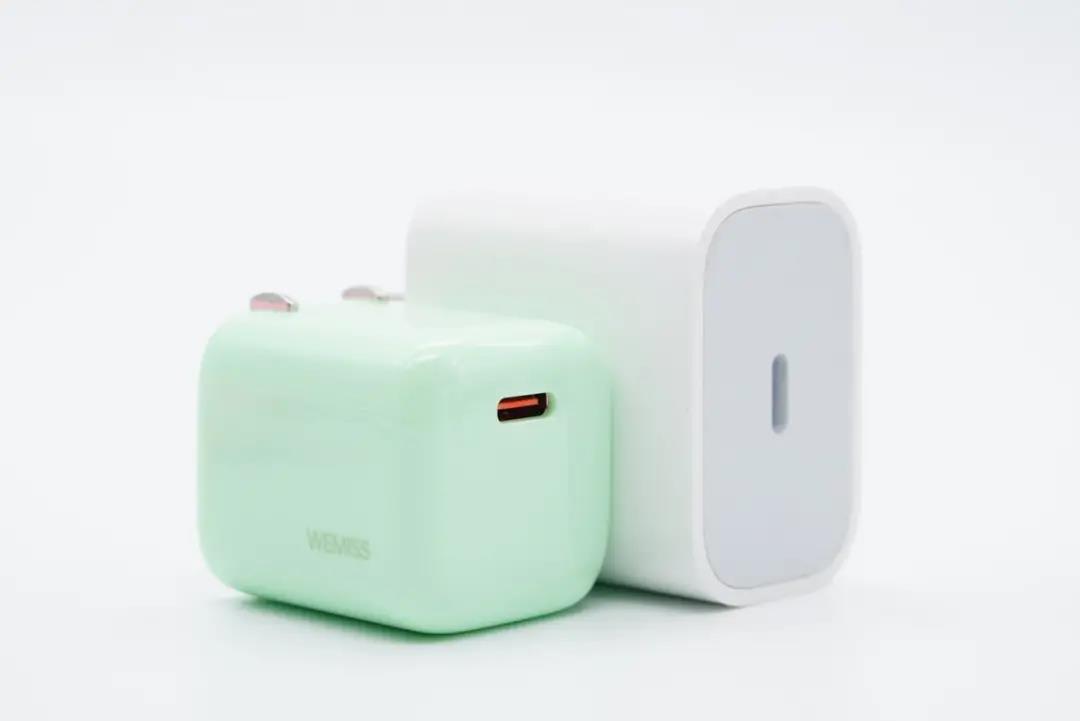

和苹果20W充电器直观对比,在配备折叠插脚的情况下,体积优势仍非常大。

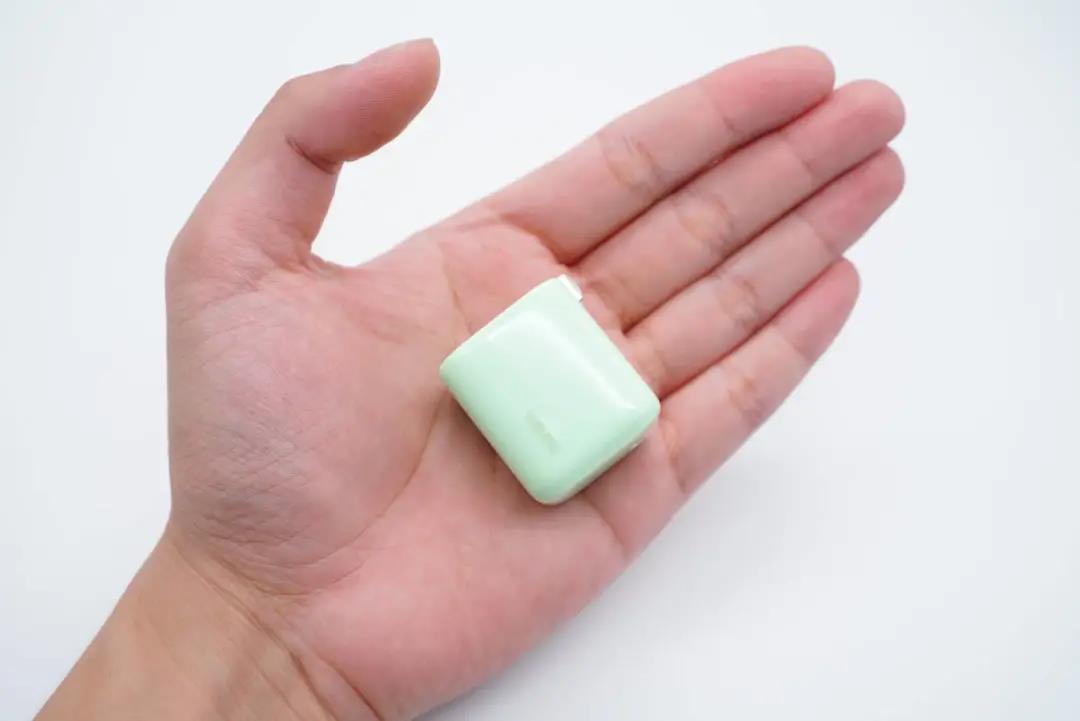

拿在手上直观感受,十分小巧。

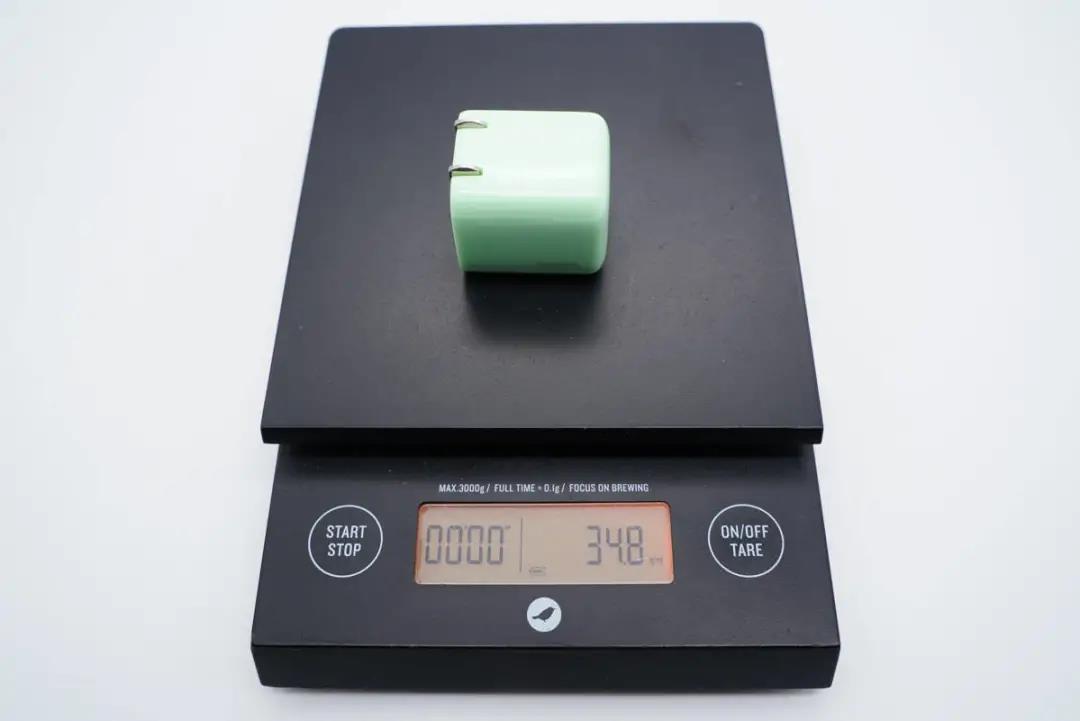

净重约为35g。

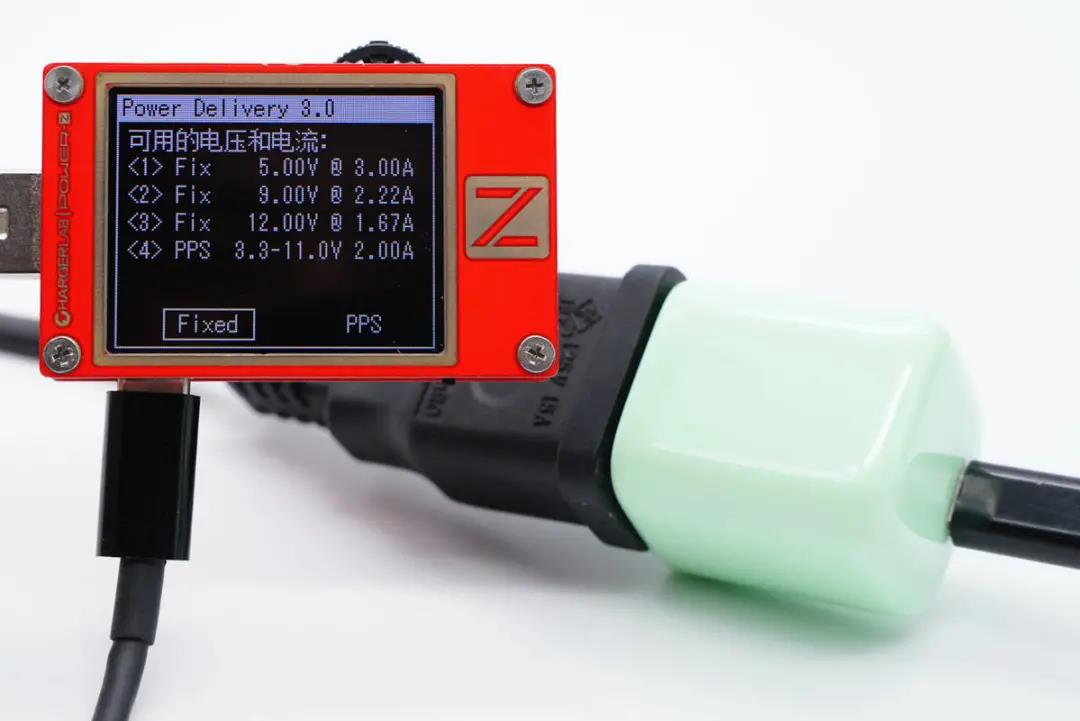

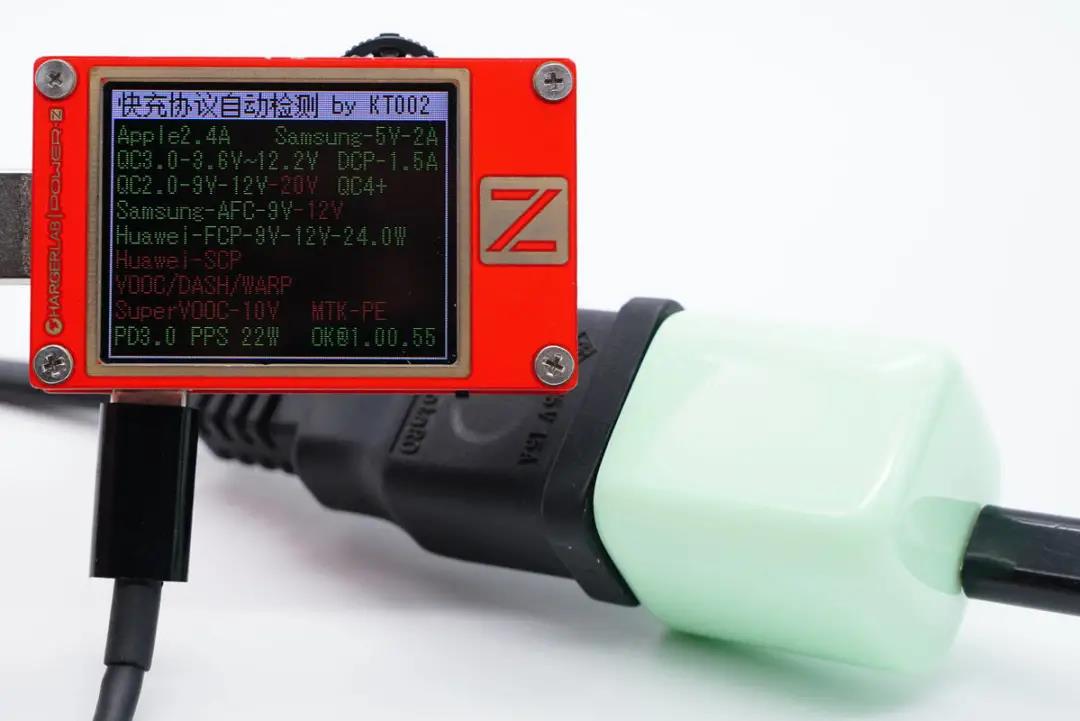

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。





此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及3.3-11V2A PPS电压档位。



二、WEMISS迷你20W快充拆解

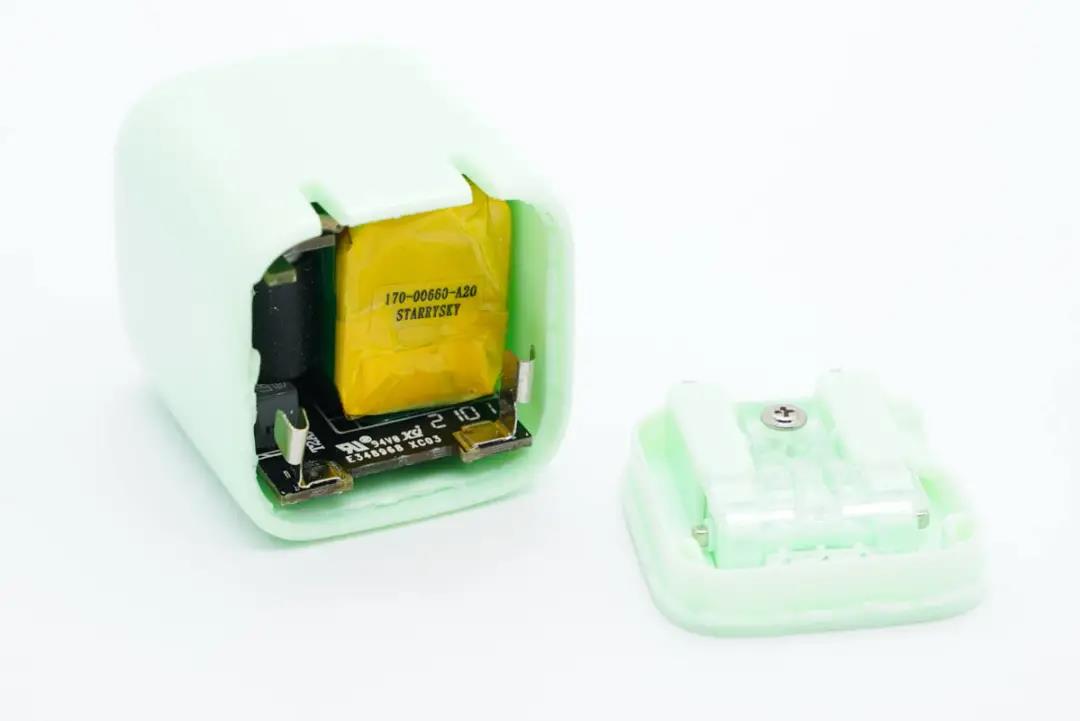

将输入端外壳拆开,插脚使用螺丝和塑料板固定,PCB板前端设有两个金属片,接触式通电。

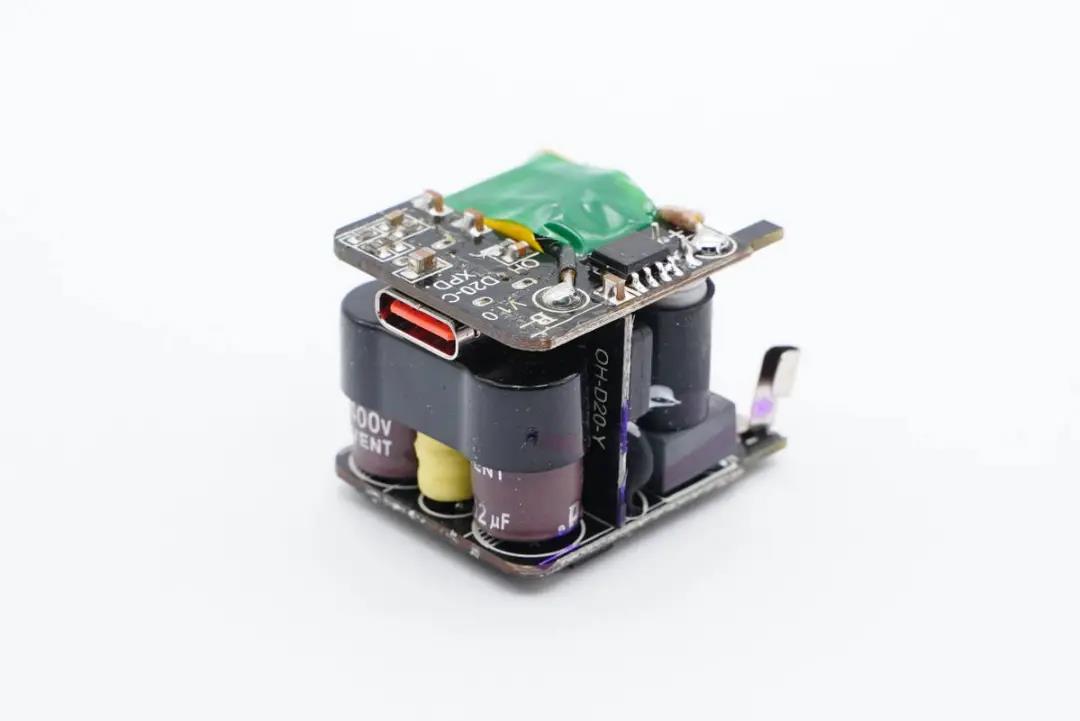

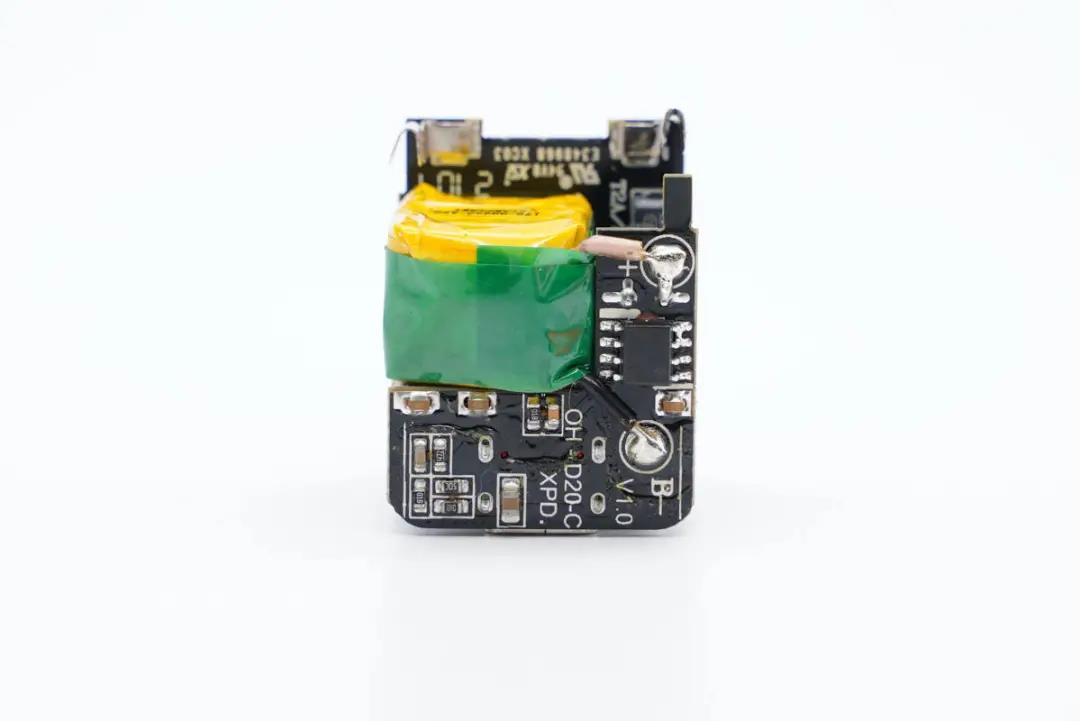

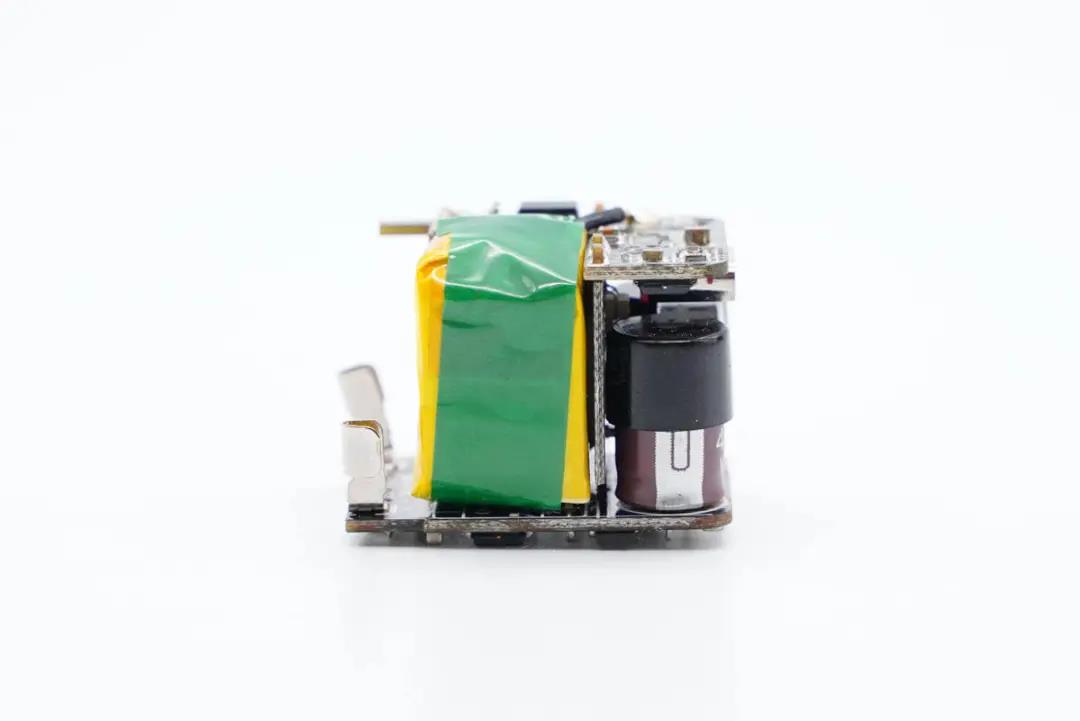

PCBA模块由三块小板组合焊接,工字结构。

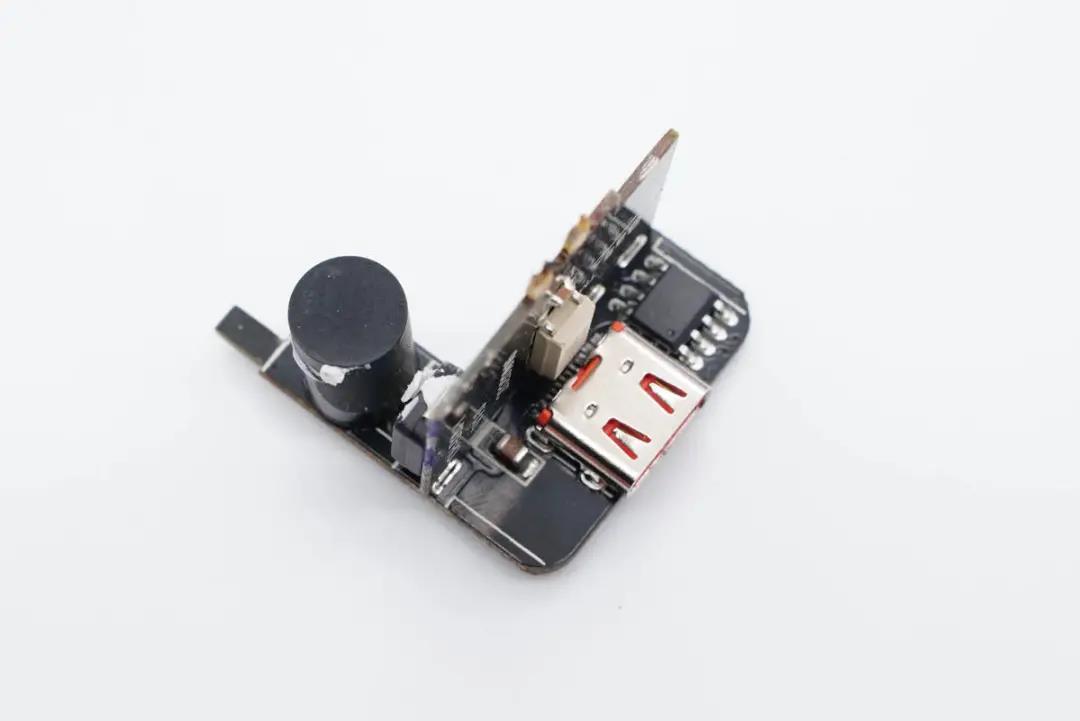

输出端小板为7字型,空气区域对应变压器,有效缩小模块所占空间。





连接小板右侧有延时保险丝和NTC热敏电阻,左侧是高压滤波电解电容。

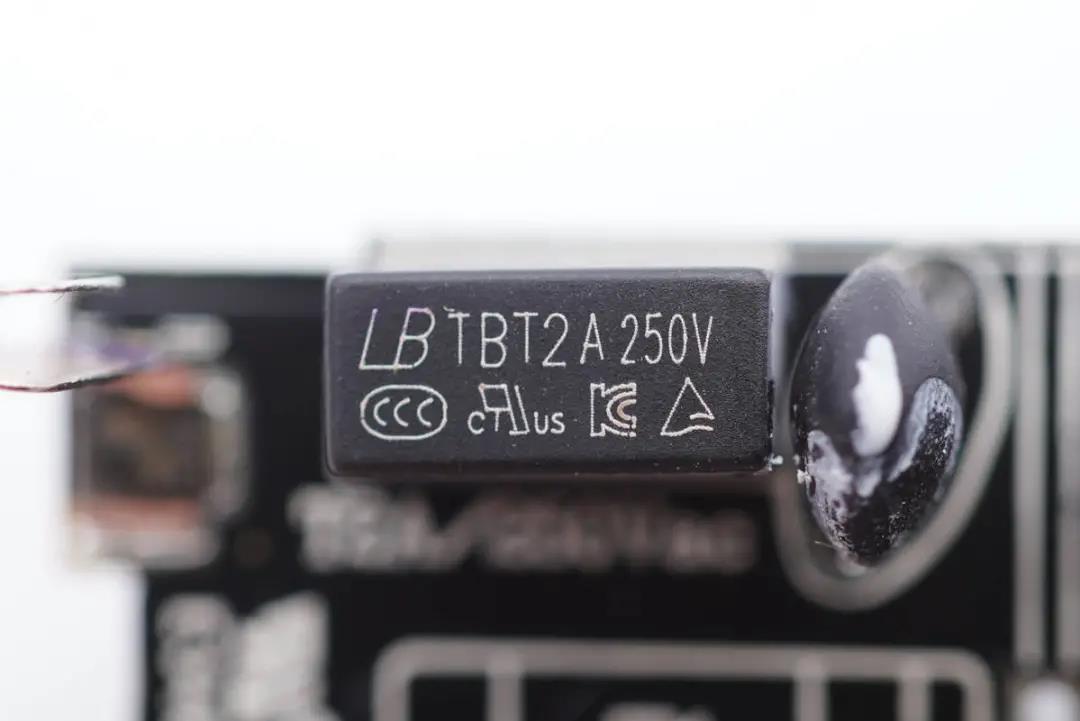

延时保险丝来自蓝宝,规格为2A 250V。

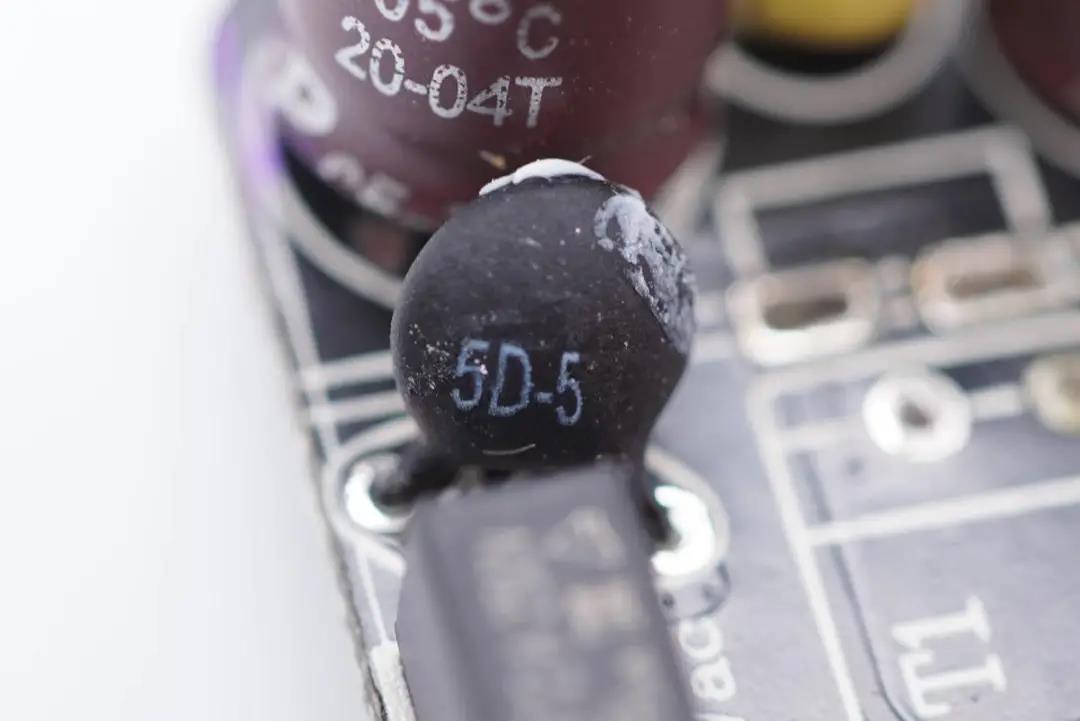

NTC热敏电阻用于抑制输入浪涌电流,减小充电器插电时的冲击电流。,

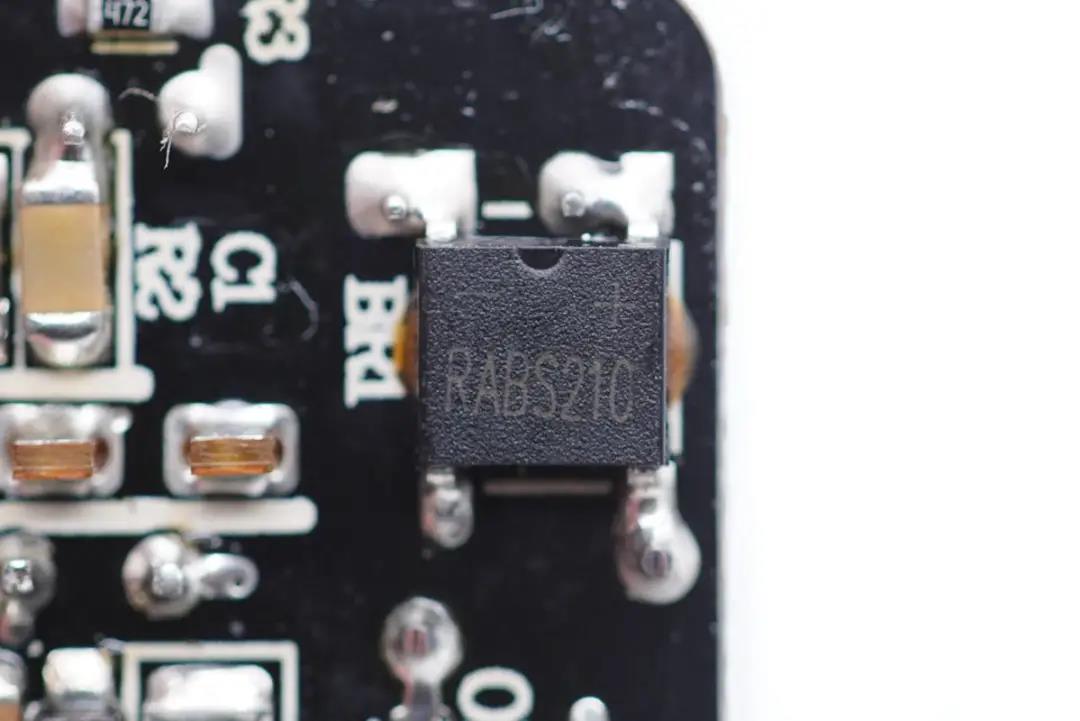

RABS210整流桥特写。

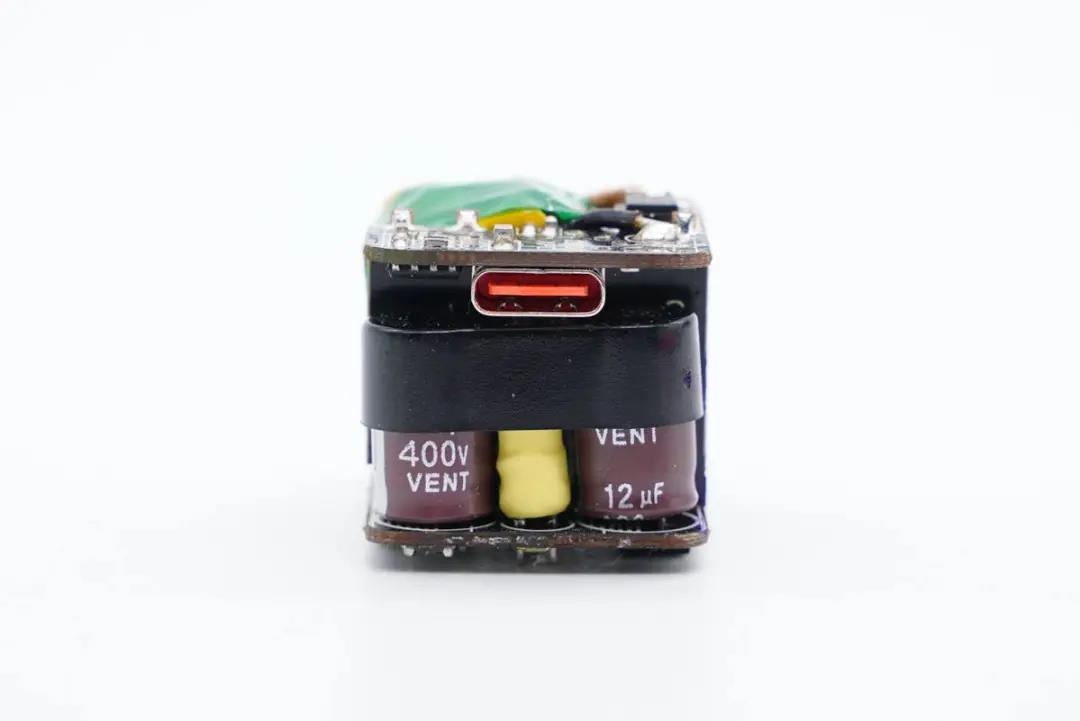

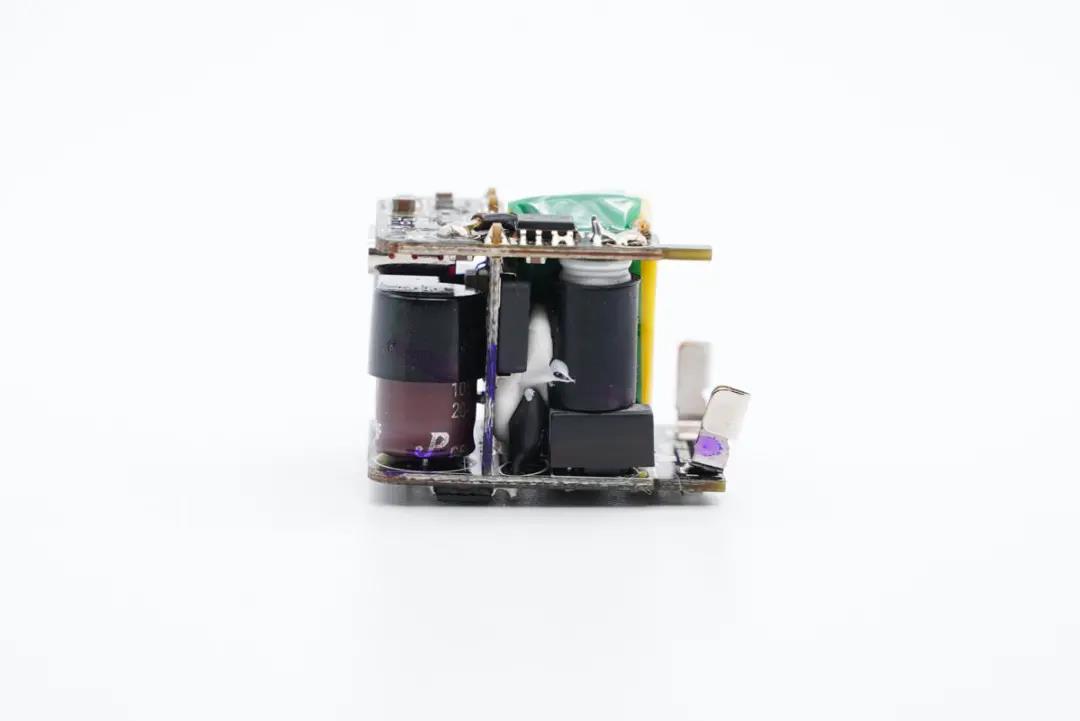

两个高压滤波电解电容外套塑料壳绝缘,此外还有一颗工字电感。

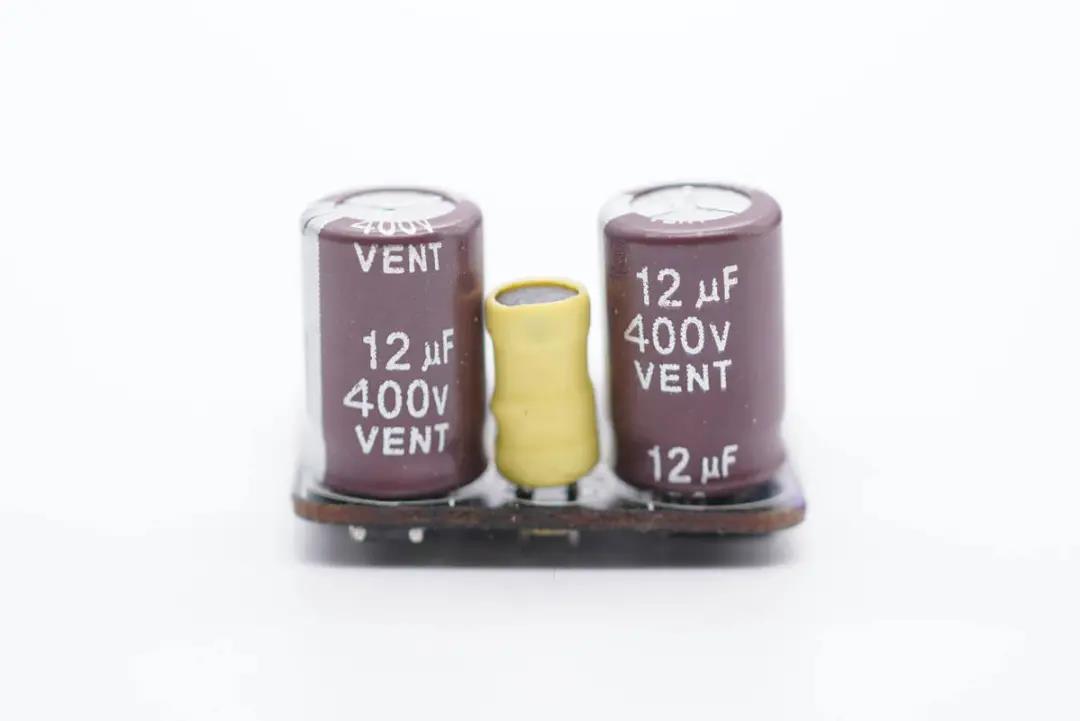

两颗高压滤波电解电容规格都是400V 12μF,工字电感外套热缩管保护。

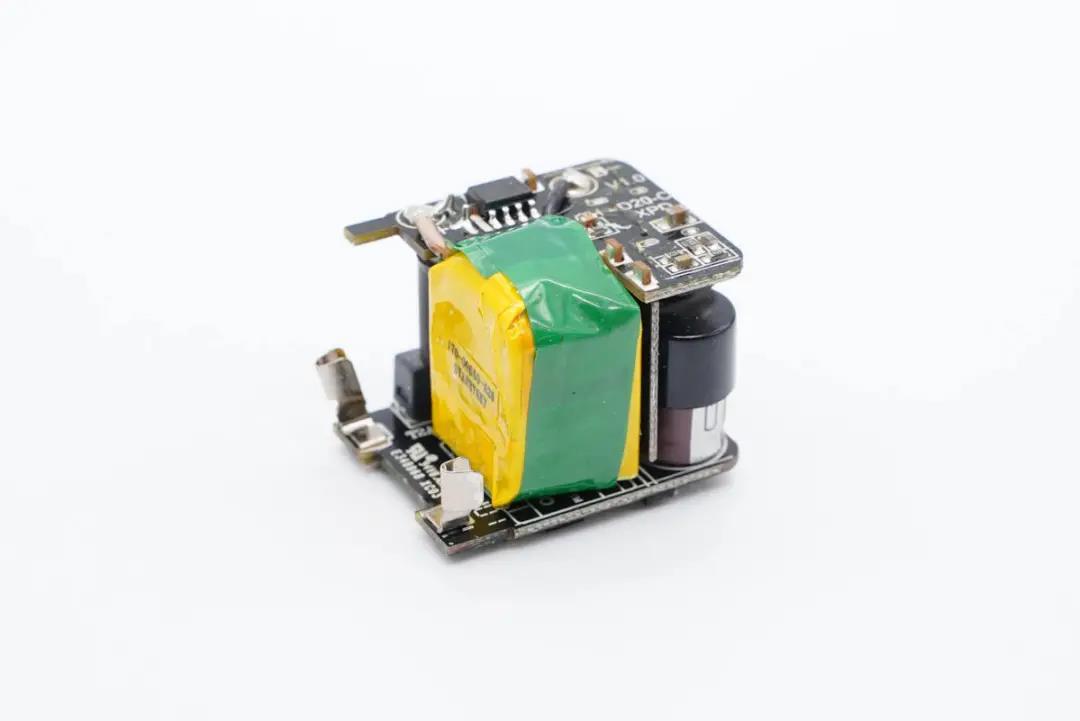

输入端小板另一侧还有变压器。

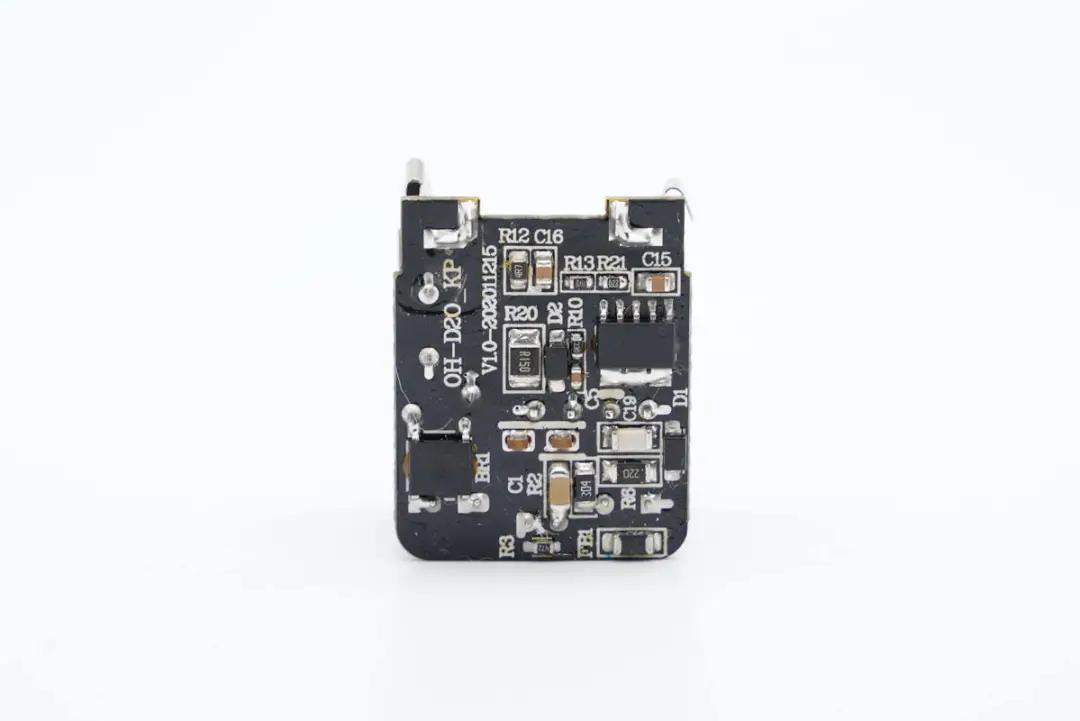

背面设有整流桥和开关电源主控芯片。

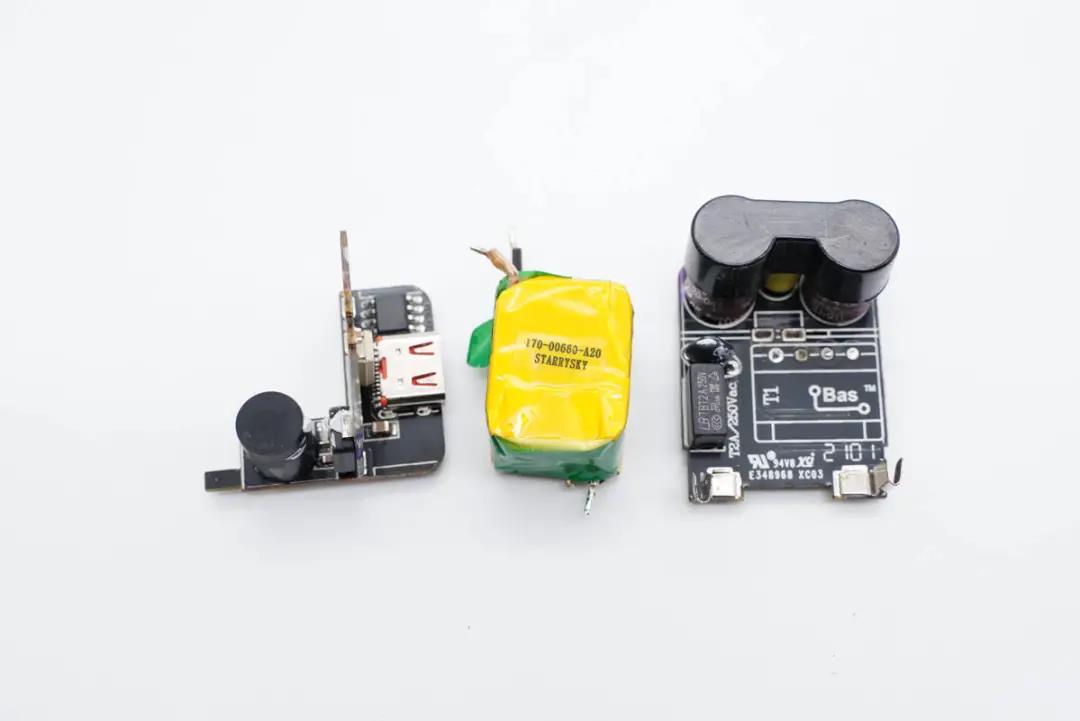

将模块拆分开。

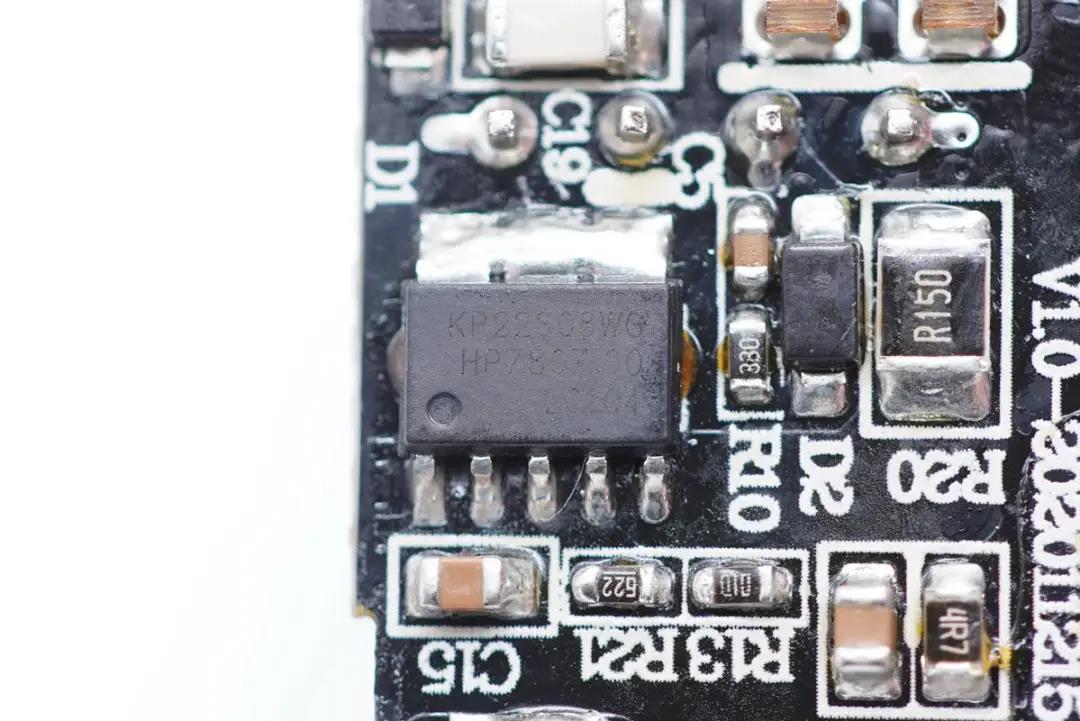

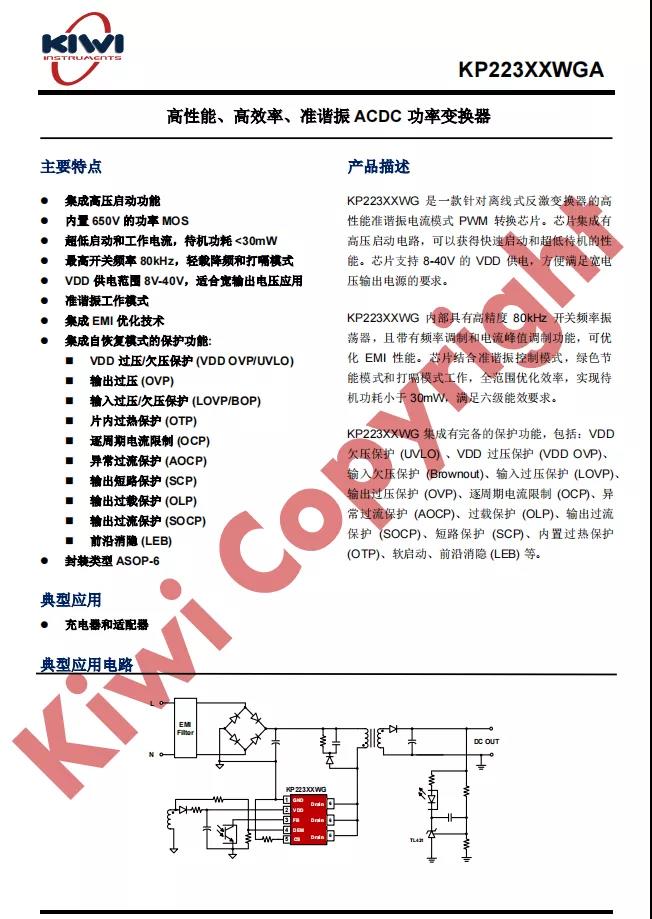

开关电源主控芯片采用必易微KP22308WGA,这是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。集成有高压启动电路,可以获得快速启动和超低待机性能;芯片支持 8-40V的VDD供电,满足宽电压输出电源的要求。



KP22308WGA内部具有高精度80KHz开关频率振荡器,且带有频率调制和电流峰值调制功能,优化EMI性能。芯片结合准谐振控制模式,绿色节能模式和打嗝模式,全范围优化效率,实现待机功耗小于30mW,满足六级能效要求。







KP223XXWG集成有完备的保护功能,包括:VDD 欠压保护(UVLO)、VDD 过压保护 (VDD OVP)、输入欠压保护(Brownout)、输入过压保护(LOVP)、输出过压保护(OVP)、逐周期电流限制(OCP)、异常过流保护 (AOCP)、过载保护(OLP)、输出过流保护 (SOCP)、短路保护(SCP)、内置过热保护(OTP)、软启动、前沿消隐 (LEB) 等。独有的ASOP6封装实现了更好的散热性能。该系列产品使用不同的内置MOSFET,其中KP223315AWGA能够满足30W的快充需求,性能优,体积小。



此外必易微还推出了KP22035WGA产品,8~75V宽VDD电压范围,满足客户3.3~20V宽范围30W快充需求



充电头网拆解了解到,必易微快充芯片还被安克可折叠迷你20W快充NEOQUICK 65W 2C1A三口快充宜丽客45W PD快充充电器THEONE 65W 1A1C快充充电器紫米新款20W PD快充品胜迷你20W 1A1C快充傲基20W PD快充努比亚22.5W方糖快充等快充产品采用。

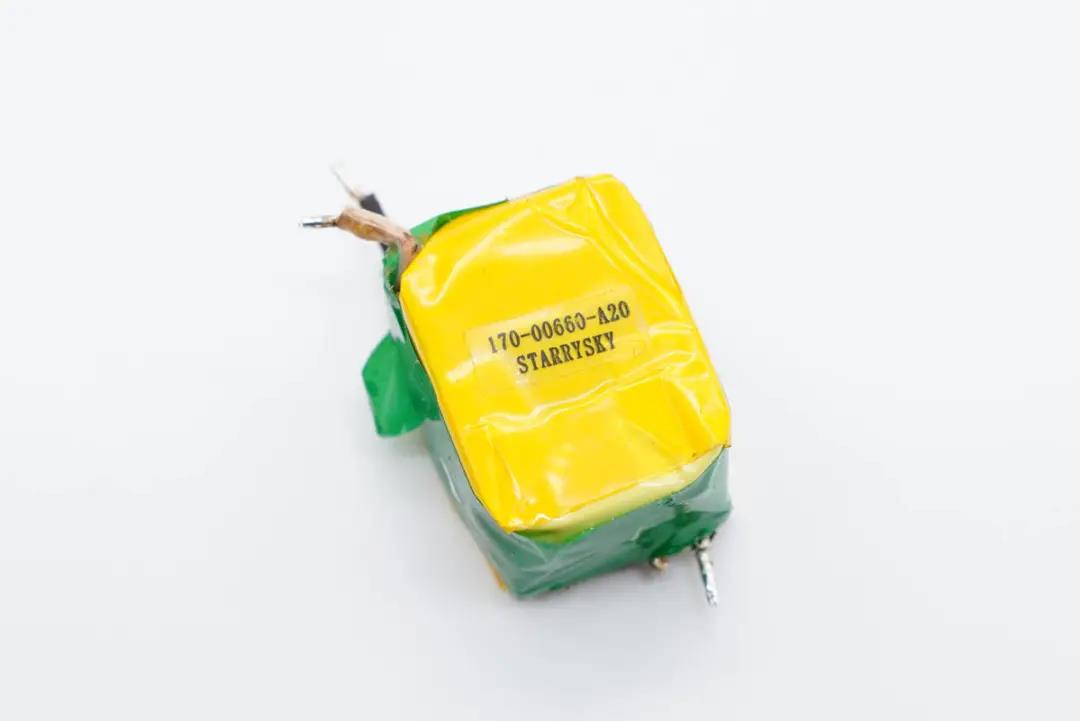

变压器特写,采用黄绿绝缘胶带严密包裹。





输出端小板背面有一颗同步整流芯片。





正面有滤波电容和协议芯片,电容外套胶套绝缘。

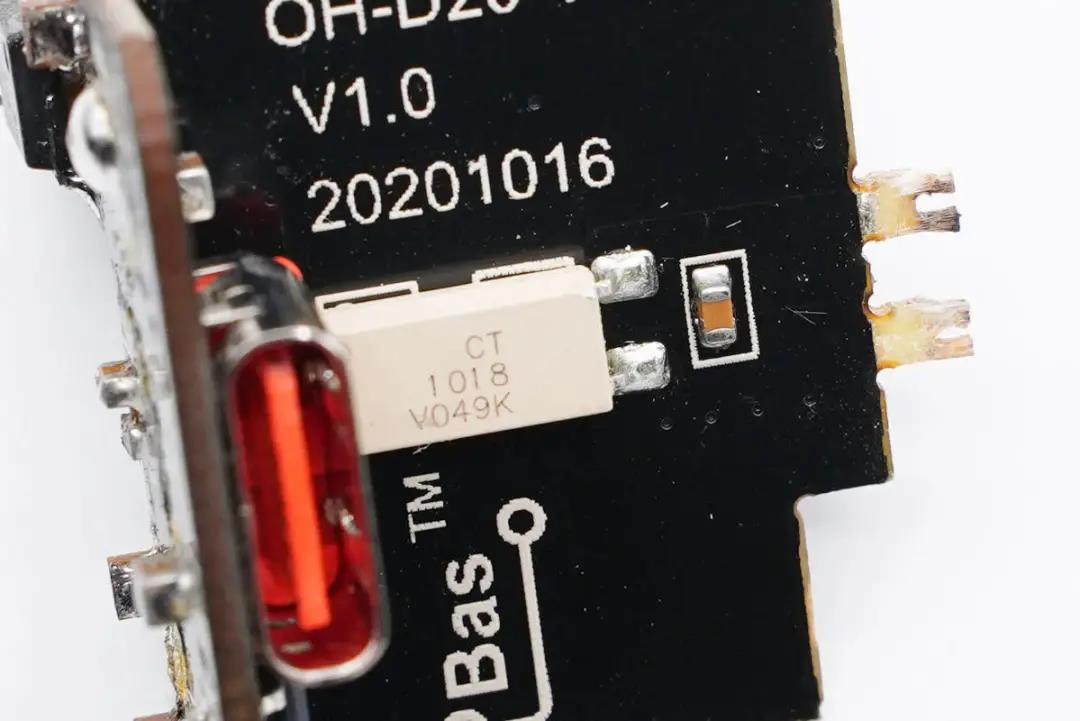

连接小板上设有一颗CT 1018光耦,用于初级次级通信,反馈输出电压。





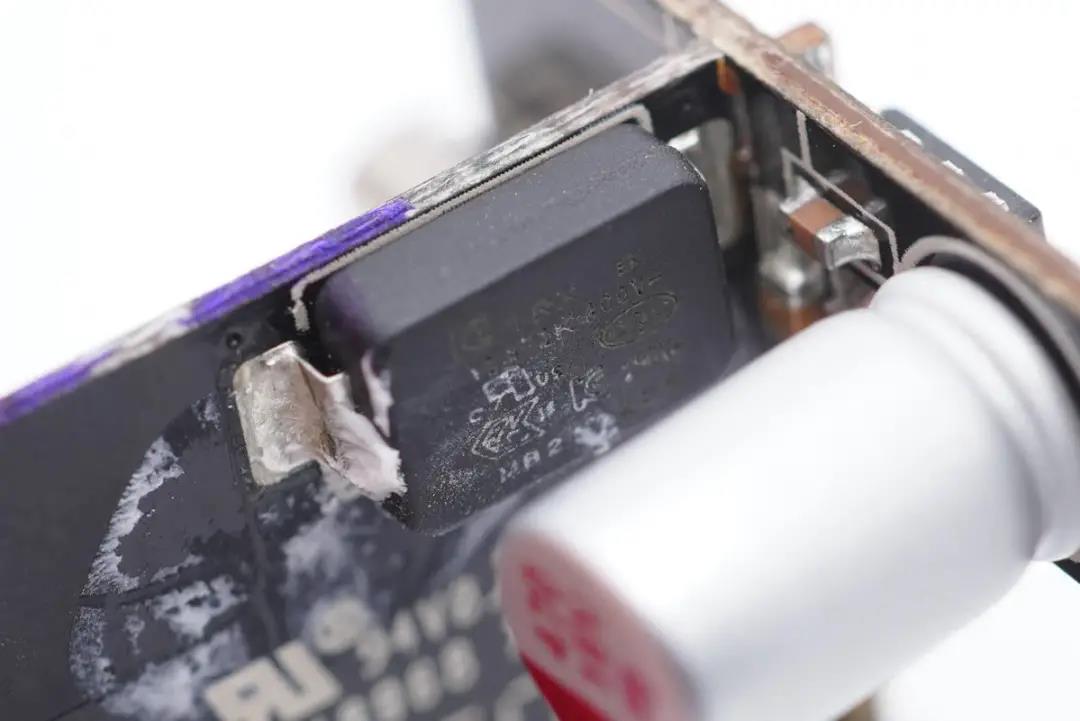

背面一颗贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

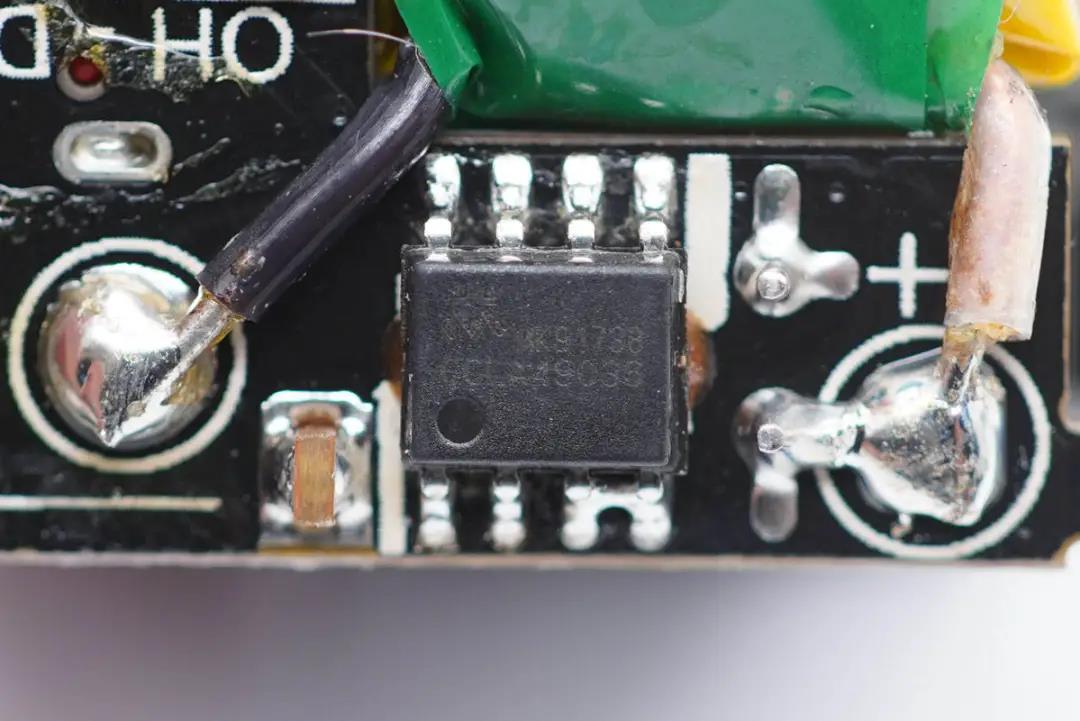

同步整流芯片特写,丝印MK91738。

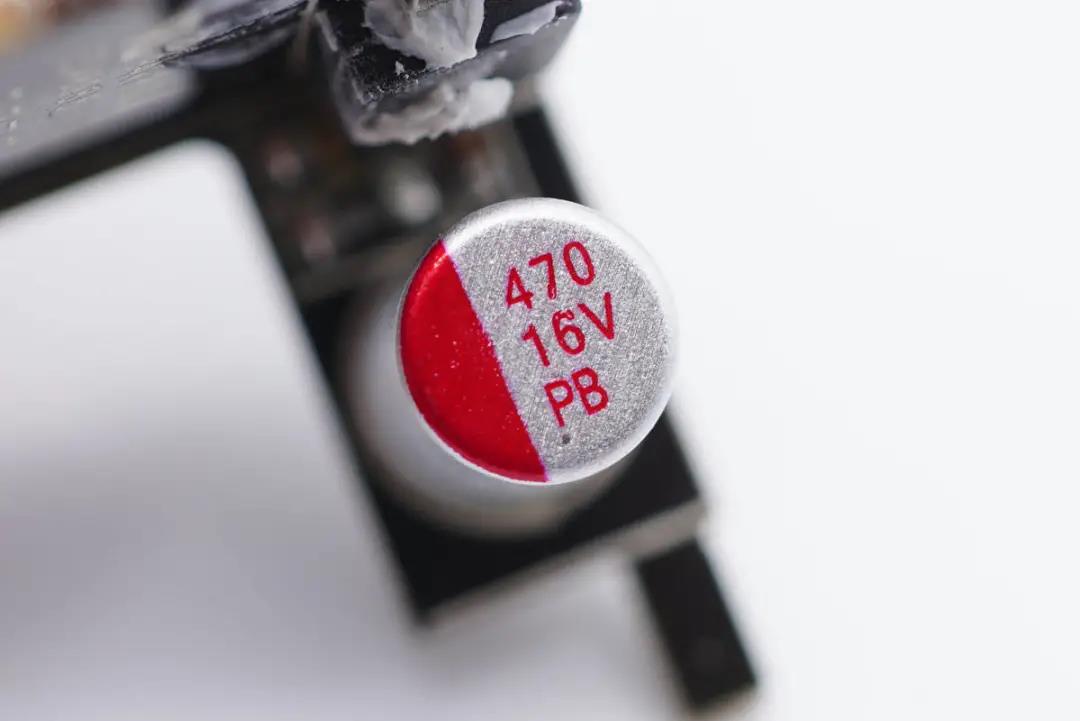

输出滤波固态电容规格为16V 470μF。

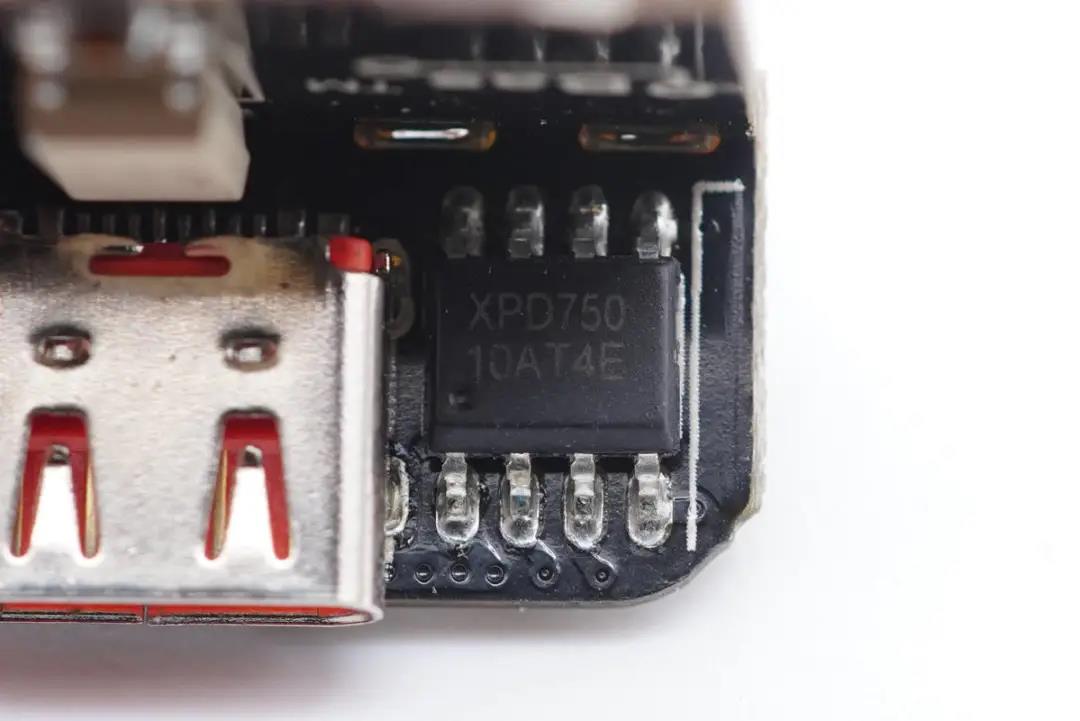

协议芯片采用云矽半导体XPD750。XPD750通过了USB PD3.0认证(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议,内部集成10mΩ VBUS通路功率开关管,并且集成10mΩ电流检测电阻,支持完善的保护功能,节省外围元件数量,降低成本。采用ESOP8封装。

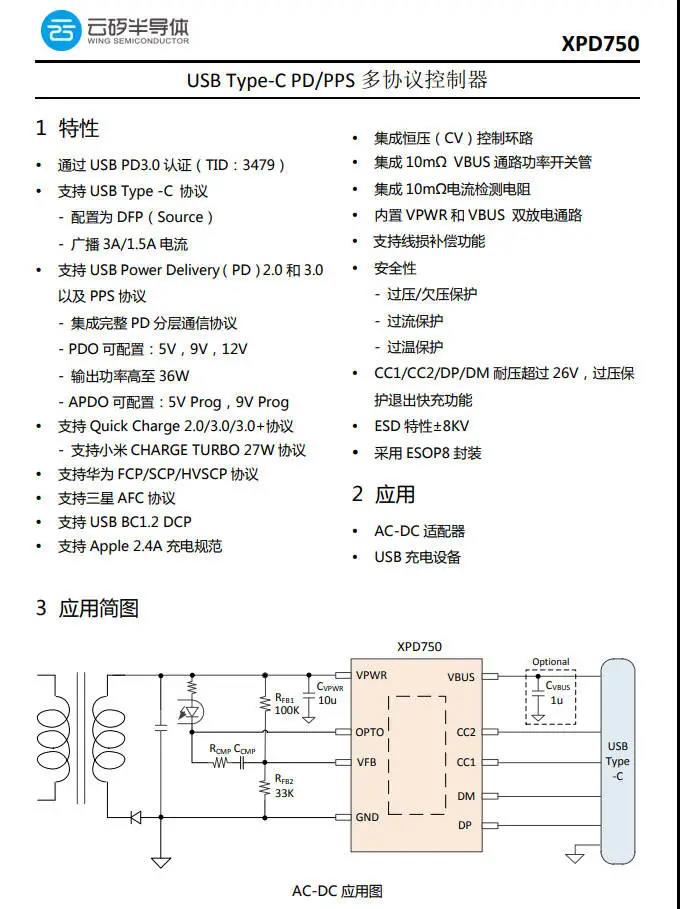

云矽半导体XPD750资料信息。



充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被公牛贝尔金联想诺基亚飞利浦傲基倍思品胜摩米士等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

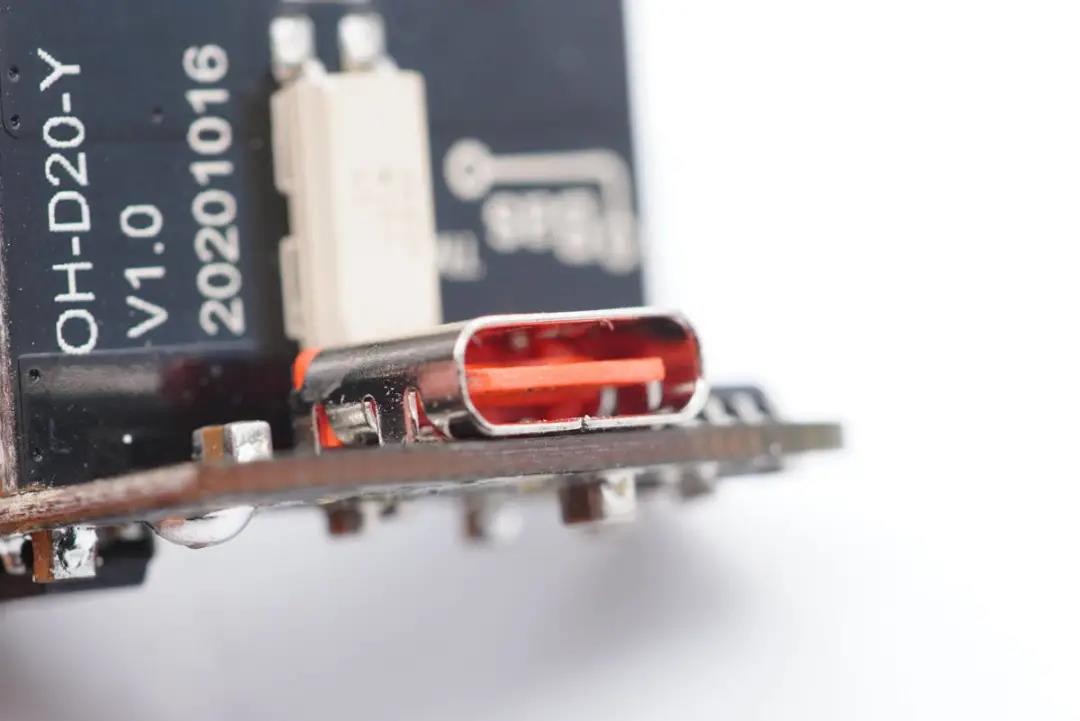

USB-C母座特写,过孔焊接。

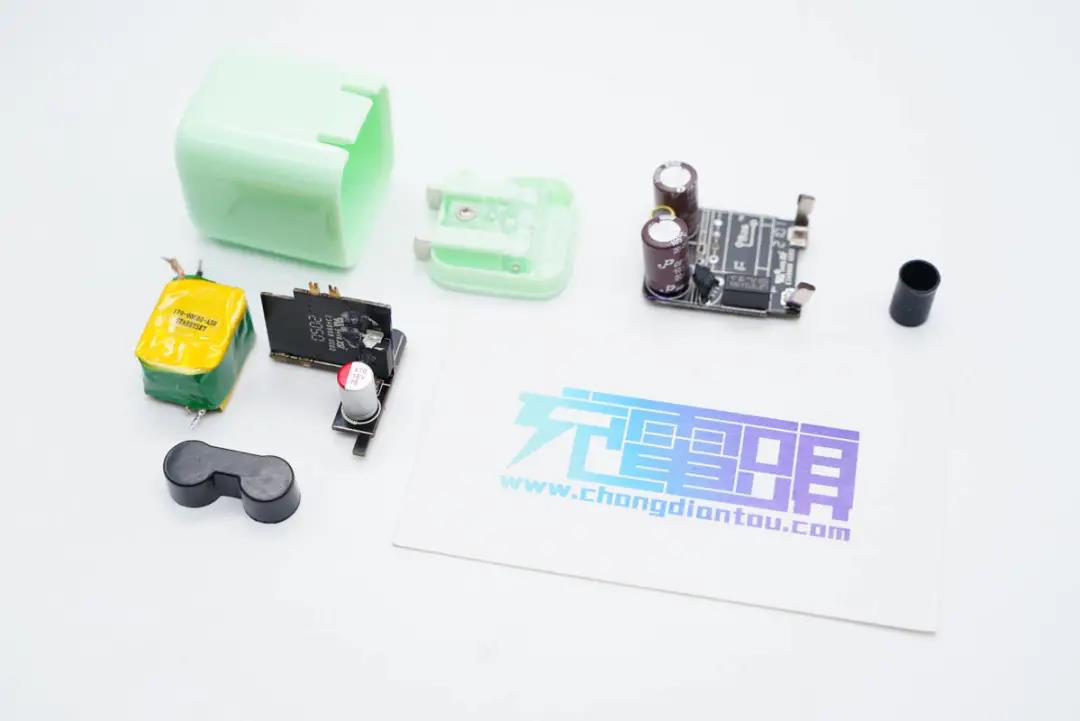

全部拆解完毕,来张全家福。



充电头网拆解总结



这款充电器主打小巧、便携以及20W快充,具备PPS电压档位,整体兼容性不错。充电器加上线很便宜,可以说非常的具有性价比。充电头网通过拆解了解到,PCBA模块为工字结构,另外打胶加固,初次级滤波电容都做了绝缘处理,细节讲究。充电器采用了必易微KP22308WGA主控加MK91738同步整流芯片,还采用了云矽半导体XPD750认证协议芯片,整套方案也很可靠。
