拆解报告:tamas迷你20W PD快充充电器

2021-09-06

最近充电头网拿到了一款tamas品牌的20W快充套装,附带一条1m长的C-Lightning线。据了解,这款产品主要在日本市场售卖,且已通过苹果MFi认证,可全面满足iPhone、iPad等设备充电需求,当然,充iPhone 12 Pro新机可半小时充56%电量也是没问题的。



就是这么一款充电器,其采用“小冰块”造型设计,十分小巧便携。下面充电头网将对其进行详细拆解,其做工与设计如何,咱们来一“探”到底。



一、奉上tamas迷你20W快充外观

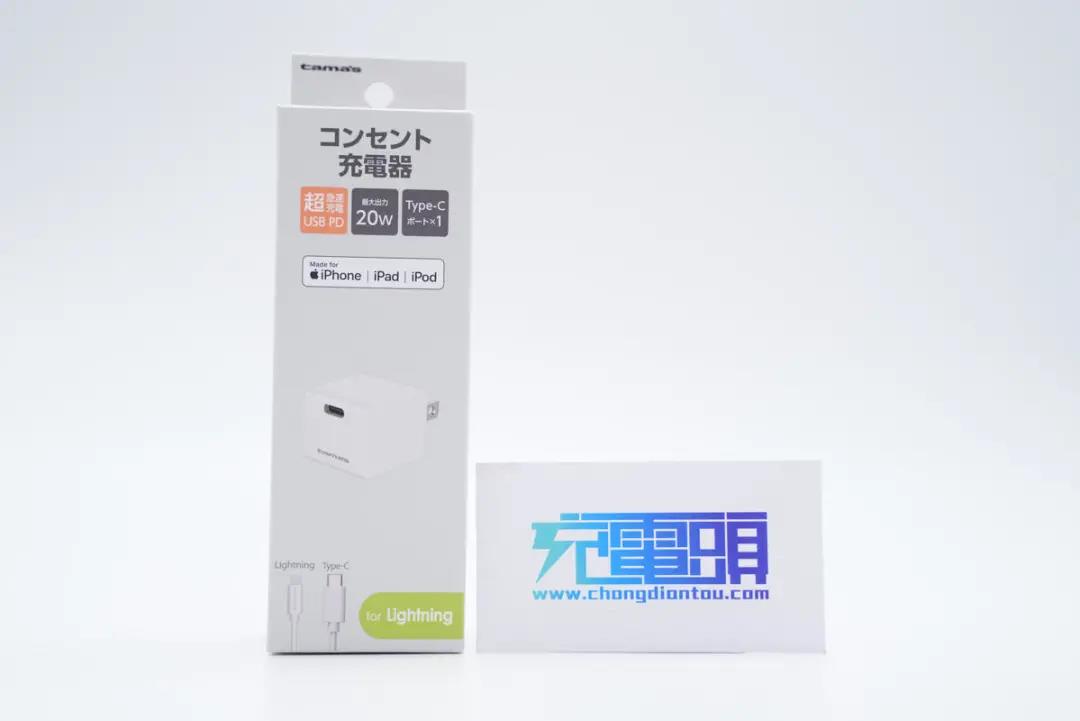

包装盒正面印有tamas品牌、充电器套装图、MFi认证标识,以及USB PD、20W、Type-C三大卖点标识。





背面印有充电器尺寸图、卖点标识、手机适配表等信息。





充电器采用“小冰块”造型,不过前后上下四面过渡圆润,两侧则为平直面,与常见的充电器正好相反,设计颇为独特。

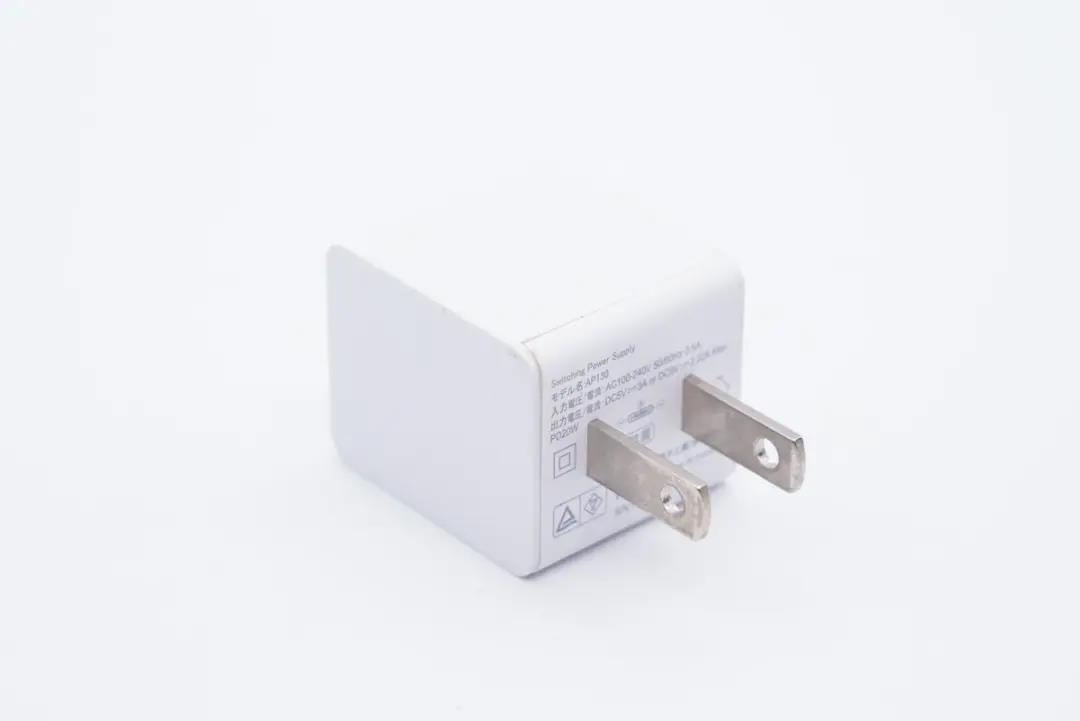

输入端配备固定式美规插脚。

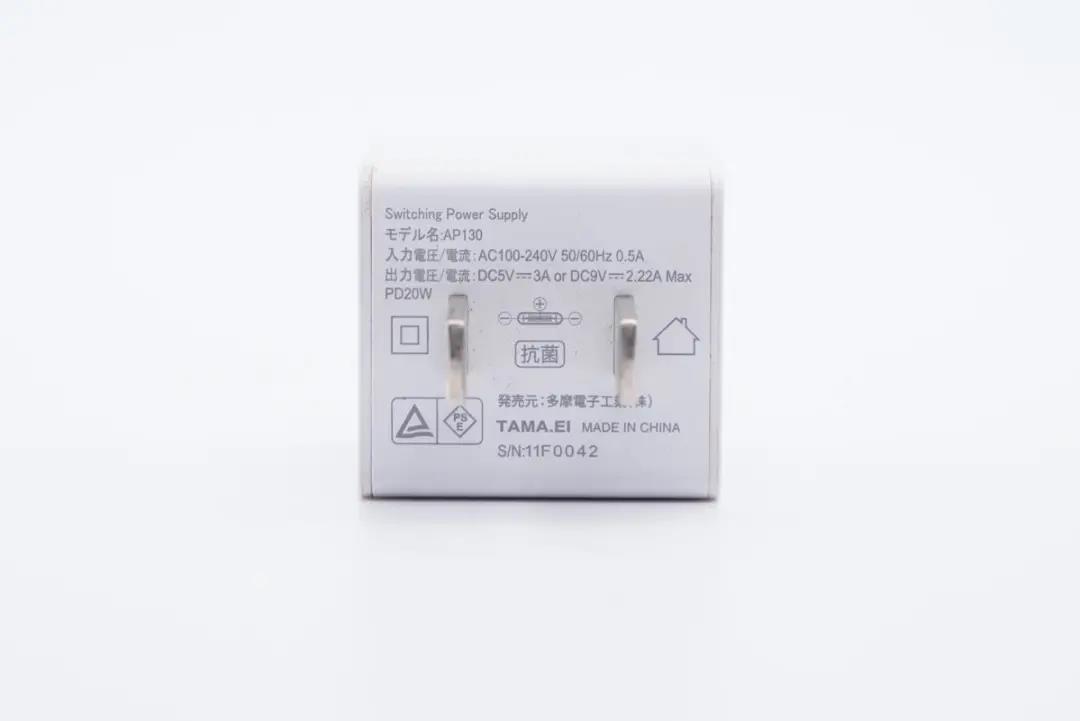

输入端外壳上印有充电器参数

型号:AP130

输入:100-240V~50/60HZ 0.5A

输出:5V3A、9V2.22A

零售商:多摩电子工业株式会社

产品已经通过了PSE认证,由立讯精密代工生产。

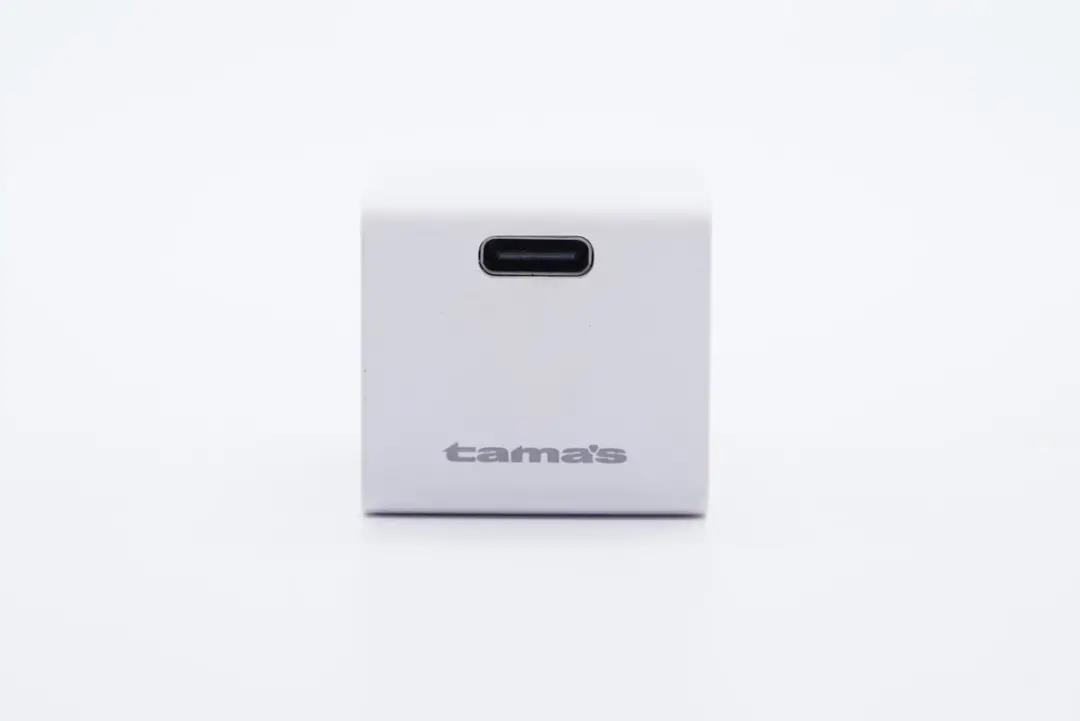

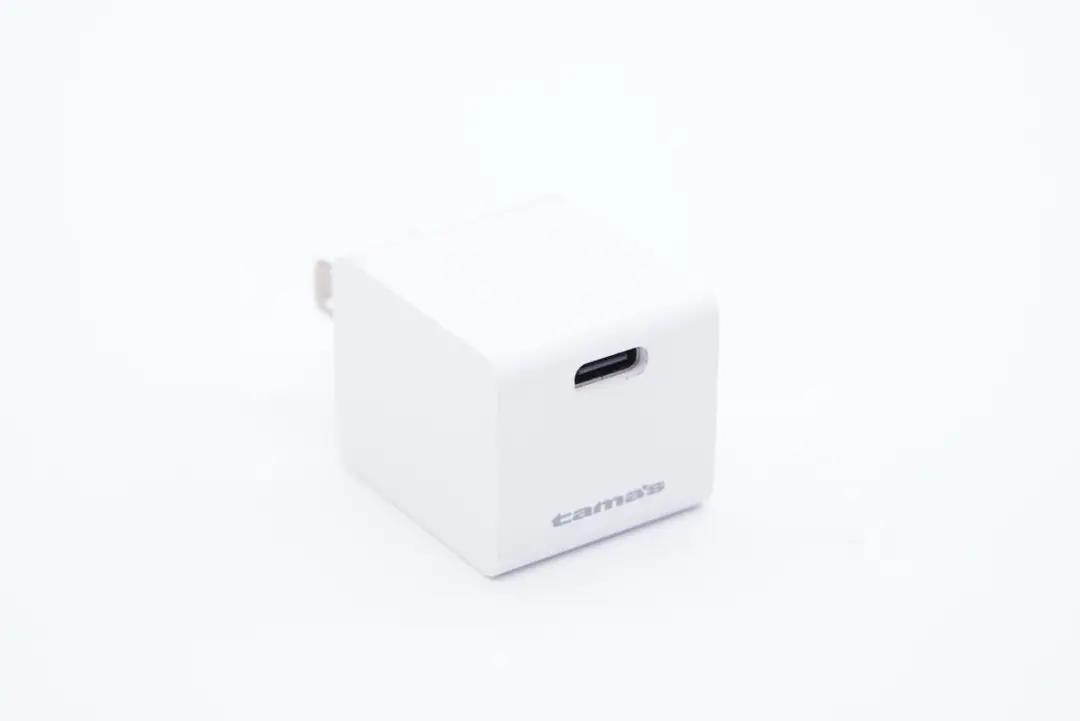

输出端一侧配备单USB-C接口,黑色胶芯不露铜,另一侧印有tamas品牌。

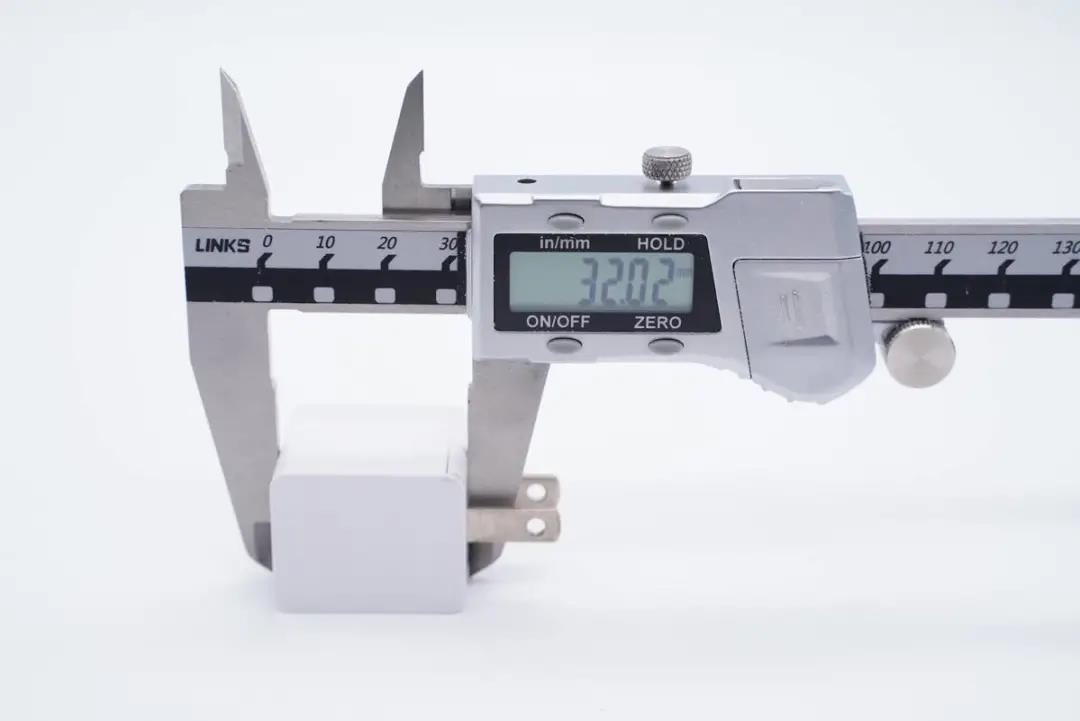

测得充电器机身高度为32.02mm。

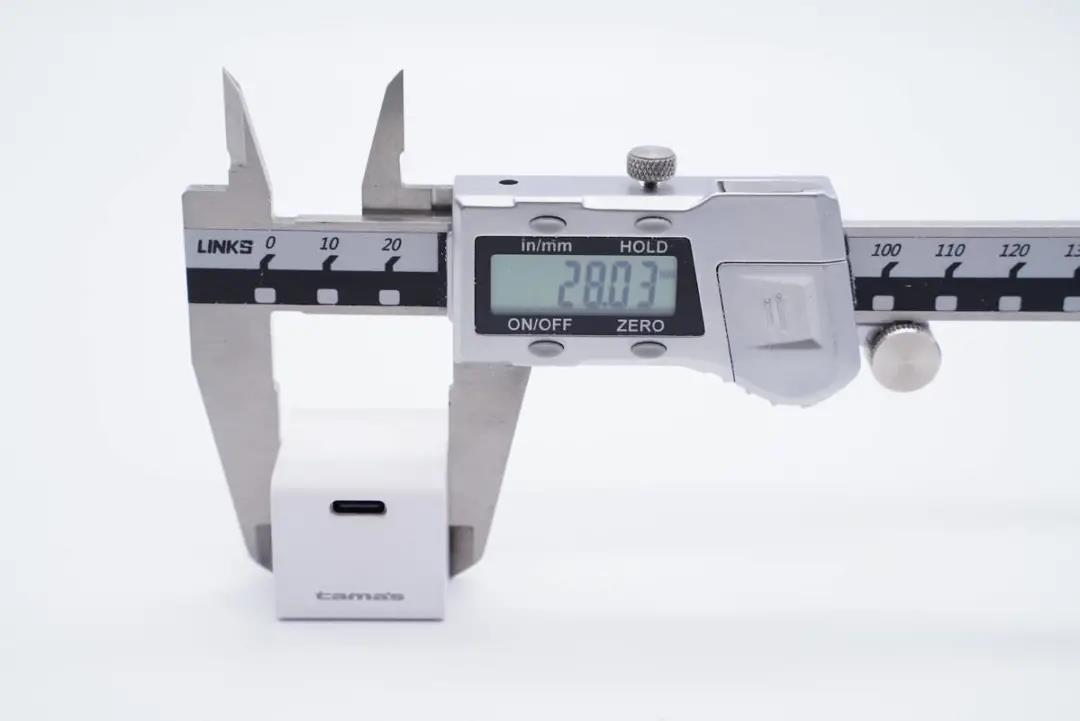

宽度为28.03mm。

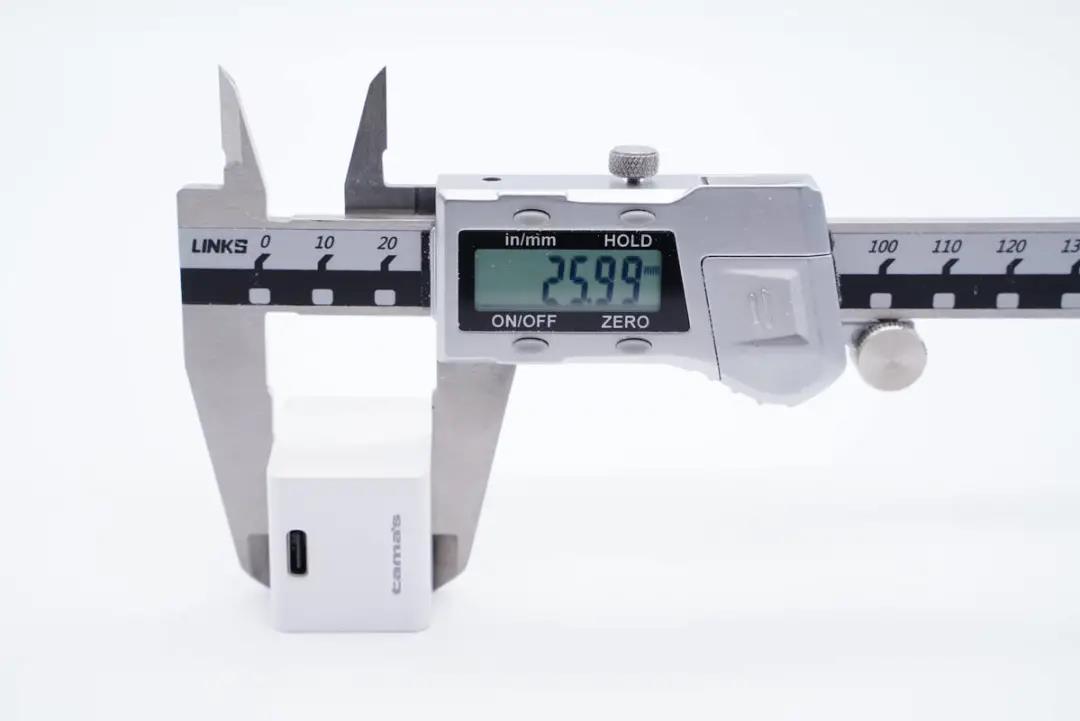

厚度为25.99mm。

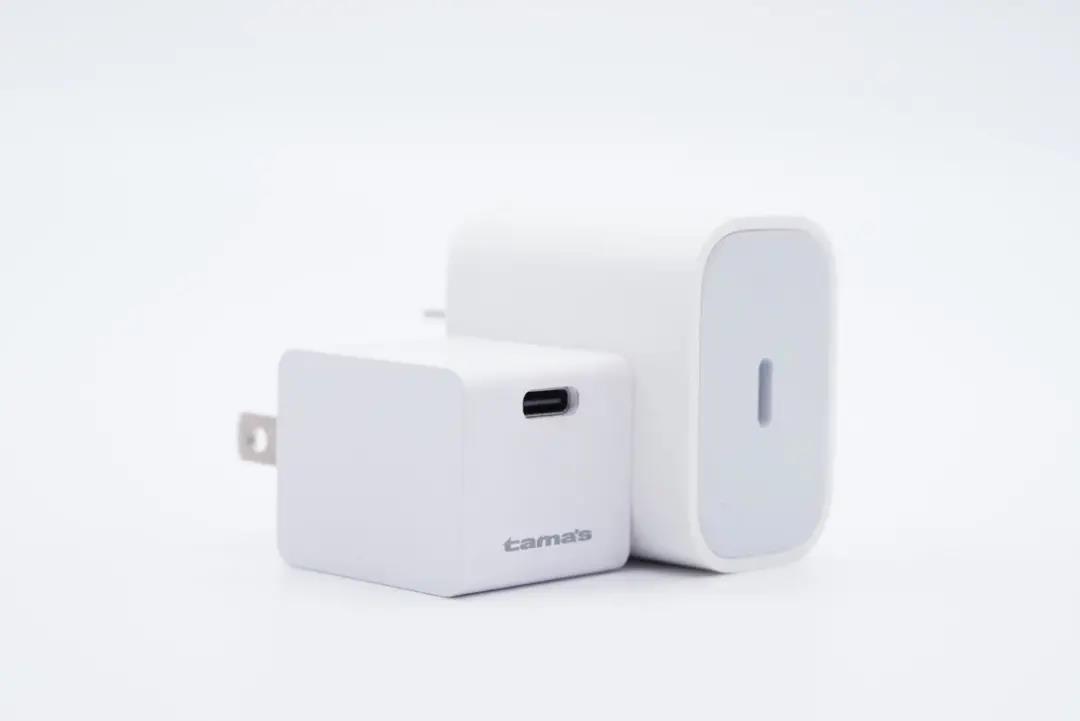

和苹果20W充电器直观对比,体积优势明显。

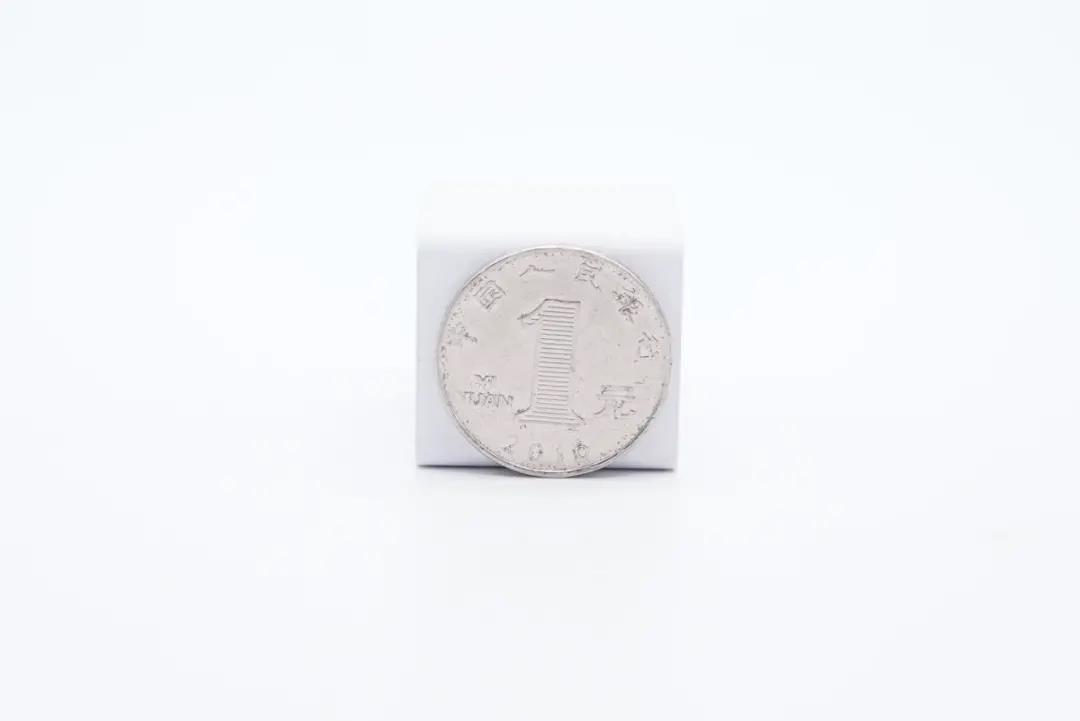

横截面比一元硬币略大一点。

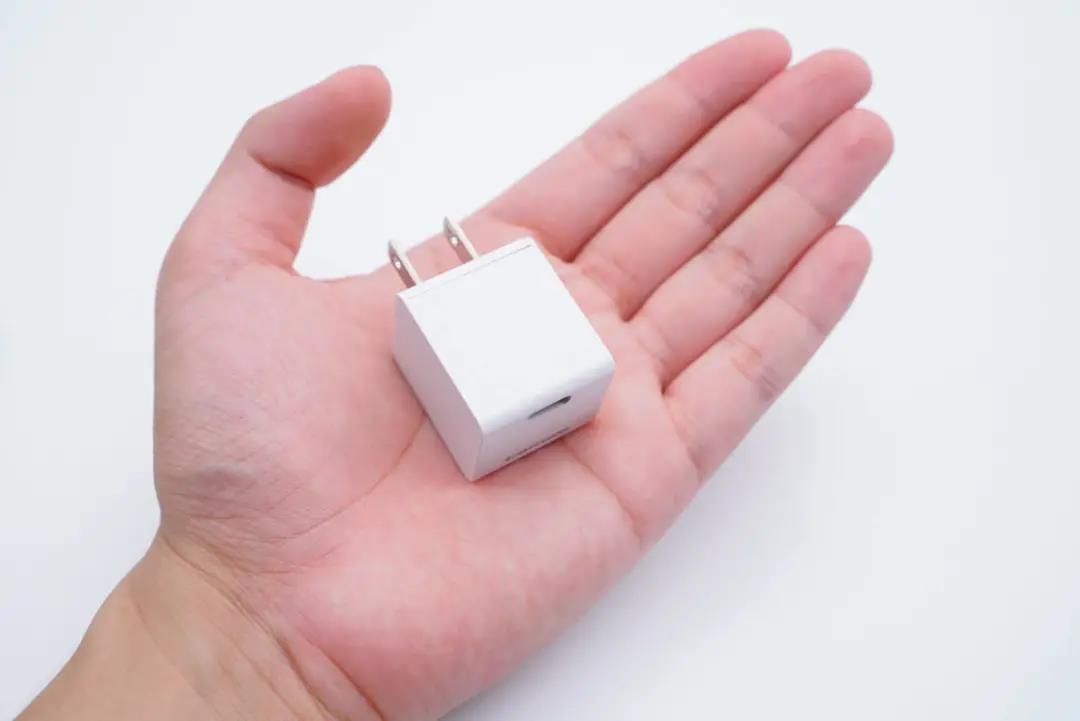

拿在手上的直观感受。

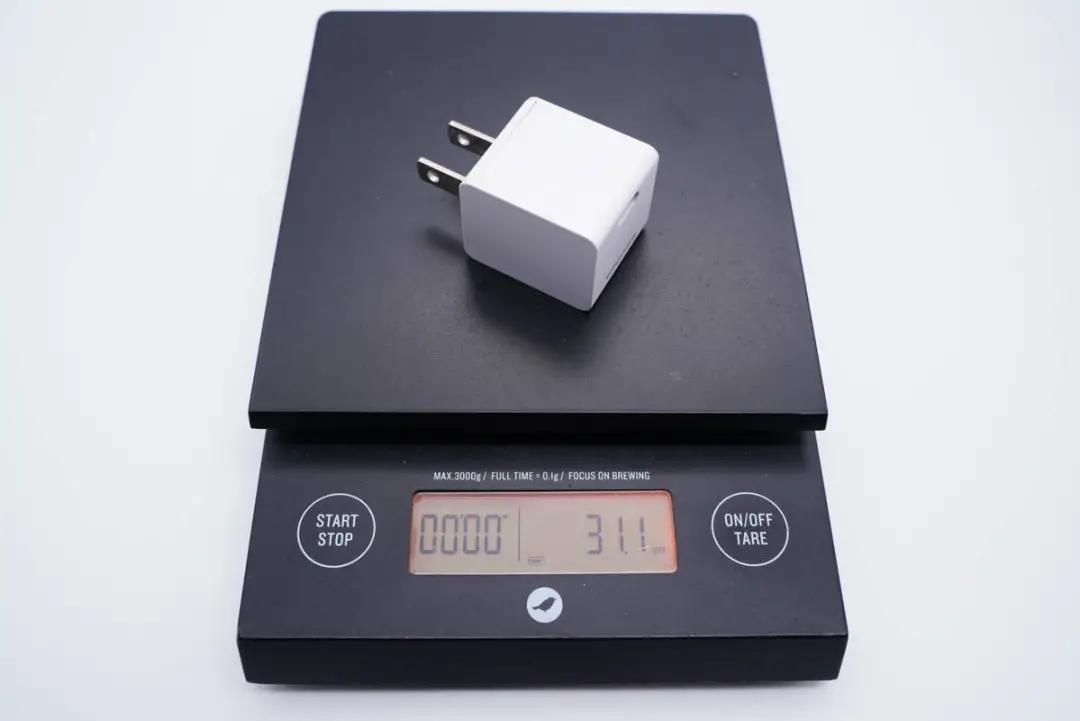

净重约为31g。

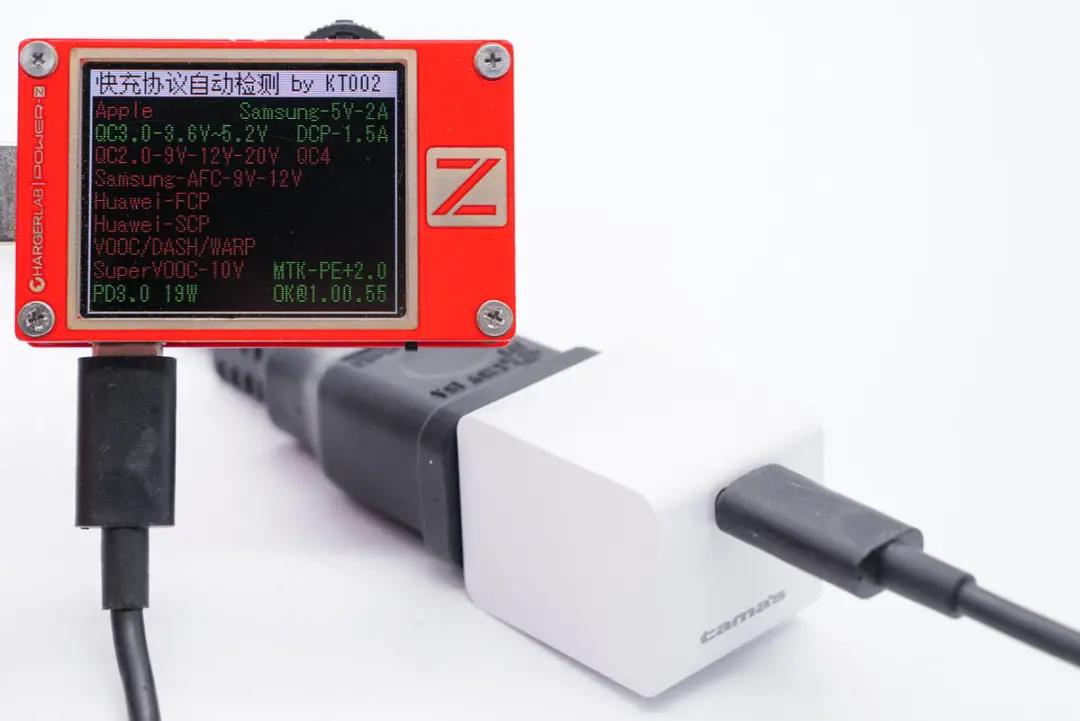

使用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP协议,以及QC3.0、PE2.0、PD3.0快充协议。

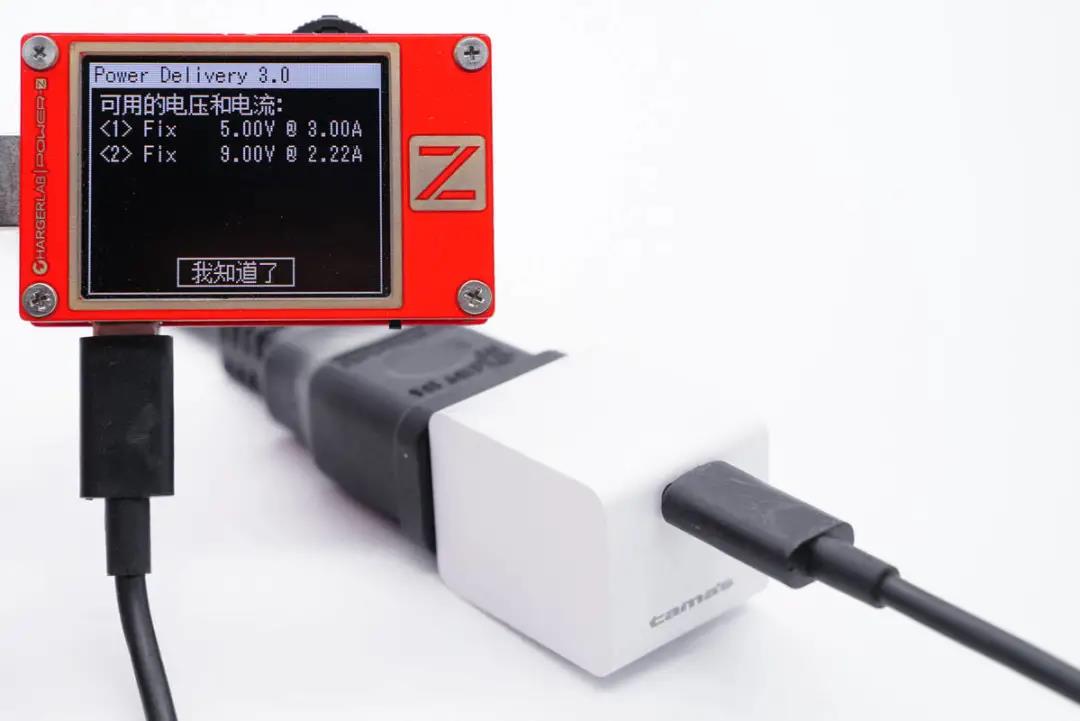

同时还具备5V3A、9V2.22A两组固定电压档位。



二、tamas迷你20W快充拆解

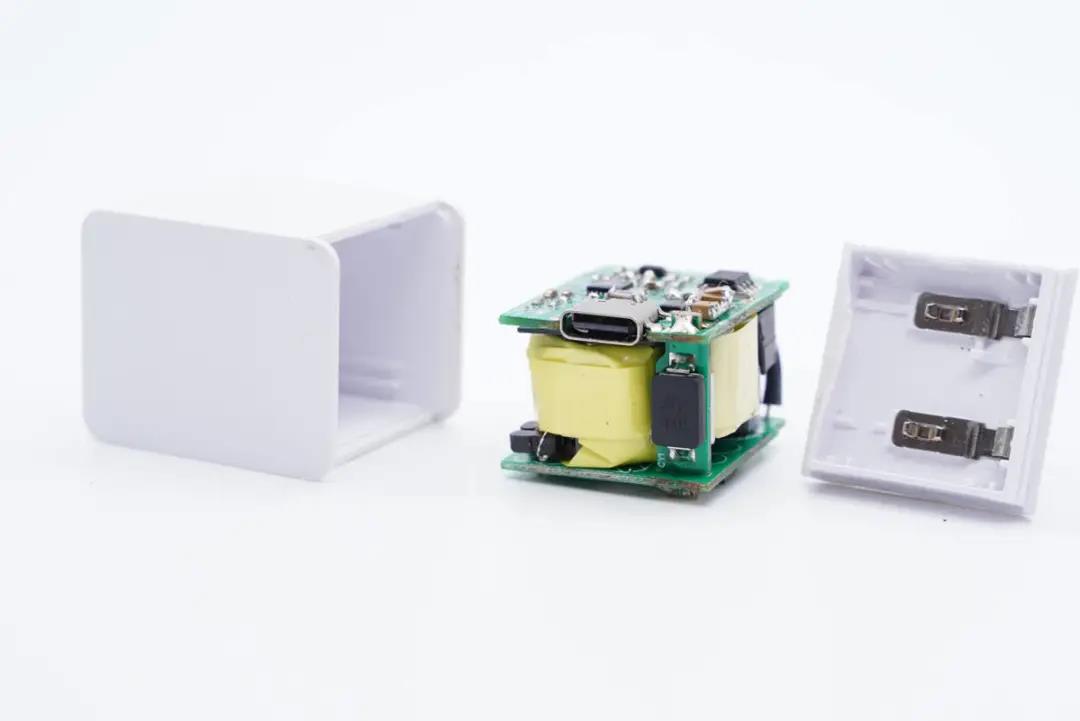

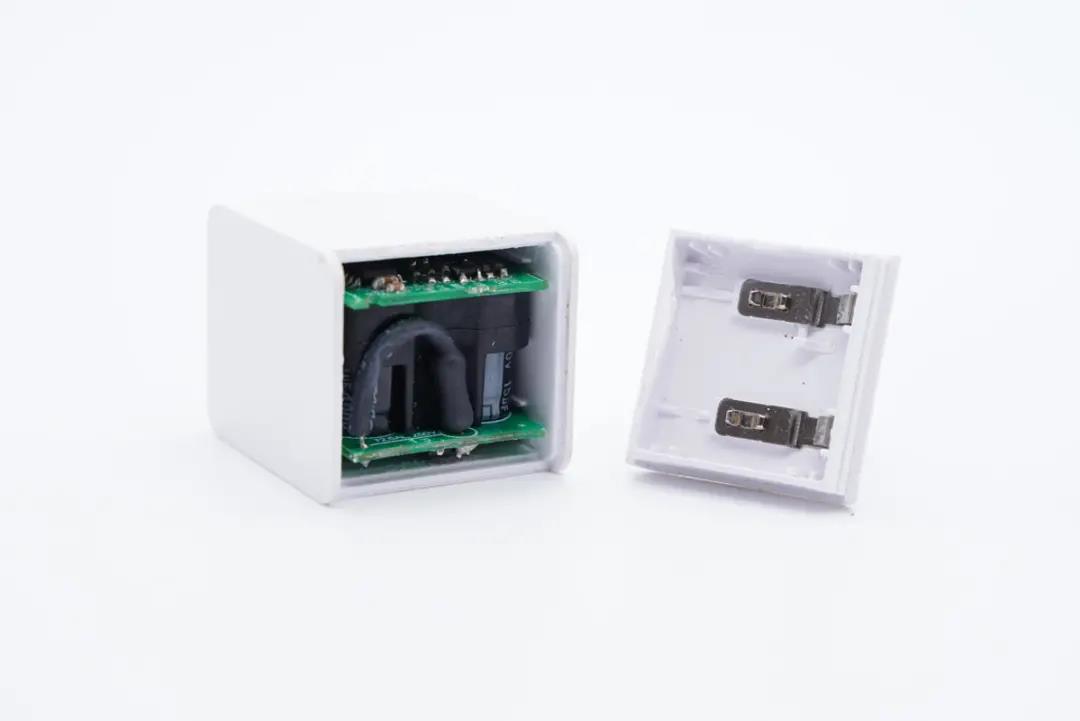

将输入端外壳拆开,金属弹片压接,接触式通电设计。





模块输出端设有一块小板以连接输入输出两块PCB板,小板上设有一颗贴片Y电容。

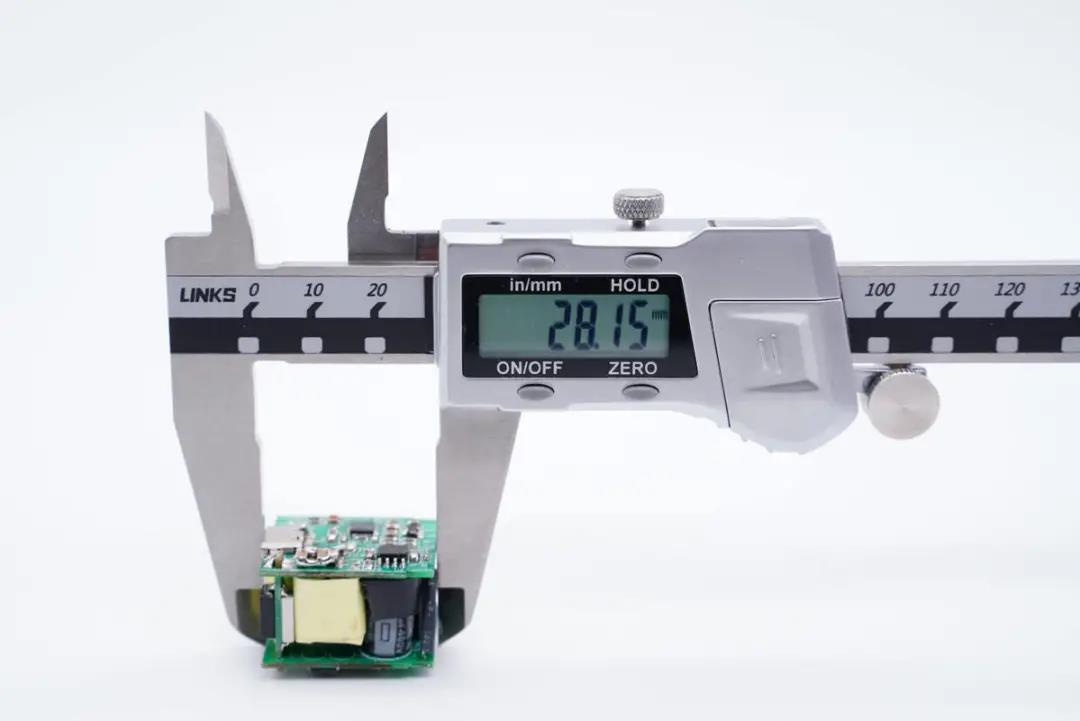

测得模块长度为28.15mm。

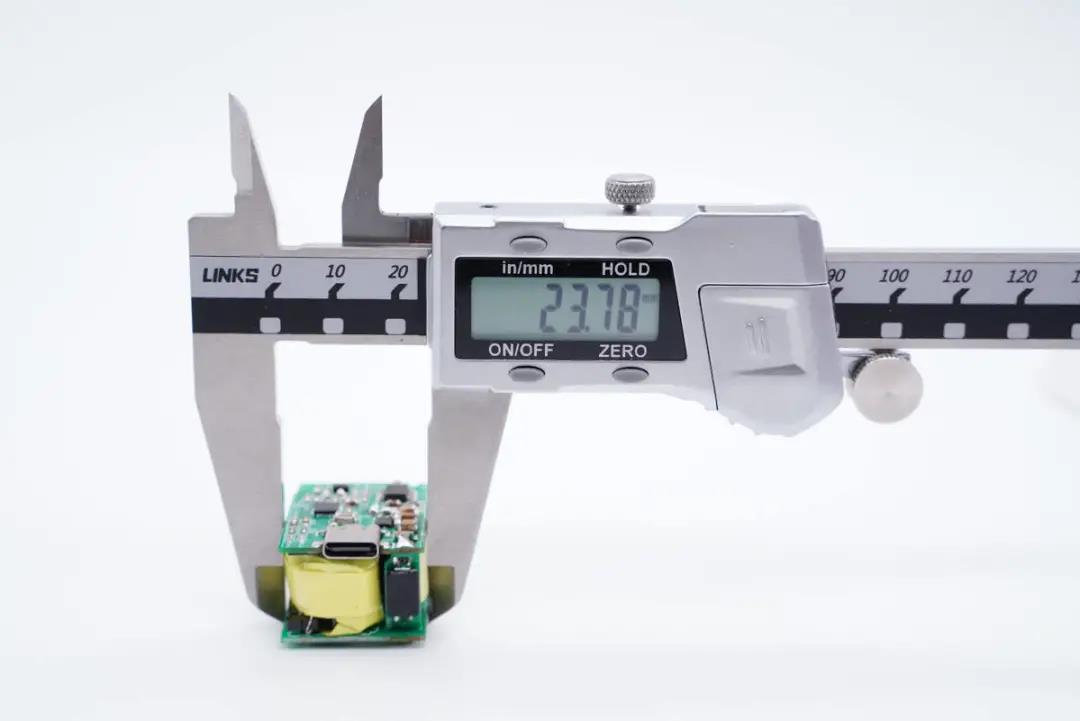

宽度为23.78mm。

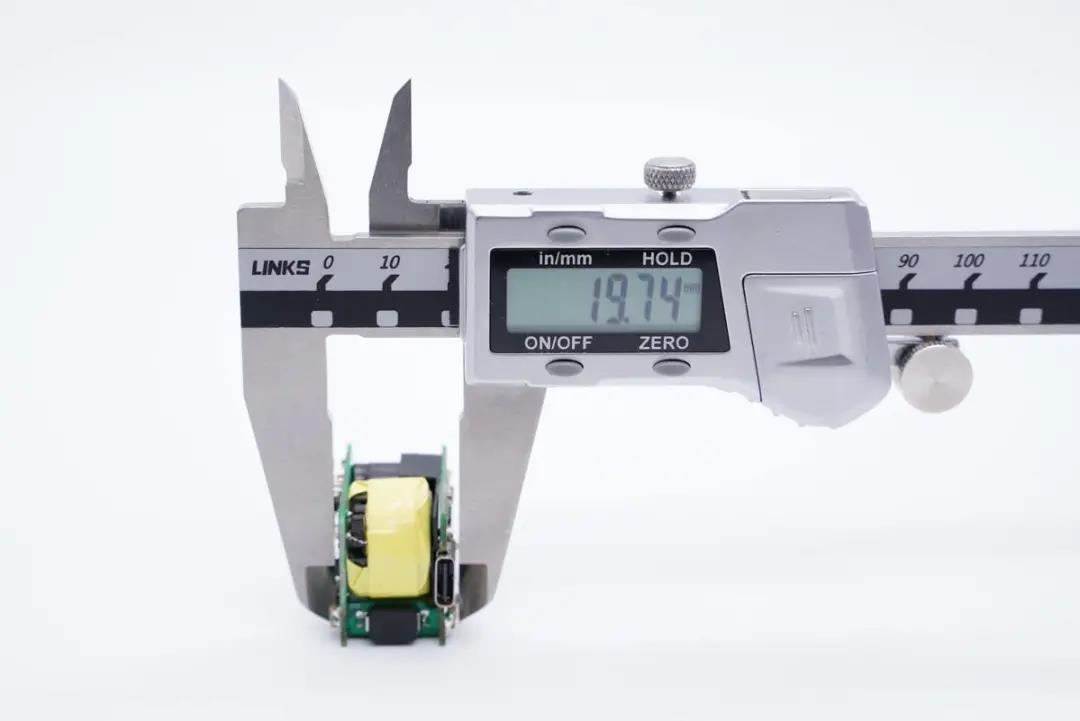

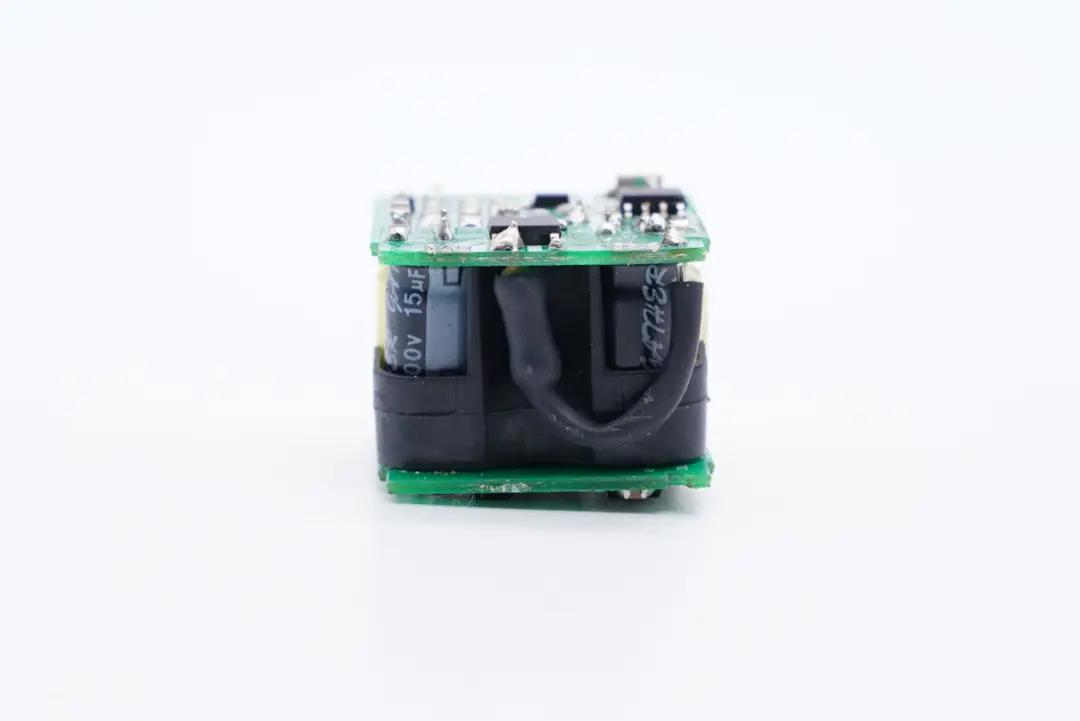

厚度为19.74mm。





输入端保险丝外套绝缘管,两颗高压滤波电解电容有塑料壳绝缘隔离,同时塑料壳也起到支撑上下两块小板的作用。

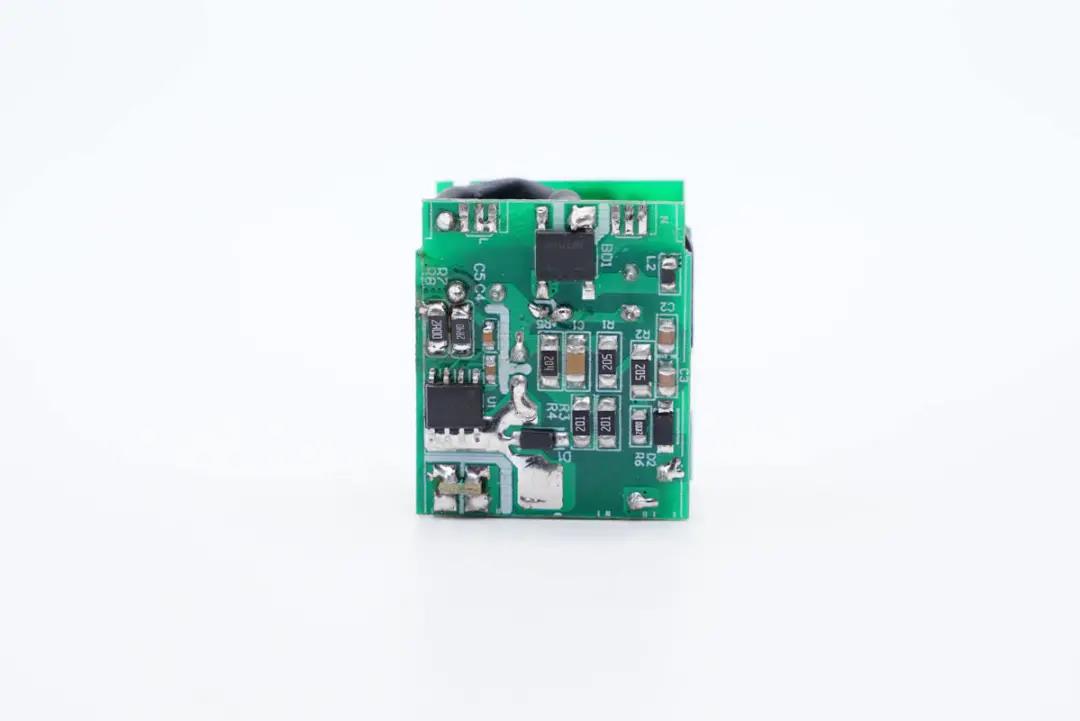

输入小板背面有整流桥和主控芯片。

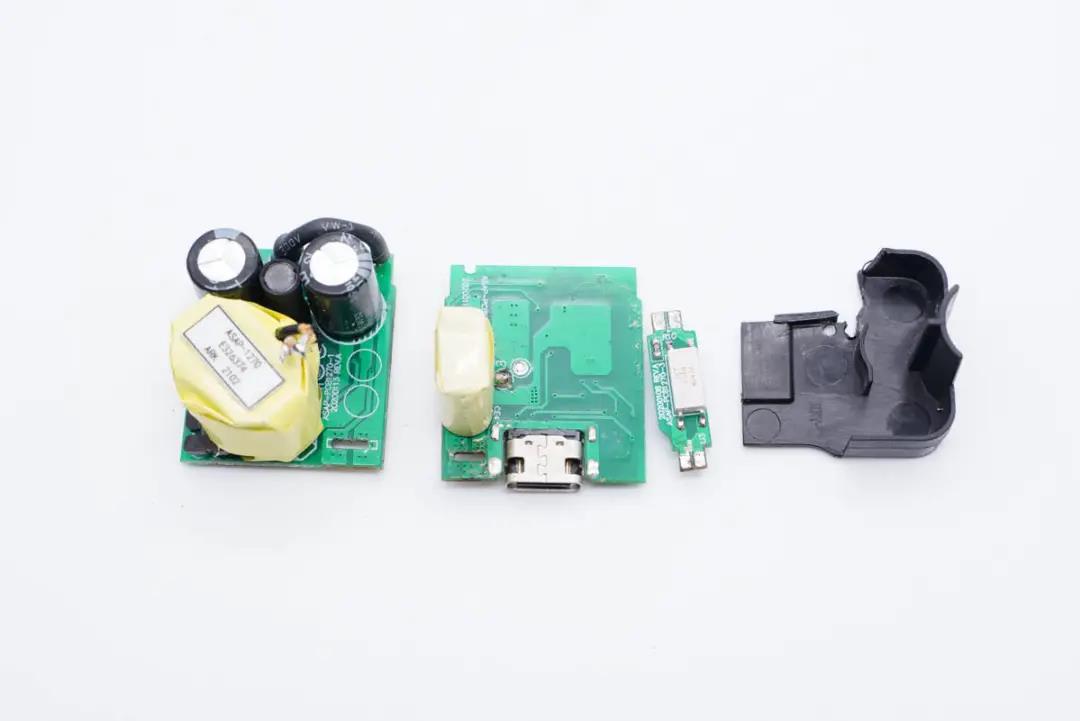

将模块拆分开。

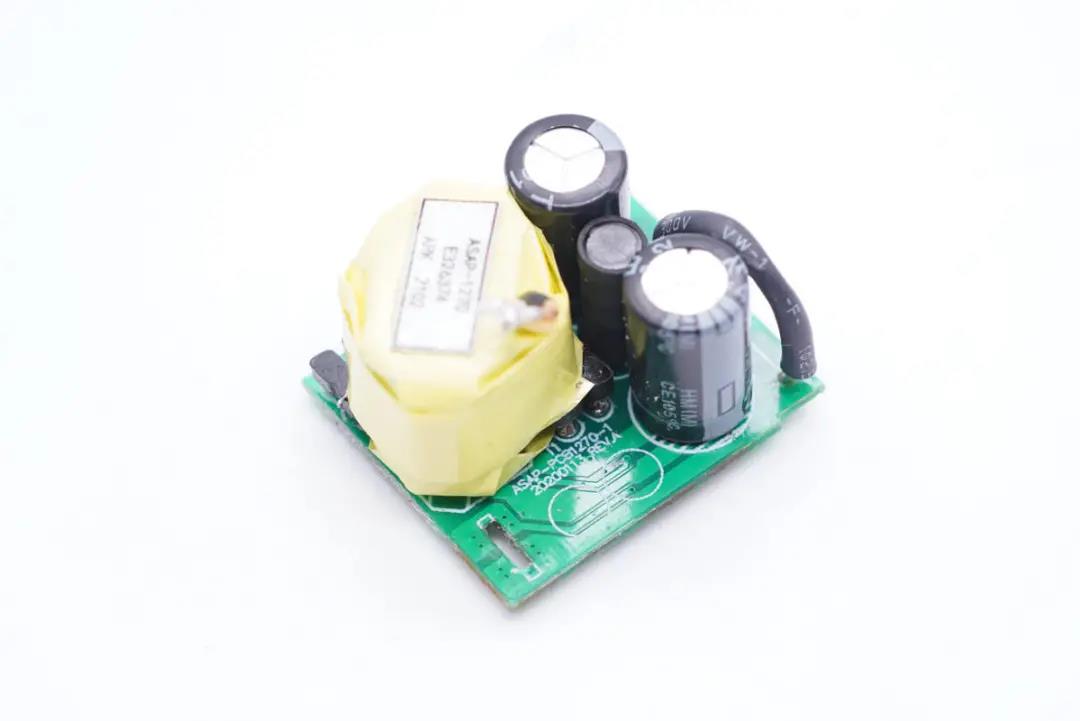

板子正面还有工字电感和变压器。

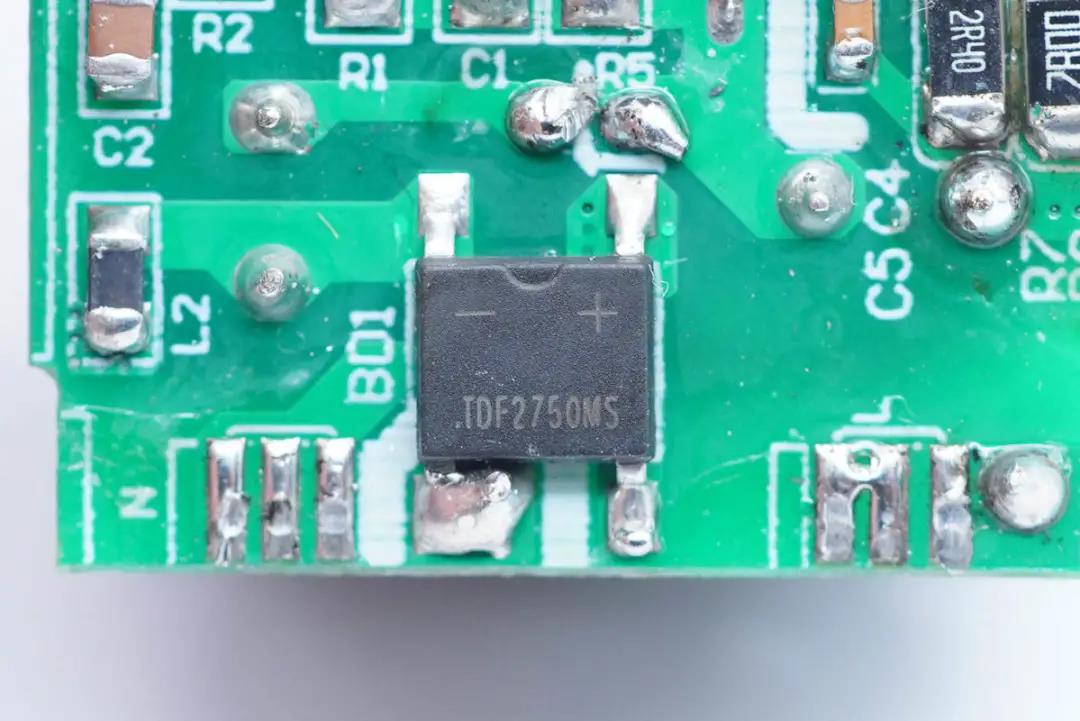

TDF2750MS整流桥特写。

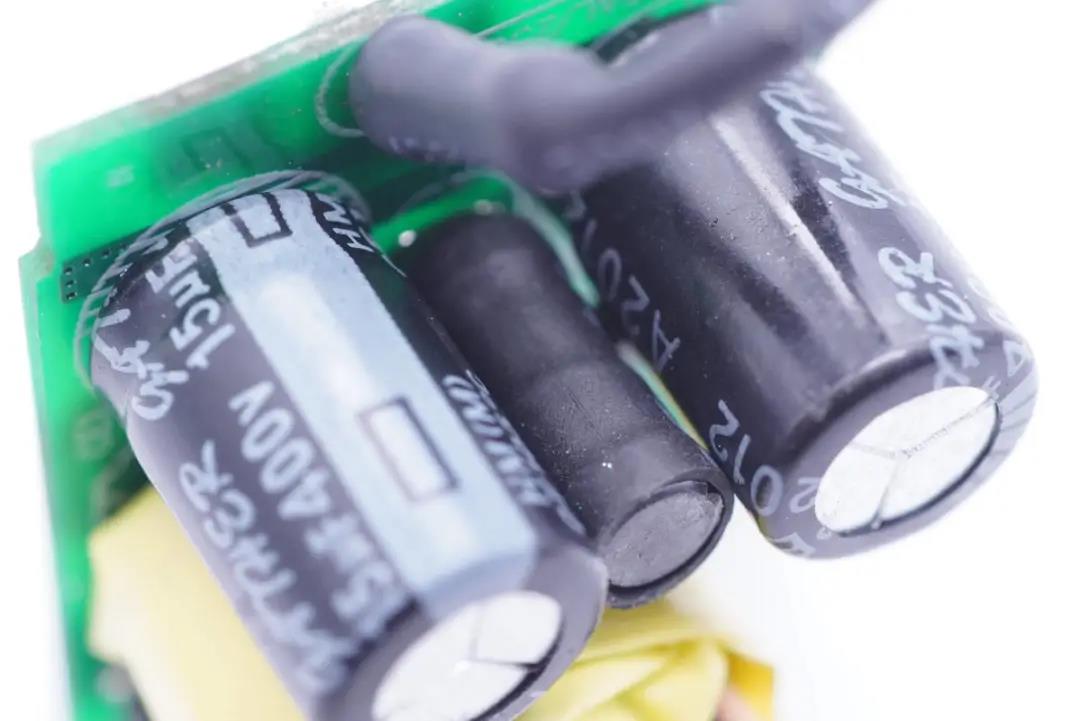

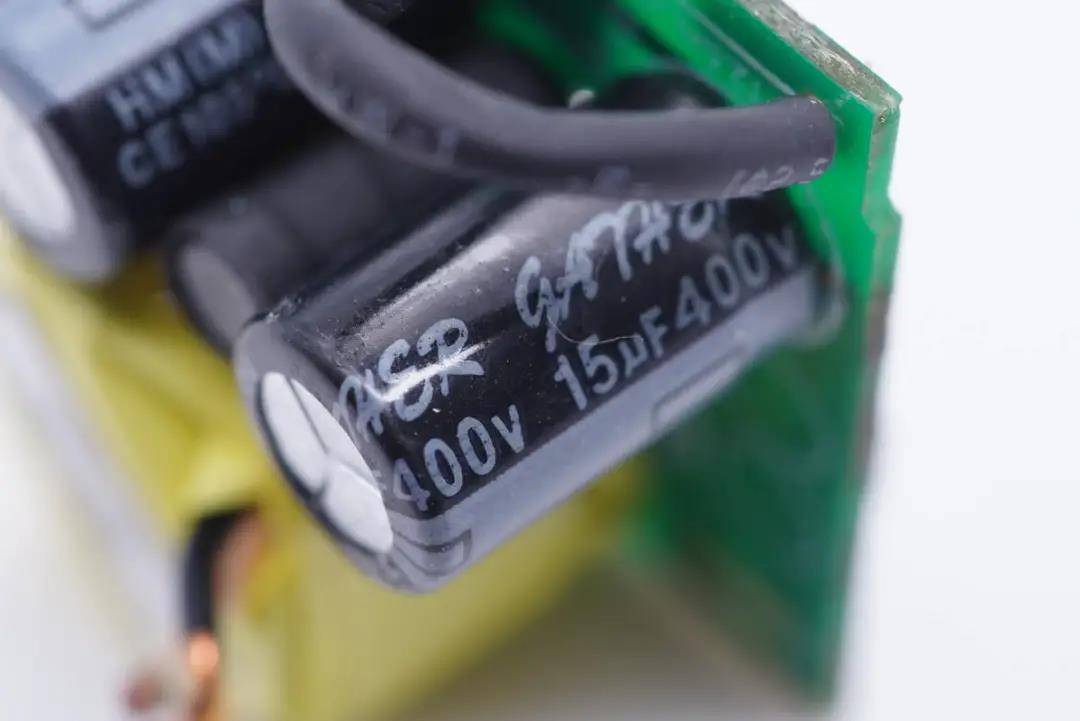

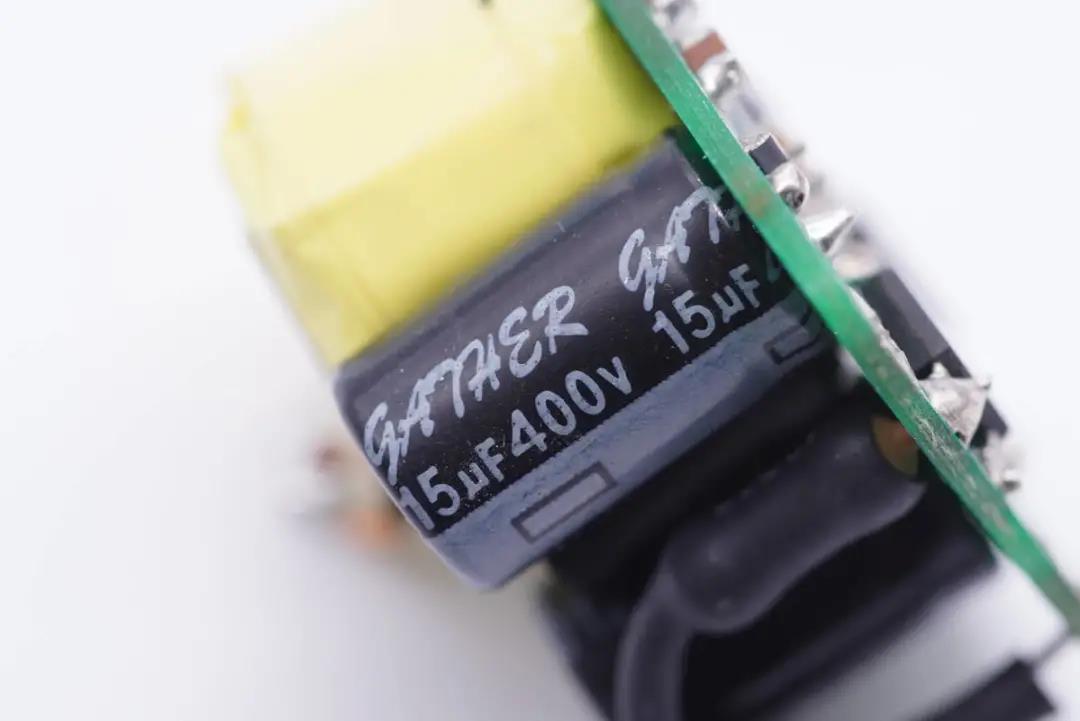

高压滤波电解电容来自凯泽鑫电子,规格为400V 15μF。





另一颗也是来自凯泽鑫电子,规格相同。





工字电感外套绝缘管保护。

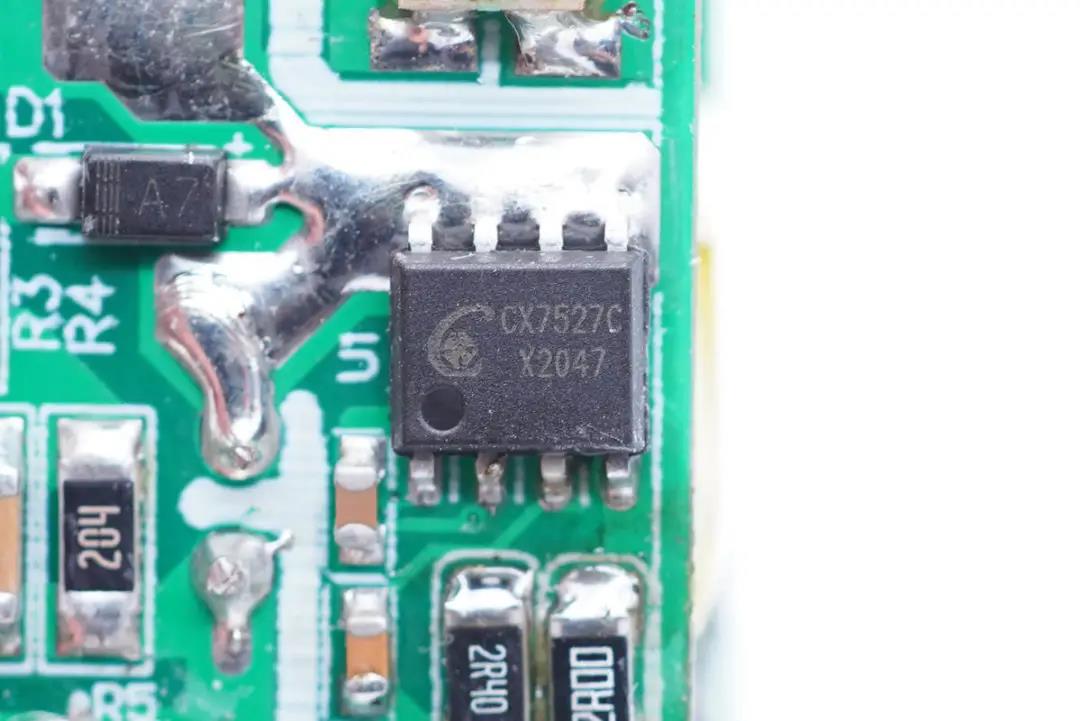

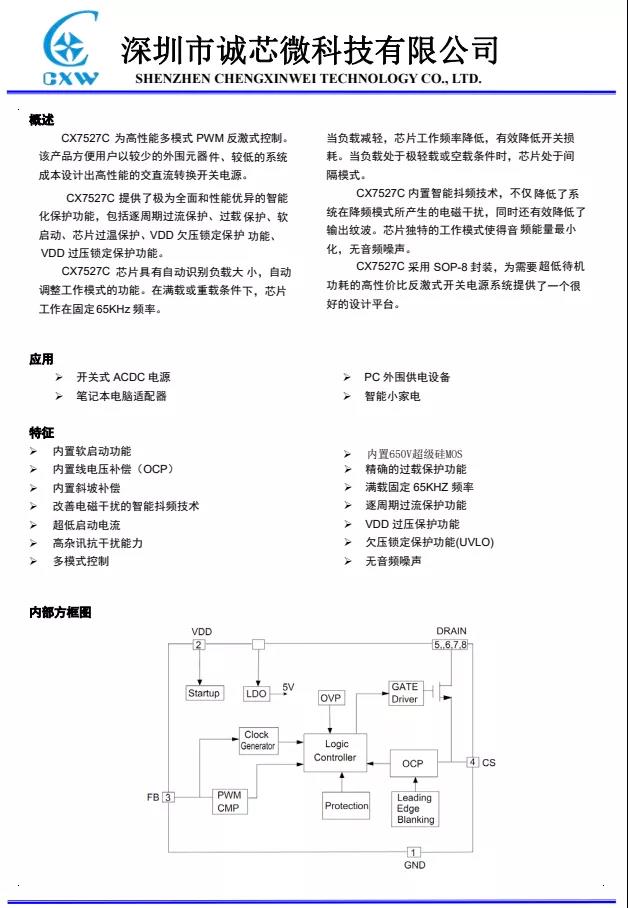

充电器开关电源主控芯片采用诚芯微科技的CX7527C,这是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能,包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。



芯片具有自动识别负载大小,自动调整工作模式的功能。在满载或重载条件下,芯片工作在固定65KHz频率。当负载减轻,芯片工作频率降低,有效降低开关损耗。当负载处于极轻载或空载条件时,芯片处于间隔模式。





诚芯微CX7527C内置智能抖频技术,降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化,无音频噪声。采用SOP-8封装,为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。



充电头网通过拆解了解到,采用诚芯微科技CX7527C+CX7538B快充方案的还有欧姆电机20PD快充佳域20W迷你PD快充充电器羽博20W 1A1C快充充电器飞利浦迷你20W快充充电器第一卫20W快充小冰粒充电器等产品,此外诚芯微20W PD快充方案被多家知名品牌采用

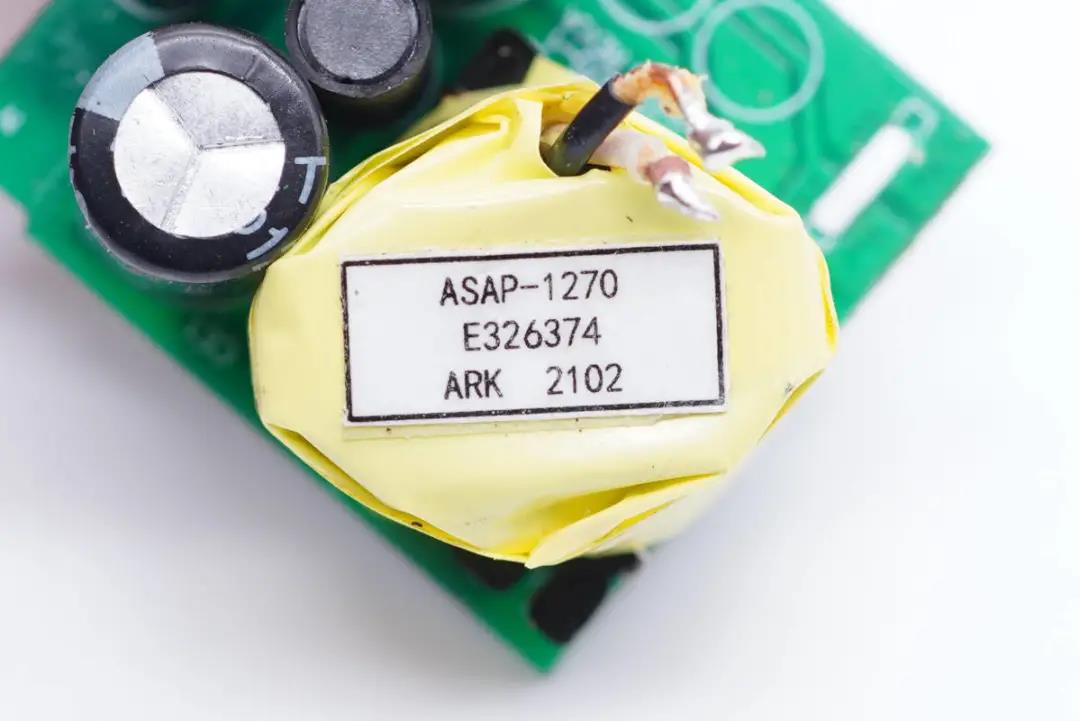

变压器顶部贴有信息贴纸,整体采用绝缘胶带严密缠绕。

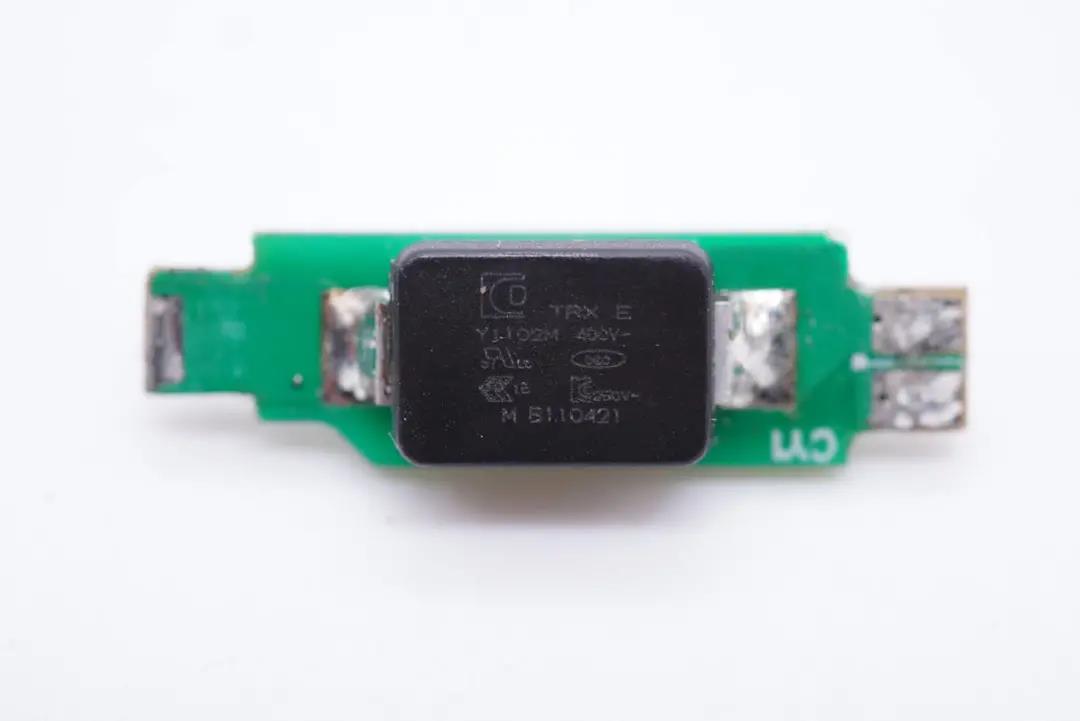

连接小板上的贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

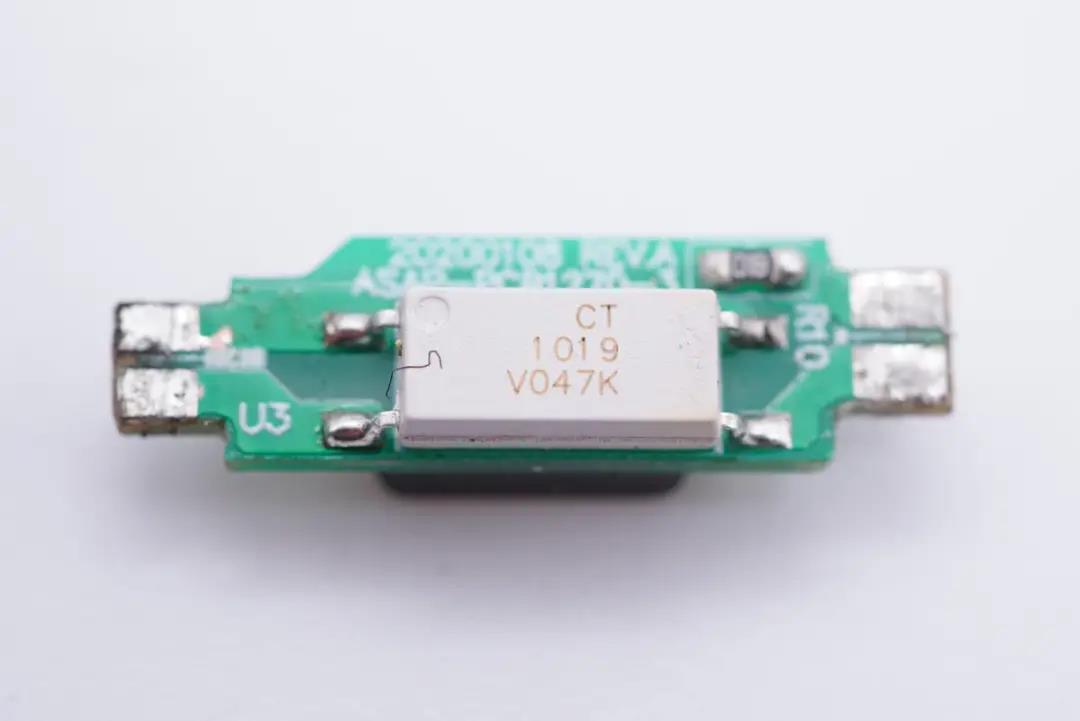

另一面还有一颗CT 1019光耦,用于初级次级通信,反馈输出电压。

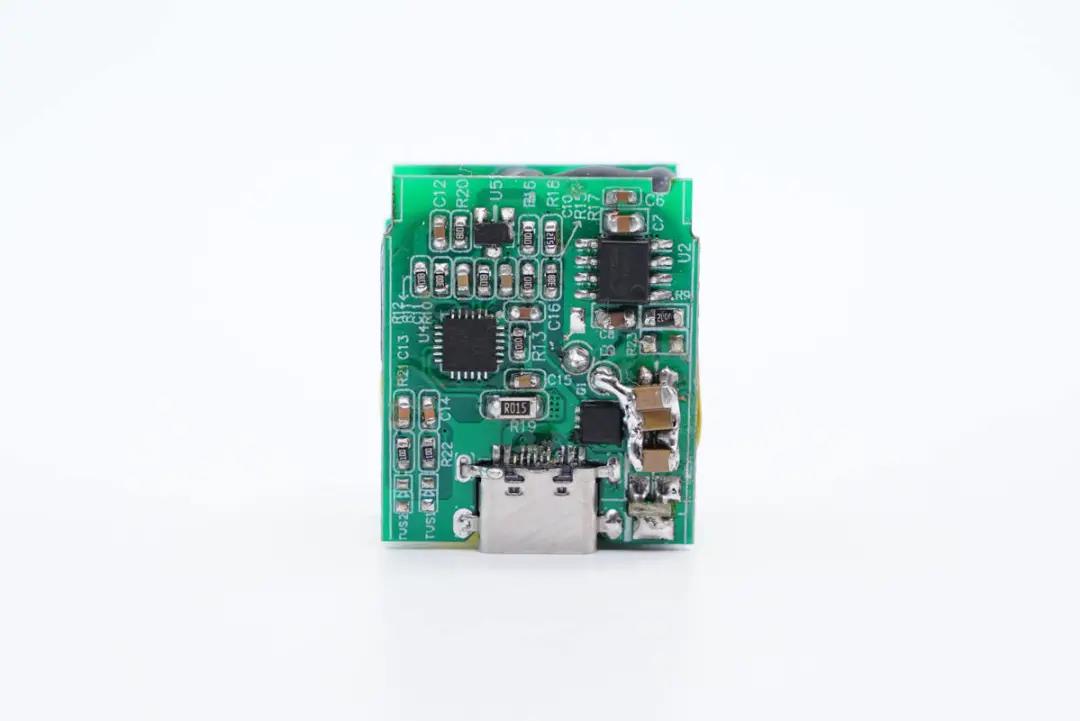

输出小板背面设有同步整流芯片、协议芯片以及输出VBUS开关管。





正面两颗滤波电容包裹胶带绝缘。

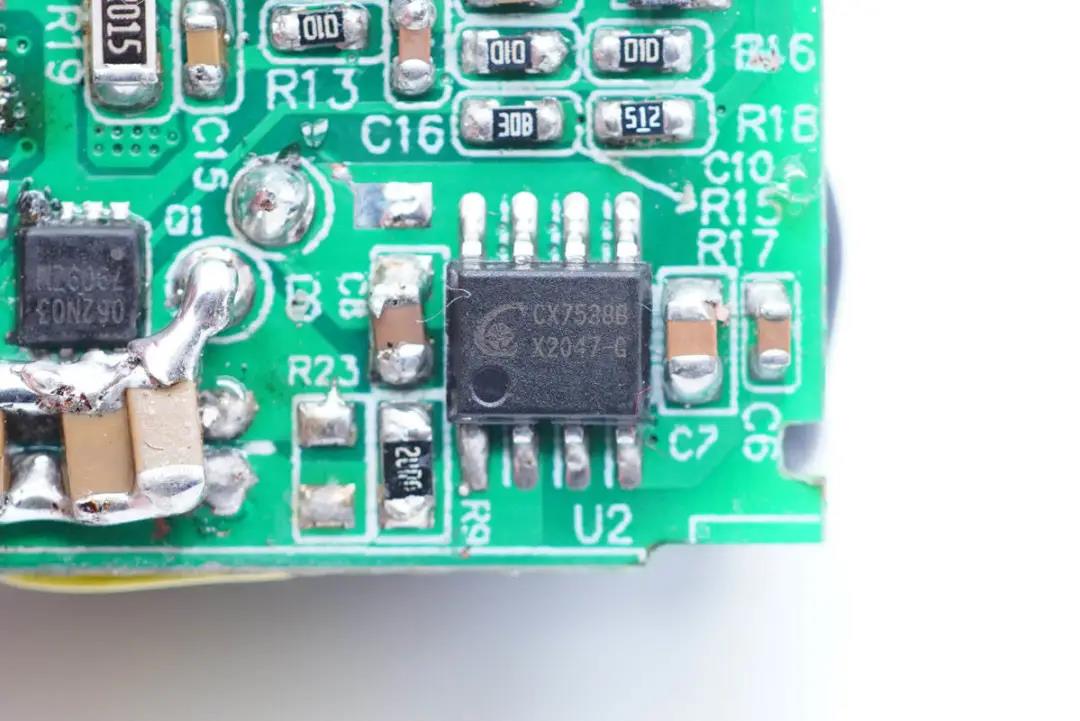

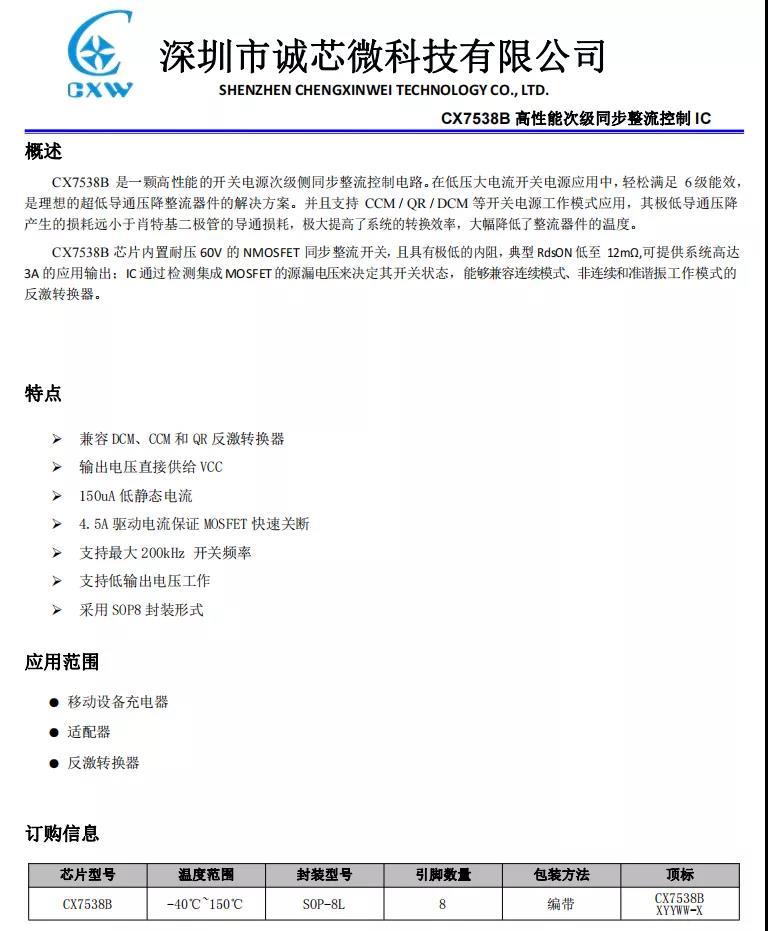

次级同步整流芯片同样来自诚芯微,型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片,在开关电源中轻松满足6级能效,是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率,内置12mΩ低导阻NMOS管,发热远低于肖特基二极管,大幅度降低温度,提高转换效率。





诚芯微CX7538B 支持开关电源的CCM/QR/DCM模式,非常适合3.3~12V快充同步整流使用,内置耐压60V,12mΩ的同步整流管,可提供3A输出。比肖特基效率最高提升6%,工作电压范围宽,外围元件非常简单,在宽电压应用时,外围只需一颗电容。

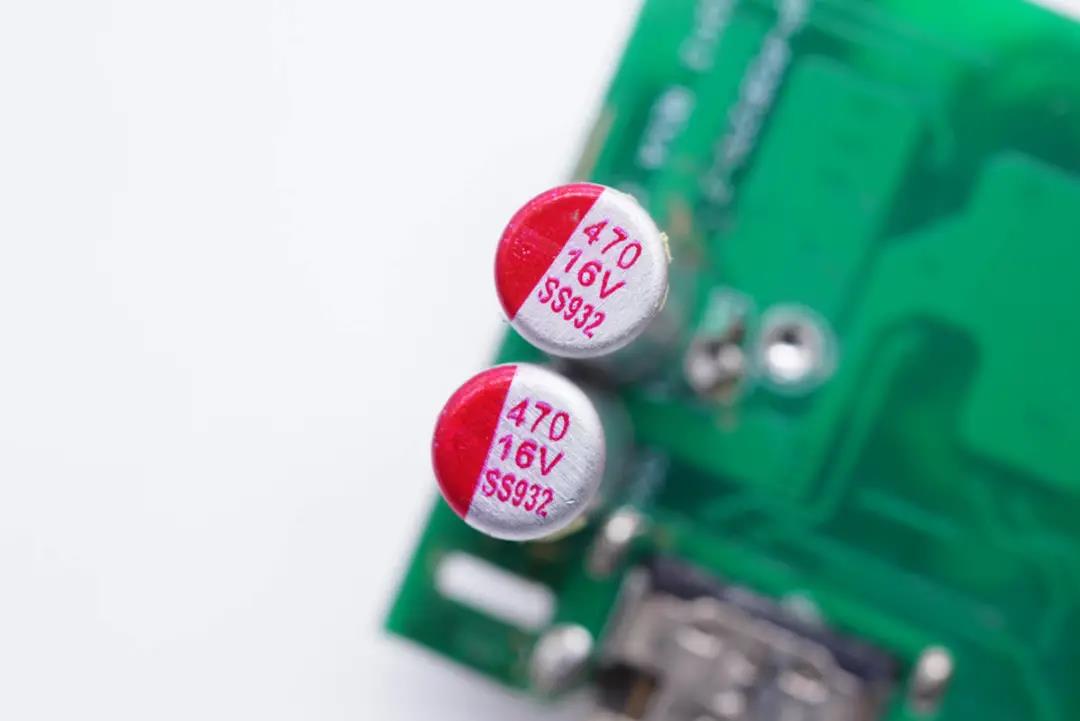

输出滤波固态电容特写,两颗规格都是16V 470μF。

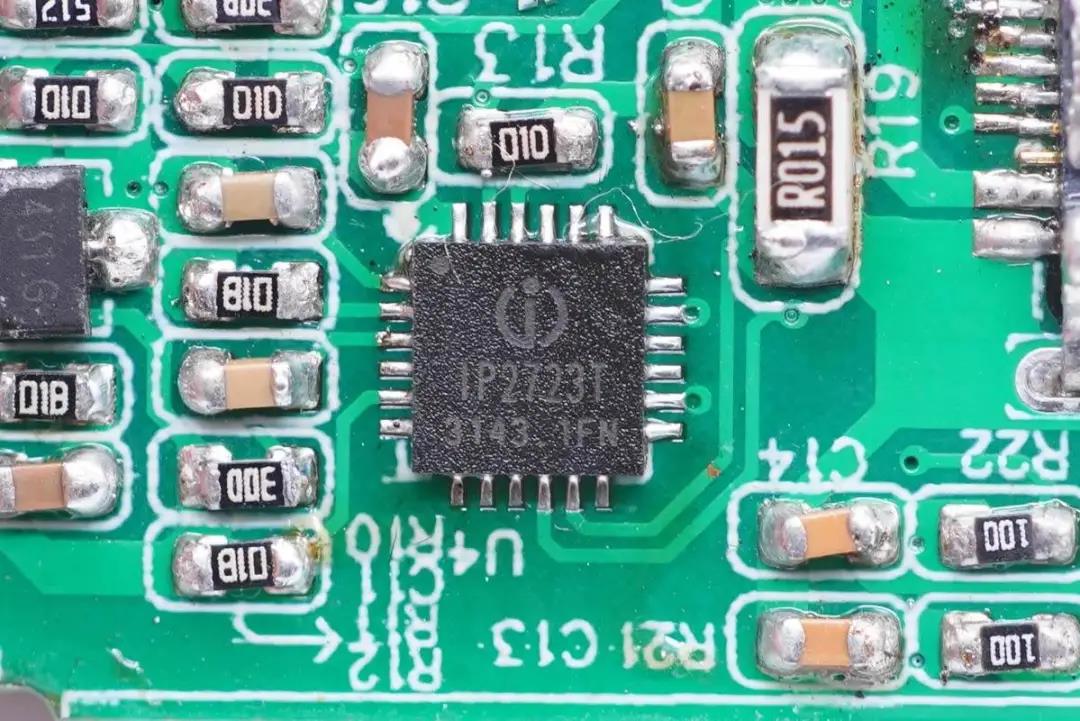

协议芯片采用英集芯IP2723T,该芯片已通过USB IF协会PD3.0 PPS认证,TID:3135,是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。



为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

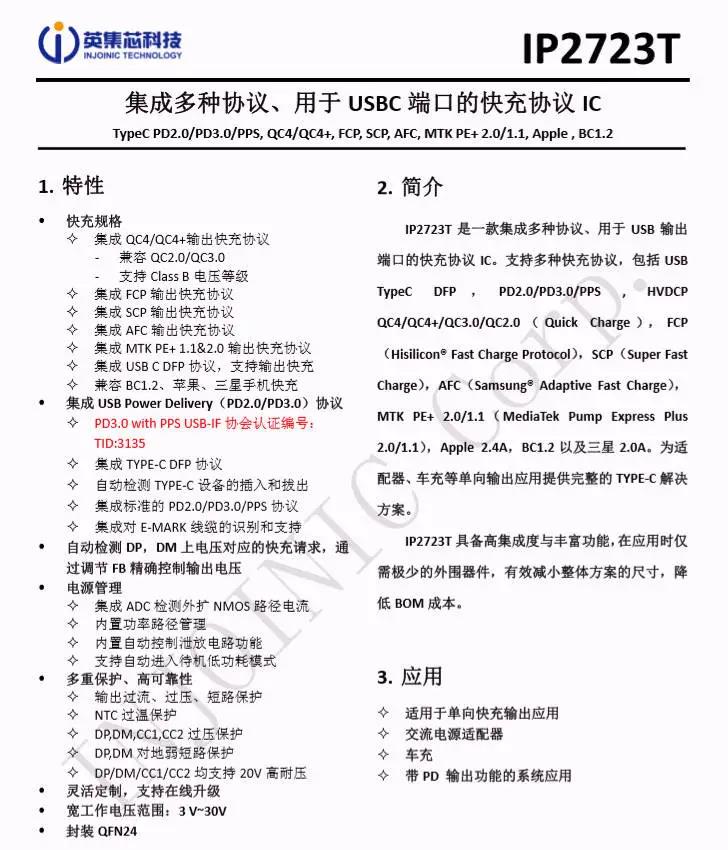

英集芯IP2723T资料信息。



充电头网拆解了解到,英集芯IP2723T已被闪魔摩米士REMAX麦多多华科隆等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器努比亚65W USB PD氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用

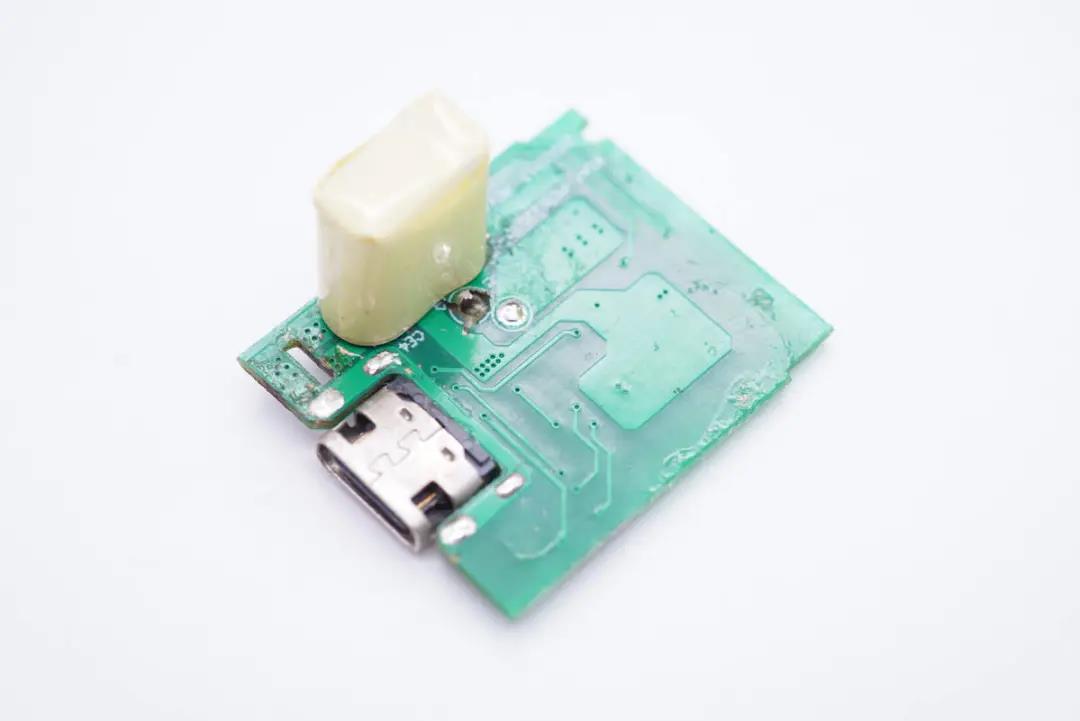

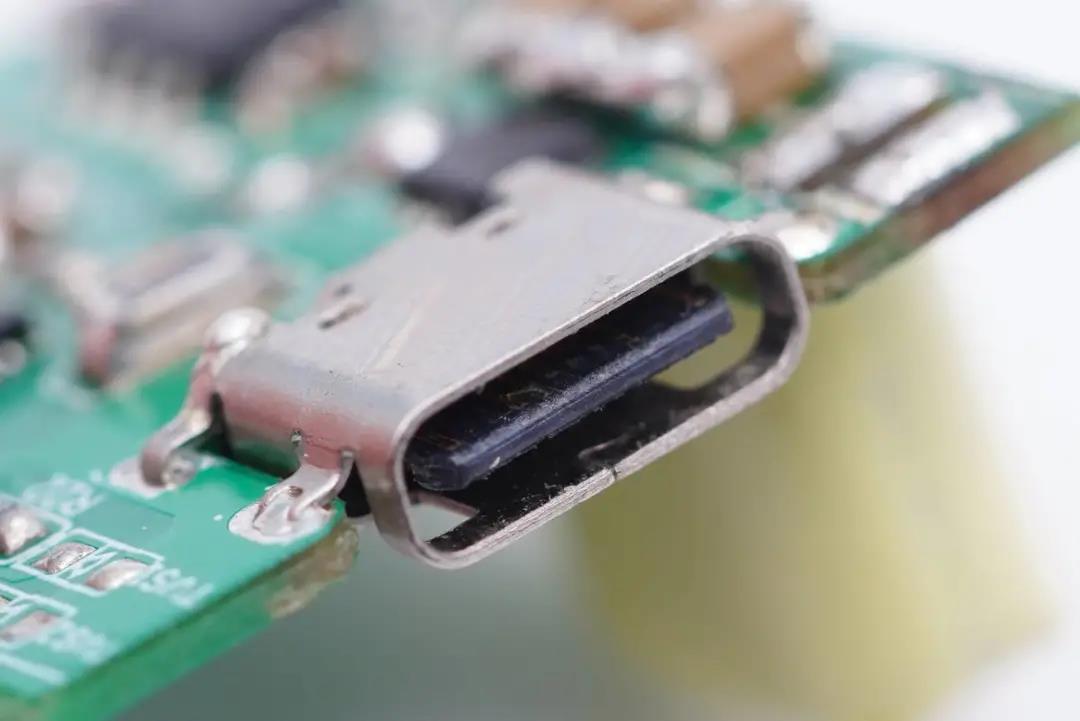

USB-C母座特写,沉板过孔焊接。

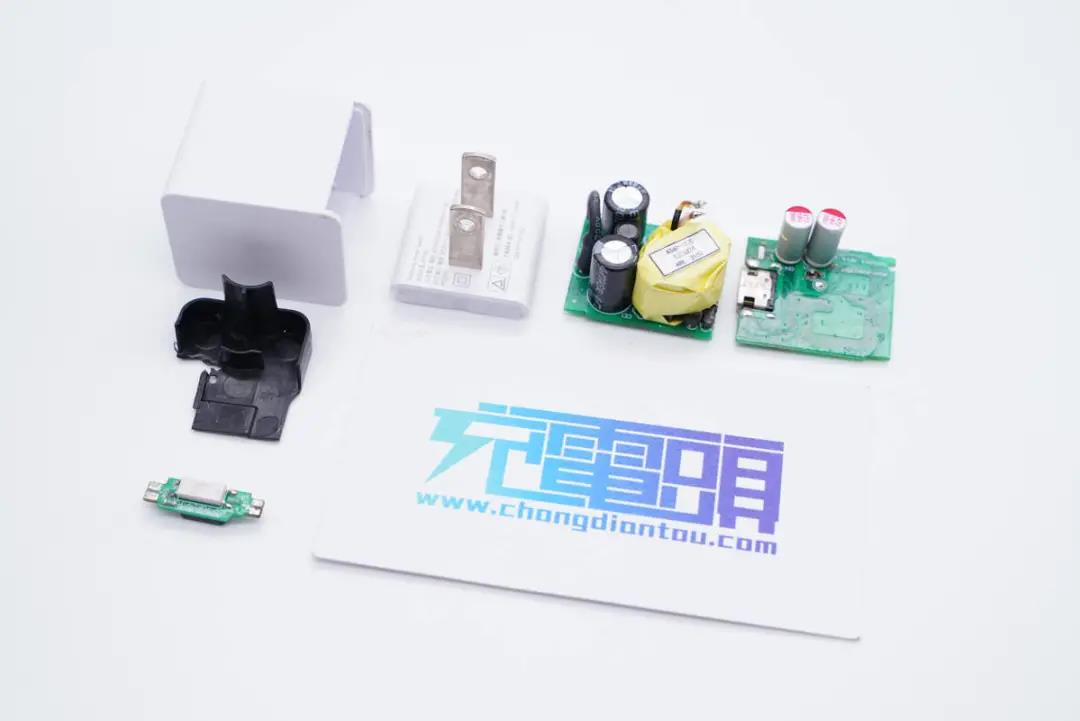

全部拆解完毕,来张全家福。



充电头网拆解总结



tamas迷你20W快充充电器虽也是常见“小冰块”造型,但样式却非常特别,让人耳目一新。该款充电器支持QC、PD通用快充协议,最大输出20W,附带1m长的Lightning线,iPhone 12用户日常使用充电十分方便。



充电头网通过拆解了解到,该充电器三块PCB板组合焊接设计,采用了诚芯微CX7527C+CX7538B高集成PD快充套片方案,有效简化外围电路,帮助充电器实现小型化。



再者更方便工程师设计,有效降低系统成本、加速上市等优势,深受海内外客户喜爱,该套方案已被贝尔金摩米士飞利浦茂硕欧姆电机新斯宝佳域羽博派凡第一卫等知名品牌和工厂采用。



众所周知苹果选择合作的品牌产品口碑都非常不错,能通过苹果MFi认证更是需要经过严格的质量审核,而本次拆解的tamas 20W PD充电器通过了该认证也从侧面体现了诚芯微快充方案性能优异,质量可靠。
