海陆通助力量产,赛能微电子超迷你20W PD快充拆解

2021-09-15

近期充电头网了解到业内厂商赛能微电子基于S1109S方案设计了一款迷你20W PD快充,PCBA模块尺寸仅为28*25*24mm,非常的小巧。此外和知名大厂海陆通合作实现产品量产上市,支持市面上的全主流快充协议,既满足消费者对迷你充的需求,同时又相当实用。下面就来看看产品具体做得如何。



值得一提的是,深圳市赛能微电子有限公司创始人唐顺柏先生为前意法半导体深圳设计中心总经理,现深圳大学客座教授和研究生导师。分别于2008年、2018年、2019年成立创建了依崇微电子、赛能微电子、山东海声尼克微电子。主要从事数字、模拟、数模混合集成电路设计研发、封装测试、销售。定位为在专用领域,成为并肩世界的IDM(设计+制造)半导体公司。



经了解,赛能微推出系列快充主控,其中S1108SA恒压和S1008SA恒功率系列主打18W快充市场,S1109S恒压和S1009S恒功率系列主打20W和22.5W快充市场,S1139N恒压和S1039N恒功率系列主打25-30W快充系列。其中S1139N和S1039N采用了散热更加优良的DFN5*6封装。经查阅相关规格资料,赛能微全系列快充主控IC的Vcc电压为9-41V,非常适用于3.3-12V的输出电压变化。



一、赛能微迷你20W快充外观

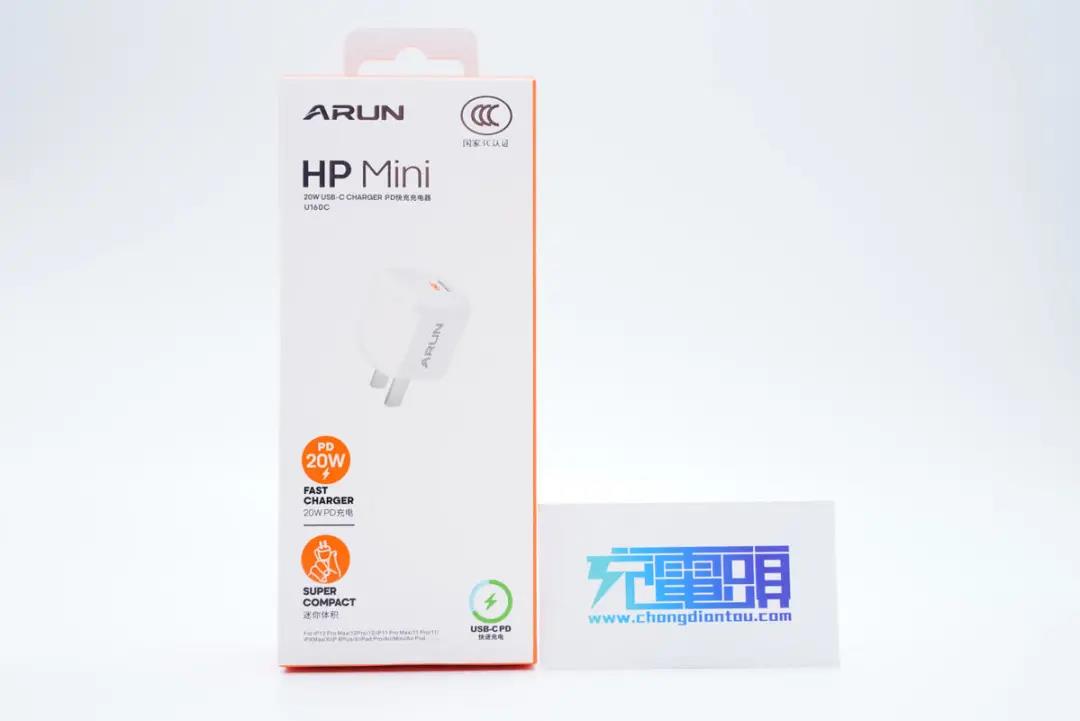

包装盒正面印有ARUN品牌、CCC认证、HP Mini、20W PD、SUPER COMPACT等标识,中间是充电器外观图。





另一面设计也基本一样,对应充电器处为橱窗设计,可观察充电器实体展示效果更好。

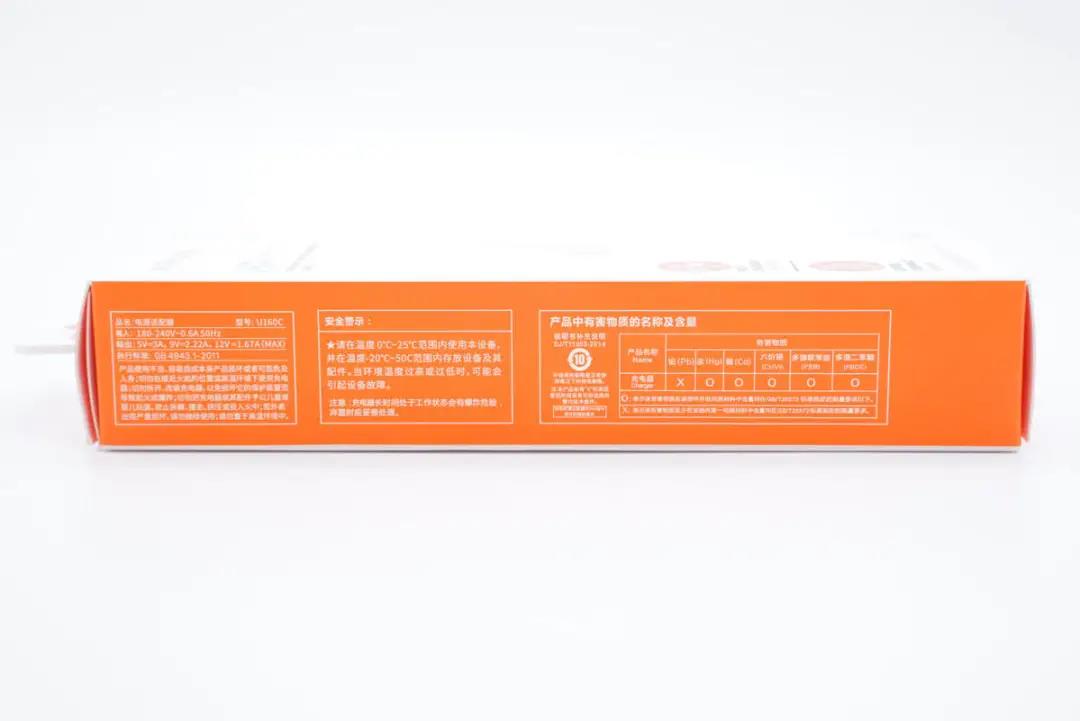

侧面印有充电器参数、安全警示语和有害物质清单。

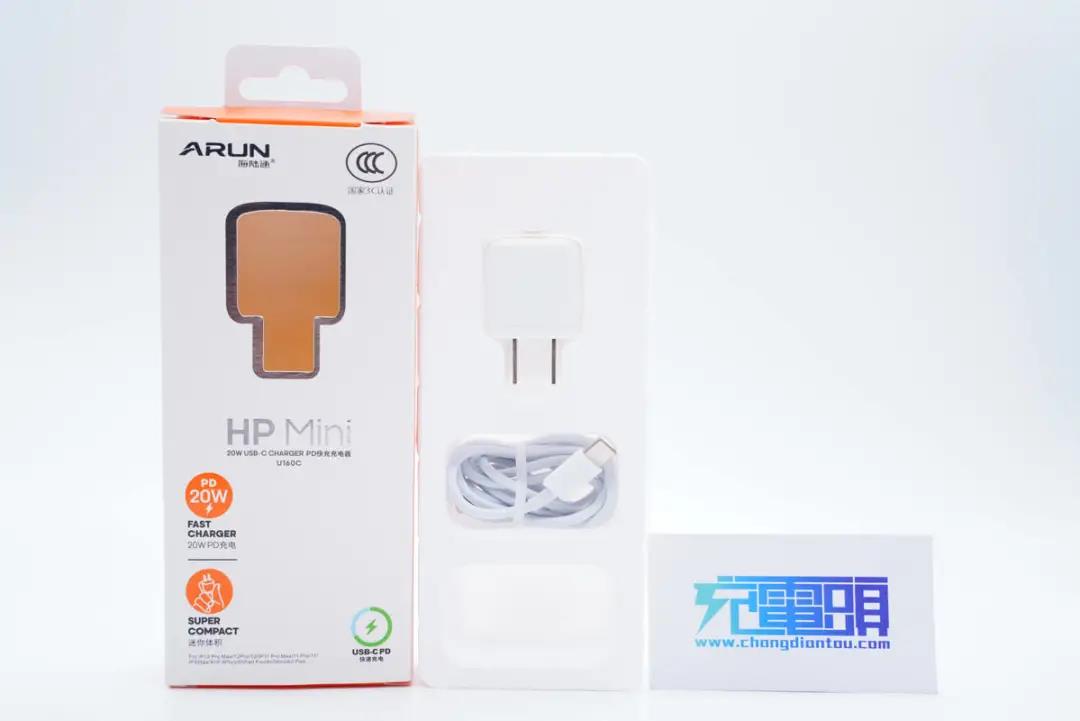

包装内有充电器和数据线,都放在塑料托盘凹槽内固定保护。

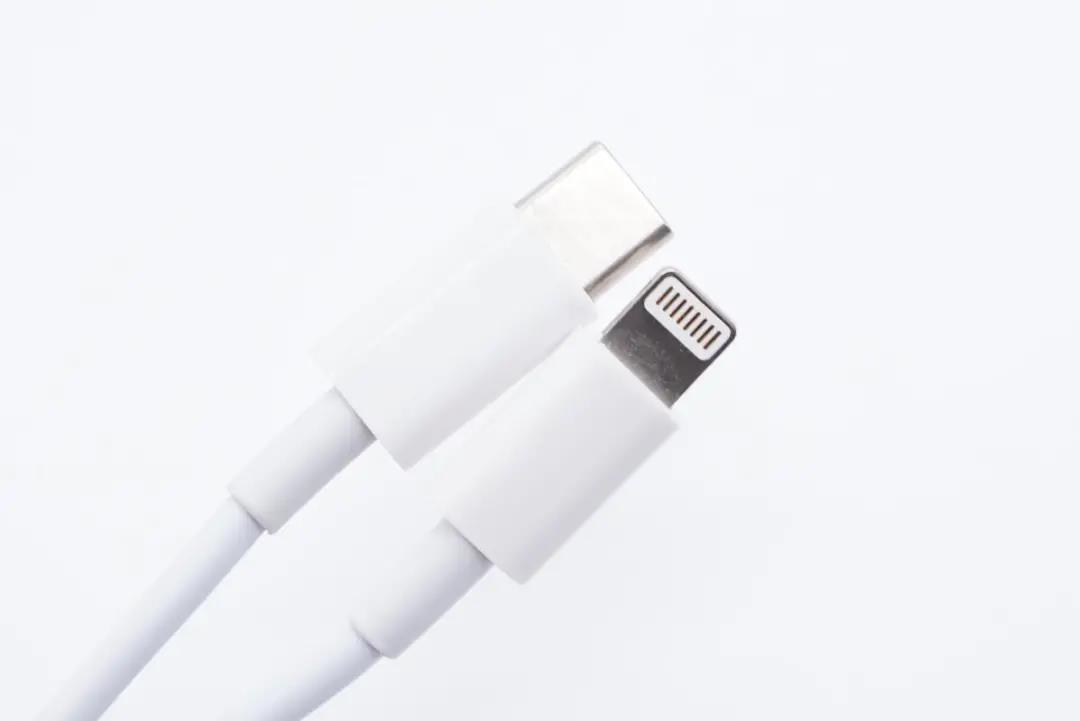

附带线缆是C to Lightning线,线头塑料壳高光亮面处理手感光滑,此外线缆做了抗弯折处理。





另外测得线缆长度约为98.5cm。






充电器机身小巧迷你,造型趋于小方块,采用PC阻燃材质白色外壳,表面高光亮面处理,边角过渡圆润,不仅小而且使用手感好,颜值在线。





充电器配备固定式国标插脚。

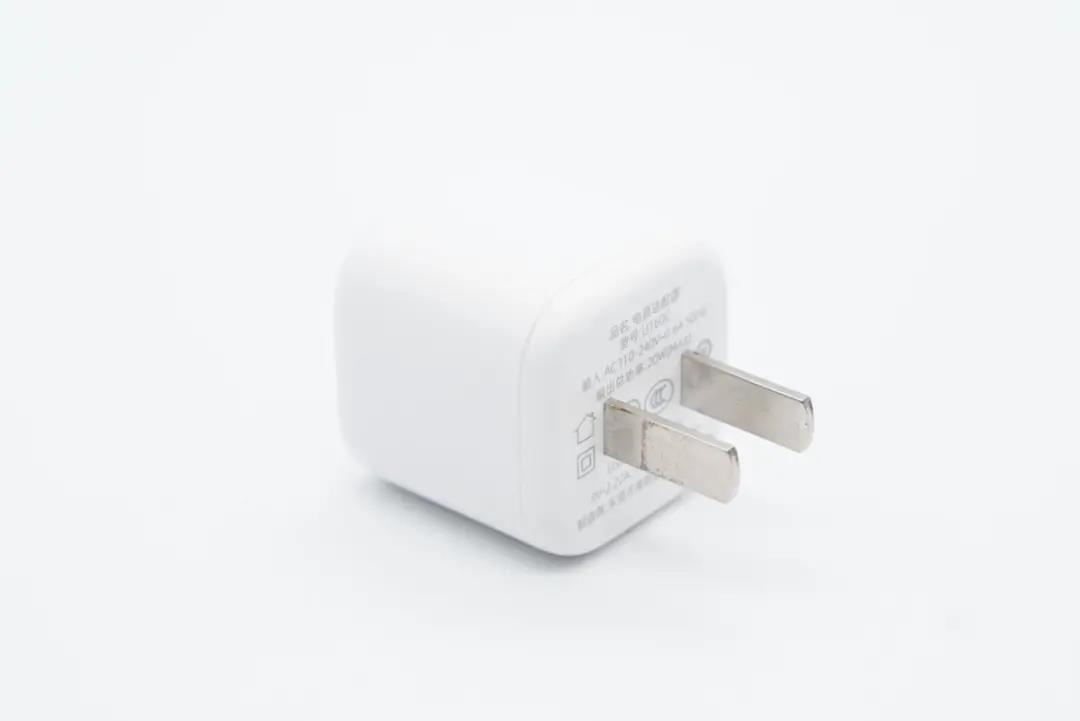

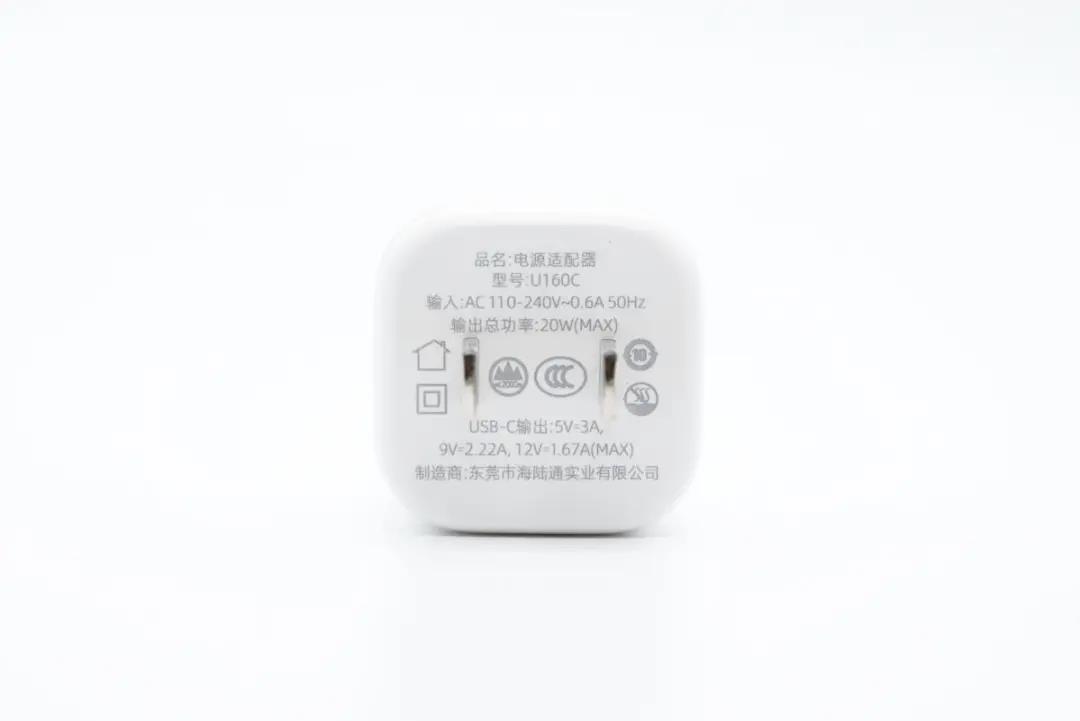

输入端外壳上印有充电器参数

型号:U160C

输入:110-240V~50HZ 0.6A

输出:5V3A、9V2.22A、12V1.67A

输出总功率:20W MAX

制造商:东莞市海陆通实业有限公司

产品已经通过了国家3C认证。

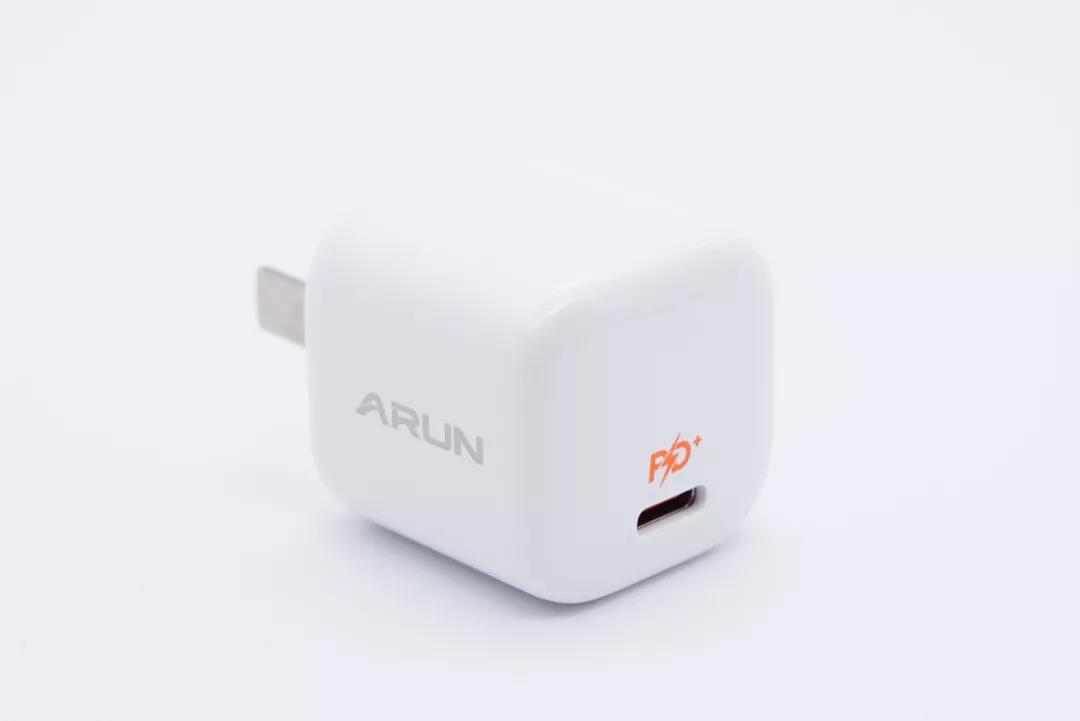

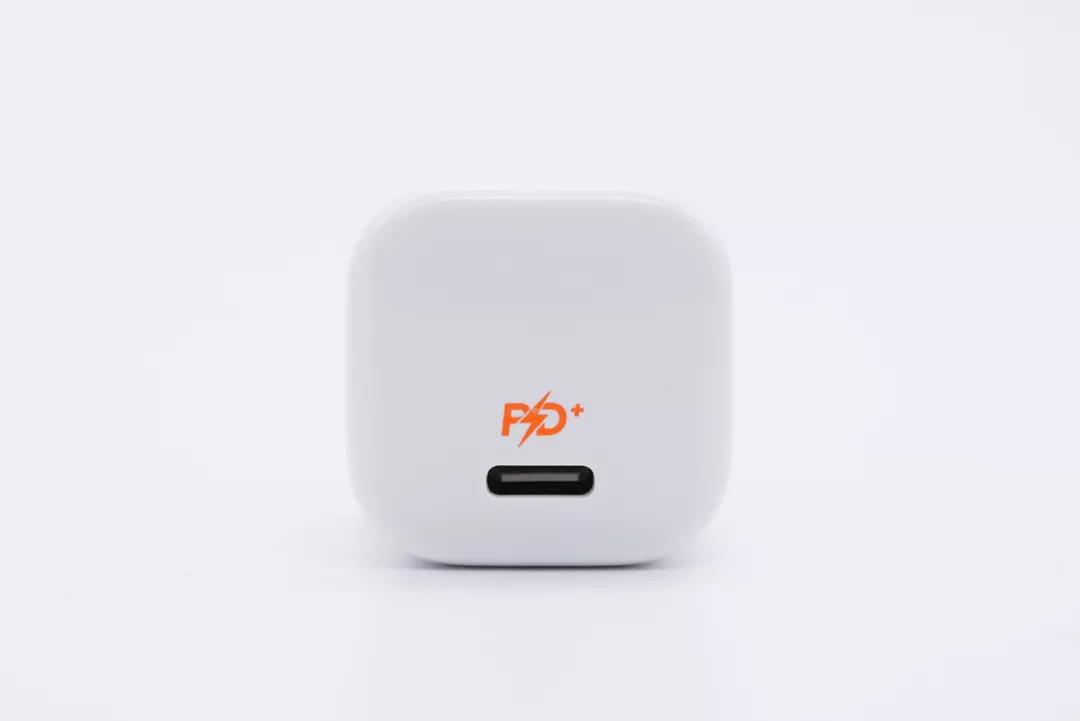

机身顶面配有单USB-C口,黑色胶芯不露铜,接口旁印有PD快充标识。

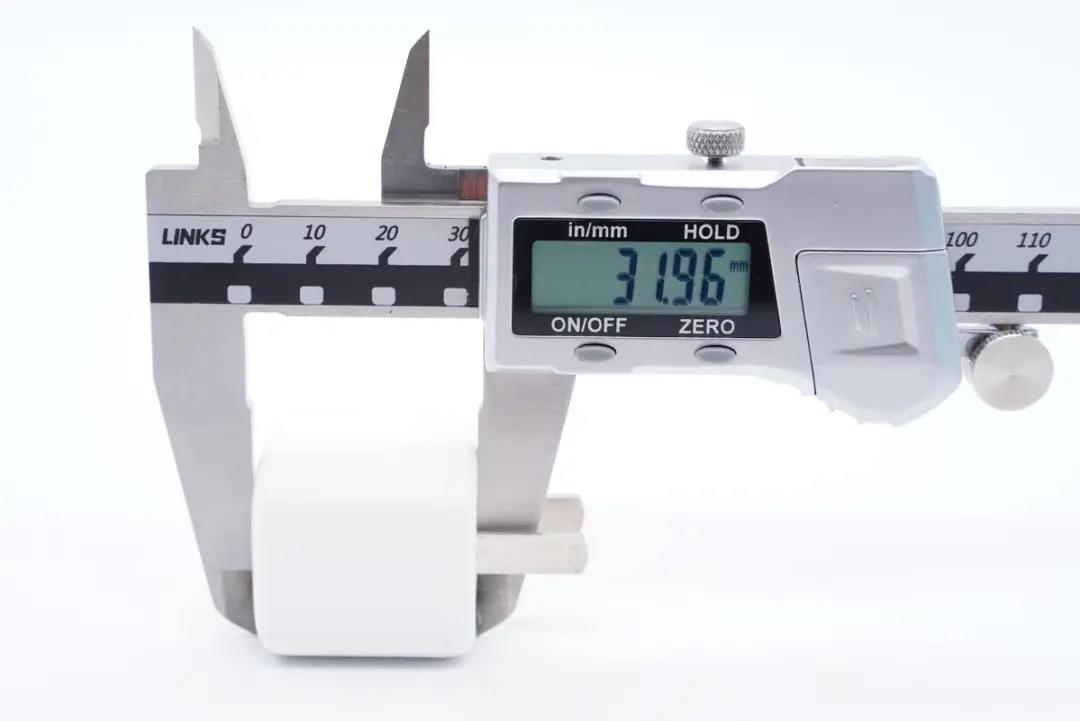

测得机身高度为31.96mm。

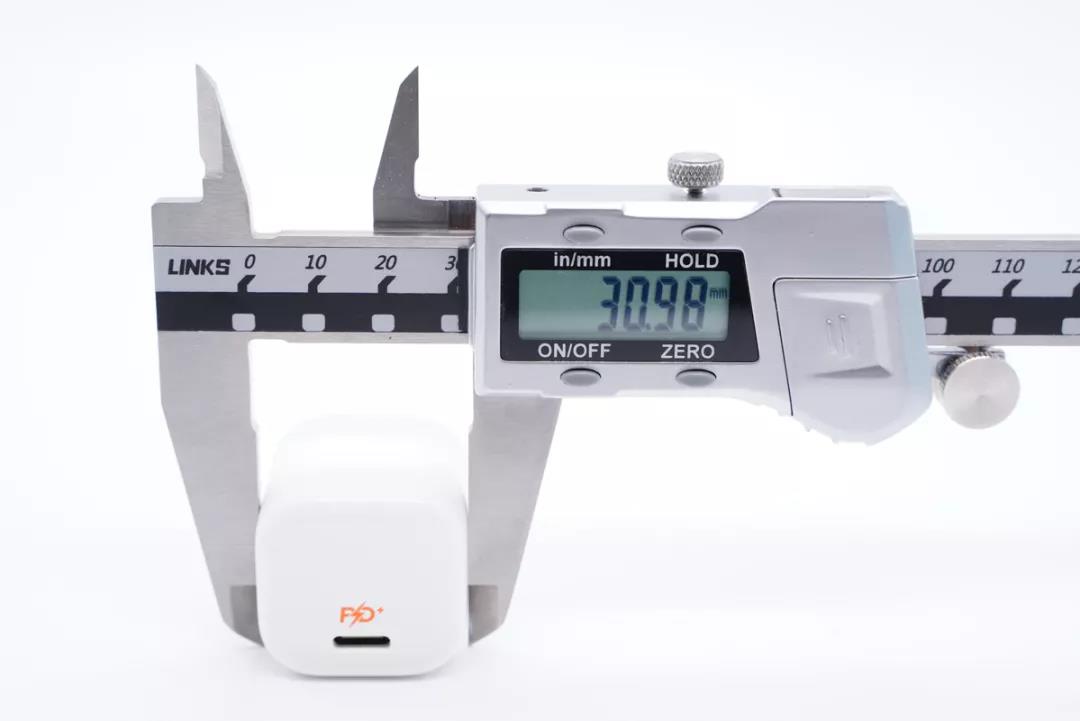

宽度为30.98mm。





厚度为31.03mm。

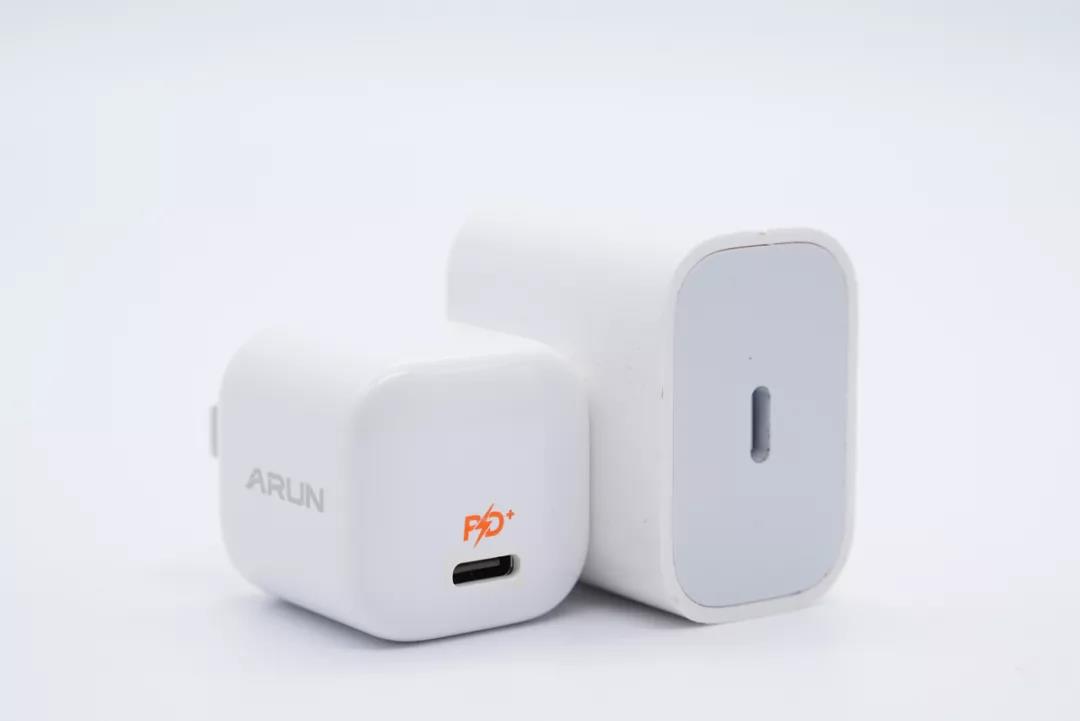

和苹果20W充电器直观对比,体积优势明显。

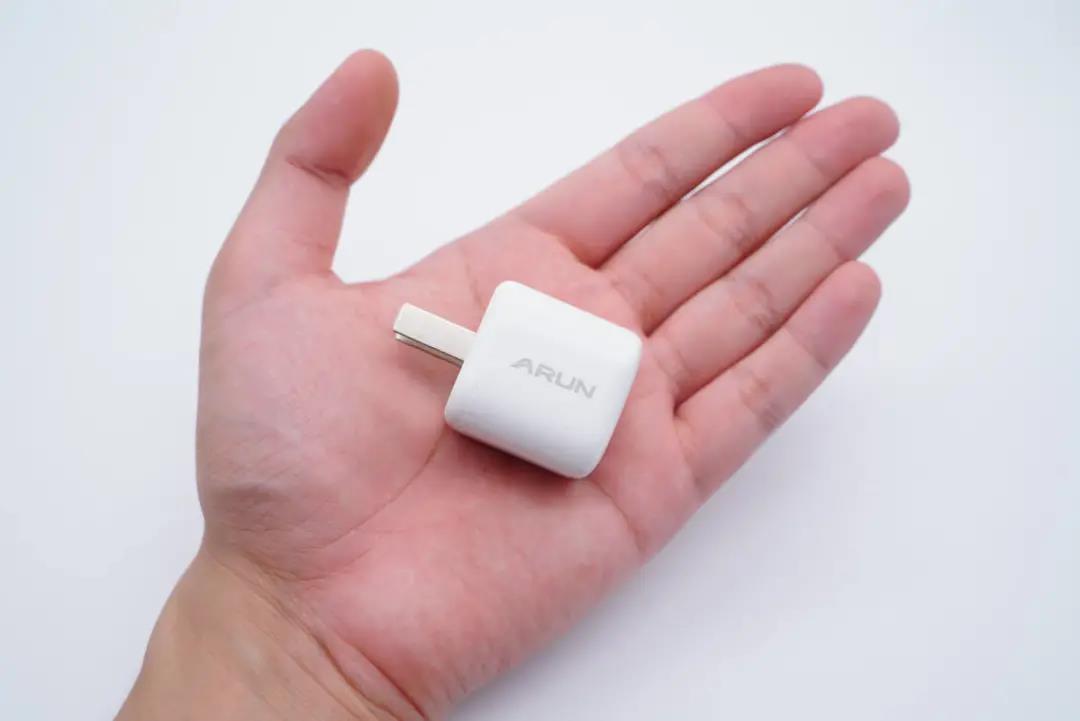

拿在手上的直观感受,不仅小而且精致。

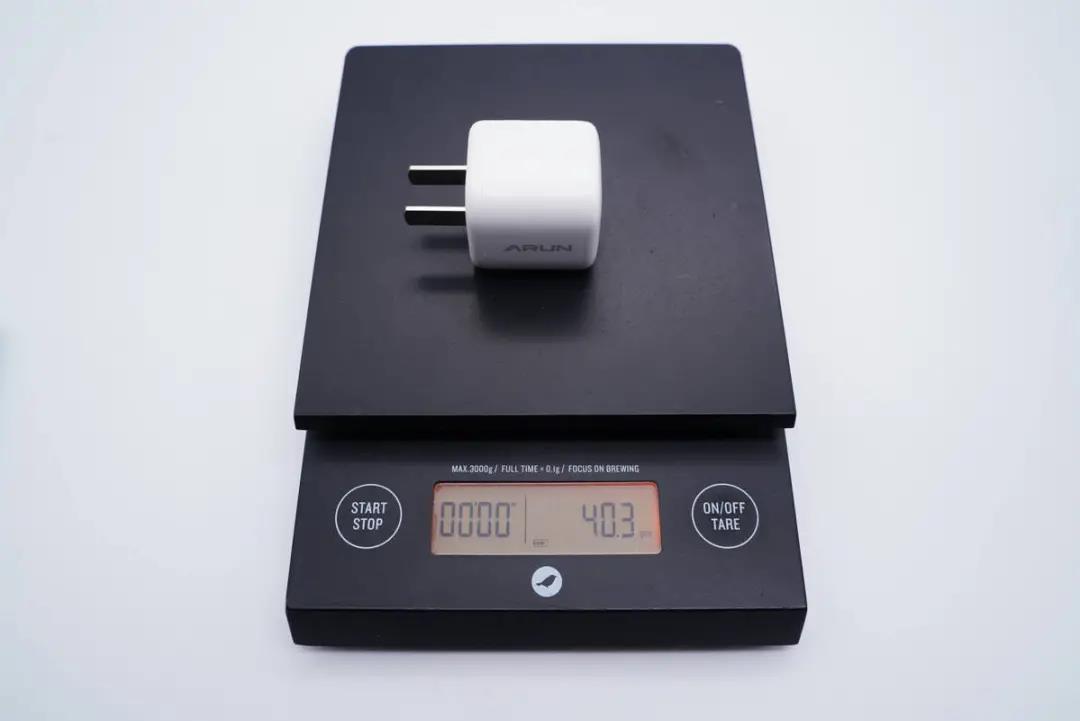

充电器净重约为40g。

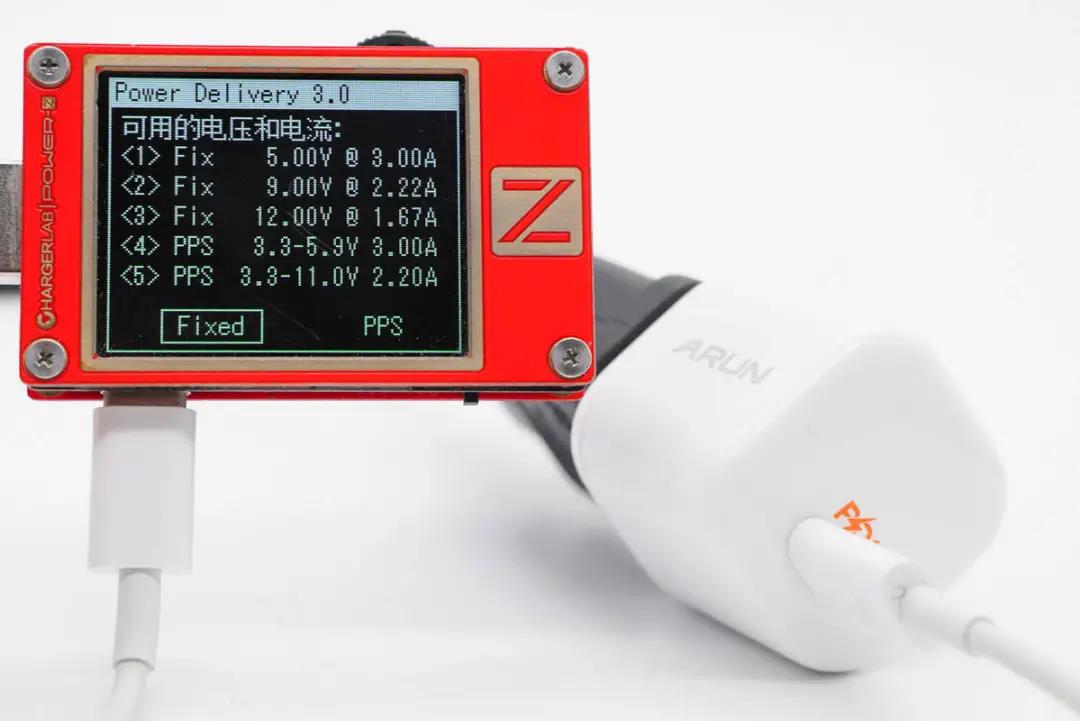

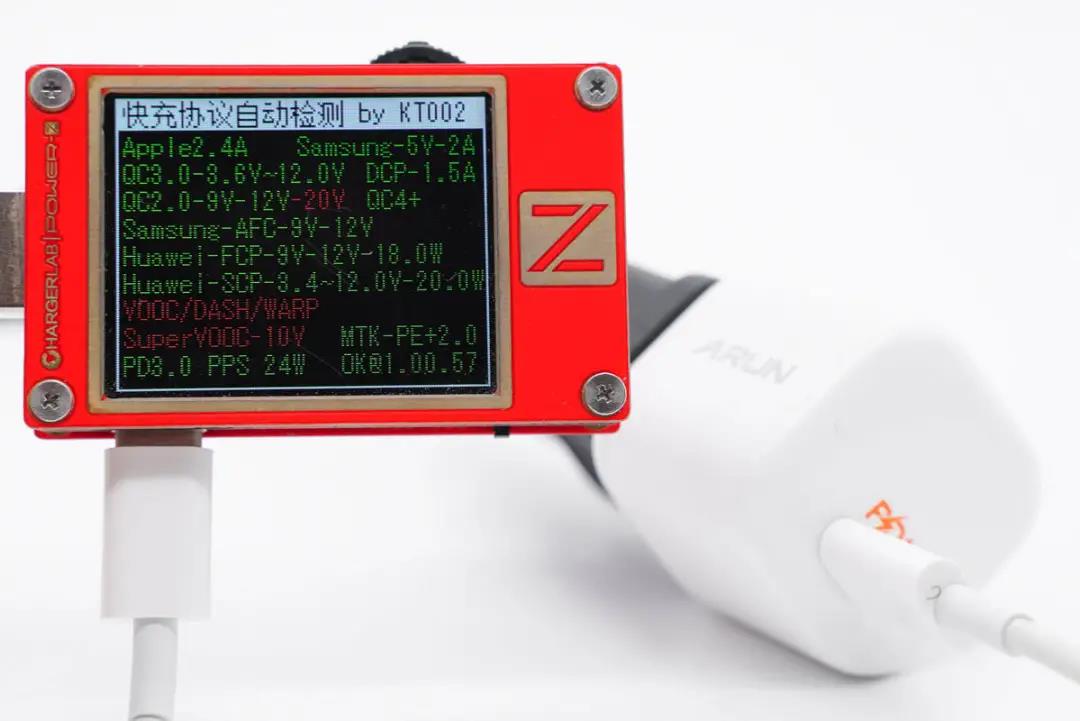

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。





此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及3.3-5.9V3A和3.3-11V2.2A两组PPS电压档位。



二、赛能微迷你20W快充拆解




充电器金属弹片压接,输入端接触式通电设计,此外这一侧填充导热胶。





将PCBA模块取出。

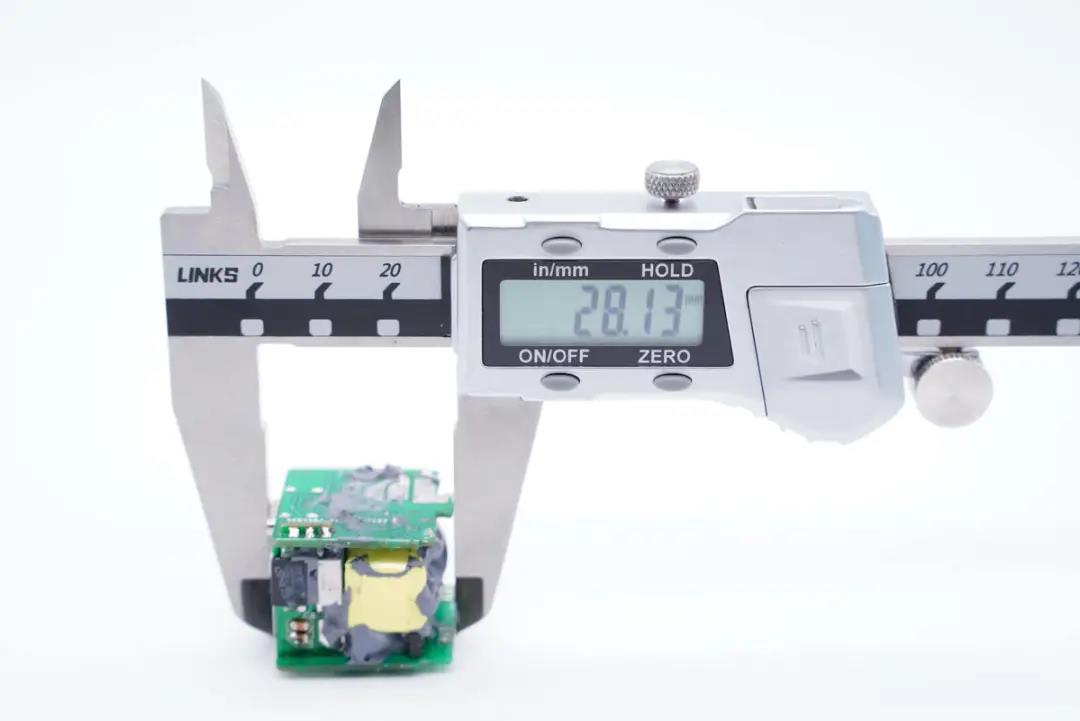

测得长度为28.13mm。





宽度为25.55mm。





厚度为24.52mm。

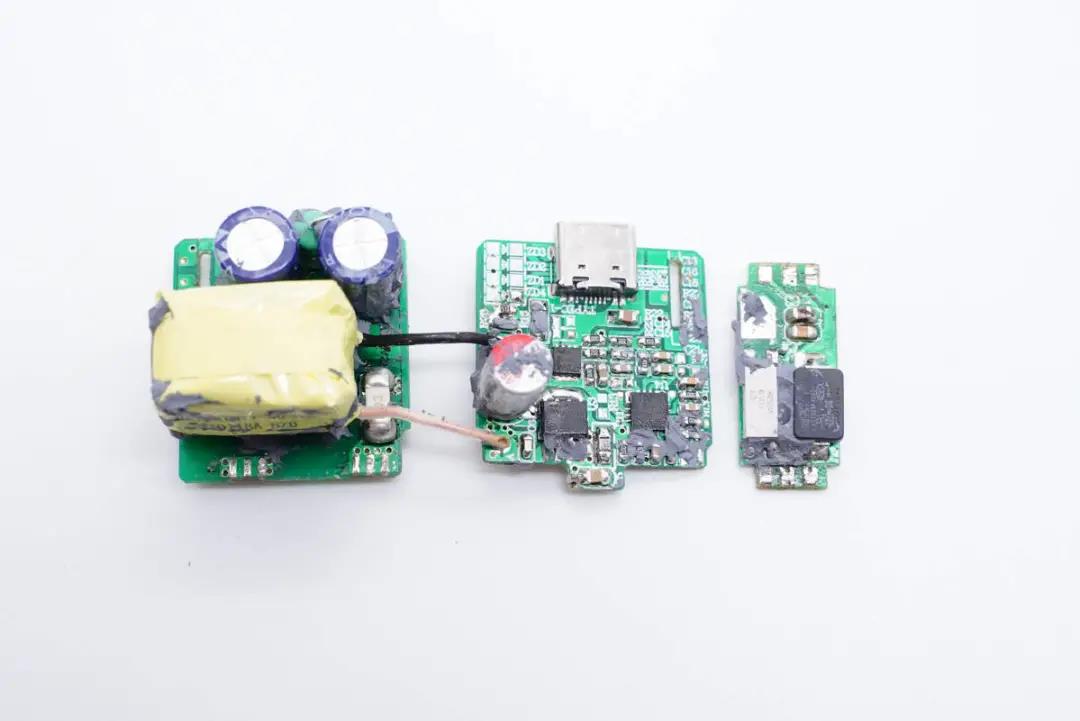

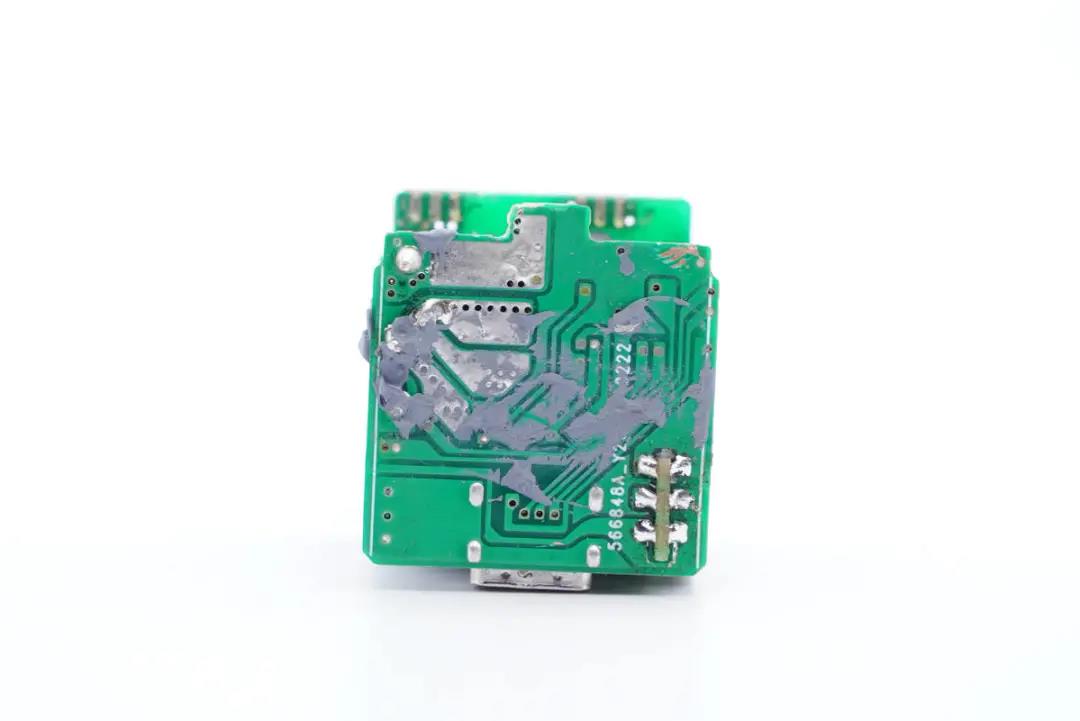

PCBA模块由三块小板组成。





模块初级次级间设有绝缘隔离板,元件间的缝隙填充导热胶。



通过观察发现,充电器采用QR开关电源宽范围输出,协议芯片控制输出电压的典型架构,下面我们从输入端开始了解各器件的信息。





输入端小板背面设有一颗整流桥。





将模块拆分开,小板正面设有保险丝、色环电感、高压滤波电解电容、变压器等器件。

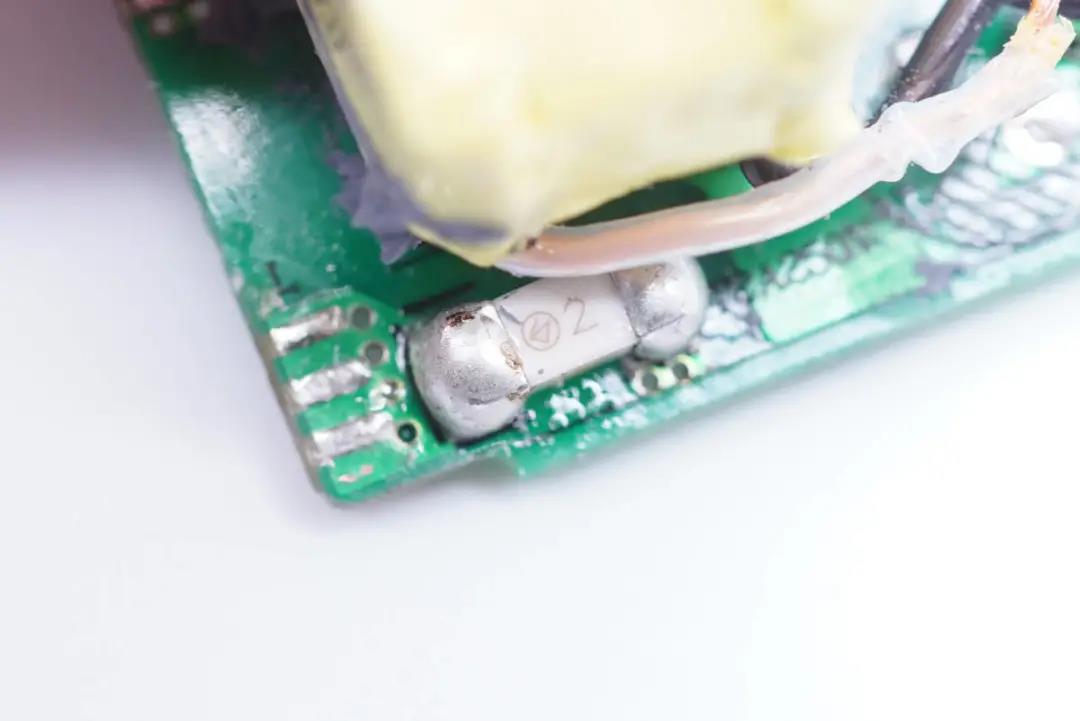

输入端贴片保险丝特写,额定电流2A。

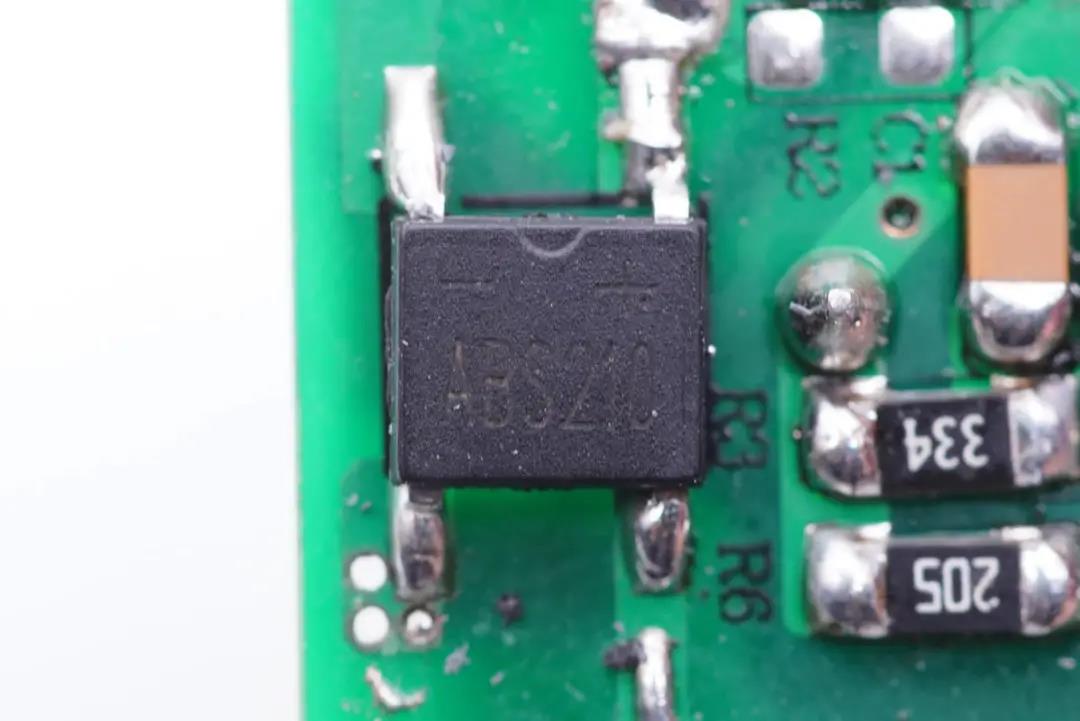

ABS210整流桥特写。

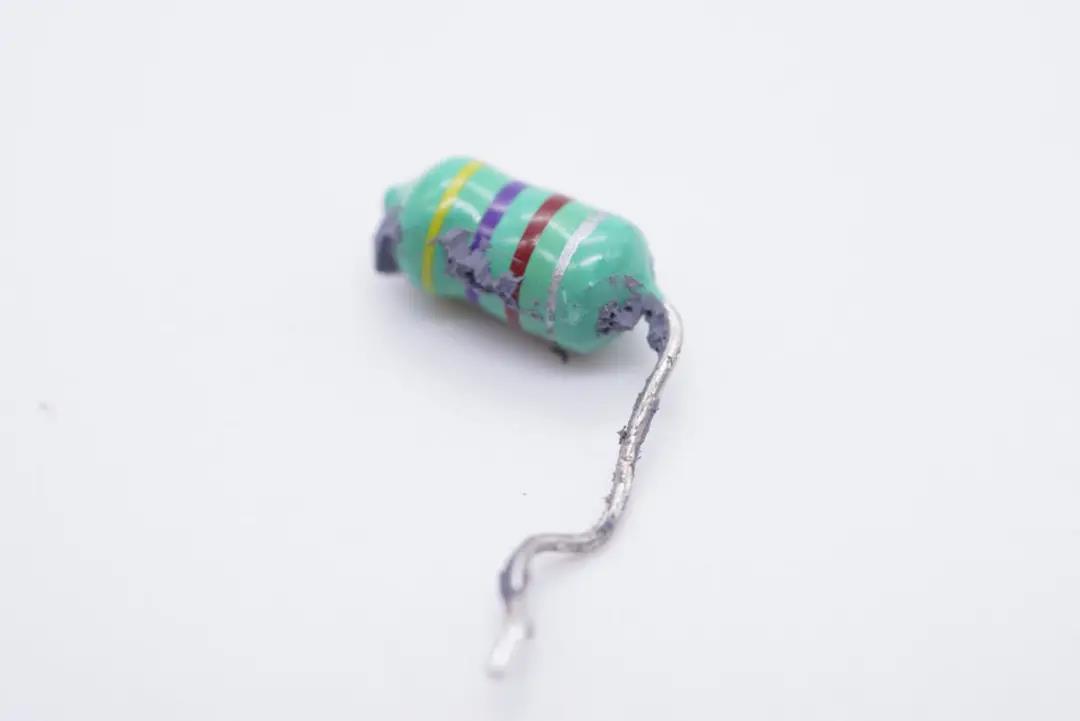

色环电感特写。

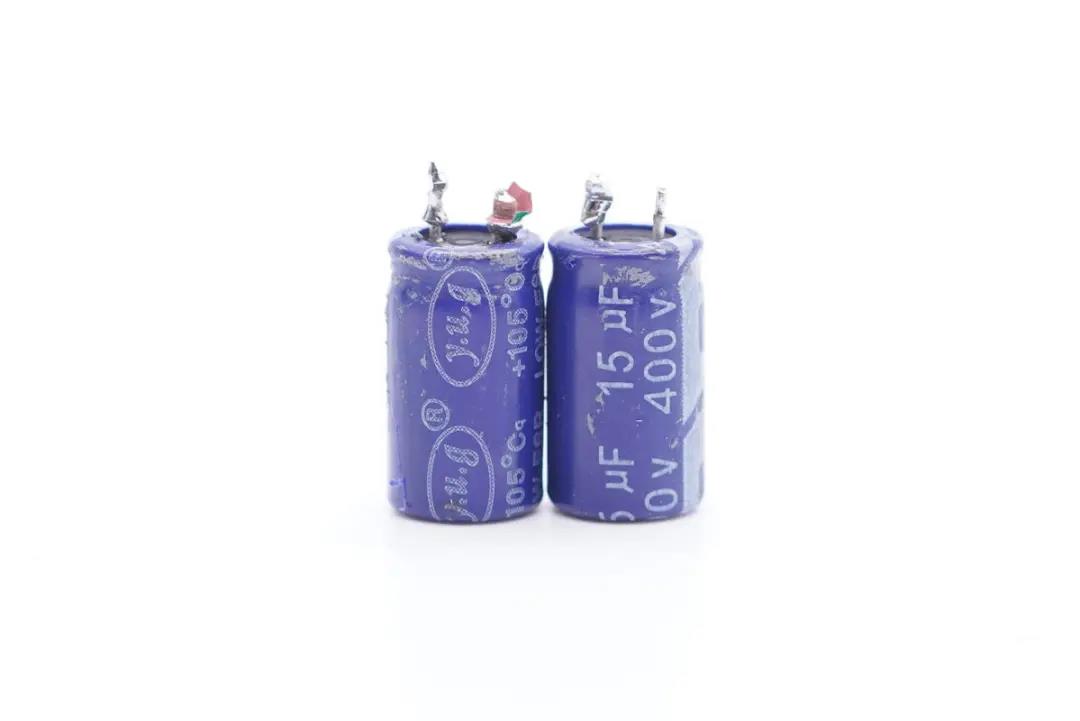

两颗高压滤波电解电容来自昱光电子,规格为400V 15μF。

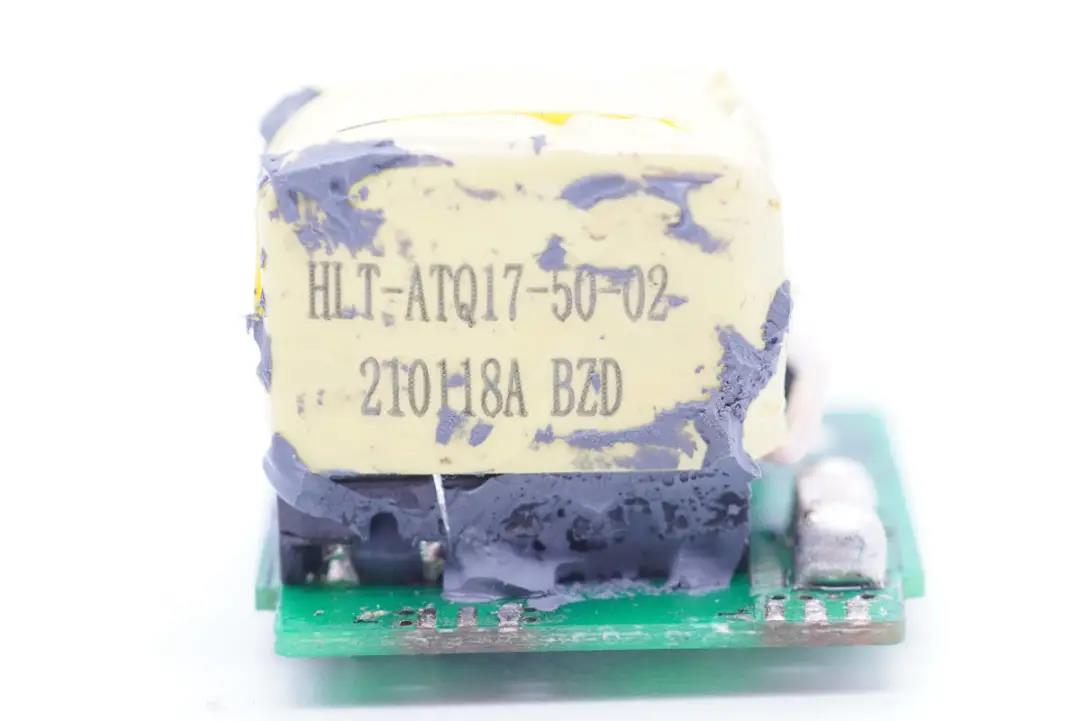

变压器特写,ATQ17 95磁芯,来自于深圳市博众达科技有限公司。





开关电源主控芯片在连接小板上。





小板另一面设有光耦和贴片Y电容。

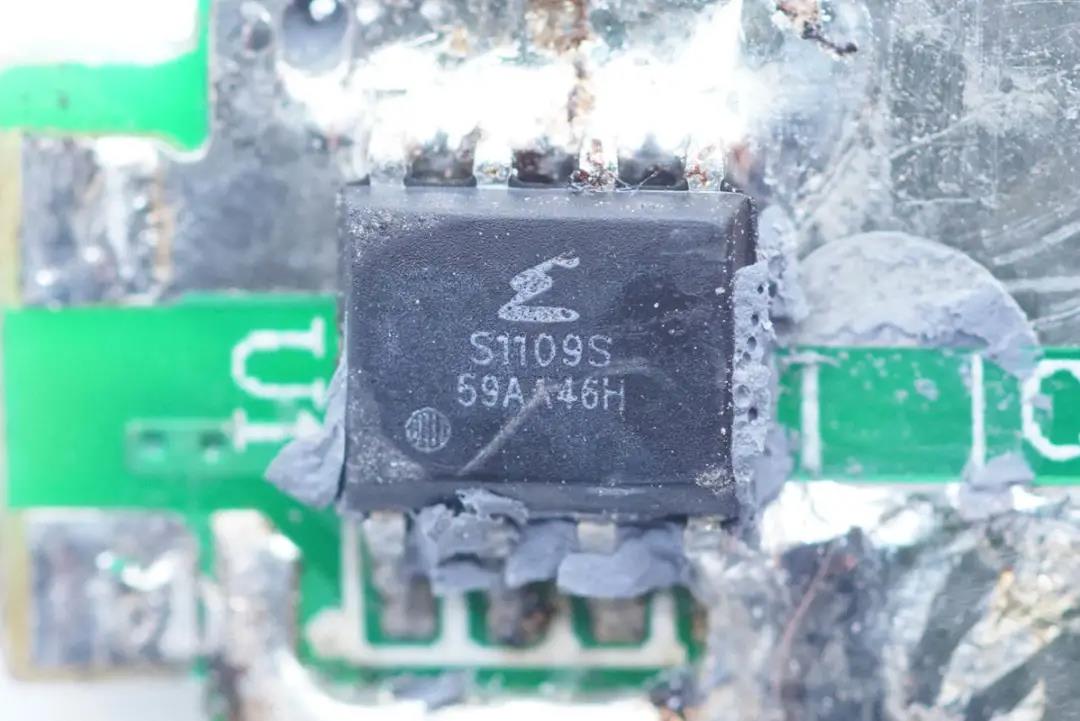

充电器主控芯片采用深圳市赛能微电子有限公司的S1109SCL,这是一颗电流模式PWM控制芯片,内部集成了650V1Ω高压多层外延超结MOS管。芯片采用固定65kHz开关频率,支持20W输出功率,同时内置了完善全面的保护功能,并具有超低待机功耗,满足能源之星六级要求。

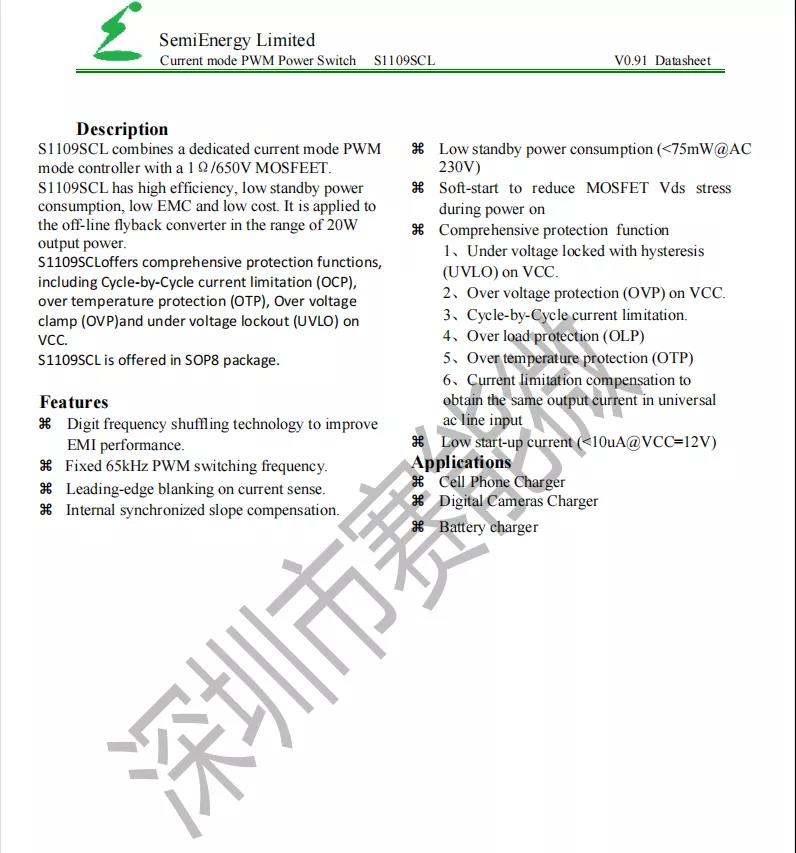

赛能微S1109S资料信息。



充电头网了解到,面对众多手机厂家不配送充电器的契机,赛能微推出一系列内置功率管的电源管理快充主控芯片,S1109S系列被大量应用于20W PD快充,S1108S系列被大量应用于18W PD快充,S1139N系列被大量应用于25W及30W PD快充。

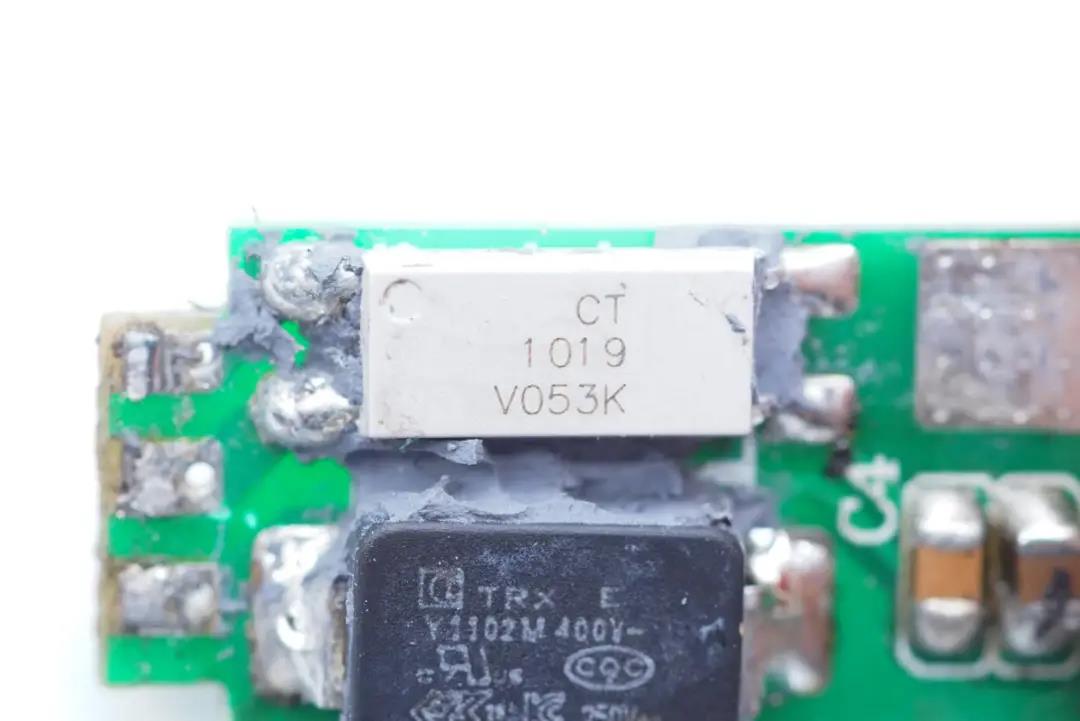

CT 1019光耦,用于初级次级通信,反馈调节输出电压。

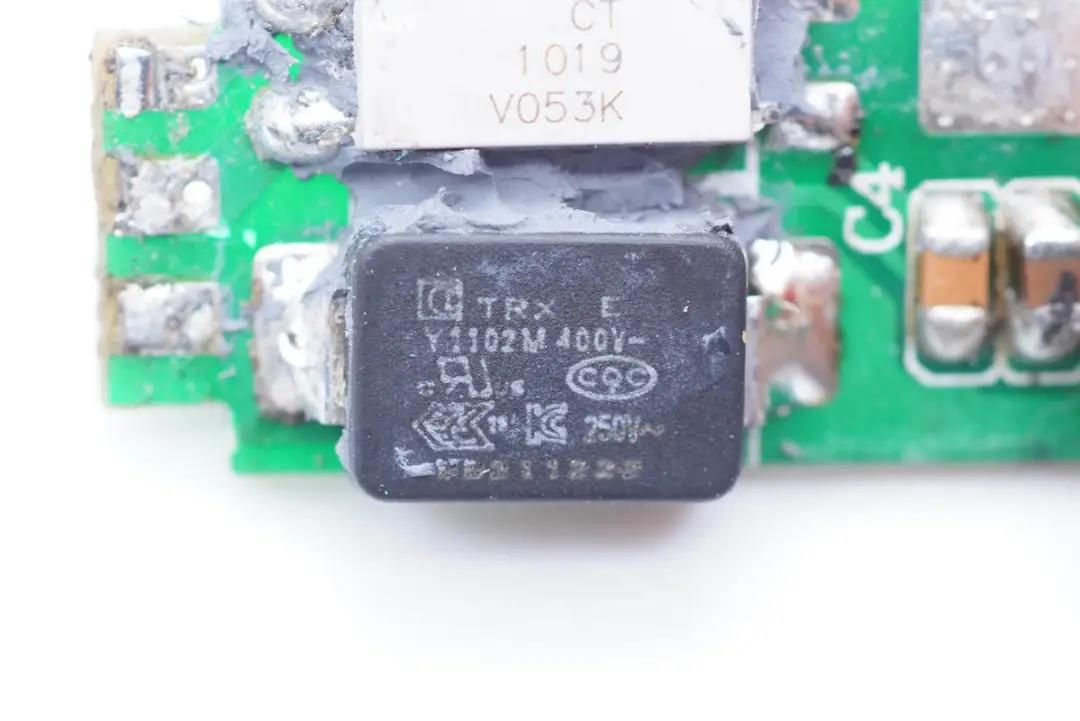

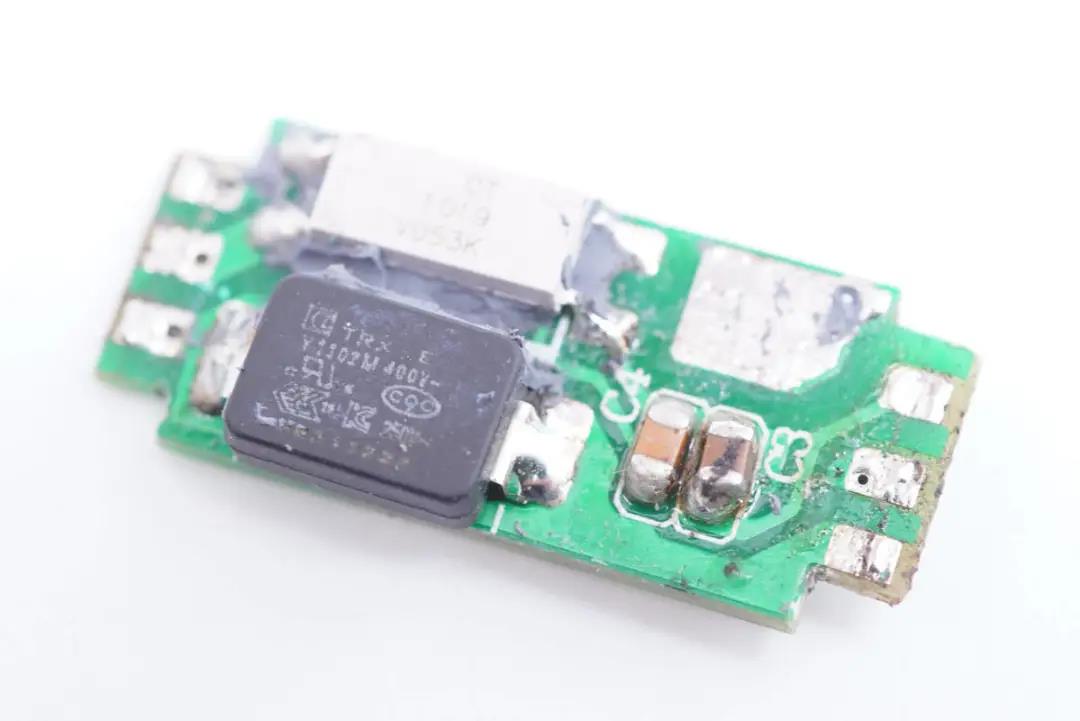

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,能获得客户一致认可

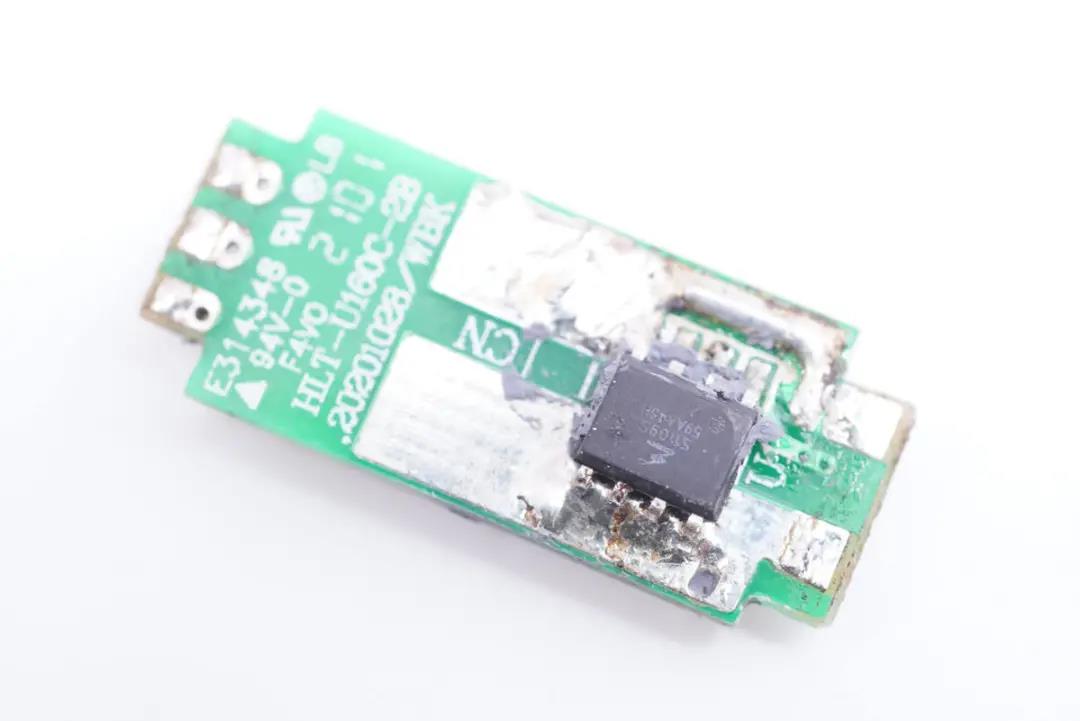

输出端小板背面没有元器件。

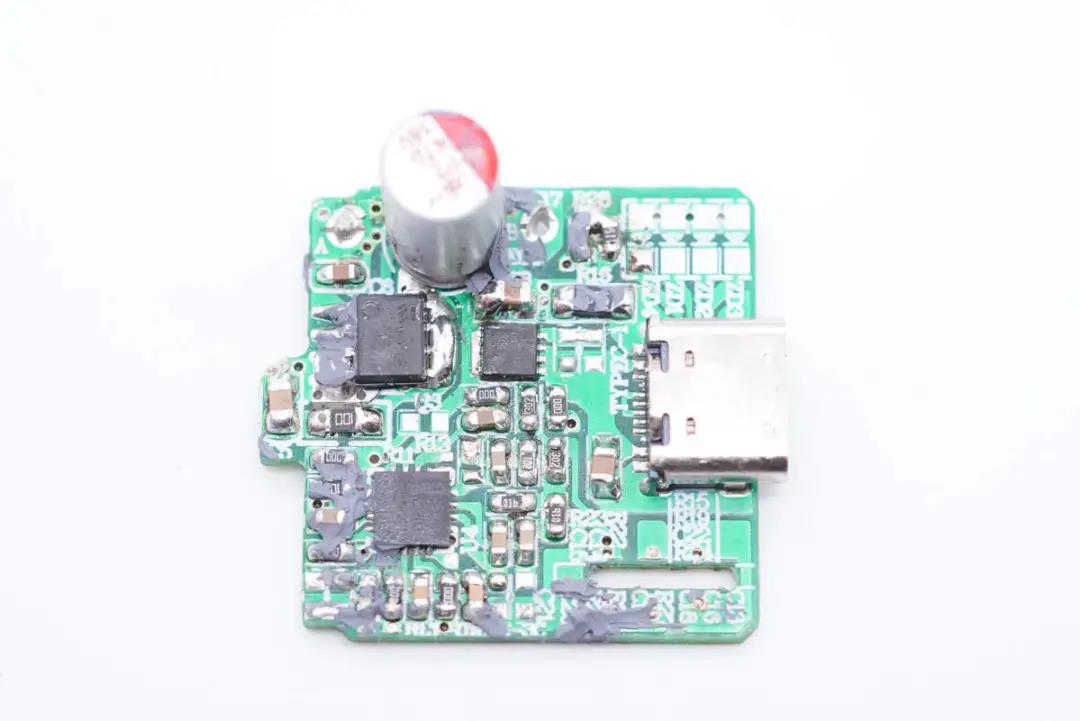

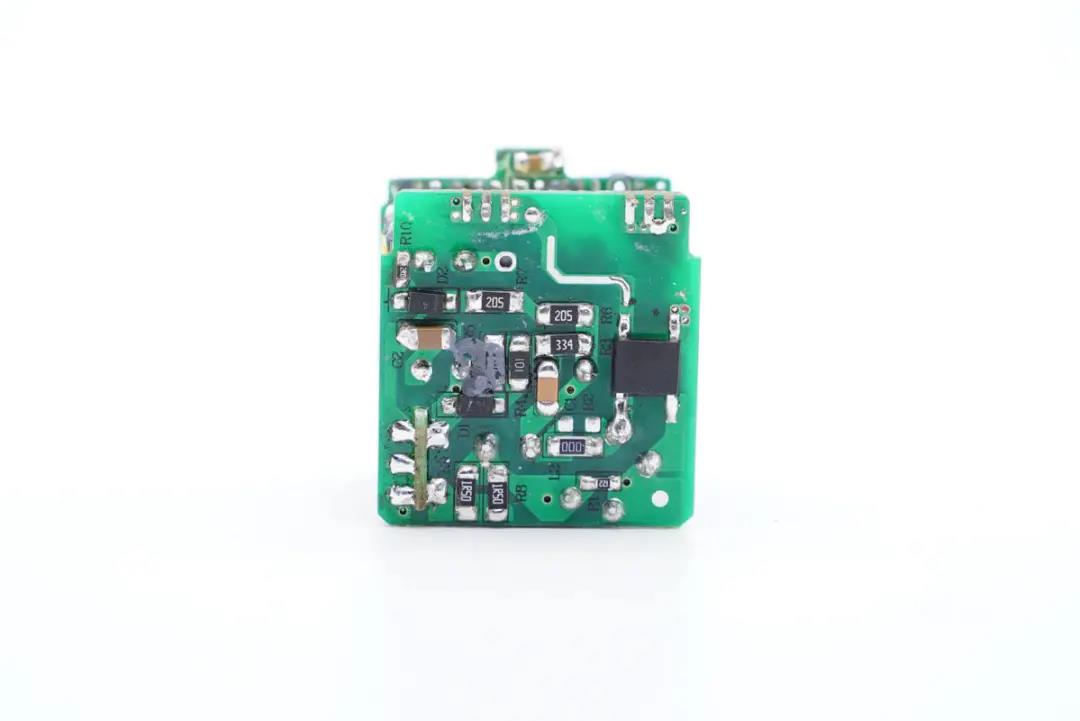

正面设有同步整流芯片、滤波电容、协议芯片和输出VBUS开关管。

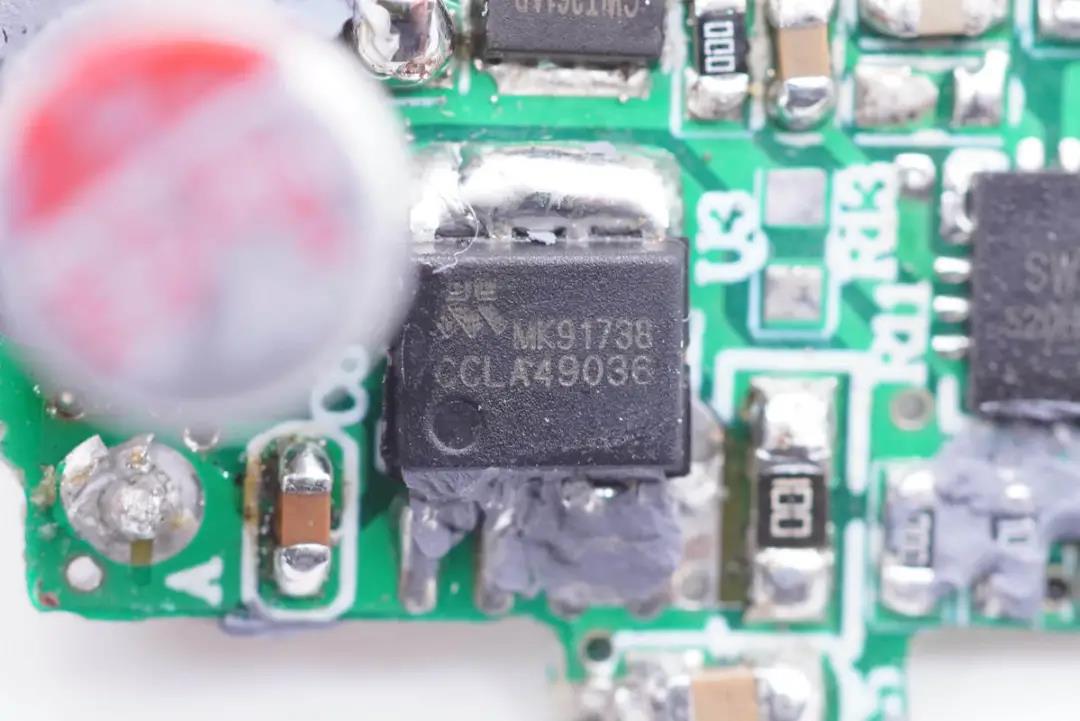

同步整流芯片特写,丝印MK91738。

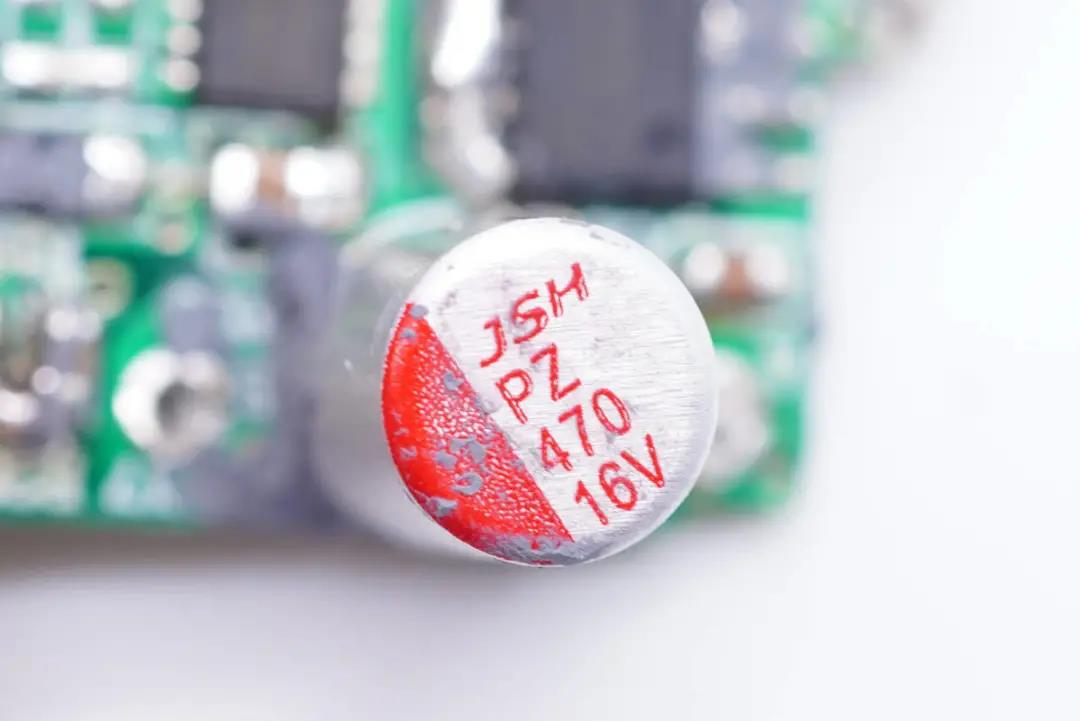

输出滤波固态电容来自万京源,规格为16V 470μF。

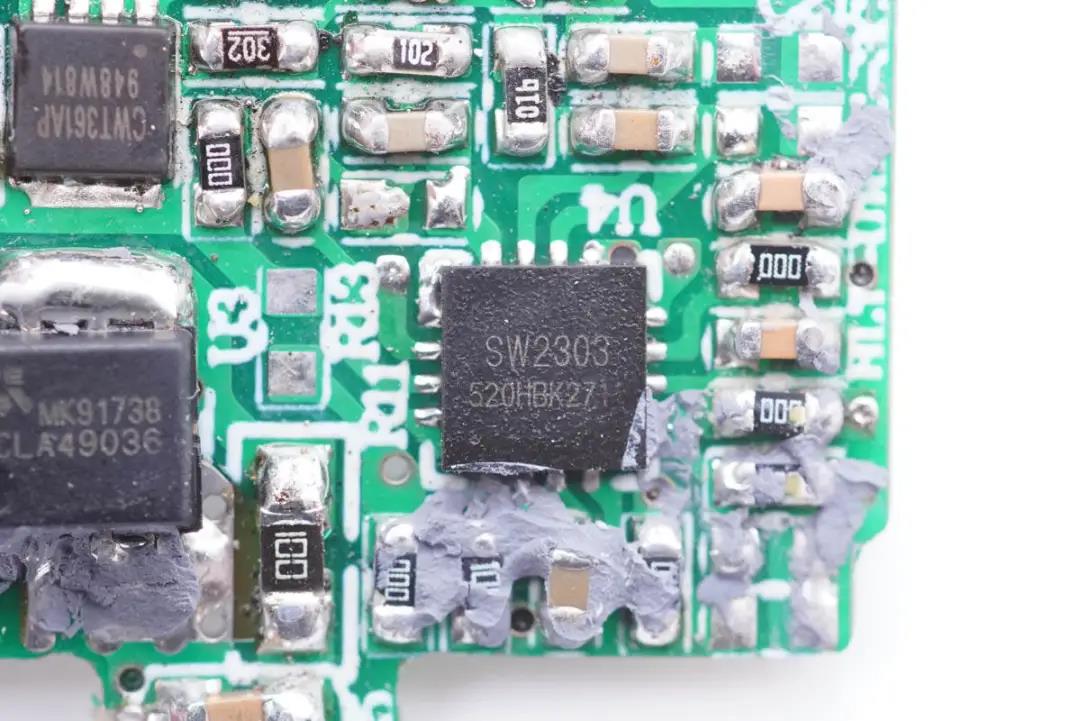

协议芯片采用珠海智融SW2303,通过高通QC5认证是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片,支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议;支持光耦反馈和FB反馈两种工作模式;支持4KV ESD HBM。



SW2303集成了CV/CC控制环路,Type-C接口逻辑,快充协议控制器,以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件,即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。





智融SW2303资料信息。



充电头网拆解了解到,智融SW2303此前还被中逸光迷你30W PD快充安克可折叠迷你20W快充QCY 65W 1A1C氮化镓快充华科生迷你22.5W快充JinHotai迷你25W PD快充宜丽客45W PD快充科讯迷你20W PD快充充电器数十款产品采用

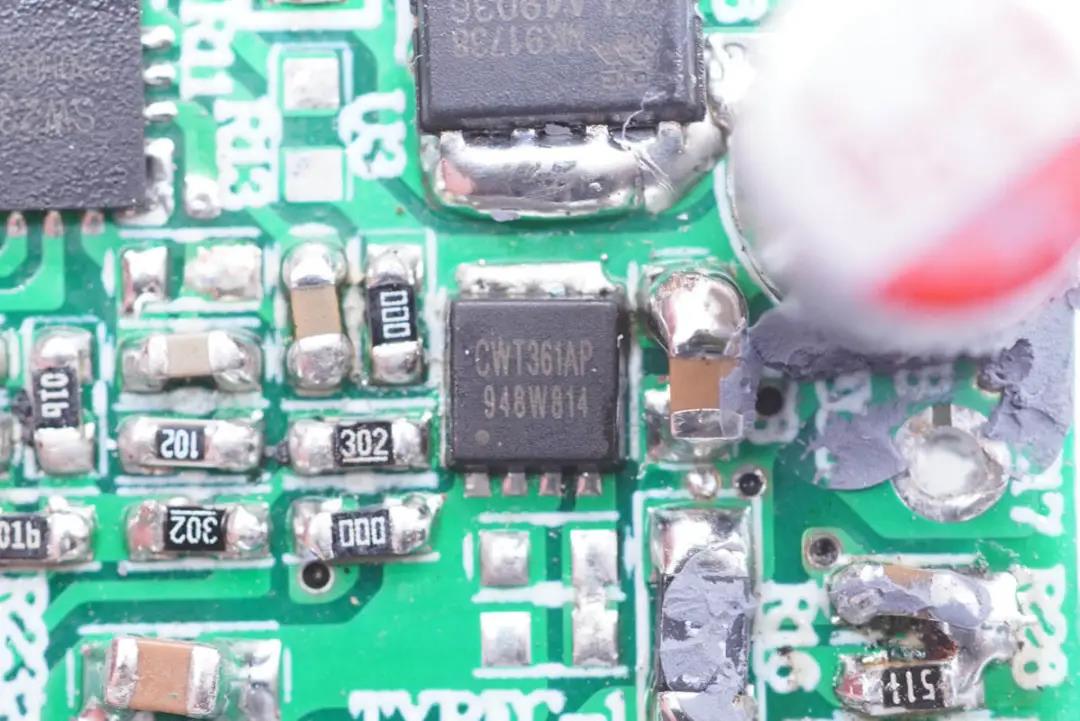

输出VBUS开关管特写,丝印CWT361AP。

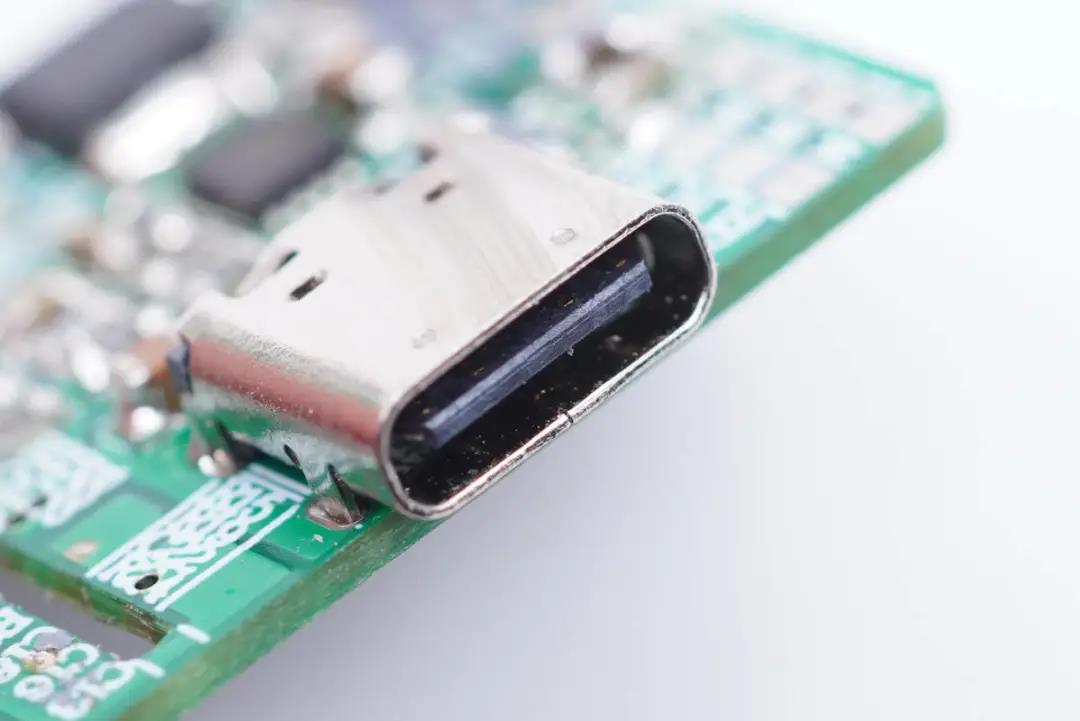

USB-C母座特写,过孔焊接。

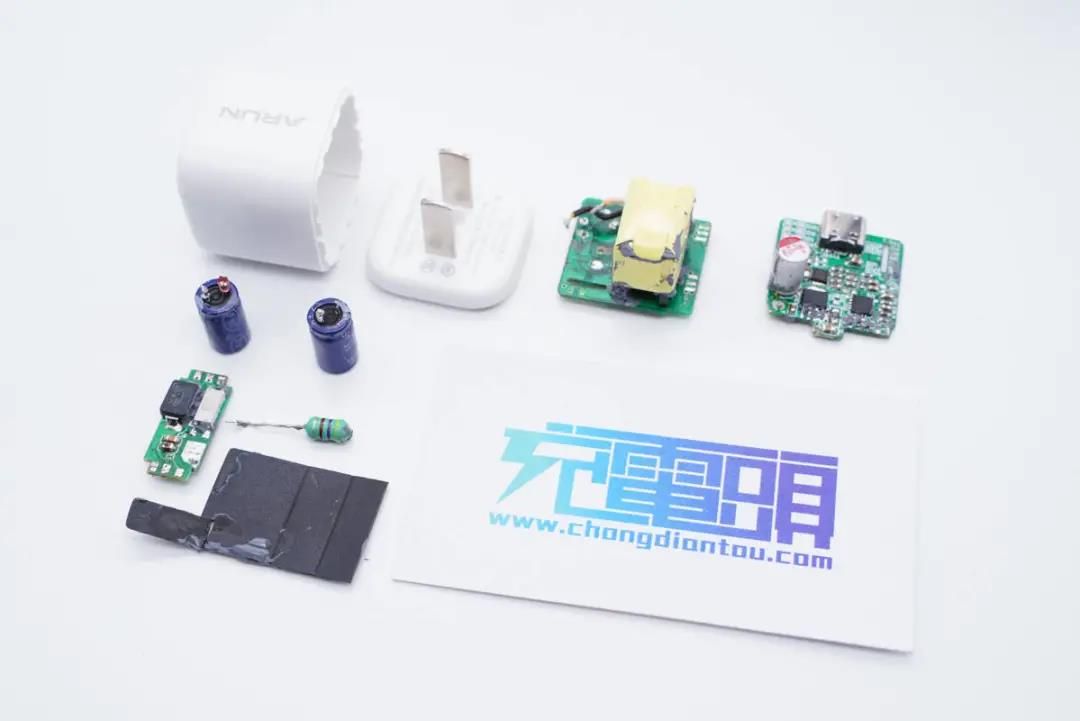

全部拆解完毕,来张全家福。



充电头网拆解总结



由海陆通助力量产上市的这款迷你20W快充,最终的整体尺寸做到了32*31*31mm,非常的小巧,除了内部巧妙采用堆叠结构设计外,还得益于赛能微S1109S高集成快充芯片的使用,其内置MOS管可以大大简化电路节省空间。



按照20W额定输出功率计算,这款充电器的功率密度为0.65W/cm³,而传统充电器功率密度一般仅为0.3W/cm³左右,也就是说基于赛能微快充方案设计的20W快充体积上缩小了一半,能够充分满足消费者对迷你级快充的需求。



此外充电器协议芯片采用智融SW2303,让这款充电器兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS等市面主流快充协议,既能满足iPhone 12 20W快充,也能满足国内华为、小米等知名品牌手机快充,性能实用。
