今年万众期待的iPhone 13新机终于在9月15号发布了,和玩梗的“十三香”不同,看了发布会的很多人都真的觉得今年的iPhone 13真的香。虽然新机的充电功率发布会上没有提及,但从早前各种传出的消息来看,25W左右还是概率很大的。



为此近期东莞市威源新能技术有限公司推出了一款30W氮化镓快充充电器满足市场需求,产品配备1A1C接口,分别支持18W和30W快充,支持PD、PPS等快充协议,能够很好兼容iPhone 13手机,轻松满足其快充需求。下面充电头网就对其进行详细拆解,看看用料做工如何。



一、威源新能30W充电器外观

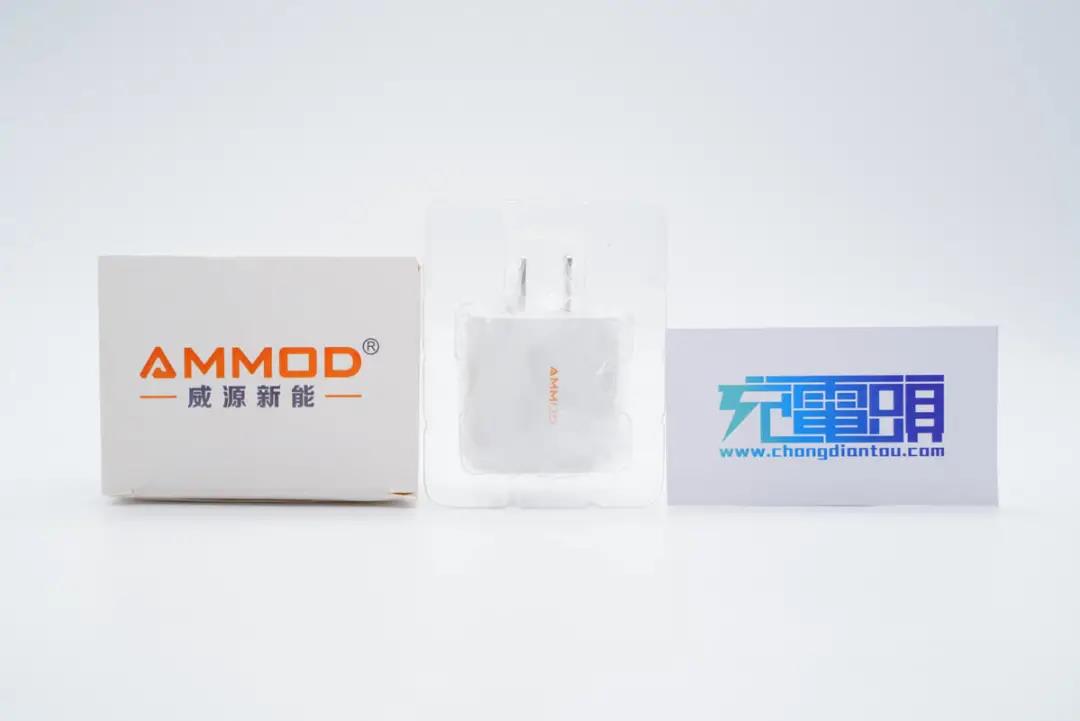

包装盒顶面印有AMMOD威源新能品牌。





充电器外套塑料袋防尘,另外使用塑料托盘固定保护。

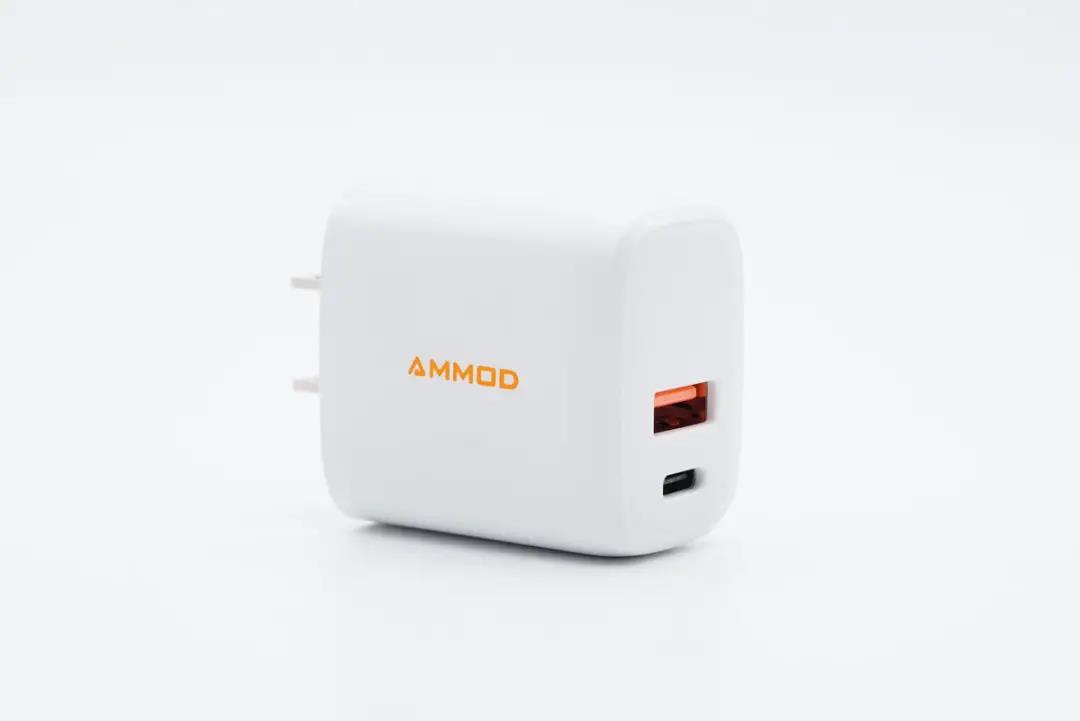

充电器采用PC材质白色外壳,背面基本哑光处理,顶面边缘亮面倒角设计。

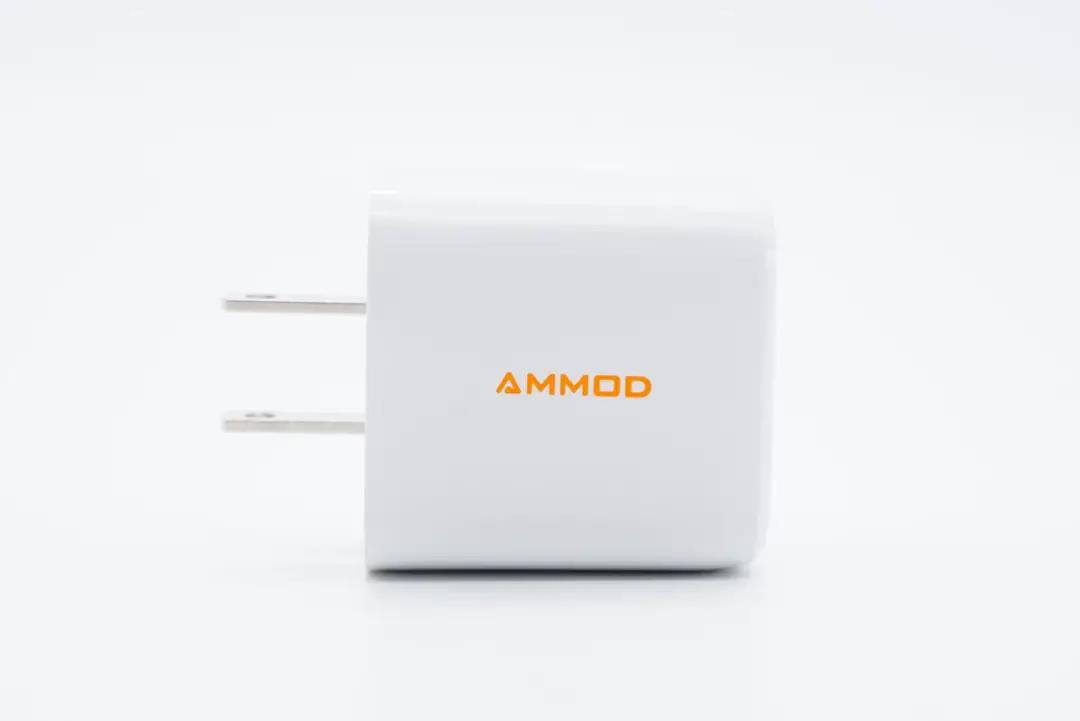

机身正面还印有AMMOD品牌,整体在白色衬托下显得十分简洁。

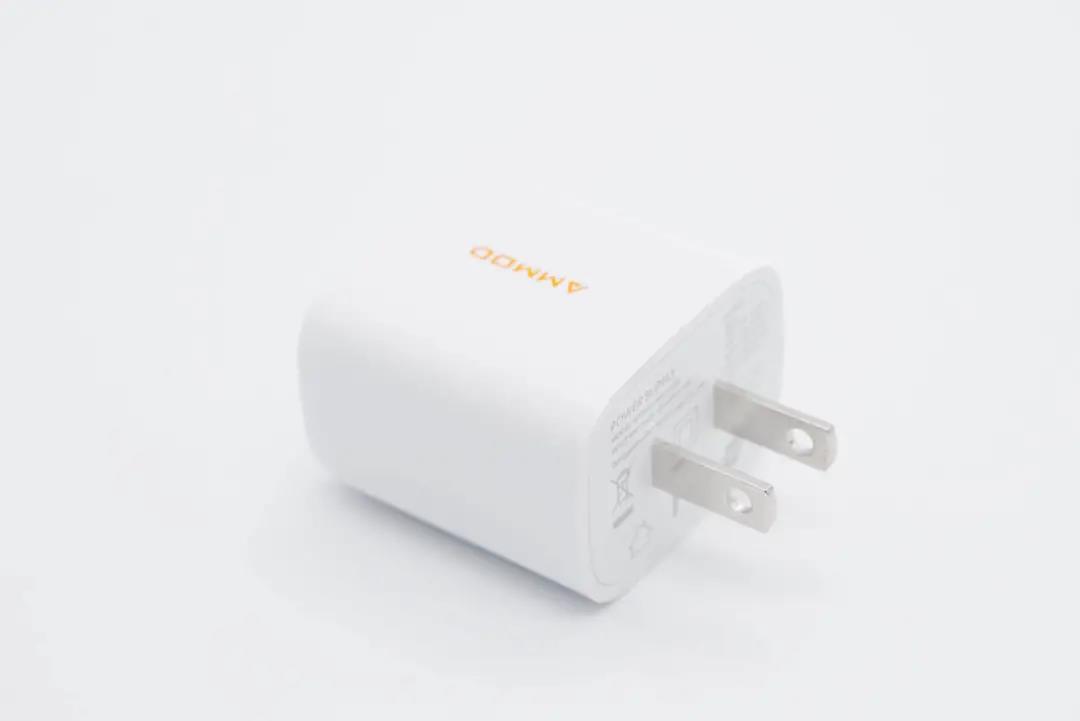

充电器采用固定式美规插脚。

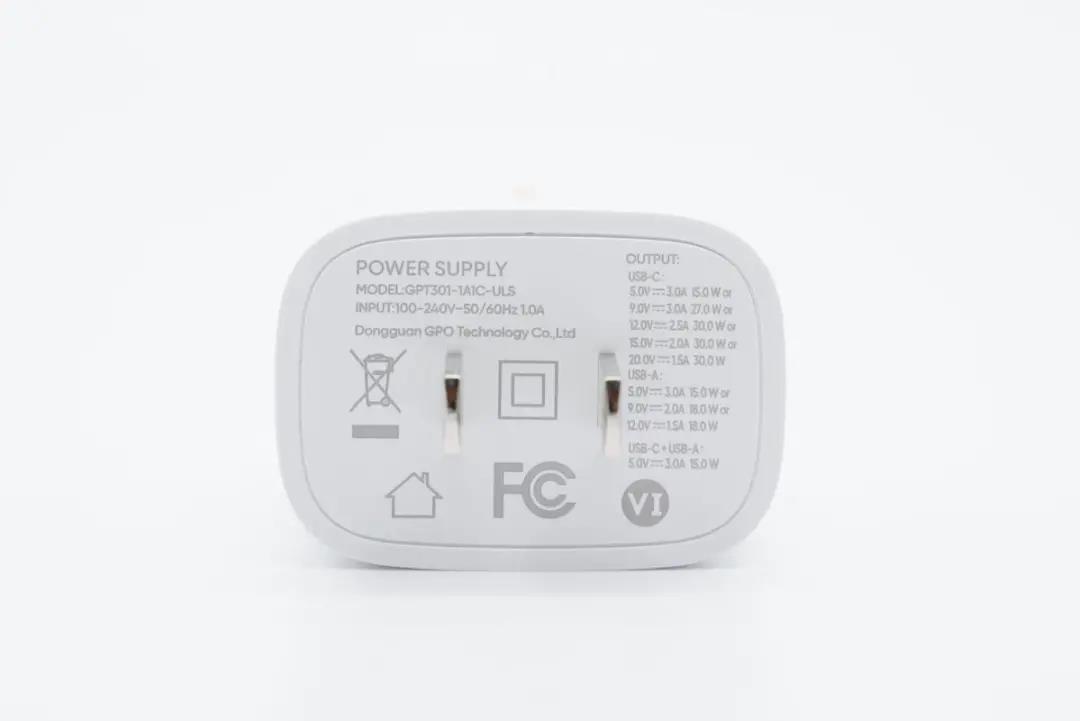

输入端外壳上印有充电器参数信息

型号:GPT301-1A1C-ULS

输入:100-240V~ 50/60Hz 1A

单口输出:

USB-C:5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A:5V3A、9V2A、12V1.5A

双口输出:5V3A

充电器已经通过了FCC认证和VI级能效认证。

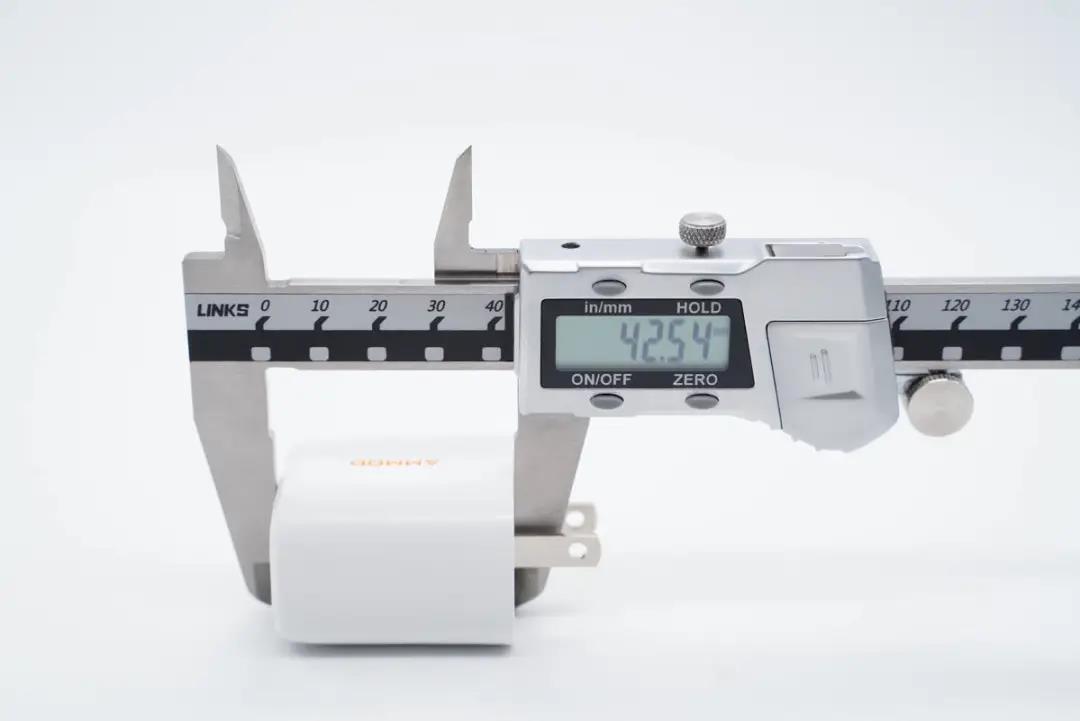

实测充电器机身高度为42.54mm。

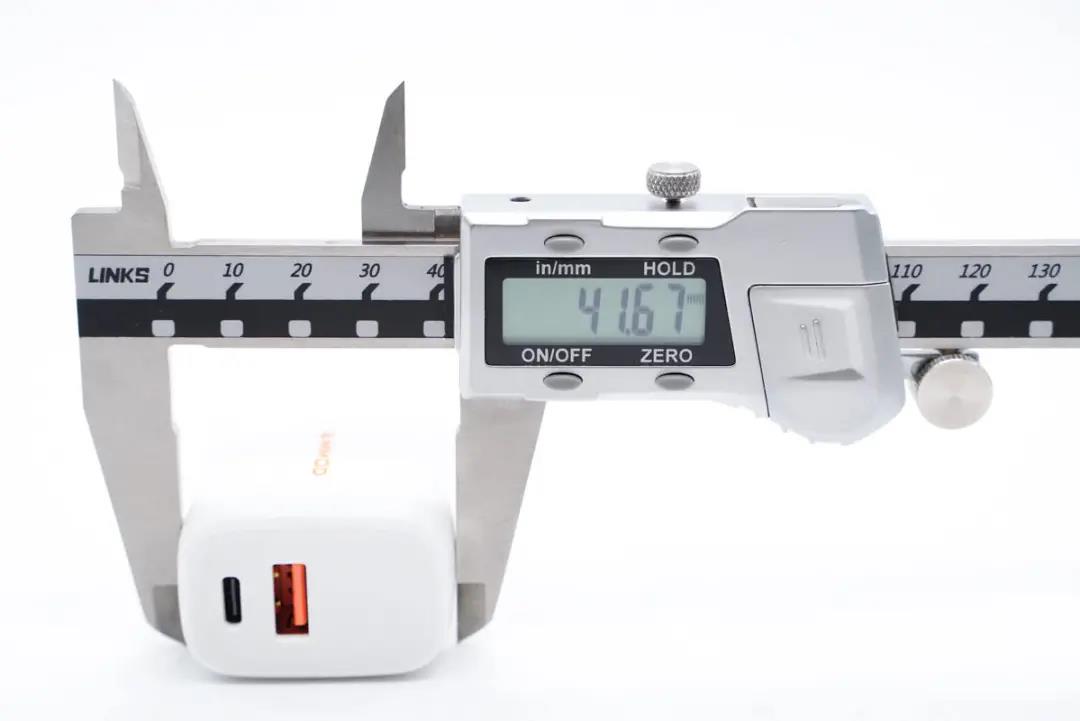

宽度为41.67mm。

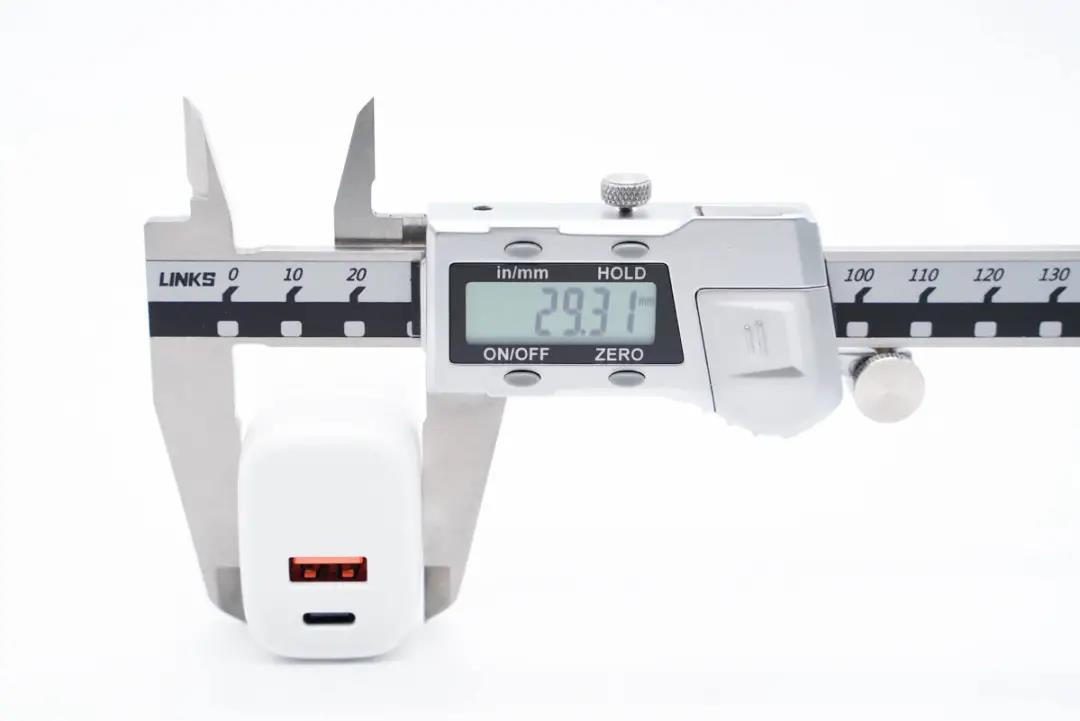

厚度为29.31mm。

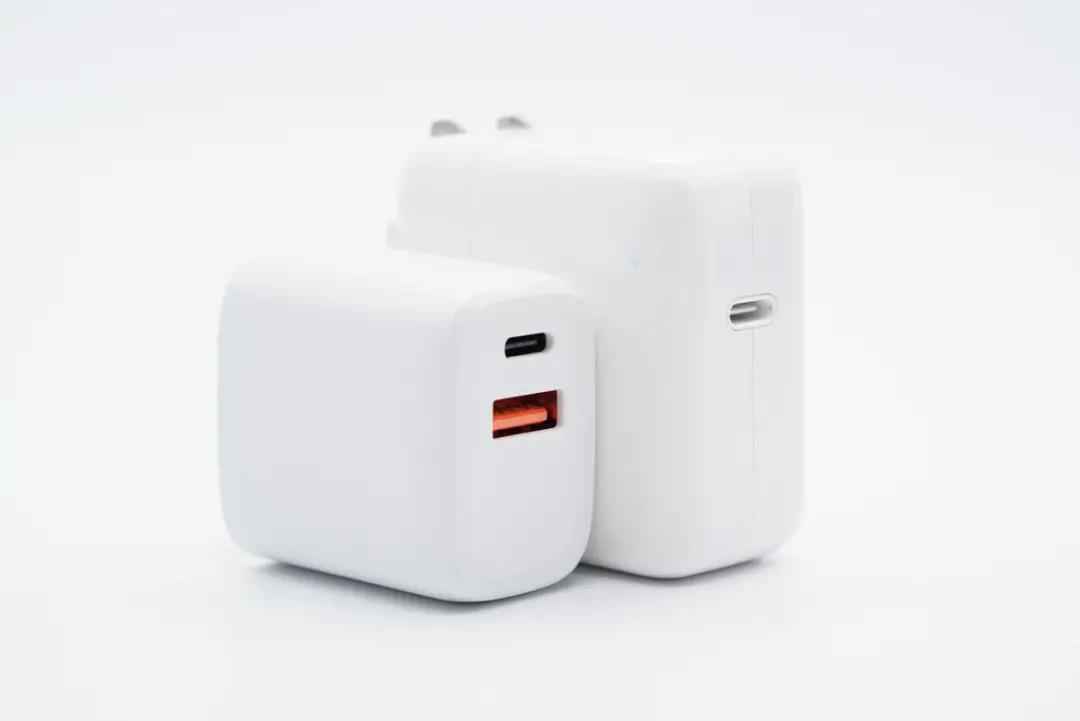

和苹果30W充电器直观对比,体积优势明显。

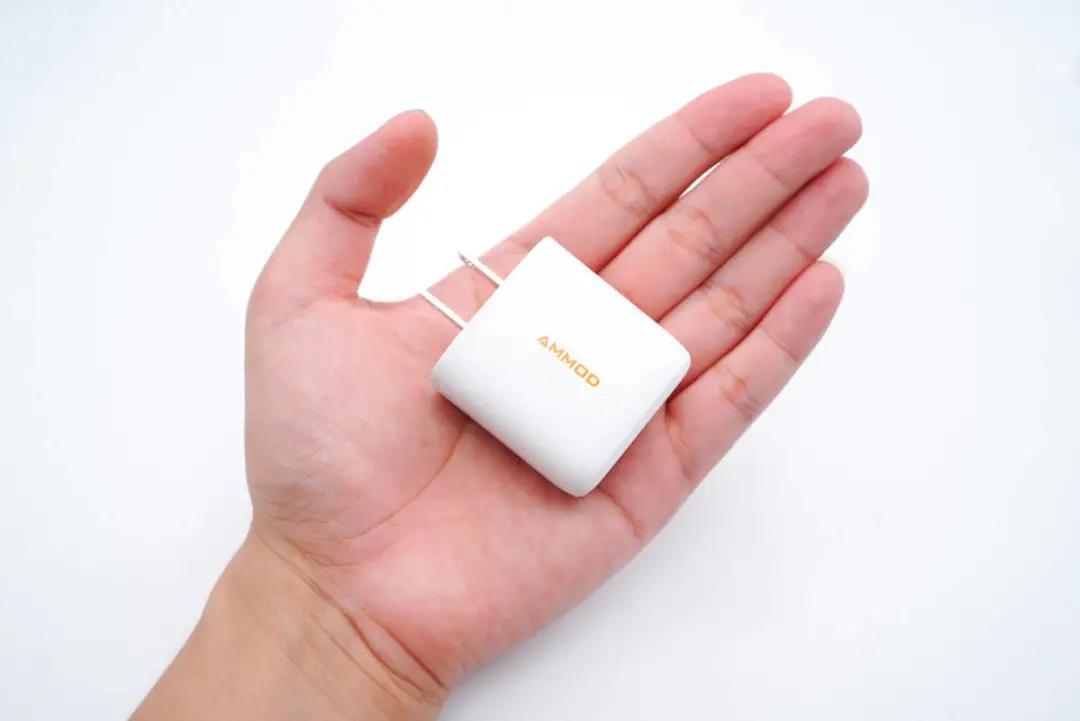

拿在手上的直观感受。

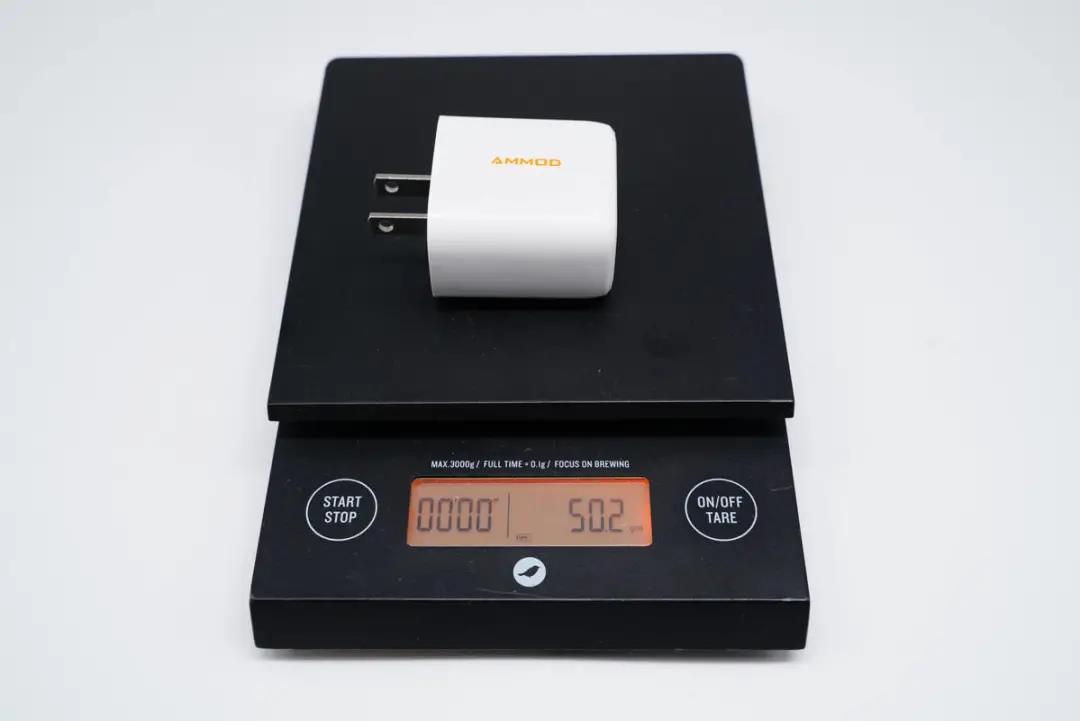

充电器净重约为50g。

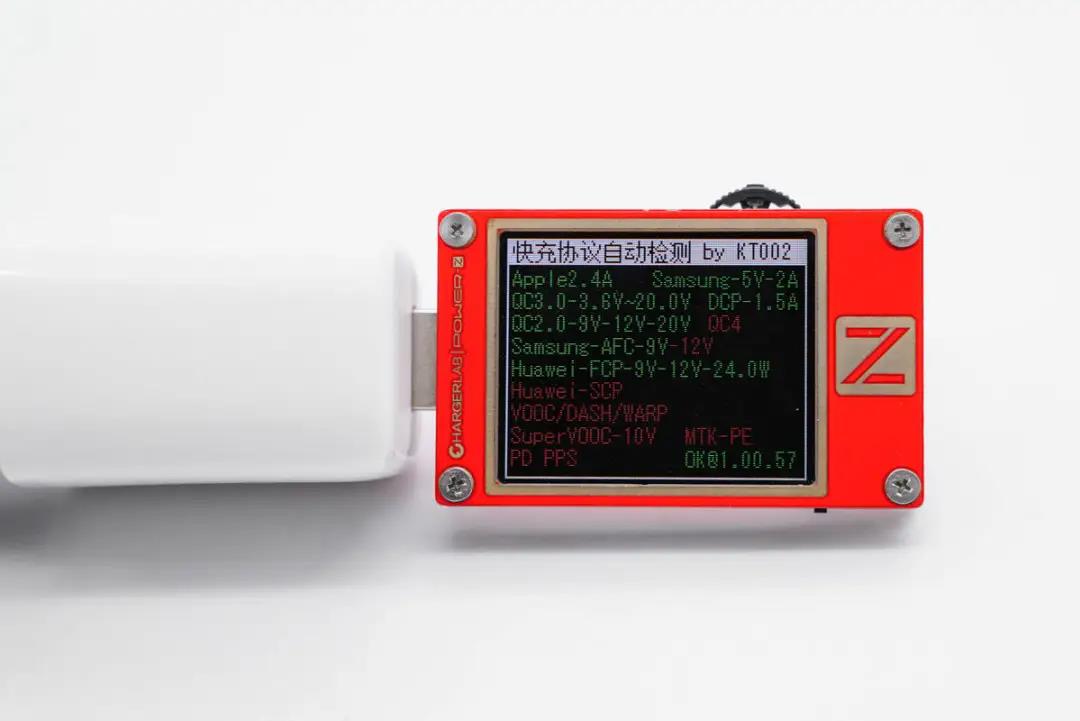

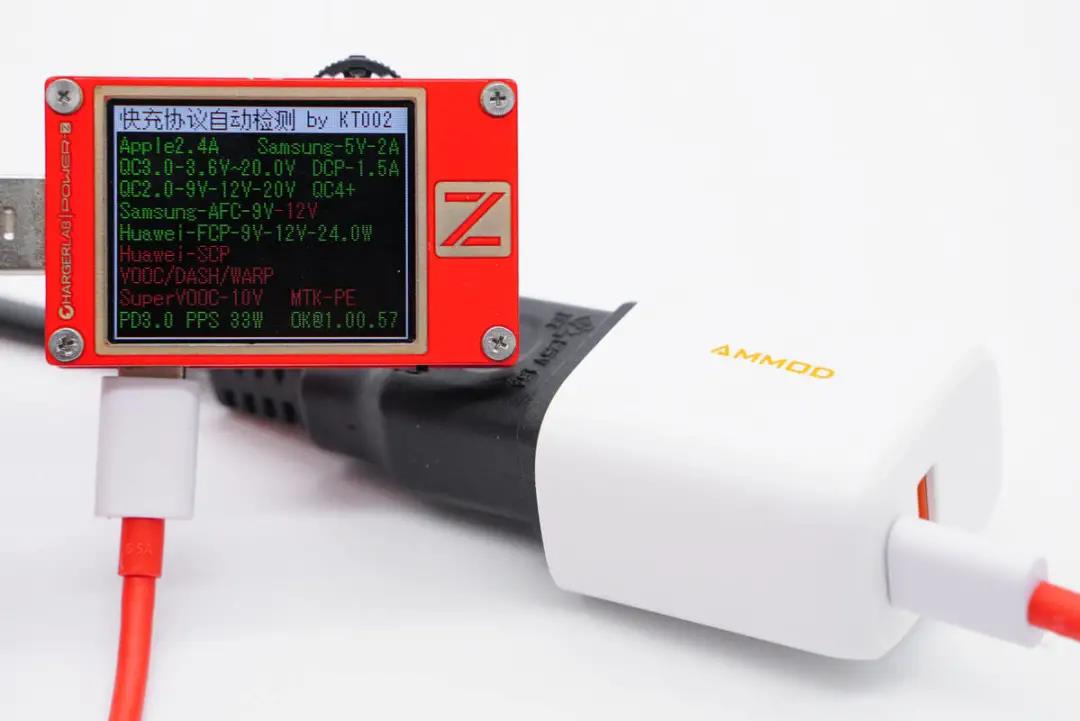

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

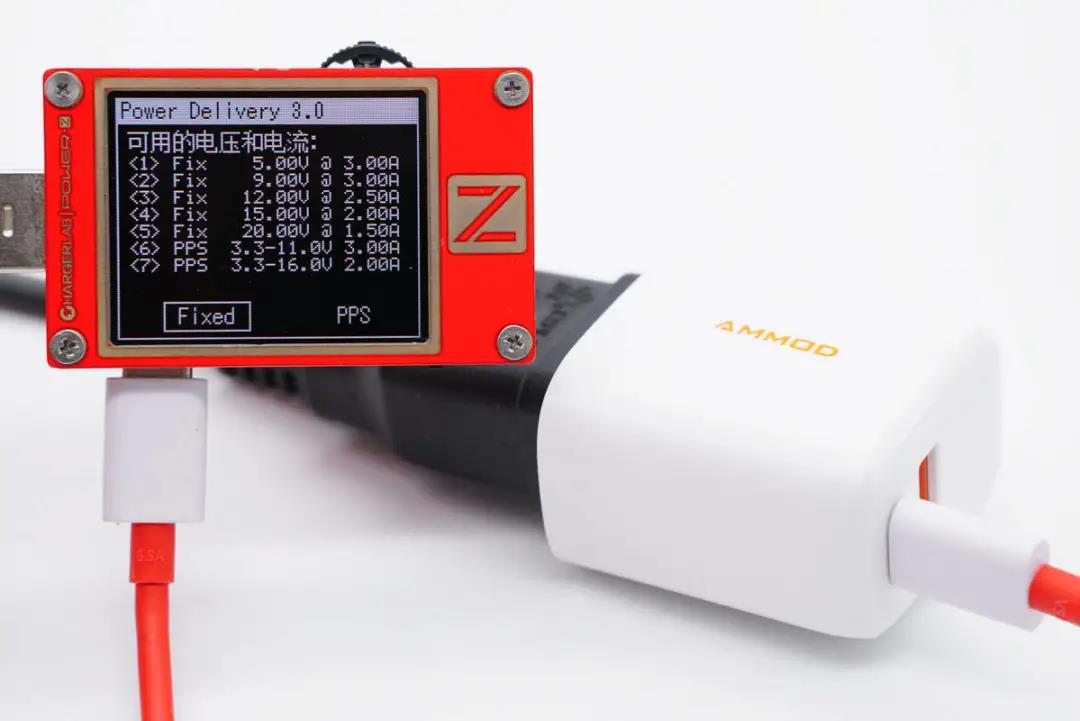

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A和3.3-16V2A两组PPS电压档位。





使用KT002测得USB-A口支持QC2.0/3.0、AFC、FCP快充协议。



二、威源新能30W充电器拆解

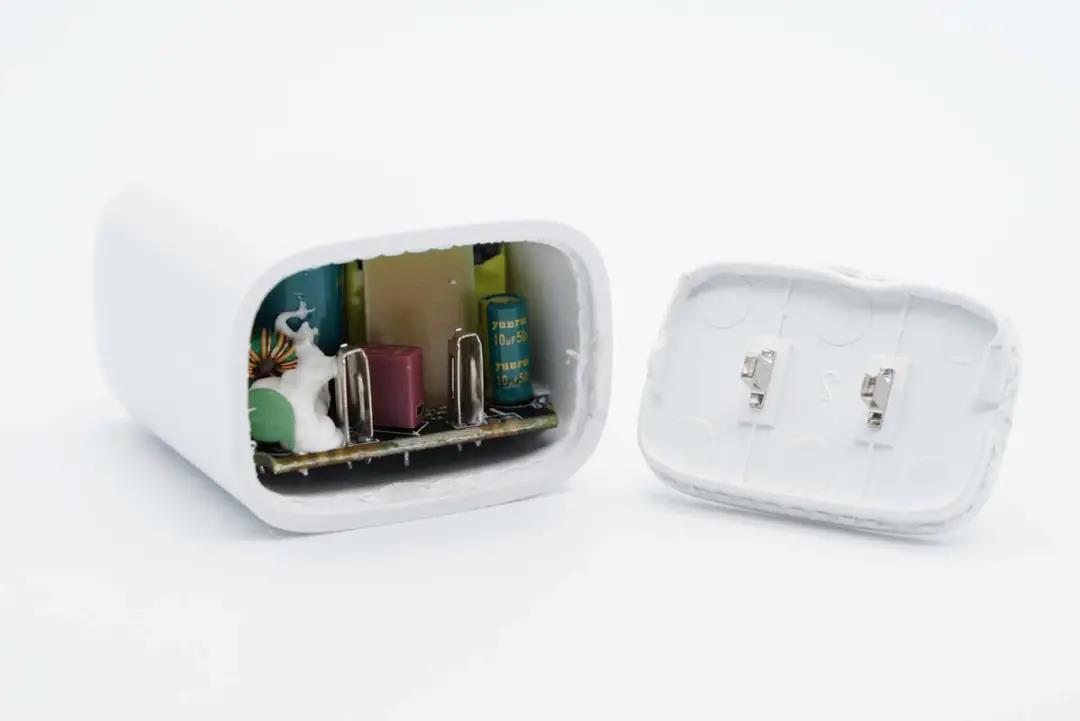

将输入端外壳拆开,超声波焊接封装,插脚和金属片接触通电。

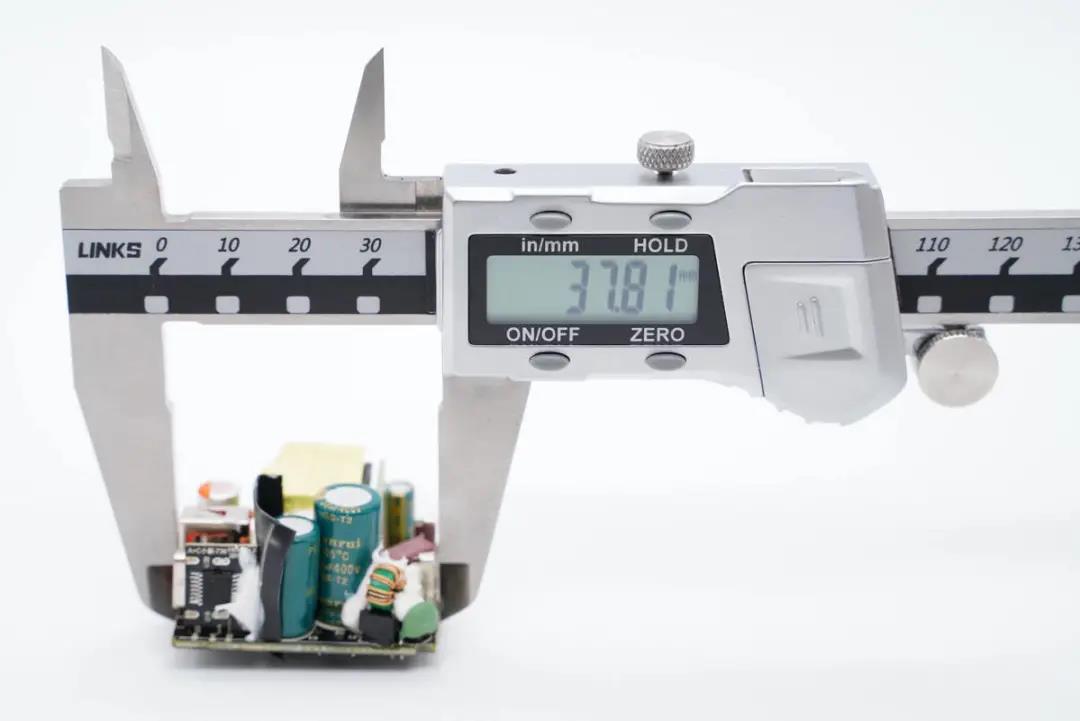

测得模块长度为37.81mm。

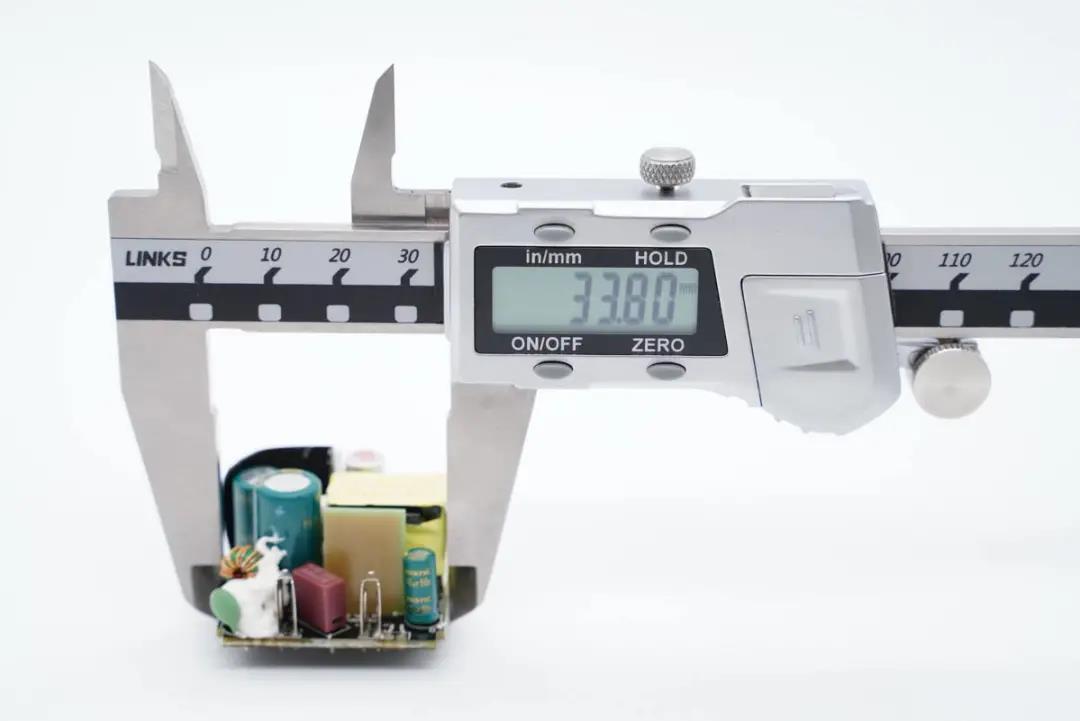

宽度为33.8mm。

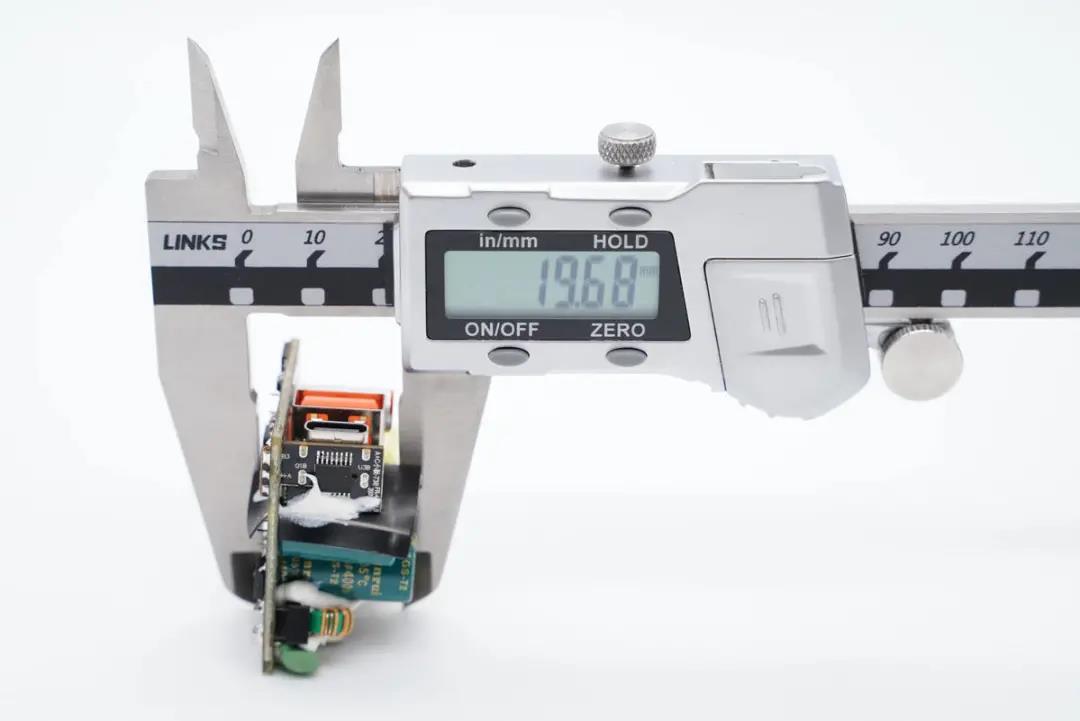

厚度为19.68mm。





输入端金属片后面焊有一块PCB小板进行隔离绝缘。

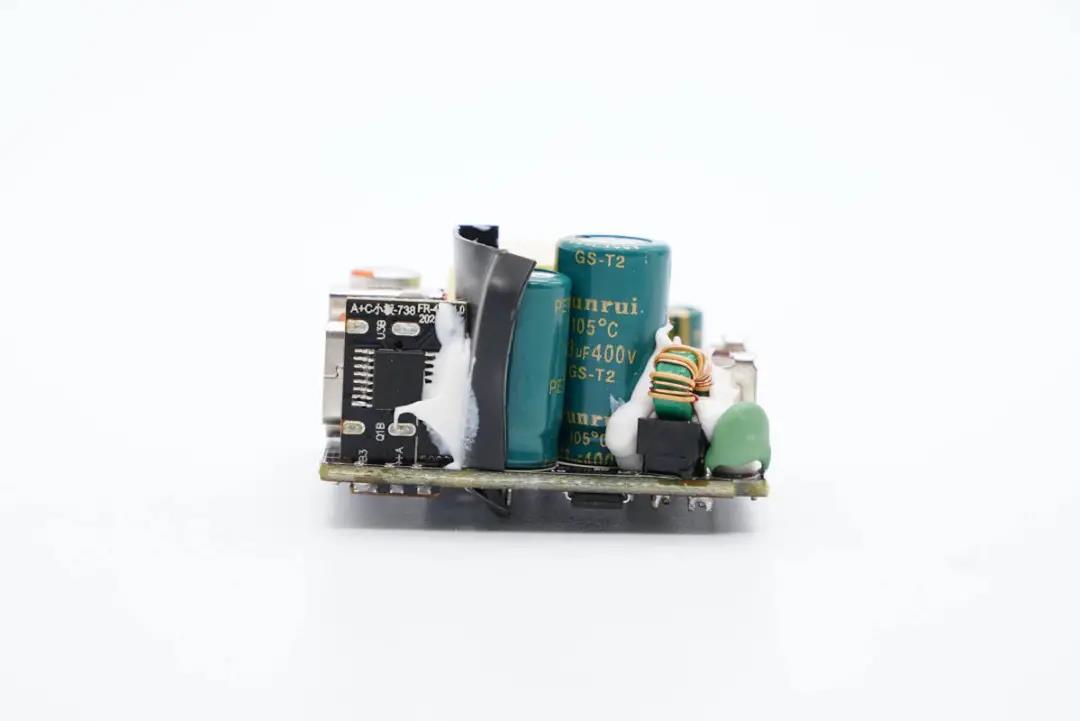

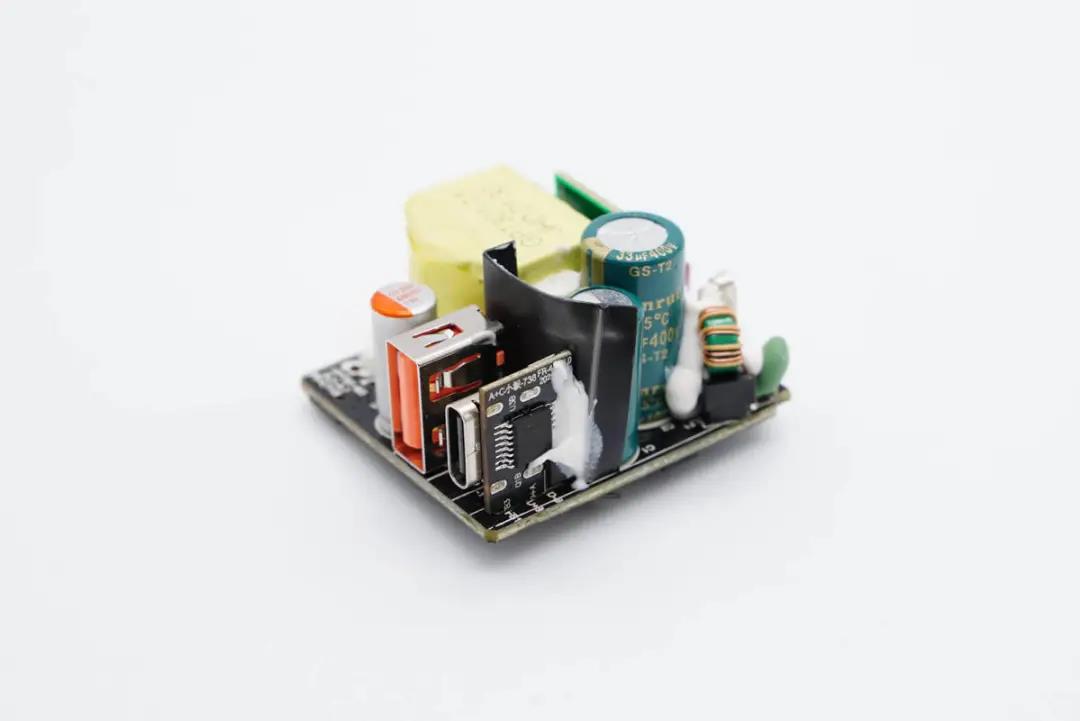

另一侧看去,充电器初级次级间设有塑料板进行绝缘隔离,USB-C母座焊接在小板上。

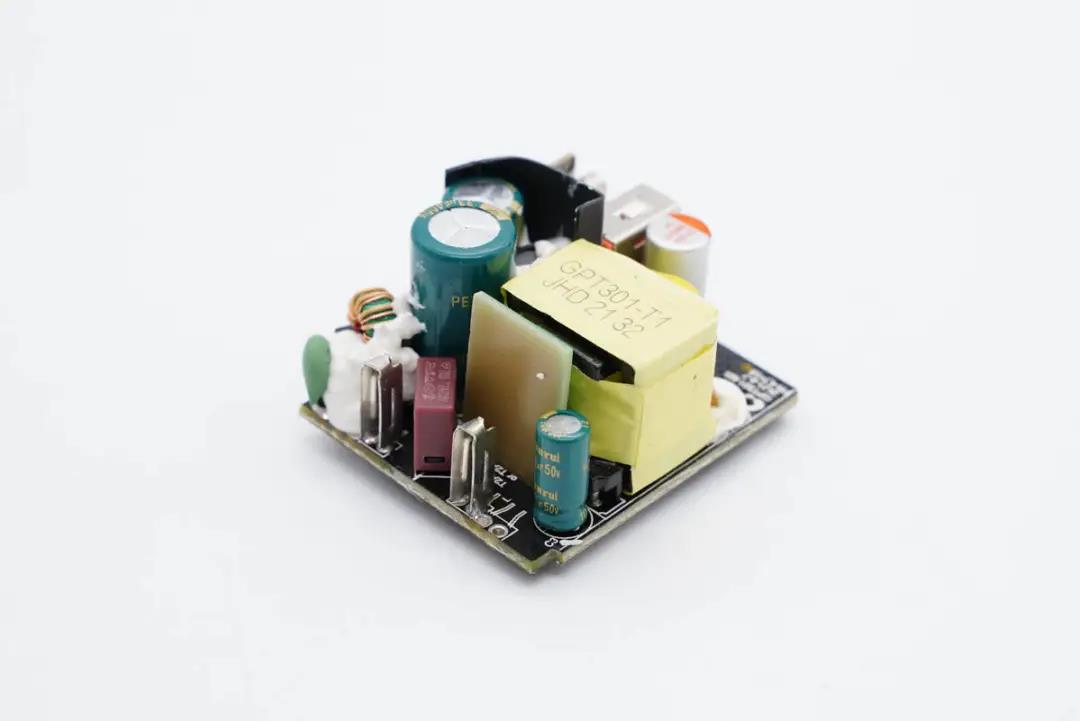

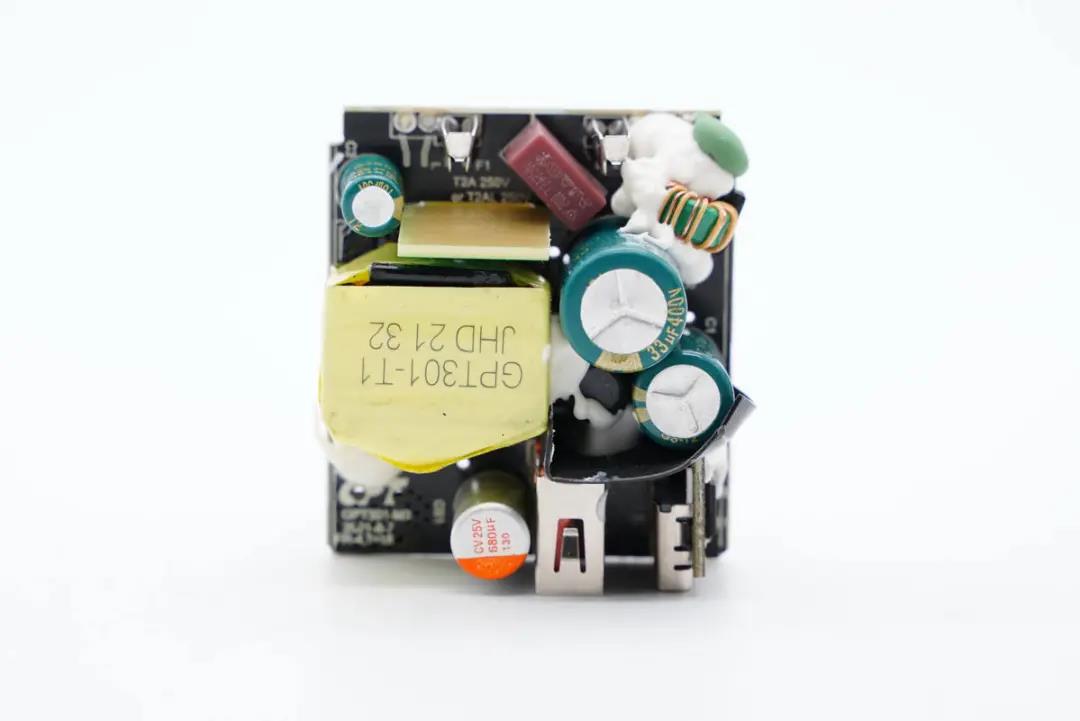

PCB板正面一览,电感、电容、变压器等打胶加固,中心处有一颗差模电感。

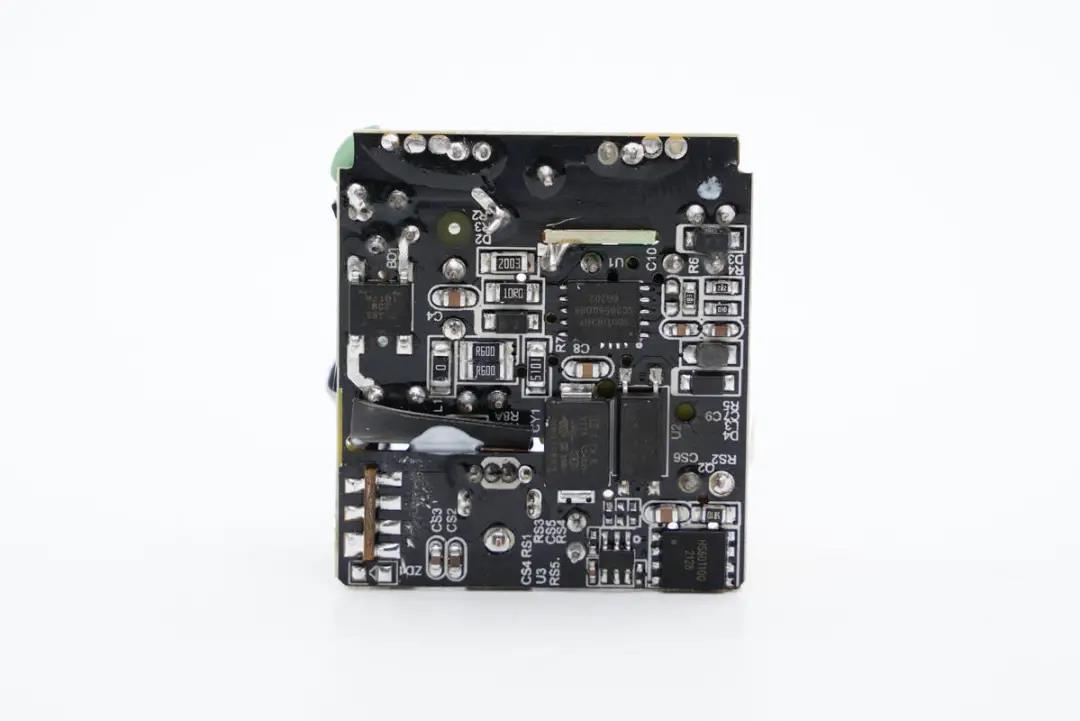

主板背面一览,背面设有常见的整流桥、开关电源相关芯片等器件,不过主控芯片集成了初级开关管。



通过观察发现这款充电器采用QR开关电源宽范围输出,一颗协议芯片控制1A1C双口输出电压架构。下面我们从输入端开始了解各器件的信息。

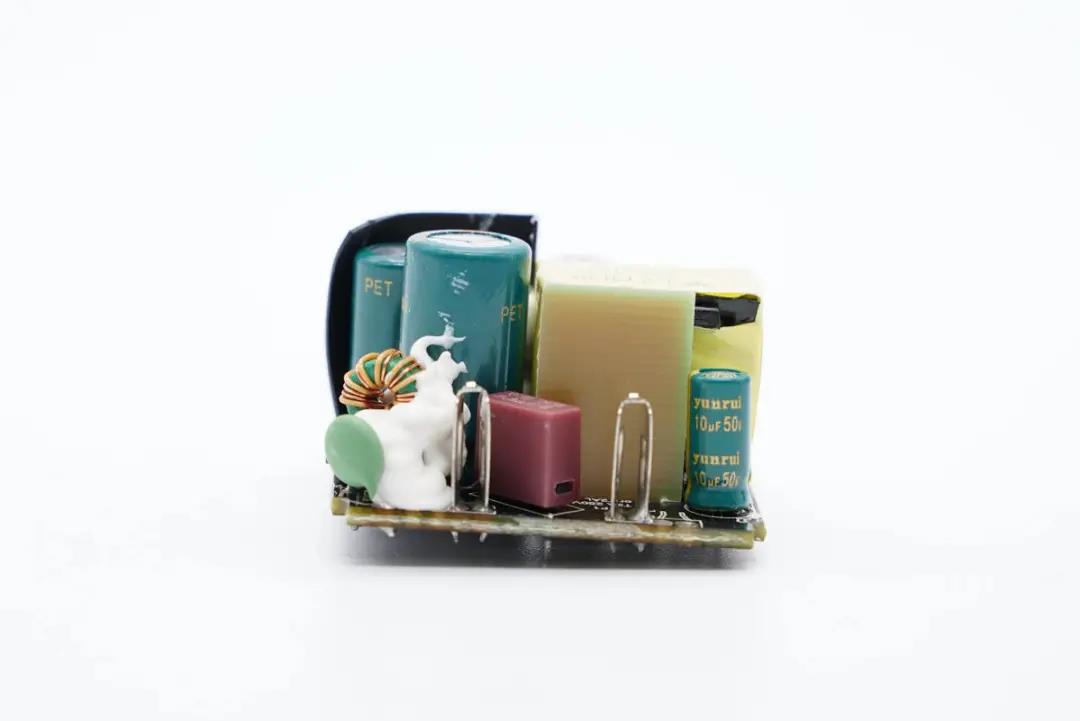

输入端一览,金属片后面是延时保险丝和隔离小板,左侧NTC浪涌抑制电阻和共模电感打胶加固。

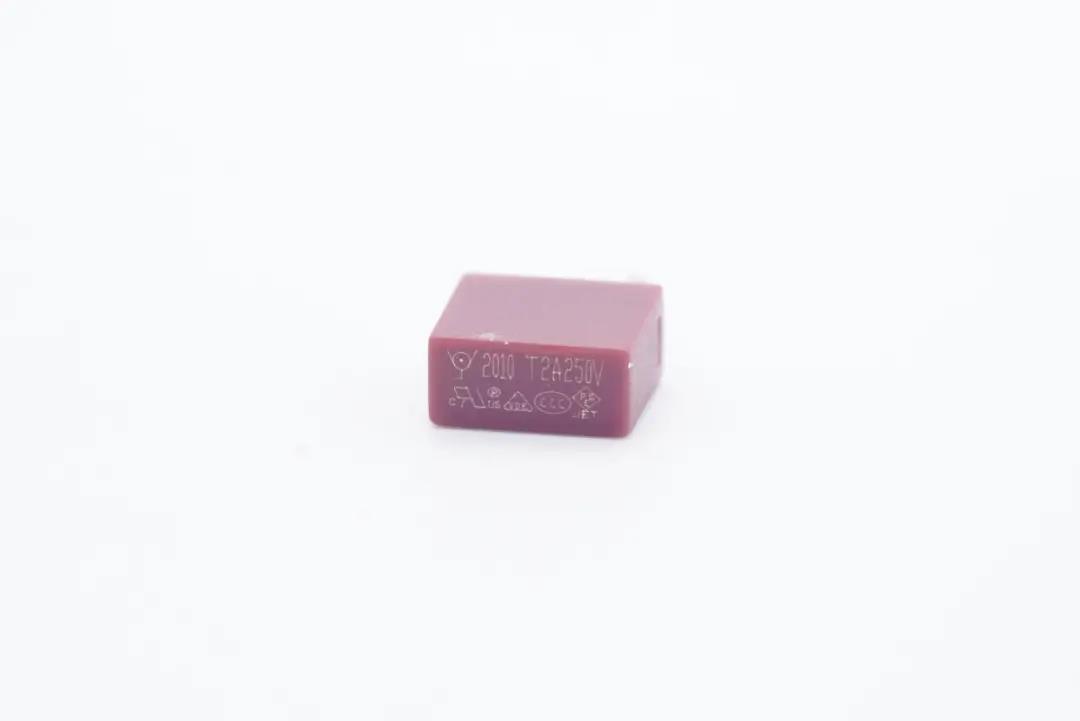

延时保险丝规格为2A 250V。

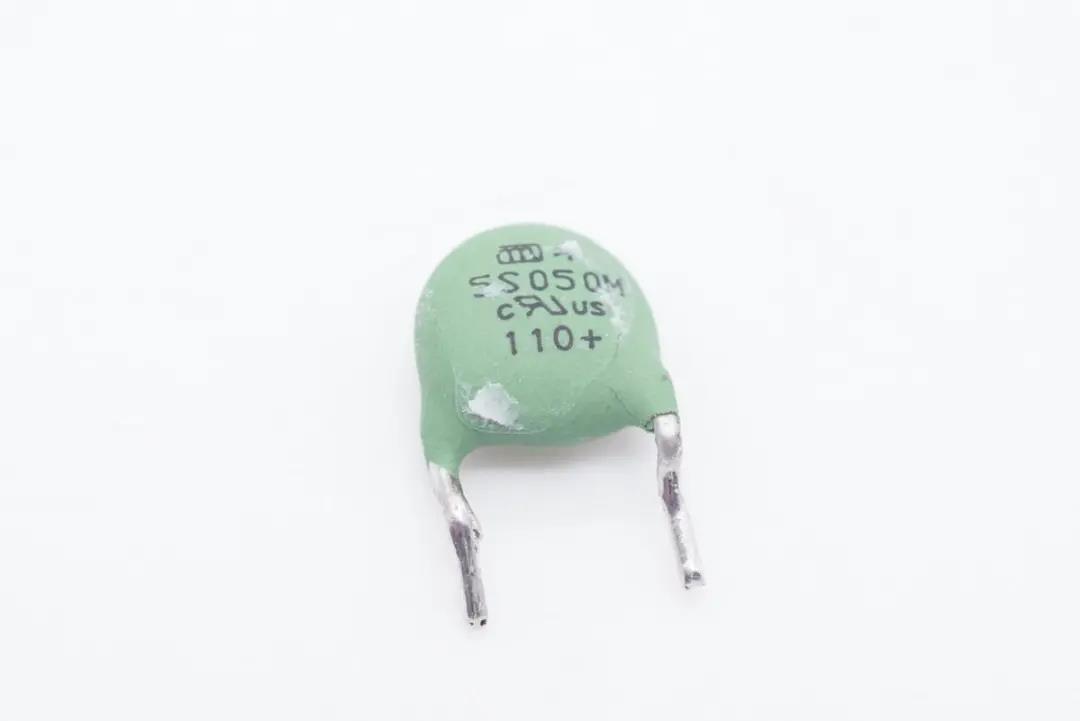

NTC浪涌抑制电阻,用于抑制上电浪涌电流。

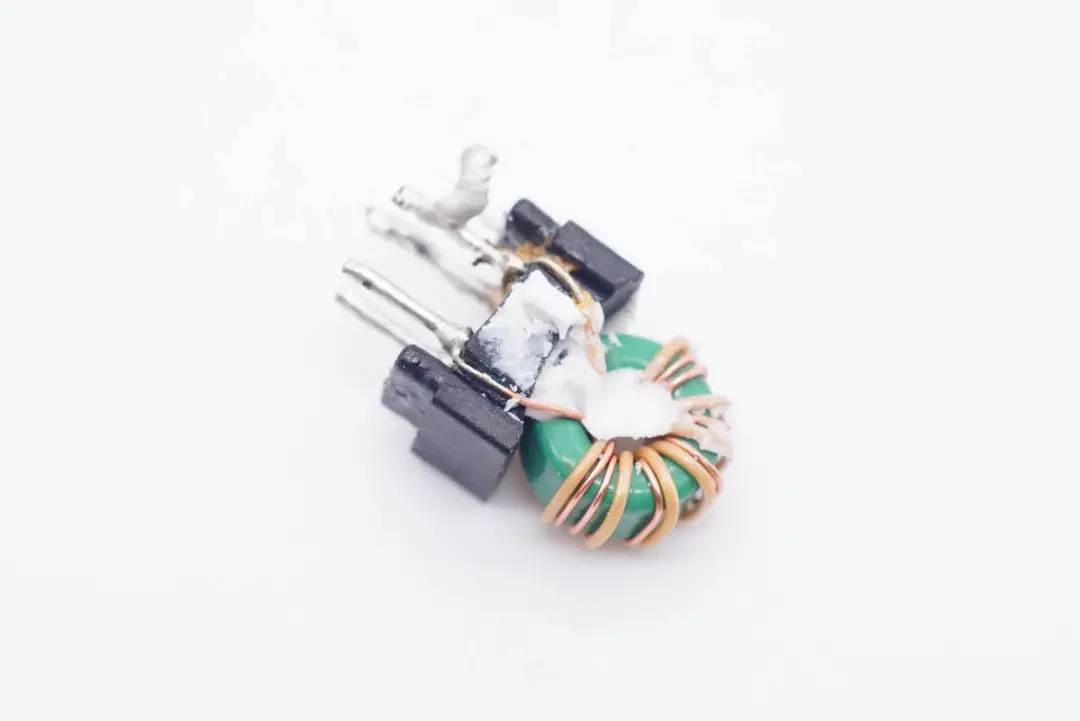

共模电感特写,双线绕制,用于滤除EMI干扰。

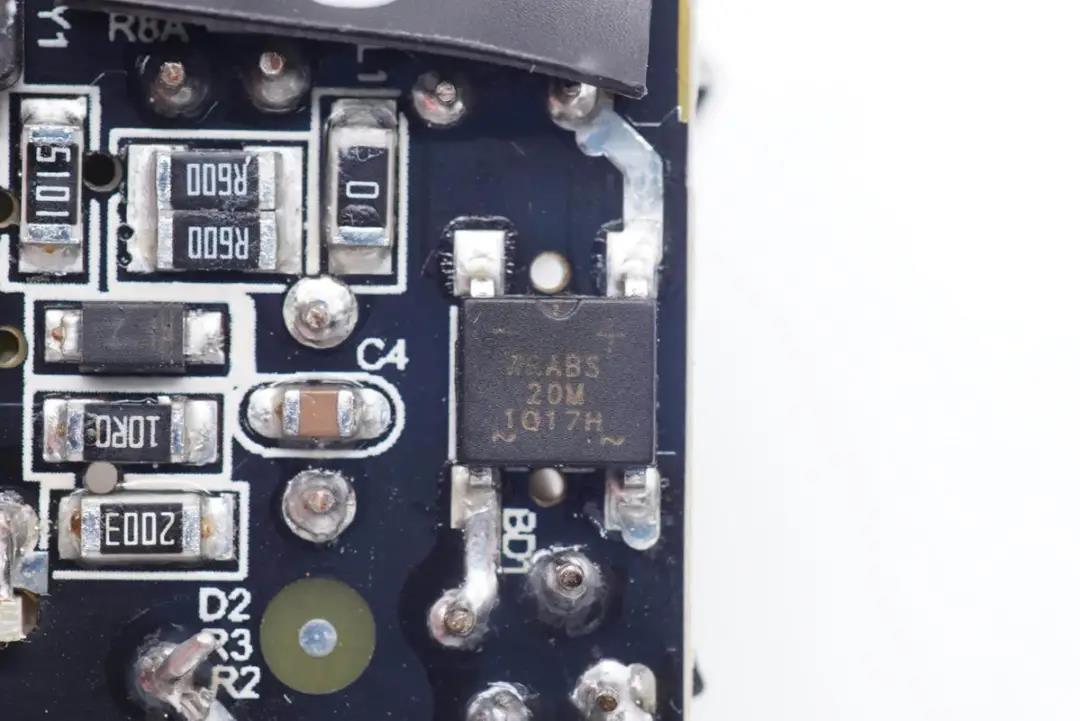

WRABS20M整流桥来自沃尔德。





侧面中间设有两颗高压滤波电解电容。

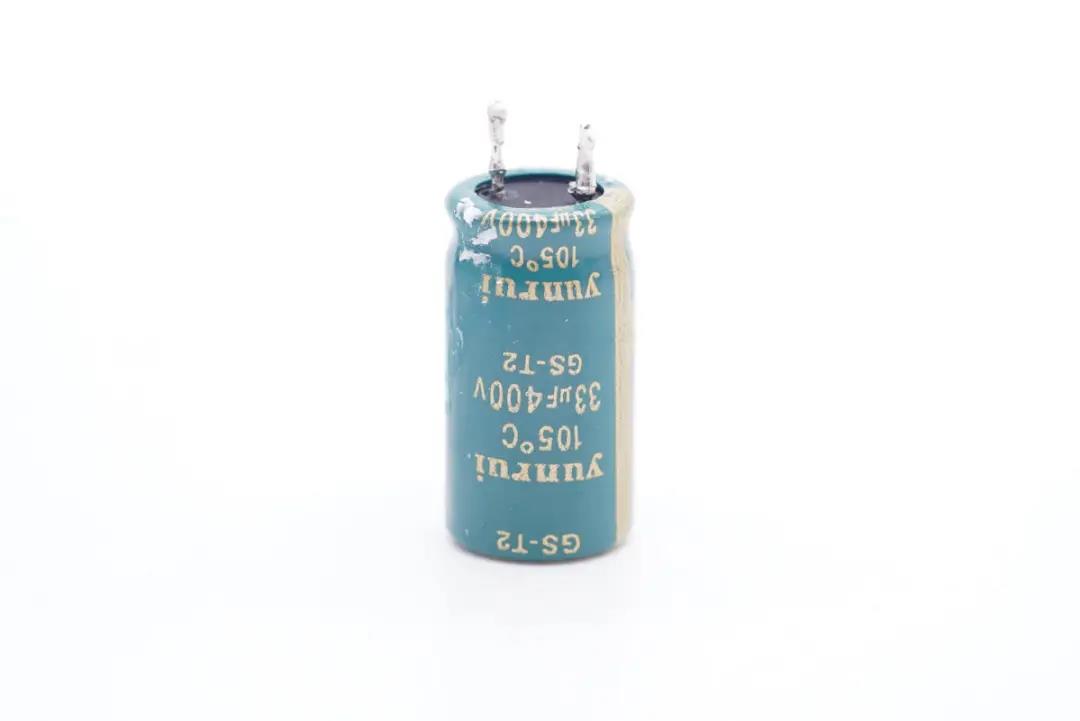

两颗高压滤波电解电容均为云睿品牌,其中一颗规格为400V 33μF。

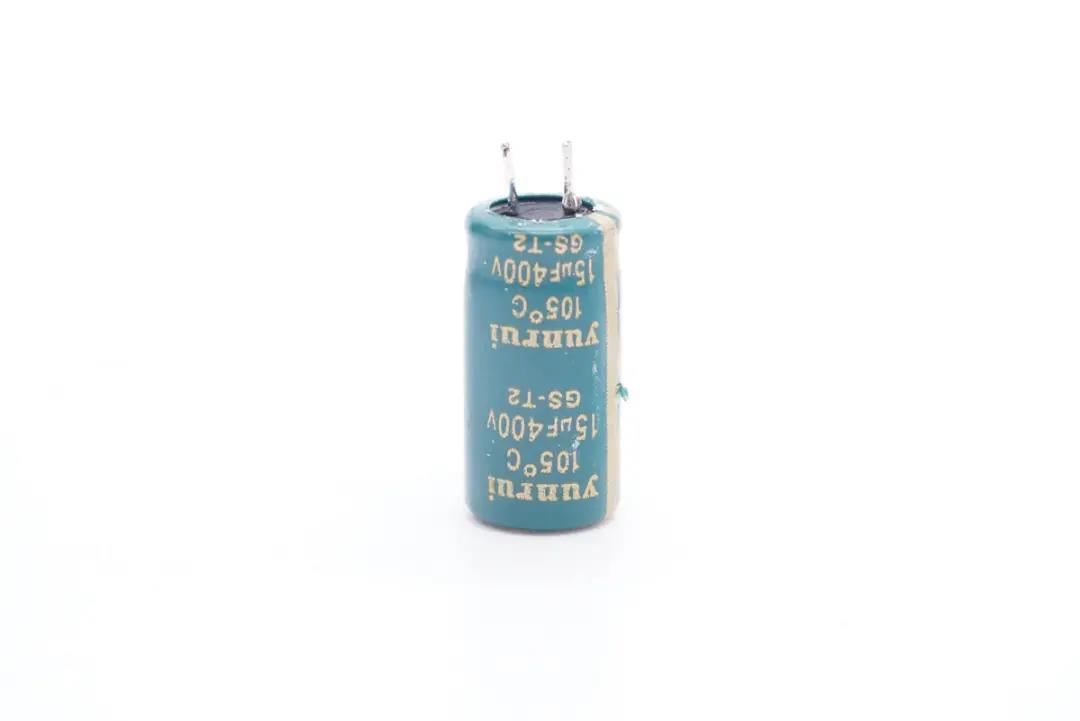

另一颗规格为400V 15μF。

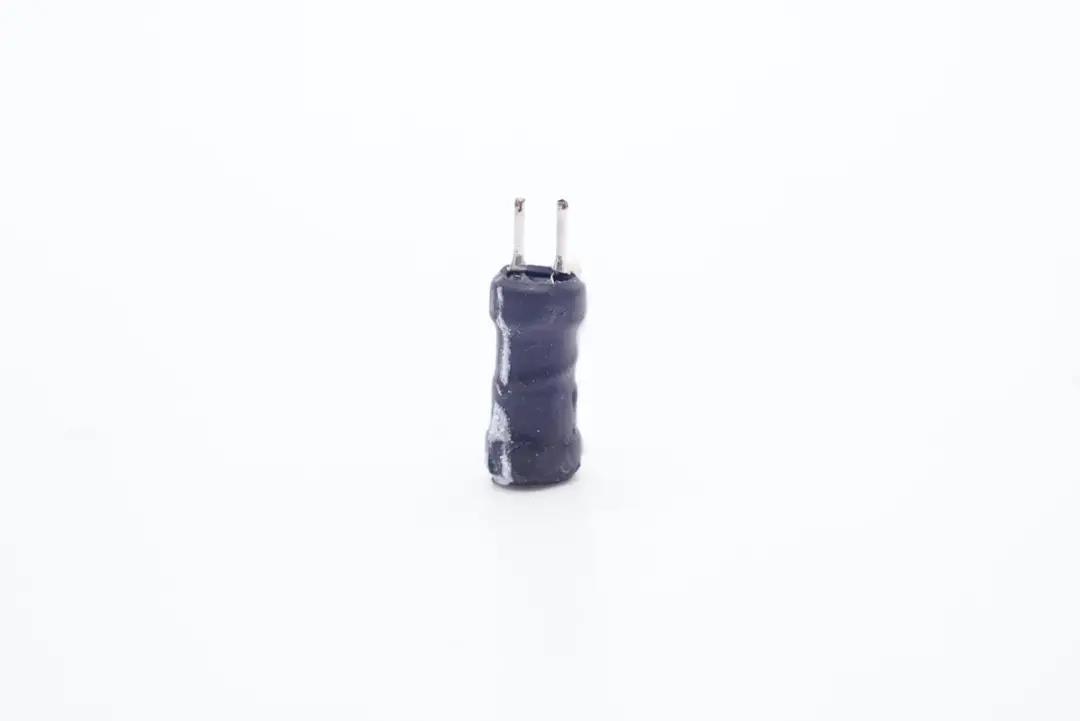

差模工字电感特写,外套热缩管保护。

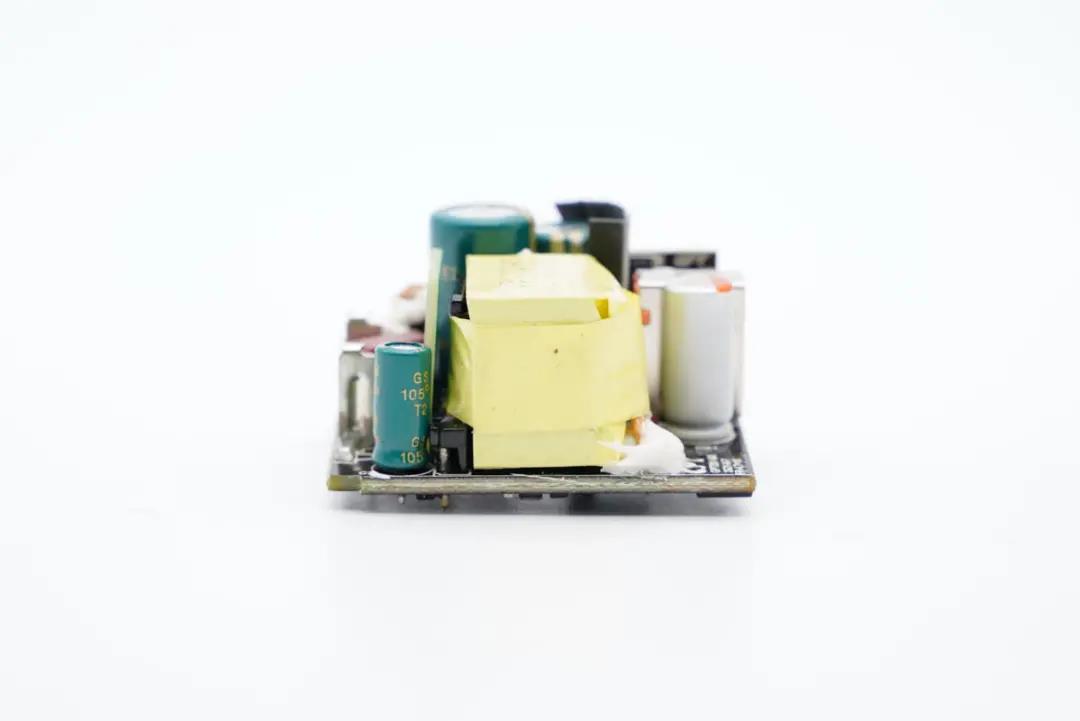

另一侧设有主控芯片供电电容和变压器。

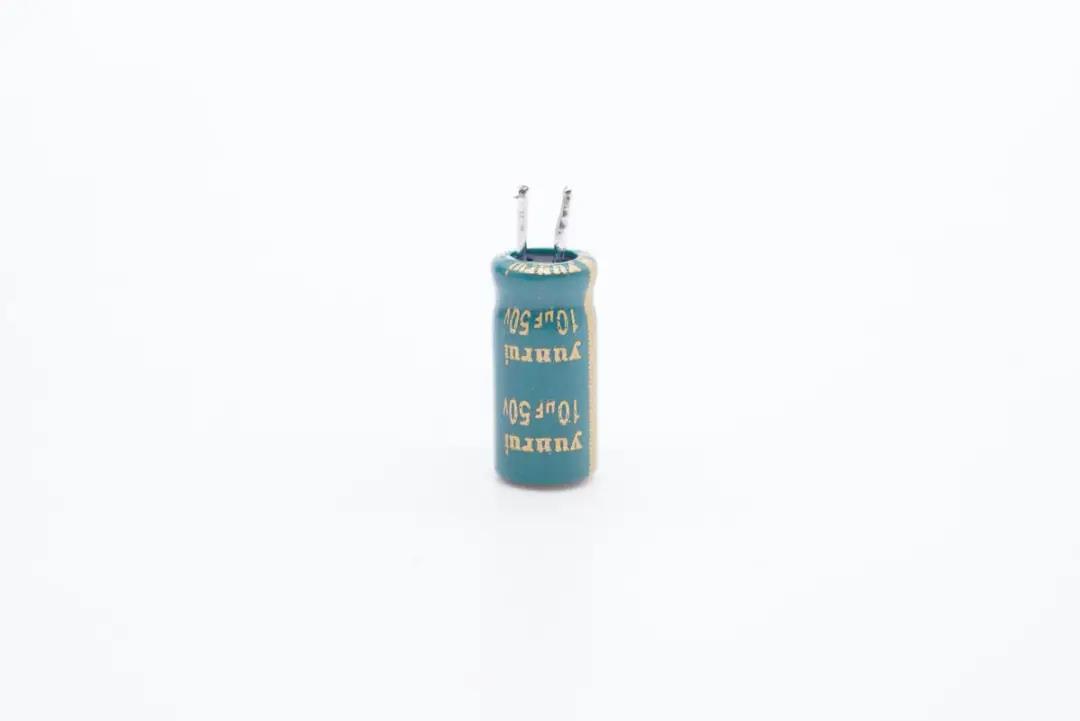

主控芯片供电电容特写,规格为50V 10μF。

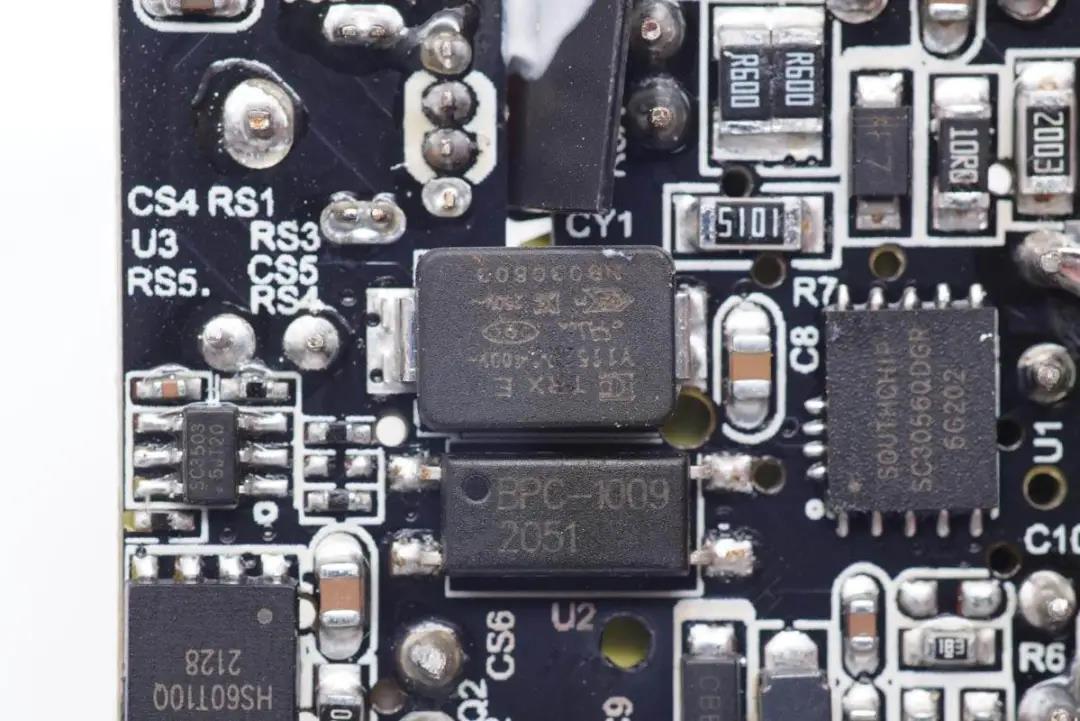

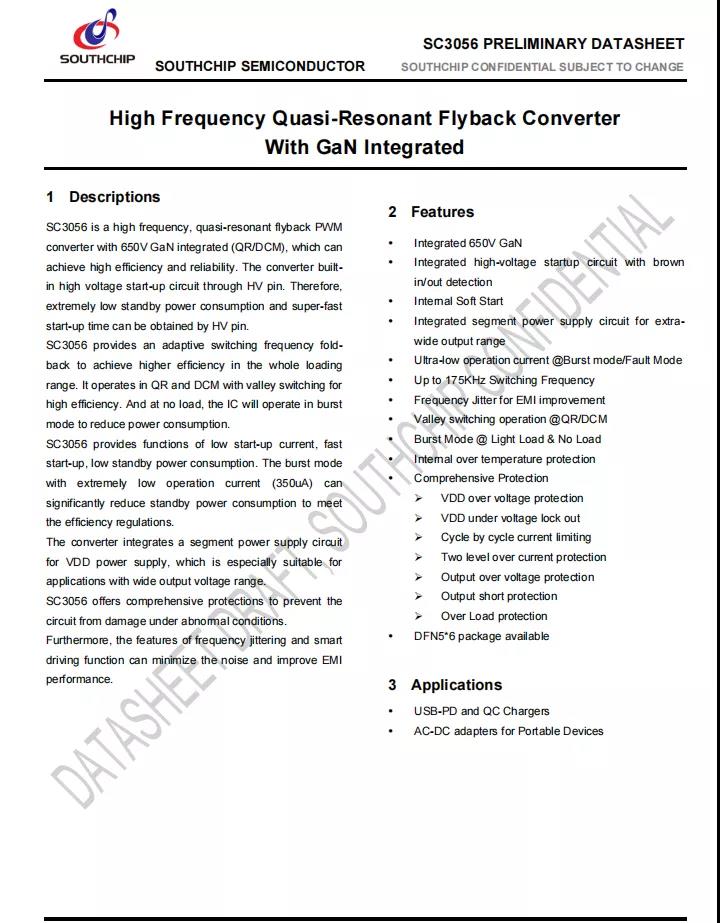

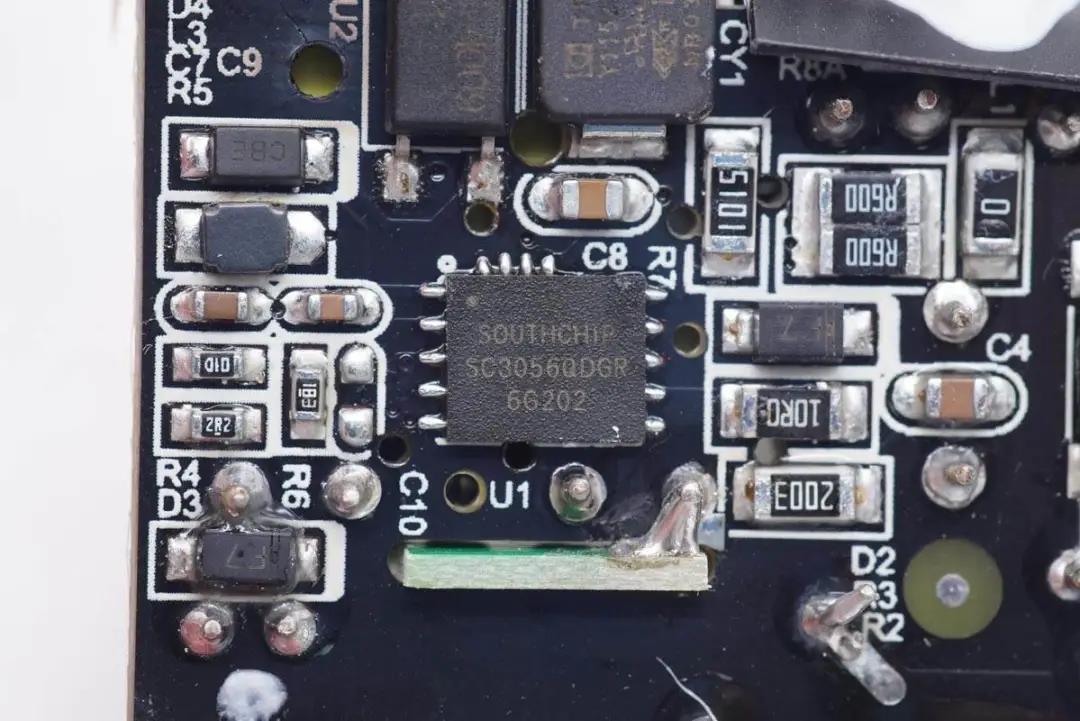

开关电源主控芯片采用南芯半导体的SC3056。南芯SC305X是一颗高频准谐振反激转换器,具有高能效和高可靠性。转换器内置高压启动电路,可实现超低的待机功耗和超快的启动速度。SC305X提供自适应的频率折返用于实现全负载范围内的高效率。在QR和DCM模式下,谷底开通以提高效率。无负载时,芯片以突发模式运行,降低待机功耗。



SC305X内部集成650V耐压的氮化镓开关管,同时集成高压启动电路、软启动电路,以及用于超宽输出范围的分段式供电电路。在突发和故障模式下具有超低的工作电流,最高工作频率为175KHz,支持抖频改善EMI性能,支持谷底开通,轻载和空载模式以突发模式运行以降低功耗,提高效率。





芯片内置过热保护,供电过压保护、供电欠压闭锁、逐周期电流限制、两级过流保护、输出过电压保护、输出短路保护和过载保护,提供完善全面的保护功能。



据充电头网了解,南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被立讯精密65W 1A1C氮化镓快充华为66W超级快充车充华为50W超级快充无线车充紫米20号200W PD快充移动电源小米20000mAh移动电源 50W超级闪充版三星10000mAh 25W PD快充移动电源公牛600W户外移动电源安克PowerHouse II 400户外电源数十款产品采用,品质获得客户高度认可

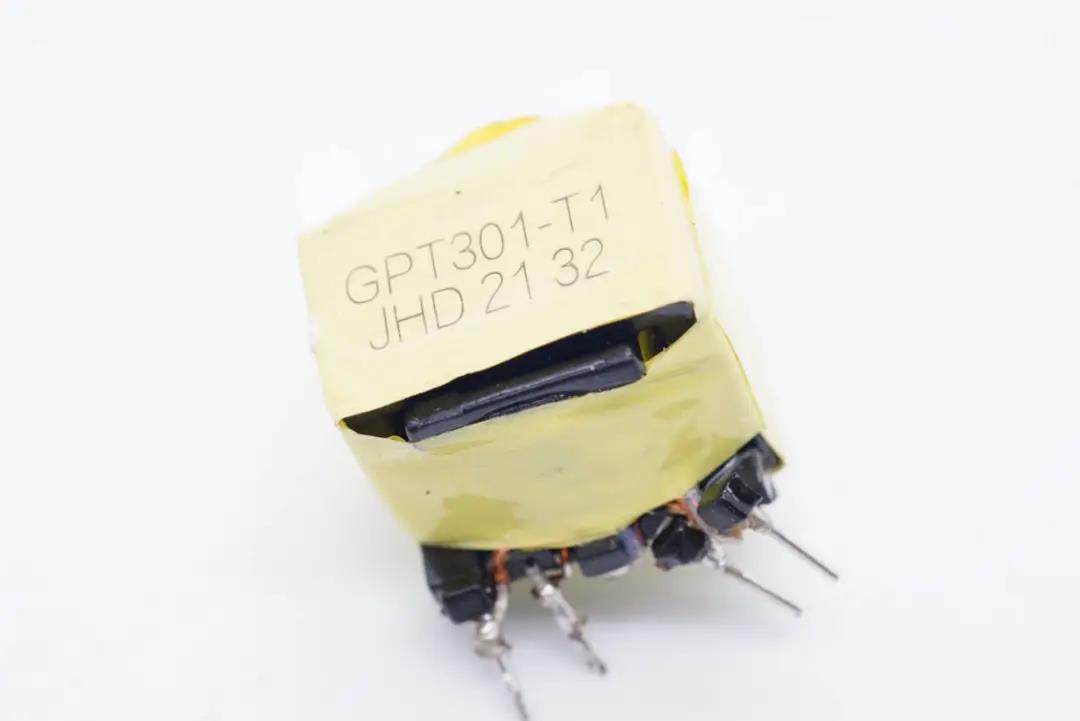

变压器特写,顶部喷码有信息。





BPC-1009光耦,用于初级次级通信,反馈调节输出电压。

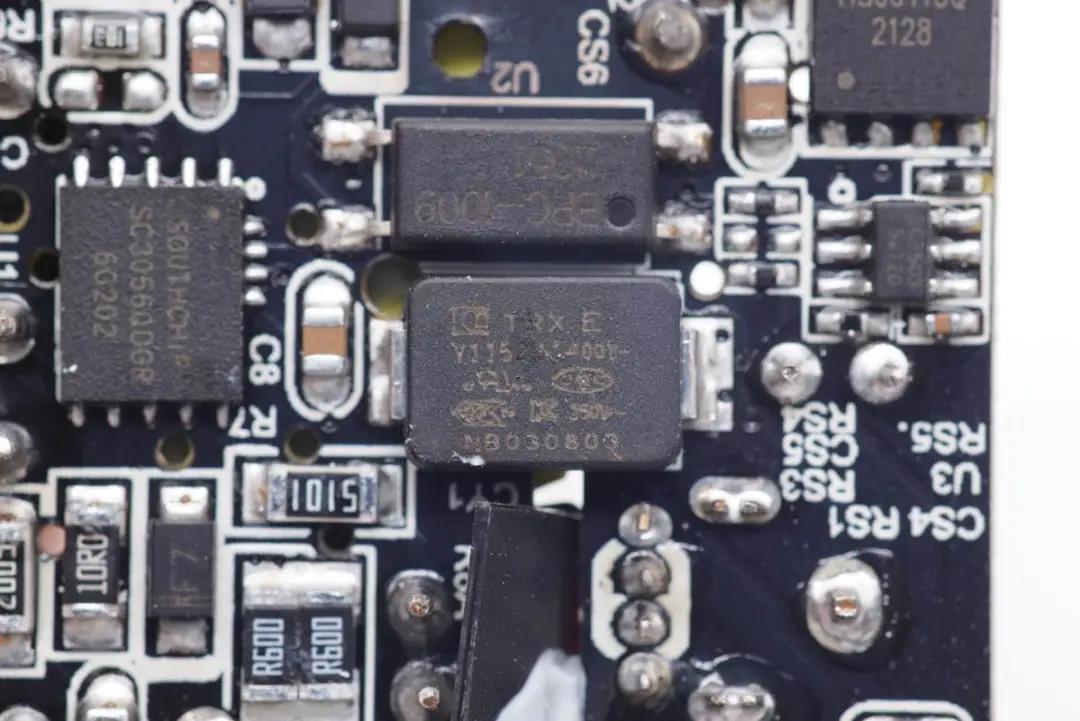

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

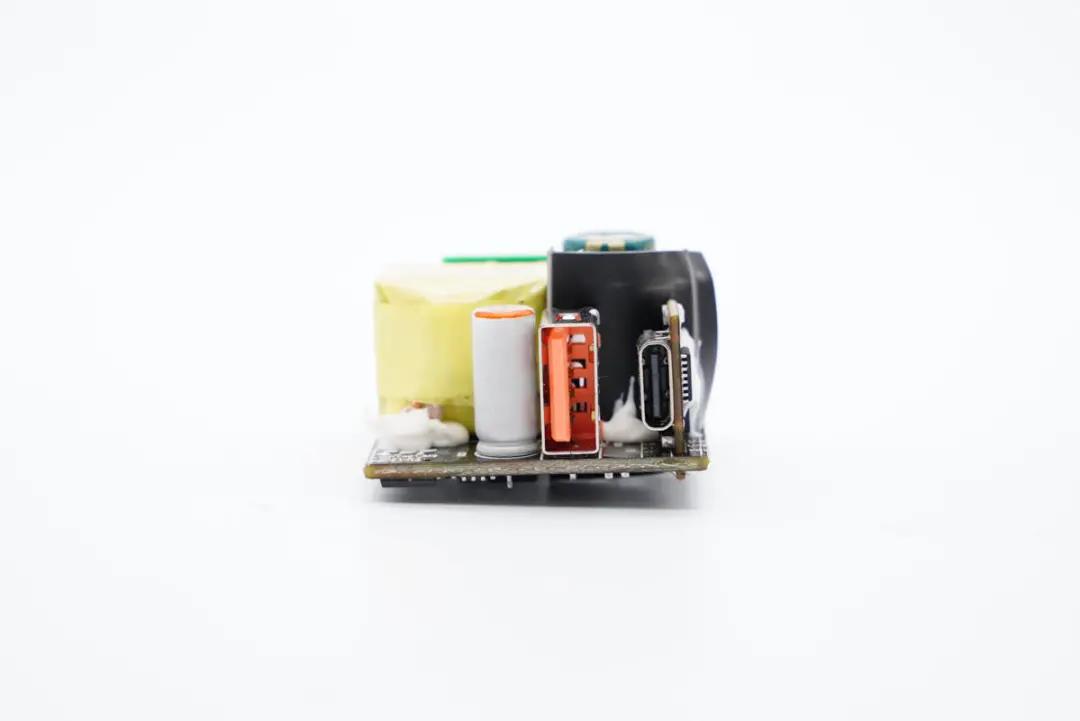

输出端一览,左侧是输出滤波固态电容,中间USB-A母座焊接在主板上。

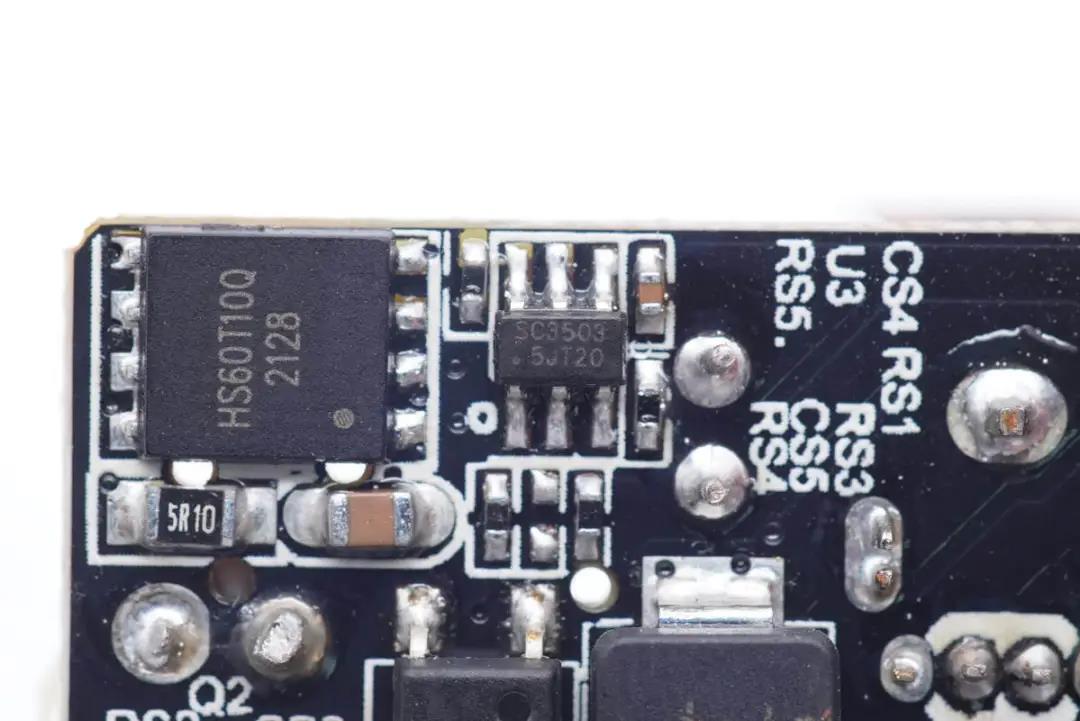

同步整流控制器采用南芯半导体SC3503,这是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。采用SOT23封装,适用于宽输出范围反激适配器应用。

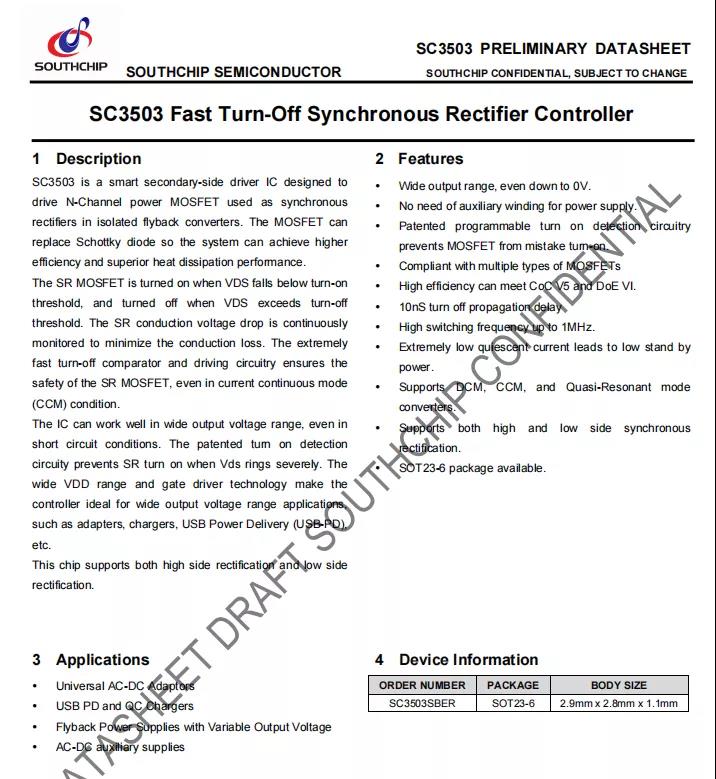

南芯SC3503资料信息。

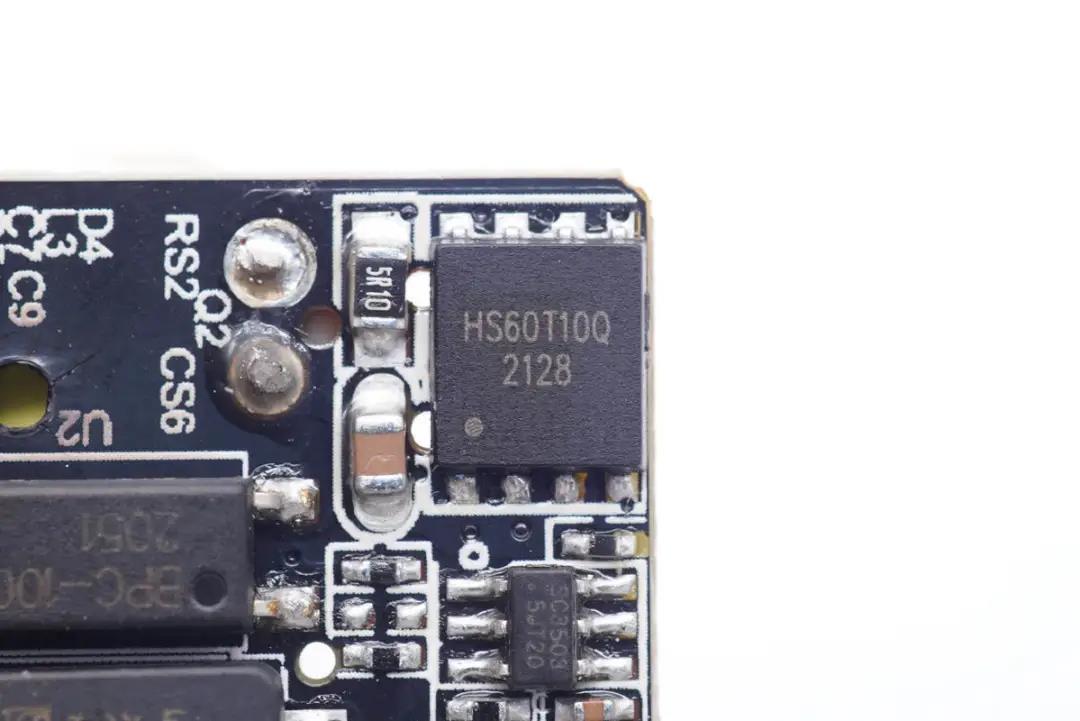

同步整流管特写,丝印HS60T10Q,DFN5*6封装。

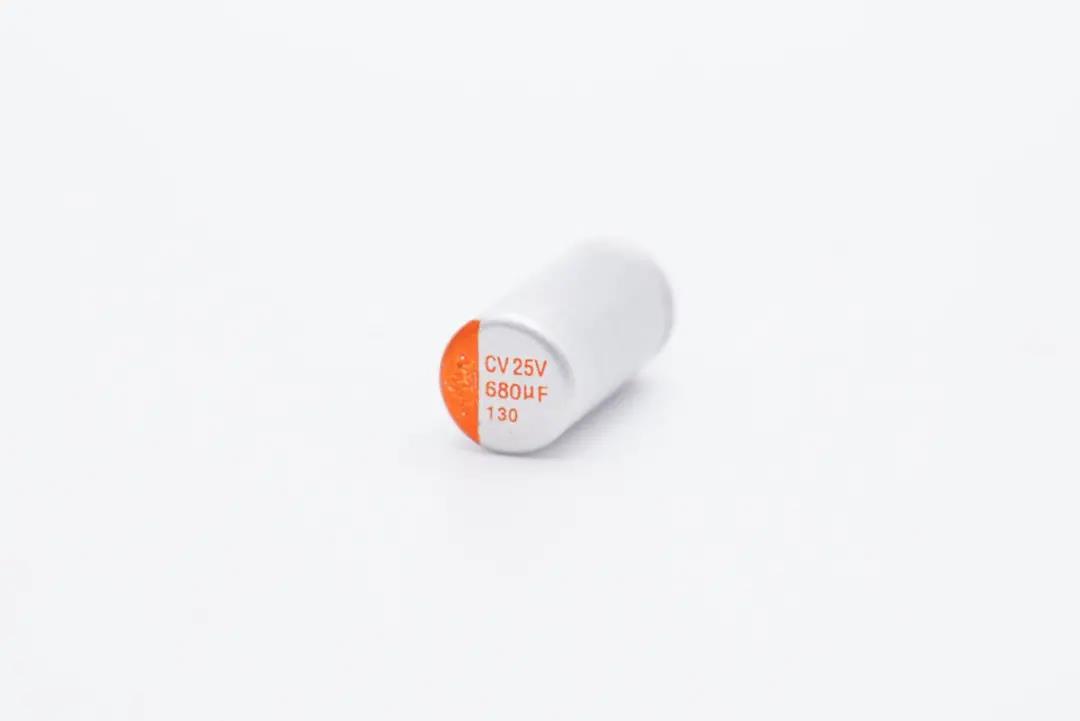

输出滤波固态电容特写,规格为25V 680μF。

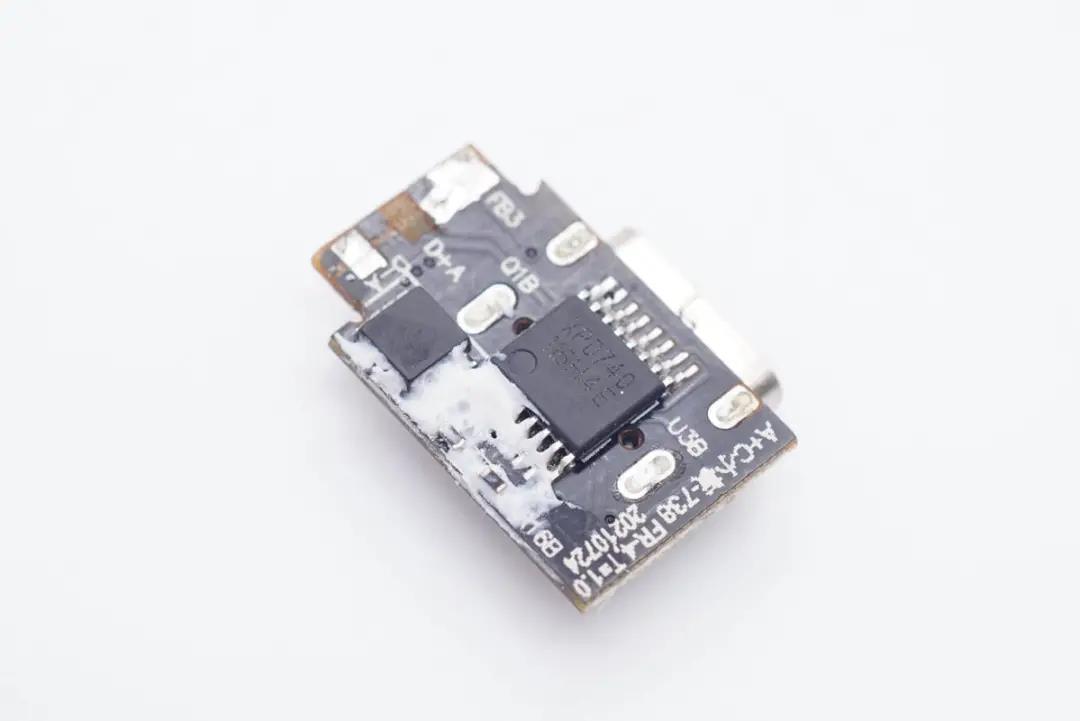

USB-C母座所在小板背面设有协议芯片以及输出VBUS开关管。

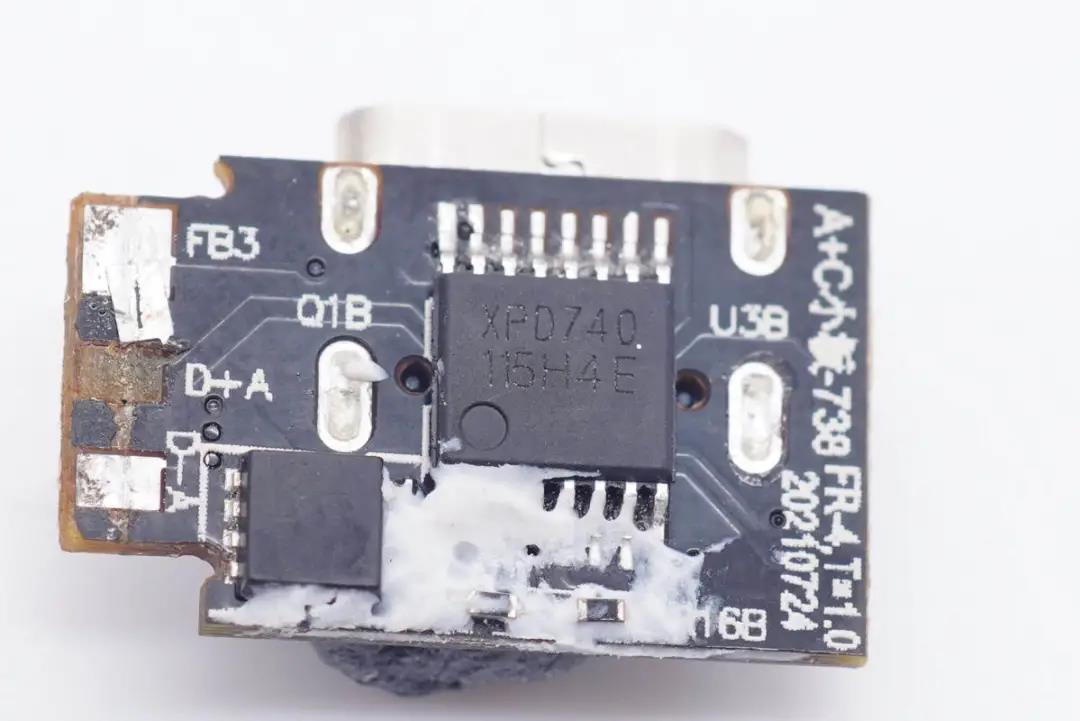

协议芯片采用云矽半导体XPD740,用于控制1A1C接口输出电压。这款芯片已经通过了USB PD3.0认证,TID:3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD2.0/3.0和PPS等快充协议。



XPD740内部集成 10mΩ VBUS 通路功率开关管,并且集成10mΩ电流检测电阻,支持USB-A和USB-C双口工作模式,具备完善的保护功能,节省外围元件数量,简化电路,降低成本。采用TSSOP-16封装。

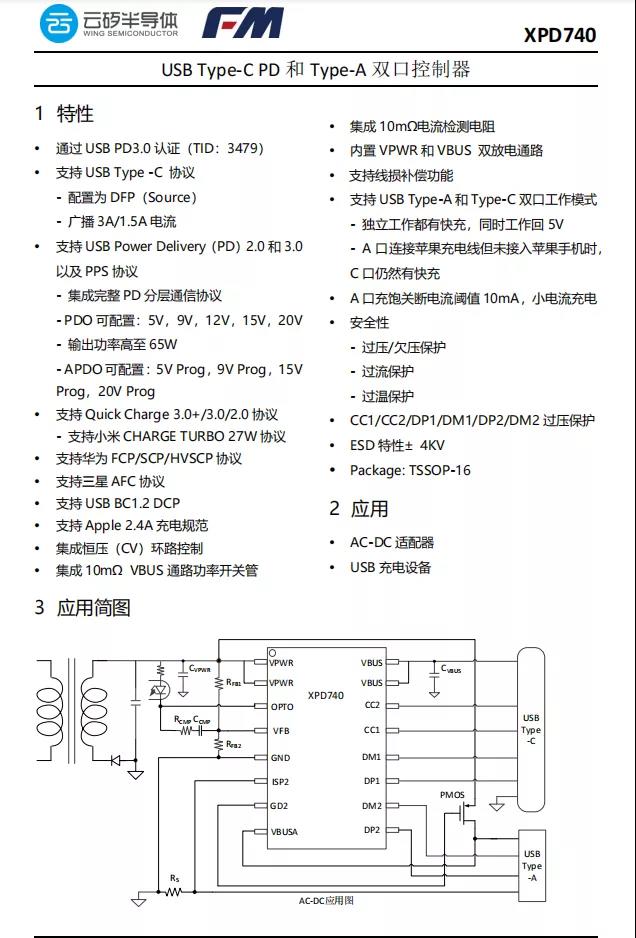

云矽半导体XPD740资料信息。



充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被公牛贝尔金联想诺基亚飞利浦傲基倍思品胜摩米士等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

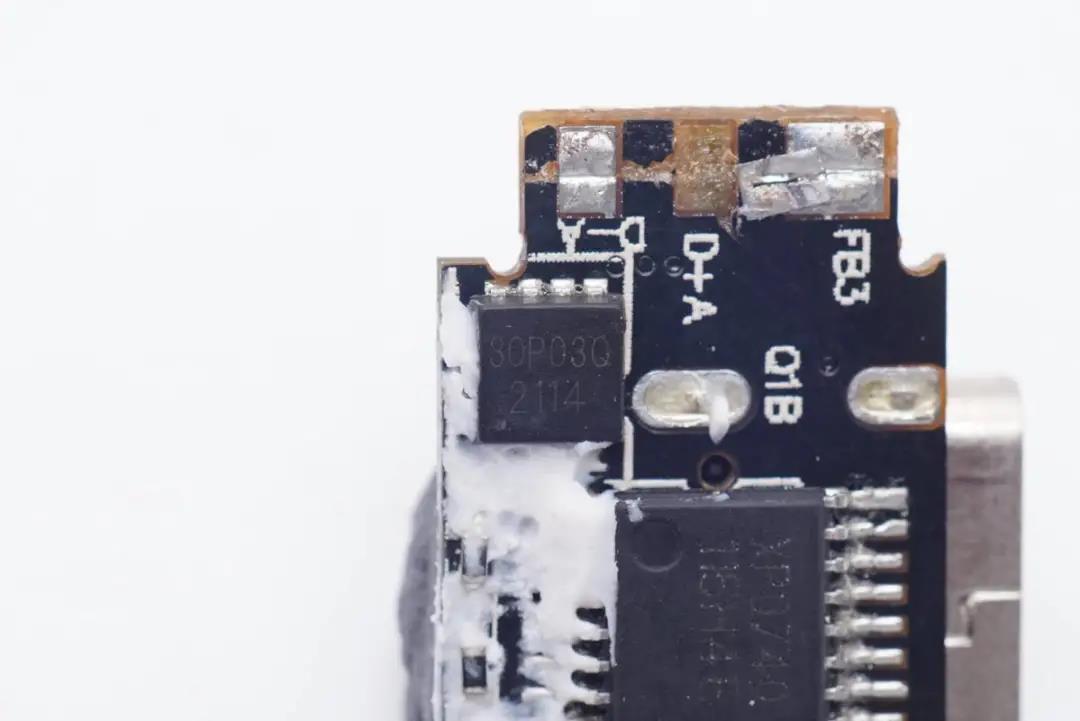

输出VBUS开关管特写,丝印30P03Q。

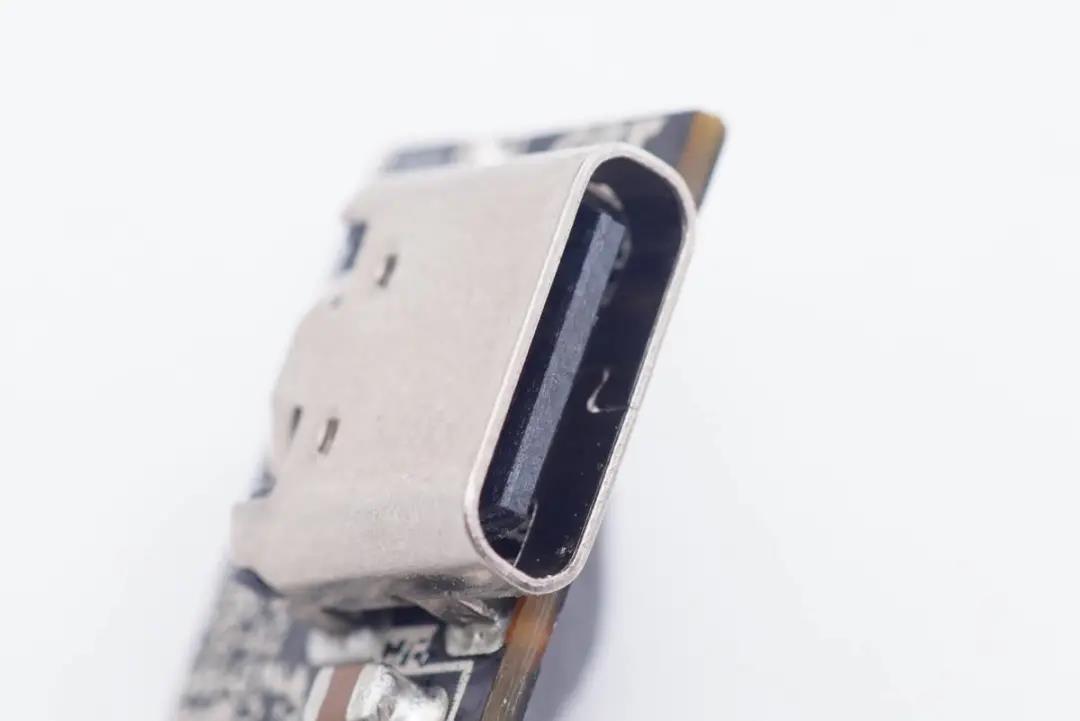

USB-C母座特写,黑色胶芯不露铜,过孔焊接。

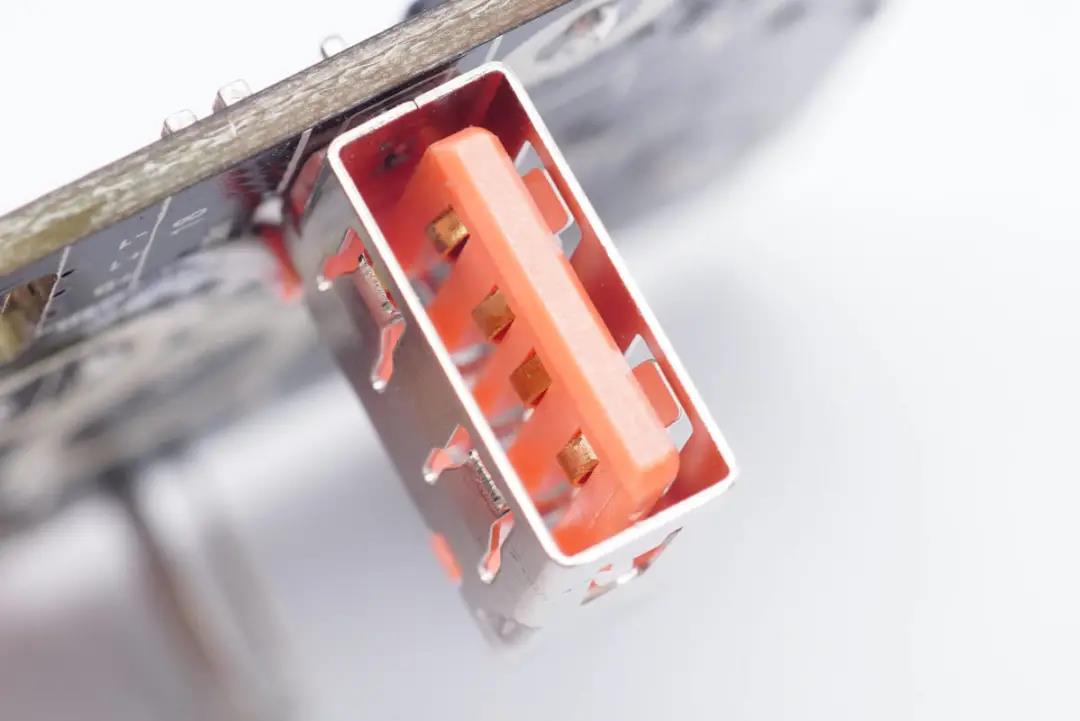

USB-A母座特写,过孔焊接。

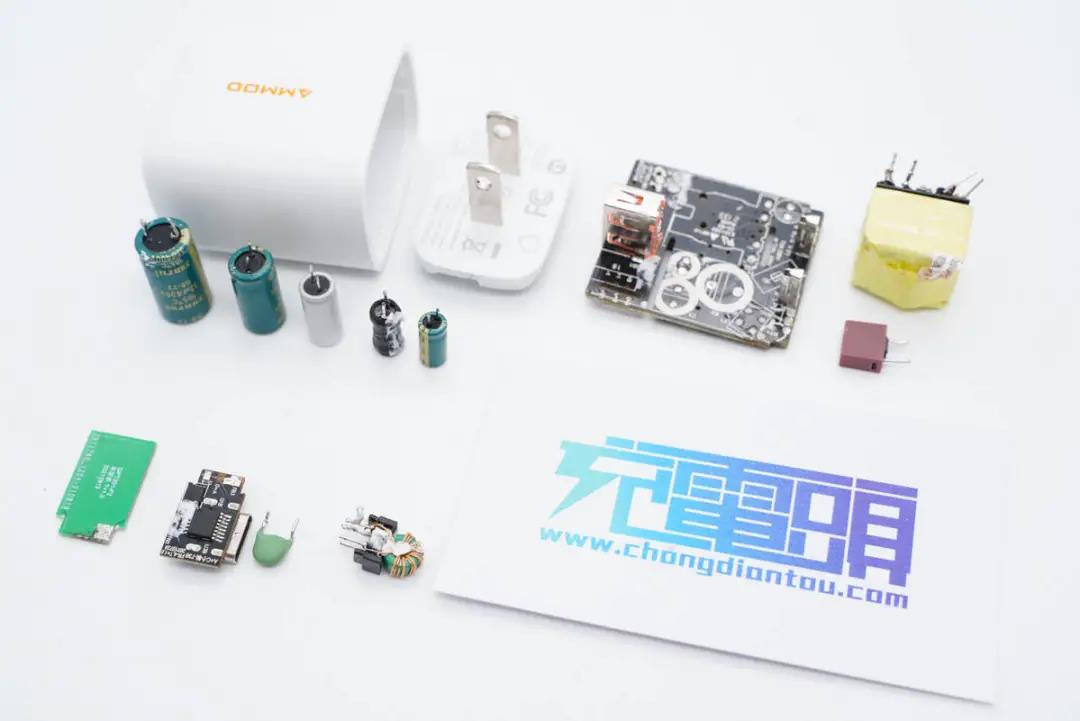

全部拆解完毕,来张全家福。



充电头网拆解总结



威源新能这款30W氮化镓快充充电器机身设计简洁,可以满足客户差异化定制。机身输入端平直切面设计配合固定插脚,日常使用十分稳定。另外充电器配备1A1C双输出口,支持丰富的快充协议,具备5-20V齐全电压档位以及两组PPS电压档位,兼容性很好。既能满足iPhone 13快充需求,也能给华为、小米等品牌手机使用。



充电头网通过拆解了解到,充电器输入端以及初级次级间均作了充分的绝缘隔离设计,细节讲究,大多数插件元件也都打胶加固。此外采用南芯半导体SC3056+SC3503开关电源方案,SC3056是一颗高集成氮化镓合封芯片,效率、可靠性表现优秀,还能简化电路降低成本,帮助充电器实现小型化。此外采用云矽半导体XPD740协议芯片控制双口输出电压,整体方案扎实可靠。
