拆解报告:古石科技25W PD快充充电器

2021-09-22

苹果iPhone 13新机延续不标配充电器策略将会带来新一轮快充市场热潮,为此深圳市古石科技有限公司近日推出了一款25W PD快充充电器GS-W25A0929供客户选择,方便快速上市抢占市场先机。


充电器配备单USB-C接口,除了具备5V、9V、12V三组常规固定电压档位外,还拥有3.3-5.9V3A和3.3-11V2.5A两组PPS电压档位,具有很好的兼容性,可以满足iPhone 13日常快充需求。下面充电头网就对这款充电器进行详细拆解,看看用料做工如何。



而对于想要小体积快充的,古石科技也有迷你30W氮化镓快充充电器迷你20W PD快充20W饼干充电器等款式可供选择。



一、古石科技25W充电器外观

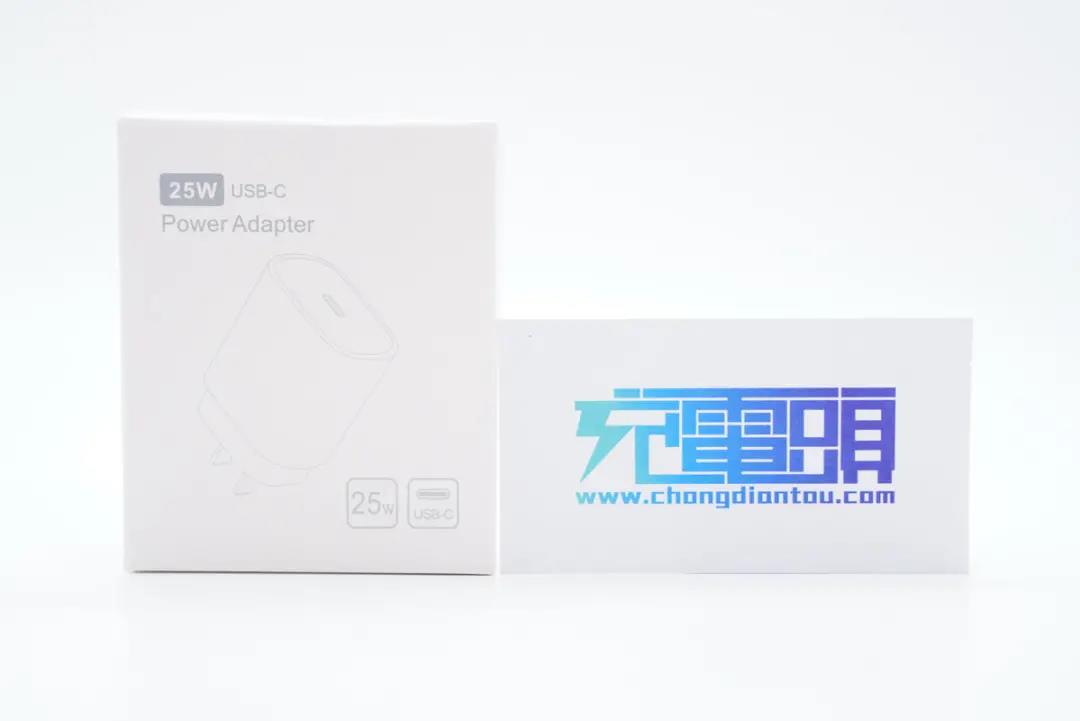

包装盒正面印有产品名称、外观简图、25W和USB-C接口标识。

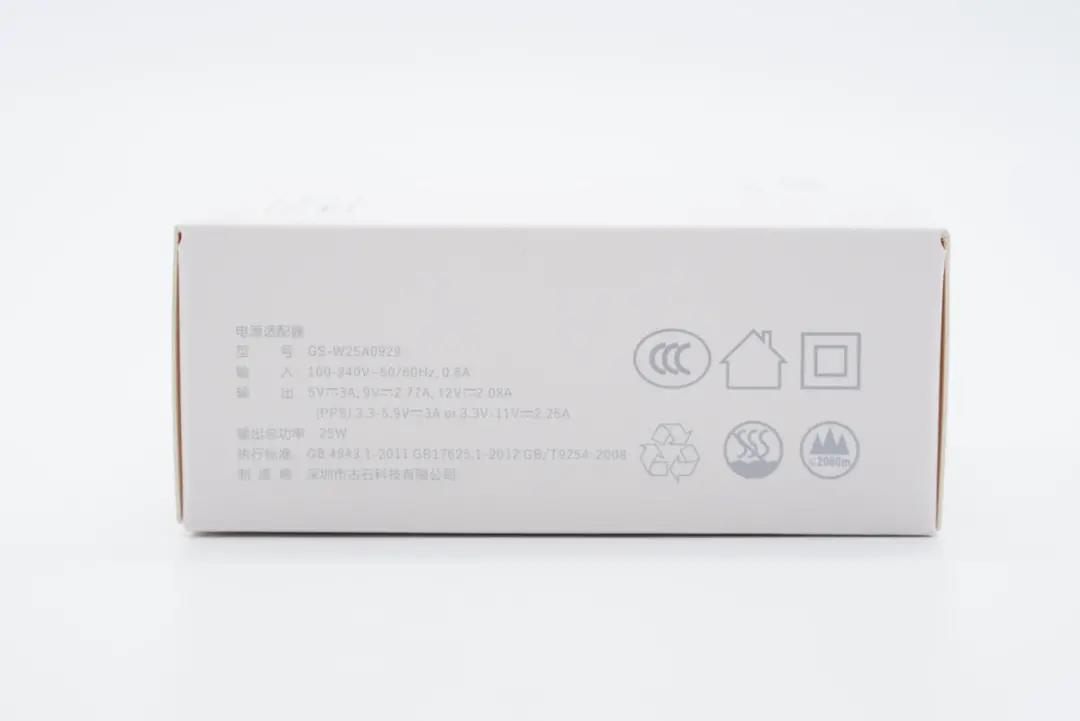

侧面印有充电器参数信息。

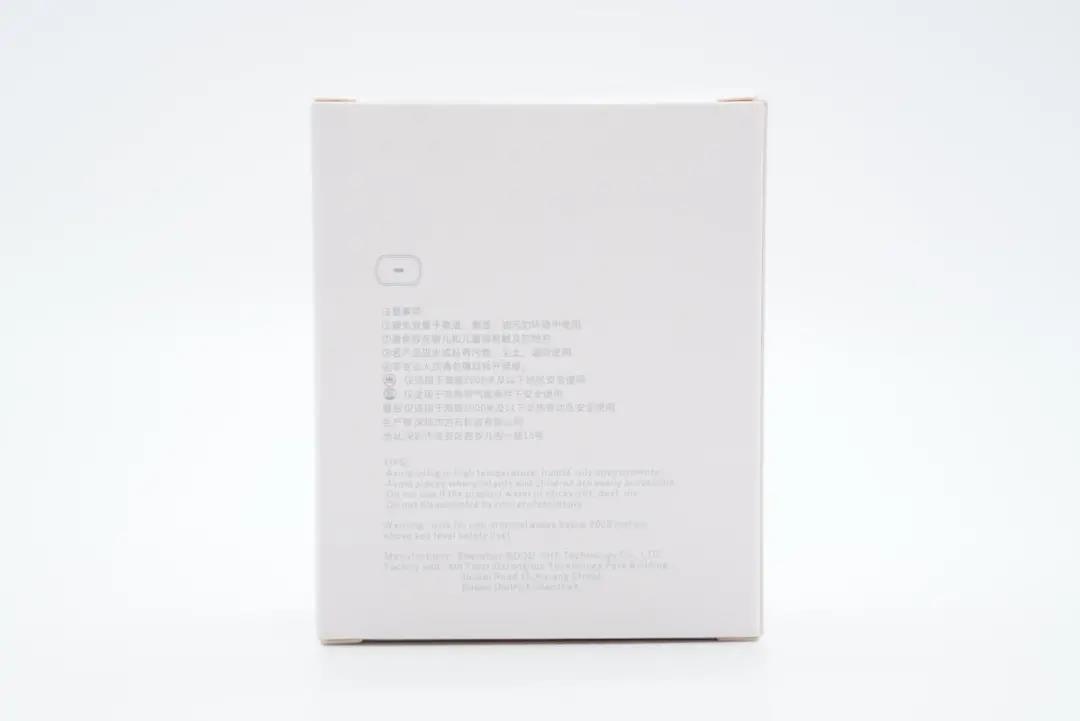

背面印有充电器相关注意事项。

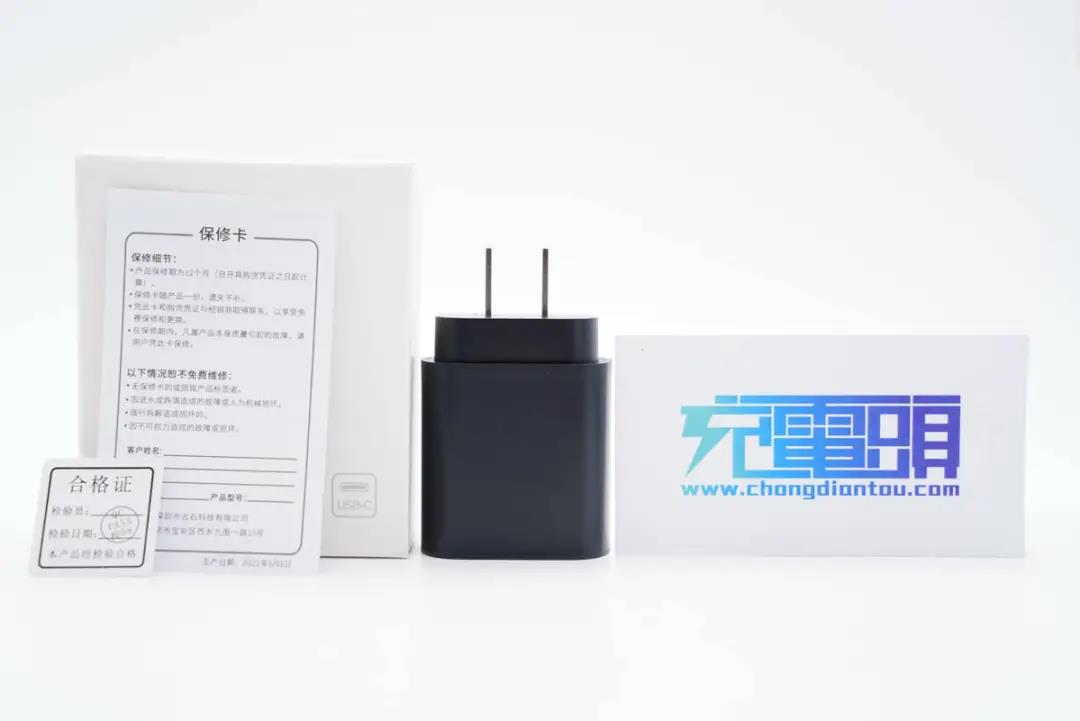

包装内含充电器、合格证和保修卡。

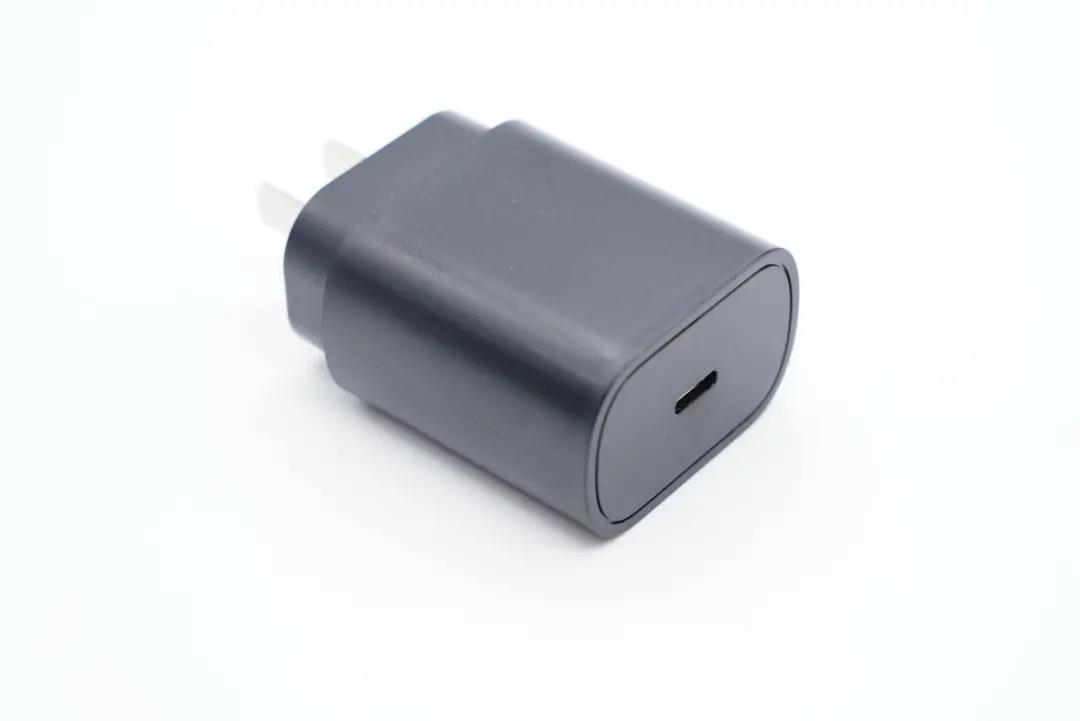

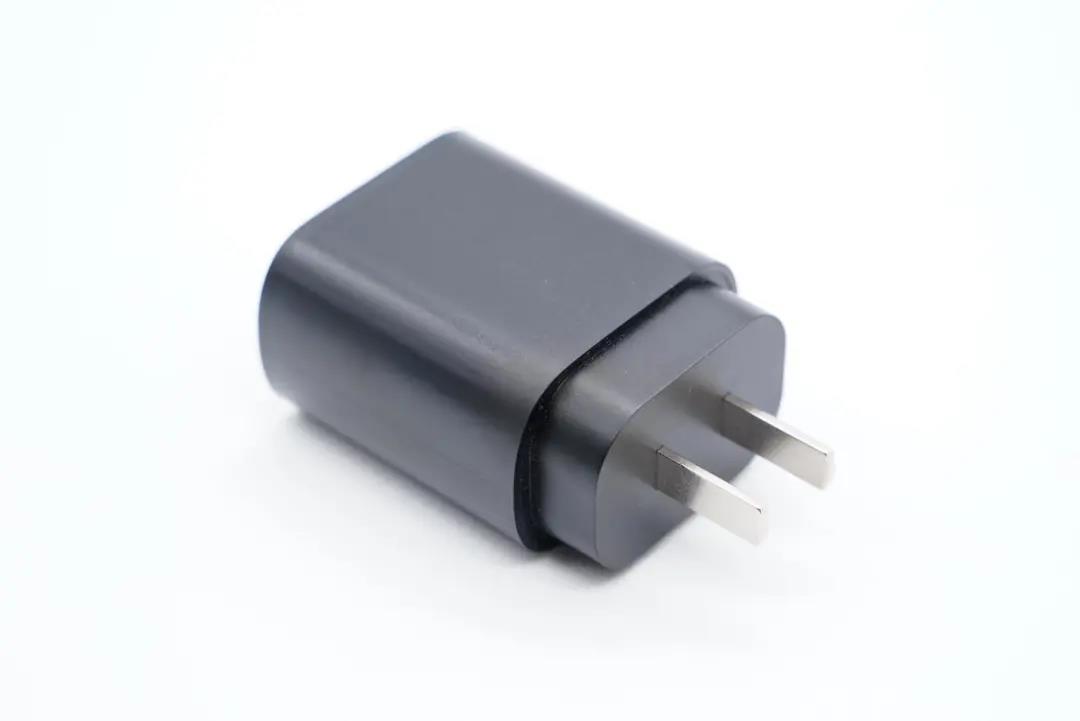

充电器采用经典直板造型设计,PC材质黑色外壳表面哑光处理,两侧过渡圆润,整体十分简洁。





输入端设有小一圈凸出外壳,配备固定国标插脚。

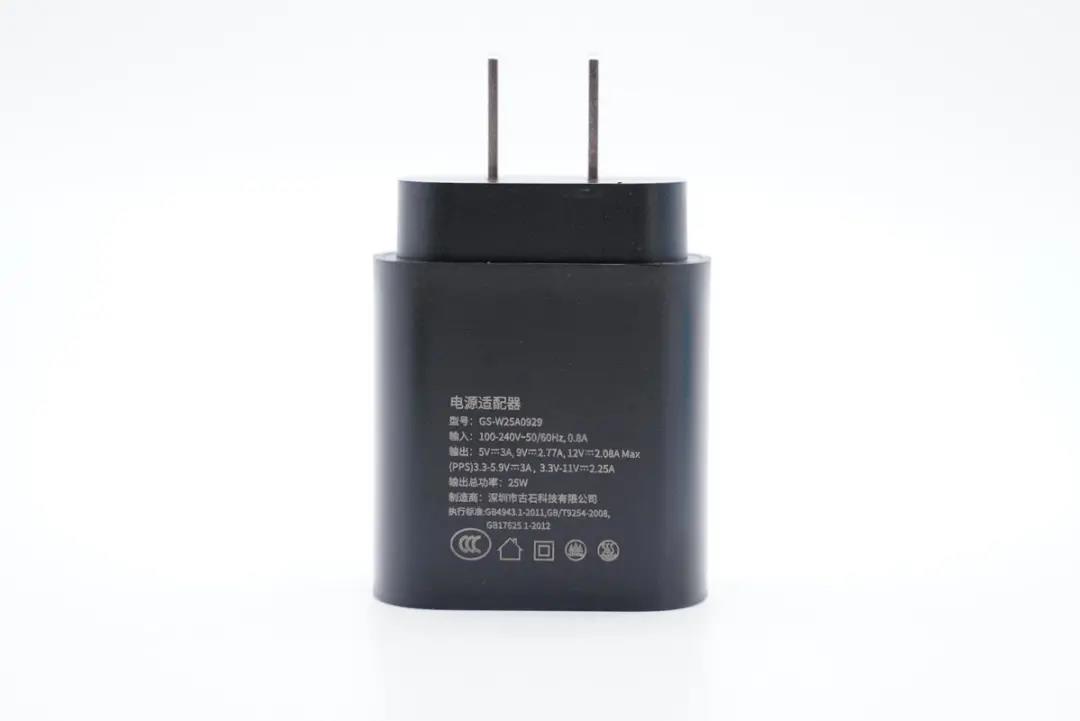

机身背面印有充电器参数信息

型号:GS-W25A0929

输入:100-240V~ 50/60Hz 0.8A

输出:5V3A、9V2.77A、12V2.08A

PPS:3.3-5.9V3A、3.3-11V2.25A

输出总功率:25W

制造商:深圳市古石科技有限公司

充电器已经通过了CCC认证。

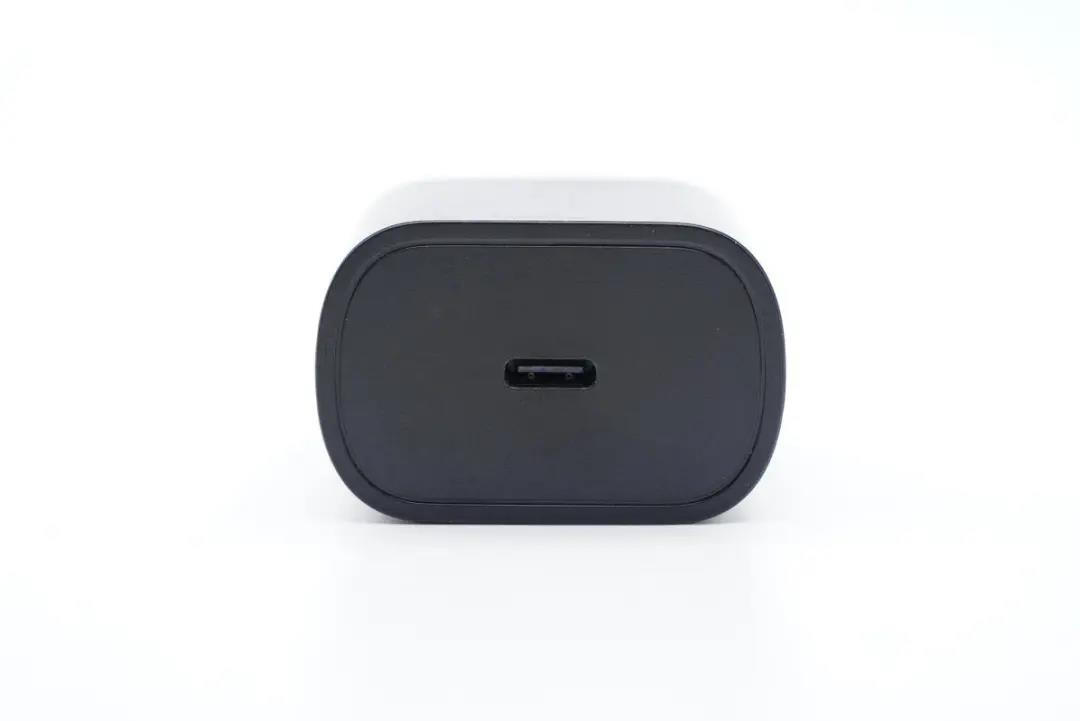

输出顶面配有单USB-C接口,居中设计,黑色胶芯不露铜。

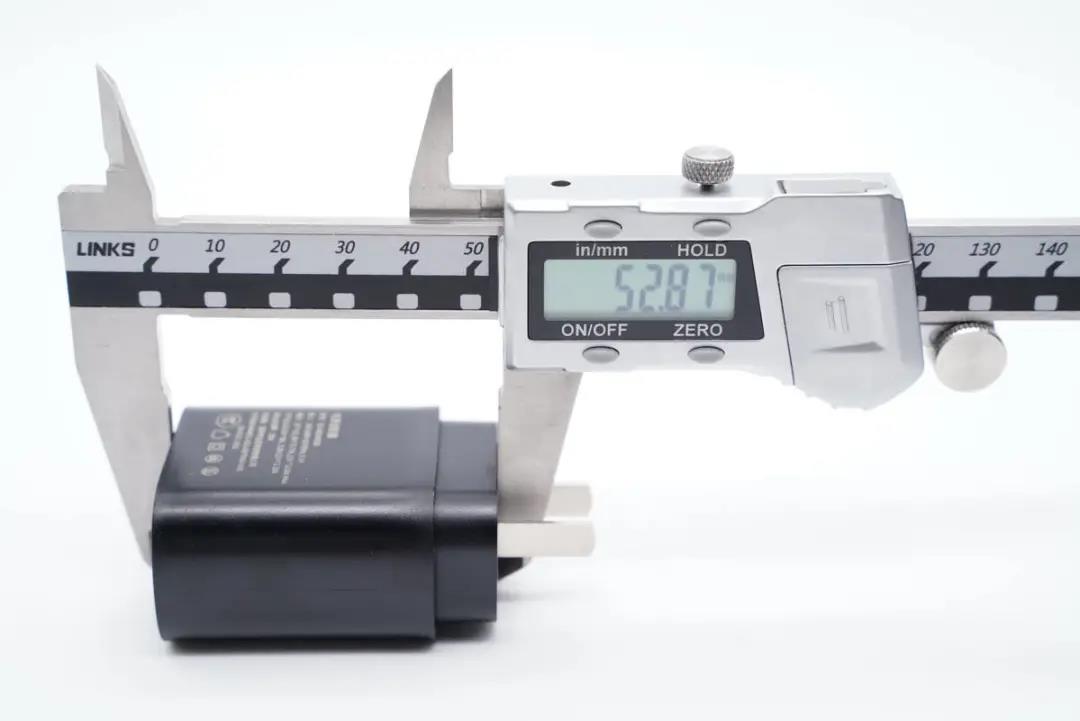

测得充电器机身总长度为52.87mm。

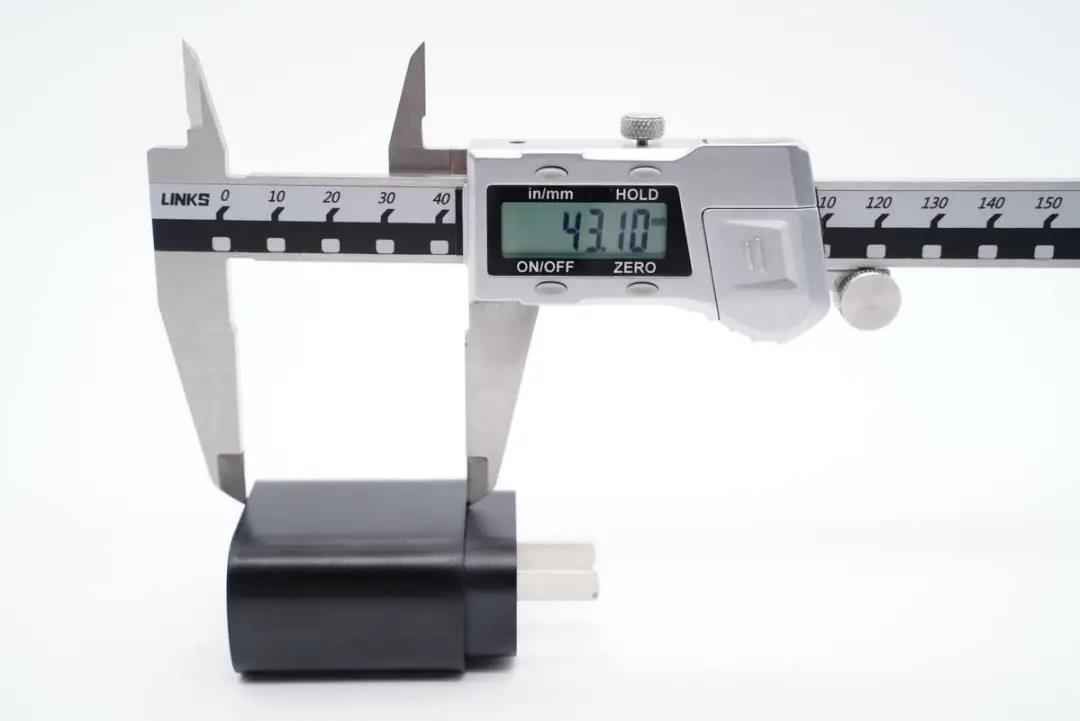

主体机身长度为43.1mm。

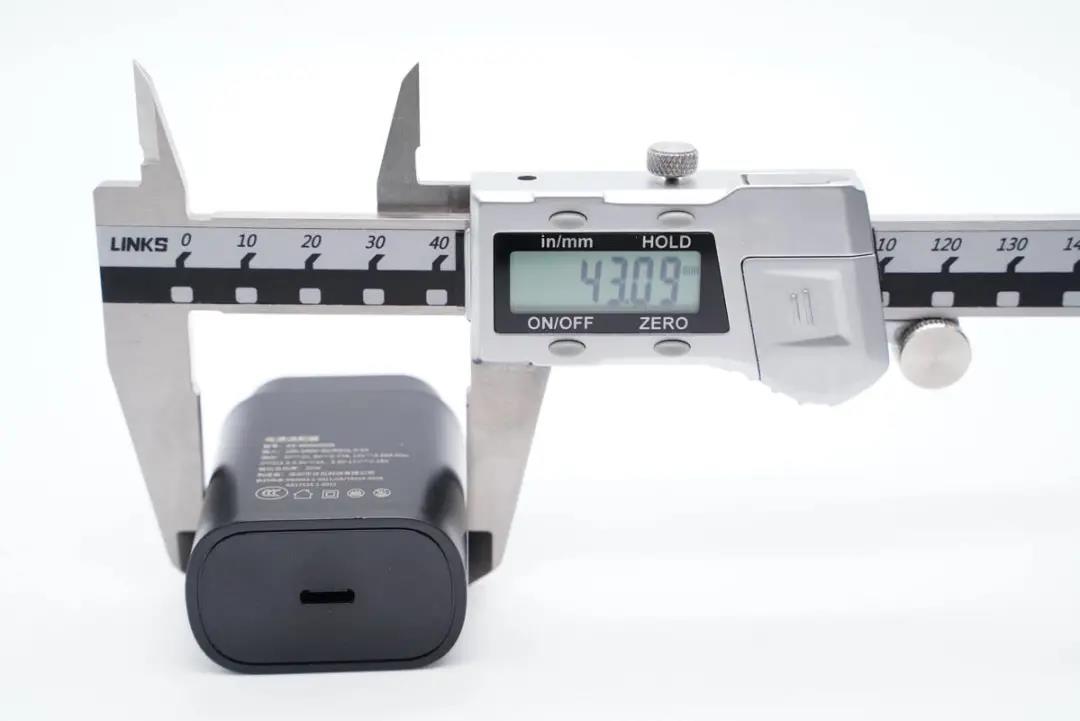

宽度为43.09mm。

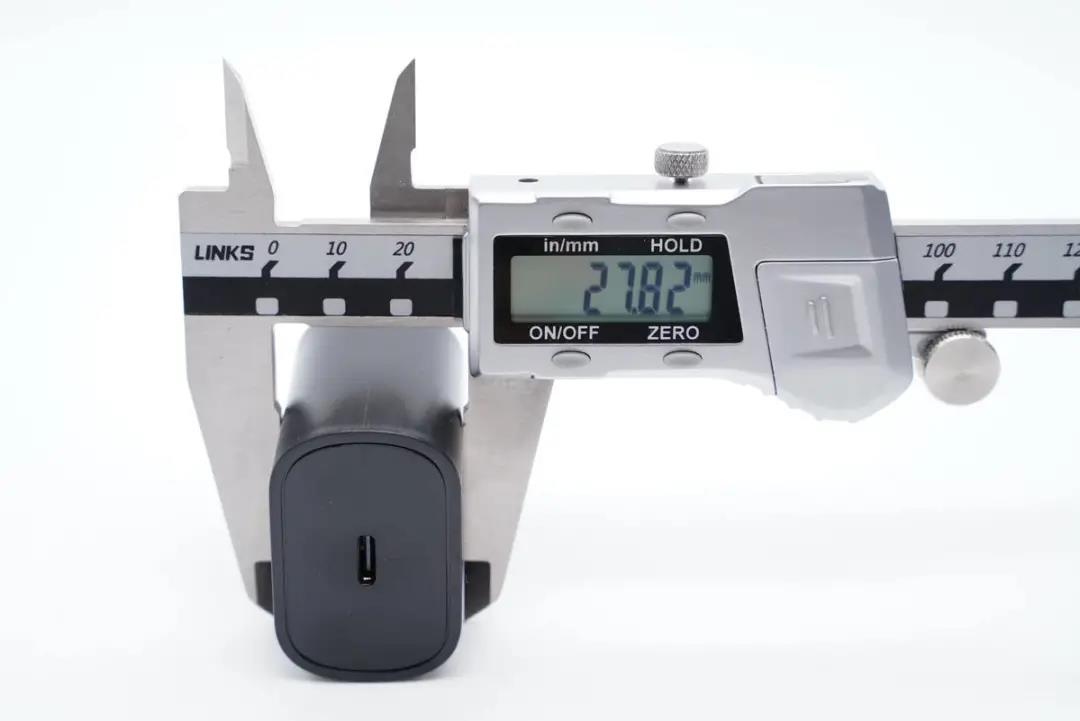

厚度为27.82mm。

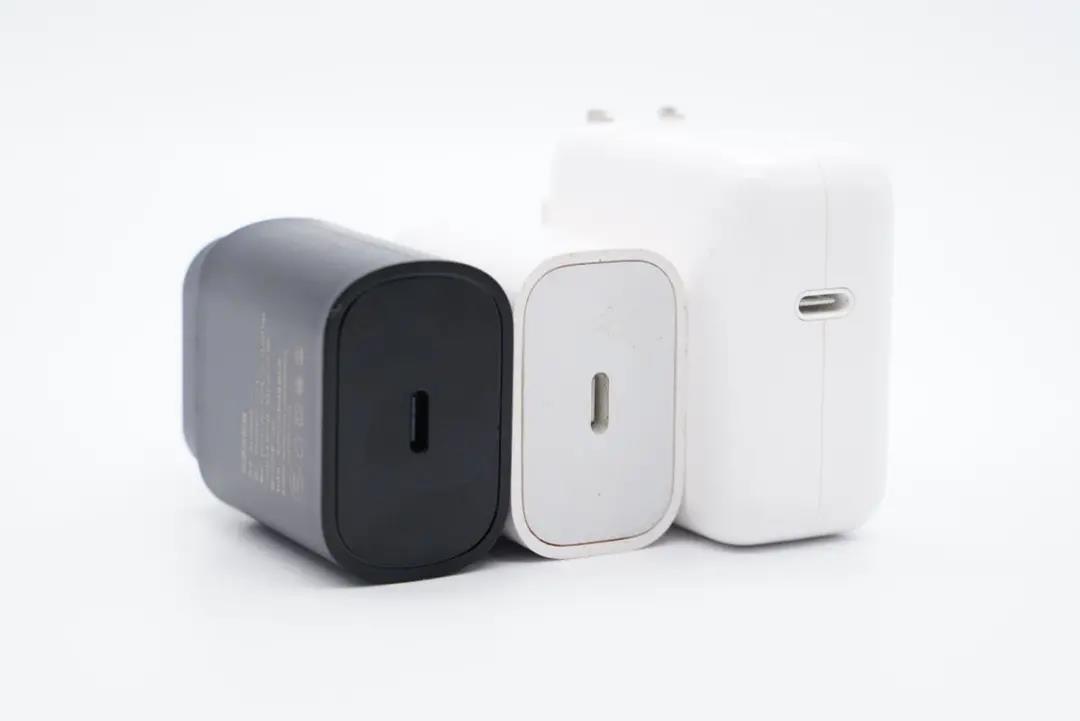

和苹果20W(中)以及30W(右)充电器直观对比。

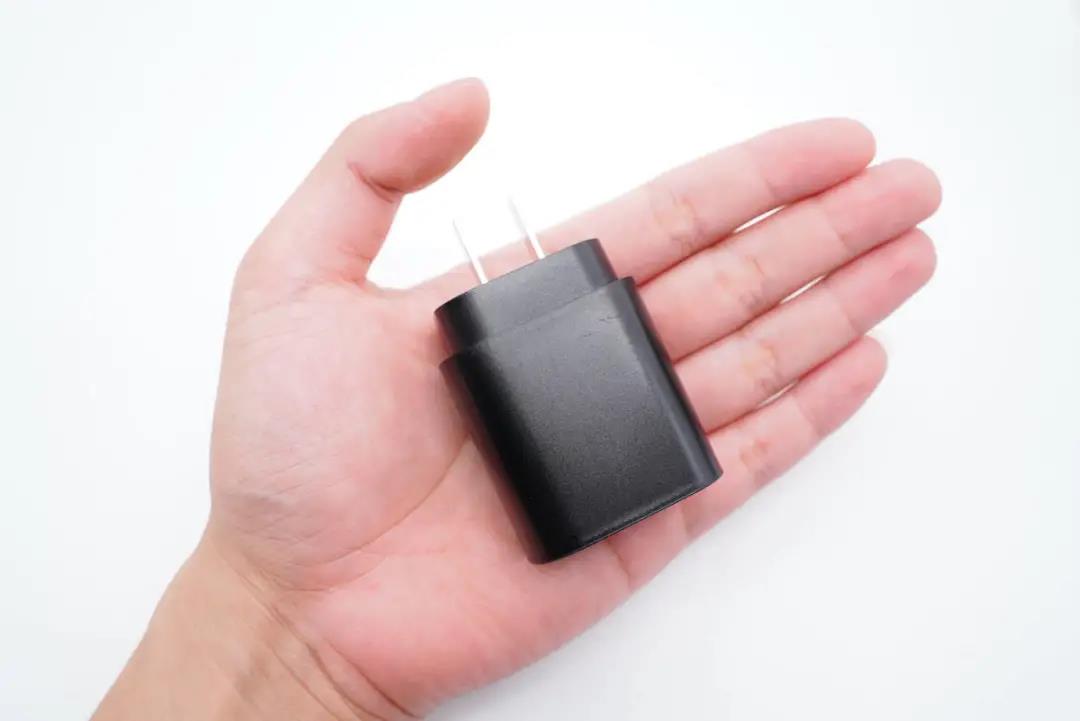

充电器拿在手上的大小直观感受。

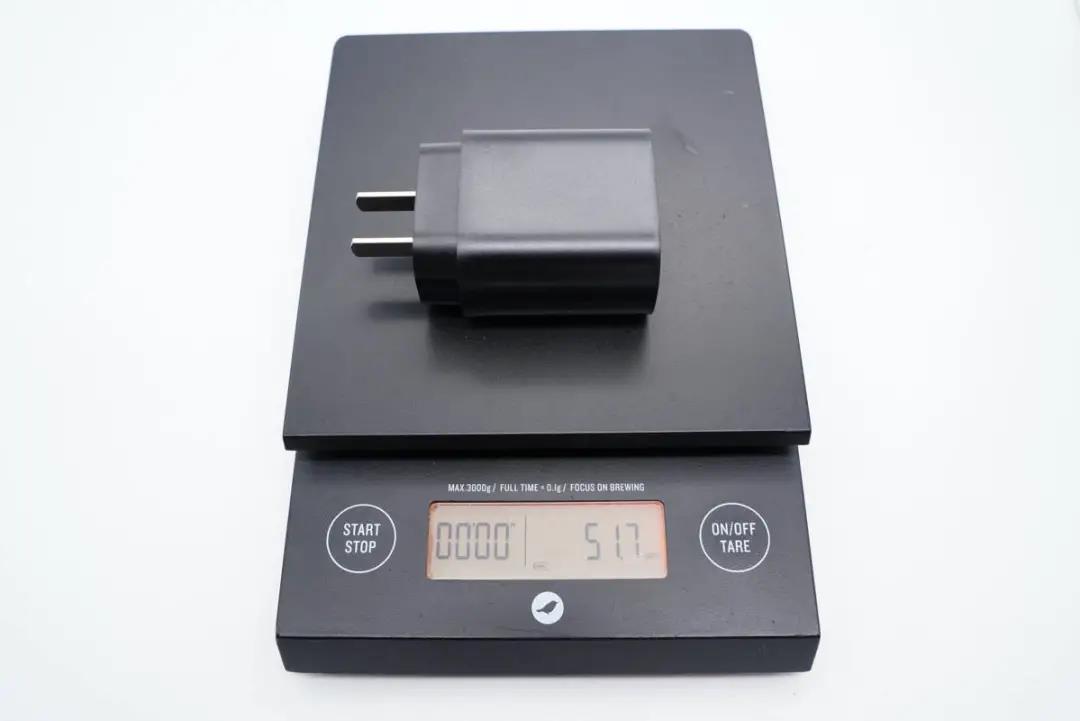

净重约为52g。

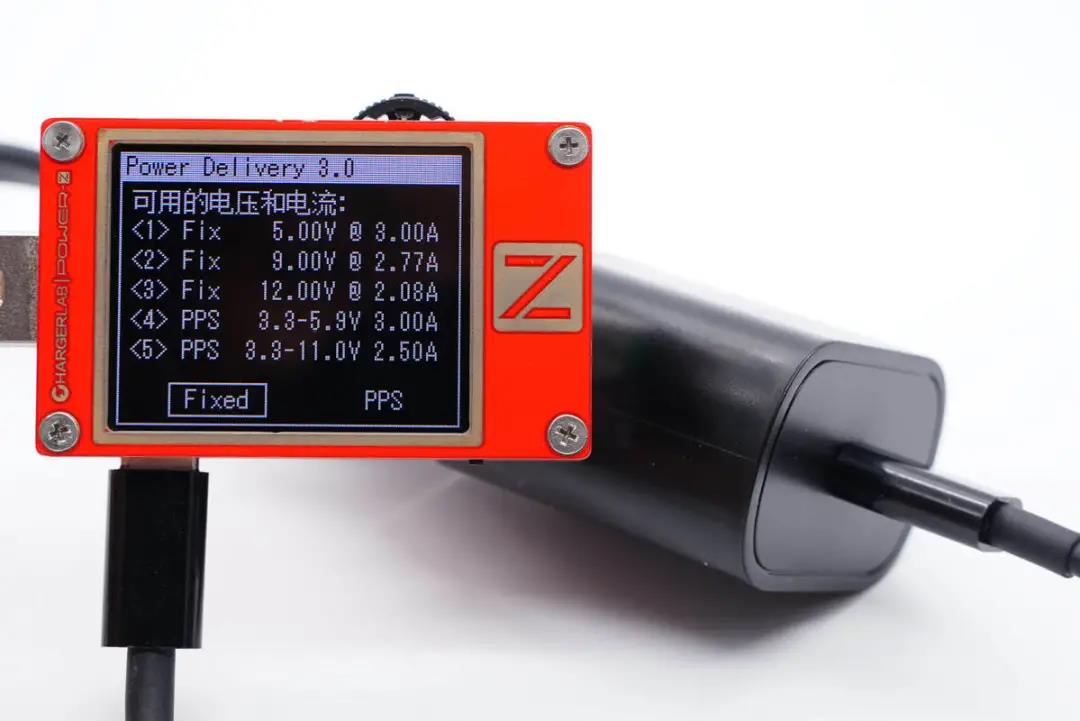

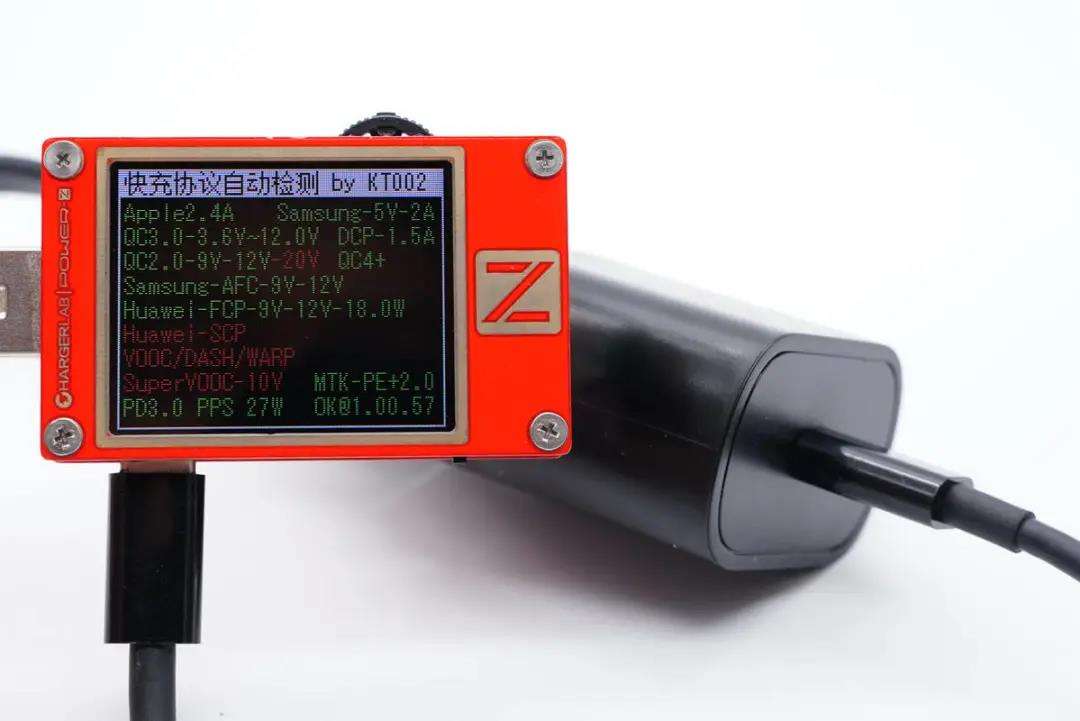

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS快充协议。





此外PDO报文显示C口还具备5V3A、9V2.77A、12V2.08A三组固定电压档位,以及3.3-5.9V3A和3.3-11V2.5A两组PPS电压档位。



二、古石科技25W充电器拆解

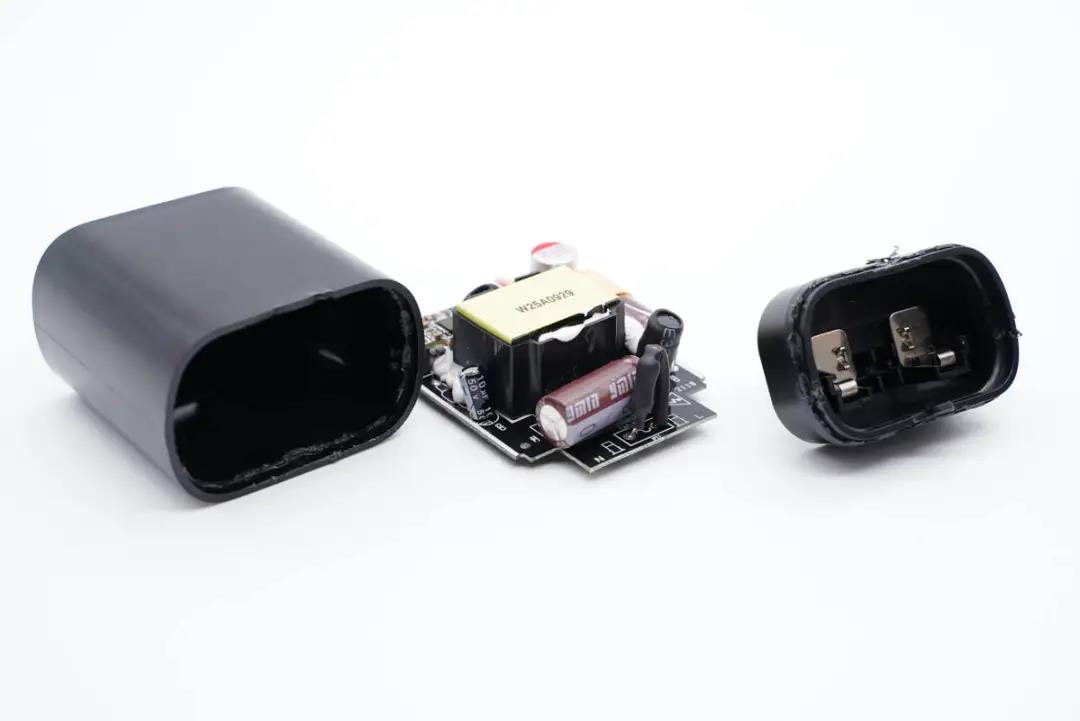

凸出外壳为独立部分,与主体外壳超声波焊接封装,输入端采用金属弹片接触式通电设计。

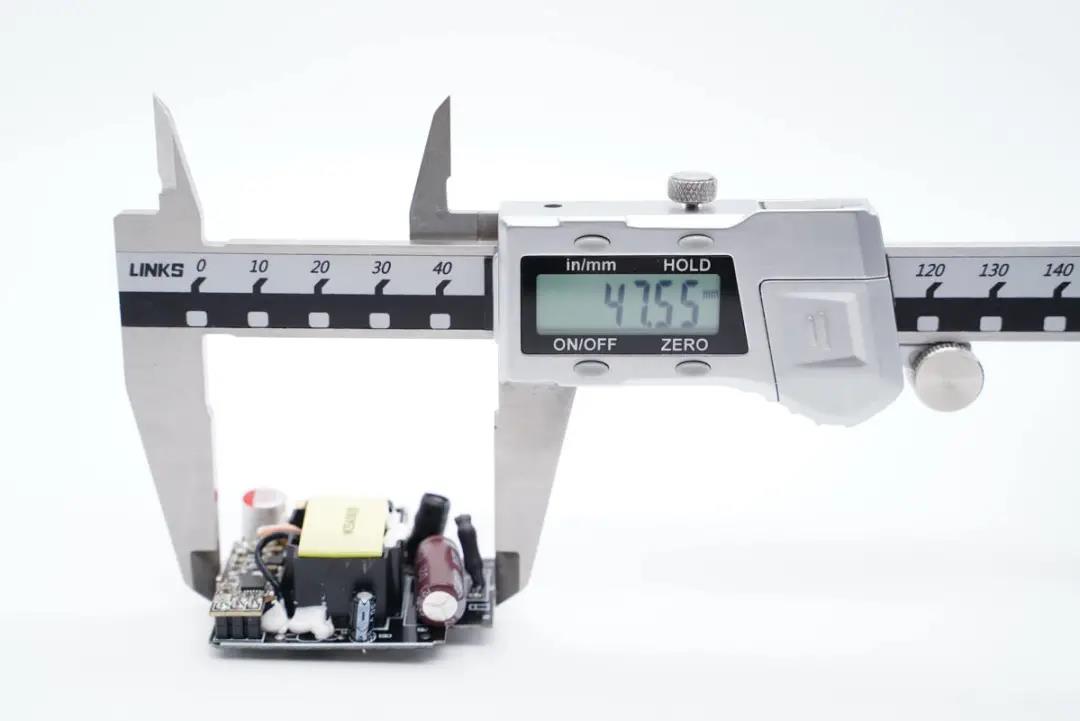

测得模块长度为47.55mm。

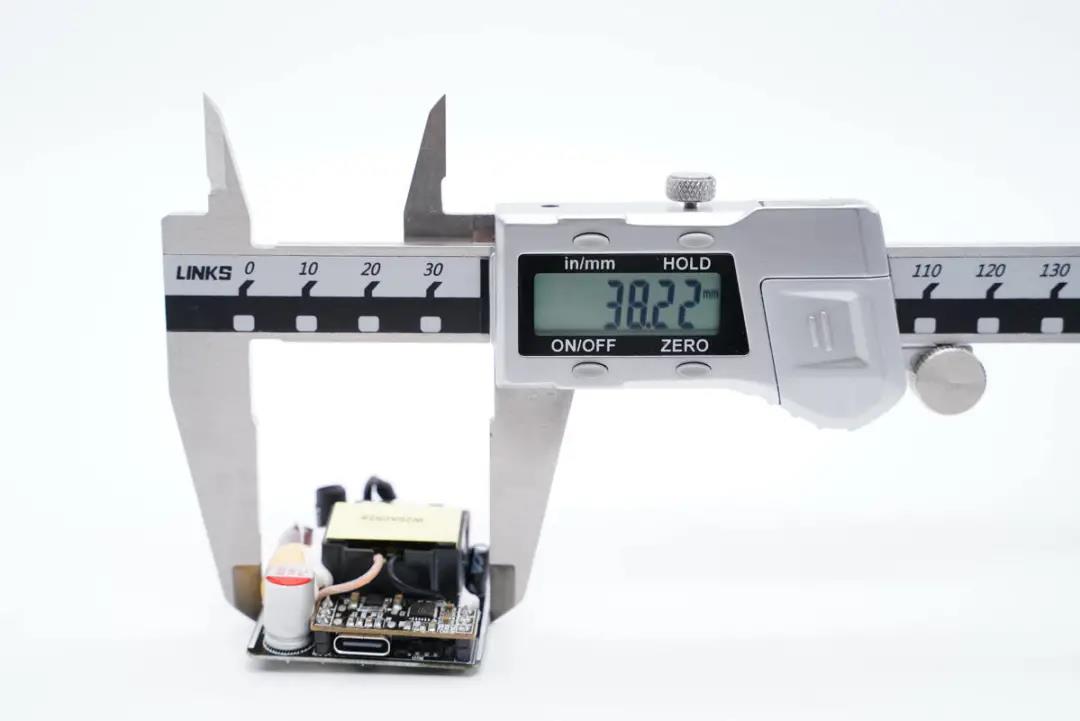

宽度为38.22mm。

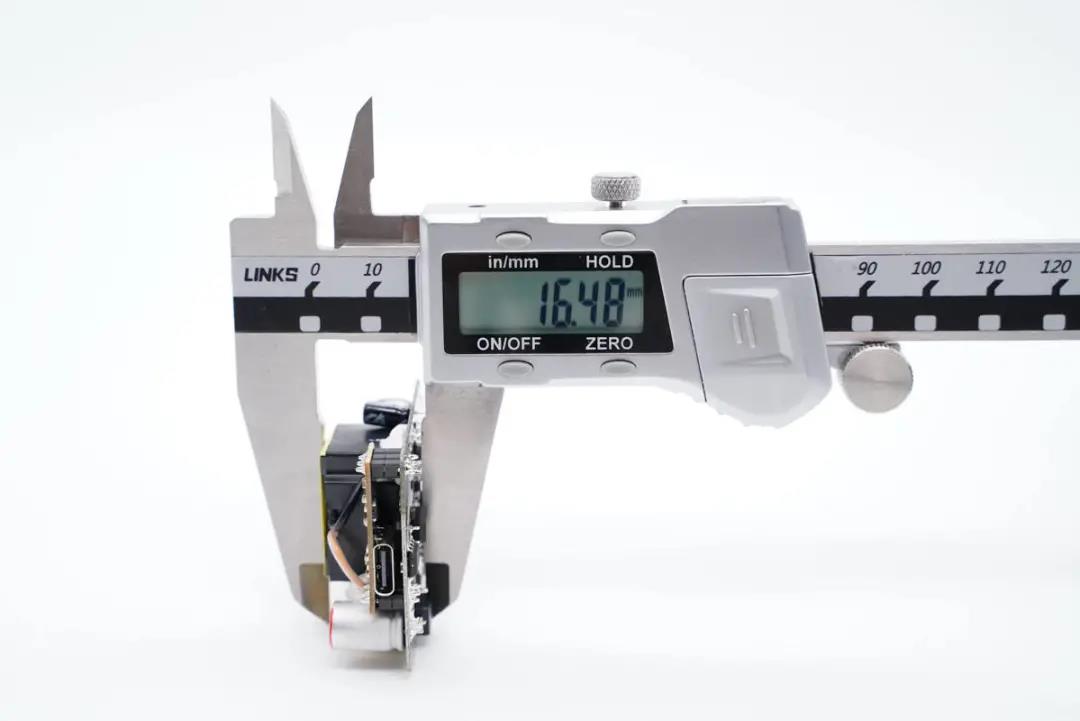

厚度为16.48mm。

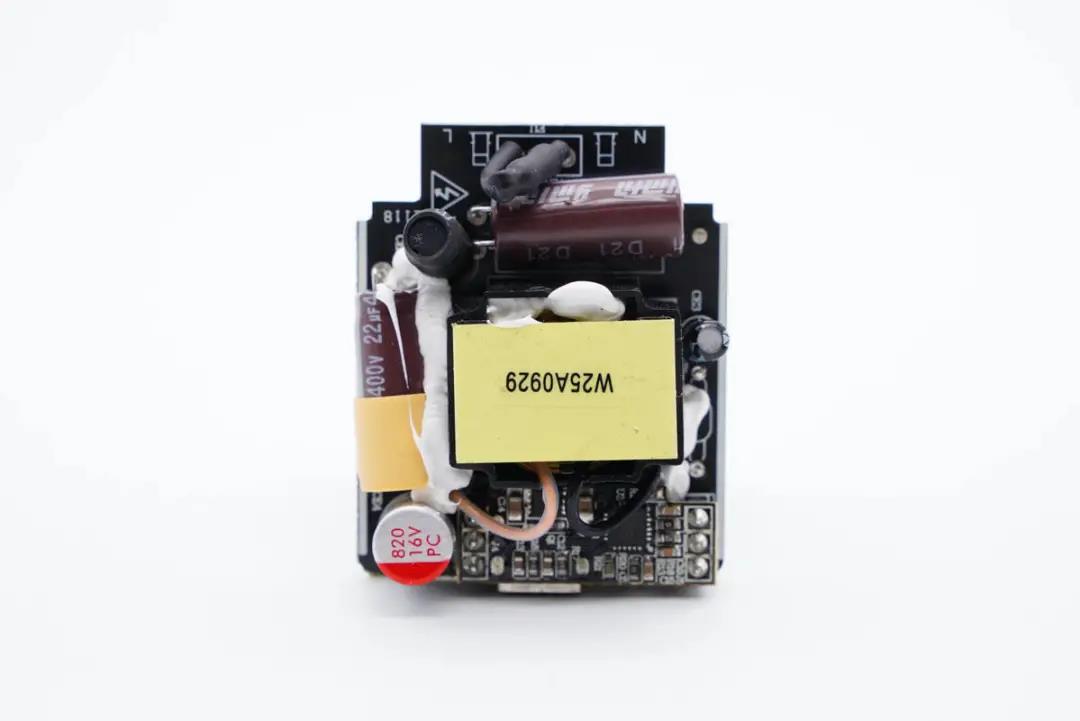

主板正面一览,前端左侧各横置一颗高压滤波电解电容,左侧的与输出固态电容之间还套有绝缘胶套并打胶加固。

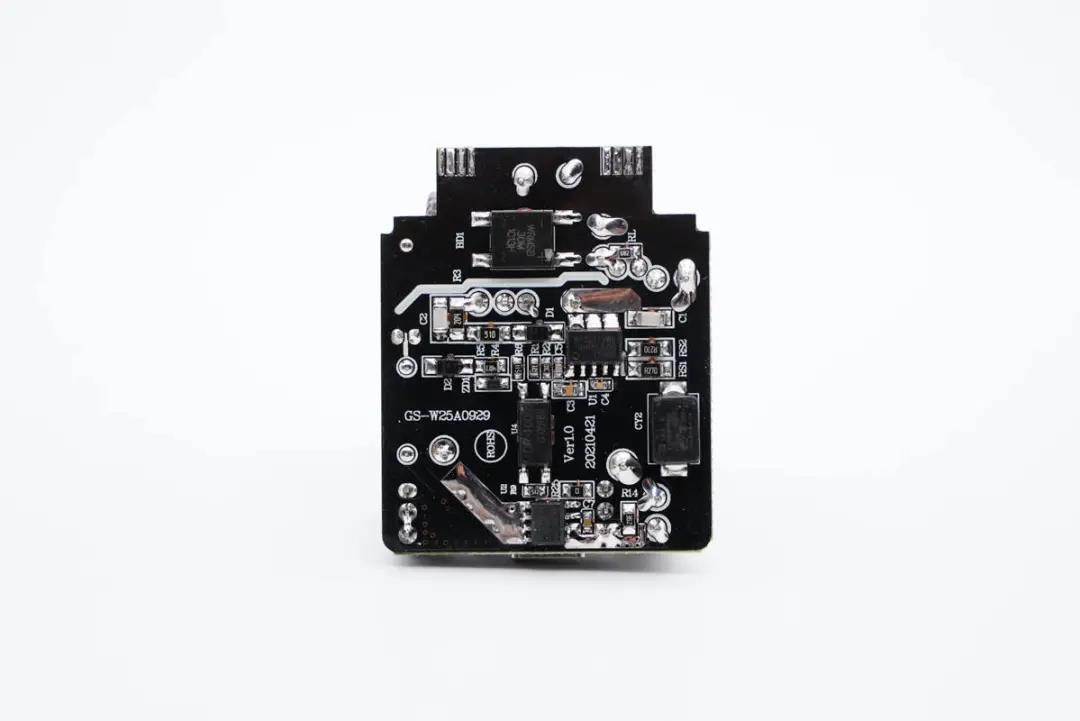

主板背面一览,开关电源主控芯片和同步整流芯片均内置MOS管,集成度高。



通过观察发现,充电器采用QR开关电源宽范围输出,协议芯片控制输出电压的经典架构设计,下面我们从输入端开始了解各元器件的信息。

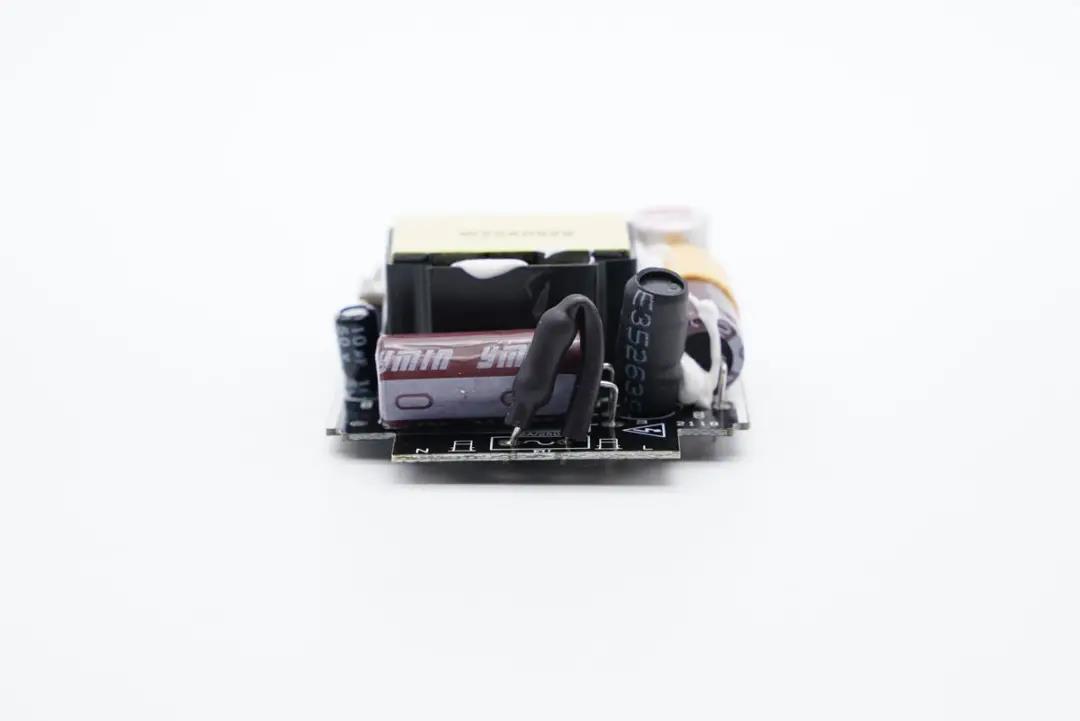

输入端一览,保险电阻、工字电感外套绝缘管保护。

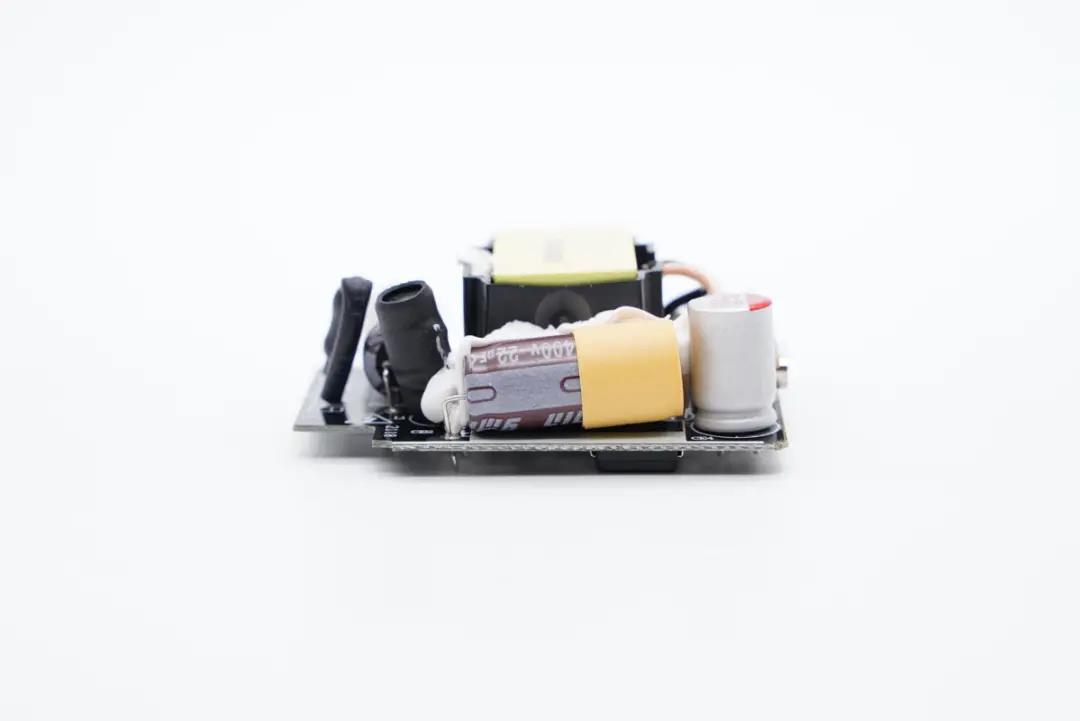

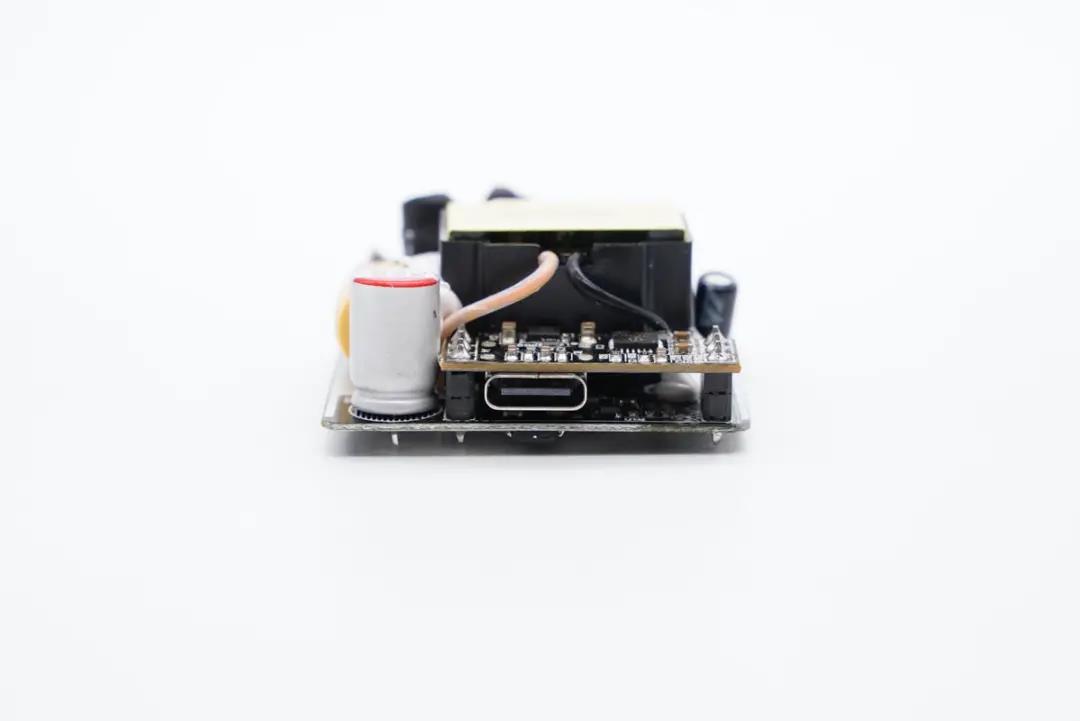

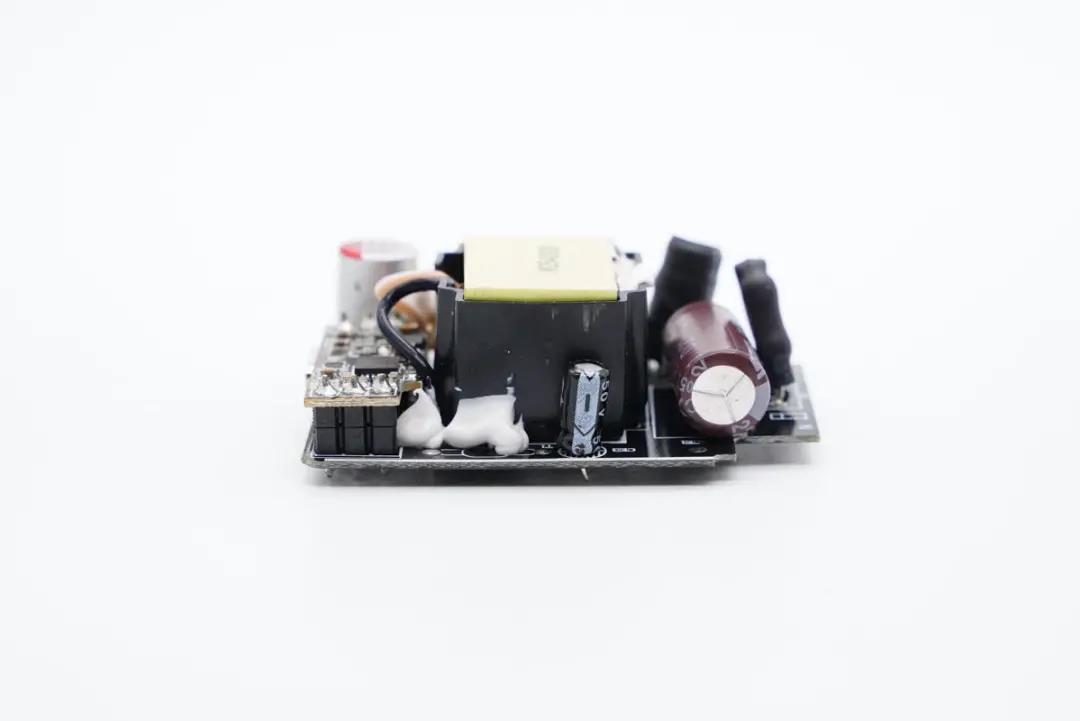

PCB板侧面一览。

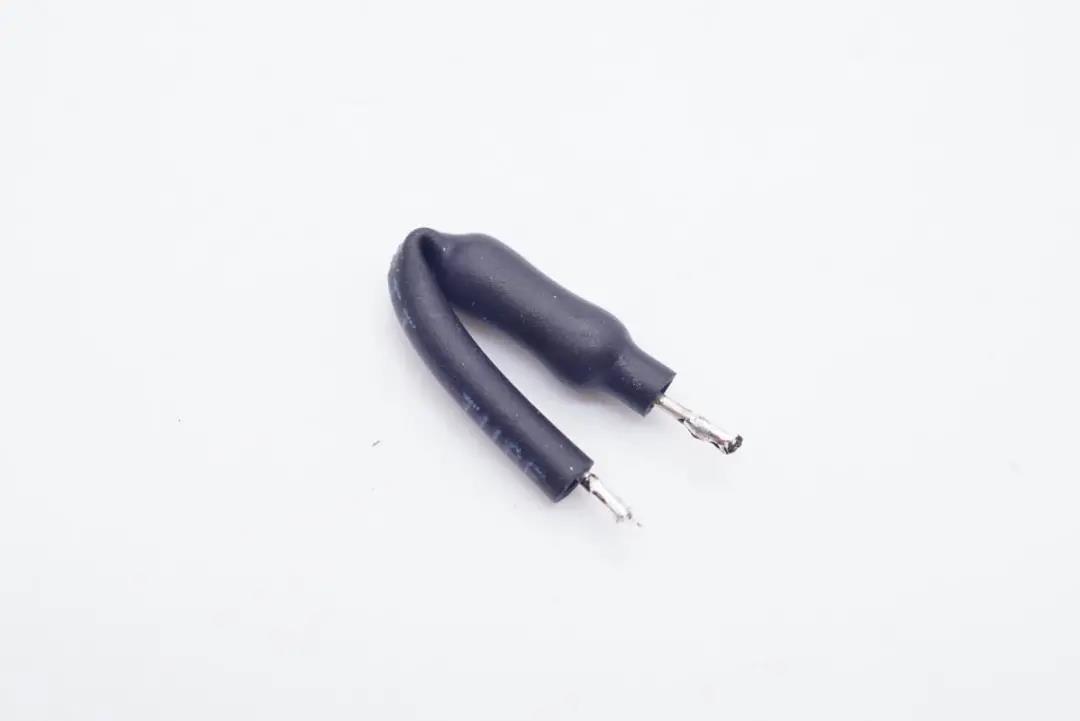

保险电阻特写。

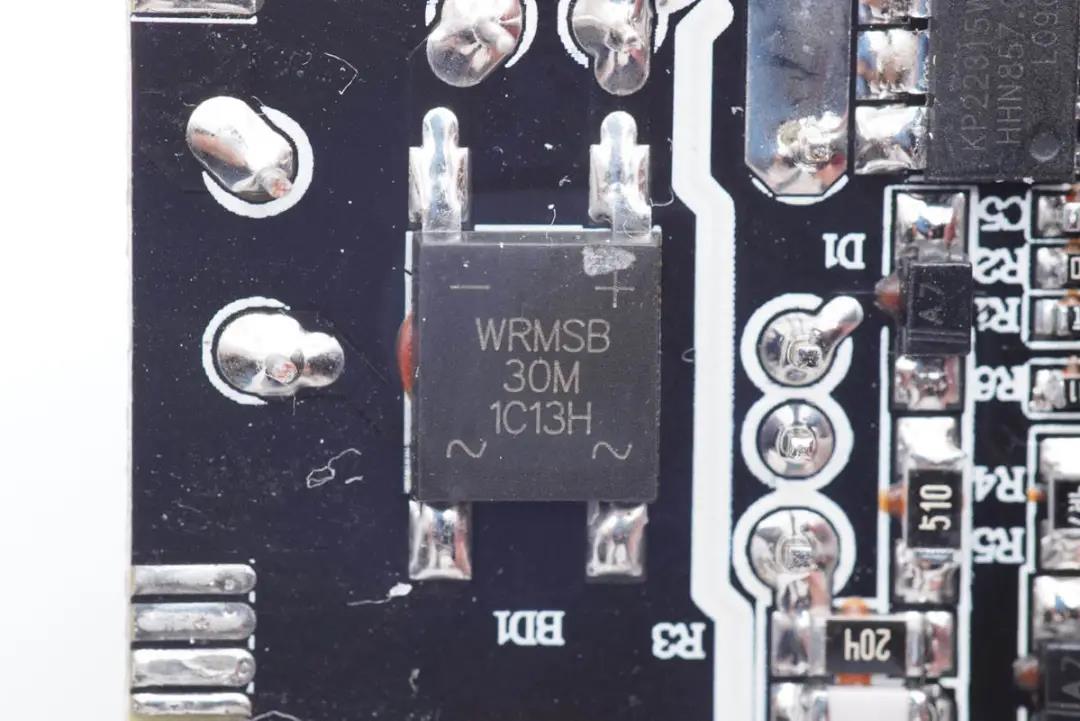

WRMSB30M整流桥来自沃尔德。

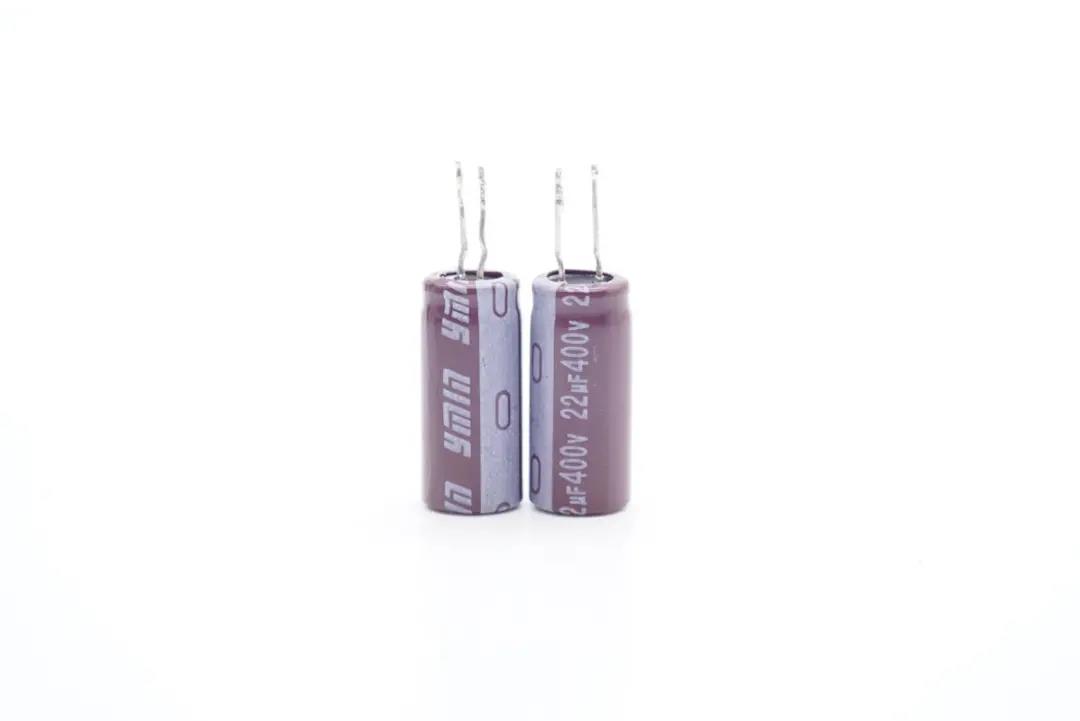

两颗高压滤波电解电容采用永铭KCX系列,规格均为400V 22μF。该系列产品工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。



充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

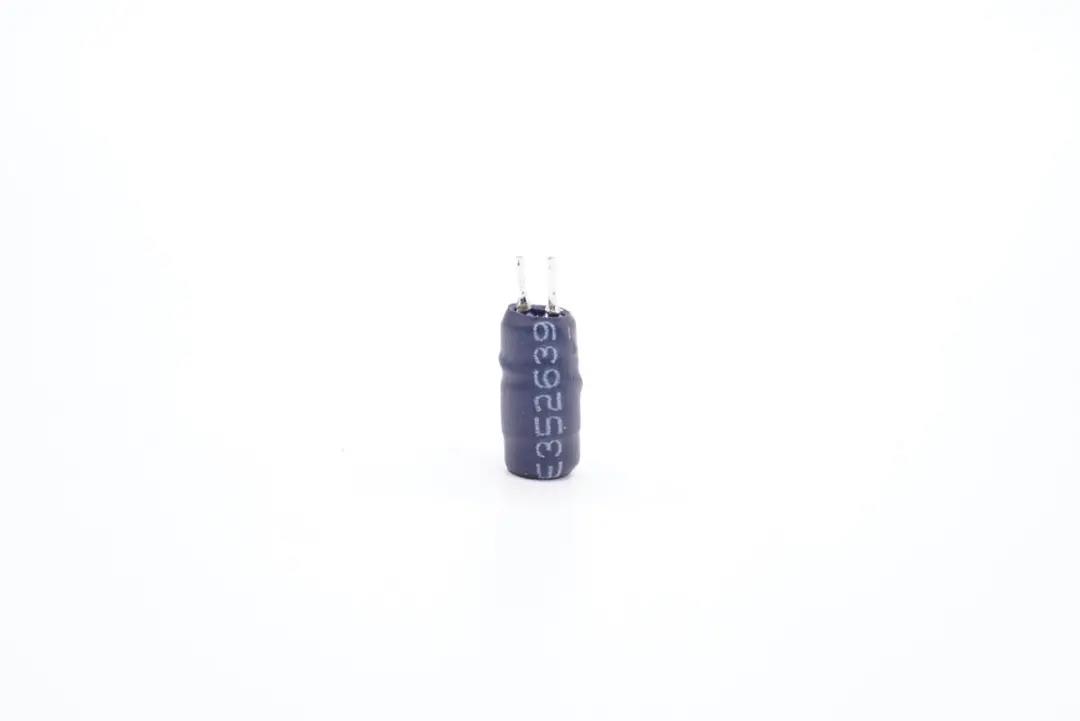

工字电感特写。





板子另一侧设有一颗主控芯片供电电容。

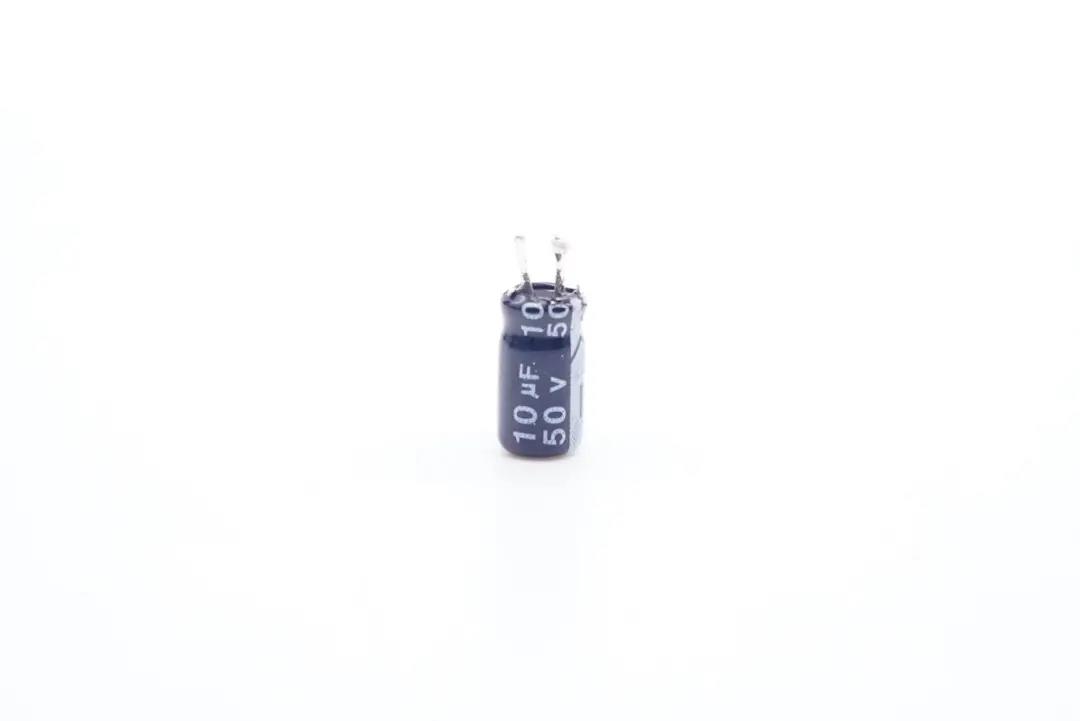

主控芯片供电电容特写,规格为50V 10μF。





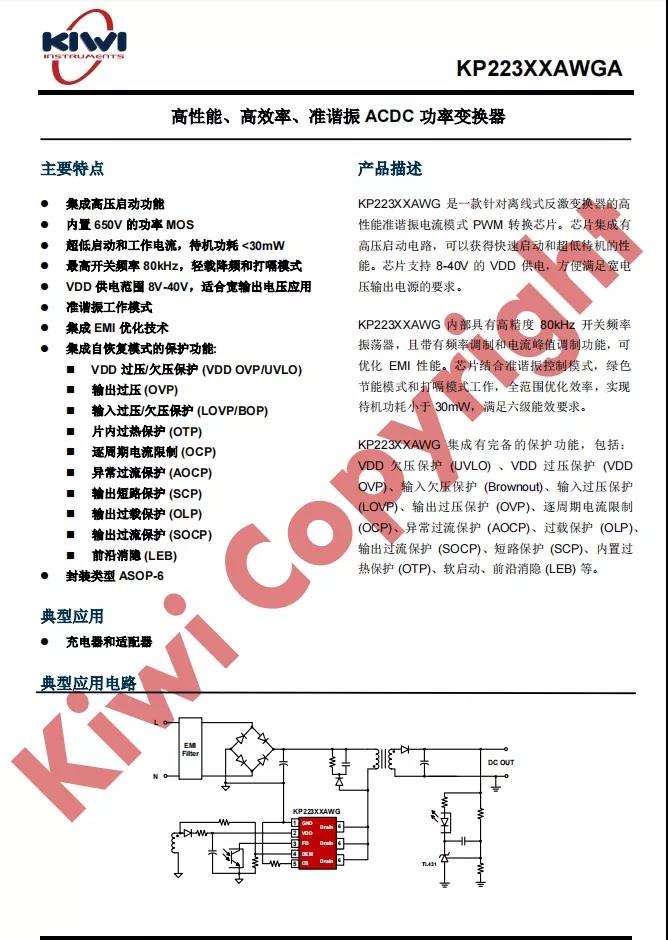

开关电源主控芯片采用必易微KP22315WG,是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片,集成有高压启动电路,可以获得快速启动和超低待机的性能,芯片支持8-40V的VDD供电,方便满足电源宽电压输出的要求。






其内置650V MOS管,内部具有高精度80kHz开关频率振荡器,且带有频率调制和电流峰值调制功能,可优化EMI性能。芯片结合准谐振控制模式,绿色节能模式和打嗝模式工作,全范围优化了系统效率,可实现待机功耗小于30mW,满足六级能效要求,并且集成全面的保护功能。



充电头网拆解了解到,必易微快充芯片还被安克可折叠迷你20W快充NEOQUICK 65W 2C1A三口快充宜丽客45W PD快充充电器THEONE 65W 1A1C快充充电器紫米新款20W PD快充品胜迷你20W 1A1C快充傲基20W PD快充努比亚22.5W方糖快充等快充产品采用。

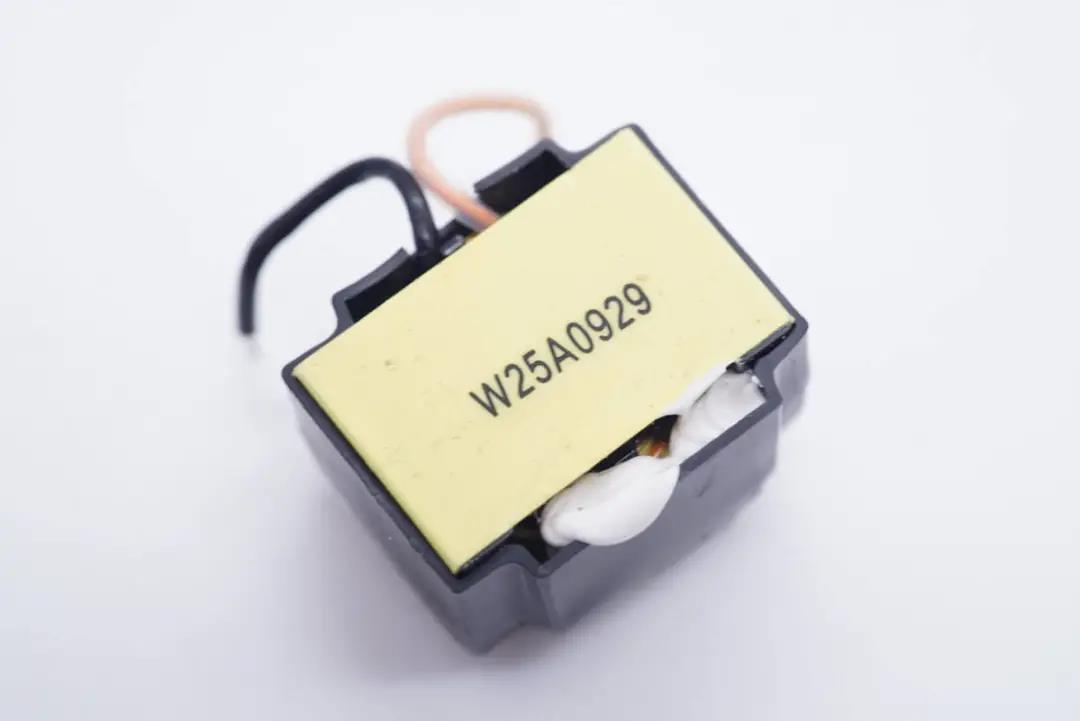

变压器套有塑料外壳绝缘。

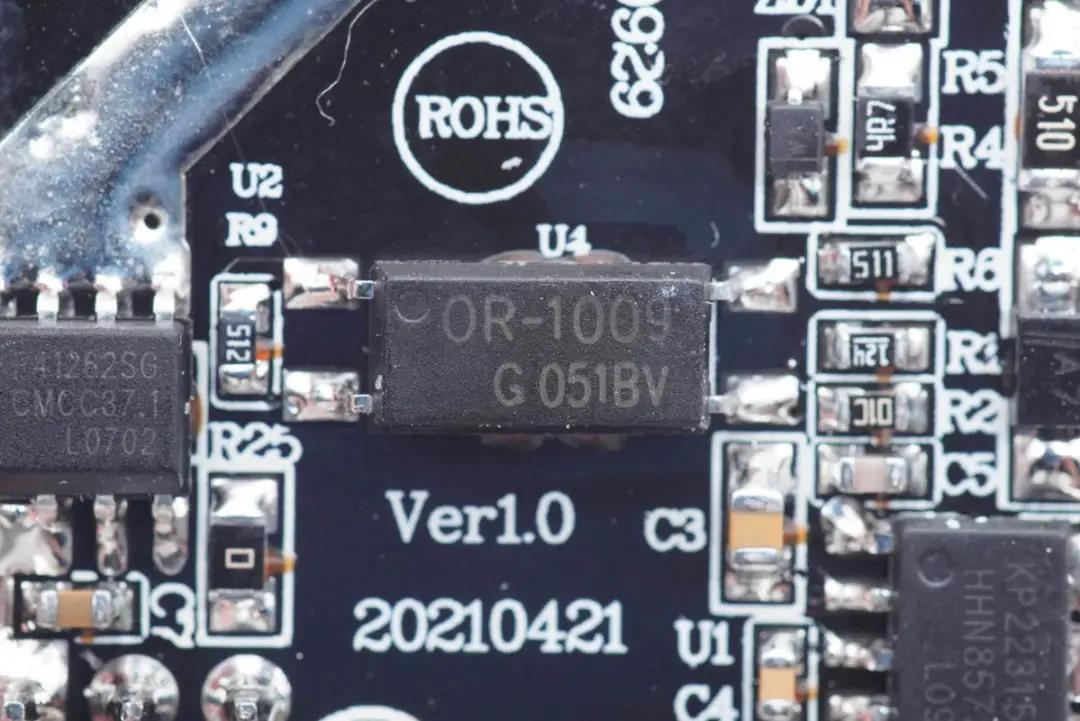

OR-1009光耦,用于初级次级通信,反馈调节输出电压。

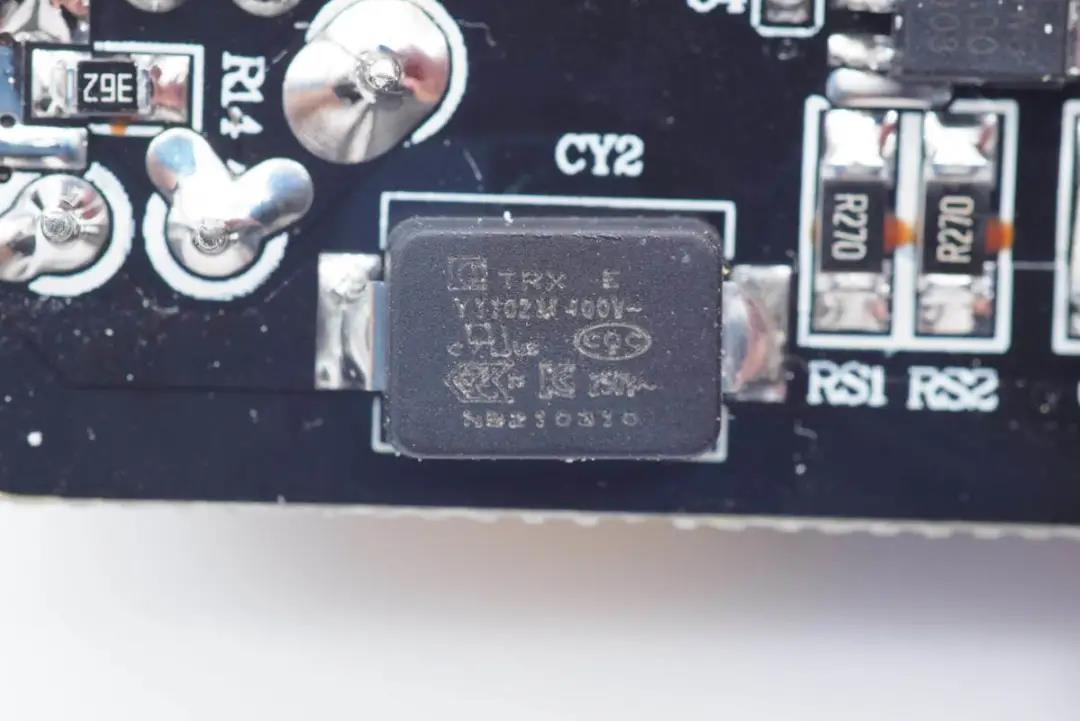

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可





输出端设有协议小板,USB-C母座焊接在小板上。

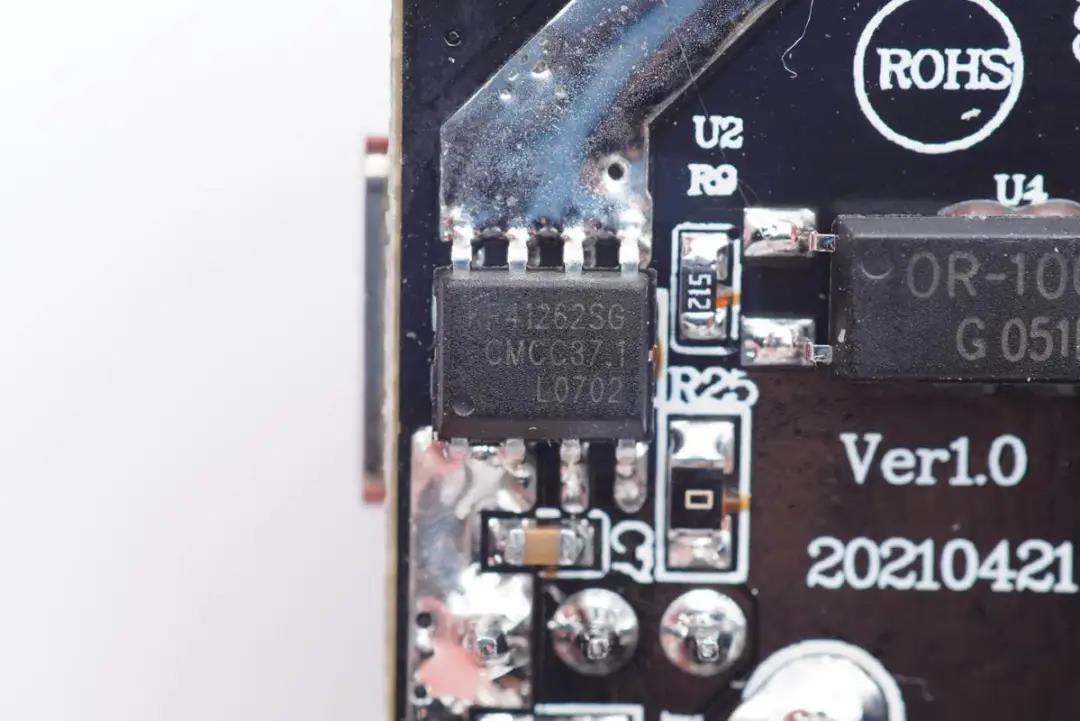

次级同步整流芯片同样采用必易微KP41262SG。这是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关,内置超低导通阻抗MOSFET以提升系统效率。支持High Side和Low Side配置,同时支持系统断续工作模式(DCM)和准谐振工作模式(QR)。





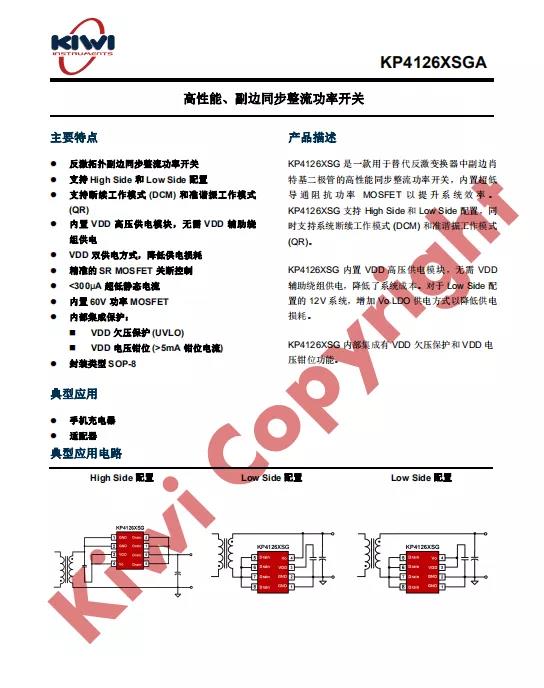

必易微KP41262SG资料信息。

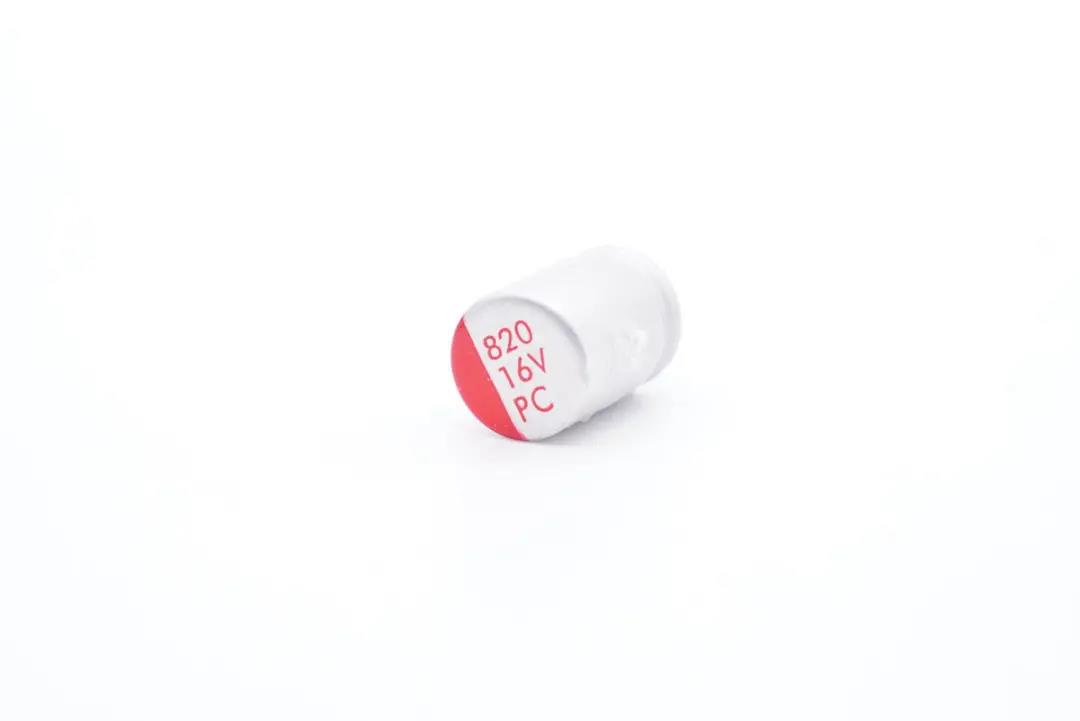

输出滤波固态电容规格为16V 820μF。

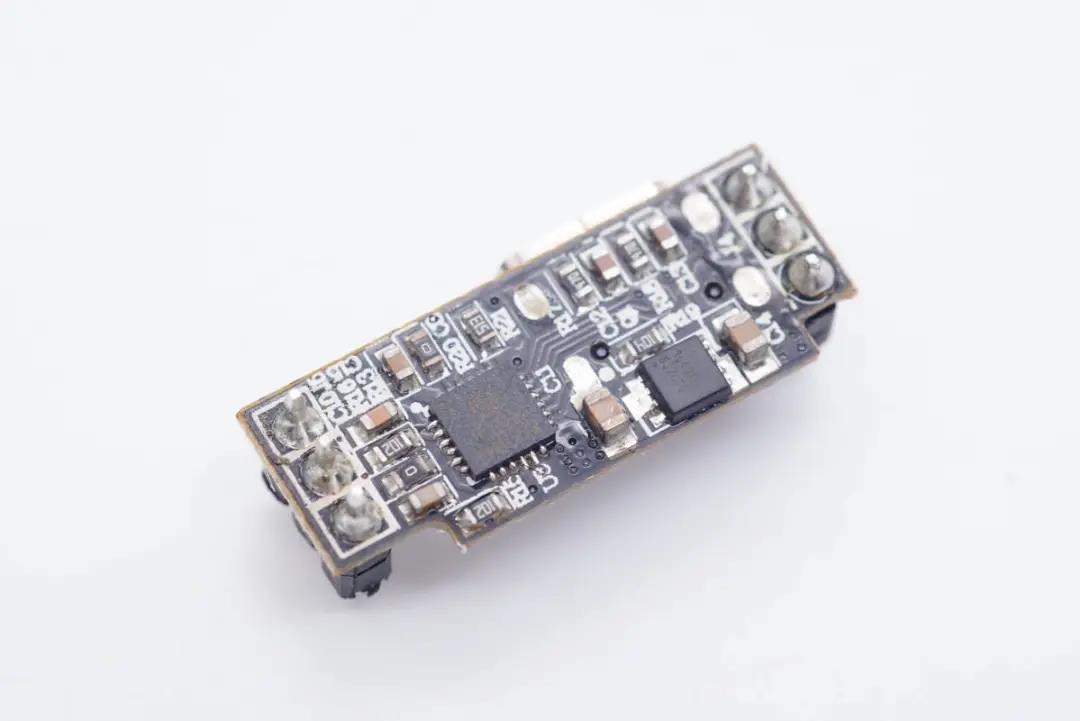

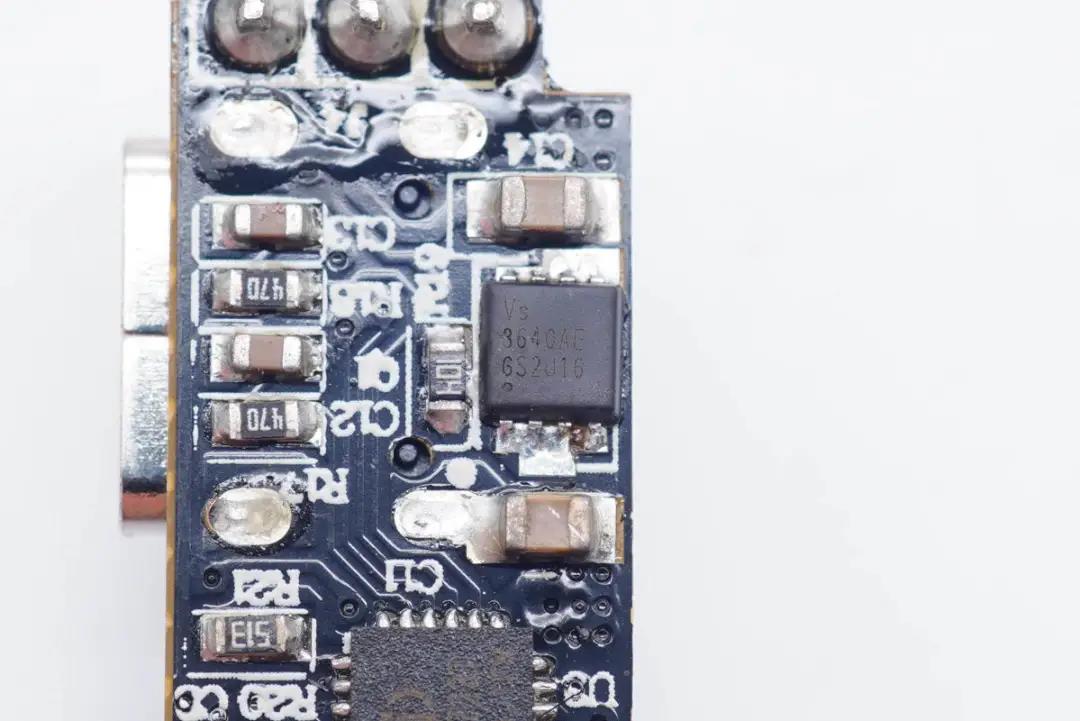

将输出端小板拆下,顶面设有协议芯片和输出VBUS开关管。

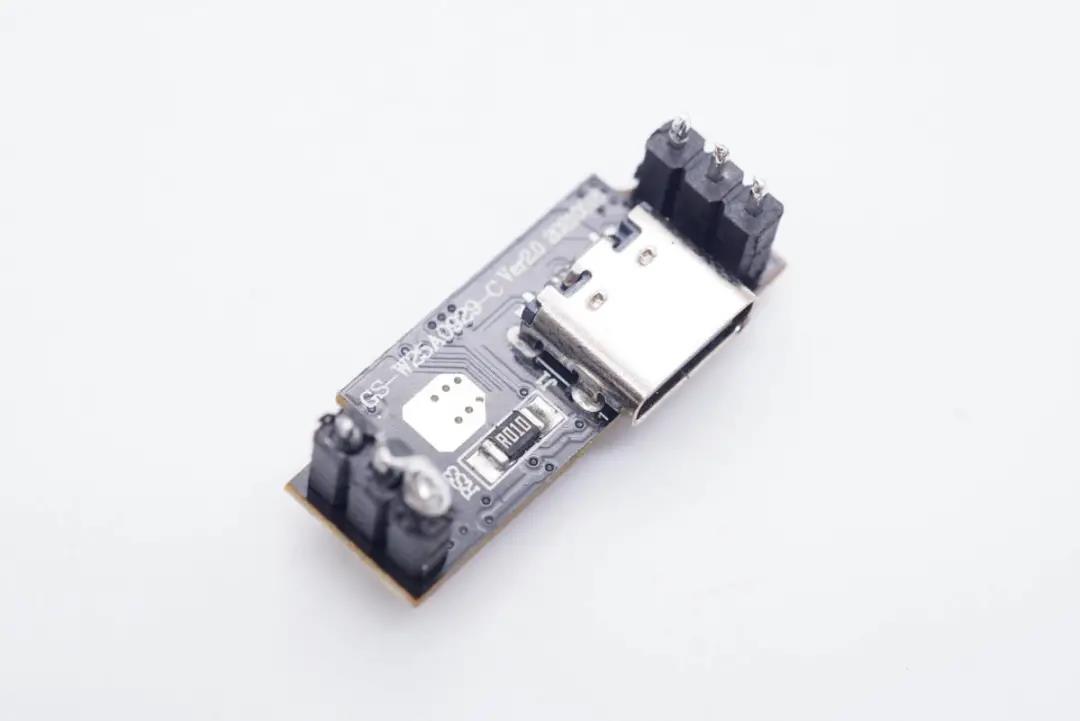

小板背面焊接USB-C母座。

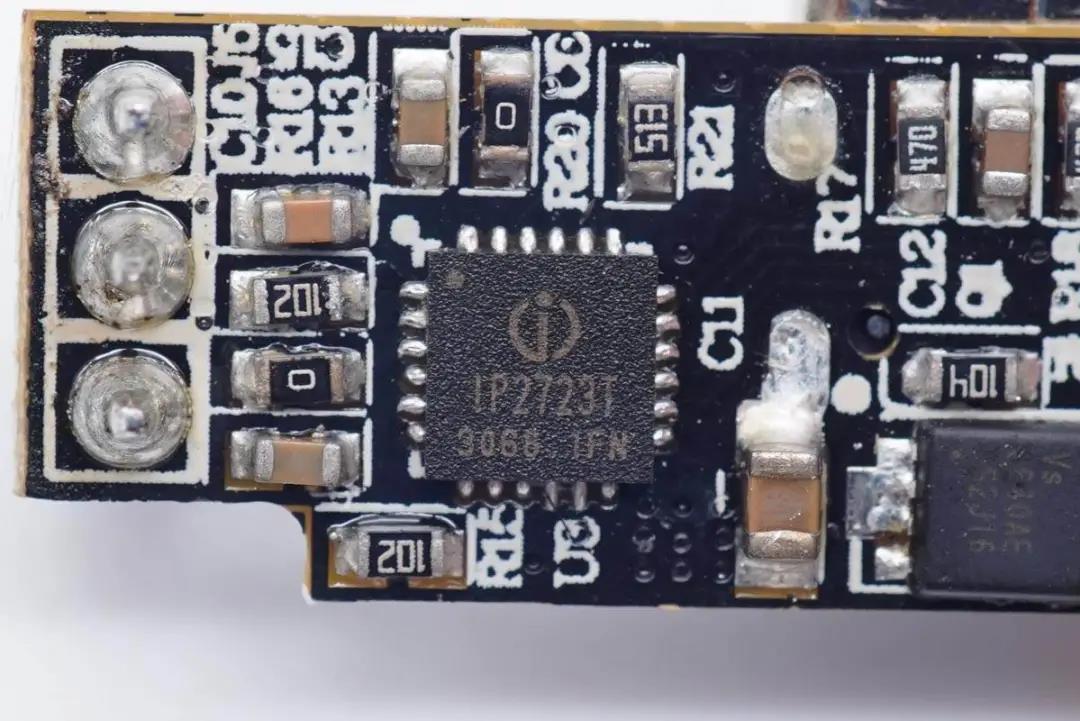

协议芯片采用英集芯IP2723T,该芯片已通过USB IF协会PD3.0 PPS认证,TID:3135,是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。



可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

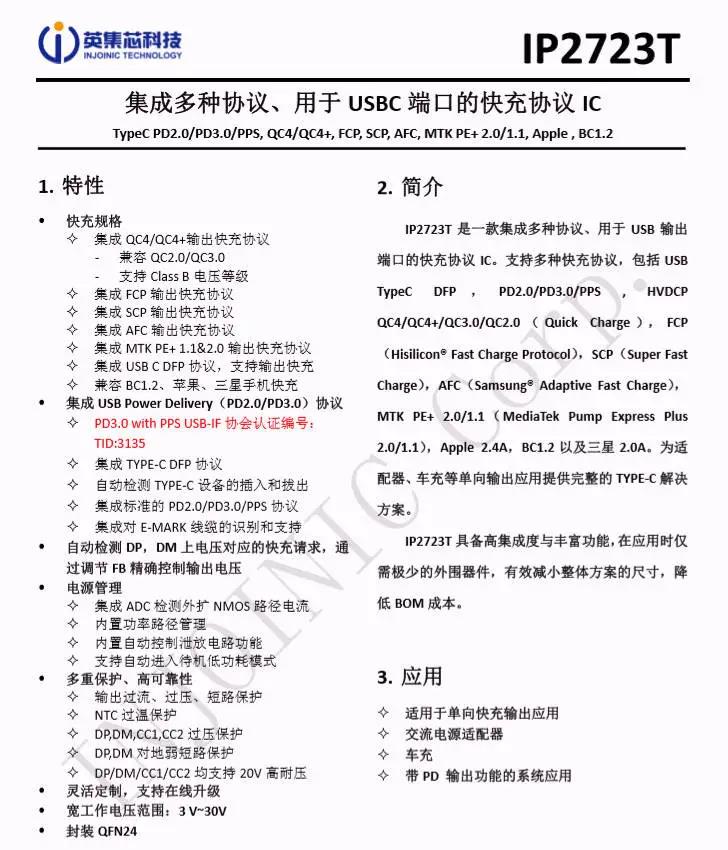

英集芯IP2723T资料信息。



充电头网拆解了解到,英集芯IP2723T已被闪魔摩米士REMAX麦多多华科隆等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器努比亚65W USB PD氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用





输出VBUS开关管采用威兆半导体VS3640AE,NMOS,耐压30V,PDFN3333封装。

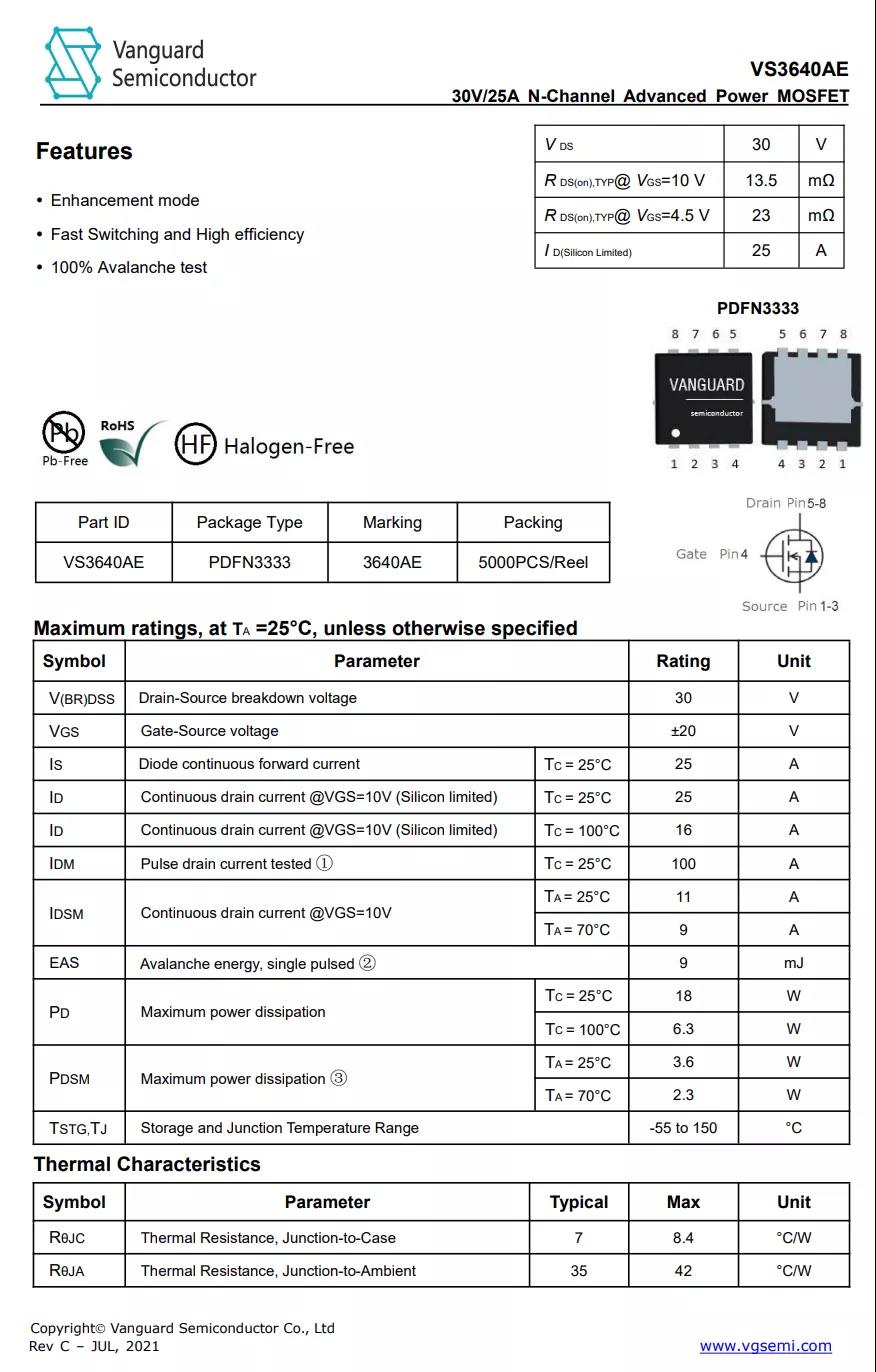

威兆半导体 VS3640AE 详细资料。



充电头网拆解了解到,威兆半导体的MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被华为小米紫米三星OPPOVIVO魅族努比亚倍思公牛网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可

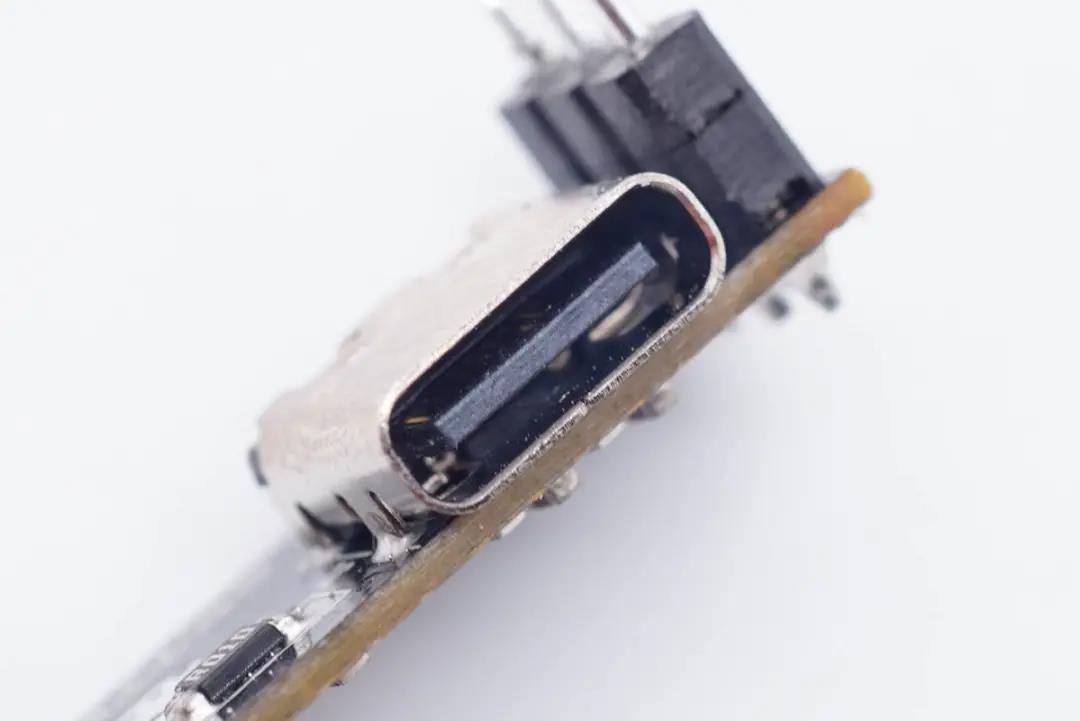

USB-C母座特写,过孔焊接。

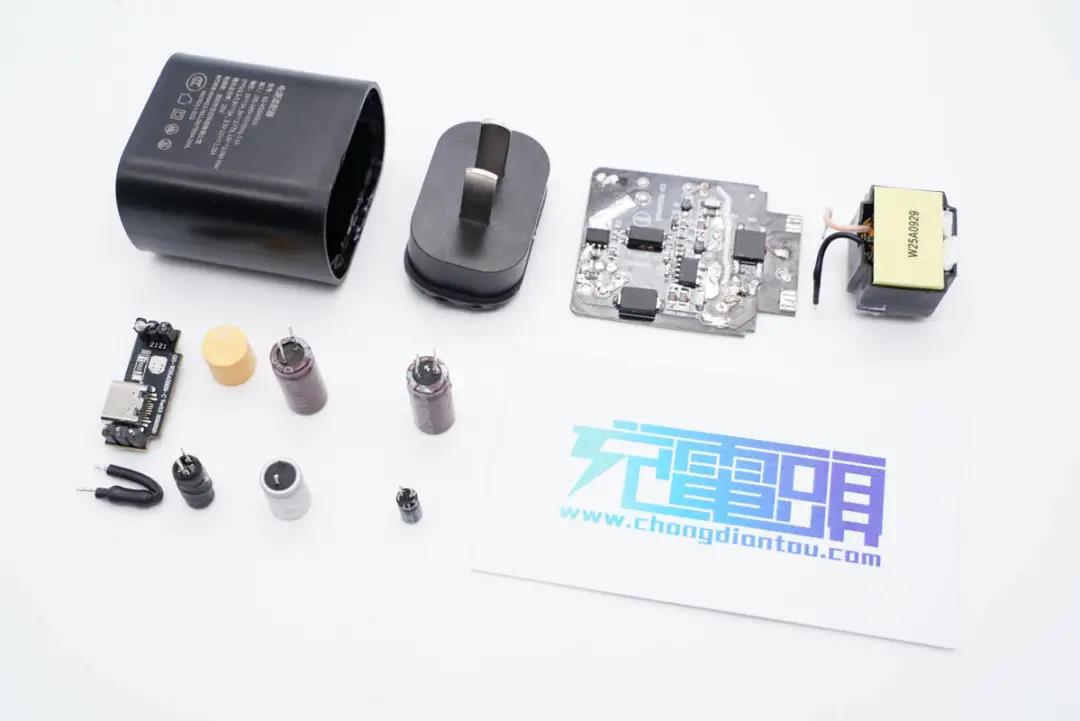

全部拆解完毕,来张全家福。



充电头网拆解总结



古石科技25W PD快充充电器样式和苹果20W快充很像,不过输入端设有凸出外壳,配备固定式国标插脚。机身整体设计很简洁,可以满足客户差异化定制。充电器通过了国家CCC认证,质量可靠,支持100-240V宽范围电压输入,以及兼容QC、AFC、FCP、PE、PD、PPS主流快充协议,满足消费者的要求。



充电头网通过拆解了解到,充电器采用必易微KP22315WG+KP41262SG开关电源方案,这是针对20W~30W充电器市场量身打造的快充方案,具有高集成、高效率等特点,性能可靠。另外采用英集芯IP2723T协议芯片控制输出电压,永铭小体积快充电容进行滤波,整体用料不错。此外PCB板正面元器件也都打胶加固和做了绝缘处理,做工也很讲究。
