拆解报告:众显65W 2C1A氮化镓快充充电器

2021-10-30

深圳市众显创新科技有限公司成立于2009年,深耕电源行业10多年,有经验丰富的团队,专注于QC、PD、GaN充电器的研发、生产、销售。公司大力投入新品研发,着重品质管控。产品涵盖多口充、无线充、车充等多种系列,在GaN产品系列中,目前已经推出30W、65W、78W、100W、130W、150W等多个功率段的十多款产品,获得市场和消费者的广泛认可。


最近充电头网拿到了众显一款65W氮化镓快充充电器,配备折叠插脚以及2C1A接口,体积小巧可支持笔电、平板、手机等大小设备快充,满足用户对充电器便携以及高性能的双重要求。据了解该产品严格通过EN62368认证,各种功率状态下温升都控制在规范内。充电头网还了解到,充电器内置的是业内知名厂商杰华特的JW1515H+JW7726B全套高频QR电源方案。


下面充电头网就对众显这款65W氮化镓快充充电器进行详细拆解,看看产品具体用料做工如何。


一、众显65W氮化镓充电器外观

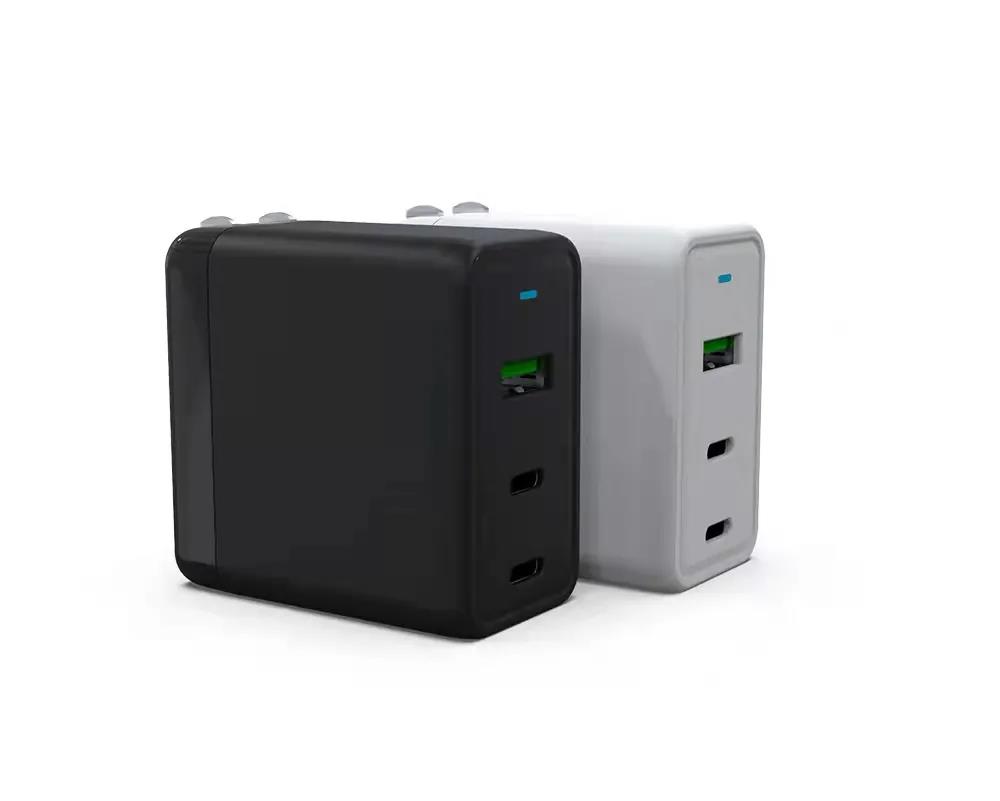

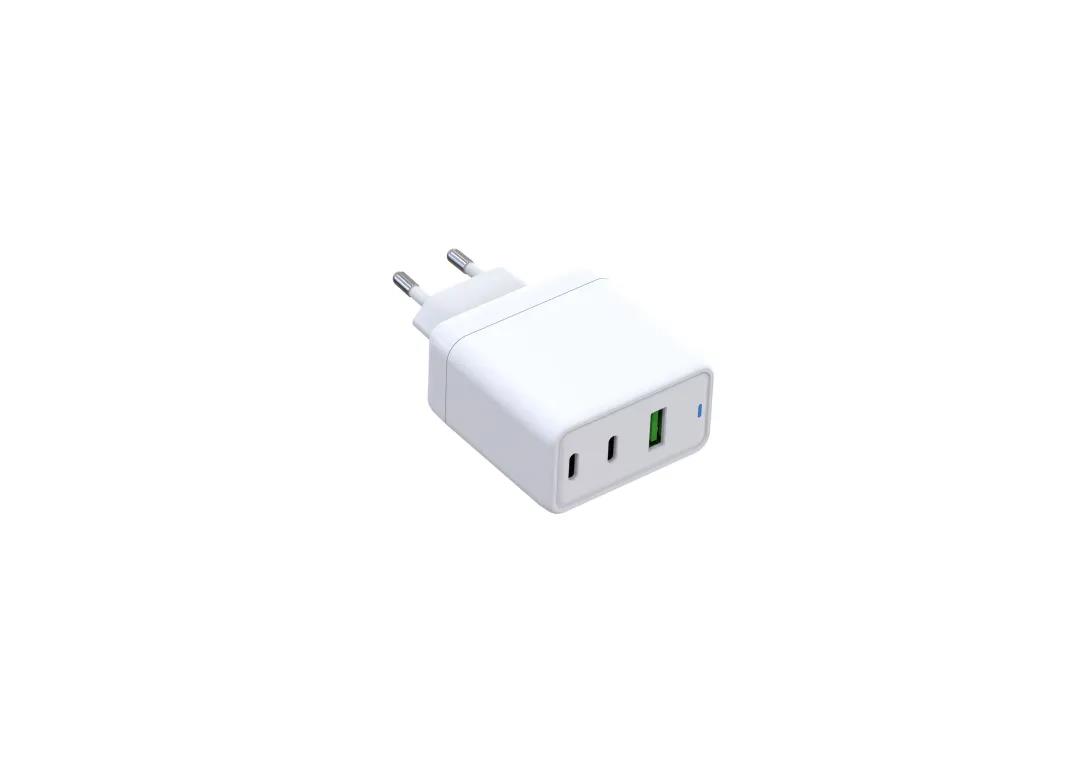

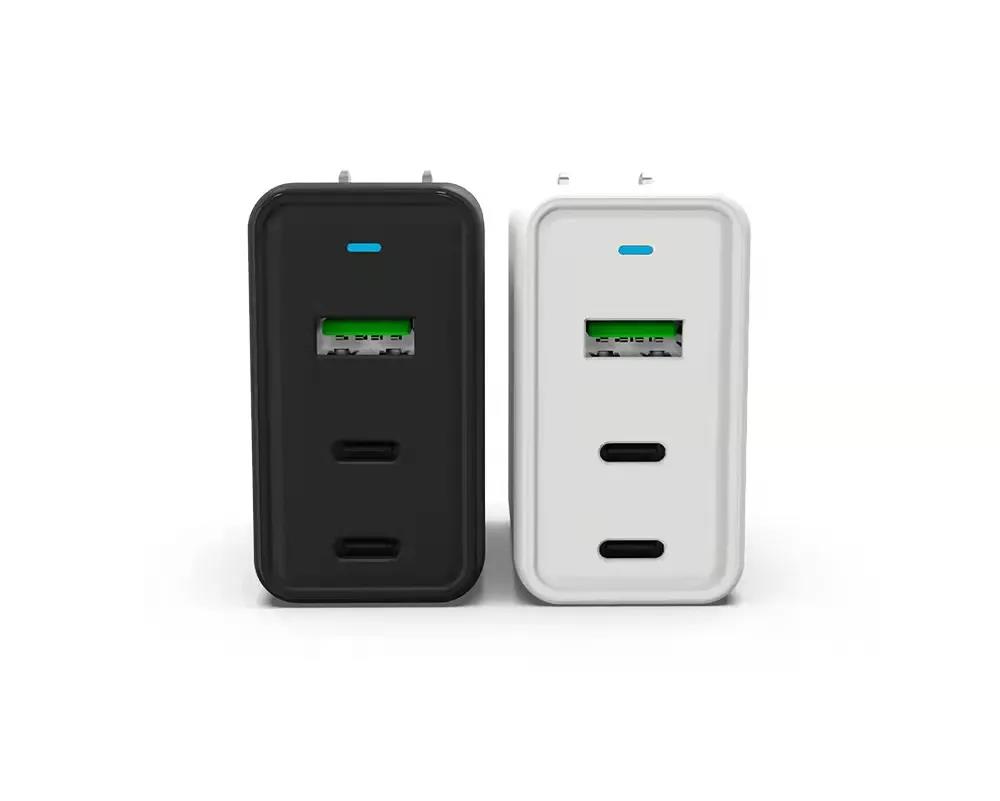

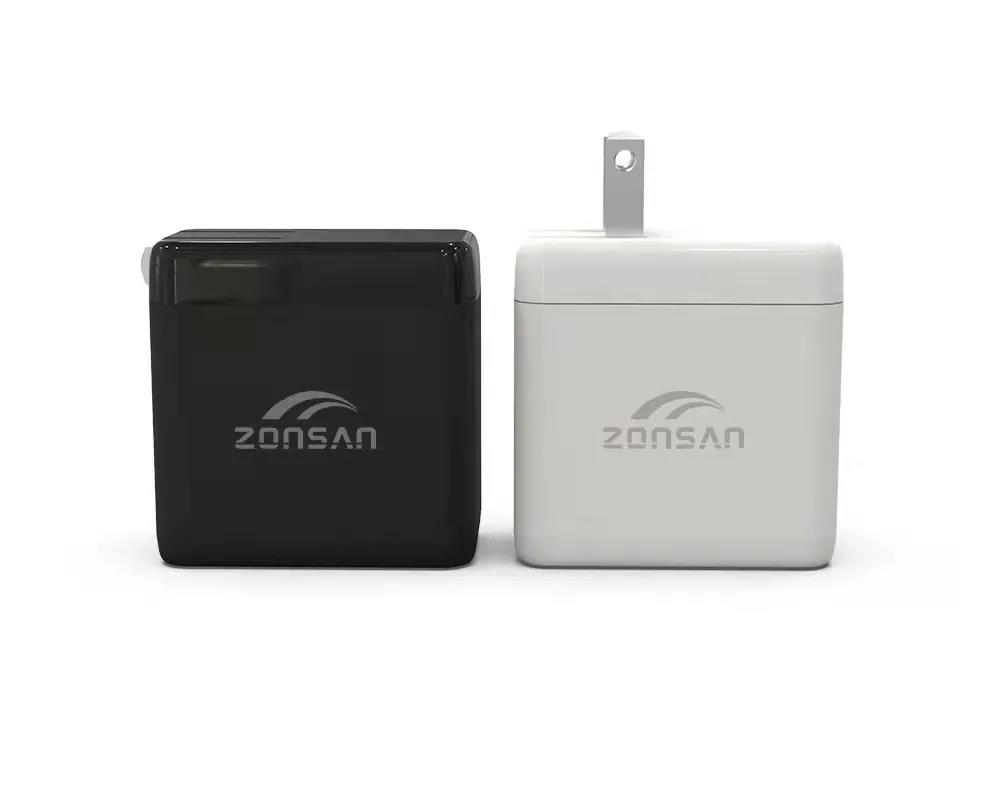

充电器有黑白款式,方块造型,外壳主体磨砂,仅在靠近输入端区域做了亮面设计。






机身正面印有ZONSAN品牌logo。






输出端配备时下热门2C1A接口,此外还有指示灯,USB-A口采用绿色胶芯表示也支持快充。

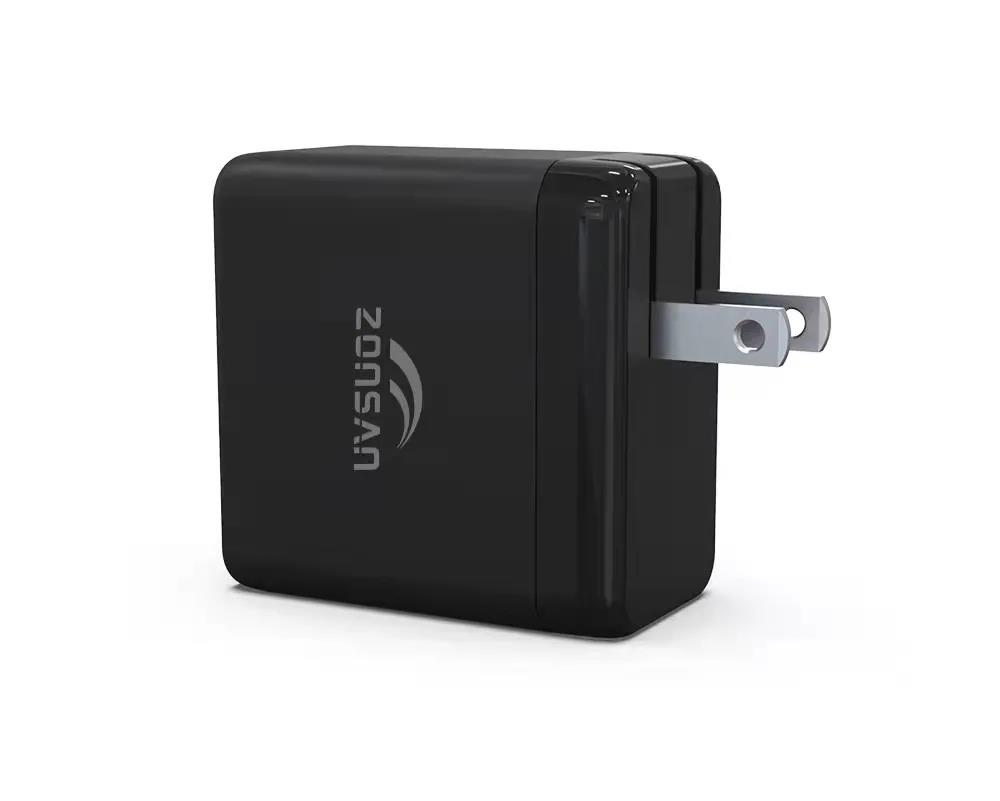

输入端配备可折叠美规插脚,方便用户携带外出。






值得一提的是充电器还有欧规和韩国款式可选。

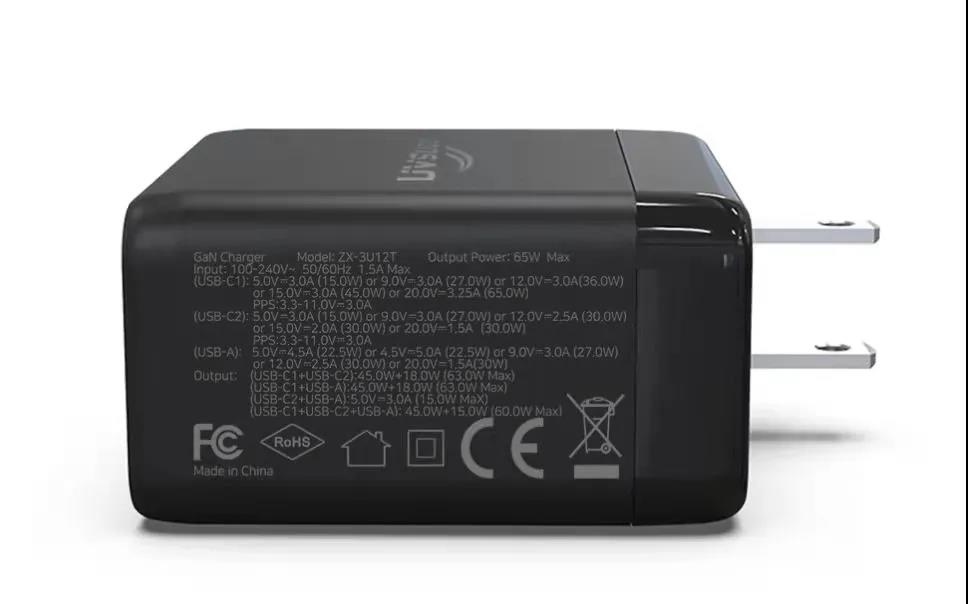

侧身外壳上印有充电器参数信息

型号:ZX-3U12T

输入:100-240V~50/60HZ 1.5A

单口输出:

USB-C1:5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-11V3A

USB-C2:5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

USB-A:4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A

双口输出:

C1+C2:45W+18W(63W Max)

C1+A:45W+18W(63W Max)

C2+A:5V3A

三口输出:

C1+C2+A:45W+15W(60W Max)

制造商:深圳市众显创新科技有限公司

充电器已经通过了FCC、CE和RoHS认证。

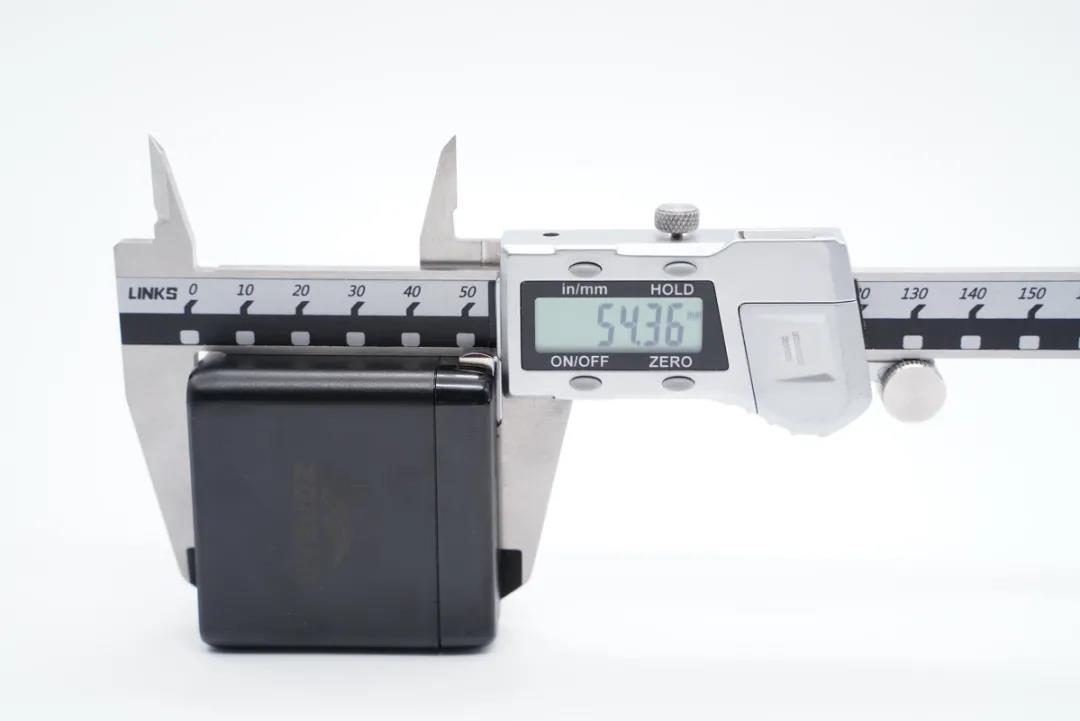

测得充电器机身高度为54.36mm。

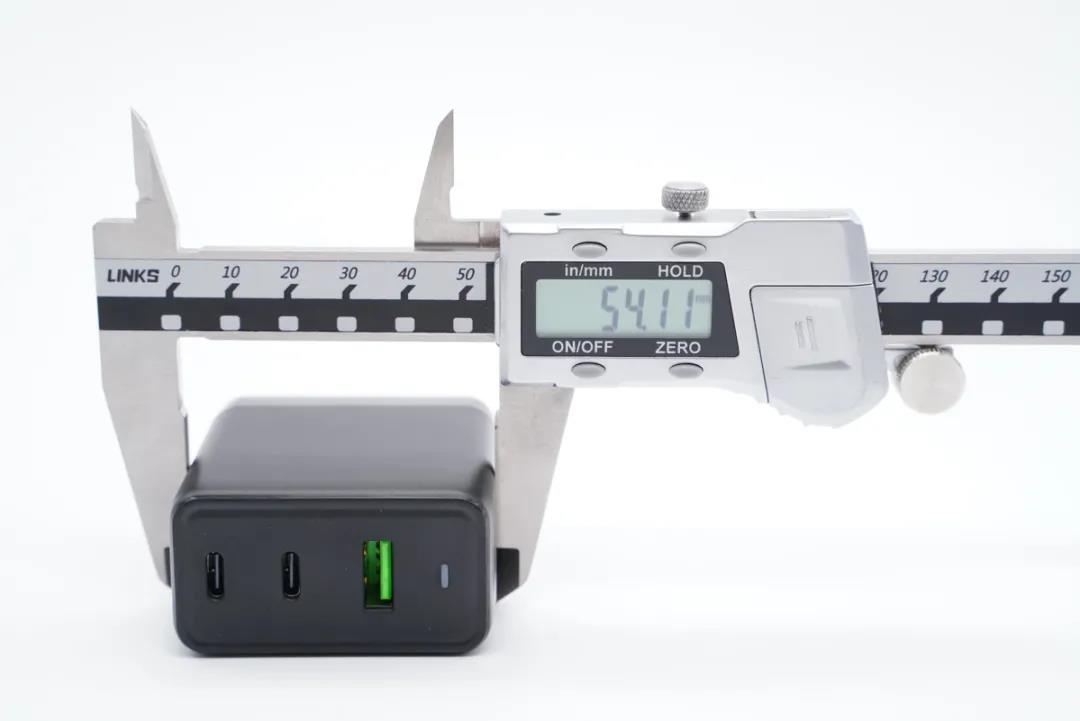

宽度为54.11mm。

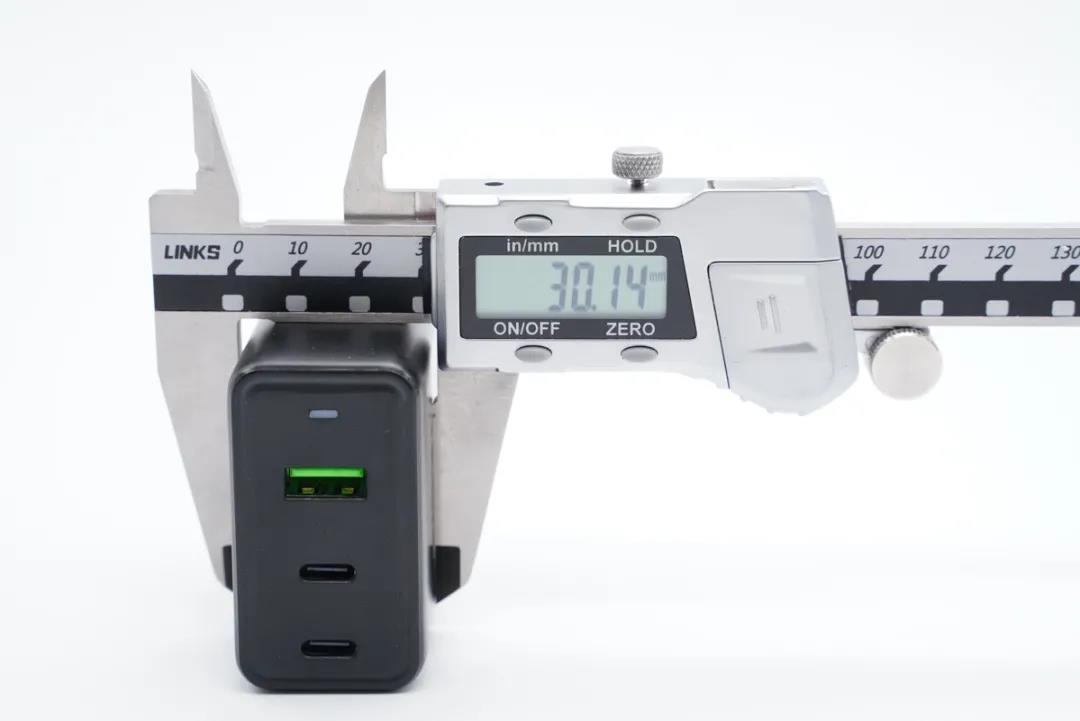

厚度为30.14mm。

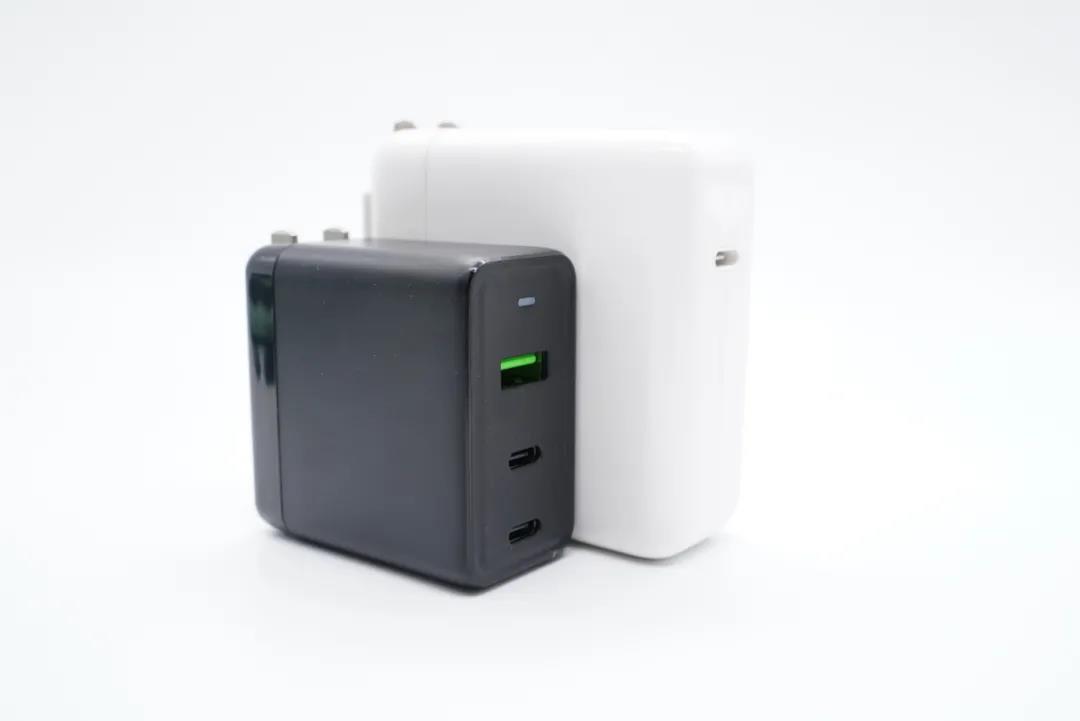

和苹果61W充电器对比,体积优势明显。

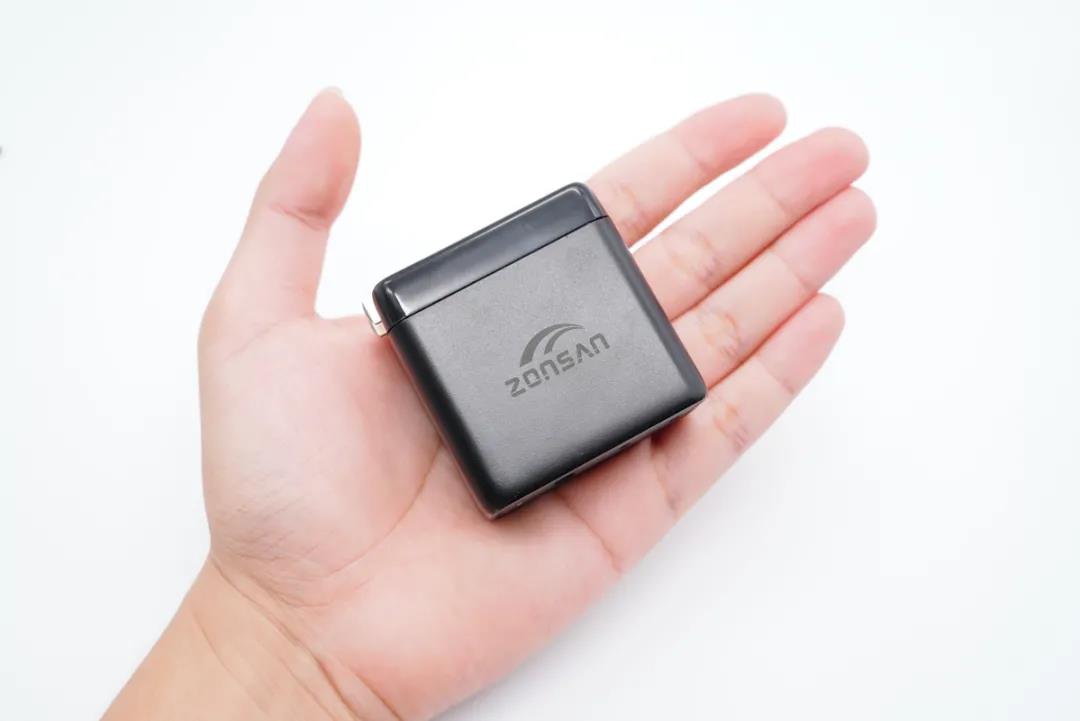

拿在手上的直观感受,方正小巧。

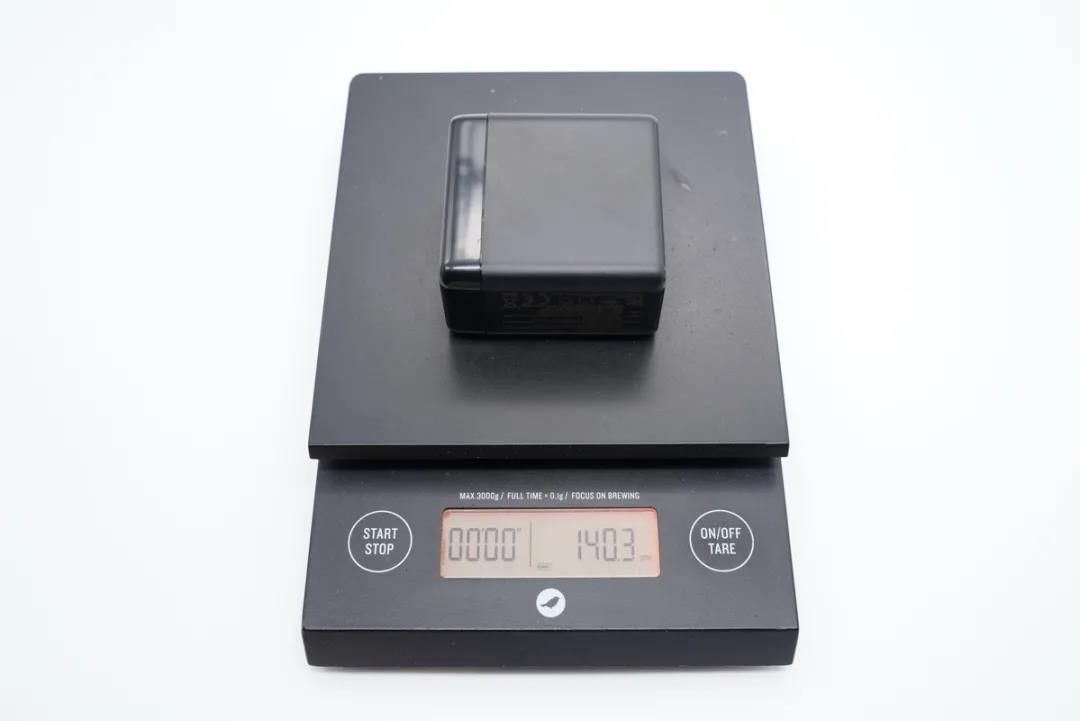

净重约为140g。

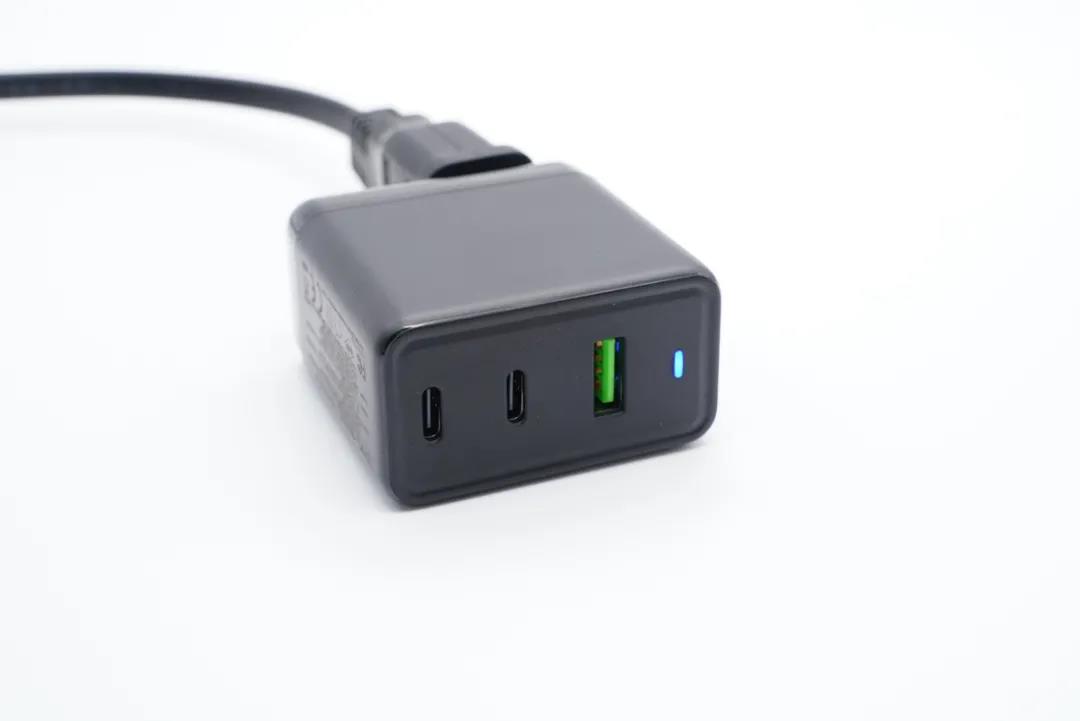

接通电源,LED指示灯亮蓝光。

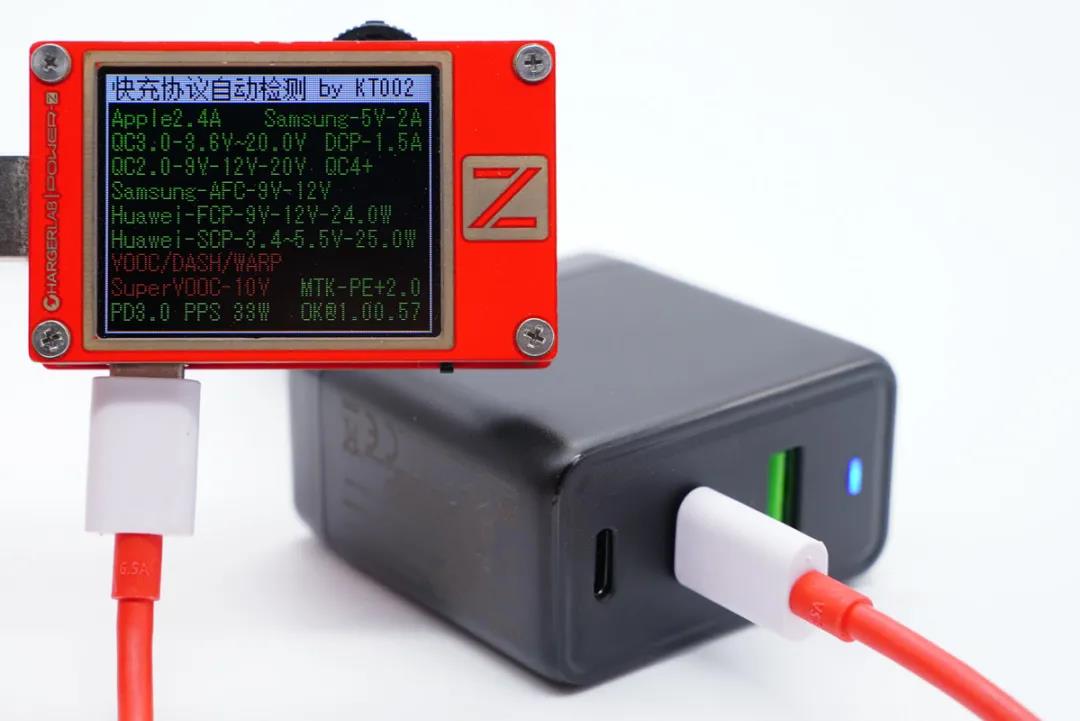

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议,兼容性非常好。

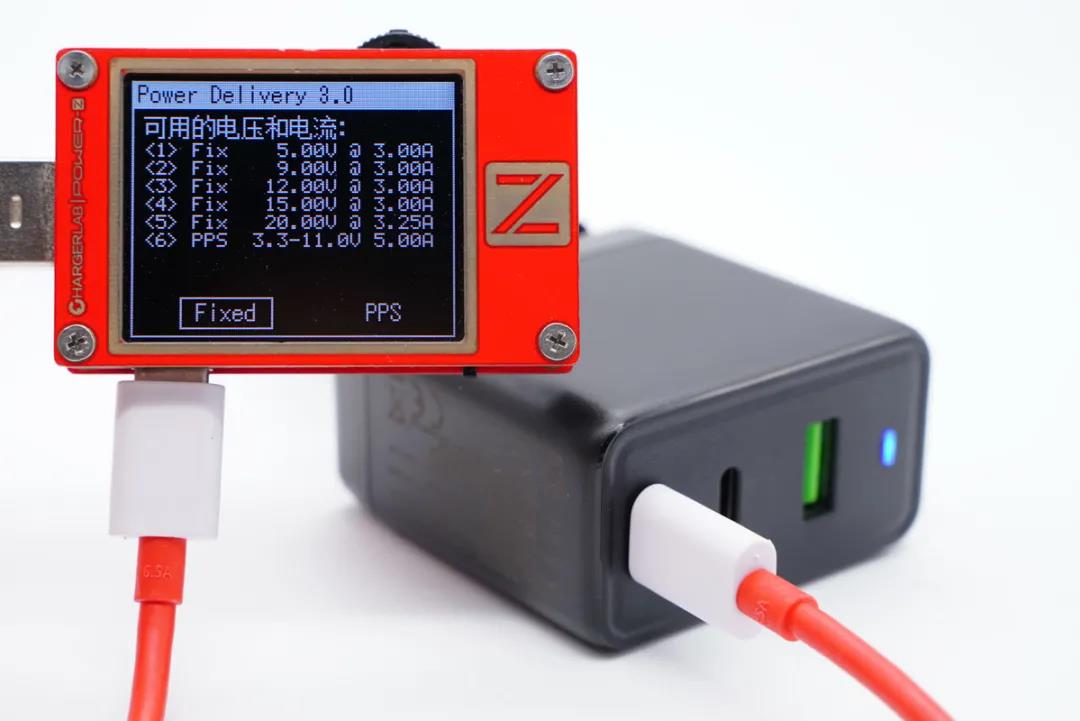

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-11V5A一组PPS电压档位。

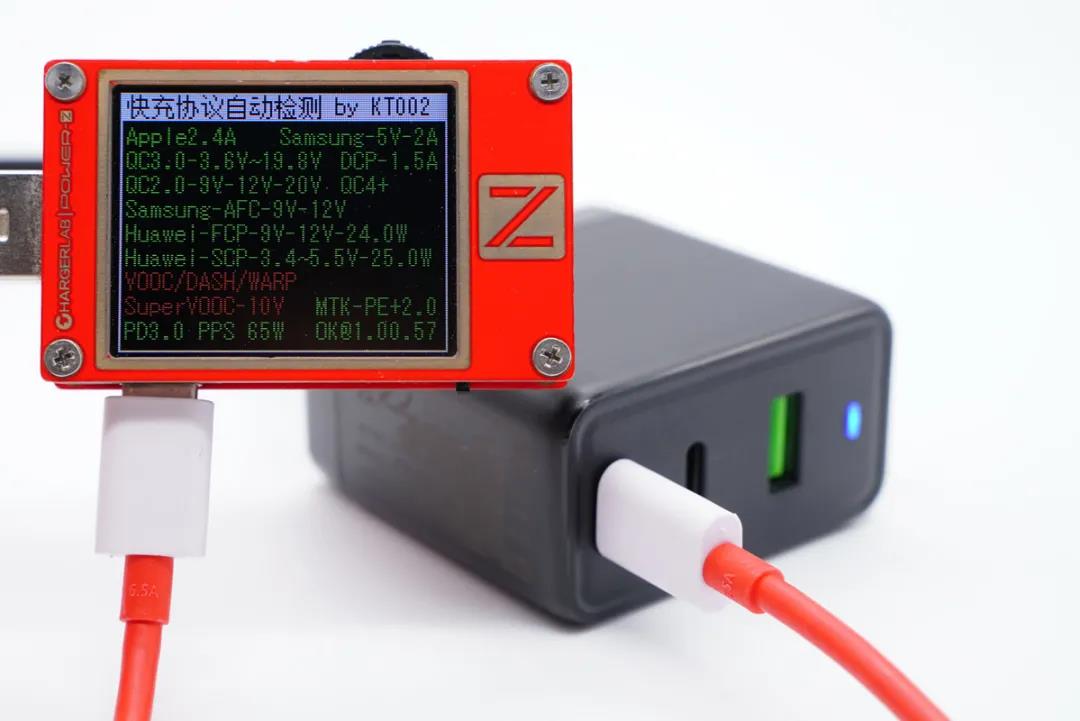

另外测得C2口兼容协议和C1口的完全一样。

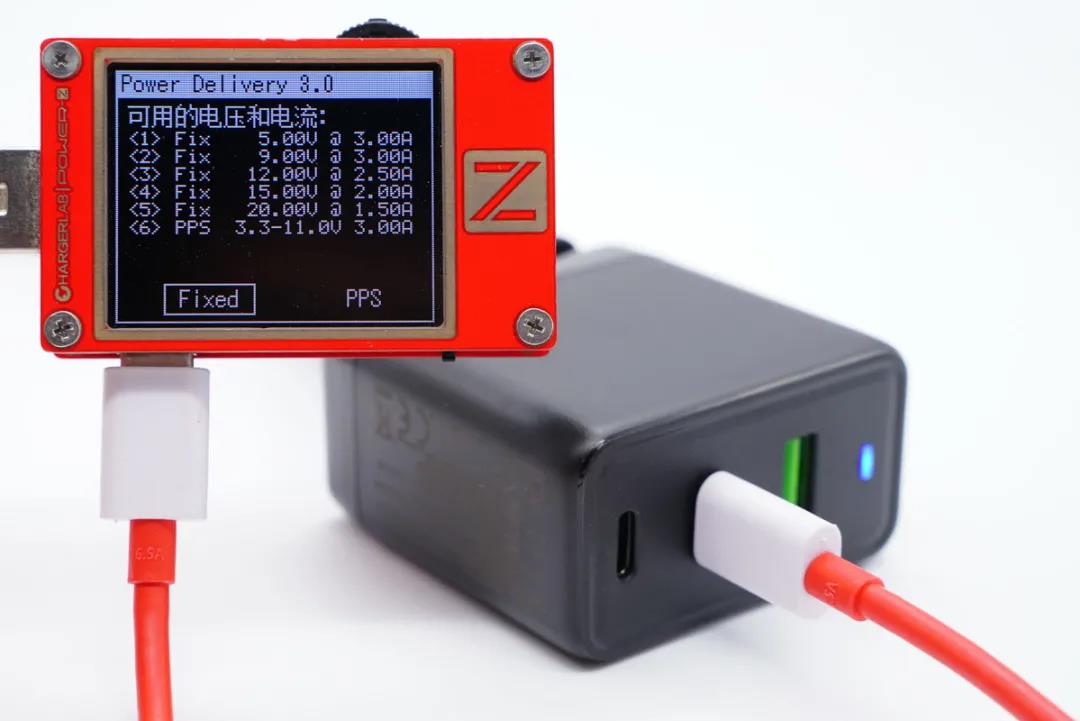

并且具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。

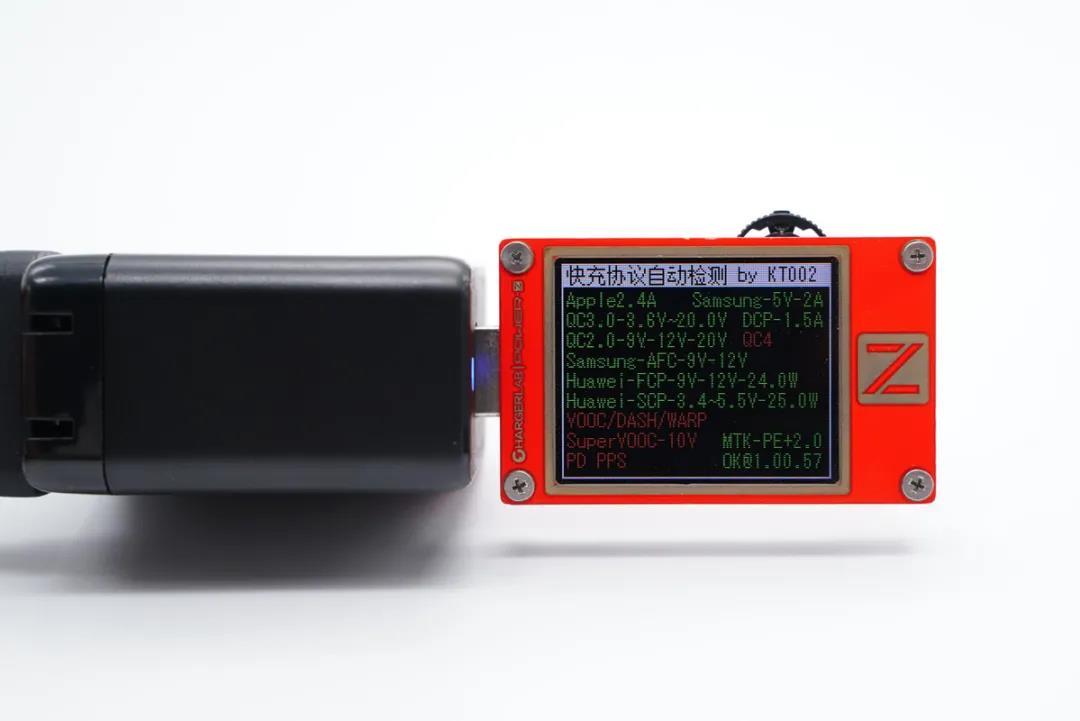

使用KT002测得A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。


二、众显65W氮化镓充电器拆解

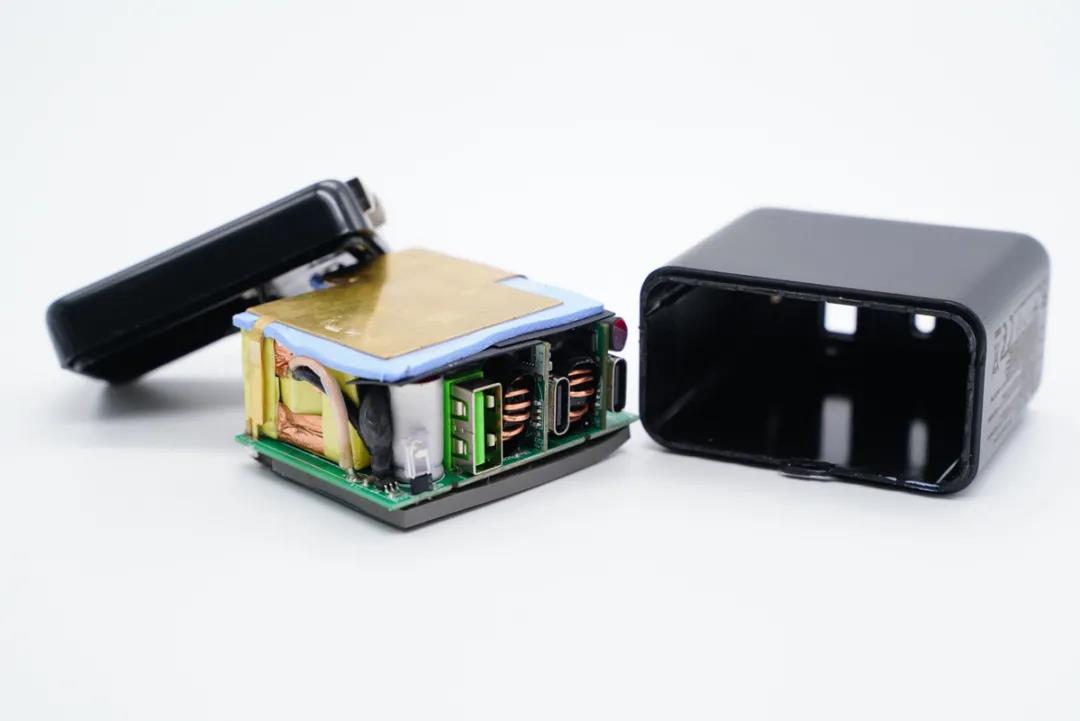

将输入端外壳拆开取出充电器模块。

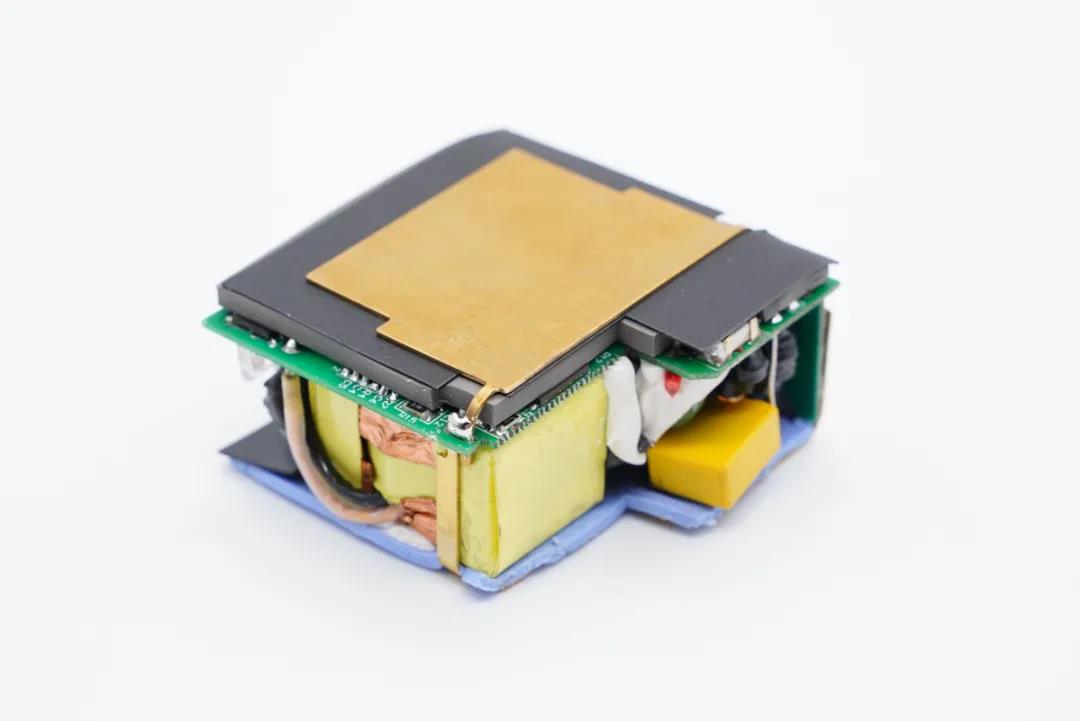

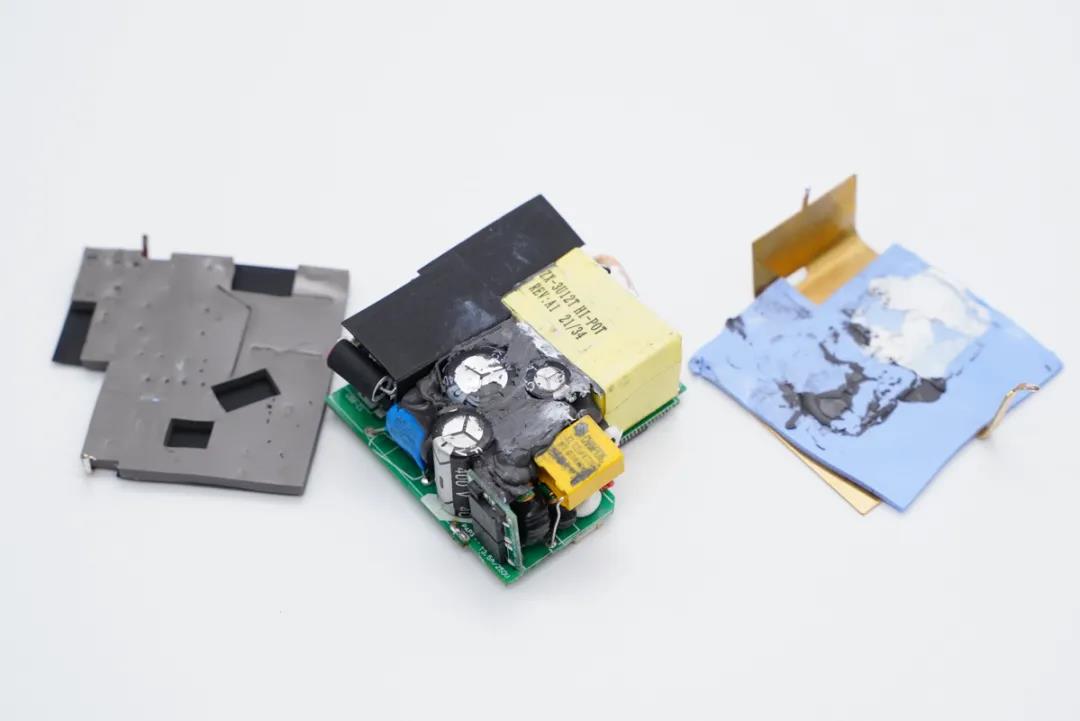

模块正背面均覆盖导热垫和黄铜散热片等,散热片锡焊固定。






主板正面元器件间的空间还填充导热胶,输出端贴有绝缘隔离板。

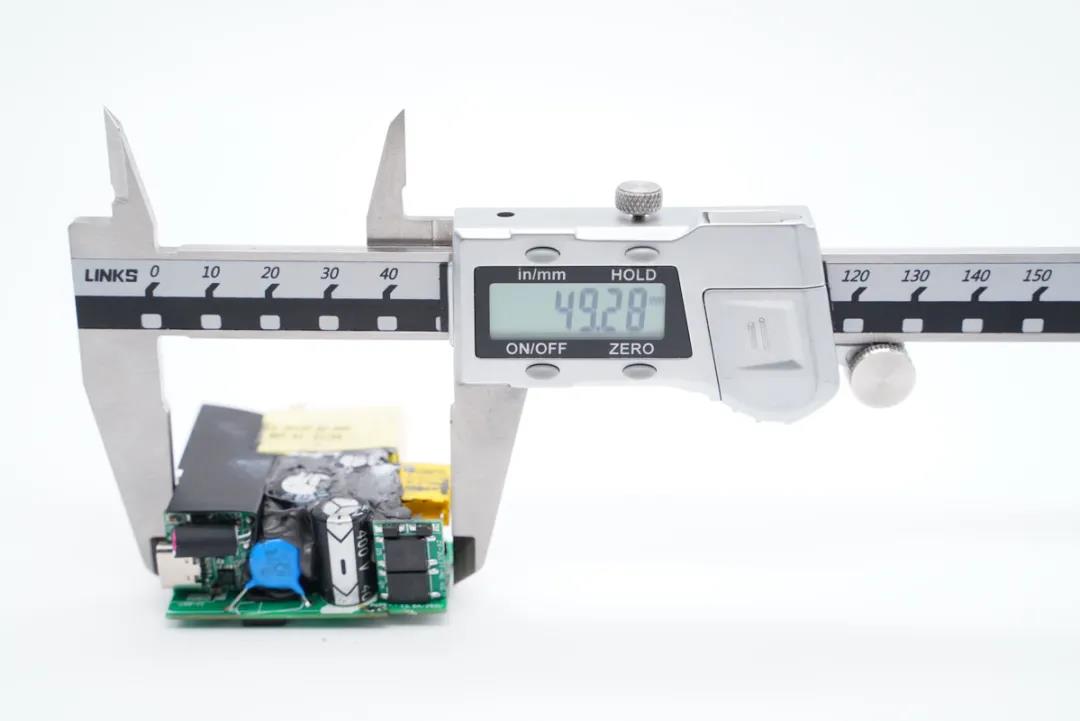

测得模块长度为49.28mm。

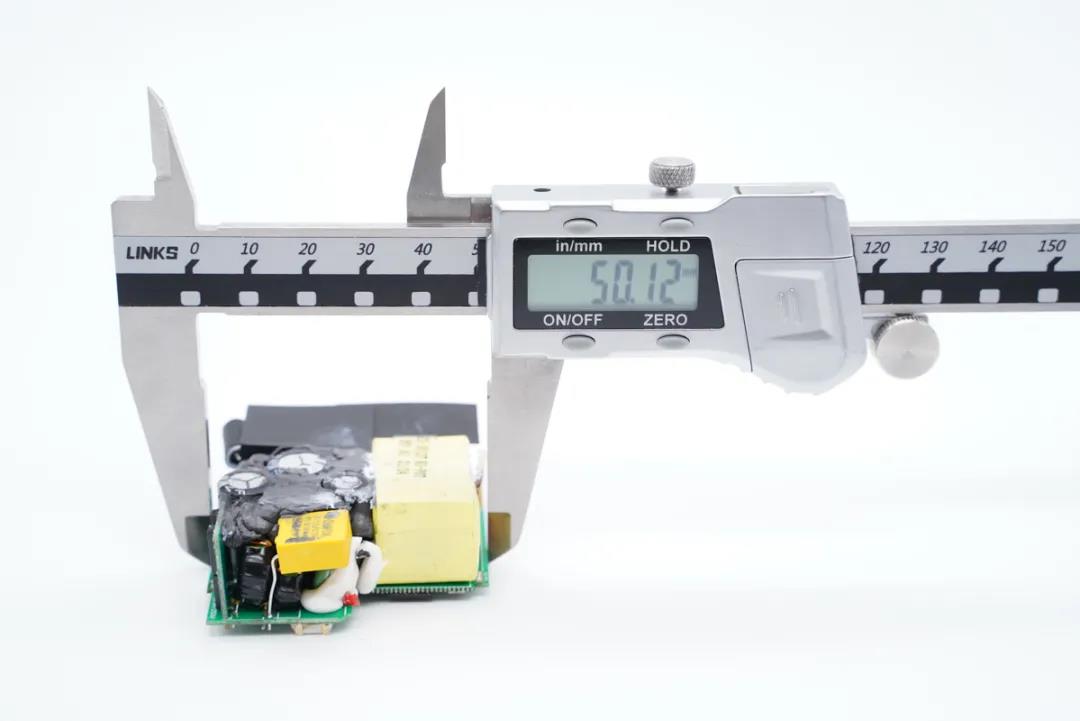

宽度为50.12mm。

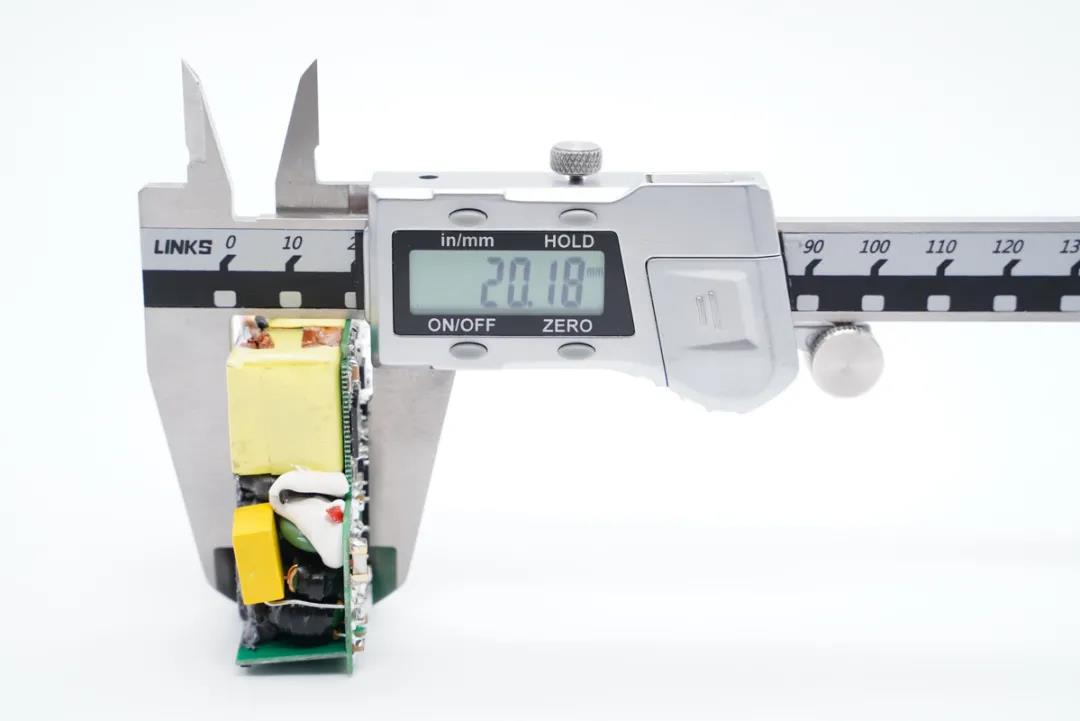

厚度为20.18mm。






主板正面一览,硅胶清理干净可以看到中心区域设有滤波电容以及工字电感等器件,最左下角有一颗杰华特的JW7726B同步整流控制器。

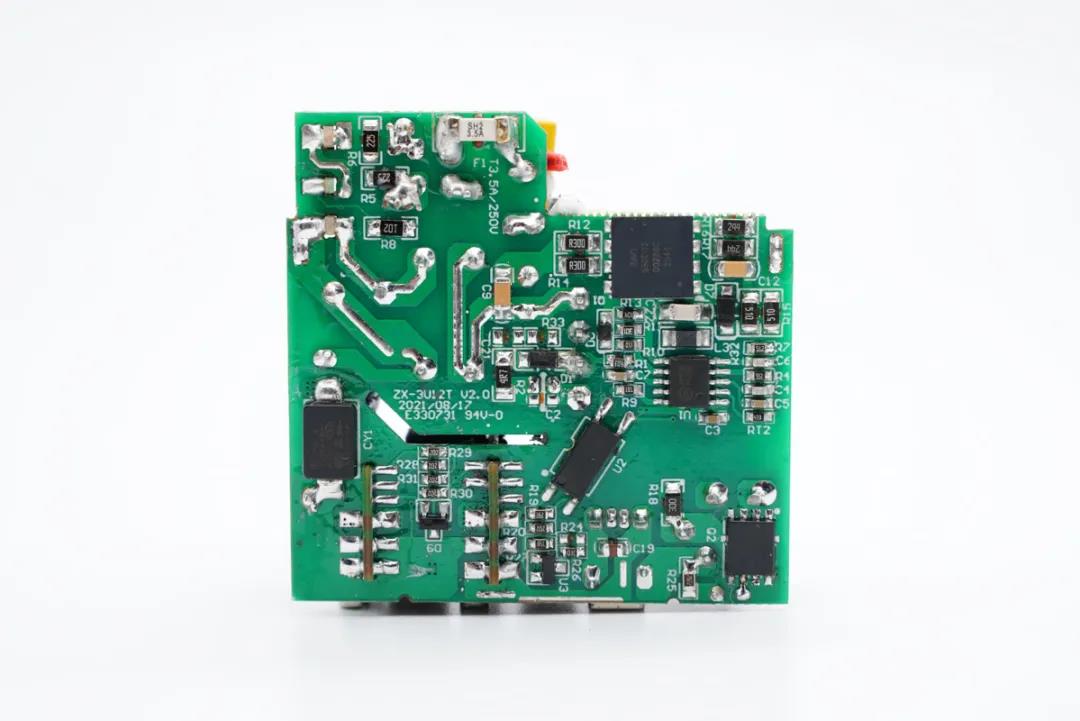

PCB板背面一览,设有杰华特开关电源主控芯片JW1515H、氮化镓开关管以及同步整流管等。


通过观察发现,这款充电器采用高频QR开关电源架构,次级侧两路DC-DC二次降压电路输出,功率由MCU智能分配。下面我们从输入端开始了解各器件的信息。

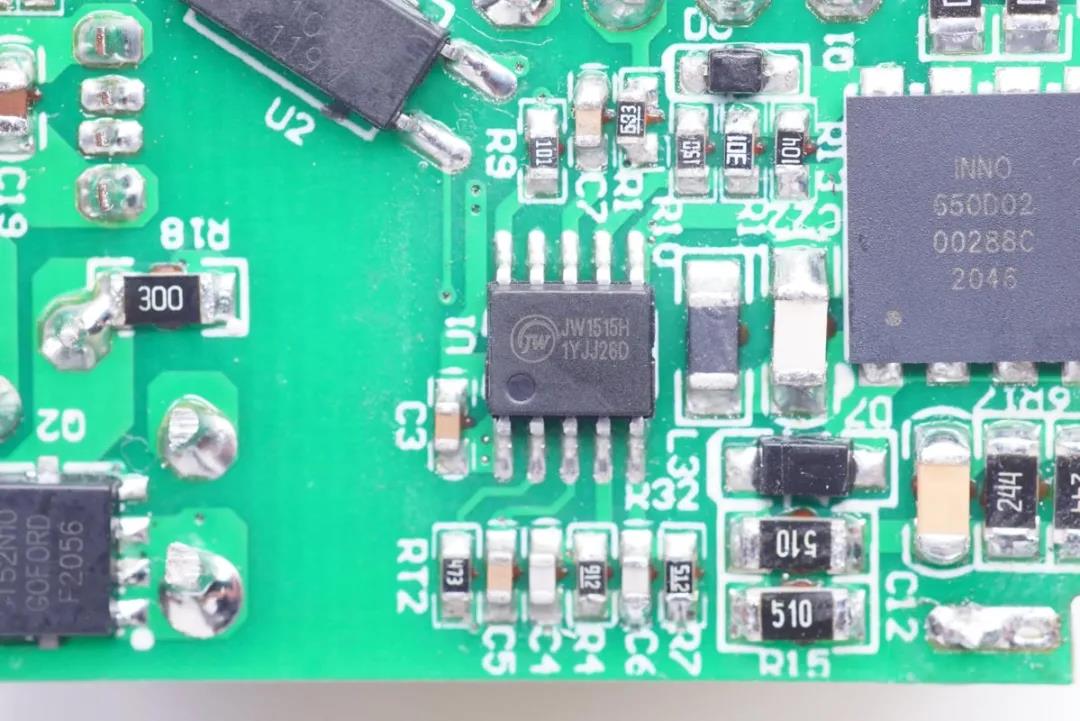

开关电源主控芯片采用杰华特JW1515H,这是一颗高度集成的准谐振反激控制器,支持700V高压启动,集成X电容放电功能,支持8~90V宽范围供电,无需外加稳压元件。内置高可靠GaN直驱电路,6V驱动电压可直接驱动GaN器件,有效简化驱动电路设计,可靠性更高。与竞品相比,杰华特1515H外围电路可节省10+器件,有效的减少了成本和面积,增加了布板自由度。


作为领先的电源管理IC供应商之一,杰华特微电子股份公司在高功率快充领域提供业界最全面的全套解决方案,包括PFC、ACF、ZVS、QR 的控制器、氮化镓合封、协议以及同步整流控制器等,功率段覆盖20W~200W。杰华特电源管理IC已经广泛应用于国内TOP手机、笔记本电脑、电商等品牌。

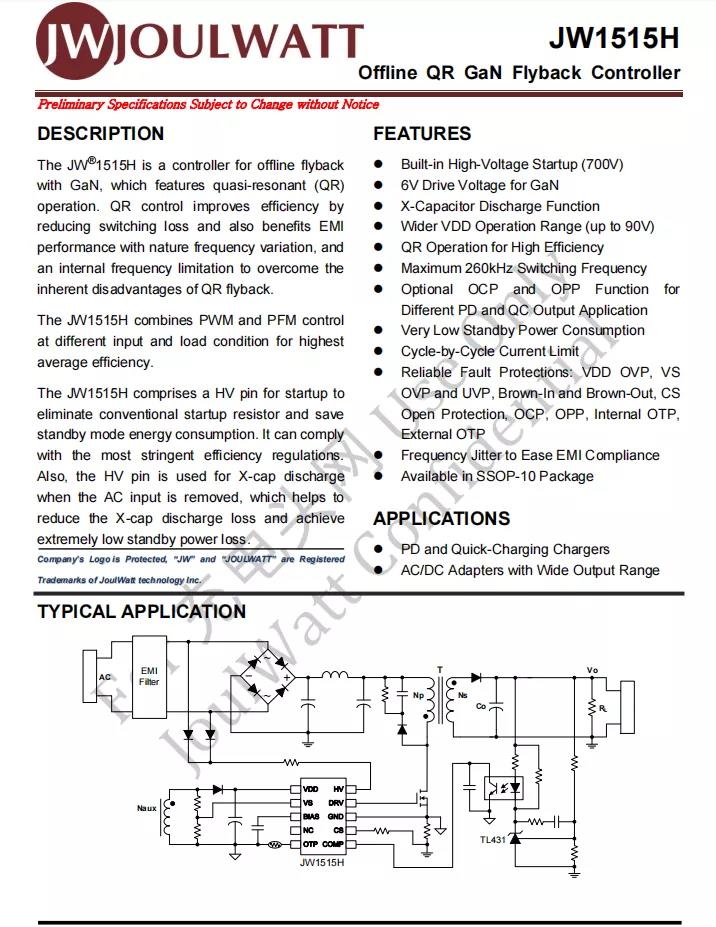

杰华特JW1515H资料信息。

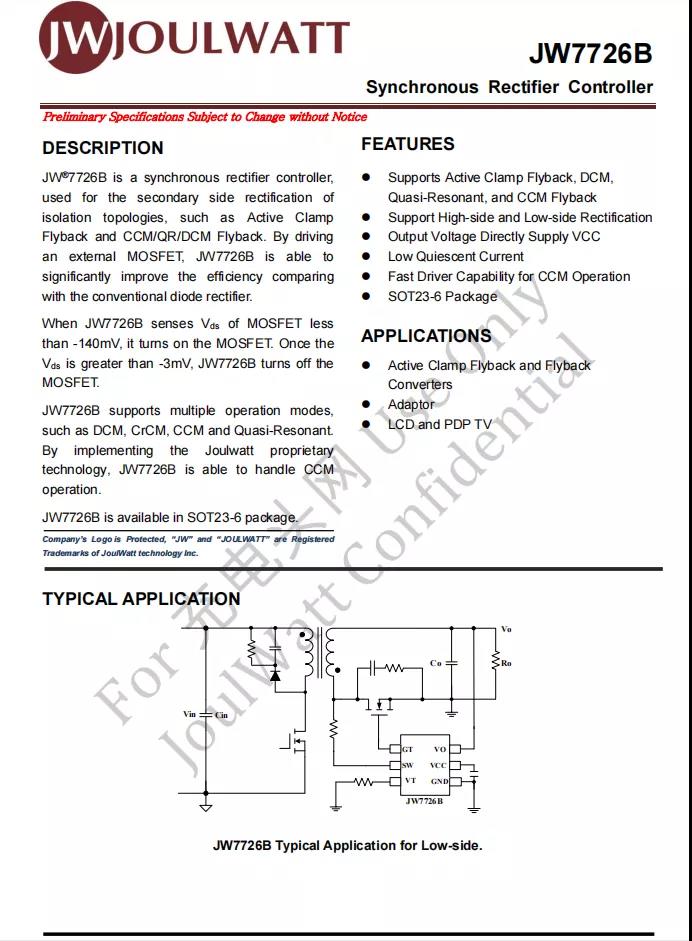

JW7726B高频同步整流控制器也是来自杰华特,支持CCM、DCM、QR和ACF模式,支持高侧和低侧应用,具有低静态电流。在振铃期间能有效防止同步整流MOSFET的误开通;具有快速关断能力以便能兼容CCM;在启动过程中(VCC建立之前)能有效防止门极gate被耦合至开启电压。据了解,目前JW7726系列产品累计发货量已接近千万颗






充电头网拆解了解到,杰华特JW7726B还被倍思87W双模混动氮化镓快充爱兰博10000mAh二合一60W氮化镓快充睿元实业33W 1A1C氮化镓快充REMAX 30W氮化镓充电器等产品采用。

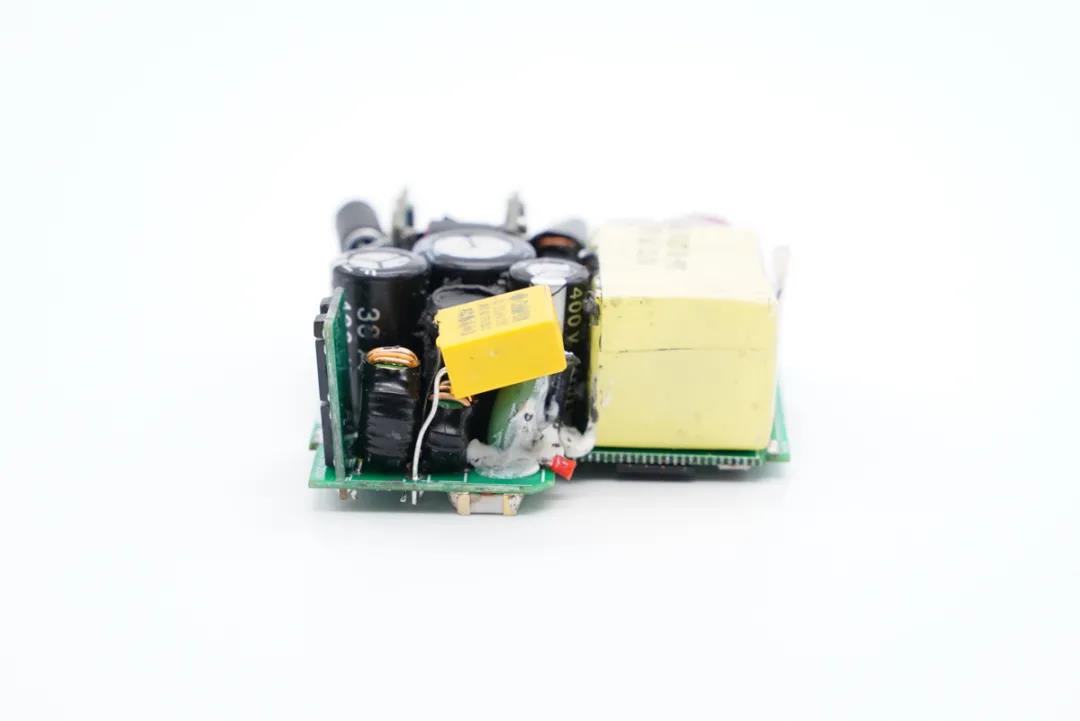

输入端一览,安规X电容采用长焊脚焊接,节省空间,左侧设有整流桥小板。

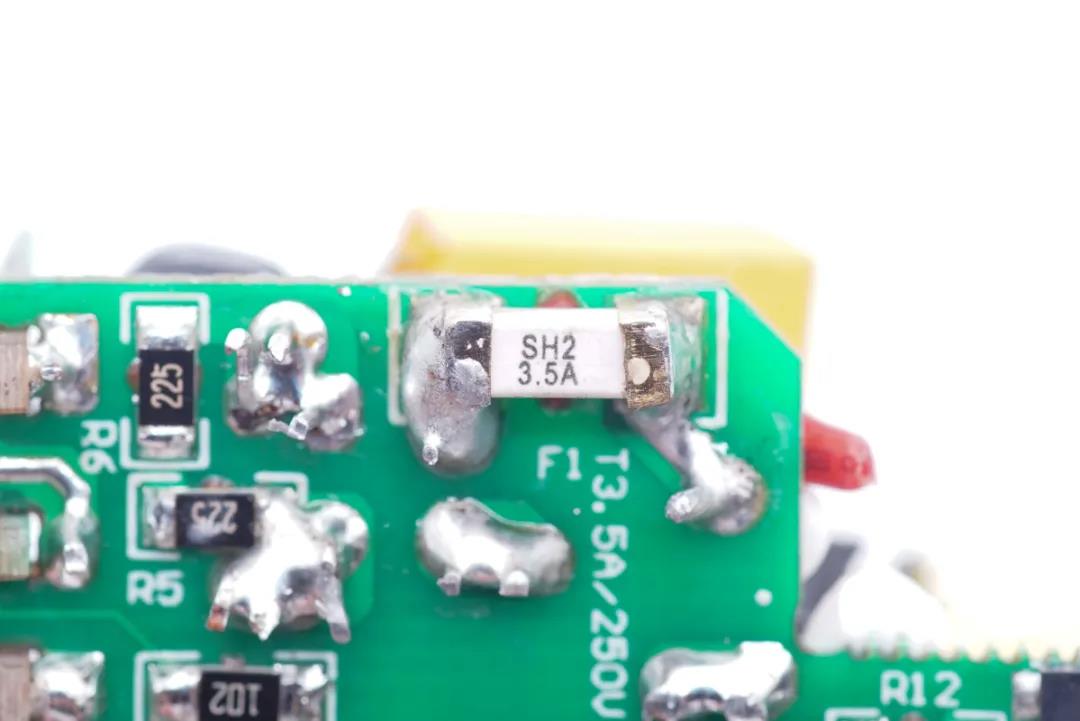

贴片保险丝在主板背面,额定电流3.5A。

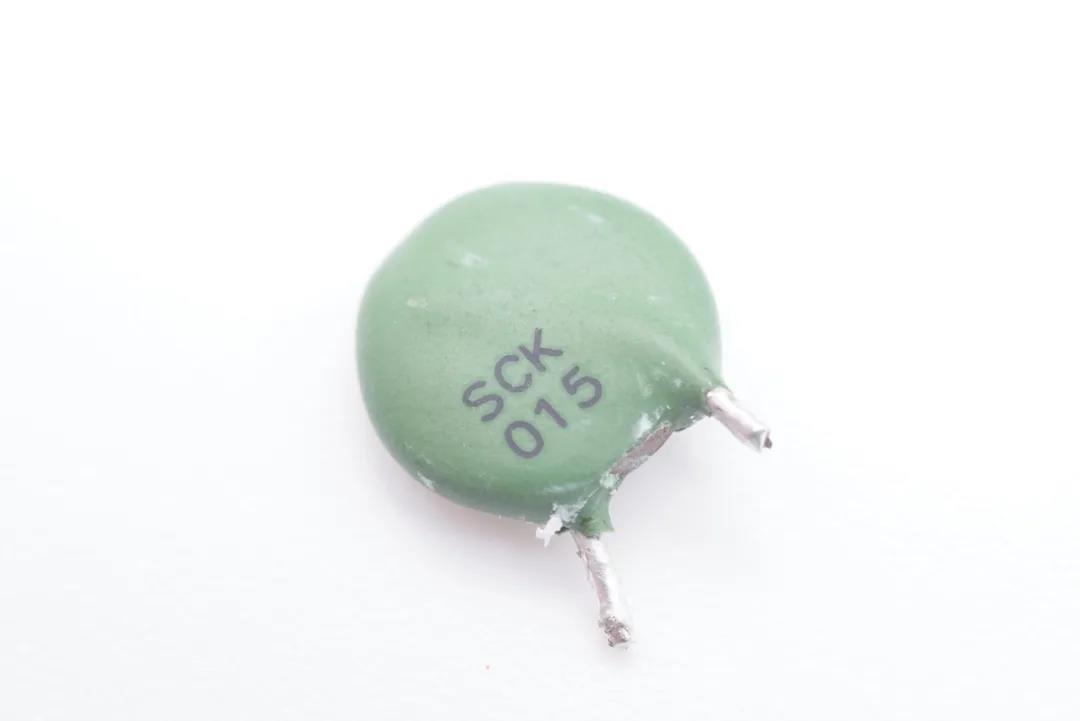

NTC浪涌抑制电阻用于抑制上电浪涌电流。






共模电感两级设计,用于滤除EMI干扰。

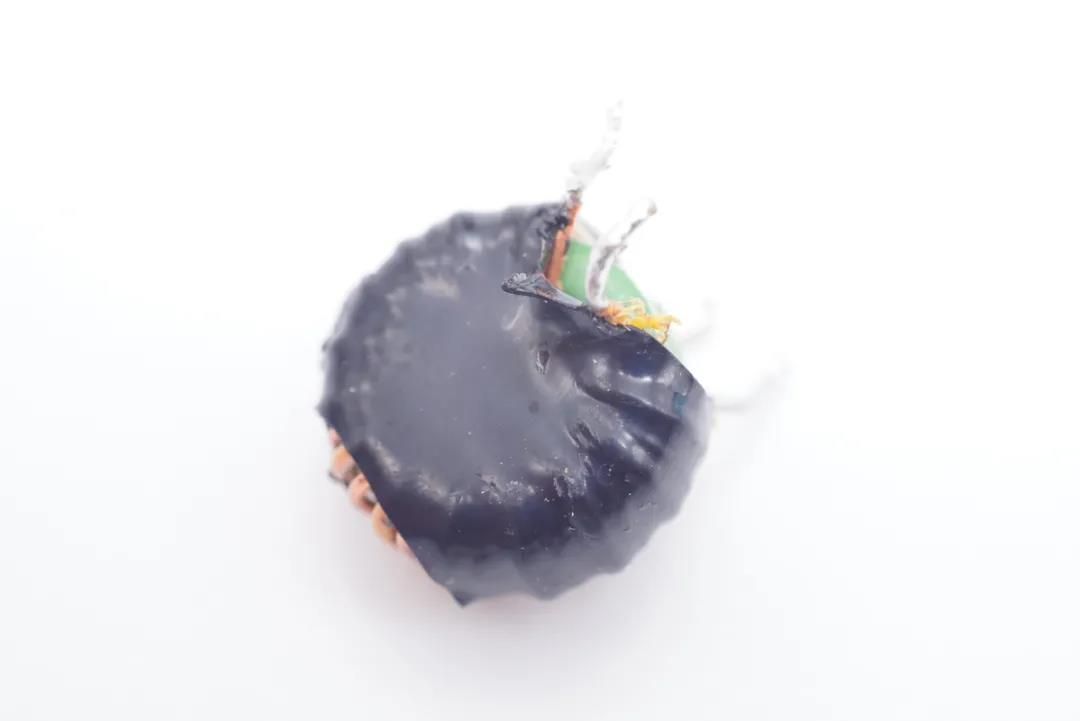

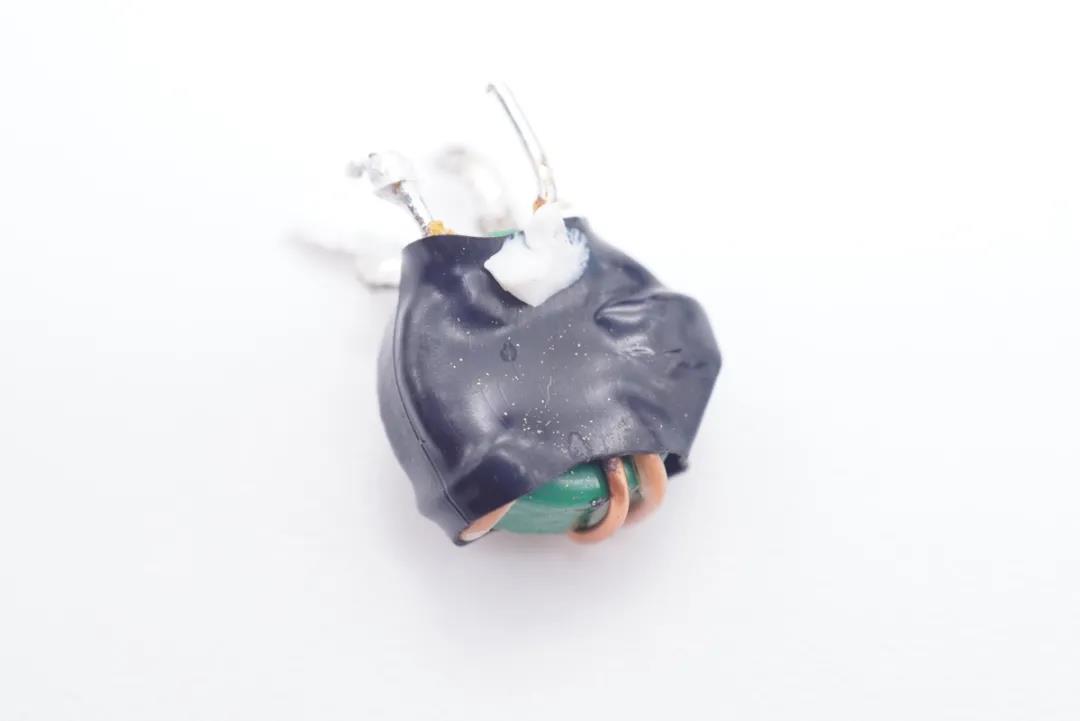

另一颗特写,也是套有绝缘管绝缘。

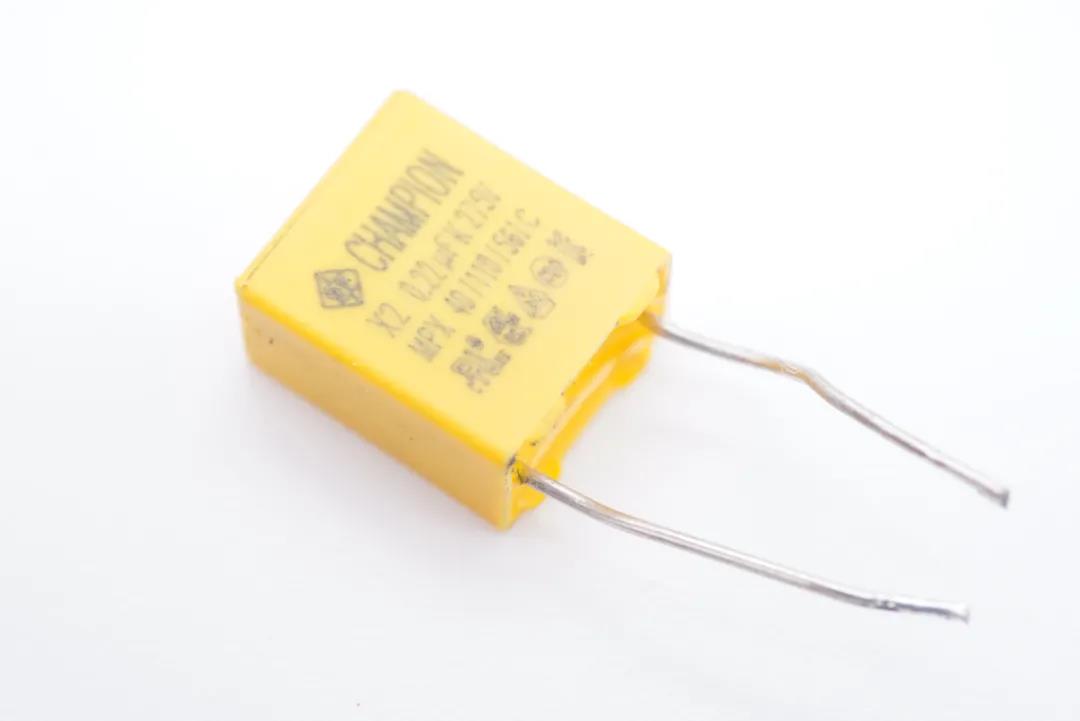

安规X电容特写,容量0.22μF。

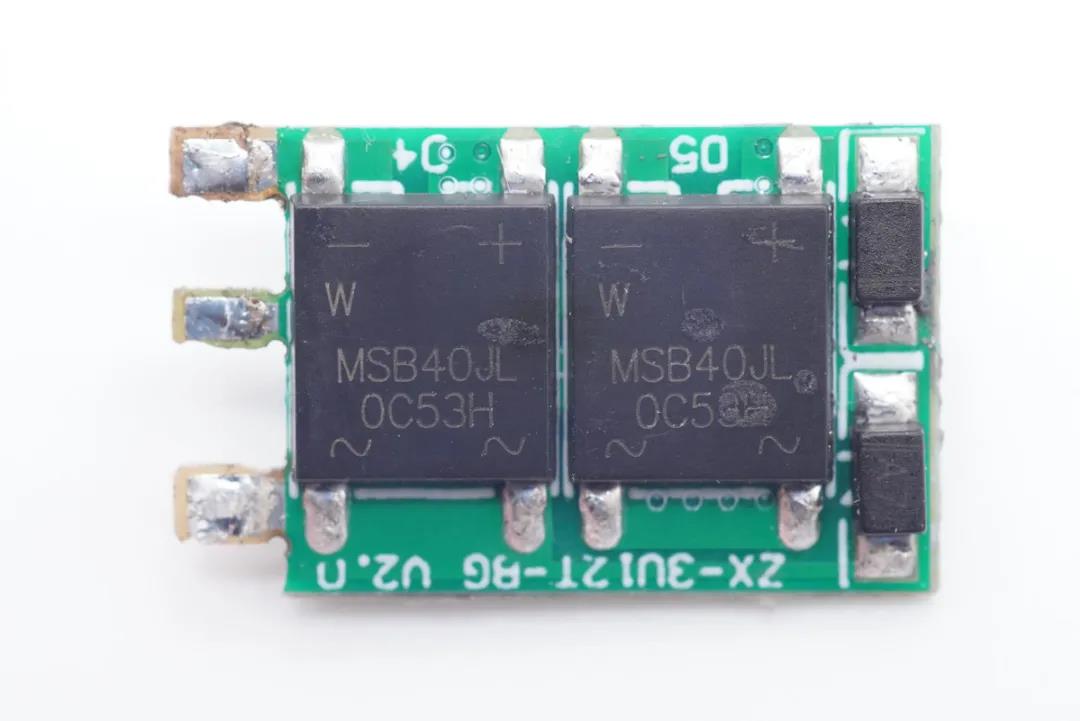

小板上设有两颗MSB40JL整流桥,均摊发热。

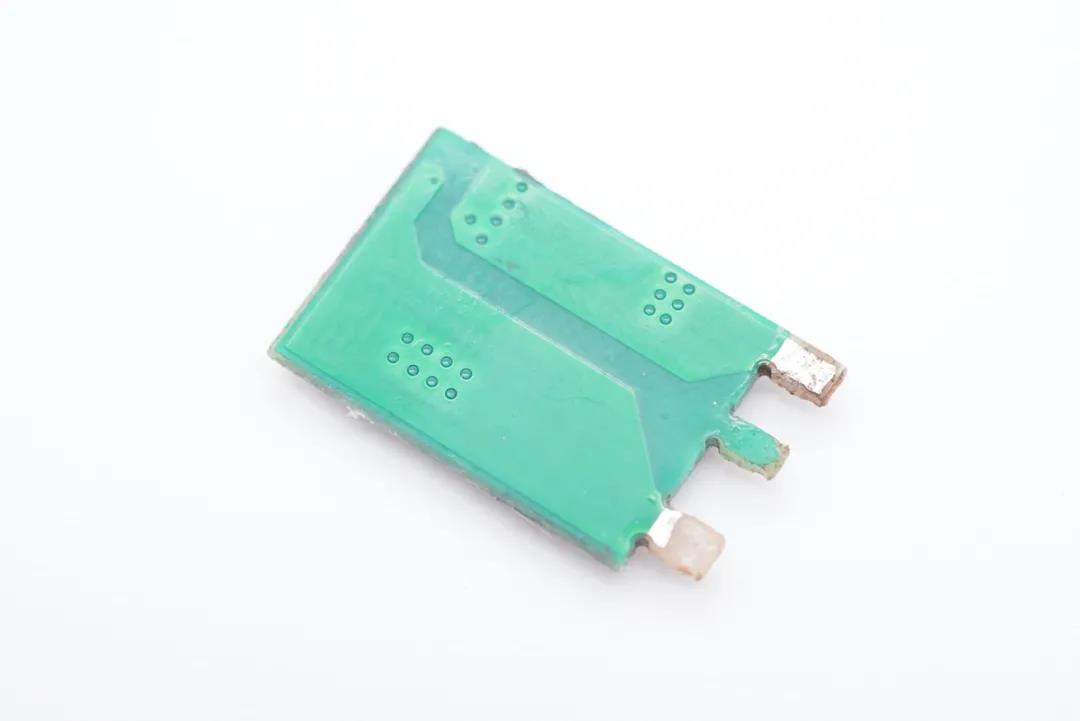

小板背面没有元器件。

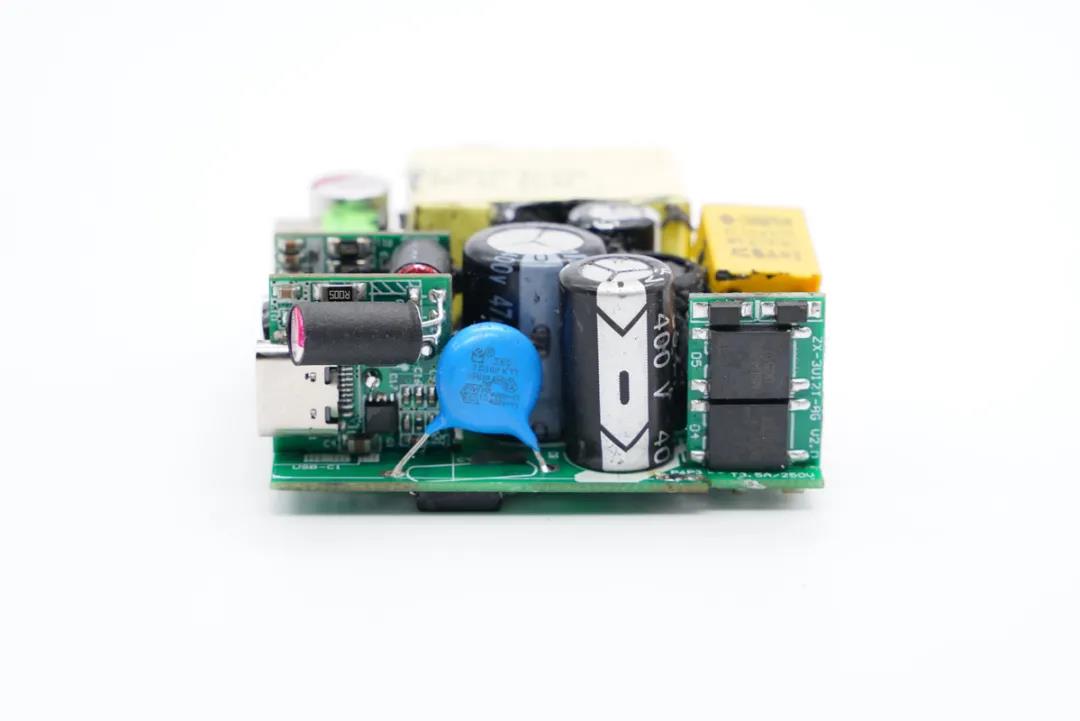

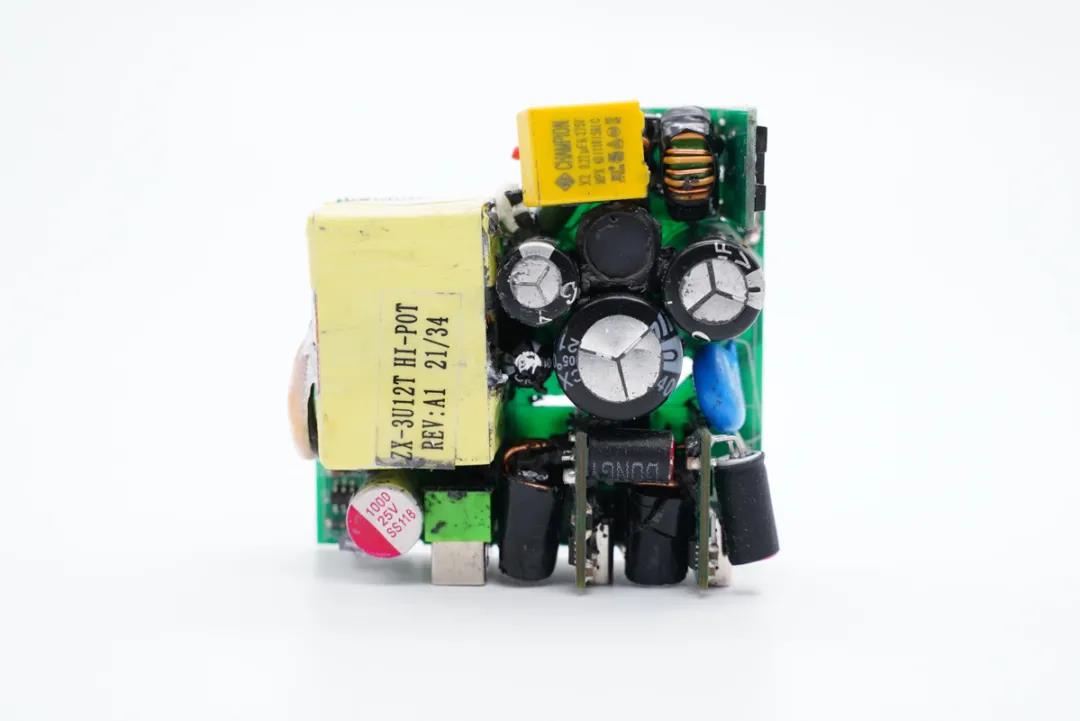

模块侧面一览,中间设有工字电感、高压滤波电解电容以及Y电容等。

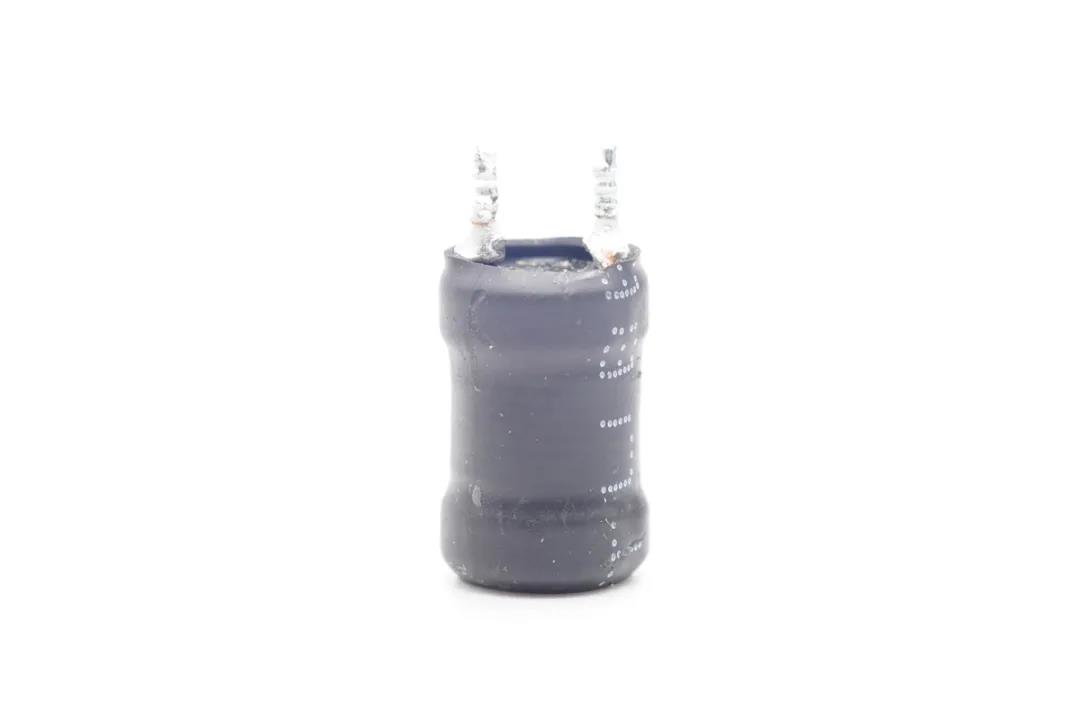

工字电感特写。

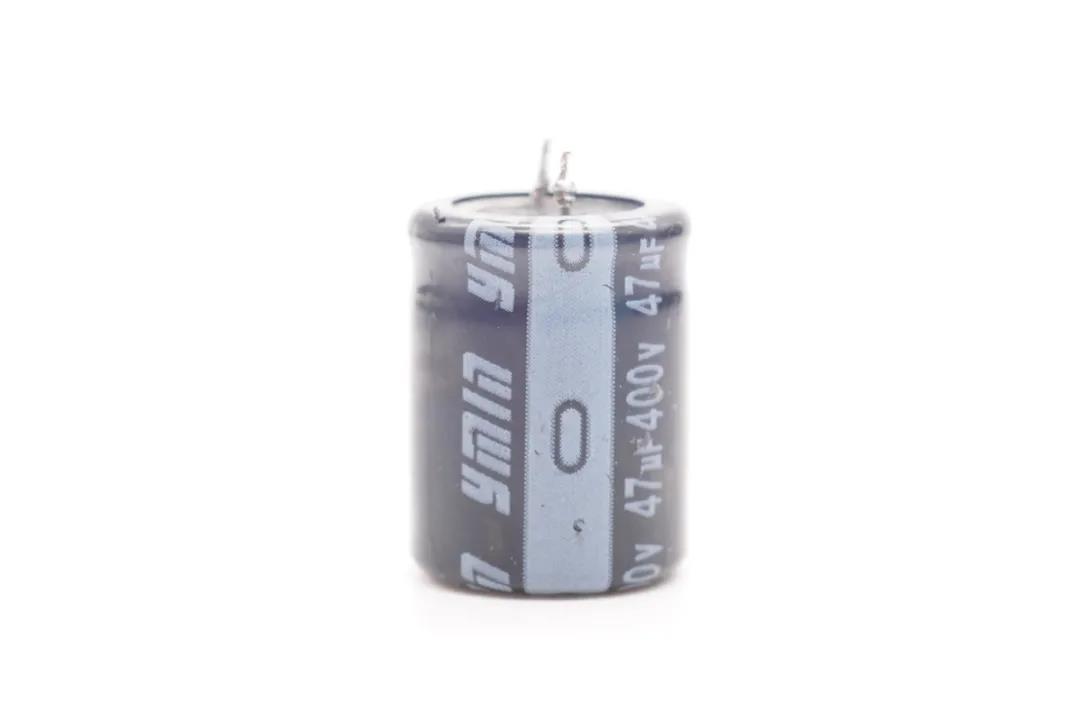

高压滤波电解电容采用永铭KCX系列,规格为400V 47μF。该系列产品工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。



充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

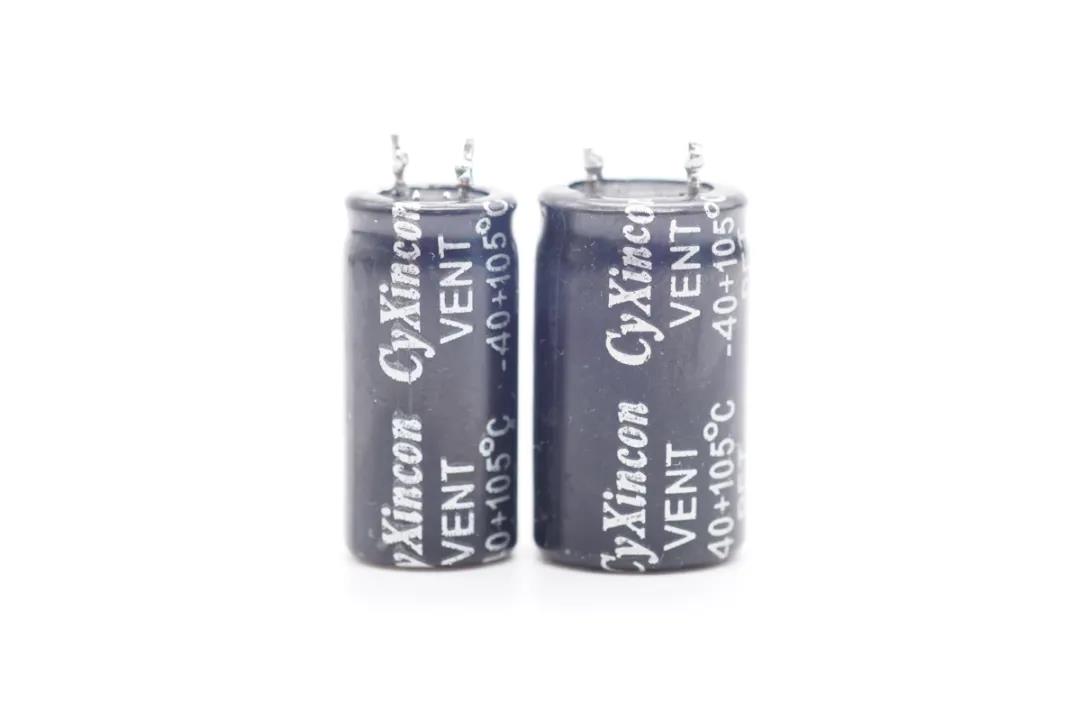

另外两颗是CyXincon品牌,规格分别为400V 33μF和400V 22μF。

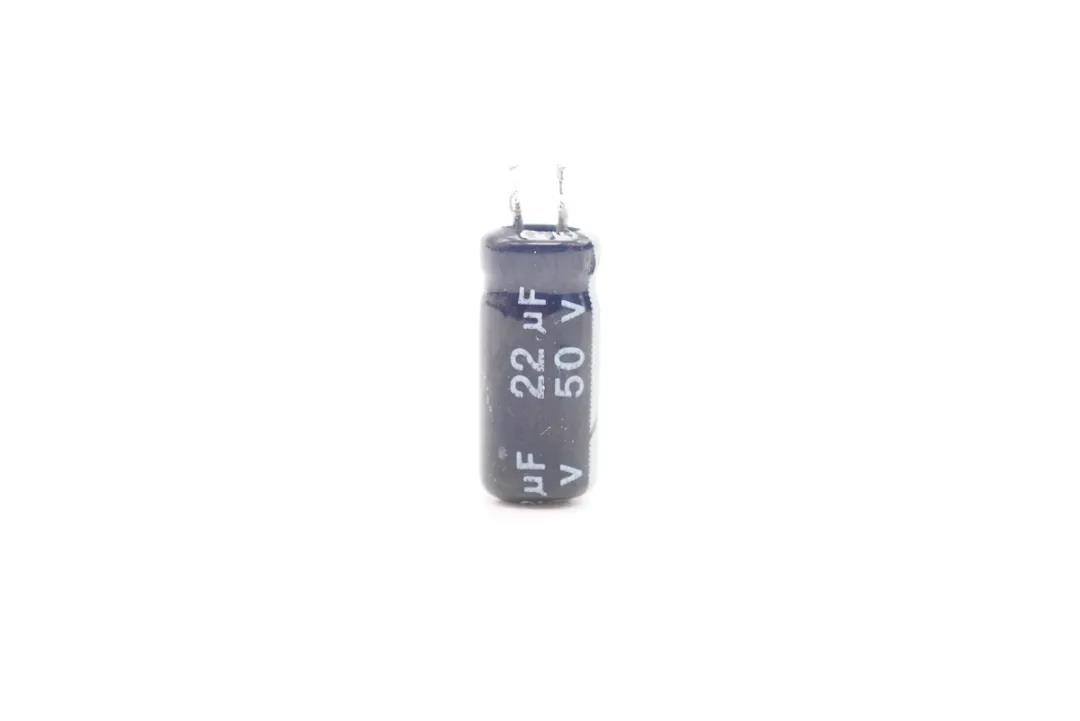

主控芯片供电电容规格为50V 22μF。

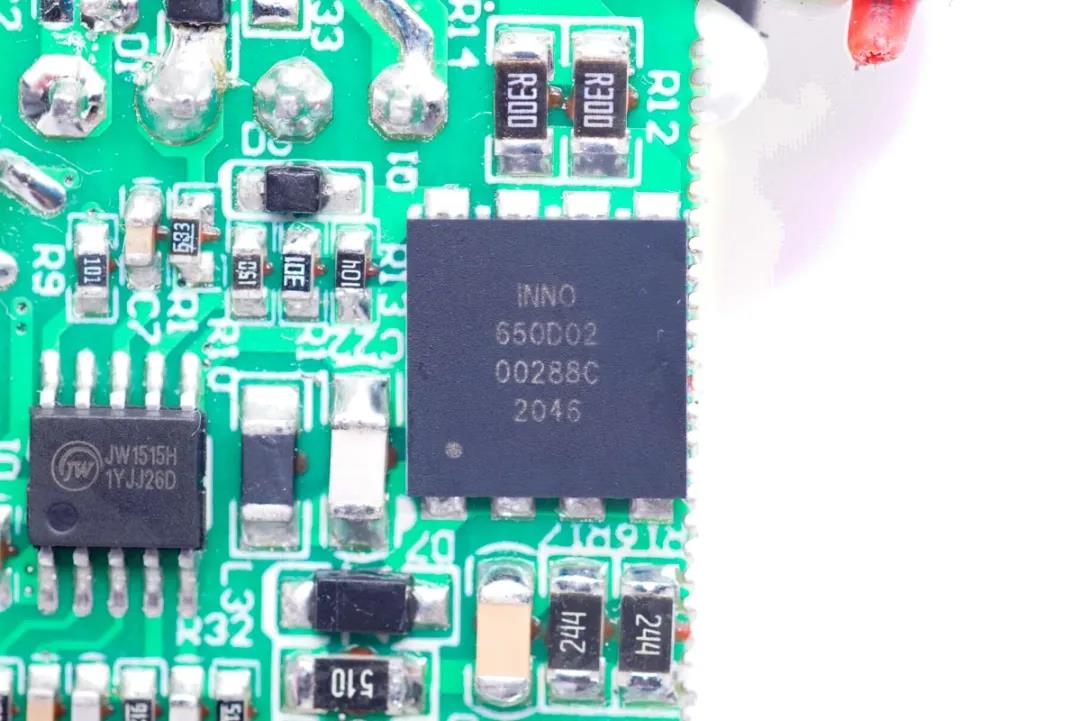

高压开关MOS管采用英诺赛科INN650D02氮化镓功率芯片,额定耐压为650V,峰值耐压750V,导阻低至0.2Ω,符合JEDEC标准的工业应用要求,支持ESD保护,支持开尔文源极。最高工作温度150℃。



INN650D02 “InnoGaN”开关管高频特性好,且导通电阻小,适合高频高效的开关电源应用,采用DFN8*8封装,具备超低热阻,散热性能好,适合高功率密度的开关电源应用。



值得一提的是,INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺,是目前市面上最先量产的先进制程氮化镓功率器件,这项技术的大规模商用将推动氮化镓快充的快速普及。

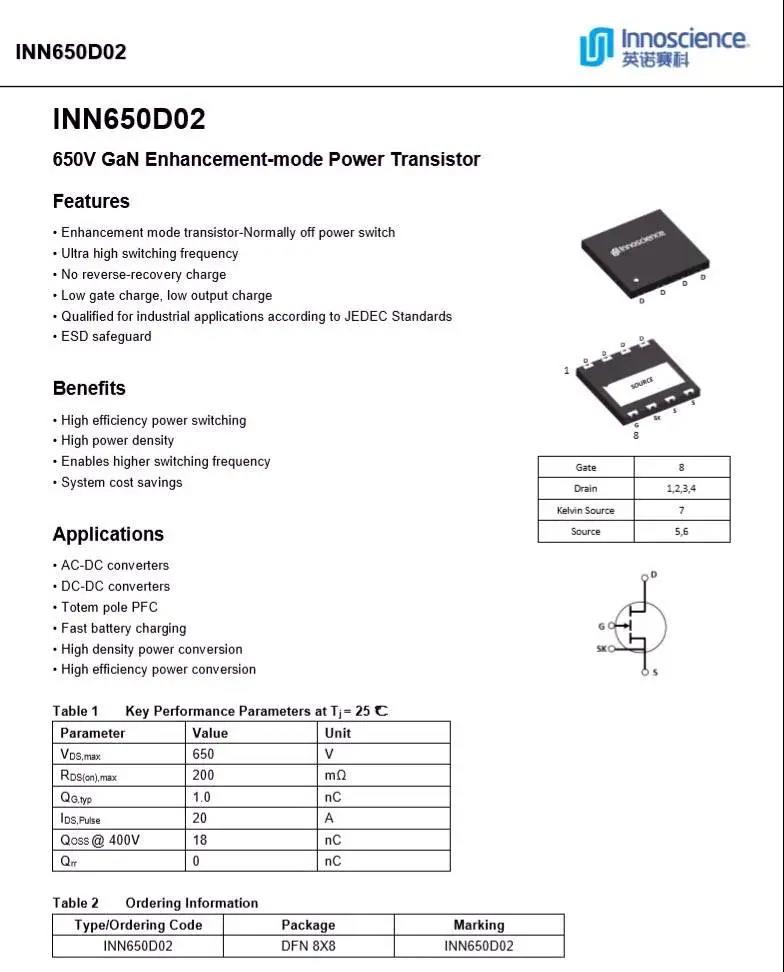

英诺赛科INN650D02详细资料。



充电头网拆解了解到,该氮化镓开关管还被SPRUCE 140W 3C1A无线充二合一充电座安述240W氮化镓+碳化硅适配器QCY 65W 2C1A氮化镓快充联想小新100W双C口氮化镓快充努比亚120W 2C1A三口氮化镓快充红魔手机6 Pro标配120W PD氮化镓快充REMAX 100W氮化镓充电器摩米士100W 2A2C氮化镓快充魅族65W氮化镓充电器等多款产品采用,芯片质量获得市场认可。






另一侧设有变压器、输出滤波固态电容以及指示灯。电容旁还有一颗同步整流控制器。

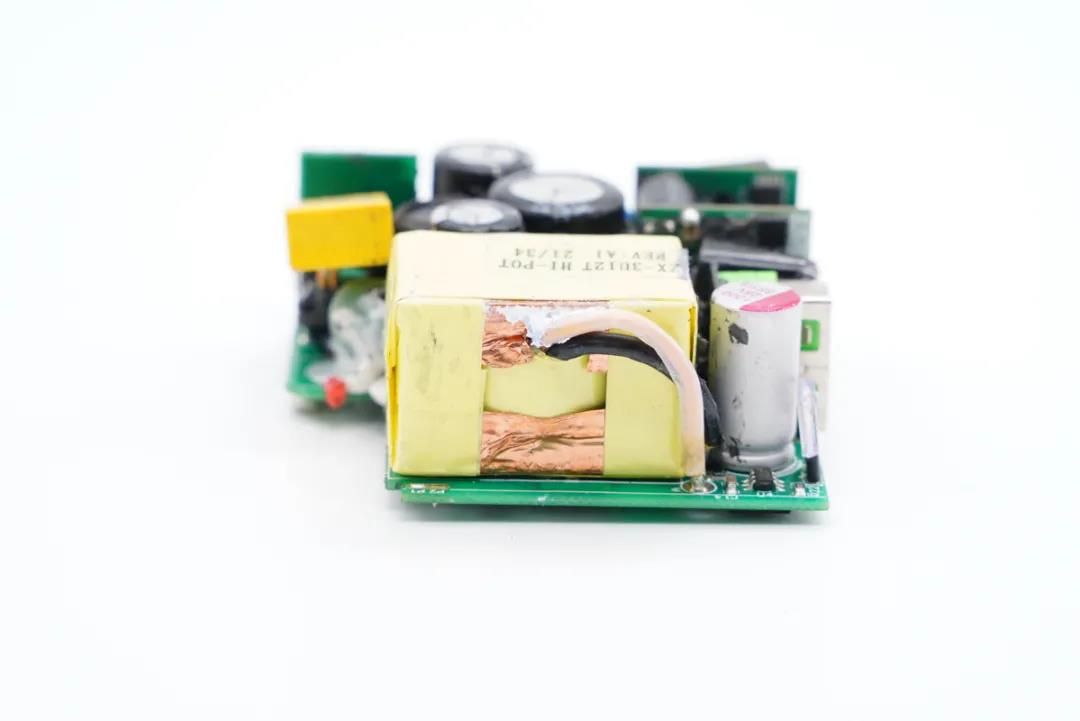

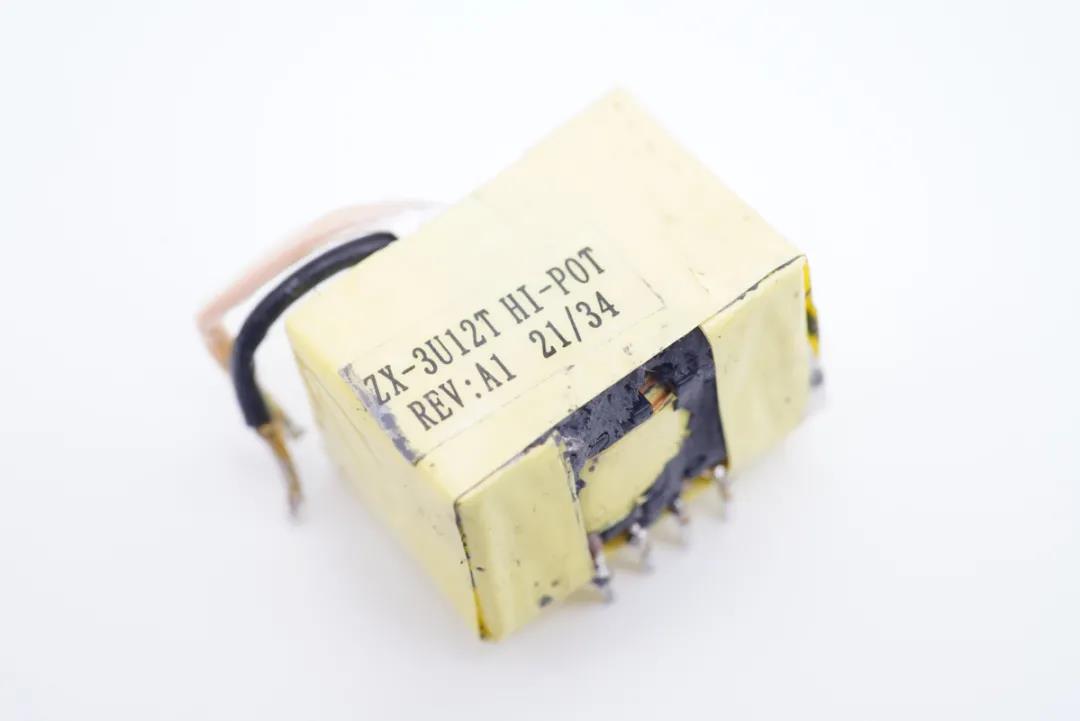

变压器特写,顶部贴有信息标签。

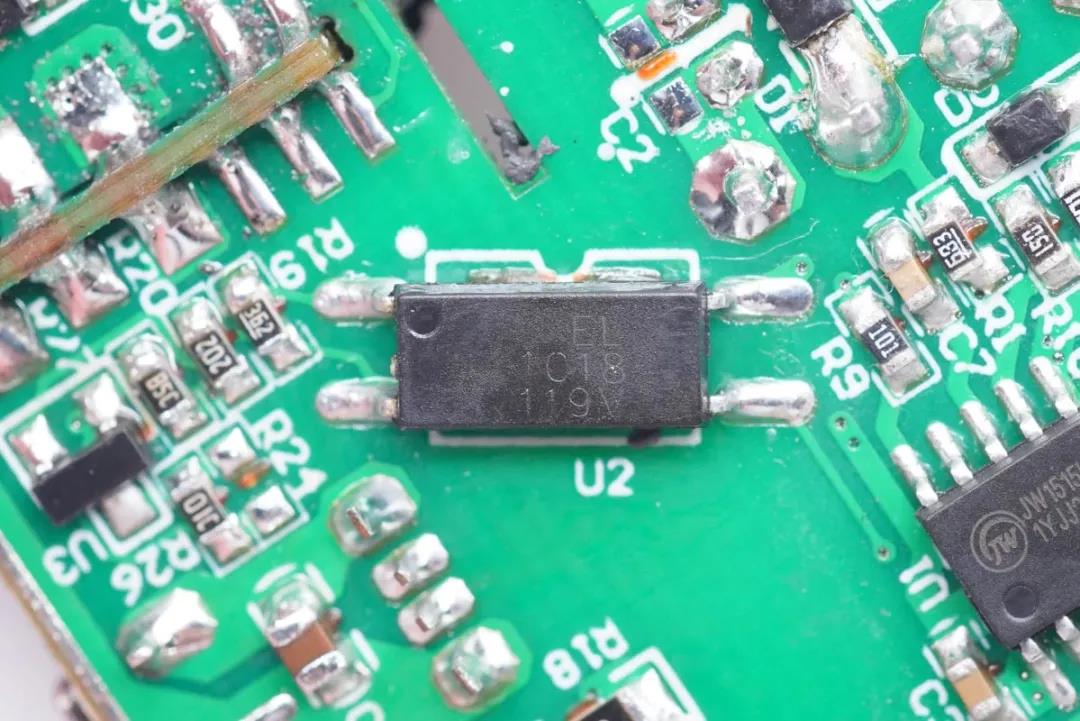

亿光EL 1018光耦,用于初级次级通信,反馈调节输出电压。






贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

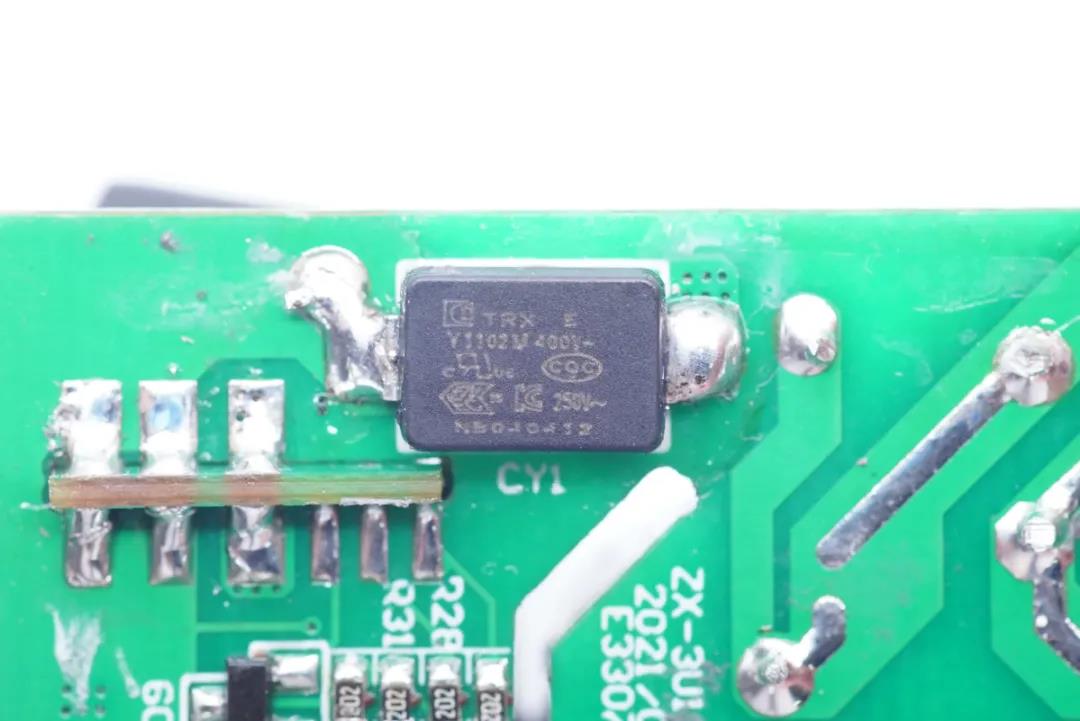

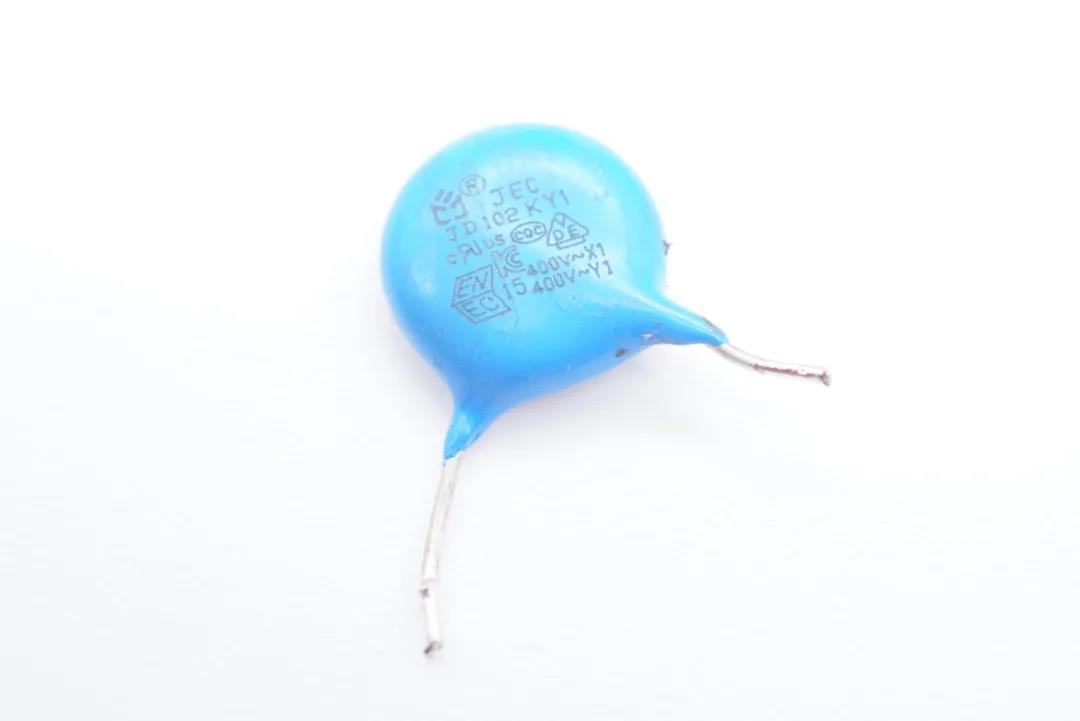

Y电容特写。

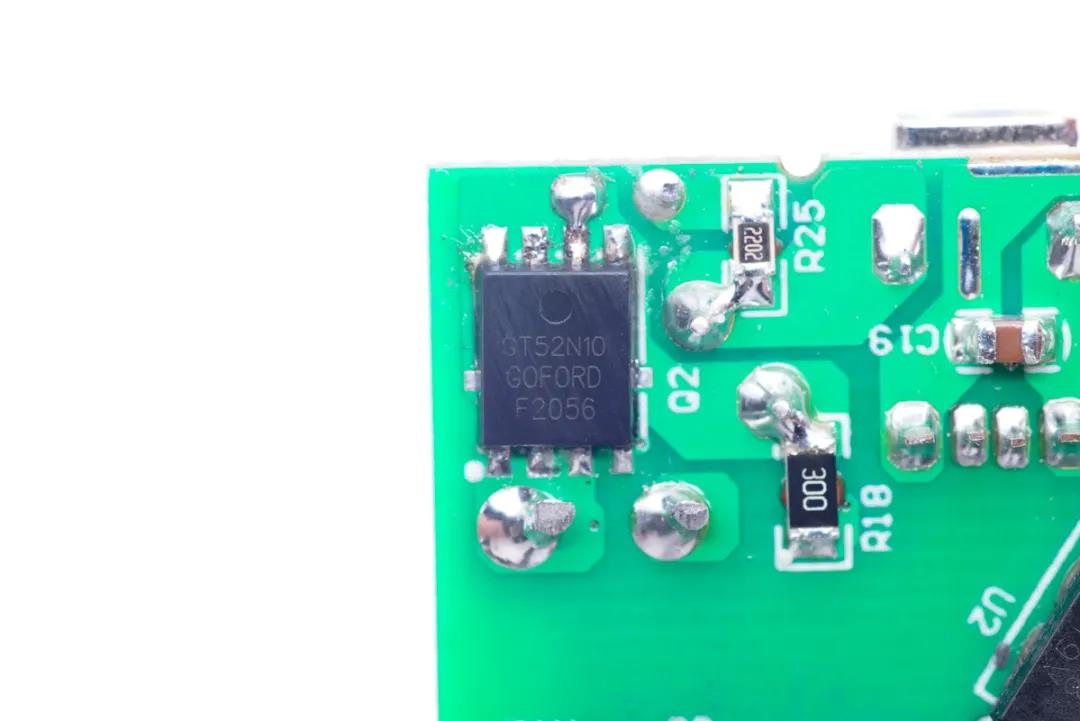

同步整流管采用谷峰GT52N10,耐压100V,DFN5x6封装。

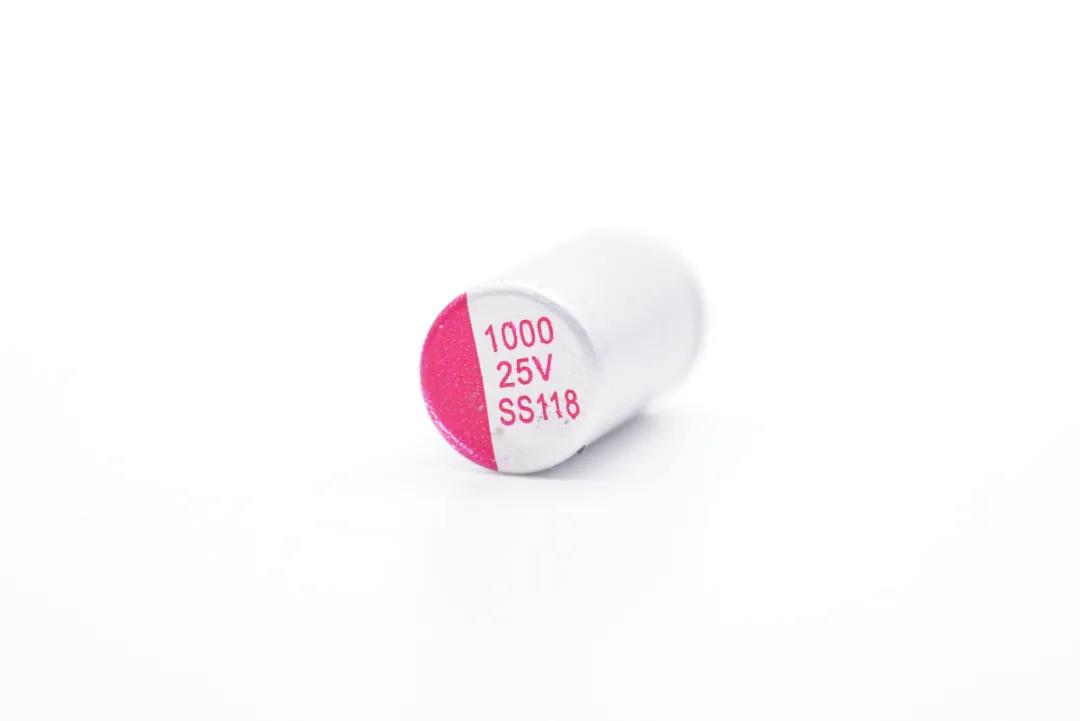

输出滤波固态电容特写,规格为25V 1000μF。

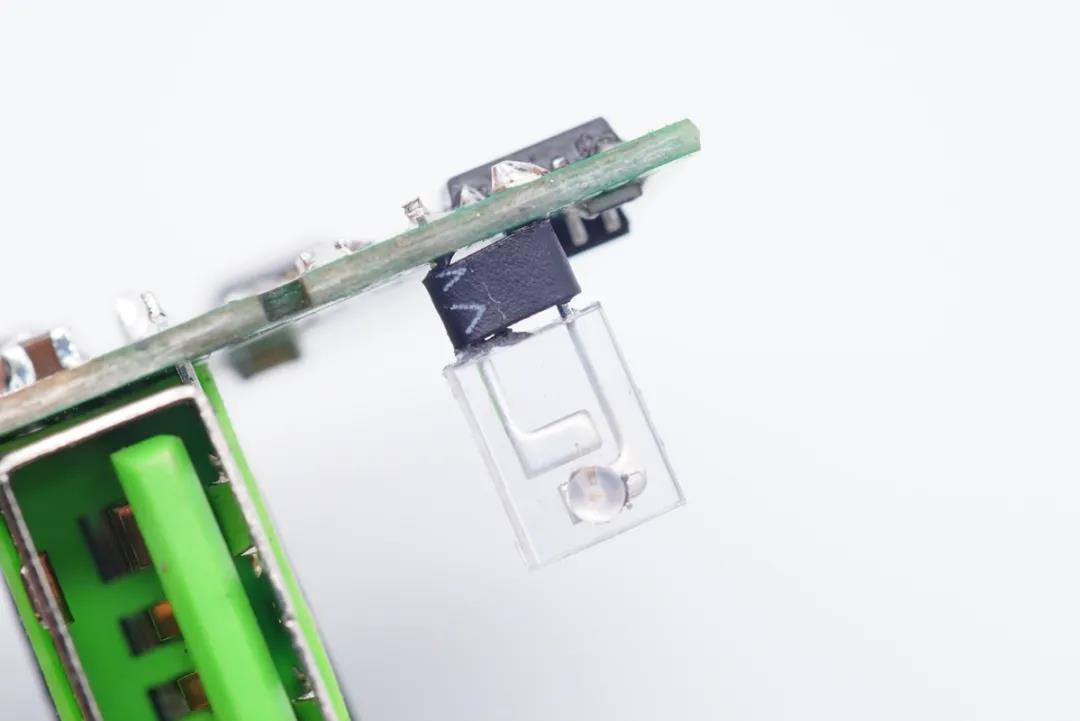

指示灯特写,焊脚套有绝缘管。

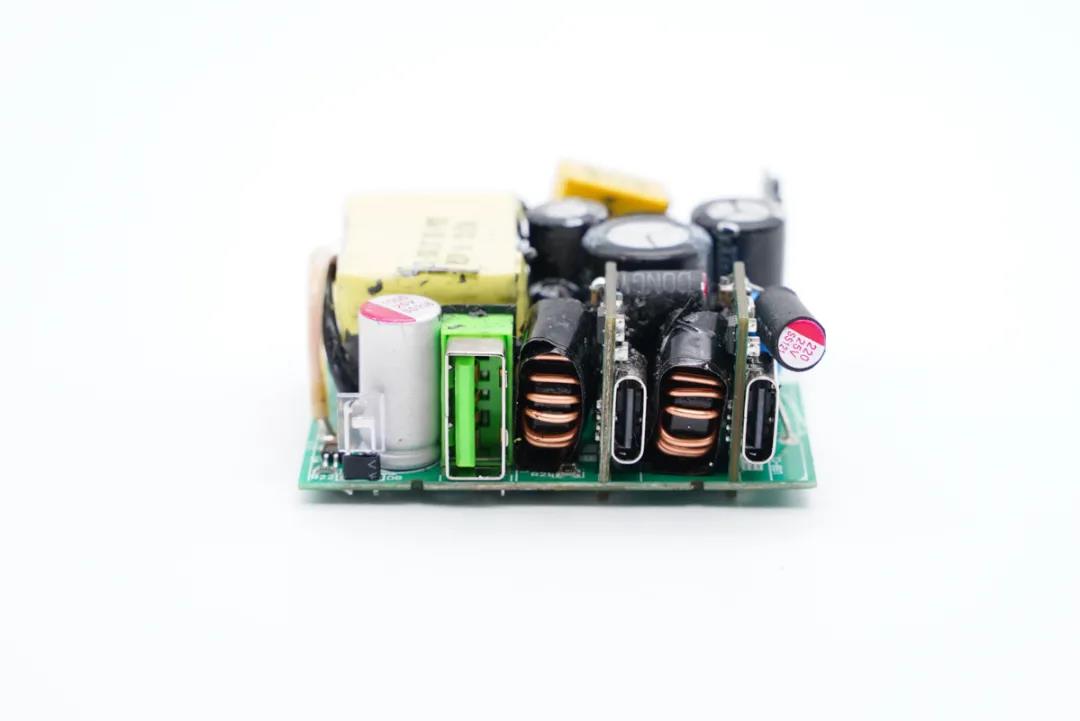

输出端一览,C1和C2口母座所在小板上均设有二次降压电路。

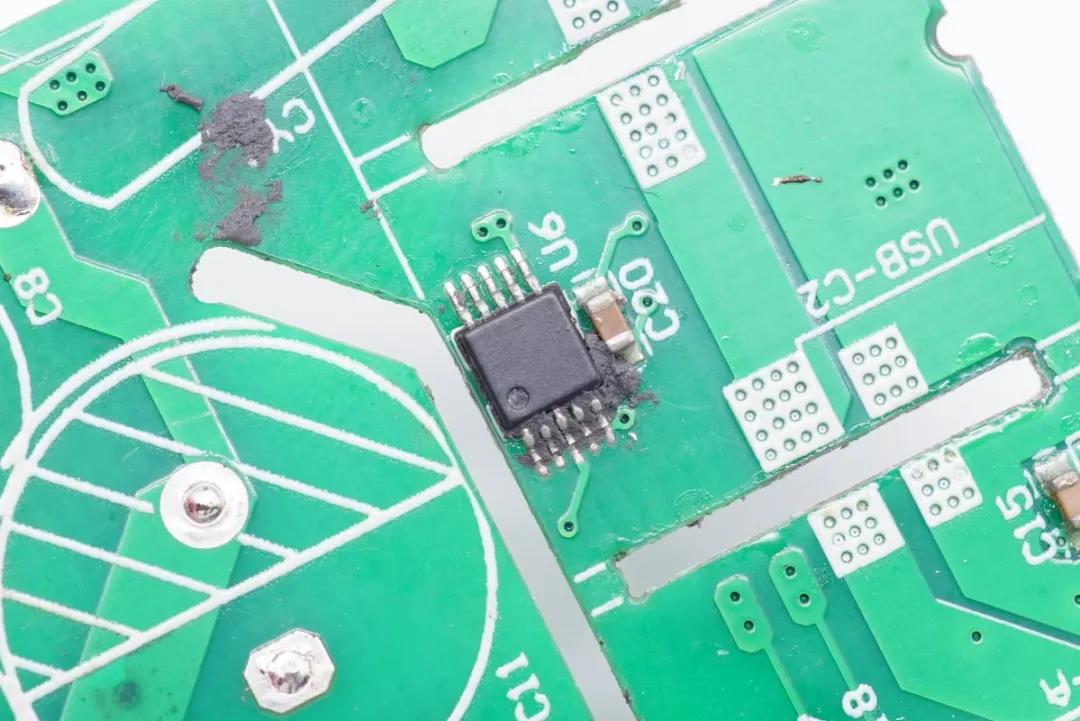

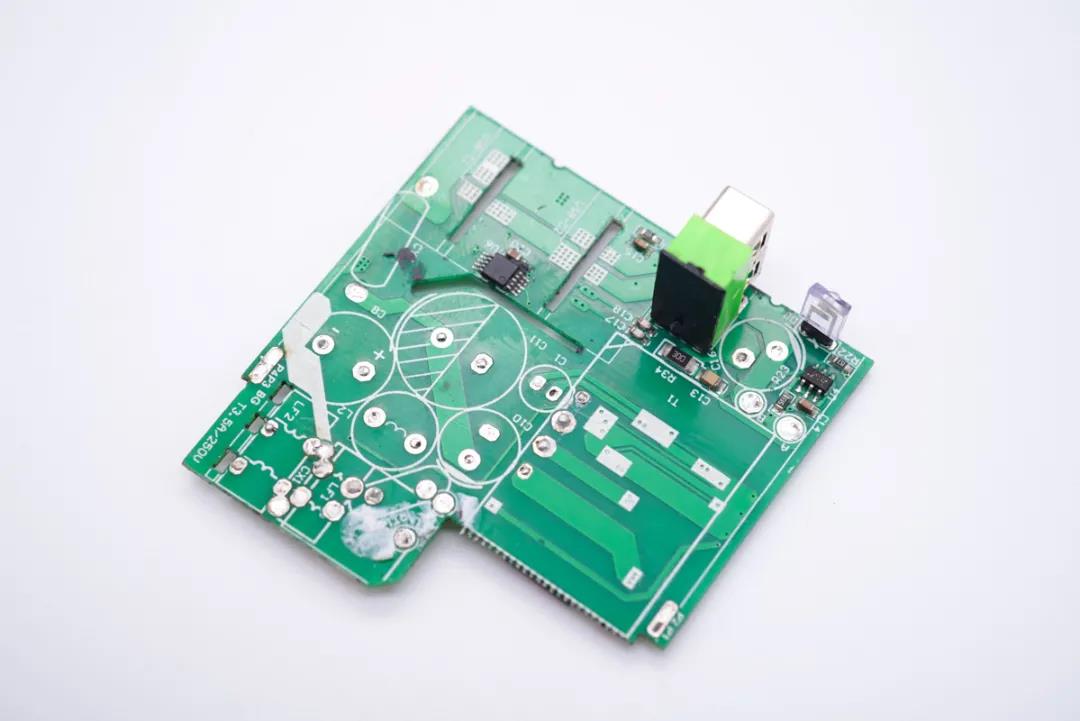

将正面器件全部拆掉,两块小板间还有一颗MCU用于智能分配功率。






MCU无丝印,信息不详。

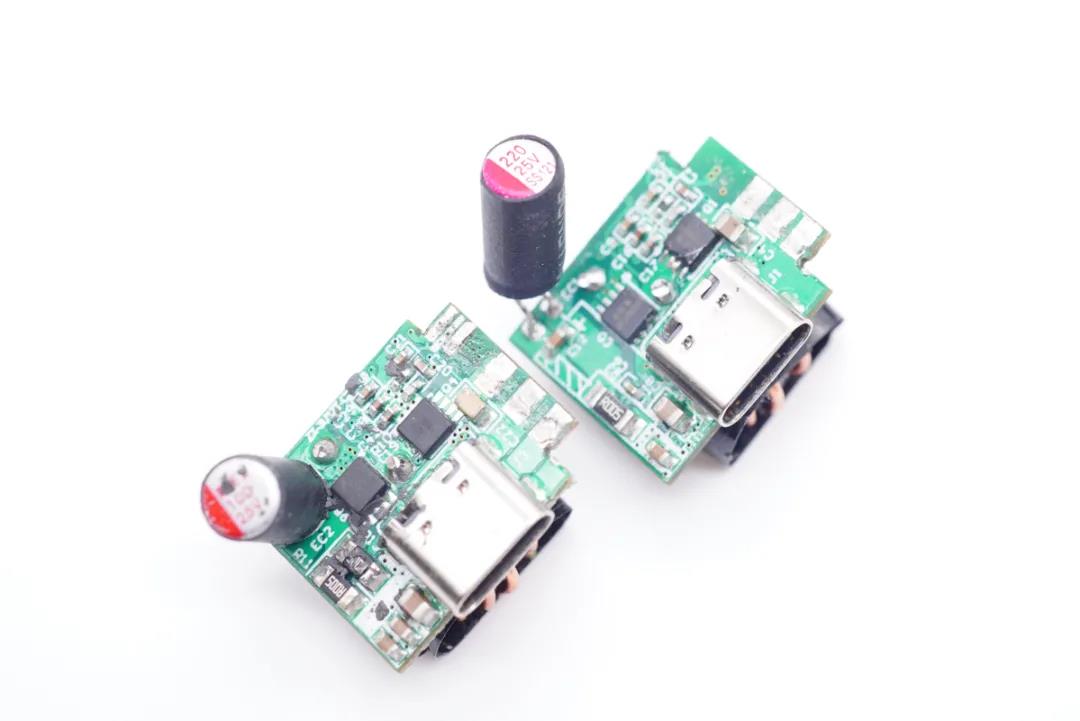

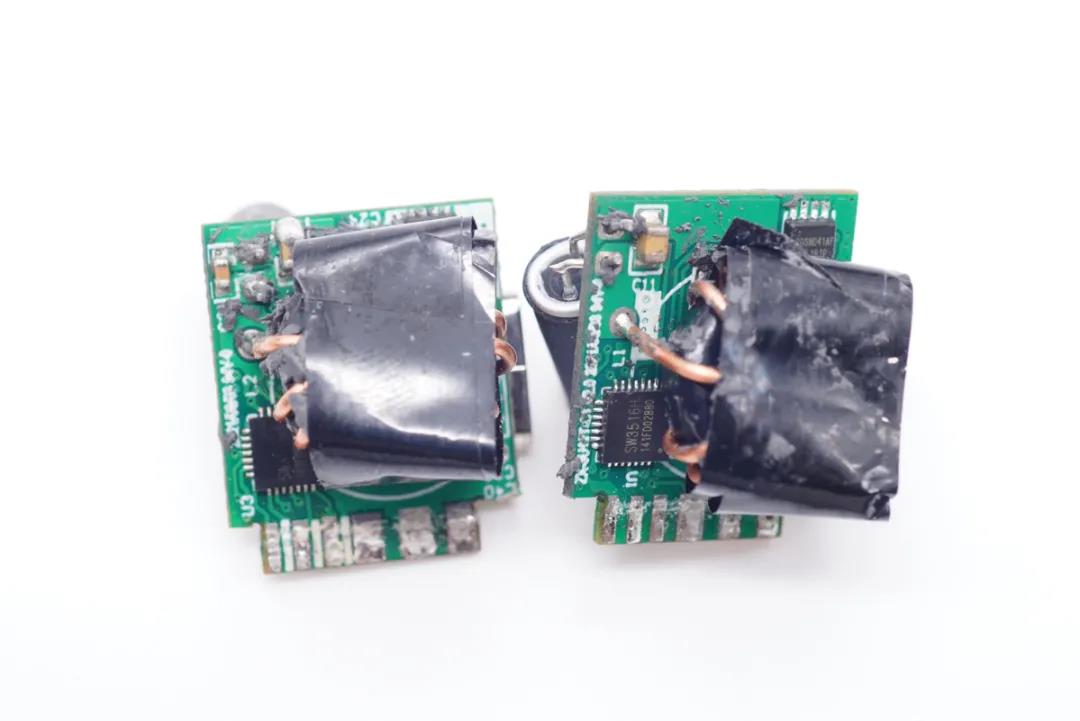

两路二次降压电路采用的方案完全一样,因此可以看到两块小板正背面器件布局相同。小板正面均设有两颗同步整流降压输出MOS管以及二次滤波电容,电容套有绝缘胶套。






背面都设有降压协议IC、电感以及输出VBUS开关管,降压电感包裹绝缘胶带。

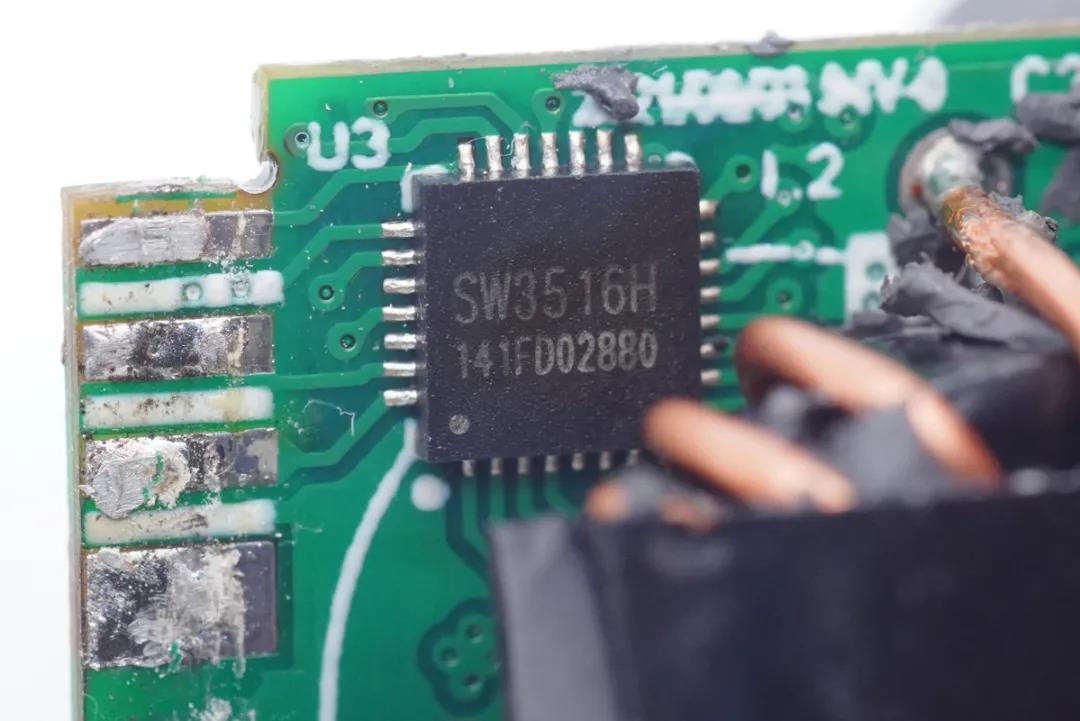

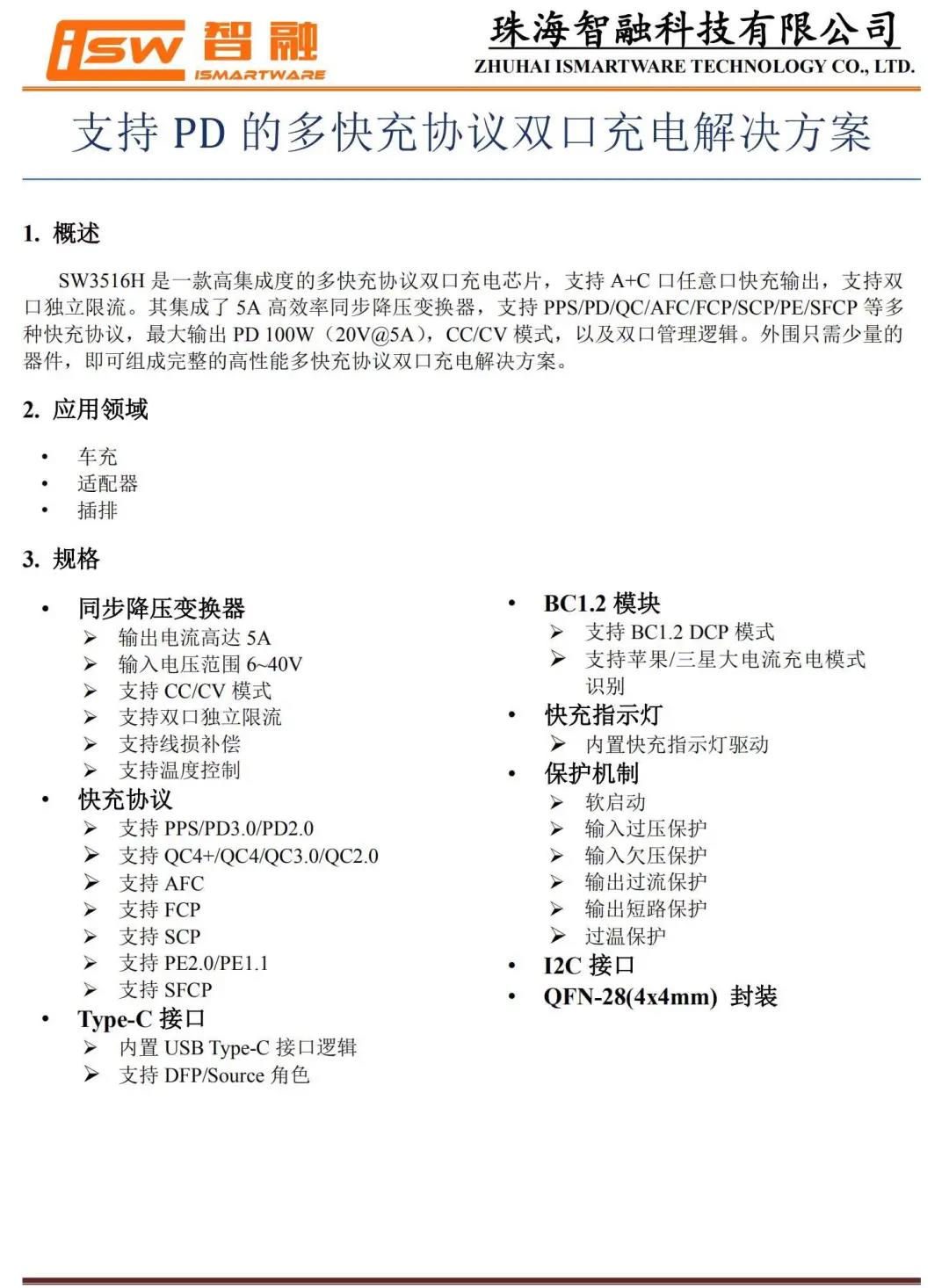

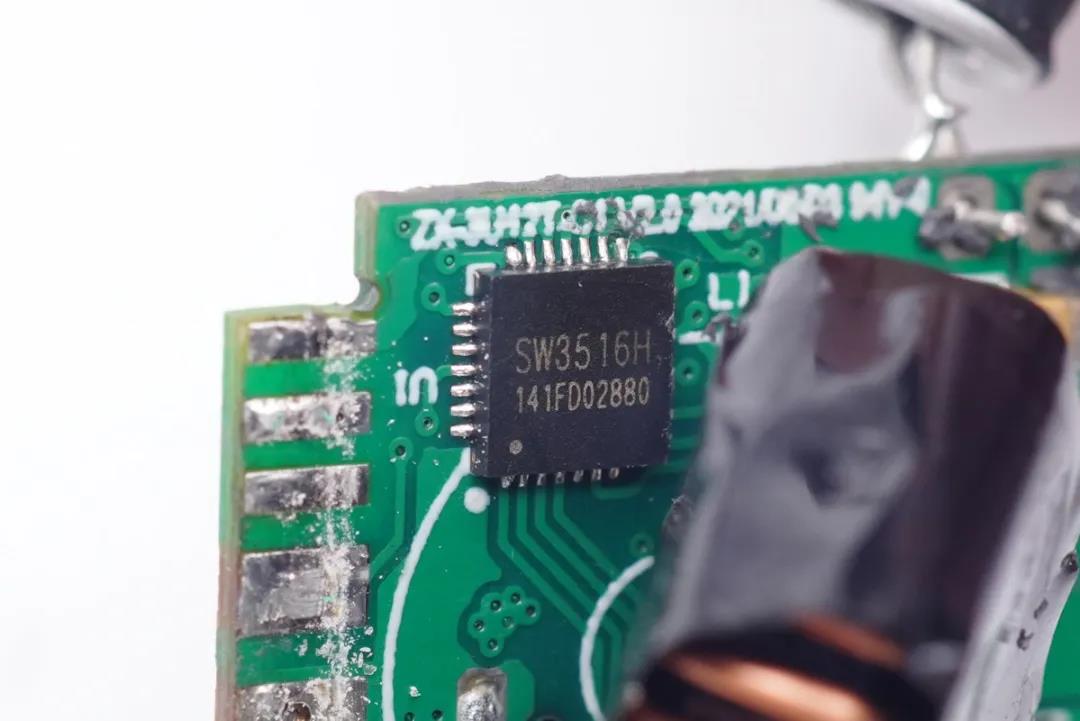

USB-C1口降压电路主控芯片采用智融SW3516H,用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。



SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。






充电头网通过拆解发现,智融SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

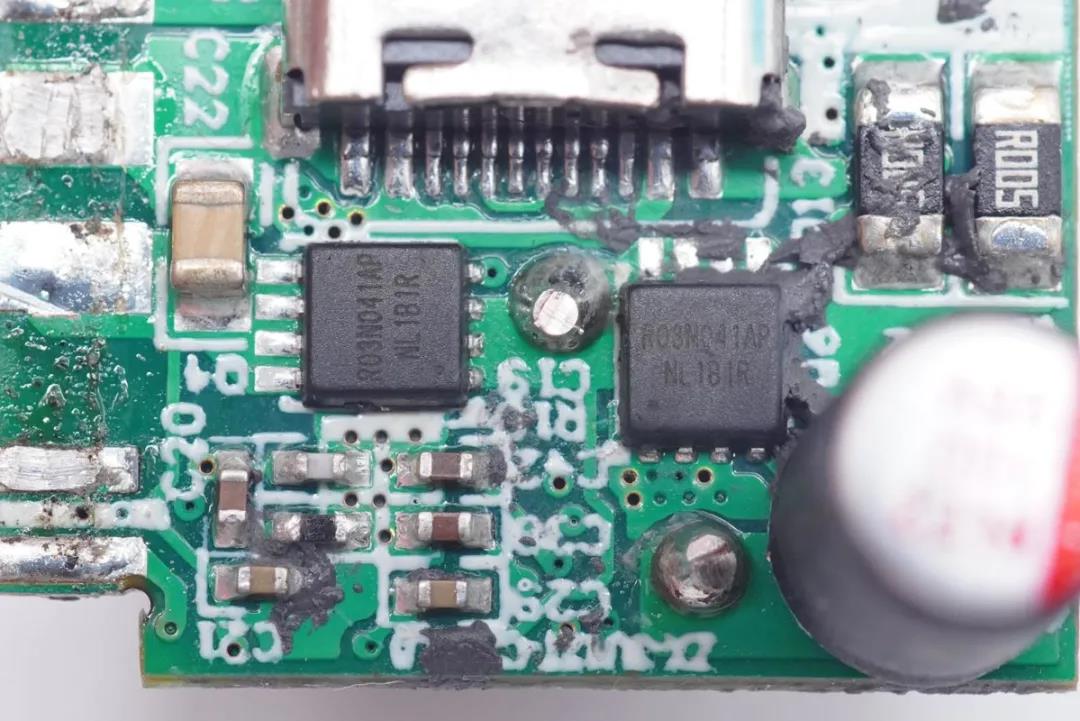

外挂两颗R03N041AP MOS管输出同步整流降压。

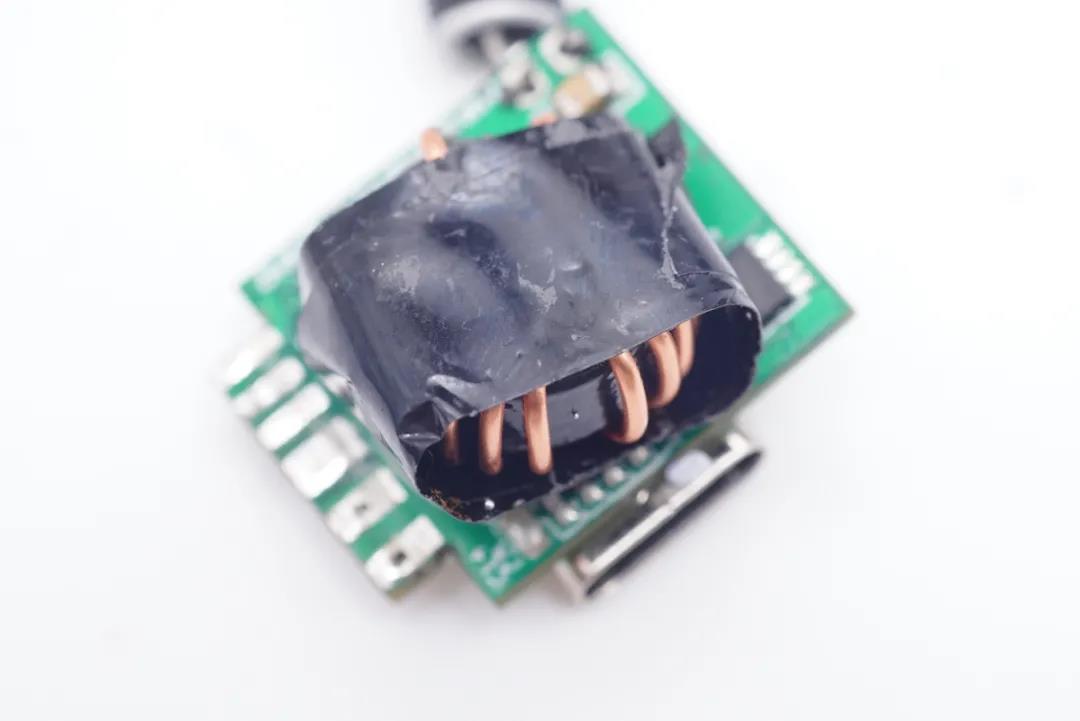

降压电感特写。

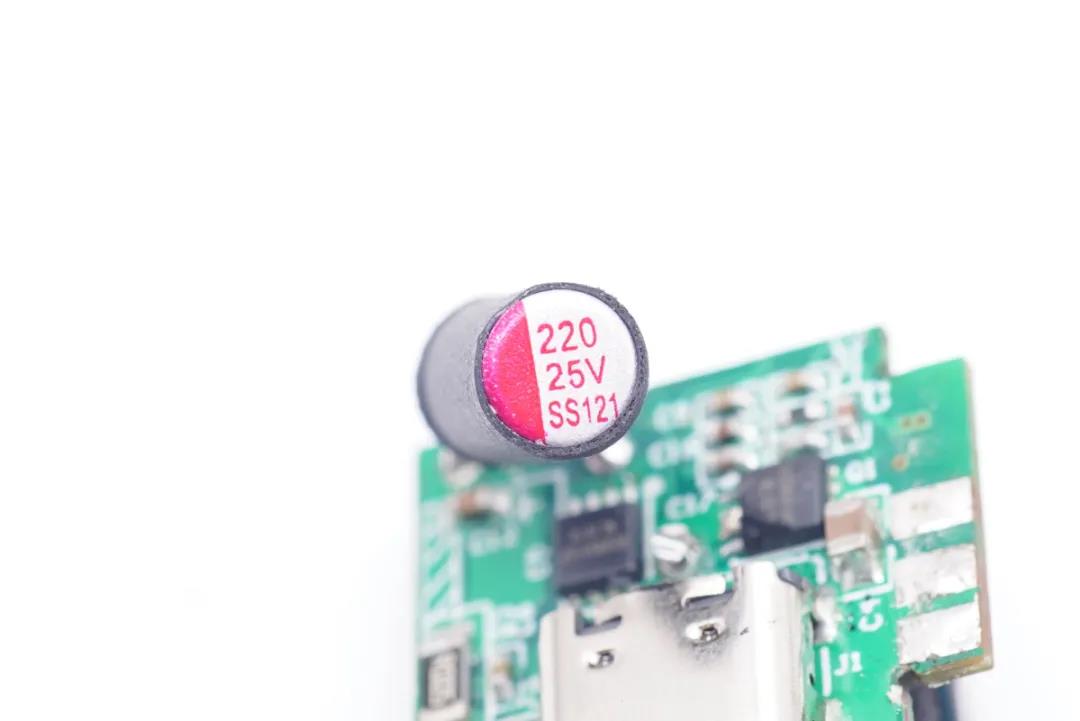

二次滤波固态电容规格为25V 220μF。

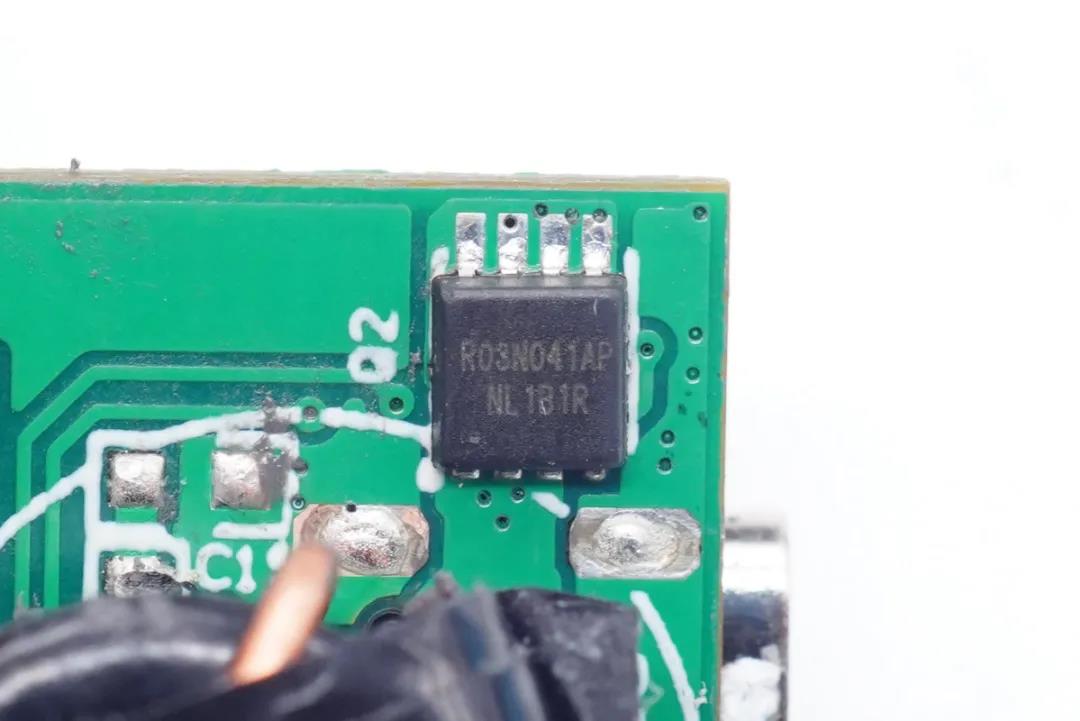

输出VBUS开关管也是采用的R03N041AP MOS管。

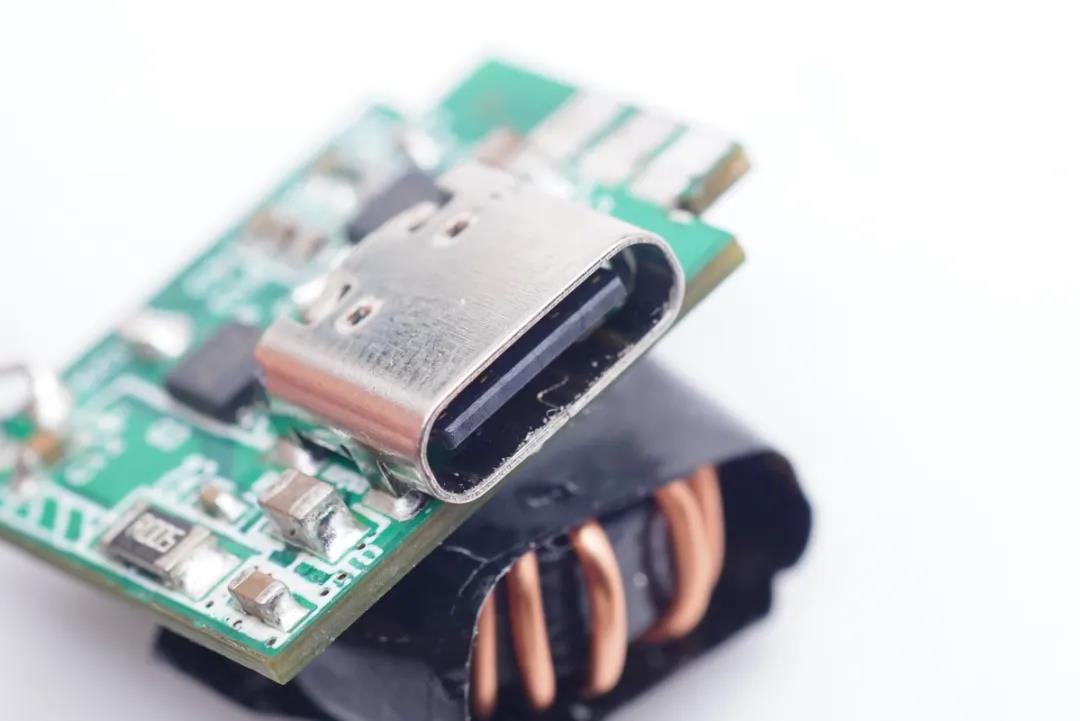

USB-C1母座特写,过孔焊接。






另一路的主控芯片也是采用的智融SW3516H。

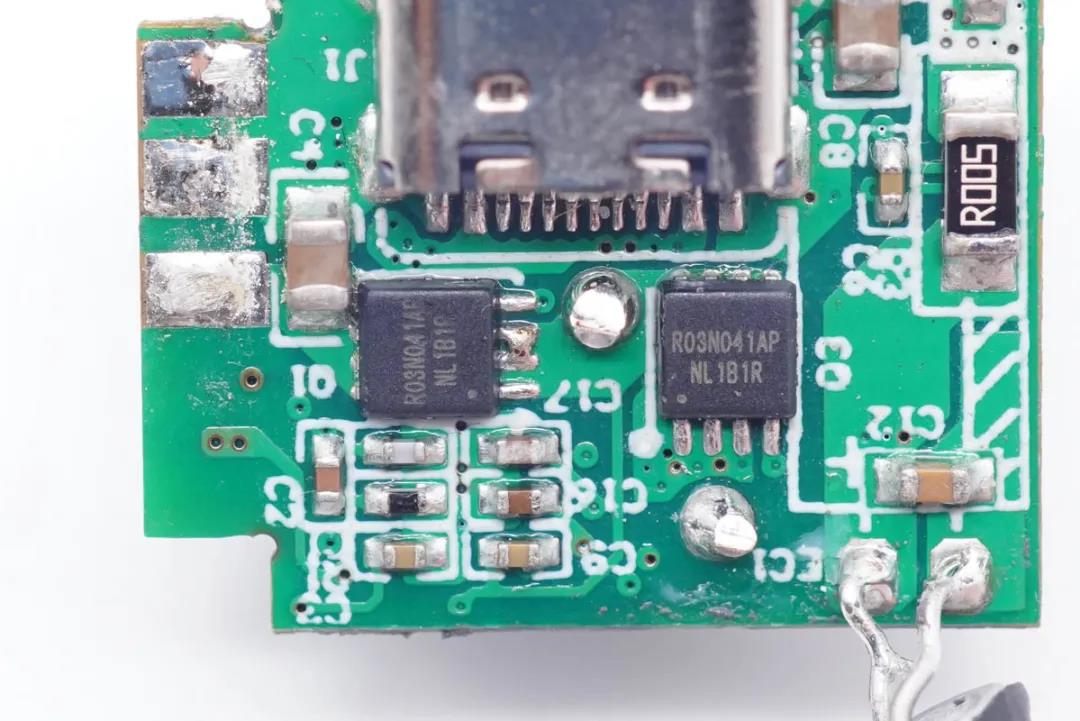

此外也是采用两颗R03N041AP MOS管输出同步整流降压。

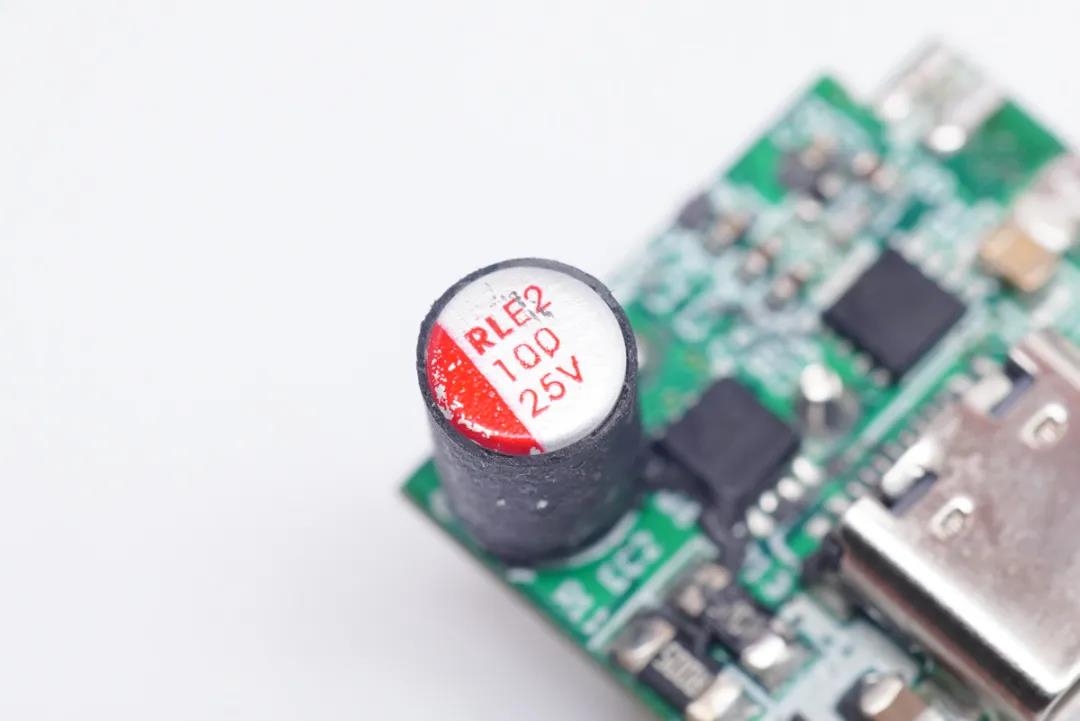

二次降压滤波固态电容特写,规格为25V 100μF。

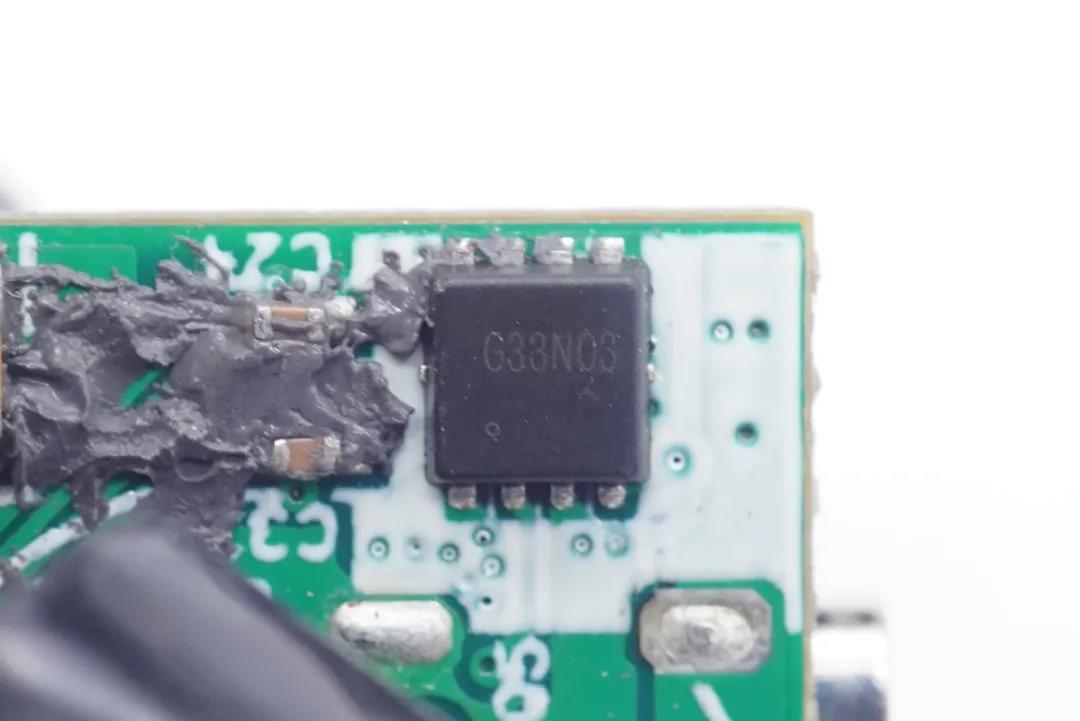

谷峰G33N03D3,耐压30V,DFN3.3*3.3-8L封装,用于C2和A两个端口输出分配。






USB-C2母座特写。

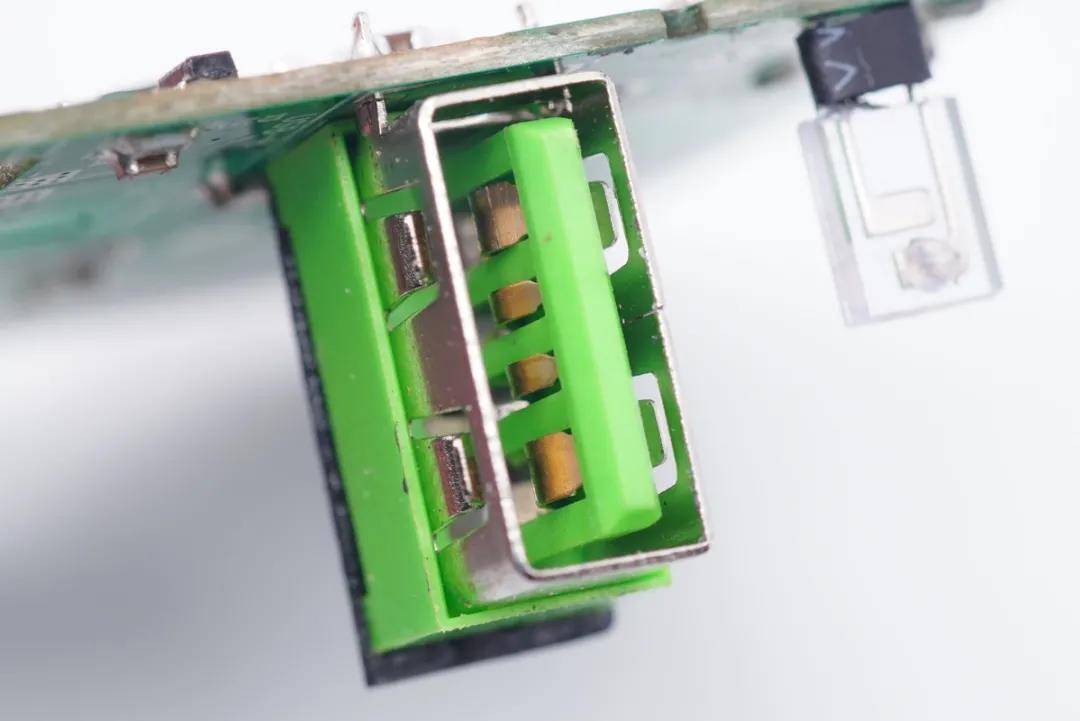

USB-A母座特写。

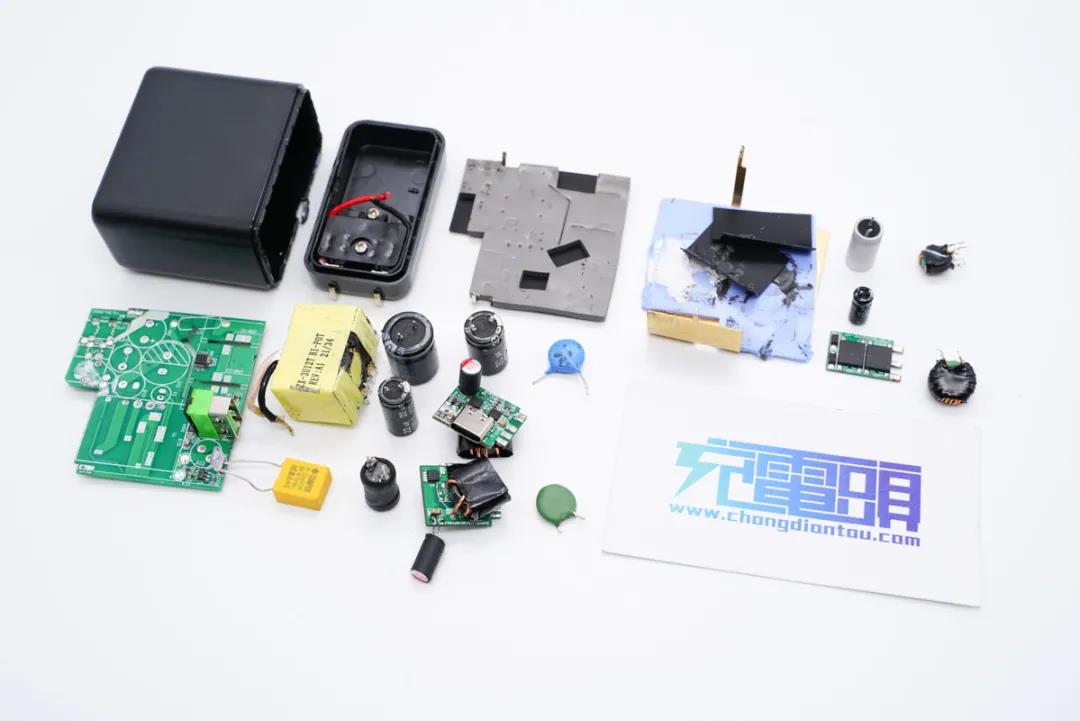

全部拆解完毕,来张全家福。



充电头网拆解总结


 众显这款65W氮化镓快充采用方块造型设计,主打小巧便携、大功率快充以及多设备同时快充等,非常适合经常外地出差的群体使用。充电器配备的2C1A三个接口兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS市面全主流快充协议,对苹果、华为、三星等大品牌的设备都有很好的兼容性。


此外产品通过了FCC和CE认证,质量可靠。同时若客户有需求,也可过CCC安规认证,方便客户在国内销售,众显可提供全面、周到的服务。


充电头网通过拆解了解到,充电器模块正背面均贴有大面积导热垫和散热片,保证用户在给设备大功率充电时的散热性能。输出端电容、电感等器件也都做了绝缘处理,保证使用安全。


充电器采用了杰华特JW1515H+JW7726B高频QR开关电源方案,搭配英诺赛科INN650D02氮化镓功率开关管以及谷峰同步整流管。两路DC-DC电路均采用智融SW3516H方案,永铭电解电容进行输入滤波,固态电容进行同步整流输出和二次降压输出滤波,用料扎实。
