拆解报告:征拓迷你33W小宝石快充充电器

2021-11-11

苹果新款iPhone 13刚推出不久,其中iPhone 13 Pro Max充电功率上升到27W,虽说9V3A快充便可喂饱新机,但是大多数厂商还是心照不宣的推出30W级快充,既可以满足iPhone 13快充需求,也能给平板以及部分笔电充电,对消费者来说更有吸引力。



近期ZENDURE征拓就推出这么一款迷你33W小宝石快充充电器,产品配色丰富、体积小巧、兼容协议丰富,还具备5-20V齐全电压档位,满足消费者各方面的需求。下面充电头网就对这款充电器进行详细拆解,看看具体用料做工如何。



此前充电头网还拆解过征拓65W氮化镓快充SuperPort S3 III征拓65W 2C1A氮化镓充电器Pro版征拓20W迷你PD快充充电器征拓65W 2C1A氮化镓快充充电器等产品,欢迎查阅。



一、征拓迷你33W小宝石快充外观

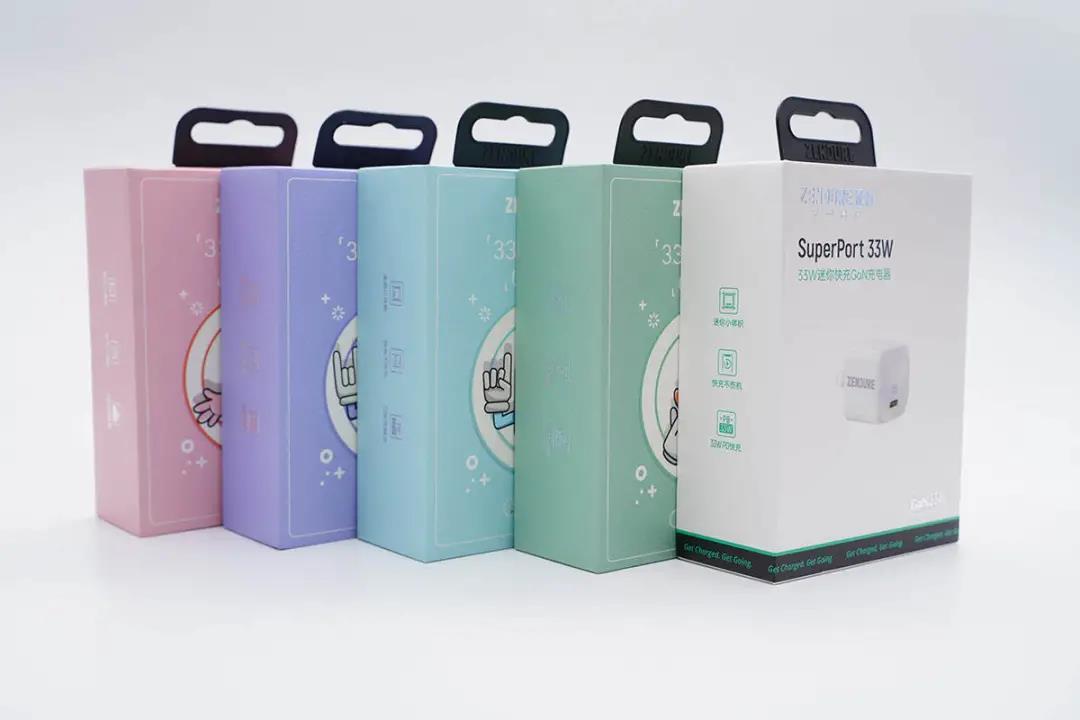

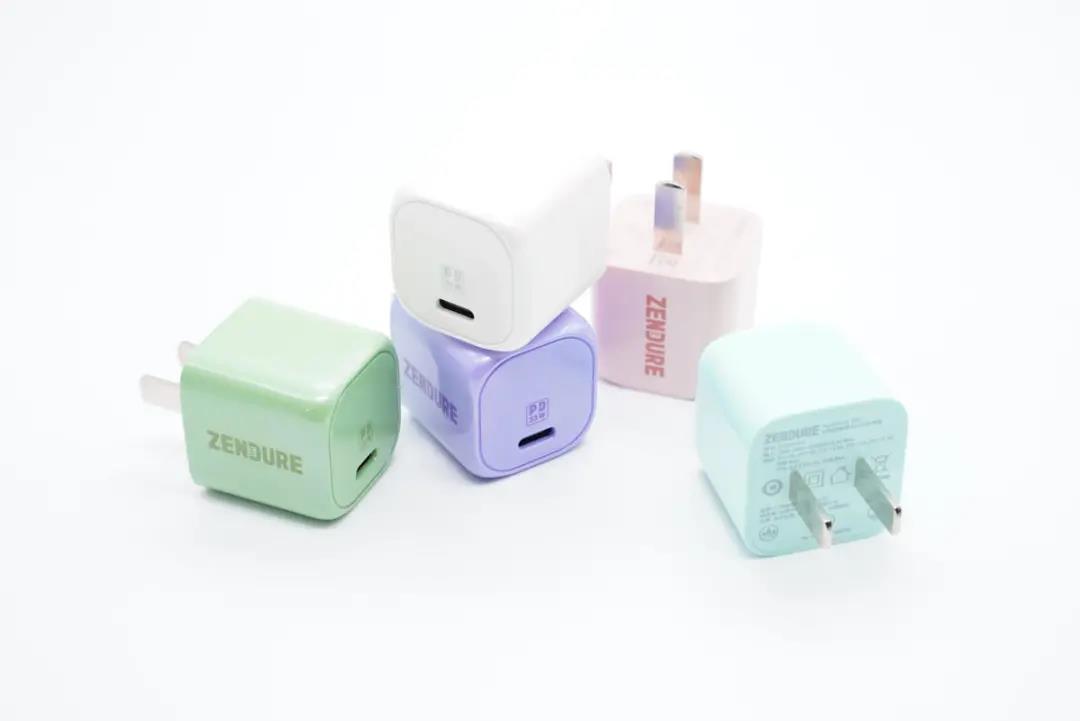

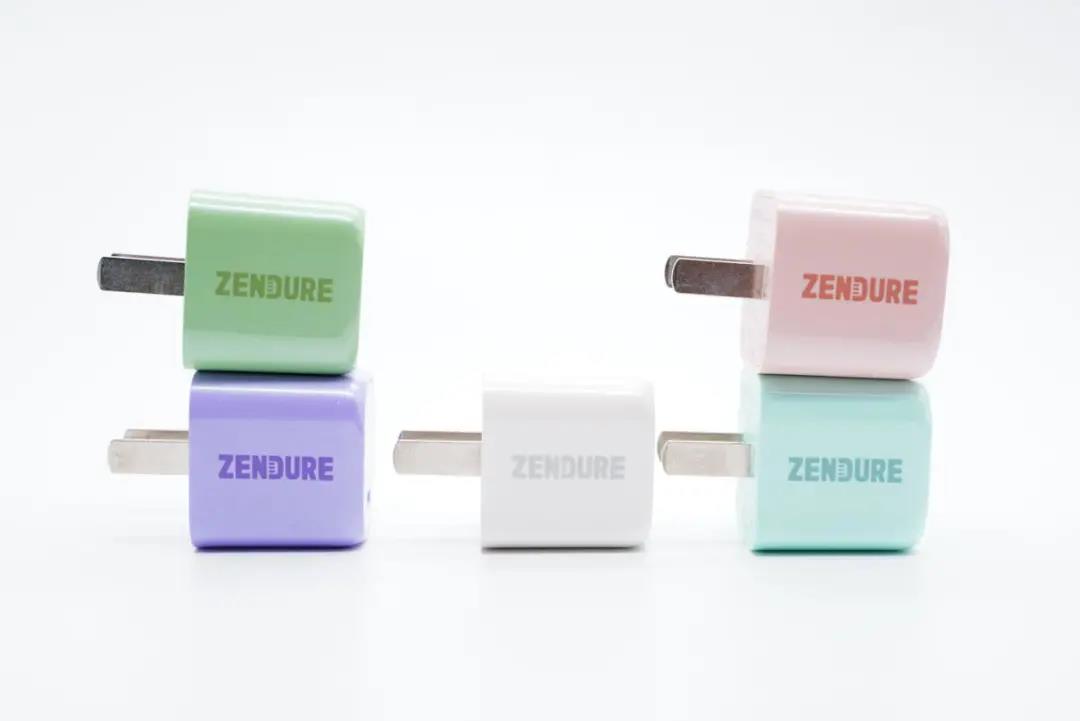

征拓迷你33W小宝石快充有绿、青、白、紫、粉五种配色,除白色款外,其余四款包装盒均采用卡通风格设计。

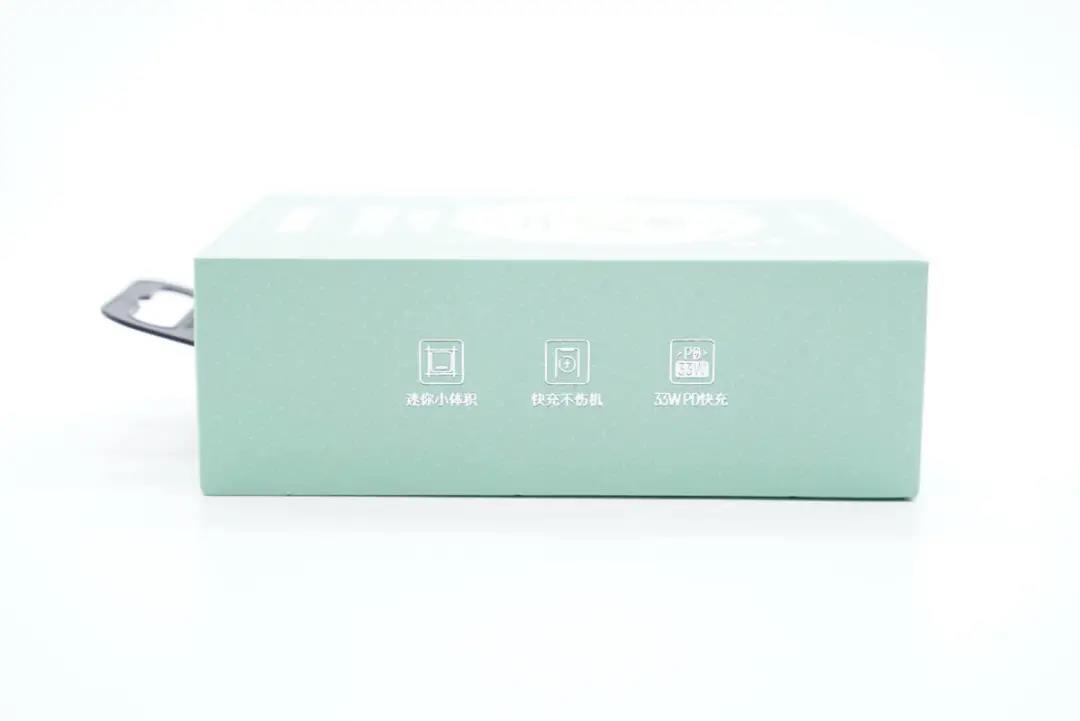

盒子侧面印有充电器三大卖点:迷你小体积、快充不伤机、33W PD快充。

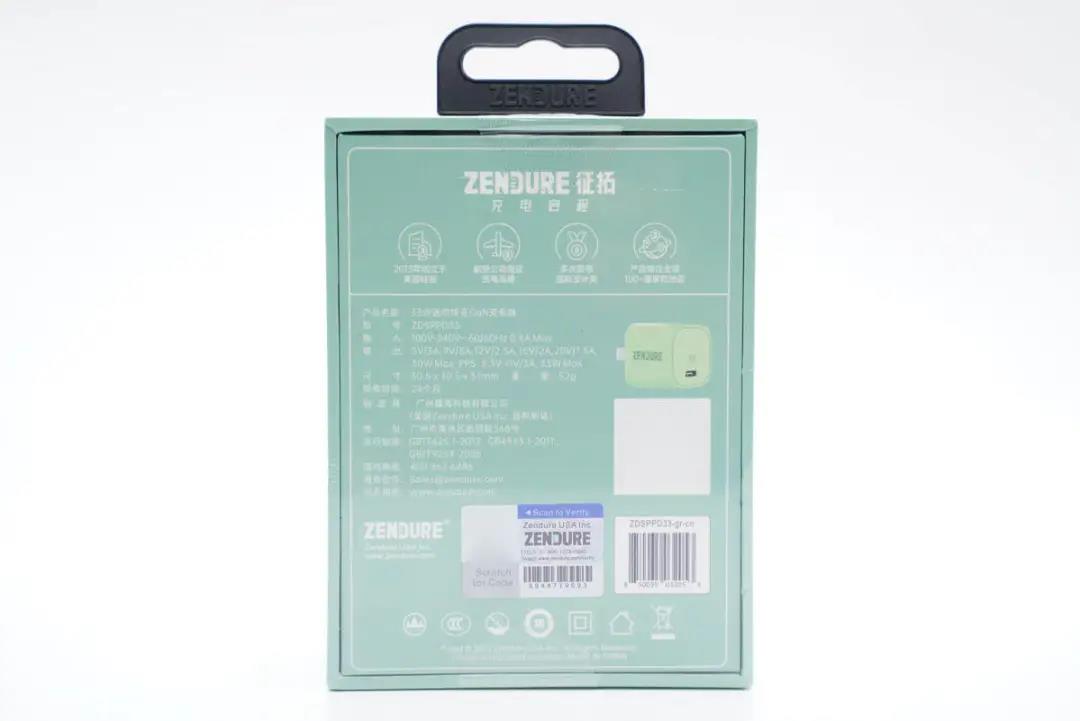

包装盒天地盖设计,底部印有充电器参数信息。

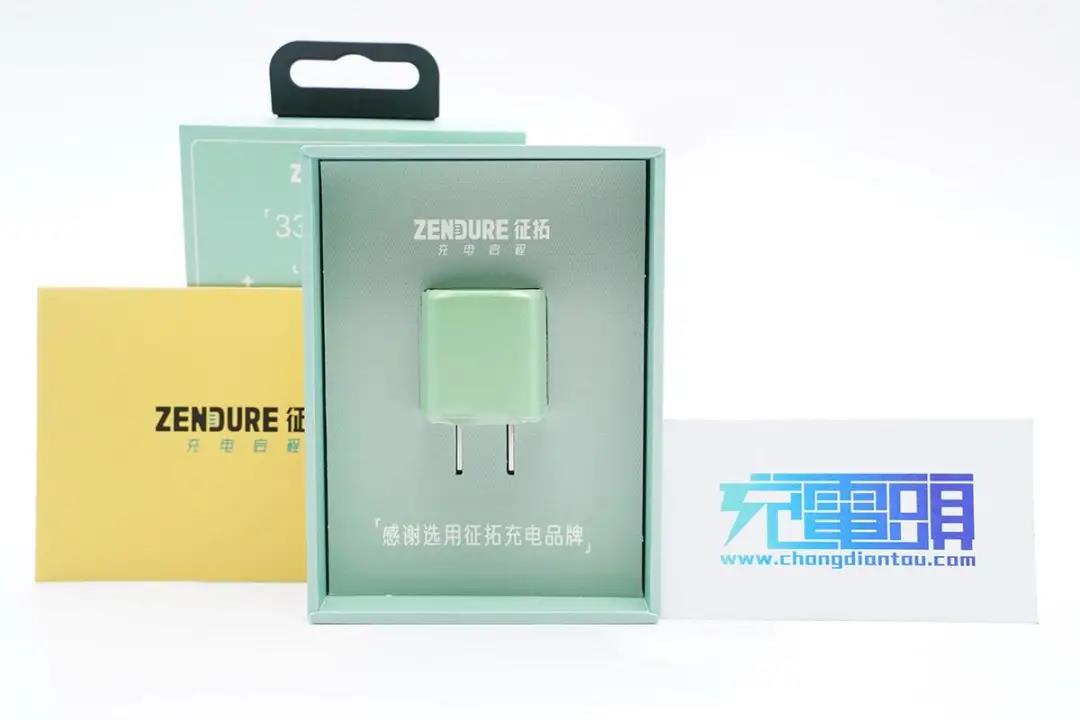

包装内含充电器、使用说明书和卡通卡片等。





充电器采用PC材质防火外壳,表面高光亮面处理,整体小巧边角圆润,机身上设计有ZENDURE品牌logo。





充电器配备固定式国标插脚,输入端为平直切面设计,可以很好贴合墙插不掉落。

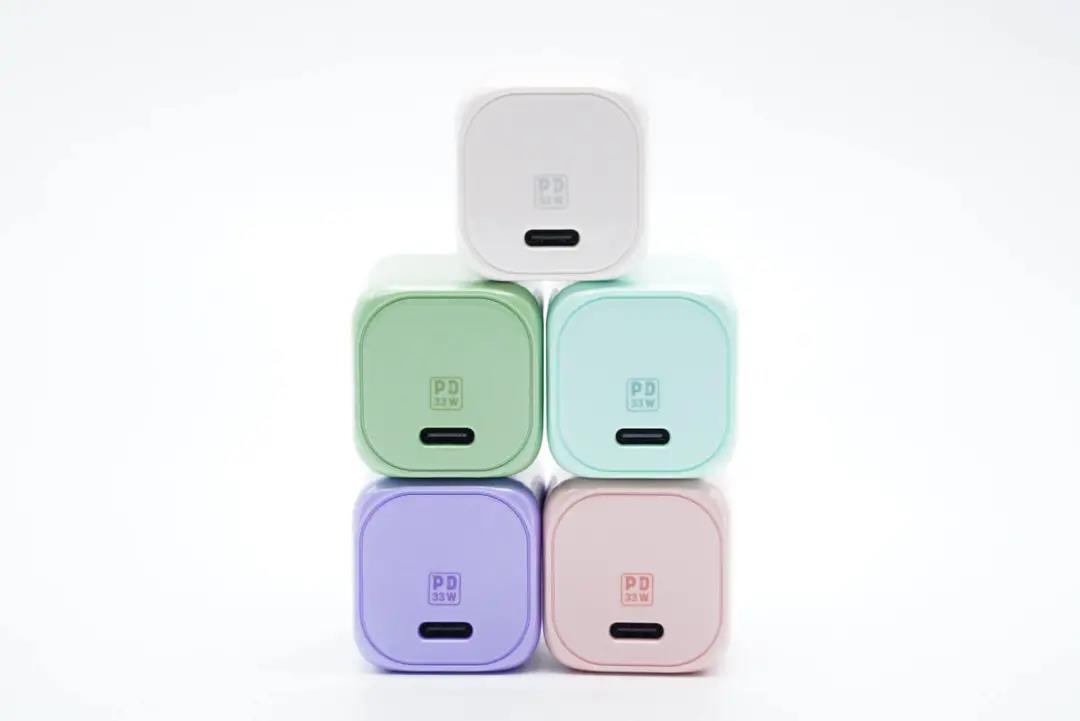

顶面配有单USB-C接口,黑色胶芯不露铜,接口旁印有PD 33W字样。下面以绿色款为例进行细节了解和拆解。

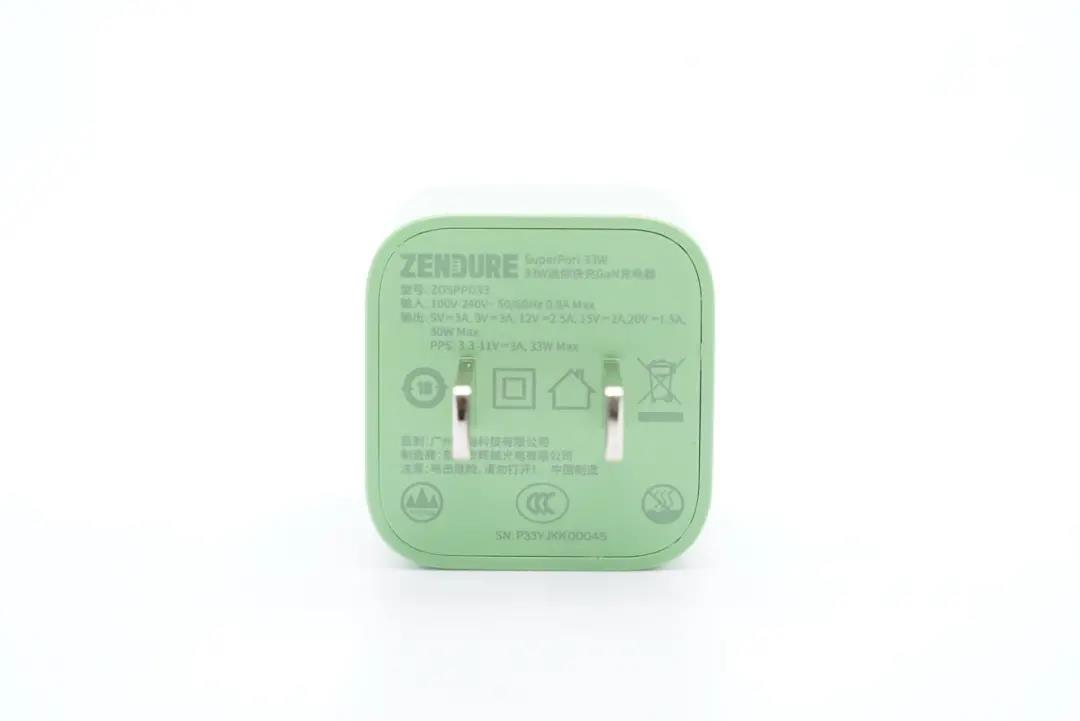

充电器输入端外壳上印有参数信息

型号:ZDSPPD33

输入:100-240V~50/60HZ 0.8A

输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

制造商:东莞市辉越光电有限公司

监制:广州疆海科技有限公司

充电器已经通过了CCC认证。

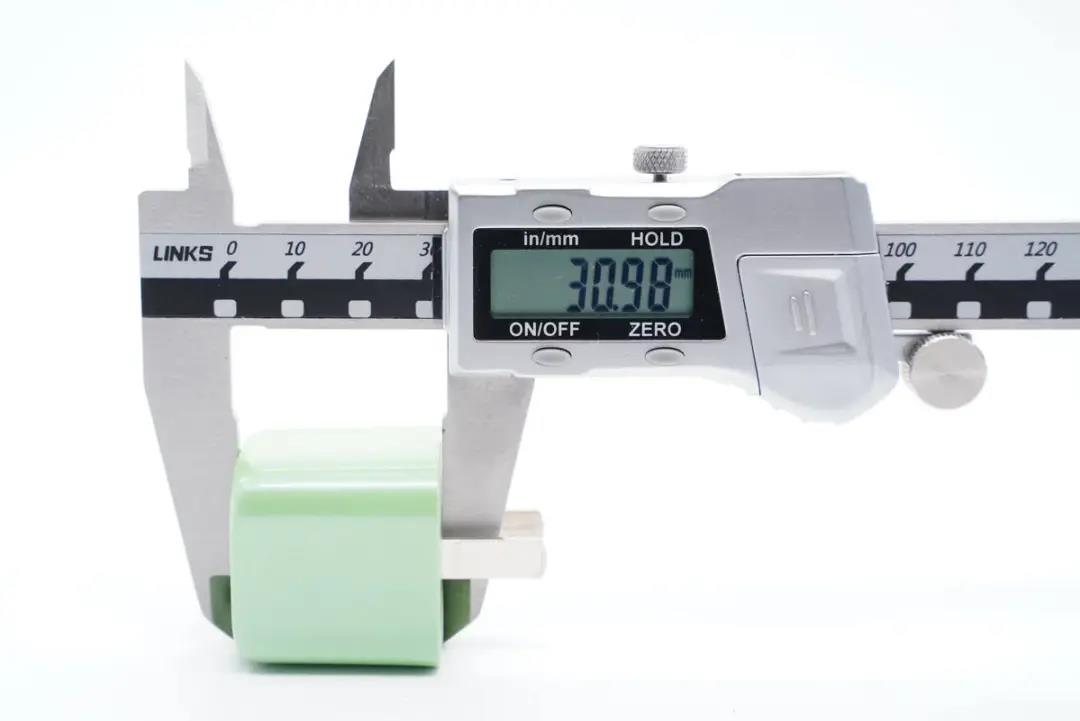

测得充电器机身高度为30.98mm。

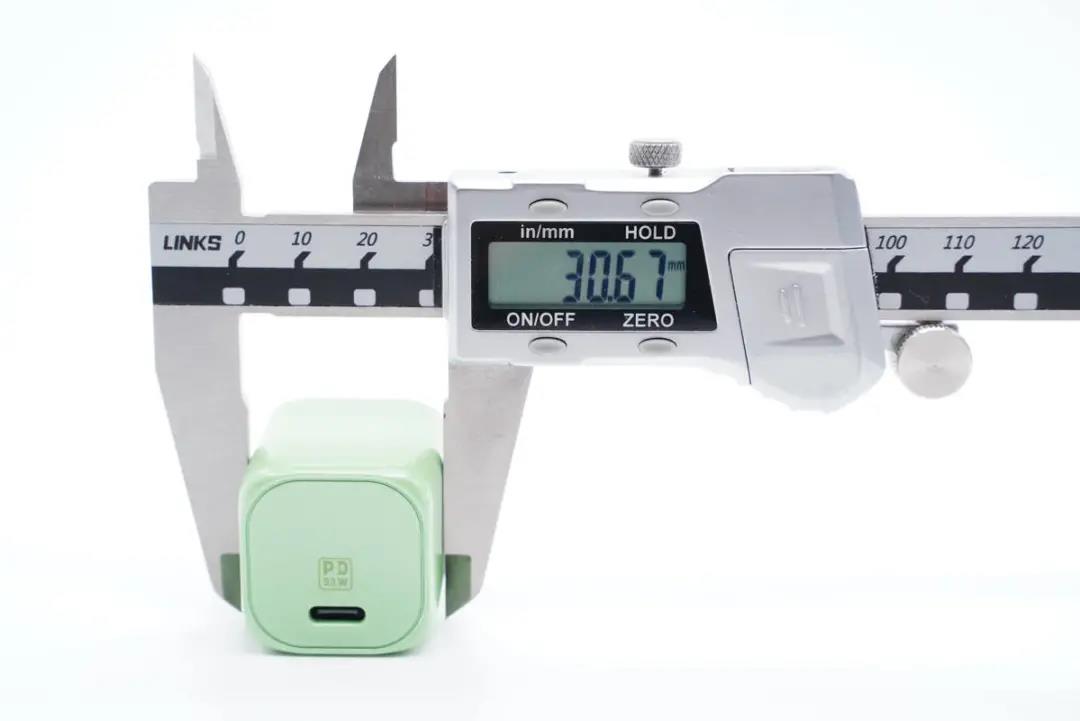

宽度为30.67mm。

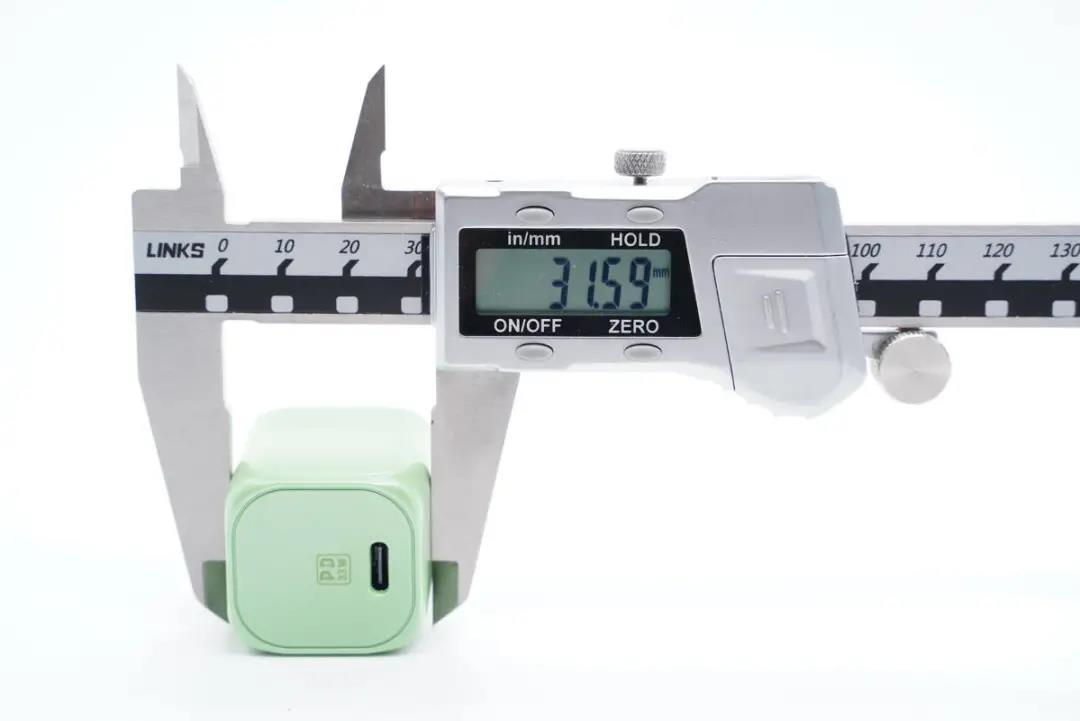

厚度为31.59mm。通过三维算得充电器体积约为30cm³,功率密度约为1.1W/cm³。

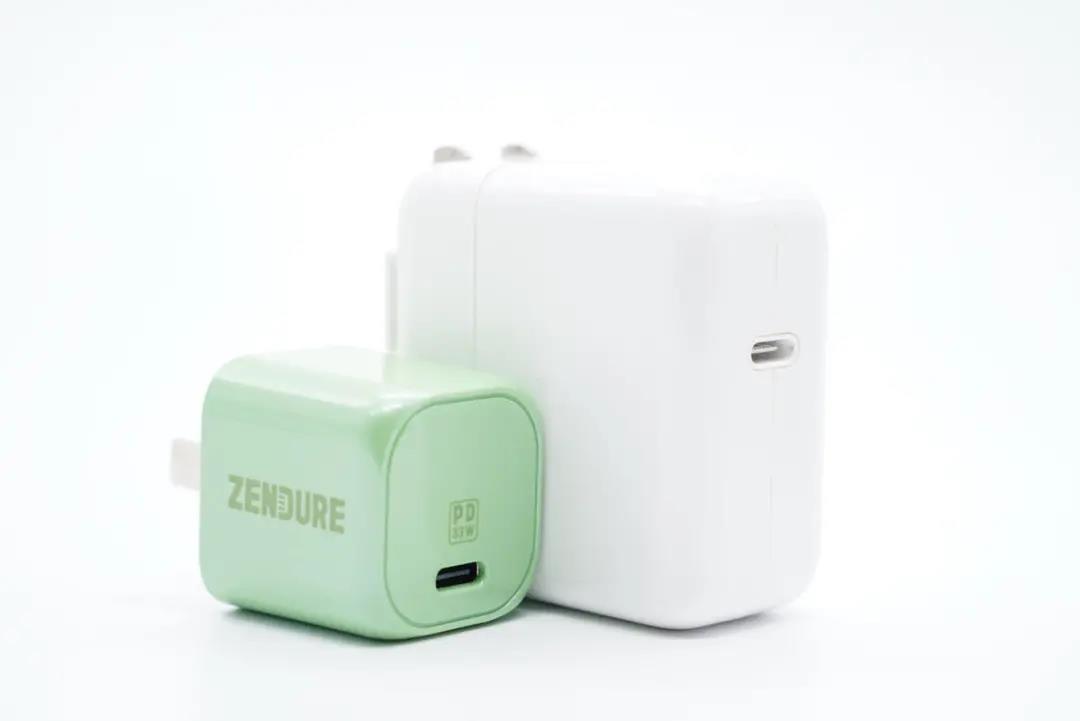

和苹果30W充电器直观对比,体积优势巨大。

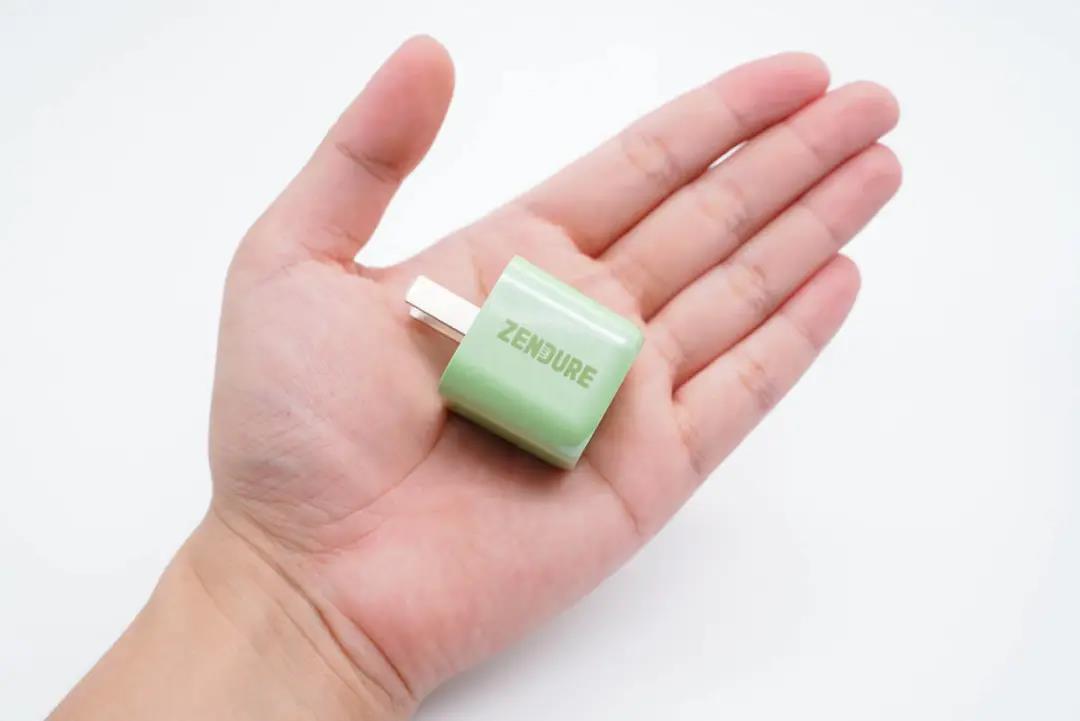

拿在手上的直观感受,小巧有颜值。

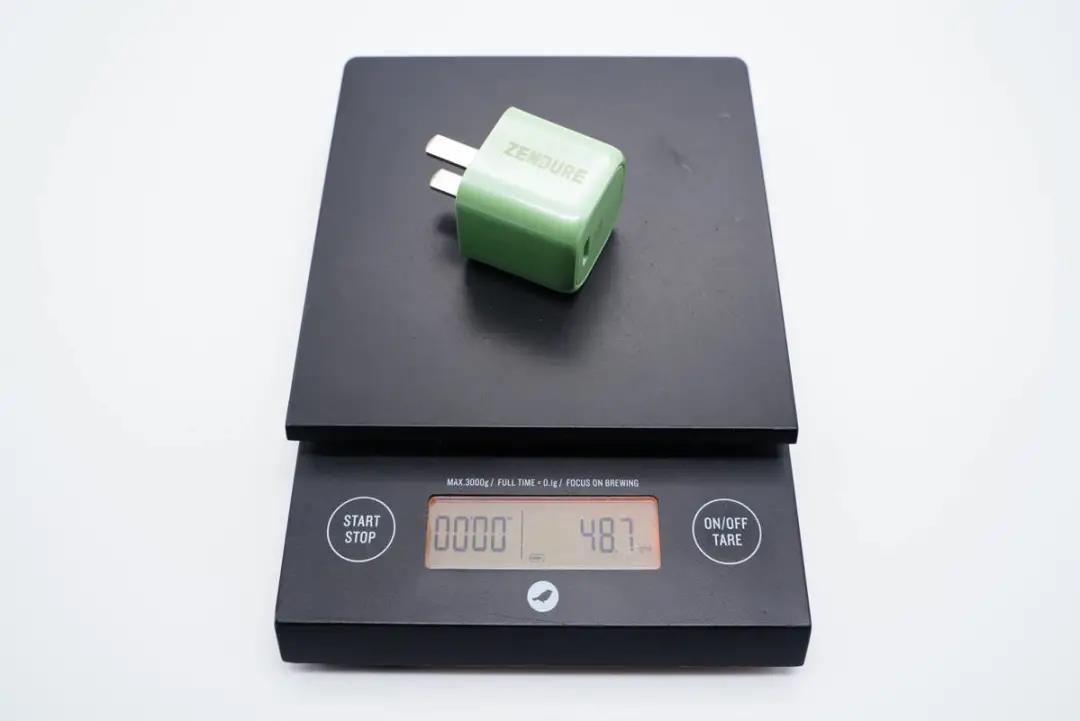

净重约为49g。

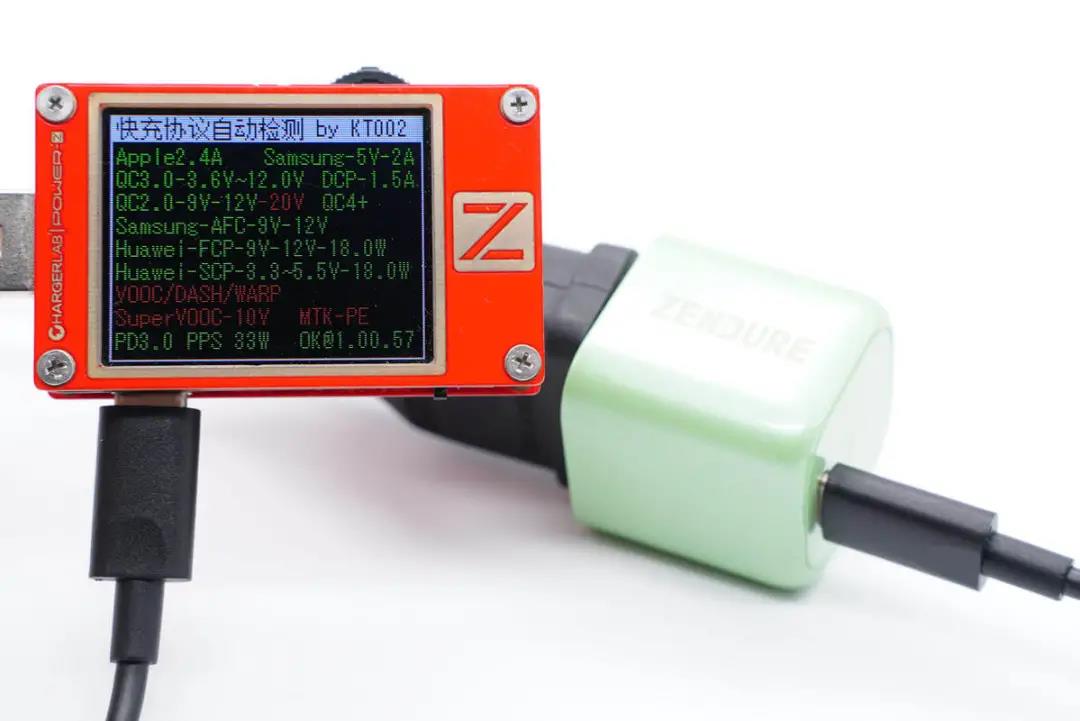

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

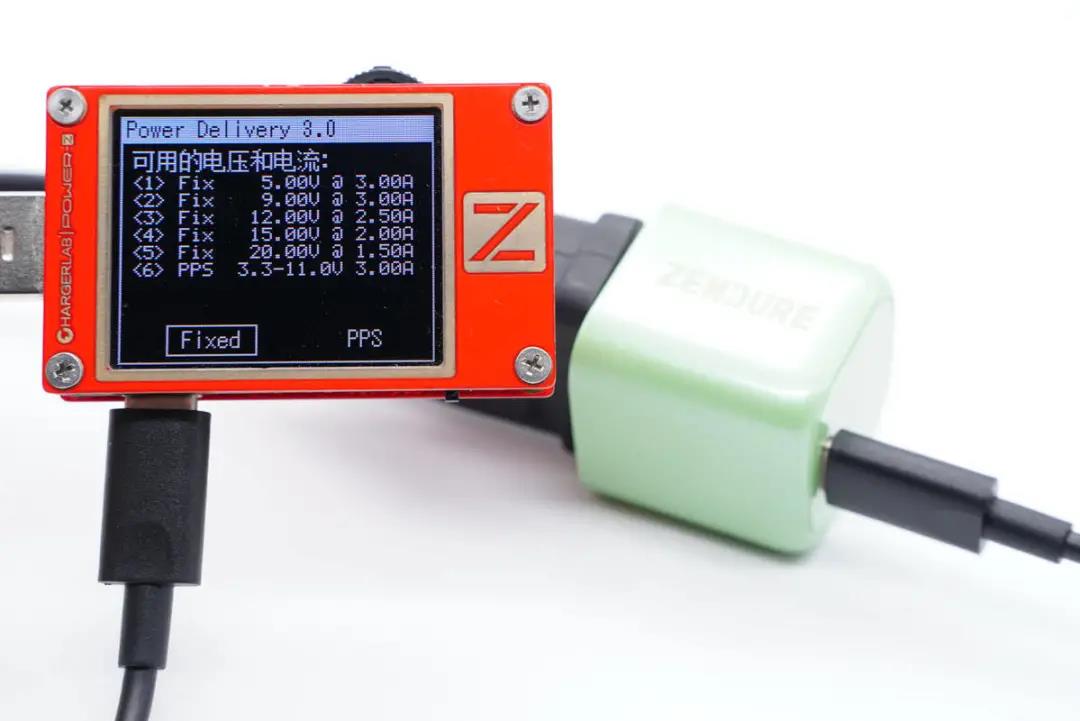

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。



二、征拓迷你33W小宝石快充拆解

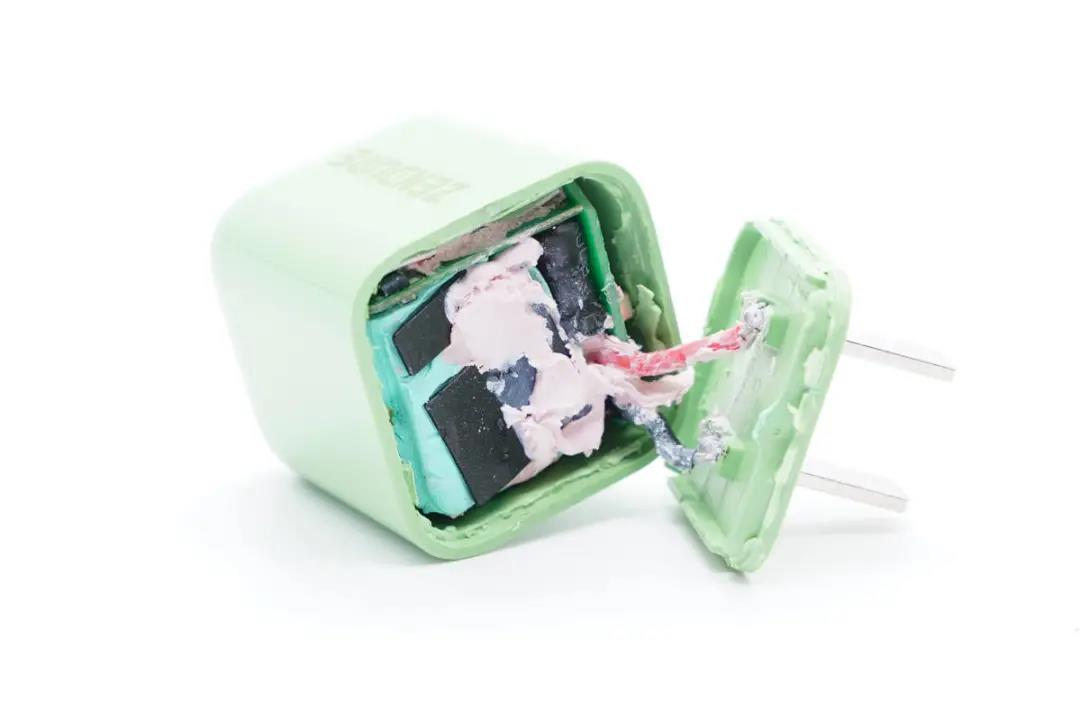

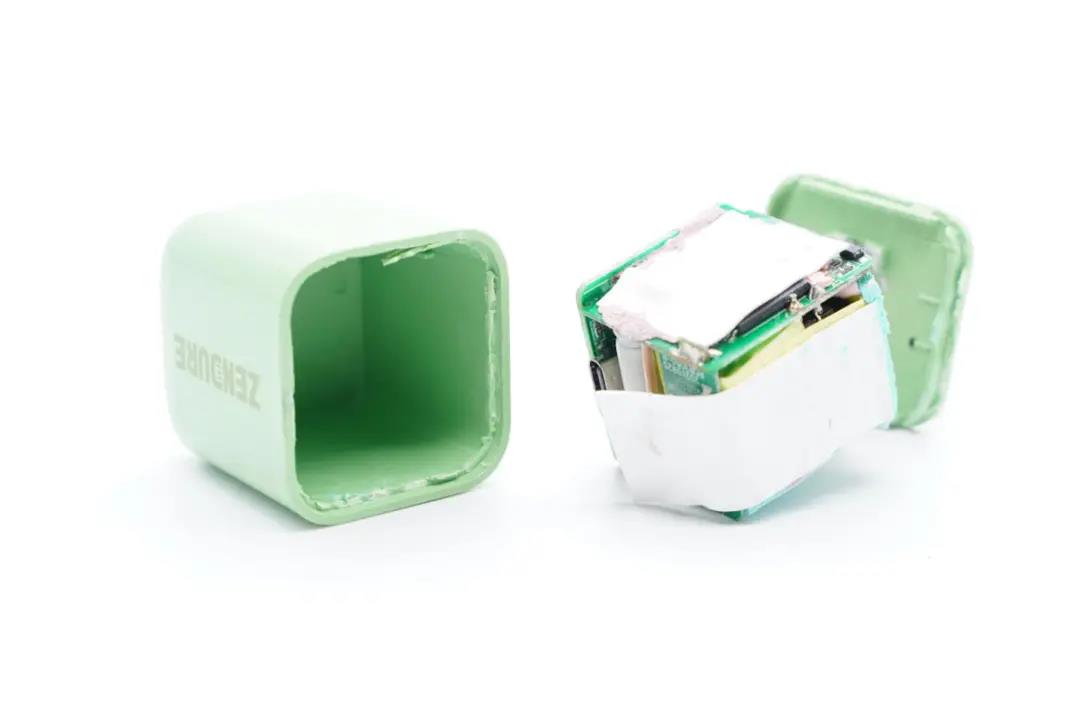

将外壳拆开,输入端设有导热垫和绝缘隔离板,并且打胶处理。

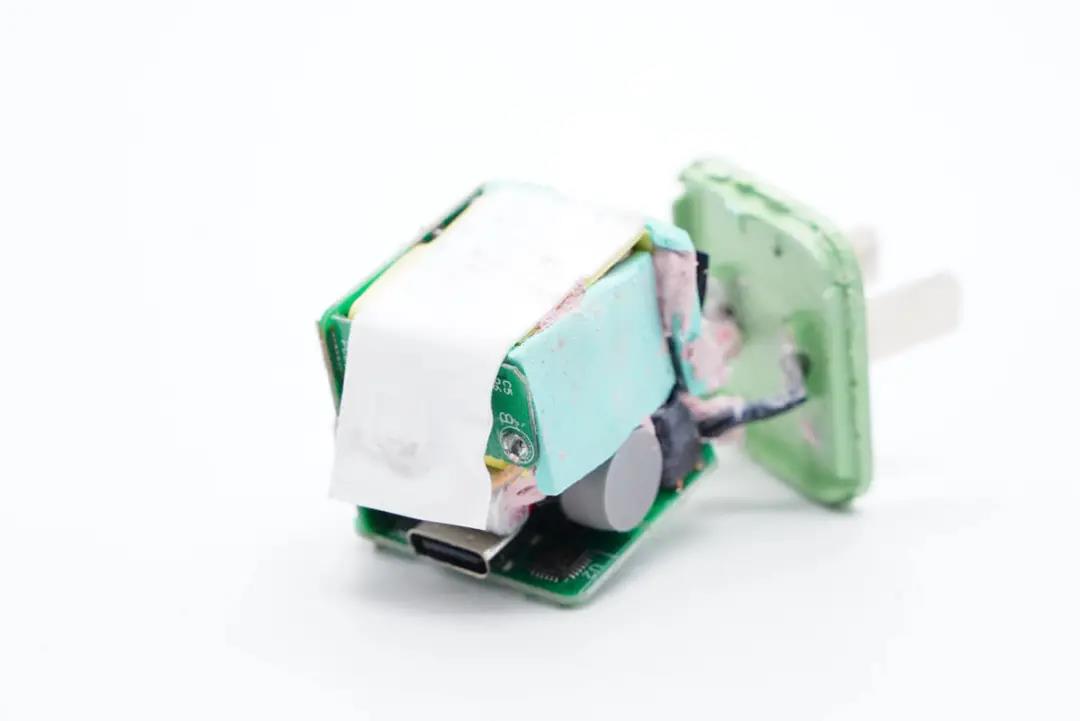

模块包裹白色绝缘胶带。





变压器顶部也贴有导热垫,电容套有灰色绝缘胶套,元器件间填充粉色胶。

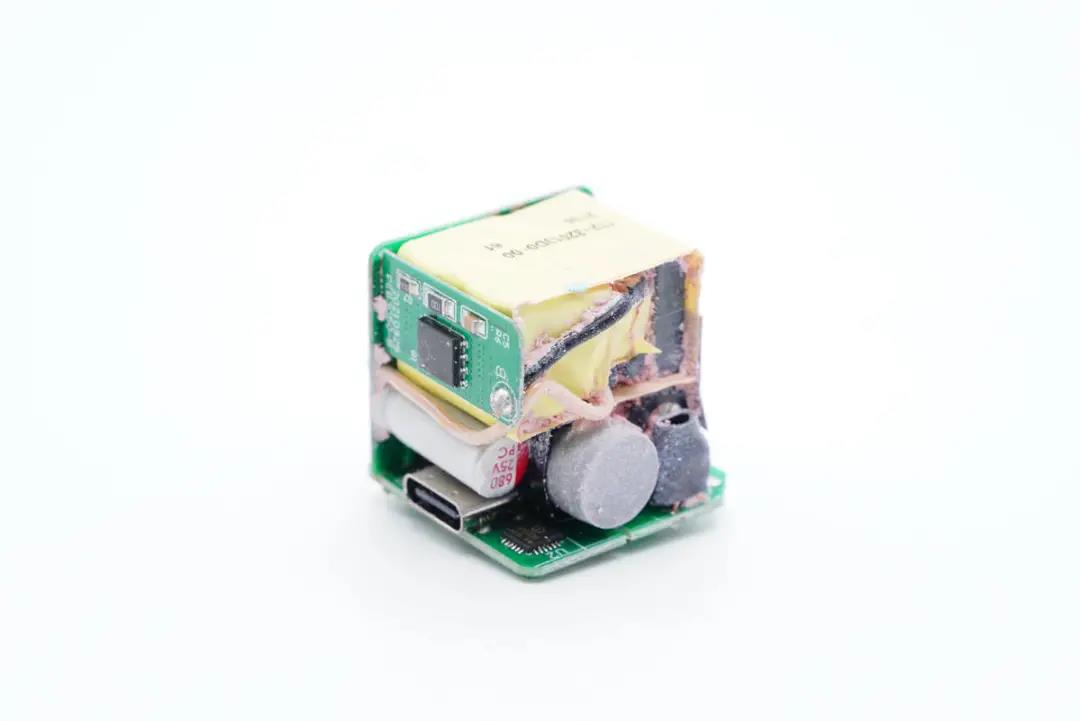

变压器一侧设有一块同步整流小板。

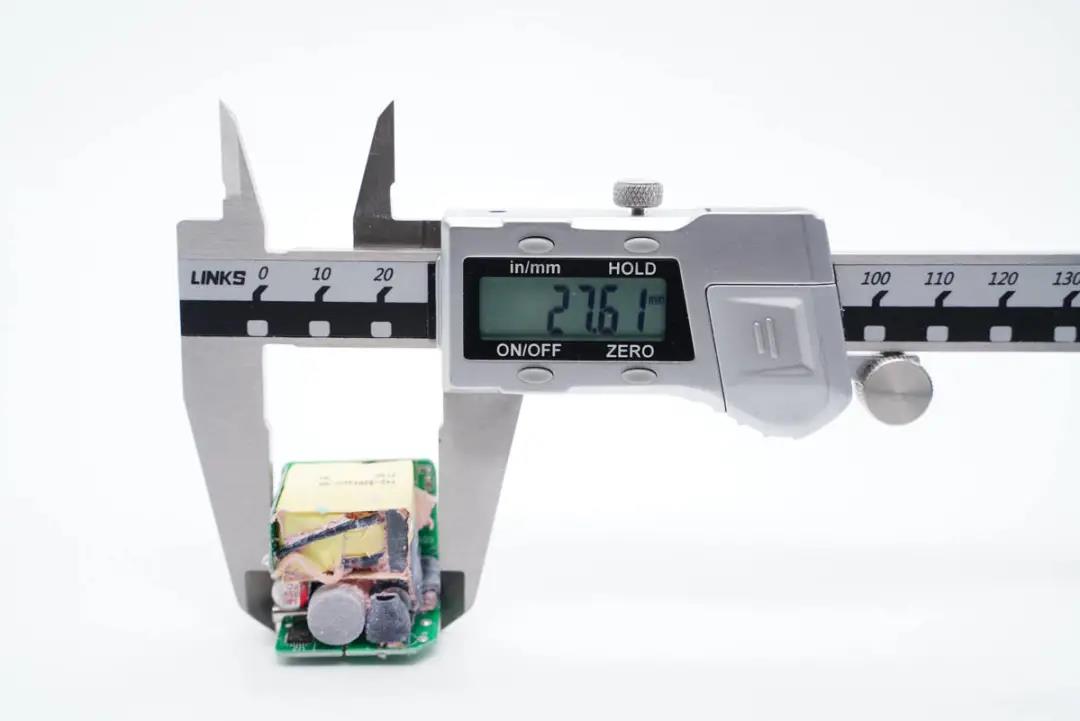

测得PCBA模块长度为27.61mm。

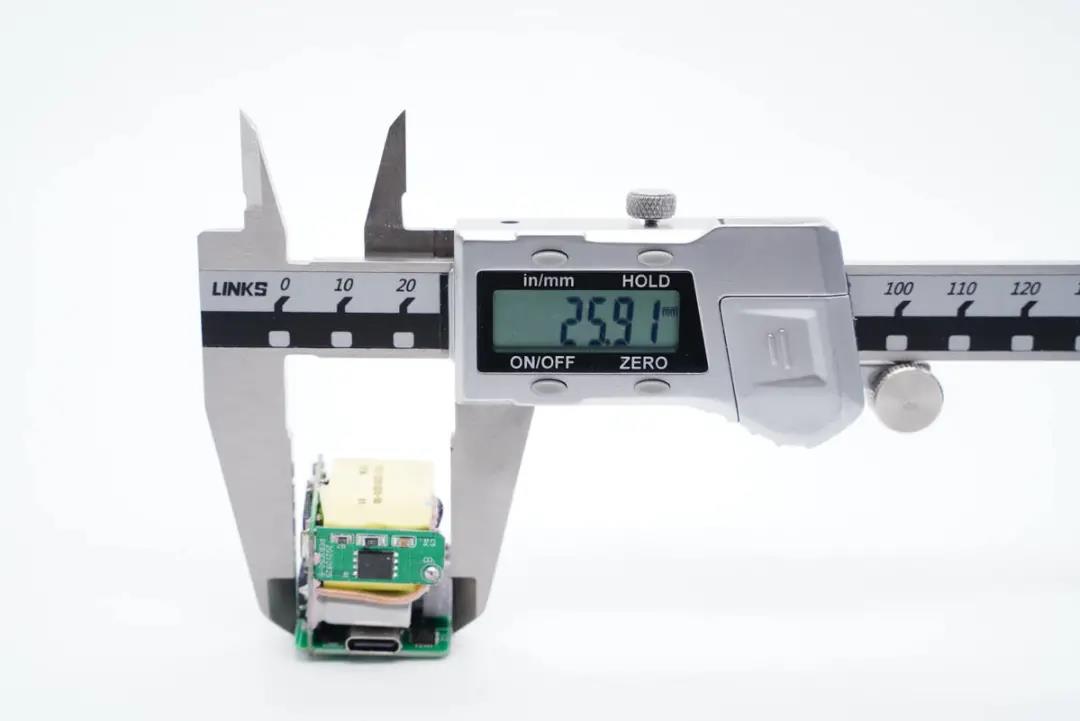

宽度为25.91mm。

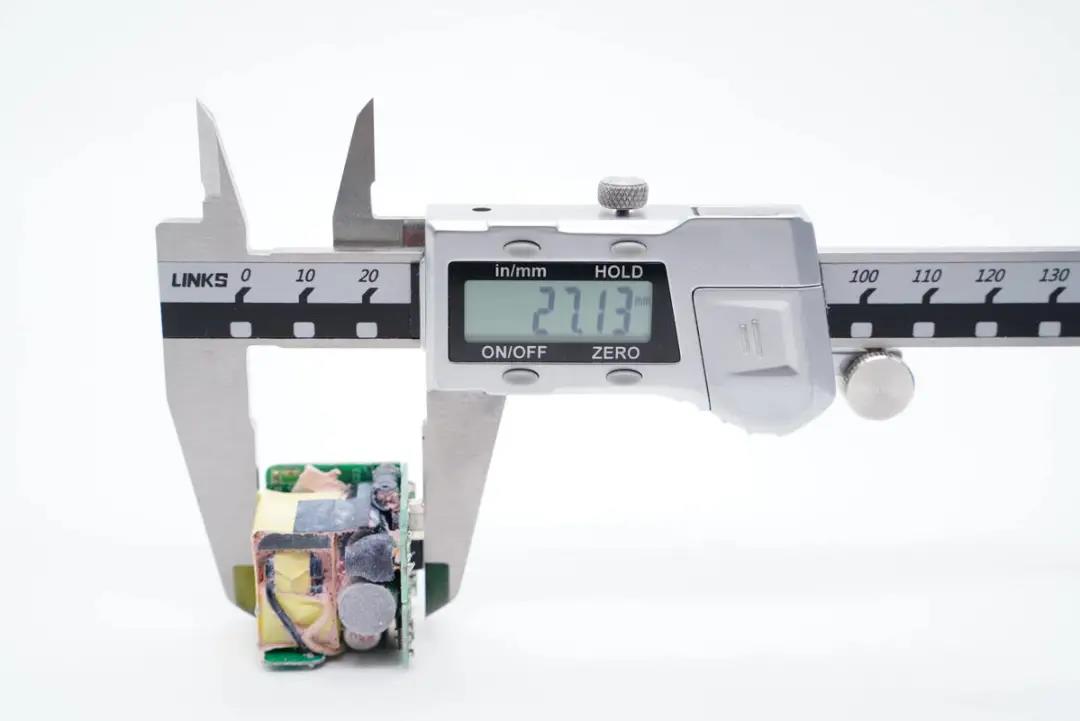

厚度为27.13mm。

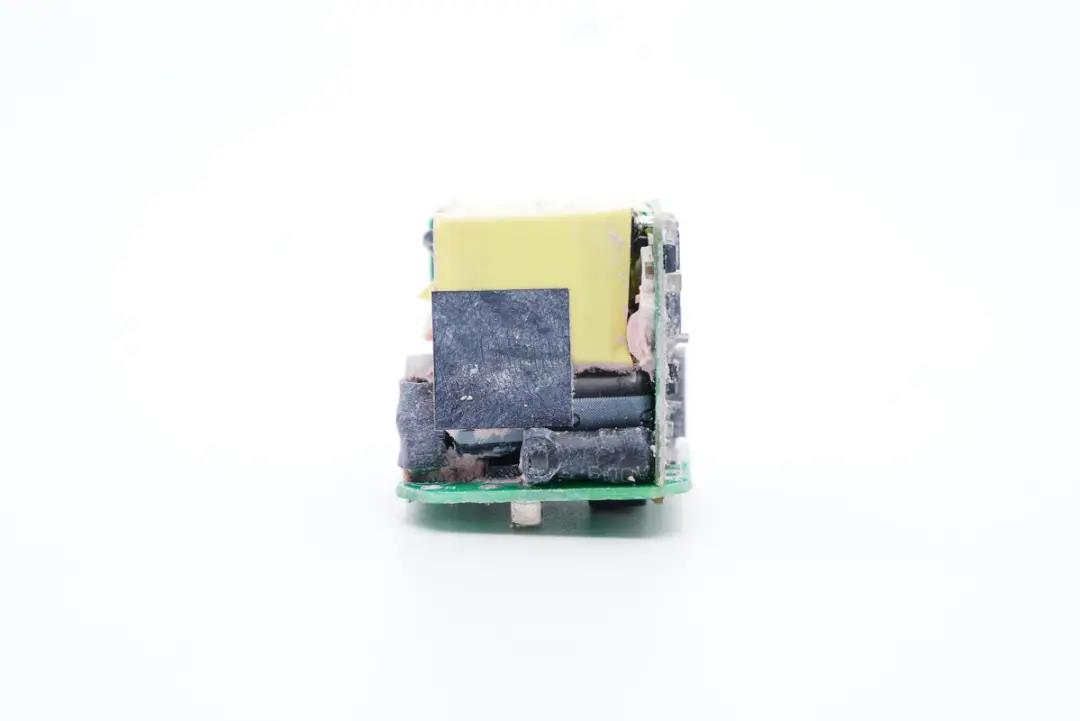

输入端一览,共模电感和工字电感外套绝缘管,变压器贴有绝缘隔离板。

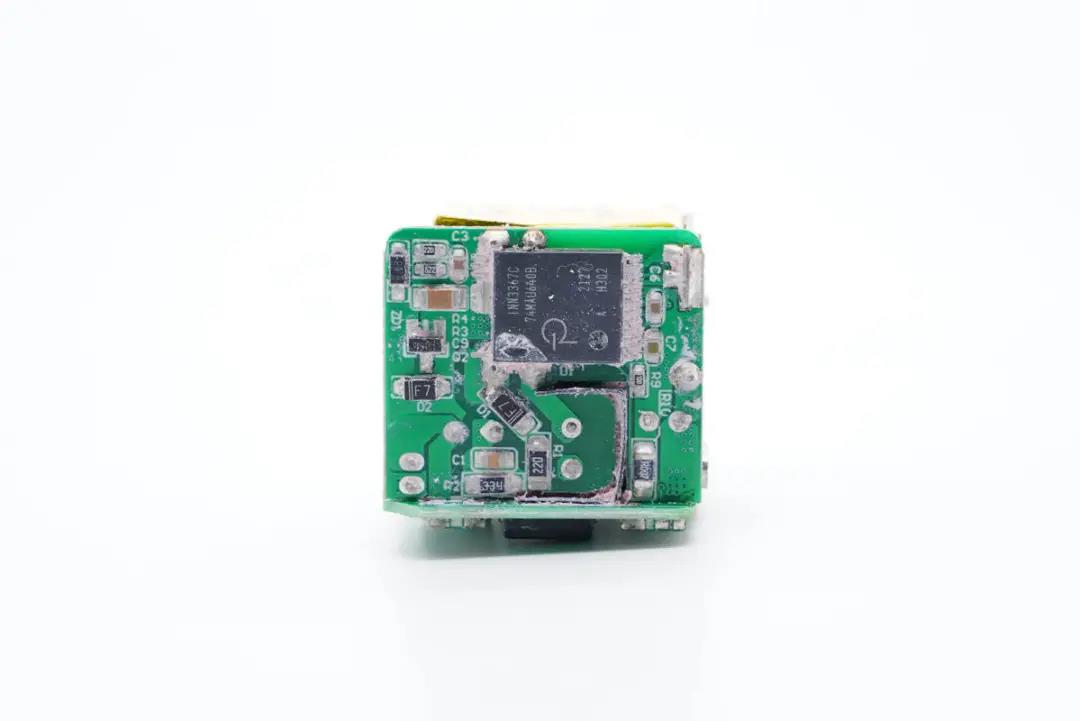

侧边小板背面设有开关电源主控芯片。

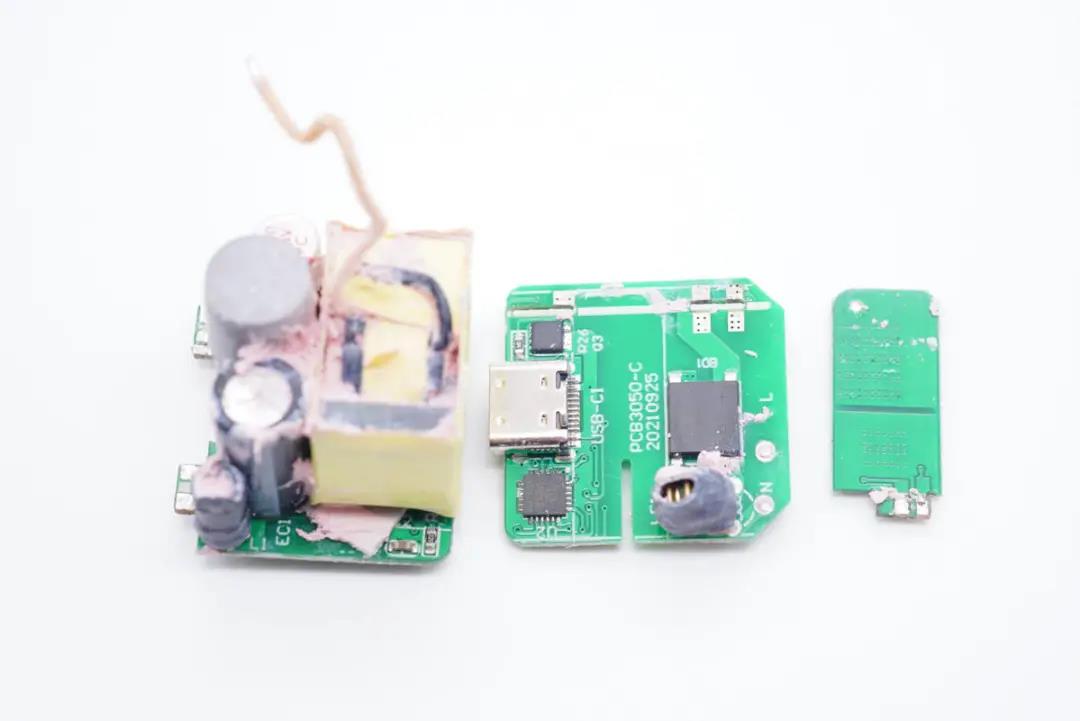

将模块拆分开,侧边小板正面还有变压器、另一颗电解电容以及输出滤波固态电容。

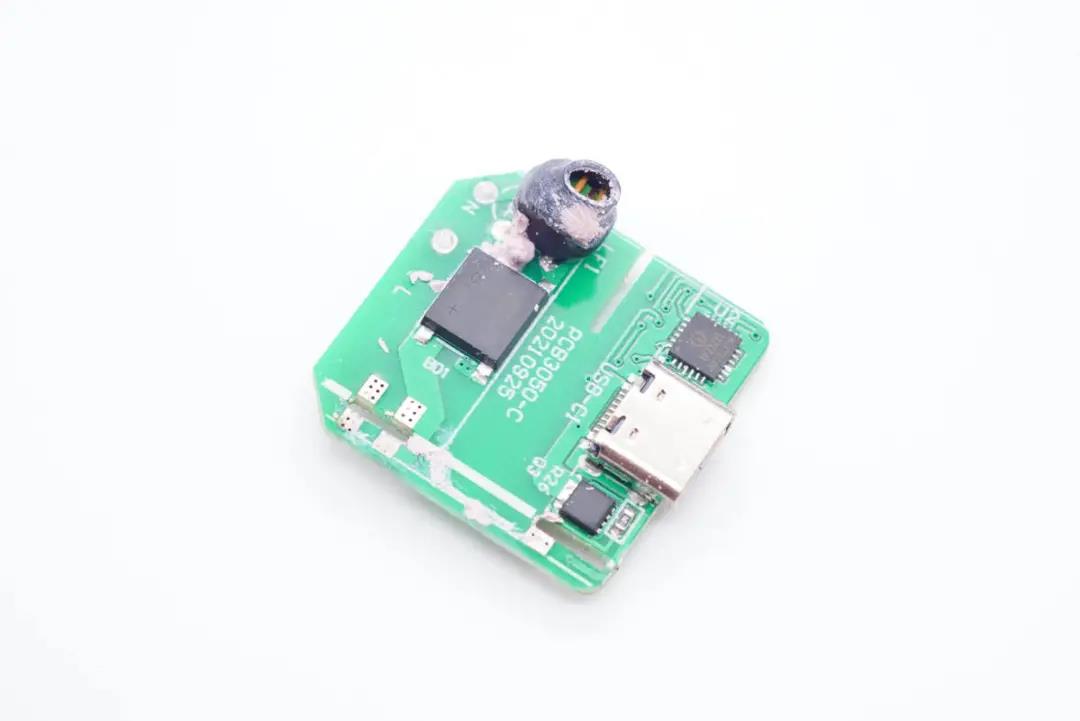

另一块小板初级侧设有整流桥,次级侧设有协议芯片和输出VBUS开关管。

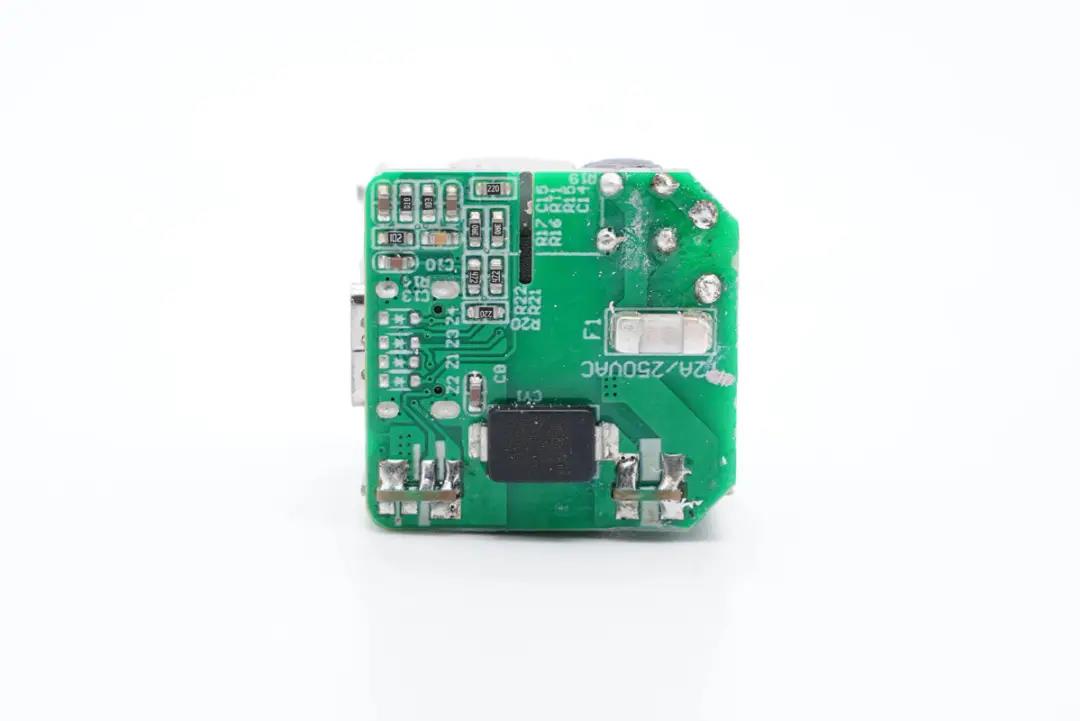

背面设有保险丝和贴片Y电容。

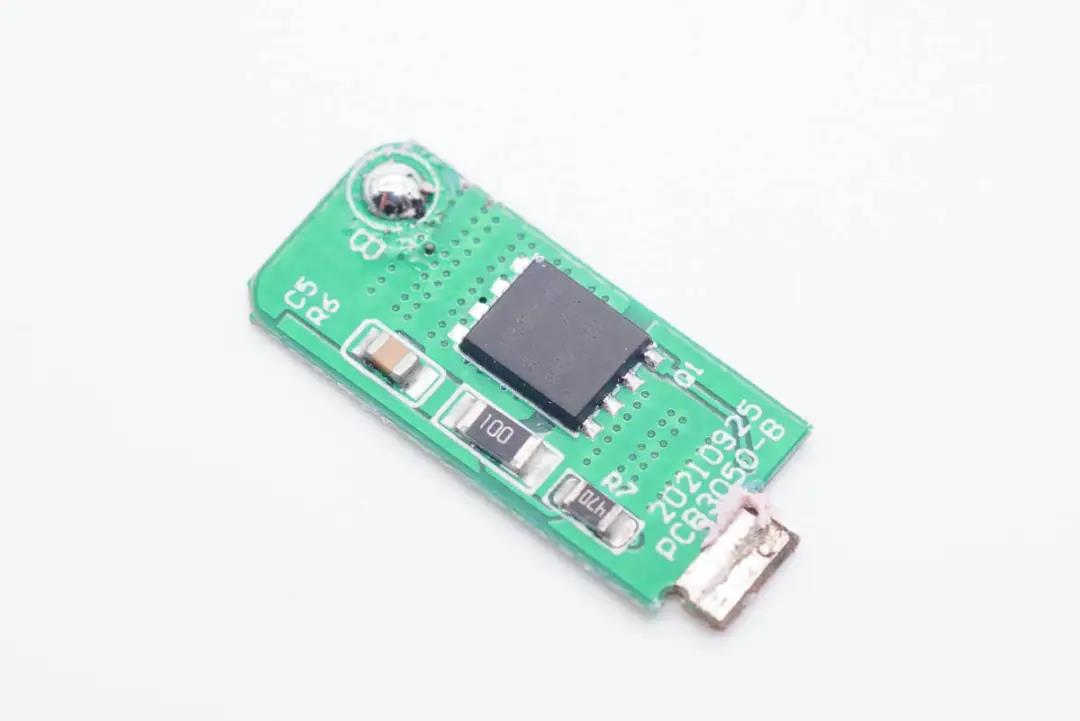

第三块小板上有一颗同步整流管。

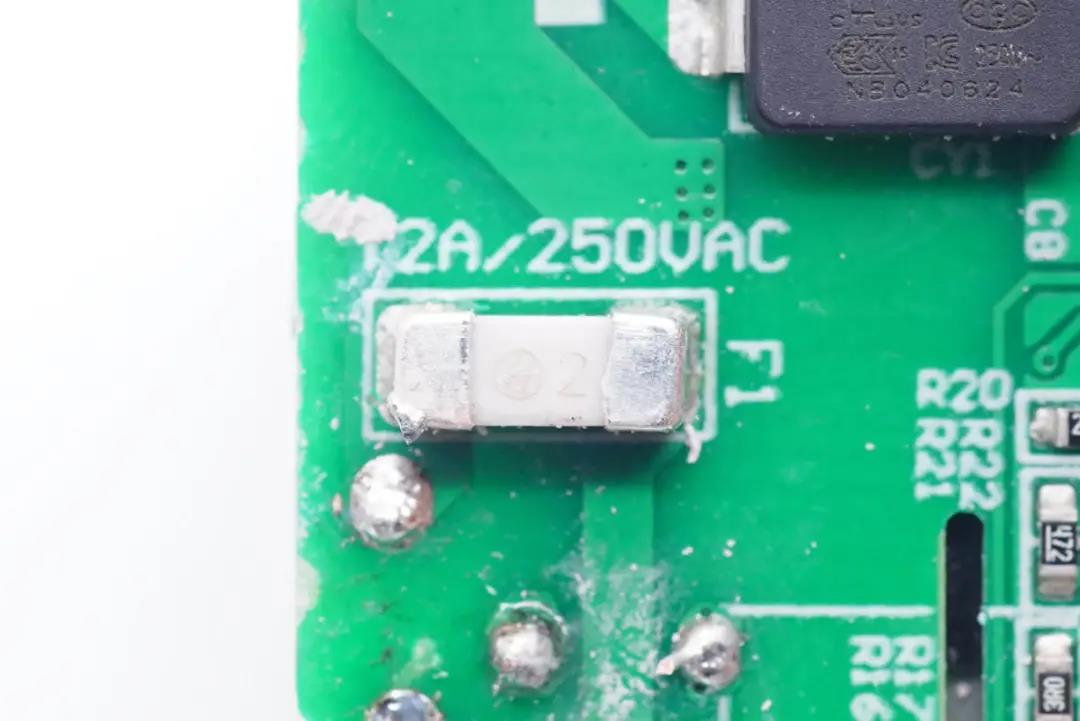

贴片保险丝特写,额定电流2A。

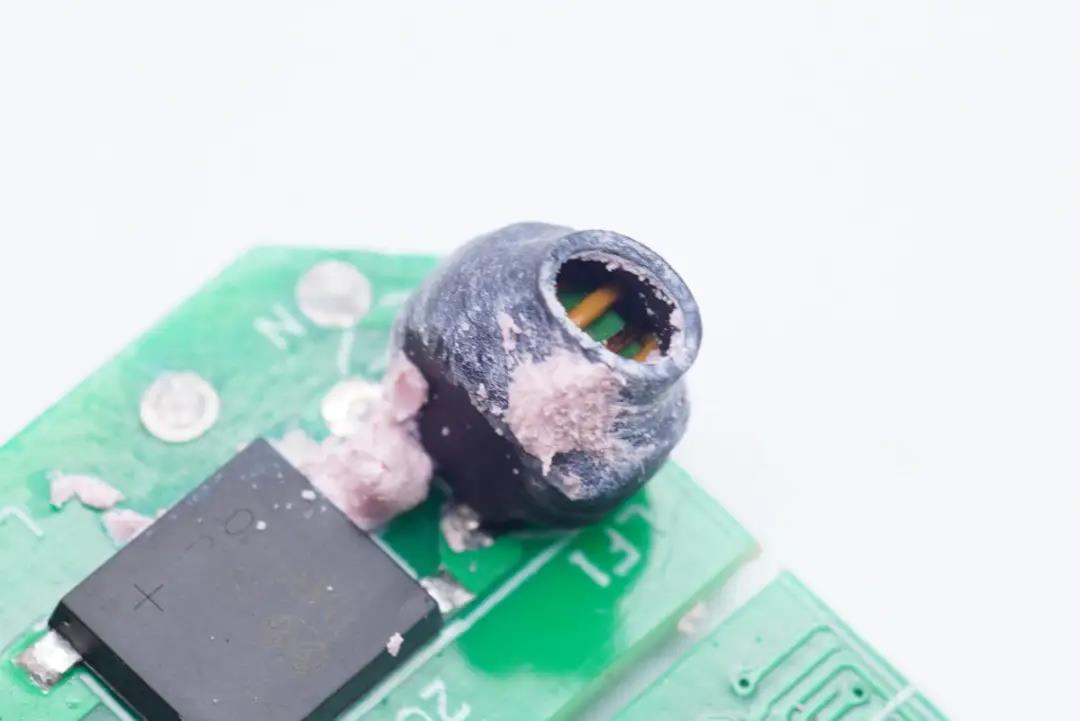

共模电感双线绕制外套绝缘管,用于滤除EMI干扰。

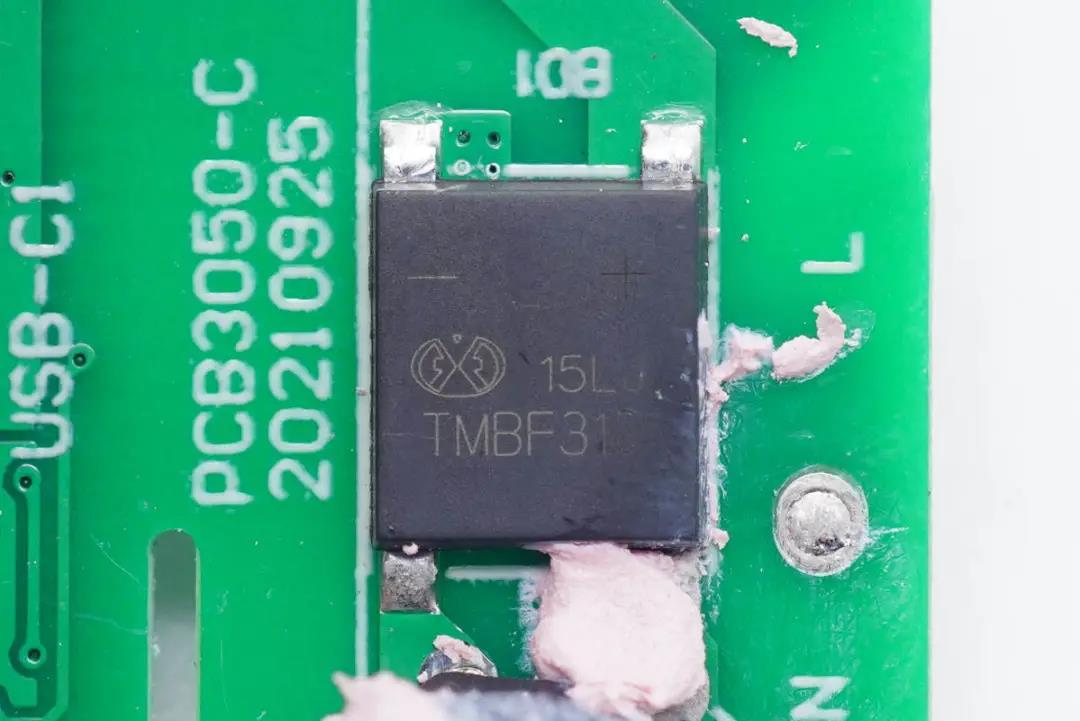

TMBF310整流桥。

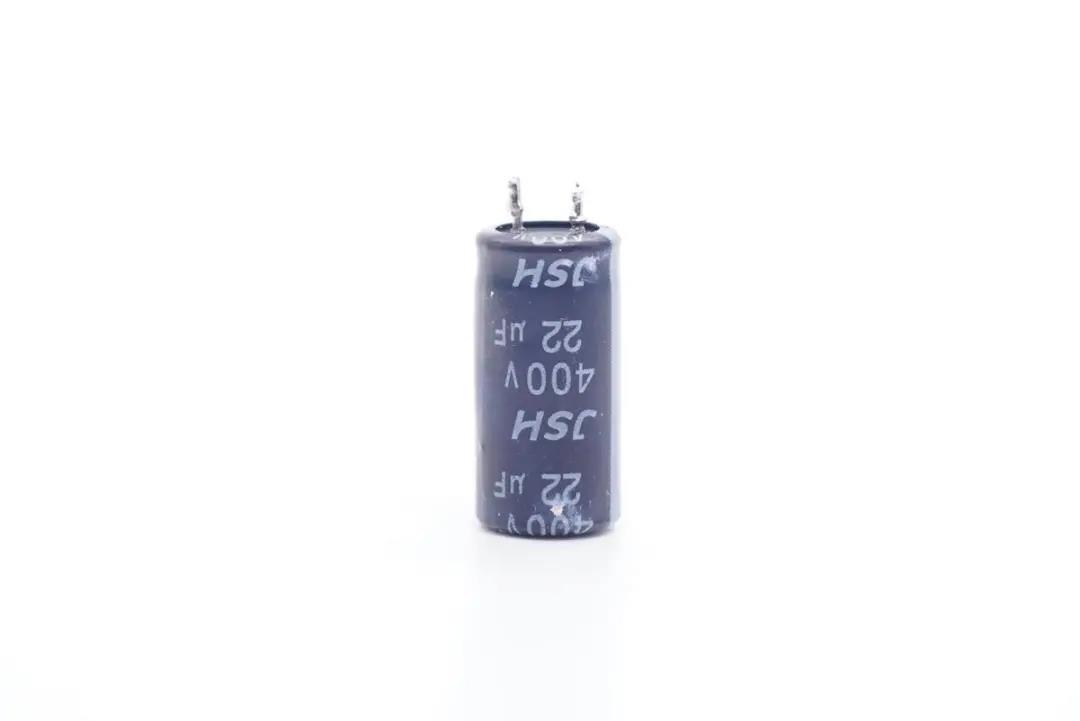

高压滤波电解电容来自益阳万京源,规格为400V 22μF。

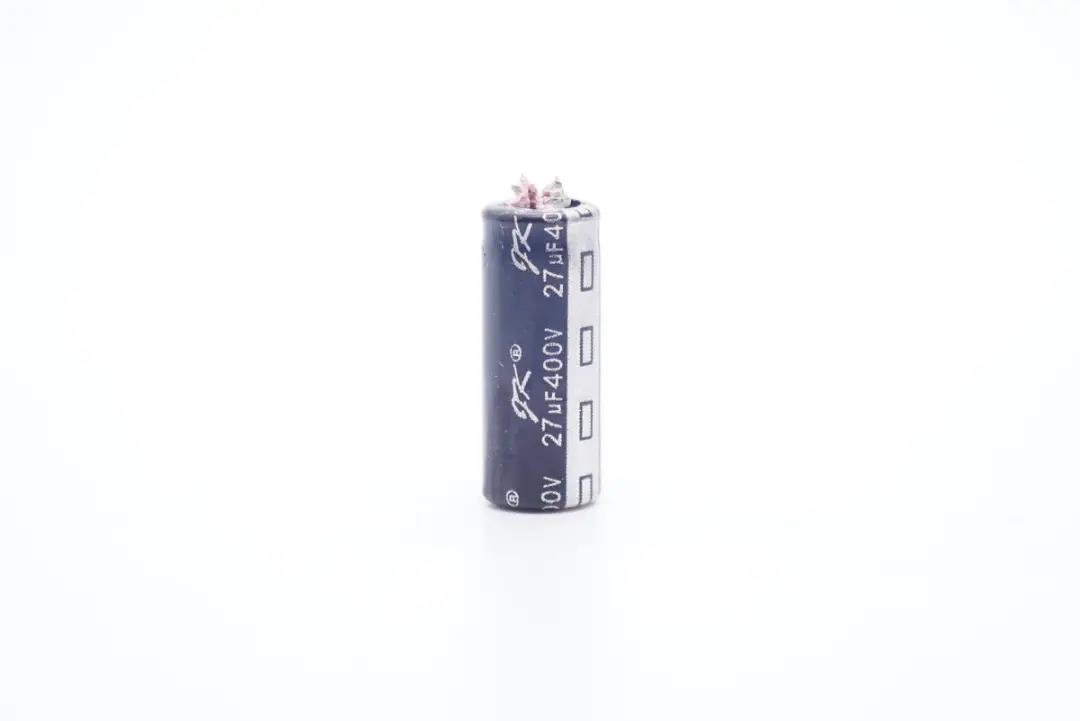

另一颗来自军康,规格为400V 27μF。

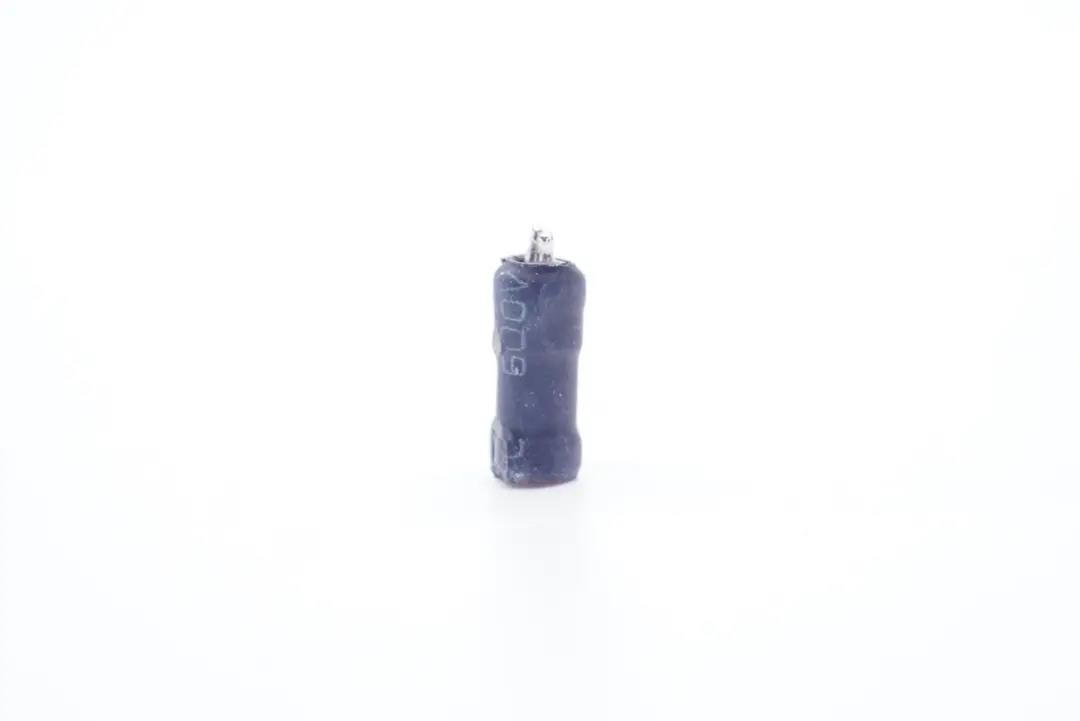

工字电感外套绝缘管。

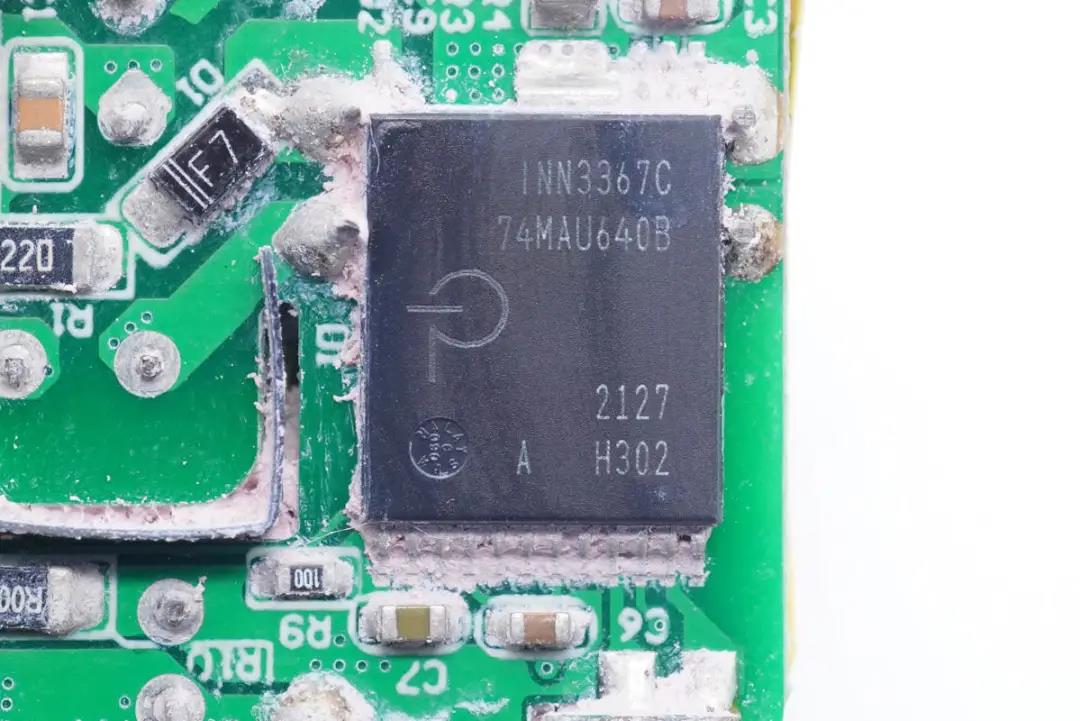

开关电源主控芯片采用PI INN3367C,集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC,适合应用于高效率USB PD 3.0 + PPS/QC适配器。

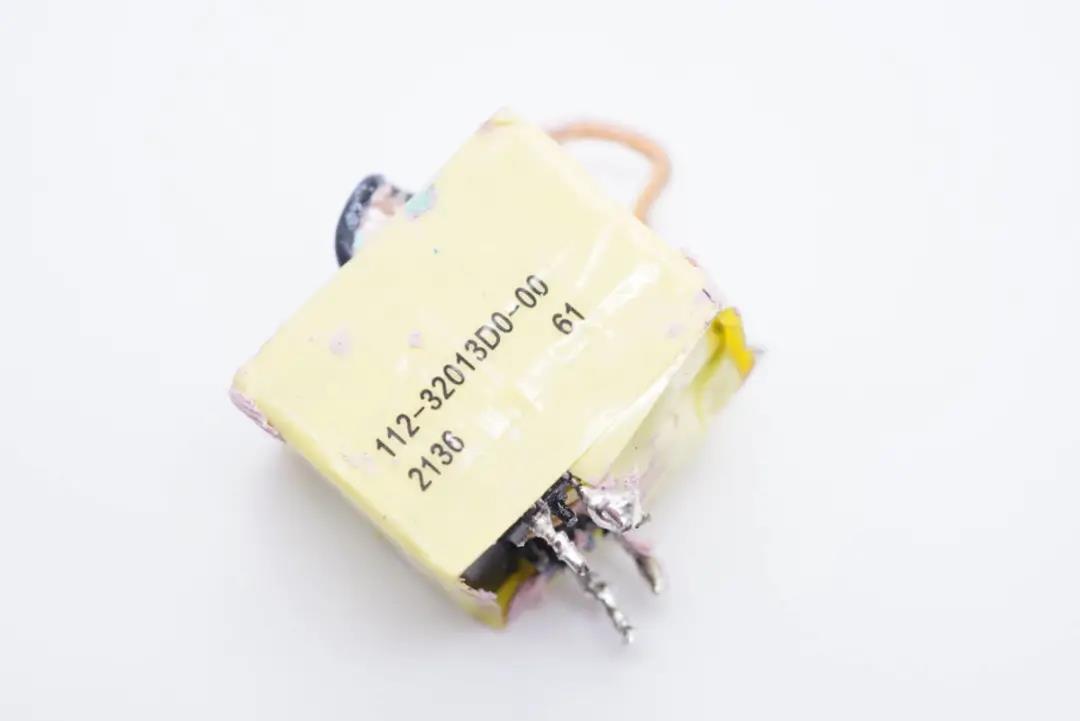

变压器特写。

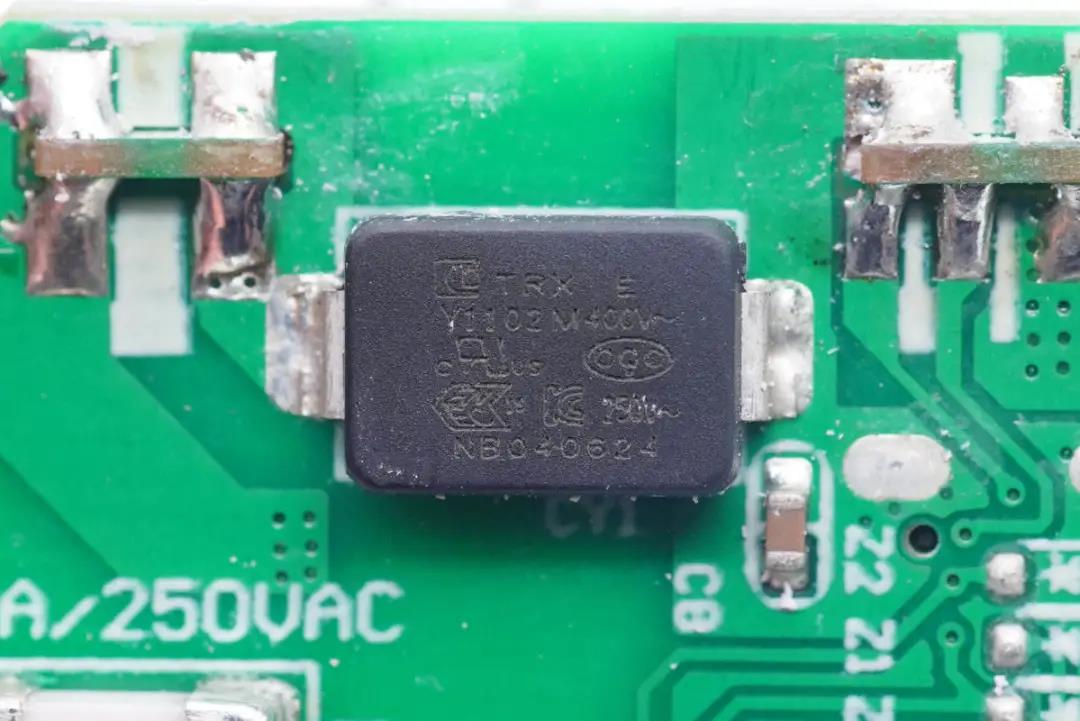

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

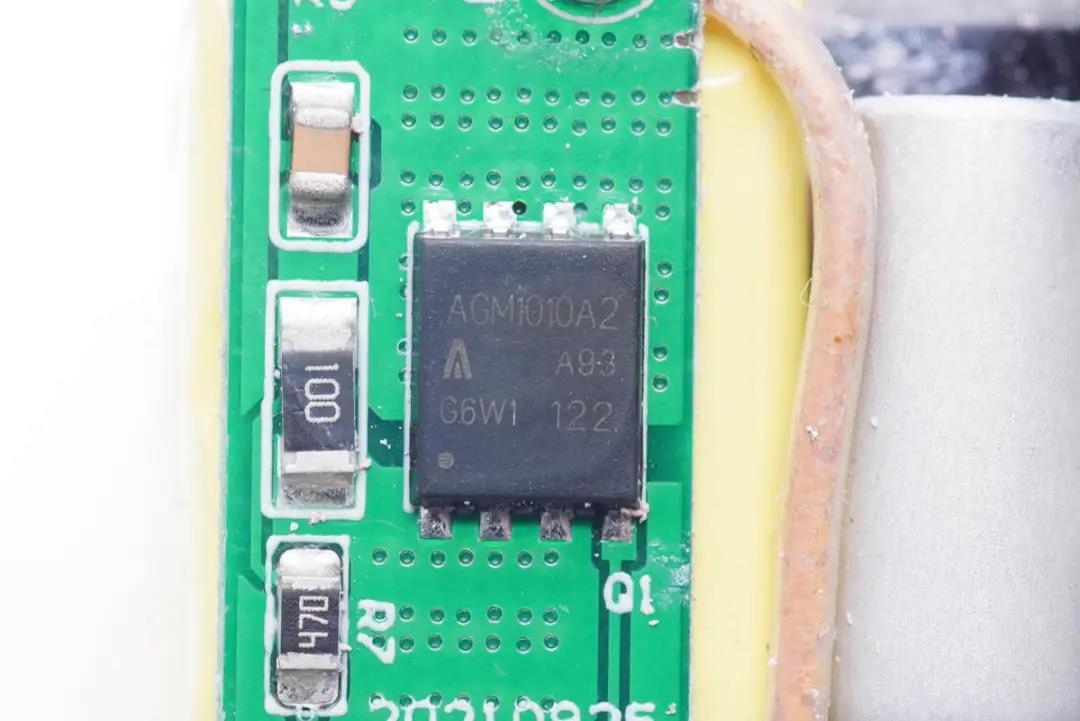

同步整流管采用AGMsemi AGM1010A2。

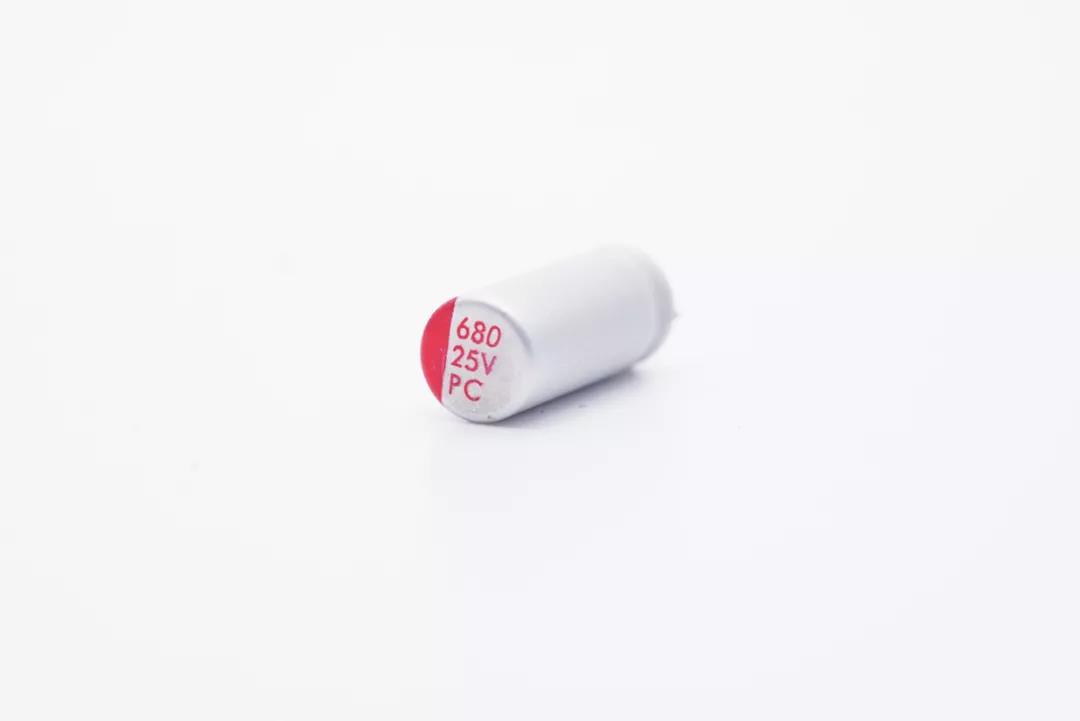

输出滤波固态电容特写,规格为25V 680μF。

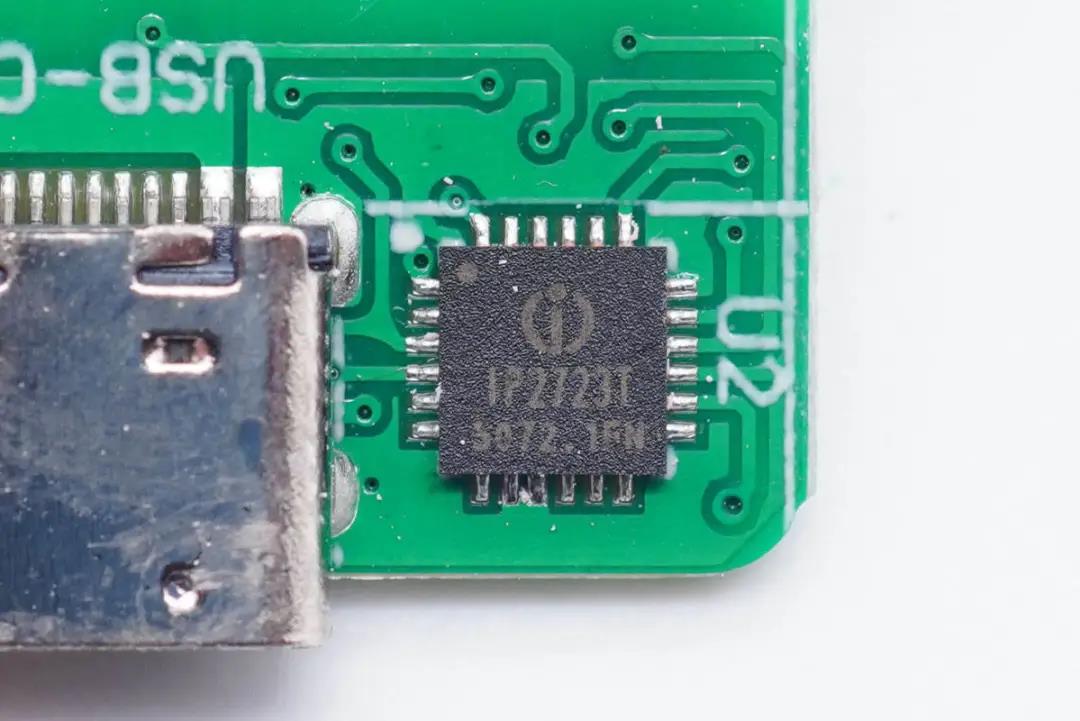

协议芯片采用英集芯IP2723T,该芯片已通过USB IF协会PD3.0 PPS认证,TID:3135,是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。



可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

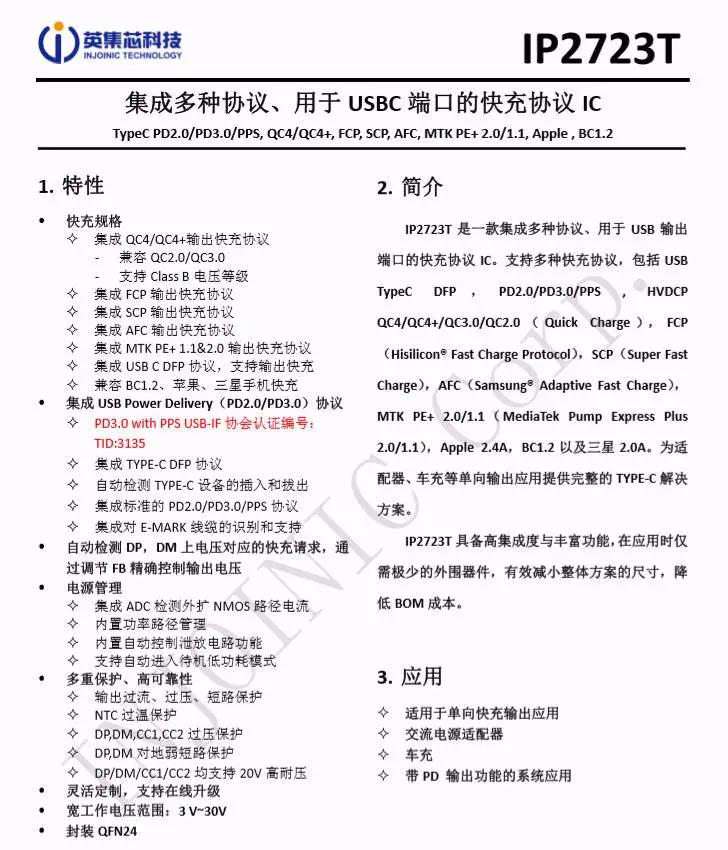

英集芯IP2723T资料信息。



充电头网拆解了解到,英集芯IP2723T已被闪魔摩米士REMAX麦多多华科隆等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器努比亚65W USB PD氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用

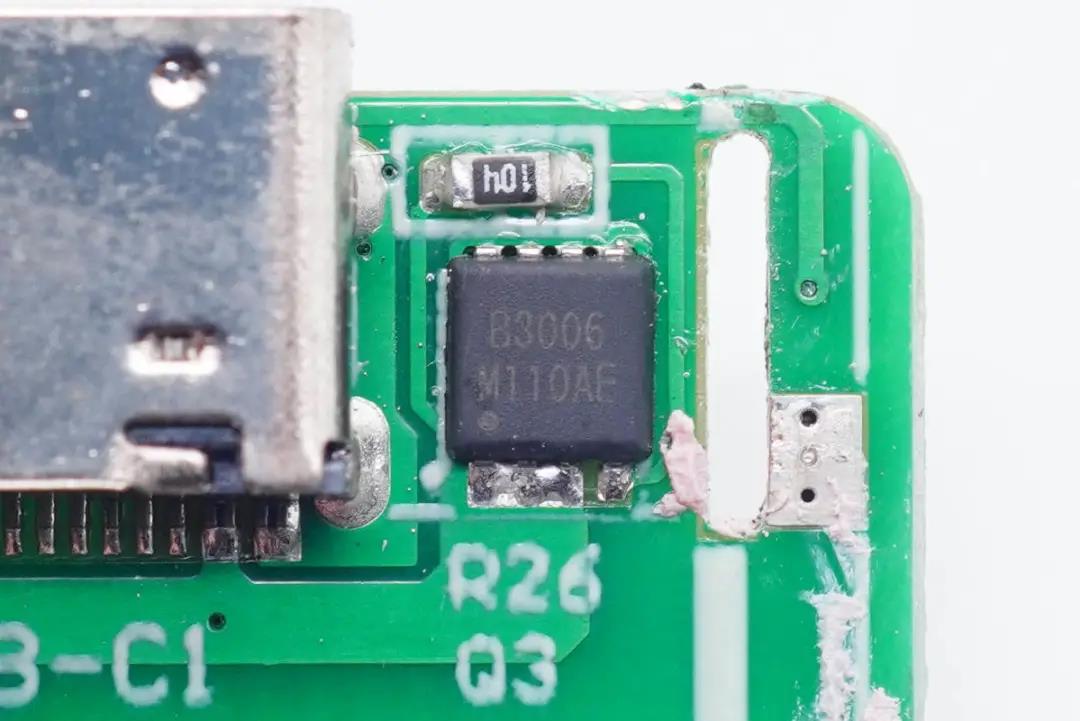

输出VBUS开关管特写,丝印B3006。

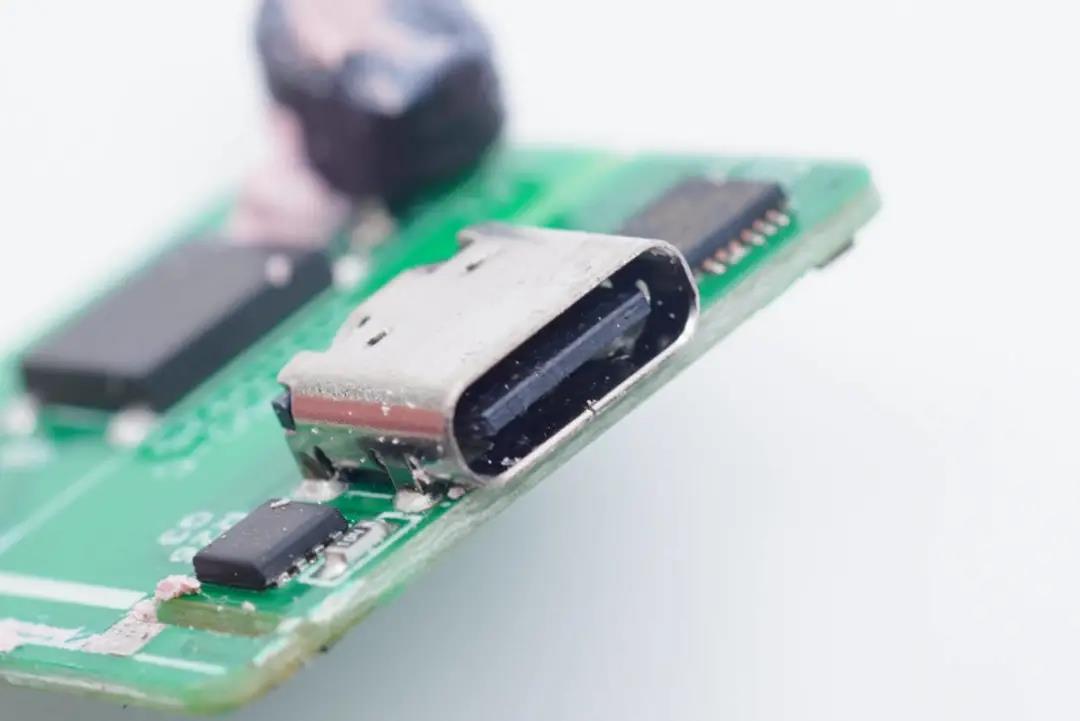

USB-C母座特写,过孔焊接。

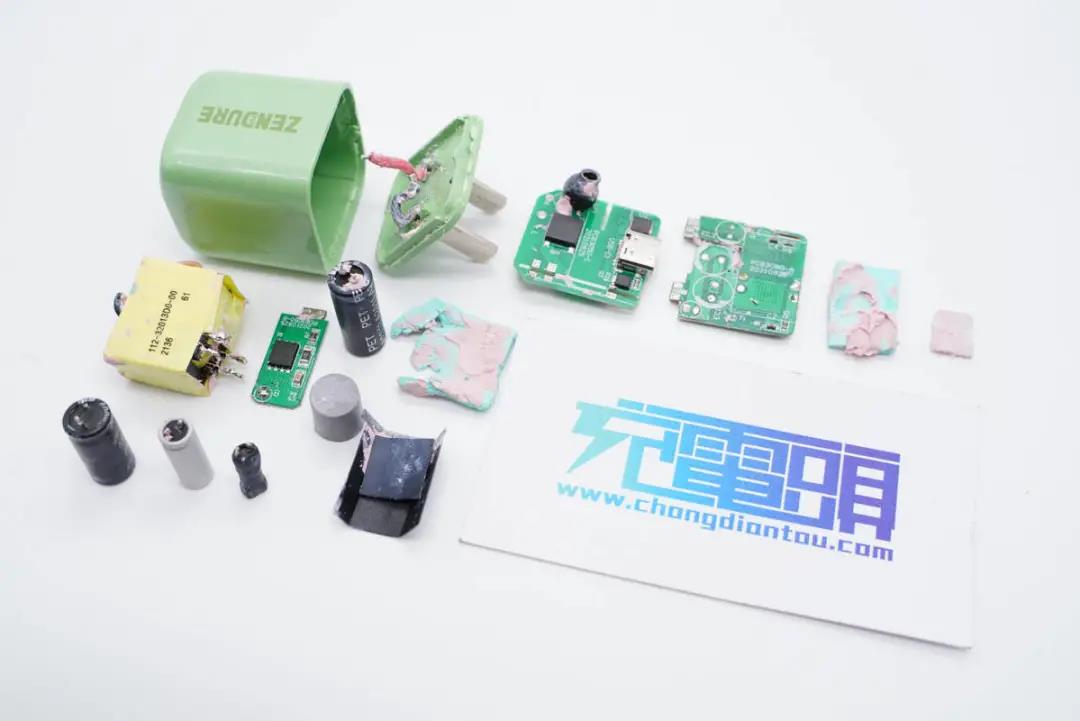

全部拆解完毕,来张全家福。



充电头网拆解总结



征拓迷你33W快充机身光滑边角圆润,使用手感好。产品拥有绿、青、白、紫、粉五种丰富配色,整体小巧靓丽,更能俘获各类群体的心。充电器兼容QC、AFC、FCP、SCP、PD3.0、PPS快充协议,具备5-20V固定电压档位以及一组3.3-11V3A PPS电压档位,性能实用,满足苹果、华为、小米等大品牌的设备充电需求。



充电器采用三块小PCB板组合焊接,模块贴有导热垫以及包裹纳米材料,设有绝缘隔离板,元件打胶处理。采用PI INN3367C InnoSwitch3-Pro技术高集成电源芯片,苹果原装快充同厂品牌芯片,还采用了英集芯IP2723T认证协议IC,整体方案成熟稳定。
