拆解报告:倍思45W 1A1C氮化镓充电器

2021-11-16

知名电商品牌Baseus倍思目前已经推出了多款氮化镓快充产品,包括此前拆解的65W 2C1A120W 2C1A45W双USB-C口以及45W 1AC、新款65W 2C1A等,成为了名副其实的拥有氮化镓快充产品最多的品牌。


今天充电头网要为大家分享的是倍思45W 1A1C氮化镓快充的拆解,这款产品基本延续了倍思65W氮化镓快充经典外形设计风格,长条形状搭配折叠插脚,携带非常便携。单口输出时,USB-C接口支持最大45W输出功率,可为大部分笔电、手机进行快充;双口输出时为30+18W的配置,功率智能分配,满足两台设备同时快充的应用场景。下面就来看这款产品的详细拆解。


一、倍思45W氮化镓充电器外观

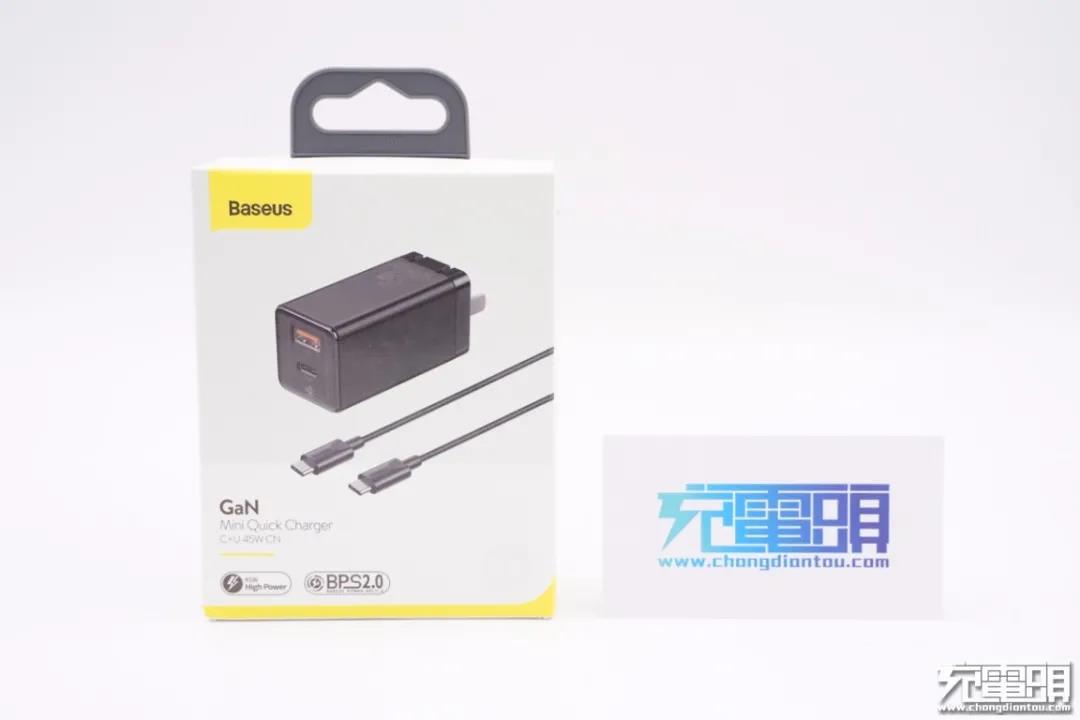

包装盒采用倍思典型黄白配色,顶部带有挂钩方便悬挂展示,正面印有Baseus品牌、充电器和数据线外观图、GaN、Mini Quick Charger和C+U 45W等字样。


盒子背面是产品使用场景图以及相关参数信息。

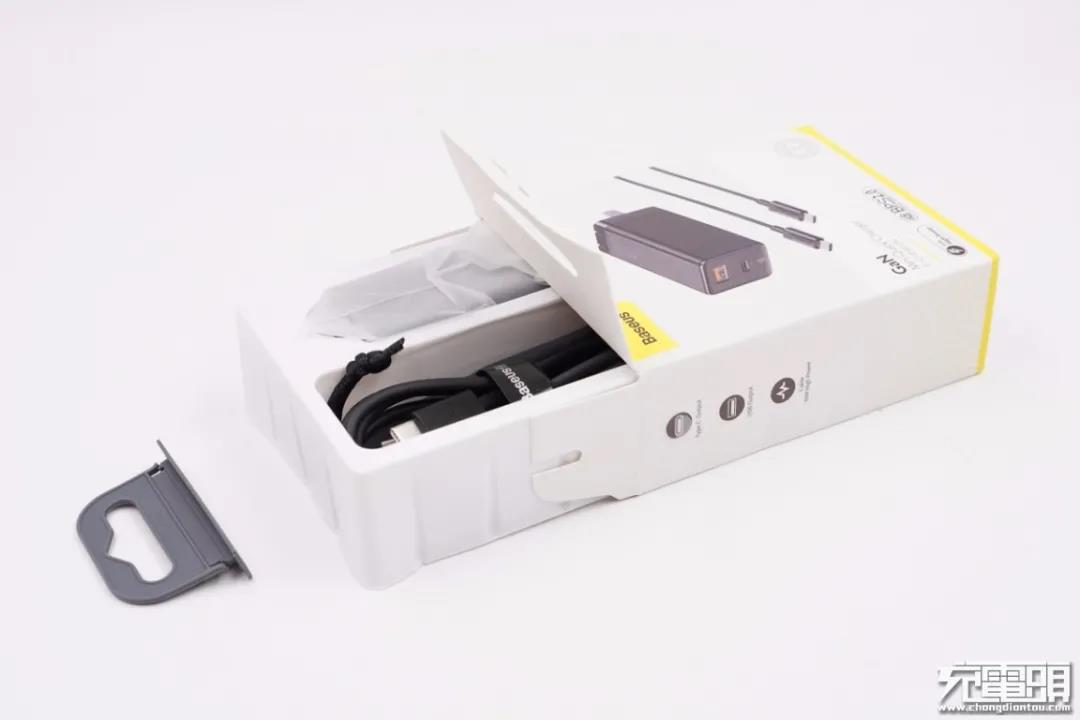

内部塑料盒设计有两个凹槽,分别用来放置充电器和数据线。

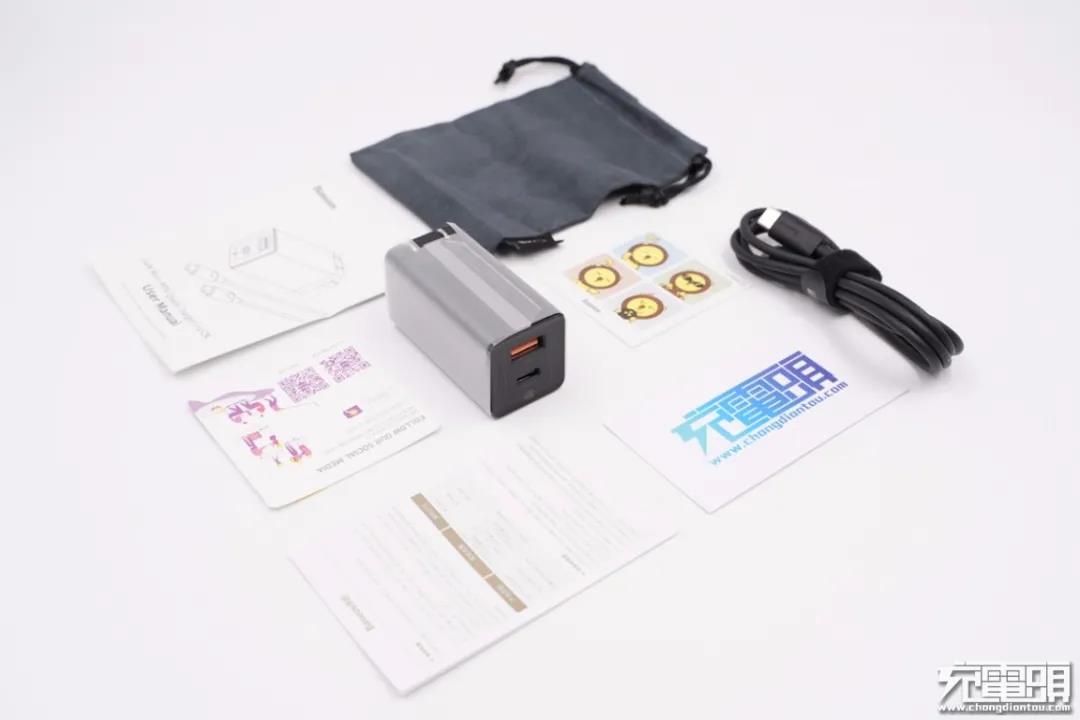

包装内全部东西一览,包括充电器、C to C数据线、收纳袋、使用说明书和保修卡。


充电器机身包裹防刮塑料膜。


倍思45W氮化镓充电器形状为长方体,机身修长,主体机身壳表面哑光处理,靠近输入端区域则为亮面设计,腰身各面之间过渡圆润。

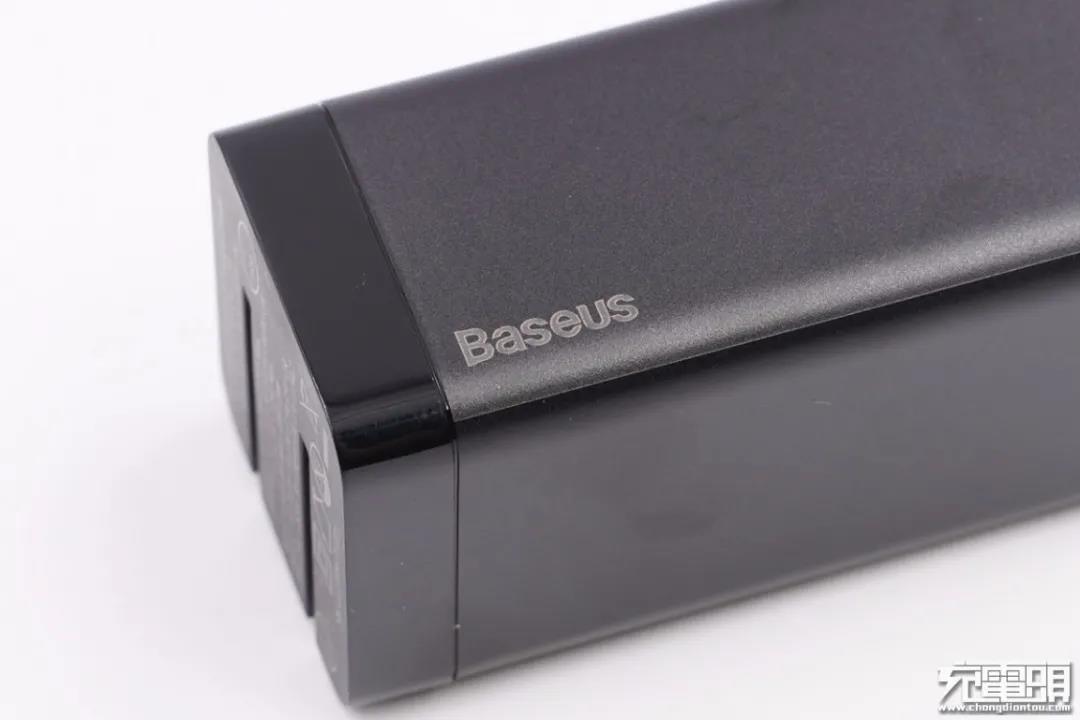

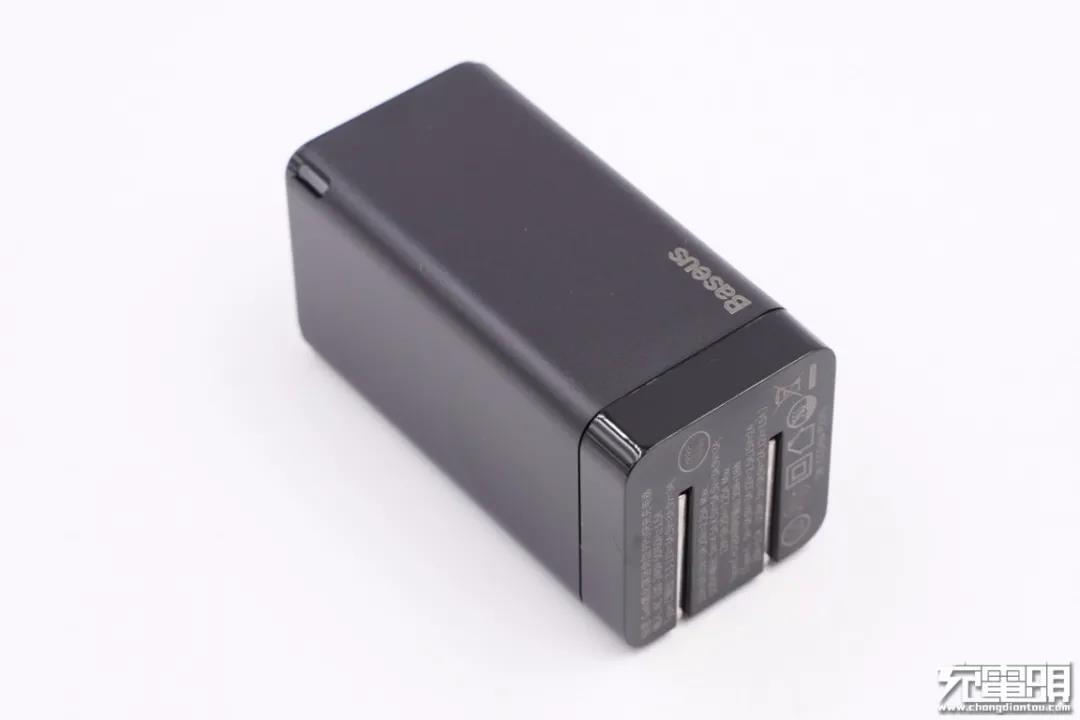

靠近输入端处有Baseus品牌logo。

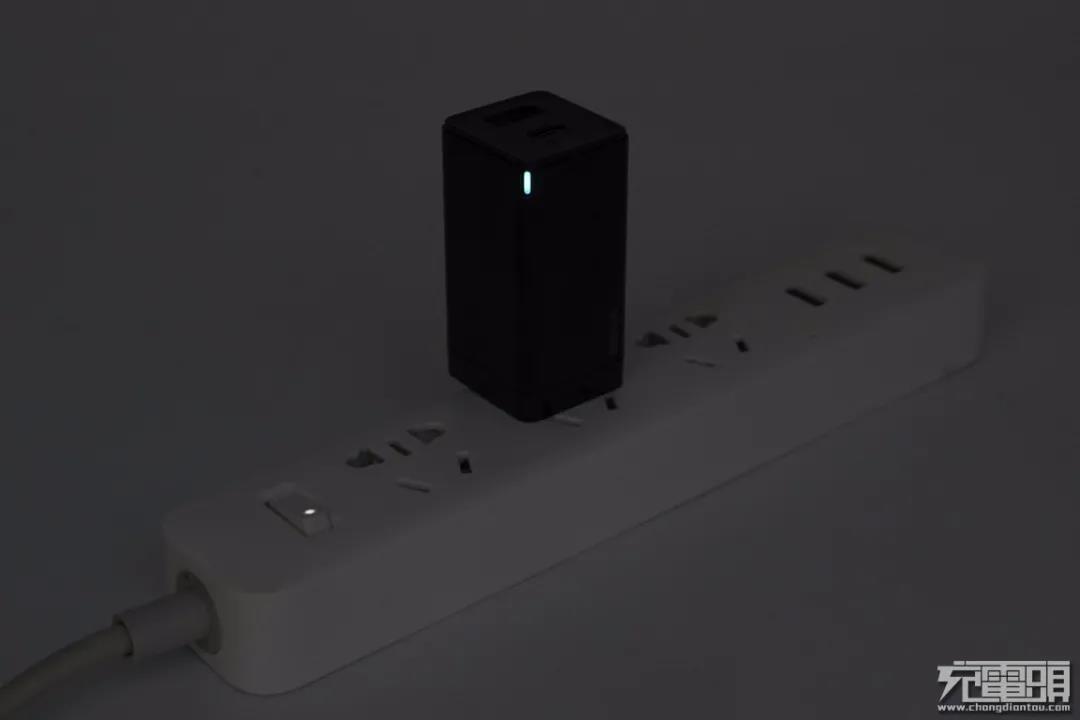

而靠近输出端一角设计有夜光灯,方便夜间充电时确定位置。

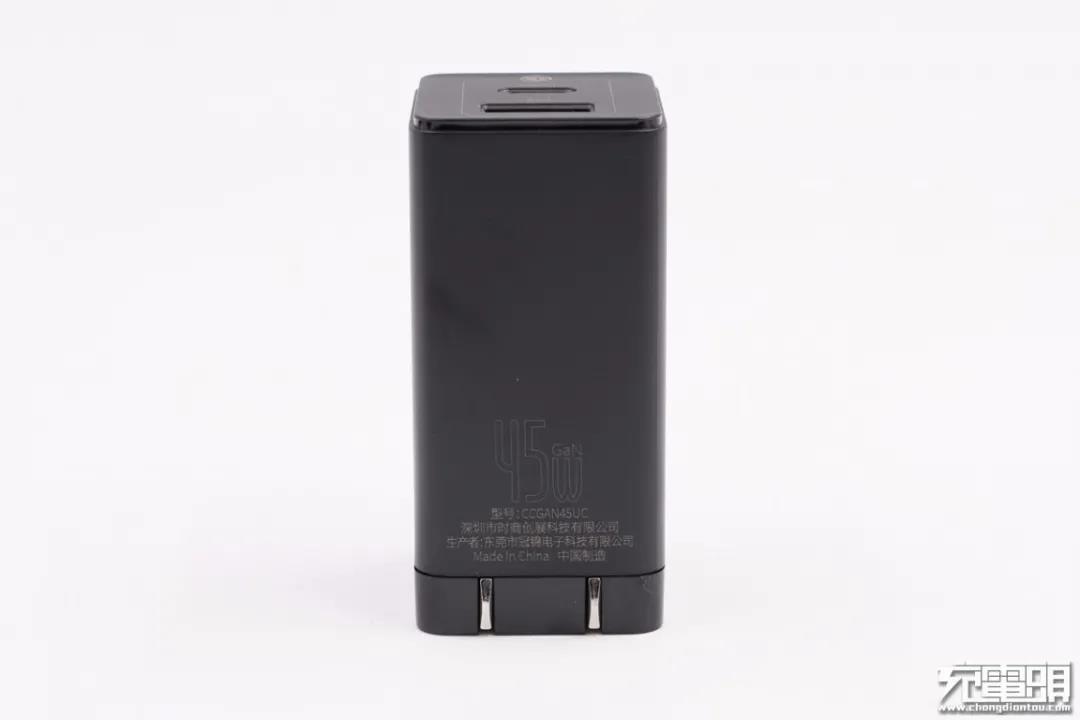

另一侧面印有45W功率;型号:CCGAN45UC,品牌方:深圳市时商创展科技有限公司以,生产者:东莞冠锦电子科技有限公司。

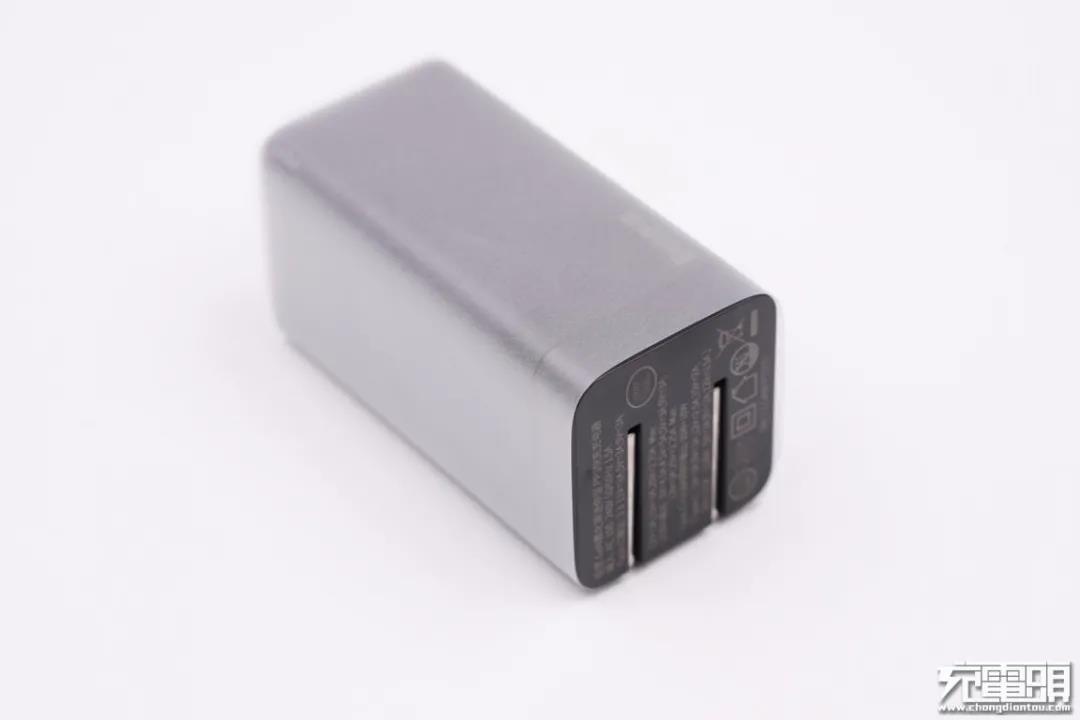

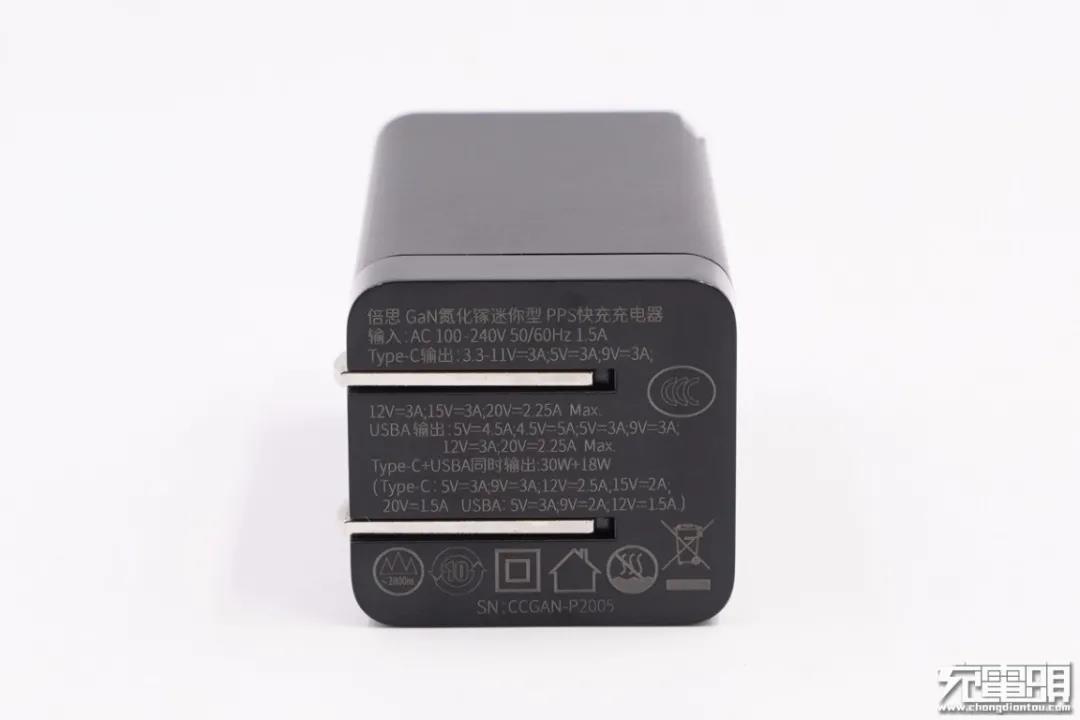

输入端外壳上标注有充电器的相关参数信息
输入:100-240V~50/60HZ 1.5A
USB-C输出:3.3-11V/3A,5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A  Max
USB-A输出:4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/3A、20V/2.25A Max
USB-C+USB-A输出:30W+18W(USB-C:5V/3A、9V/3A、12V/2.5A、15V/2A;USB-A:5V/3A、9V/2A、12V/1.5A)
产品已经通过了3C认证。

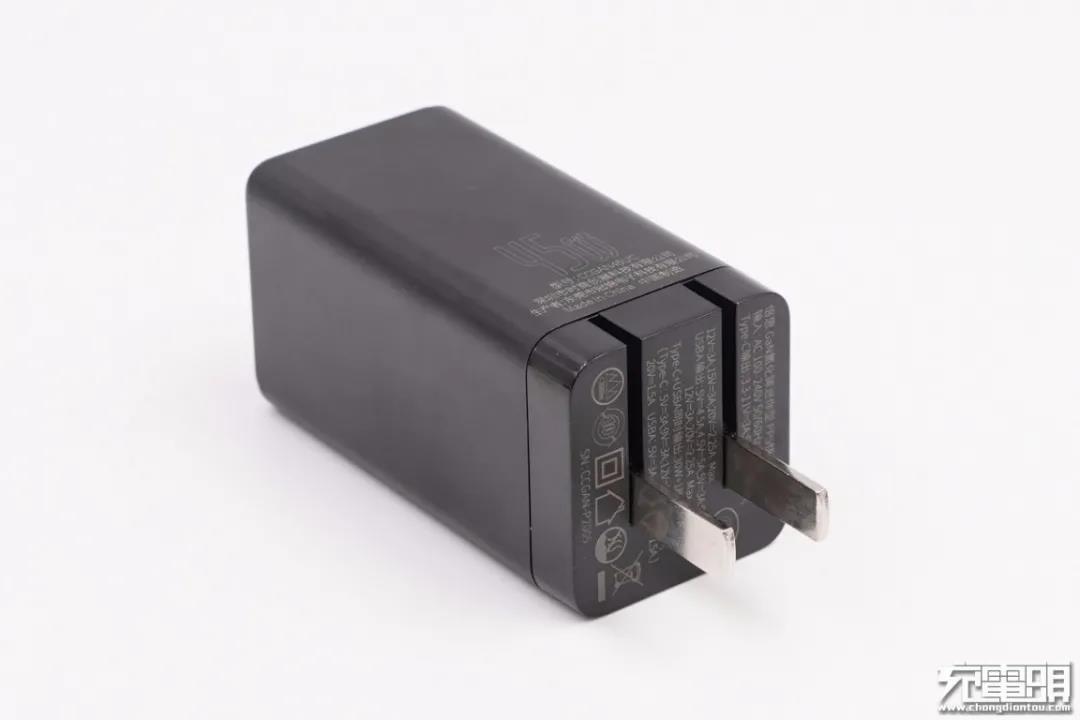

充电器配备的是可折叠国标插脚,便于收纳,携带方便。

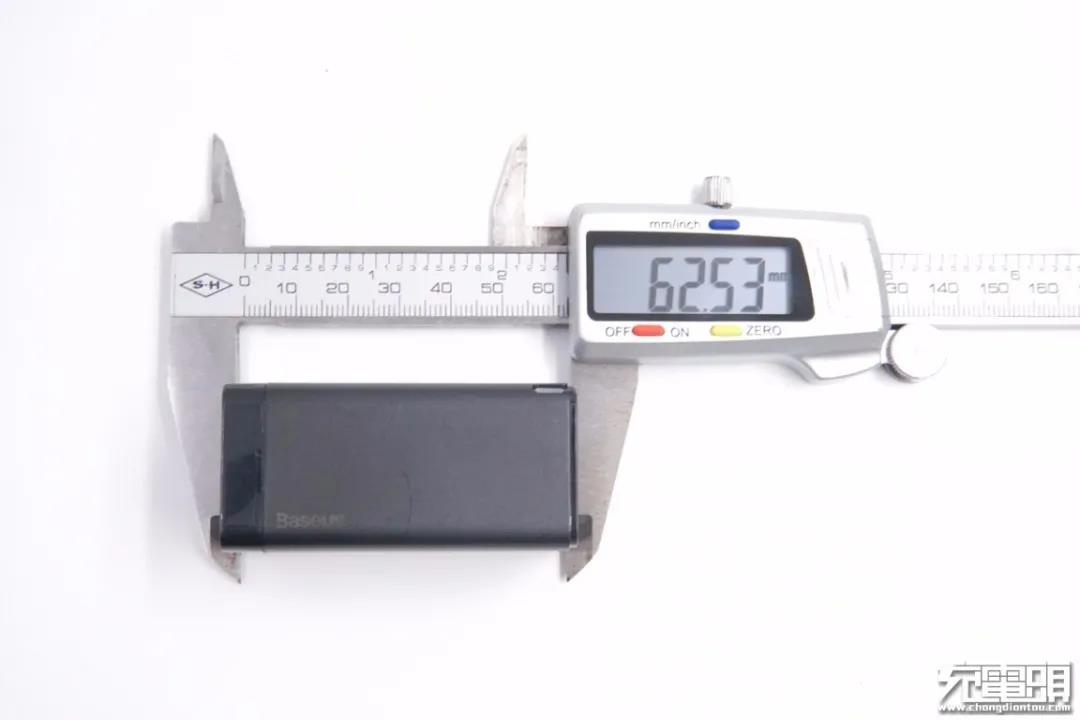

使用游标卡尺实测充电器长度为62.53mm。

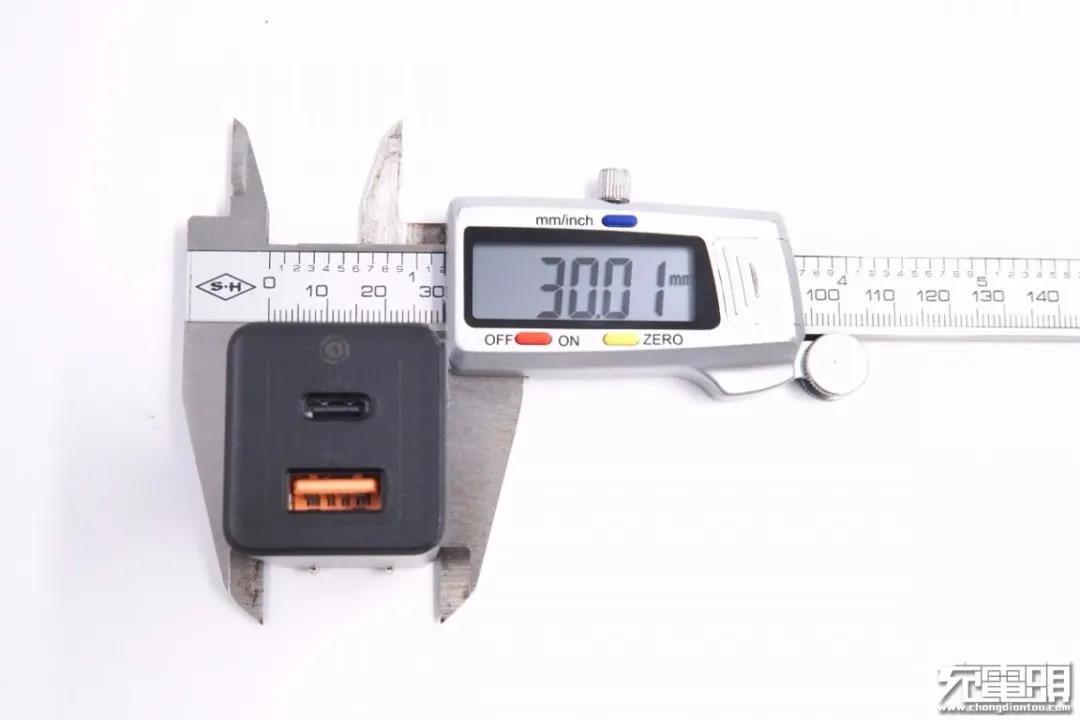

厚度为30.01mm。

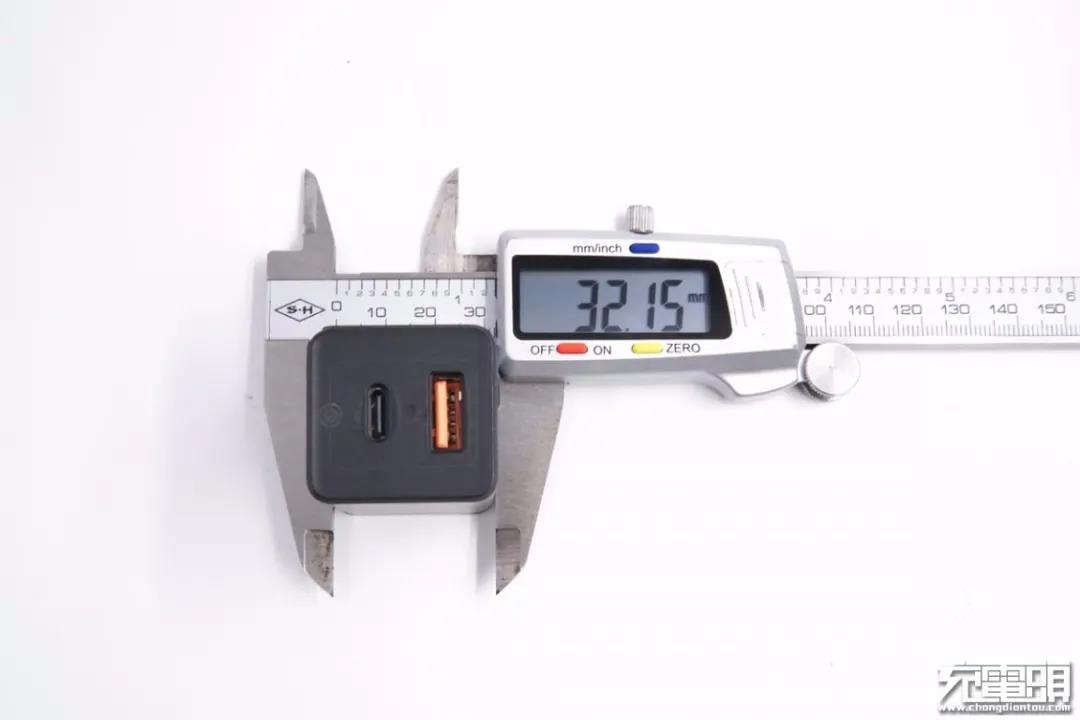

高度为32.15mm。

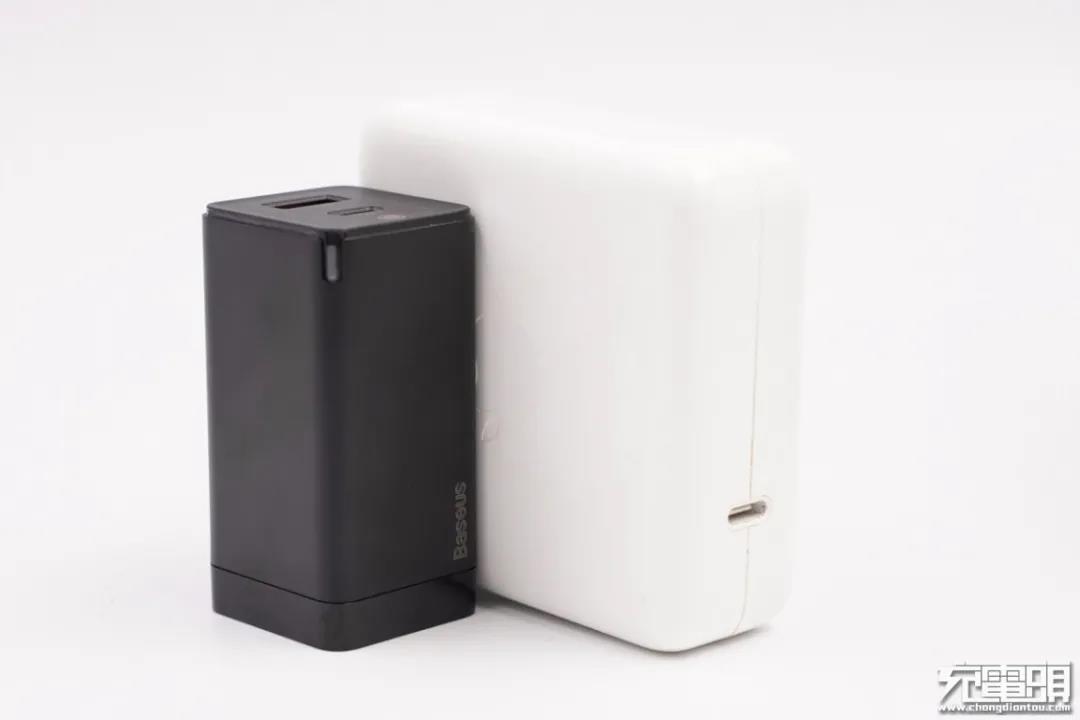

和苹果61W充电器大小比较,倍思这款要小得多。

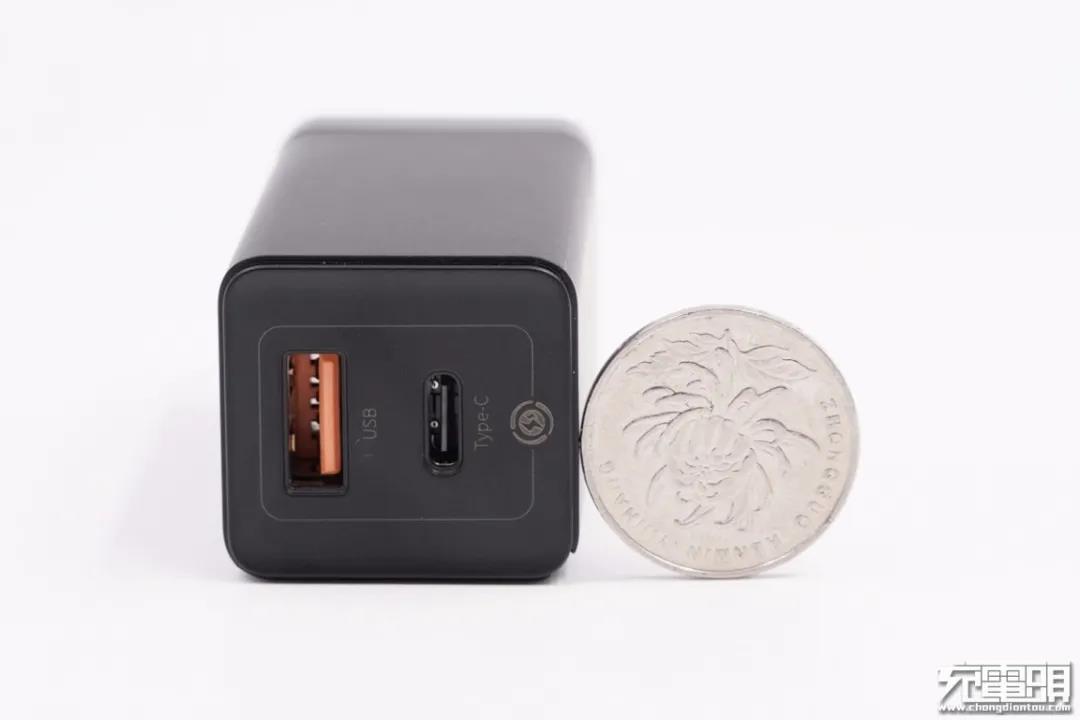

充电器横截面和一元硬币大小直观比较。

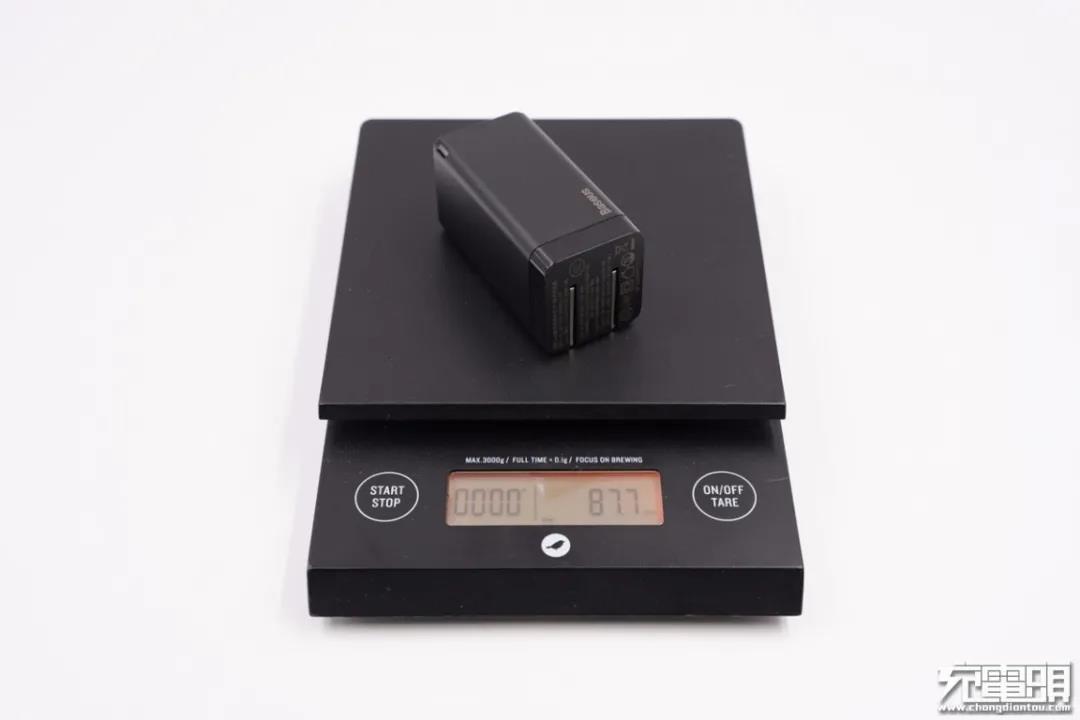

充电器净重约为88g。

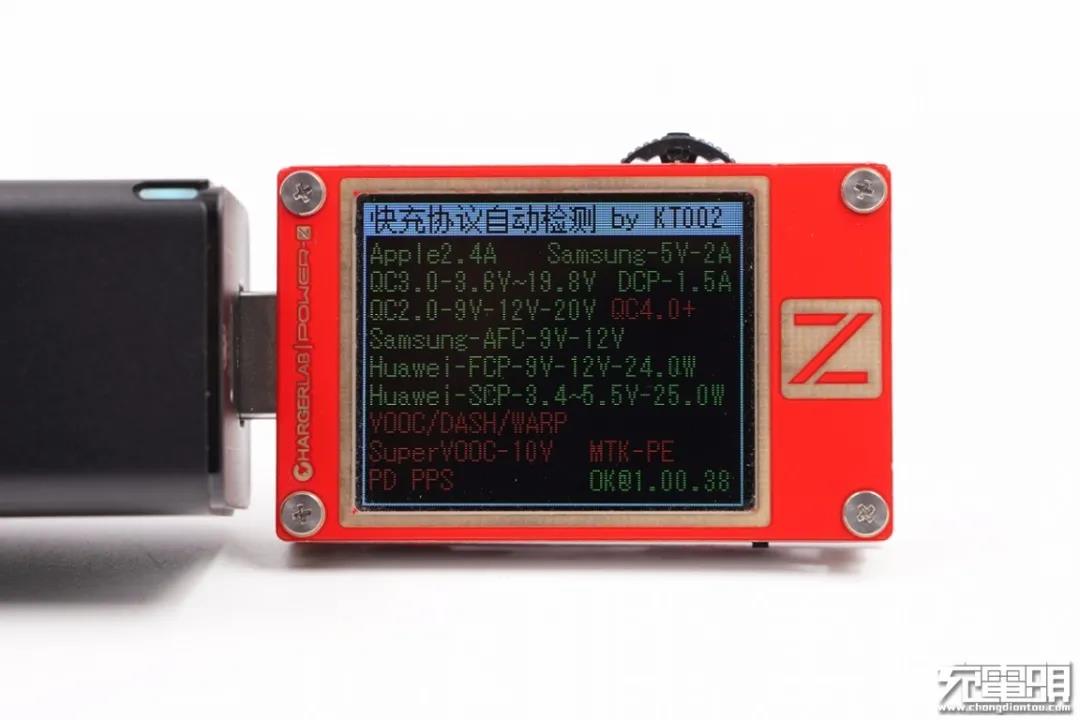

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议,显示支持Apple 2.4A、Samsung 5V/2A和DCP协议,以及QC2.0/3.0、AFC、FCP、SCP多个快充协议,其中最高支持20V输出,可满足标称的45W输出功率。

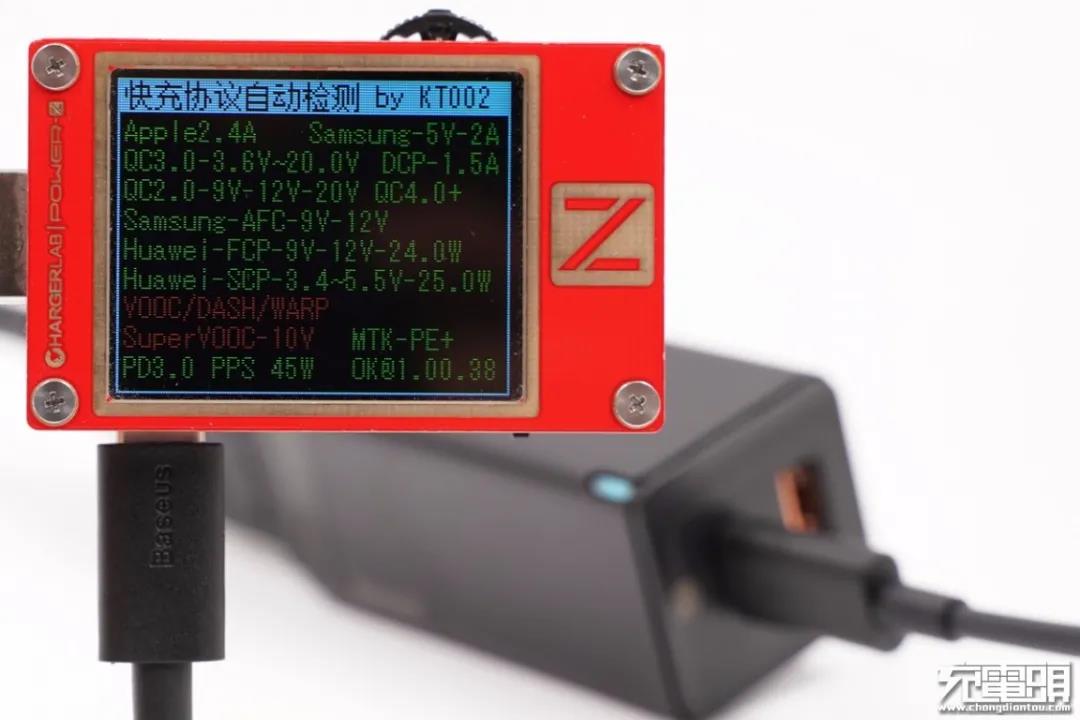

另外使用KT002检测USB-C口的输出协议,显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PD3.0 PPS、MTK PE2.0+等协议。

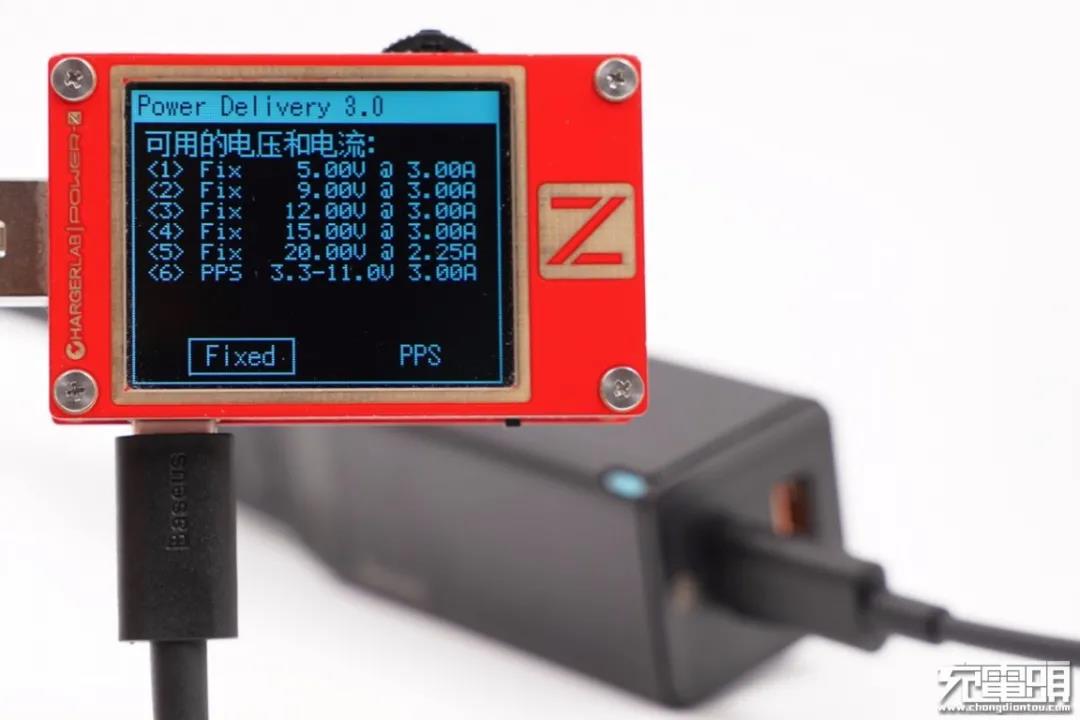

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位以及3.3-11V/3A一组PPS电压档位。

二、倍思45W氮化镓充电器拆解

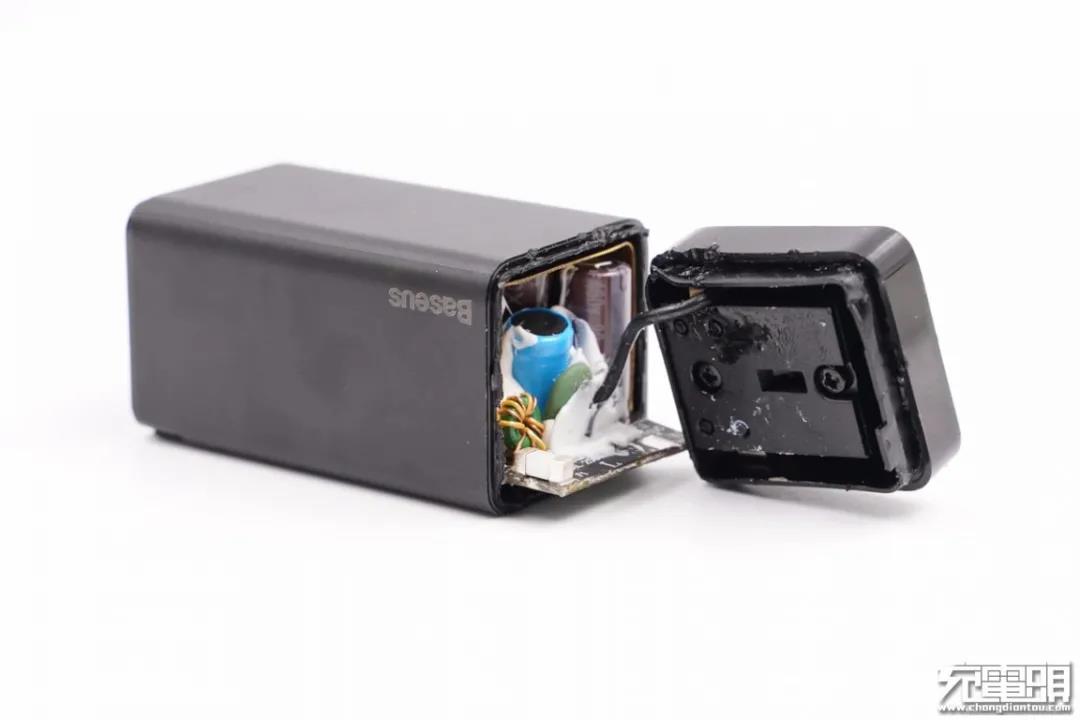

将输入端外壳拆开,插脚使用螺丝和塑料板进行封装固定,正负极分别采用导线焊接和弹片接触两种连接方式来进行通电。


将PCB板取出,输入端覆盖U型黄铜散热片。


取下散热片,PCB板正面一览,三段式布局层次分明,各元器件焊接紧凑有序,并且全部打胶处理。


黄铜散热片一部分延伸到PCB板背面,并和主控芯片接触,之间打胶帮助导热。

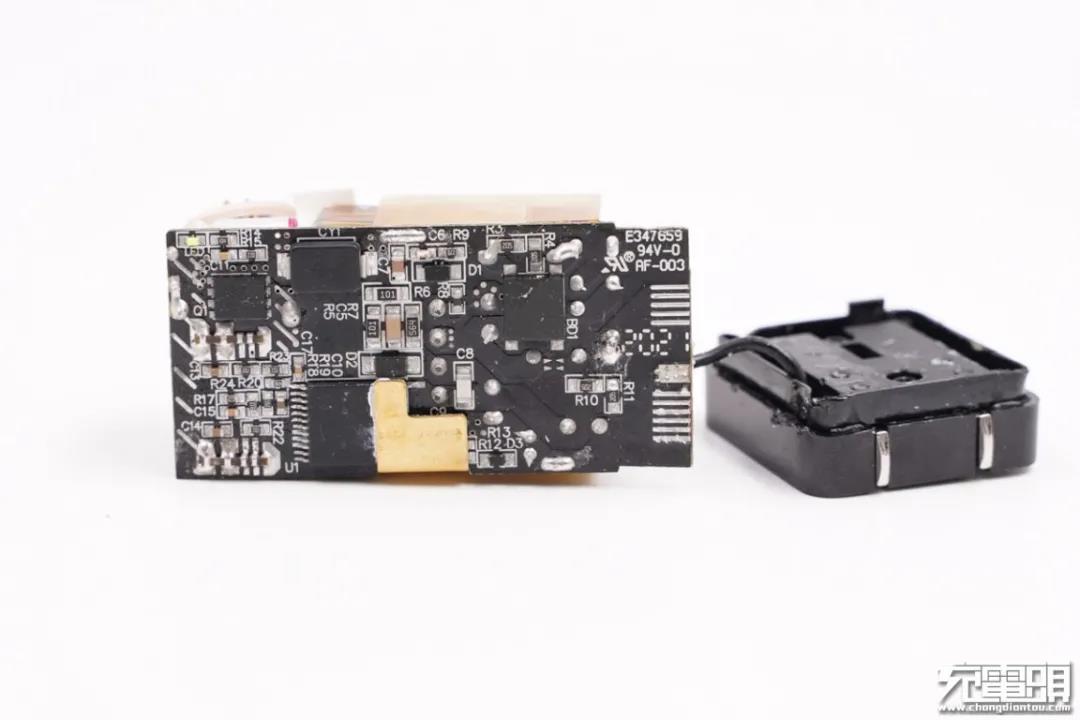

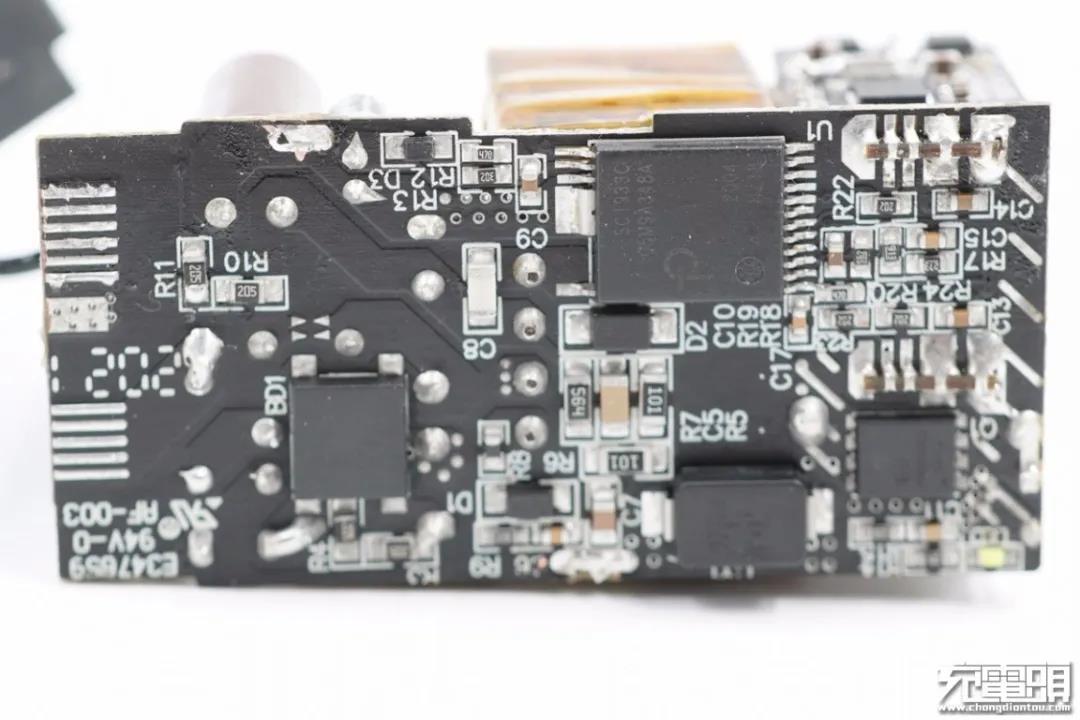

PCB板背面一览,PI GaN主控芯片和Y电容横跨在初次级之间,初次级区间分明。

经过对充电器正背面电路分析发现,倍思45W 1A1C氮化镓充电器内部采用时下热门的开关电源定压输出,双路独立二次降压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。


输入端一览,焊接有保险丝、NTC浪涌抑制电阻、共模电感、安规X电容、工字电感以及三颗高压滤波电解电容。

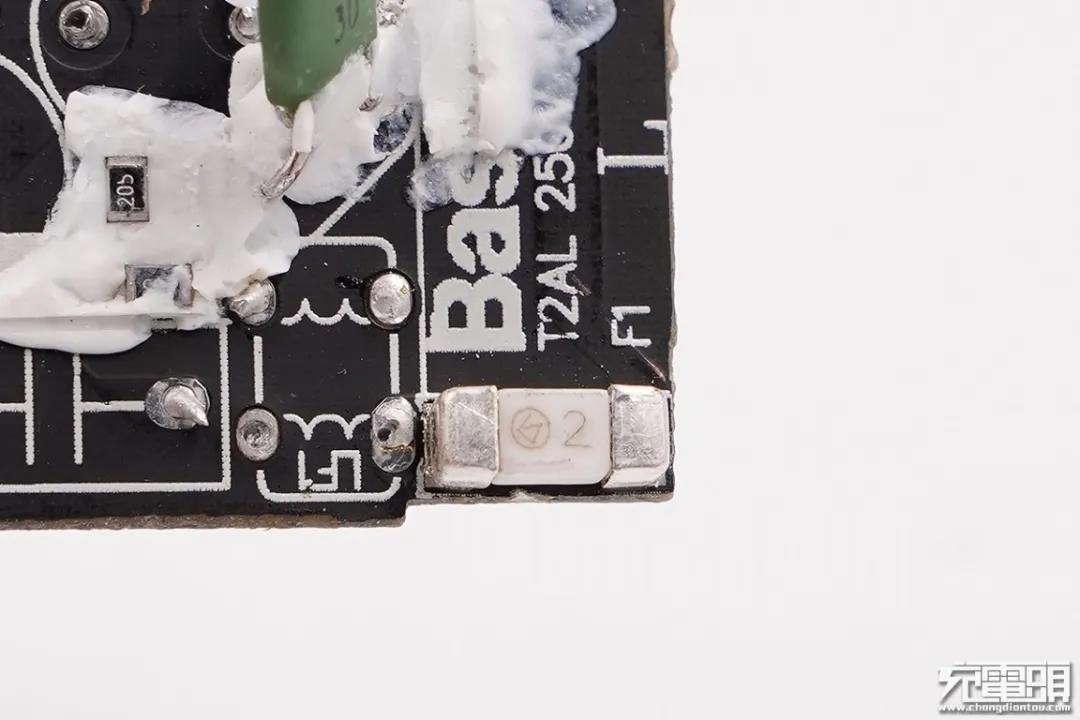

陶瓷保险丝特写,贴片焊接,规格为2A 250V。

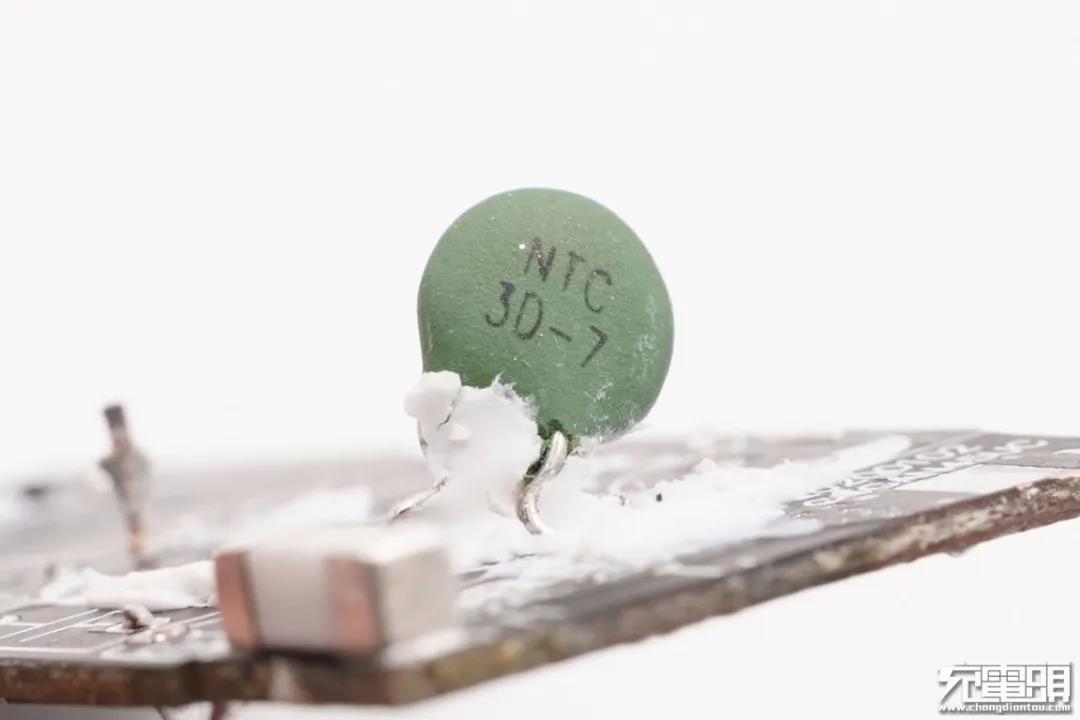

NTC浪涌抑制电阻用于抑制上电浪涌电流。

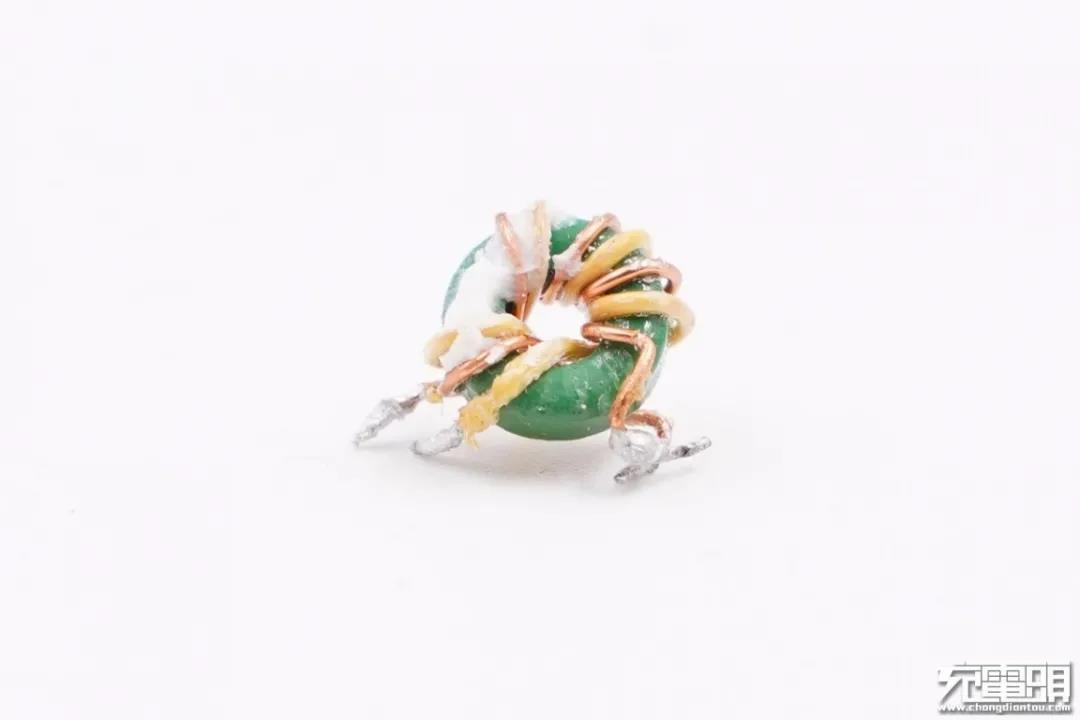

共模电感双线绕制,用于滤除EMI干扰。

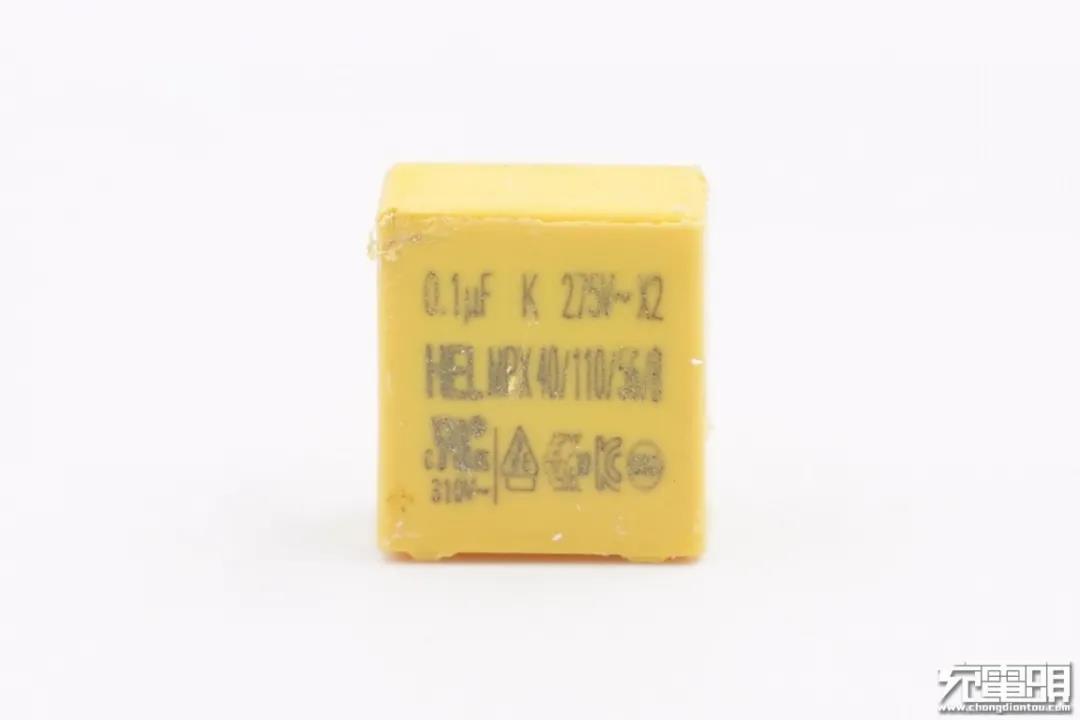

安规X电容容量0.1μF。

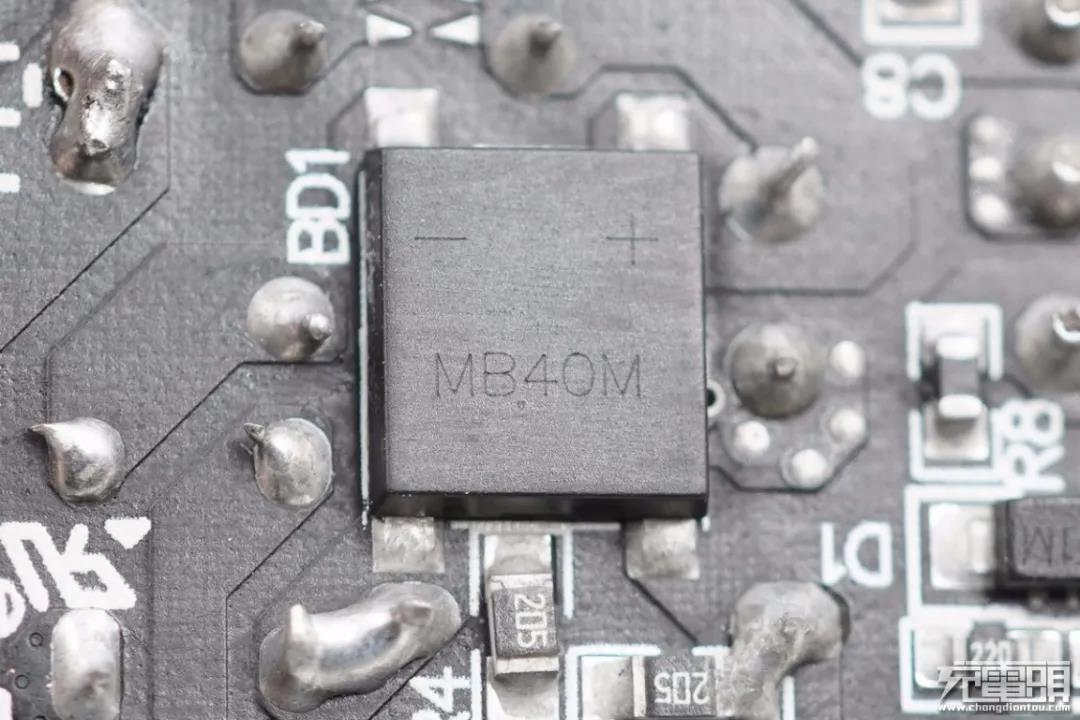

MB40M整流桥特写。

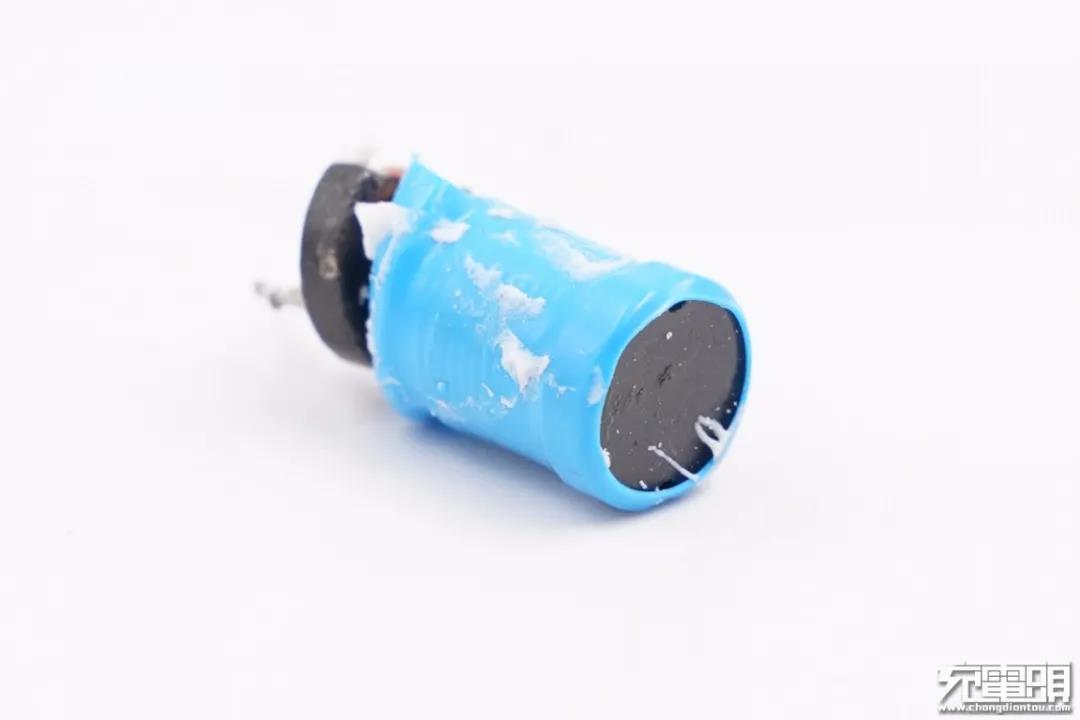

工字电感外套蓝色塑封皮绝缘。

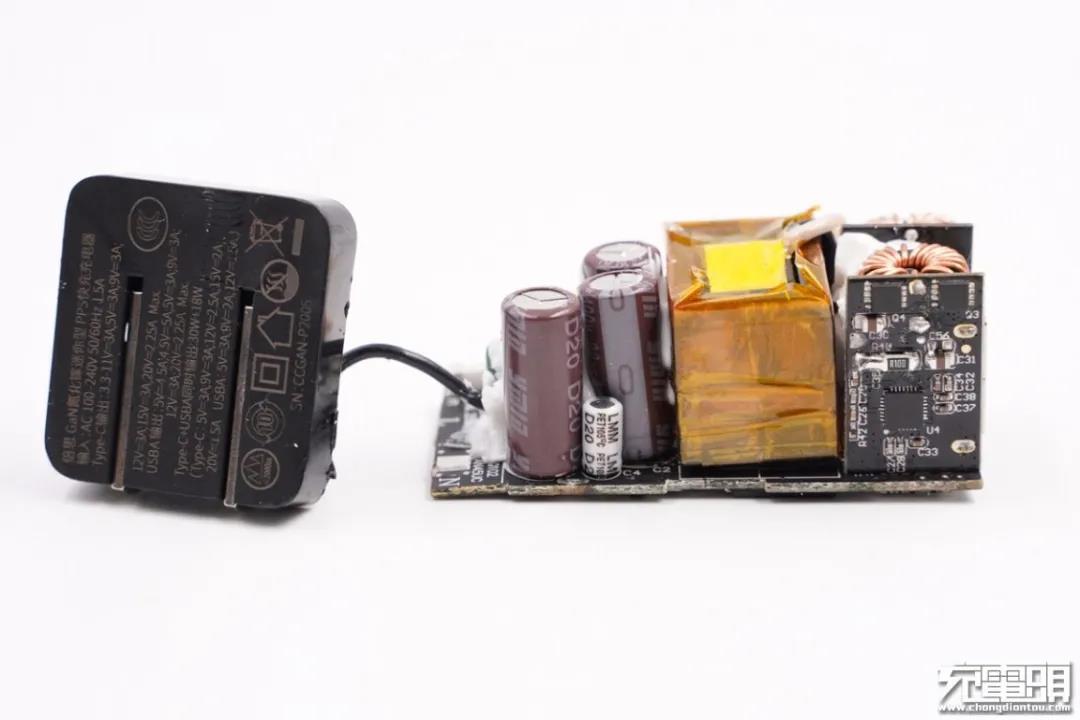

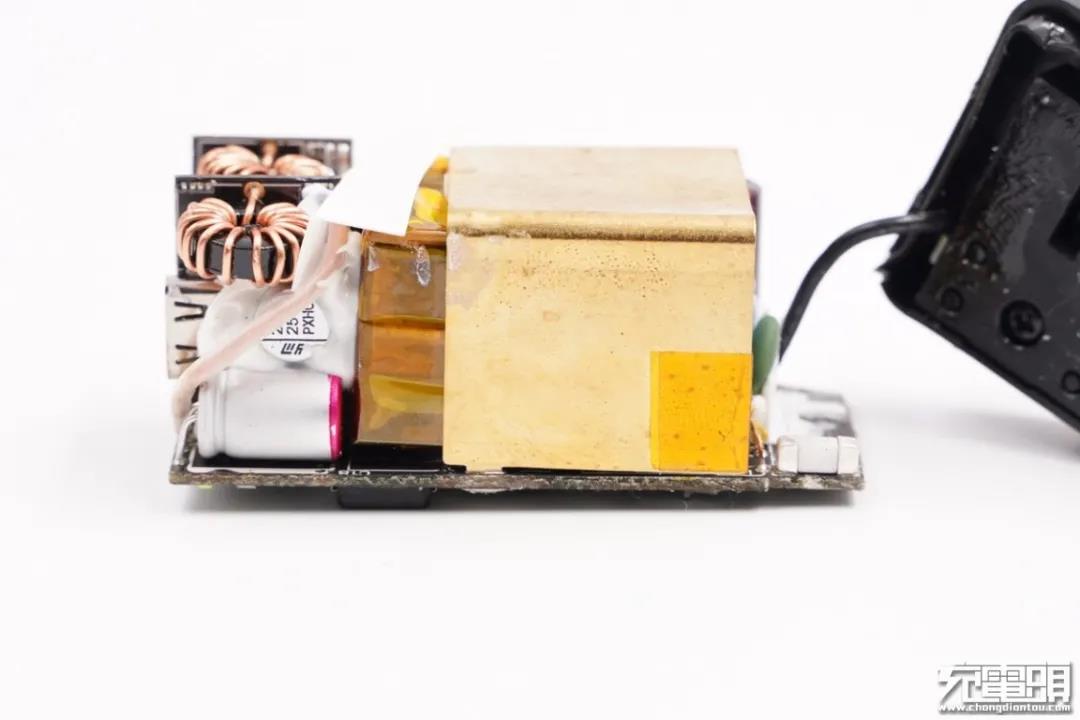

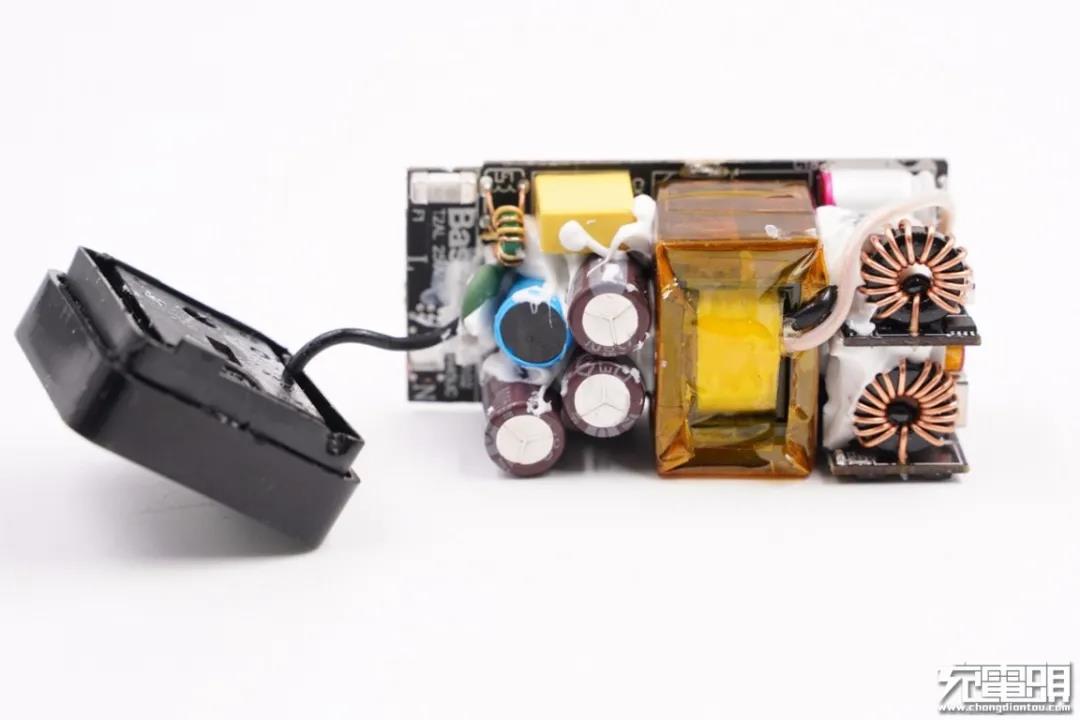

PCB板侧面一览,电解电容旁边分别是PWM主控芯片供电电容和变压器。

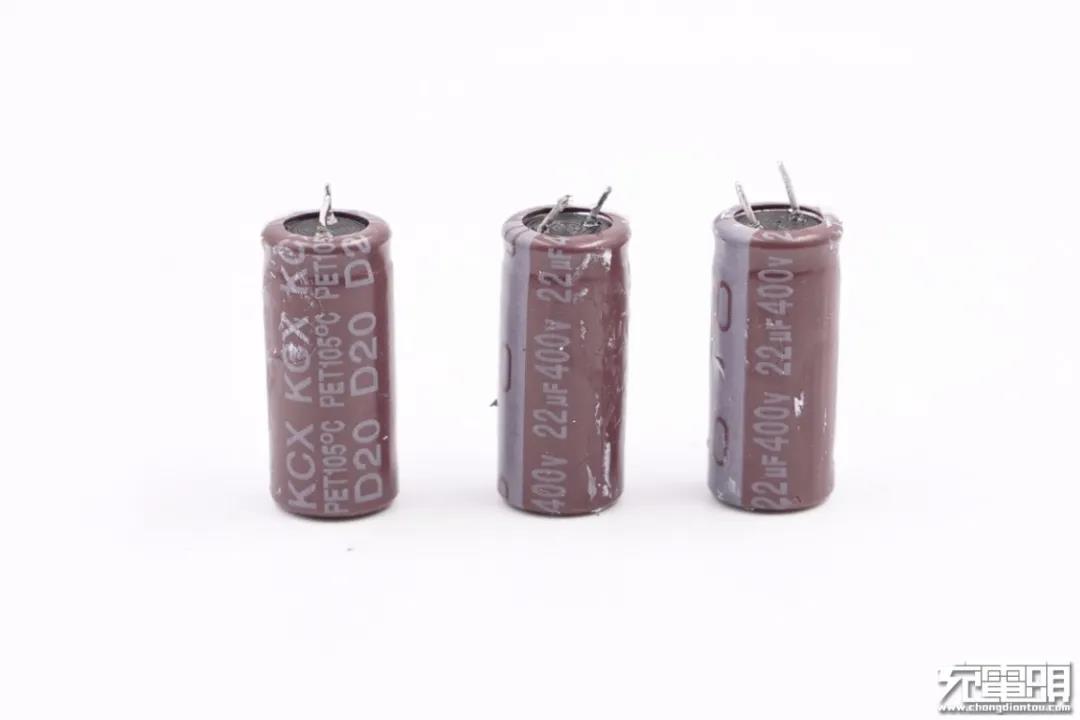

三颗电容均为永铭KCX系列铝电解电容,规格都是400V 22μF。这是永铭2019年推出的快充电源专用产品,其工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。


充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W快充拆线板倍思65W 2C1A氮化镓快充倍思45W双USB-C氮化镓快充京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充毕亚兹2C1A 65W氮化镓快充SlimQ 65W氮化镓USB PD快充爱否开物1A2C 65W PD氮化镓快充等产品采用,获得客户一致认可

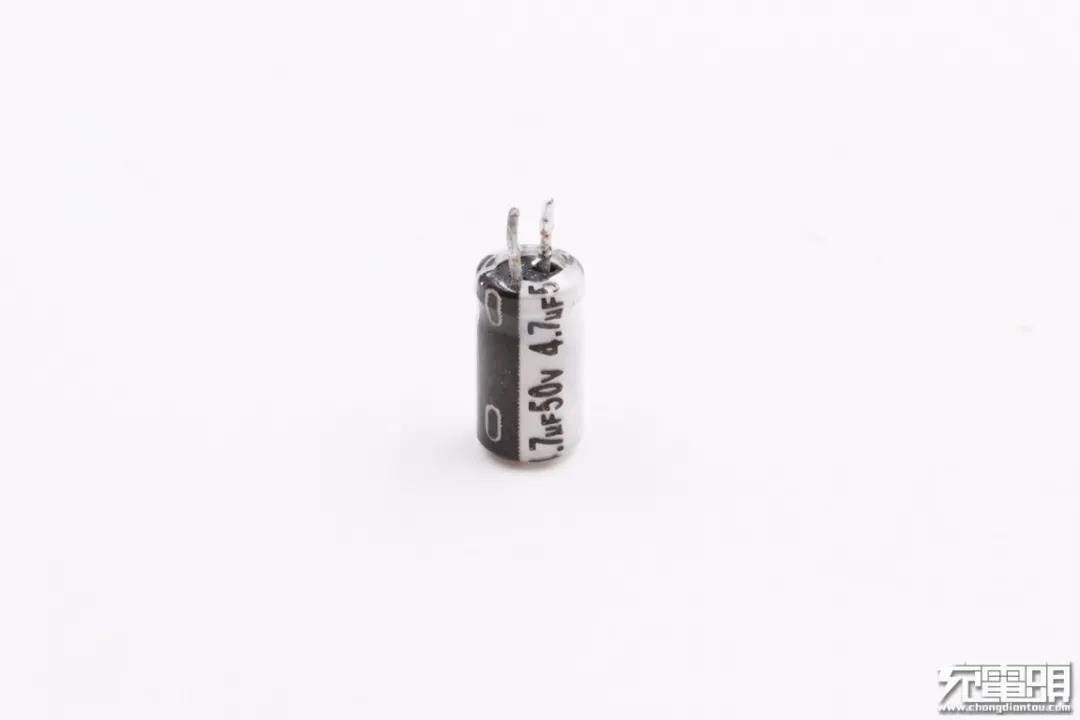

供电电容特写,规格为50V 4.7μF。

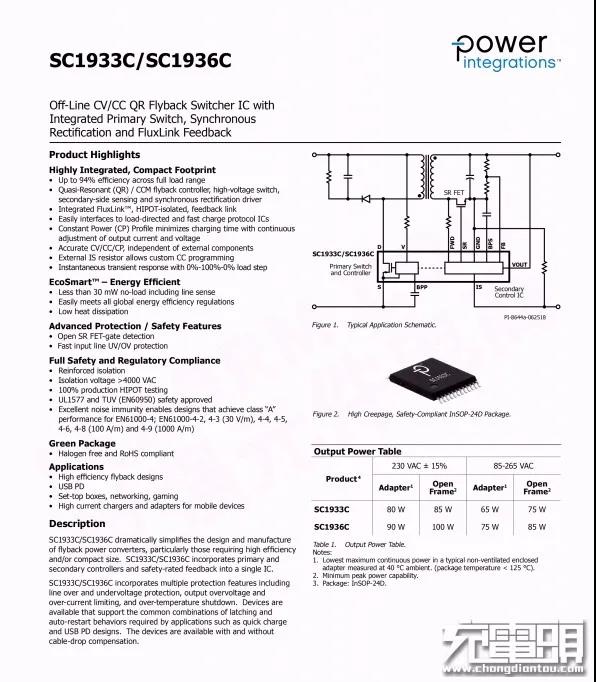

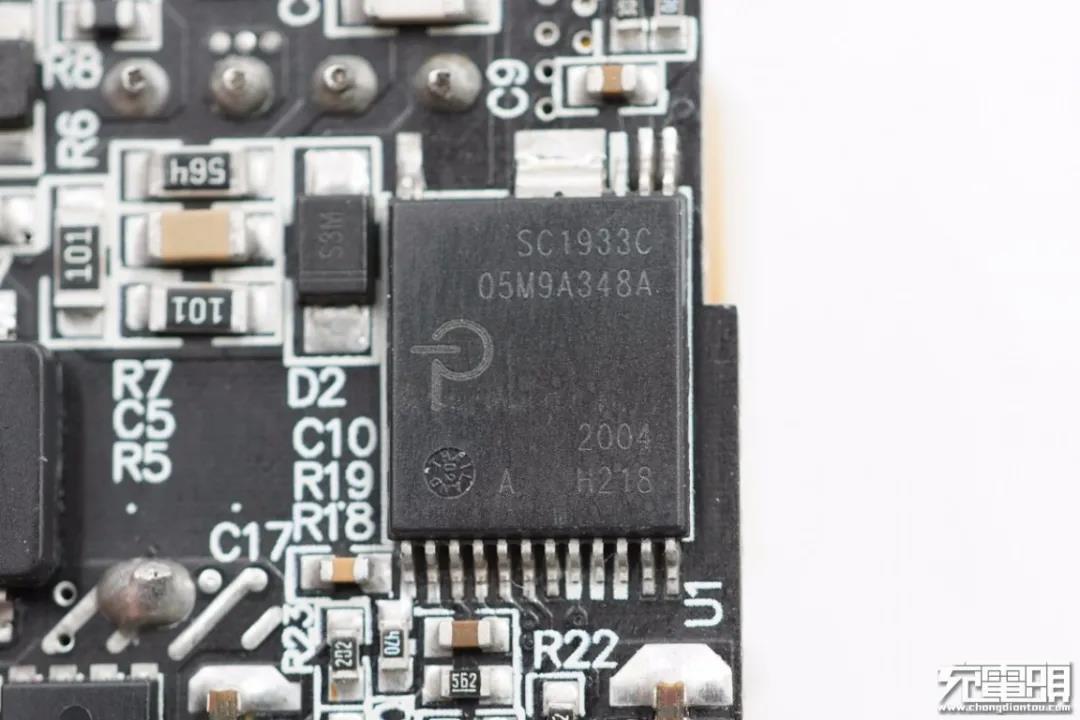

充电器主控芯片采用PI SC1933C,该芯片内置GaN功率器件,属于PI的PowiGaN系列,也是PI推出的首款GaN电源产品,支持宽输入范围下65W输出,用于45W充电器属于降额使用。得益于氮化镓功率器件高频率低损耗的优势,能够提高充电器的功率密度,减小体积和重量,更加便于携带。


PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率,并轻松与外接快充协议接口IC协同工作,因此适用于高效率反激式设计,内置同步整流控制器和反馈,更加节省外部元件。



充电头网拆解了解到,该芯片此前已被网易65W 1A1C氮化镓快充omthing万魔65W 2C1A氮化镓快充充电器京东京造65W 2C1A氮化镓快充充电器RAVPower 61W氮化镓USB PD充电器ANKER 60W氮化镓双USB-C口充电器ANKER安克4口氮化镓桌面PD快充充电器A2045采用。


此外PI高集成快充芯片还被三星原装45W USB PD快充充电器小米9手机27W原装充电器OPPO原装65W氮化镓快充充电器谷歌Pixel手机标配USB PD充电器数十款产品采用,性能获得客户广泛认可。

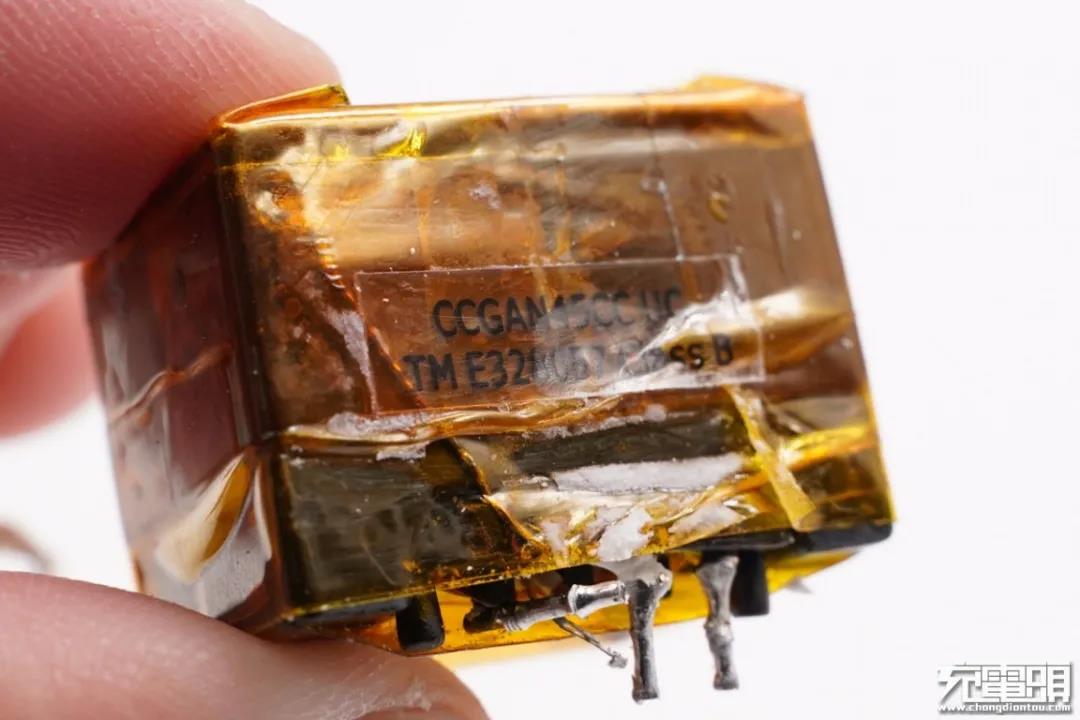

压器特写,全身包裹绝缘胶带,侧身上贴有信息标签。

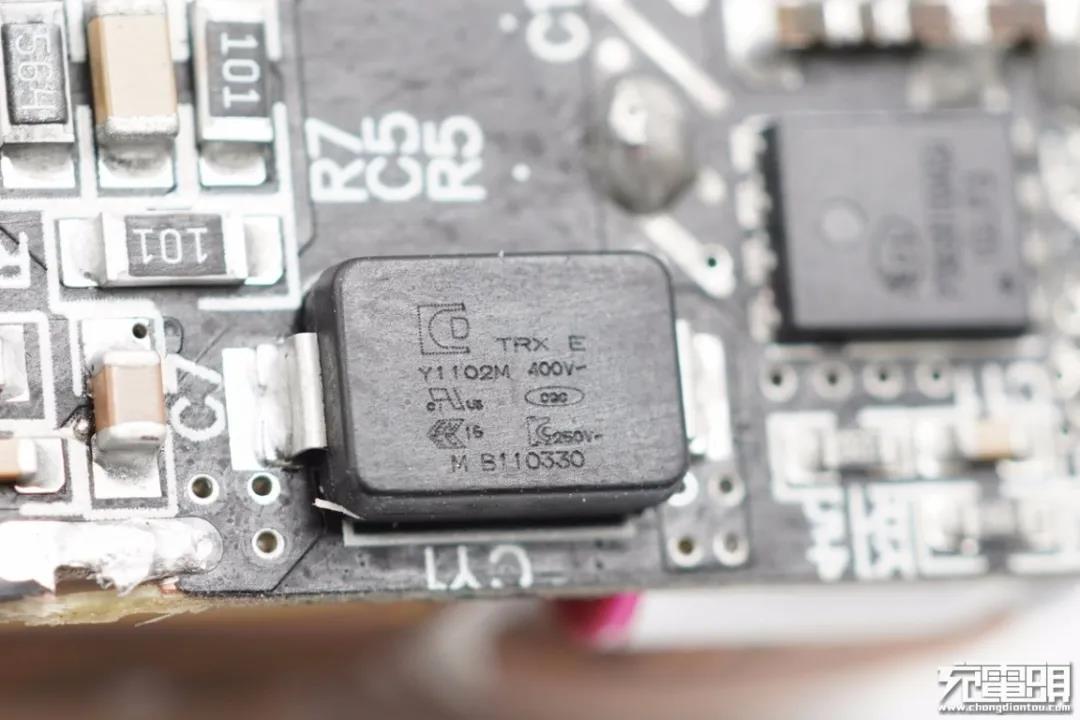

四川特锐祥科技股份有限公司的贴片式Y电容具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

据了解,特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性,同时还易于实现自动化生产,提高生产效率,节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下,整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域,目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证,安规500V、ISO9001等相关认证。

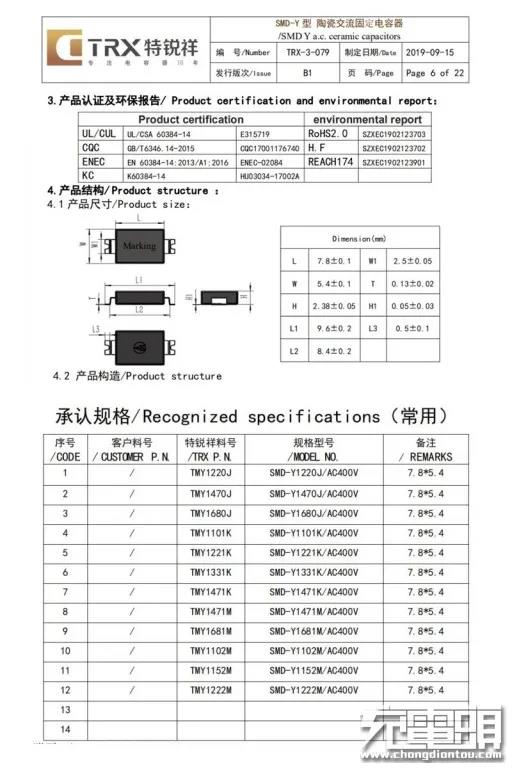

特锐祥贴片式Y电容详细资料信息。充电头网了解到,采用特锐祥贴片Y电容的产品还有努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器倍思45W双USB-C口氮化镓快充飞频65W USB PD氮化镓充电器罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等产品。

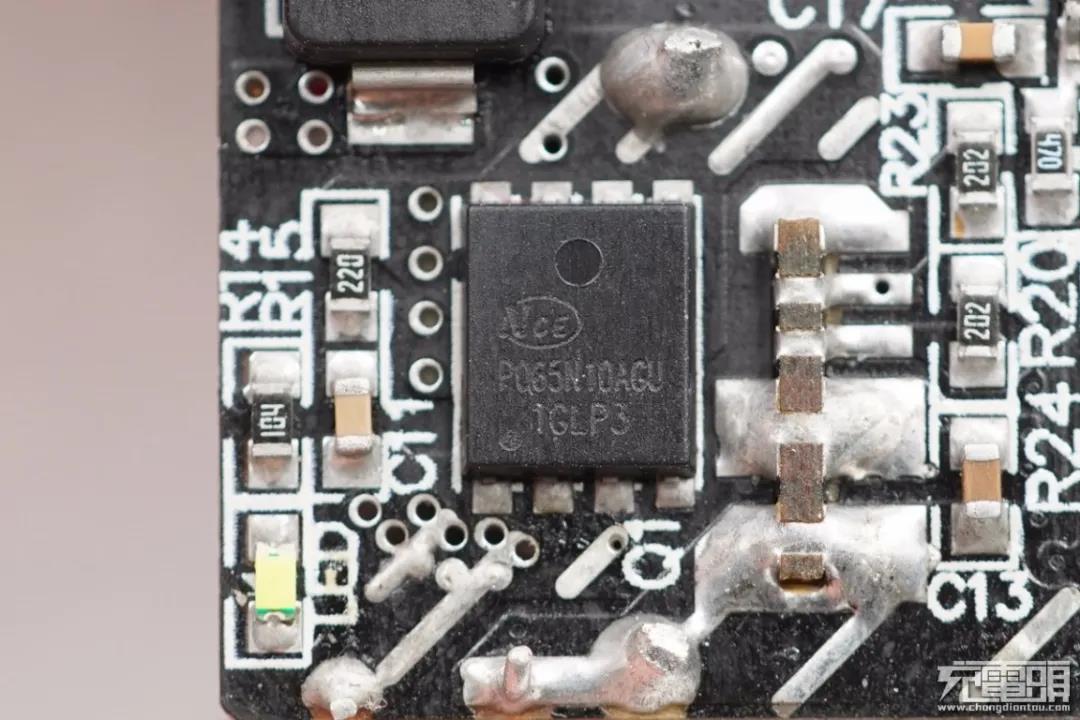

新功率NCEP065N10AG次级同步整流MOS,NMOS,耐压100V。旁边是一颗LED指示灯。


新功率 NCEP065N10AG 详细资料。


输出端一览,两个USB母座均采用小板垂直焊接,小板打胶加固。

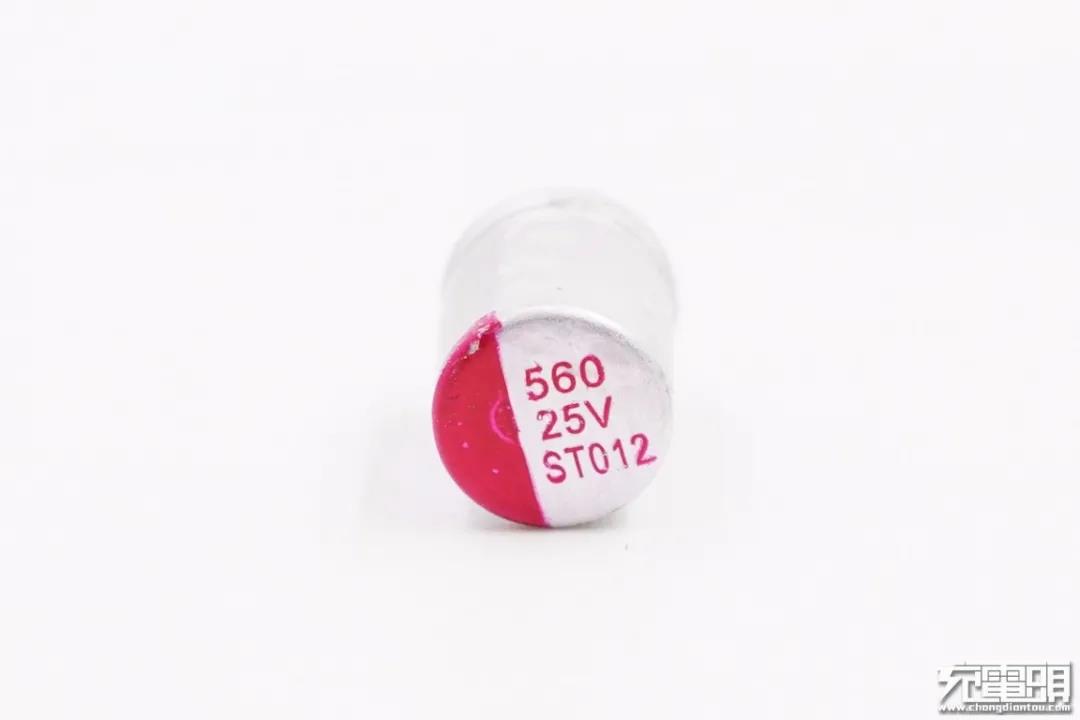

同步整流输出滤波固态电容,规格为25V 560μF。


将两块小板拆掉,小板之间设有一颗无丝印MCU,用于双口输出功率智能调节,实现30+18W双口快充模式。

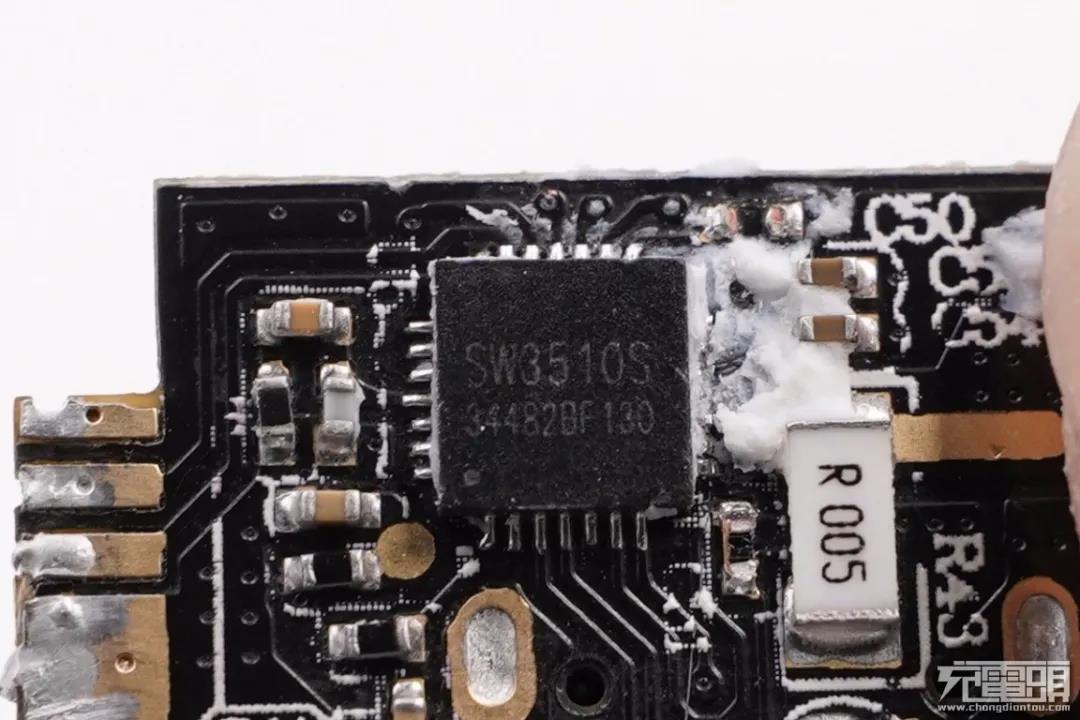

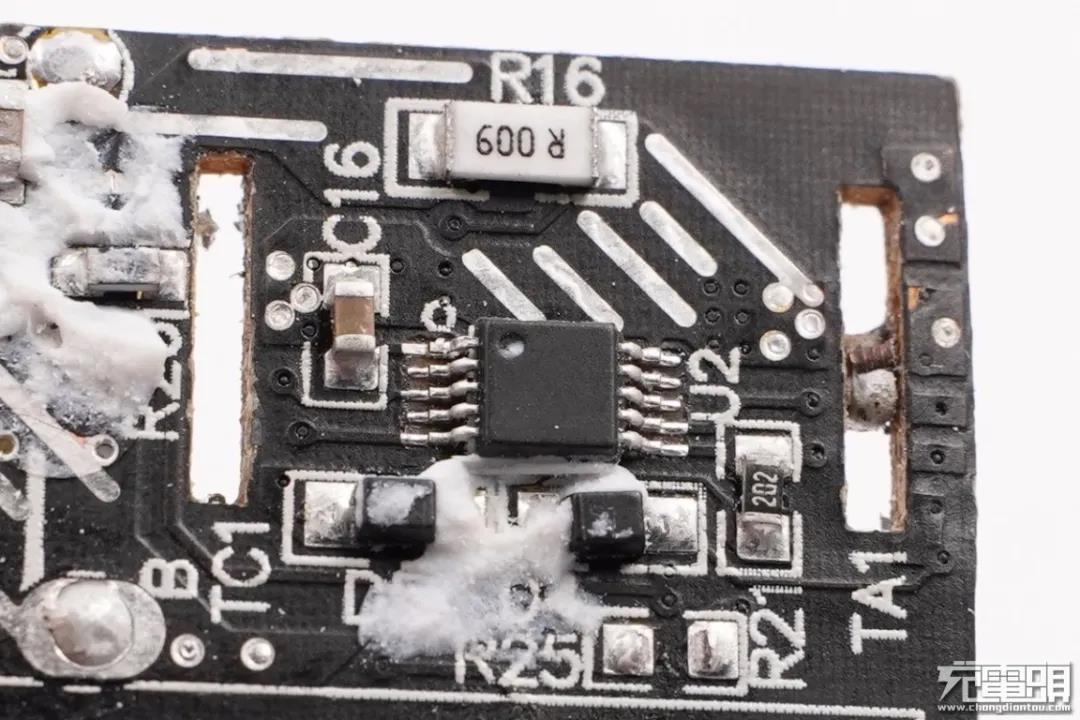

USB-C小板背面设有一颗智融SW3510,用于C口同步整流降压和协议识别。智融SW3510是一颗内置有USB-C口识别及多种快充功能的高集成度双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。

此外其集成了5A高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。


智融SW3510详细资料信息。


充电头网了解到,采用智融SW3510的还有征拓65W氮化镓充电器绿联2A2C 48W智能充电器倍思45W USB PD快充充电器倍思60W 2A1C USB PD快充充电器摩米士65W 2C1A氮化镓快充充电器倍思30W USB PD双口充电器ROCK洛克30W QC4+双口车载充电器等多款产品,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

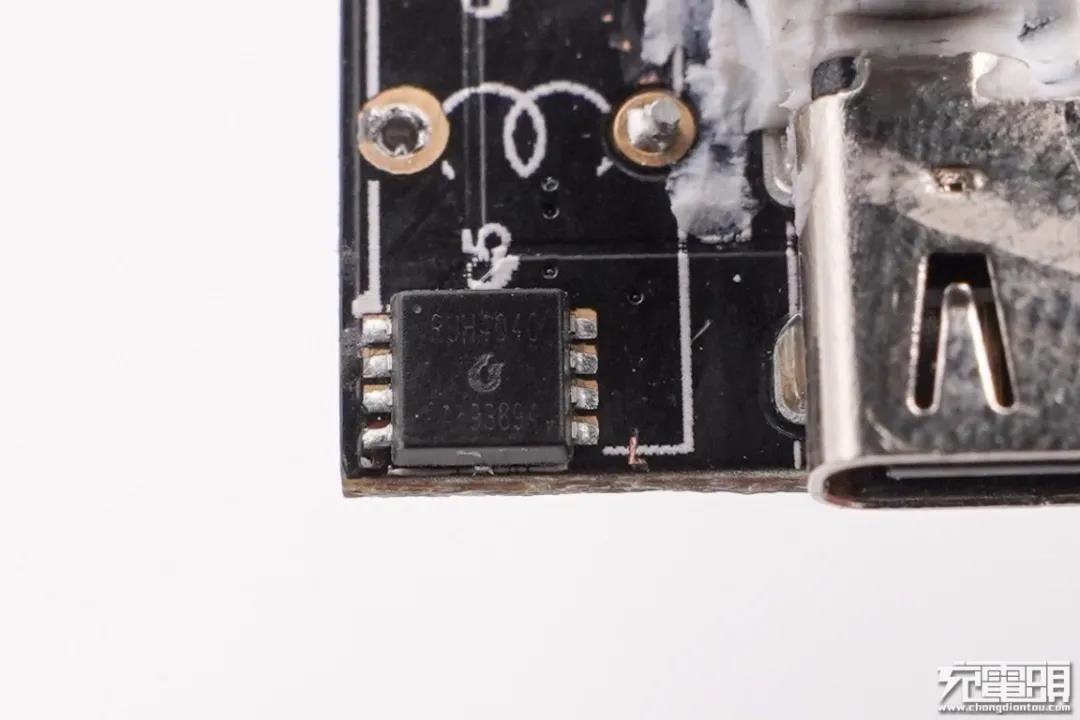

智融SW3510外挂两颗锐骏RUH4040M2 MOS,NMOS,耐压40V,用于为USB-C口输出同步整流降压。

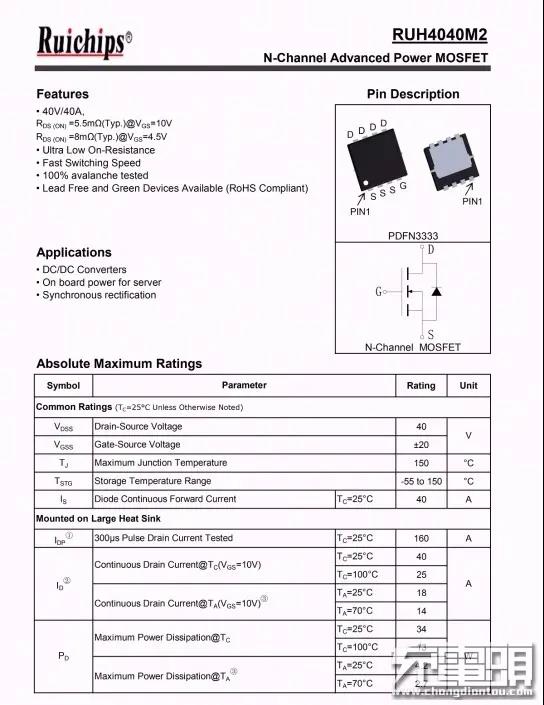

Ruichips锐骏RUH4040M2详细资料。


充电头网了解到,采用锐骏MOS的产品还有毕亚兹65W 2C1A氮化镓充电器京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器( 1A1C)倍思60W 2A1C USB PD快充充电器爱否开物1A2C 65W PD氮化镓充电器等。



另一颗特写。


降压电感特写。


输出滤波固态电容规格为25V 220μF,永铭NPX系列固态电容。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。


充电头网了解到,永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器图拉斯24W 1A1C快充充电器努比亚65W氮化镓充电器图拉斯30W 1A1C USB PD快充充电器等多款产品采用,获得客户的高度认可



USB-A口同样采用智融SW3510进行同步整流降压和协议识别,如此设计便能实现1A1C任意口都能输出45W功率。

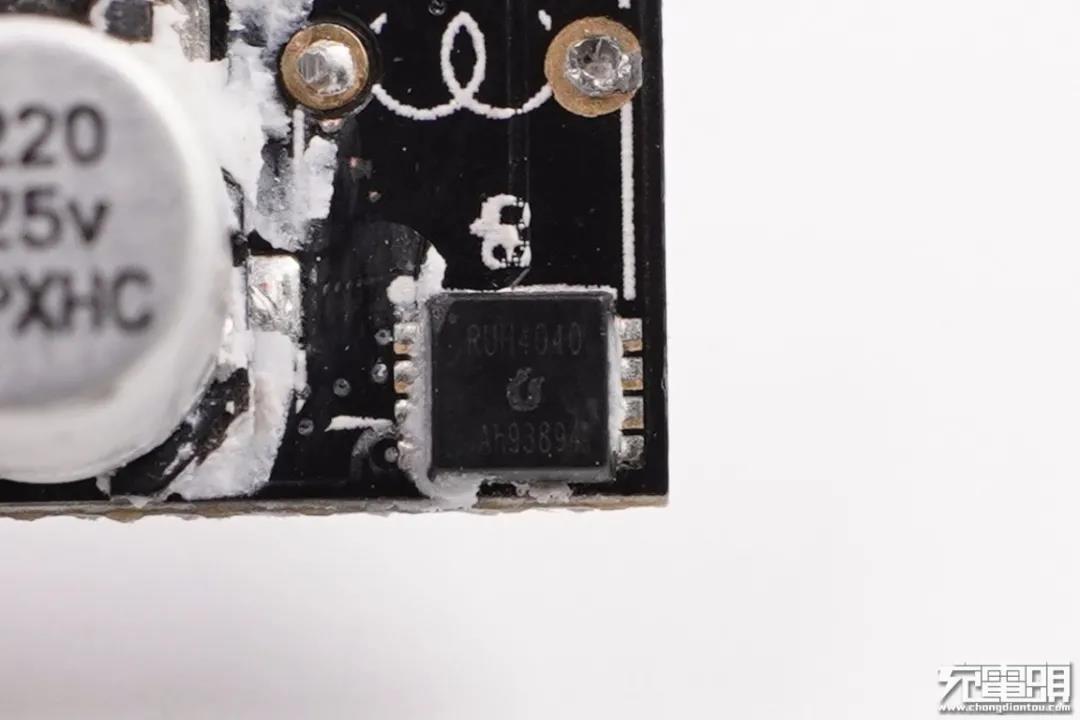

并且外挂的两颗MOS管也是锐骏RUH4040M2。

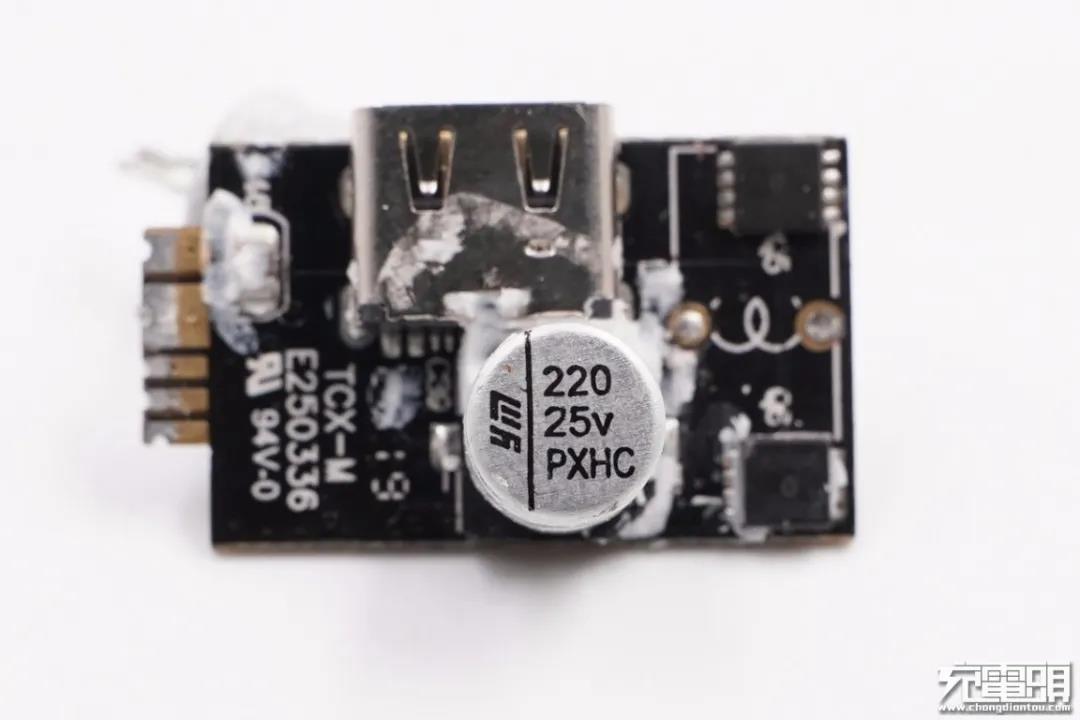

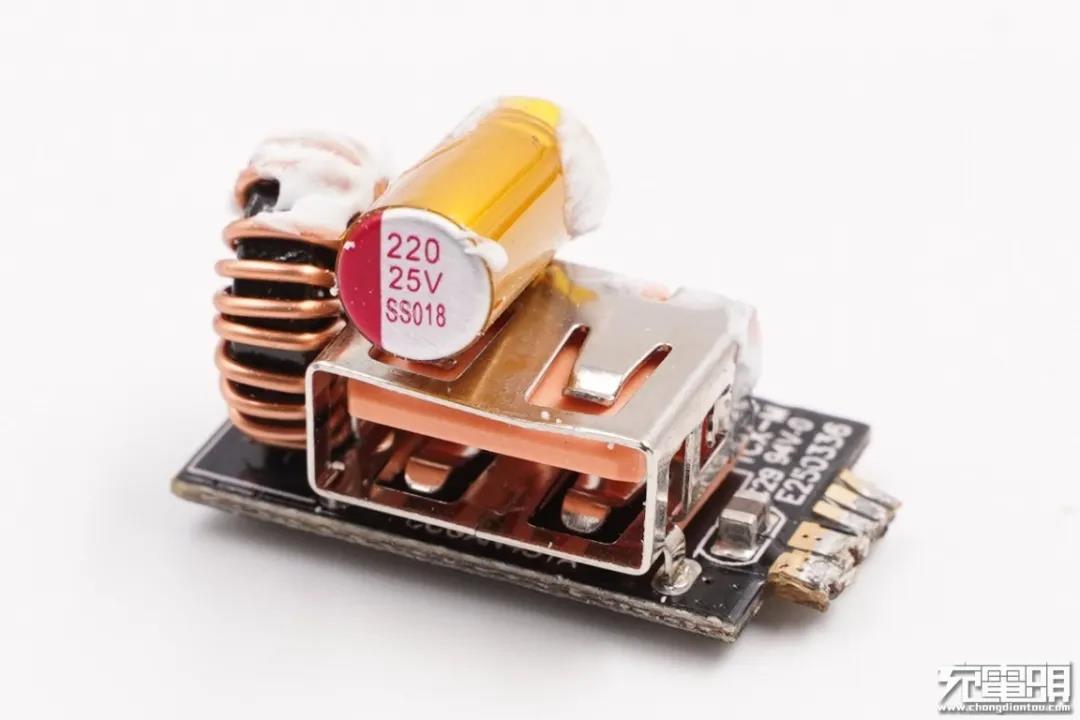

小板正面设有降压电感和固态电容,扬州升阳电子的固态电容粘贴绝缘胶带,规格为25V 220μF。

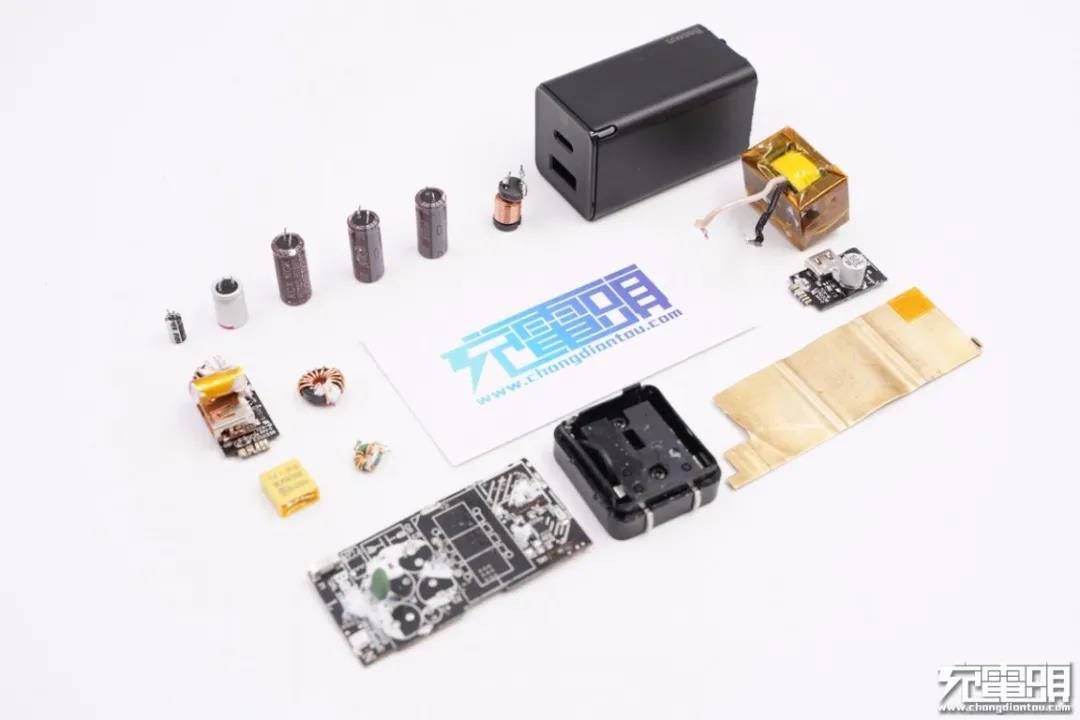

全部拆解完毕,来张全家福。

充电头网拆解总结

倍思45W 1A1C氮化镓充电器机身修长,搭配可折叠插脚,携带方便。1A1C输出口均支持QC2.0/3.0、AFC、FCP、SCP多个快充协议,兼容性很好;USB-C口还支持PD3.0快充,具备5/9/12/15V3A、20V2.25A和3.3-11V/3A电压档位。支持双口30W+18W快充输出,同时为两台设备充电,降低充电时间成本。

充电头网通过拆解了解到,这款充电器整体电路采用开关电源和两路DC-DC架构,其中开关电源部分,由PI高集成主控芯片SC1933C搭配新功率同步整流MOS,输出固定电压;然后两路均采用智融SW3510搭配锐骏MOS实现二次降压输出。两颗智融SW3510搭配一颗MCU即可实现单口最大都是45W,双口30W+18W输出功率模式。

电路板三段式设计,初次级层次分明,PI高集成主控芯片和永铭电容的使用有效减小充电器体积;输入端配有散热片,变压器使用绝缘胶带包裹,内部元器件全部打胶处理,使得充电器稳定性以及散热性能有保证。
