冲击功率密度极限,AOHi 100W双USB-C口氮化镓快充拆解

2021-11-16

作为上市公司奥海科技旗下的自有品牌,AOHi为消费类快充电源市场注入了很多经典的电源产品,比如Magcube 30W氮化镓迷你充Magcube 20W迷你充Magcube 65W氮化镓迷你充磁吸无线充电宝等。



同时,为了应对大功率、多接口的快充场景,AOHi也推出了Magcube家族性能最为强悍的100W双USB-C口氮化镓充电器,为用户提供小巧便携、多接口,且性能更强的快充选择。



AOHi这款100W双USB-C接口氮化镓快充基于进口电源芯片开发,应用了市面上较为少见的高效率电源架构,功率密度达到了0.87W/cm³,并实现单口盲插输出100W,双口同时输出功率智能分配。


在用户体验方面,这款产品还增加的快充状态指示灯,以便用户根据颜色判定设备的充电进程。下面就分享这款产品详细拆解。



一、AOHi Magcube 100W氮化镓充电器外观

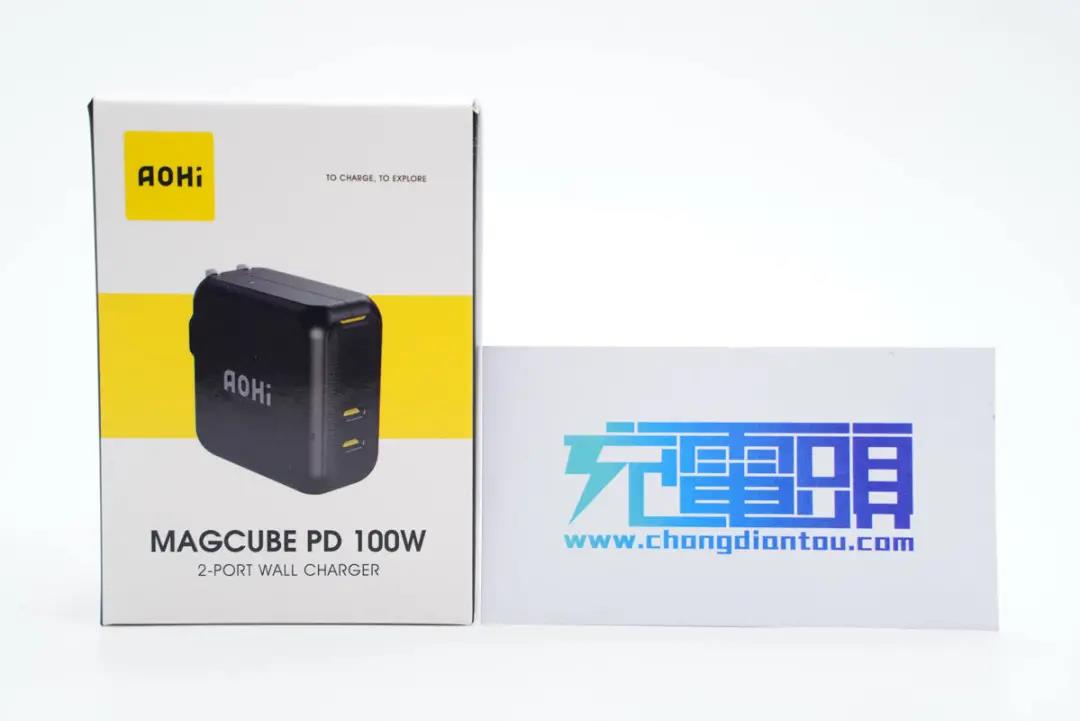

AOHi 100W氮化镓充电器采用了黄白配色的外包装盒,正面印着产品外观图片,产品名Magcube PD 100W。






包装盒的背面为产品的卖点以及详细的参数信息。

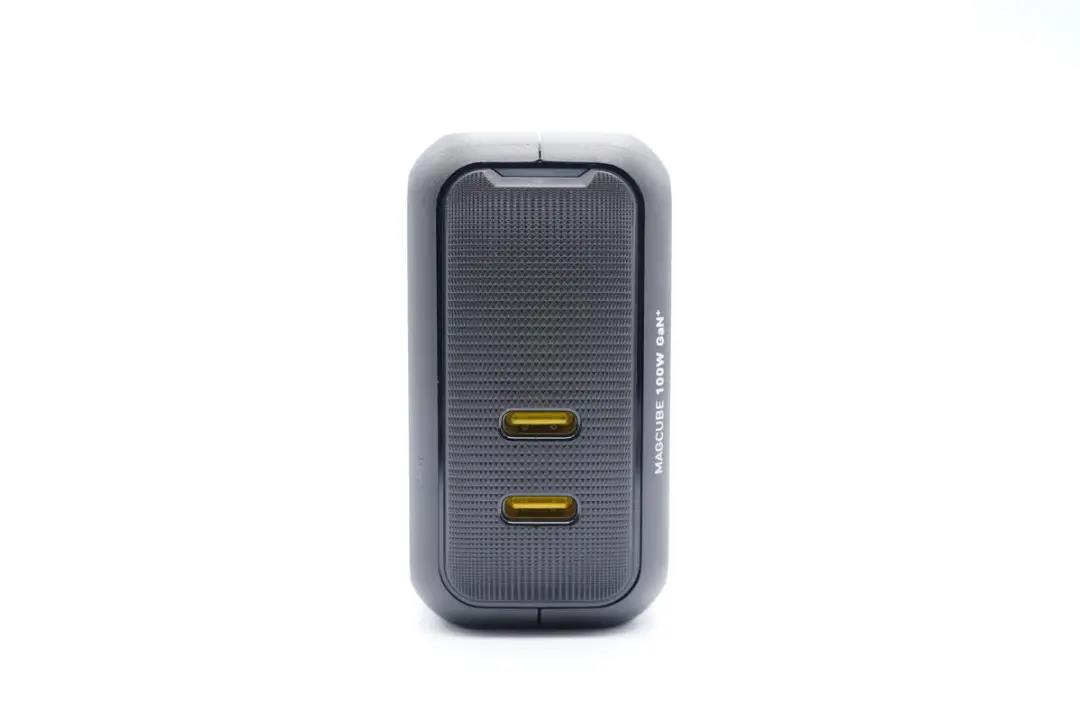

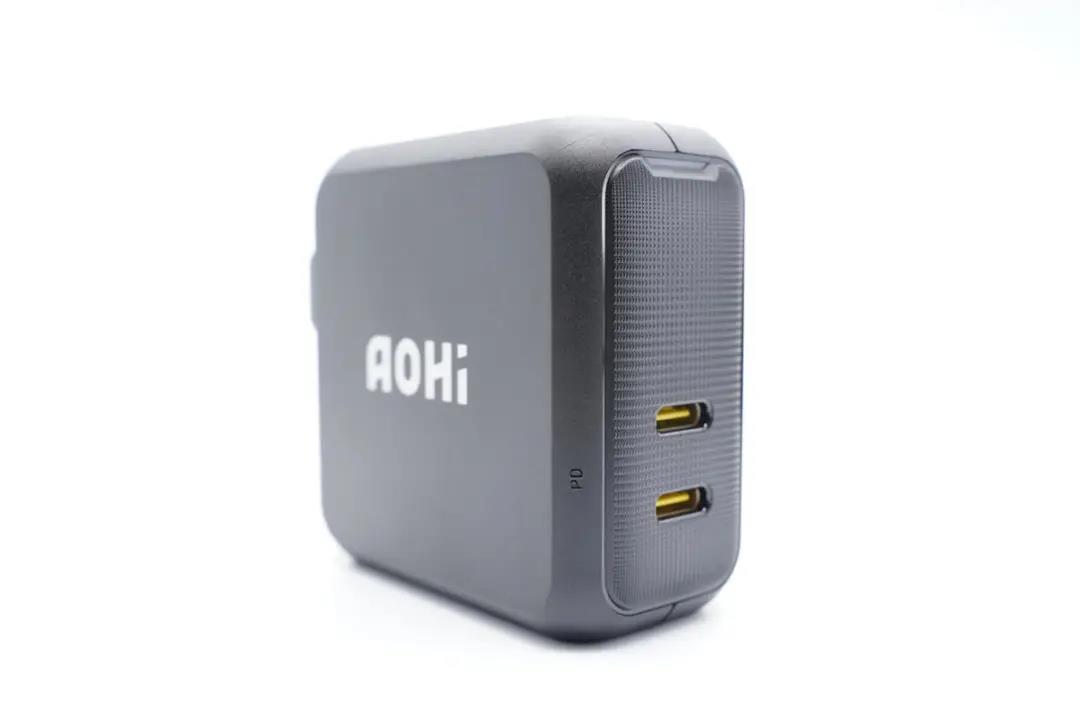

充电器采用的是纯黑色壳体,边角处均为圆角过渡。正面居中印有AOHi的品牌logo。输出端采用精密立体微雕钻石纹设计,配备两个USB-C充电接口,同时还在顶部这有一颗LED状态指示灯。






输出端的两个USB-C接口采用黄色胶芯,顶部的LED指示灯可以显示三种颜色,分别为黄(快充)、蓝(正常充)、绿(微电流),对应目前设备的充电状态。

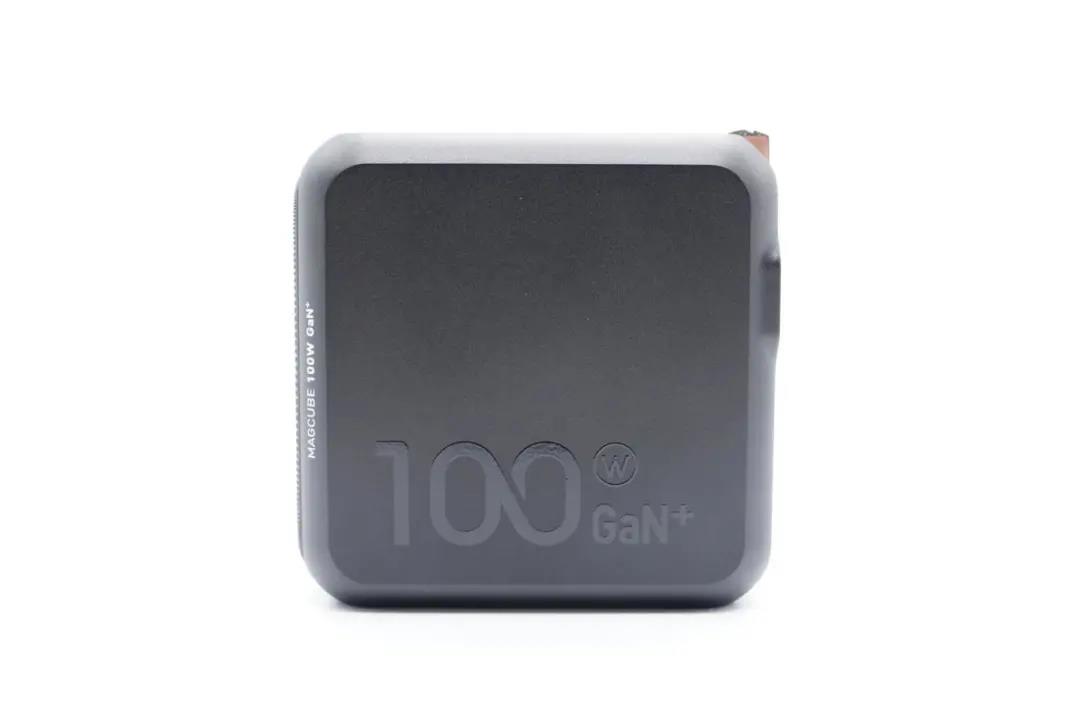

充电器外形外形方正,同时配备了可折叠插脚,易于收纳,背面印有100W和GaN字样。

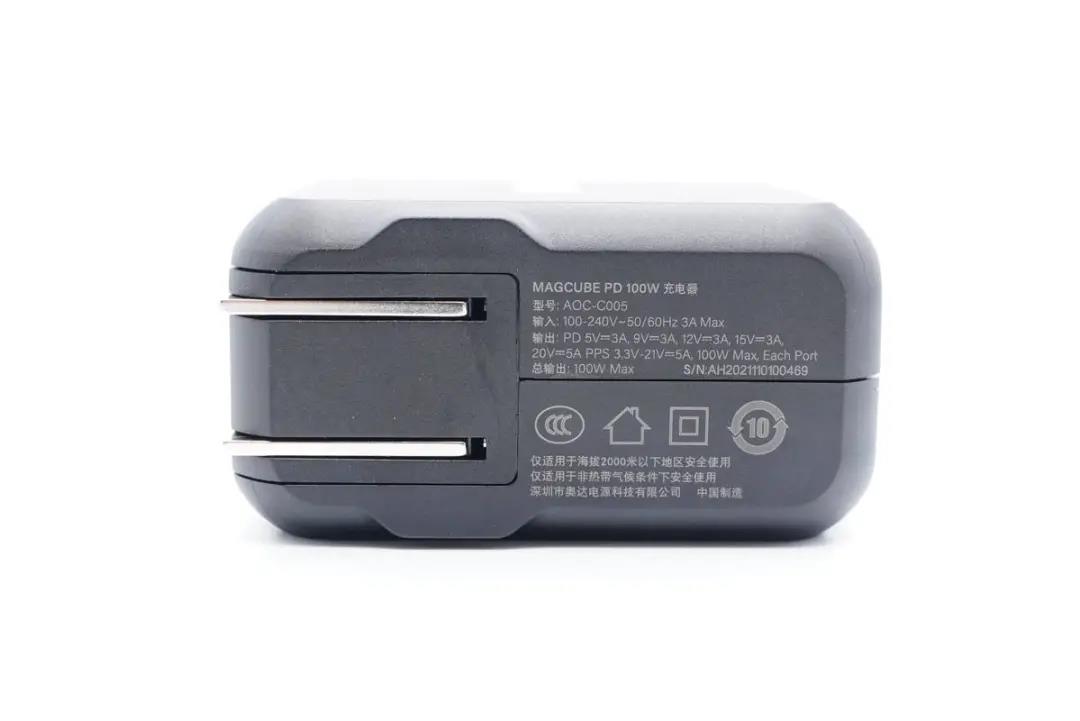

插脚侧为详细的产品参数,型号为AOC-C005,输入支持100-24V~ 50/60Hz 3A,输出支持5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V 5A,最大输出功率为100W,双口输出总共同样为100W。产品已经通过了CCC认证,由深圳市奥达电源科技有限公司制造。

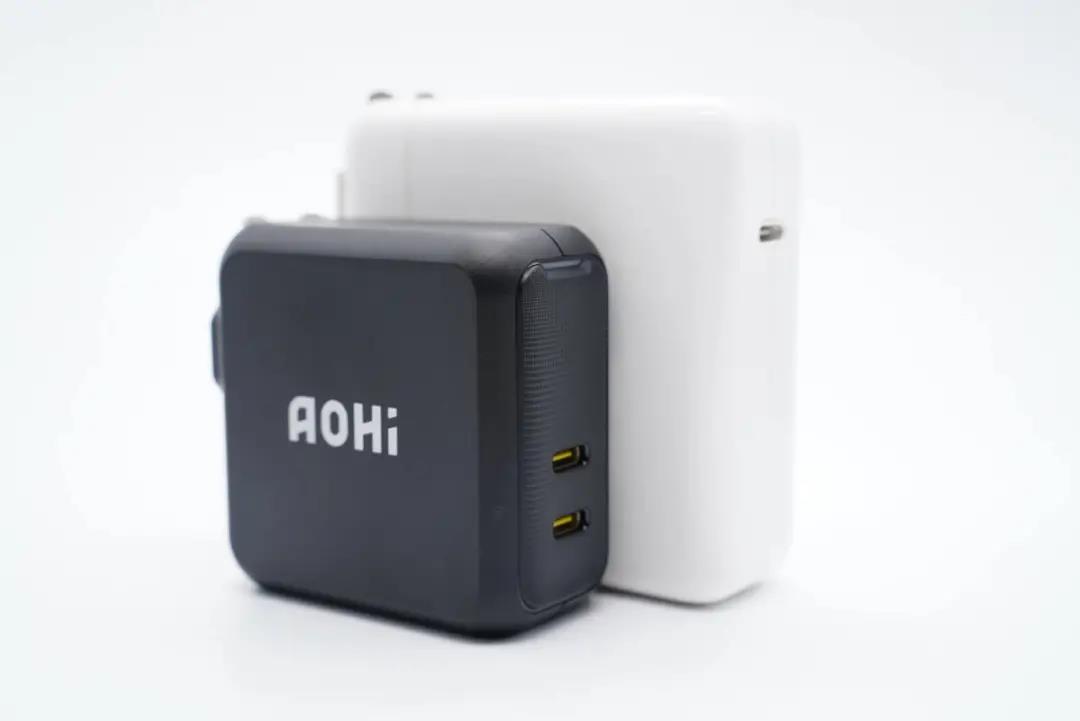

体积方面,对比苹果原装96W充电器,AOHi Magcube 100W双口氮化镓充电器更加小巧便携。

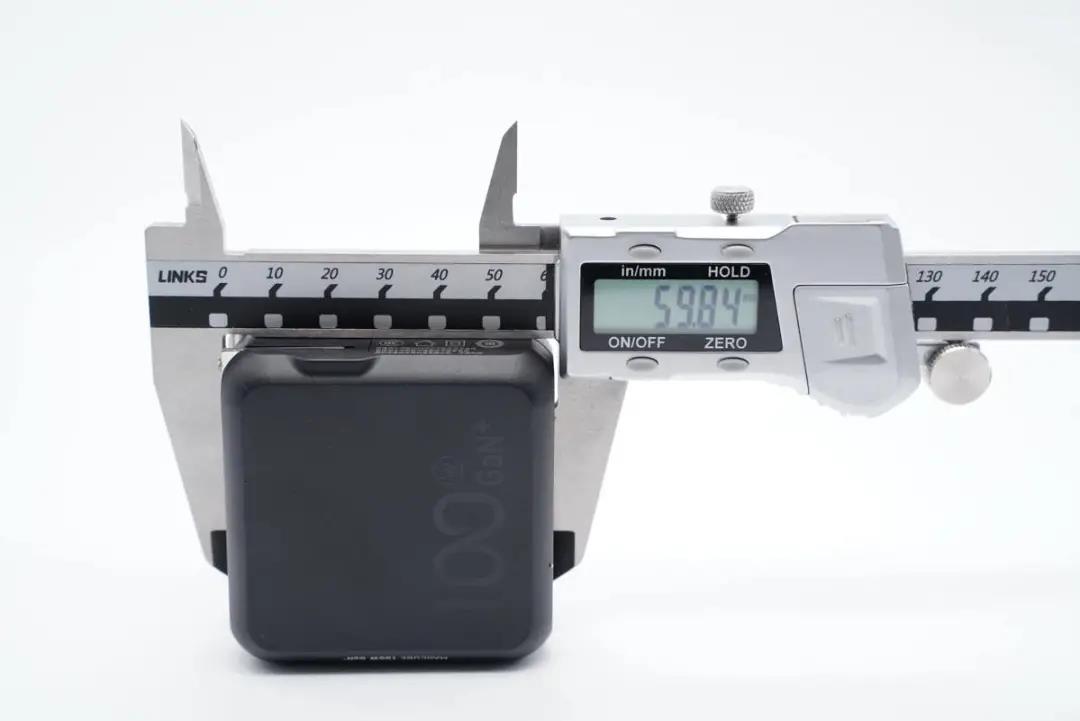

尺寸反面,充电器的长度约为59.84mm。

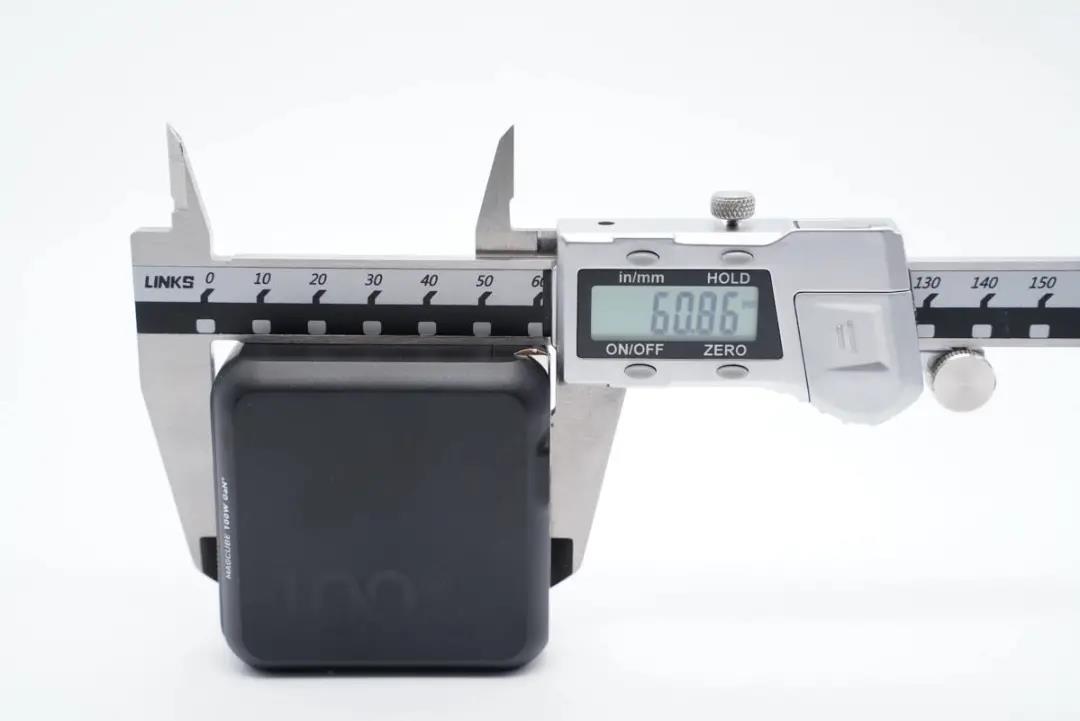

宽度约为60.86mm。

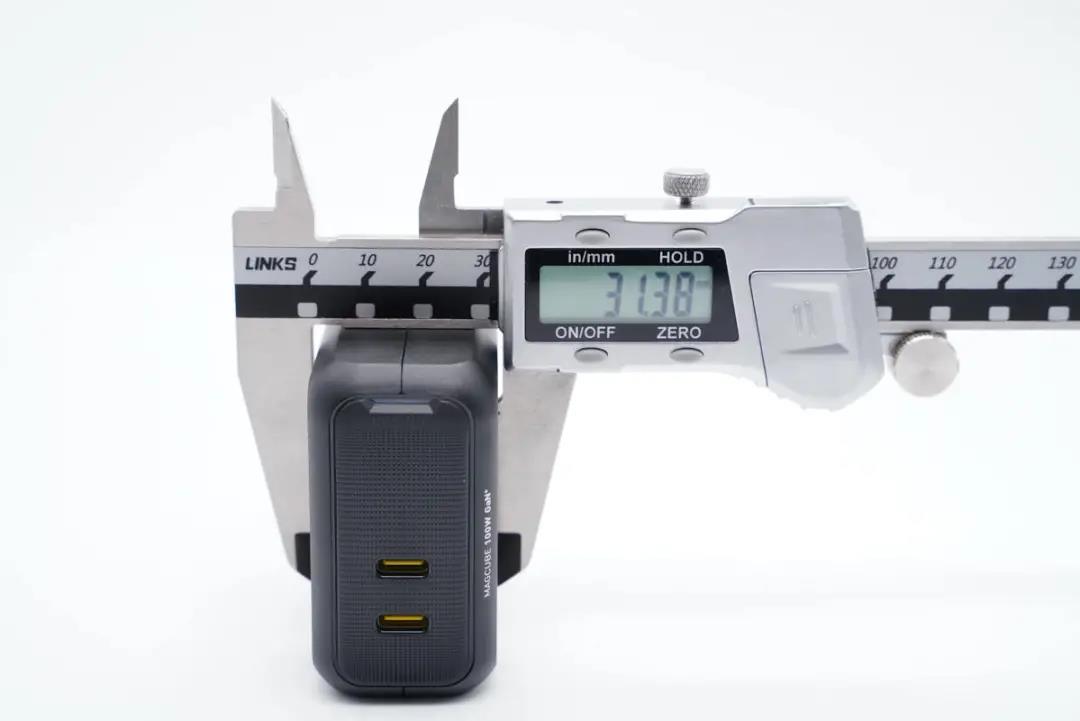

厚度约为31.38mm,通过计算可得其功率密度为0.87W/cm³,这个功率密度在百瓦多口充电器中应该是数一数二的。

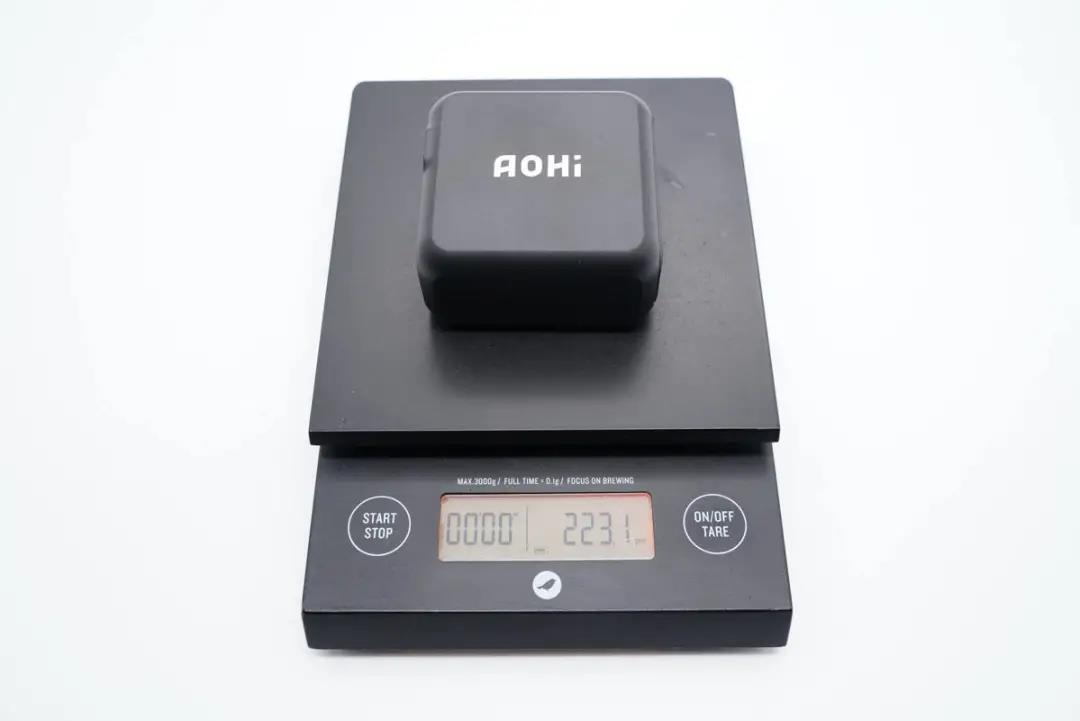

重量方面为223g。

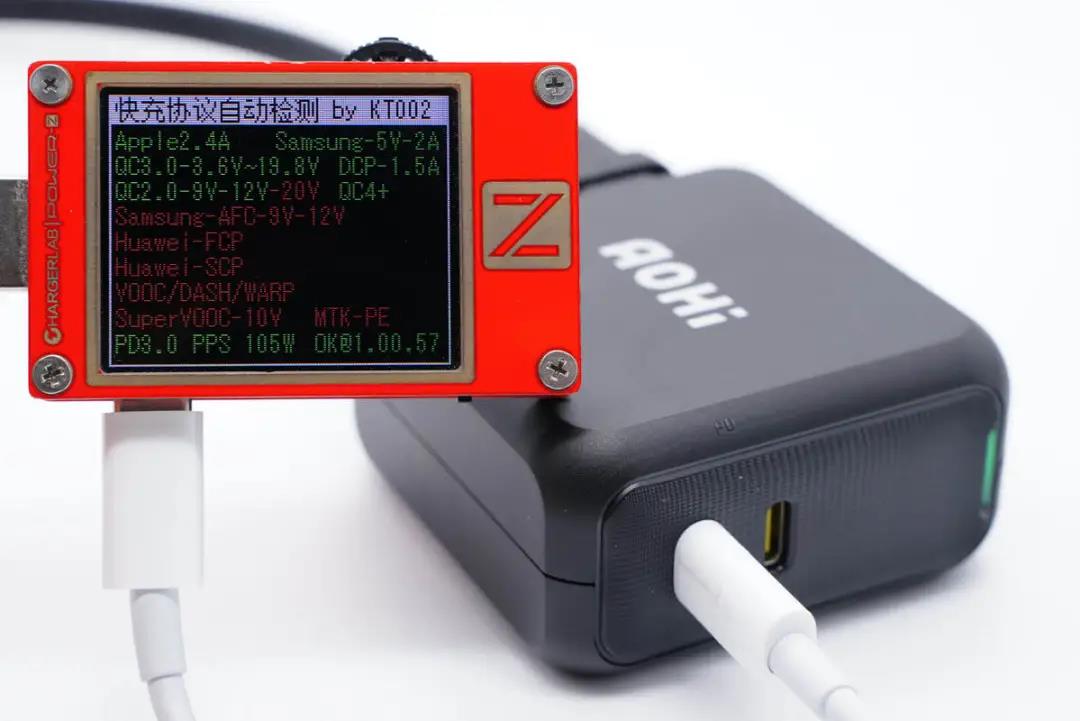

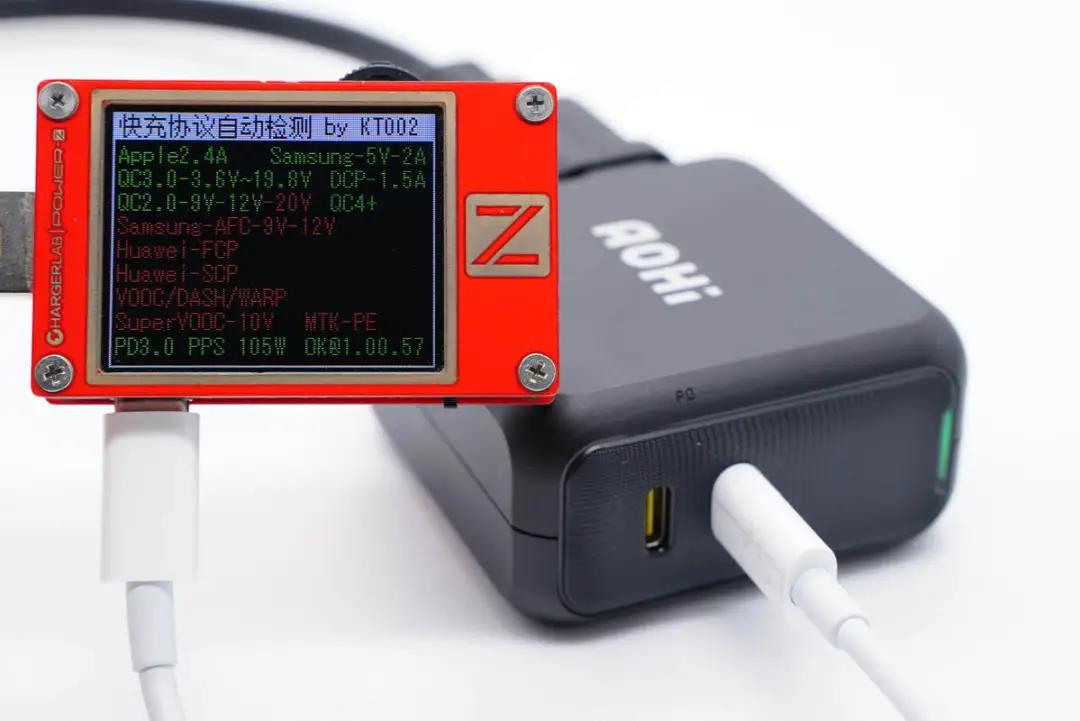

在单口输出时,使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议,显示支持Apple2.4A、Samsung 5V/2A、DCP协议,以及QC2.0、QC3.0、QC4+、PD3.0 PPS等快充协议。

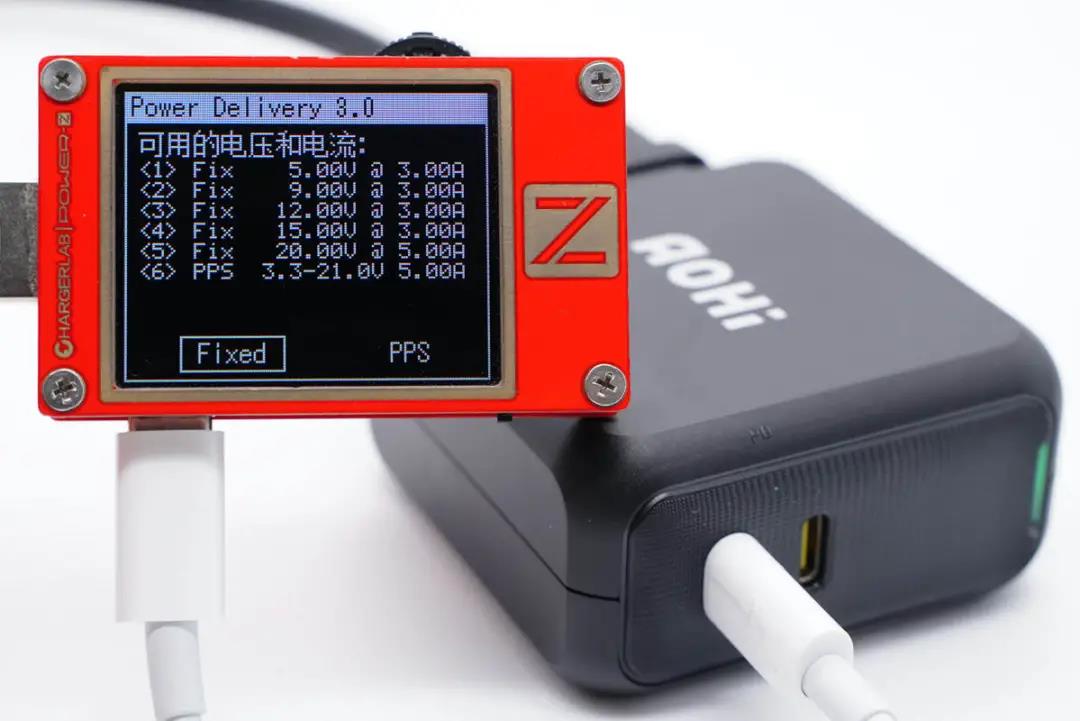

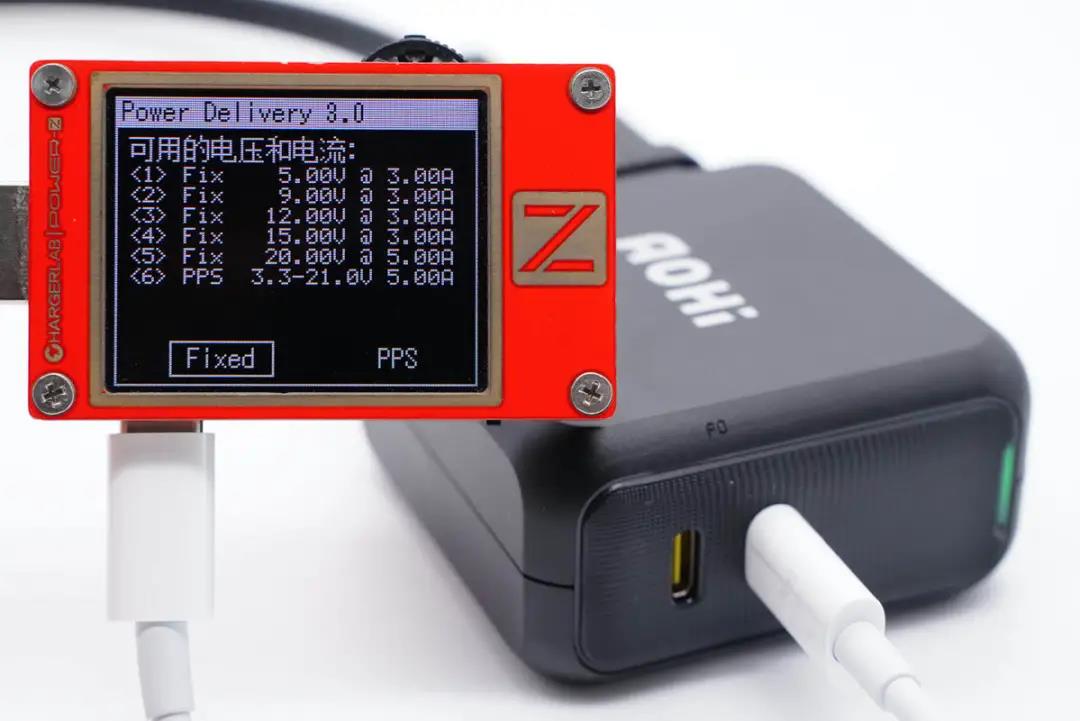

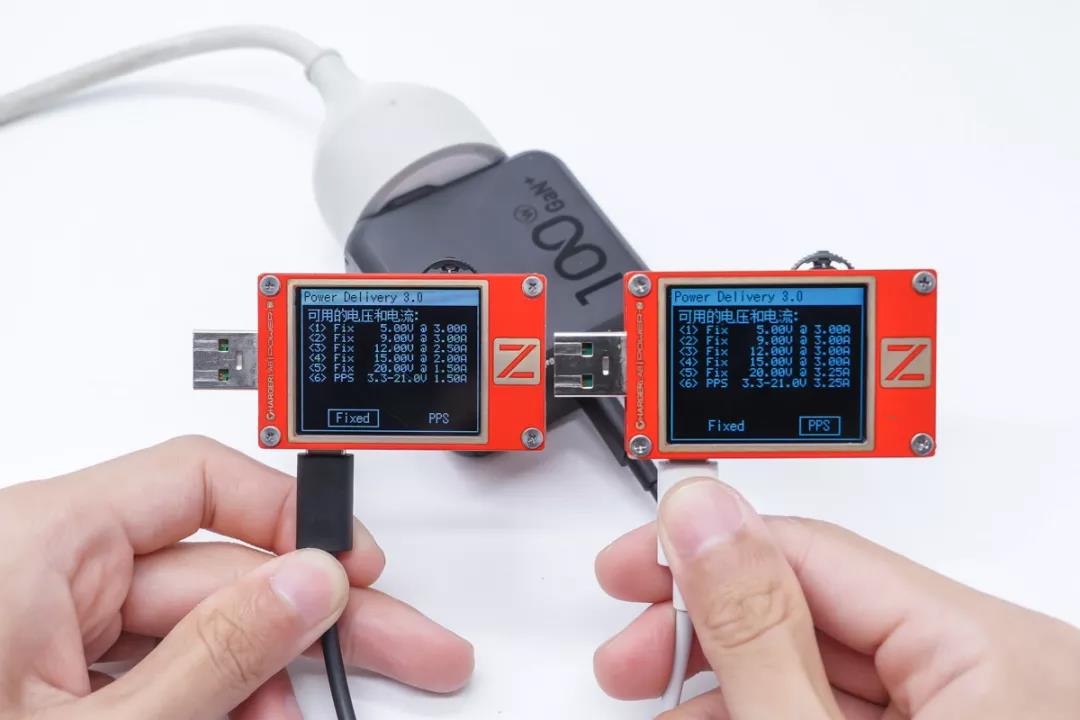

PDO报文显示,USB-C1接口输出支持5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及一组PPS电压档位3.3-21V 5A。






USB-C2接口在单口输出时,支持的协议与USB-C1接口一致。






PDO报文也与USB-C1接口保持一致。也就是说两个C口的性能完全一致,支持盲插。






在双口同时连接设备时,测得其中一个USB-C接口的最大输出功率为65W,另一个USB-C接口的最大输出功率为30W,可以满足一台轻薄型笔电产品以及一台手机户或者平板同时快充。



二、AOHi Magcube 100W氮化镓充电器拆解



据悉,AOHi Magcube 100W氮化镓充电器之所以能够做这么小,除了氮化镓之外还应用了一种高性能的电源架构,并且内部采用了双变压器设计。



不过对于充电器而言,变压器往往是比较占空间的元器件,AOHi这款充电器是如何在内置两个变压器的情况下保持小巧的体积?两个变压器又是如何相互配合,实现联动输出的呢?下面通过拆解为大家一一揭晓。

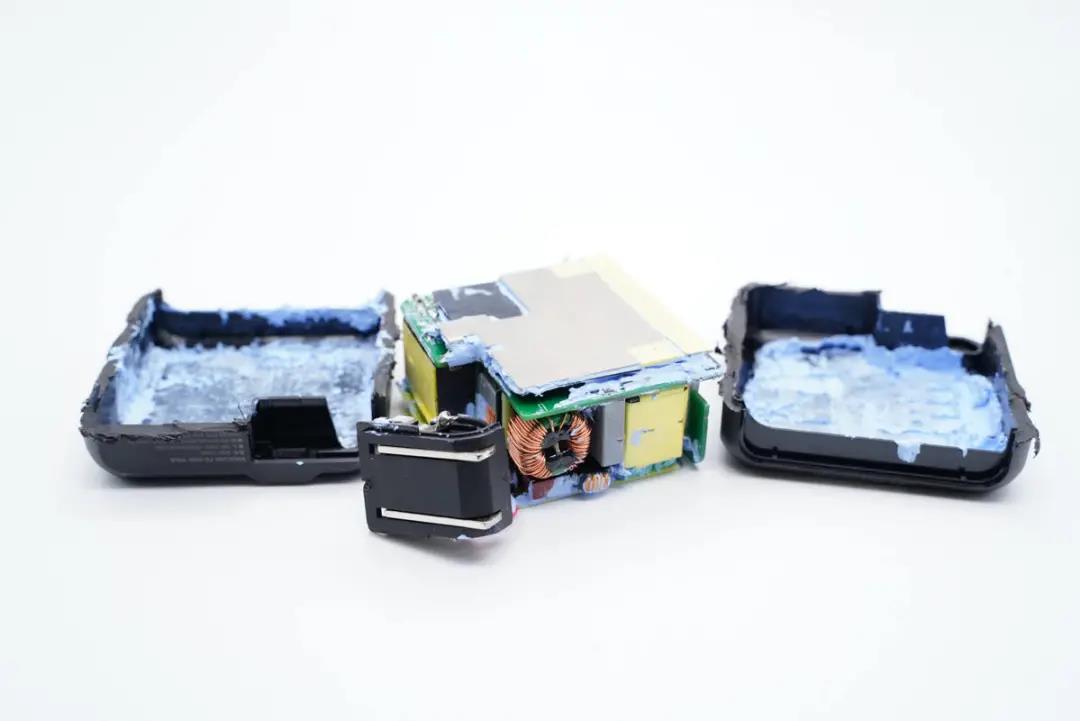

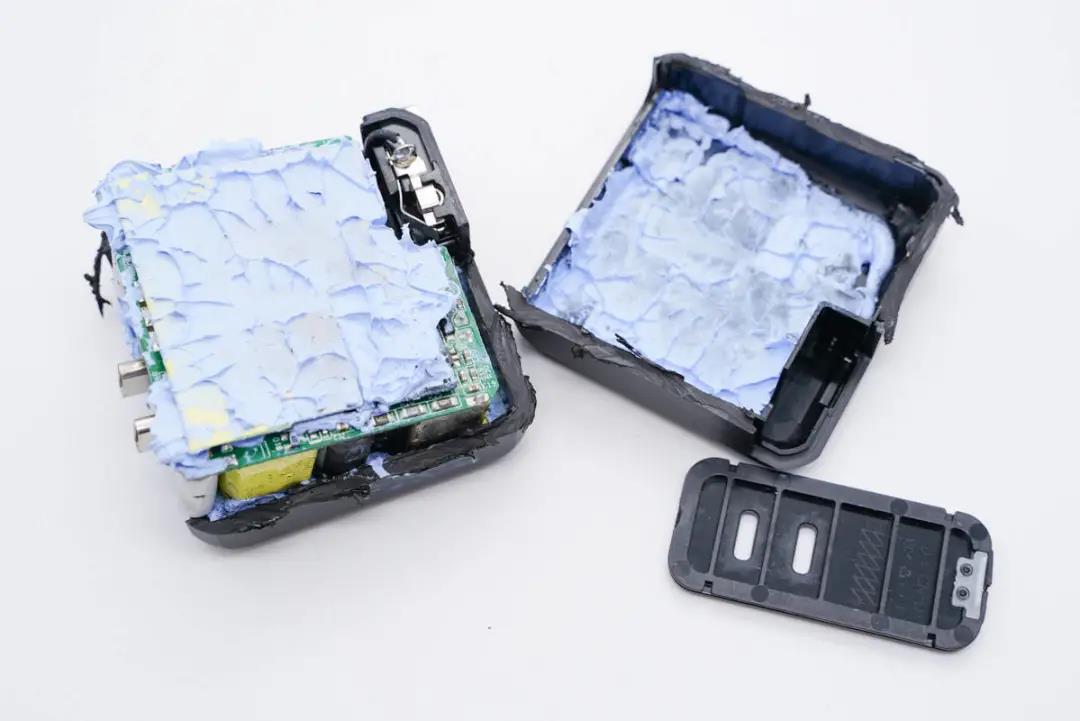

切割打开充电器外壳,内部充斥了大量的导热胶。

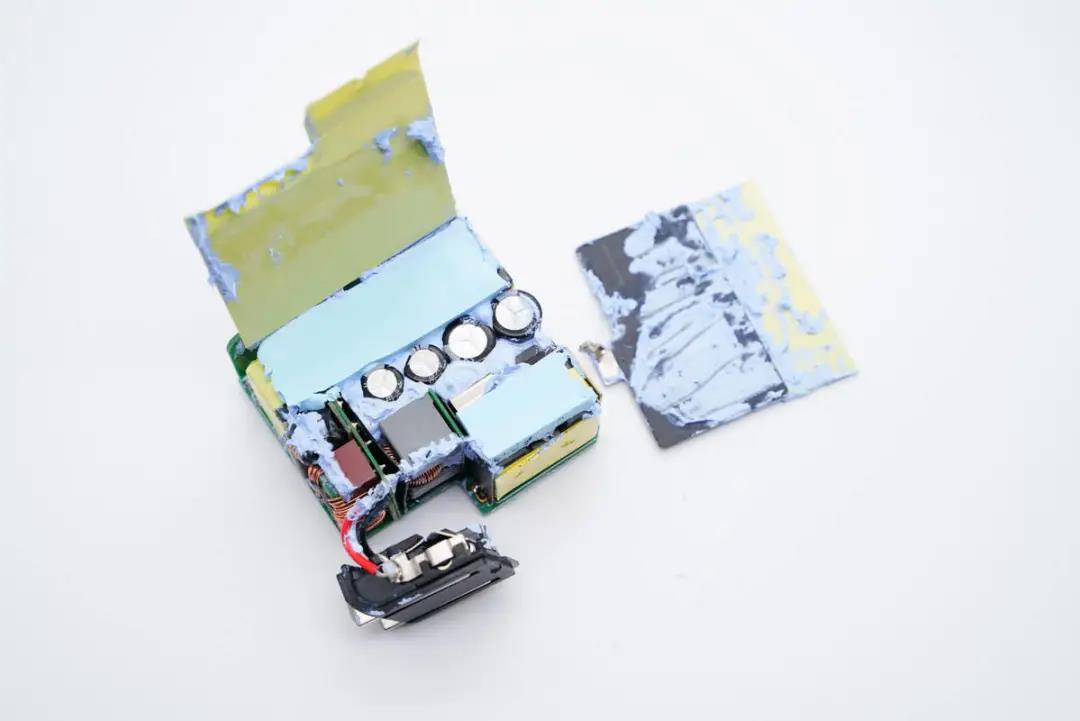

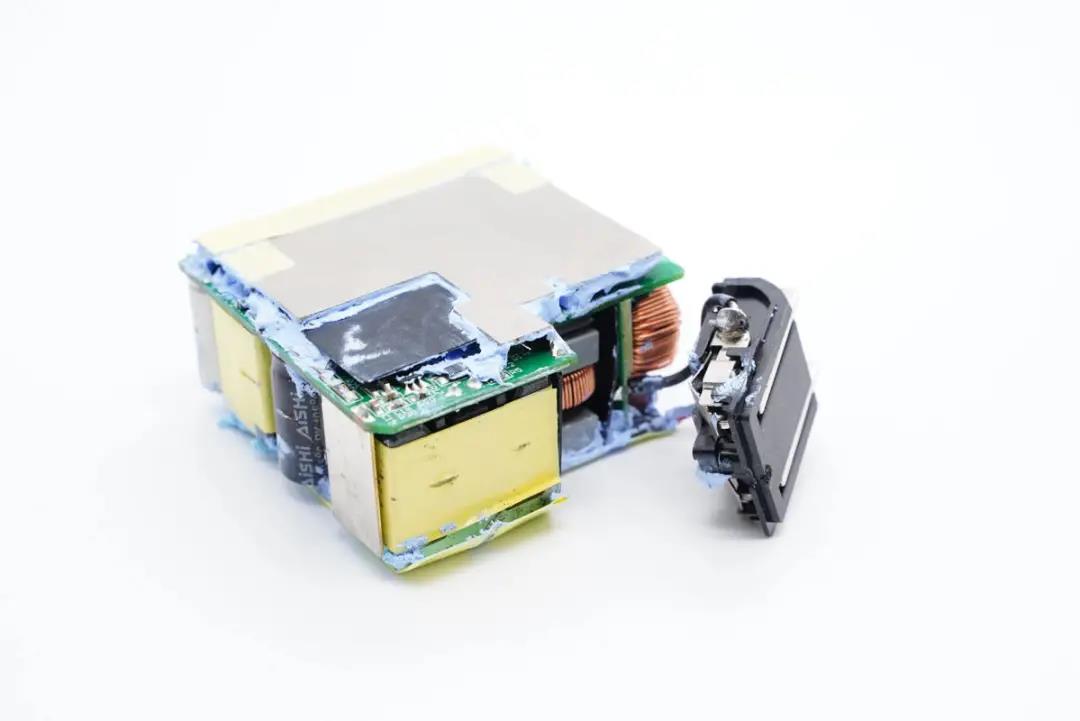

内部的PCB电源模块两侧分别贴有一块金属散热片,同时通过注胶保证撒热片与外壳接触,实现热量的均匀扩散。






电源模块上的金属散热片与PCB板之间设有绝缘板隔离。

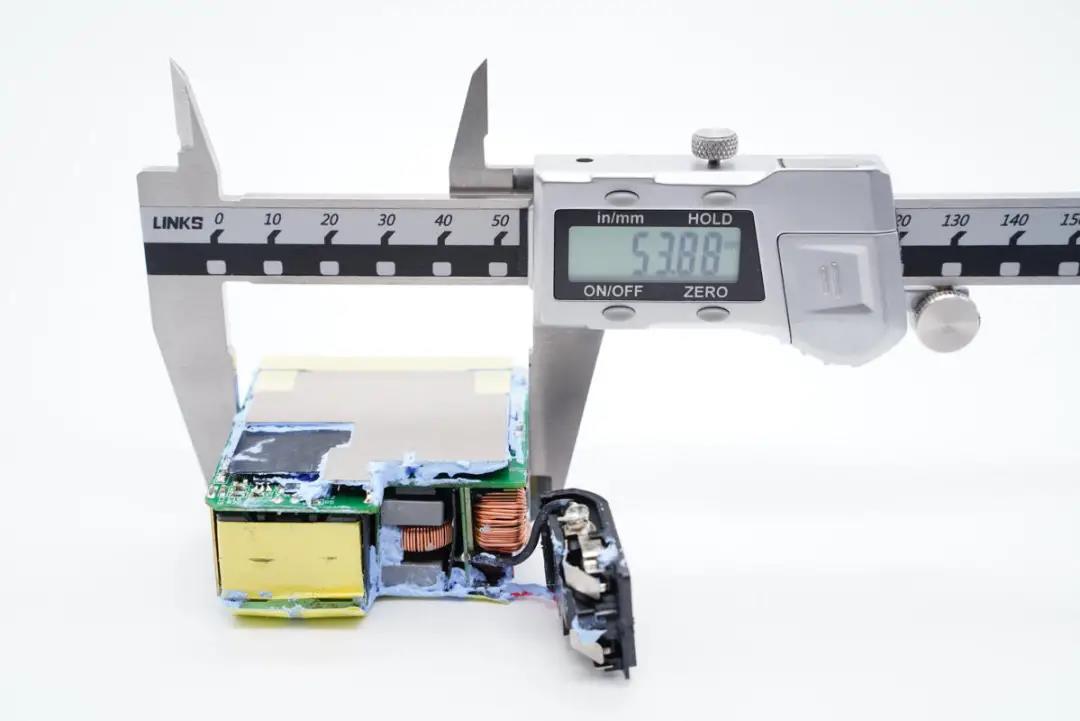

PCB板长度约为53.88mm。

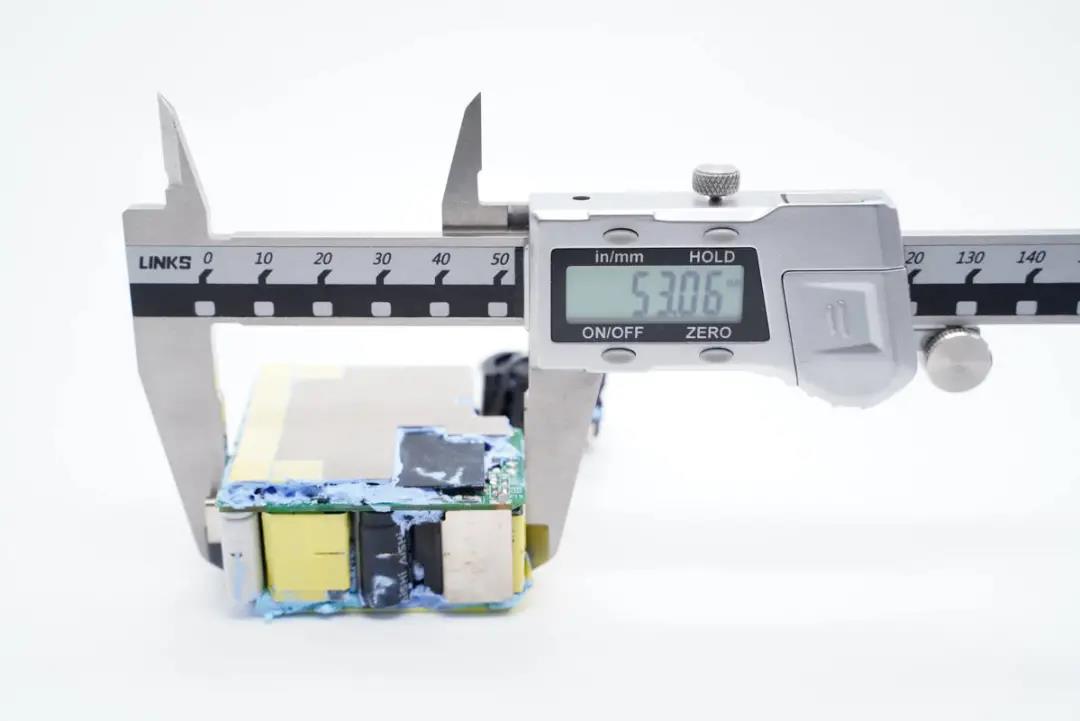

宽度约为53.06mm。

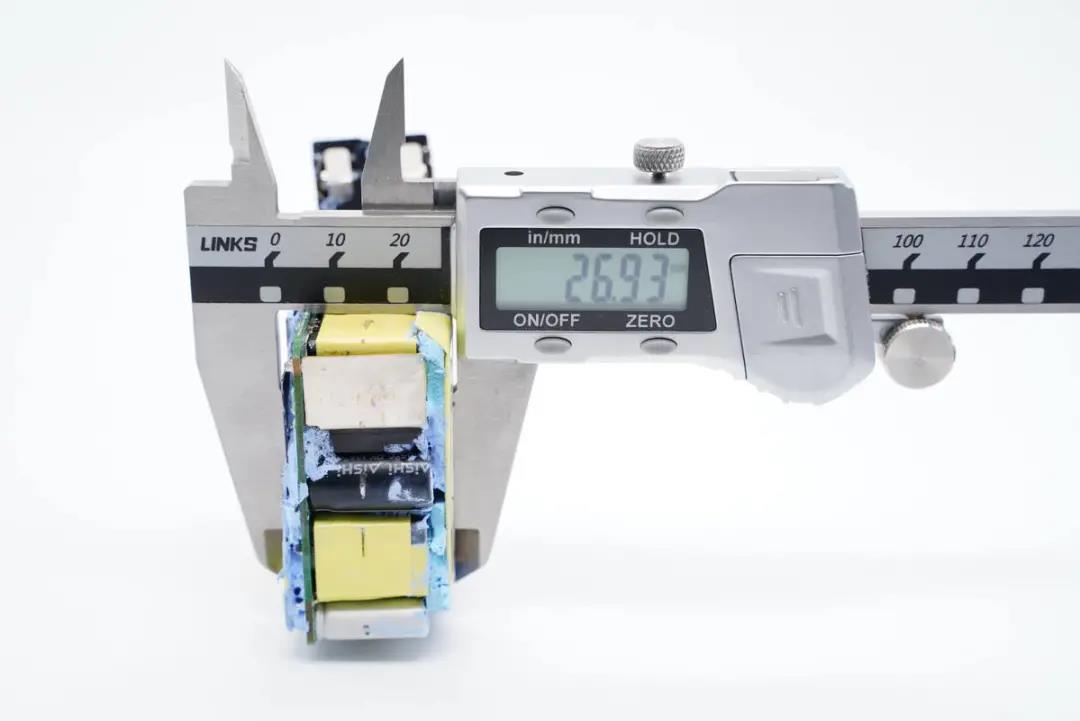

厚度约为26.93mm。






将覆盖在PCB板上的金属散热片拆除,可见正面元器件之间已经被导热胶灌满。

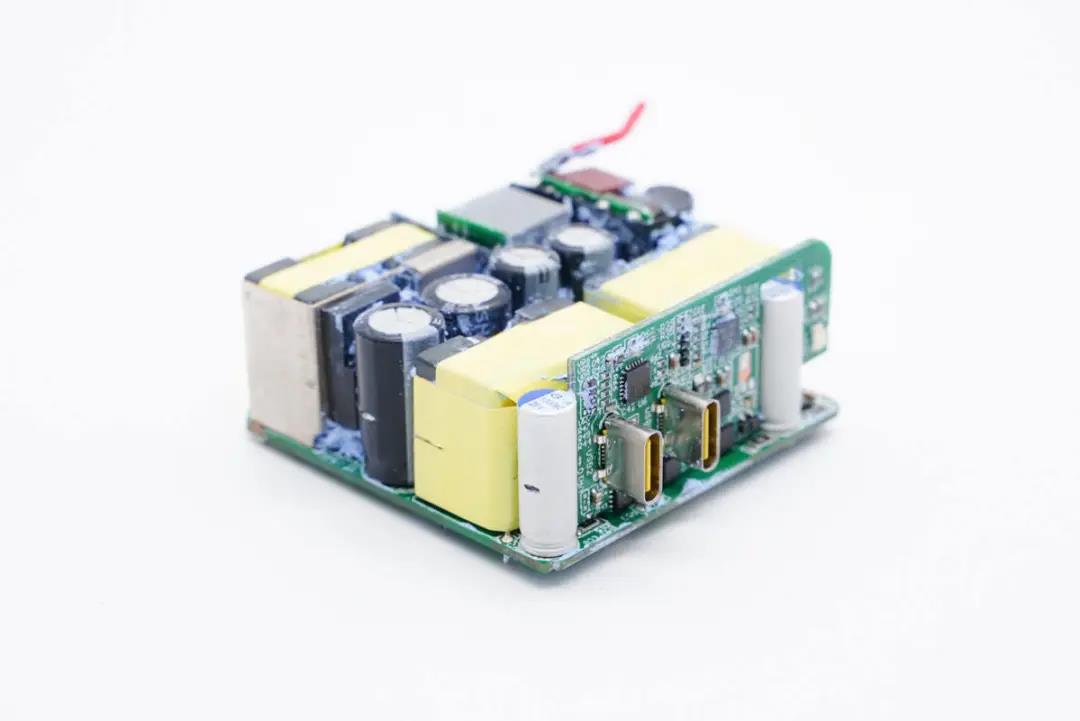

整个电源模块基于一款PCB主板设计,同时为了元器件布局方便,还是使用了三块小PCB板,这个PCB板正面的元器件布局十分紧凑。

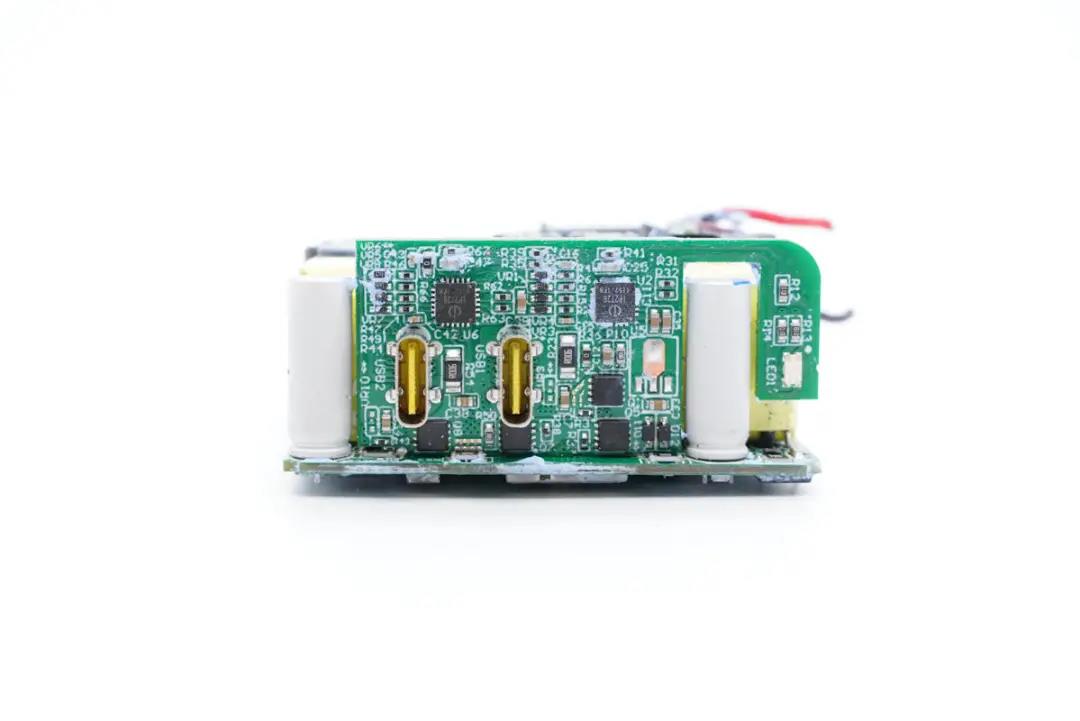

输出端是一块协议小板,上面固定了两个USB-C输出接口。

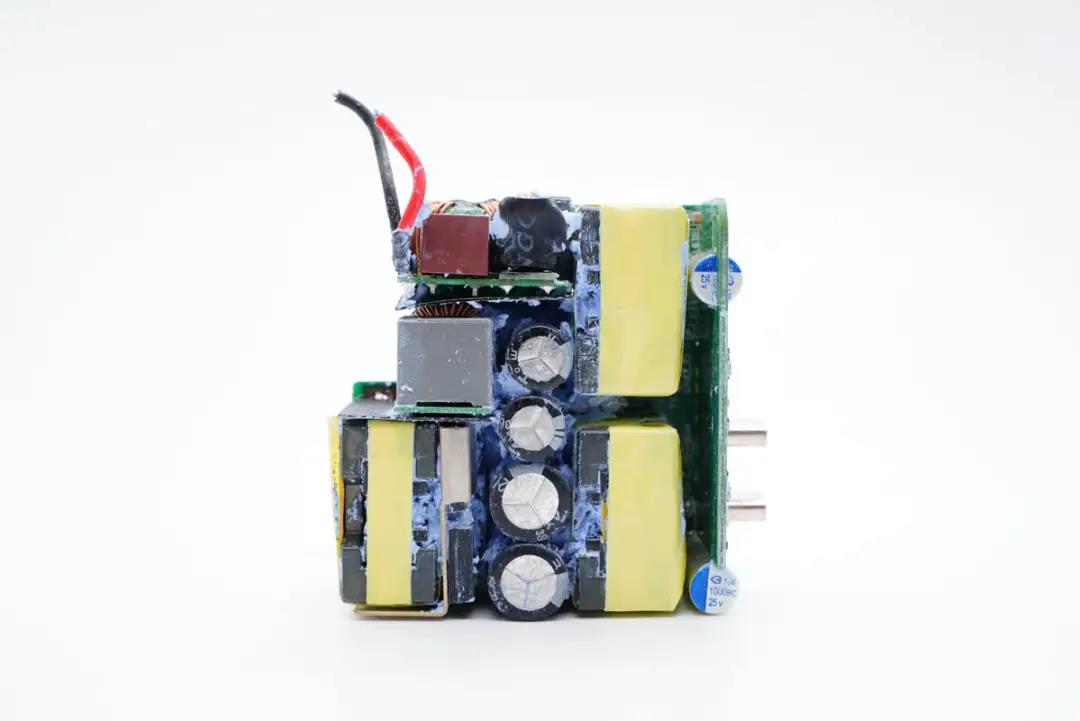

整个电源PCB板正面布局可分为三部分,左侧为PFC升压电感、中间设有四颗高压滤波电解电容、右侧是两个变压器。

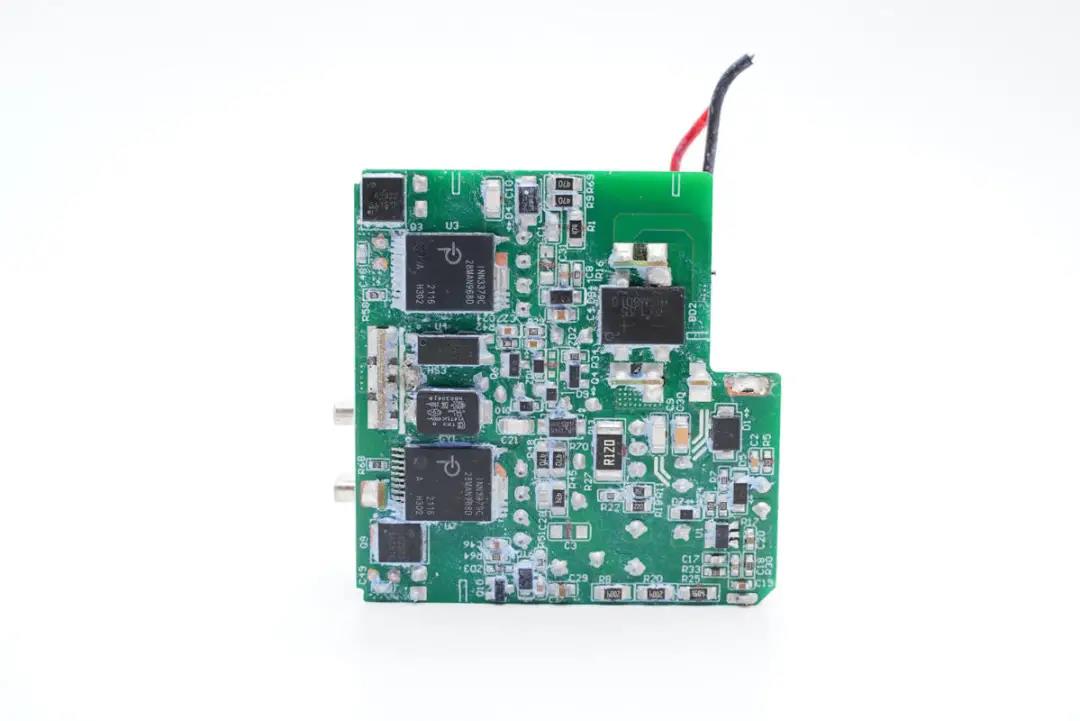

背面主要是设有PFC控制器、整流桥、两颗电源芯片、MOS等器件。

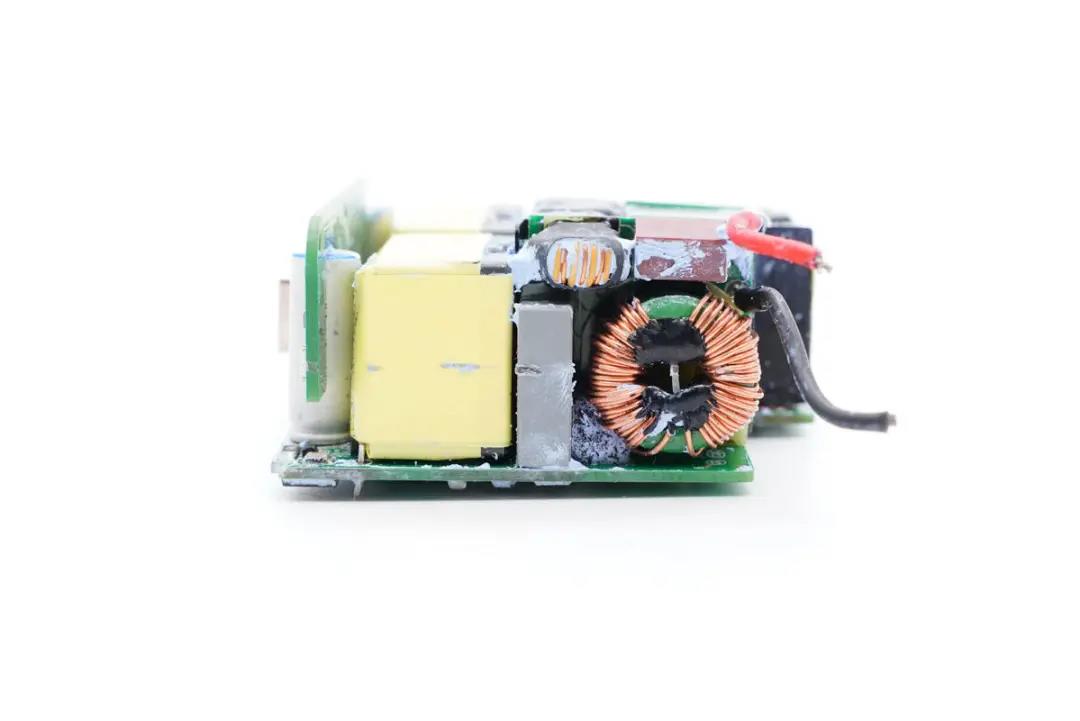

输入端为EMI滤波电路。






输入端采用两块PCB板设置滤波器件。






输出端PCB板上设有两颗协议芯片以及四颗MOS管。



通过充电头网观察分析发现,这款充电器采用输入端APFC电路升压,并由两路开关电源宽范围输出,协议控制输出电压的架构,两路AC-DC电源为相互独立。当单口输出时,两路AC-DC由协议芯片合并为一路,支持100W功率;双口同时输出时,两个接口的功率自动分配。下面就为大家介绍各元器件的具体用料。






拆下输入端的小板,上面设有保险丝、两个共模电感以及安规X2 电容。






背面无芯片。

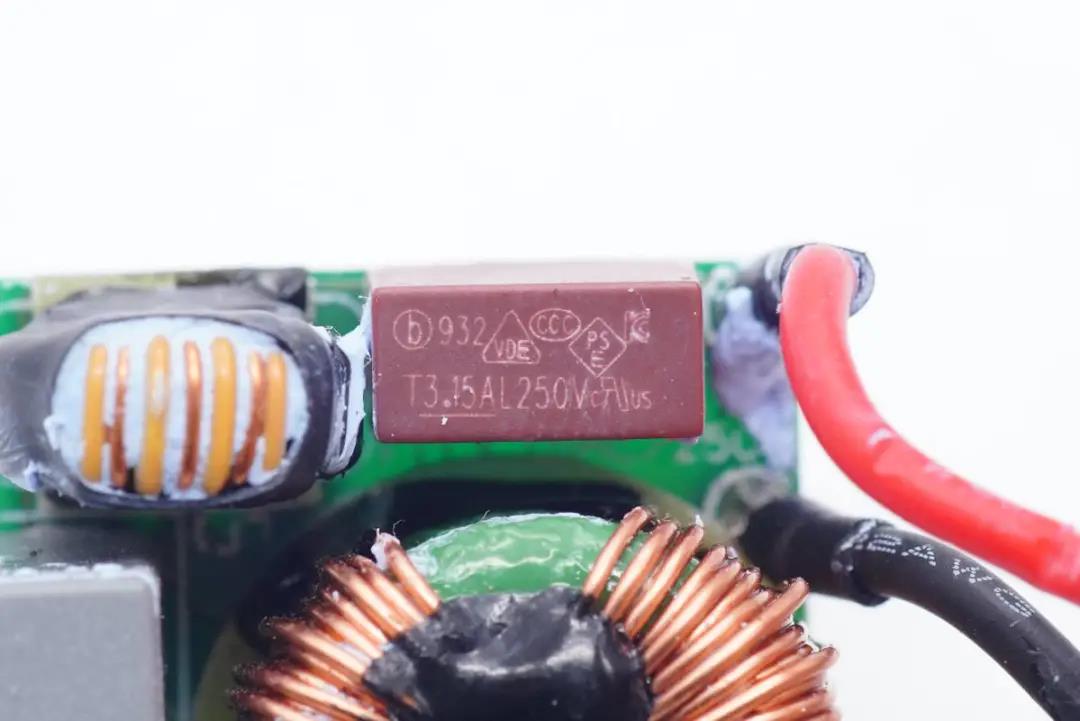

延时保险丝规格为250V 3.15A。

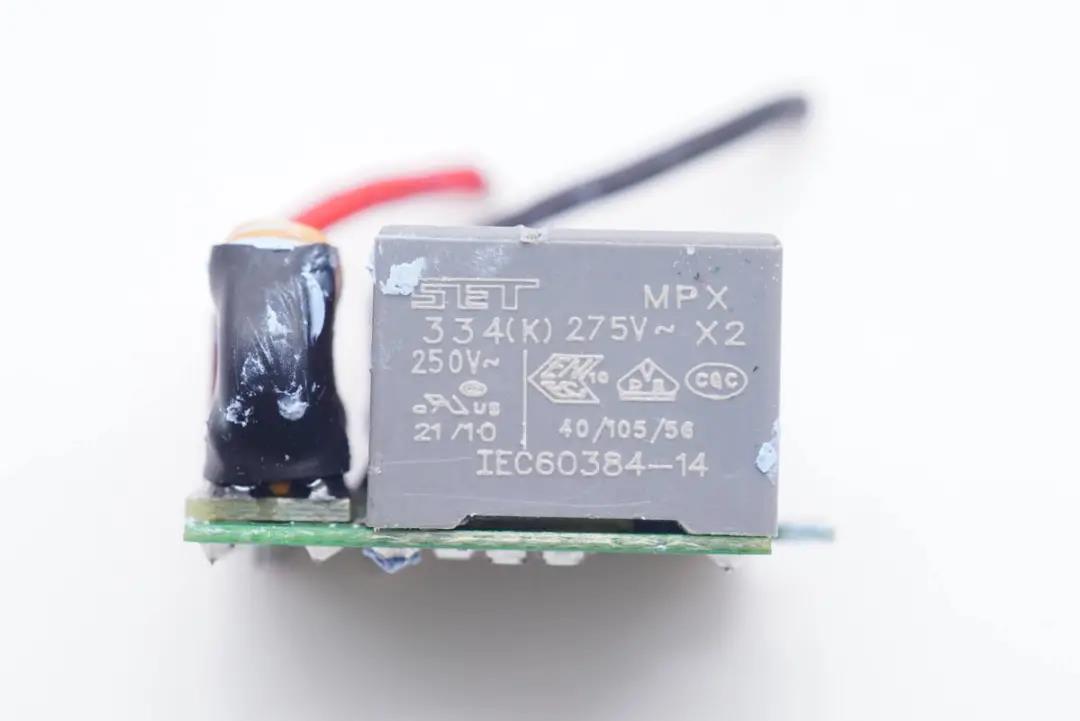

安规X2电容来自SET。






来自扬杰科技的整流桥,PCB板正反两个面各有一颗,均摊发热,用于将高压交流电变成高压直流电。

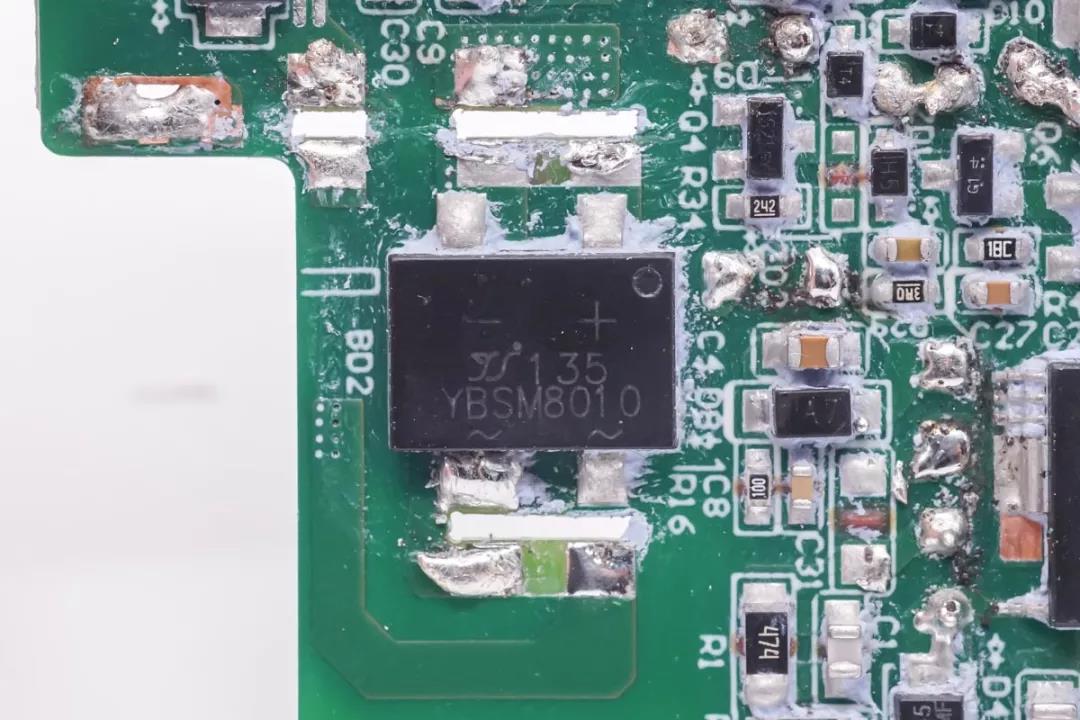

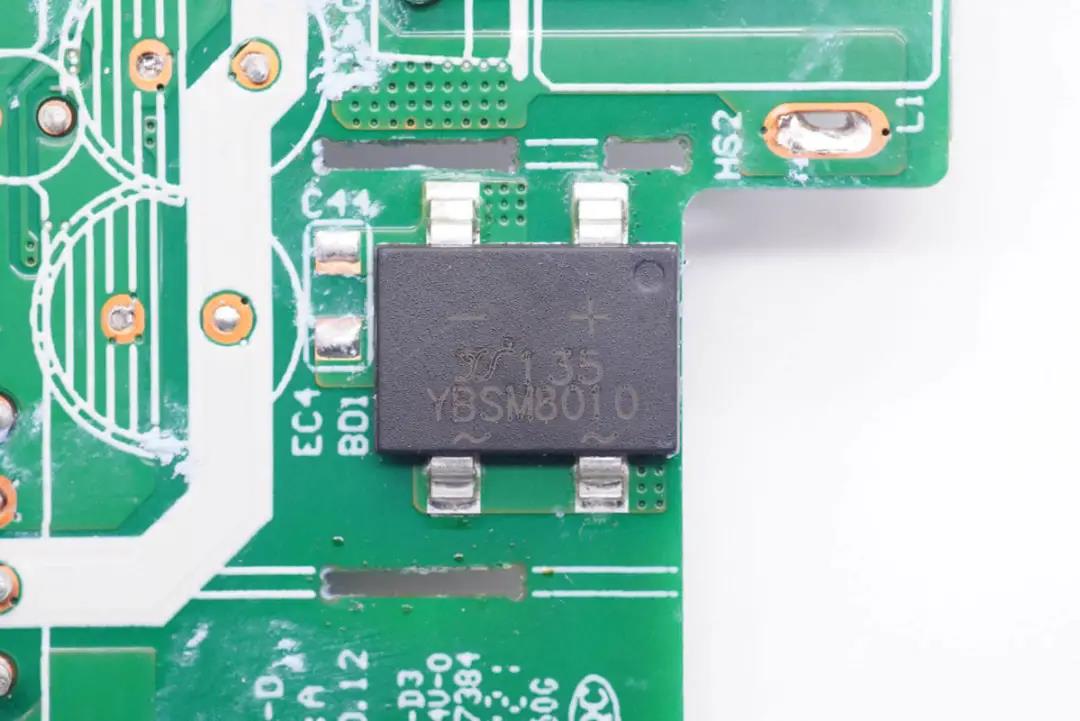

正面的整流桥特写。

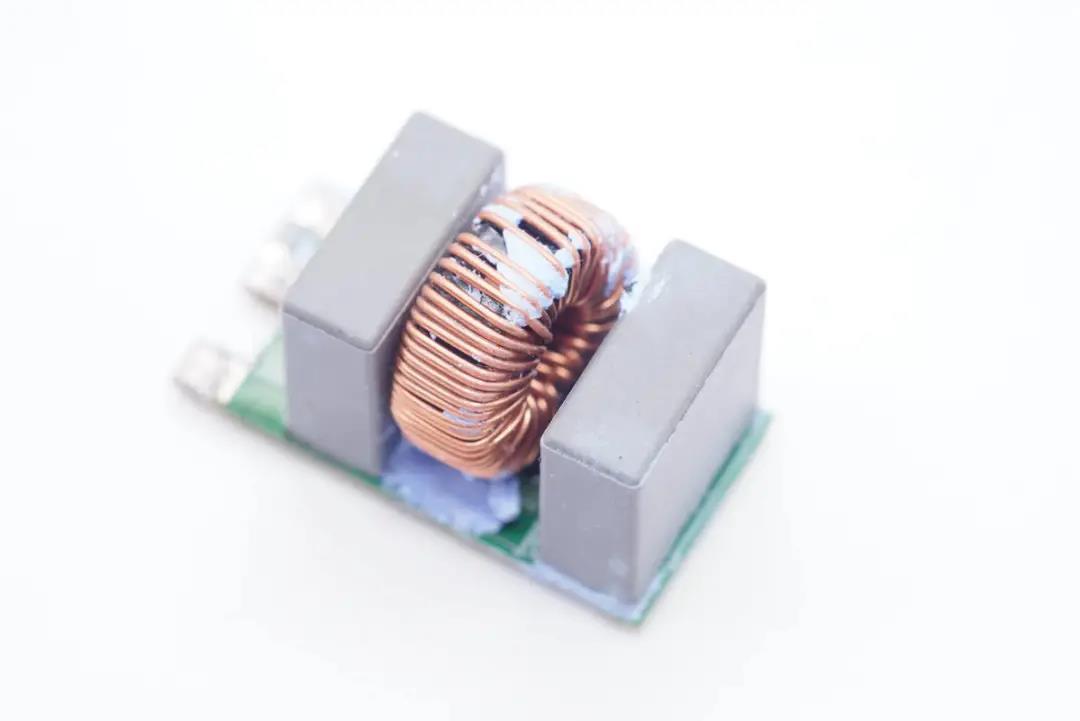

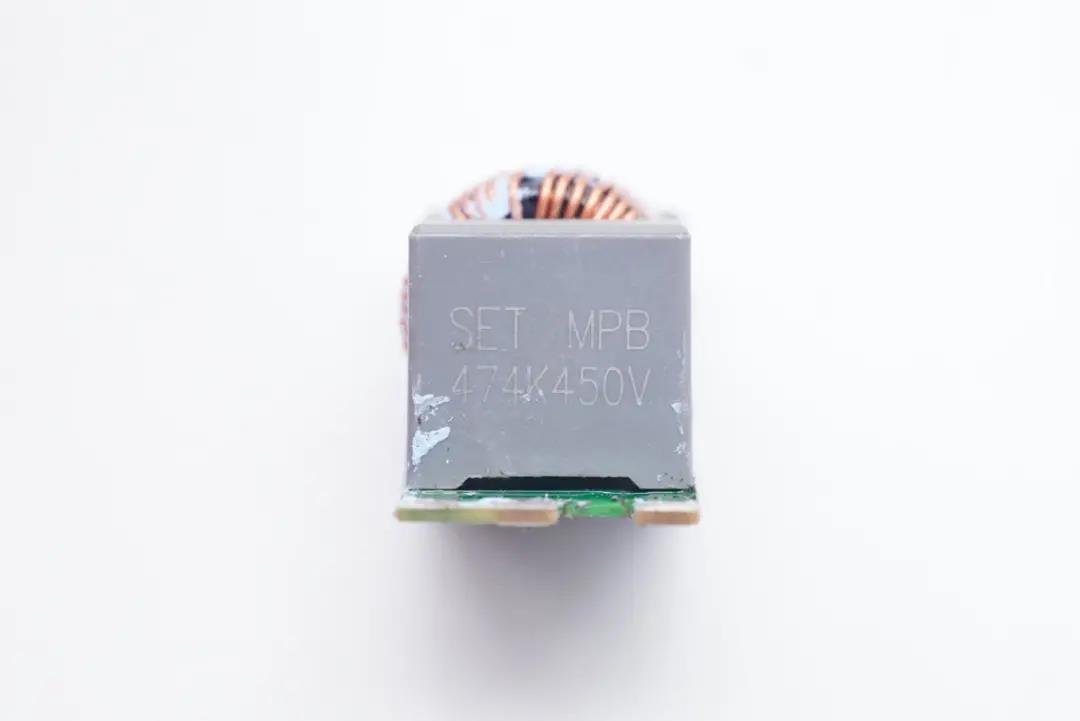

另外一款小PCB板上市两颗薄膜电容,中间夹了一颗滤波电感。






PCB板背面无元器件。






SET共模电感,两颗同规格。






来自恩智浦的PFC升压控制器。

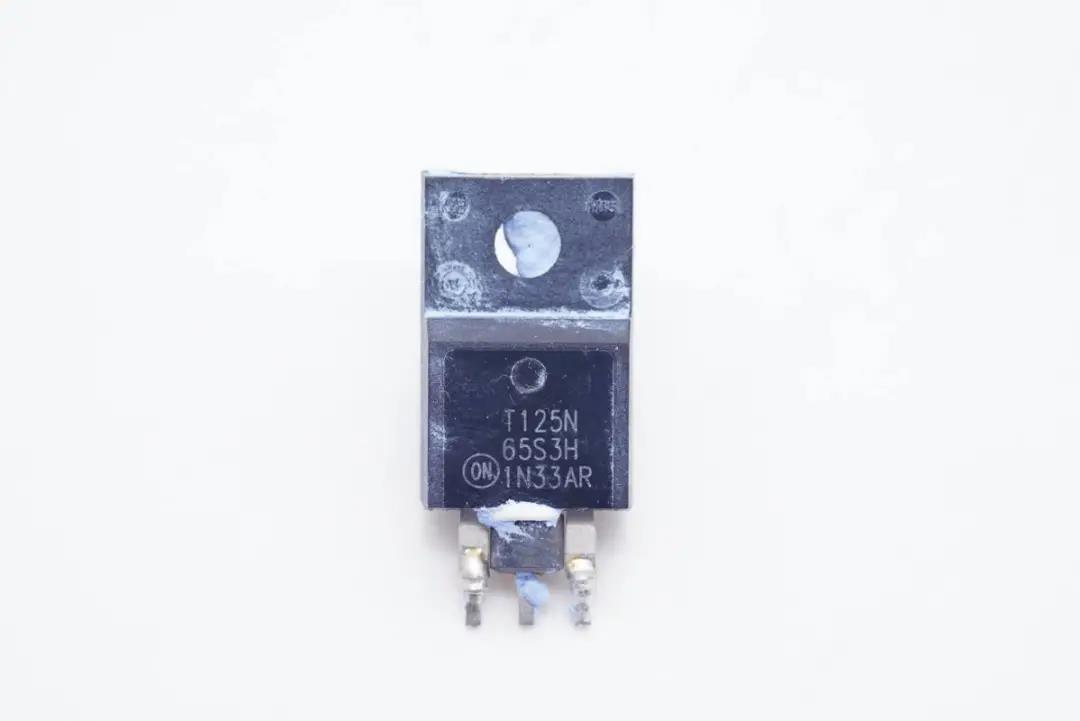

PFC升压开关管,来自安森美。

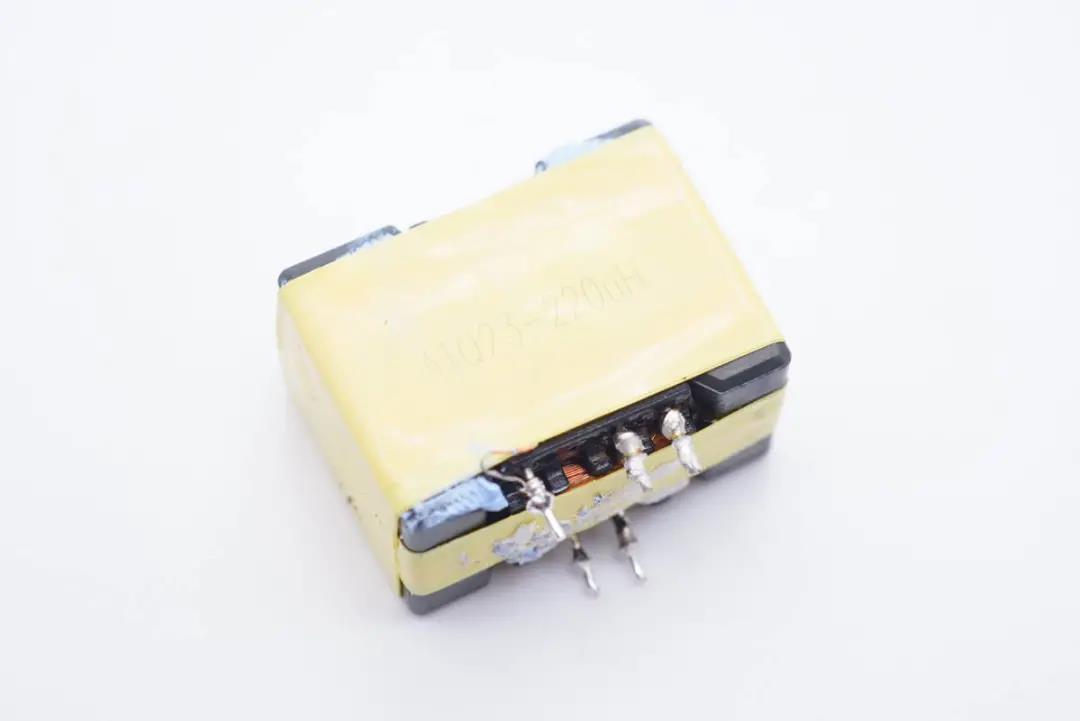

PFC升压电感,ATQ23-220μH。

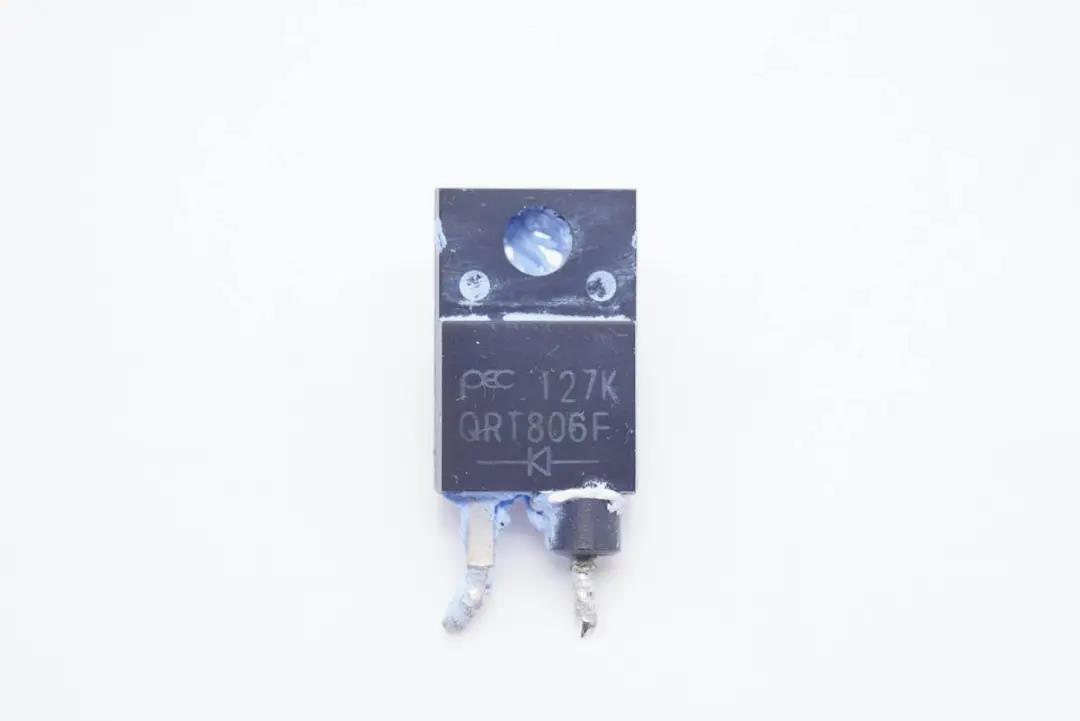

二极管,用于PFC升压后整流。

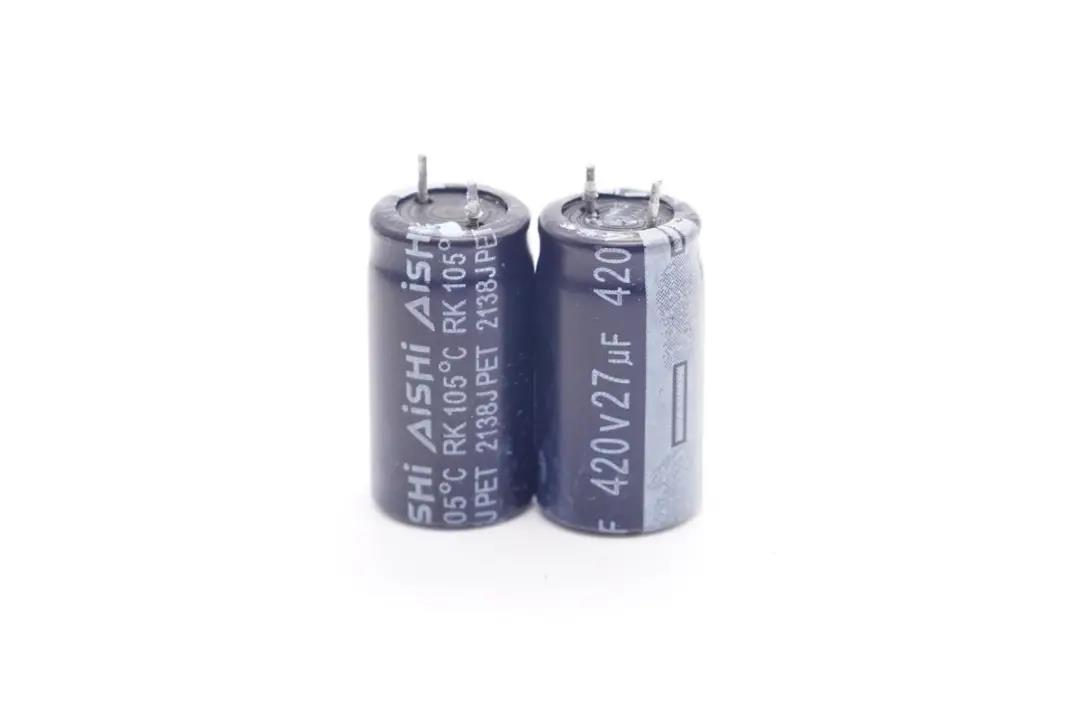

两颗高压滤波电解电容来自AHiSHi艾华,规格均为420V 27μF。

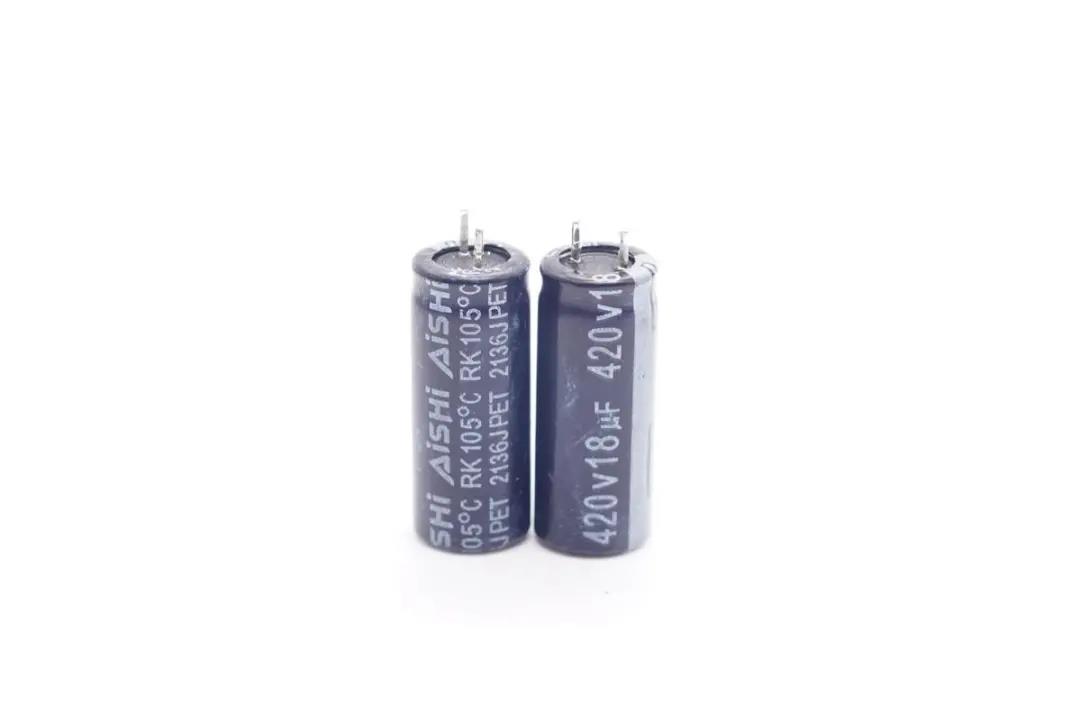

另外两颗高压滤波电解电容同样来自AiSHi艾华,规格为420V 18μF。






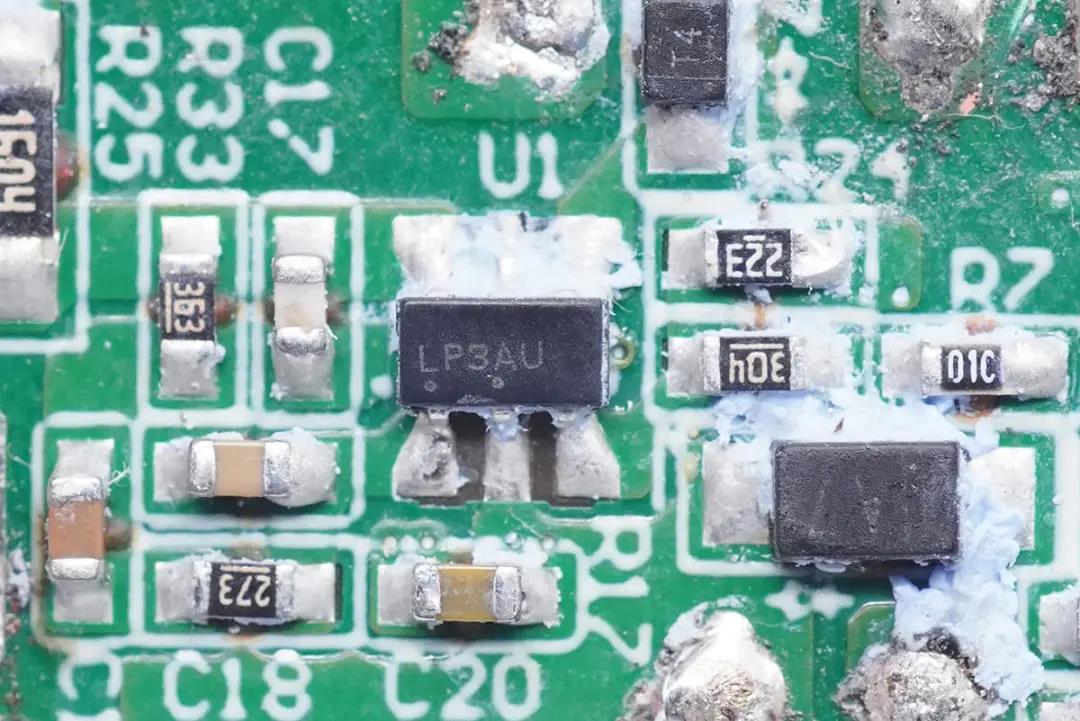

另有两颗TEPAO的小电容,用于PWM主控芯片供电。

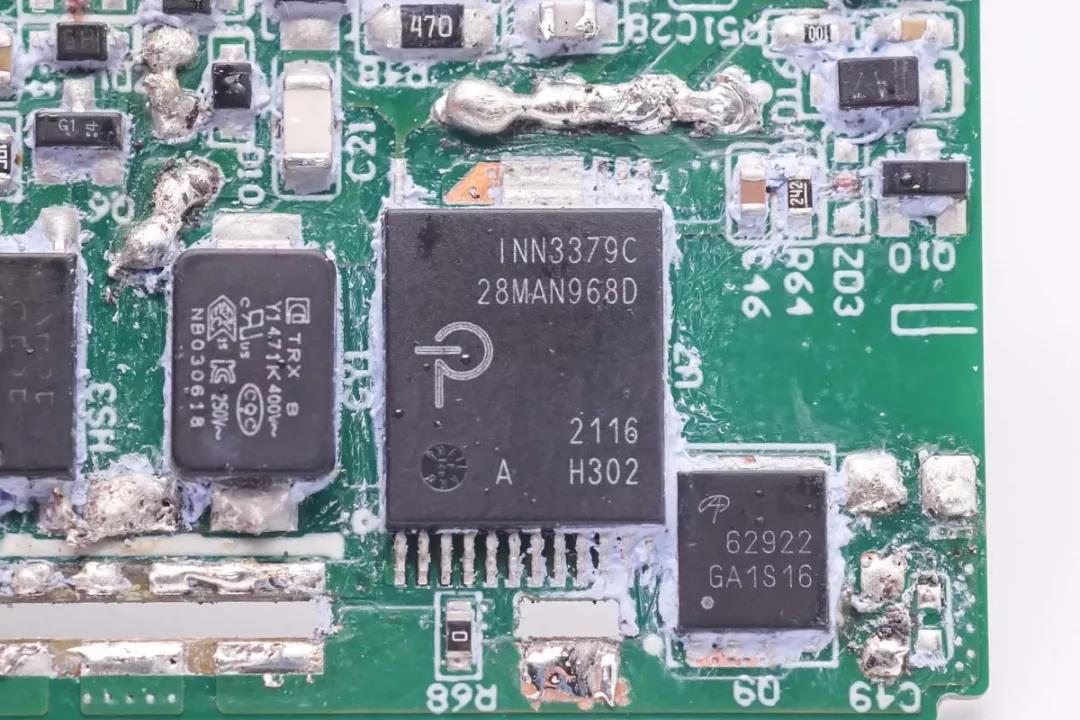

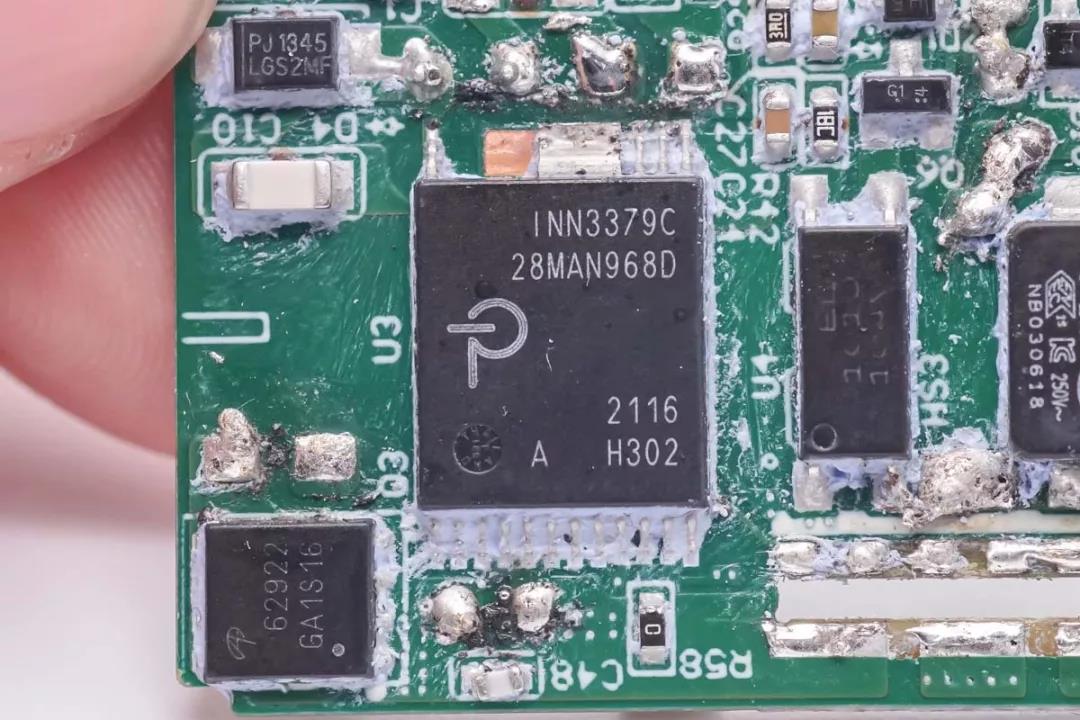

来自PI的控芯片INN3379C,采用PowiGaN技术,内置PWM控制器、氮化镓功率器件、同步整流控制器等,集成度非常高,并且采用数字总线控制调压。宽电压范围条件下,密闭外壳内可以输出65W功率。

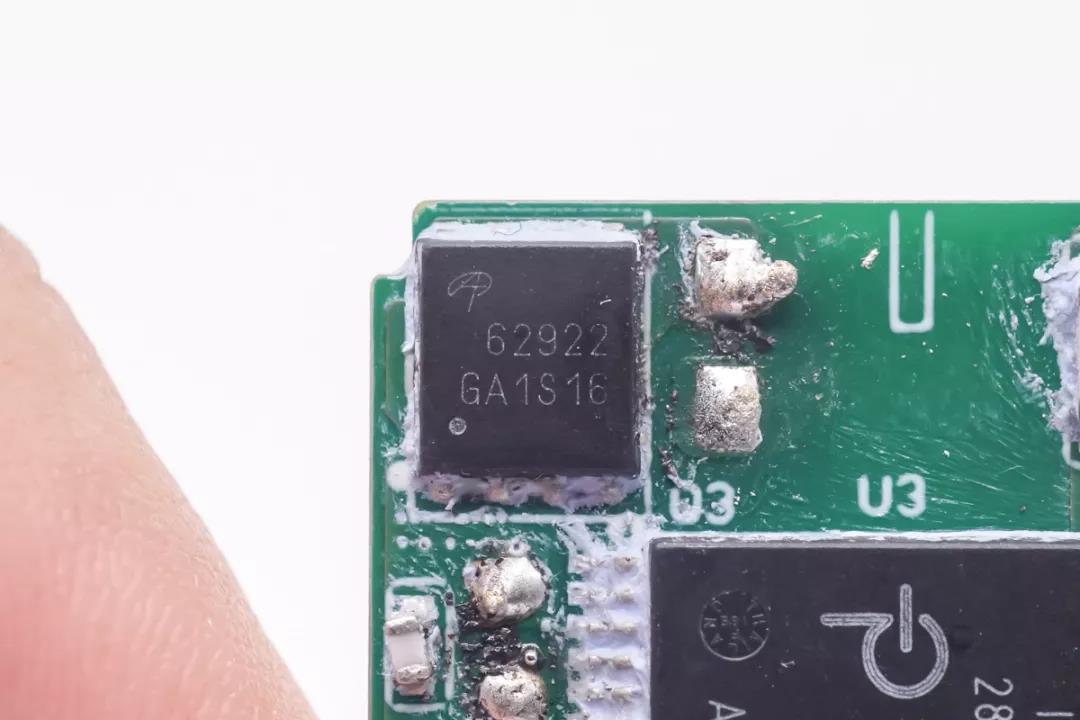

同步整流MOS管采用AOS万代的AONS62922,NMOS,耐压120V。






另外一颗主控芯片同样为PI的INN3379C,同步整流MOS也采用的是万代AONS62922。






两颗同规格的变压器。

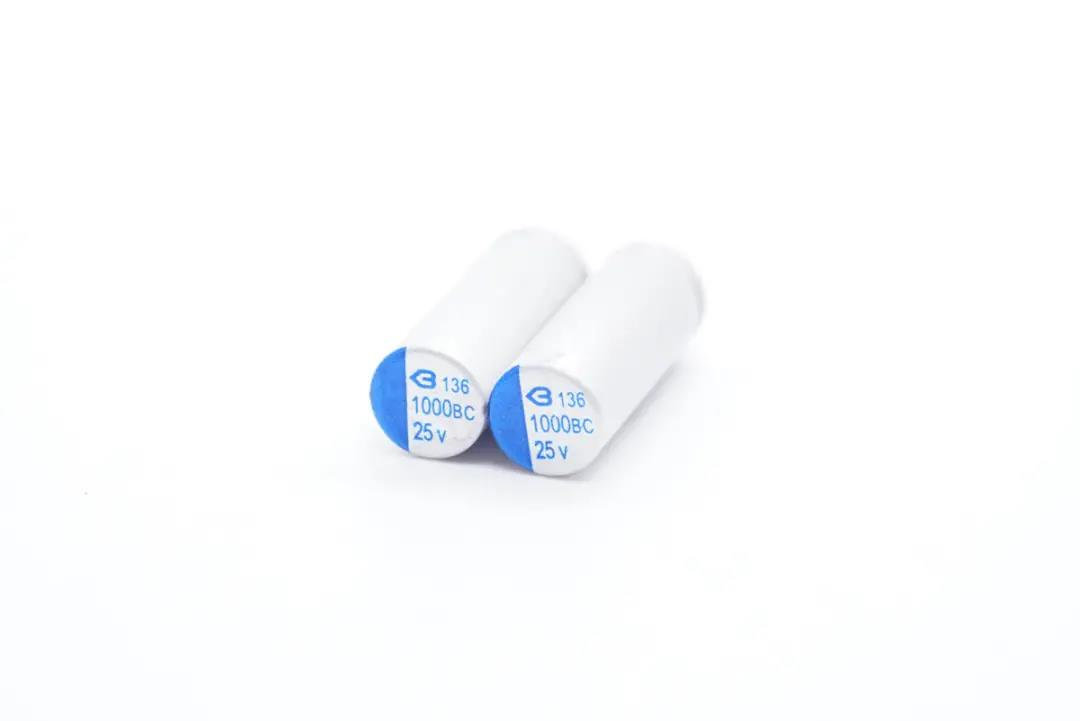

两颗同规格的绿宝石电容,分别用于一路输出滤波,规格均为25V 1000μF。

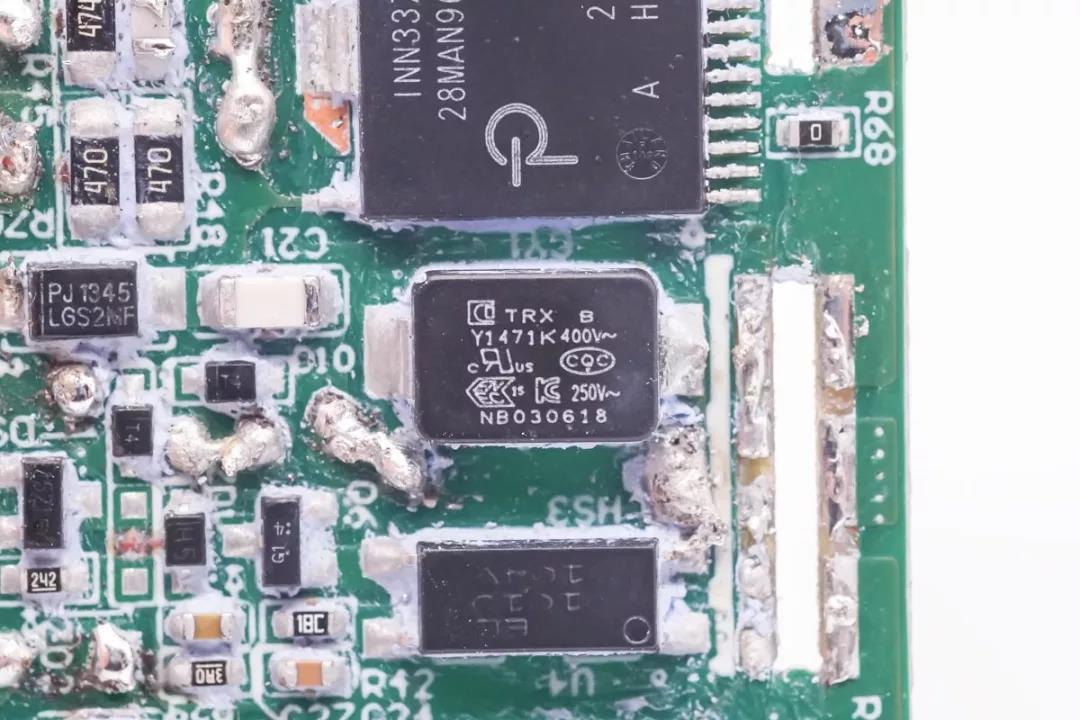

置于初级和次级之间的贴片Y电容和光耦。其中贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器倍思45W双USB-C口氮化镓快充飞频65W USB PD氮化镓充电器罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品,性能获得客户一认可






将负责写控制得小板拆下,除了芯片、MOS之外,还有一颗LED指示灯。

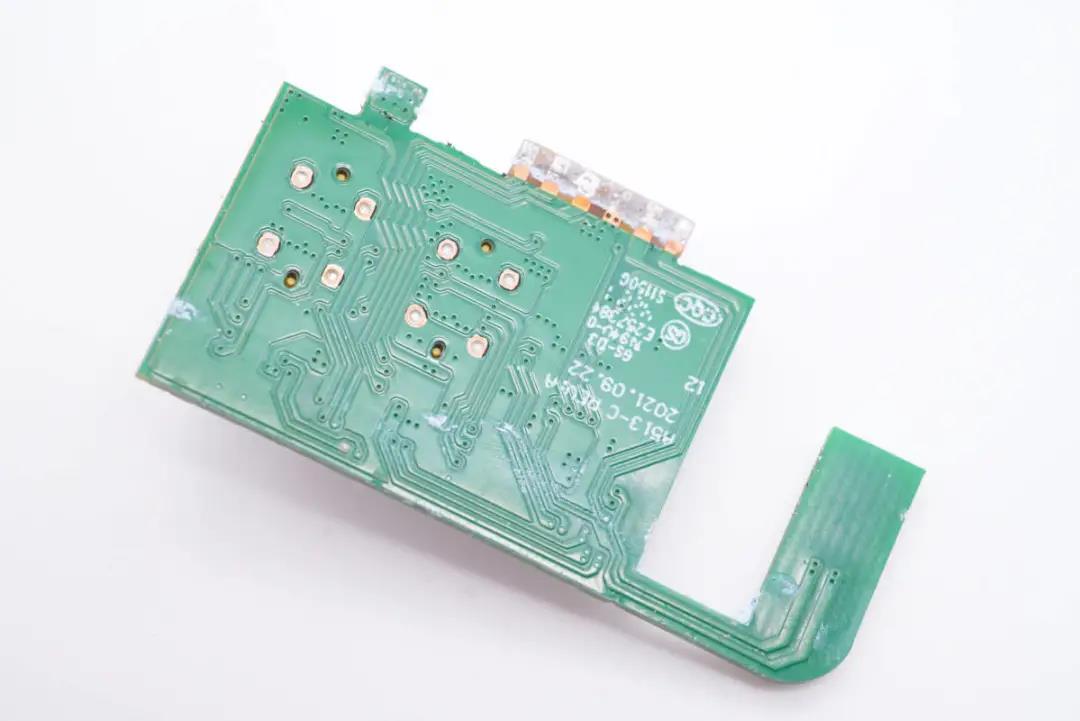

PCB板背面没有器件。

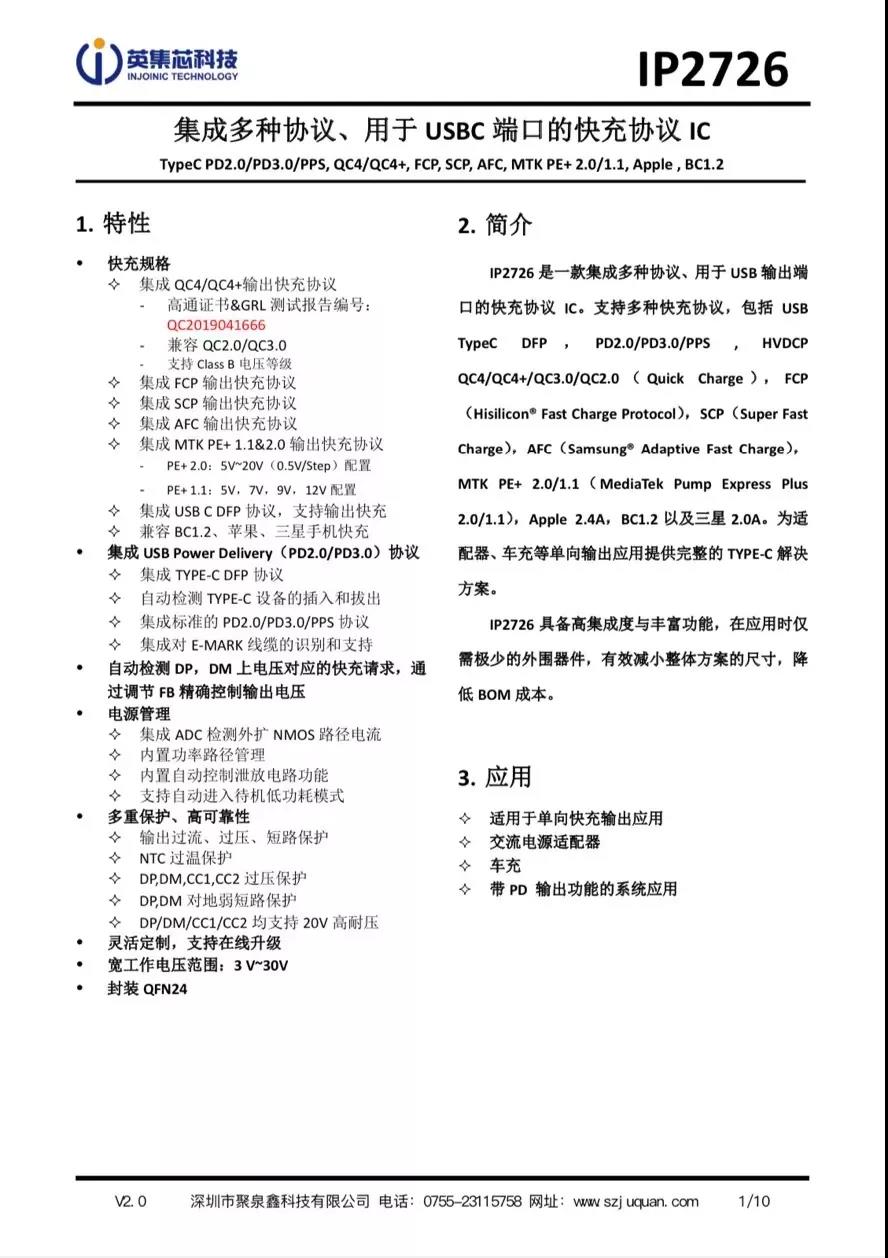

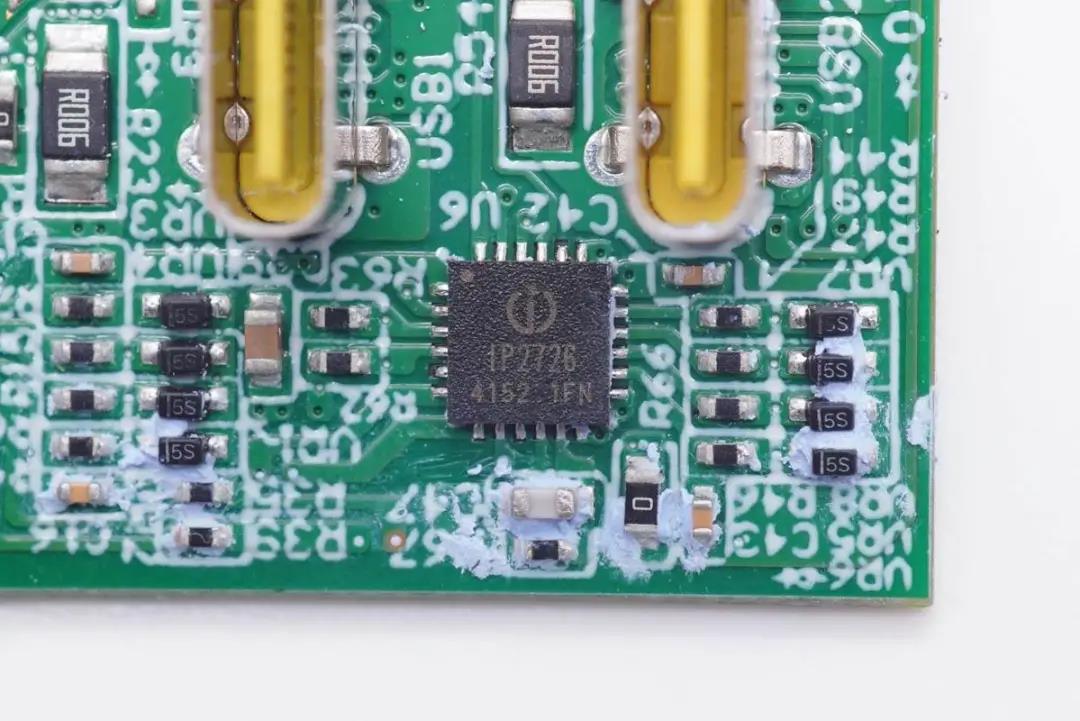

其中一颗协议芯片来自英集芯,型号IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时金属极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。



充电头网拆解发现,这款充电器采用了一种全新的架构来实现100W快充。不同于常见的一组主电路加上DC-DC线路,此设计内置了两套完全一样的快充电路,AC-DC部分由两颗PI主控芯片实现并联两路转换,输出则采用两颗英集芯IP2726协议芯片实现两路电源并联单口输出100W,双口输出可实现65W+30W智能调节控制。这种全新的架构实现了无需DC-DC二级转换,而达到双口盲插100W的大功率设计。






充电头网了解到,英集芯IP2726此前已被RAVPOWER 90W双USB-C口PD快充充电器斯泰克100W双USB-C口氮化镓充电器Aukey 100W氮化镓快充Aohi Magcube 65W PD快充氮化镓充电器绿联100W四口桌面充联想YOGA 65W双C口氮化镓充电器等产品采用。此外,英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可






另外一路的协议芯片同样采用英集芯IP2726。

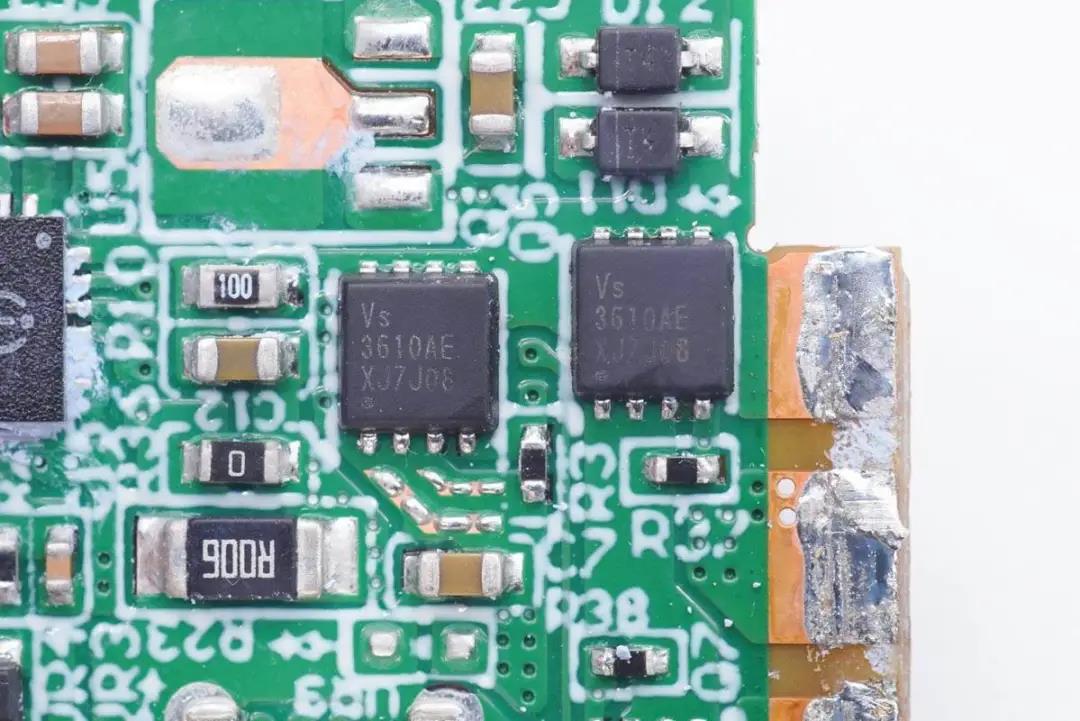

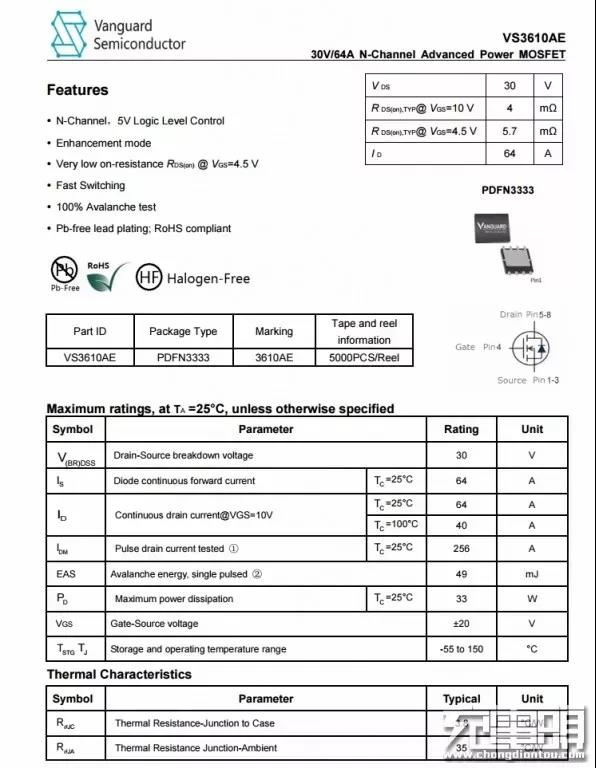

两颗来自威兆半导体的MOS管,型号VS3610AE,NMOS,耐压30V,用于两路输出的切换。






充电头网了解到,采用威兆VS3610AE的产品还有BULL公牛65W 2A1C快充插线板mophie 20W PD快充充电器贝尔金25W PD快充充电器努比亚小黄人65W双口氮化镓快充Aohi Magcube 65W PD快充氮化镓充电器小米11 Pro/Ultra标配67W快充充电器等,性能获得客户高度认可。

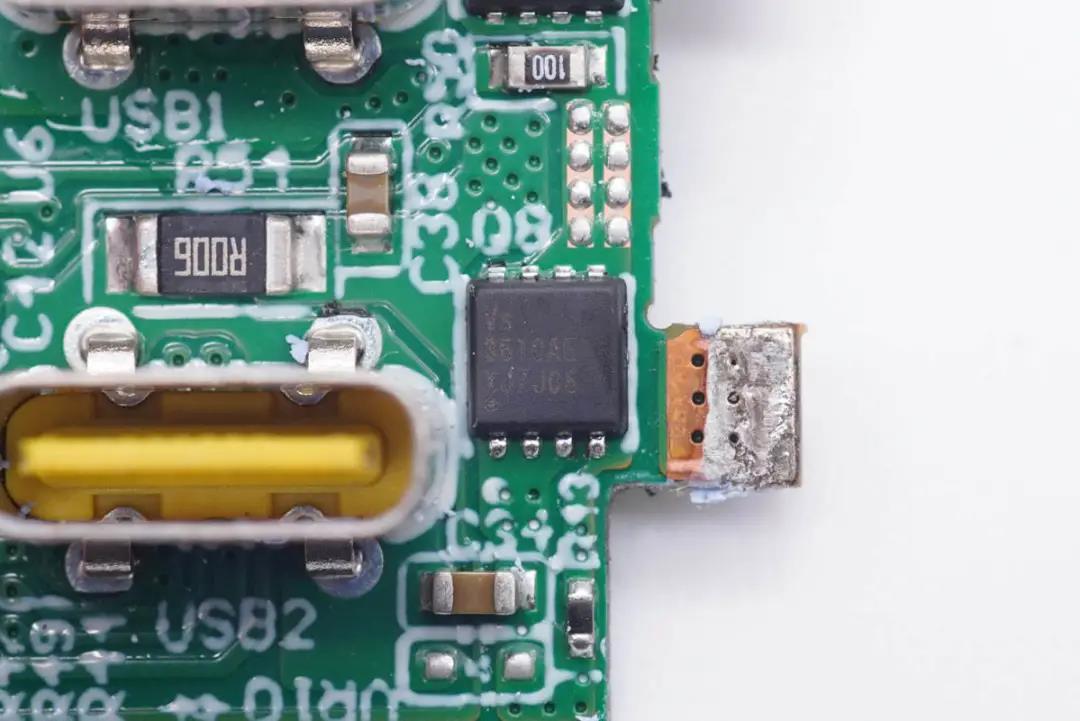

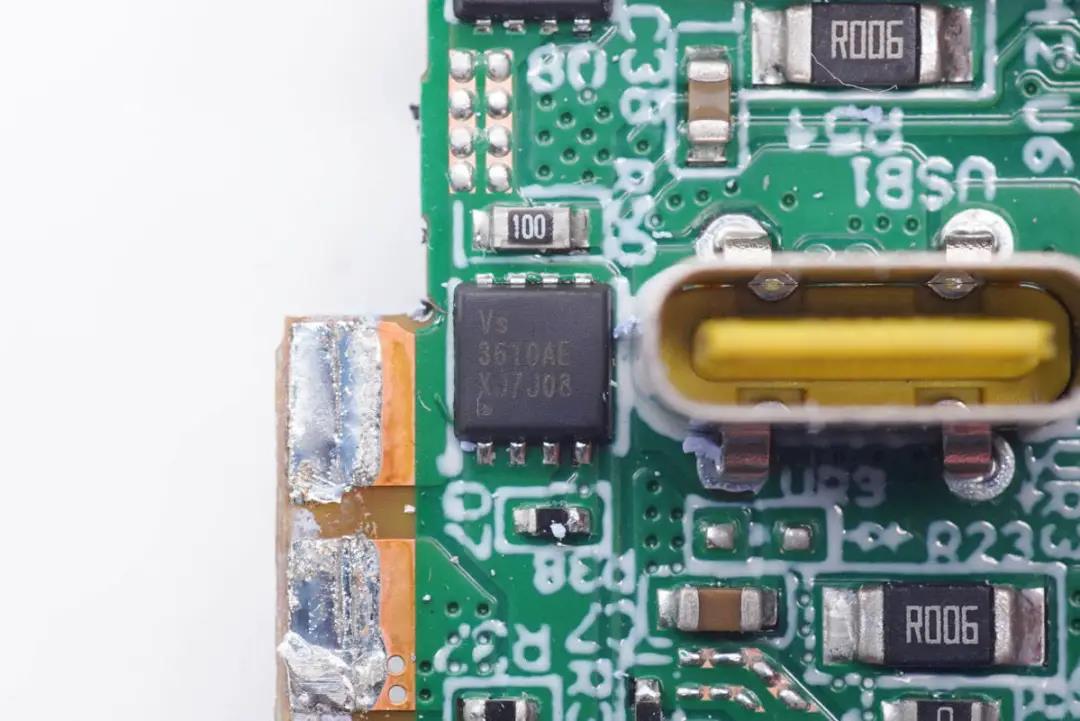

USB-C1接口的输出VBUS开关管同样采用威兆半导体的VS3610AE。






另外一个接口的输出VBUS开关管也是威兆VS3610AE。

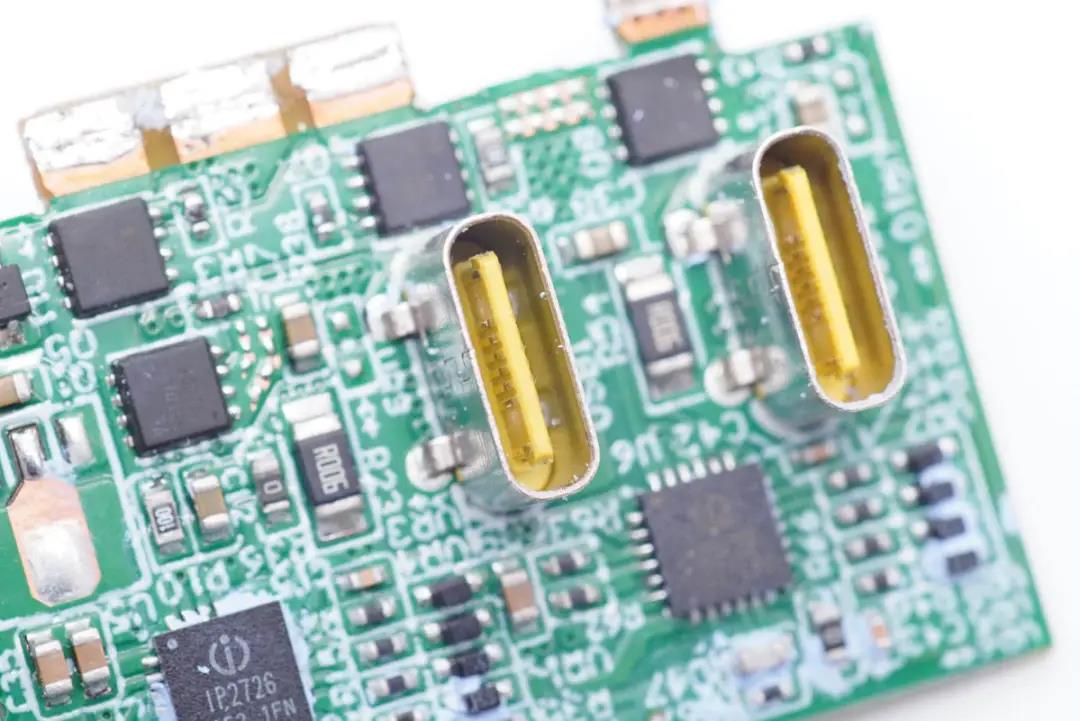

两个输出接口特写。

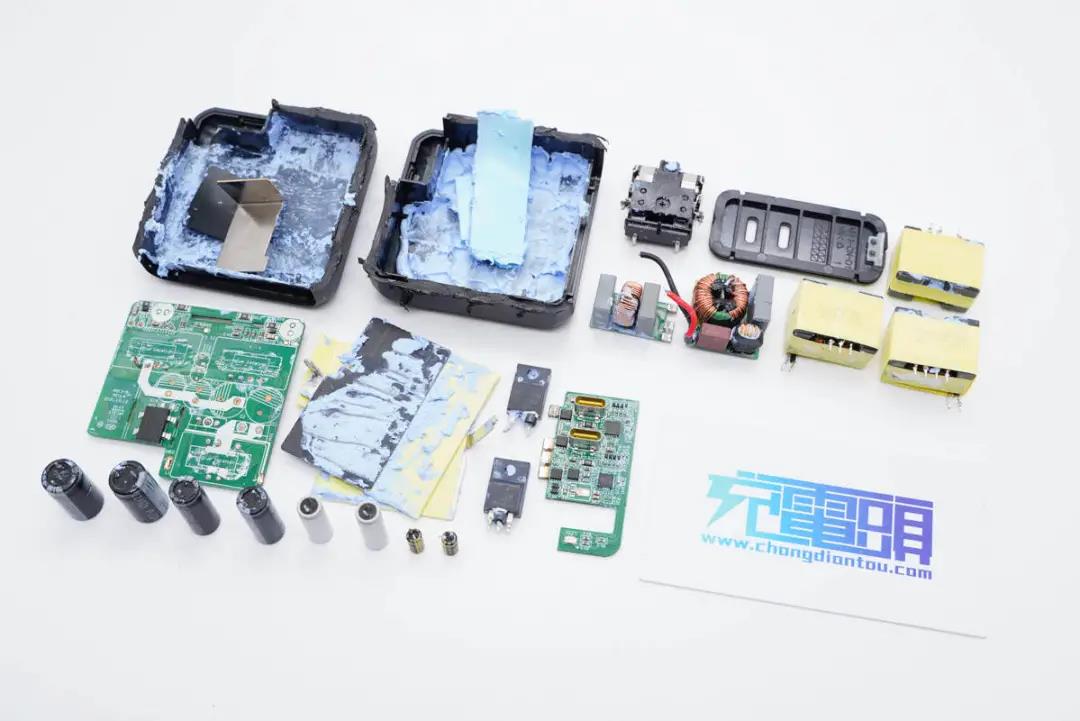

充电器全部拆解完毕。



充电头网拆解总结



AOHi Magcube 100W氮化镓充电器在外观方面,延续了Magcube家族的风格,沉稳的黑色配色,同时也借助氮化镓器件的优势,将充电器的体积做得非常小巧,带PFC电路以及双口输出,仍然要比传统同功率级别充电器小一圈,便携性和实用性同时提升。



在性能方面,这款充电器支持双C口盲插输出100W,并且两个接口的性能完全一致,所以用户在充电时,不用在接口的选择上犹豫不决,在双口同时对外供电时,采用功率智能分配的方式也比较合理,同时满足轻薄型笔电和手机等设备的用电需求,出门只需带上一个充电器即可。



充电头网拆解了解到,这款充电器采用的是一种比较高性能、高效率的电源架构,内部除了PFC升压电路之外,还设置了两路AC-DC电源以及两颗协议芯片;单口输出时,两路合并,双口输出时,两个接口的功率智能分配,这种设计省略了二次降压电路,整机效率会更胜一筹,温度表现更出色。



用料方面,采用了苹果20W PD快充同厂的PI电源芯片,性能稳定可靠,并且为高度集成设计,内置氮化镓功率器件,协议部分选用两颗英集芯IP2726组合控制,完成两路电源的智能分配。
