拆解报告:旭联68W 1A1C双口快充氮化镓充电器

2021-11-27

最近充电头网拿到了旭联信息科技有限公司的一款氮化镓快充充电器,该充电器基于成都氮矽科技有限公司氮化镓芯片DXE65H015F080设计,实现方案全国产化。充电器配备1A1C双输出接口,支持笔电和手机同时快充,总功率68W。下面我们就对这款充电器进行详细拆解,一起来看看产品的具体设计。



一、旭联68W氮化镓充电器外观

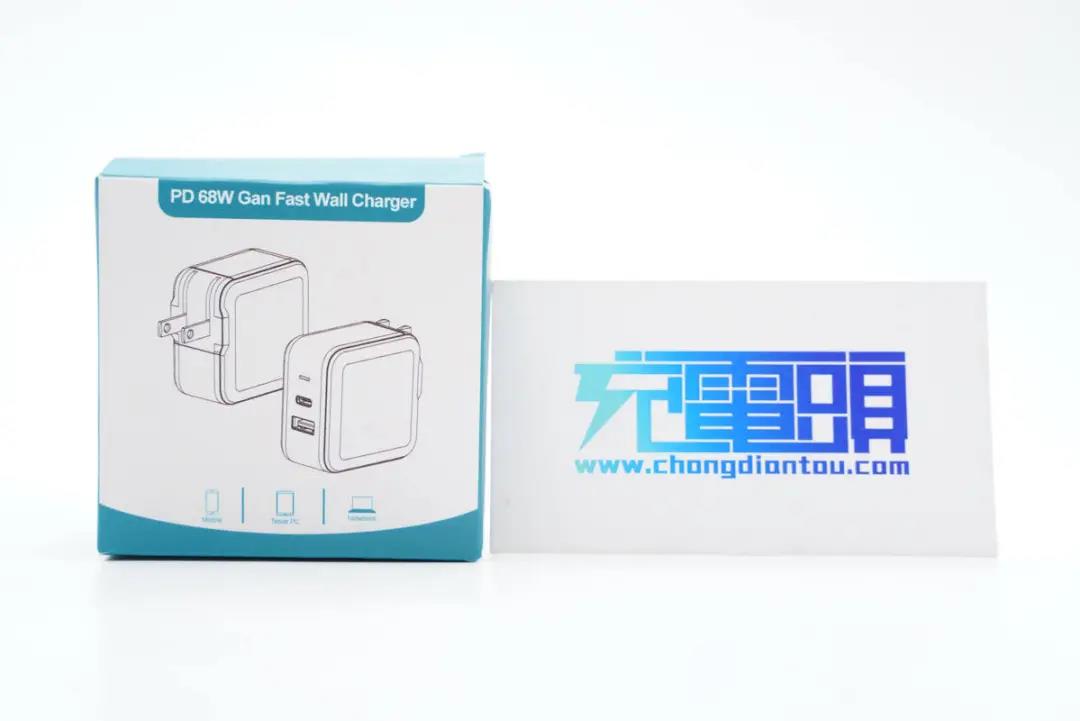

盒子正面印有充电器外观简图以及笔电、平板和手机标识,表明这款充电器可为这三类设备进行快速充电。





背面印有产品参数信息。

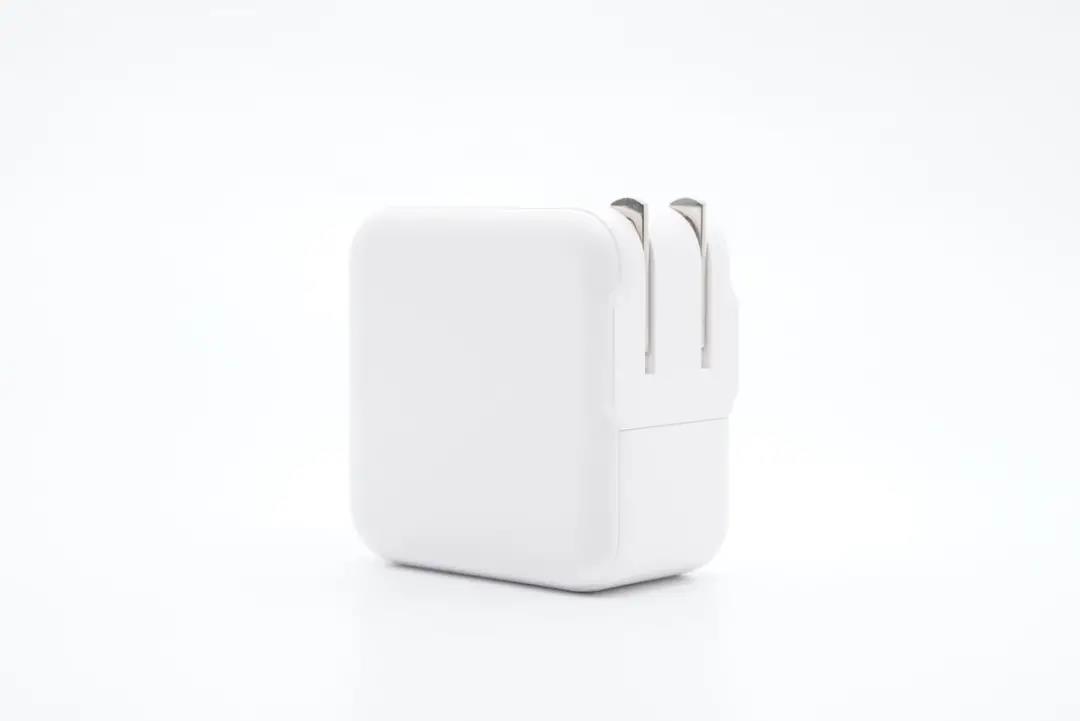

充电器为方块造型,机身通体白色外壳哑光,整体风格非常简约。





充电器配备可折叠美规插脚,输入端外壳平直,两侧加入双翼设计,插在墙插上十分稳定。

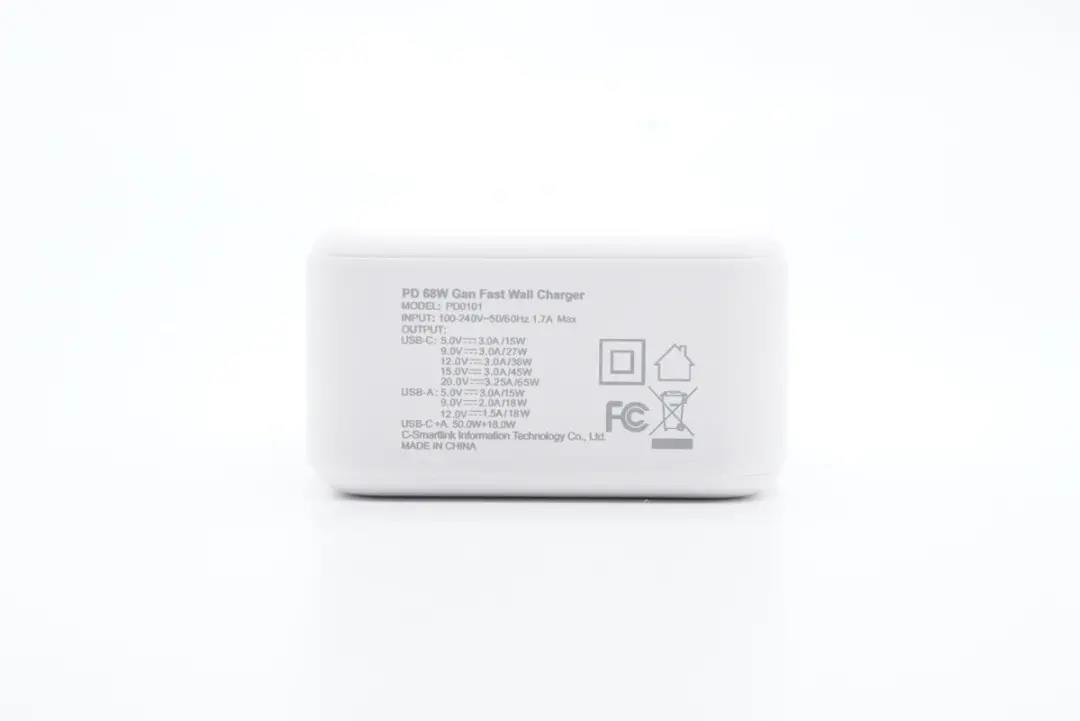

侧身外壳上印有充电器参数信息

型号:PD0101

AC输入:100-240V~50/60HZ 1.7A

输出:

USB-C:5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A:5V3A、9V2A、12V1.5A

USB-C+USB-A:50W+18W

制造商:旭联信息科技有限公司

此充电器按照全电压设计。

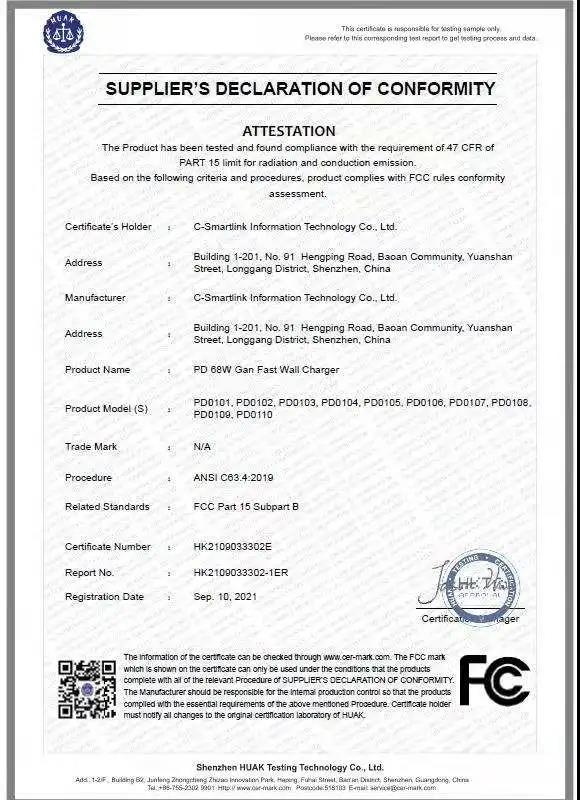

充电器已经通过了FCC认证。

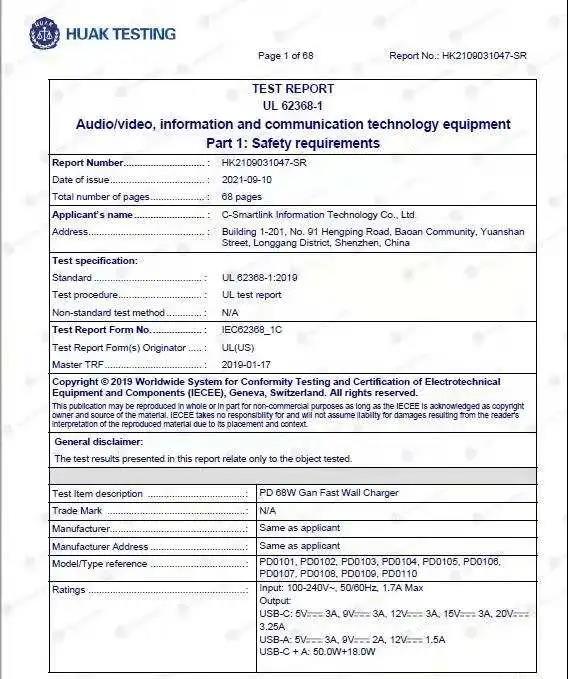

还通过了UL 62368-1认证。

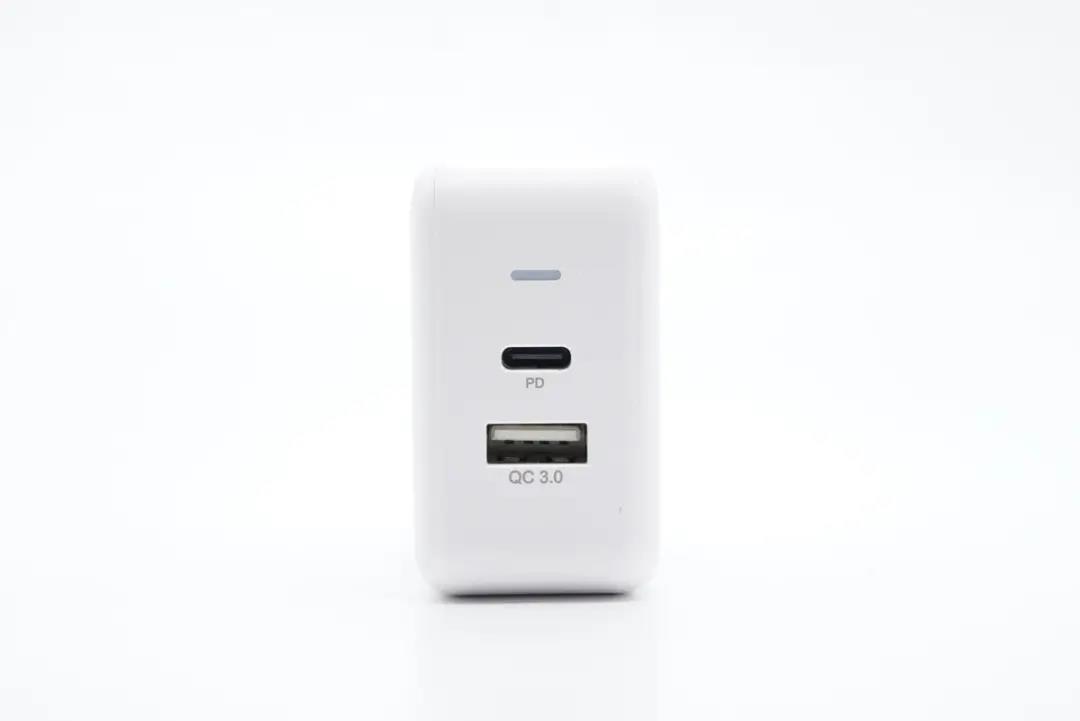

输出端设有指示灯以及1A1C接口,双口支持18W+50W输出策略,可满足手机和笔电两台设备同时快充。

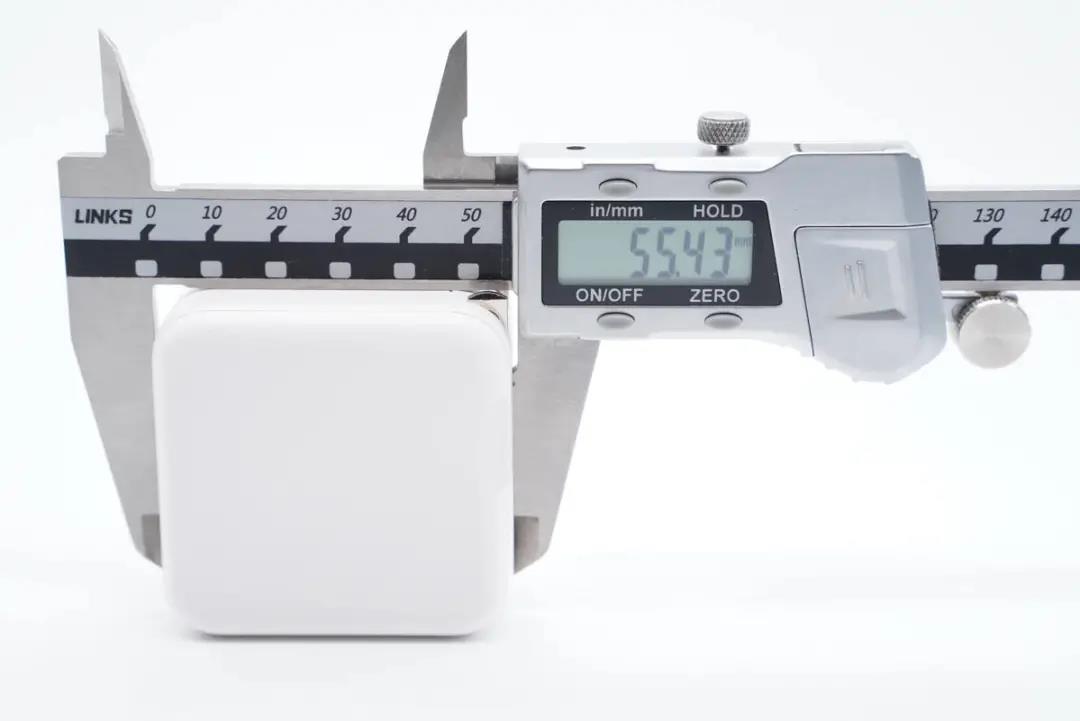

测得充电器机身高度为55.43mm。

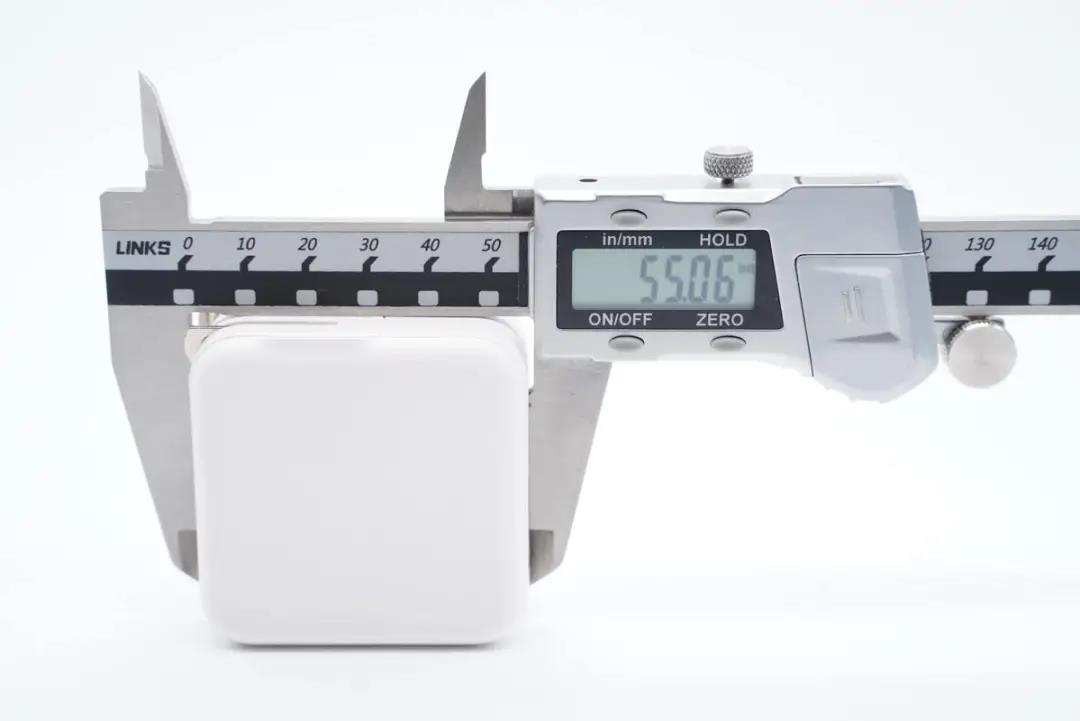

宽度为55.06mm。

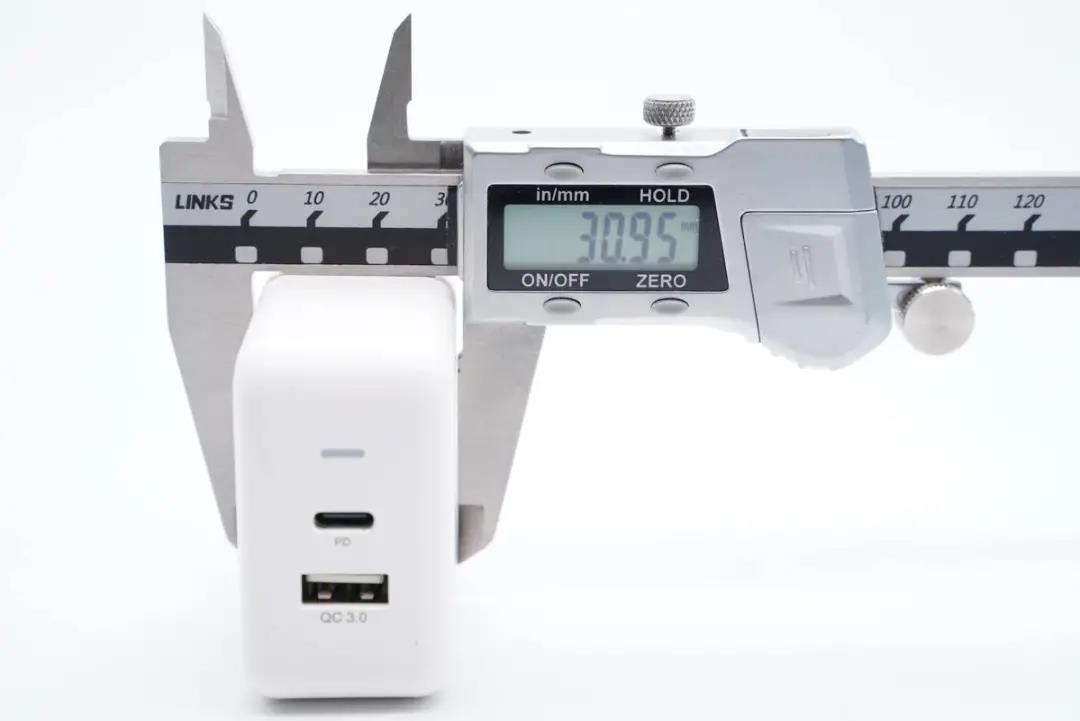

厚度为30.95mm。

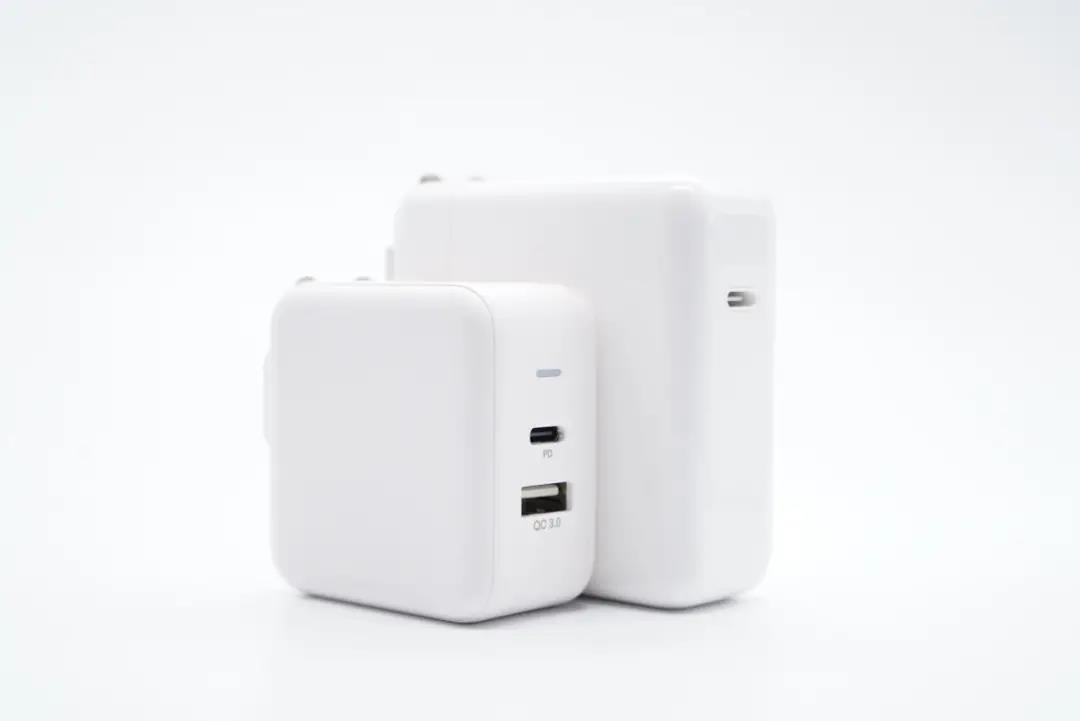

和苹果61W充电器直观对比,体积优势十分明显。

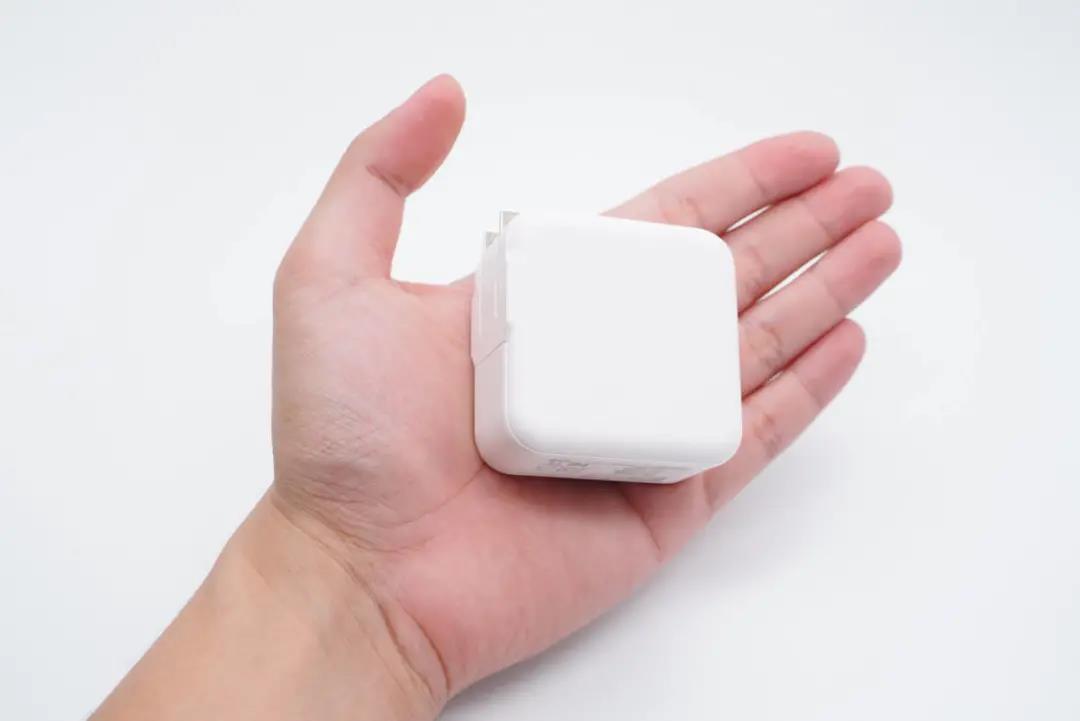

拿在手上的直观感受。

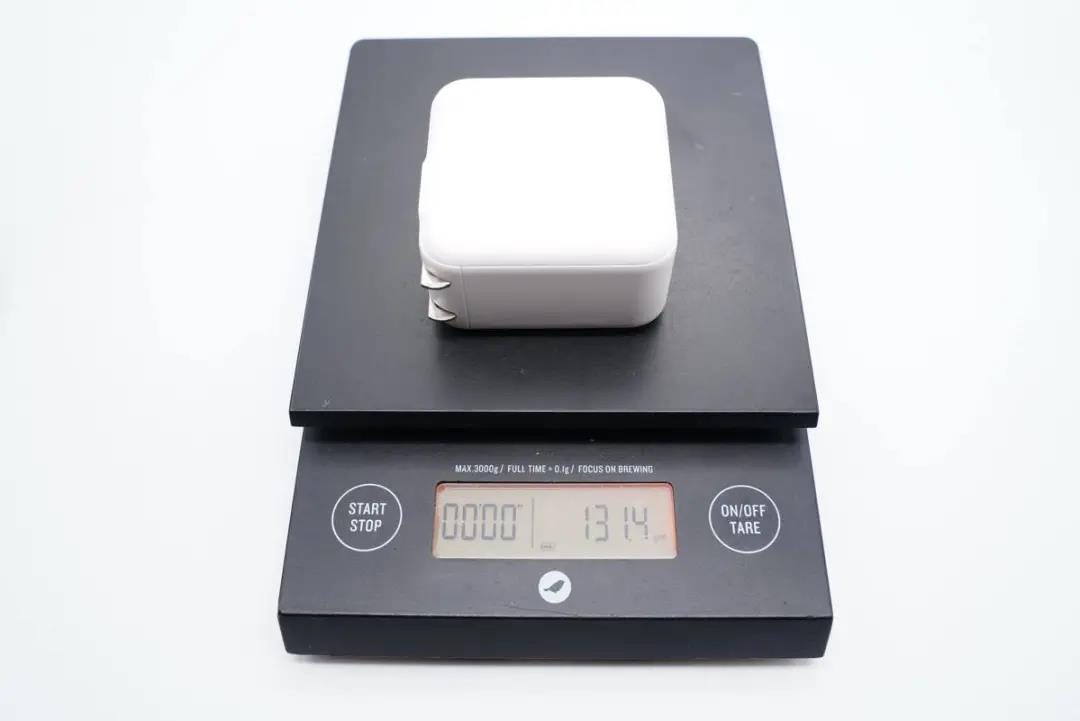

充电器净重约为131g。

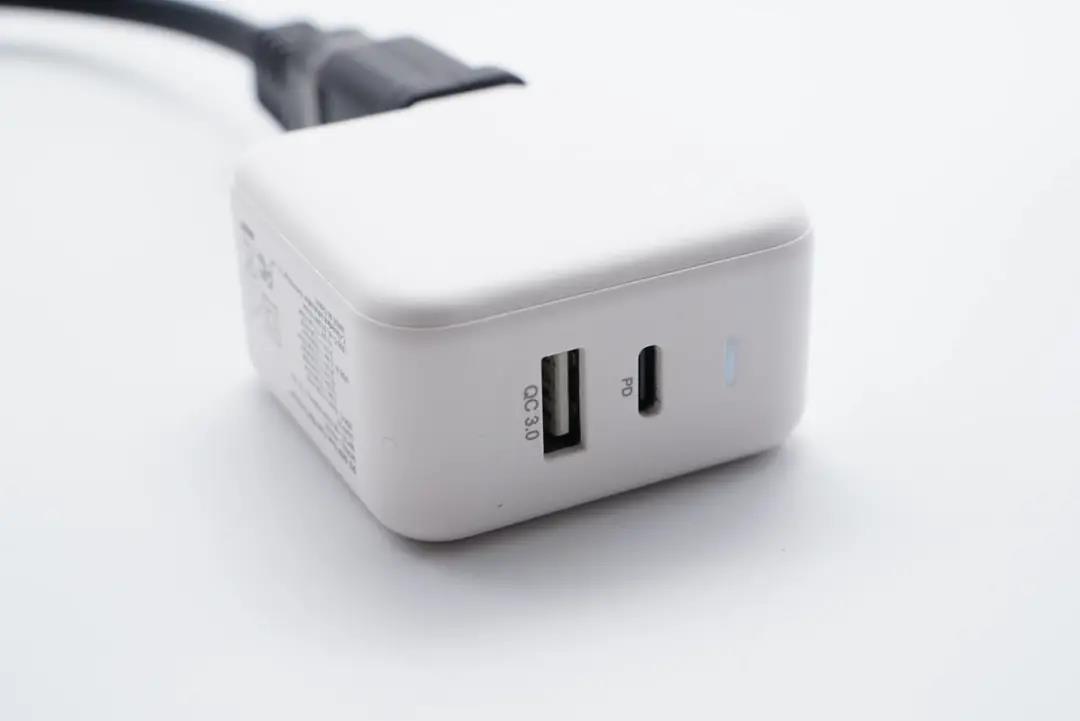

接通电源,指示灯亮淡蓝色光。

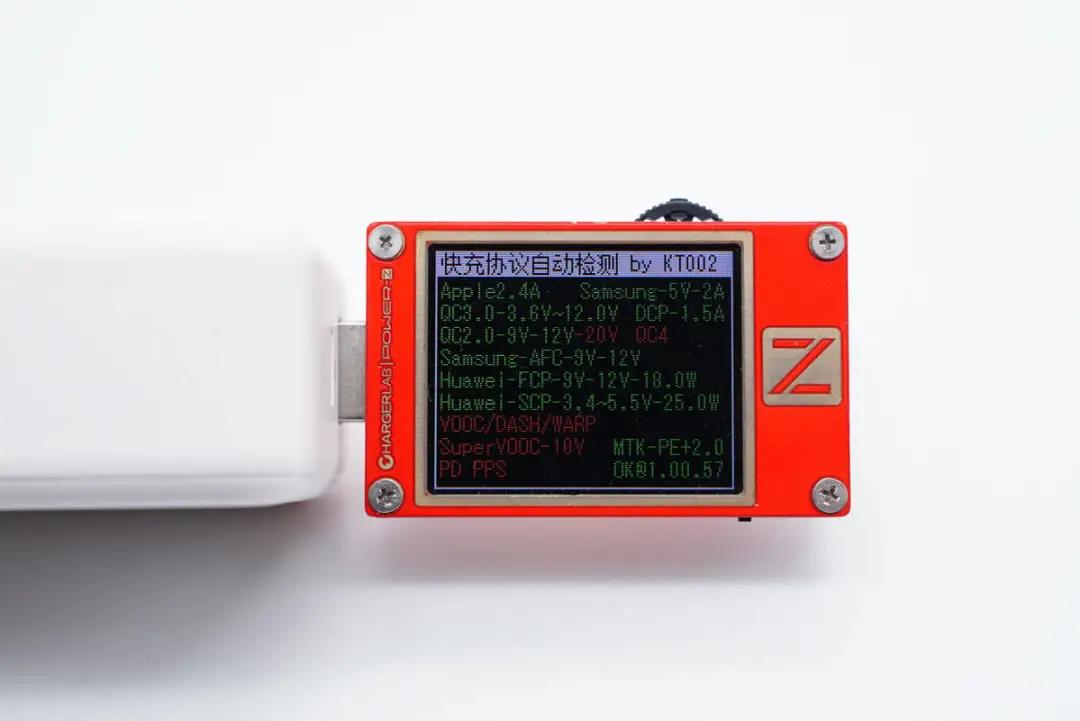

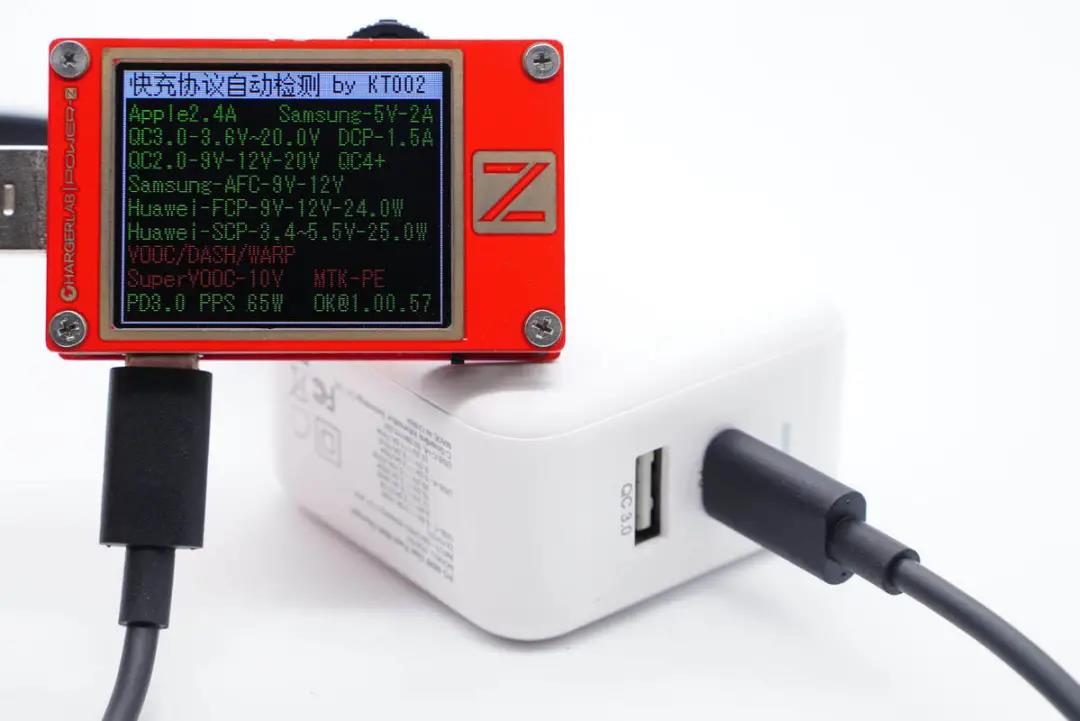

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS多个快充协议。

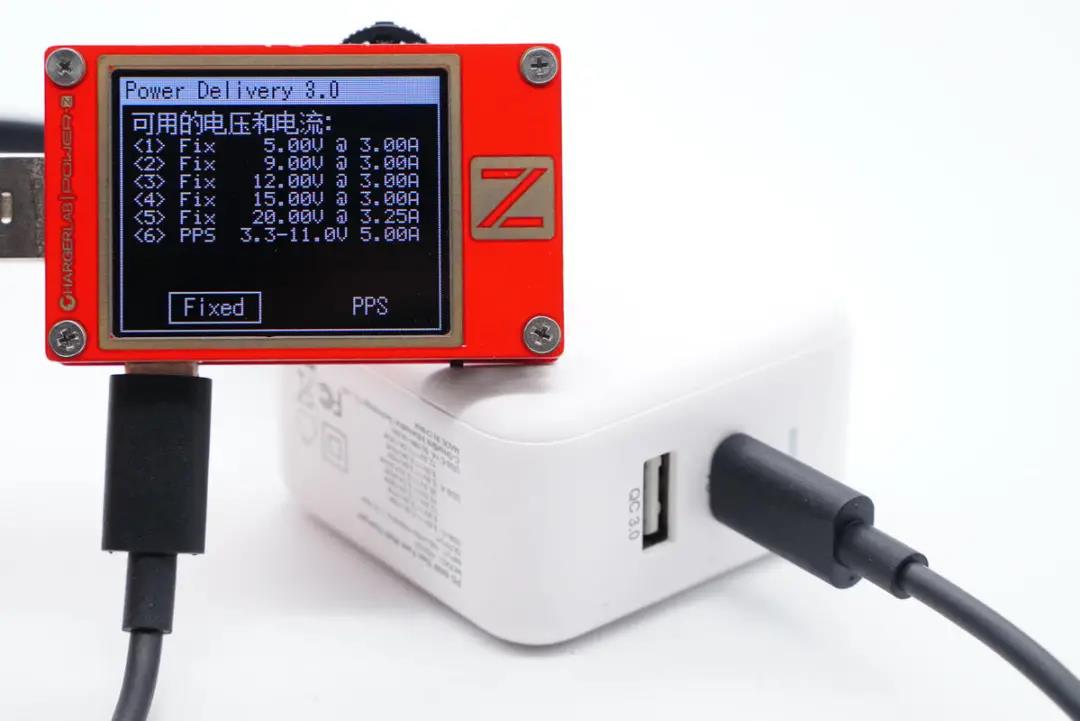

此外还测得C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-11V5A一组PPS电压档位。





最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。




二、旭联68W氮化镓充电器拆解

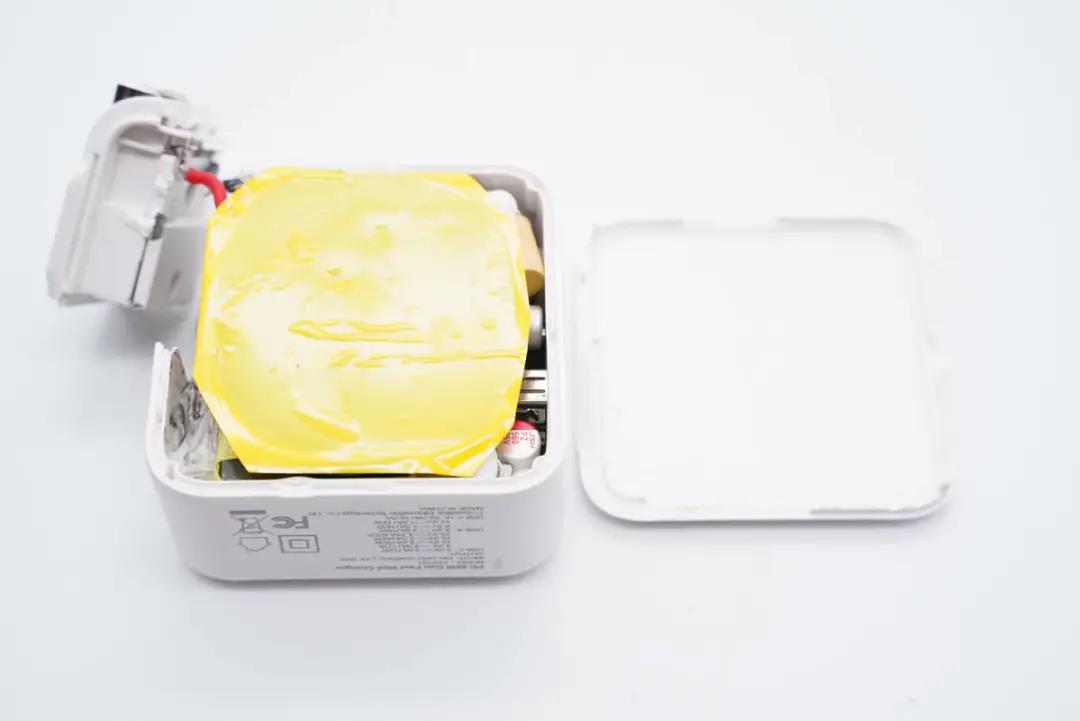

将机身壳拆开,可以看到一块散热片并包裹胶带绝缘。

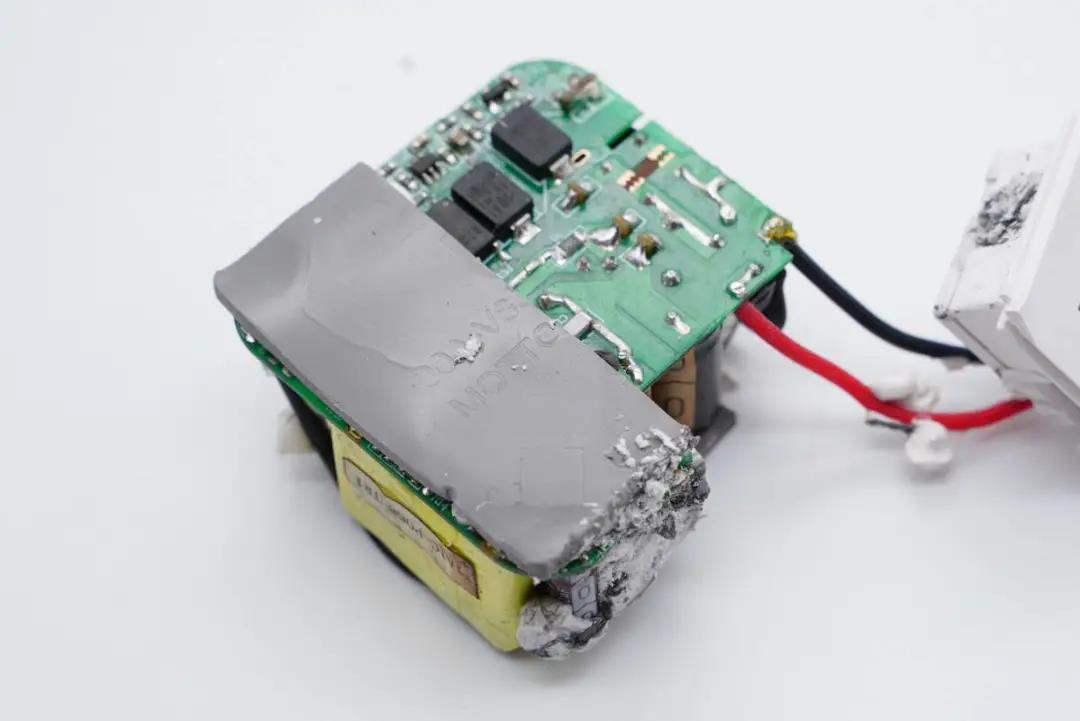

充电器PCB板背面贴有导热垫帮助发热器件散热。

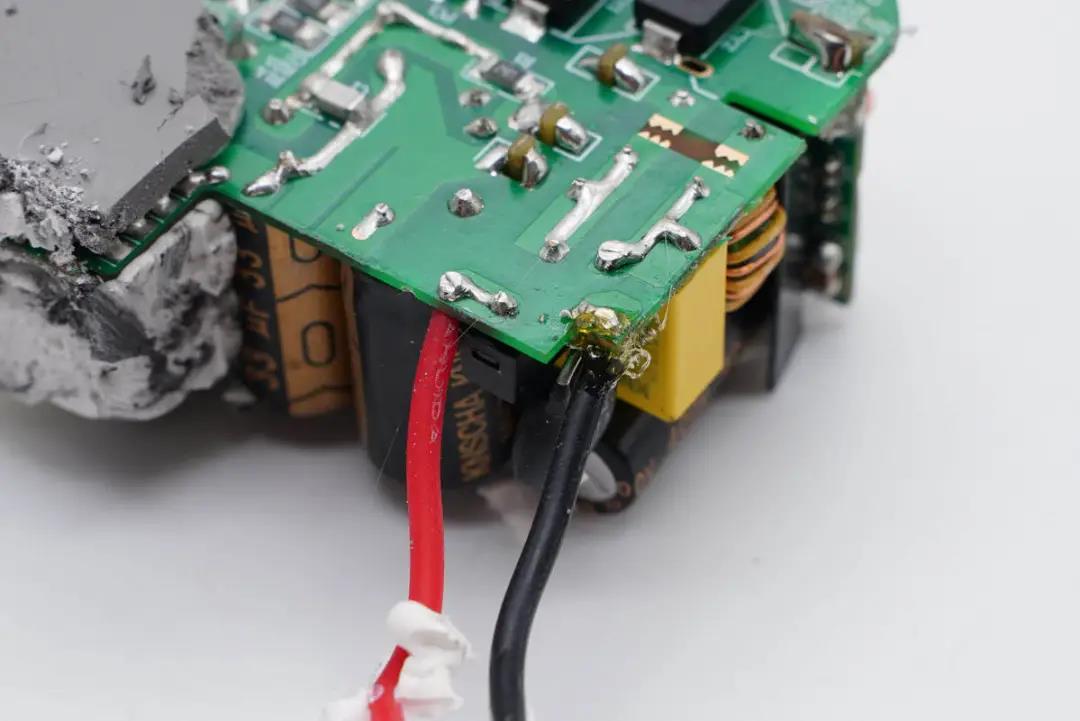

连接导线打胶加固。





模块正面的电容、变压器等器件也打胶加固。

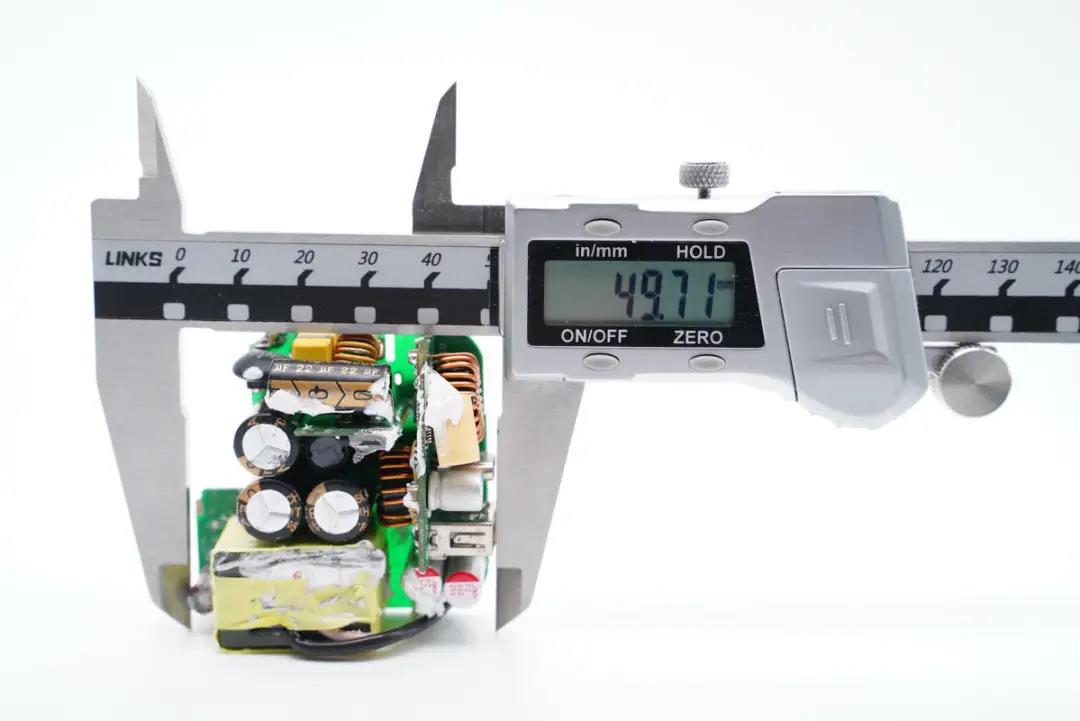

测得模块长度为49.71mm。

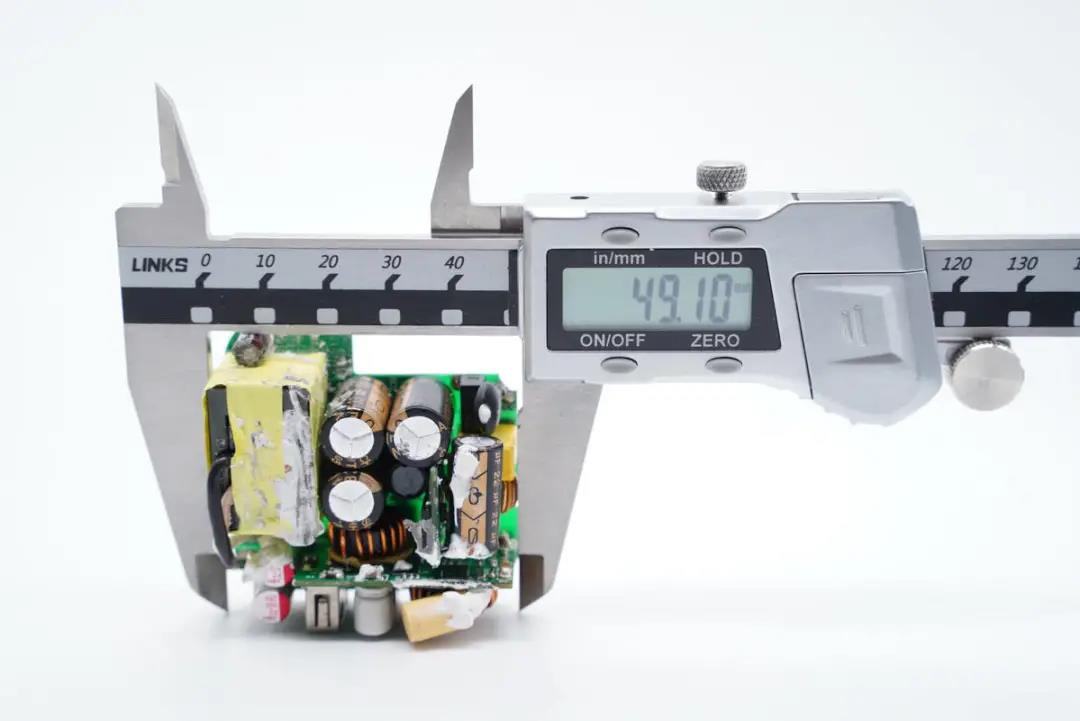

宽度为49.1mm。

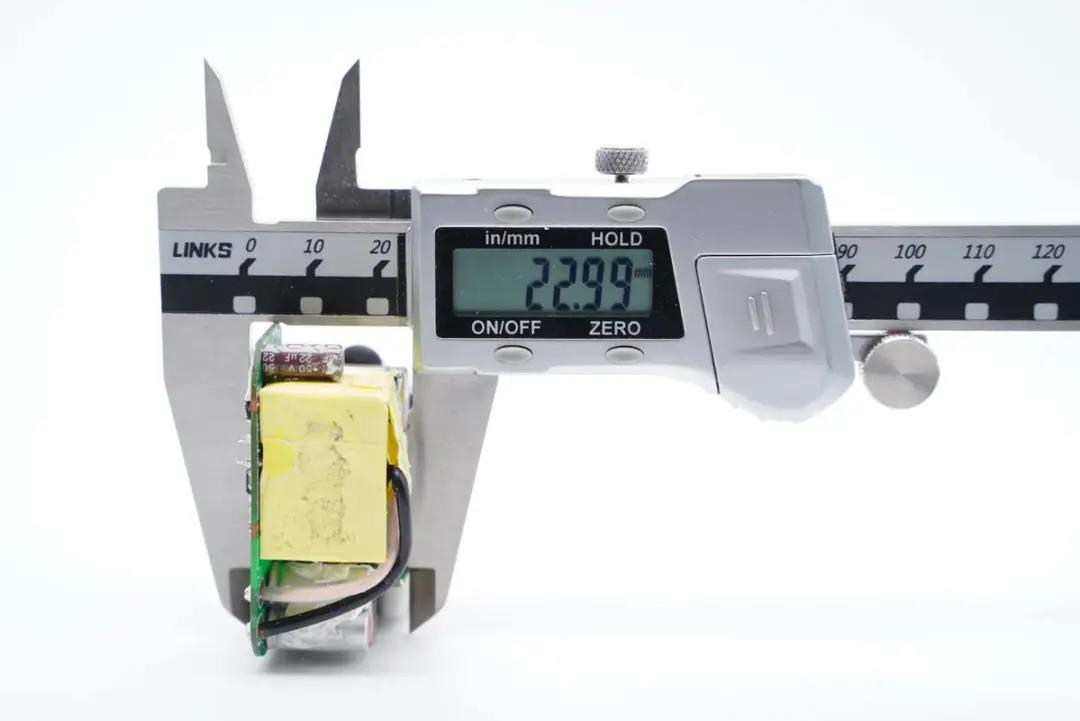

厚度为22.99mm。

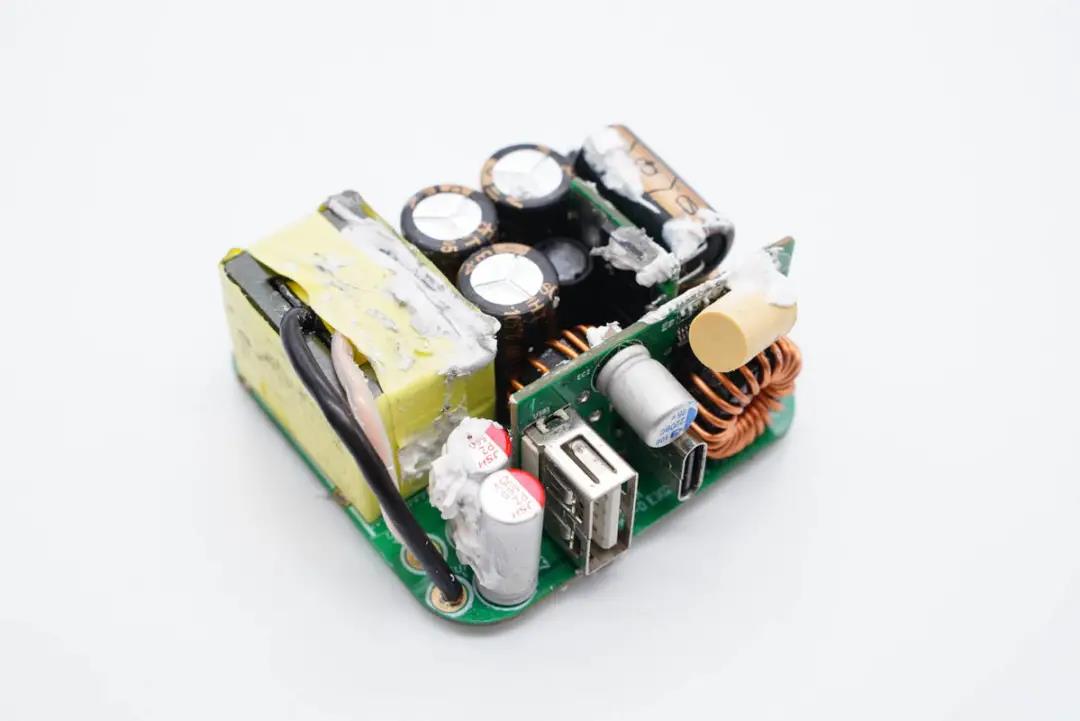

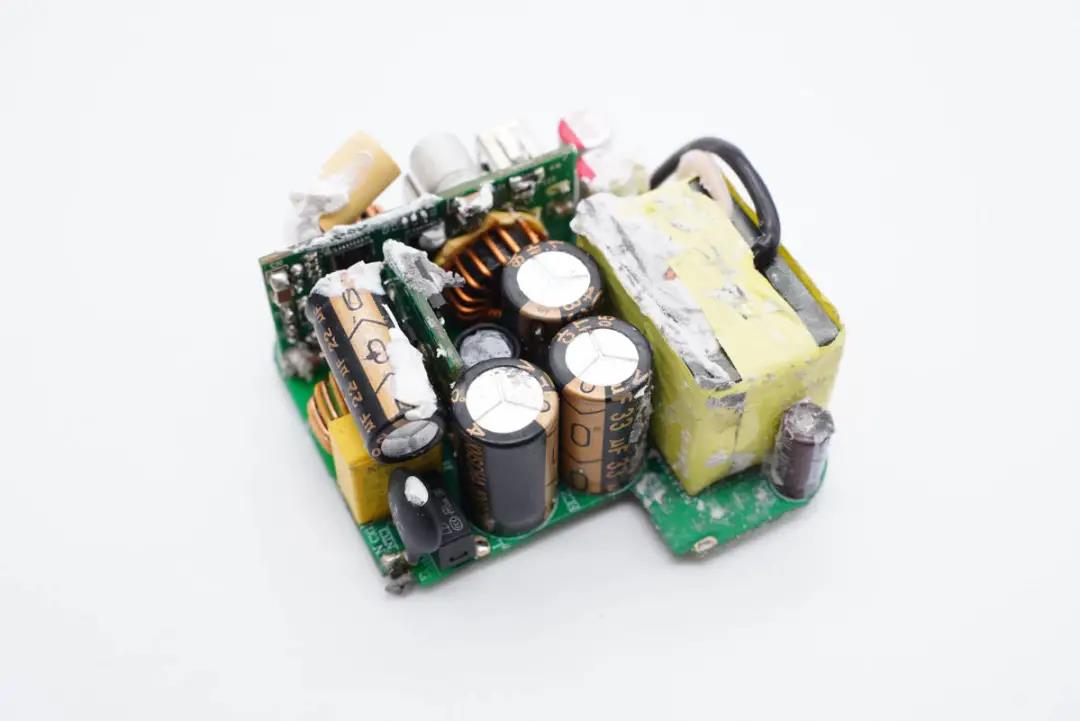

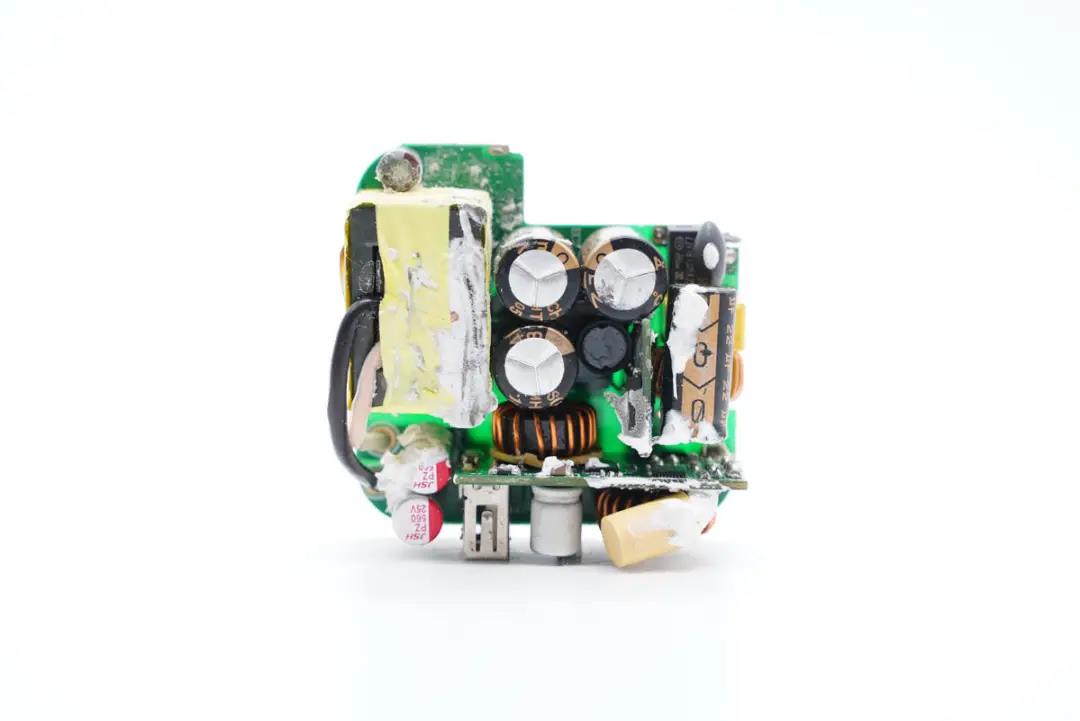

模块正面一览,初级次级均设有小板,充分利用内部空间缩小充电器体积。

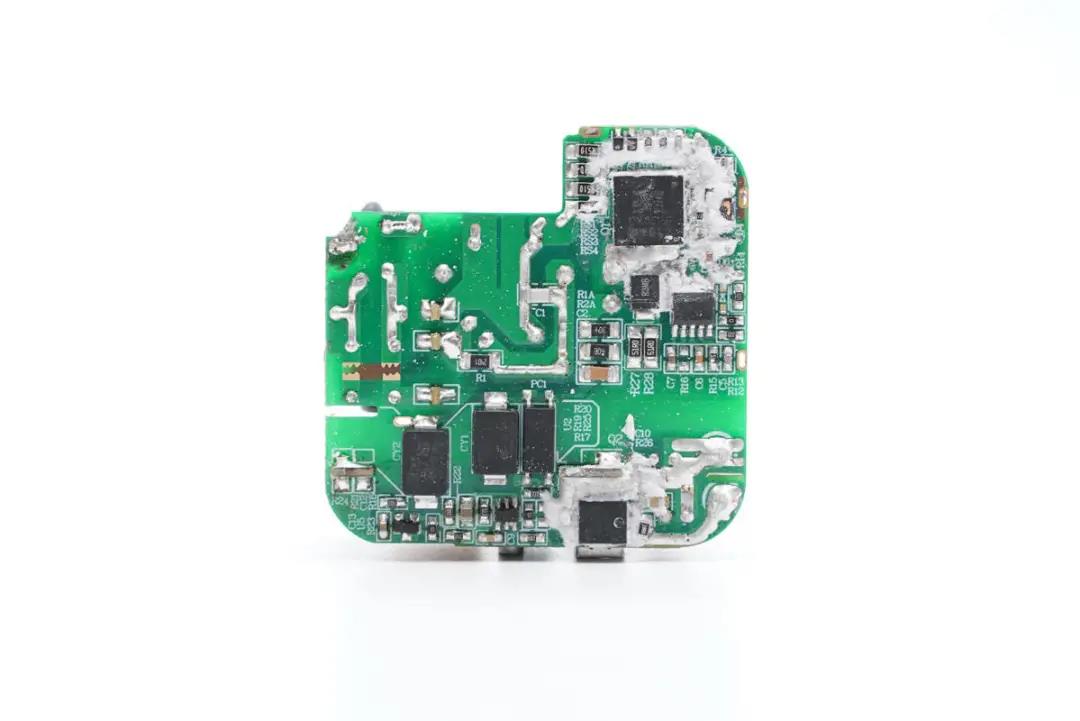

主板背面一览,设有开关电源初次级控制器、MOS管、光耦以及贴片Y电容,初级次级分界明显。



通过观察发现,这款充电器采用高频QR开关电源架构,两路DC-DC二次降压输出,输出功率智能分配。下面我们从输入端开始了解各器件的信息。





充电器初级侧元器件一览,左侧设有保险丝、NTC浪涌抑制电阻、安规X电容、共模电感,中间是高压滤波电解电容、工字电感以及滤波电感,右侧是主控芯片供电电容以及变压器。

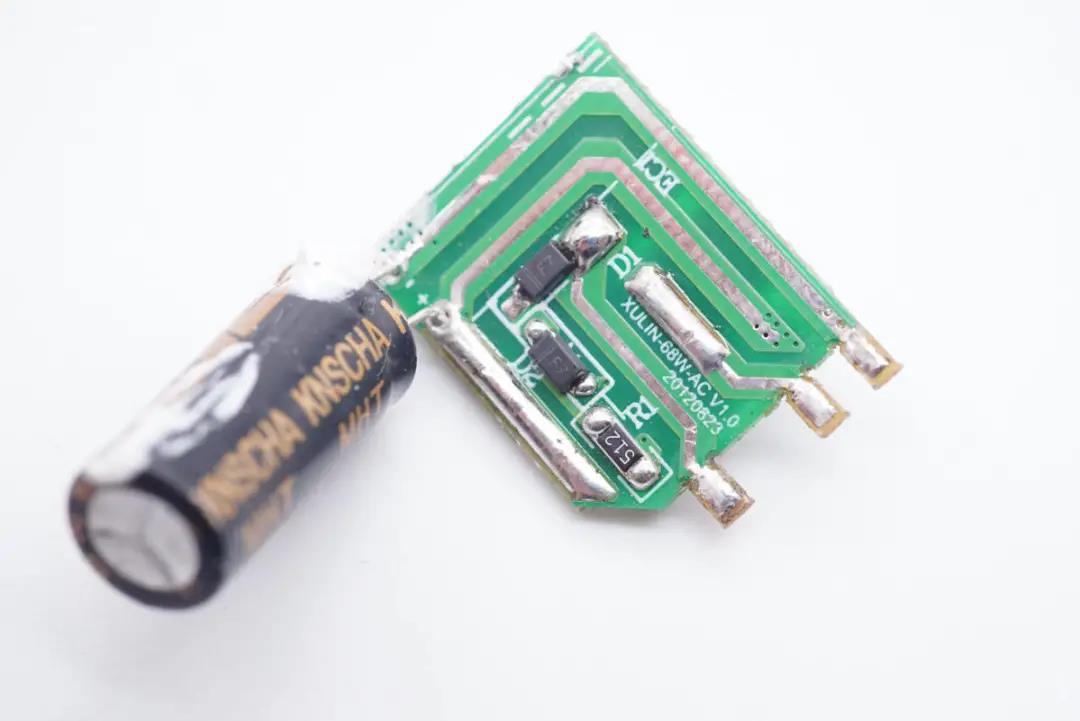

小板正面焊接一颗高压滤波电解电容。

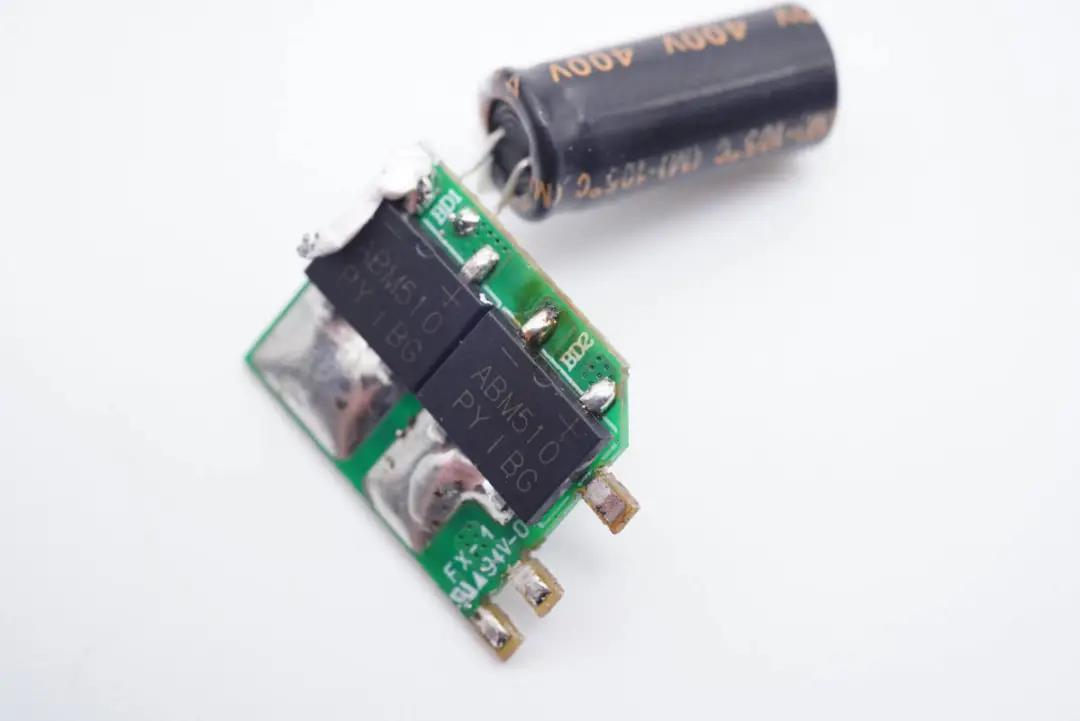

背面有两颗整流桥。

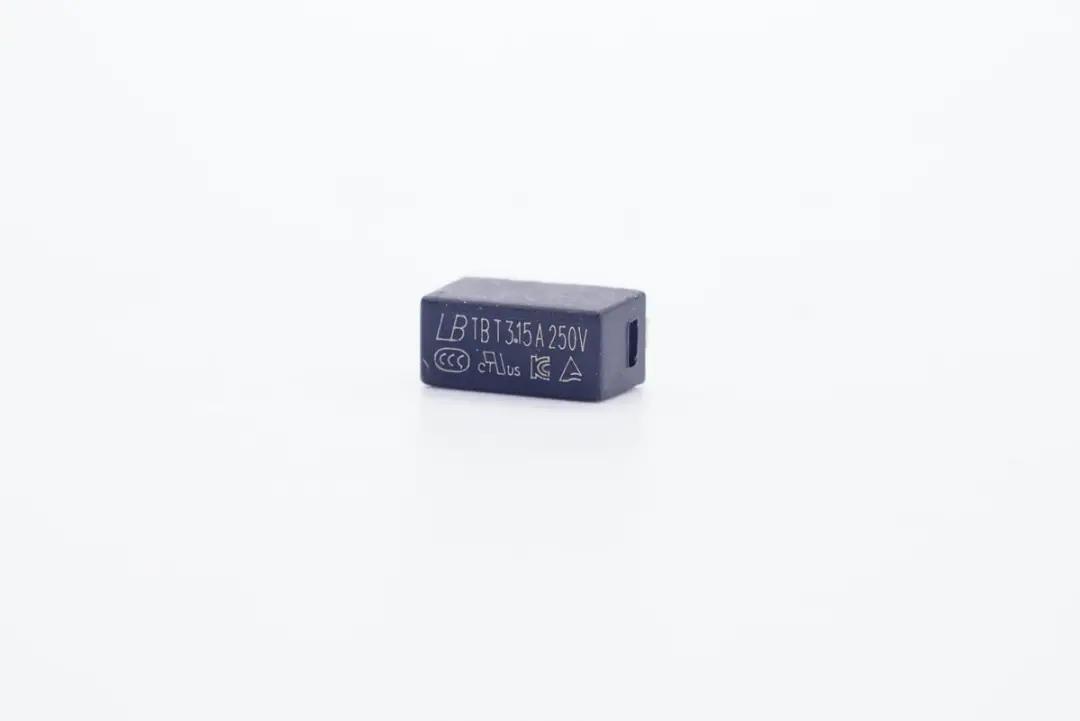

延时保险丝来自LB蓝宝,规格为3.15A 250V。

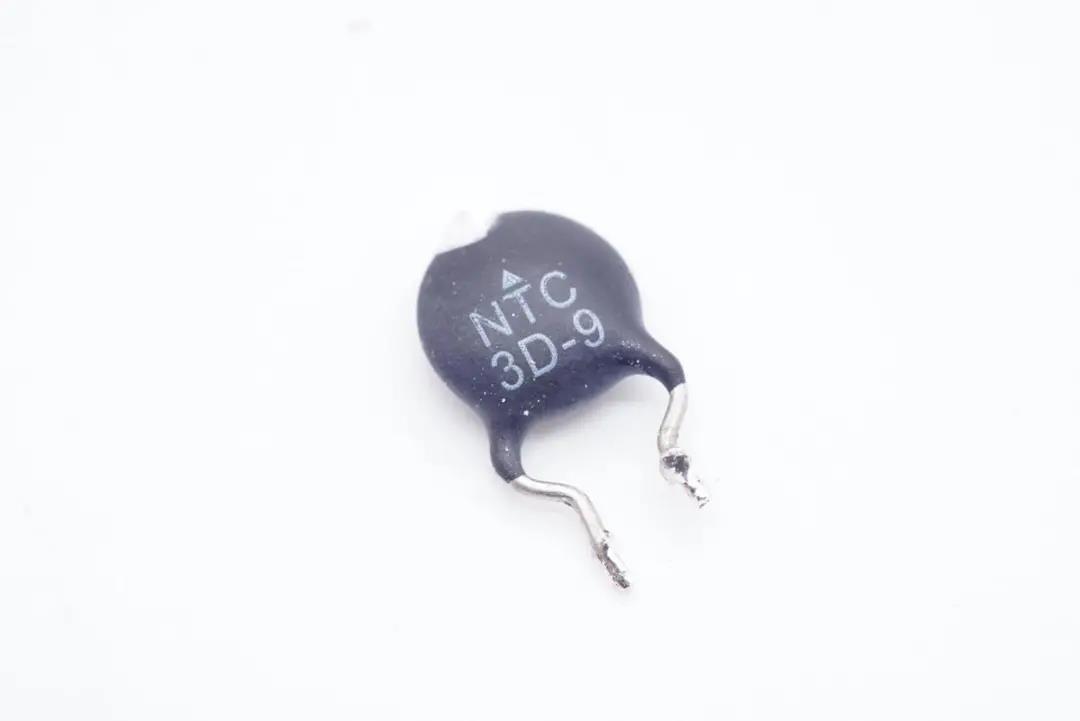

NTC浪涌抑制电阻用于抑制上电浪涌电流。

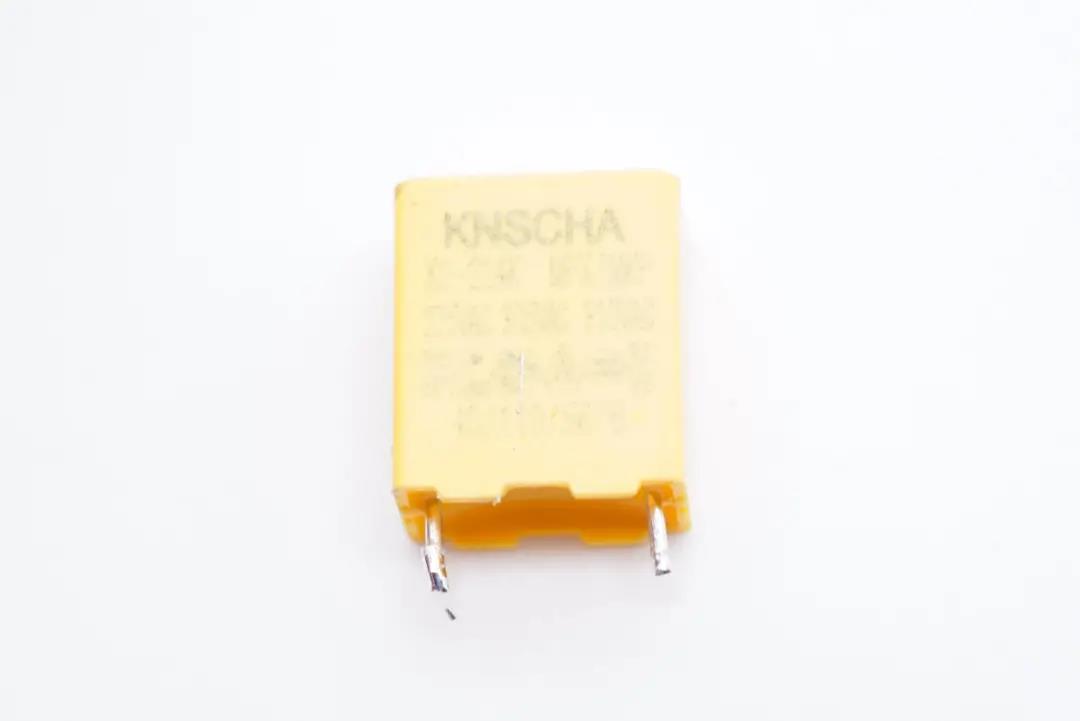

安规X电容来自KNSCHA科尼盛。





共模电感双线绕制,用于滤除EMI干扰。

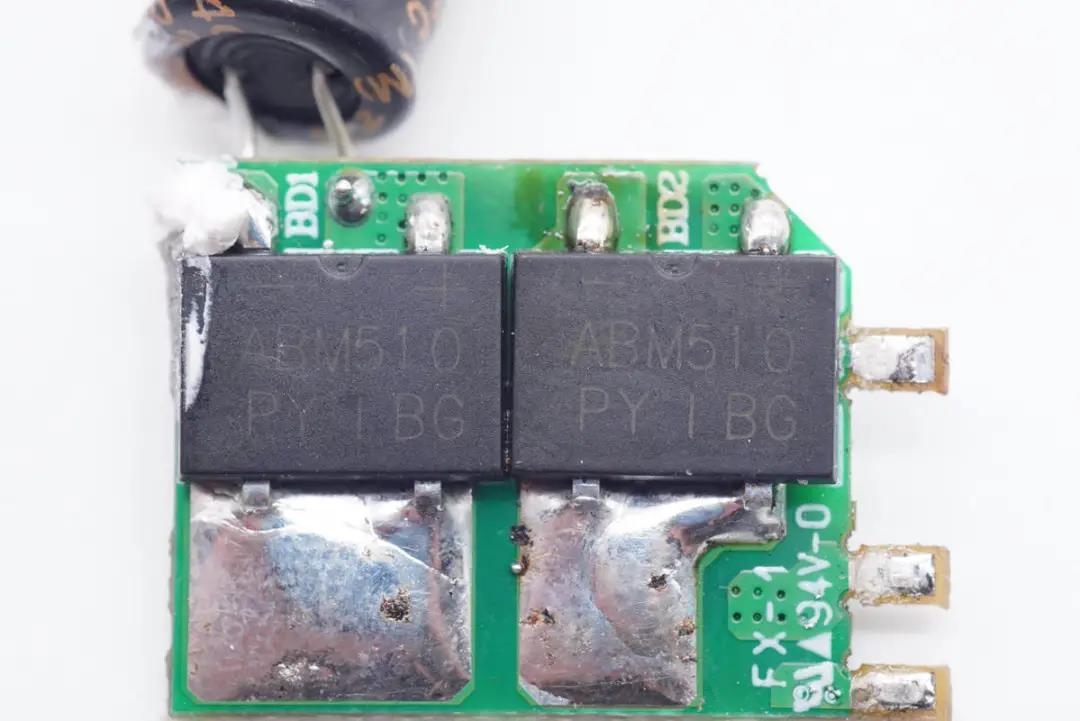

ABM510整流桥特写,采用两颗以均摊发热。

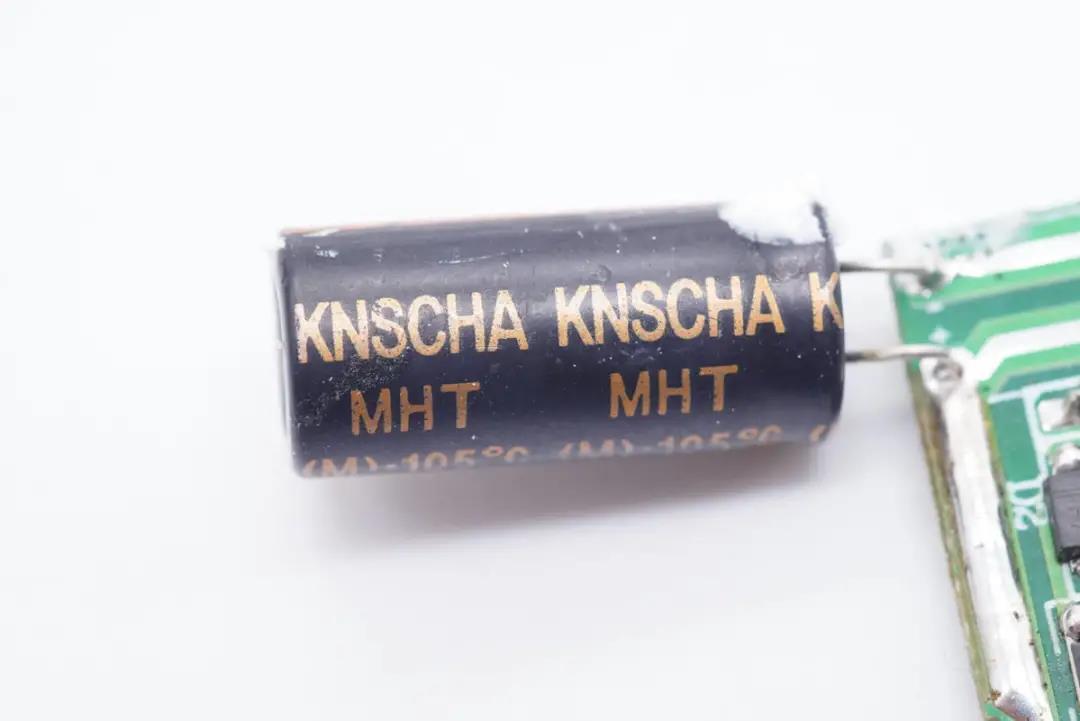

初级侧高压滤波电解电容全部来自KNSCHA科尼盛。

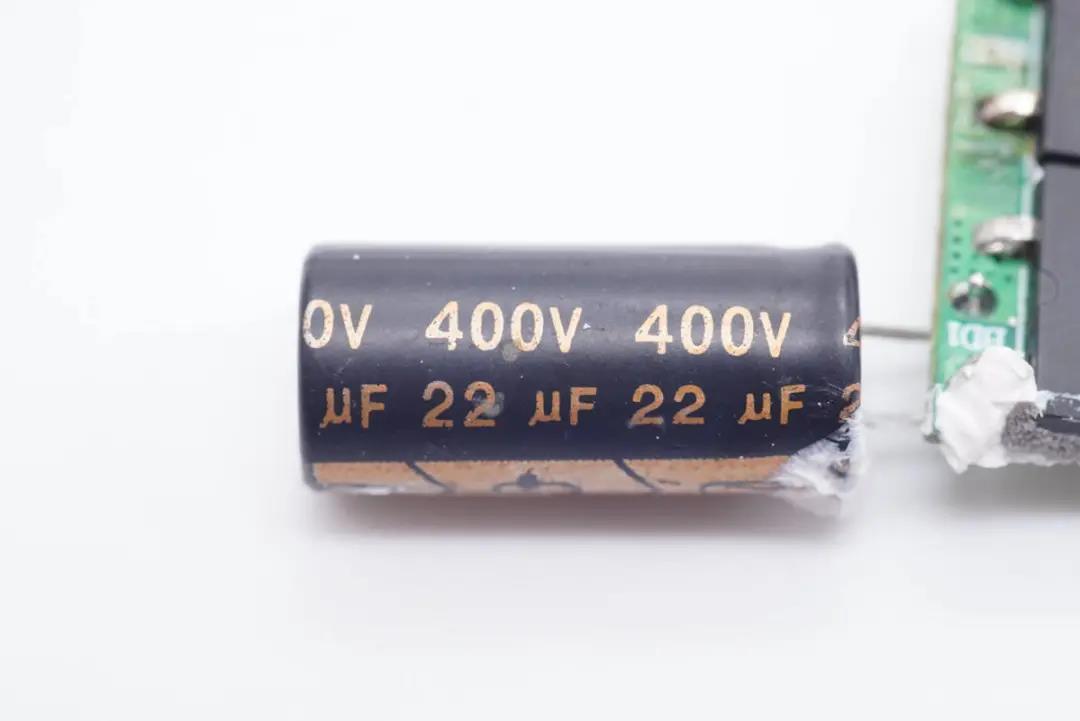

小板上这颗规格为400V 22μF。

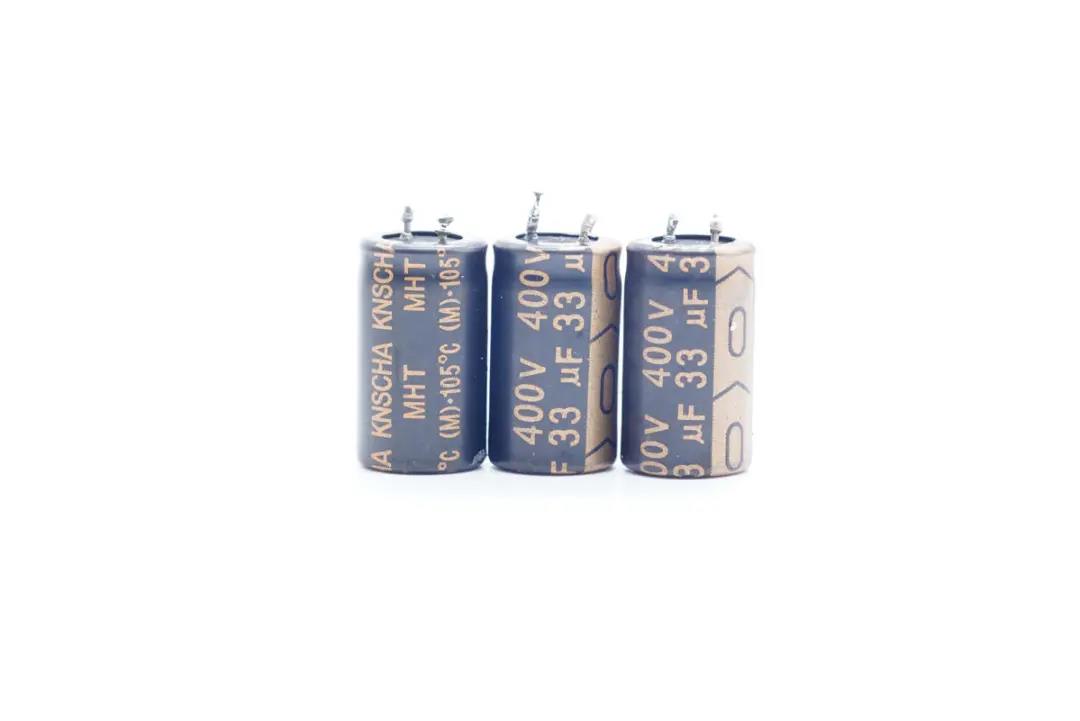

另外三颗规格均为400V 33μF。充电头网拆解了解到,科尼盛电容还被SicgecsHYPER JUICE安述智能今翔尚巡飞利浦ROxANNE等众多品牌的产品采用过,品质获得客户一致认可。

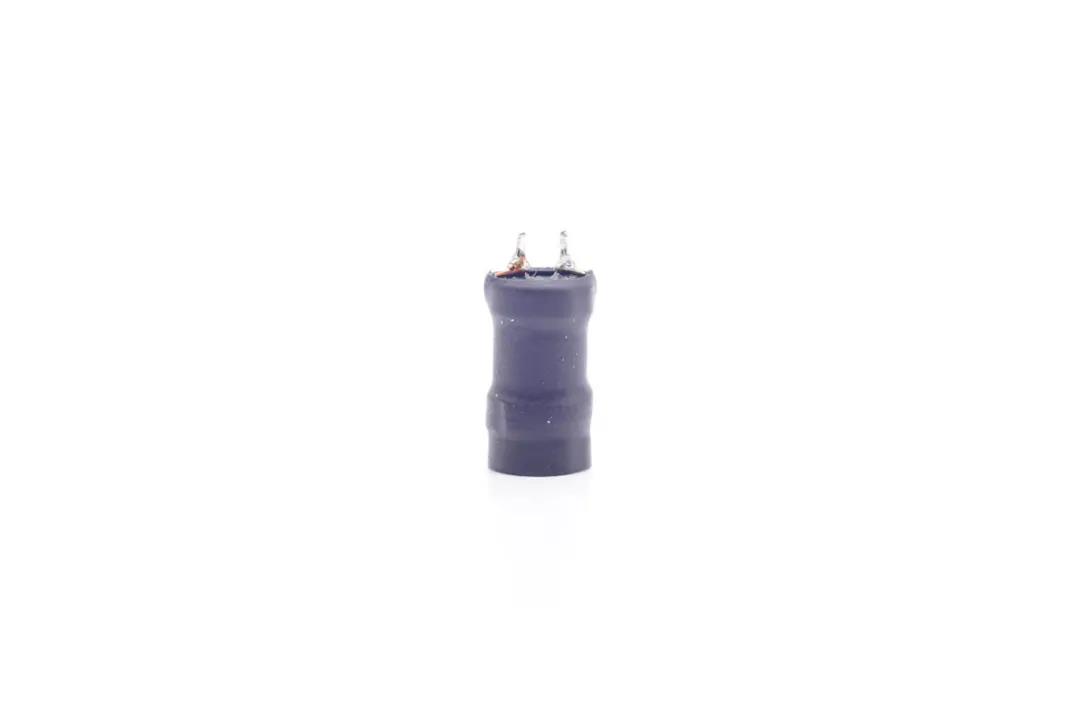

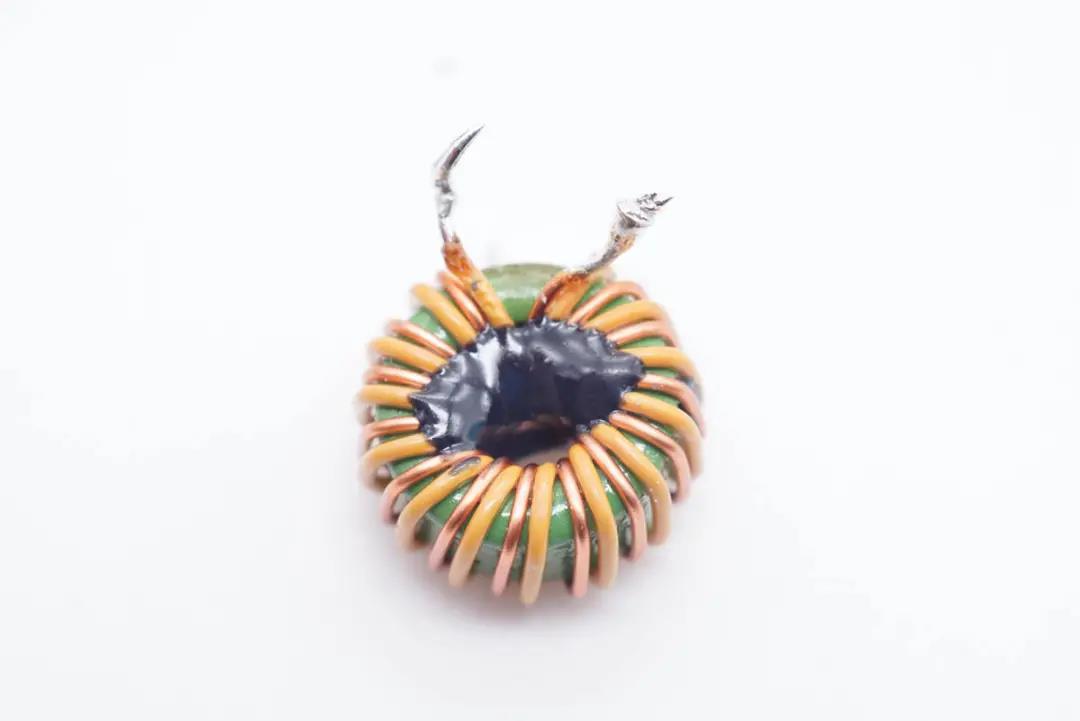

工字电感外套绝缘管。

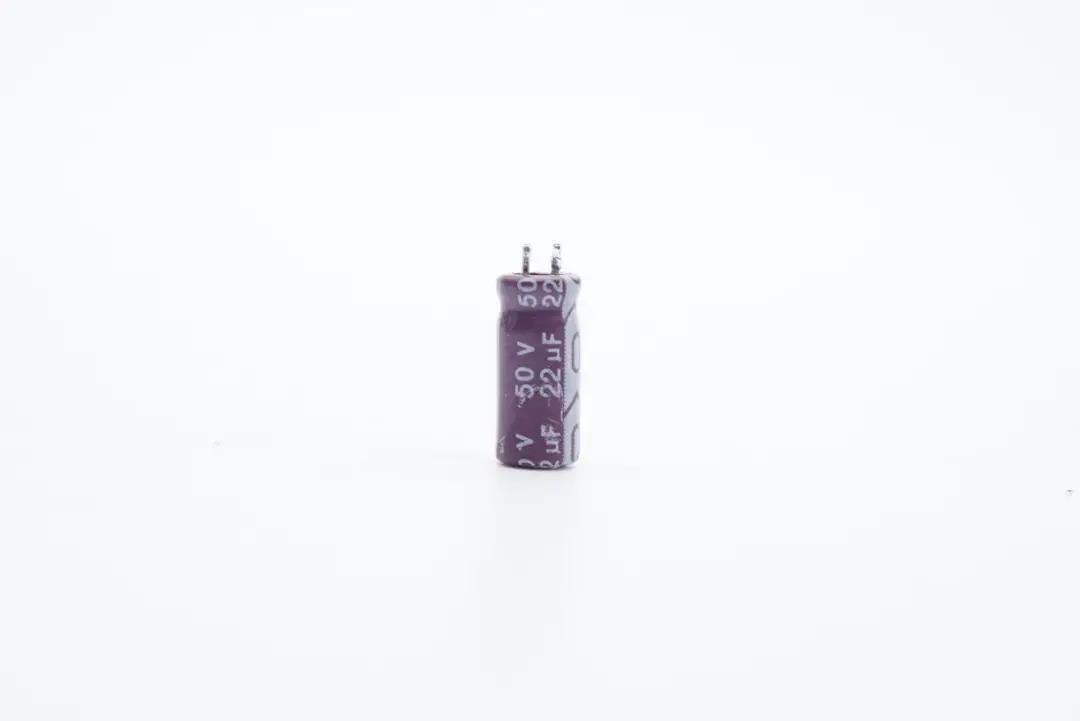

开关电源主控芯片特写,规格为50V 22μF。

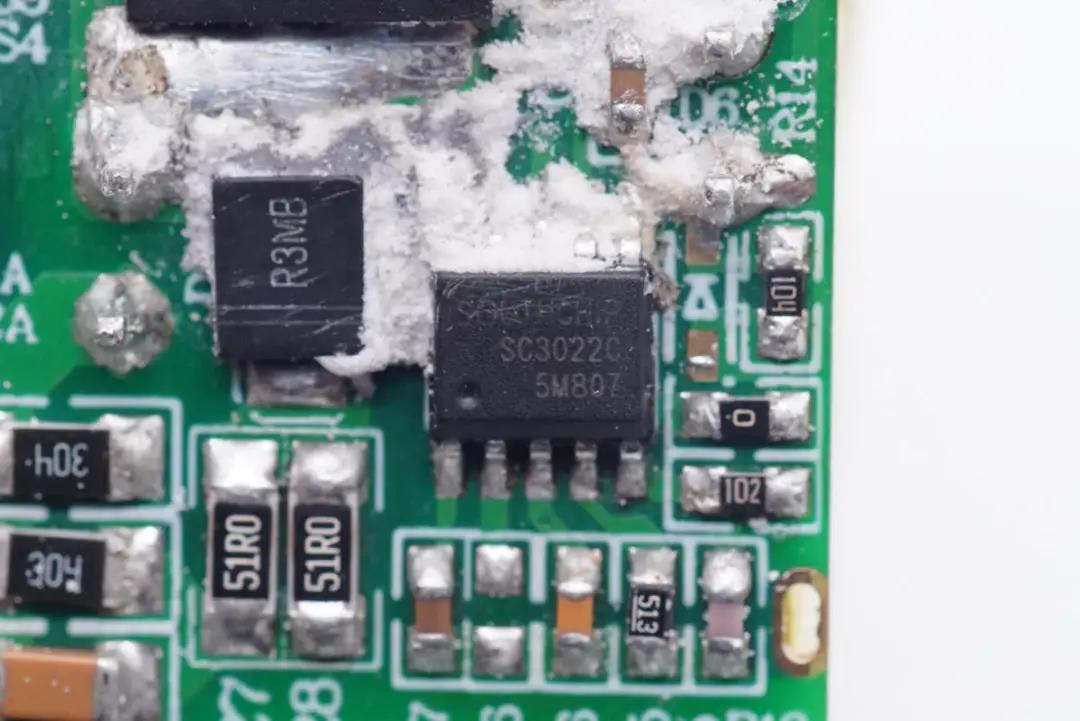

开关电源主控芯片采用南芯SC3022C,这是一颗高频准谐振反激PWM控制器(QR/DCM),内部集成高压启动和X电容放电,集成分段式供电电路用于超宽范围输出。支持自适应的过电流保护和自适应的环路增益补偿。并采用谷底开通,支持外置NTC实现过热保护功能,支持多种完善的保护功能。

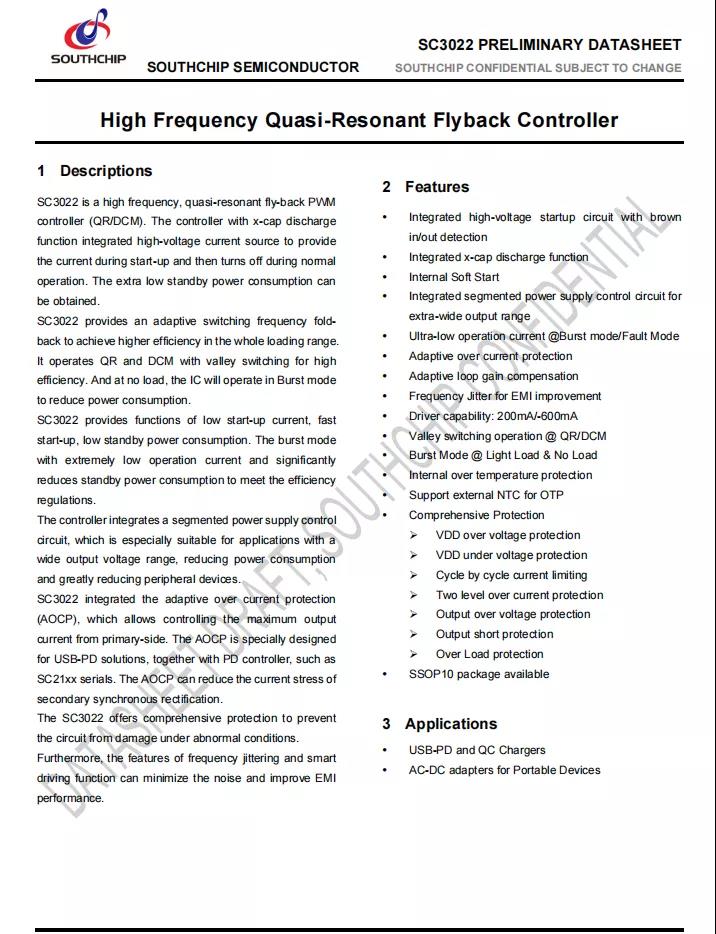

南芯SC3022C资料信息。

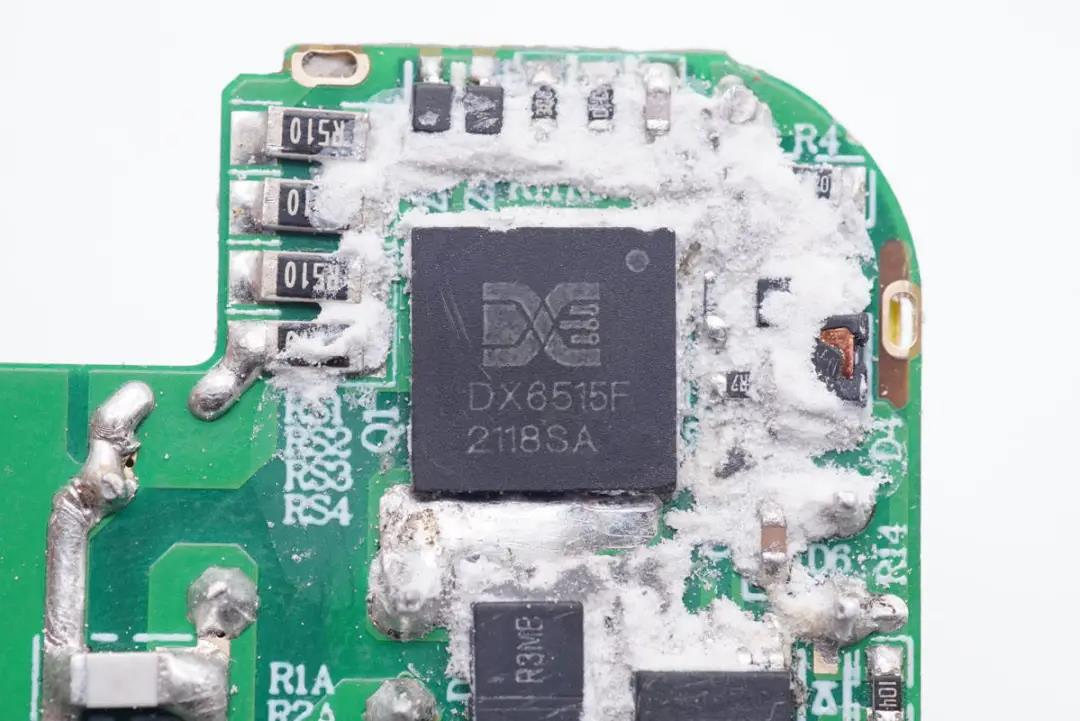

氮化镓功率开关管采用成都氮矽科技有限公司的DXE65H015F080,是一颗耐压650V,导阻80mΩ,DFN8x8封装的增强型氮化镓功率器件,非常适合应用于小型高功率密度快充充电器上。


氮矽科技致力于国产氮化镓功率器件研发,率先推出PDDFN4x4mm封装的650V/160mΩ氮化镓功率器件,成为业内同系列产品中封装面积最小的产品。目前可提供65W单C,65W  2C1A、120W 2C1A等多种应用解决方案



充电头网拆解了解到,征拓65W 2C1A氮化镓充电器采用了氮矽科技氮化镓功率管DXE65H010C160

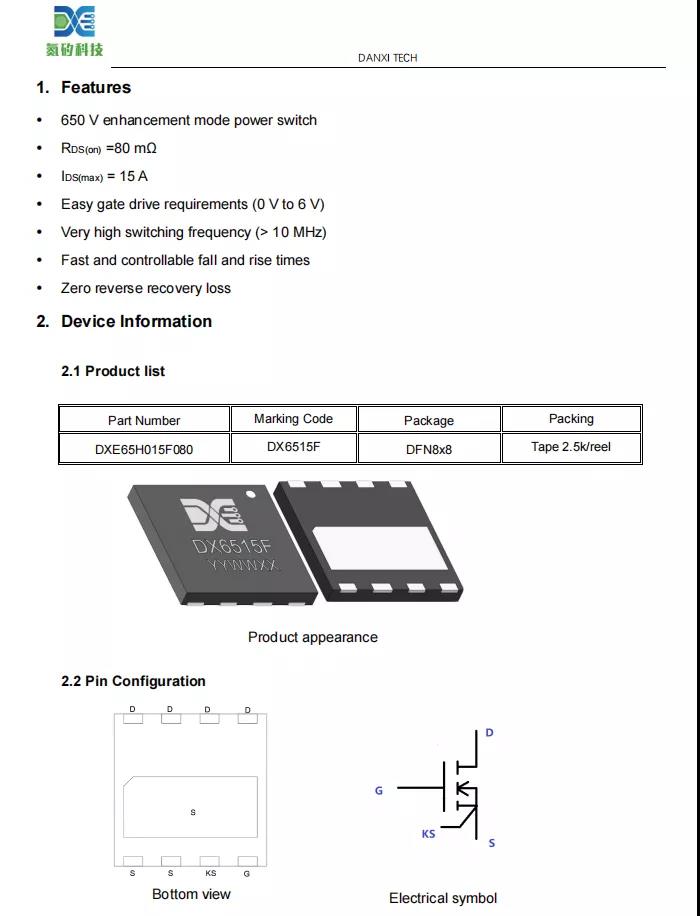

氮矽科技DXE65H015F080资料信息。

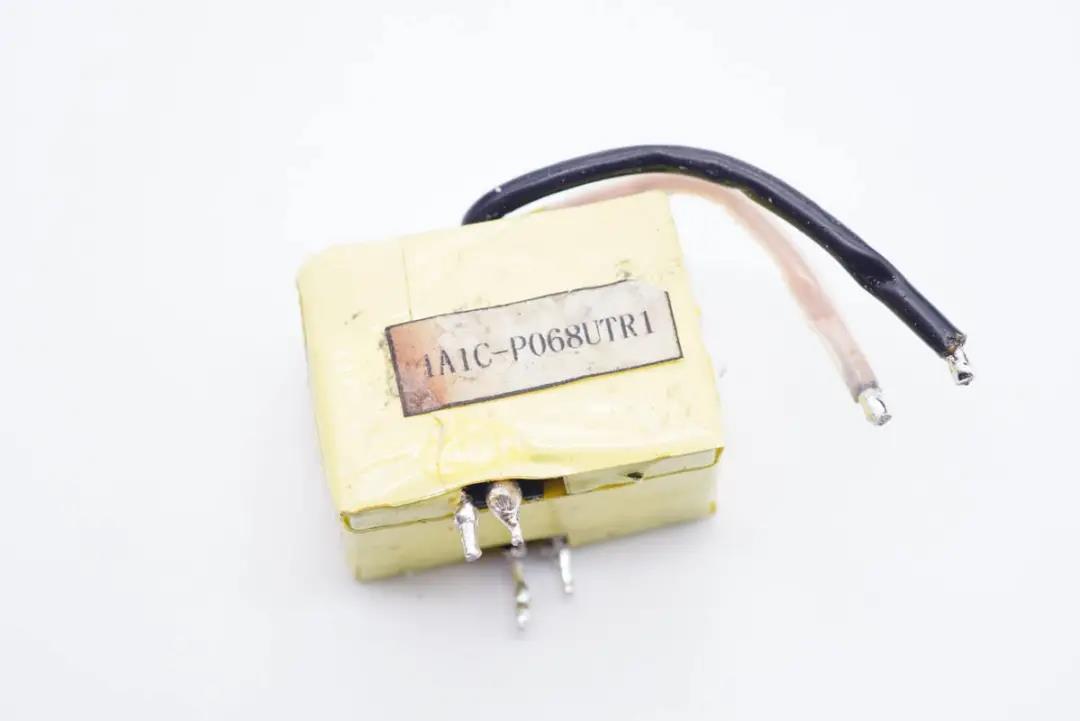

变压器特写。

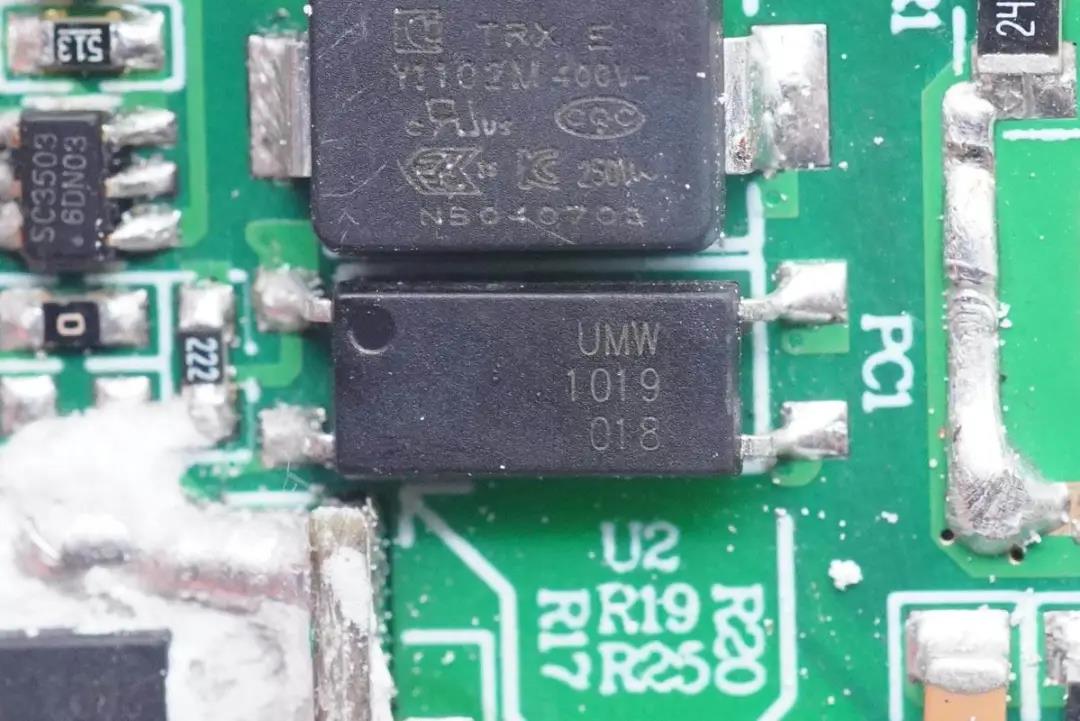

UMW 1019光耦特写,用于初级次级通信,反馈输出电压。

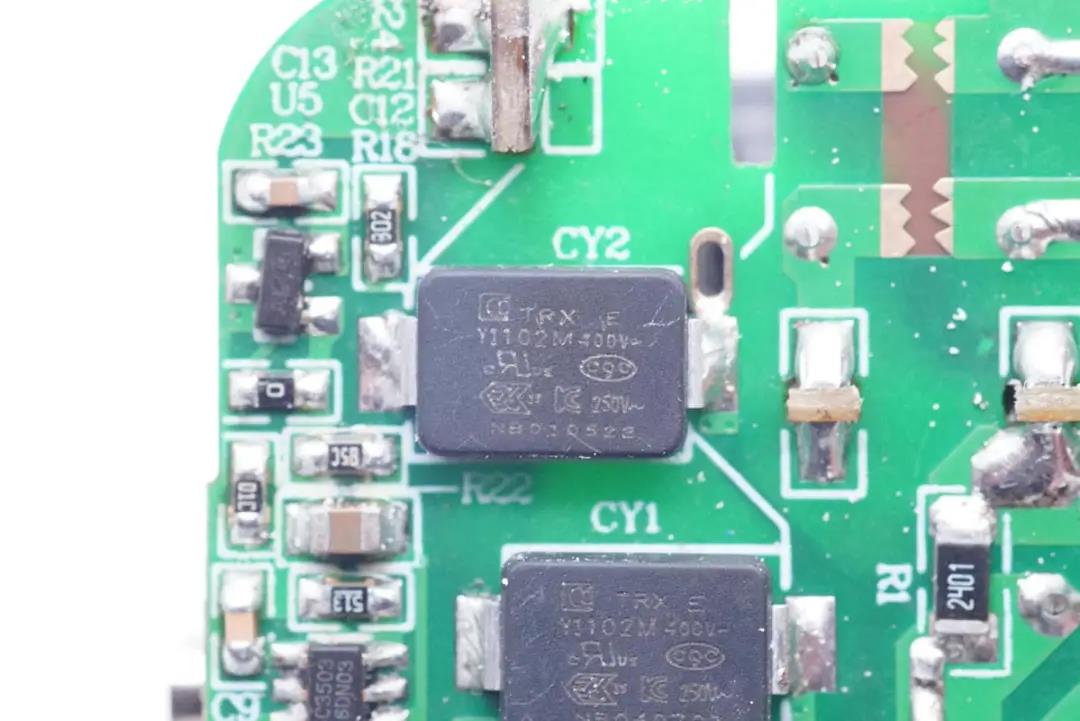

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

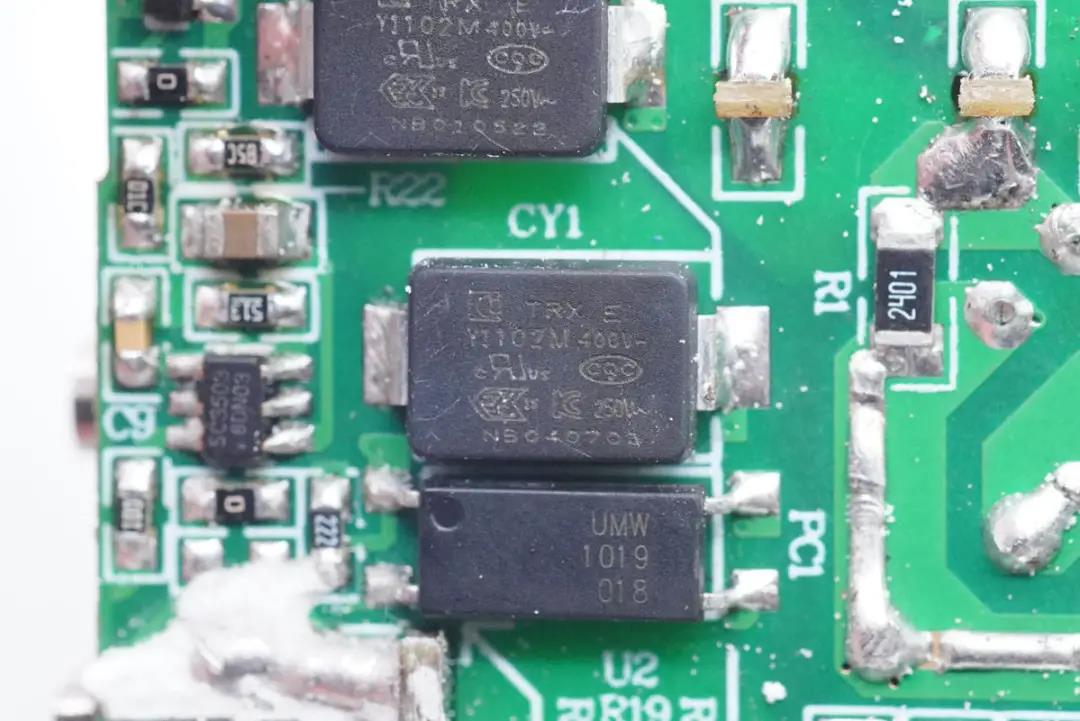

另一颗特锐祥贴片Y电容特写。





输出端一览,左侧有两颗输出滤波固态电容。

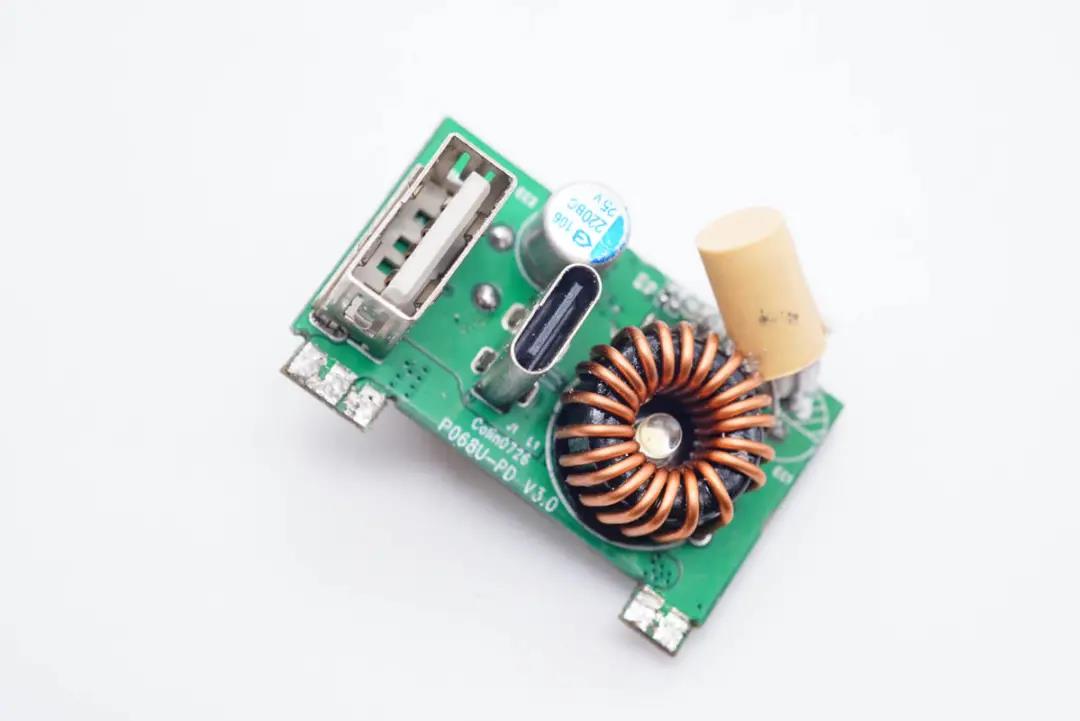

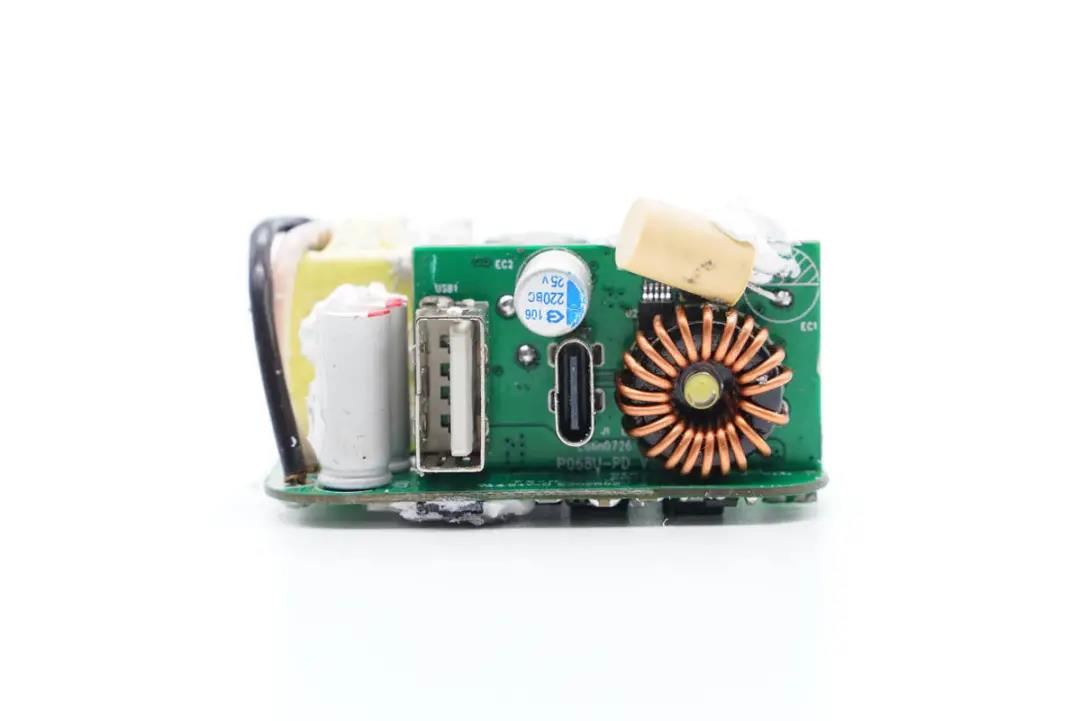

小板正面除USB母座外,还有降压电感以及二次滤波电容,其中一颗电容还套有胶套绝缘。

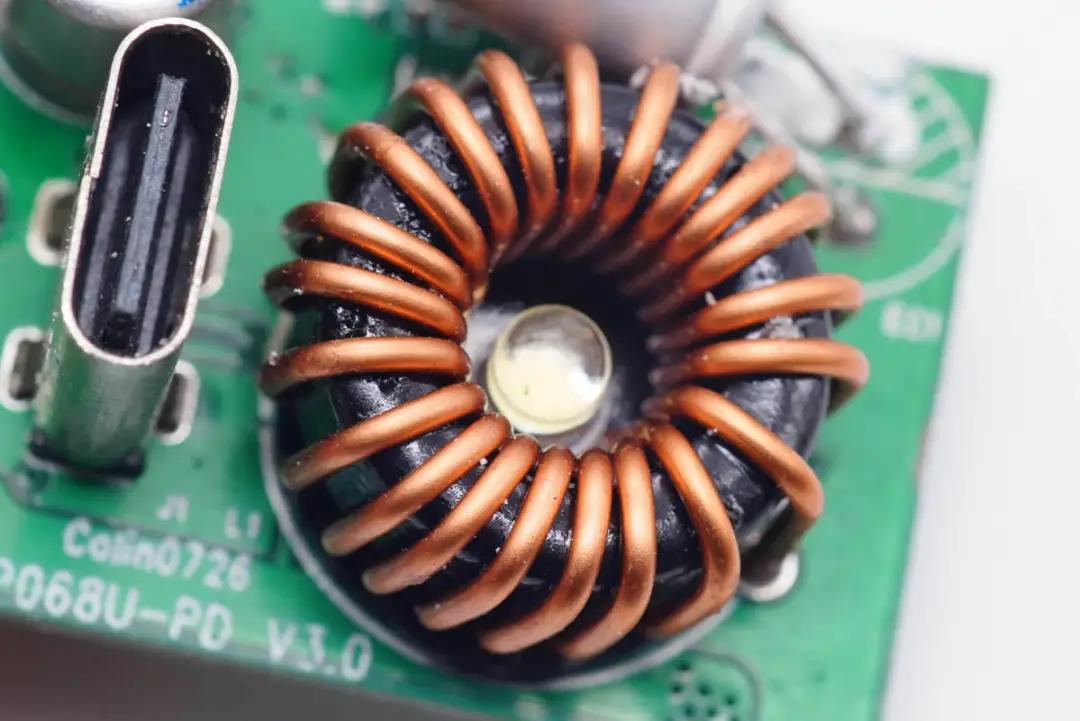

指示灯设在电感中心。

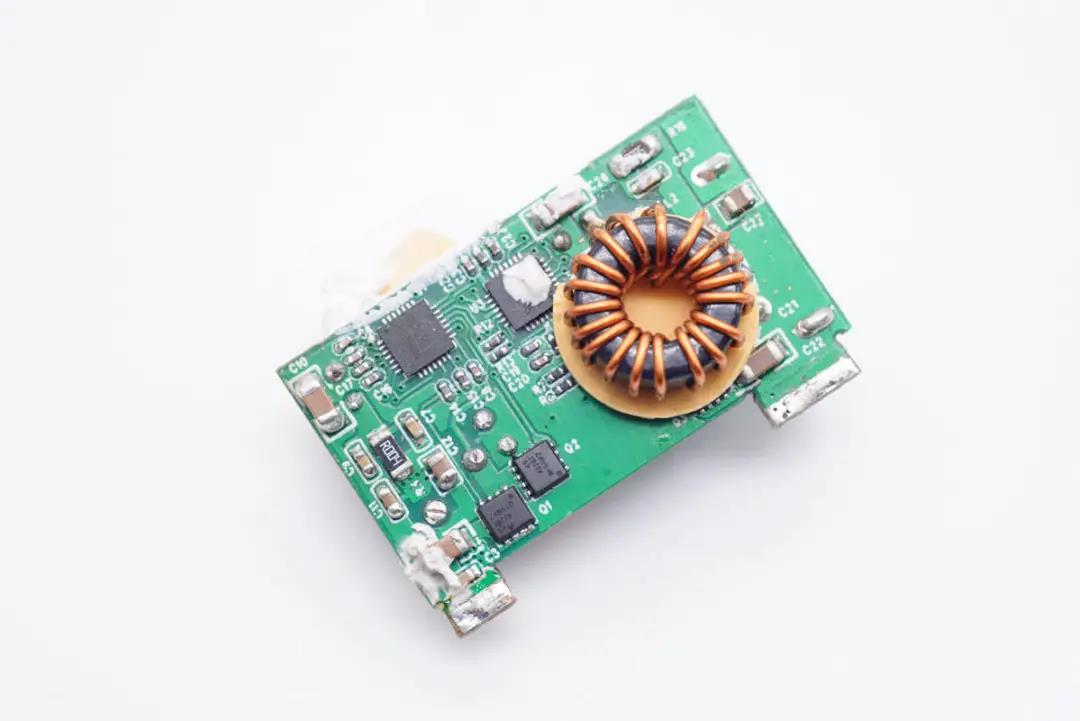

小板背面设有两颗降压协议IC、MOS管以及降压电感,电感和小板间还做了绝缘隔离处理。

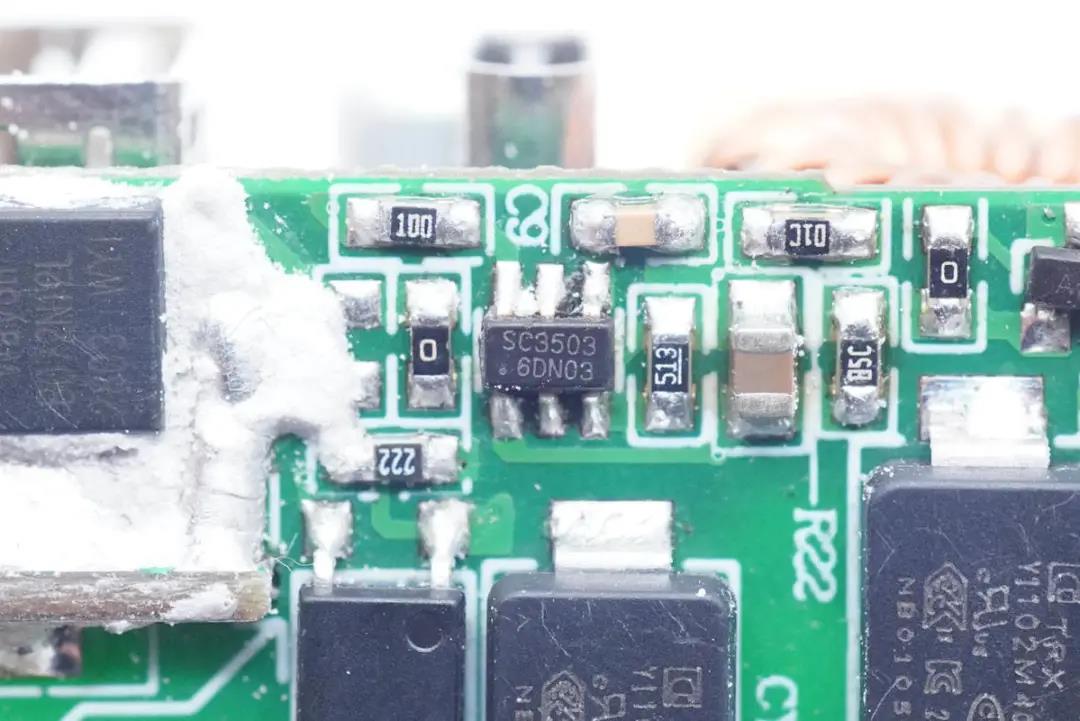

同步整流控制器采用南芯半导体SC3503,这是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。采用SOT23封装,适用于宽输出范围反激适配器应用。

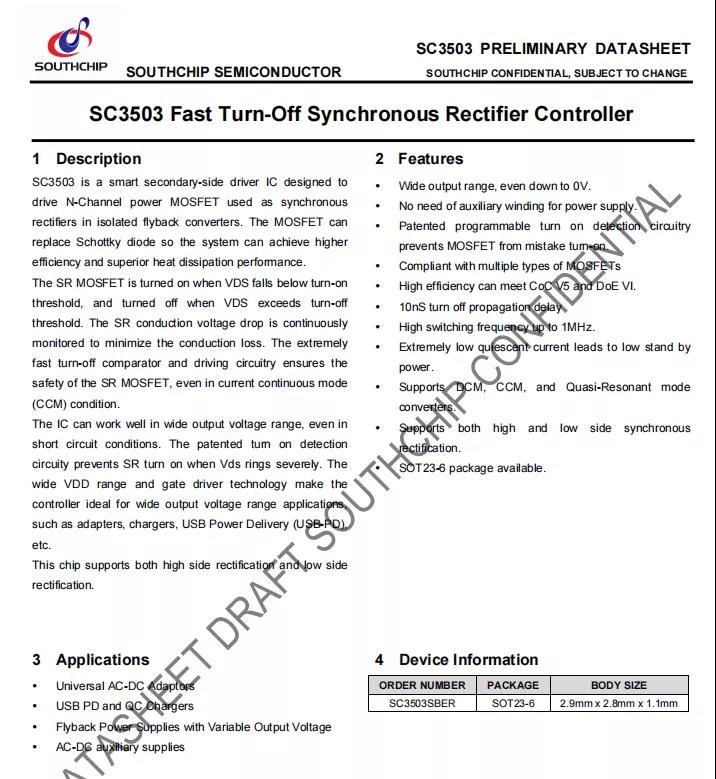

南芯SC3503资料信息。



充电头网拆解了解到,该芯片已经被TEGIC迷你30W氮化镓快充绿联迷你30W氮化镓快充征拓65W 2C1A氮化镓充电器威源新能30W 1A1C氮化镓快充意象65W氮化镓充电器努比亚30W氮化镓快充等产品采用,此外南芯快充芯片还可应于充电器、车充、移动电源、储能电源等产品,并被安克三星紫米羽博数十款产品采用,品质获得客户高度认可

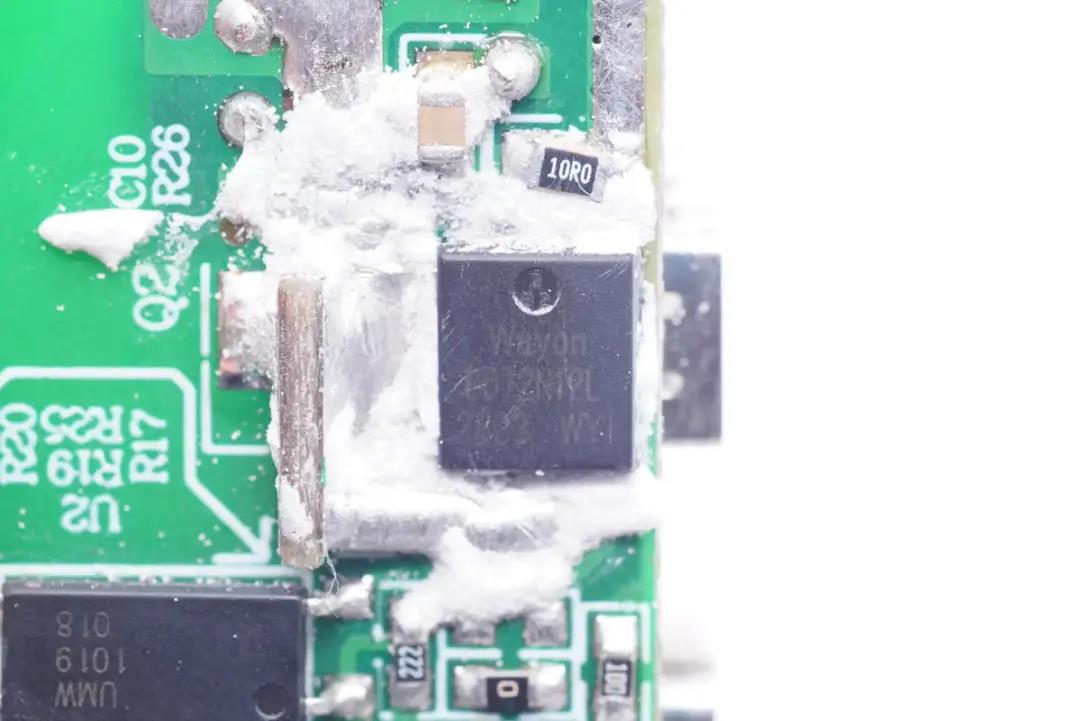

丝印E072N12L的同步整流管,来自维安。

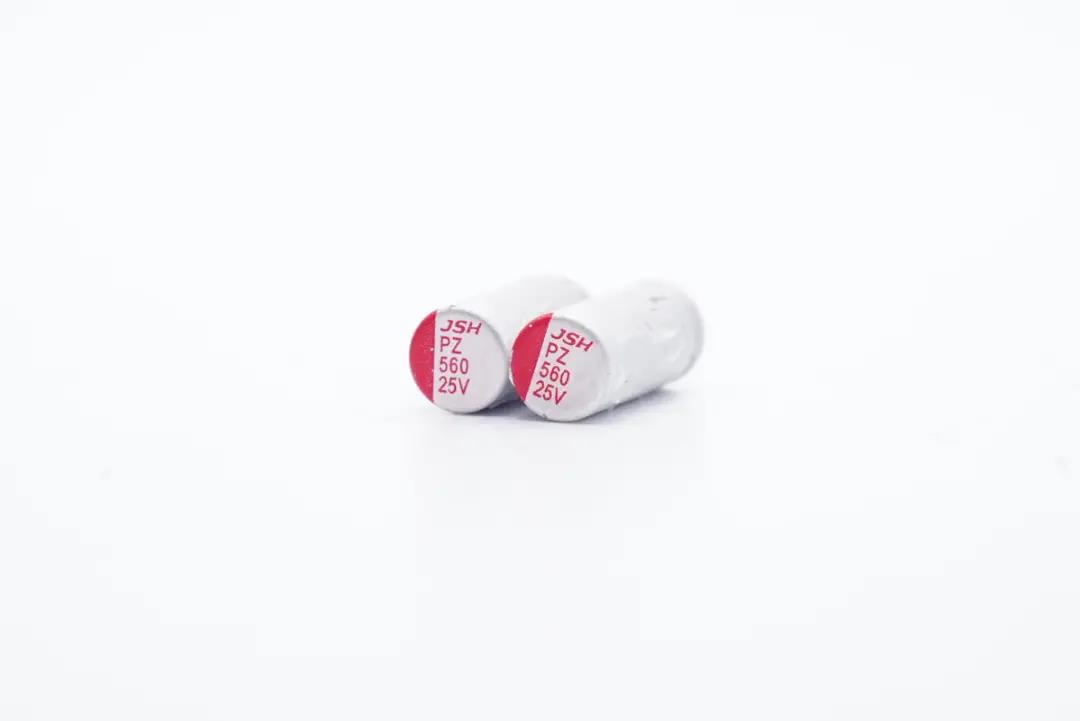

两颗同步整流输出滤波固态电容来自万京源,规格都是25V 560μF。

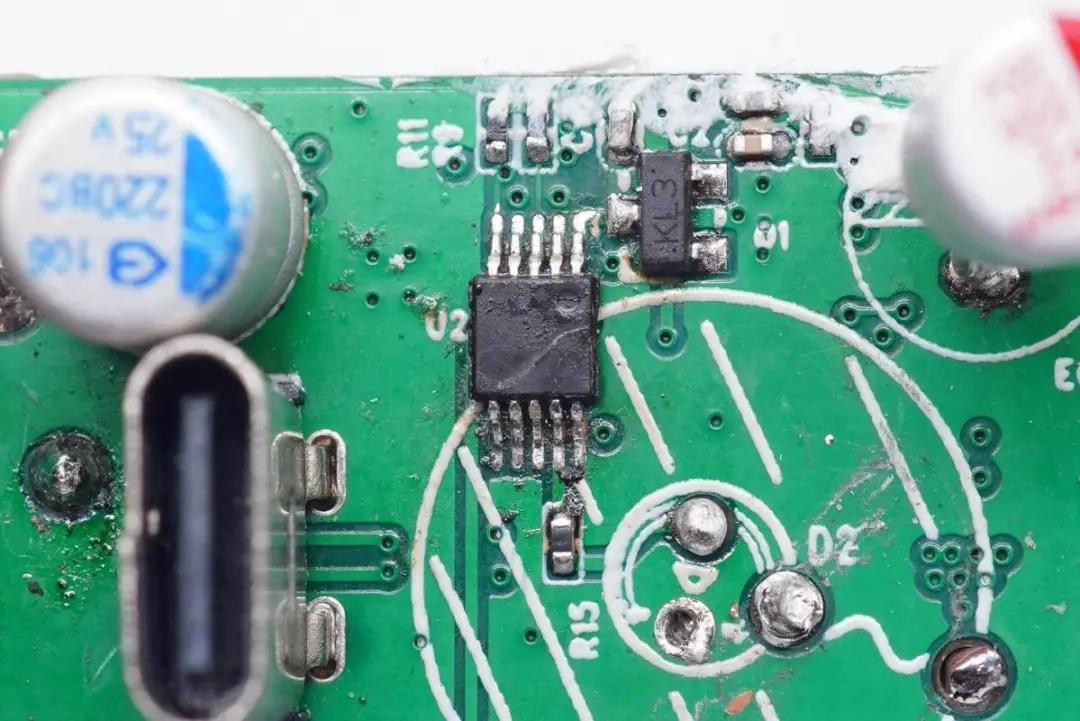

无丝印MCU特写,用于双口输出功率智能分配。

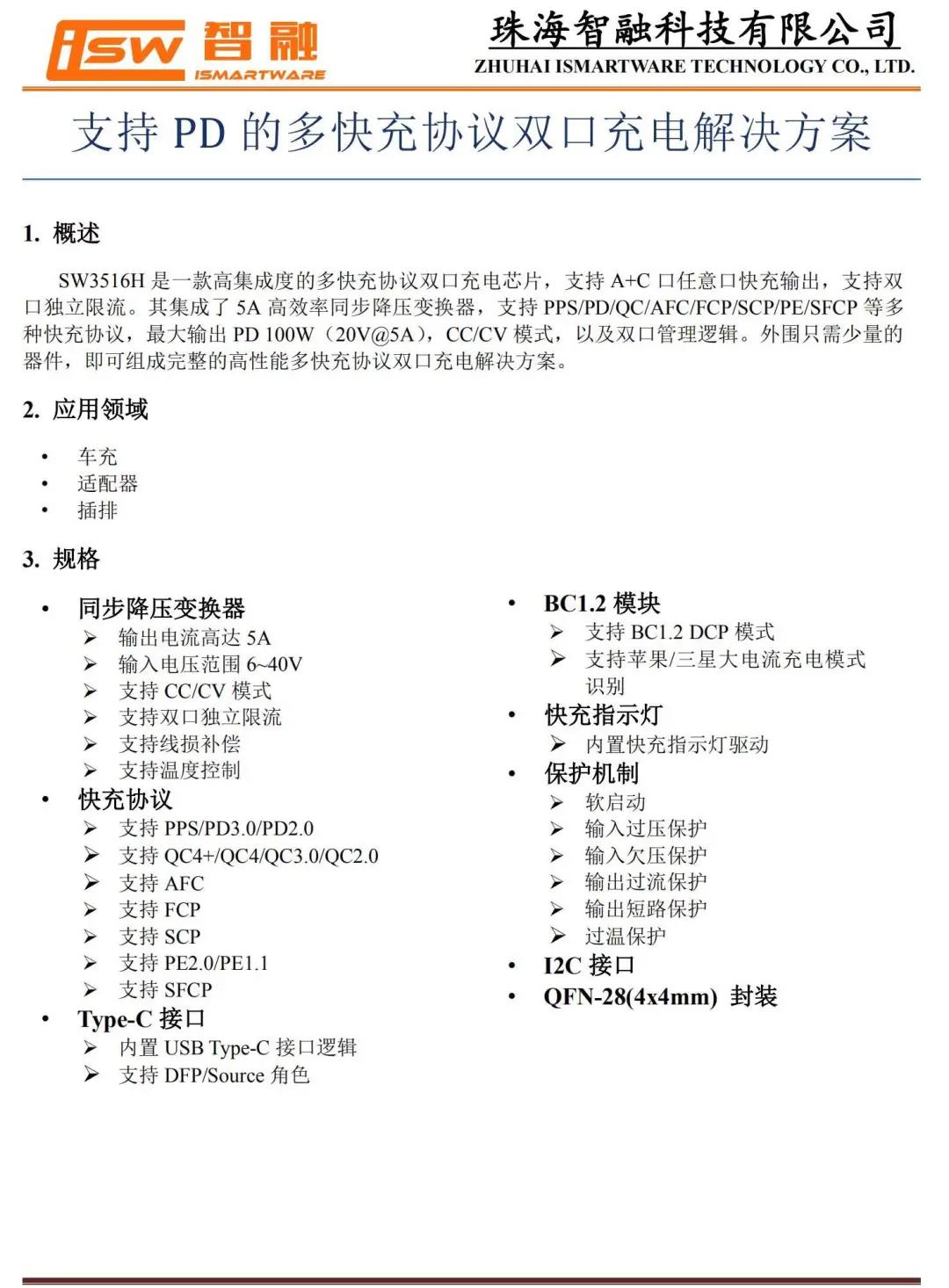

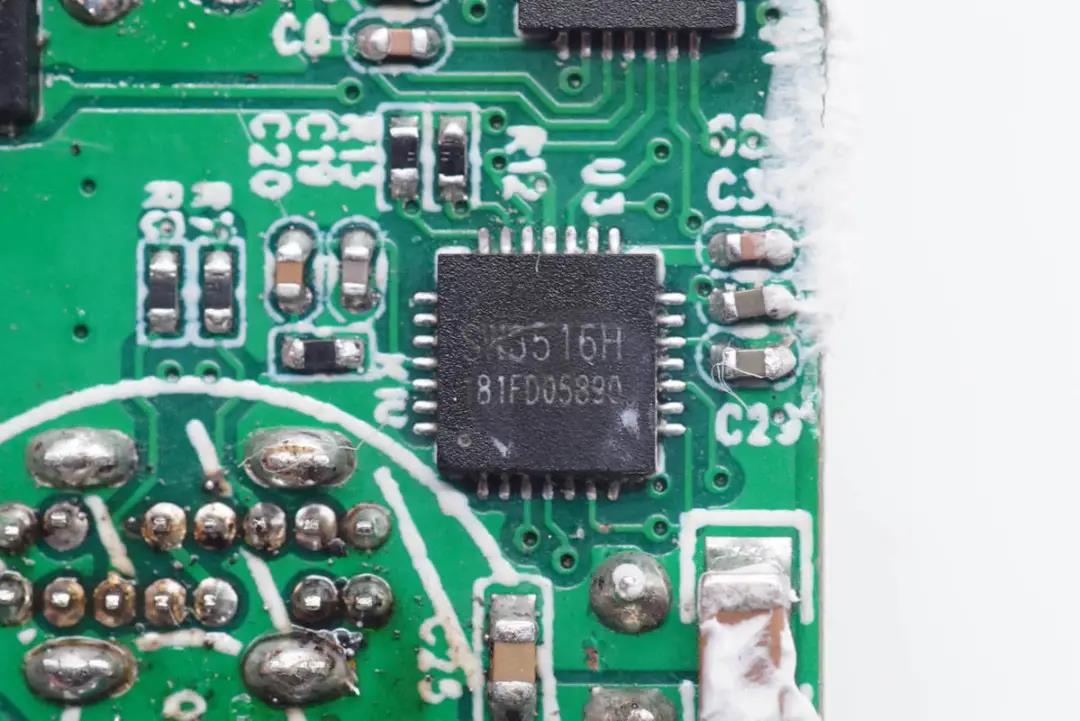

两路DC-DC二次降压电路主控芯片均采用智融SW3516H,分别控制1A1C双口输出电压。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。



SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。





充电头网通过拆解发现,SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

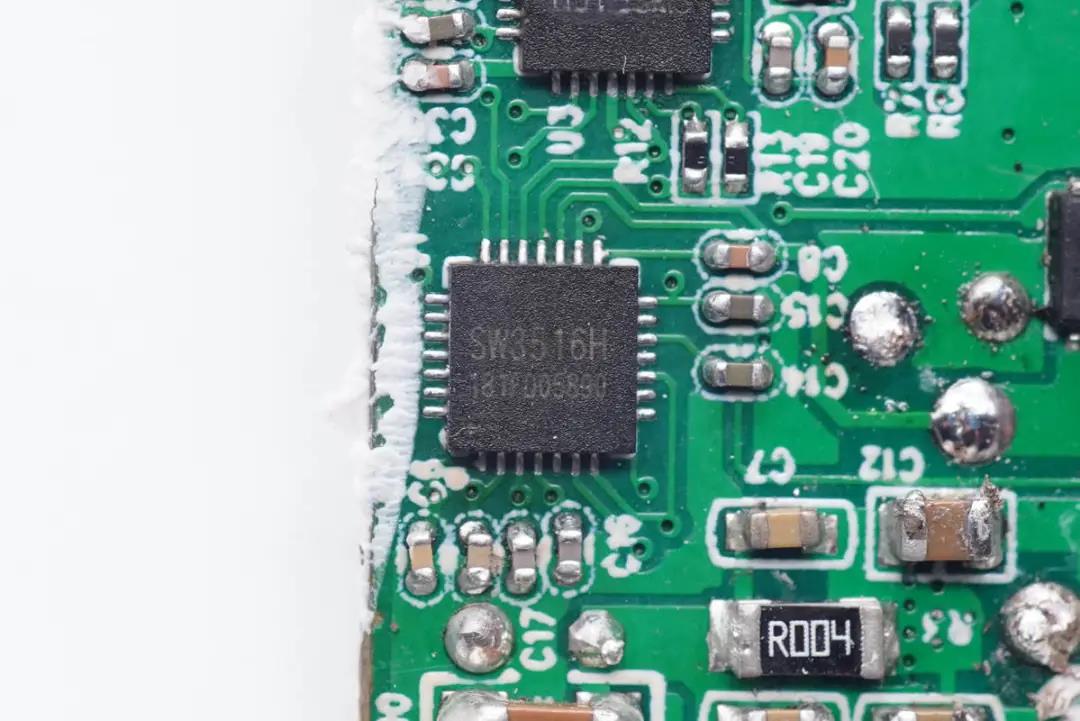

另一颗智融SW3516H降压协议IC特写。

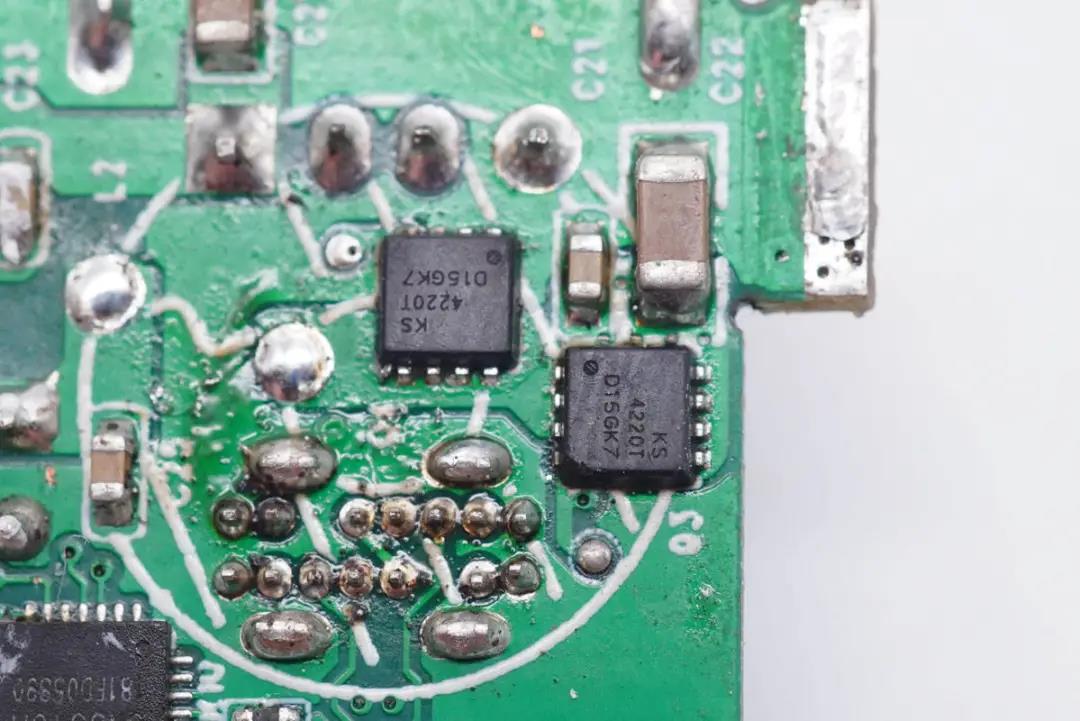

每颗智融SW3516H外挂两颗冠禹KS4220T MOS管输出同步整流降压。

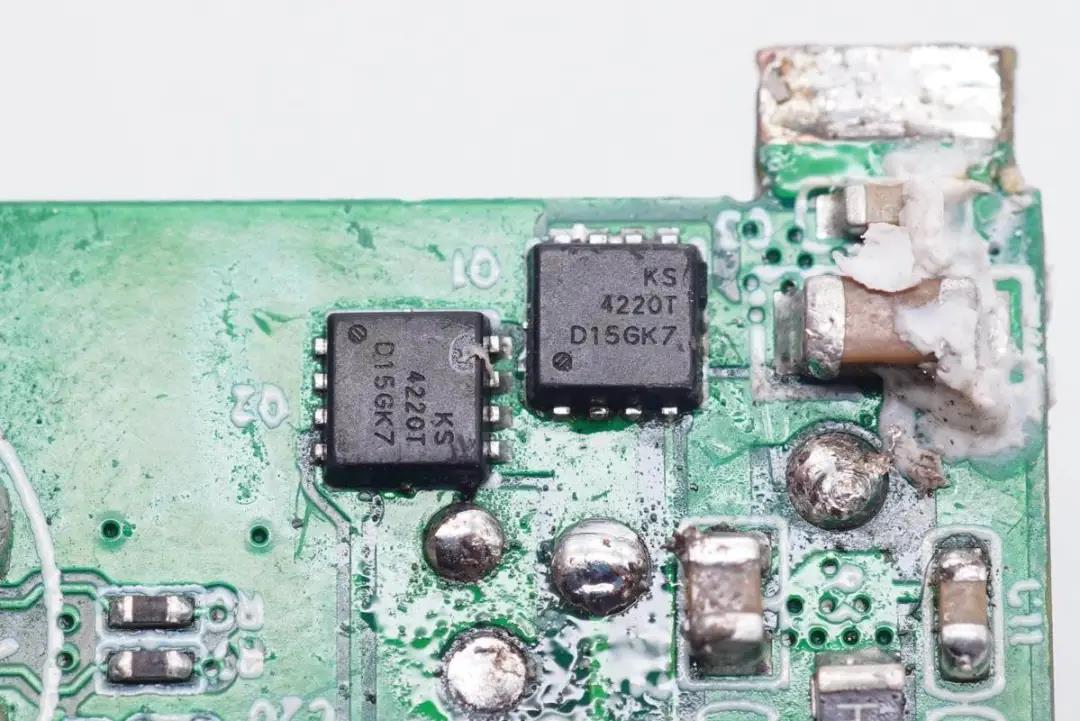

另外两颗冠禹KS4220T特写。

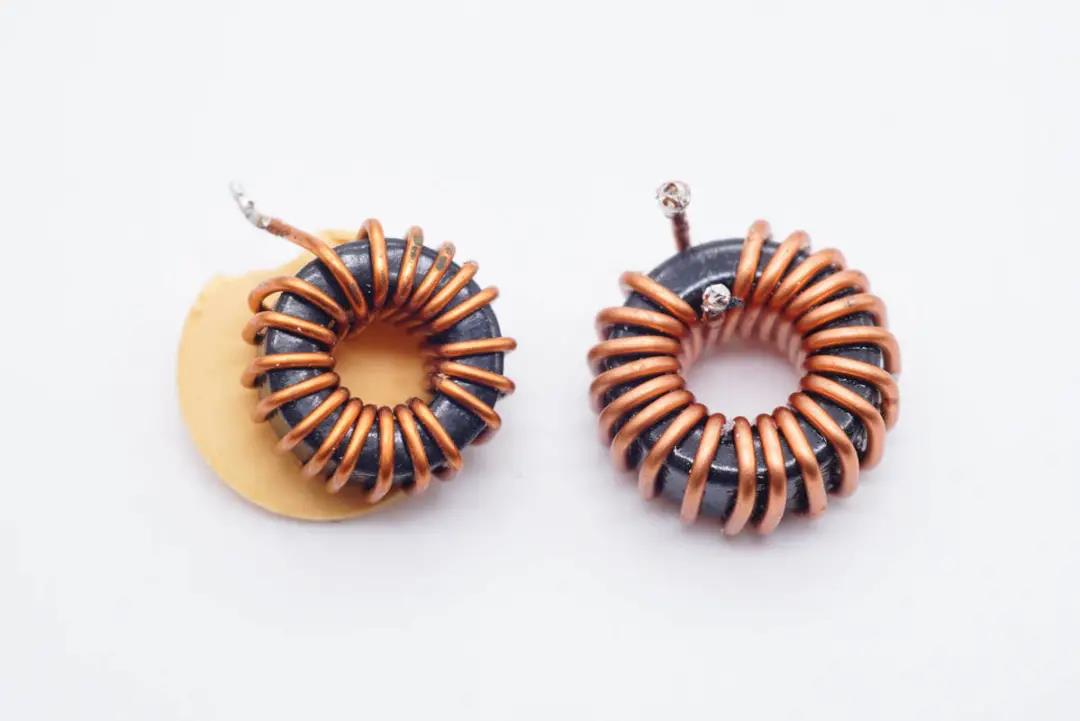

两颗降压电感特写。

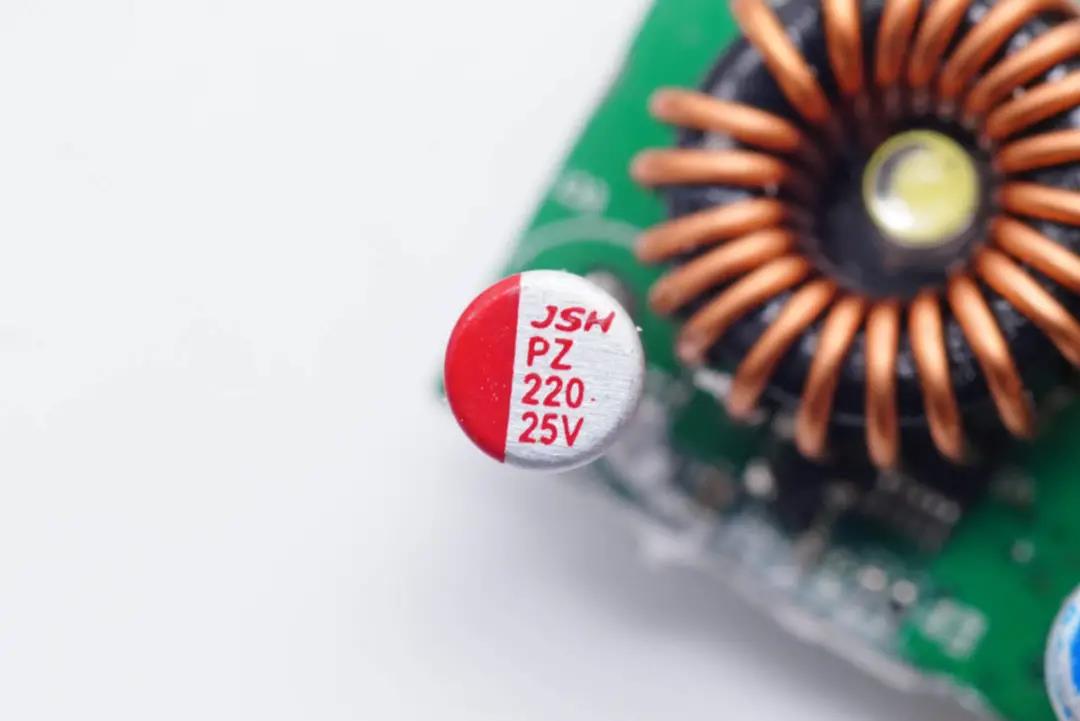

其中一颗输出滤波固态电容来自绿宝石,规格为25V 220μF。

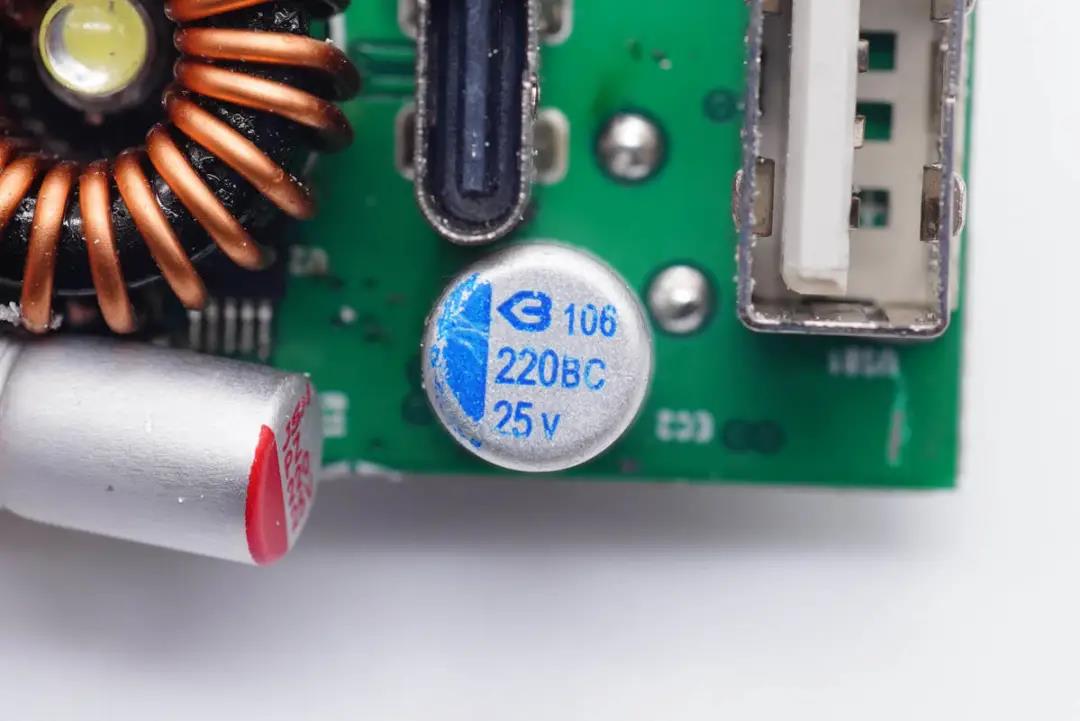

另一颗来自万京源,规格也是25V 220μF。

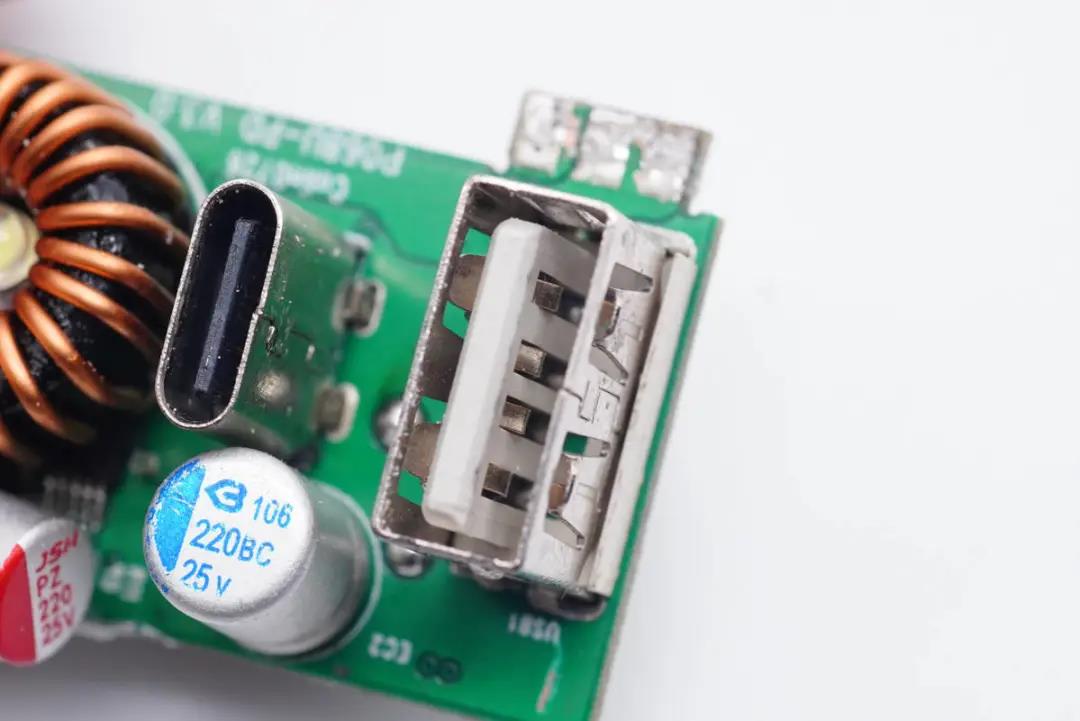

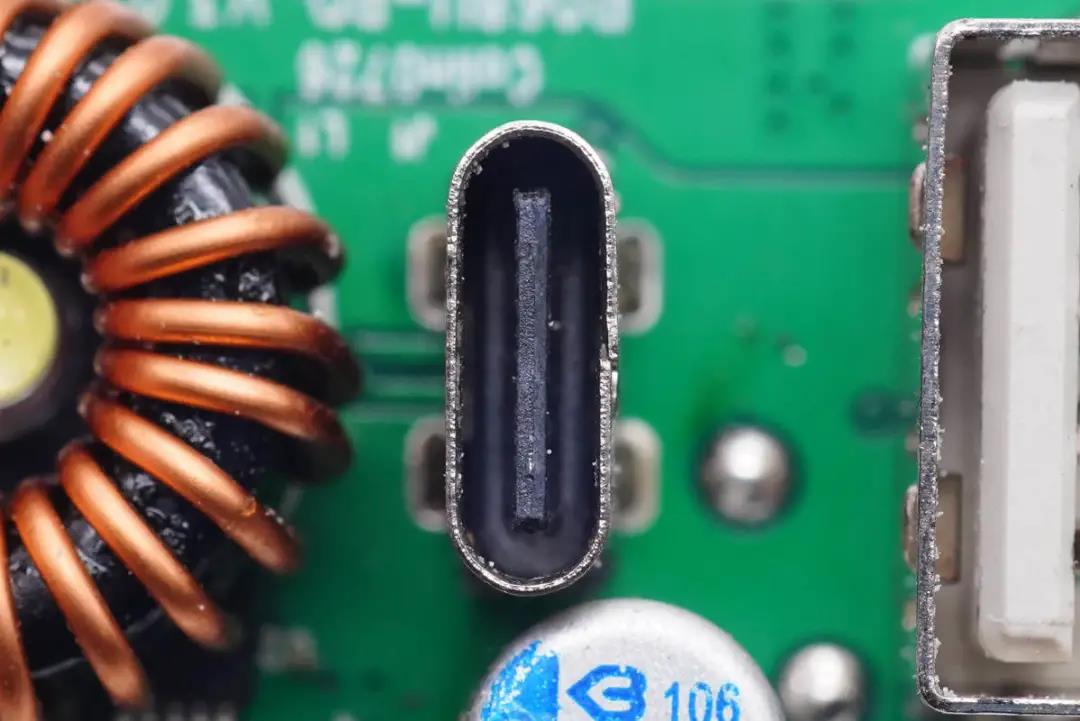

USB-C母座特写。





USB-A母座特写。

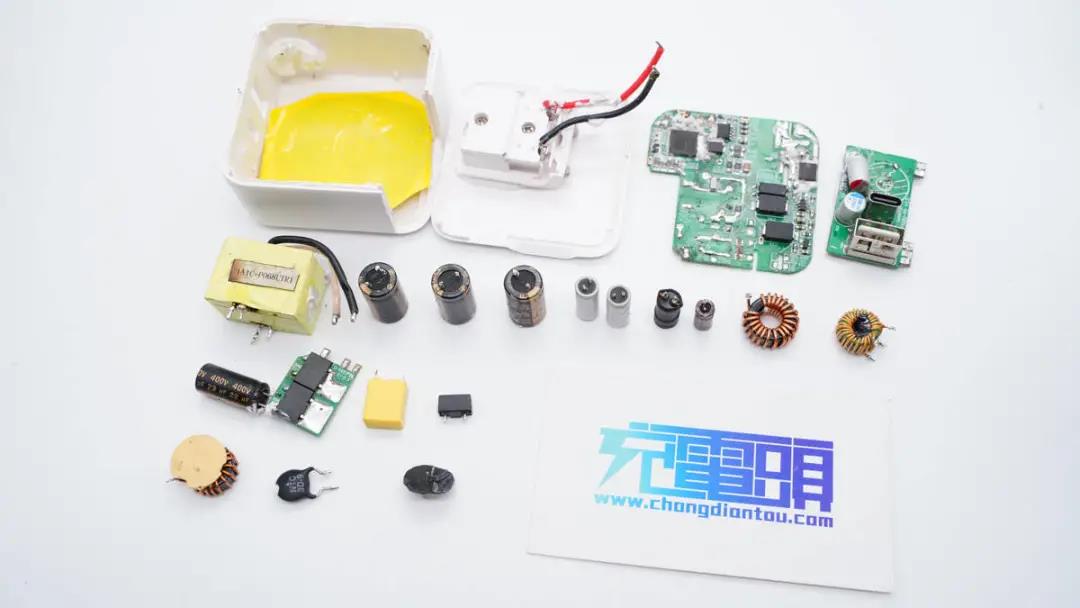

全部拆解完毕,来张全家福。



充电头网拆解总结



旭联这款68W氮化镓快充充电器采用方块造型设计,在氮矽科技DXE65H015F080氮化镓芯片的加持下,整体尺寸做到了55*55*30mm,加上配备可折叠插脚,满足用户出行便携需求。充电器通过了FCC和UL安规认证,质量过硬安全可靠。配备1A1C接口,支持18W+50W输出策略,满足两台设备同时快充,实用性也有保证。



充电头网通过拆解了解到,充电器采用南芯SC3022C+SC3503高频QR开关电源方案,搭配氮矽科技DXE65H015F080氮化镓功率器件以及维安同步整流管,两路DC-DC电路均采用智融SW3516H方案。采用科尼盛电解电容以及万京源和绿宝石两大品牌固态电容进行输入输出滤波,整体用料扎实可靠。
