拆解报告:Sicgecs 65W 1A1C氮化镓超级闪充

2021-12-02

最近充电头网拿到了一款Sicgecs 65W氮化镓超级闪充,方块造型机身加上配备折叠国标插脚,让其便携性非常好。其次充电器配备1C1A双输出接口,支持笔电和手机45W+18W同时快充,对于时常外地出差的人来说携带这么一款充电器,设备充电将会十分方便,也更有效率。



下面充电头网就对这款充电器进行详细拆解,看看产品具体用料做工如何。



一、Sicgecs 65W氮化镓闪充外观





包装盒正面印有Sicgecs品牌和产品名称——65W氮化镓超级闪充。





包装盒天地盖设计,底部印有产品参数信息。





包装内含充电器和使用说明书。





充电器方块造型设计,采用PC阻燃材质白色外壳,表面哑光处理。

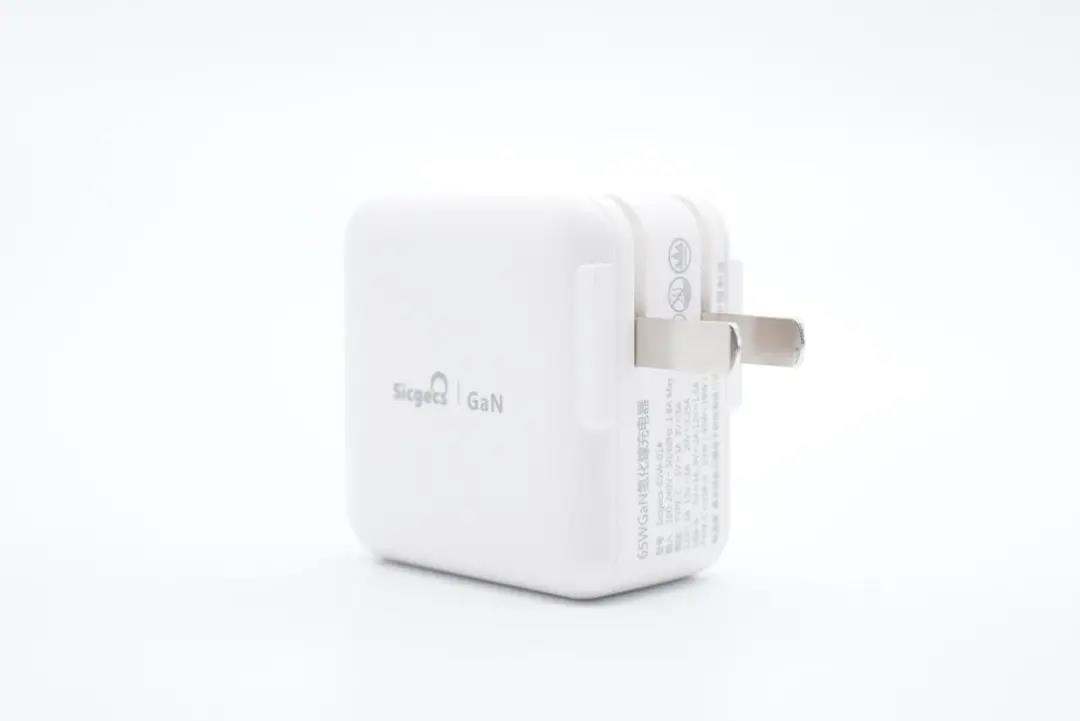

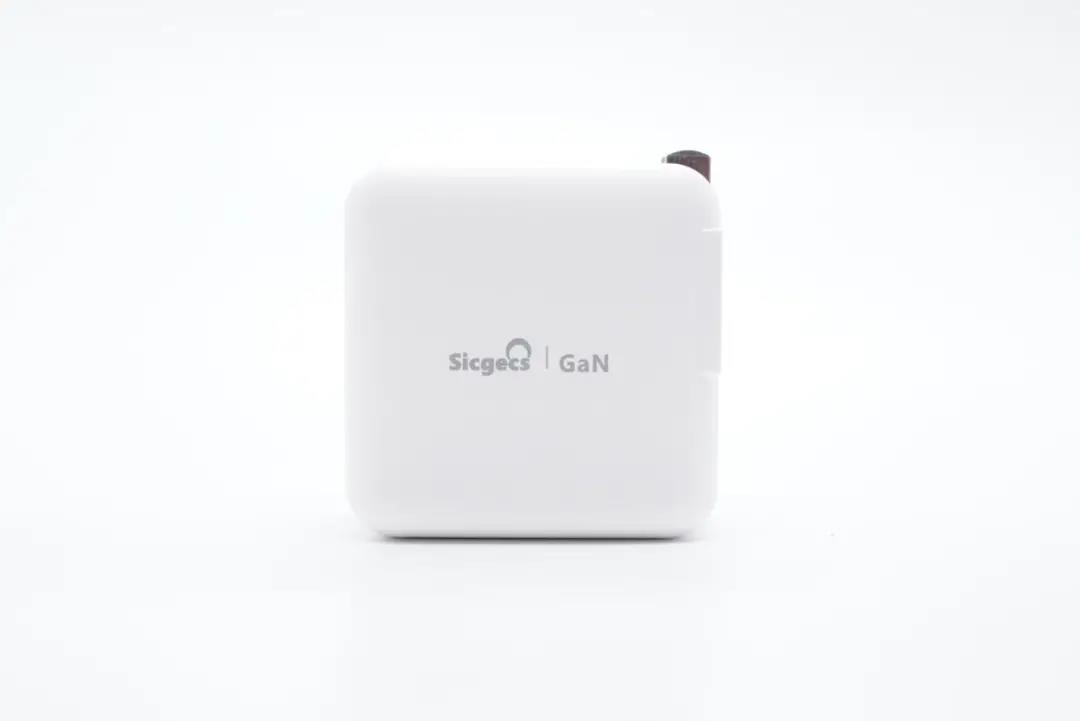

机身正面印有Sicgecs品牌和GaN字样,表明这是一款氮化镓充电器。

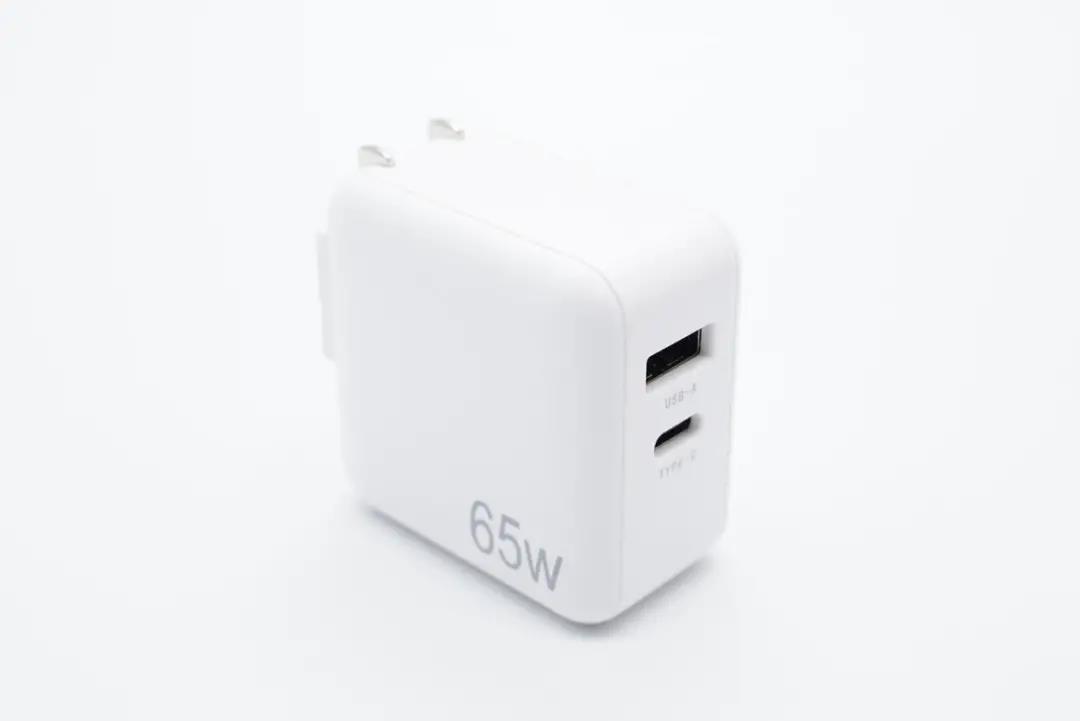

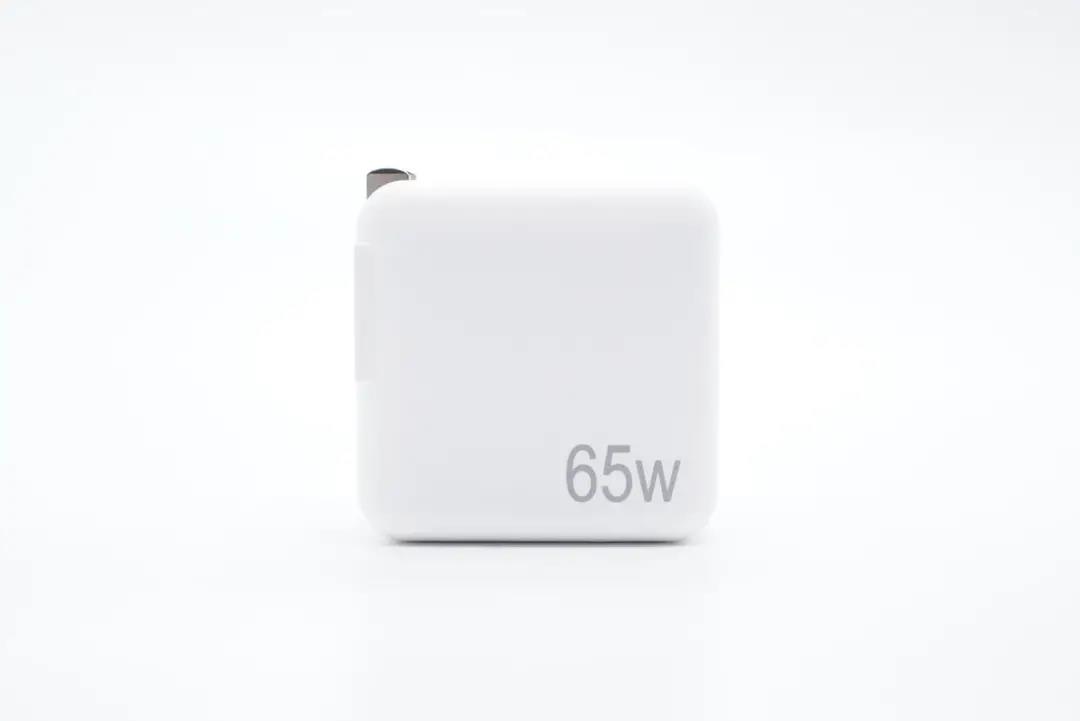

另一面右下角印有65W字样,表明充电器支持最大65W快充。





充电器配备可折叠国标插脚,方便携带,两侧加入双翼设计,使用更稳定。

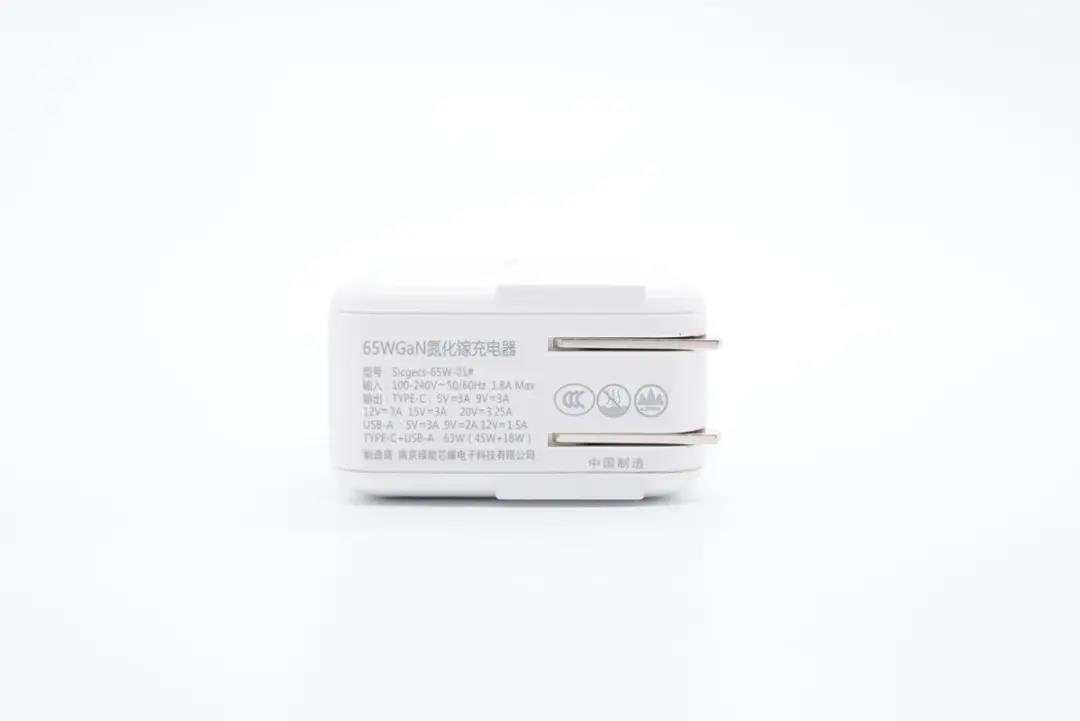

输入端外壳上印有充电器参数信息

型号:Sicgecs-65W-01#

输入:100-240V~50/60HZ 1.8A

输出:

USB-C:5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A:5V3A、9V2A、12V1.5A

USB-C+USB-A:63W(45W+18W)

制造商:南京绿能芯耀电子科技有限公司

充电器已经通过了CCC认证。

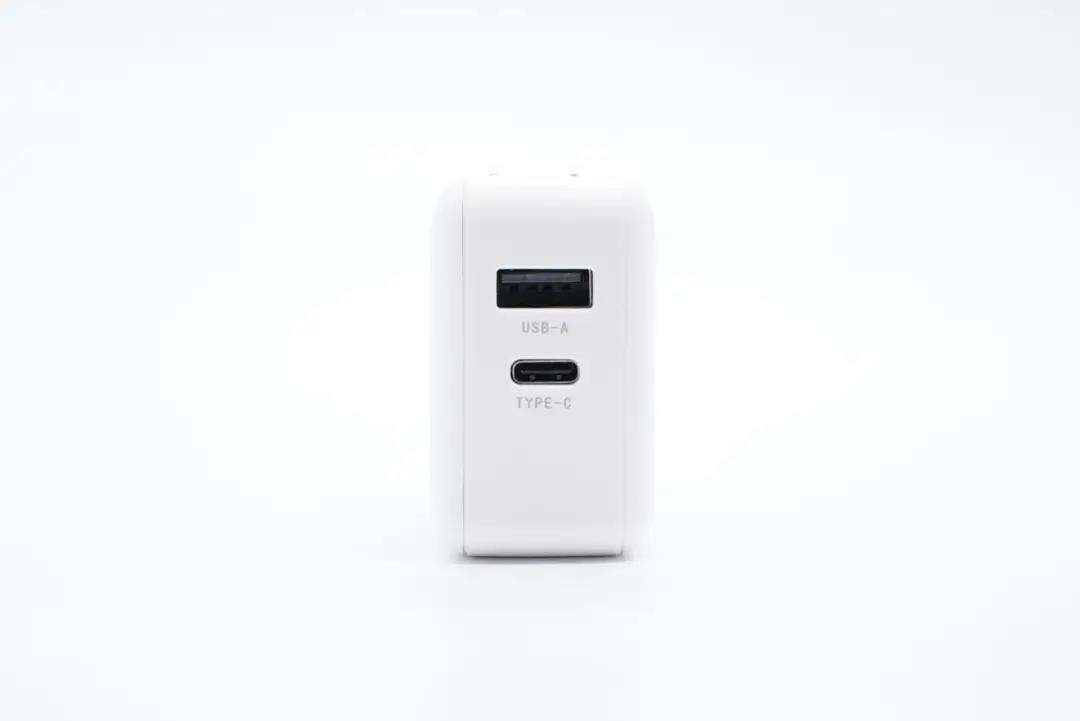

输出端配备1C1A接口,均采用黑色胶芯。

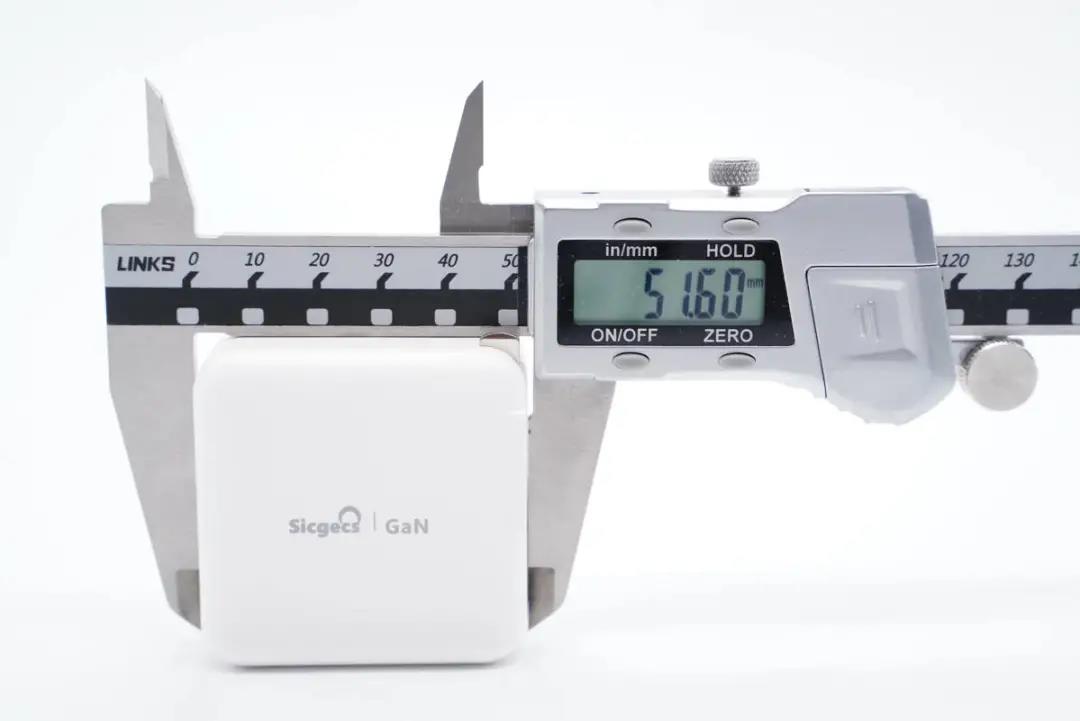

测得充电器机身高度为51.6mm。

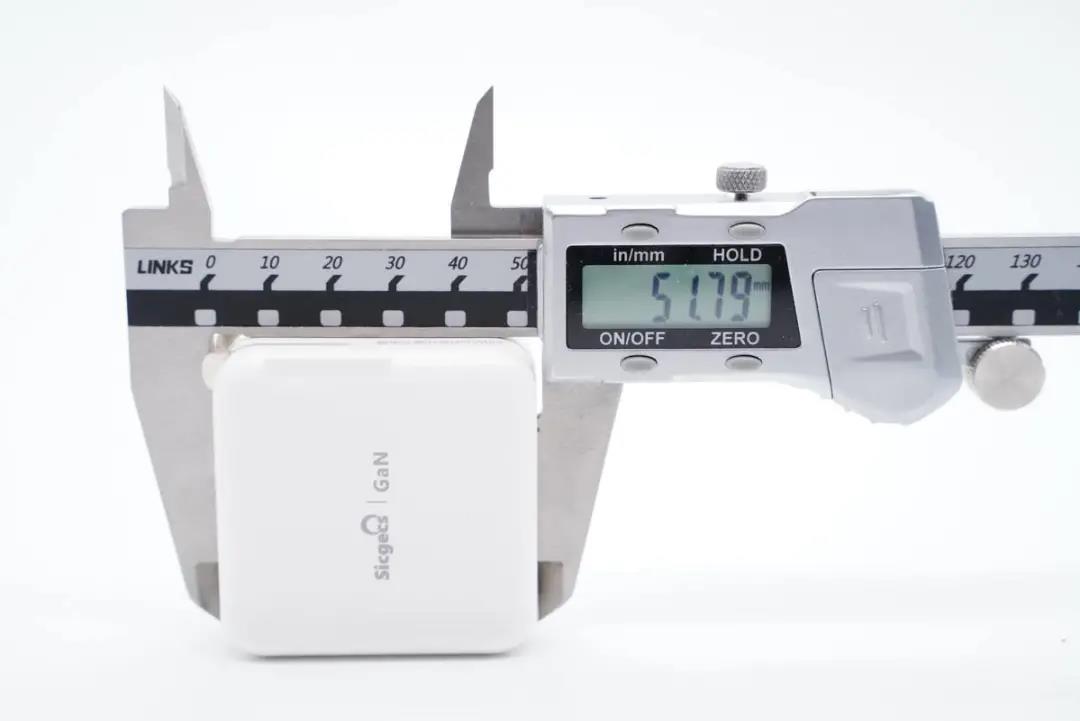

宽度为51.79mm。

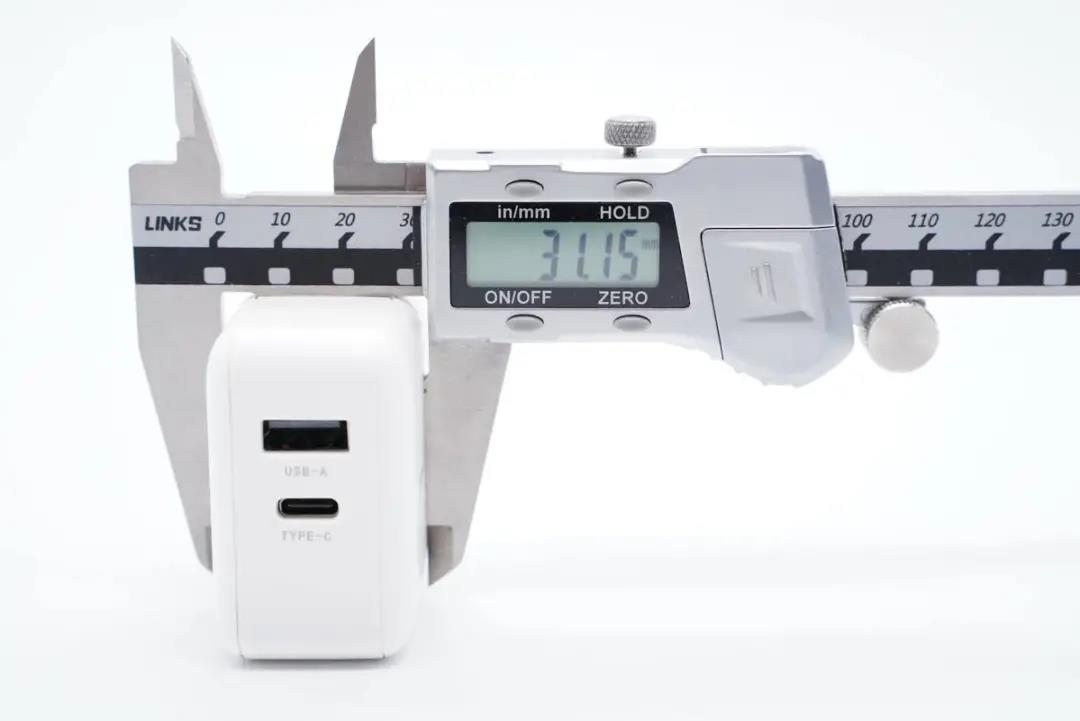

厚度约为31.15mm。

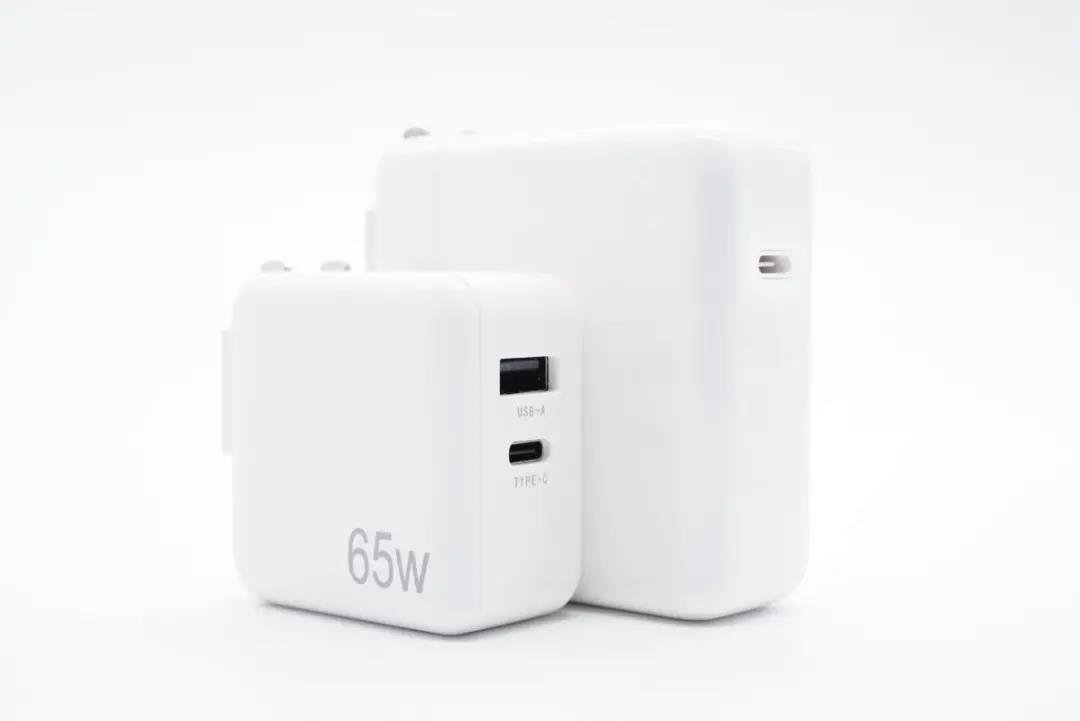

和苹果61W充电器直观对比,体积优势巨大。

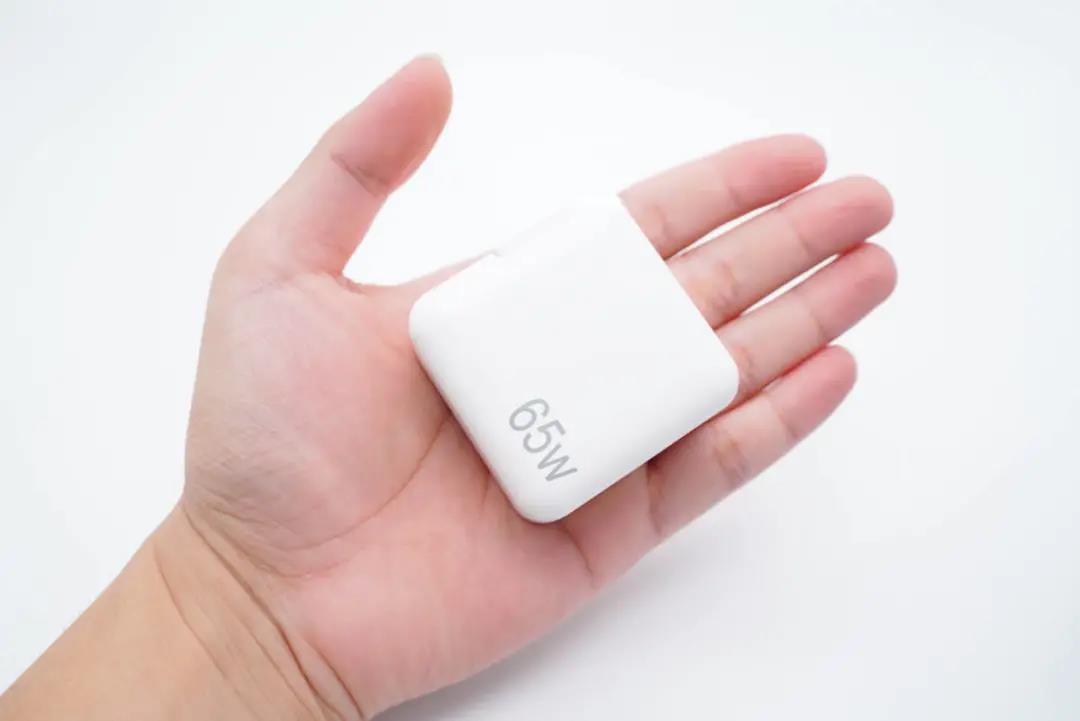

拿在手上的直观感受。

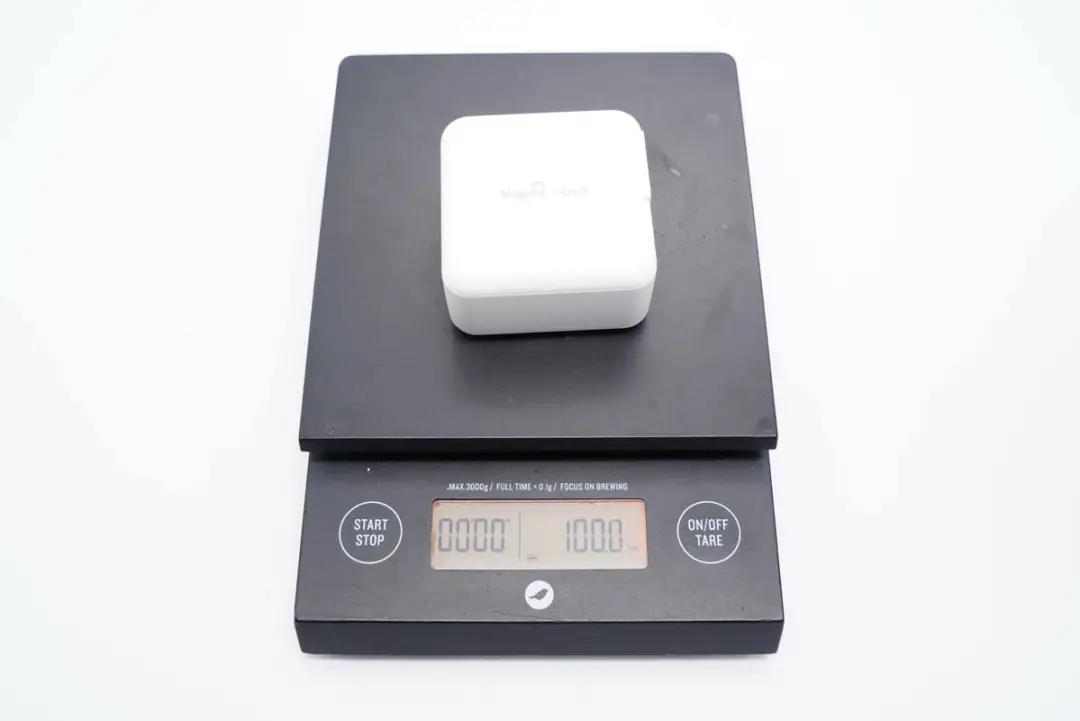

净重约为100g。

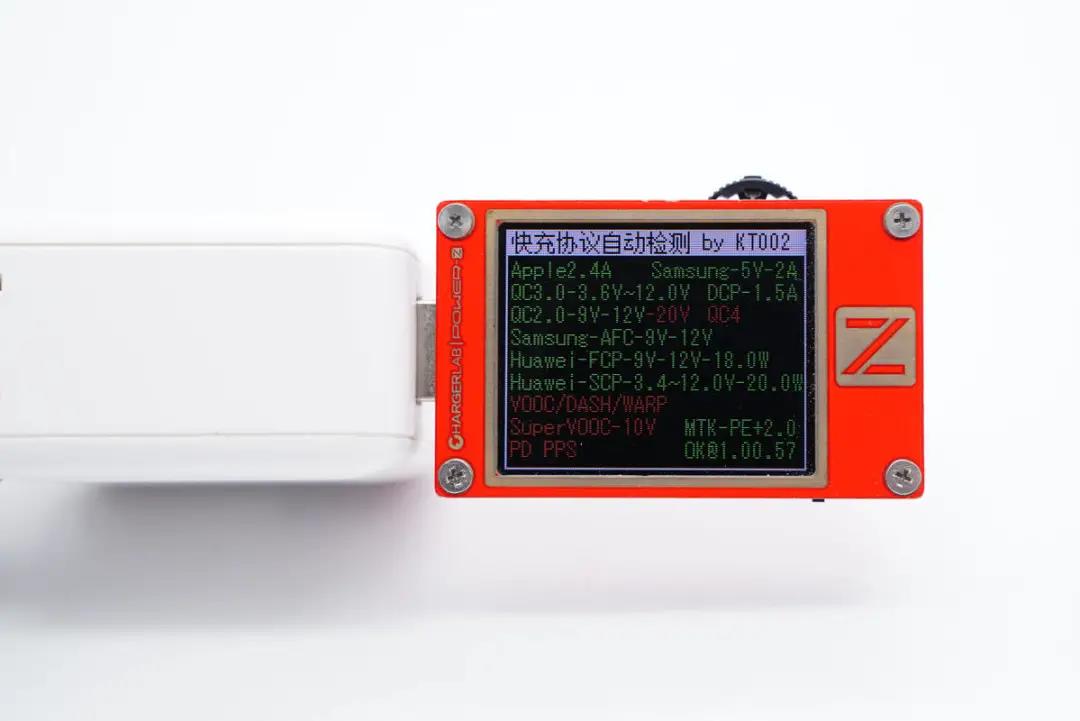

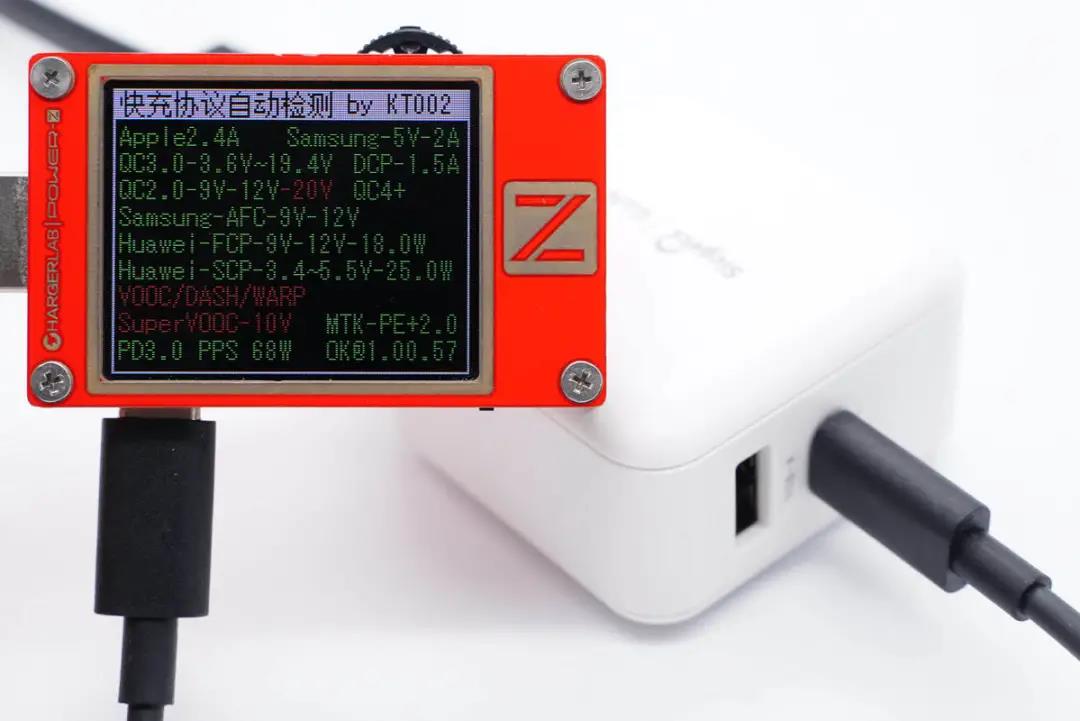

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议,兼容性非常好。

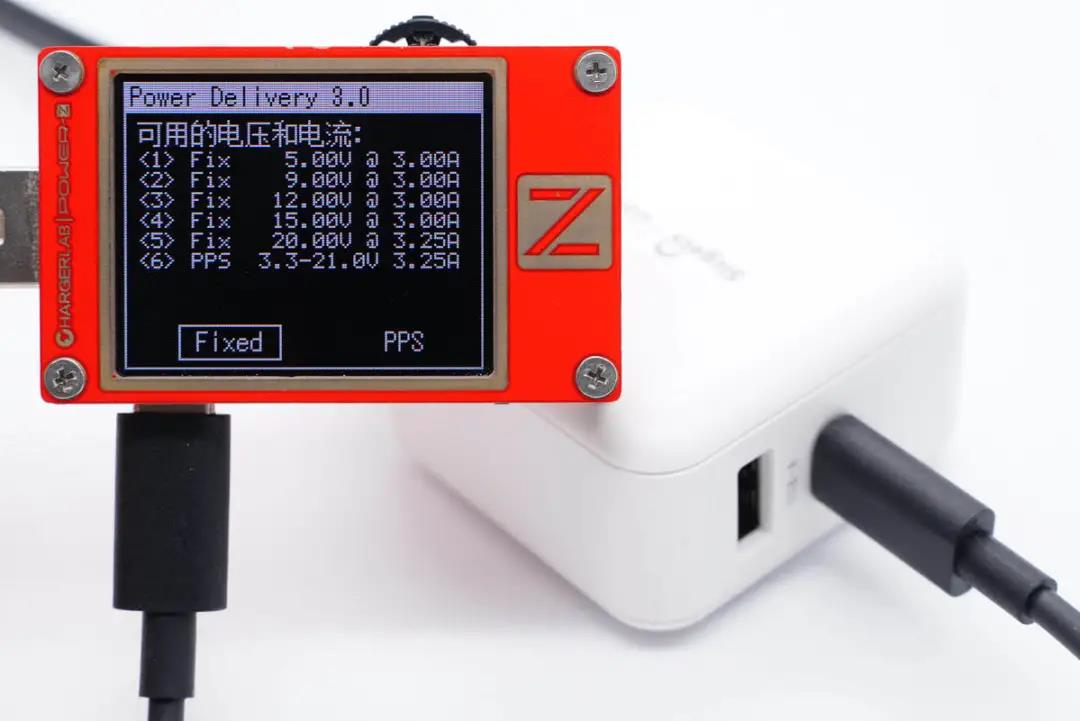

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3.25A一组PPS电压档位。





测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。




二、Sicgecs 65W氮化镓闪充拆解

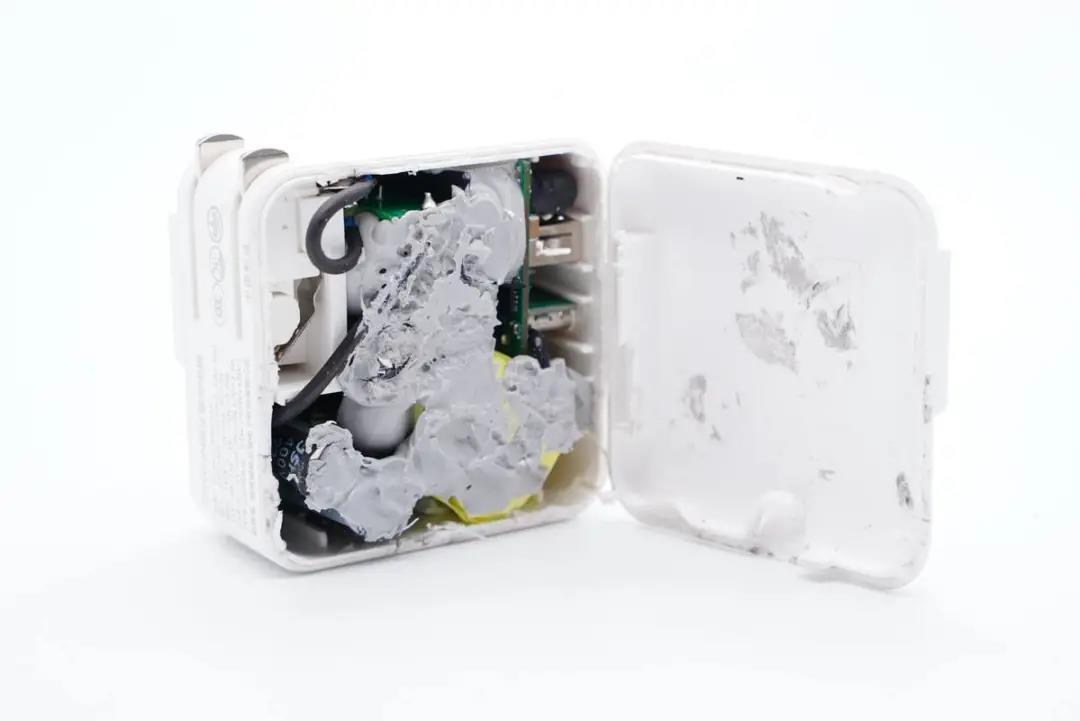

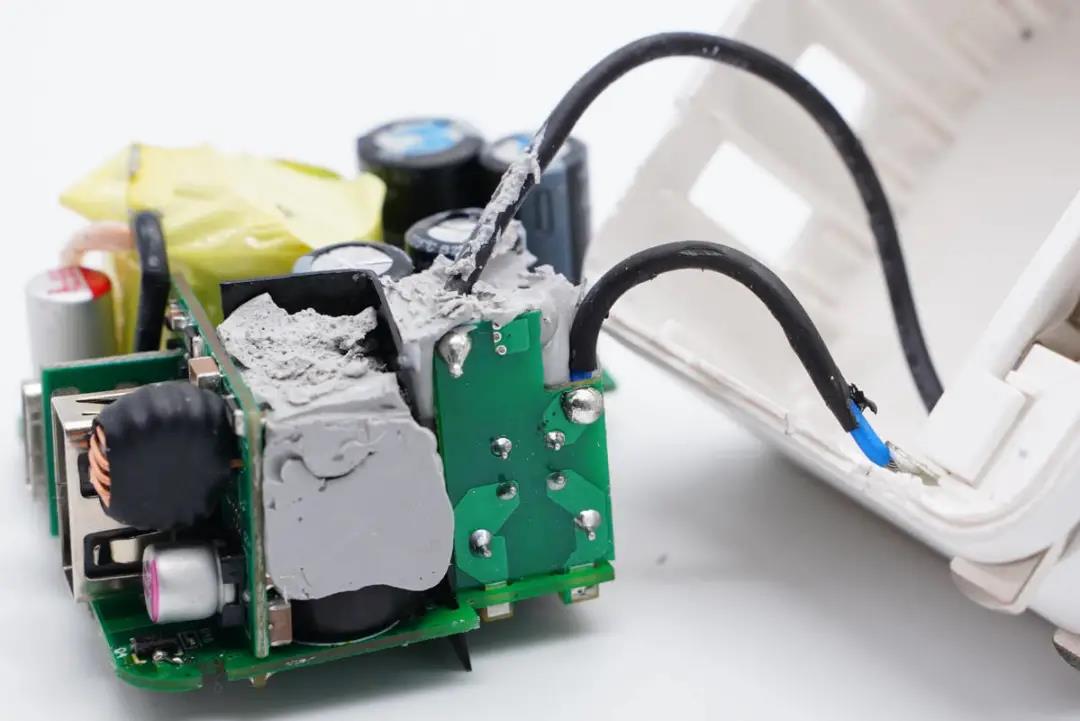

将外壳拆开,内部元器件打胶大量散热。

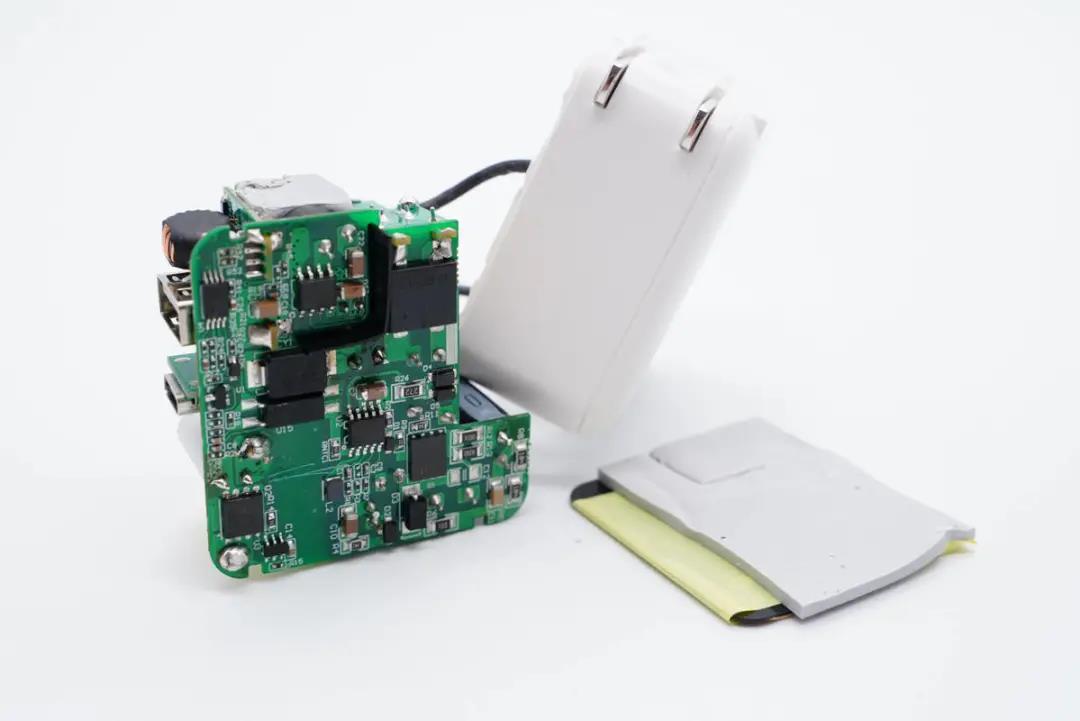

充电器主板背面贴有导热垫和散热片,散热片做了隔离绝缘处理。





充电器初次级元件间也有隔离板隔离绝缘。





将导热胶清理干净。

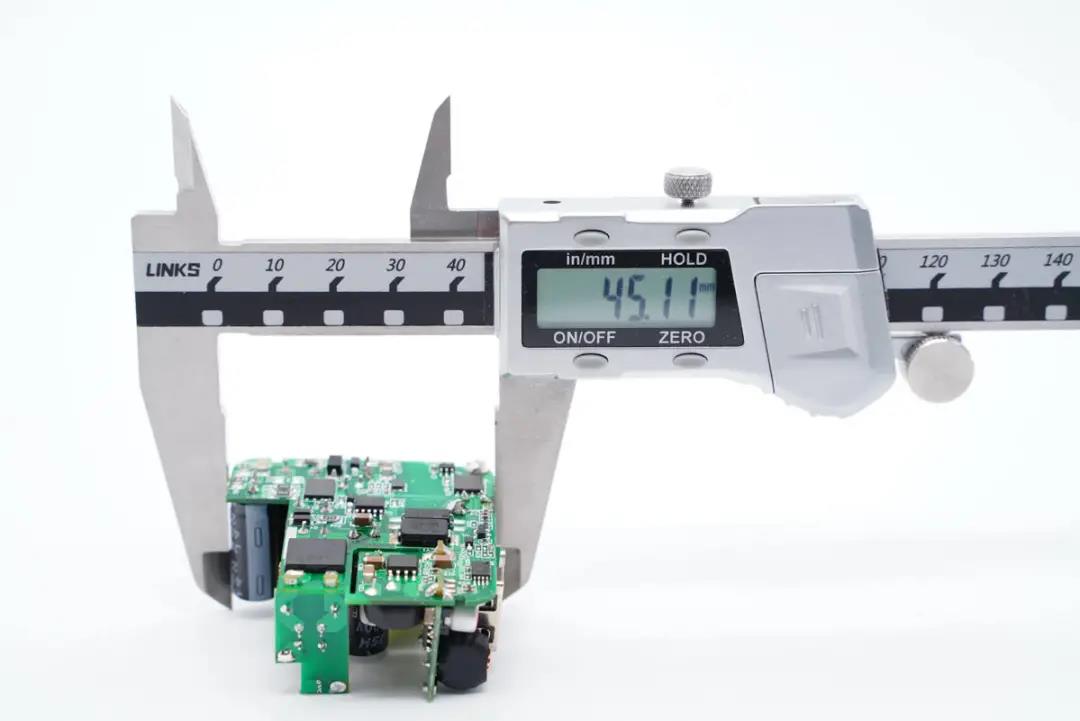

测得模块长度为45.11mm。

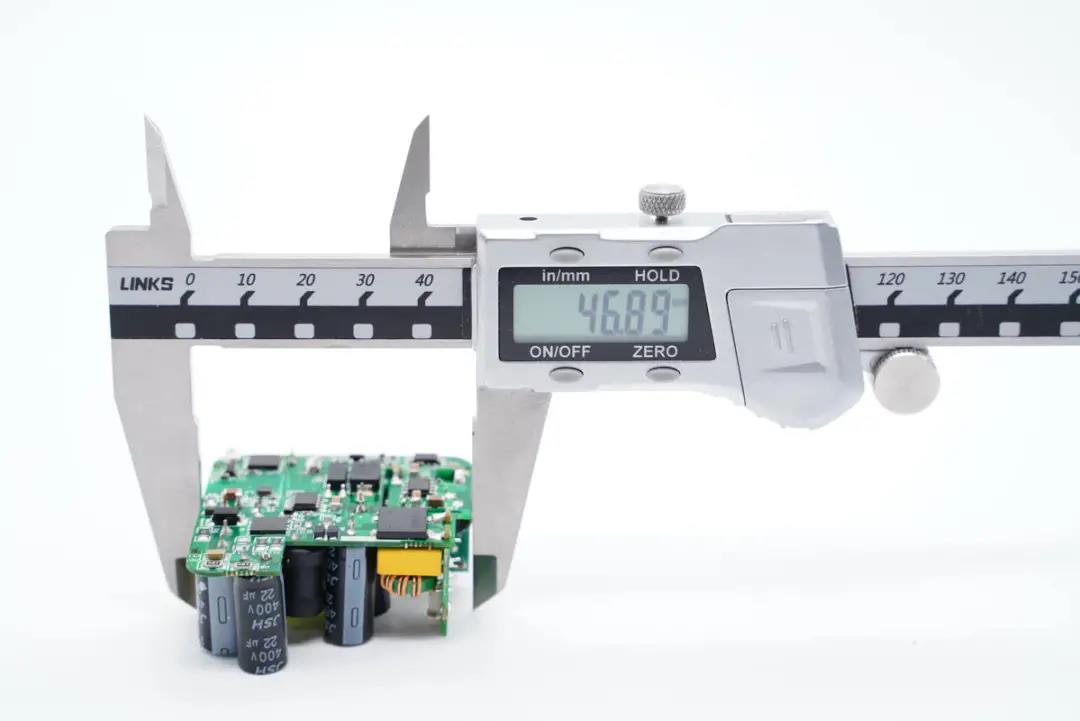

宽度为46.89mm。

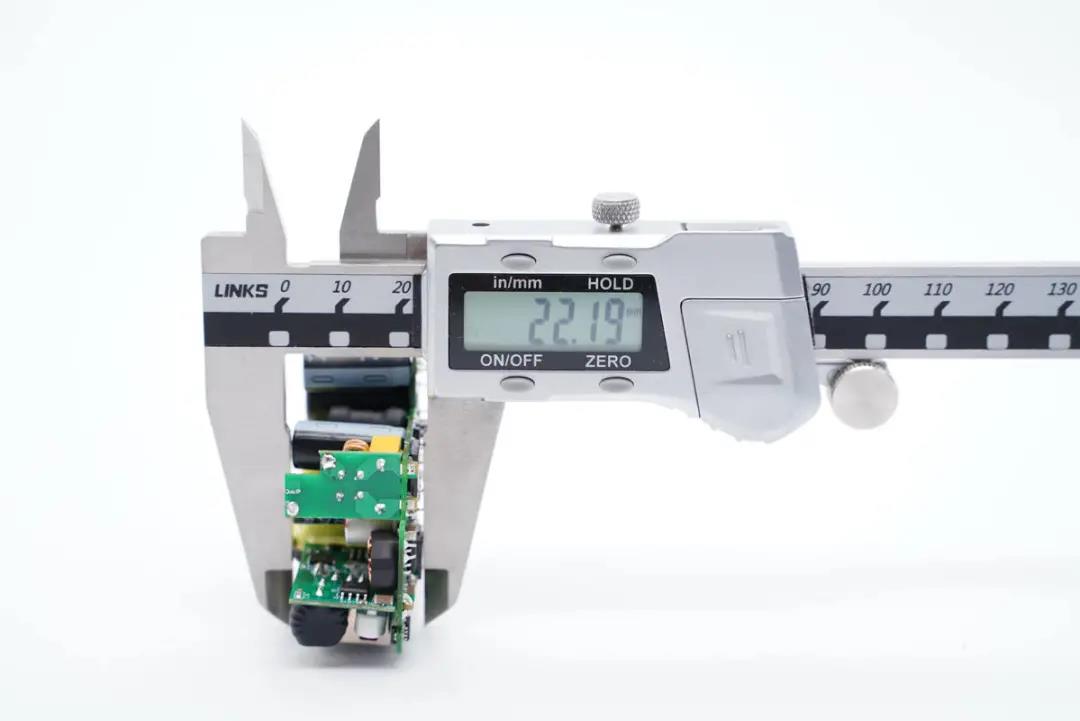

厚度为22.19mm。

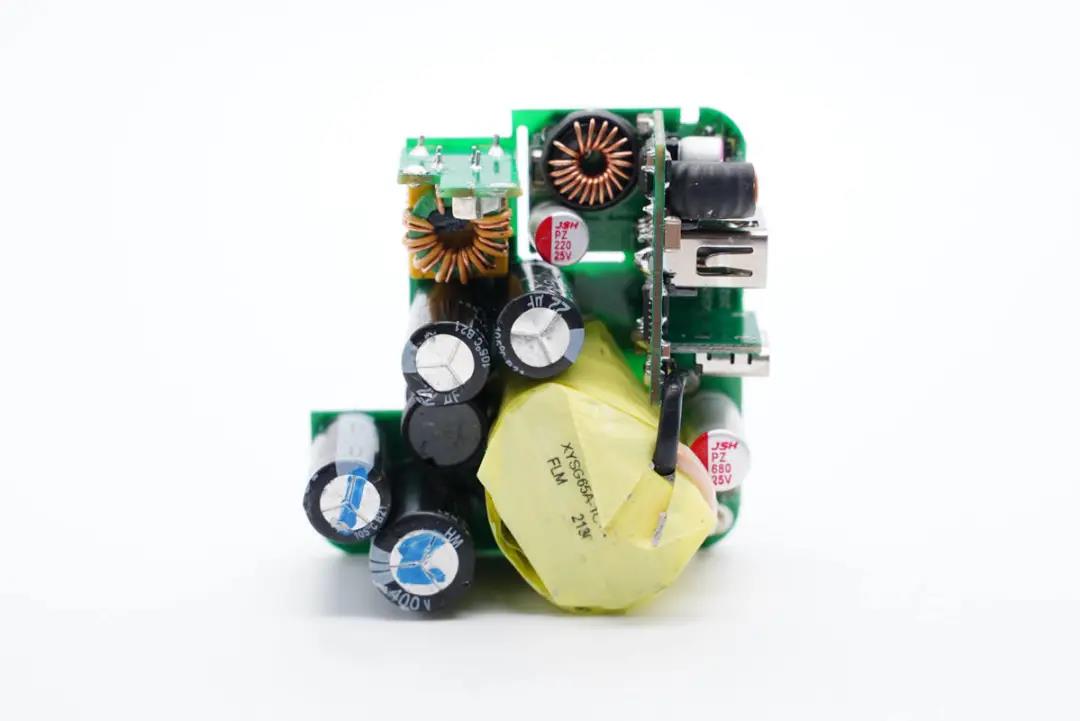

PCB板正面一览,输入输出端均设有小板,次级元器件主要设在右上角区域。

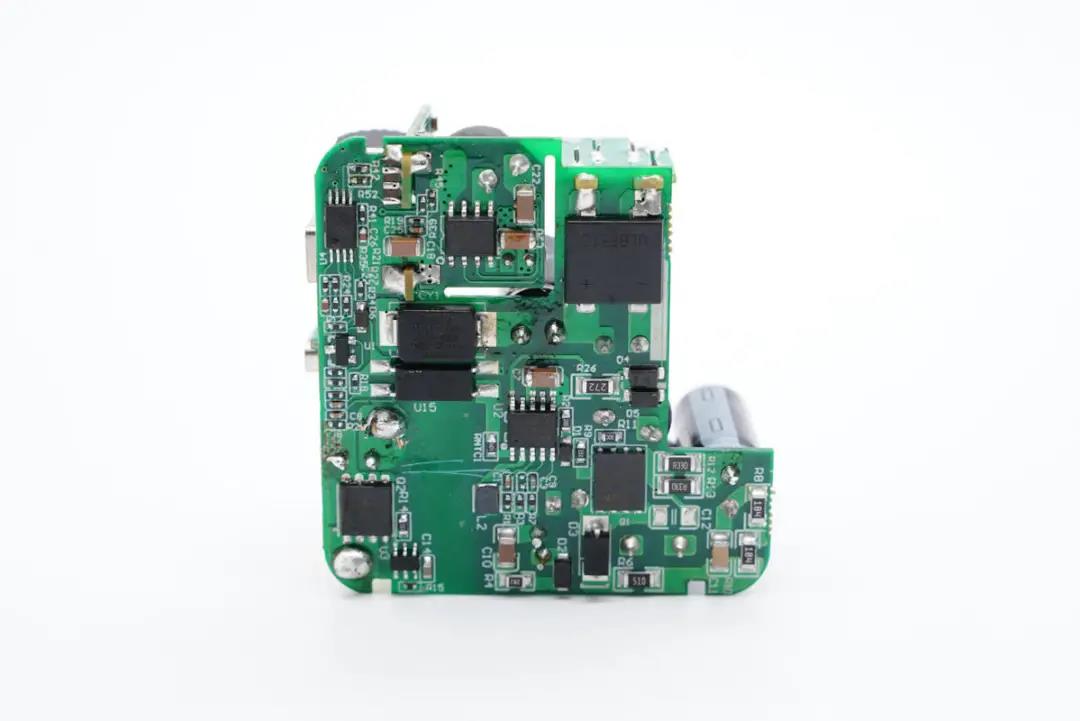

主板背面一览,光耦、贴片Y电容横跨初级次级,分界十分明显。



通过观察发现,这款充电器采用高频QR开关电源架构,两路DC-DC二次降压输出,输出功率智能分配。下面我们从输入端开始了解各器件的信息。

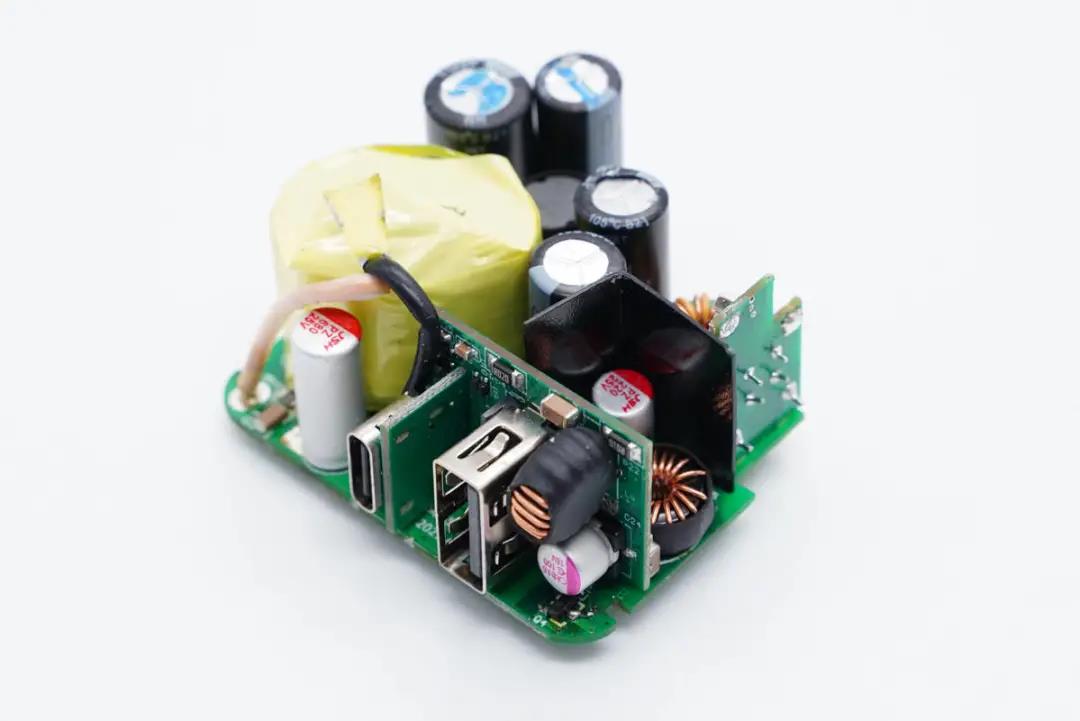

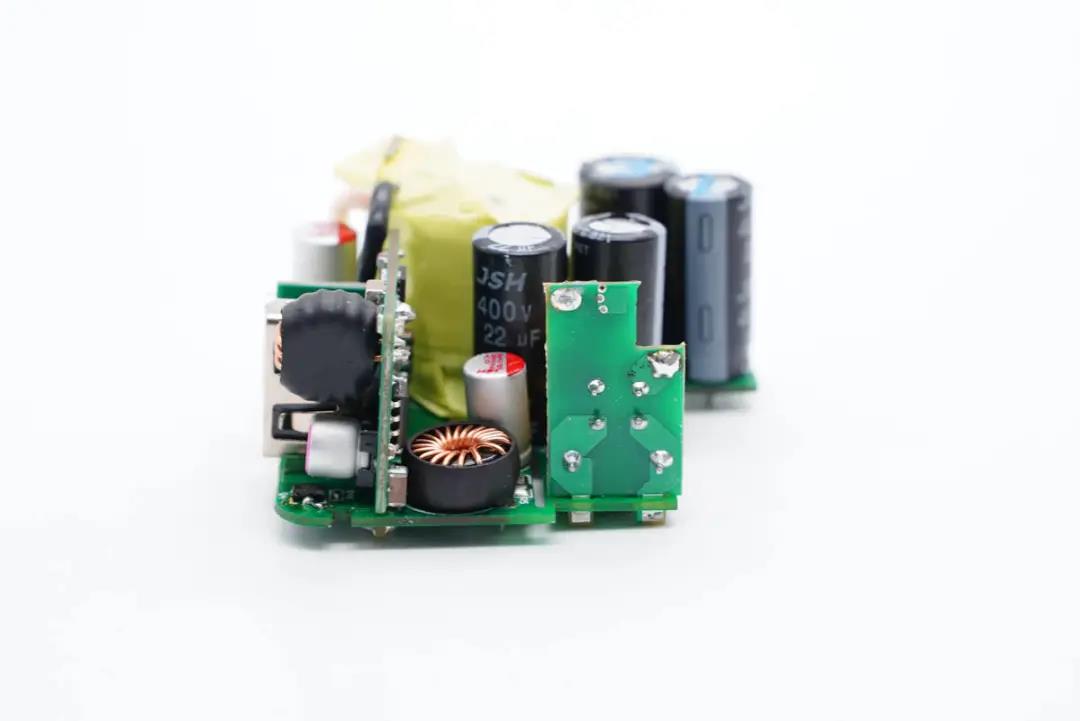

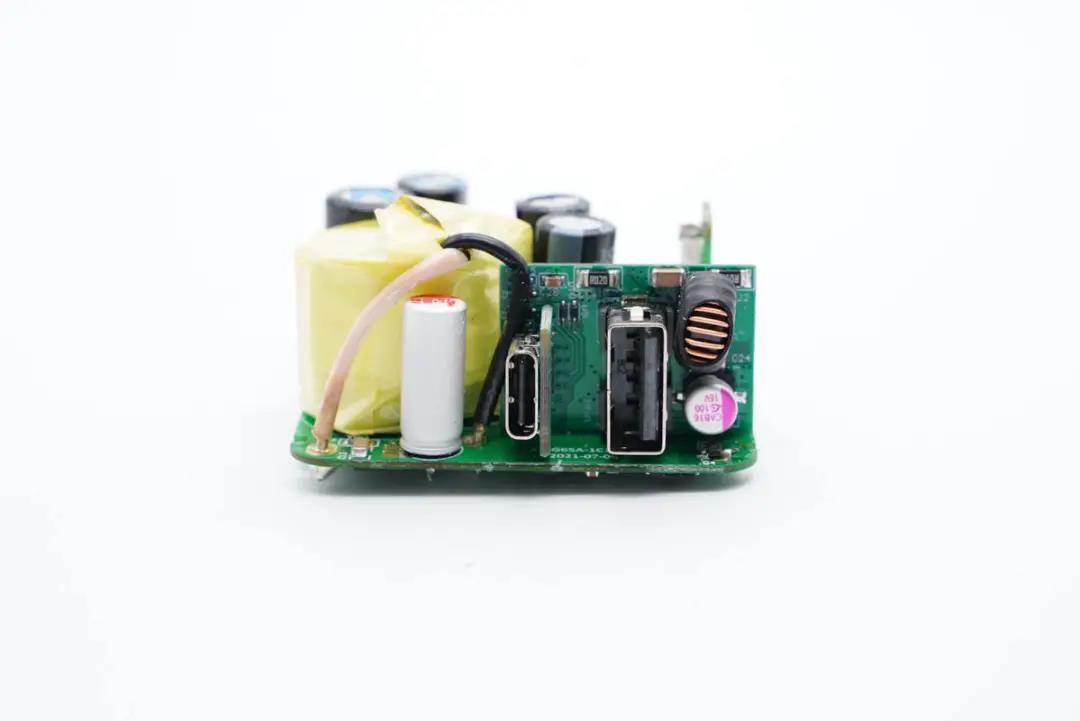

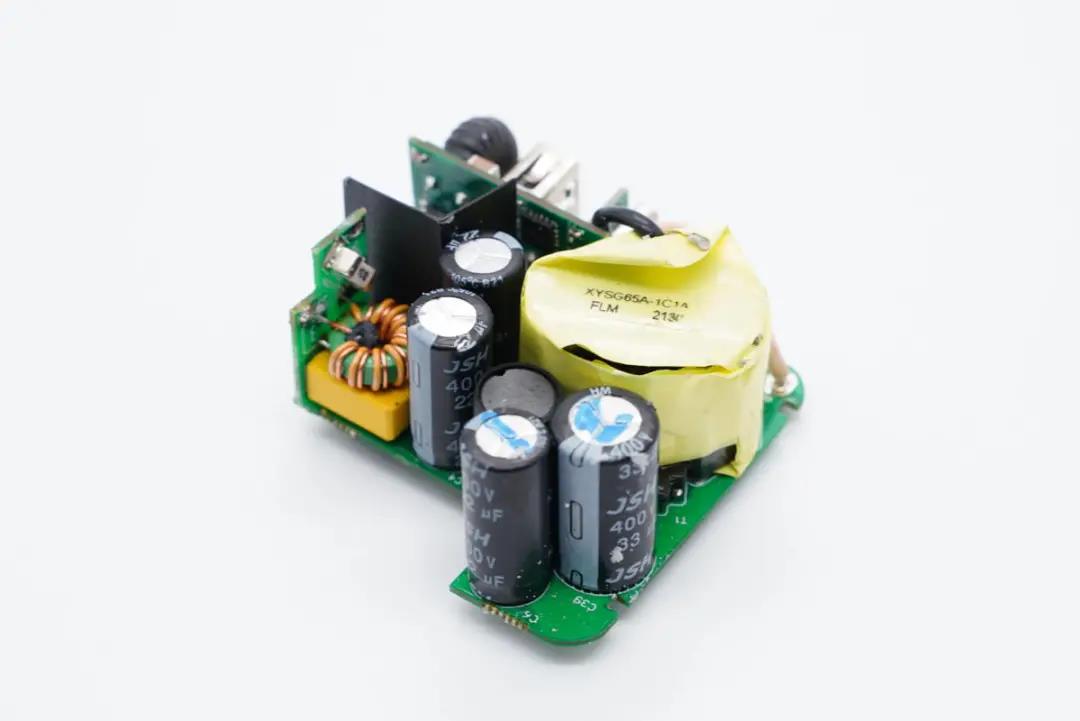

输入端焊接一块小板,此外有四颗高压滤波电解电容、工字电感以及变压器。

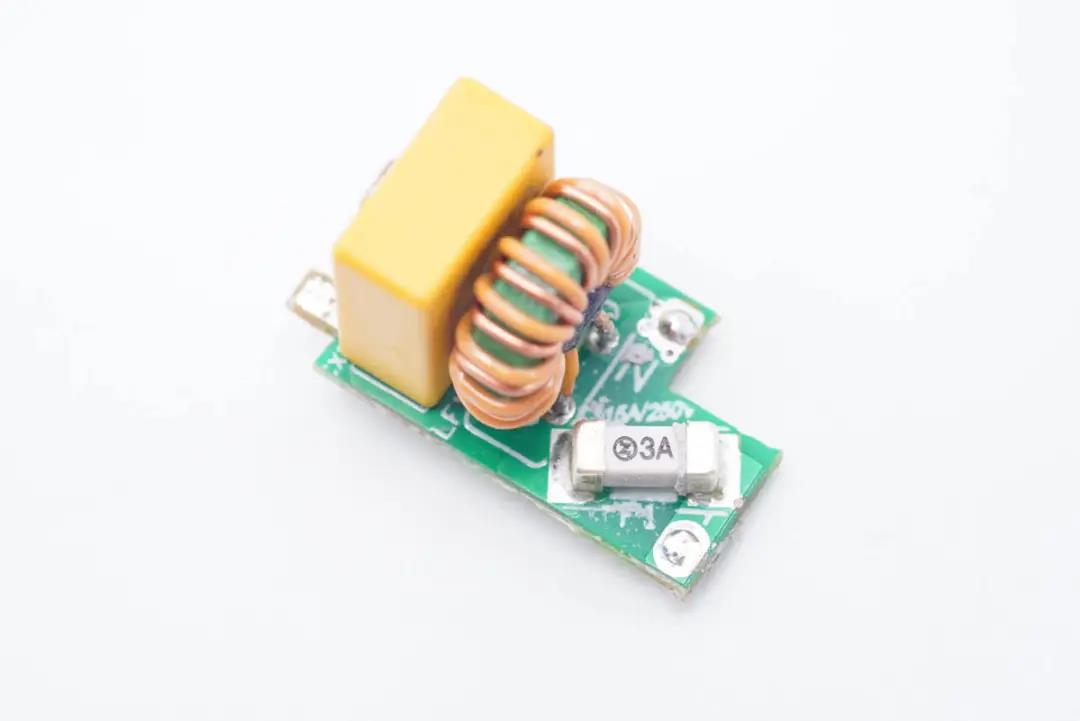

小板上设有贴片保险丝、共模电感以及安规X电容。

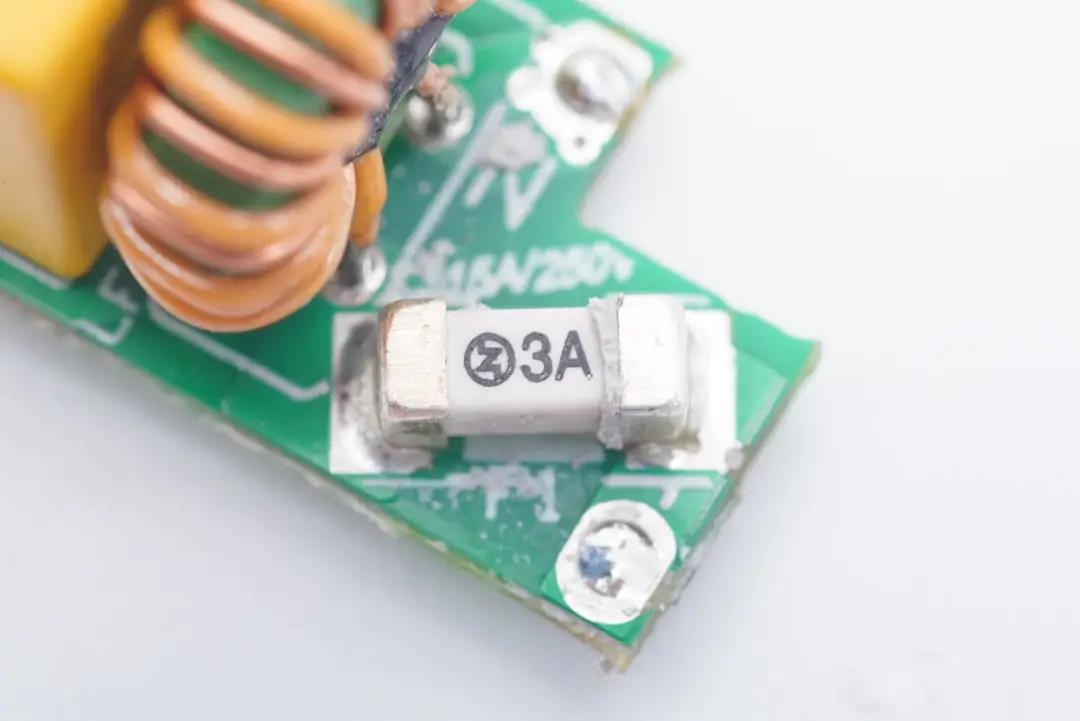

贴片保险丝额定电流3A。





共模电感双线绕制,用于滤除EMI干扰。

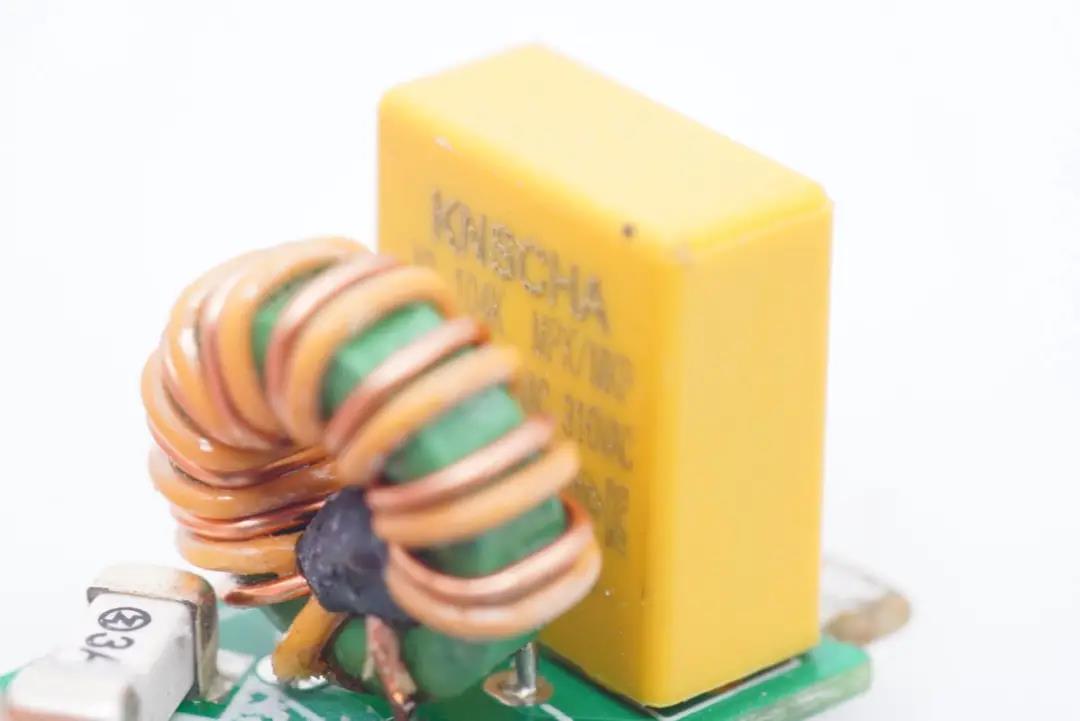

安规X电容来自KNSCHA科尼盛。

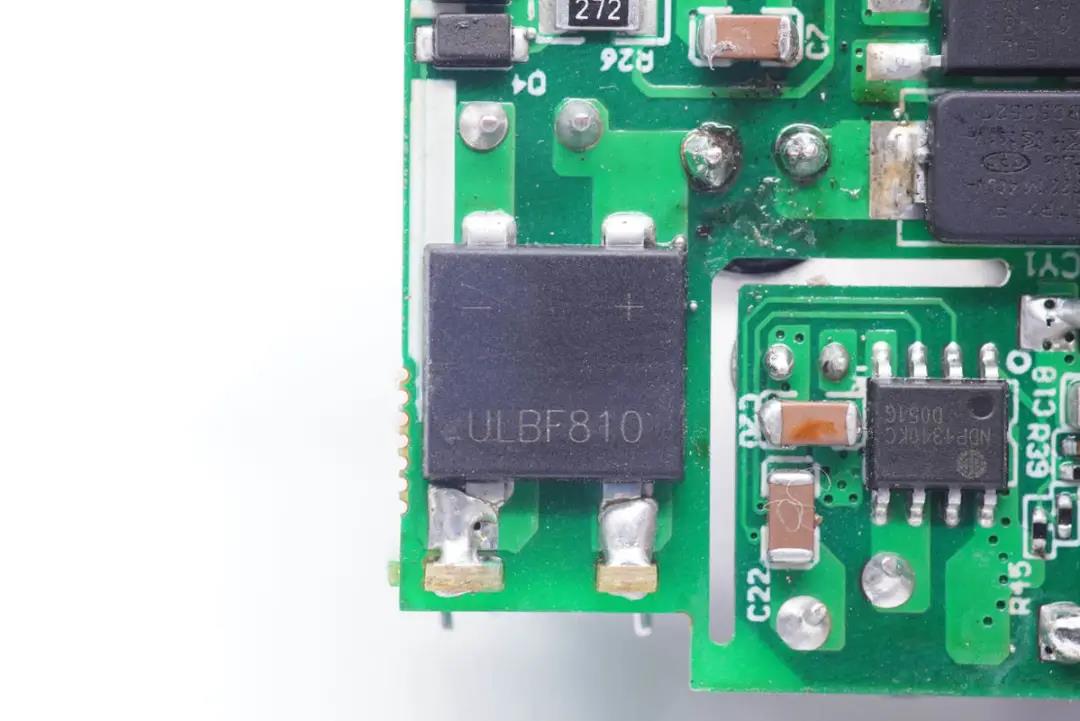

ULBF810整流桥特写。

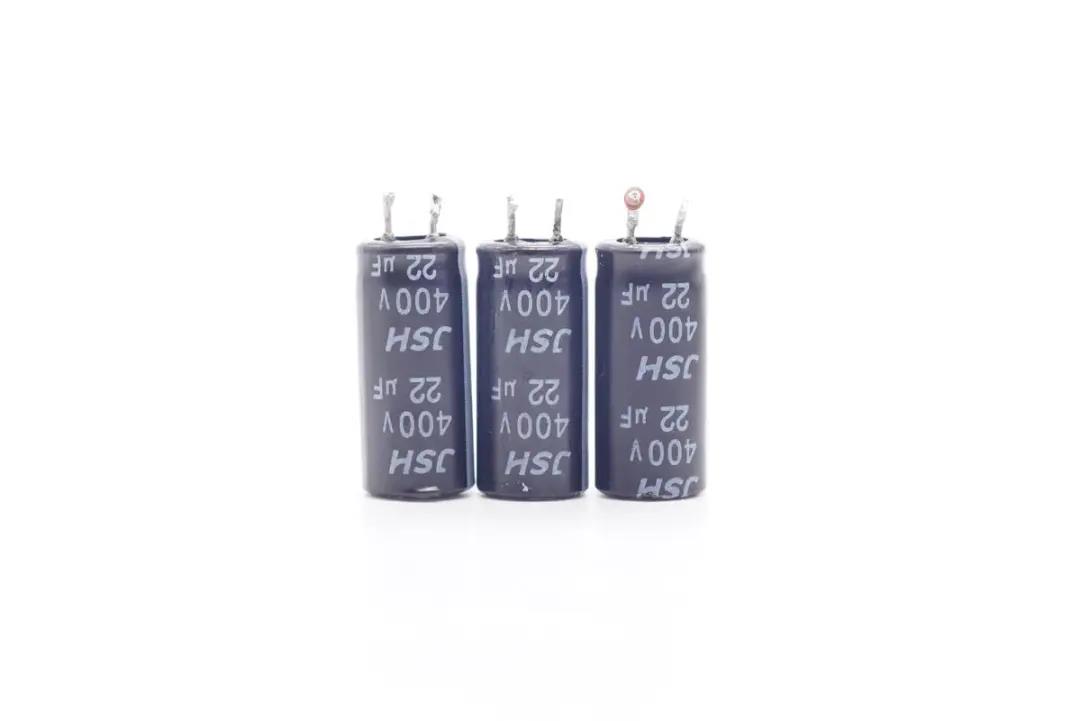

四颗高压滤波电解电容来自益阳万京源,其中三颗规格为400V 22μF。

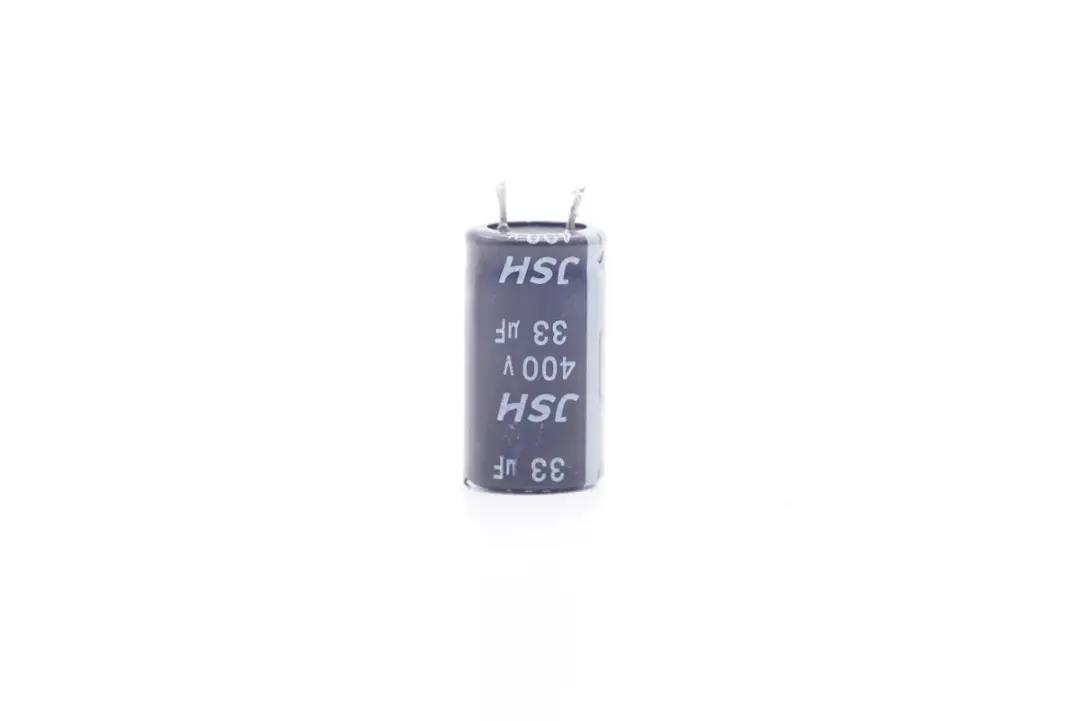

一颗规格为400V 33μF。

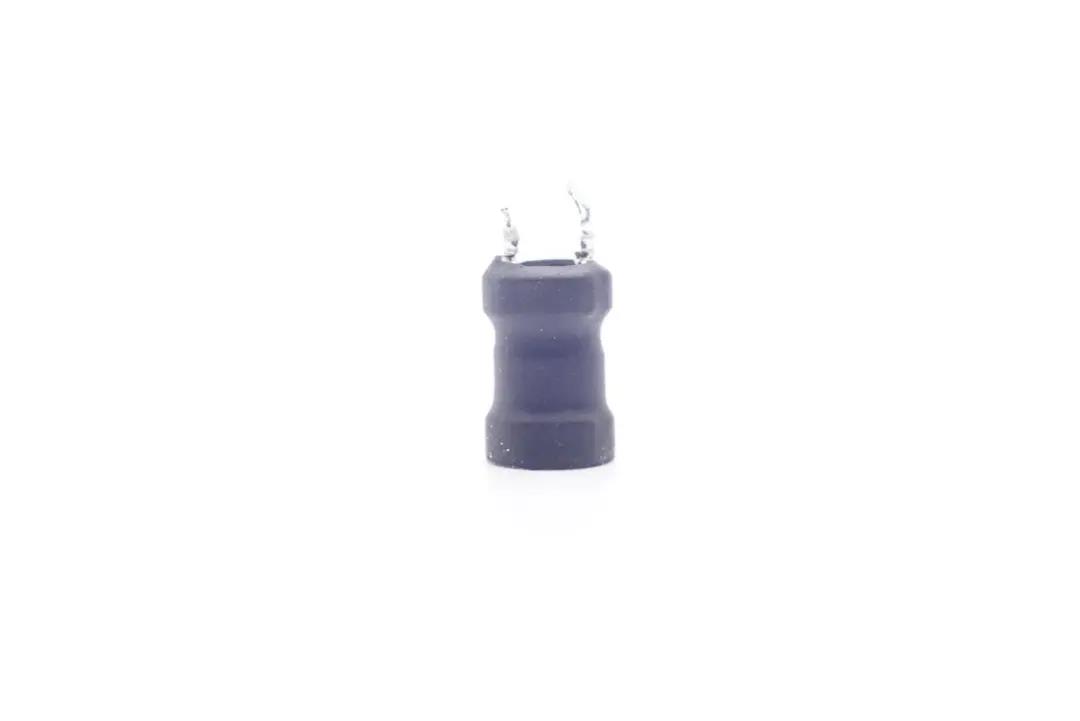

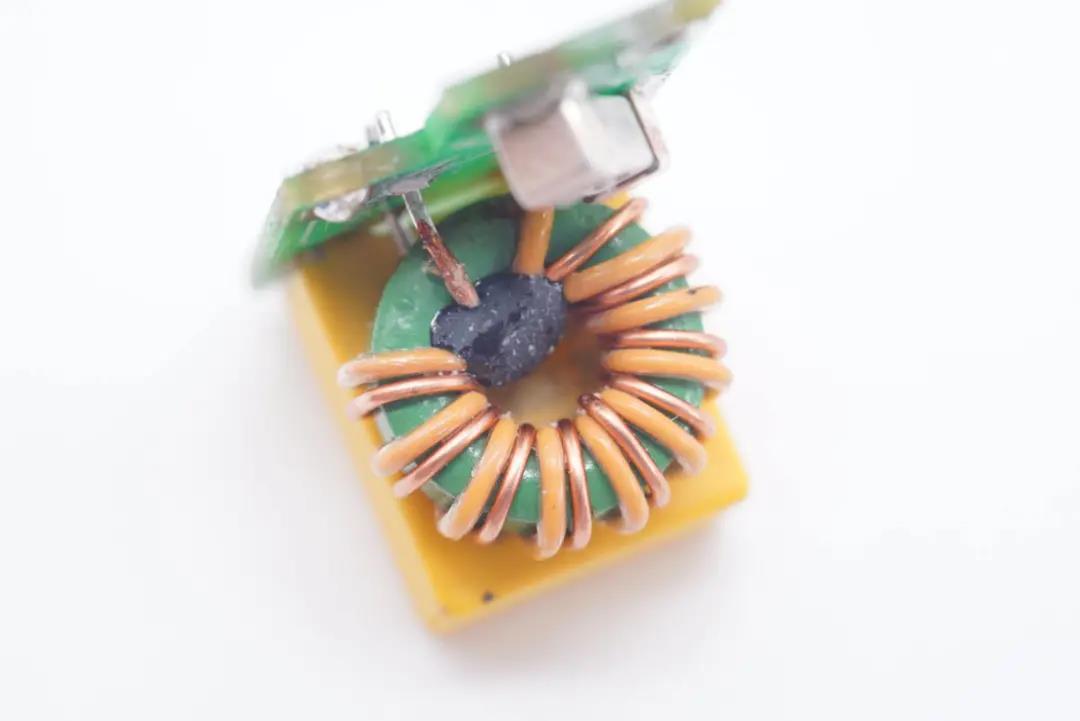

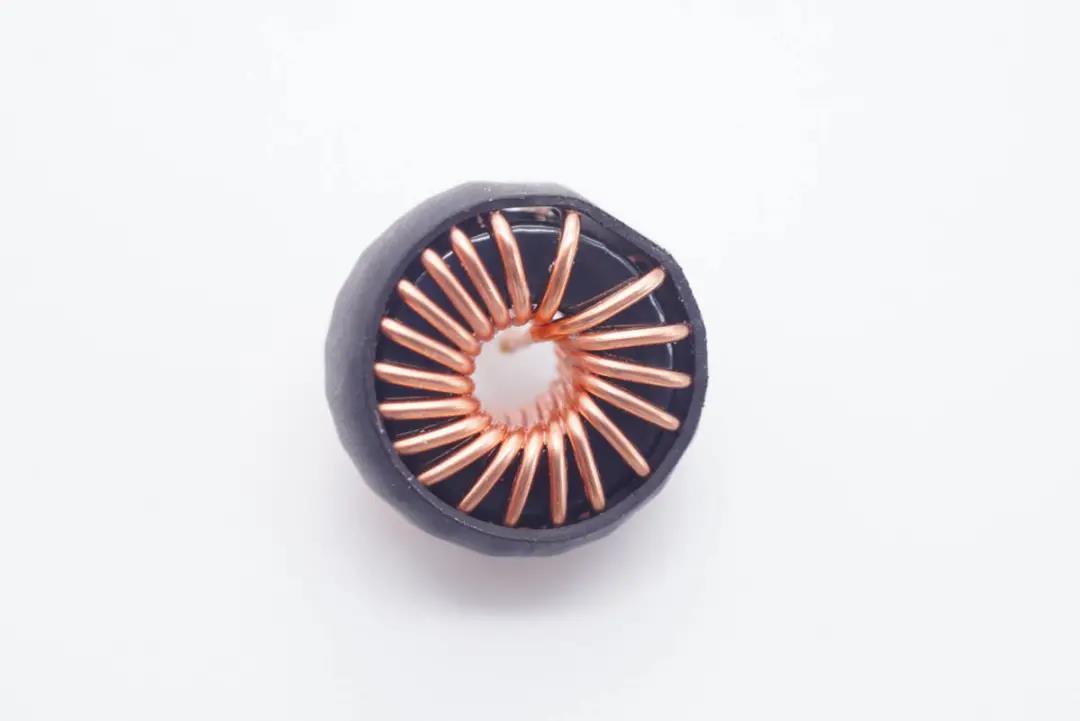

工字电感外套绝缘管。

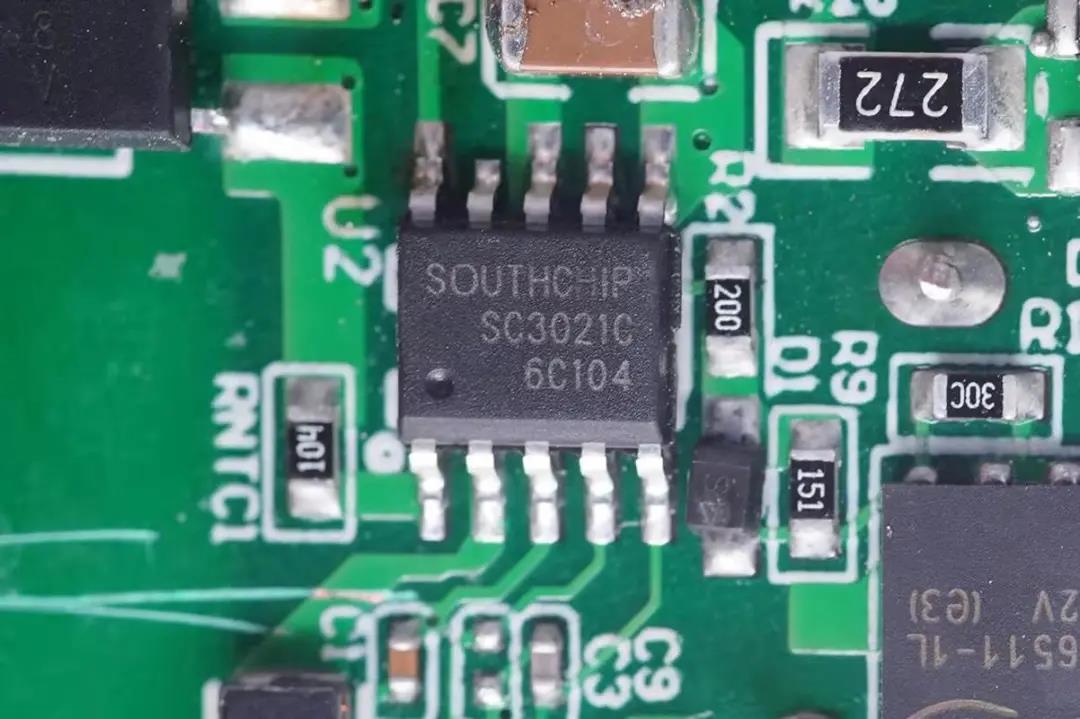

开关电源主控芯片采用南芯SC3021C,满足各类高频QR快充需求。SC3021C专有GaN直驱设计,省去外置驱动器或者分立驱动器件。集成分段式供电模式,单绕组供电,无需复杂的供电电路。内置高压启动及交流输入Brown In/Out功能,集成了X-cap放电功能。SC3021C最高支持170KHz工作频率,适用于绕线式变压器。

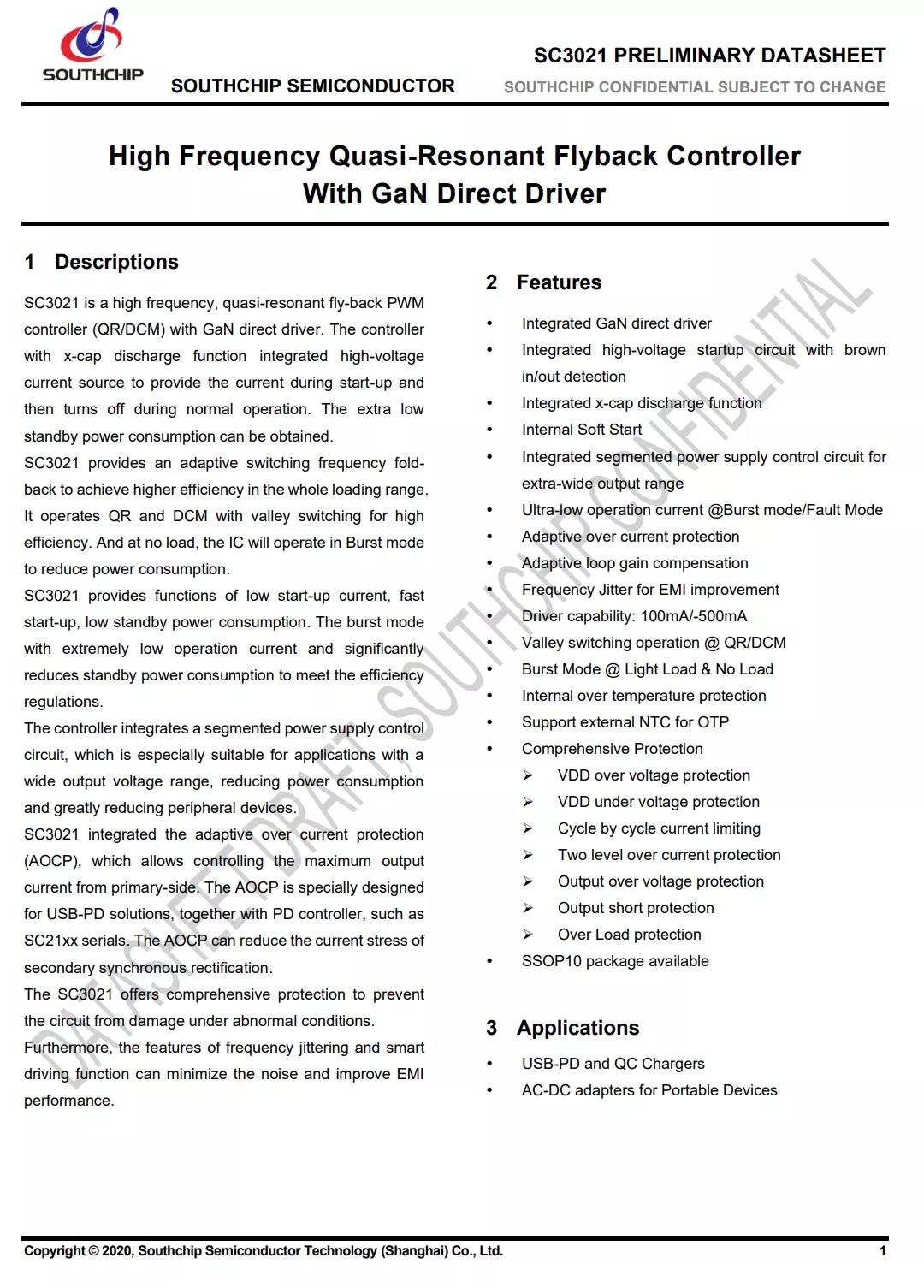

南芯SC3021C资料信息。



充电头网拆解了解到,南芯SC3021x还被倍思65W氮化镓快充插座意象65W氮化镓充电器努比亚30W氮化镓快充古石科技迷你30W氮化镓快充创富源迷你33W 1A1C氮化镓快充、、睿元实业33W 1A1C氮化镓快充REMAX 30W氮化镓快充数十款产品采用,品质获得客户高度认可

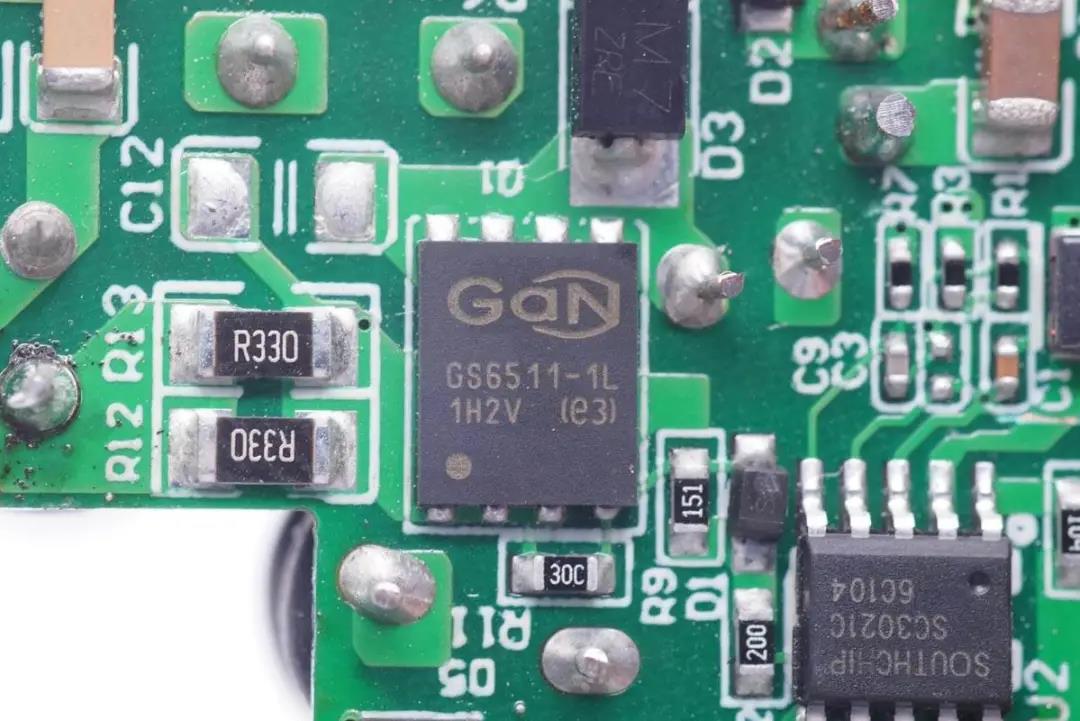

氮化镓功率管采用GaN Systems GS-065-011-1-L,耐压650V,导阻150mΩ,是一种增强型硅基GaN功率晶体管,具有耐高压、高电流、高开关频率等特性,十分适合应用于小体积、高功率的产品中。





变压器特写。

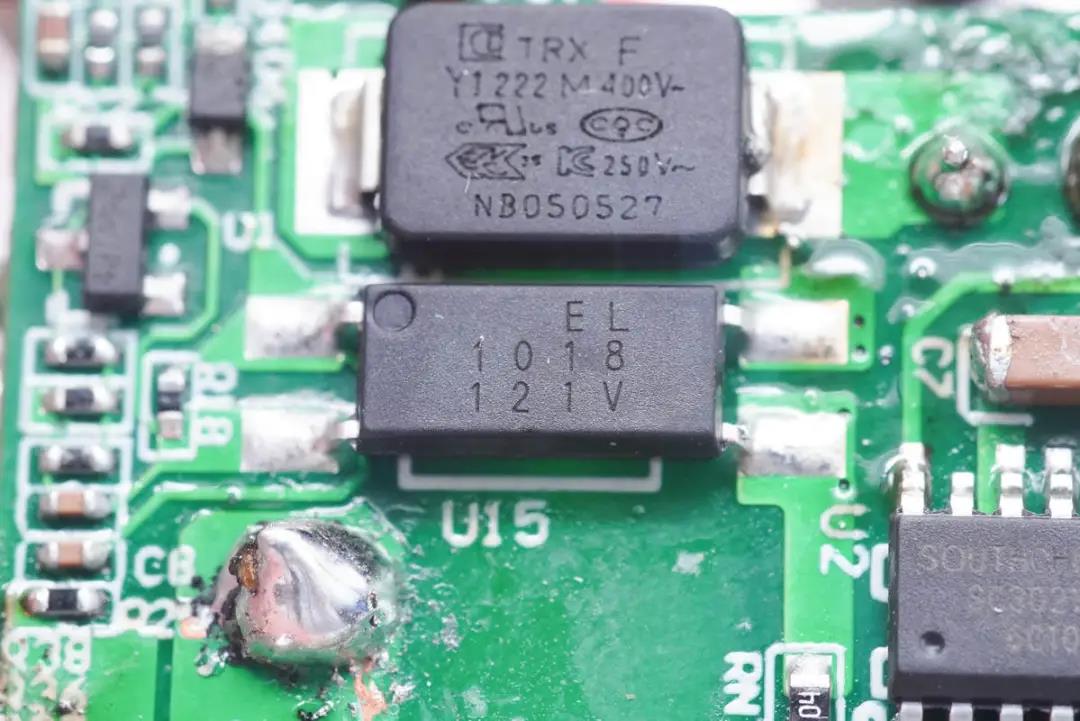

EL 1018光耦,用于初级次级通信,反馈输出电压。

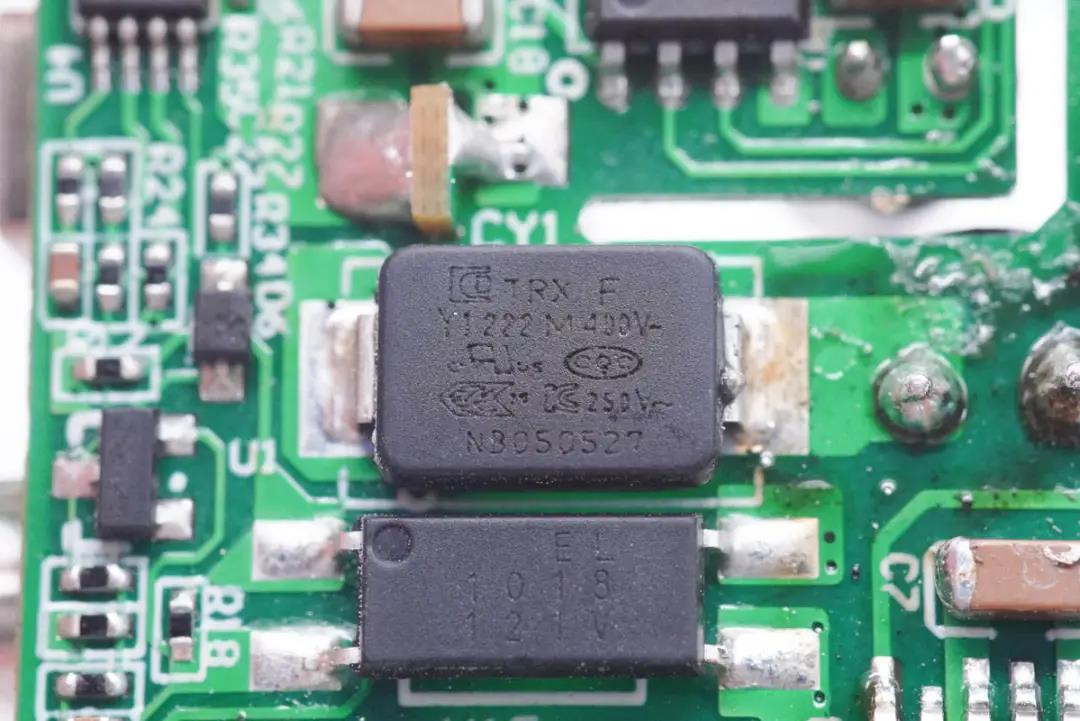

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可





另一侧中间设有固态电容以及滤波电感。





同步整流控制器特写,丝印91808。

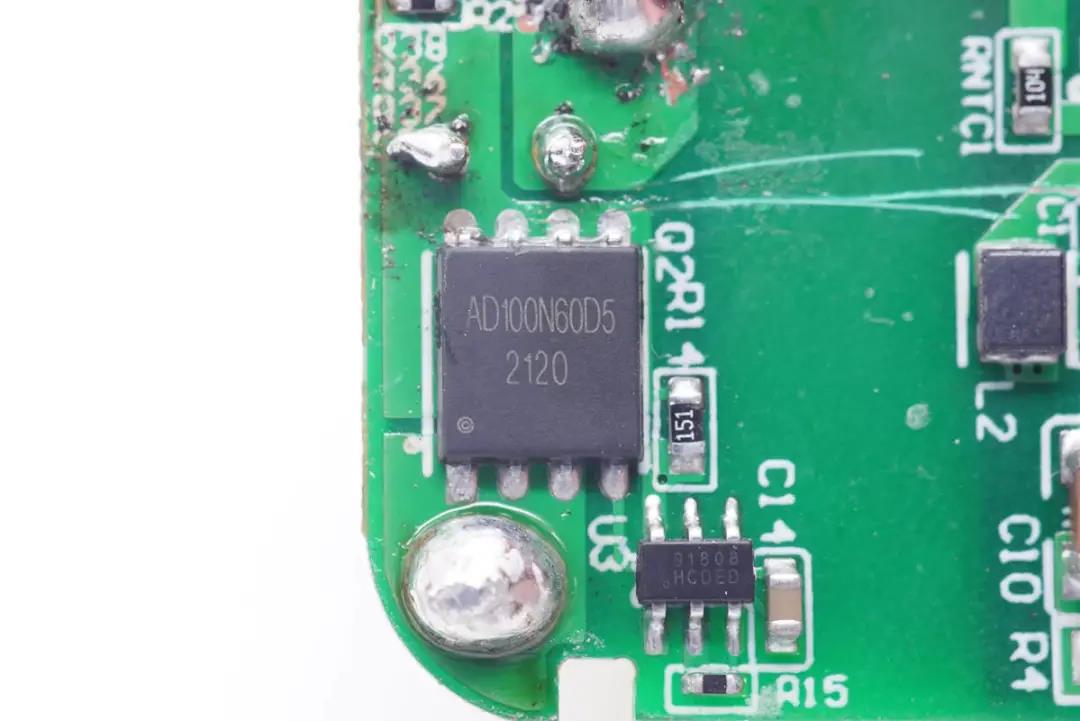

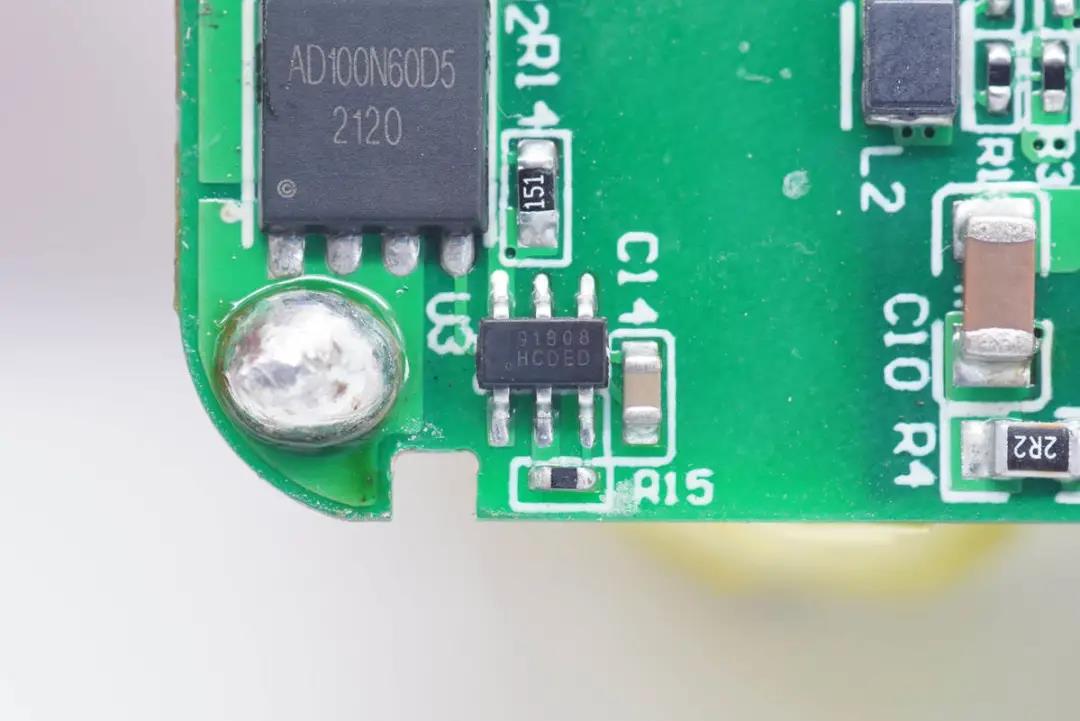

同步整流管采用砹德曼AD100N60D5,耐压100V,导阻10.3mΩ,PPAK5*6封装。





滤波电感特写。

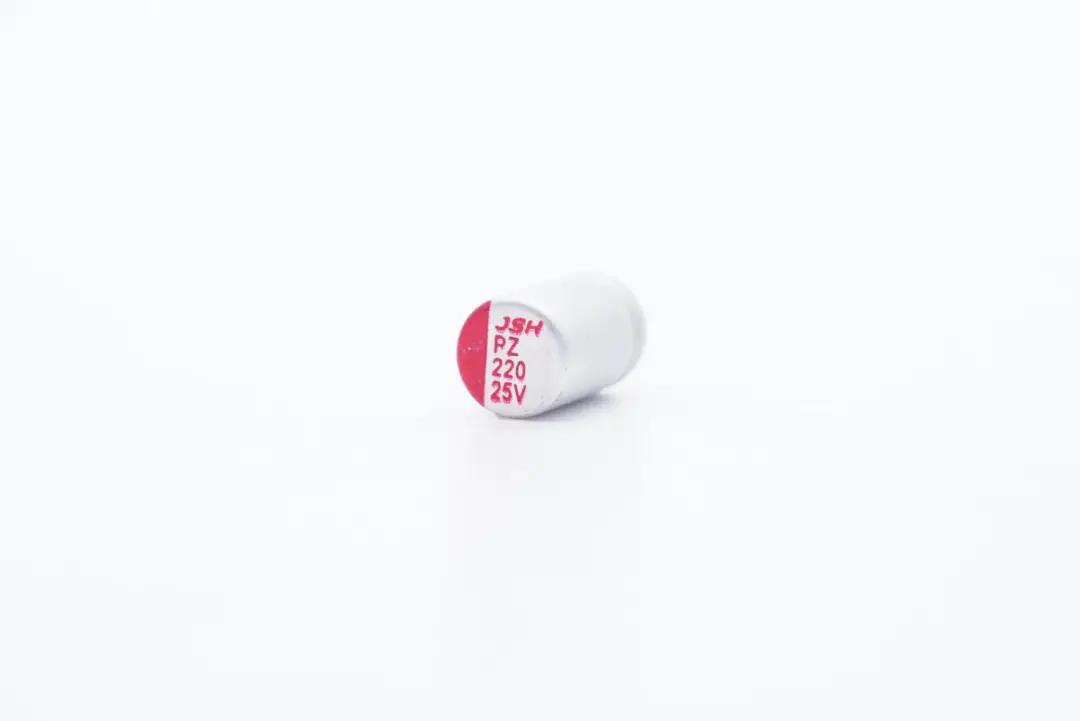

输出滤波固态电容也是来自万京源,规格为25V 220μF。

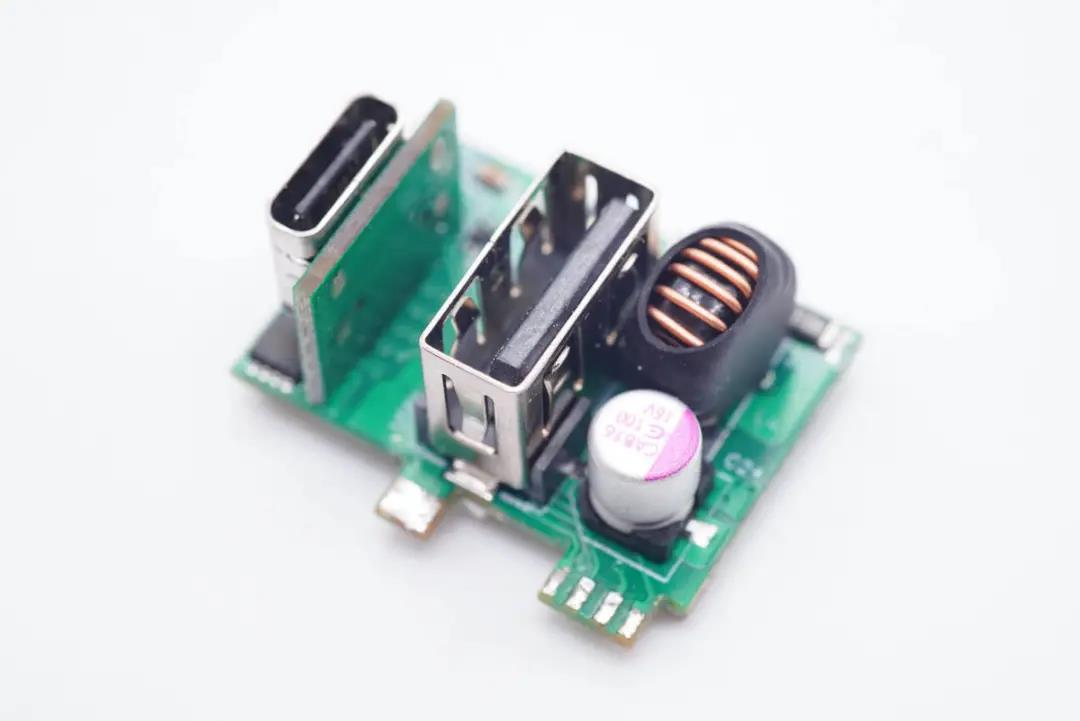

输出端左侧还有一颗同步整流输出滤波固态电容,两个USB母座焊接在两块小板上。





小板上还有降压电感以及滤波电容。

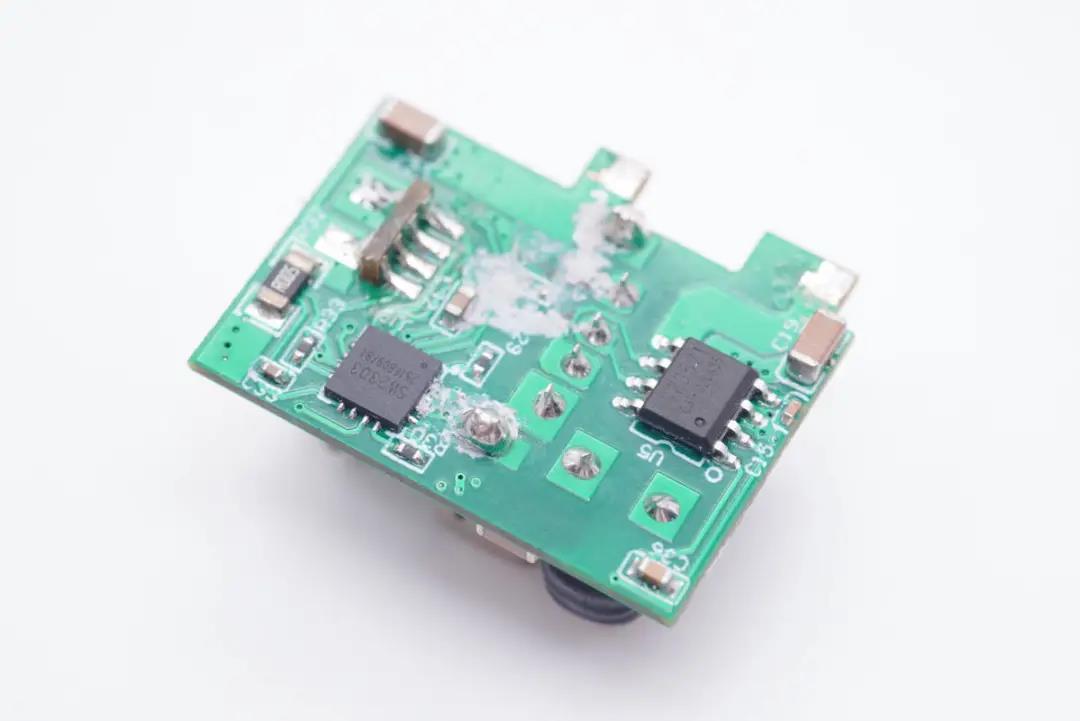

小板另一面有两颗智融的协议IC。

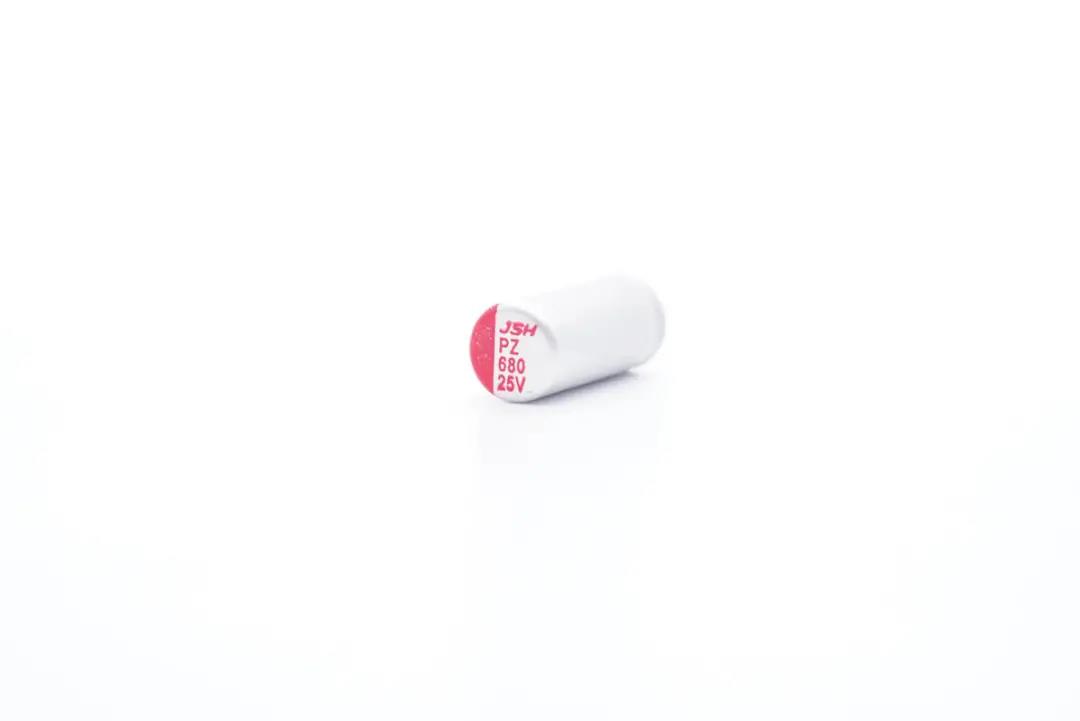

第二颗固态电容也是来自万京源,规格为25V 680μF。

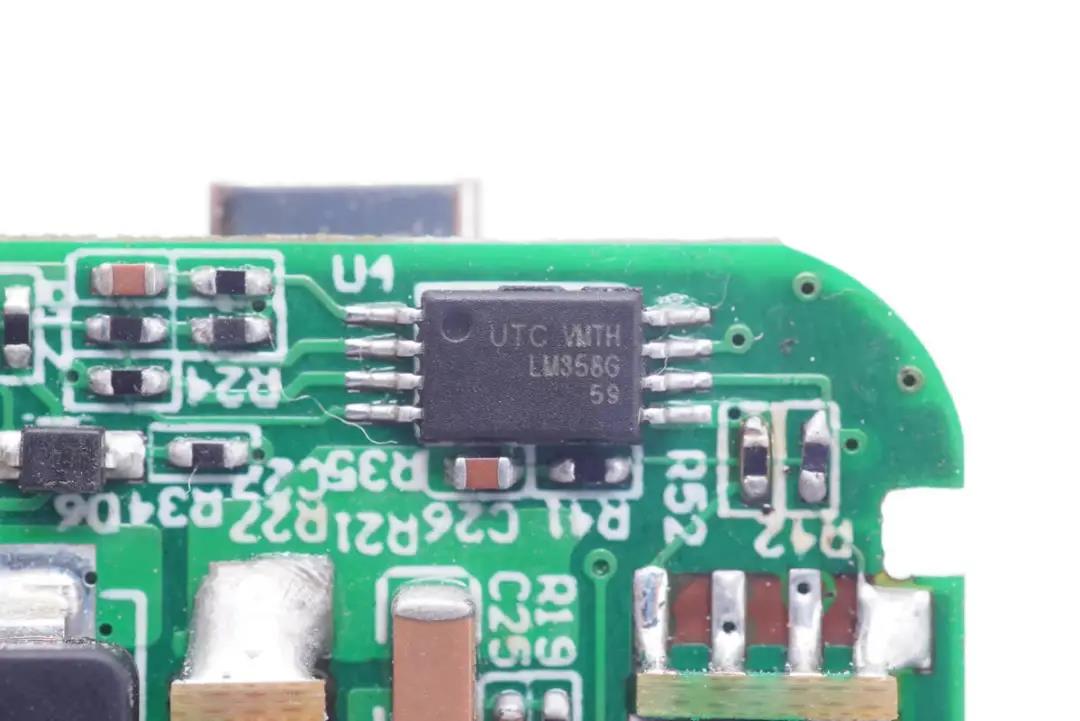

丝印LM358G的MCU,用于两路输出功率智能分配。

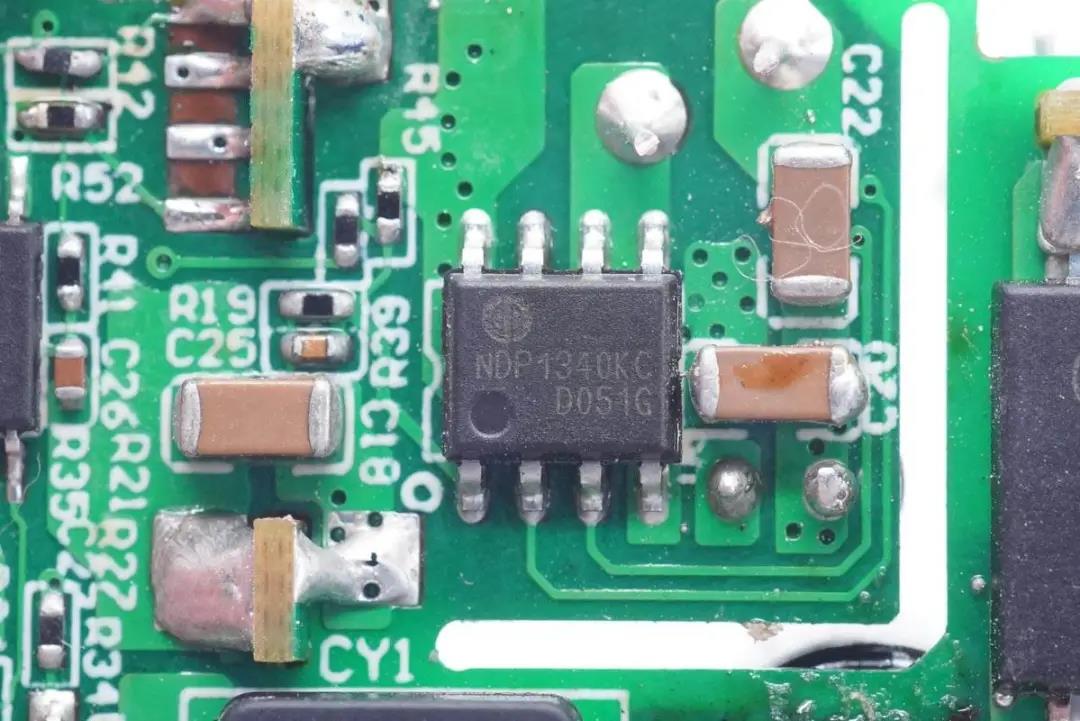

芯潭微NDP1340KC同步整流降压控制器,用于C口二次降压输出。

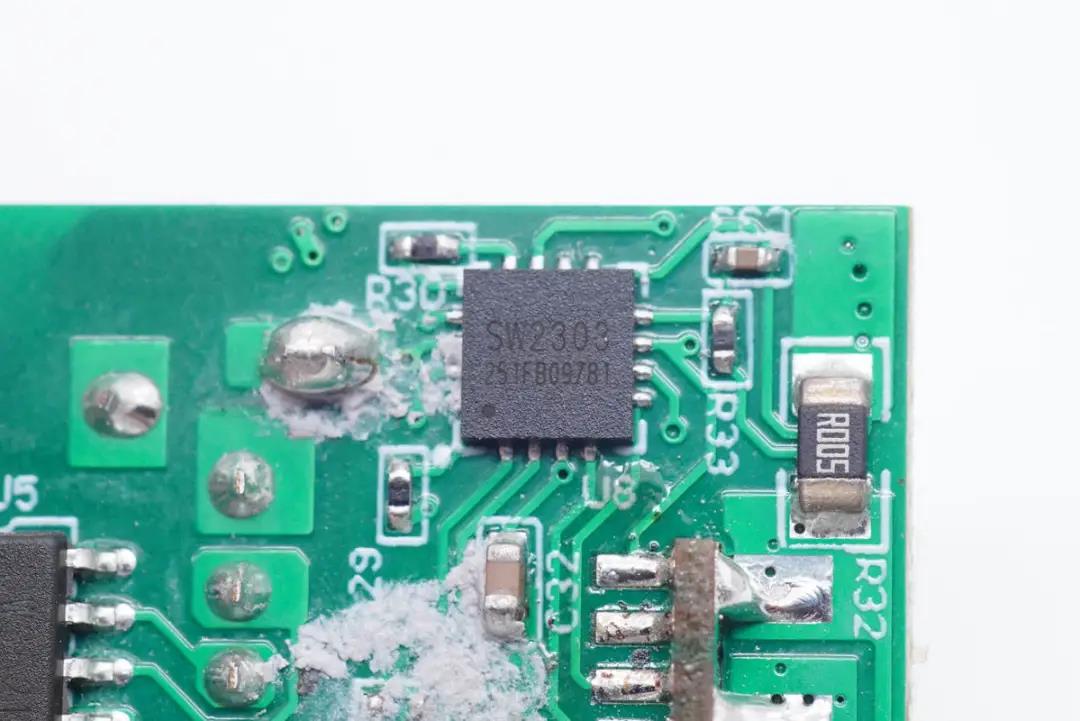

C口协议芯片采用珠海智融SW2303,通过高通QC5认证,是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片,支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议;支持光耦反馈和FB反馈两种工作模式;支持4KV ESD HBM。


SW2303集成了CV/CC控制环路,Type-C接口逻辑,快充协议控制器,以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件,即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。

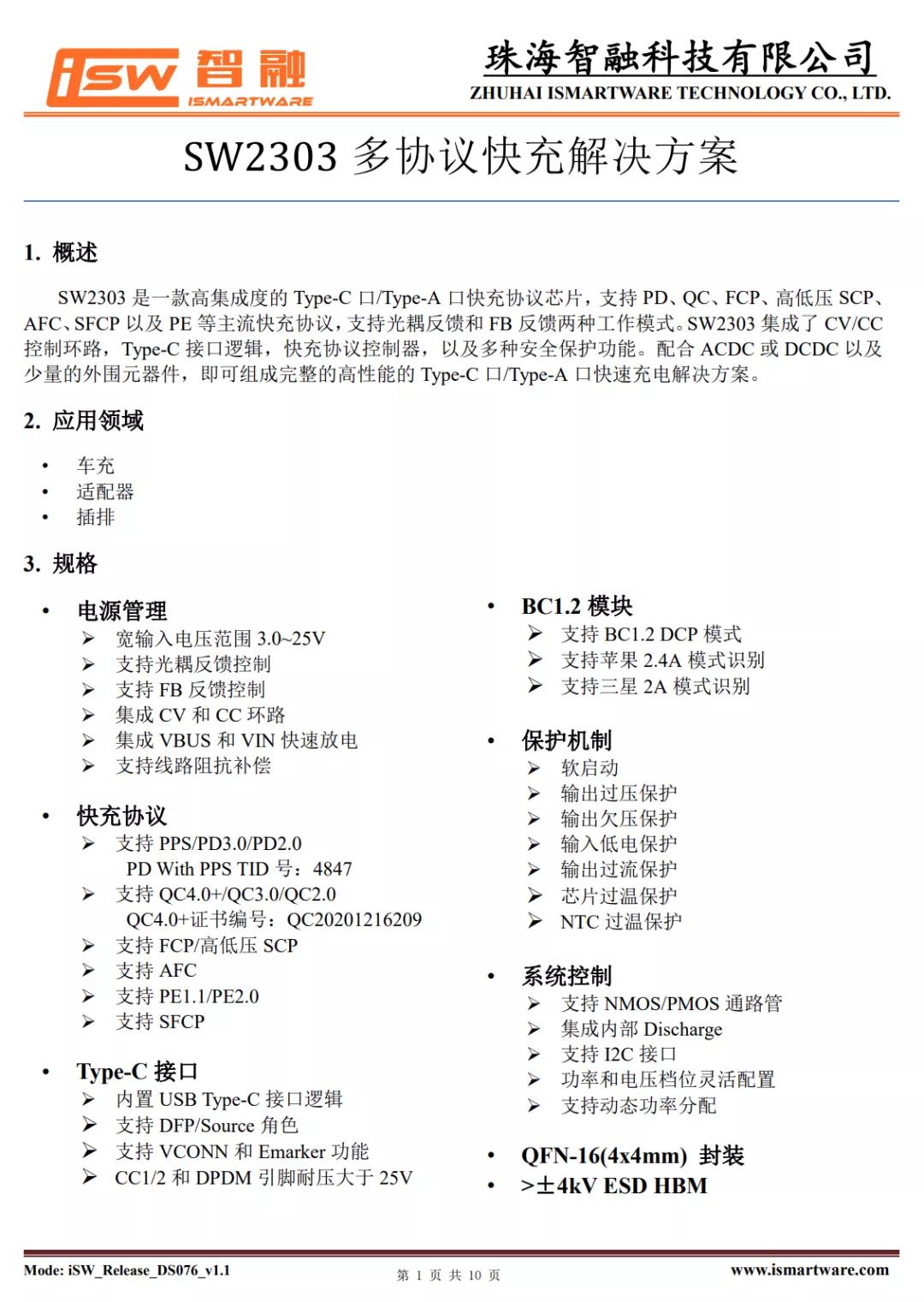

智融SW2303资料信息。



充电头网拆解了解到,智融SW2303此前还被倍思87W双模混动氮化镓快充安克可折叠迷你20W快充QCY 65W 1A1C氮化镓快充华科生迷你22.5W快充JinHotai迷你25W PD快充宜丽客45W PD快充科讯迷你20W PD快充充电器数十款产品采用

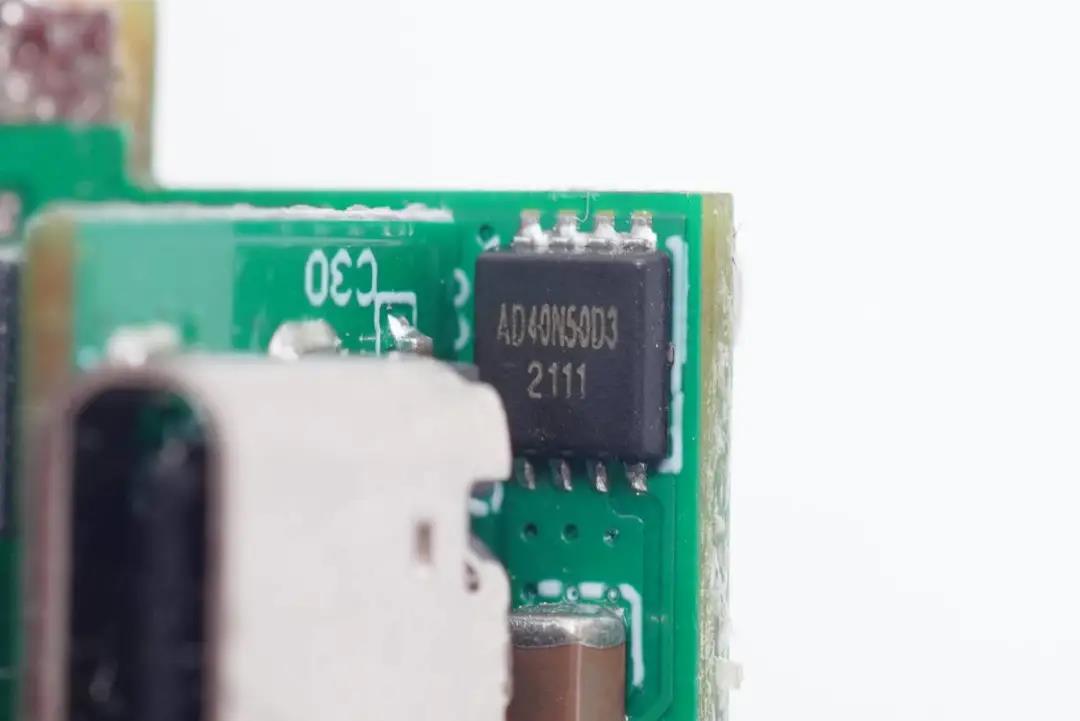

输出VBUS开关管采用砹德曼AD40N50D3。

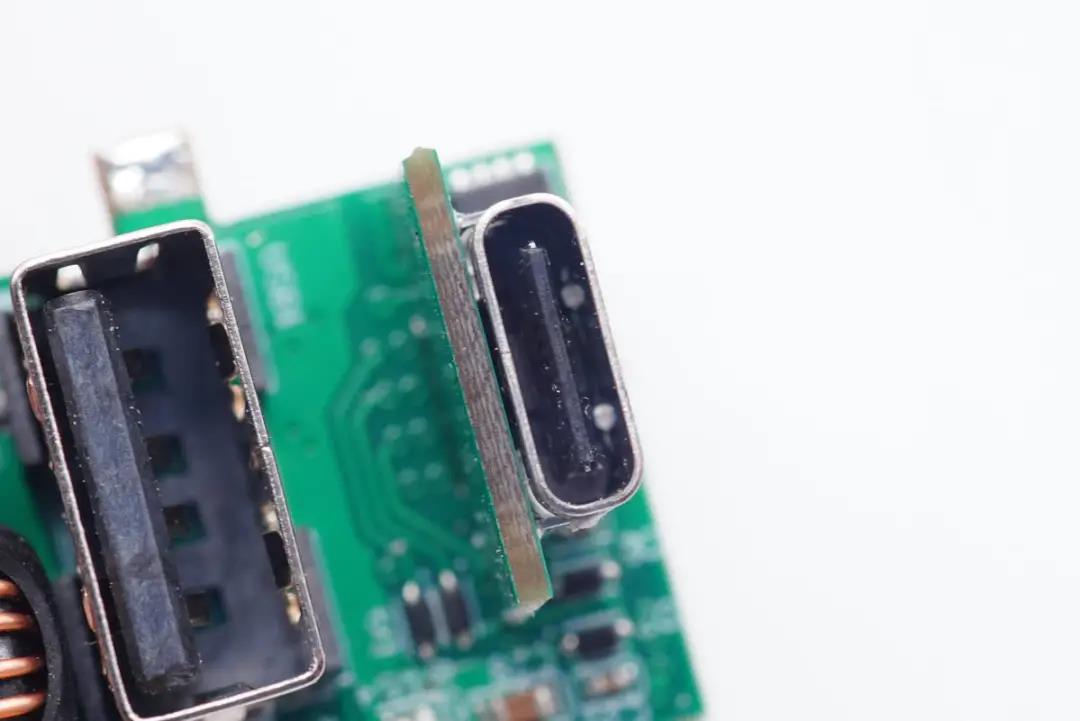

USB-C母座特写。

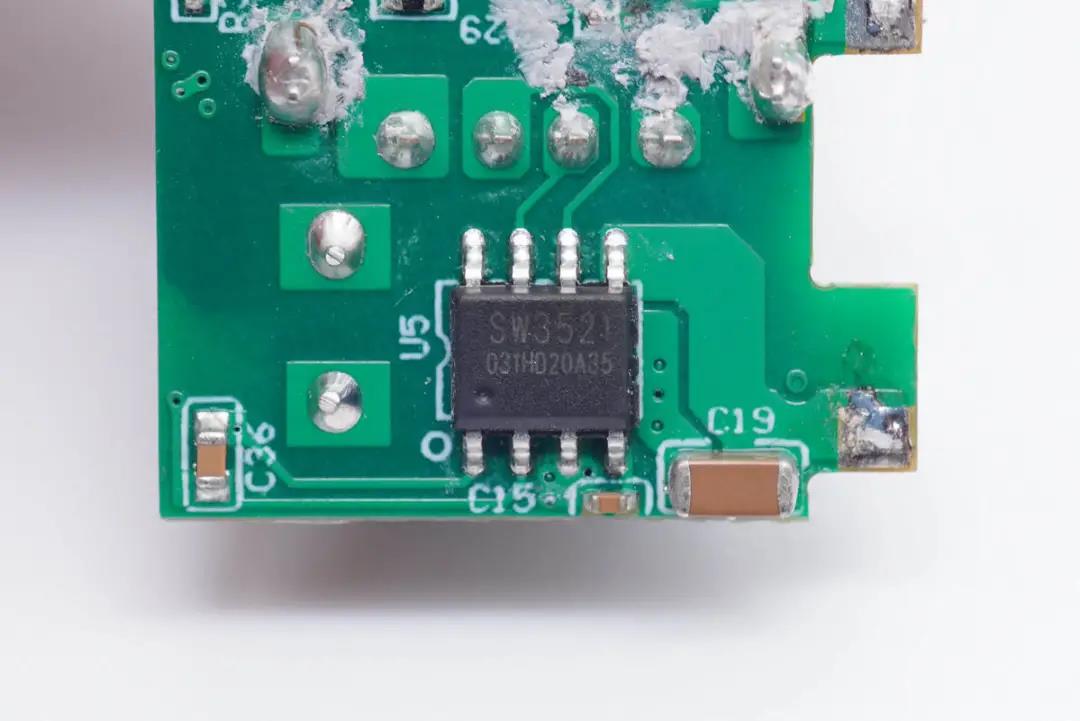

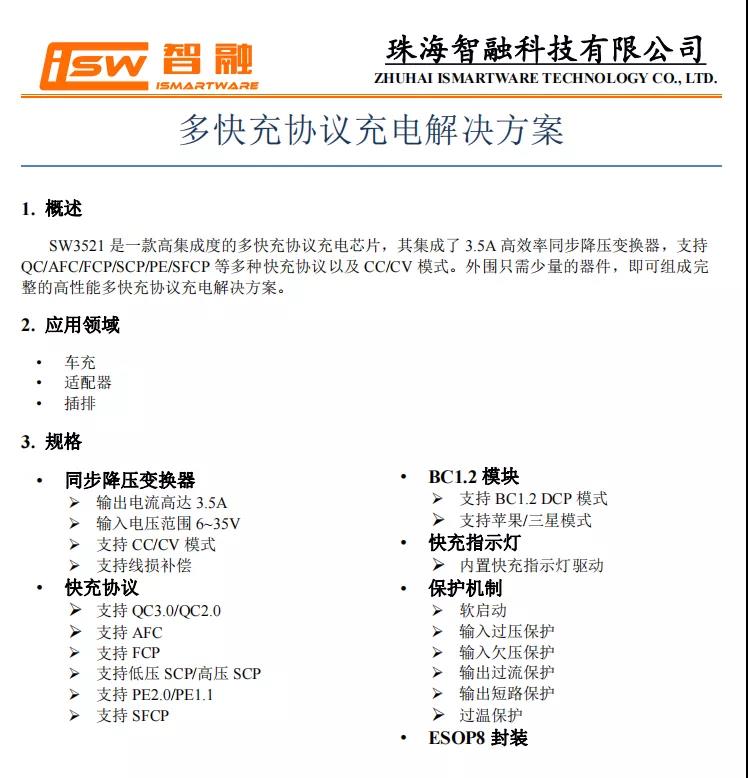

A口降压协议IC采用智融SW3521,这是一款高集成度的多快充协议充电芯片,其集成了3.5A高效率同步降压变换器,支持 QC/AFC/FCP/SCP/PE/SFCP等多种快充协议以及CC/CV模式。外围只需少量的器件,即可组成完整的高性能多快充协议充电解决方案。






智融SW3521资料信息。





降压电感特写。

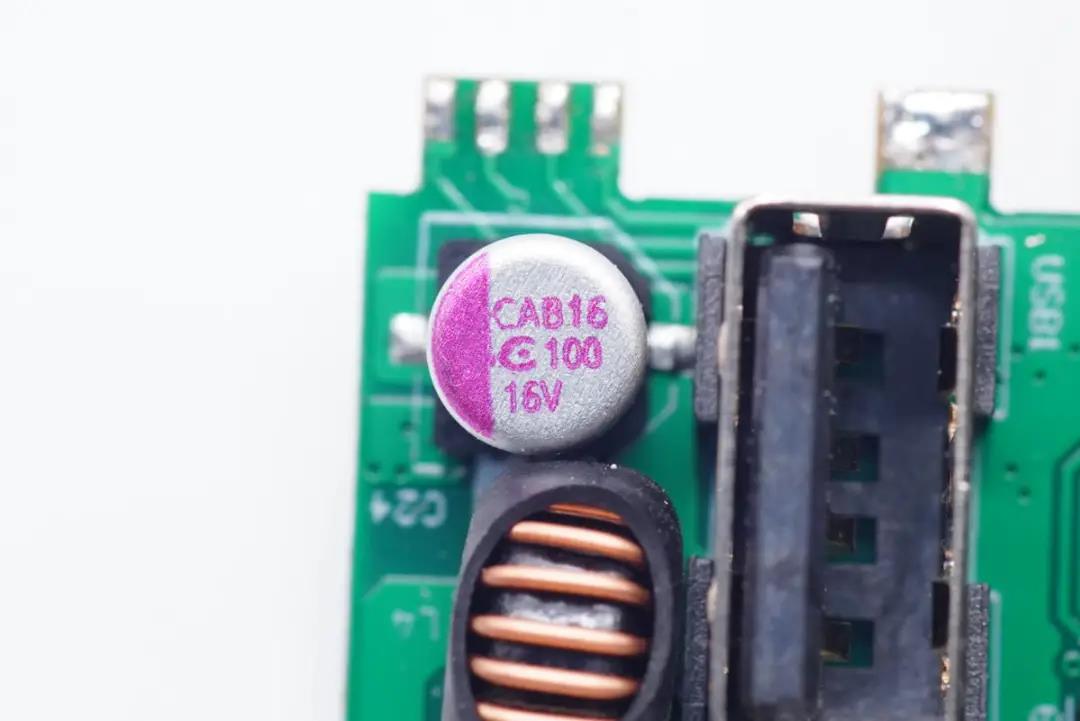

降压输出滤波固态电容来自钰邦,规格为16V 100μF。

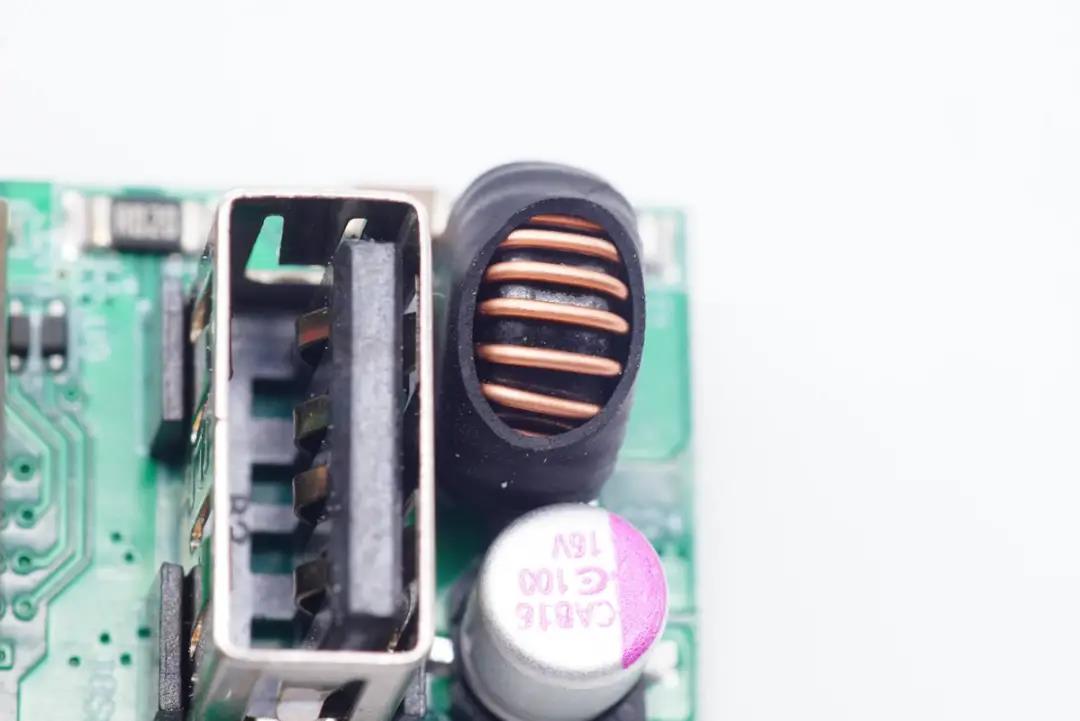

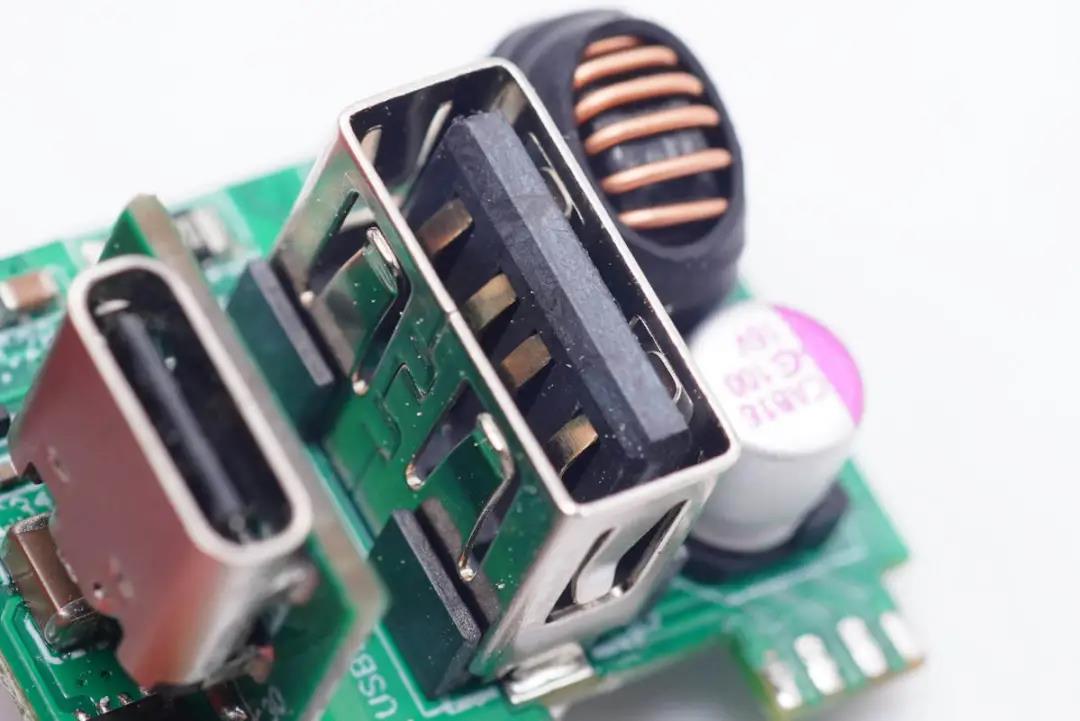

USB-A母座特写。

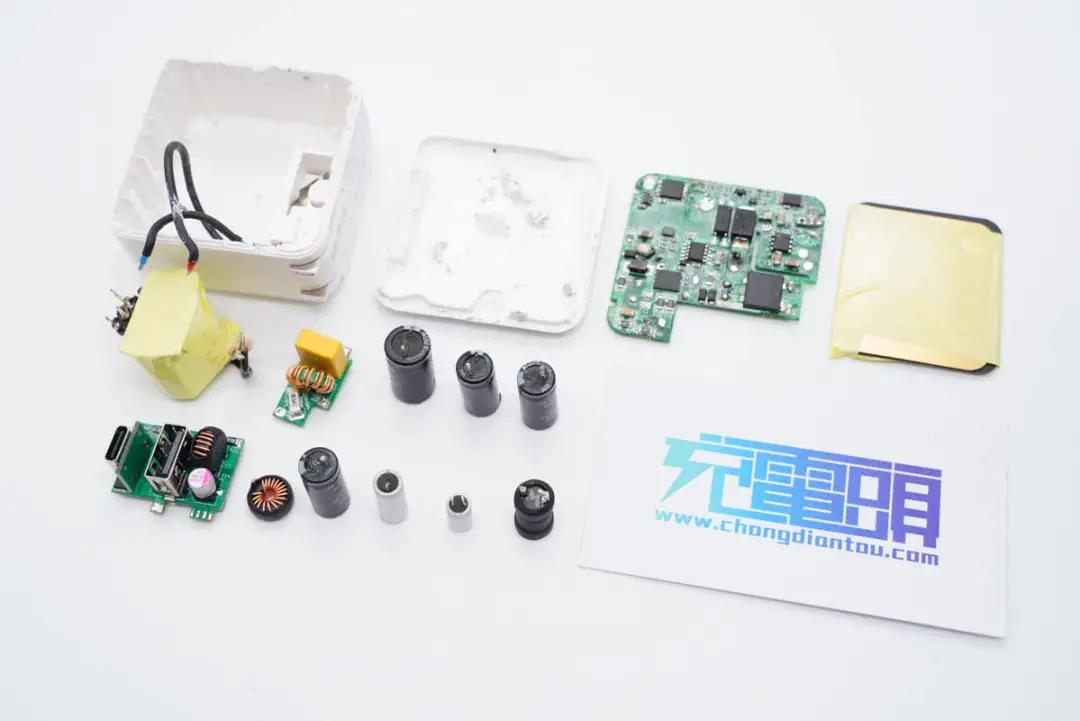

全部拆解完毕,来张全家福。



充电头网拆解总结



Sicgecs这款氮化镓超级闪充具有小巧便携,支持双设备同时快充的特点,最大输出功率65W也是主流水准。产品的性能表现也很好,整体支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议,具备5-20V齐全电压档位,支持3.3-21V3.25A PPS快充,可以很好兼容市面上绝大多数品牌设备。



充电头网通过拆解了解到,充电器开关电源主控芯片采用业内知名厂商南芯半导体的SC3021C,采用专有GaN直驱设计,省去外置驱动器或者分立驱动器件,也不再需要复杂的供电电路。



从充电器模块正背面可以看出,基于南芯SC3021C设计的开关电源电路外围十分简洁,供电电容也不再需要。不仅让设计一款充电器变得更加简单,同时对降低系统成本也非常有帮助。



此外这款充电头还采用了GaN Systems GS-065-011-1-L氮化镓功率管,智融SW2303和SW3521分别控制1C1A双口输出电压。采用万京源和钰邦品牌电容进行输入输出滤波,整体用料可靠。
