拆解报告:倍思20W超级硅快充充电器Pro版

2021-12-03

近日充电头网拿到了Baseus倍思一款20W超级硅快充充电器CCCJG20CC-X,此前有拆过倍思同型号欧规20W超级硅充电器,不过型号虽然相同,但是本次拿到的这款在包装盒上设有很明显的Pro字样,属于Pro款。



相较之下,这款拥有黑、白、紫、蓝、粉等丰富配色,而且配备可折叠插脚,外出携带方便。而且充电头网了解到,这款充电器内置天德钰快充协议IC JD6606S,兼容快充协议更丰富,实用性更上一层楼。下面就和小编一起来看看这款充电器的详细拆解。



此前充电头网还拆解过倍思120W 2C1A氮化镓快充充电器倍思QC5认证100W氮化镓快充倍思100W 2C2A氮化镓快充倍思30W超级硅充电器倍思10000mAh 1A1C二合一氮化镓充电器等产品,欢迎查阅。



一、倍思20W超级硅快充外观

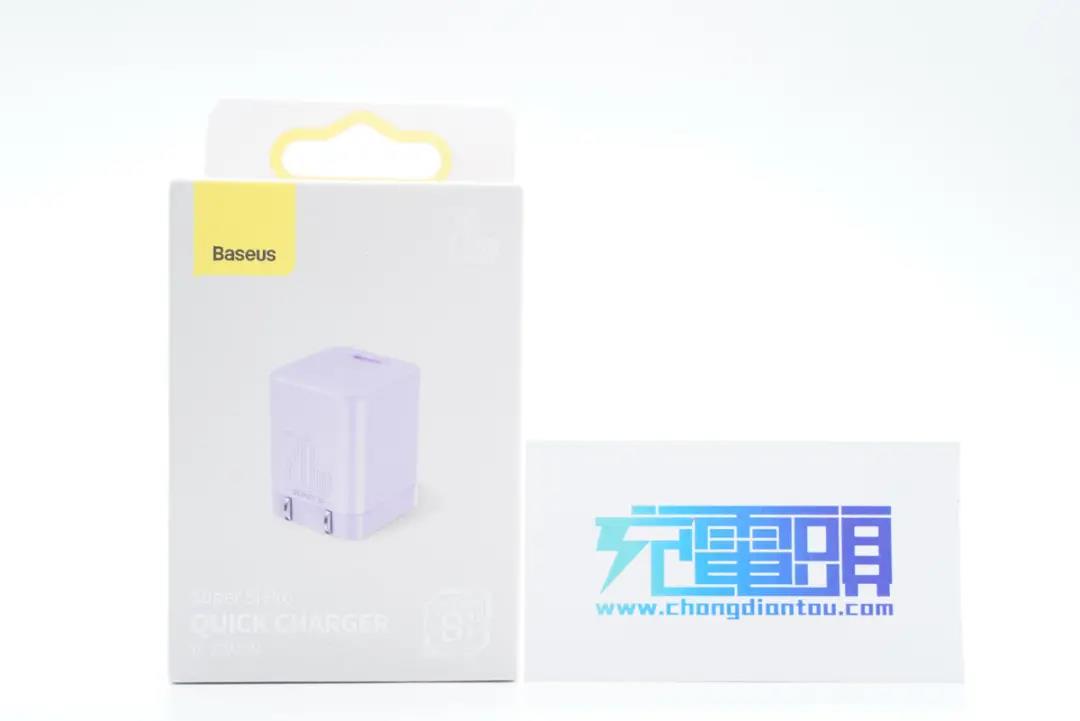

包装盒黄白配色,正面印有Baseus品牌、充电器外观图、名称以及20W、SUPER Si两大特性标识。

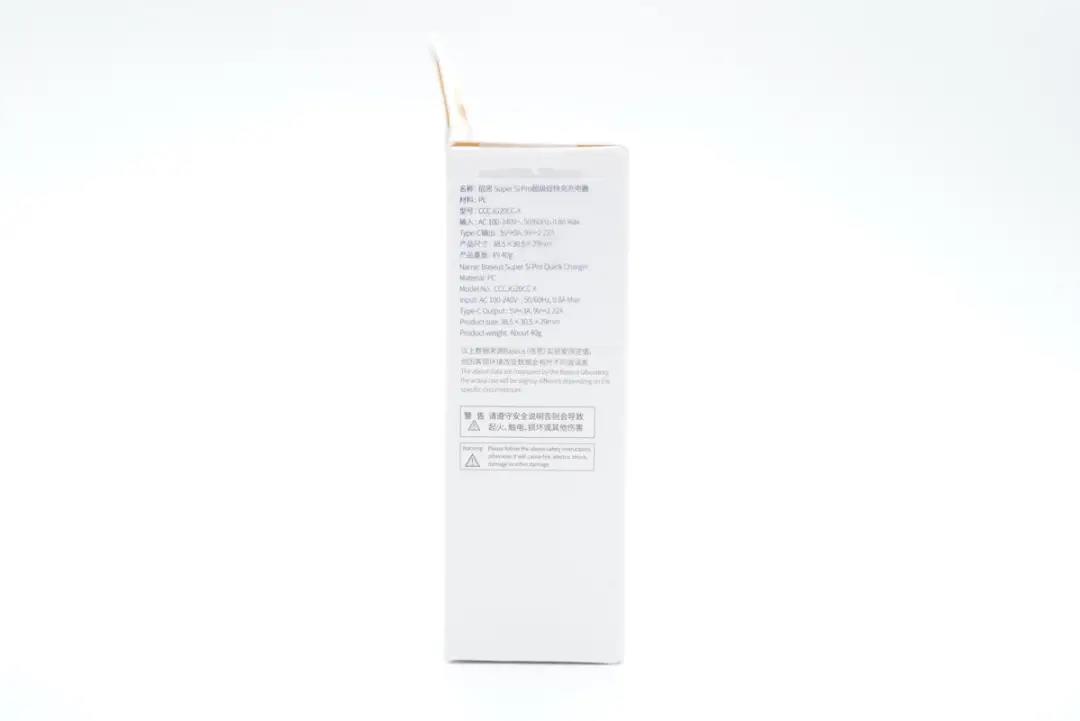

侧面贴有产品的参数信息贴纸。

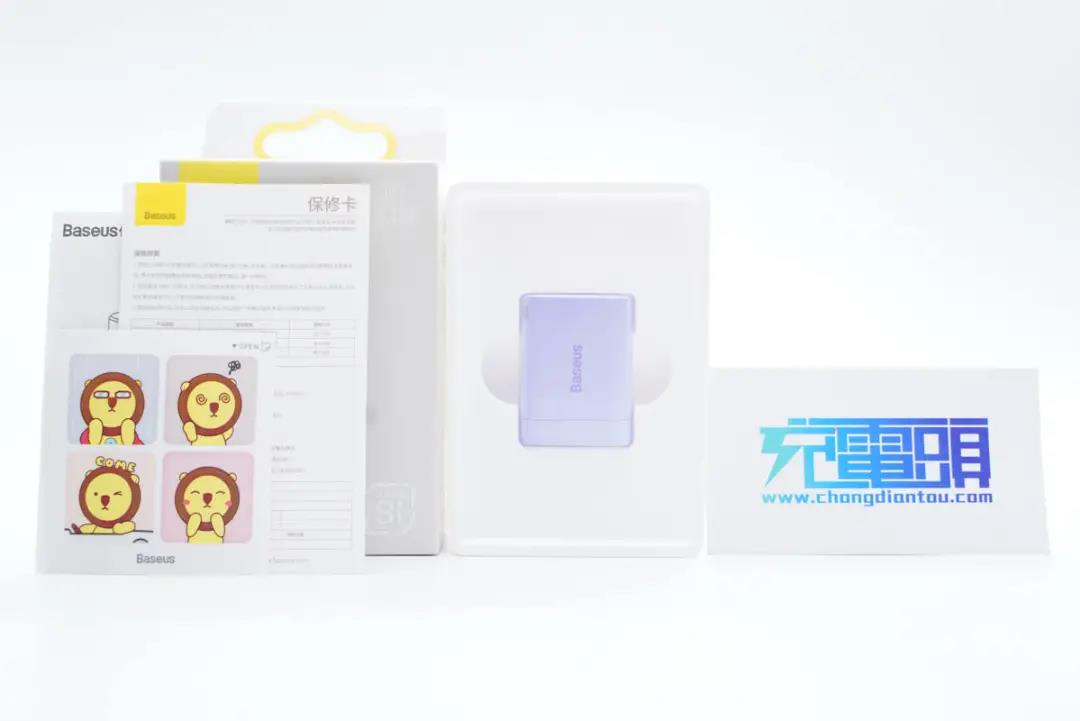

包装内全部东西一览。

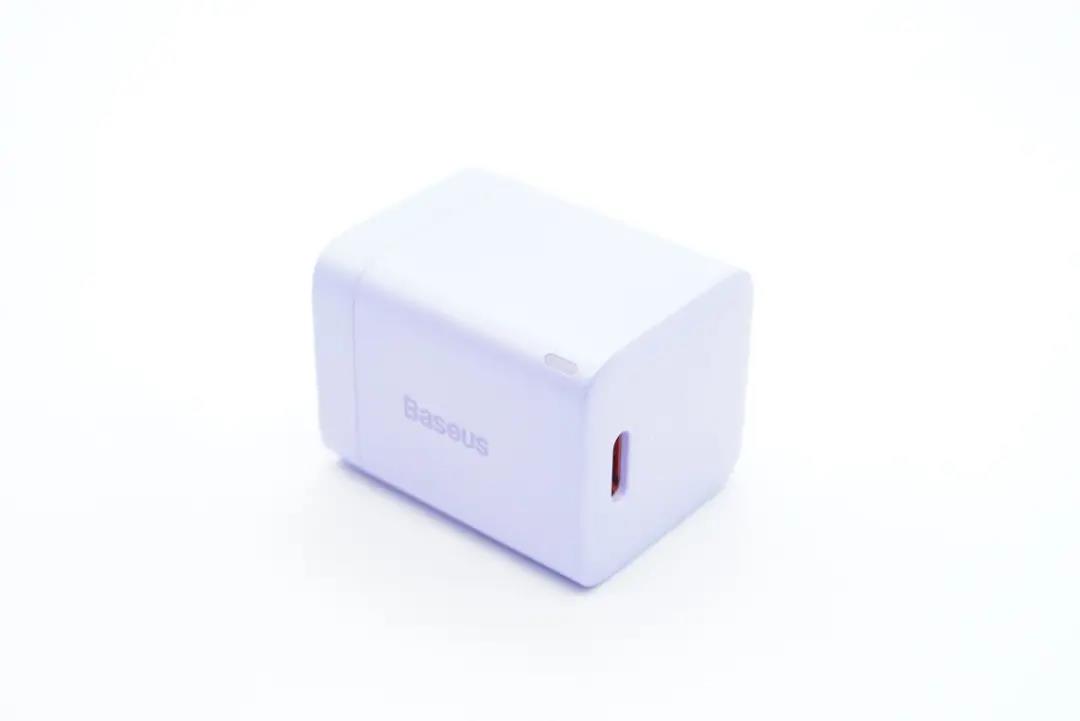

充电器整体为紫色配色,机身表面哑光处理,腰身各面之间过渡圆润,此外加入指示灯元素。

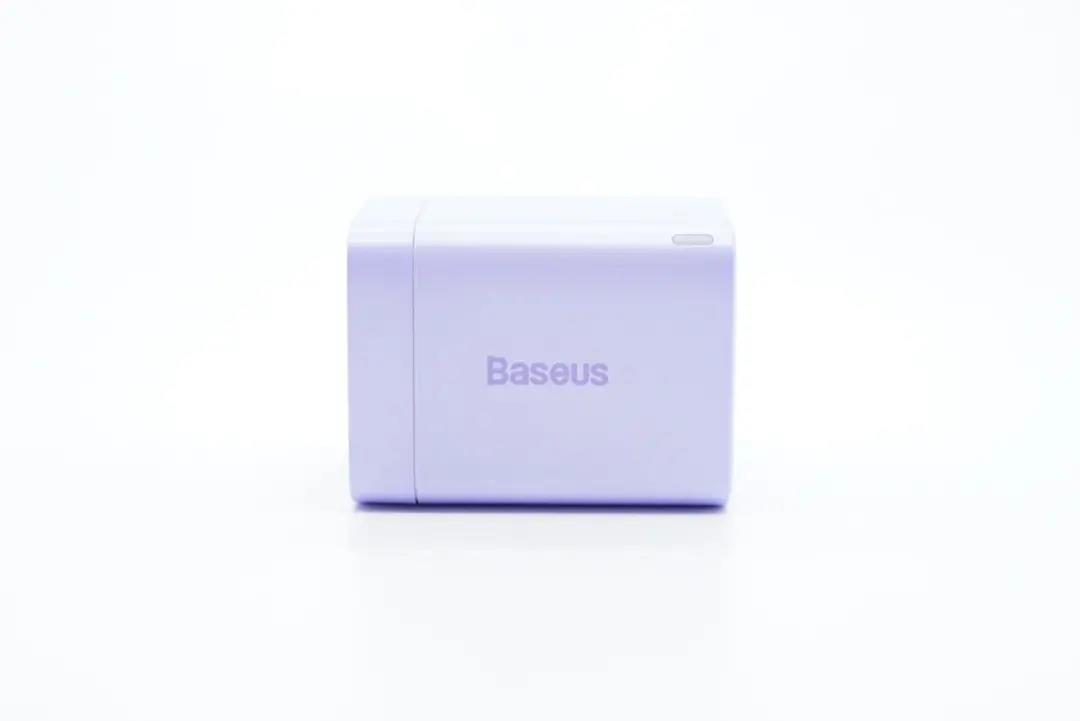

机身正面印有Baseus品牌。

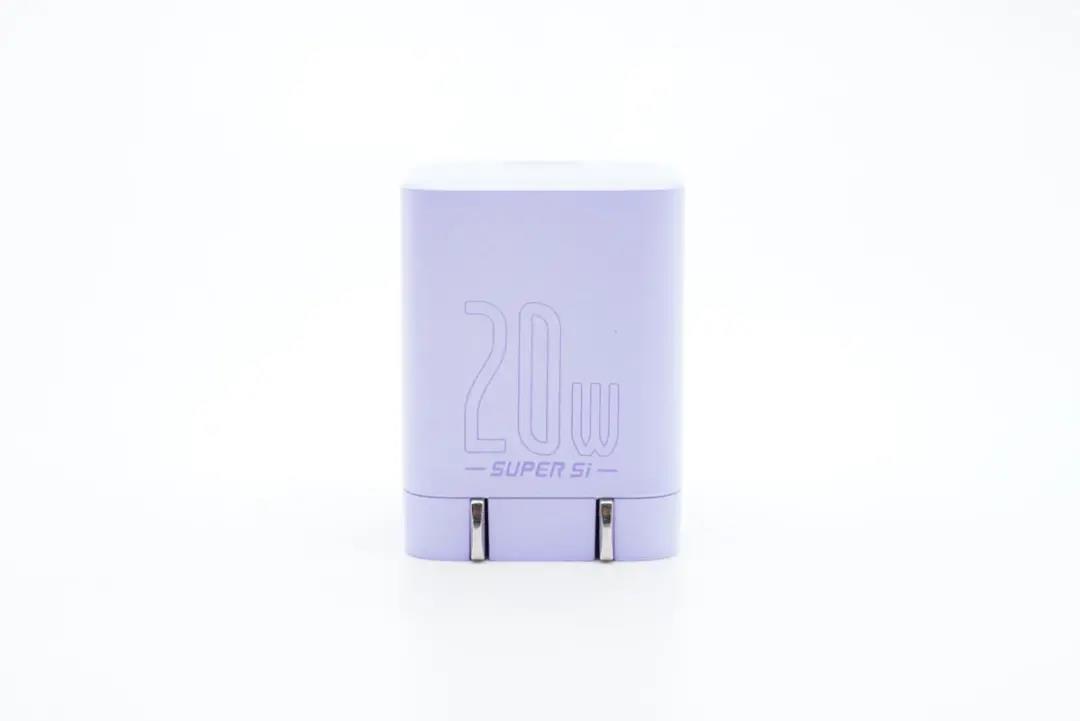

另一侧面还印有20W SUPER Si字样。

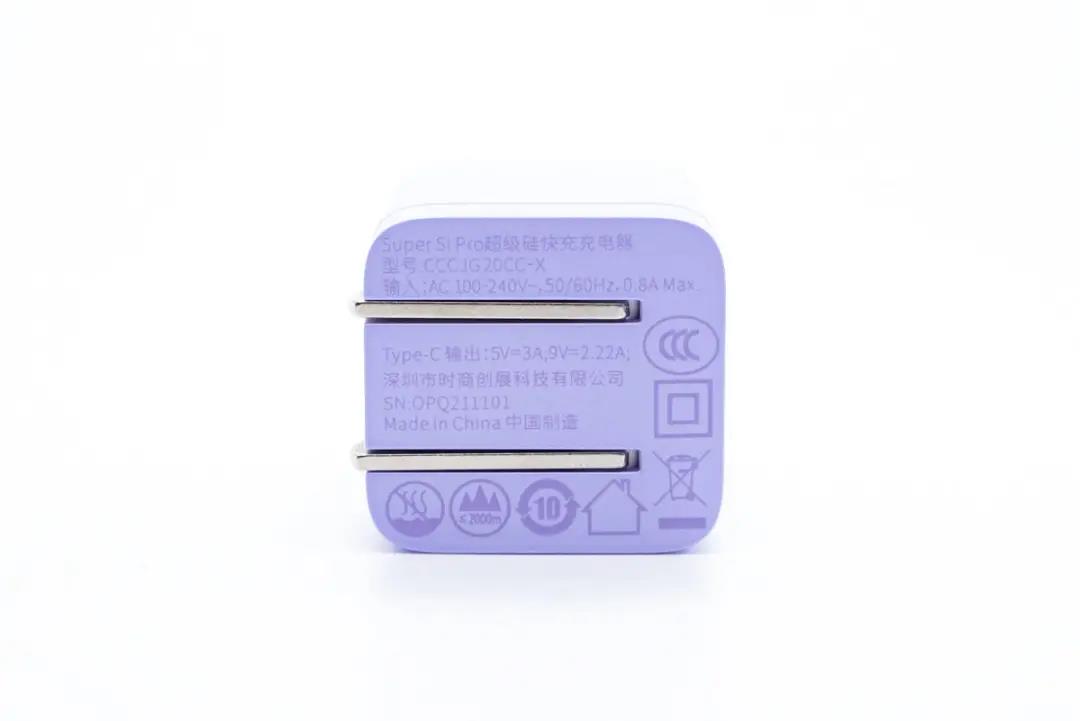

输入端外壳印有充电器参数

型号:CCCJG20CC-X

输入:100-240V~50/60HZ 0.8A

输出:5V3A、9V2.22A

深圳市时商创展科技有限公司

充电器已经通过了CCC认证。

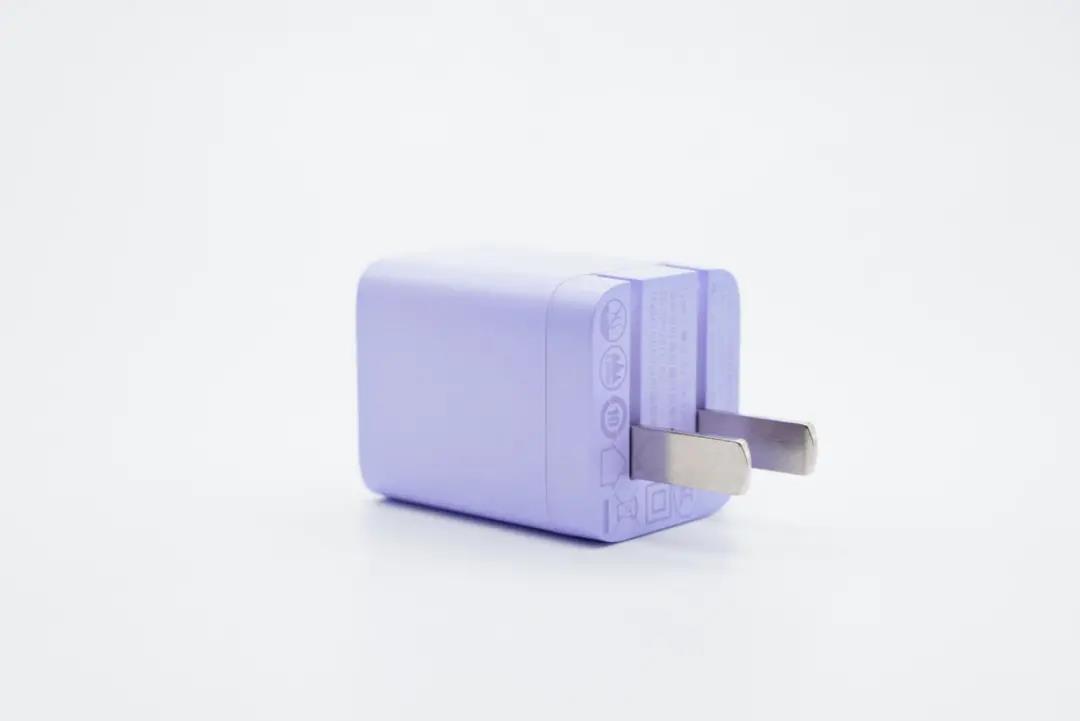

配备的是可折叠国标插脚,携带方便且不会刮伤包里其它设备。

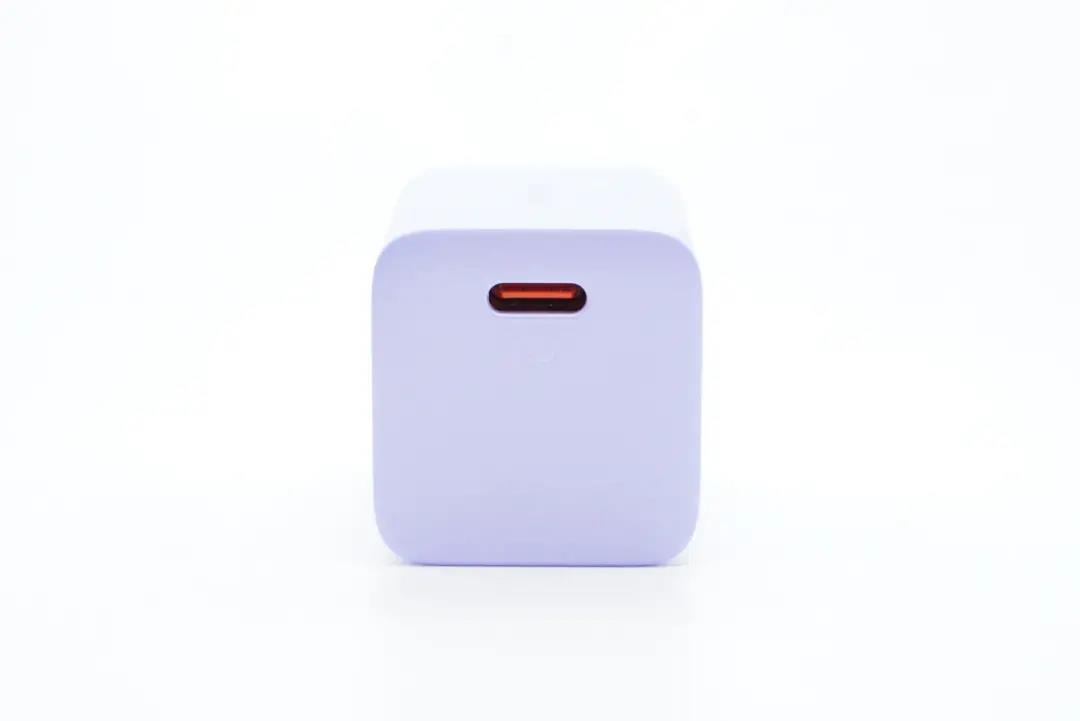

顶面配有单USB-C口,橘红色胶芯。

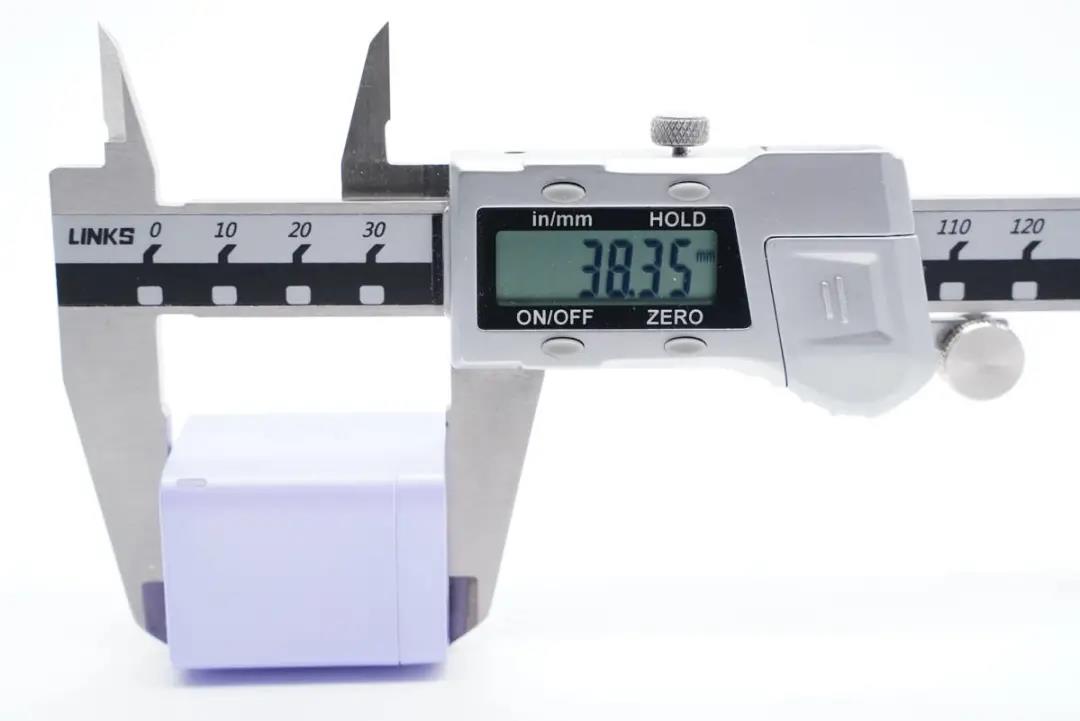

测得充电器机身高度为38.35mm。

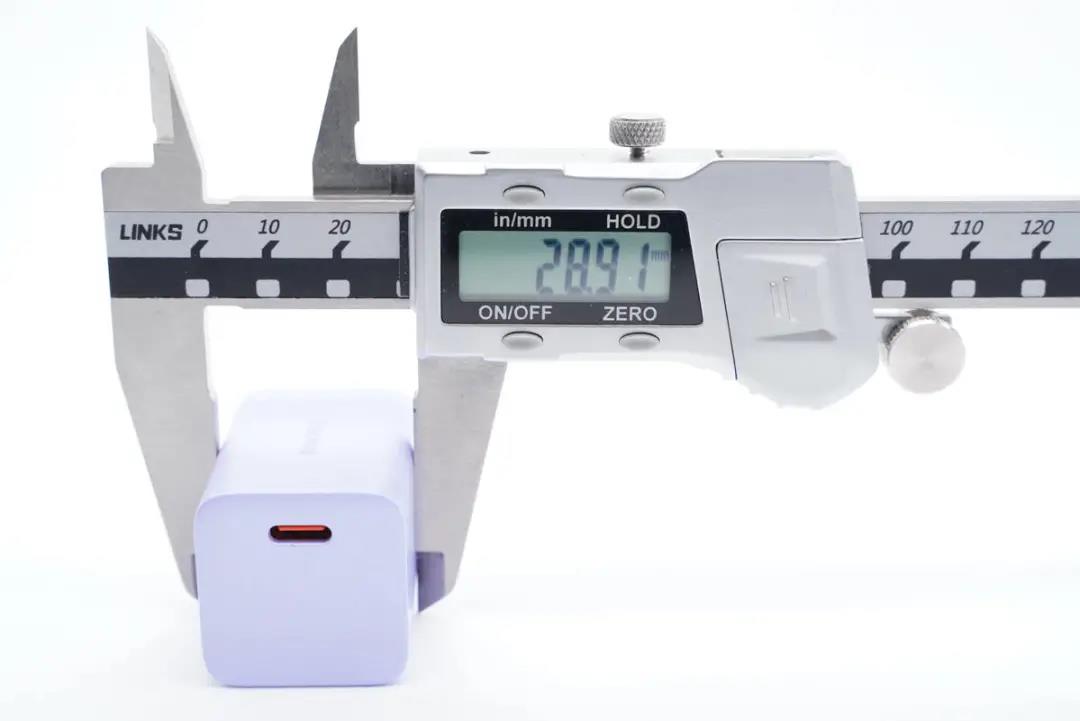

宽度为28.91mm。

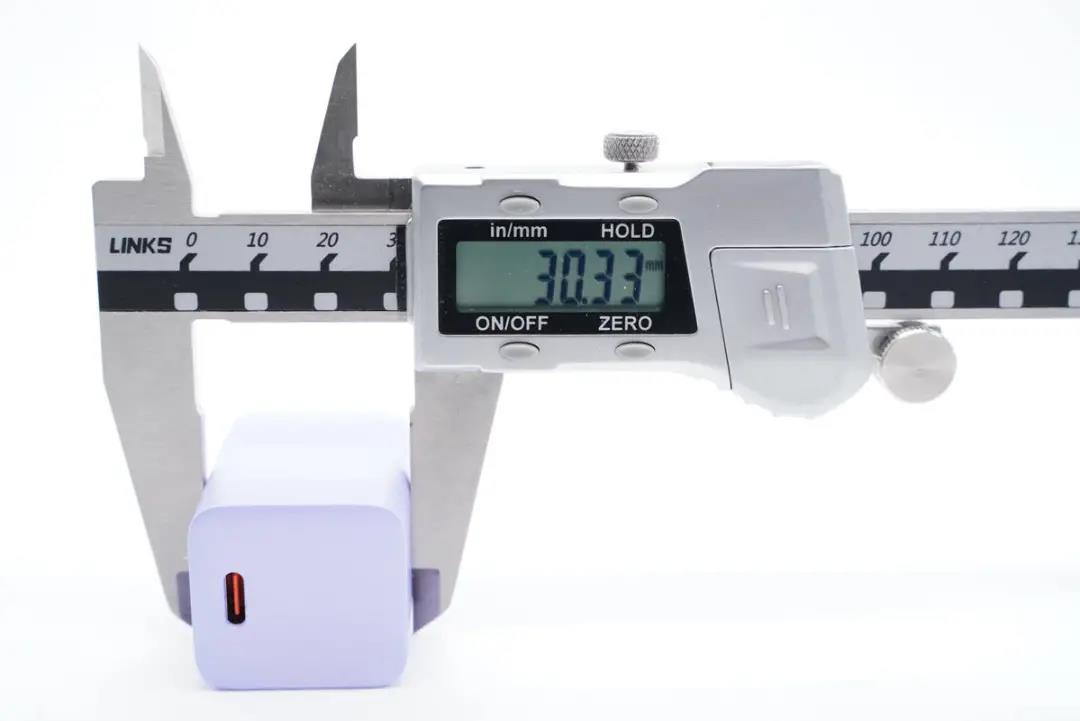

厚度为30.33mm。

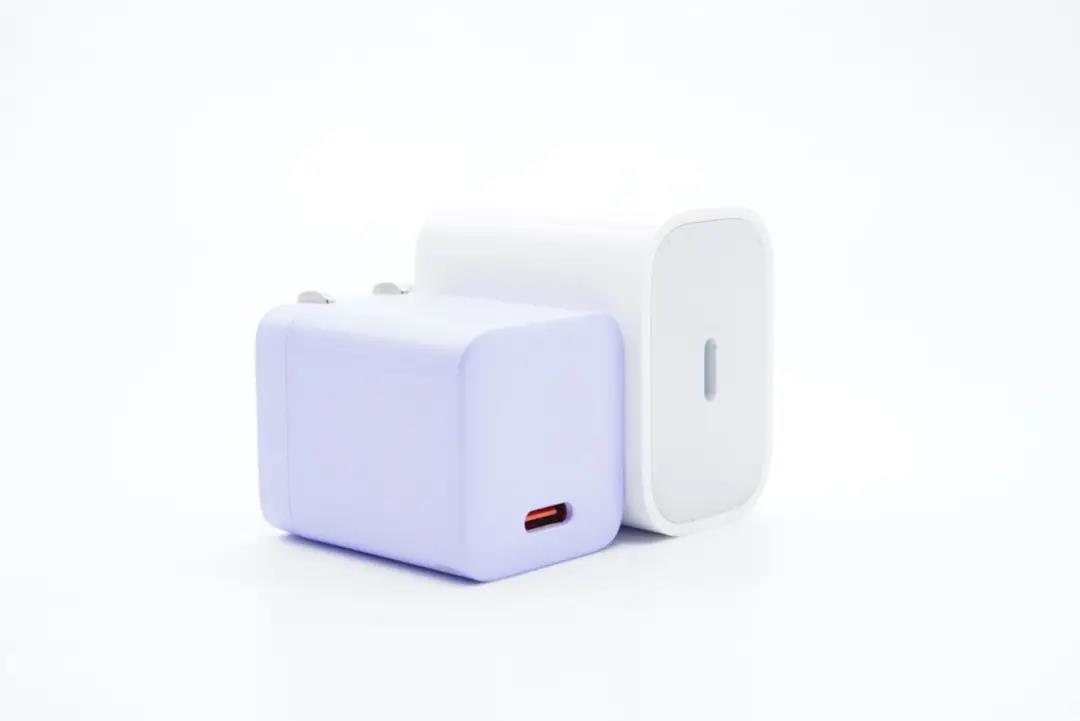

和苹果20W充电器对比,在配备折叠插脚的情况下,体积仍有优势。

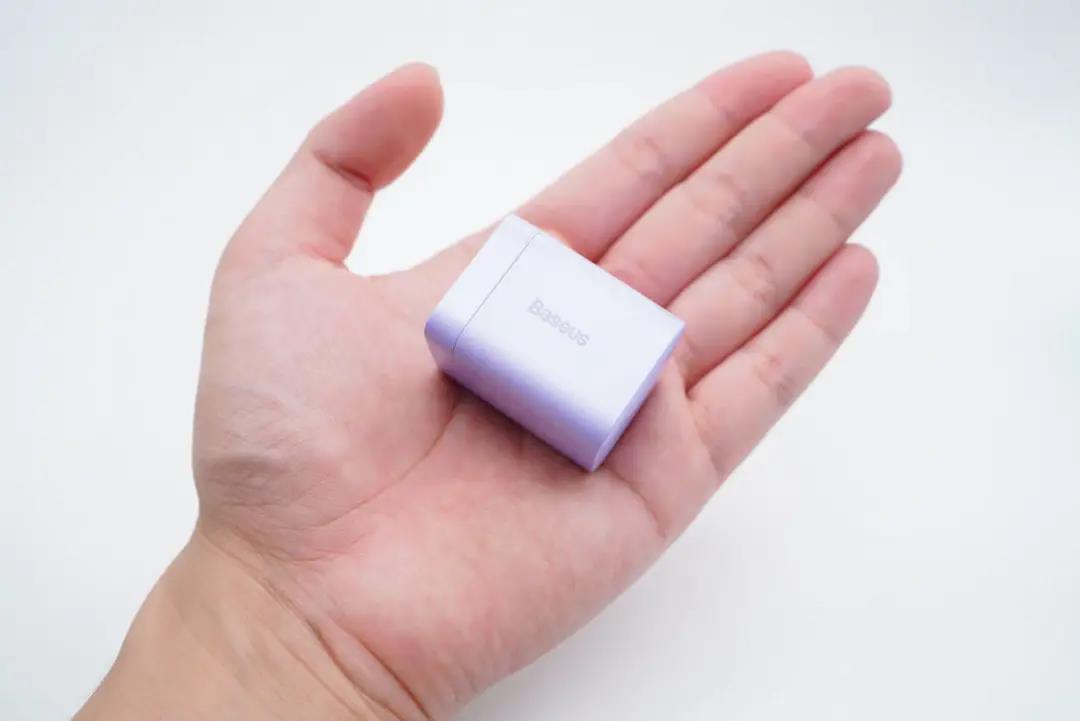

拿在手上的直观感受,小巧靓丽。

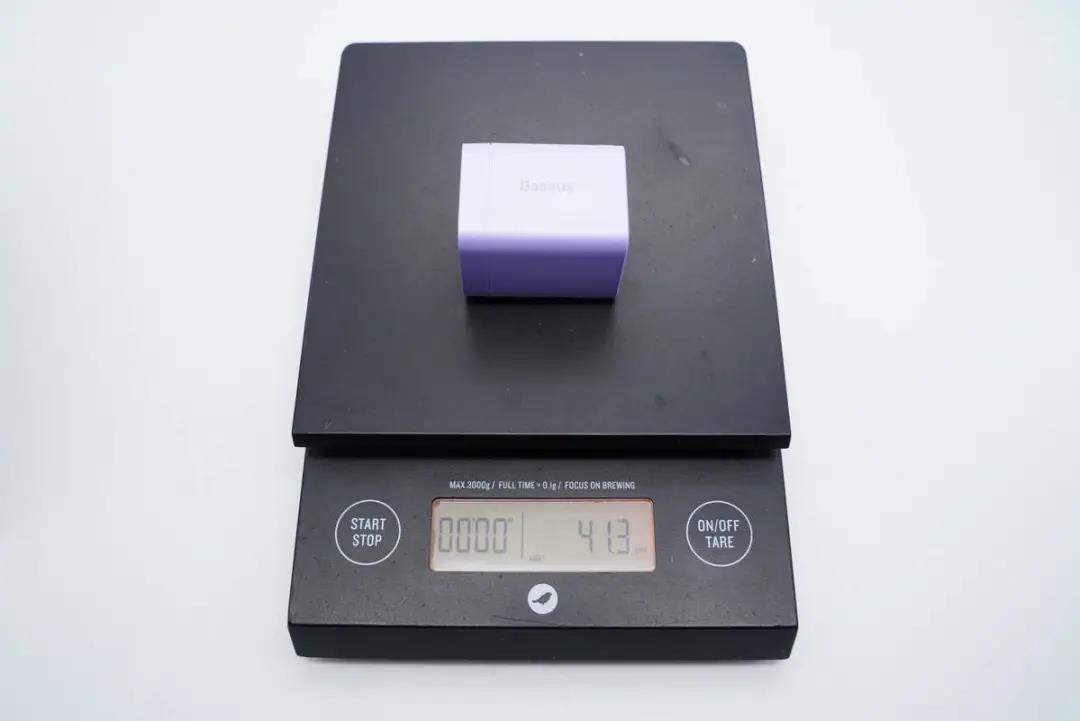

净重约为41g。

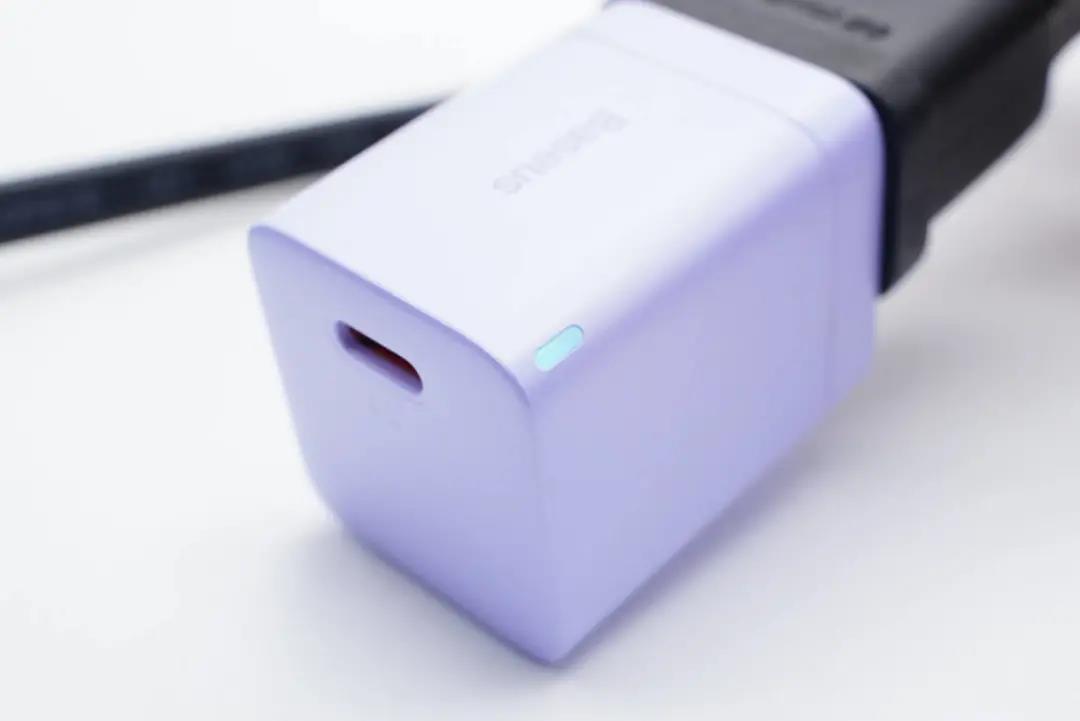

接通电源指示灯亮淡蓝色光。

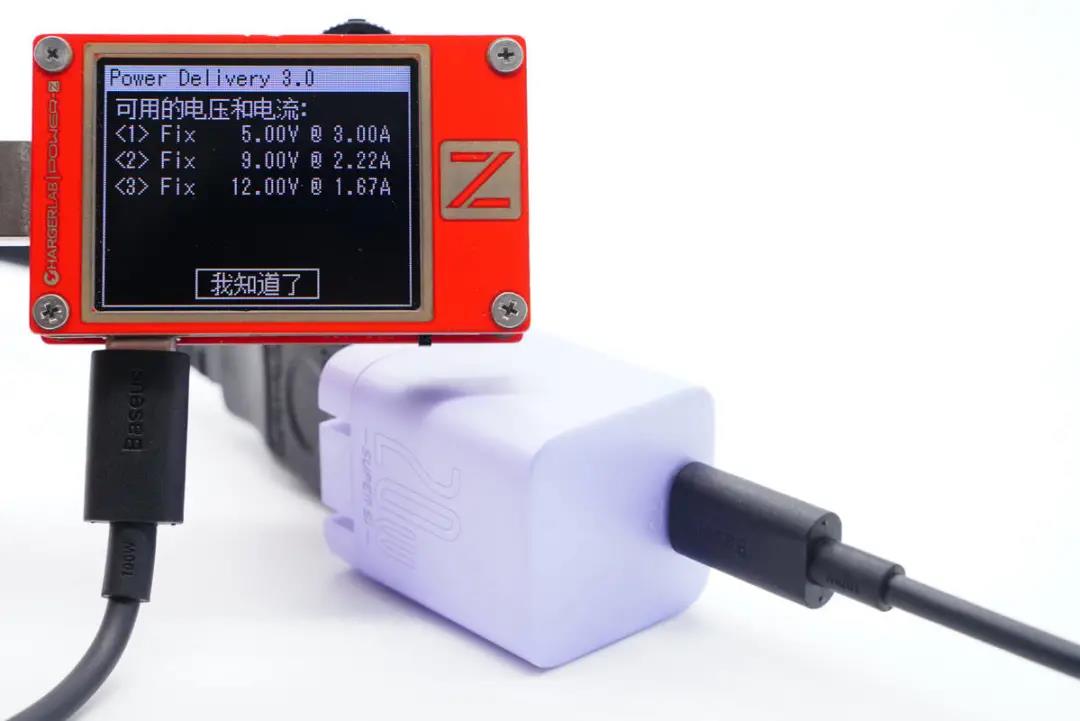

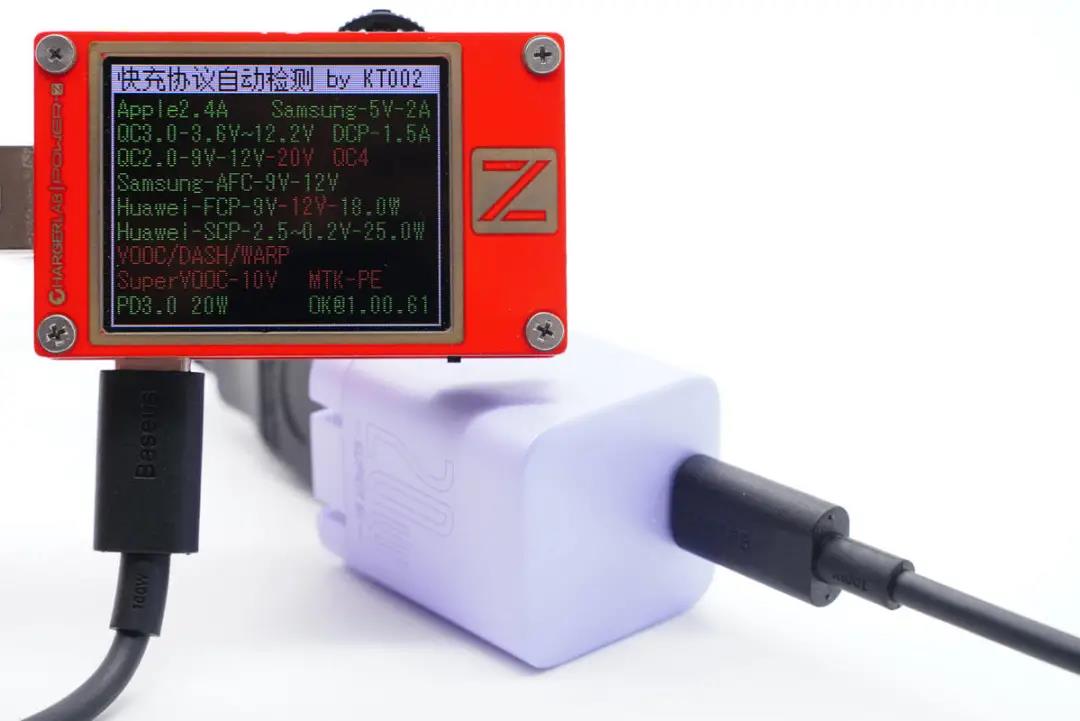

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。





此外C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。




二、倍思20W超级硅快充拆解

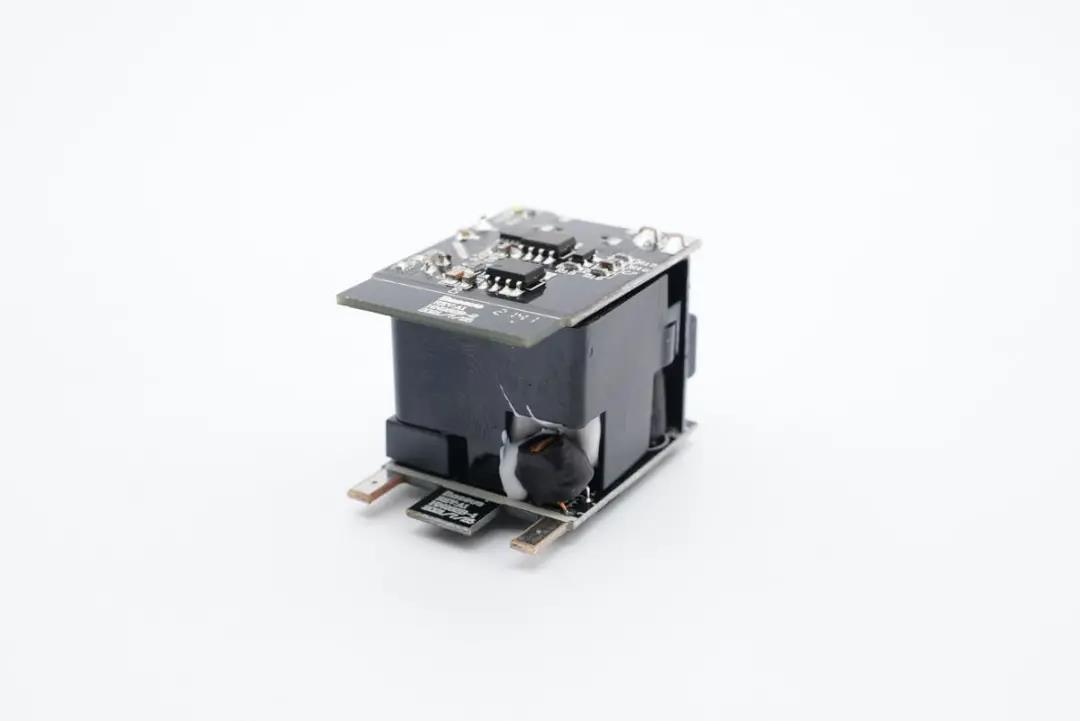

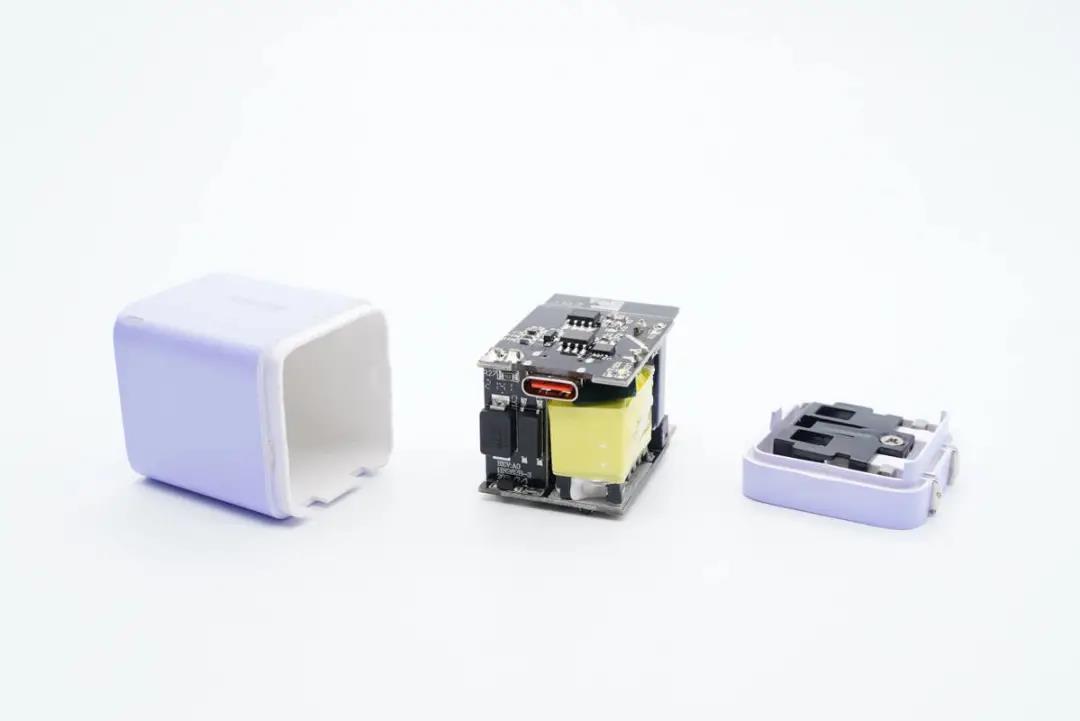

拆开外壳取出充电器模块。

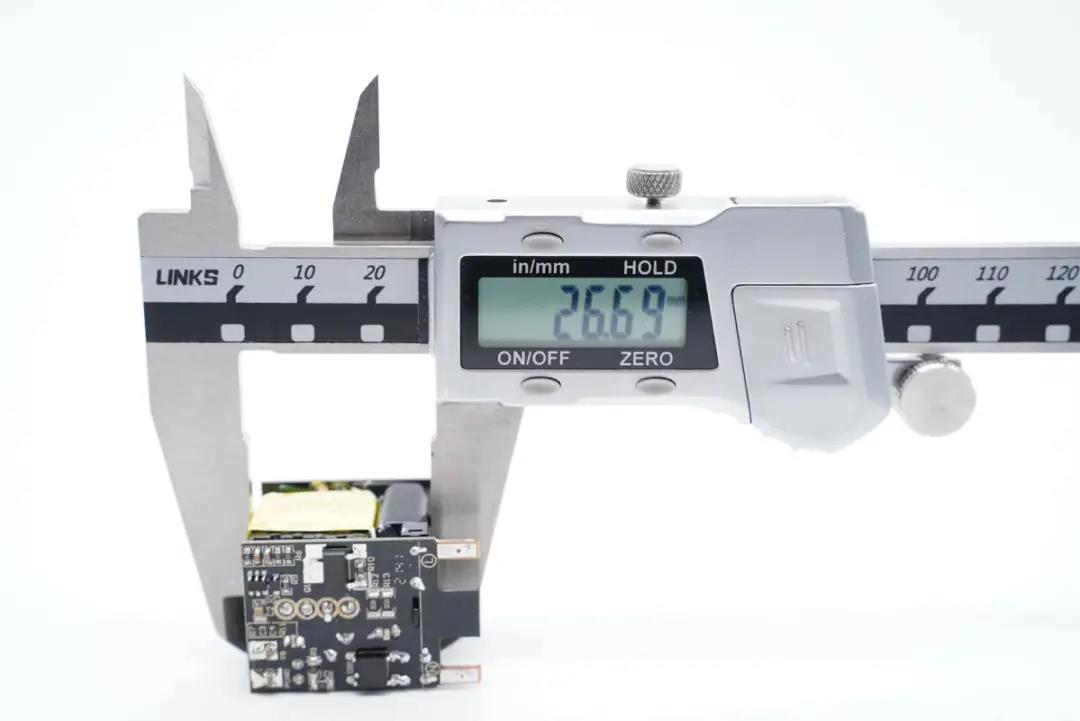

测得模块长度为26.69mm。

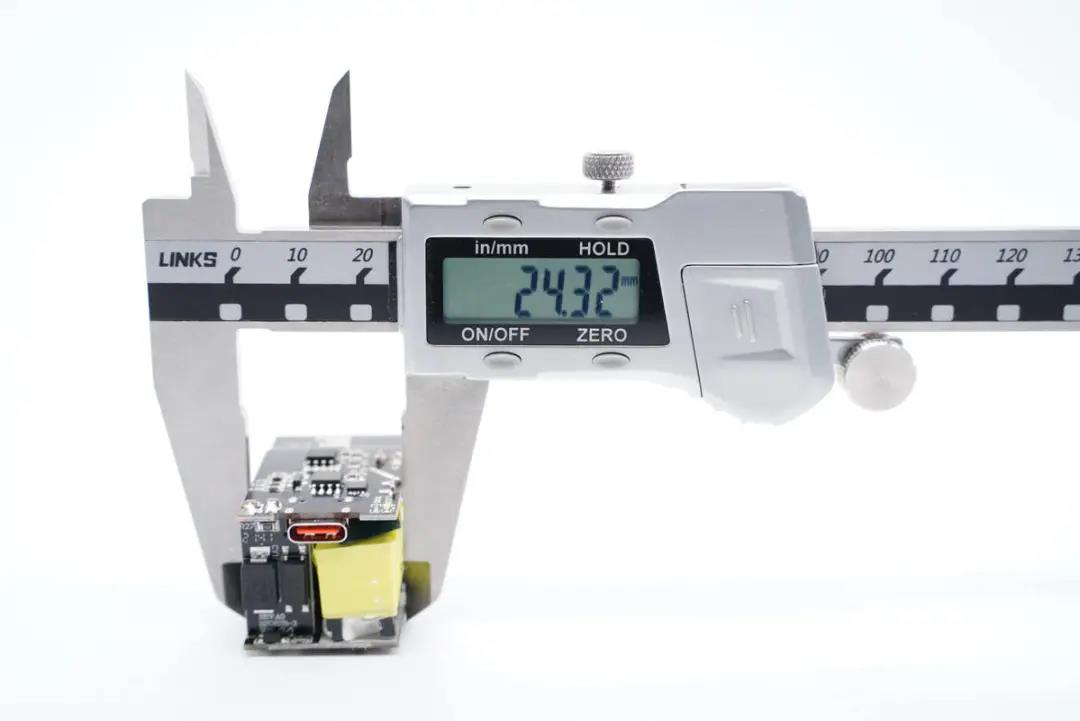

宽度为24.32mm。





厚度为24.48mm。

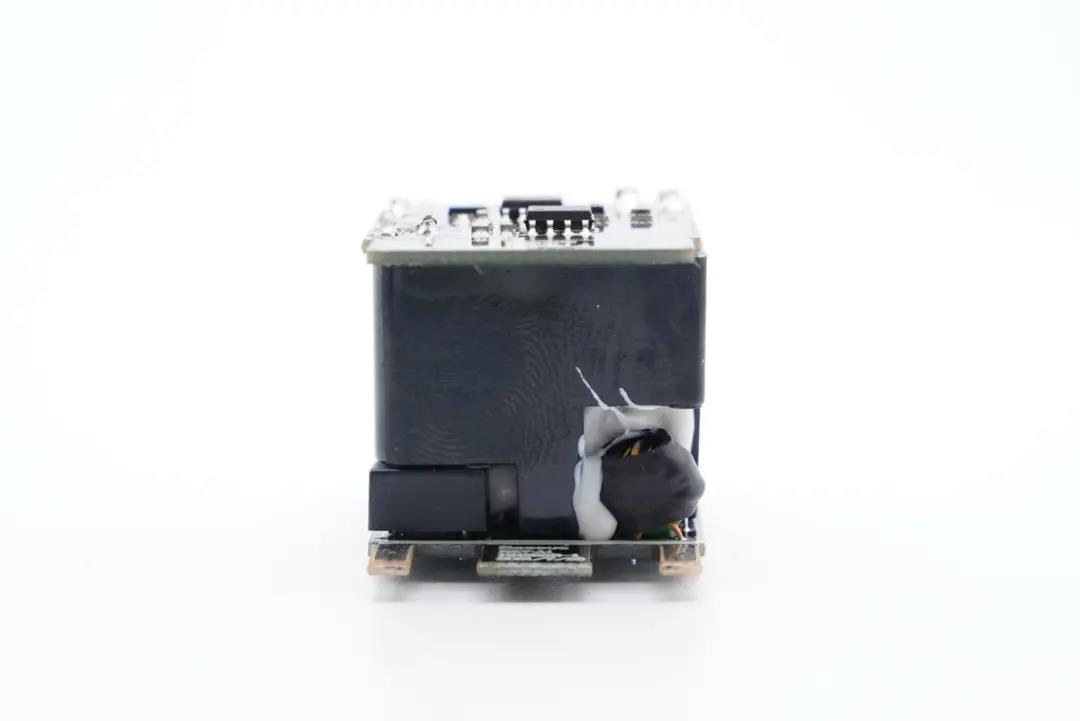

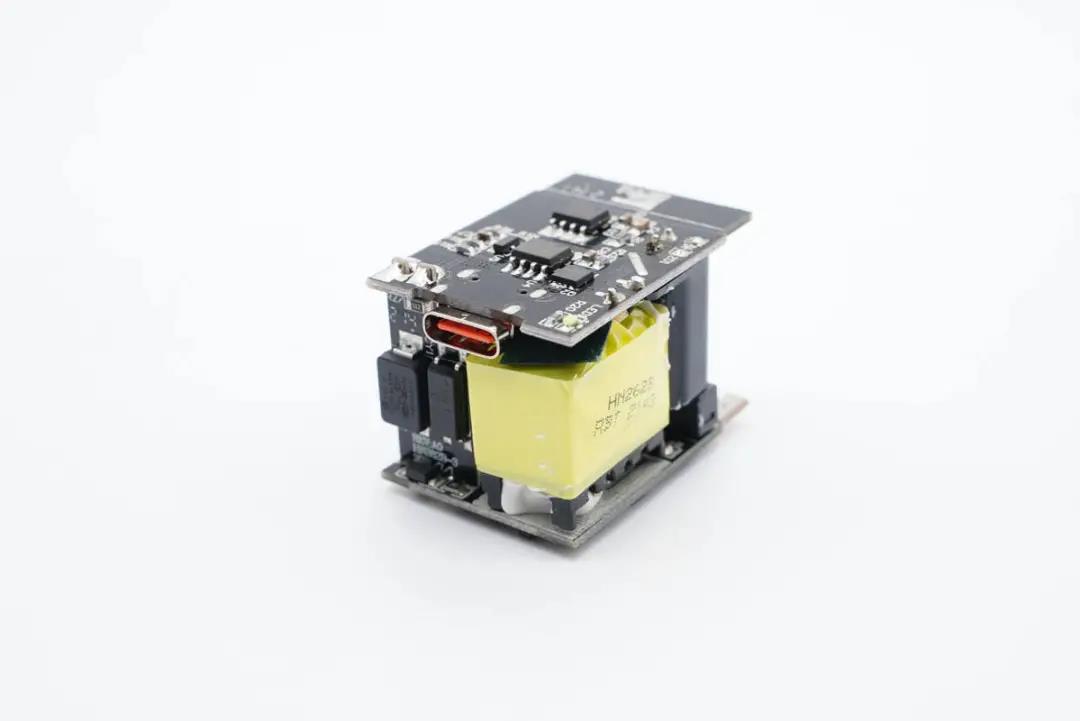

充电器模块由三块小板组合焊机而成。





模块输入端以及右侧覆盖塑料壳,加固器件同时进行初级次级隔离。



通过观察发现,倍思这款充电器采用QR开关电源架构,天德钰JD6606S控制接口输出电压,下面我们来看看充电器各器件的详细信息。

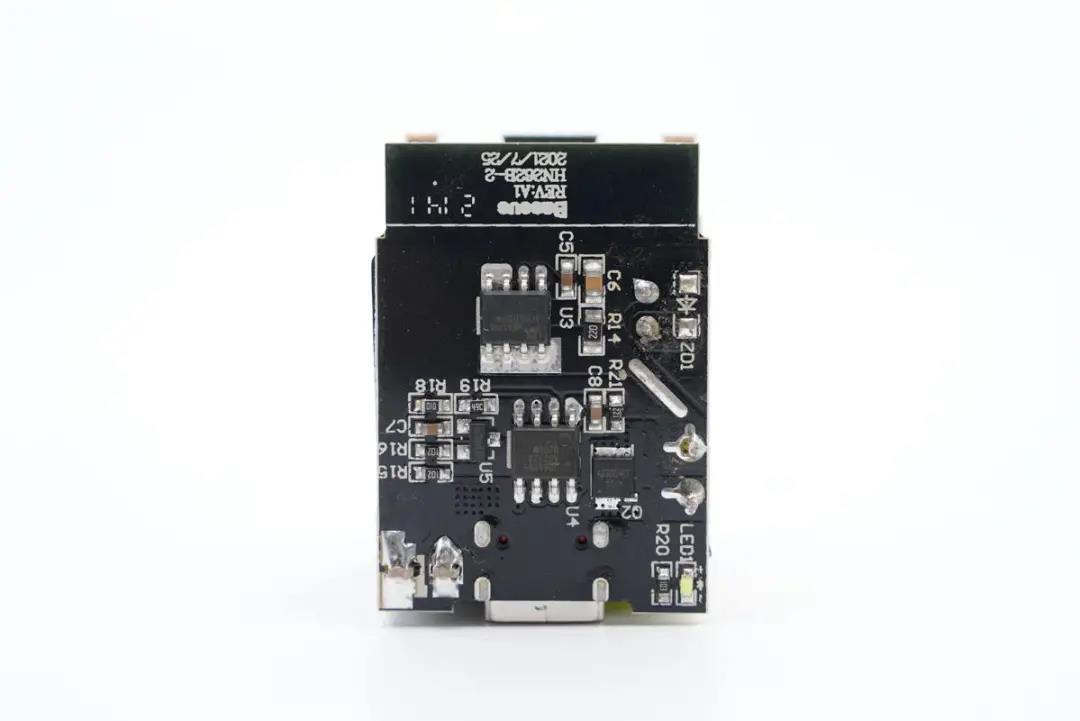

输出端小板背面设有同步整流芯片、协议芯片以及输出VBUS开关管。

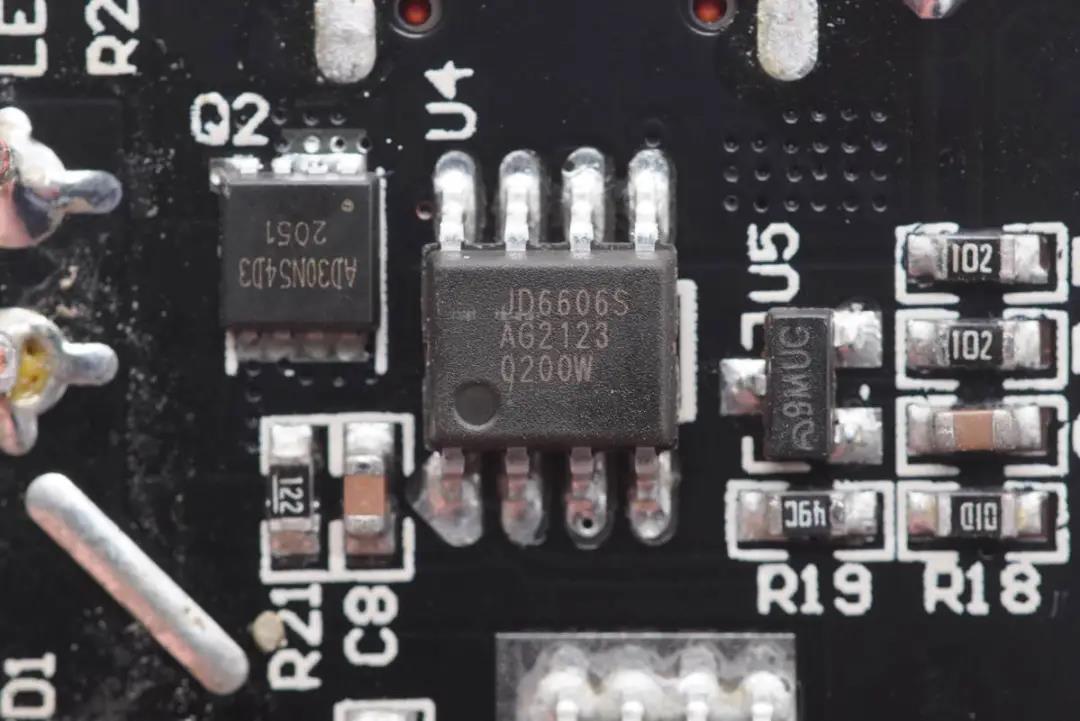

USB-C口协议芯片采用天德钰JD6606S,这是天德钰专为iPhone 12设计的20W PD快充芯片,通过了USB PD 3.0认证,TID:3768。这是一颗高性能和高兼容性的快充协议芯片,采用CPC-16L封装,支持USB  PD3.0快充之外,还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。





天德钰JD6606S提供恒压恒流控制,支持多口输出控制,支持输出过压,过流保护,并且集成VBUS放电功能,输出协议由电阻灵活配置,并且支持多口输出降功率,支持最大60W到最小18W输出,满足主流PD适配器输出。



充电头网拆解了解到,天德钰的快充协议芯片可应用在充电器、车充、移动电源等产品上,此前已被公牛20W 2A1C魔方插座公牛20W 2A1C快充迷你差旅插座紫米20号200W PD快充移动电源小米100W快充车充小米10000mAh 30W立式无线充移动电源公牛3USB快充魔方插座品胜20W PD快充数十款产品采用





输入端一览,两侧接触端子沉金,共模电感外套绝缘管。

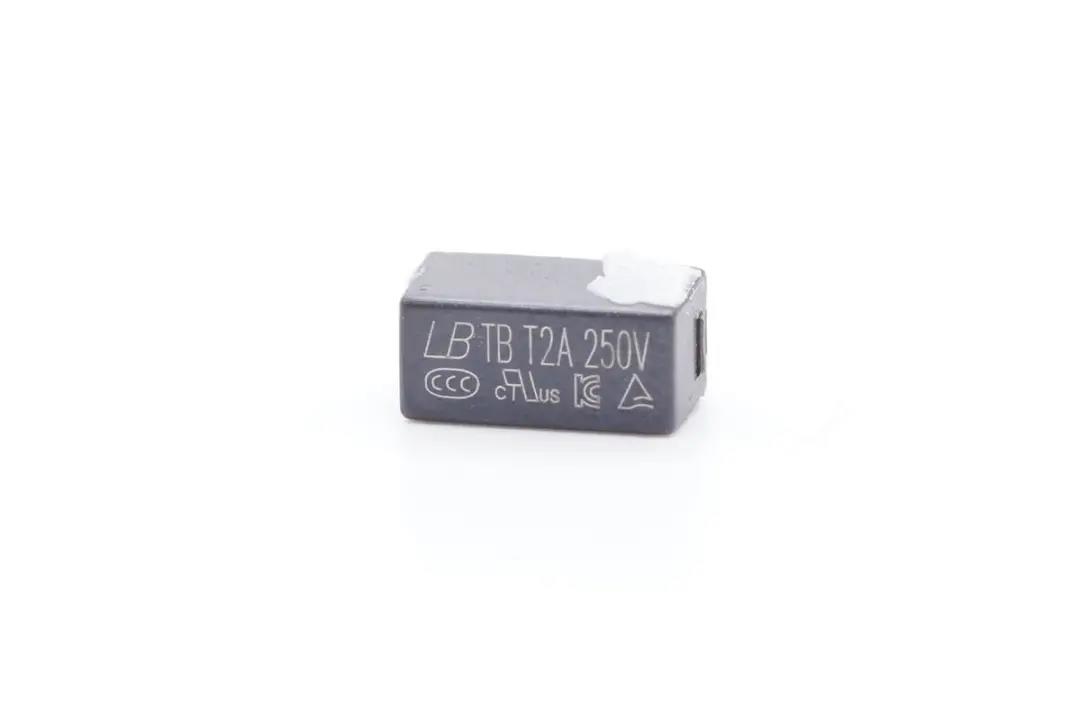

延时保险丝来自LB蓝宝,规格为2A 250V。

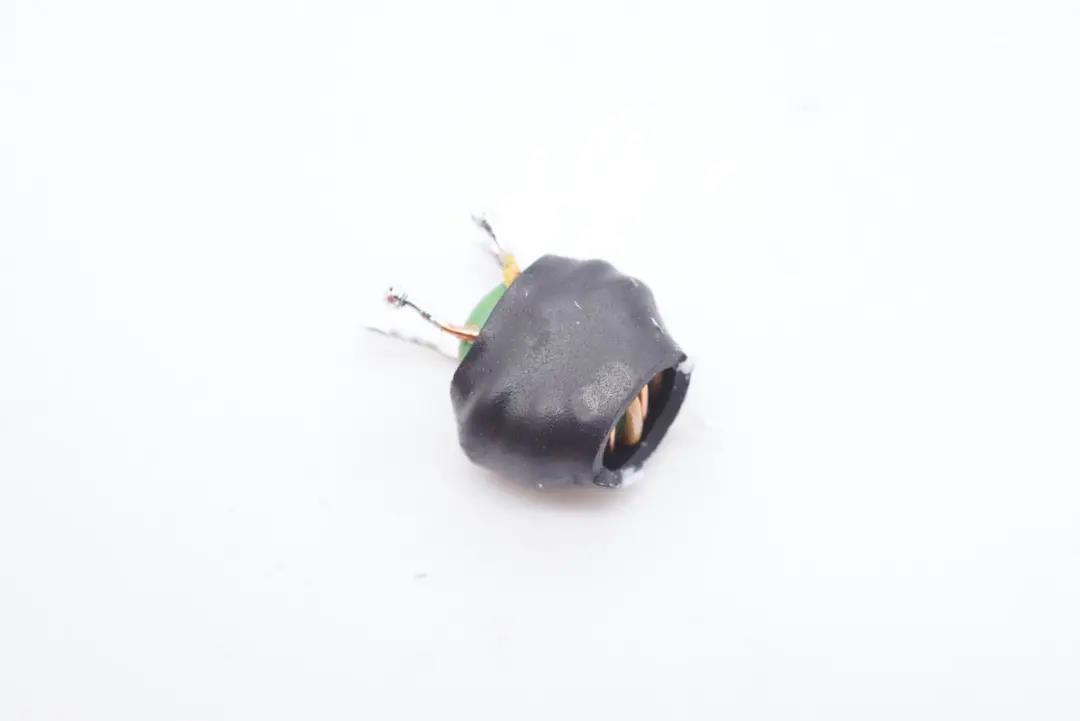

共模电感特写,用于滤除EMI干扰。

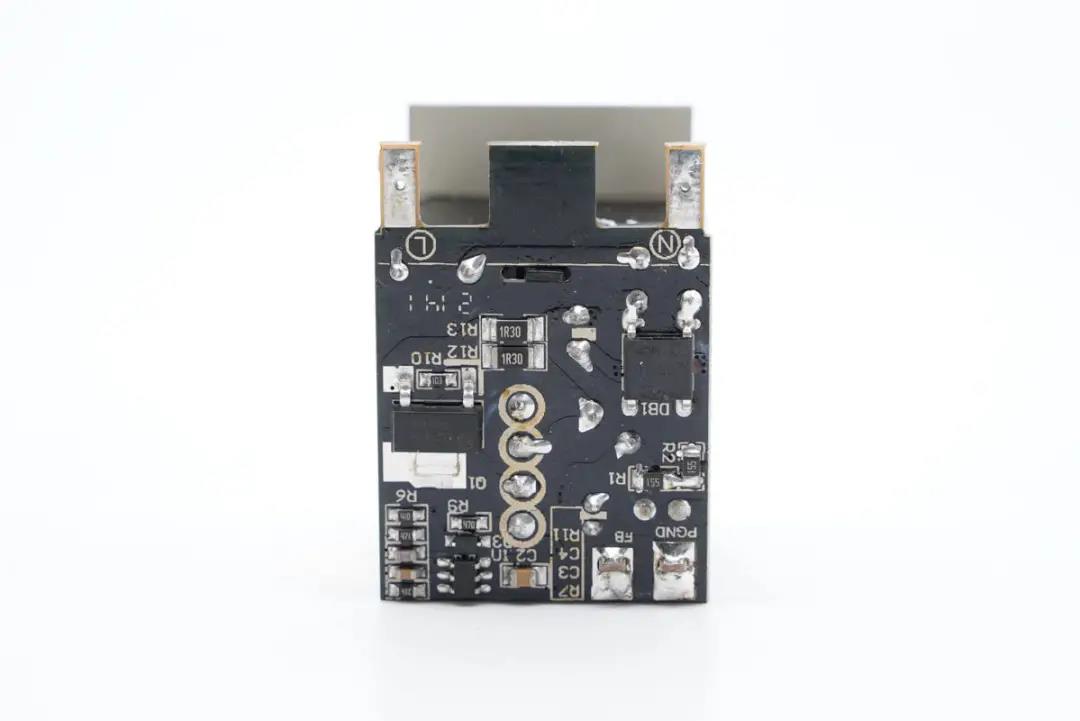

输入端小板背面设有整流桥、PWM控制器以及初级开关MOS管。





将模块拆分开,输入端小板另一面设有工字电感、高压滤波电解电容、主控芯片供电电容以及变压器,变压器还贴有青稞绝缘纸。

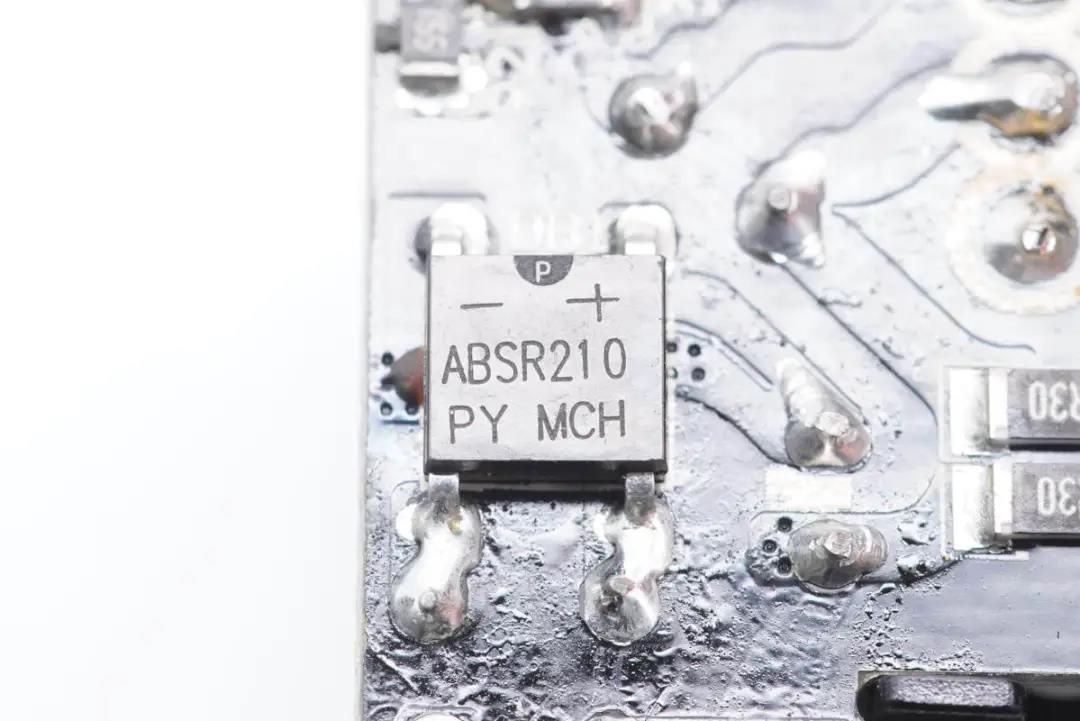

ABSR210整流桥特写。

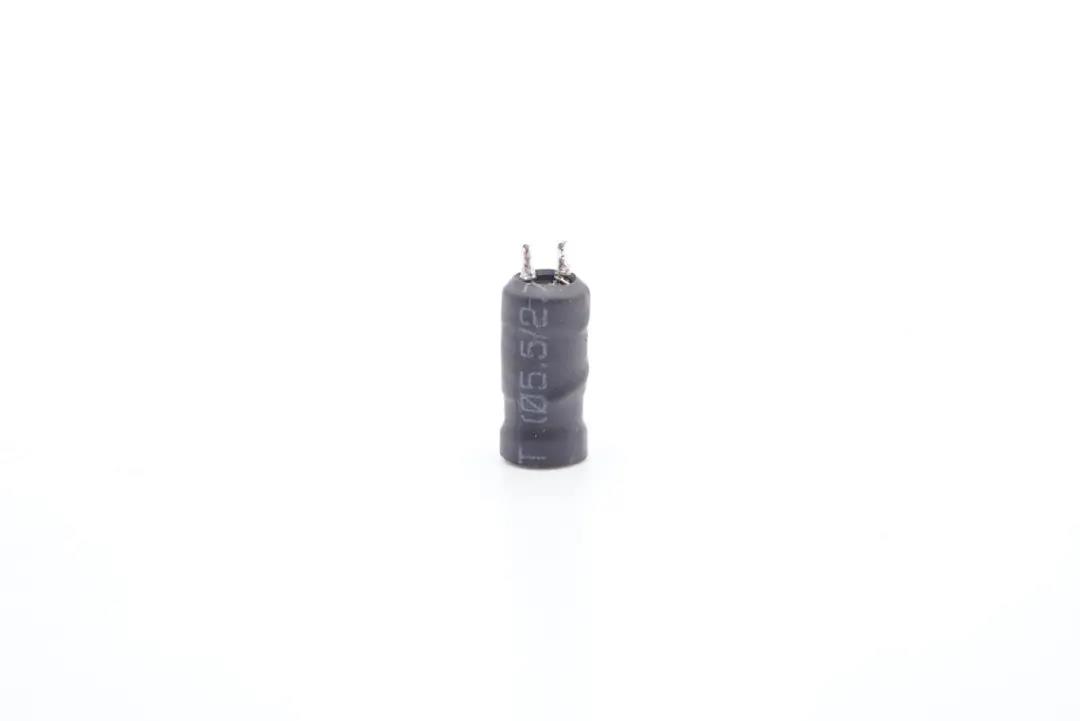

工字电感特写,外套绝缘管。

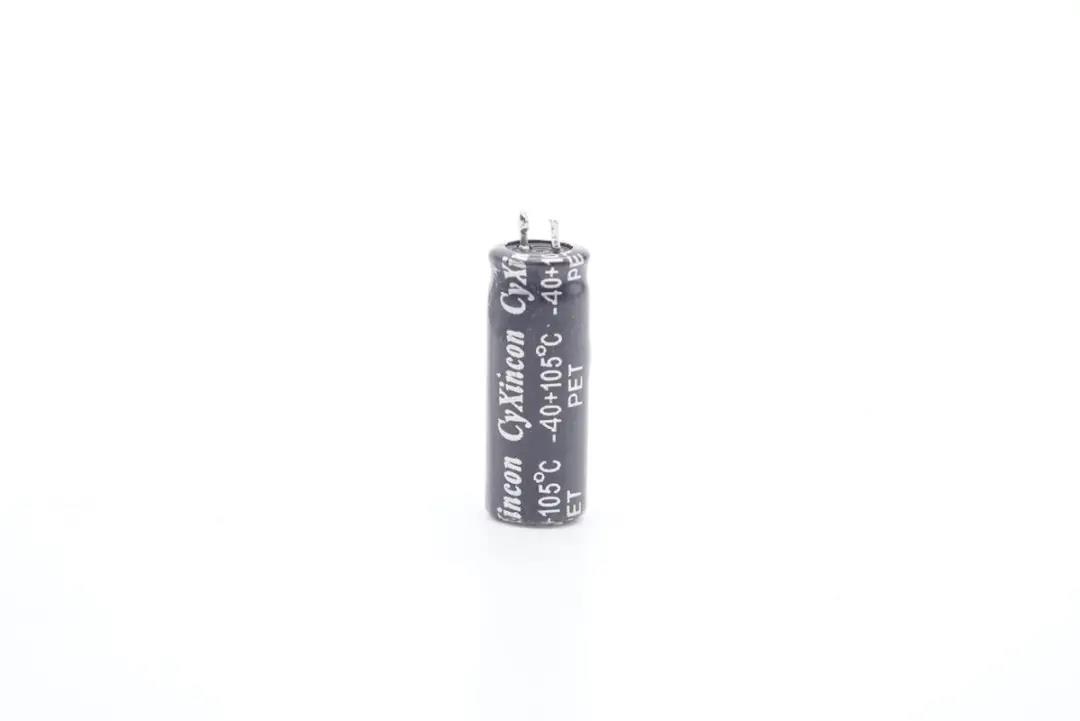

两颗高压滤波电解电容均为CyXincon品牌。





小的规格为400V 10μF。

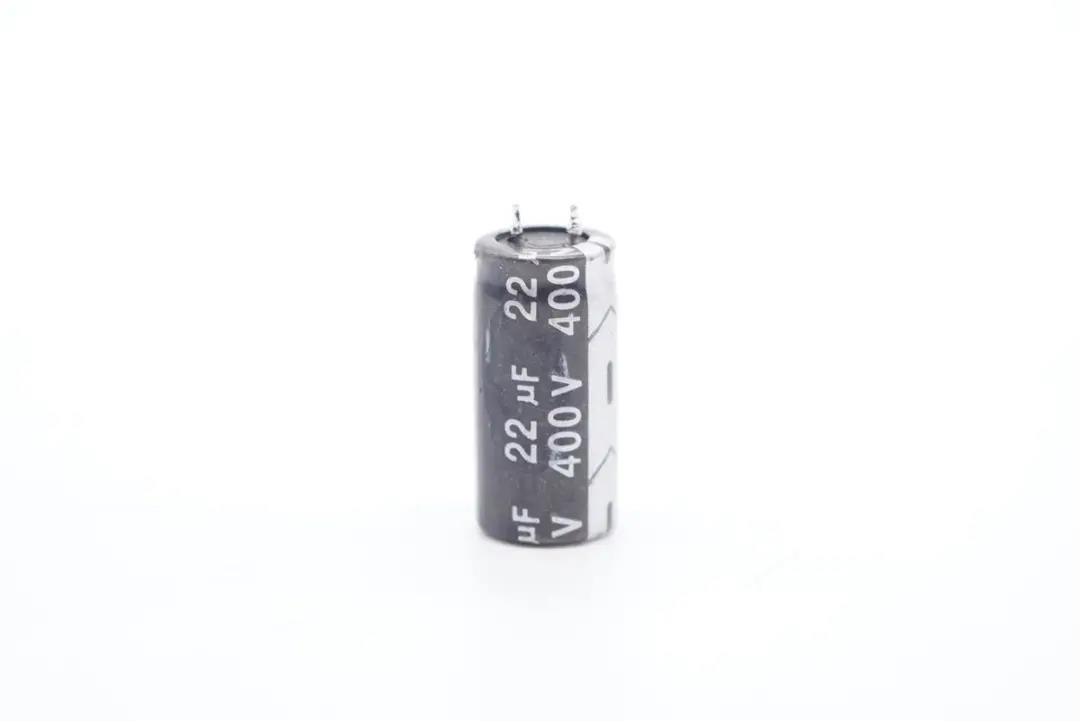

大的规格为400V 22μF。

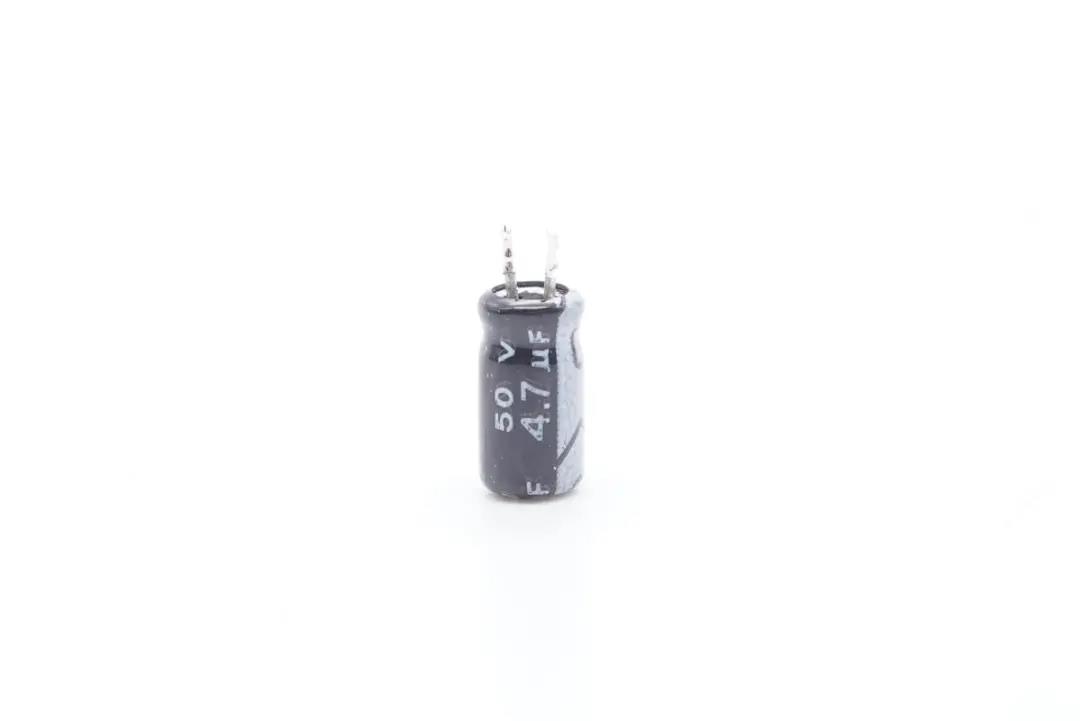

主控芯片供电电容规格为50V 4.7μF。

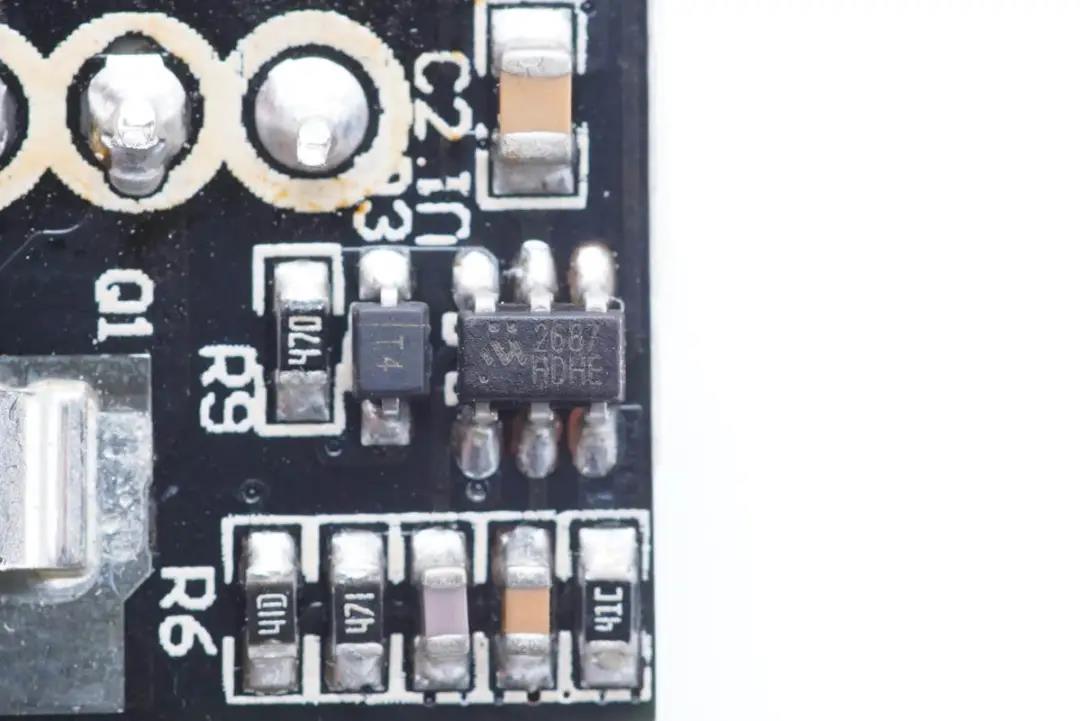

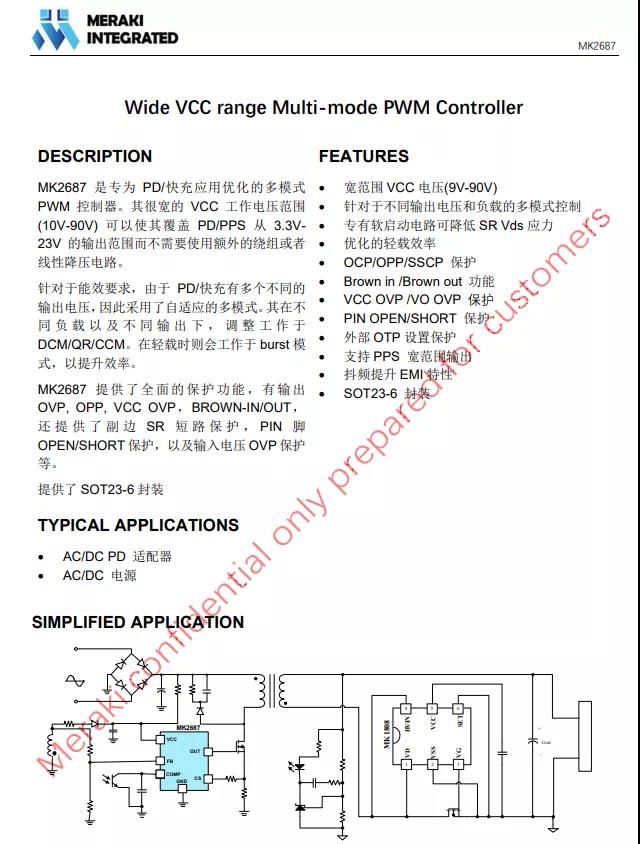

充电器主控芯片采用茂睿芯MK2687。据充电头网了解,MK2687是茂睿芯在去年秋季PD展会上首发的一颗PD专用PWM芯片,其110V Vcc耐压优化PD辅助供电设计,支持USB PD PPS 3.3V-20V的输出变化过程,无需额外的稳压电路。



MK2687自主专利技术,能够显著降低开机时原副边功率管的电压尖峰,提高系统可靠性;MK2687是一款集成了多模式(CCM/DCM/QR)工作方式的PWM  IC,多段式的频率曲线,有效提高系统效率。芯片推出半年来已经在多个客户实现量产。





MK2687提供了全面的保护功能,有输出OVP, OPP, VCC OVP,BROWN-IN/OUT, 还提供了副边SR短路保护, PIN脚OPEN/SHORT保护,以及输入电压OVP保护等。提供了SOT23-6封装。



充电头网通过拆解了解到,茂睿芯的AC-DC PWM 还被倍思30W 2A1C快充充电器倍思20W 1A1C快充充电器air-J 18W 1A1C快充充电器华科生迷你33W快充爱莎瓦特65W 2A1C氮化镓快充等产品采用。

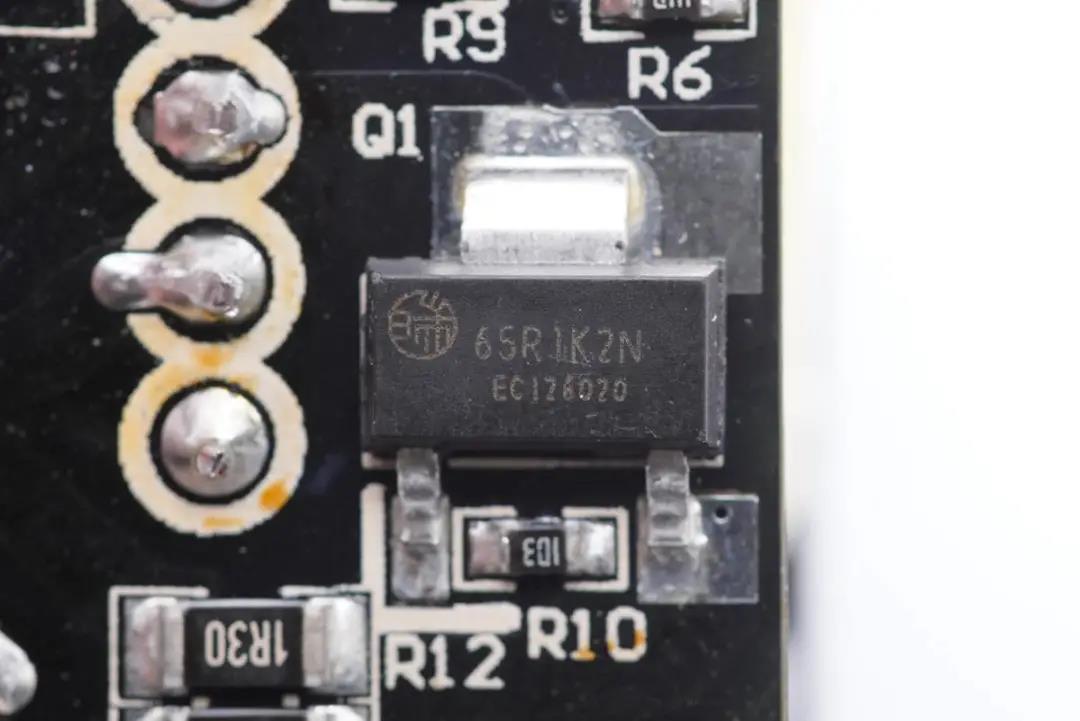

初级开关MOS管采用华瑞微HRM65R1K2N,超结MOS管,耐压650V,SOT-223-2L封装。

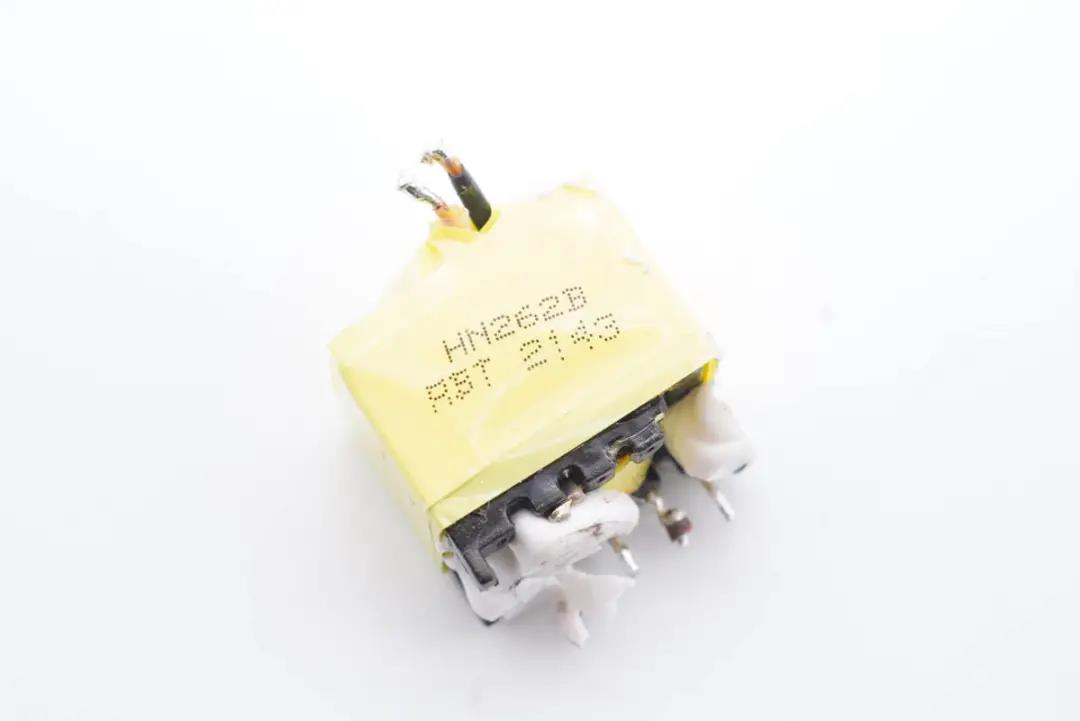

变压器特写。

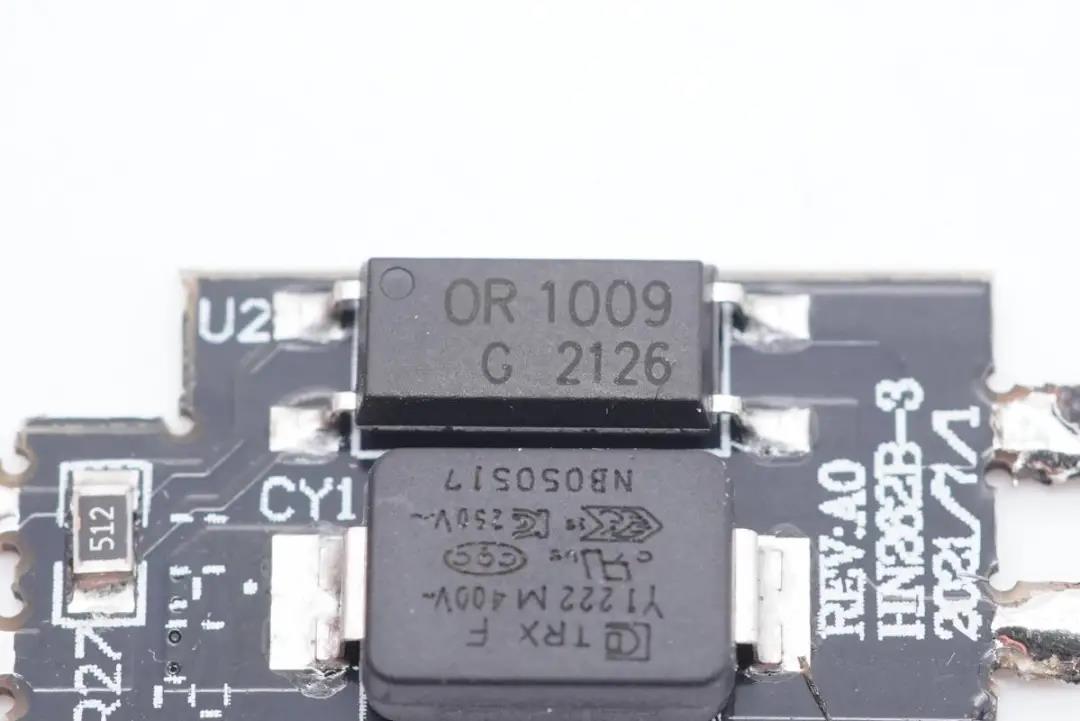

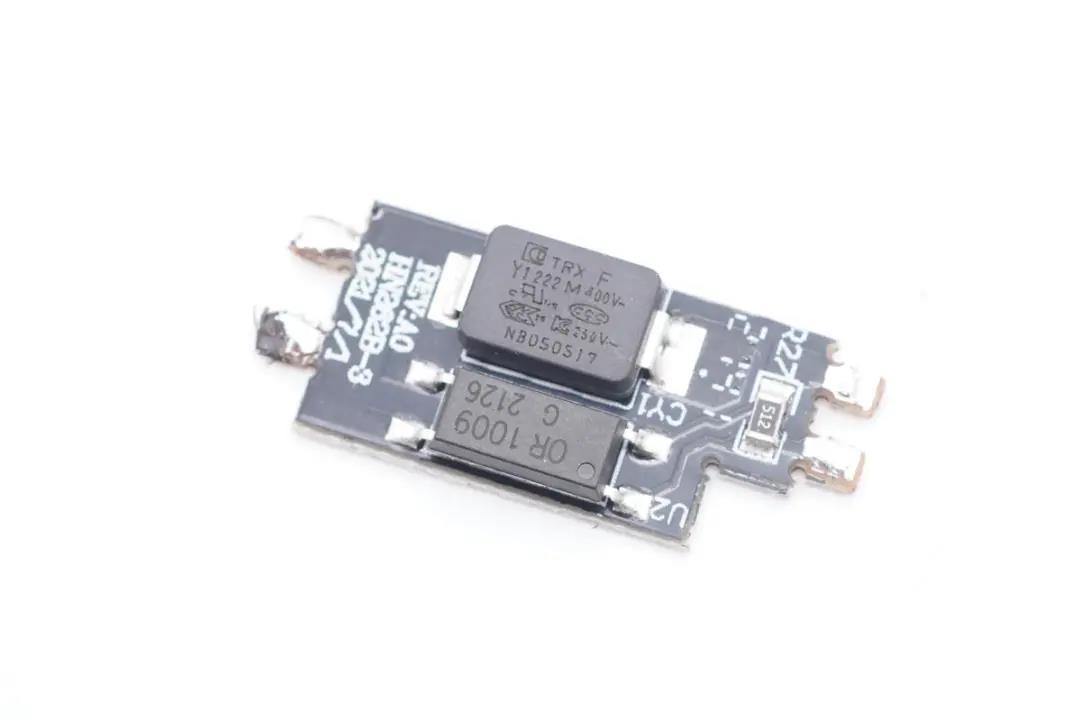

连接小板上设有光耦以及贴片Y电容。

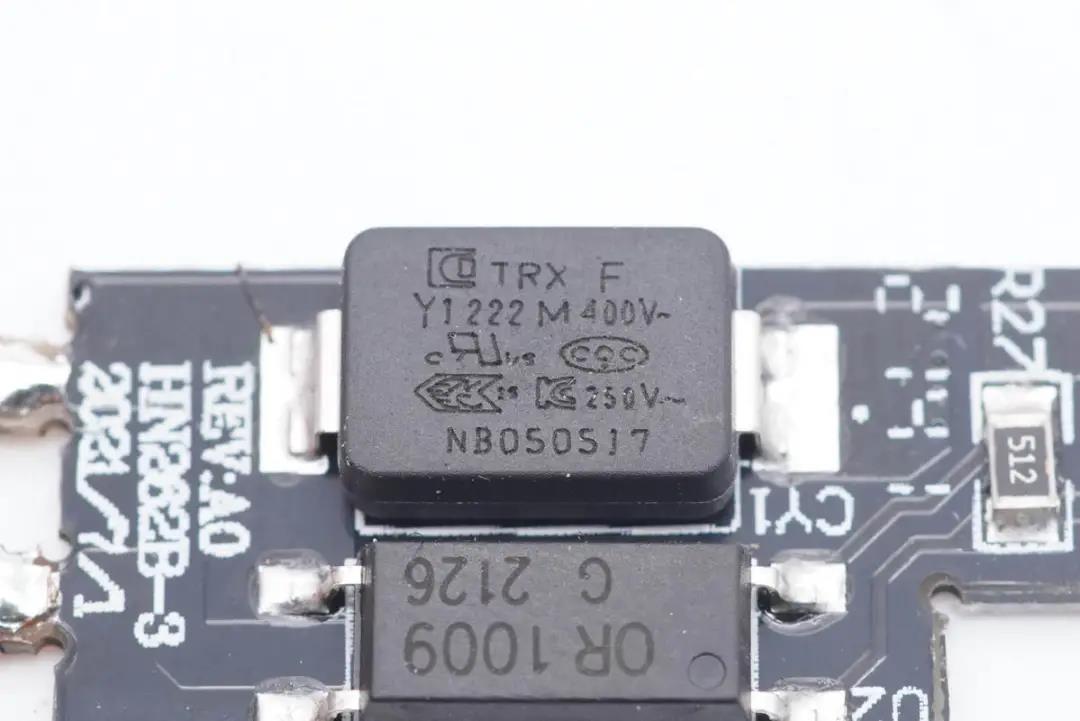

OR 1009光耦,用于初级次级通信,反馈调节输出电压。





贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

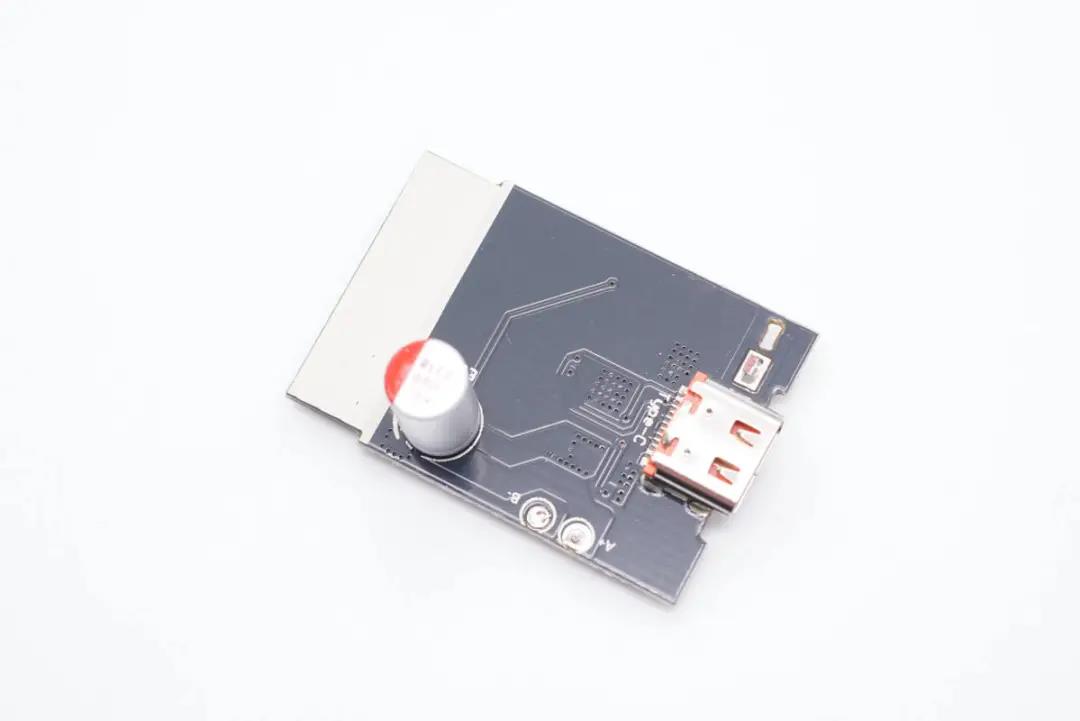

模块拆开后,可以看到小板另一面设有一颗输出滤波固态电容。

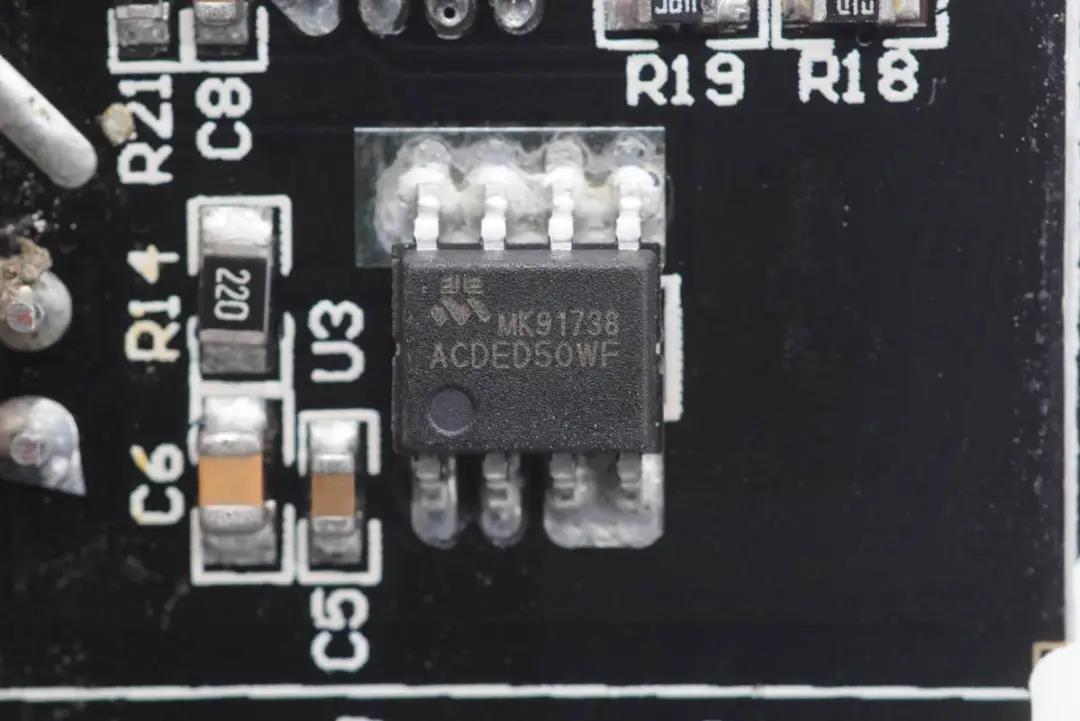

同步整流芯片特写,丝印MK91738。

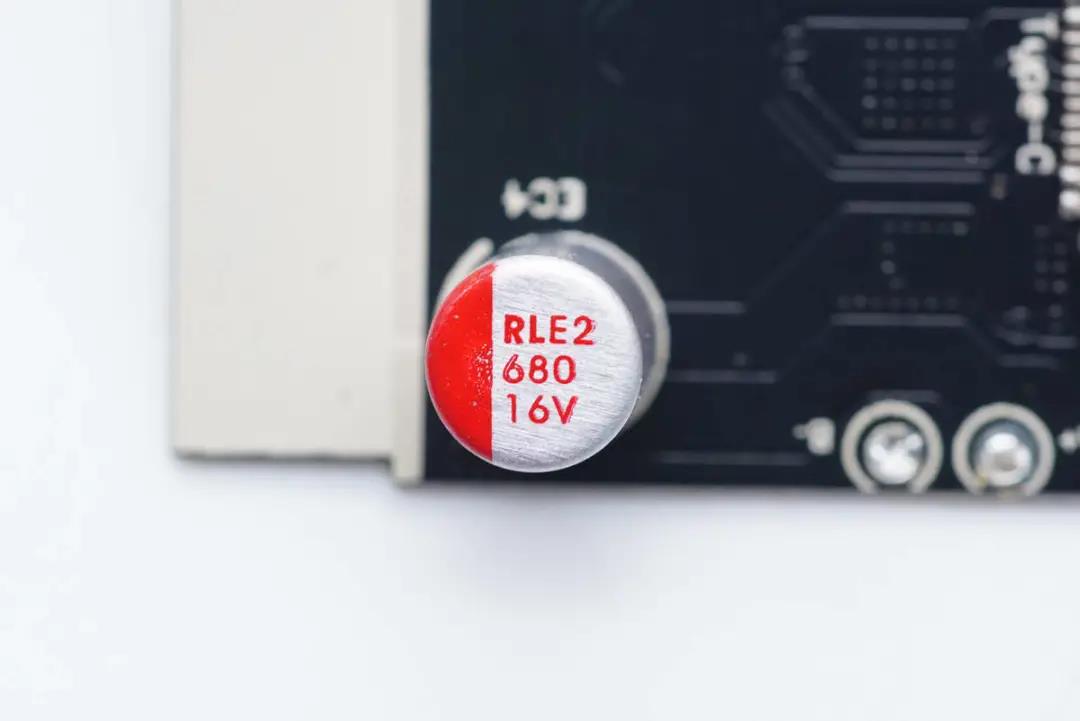

输出滤波固态电容特写,规格为16V 680μF。

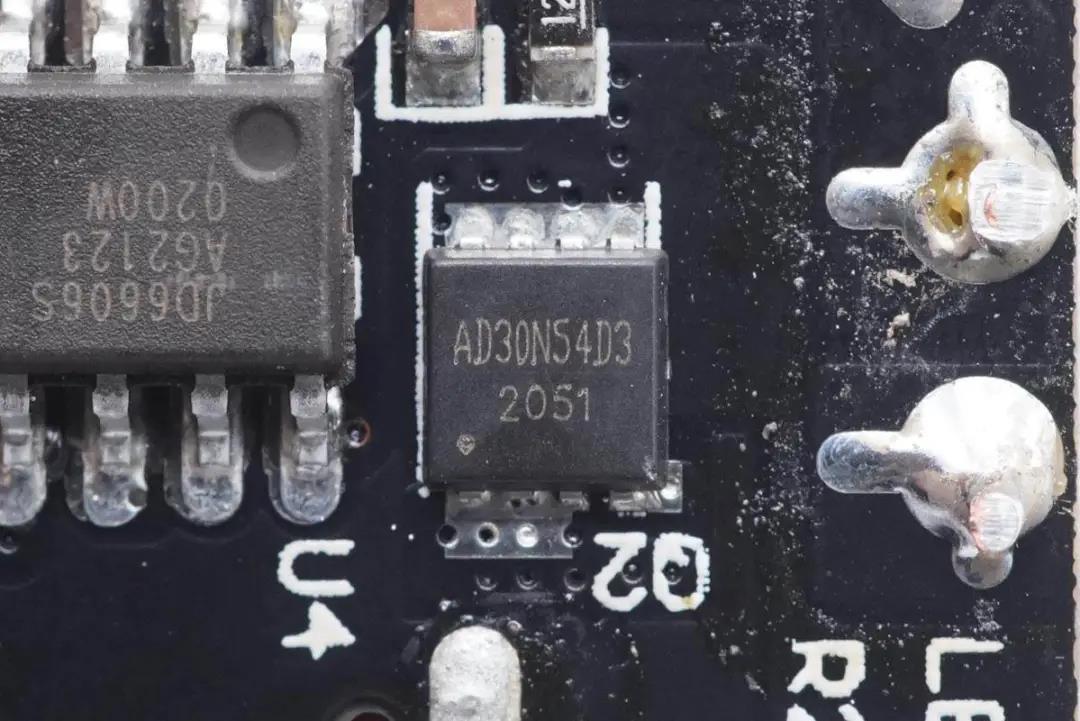

输出VBUS开关管采用砹德曼AD30N54D3,NMOS管,耐压30V,导阻5.7mΩ,采用P PAK3X3封装。

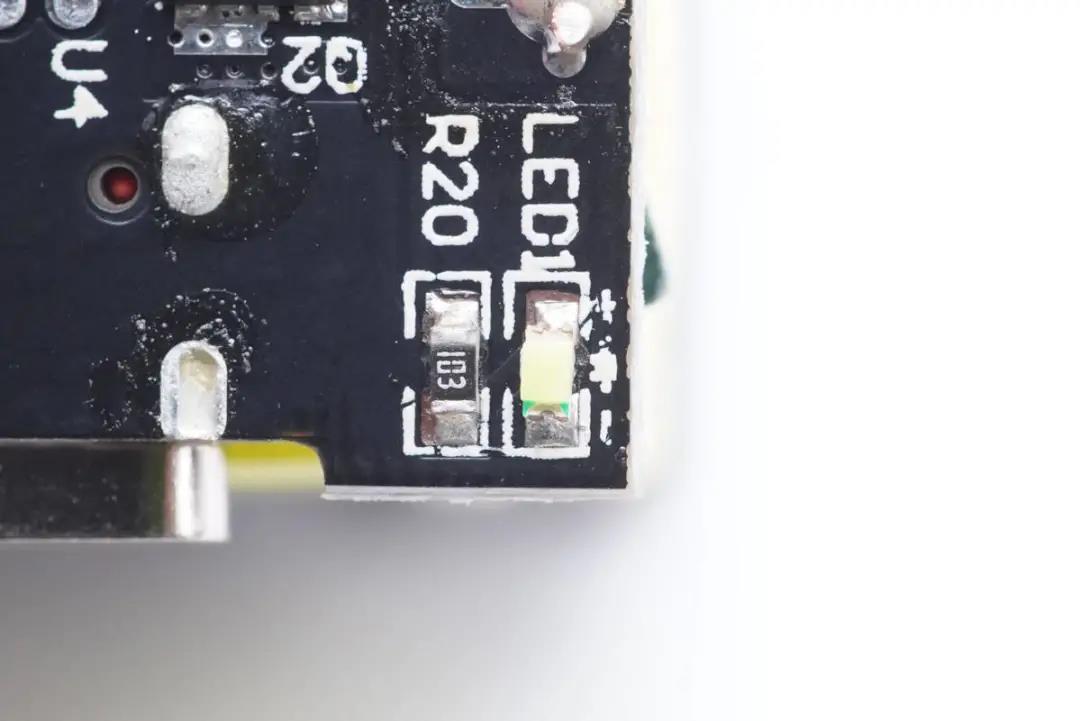

指示灯特写。

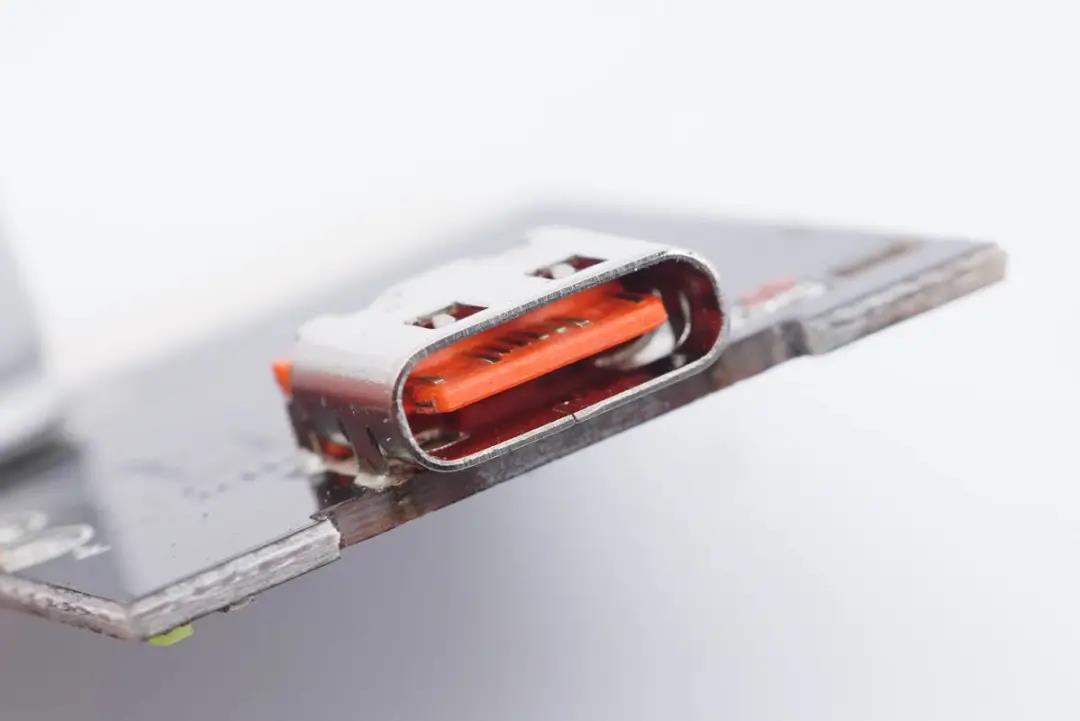

USB-C母座特写,过孔焊接。

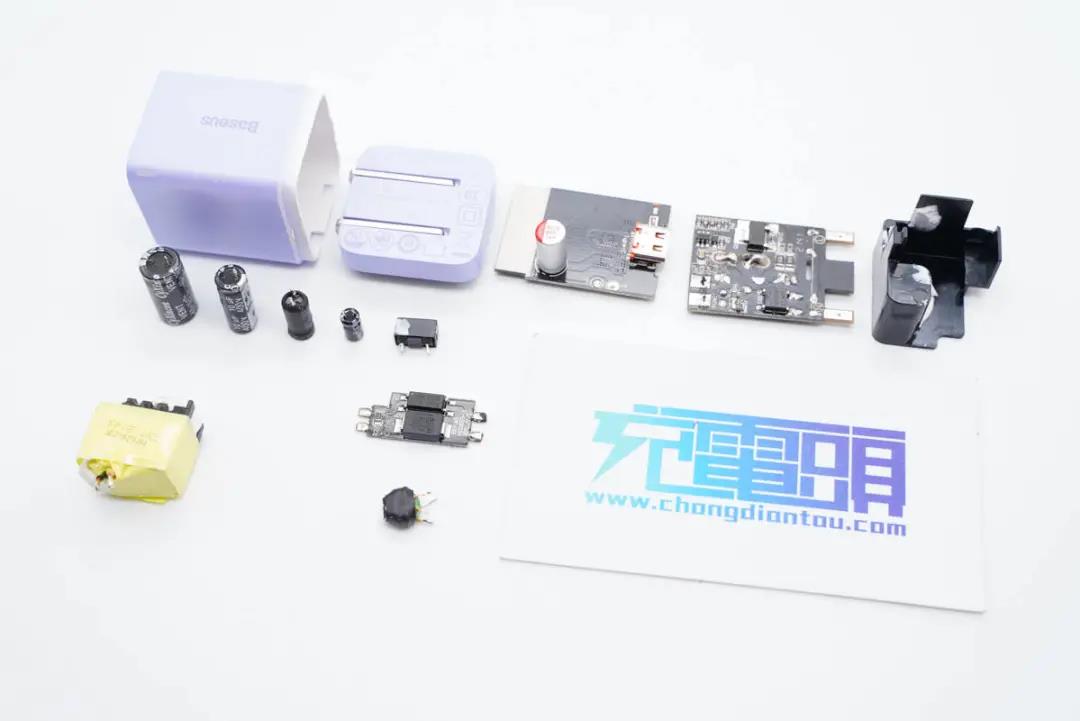

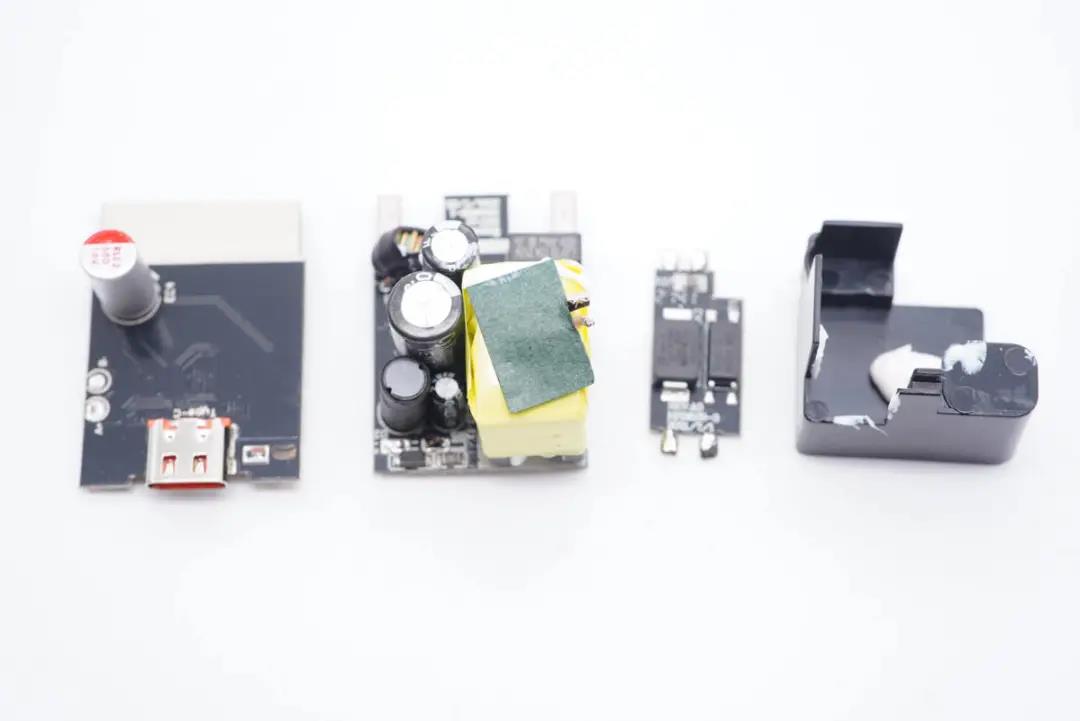

全部拆解完毕,来张全家福。



充电头网拆解总结



作为超级硅系列的Pro版,倍思这款20W快充采用紫色配色,颜值很高,同时配备折叠插脚便携性好。得益于天德钰JD6606S协议芯片的应用,兼容QC、AFC、FCP、SCP、PD3.0快充协议,支持苹果20W PD快充,也能满足华为、小米等品牌手机快充需求。而且天德钰JD6606S通过了USB PD 3.0认证,不仅拥有高性能和高兼容性,芯片质量也很可靠。



充电头网通过拆解了解到,充电器内部采用多块小板堆叠设计,尽可能缩小整体体积。除天德钰JD6606S协议芯片外,还采用了茂睿芯MK2687主控搭配华瑞微MOS,以及MK91738同步整流芯片的电源方案。内部器件打胶加固,初级次级做了绝缘隔离处理。
