拆解报告:绿联65W 2C1A快充充电器

2021-12-06

最近充电头网拿到了UGREEN绿联一款65W快充充电器CD275,是和绿联“小金刚”系列相同外观ID设计的快充,使用手感很好。此外其配备2C1A三个USB接口,支持65W PD、18W QC以及华为22.5W SCP快充,小巧便携能满足多台设备同时快充需求。下面充电头网就对其进行详细拆解,一起来看看产品用料做工。



值得一提的是,充电头网还拆解过绿联65W 2C1A氮化镓快充充电器绿联100W 3C1A四口快充桌面充绿联100W 3C1A四口氮化镓快充绿联迷你30W氮化镓快充绿联小金刚20W PD快充充电器等多款充电器,欢迎查阅。



一、绿联65W充电器外观





包装盒正面印有UGREEN绿联品牌、充电器名称、外观图以及65W MAX标识。

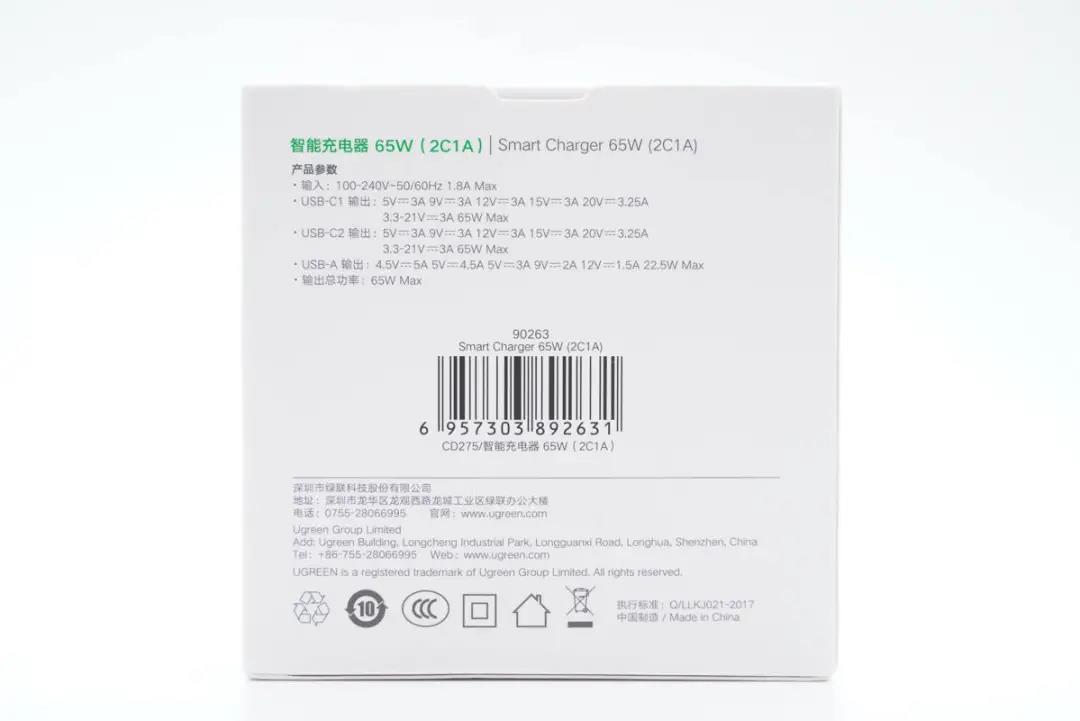

背面印有产品参数和商家信息。

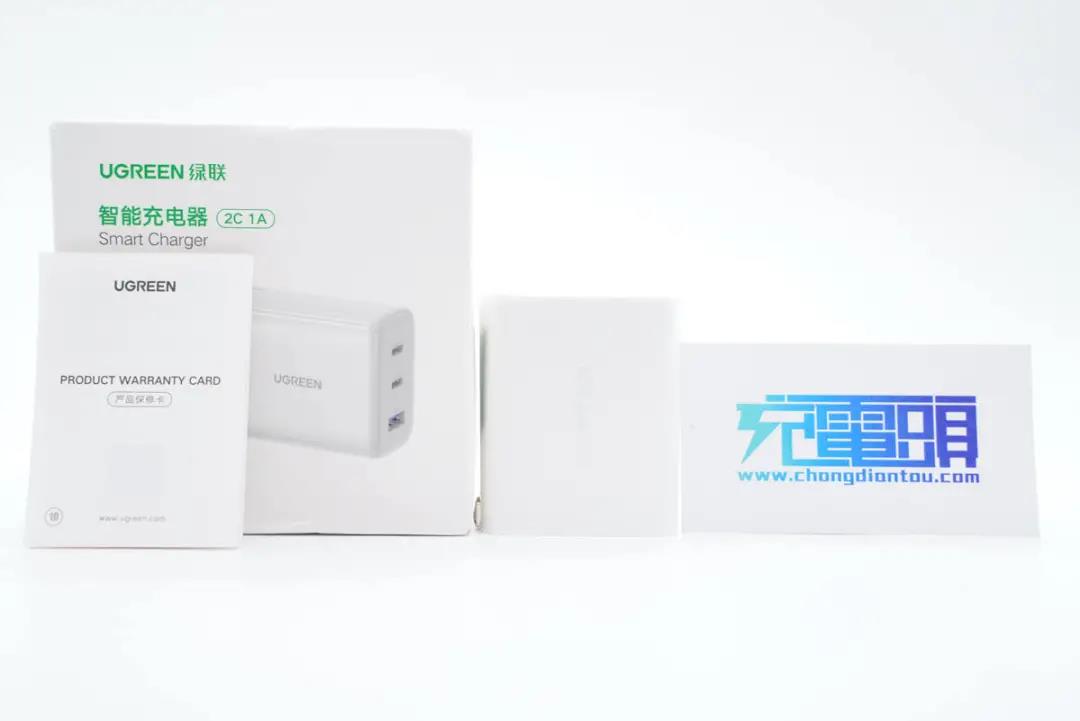

包装内含充电器和产品保修卡。

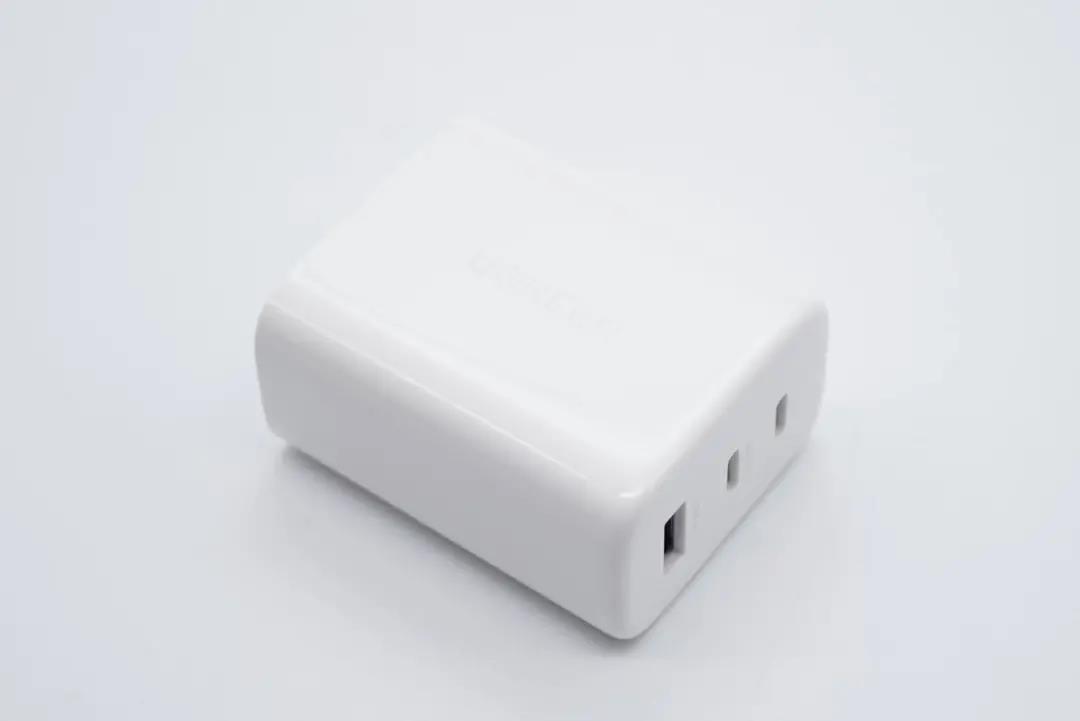

充电器采用PC材质白色外壳,主体表面高光亮面处理,比较过渡圆润,使用手感好。

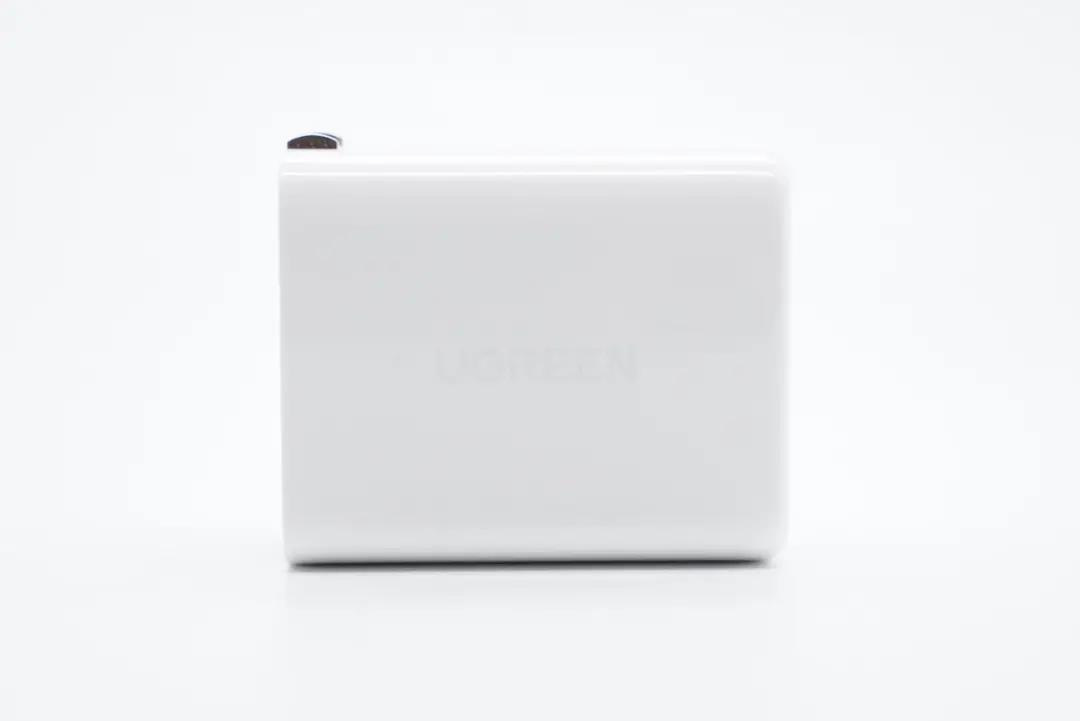

机身正面中心印有UGREEN品牌logo。

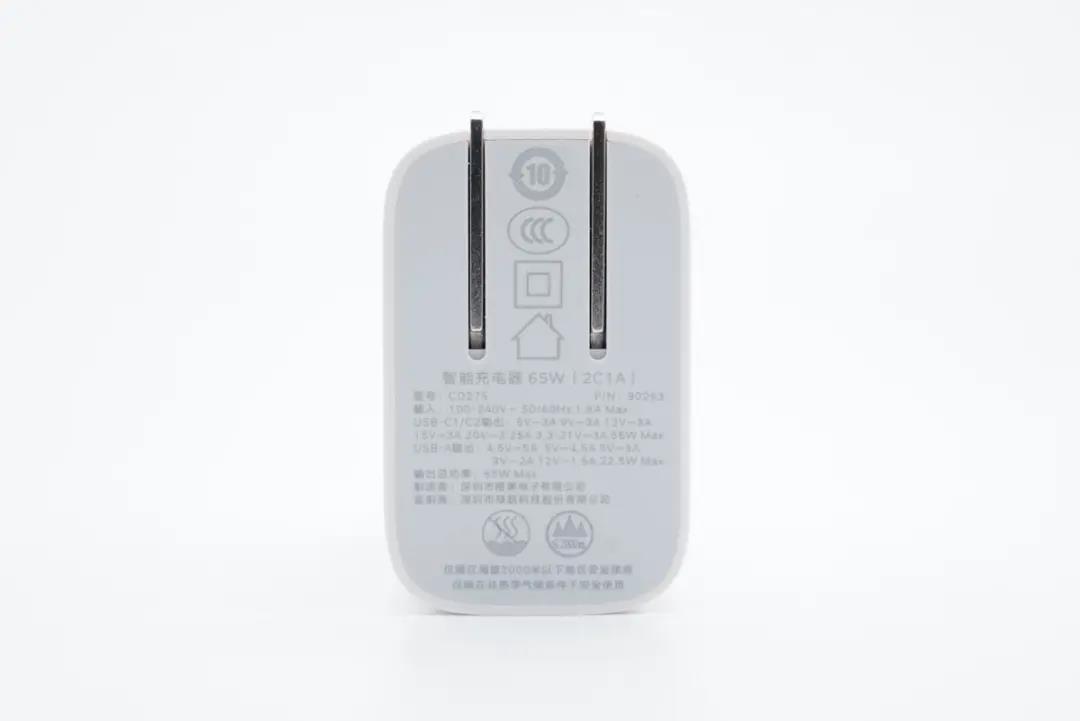

输入端平直切面设计,可以很好贴合稳定使用。外壳上印有充电器参数:

型号:CD275

USB输入:100-240V~50/60HZ 1.8A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A,65W MAX

USB-A1/A2输出:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A,22.5W MAX

输出总功率:65W Max

制造商:深圳市橙果电子有限公司

监制商:深圳市绿联科技股份有限公司

产品已经通过了3C认证。

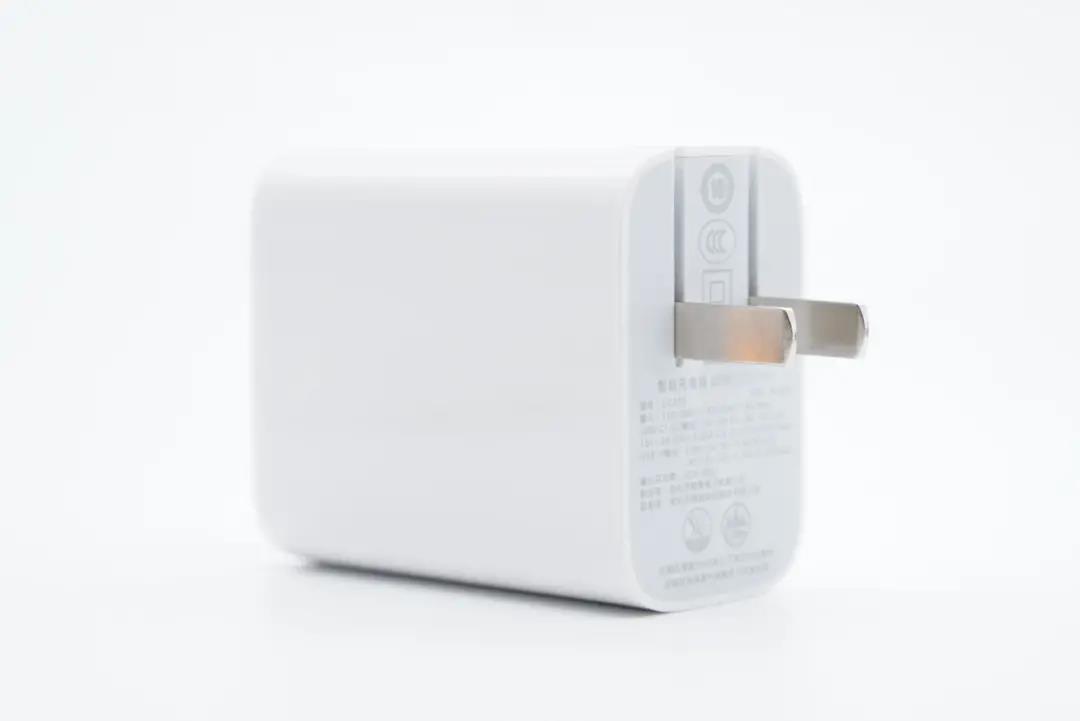

充电器配备可折叠国标插脚,便携性好且不会刮伤包里其它设备。

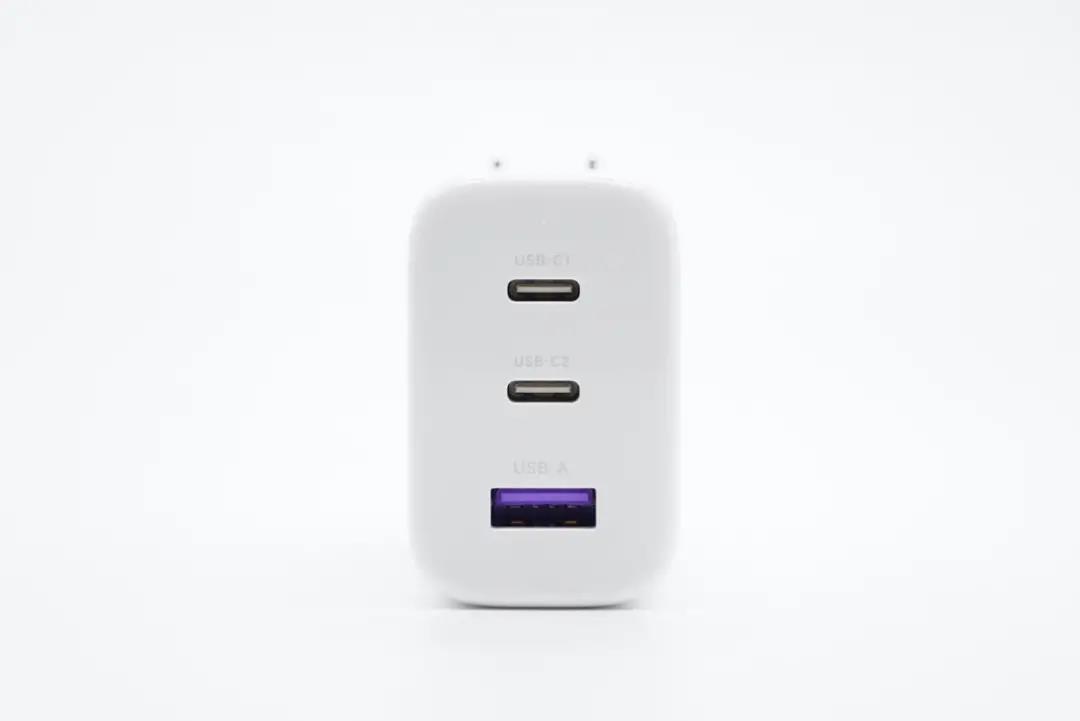

输出端配备2C1A接口,分别采用白色和紫色胶芯。

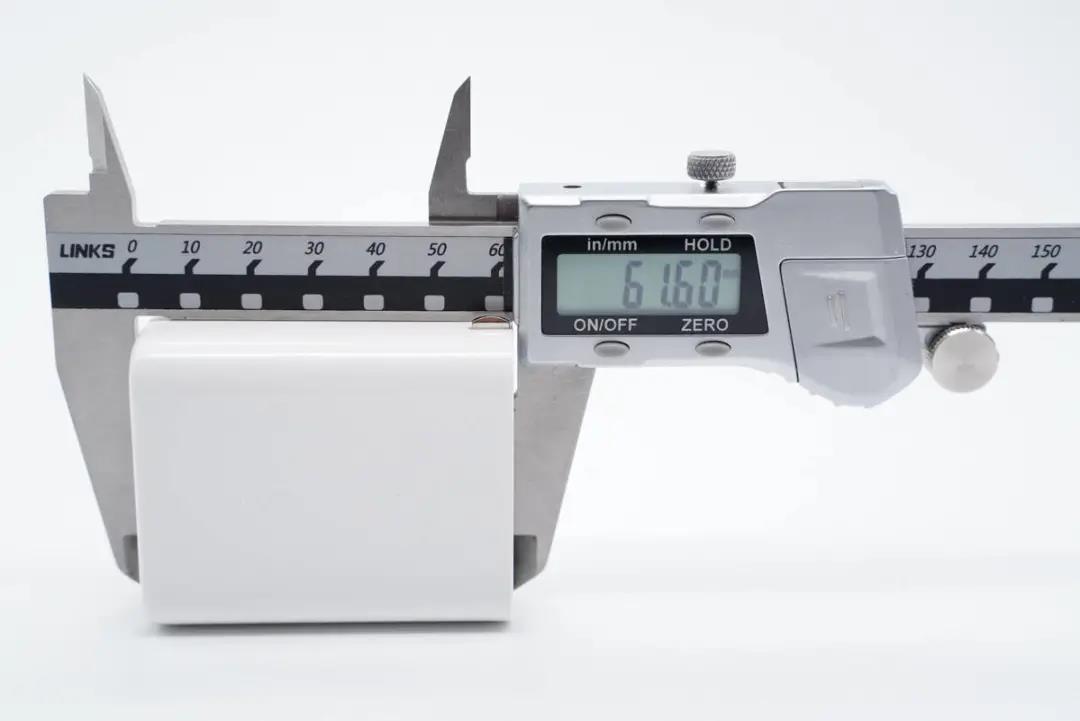

测得充电器机身高度为61.6mm。

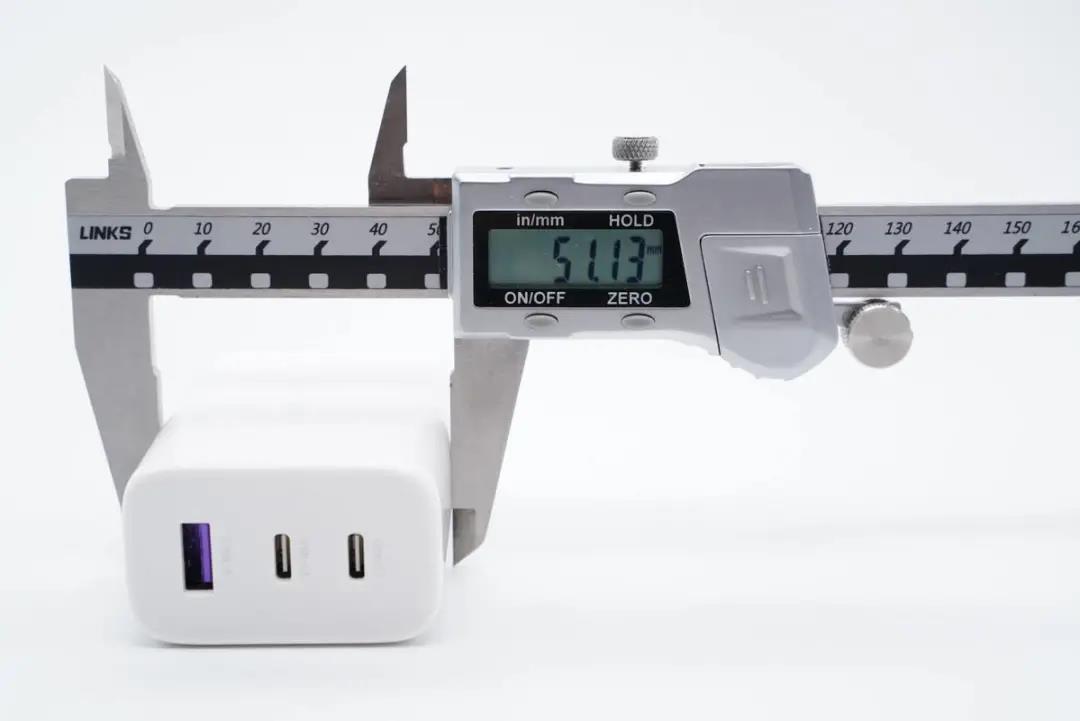

宽度为51.13mm。

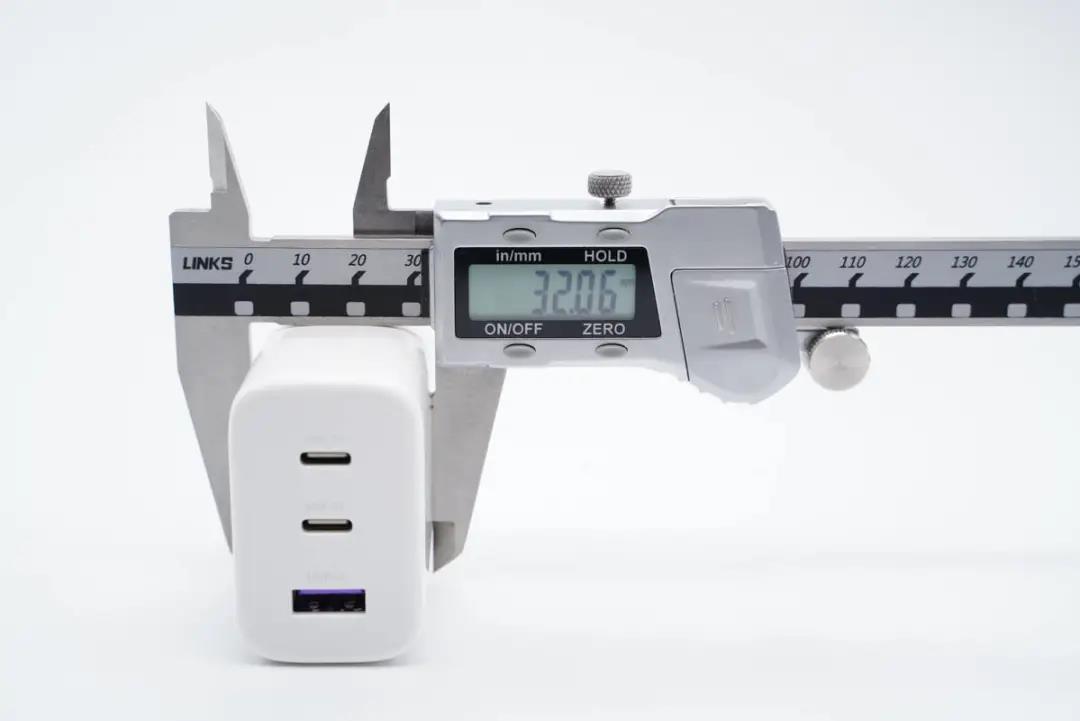

厚度为32.06mm。

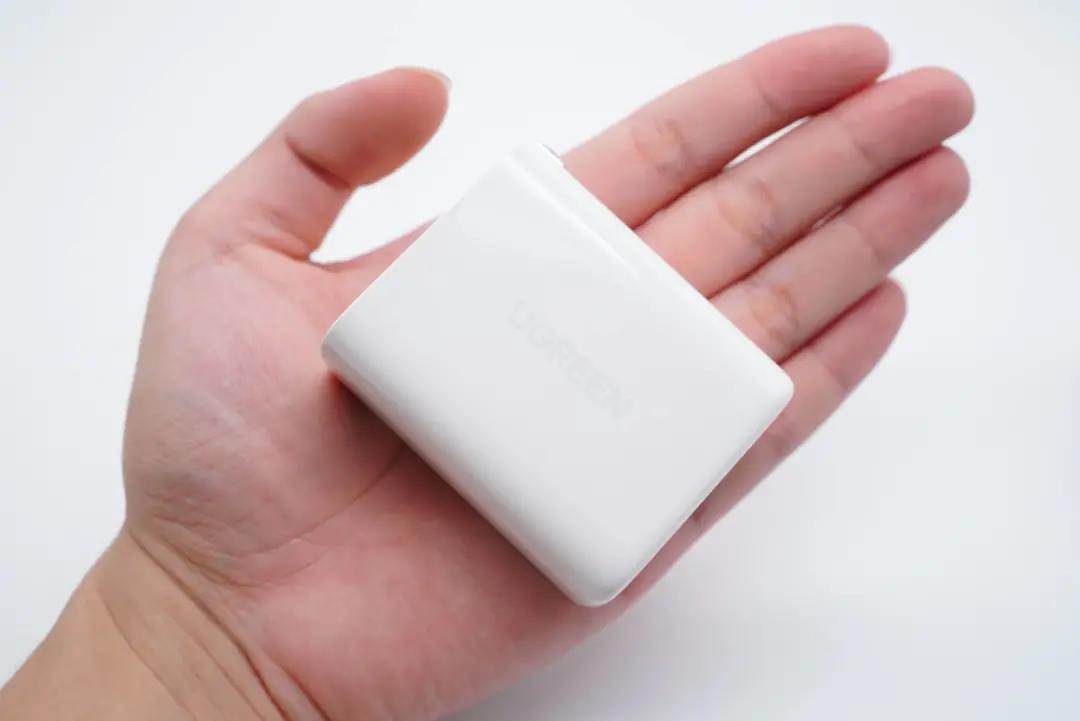

充电器拿在手上的直观感受。

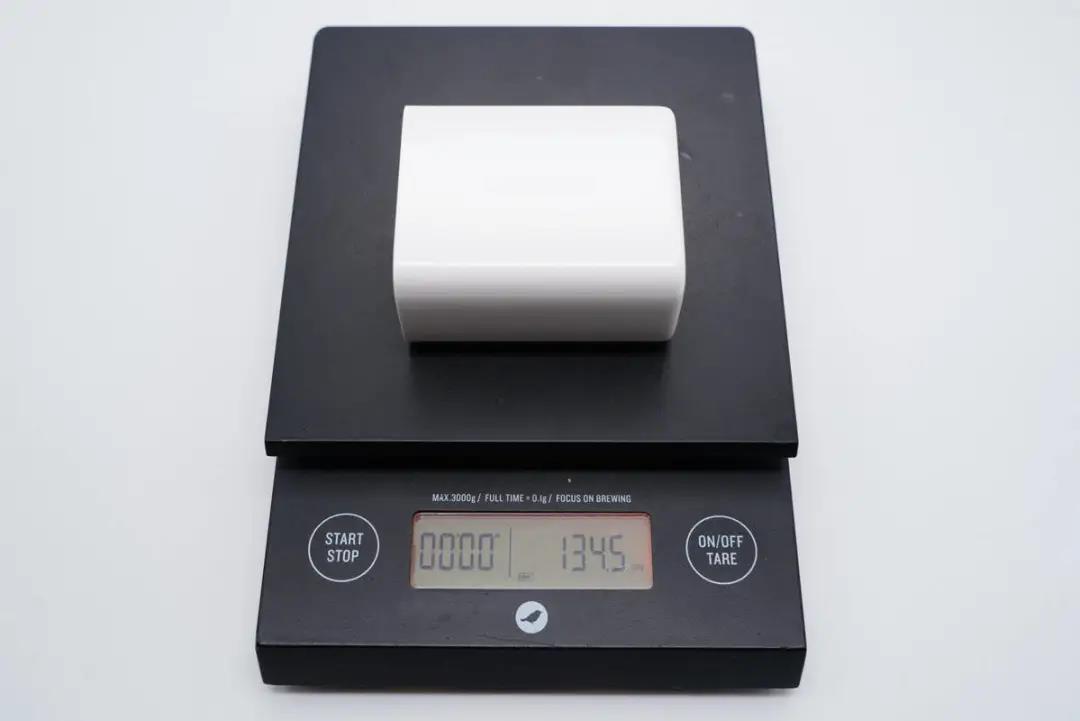

净重约为135g。

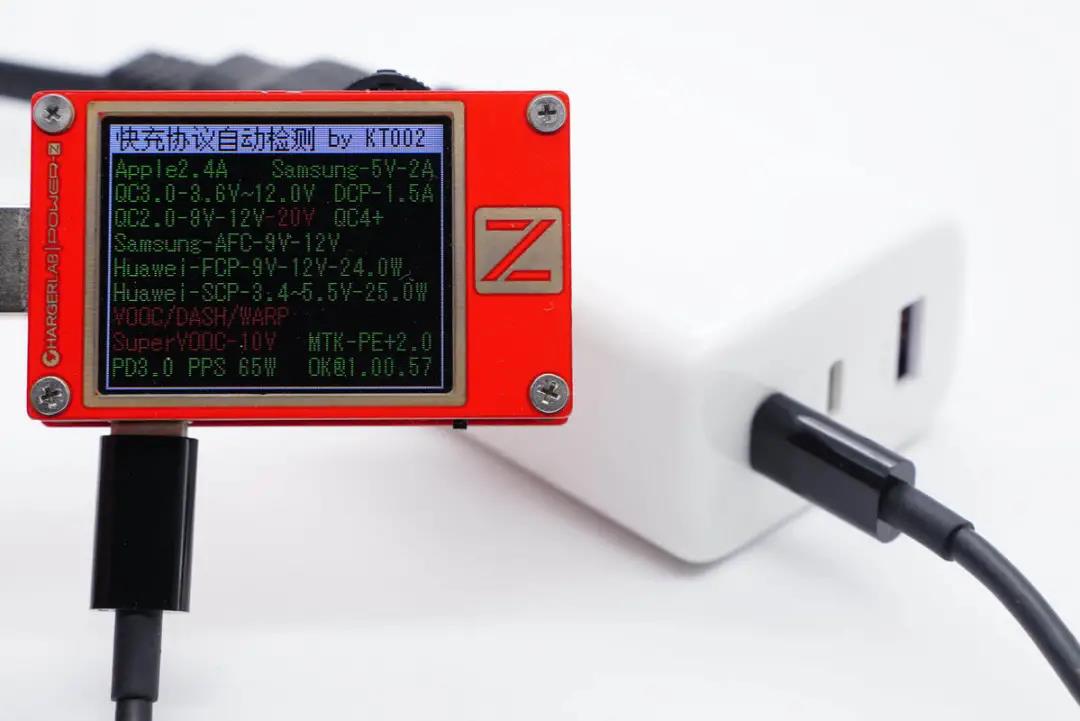

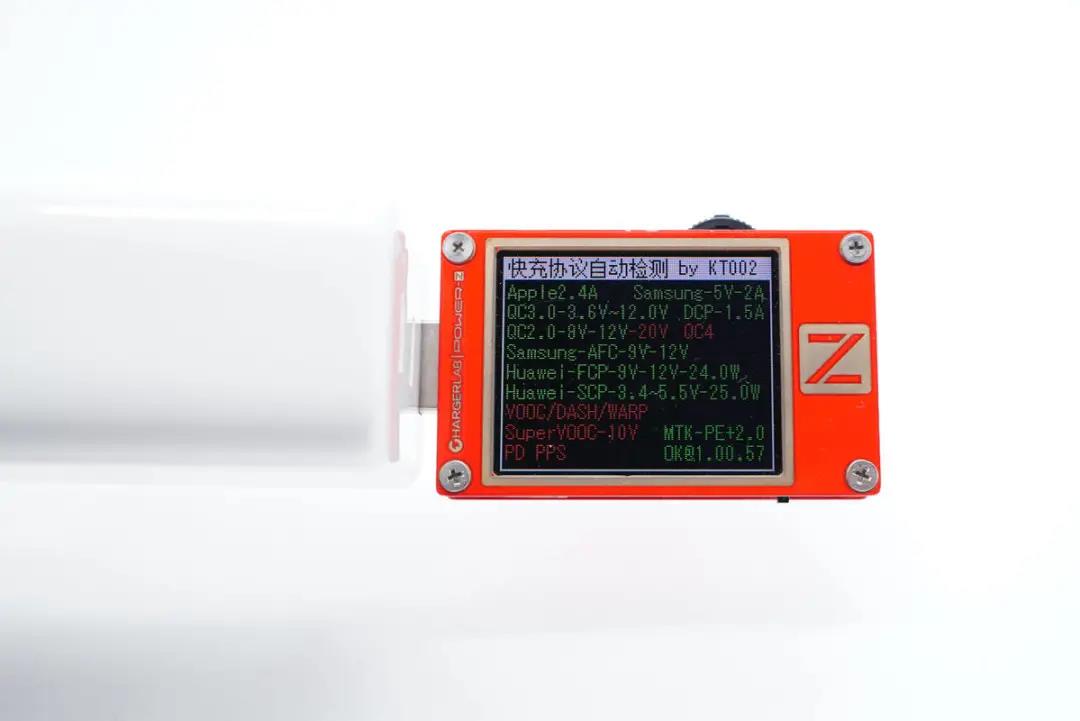

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。

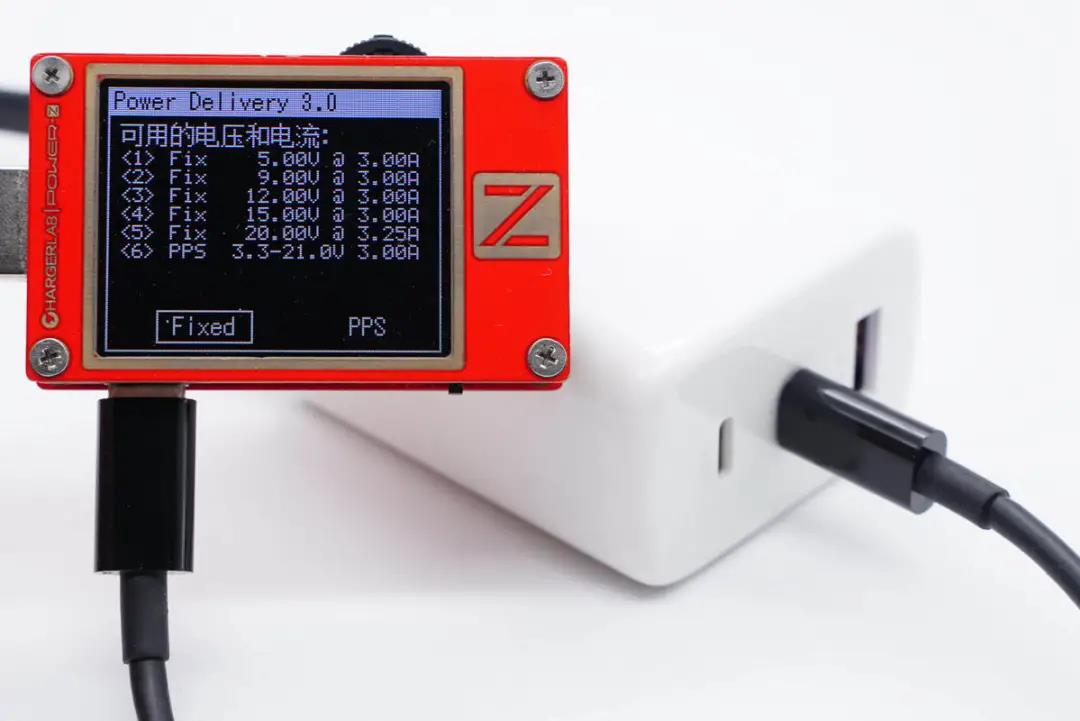

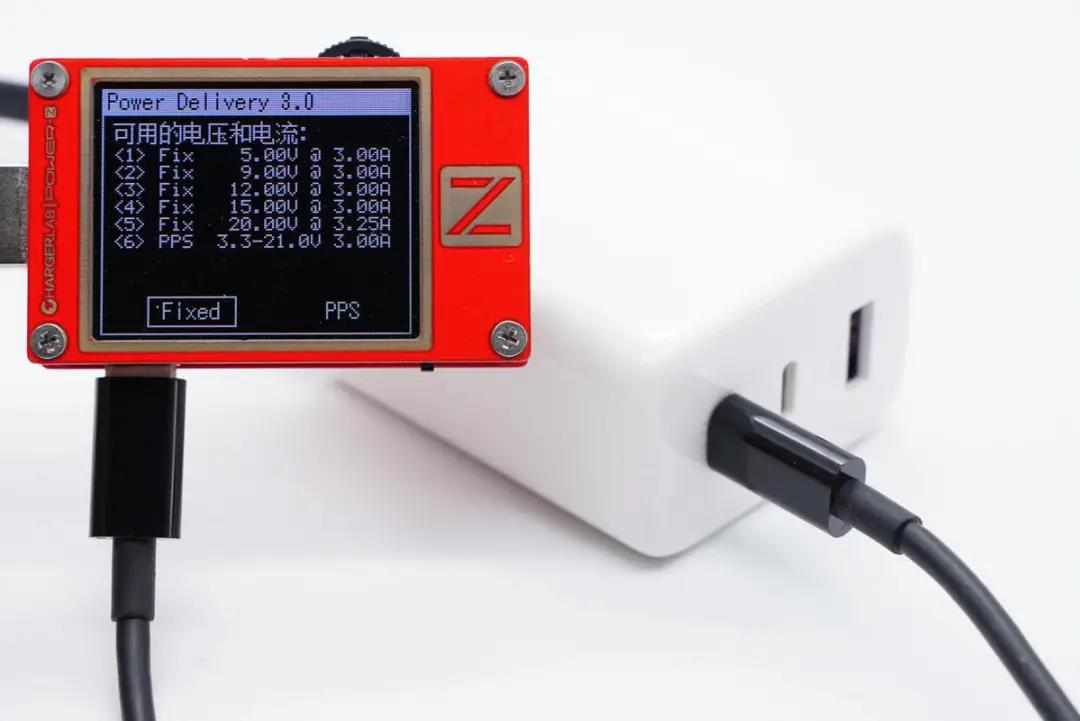

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。





另外测得C2口输出协议和C1口的一样。





PDO报文也完全相同,即C1和C2口单口输出性能一样,都支持65W快充,支持功率盲插。





最后测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。




二、绿联65W充电器拆解

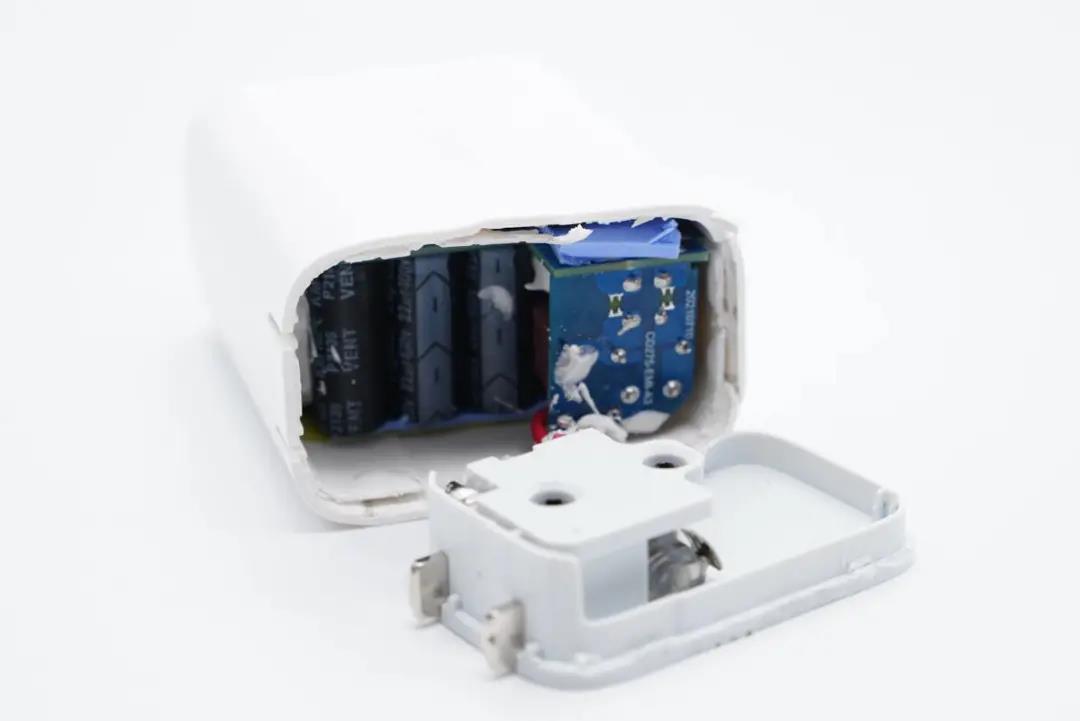

将充电器输入端外壳拆开,超声波焊接封装。

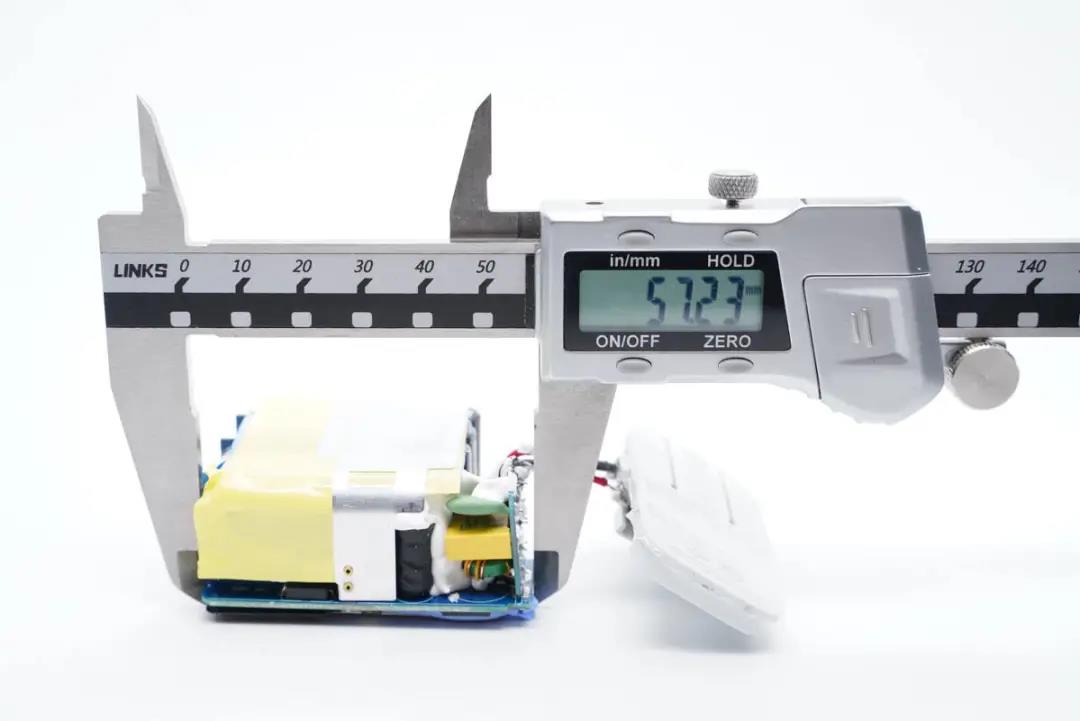

测得模块长度为57.23mm。

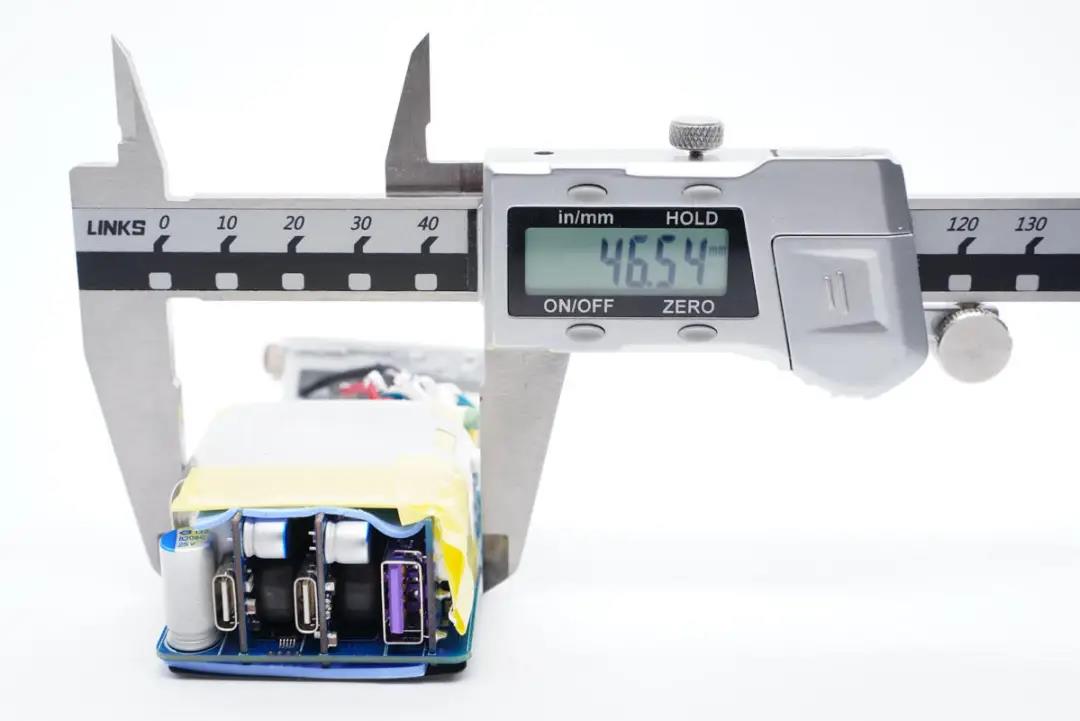

宽度为46.54mm。

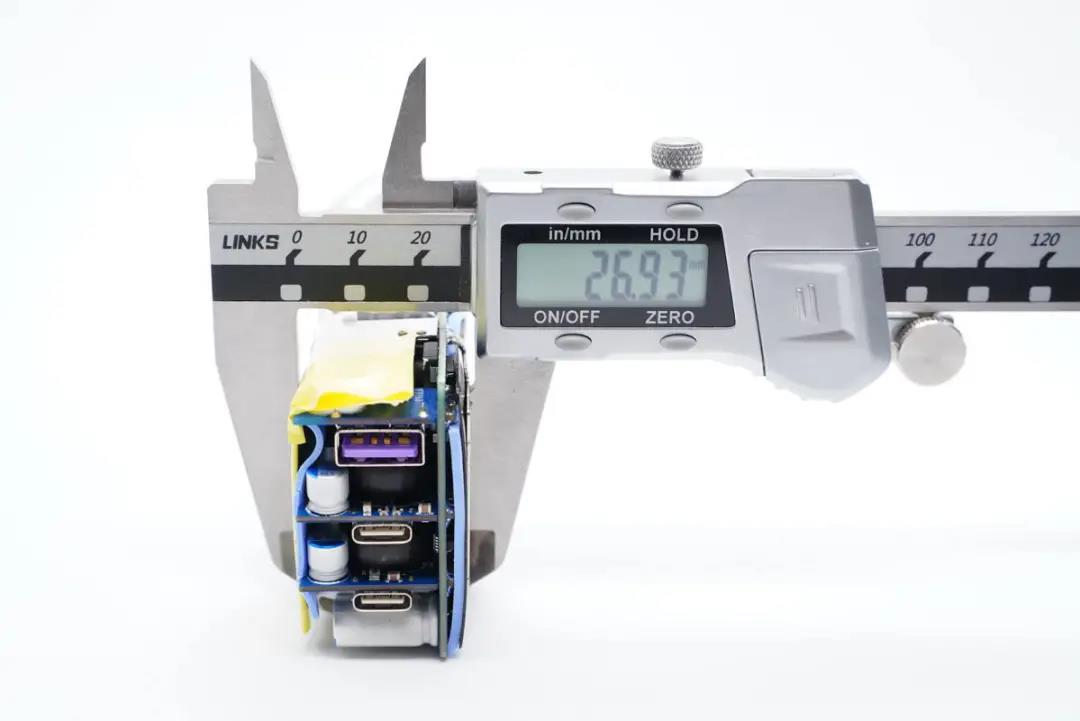

厚度为26.93mm。

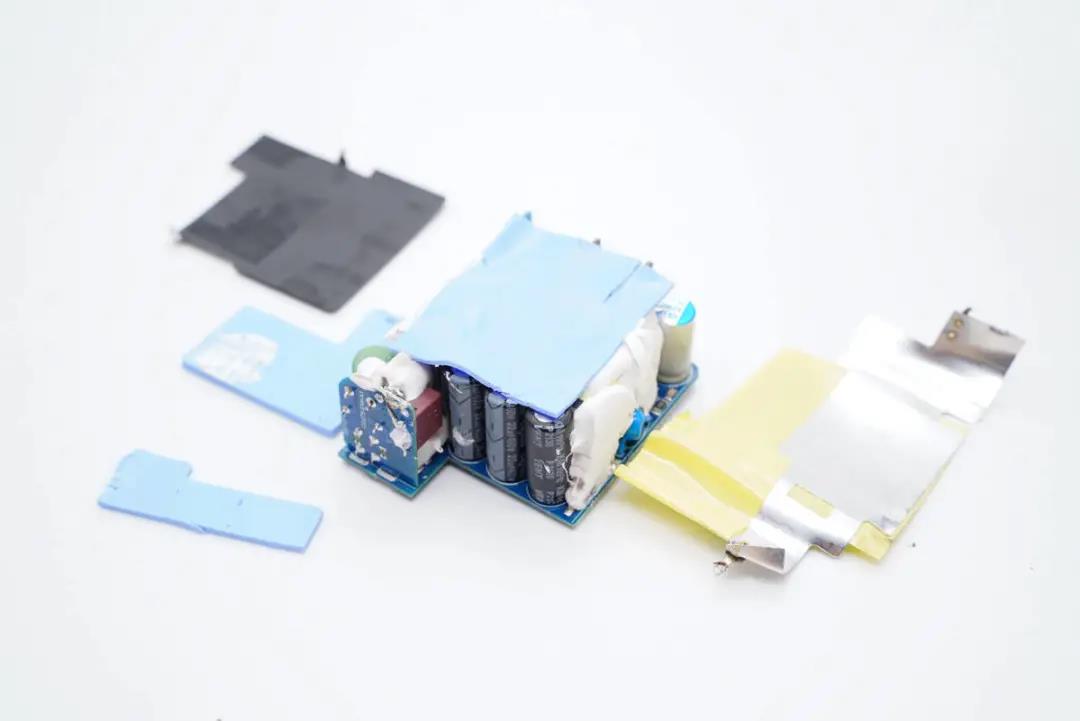

主板背面贴有导热垫、绝缘隔离板以及散热片,散热片锡焊固定。

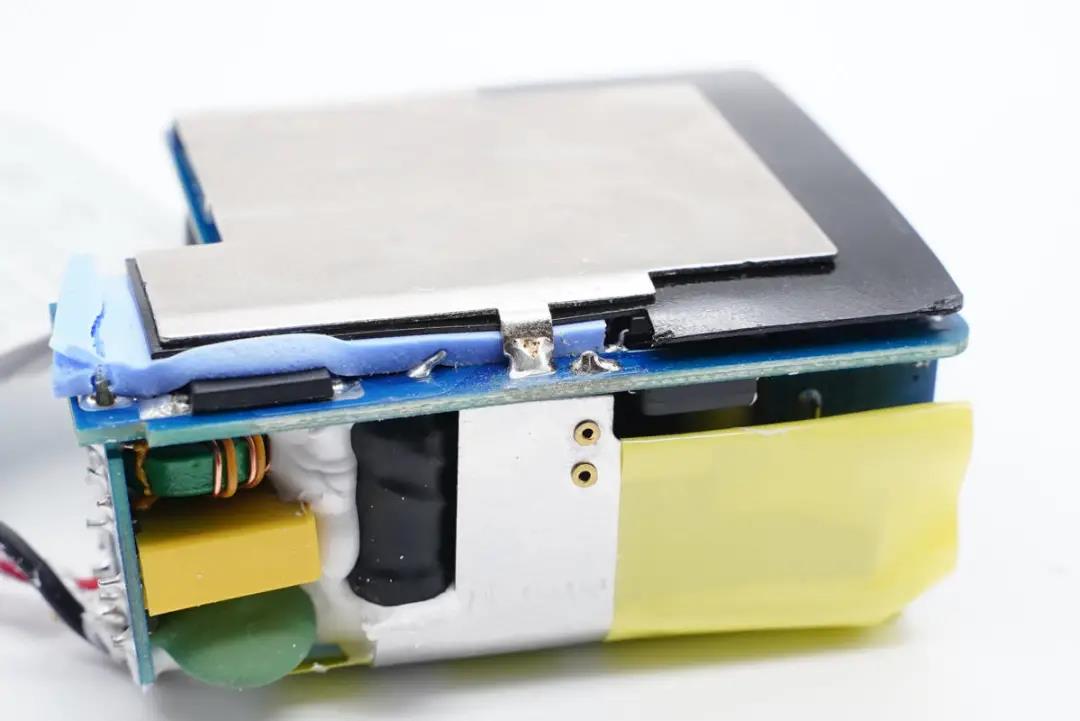

模块正面覆盖导热垫和散热片,散热片粘贴胶带绝缘。

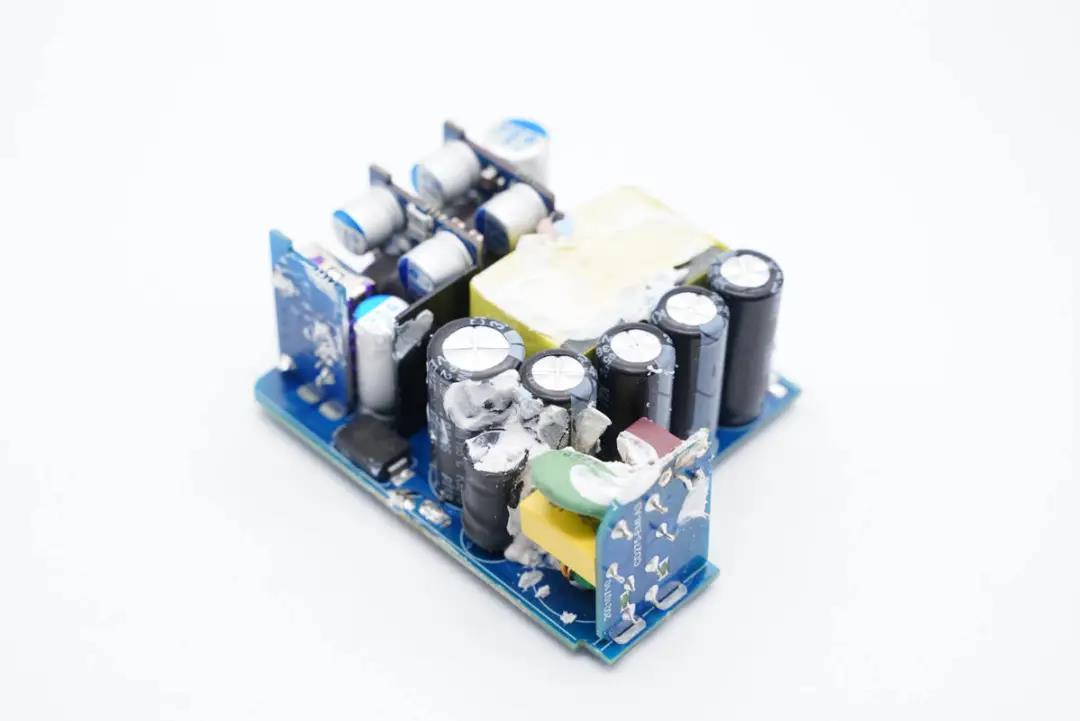

模块除做散热设计外,元器件还打胶加固。





充电器正面元器件采用经典三段式布局设计,初级次级间设有隔离板。

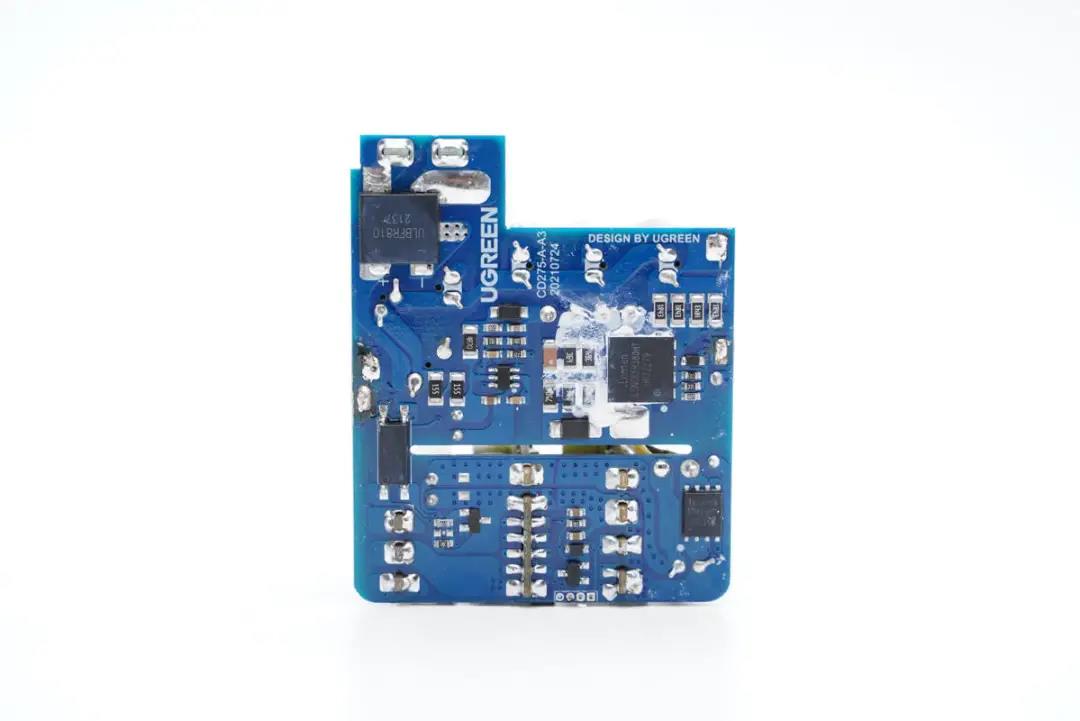

主板背面设有整流桥、开关电源主控芯片、初级开关MOS管、光耦以及同步整流管。



通过观察发现,这款充电器采用QR开关电源宽范围输出架构,两路DC-DC二次降压,输出功率智能分配。下面我们从输入端开始了解各器件的信息。

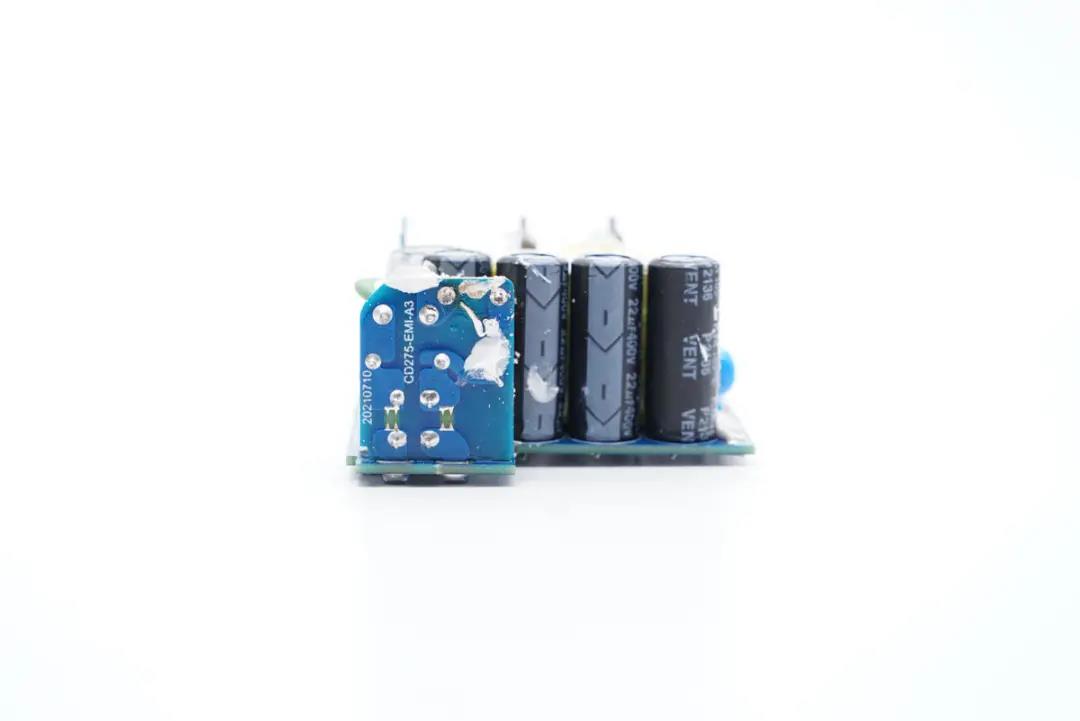

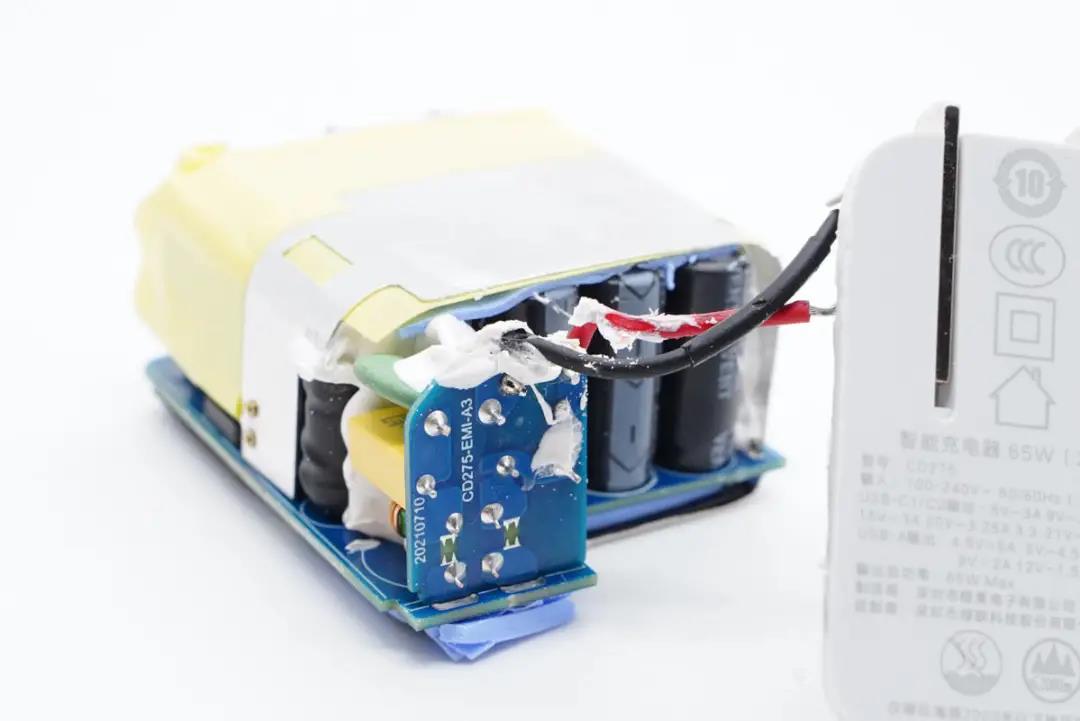

输入端焊接小板,前排还有四颗高压滤波电解电容。





侧面看去,这一侧还有第五颗高压滤波电解电容以及工字电感、供电电容、贴片Y电容。

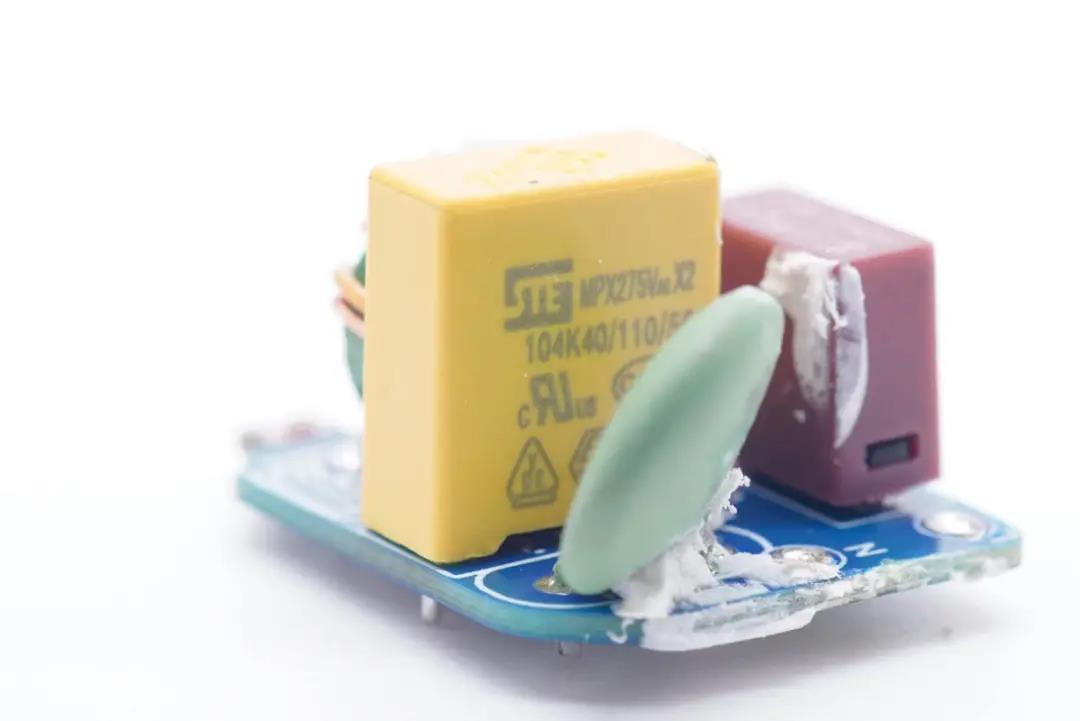

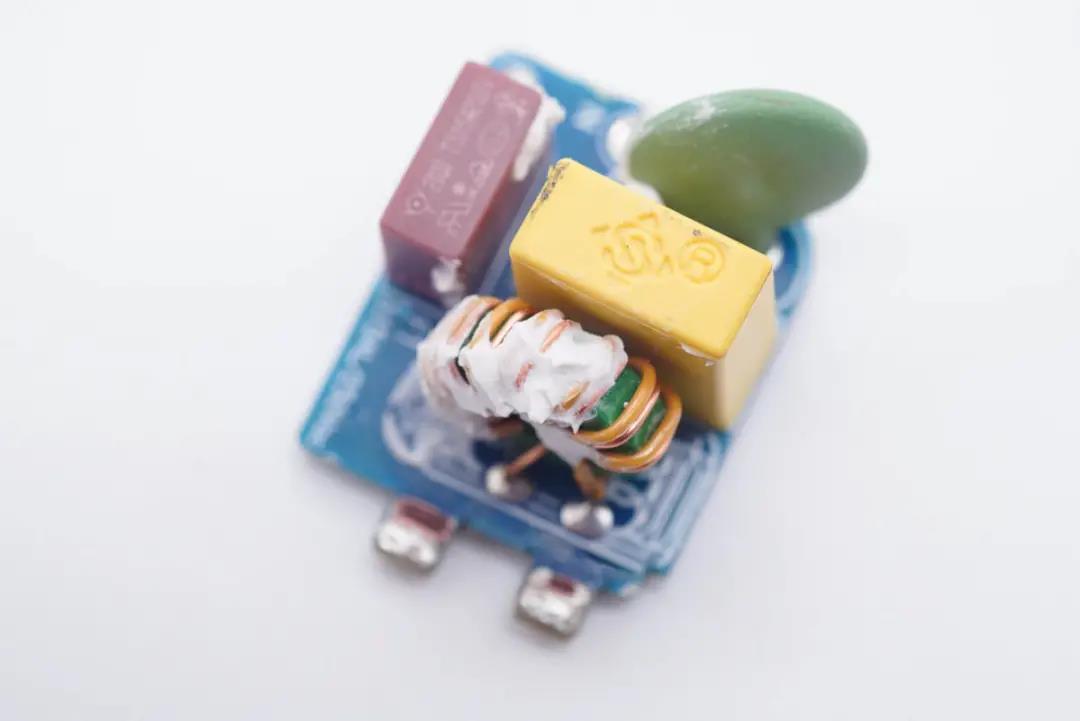

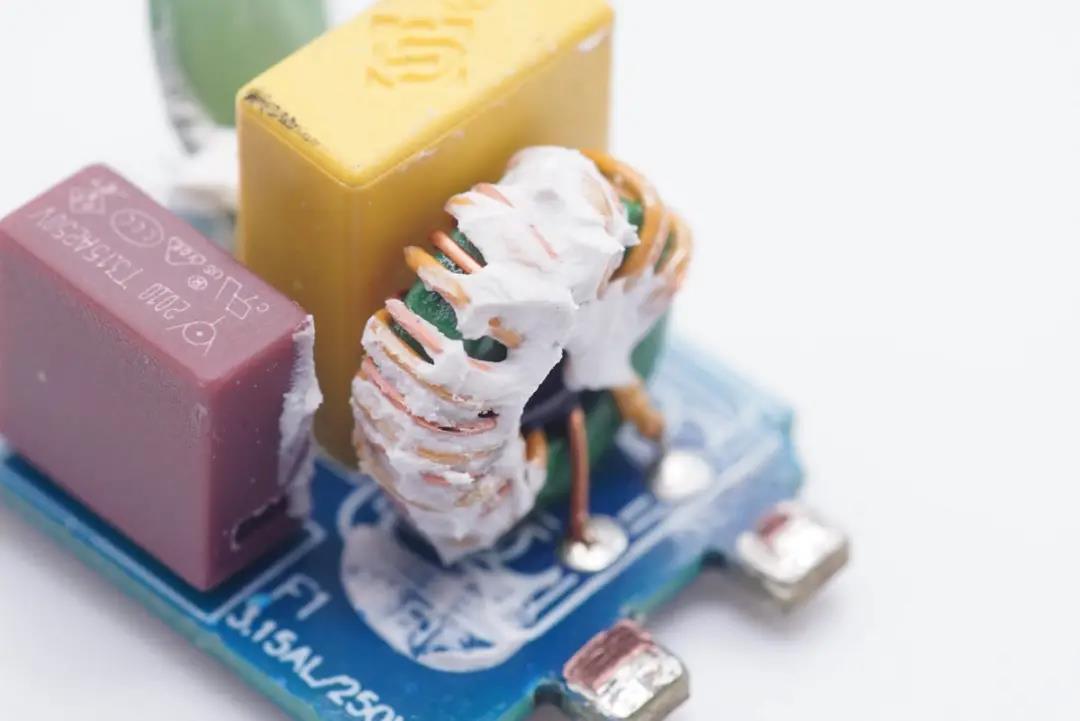

小板正面设有延时保险丝、NTC浪涌抑制电阻、安规X电容以及共模电感。

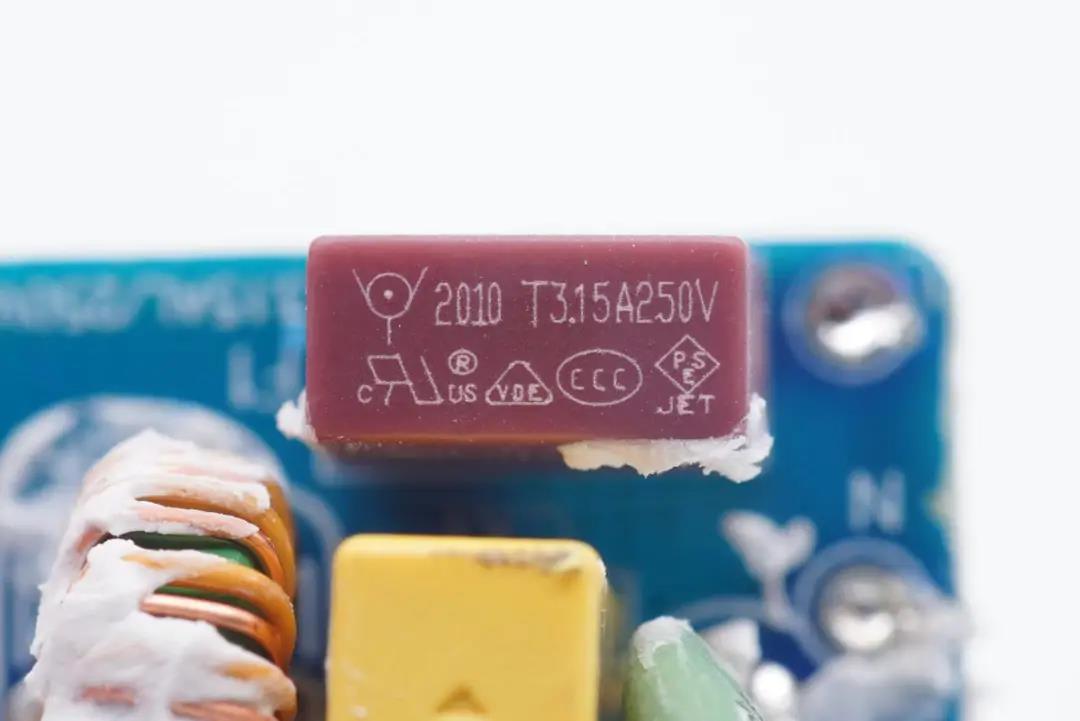

延时保险丝规格为3.15A 250V。

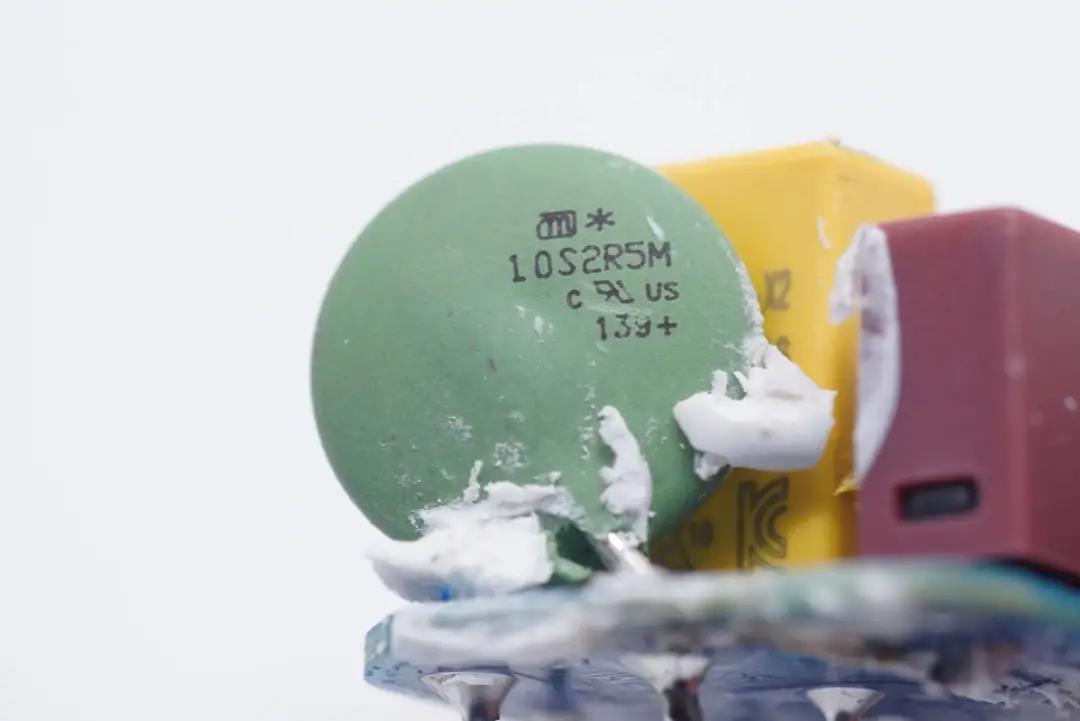

NTC浪涌抑制电阻用于抑制上电浪涌电流。





安规X电容来自STE松田电子。





共模电感双线绕制,用于滤除EMI干扰。

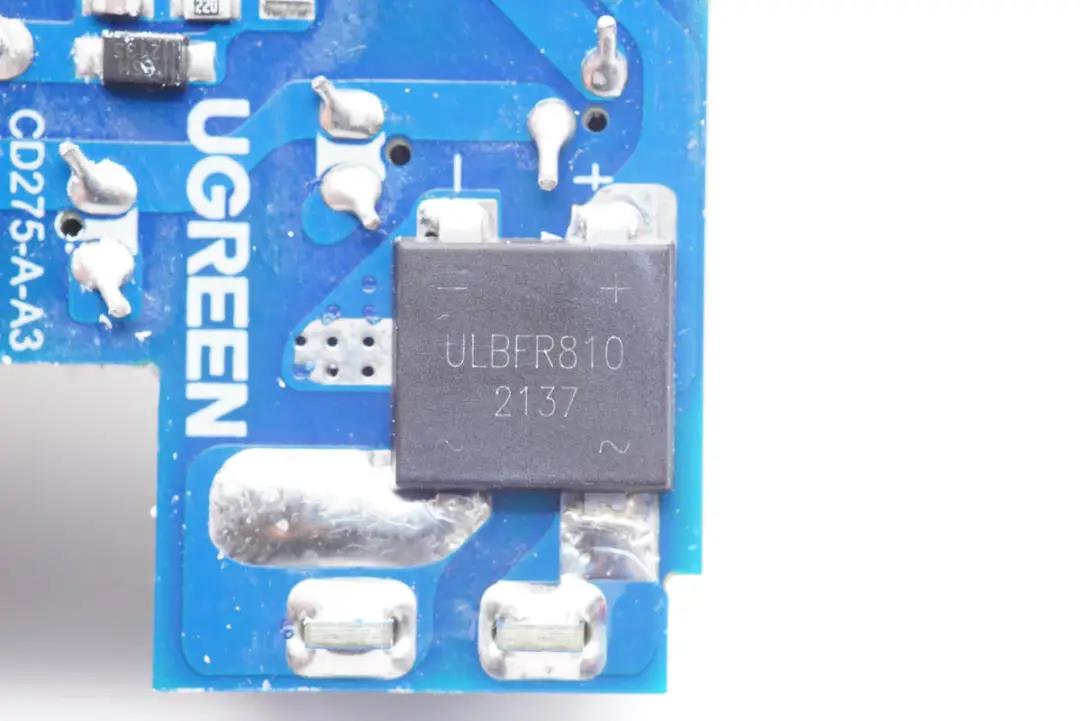

ULBFR810整流桥特写。

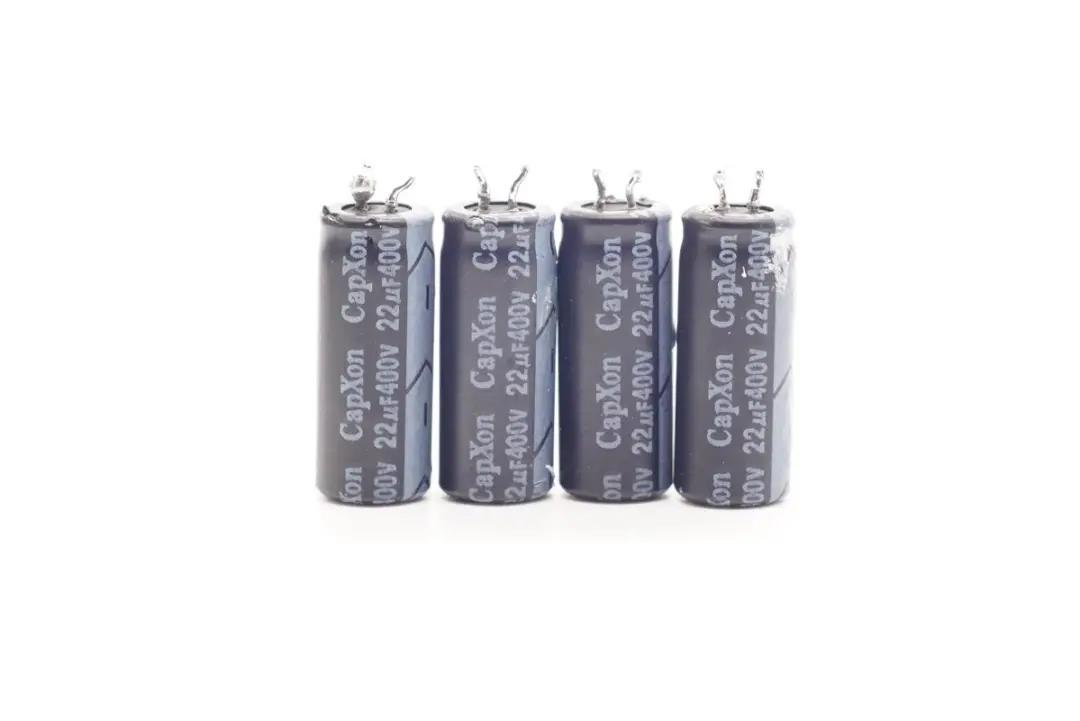

五颗高压滤波电解电容来自CapXon丰宾,其中四颗规格为400V 22μF。充电头网了解到,丰宾电容还被华为绿联ANKER小米vivo惠普等知名品牌的百余款快充产品采用。

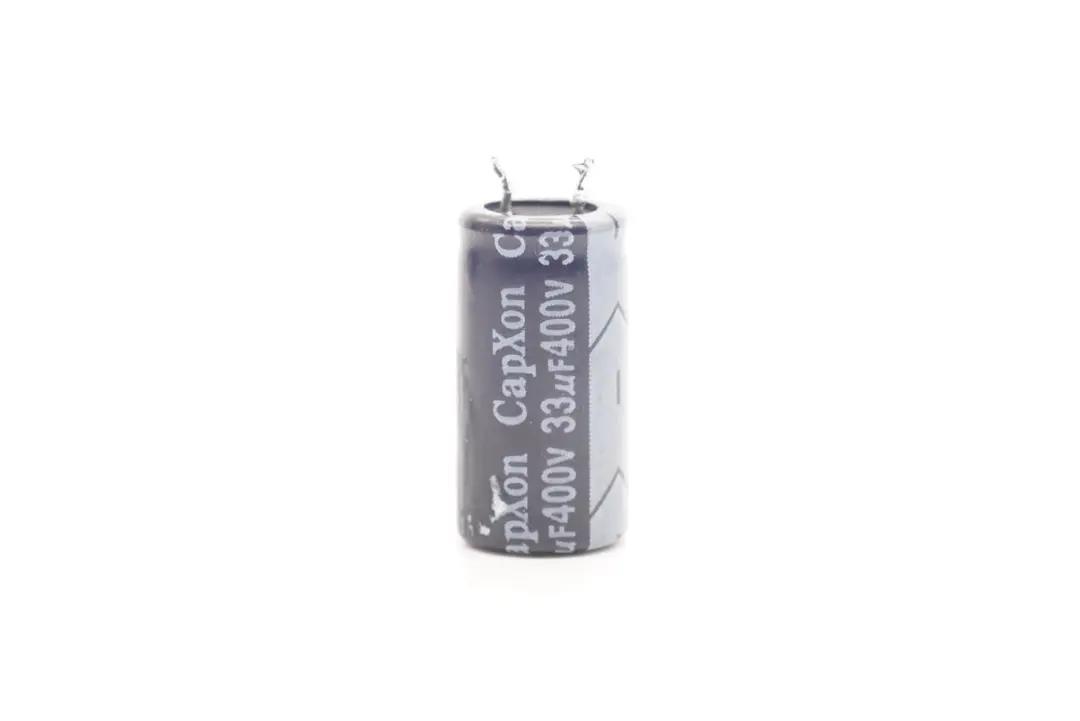

第五颗规格为400V 33μF。

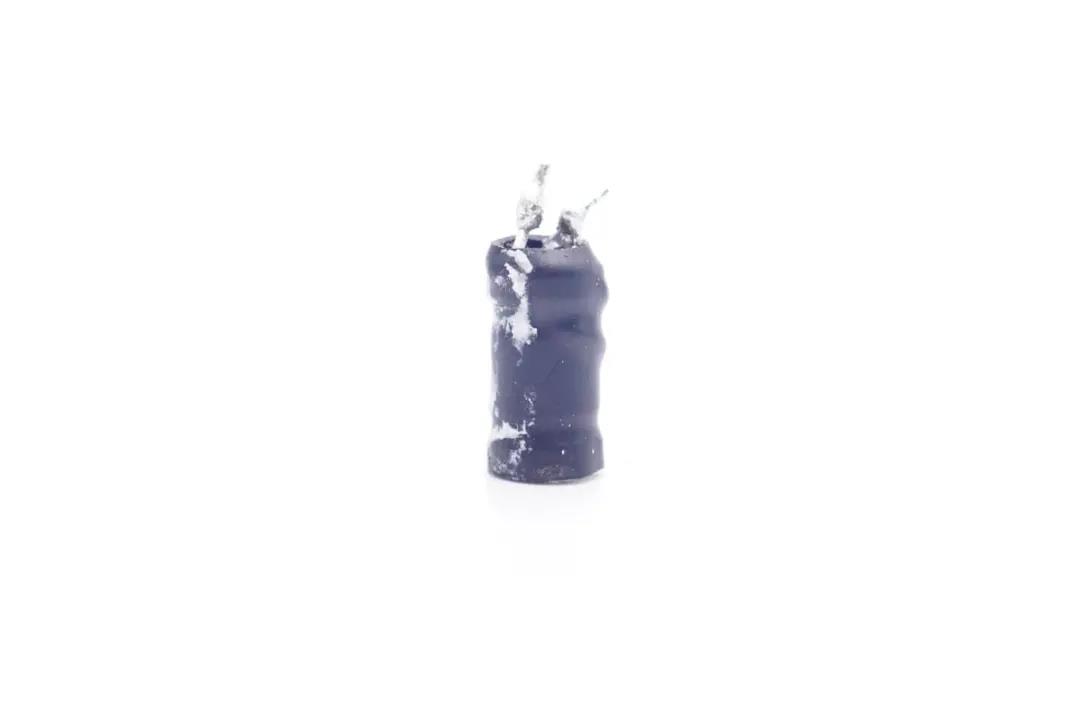

工字电感外套绝缘管。

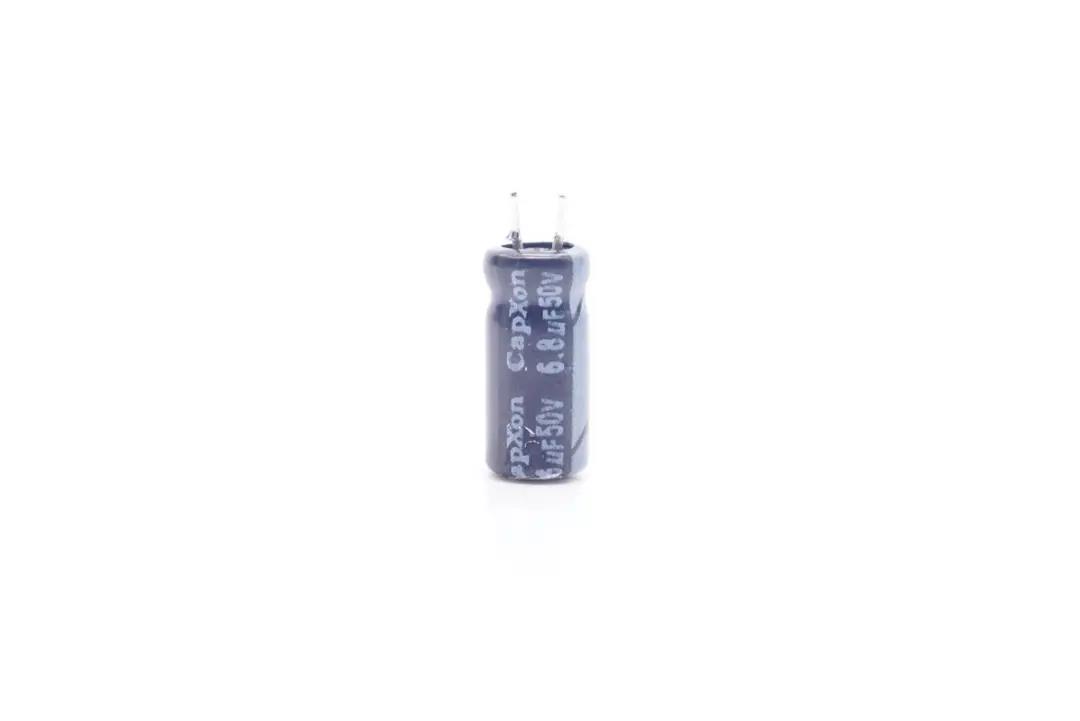

主控芯片供电电容也是来自丰宾,规格为50V 6.8μF。

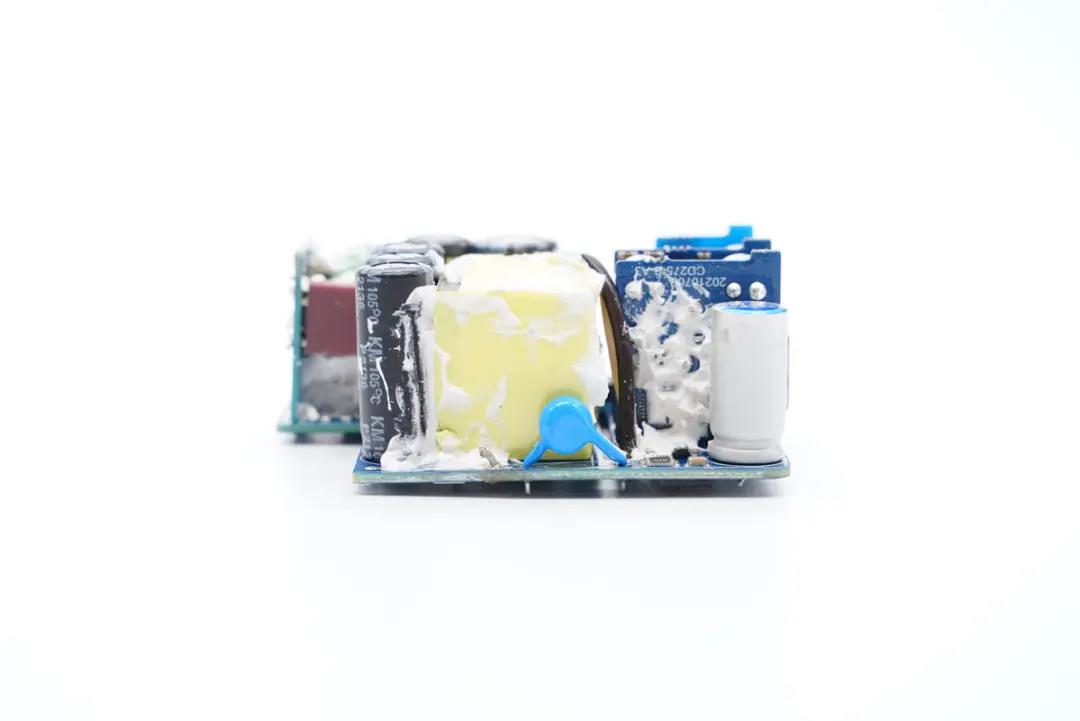

另一侧设有变压器、Y电容以及输出滤波固态电容。

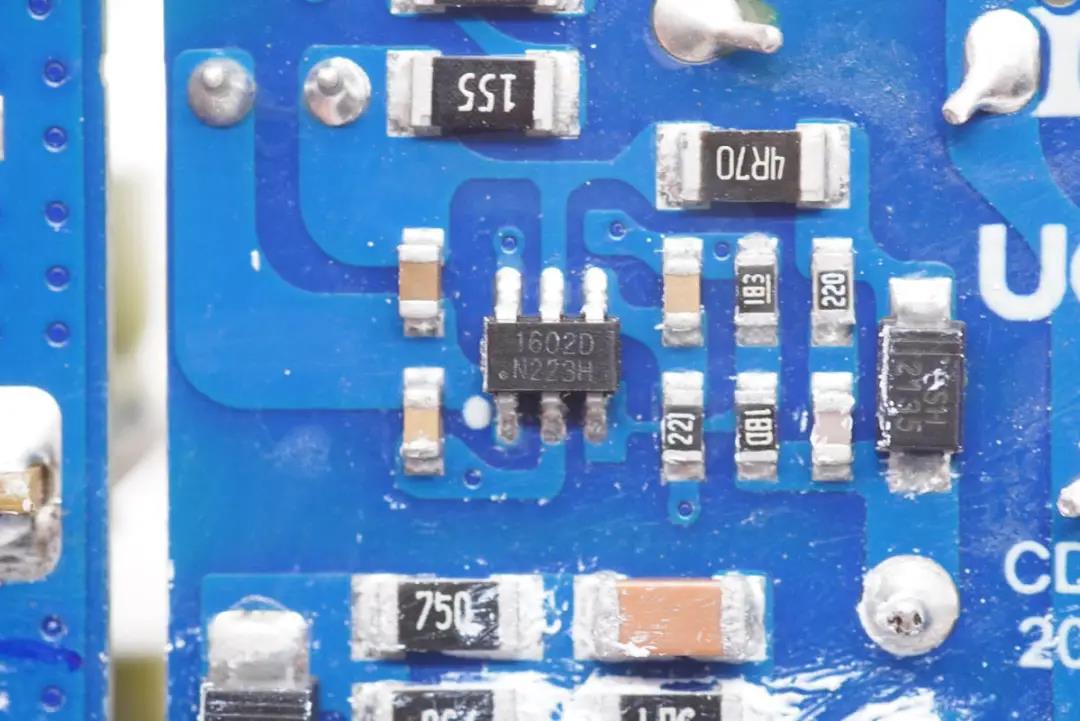

PWM主控芯片型号HY1602,来自华源智信半导体(深圳)有限公司。HY1602是一颗智能数字电源控制芯片,据了解,华源智信是由来自于Dialog (iWatt) 和PI的一批顶尖大牛创办,致力于提供高性能的电源芯片及解决方案。

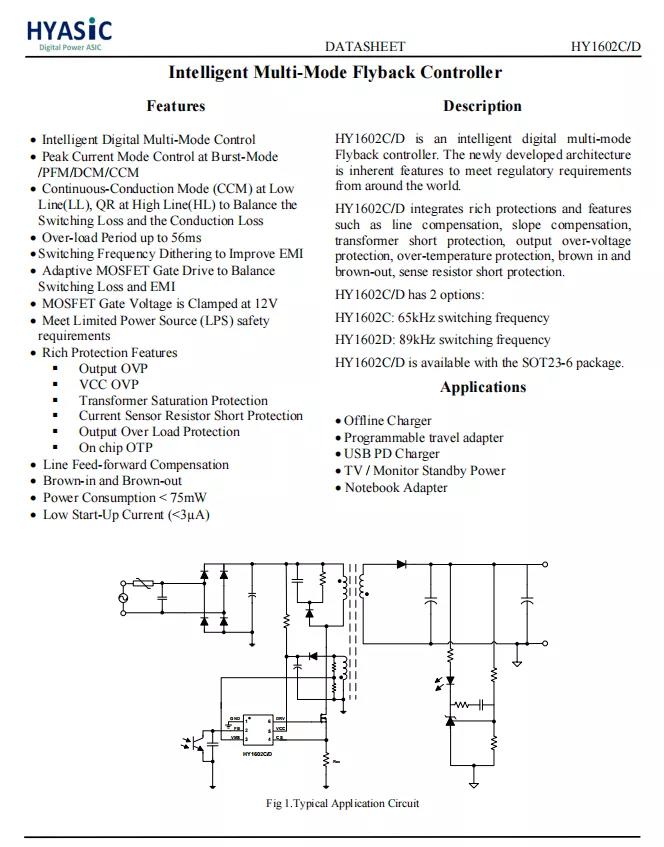

华源智信HY1602是一颗智能多模式反激控制器,集成丰富的保护和特性,包括输入线电压补偿、变压器短路保护、过热保护、输出过压保护、输入欠压保护和取样电阻短路保护。



充电头网了解到,采用华源HY1602的产品还有倍思30W超级硅Pro充电器LETRON 45W 1A1C双口快充充电器爱兰博30W SuperGaN快充充电器

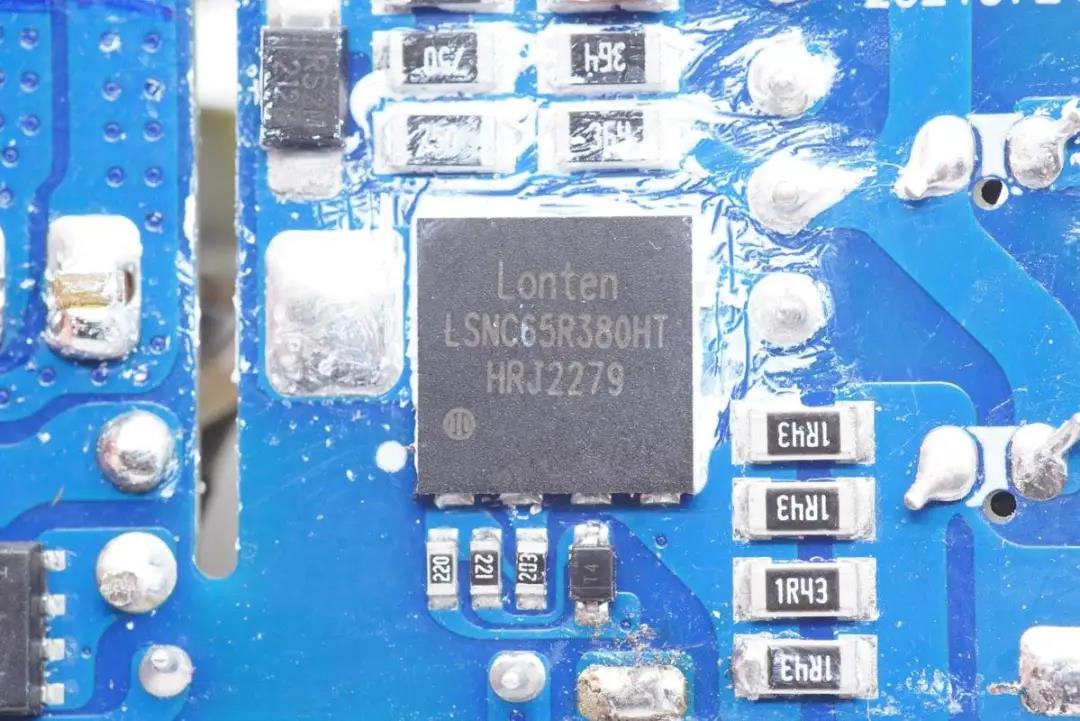

初级开关MOS管采用龙腾LSNC65R380HT,超结NMOS,耐压650V,导阻0.38Ω,DFN8x8封装。

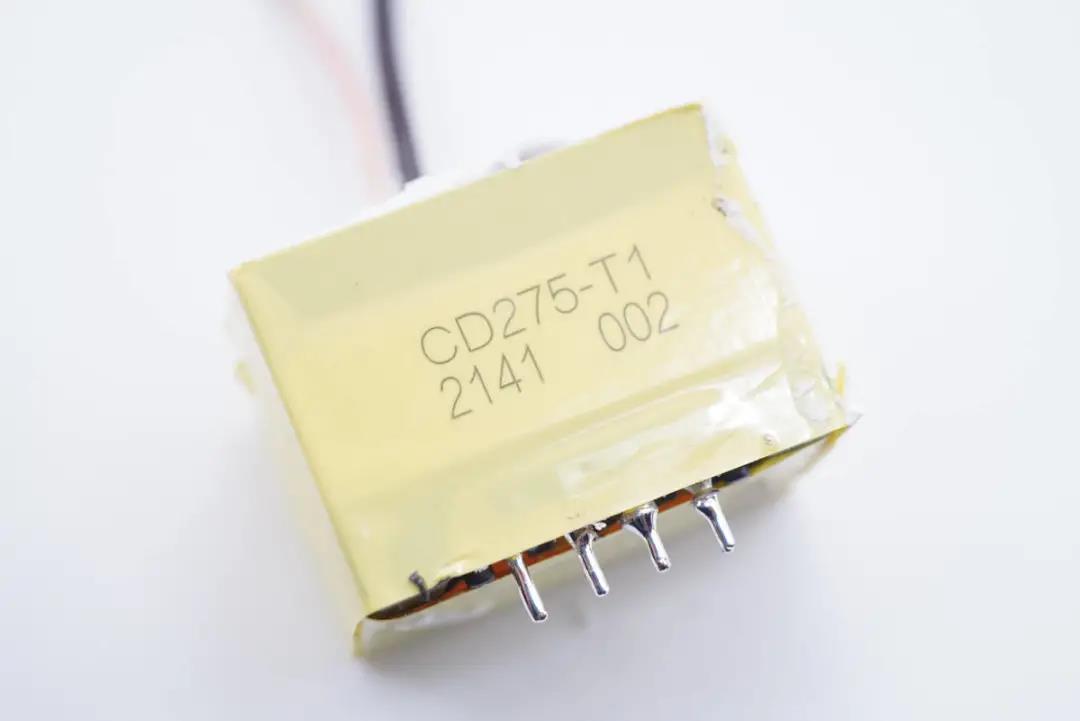

变压器特写。

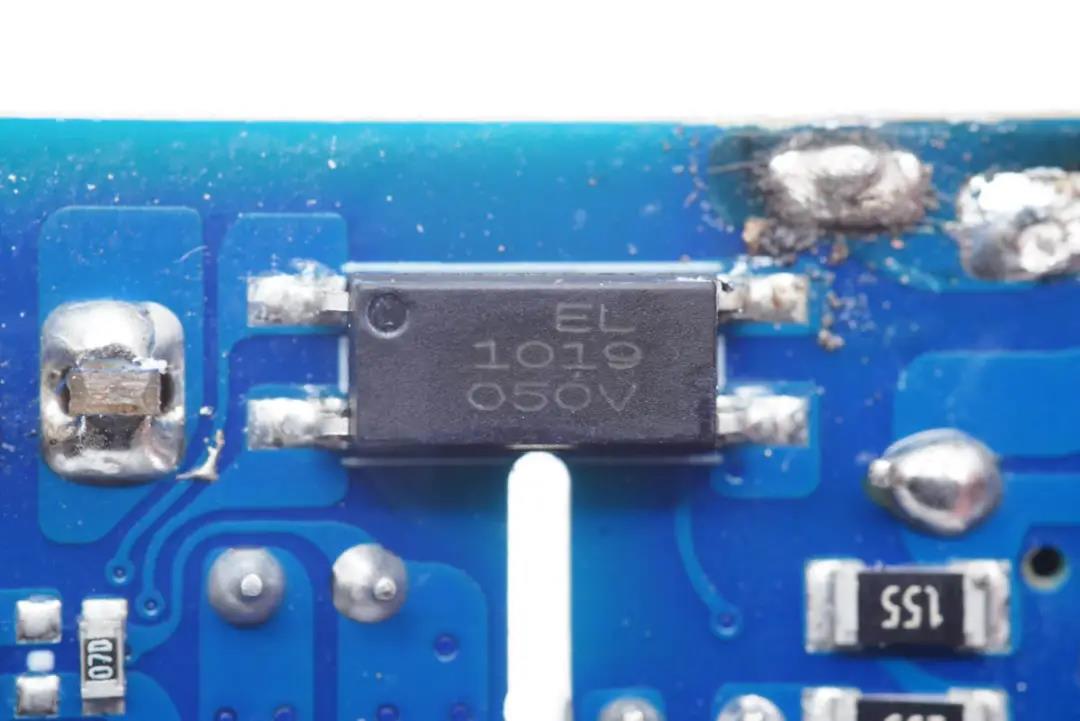

EL 1019光耦,用于初级次级通信,反馈输出电压。





贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

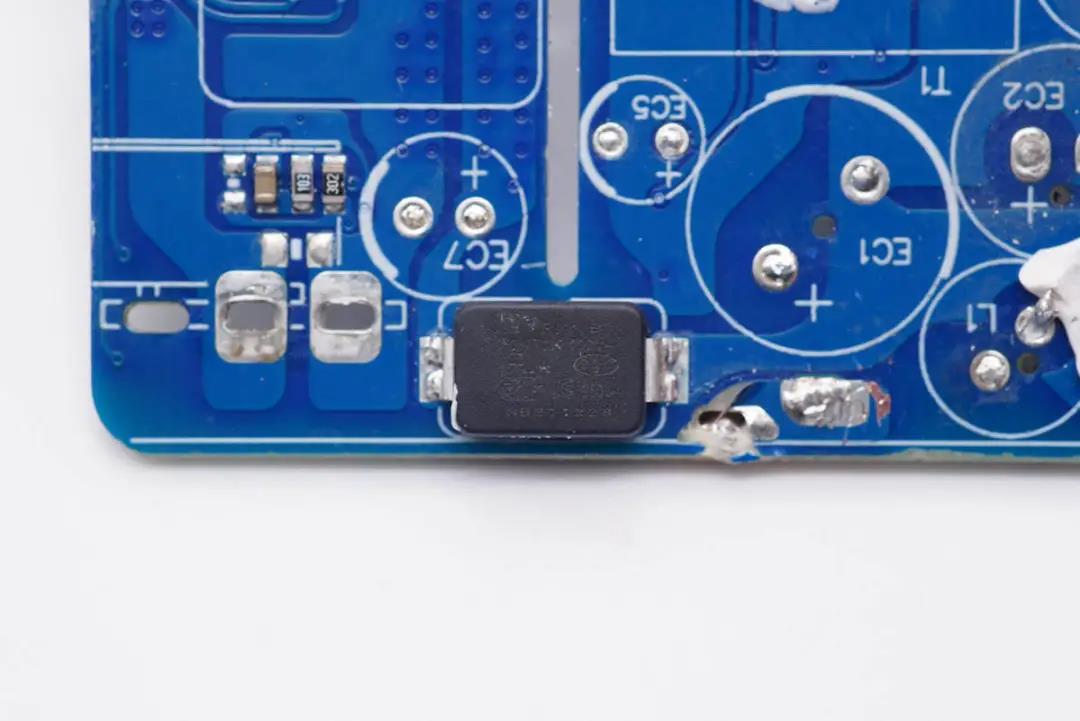

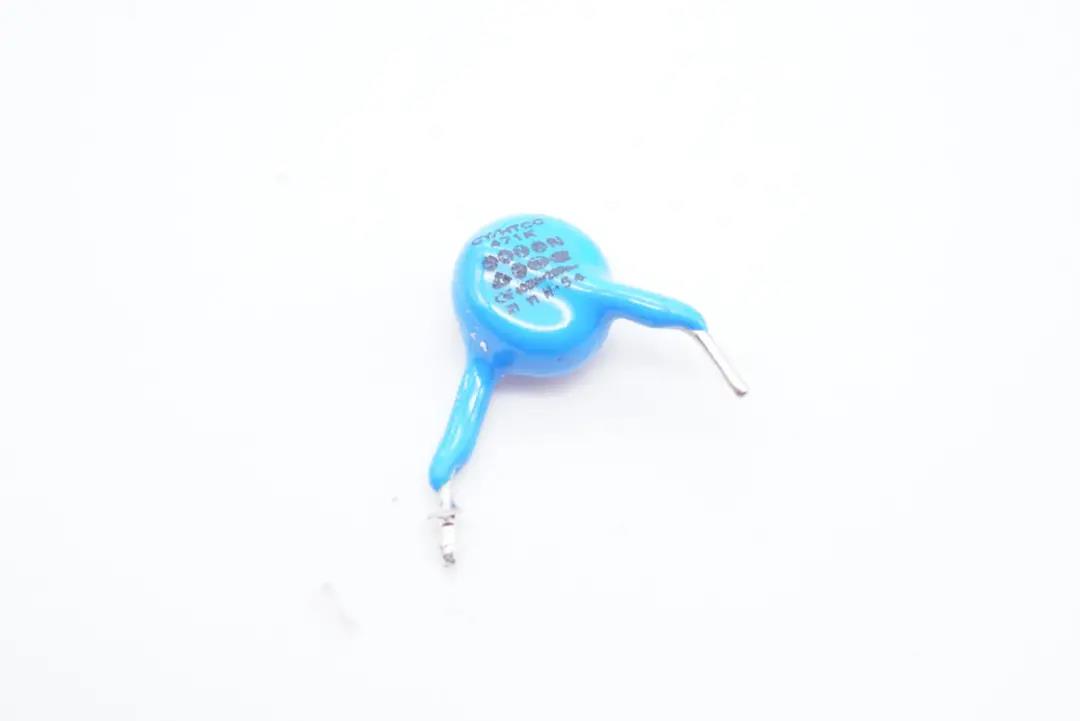

Y电容特写。

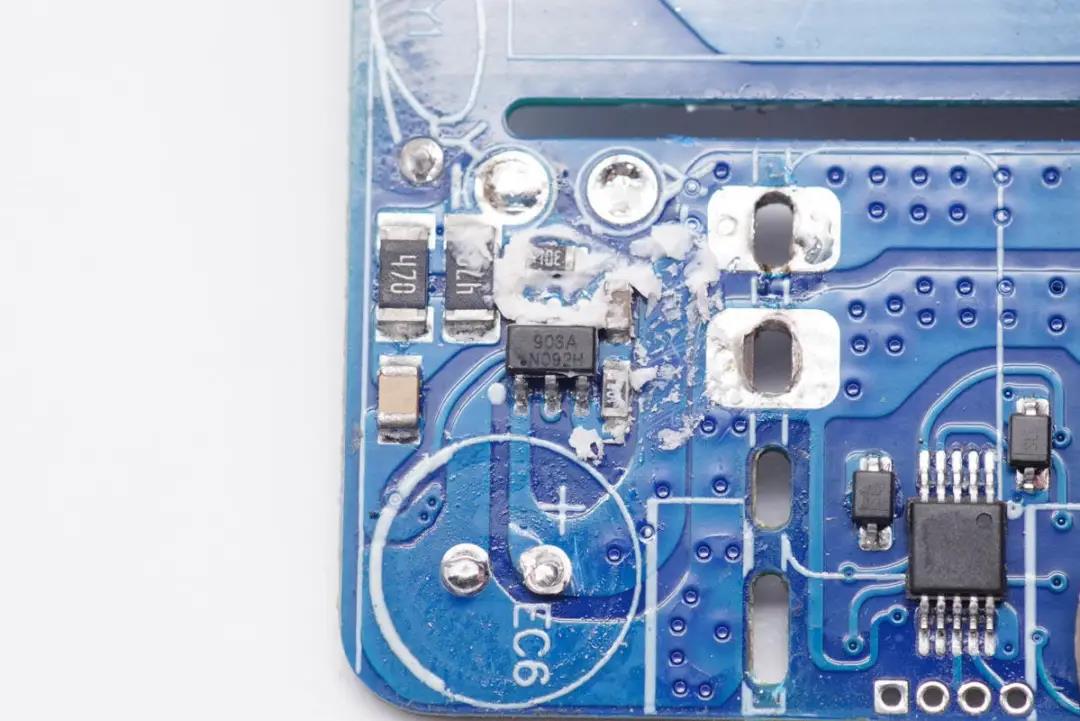

次级同步整流控制器采用HY903,同样来自于华源智信半导体的数字控制器,低侧同步整流,无需辅助线圈,支持DCM,CCM,频率调制和反激,支持2.8-25V供电电压范围,耐压高达120V。高电流驱动能力适配多种同步整流管。

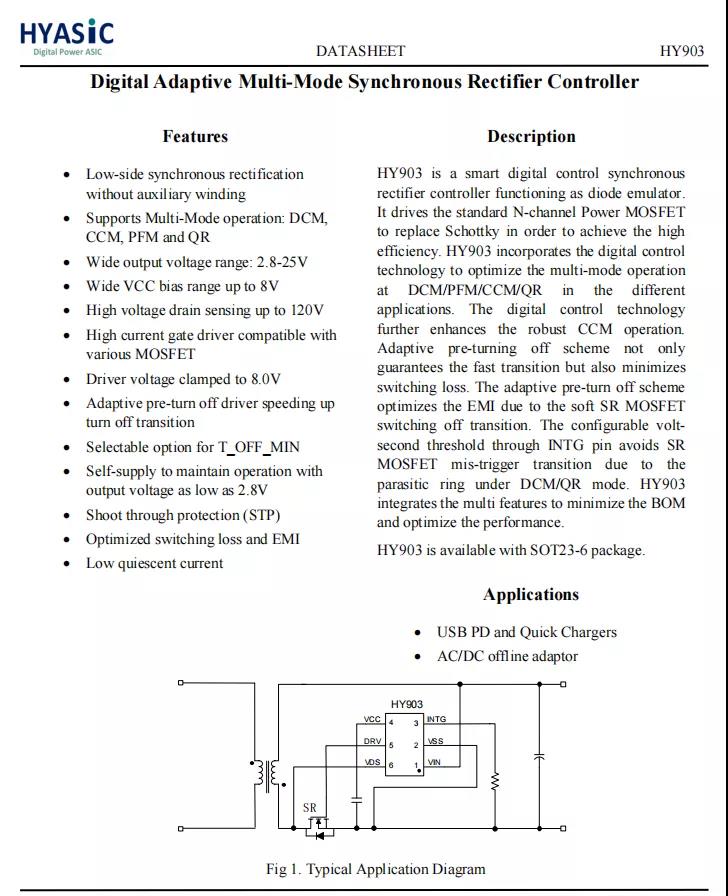

华源智信HY903资料信息。

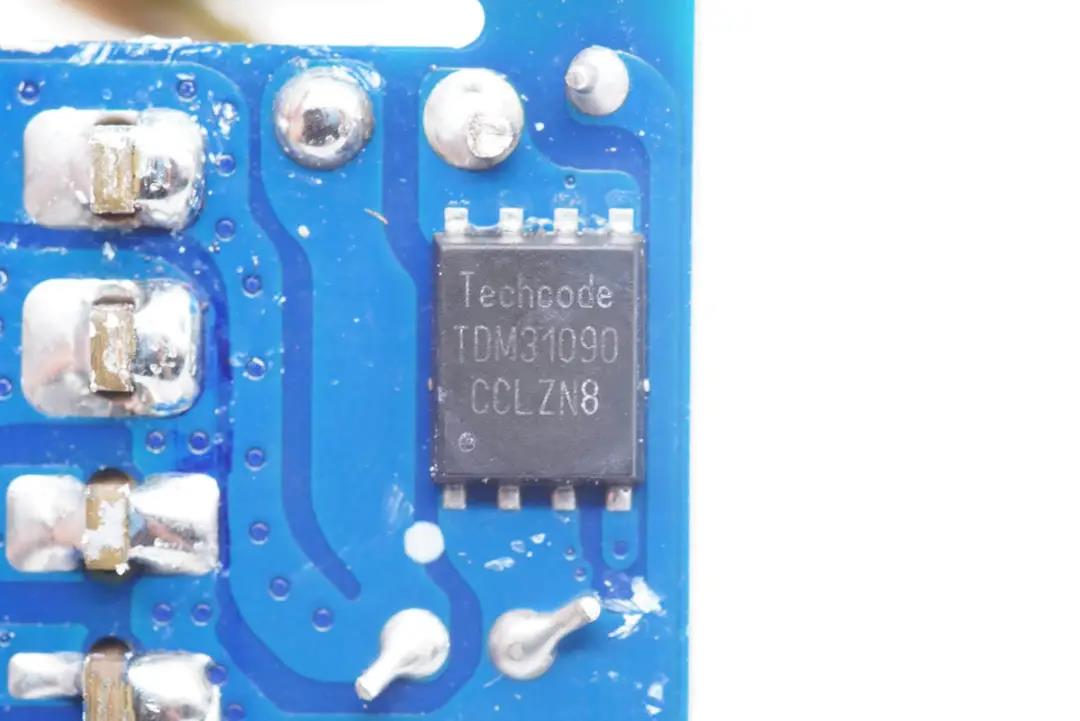

同步整流MOS管采用泰德TDM31090。

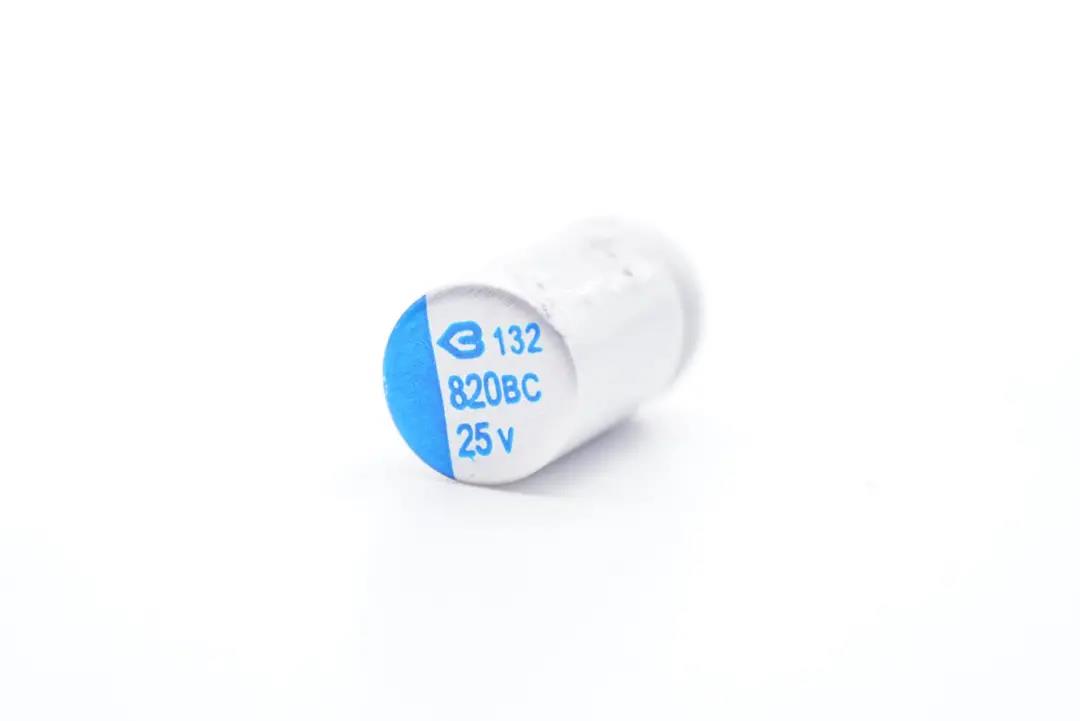

输出滤波固态电容来自绿宝石,规格为25V 820μF。

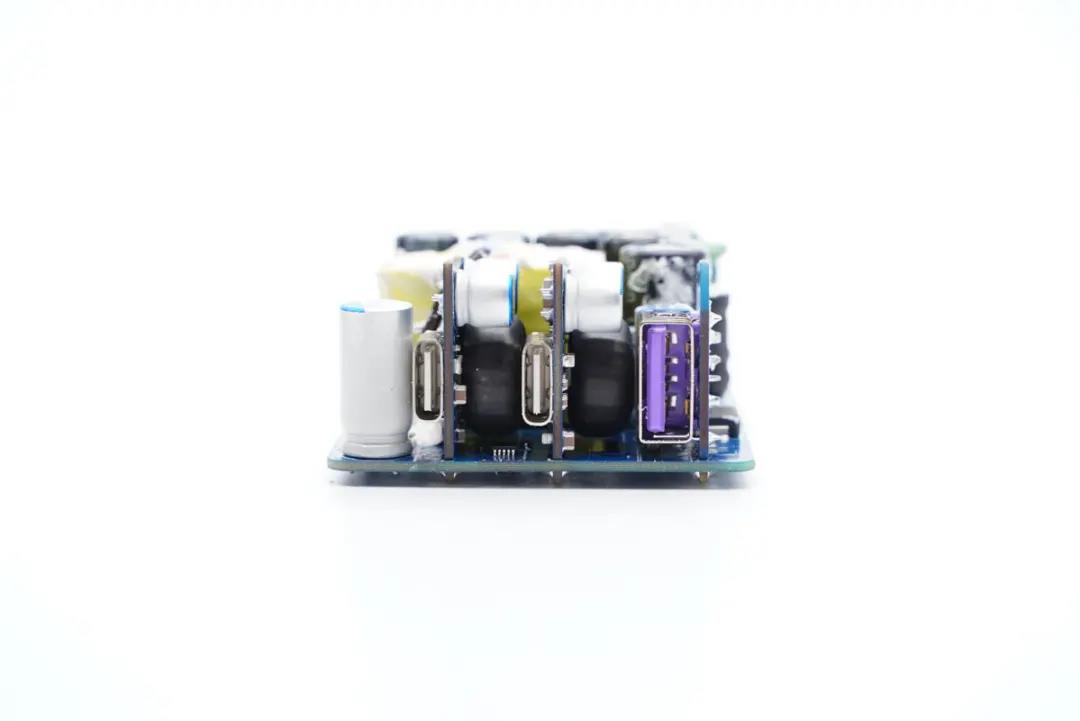

输出端一览,三个USB母座焊接在小板上,C1和C2口母座所在小板上设有二次降压电路。

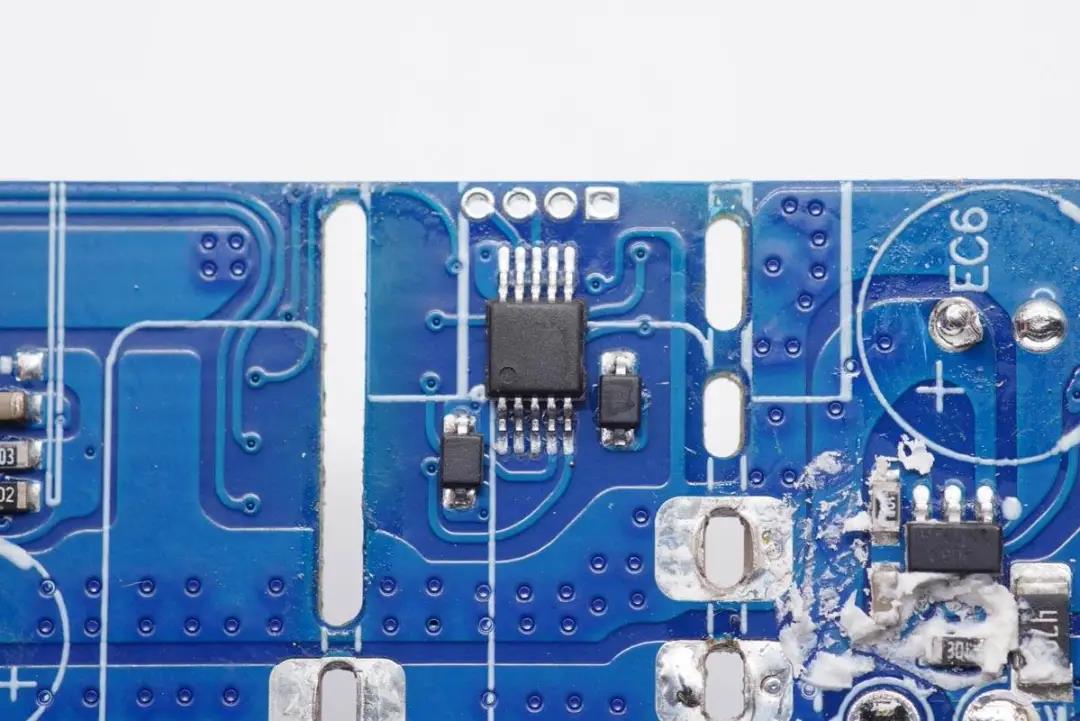

无丝印MCU特写,用于输出功率智能分配。

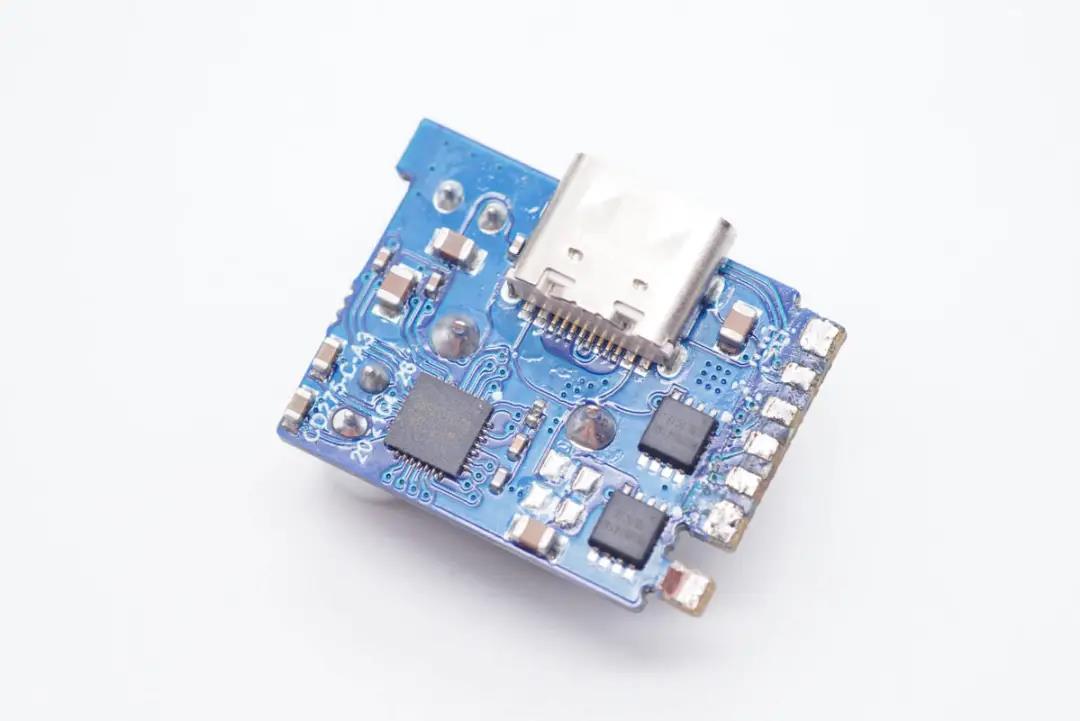

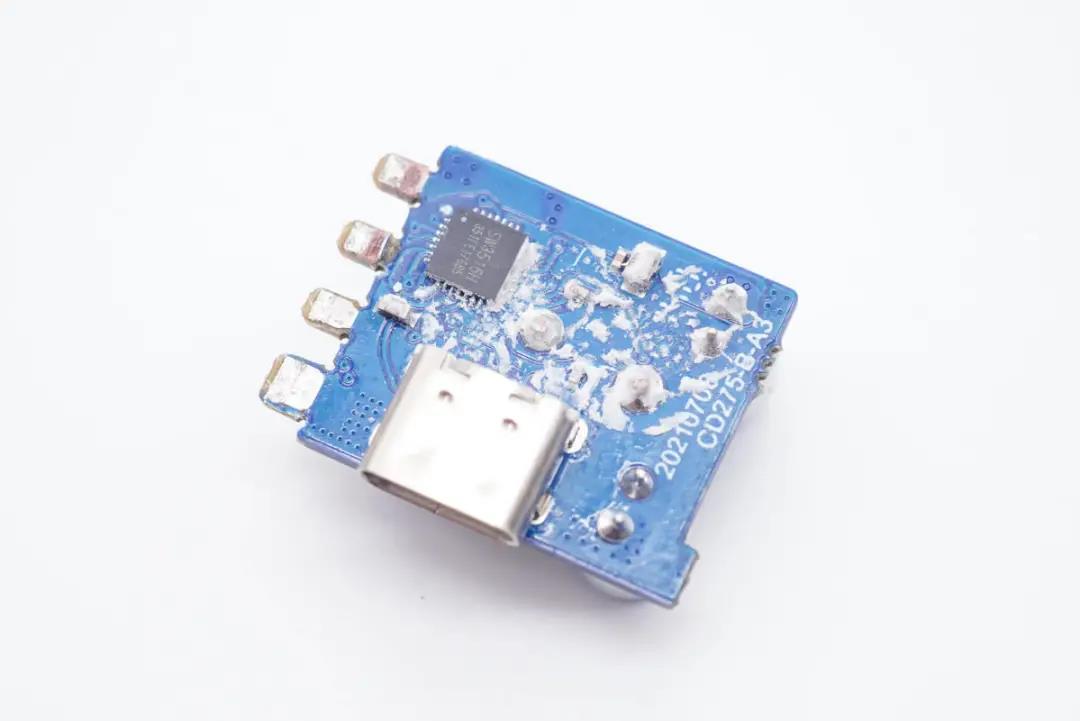

C1口母座所在小板正面设有降压协议IC。

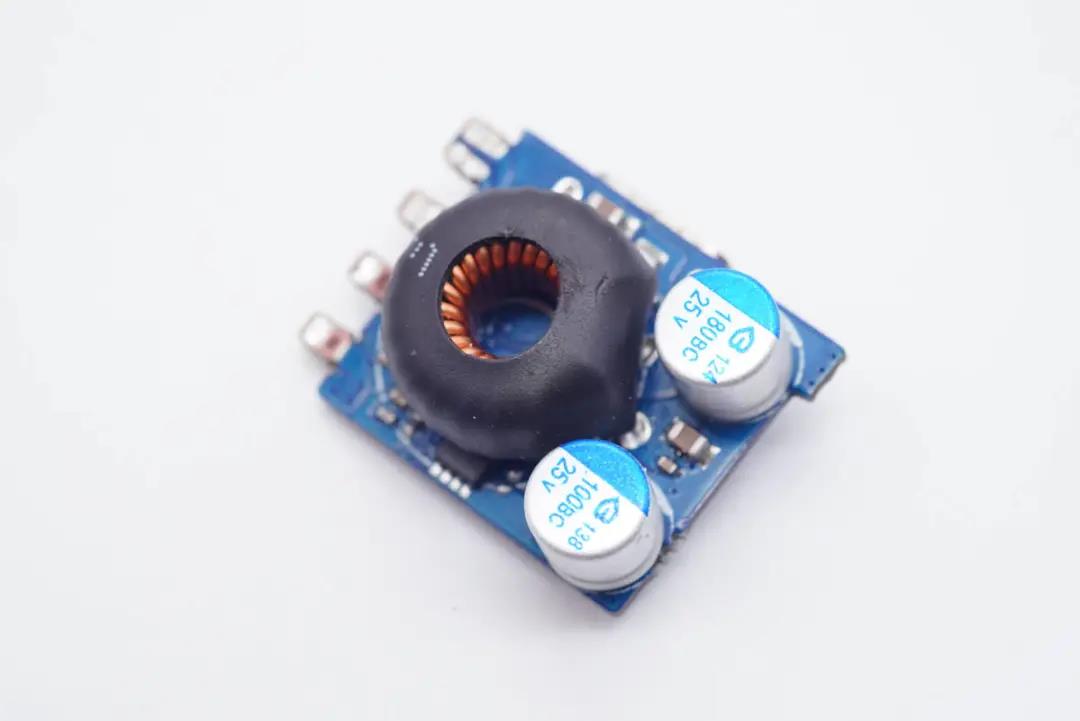

另一面设有降压输出MOS管、降压电感以及滤波电容。

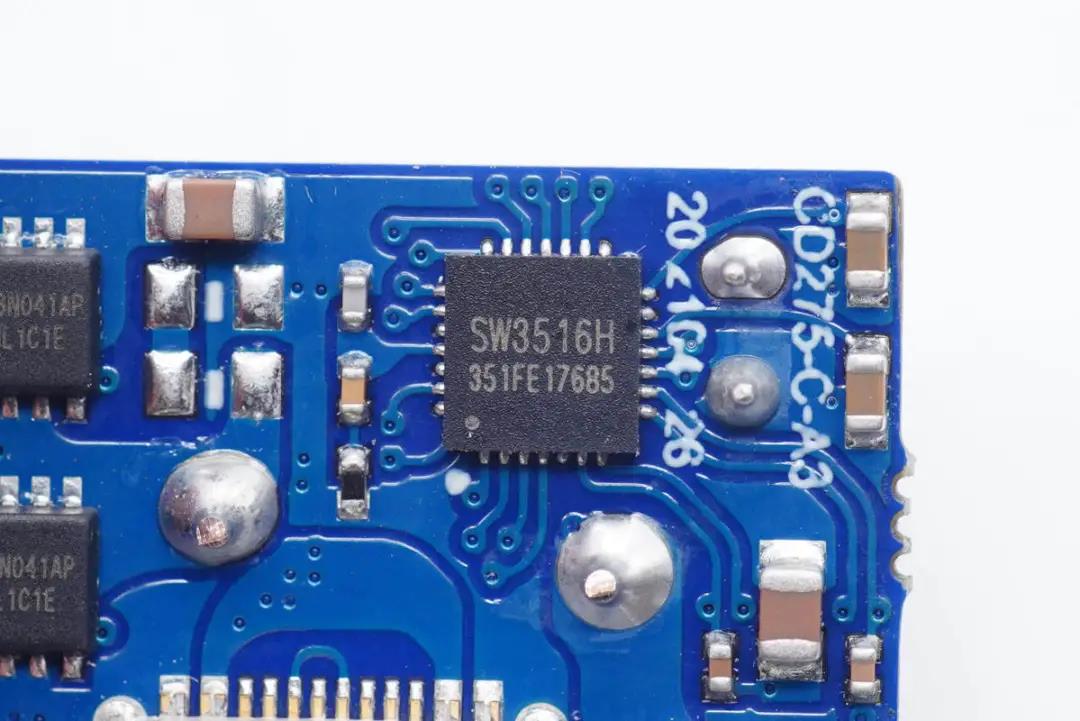

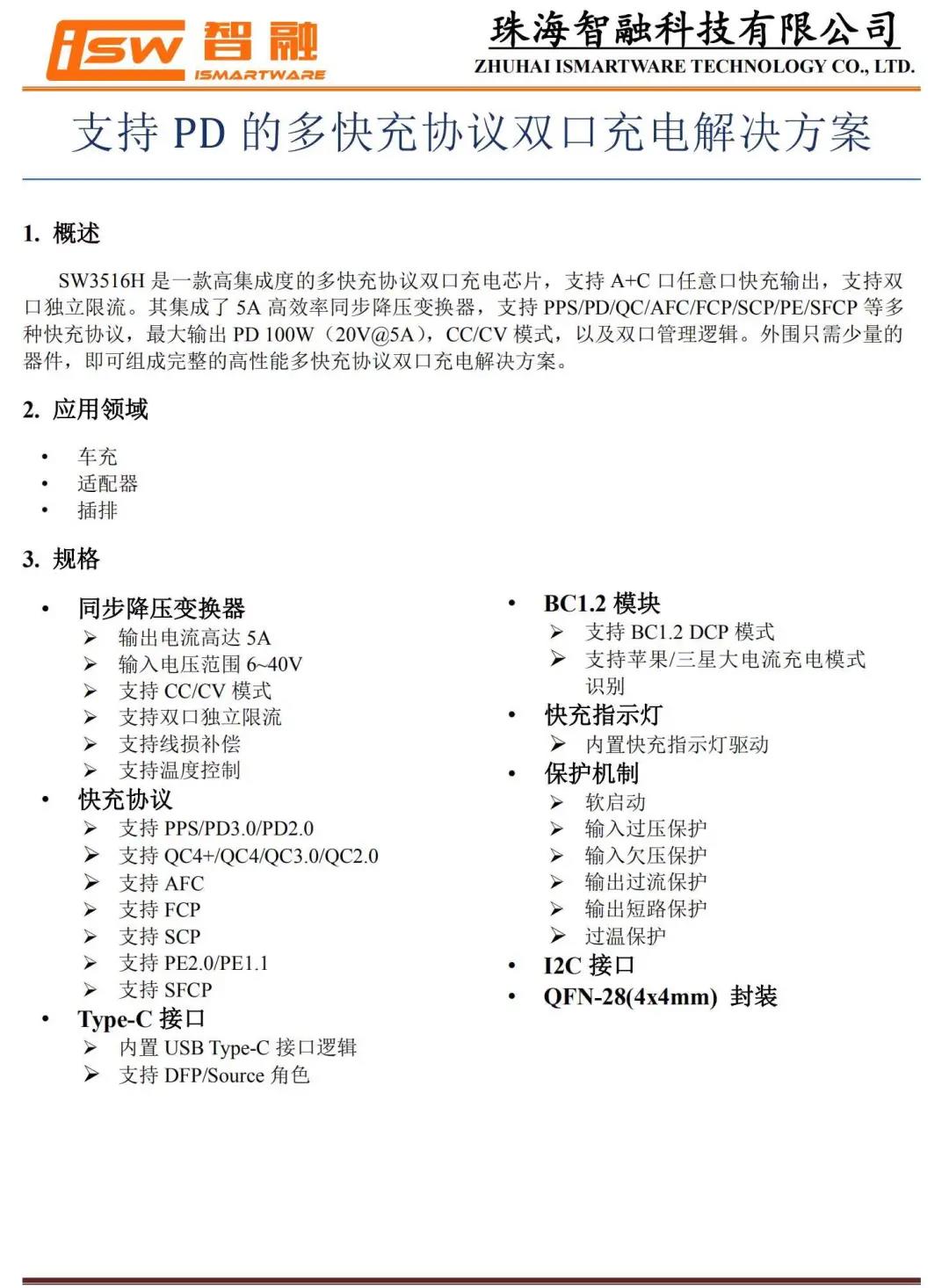

C1口降压电路主控芯片采用智融SW3516H,用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。



SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。





充电头网通过拆解发现,SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

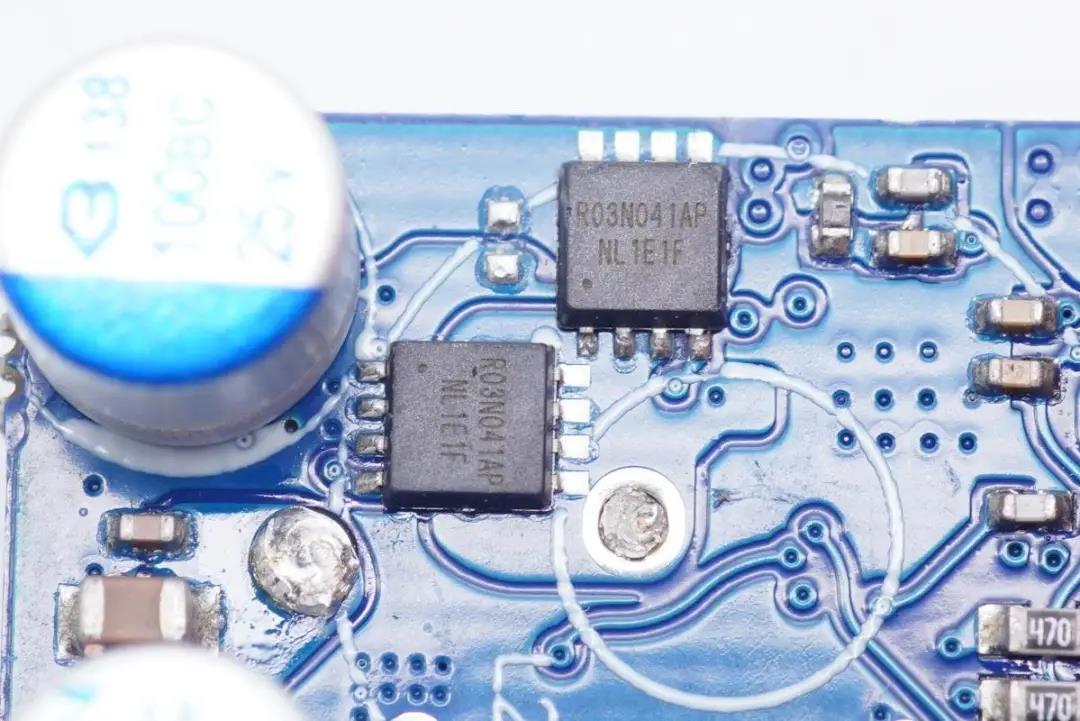

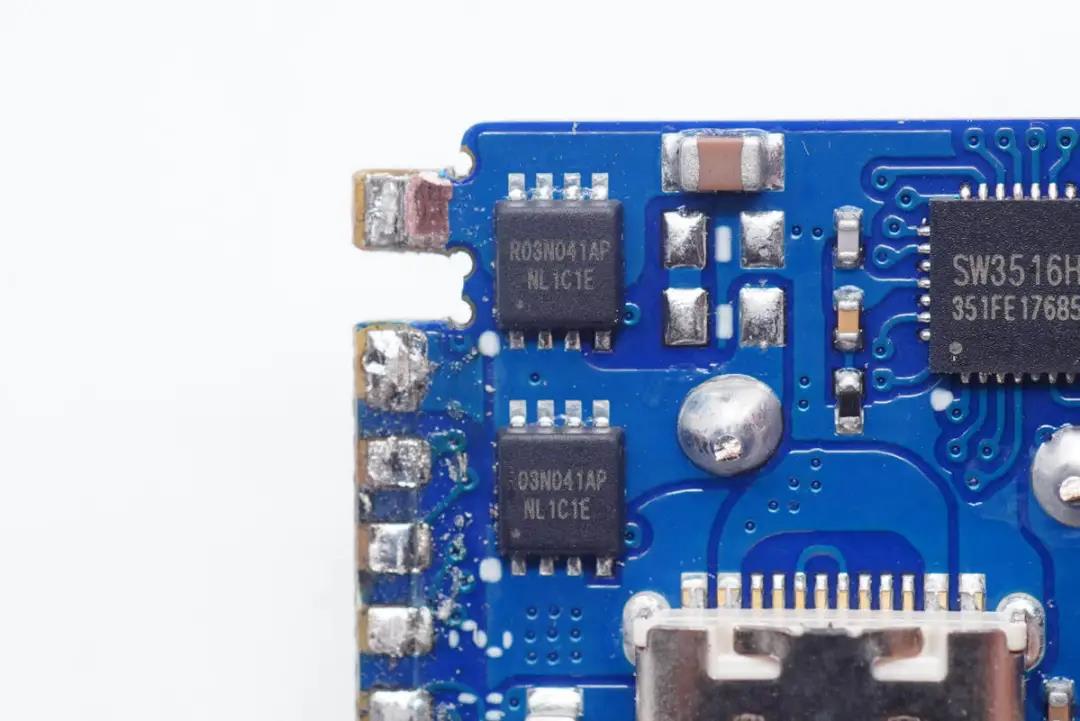

外挂两颗R03N041AP MOS管输出同步整流降压。

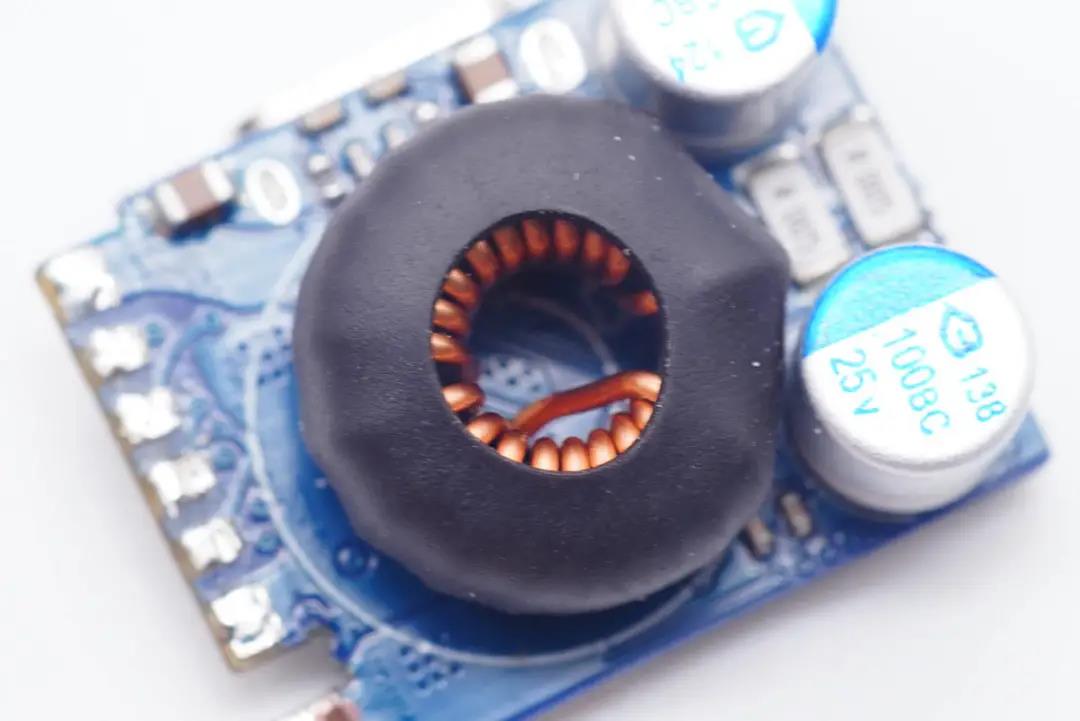

降压电感外套绝缘管保护。

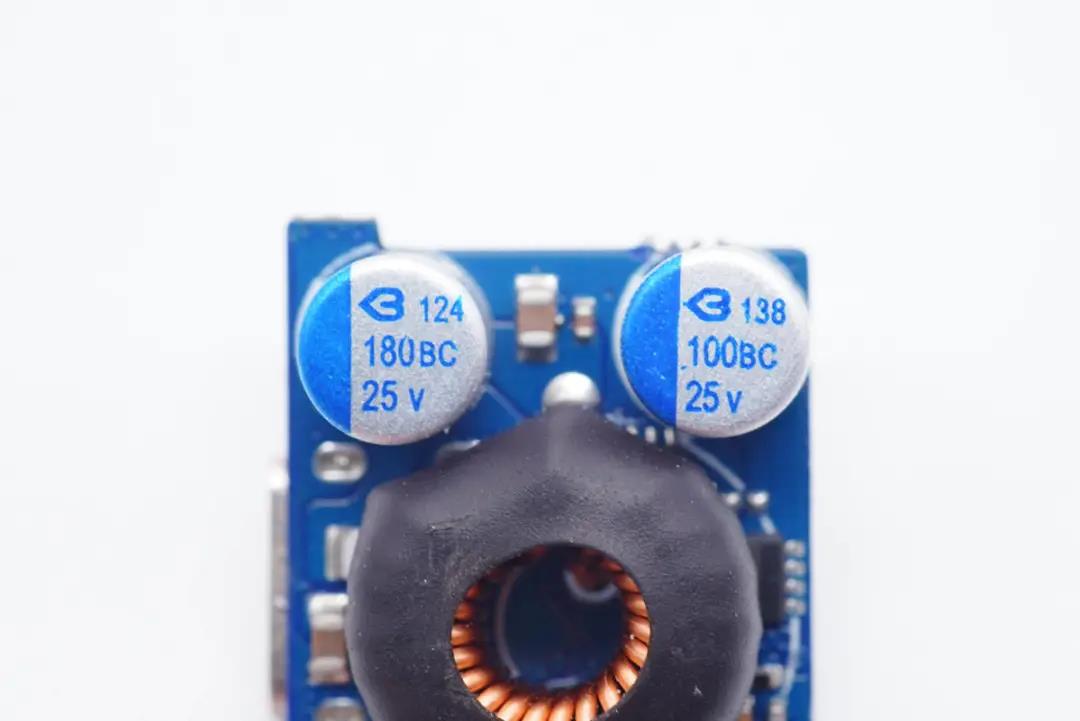

两颗滤波固态电容来自绿宝石,规格为25V 180μF和25V 100μF。

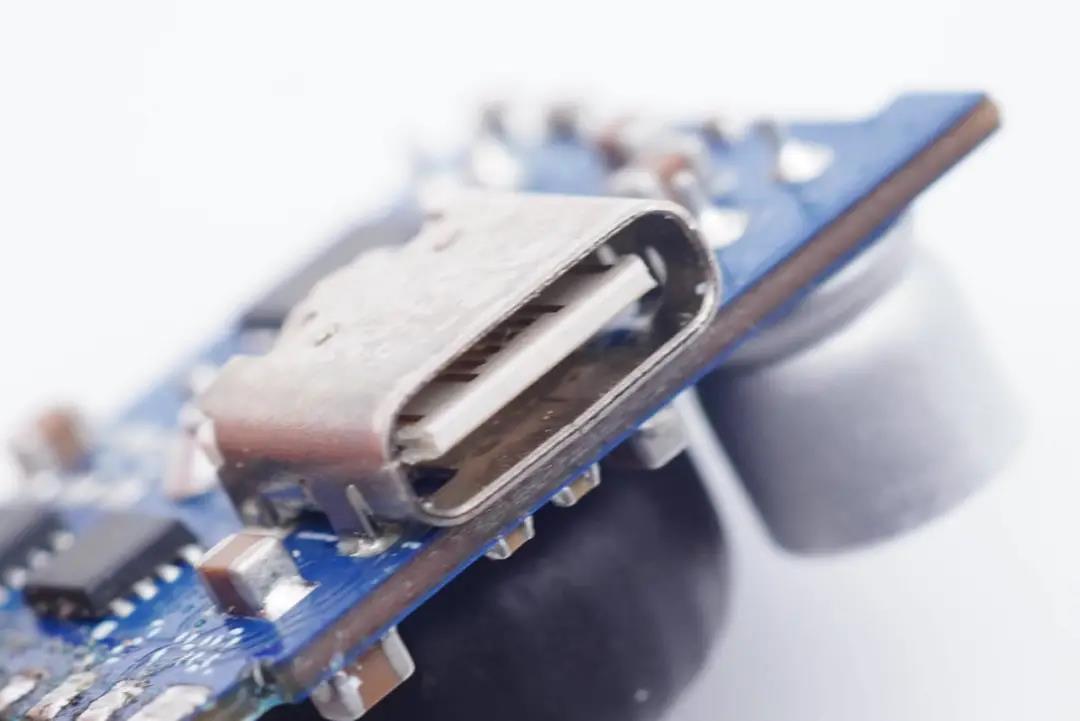

USB-C1/C2母座金属壳上有KRCONN字样,表明母座来自精睿科技。





C2和A口降压电路采用的二次降压方案和C1口的完全相同。小板正面设有降压协议IC以及MOS管。

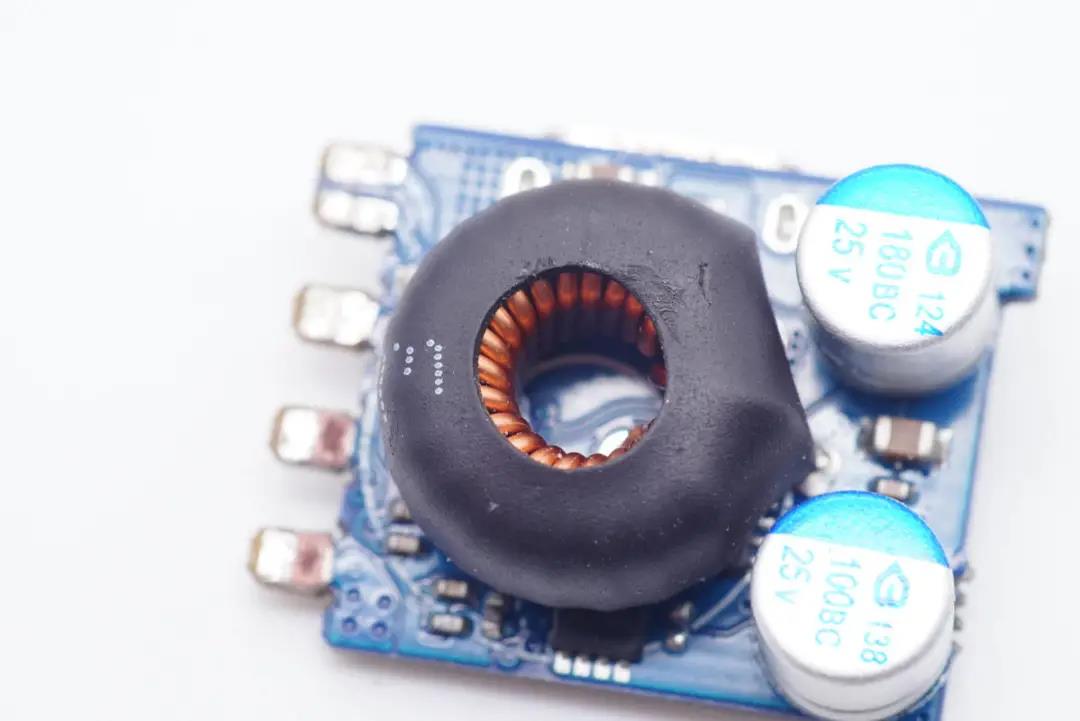

另一面设有降压电感和滤波固态电容。

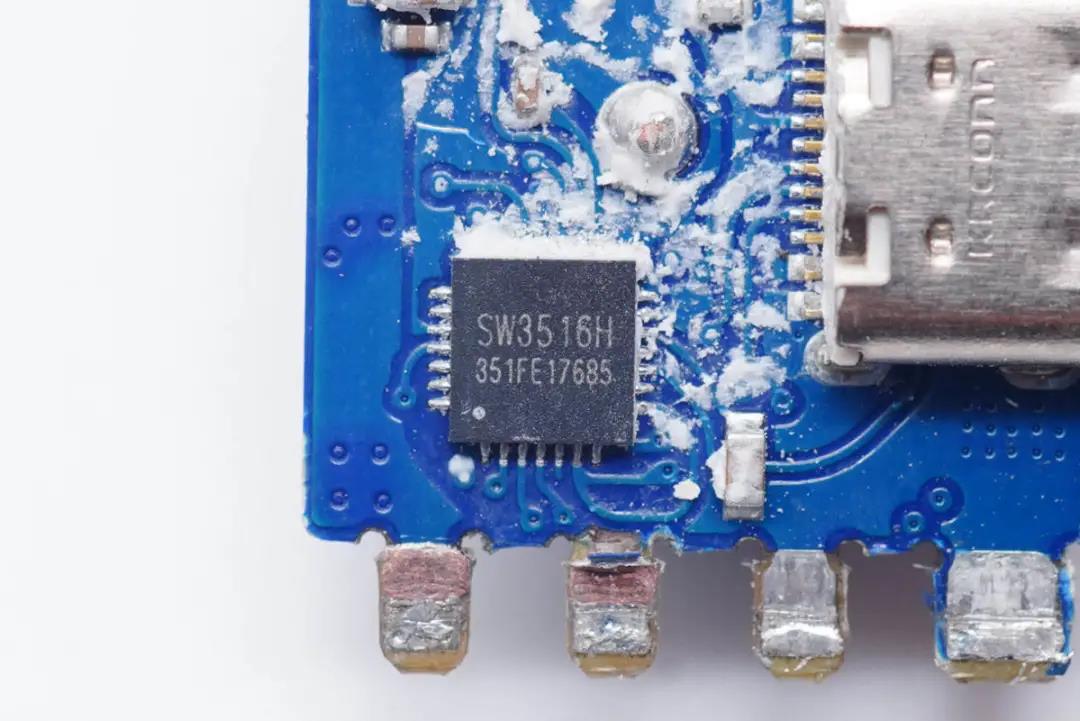

C2和A口降压协议IC也是采用智融SW3516H。





外挂两颗降压输出MOS管也是R03N041AP。

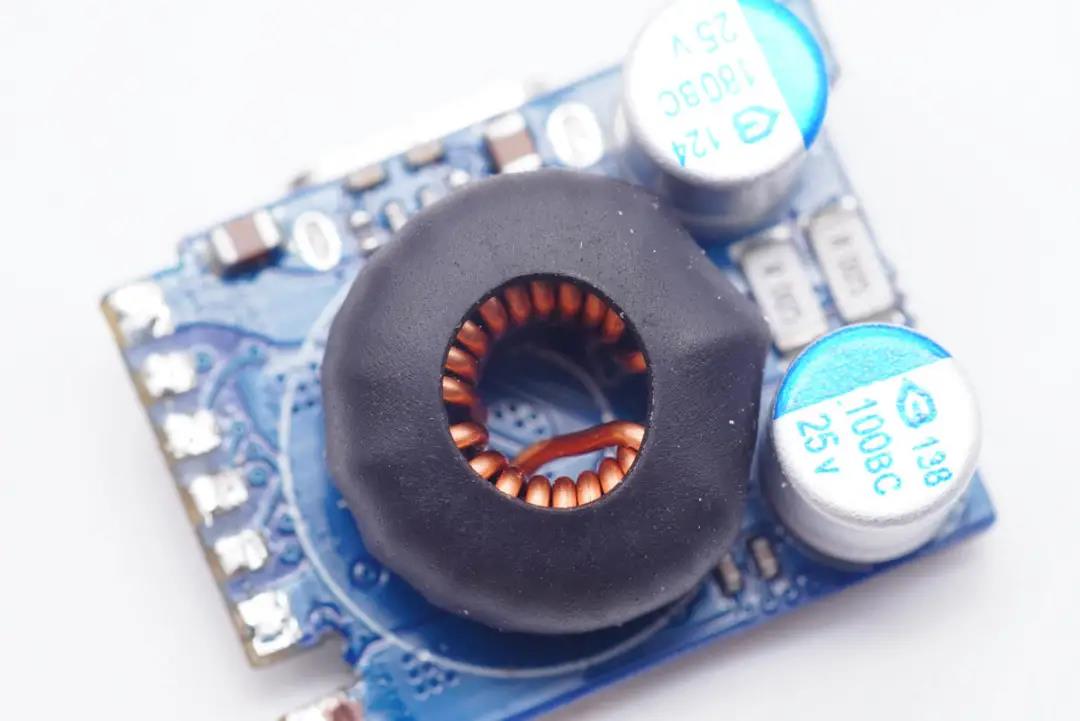

降压电感外套绝缘管。

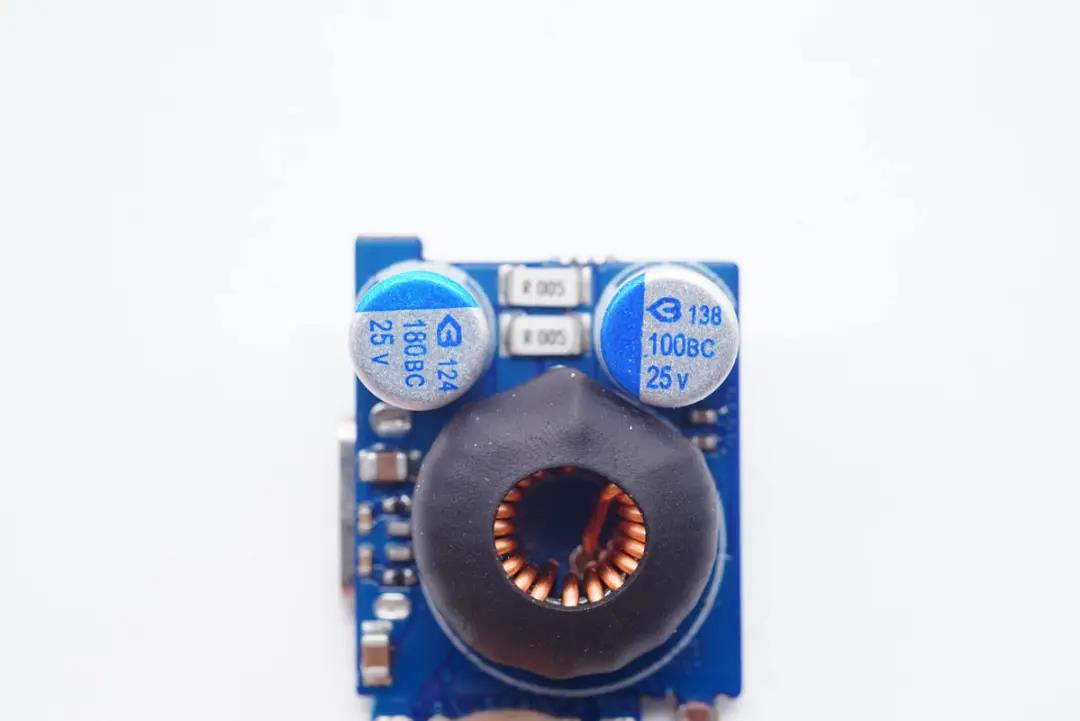

C2口输出滤波固态电容也是来自绿宝石,规格为25V 180μF和25V 100μF。

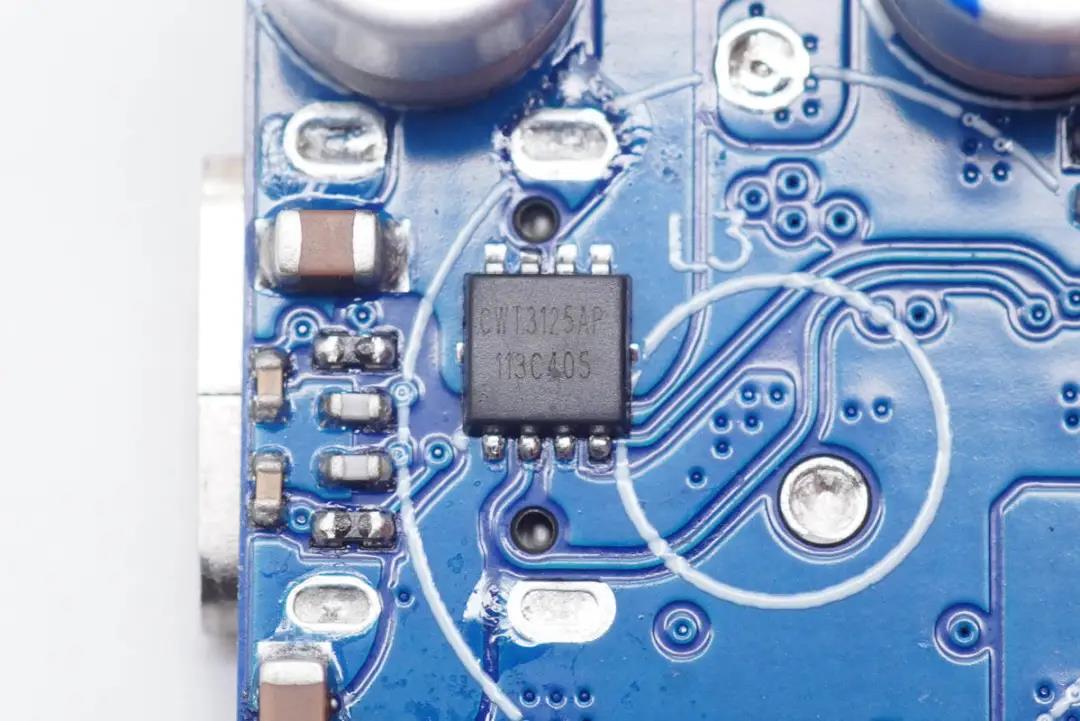

电感下还有一颗 CWT3125AP 双NMOS,用于C2和A端口输出分配。

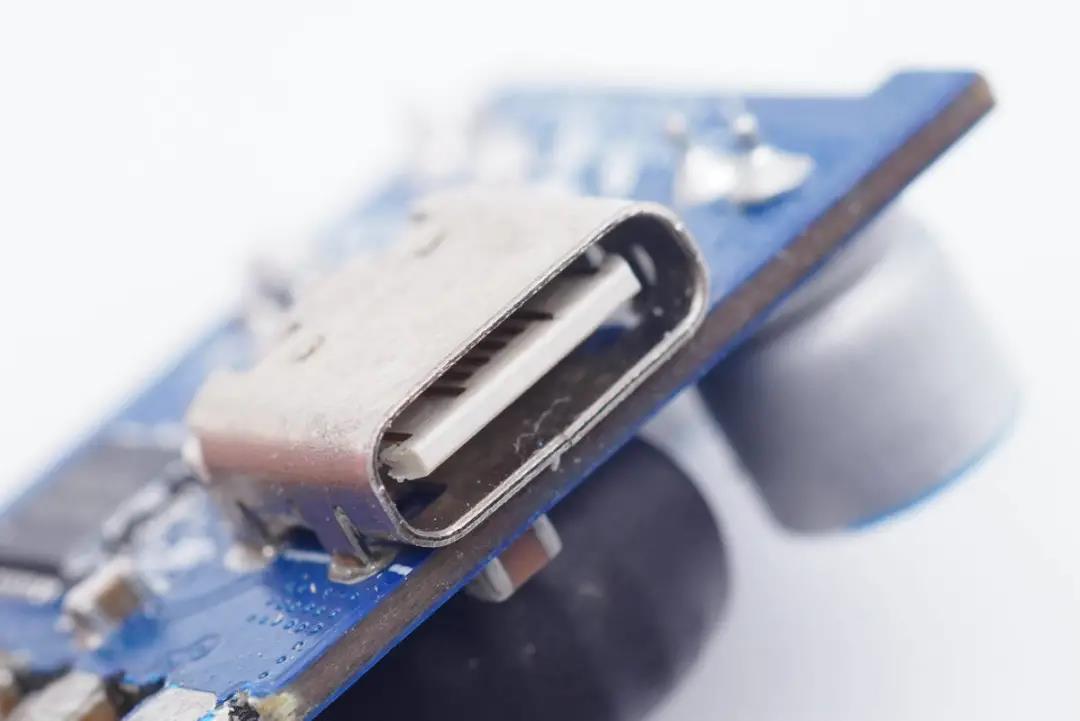

USB-C2母座特写,过孔焊接。

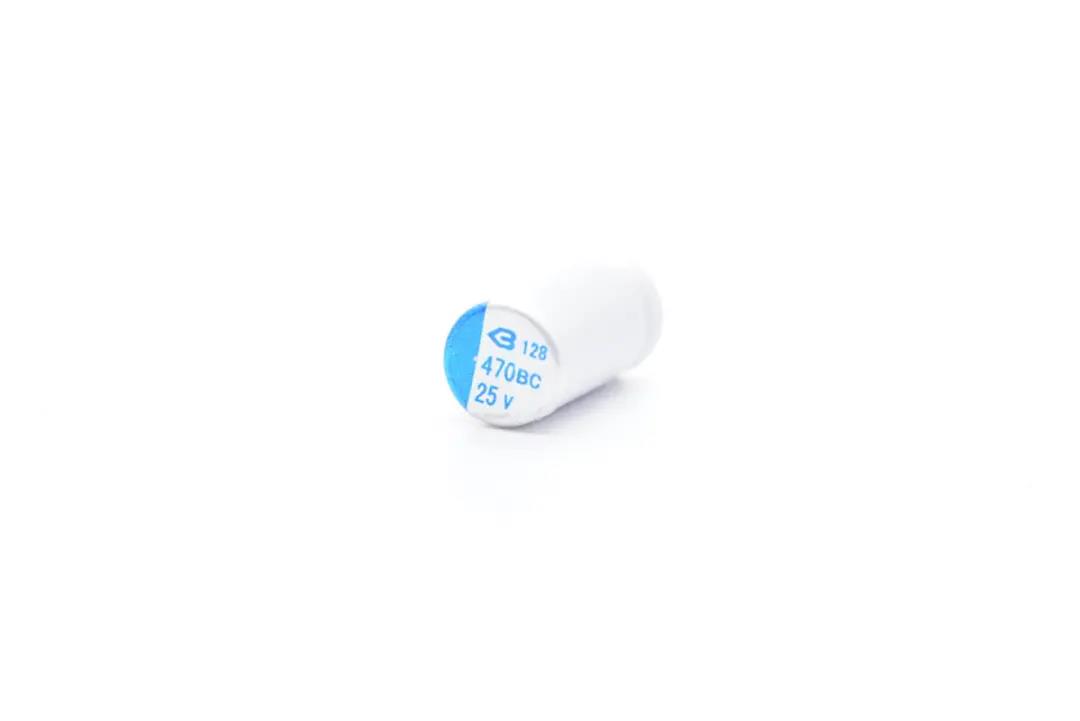

A口输出滤波固态电容也是来自绿宝石,规格为25V 470μF。

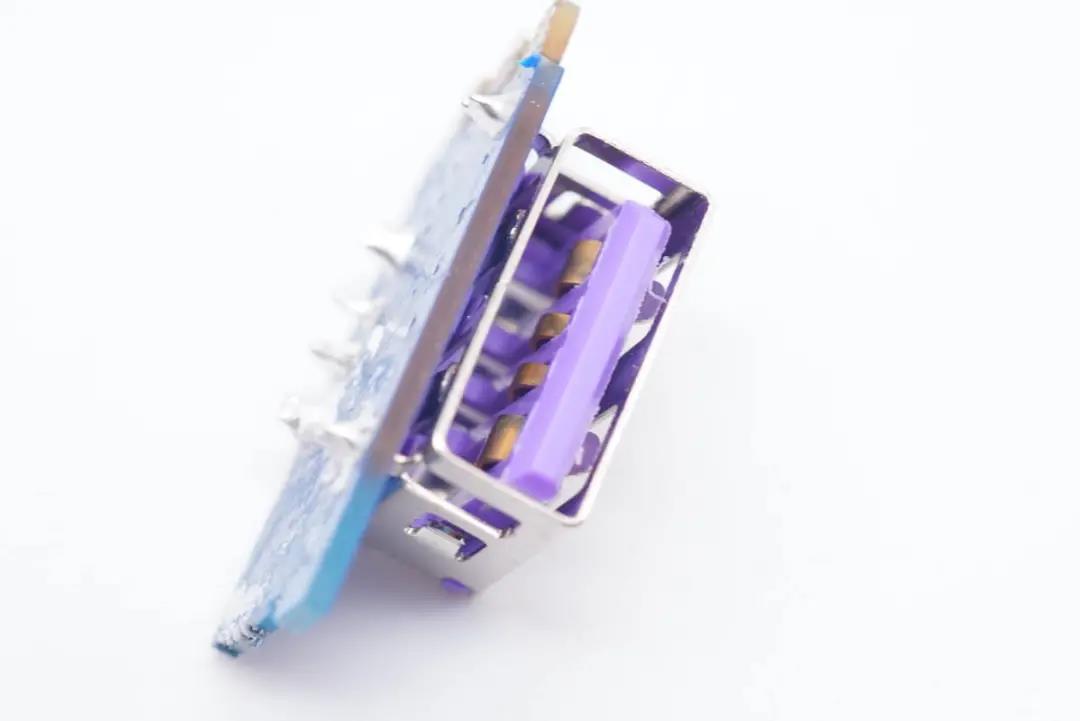

USB-A母座特写。

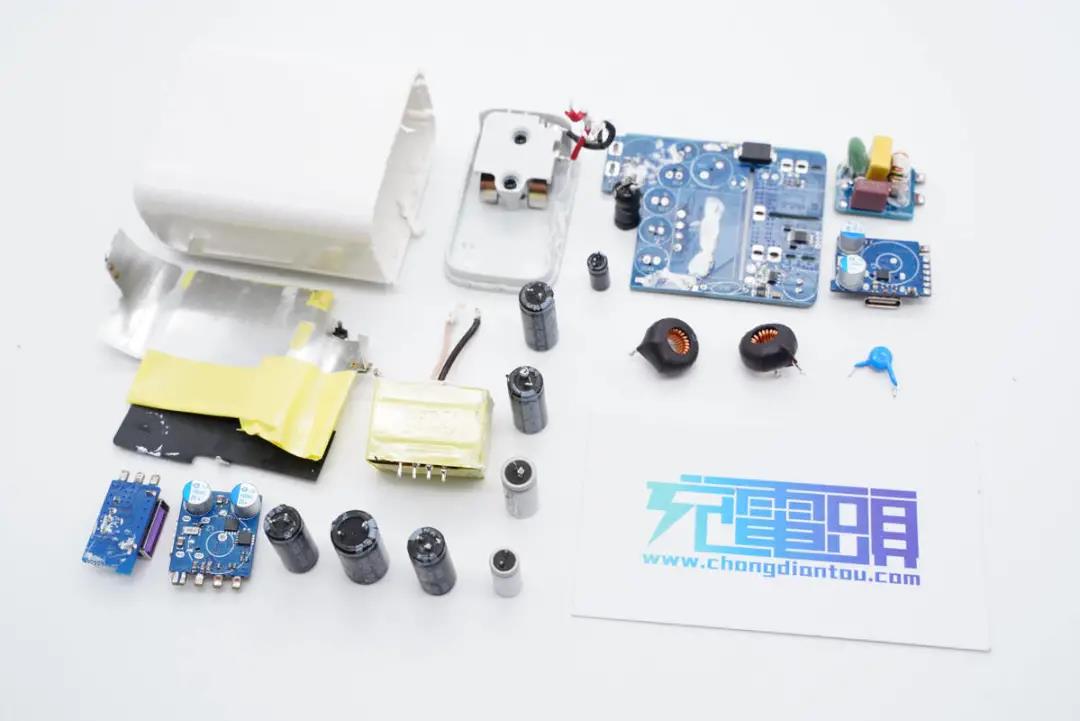

全部拆解完毕,来张全家福。



充电头网拆解总结



绿联65W充电器CD275机身光滑手感好,输入端切面设计使用稳定,配备折叠插脚携带方便。此外配有2C1A接口,支持QC、AFC、FCP、SCP、PE、PD、PPS等主流快充协议,具备5-20V五组齐全电压档位,整体兼容的很好,满足笔电、平板、手机等设备同时快充需求。



充电头网通过拆解发现,充电器模块做了散热设计,元器件还打胶处理。开关电源基于华源智信HY1602+HY903快充方案设计,外围十分简洁设计简单。两路DC-DC二次降压均采用智融SW3516H方案。此外还采用丰宾和绿宝石两大知名品牌电容进行滤波,整体用料很好。
