拆解报告:ZTE中兴65W氮化镓快充充电器

2021-12-10

近期中兴推出了两款65W的氮化镓快充充电器,其中一款为2C1A三口配置,前不久已经为大家分享了详细拆解,另外一款是体积更加小巧的单口充电器,也就是今天即将拆解的这款。



作为一款65W氮化镓快充,这款产品主打轻巧便携,其功率密度约为0.88W/cm³,并且采用折叠插脚设计;性能方面,除了USB PD快充协议外,还能够兼容市场做的多种主流快充协议,可为笔电、手机、平板以及智能穿戴产品充电。



一、ZTE中兴65W氮化镓快充充电器外观

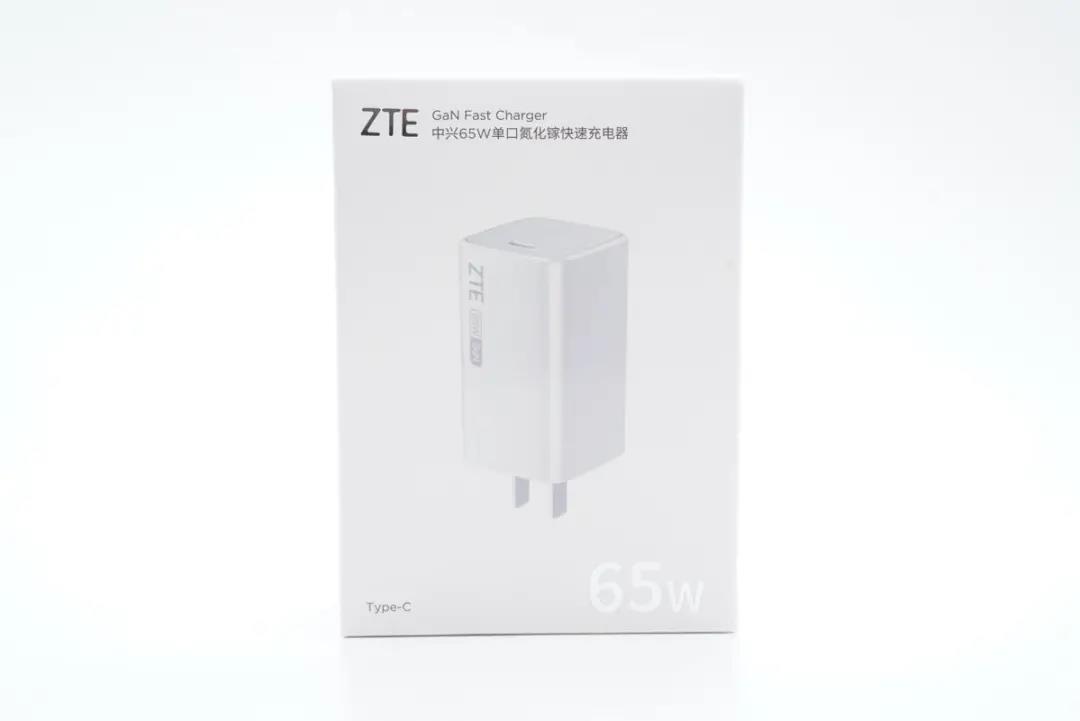

白色包装盒正面印有充电器外观图片、品牌logo以及65W字样。

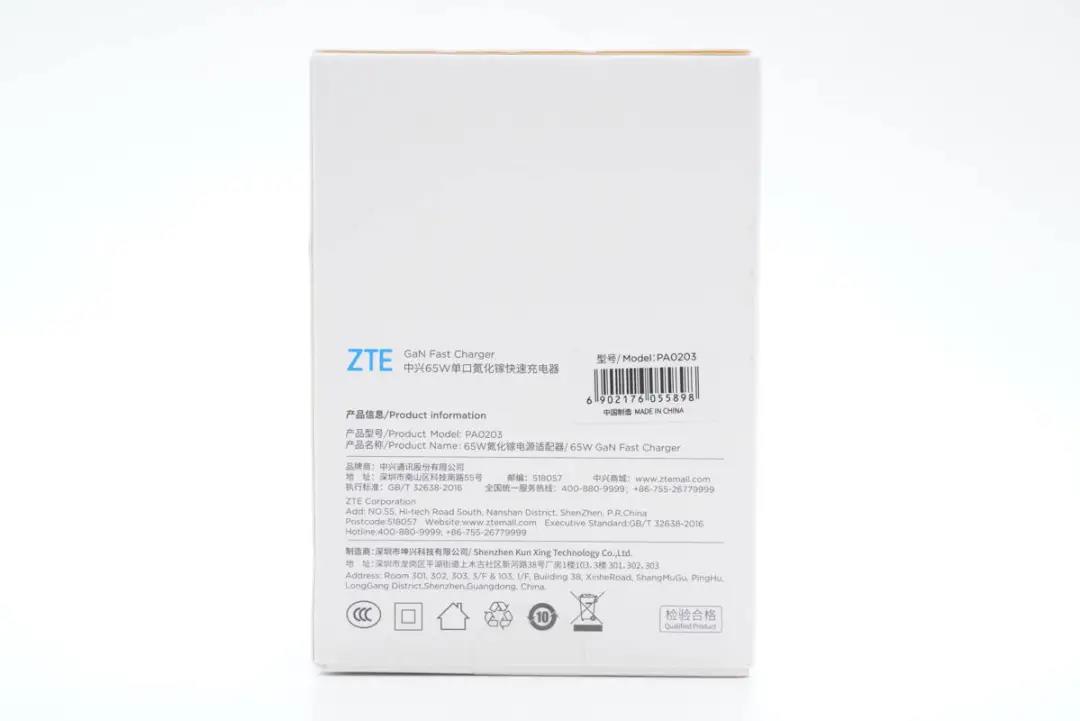

背面为详细产品规格参数。






充电器主体部分采用白色外壳,插脚侧为浅灰色面板,并丝印了规格参数。折叠插脚的设计,让这款充电器变得更加小巧、便携。

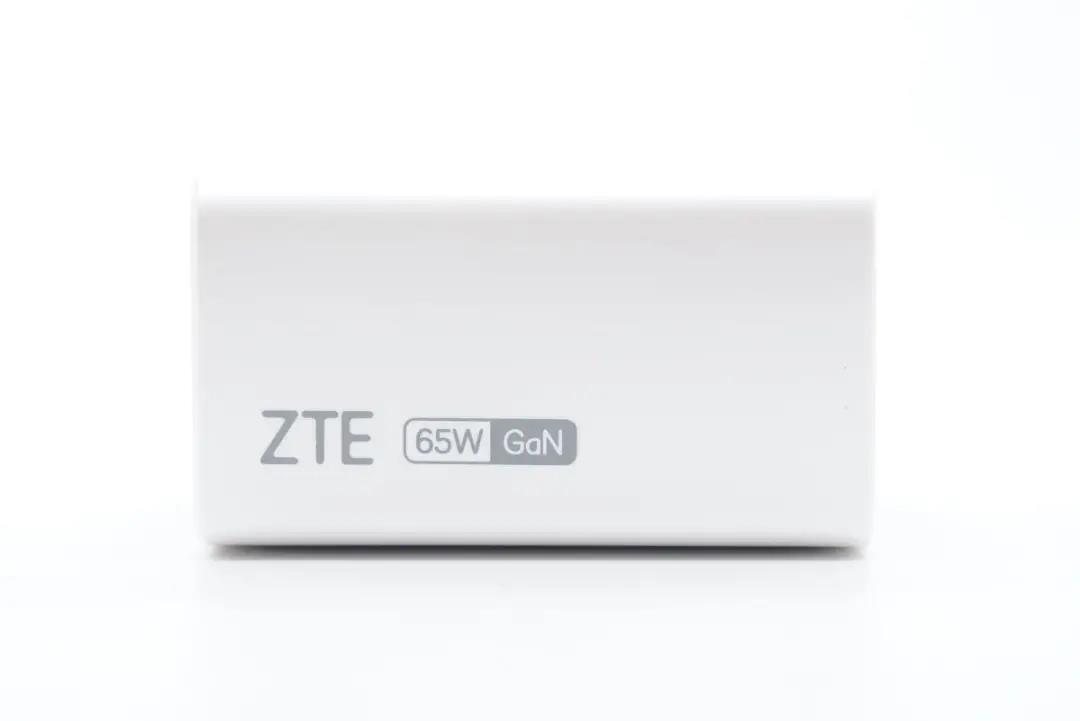

在充电器的是ZTE的品牌logo以及65W GaN字样。

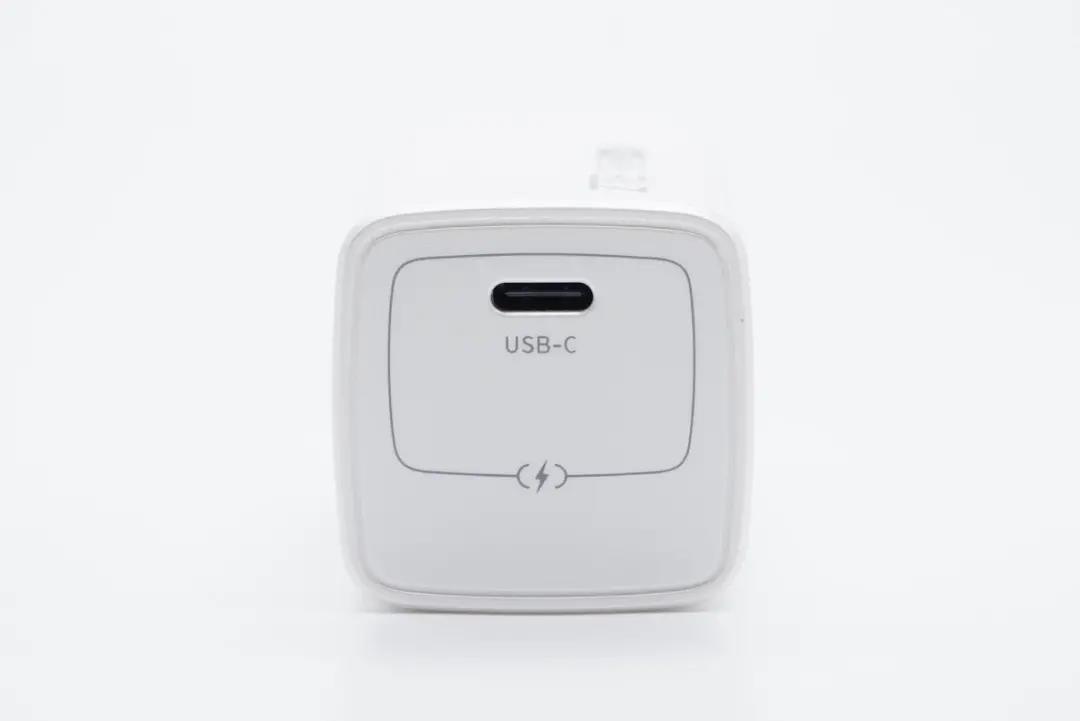

输出端为单SUB-C接口设计,采用黑色胶芯。

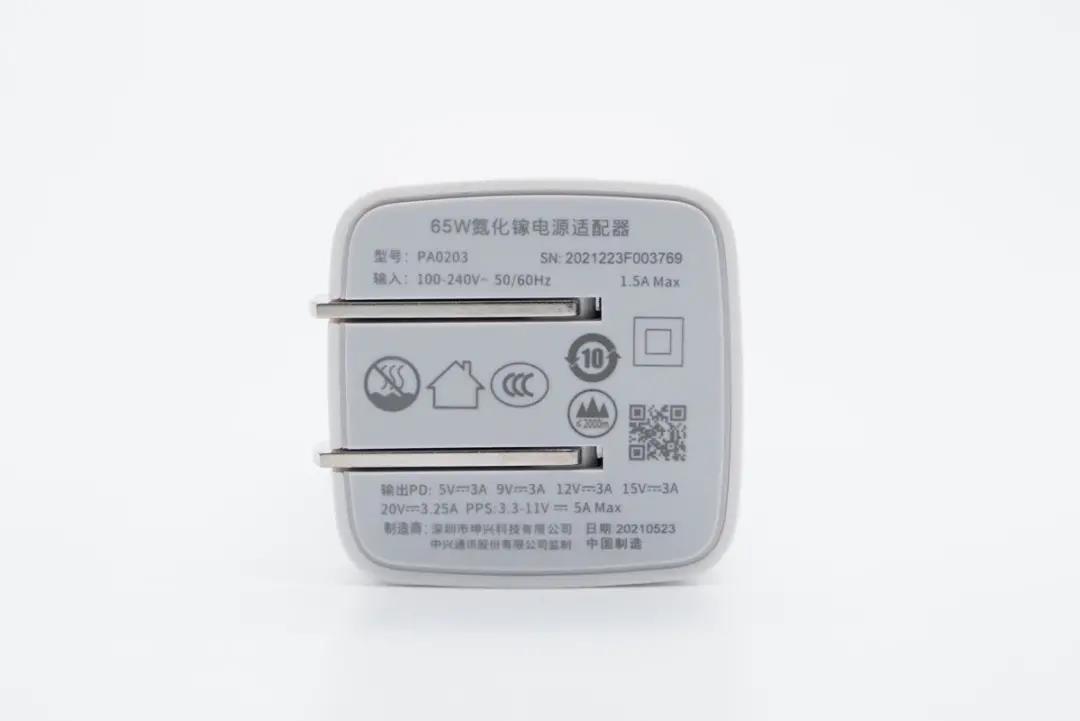

中兴65W氮化镓电源适配器型号为PA0203;SN:2022223F003769;输入支持100-240V~50/60HZ 1.5A Max;输出支持5V3A、9V3A、12V3A、15V3A、20V3.25A以及3.3-11V/5A;努比亚技术有限公司监制,制造商为深圳市坤兴科技有限公司。

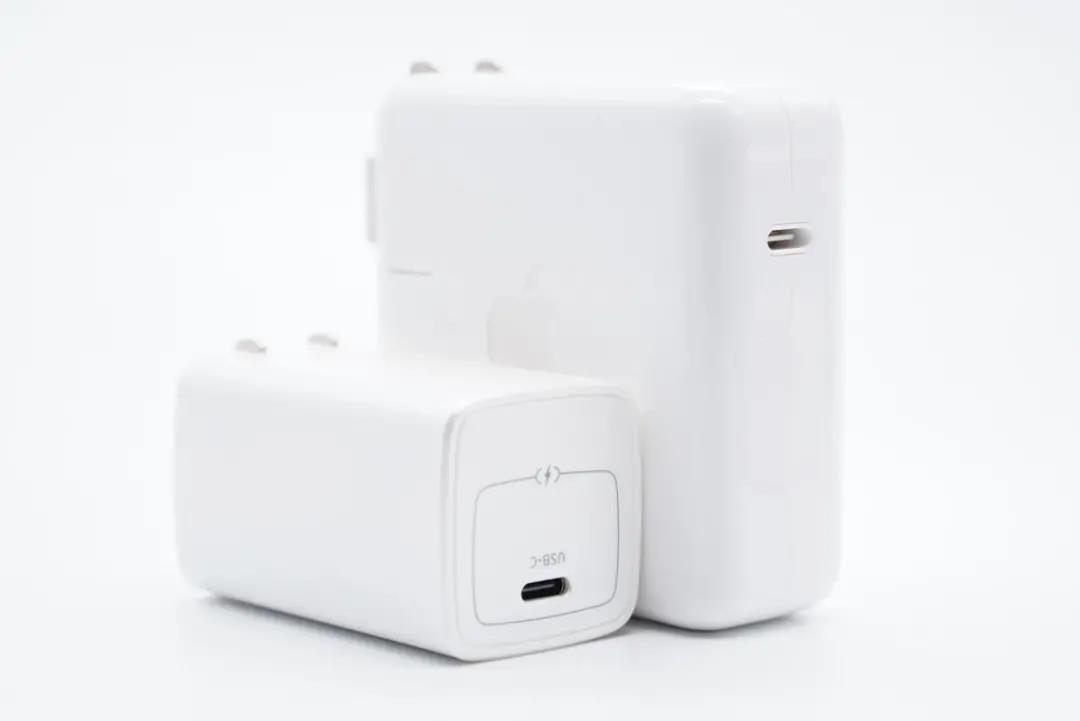

充电器的尺寸仅相当于苹果原装61W充电器的一半左右。






得益于氮化镓功率器件的采用,即使65W的功率,这款充电器拿在手上也毫无压力。

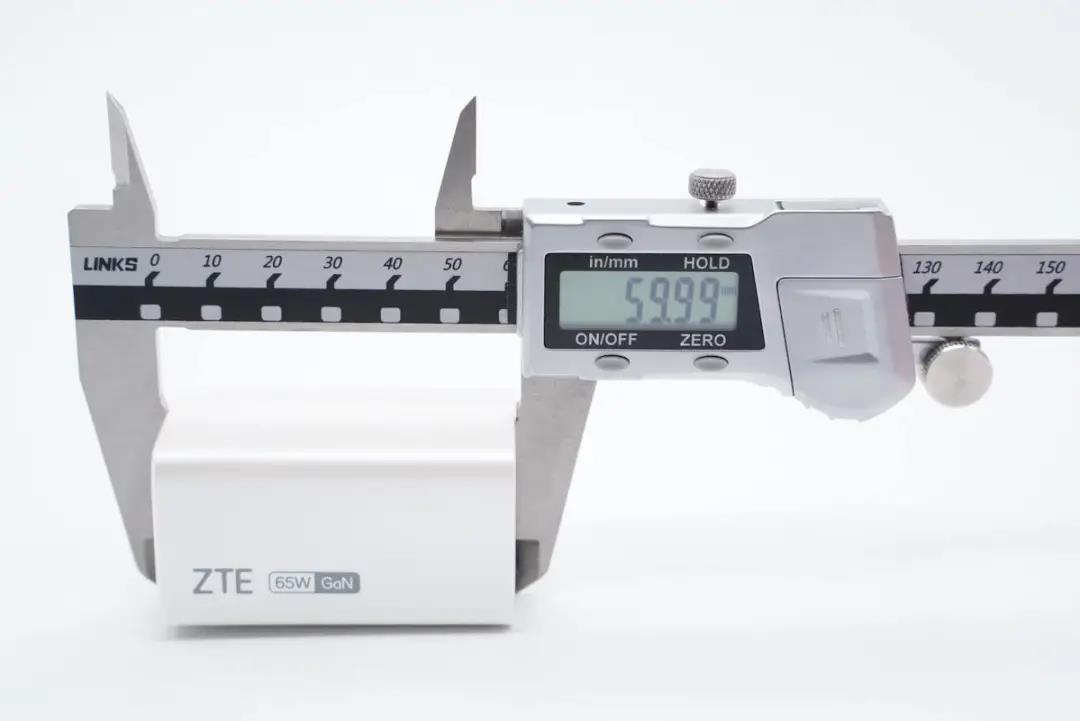

实测充电器的长度约为60mm。

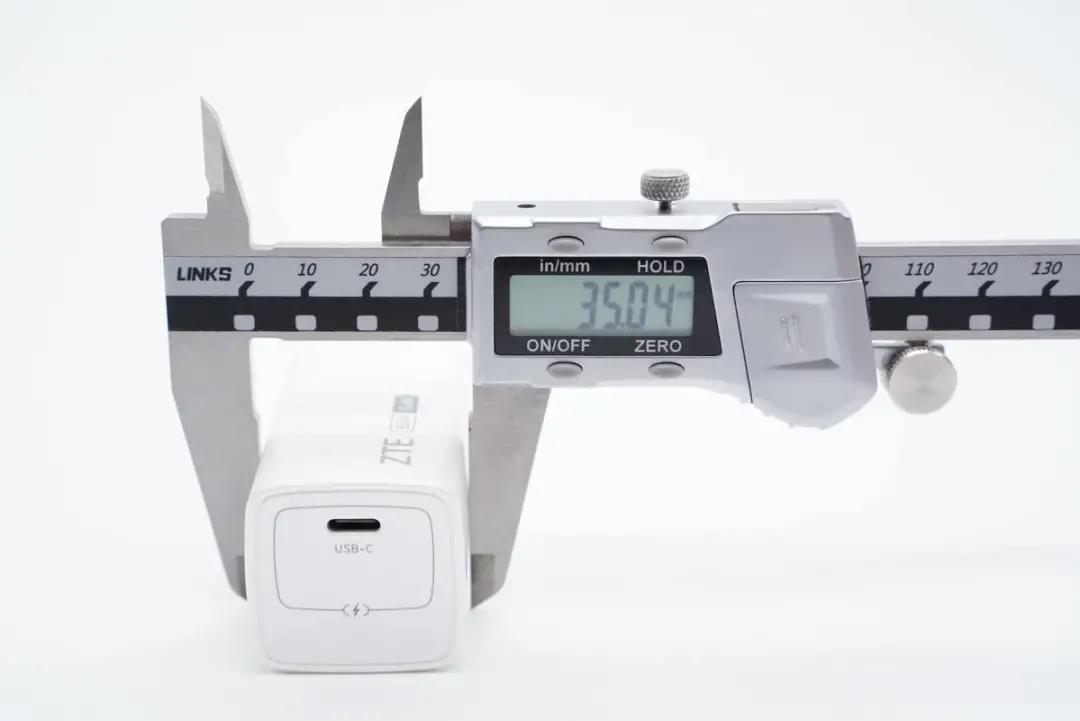

宽度约为35mm。






厚度同样约为35mm。功率密度约为0.88W/cm³。

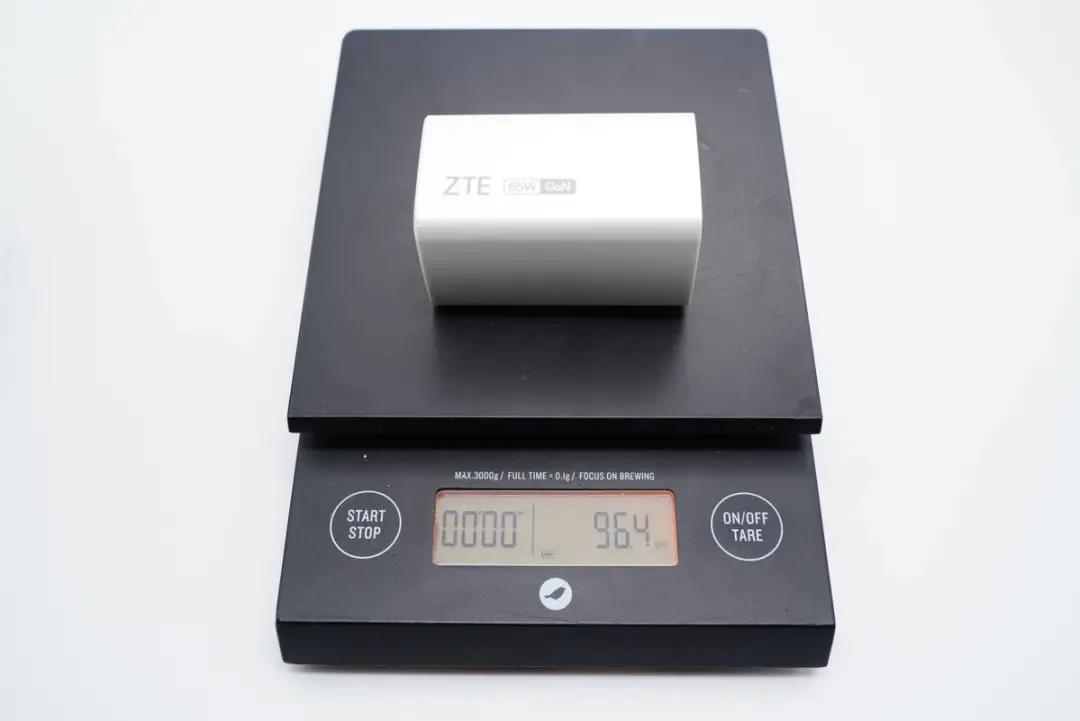

充电器净重约为96.4g。

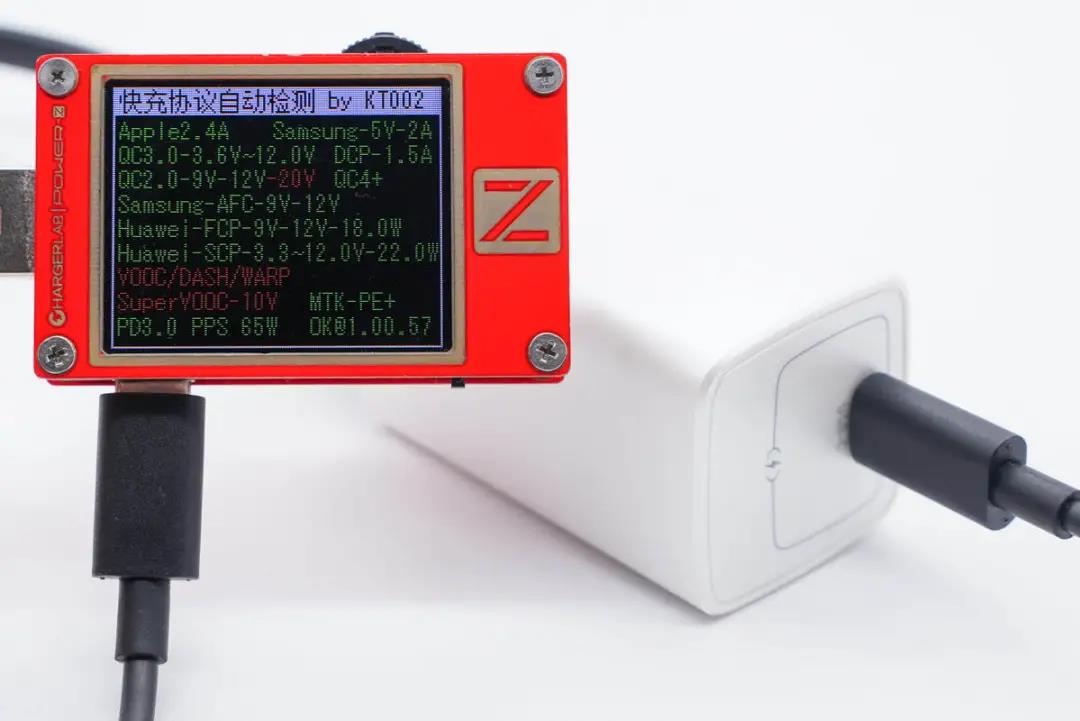

性能方面,使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Apple 2.4A、Samsung 5V/2A和DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0 、PPS快充协议。

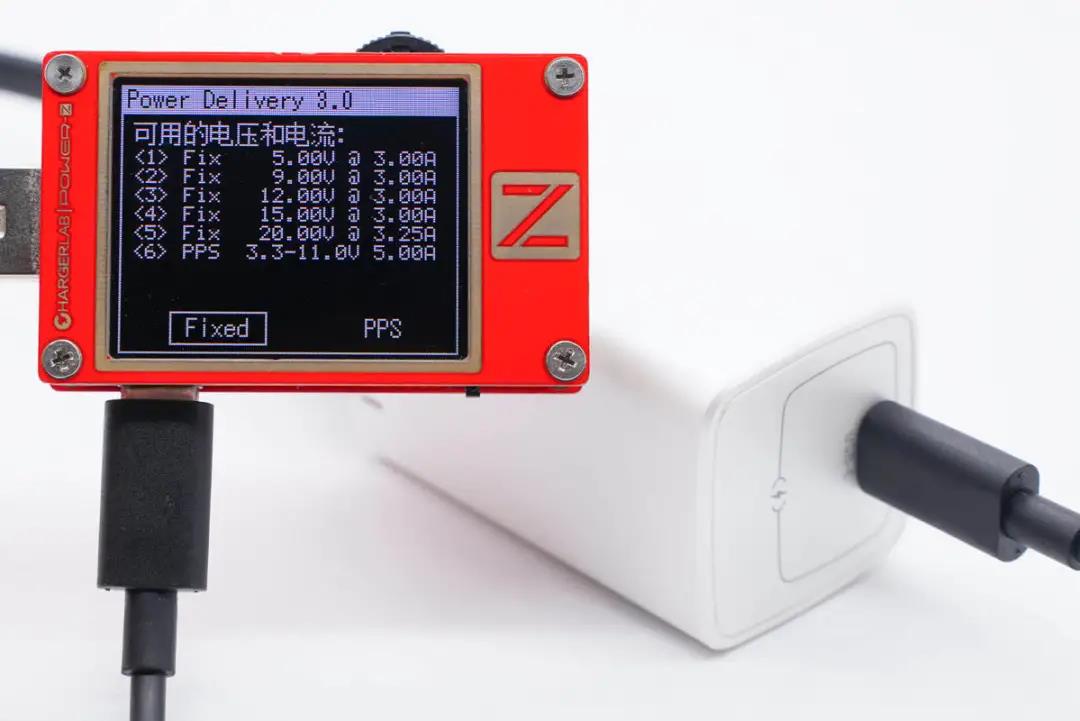

其PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-11V/5A的PPS电压档位,检测数据与标称参数一致。




二、ZTE中兴65W氮化镓快充充电器拆解

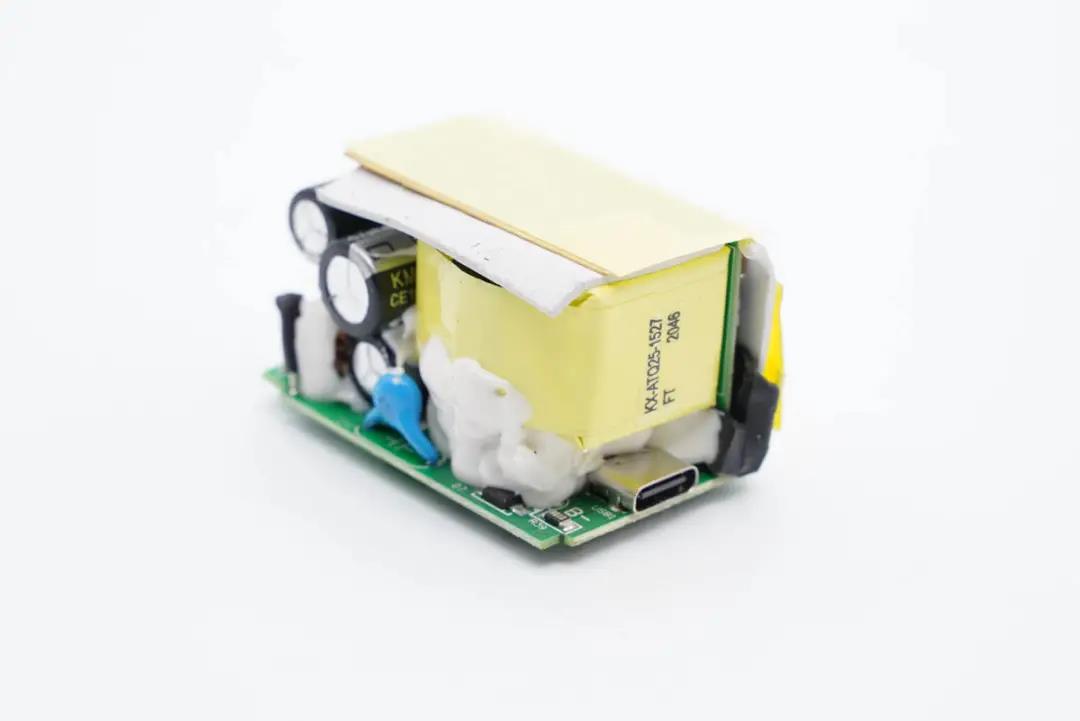

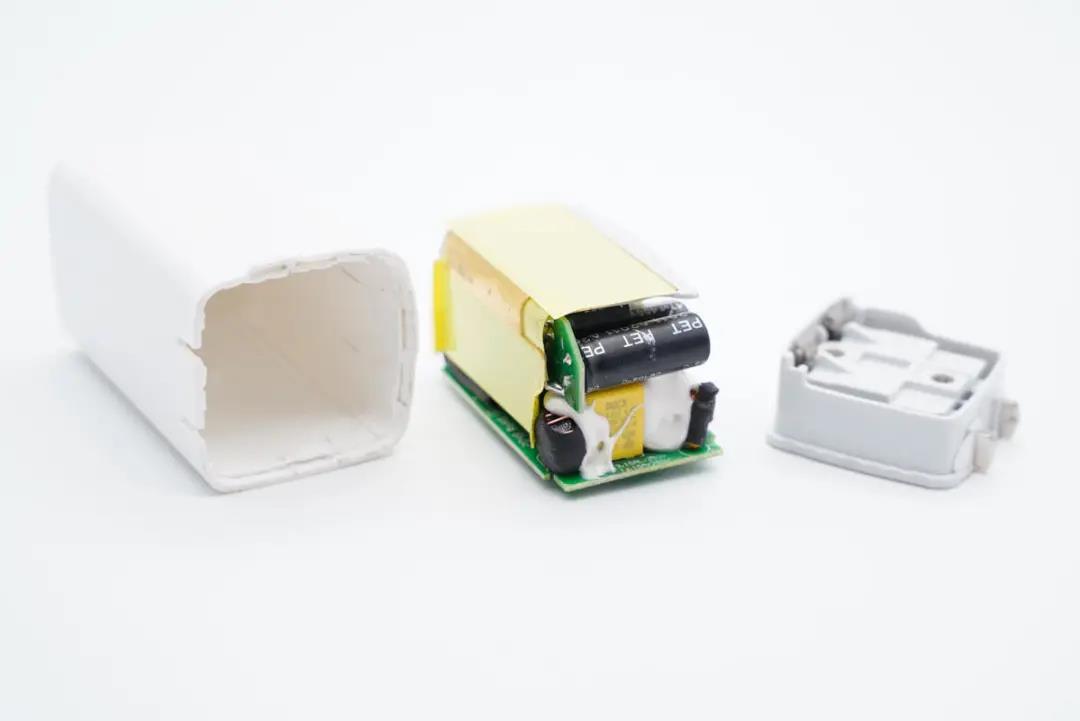

打开外壳,取出内部PCB板,可见电源模块正面和侧面均贴有散热片。






变压器占据了大部分空间,元器件之间的间隙采用注胶填充,变压器和散热片之间为设有导热垫。

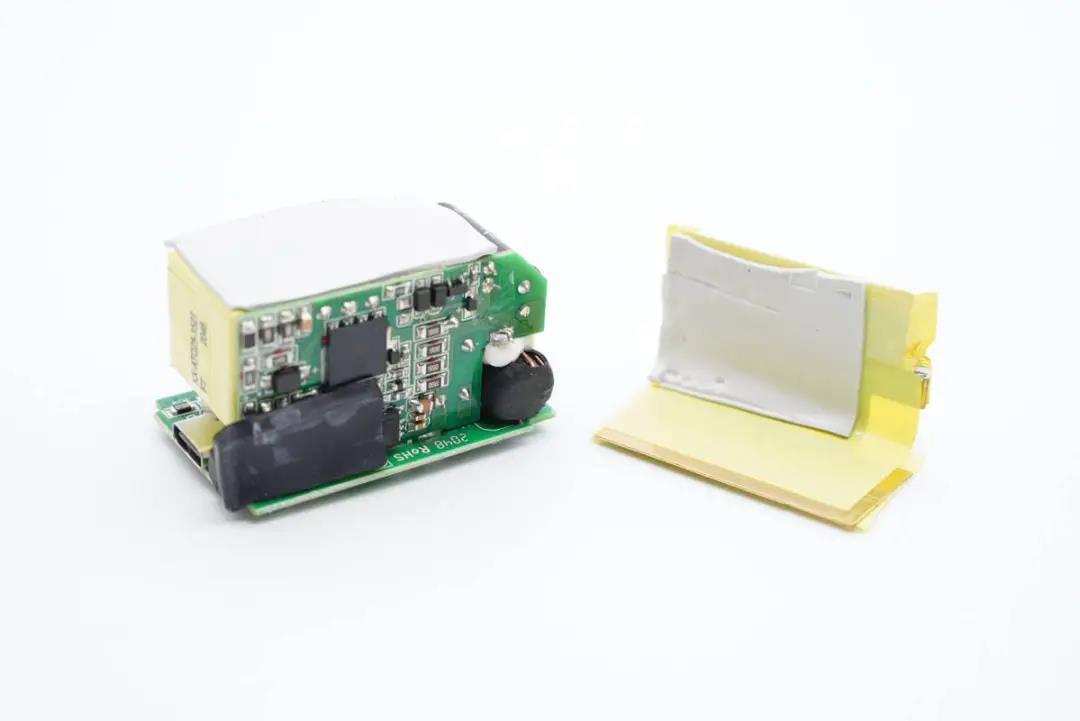

拆下散热片可见,内部的电源由两块PCB板组成。

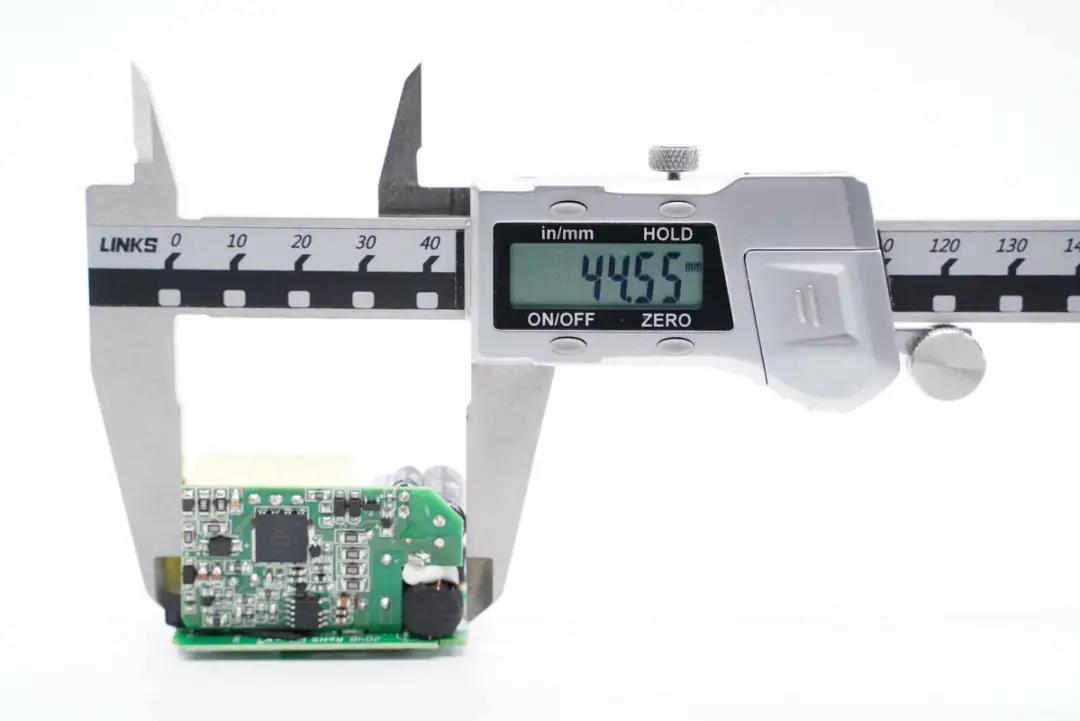

电源模块的长度约为44.5mm。

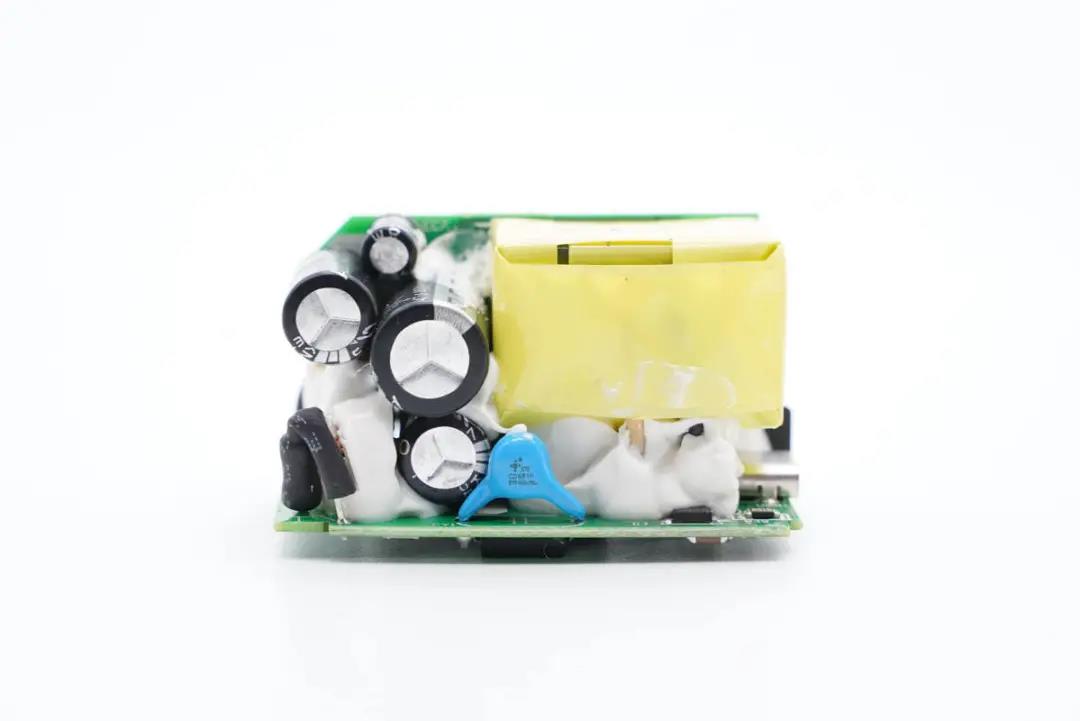

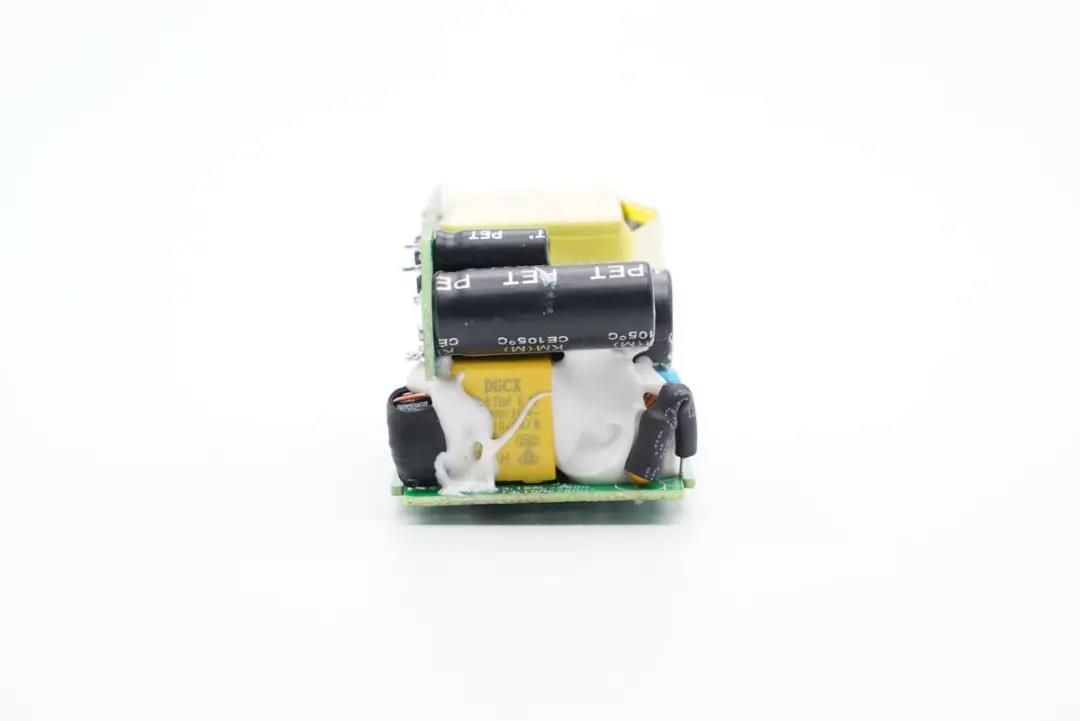

输入端一览,设有电感、安规X电容、高压滤波电容、保险丝等器件。






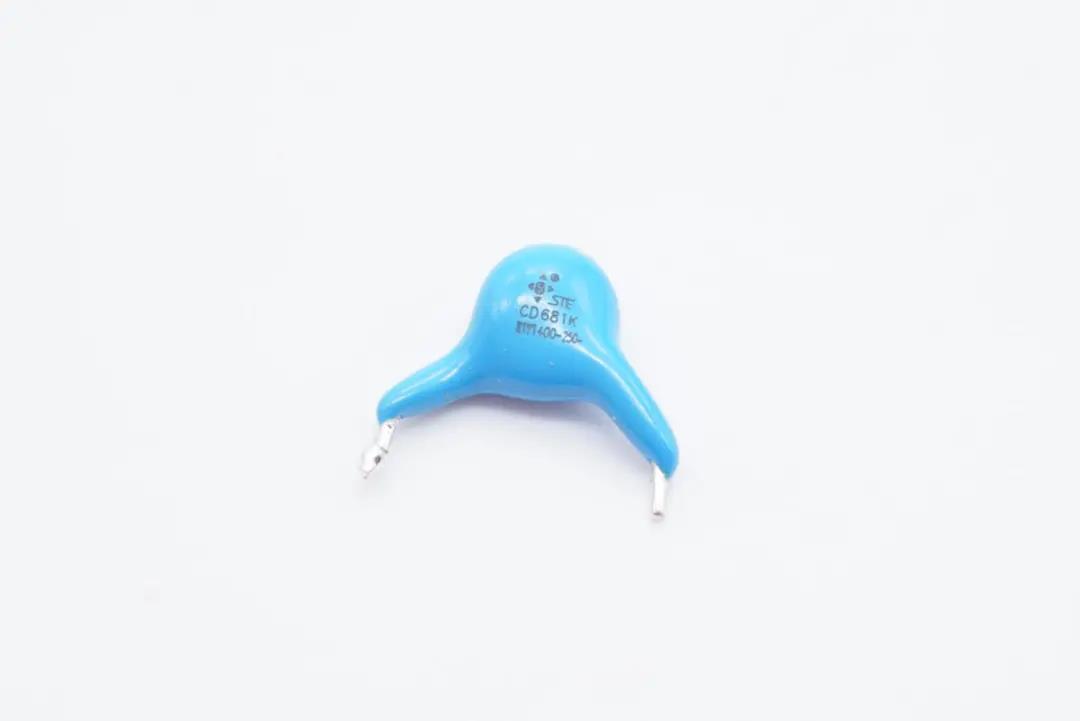

这边可见一颗Y电容。

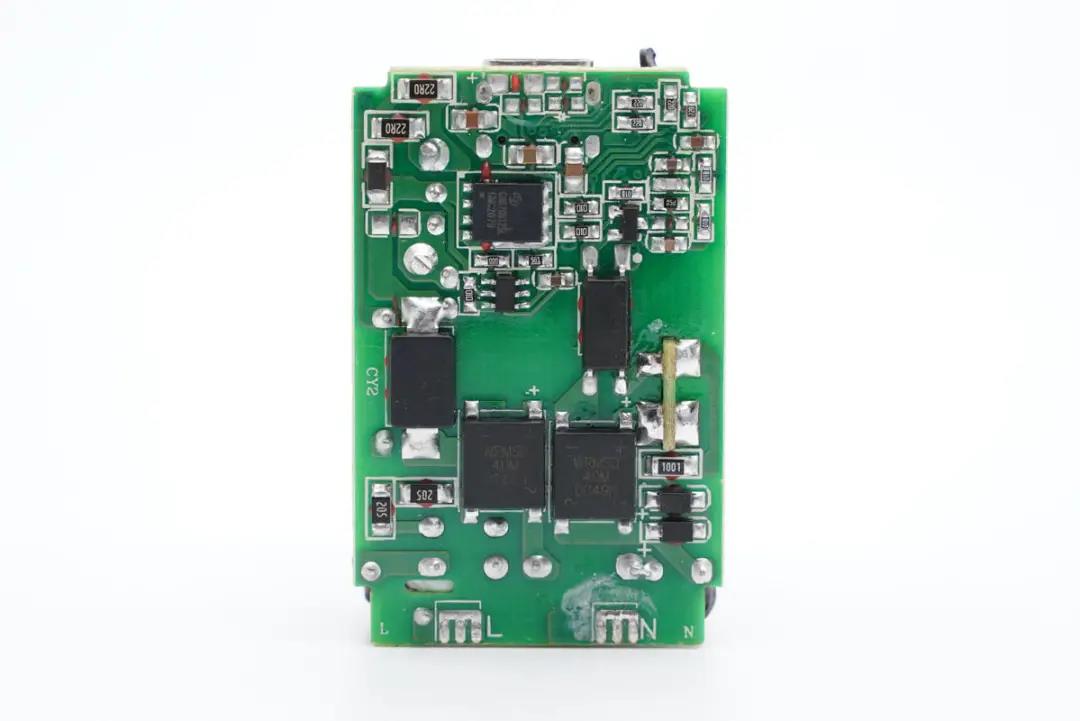

主PCB板上设有整流桥、贴片Y电容、光耦以及同步整流电路。

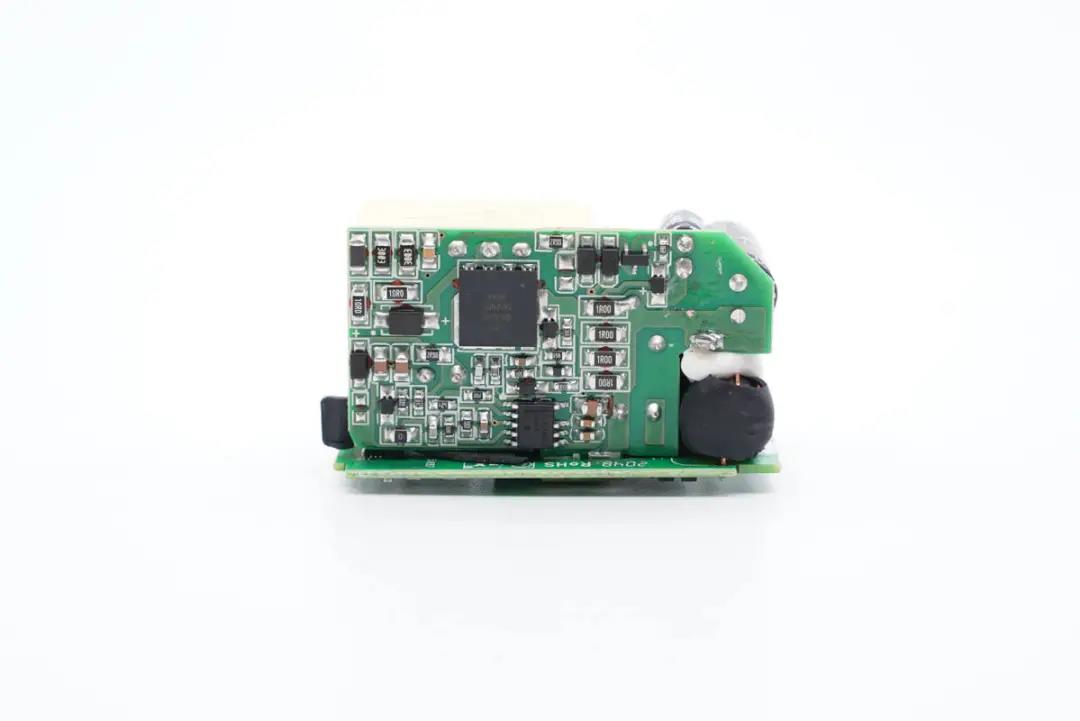

侧面的PCB板上设有一颗氮化镓功率器件以及一颗PWM主控芯片。

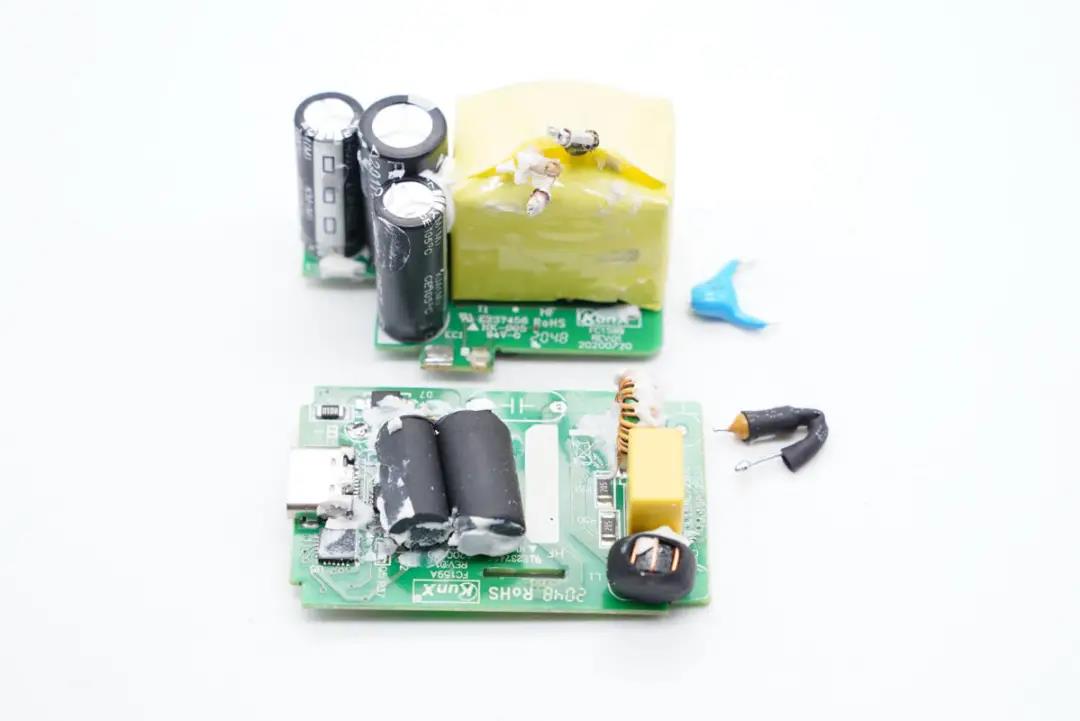

将整个电源模块拆开,内部还隐藏着两颗输出滤波电容已经协议芯片。



经过观察分析发现,这款充电器采用了开关电源宽范围输出,并由协议芯片控制接口电压的典型架构。下面为大家详细介绍各个元器件的用料。

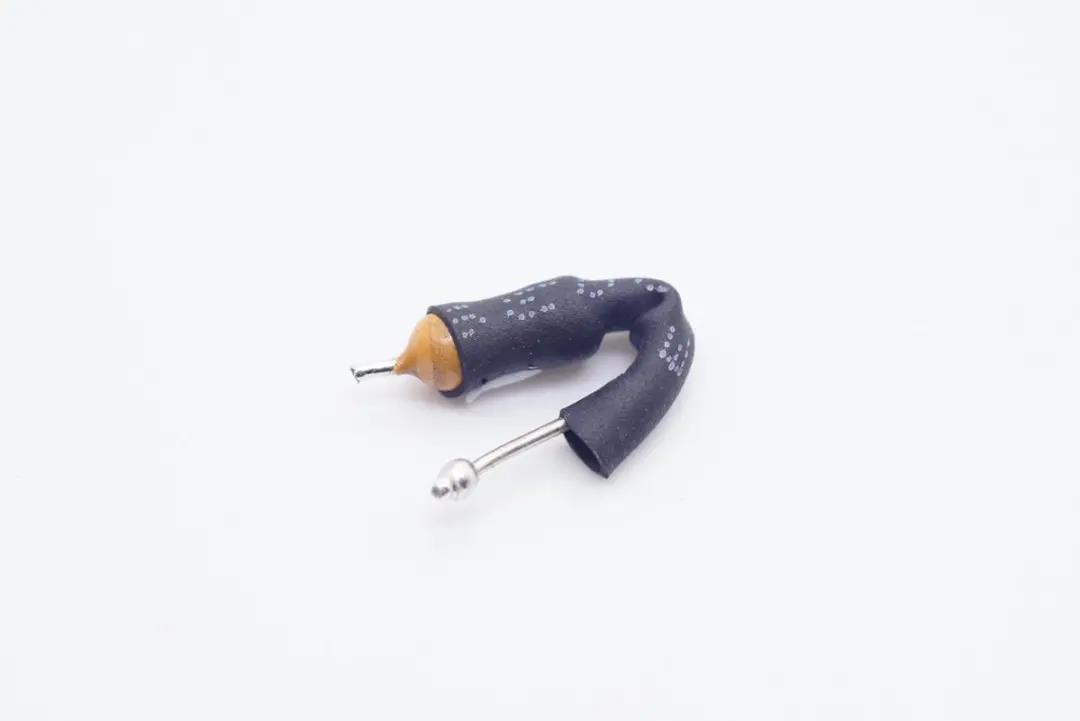

输入端的保险电阻,采用热缩管包裹。

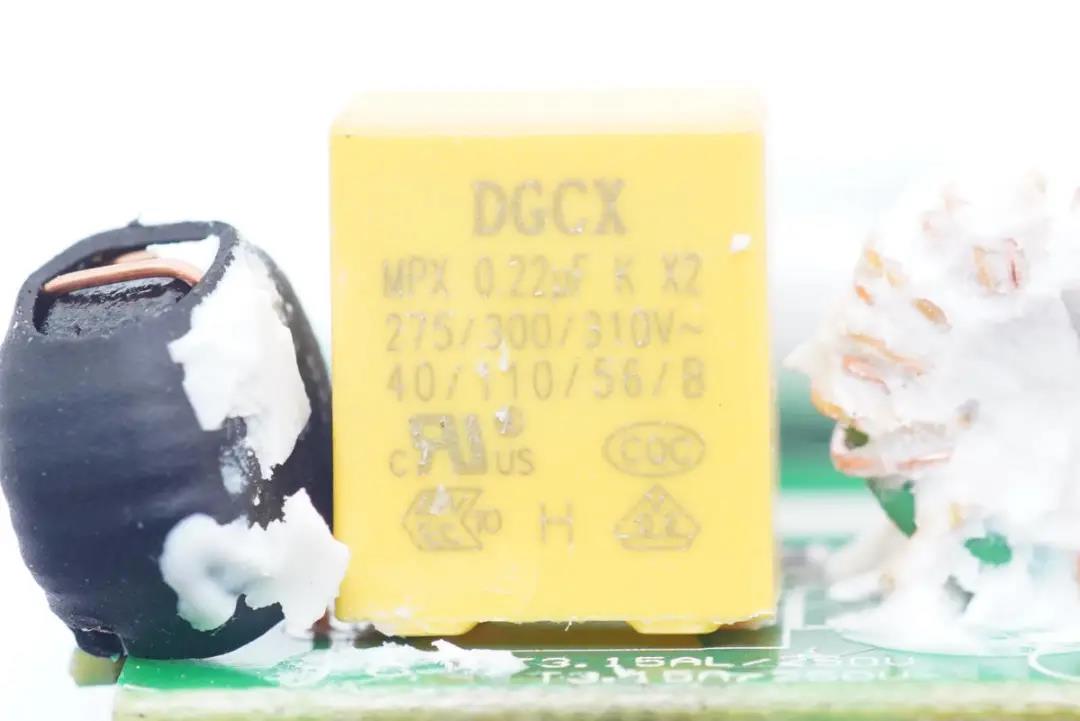

来自东莞成希电子的安规X2电容,0.22μF。

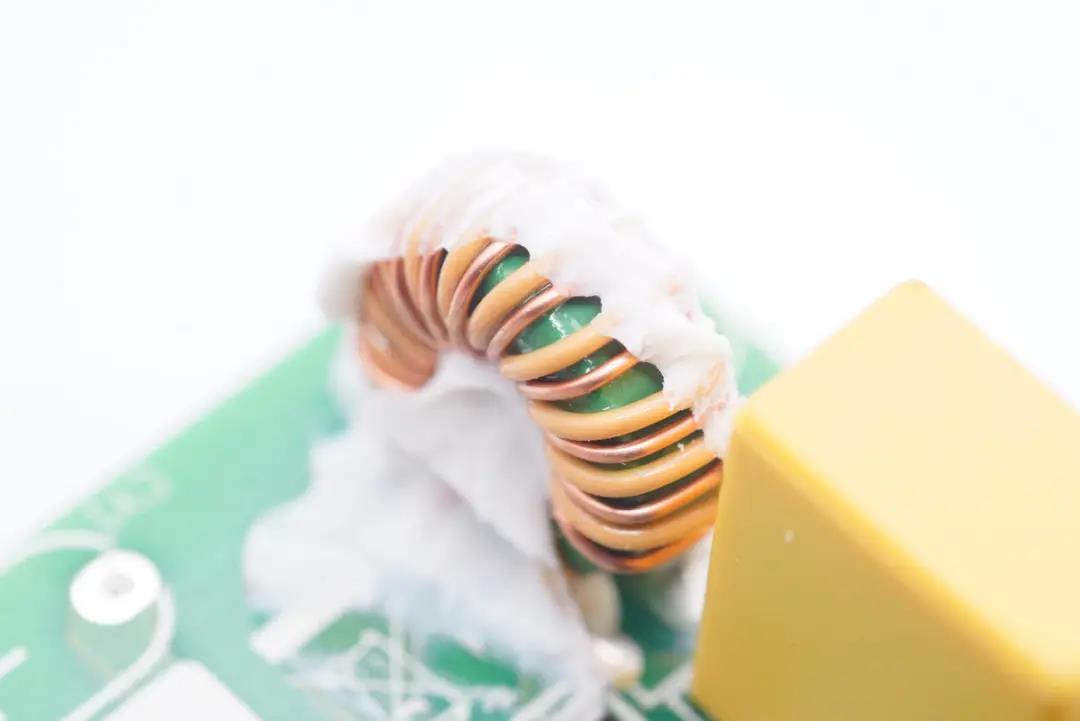

共模电感。

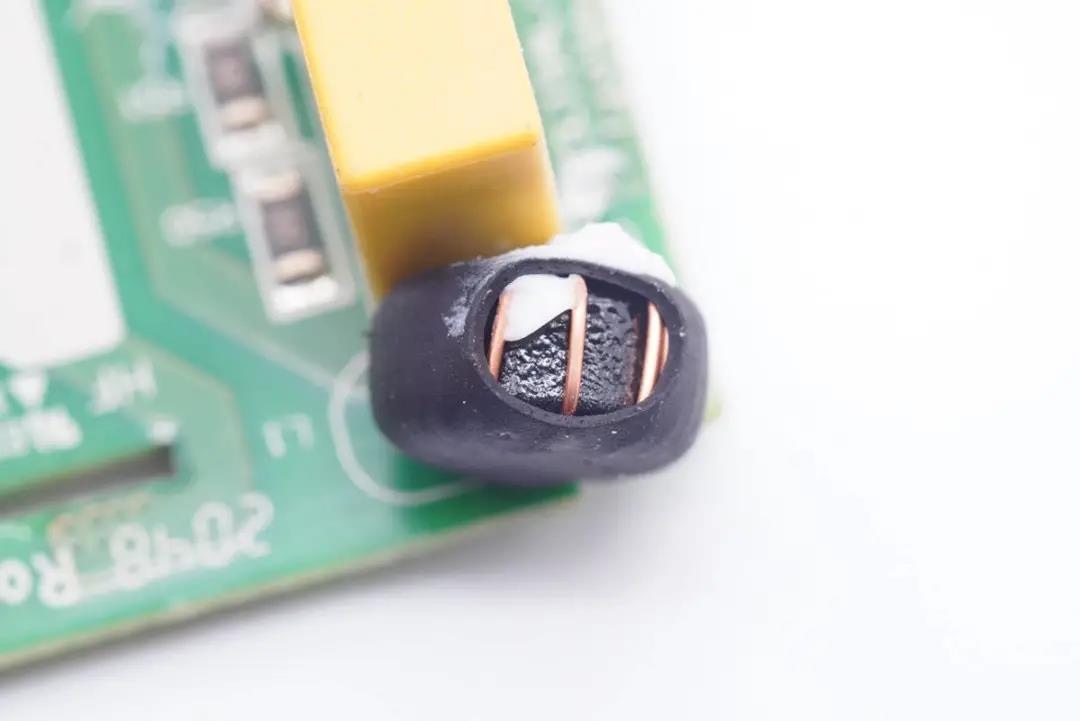

另外一颗电感采用热缩管包裹。

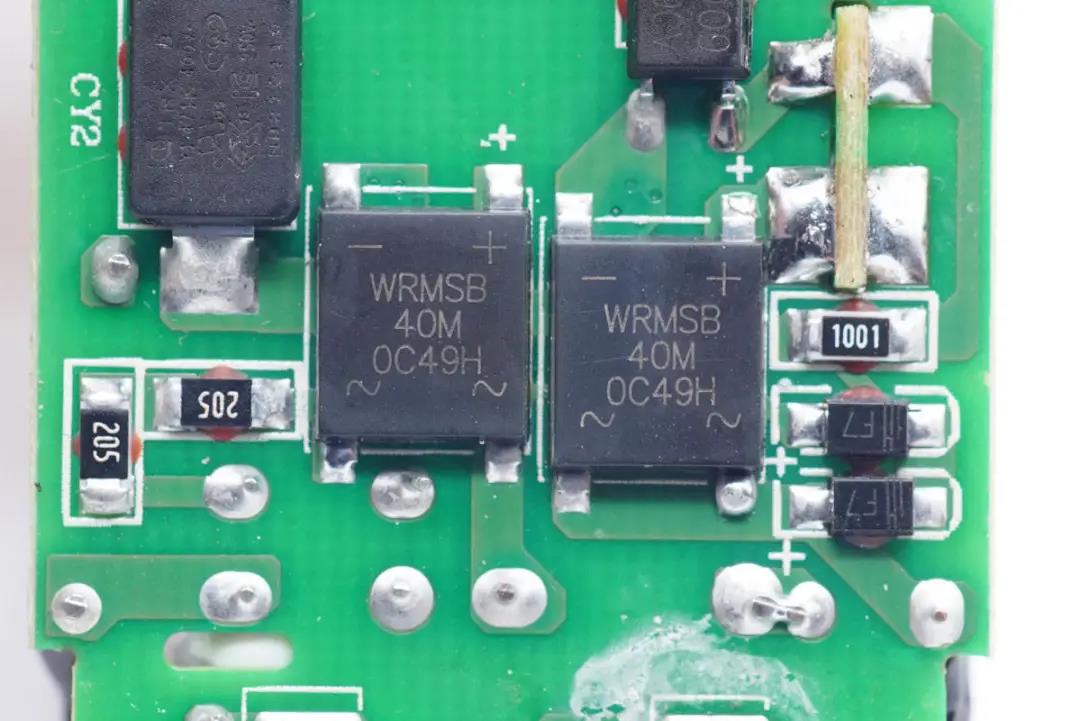

两颗WRMSB40M整流桥,用于均摊发热,降低温升。WRMSB40M来自深圳市沃尔德实业有限公司,这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

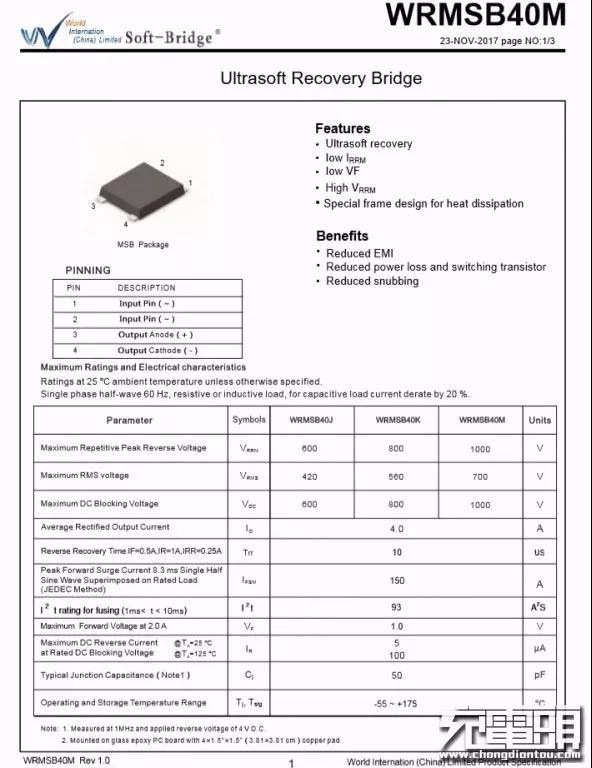

沃尔德WRMSB40M详细资料信息。


通过充电头网拆解发现,沃尔德软桥产品目前已经被OPPO公牛倍思飞利浦绿联努比亚立讯精密雷柏摩米士等知名厂商和品牌采用,快充电源产品应用案例多达上百款,器件性能获得客户一致认可

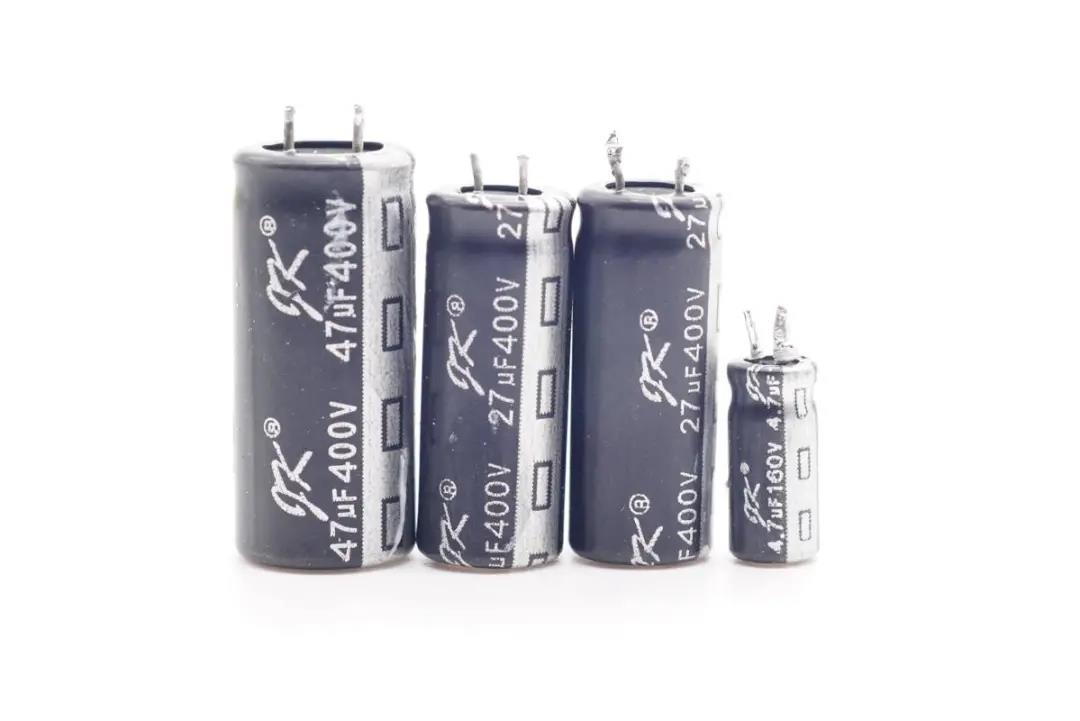

四颗电解电容来自君康,其中三颗为高压滤波电容,另一颗为PWM主控芯片供电电容。

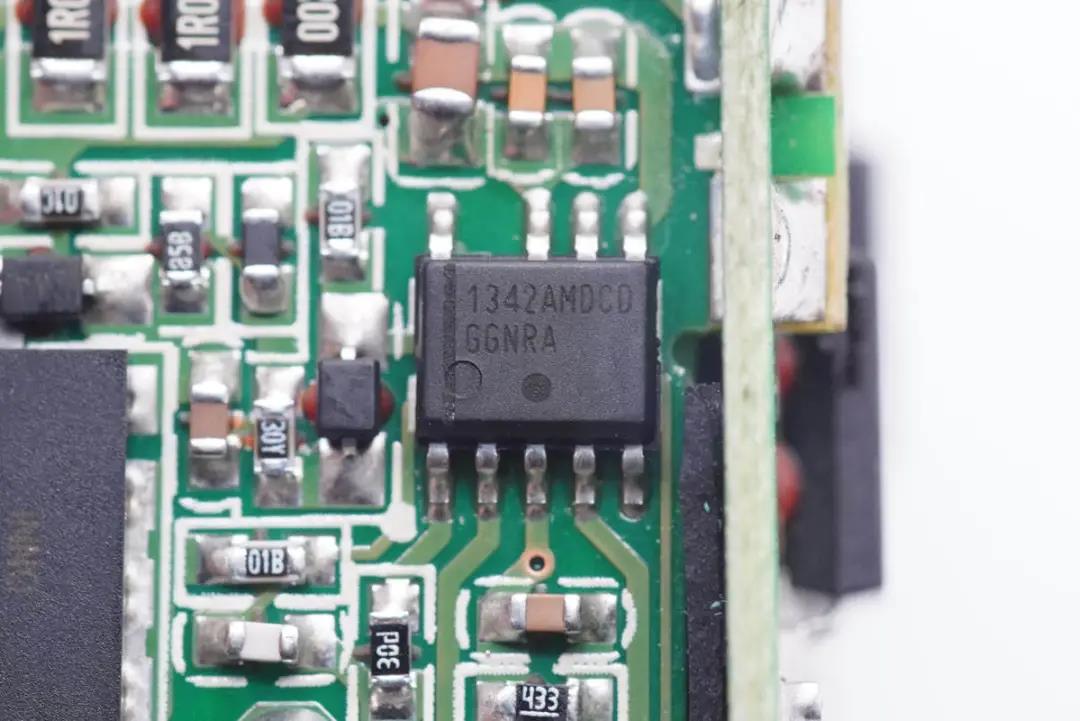

采用安森美NCP1342作为PWM主控芯片,这是一颗高频初级PWM控制器,内置主动X2电容放电和多重完善的保护功能。

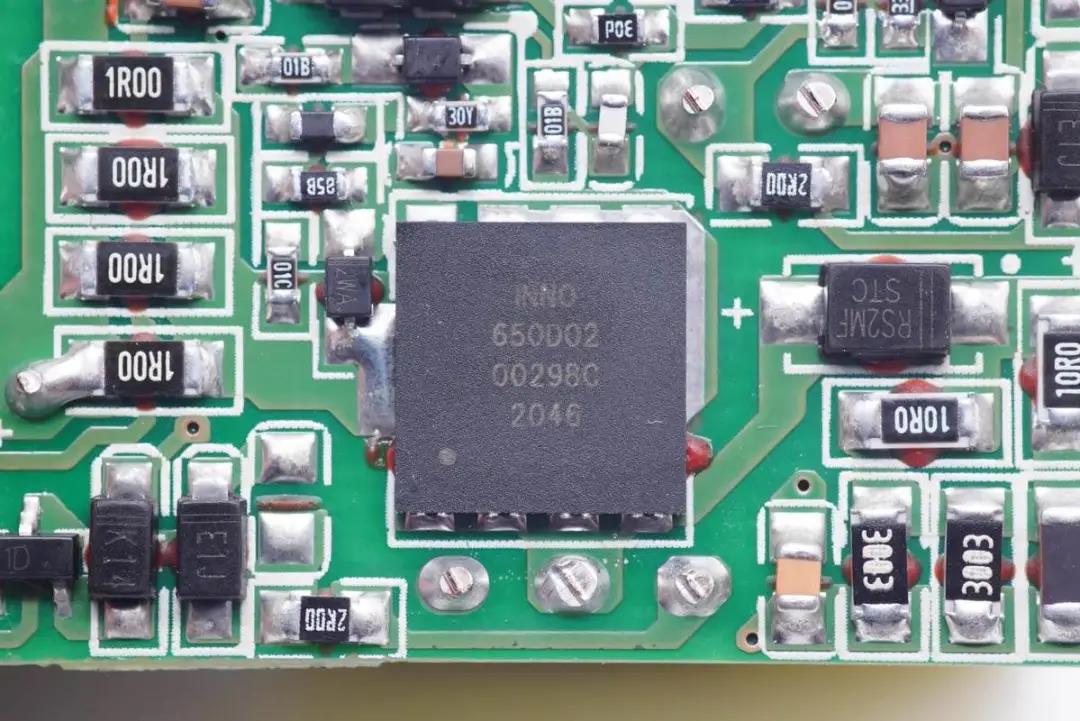

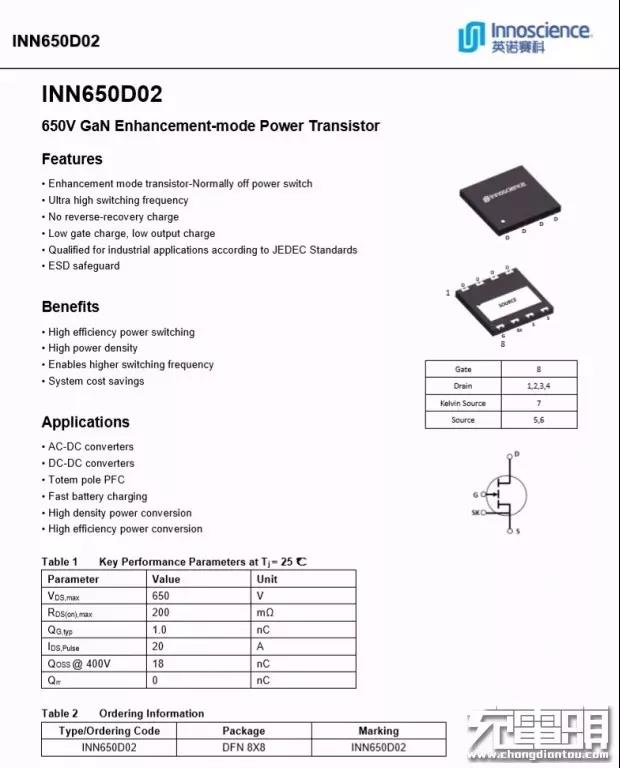

初级侧使用了来自英诺赛科的INN650D02氮化镓开关管,这是一颗DFN8*8封装,耐压650V,内阻低至0.2Ω的GaN管,努比亚65W氘锋氮化镓充电器能保持玲珑身材的关键就在于此,和传统硅开关管相比,INN650D02的高频特性好,开关损耗小,散热性能强,完美的契合了未来手机PD快充对于大功率,小尺寸,高效率的痛点。




充电头网通过拆解了解到,该氮化镓开关管还被飞频65W USB PD氮化镓充电器魅族65W氮化镓充电器Lapo 65W USB PD氮化镓快充充电器ROCK 65W 2C1A氮化镓快充充电器采用。

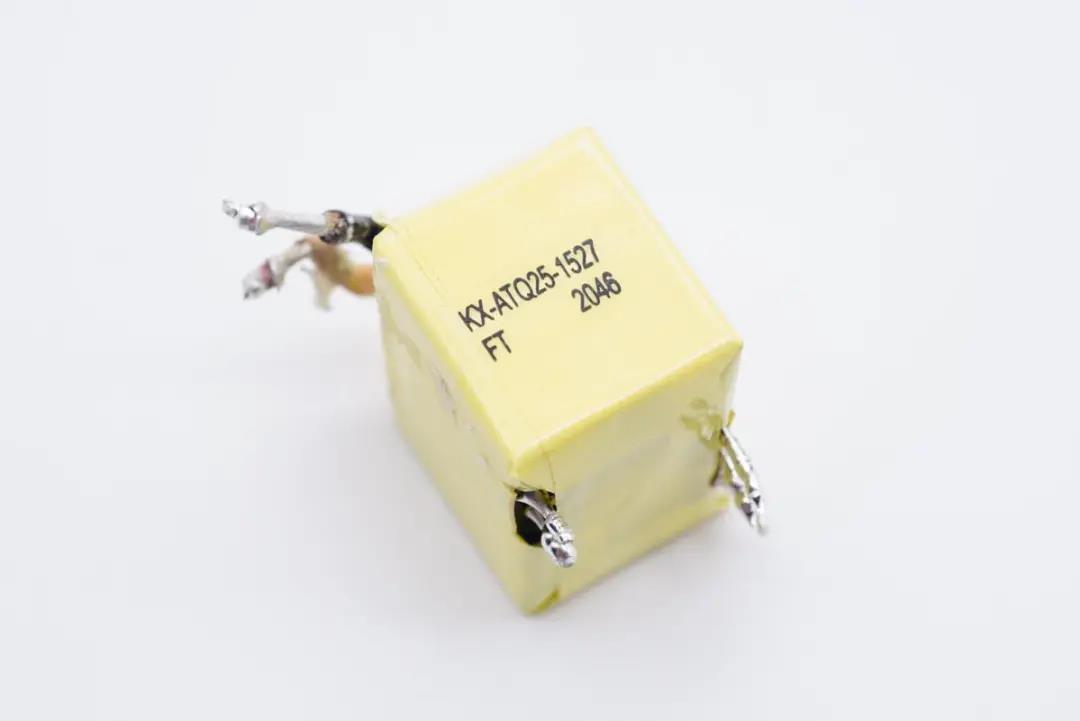

变压器特写。








贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可






另外一颗输出抗干扰的Y电容。

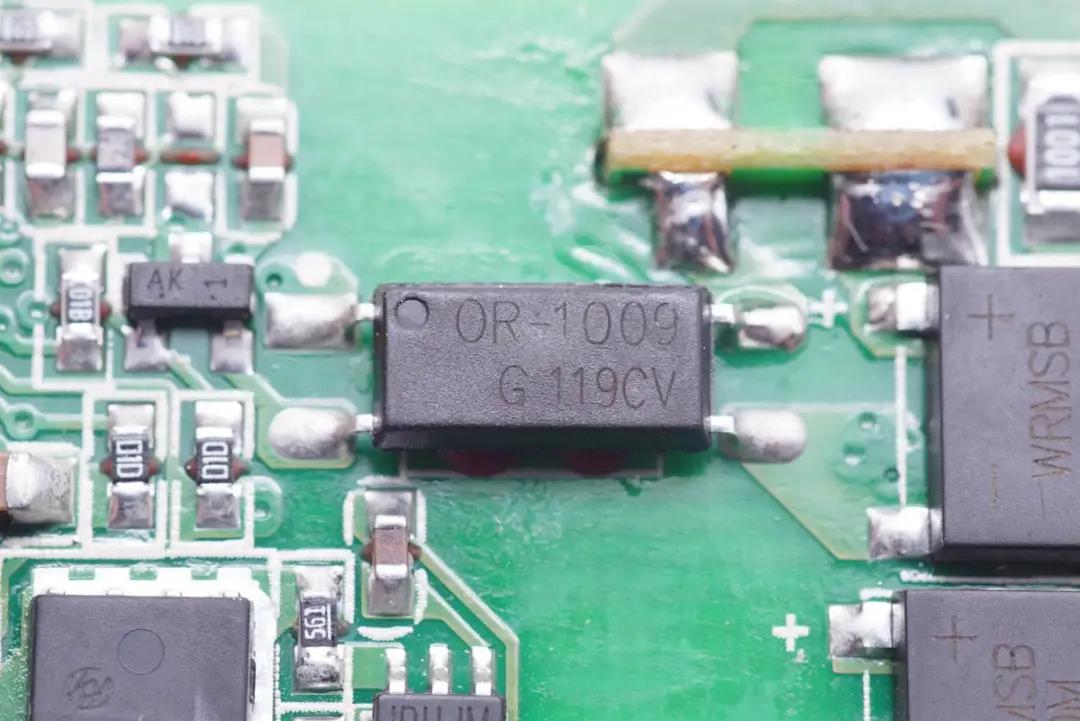

OR-1009光耦,用于电压控制和反馈调节。






同步整流控制器MP6908A来自MPS芯源半导体,最高工作频率600KHz。

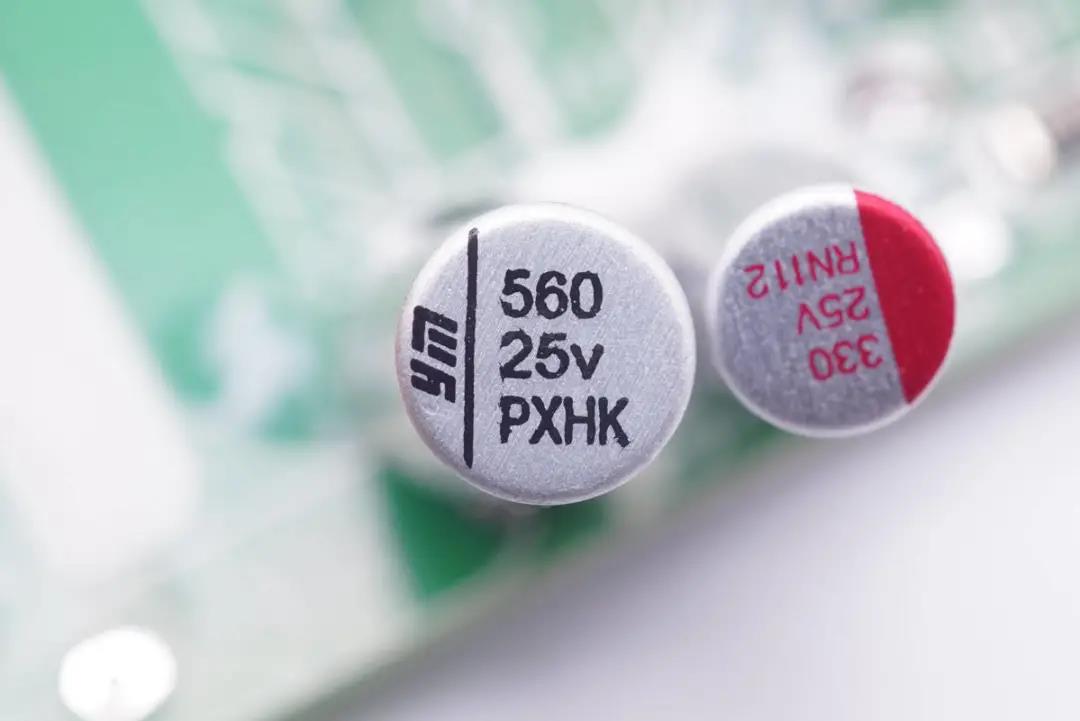

两颗同步整流输出滤波固态电容,其中一颗来自永铭,规格25V 560μF,另外一颗规格为25V 330μF。

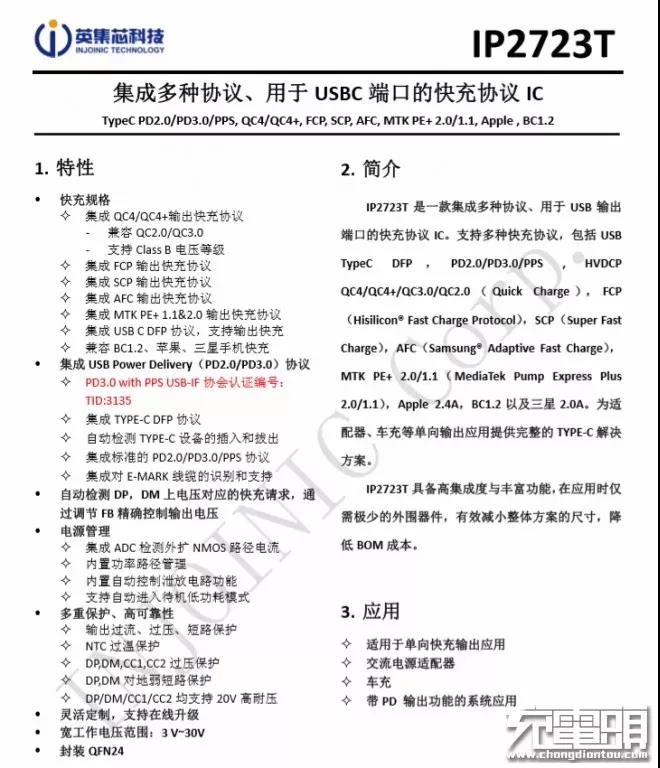

协议芯片采用英集芯IP2723T。该芯片已通过USB IF协会PD3.0 PPS认证。IP2723T是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。






充电头网了解到,英集芯IP2723T协议芯片已经被红魔手机6 Pro标配120W PD快充氮化镓充电器贝尔金25W PD快充充电器科讯迷你33W快充氮化镓充电器mophie 65W 1A1C氮化镓快充充电器努比亚22.5W方糖快充充电器等产品采用,同时英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用

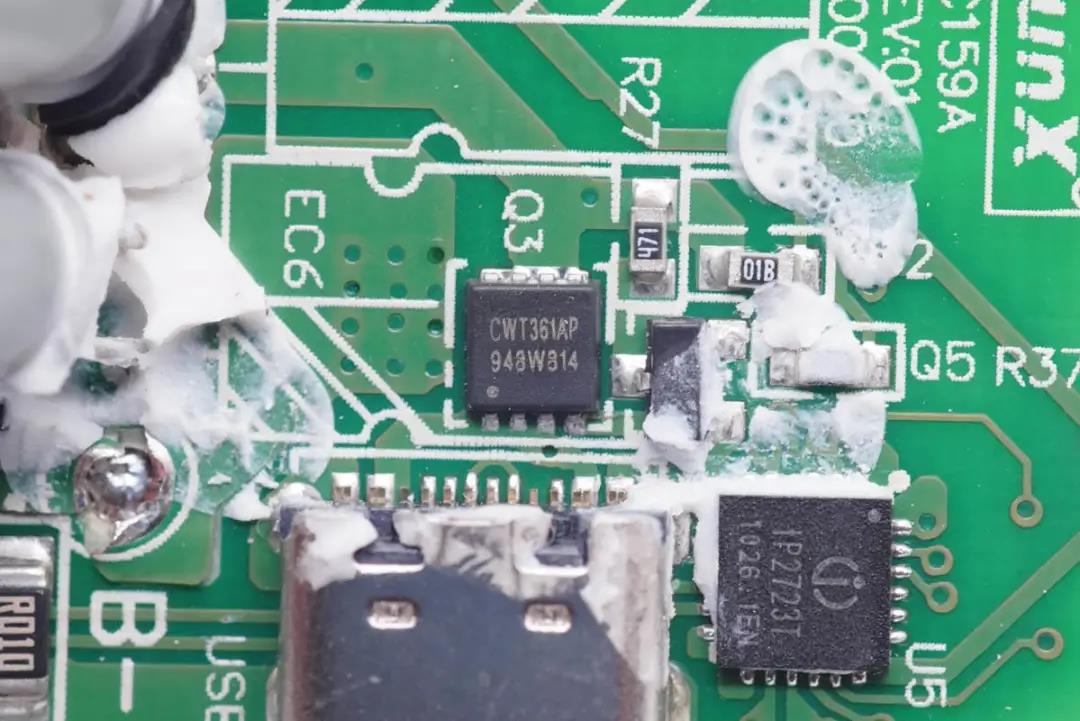

输出VBUS开关管丝印CWT361AP。

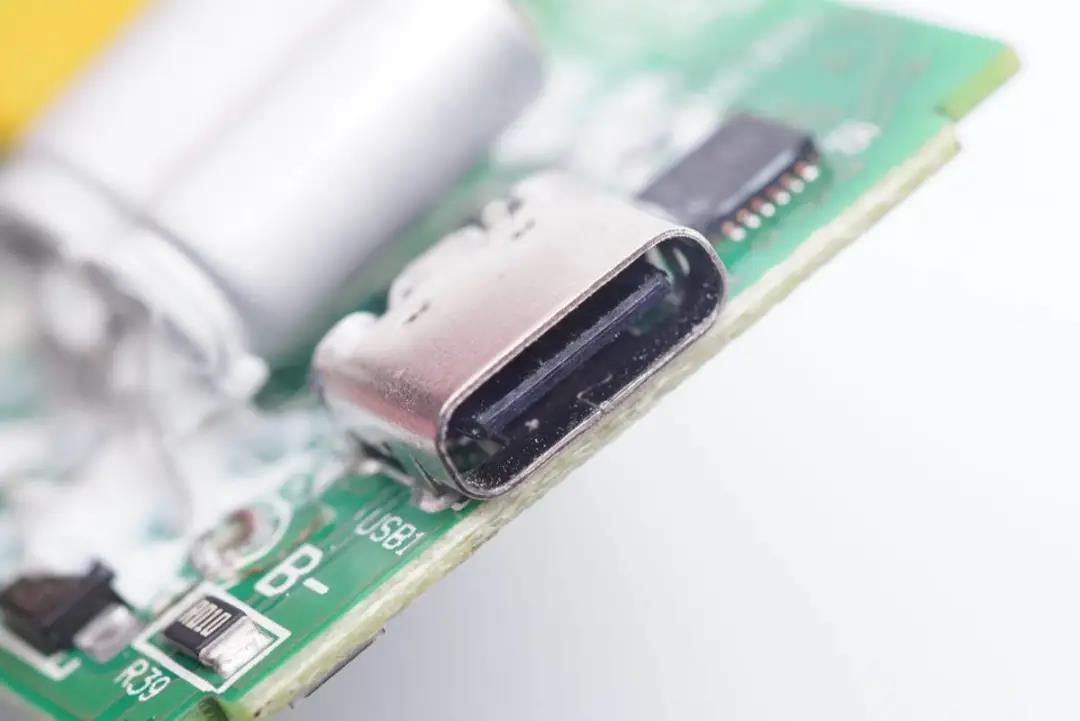

USB-C接口特写。

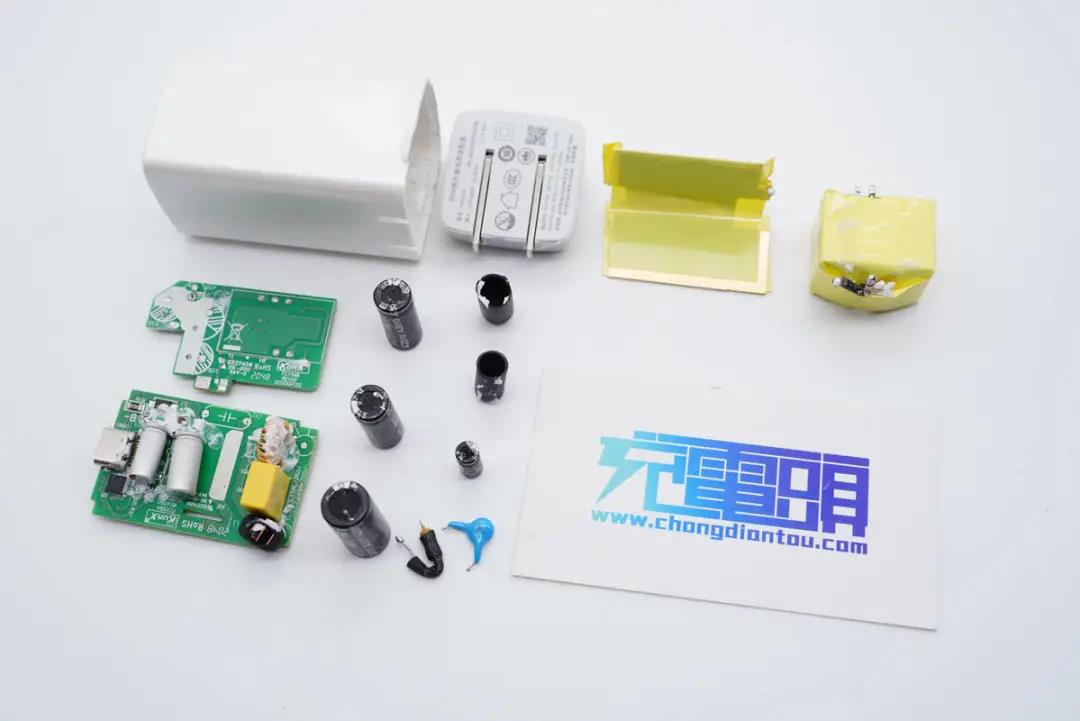

充电器全部拆解完毕。



充电头网拆解总结



中兴这款65W氮化镓快充充电器采用纯白色机身+折叠插脚设计,简约美观。得益于氮化镓功率器件的采用,充电器在体积方面相对于传统充电器而言有着巨大优势,便携性提升。性能方面,最大65W的功率以及多种主流协议加持,能够满足大部分产品的充电需求。



充电头网拆解了解到,这款充电器采用了高频QR反激拓扑的电源架构,氮化镓功率器件来自国产厂商英诺赛科,由安森美NCP1342进行控制,次级侧为MP6908A和恒泰柯MOS的搭配,同时选用了可英集芯IP2723T协议芯片。整机的用料选择主语业界主流水准,同时在散热方面也下了功夫。
