西安芯派电子科技有限公司(简称芯派科技)成立于2008年，是一家集研发、生产和销售为一体的高新技术企业。产品包含：中大功率场效应管(MOSFET，低压至高压全系列产品)、绝缘栅双极型晶体管（IGBT）、二极管(含快速恢复二极管及肖特基二极管)、桥堆以及电源管理IC等。
芯派科技的省级重点实验室西安半导体功率器件测试应用中心，是国家CNAS &国际ILAC认证实验室，属于国家级功率器件测试应用中心。为纪念实验室成立10周年，芯派科技定制了一款65W闪充超薄充电器作为纪念品，由西安宽禁带半导体应用研究中心设计，惠州比亚迪电子有限公司制造。
而快充配件作为芯派科技产品应用领域之一，这款65W闪充超薄充电器内置MOSFET自然全部来自芯派科技，也就更具纪念意义。充电器整体十分小巧扁平，功率密度达0.97W/cm³。下面充电头网就对这款纪念品进行详细拆解，看看内部如何设计。
一、芯派科技65W超薄充电器外观

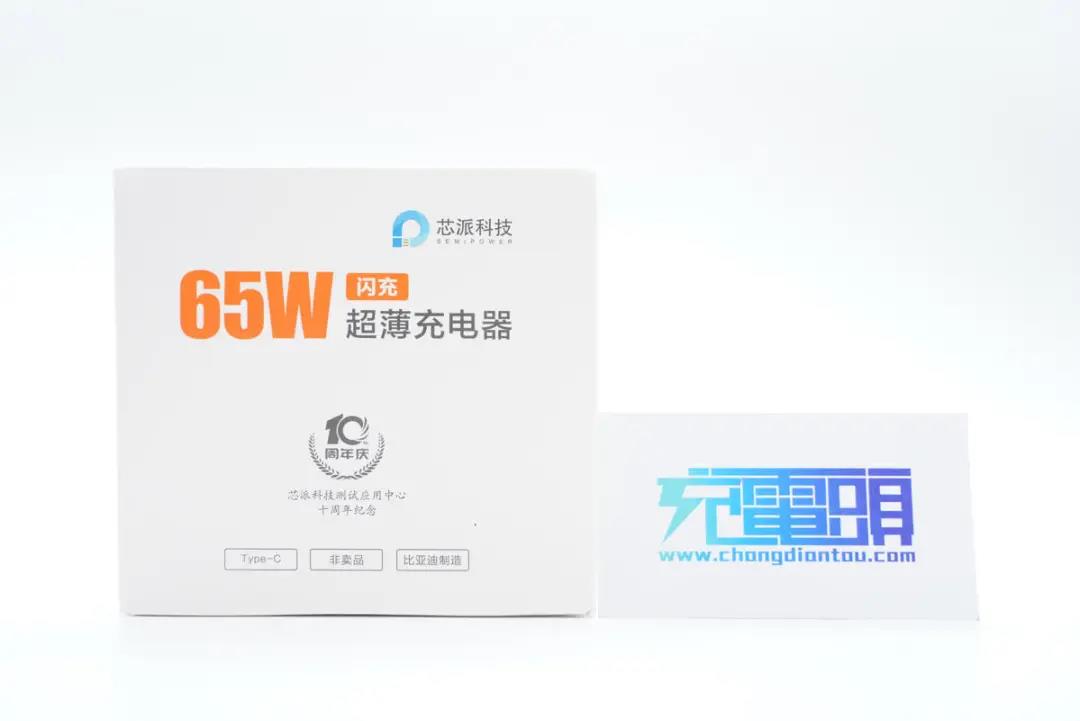

包装盒正面印有芯派科技品牌logo、充电器名称、10周年纪念标识，以及Type-C、非卖品、比亚迪制造。

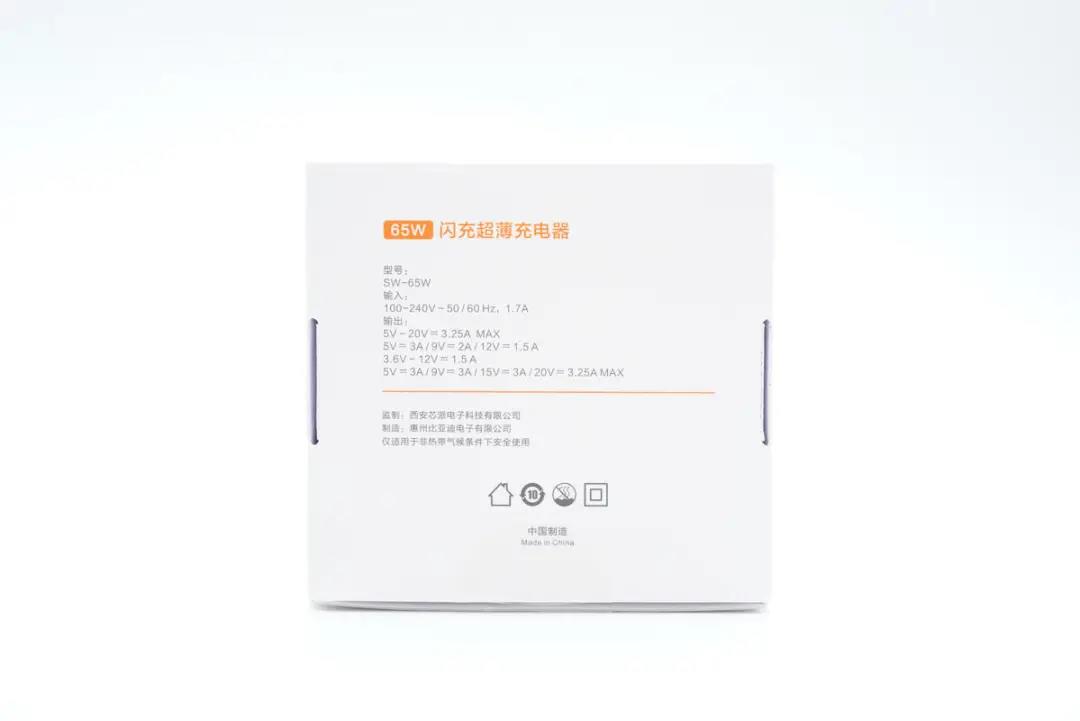

背面印有充电器参数信息。

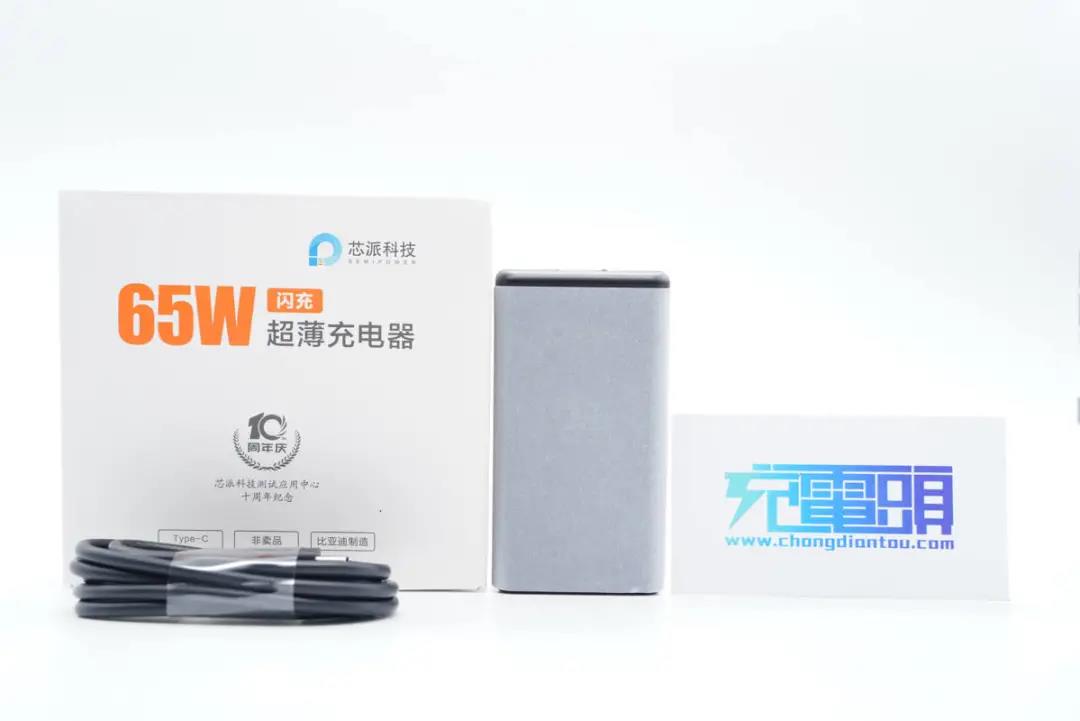

包装内含充电器和数据线。

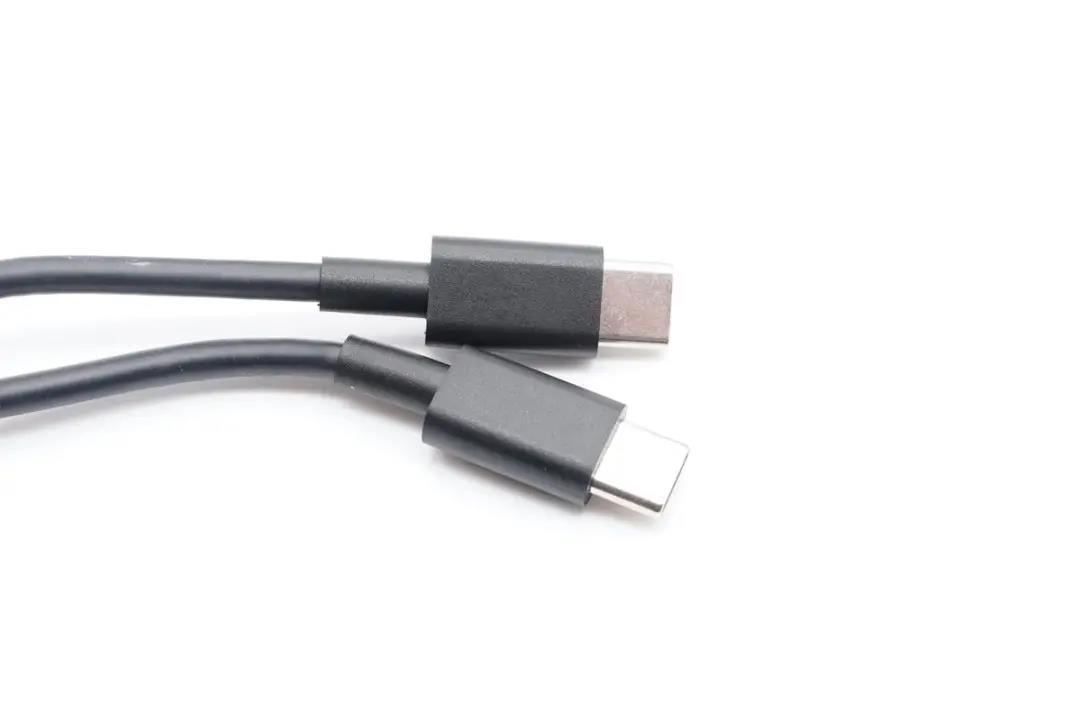

附带线缆是CC线，两端均作了抗弯折设计，线头外壳磨砂方便插拔。

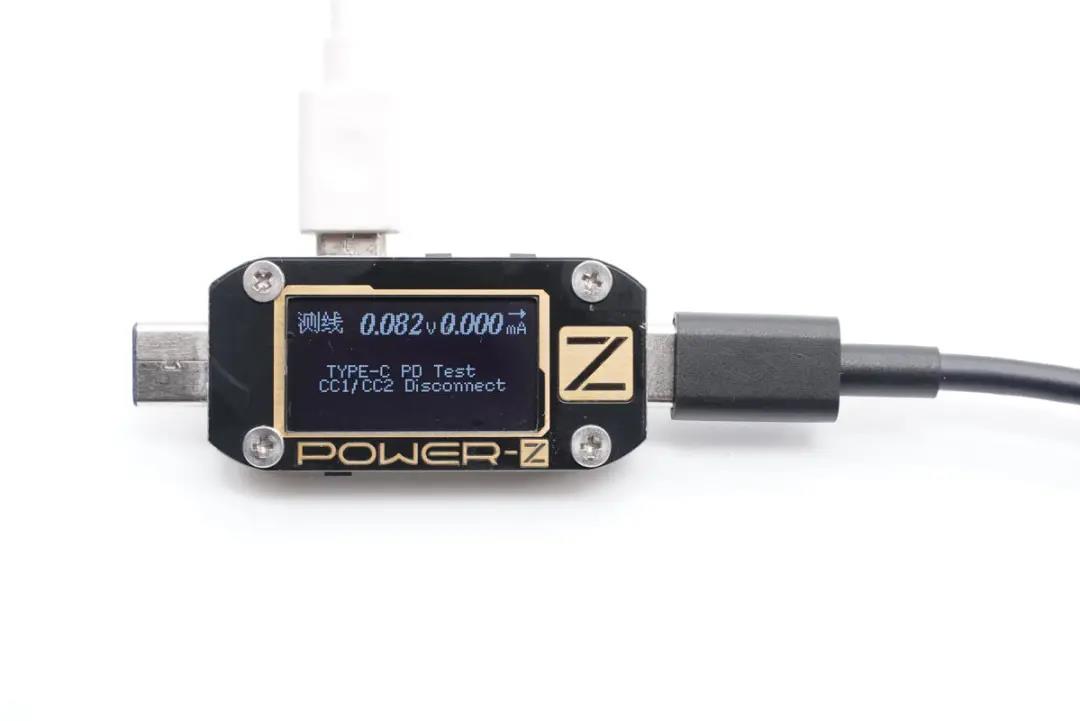

使用ChargerLAB POWER-Z KM001C测得该线缆没有E-Marker芯片。
充电器采用PC阻燃材质黑色外壳，表面磨砂边角过渡圆润，机身十分扁平。

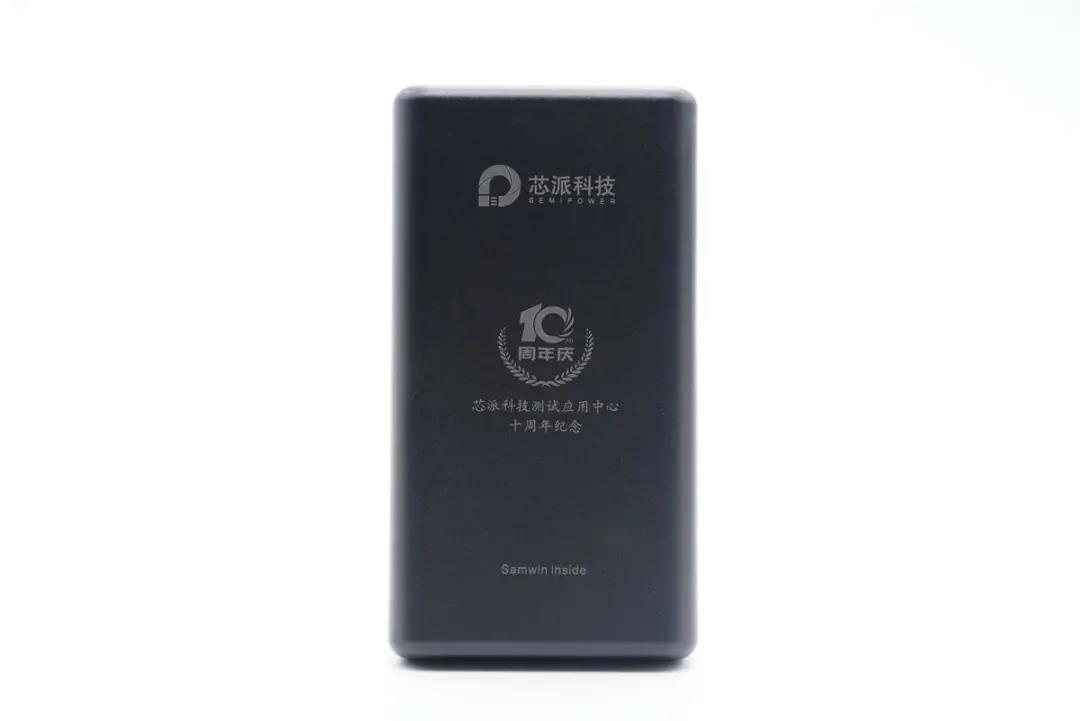

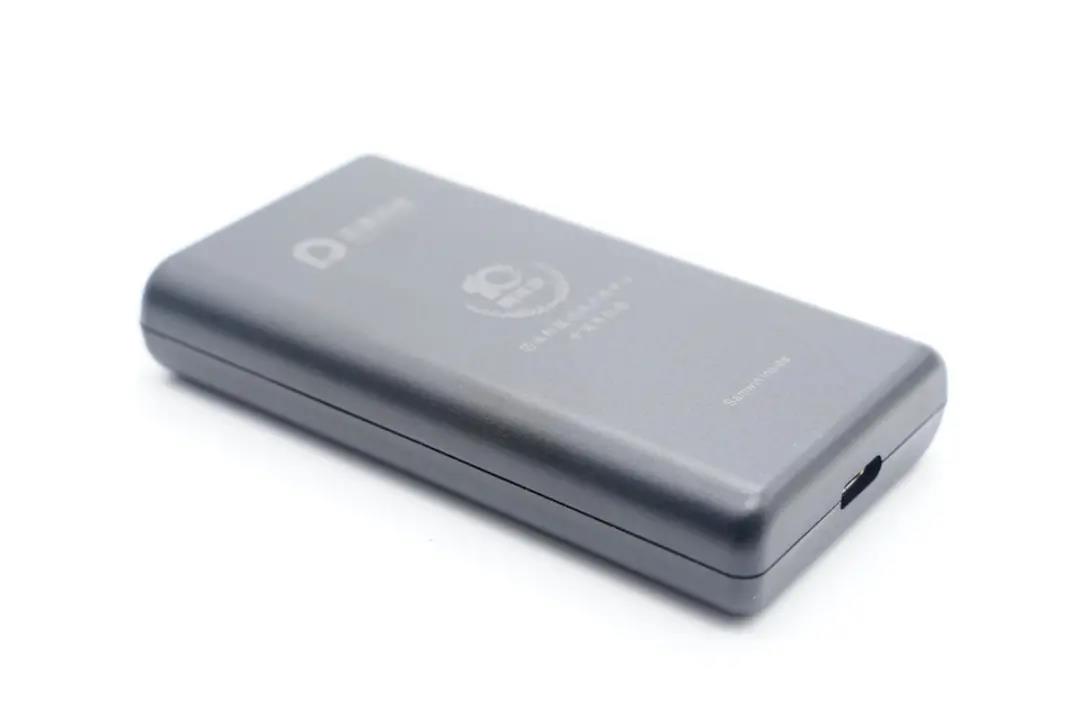

机身正面印有芯派科技logo以及10周年纪念标识，庆祝芯派科技应用测试中心成立10周年。
充电器采用可折叠国标插脚，搭配小巧扁平机身，十分便携。

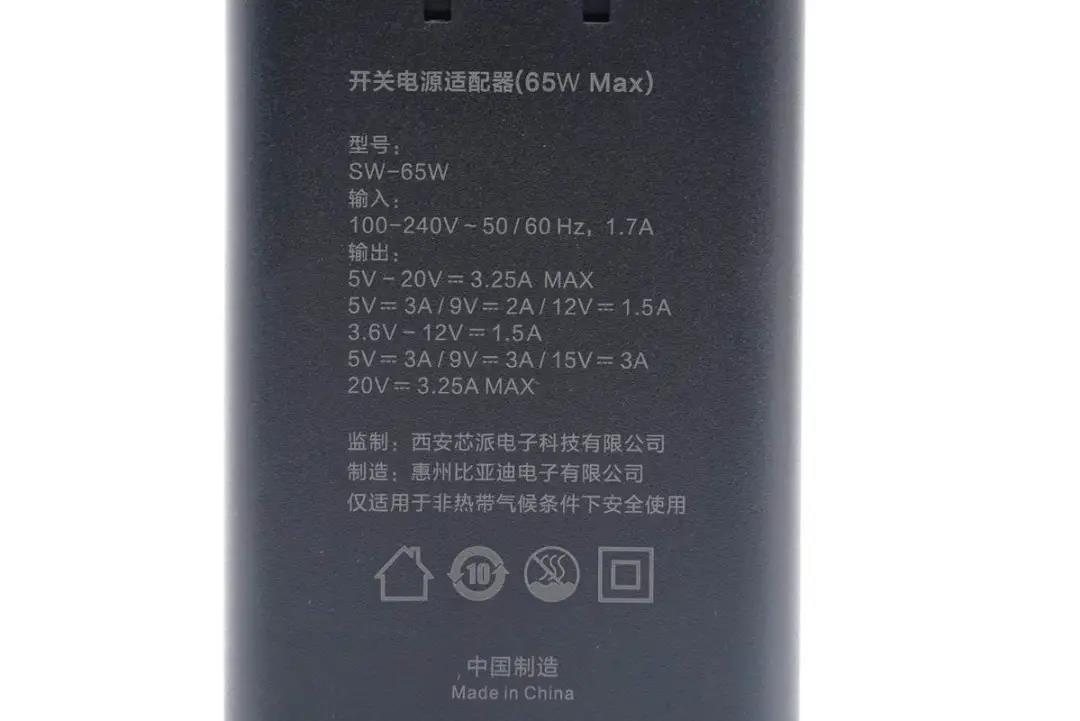

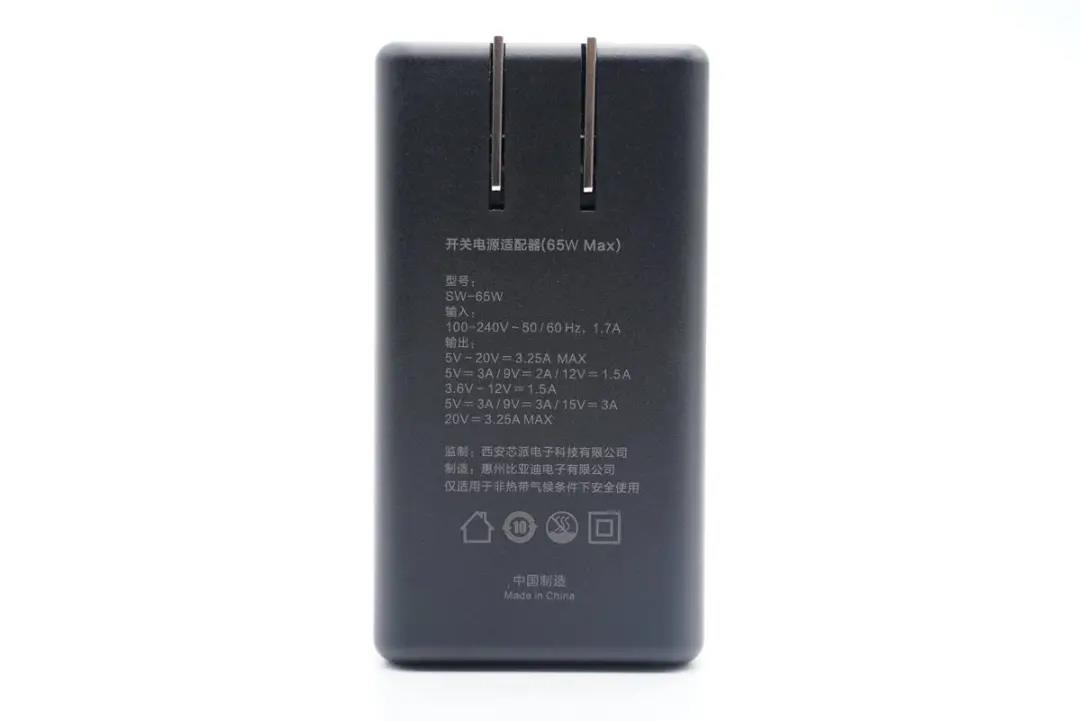

机身背面印有充电器参数
型号：SW-65W
输入：100-240V~50/60HZ 1.7A
输出：
5V-20V/3.25A MAX
5V3A、9V2A、12V1.5A
3.6V-12V/1.5A
5V3A、9V3A、15V3A、20V3.25A MAX
监制：西安芯派电子科技有限公司
制造：惠州比亚迪电子有限公司

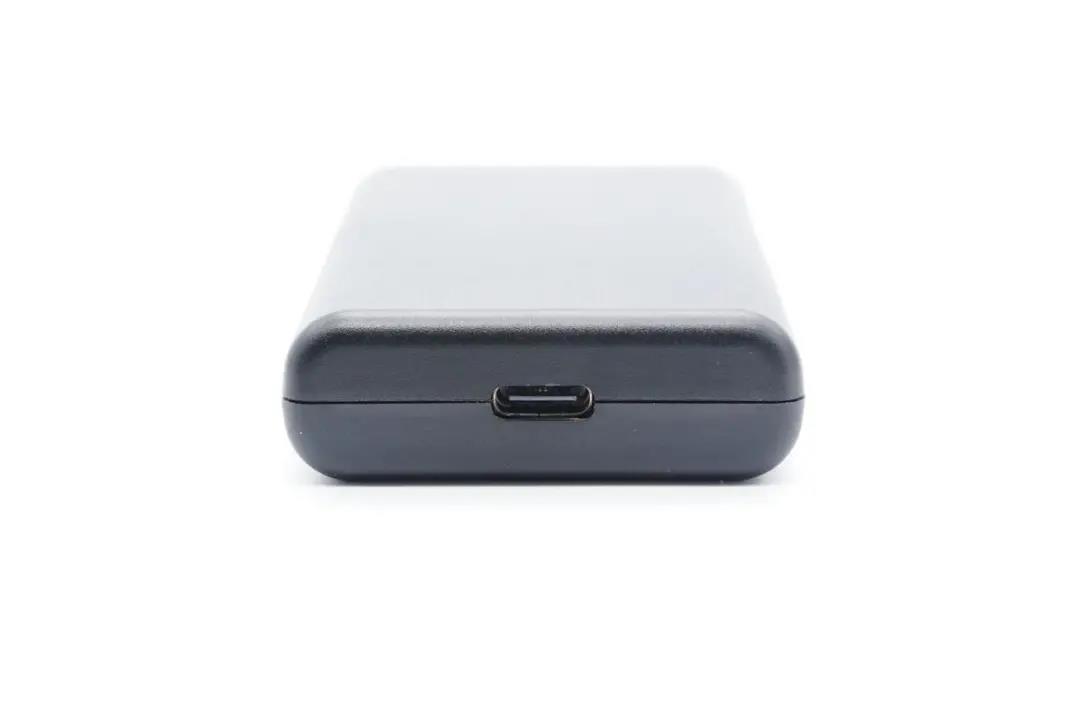

另一端设有单USB-C口，黑色胶芯不露铜。
测得充电器机身长度为87.89mm。

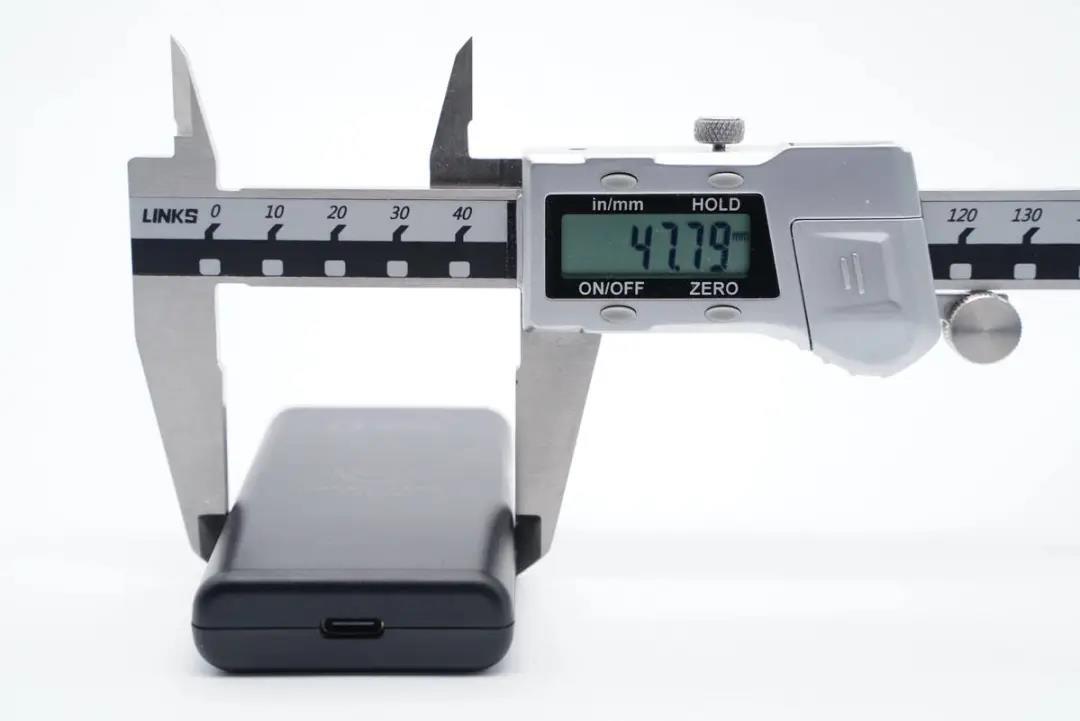

宽度为47.79mm。

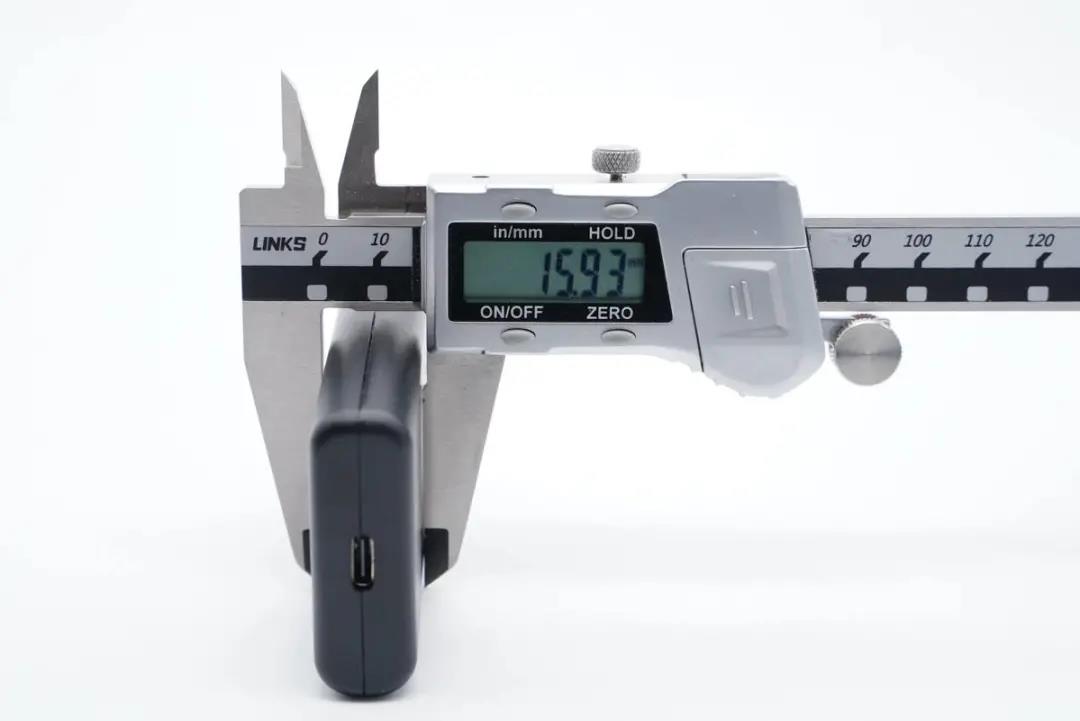

厚度为15.93mm。通过三维算得充电器体积约为66.91cm³，功率密度为0.97W/cm³。

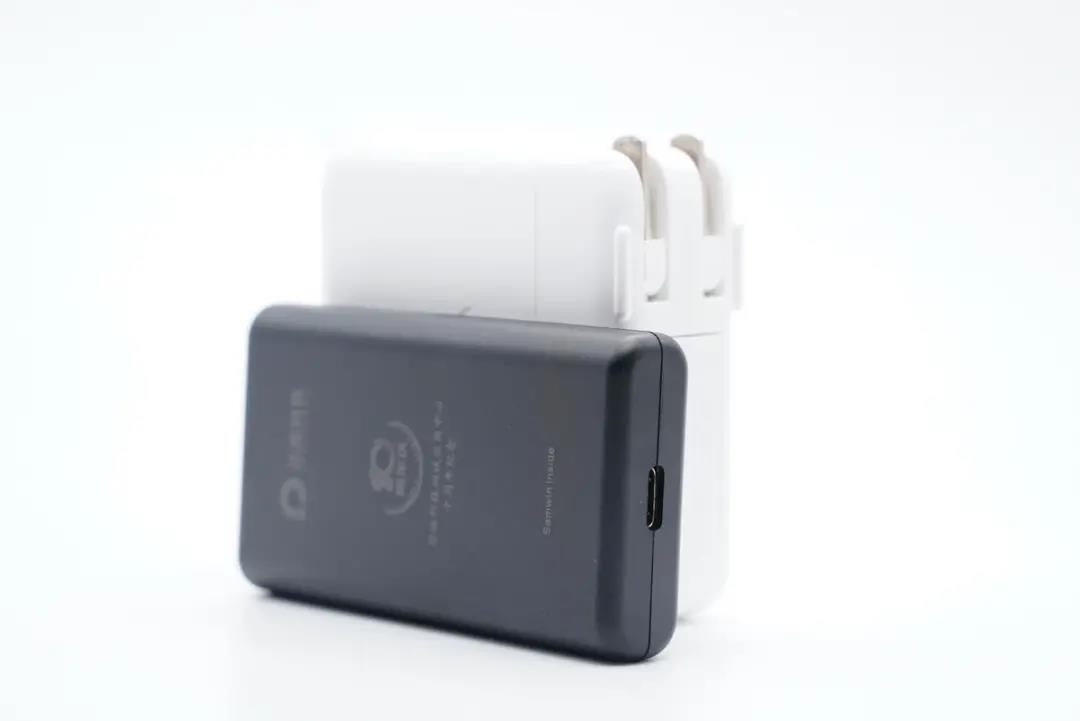

和苹果61W充电器对比。

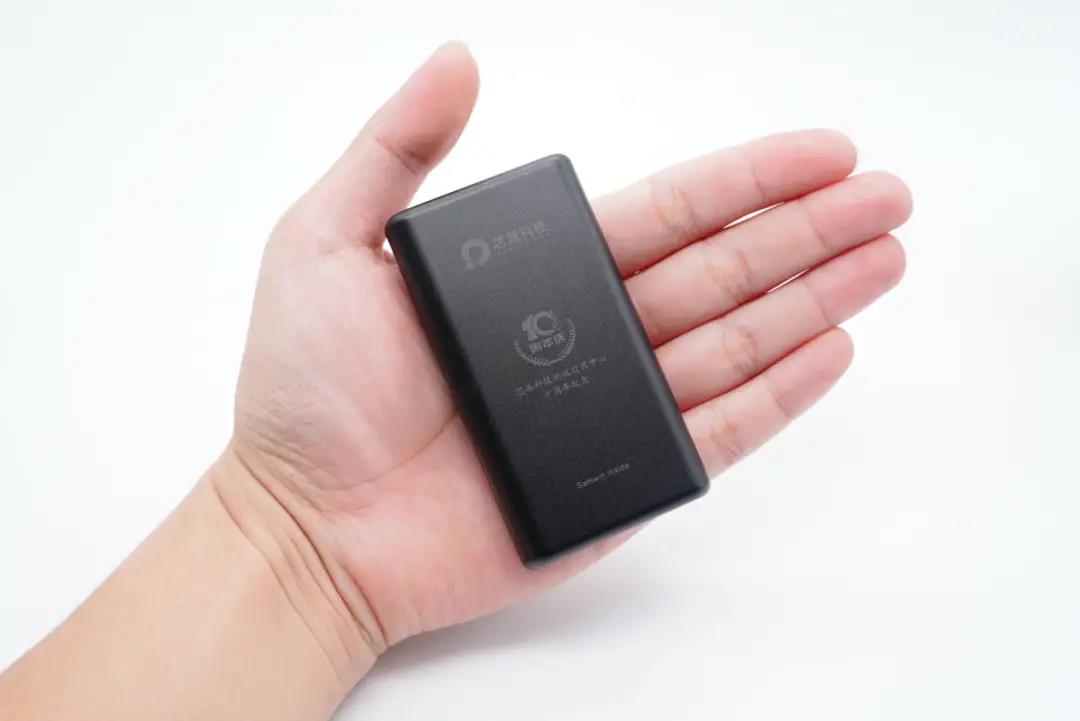

拿在手上的直观感受，十分扁平。

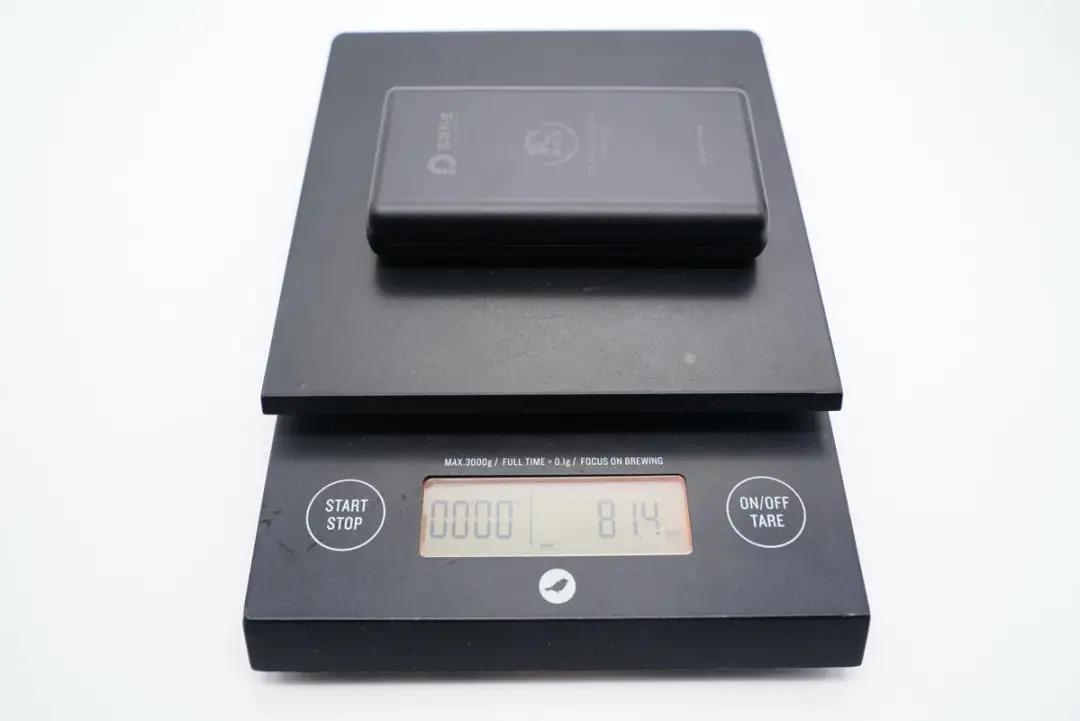

净重约为81g。

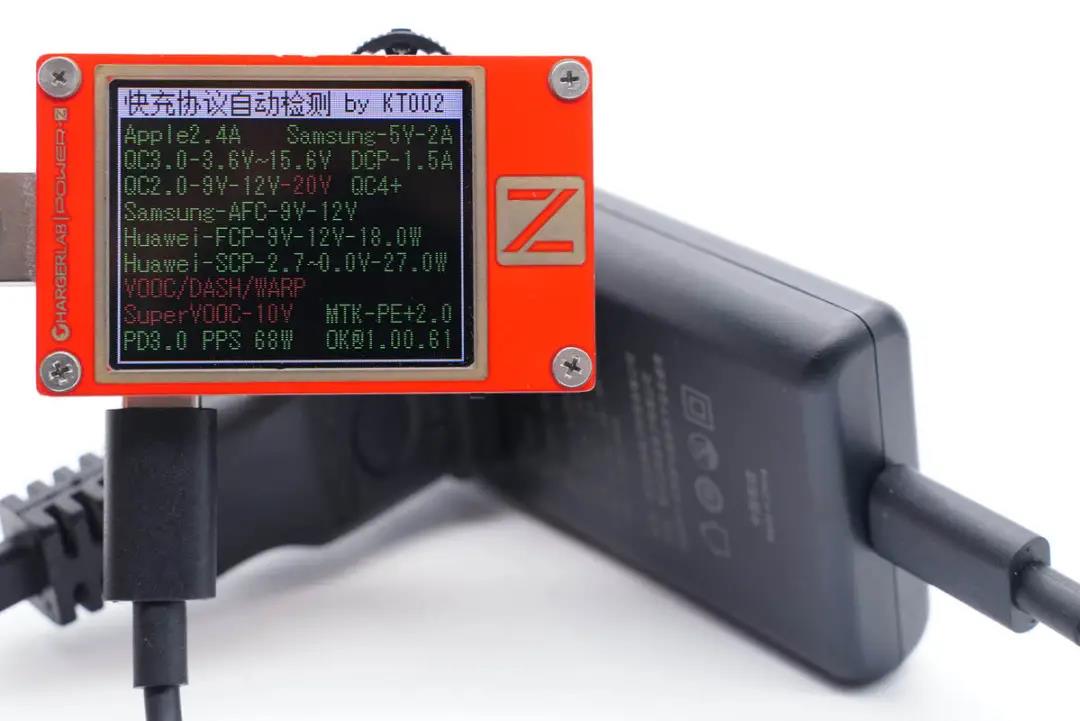

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

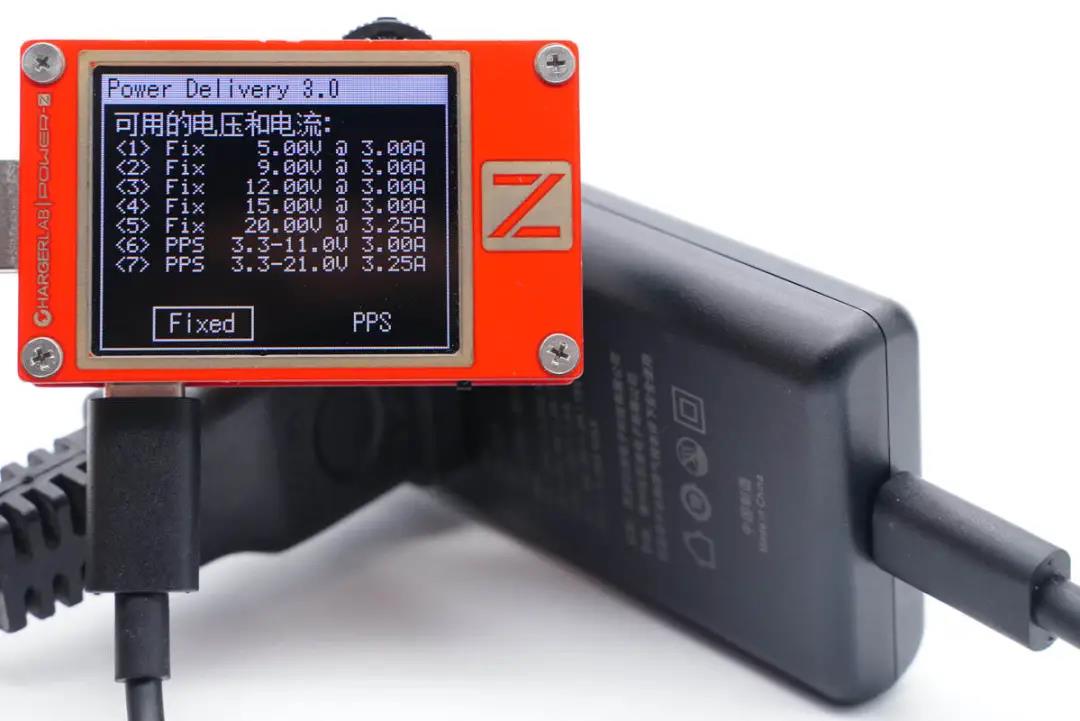

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A和3.3-21V3.25A两组PPS电压档位。
二、芯派科技65W超薄充电器拆解

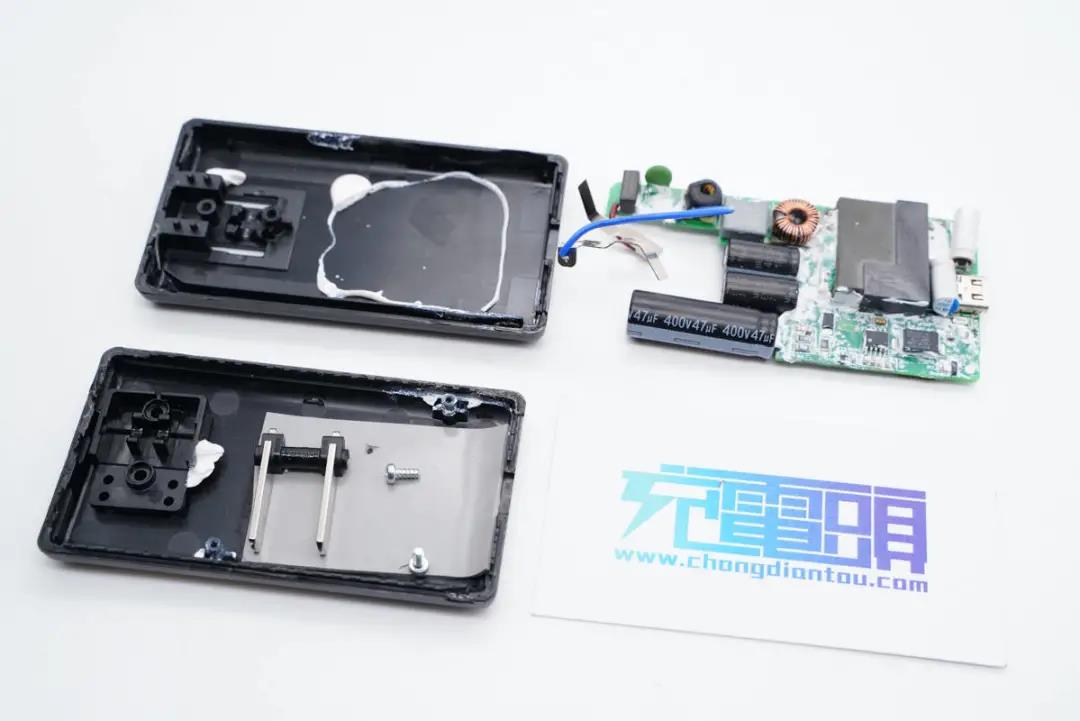

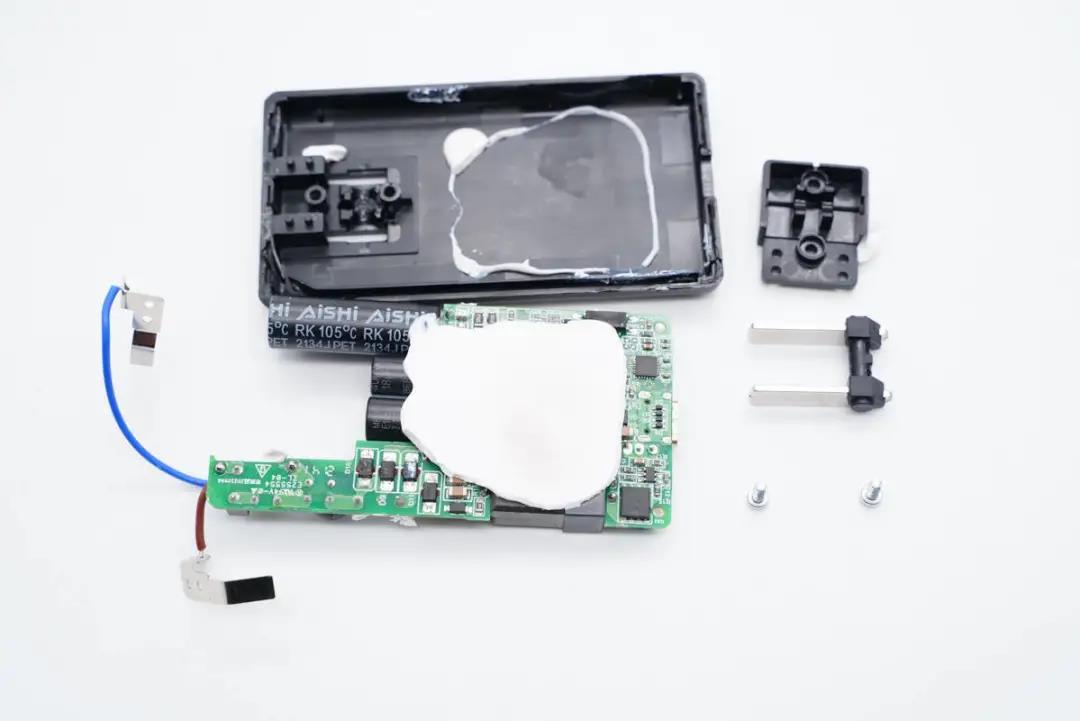

将外壳拆开。

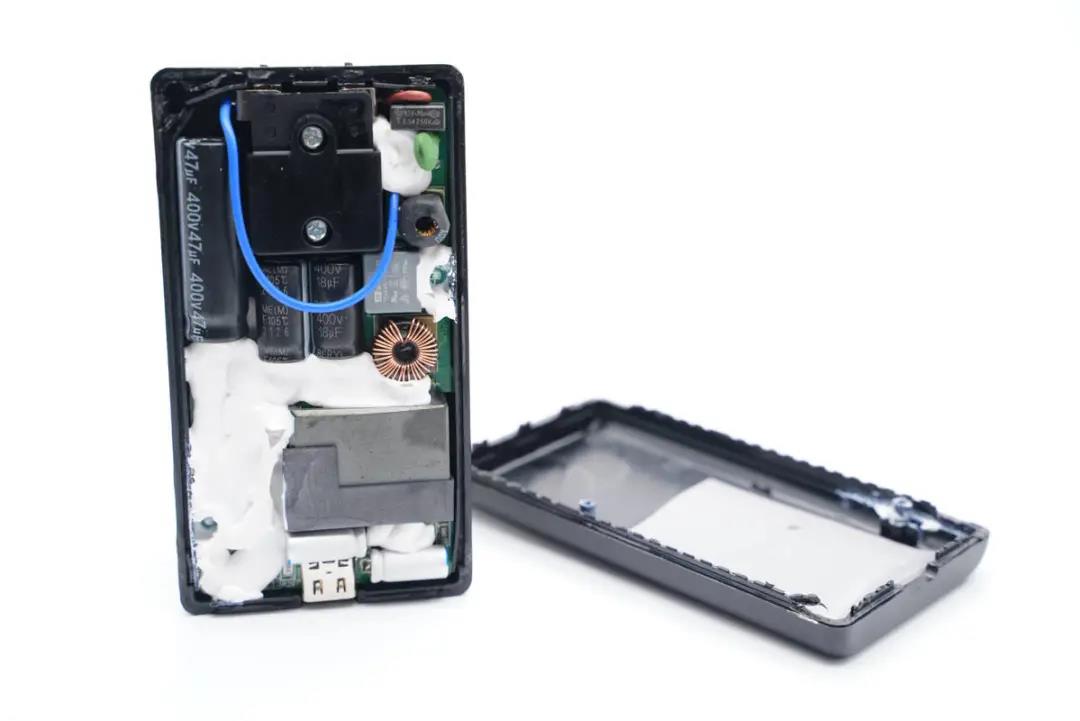

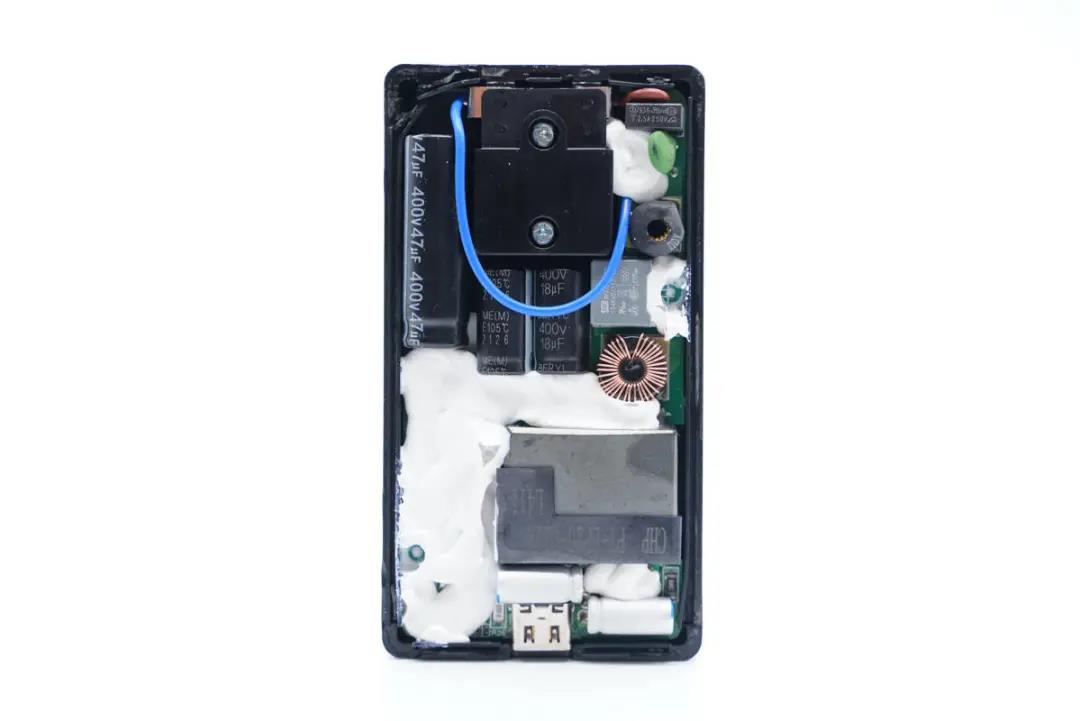

插脚覆盖塑料壳降压固定，通过导线连接PCB板通电，变压器周围填充白胶加固。
PCB板另一面也打胶处理，帮助加固和散热。

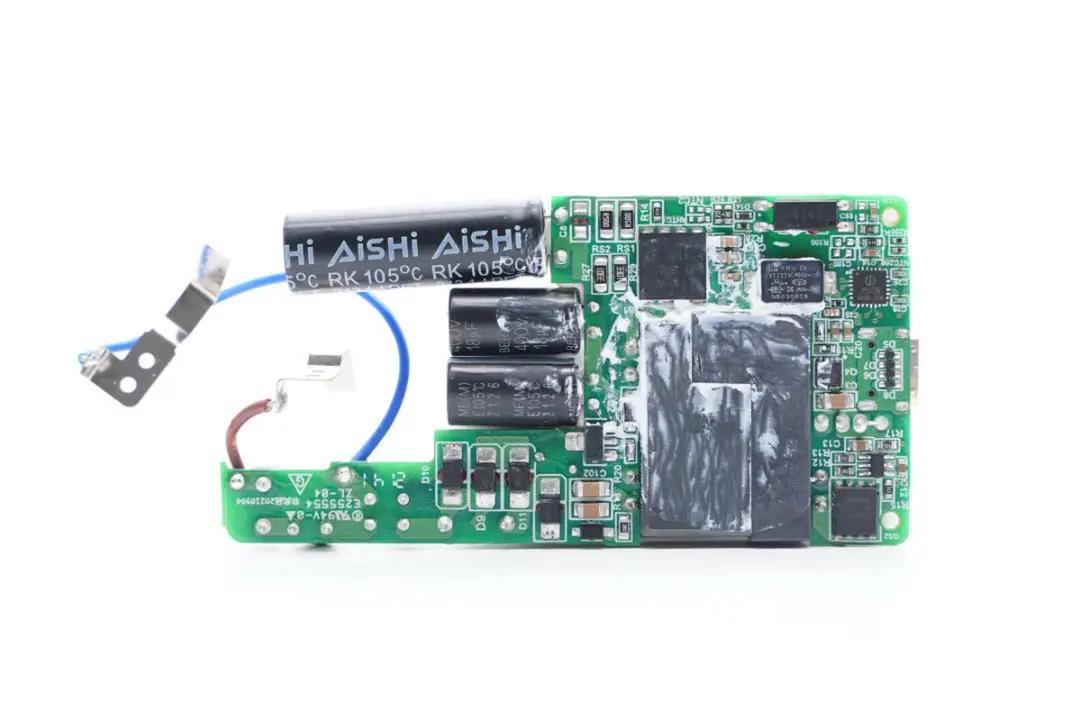

PCB板正面一览，初级次级滤波电容横置，将白胶清理干净还能看到板子一侧设有开关电源主控芯片和贴片Y电容。

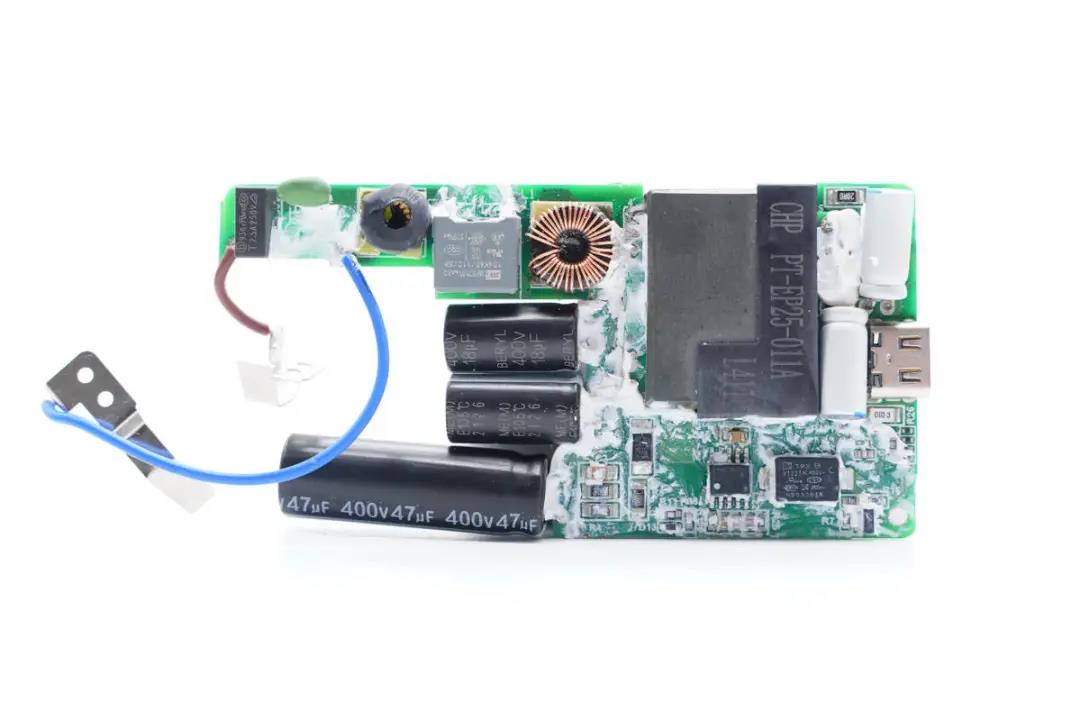

主板背面一览，平面变压器沉板设计以降低充电器机身厚度。

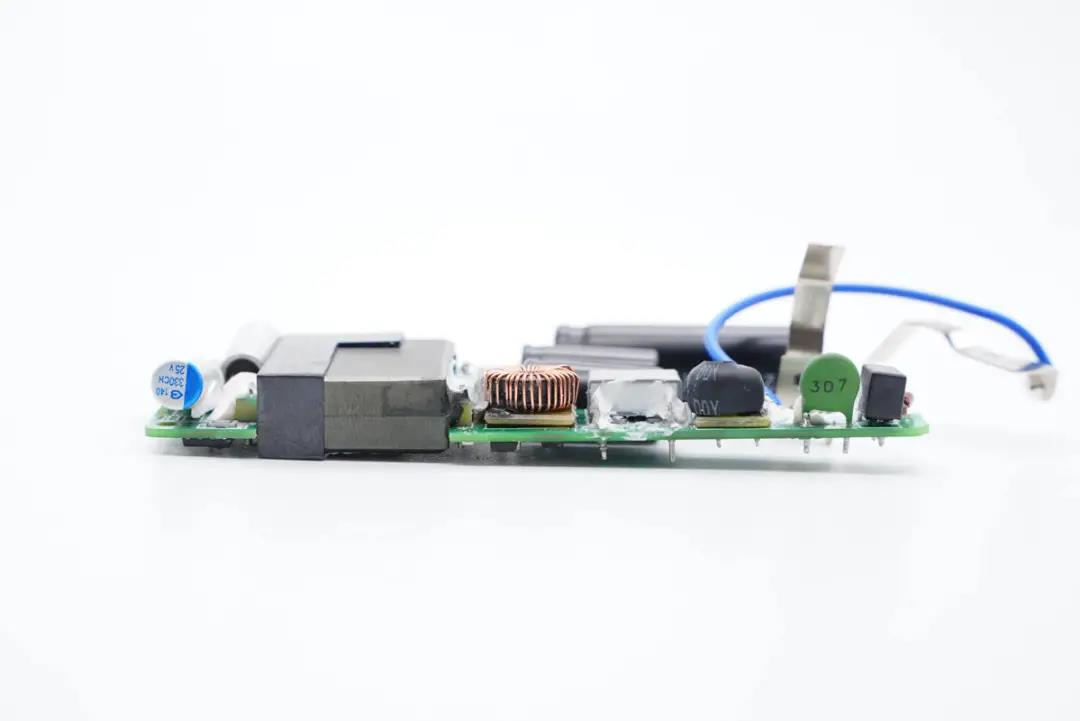

PCB板侧面一览，设有输入EMI滤波器件和平面变压器。

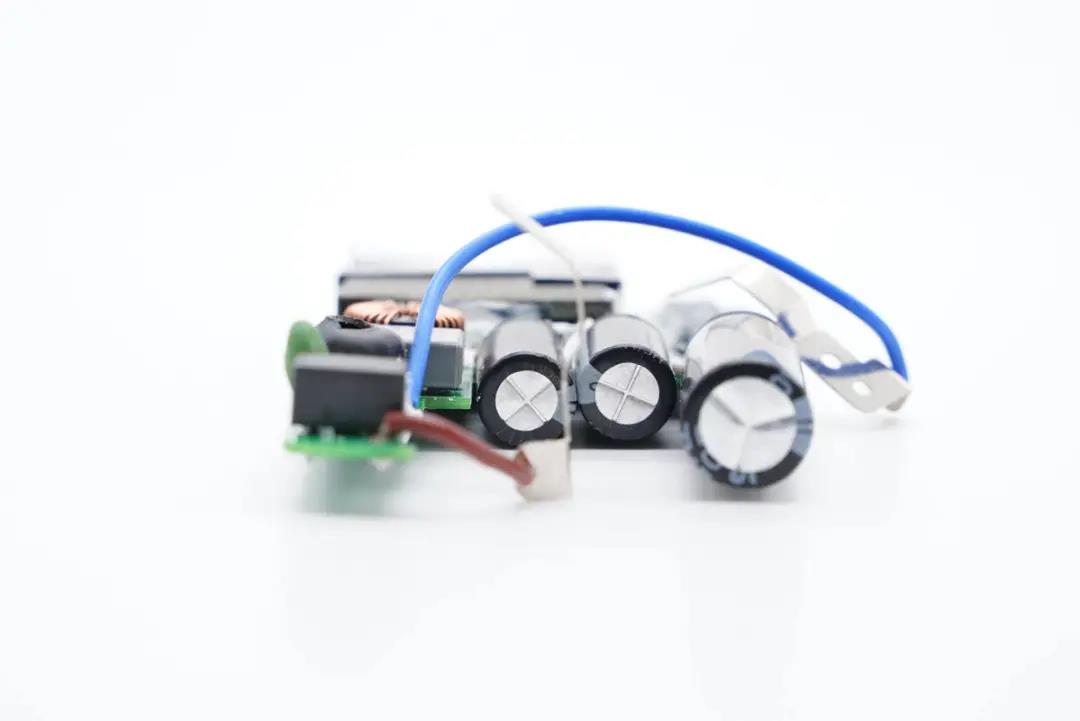

前端看去，三颗高压滤波电解电容横置。

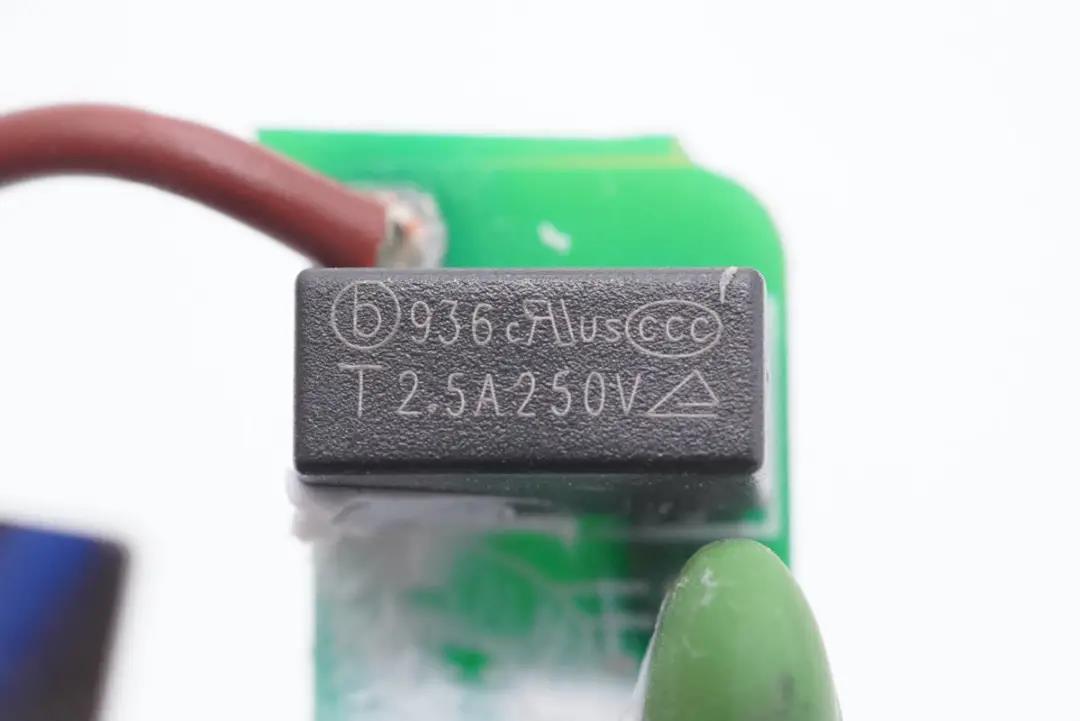

延时保险丝来自东莞市贝特电子科技股份有限公司，2.5A 250V。

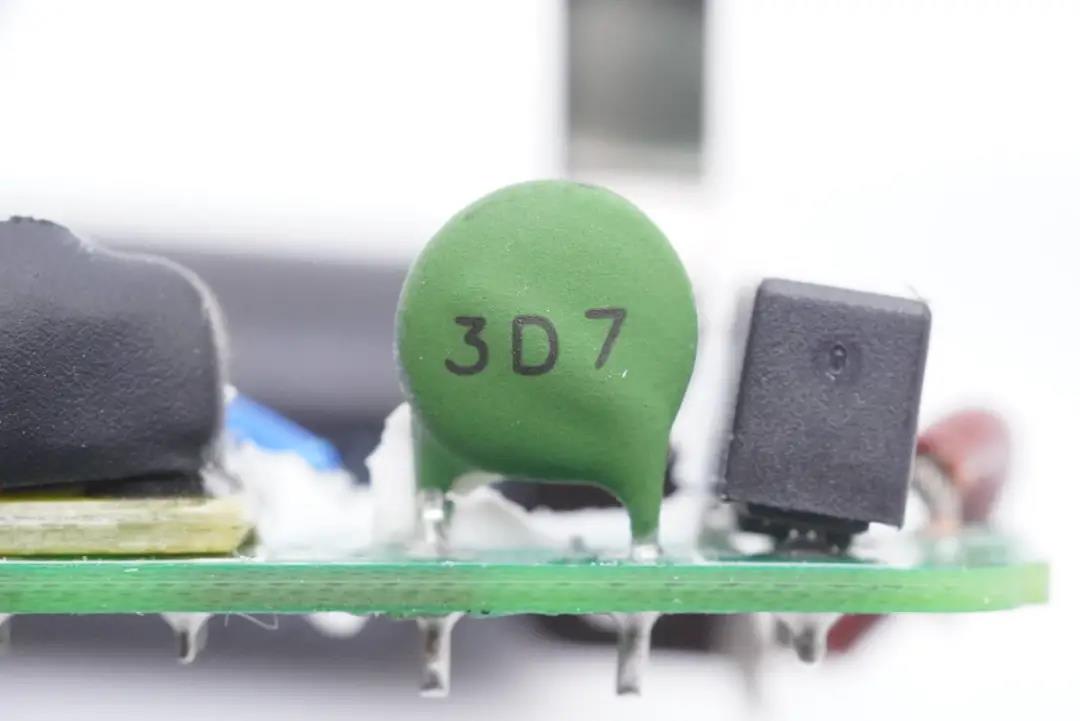

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。
共模电感外套绝缘管，用于滤除EMI干扰。

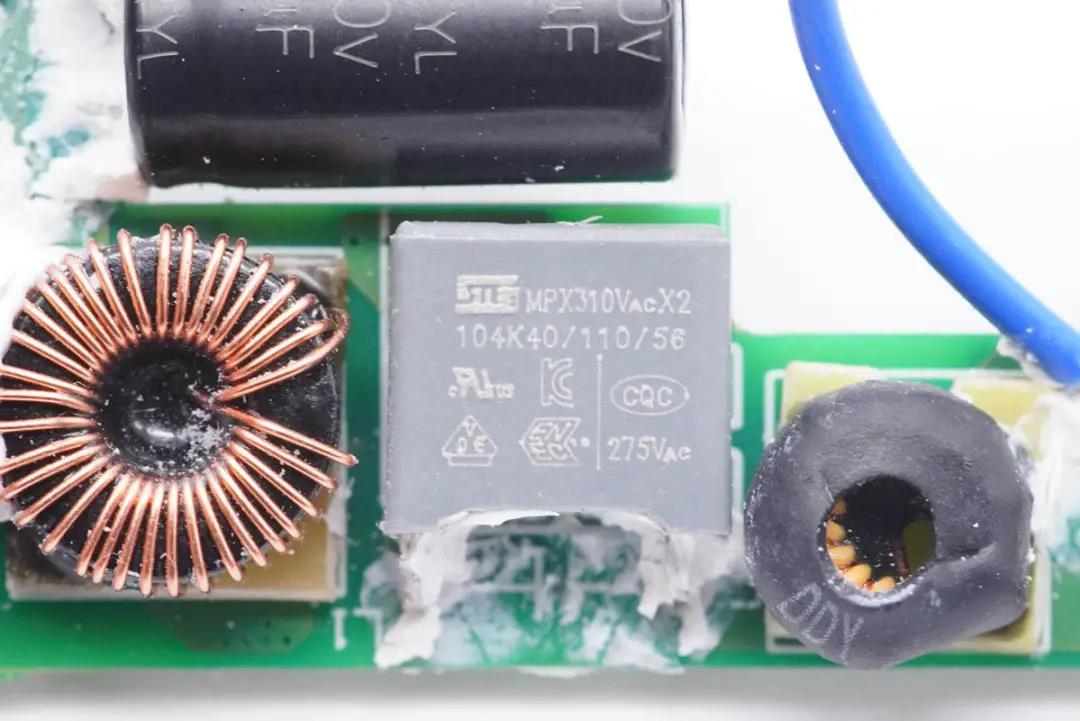

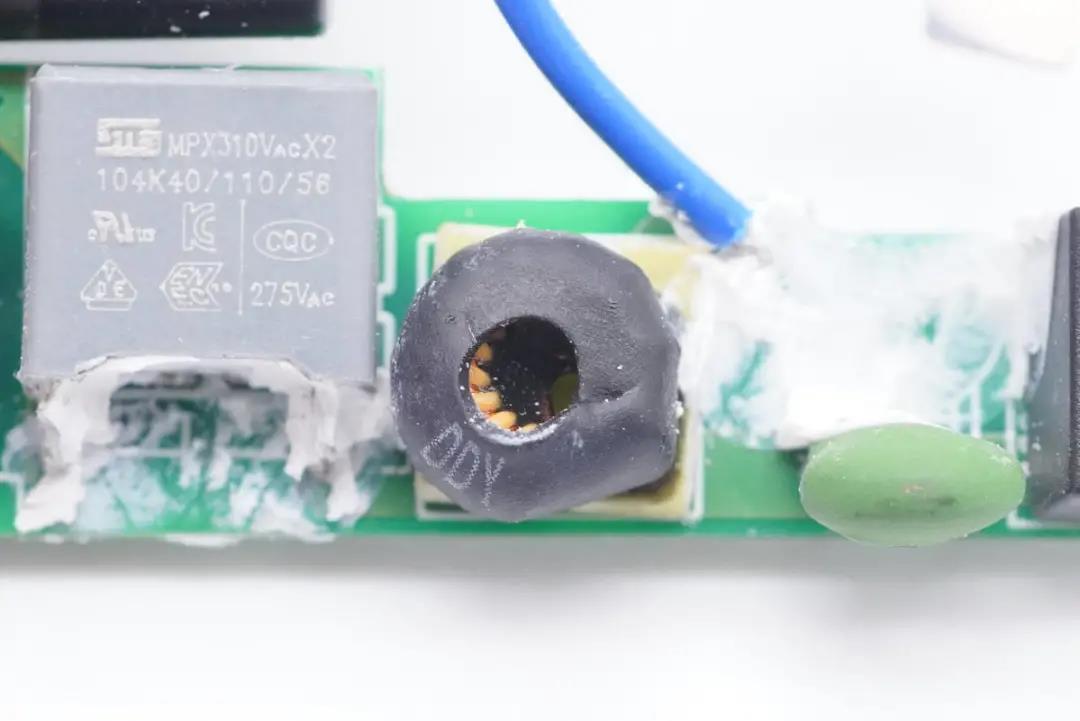

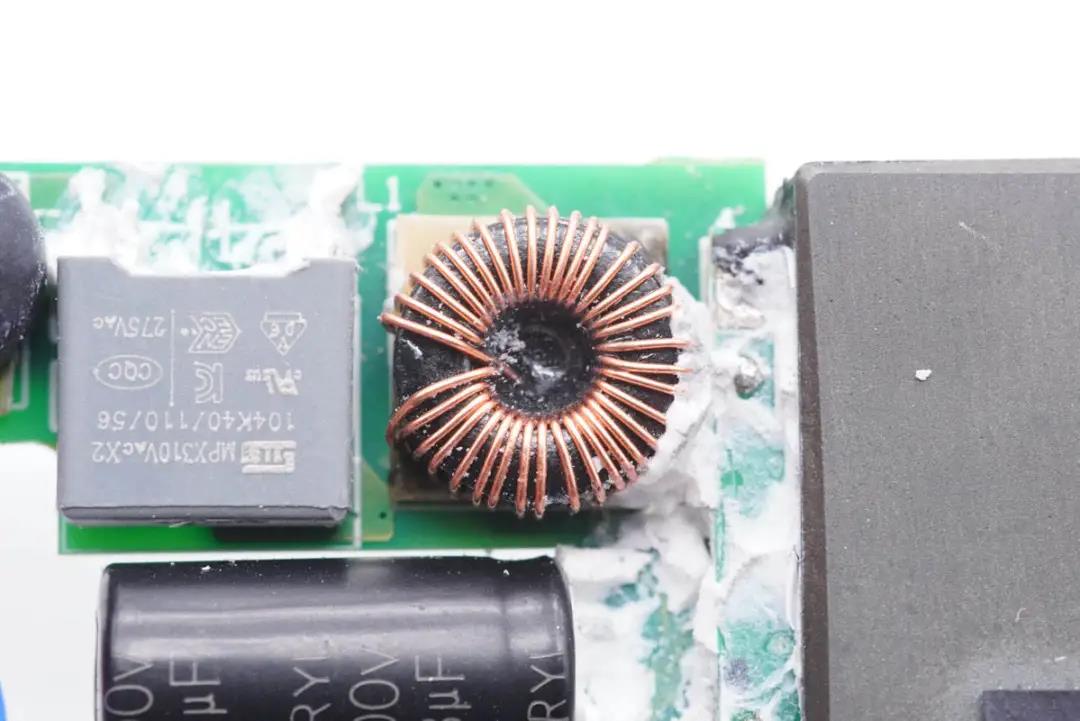

安规X电容来自STE松田电子。

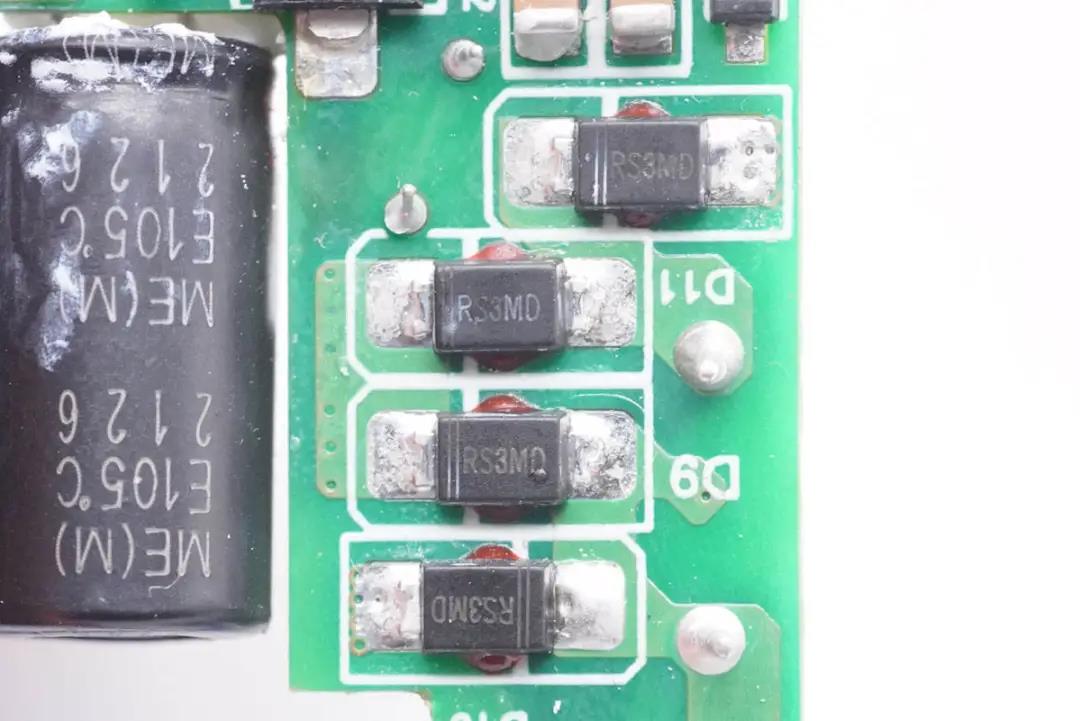

采用四颗二极管进行桥式整流。
滤波电感特写，下方垫有绝缘小板。

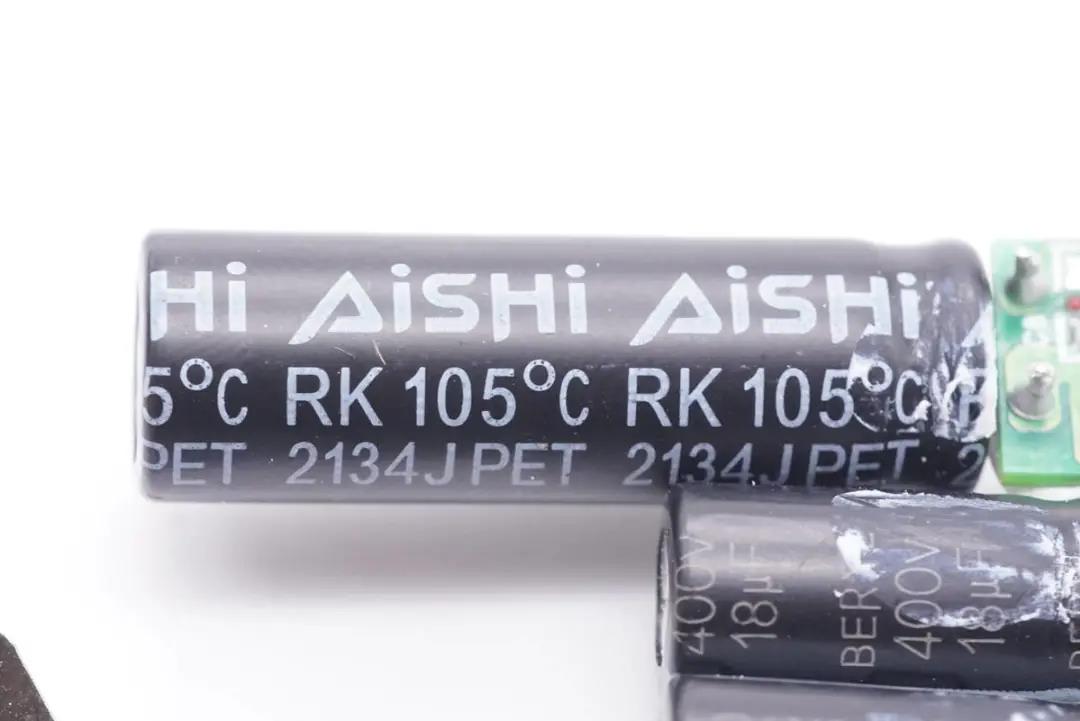

高压滤波电解电容来自AiSHi艾华。

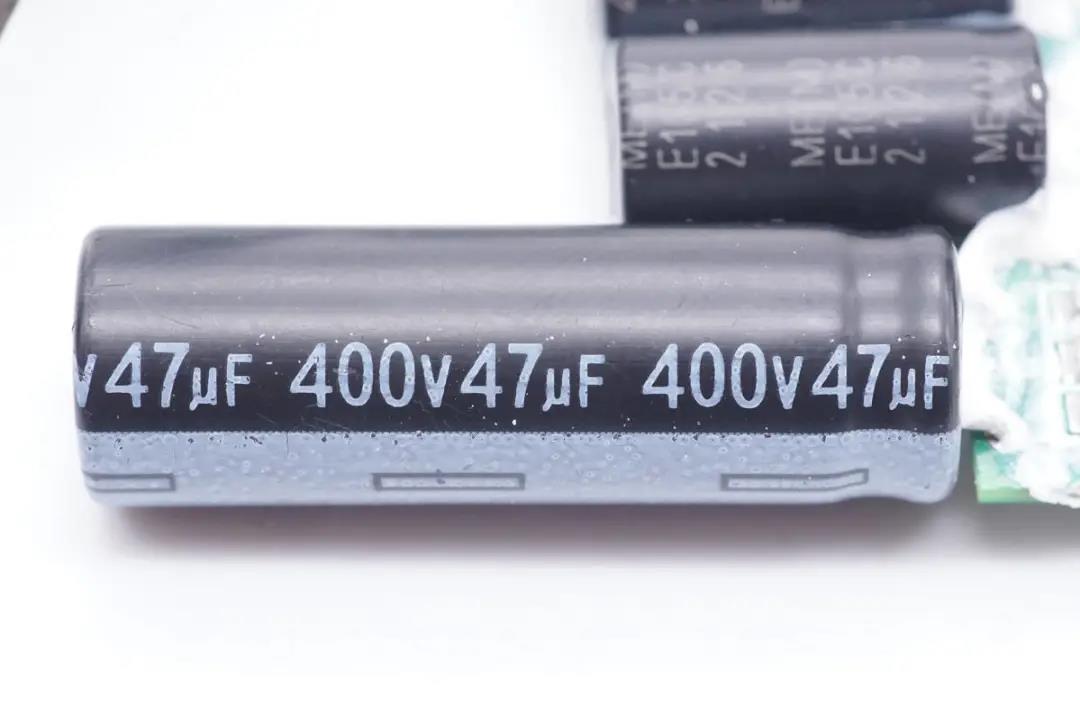

规格为400V 47μF。

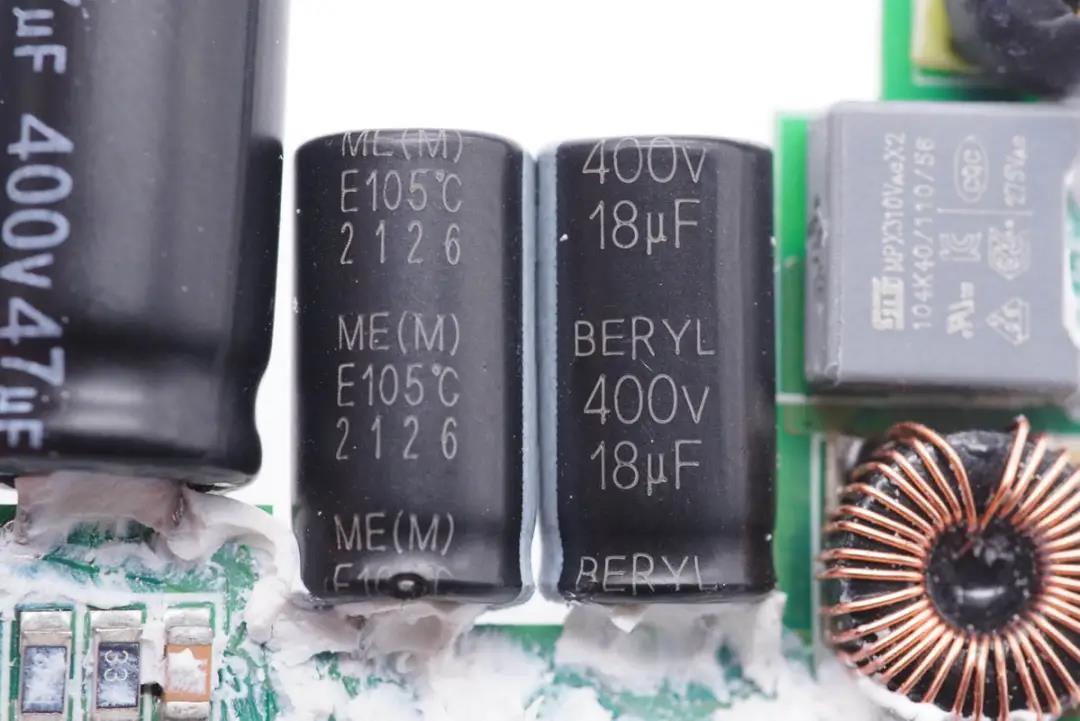

中间两颗电容来自绿宝石，规格均为400V 18μF。

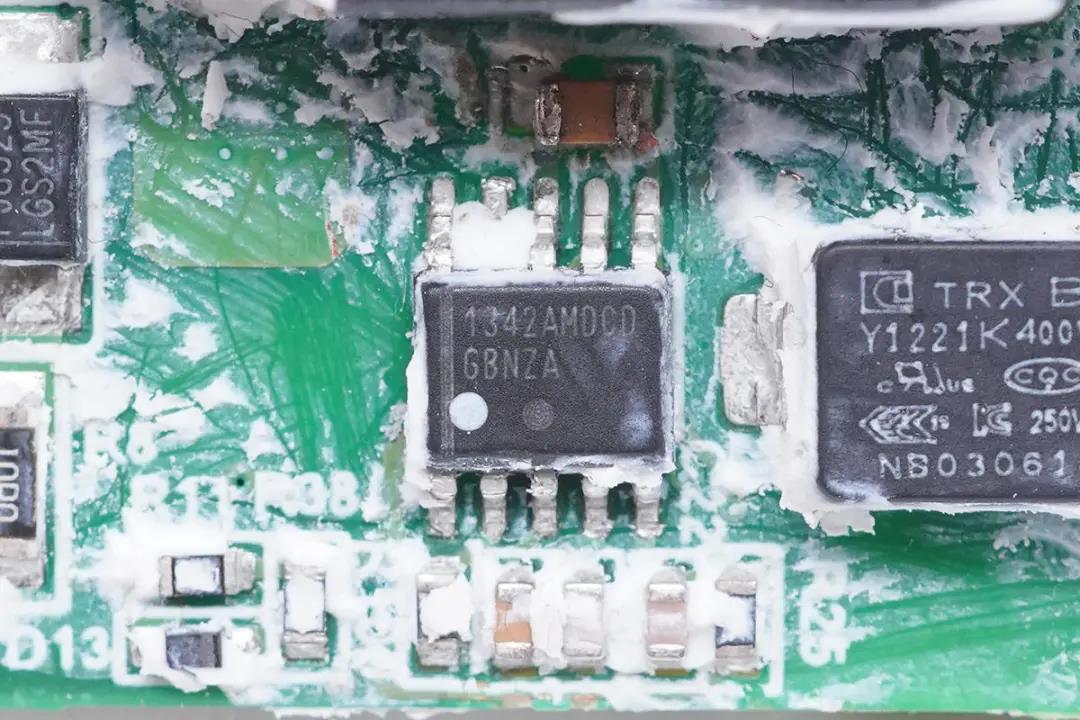

开关电源主控芯片为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

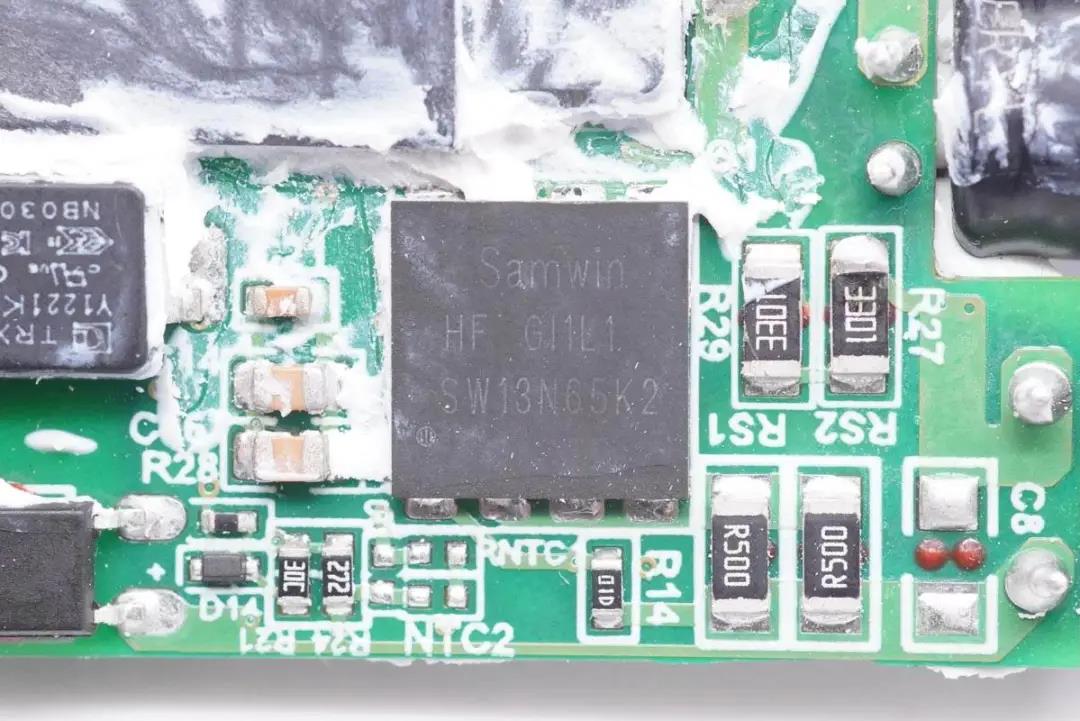

初级开关MOS管采用芯派科技SW13N65K2，NMOS管，耐压650V，导阻0.24Ω，QFN8*8封装。

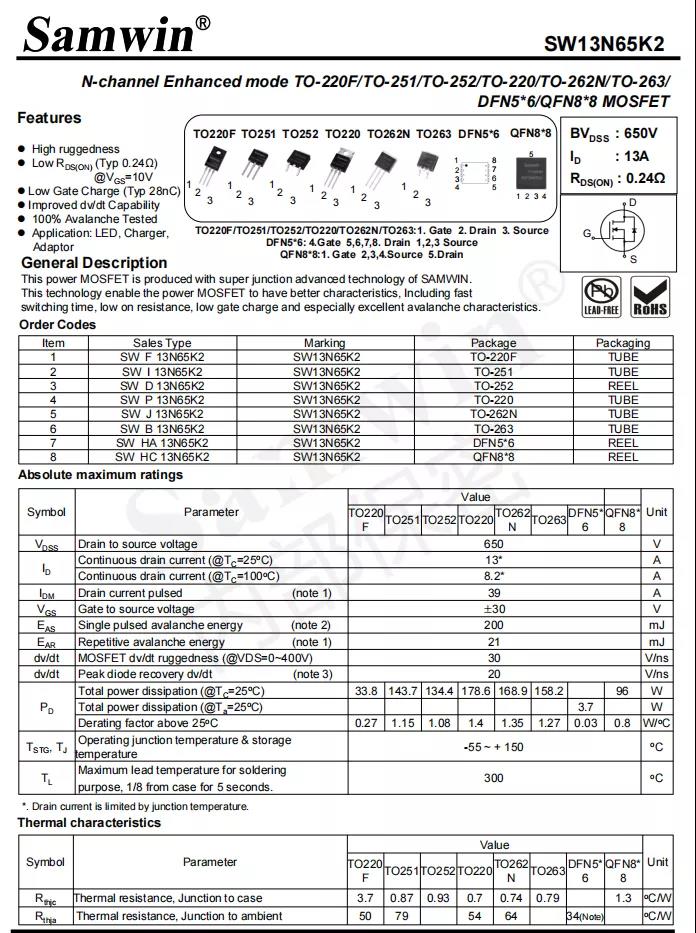

芯派科技SW13N65K2资料信息。

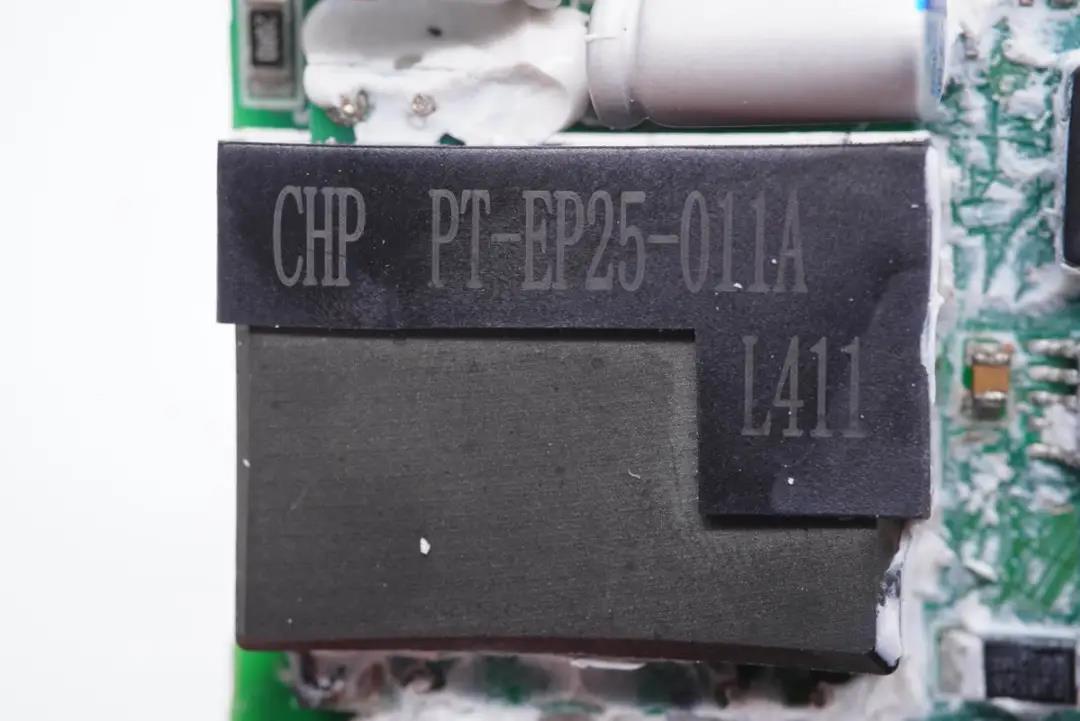

平面变压器特写，其中一侧还套有塑料壳。

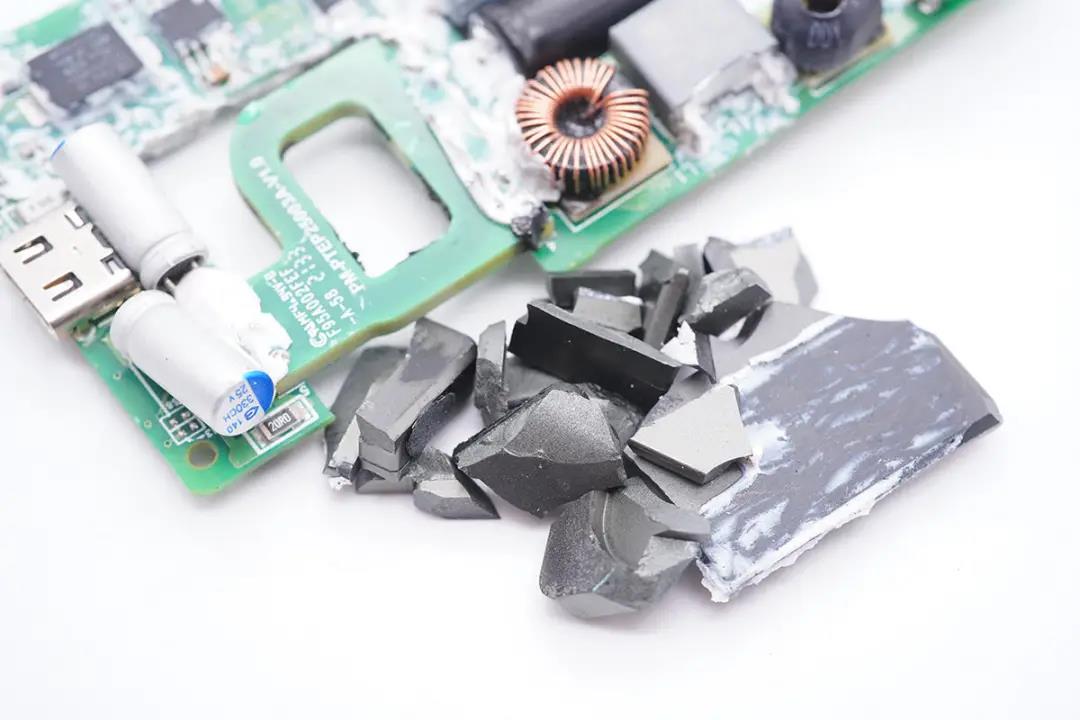

将平面变压器敲碎。

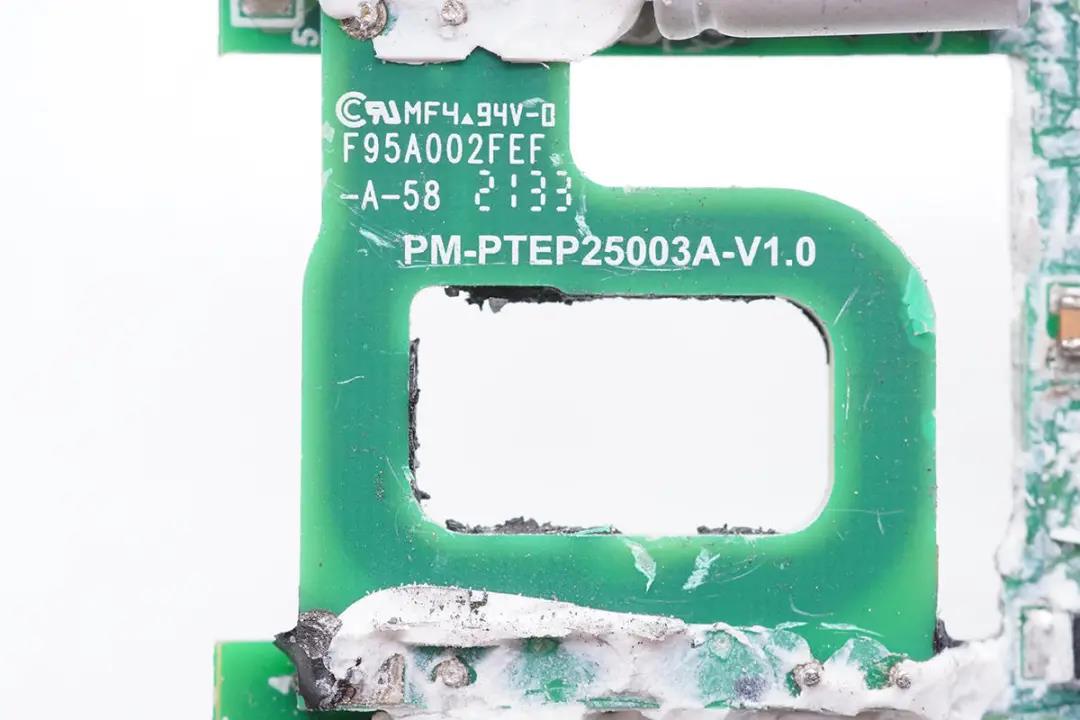

平面变压器小板特写。

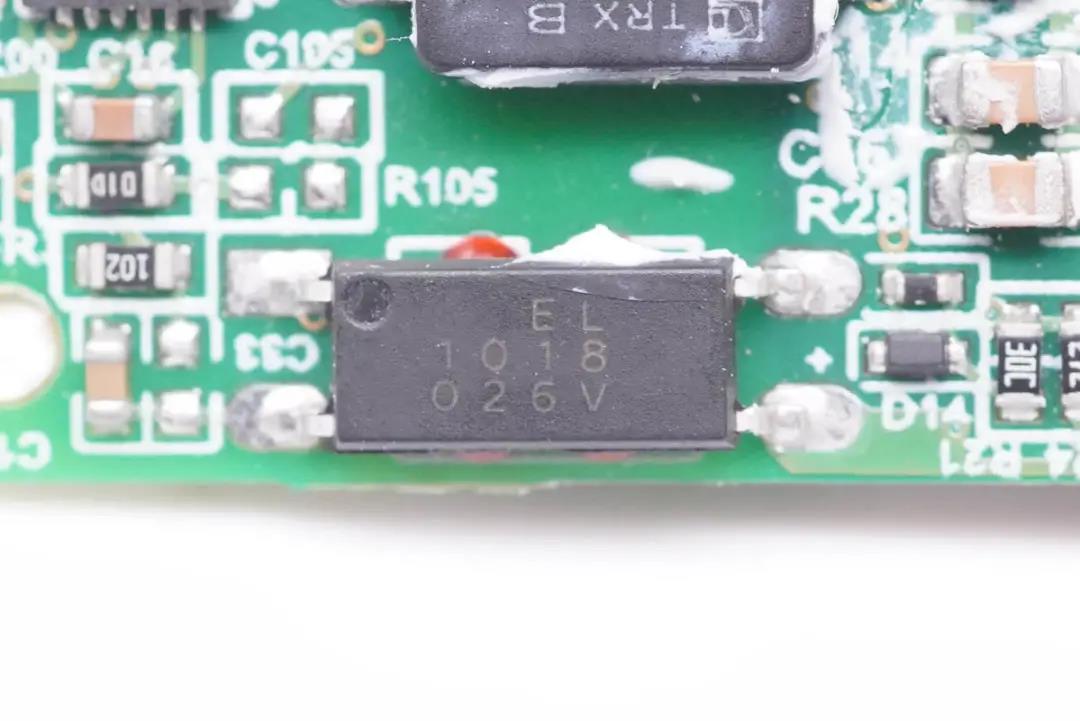

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

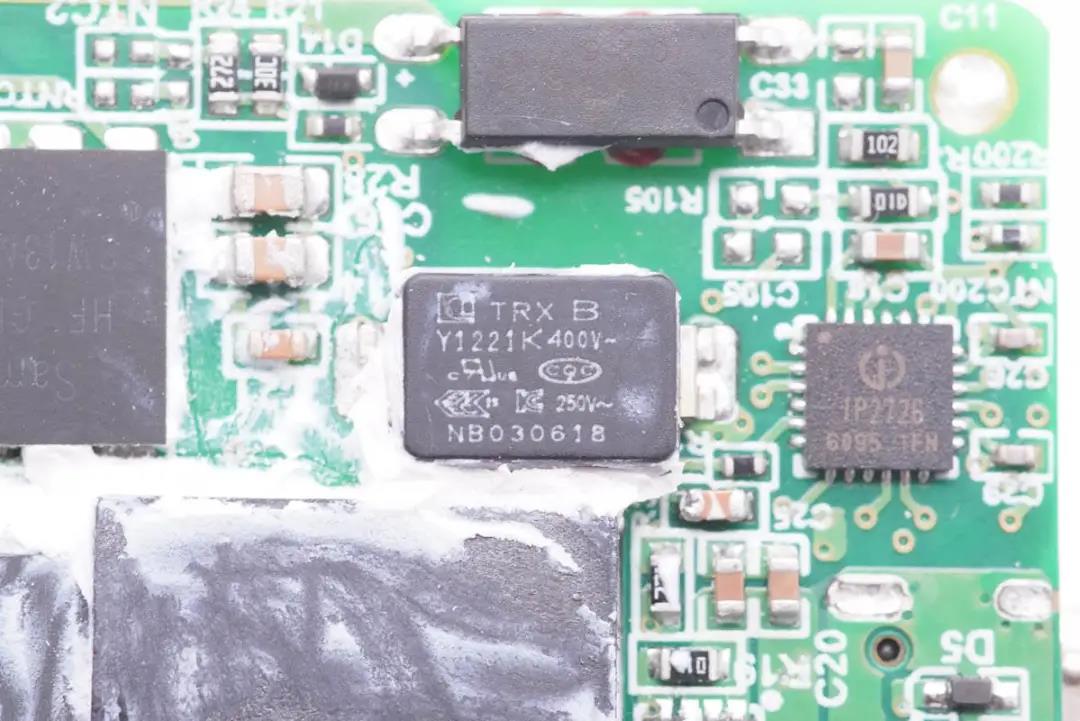

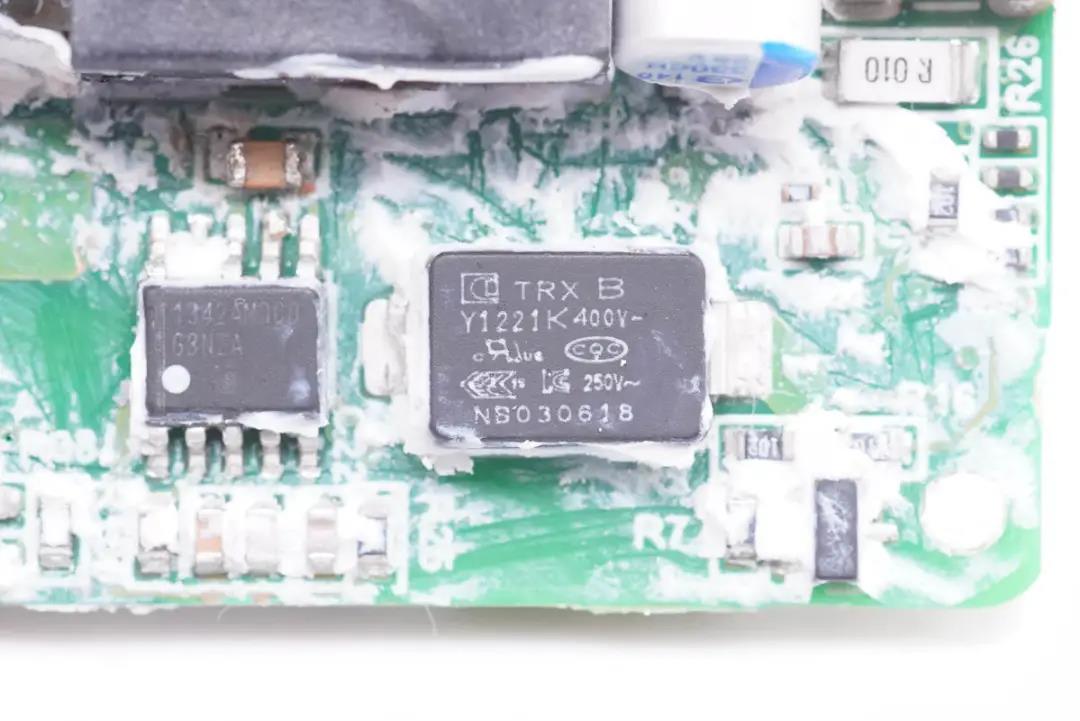

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。
另一颗贴片Y电容特写。

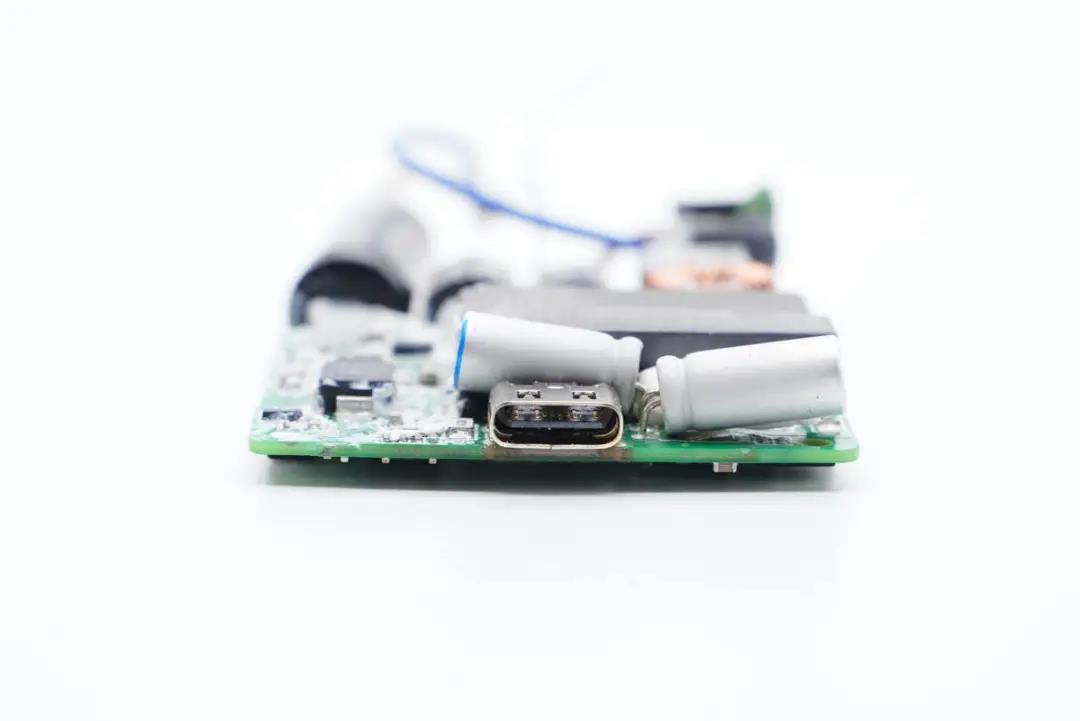

输出端一览，母座旁横置两颗滤波固态电容。

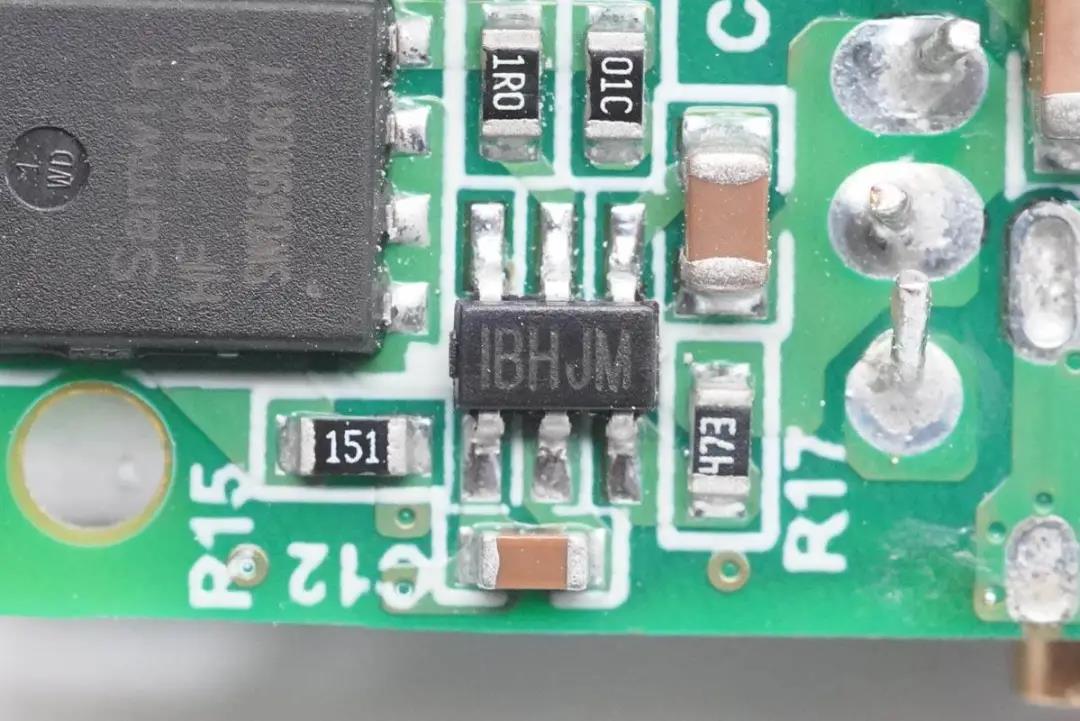

丝印IBHJM的同步整流控制器，MPS MP6908A，最高工作频率600KHz，支持DCM/CCM/QR准谐振工作模式，内置振铃检测防止DCM和QR运行下误开通，支持逻辑电压和标准电压同步整流管。

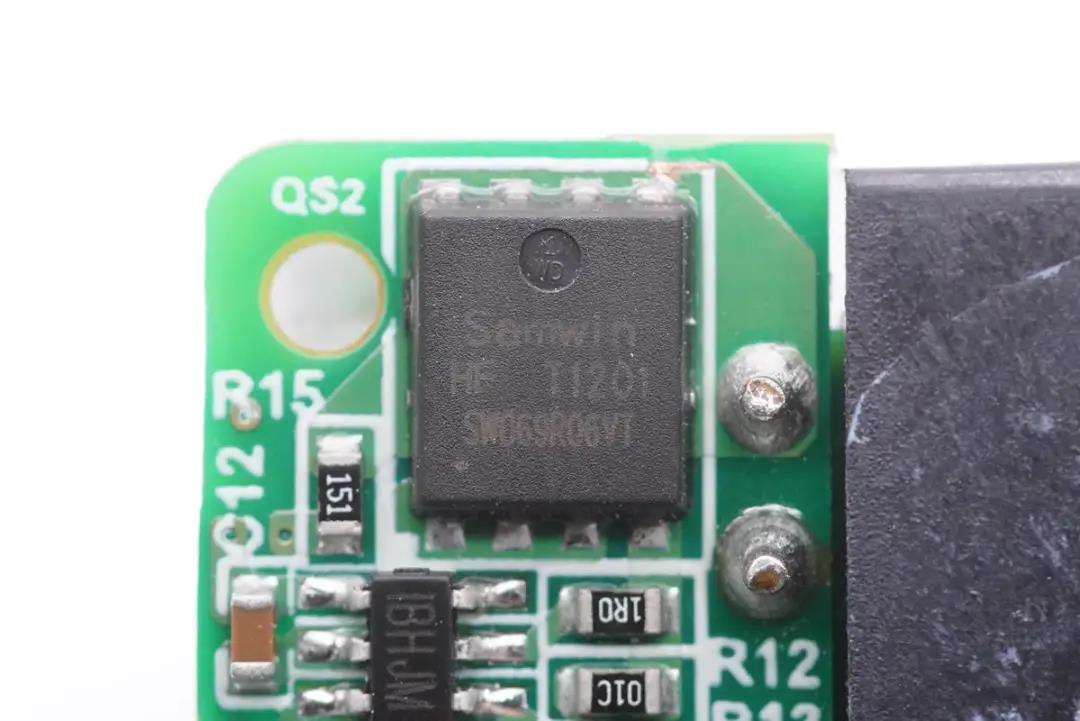

同步整流管也是来自芯派科技，型号SW069R06VT，NMOS，耐压60V，DFN5*6封装。

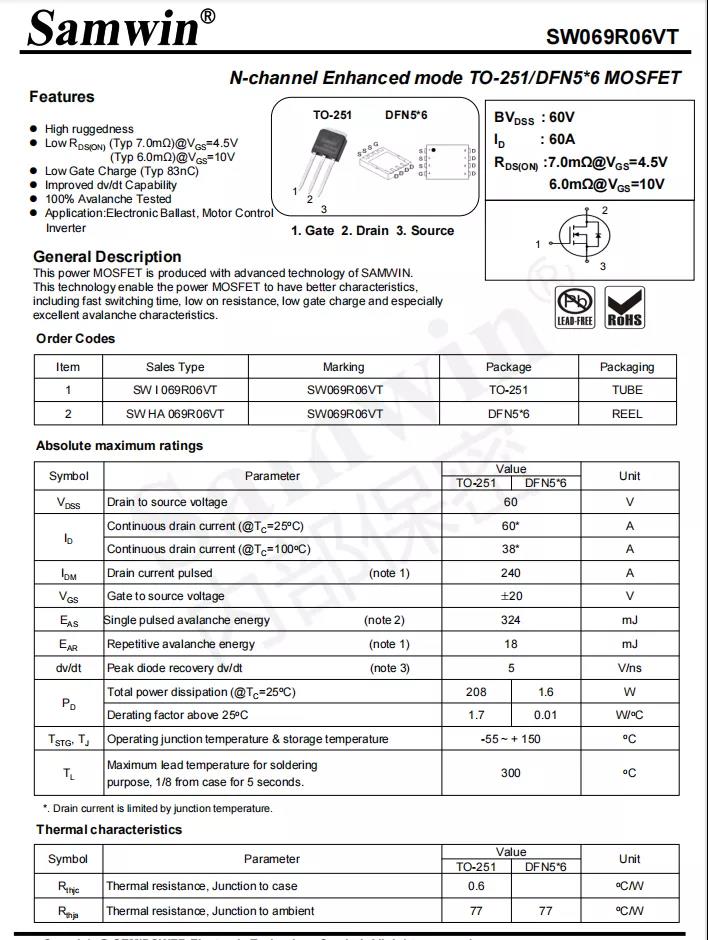

芯派科技SW069R06VT资料信息。

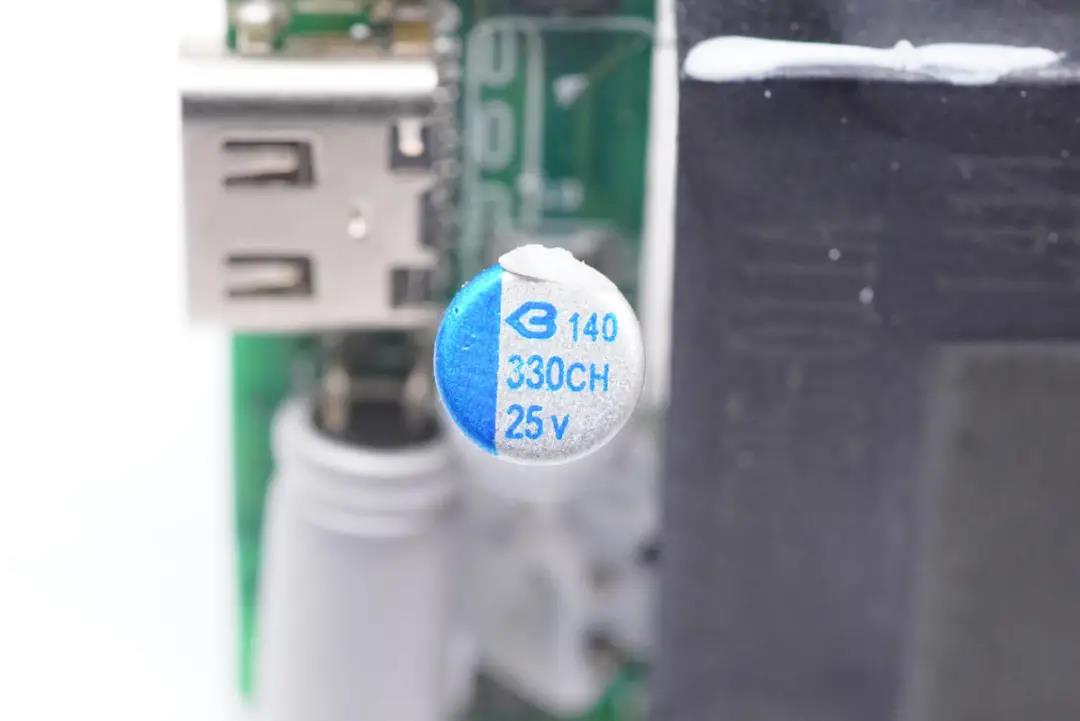

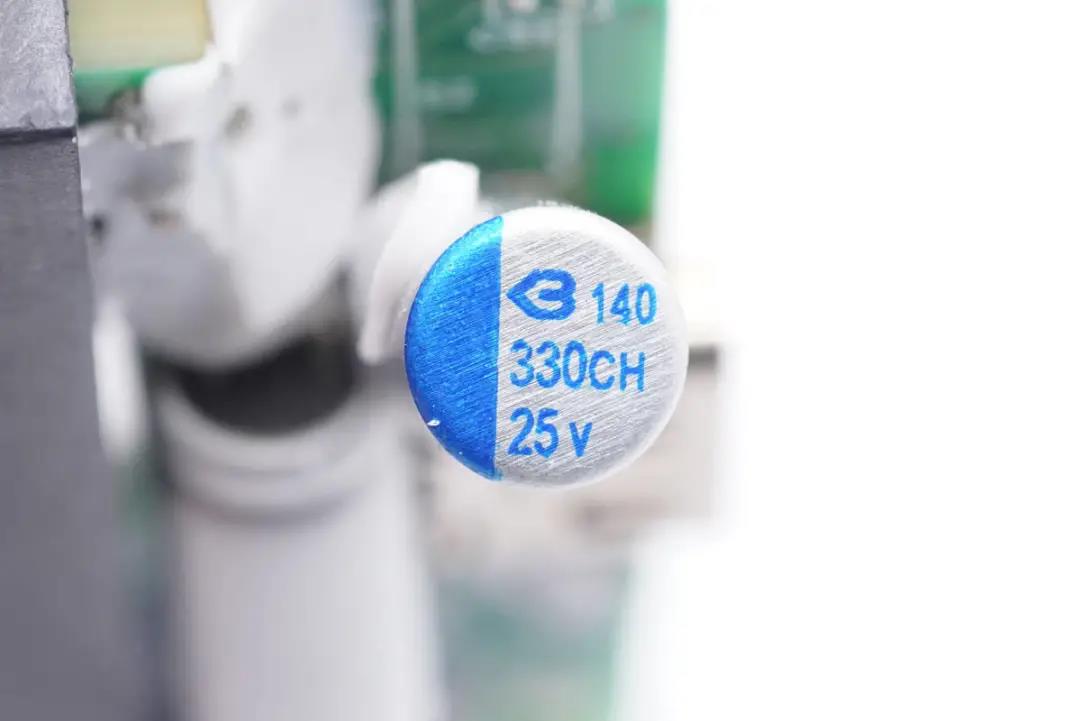

输出滤波固态电容来自绿宝石，规格为25V 330μF。
另一颗固态电容也是来自绿宝石，25V 330μF。

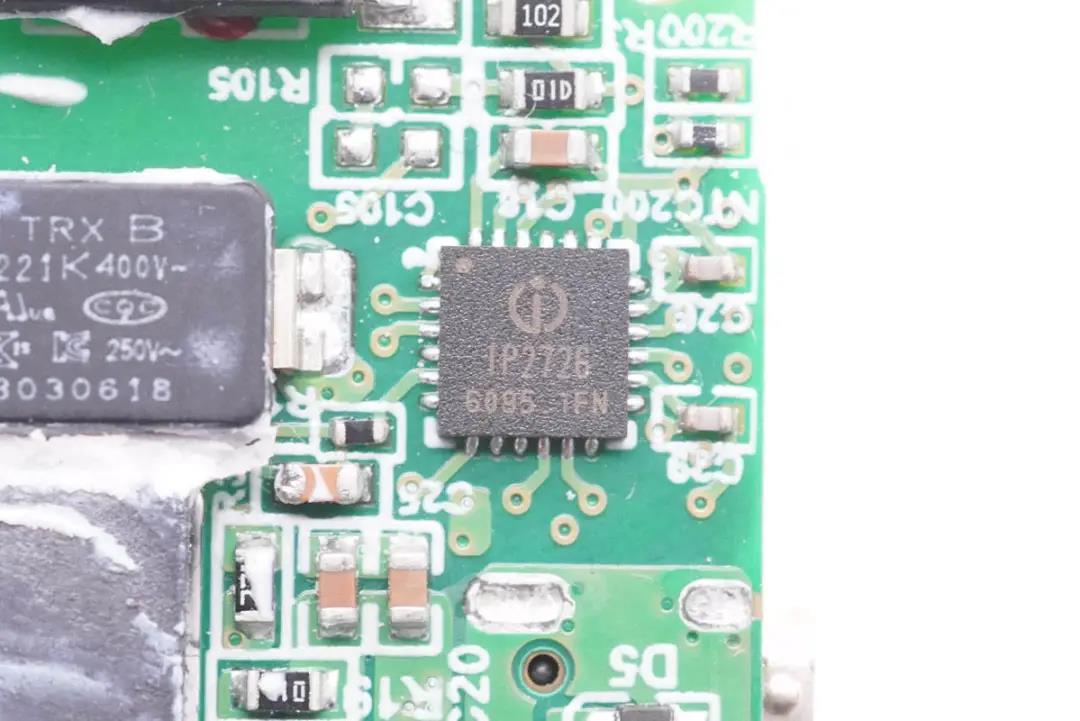

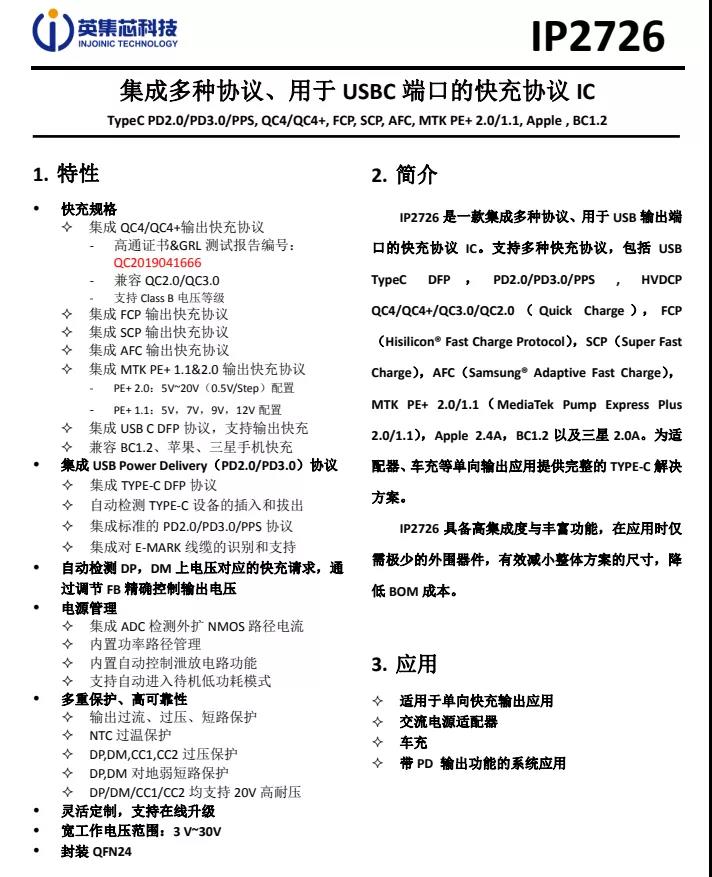

协议芯片采用英集芯IP2726，用于1A1C接口输出电压控制。IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

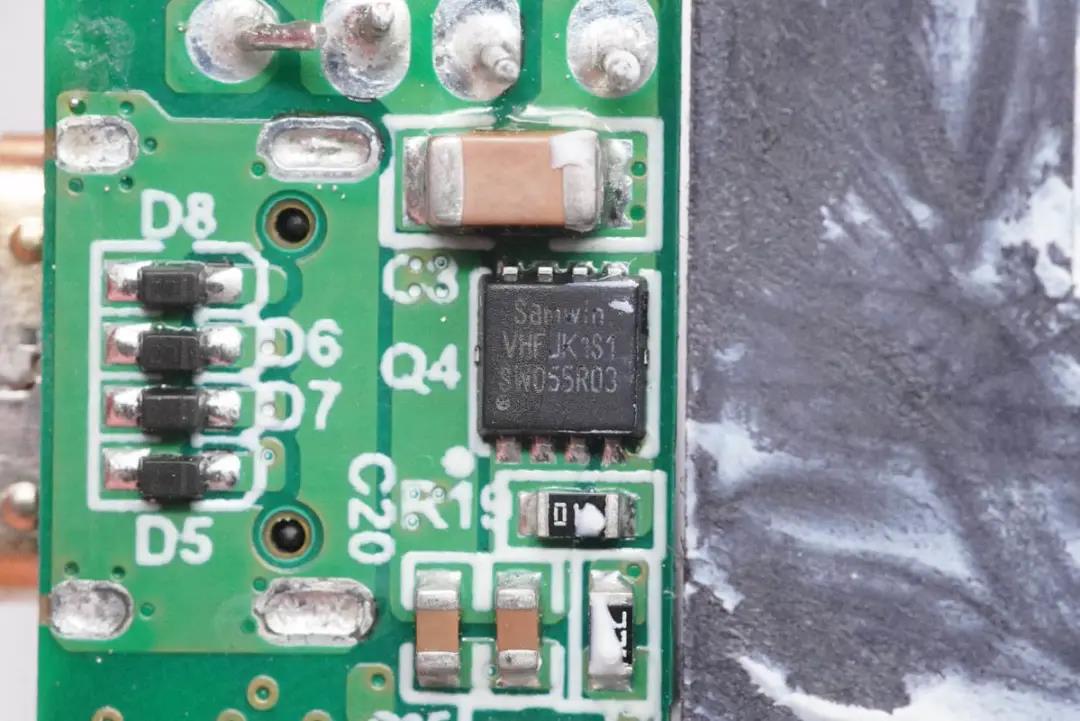

输出VBUS开关管采用芯派科技SW055R03VT，NMOS管，耐压30V，DFN3*3封装。

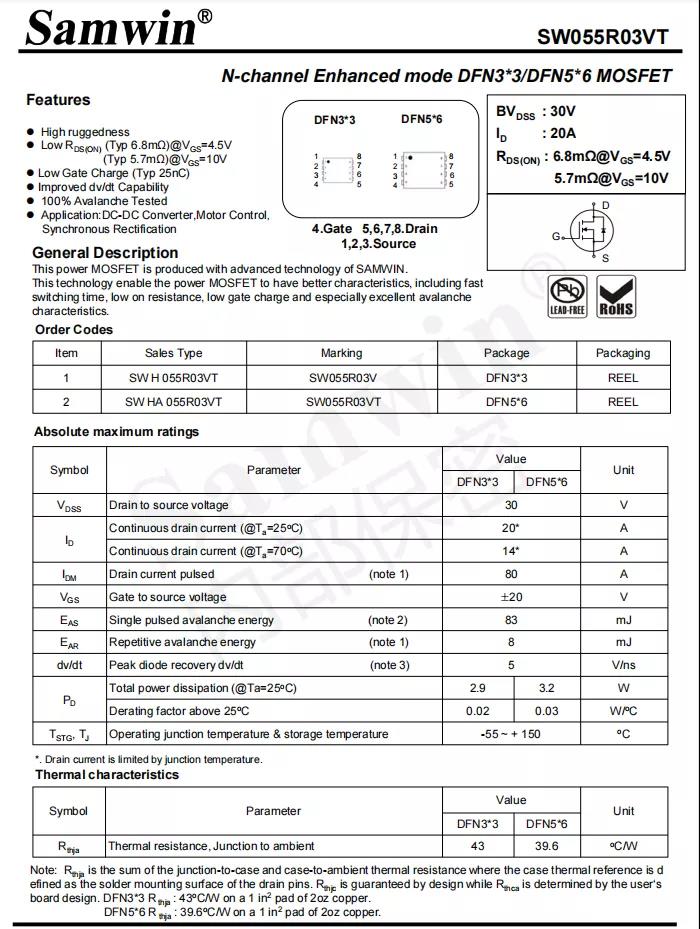

芯派科技SW055R03VT资料信息。
全部拆解完毕，来张全家福。
充电头网拆解总结
芯派科技65W闪充超薄充电器采用PC阻燃材质外壳，表面磨砂边角过渡圆润。充电器采用饼干造型设计，三维仅87*47*15mm，对比苹果61W充电器体积优势巨大，而且最大输出功率65W，兼容市面全主流快充协议，满足各大品牌手机、平板、笔电快充。
充电头网通过拆解发现，充电器内部电容均横置，还采用了平面变压器以及沉板设计，这也是这款充电器能做得如此薄的主要原因。
充电器采用时下常见的安森美NCP1342+MPS MP6908A高频QR开关电源方案，初级开关管SW13N65K2、同步整流管SW069R06VT、输出VBUS开关管SW055R03VT全部是芯派科技的产品，可见芯派科技有能力为快充市场提供低压至高压全系列产品。滤波电容来自艾华和绿宝石两大品牌，整体的用料做工很好。
