石油巨头进军快充市场,壳牌20W迷你充电器拆解

2021-12-27

荷兰皇家壳牌有限公司成立于1907年,是目前世界领先的能源公司之一,亦是汽车机油界的巨头。而就是这么一家公司,很多人肯定没有想到其还与快充有所联系,而且不仅有充电器还有车充。



最近充电头网就拿到了壳牌一款迷你20W PD快充充电器,不仅机身小巧,而且配备的还是国标插脚,可见是在国内售卖的。大型能源企业跨界搞快充,具体做得如何想必很多人都好奇,那下面就随小编一起来看看。



一、壳牌迷你20W快充外观

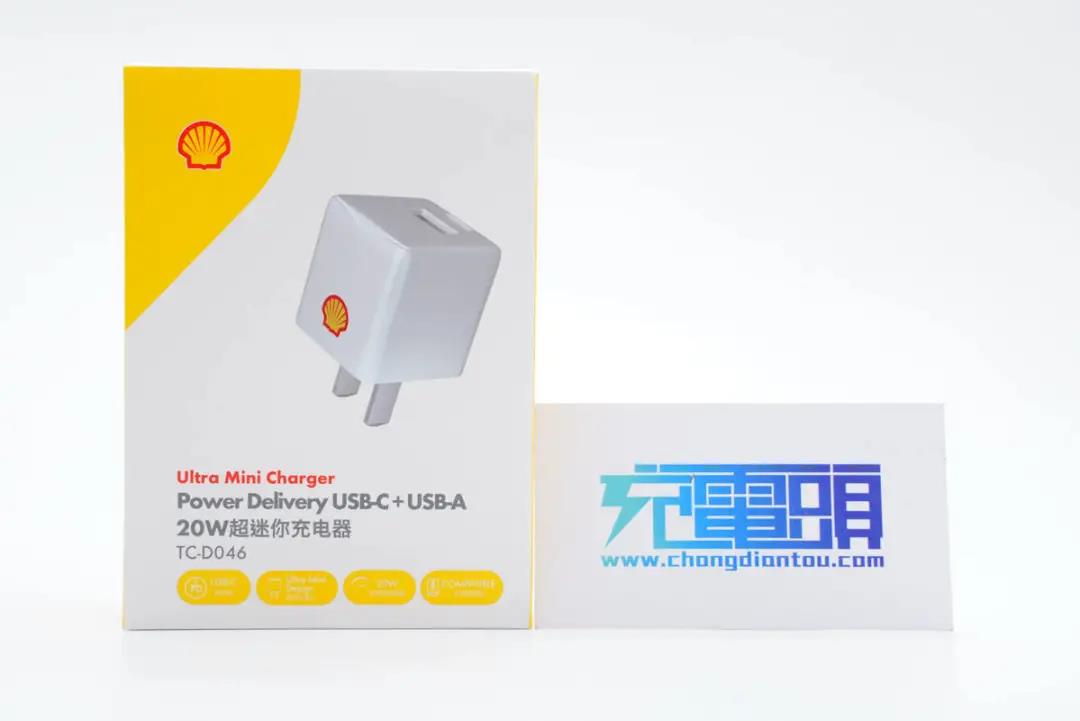

包装盒正面印有壳牌贝壳logo、充电器外观图和名称,以及最下方的PD快充、超迷你设计、充电速度翻倍、多机型兼容四大卖点标识。





背面设计有充电器简图,并印有相关参数信息。

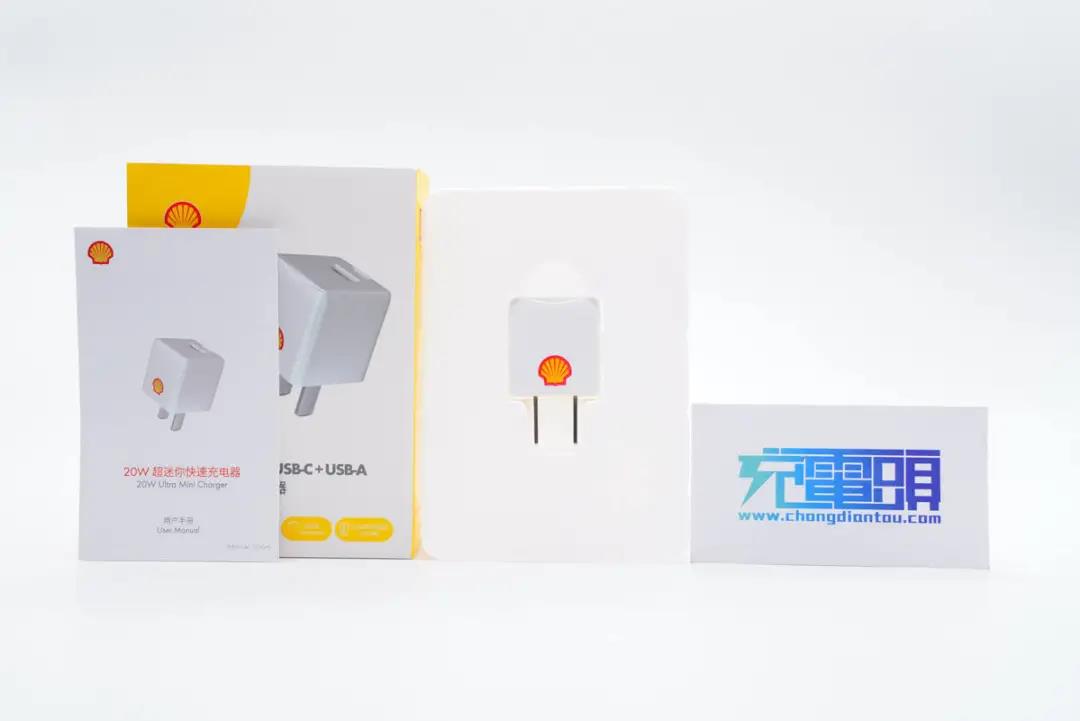

包装内含充电器和一份用户手册。





充电器采用PC阻燃材质白色外壳,表面全部哑光处理,顶面边缘小一圈设计,看上去就像凸起了一般。

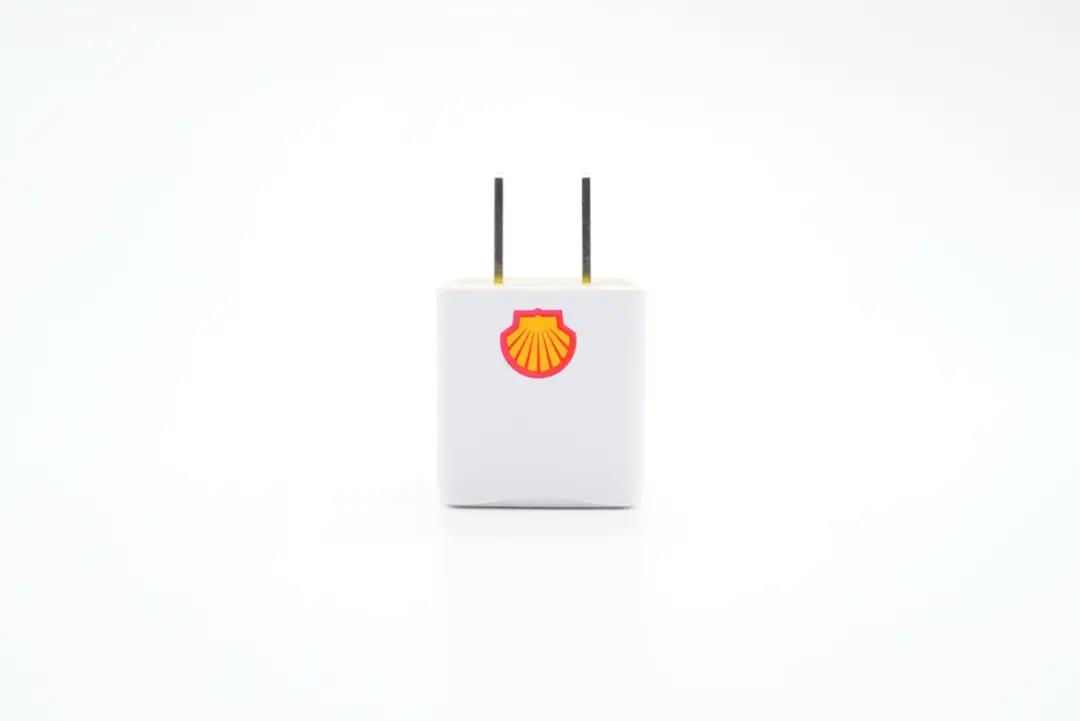

机身整体显得十分简洁,仅侧身一面印有贝壳logo。

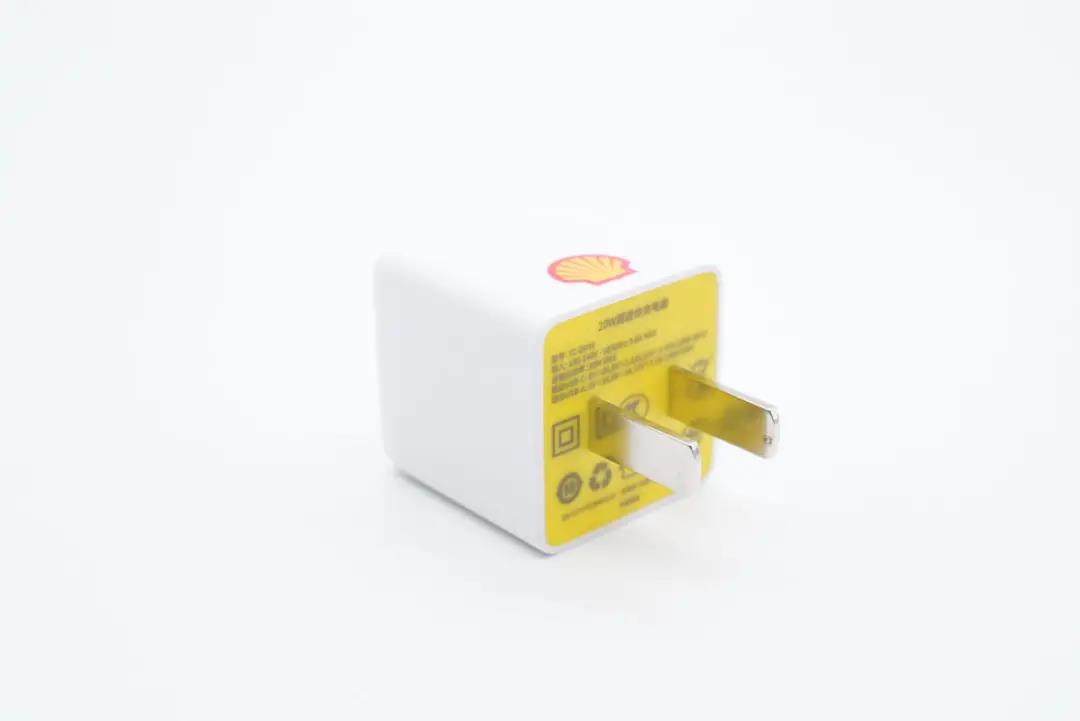

输入端外壳为黄色,采用的是固定式国标插脚。

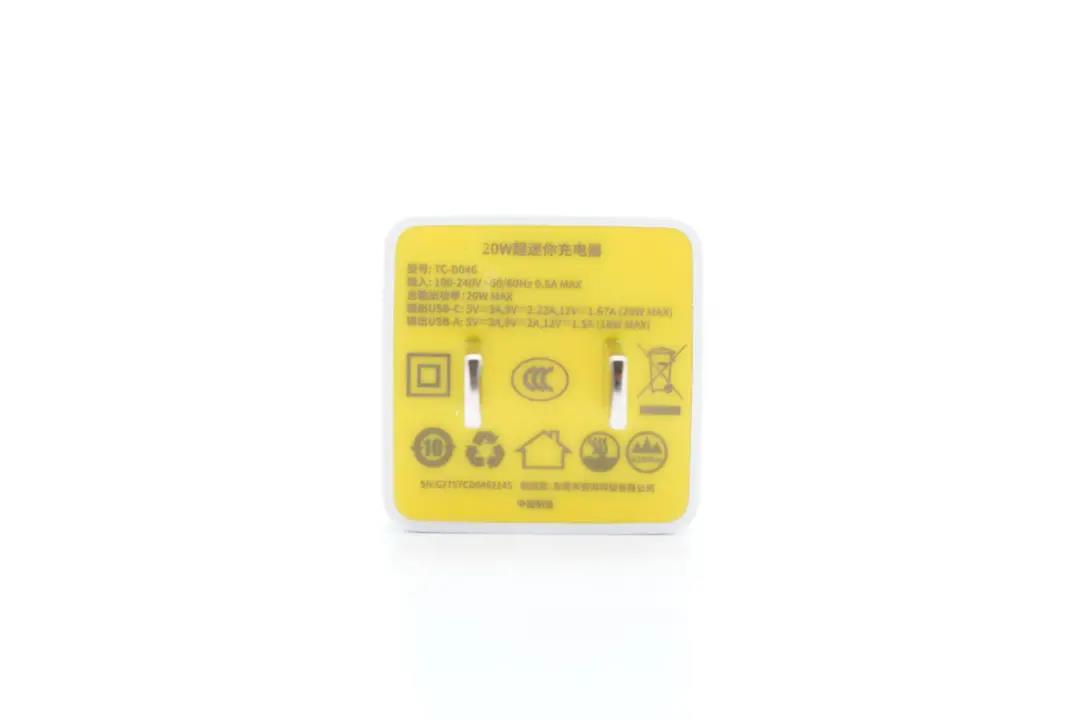

输入端外壳上印有充电器参数信息

型号:TC-D046

输入:100-240V~50/60HZ 0.6A

总输出功率:20W Max

USB-C输出:5V3A、9V2.22A、12V1.67A

USB-A输出:5V3A、9V2A、12V1.5A

制造商:东莞市钜海科技有限公司

充电器已经通过了CCC认证。

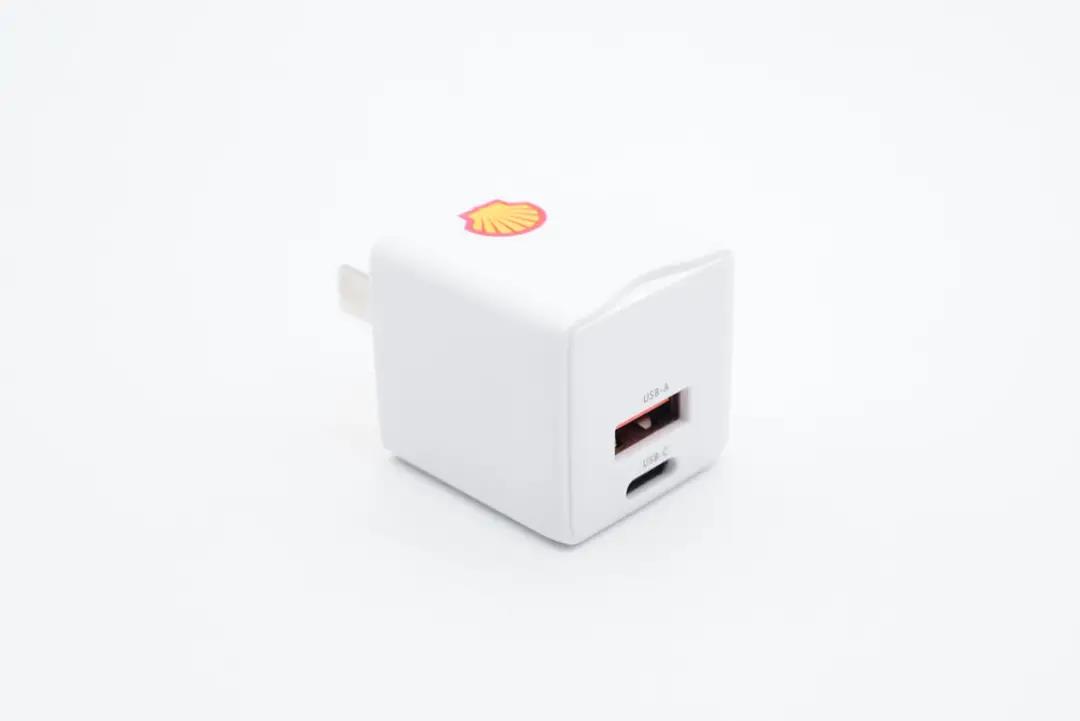

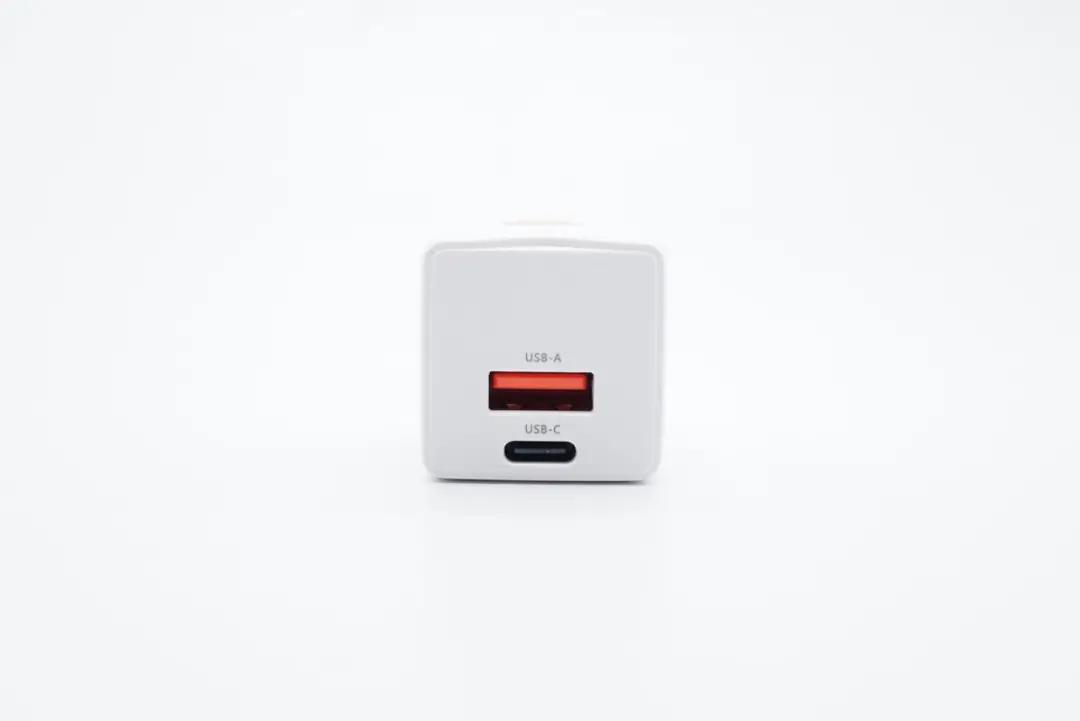

顶面配有1A1C双输出接口,分别采用红色和黑色胶芯。

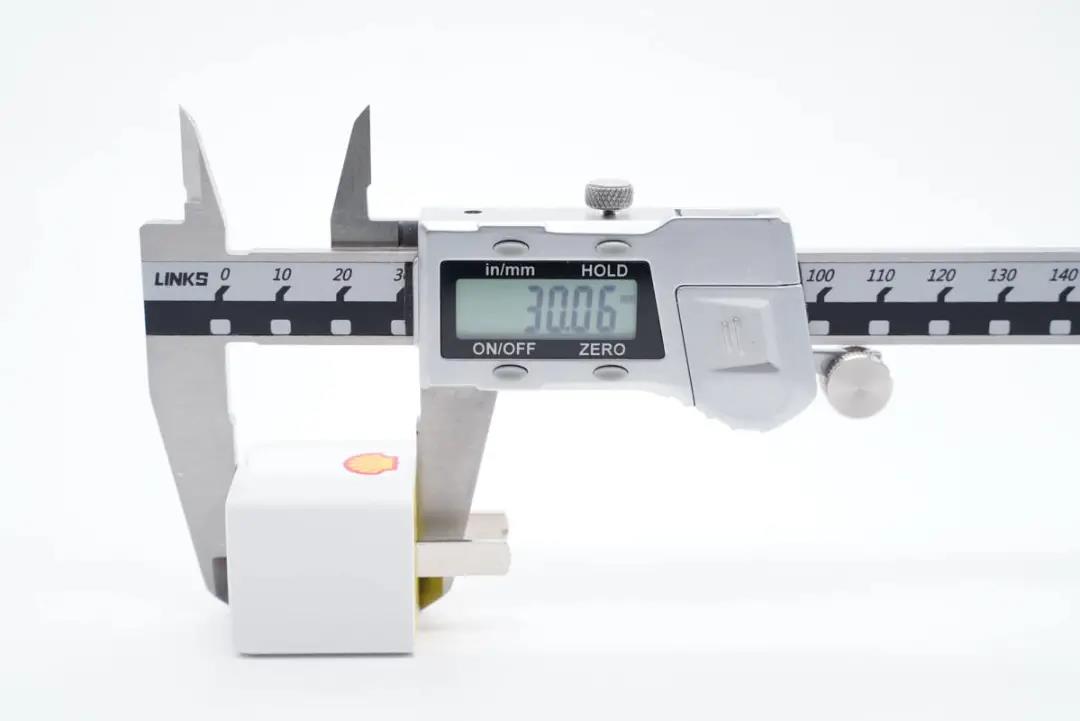

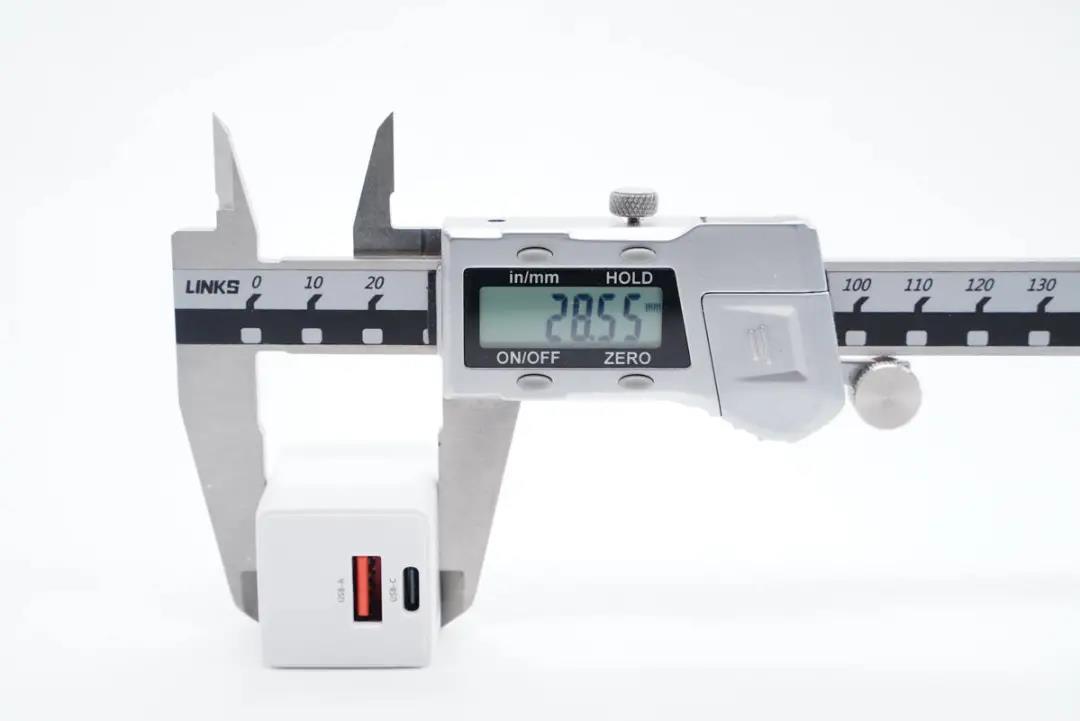

测得充电器机身高度为30.06mm。

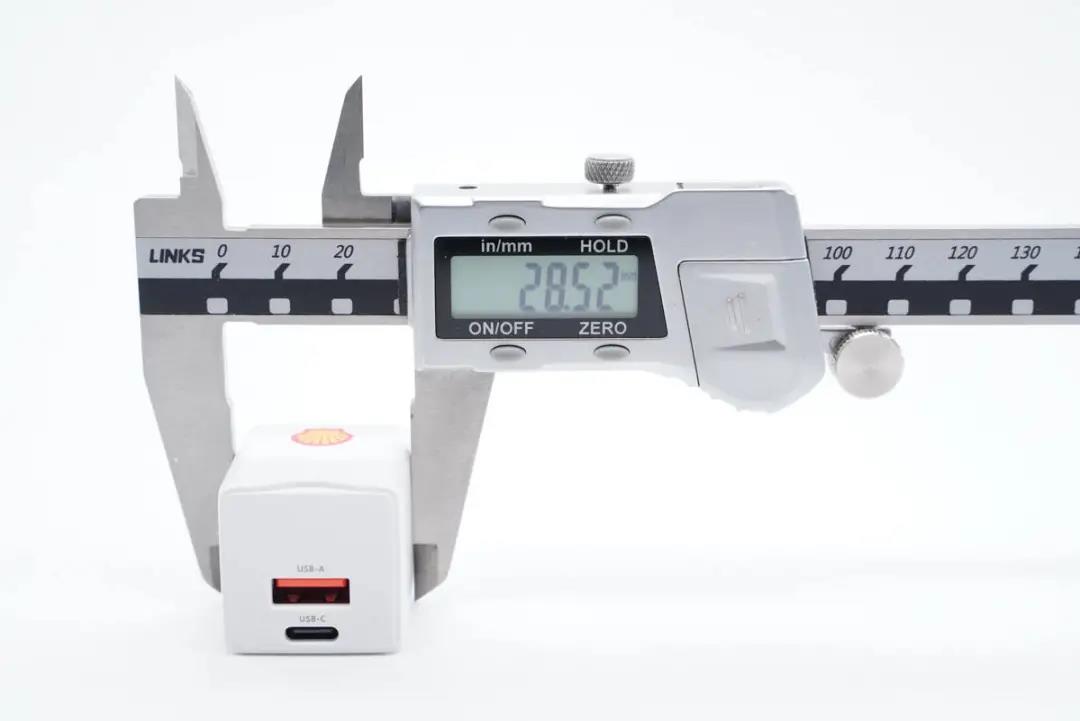

宽度为28.52mm。





厚度为28.55mm。

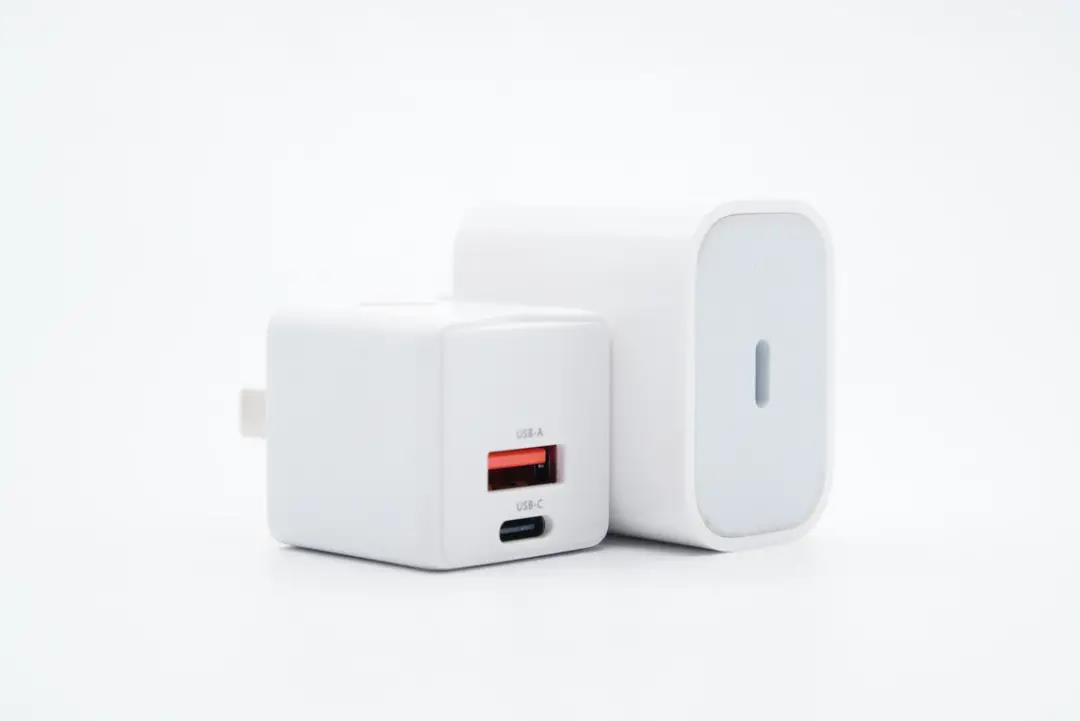

和苹果20W充电器对比,体积优势明显。

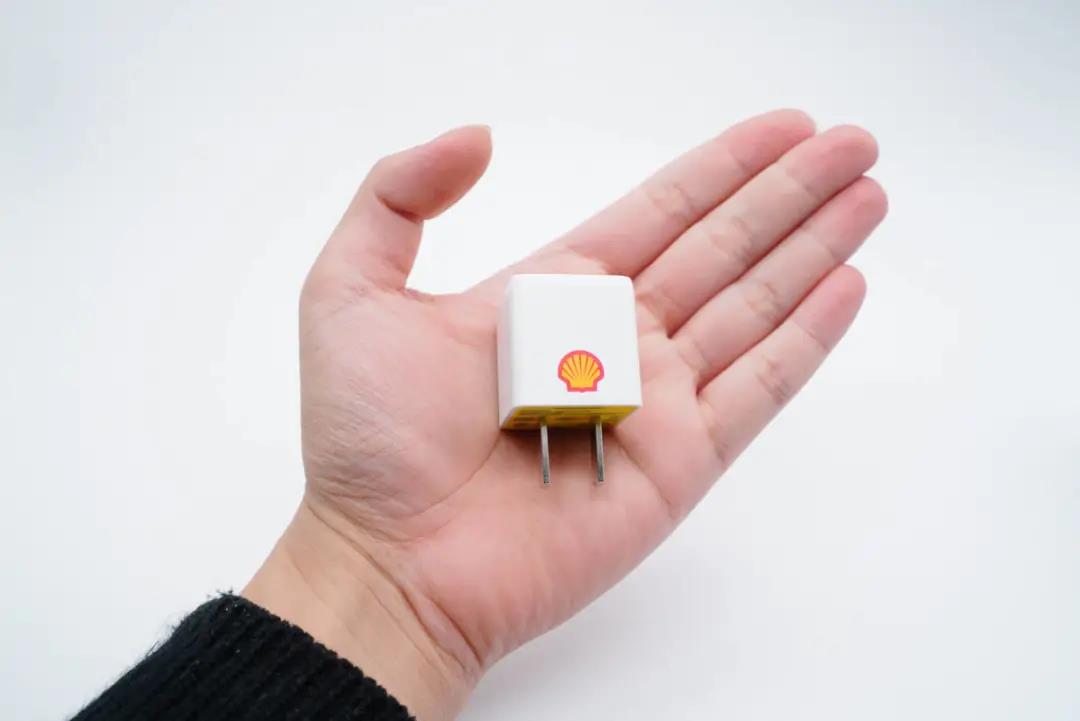

拿在手上的直观感受。

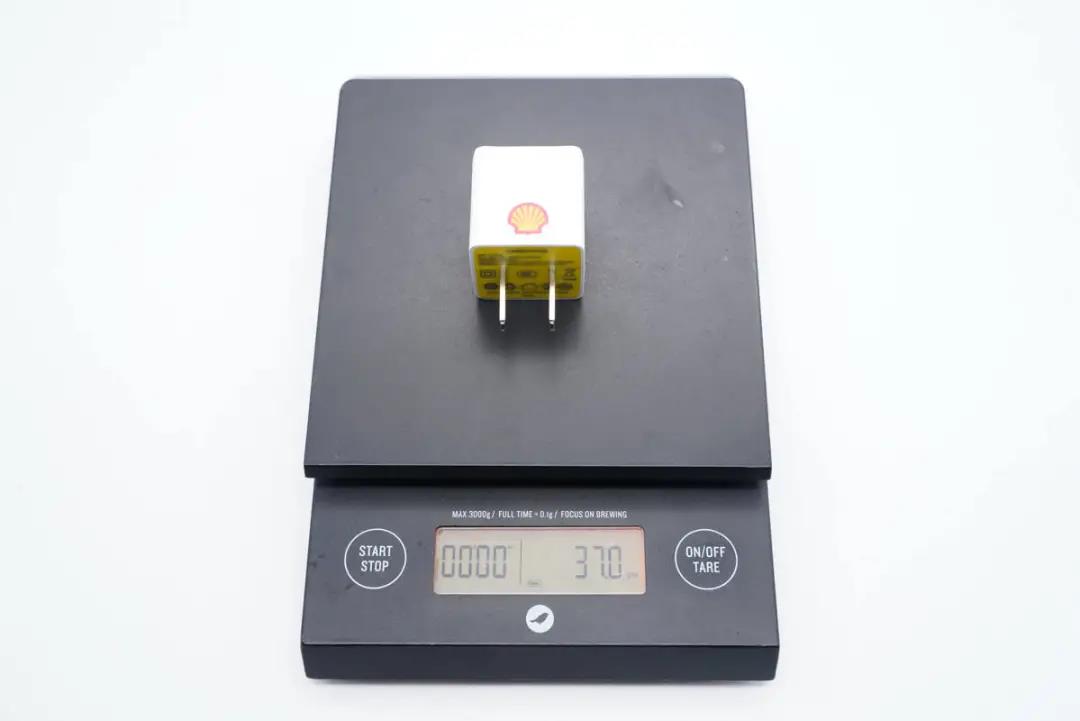

重量约为37g。

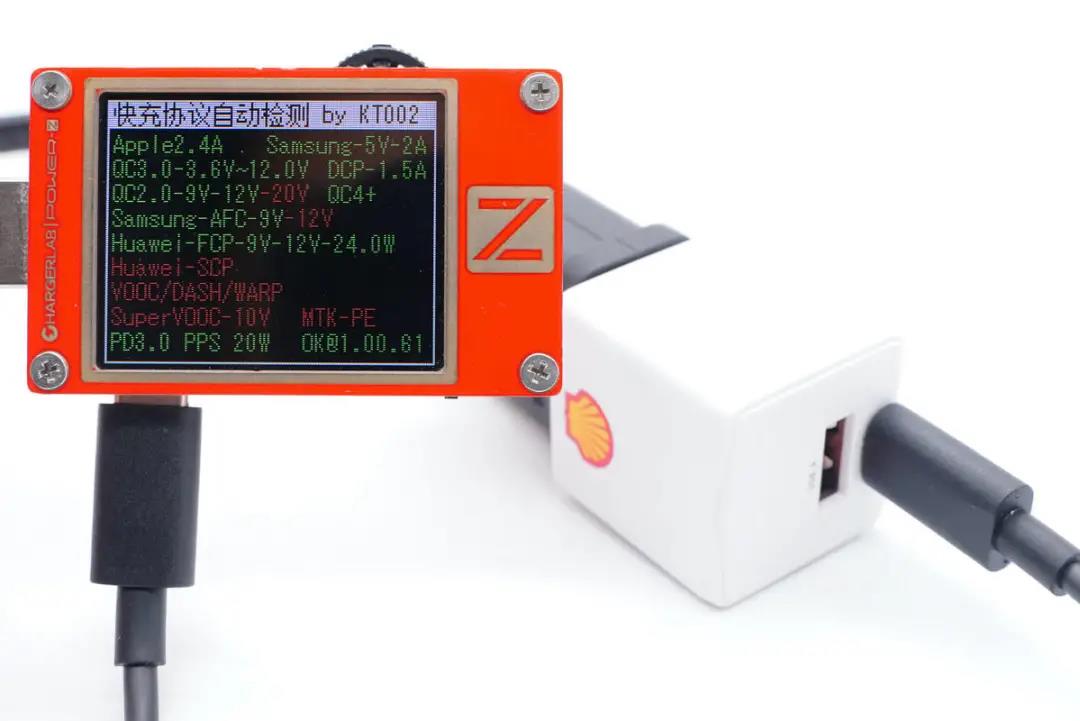

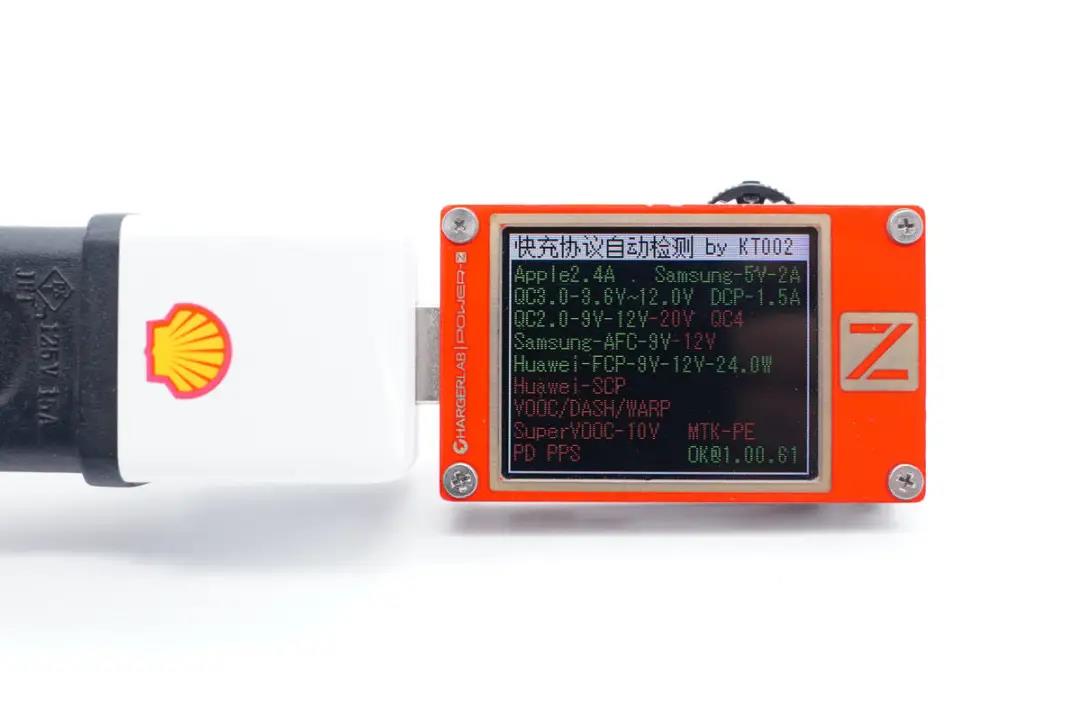

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

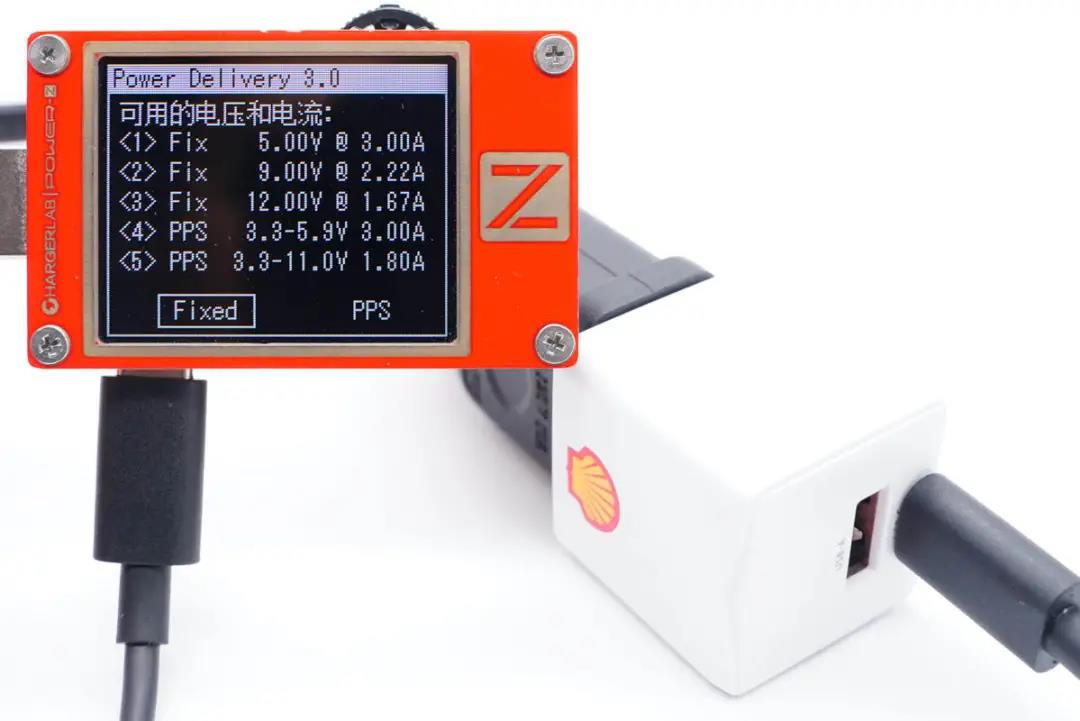

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。





最后测得A口支持QC2.0/3.0、AFC、FCP快充协议。




二、壳牌迷你20W快充拆解

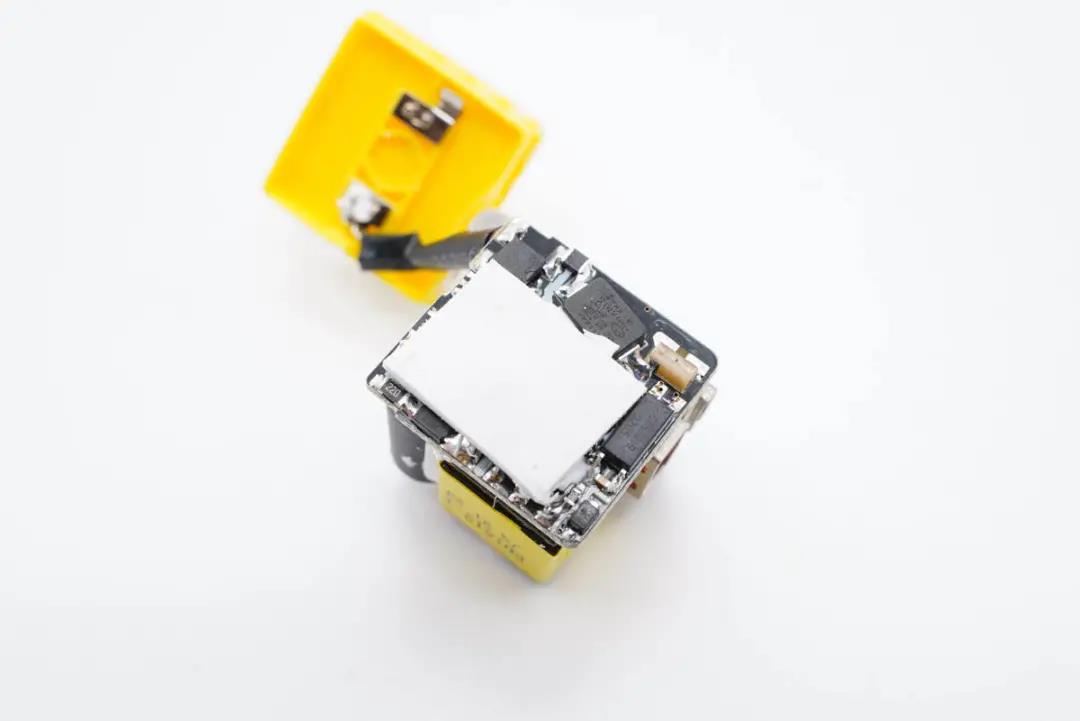

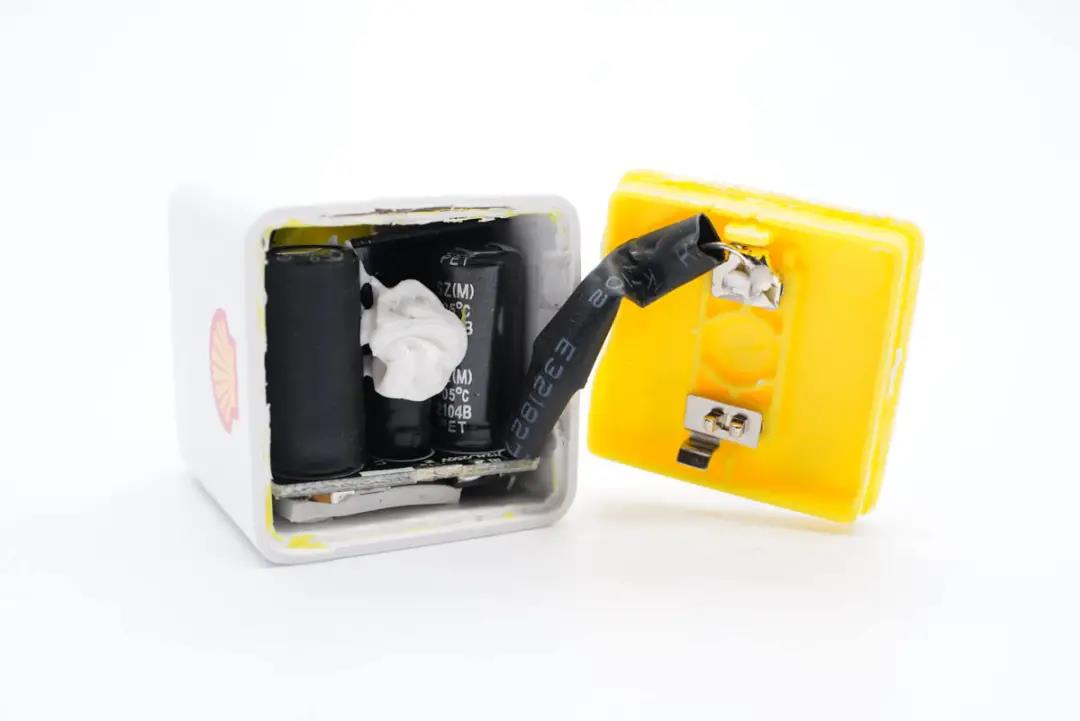

将输入端外壳拆开,其中一个插脚直接连接保险电阻,保险电阻外套绝缘管保护。





输入端小板背面贴有导热垫。

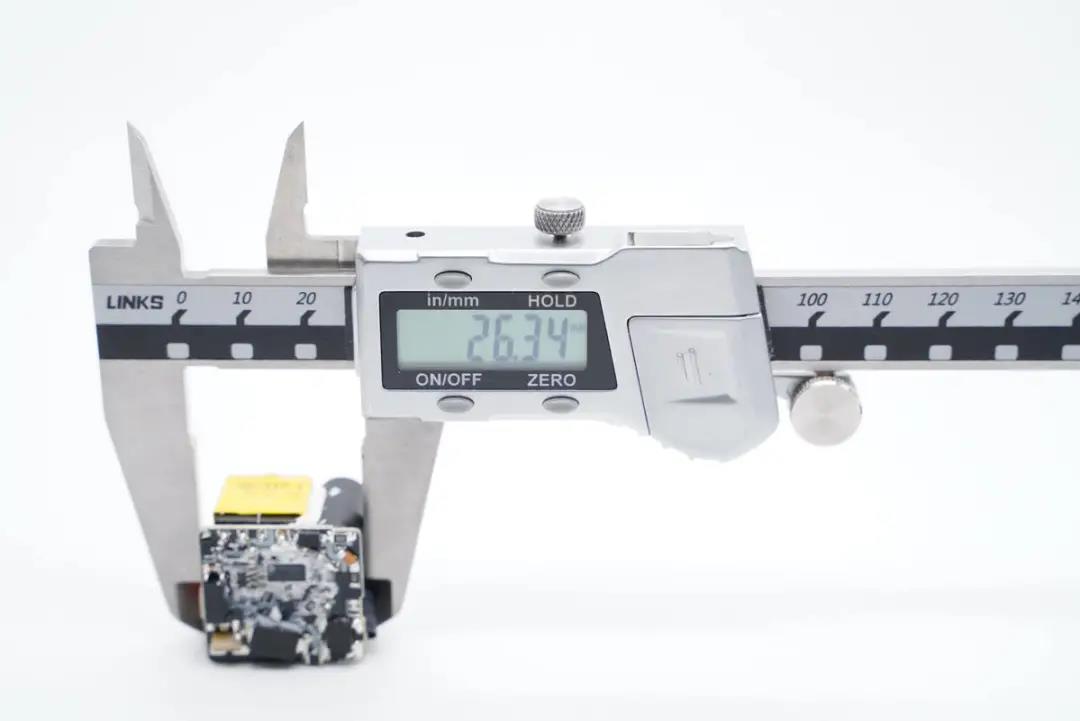

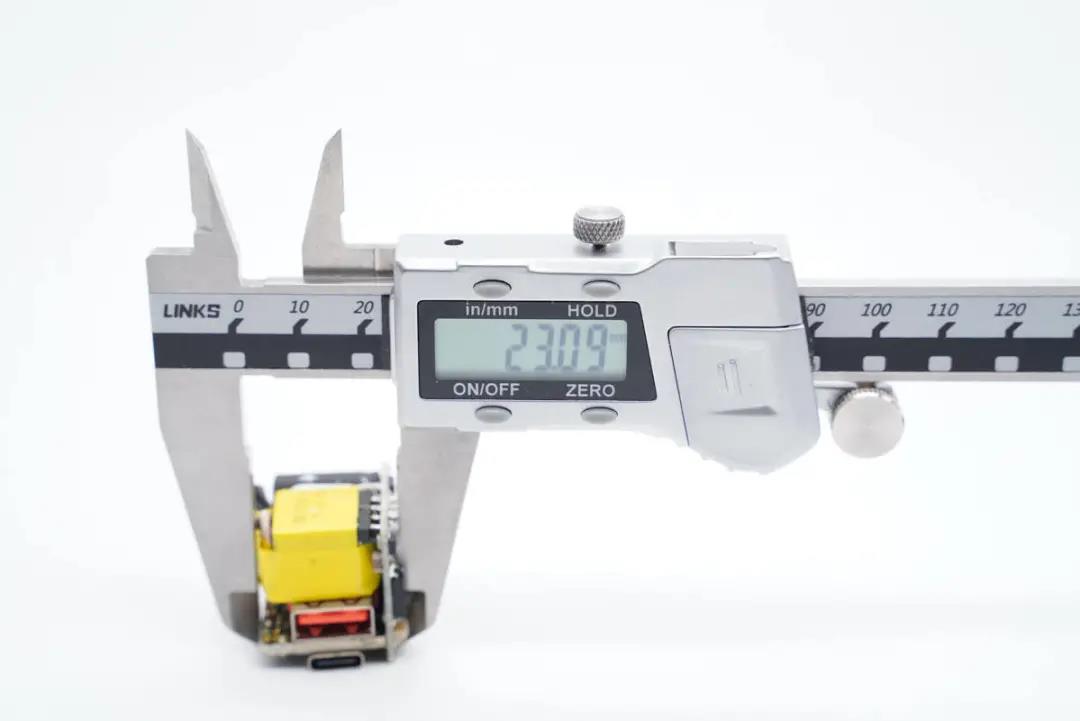

测得模块长度为26.34mm。





宽度为23.09mm。

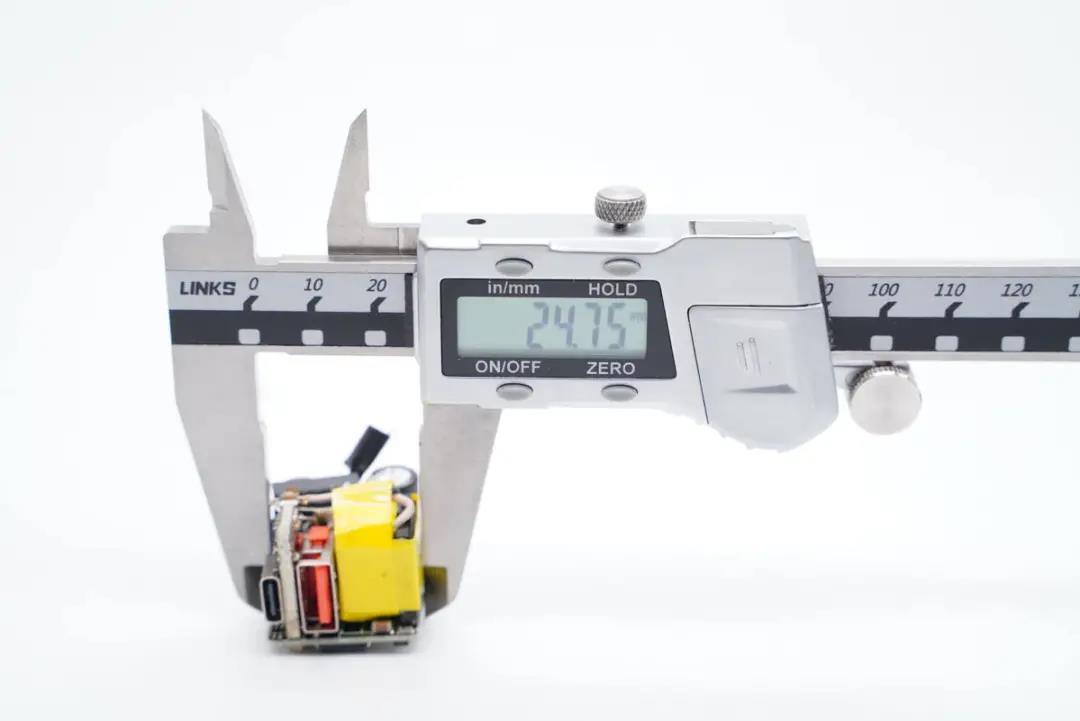

厚度为24.75mm。

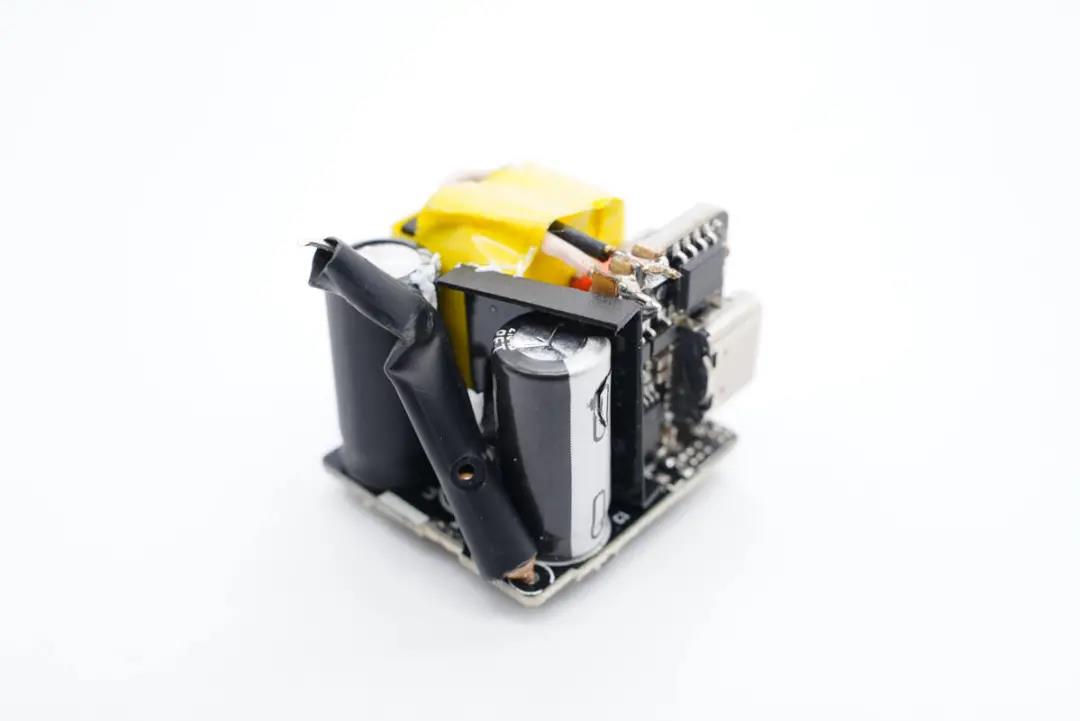

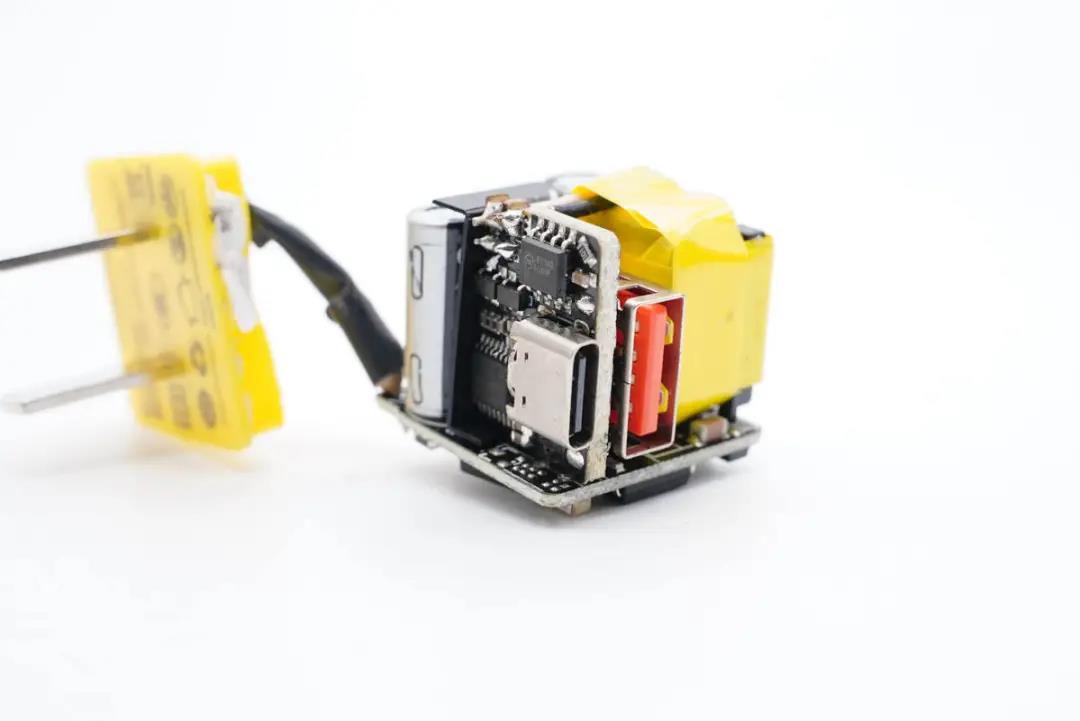

模块由两块小板相互垂直焊接而成,两个母座焊接在输出端小板的两面。



通过观察发现,这款充电器采用QR开关电源架构,支持宽范围输出,协议芯片通过光耦控制1A1C双口输出电压。下面我们从输入端开始了解各器件的信息。





输入端一览,高压滤波电解电容和输出端小板间设有隔离板,另一颗电容套有绝缘管。

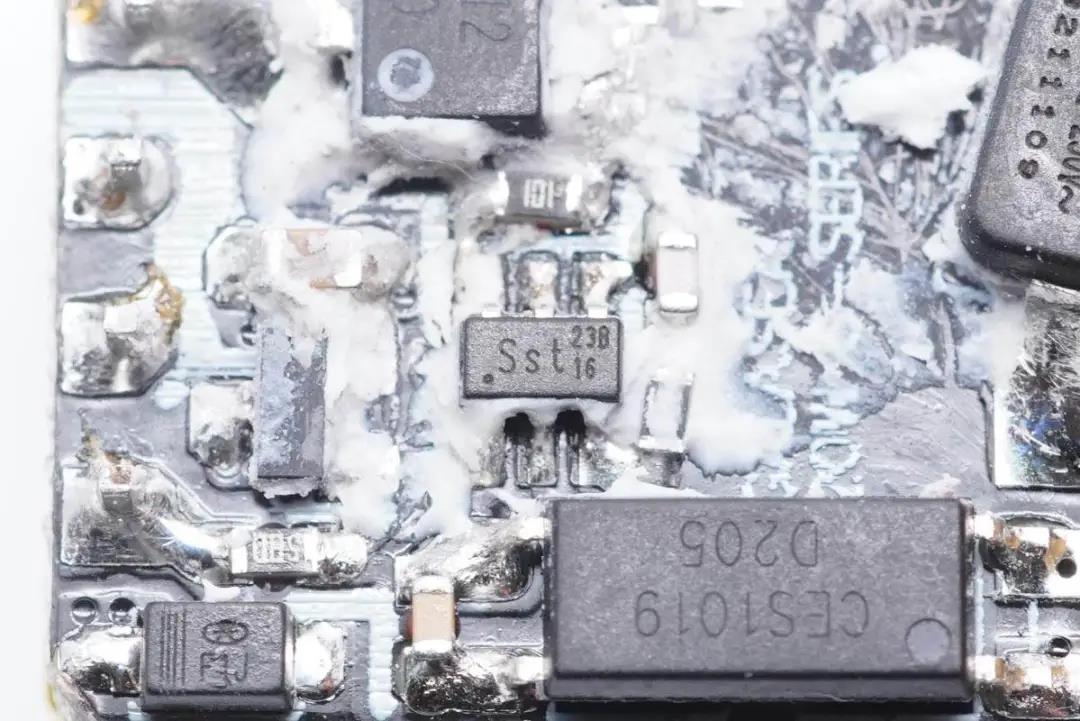

输入端小板背面设有整流桥、开关电源主控芯片、初级开关MOS管、光耦以及贴片Y电容。

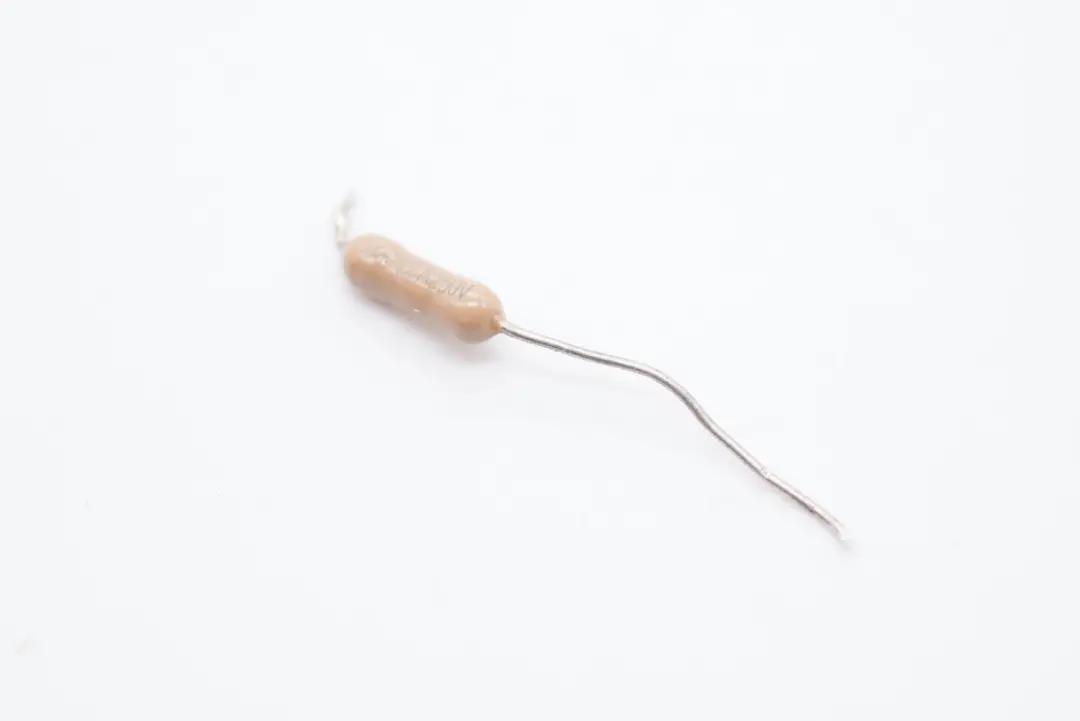

保险电阻特写,2A 250V。

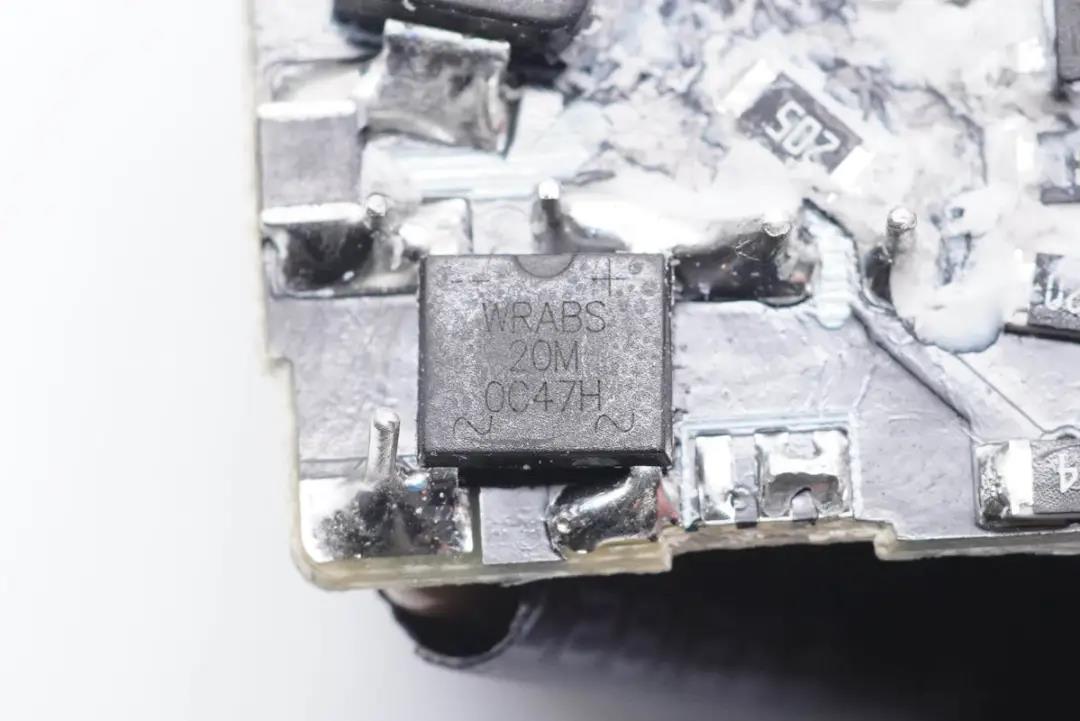

整流桥采用深圳市沃尔德实业有限公司的WRABS20M,这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

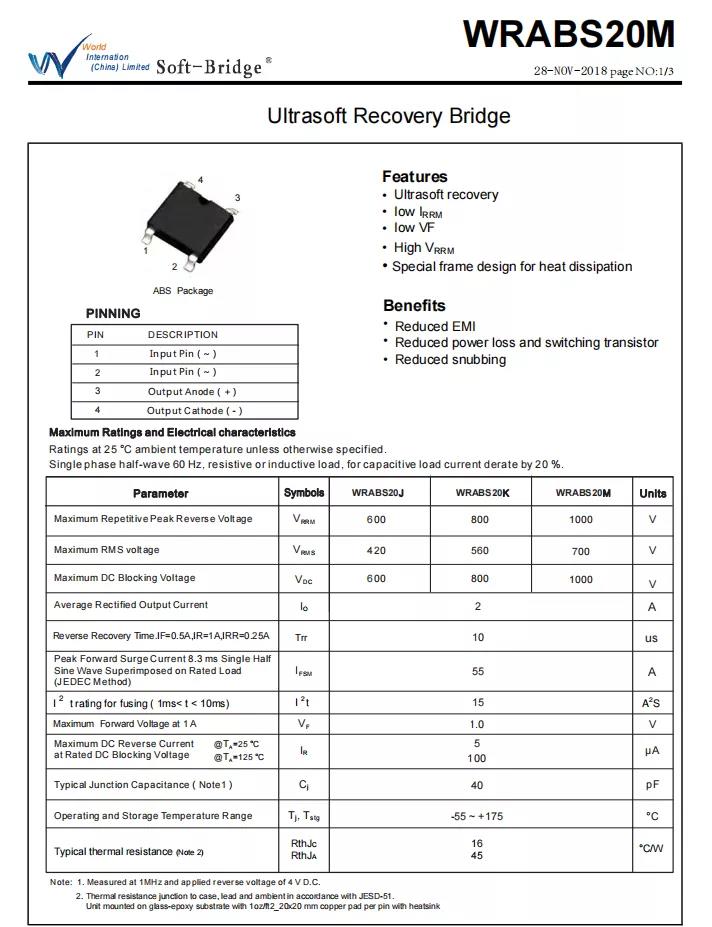

沃尔德 WRABS20M 资料信息。



充电头网拆解了解到,沃尔德的软桥还被摩米士100W 2A2C氮化镓快充努比亚1A1C 45W氘锋氮化镓快速充电器公牛65W PD快充插座麦多多2C1A 65W氮化镓充电器鸿达顺65W 氮化镓充电器OPPO 50W饼干氮化镓快充ROCK 65W氮化镓充电器等多款快充产品采用,产品性能获得客户一致认可。

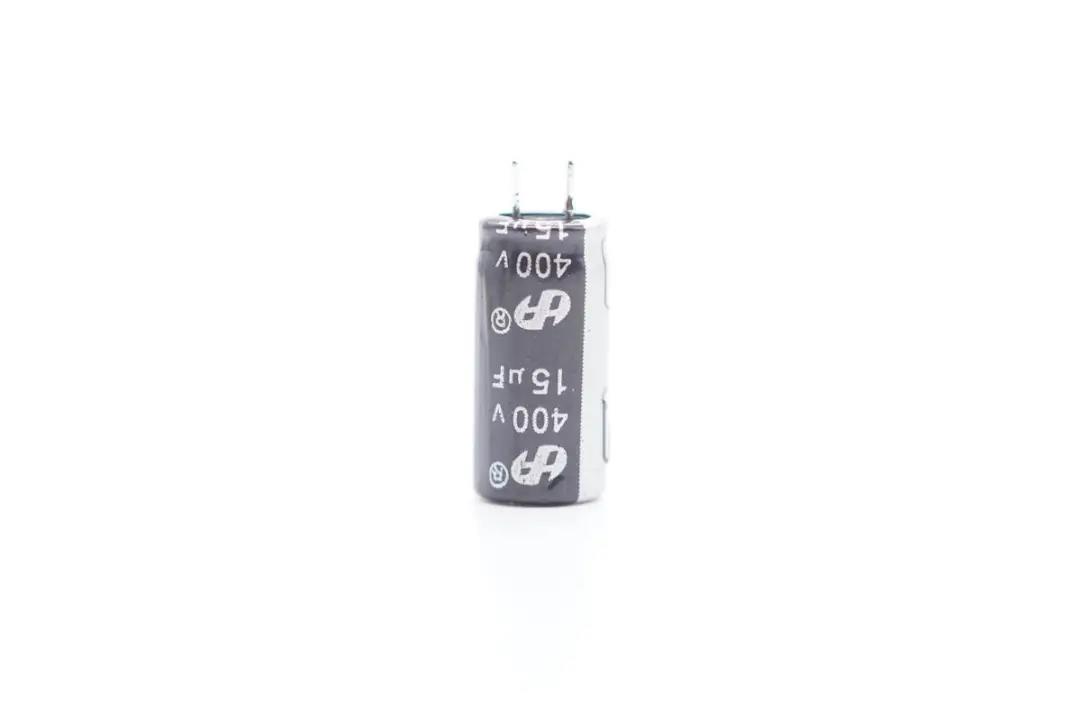

高压滤波电解电容规格为400V 15μF。

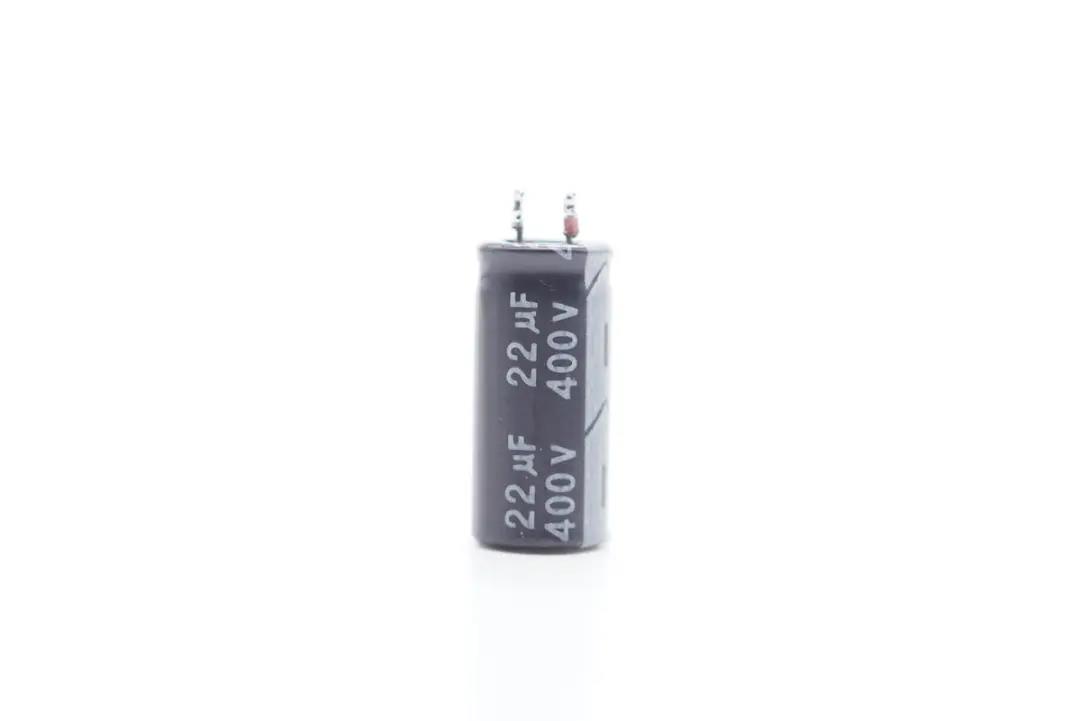

另一颗规格为400V 22μF。

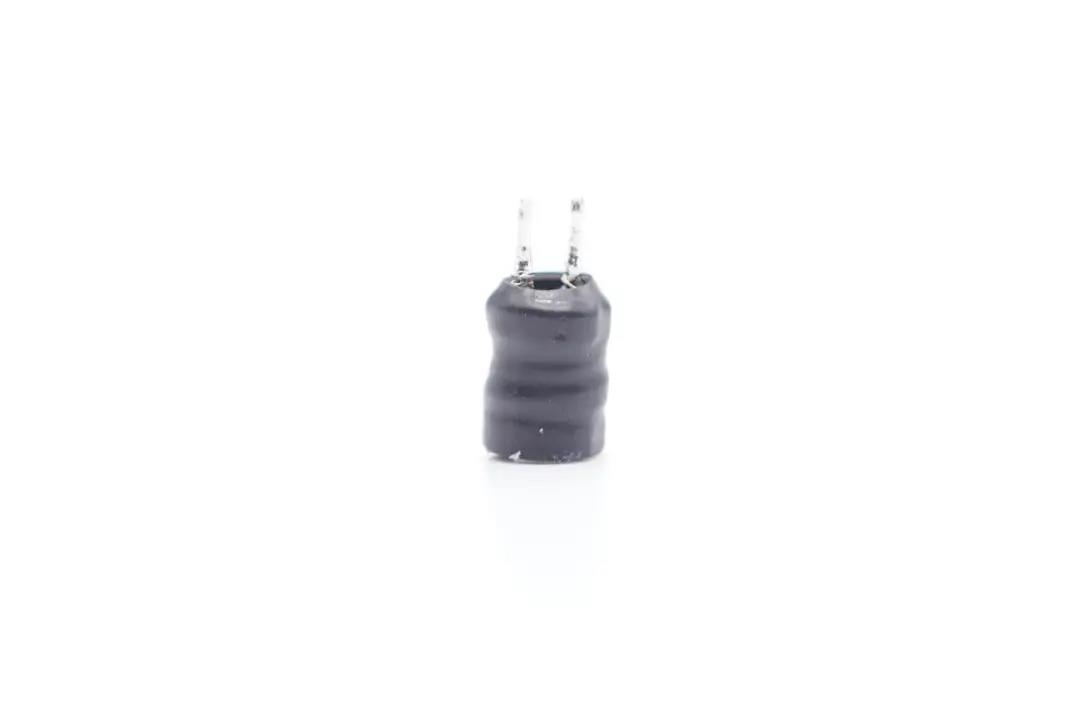

工字电感特写,外套绝缘管。





开关电源PWM控制器特写。





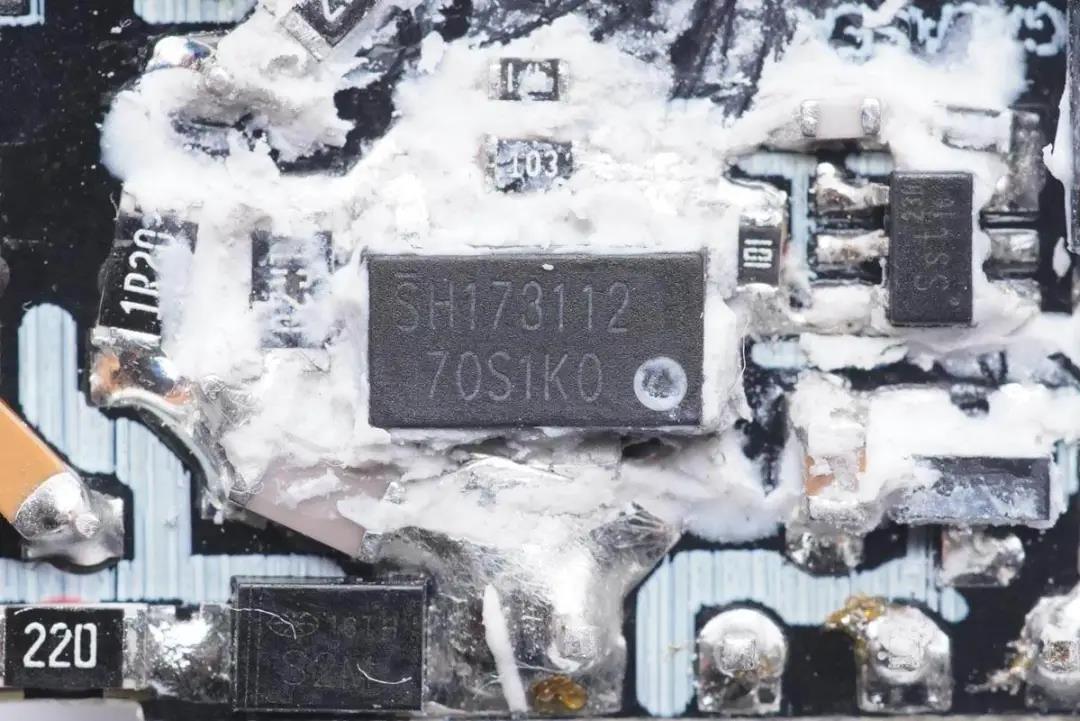

初级开关MOS管特写,英飞凌IPN70R1K0CE,耐压750V,导阻1Ω,采用SOT223封装。

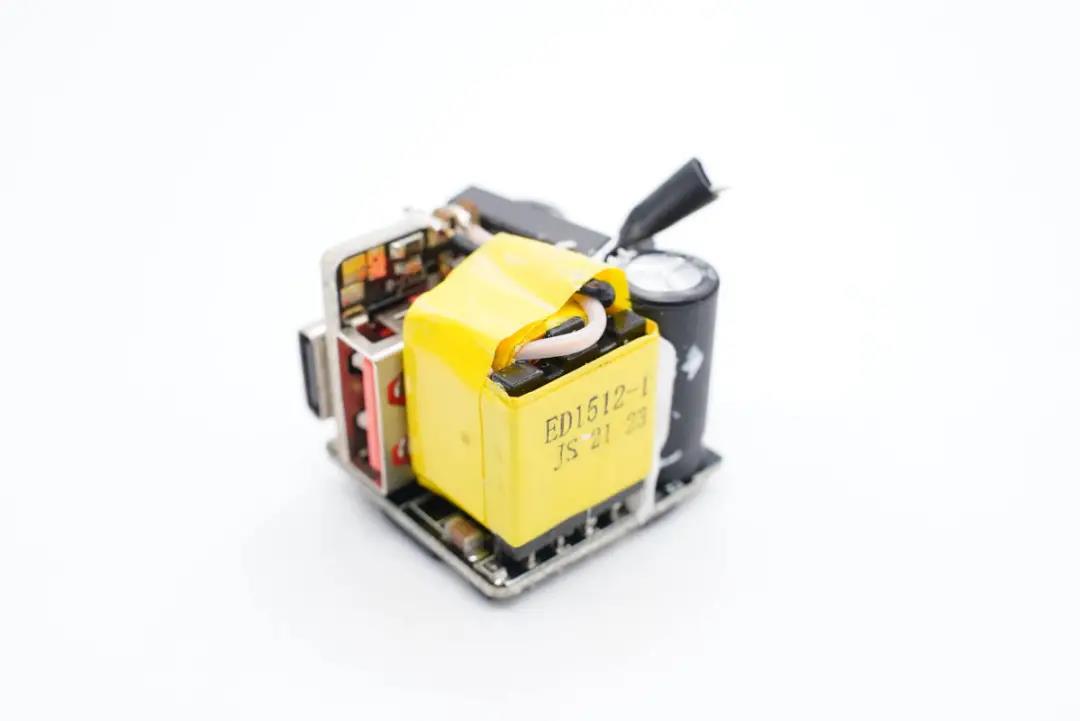

模块一侧设有变压器。

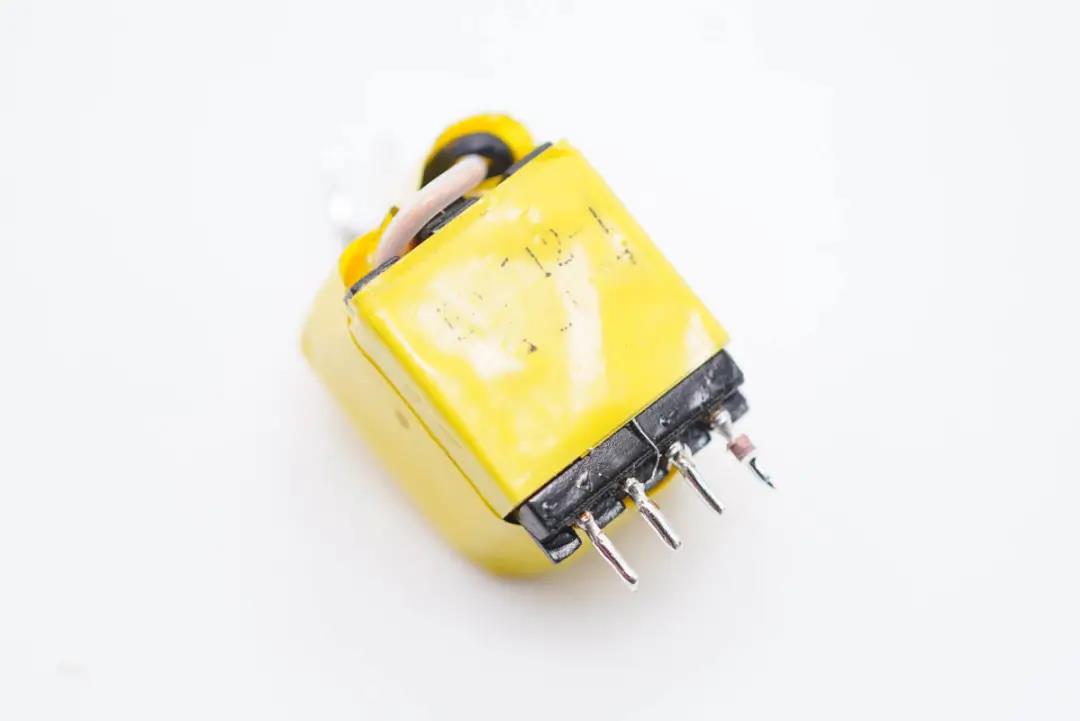

变压器特写。

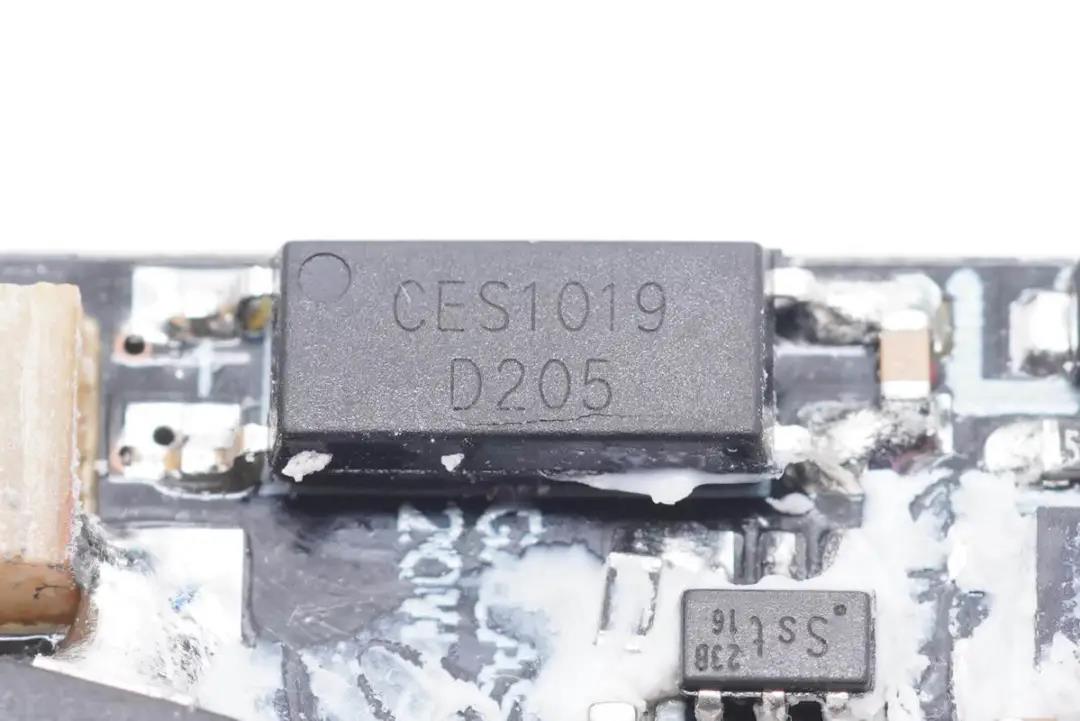

CES1019光耦,用于初级次级通信,反馈输出电压。

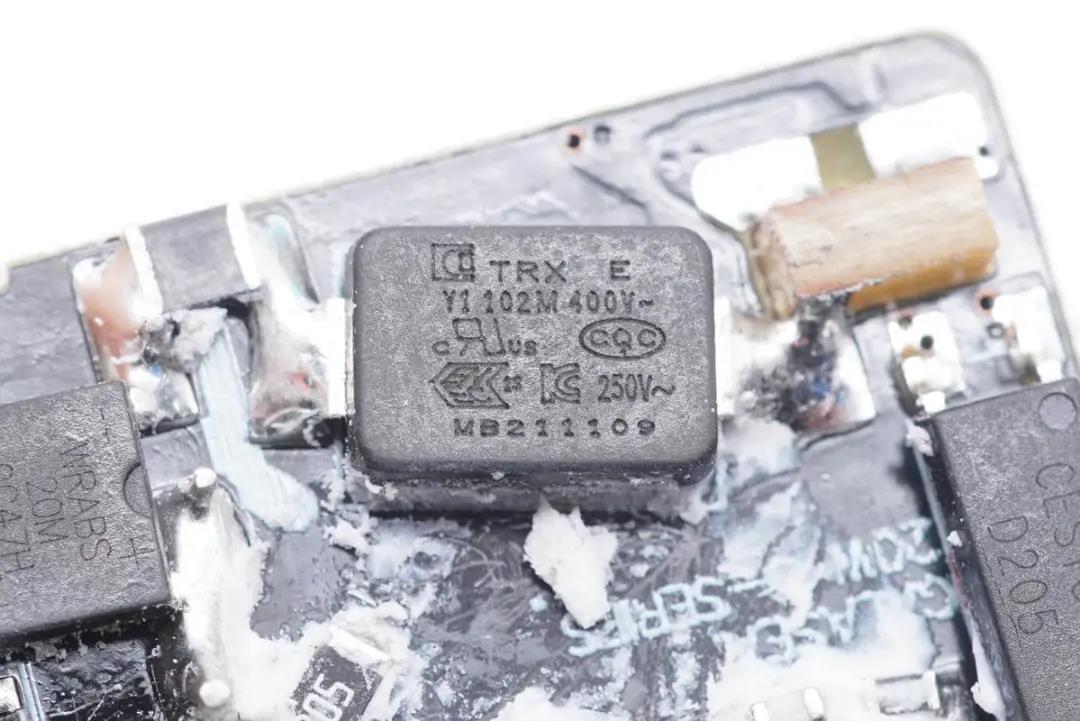

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

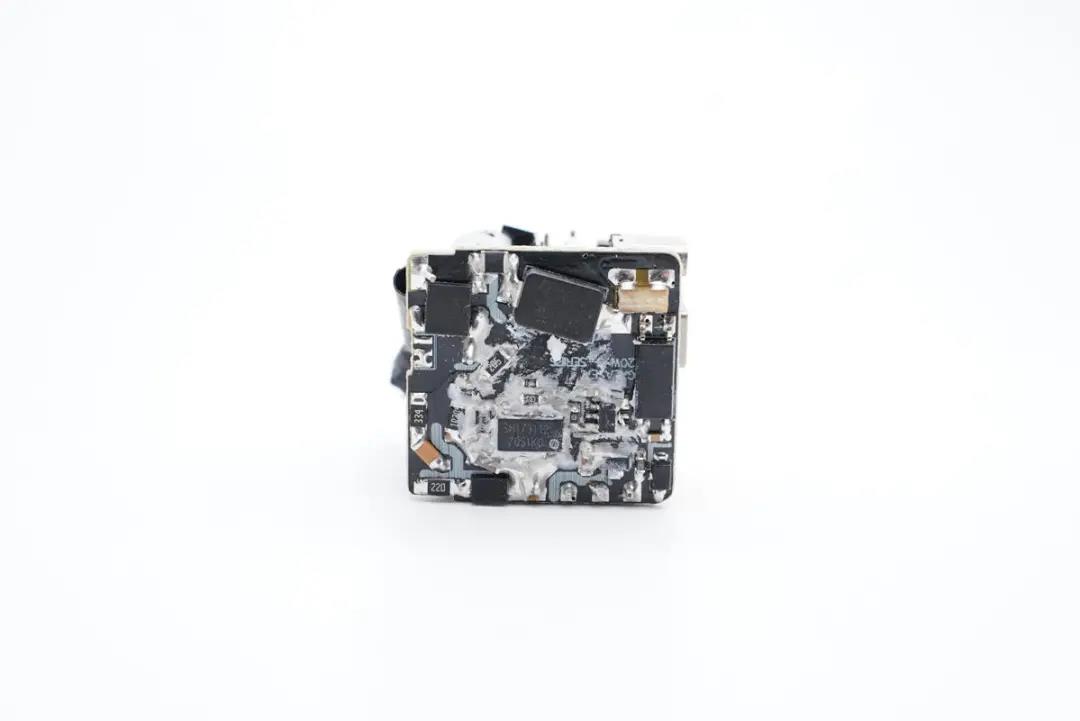

输出端小板上设有同步整流芯片和协议IC。

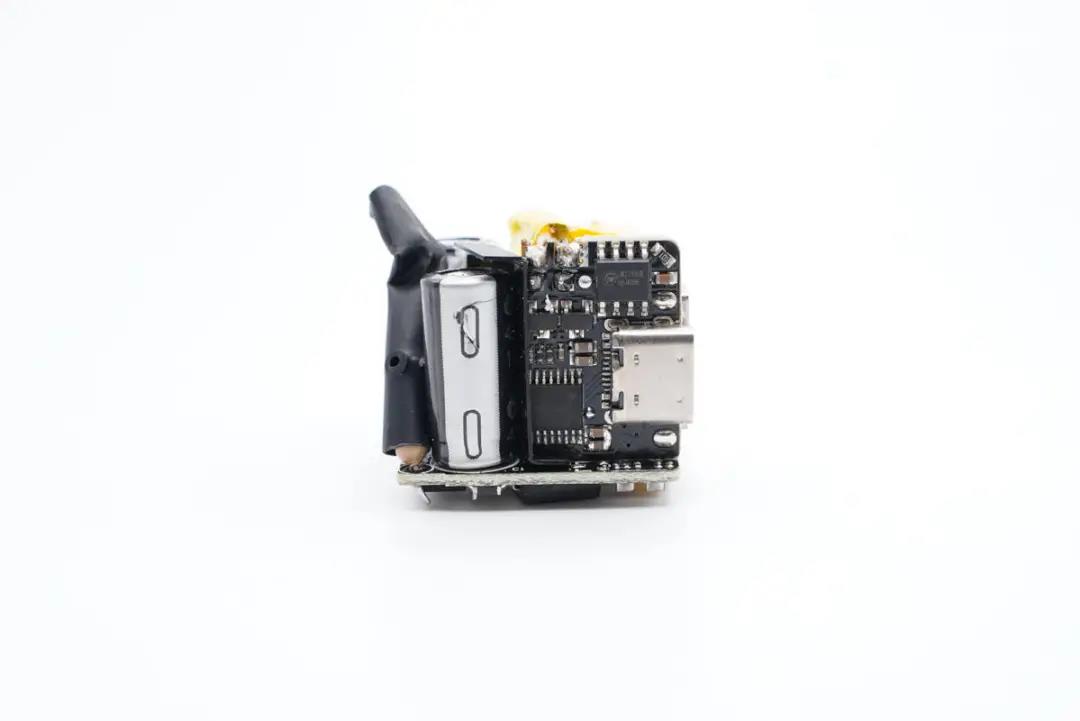

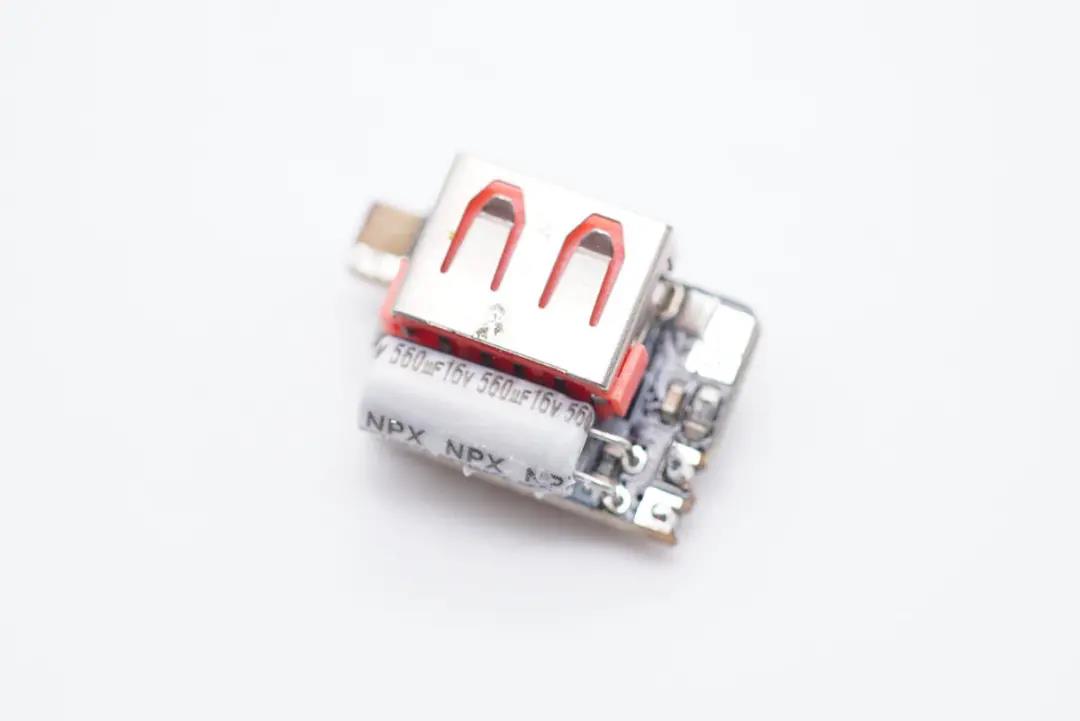

将小板拆下,另一面有一颗输出滤波固态电容。

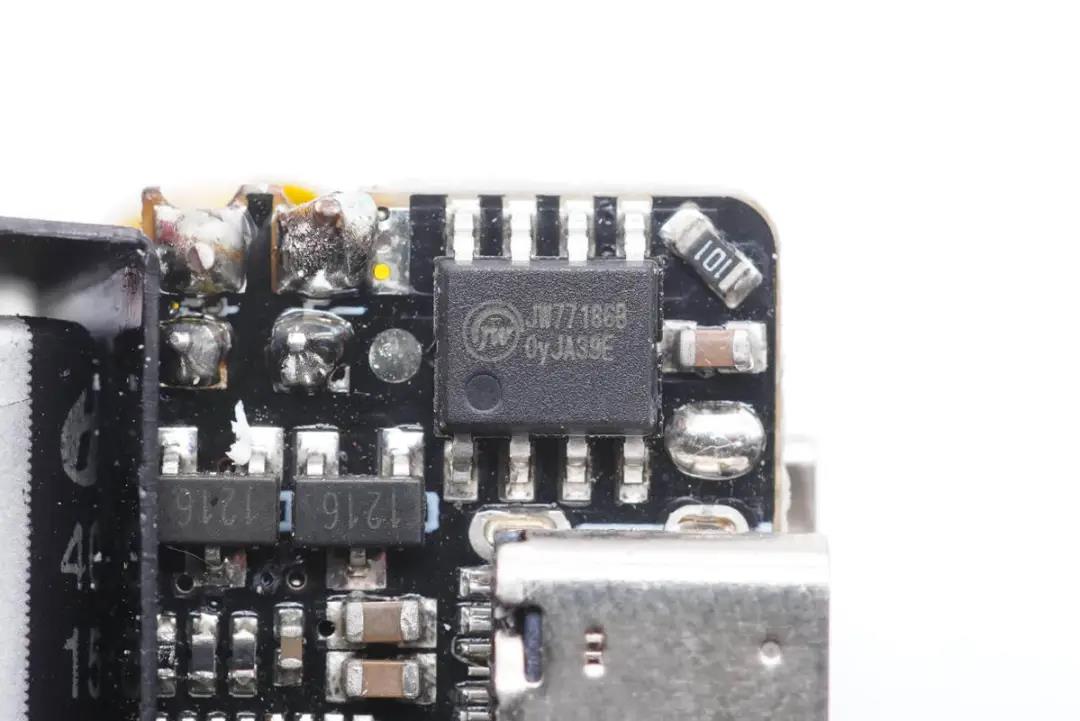

次级同步整流芯片来自杰华特微电子有限公司,型号JW77186B,集成60V/13mΩ MOS,支持CCM、DCM、QR模式。

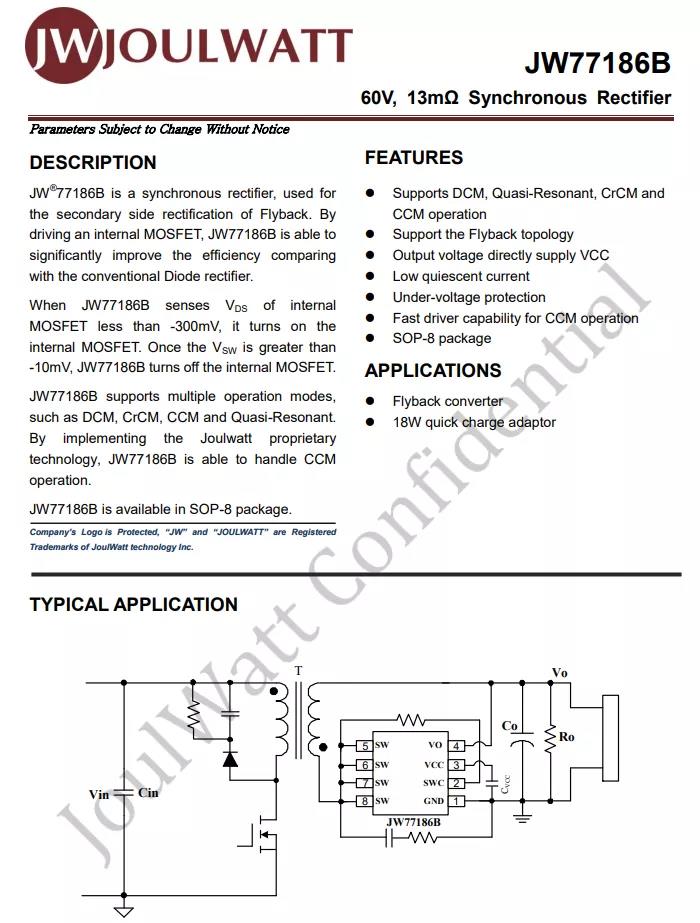

杰华特JW77186B资料信息。



充电头网拆解了解到,杰华特快充方案还被众显65W 2C1A氮化镓快充充电器倍思87W双模混动氮化镓快充爱兰博10000mAh二合一60W氮化镓快充睿元实业33W 1A1C氮化镓快充REMAX 30W氮化镓充电器等产品采用。

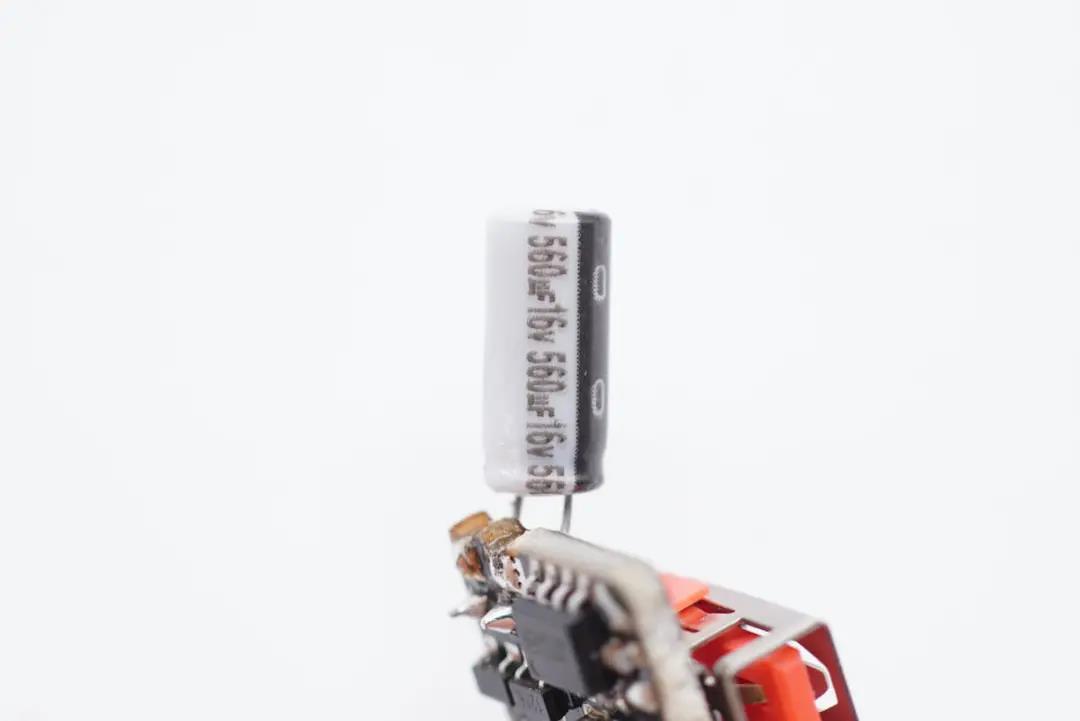

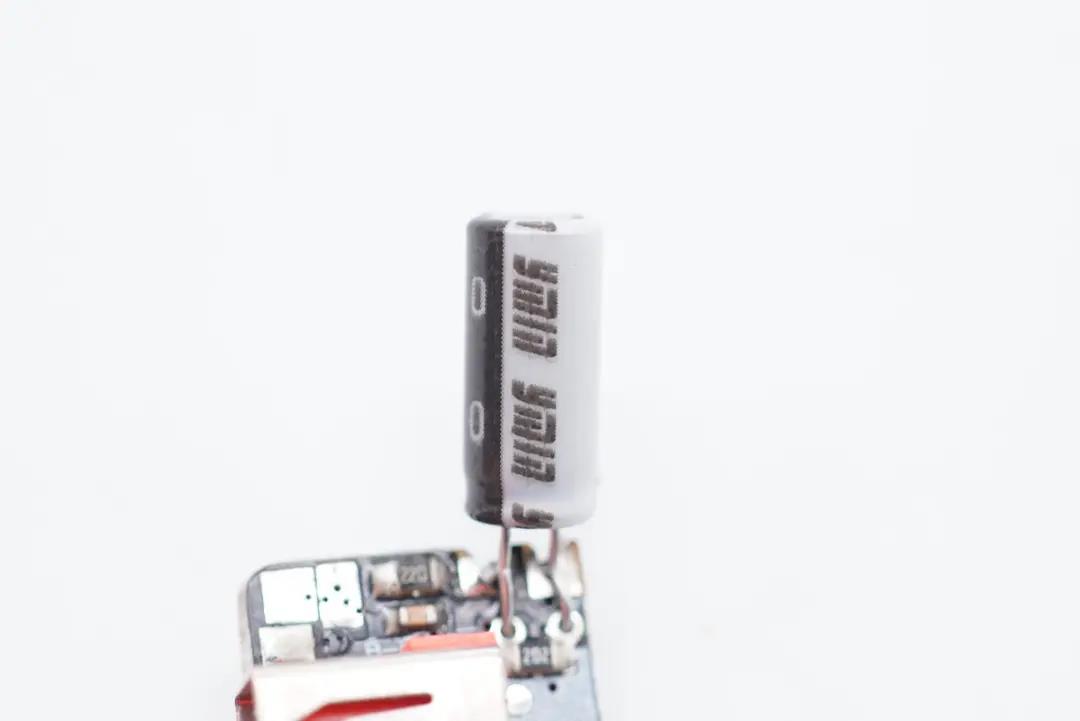

输出滤波固态电容来自永铭,NPX系列。





规格为16V 560μF。



充电头网了解到,永铭还专为PD快充市场推出KCX、NPX系列小体积滤波电容,并被安克30W氮化镓超能充安克 65W氮化镓超能充安克45W氮化镓超能充闪极100W 3C1A氮化镓快充摩米士65W 2C1A氮化镓快充倍思45W 1A1C氮化镓充电器努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在小小黑品胜邦克仕等品牌20W迷你充上,获得客户一致认可

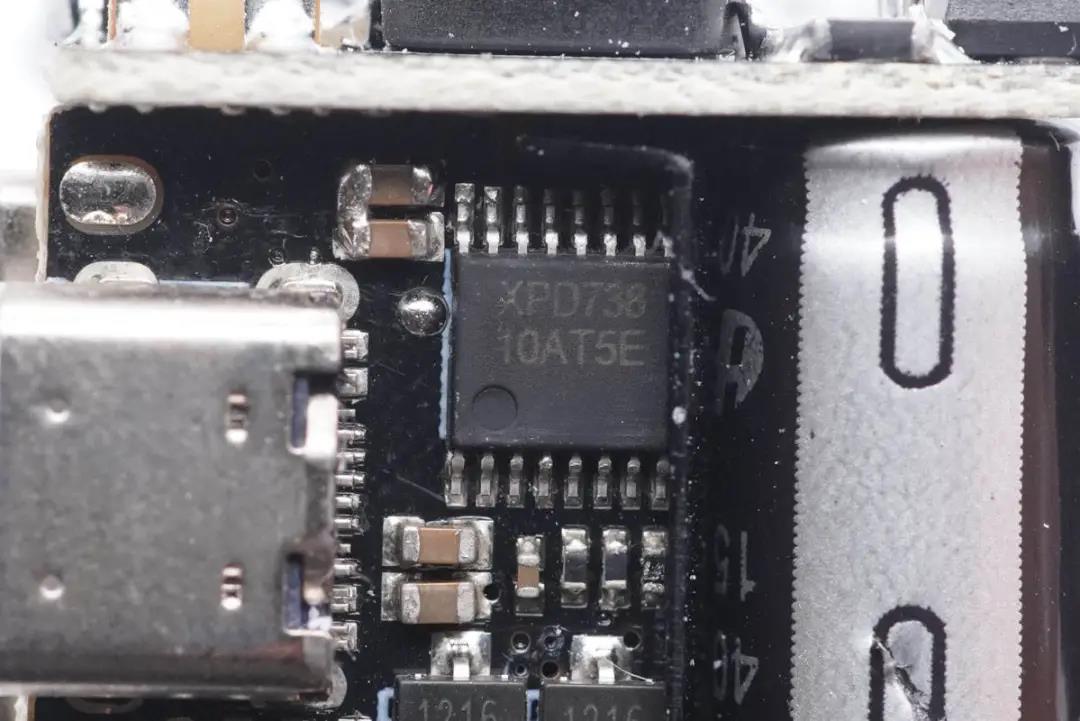

协议芯片采用云矽半导体XPD738,用于1C1A双口控制。XPD738通过了USB PD3.0认证(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议,很适合应用在1C1A双端口充电设备上,支持任意单口快充双口输出5V,在A口连接苹果充电线但未接入苹果手机时,C口仍然有快充。

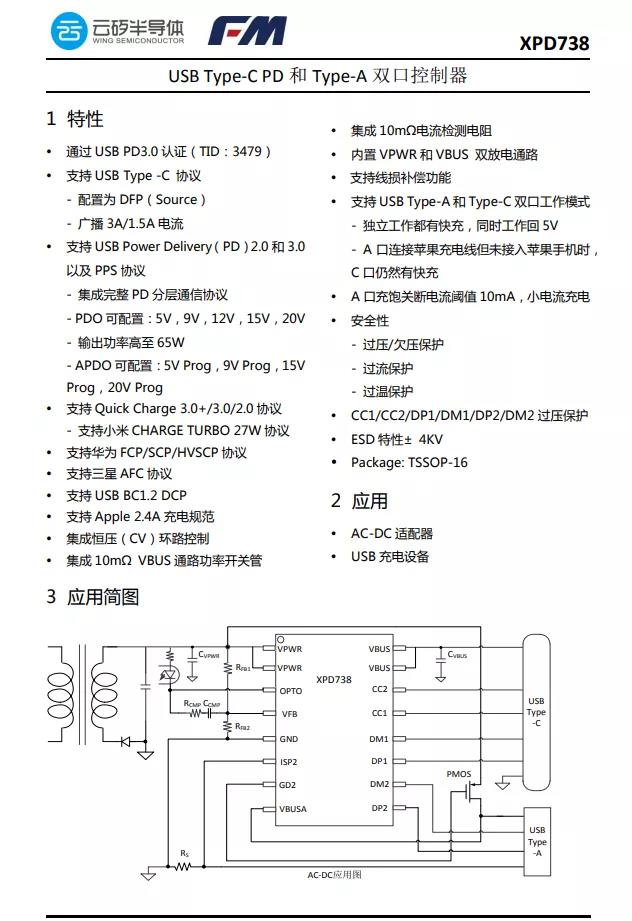

云矽半导体XPD738资料信息。



充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座傲基20W PD快充充电器倍思20W迷你PD快充海陆通20W PD快充傲基1A1C 32W快充奥睿科20W USB PD快充乐奇领先20W PD快充等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

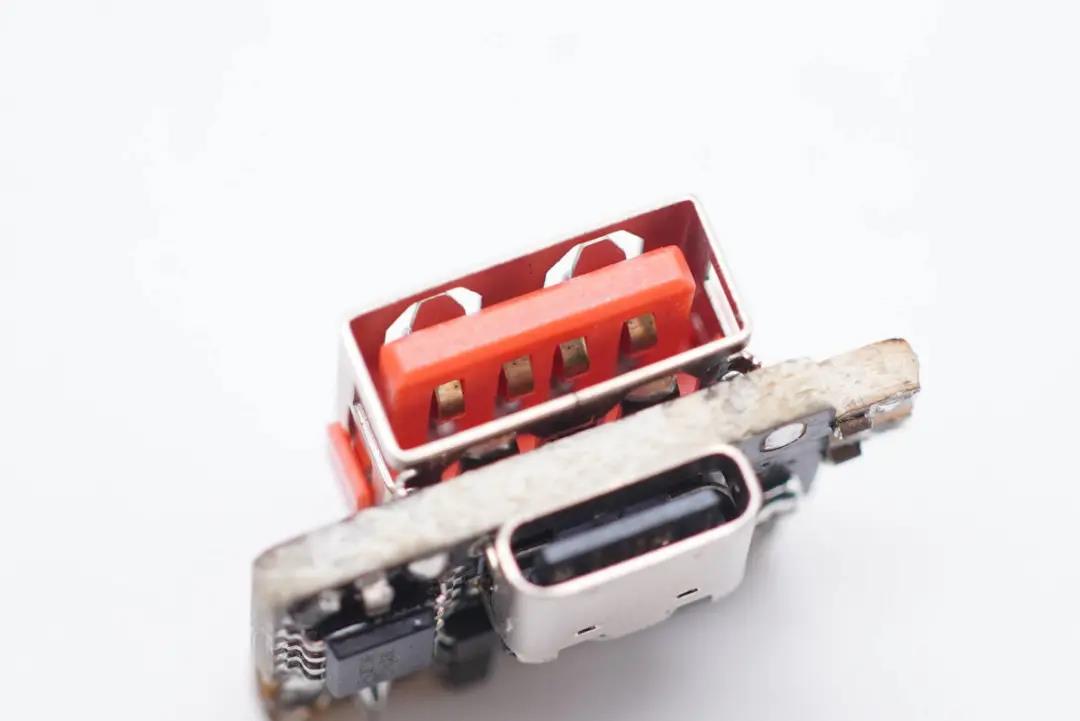

USB-A母座特写。

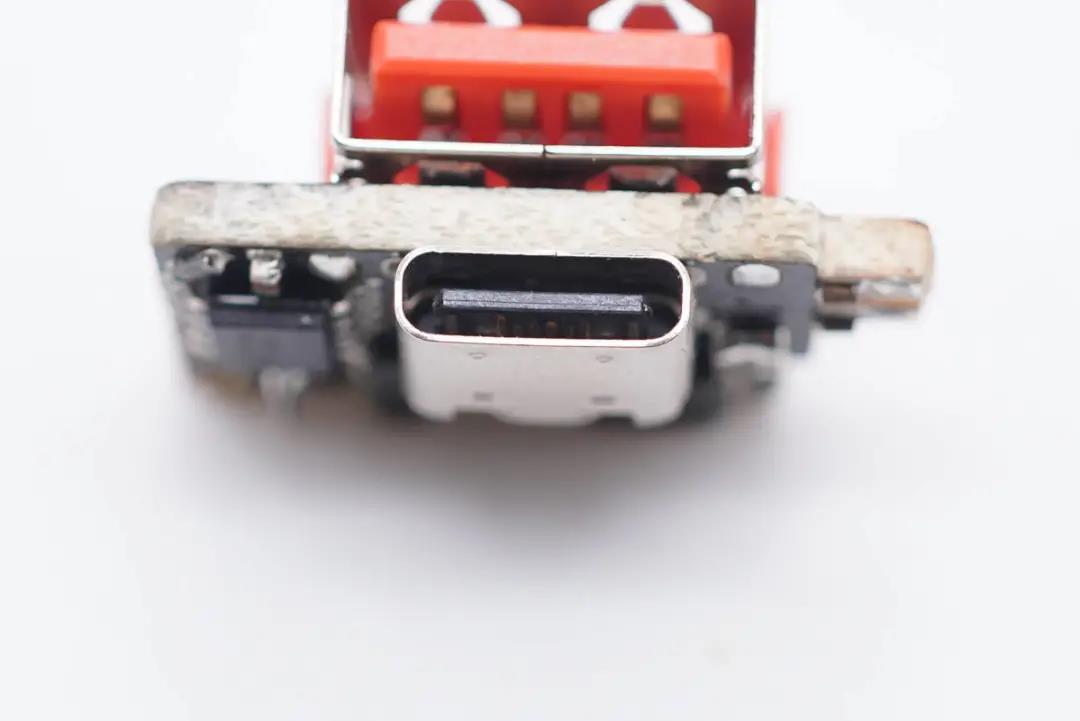

USB-C母座特写。

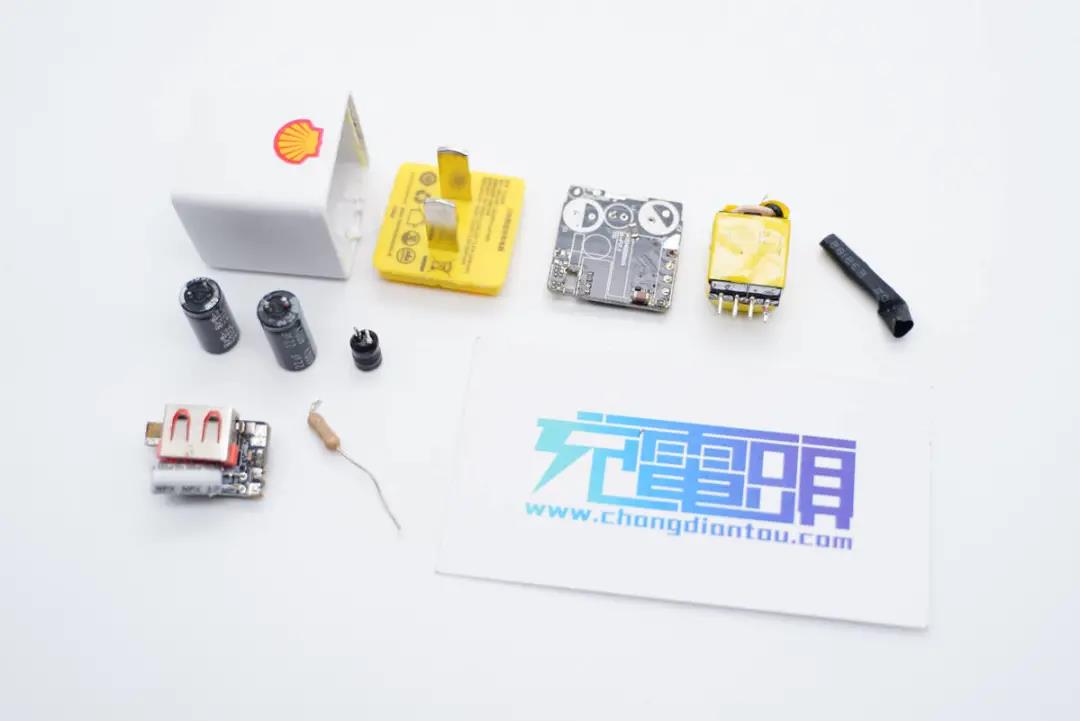

全部拆解完毕,来张全家福。



充电头网拆解总结



壳牌这款迷你充电器在配备1A1C接口情况下,整体尺寸仍只有30*28*28mm,十分小巧,算是产品的一大亮点。双口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议,既可以满足苹果iPhone 12/13手机 20W快充,对小米、三星等品牌安卓机也有很好的兼容性。



充电头网通过拆解了解到,模块初级侧的保险电阻、高压滤波电解电容均做了绝缘处理。采用经典QR开关电源架构,同步整流芯片采用杰华特JW77186B,内置耐压60V MOSFET,永铭小体积电容进行同步整流输出滤波,云矽半导体XPD738协议IC控制双口输出。除小板堆叠有效利用内部空间外,上述器件的使用也帮助模块实现小型化。
