2021年12月9日,Moto摩托罗拉手机发布会上推出了最新的Edge系列手机S30 和 X30。其中Edge S30搭载骁龙888 Plus处理器,最低售价只要1999元,是同款处理器手机中最便宜的。而Edge X30则全球首发高通新一代8 Gen 1芯片。靠着这次发布会,摩托罗拉可谓是赚足了眼球。
Edge X30还内置5000mAh大电池以及支持68W快充,因此在续航和充电速度上的表现也非常的好。近日充电头网已经拿到了这款手机标配的68W快充充电器,据了解这是一款氮化镓充电器,内置的氮化镓器件是纳微半导体的NV6134A,具有超强性能和工作频率。下面充电头网就对这款充电器进行详细拆解,看看内部的具体用料做工如何。
一、摩托罗拉68W氮化镓充电器外观

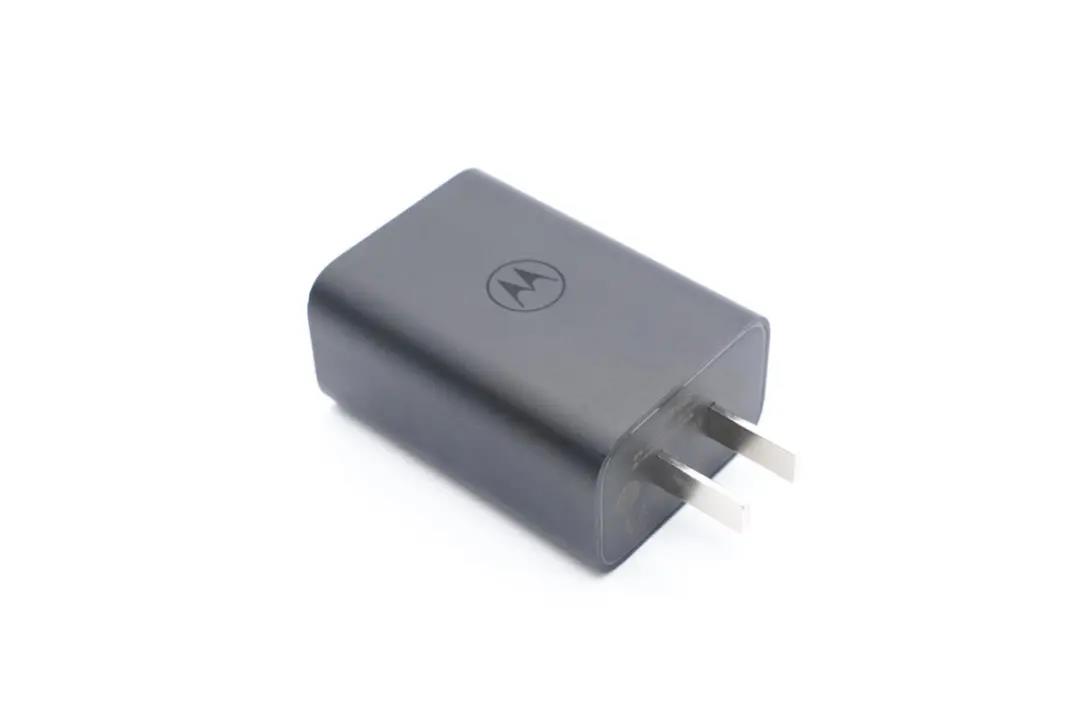

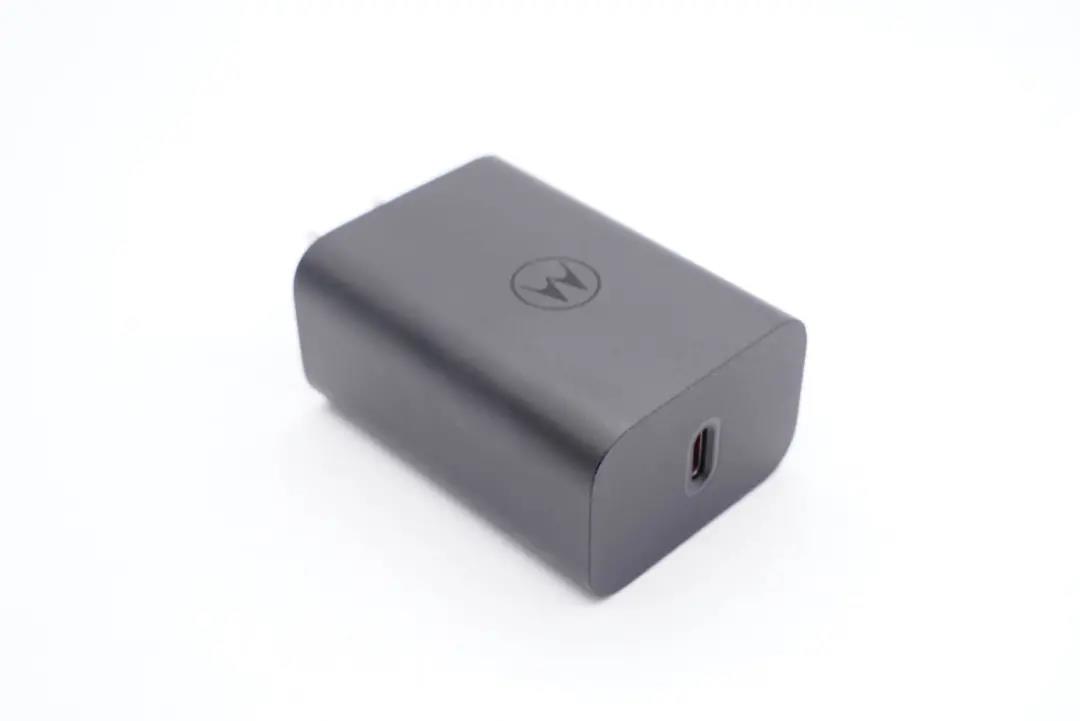

充电器采用经典直板造型设计,外壳表面哑光,腰身各面过渡圆润,上手手感很好。

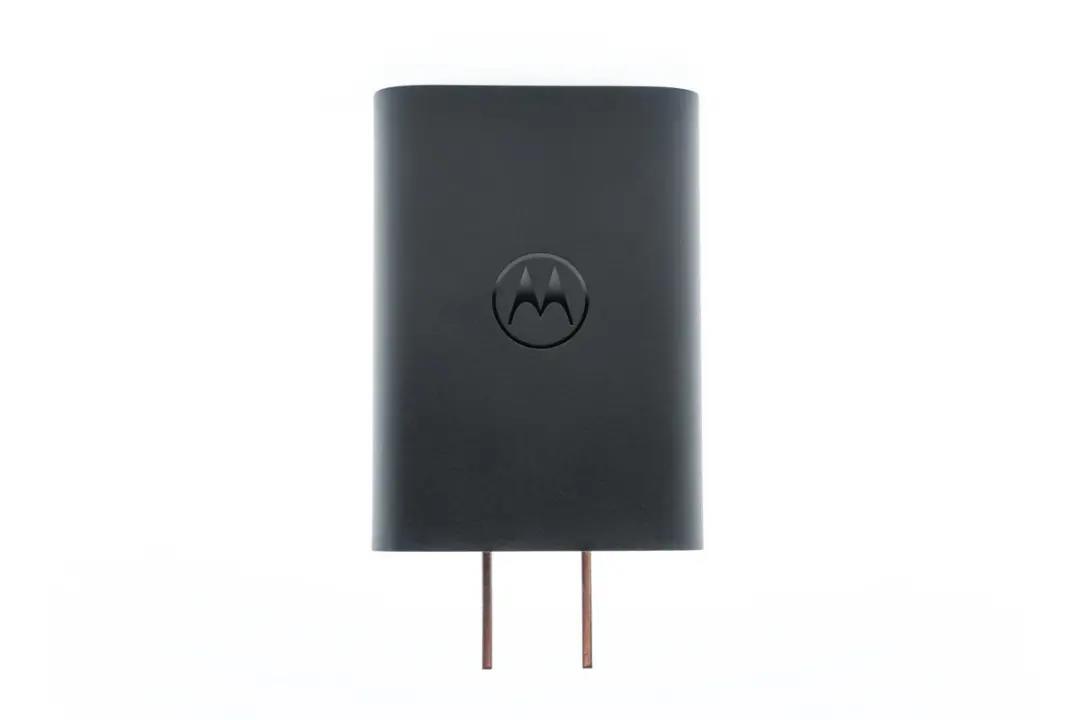

机身正面设计有摩托罗拉品牌logo。

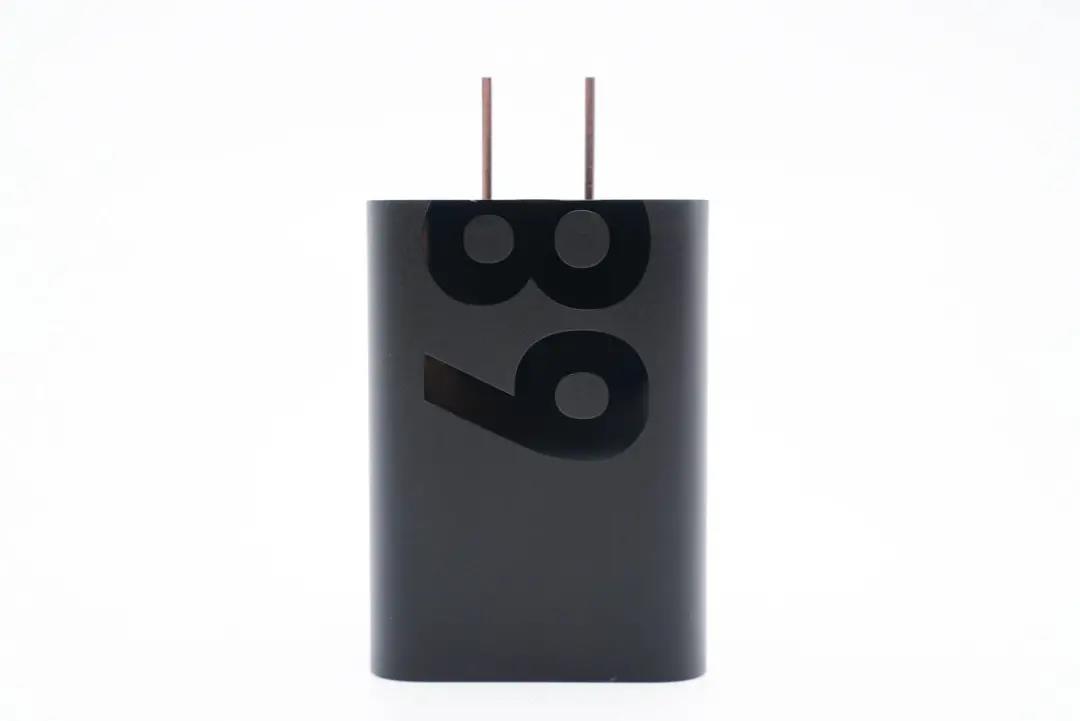

另一面有68字样,表明这款充电器可以以68W持续输出。
充电器配备固定式国标插脚。

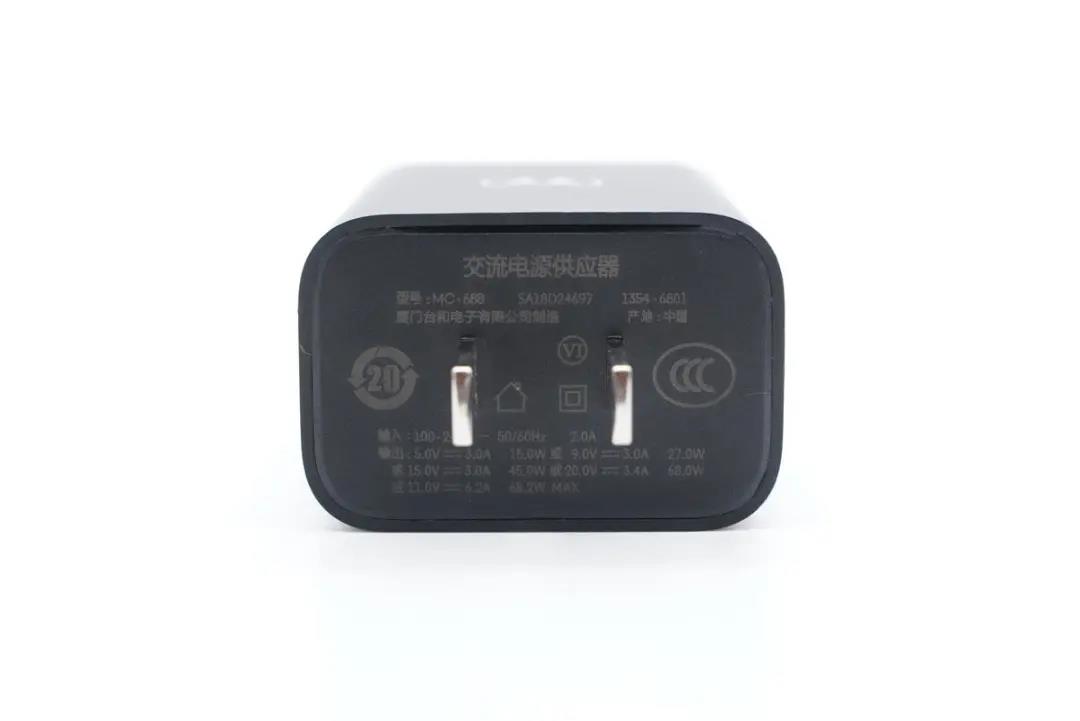

输入端外壳上印有充电器参数
型号:MC-688
输入:100-240V~50/60HZ 2A
输出:5V3A、9V3A、15V3A、20V3.4A、11V6.2A
制造商:厦门台和电子有限公司
产品已经通过了CCC认证,以及VI级能效认证。

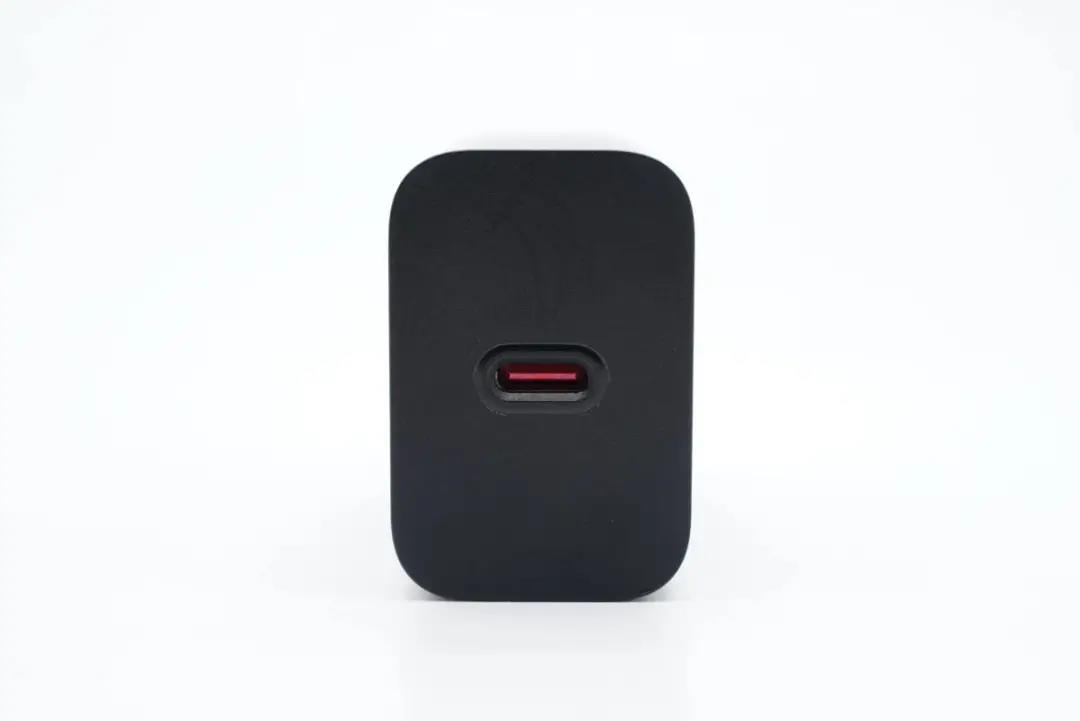

顶面配有单USB-C接口,居中设计,橘红色胶芯。

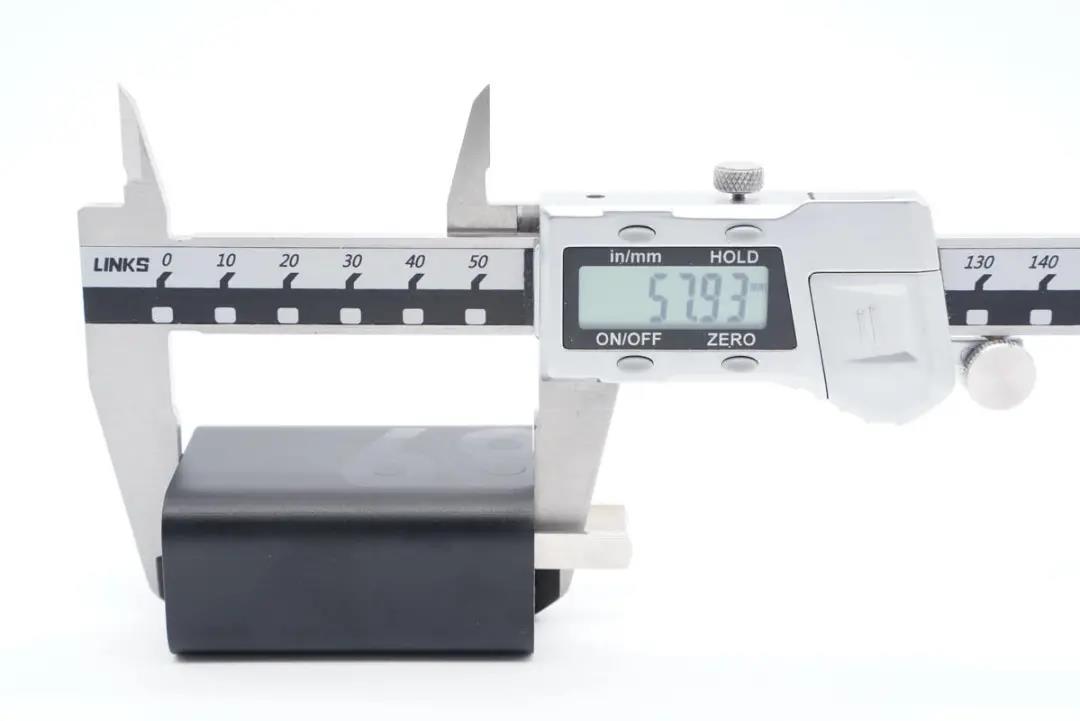

测得充电器机身高度为57.93mm。

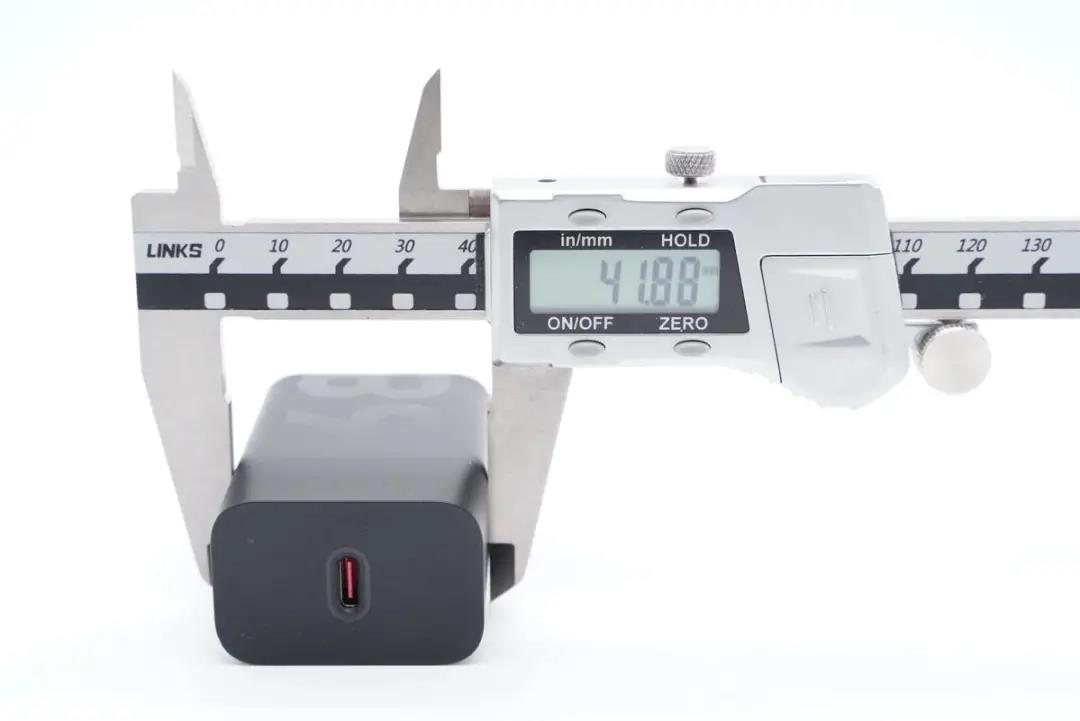

宽度为41.88mm。

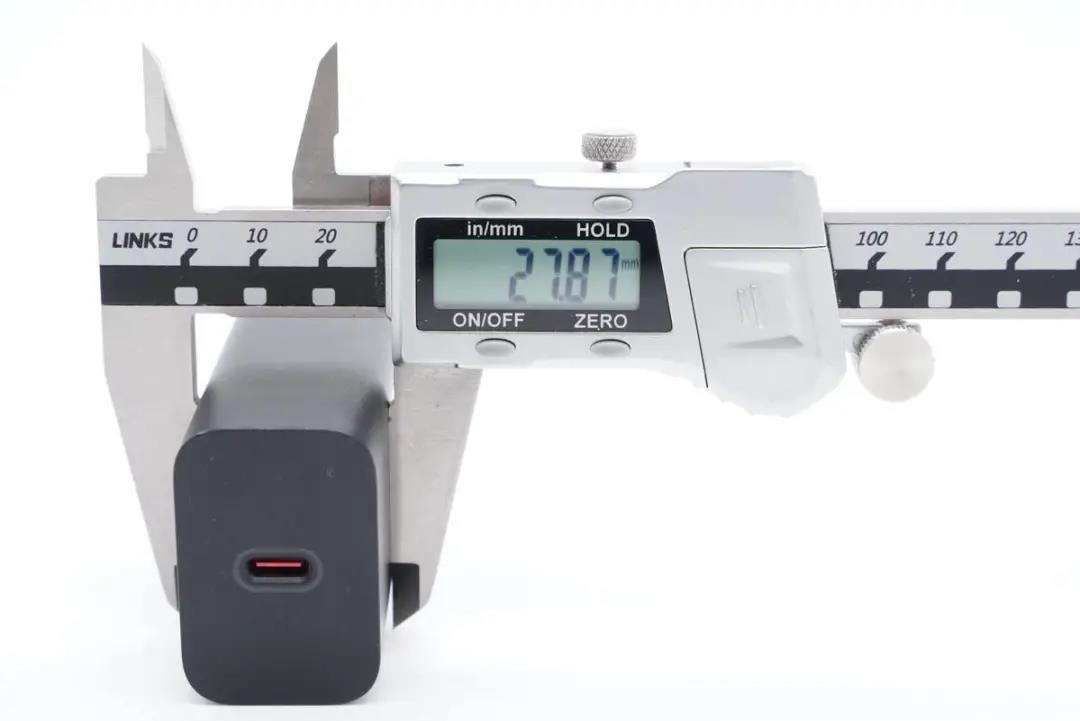

厚度为27.87mm。通过三维算得充电器体积约为67.62cm³,功率密度为1.01W/cm³。

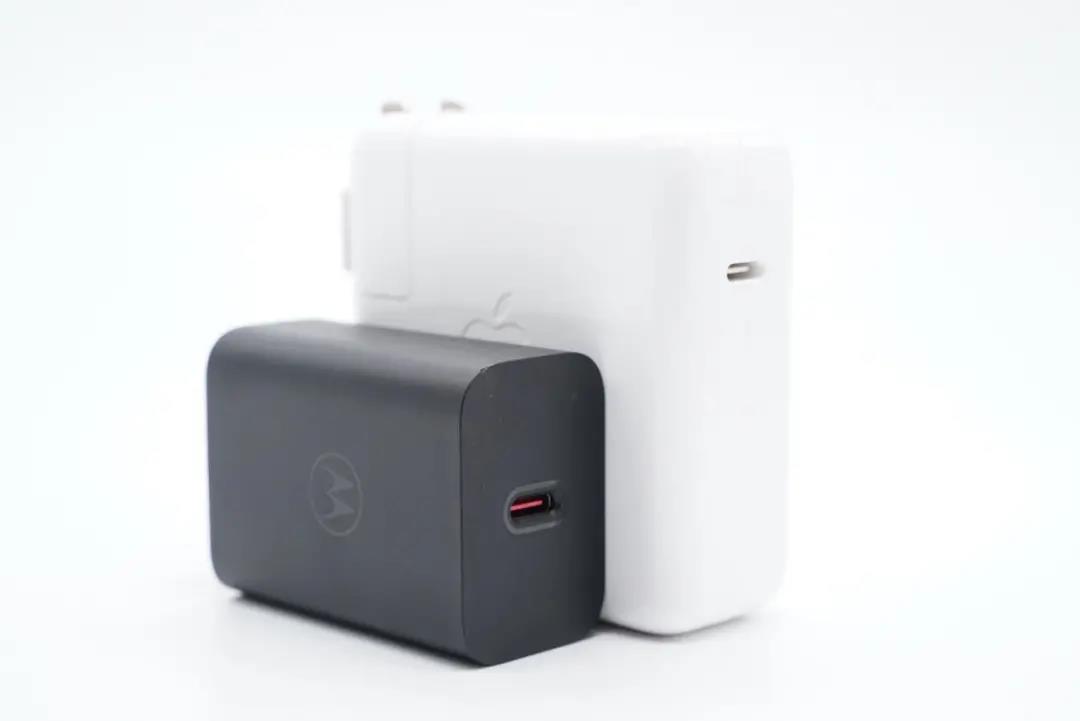

和苹果61W充电器对比,体积优势巨大。

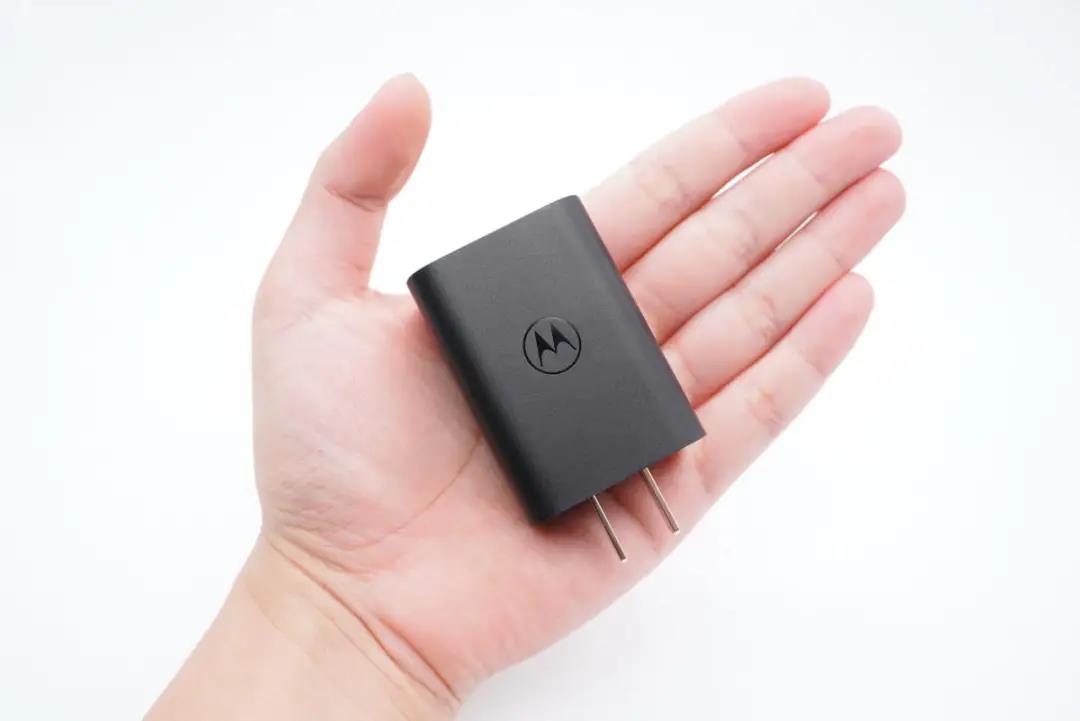

充电器拿在手上的直观感受。

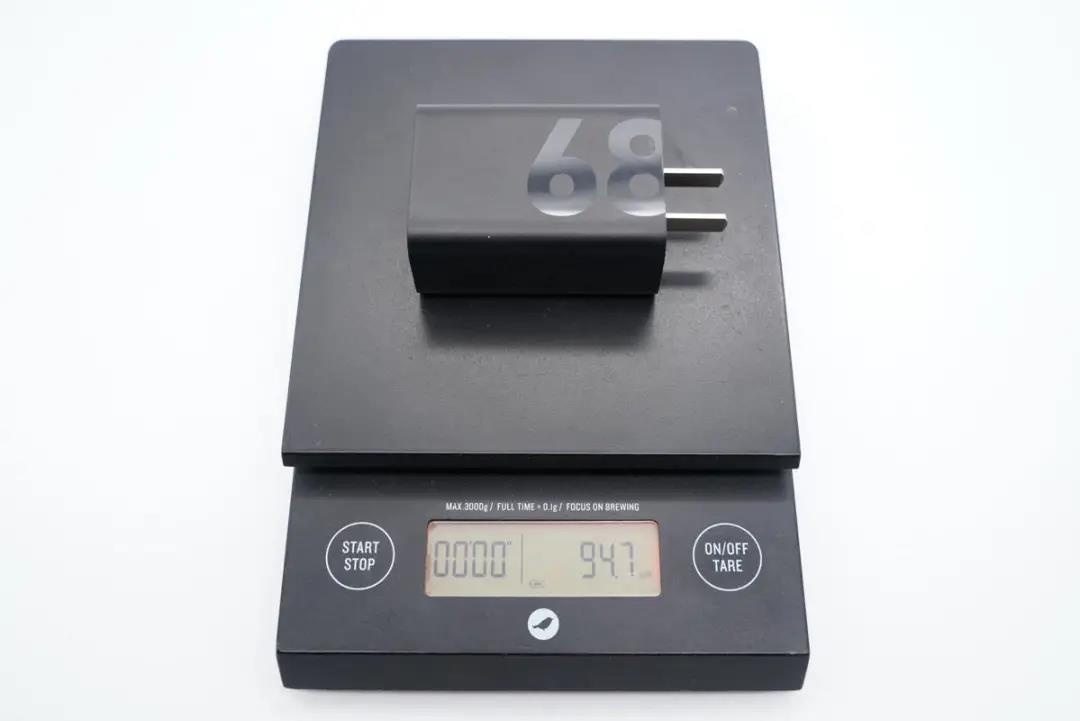

净重约为95g。

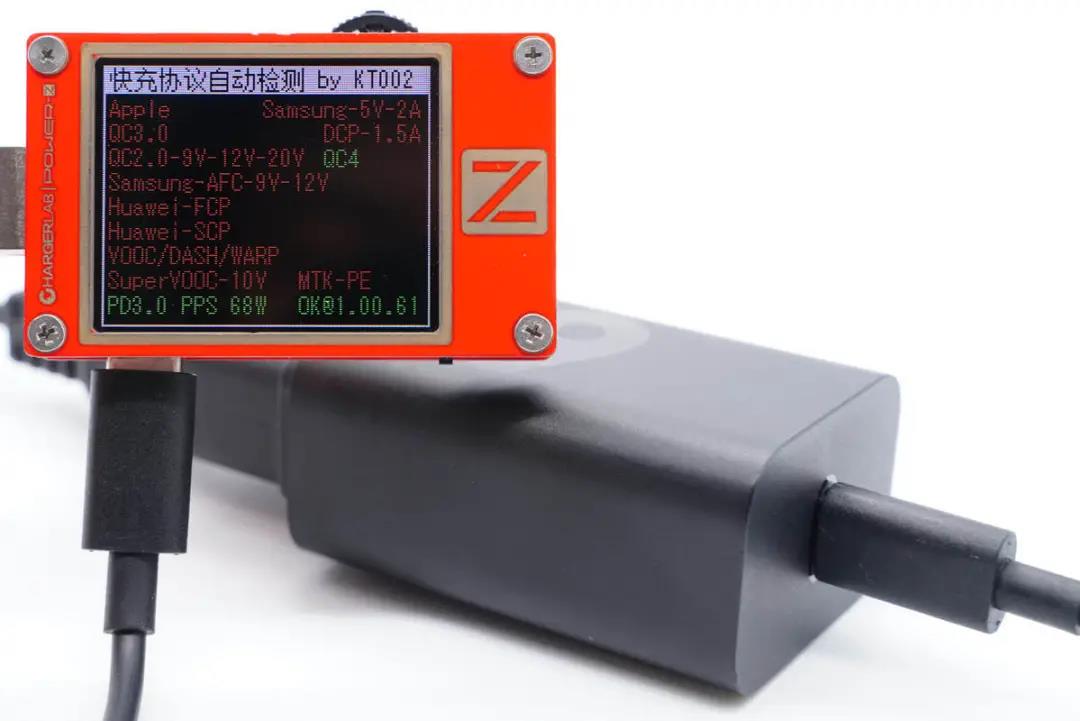

使用ChargerLAB POWER-Z KT002测得USB-C口支持PD3.0、PPS快充协议。

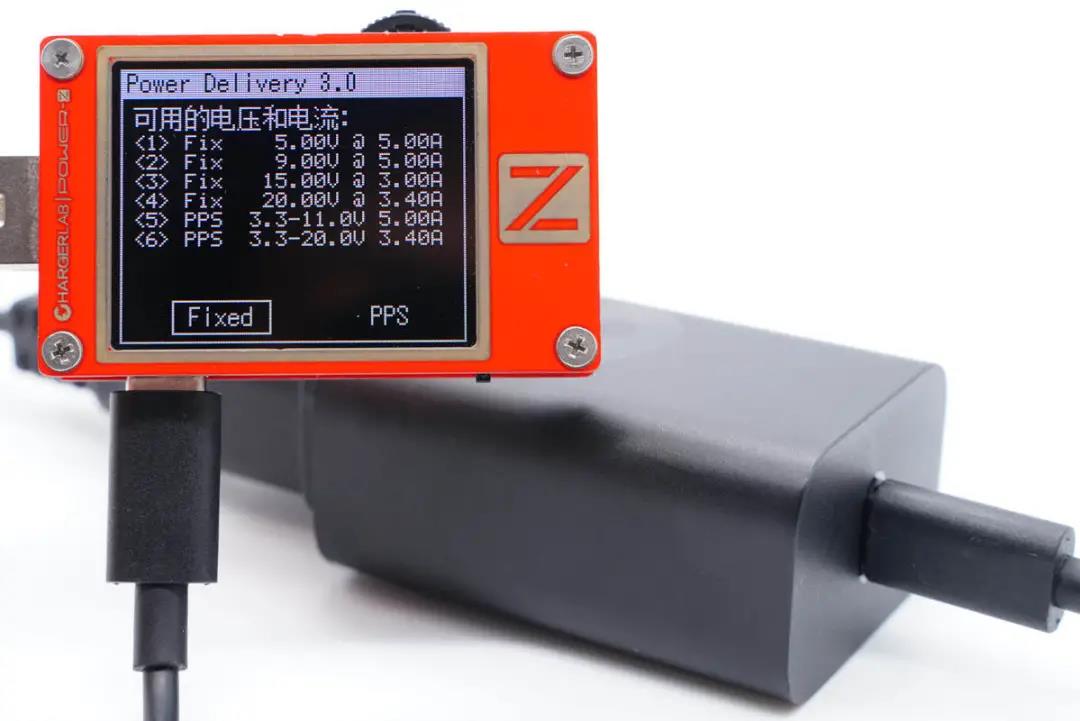

并且具备5V5A、9V5A、15V3A、20V3.4A四组固定电压档位,以及3.3-11V5A和3.3-20V3.4A两组PPS电压档位。
二、摩托罗拉68W氮化镓充电器拆解

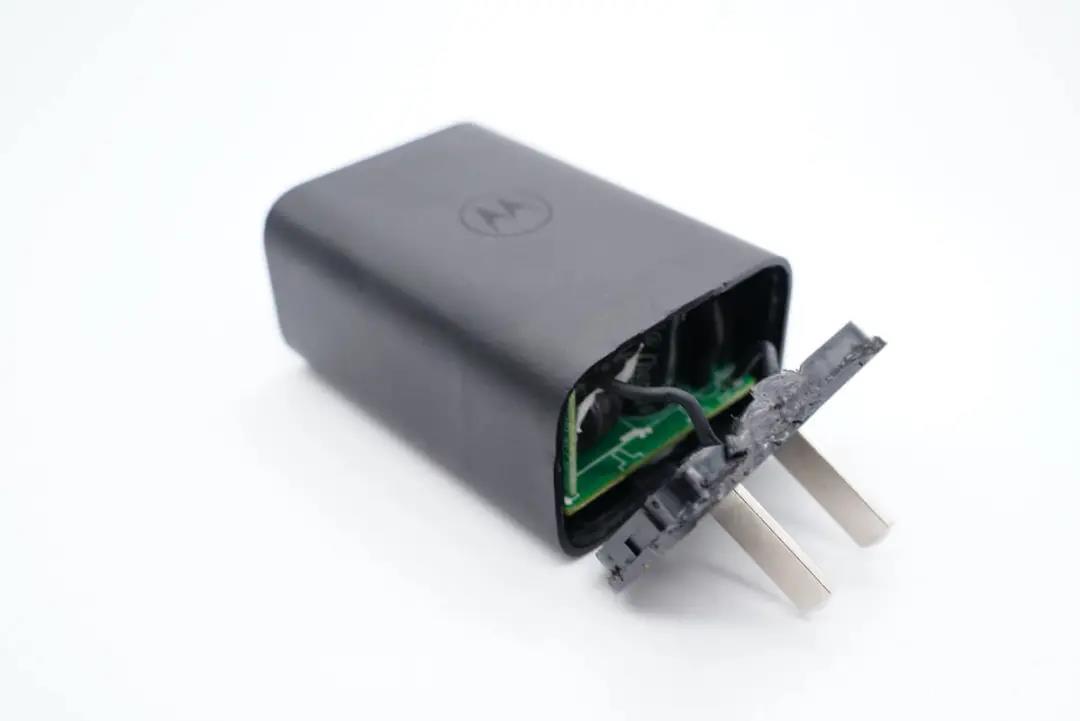

将输入端外壳拆开,采用超声波焊接封装。

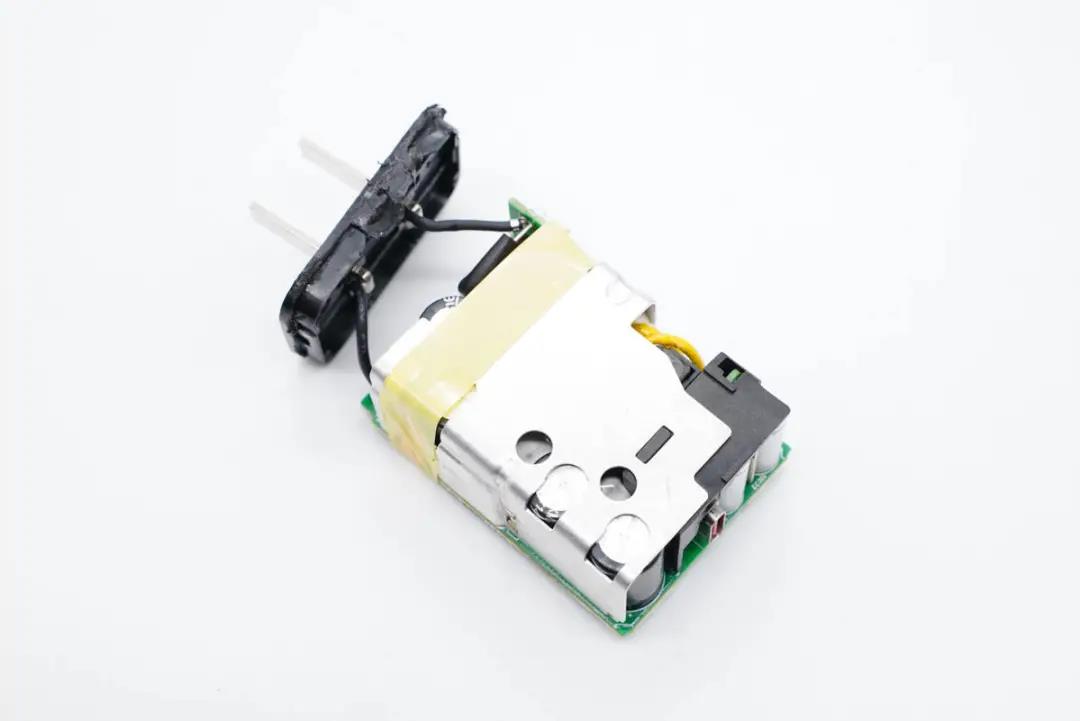

PCBA模块包裹金属板进行散热,靠近输入端处缠绕胶带。

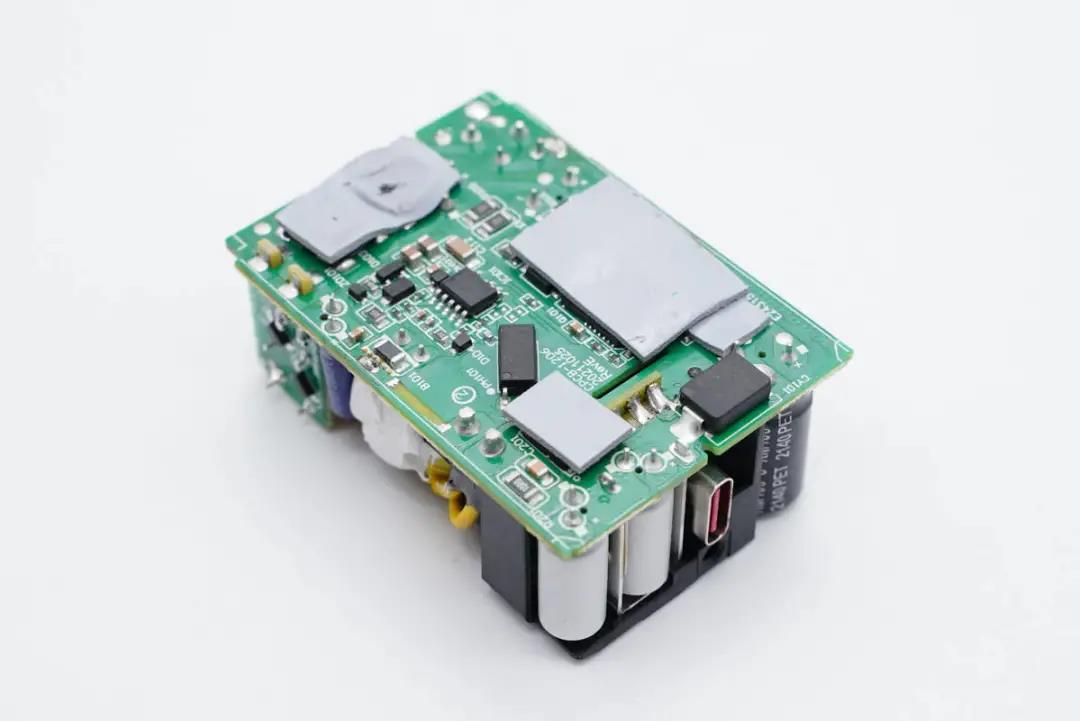

拆掉散热板,主板背面对应整流桥、氮化镓功率管和同步整流管处还贴有导热垫,加强散热效果。

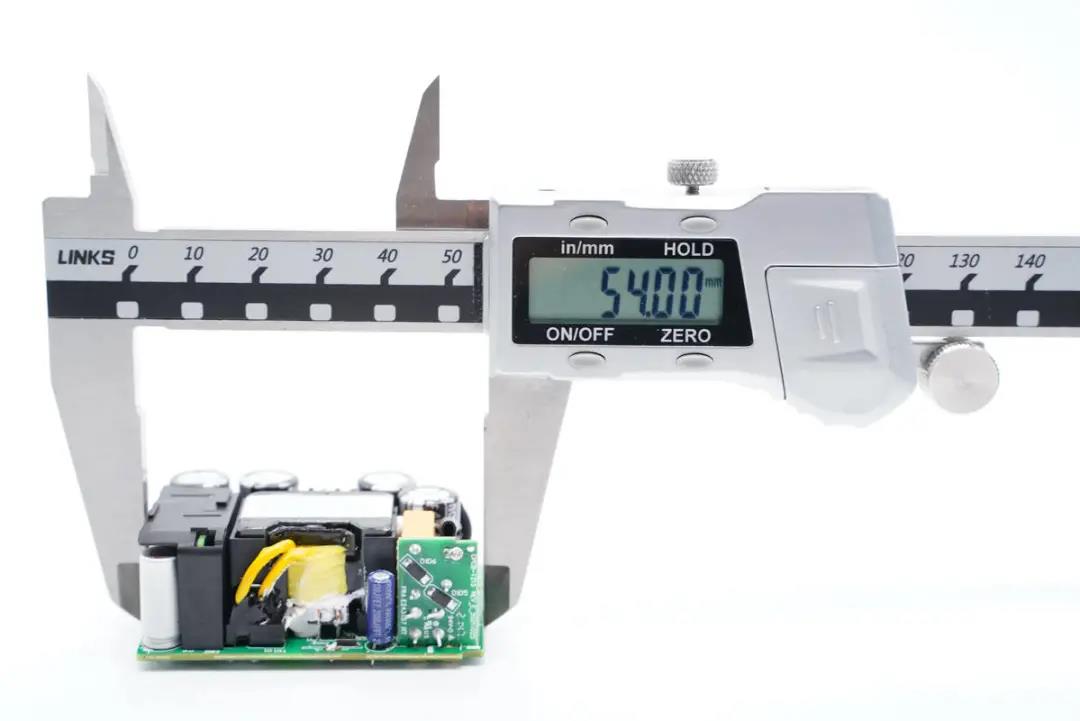

测得模块长度为54mm。

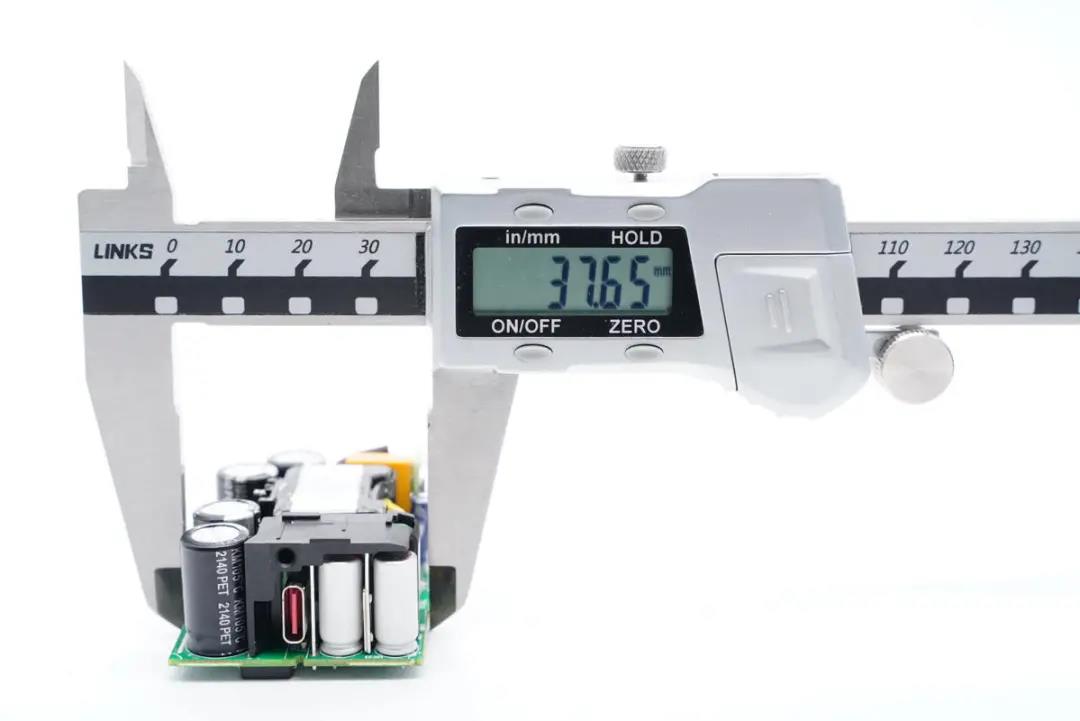

宽度为37.65mm。

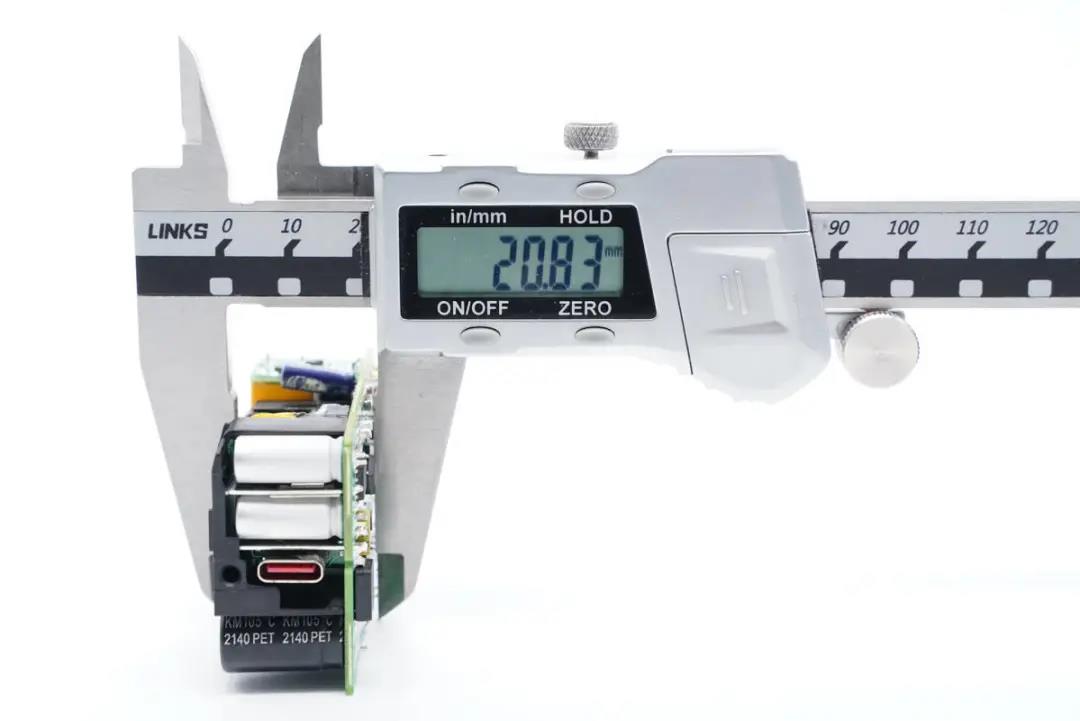

厚度为20.83mm。

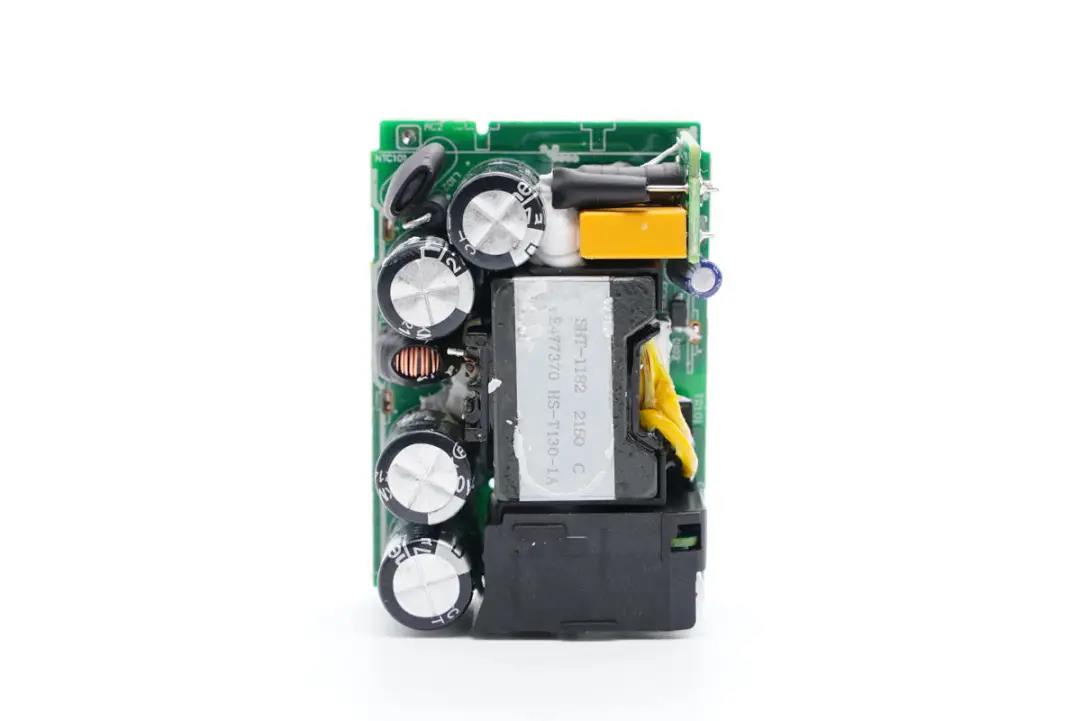

PCB板正面一览,变压器、输出端小板都套有塑料壳进行固定绝缘,电容打胶加固。
板子背面一览,设有两颗整流桥、开关电源初级PWM控制器、氮化镓功率管、同步整流管、光耦和贴片Y电容。
通过观察发现,这款充电器采用高频QR开关电源架构,协议芯片通过光耦控制接口输出电压。下面我们从输入端开始了解各器件的信息。

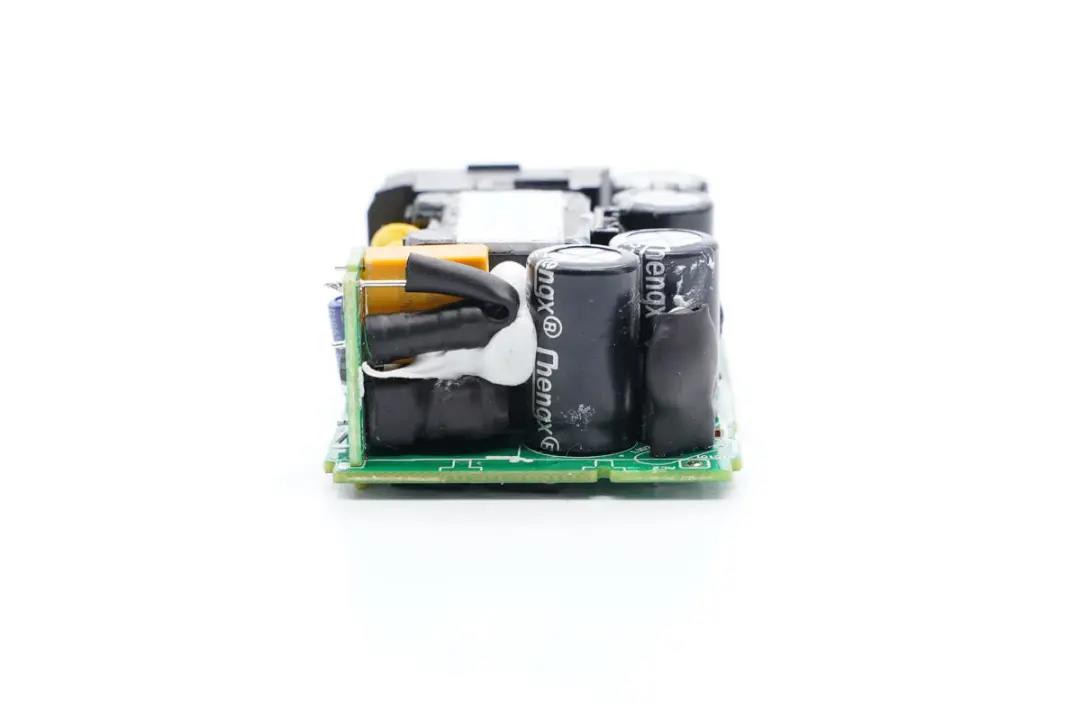

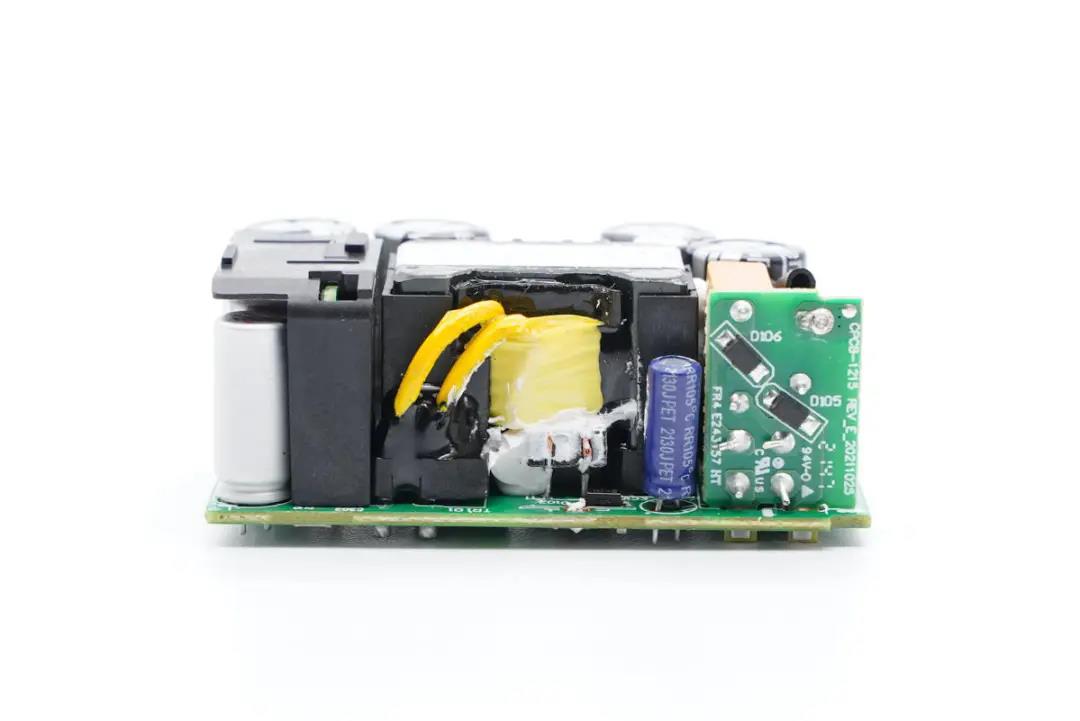

输入端左侧焊接一块小板,器件打胶加固。

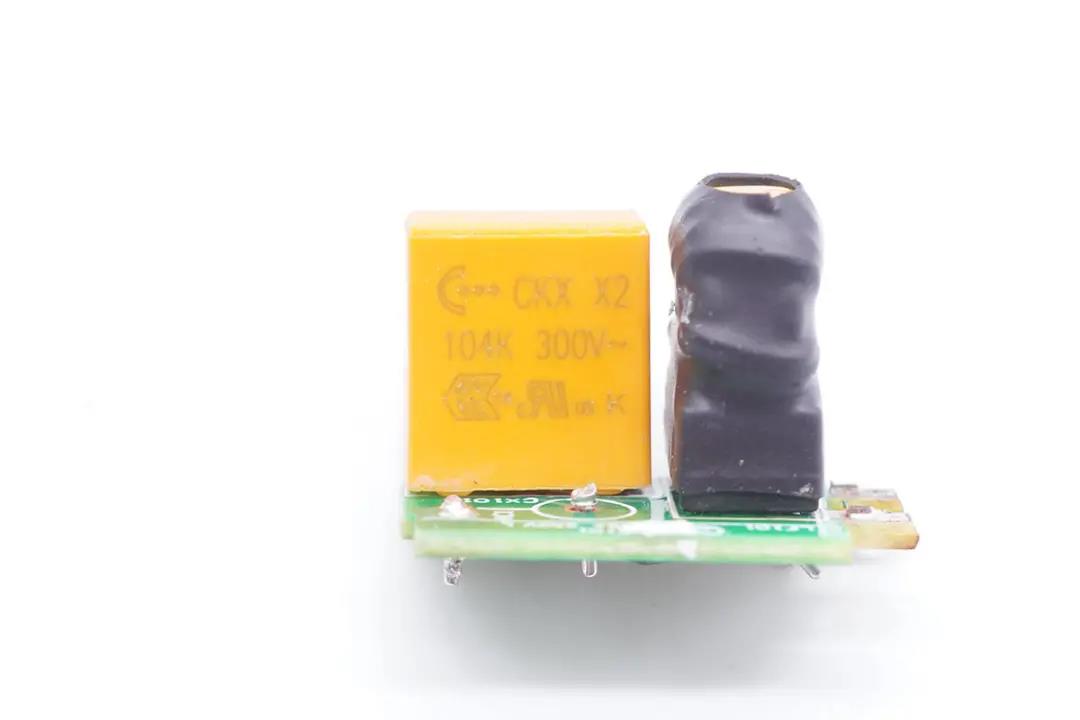

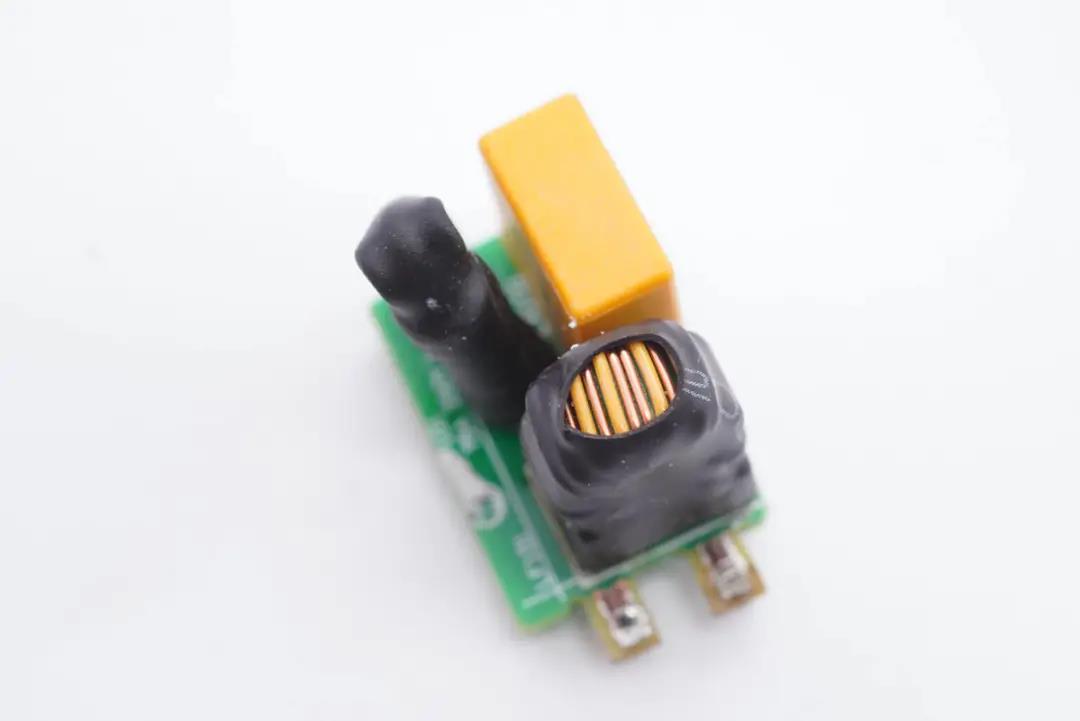

将小板拆下,正面设有保险丝、共模电感和安规X电容。

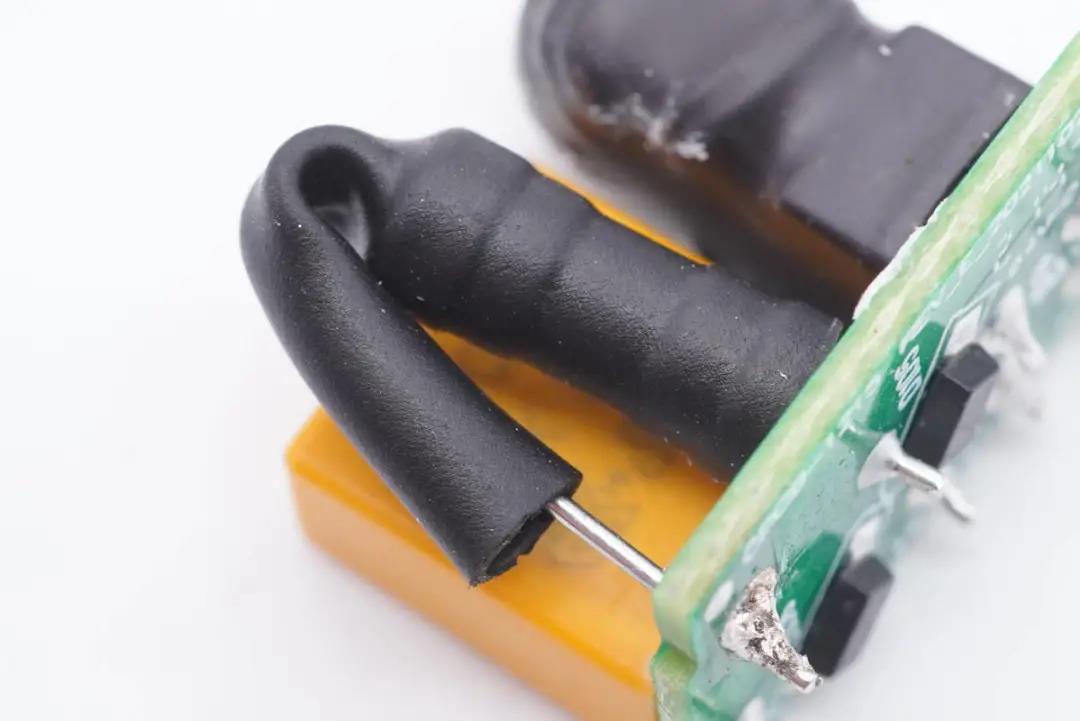

保险丝外套绝缘管。

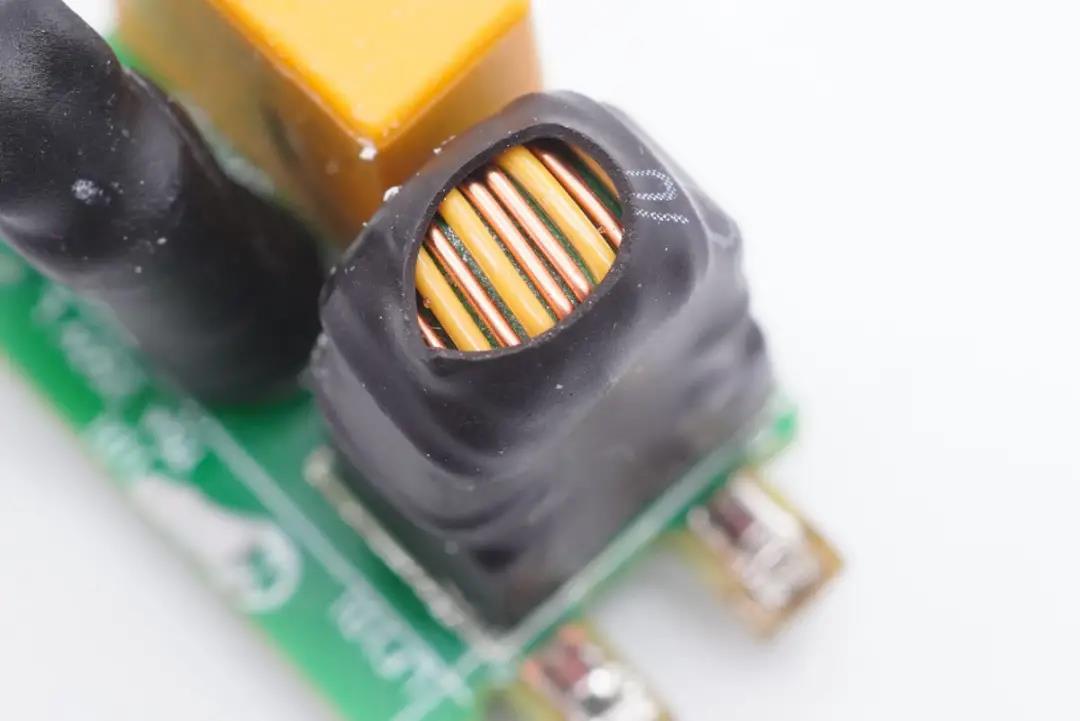

共模电感用于滤除EMI干扰,本身也是外套绝缘管保护。
安规X电容特写。

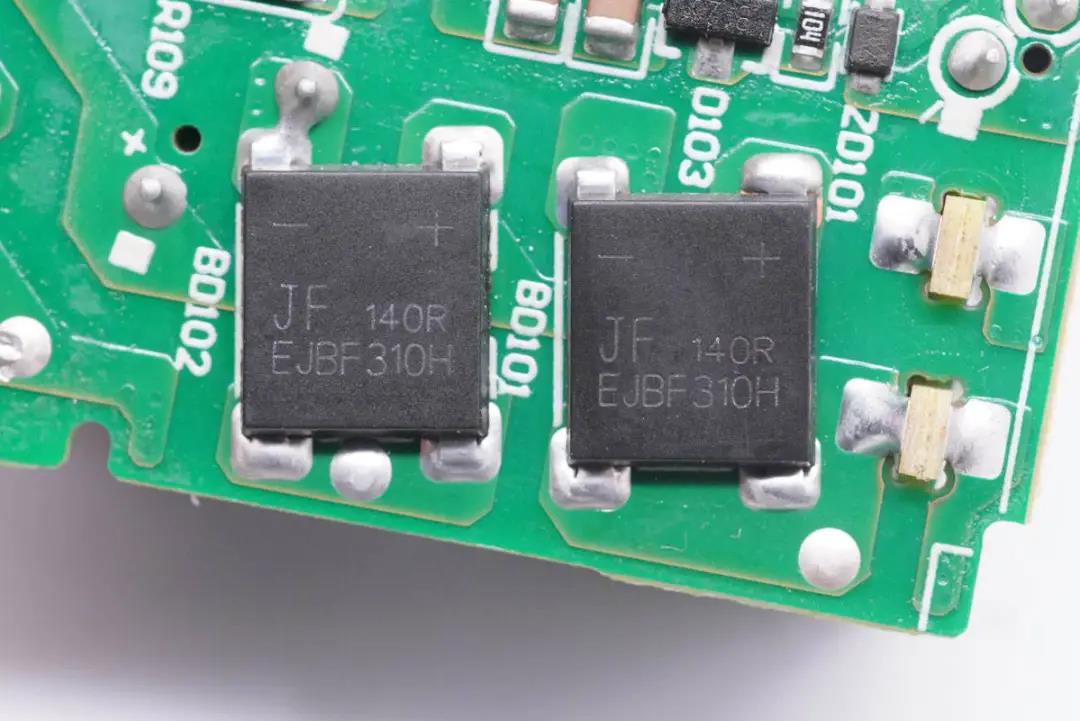

EJBF310H整流桥特写。

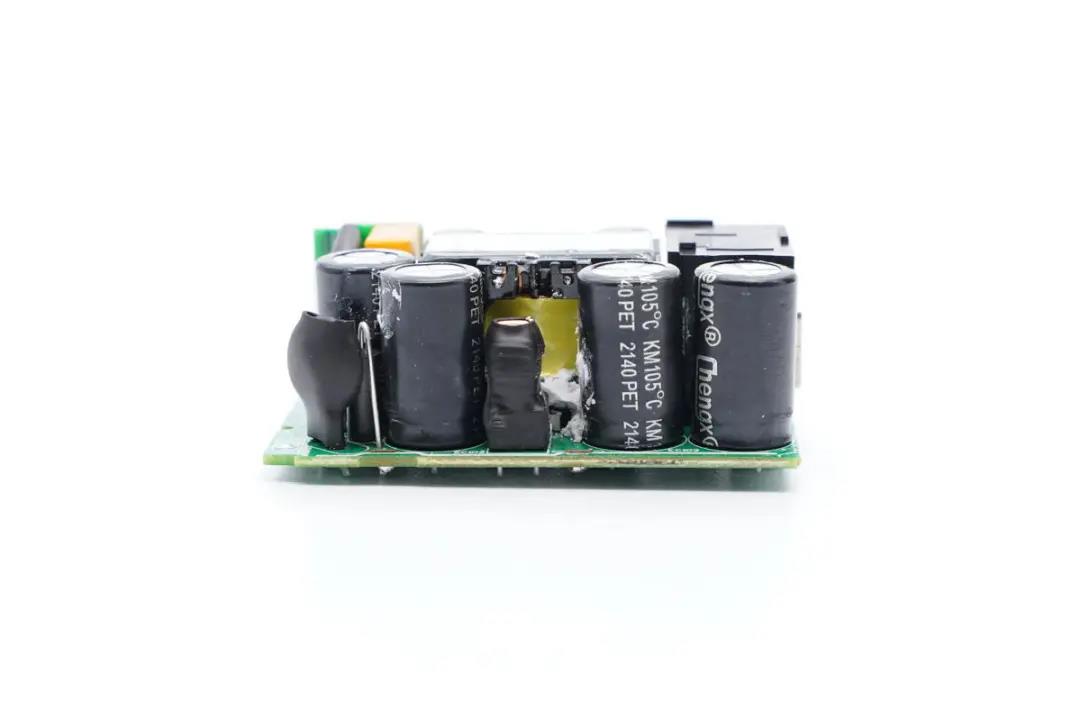

主板侧面设有NTC浪涌抑制电阻、四颗高压滤波电解电容和滤波电感。

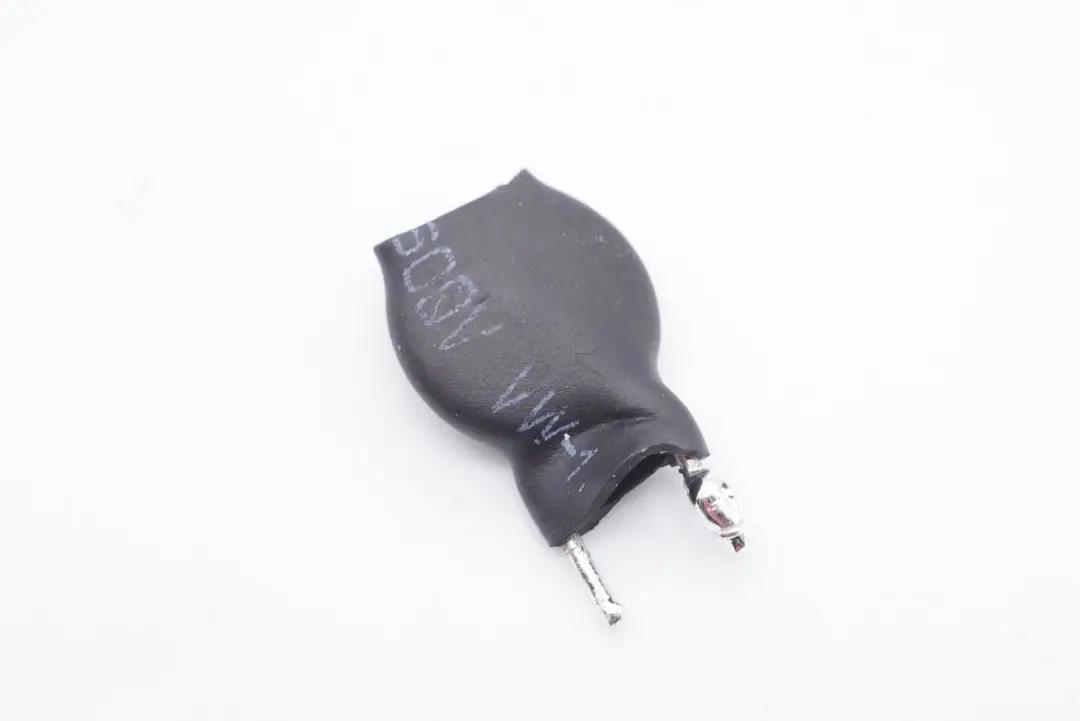

NTC浪涌抑制电阻外套绝缘管,用于抑制上电浪涌电流。

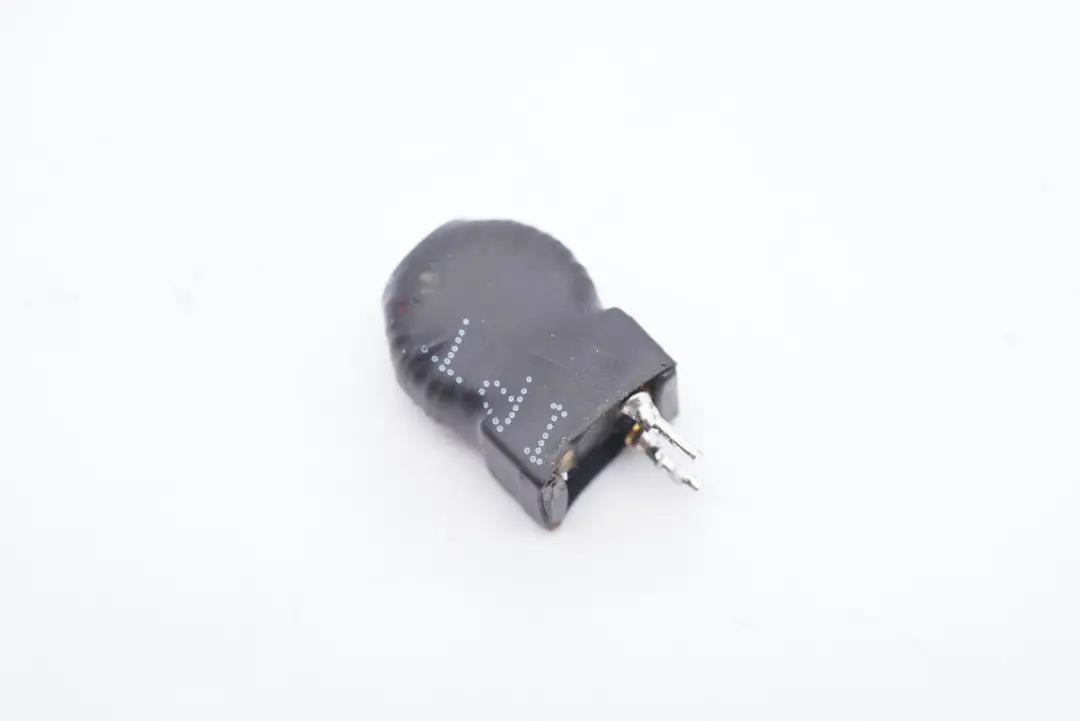

滤波电感外套绝缘管。

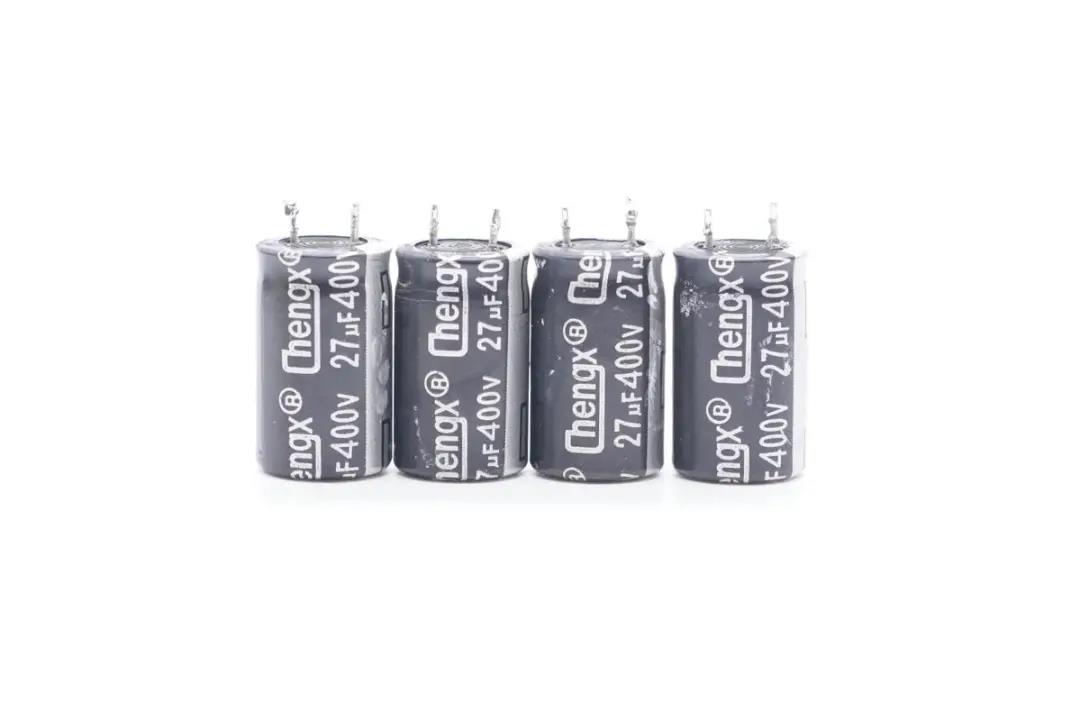

四颗高压滤波电解电容来自承兴,规格均为400V 27μF。
另一侧设有主控芯片供电电容和变压器。

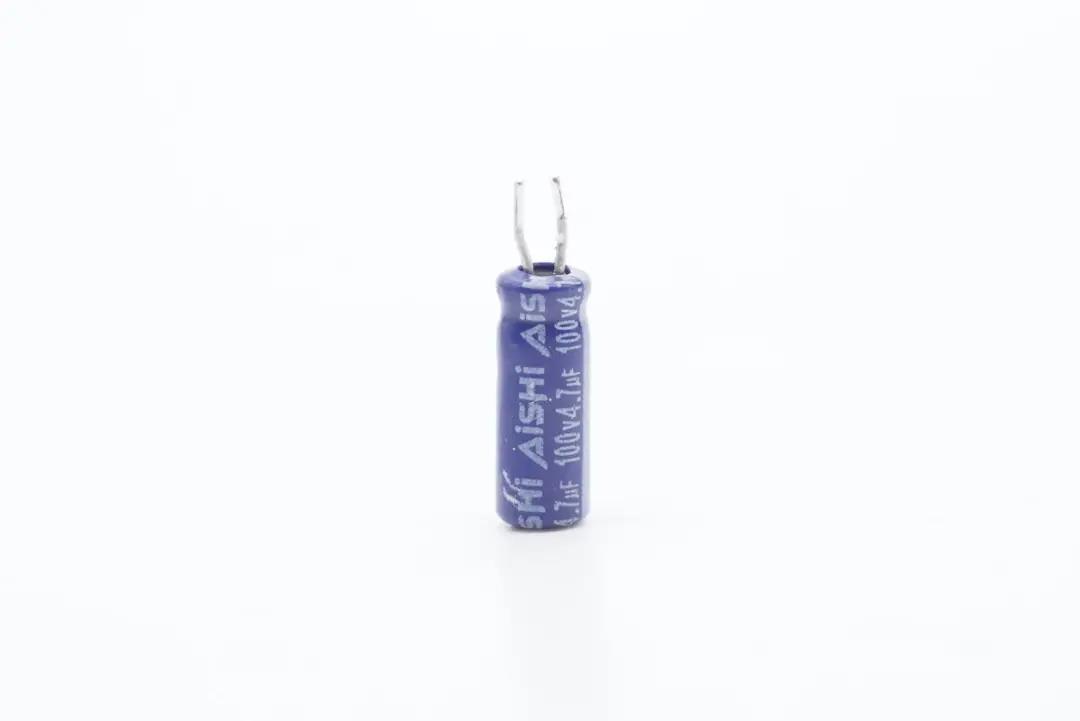

主控芯片供电电容来自AiSHi艾华,规格为100V 4.7μF。

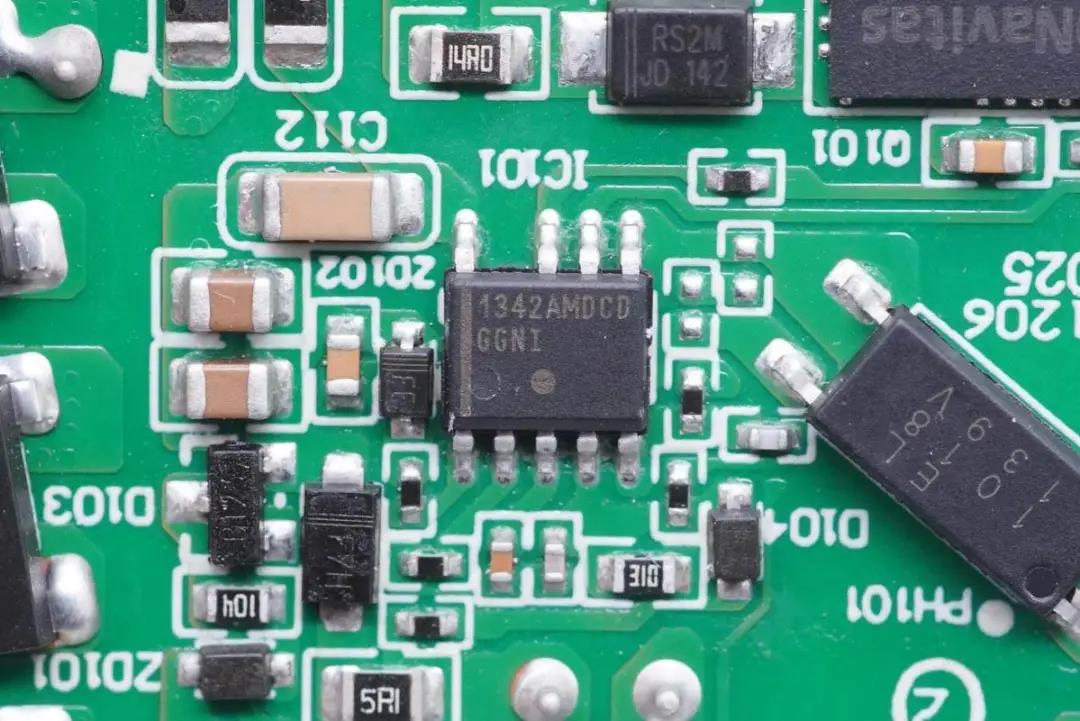

开关电源PWM控制器为ON安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

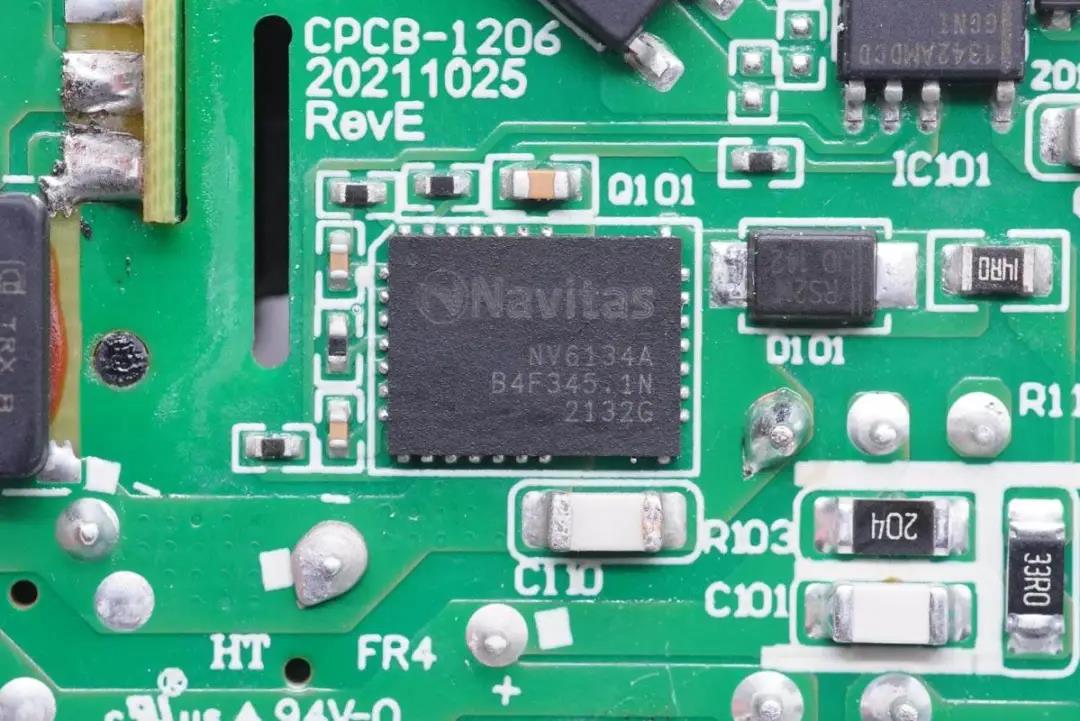

氮化镓功率芯片来自纳微半导体,型号NV6134A,该芯片内置驱动器以及高精度无损耗电流采样电路,260mΩ导通电阻,耐压650V,支持2MHz开关频率,采用6*8mm QFN封装,节省面积。

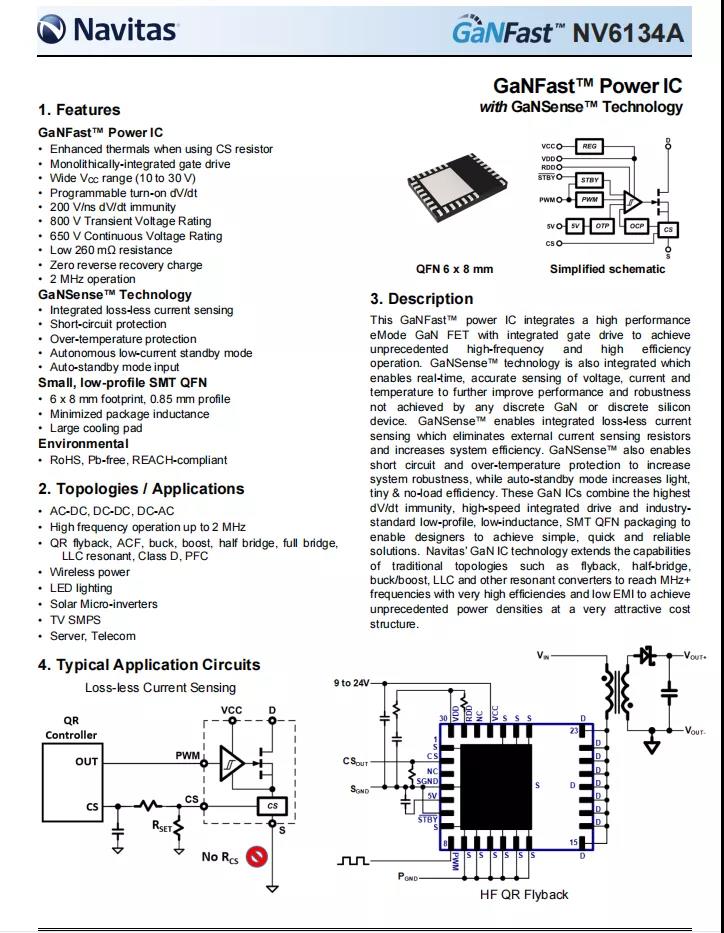

纳微NV6134A资料信息。
充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被戴尔60W氮化镓快充、OPPO 50W饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器(英雄联盟版)等知名品牌的数十款产品采用。

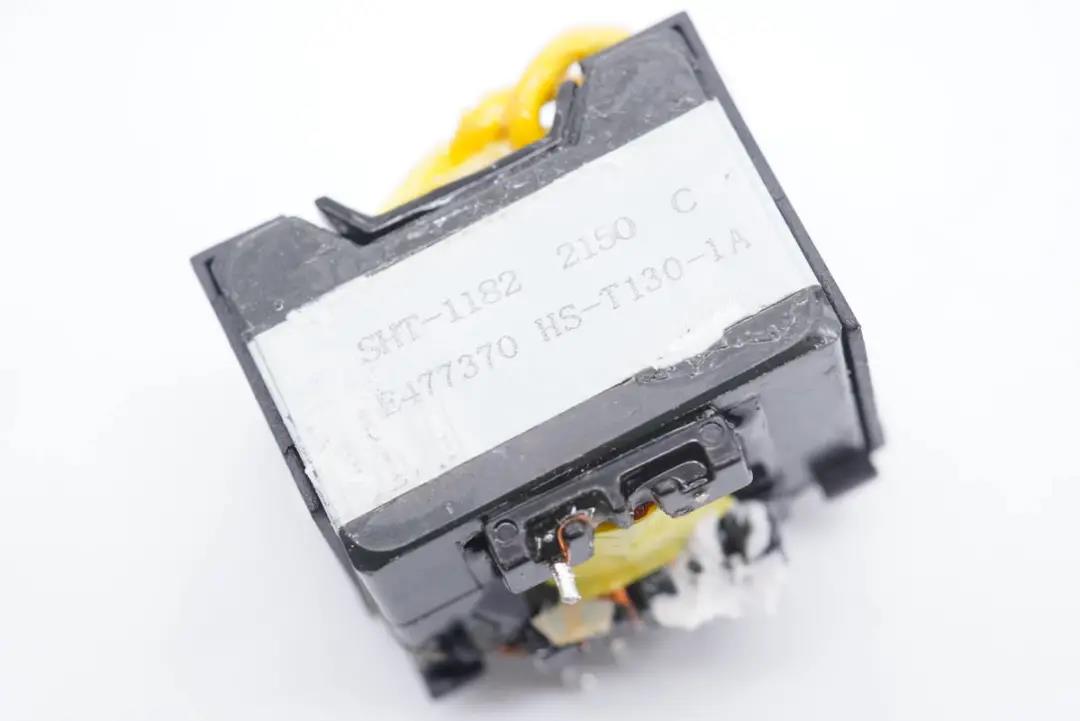

变压器特写,外套塑料壳保护。

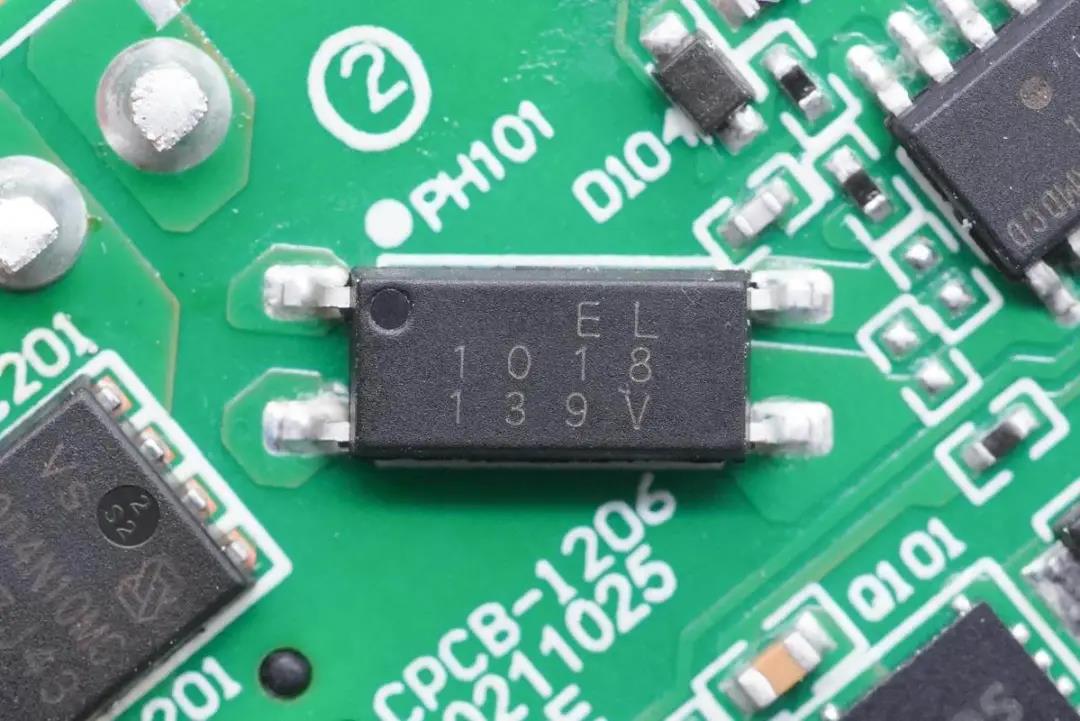

EL 1018光耦,用于初级次级通信,反馈调节输出电压。

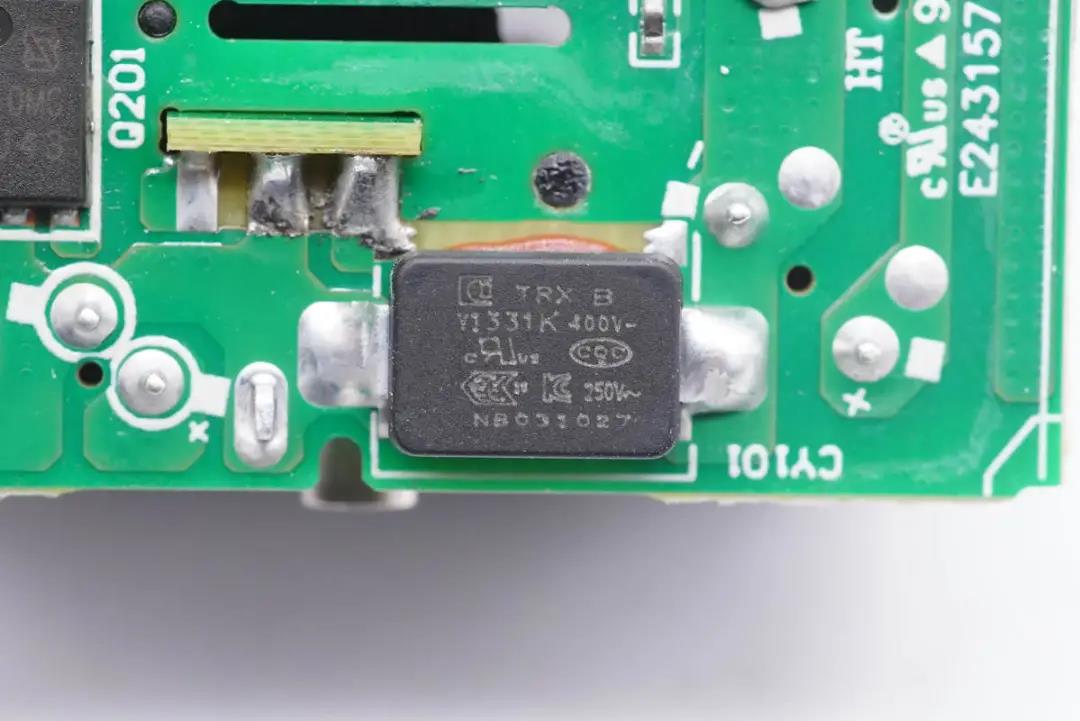

贴片Y电容来自四川特锐祥科技股份有限公司,TMY1331K,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。
充电头网了解到,特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可。

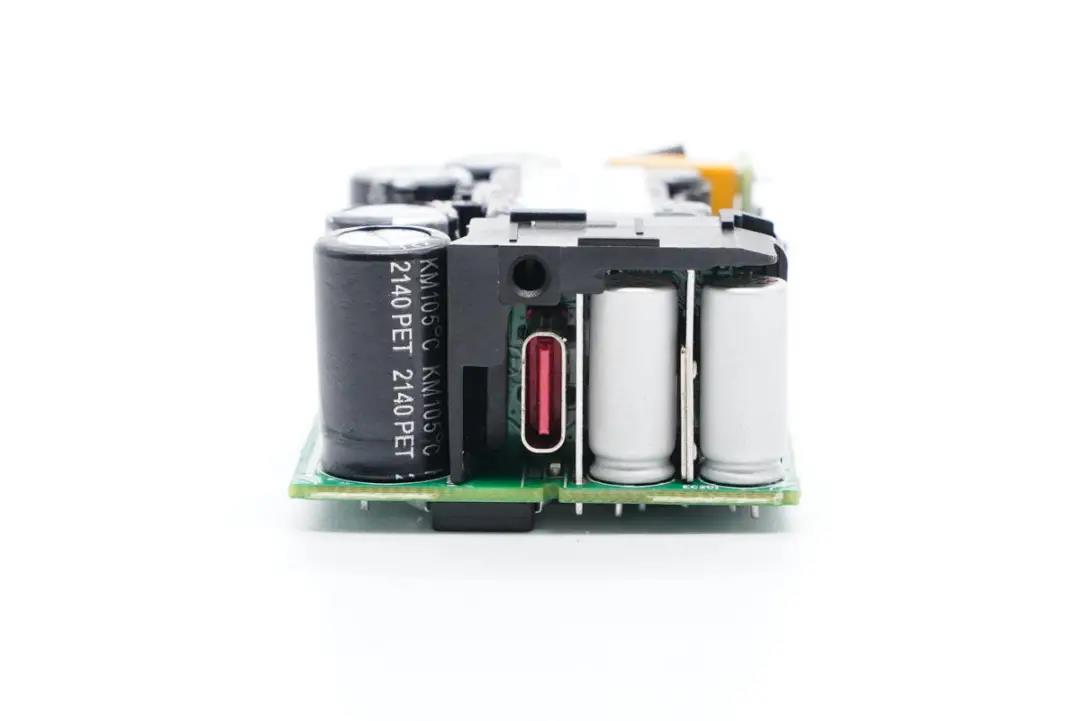

输出端设有小板并外套塑料壳,电容和金属片之间还有金属片支撑。

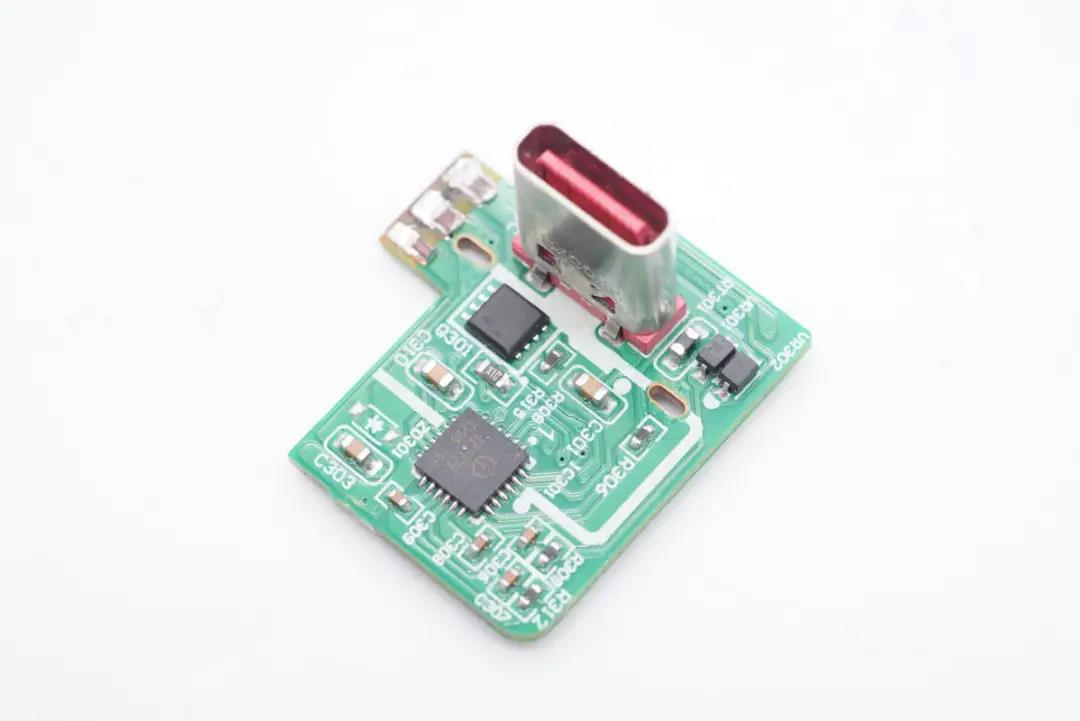

将小板拆下,正面设有协议芯片和输出VBUS开关管。

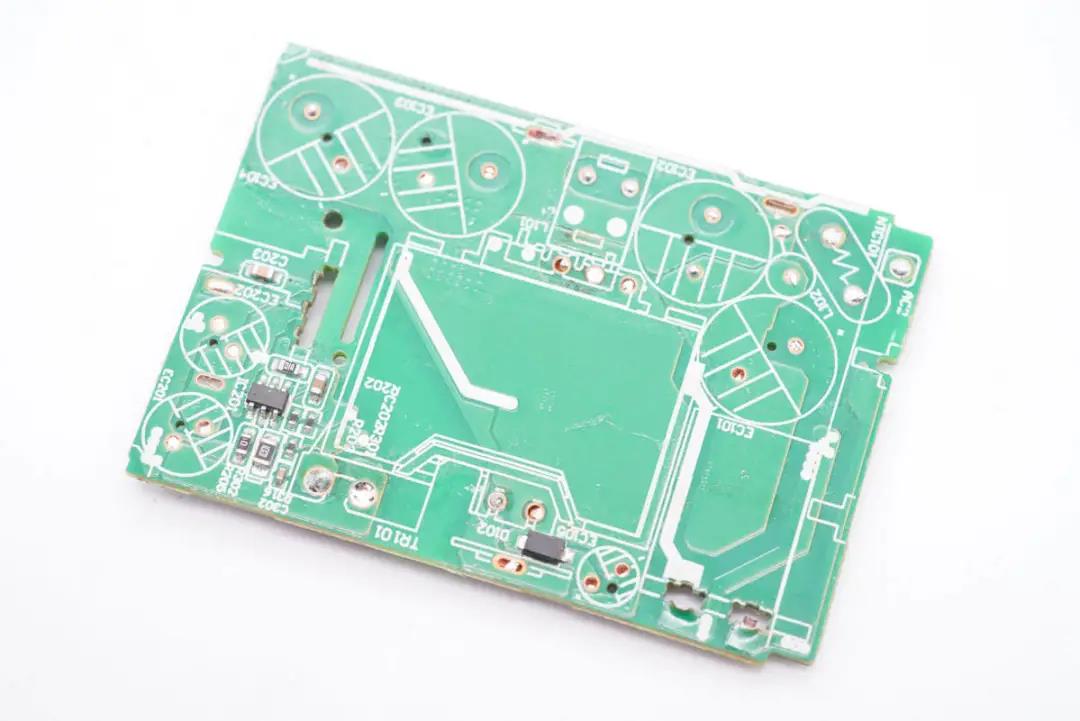

将板子正面器件全部拆掉,主板左侧还有一颗同步整流控制器。

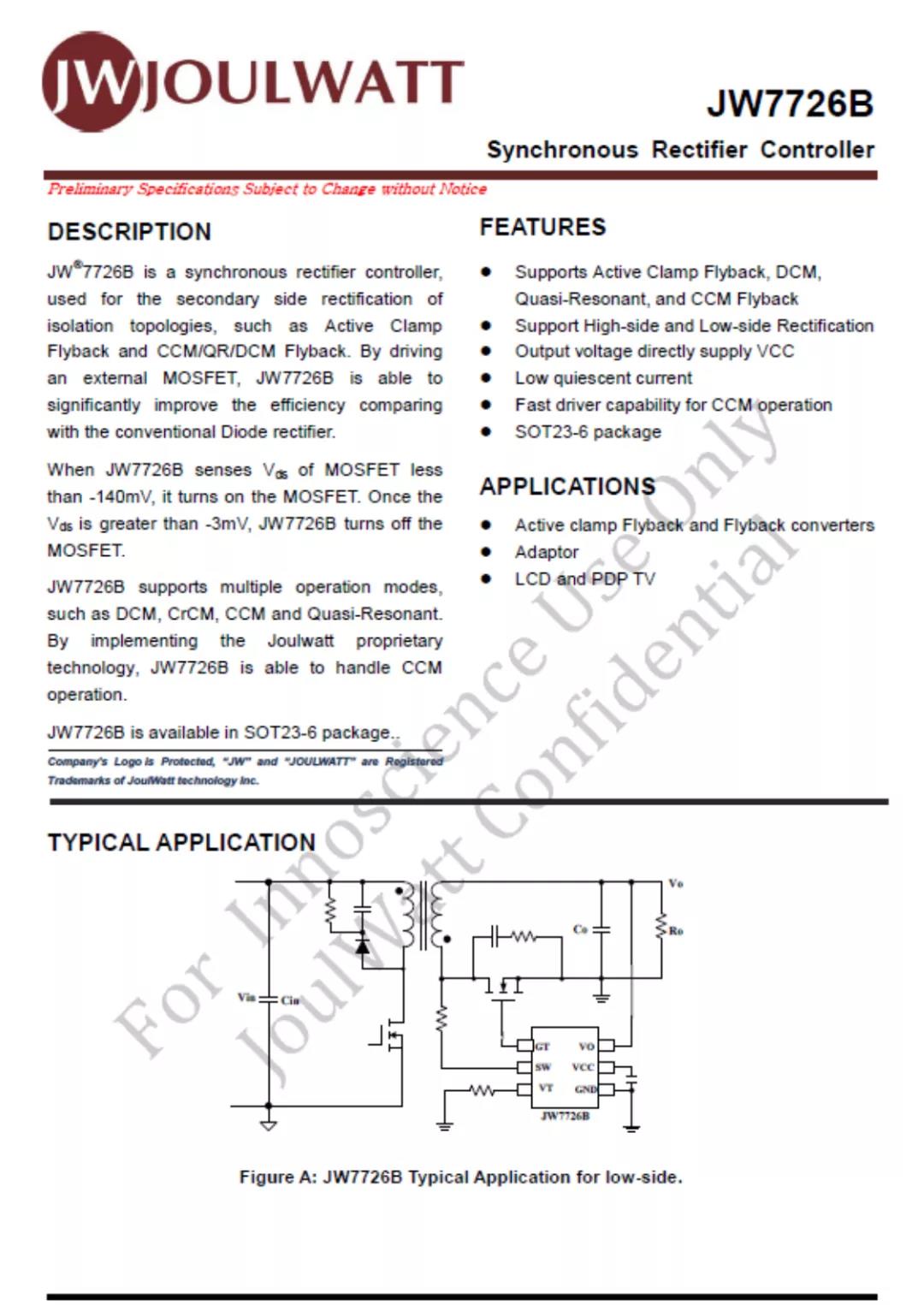

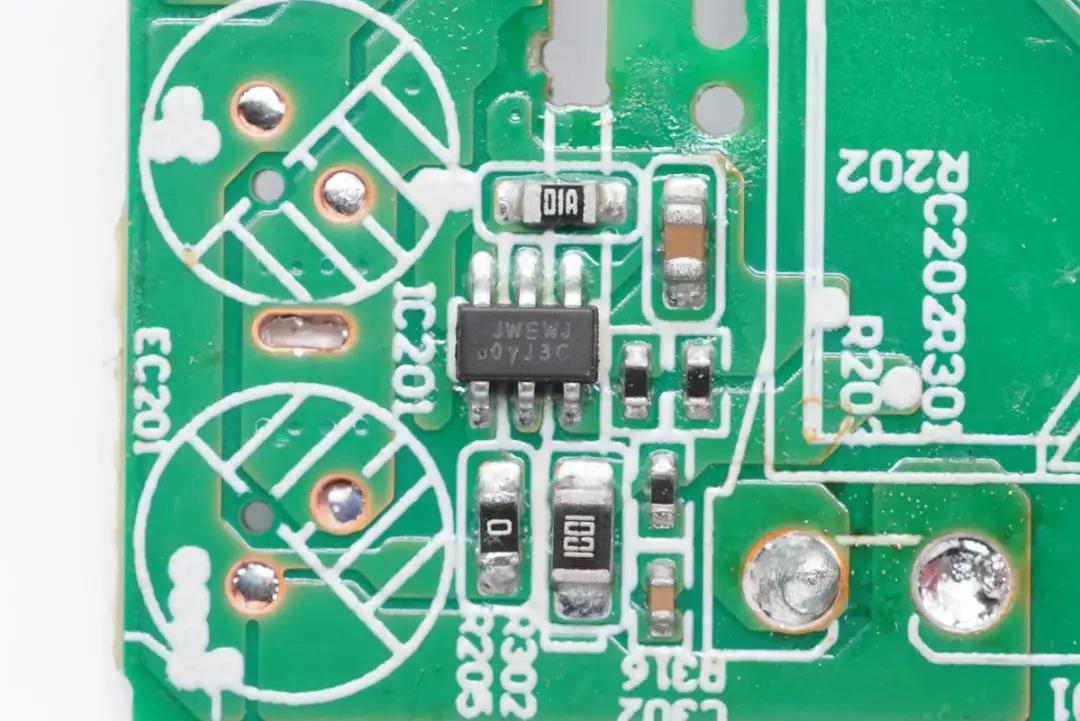

同步整流控制器采用杰华特JW7726B,支持CCM、DCM、QR和ACF模式,在振铃期间能有效防止同步整流MOSFET的误开通;具有快速关断能力以便能兼容CCM;在启动过程中(VCC建立之前)能有效防止门极gate被耦合至开启电压。据了解,目前JW7726系列产品累计发货量已接近千万颗。
充电头网拆解了解到,杰华特JW7726B还被众显65W 2C1A氮化镓快充、倍思87W双模混动氮化镓快充、爱兰博10000mAh二合一60W氮化镓快充、睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

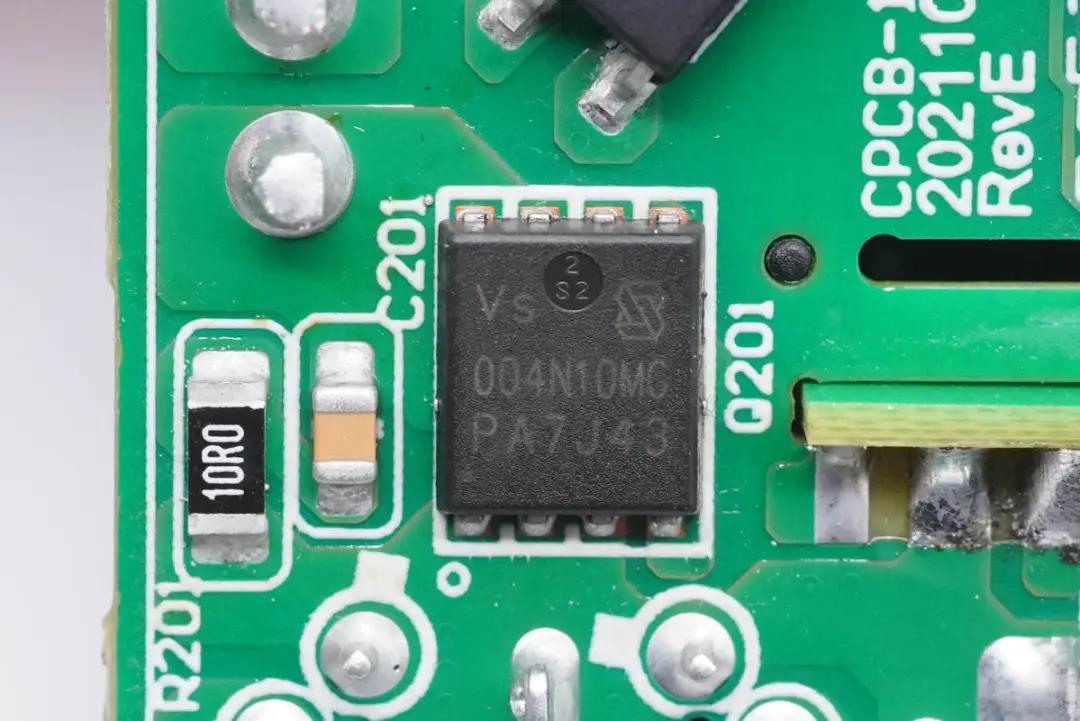

同步整流管采用威兆VSP004N10MS-G,NMOS,耐压100V,超低导阻,PDFN5060X封装。

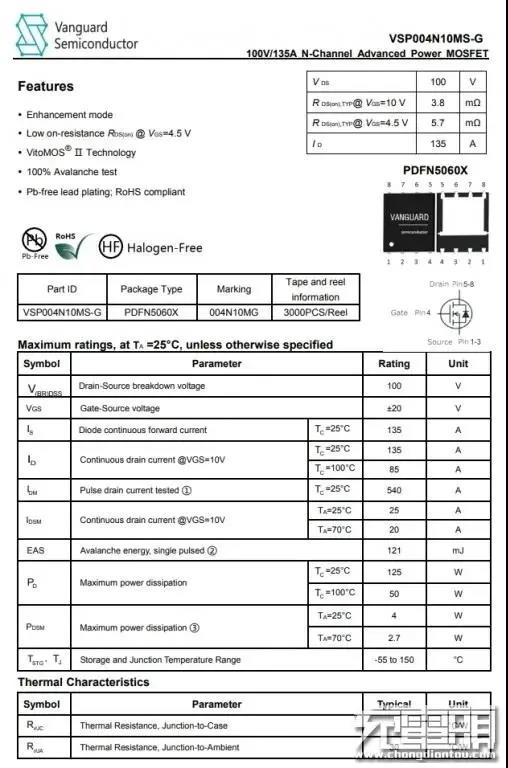

威兆VSP004N10MS-G资料信息。
充电头网拆解了解到,威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可。

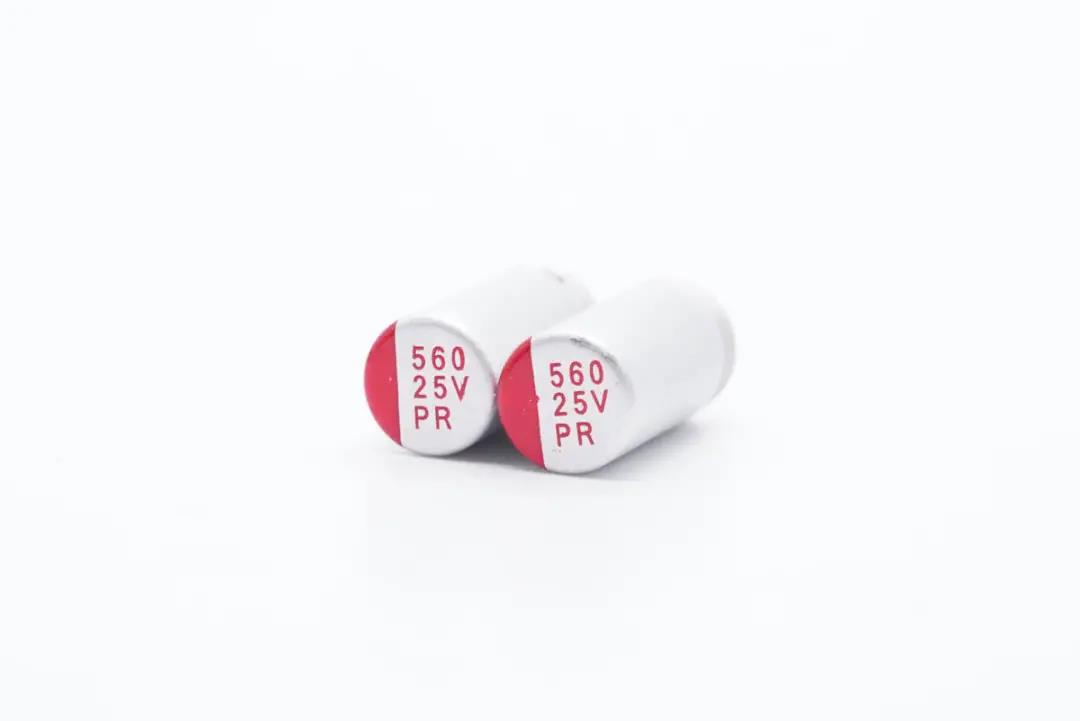

两颗输出滤波固态电容规格为25V 560μF。

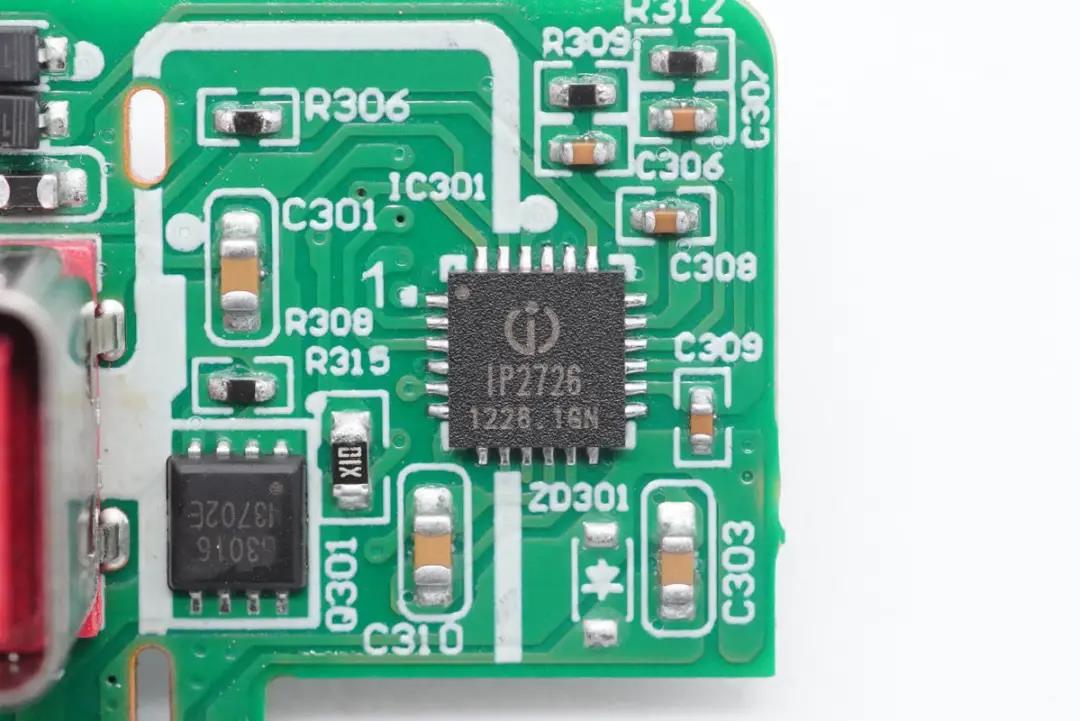

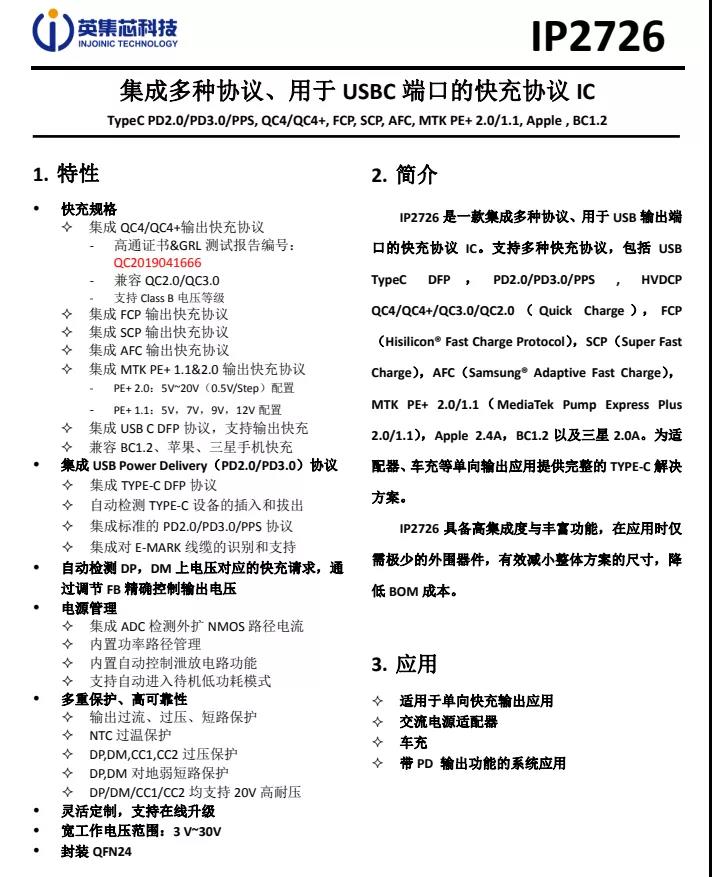

协议芯片采用英集芯IP2726,这是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。
充电头网了解到,英集芯IP2726已经通过了高通QC4+认证,拿到了中国大陆地区第一张QC4+认证证书。
充电头网了解到,英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外,英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

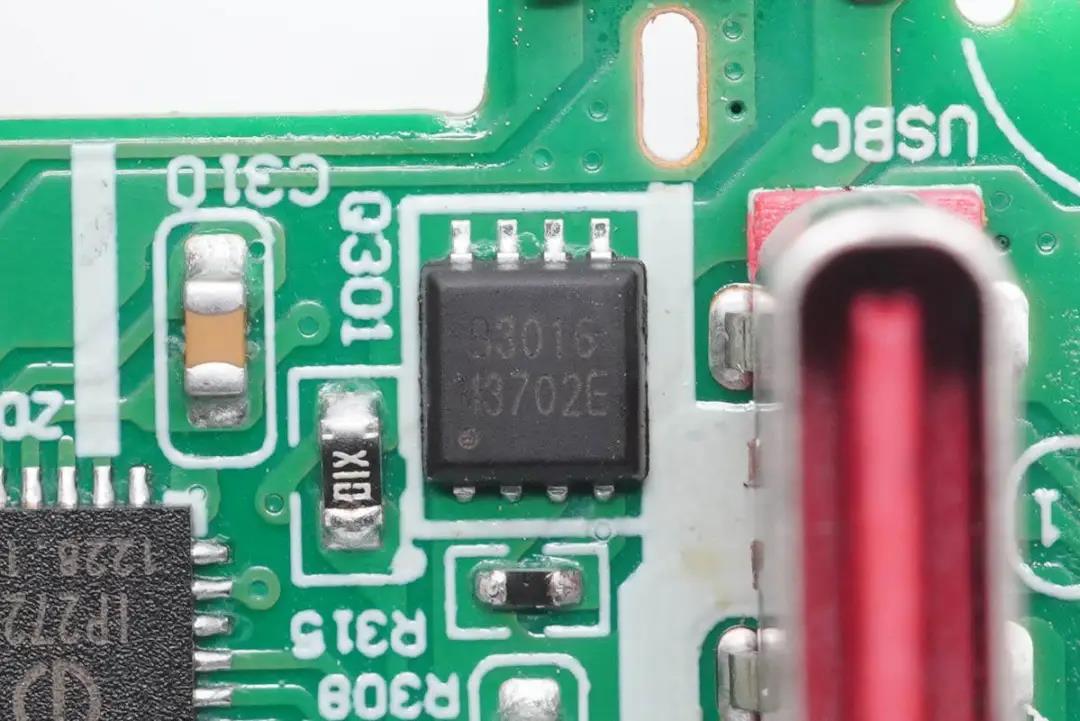

输出VBUS开关管特写,丝印B3016。

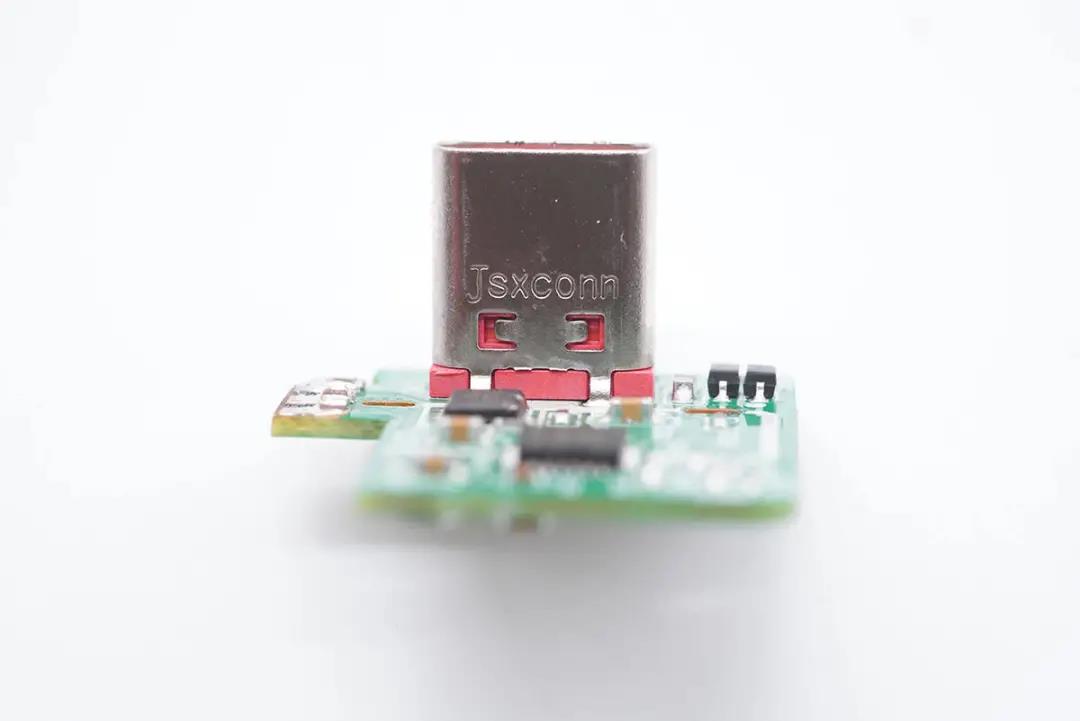

母座金属壳上有JSXCONN字样,表明母座来自深圳市金晟欣电子科技有限公司。

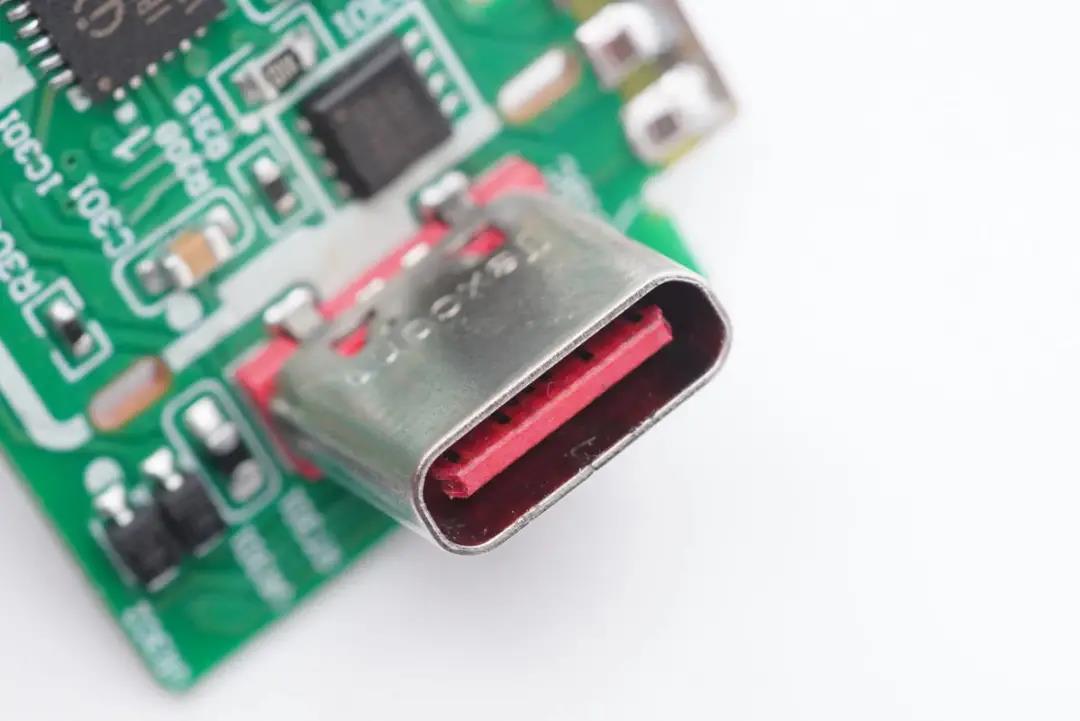

USB-C母座特写。

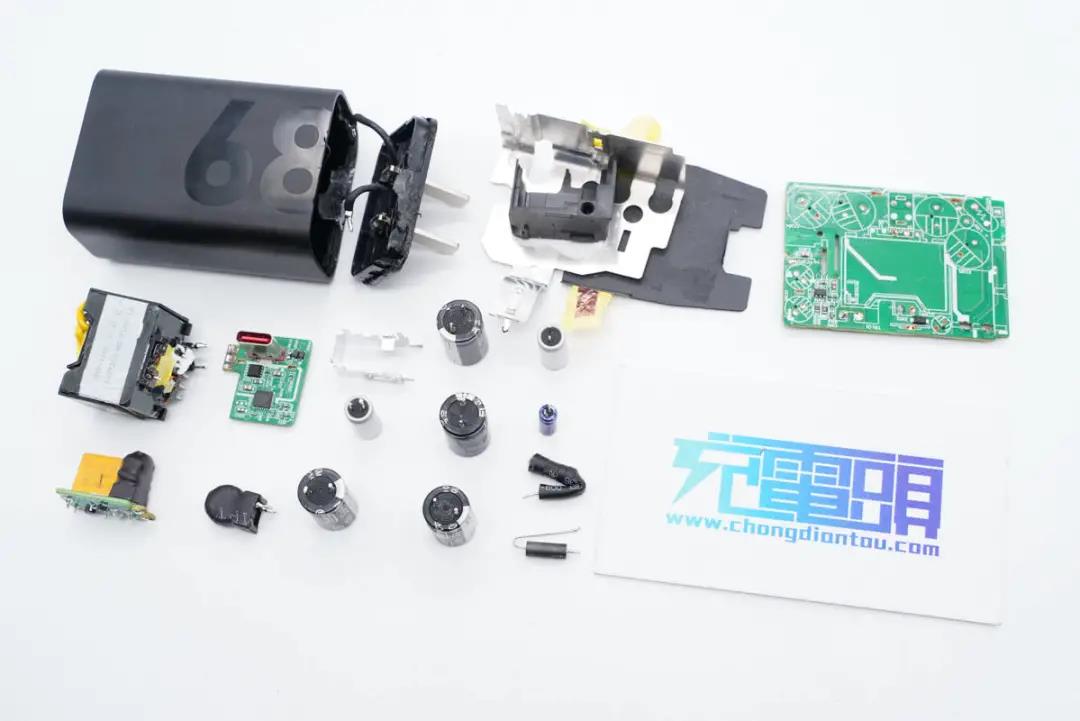

全部拆解完毕,来张全家福。
充电头网拆解总结
摩托罗拉Edge X30手机标配的这款68W氮化镓充电器采用经典直板造型设计,得益于纳微氮化镓功率芯片NV6134A的使用,即便是在如此传统的造型下充电器三维也仅有58*42*28mm,功率密度高达1.01W/cm³,十分的小巧。
充电器支持PD、PPS快充协议,除具备11V6.2A特殊电压档位外,还有5-20V常规档位以及两组PPS电压档位,满足摩托罗拉Edge X30手机快充需求外,也能拿来给笔电、平板等设备使用,大小设备一个充电器就够了。
充电头网通过拆解发现,充电器采用安森美NCP1342+杰华特JW7726B QR开关电源方案,搭配纳微NV6134A氮化镓功率芯片除了能大大缩小充电器体积外,相较传统方案也更加高效和可靠。协议芯片采用英集芯IP2726,应该做了特殊定制,因此才会支持11V6.2A特殊电压档位。总的来说,这款充电器的整体用料不错。
