挑战百瓦快充体积极限,iQOO 120W 氮化镓闪充拆解

2022-01-17

手机行业越来越卷大家是有目共睹,除处理器等部件要堆满外,曾经不是很看重的充电如今也成了各手机厂商的必争之地。近期发布的iQOO 9系列手机就全系标配了120W超快闪充,其中超大杯机型iQOO 9 Pro还标配iQOO新一代120W氮化镓闪充套装。





充电头网了解到,iQOO 120W氮化镓闪充内置了纳微半导体两颗NV6136A氮化镓功率芯片,在该芯片的加持下,体积相较上一代缩小了26%,重量减轻35g,实测功率密度高达1.31W/cm³,十分轻巧。



iQOO 120W氮化镓闪充套装将于1月15日单独上架开卖,售价299元。本充电套装目前支持为 iQOO 8、iQOO 9、iQOO 9 Pro 提供 120W 闪充服务,更多机型陆续适配中,后续通过 OTA 推送。活动期间iQOO老用户可登录官网APP,只需99元就可以限量抢购该充电套装,总数量为2万枚。



说到这想必很多iQOO用户已跃跃欲试,实力拼手速的时候又到了。下面充电头网先行一步对这款充电器进行详细拆解,带大家先看看充电器的用料做工。



一、iQOO 120W 氮化镓闪充外观




iQOO 120W氮化镓闪充套装包括充电器本体以及6A CC线,线缆装在纸套里。

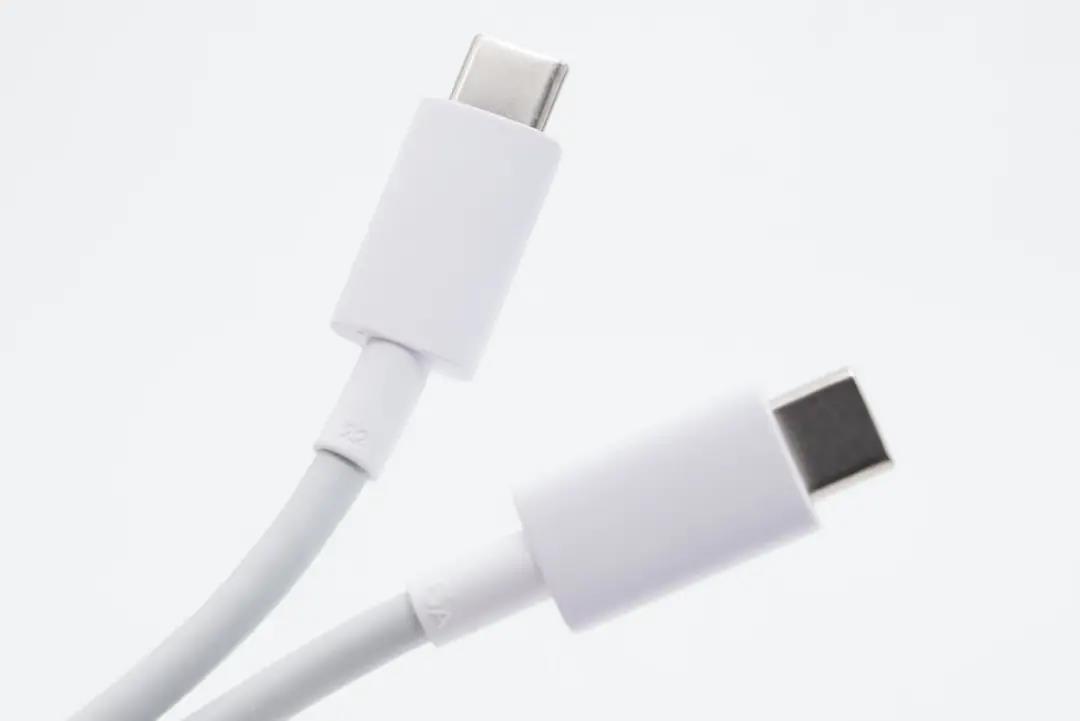

CC线两端塑料外壳磨砂,方便用户插拔使用,此外还做了抗弯折处理,延长线缆使用寿命。

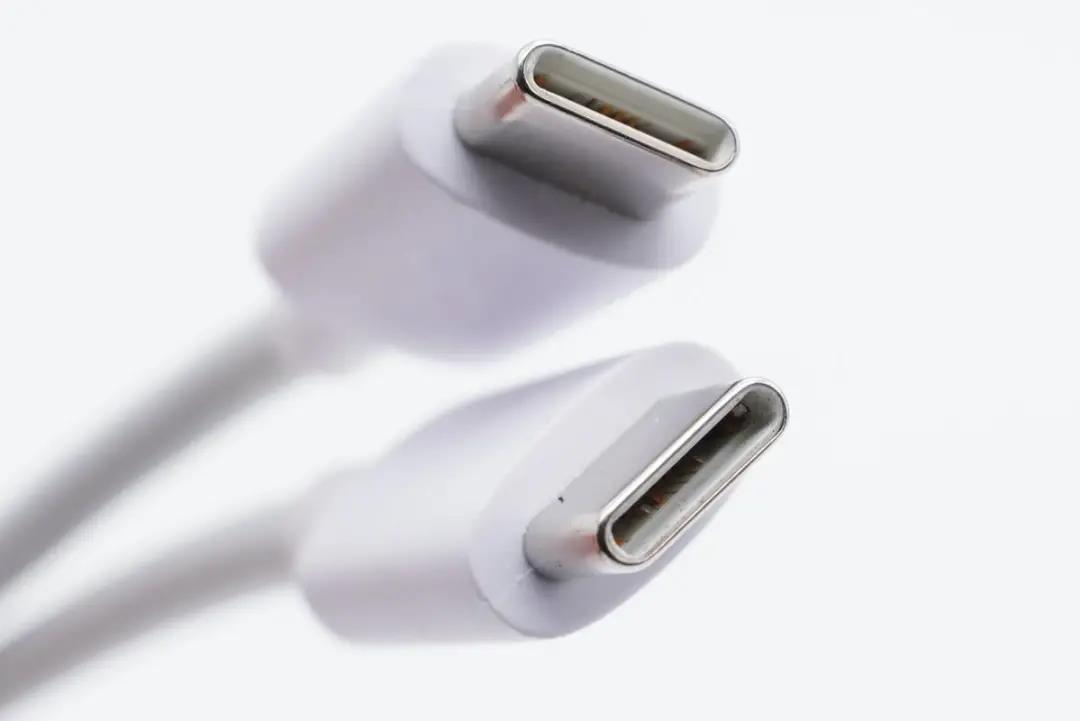

公头非满PIN设计。

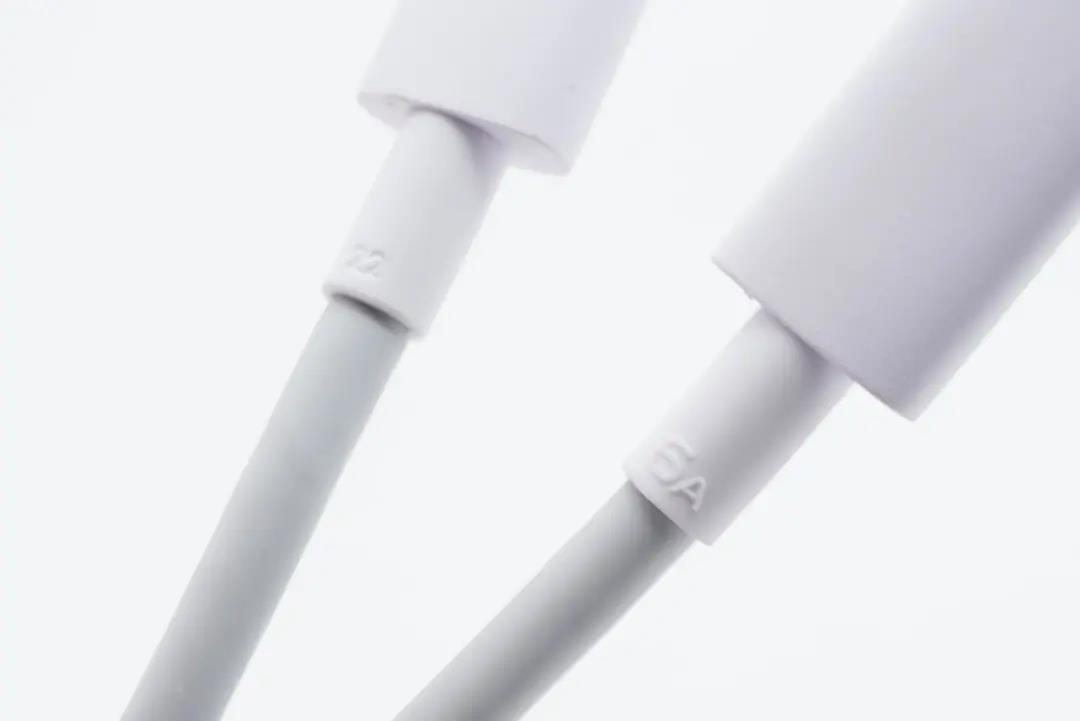

网尾处设计有6A字样,标明这条线可过6A大电流。

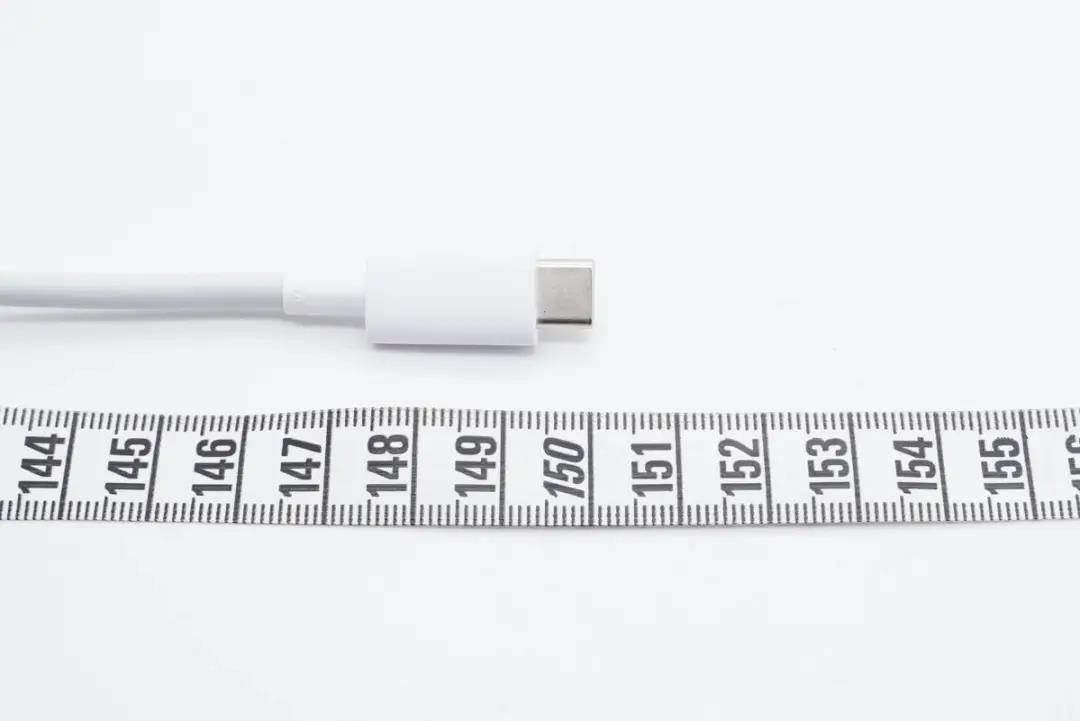

测得线缆长度约为1.5米。

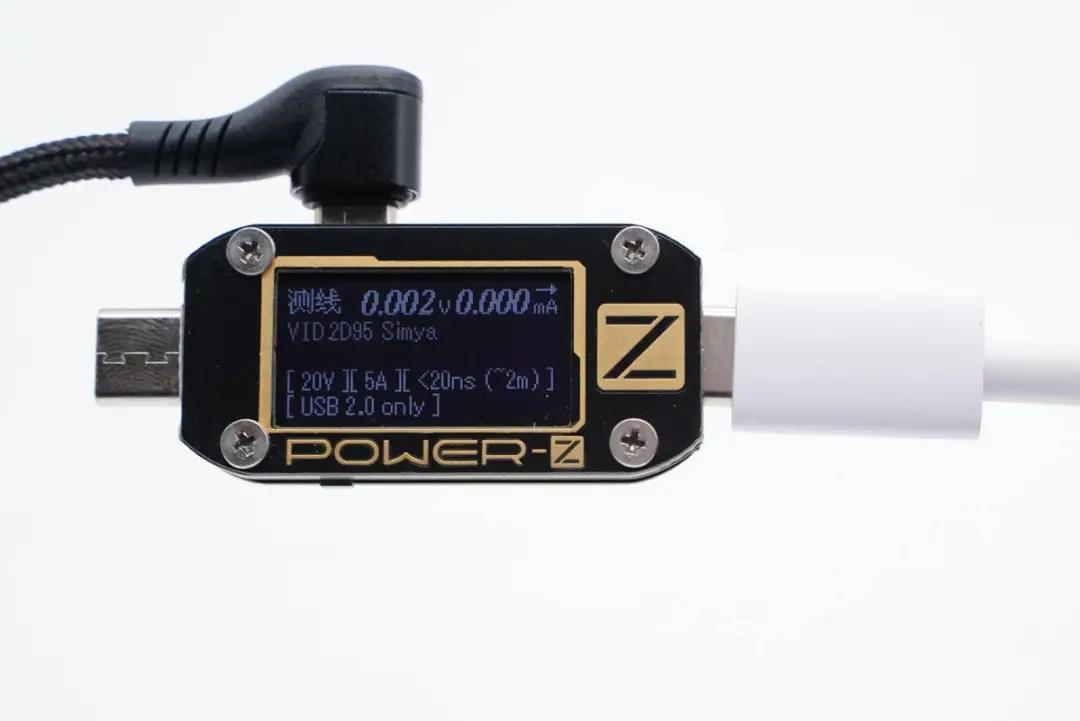

另外使用ChargerLAB POWER-Z KM001C测得该线缆带有E-Marker芯片,电力传输能力20V5A,搭配充电器最大支持65W PD。线缆可过6A大电流,支持120W FlashCharge 闪充技术。

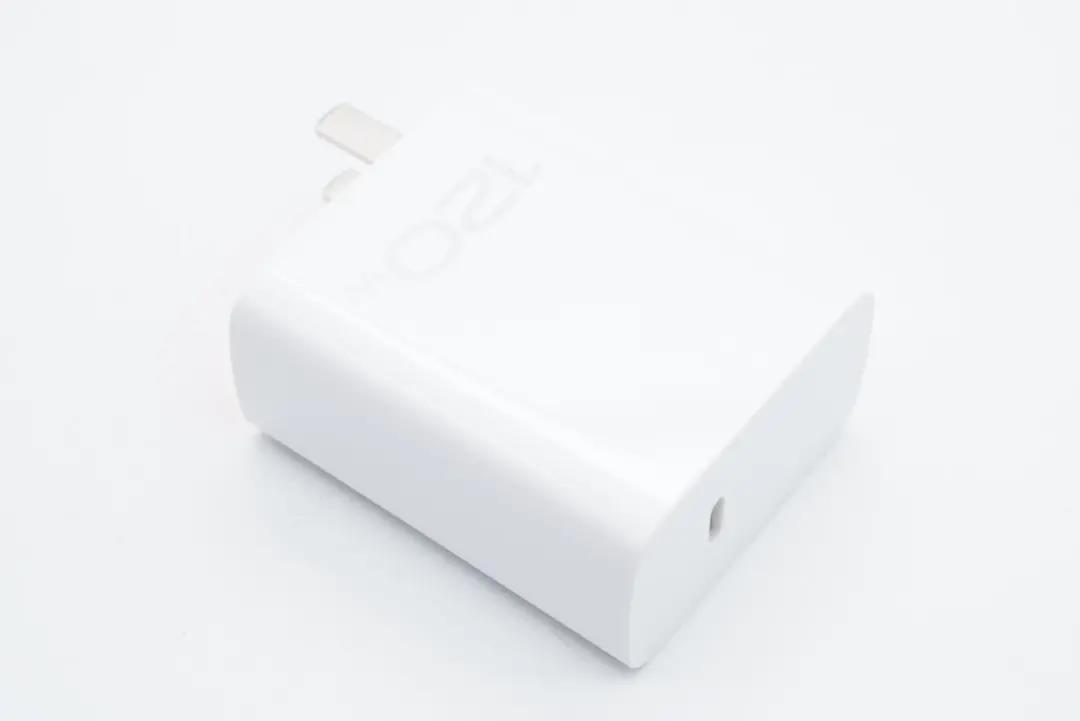

充电器采用PC材质白色外壳,两端磨砂腰身高光亮面设计,各面间固定圆润。

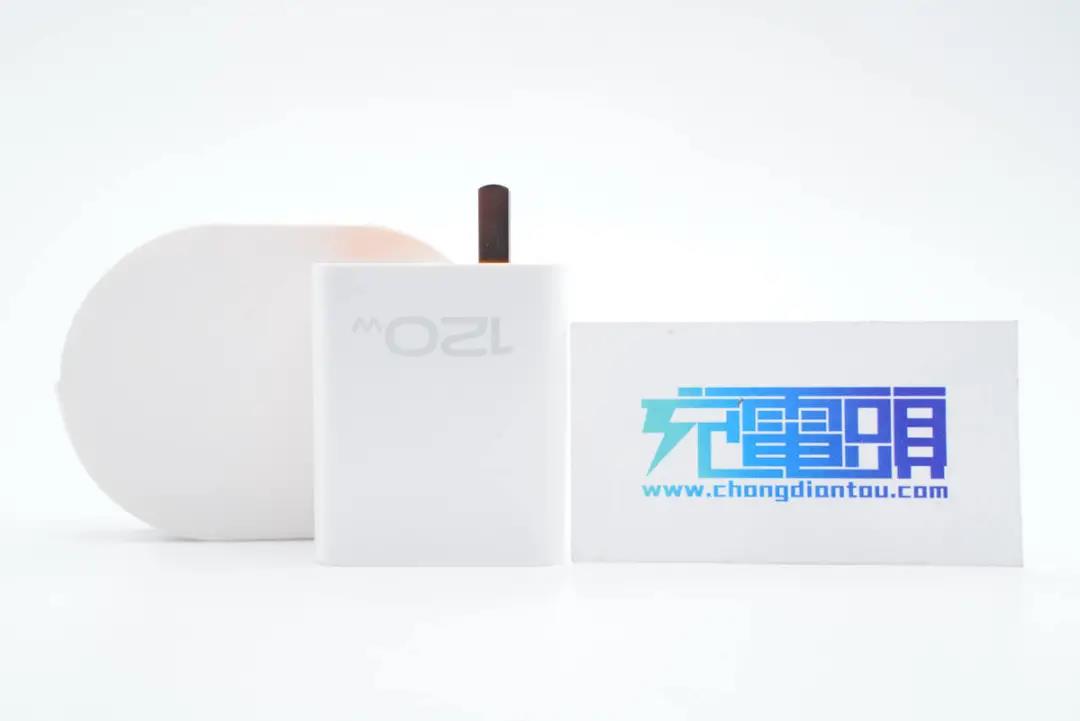

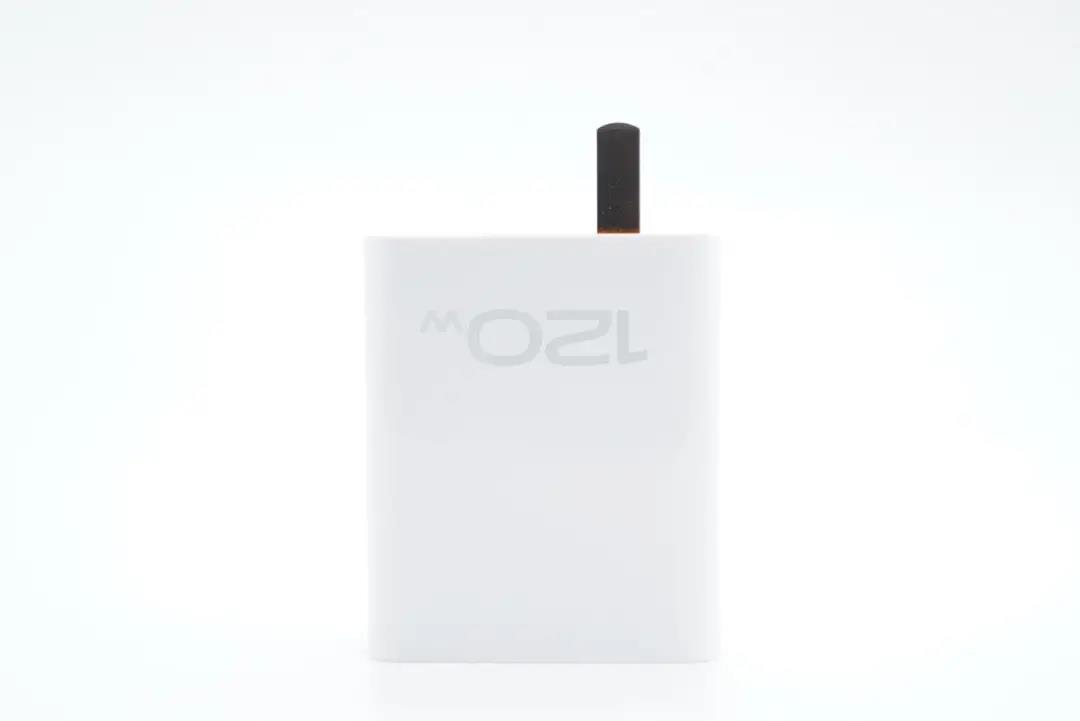

机身正面印有显眼的120W标识,表明充电器最大输出功率。

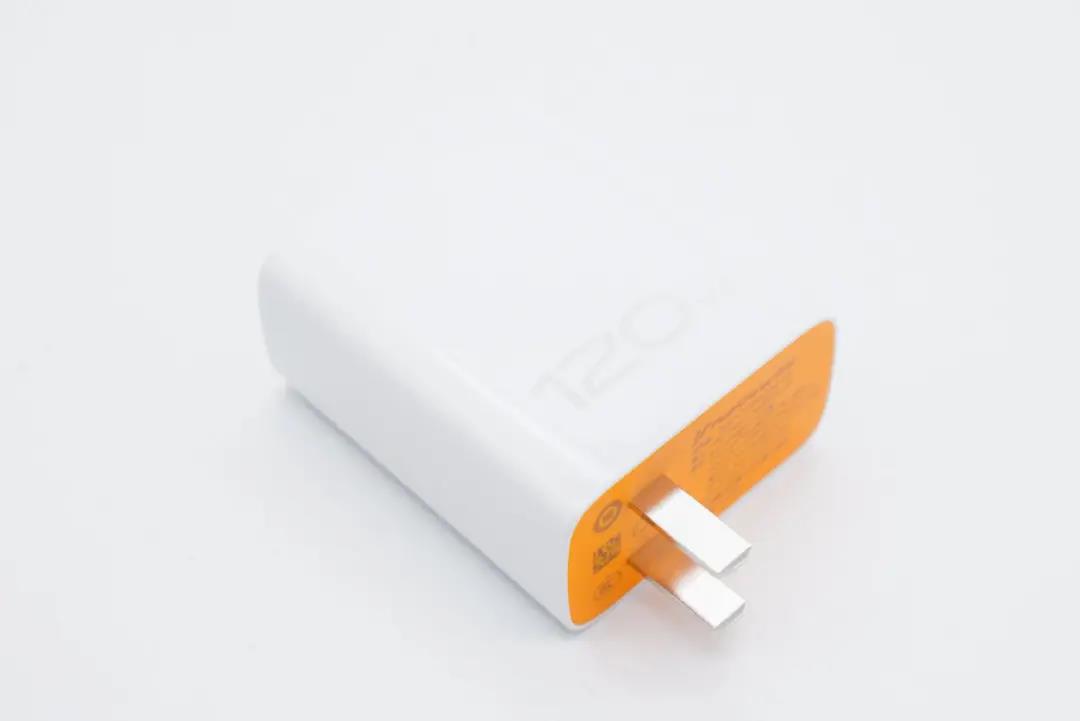

配备固定式国标插脚,靠侧边布置。

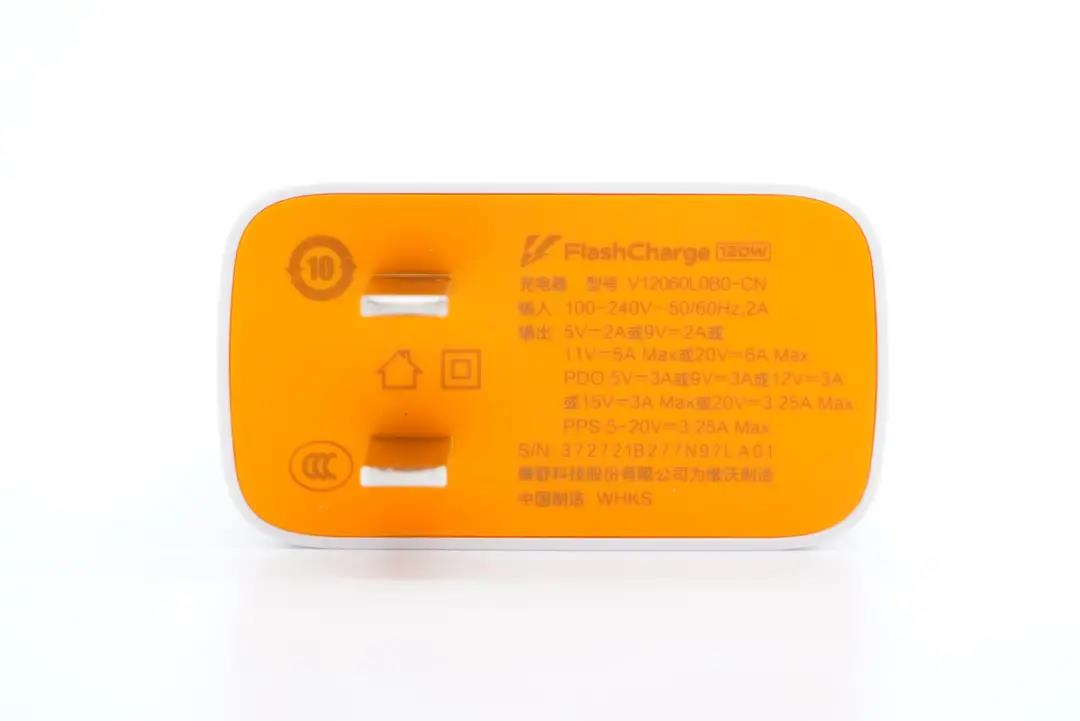

输入端外壳采用橙色配色,并标注有充电器参数

型号:V12060L0B0-CN

输入:100-240V~50/60HZ 2A

输出:5V/2A 或 9V/2A 或 11V/6A Max 或 20V/6A Max

PD 输出:5V/3A 或 9V/3A 或 12V/3A 或 15V/3A Max 或 20V/3.25A Max

PPS 输出:5-20V/3.25A Max

制造商:康舒科技股份有限公司

产品已经通过了3C认证。

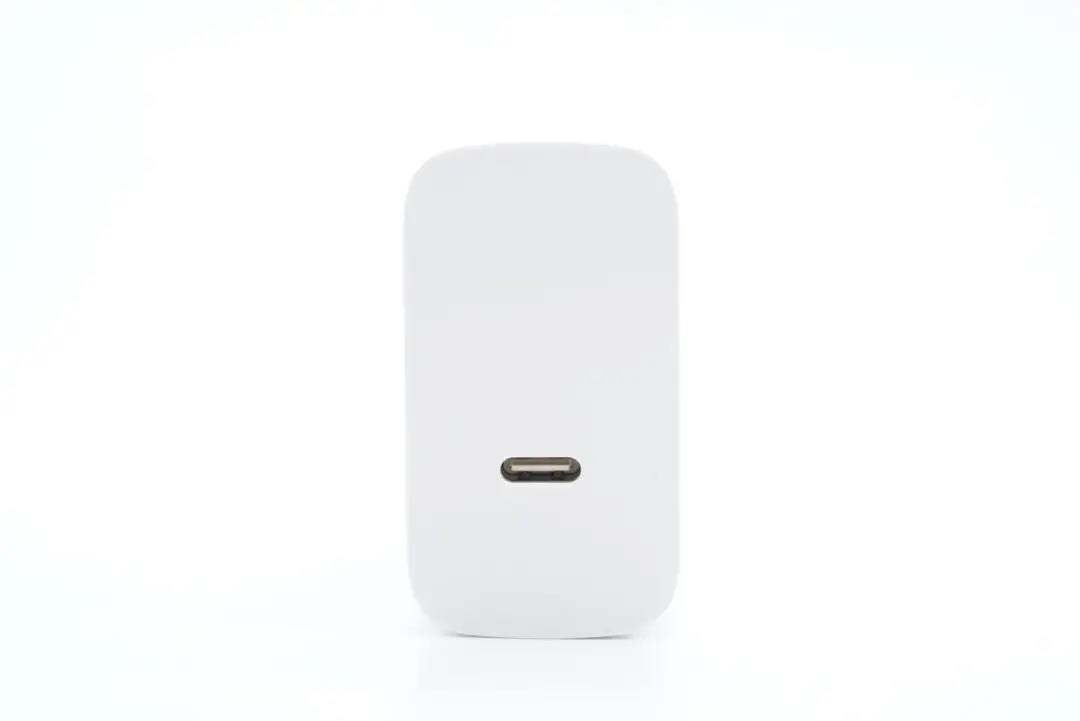

另一端设有单USB-C口,白色胶芯,和插脚一样也是靠一侧布局。

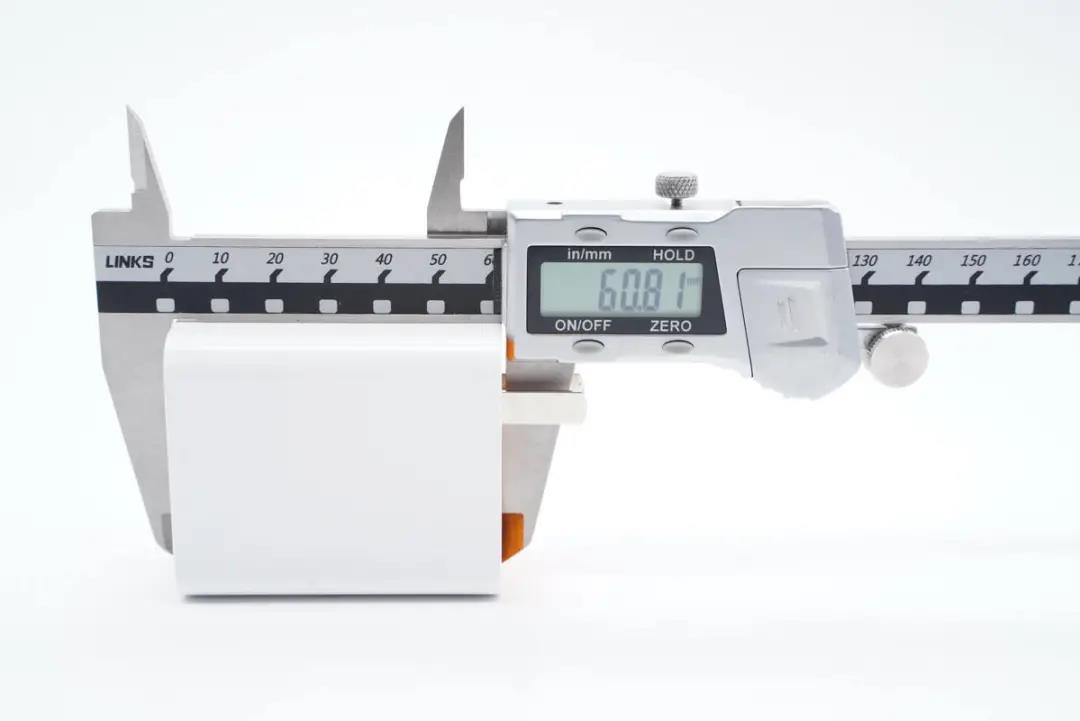

测得充电器机身高度为60.81mm。





宽度为52.32mm。

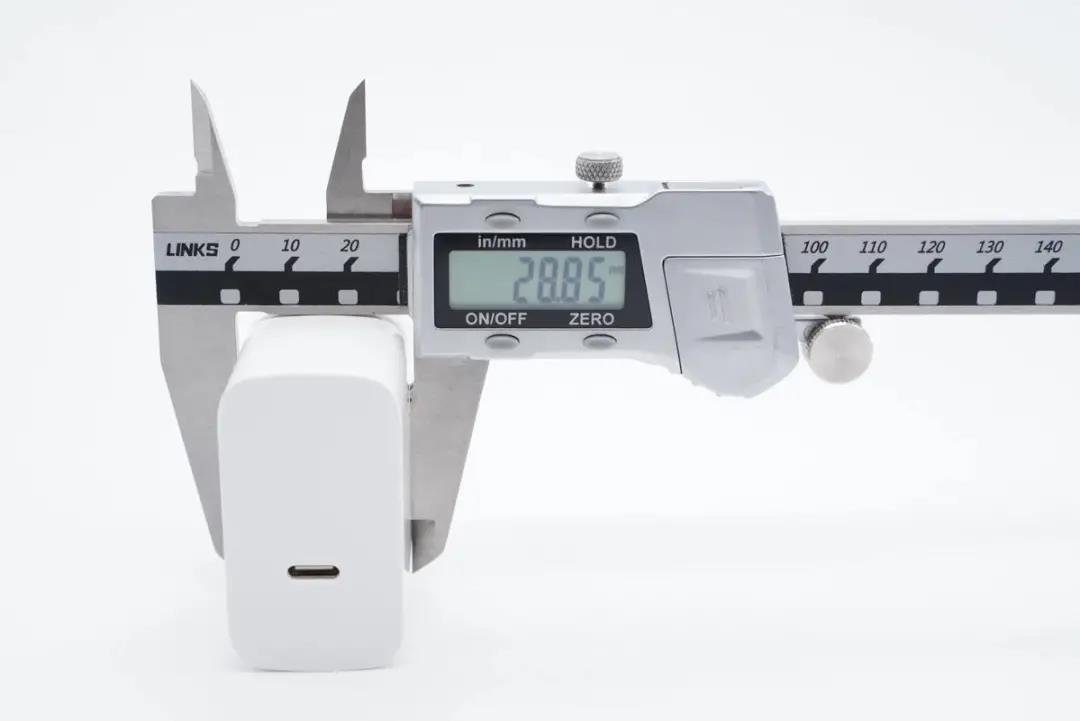

厚度为28.85mm。通过三围算得充电器体积约为91.79cm³,功率密度为1.31W/cm³。

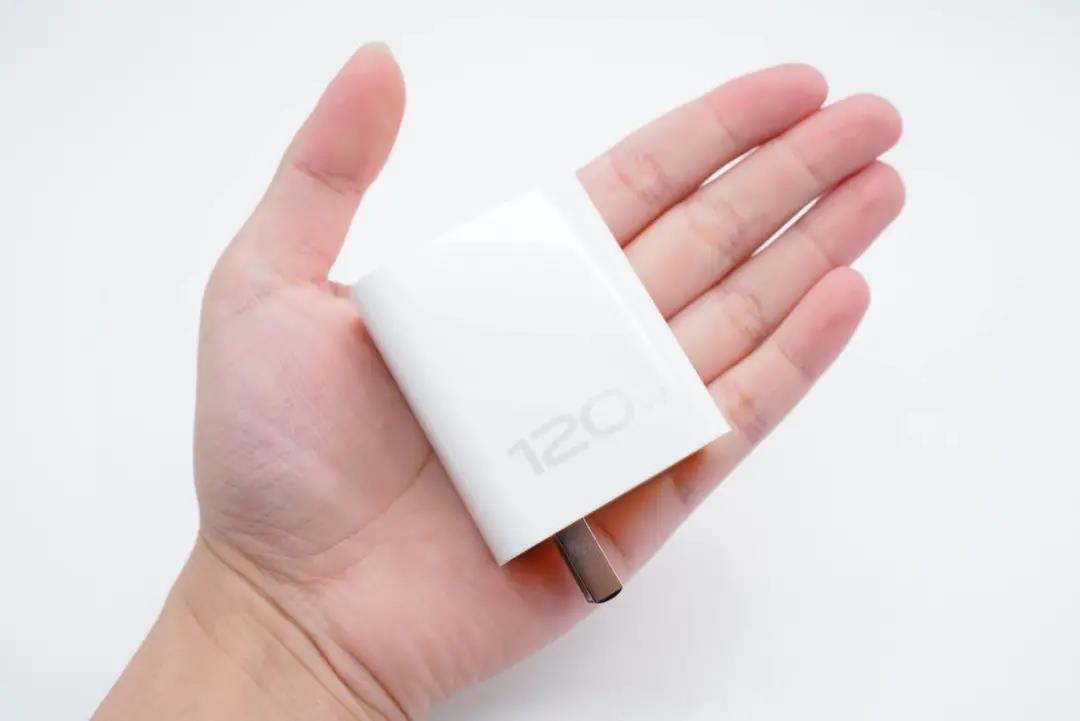

充电器拿在手上的直观感受。

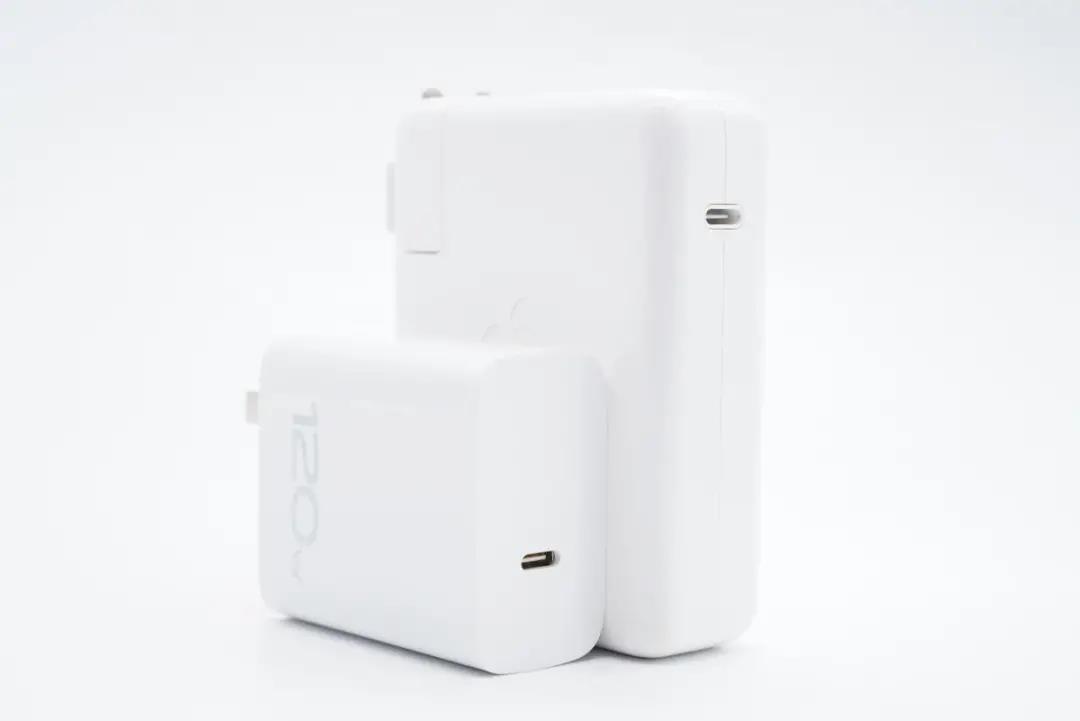

和苹果140W充电器对比,体积优势非常明显。

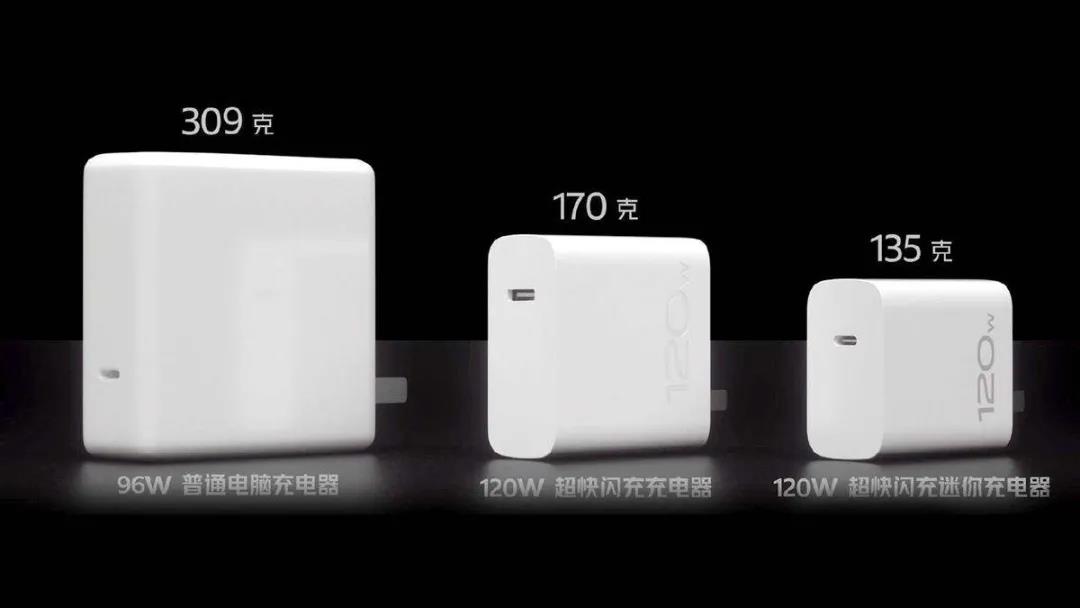

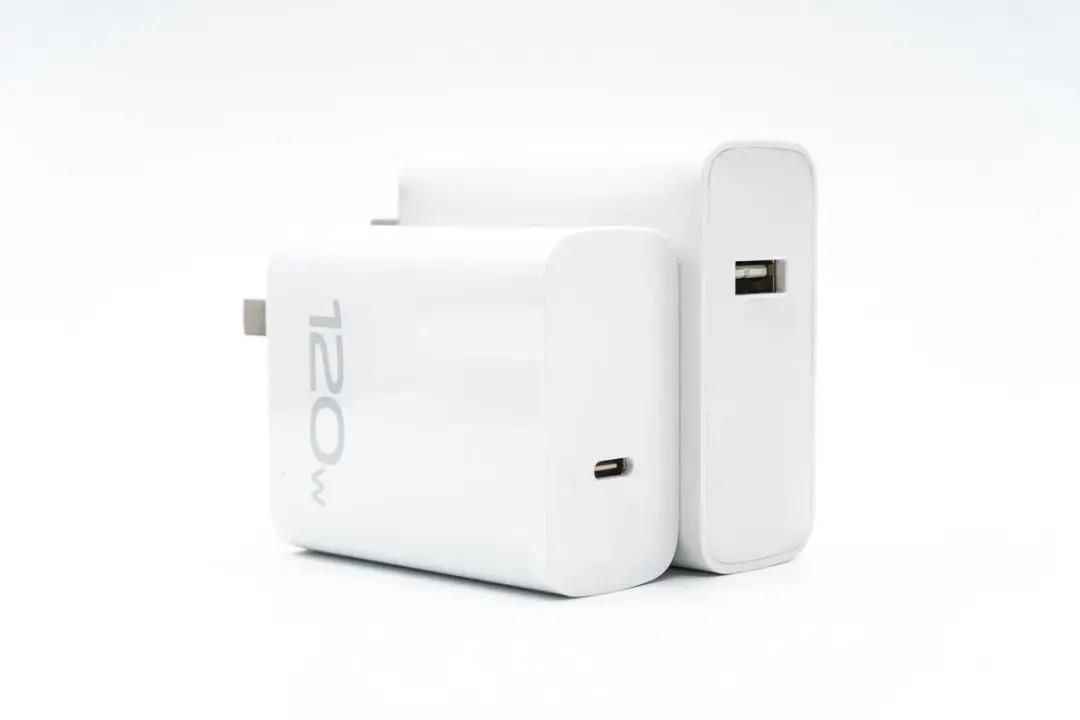

和iQOO第一款120W闪充对比,整体要小一圈。

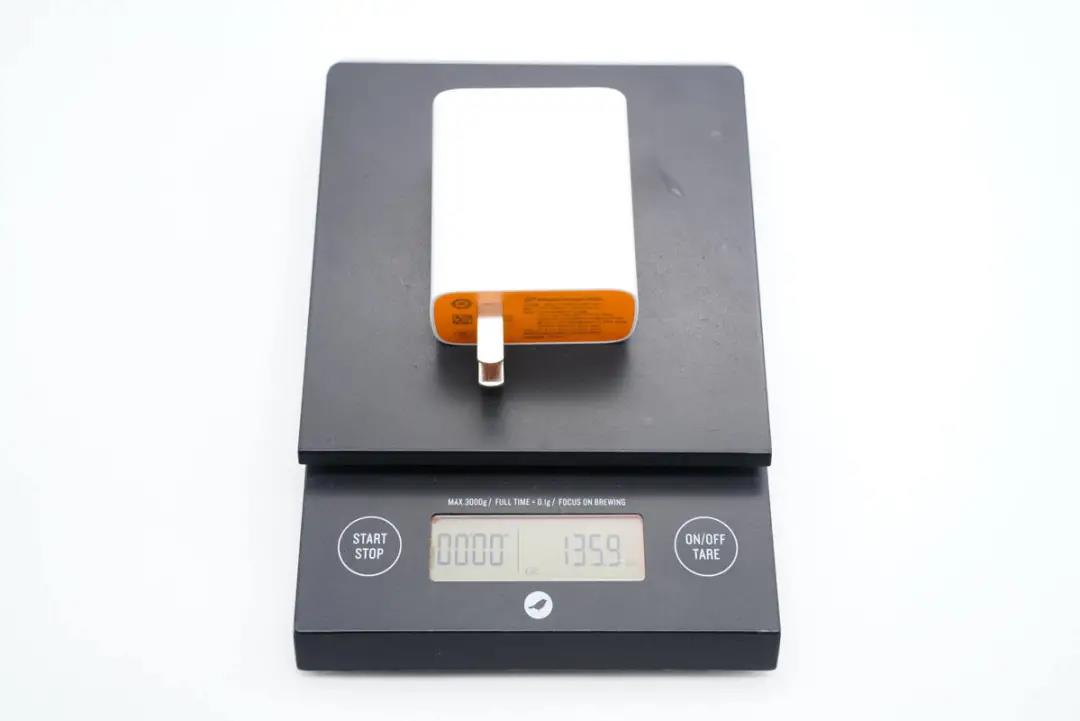

另外充电器净重约为136g。

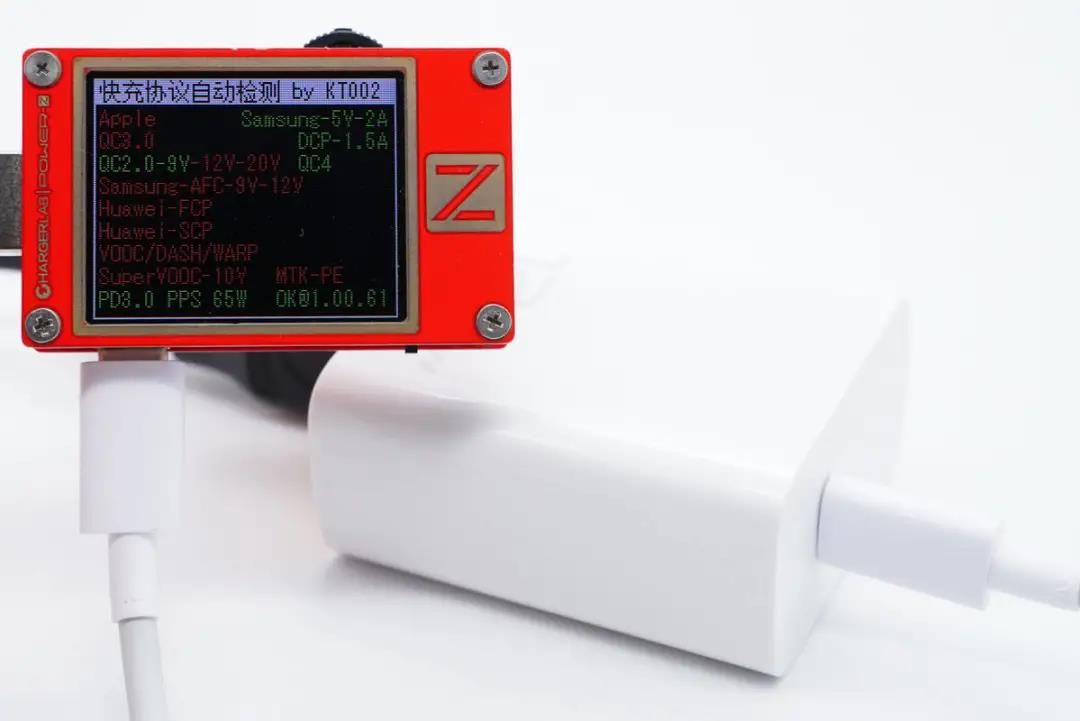

使用ChargerLAB POWER-Z KT002测得这款充电器支持QC2.0、PD3.0、PPS快充协议。

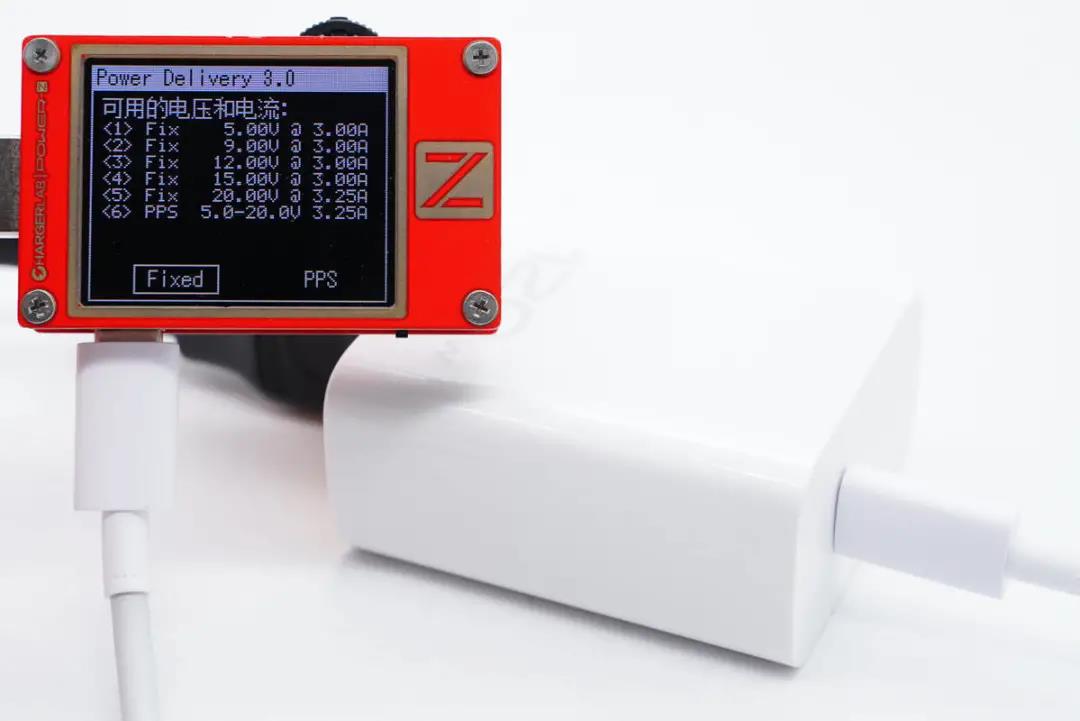

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及5-20V3.25A一组PPS电压档位。




二、iQOO 120W 氮化镓闪充拆解

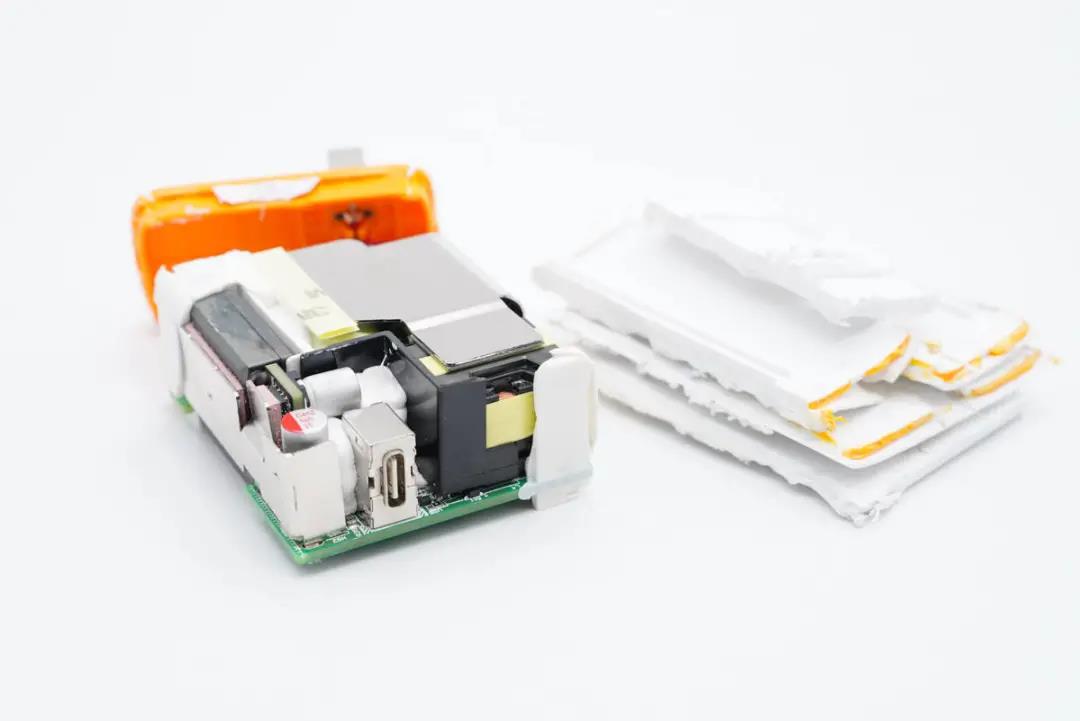

通过切割方式暴力拆掉外壳。

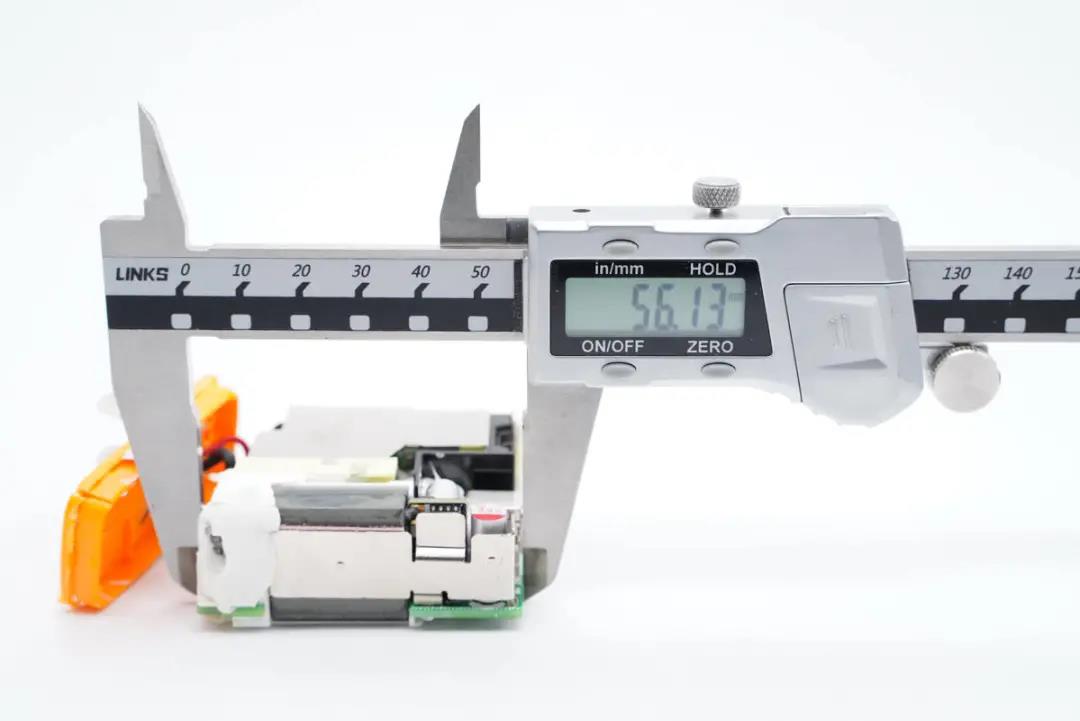

测得PCBA模块长度为56.13mm。

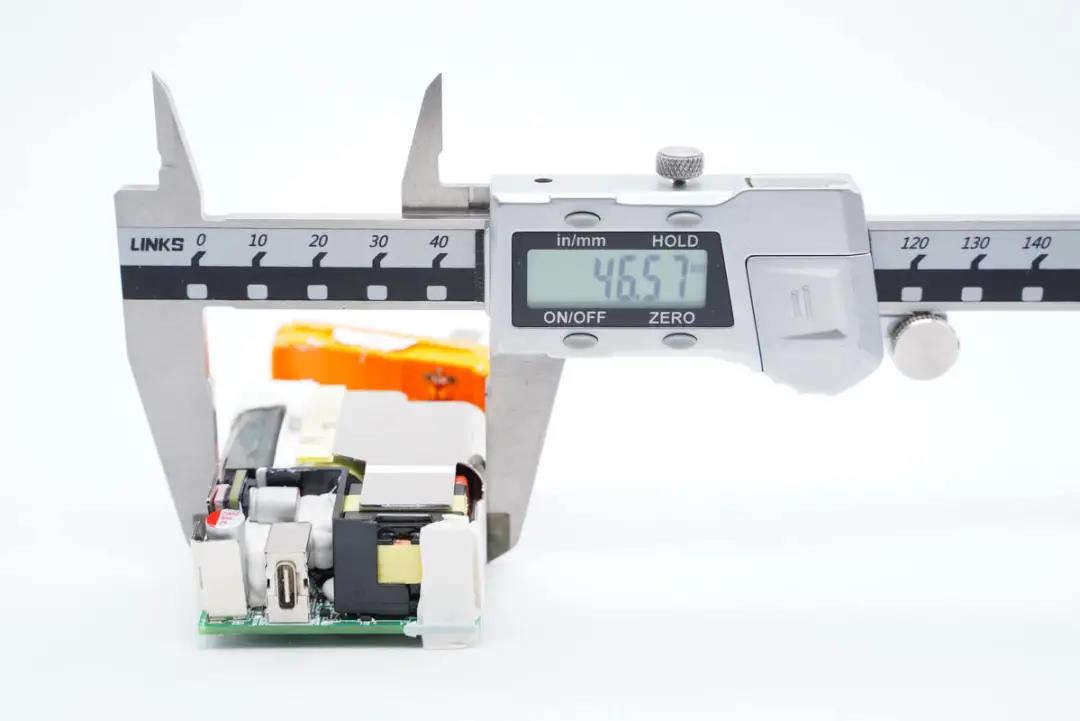

宽度为46.57mm。

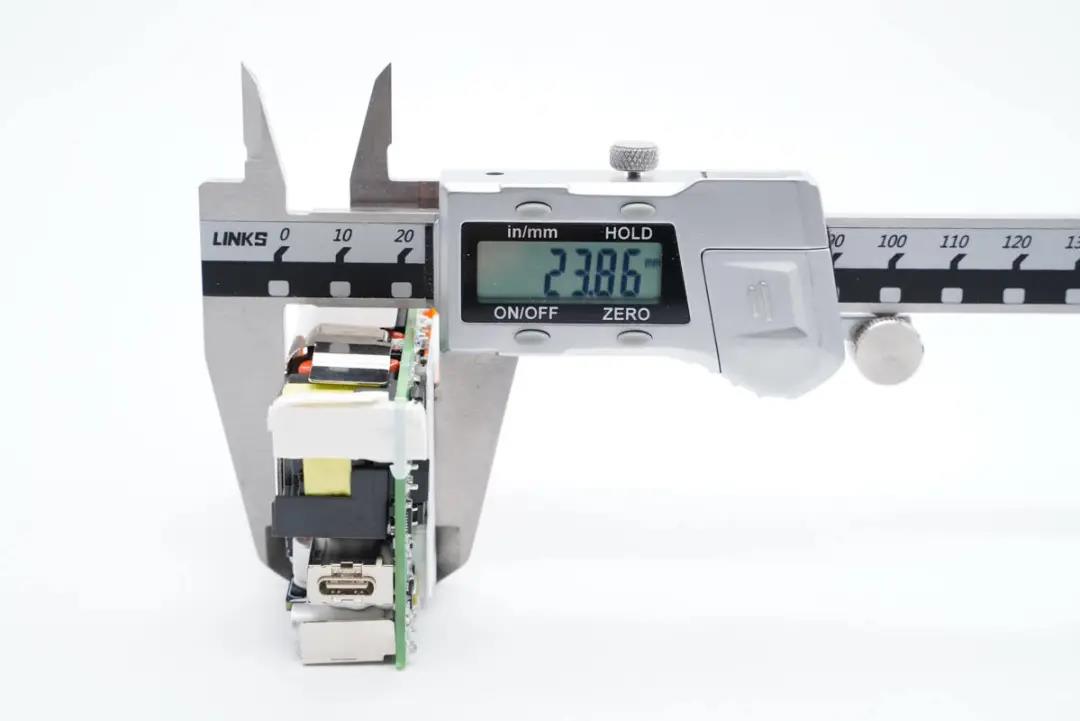

厚度为23.86mm。

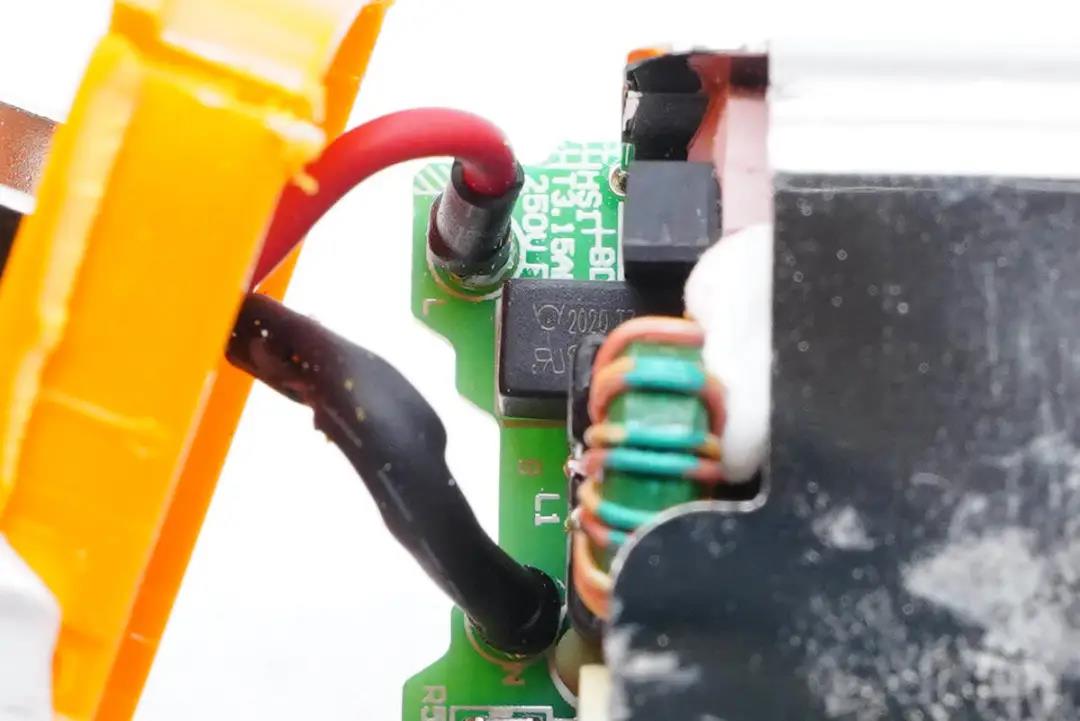

输入端连接导线套有绝缘管保护。

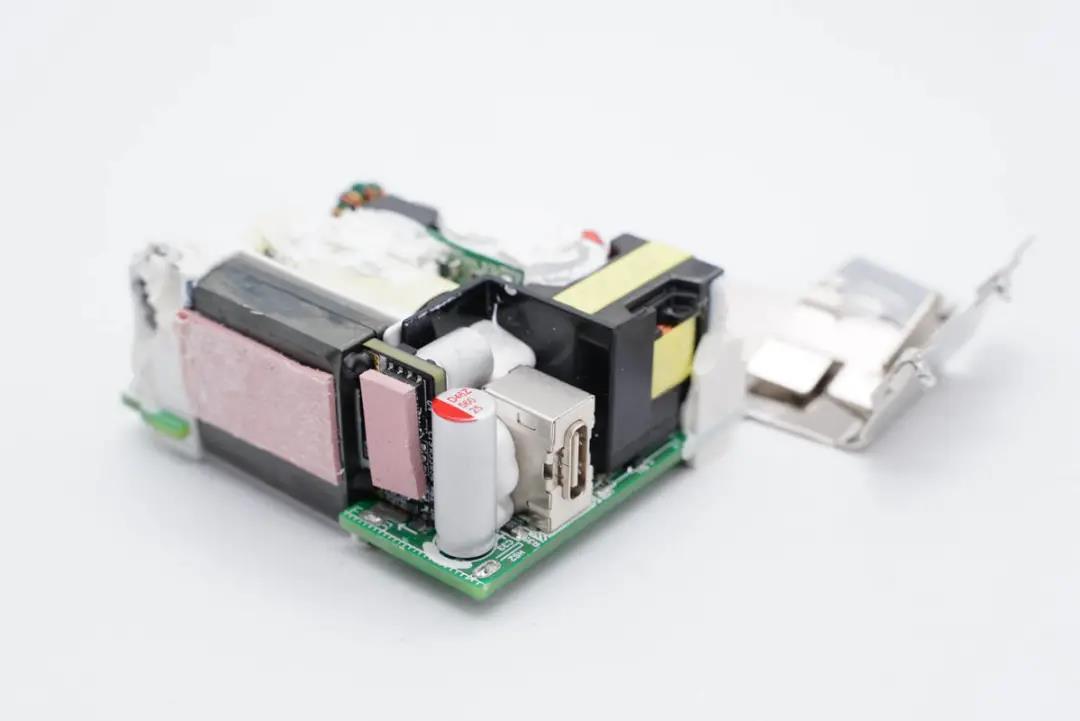

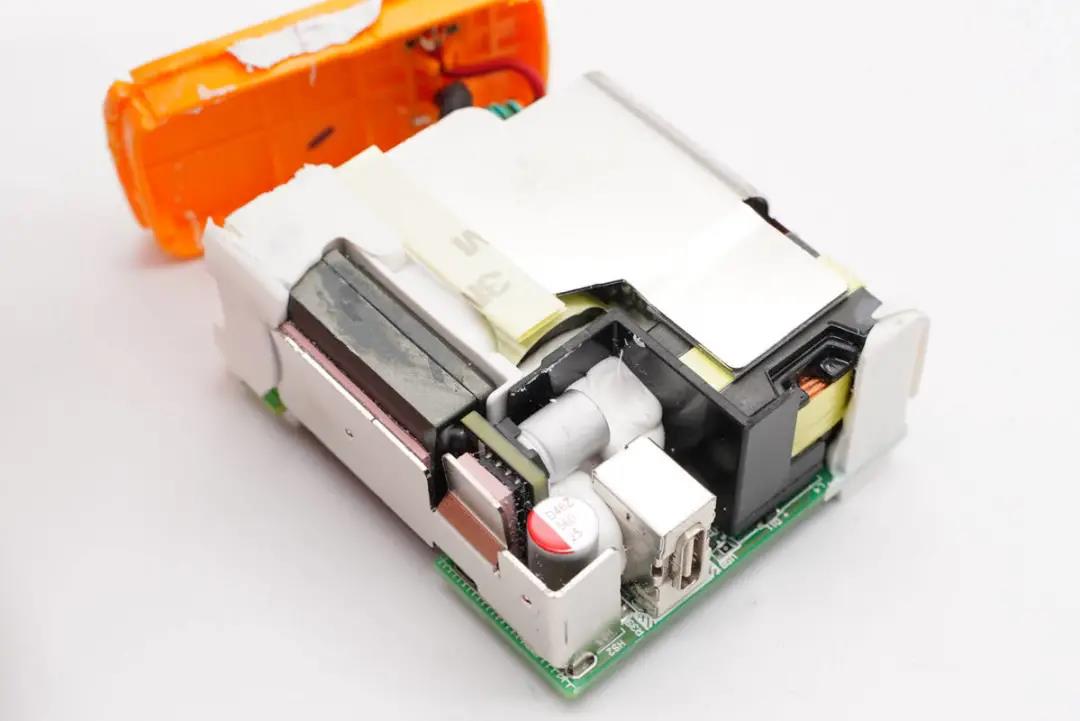

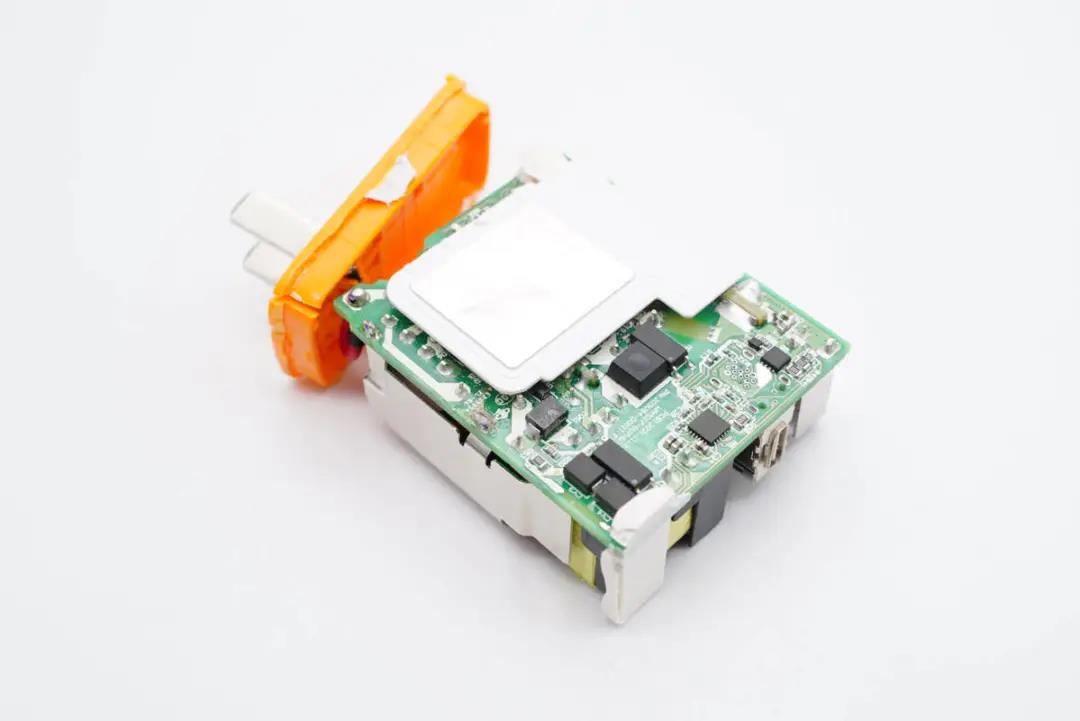

模块顶部以及两侧覆盖散热片帮助散热,黑色塑料板进行初次级隔离,元器件间的缝隙填充白胶加固。





主板背面覆盖白色绝缘板和散热片。





将散热片拆掉,平面变压器以及小板次级侧的同步整流控制器、整流管都贴有导热垫。





另一侧整流桥上也贴有导热垫。

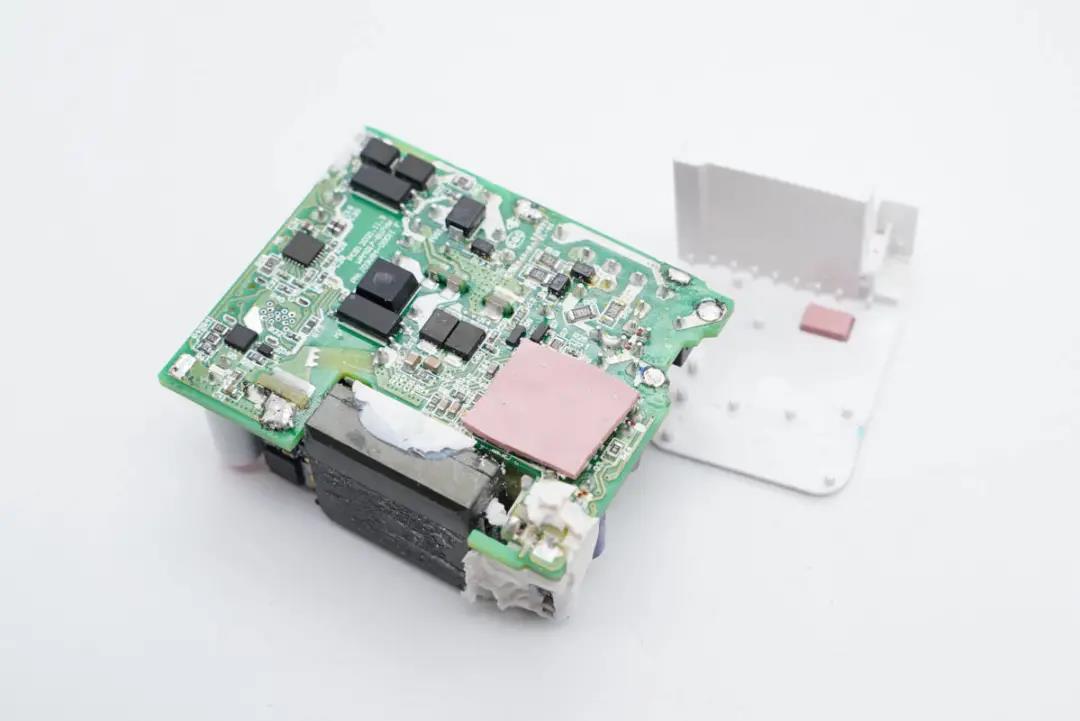

主板背面对应氮化镓器件处也贴有导热垫,提升散热效果。

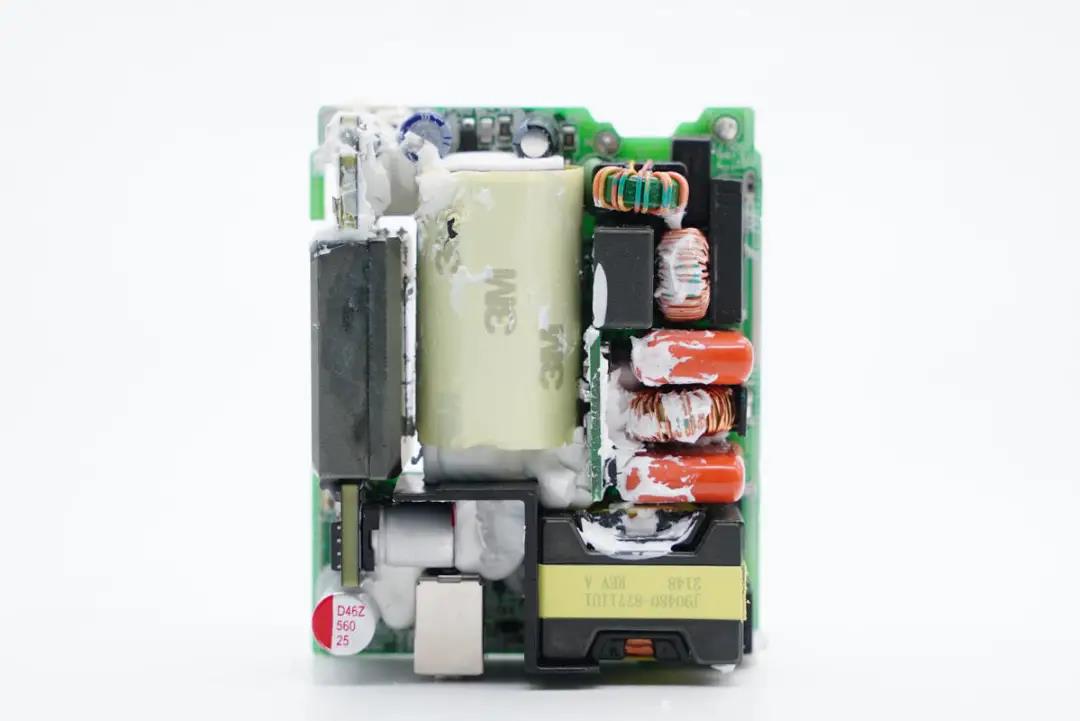

模块正面一览,右侧设有输入EMI滤波和PFC升压电路,中间横置一颗高压滤波电解电容,左侧焊接平面变压器小板,输出端USB母座仅占用很小一部分区域。

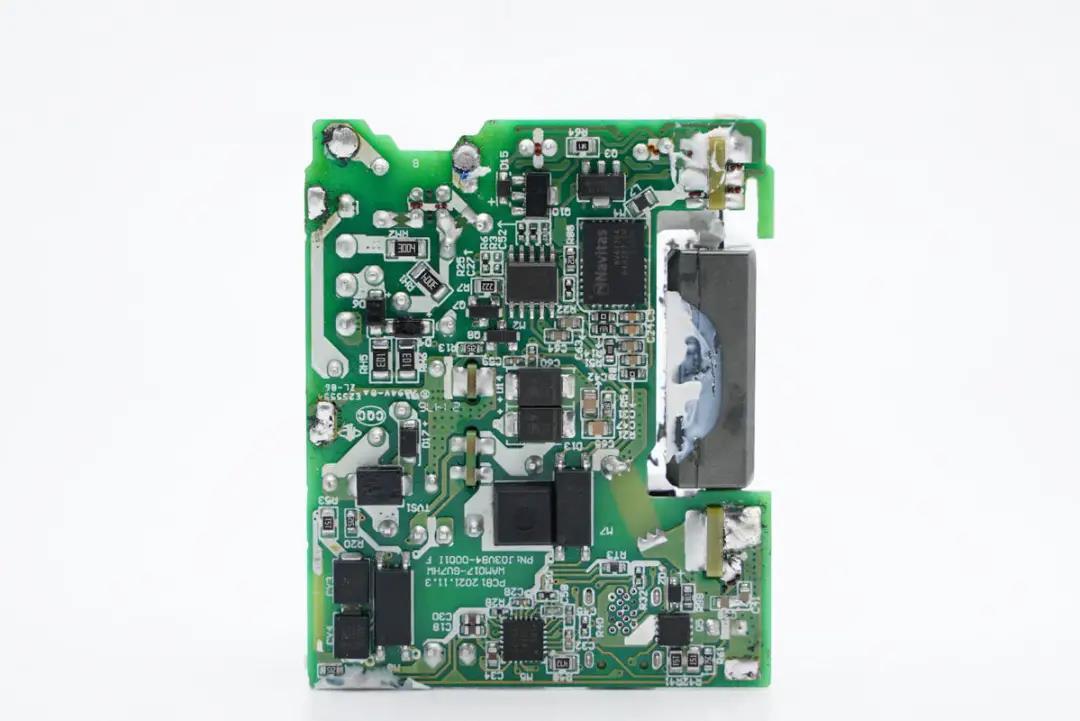

主板背面一览,主要设有开关电源主控芯片、纳微的氮化镓功率芯片、光耦、贴片Y电容、协议芯片以及输出VBUS开关管等器件。平面变压器沉板设计,以降低充电器机身厚度。



通过观察发现,这款充电器采用PFC+QR开关电源架构设计,协议芯片通过光耦控制接口输出电压,下面我们从输入端开始了解各器件的信息。

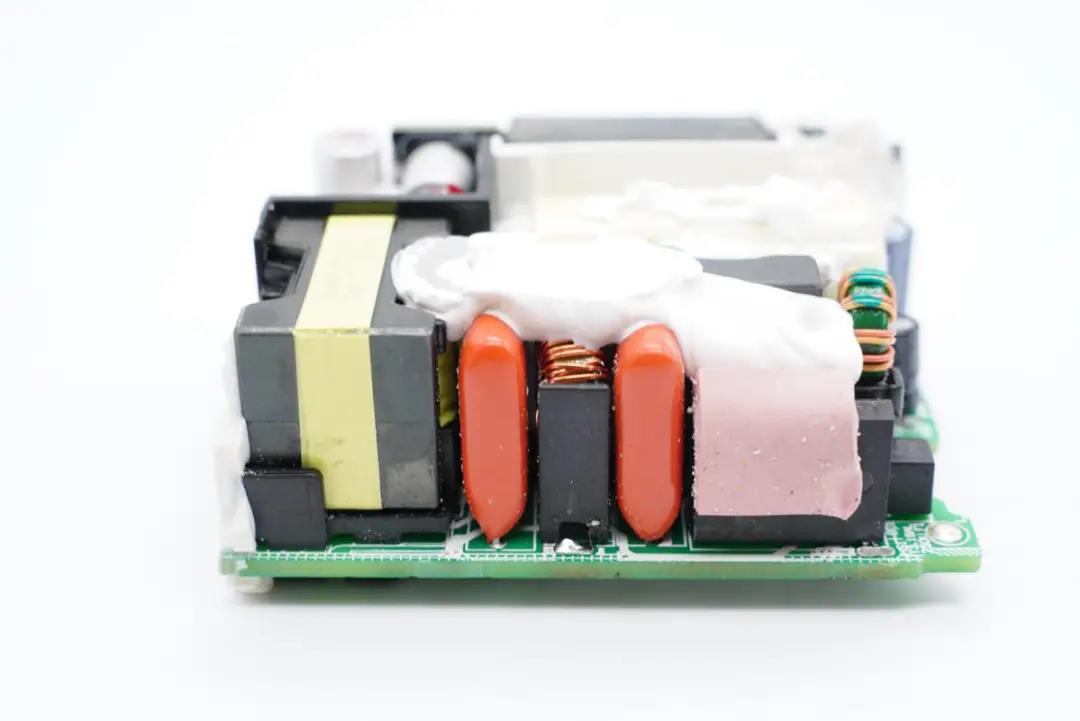

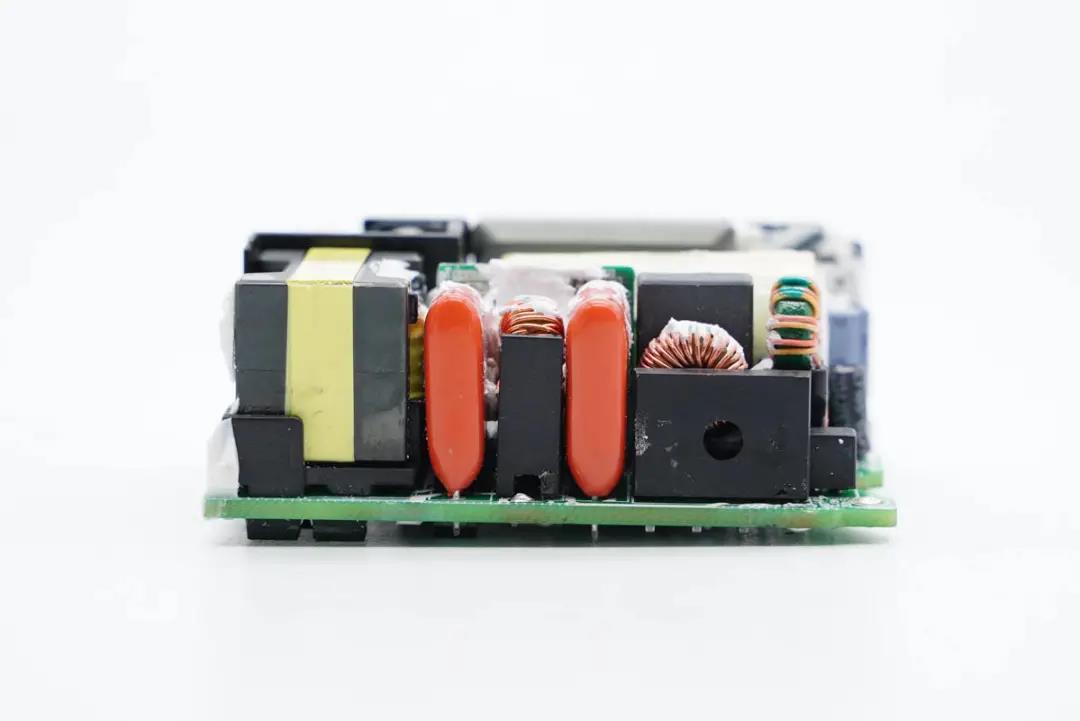

PCB板侧面一览,设有保险丝、共模电感、整流桥、滤波电感、电容以及PFC升压电感等器件。

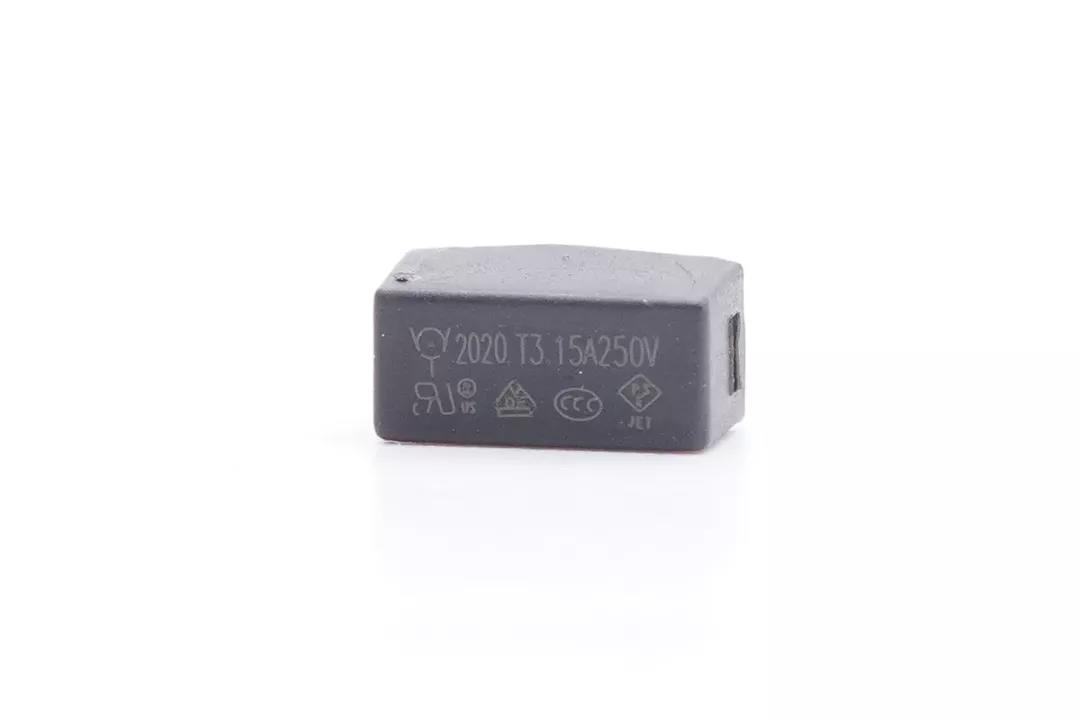

延时保险丝来自华德电子,规格为3.15A 250V。

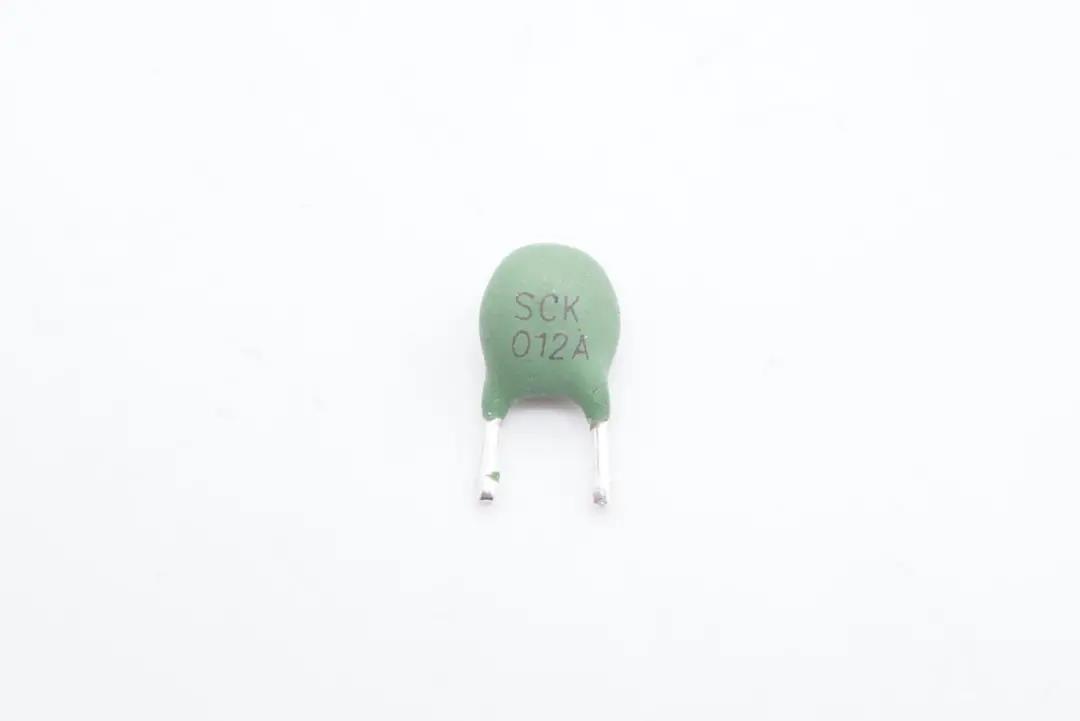

绿色的NTC浪涌抑制电阻,用于抑制上电浪涌电流。

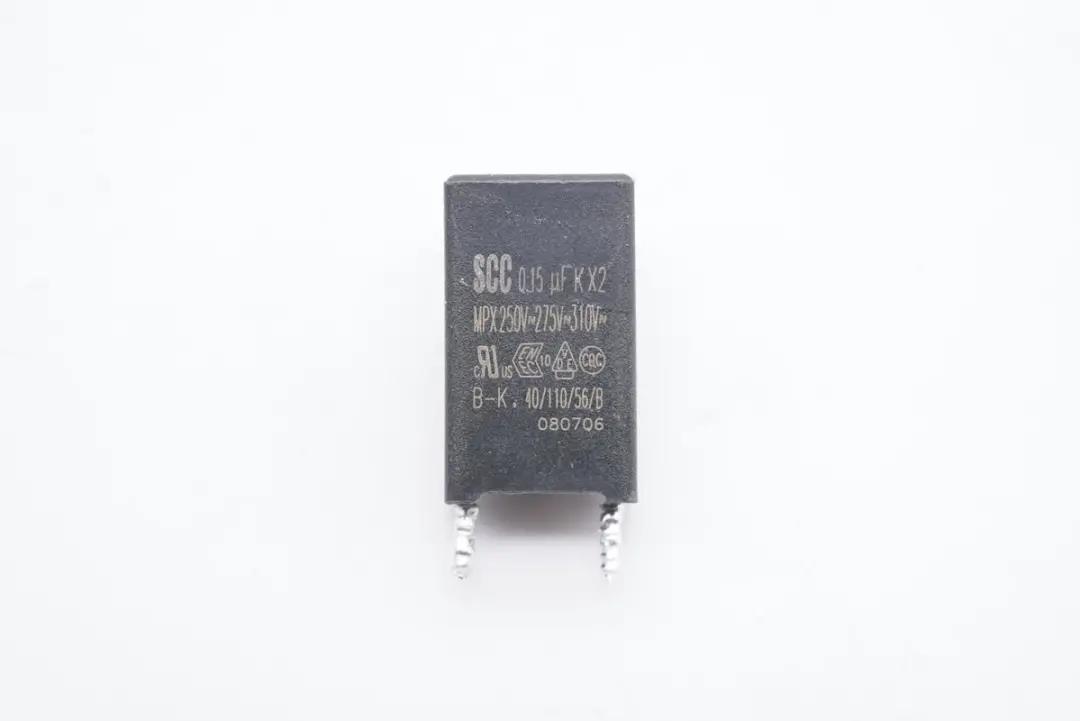

安规X电容特写,容量0.15μF。

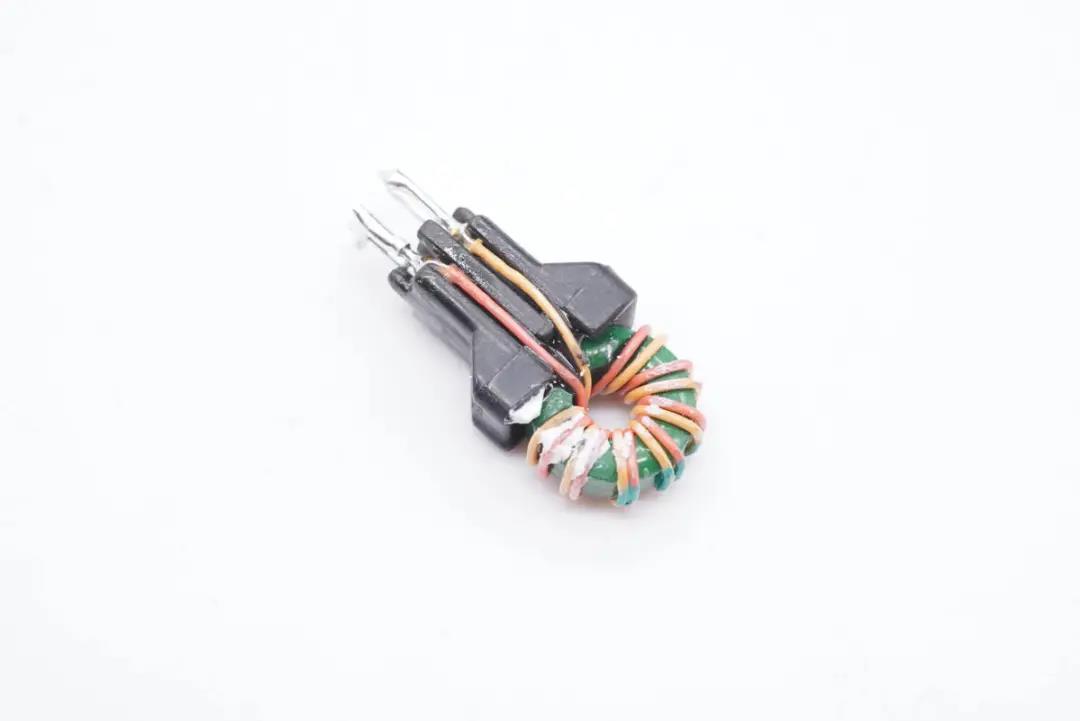

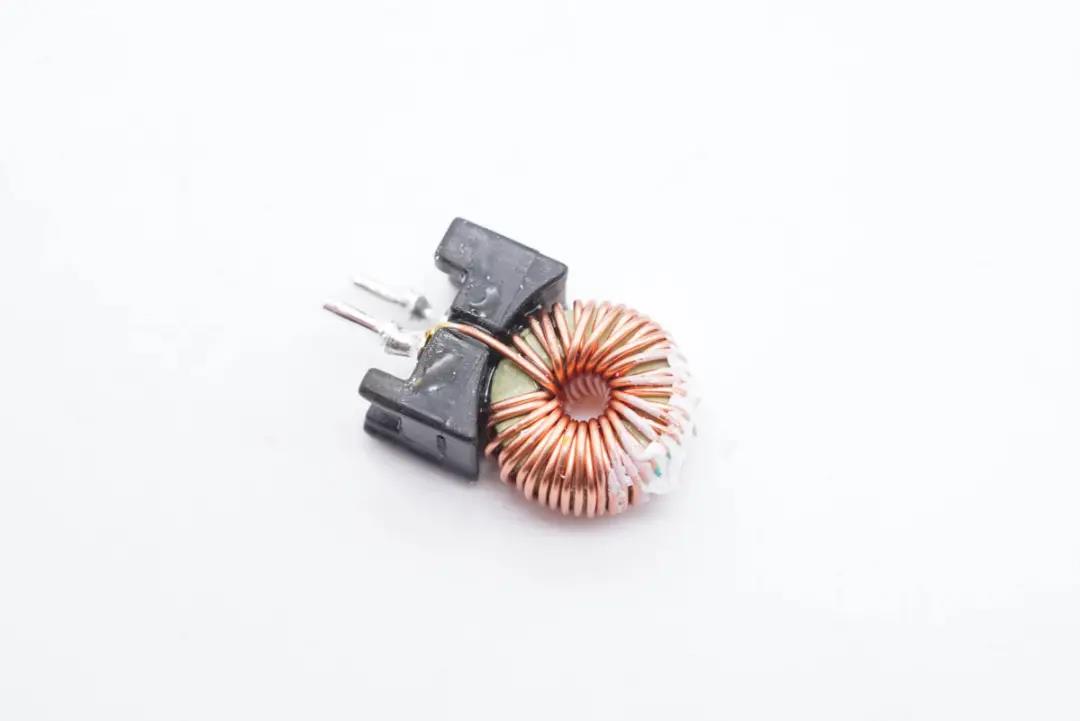

共模电感双线绕制,用于滤除EMI干扰。

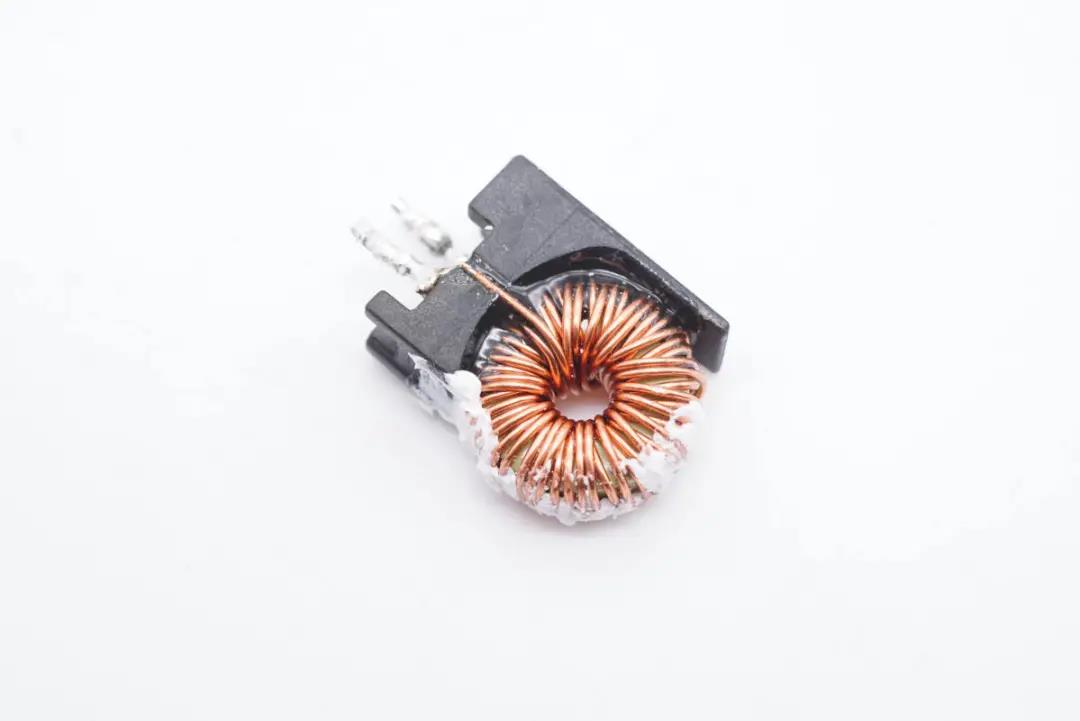

滤波电感特写。

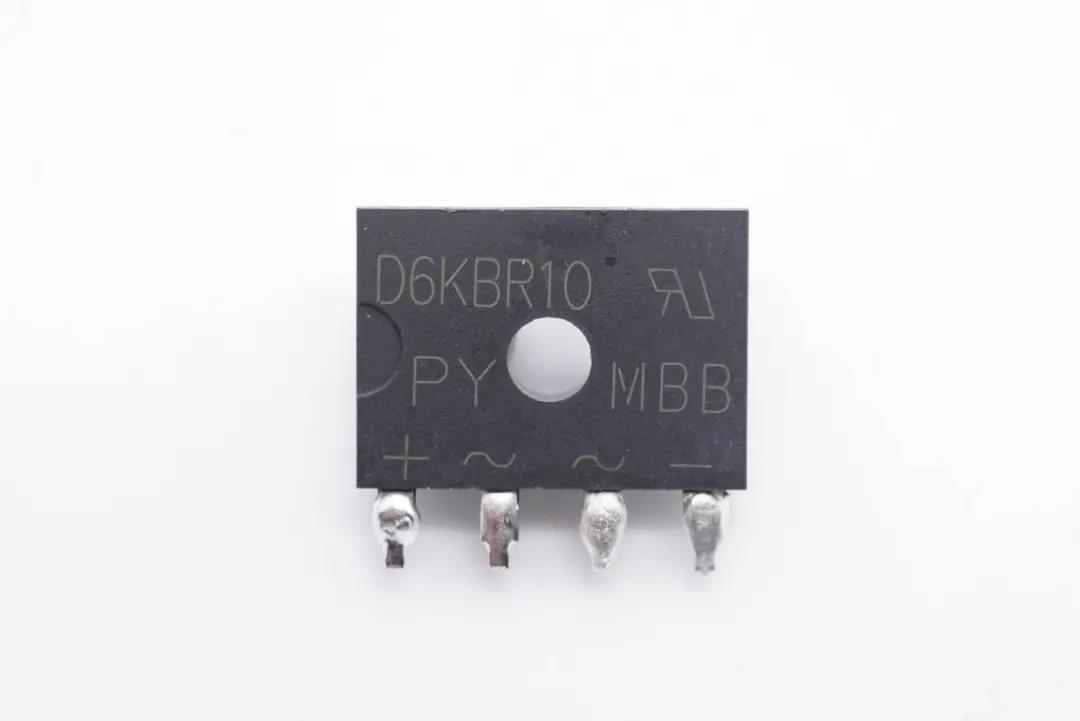

D6KBR10整流桥特写。

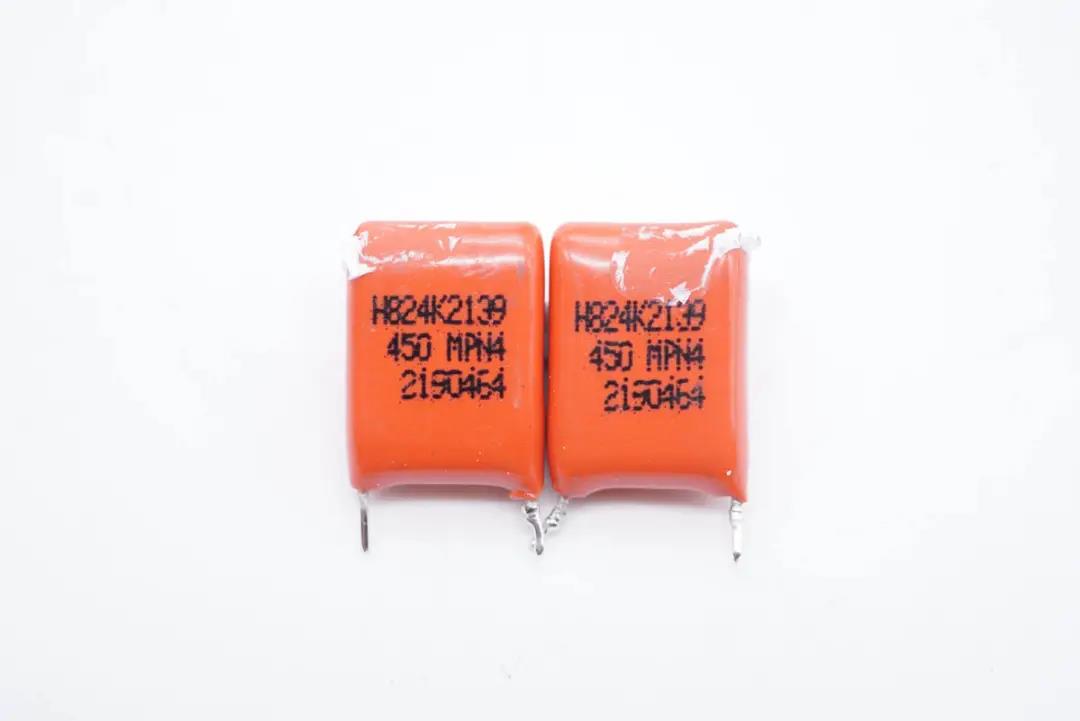

两颗薄膜滤波电容特写。





滤波电感特写。

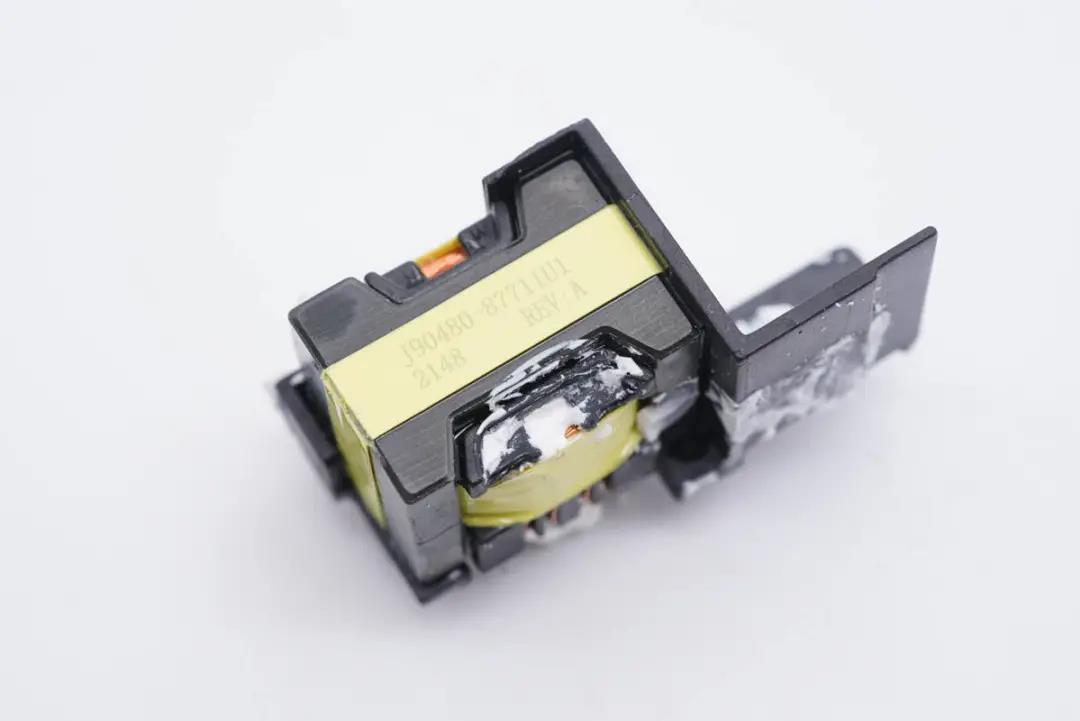

PFC升压电感特写。

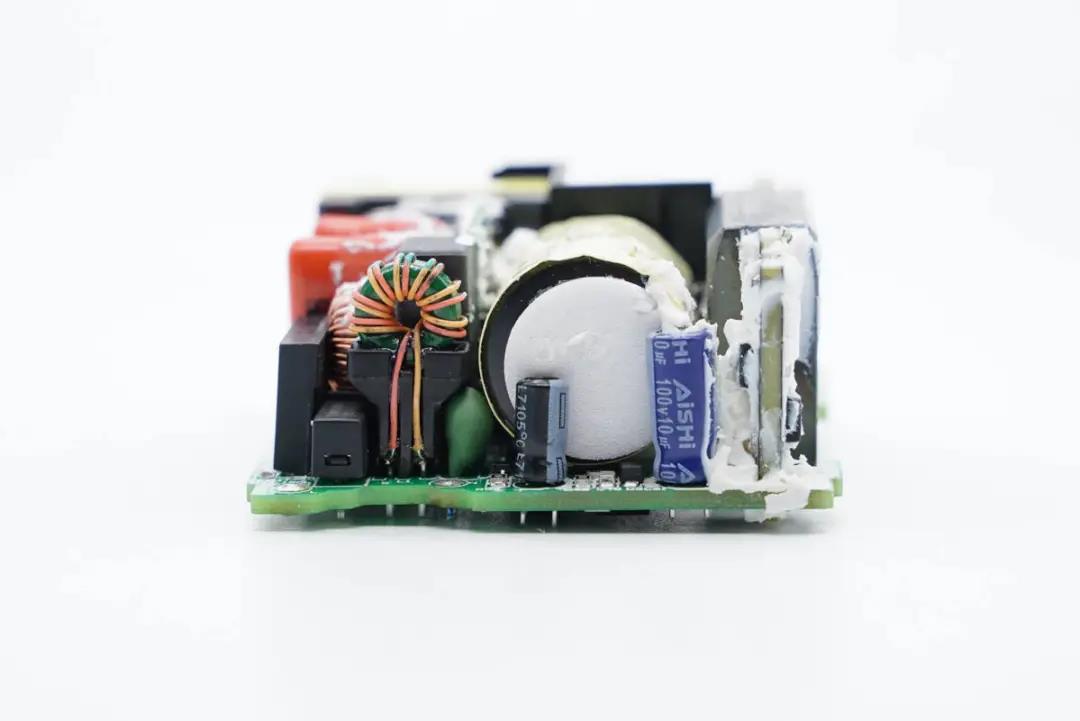

板子前端一览,中间设有两颗主控芯片供电电容以及一颗高压滤波电解电容,电容左侧还焊接一块小板。





将小板拆下,板子一面设有PFC升压控制器以及两颗并联的二极管。

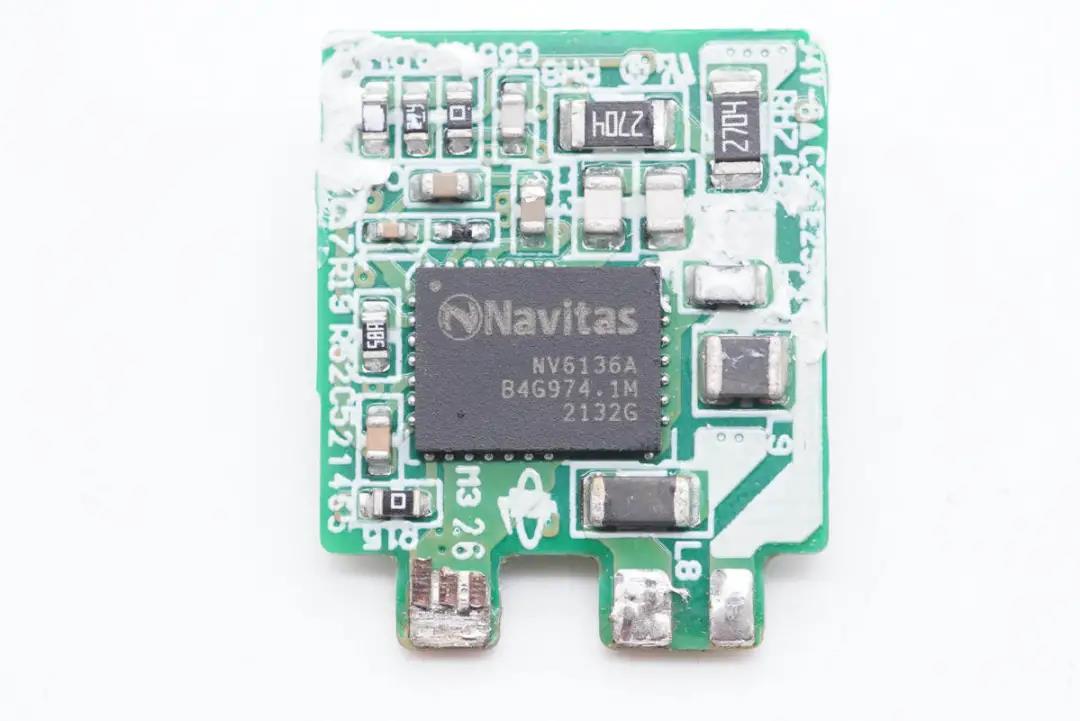

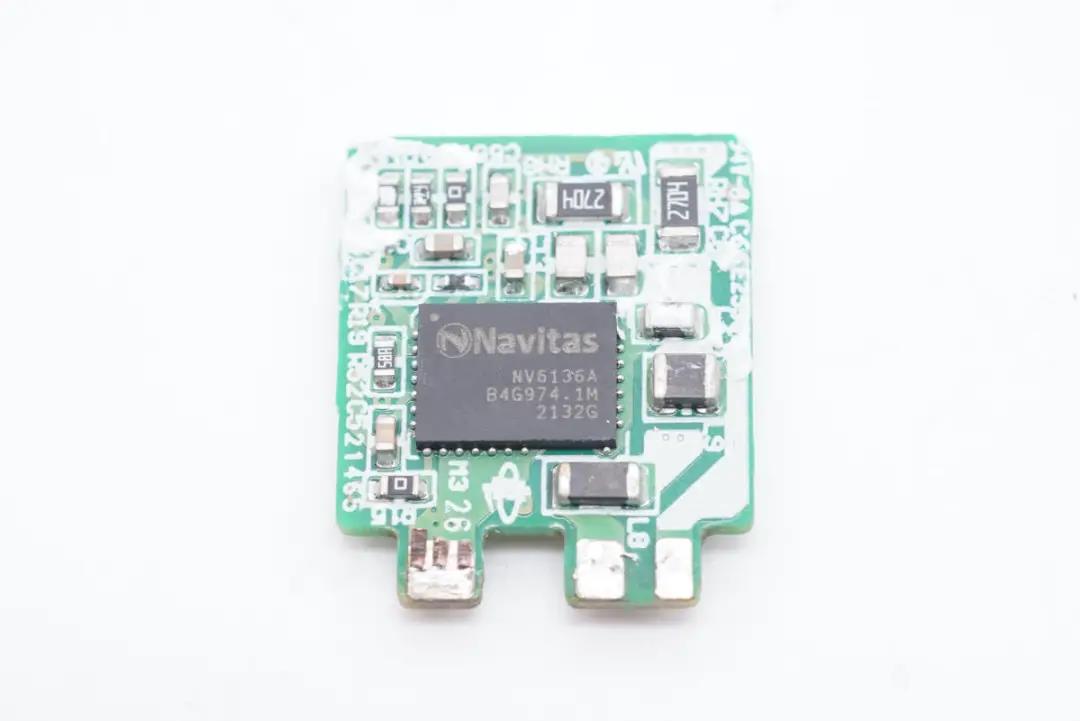

另一面设有PFC升压开关管,纳微的NV6136A。





PFC升压开关管采用纳微NV6136A,这是一颗高集成氮化镓功率芯片,内置驱动器以及高精度无损耗电流采样电路,170mΩ导通电阻,耐压650V,支持2MHz开关频率,采用6*8mm QFN封装,节省面积。

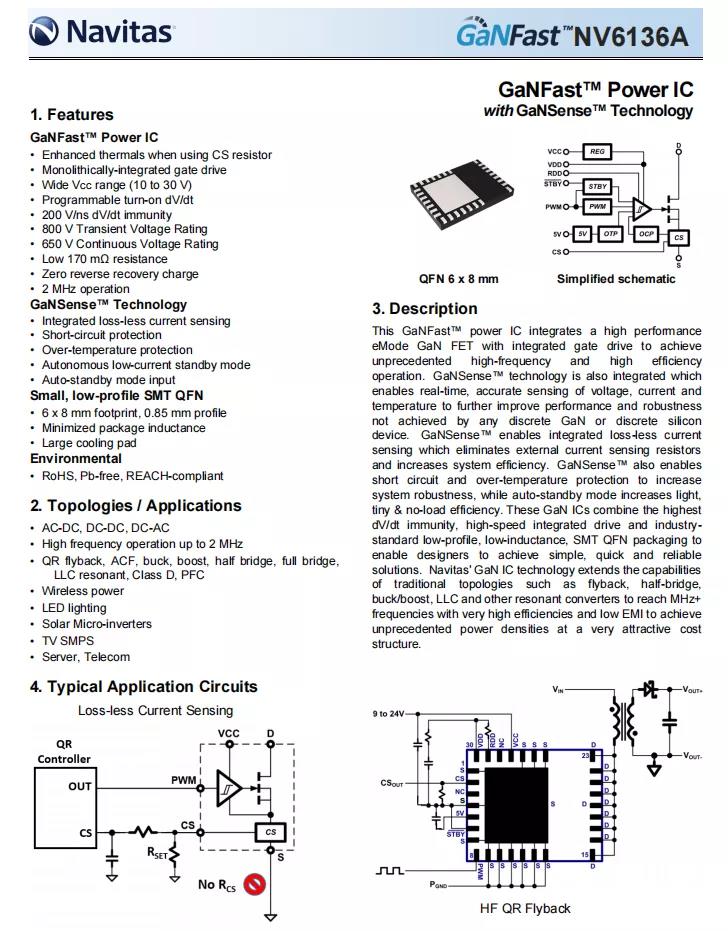

纳微NV6136A资料信息。



充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器戴尔60W氮化镓快充OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充联想YOGA 130W双USB-C口快充安克65W氮化镓充电器(英雄联盟版)等知名品牌的数十款产品采用

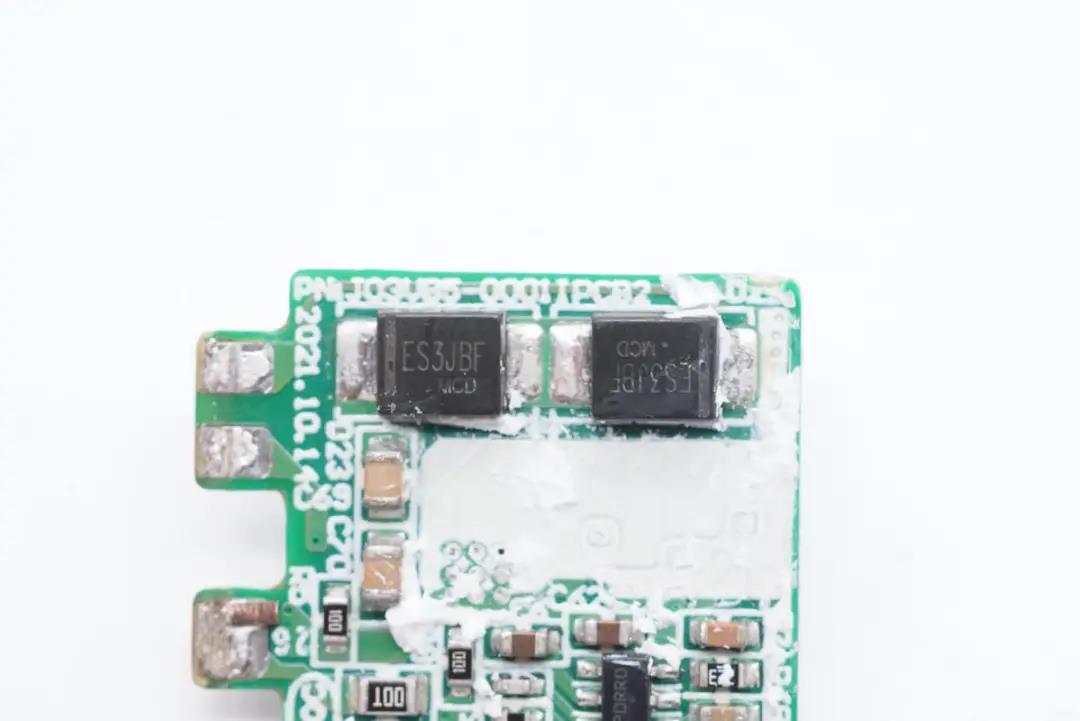

PFC升压二极管特写,ES3JBF快恢复二极管,采用两颗并联。

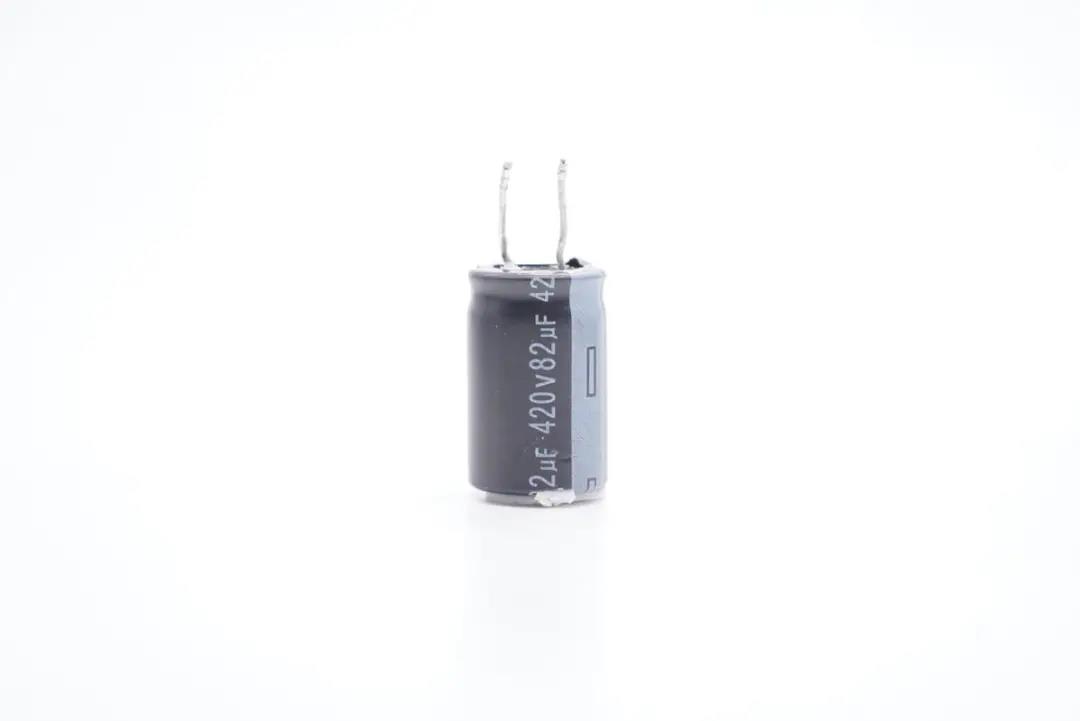

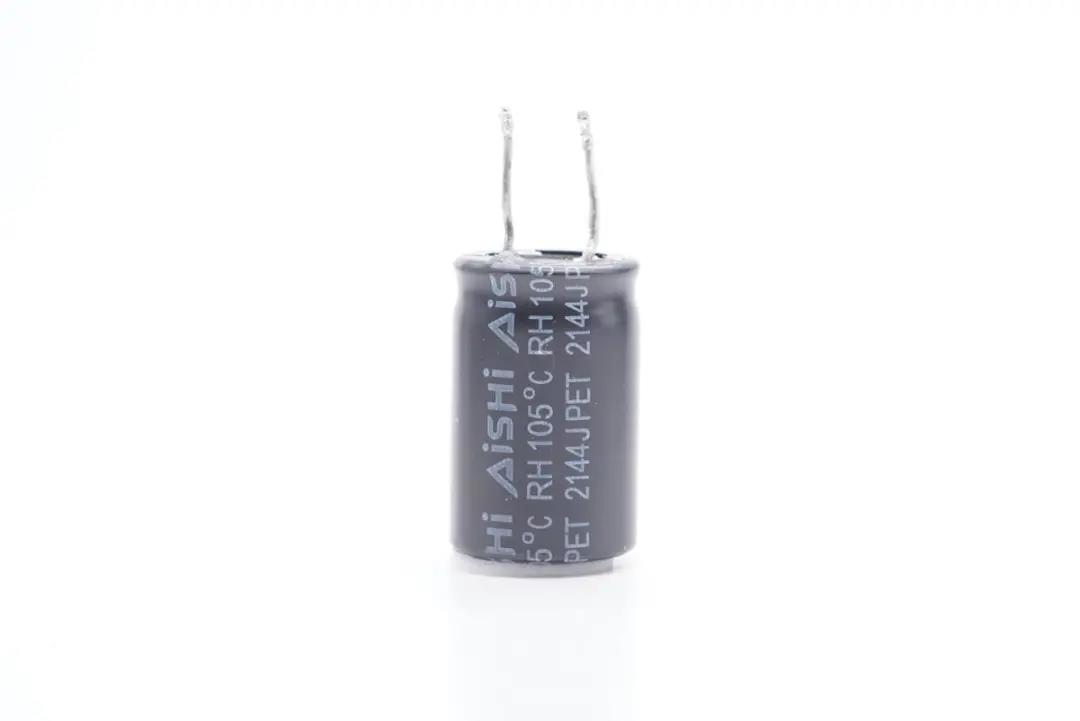

高压滤波电解电容来自AiSHi艾华。





规格为420V 82μF。

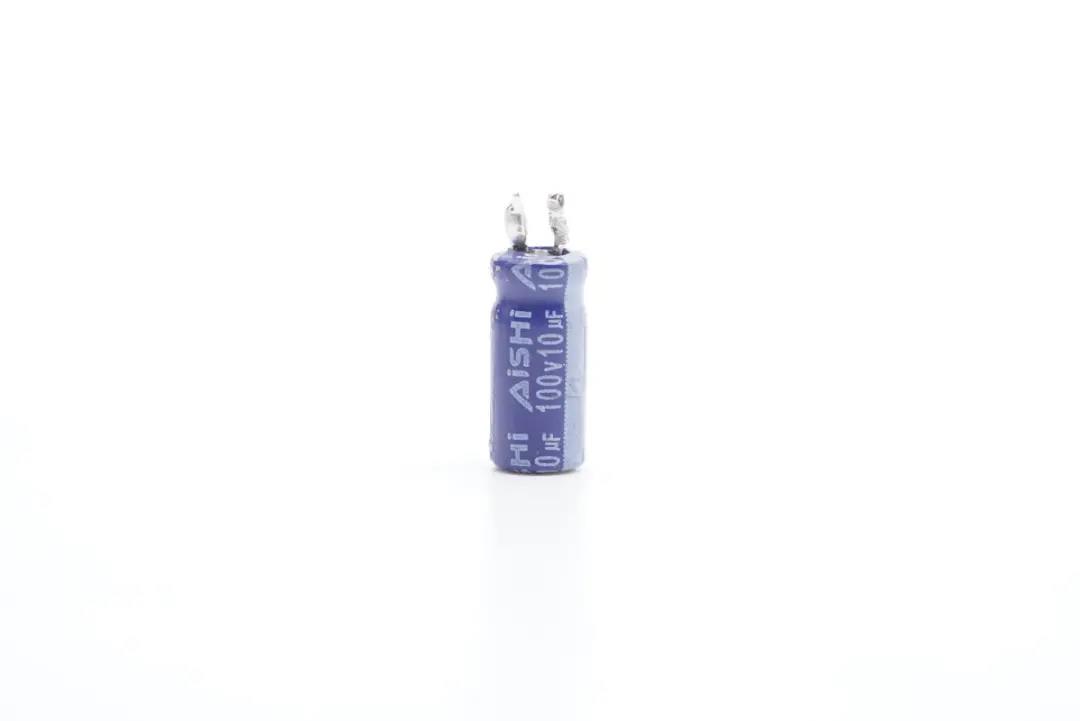

主控芯片供电电容也是来自艾华,规格为100V 10μF。

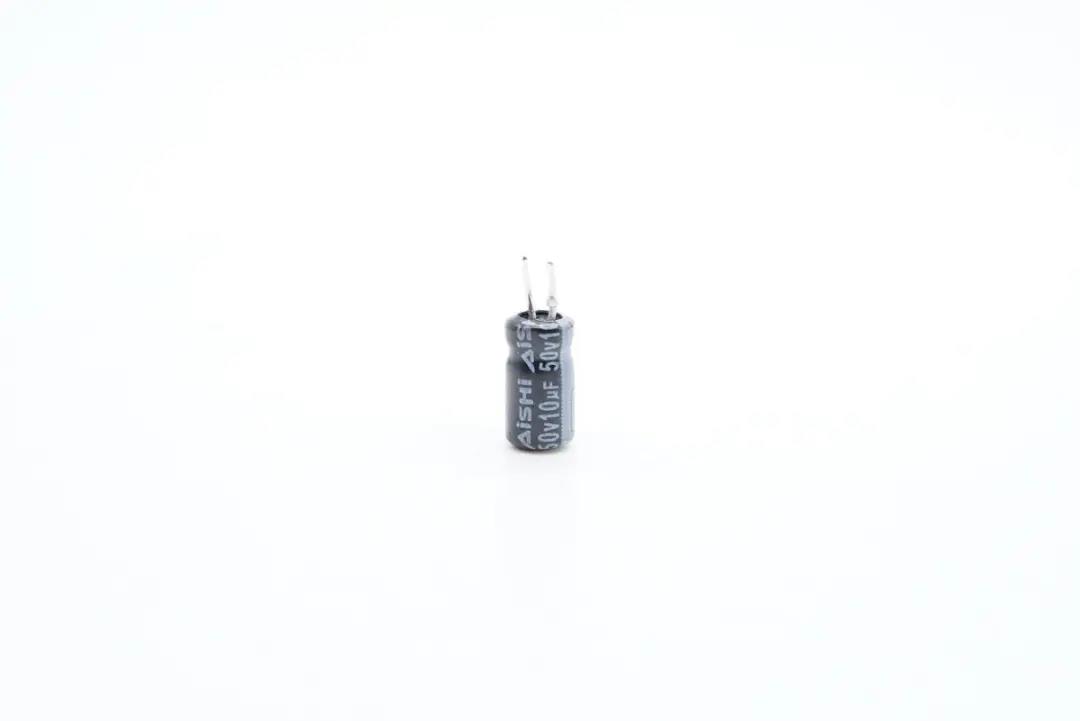

另一颗小电容也是来自艾华,规格为50V 10μF。

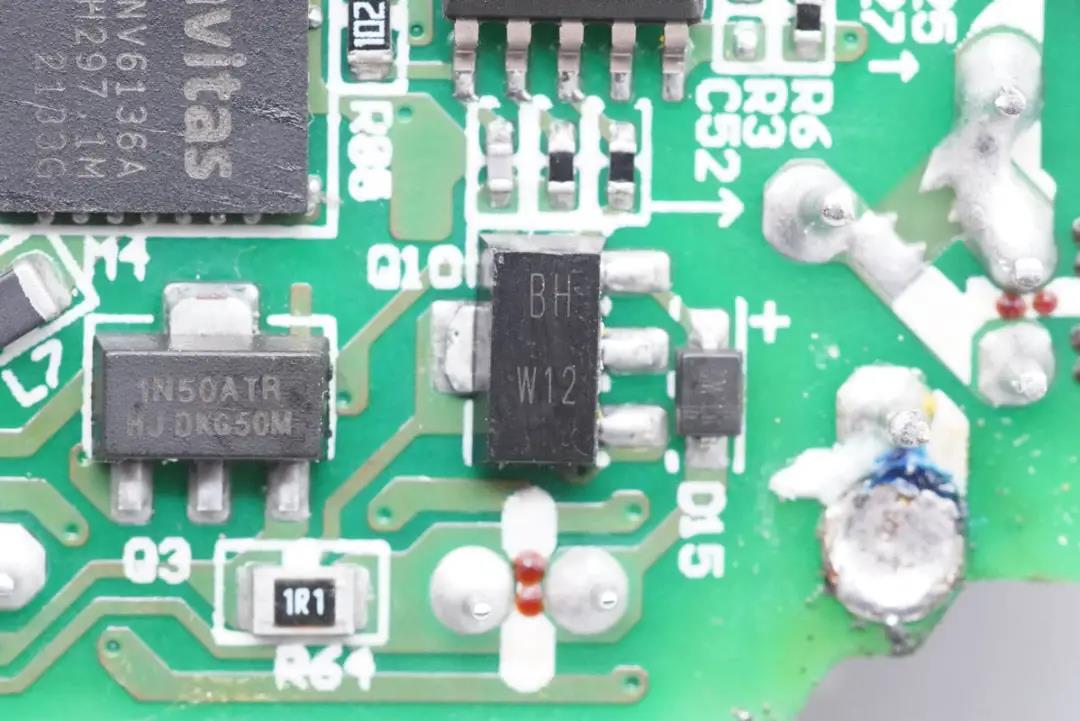

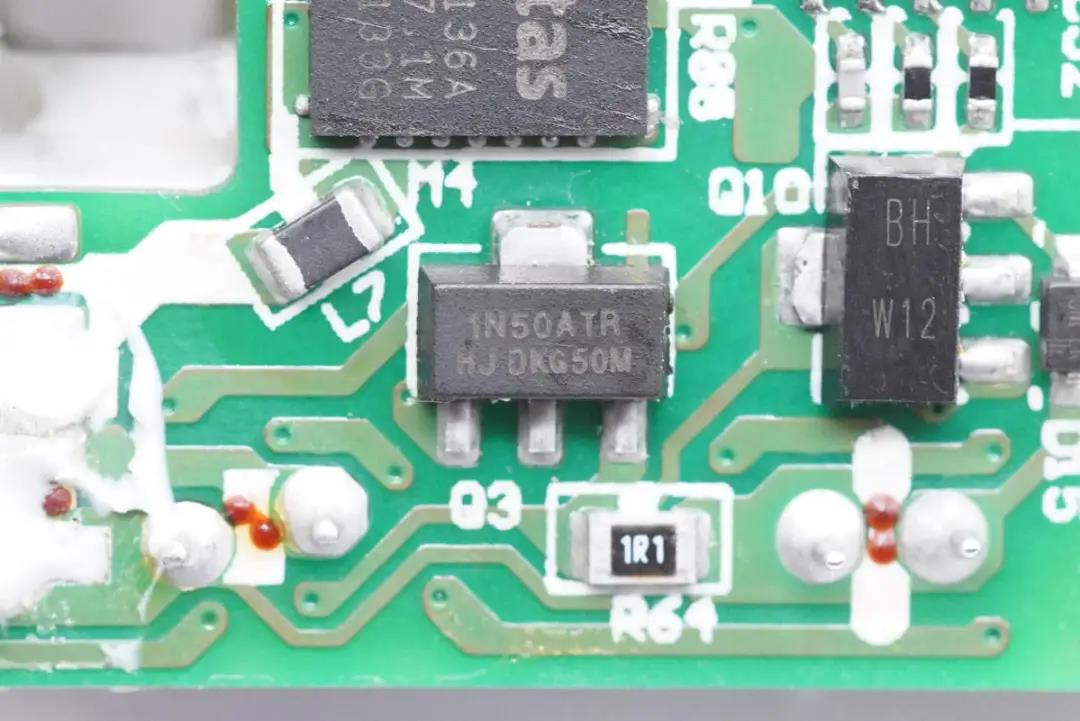

丝印1N50的三极管。





丝印BH的三极管。

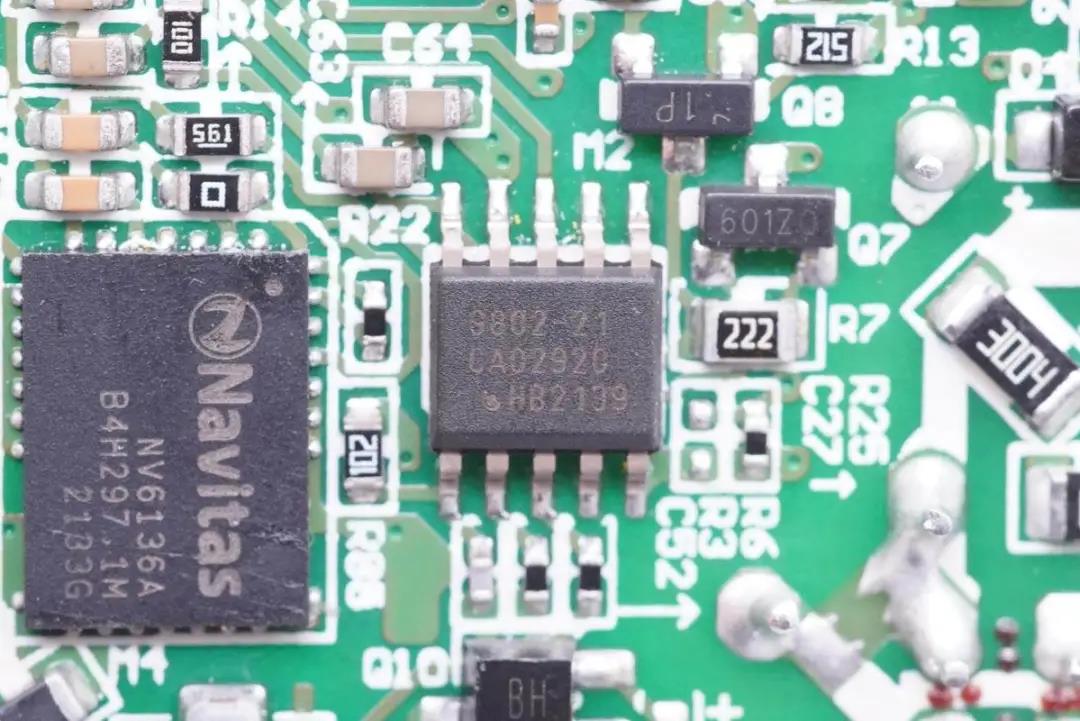

开关电源主控芯片采用Dialog iW9802。

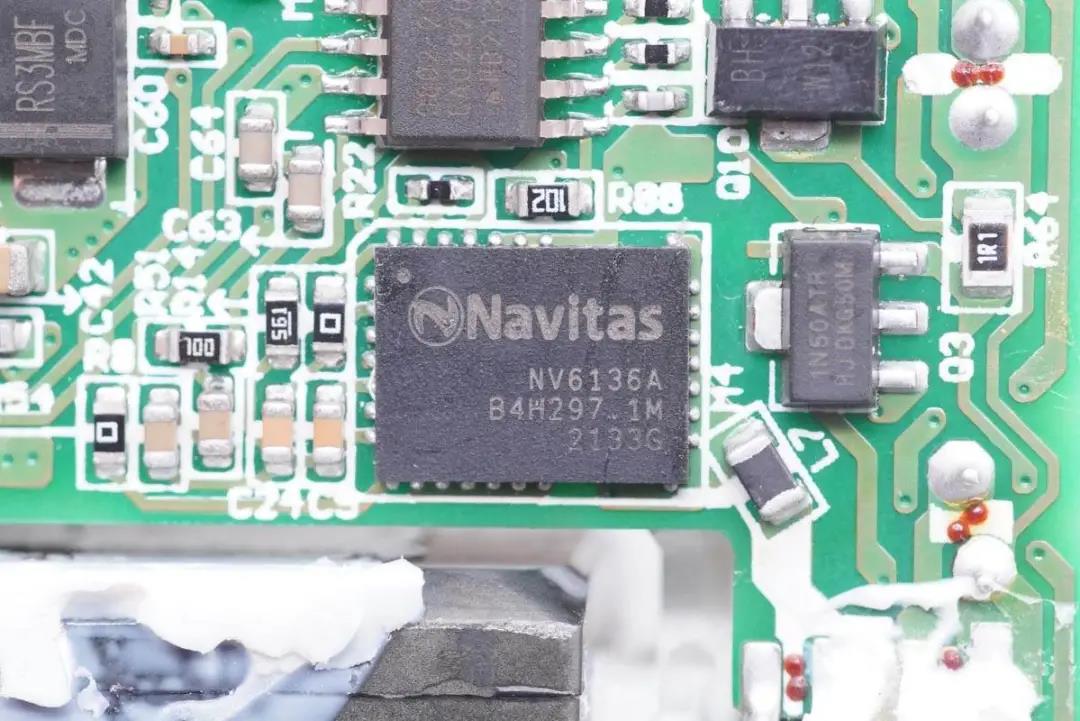

初级开关管也是采用纳微NV6136A GaNFast功率芯片。

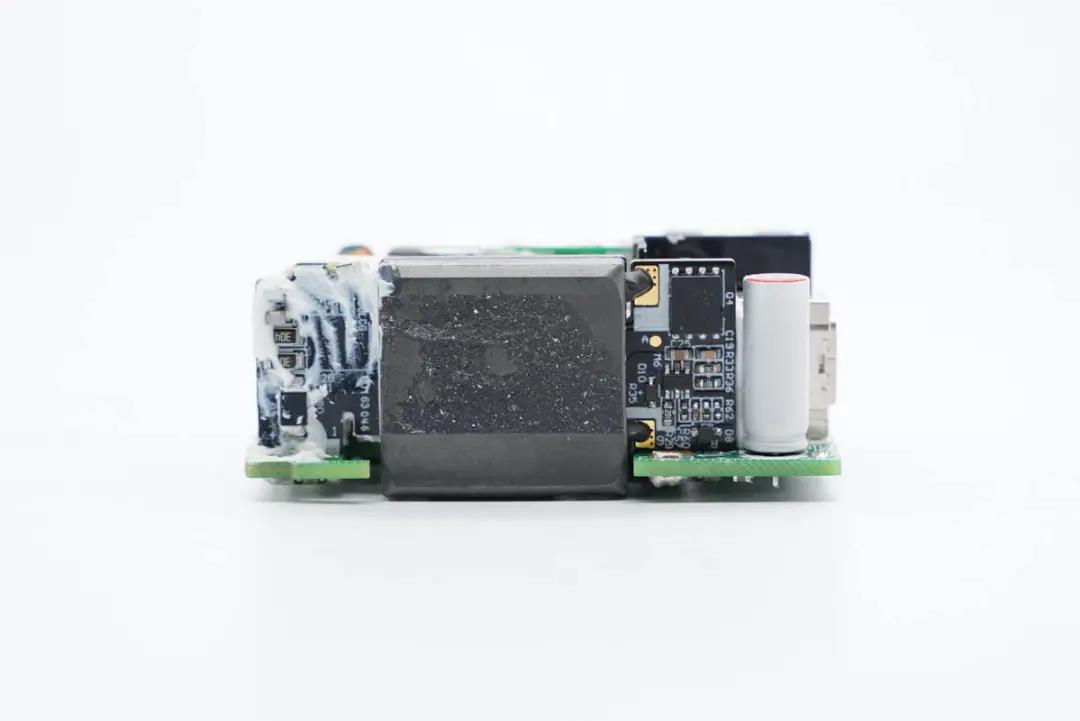

另一侧设有平面变压器和输出滤波固态电容。

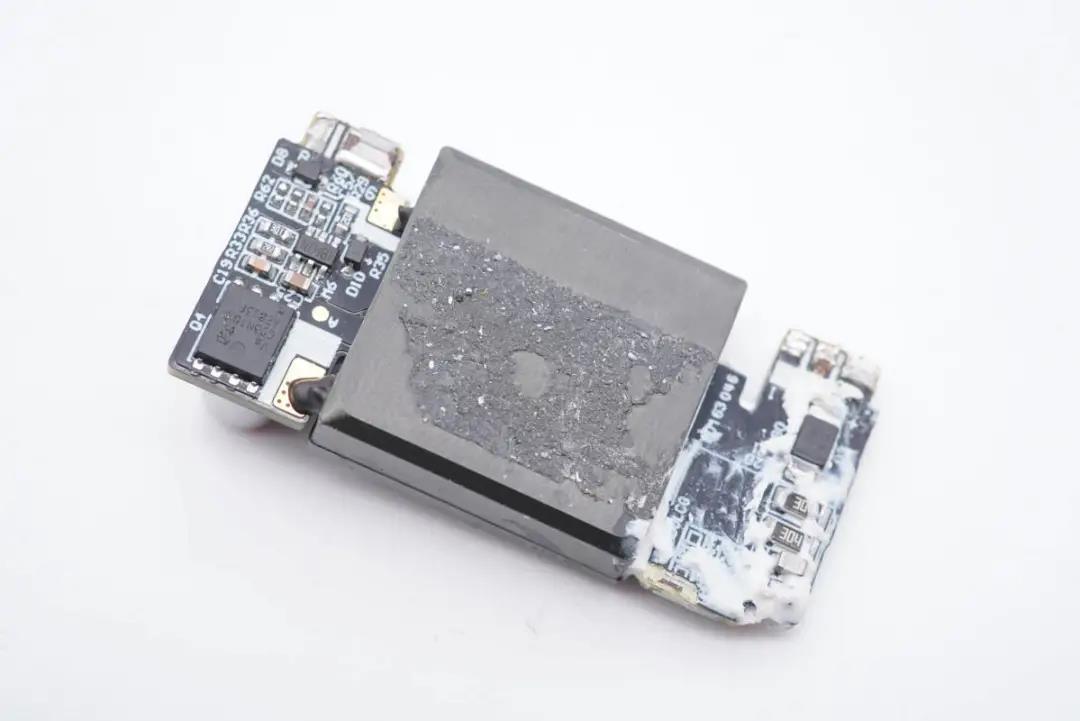

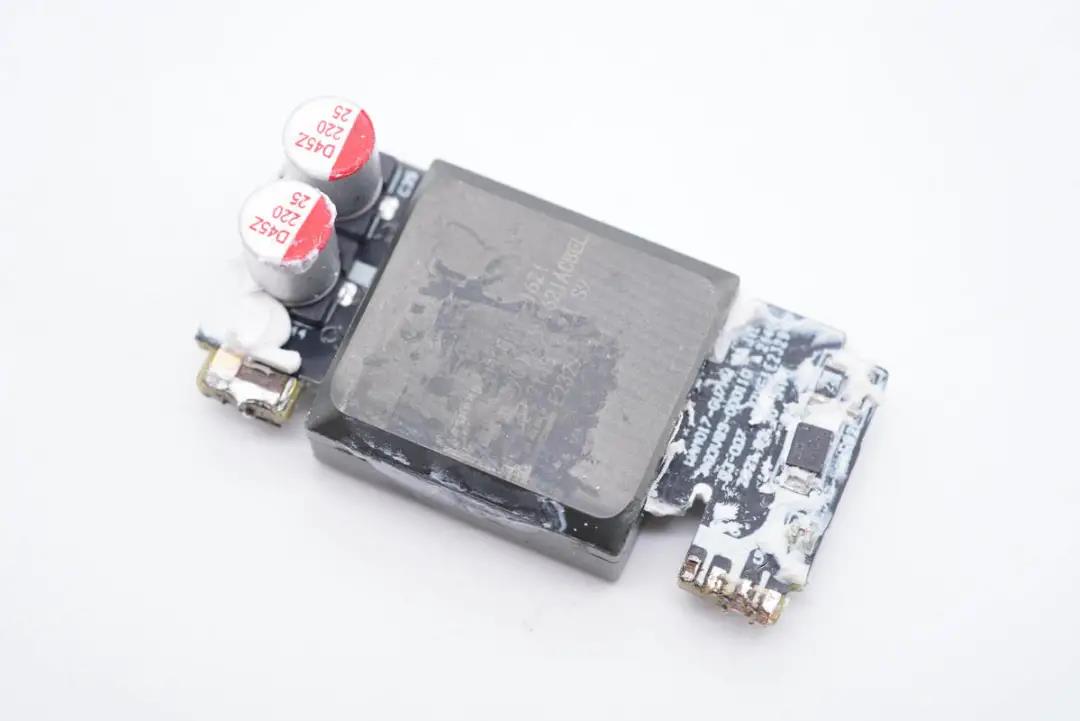

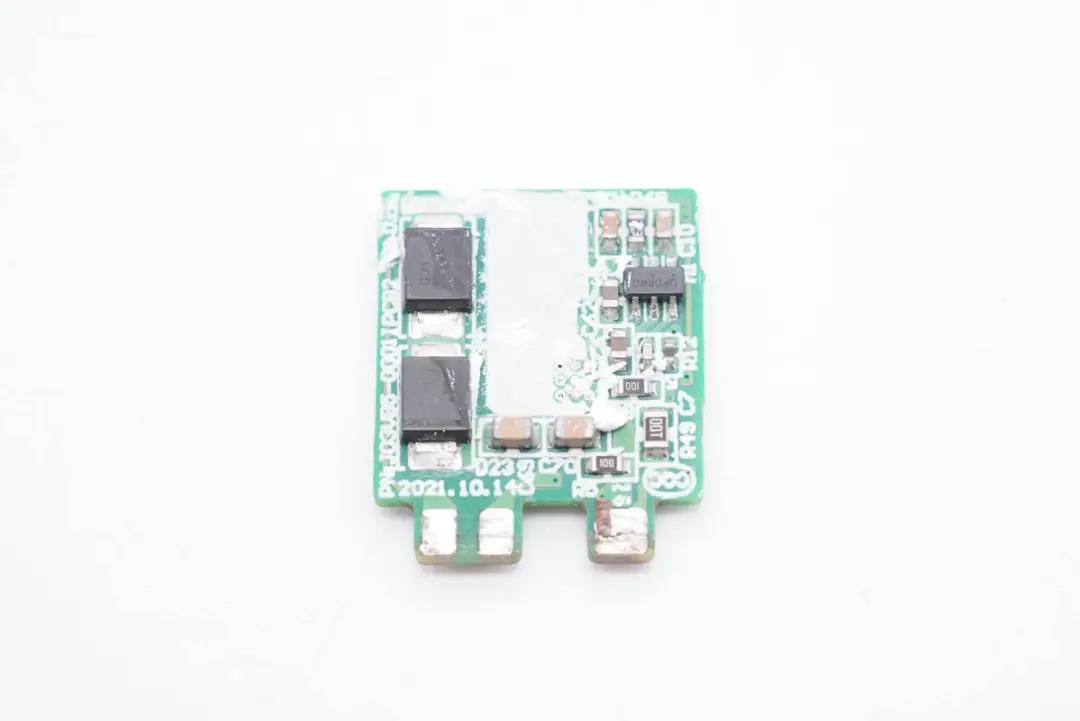

将平面变压器小板拆下,板子左侧设有同步整流控制器和整流管。





另一面设有两颗滤波固态电容。

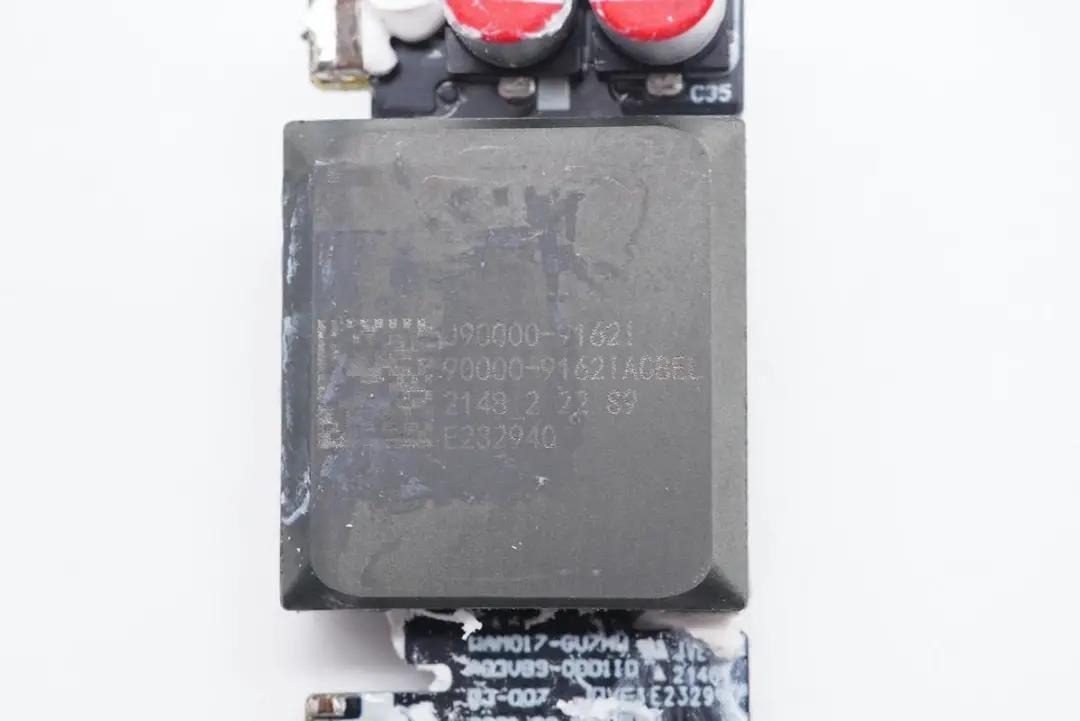

平面变压器特写。

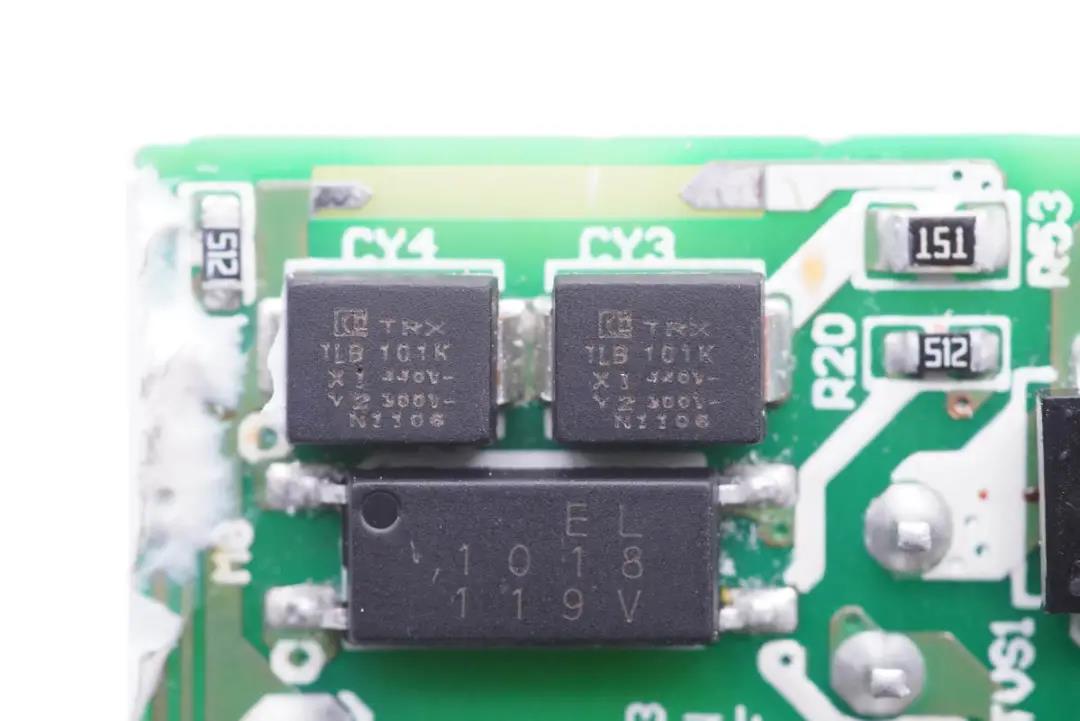

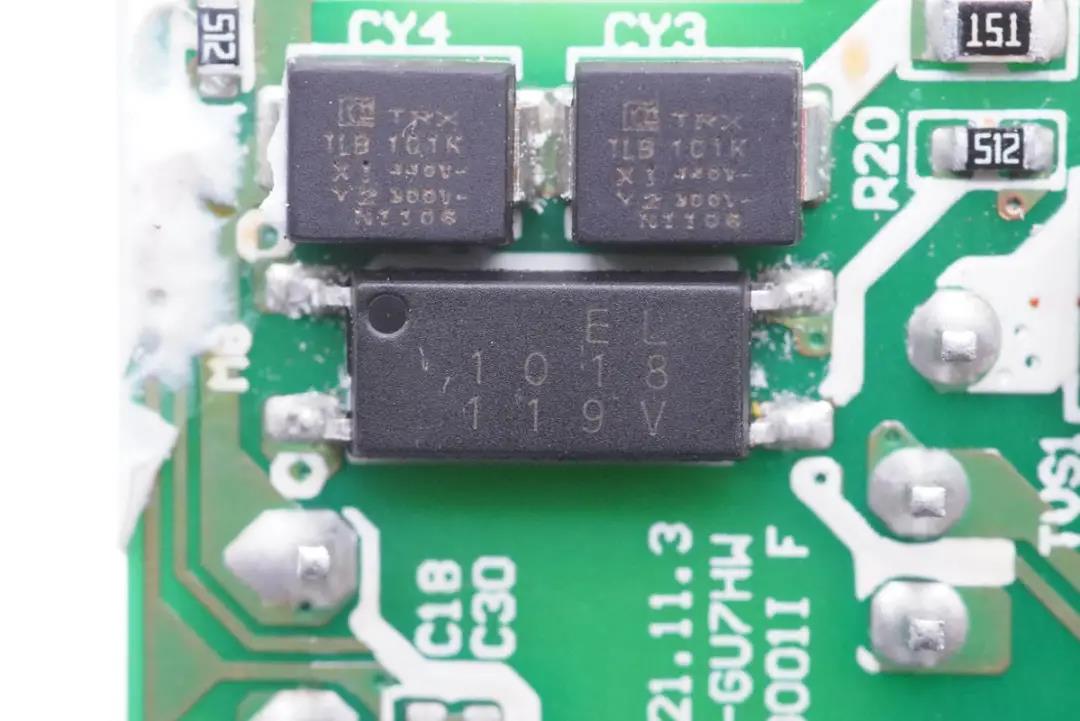

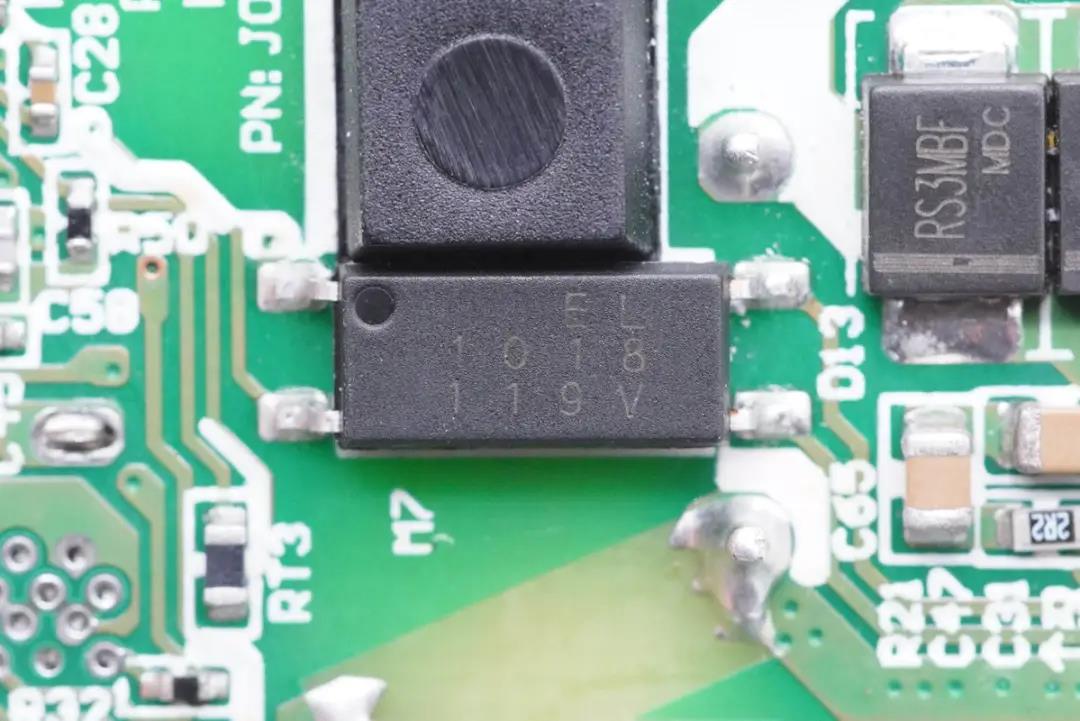

EL 1019光耦特写。





旁边两颗贴片Y电容来自四川特锐祥科技股份有限公司,型号TBY2101KB,属SMD-Y2系列,使用两颗串联。特锐祥的贴片Y电容具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

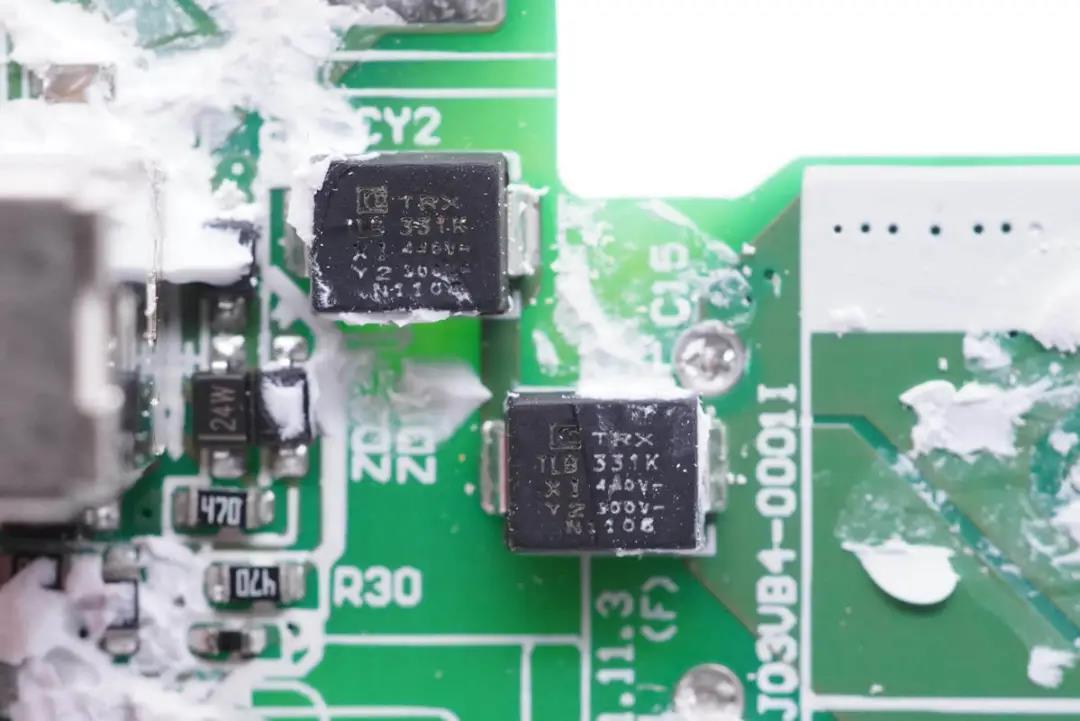

主板正面还有两颗特锐祥贴片Y电容,型号TBY2331KB。

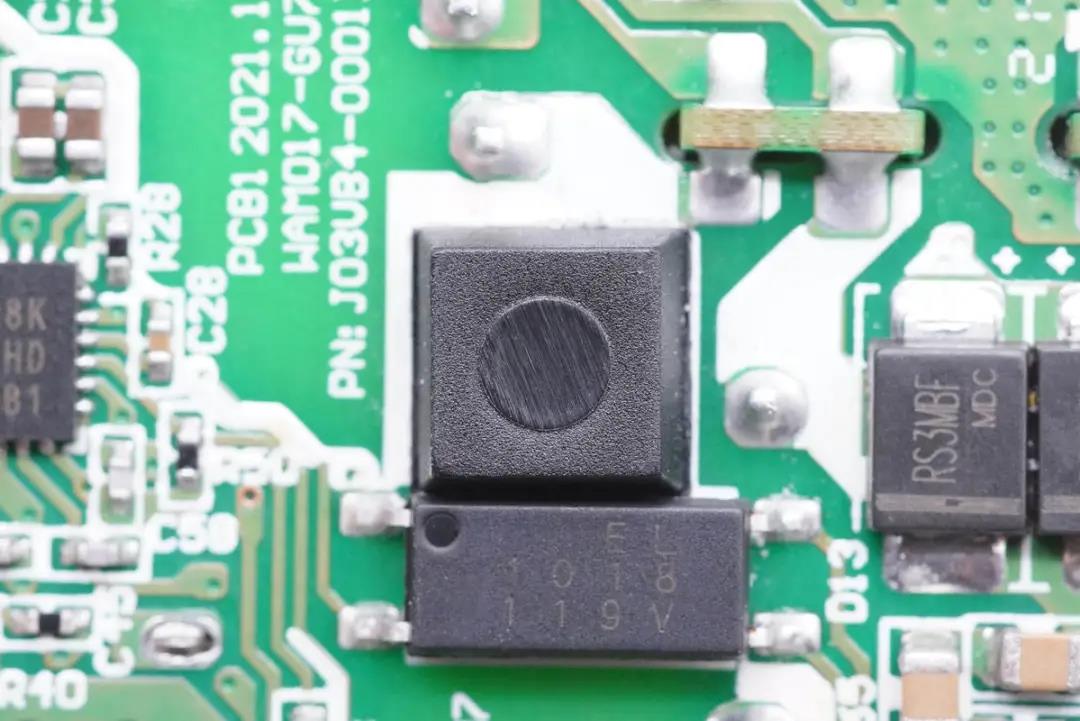

另一颗EL 1019光耦特写,两颗光耦分别用于输出电压调节及保护控制。





光耦旁边有一个塑料块用于占位。

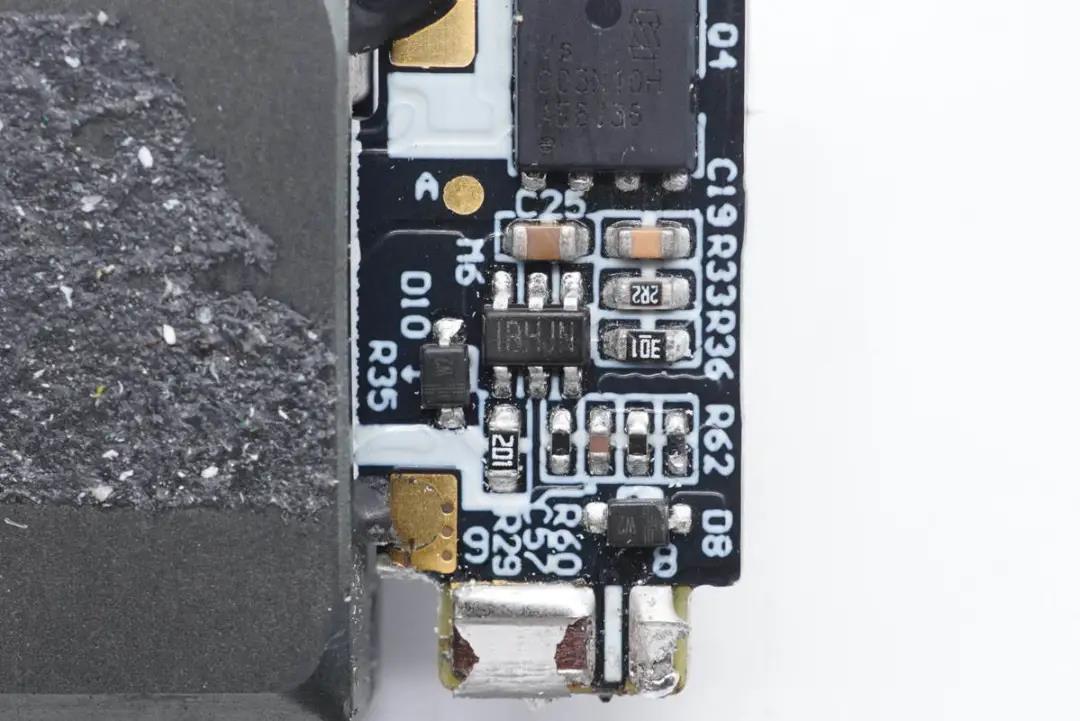

丝印IBHJN的同步整流控制器,MPS MP6908A,最高工作频率600KHz,支持DCM/CCM/QR准谐振工作模式,内置振铃检测防止DCM和QR运行下误开通,支持逻辑电压和标准电压同步整流管。

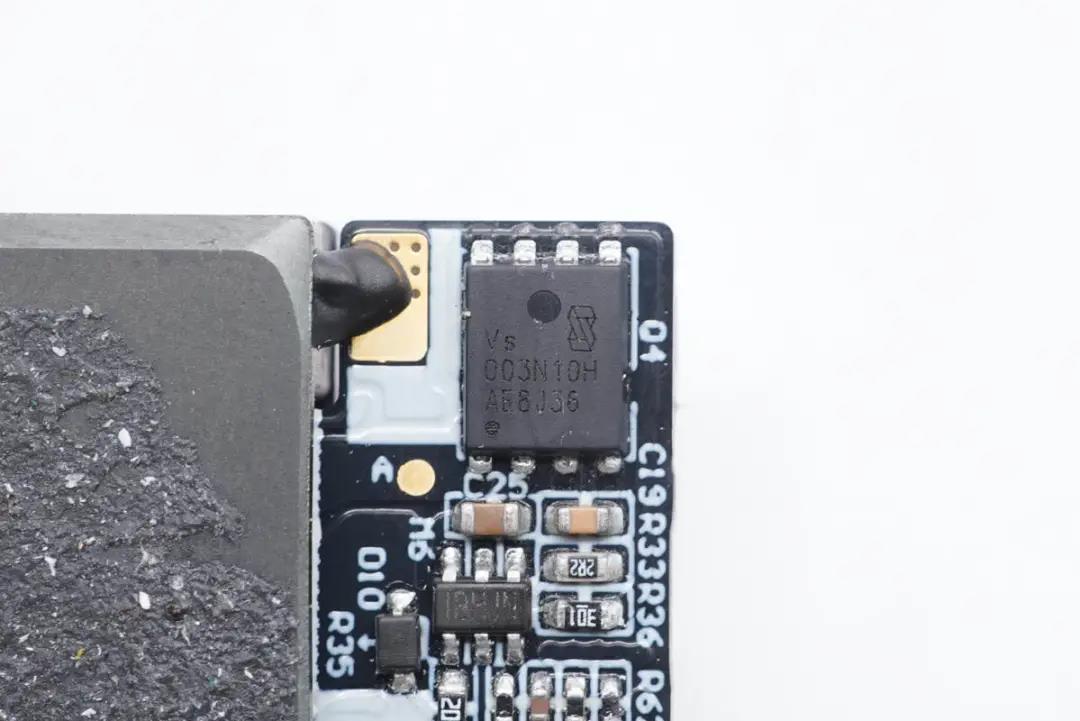

同步整流管采用威兆半导体VSP003N10HS-G,耐压100V,导阻3.8mΩ,PDFN5x6封装。

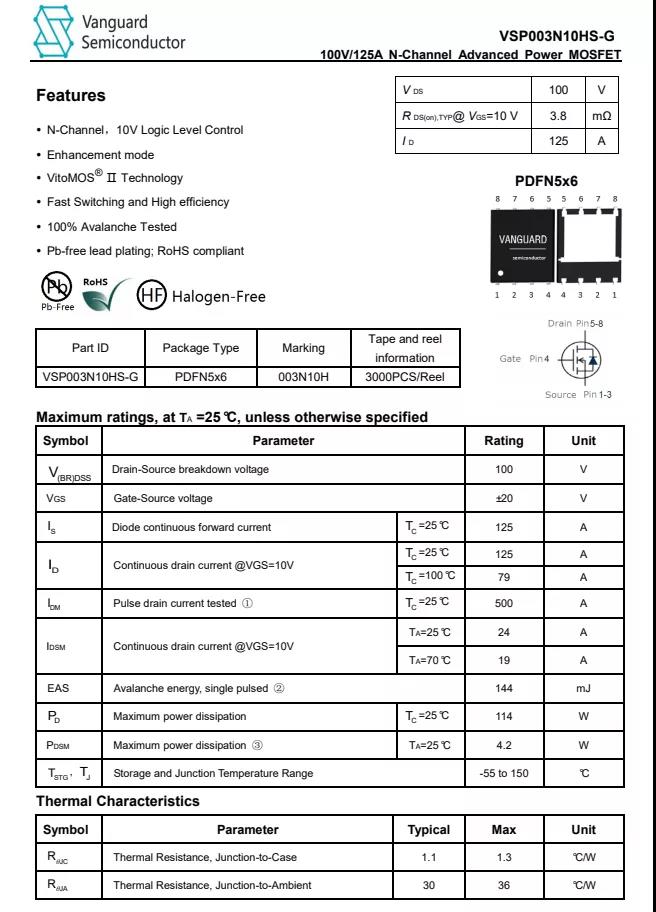

威兆VSP003N10HS-G资料信息。



充电头网拆解了解到,威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被华为小米紫米三星OPPOVIVO魅族努比亚倍思公牛网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可

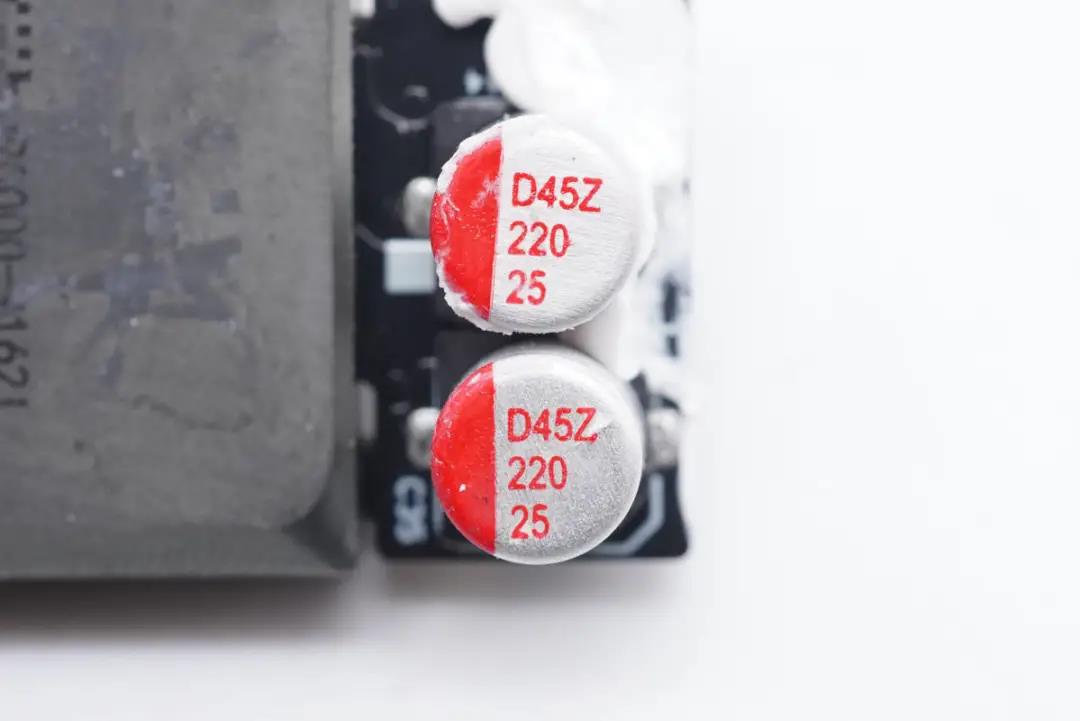

两颗输出滤波固态电容特写,规格均为25V 220μF。

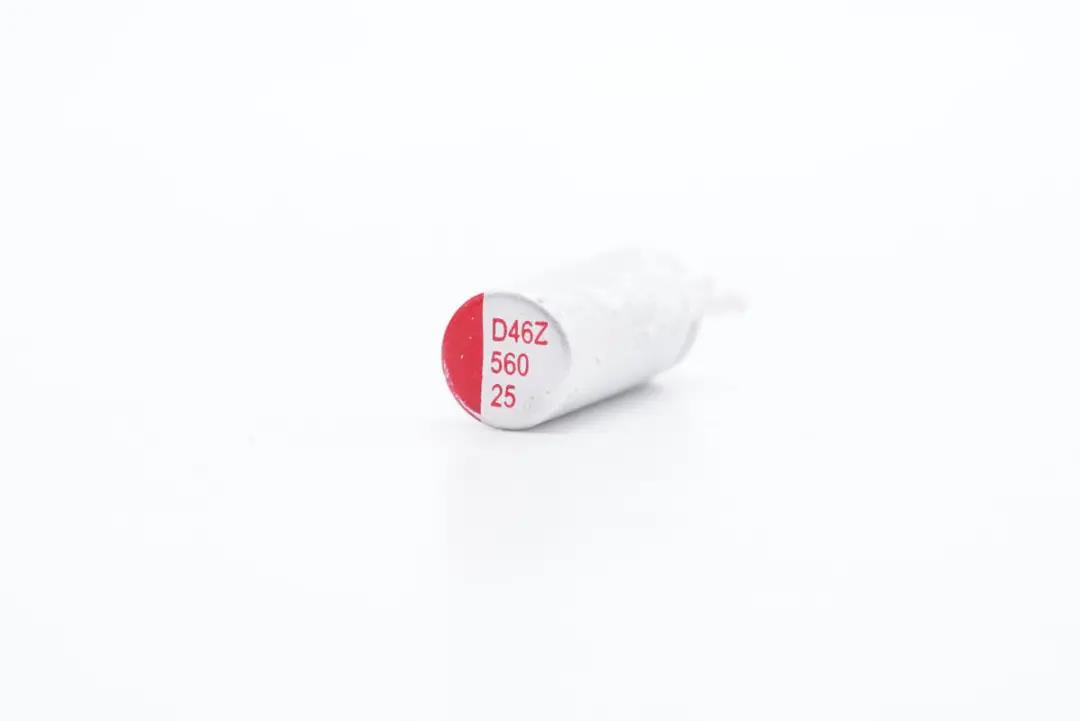

主板上的固态电容特写,规格为25V 560μF。

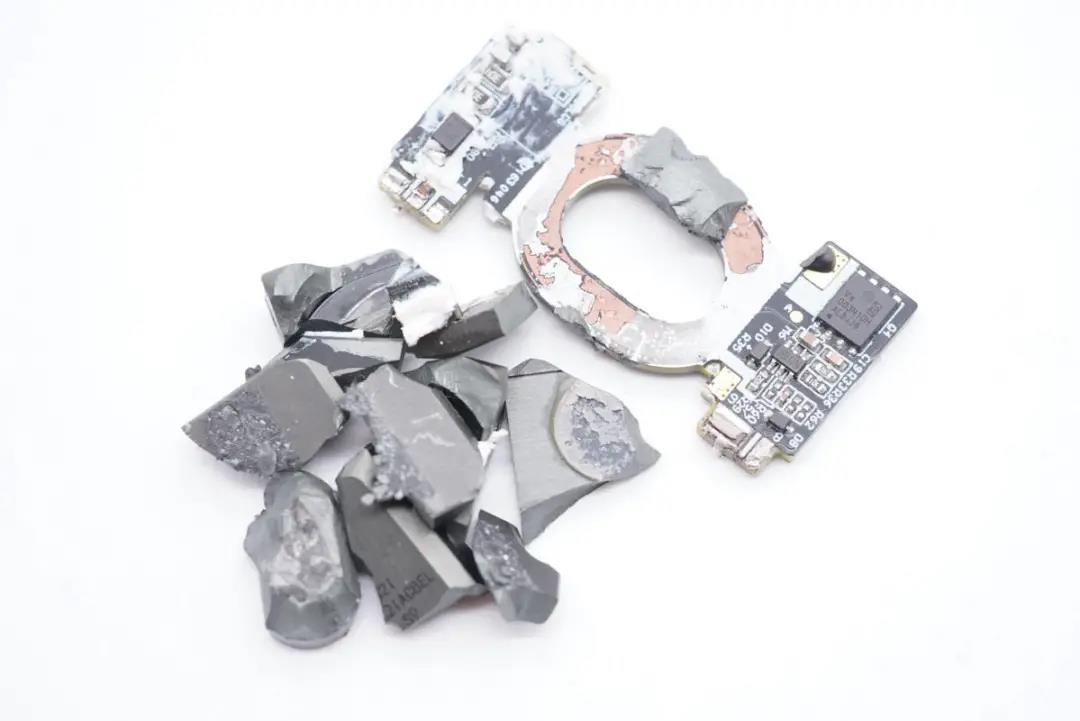

将平面变压器敲碎一览。

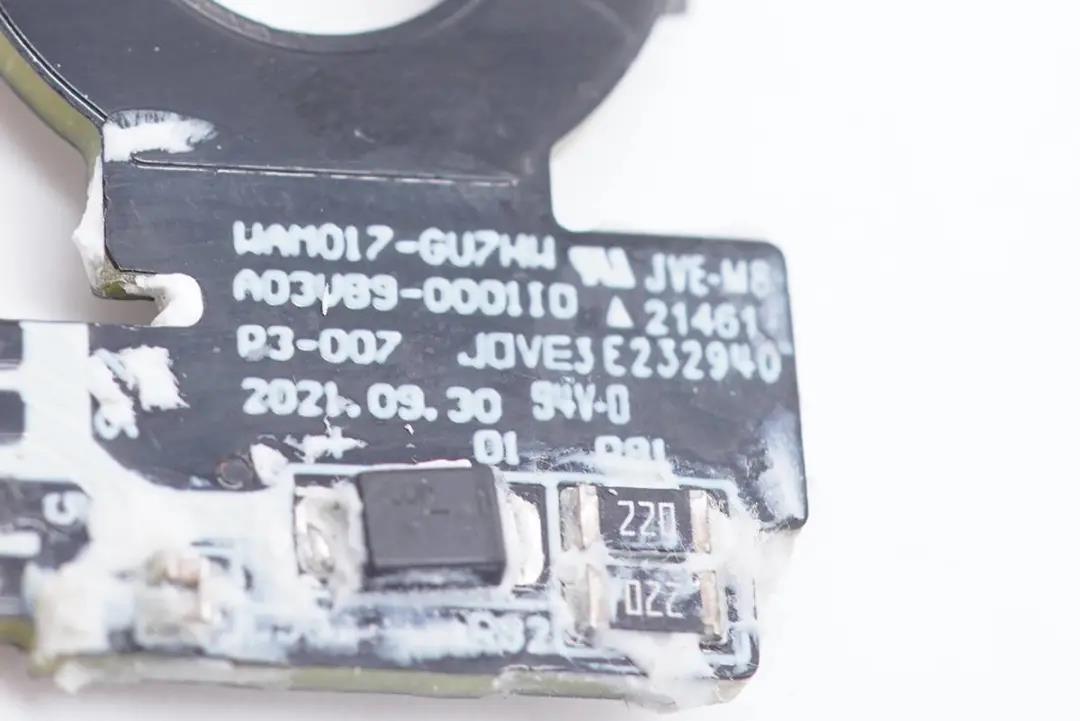

从丝印可以看出平面变压器小板来自JOVE中富电路,是一家专业的线路板生产制造厂家,国家级高新技术企业,公司现已上市。

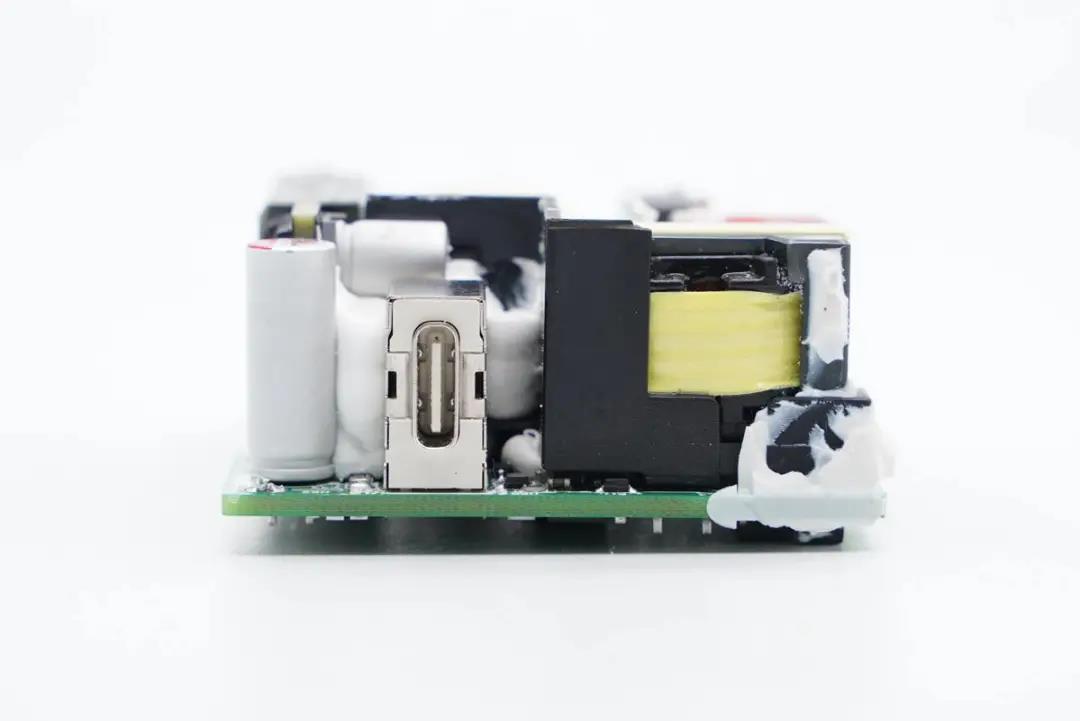

输出端一览,中间焊接USB-C母座。

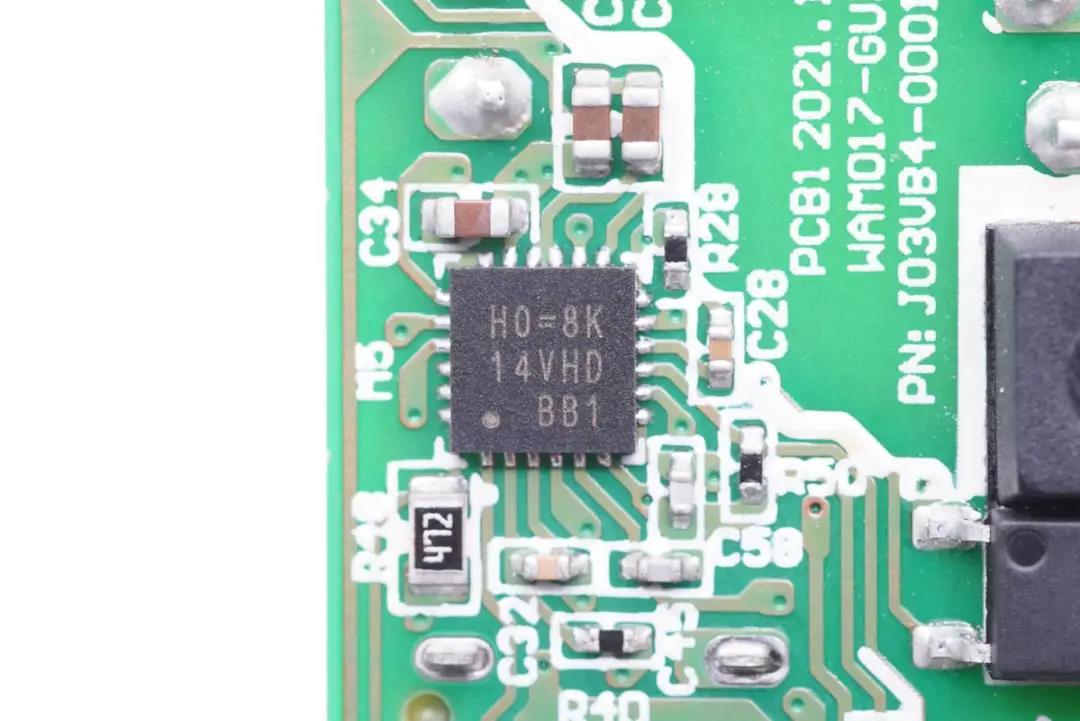

协议芯片特写,丝印H0=8K,来自立锜科技。

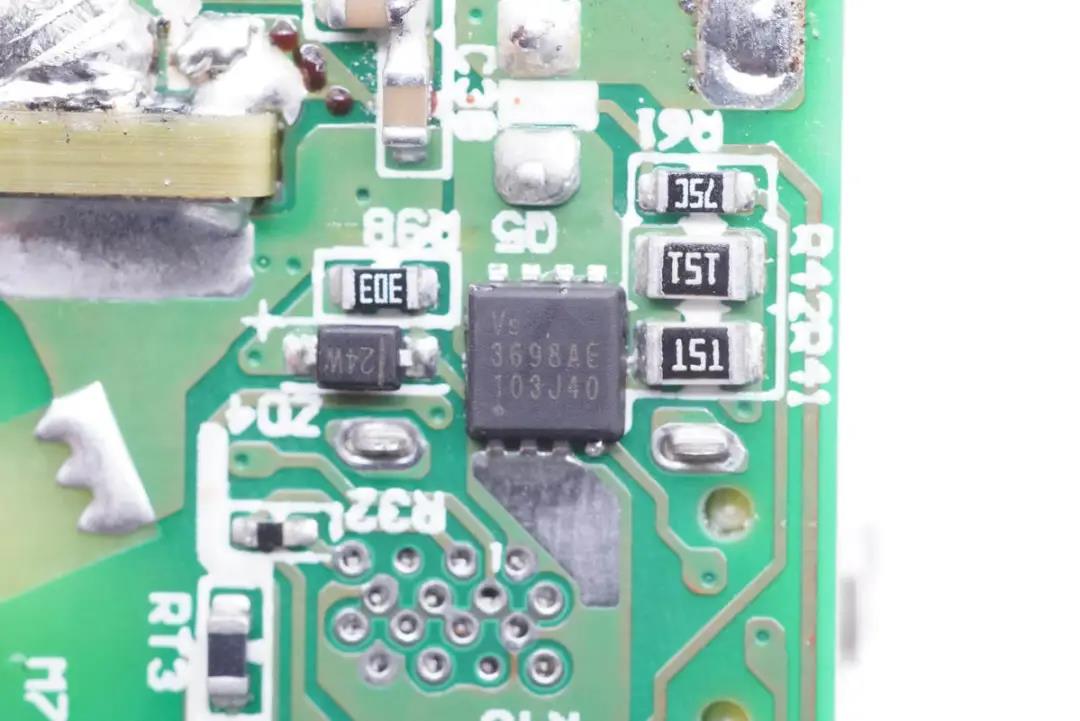

输出VBUS开关管采用威兆VS3698AE,耐压30V,PDFN3333封装。

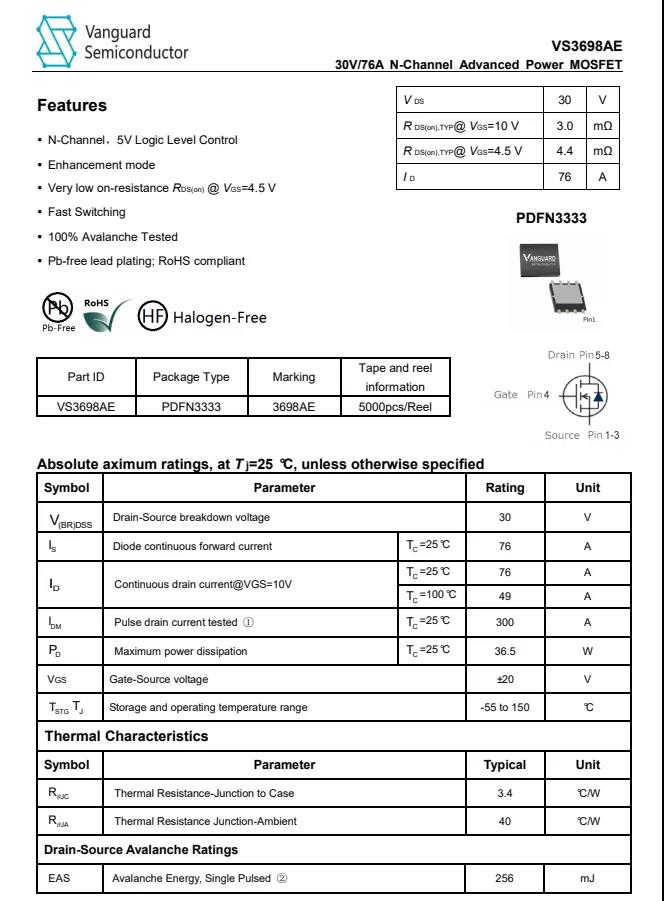

威兆VS3698AE资料信息。

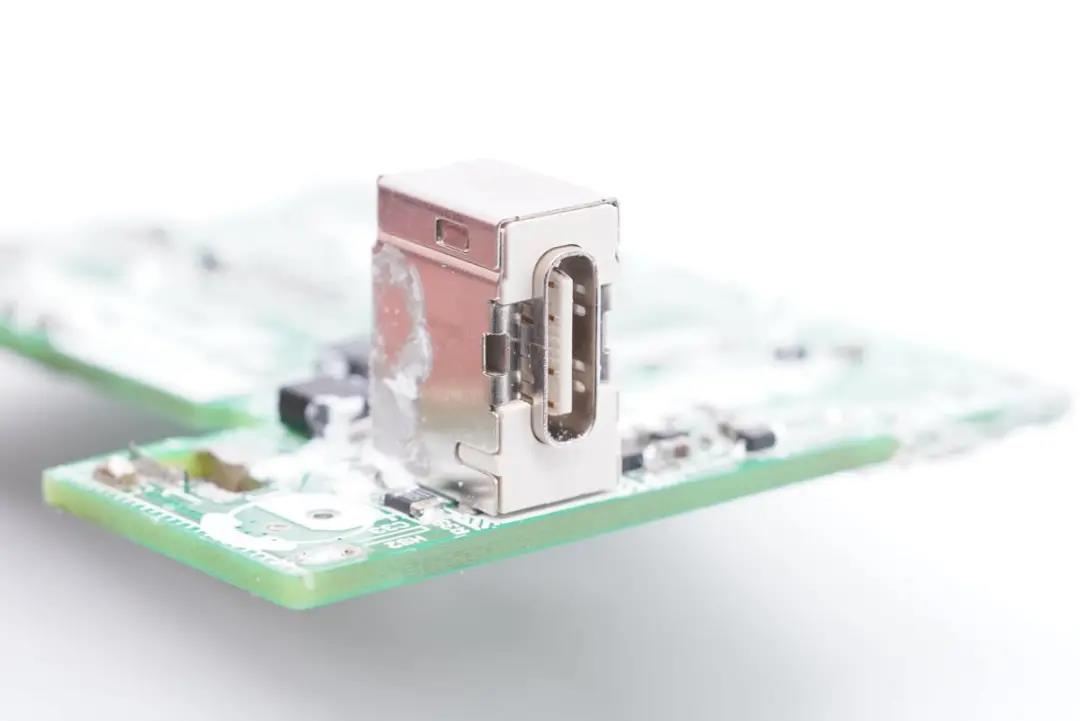

USB-C母座特写,外套塑料壳和钢套加固。

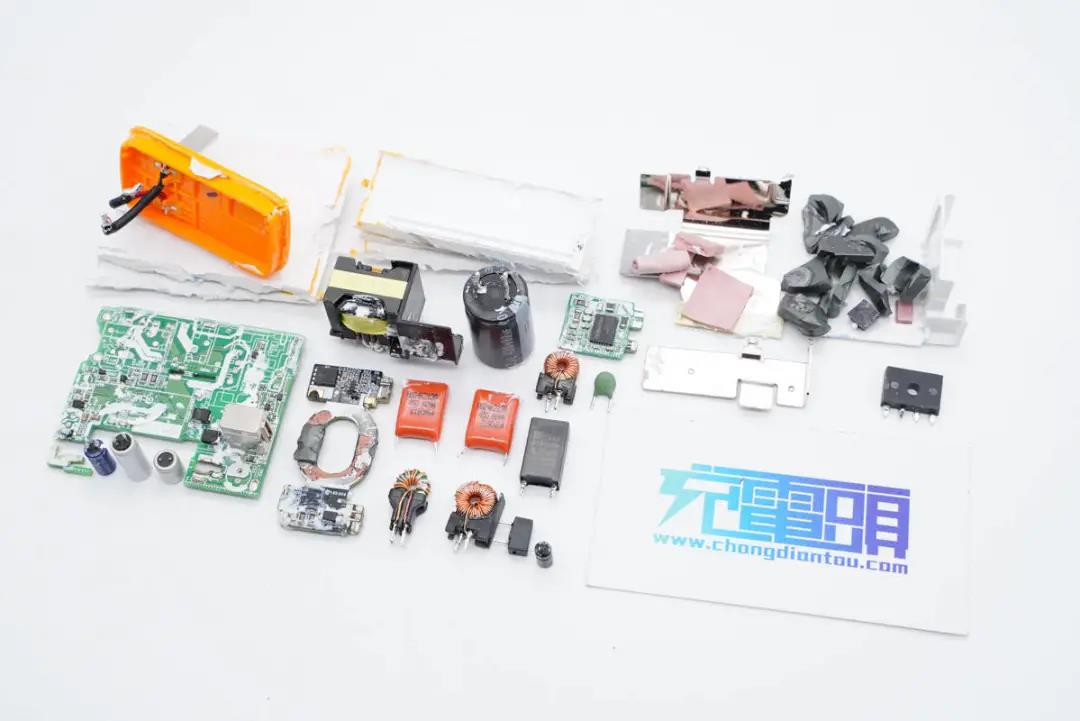

全部拆解完毕,来张全家福。



充电头网拆解总结



iQOO 120W 氮化镓闪充在纳微NV6136A氮化镓芯片加持下,三围仅60*52*29mm,功率密度高达惊人的1.31W/cm³,如此亮眼的数据,官方将其称为迷你充电器也就不为过了。此外充电器的重量、效率等方面的表现也很亮眼。



充电器还支持100-240V~ 50/60Hz全球电网,采用Type-C接口,附带1.5米长6A CC线。性能方面,兼容QC2.0、PD3.0、PPS快充协议,具备5-20V齐全固定电压档位,并带有5-20V3.25A宽幅PPS电压子集,因此除了支持11V6A、20V6A超级闪充满足iQOO用户需求外,也能充笔电、iPad与Switch TV底座等数码设备,堪称充电器界的六边形战士,日常充电一个就够了。


充电器由国际知名大厂康舒科技代工,采用PFC+高频QR开关电源架构设计。采用了纳微两颗NV6136A GaNFast功率芯片以及威兆的同步整流管,控制器分别是安森美、Dialog和MPS的,立锜科技定制协议IC控制接口输出电压,国内知名品牌艾华电容滤波,用料阵容相当豪华。此外除配散热片外,主要发热器件也都贴有导热垫提升散热效果,细节讲究。
