拆解报告:SlimQ 150W DC+2C快充氮化镓充电器

2022-02-21

SlimQ此前推出过一款240W DC+2C口氮化镓充电器,DC输出口专为笔记本充电而准备,而两个 USB-C 接口支持各类数码设备快充,为大功率笔记本充电最佳之选。


不过本次要拆的却是该品牌的另一款产品——150W DC+2C快充氮化镓充电器F150,整体来看虽说功率相较前面提到的那款小了一些,但好在能同时兼顾DC+2C配置以及便携性,此外品牌商为这款充电器配备了丰富的配件,更适合携带外出。



此前充电头网已经对这款充电器做了评测,下面继续和大家分享产品的拆解,看看作为知名充电器品牌的SlimQ,其新作品质如何。



一、SlimQ 150W氮化镓充电器外观





包装正面印刷有SlimQ品牌、产品外观、名称和接口配置等卖点。





背面印有充电器可适配设备简图,包括笔电、平板、手机、Switch等,还印有产品参数信息。

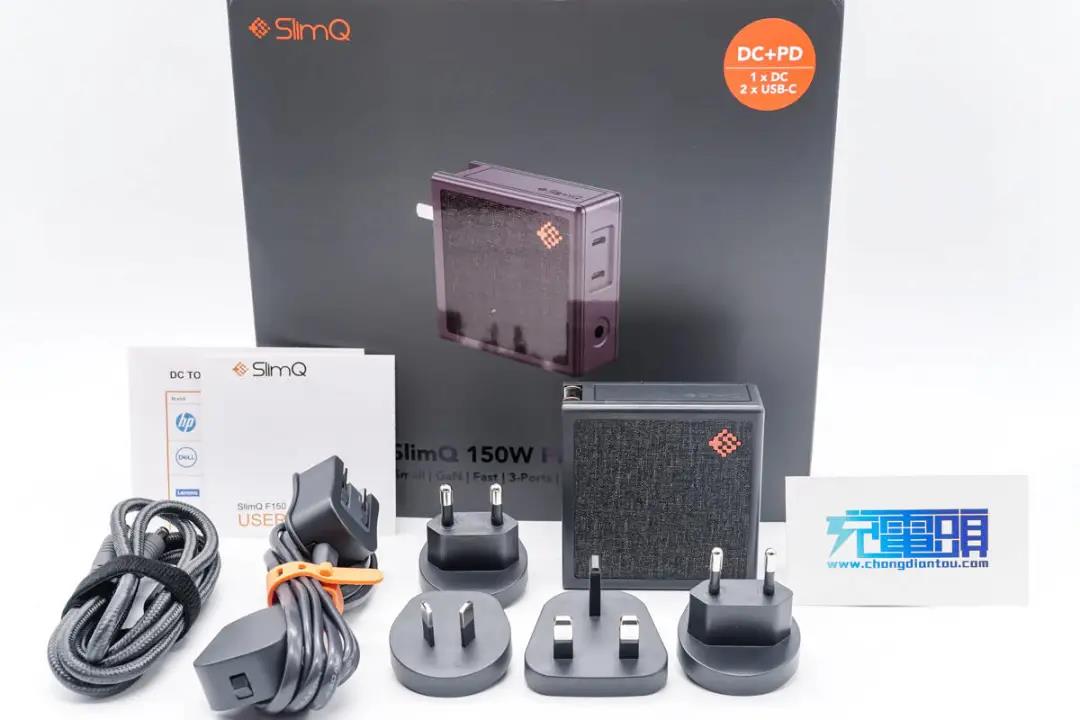

打开包装,内含充电器、四个插脚转换头、DC充电线、电源延长线和说明书,配件相当丰富。

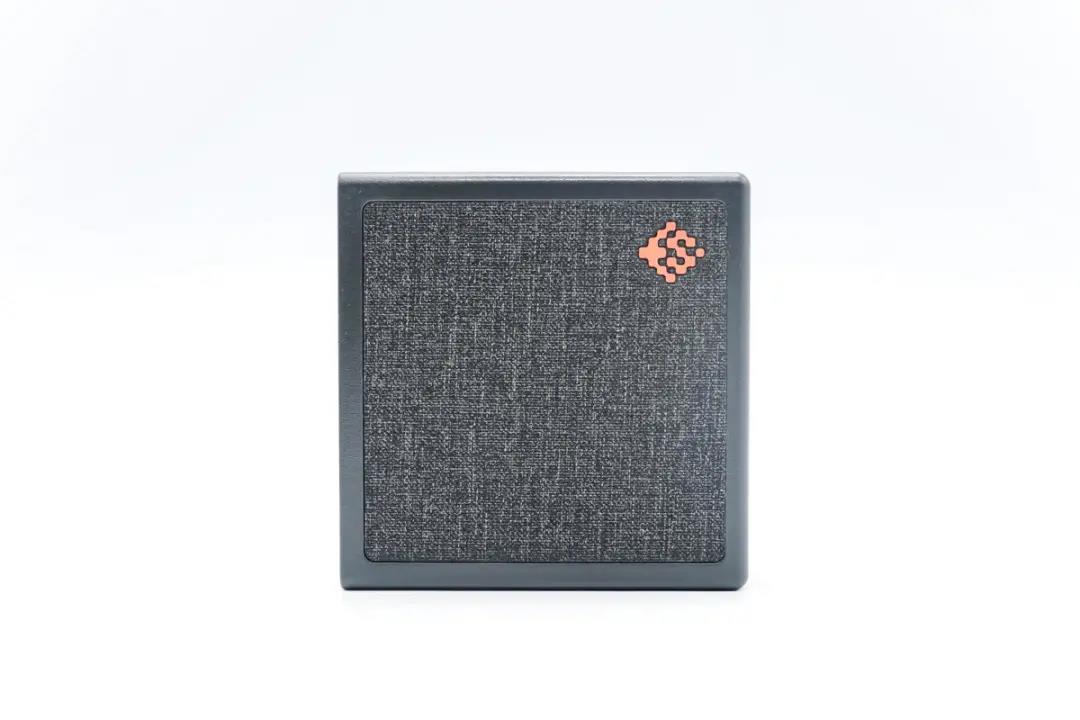

SlimQ 150W氮化镓充电器采用方块造型设计,外壳磨砂处理,正背面延续家族式布艺设计,整体看上去很有辨识度。

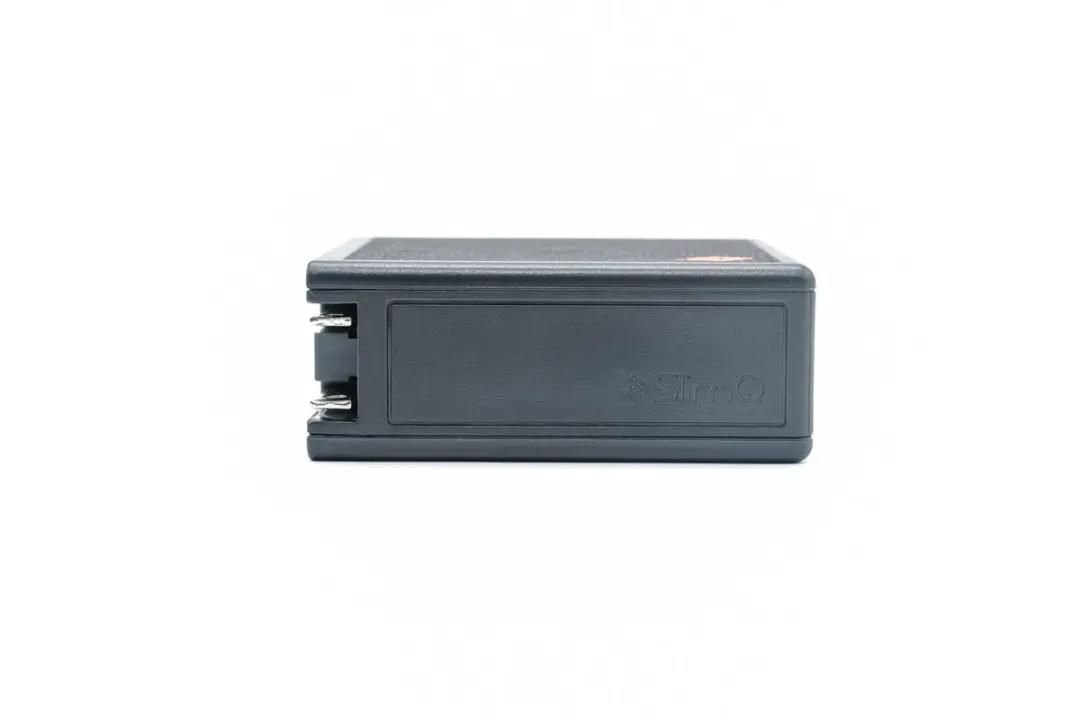

机身侧面设有SlimQ品牌logo。





充电器自带可折叠美规插脚。

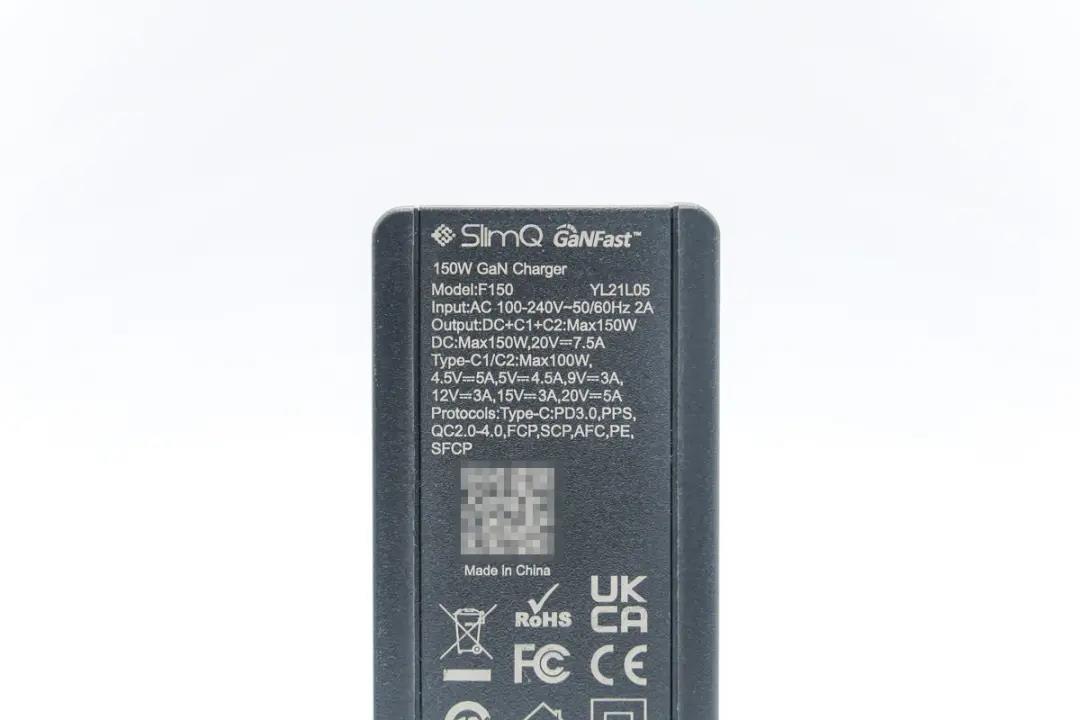

输入端外壳上还印有充电器参数

型号:F150

输入:100-240V 50/60Hz 2A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V5A

DC输出:Max 150W,20V7.5A

DC+C1+C2输出:Max 150W

充电器已经通过了CE、FCC、UKCA和RoHS认证。

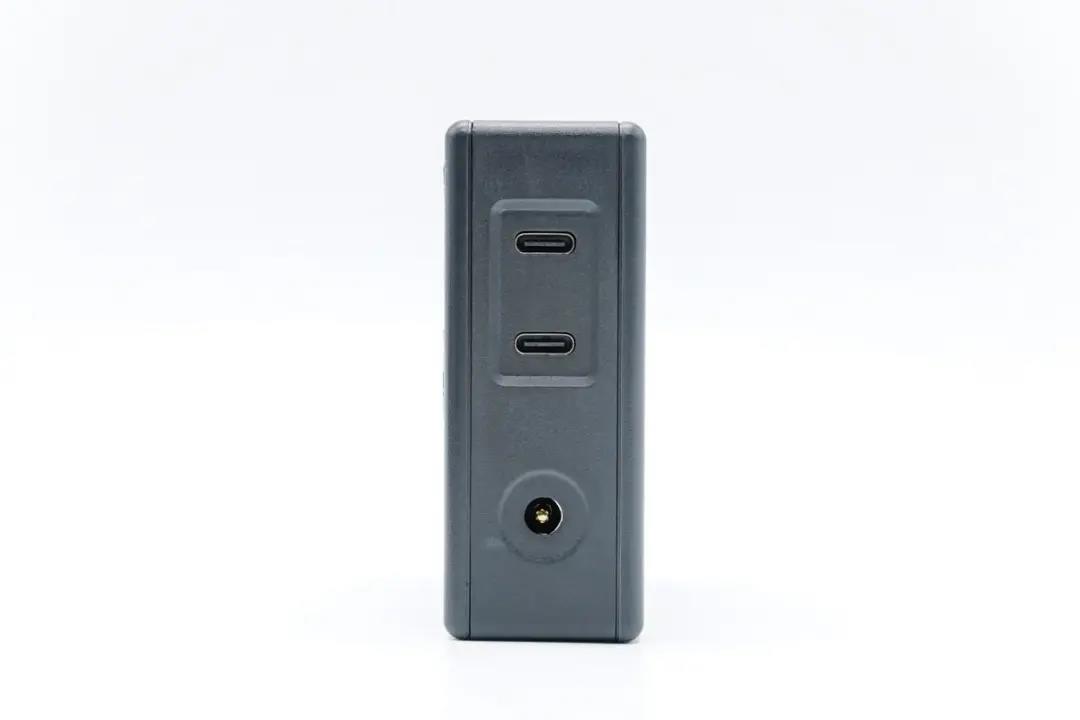

输出端配有两个USB-C接口和一个DC接口。

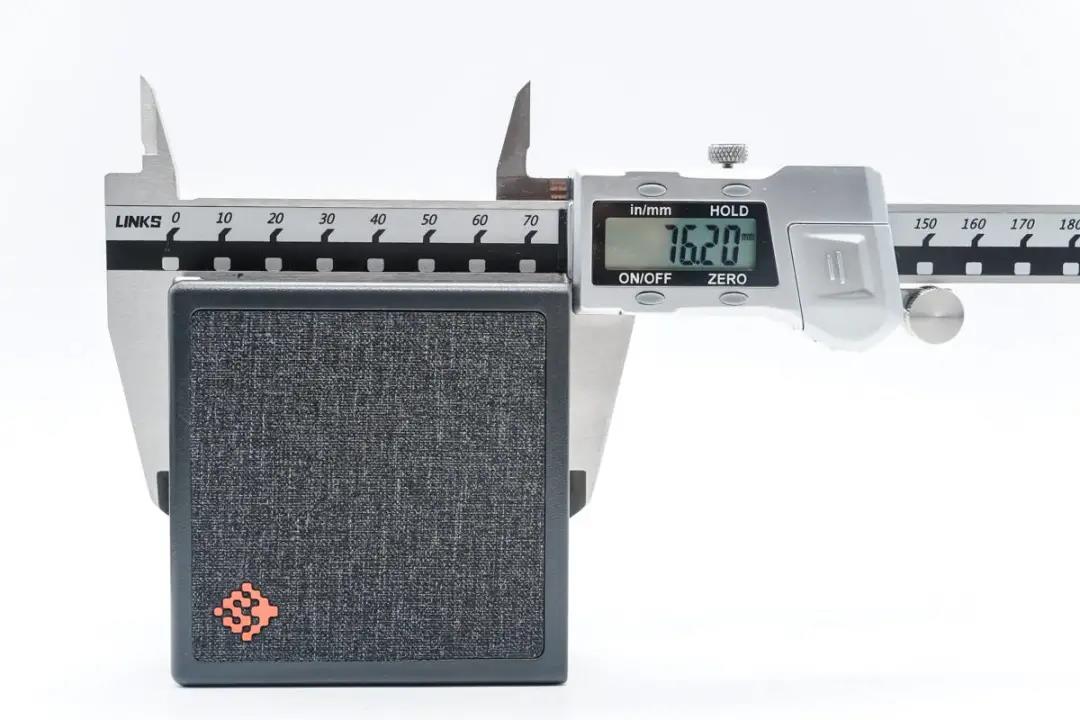

测得充电器机身长度为76.2mm。

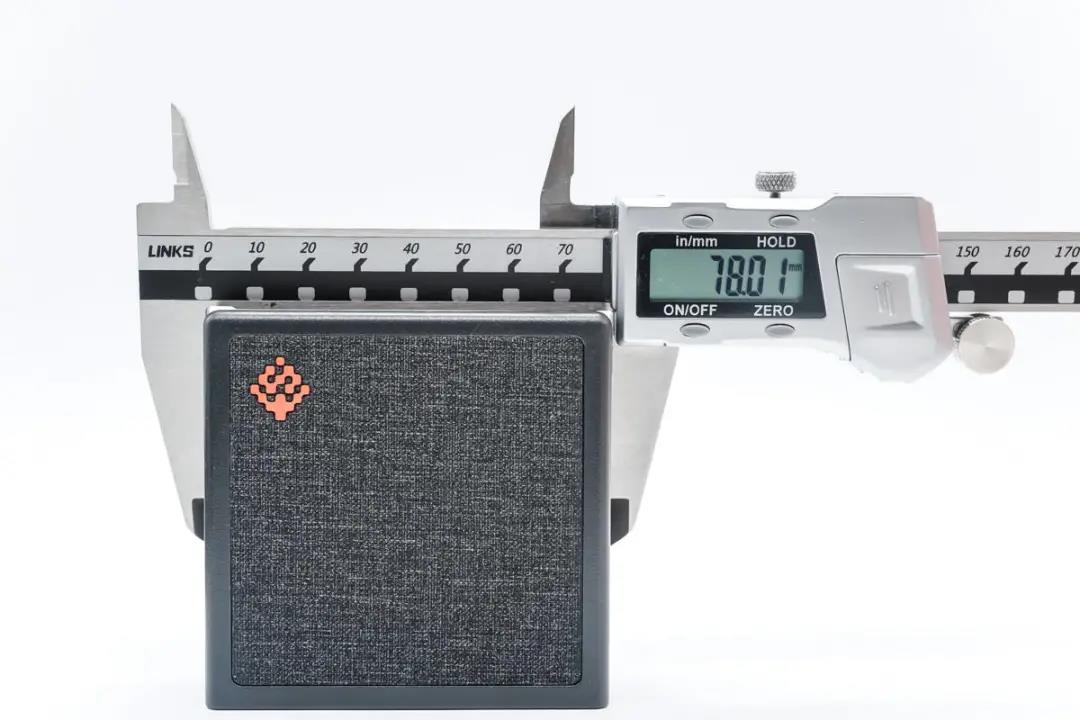

宽度为78.01mm。

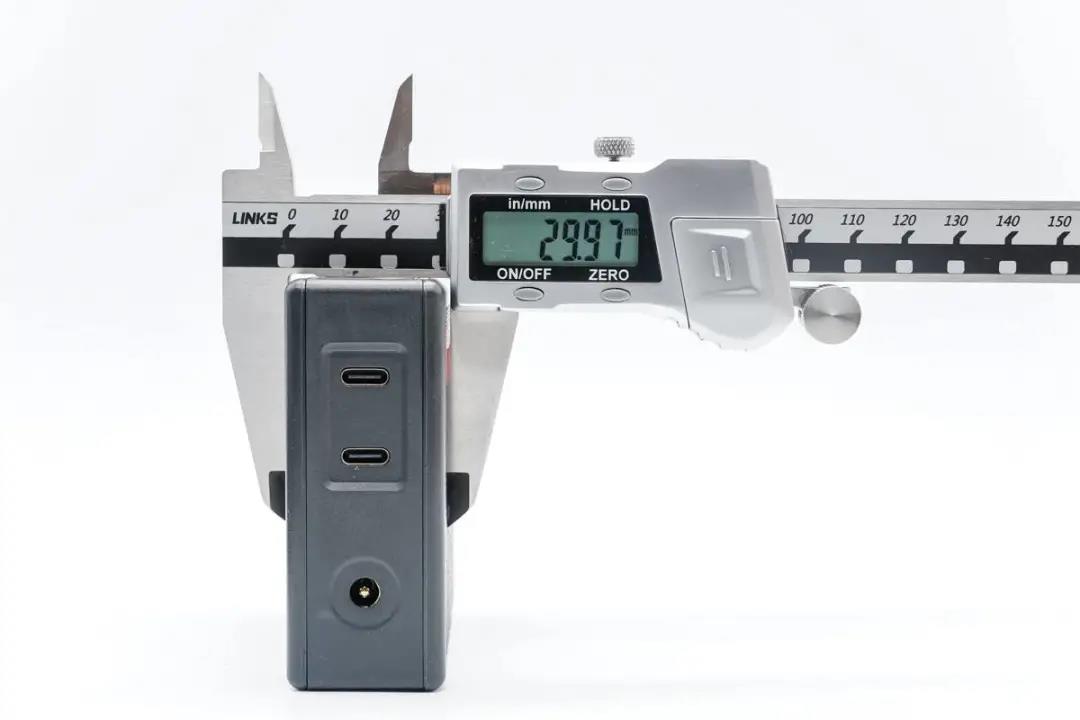

厚度为29.97mm。

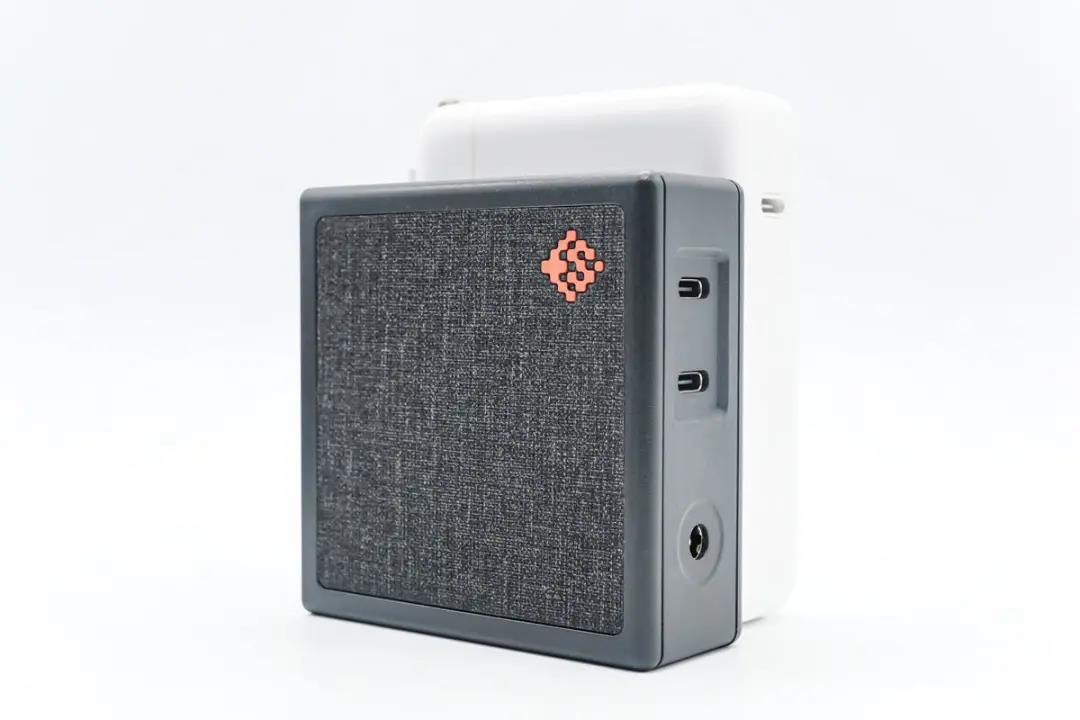

和苹果140W充电器对比,还要小一些。

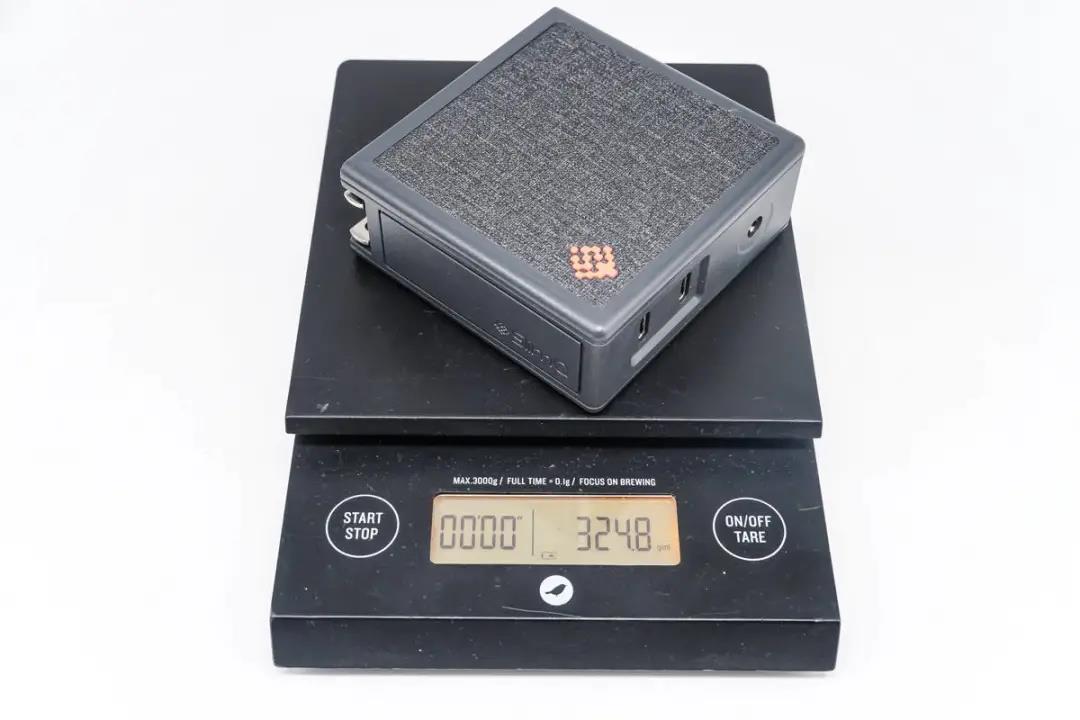

净重约为325g。





随机附赠了英规、欧规、澳规等转换插头,方便用户商旅途中随心切换。

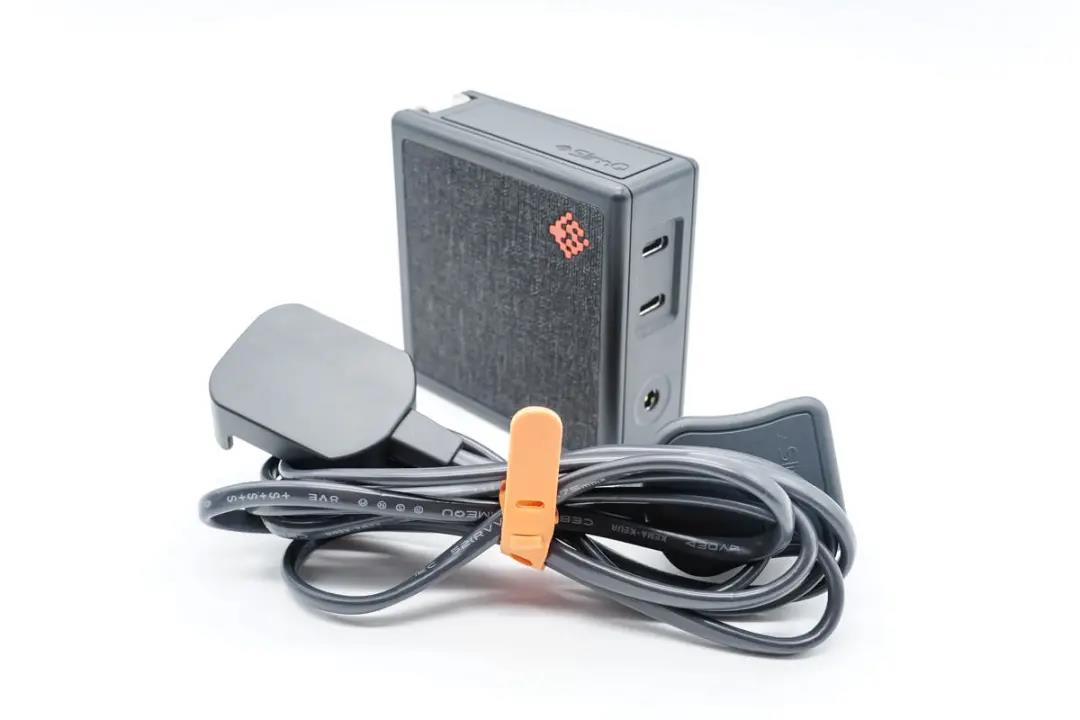

大块头充电器难免插不稳,SlimQ 也贴心准备了延长电源线,轻松让墙充化身桌面充电器。

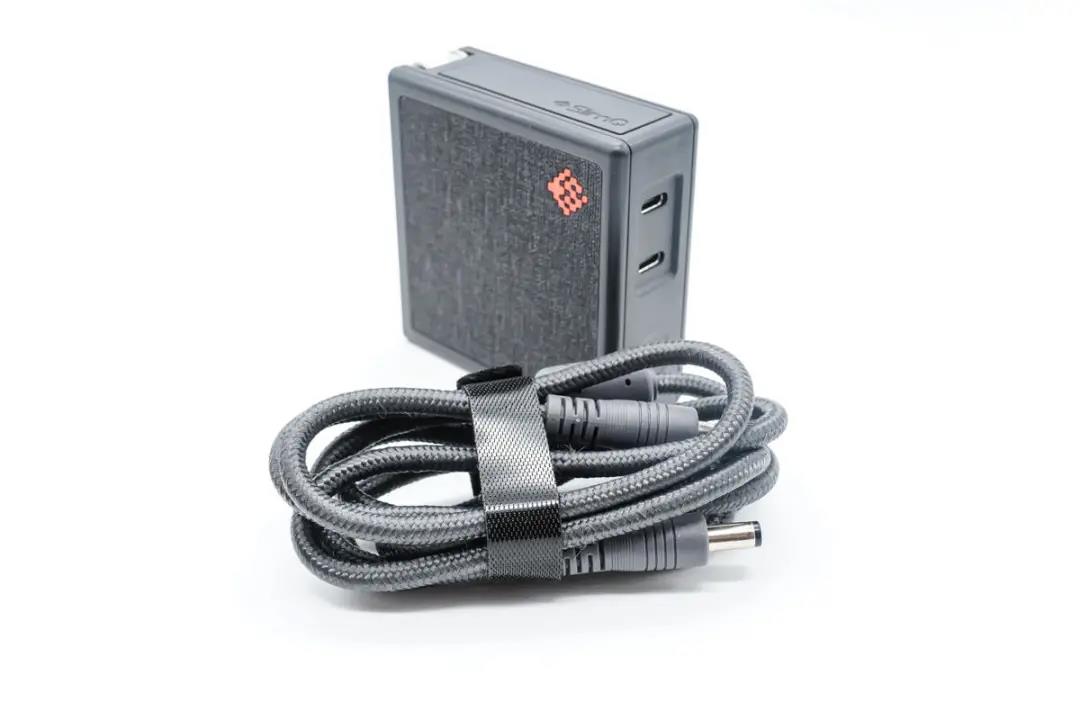

还附赠了DC充电线,消费者无需再另外购买。

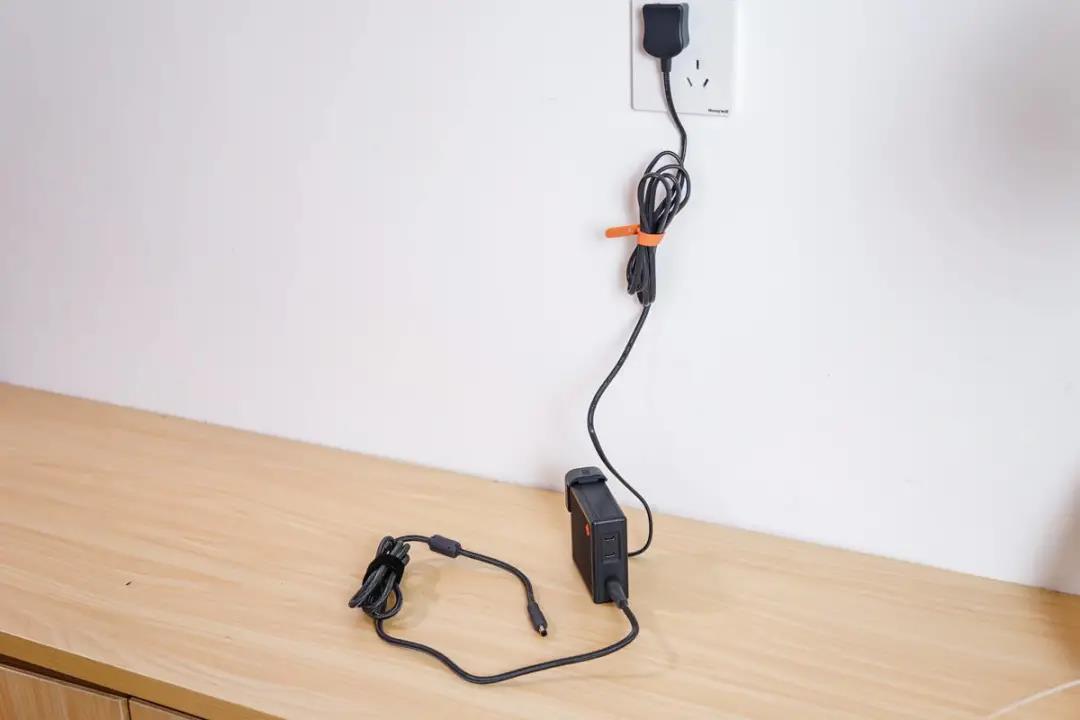

产品实际使用场景一览。

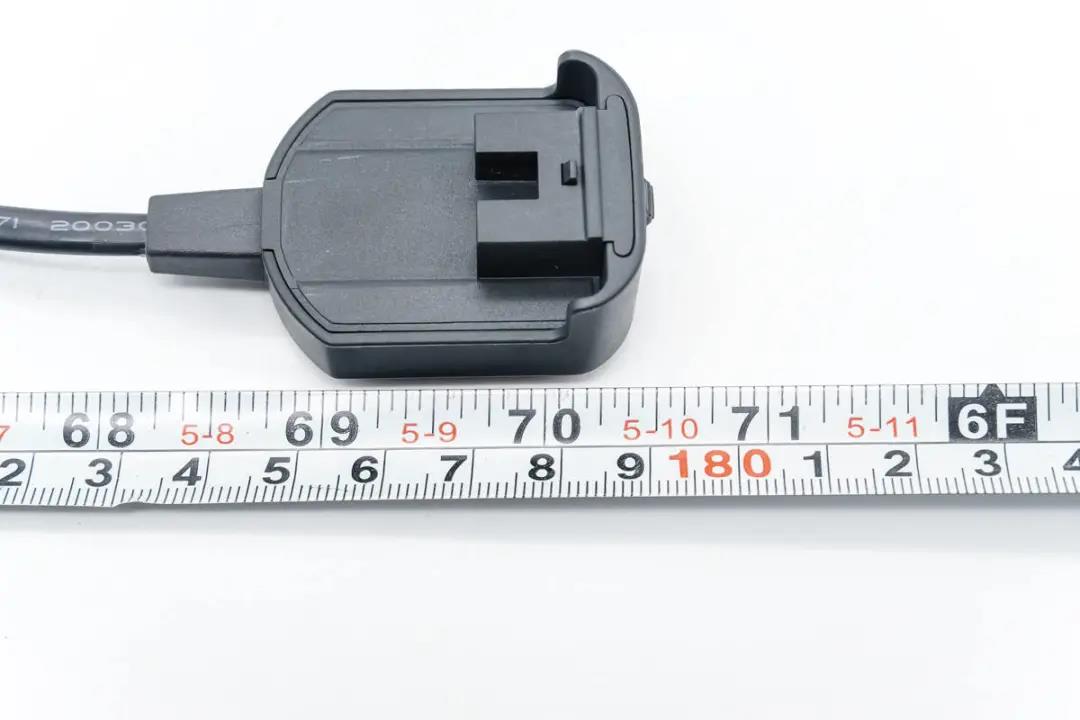

测得电源线端到端长度约为179cm。

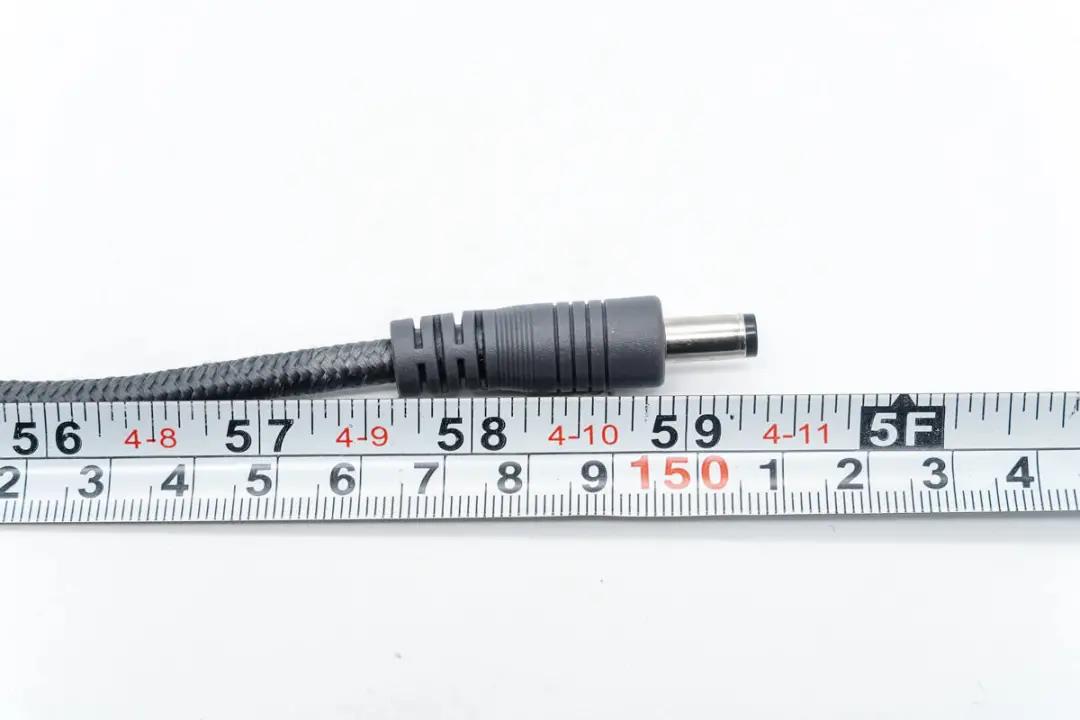

DC线缆长度约为151cm。

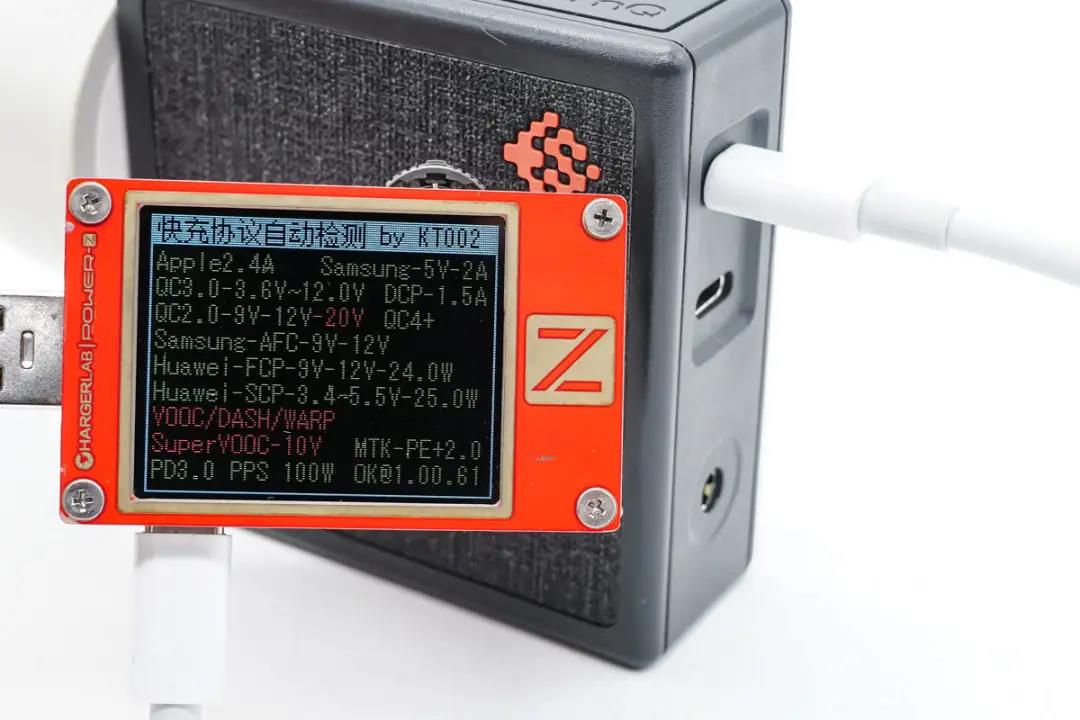

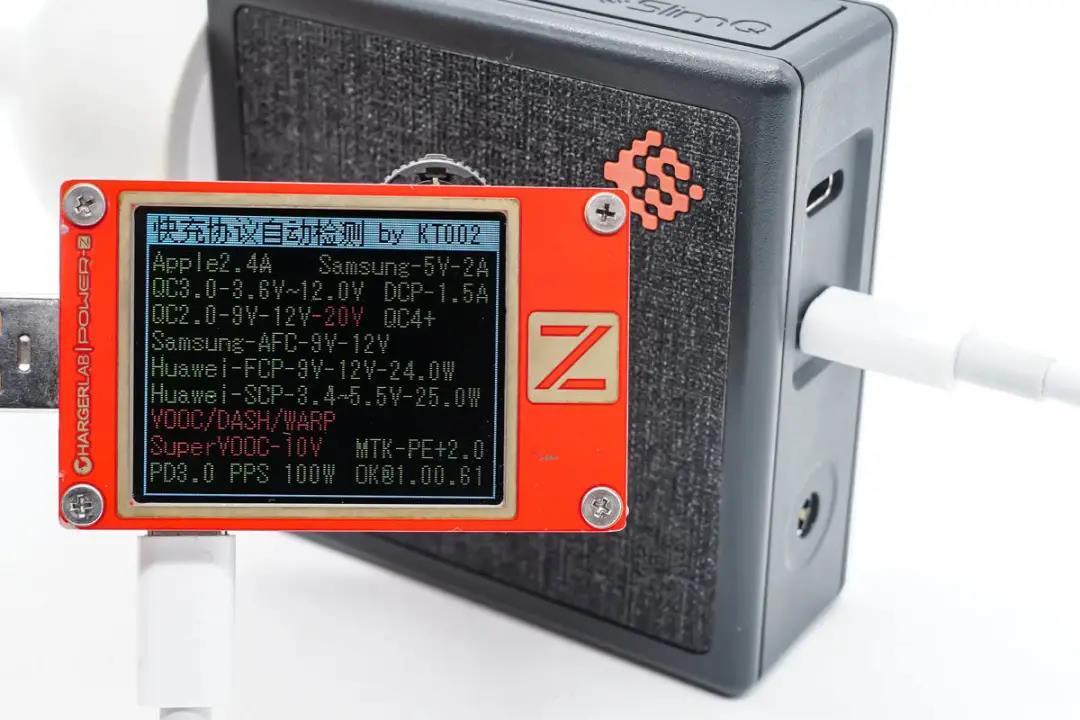

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

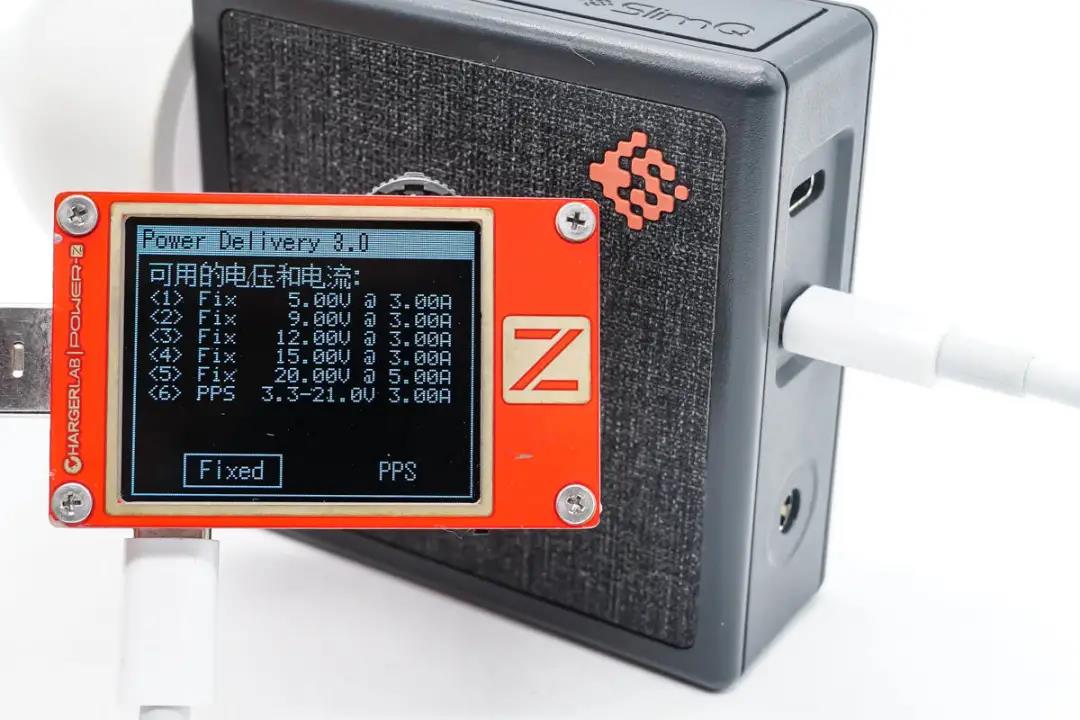

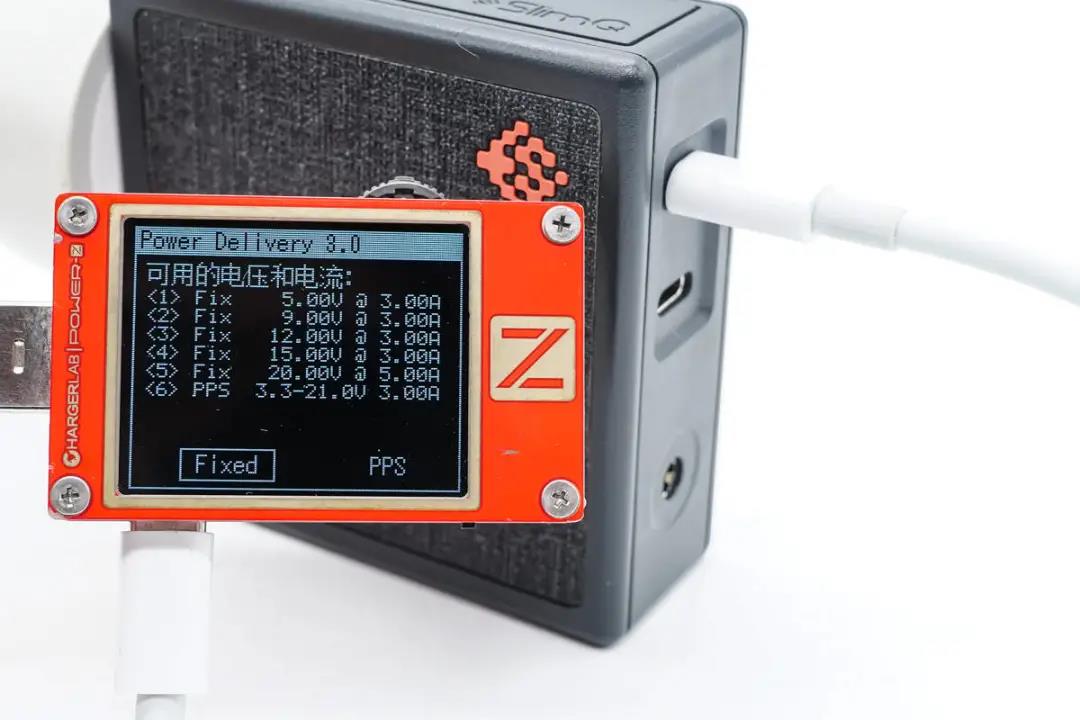

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。





测得C2口兼容协议完全相同。





PDO报文也相同,即两个C口单口输出性能完全一样,支持功率盲插,使用方便。


二、SlimQ 150W氮化镓充电器拆解

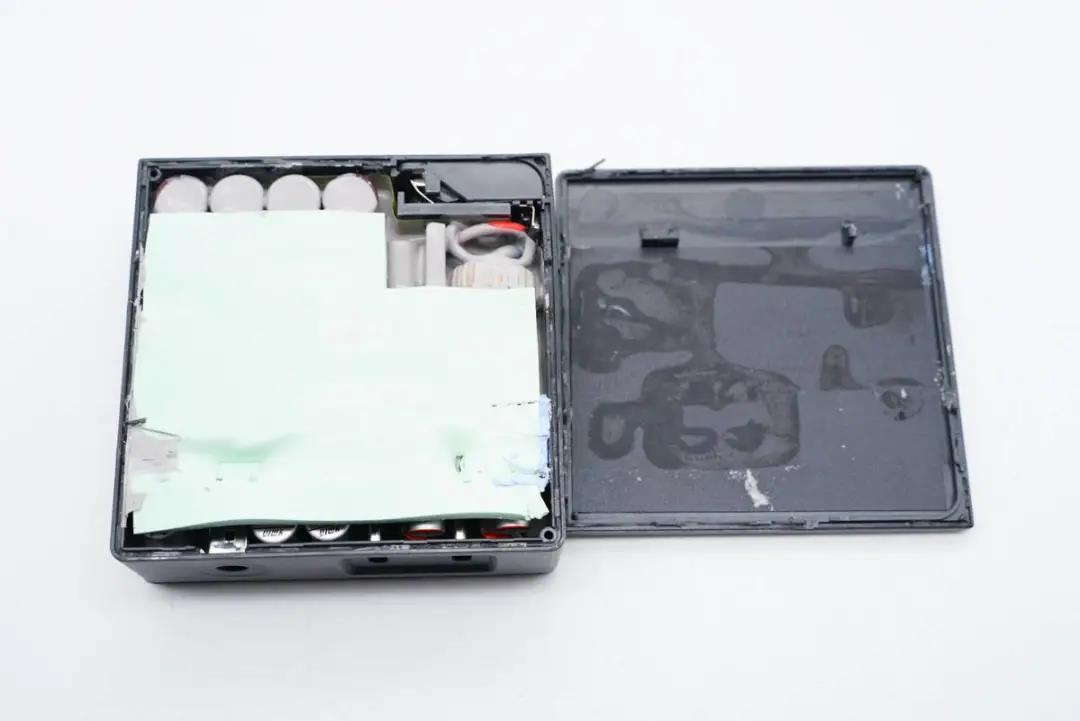

将机身壳拆开,超声波焊接封装。

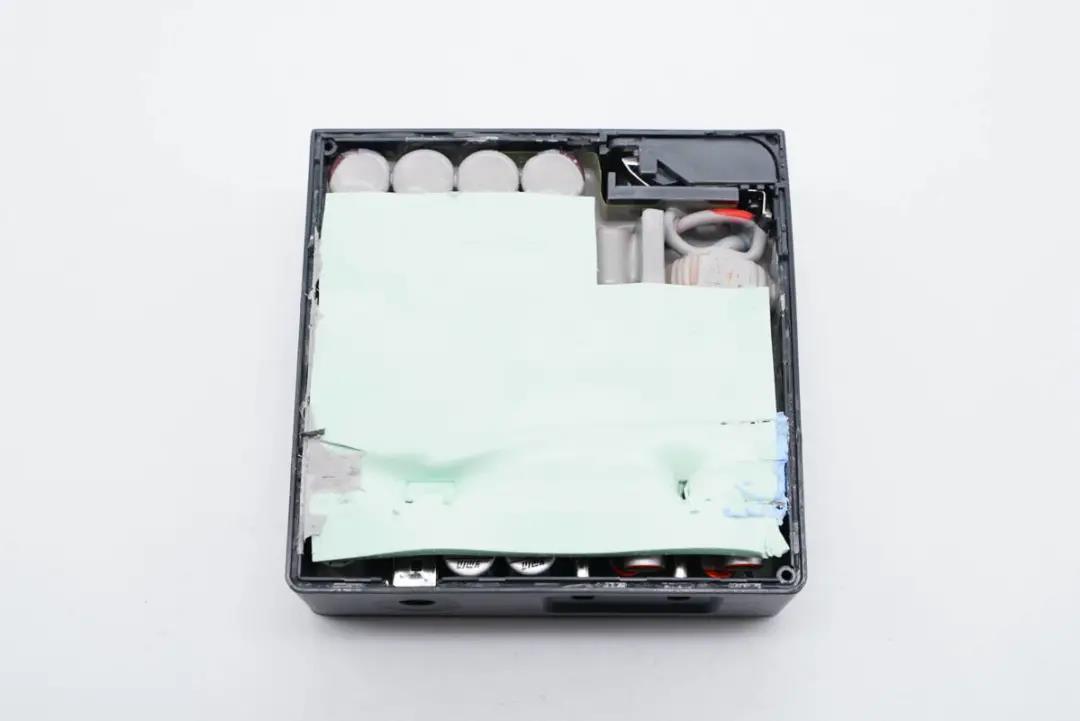

PCBA模块正面覆盖绿色导热垫帮助散热。

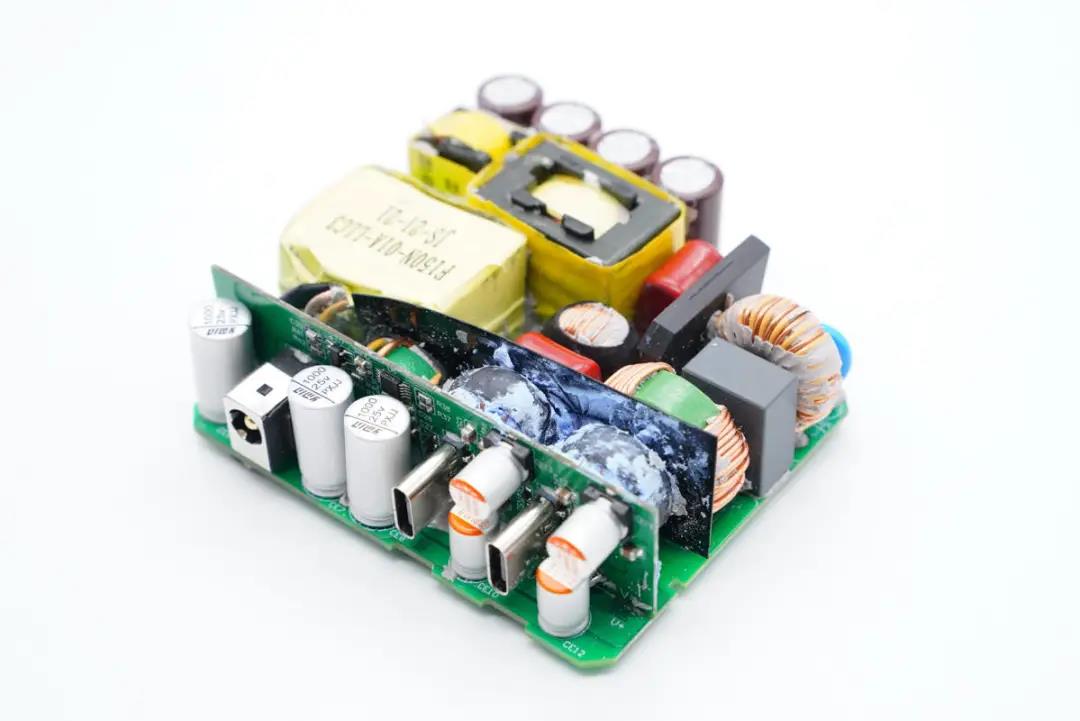

整个模块灌胶处理,不过正面的元器件还基本都能看见。

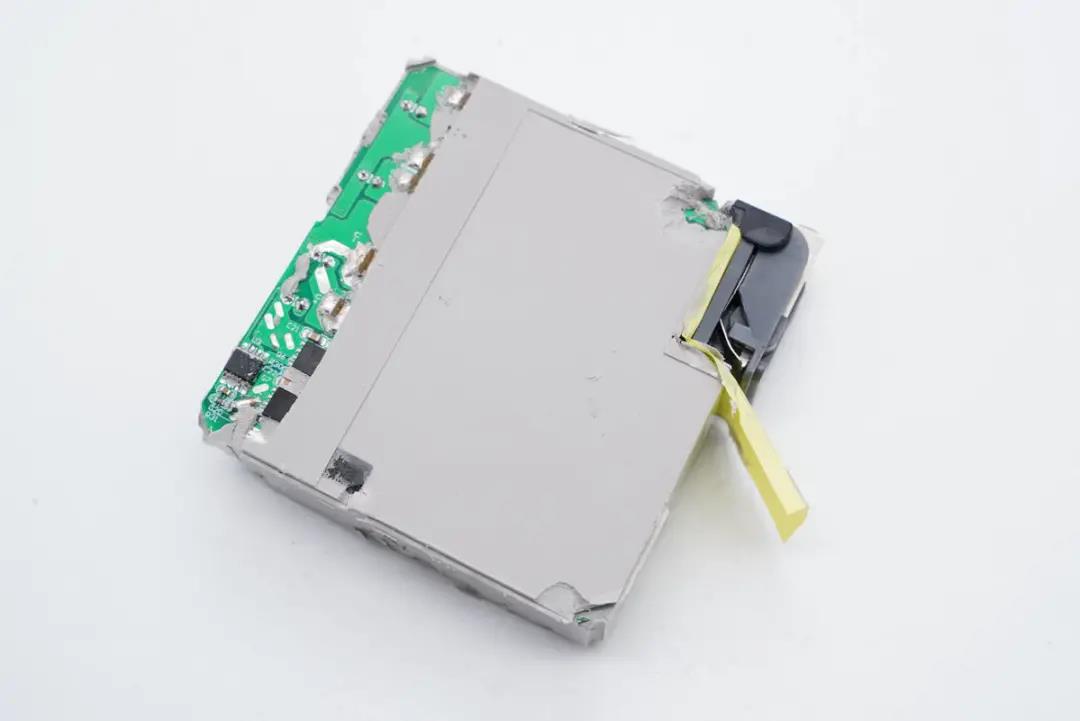

PCB板背面就不一样了,除了输出端边缘区域,全部被导热胶覆盖。





将导热胶清理干净方便下一步观察,初级次级间设有绝缘板隔离。

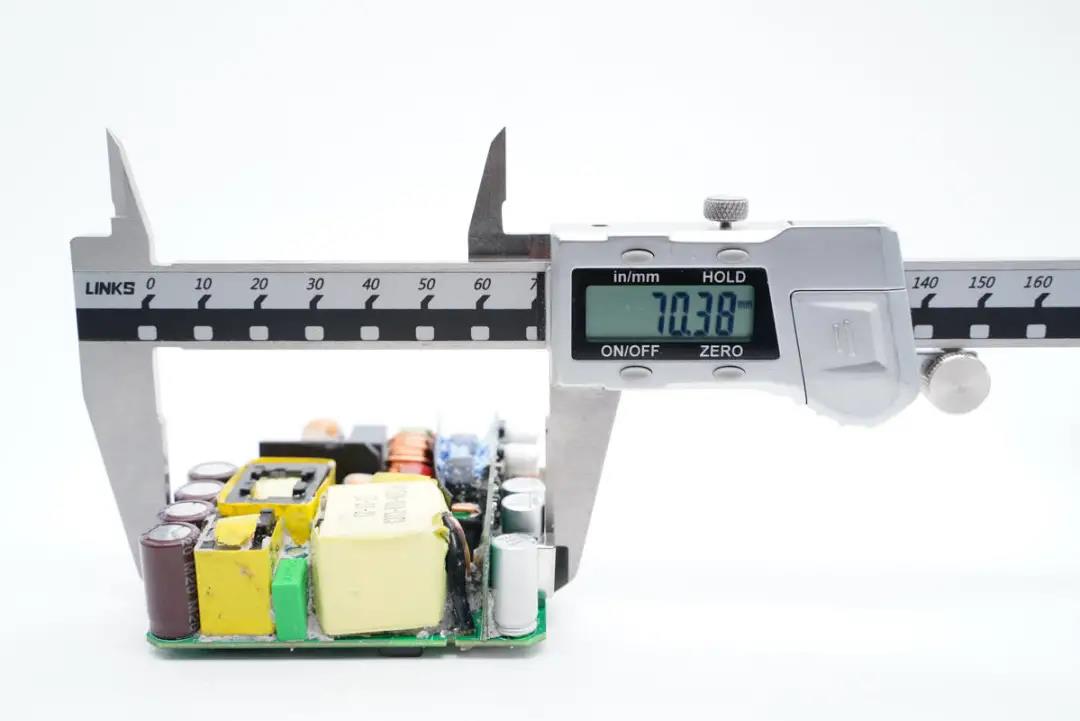

测得模块长度为70.38mm。

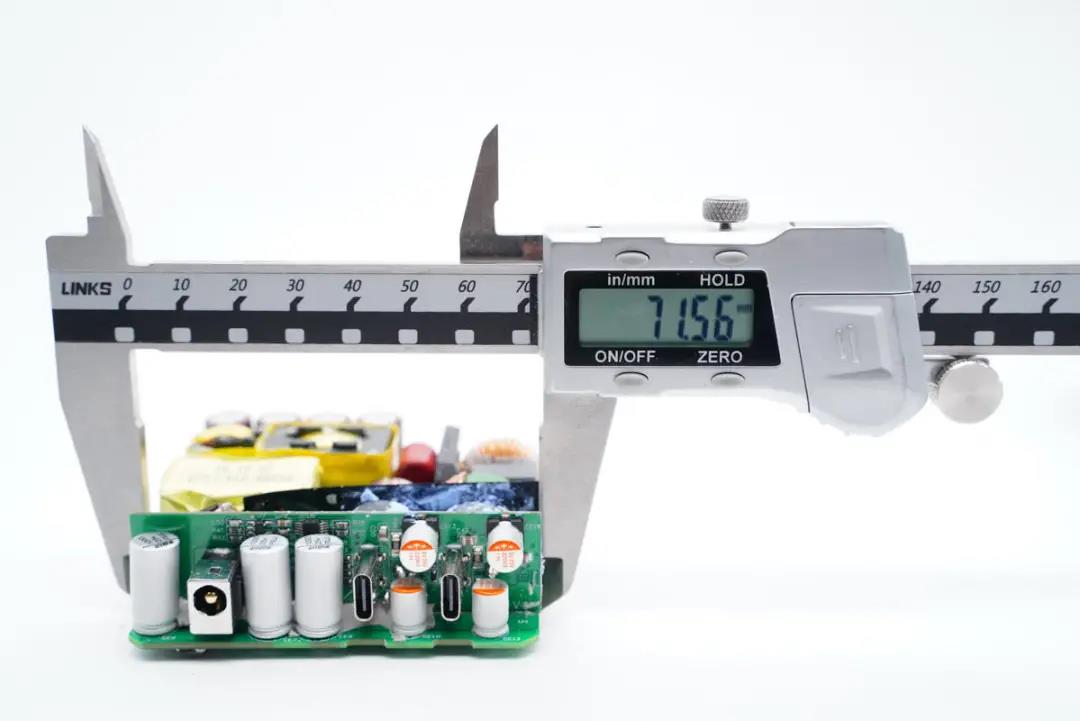

宽度为71.56mm。

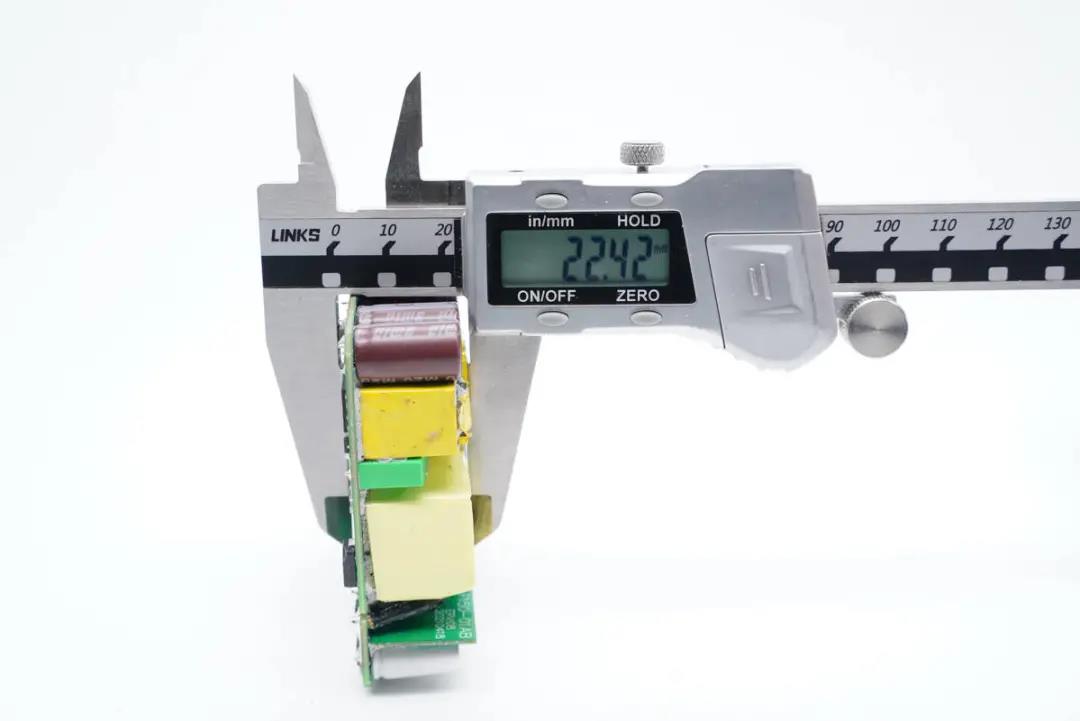

厚度为22.42mm。

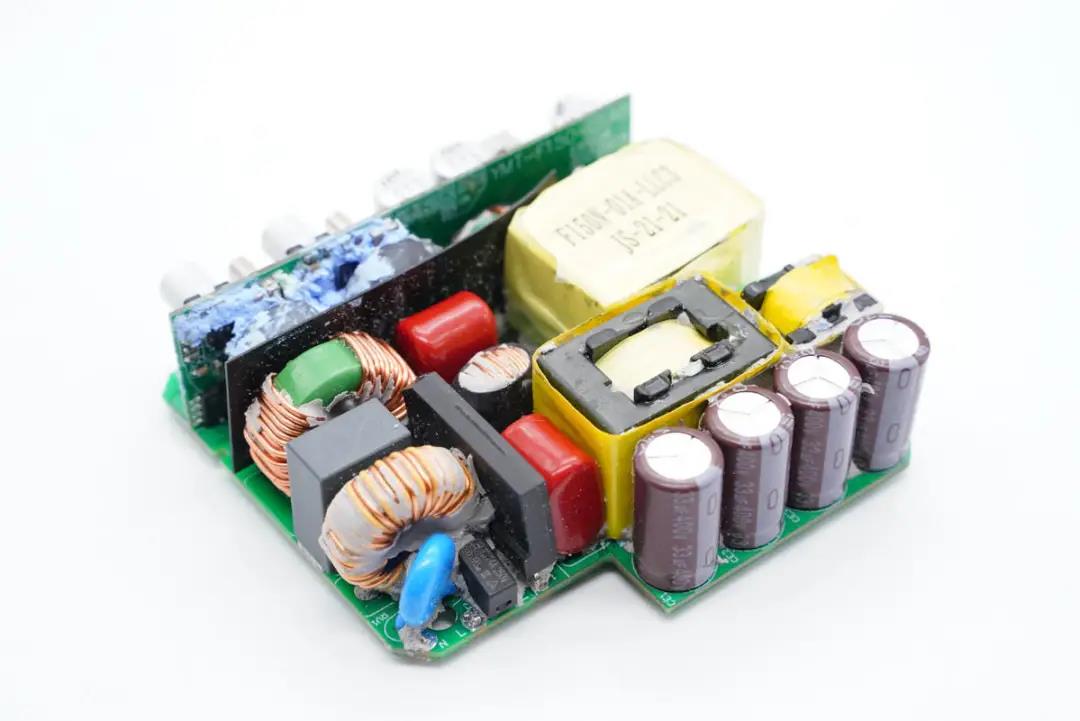

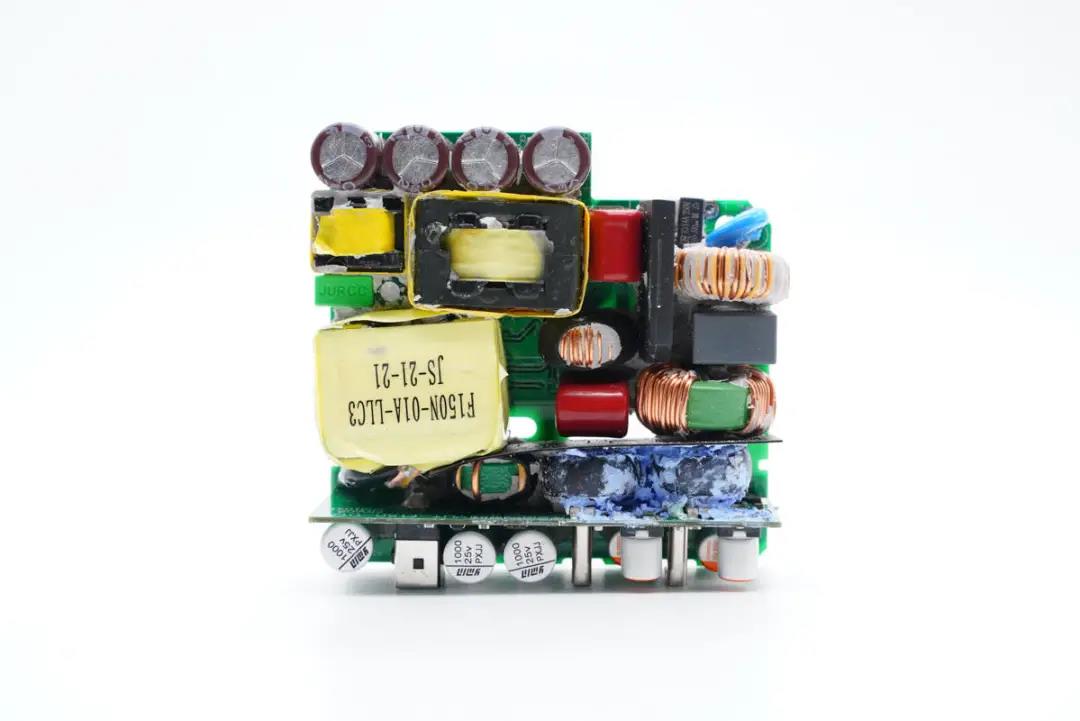

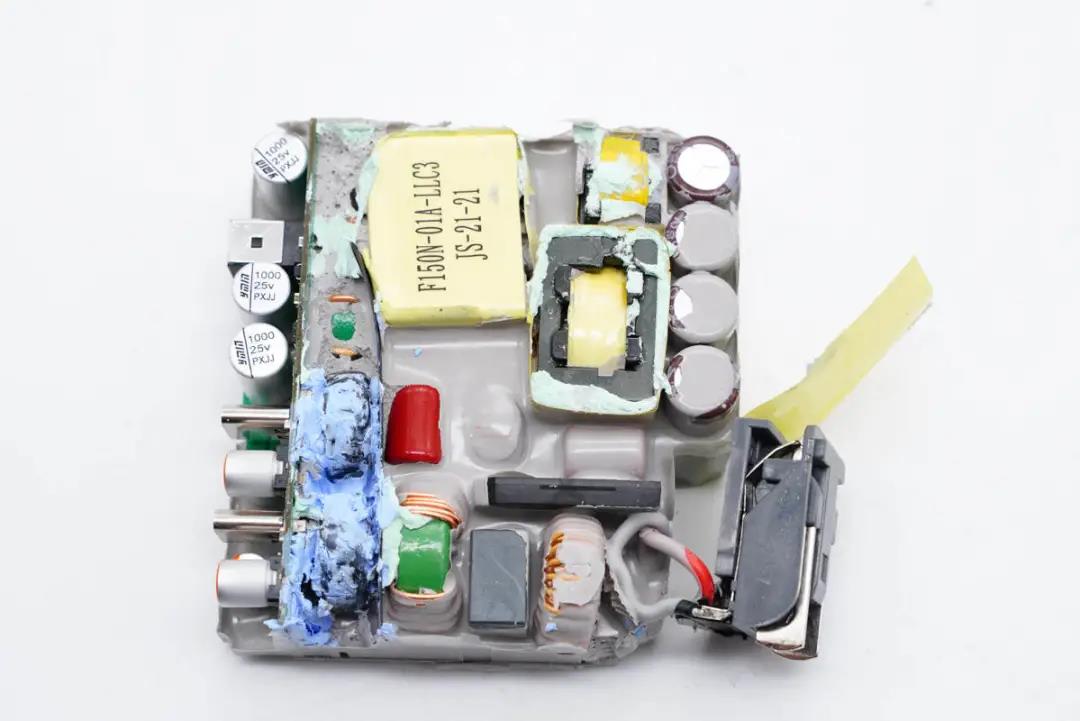

PCB板正面一览,右侧设有输入EMI滤波整流电路的器件,右侧设有PFC升压和LLC开关电源电路,输出端焊接小板。

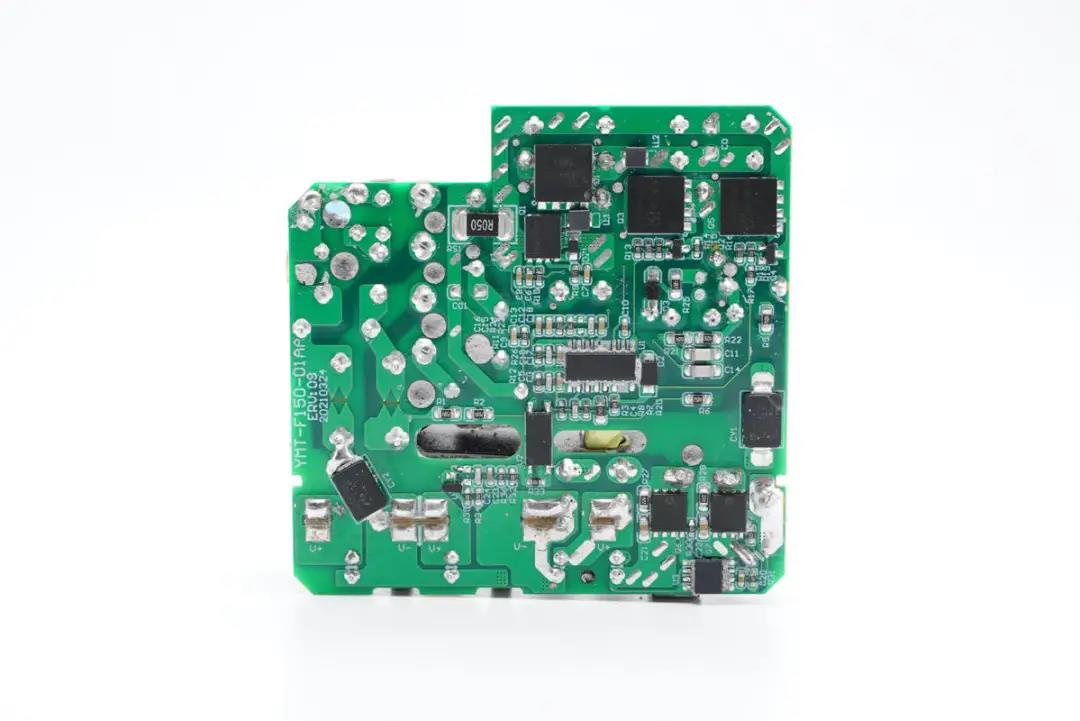

板子背面一览,右侧设有PFC升压和LLC开关电源电路的控制器和MOS管。



通过观察发现,这款充电器采用了PFC+LLC开关电源架构设计,两路相同DC-DC二次降压电路分别负责两个C口输出控制,MCU实现功率智能分配。下面我们从输入端开始了解各器件的信息。





输入端一览,共模电感两级设计,中心滤波电感外套绝缘管,前端边缘设有四颗高压滤波电解电容。

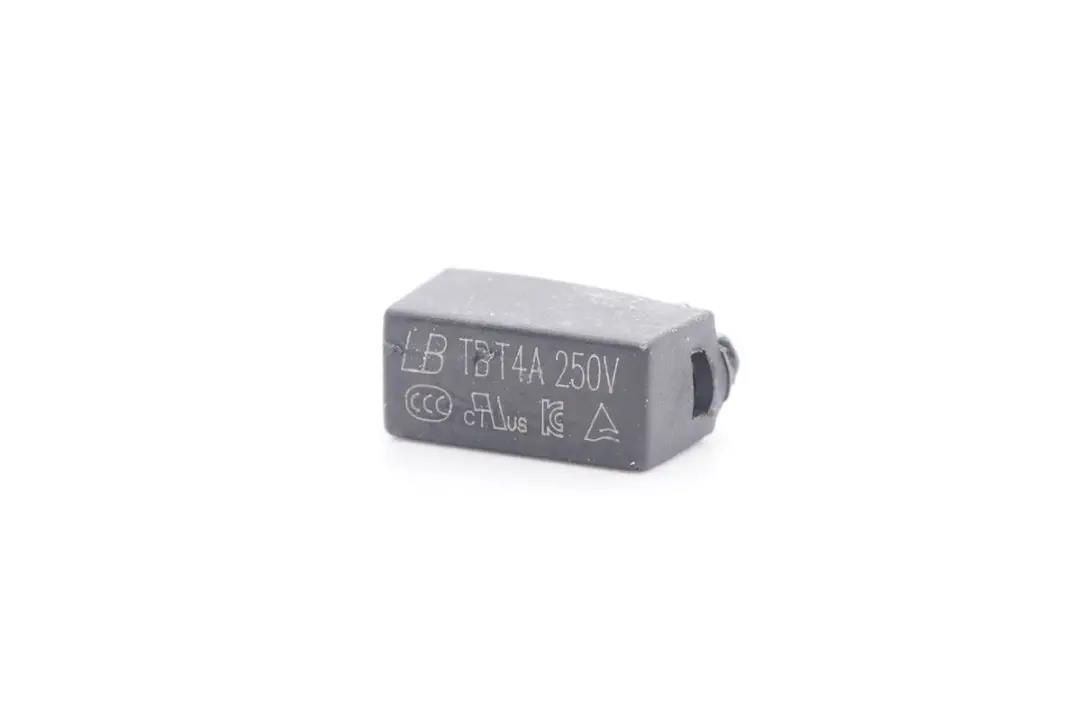

延时保险丝来自蓝宝,规格为4A 250V。

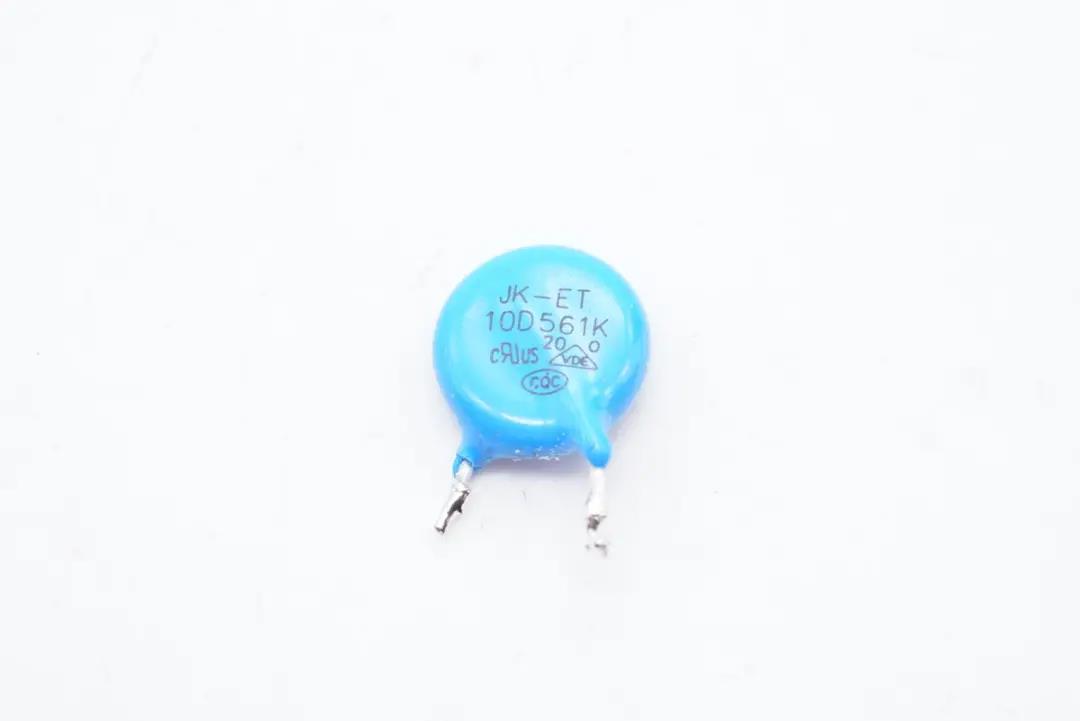

10D561K压敏电阻特写,用于输入过压保护。

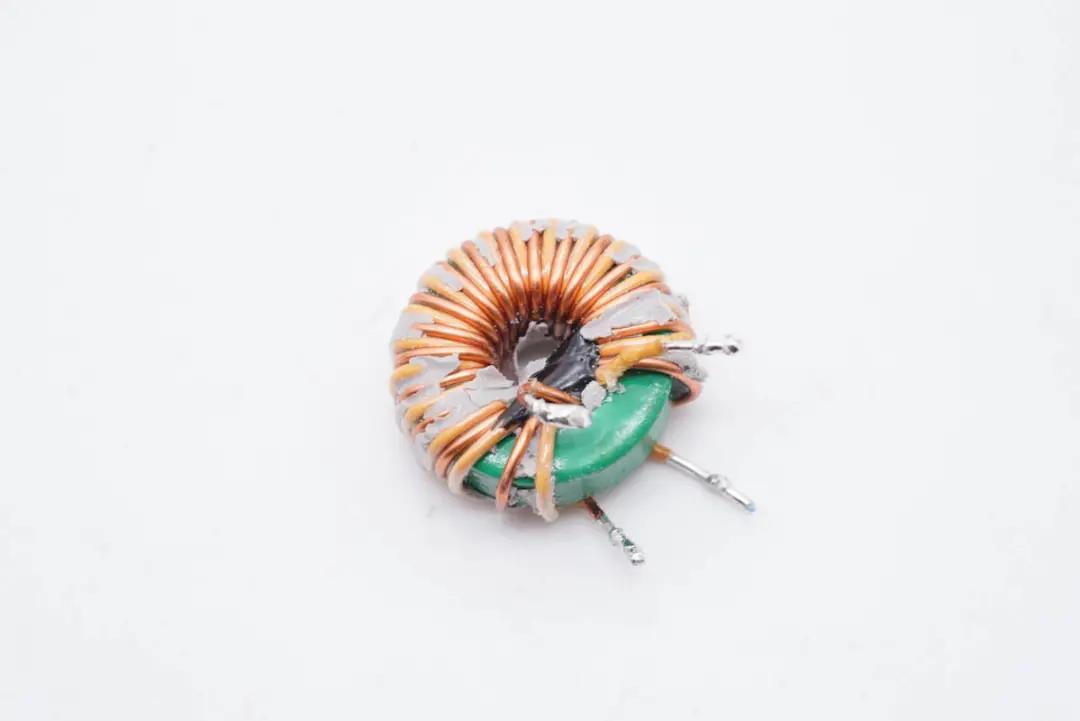

共模电感双线绕制,用于滤除EMI干扰。

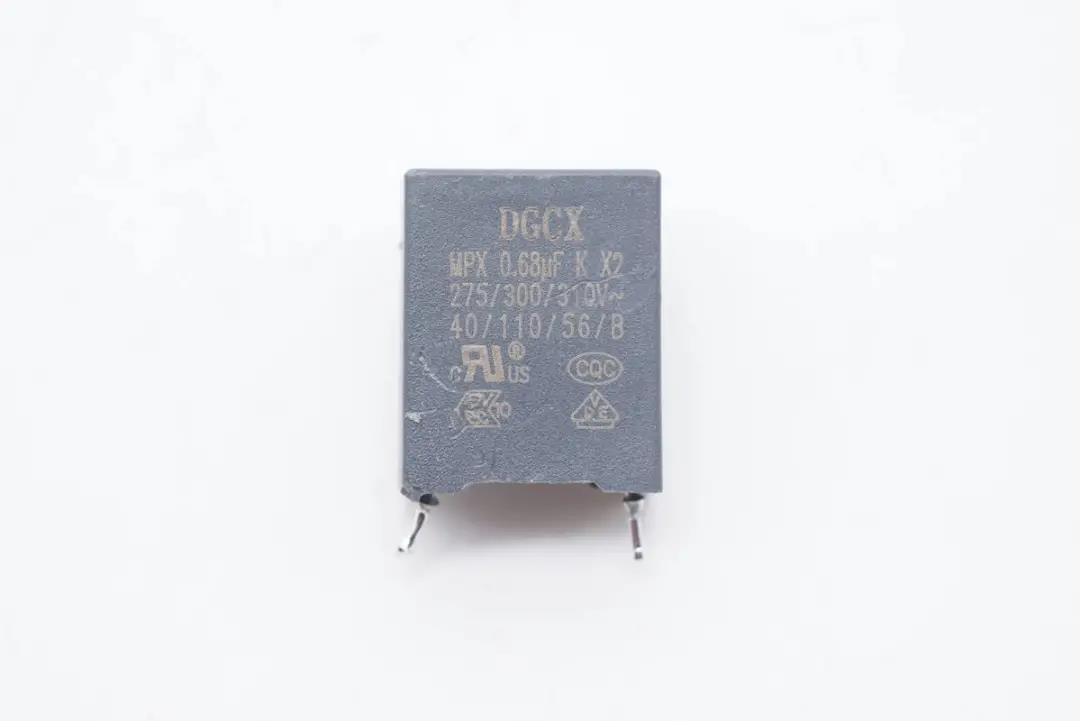

安规X电容来自成希电子,容量0.68μF。

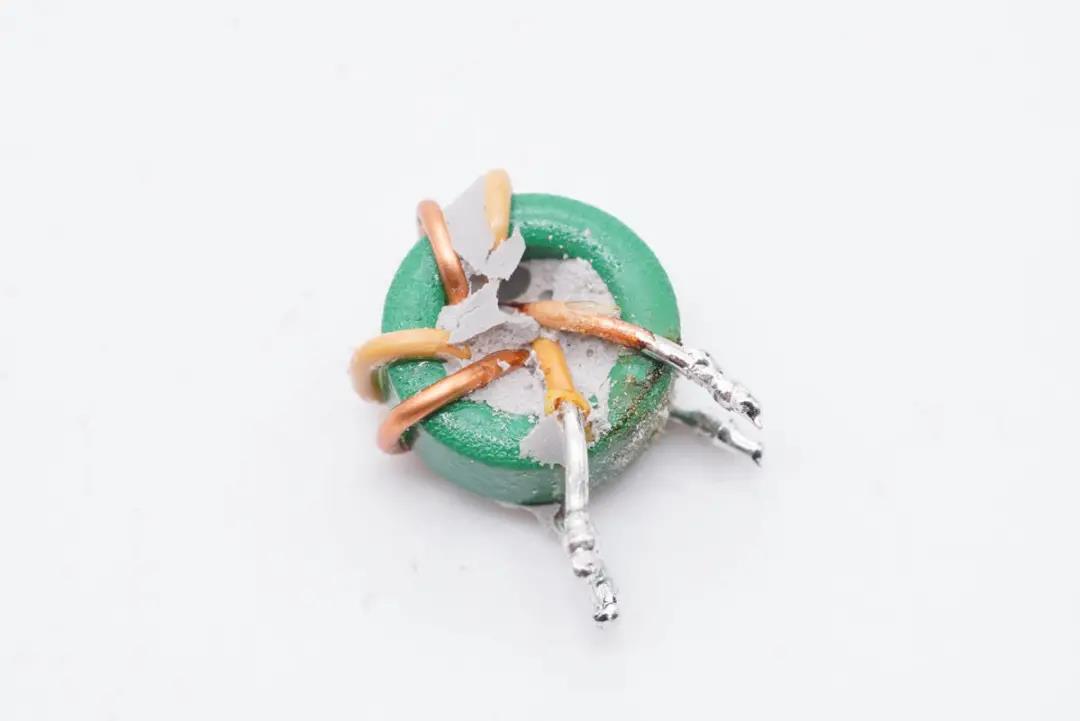

另一颗共模电感特写。

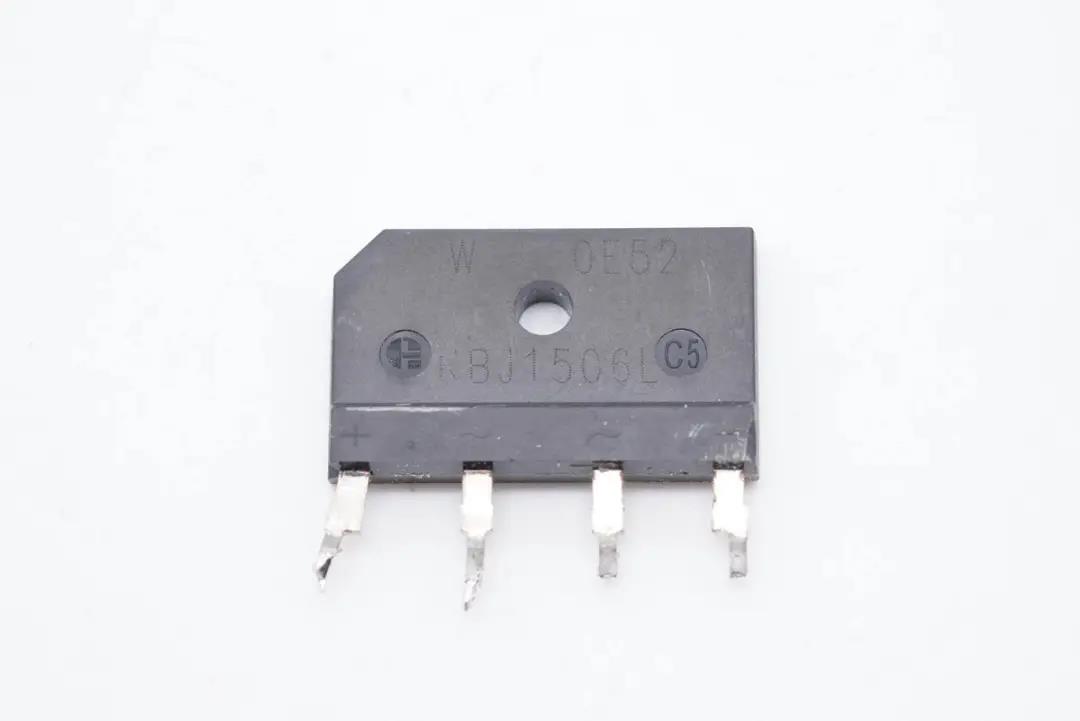

KBJ1506L整流桥特写。

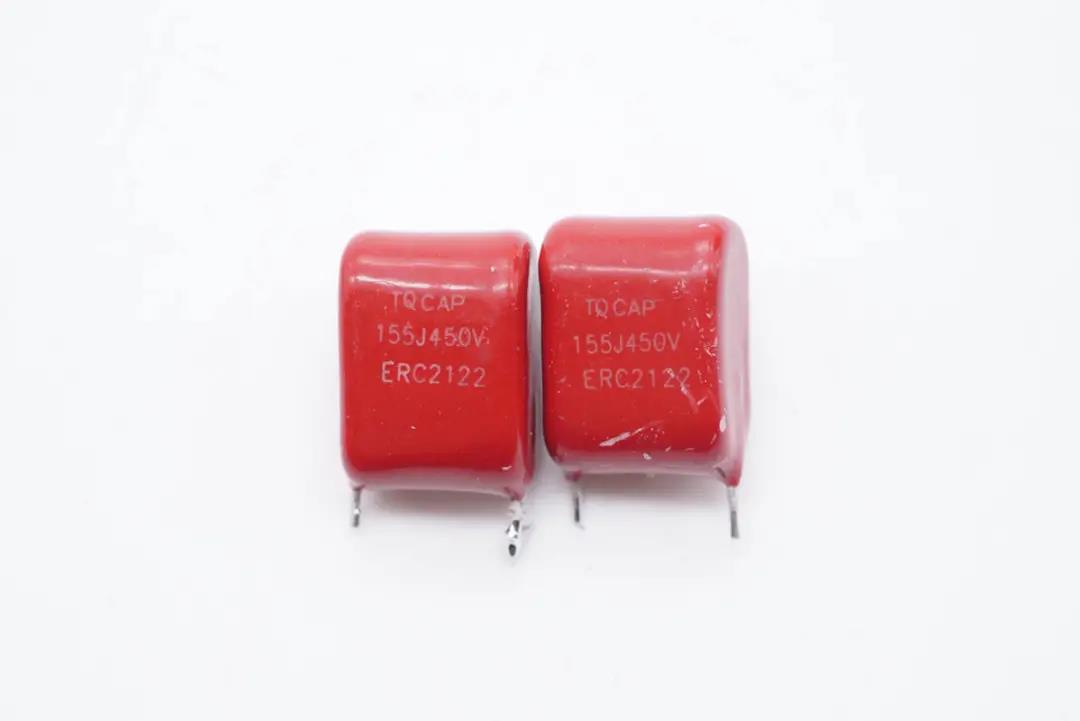

红色薄膜滤波电容特写,155J450V。

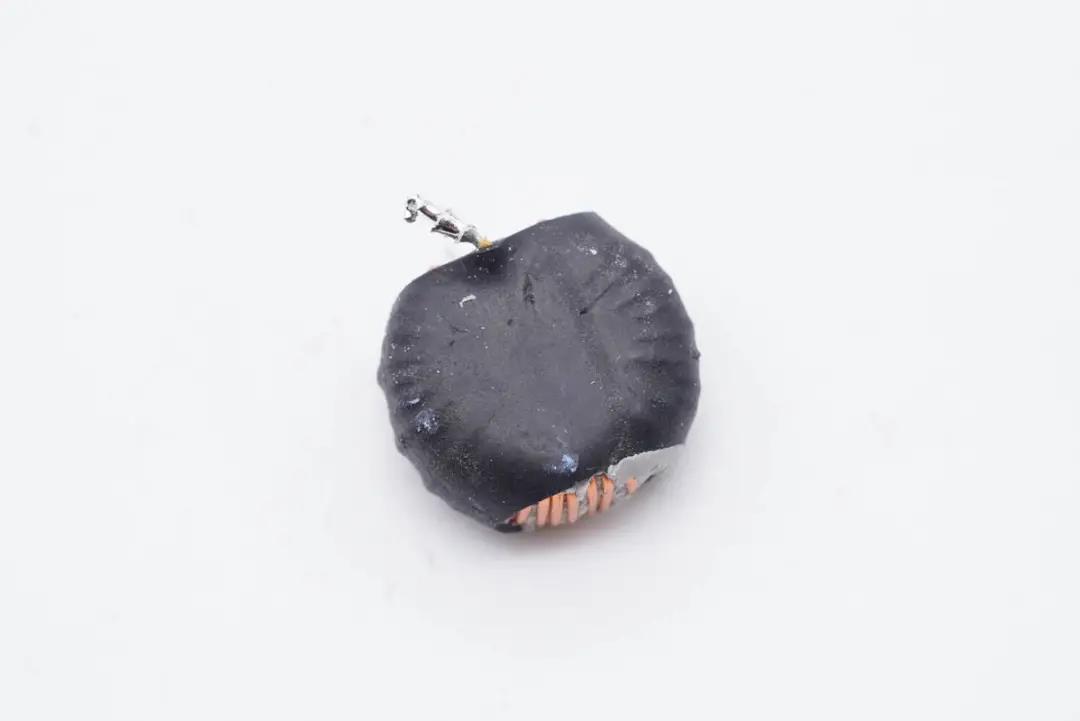

滤波电感特写。

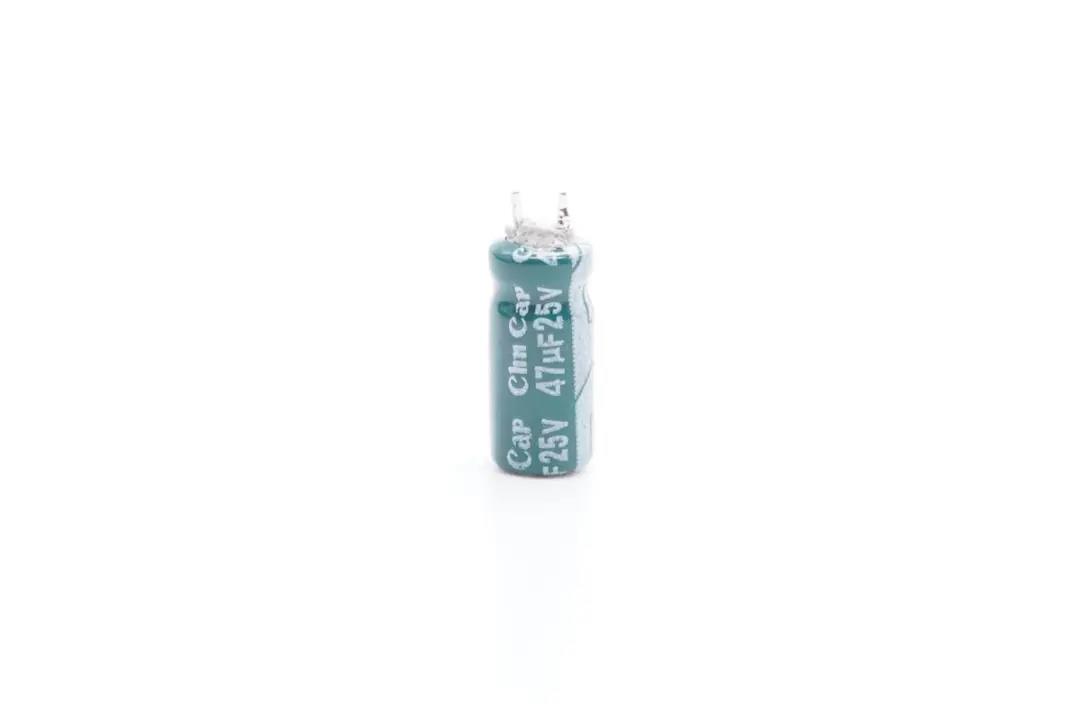

主控芯片供电电容来自华容伟业,规格为25V 47μF。

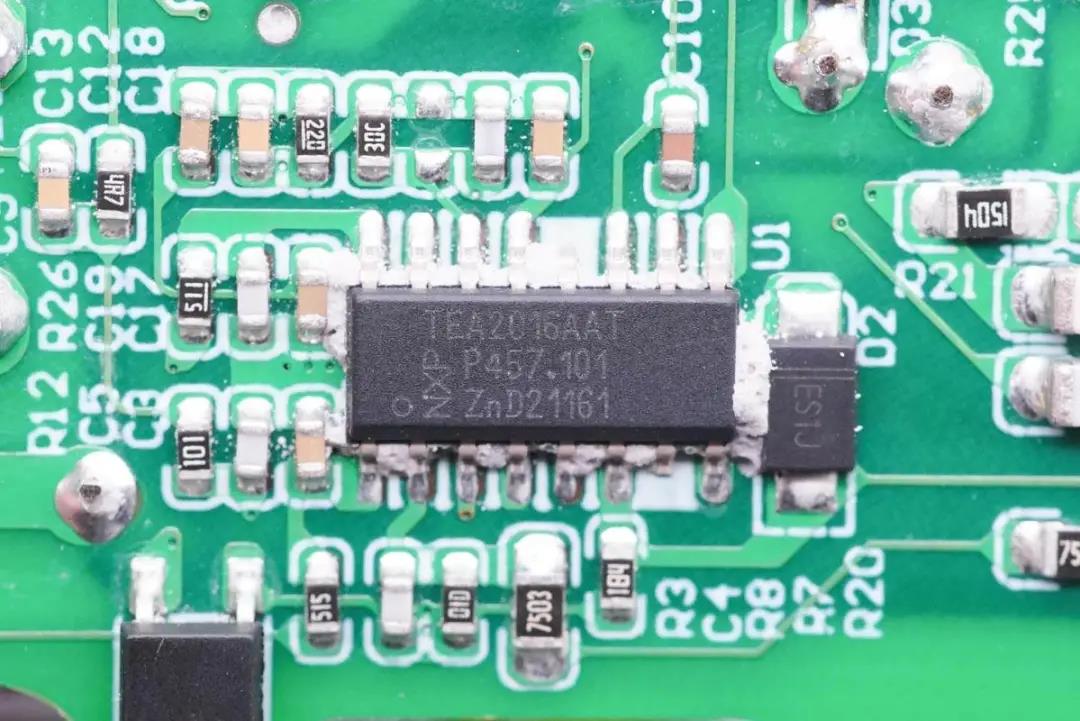

初级控制器采用NXP恩智浦TEA2016AAT,内置LLC控制器和PFC控制器,内置数字架构控制,简化了设计的同时减少外围元件数量,芯片内置多重完善的保护功能。





PFC升压开关管采用纳微NV6117 GaNFast功率芯片,其内置驱动器以及复杂的逻辑控制电路,120mΩ导通电阻,耐压650V,支持2MHz开关频率,采用5*6mm QFN封装,节省面积,NV6117同样内置驱动器,无需外置驱动器,节省PCB空间。

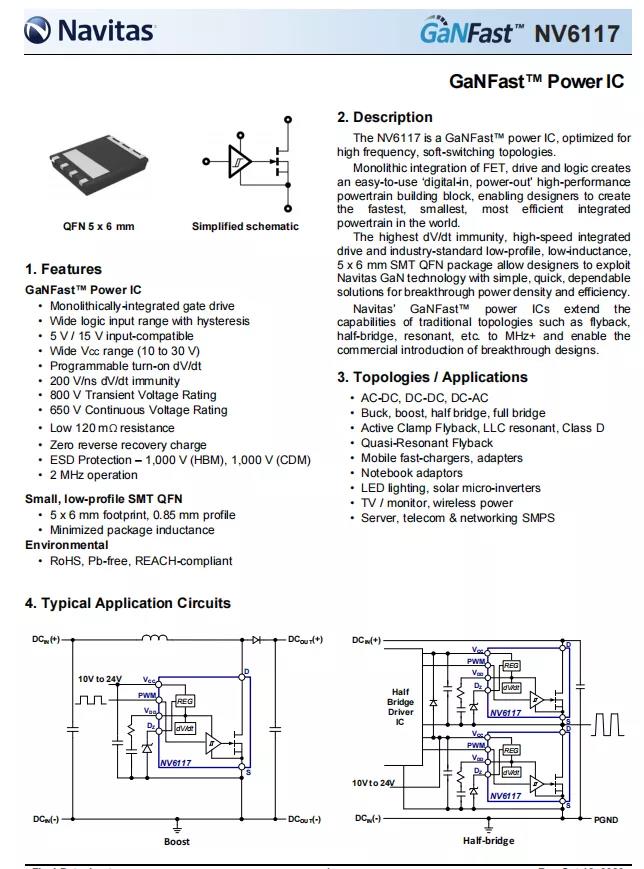

纳微 NV6117 详细资料。



充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充联想YOGA 130W双USB-C口快充安克65W氮化镓充电器(英雄联盟版)等知名品牌的数十款产品采用

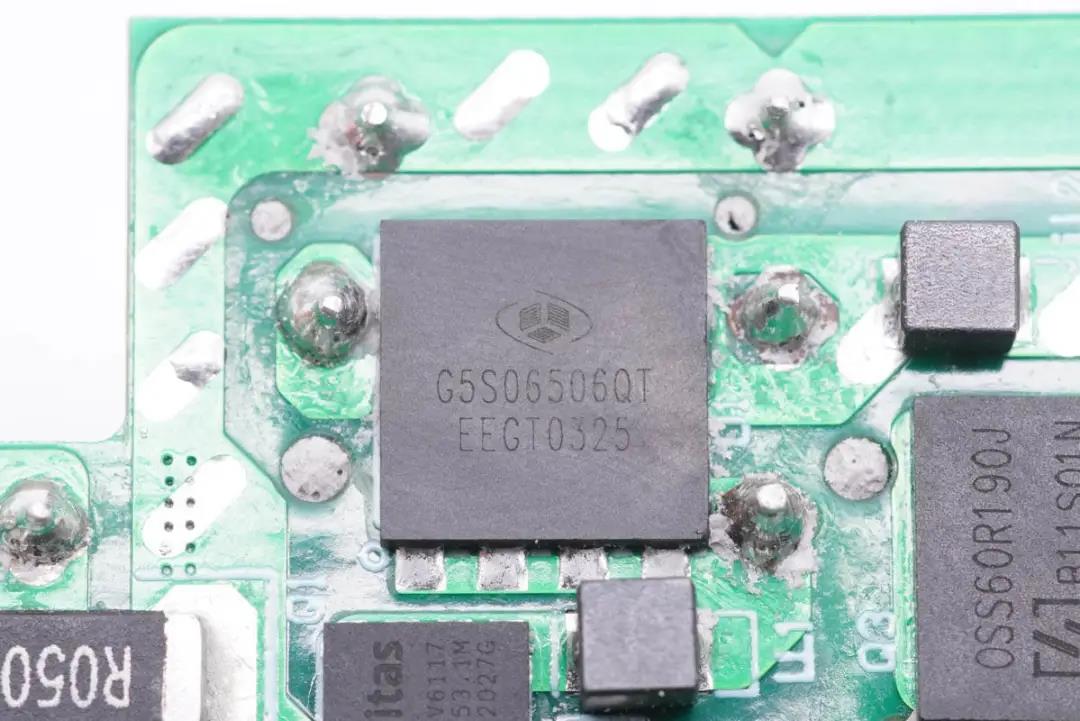

泰科天润 G5S06506QT 碳化硅二极管,耐压650V,DFN8*8封装,最高工作温度150℃,用于PFC升压整流。

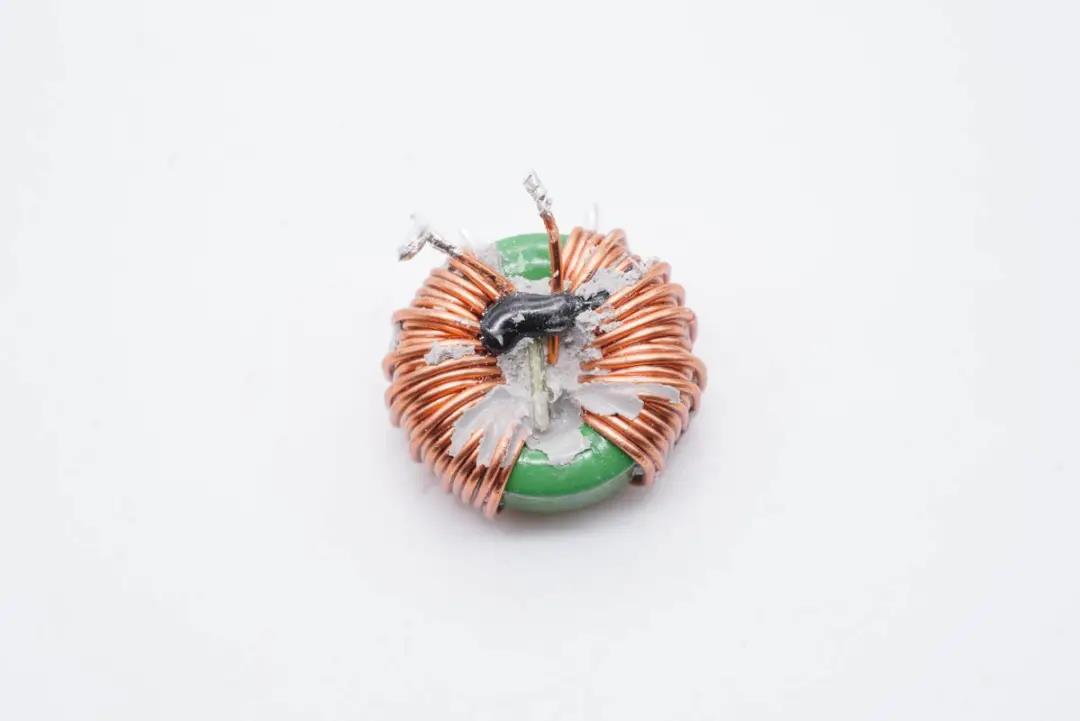

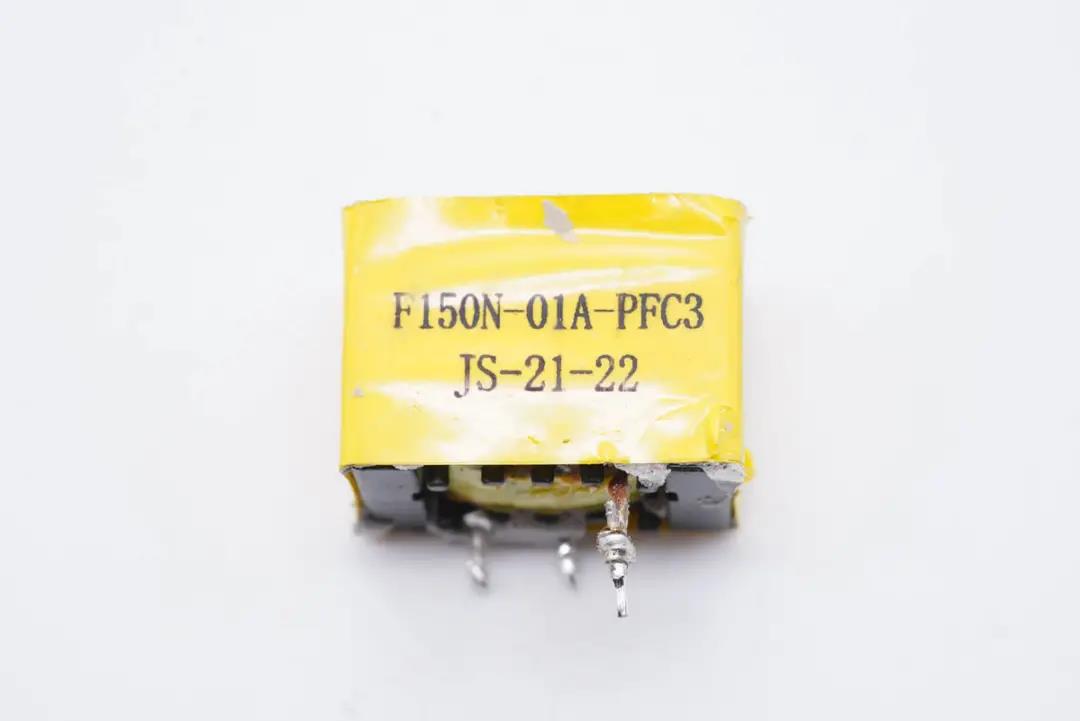

PFC升压电感特写。

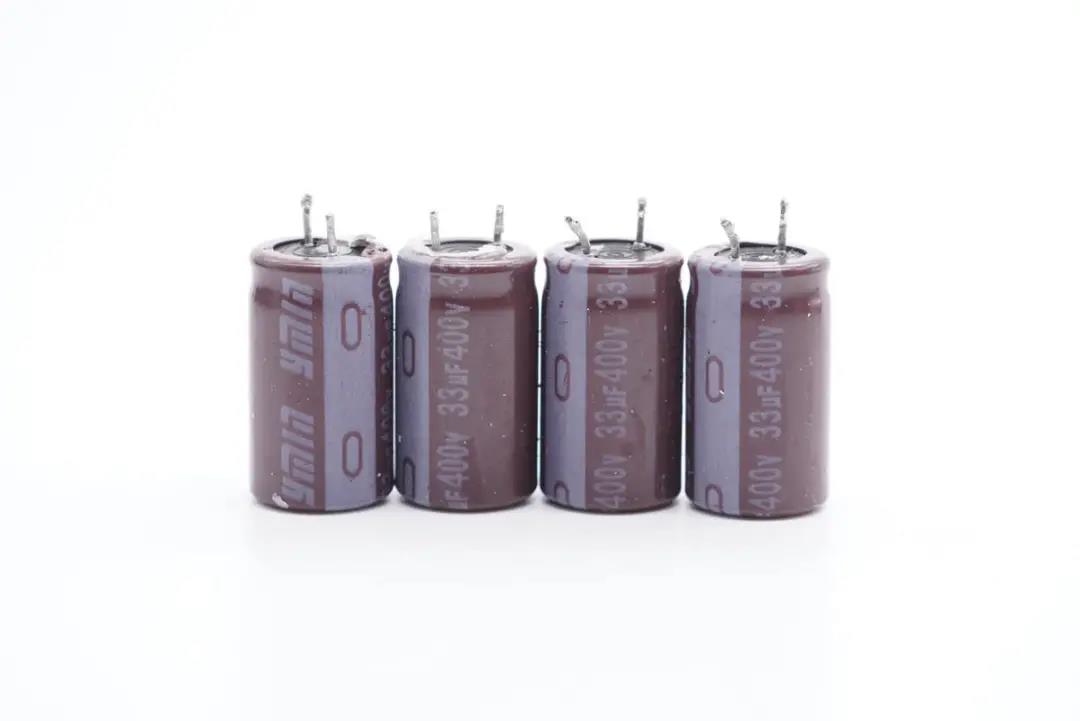

四颗高压滤波电解电容采用永铭KCX系列,规格均为400V 33μF。该系列产品工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。



充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

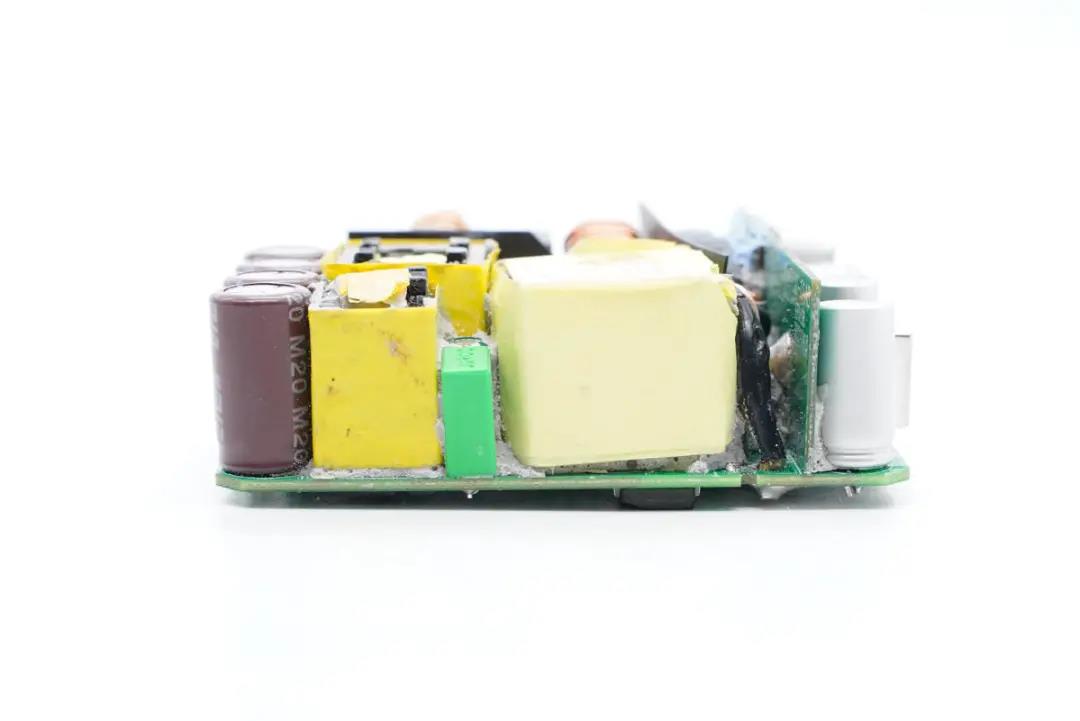

侧面还设有谐振电感、谐振电容和变压器。

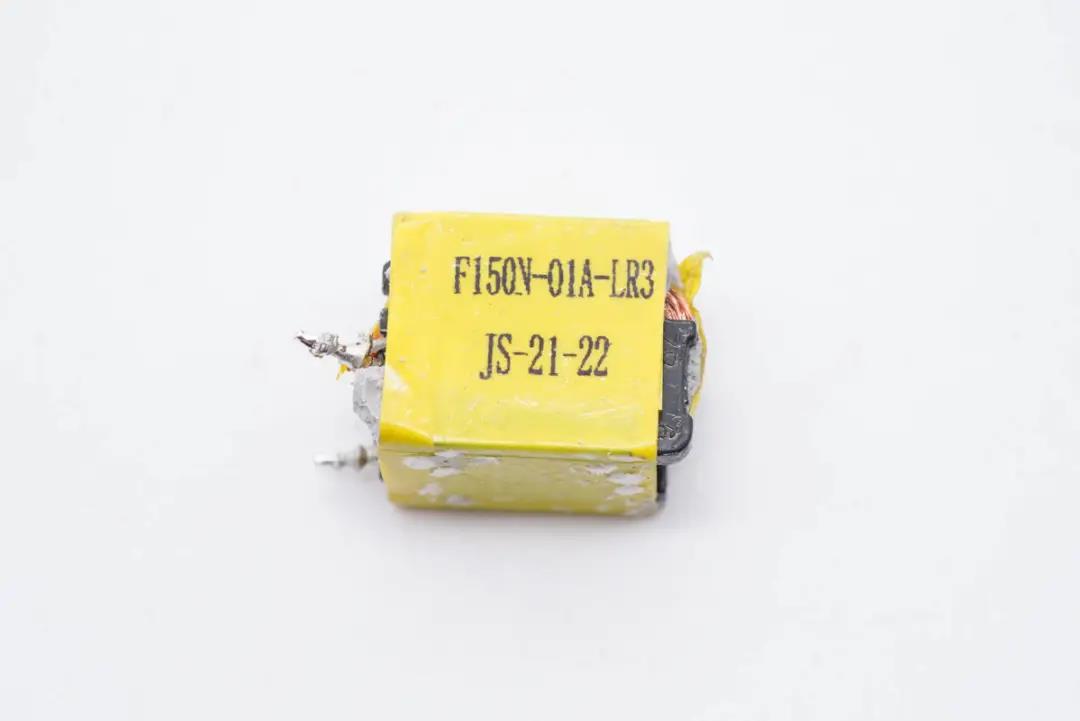

谐振电感特写。

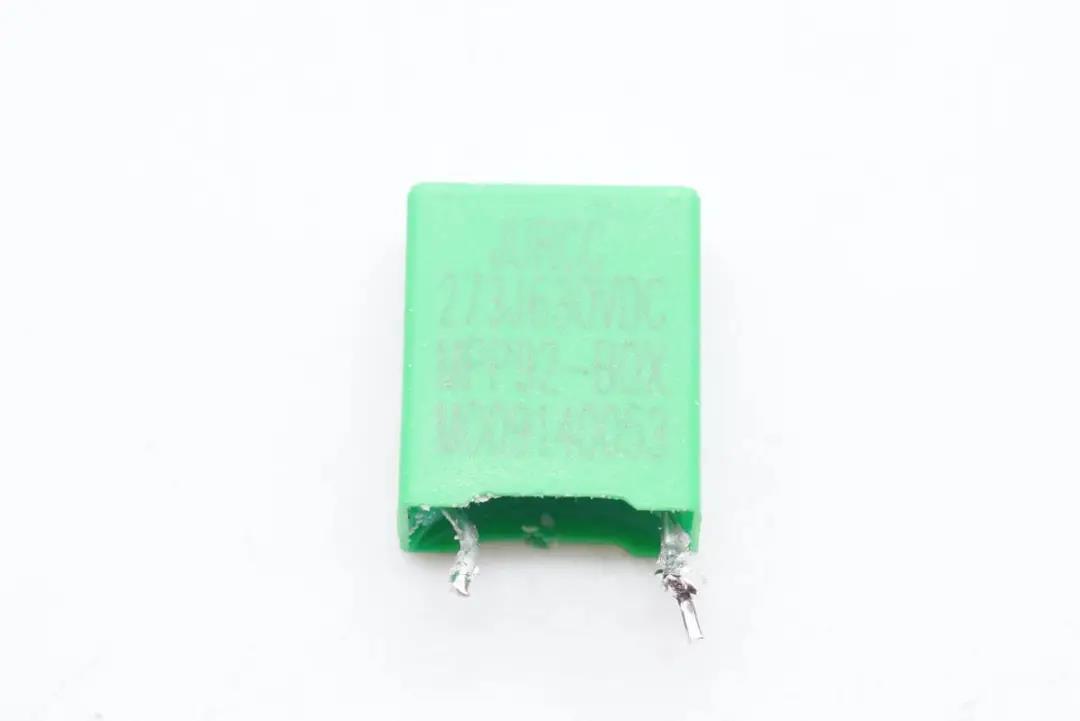

谐振电容来自捷威电子,273J630VDC。

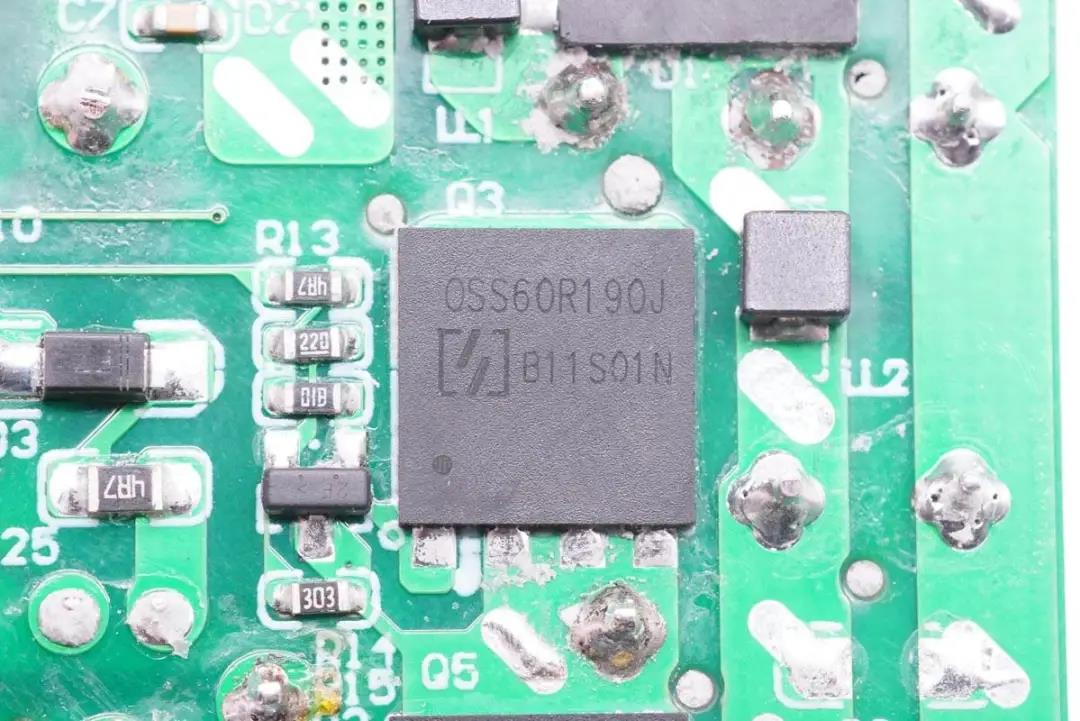

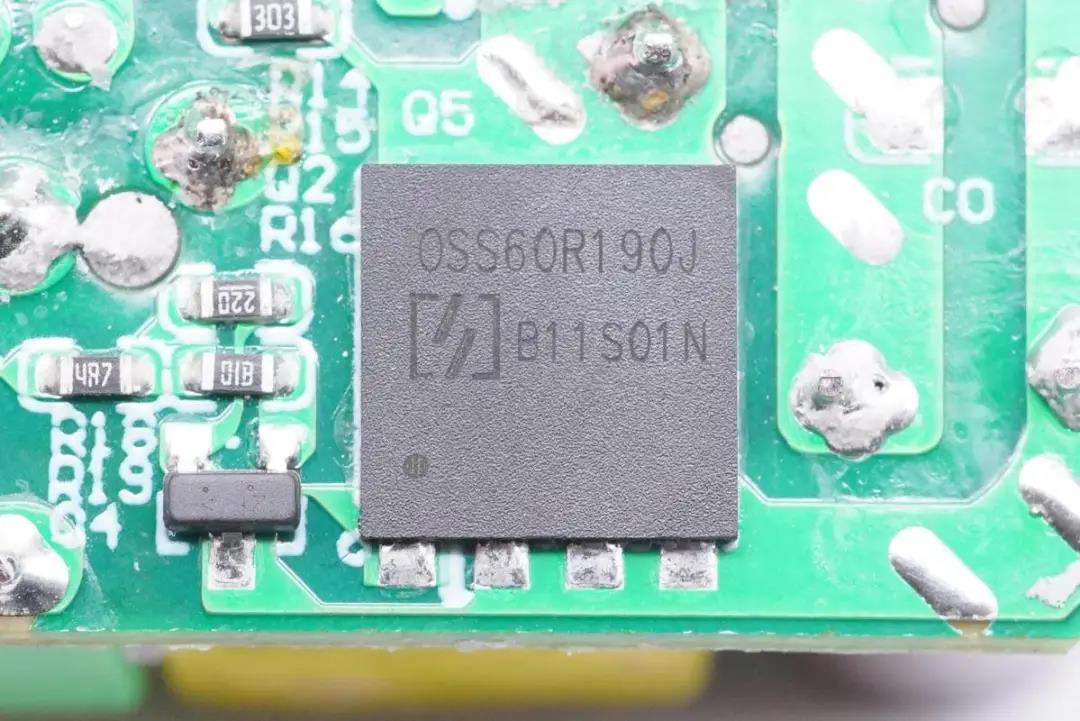

LLC半桥开关管采用东微OSS60R190JF,NMOS管,耐压600V,导阻190mΩ,采用PDFN8*8封装。





另一颗东微OSS60R190JF特写。

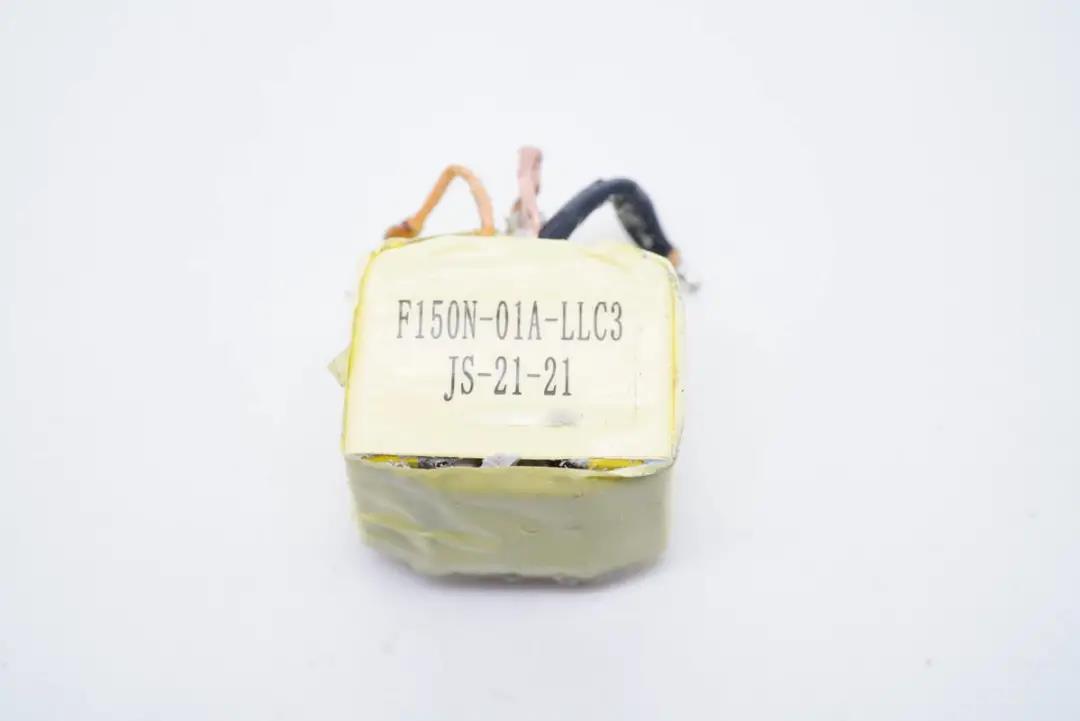

变压器特写。

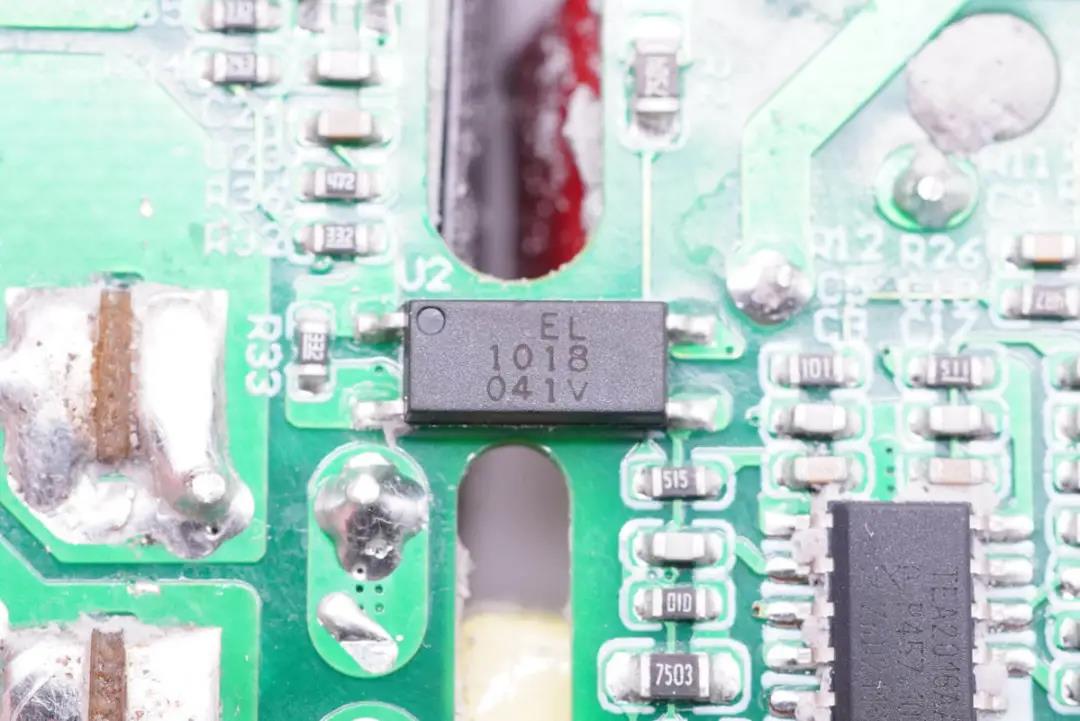

EL 1018光耦,用于输出电压反馈。

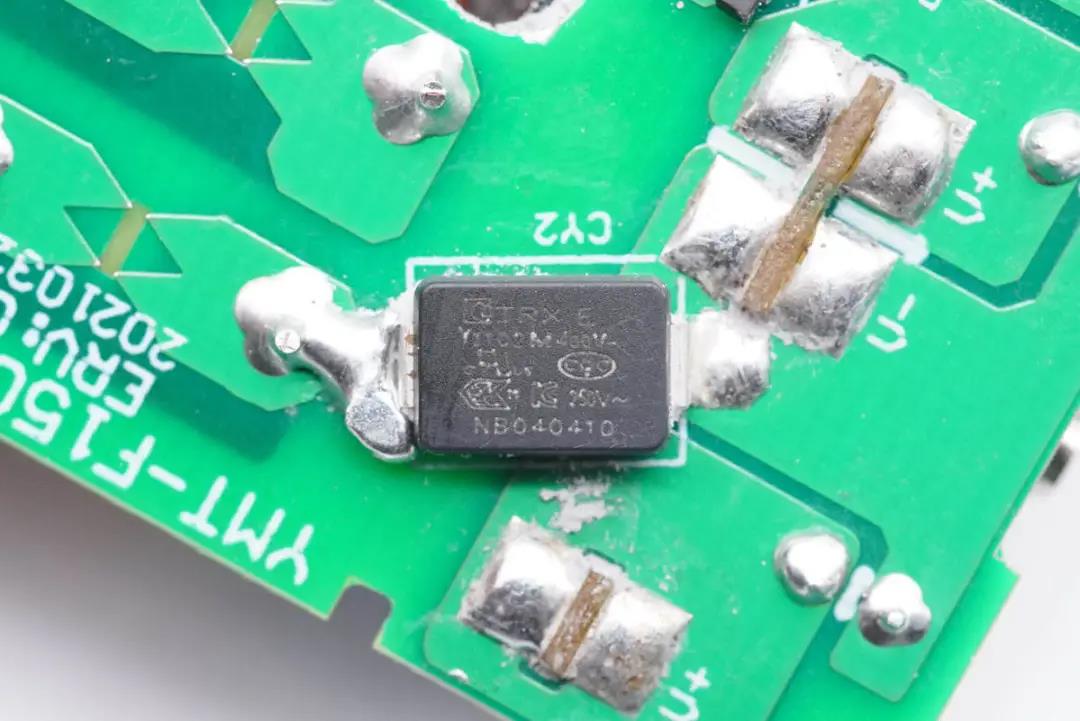

贴片Y电容来自四川特锐祥科技股份有限公司,型号TMY1102M,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

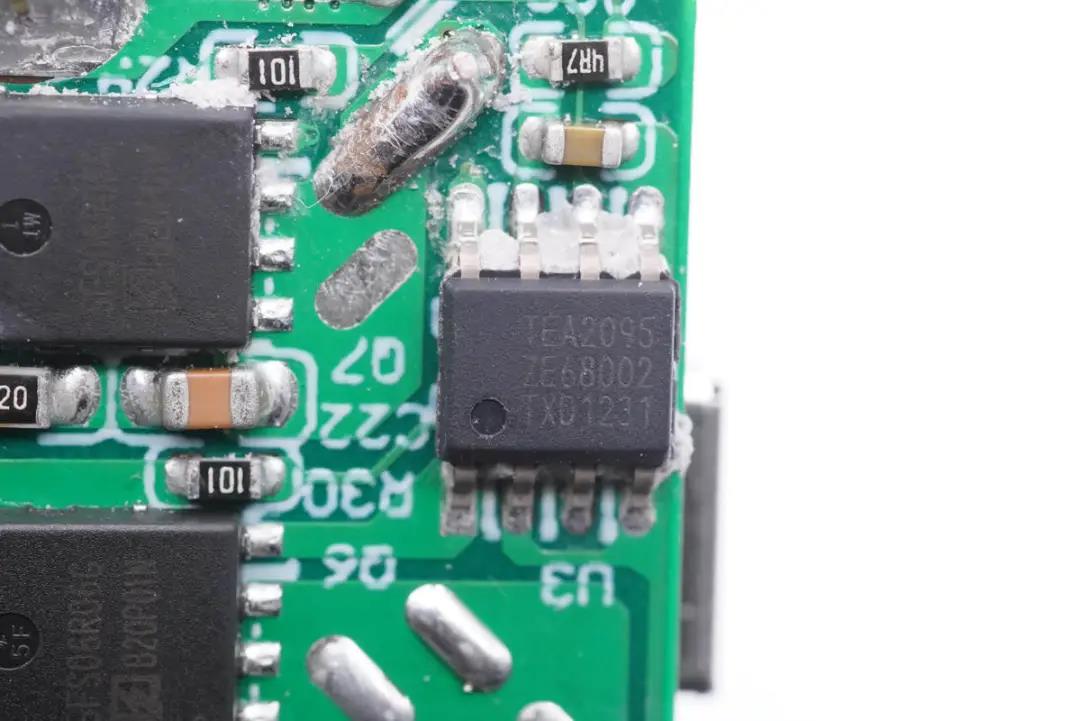

次级同步整流控制器采用恩智浦TEA2095,这是一颗专用于LLC拓扑的同步整流控制器,内置两个同步整流驱动输出。

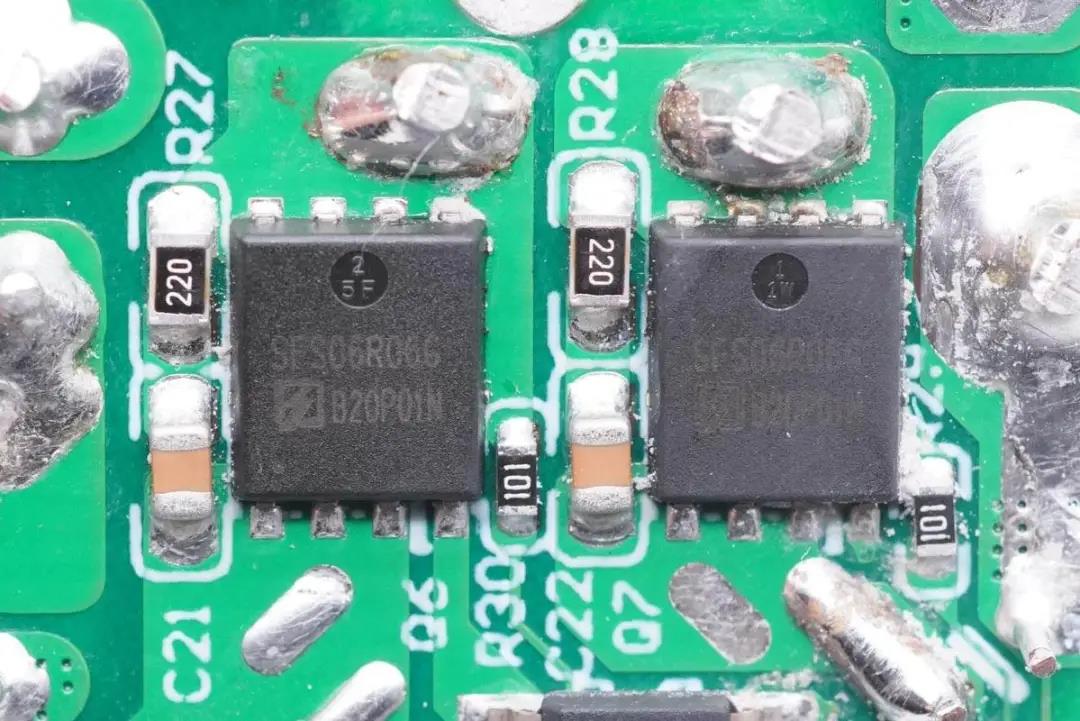

LLC同步整流管也是来自东微,型号SFS06R06GF,NMOS管,耐压60V,PDFN5*6封装。





滤波电感特写。

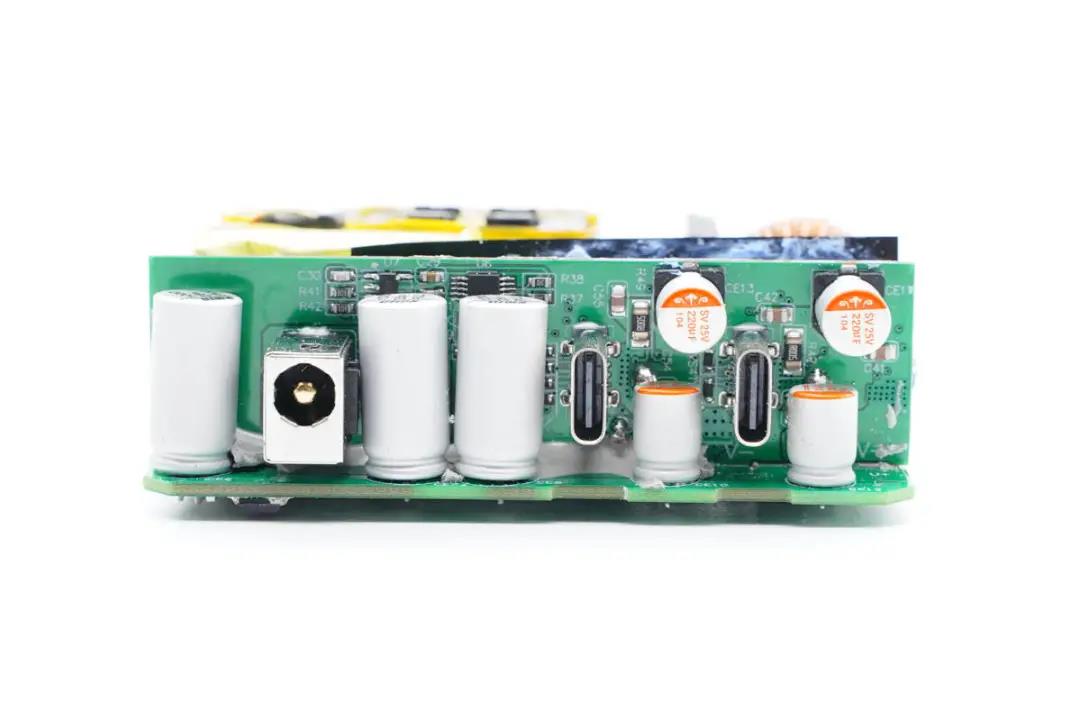

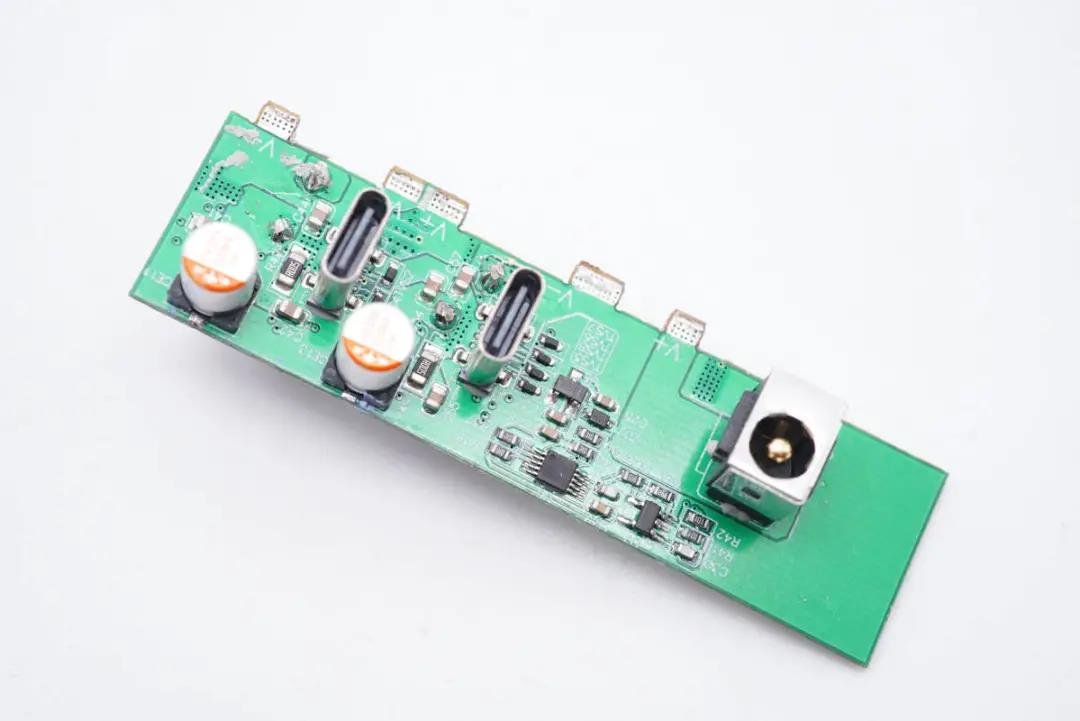

输出端一览,四颗滤波固态电容设在主板上,另外还有两颗在小板上。





将小板拆下,正面设有一颗MCU。

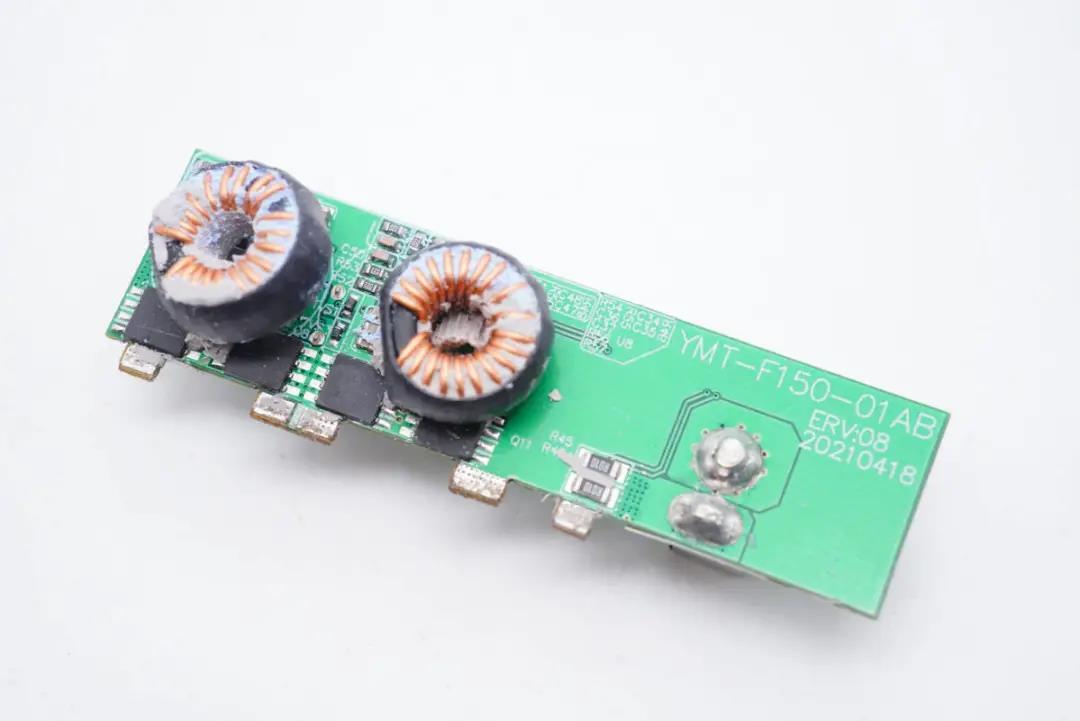

背面设有两路二次降压电路,降压协议IC都被电感挡住了。

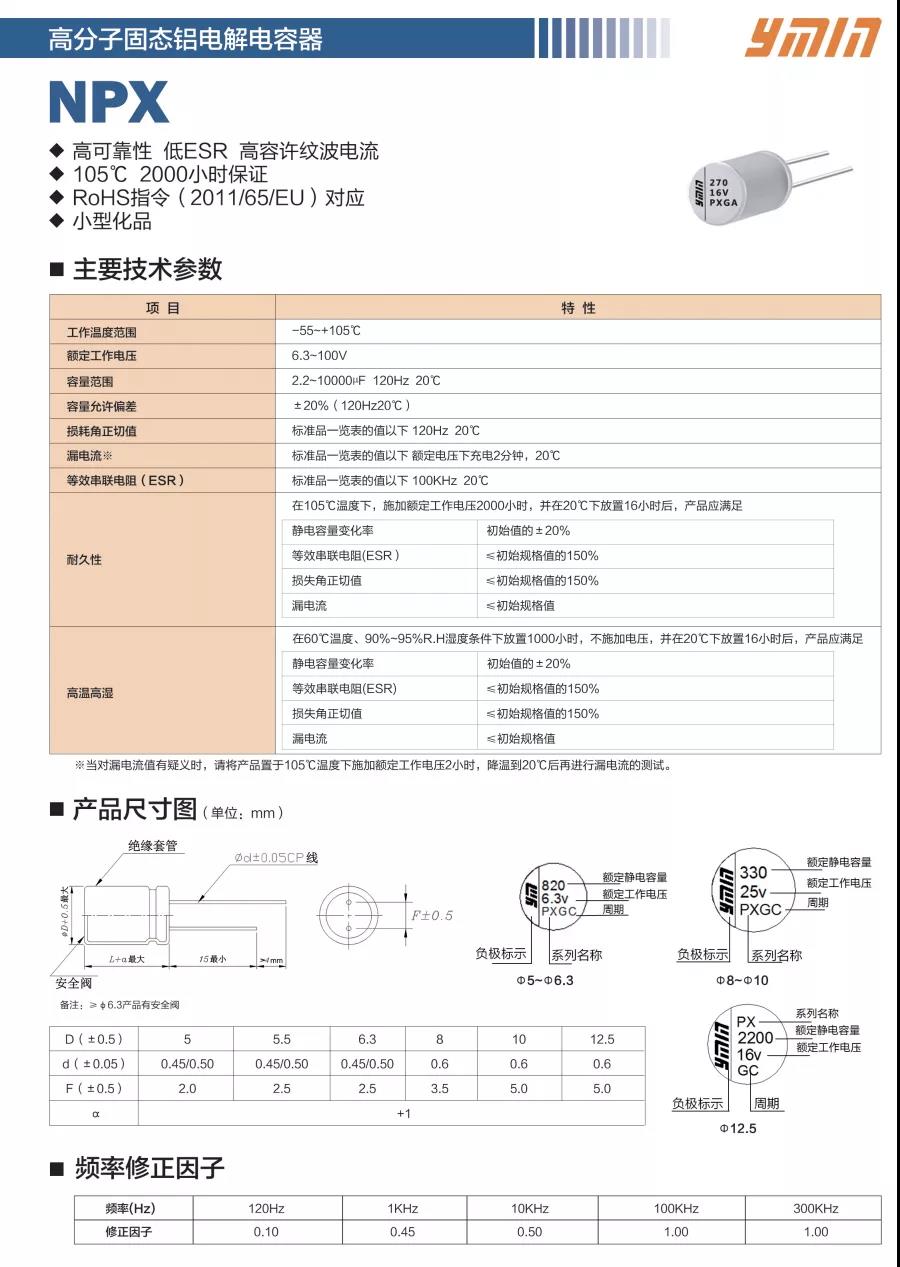

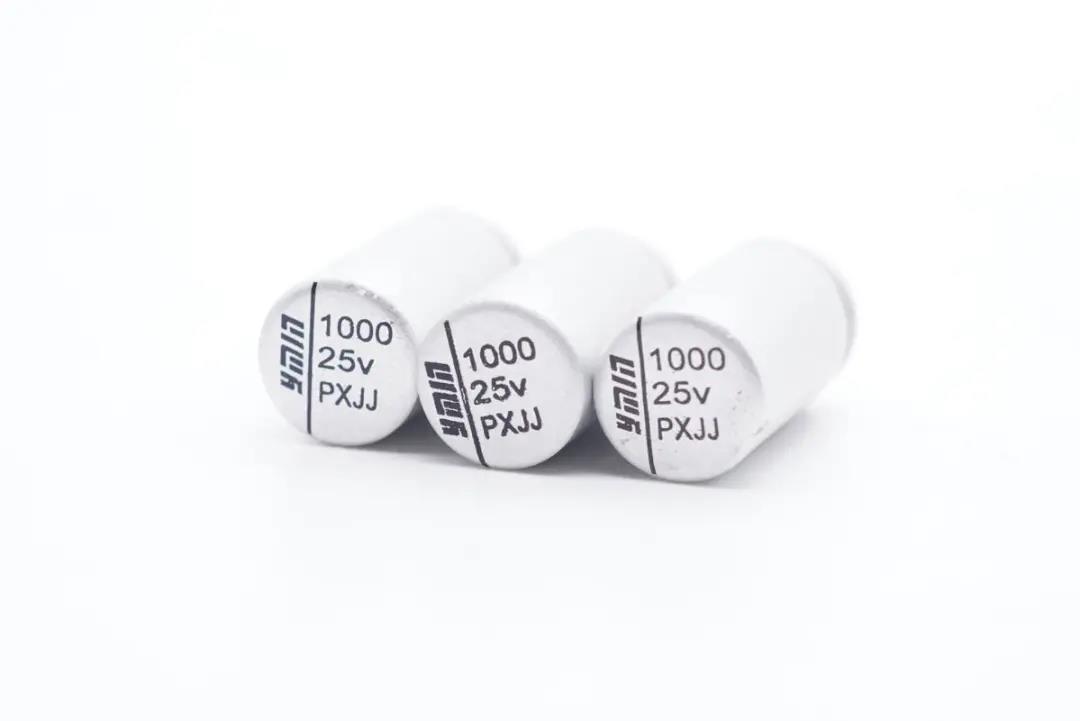

同步整流输出滤波固态电容采用永铭NPX系列,规格为25V 1000μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。





充电头网了解到,永铭NPX系列固态电容此前已被安克30W氮化镓超能充安克 65W氮化镓超能充安克45W氮化镓超能充闪极100W 3C1A氮化镓快充摩米士65W 2C1A氮化镓快充倍思45W 1A1C氮化镓充电器努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在小小黑品胜邦克仕等品牌20W迷你充上,获得客户一致认可





另外两颗电容来自华容伟业,规格均为25V 220μF。

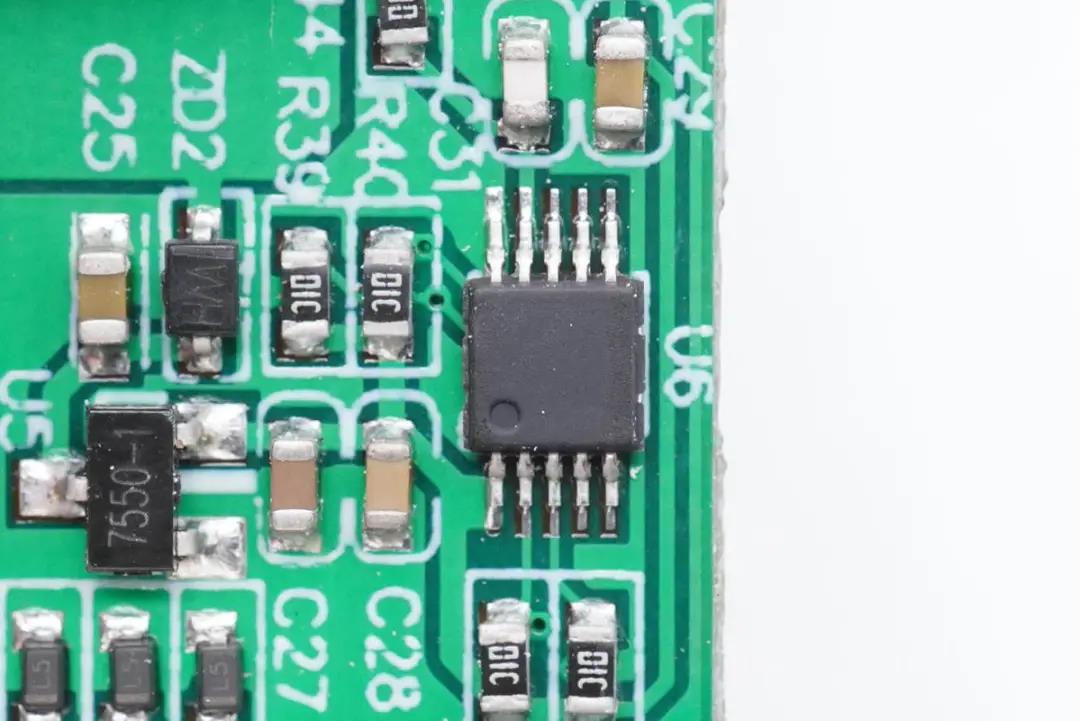

无丝印MCU特写,用于端口输出功率智能分配。

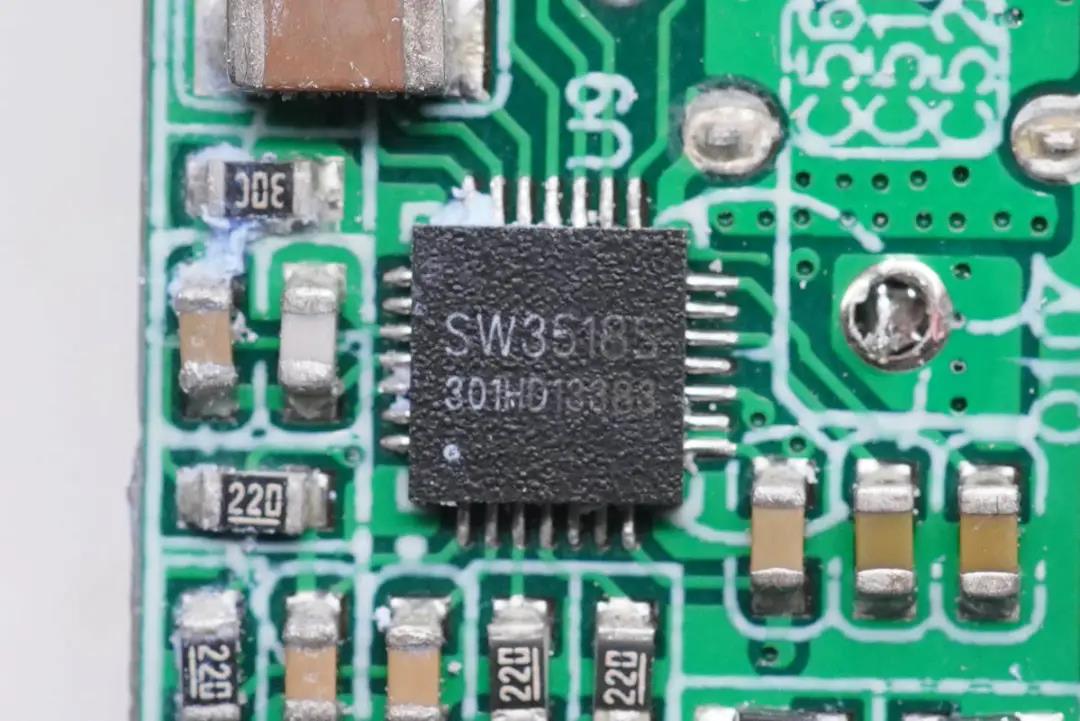

两路二次降压电路完全相同,降压协议芯片均采用智融的SW3518S。这是一款高集成度的多快充协议双口充电芯片,并已经通过了VOOC认证。芯片支持A+C口任意快充输出,支持双口独立限流,集成了5A高效率同步降压变换器,支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议,最大输出PD100W。

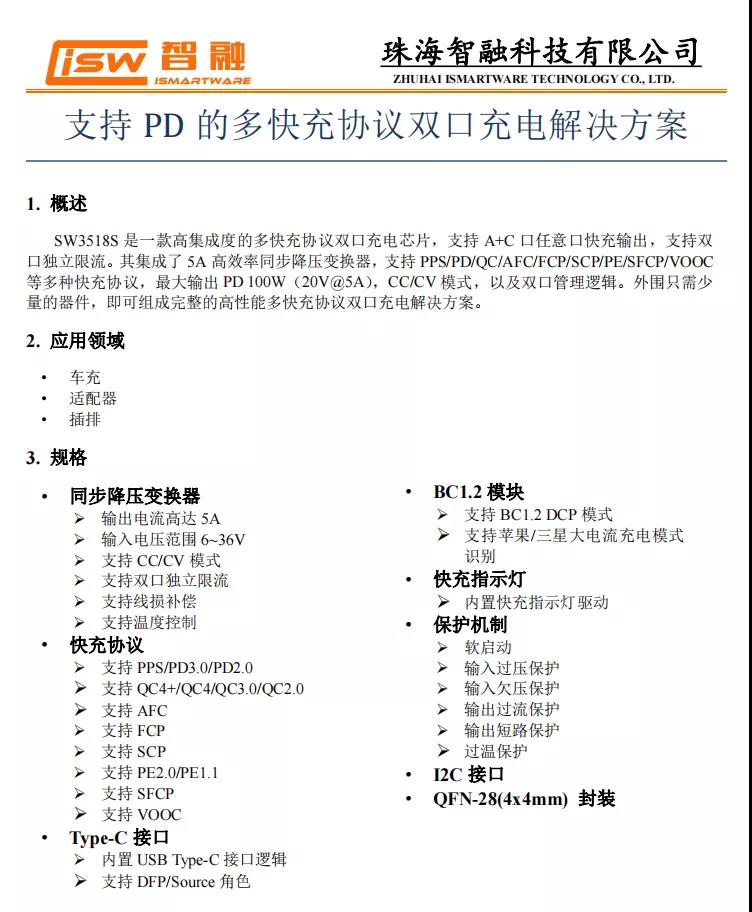

智融SW3518S资料信息。



充电头网通过拆解发现,智融SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

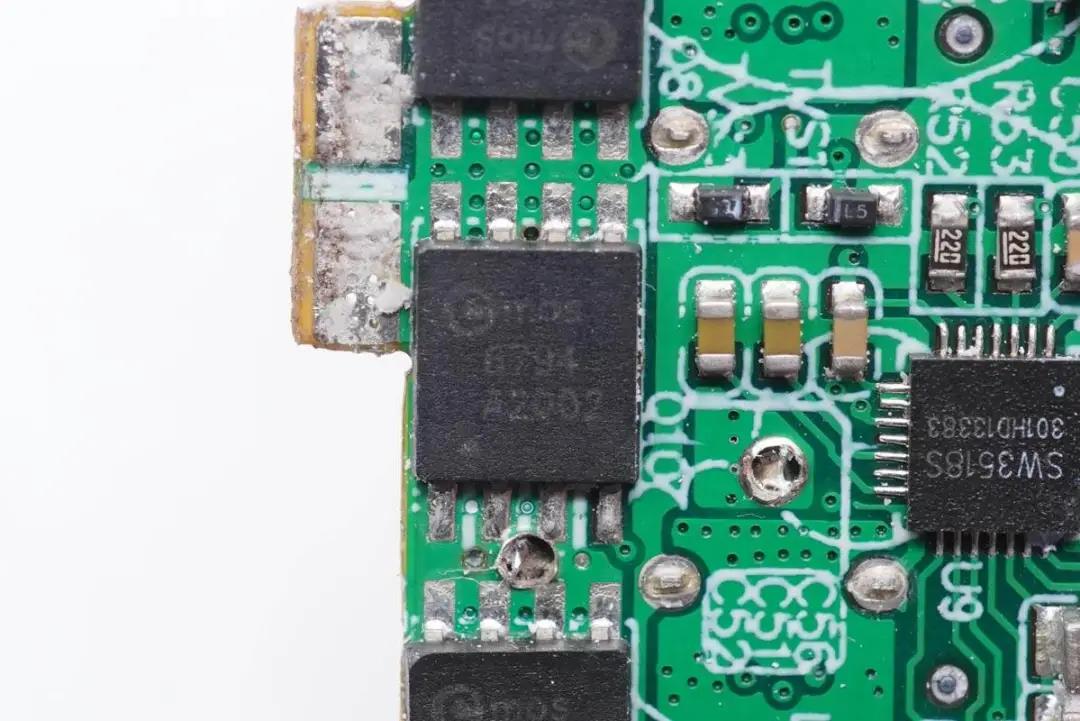

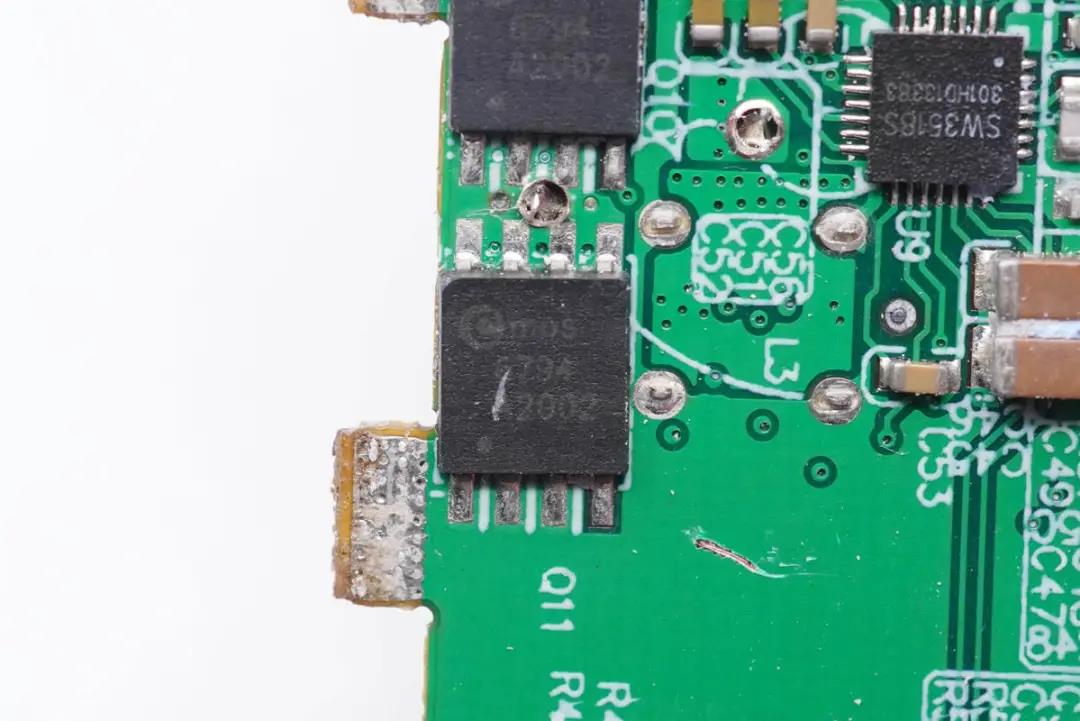

外挂MOS管也相同,丝印6794,用于输出同步整流降压。





另一颗MOS管特写。

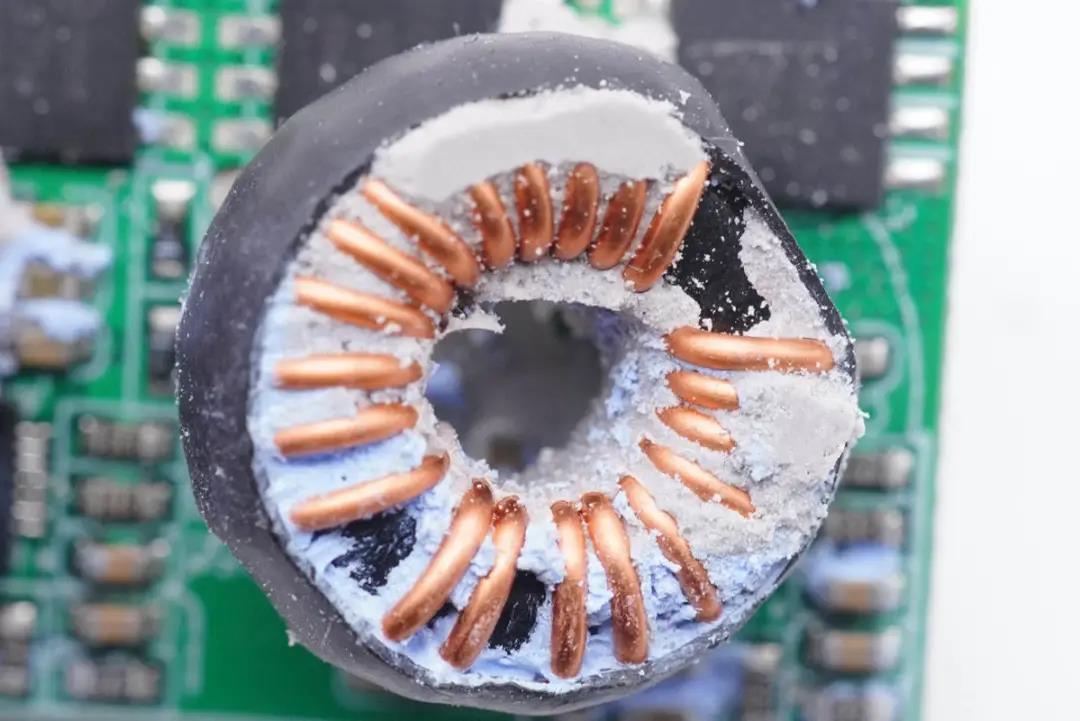

降压电感特写,外套热缩管绝缘。

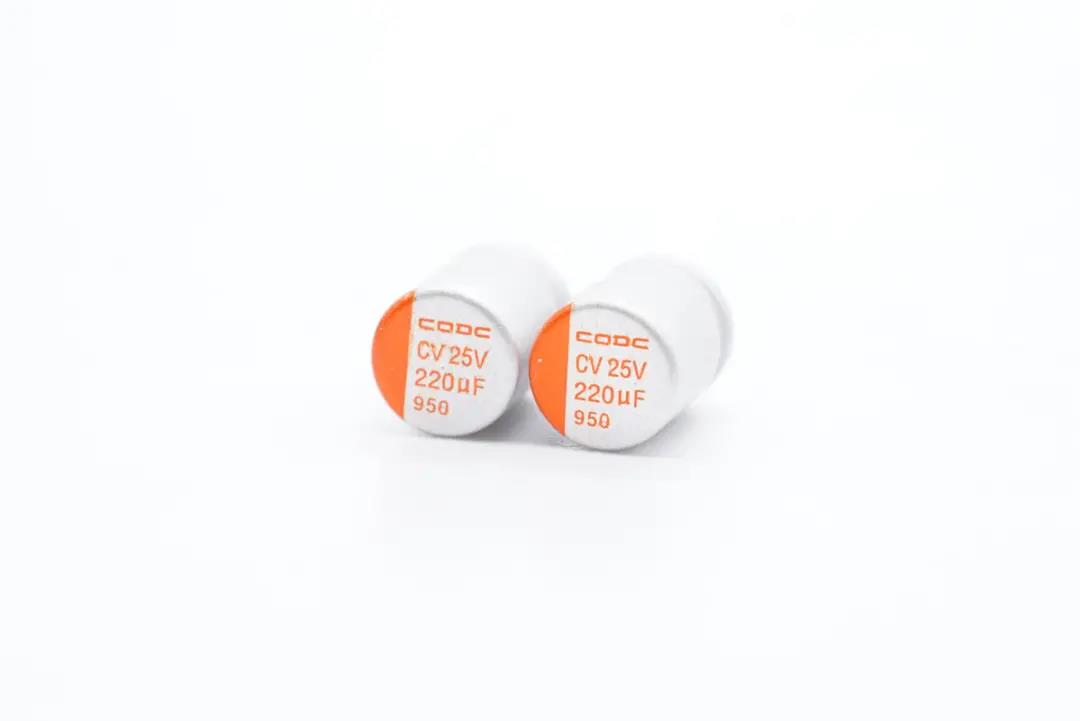

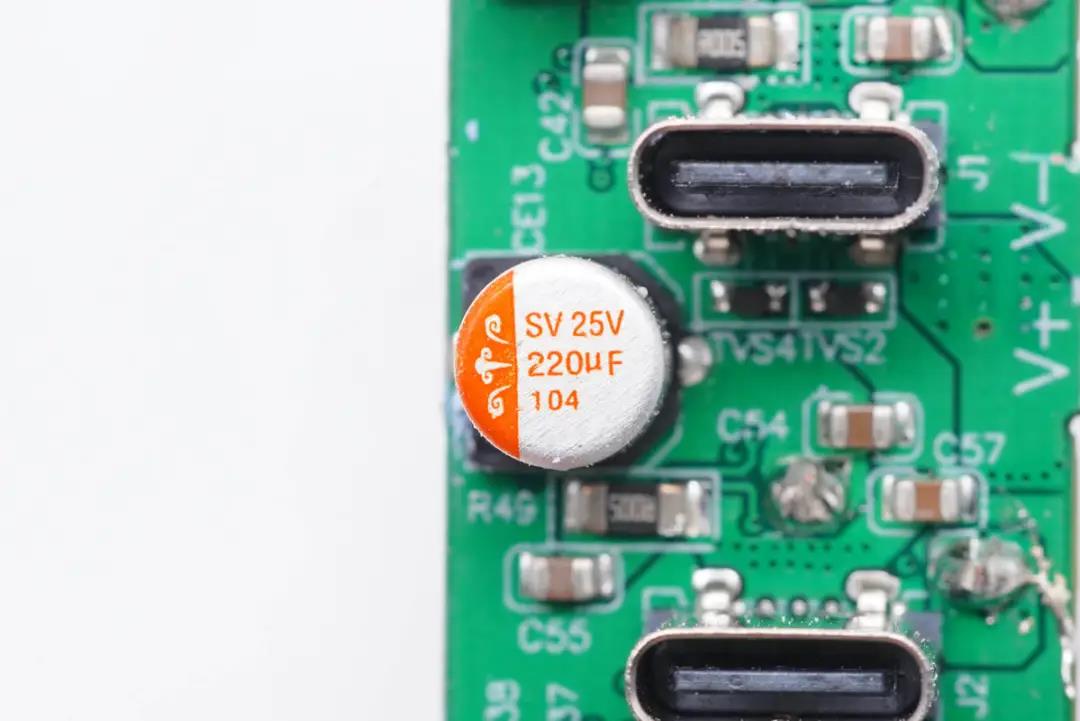

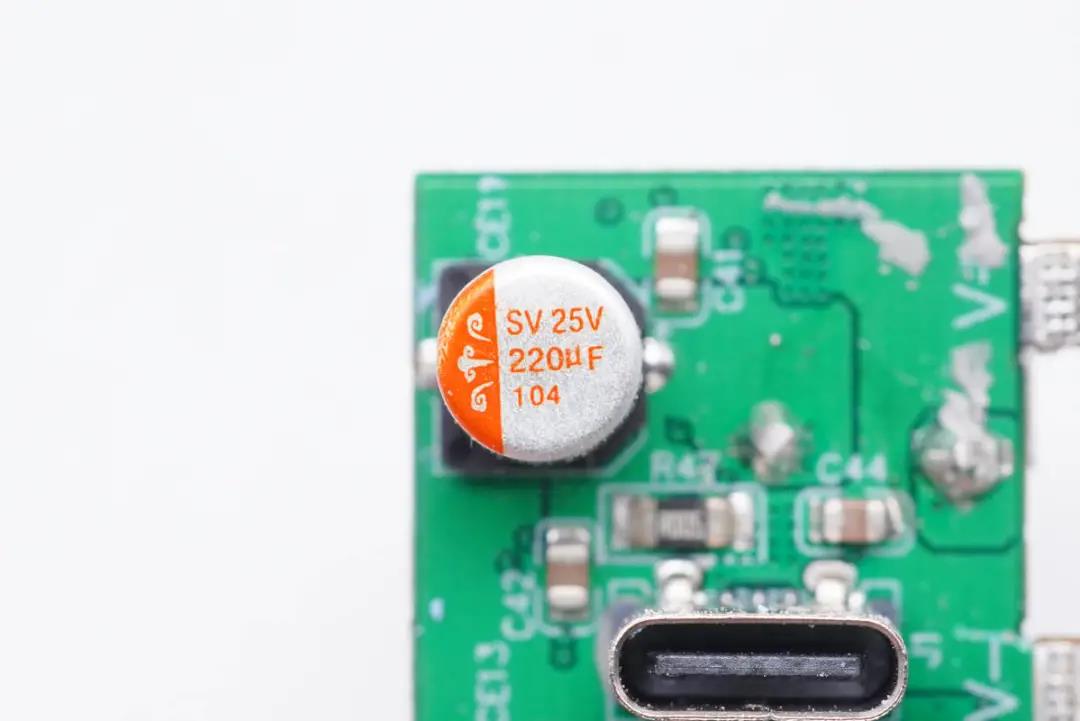

二次滤波固态电容来自华容伟业,规格为25V 220μF。





另一颗电容特写。

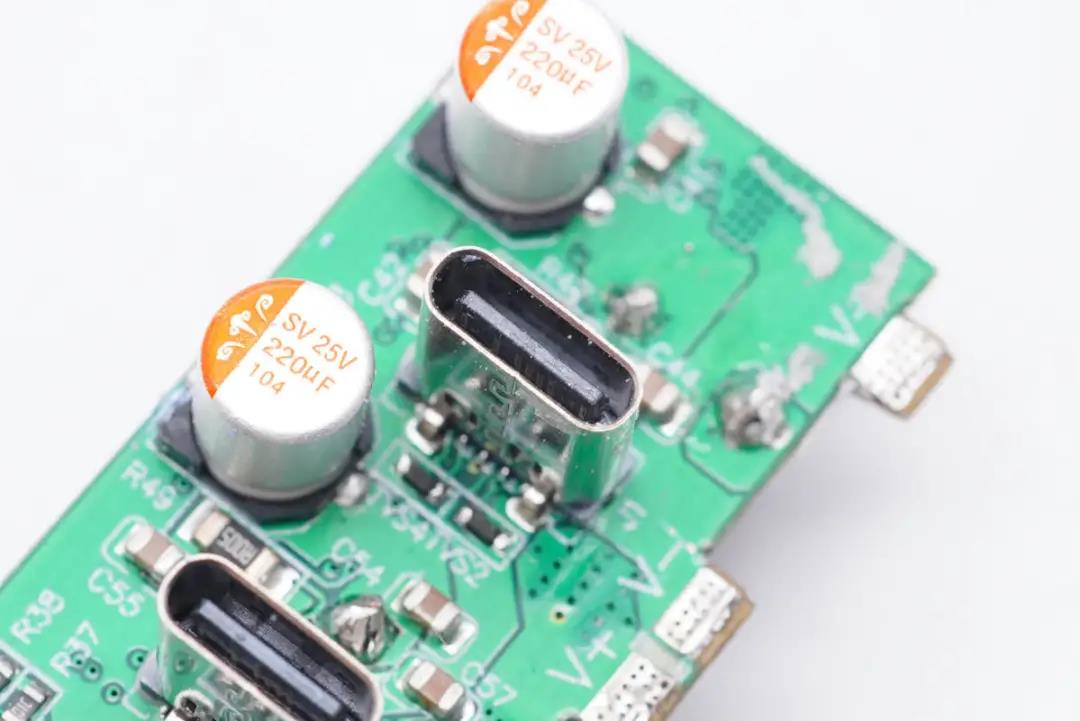

USB-C母座特写,垂直焊接,黑色胶芯不露铜。

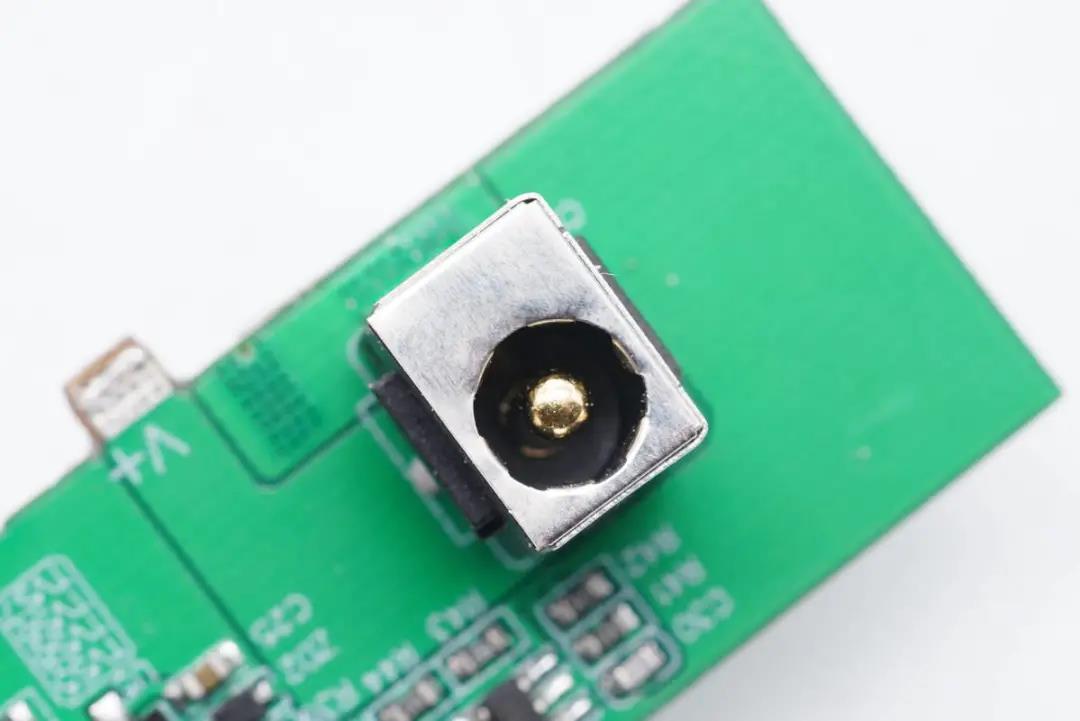

DC输出母座特写。

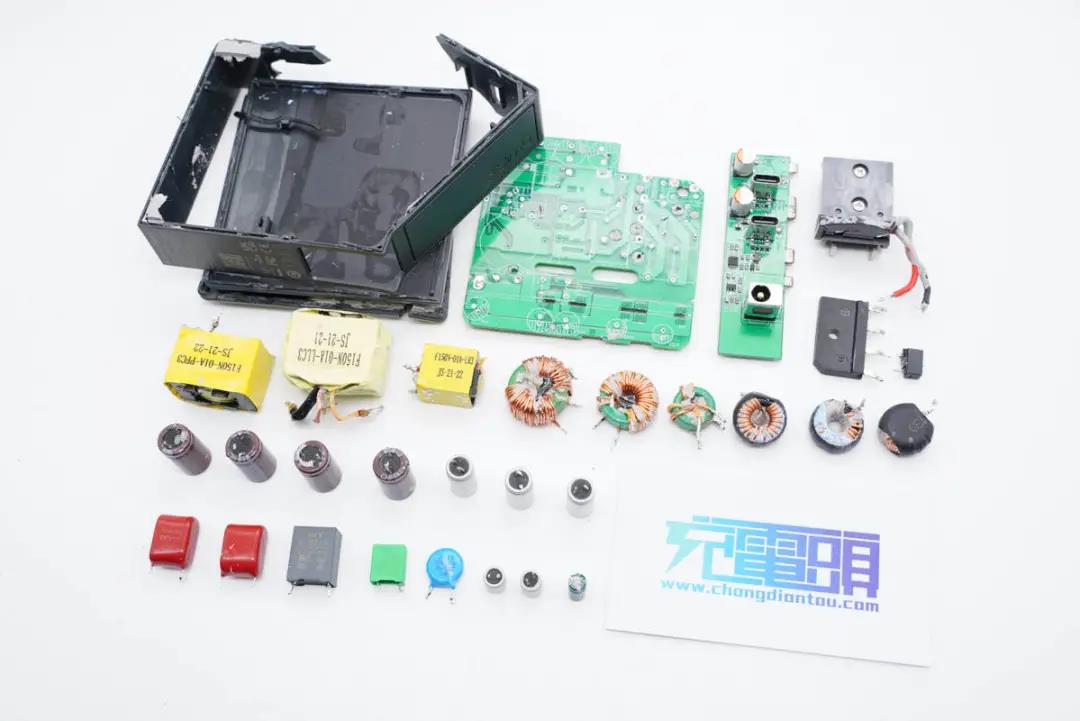

全部拆解完毕,来张全家福。



充电头网拆解总结



SlimQ 150W氮化镓充电器附带丰富的配件,细节设计也多提升用户使用体验。自带美规插脚,同时附带英规、欧规、澳规三种规格插脚,让其无需借助外部其它配件就有了全球出行的底气,对商务人士很友好。



此外创新的2C+DC接口配置设计,让其能够满足新老设备充电需求,而两个C口均兼容Q、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议,都支持最大100W输出,整体性能十分强悍。



充电头网通过拆解了解到,这款充电器基于恩智浦TEA2016AAT+TEA2095带PFC的LLC开关电源方案设计,搭配纳微NV6117氮化镓功率管、泰科天润G5S06506QT碳化硅二极管进行PFC升压和整流,LLC半桥和同步整流管则全部来自东微。两路DC-DC二次降压电路均采用智融SW3518S方案。永铭、华容伟业电容进行滤波,整体用料不错。
