拆解报告:宜丽客45W氮化镓快充充电器

2022-03-03

ELECOM宜丽客是日本知名的电脑配件公司,旗下键鼠等产品多次获得BCN奖,近年宜丽客也在慢慢涉足快充电源市场,此前充电头网就拆解过宜丽客一款自带USB-C线缆的45W PD快充充电器



近期充电头网又拿到了宜丽客一款45W充电器,不过是基于氮化镓黑科技设计的,配备折叠插脚以及单USB-C接口,支持PD3.0通用快充协议。下面我们就对这款充电器进行详细拆解,看看做工用料如何。



一、ELECOM 45W充电器外观





充电器采用PC材质黑色外壳,表面磨砂处理,机身造型平直,整体很端庄有气质。

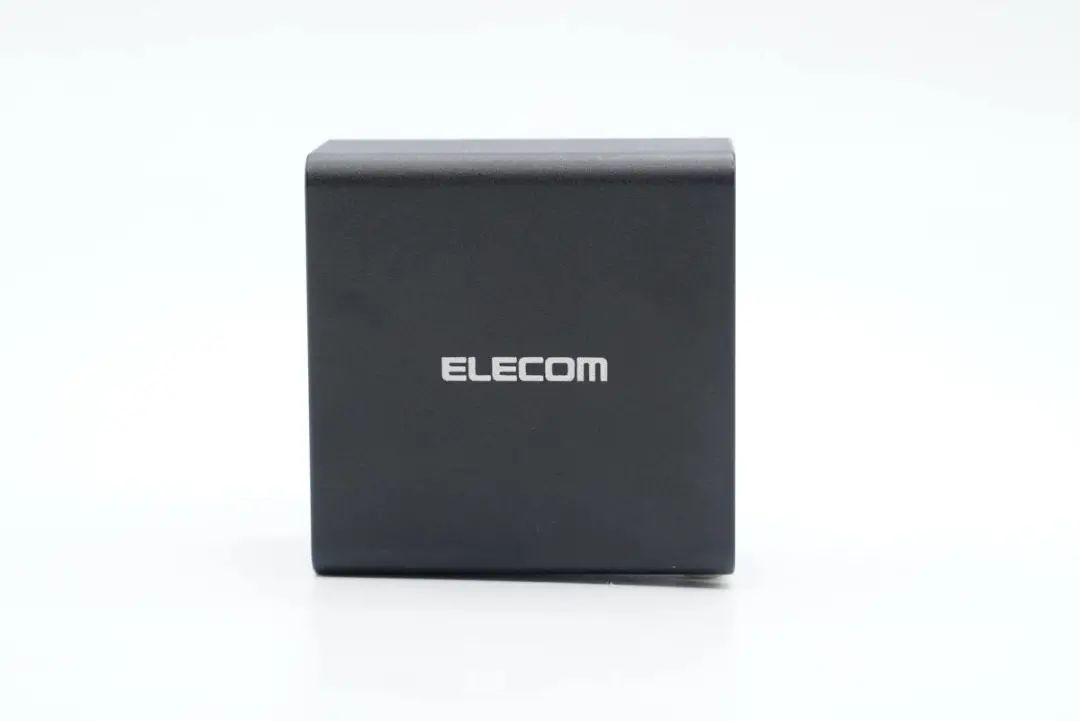

机身正面中心印有ELECOM品牌logo。

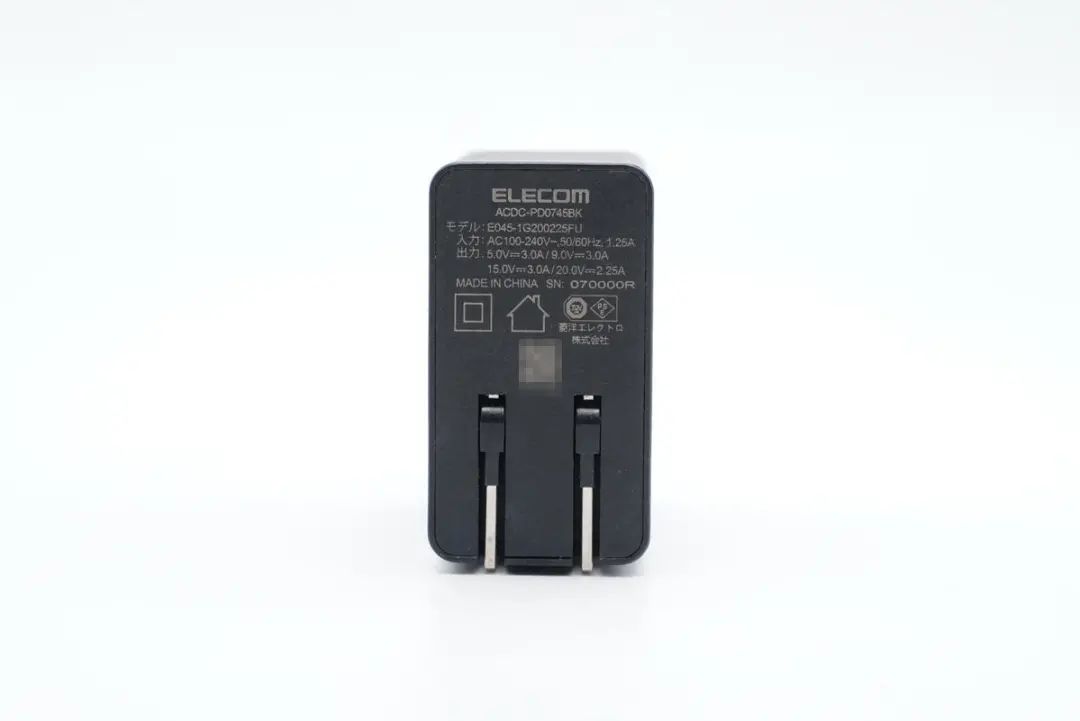

输入端外壳上印有充电器参数

型号:E045-1G200225FU

输入:100-240V~50/60Hz 1.25A

输出:5V3A、9V3A、15V3A、20V2.25A

USB-C单口输出:45W Max

C口输出:45W

充电器已经通过了PSE认证,以及VI能效认证。

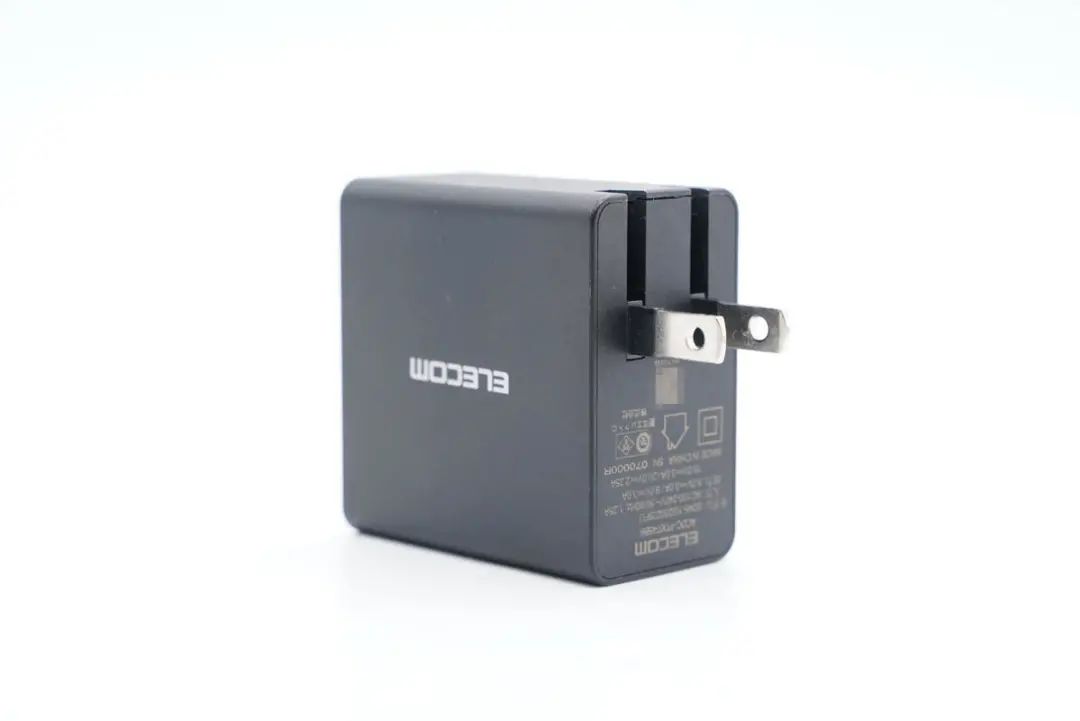

配备可折叠美规插脚,携带方便且不会刮伤包里其它设备。

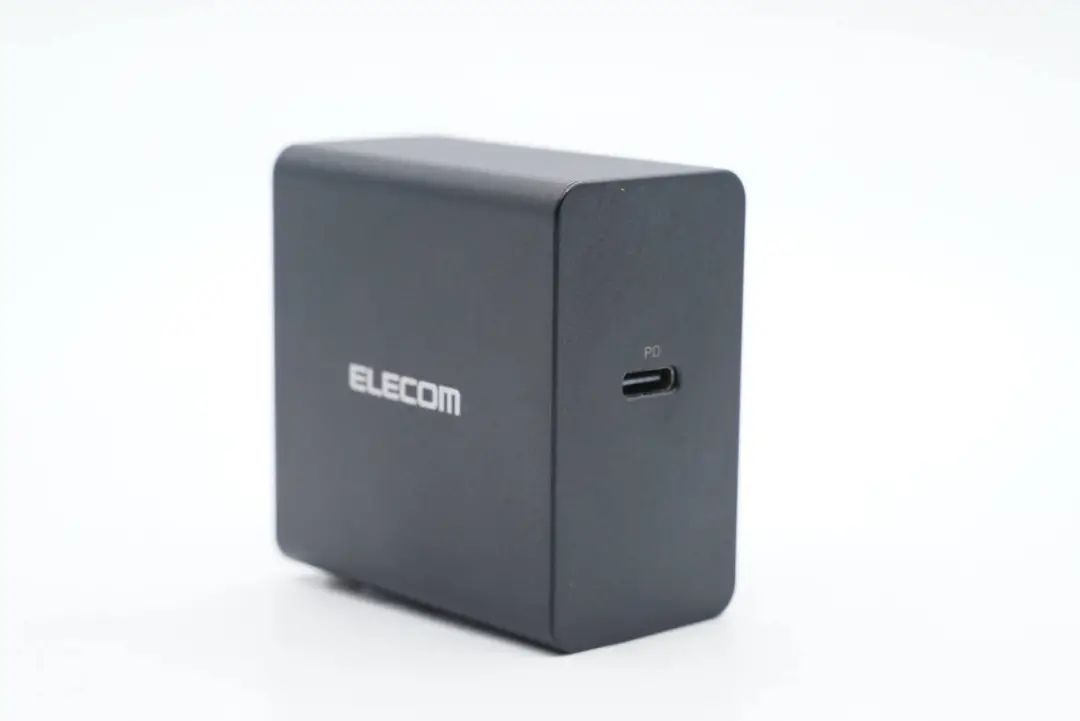

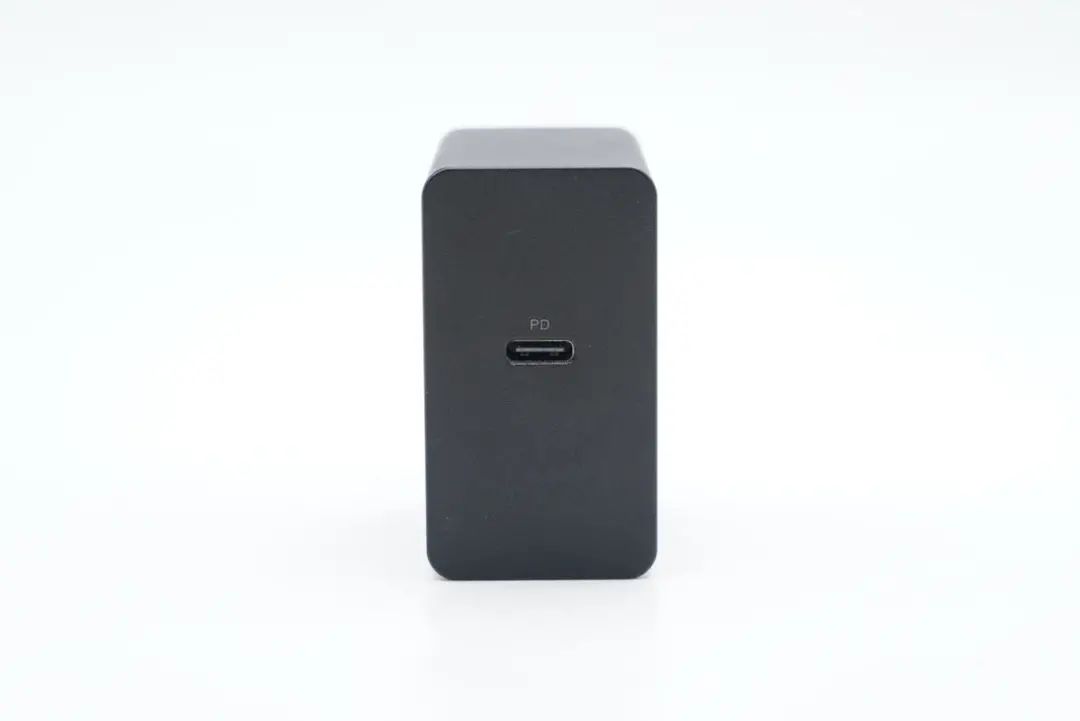

输出端配有单USB-C接口,黑色胶芯不露铜。

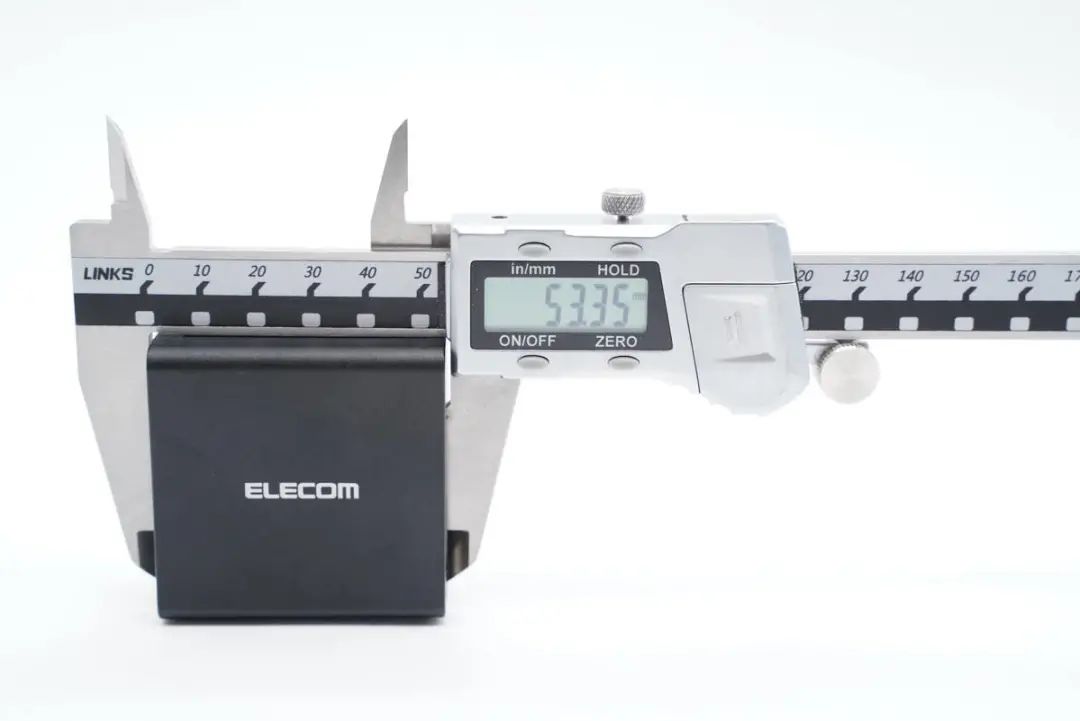

测得充电器机身高度为53.35mm。





宽度为53.92mm。

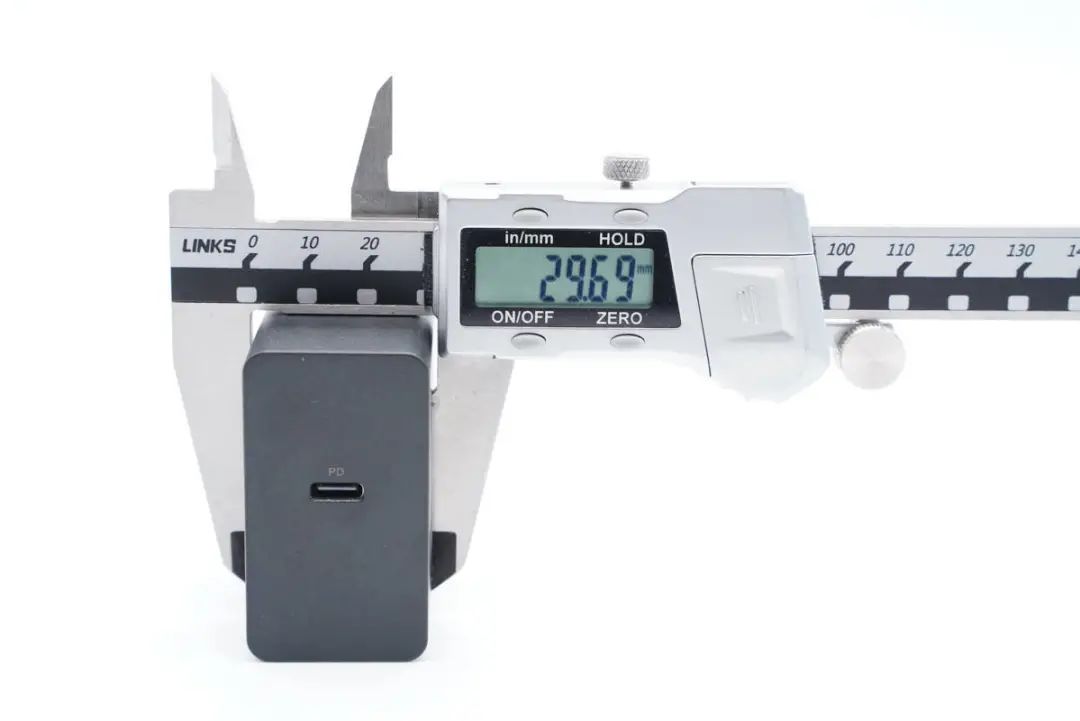

厚度为29.69mm。





和苹果30W充电器对比,体积相当。

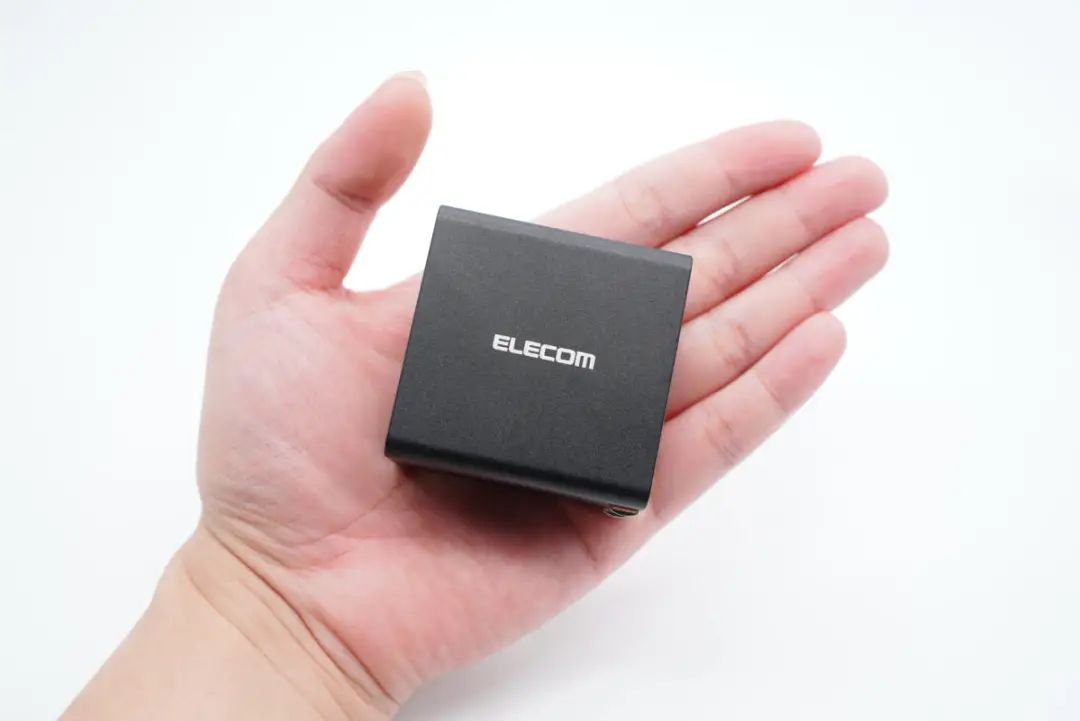

拿在手上的大小直观感受。

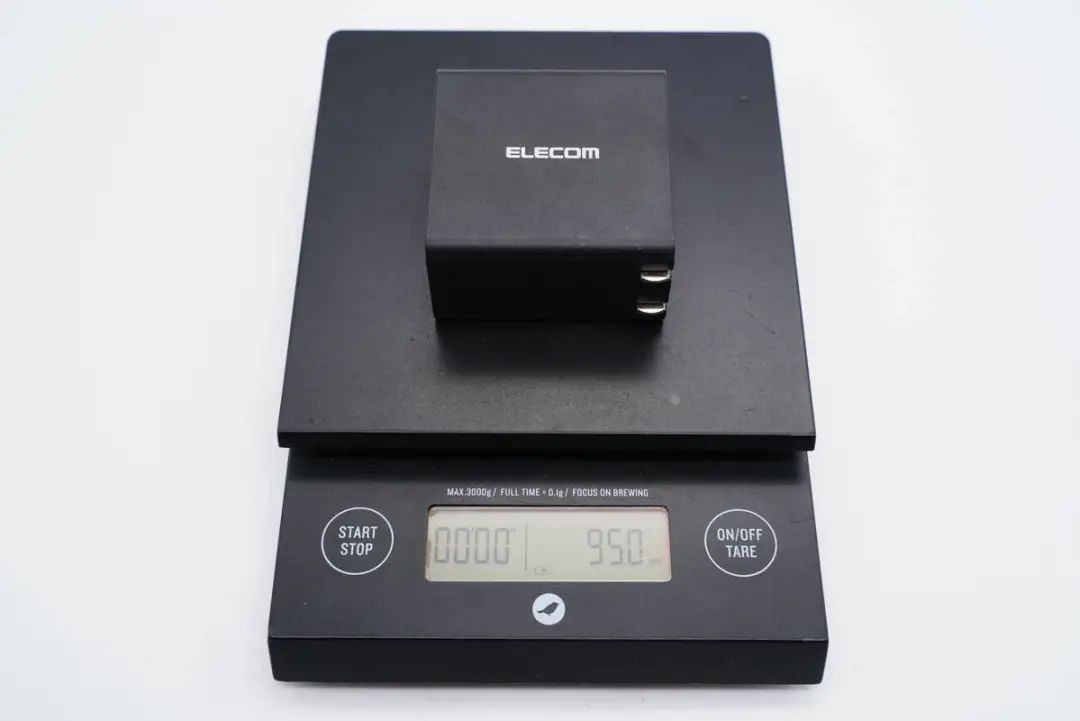

净重约为95g。

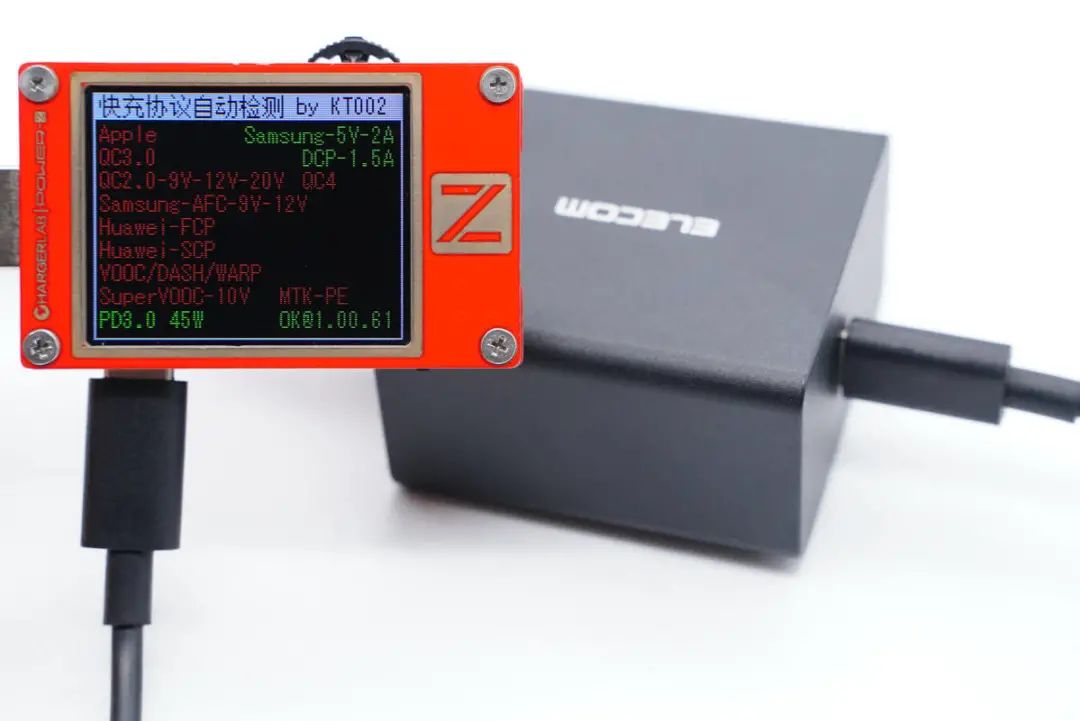

使用ChargerLAB POWER-Z KT002测得USB-C口仅支持PD3.0快充协议。

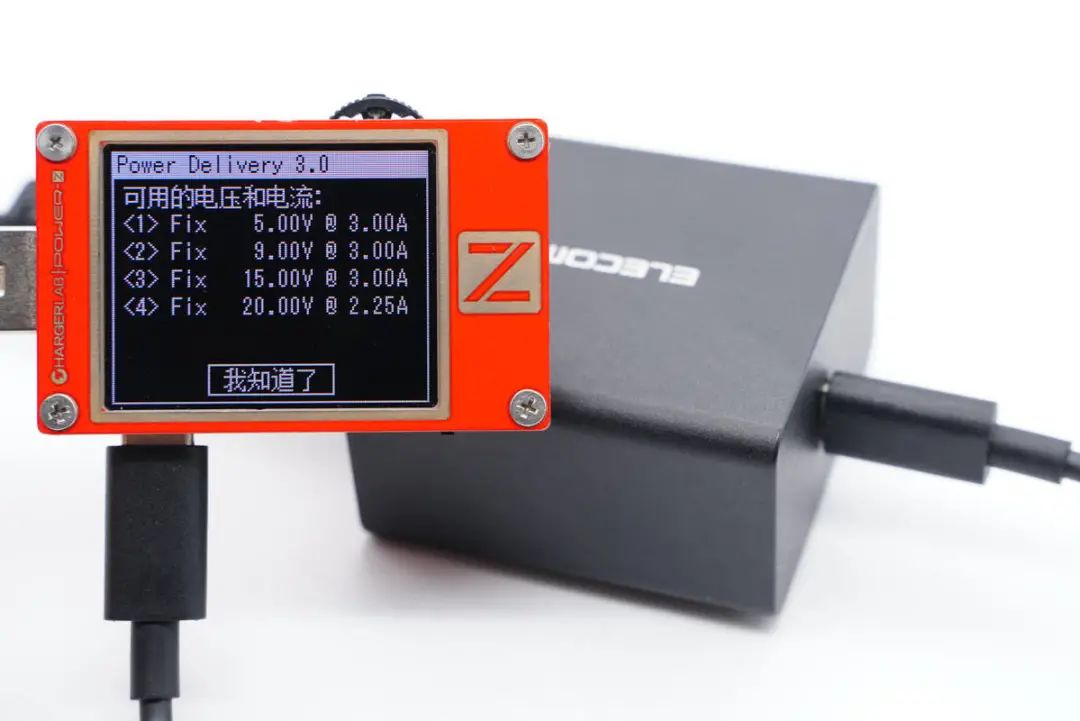

PDO报文显示C口还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。


二、ELECOM 45W充电器拆解

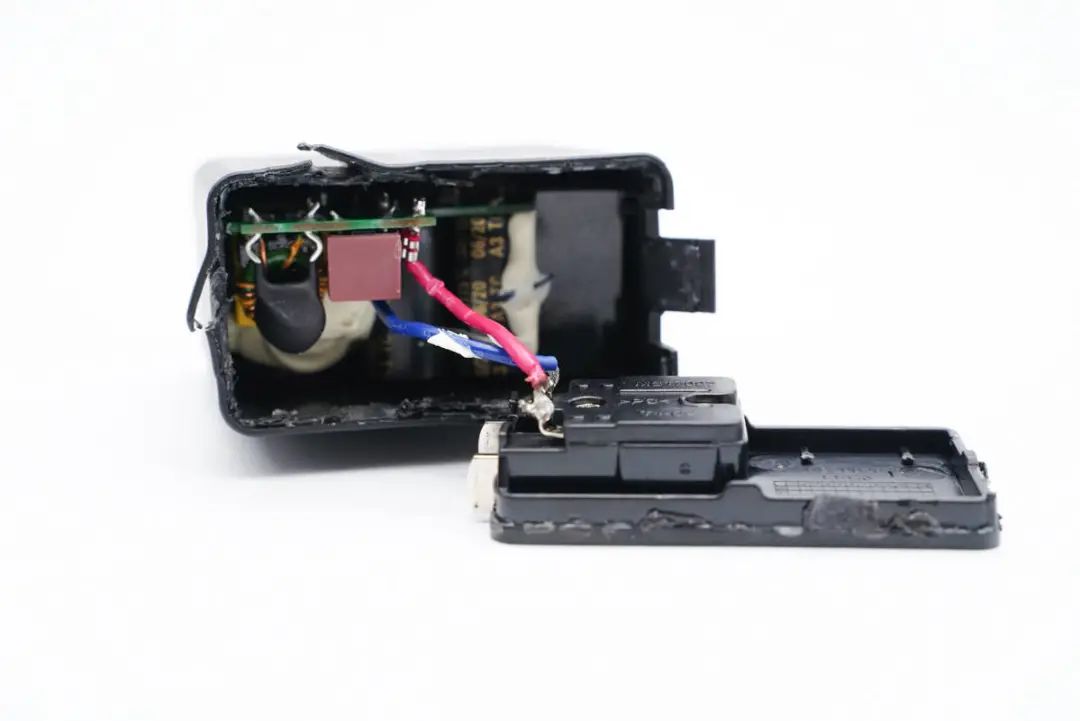

将输入端外壳拆开,超声波焊接封装。

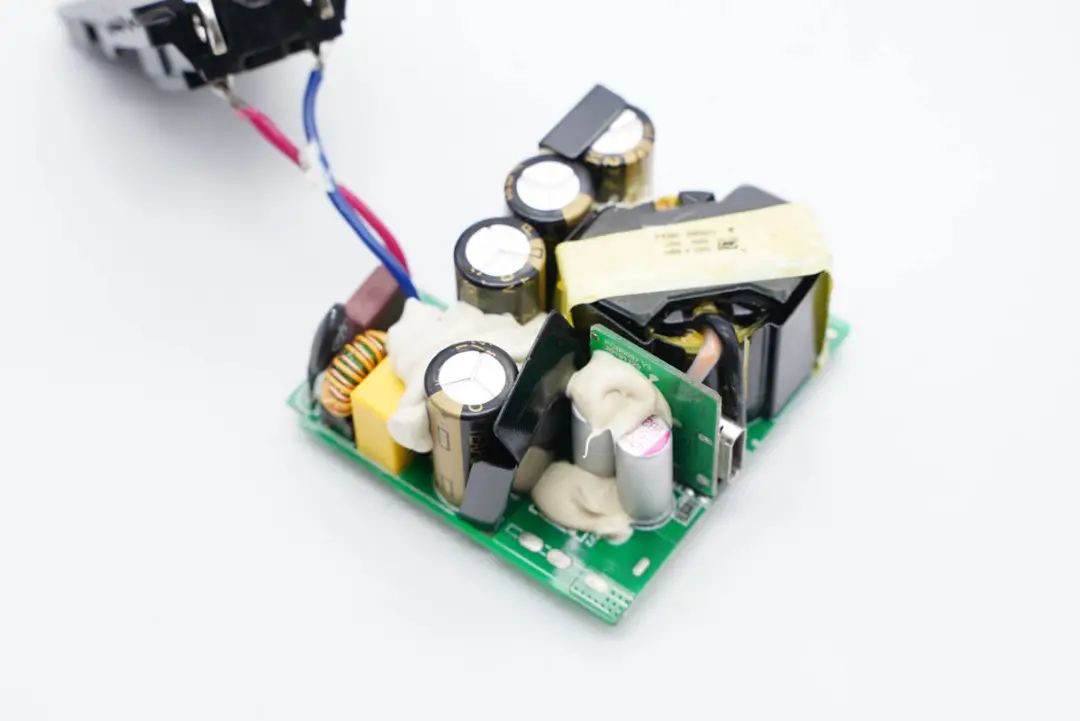

充电器初次级间设有绝缘隔离板,电容打胶加固。

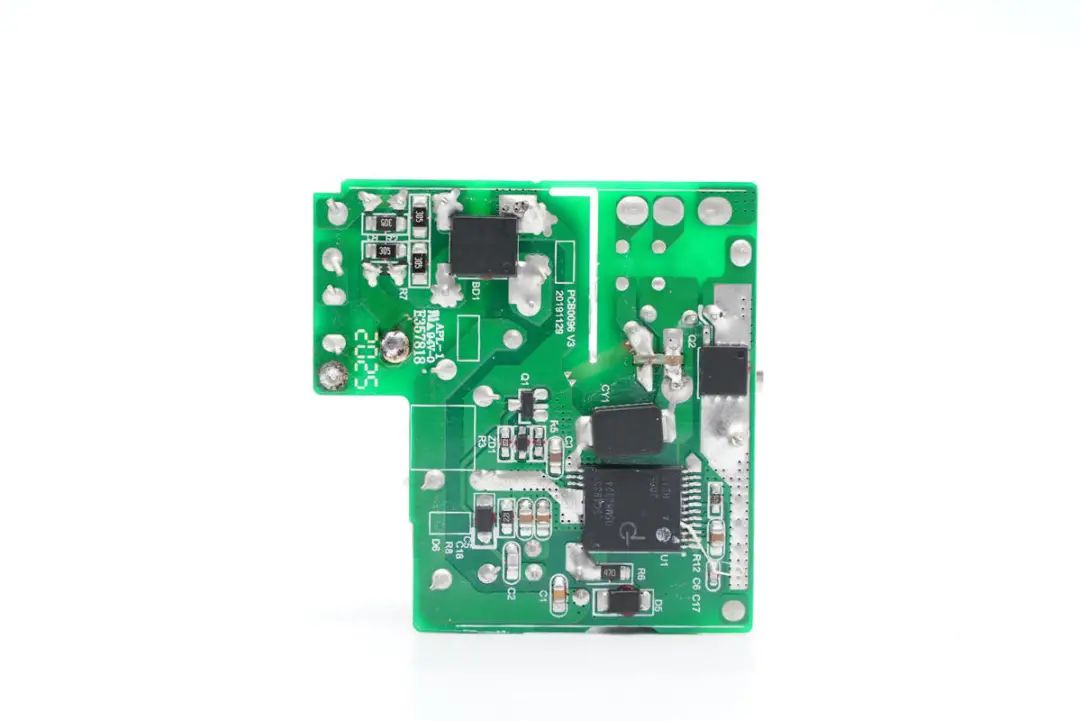

背面设有整流桥、开关电源主控芯片、同步整流管等。

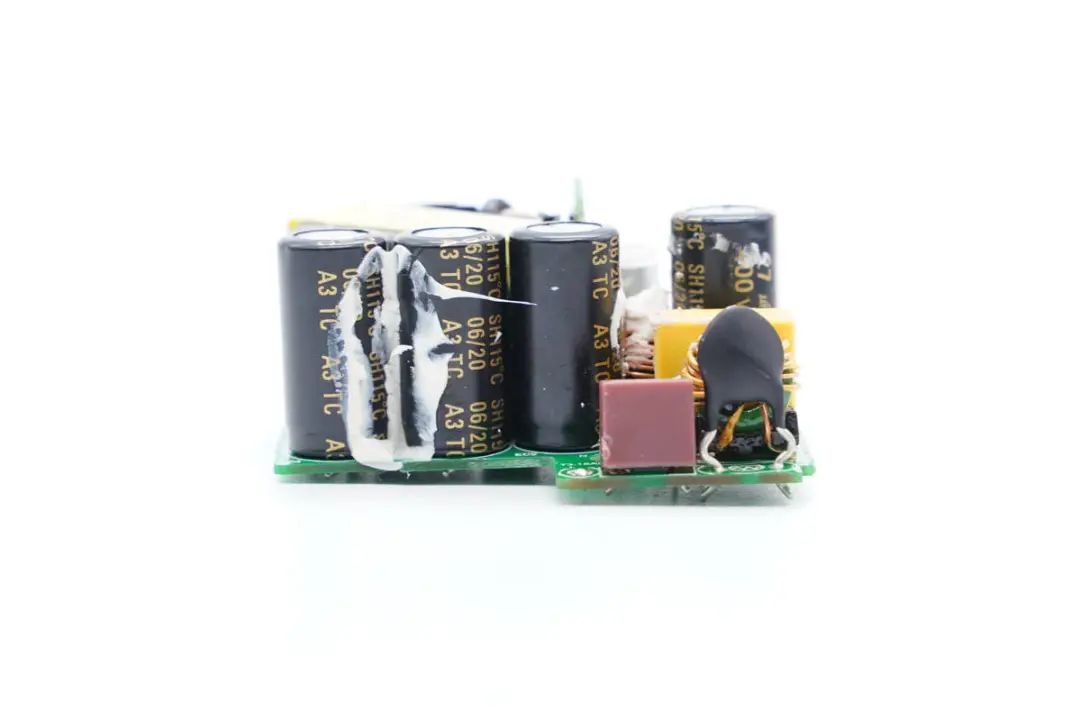

输入端一览,设有延时保险丝、NTC浪涌抑制电阻、共模电感、安规X电容、高压滤波电解电容、滤波电感器件。

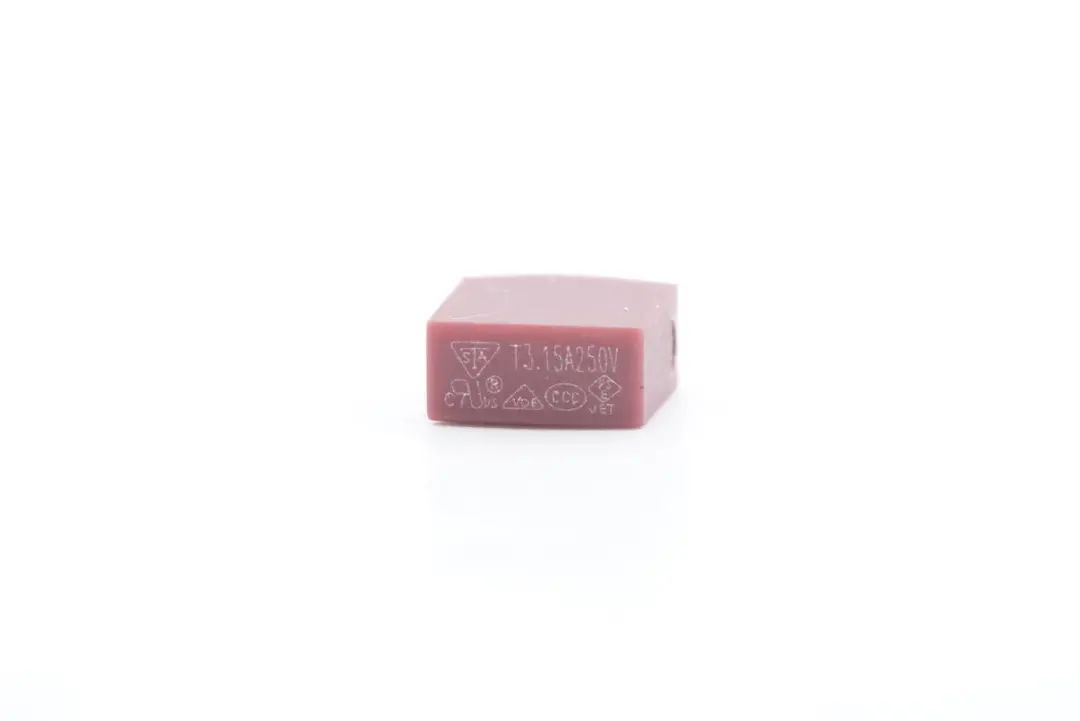

延时保险丝特写,规格为3.15A 250V。

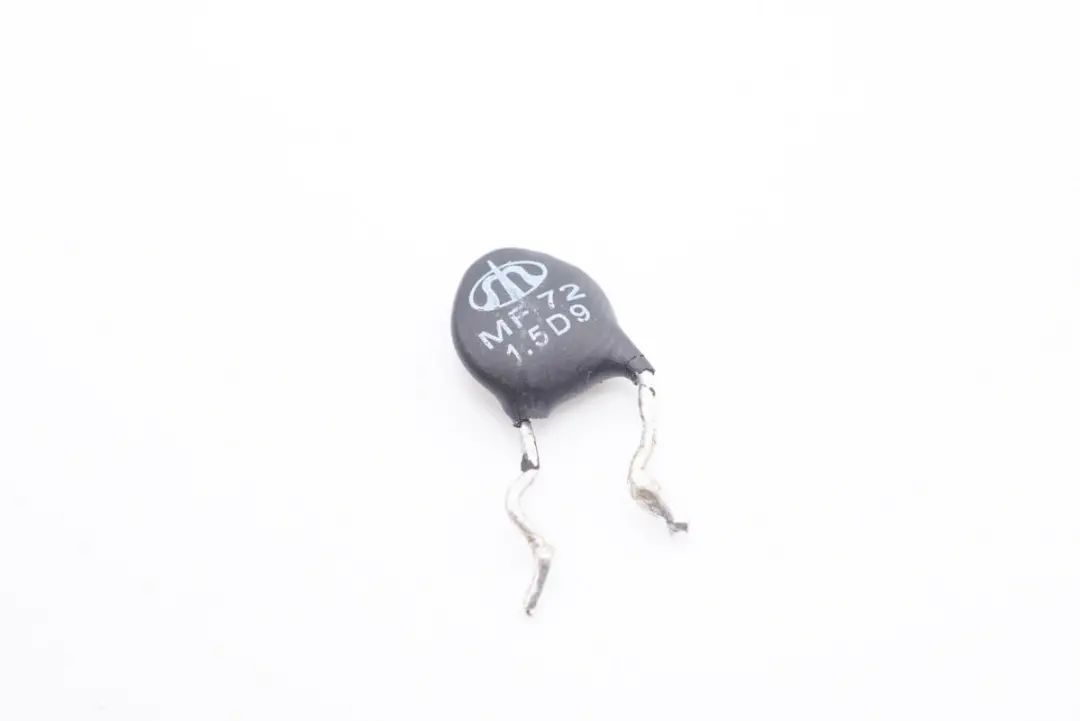

NTC浪涌抑制电阻,用于抑制上电浪涌电流。

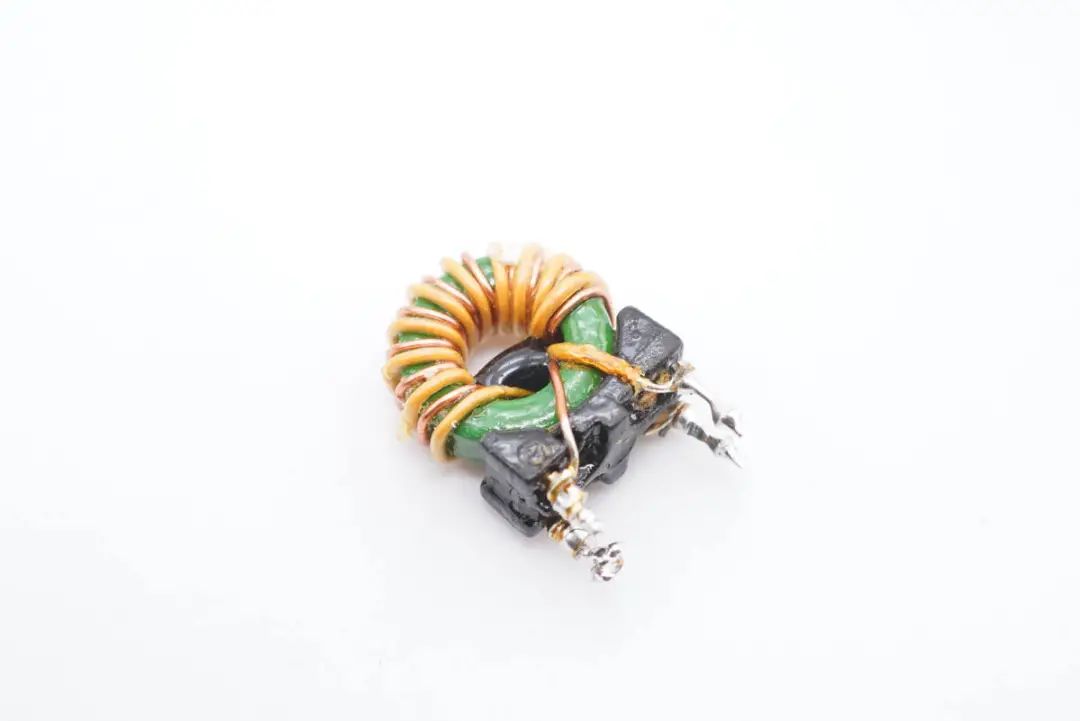

共模电感双线绕制,用于滤除EMI干扰。

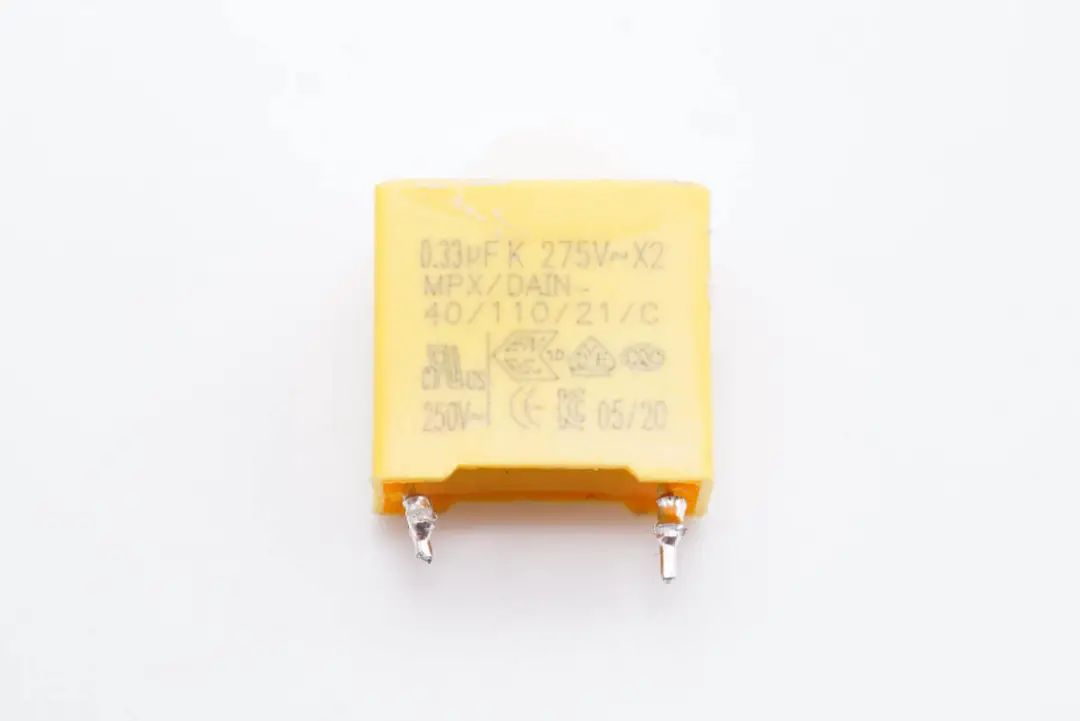

安规X电容特写,容量0.33μF。

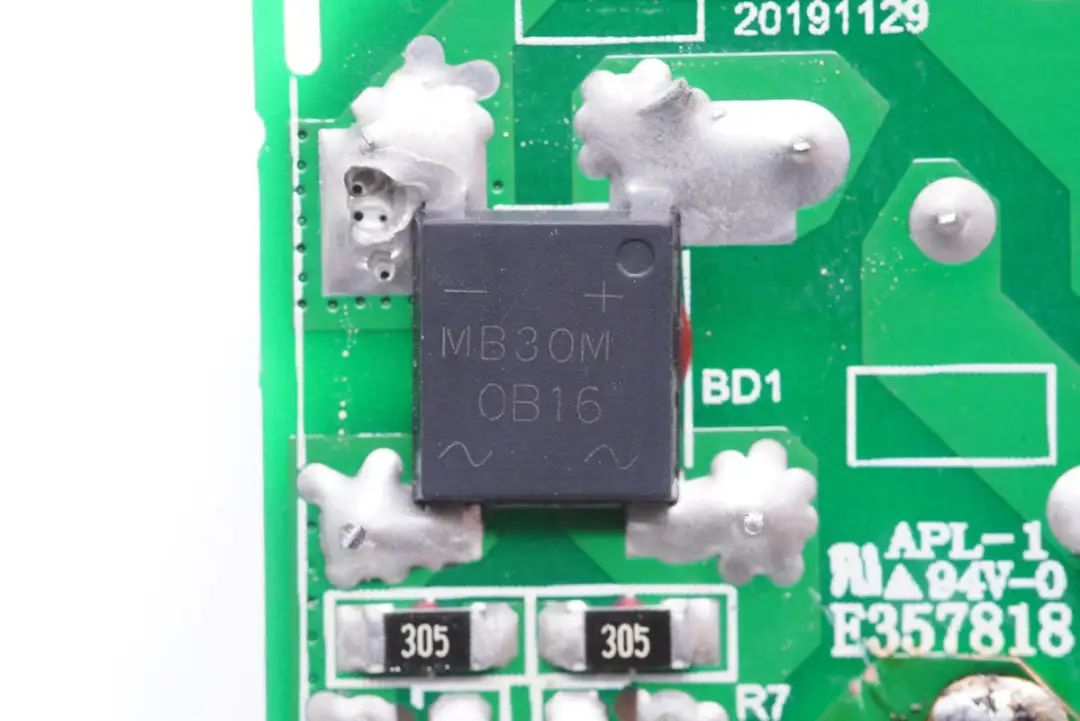

MB30M整流桥特写。

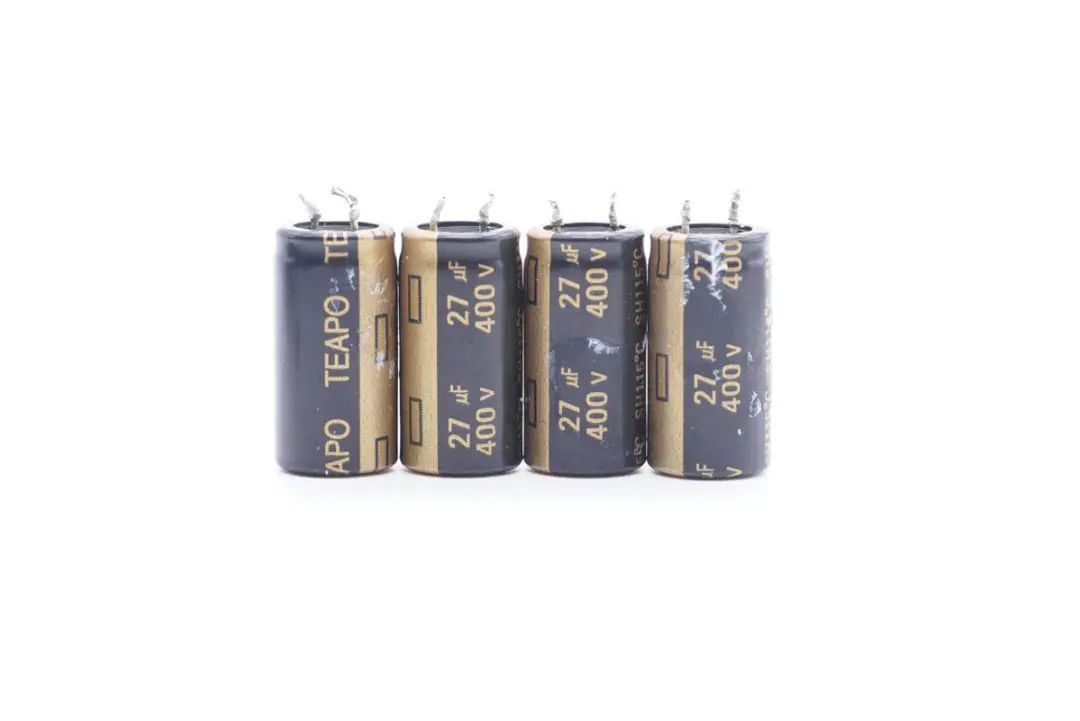

四颗高压滤波电解电容来自TEAPO智宝,规格均为400V 27μF。

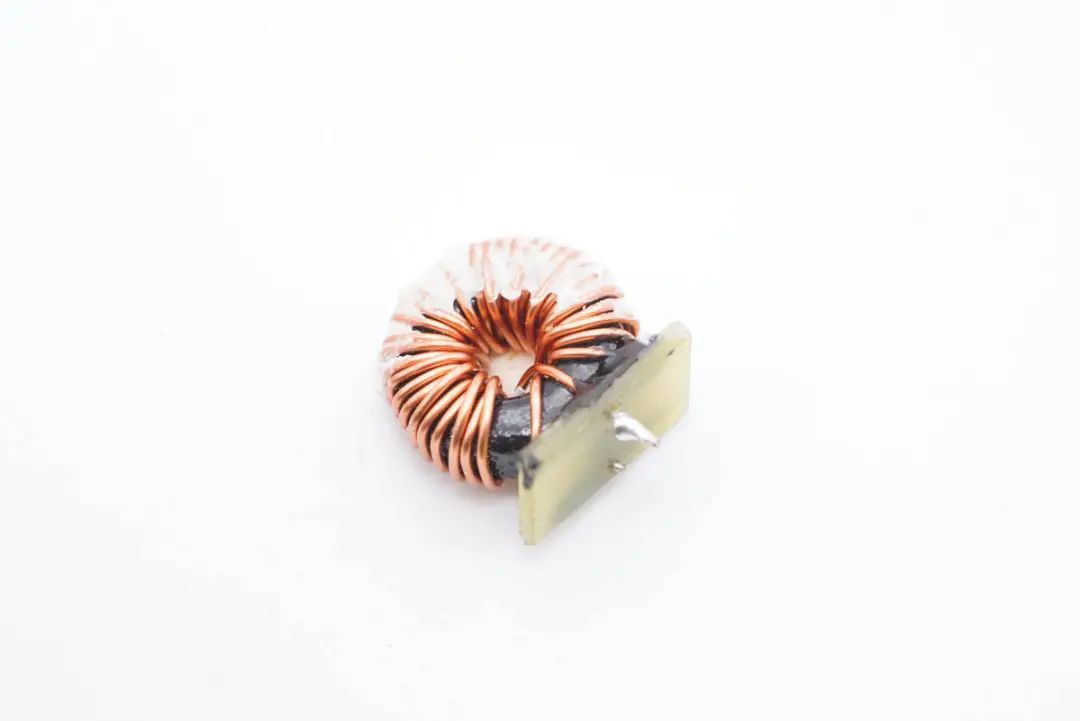

滤波电感特写,底部设有绝缘小板。

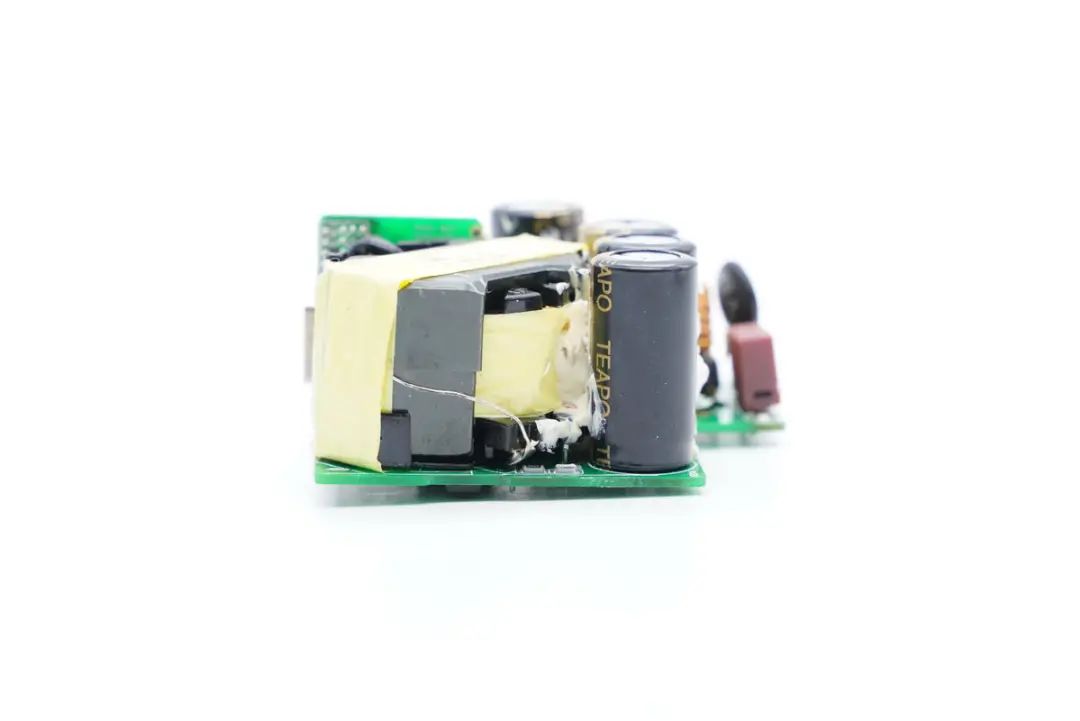

板子左侧设有变压器。

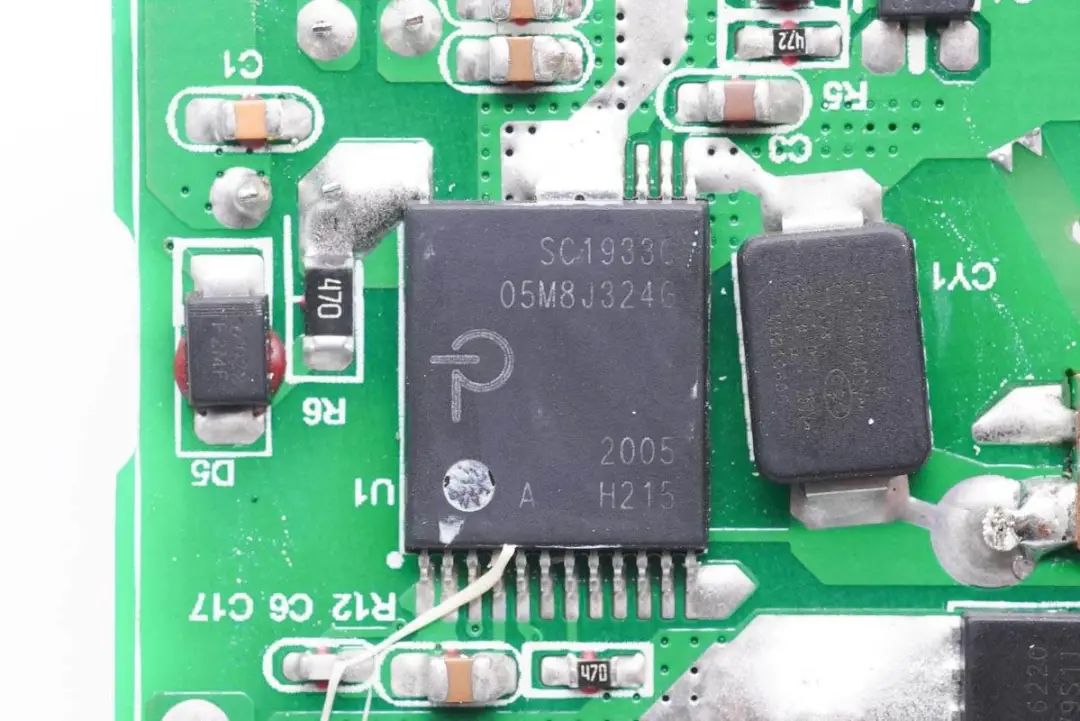

充电器主控芯片采用PI SC1933C,该芯片内置GaN功率器件,属于PI的PowiGaN系列,也是PI推出的首款GaN电源产品,支持宽输入范围下65W输出。得益于氮化镓功率器件高频率低损耗的优势,能够提高充电器的功率密度,减小体积和重量,更加便于携带。



PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率,并轻松与外接快充协议接口IC协同工作,因此适用于高效率反激式设计,内置同步整流控制器和反馈,更加节省外部元件。

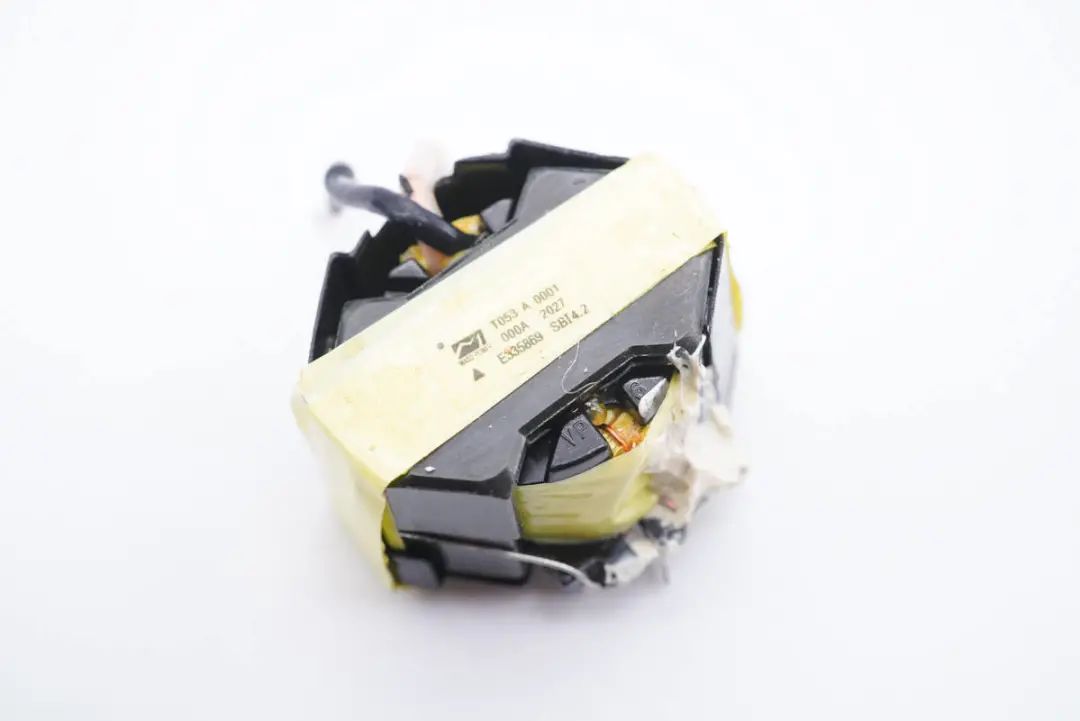

变压器特写。

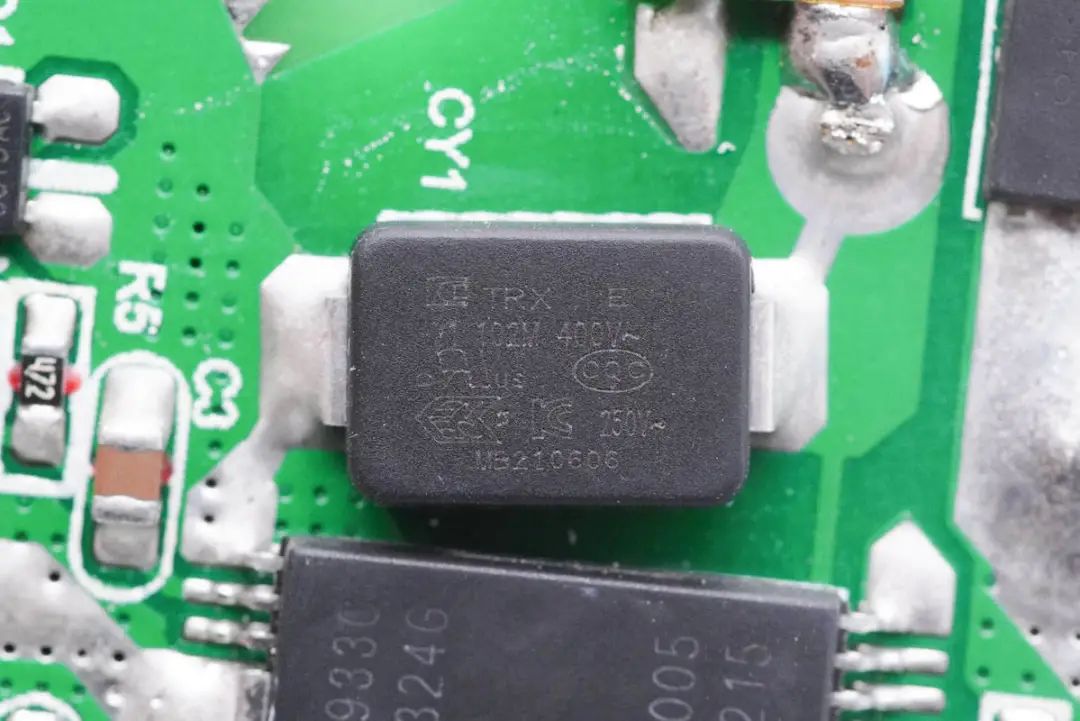

贴片Y电容来自四川特锐祥科技股份有限公司,型号TMY1102M,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。





充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

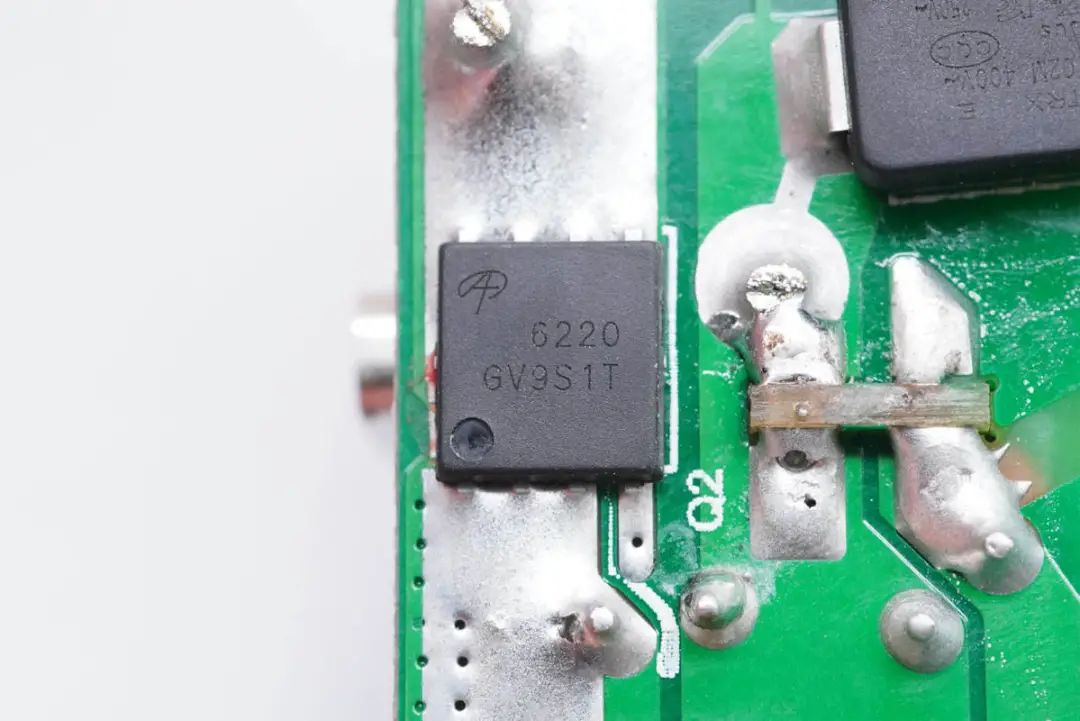

同步整流管采用AOS万代AON6220,NMOS,耐压100V,DFN5x6封装。

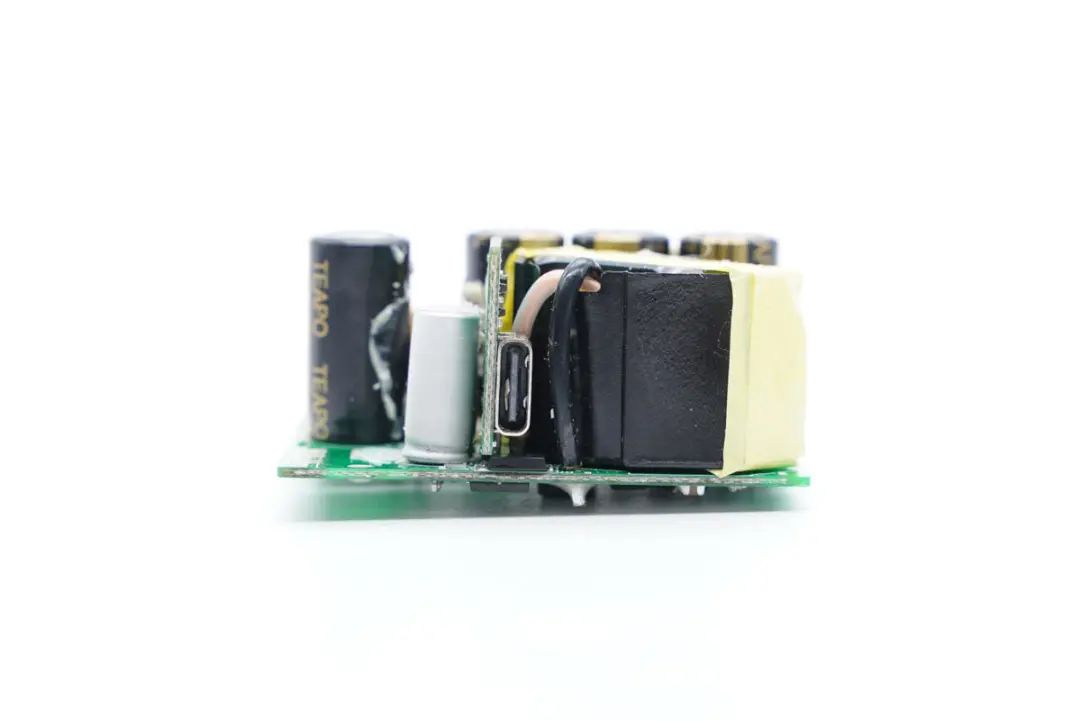

输出端一览,USB-C母座焊接在小板上,下方有一颗肖特基二极管,此外和变压器间有绝缘板进行隔离。

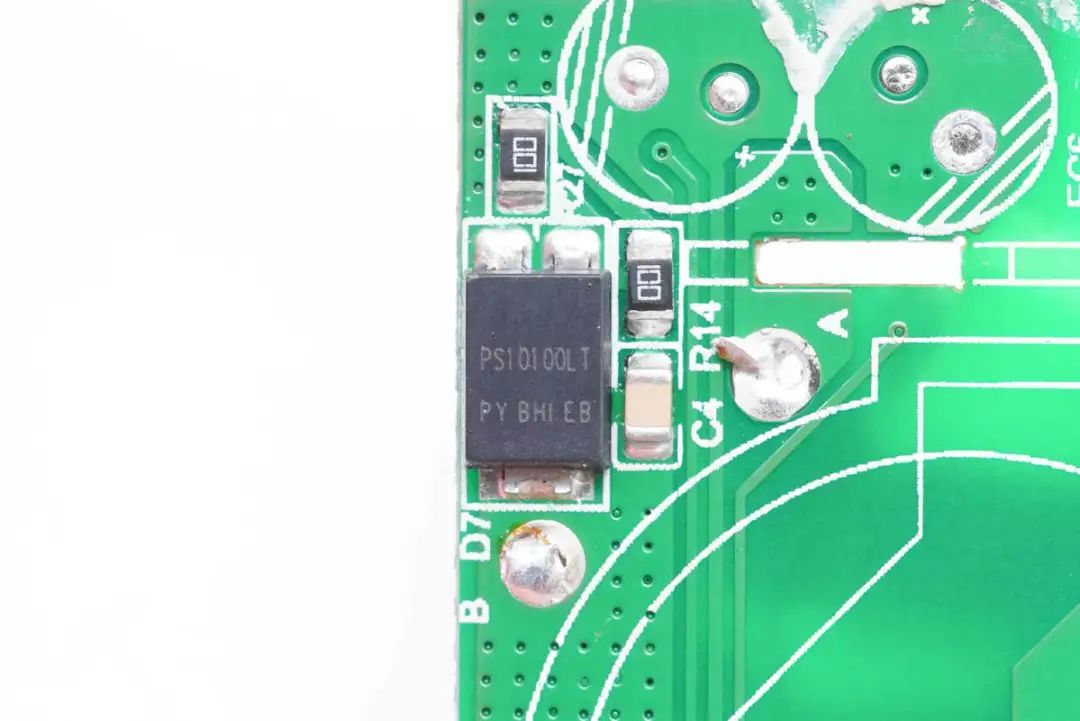

PS10100LT肖特基二极管,与同步整流管并联,提高空载轻载效率。

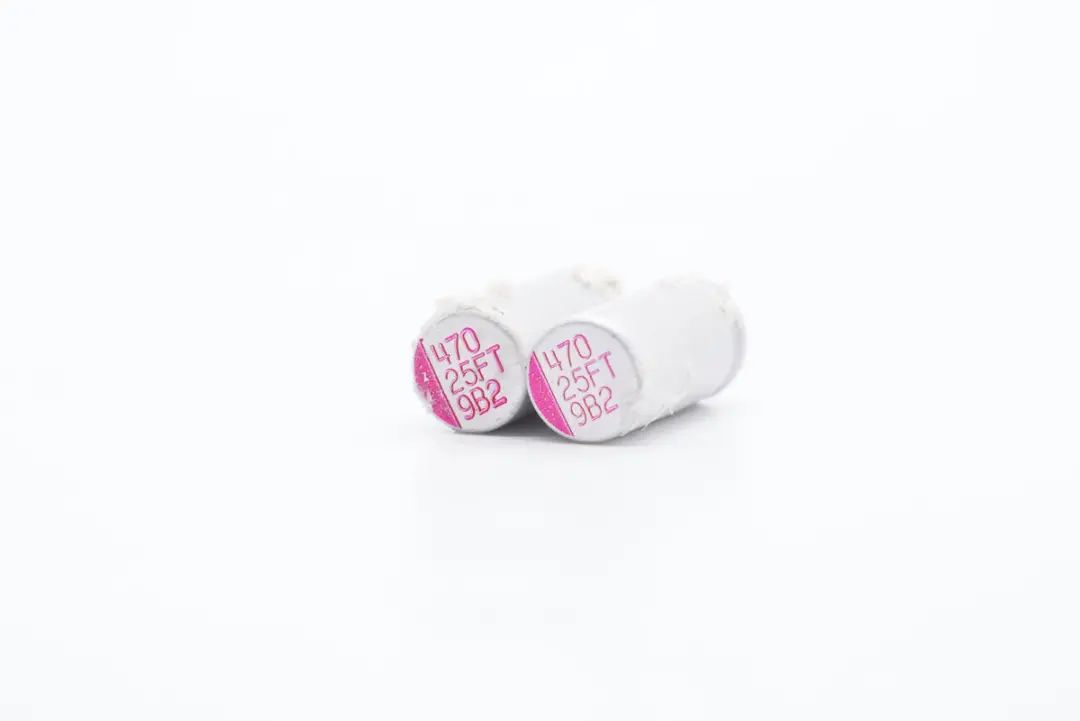

两颗滤波固态电容特写,规格均为25V 470μF。

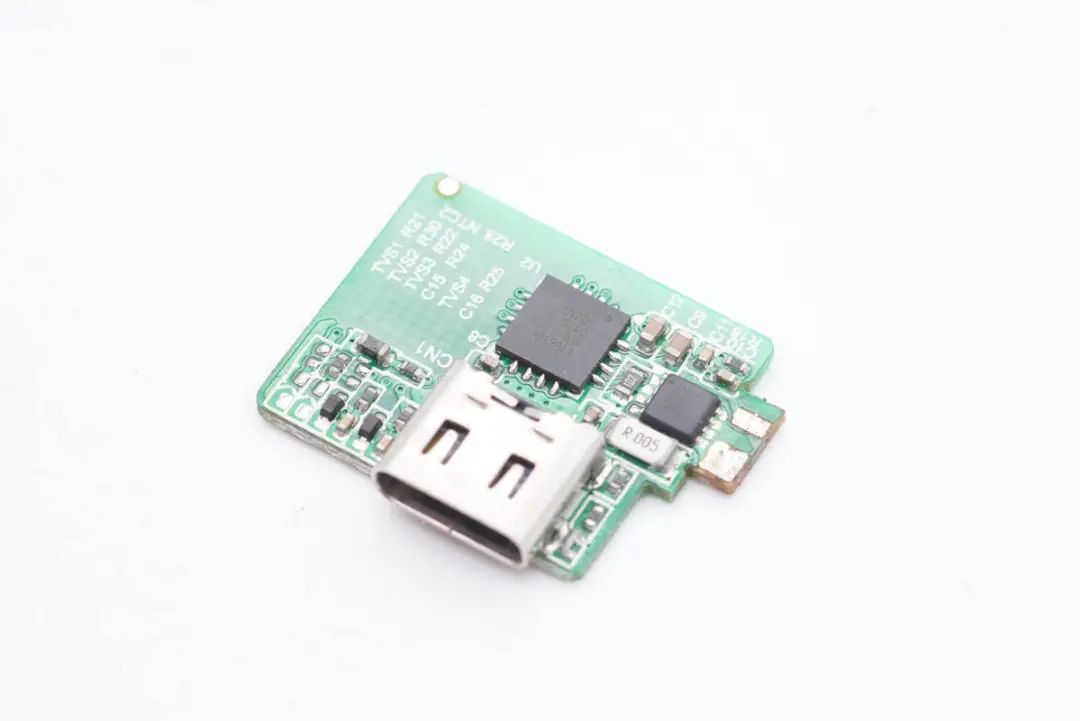

协议小板上设有协议芯片和输出VBUS开关管。

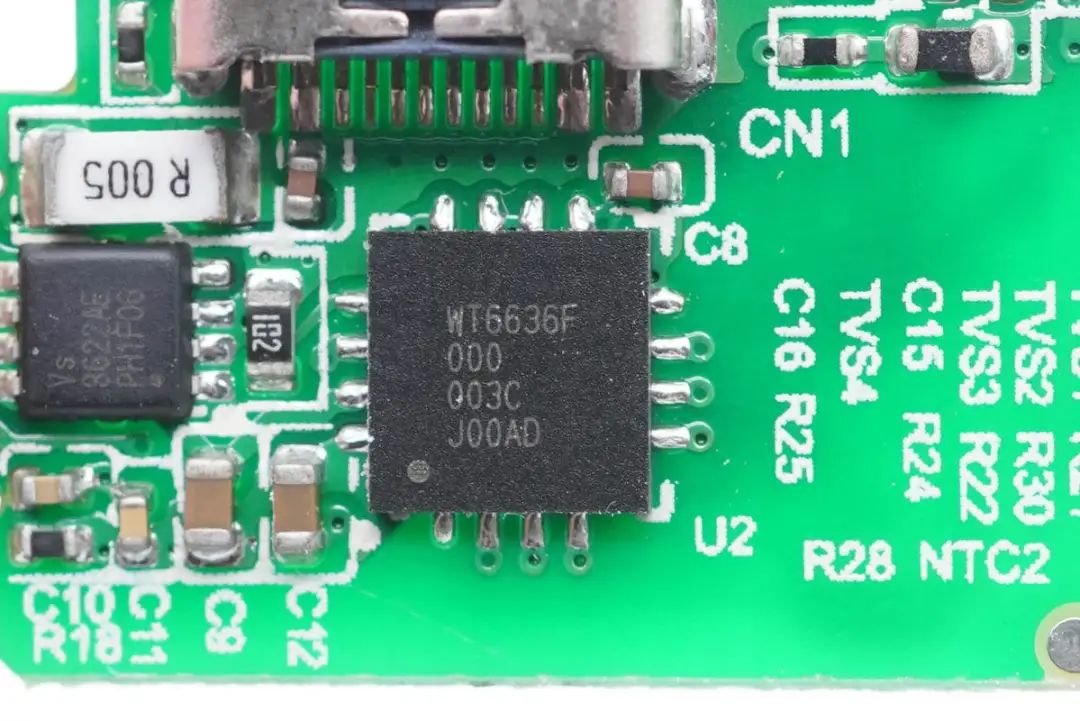

协议芯片采用伟诠WT6636F,这是一颗通过USB-IF协会USB PD3.0(PPS)认证的协议芯片(TID号:1080018),另外通过了高通QC4+认证,认证号QC20200316138。



WT6636F支持USB PD3.0和PPS,内置可编程的恒压恒流控制,集成低侧电流采样放大器,支持线损补偿,支持多重保护功能,包括数据脚的过压保护,内部集成10bit ADC用于电压和电流检测,内置8051内核单片机,内置放电MOS管。

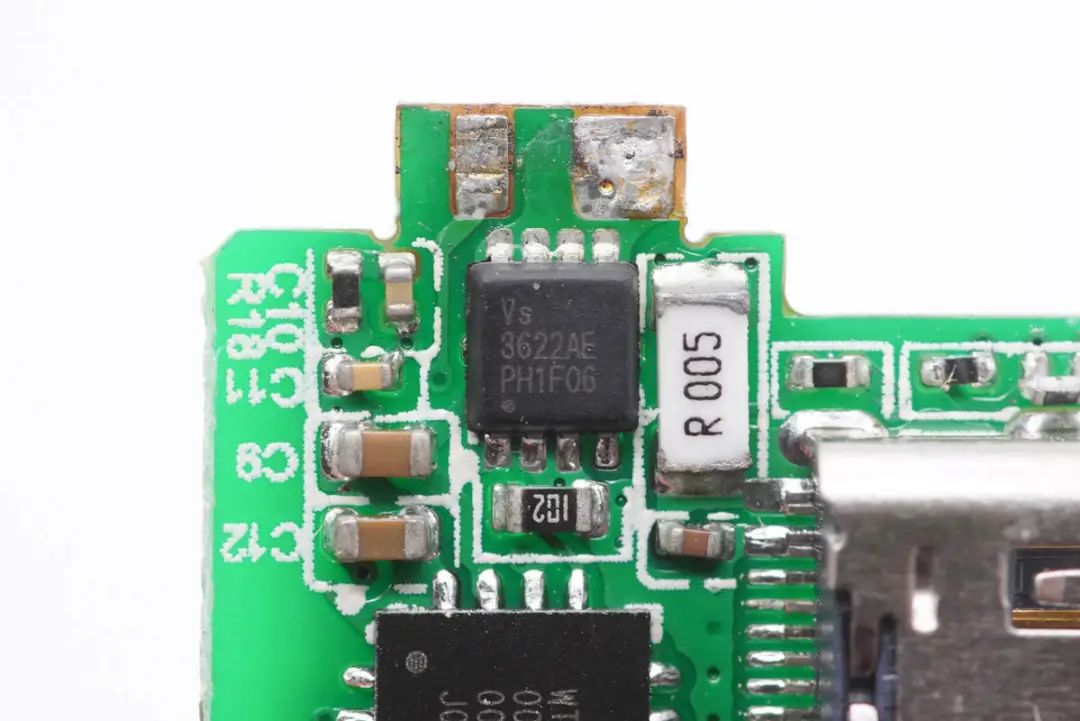

输出VBUS开关管采用威兆VS3622AE,NMOS,耐压30V,PDFN3333封装。

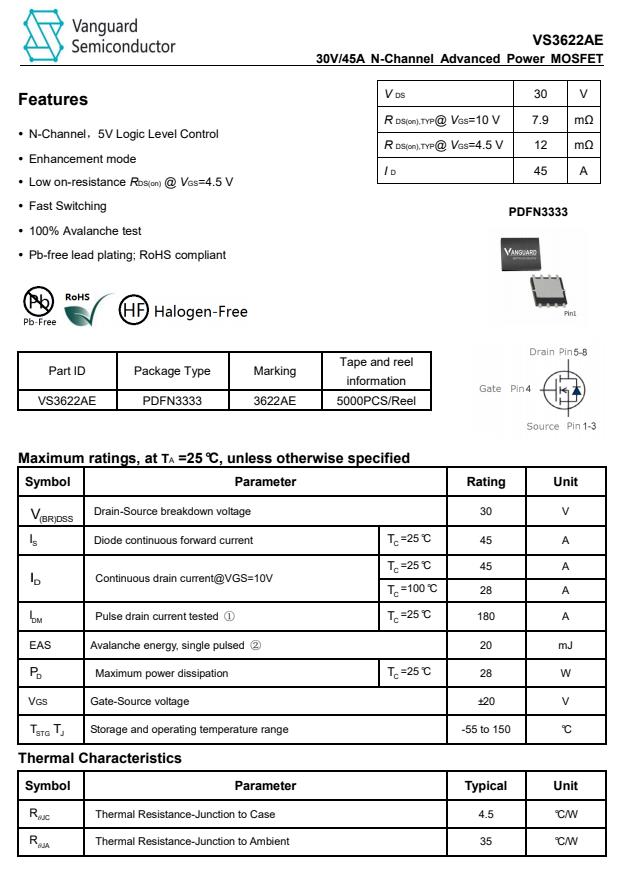

威兆 VS3622AE 详细资料信息。



充电头网拆解了解到,威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面,并被华为小米紫米三星OPPOVIVO魅族努比亚倍思公牛网易智造等知名品牌的数十款产品采用,产品质量获得客户一致认可

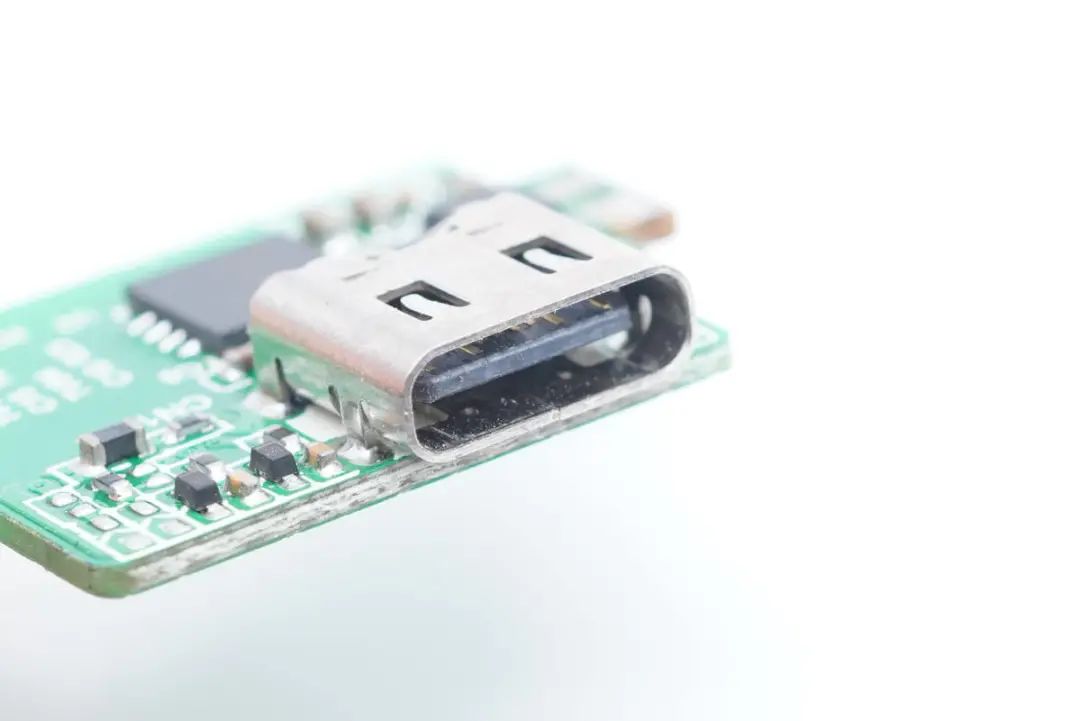

USB-C母座特写,过孔焊接。





全部拆解完毕,来张全家福。



充电头网拆解总结



宜丽客这款45W氮化镓充电器符合目前主流PD快充样式设计,并且配备折叠插脚,方便携带。充电器虽说最大功率只有45W,但具备9V、15V以及20V电压档位,可以充iPhone 12/13、SWITCH以及笔电等设备。



充电头网通过拆解发现,这款充电器基于高频QR开关电源架构设计,采用的是PI SC1933C+AOS AON6220开关电源方案,伟诠WT6636F协议芯片控制接口输出电压。采用智宝电解电容以及固态电容进行滤波,整体用料还是很符合ELECOM宜丽客这么大个品牌的形象的。
