拆解报告:华为25W mini超级快充充电器

2022-04-02

华为前不久召开了全屋智能及新品春季发布会,在发布会上,华为带来了一款支持25W输出的mini超级快充充电器,不仅支持SCP、FCP华为快充协议,还支持QC和PD3.0 PPS快充。华为这款mini超级快充充电器能够为主流的手机提供理想的快充体验,是一款非常有竞争力的快充。



充电头网已经拿到了华为mini超级快充充电器,下面就为大家带来这款充电器的测试和拆解,先睹为快。



华为mini超级快充开箱






包装盒依旧华为风十足,正面印有品牌logo、产品名称以及外观图等。

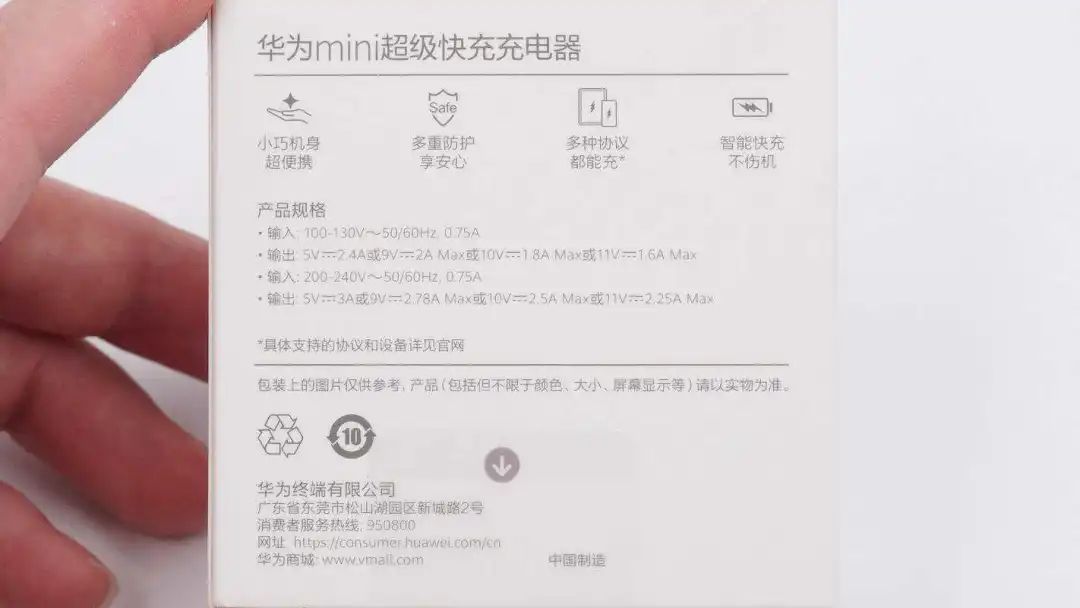

背面印有充电器卖点以及参数等。

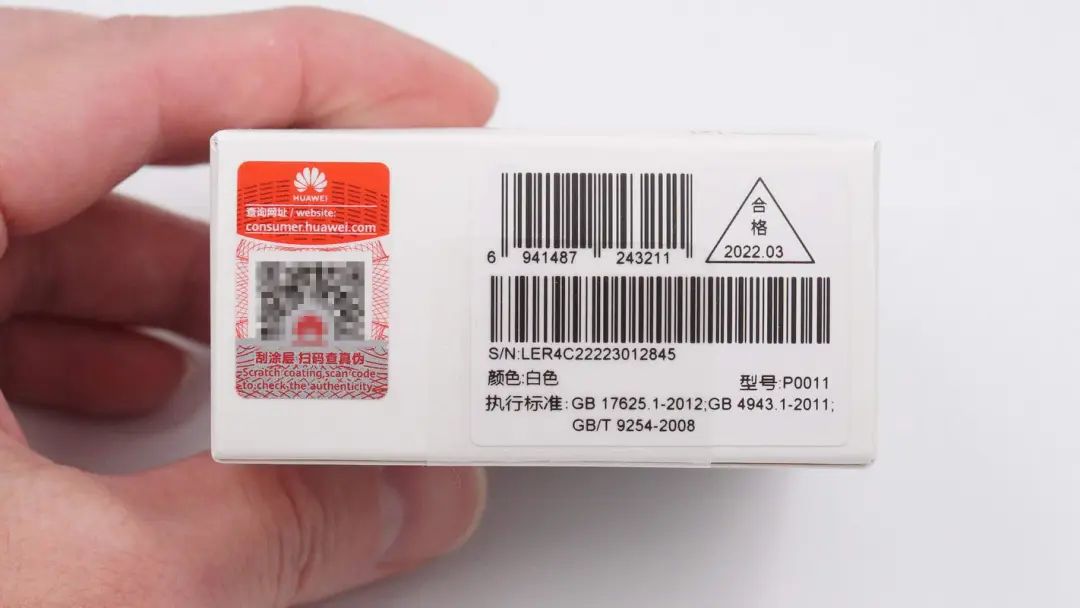

底部左侧有产品防伪码,可通过扫码验证自己买到的是正品还是假货,另外贴纸上可以看到产品颜色、型号等信息。






充电器采用时下主流小方块造型设计,PC材质白色外壳,腰身高光亮面处理,各面间过渡圆润,上下端切面设计,边缘过渡明显。

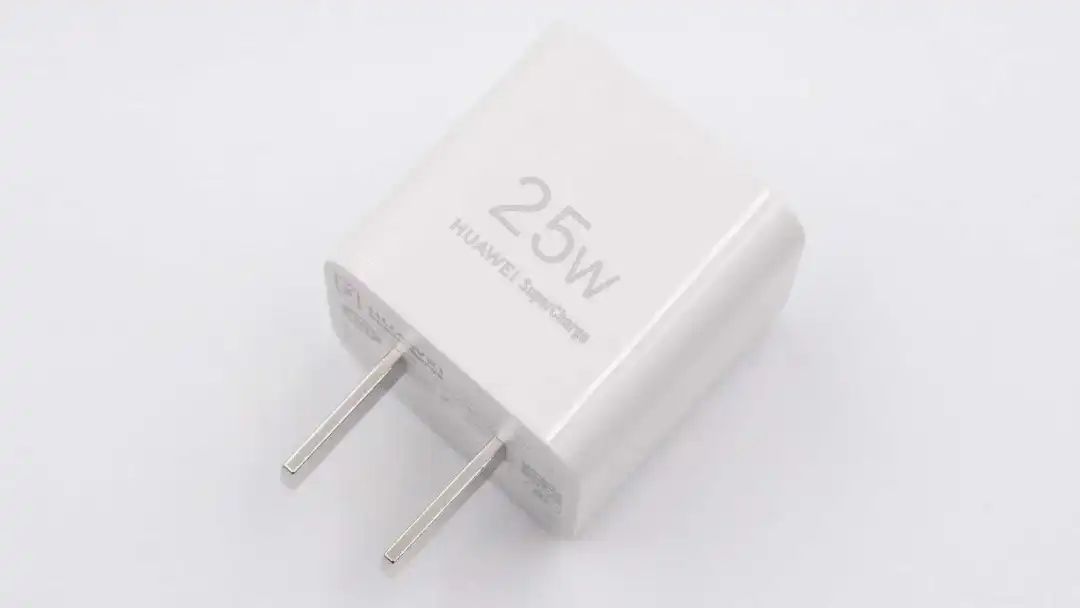

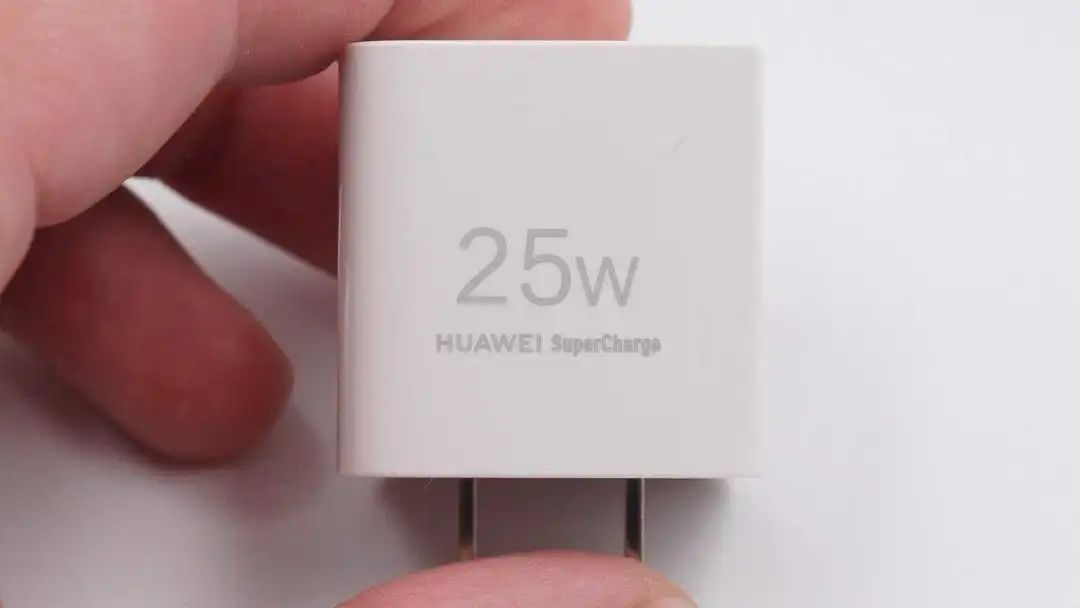

机身正面印有25W和HUAWEI SuperCharge字样。






充电器采用固定式国标插脚。

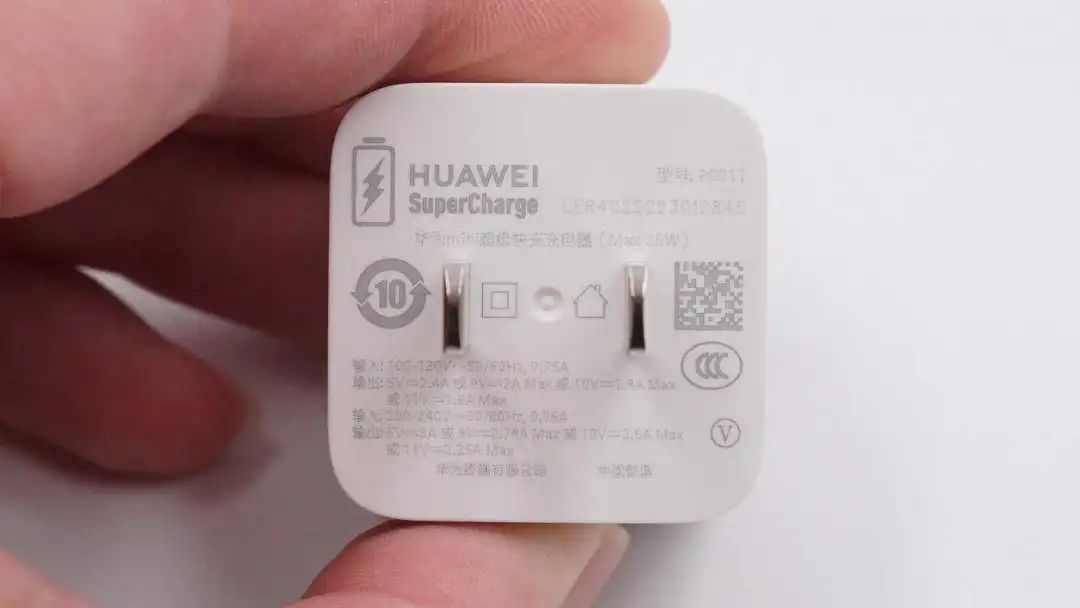

底部外壳上印有充电器参数

型号:P0011

输入:100-130V 50/60Hz 0.75A

输出:5V2.4A、9V2A、10V1.8A、11V1.6A

输入:200-240V 50/60Hz 0.75A

输出:5V3A、9V2.78A、10V2.5A、11V2.25A

华为终端有限公司

充电器已经通过了CCC认证。






顶面配有单USB-C接口,胶芯为独具华为特色的紫色配色,此外顶面注塑凹印HUAWEI品牌logo。

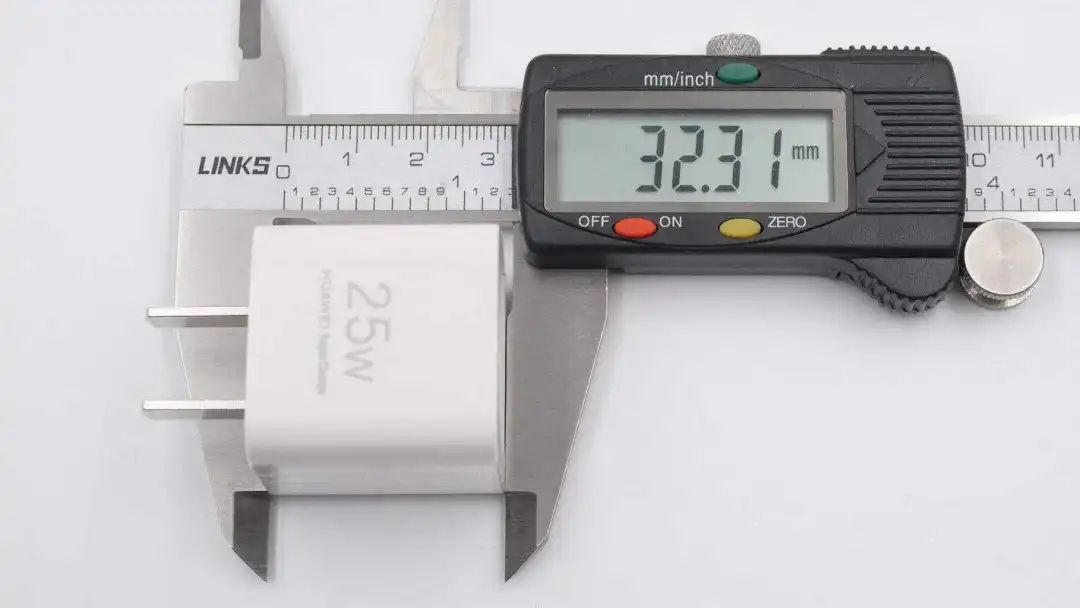

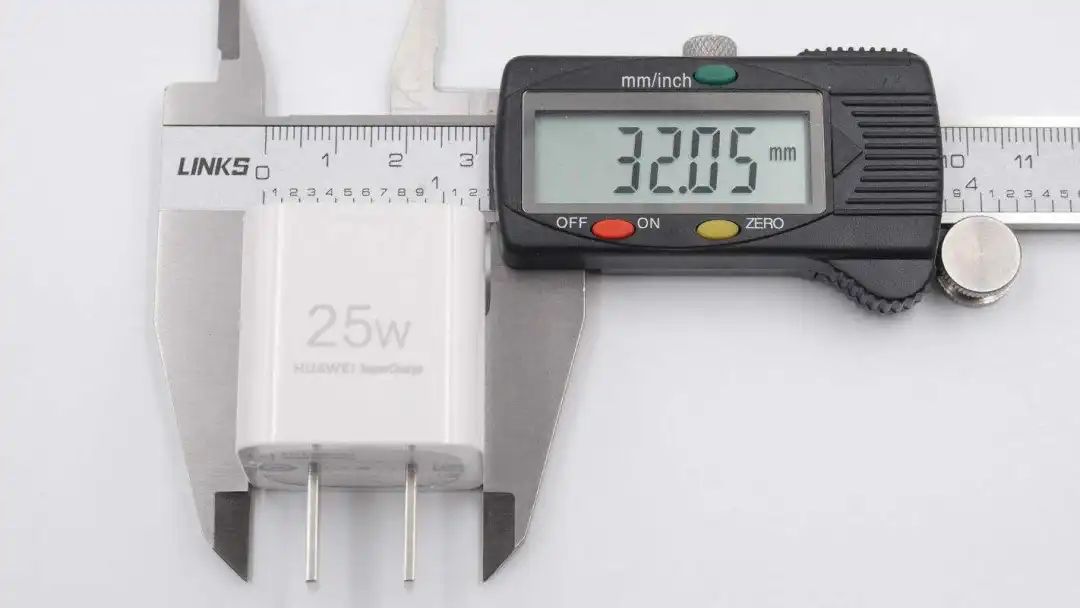

测得充电器机身高度为32.31mm。

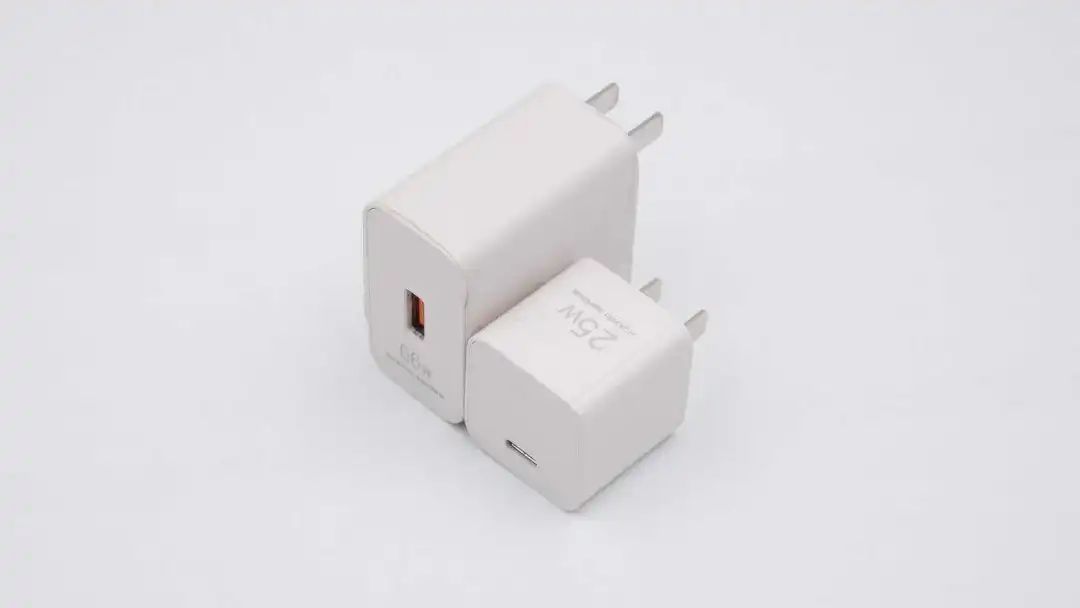

宽度和厚度相同,约为32mm。通过三维算得充电器体积约为32.77cm³,功率密度为0.76W/cm³。






拿来和华为的66W超级快充对比,让大家对这款充电器的大小有个直观感受。

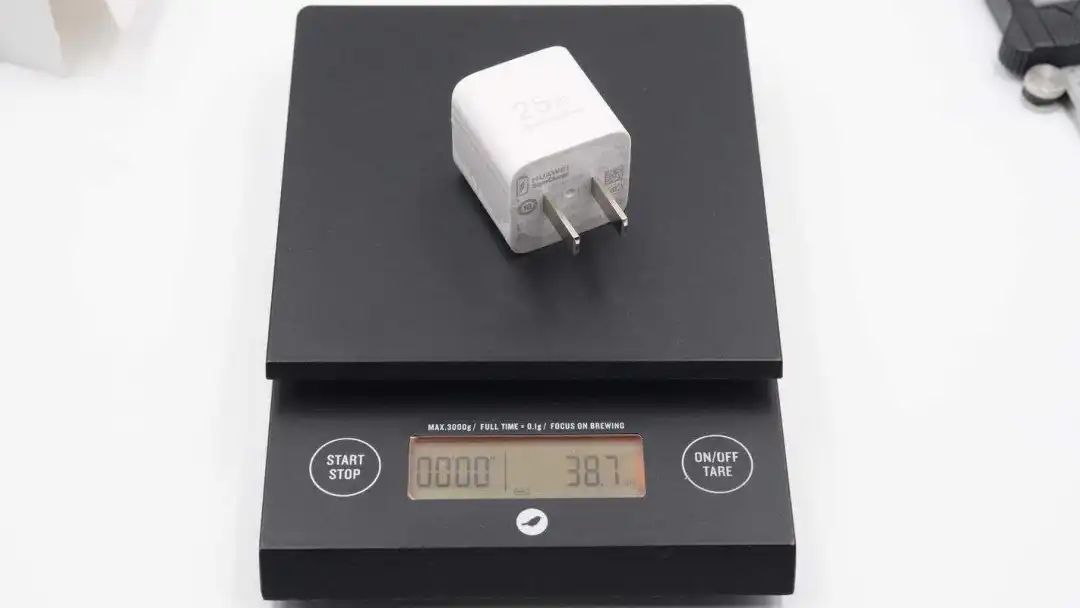

充电器净重约为39g。

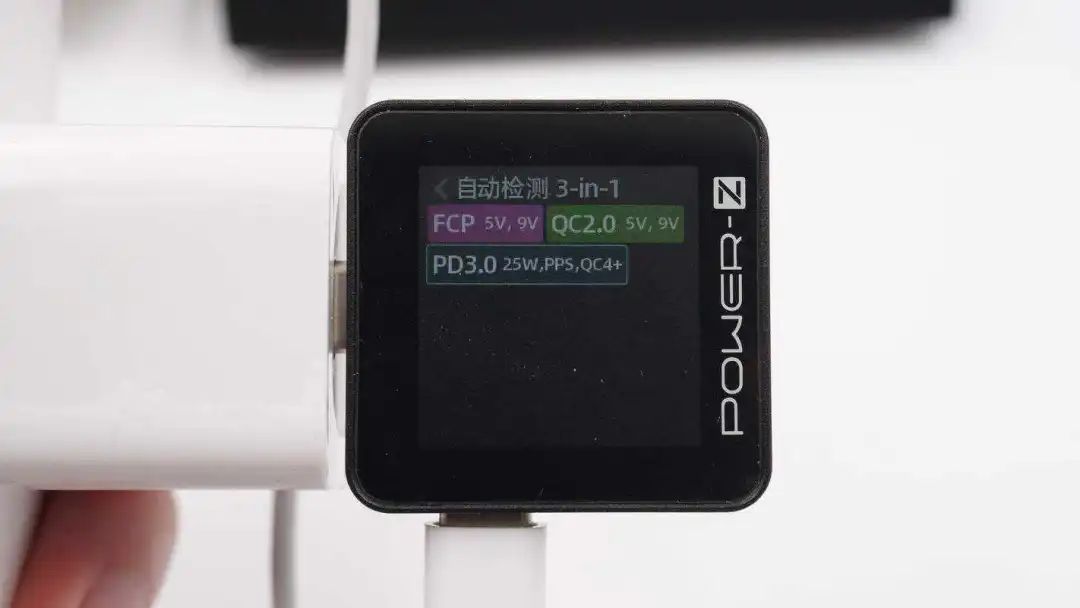

使用ChargerLAB POWER-Z KM002C测得充电器支持FCP、QC2.0、PD3.0、PPS快充协议。

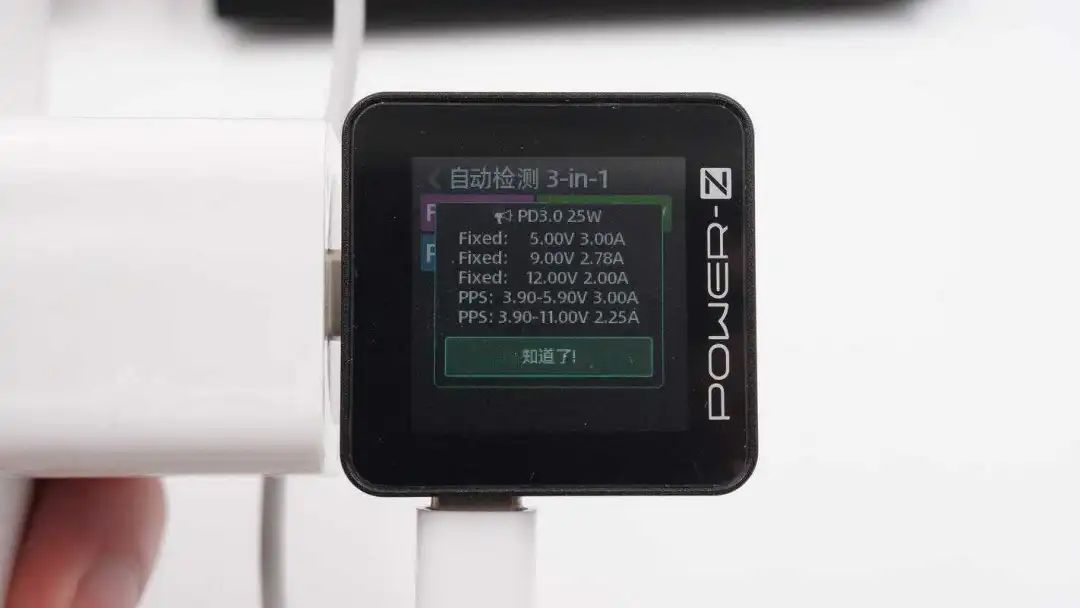

并且还具备5V3A、9V2.78A、12V2A三组固定电压档位,以及3.9-5.9V3A和3.9-11V2.25A两组PPS电压档位。



华为mini超级快充拆解



对华为这款迷你25W充电器的外观、大小尺寸、性能等有了基本了解后,下面继续对其进行拆解,看看产品做工用料如何。





沿输出侧外壳接缝处拆开充电器后盖,可以直接取出内部PCBA模块。

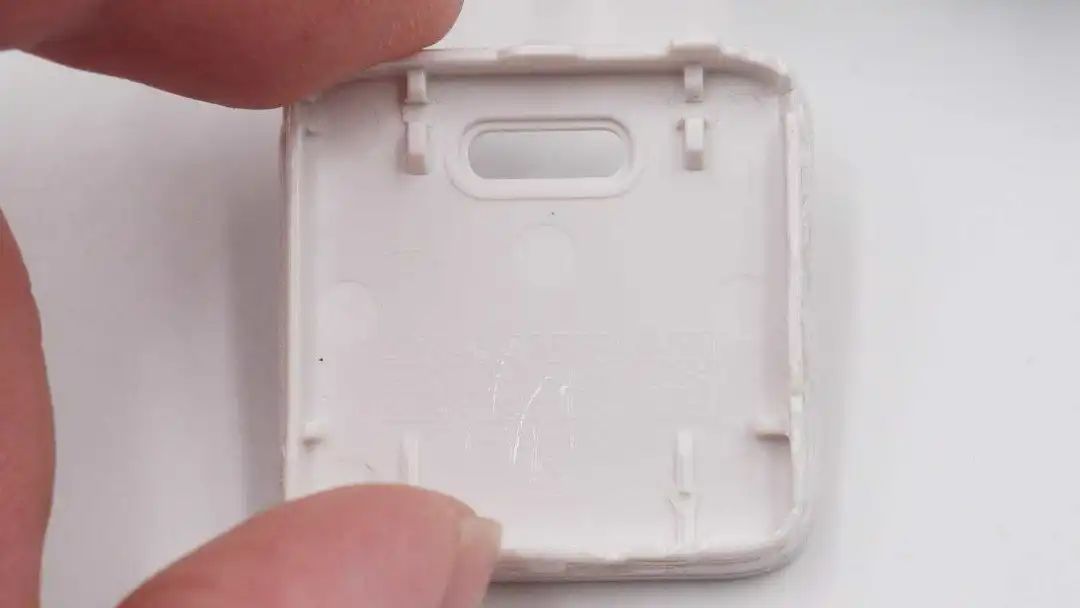

后盖内部印有生产日期信息。

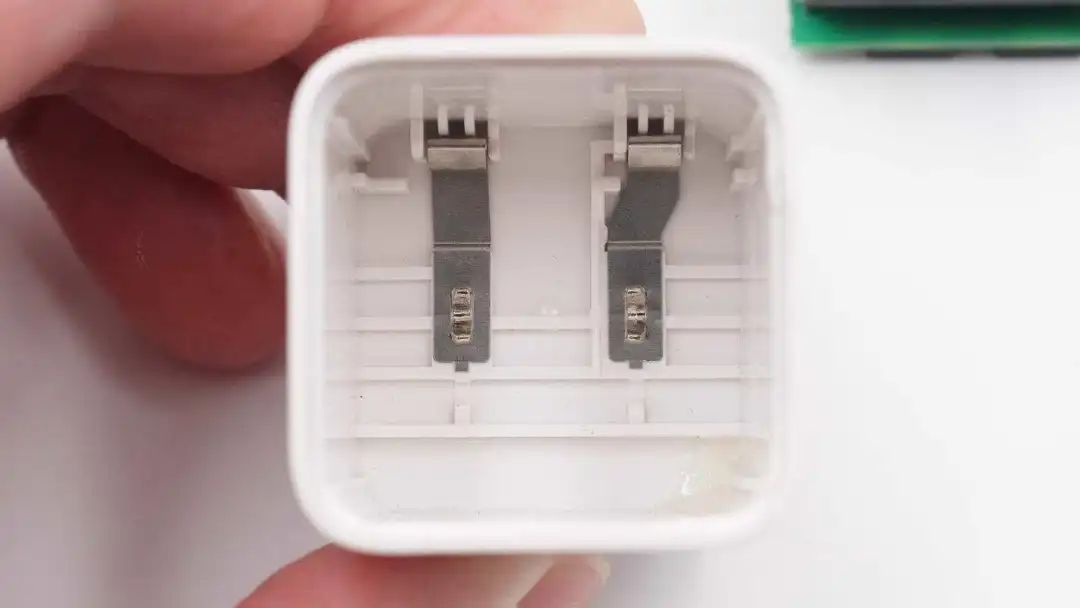

壳体内部是连接插脚的弹片,另一头压接到主板上通电。外壳内部开有PCB固定槽和加强筋。

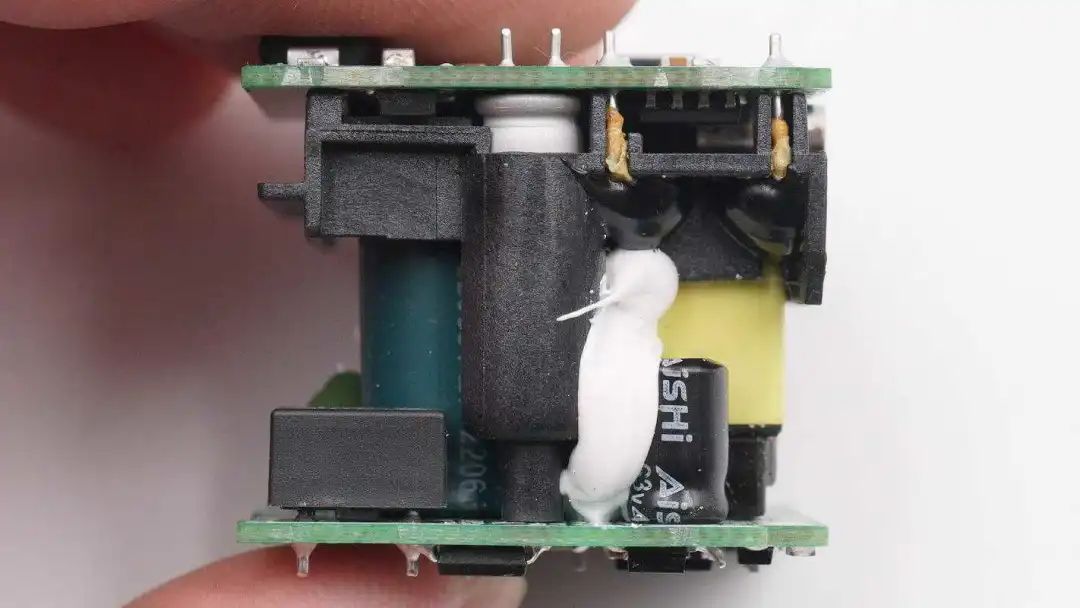

充电器内部使用两块PCB组合焊接而成,初级侧电解电容使用塑料支架绝缘固定。

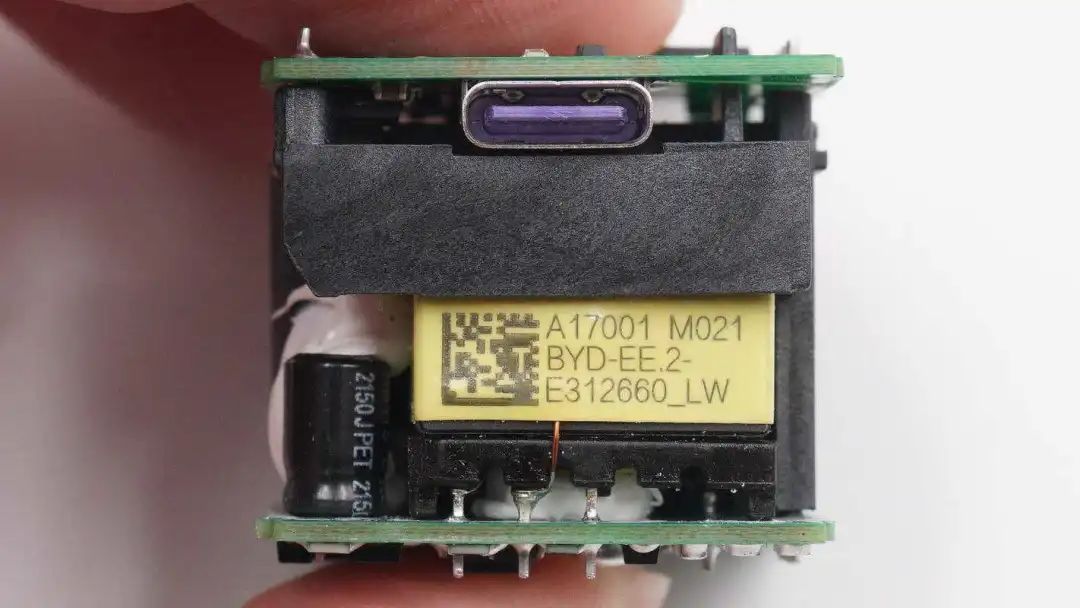

变压器来自BYD。





连接两块小板的针脚。





次级滤波电容插在支架内部,绝缘支架与变压器打胶固定。



下面拆焊开支架与小板的焊接,进行详细拆解。

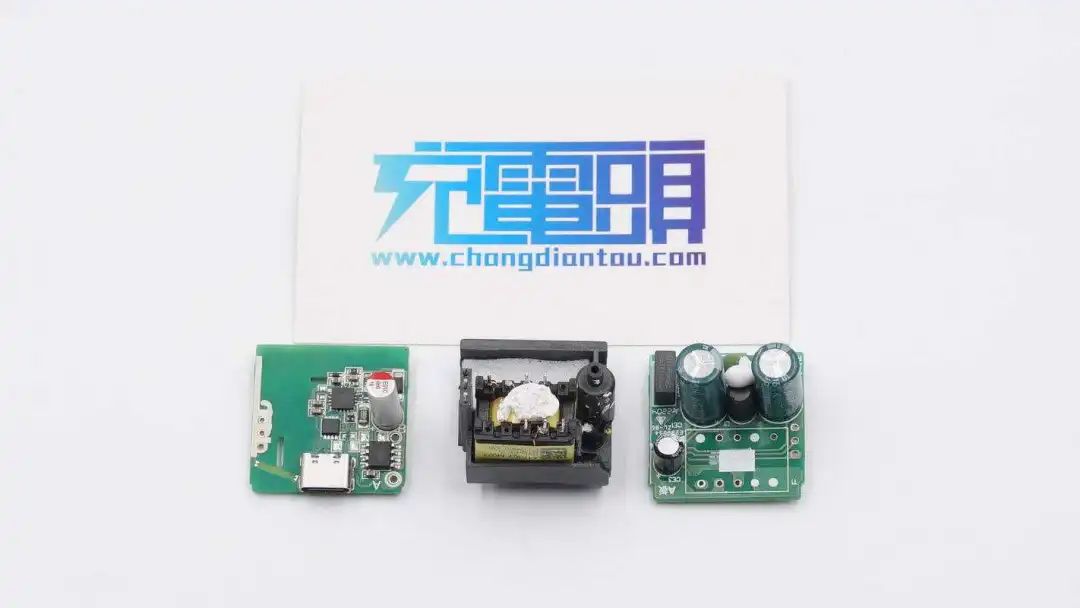

两块小板之间通过变压器和针脚连接。

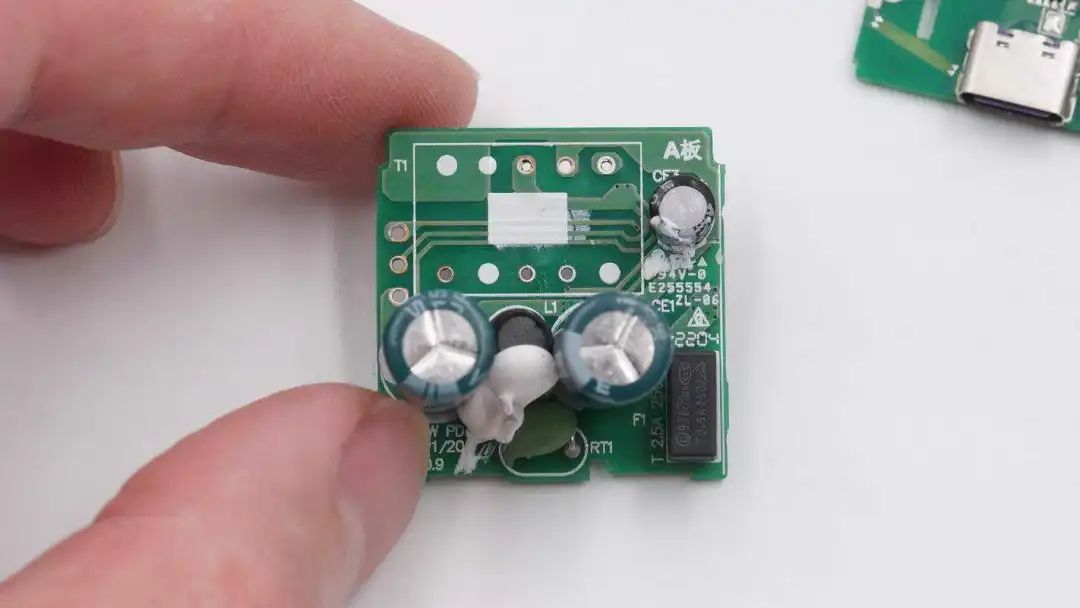

焊接将两块小板拆分开,板子右上角标注A板,为初级侧,上面焊接有NTC浪涌抑制电阻,保险丝及电解电容等元件。





电路板背面是整流桥和初级主控芯片,其中初级芯片内部集成开关管。

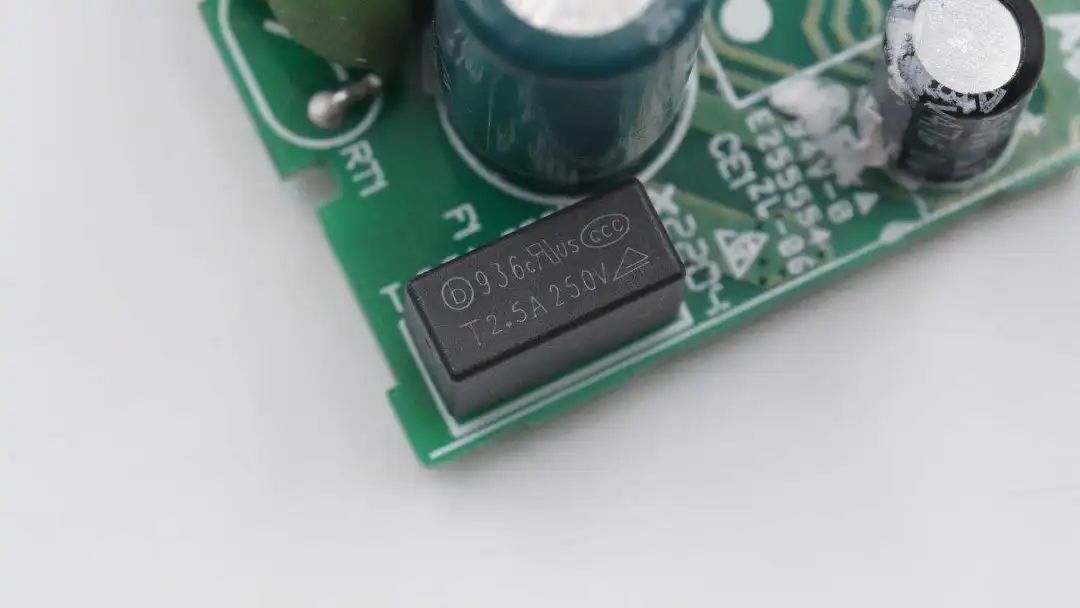

输入端延时保险丝来自东莞市贝特电子科技股份有限公司,出料号 936 2.5A 250V,具有慢熔断特性,能够承受充电器插电时电解电容的充电电流而不会熔断,规格2.5A 250V。

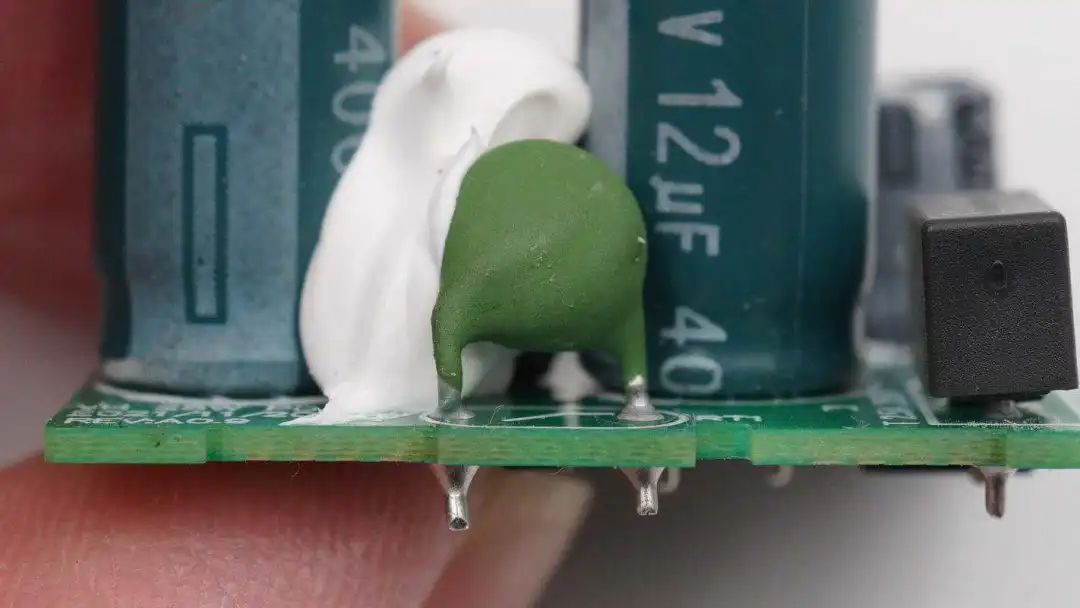

输入端绿色NTC热敏电阻,用于抑制充电器插电时的浪涌电流,减小插电时的火花。

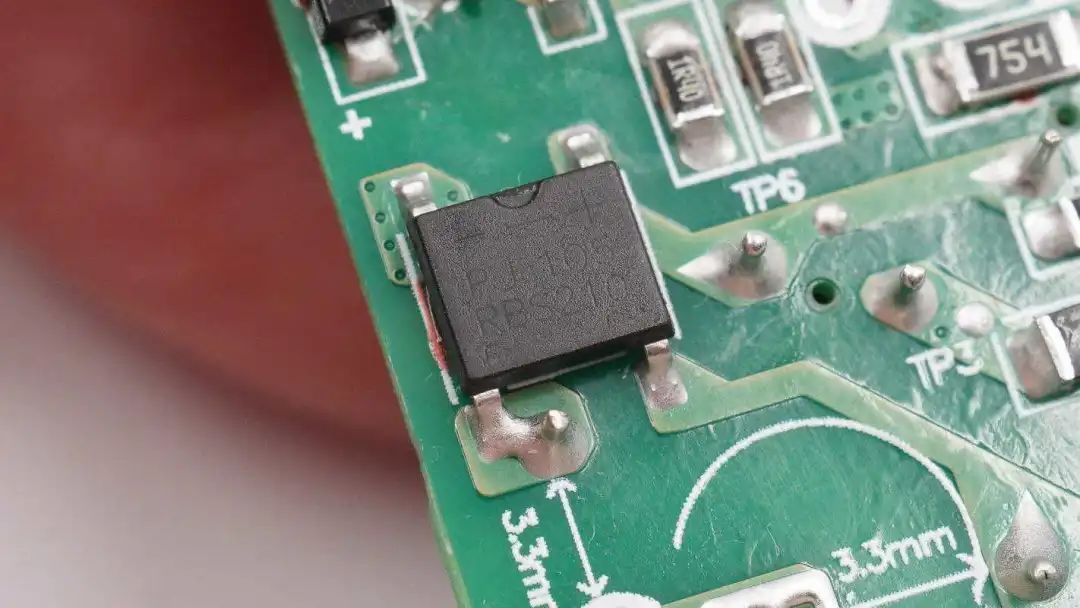

整流桥型号为RBS210,正向电流2A,耐压1000V。

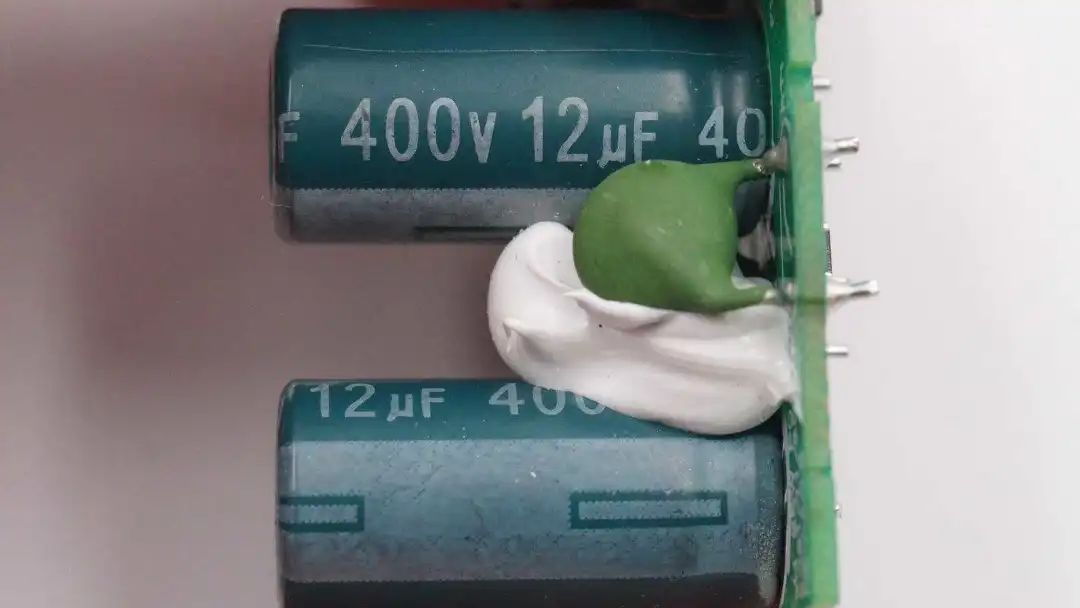

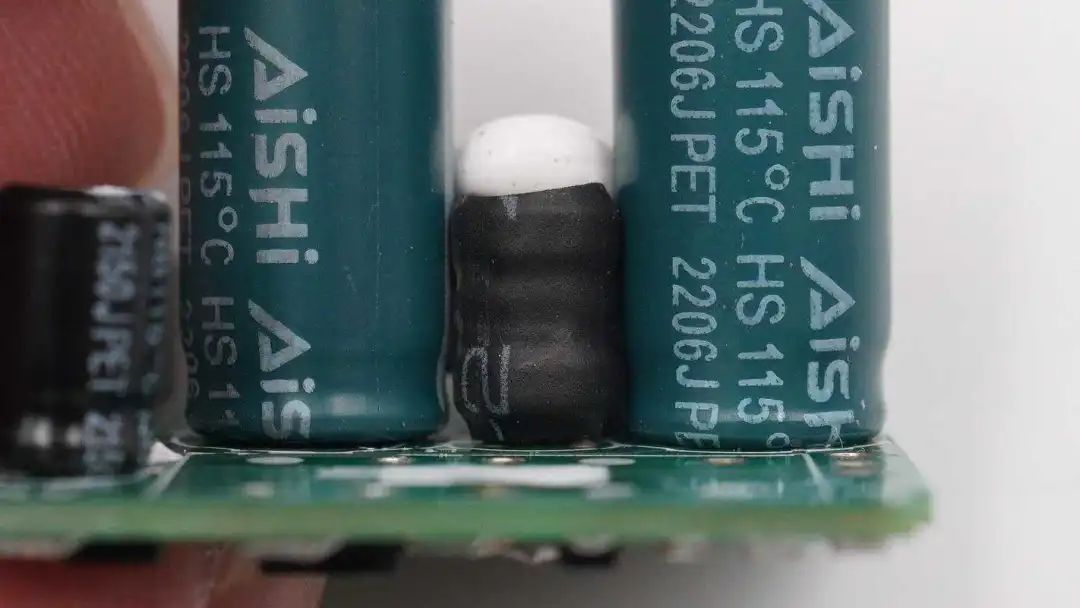

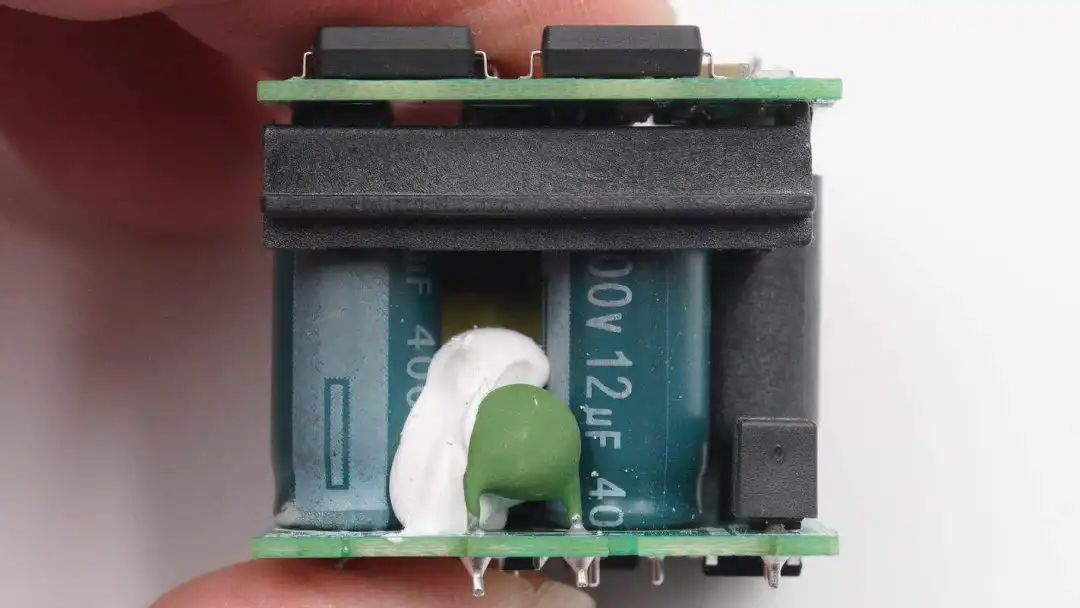

输入端两颗滤波电容来自AiSHi艾华,HS系列115℃耐热,规格为400V 12μF。





工字差模电感特写,外套热缩管绝缘。

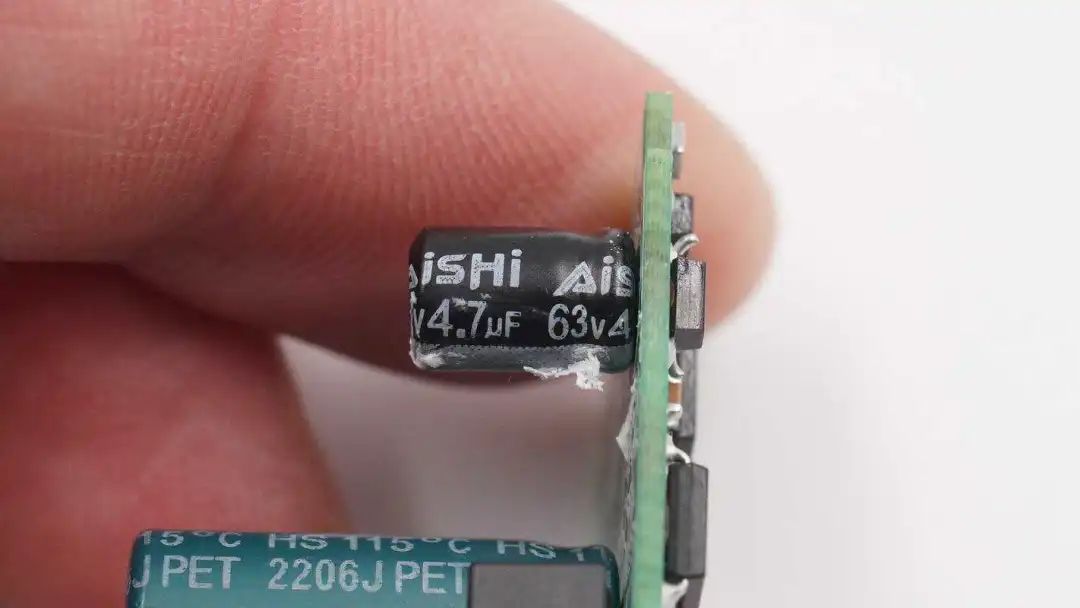

为主控芯片供电的滤波电容,来自AiSHi艾华,耐压63V 4.7μF。





开关电源主控芯片丝印EGM,实际型号为SY50238,来自矽力杰。这是一颗控制器和开关管二合一的初级芯片,内置650V1.2Ω开关管,支持CCM和QR准谐振模式,可减小变压器体积及提高效率。支持过热保护和过功率保护等完善的保护功能。与之搭配的同步整流芯片为SY52341,充电头网对这款开关电源套片进行过相关介绍

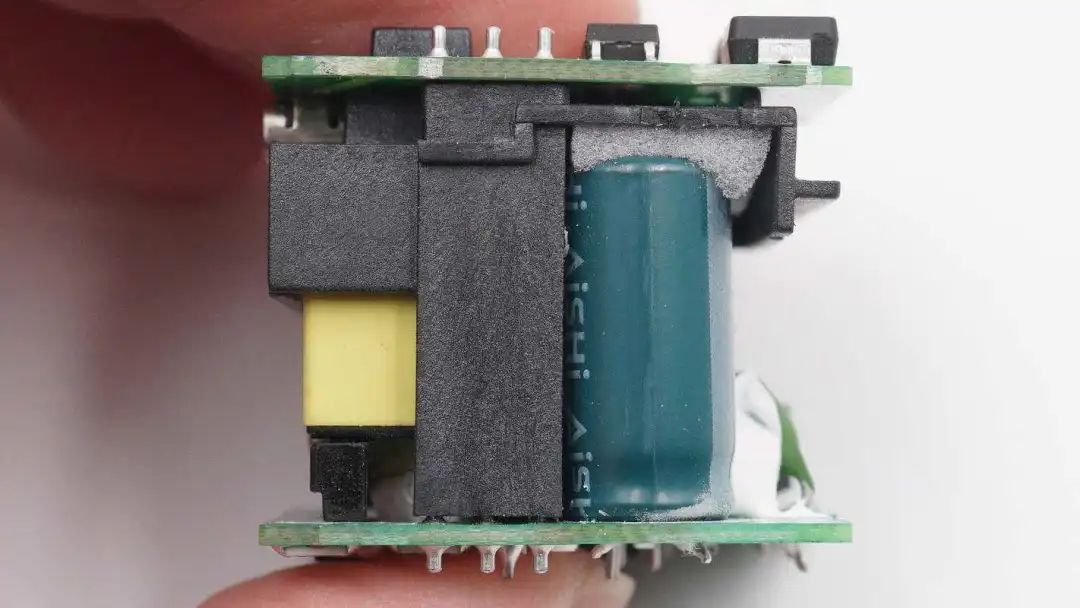

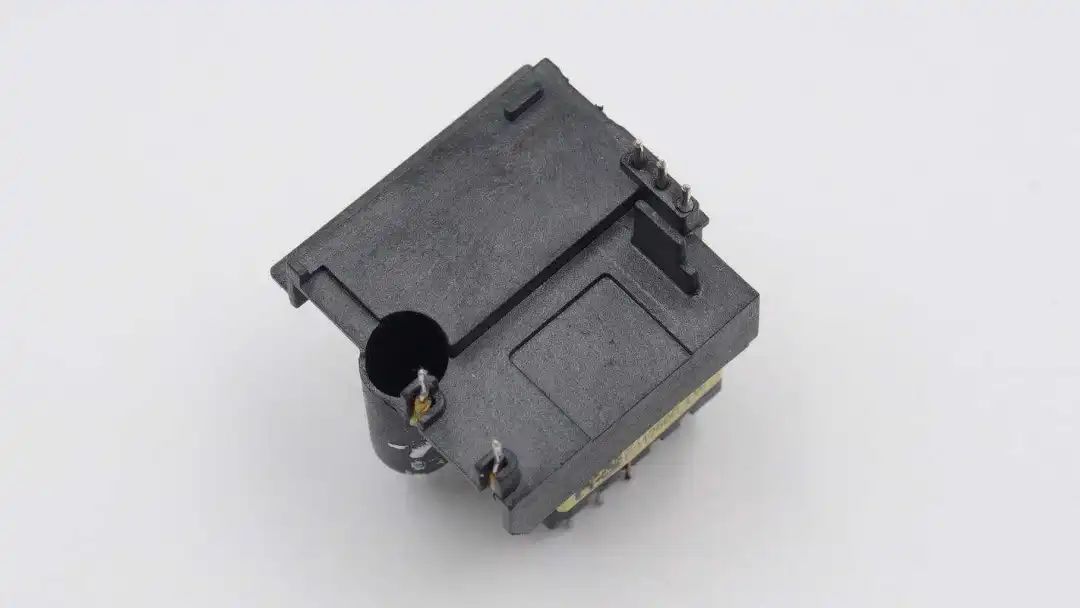

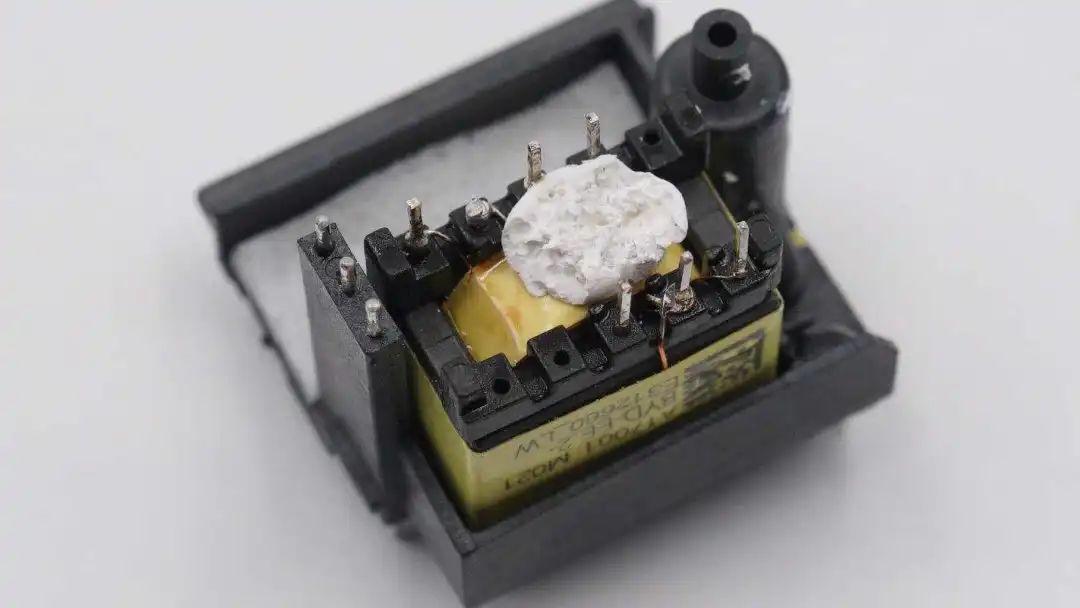

变压器固定在塑料支架上,塑料支架上还开有次级滤波电容的位置,一个支架实现初次级的完整绝缘与隔离。

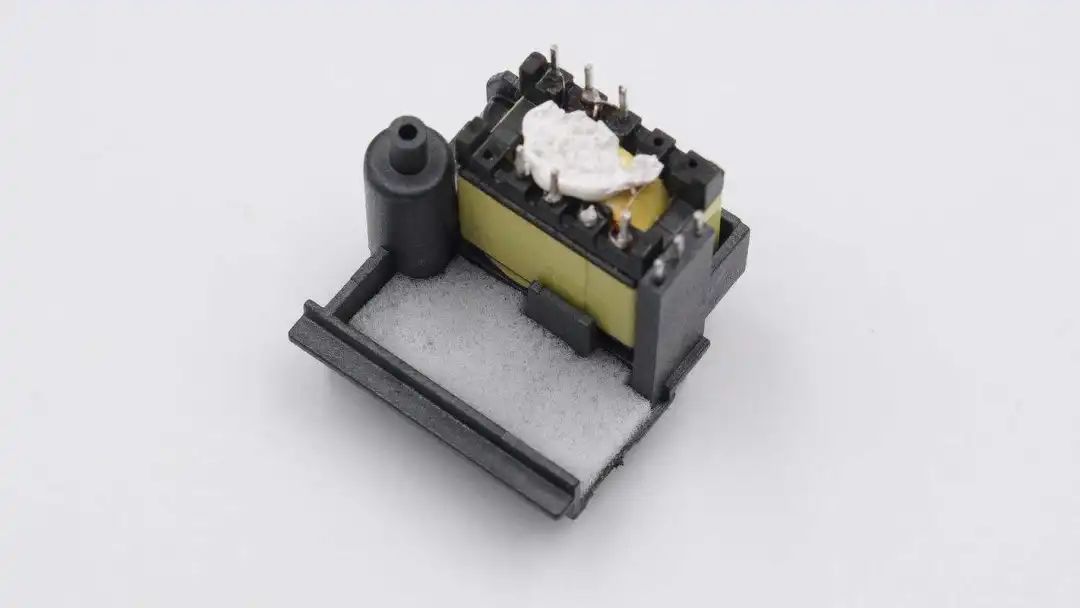

变压器特写,底部粘胶固定。支架对应电解电容的位置贴有泡棉。





缓冲吸收震动的泡棉特写。

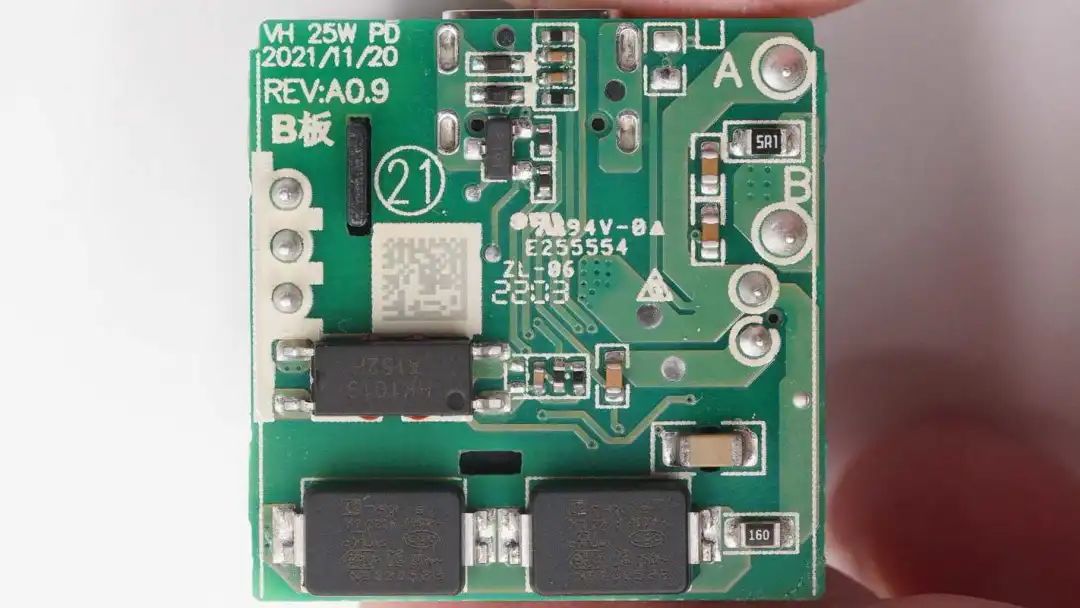

次级小板左上角标注B板,背面焊接光耦和贴片Y电容。

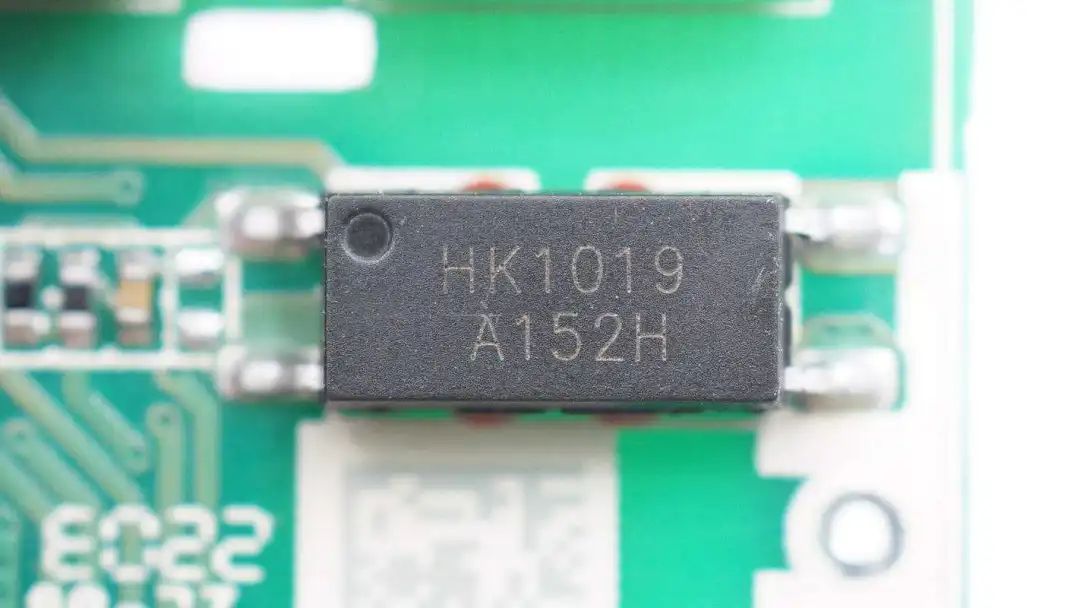

用于电压反馈的1019光耦。

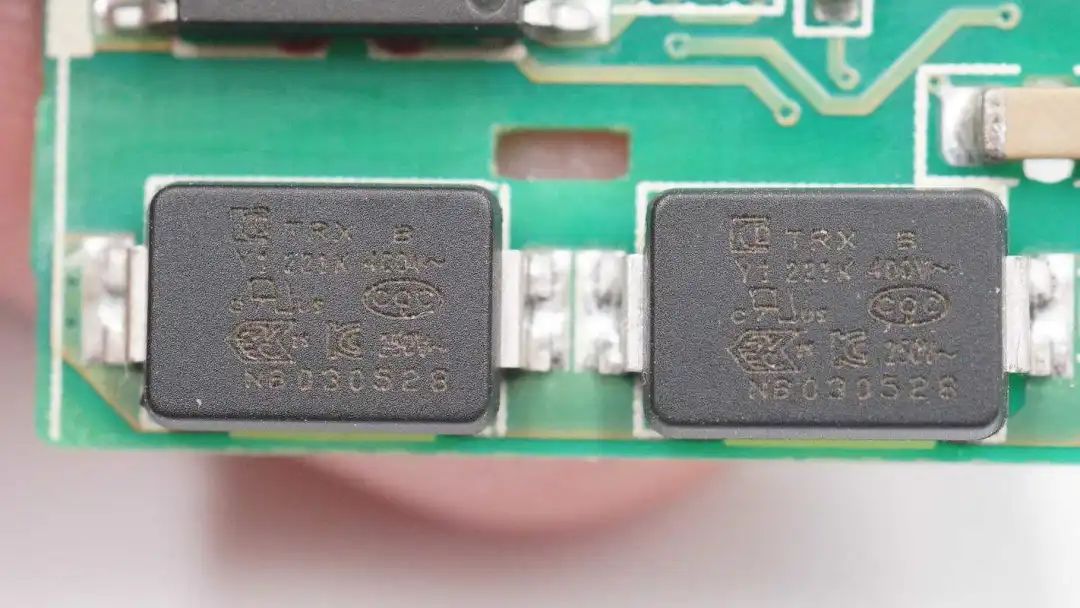

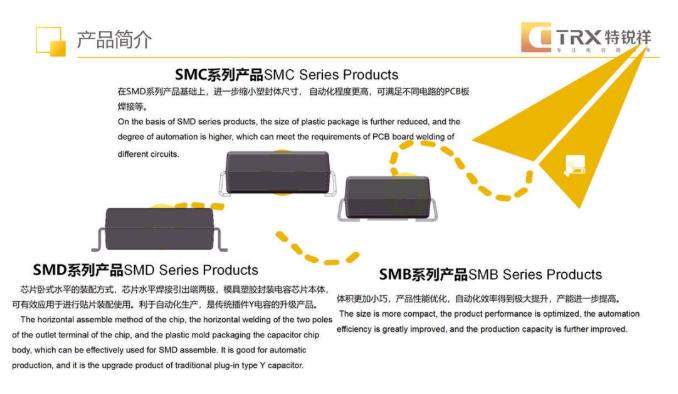

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。使用两颗特锐祥贴片Y电容串联,料号为THY1221K。







充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

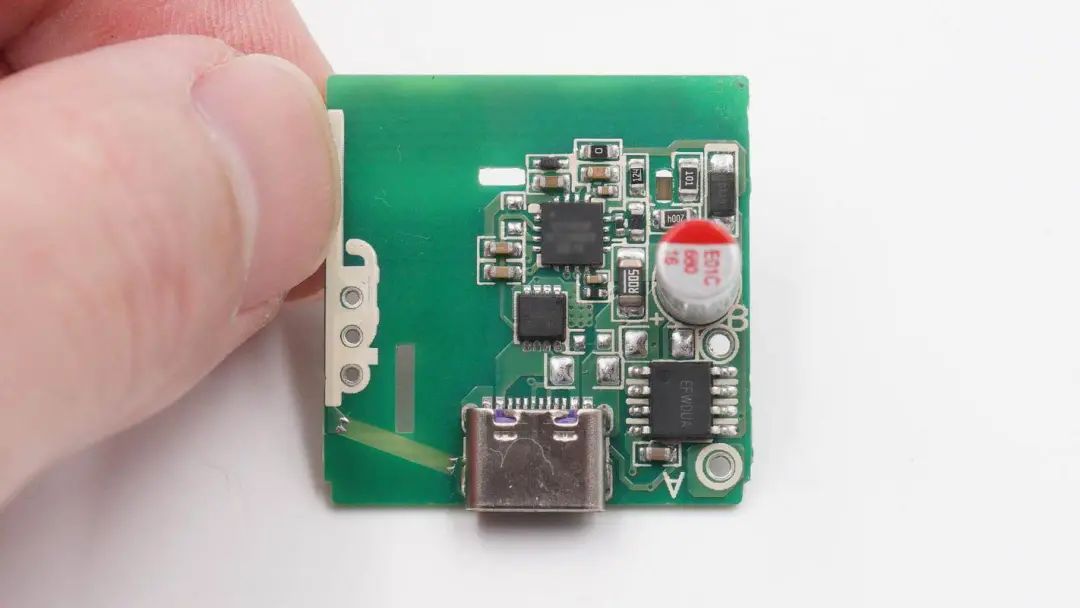

正面中心是协议芯片以及输出VBUS开关管,右侧是同步整流芯片和滤波电容。






矽力杰SY52341是一颗集成同步整流管和同步整流控制器的高性能同步整流芯片,支持CCM/DCM/QR多模式。内置60V耐压,9mΩ同步整流管,支持500KHz工作频率。适用于开关电源,USB PD应用,辅助电源等应用。矽力杰SY52341采用SO8封装,支持高侧和低侧应用,外围元件仅需一颗电容为芯片供电。

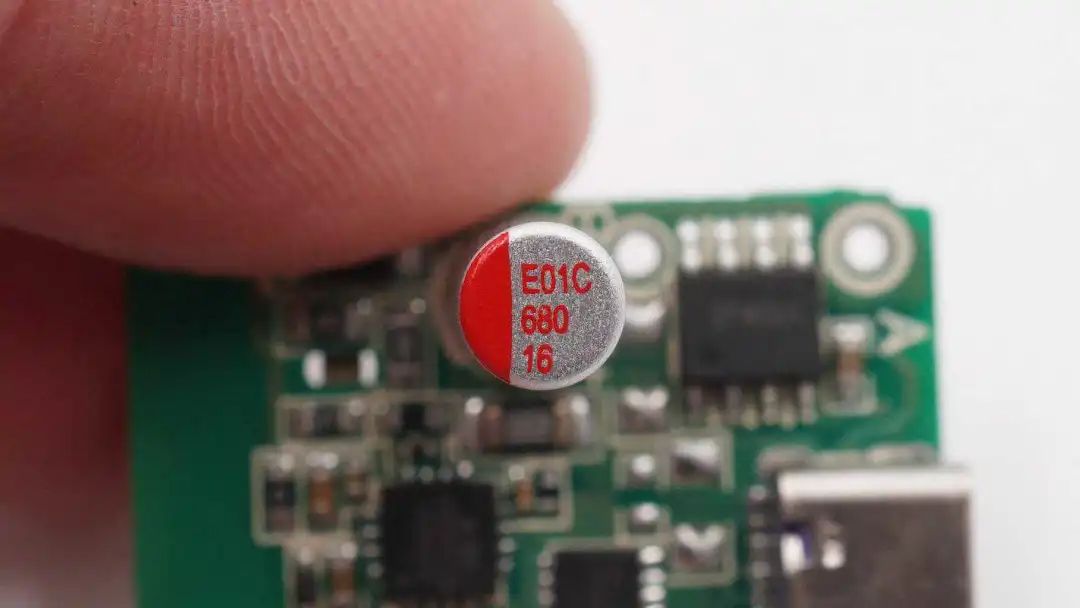

输出滤波固态电容规格为680μF 16V。

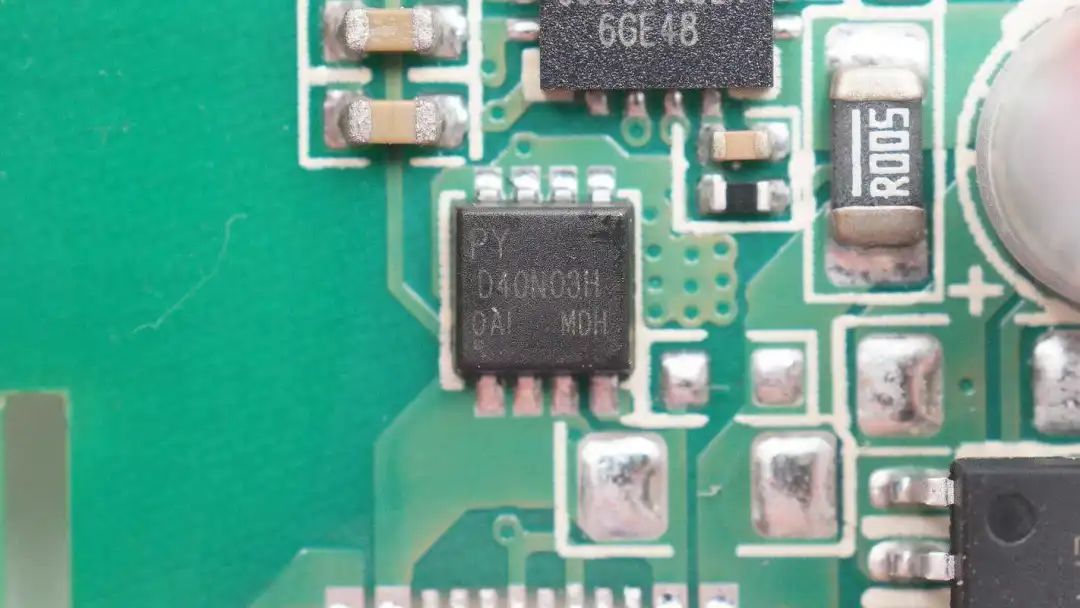

输出VBUS开关管来自平伟,D40N03H,NMOS,耐压30V,导阻4.3mΩ,采用DFN3*3封装。

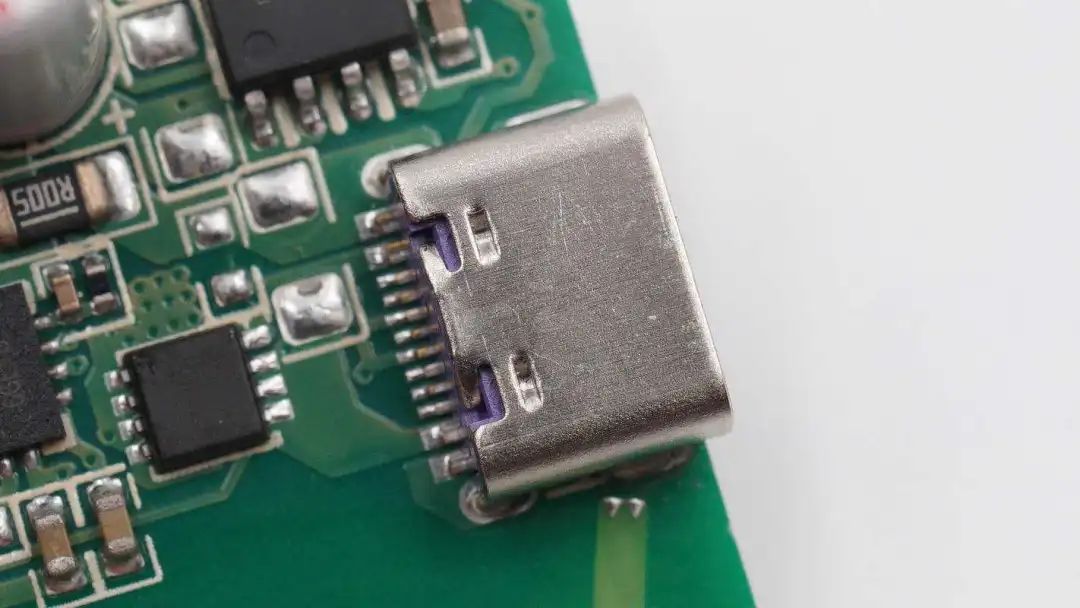

USB-C母座特写,采用过孔焊接,紫色胶芯表示支持快充。

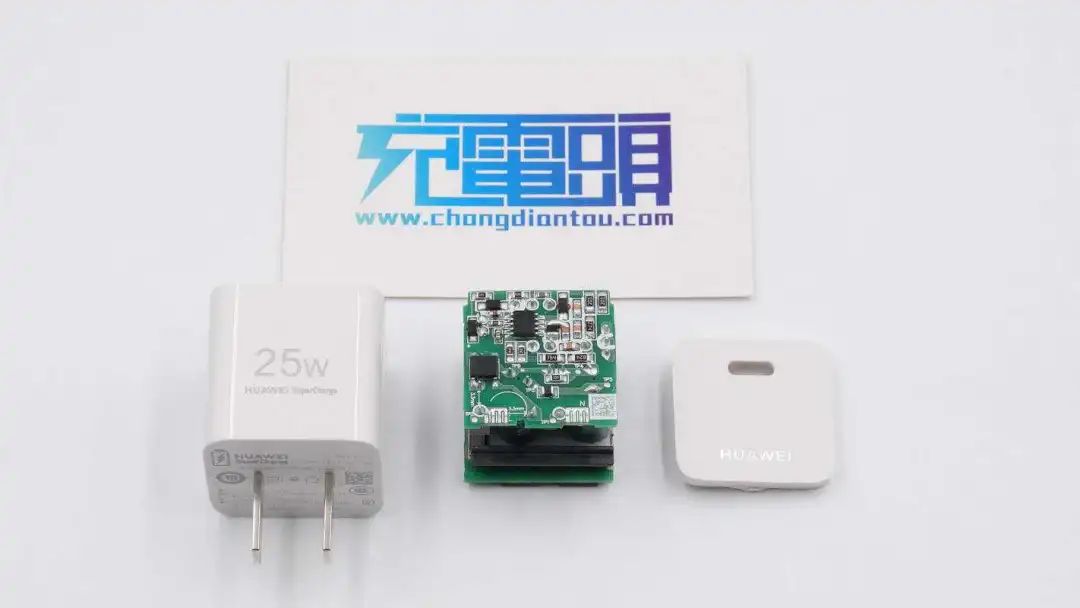

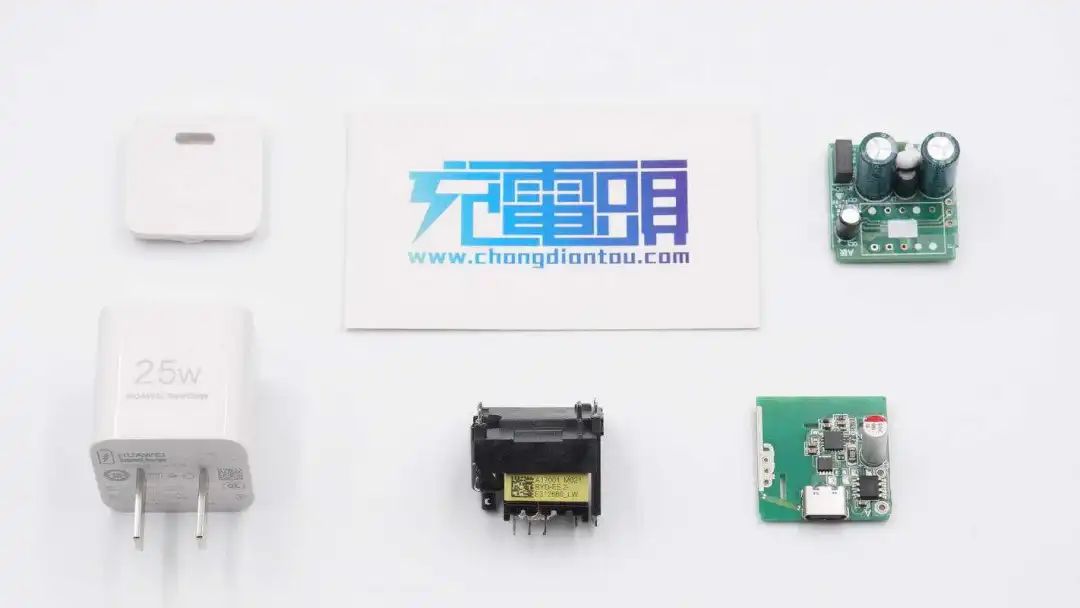

全部拆解完毕,来张全家福。



充电头网拆解总结



华为推出的mini超级快充采用小方块造型,体积小巧,节省空间。充电器具备单USB-C输出,支持FCP、QC2.0、PD3.0、PPS快充协议。并且还具备5V3A、9V2.78A、12V2A三组固定电压档位,以及3.9-5.9V3A和3.9-11V2.25A两组PPS电压档位,对主流手机的快充兼容性都非常好。
