拆解报告:vivo X Fold原装80W双C口闪充氮化镓充电器

2022-04-26

在今年4月11日vivo召开的新品发布会上,vivo发布了首款折叠屏手机vivo X Fold,首款平板vivo Pad和大屏商务旗舰手机vivo X Note。vivo X Fold折叠屏手机支持80W有线闪充和50W无线充电。



vivo为这款折叠屏手机标配了一款双C口80W氮化镓闪充充电器,支持vivo私有的快充协议,支持65W PD快充,并且支持双口功率盲插,支持功率智能分配,能够为苹果手机和笔记本同时快充,竞争力很强。



充电头网现已拿到这款双口80W氮化镓闪充充电器,下面就带来详细拆解,看看这款充电器内部是如何设计,实现双口盲插都可以达到满功率。



vivo 80W闪充充电器开箱

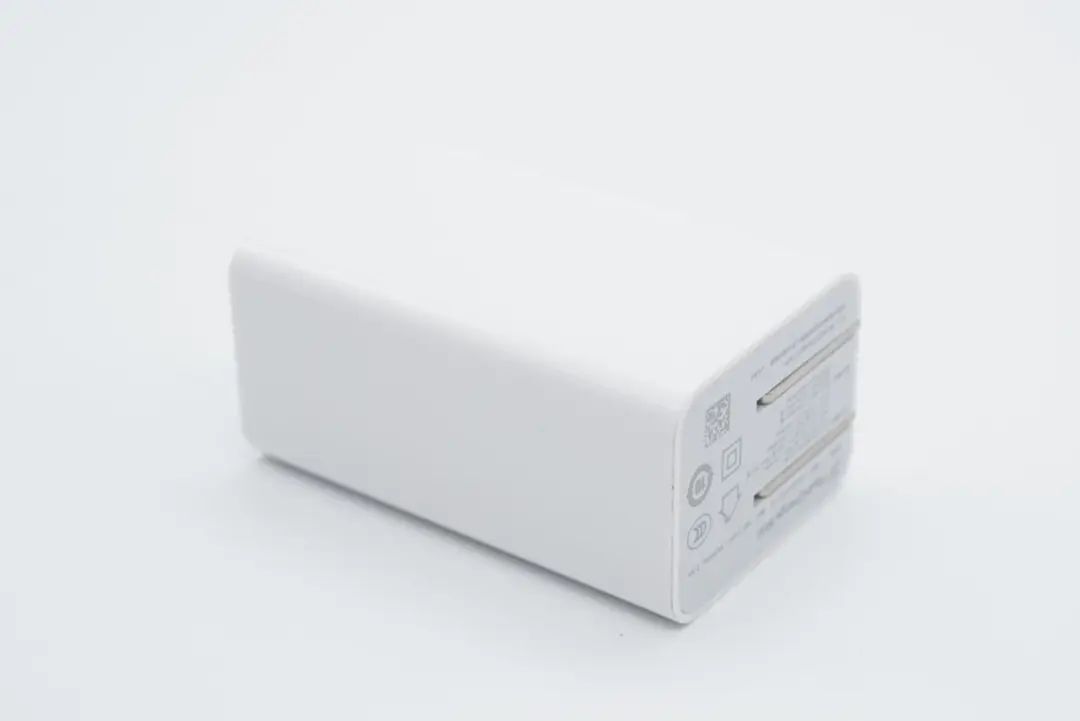

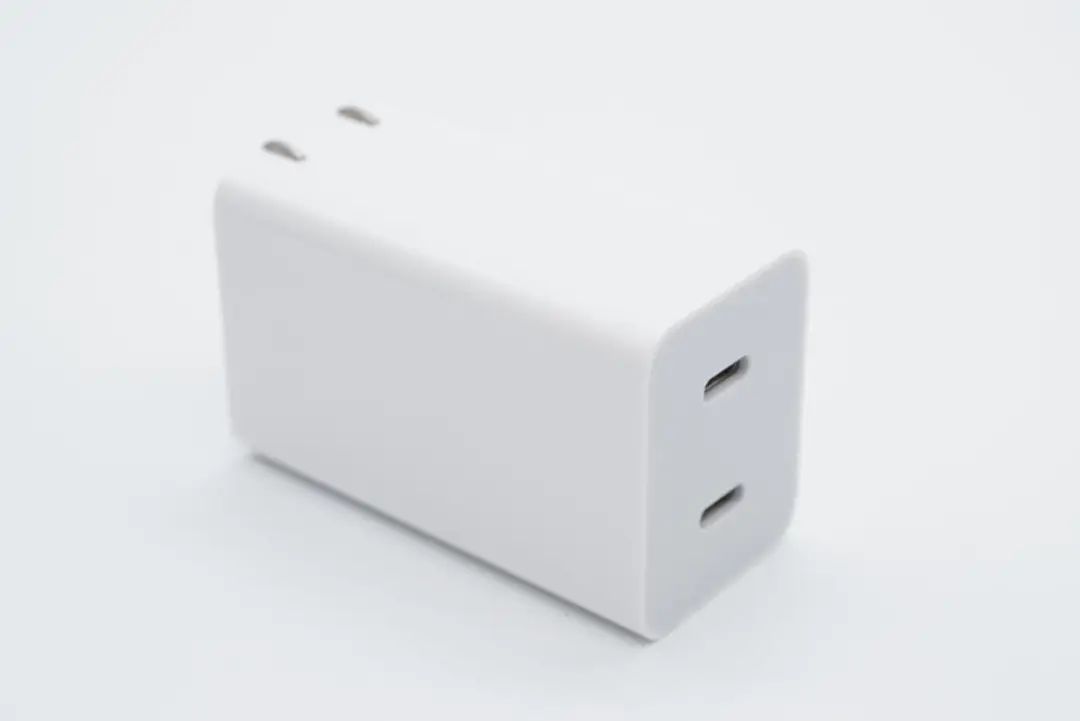

充电器采用时下热门长条柱状造型设计,腰身白色亮面外壳,两端灰色哑光外壳,覆盖十分简约。






腰身十分光滑,各面间过渡圆润。

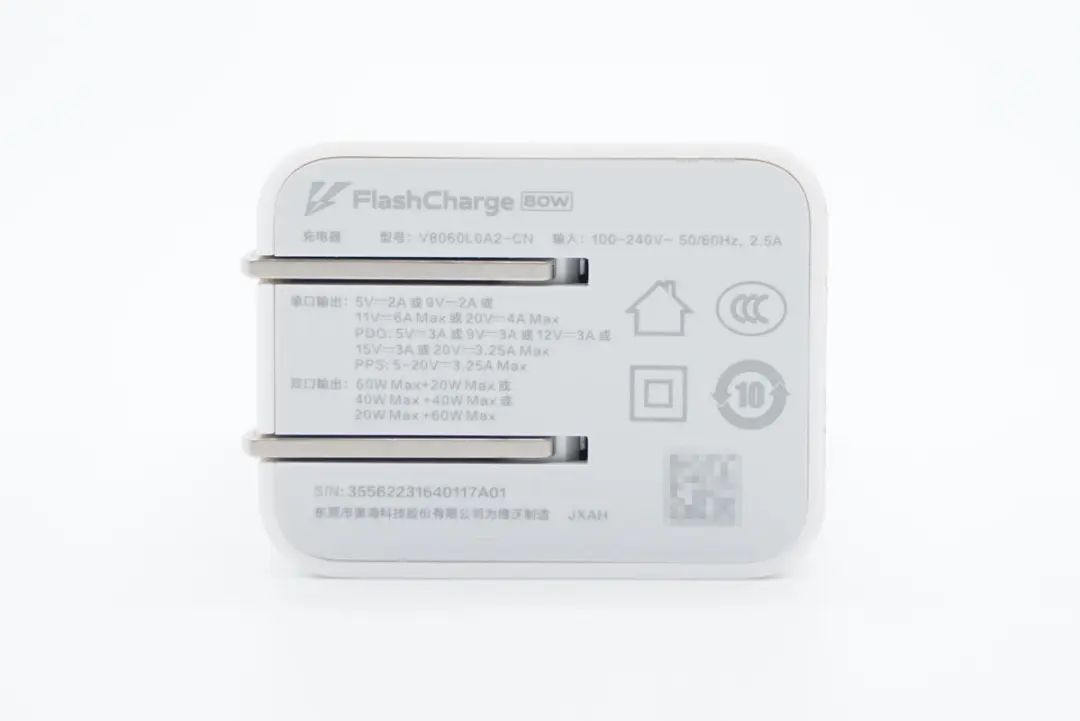

输入端外壳上印有充电器参数

型号:V8060L0A2-CN

输入:100-240V~50/60HZ 2.5A

单口输出:5V2A、9V2A、11V6A、20V4A

PDO:5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS:5-20V3.25A

双口输出:60W Max+20W Max 或

                40W Max+40W Max 或

                20W Max+60W Max

制造商:东莞市奥海科技股份有限公司

充电器已经通过了CCC认证。

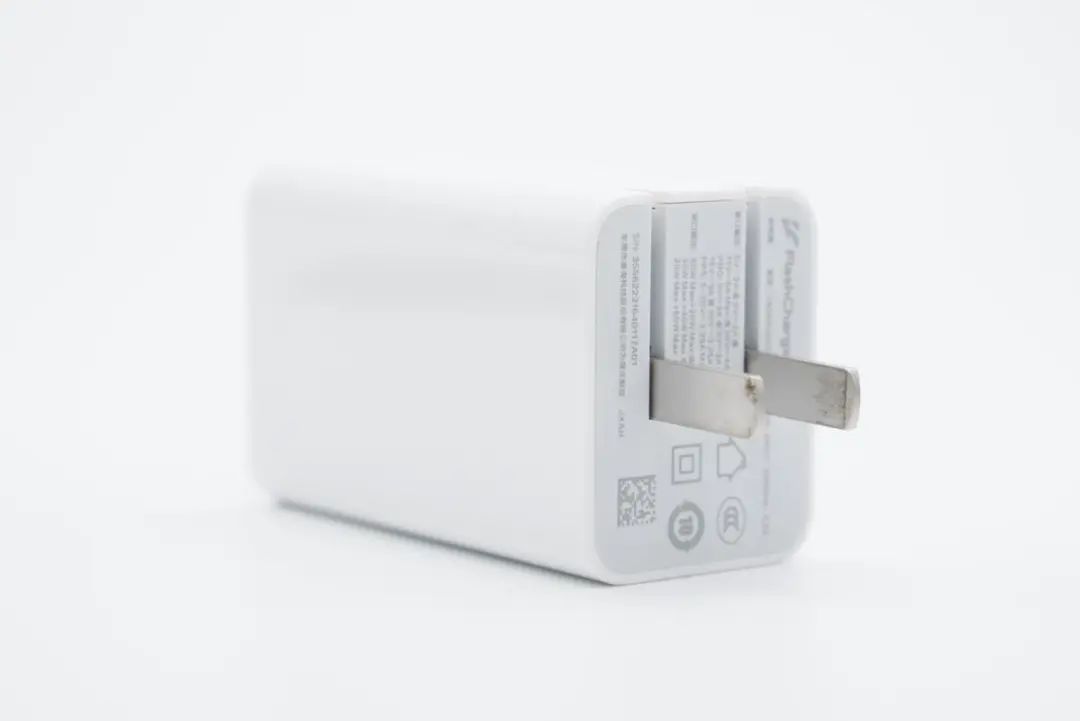

充电器配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

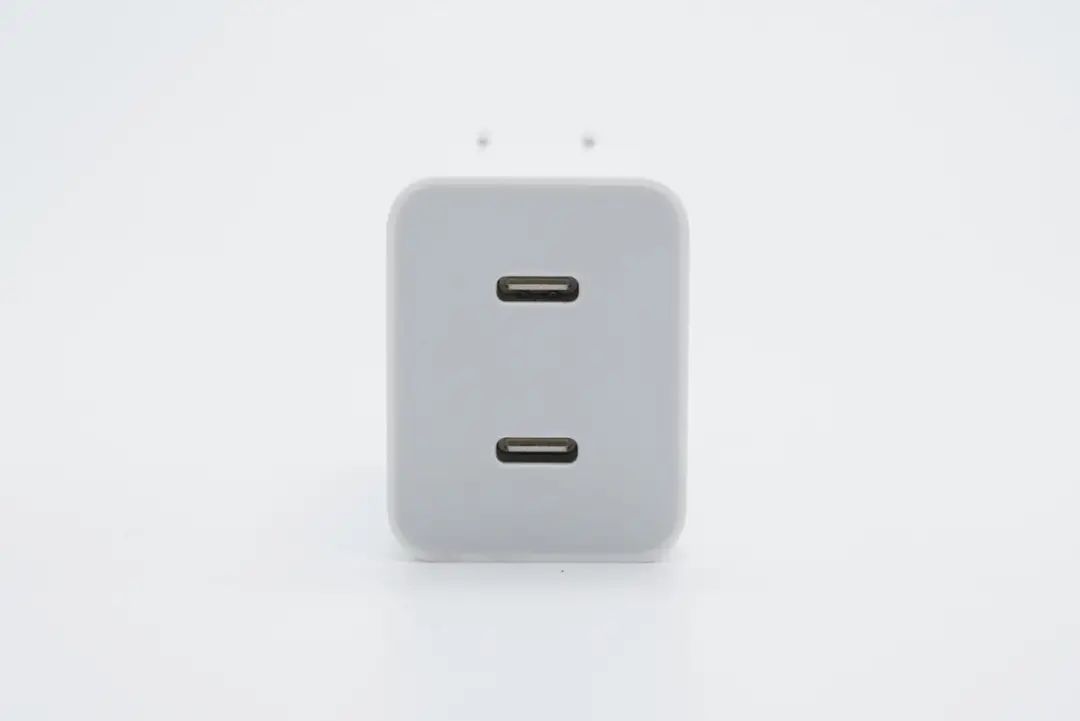

输出端配备双USB-C接口,均为白色胶芯。

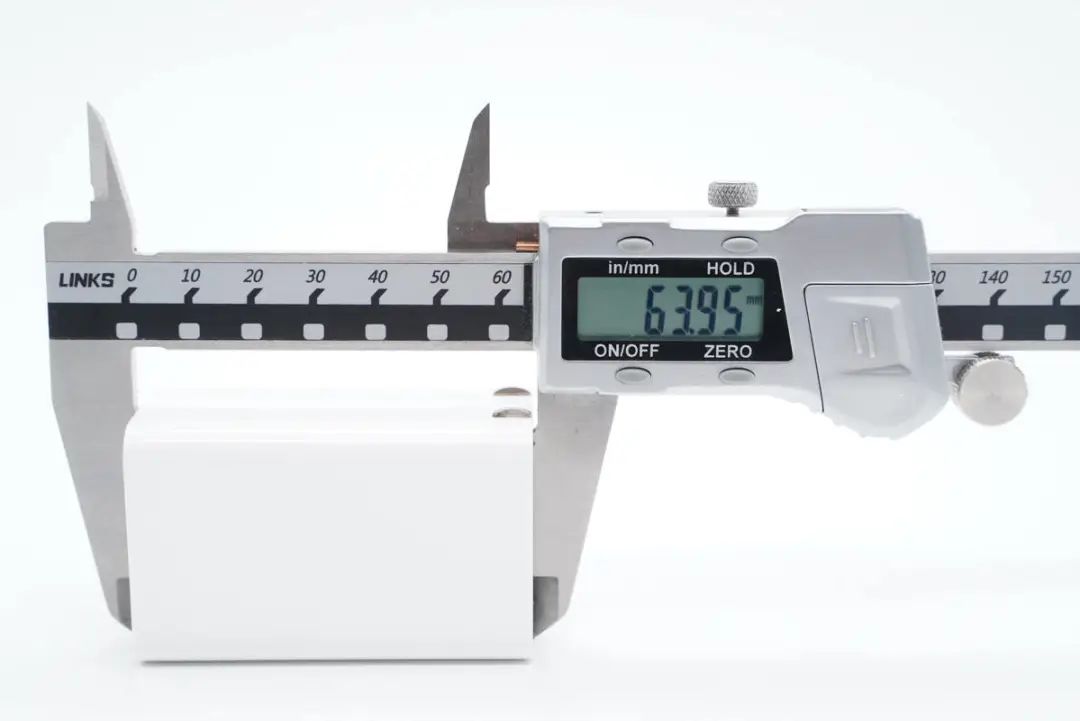

测得充电器机身高度为63.95mm。

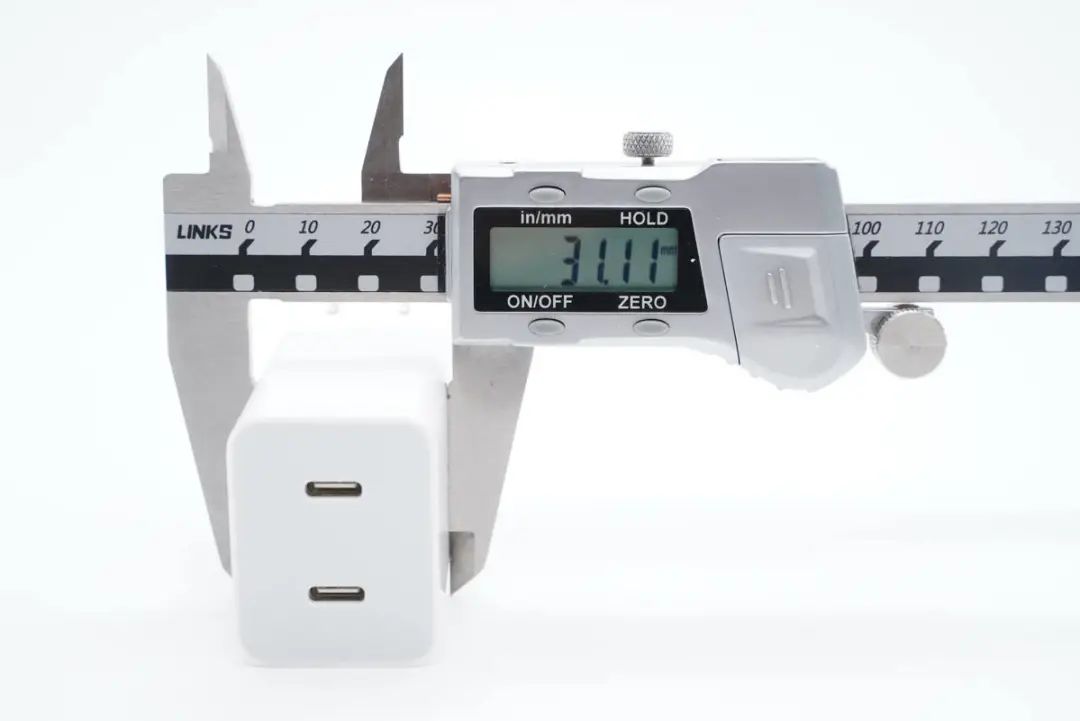

宽度为31.11mm。

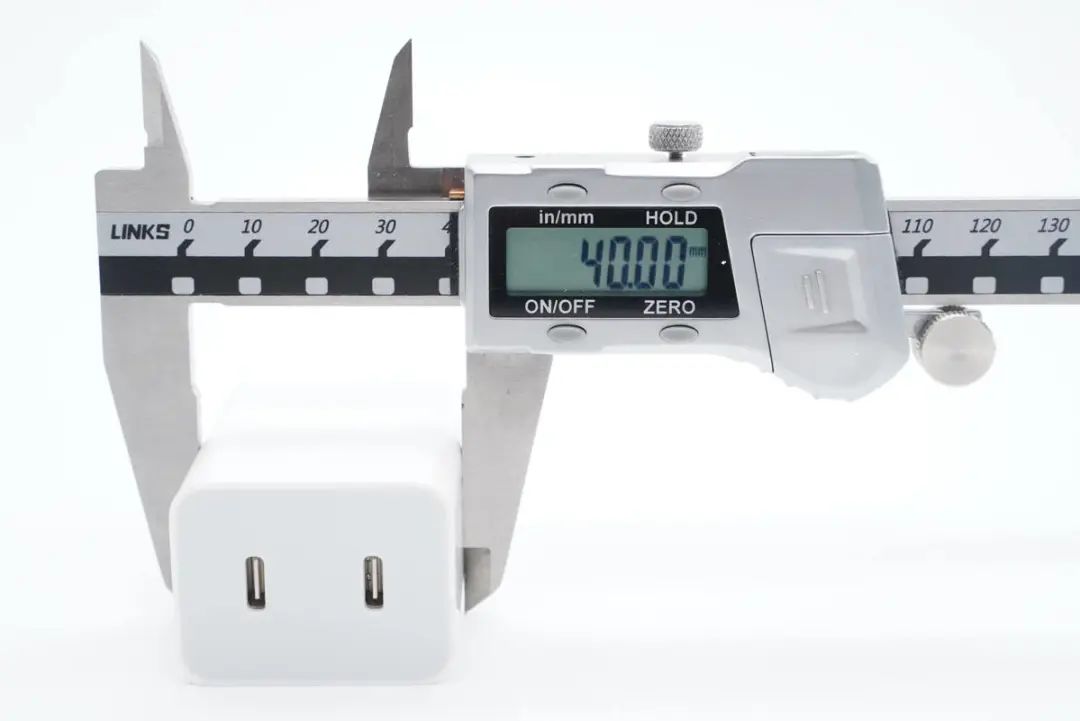

厚度为40mm,通过三维算得充电器体积约为79.58cm³,功率密度约为1.01W/cm³。

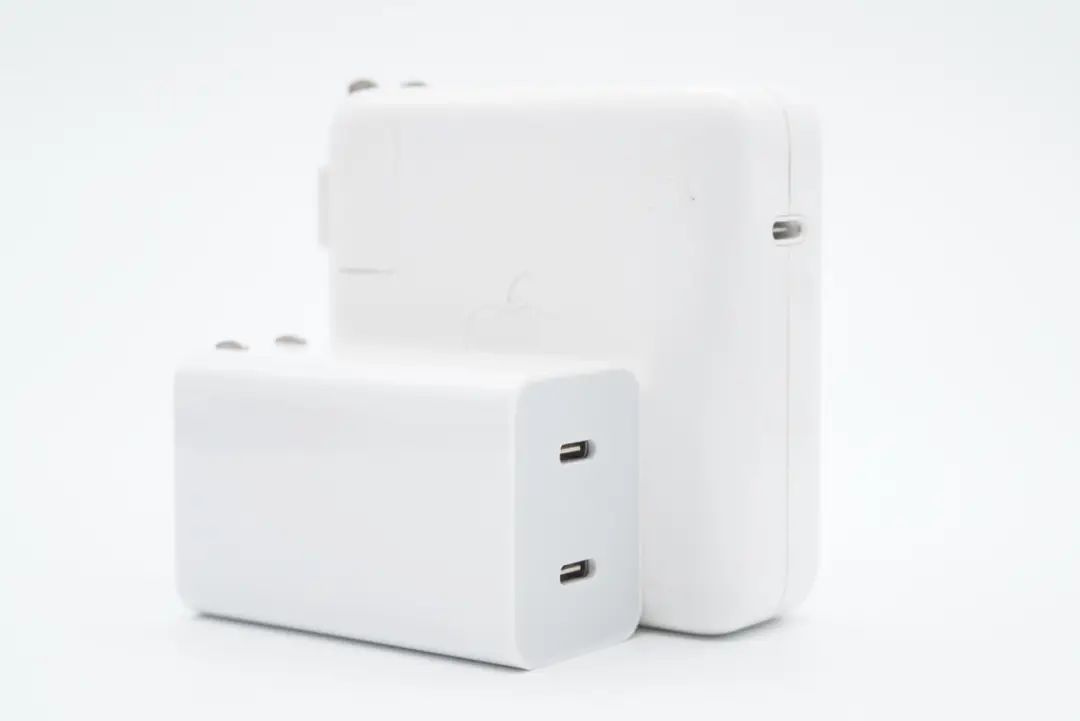

和苹果87W充电器对比,体积要小很多。

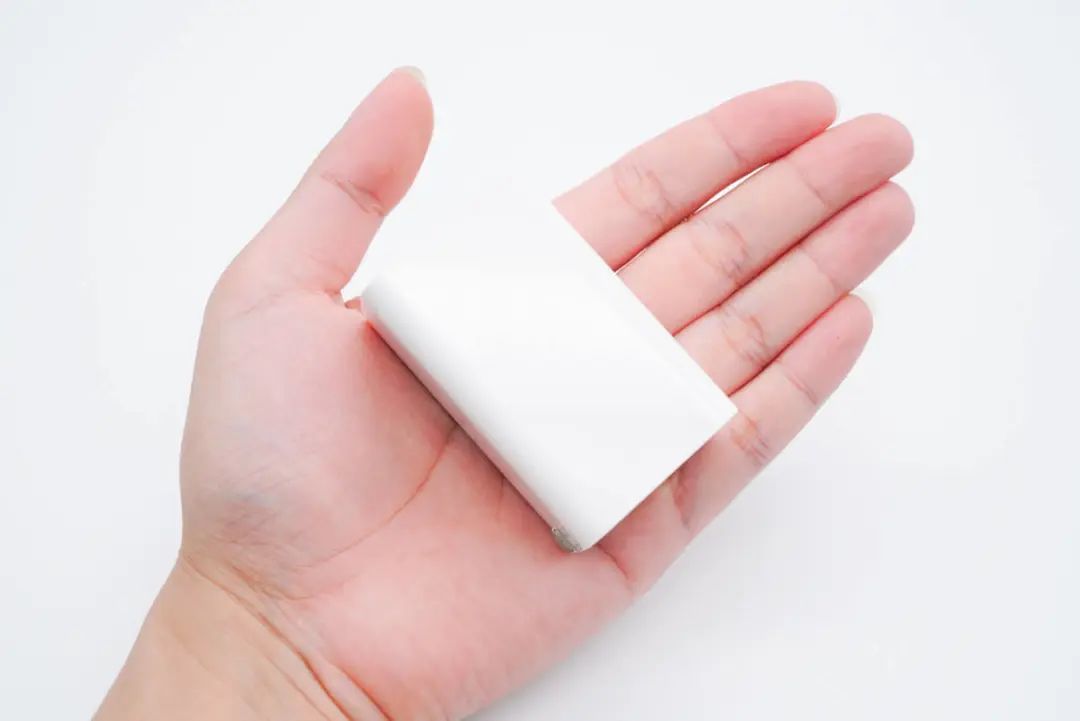

充电器拿在手上的大小直观感受。

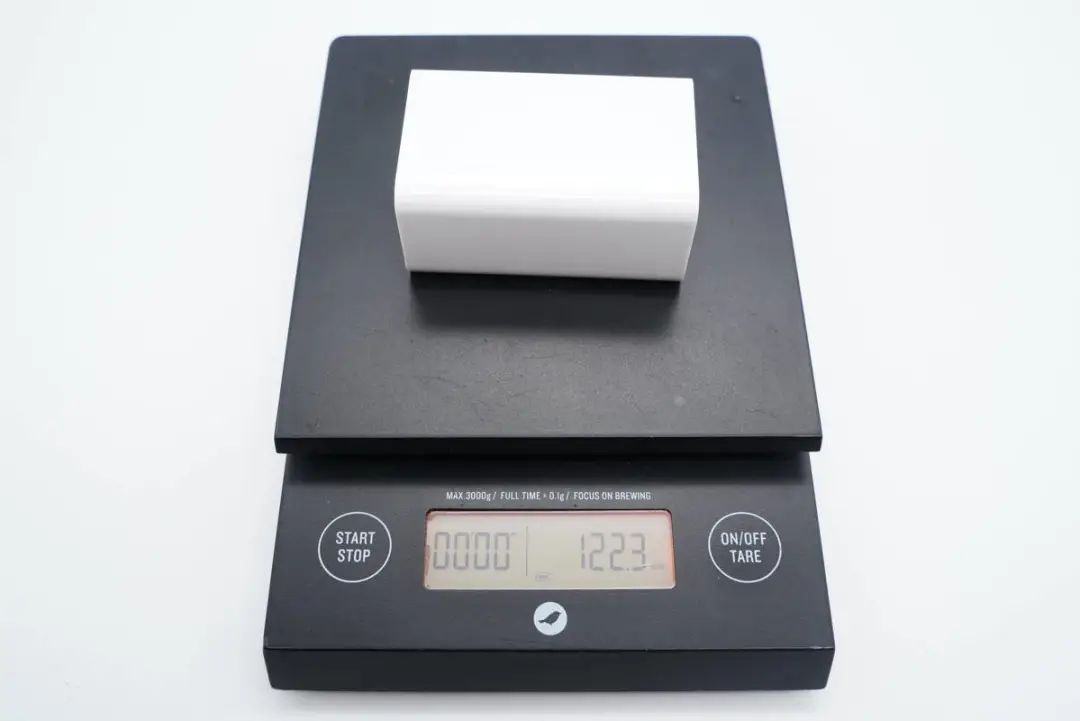

净重约为122g。

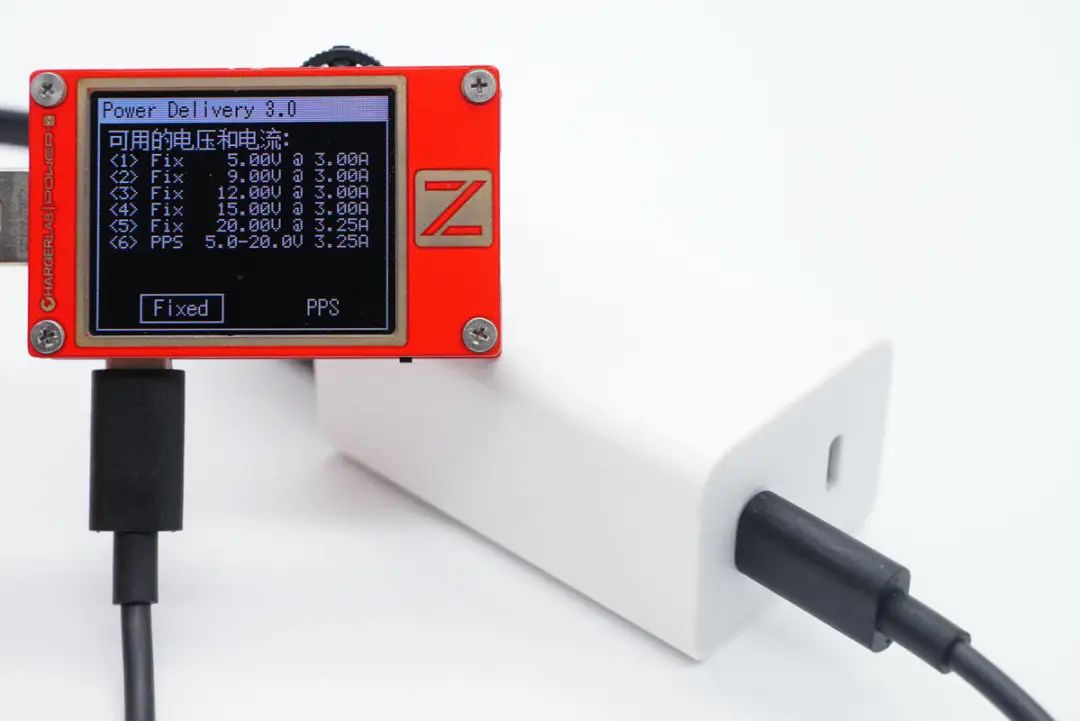

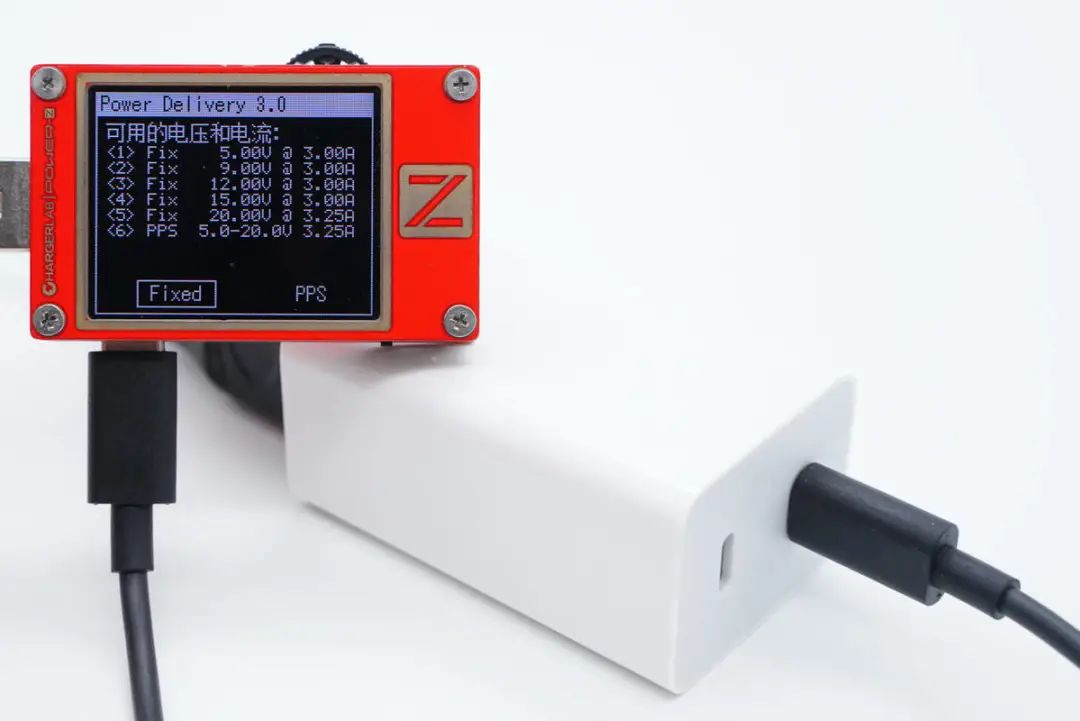

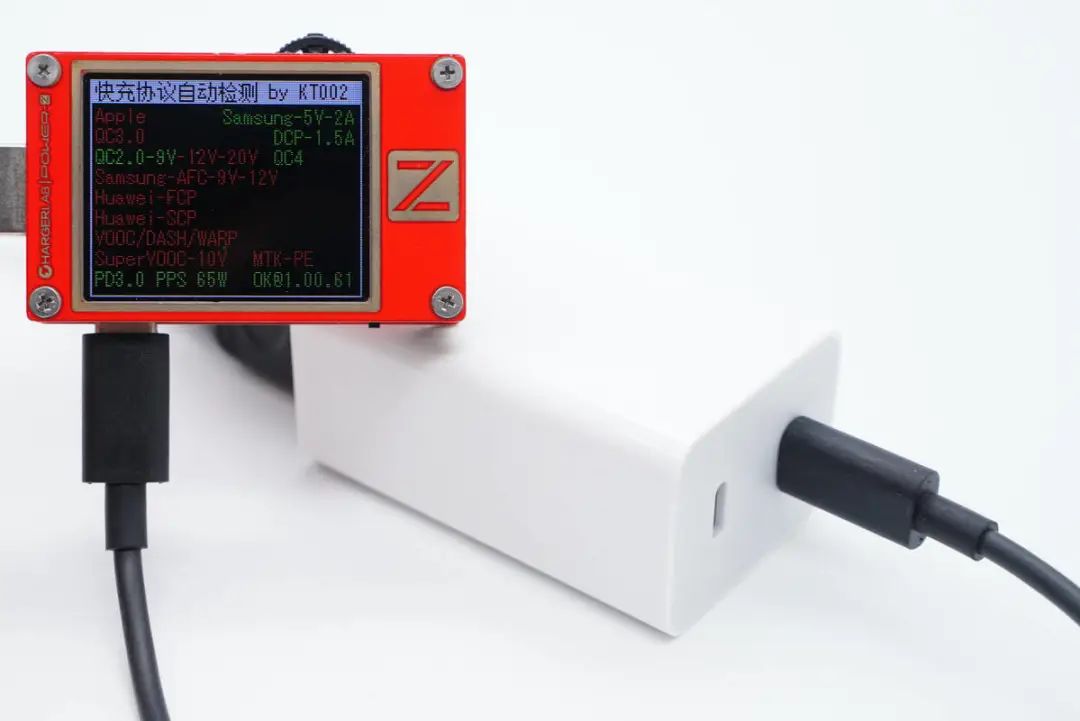

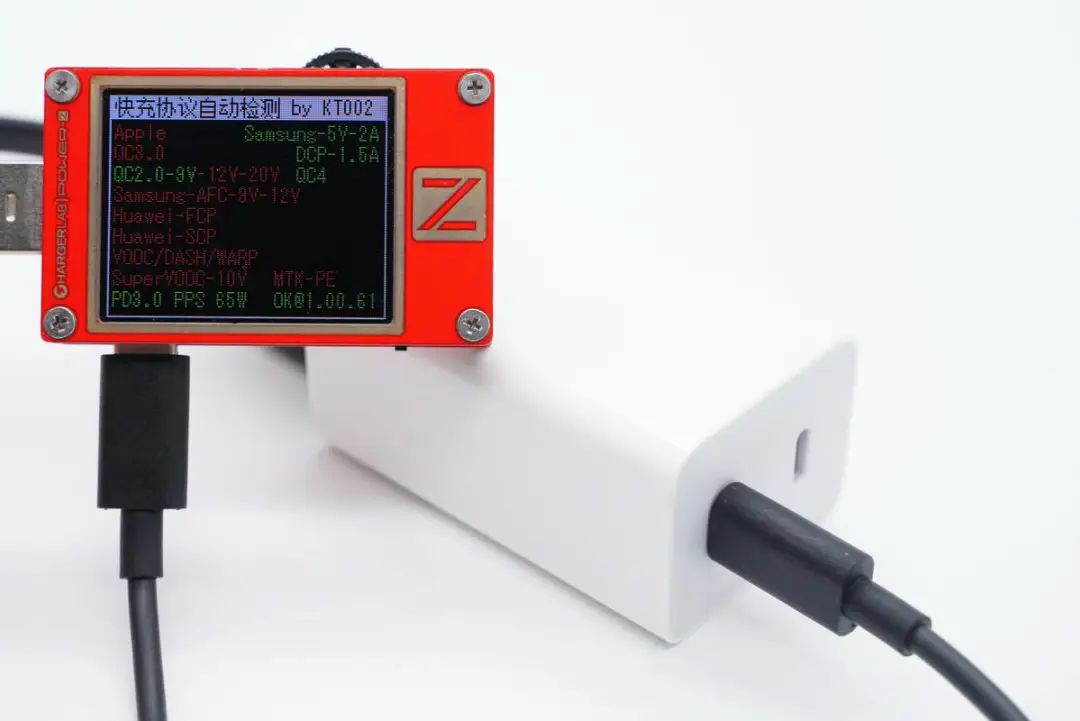

使用ChargerLAB POWER-Z KT002测得其中一个USB-C口支持QC2.0、PD3.0、PPS快充协议。






并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-20V3.25A一组PPS电压档位。






测得另一个C口兼容协议相同。






PDO报文也完全一样,即两个C口单口输出性能一样,支持功率盲插,使用方便。


vivo 80W闪充充电器拆解



对vivo这款80W闪充充电器有了基本了解后,下面继续对其进行拆解,看看产品用料做工如何。

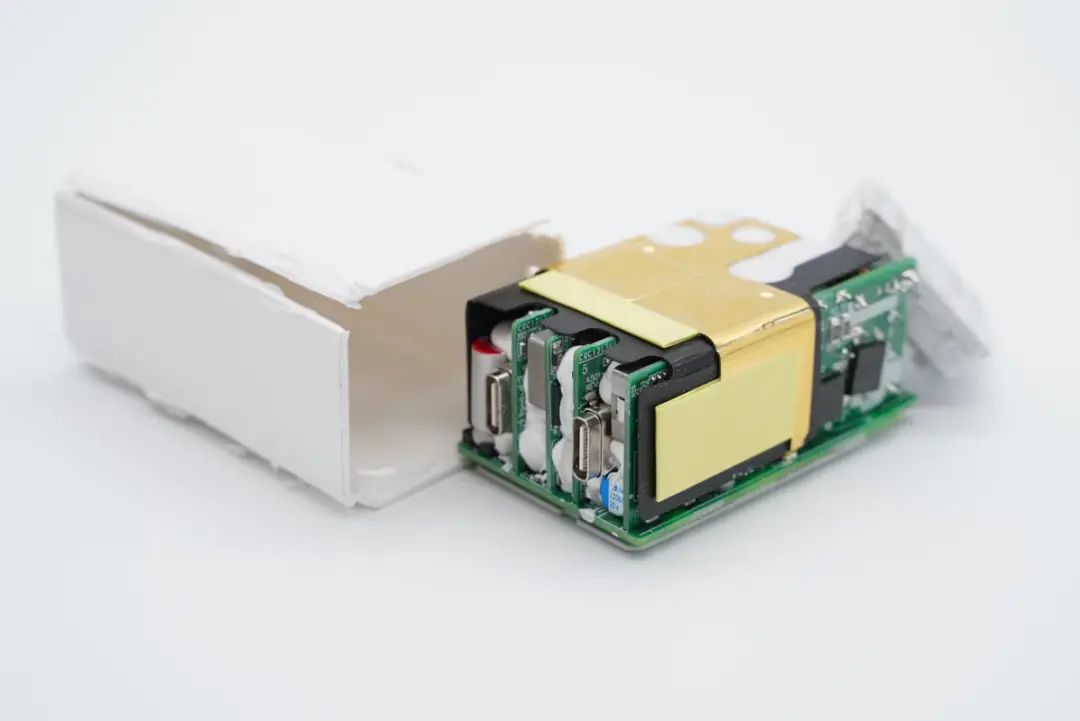

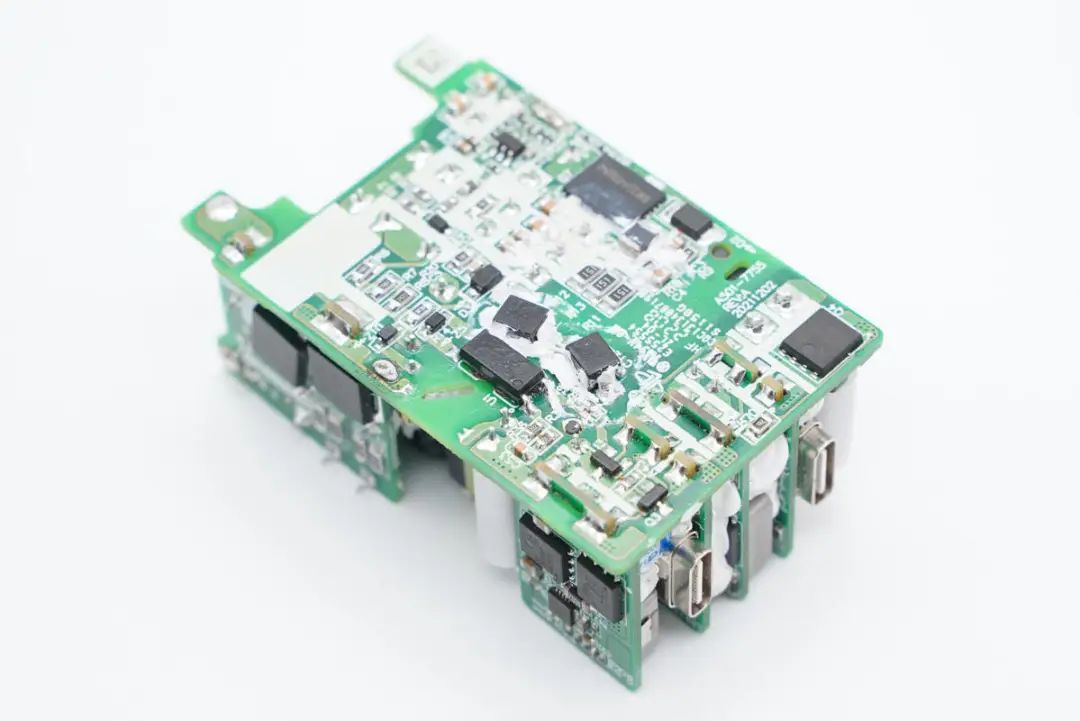

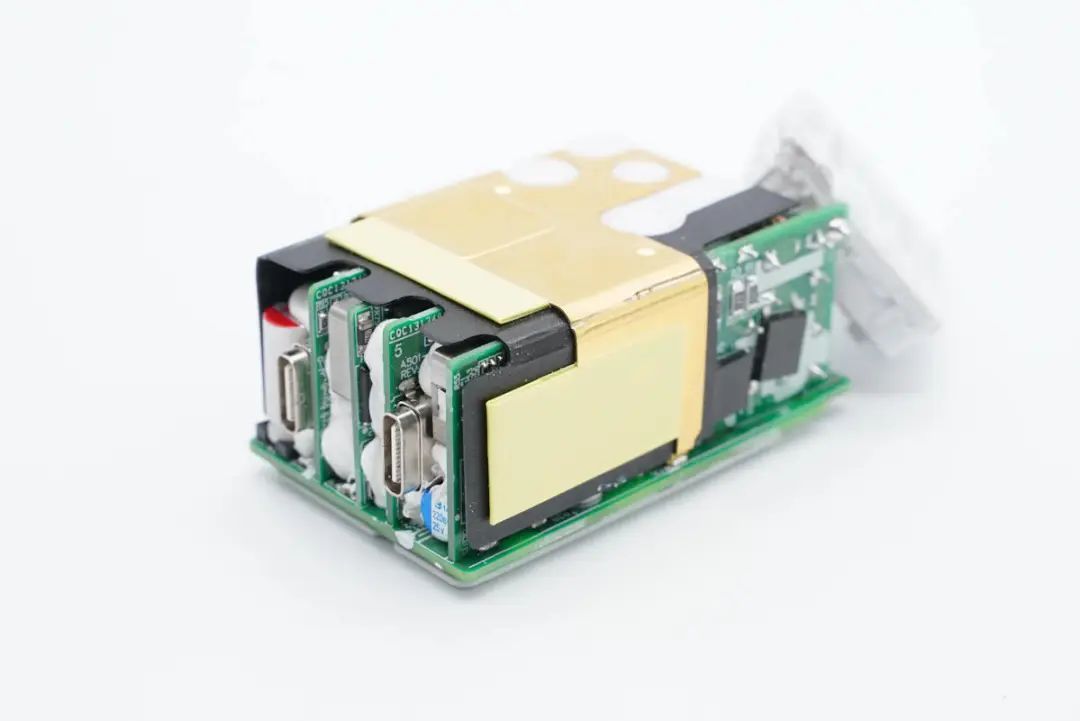

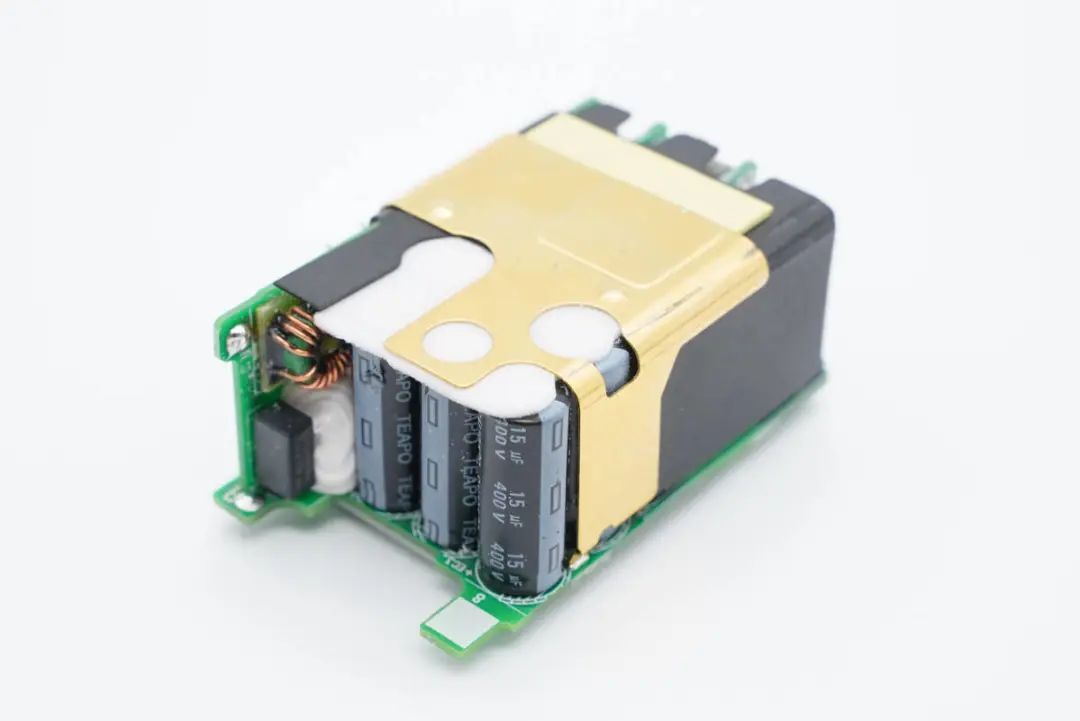

沿充电器插脚拆开外壳,取出充电器内部PCBA模块。模块焊接黄铜散热片加强散热。






黄铜散热片与元件之间有隔离板,对应低压侧元件位置贴有马拉胶带加强绝缘。

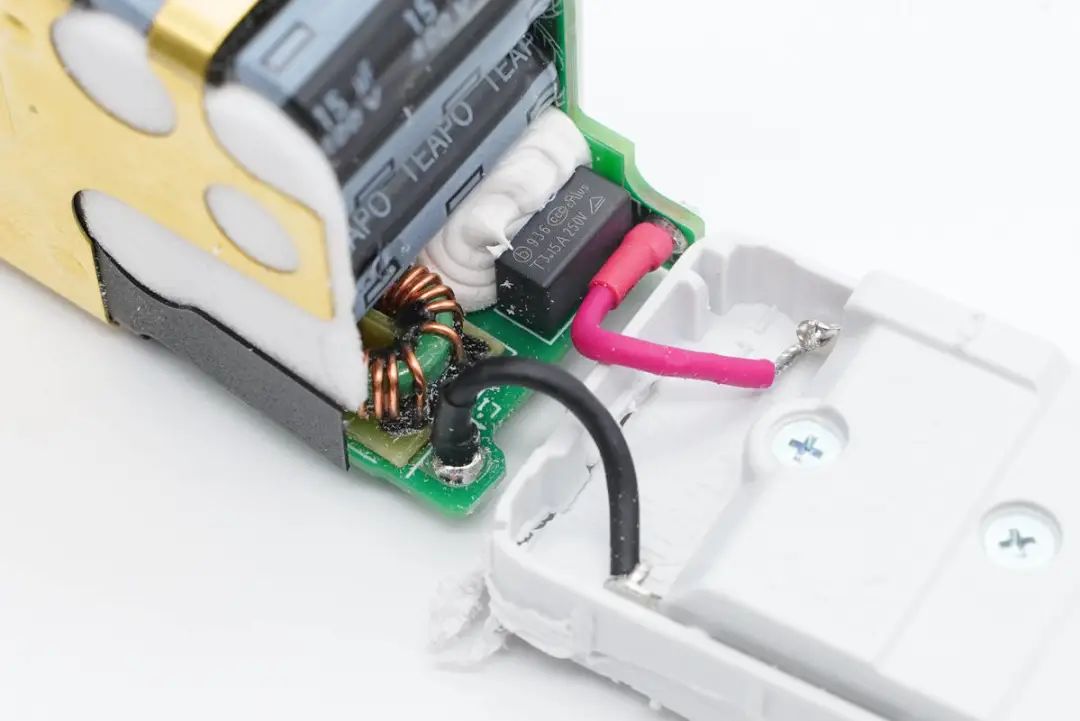

交流输入导线分别焊接到垂直焊接的小板和大板上上,导线冷压端子并外包热缩管。

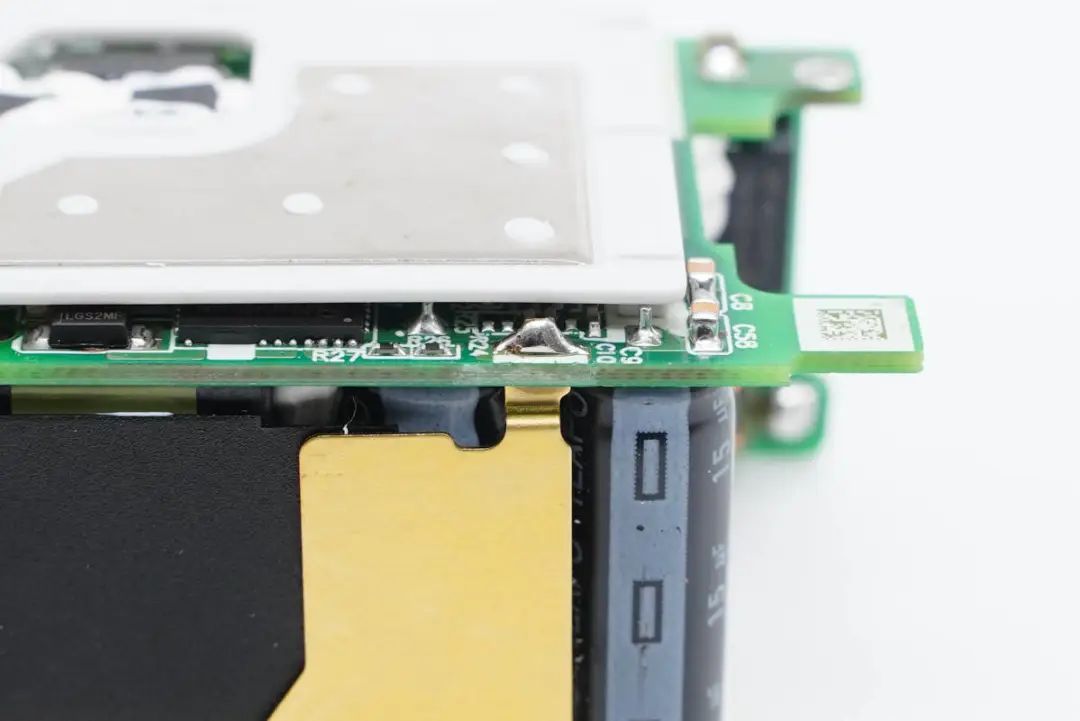

焊下导线,小板与电解电容之间涂有导热胶固定。

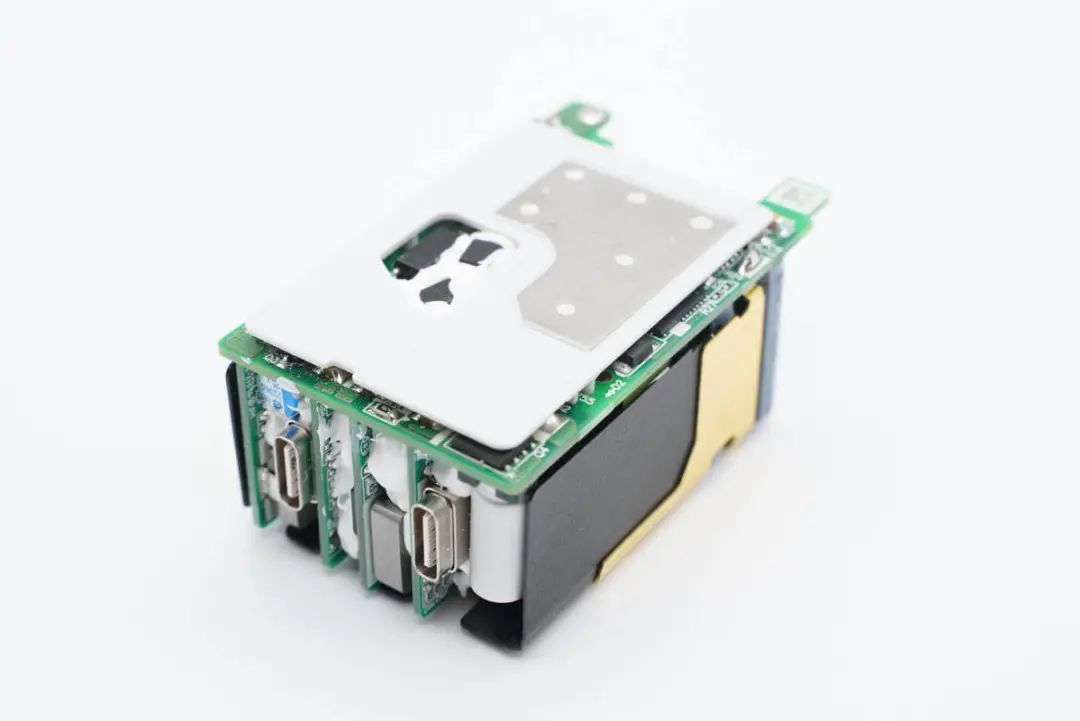

电路板背面覆盖白色隔离板,隔离板上还固定一块金属散热片。






正面黄铜散热片焊接固定。

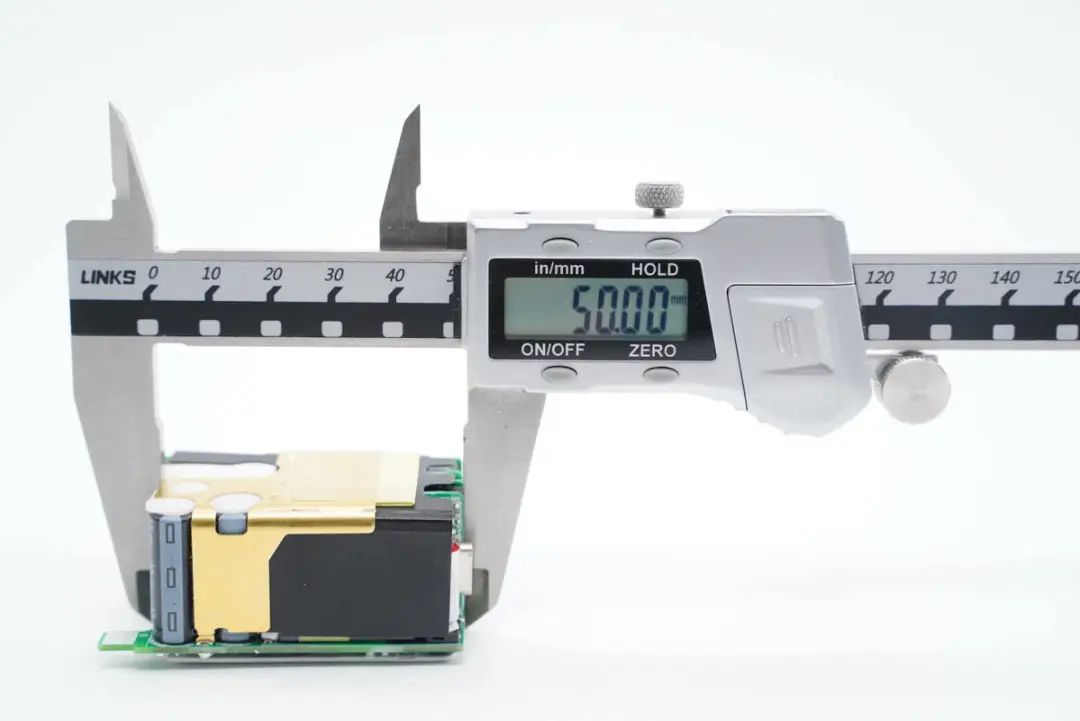

使用游标卡尺测得PCBA长度为50mm。

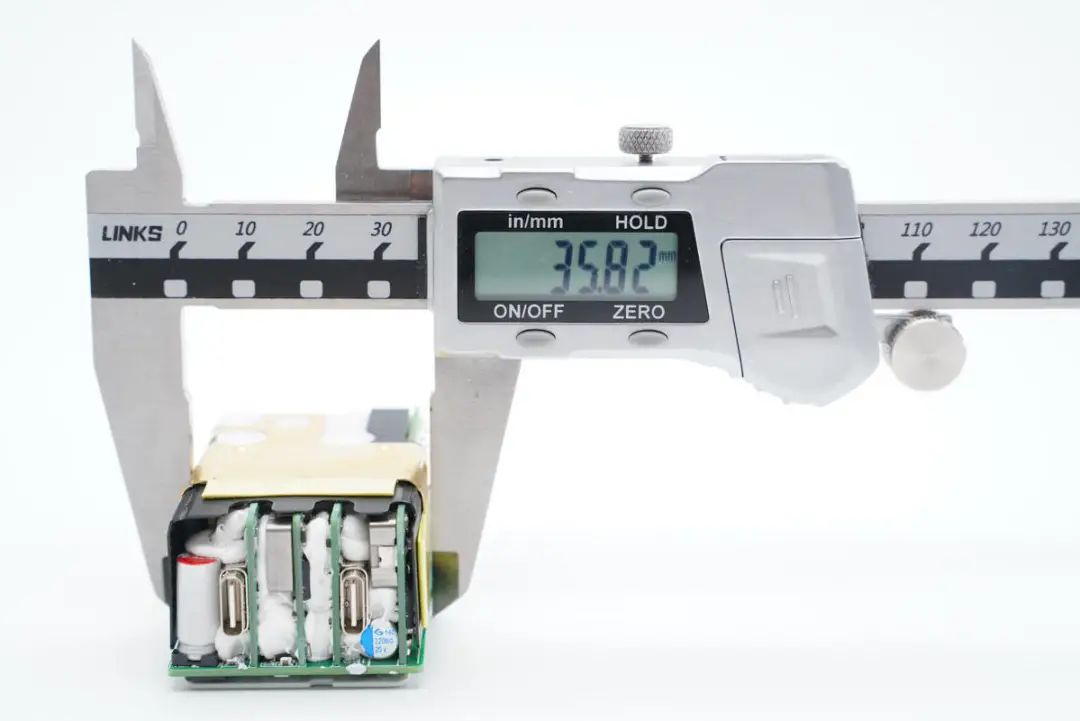

宽度为35.8mm。

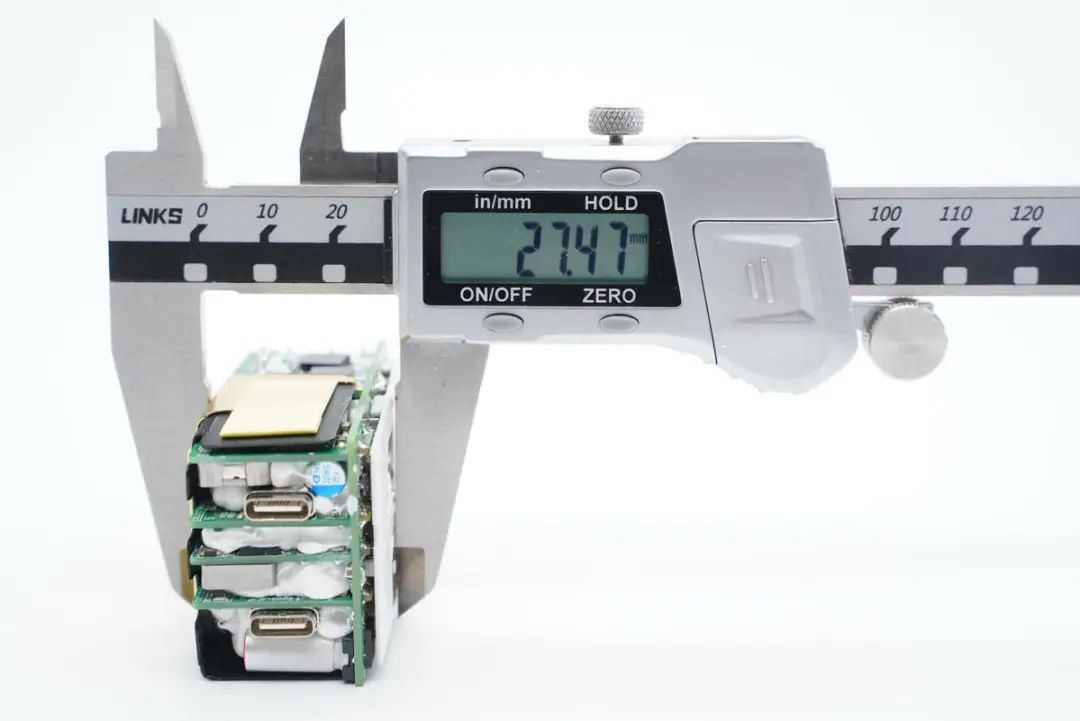

厚度为27.5mm。

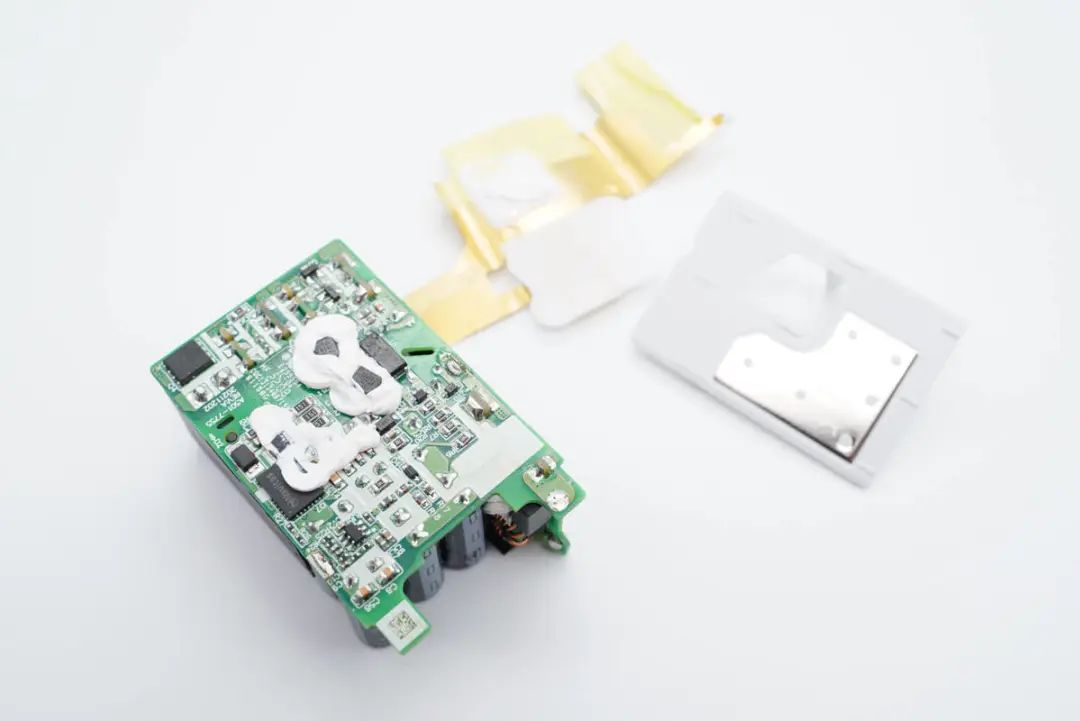

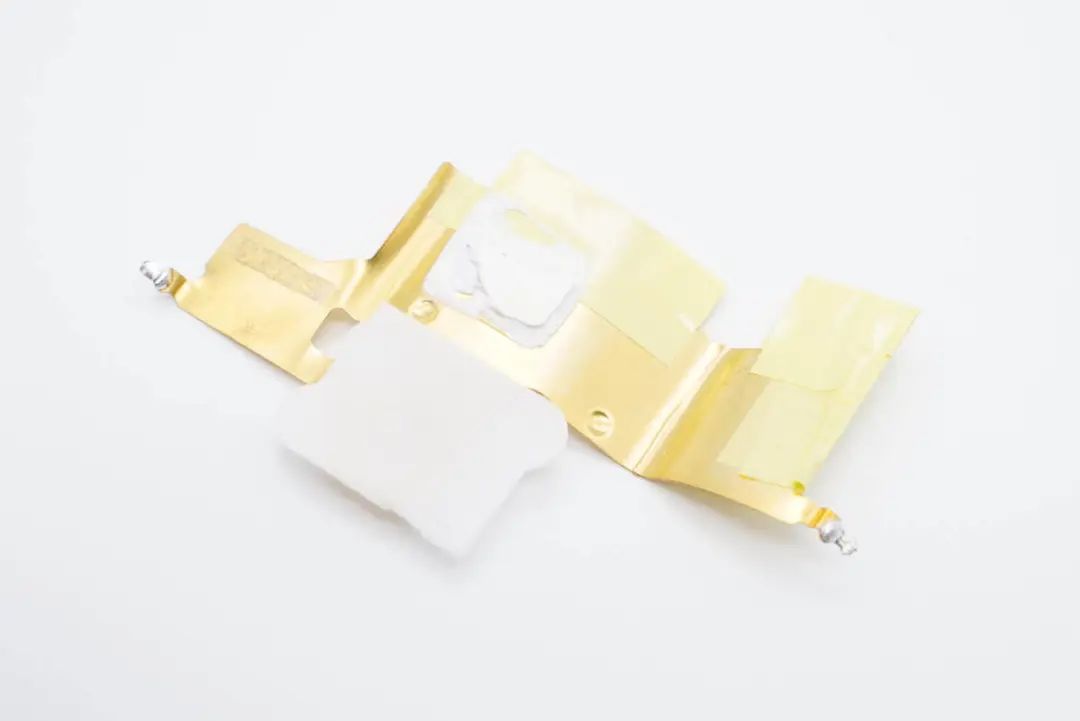

焊接拆下电路板正反面覆盖的散热片,其中电路板背面金属散热片对应氮化镓功率芯片的位置,为氮化镓功率芯片散热。






正面黄铜散热片对应变压器的位置涂有硅胶,为变压器进行散热。

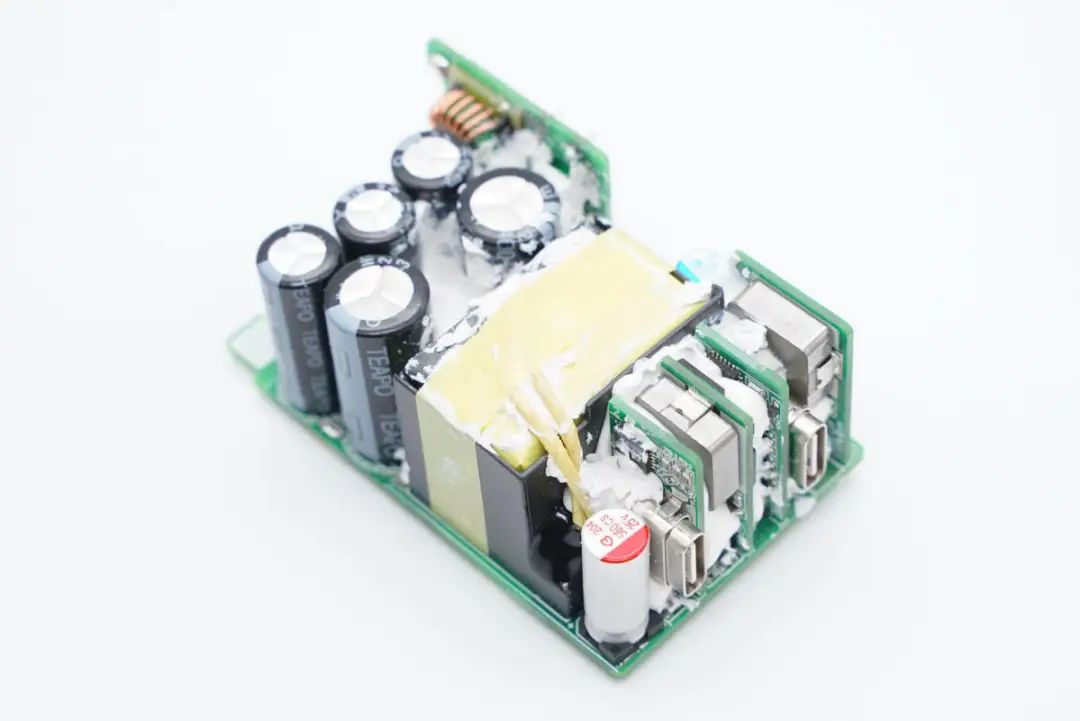

清理掉胶水,正面一览。vivo这款80W氮化镓充电器设计非常清晰,前端为输入滤波电路,中间是变压器,后端四块小板均为输出二次降压电路。变压器与次级电路之间有隔离板绝缘,整体打胶填充。

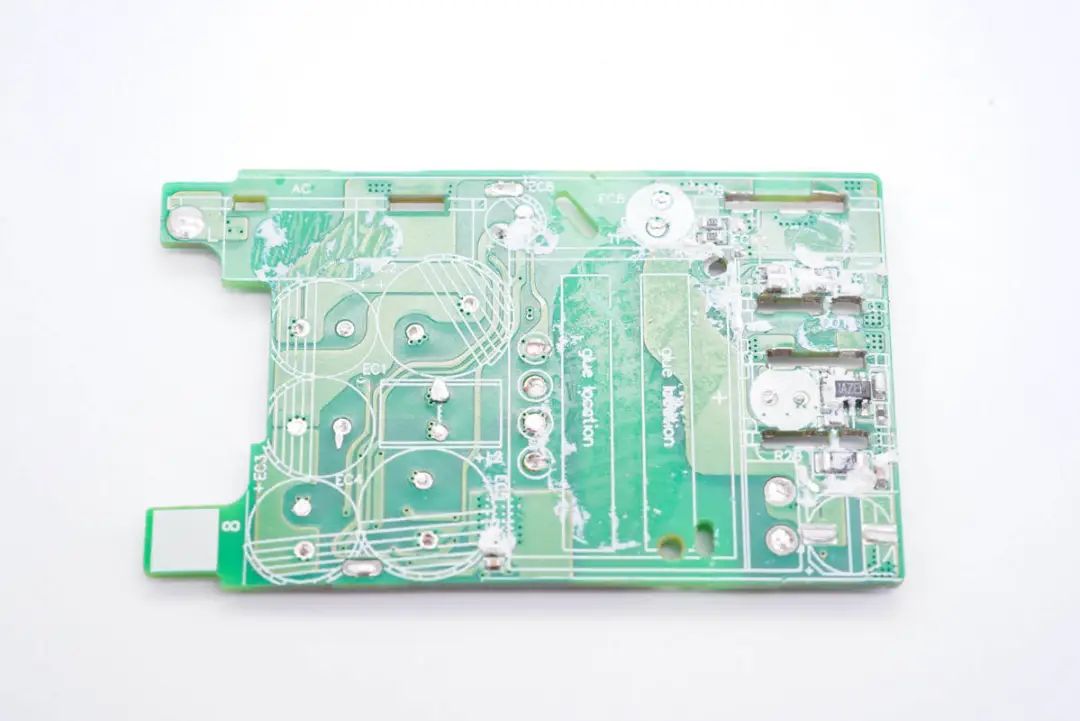

背面是电源的初级器件以及同步整流管。通过对充电器观察发现,这款80W充电器采用反激开关电源,固定电压输出,再由二次降压电路根据负载需求,调节输出电压为连接的设备供电。下面我们就从输入端开始了解各个元件的信息。

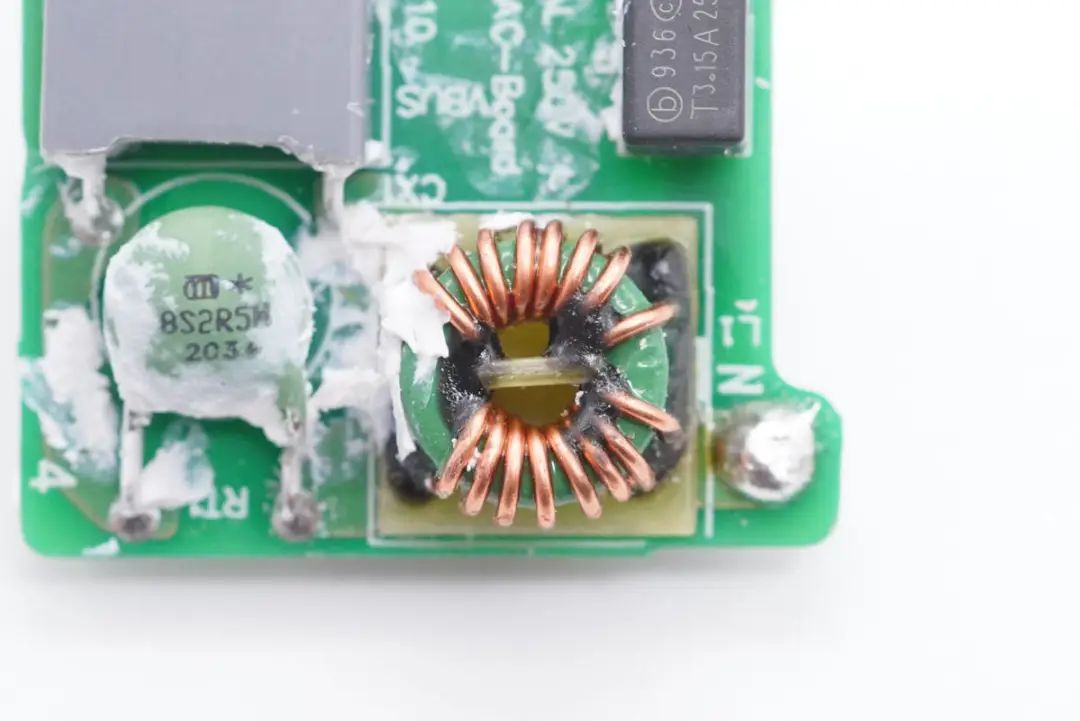

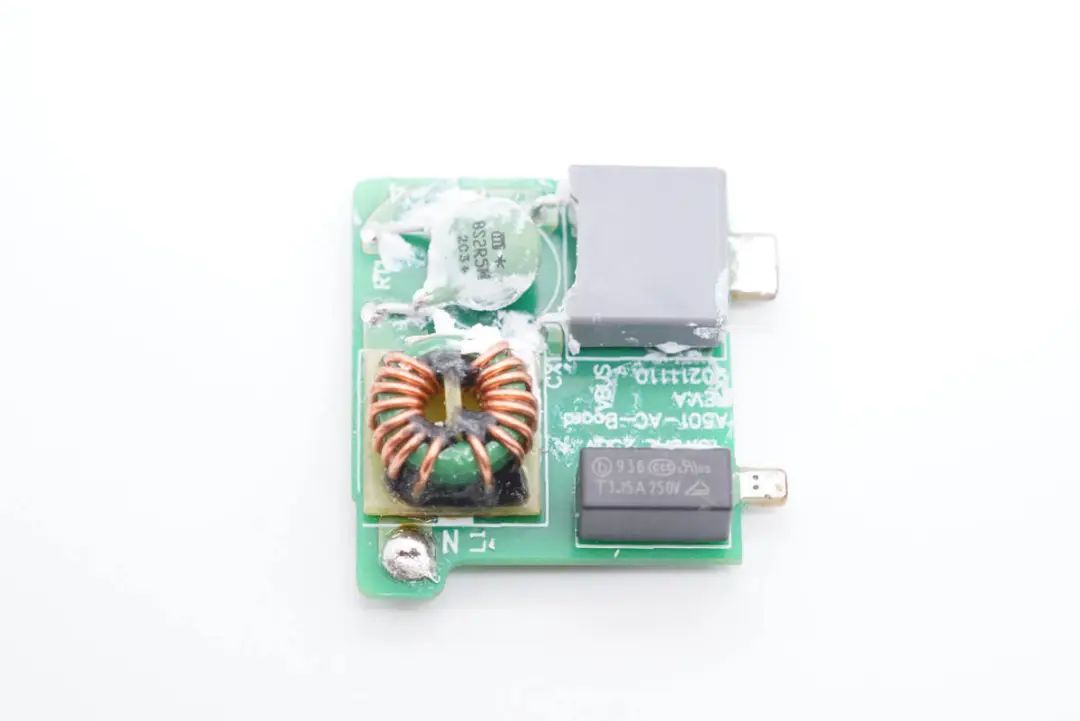

充电器内置一块小板双面焊接器件,提升空间利用率。输入端小板焊接输入保险丝,共模电感,NTC热敏电阻和X电容,背面焊接整流桥。

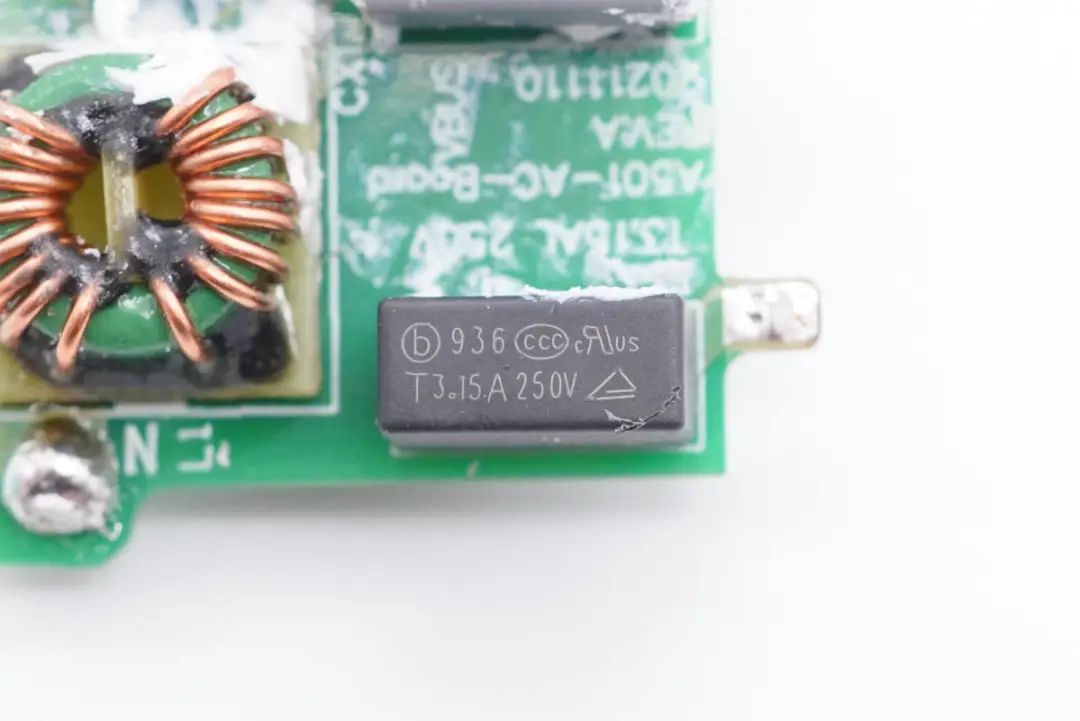

输入端延时保险丝来自贝特电子,出料号936,规格为3.15A 250V。






共模电感采用磁环绕制,底部垫有玻纤板绝缘。

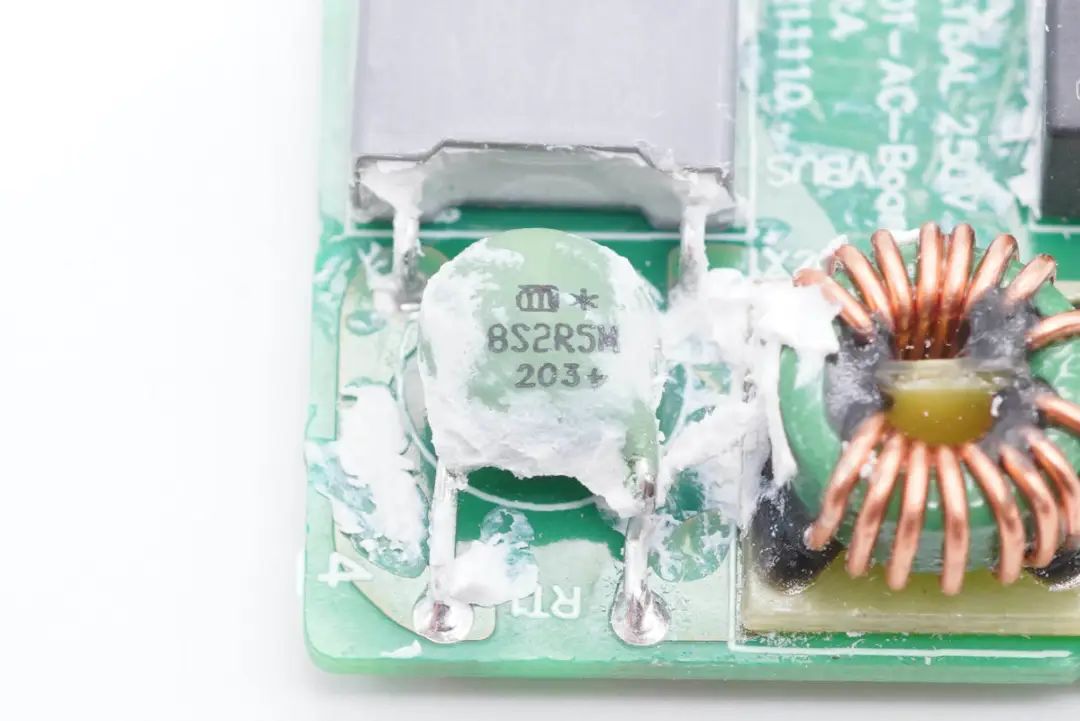

NTC热敏电阻用于抑制充电器插电时的冲击电流,减小或消除插电时的火花。来自JOYIN久尹,8S2R5M,直径8mm,冷态电阻2.5Ω。

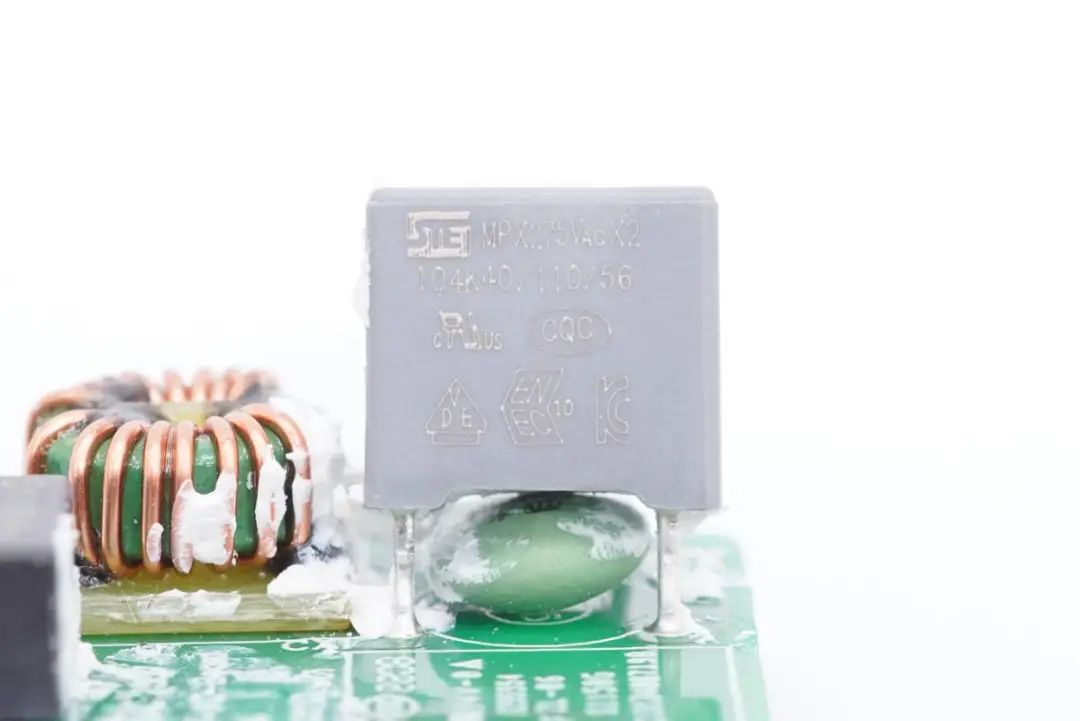

安规X电容来自STE松田电子,0.1μF。

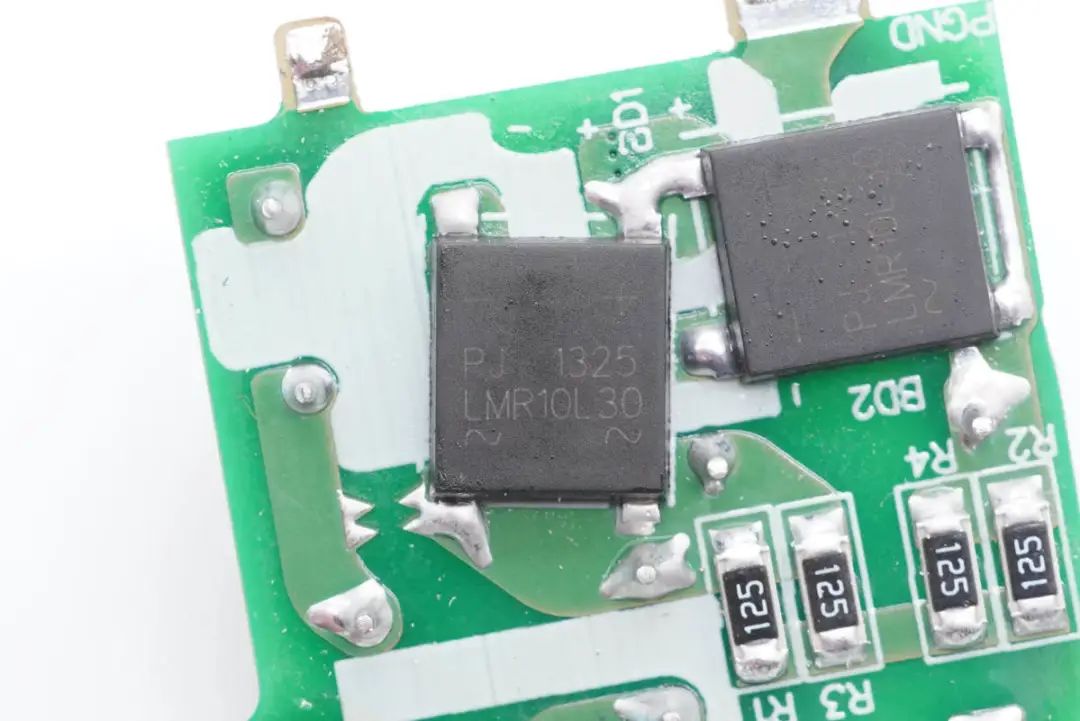

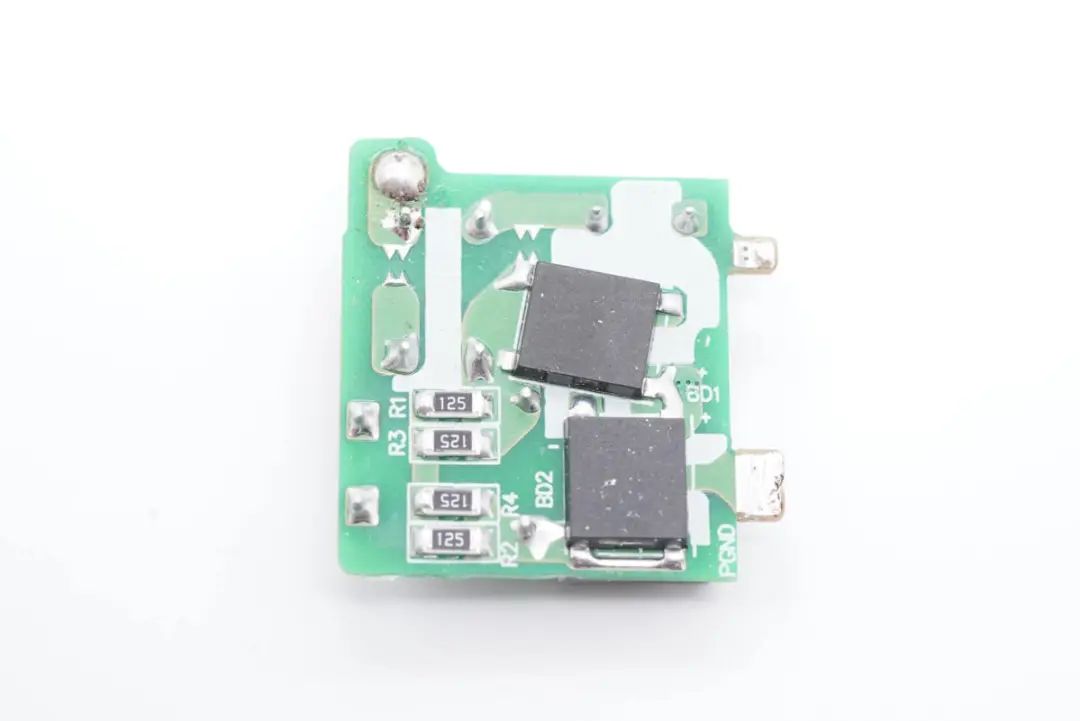

小板背面焊接两颗整流桥,半桥连接均摊发热。






整流桥丝印LMR10L30,将经过滤波的交流电整流为脉动直流电。

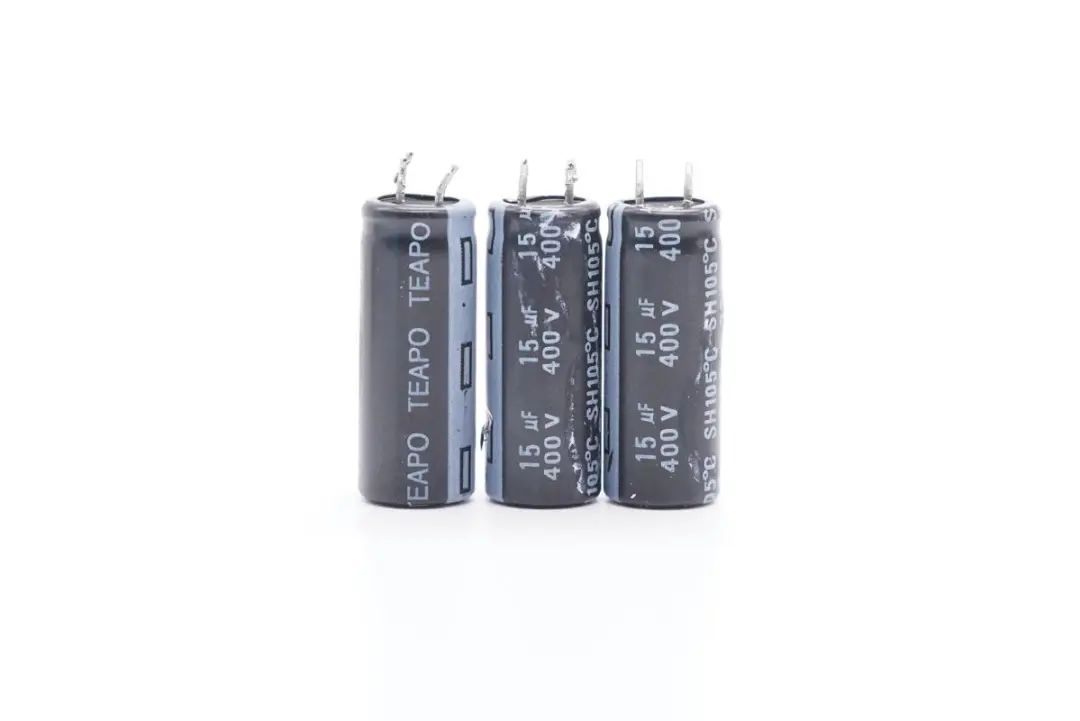

高压滤波电容用于将整流桥输出的脉动直流电滤波成直流电。三颗高压滤波电解电容来自TEAPO智宝,规格均为15μF 400V。

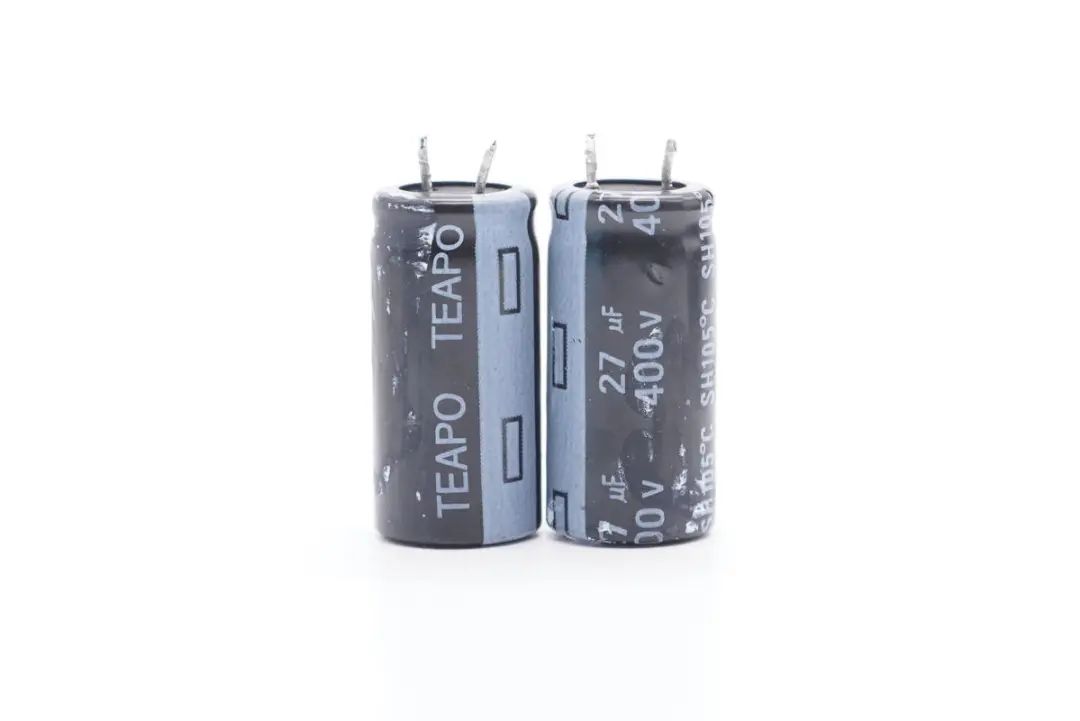

另外两颗也是来自智宝,规格为27μF 400V,容量共计99μF。

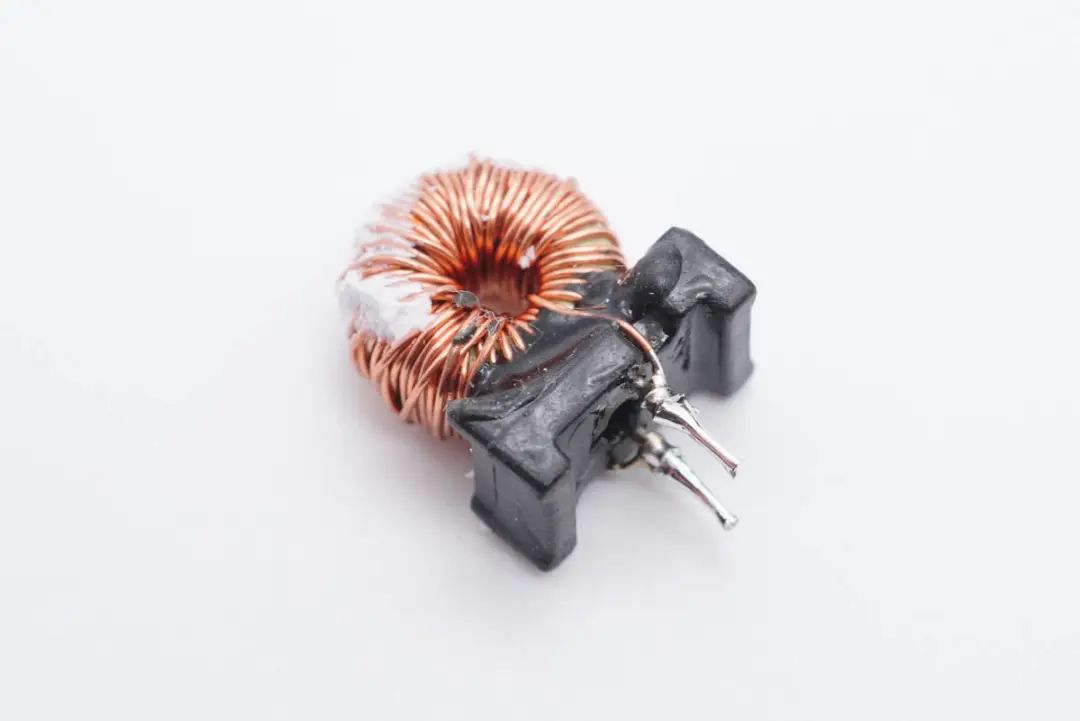

差模滤波电感特写,采用磁环绕制,底部焊接绝缘支架。

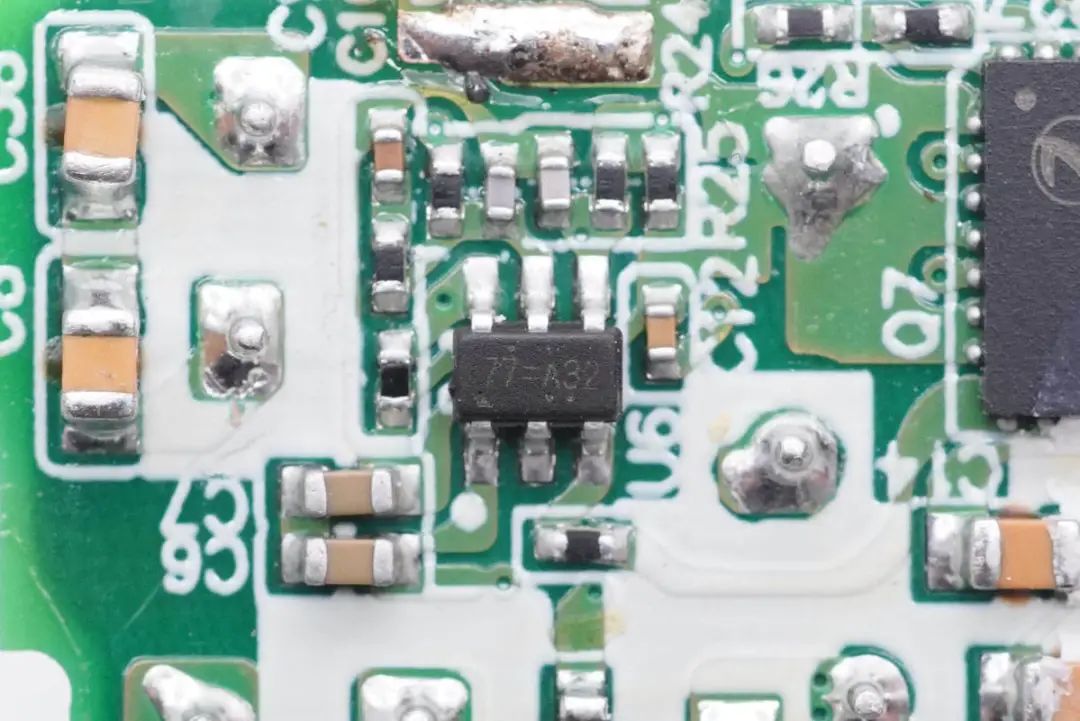

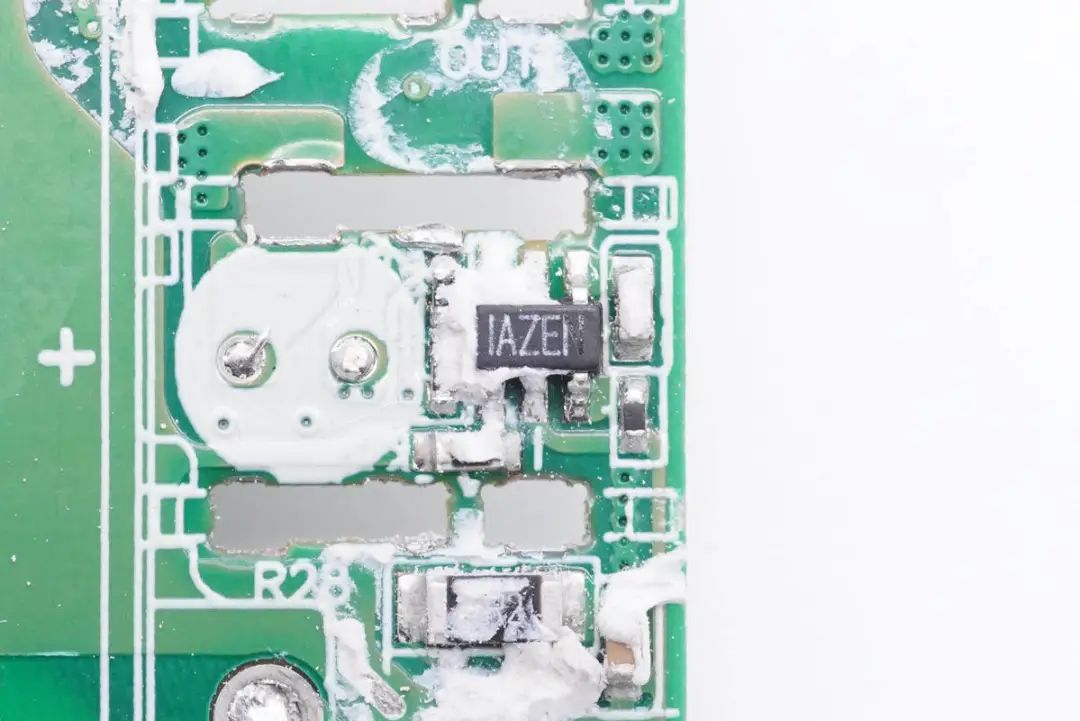

开关电源主控丝印77=A32,来自立锜科技。

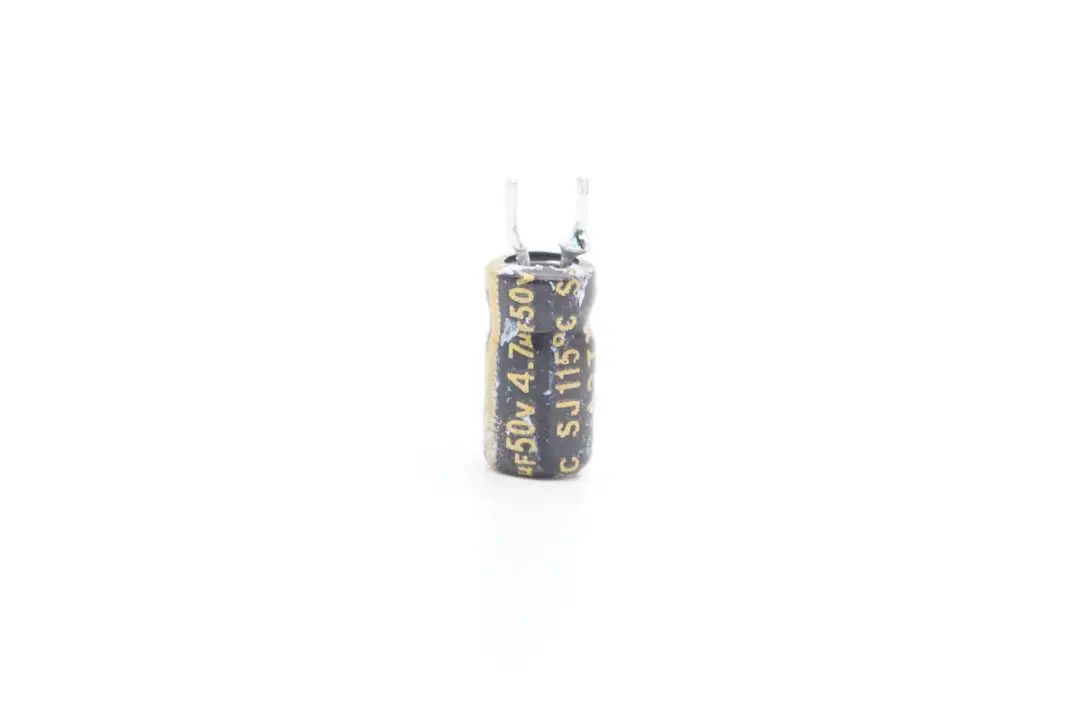

为主控芯片供电的电解电容来自TEAPO智宝,规格为4.7μF 50V,115℃耐热。

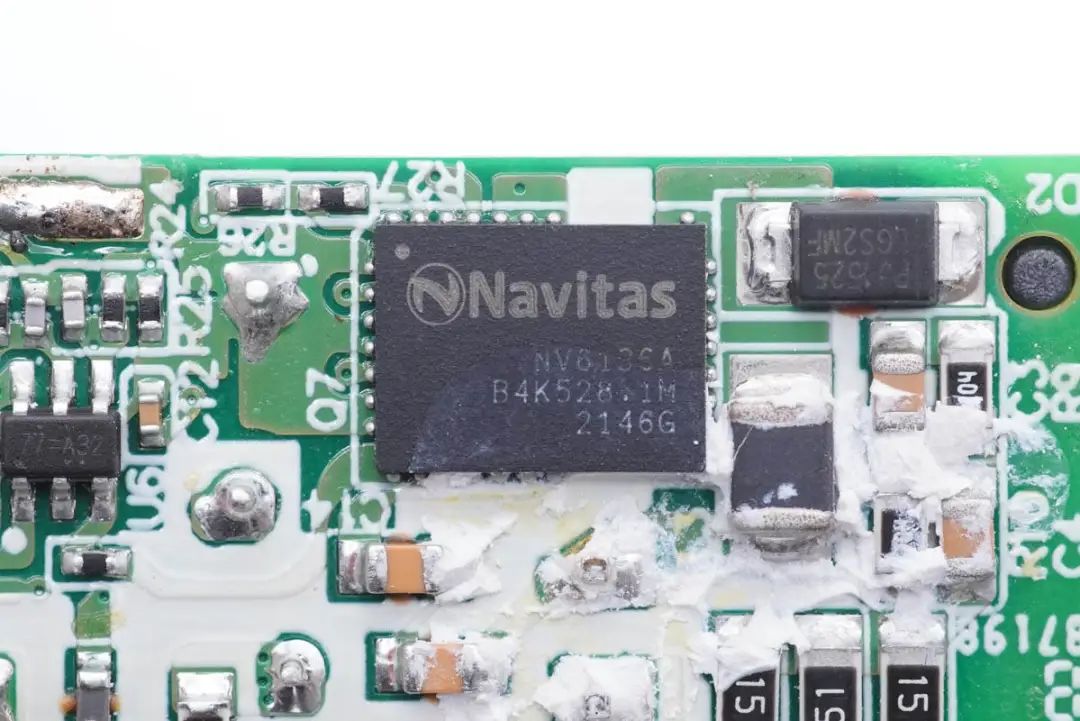

初级开关管采用纳微NV6136A,这是一颗高集成的氮化镓功率芯片,内置驱动器以及高精度无损耗电流采样电路,170mΩ导通电阻,耐压650V,支持2MHz开关频率,采用6*8mm QFN封装,无需外置传统电流采样电阻,有效节省面积。

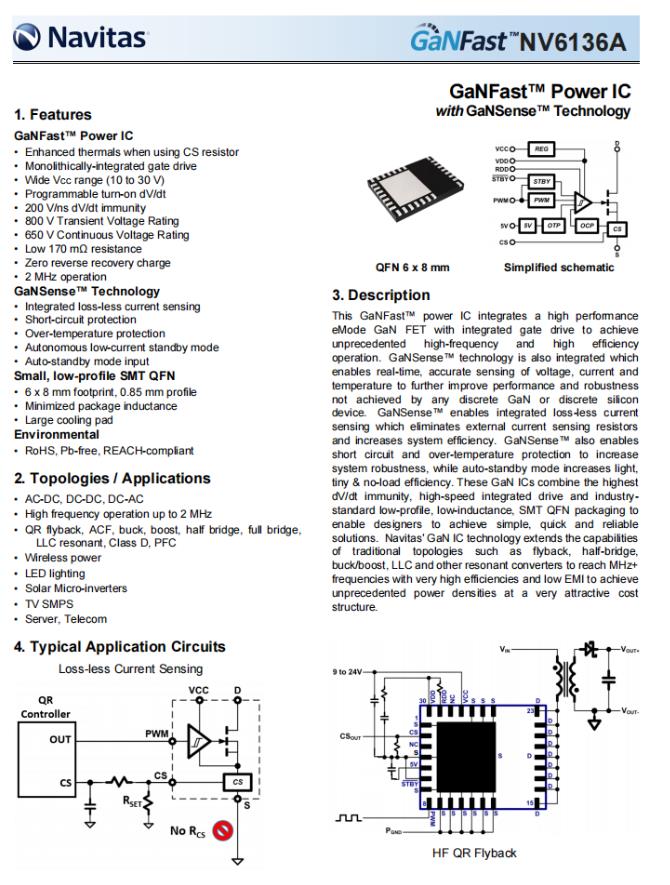

纳微NV6136A资料信息。



充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器戴尔60W氮化镓快充OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充联想YOGA 130W双USB-C口快充安克65W氮化镓充电器(英雄联盟版)等知名品牌的数十款产品采用

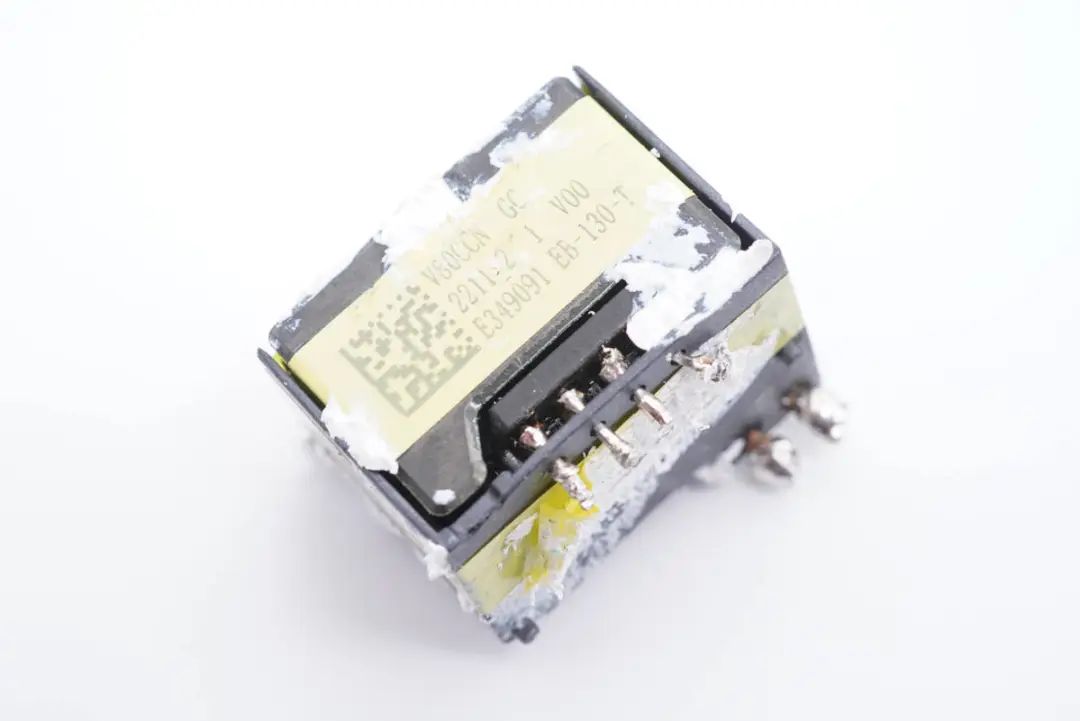

变压器磁芯贴有信息标签,磁芯外套塑料壳用于绝缘,简化生产流程。

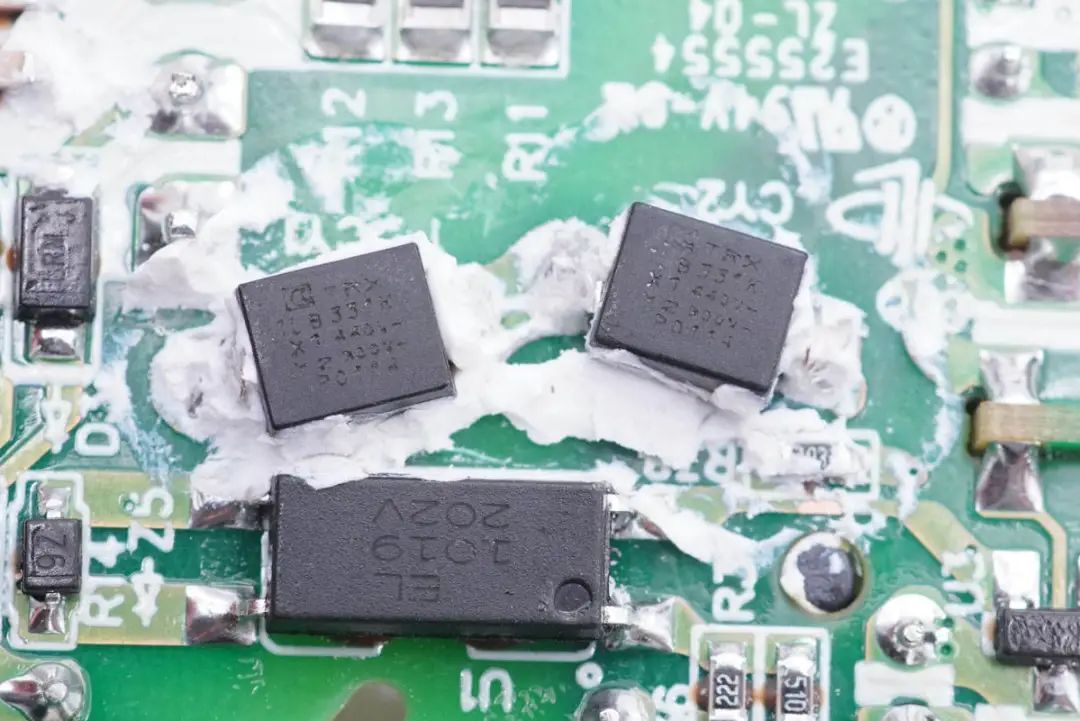

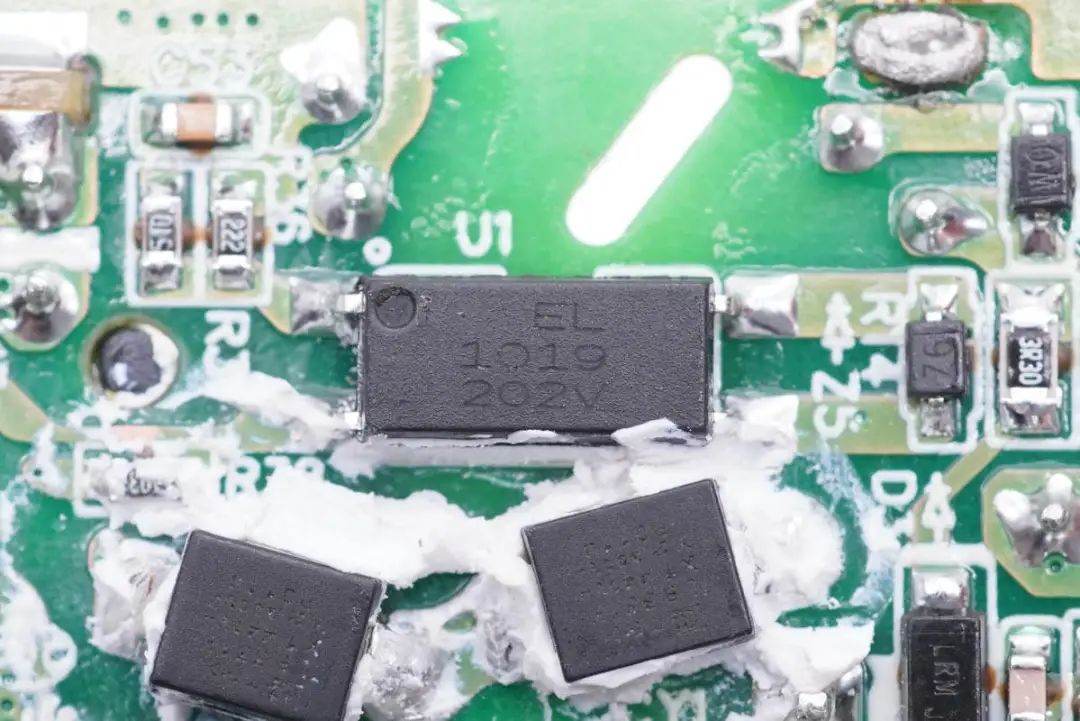

亿光EL 1019光耦,用于输出电压反馈。






贴片Y电容使用特锐祥SMD-Y2系列,型号为TBY2331KB,使用两颗串联连接,加强耐压,提高安全等级,满足安规要求。特锐祥的贴片Y电容具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可






拆下电路板正面元件和小板,次级侧有一颗同步整流控制器。






同步整流控制器检测变压器次级输出电压相位,自动控制同步整流管导通,取代传统肖特基二极管,利用MOS管低导阻低压降的优势,从而降低损耗,提高充电器转换效率。同步整流控制器来自MPS芯源半导体,型号MP6908,支持DCM、CCM和QR准谐振工作模式。

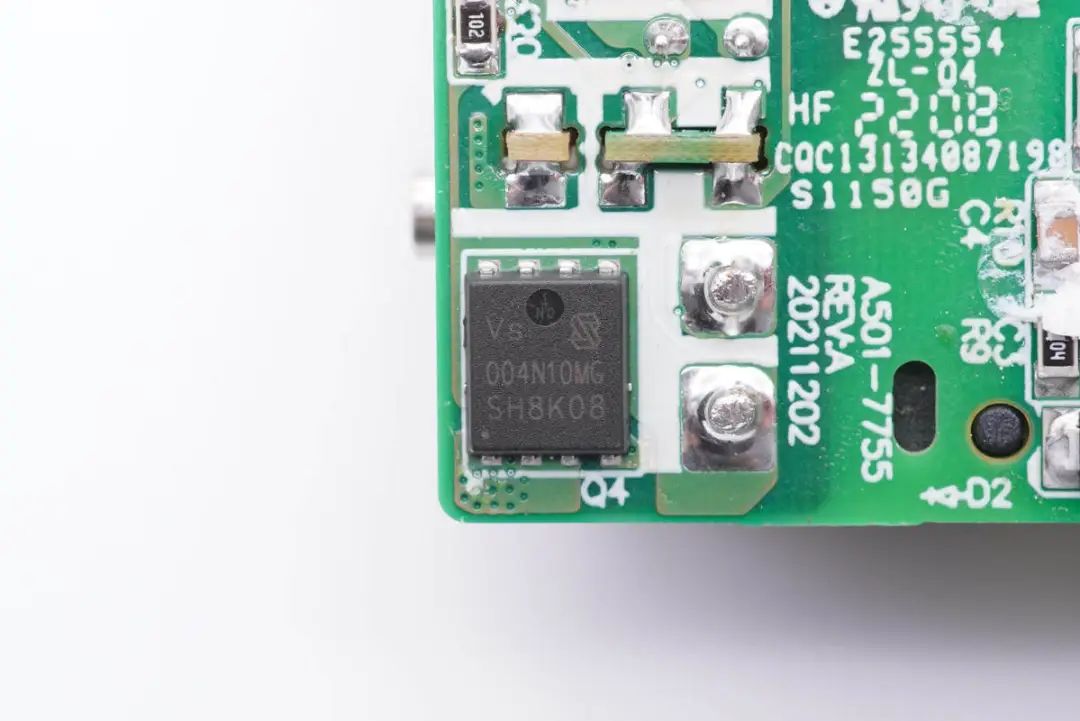

同步整流管来自威兆半导体,VSP004N10MS-G,NMOS,耐压100V,导阻3.8mΩ,采用PDFN5060X封装。

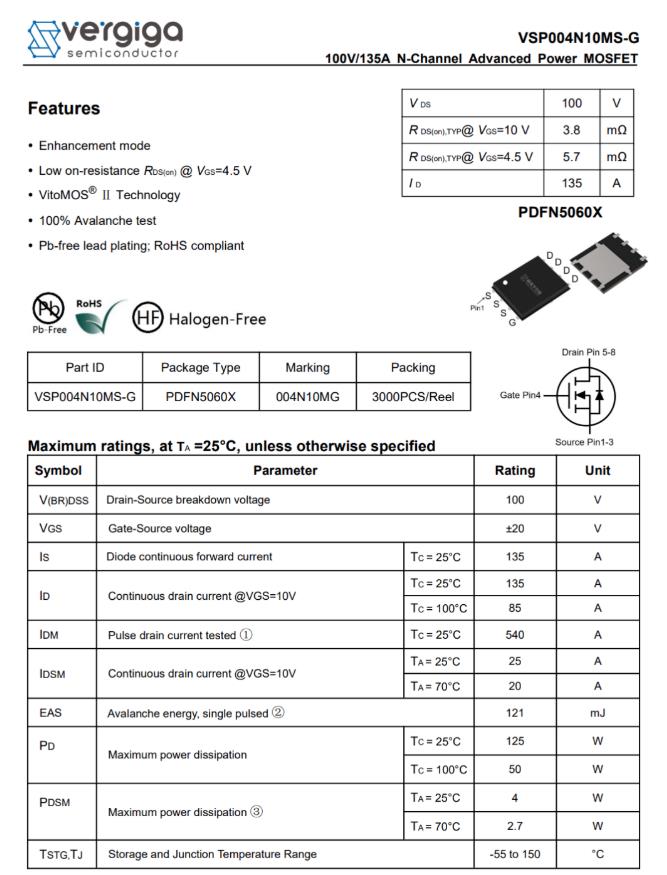

威兆半导体 VSP004N10MS-G 详细资料。

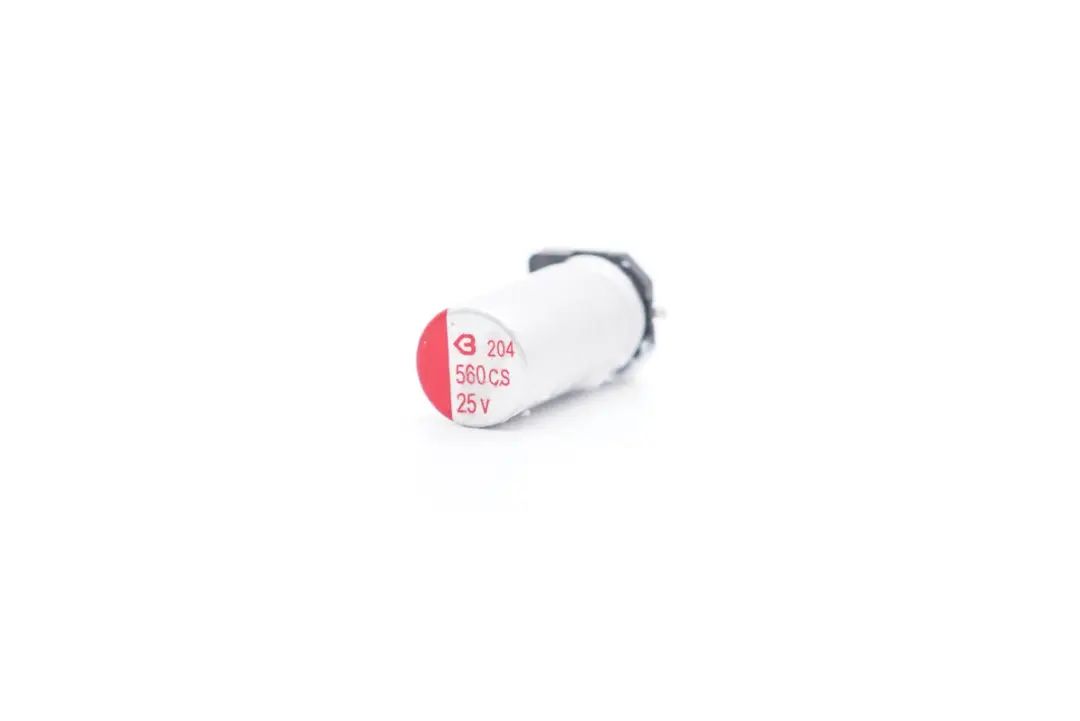

输出使用一颗BERYL绿宝石CS系列固态电容滤波,规格为560μF 25V。

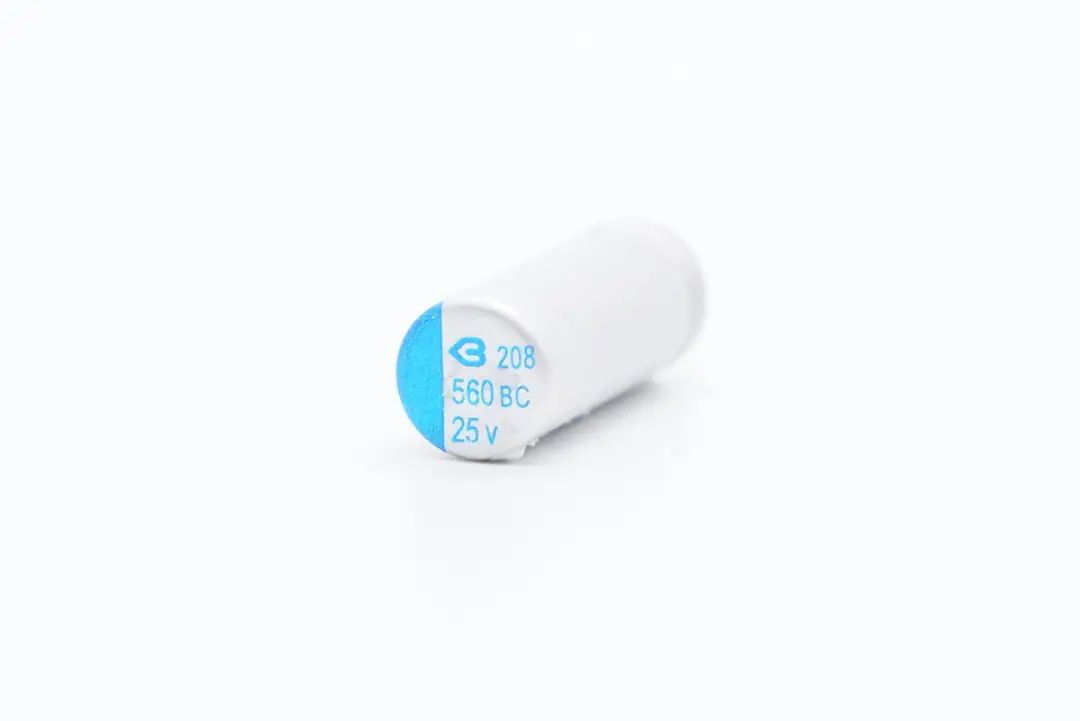

另外一颗滤波固态电容同样来自绿宝石,BC系列,560μF 25V。

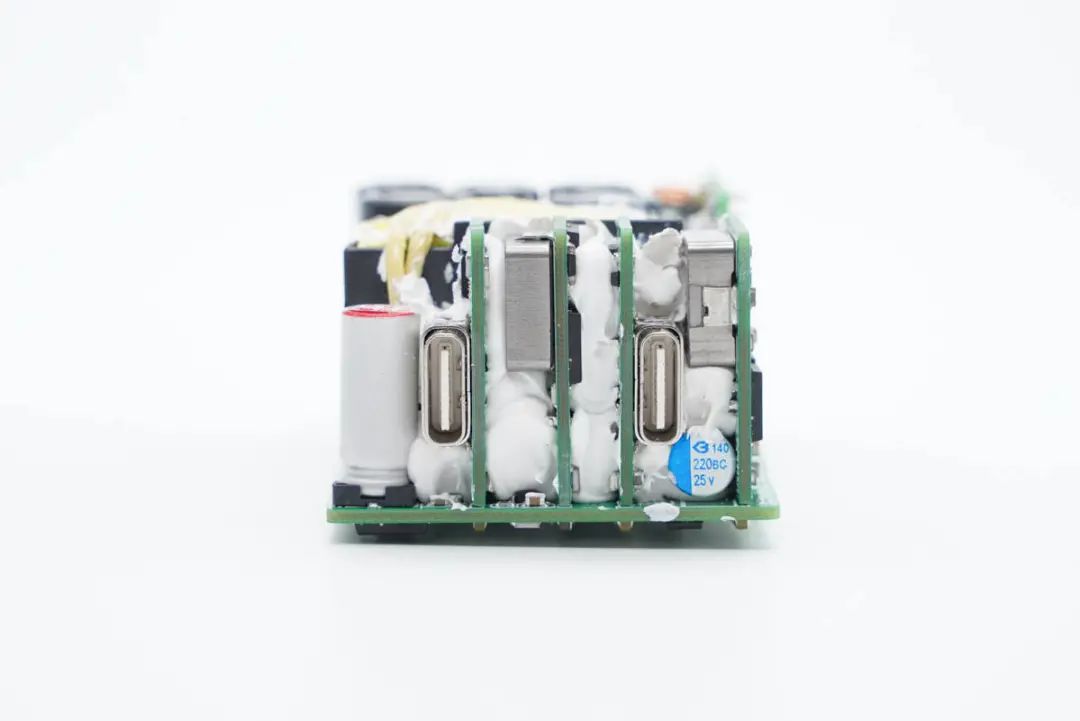

输出使用四块小板垂直焊接,并打胶填充固定成为一个整体。小板分别焊接USB-C母座和降压电路,提高空间利用率。

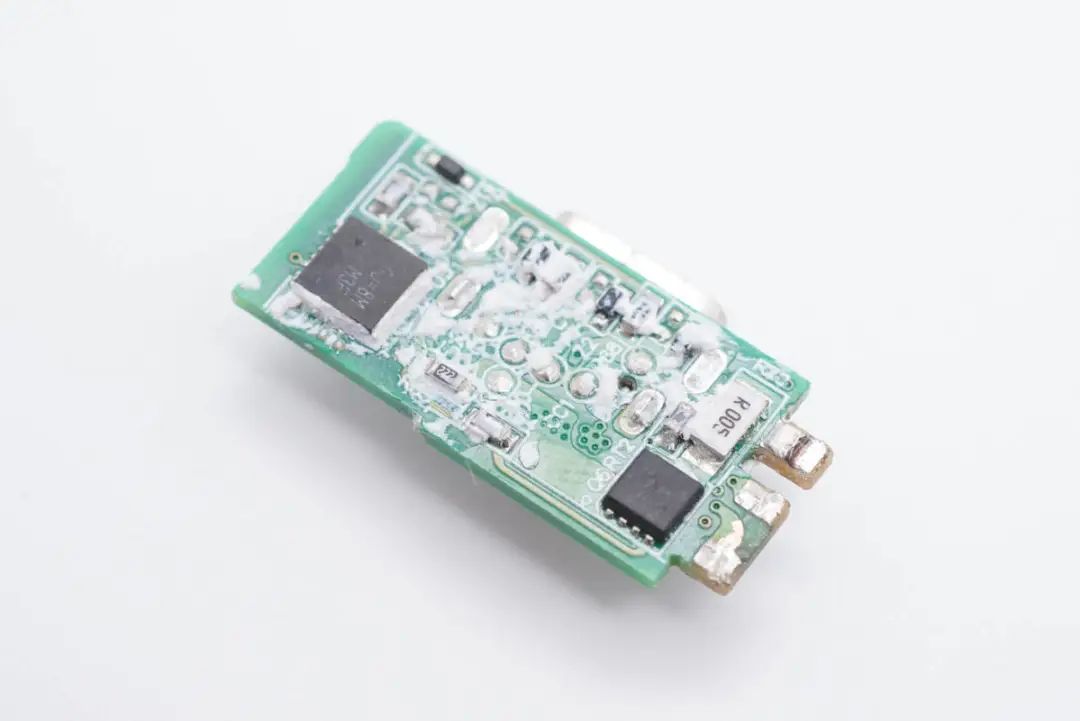

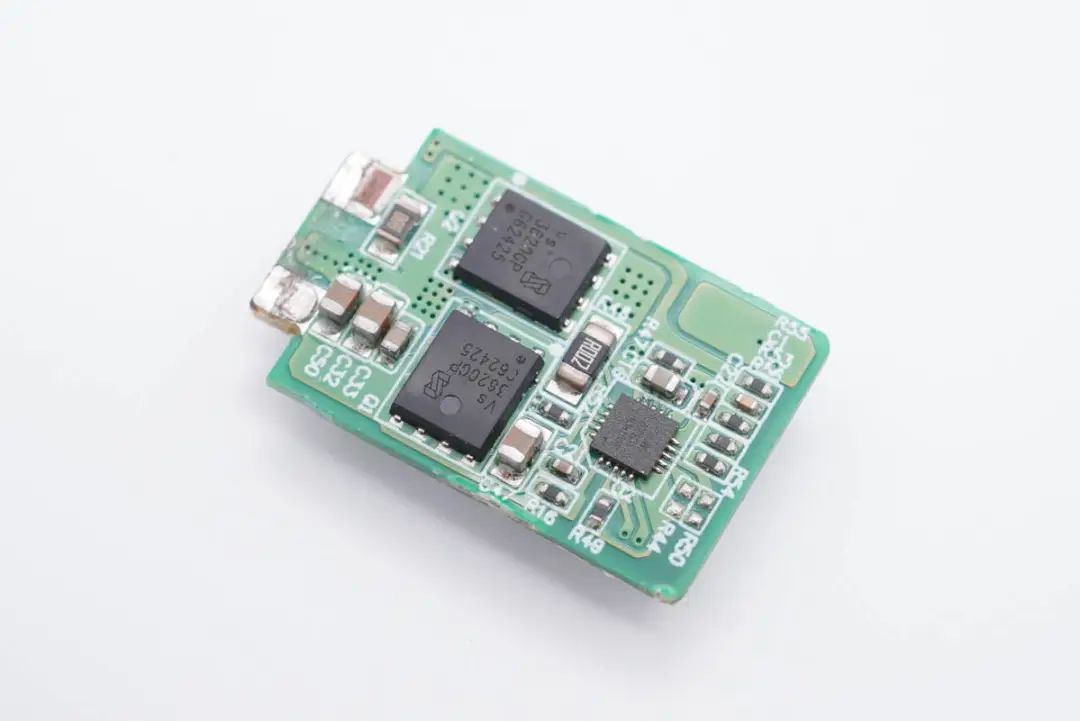

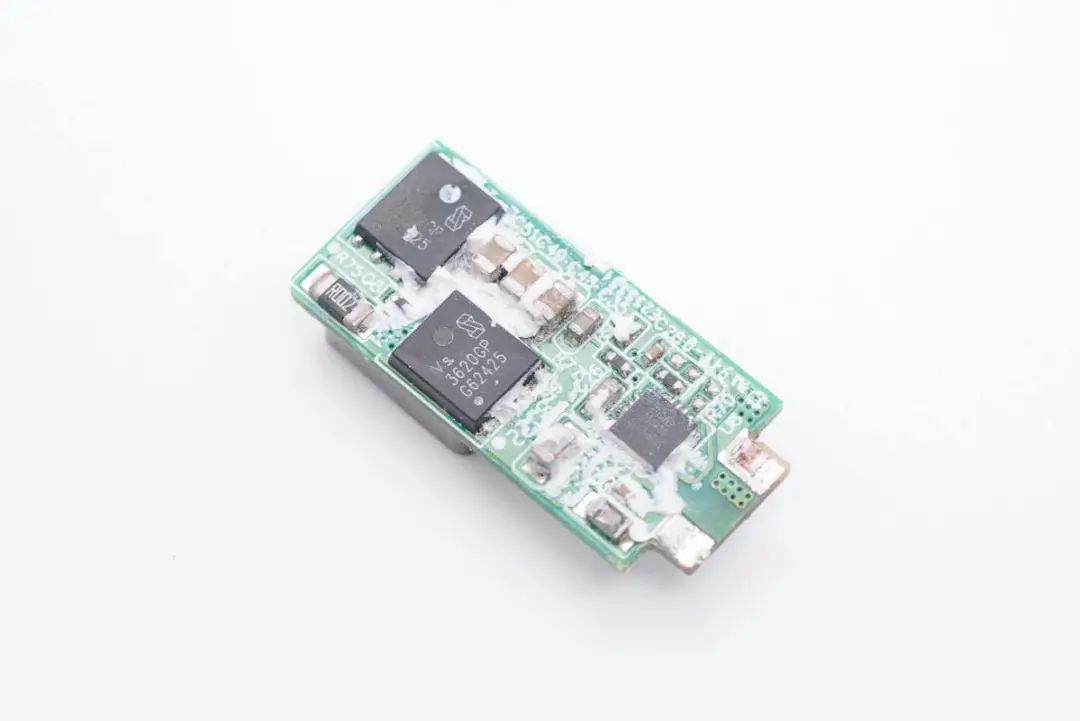

首先拆下右侧的小板进行观察,小板背面是同步降压控制器和两颗降压开关管,根据协议芯片输出的反馈信号控制,改变输出电压,满足负载需求。

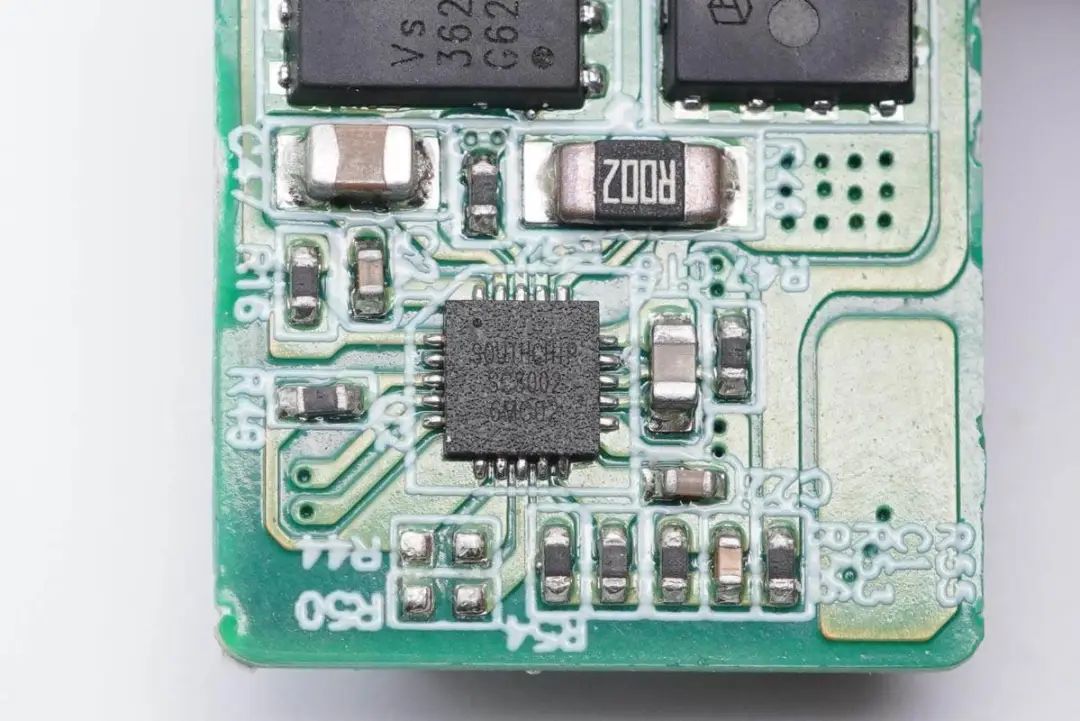

同步整流控制器采用南芯SC8002,是一颗支持36V输入典雅的同步降压控制器,支持配置成单路或双路输出。支持100%占空比,内置可编程的峰值电流限制和输出电流限制。开关频率可调,内置完善的保护功能,采用QFN3*3-20封装。

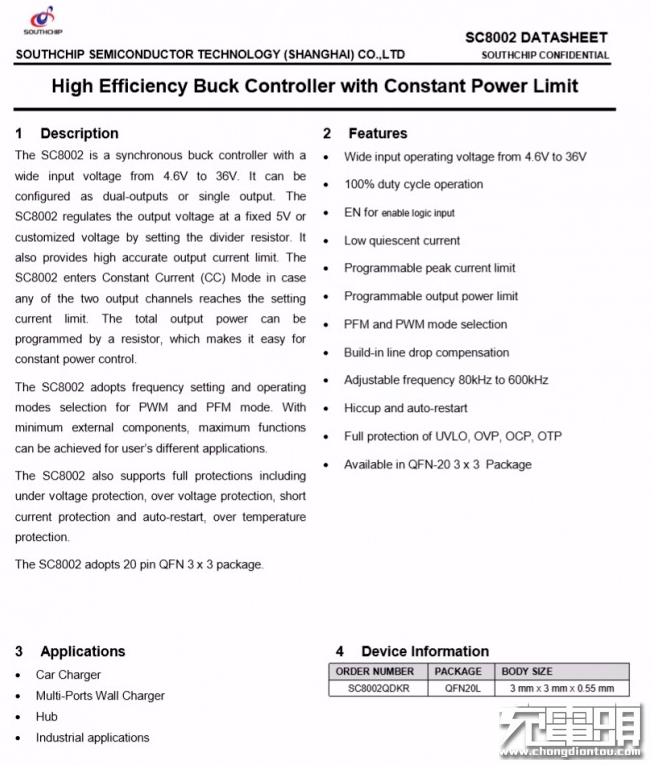

南芯 SC8002 详细资料。


充电头网拆解了解到,南芯SC8002还被阿卡西斯300W便携式储能电源科讯65W 1A1C氮化镓快充Aukey 100W氮化镓快充摩米士65W 2C1A氮化镓快充等产品采用。

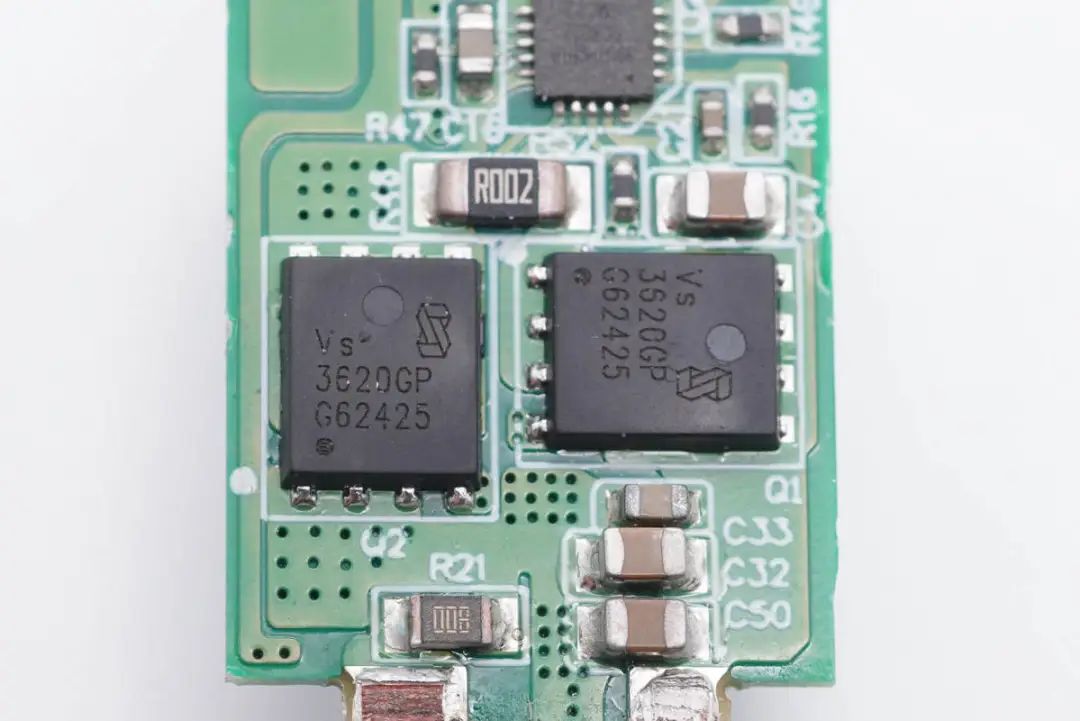

两颗同步降压开关管均来自威兆半导体,型号VS3620GPMC,NMOS,耐压30V,导阻5.4mΩ,使用PDFN5*6封装。

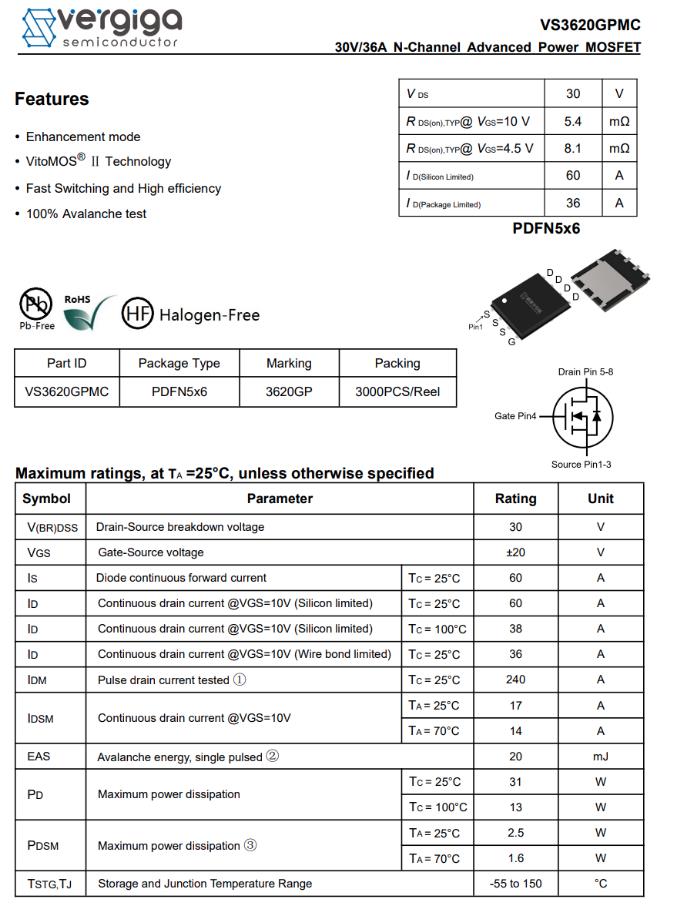

威兆半导体 VS3620GPMC 详细资料。

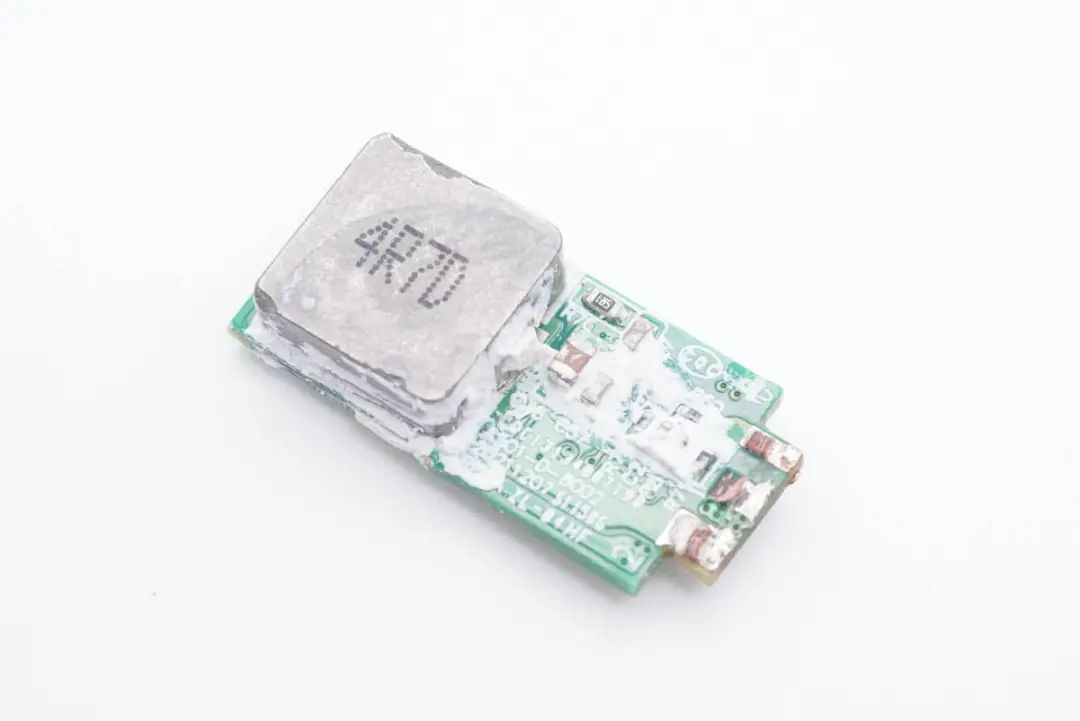

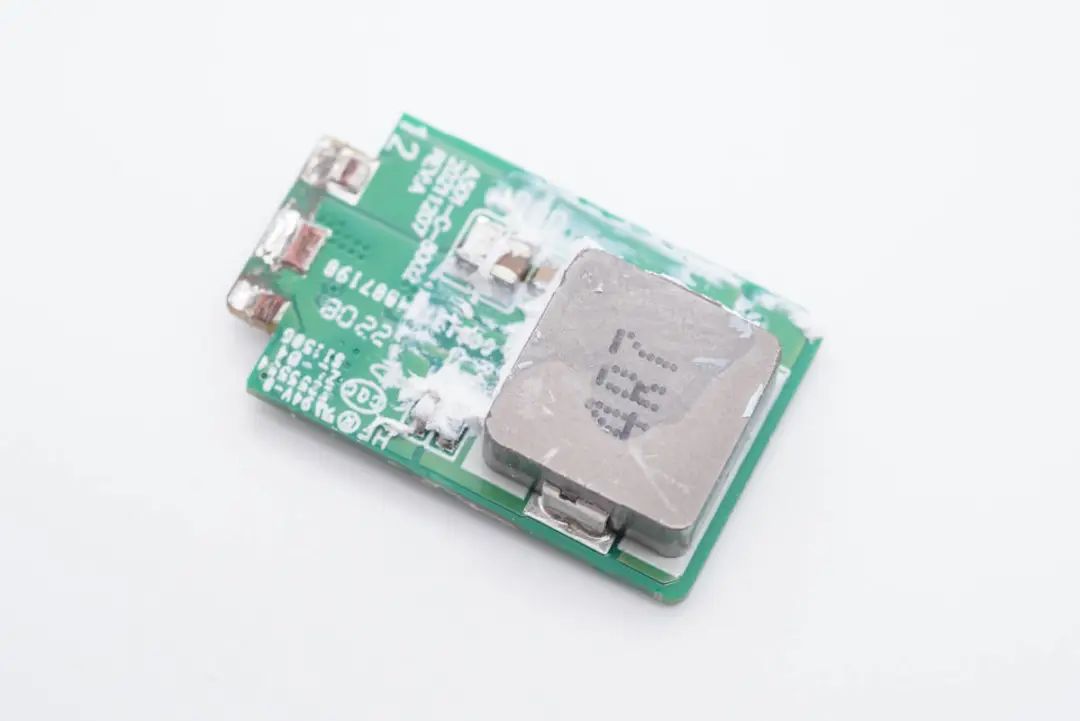

降压小板背面焊接4.7μH合金降压电感。

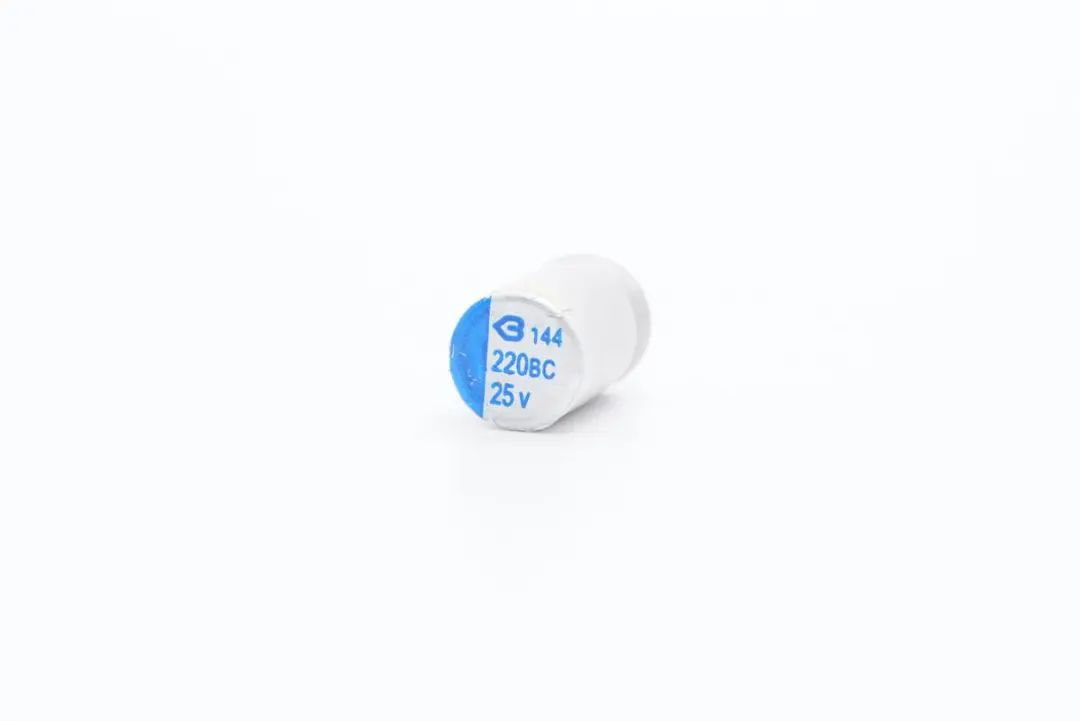

降压小板与协议小板之间焊接一颗固态电容,用于输出滤波。电容来自绿宝石,BC系列,220μF 25V。

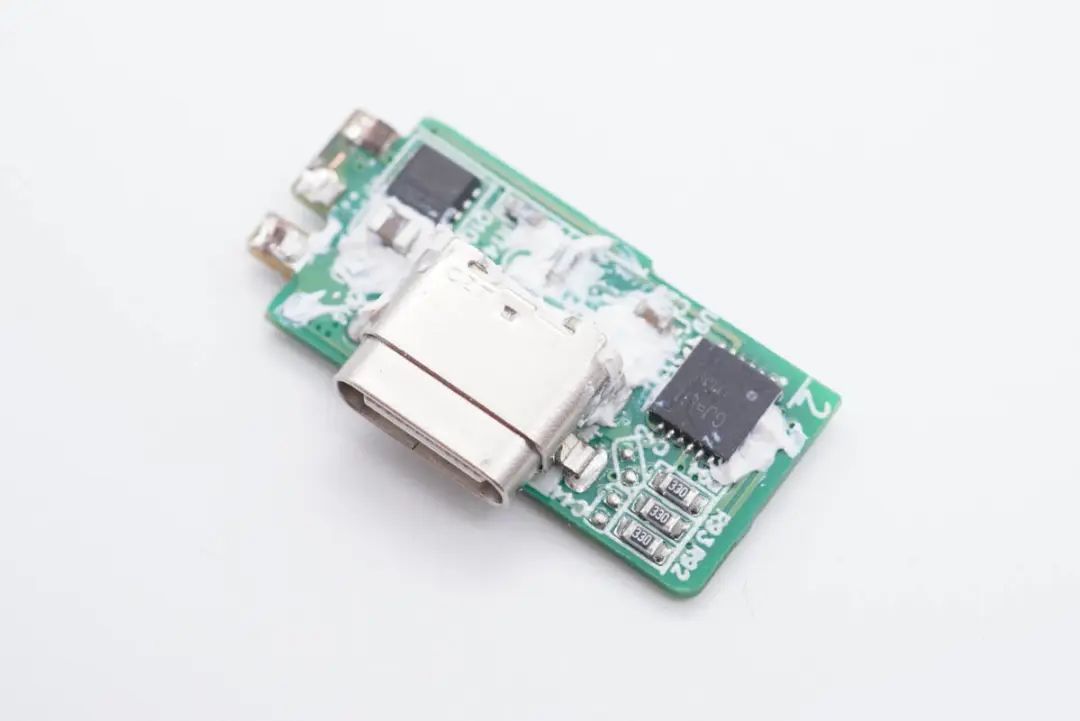

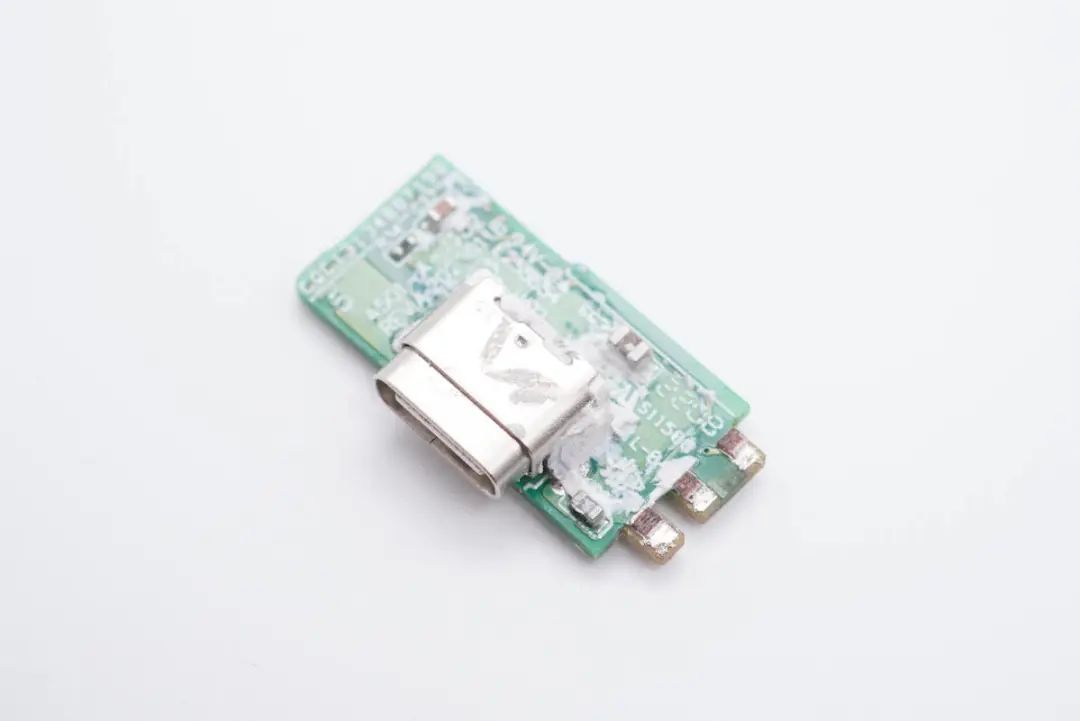

协议小板右侧焊接USB-C母座。






左侧焊接协议芯片,VBUS开关管和电流取样电阻。

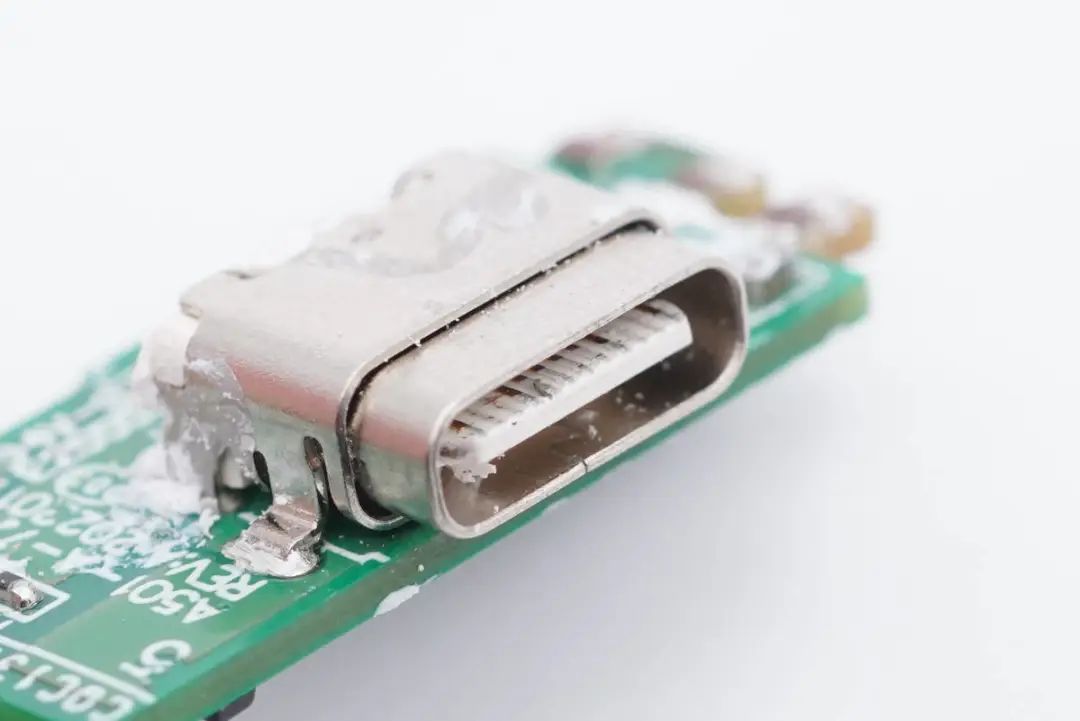

USB-C母座采用过孔焊接,双层外壳。

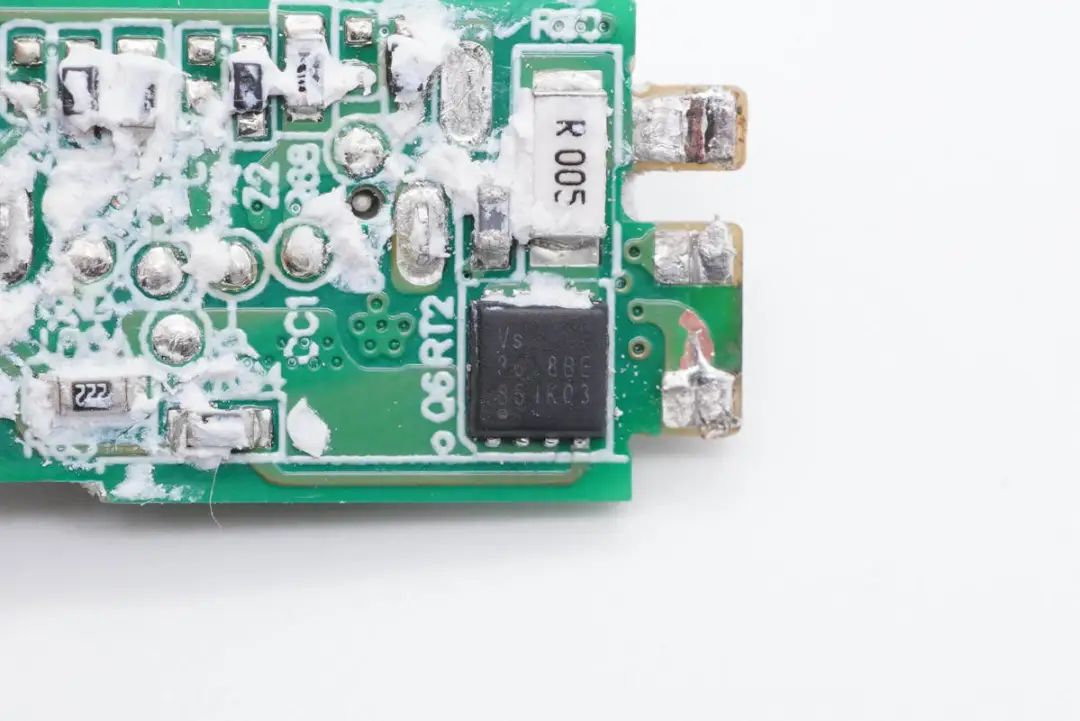

VBUS开关管来自威兆半导体,VS3618BE,NMOS,耐压30V,导阻5.2mΩ,采用PDFN3333封装。

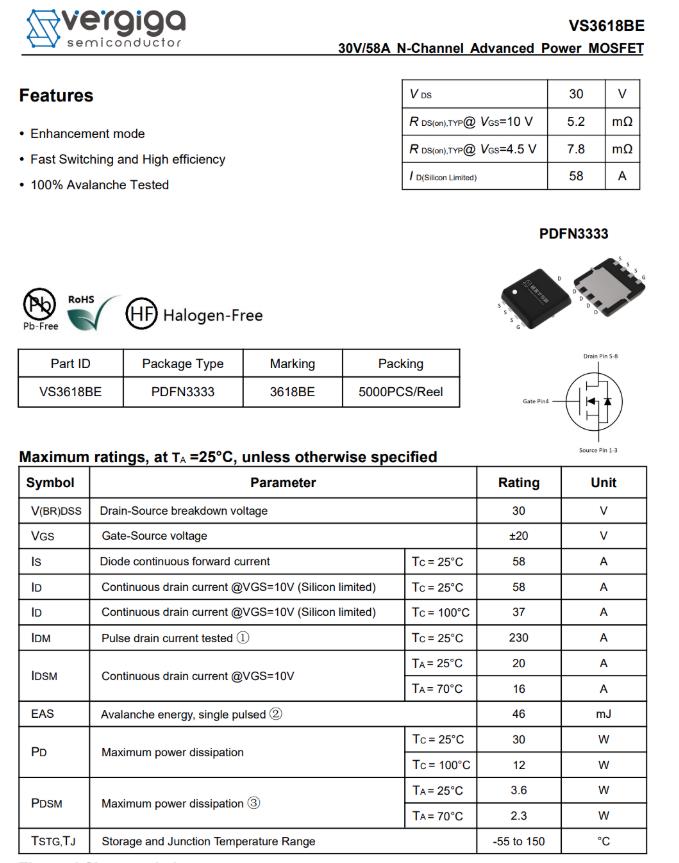

威兆半导体 VS3618BE 详细资料。

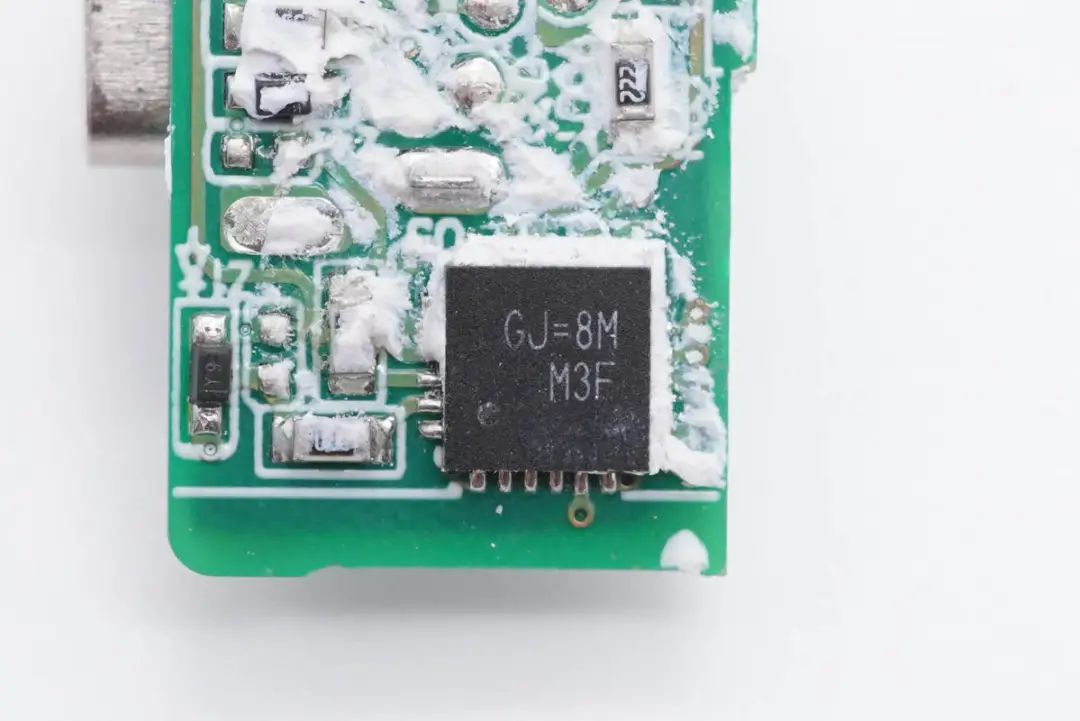

协议芯片丝印GJ=8M,来自立锜科技,采用QFN封装。






另一路输出的降压小板特写,用料相同,仅布局不同。






4.7μH合金降压电感特写。

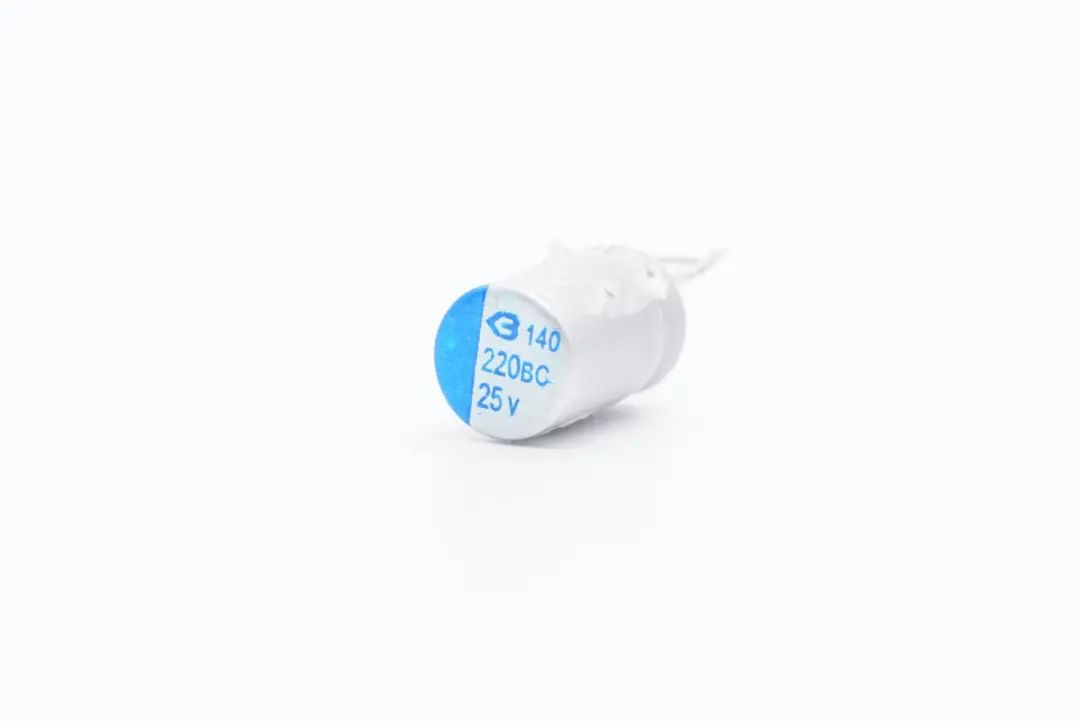

两块小板之间的滤波电容,绿宝石BC系列,220μF 25V。






协议小板的器件也是完全相同的。

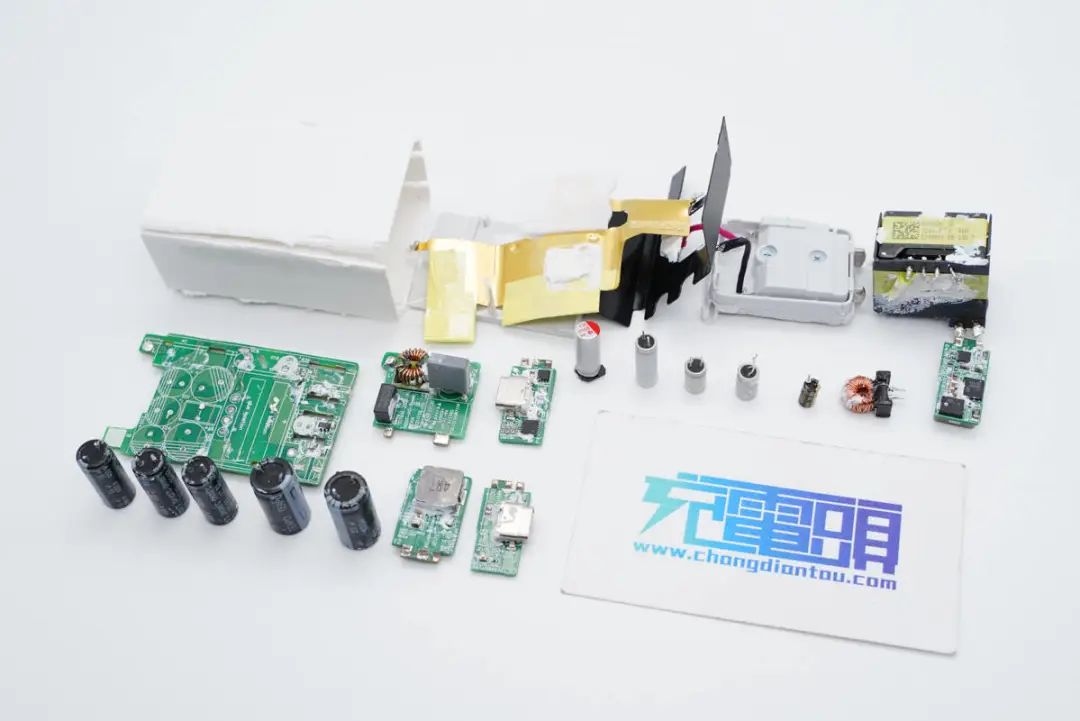

全部拆解完毕,来张全家福。



充电头网拆解总结



vivo 80W氮化镓闪充充电器为双口设计,单口最大输出功率为80W,支持65W PD快充,支持功率盲插。总80W输出,支持60+20W的功率分配,非常适合苹果笔记本和手机用户使用,双设备同时快充,相比传统65W总功率的多口快充更加实用,也是一个体积和功率的平衡点。



充电头网通过拆解了解到,充电器内部使用立锜开关电源控制器搭配MPS MP6908同步整流控制器组成反激开关电源,恒压输出。充电器内置纳微NV6136A氮化镓功率芯片,无需电流采样电阻,同步整流管来自威兆半导体。USB-C口采用南芯SC8002同步降压控制器搭配威兆半导体MOS管进行同步降压,由立锜协议芯片调节输出电压,并进行双路接口功率自动分配功能。



充电器内电解电容均来自智宝,固态电容均来自绿宝石。电路板使用多块小板组合焊接,充分利用空间。电路板使用黄铜散热片包裹散热,焊接固定。内部大量注胶填充固定及导热,整体做工非常扎实。
