拆解报告:麦多多100W 2C1A氮化镓充电器

2022-05-10

近期充电头网拿到了一款Mcdodo麦多多100W氮化镓充电器样机,充电器配备2C1A接口,两个C口都支持100W PD快充,整体的兼容性很好,性能十分强悍。



充电头网了解到,这款充电器采用PFC+LLC电源架构设计,同步整流控制器采用深圳市WINSEMI稳先微电子的WS2995,这是国内首批LLC同步整流控制器,实现了行业从无到有的突破,意义非凡。






值得一提的是,不只是LLC同步整流控制器,稳先微还相对应的推出了WS2699、WS2862A等高集成度高性能LLC控制器、PFC控制器,适用于高效率高可靠性LLC电源设计,可用于中功率及大功率隔离开关电源应用。



深圳市稳先微电子有限公司是深圳本土的老牌集成电路设计公司,国家高新技术企业,领先的充电路径管理系统的解决方案商。公司以技术为主导,在全国设有3大研发中心,研发人员占比超60%,核心团队成员具备TI、MPS、STMicro、Infineon等行业知名企业至少10年以上经验。



稳先微电子在接受世界先进积体电路股份有限公司的投资后,成为一家轻IDM公司,能够保证为客户提供充足的产能、稳定的交期和高品质的产品方案。稳先微电子拥有强大的供应链体系和稳定的头部客户,同时还拥有世界最先进的高集成度UHV工艺平台、MTP内置控制器平台、高抗浪涌UHV工艺平台、SGT和GaN功率器件工艺平台。



麦多多100W氮化镓充电器外观

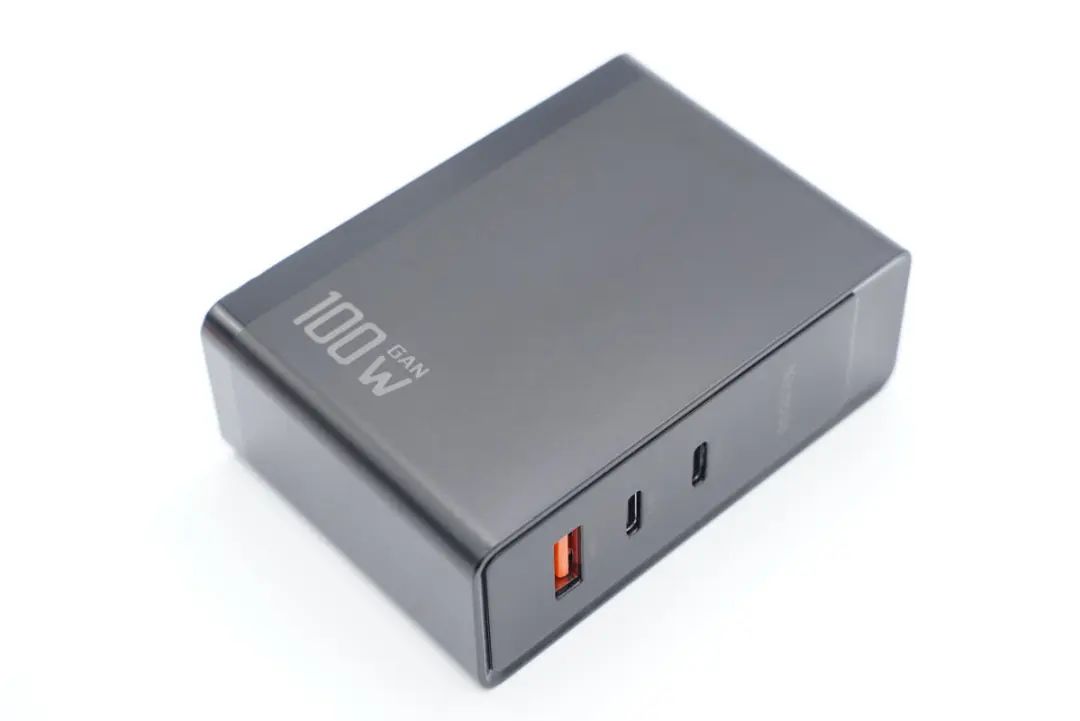

充电器采用PC阻燃材质黑色外壳,输入输出端切面设计,边缘棱边分明。

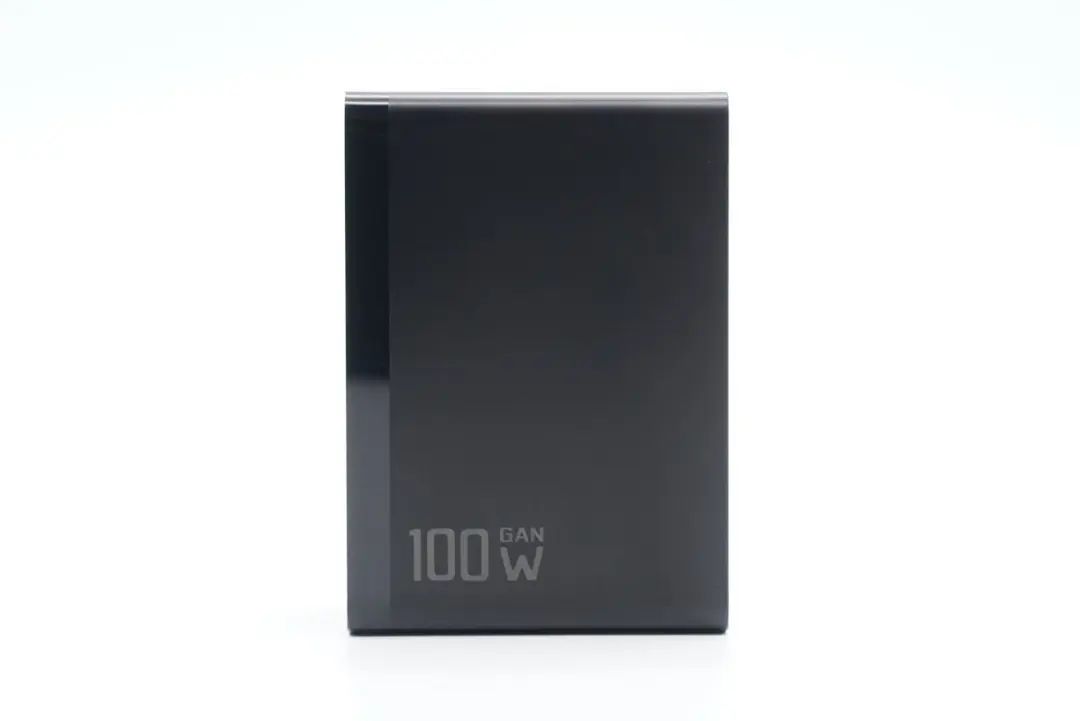

腰身大部分外壳磨砂抗指纹,左侧边缘亮面设计,正面左下角印有100W GaN字样。

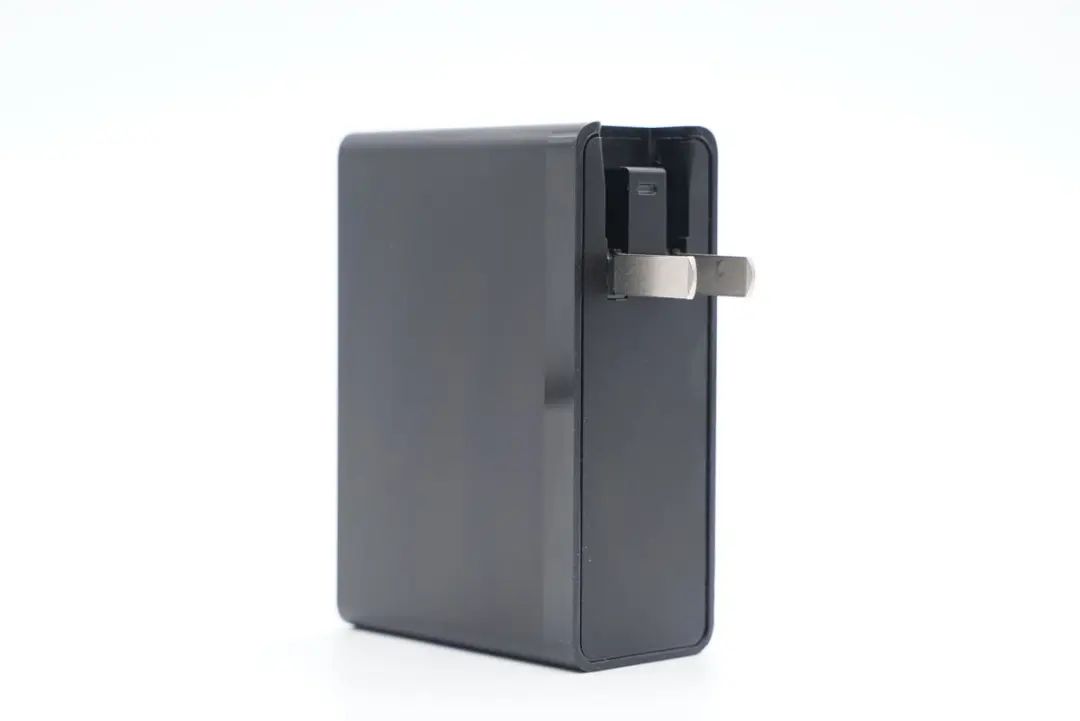

充电器配备可折叠国标插脚。

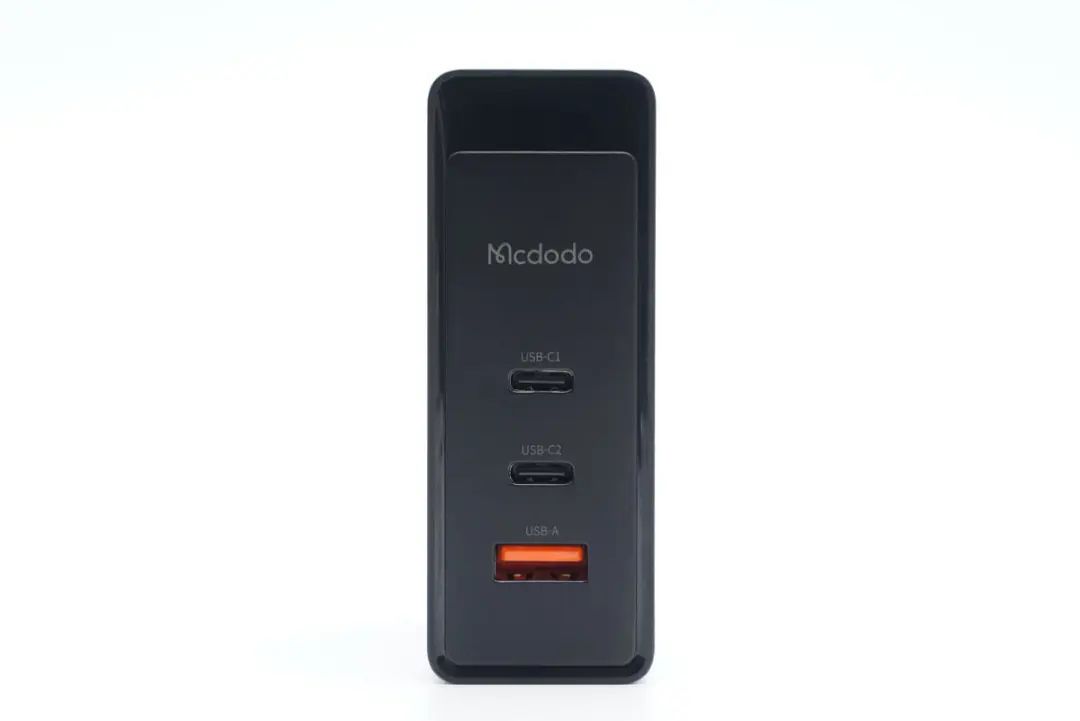

输出端配有2C1A三个接口,两个C口胶芯为黑色,A口胶芯为橘红色,外壳上印有Mcdodo品牌。

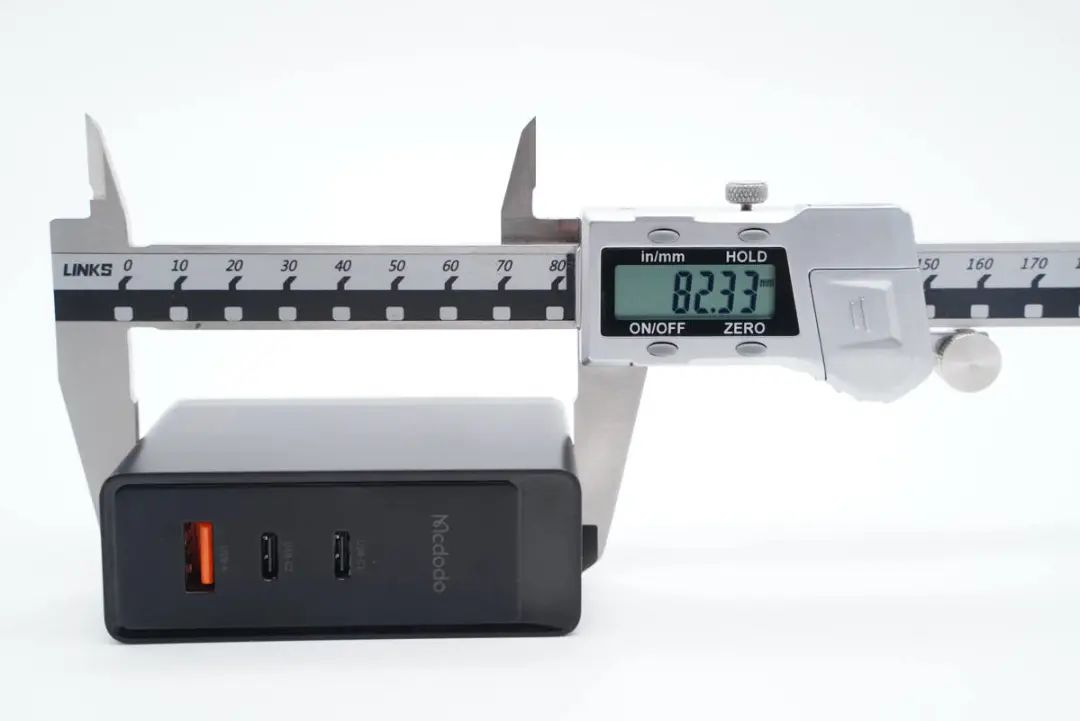

实测充电器机身长82.33mm。

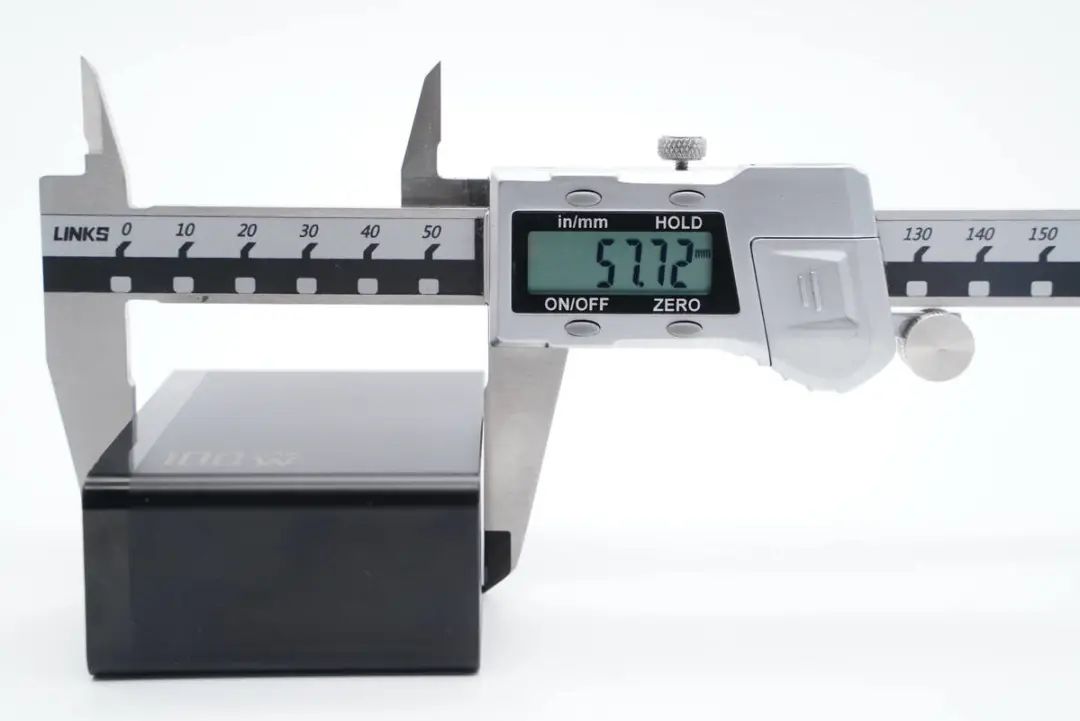

宽度为57.72mm。






厚度为30.59mm。

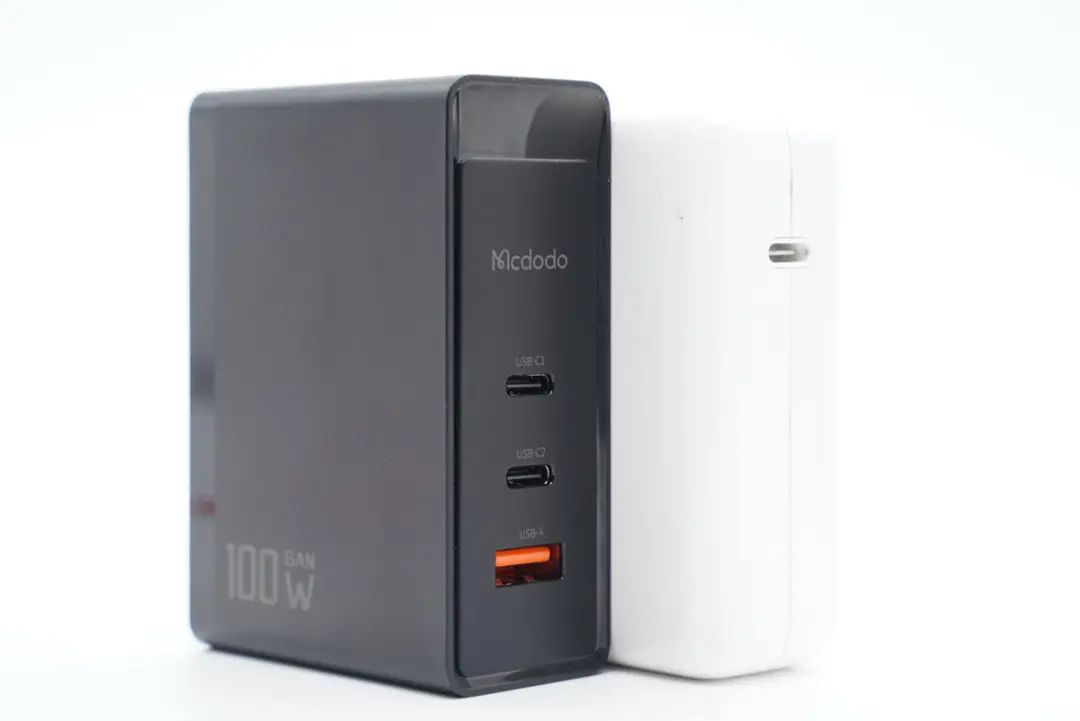

和苹果96W充电器对比,麦多多这款充电器更“瘦”也更“高”一些。

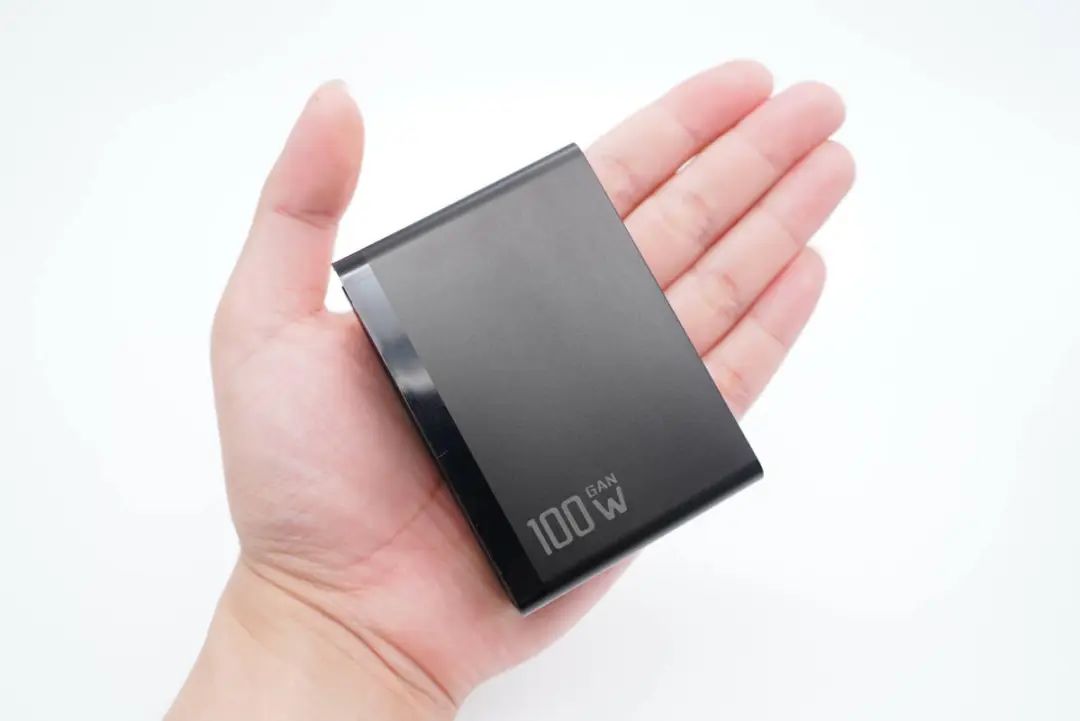

拿在手上的大小直观感受。

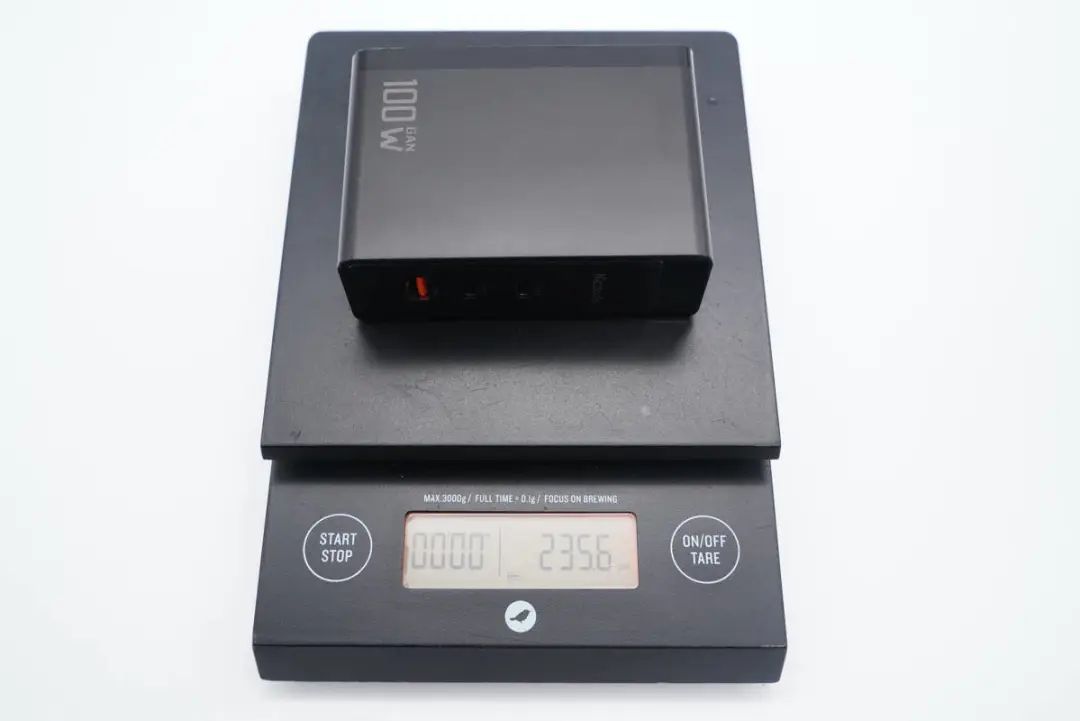

充电器净重约为236g。

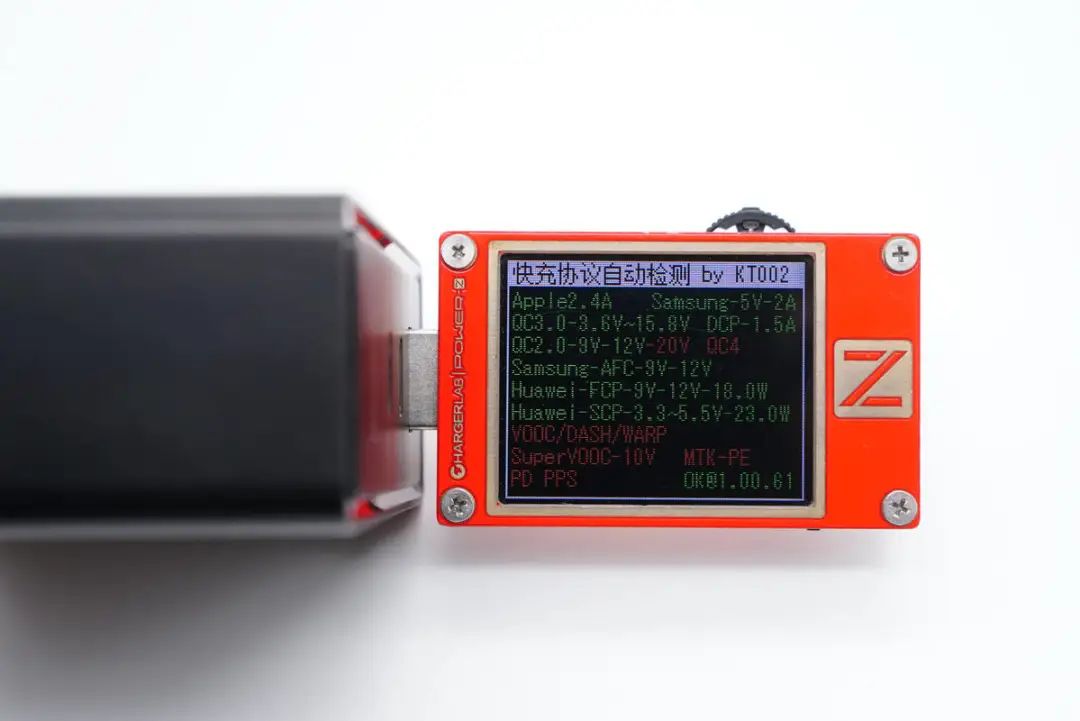

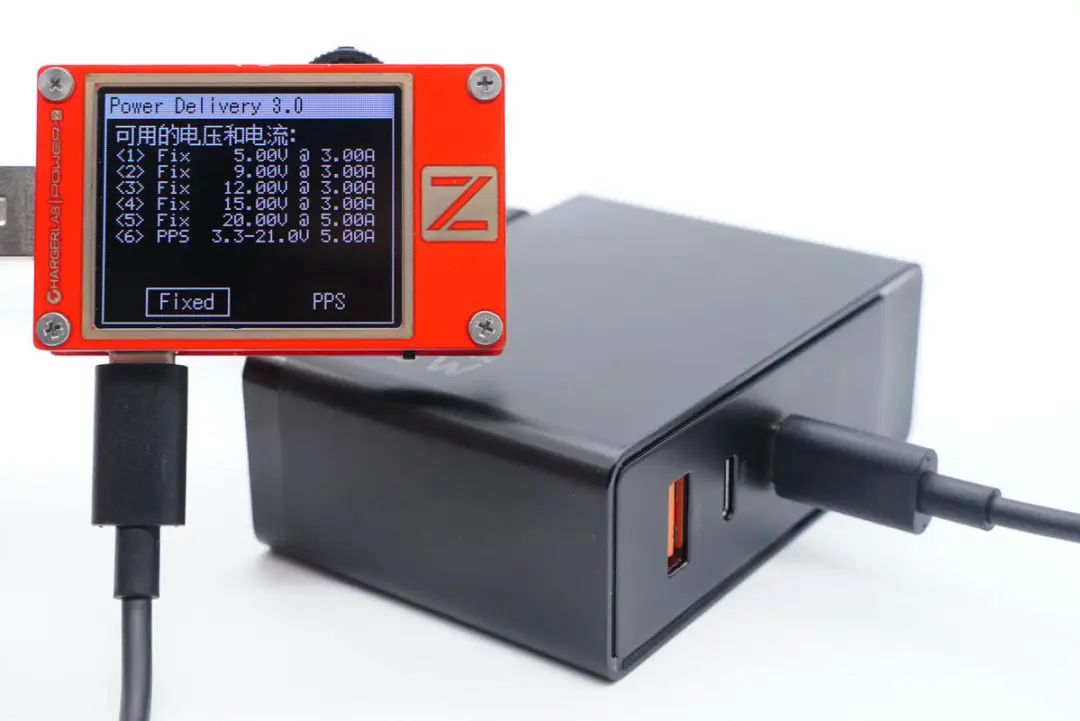

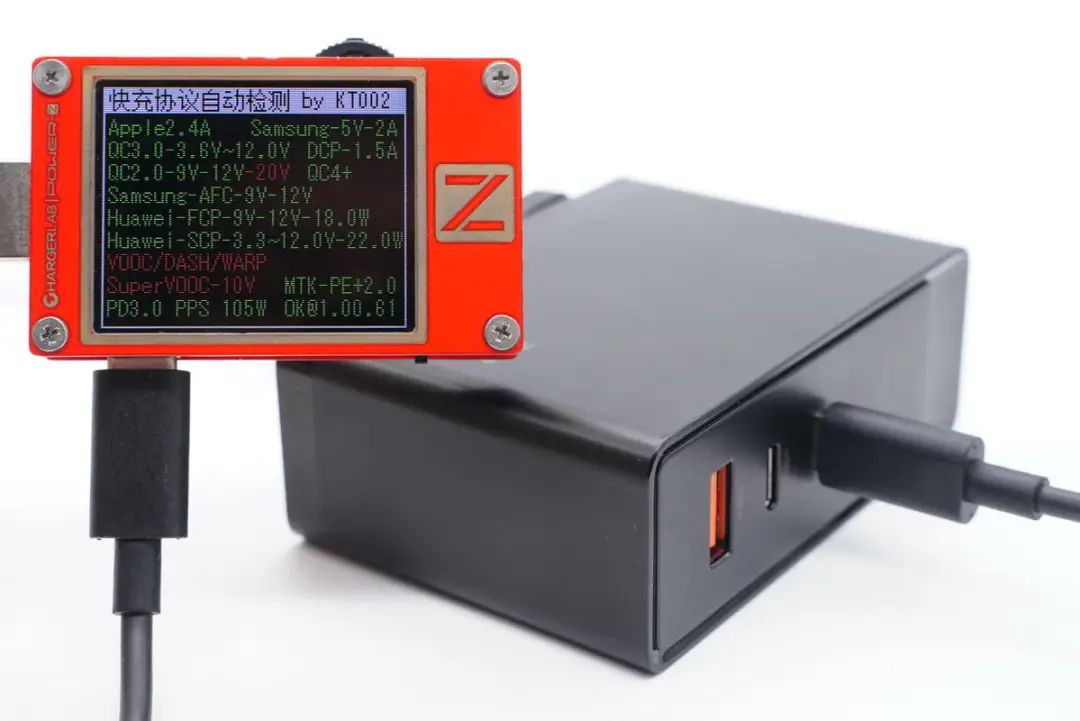

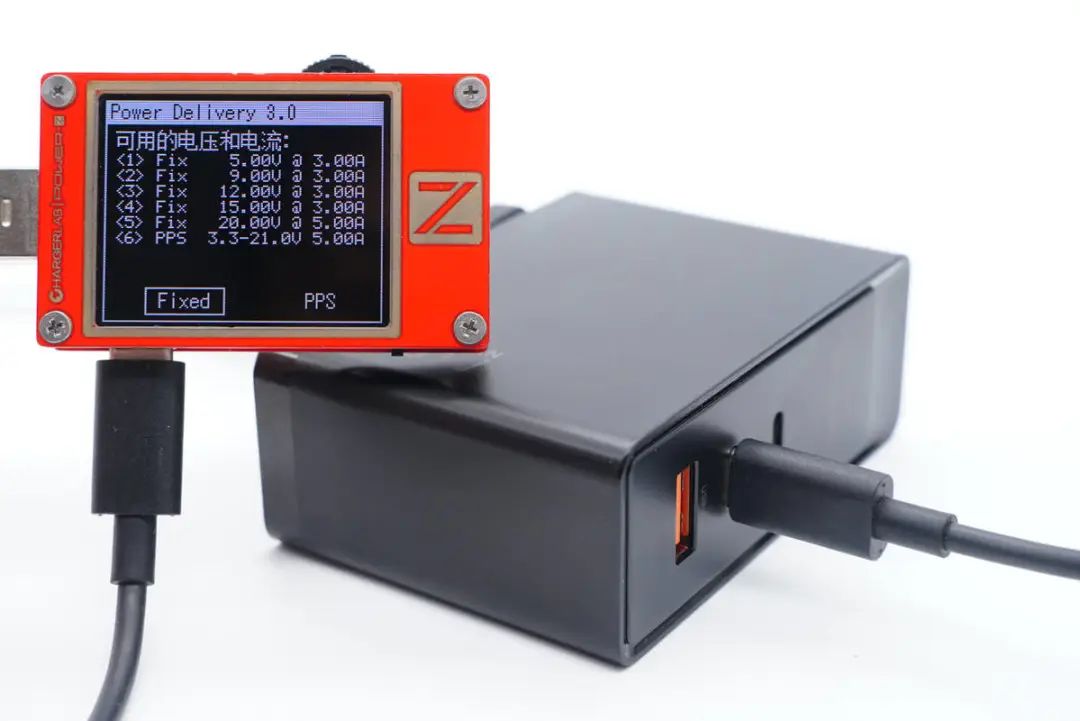

使用ChargerLAB POWER-Z KT002检测USB-C1口的输出协议,显示支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。






并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及3.3-21V5A一组PPS电压档位。

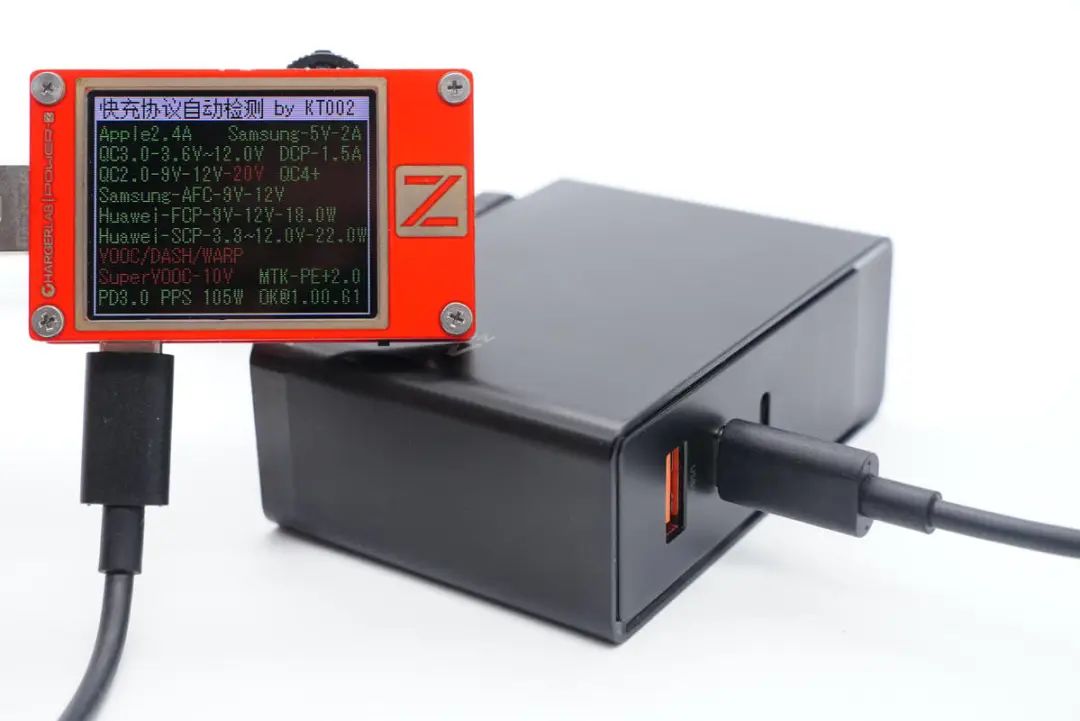

使用KT002检测发现USB-C2口支持的协议和USB-C1口的一样。






而且PDO报文也完全相同,USB-C1和C2口单口输出性能完全相同,都支持100W快充,可盲插使用。






最后使用KT002检测发现A口支持QC、AFC、FCP、SCP快充协议。



麦多多100W氮化镓充电器拆解



因为产品没有参数,因此做了简单了解后,下面便对其进行拆解,看看基于国产LLC同步整流控制器是怎么设计的

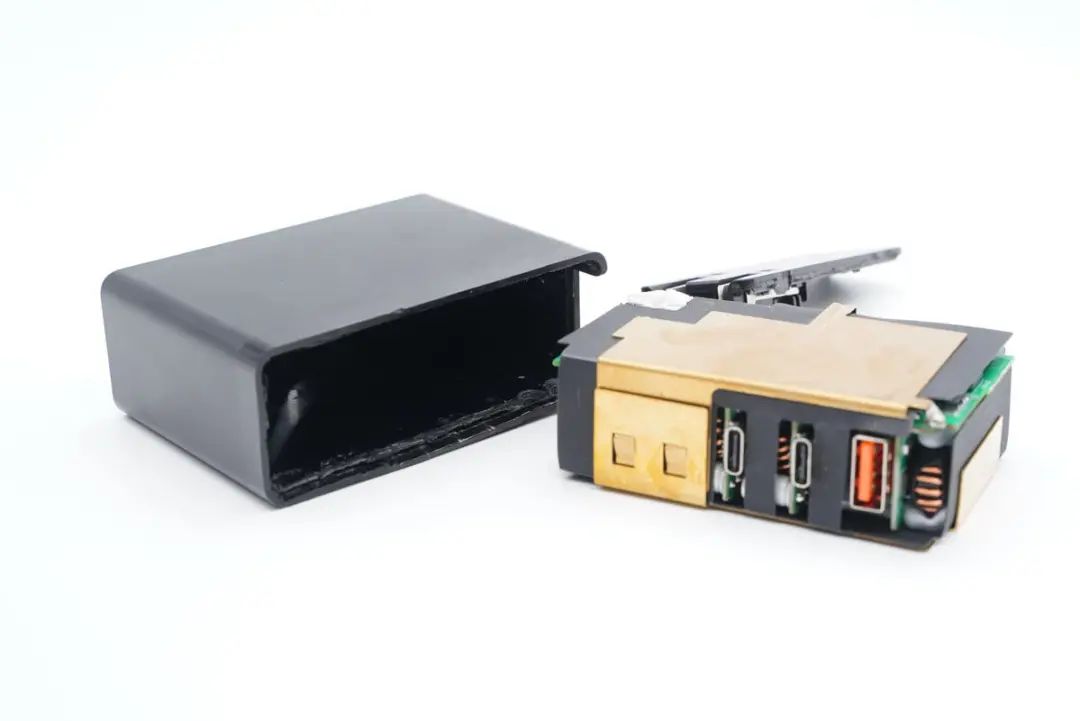

拆开充电器外壳,PCB板使用黄铜散热片包裹散热。

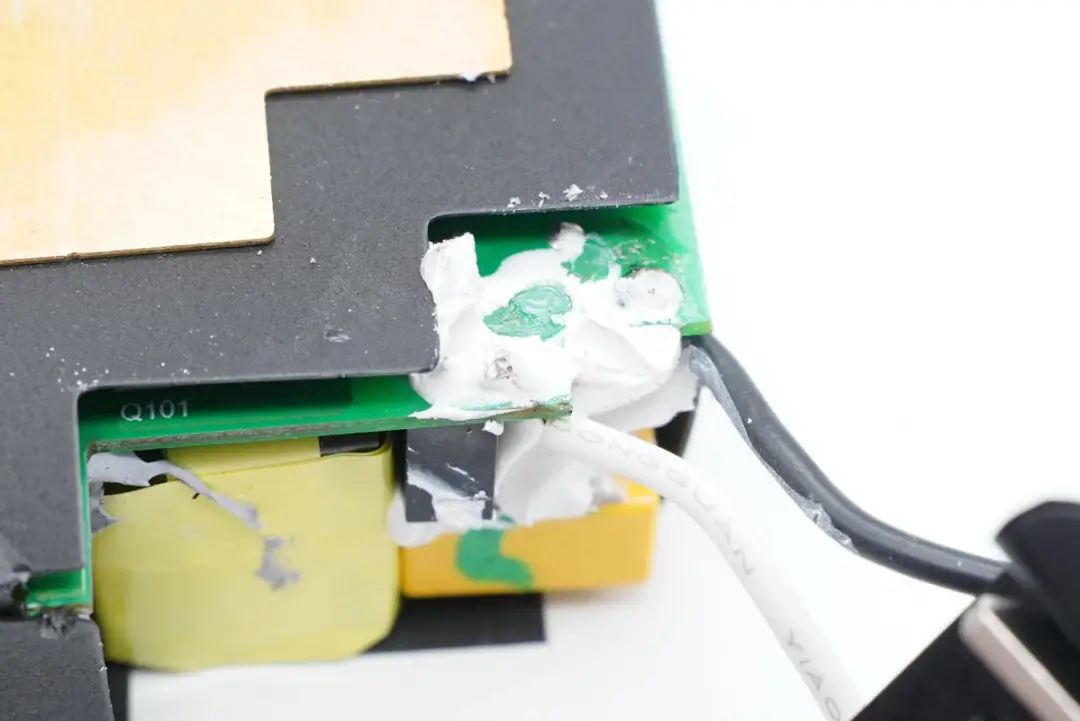

插脚与PCB之间通过白色和黑色导线焊接连接,导线焊接处涂胶固定。

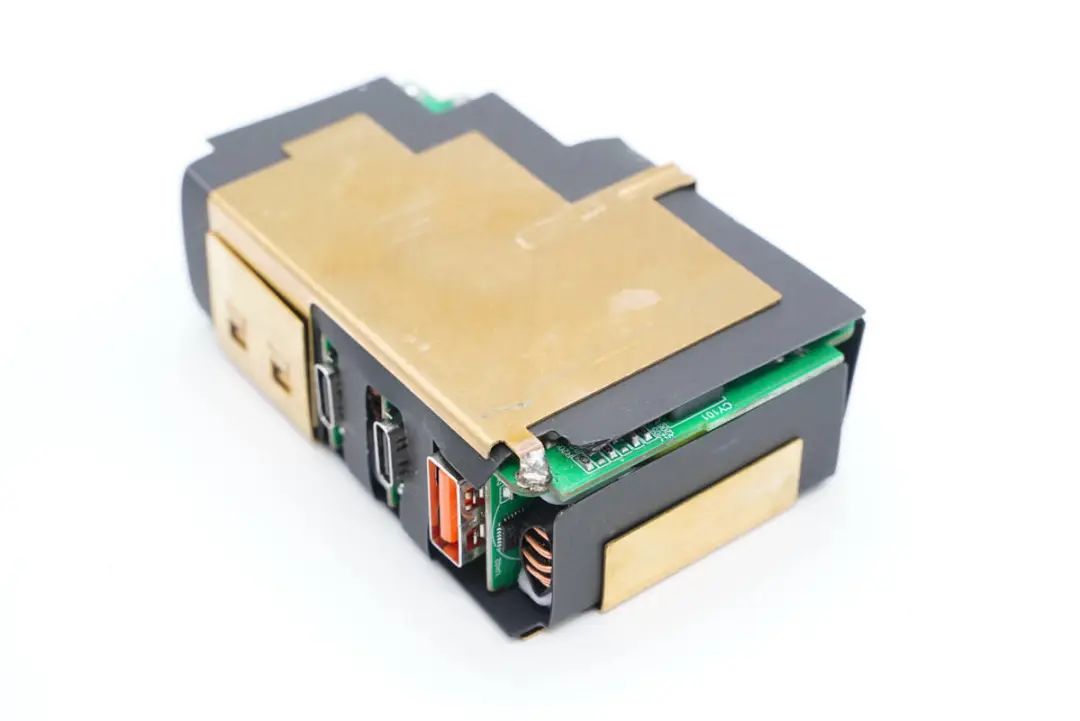

充电器PCBA模块两面覆盖黄铜散热片,通过卡扣和焊接固定。

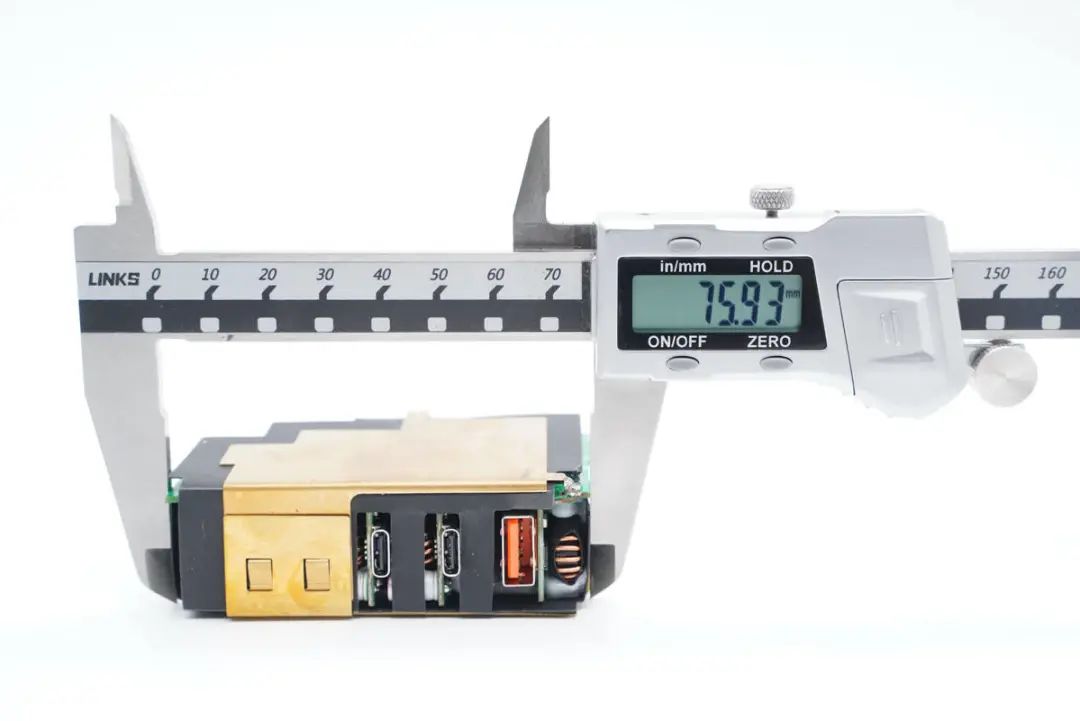

使用游标卡尺测得PCBA模块长度约为76mm。

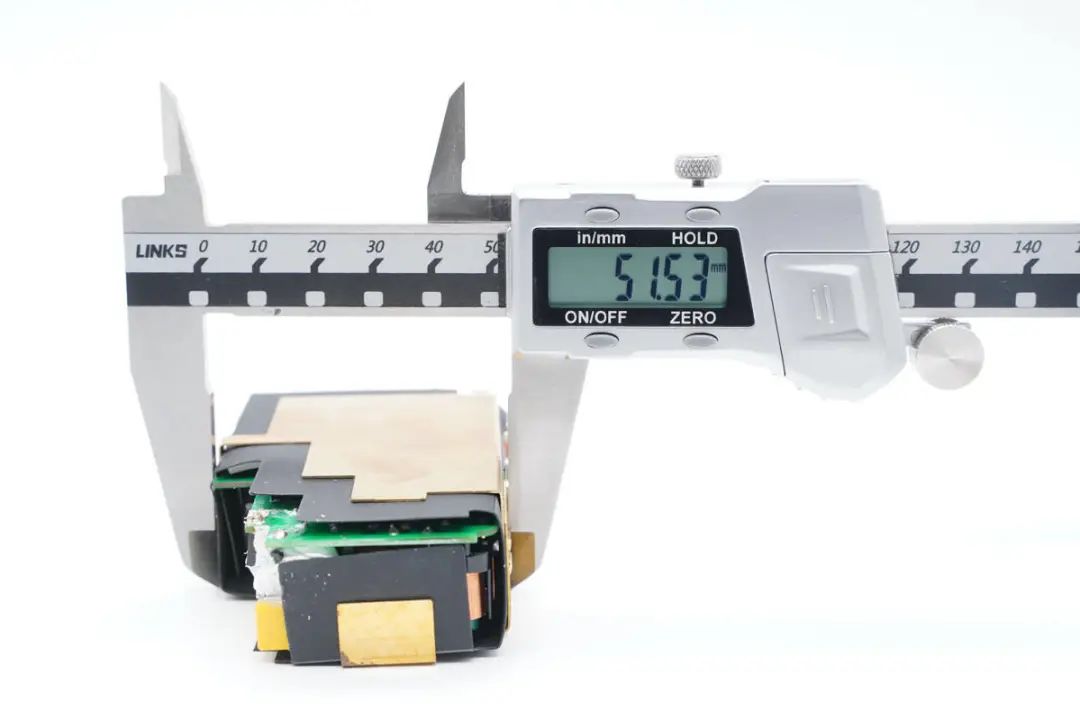

宽度约为51.5mm。

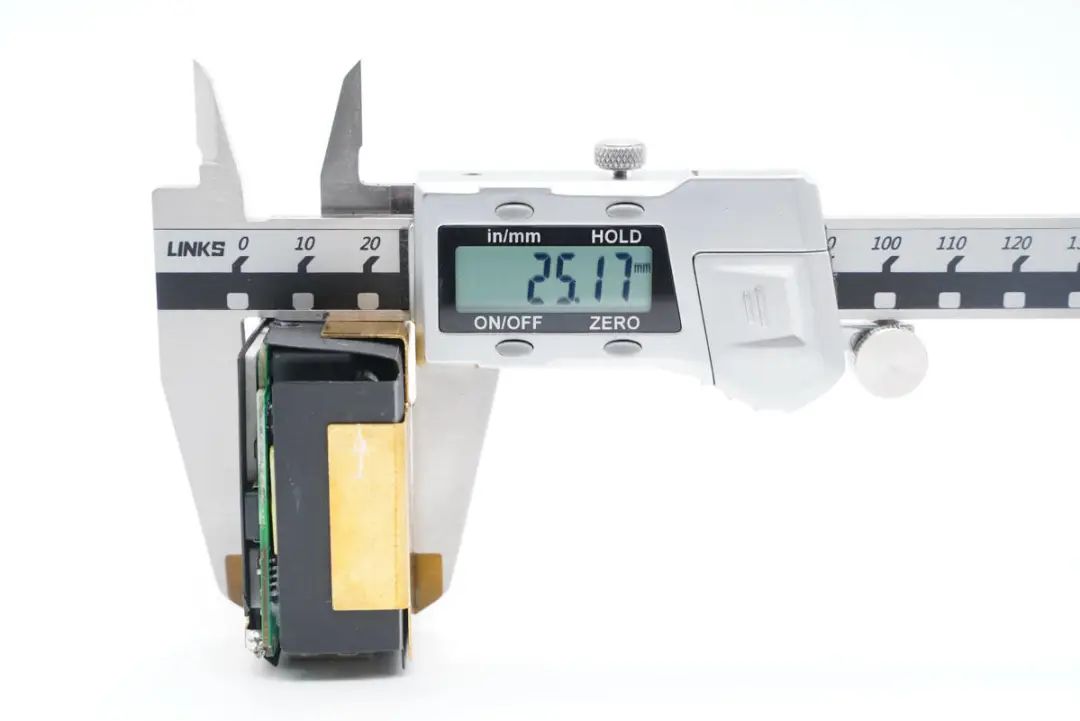

厚度约为25.2mm。






拆下散热片和下面的绝缘板,绝缘板下面贴有导热垫帮助散热。

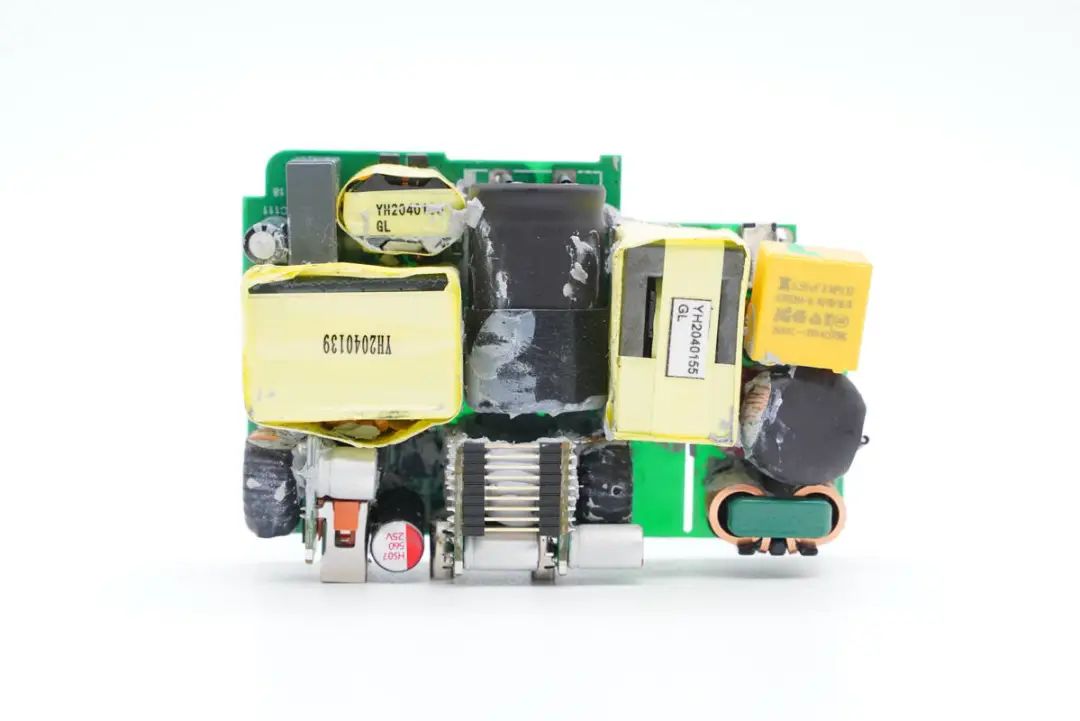

电路板正面特写,自右向左是输入EMI滤波电路,PFC升压电感,高压电解电容,LLC谐振电感,LLC谐振电容和LLC变压器。电解电容顶部套有绝缘帽与次级降压电路绝缘,次级两块USB-C输出小板之间使用排针连接。






电路板背面特写,主要元器件均在背面。充电器采用PFC+LLC电源架构,使用一颗控制器同时进行PFC和LLC控制。背面有两颗贴片Y电容,白色光耦用于反馈输出电压。充电器使用LLC开关电源恒压输出,搭配输出侧小板进行调压输出,三路同步降压,支持三路独立快充。



下面我们从输入端开始了解各个元器件的信息。

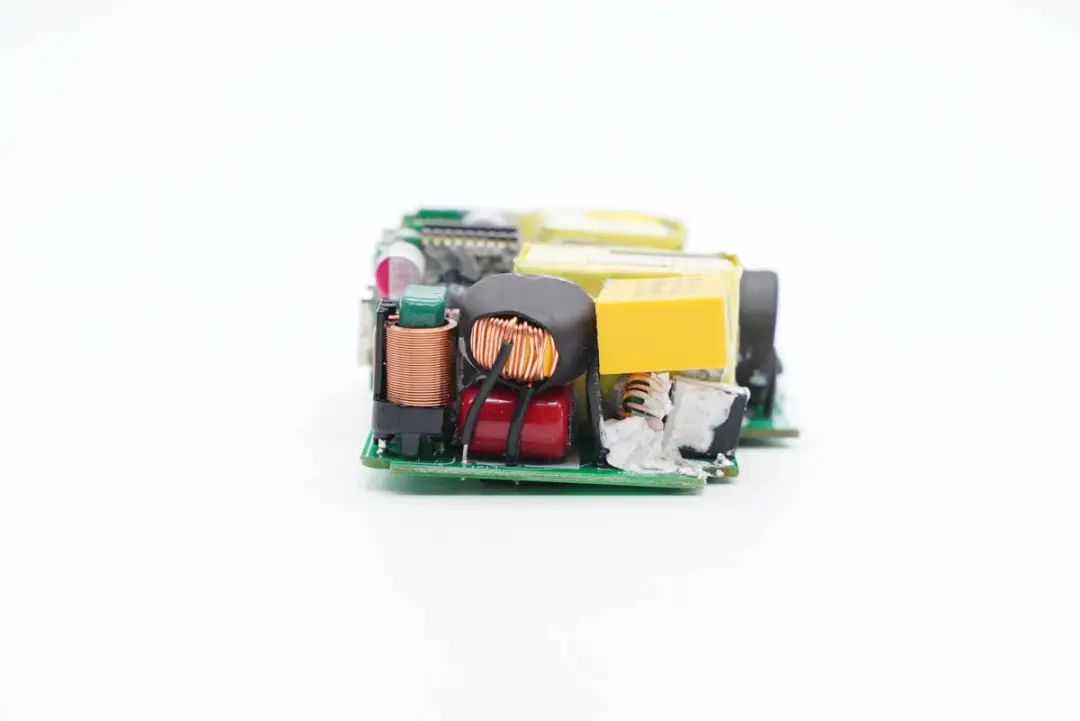

输入端一览,共模电感和保险丝打胶加固,差模电感外套热缩管绝缘。






输入端延时保险丝规格为3.15A 250V。

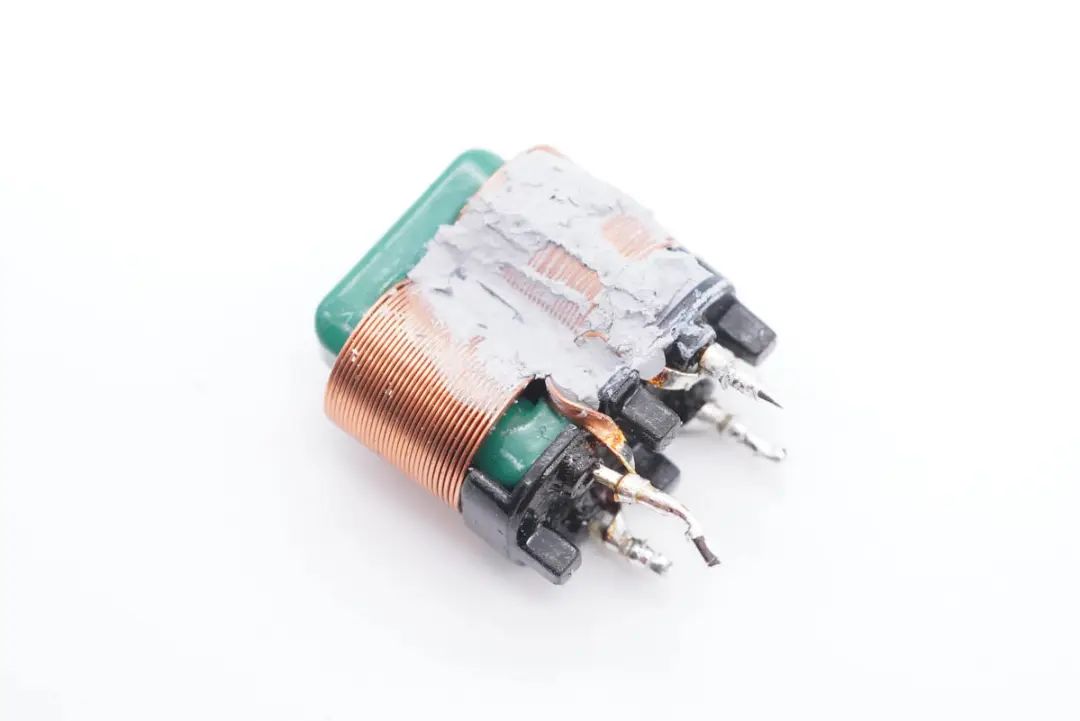

第一级共模电感双线绕制。

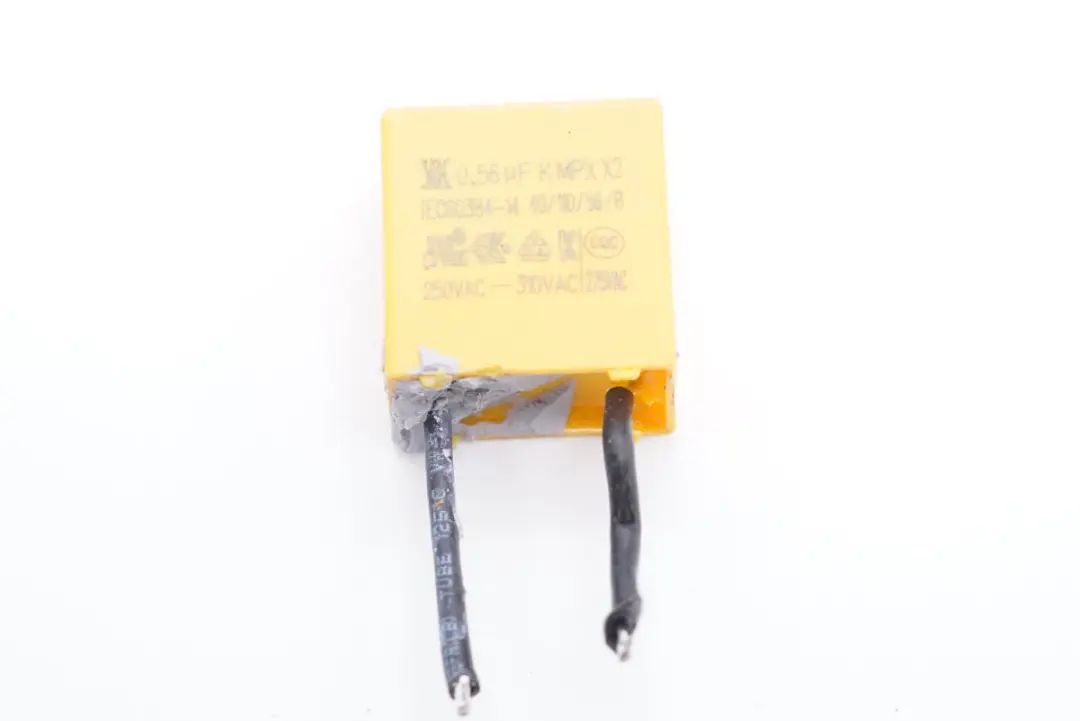

安规X电容容量为0.56μF。

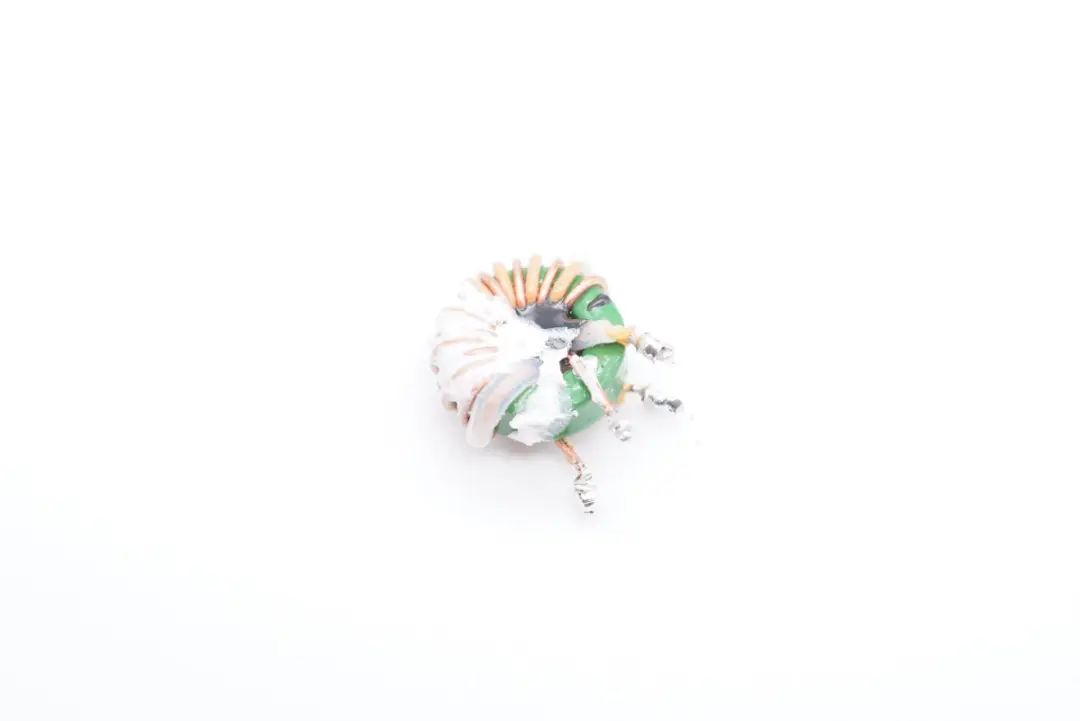

第二级共模电感使用铜带绕制,与X电容和第一级共模电感用于输入EMI滤波。

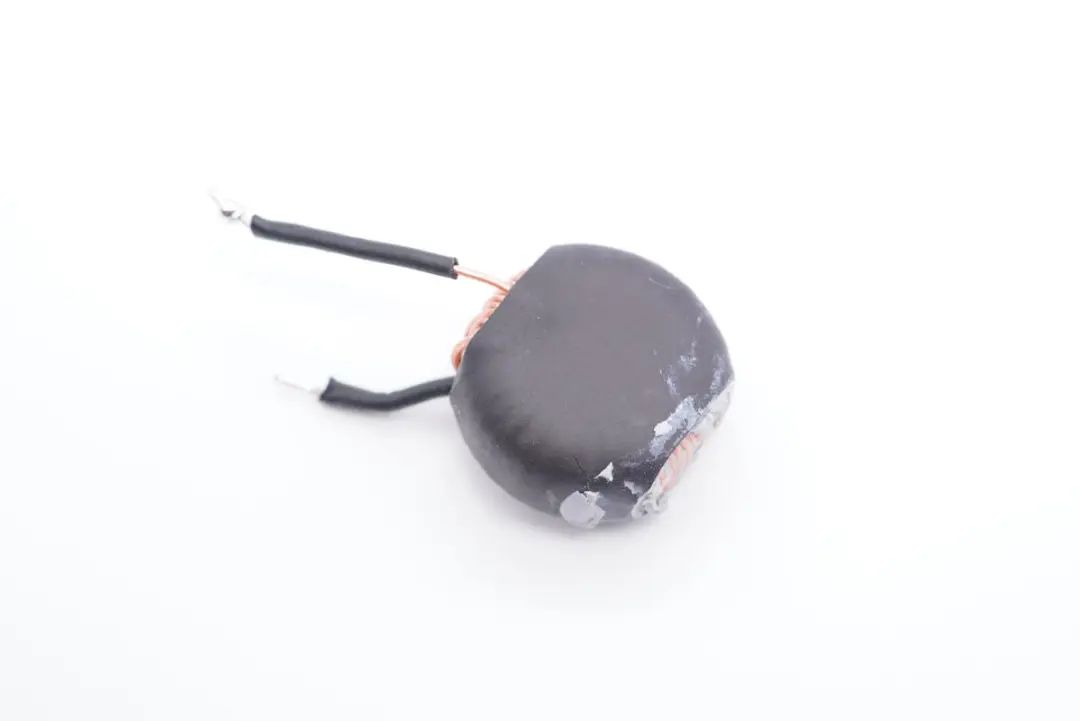

差模电感采用磁环绕制,外套热缩管绝缘,引线套热缩管绝缘。

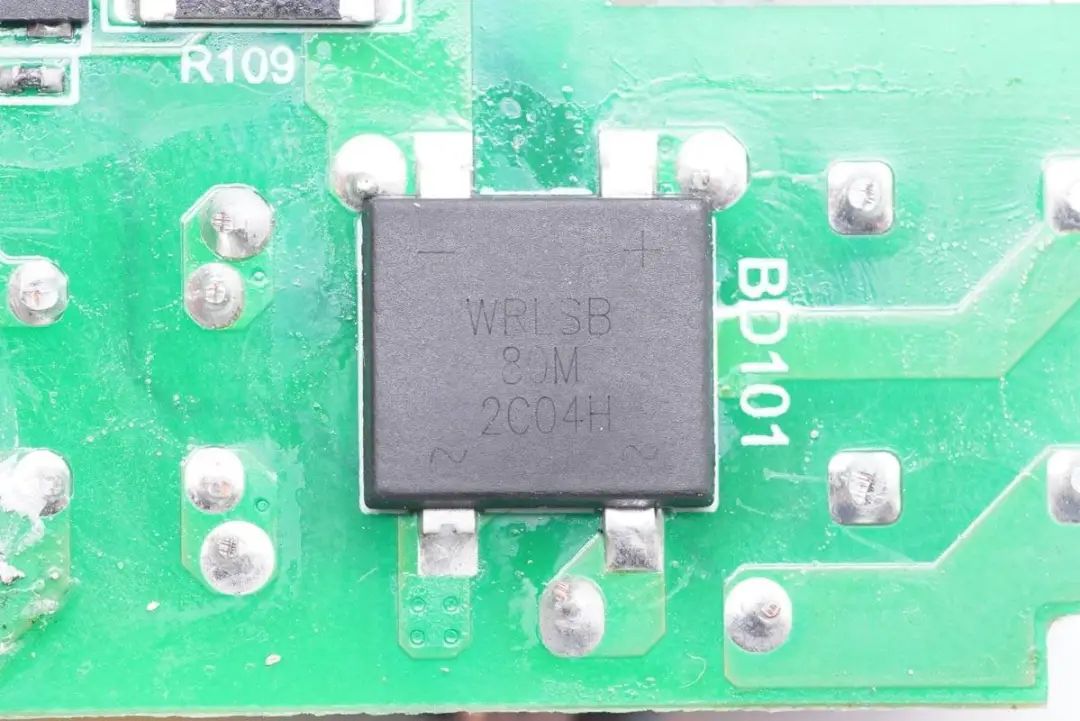

输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司,这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装,拥有良好的散热特性,帮助中大瓦数适配器提升可靠性。

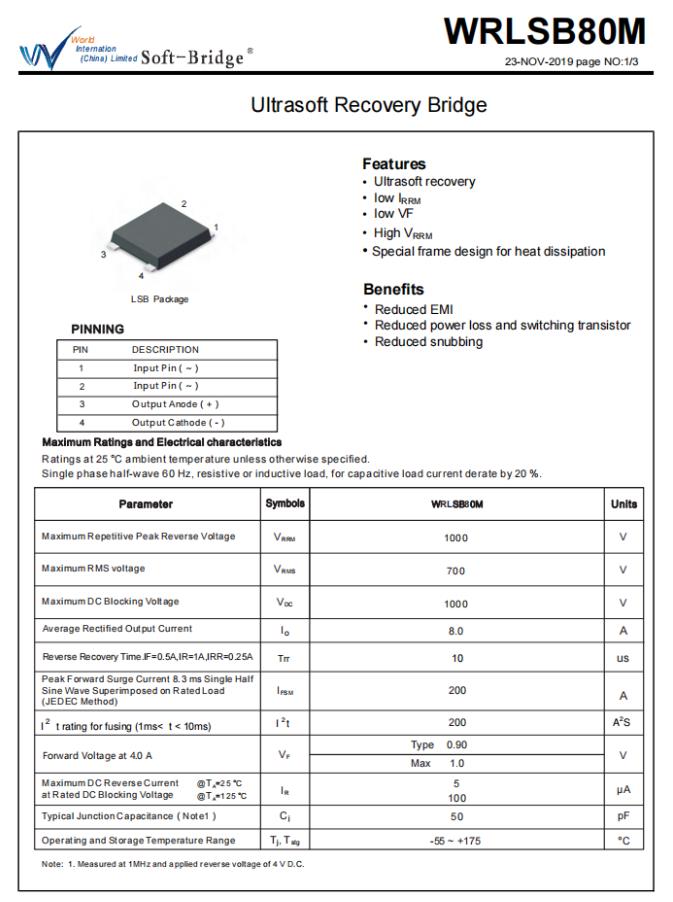

沃尔德 WRLSB80M 资料信息。



充电头网拆解了解到,沃尔德的软桥还被摩米士100W 2A2C氮化镓快充努比亚1A1C 45W氘锋氮化镓快速充电器公牛65W PD快充插座麦多多2C1A 65W氮化镓充电器鸿达顺65W 氮化镓充电器OPPO 50W饼干氮化镓快充ROCK 65W氮化镓充电器等多款快充产品采用,产品性能获得客户一致认可。






薄膜滤波电容,1μF 450V。






PFC升压电感,使用胶带缠绕绝缘,顶部贴有信息标签。

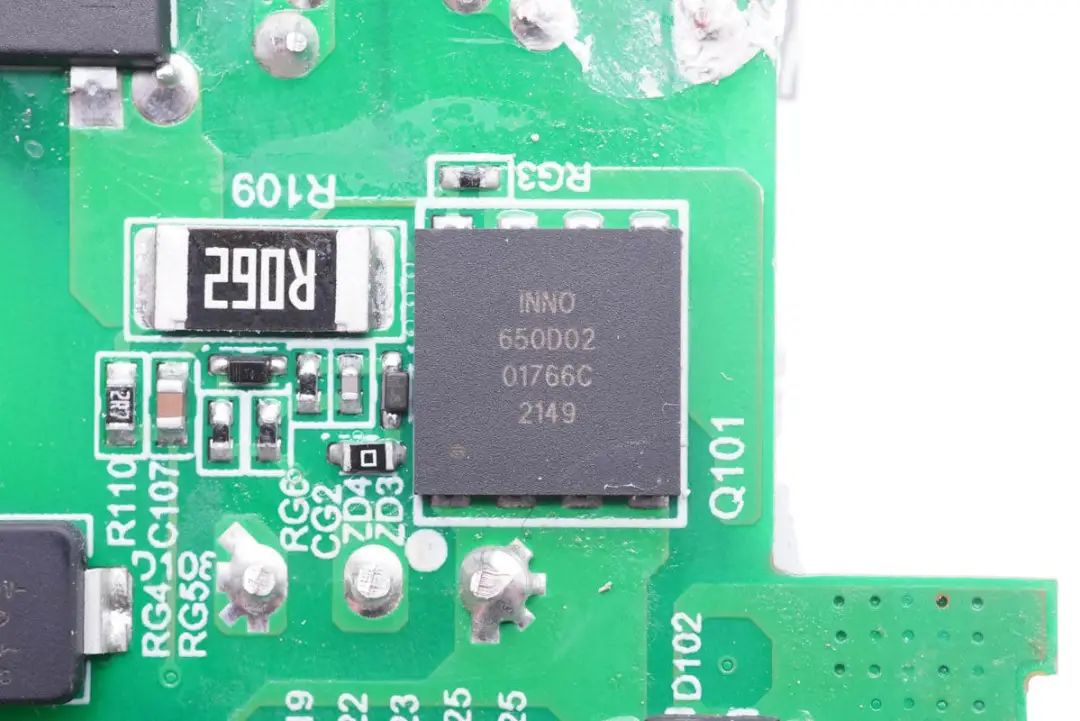

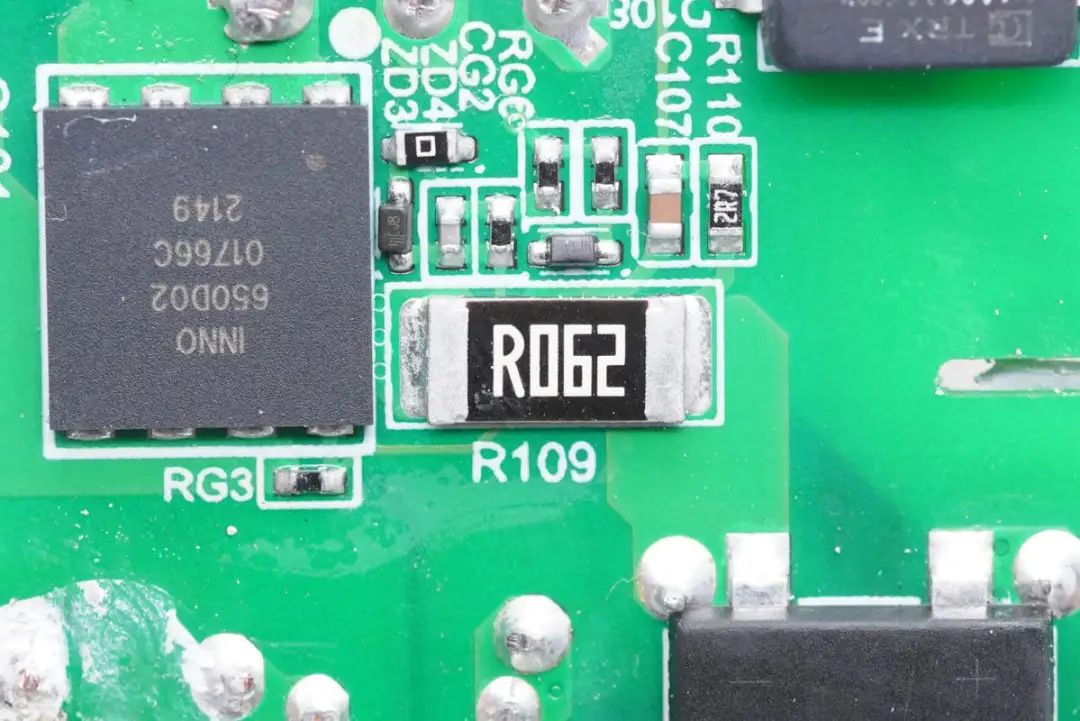

PFC升压开关管采用英诺赛科INN650D02,其耐压650V,导阻低至0.2Ω,符合JEDEC标准的工业应用要求,这是整个产品的核心元器件。INN650D02 “InnoGaN”开关管高频特性好,且导通电阻小,适合高频高效的开关电源应用,采用DFN8*8封装,具备超低热阻,散热性能好,适合高功率密度的开关电源应用。



英诺赛科向充电头网透露,INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺,是目前市面上最先量产的先进制程氮化镓功率器件,这项技术的大规模商用将推动氮化镓快充的快速普及。

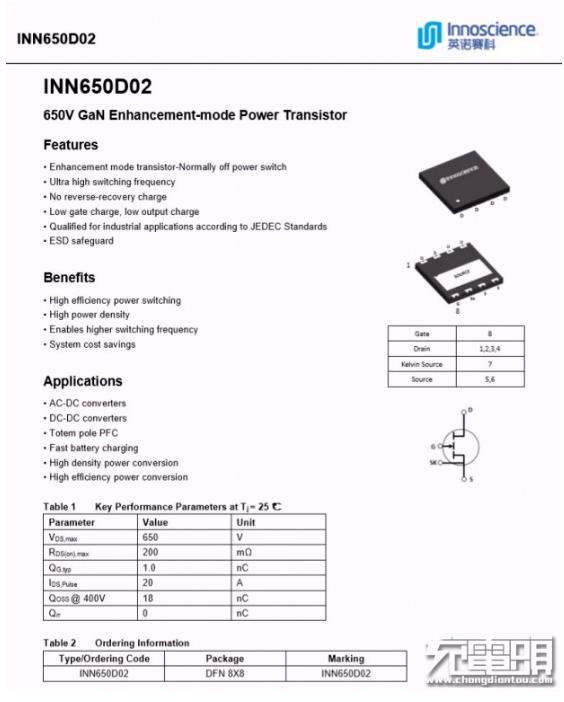

英诺赛科 INN650D02 详细资料。



充电头网拆解了解到,该氮化镓开关管还被摩米士100W 2A2C氮化镓快充努比亚65W USB PD氘锋氮化镓快速充电器努比亚1A1C 45W氘锋氮化镓快速充电器飞频65W USB PD氮化镓充电器魅族65W氮化镓充电器Lapo 65W USB PD氮化镓快充充电器ROCK 65W 2C1A氮化镓快充充电器等多款产品采用。






用于PFC开关管电流检测的采样电阻,2512封装,62mΩ。






PFC整流管来自PI,型号LXA03D530,Qspeed系列极低反向恢复硅二极管,耐压530V,额定电流3A。

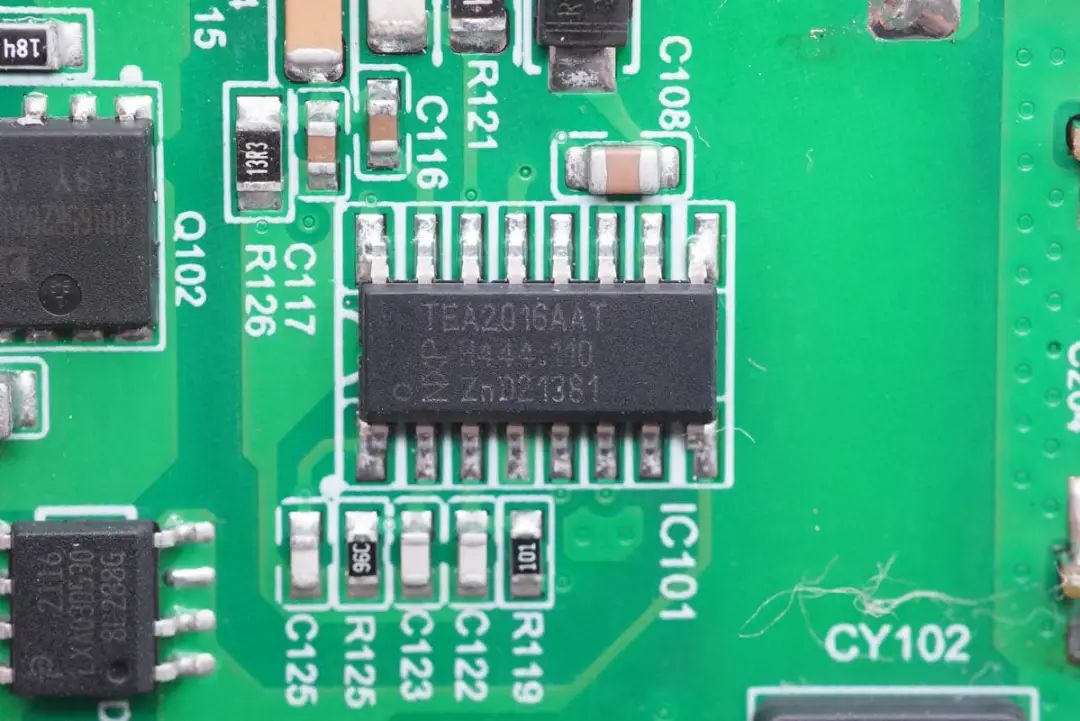

充电器初级PWM主控芯片采用NXP恩智浦TEA2016AAT,一颗芯片内置LLC控制器和PFC控制器,内置数字架构控制,简化了电源初级设计。一颗芯片实现两颗独立芯片功能,同时减少外围元件数量,并内置多重完善的保护功能。

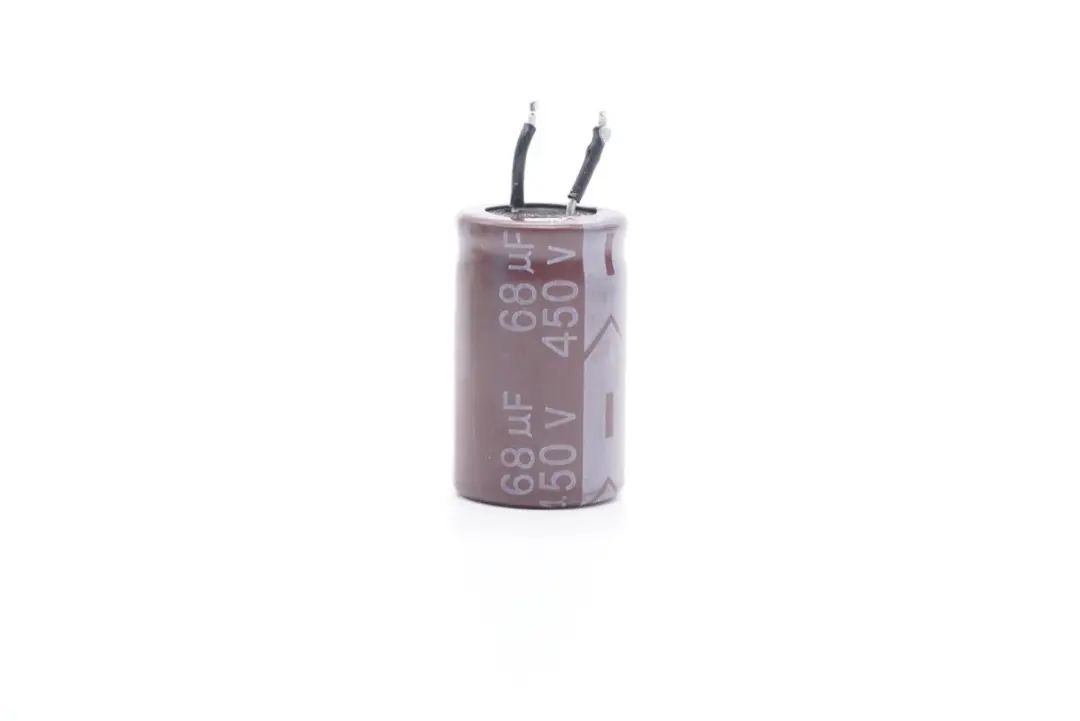

高压滤波电容顶部外套绝缘套管,来自深圳市昱光电子。高压电容规格为68μF 450V,耐高温125℃。

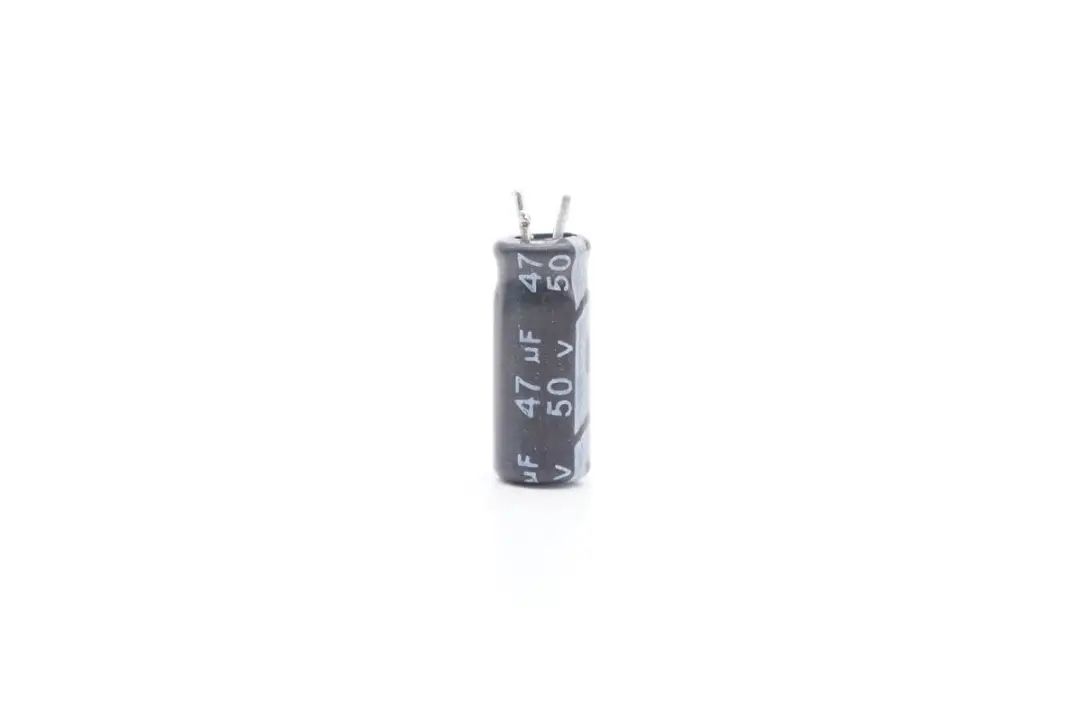

主控芯片滤波电容同样来自深圳市昱光电子,规格为47μF 50V。

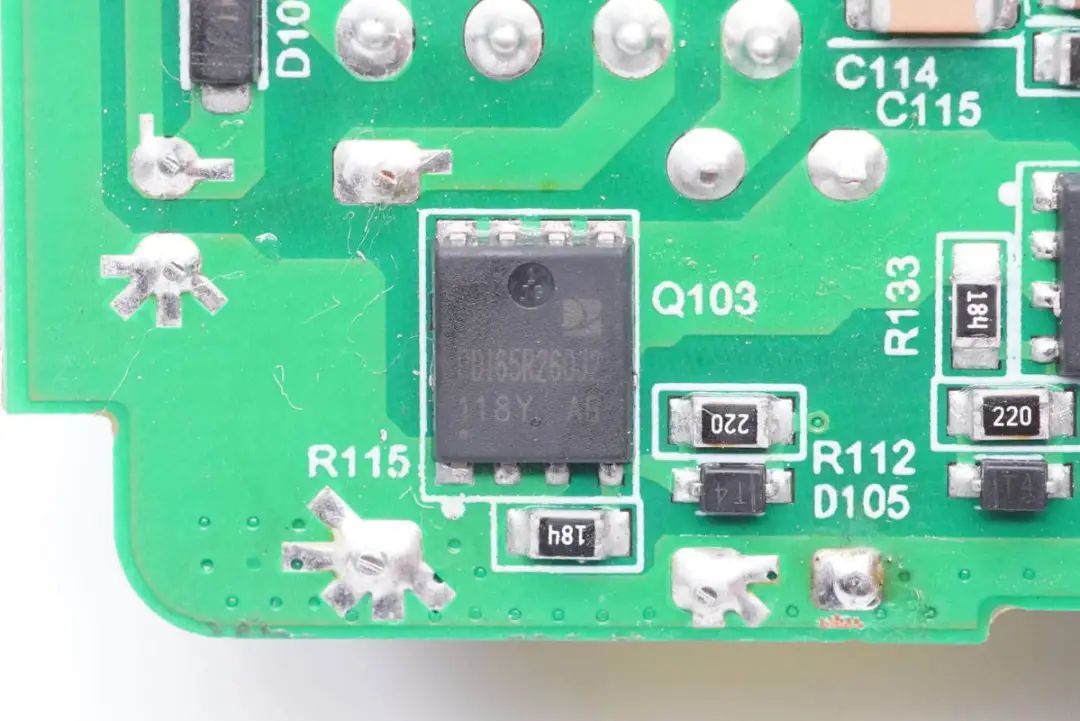

两颗LLC开关管丝印PDI65R260J2。






两颗开关管组成半桥。






谐振电感特写,使用胶带严密缠绕。

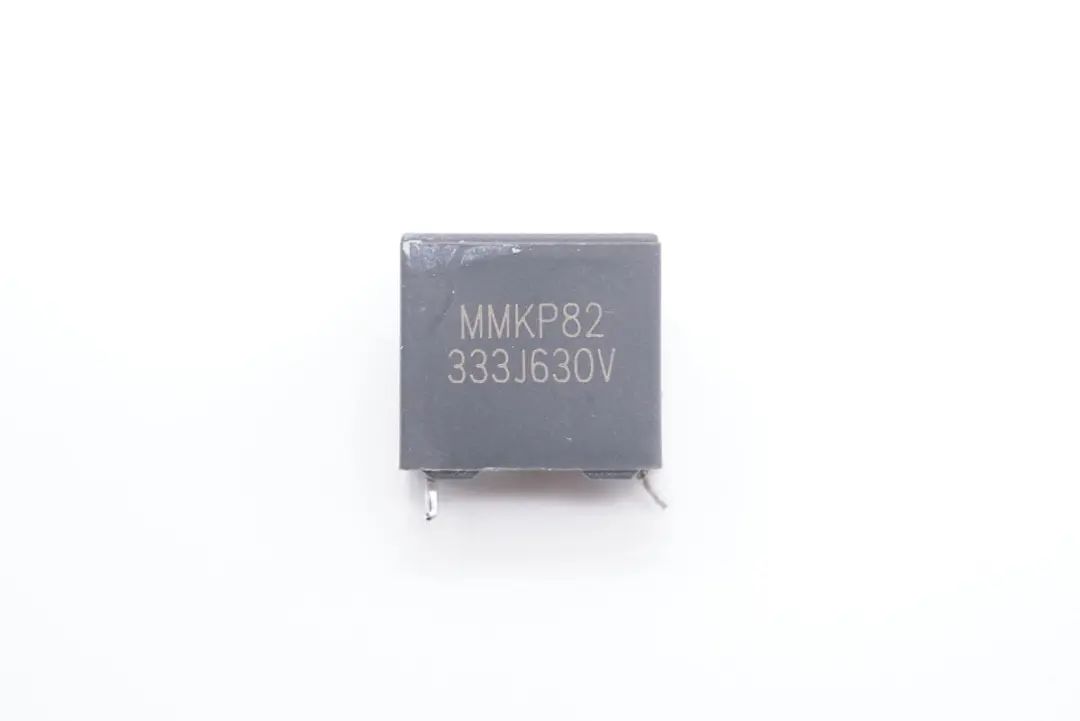

谐振电容为MMKP82,采用双面金属化聚丙烯膜,损耗小,适合作为谐振电容使用,电容规格为333J 630V。

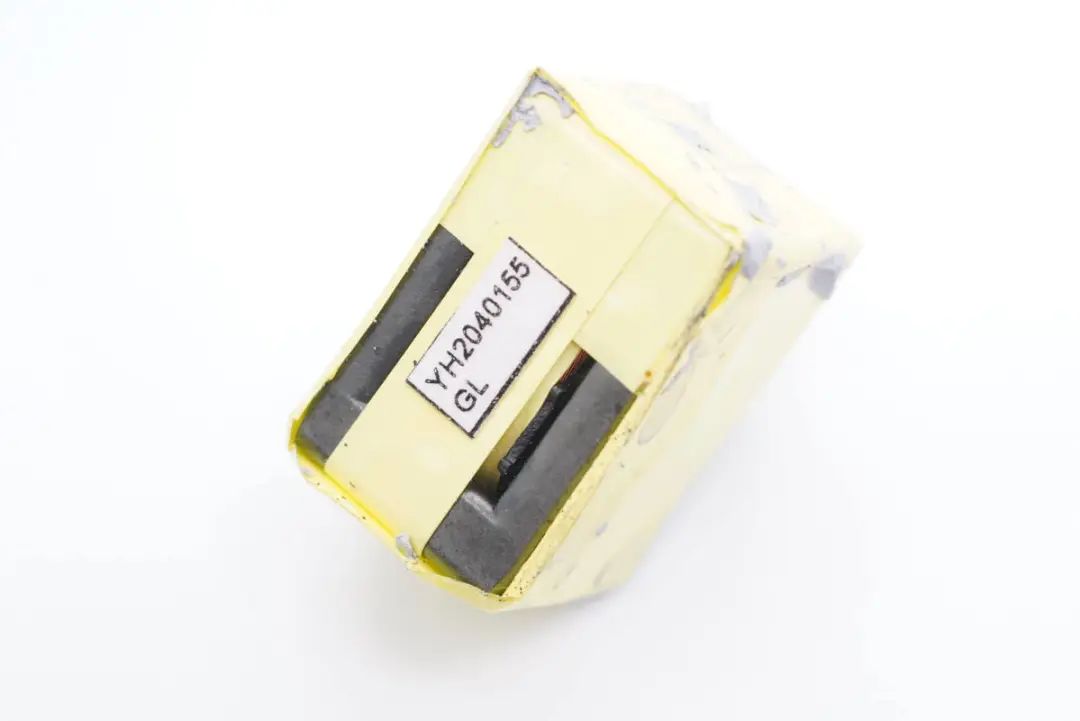

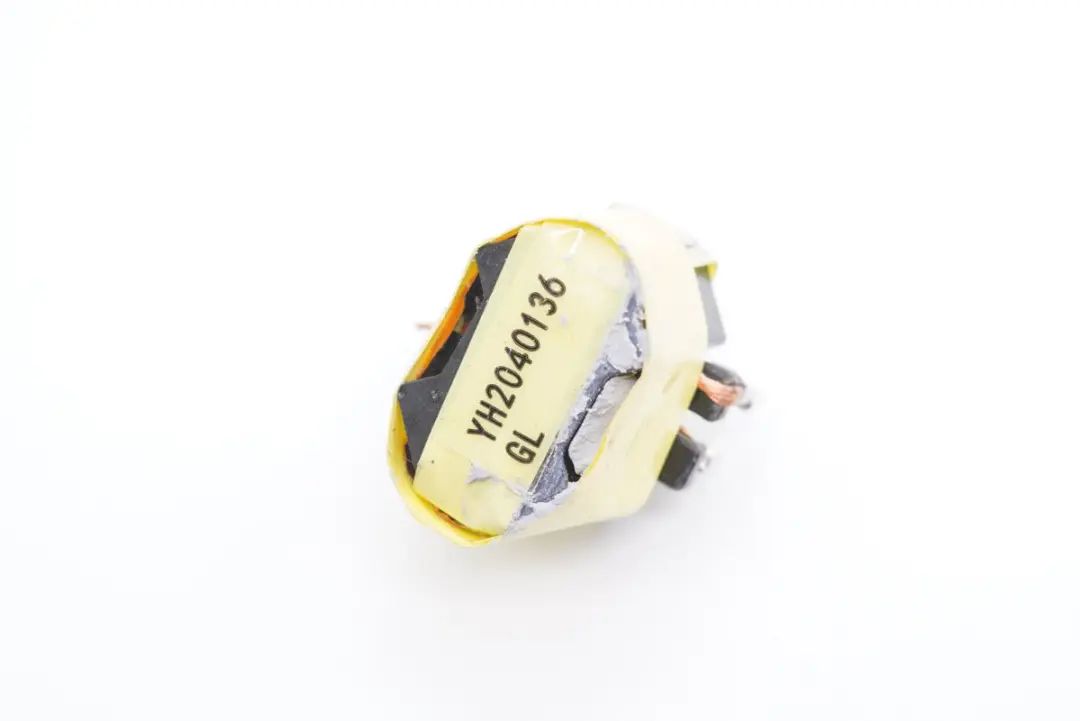

LLC变压器特写。

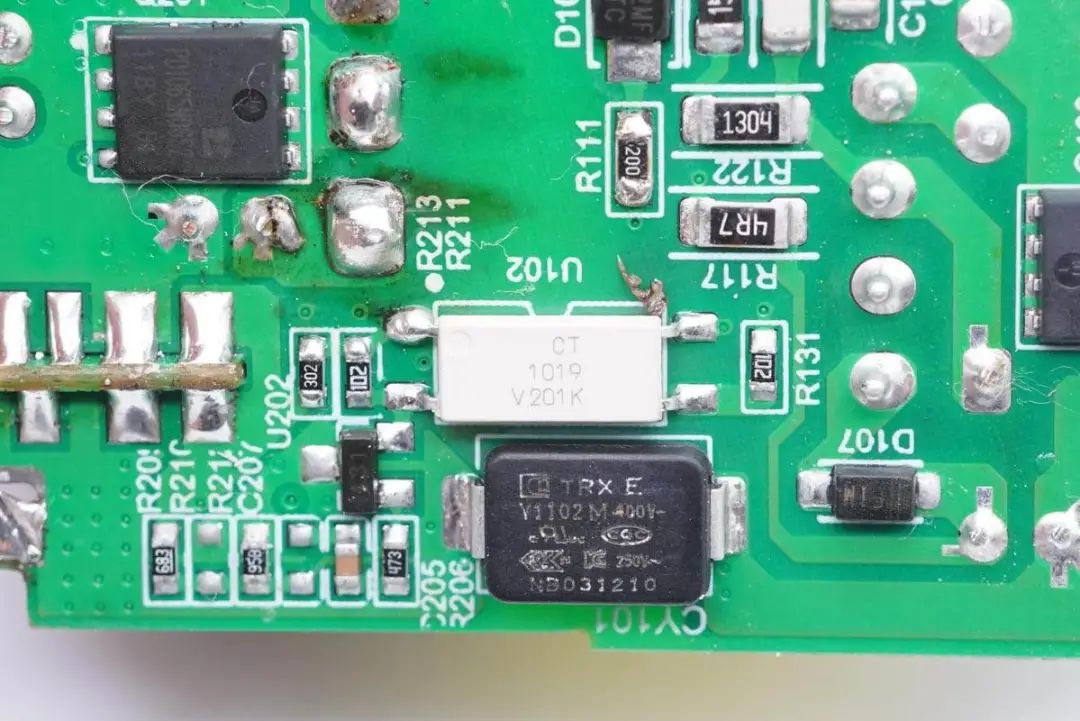

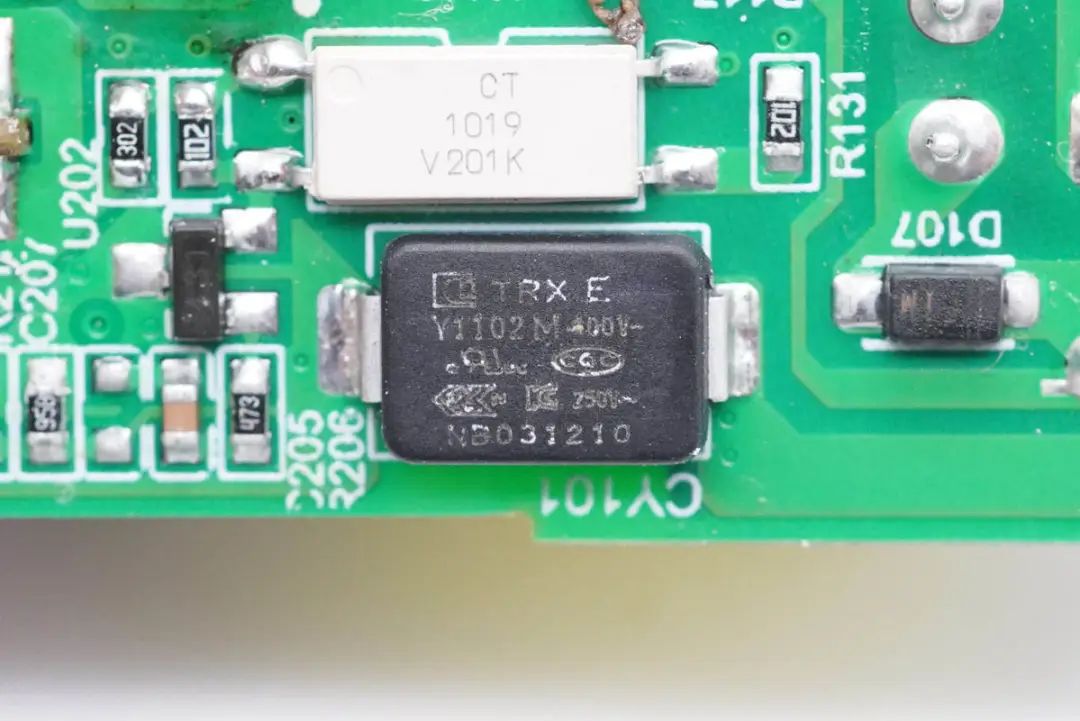

用于输出电压反馈的1019光耦特写,横跨在初级和次级之间。

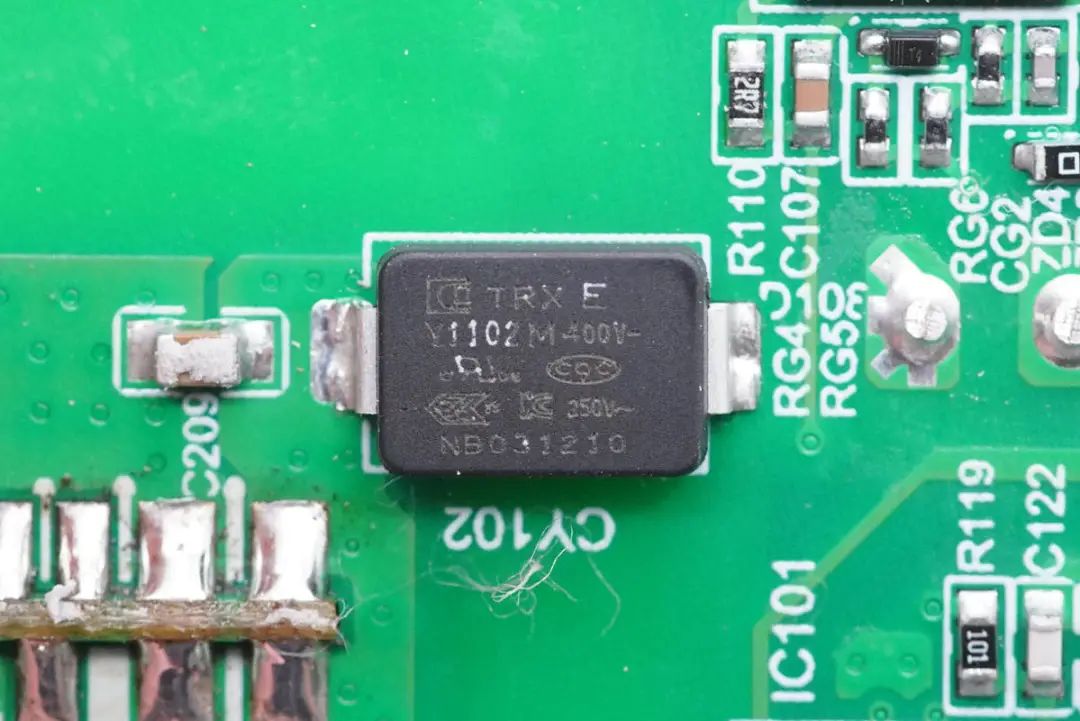

光耦下方是一颗来自特锐祥的贴片Y电容,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,采用特锐祥贴片Y电容的产品还有第一卫20W快充小冰粒充电器OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充贝尔金20W氮化镓PD快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器飞频65W USB PD氮化镓充电器罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品,性能获得客户一致认可






另一颗贴片Y电容也是来自特锐祥,料号相同均为TMY1102M。






将电路板正面的元件拆下,两颗贴片元件分别是同步整流控制器和同步整流管,用于LLC输出的同步整流。

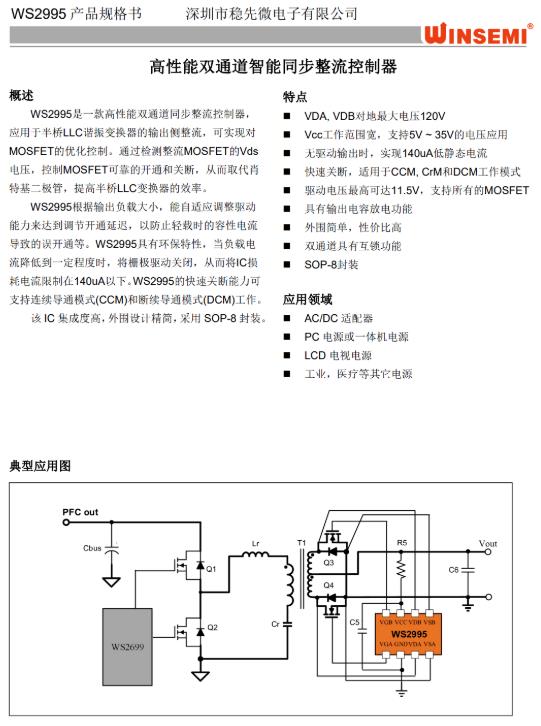

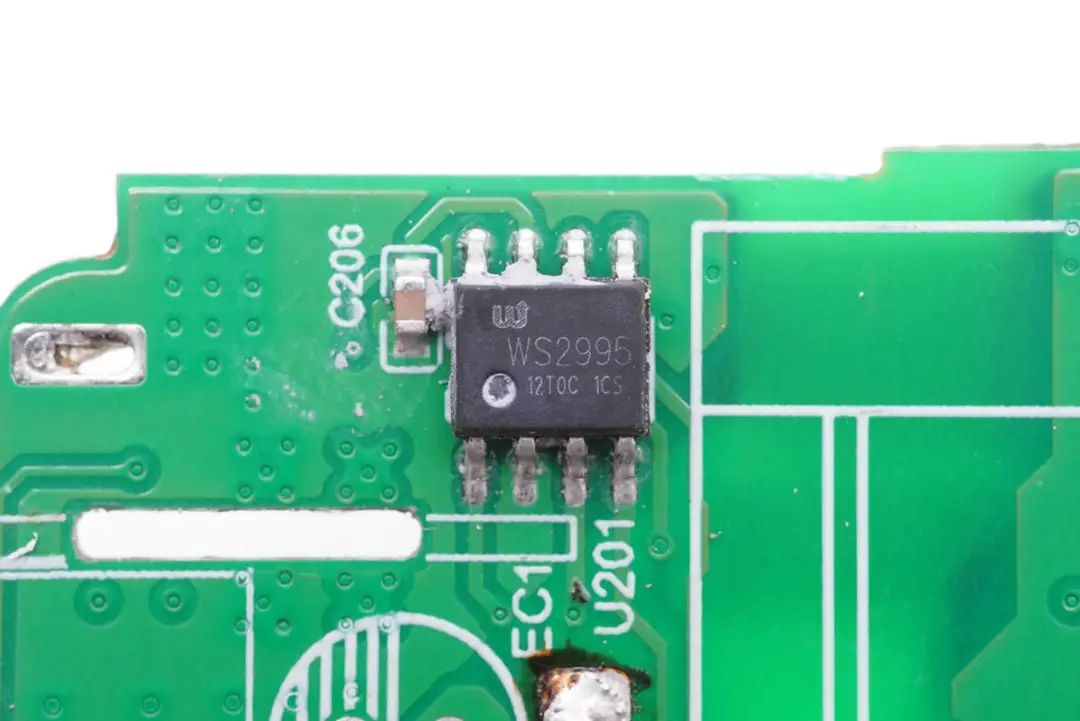

LLC同步整流控制器采用深圳市WINSEMI稳先微电子的WS2995,这是一款高性能双通道同步整流控制器,应用于半桥LLC谐振变换器的输出侧整流,可实现对MOSFET的优化控制。通过检测整流MOSFET的Vds电压,控制MOSFET可靠的开通和关断,从而取代肖特基二极管,提高半桥LLC变换器的效率。



WS2995根据输出负载大小,能自适应调整驱动能力来达到调节开通延迟,以防止轻载时的容性电流导致的误开通等。WS2995具有环保特性,当负载电流降低到一定程度时,将栅极驱动关闭,从而将IC损耗电流限制在120uA以下。WS2995的快速关断能力可支持连续导通模式(CCM)和断续导通模式(DCM)工作。






稳先微WS2995集成度高,外围设计精简,采用SOP-8封装。其VDA, VDB对地最大电压120V;Vcc工作范围宽,支持4~36V的电压应用;无驱动输出时,实现120uA低静态电流;快速关断,适用于CCM, CrM和DCM工作模式;驱动电压最高可达10.5V,支持所有的MOSFET;支持1MHZ的开关频率。



稳先微WS2995具有输出电容放电功能;外围简单,性价比高;具有双通道具有互锁功能。适用于AC/DC 适配器、PC电源或一体机电源、LCD 电视电源、工业,医疗等其它电源。

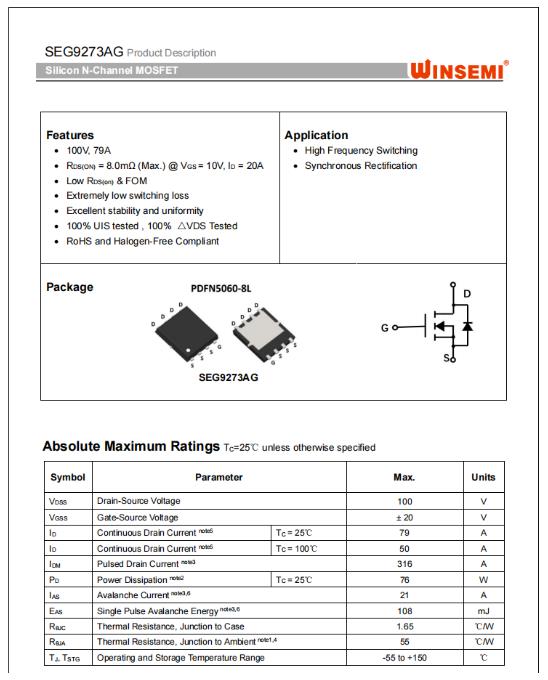

充电头网了解到,稳先可同时提供配套的多种规格次级同步整流MOS,产品均采用先进的屏蔽栅工艺,可提供业内极具竞争力的RSP和FOM,极大的降低器件导通电阻和栅电荷,提高在同步整流应用的效率和可靠性。特别推荐SEG9273AG,100V耐压,6.5毫欧典型值,PDFN5x6封装,可满足65-140W方案应用要求。

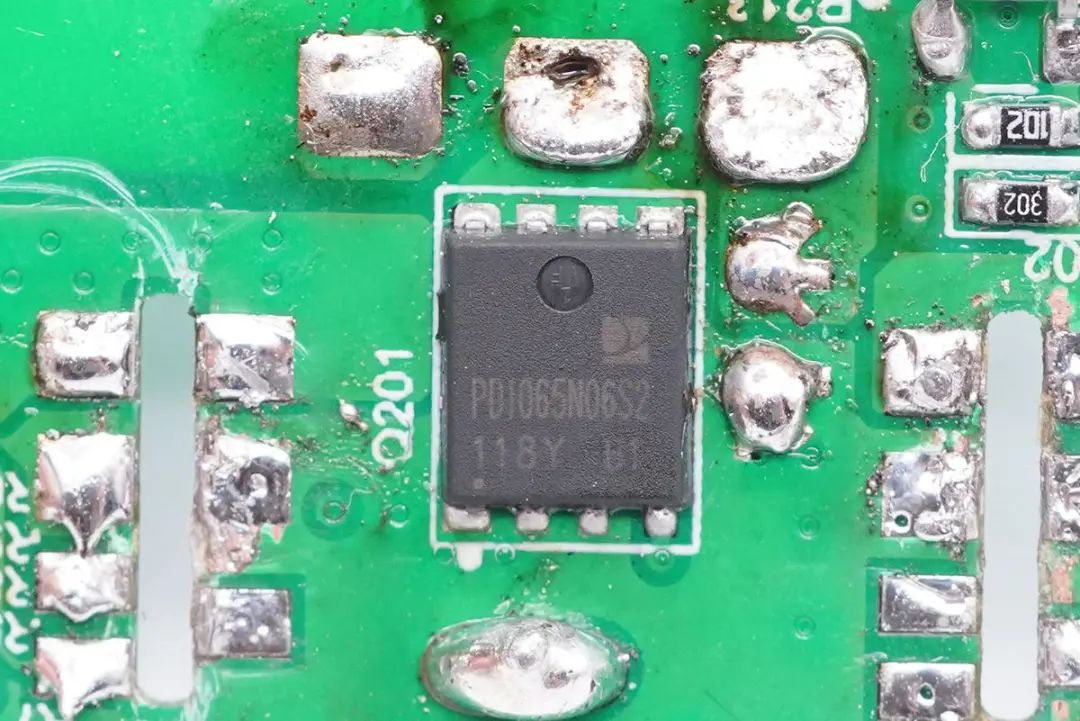

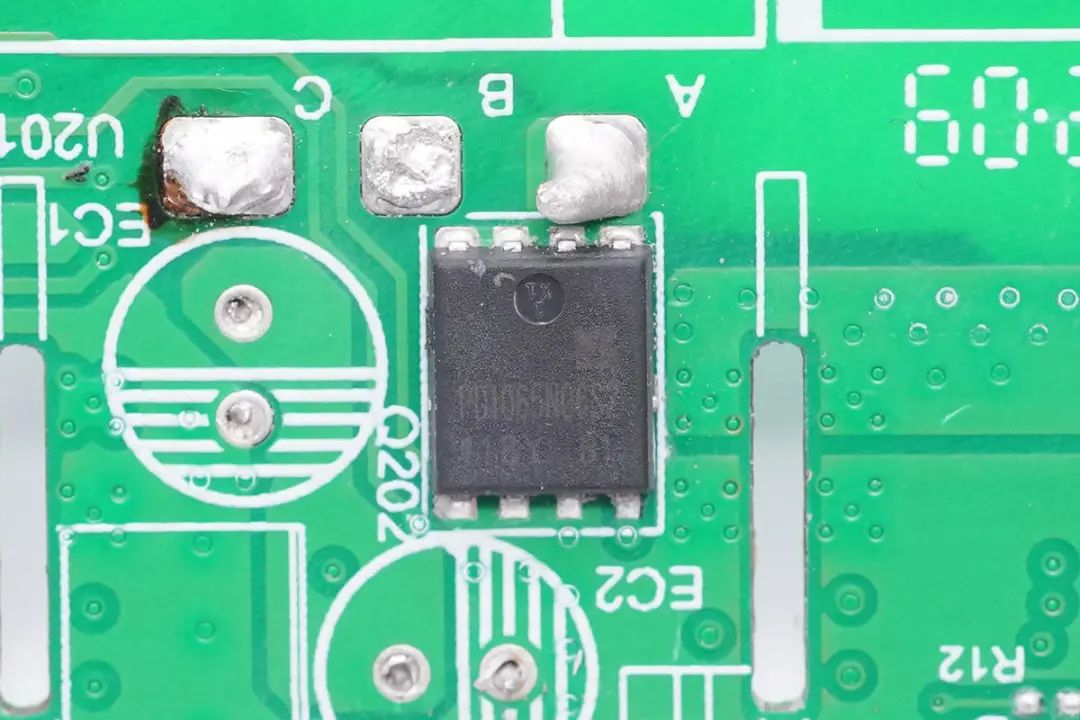

同步整流管丝印PDI065N06S2,MOS管旁边比较脏是用电烙铁拆小板造成的。






另一颗管子在PCB板另一面,型号相同。

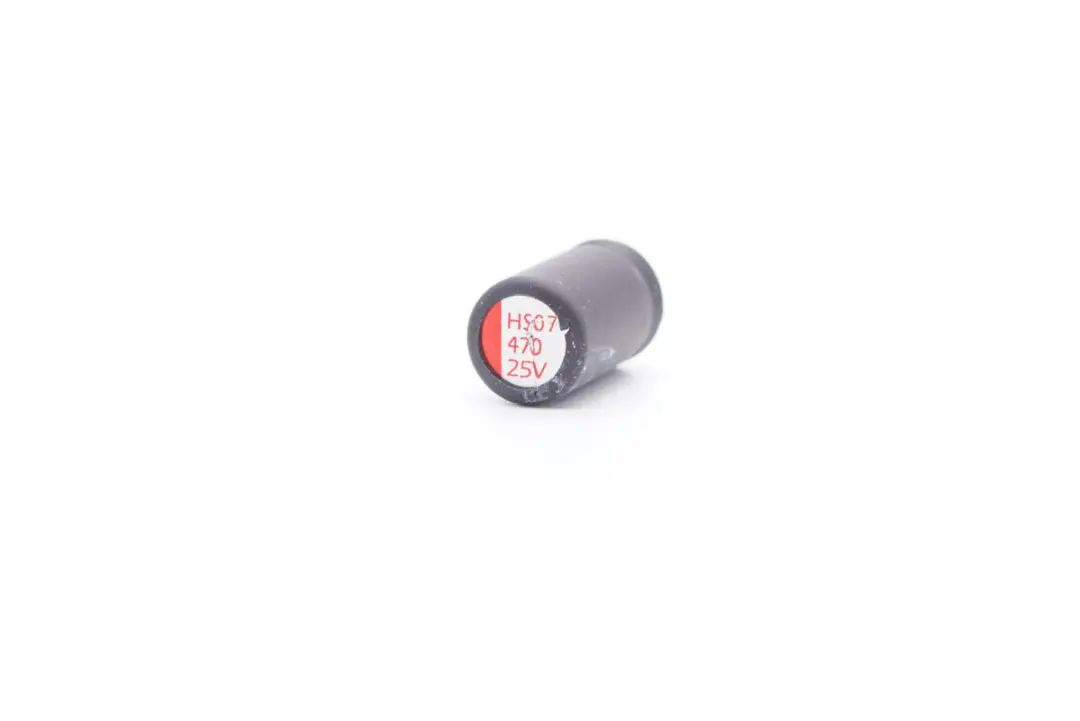

输出使用两颗固态电容并联滤波,电容外套热缩管绝缘。其中一颗规格为470μF 25V。

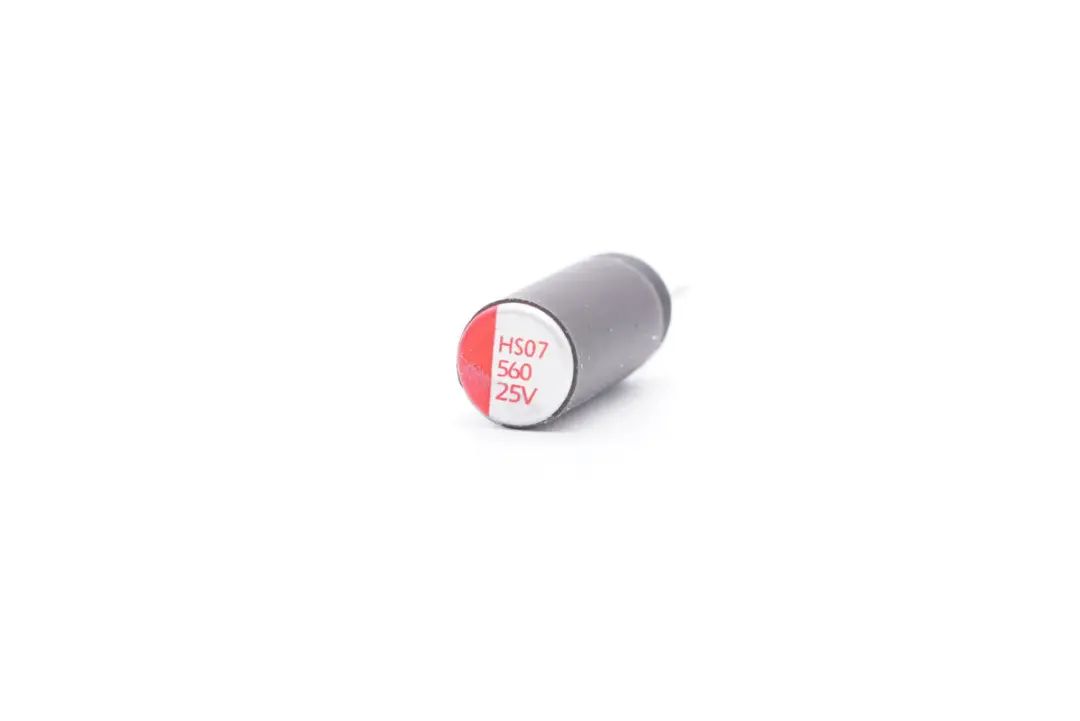

另外一颗为560μF 25V。






输出侧是三块降压小板,分别用于三个接口的降压输出。






两块USB-C降压小板顶部通过排针焊接连接固定在一起。

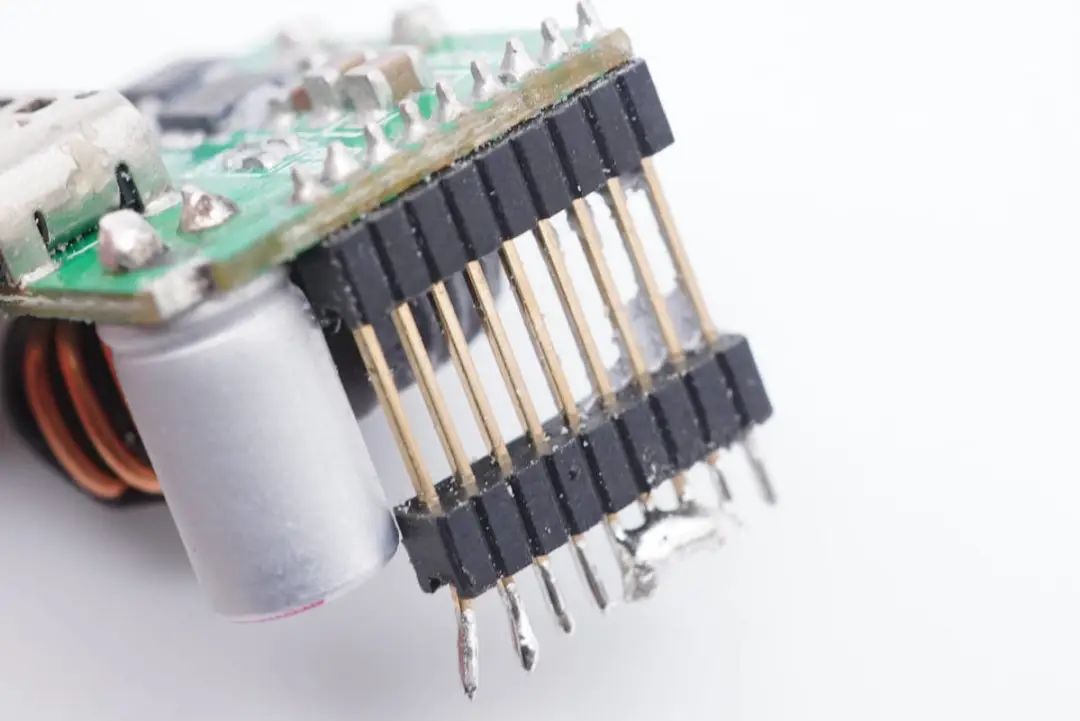

连接两块降压小板的排针特写。

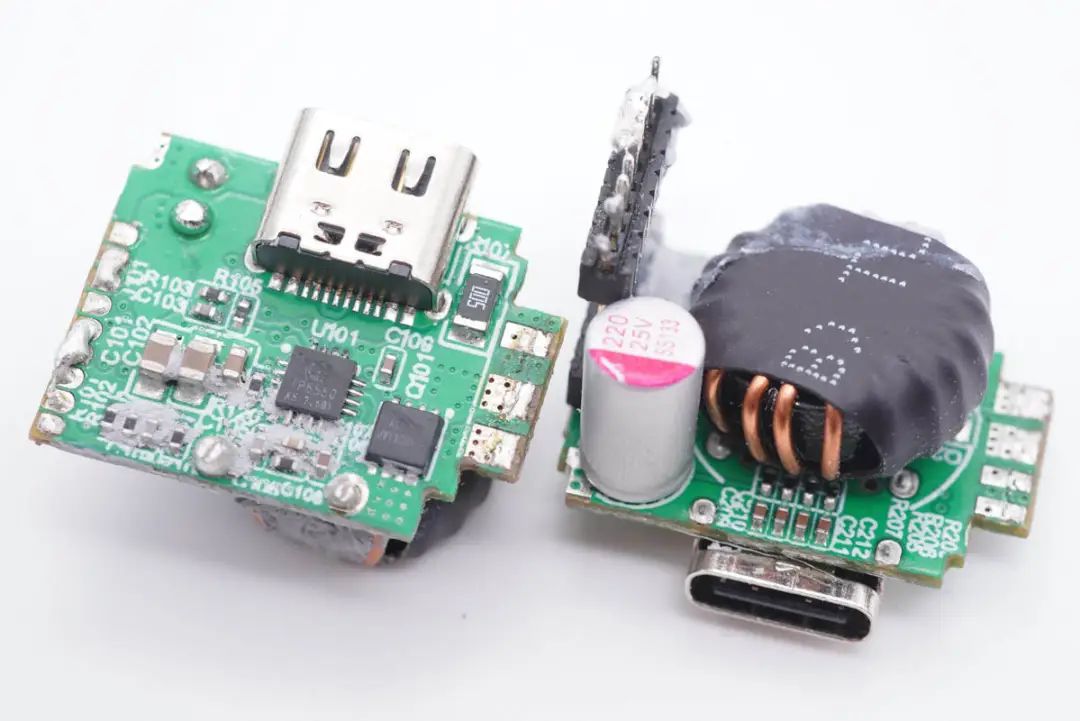

两块降压小板布局几乎相同,但是只有其中一块小板上面有协议芯片。

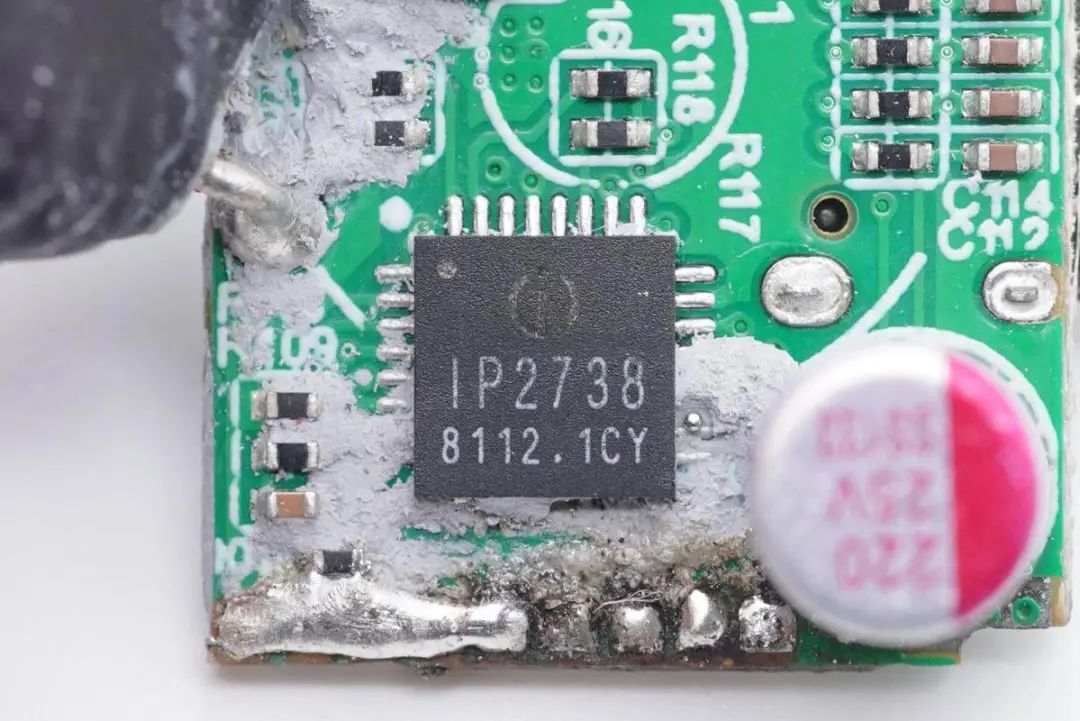

协议芯片来自英集芯,型号IP2738,英集芯IP2738支持双口18-140W快充应用,具备独立的反馈控制,具备独立的USB PD控制,相当于两颗IP2736整合到一颗芯片内部,快充规格与IP2736相同。支持USB PD3.1 28V EPR档位,并支持PD3.0/PPS等丰富全面的快充协议,兼容性非常好。

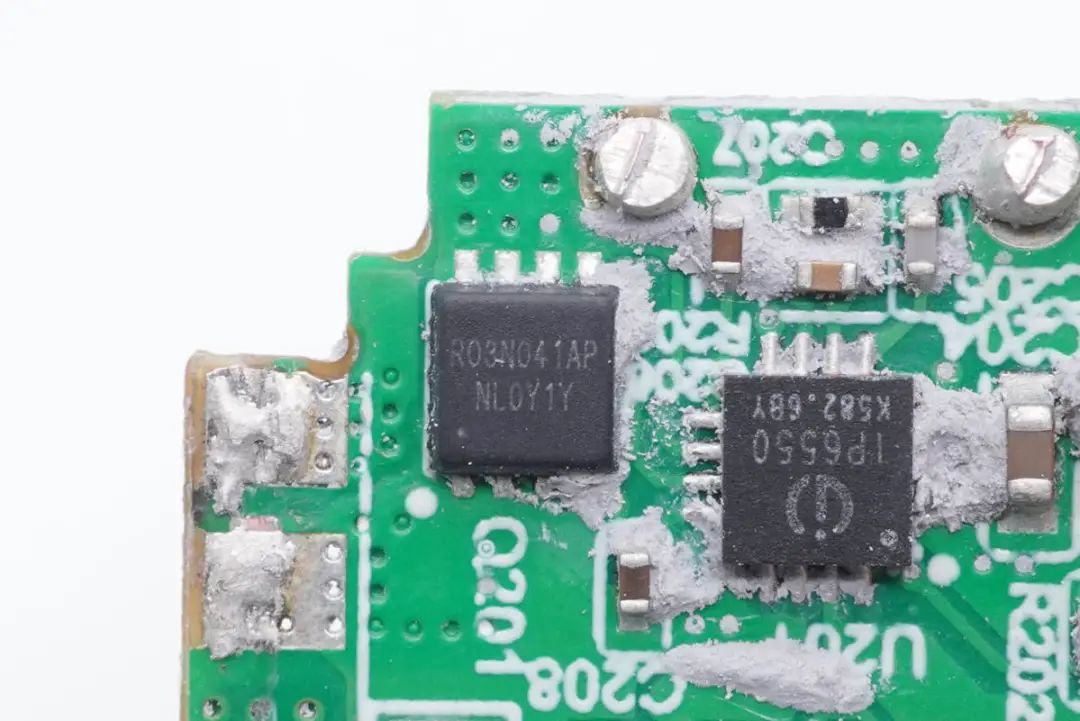

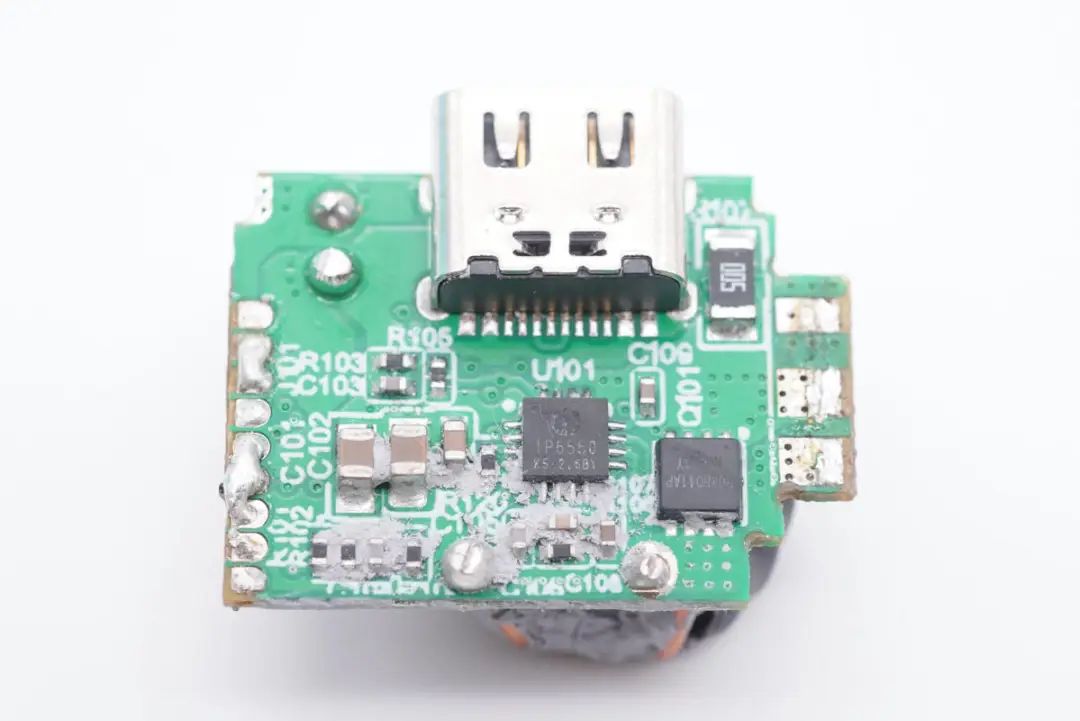

小板背面特写,是一颗英集芯IP6550同步降压控制器和对应的外置开关管。






英集芯IP2738搭配两颗IP6550同步降压控制器实现独立的接口输出。英集芯 IP6550 是一款支持 36V 输入的同步降压控制器,内置 NMOS 管驱动,外置两个 MOS 管进行高效同步整流降压。IP6550 通过反馈引脚调节输出电压。开关频率 135KHz,输入端耐压 48V,内置完善的保护功能。

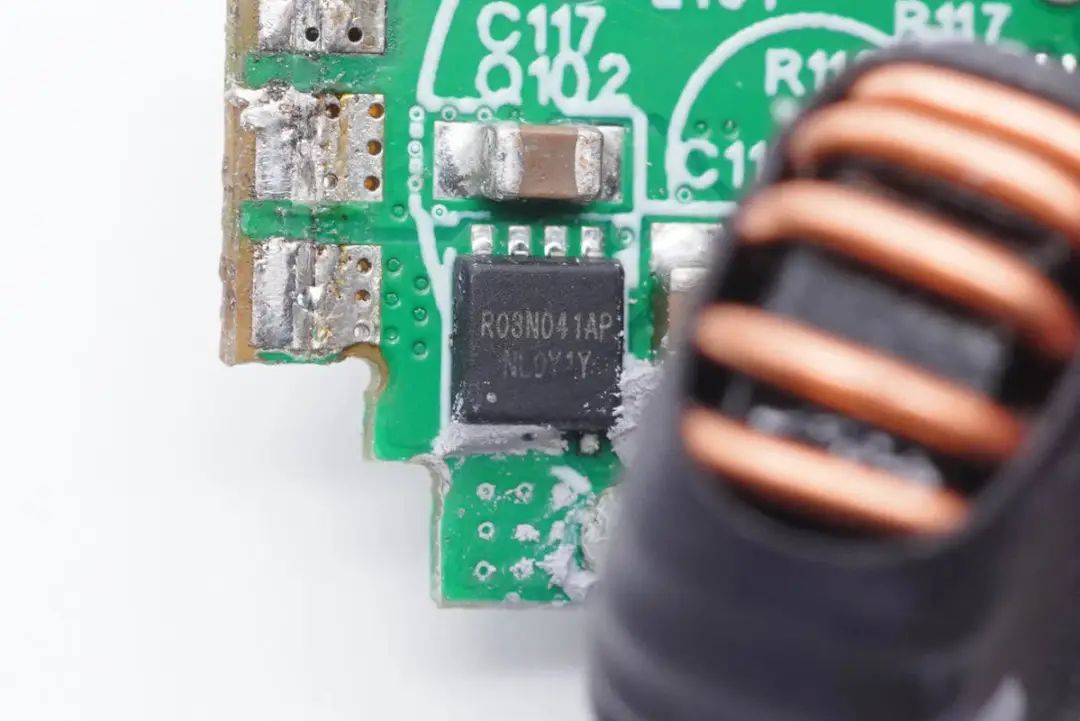

降压开关管丝印R03N041AP。






两颗同步降压开关管同型号,组成半桥。

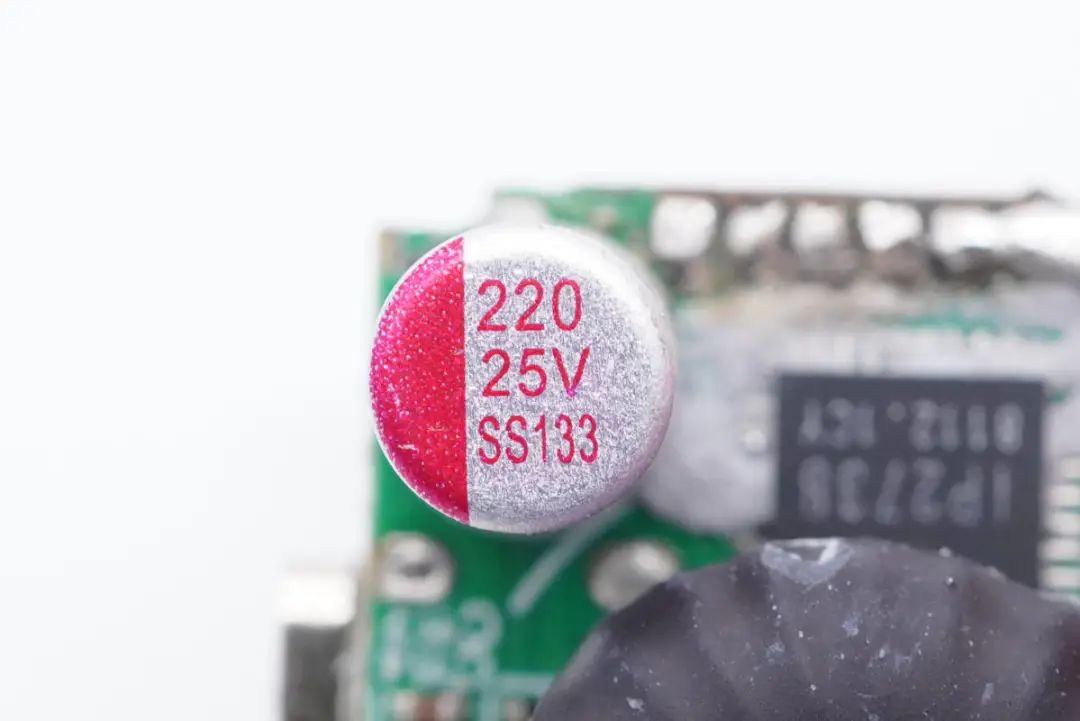

两个USB-C口滤波电容均来自扬州升阳电子,SS系列,220μF 25V。

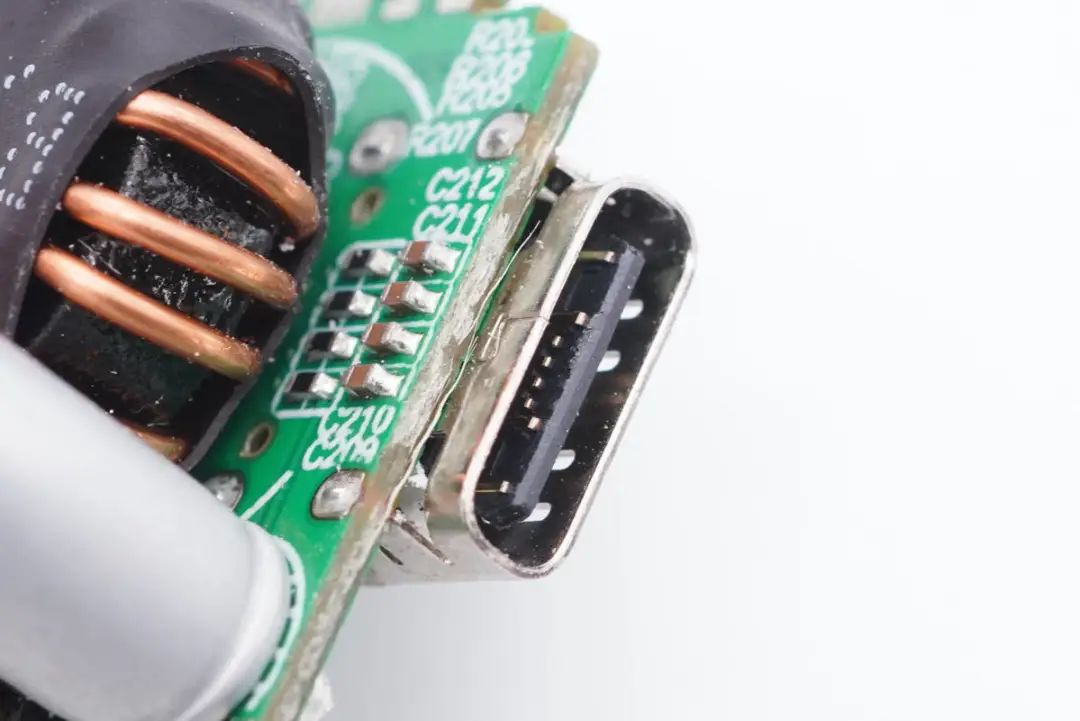

USB-C母座特写,采用过孔焊接固定,黑色胶芯不露铜。






USB-A口也使用独立的降压设计,采用英集芯IP2723T协议芯片+IP6550同步整流控制器的组合。

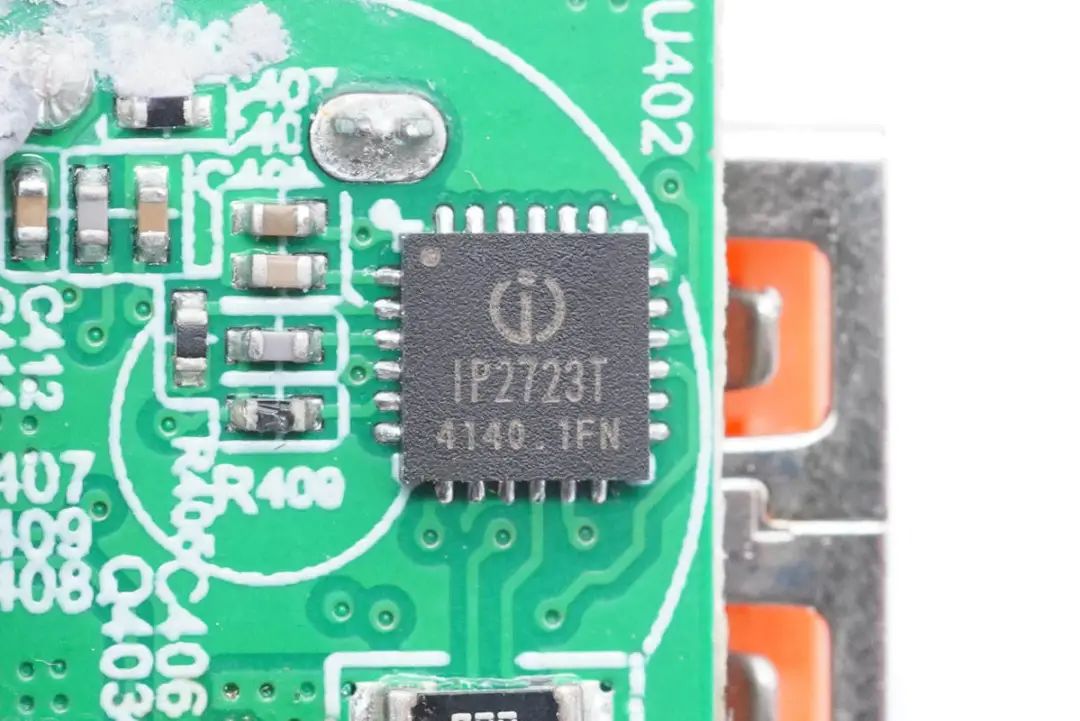

协议芯片采用英集芯IP2723T。该芯片已通过USB IF协会PD3.0 PPS认证。IP2723T是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。

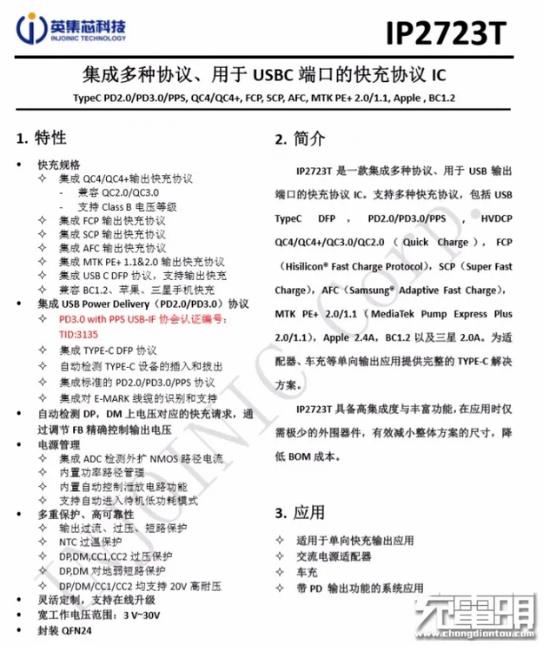

英集芯IP2723T资料信息。



充电头网拆解了解到,英集芯IP2723T已被贝尔金、闪魔摩米士REMAX麦多多等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器努比亚65W USB PD氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用

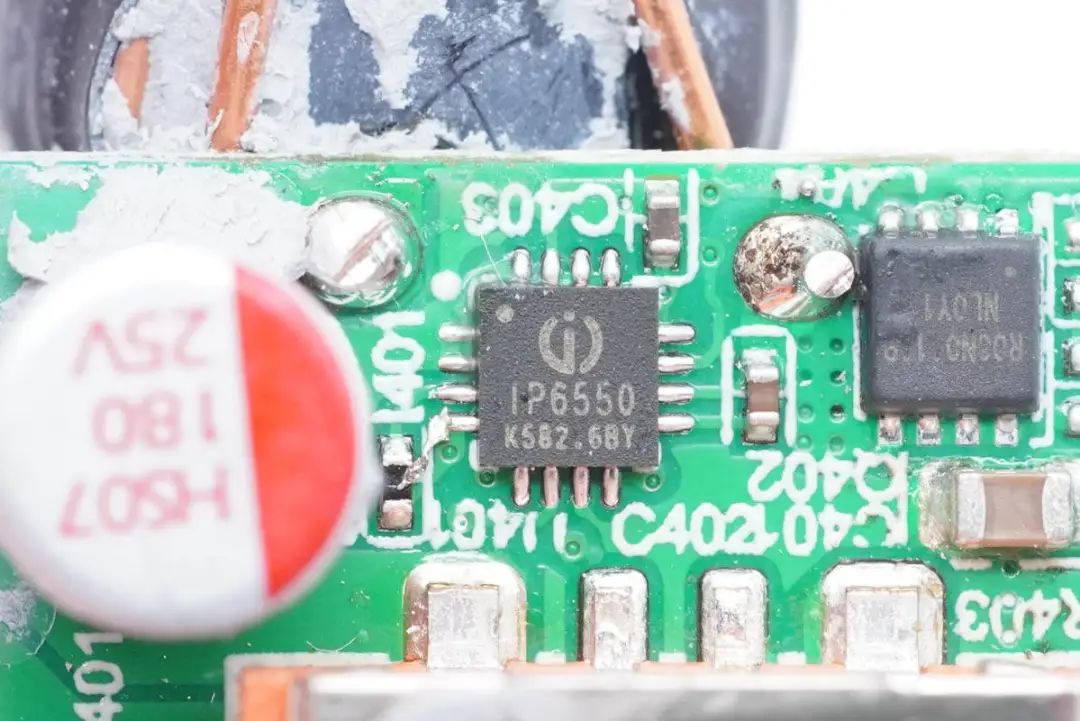

USB-A口输出同样采用IP6550同步降压控制器进行降压控制。






降压开关管丝印R03N041AP。

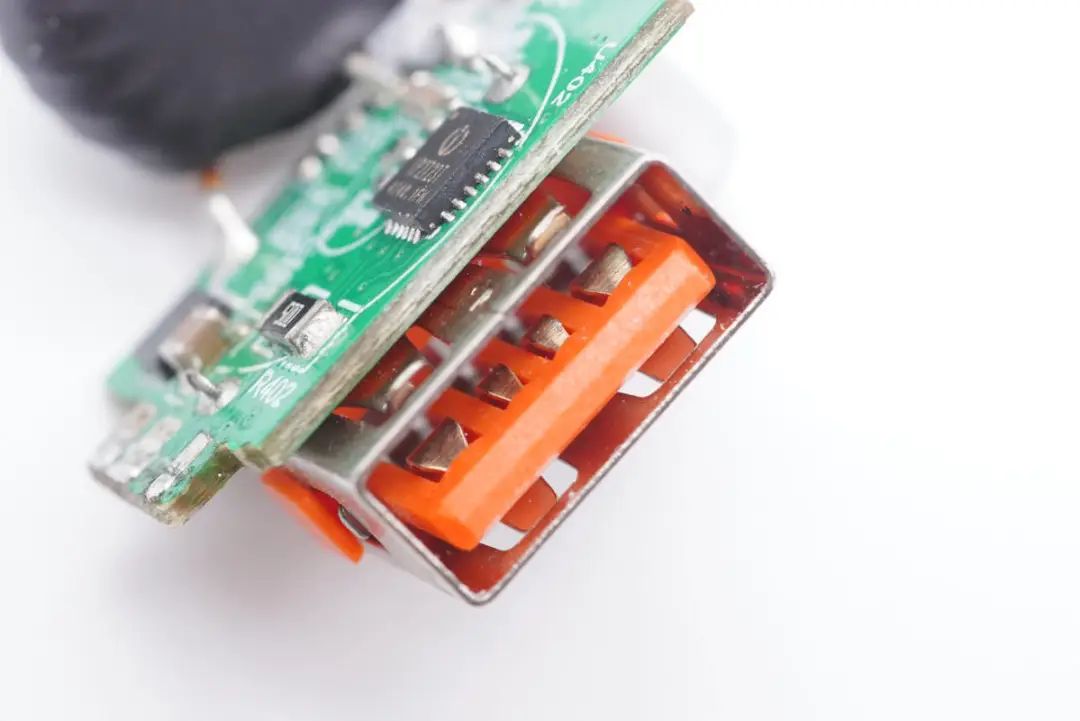

USB-A口母座特写,正负极加宽设计,支持低压大电流快充。

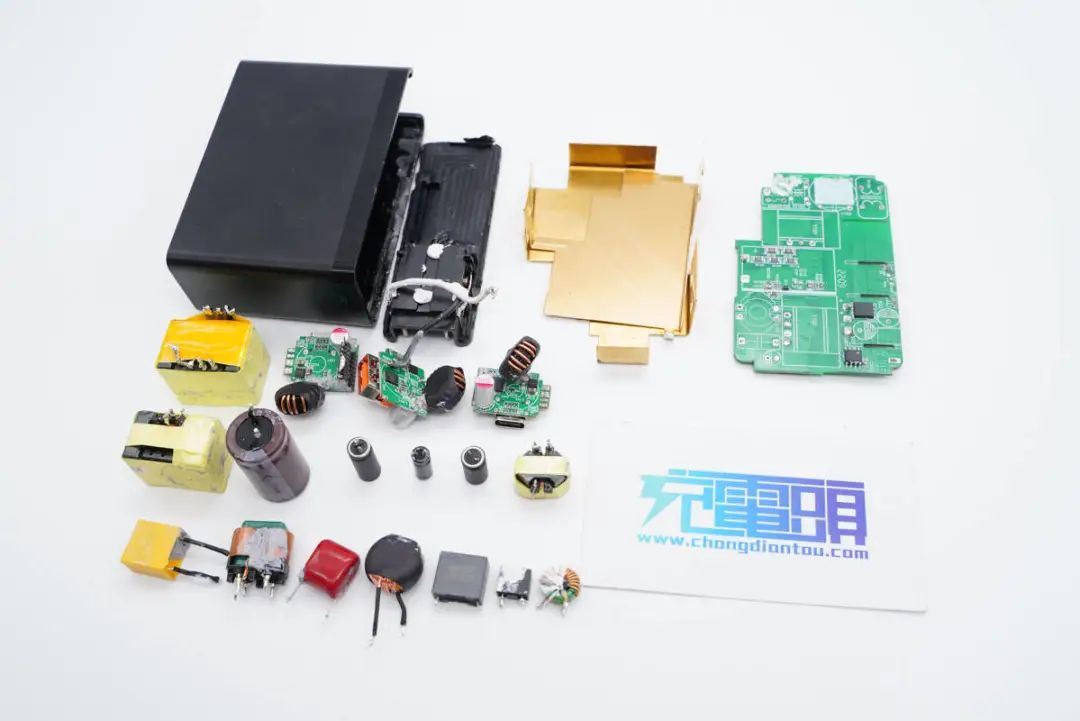

全部拆解完毕,来张全家福。



充电头网拆解总结



充电头网通过拆解发现,麦多多这款100W充电器内置恩智浦TEA2016AAT+稳先微WS2995高性能LLC架构,PFC级采用英诺赛科氮化镓功率芯片;输出端三个接口采用三路独立降压电路,采用全套英集芯方案。其中两个USB-C接口共用一颗英集芯IP2738双路协议芯片,分别控制两路英集芯IP6550进行同步降压输出,USB-A口使用IP2723T搭配IP6550进行同步降压输出。



PCB板上元器件布局紧凑有序,初级电解电容顶部套有绝缘帽。PCB正背面设有大面积黄铜散热片,保证高功率充电状态下的散热性能。此外输入端采用昱光电解电容进行滤波,输出端使用固态电容进行滤波,输出纯净。
