拆解报告:PLUAGR创富源35W双C口快充充电器

2022-05-21

根据近期的爆料信息,苹果将要推出一款双USB-C接口充电器,从而满足两人的同时充电需求。对于小功率充电器来说,恰到好处的35W功率能够显著缩小充电器体积,易于携带的同时,使用更加方便。



充电头网拿到了PLUAGR创富源推出的一款35W双C口氮化镓充电器,这款充电器在同时连接两个设备时,能够以20+20W的功率分配输出,满足苹果手机快充。下面充电头网就对这款双C口充电器进行拆解,看看内部是如何做到的。



PLUAGR创富源35W双C口充电器外观






充电器采用PC材质白色外壳,机身表面哑光处理抗指纹,边角过渡都相对比较圆润,持握不硌手。

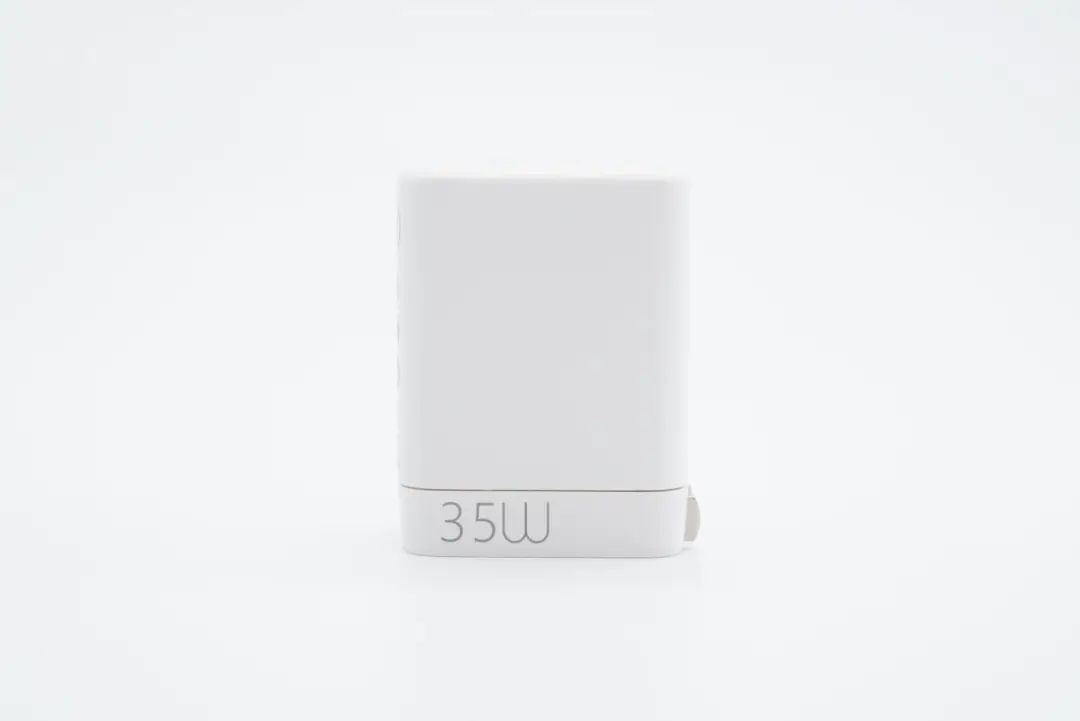

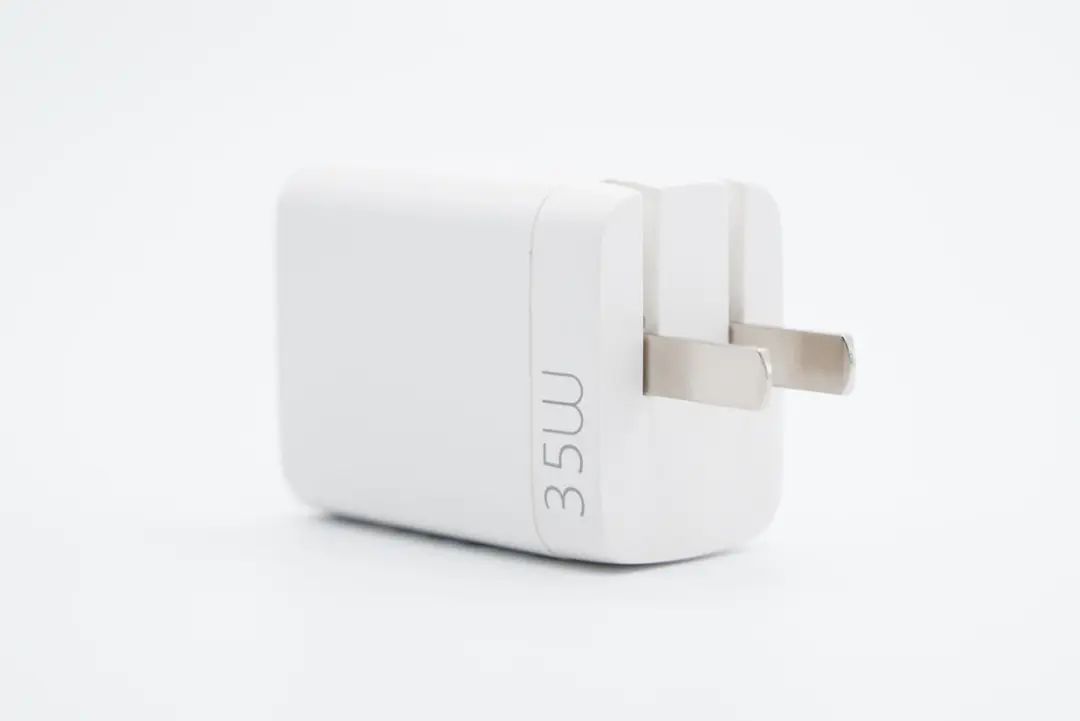

输入端外壳上印有35W字样。

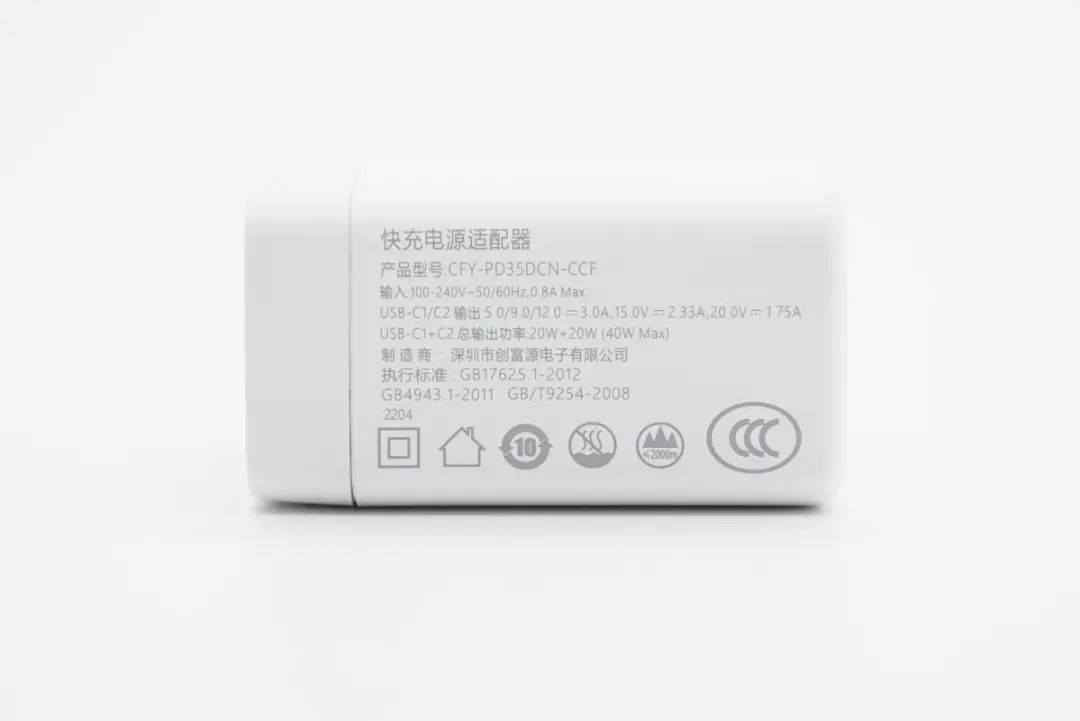

机身一侧外壳印有充电器参数

型号:CFY-PD35DCN-CCF

输入:100-240V~50/60HZ 0.8A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V2.33A、20V1.75A

C1+C2总输出功率:20W+20W(40W Max)

制造商:深圳市创富源电子有限公司

充电器已经通过了CCC认证。






充电器配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

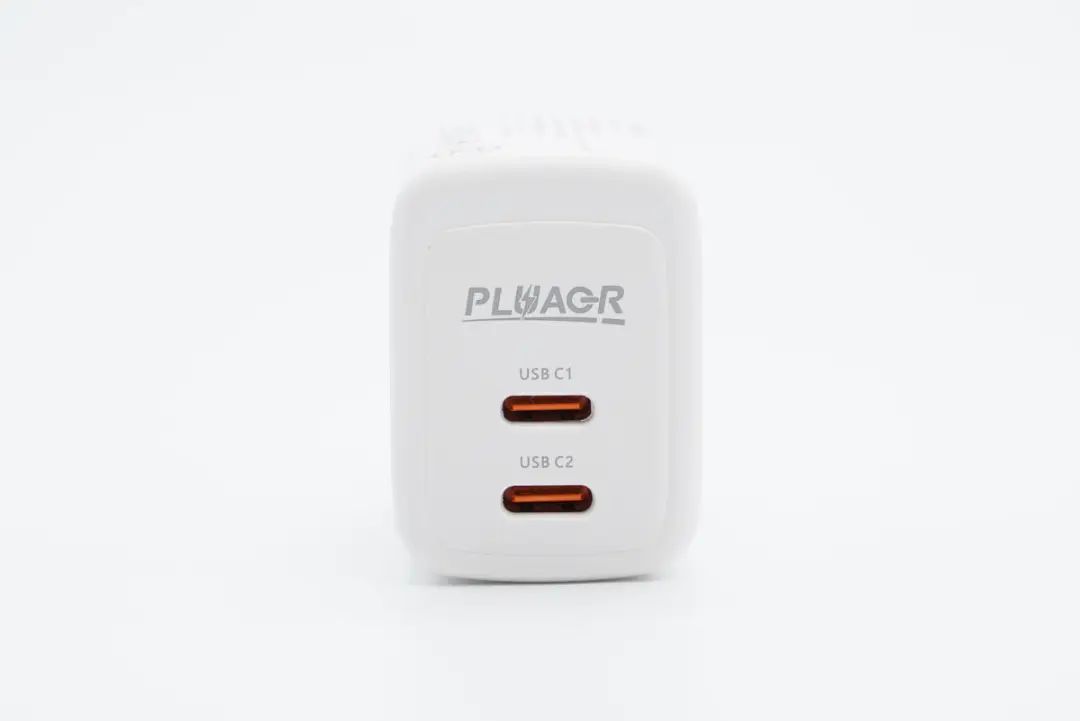

输出端外壳上印有PLUAGR品牌,配有双USB-C接口,接口旁印有区别标识,不过两个接口性能相同,支持功率盲插,使用方便。

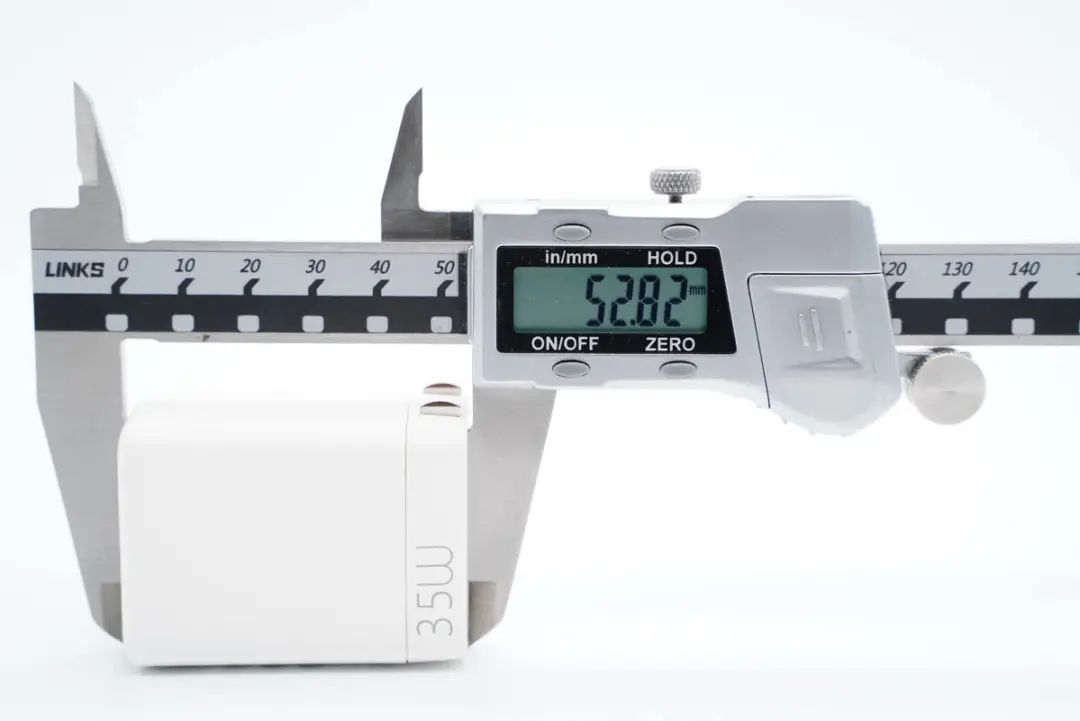

测得充电器机身高度为52.82mm。

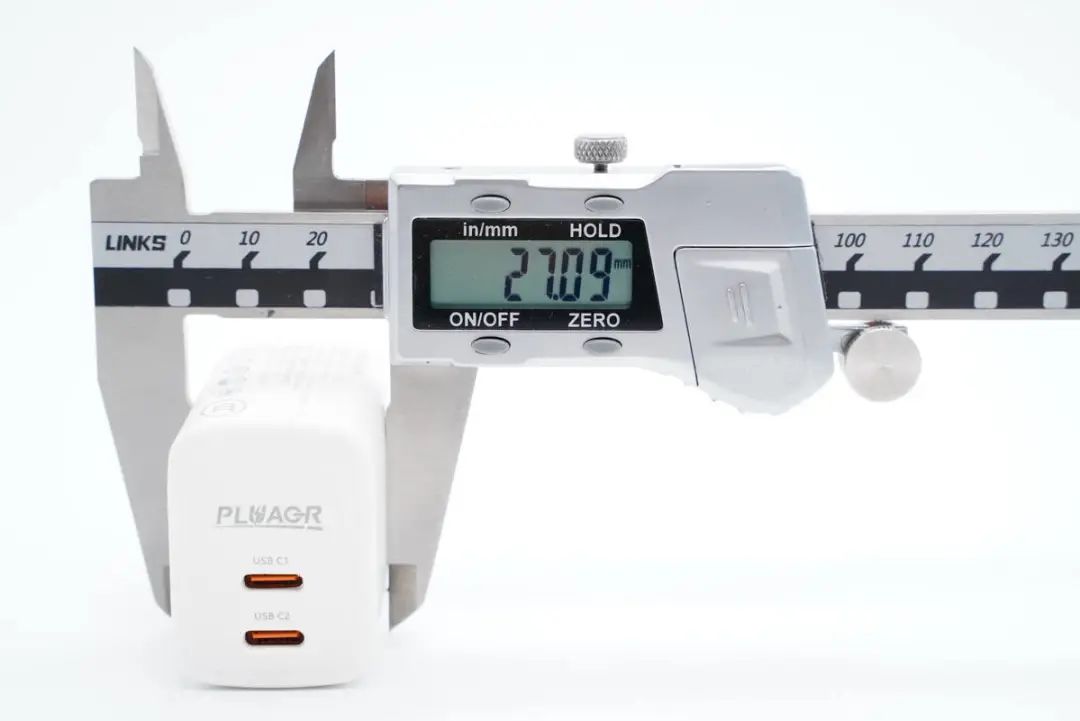

宽度为27.09mm。

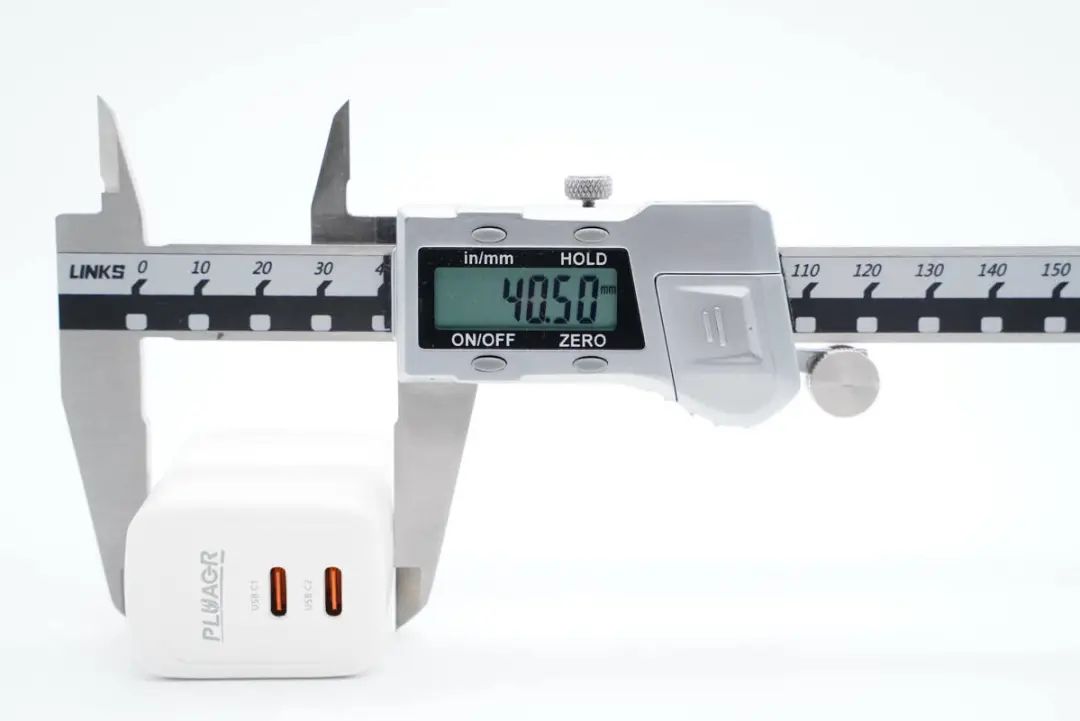

厚度为40.5mm。

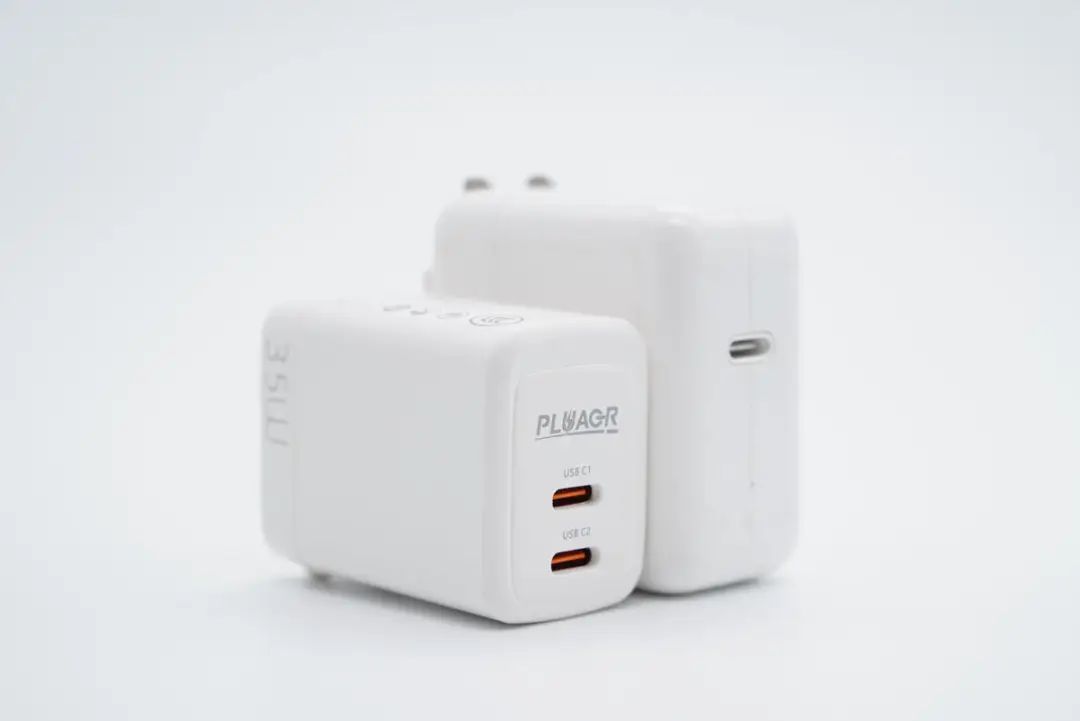

和苹果30W充电器对比,体积还要小不少。

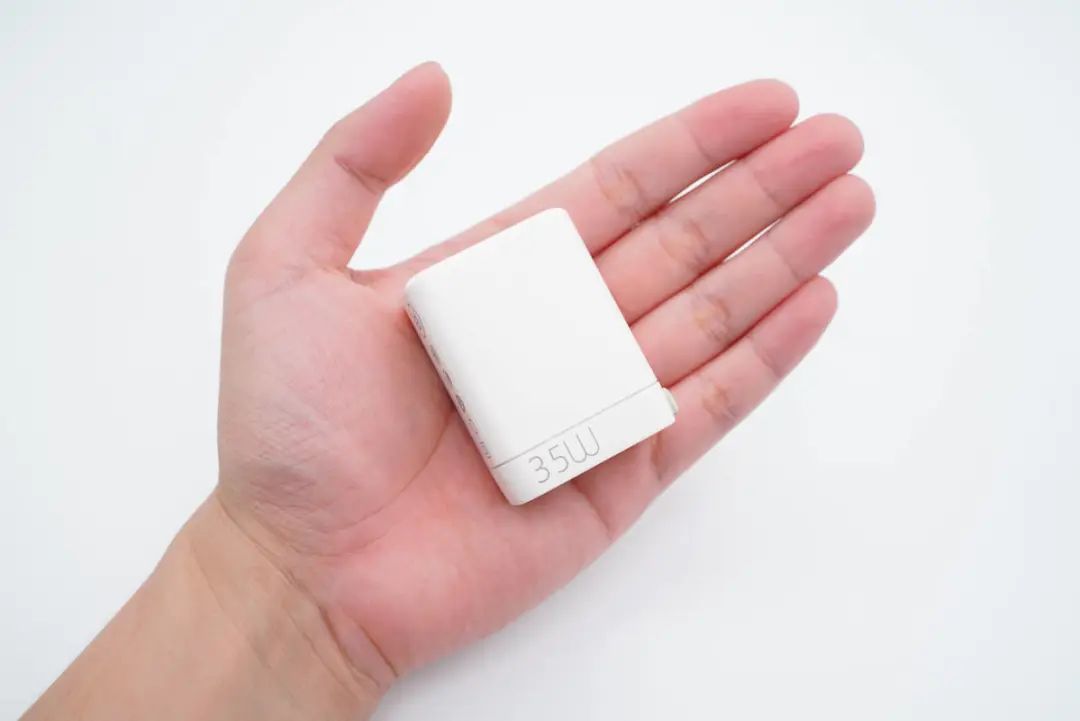

拿在手上的大小直观感受。

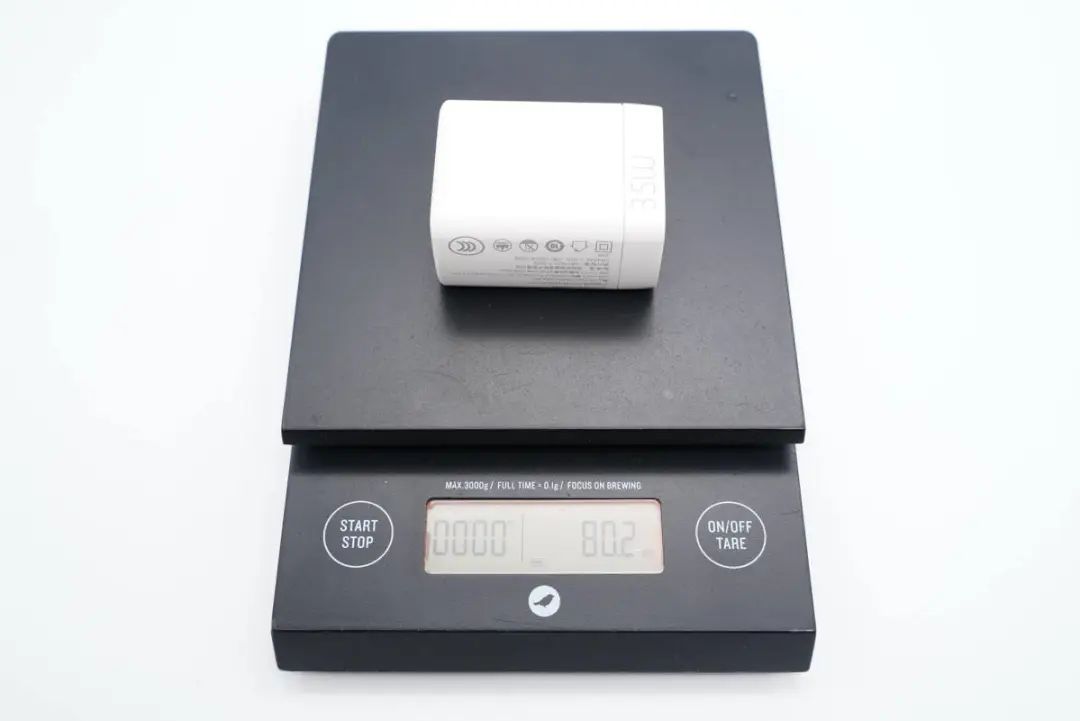

充电器净重约为80g。

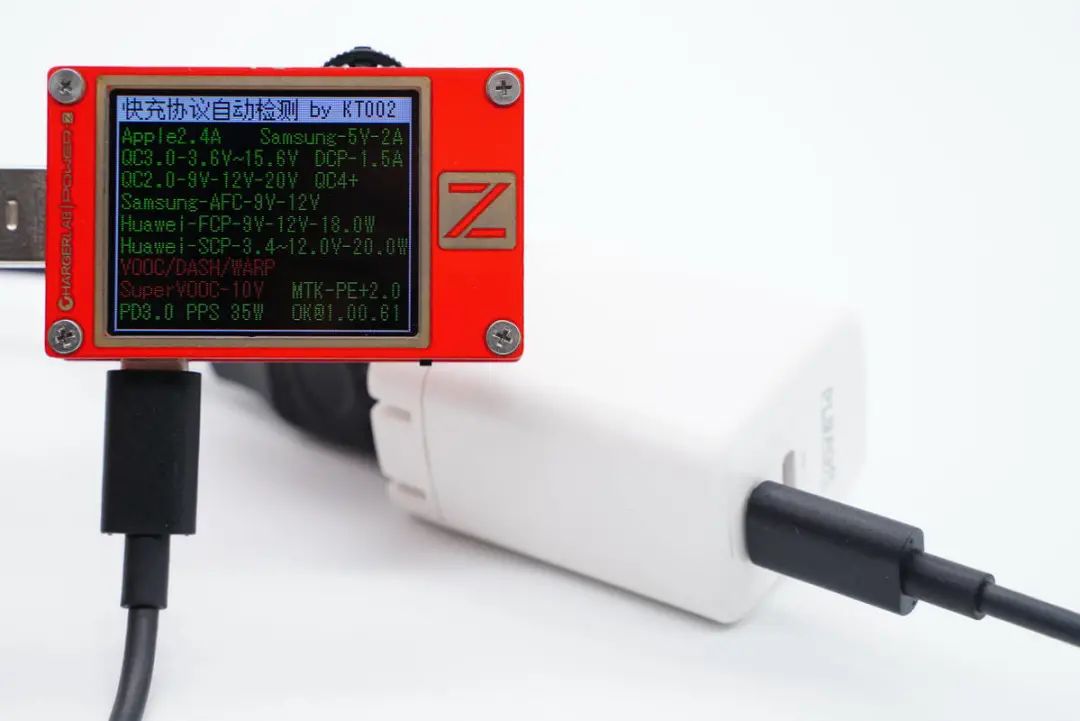

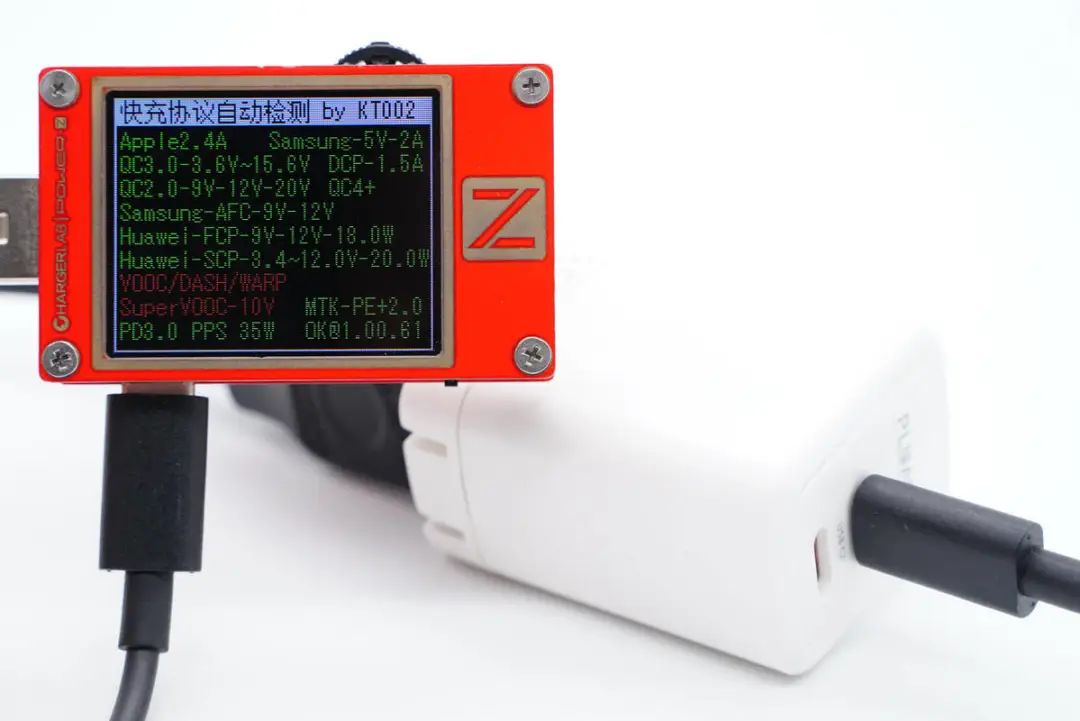

使用ChargerLAB POWER-Z KT002测得USB-C1口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

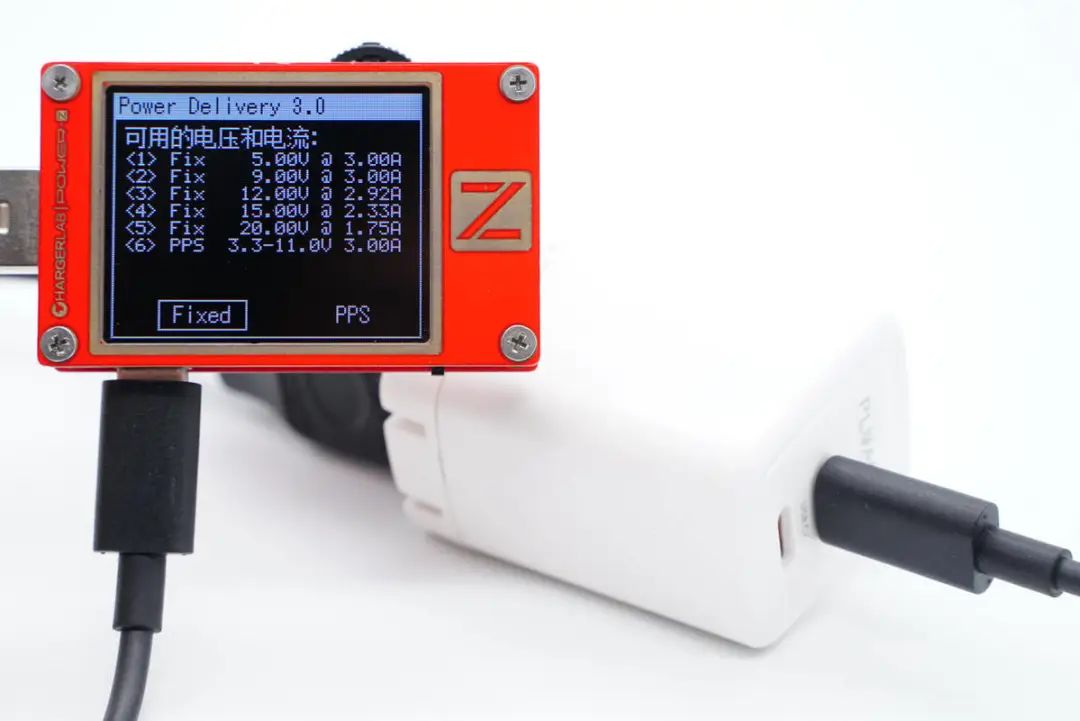

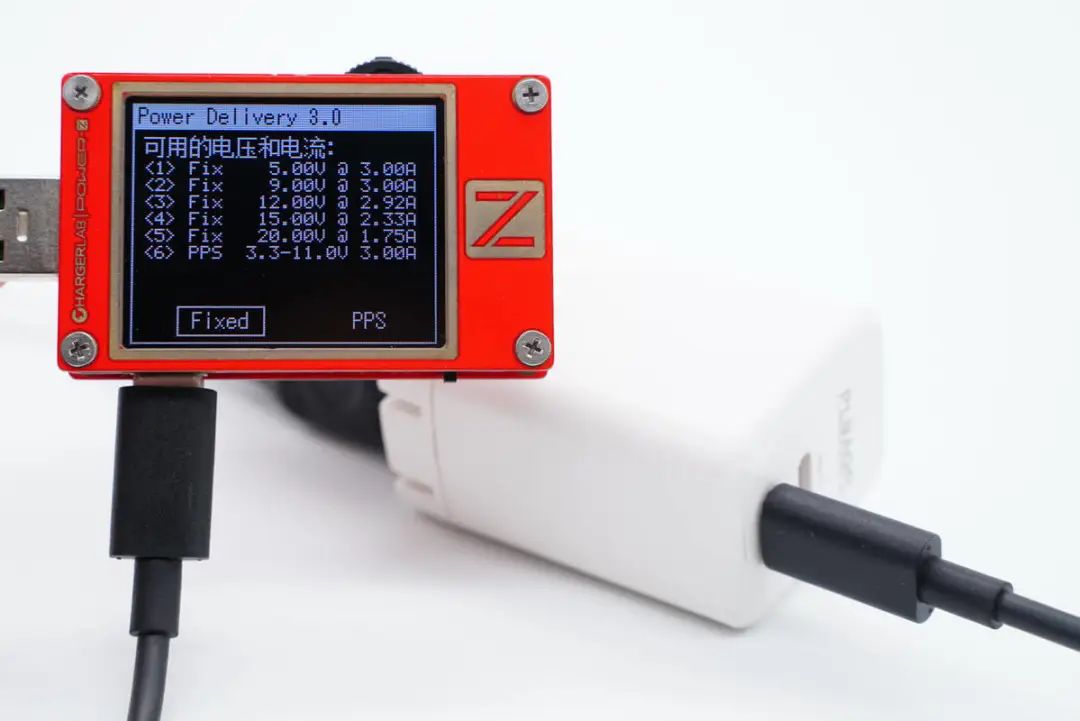

并且还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。






测得C2口兼容协议和C1口的一样。






两个接口的PDO报文也完全相同。



PLUAGR创富源35W双C口充电器拆解



在对这款充电器有了基本了解后,下面继续对其进行详细拆解,看看产品的实际做工用料如何。






沿插脚侧外壳接缝拆开充电器,交流输入通过弹片与电路板压接供电。

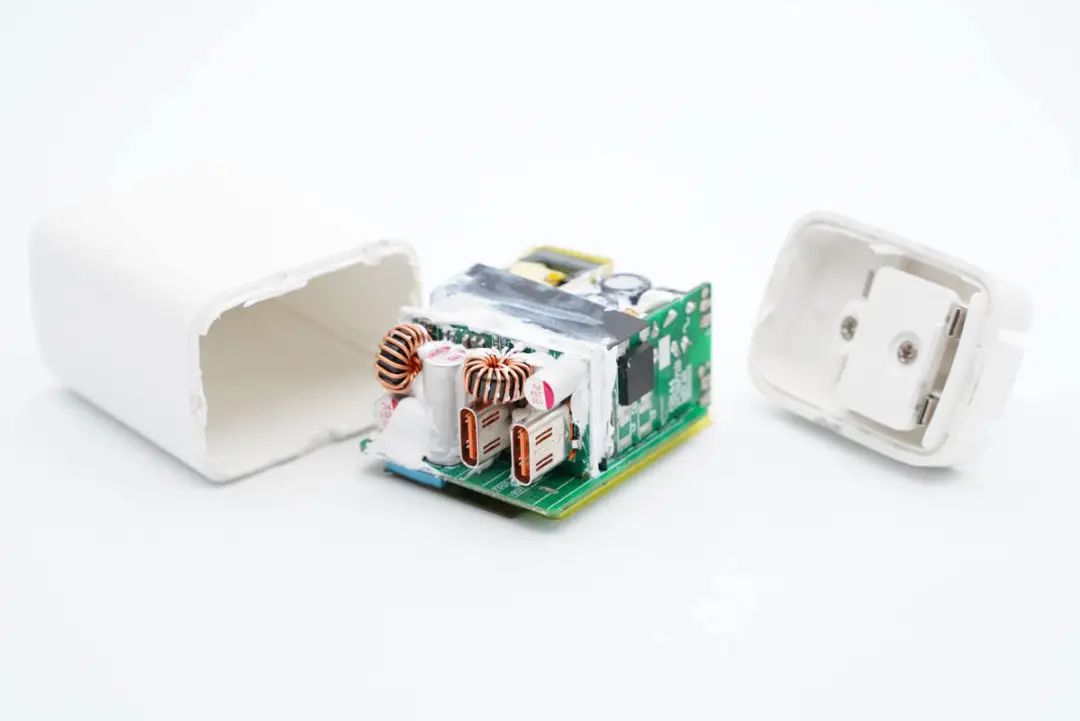

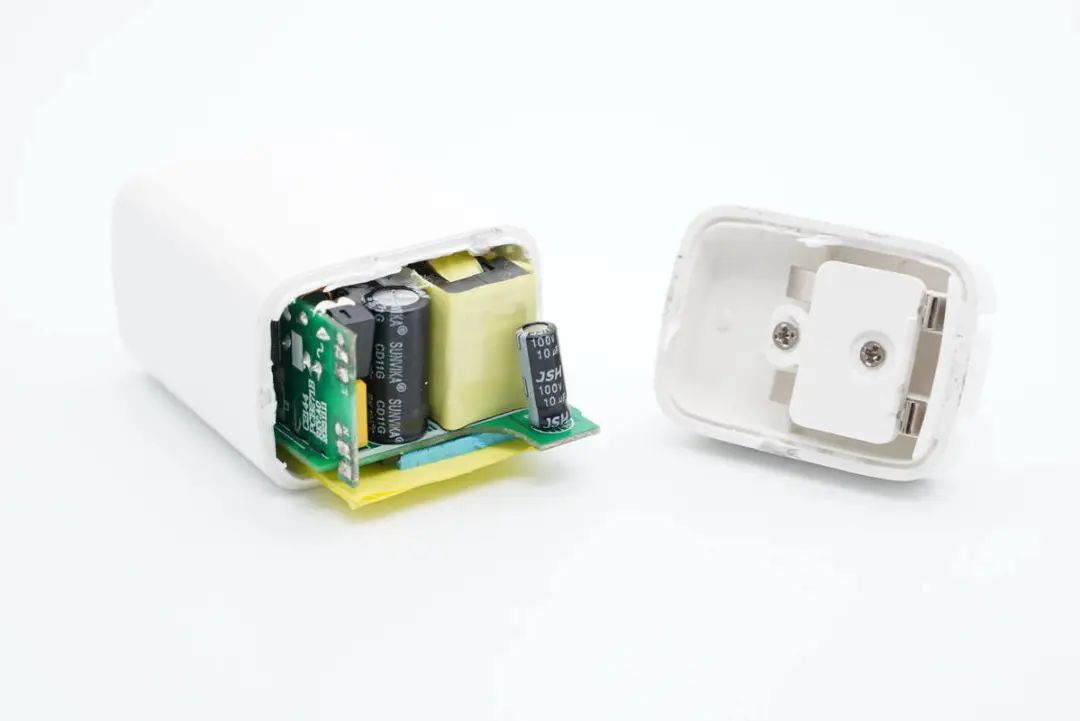

取出内部PCBA模块,充电器使用三块PCB焊接组成。

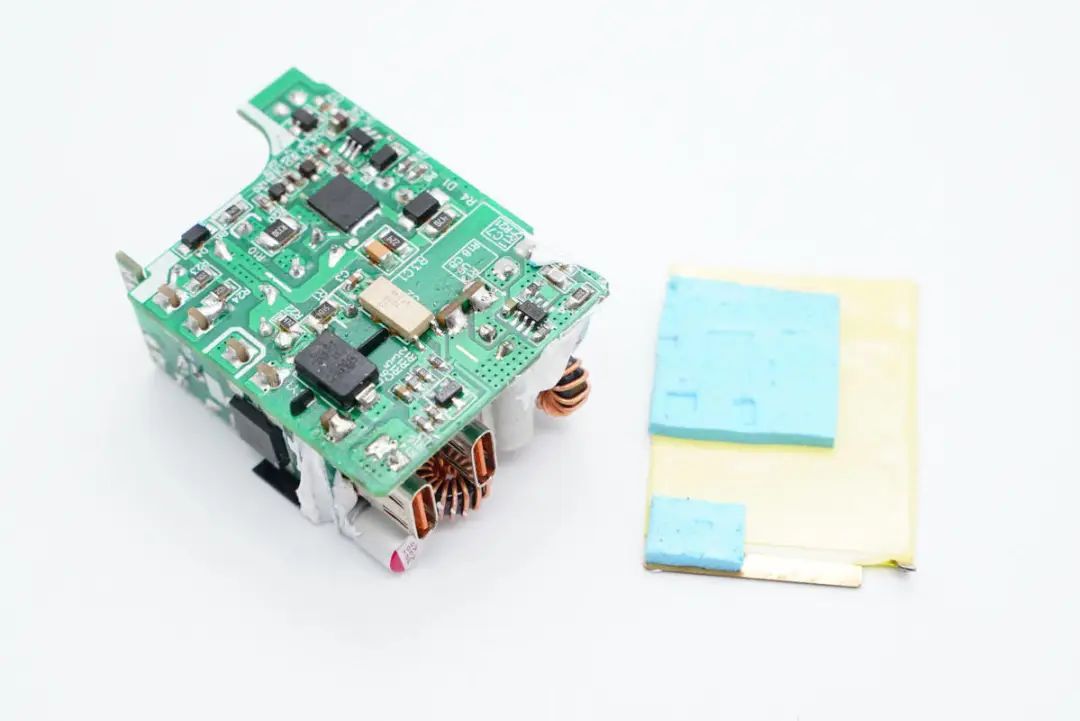

PCB背面焊接固定一块黄铜散热片,与PCB之间有蓝色导热垫接触,为主板上的器件散热。






导热垫对应氮化镓开关管和同步整流控制器的位置。

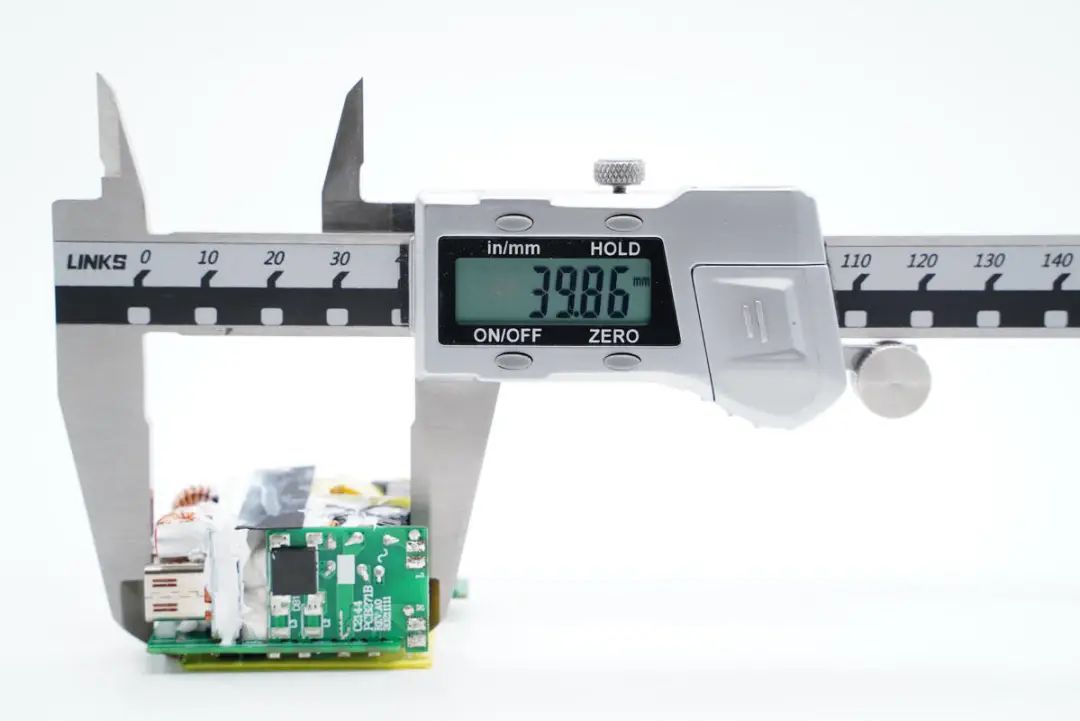

使用游标卡尺测得PCB长度约为39.9mm。






PCB宽度约为34.5mm。

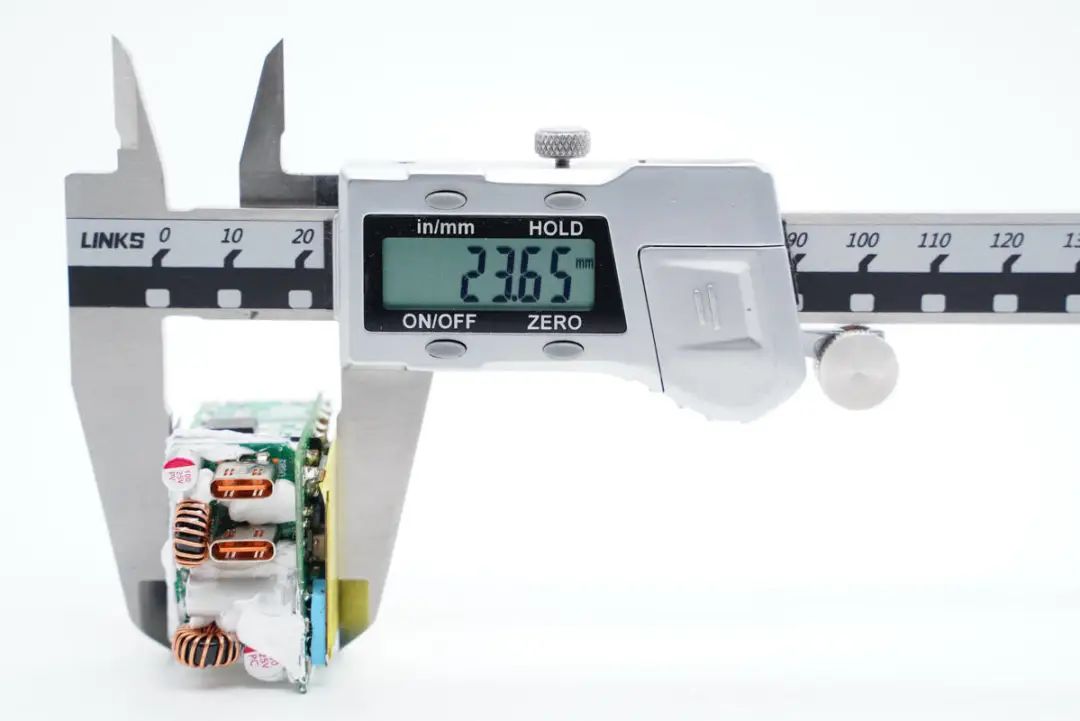

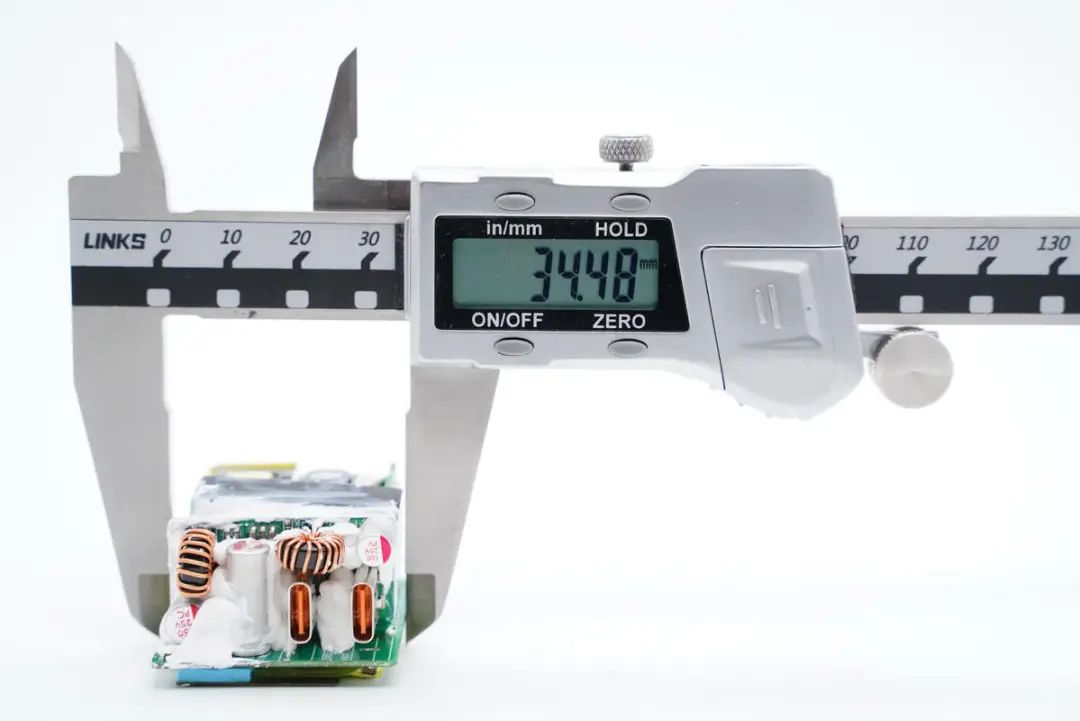

PCB高度约为23.7mm。

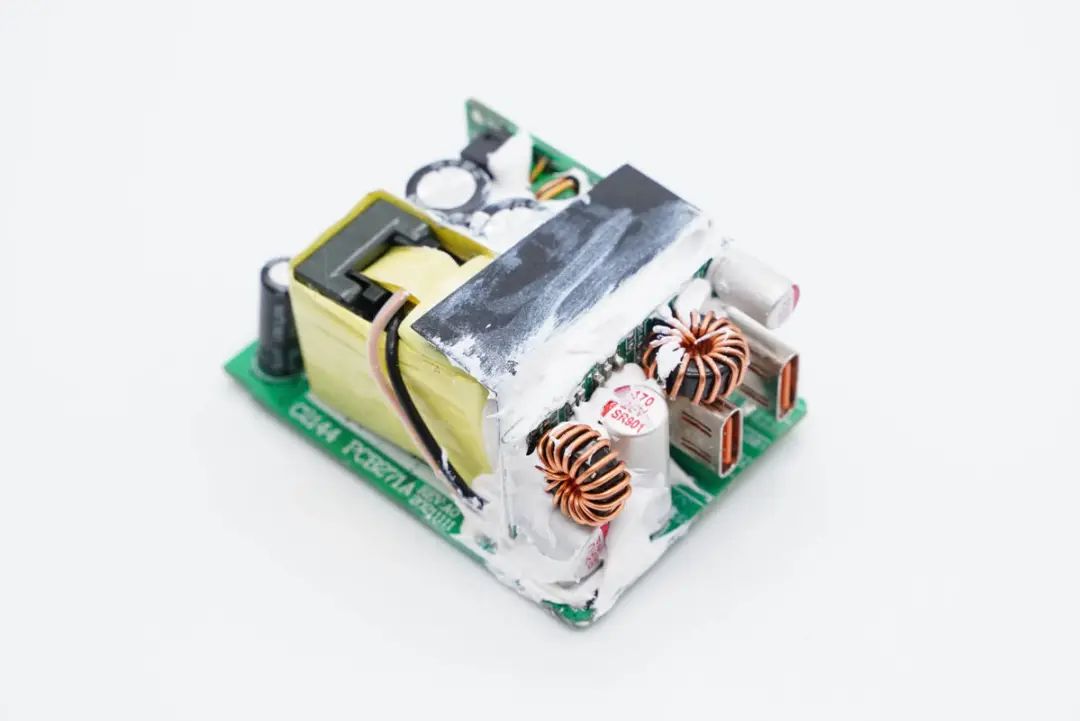

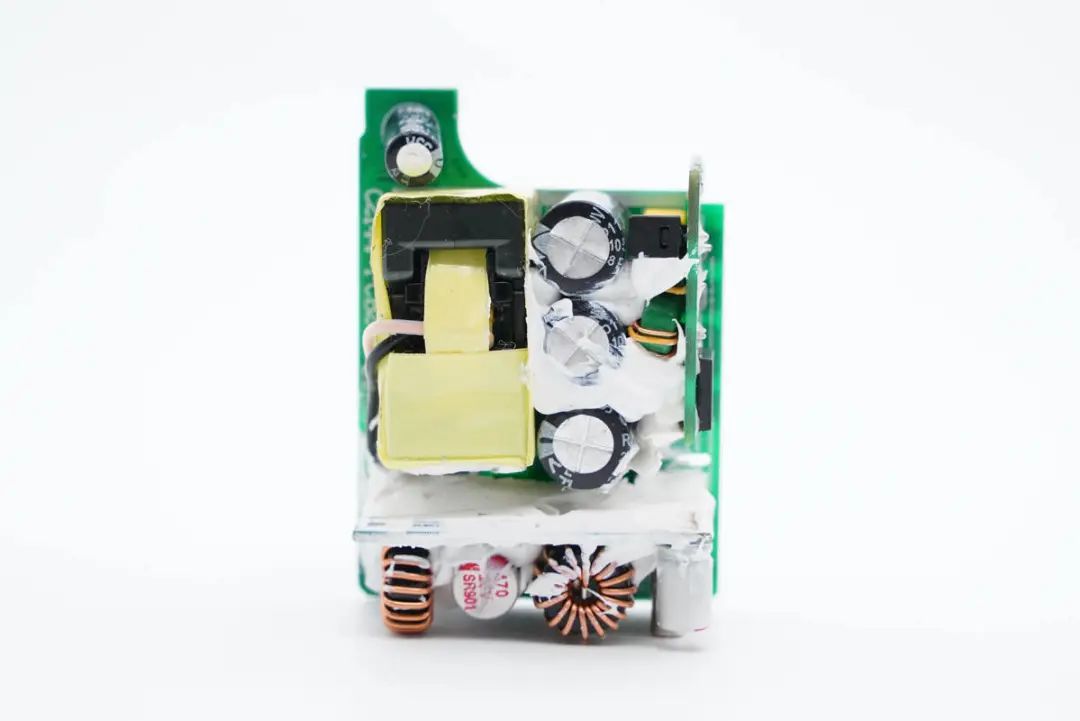

PCB板正面一览,右侧垂直焊接小板为输入整流和滤波电路,中间是初级滤波电容,最左侧是开关变压器。下面焊接的小板为二次降压电路,焊接降压电感和USB-C母座。

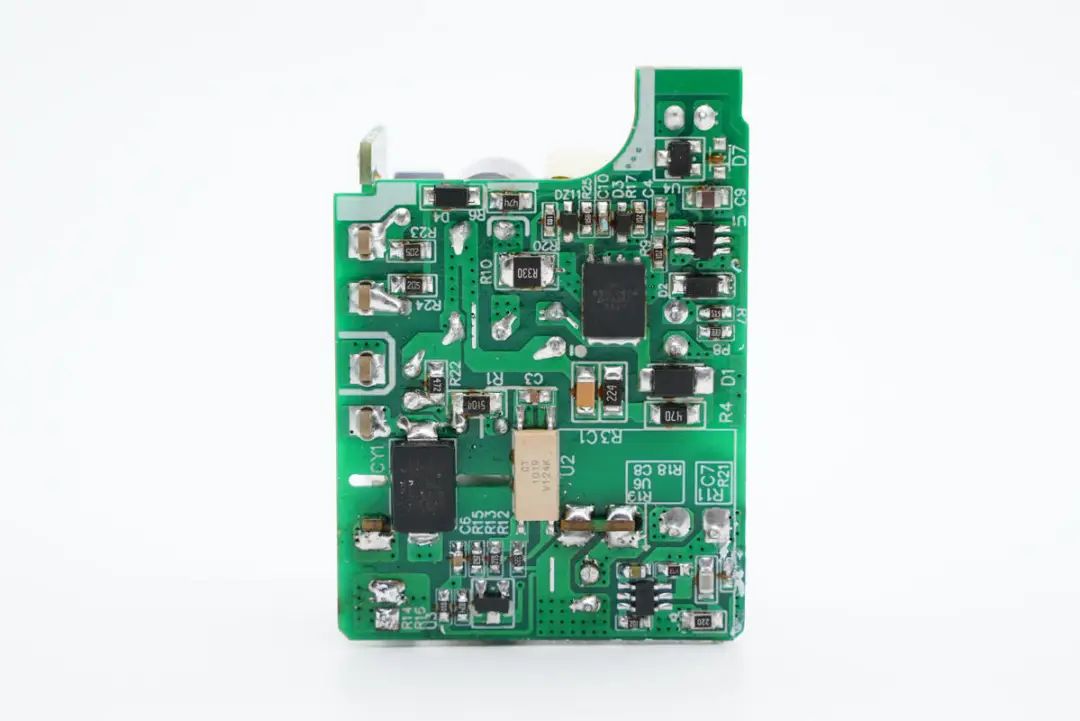

PCB板背面一览,焊接氮化镓功率器件和QR反激控制器,光耦和贴片Y电容,次级侧焊接同步整流控制器。



通过对PCB的观察发现,这款充电器采用QR开关电源架构设计,输出固定电压,再由两路独立的协议降压芯片控制接口输出电压。下面我们开始从输入端了解各个器件。

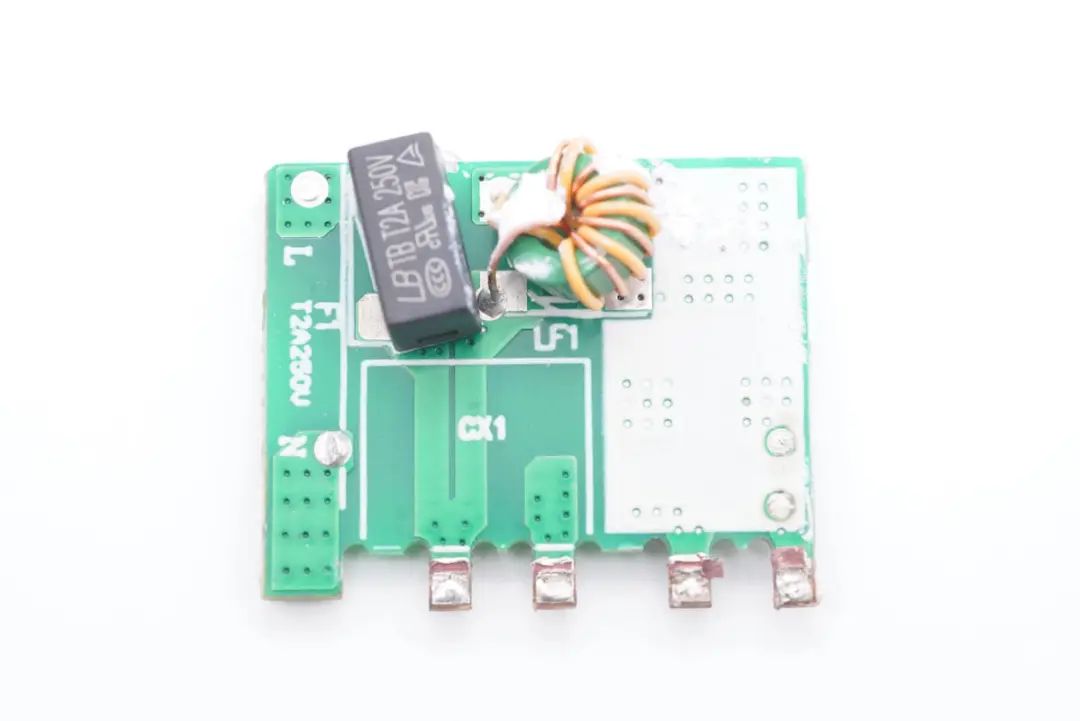

输入端一览,连接插脚取电的小板上焊接EMI滤波器件和保险丝。






输入端慢熔保险丝来自蓝宝,为TB系列超小型慢熔保险丝,规格为2A 250V。共模电感采用多层绝缘线和漆包线双线绕制。

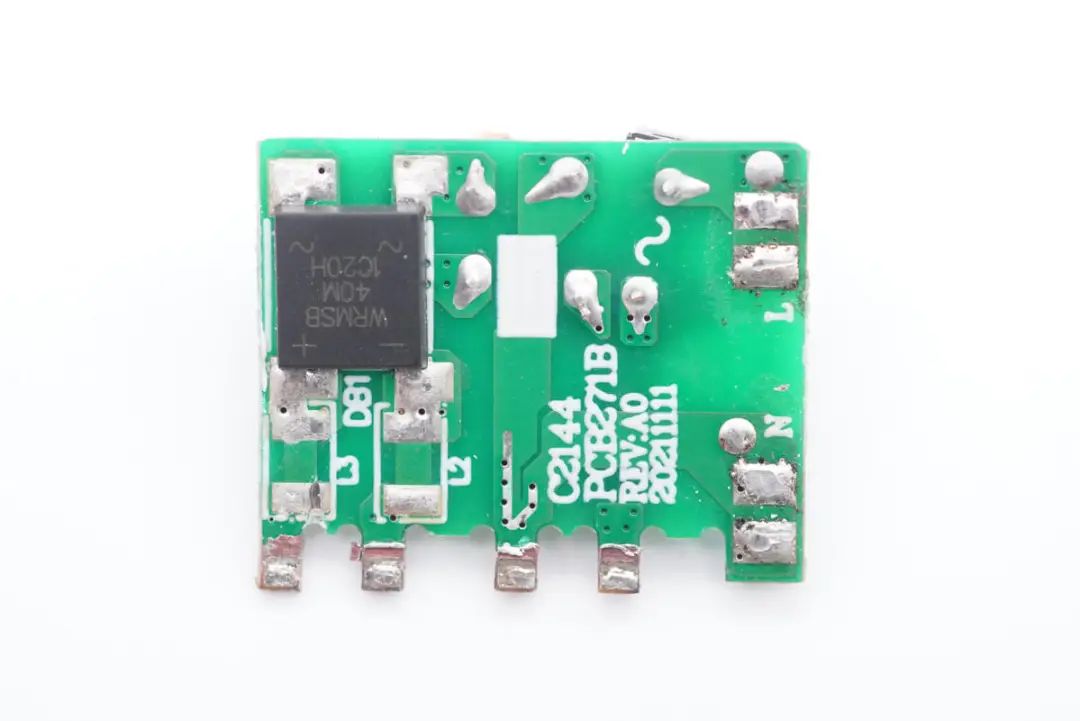

小板背面焊接一颗整流桥,右侧为连接交流输入的触点。

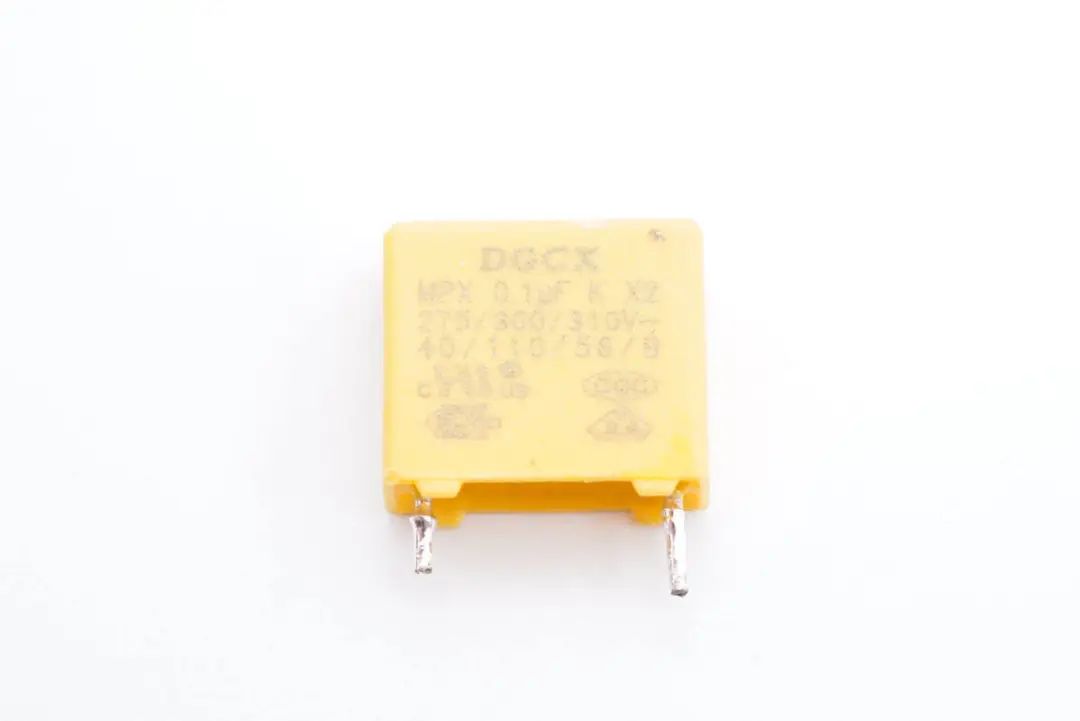

安规X2电容来自东莞成希电子,容量为0.1μF。

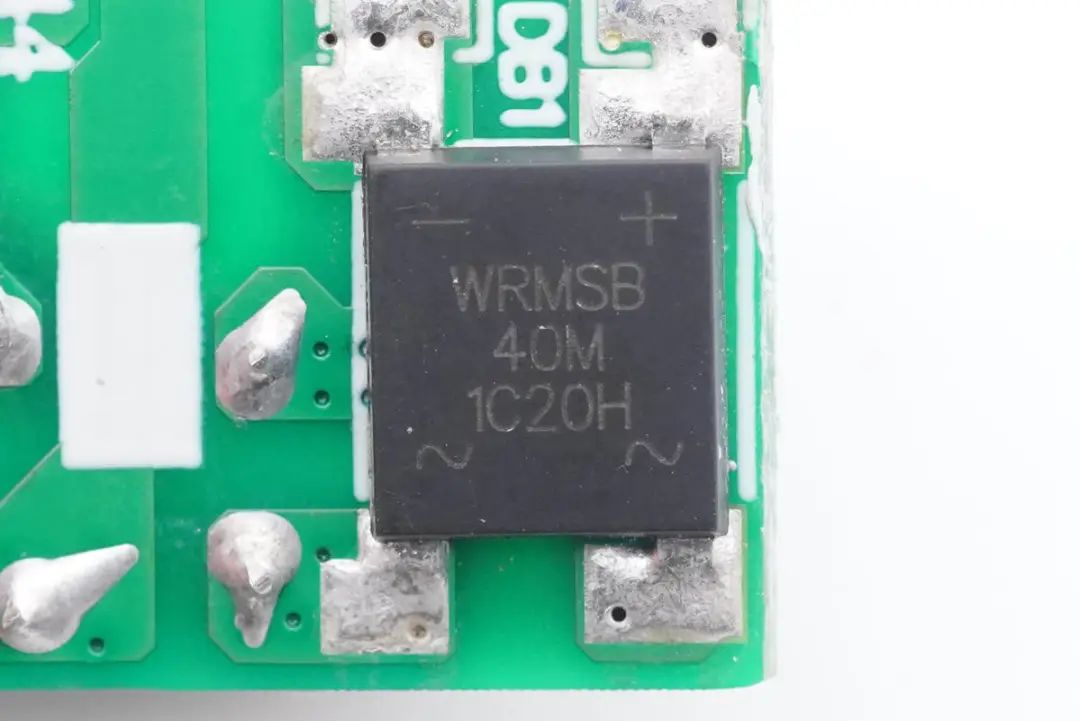

经过EMI电路过滤后,由沃尔德WRMSB40M整流桥将交流电转换为脉动直流电。这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

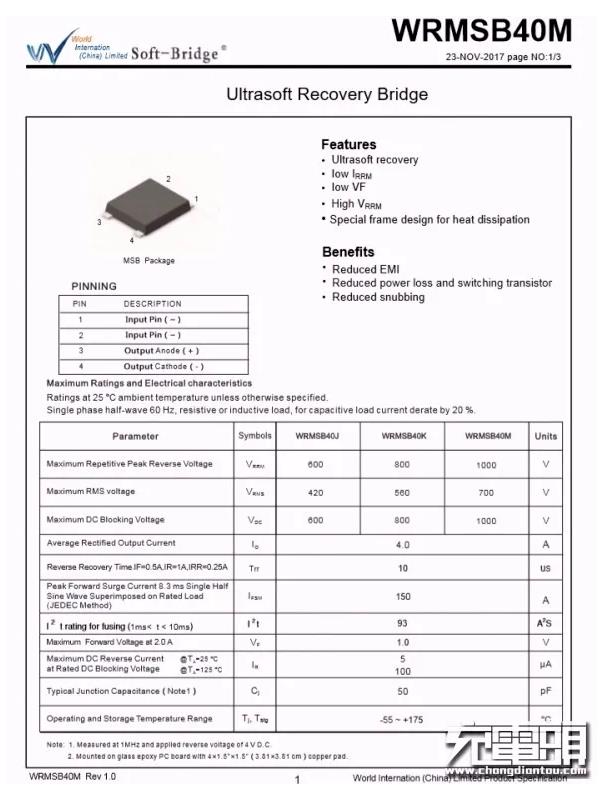

沃尔德WRMSB40M详细资料信息。



充电头网了解到,沃尔德软桥还被OPPO 50W饼干氮化镓快充鸿达顺65W 氮化镓充电器飞频65W USB PD氮化镓充电器ROCK 65W氮化镓充电器麦多多65W氮化镓充电器麦多多30W 1A1C快充充电器等多款产品采用,性能获得客户的一致认可

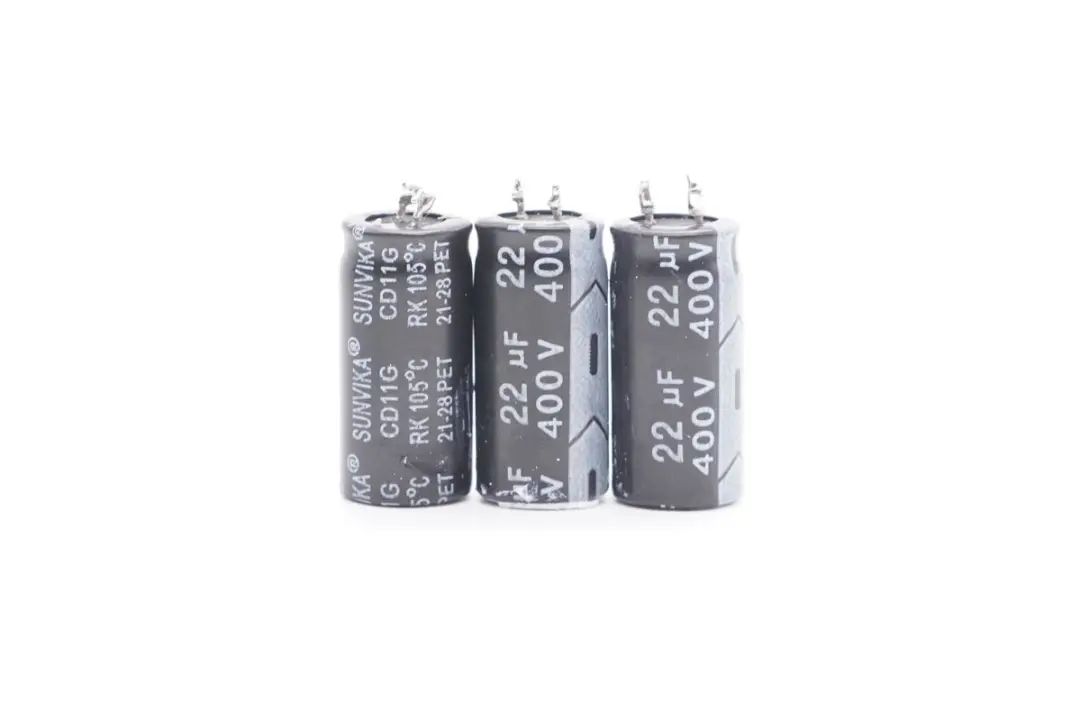

三颗高压滤波电解电容来自SUNVIKA三之佳电子,CD11G系列,规格均为22μF 400V。

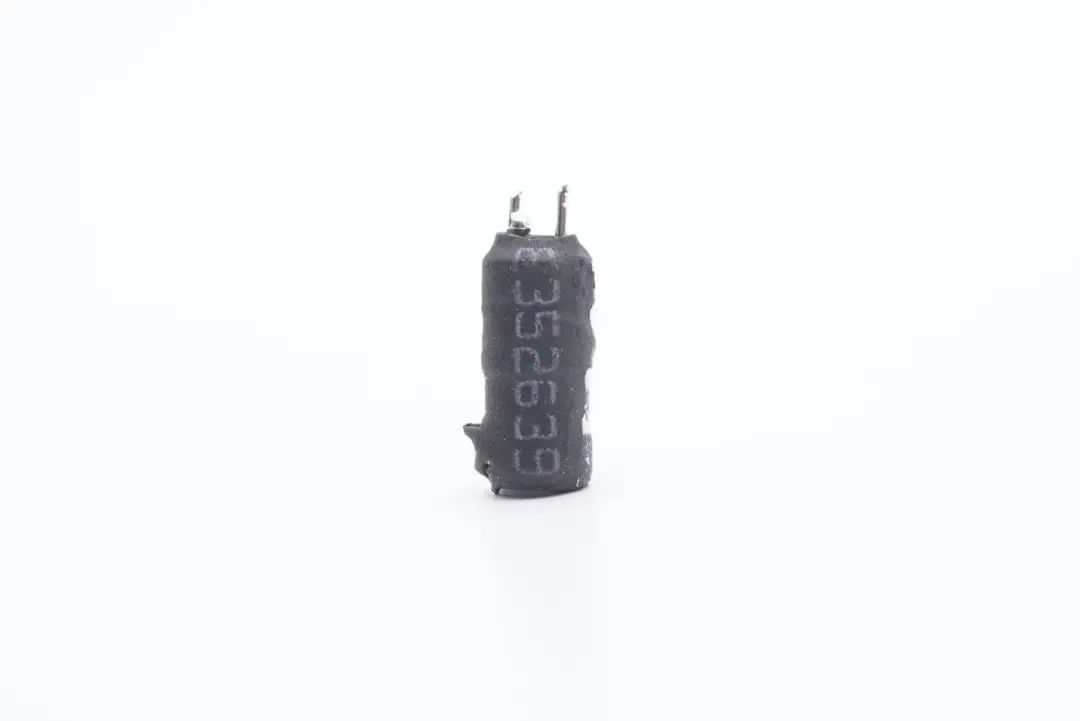

差模滤波电感,用于抑制高频干扰,外套热缩管绝缘。

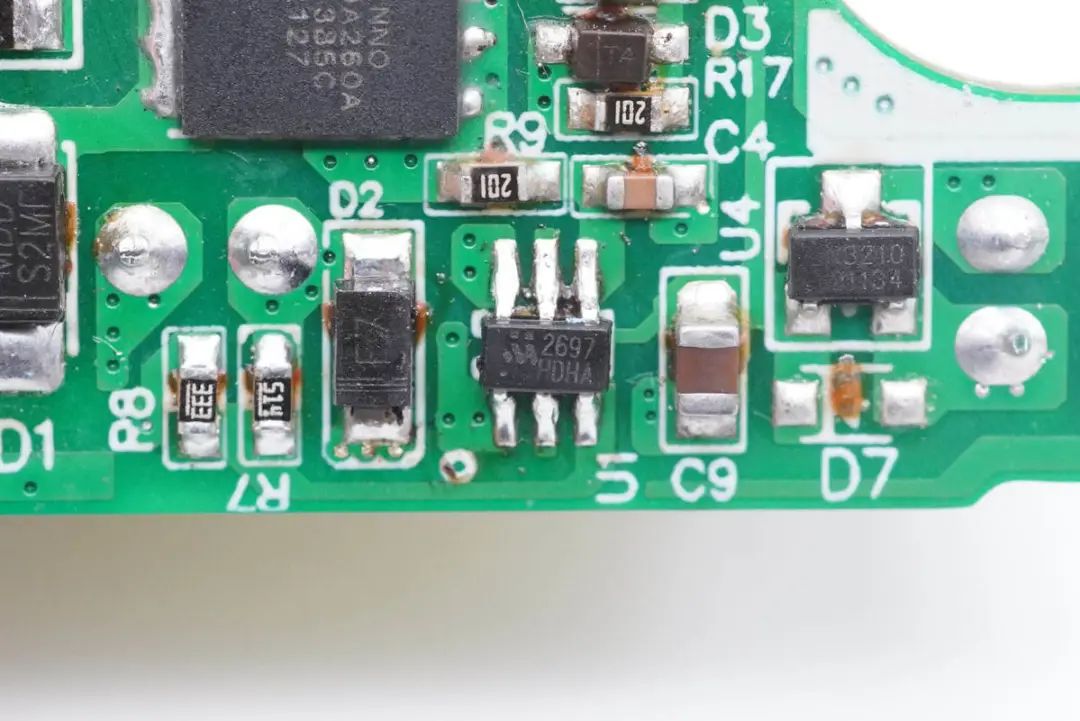

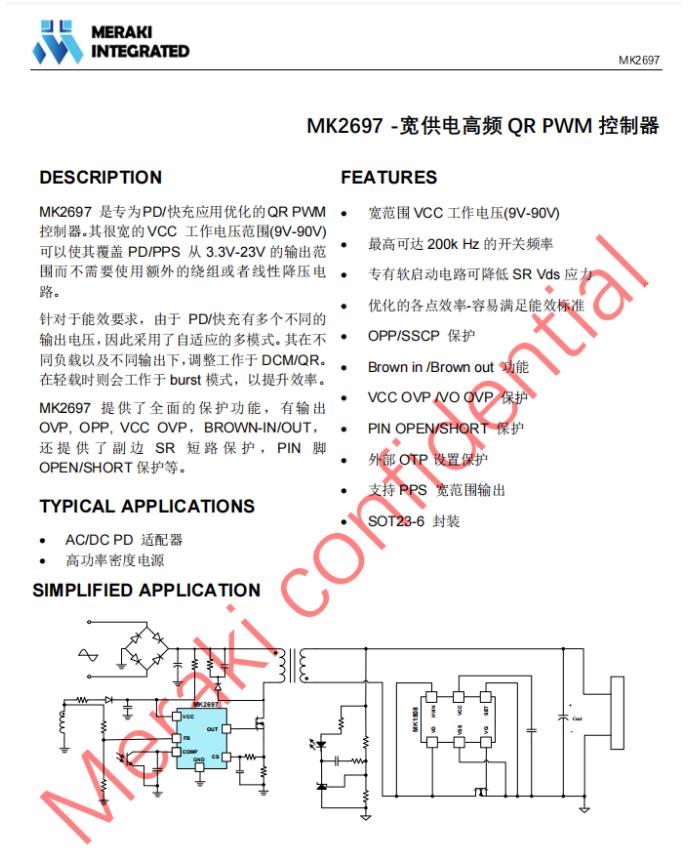

开关电源主控芯片采用茂睿芯MK2697,这是专为PD/快充应用优化的QR PWM控制器。该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不需要使用额外的辅助绕组或者线性降压电路。



MK2697采用了茂睿芯自主知识产权的驱动技术,同步优化初级和次级功率管电压应力。高达200kHz的工作频率,支持高频小体积的PD快充电源设计。






针对于能效要求,由于PD/快充有多个不同的输出电压,因此MK2697采用了自适应的多模式。其在不同负载以及不同输出下,调整工作于不同频率的QR模式。在轻载时则会工作于burst模式,以提升效率。



MK2697提供了全面的保护功能,有输出OVP、OPP、VCC、OVP、BROWN-IN/OUT, 还提供了副边SR短路保护, PIN脚OPEN/SHORT保护等丰富的保护功能。



充电头网拆解了解到,采用茂睿芯快充方案的还有爱莎瓦特65W 2A1C氮化镓快充倍思QC5 100W氮化镓充电器REMAX 20W 1A1C快充充电器air-J 18W 1A1C快充充电器诺基亚20W PD快充海陆通20W PD快充大麦20W PD快充等产品采用。

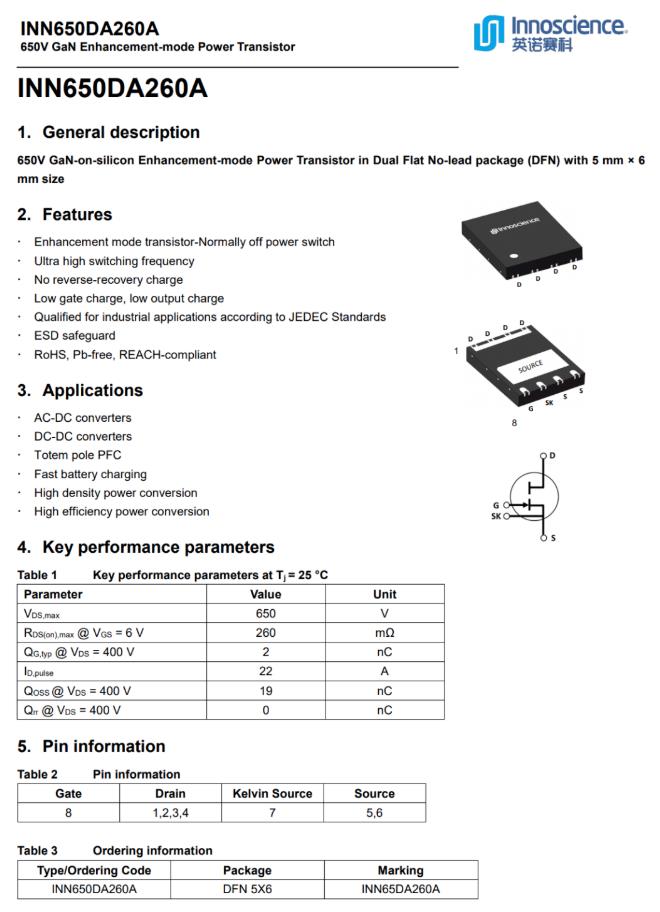

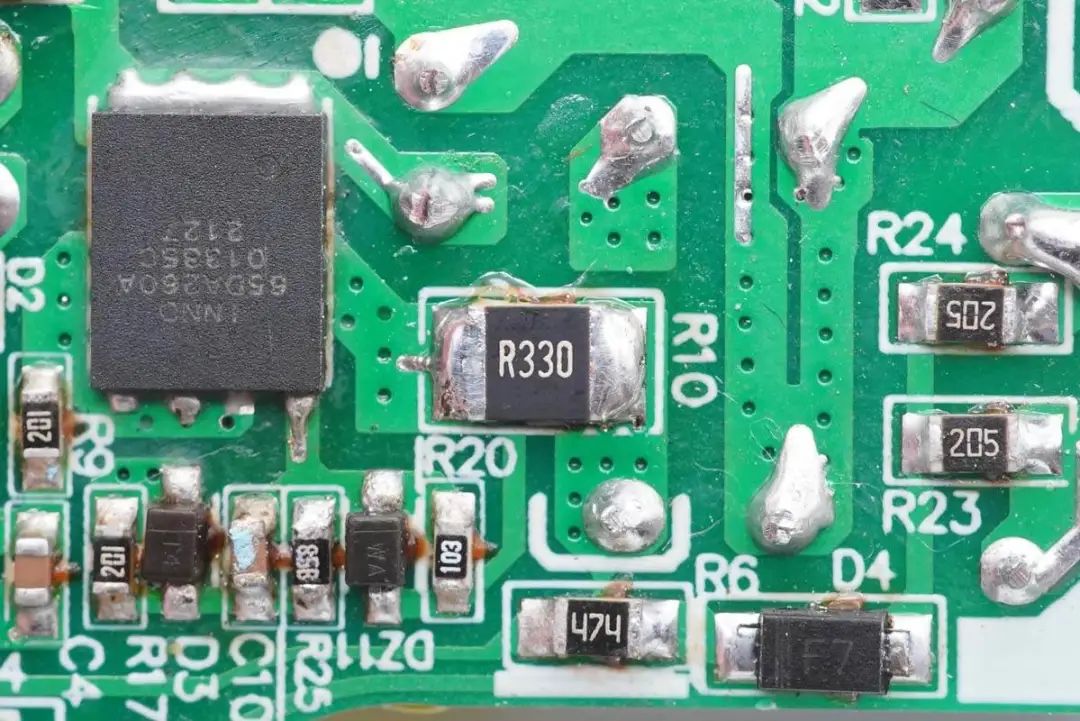

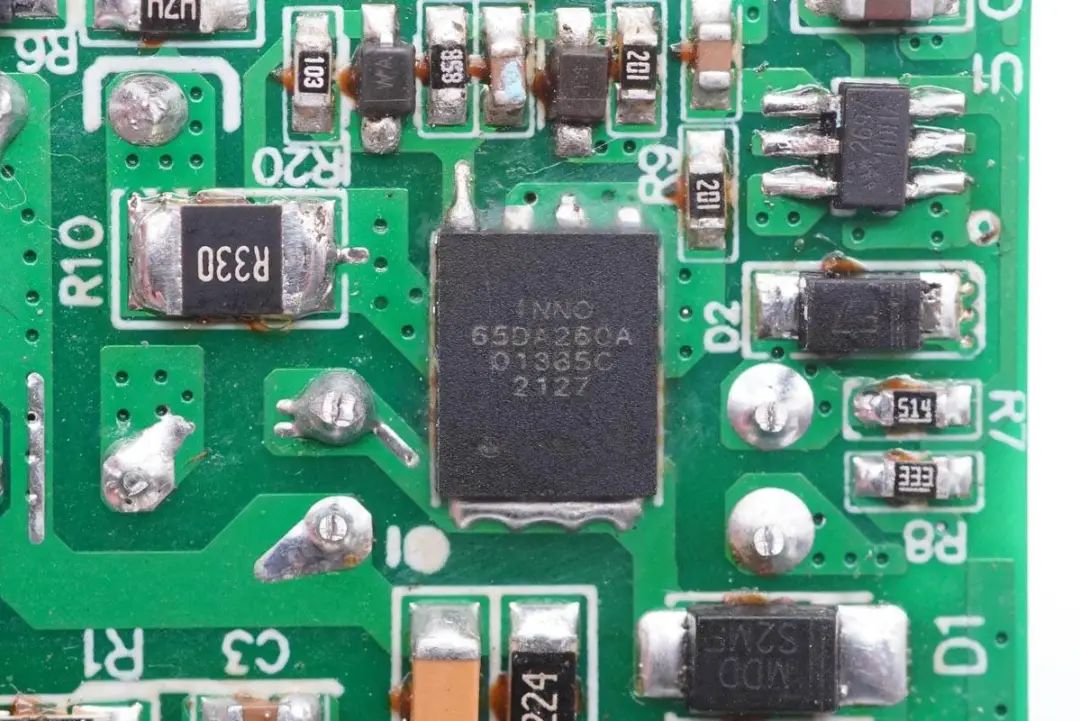

氮化镓开关管采用英诺赛科INN650DA260A,这是一颗高性价比、耐压650V的氮化镓高压单管,瞬态耐压750V,得益于工艺改进,相比英诺赛科之前的氮化镓器件,性能有明显的提升,适用于65-120W的反激架构,120-200W的LLC架构。



INN650DA260A支持超高开关频率,无反向恢复电荷,具有极低的栅极电荷和输出电荷,符合JEDEC标准的工业应用要求,内置ESD保护,符合RoHS、无铅、欧盟REACH法规。



英诺赛科INN650DA260A采用DFN5*6封装,相比DFN8*8,体积明显减小,功率密度有较大提升。可用于开关电源、DC-DC转换、图腾柱PFC、电池快充、高能效高功率密度功率转换应用。






充电头网拆解了解到,英诺赛科氮化镓功率开关管还有INN650DA02、INN650DA04等型号,并被SPRUCE 140W 3C1A无线充二合一充电座安述240W氮化镓+碳化硅适配器QCY 65W 2C1A氮化镓快充联想小新100W双C口氮化镓快充努比亚120W 2C1A三口氮化镓快充红魔手机6 Pro标配120W PD氮化镓快充REMAX 100W氮化镓充电器摩米士100W 2A2C氮化镓快充魅族65W氮化镓充电器等多款产品采用,芯片质量获得市场认可。






检测初级电流的取样电阻,330mΩ。

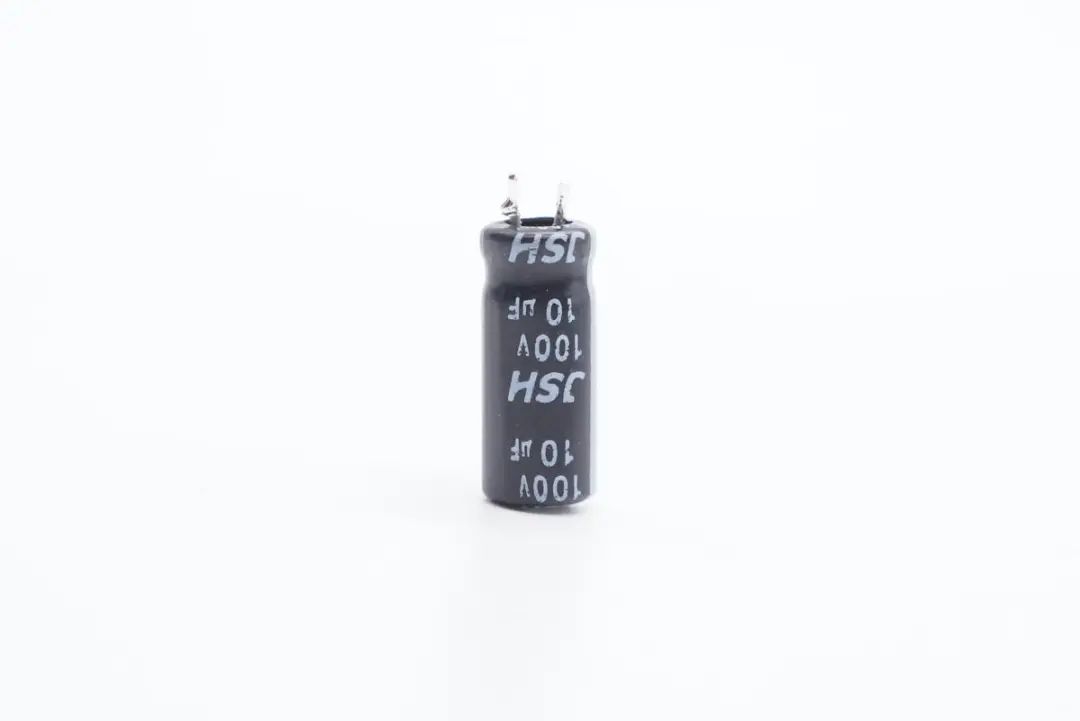

为MK2697主控芯片供电的电解电容,来自益阳万京源,规格100V 10μF。

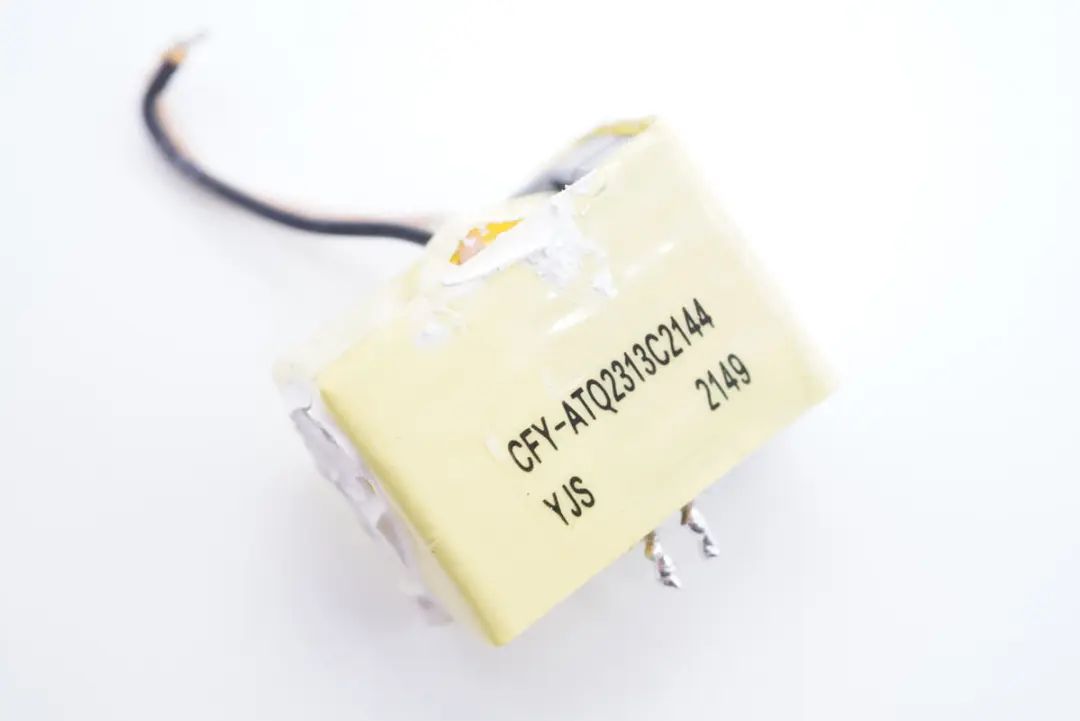

变压器采用ATQ2313磁芯,输出采用多层绝缘线,缠绕胶带包裹绝缘。

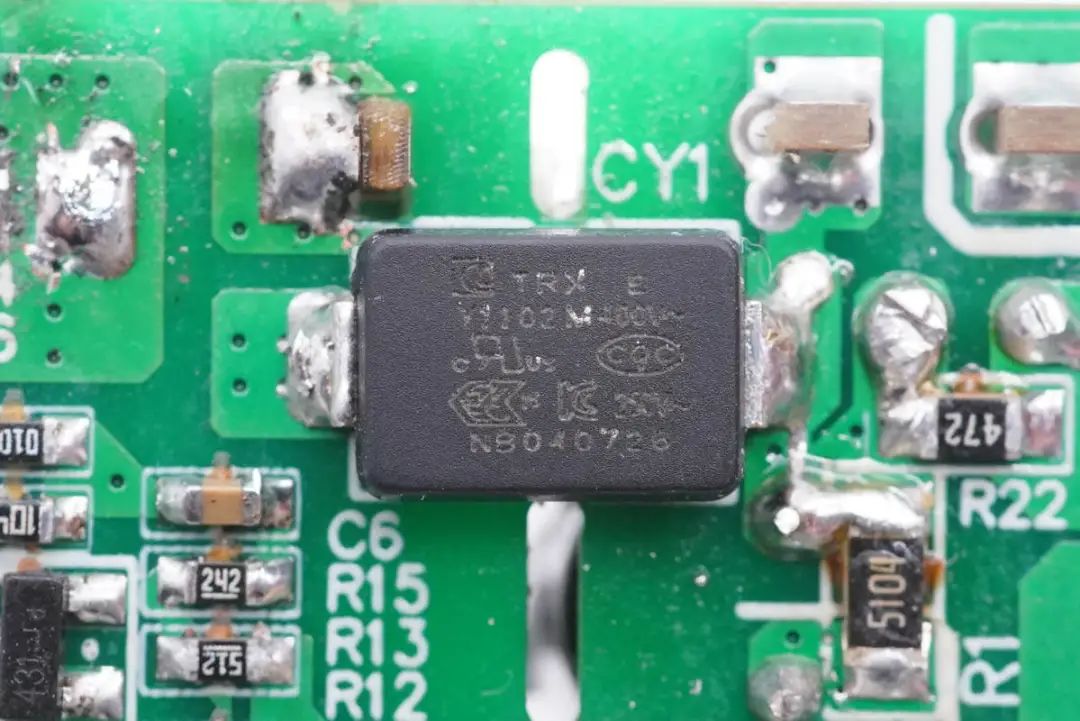

贴片Y电容来自四川特锐祥科技股份有限公司,型号为TMY1102M,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

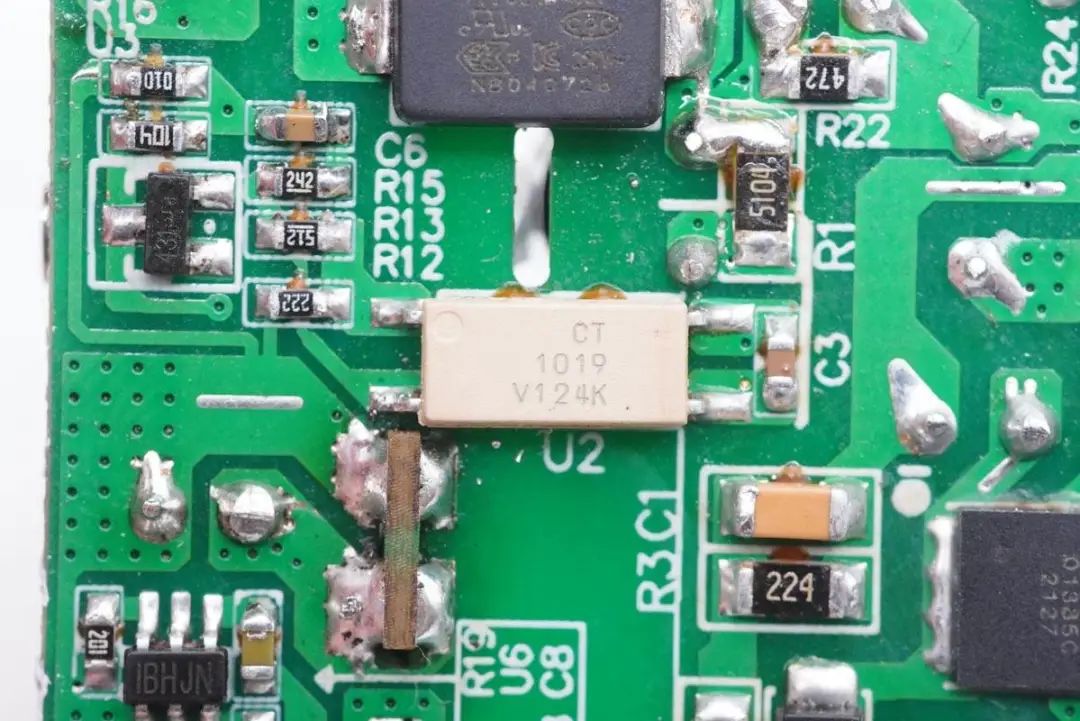

白色CT1019光耦,用于输出电压调节。

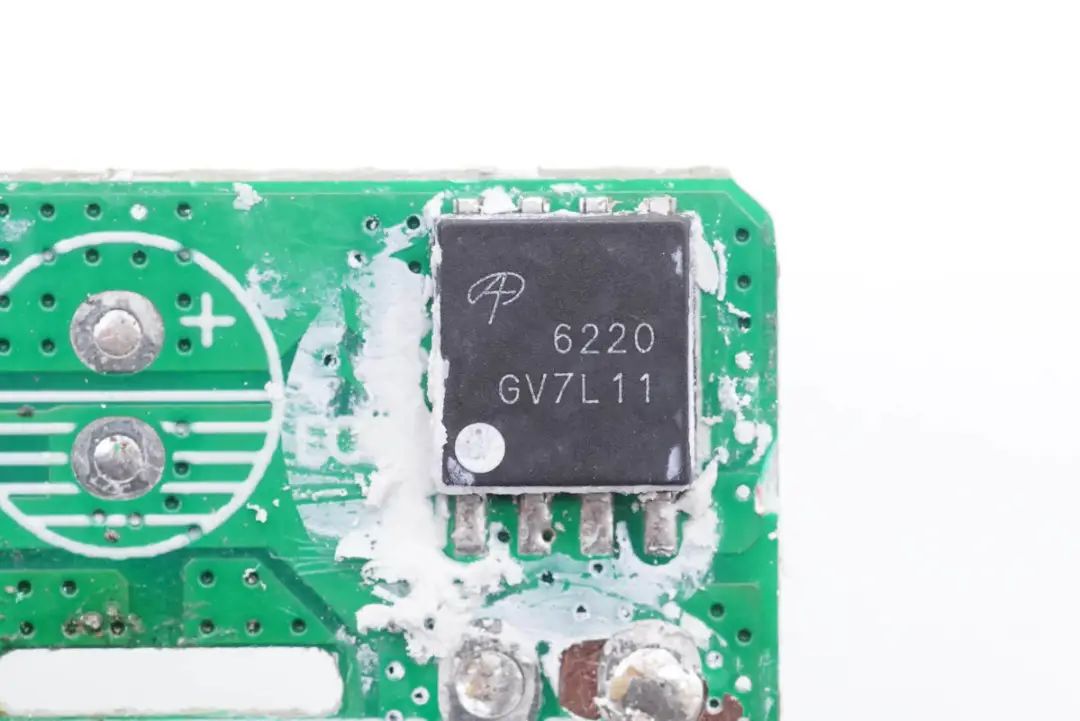

同步整流管来自AOS万代,型号AON6220,NMOS,耐压100V,导阻5.1mΩ,采用DFN5*6封装。






同步整流控制器采用MPS MP6908A,最高工作频率600KHz,支持DCM/CCM/QR准谐振工作模式,内置振铃检测防止DCM和QR运行下误开通,支持逻辑电压和标准电压同步整流管。

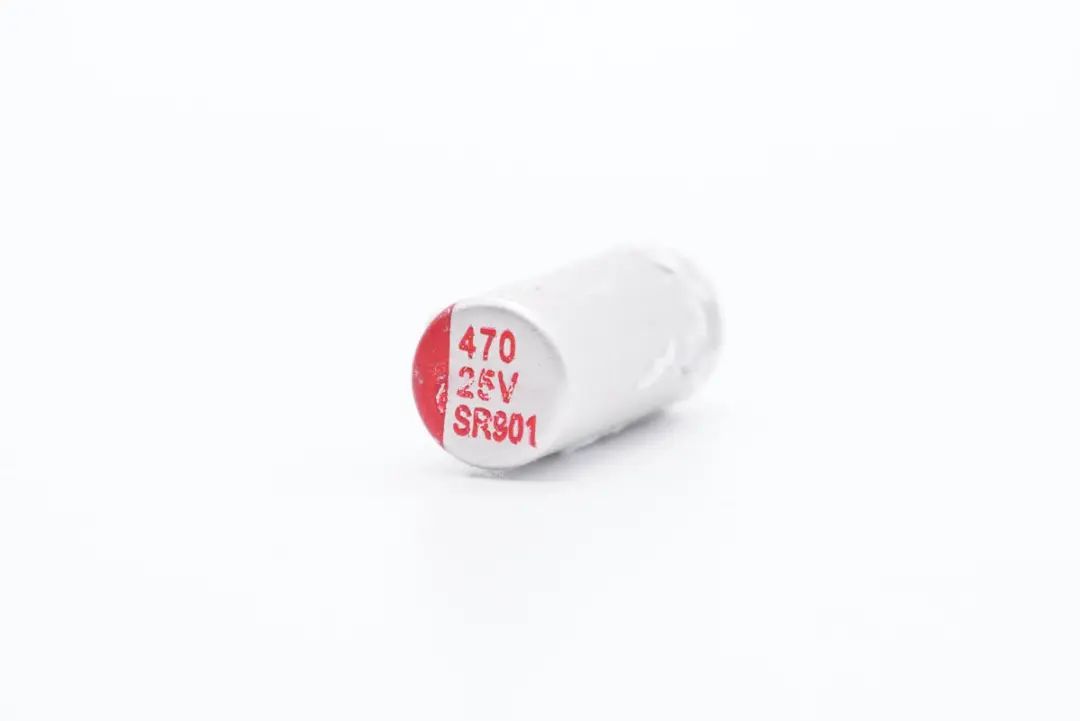

输出滤波电容来自扬州升阳,SR低阻抗系列,105℃耐热,规格为470μF 25V。



至此,充电器内部的AC-DC部分已经介绍完毕,下面是用于多口输出的DC-DC降压电路。






变压器和输出降压小板之间有一块绝缘板,涂有绝缘导热胶固定。

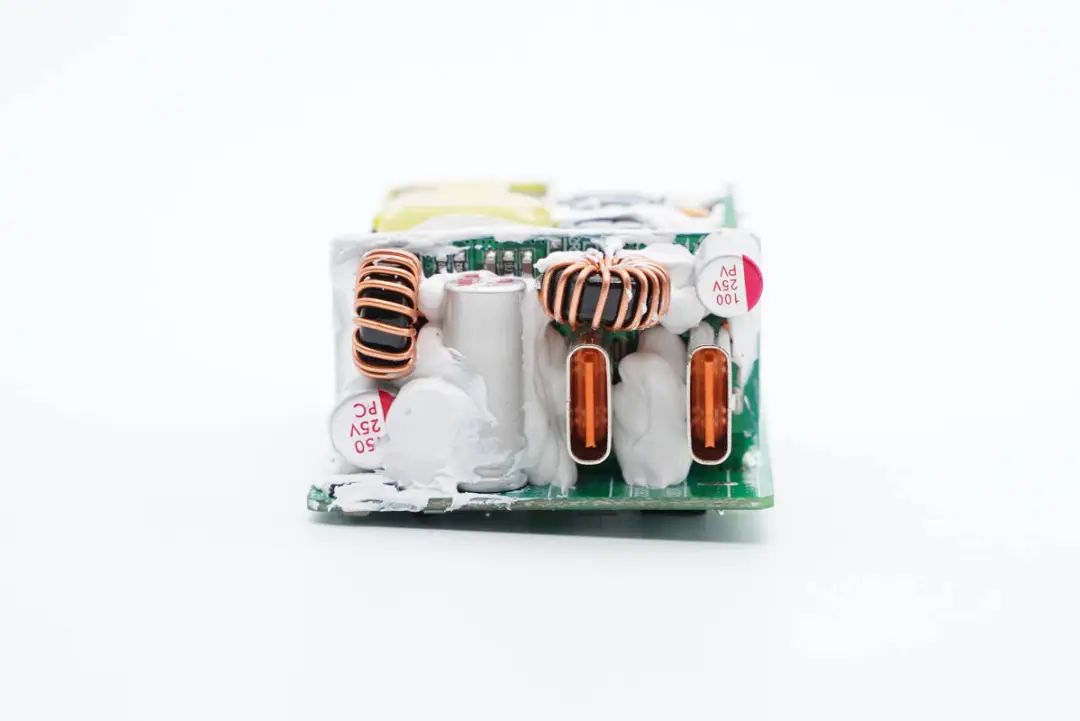

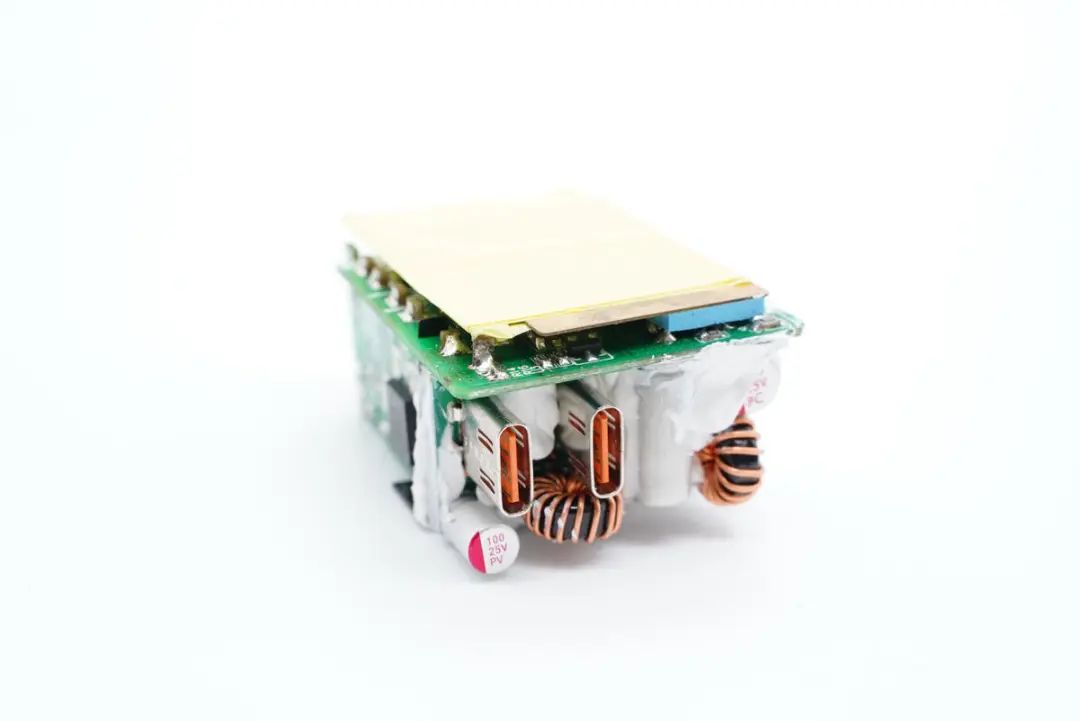

小板上焊接两颗磁环电感,两颗固态电容,分别对应两路独立的快充输出。

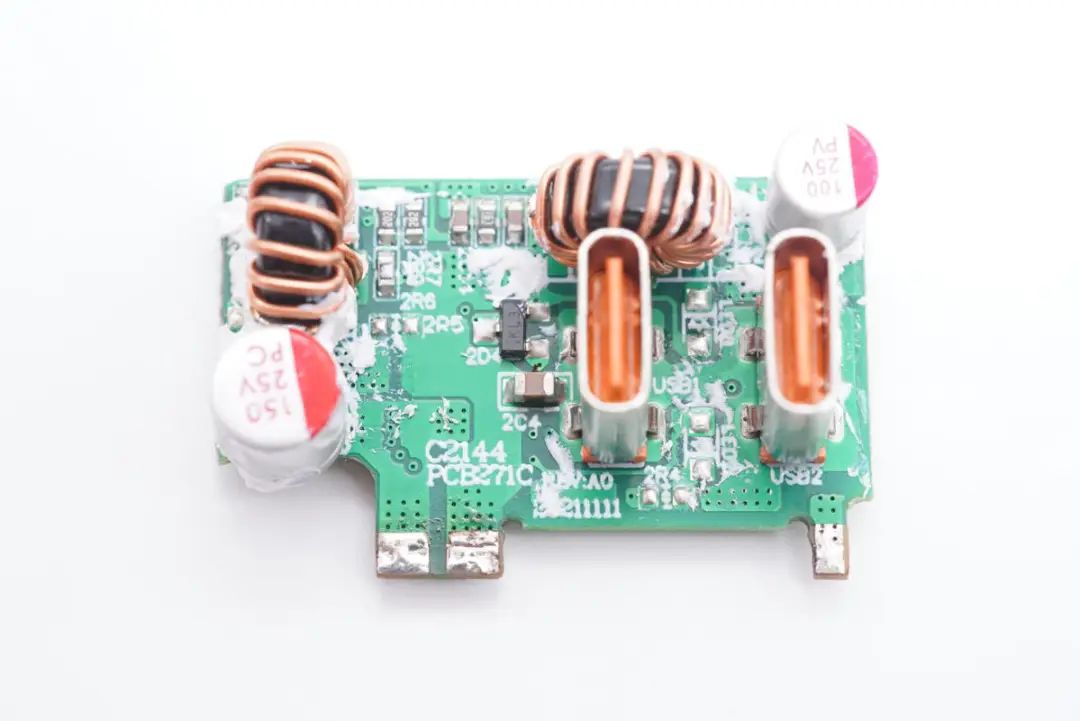

将降压小板焊接取下,正面一览。

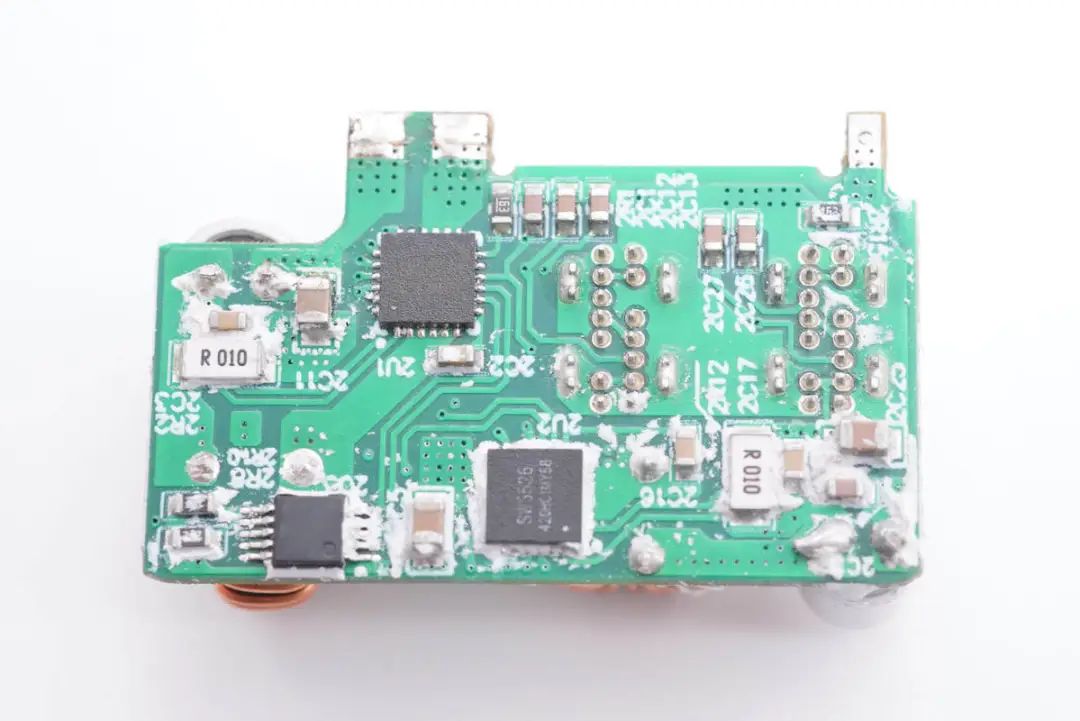

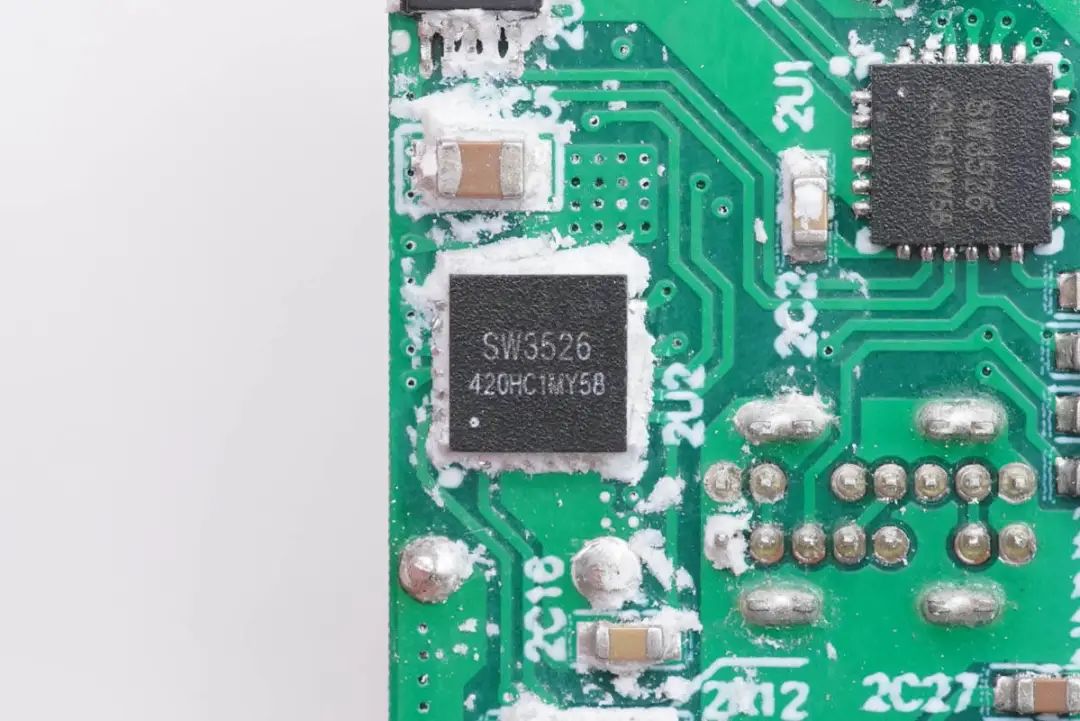

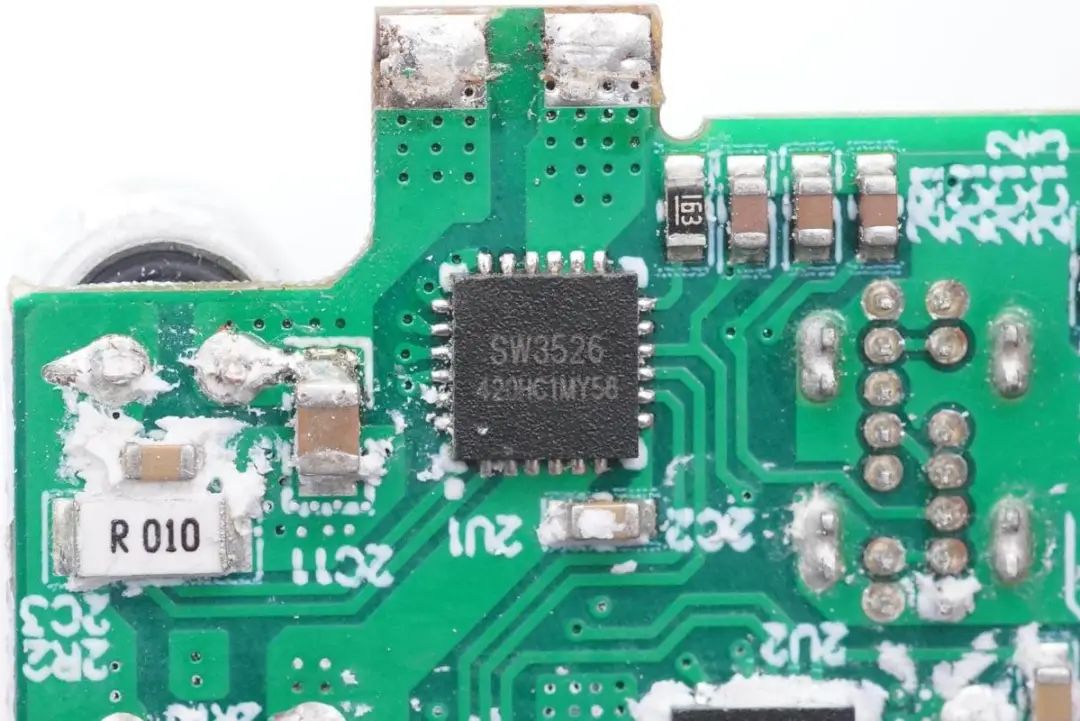

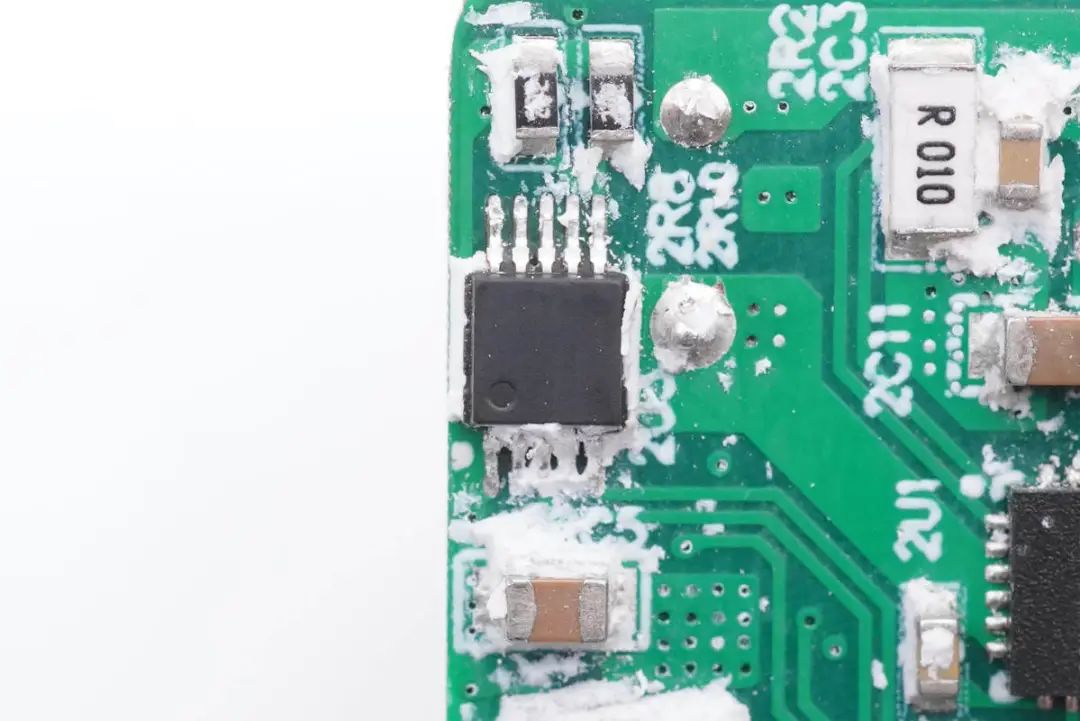

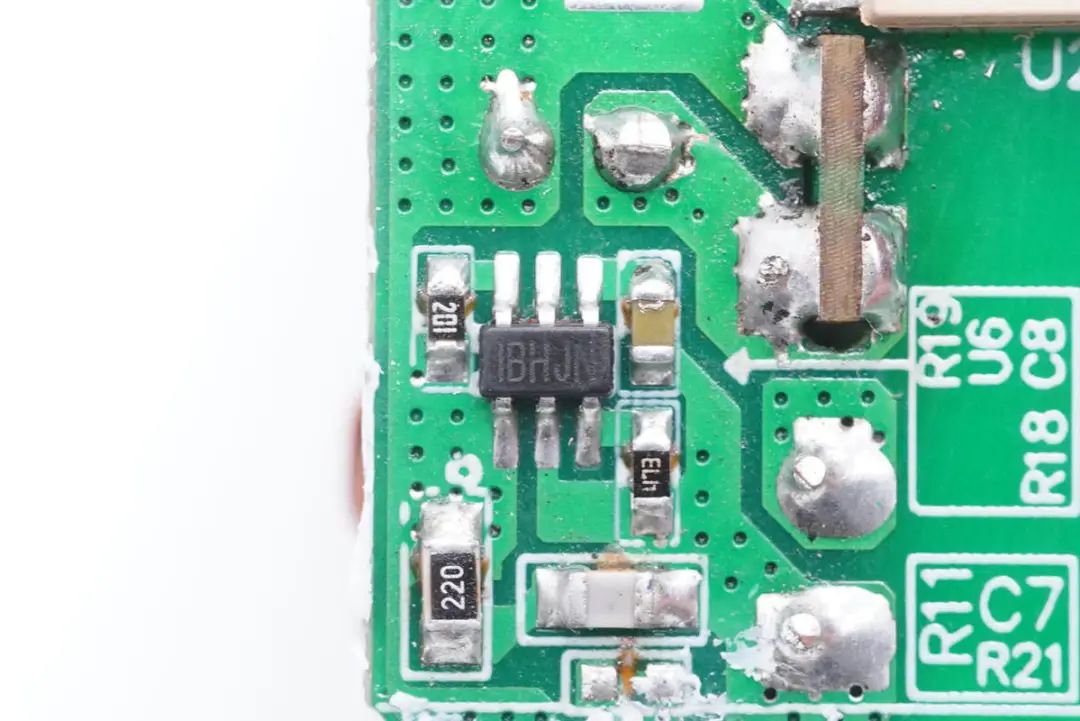

背面使用两颗智融的SW3526同步降压芯片,搭配降压电感实现降压输出。






两路输出分别采用一颗智融SW3526作为同步降压转换和协议识别,芯片内置降压MOS管,无需外置,外围电路精简。通过一颗外置的单片机,两个接口可以实现智能输出控制,并可根据客户的需求配置两个接口的输出功率。

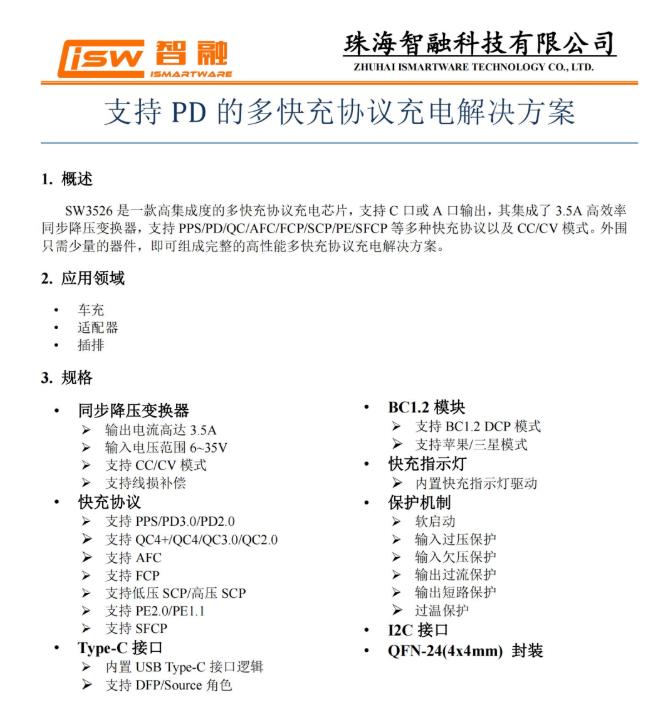

智融SW3526是一款高集成度的多协议充电芯片,支持USB-C口或者USB-A口降压输出,最高输出功率可达60W。芯片内部集成了3.5A高效率同步降压转换器,支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议,支持CC/CV模式,外部仅需少量器件,即可组成完整的高性能多快充协议充电解决方案。



充电头网了解到,智融SW3526此前已被HYPER JUICE 100W氮化镓快充品胜65W 2C1A氮化镓快充充电器机乐堂38W 1A1C双口快充车充等产品采用。






另外一路智融SW3526降压芯片特写。






用于双口功率智能分配的单片机,没有丝印型号信息。

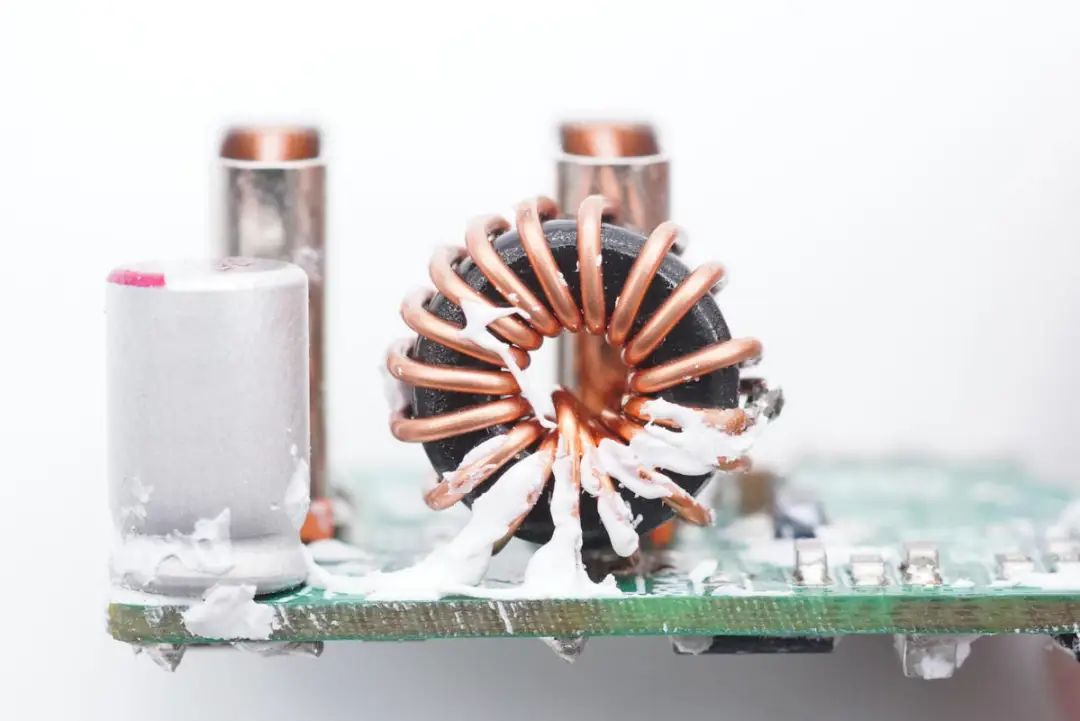

降压电感特写,采用磁环绕制。

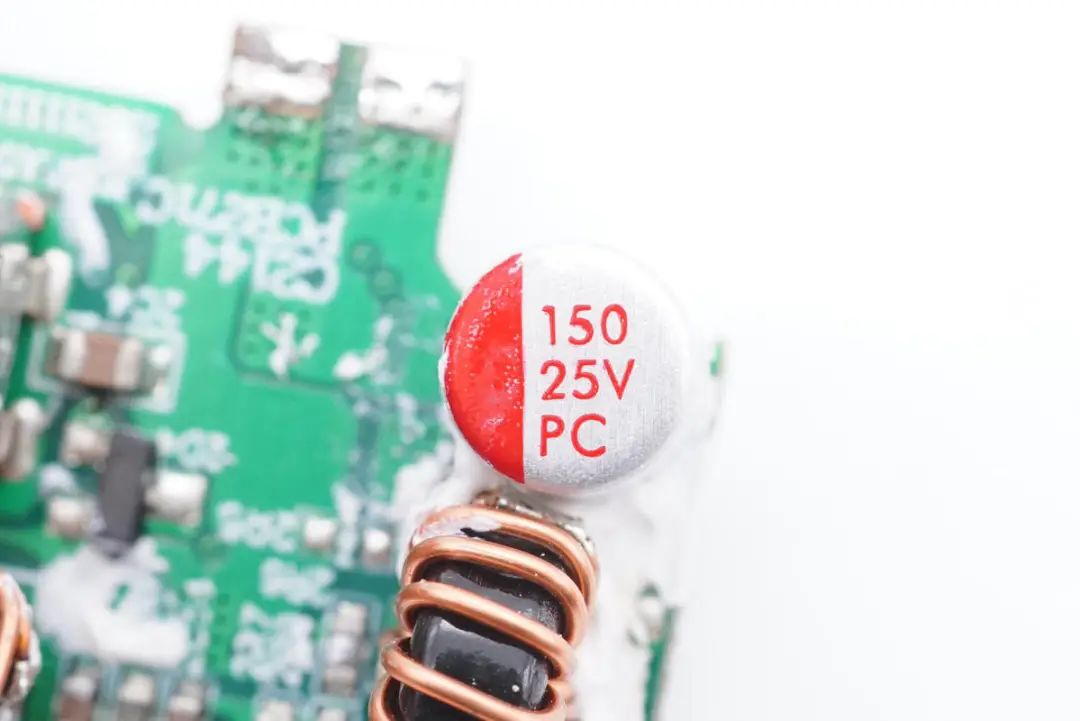

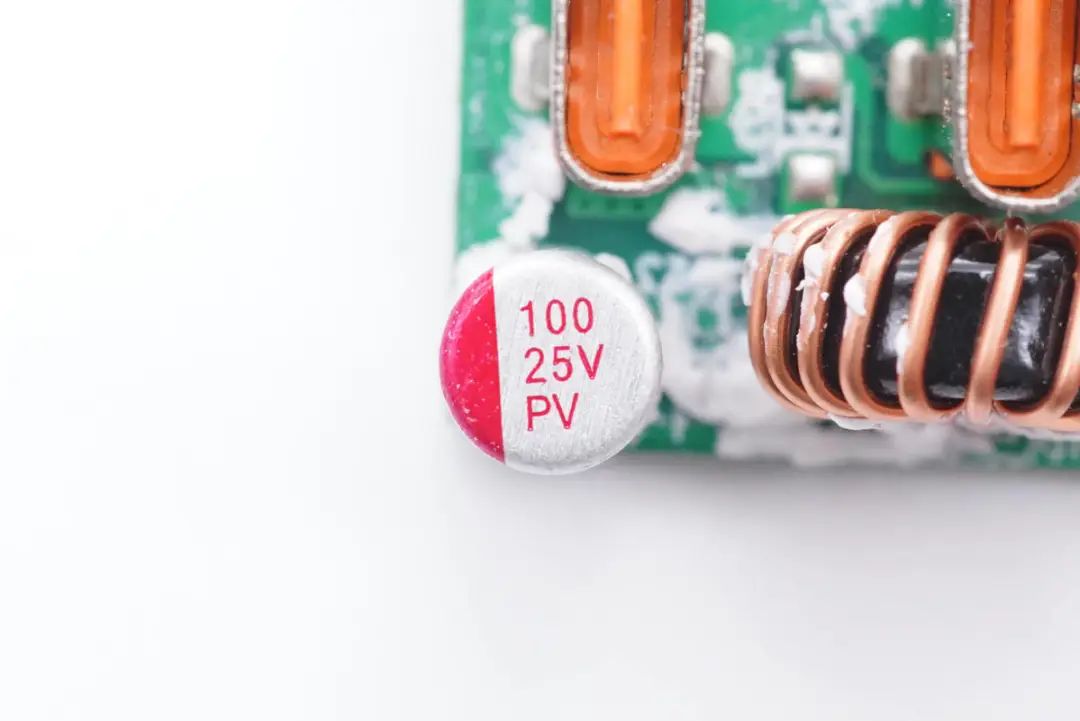

输出滤波固态电容规格为150μF 25V。






另外一颗输出滤波固态电容规格为100μF 25V。

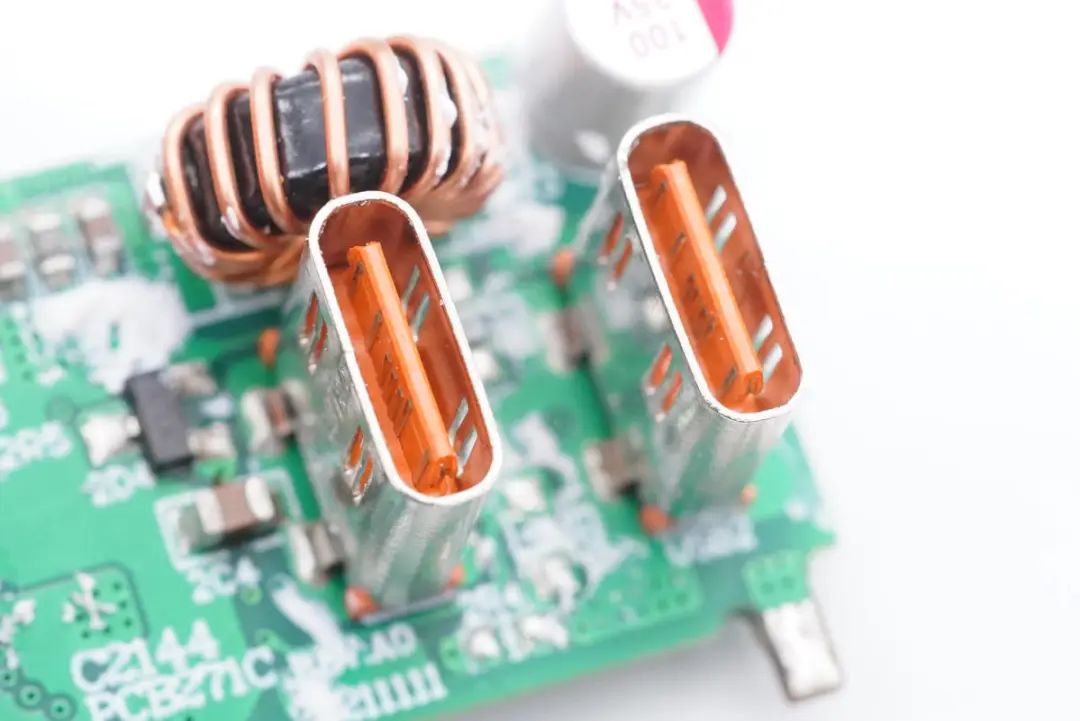

输出USB-C母座特写,过孔焊接,橙色胶芯。

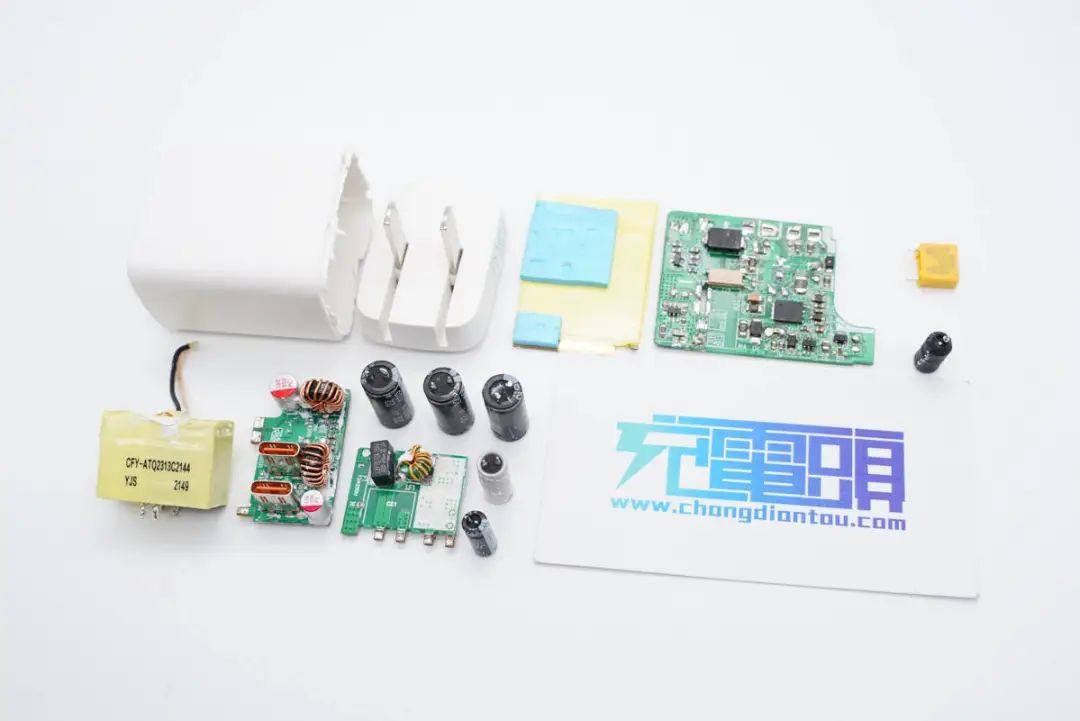

全部拆解完毕,来张全家福。



充电头网拆解总结



双口USB-C电源作为传统单口充电器的升级产品,在体积变化不大的前提下,支持两人同时充电,对于双机用户或者情侣用户来说非常适合。PLUAGR双口充电器内置氮化镓技术,体积得到很好控制,单接口支持35W输出,双口共同输出支持20+20W功率分配,同时支持PPS快充协议,对于手机充电的兼容性非常好。



充电头网通过拆解了解到,充电器内部采用茂睿芯氮化镓主控芯片搭配英诺赛科氮化镓功率管,输出使用MPS同步整流控制器,定压输出。输出使用两路智融SW3526多合一降压芯片,芯片内集成降压MOS管,同步降压控制器以及协议功能,大大简化次级二次降压电路设计。
