拆解报告:柚比迷你33W氮化镓充电器

2022-05-21

一款小巧的氮化镓快充,相比传统带输入线又带输出线的充电器来说,非常清爽。柚比33W氮化镓充电器就是一款小巧体积的充电器,具备折叠插脚,配色既有稳重又有清新,完美适配不同人群。快充协议支持广泛,对手机和笔记本都有很好的兼容性。下面我们就对这款33W氮化镓充电器进行详细拆解,看看内部如何设计。



柚比迷你33W氮化镓充电器开箱






柚比33W氮化镓充电有三种配色,包装盒也是采用与充电器相衬配色基调设计,盒子正面印有不同的应用场景,表明充电器无论是居家还是办公使用都能很好胜任。

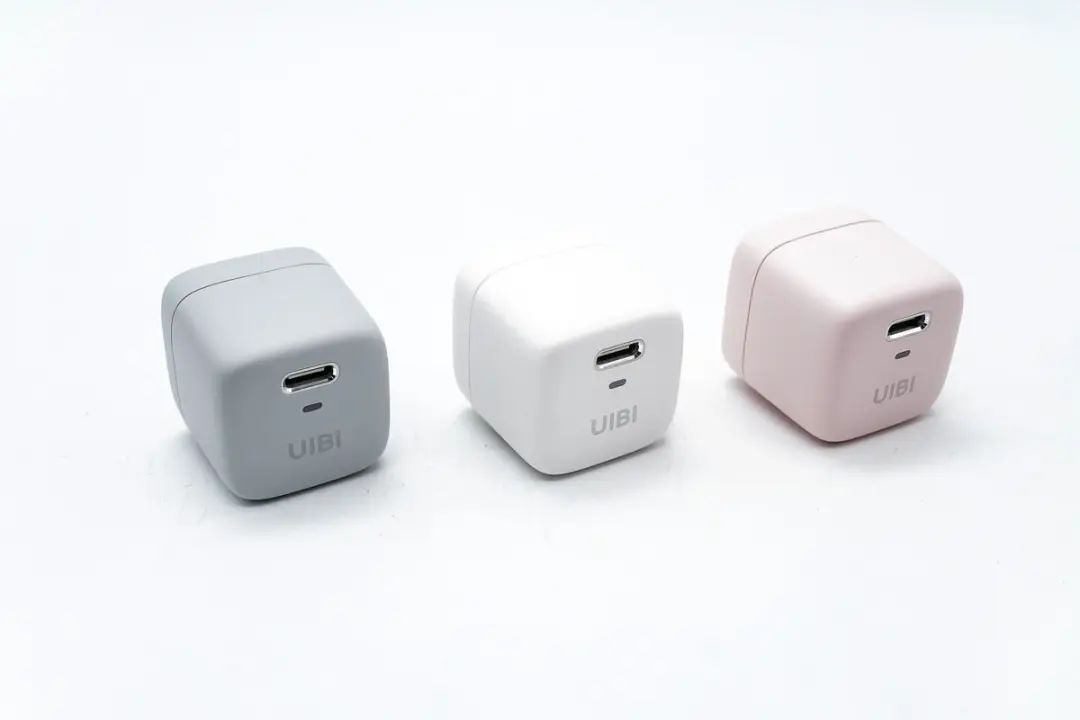

充电器延续山脉灰、温莎白、莫兰粉三个配色,设计也是十分精致小巧。下面我们以粉色款为例进行详细了解。






这个包装盒上印的是餐饮公共场所场景,表明充电器适合携带外出使用,另外还印有UIBI品牌logo和充电器名称。

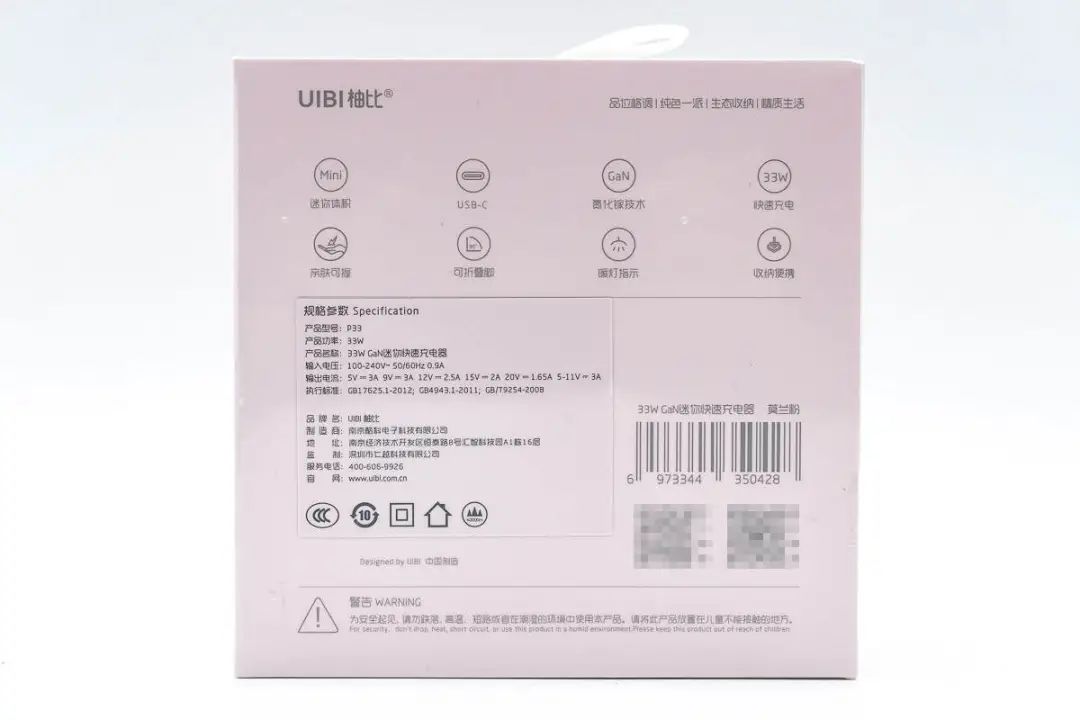

背面印有产品卖点标识和参数信息。

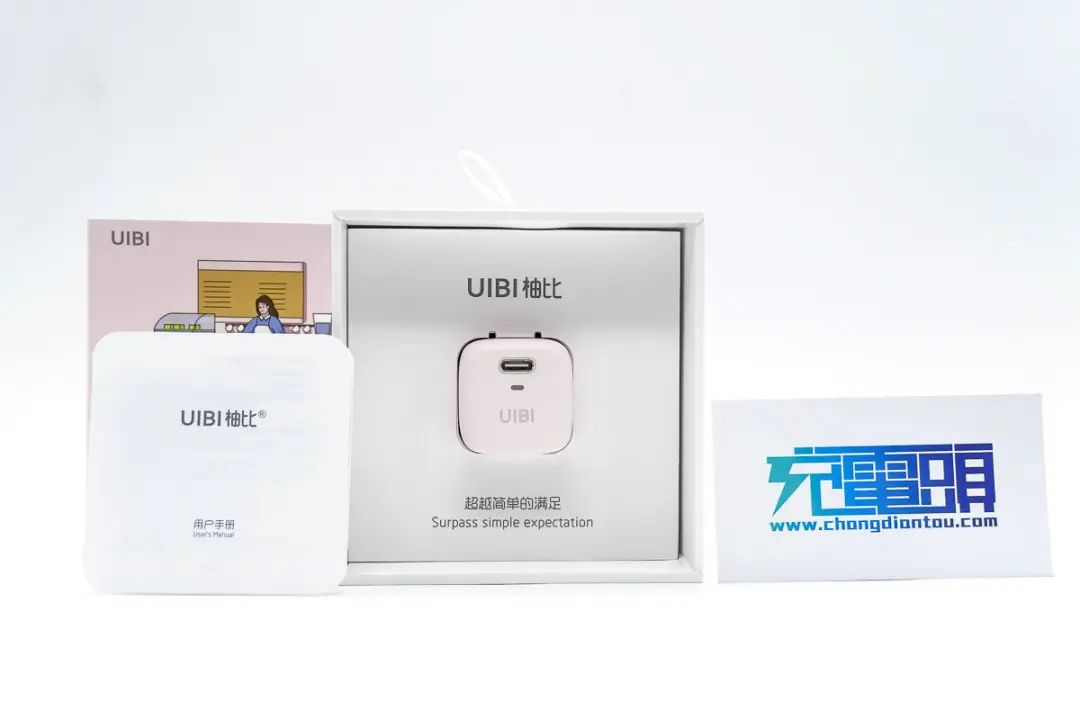

包装内涵充电器和用户手册。

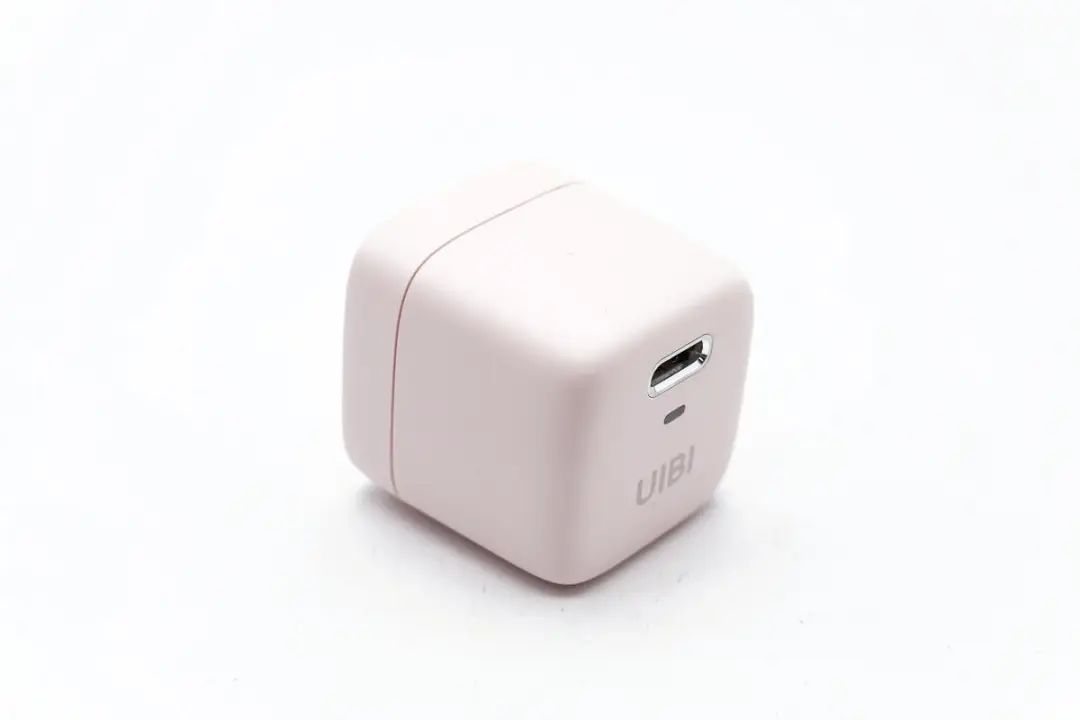

产品延续柚比迷你20W充电器外观样式设计,外壳表面哑光,边角过渡圆润,整体小巧精致,堪称30W功率段快充里的颜值担当。

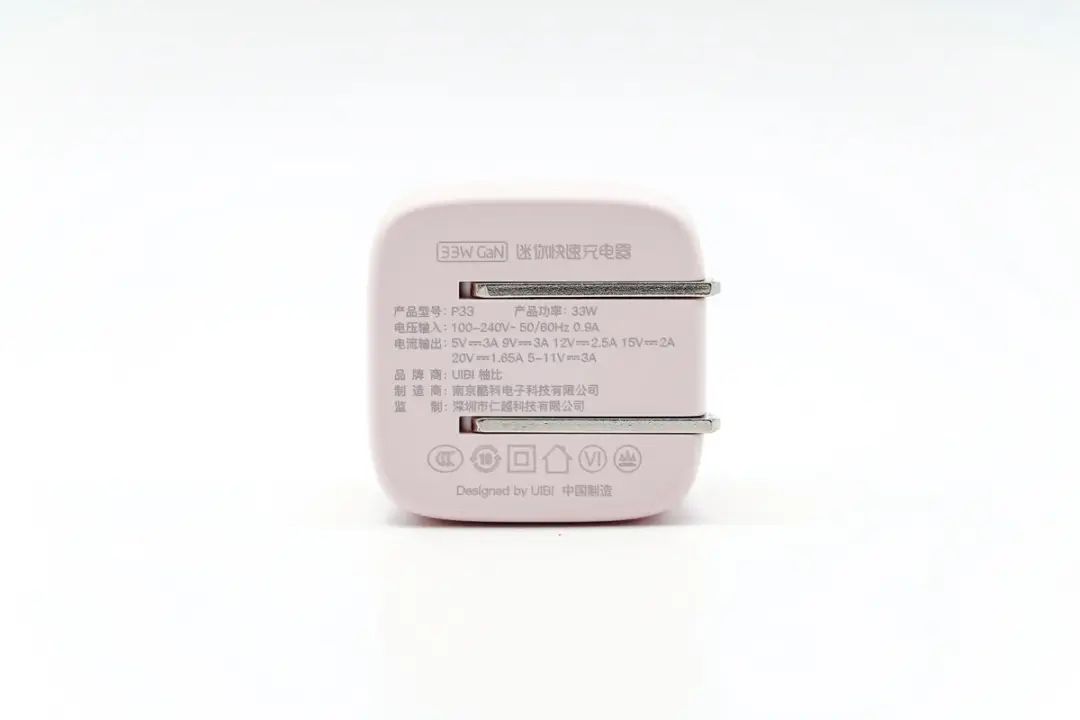

输入端外壳上标注有充电器参数

产品型号:P33

产品功率:33W

输入电压:100-240V 50/60Hz 0.9A

输出:5V3A、9V3A、12V2.5A、15V2A、20V1.65A、5-11V3A

品牌商:UIBI柚比

制造商:南京酷科电子科技有限公司

监制:深圳市仁越科技有限公司

产品已经通过了CCC认证和VI级能效认证。

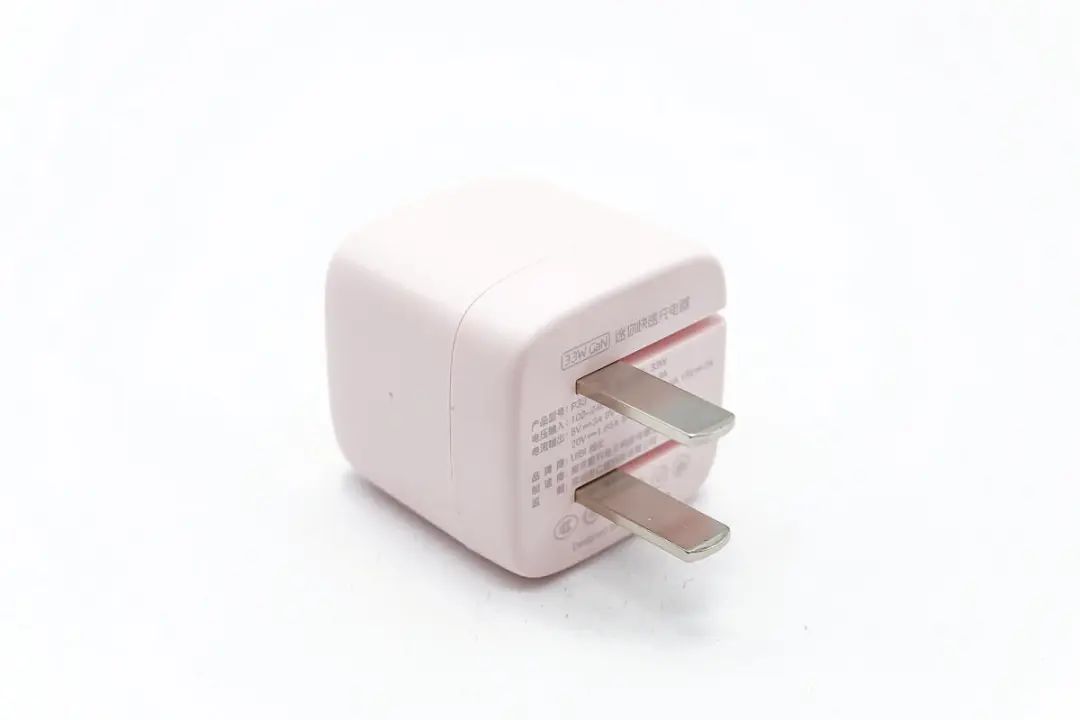

此外采用的是可折叠国标插脚,便携方便且不会刮伤包里其它设备。

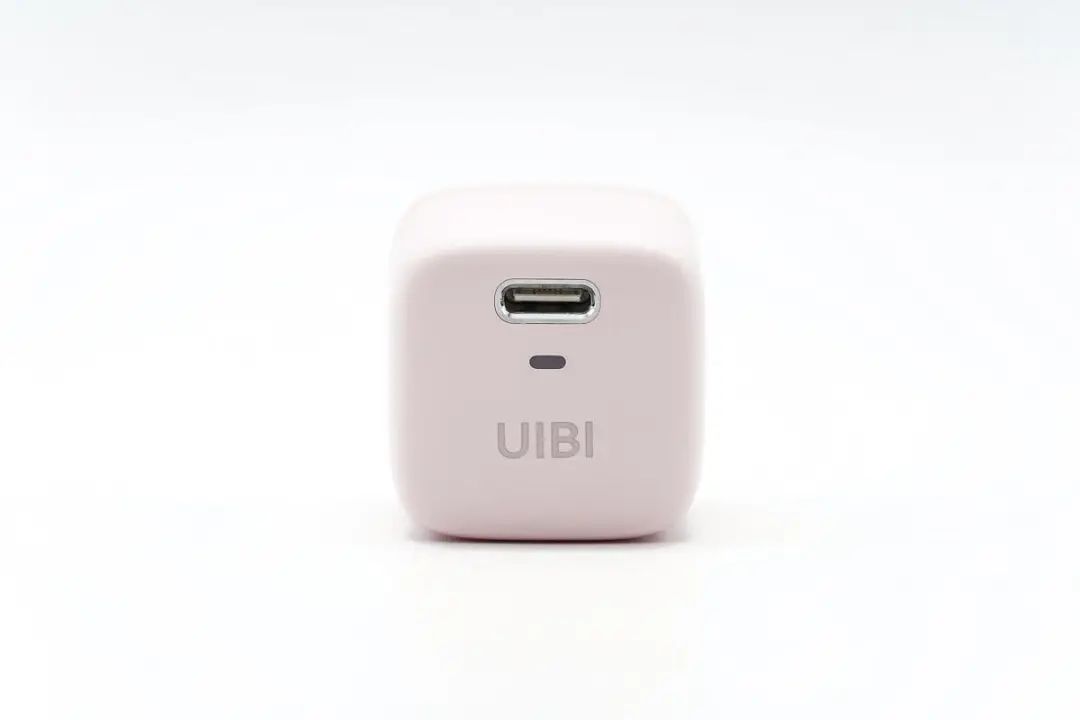

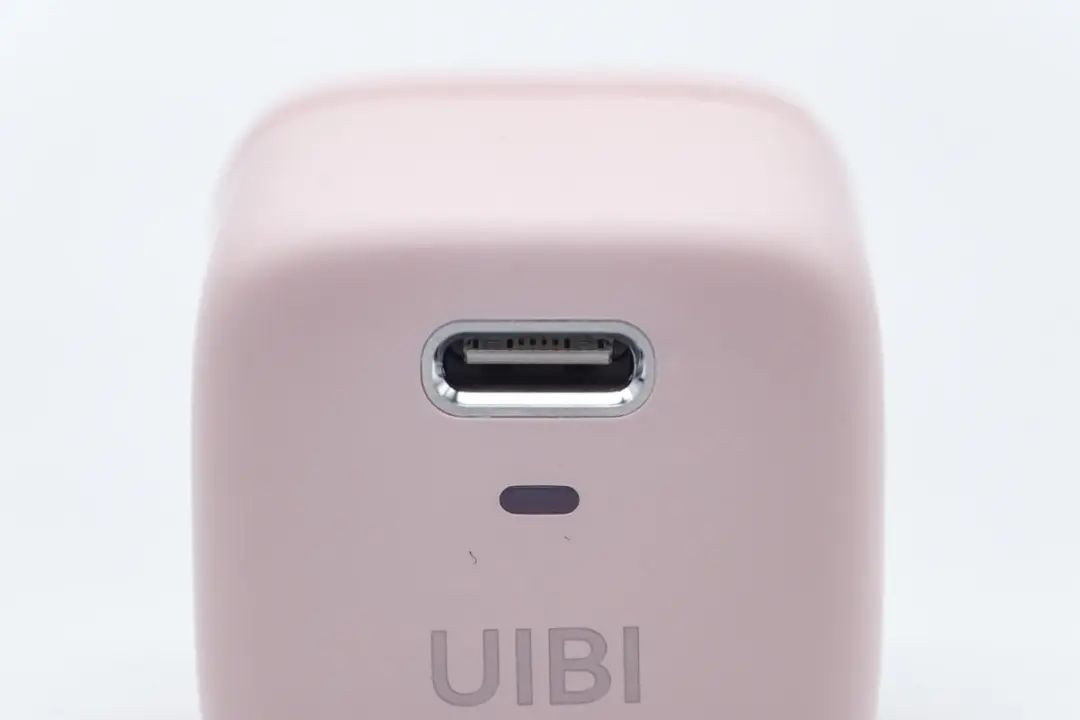

顶面外壳印有UIBI品牌,并配有LED指示灯和USB-C接口。






C口白色胶芯,并配有金属环进行装饰,让充电器显得更加精致。

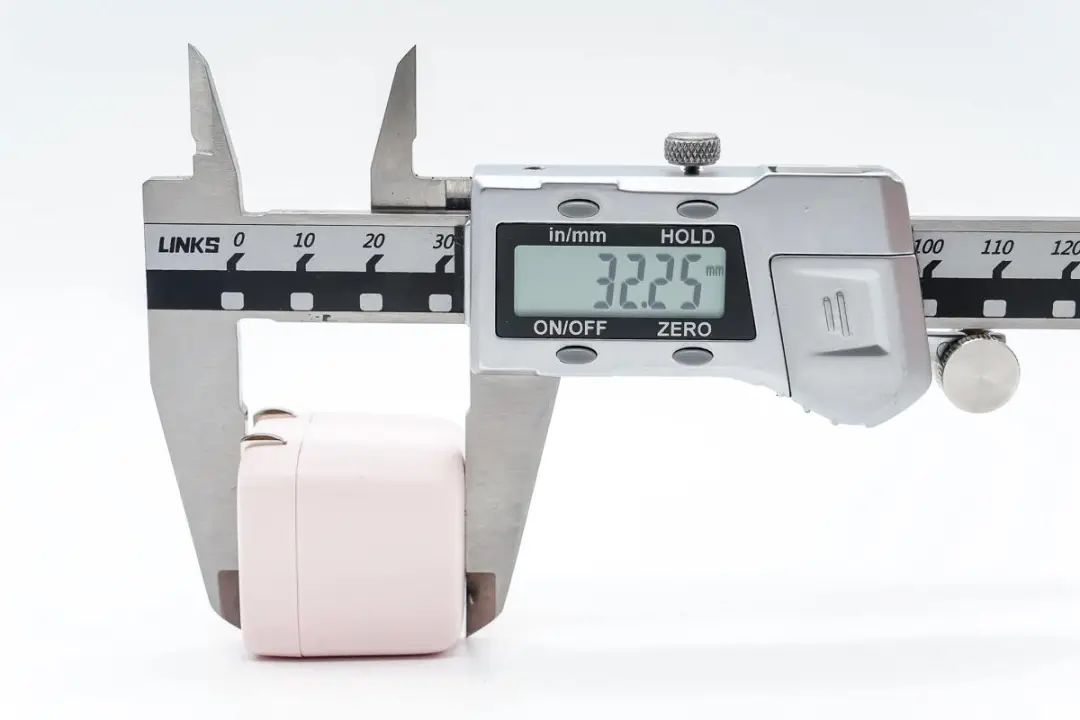

测得充电器机身高度为32.25mm。

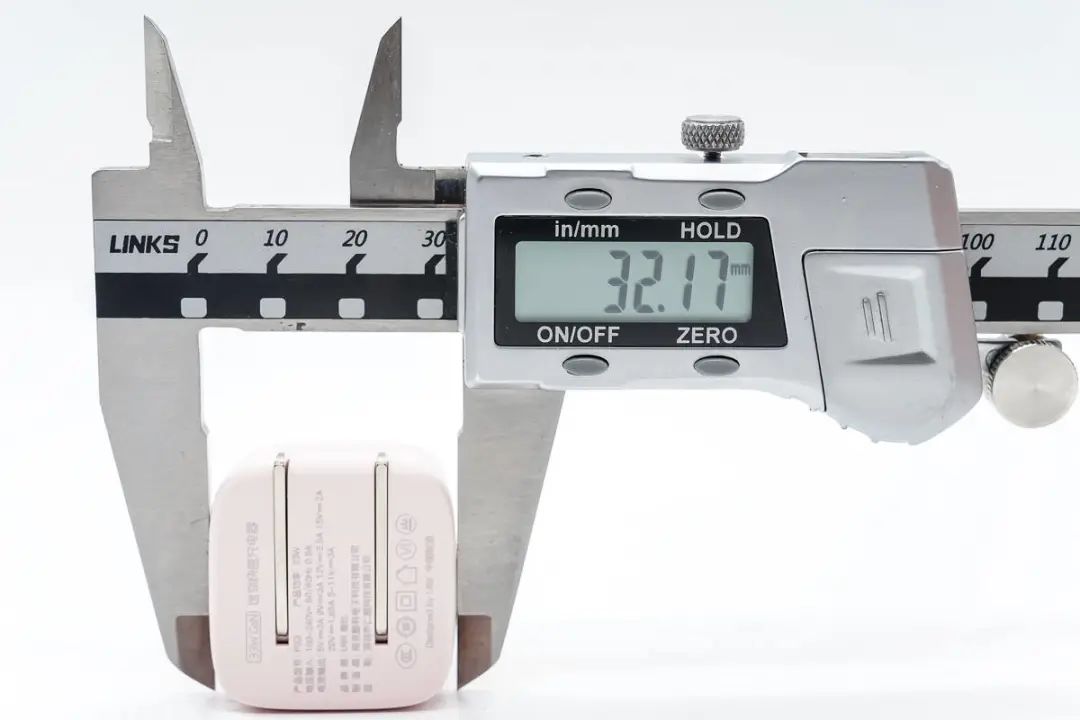

宽度为32.17mm。

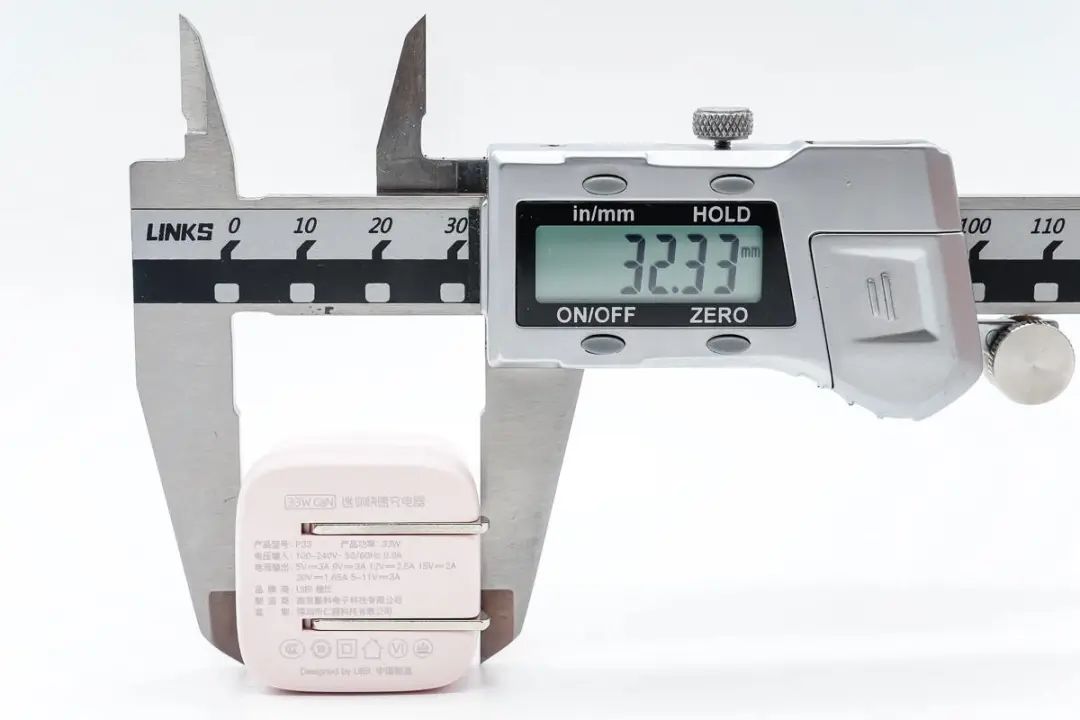

厚度为32.33mm。

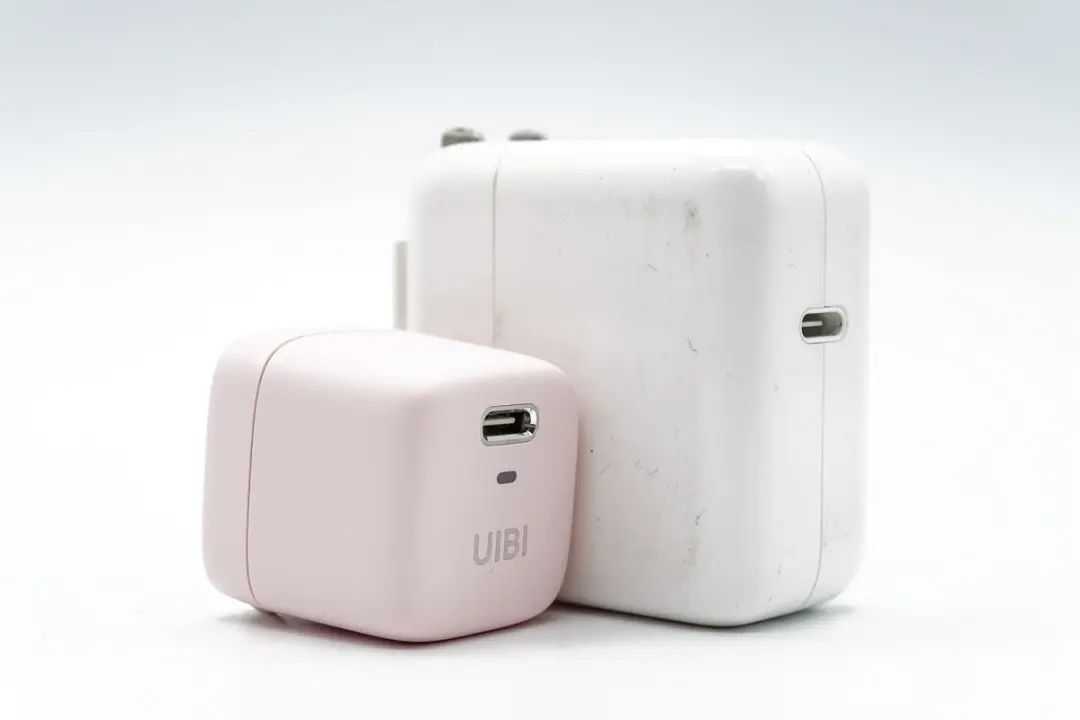

和苹果30W充电器对比,体积优势明显。

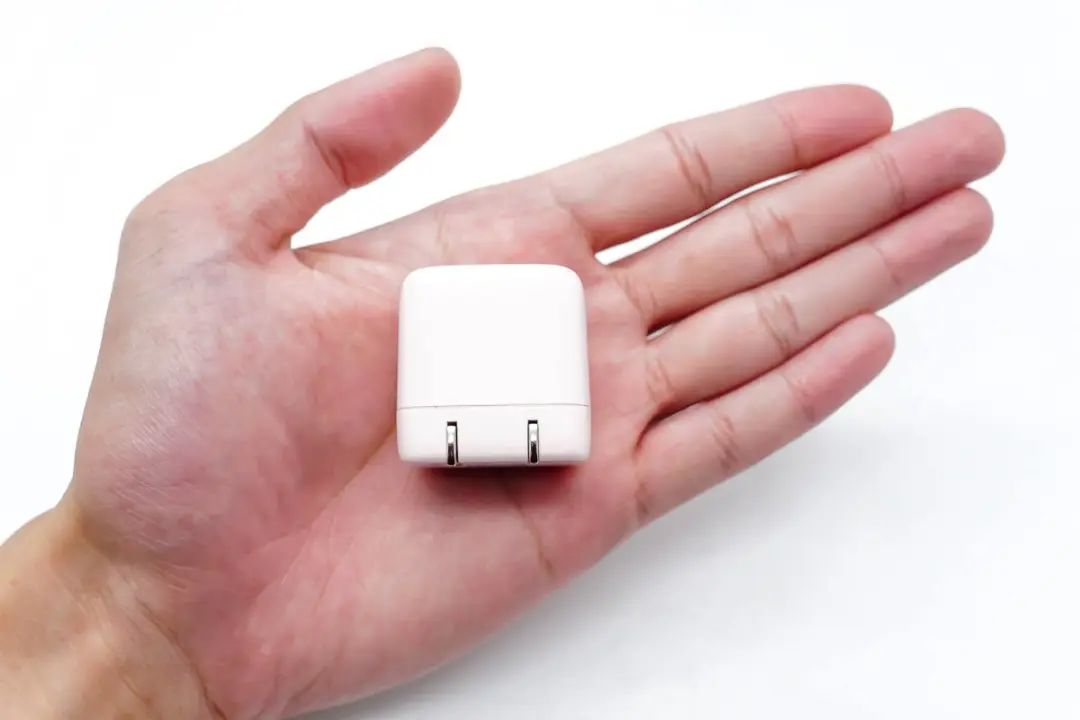

拿在手上的直观感受,十分小巧精致。

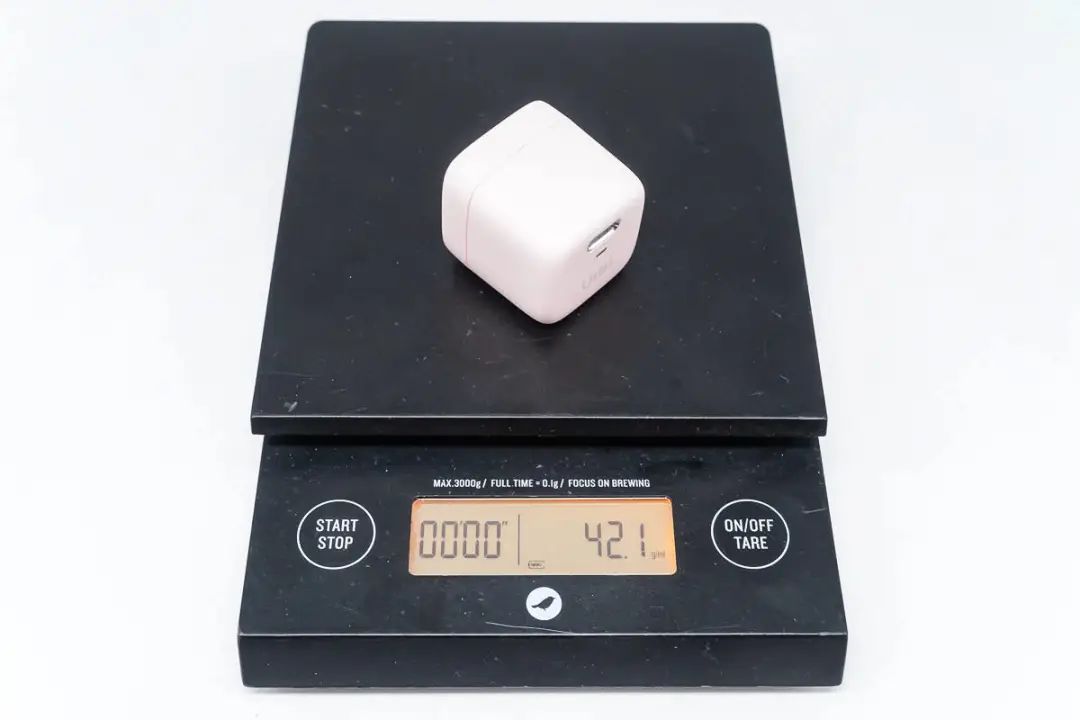

充电器净重约为42g。

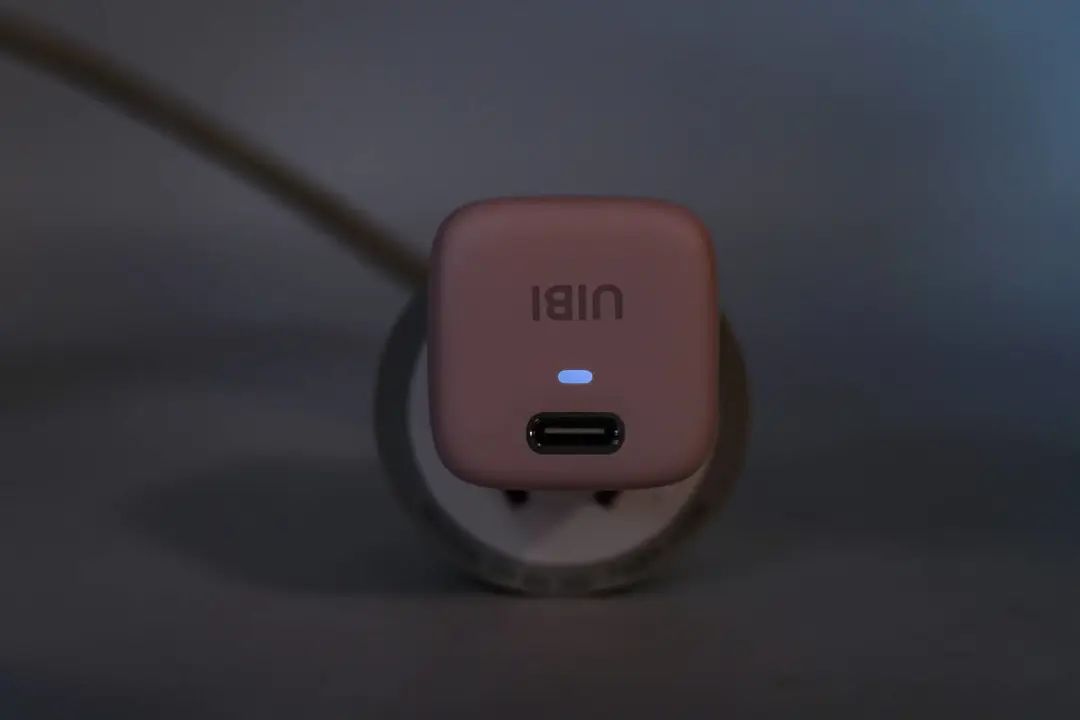

接通电源,LED指示灯亮冷白色。

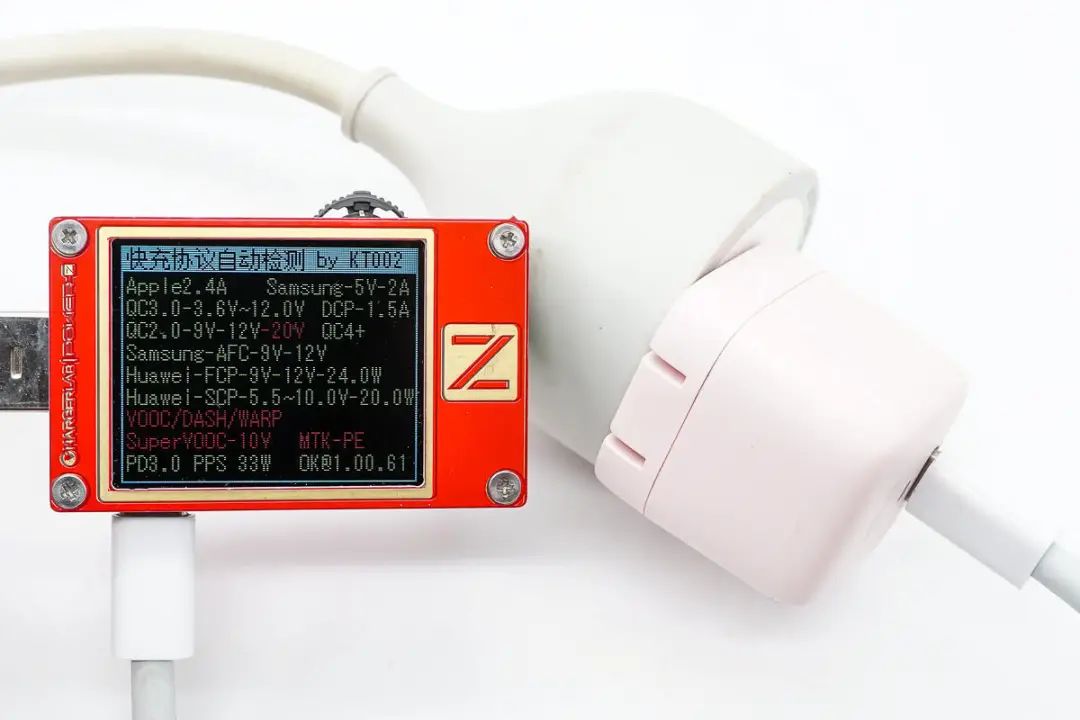

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

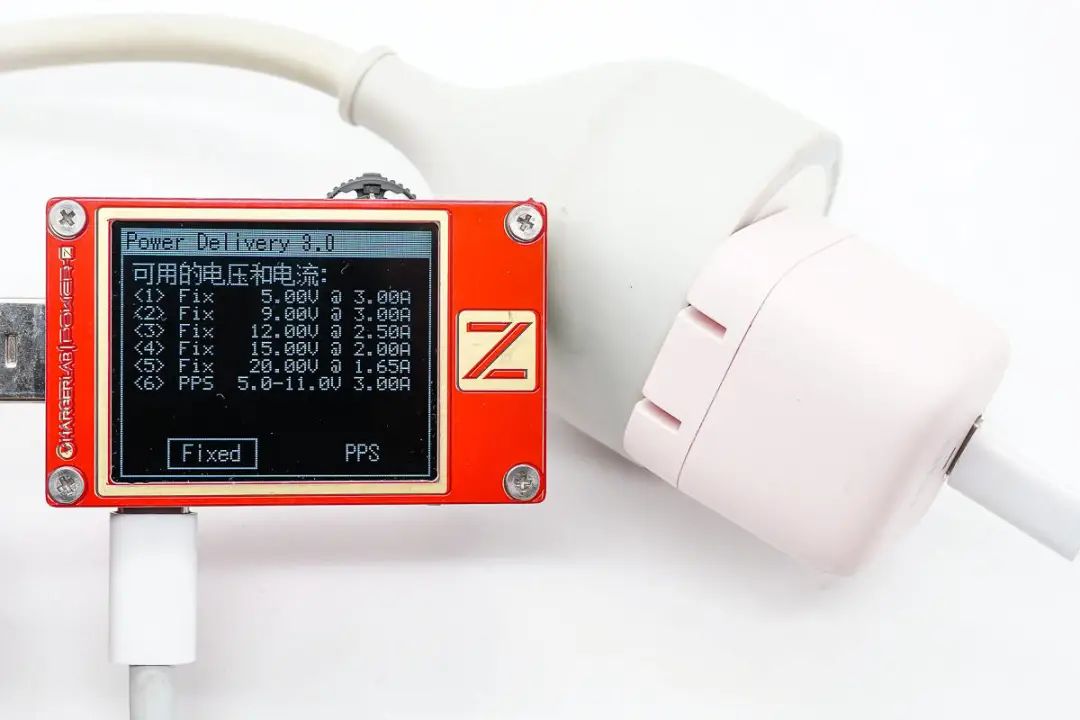

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.65A五组固定电压档位,以及5-11V3A一组PPS电压档位。

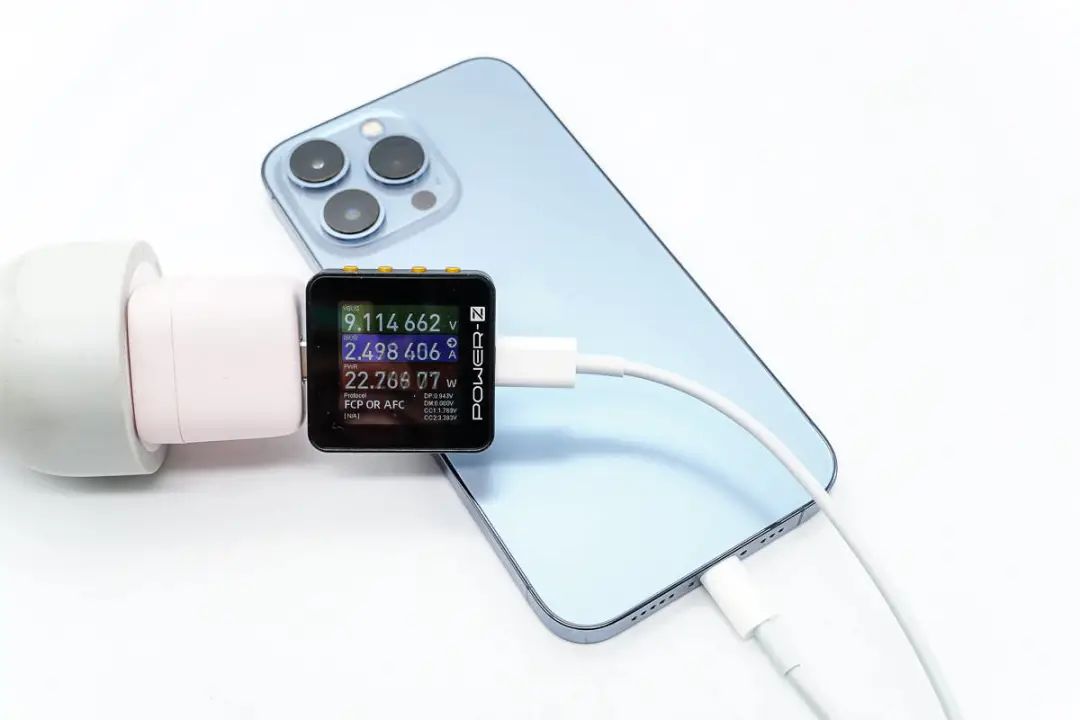

给iPhone 13 Pro充电,使用ChargerLAB POWER-Z KM002C测得功率为9.11V 2.5A 22.77W。



柚比迷你33W氮化镓充电器拆解



对柚比迷你33W氮化镓充电器做了基本了解后,下面继续对其进行详细拆解,看看产品的实际做工用料如何。

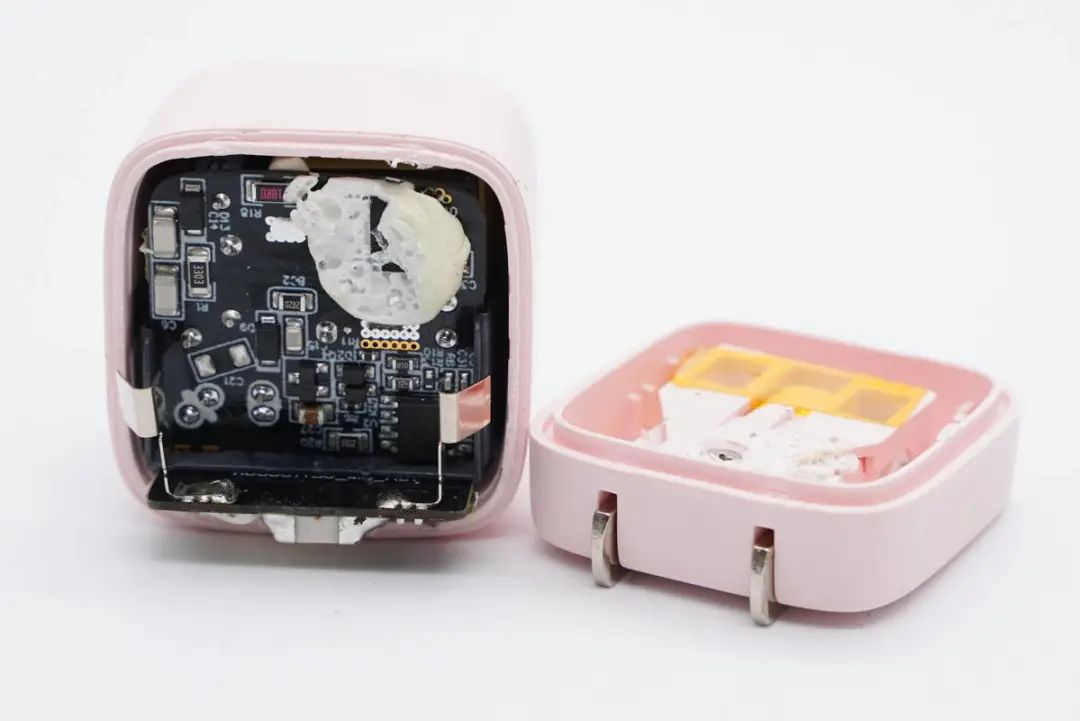

沿充电器接缝打开外壳,可以看到内部有两块PCB板,其中垂直的PCB板上面焊接氮化镓功率芯片,并使用导热硅胶覆盖。

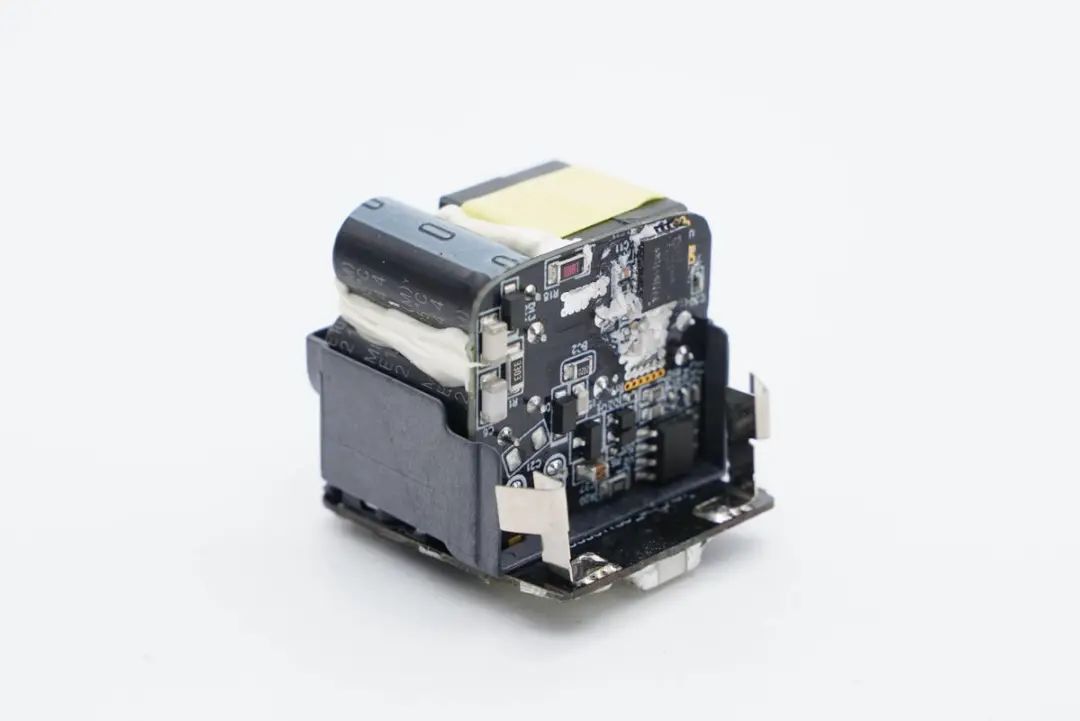

取出充电器内部的PCBA模块,两块PCB之间使用塑料支架固定,空间利用率很高,这也是这款快充能做到体积小巧的重要原因。






充电器内部采用三块PCB组合焊接,小板焊接LED电源指示灯,高压电解电容和变压器使用塑料罩与输出小板隔离绝缘。

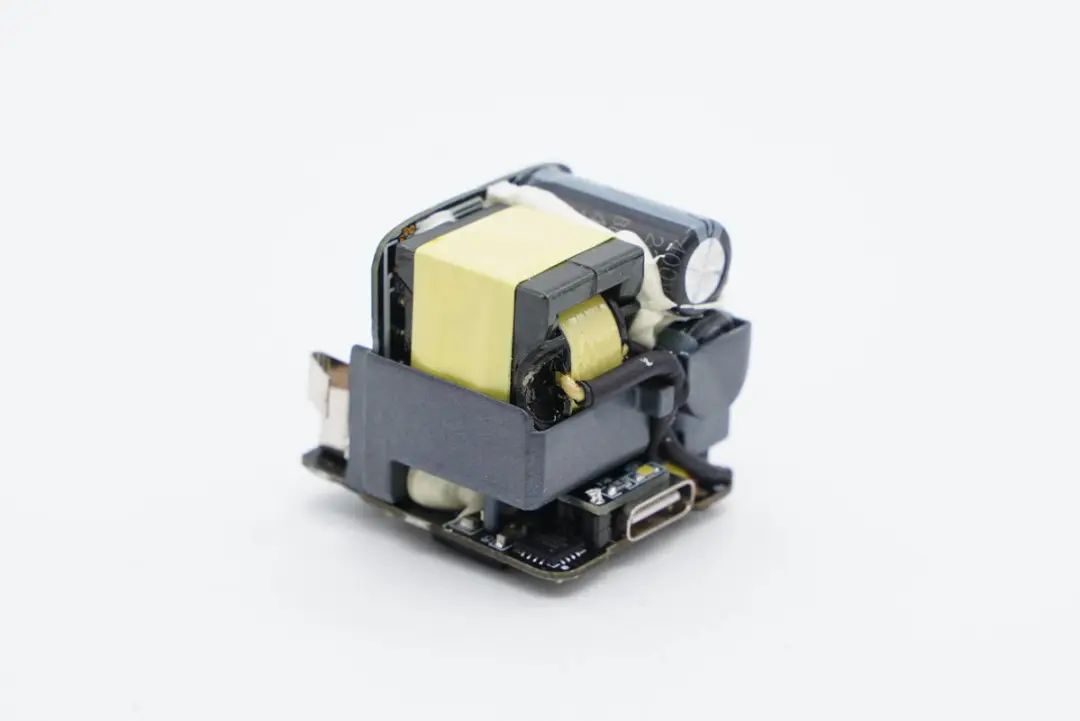

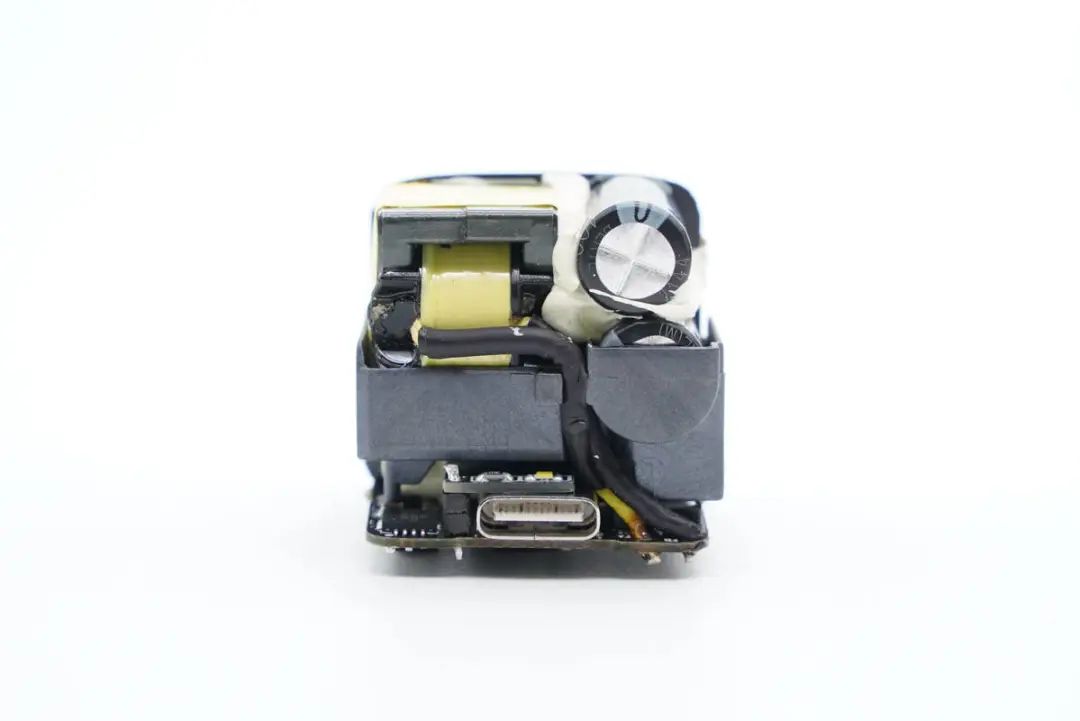

输出侧一览,可以看到隔离高低压的塑料罩,变压器次级采用多层绝缘线,隔离罩开槽用于走线。

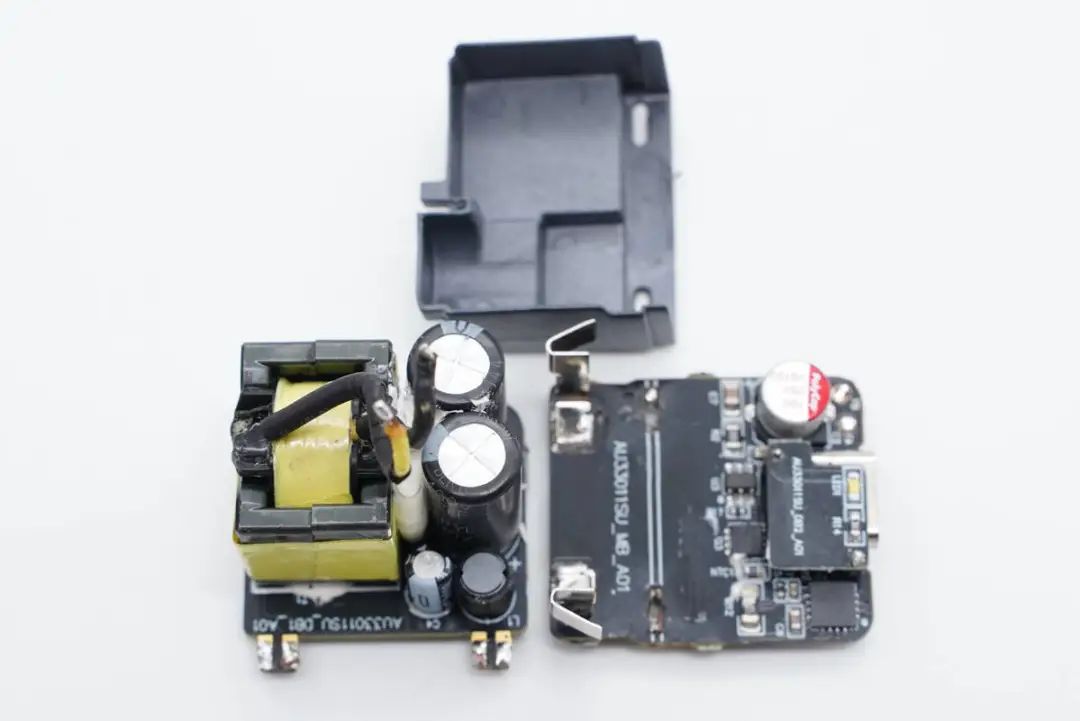

分离开两块PCB,垂直的PCB用于开关电源降压,水平的PCB用于电源输入,反馈控制以及同步整流等功能,塑料绝缘罩将两块PCB完全隔离。

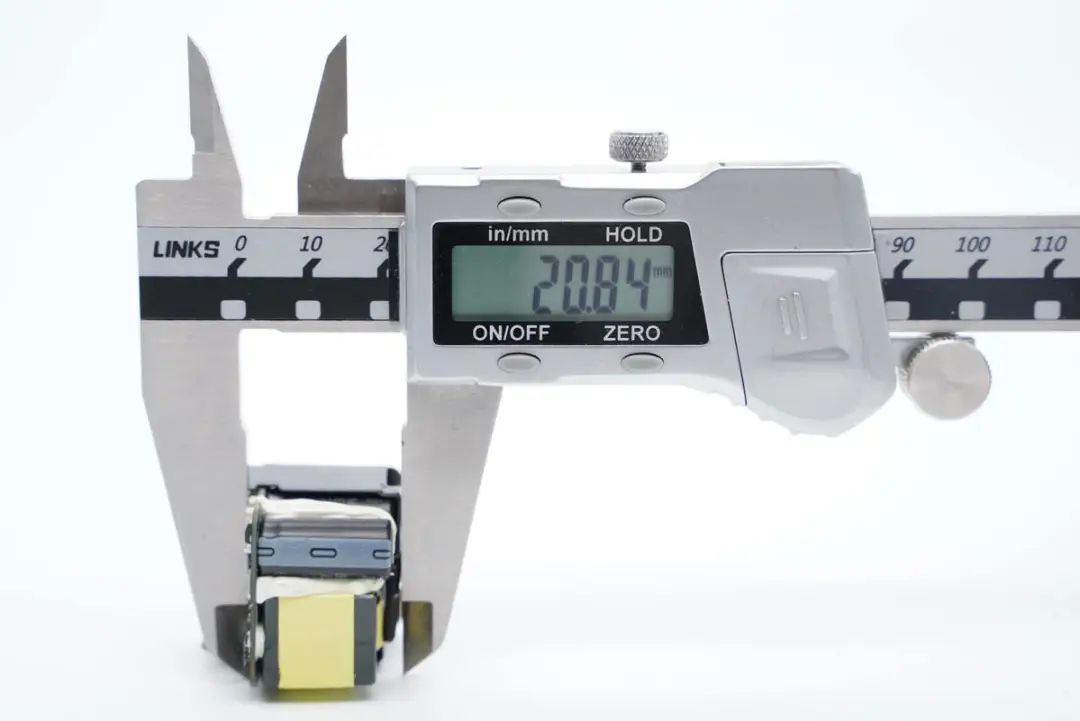

测得PCB模块不含插脚的长度为20.84mm。

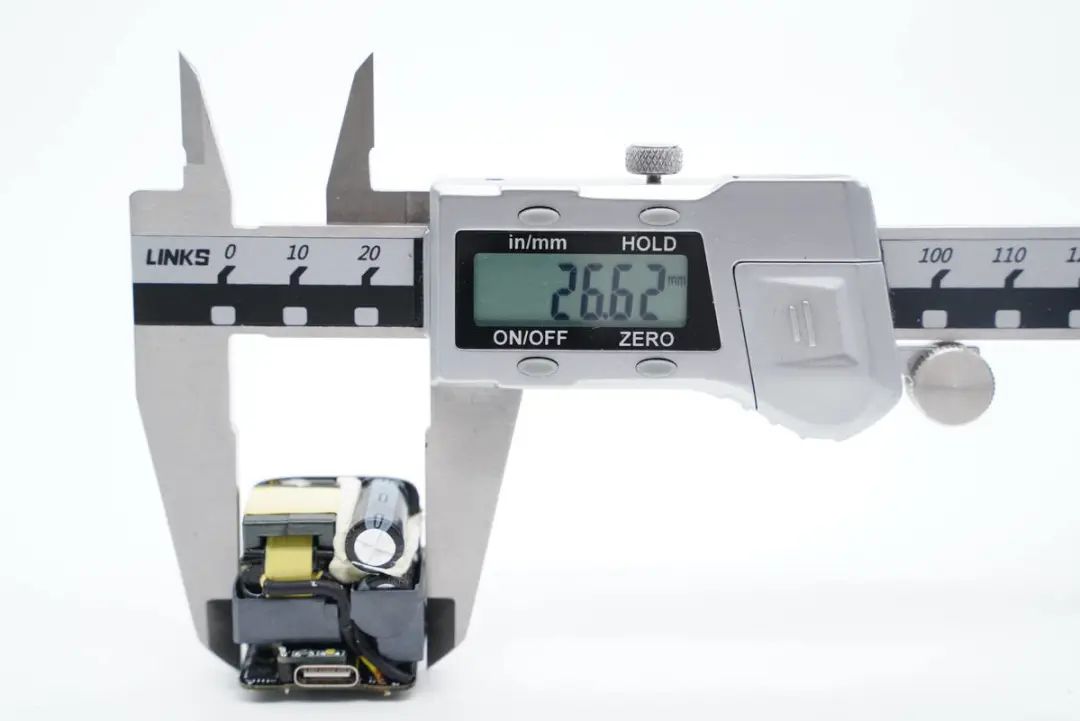

宽度为26.62mm。

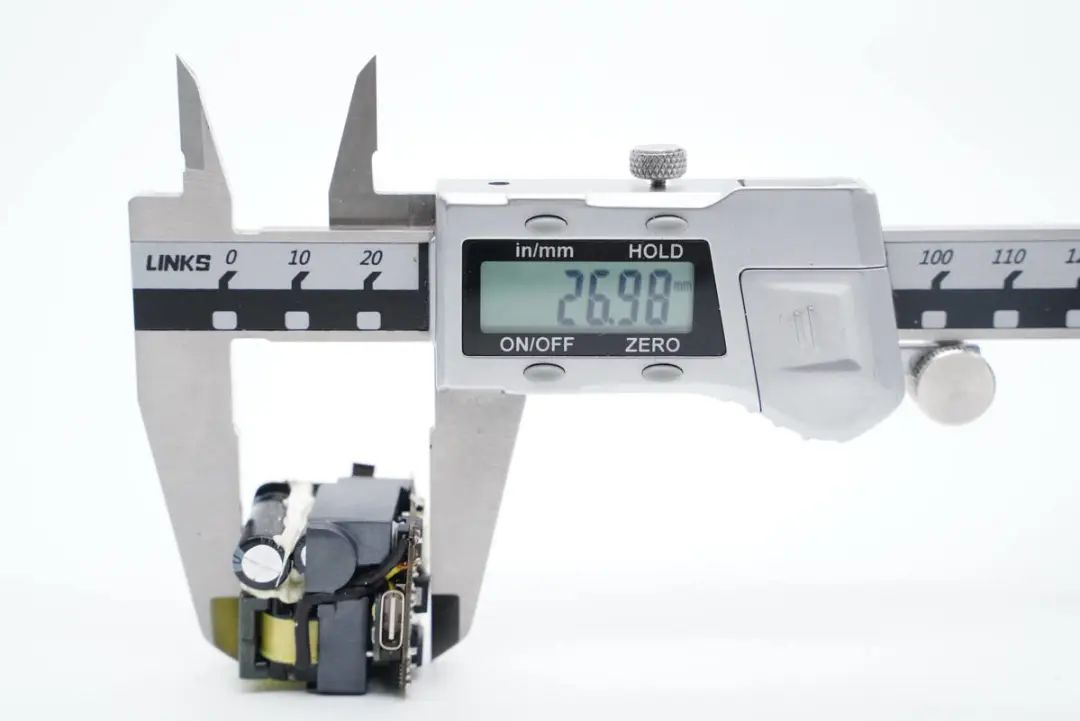

高度为26.98mm。

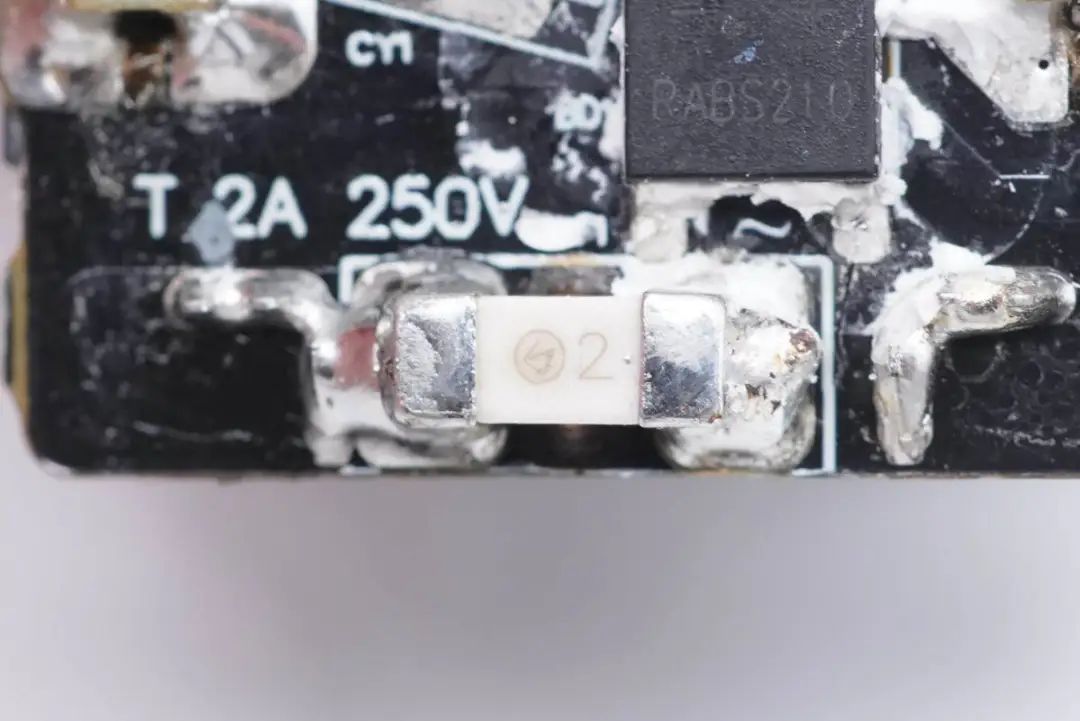

贴片保险丝来自贝特电子,额定电流2A,在充电器出现异常过电流情况下及时切断电源,确保安全。

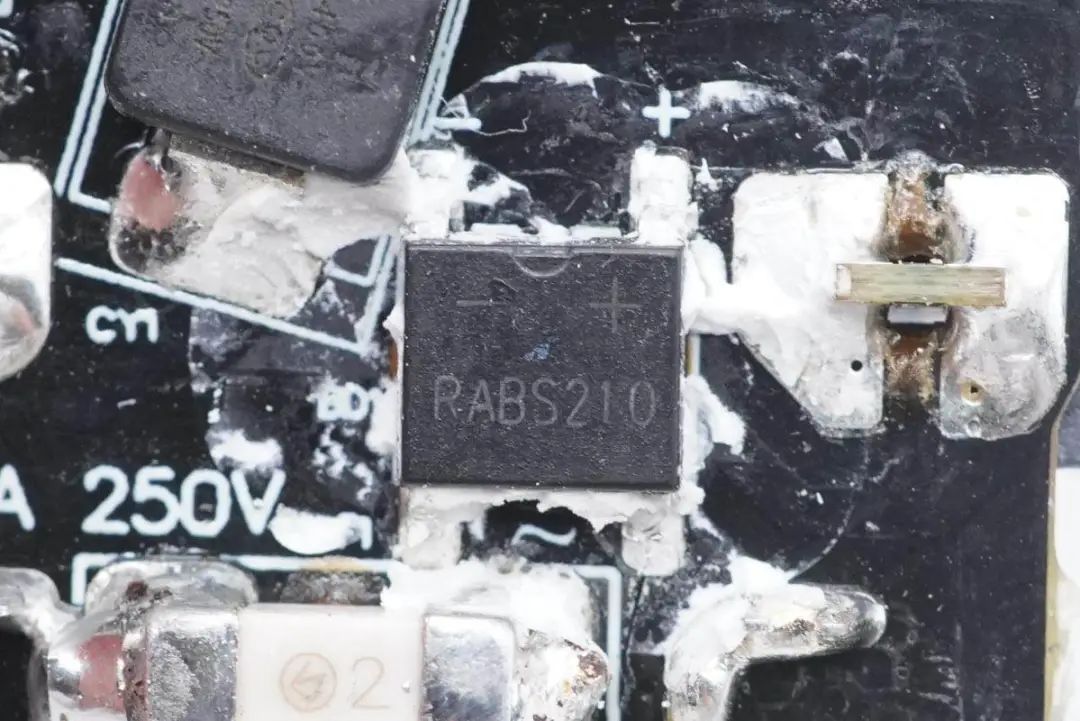

RABS210整流桥用于输入整流,将交流电整流成脉动直流电。






工字电感特写,外套热缩管绝缘。

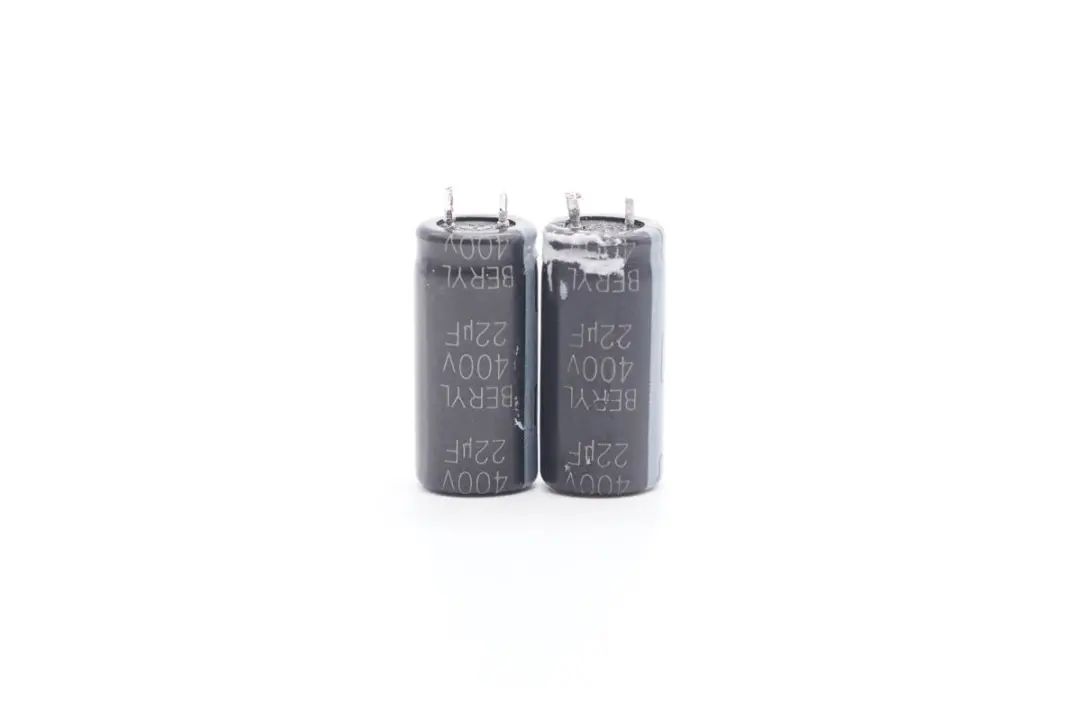

滤波电容来自BERYL绿宝石,400V22μF,两颗并联,将脉动直流电滤波成直流电。



通过电解电容滤波后输出的直流电进入变压器初级侧,由PWM控制器控制氮化镓功率管进行高频开关,通过变压器转换成低压交流电输出。

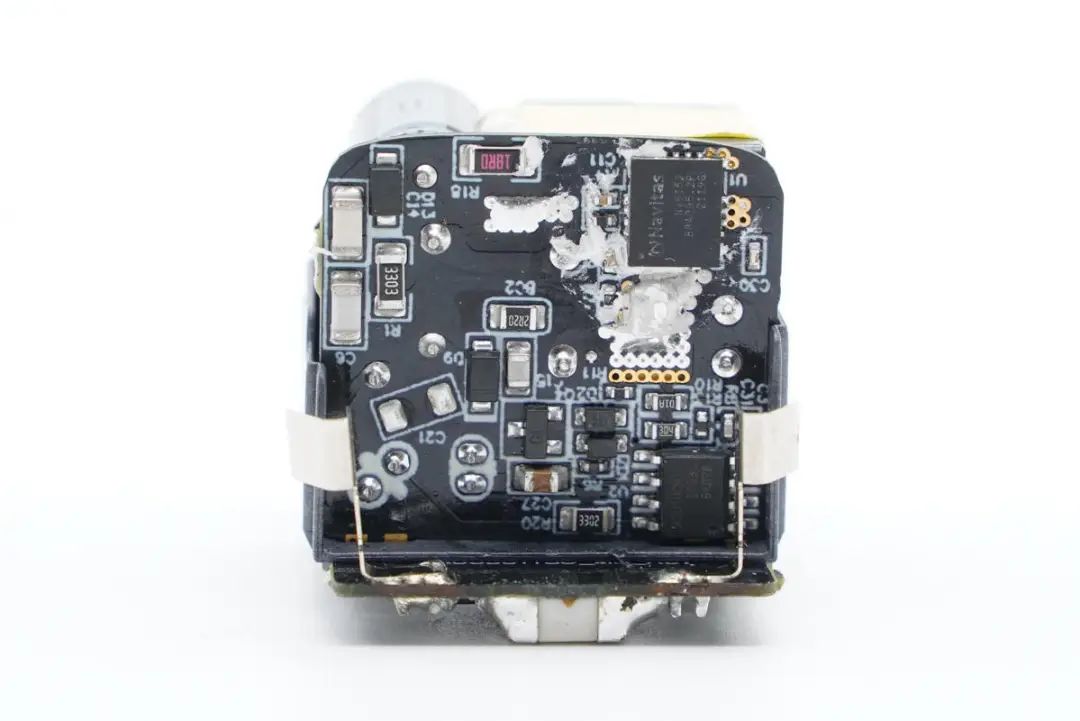

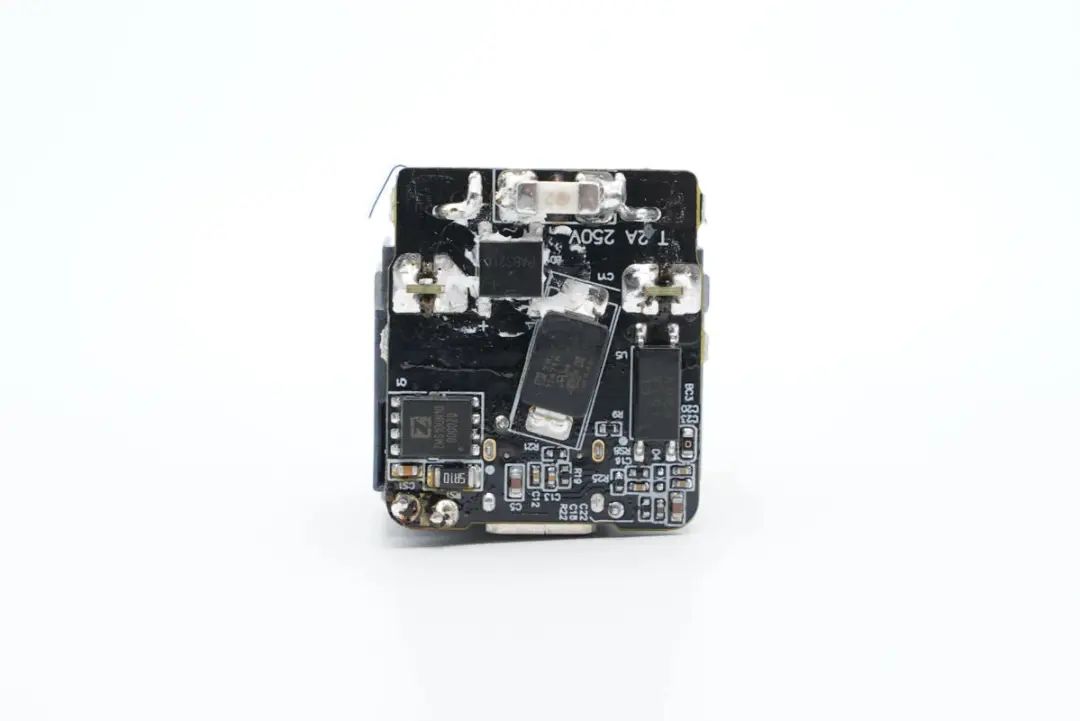

电路板另外一面焊接开关电源控制器和氮化镓功率器件。

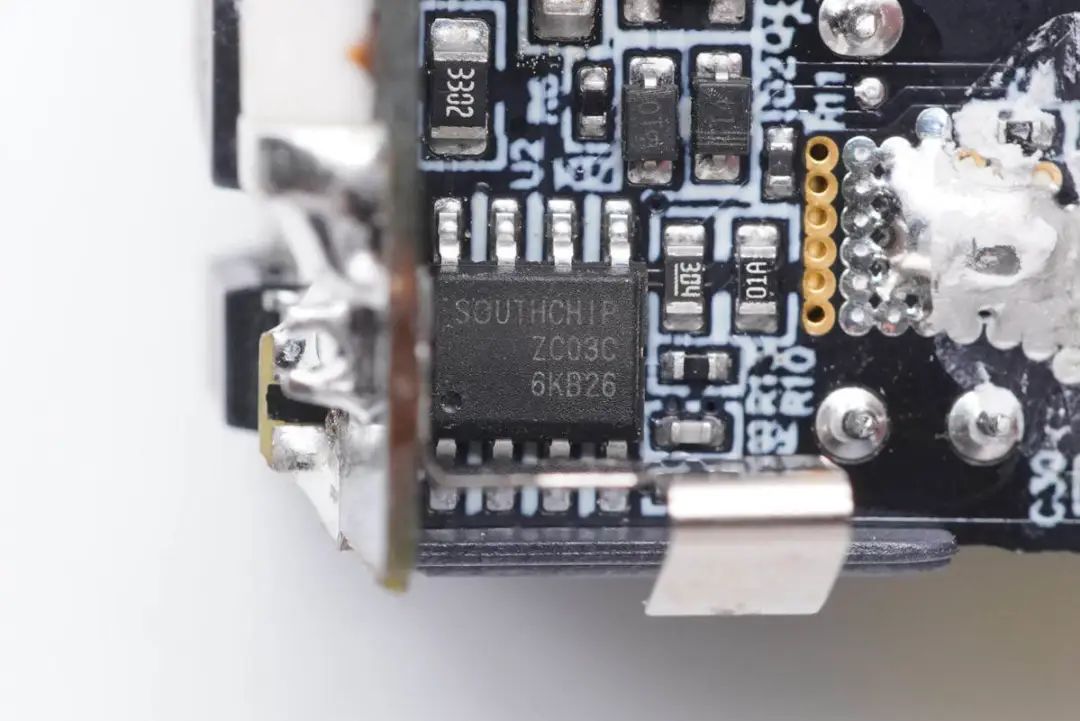

开关电源主控芯片采用南芯半导体ZC03C定制控制器。是一颗高性能多模式准谐振反激控制器,内置X电容放电和高压启动,可实现极低的待机功耗和超快的启动速度。ZC03C具有自适应的频率折返功能,可在整个负载范围获得更高的效率。

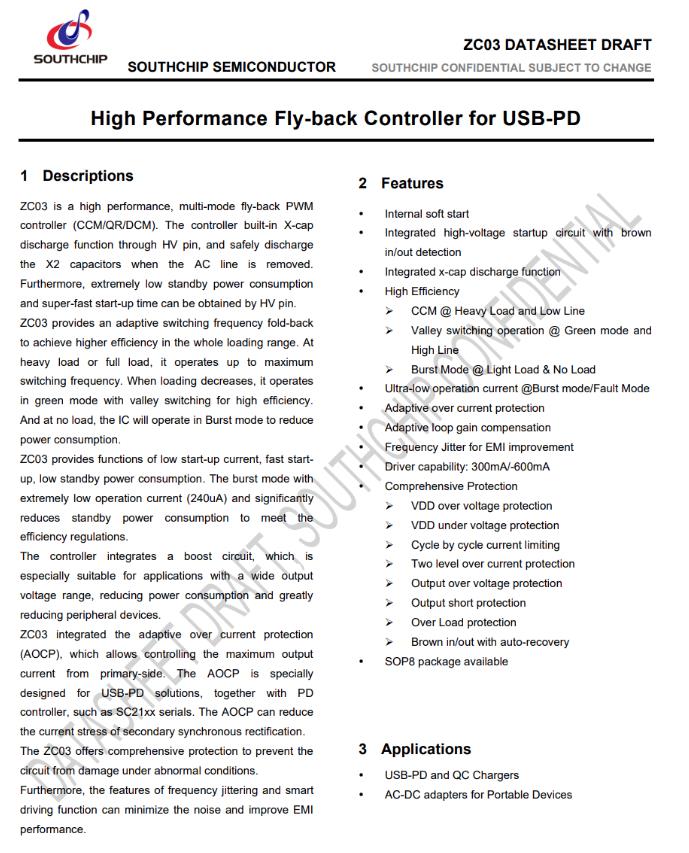

南芯ZC03详细资料。据充电头网了解,南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面。南芯ZC03反激控制器在紫米33W双口快充中也有应用。

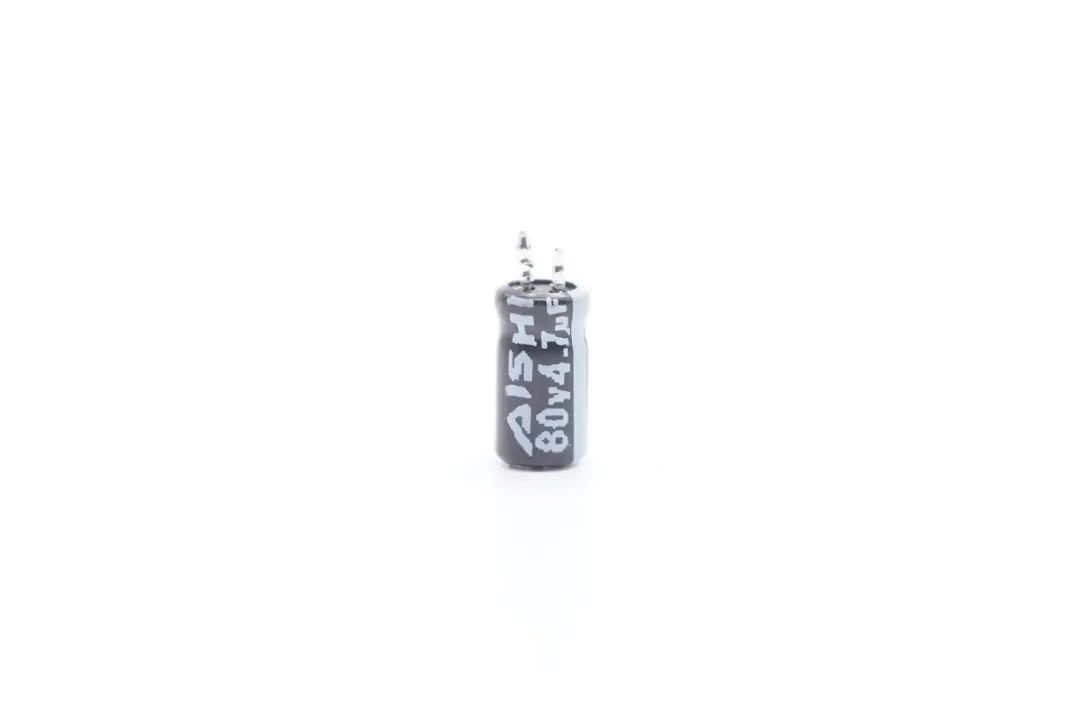

为PWM控制器供电的滤波电容,来自AiSHi艾华,耐压80V,容量4.7μF。

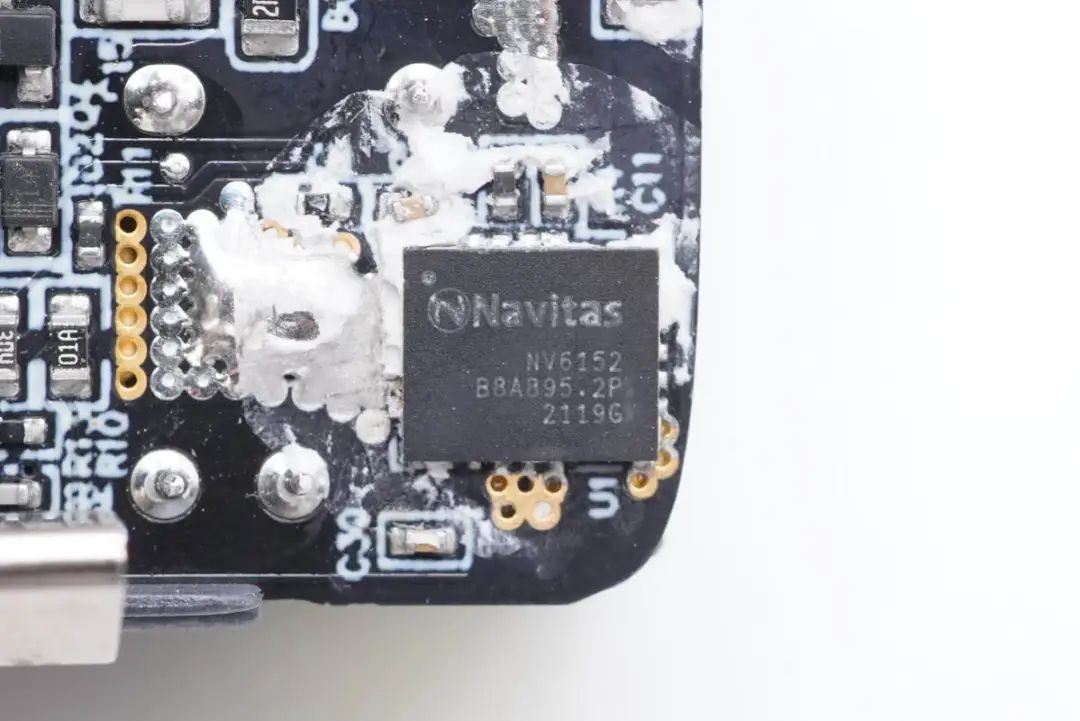

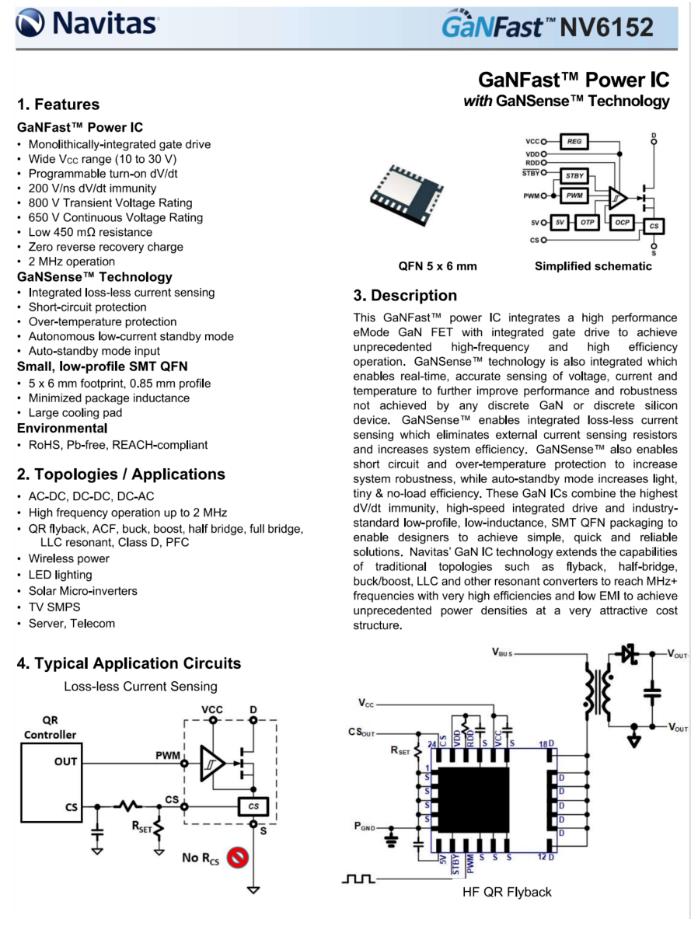

氮化镓功率芯片来自纳微,NV6152是新一代功率芯片产品,内部集成GaNSense无损电流检测电路,省去了外部电流检测电阻,消除电流检测电阻功耗,提高充电器转换效率,并且内置的无损电流检测,还提供了更快速的过电流保护功能,搭配智能待机模式,进一步提升性能和可靠性,并降低待机功耗。






NV6152内置驱动器、高精度无损耗电流采样电路以及保护电路,导通电阻为450mΩ,耐压650V,瞬态耐压800V,支持2MHz开关频率,采用5*6mm QFN封装,节省面积。



充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充摩托罗拉68W氮化镓充电器戴尔60W氮化镓快充OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用

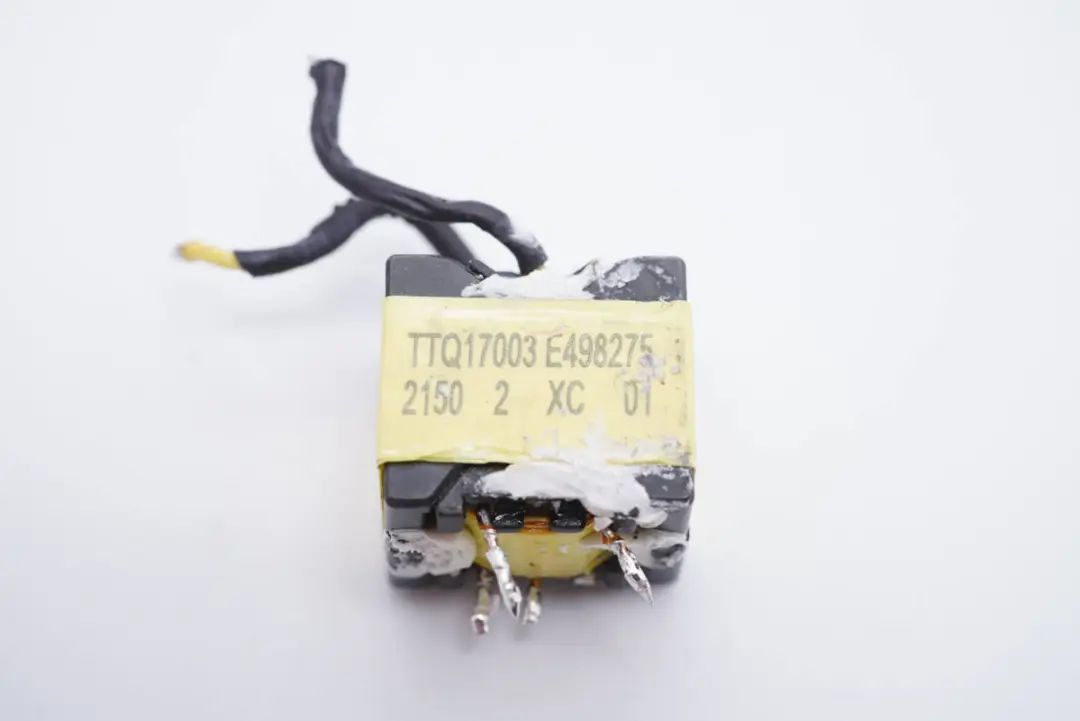

变压器特写。

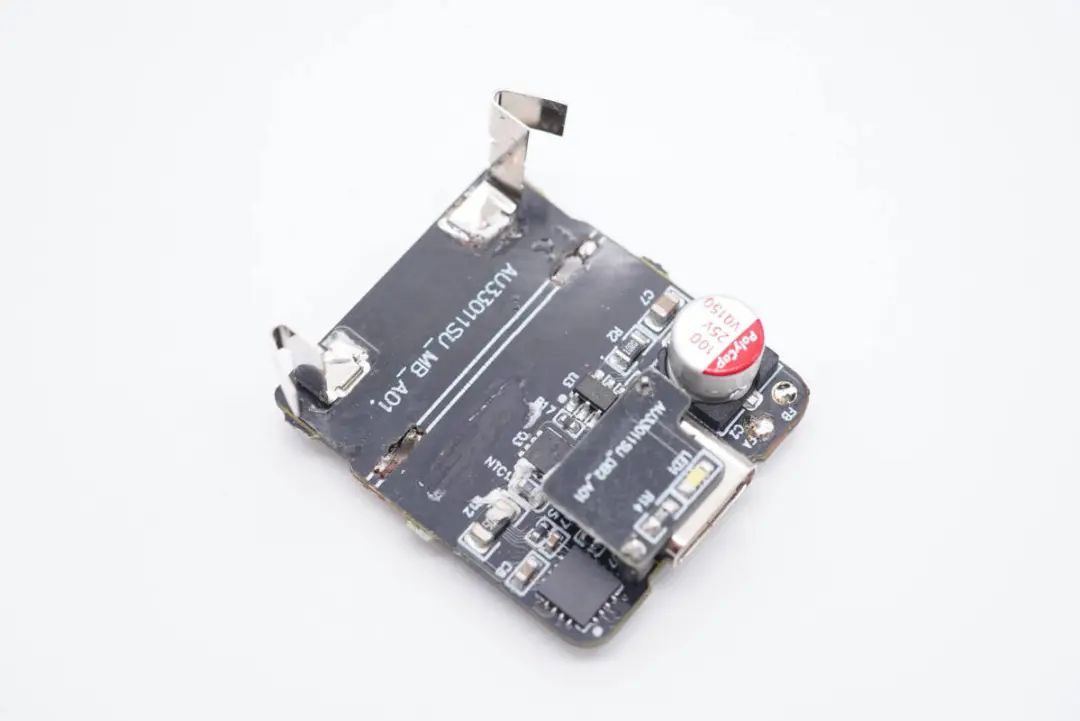

水平小板焊接了同步整流电路,协议芯片以及光耦,负责充电器的输出部分,下面是次级输出电路的详细解析。

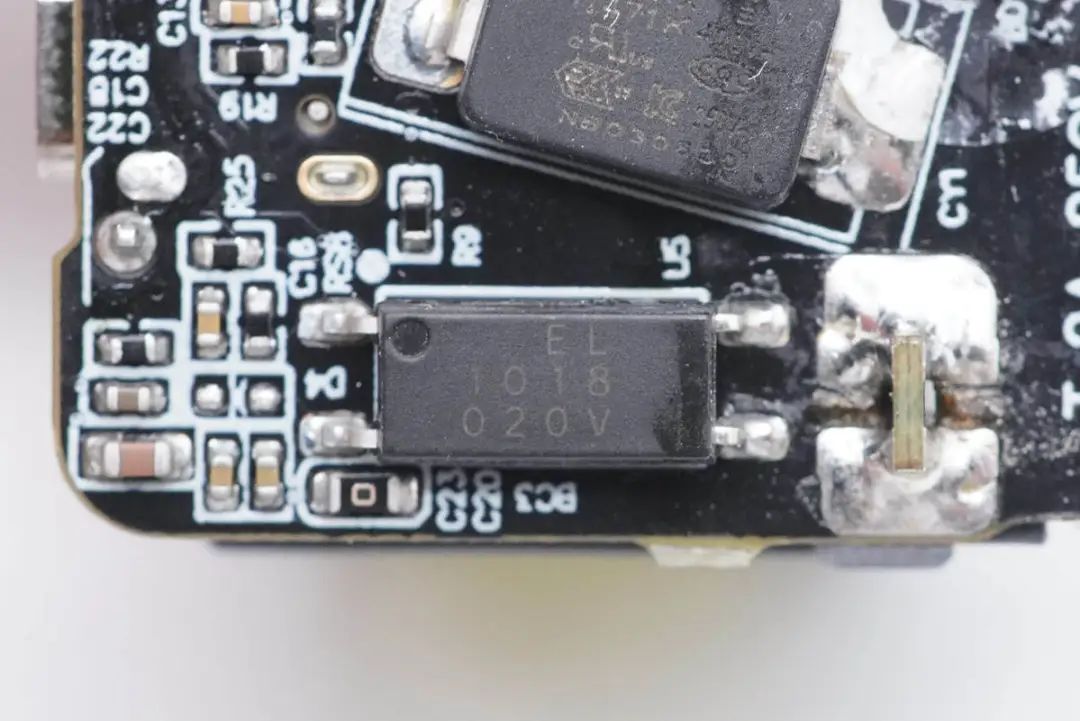

反馈调节输出电压的光耦,亿光EL1018。

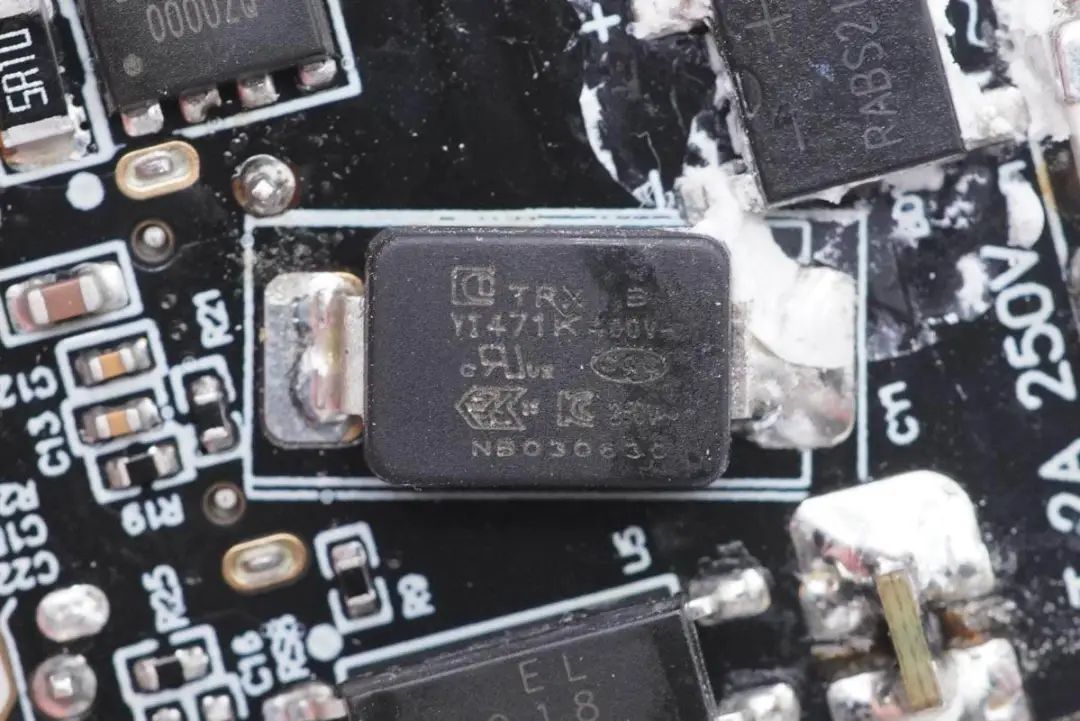

贴片Y电容来自特锐祥,型号为TMY1471K,具有体积小巧,重量轻等特点,非常适合小体积氮化镓快充等高功率密度电源中应用。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可






来到另外一面,这一面焊接了同步整流控制器,协议芯片以及VBUS开关管和滤波电容。

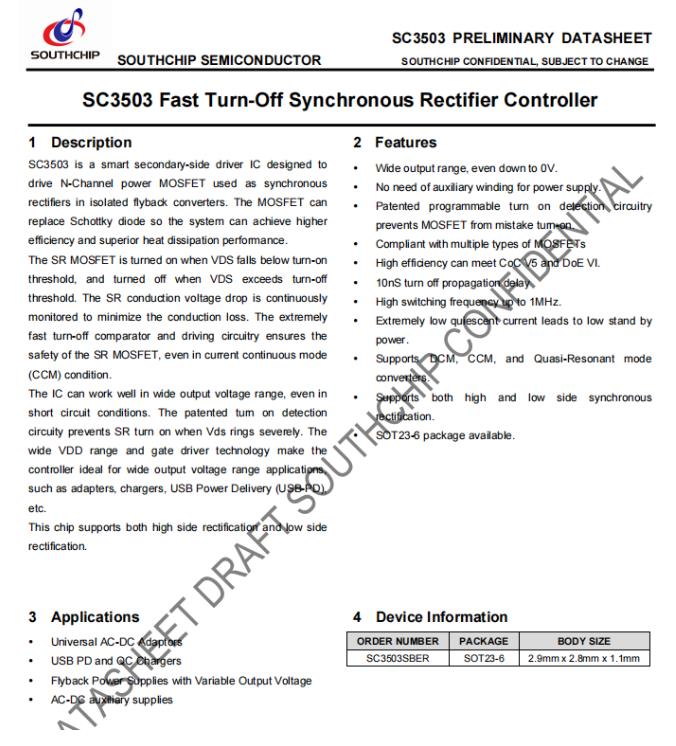

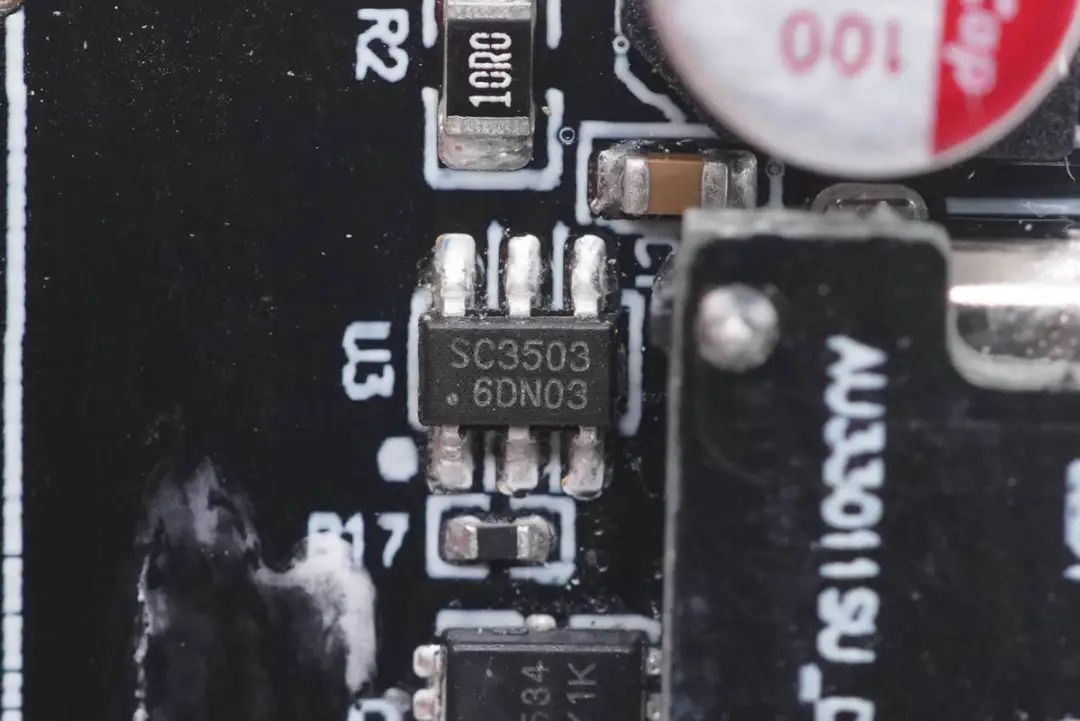

变压器输出的低压交流电通过同步整流电路转换为脉动直流电。同步整流控制器采用南芯半导体SC3503,这是一颗自适应开通检测和快速关断同步整流控制器,无需辅助线圈供电,输出电压最低可低至0V,专利的自适应开通检测电路避免同步整流管误开通,兼容多种MOS,具有超低的静态电流,支持多种工作模式,支持高侧和低侧同步整流,外围元件非常精简。采用SOT23封装,适用于宽输出范围反激适配器应用。








充电头网拆解了解到,该芯片已经被绿联65W氮化镓快充插座威源新能30W 1A1C氮化镓快充古石科技迷你30W氮化镓快充科讯迷你33W氮化镓快充意象65W氮化镓充电器努比亚30W氮化镓快充华科生65W 2C1A氮化镓快充充电器图拉斯迷你30W氮化镓充电器采用。

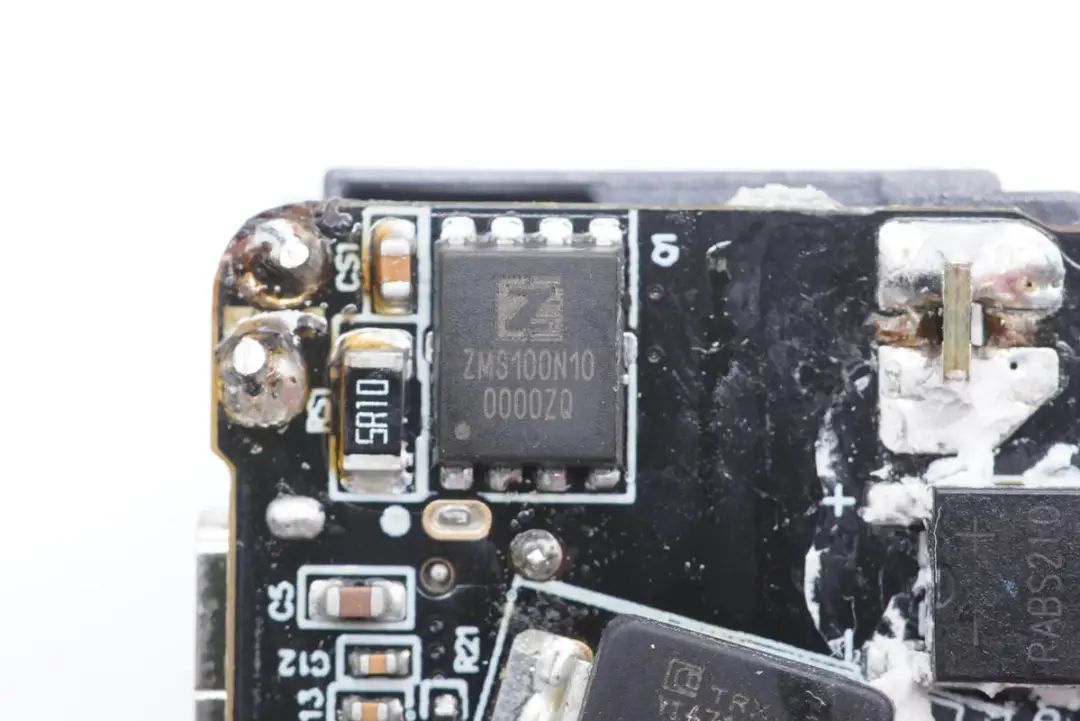

同步整流管采用真茂佳ZMS100N10N,NMOS,耐压100V,导阻10mΩ,采用DFN5*6封装。

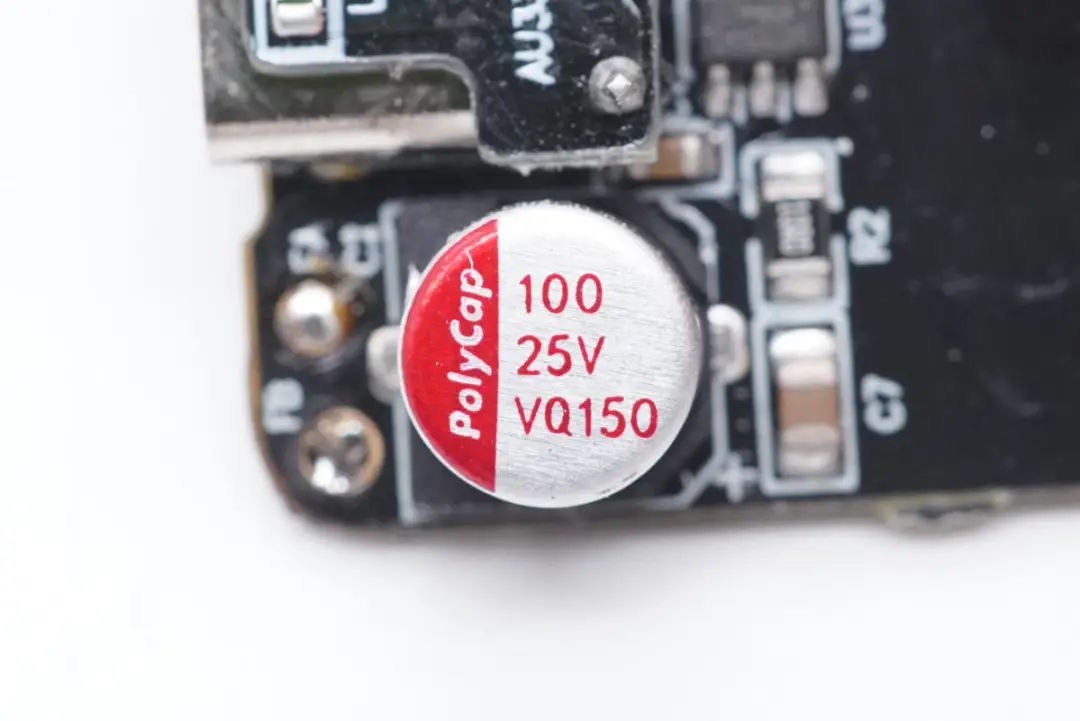

整流后的脉动直流电通过固态电容滤波成直流电,固态电容来自柏瑞凯,VQ系列耐高温125摄氏度,贴片封装,100μF 25V耐压。






协议芯片通过与设备进行协议握手将所需充电电压通过光耦反馈给初级PWM控制器。

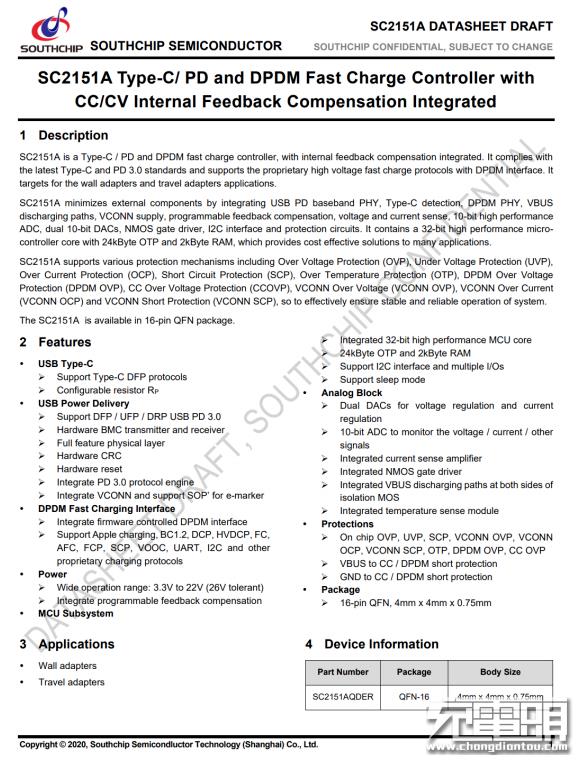

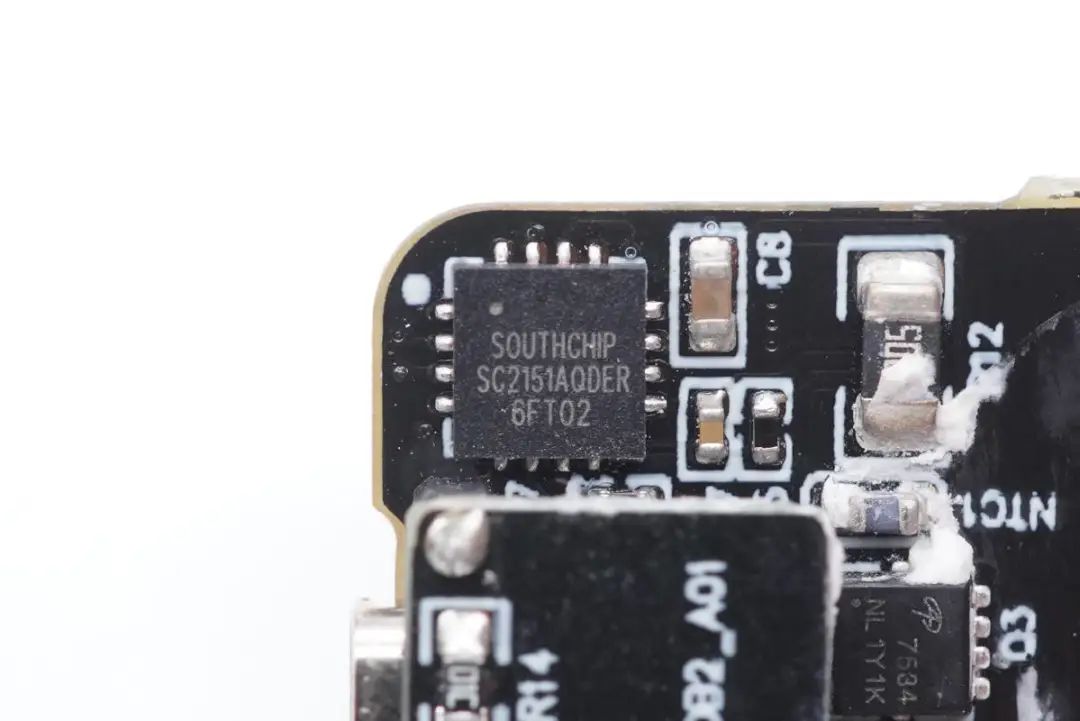

协议芯片采用南芯SC2151A,该芯片已经获得USB-IF PD3.0认证,TID:4869。其采用16-pin QFN 4*4mm封装,是一颗支持PD和DP/DM快充协议的控制器,内部集成反馈环路,支持最新的Type-C和PD3.0标准,同时还支持使用DP/DM接口的专有快充协议,适用于各类适配器应用。



南芯SC2151A内部集成了32位高性能MCU内核,集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层,VCONN供电。






此外,针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路,为适配器等应用提供了简单高效的协议控制器解决方案。



充电头网拆解了解到,南芯SC2151A协议IC还被安克30W迷你氮化镓快充(英雄联盟版)绿联30W氮化镓快充PANFORE 65W氮化镓快充古石科技迷你30W氮化镓充电器努比亚30W氮化镓快充倍思30W GaN3氮化镓快充充电器等产品采用。

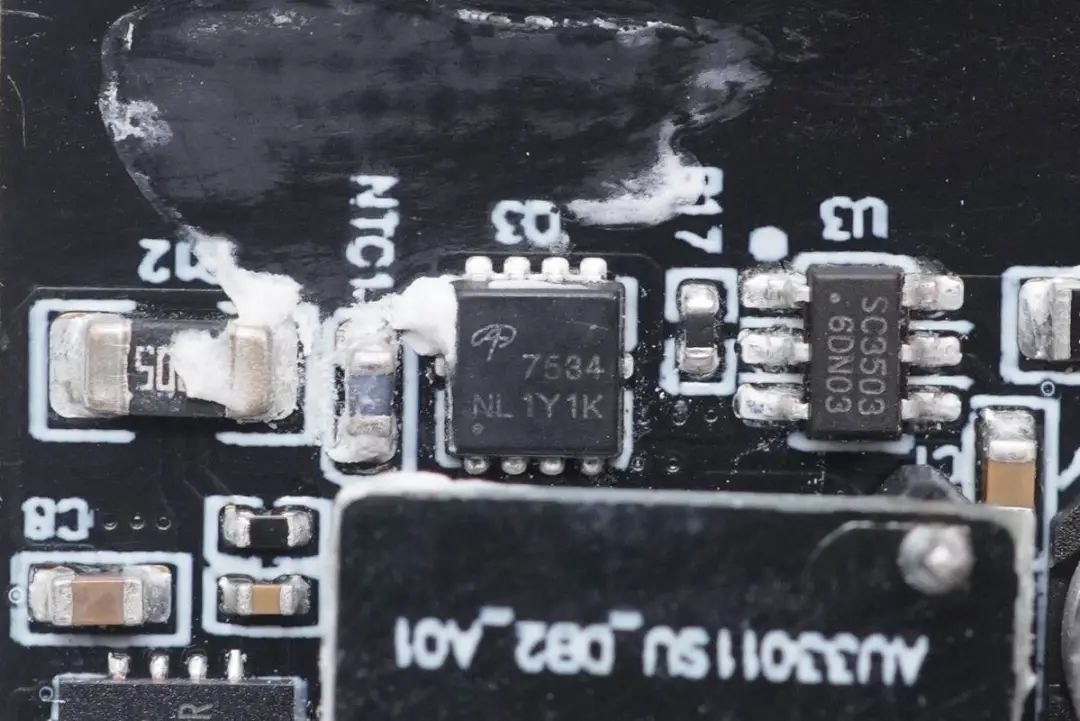

输出VBUS开关管来自AOS,AON7534,NMOS,耐压30V,导阻5mΩ,采用DFN3*3封装。左侧一颗灰色NTC热敏电阻用于检测充电器内部温升情况。

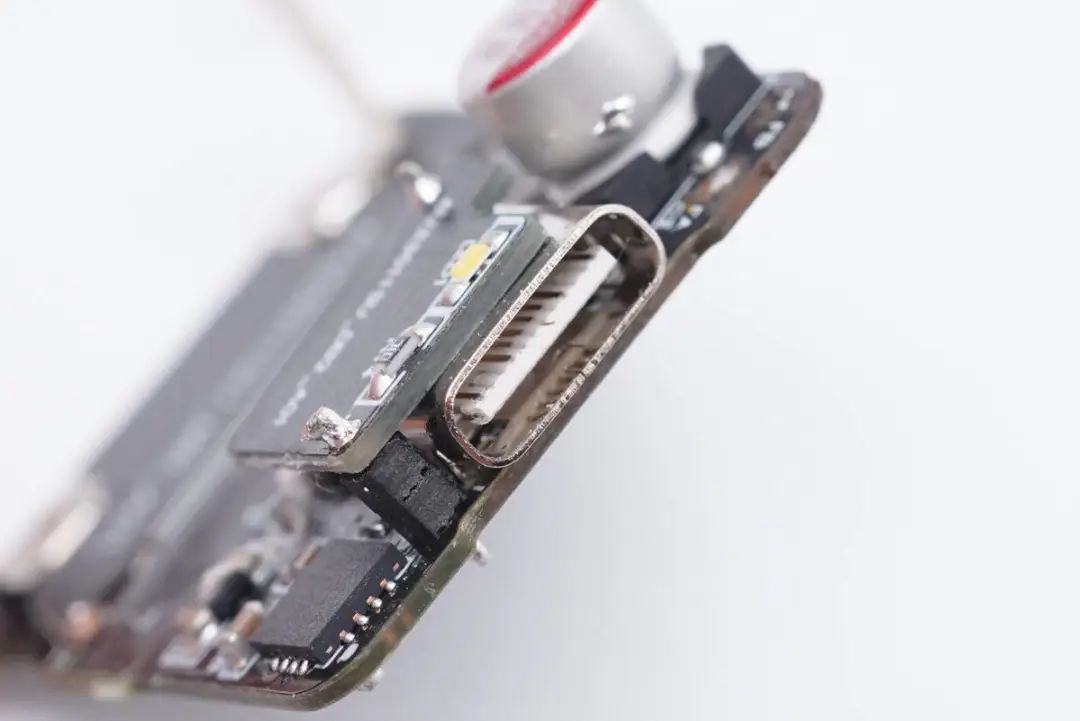

USB-C母座采用过孔焊接,白色胶芯,母座上方焊接了一块小板,是电源指示灯。

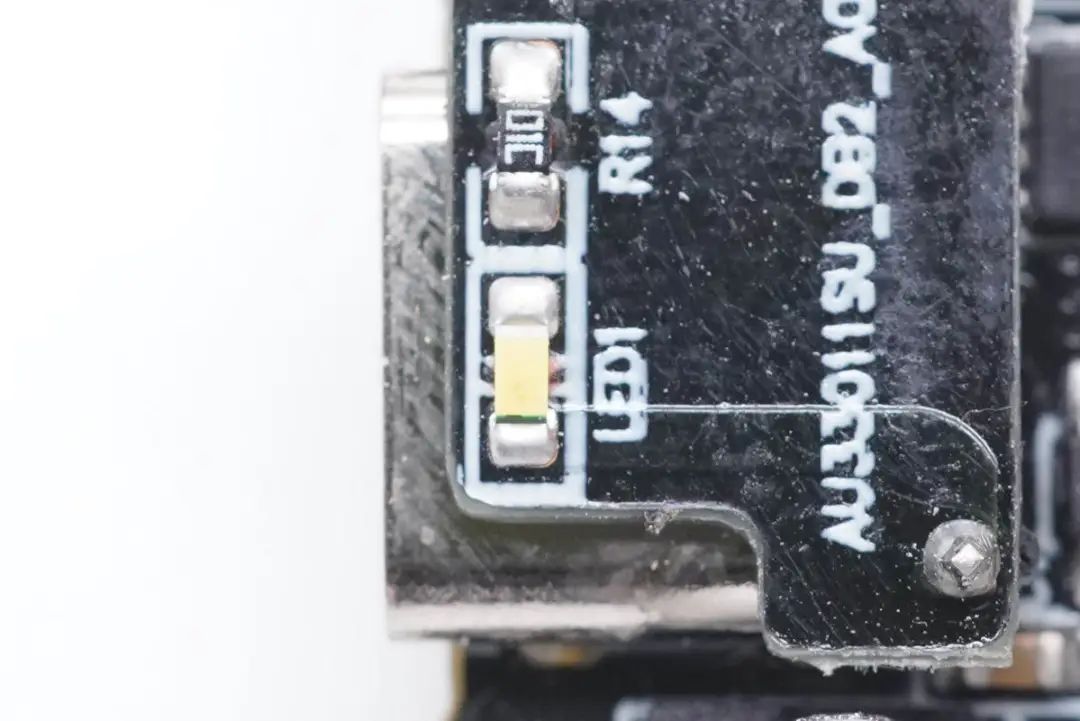

电源指示灯采用白色LED,串联10K电阻限流。

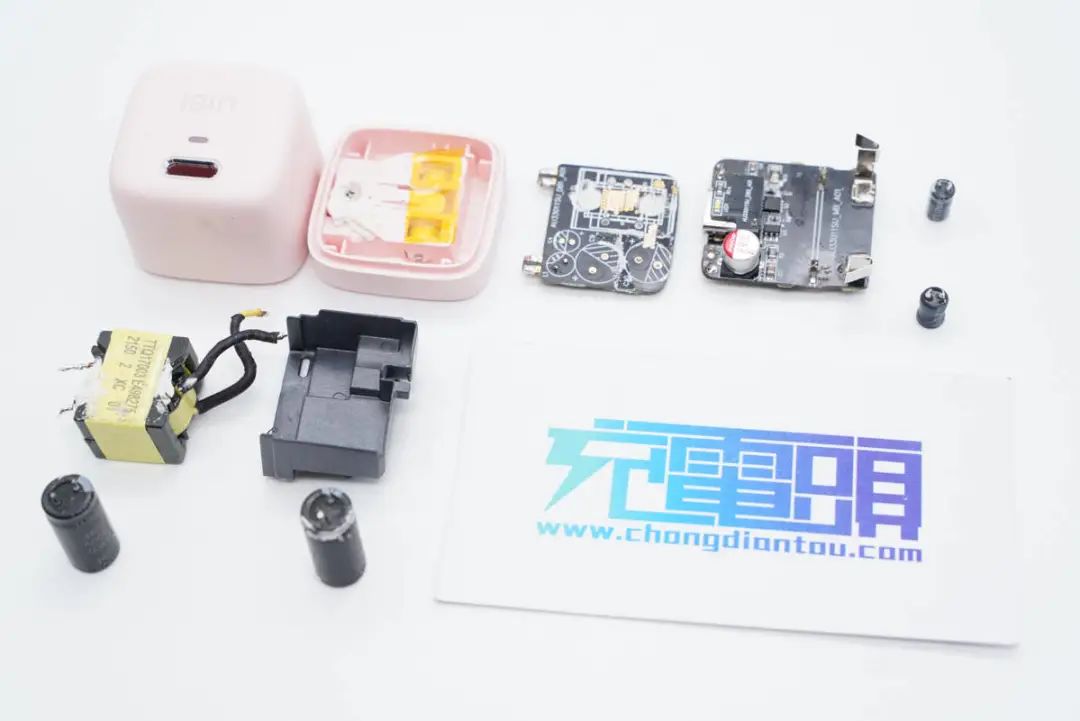

全部拆解完毕,来张全家福。



充电头网拆解总结



柚比33W氮化镓采用小方块设计,配备折叠插脚,日常携带及使用非常方便。广泛的快充协议,支持20V输出和PPS协议,使这款充电器能够同时适配笔记本和手机充电,兼容性非常好。



充电头网通过拆解了解到,柚比33W氮化镓充电器采用三块PCB组合焊接的结构,初级与次级之间使用塑料支架充分绝缘。使用多块PCB组合的方式,充分提高充电器内部空间利用率,也是这款充电器可以做到这么小的关键。



用料方面,柚比33W氮化镓充电器由南京酷科电子生产,内部使用南芯ZC03C反激控制器+SC3503同步整流控制器+SC2151A协议芯片,全套南芯方案。初级氮化镓功率芯片为纳微NV6152,支持无损电流检测,无需取样电阻,效率更高。内部电容均来自业内知名品牌,整体的做工和用料都很不错。
