拆解报告:安能科技超迷你30W氮化镓充电器

2022-05-21

30W氮化镓充电器是市场上主流的快充规格,对苹果和安卓手机都有很好的兼容性,有着不错的使用体验,氮化镓的加持,使得体积相比20W的充电器差不多,市场上的出货量很大。



充电头网拿到了安能科技一款30W氮化镓快充,这款充电器可能是目前业界最小的30W氮化镓快充,支持20V1.5A输出,可为支持PD快充的笔记本充电,同时支持PPS快充输出,对安卓手机快充的兼容性也很好,下面充电头网就对这款充电器进行拆解,看看内部是如何设计。



安能科技迷你30W氮化镓充电器外观

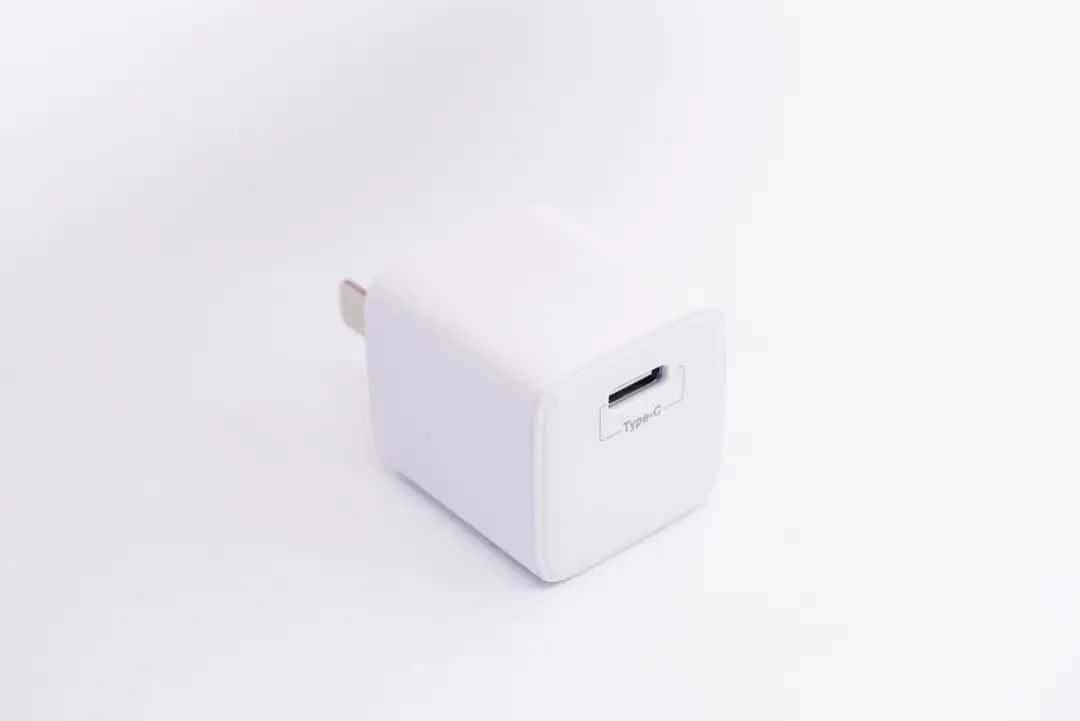

充电器采用PC材质白色外壳,表面哑光抗指纹,比较经典的小方块设计。

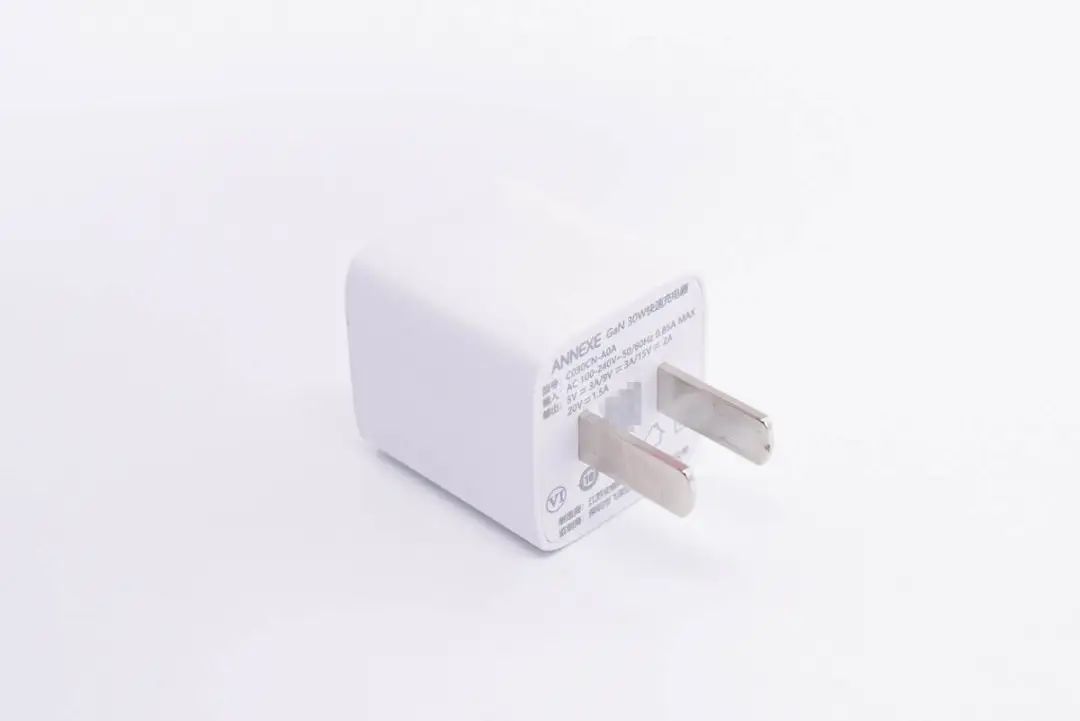

充电器配备固定式国标插脚。

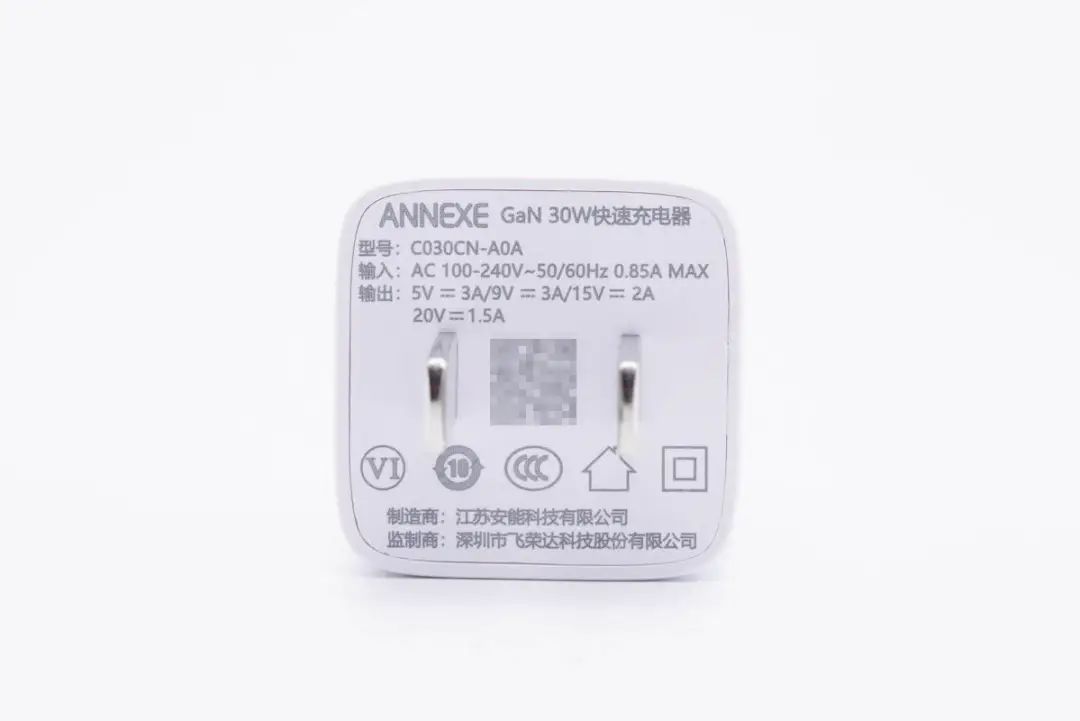

输入端外壳上有充电器参数

型号:C030CN-A0A

输入:100-240V~50/60HZ 0.85A

输出:5V3A、9V3A、15V2A、20V1.5A

制造商:江苏安能科技有限公司

监制商:深圳市飞荣达科技股份有限公司

充电器已经通过了CCC认证以及VI级能效认证。

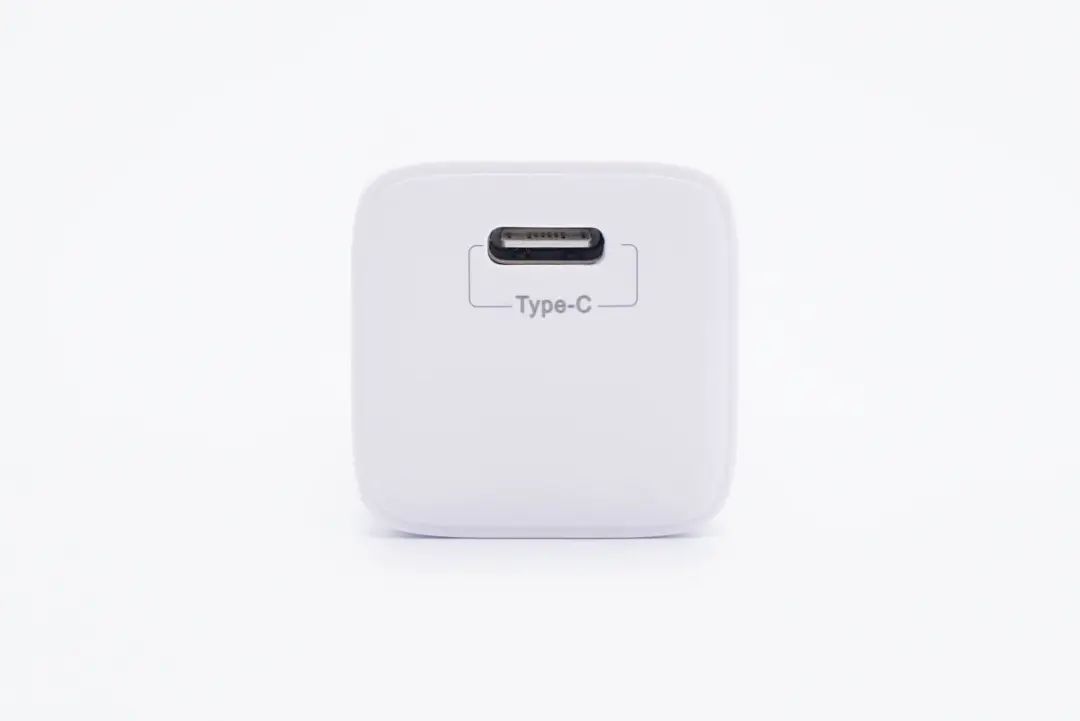

顶部配有单USB-C接口,白色胶芯。

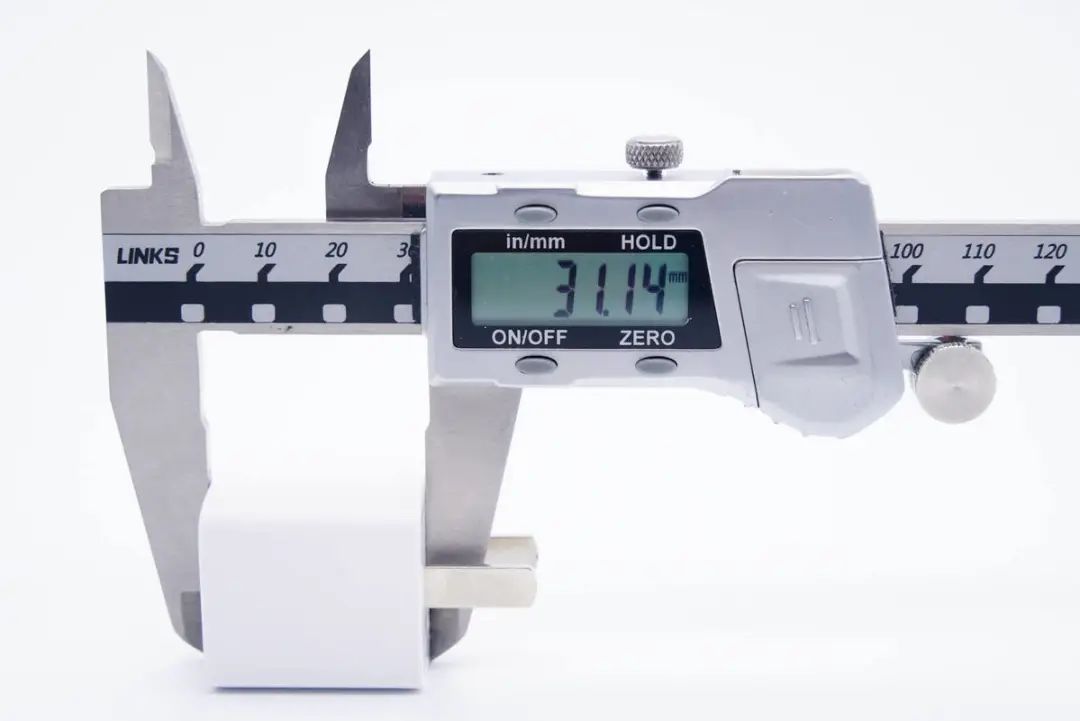

测得充电器高度为31.14mm。

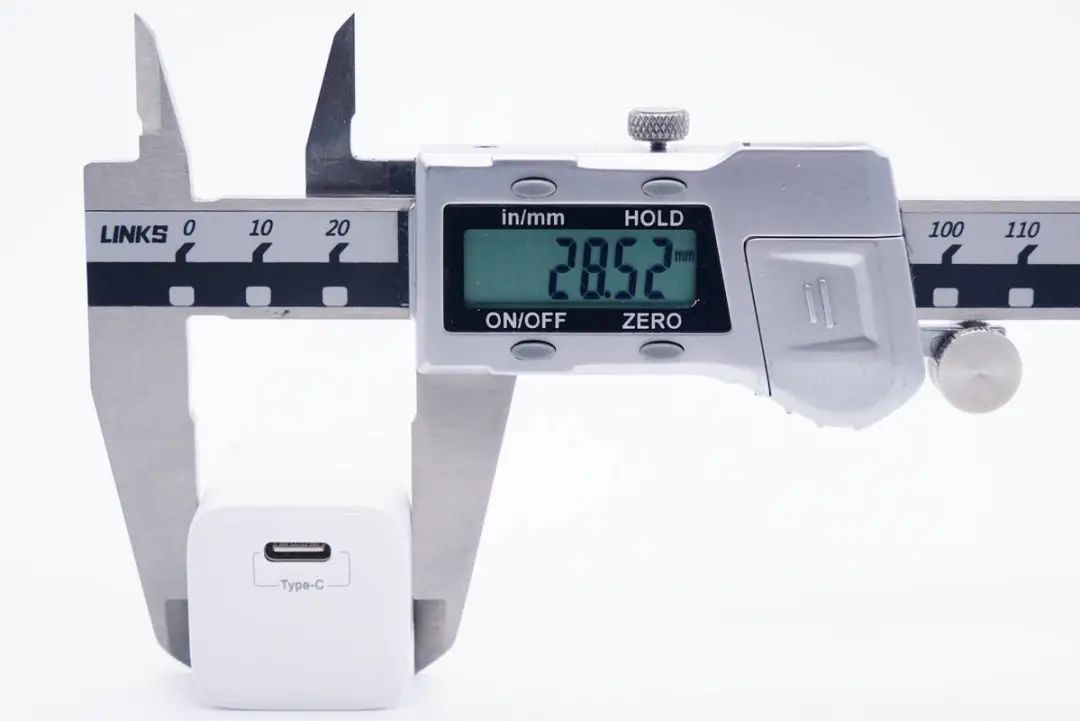

宽度为28.52mm。

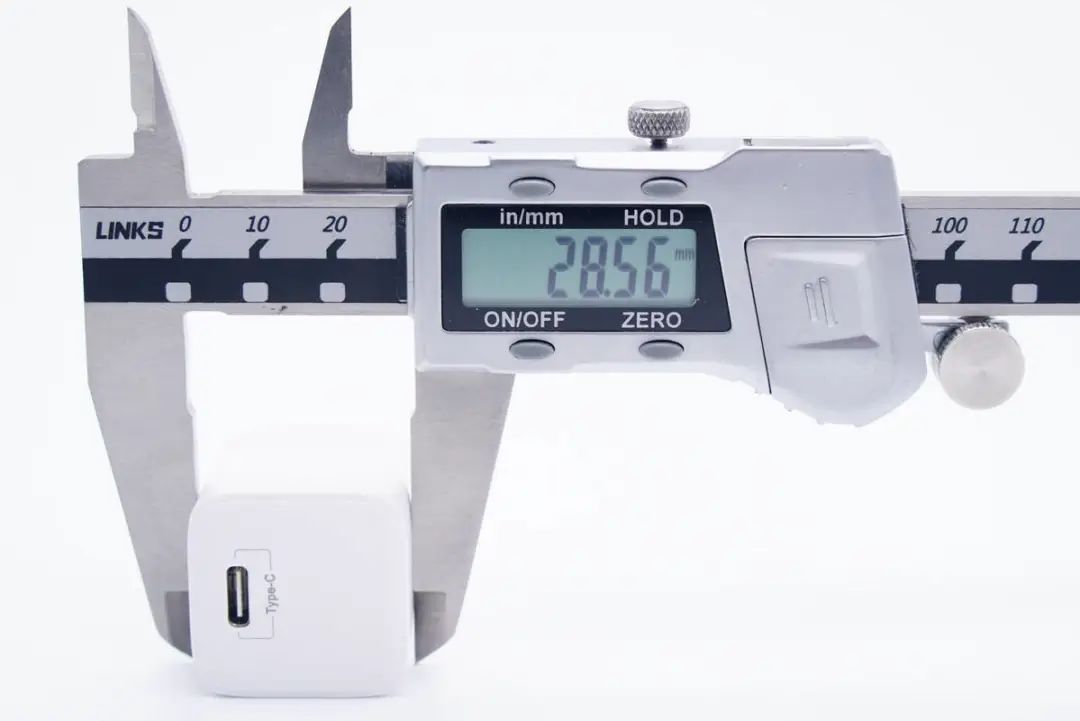

厚度为28.56mm。通过三维算得充电器体积约为25.36cm³,功率密度高达1.18W/cm³。

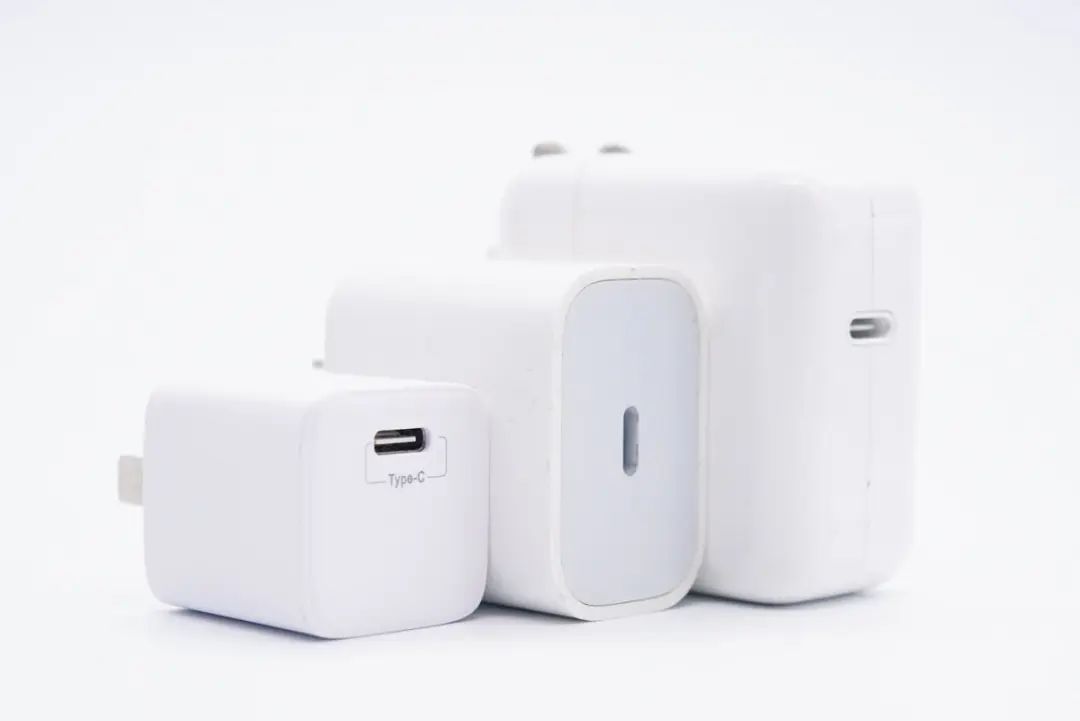

和苹果20W以及30W充电器大小对比,体积优势很大。

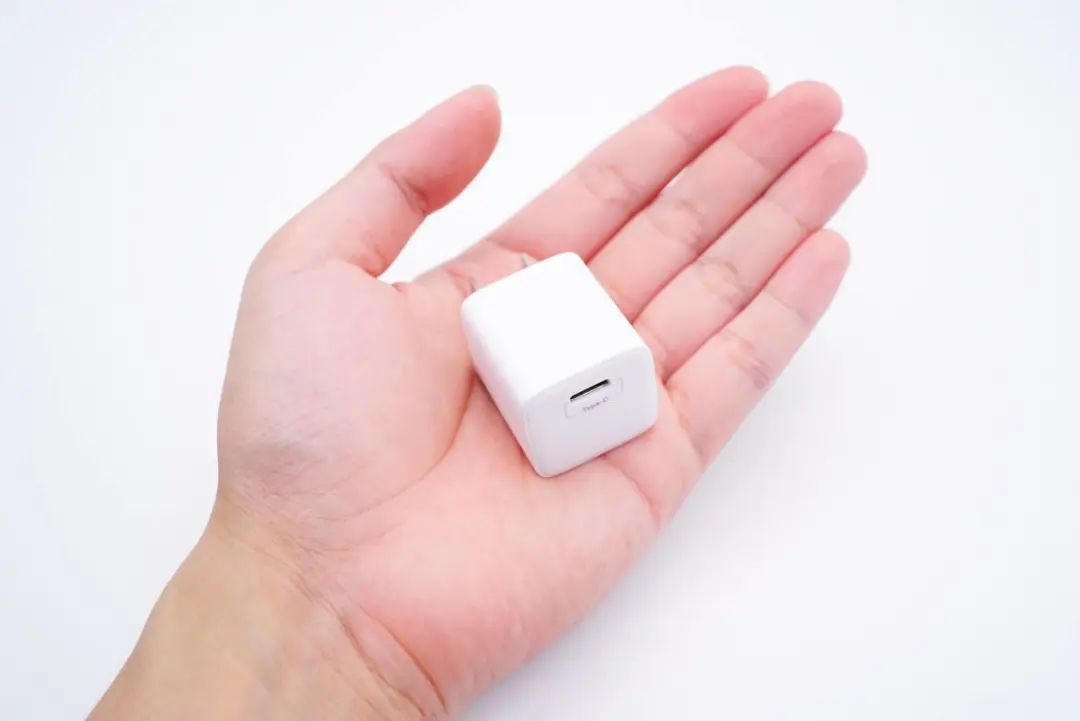

拿在手上的直观感受,小巧轻便。

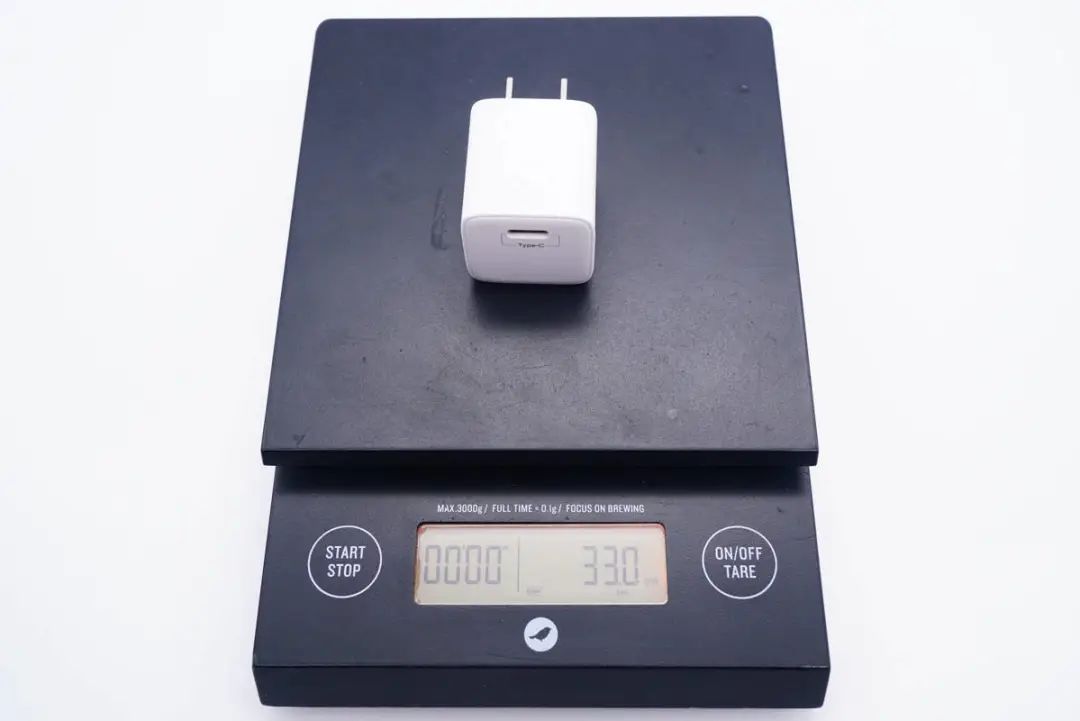

充电器净重约为33g。

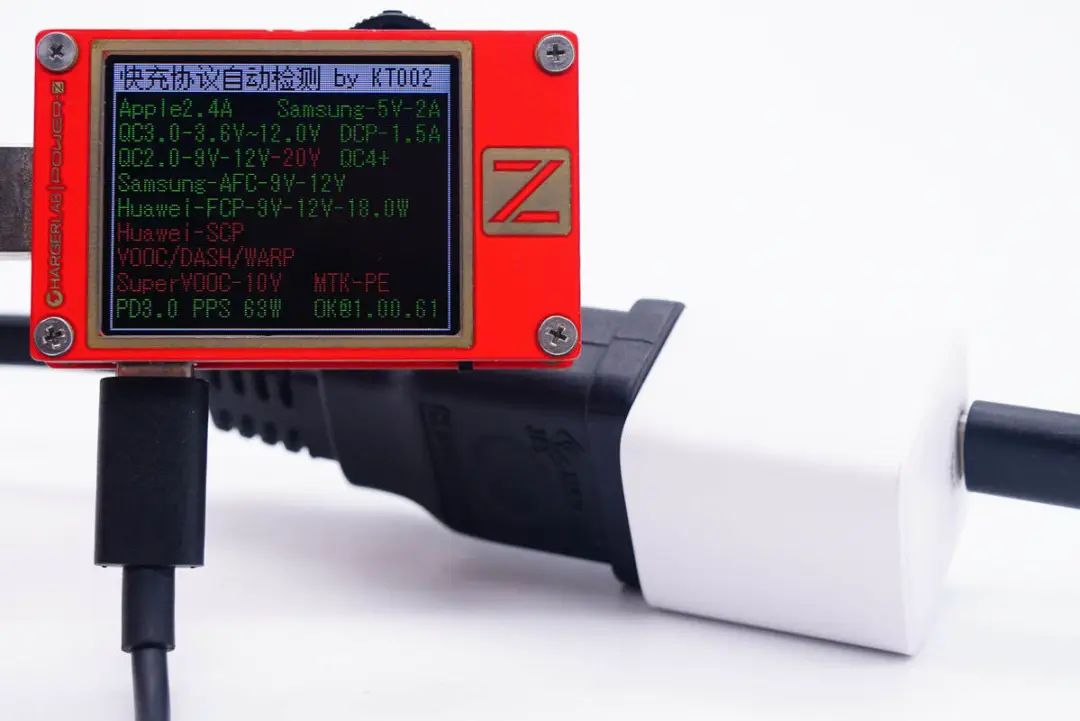

使用ChargerLAB POWER-Z KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。






此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。


安能科技迷你30W氮化镓充电器拆解



对这款充电器的大小、充电协议等有了基本了解后,下面继续对其进行详细拆解,看看做工如何。

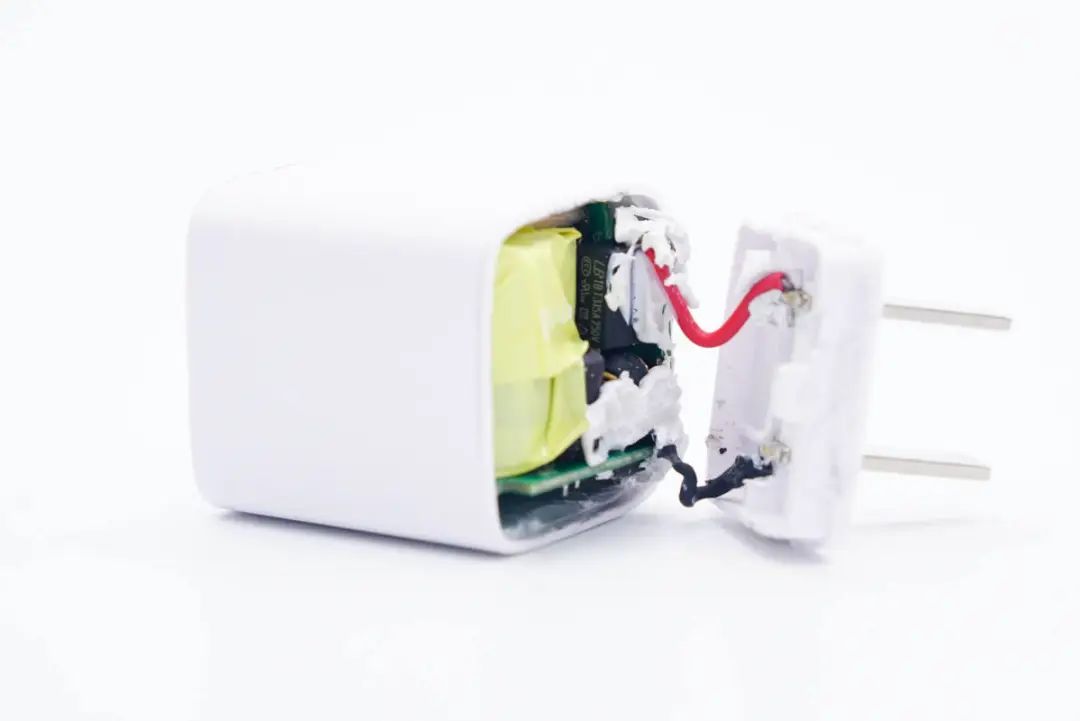

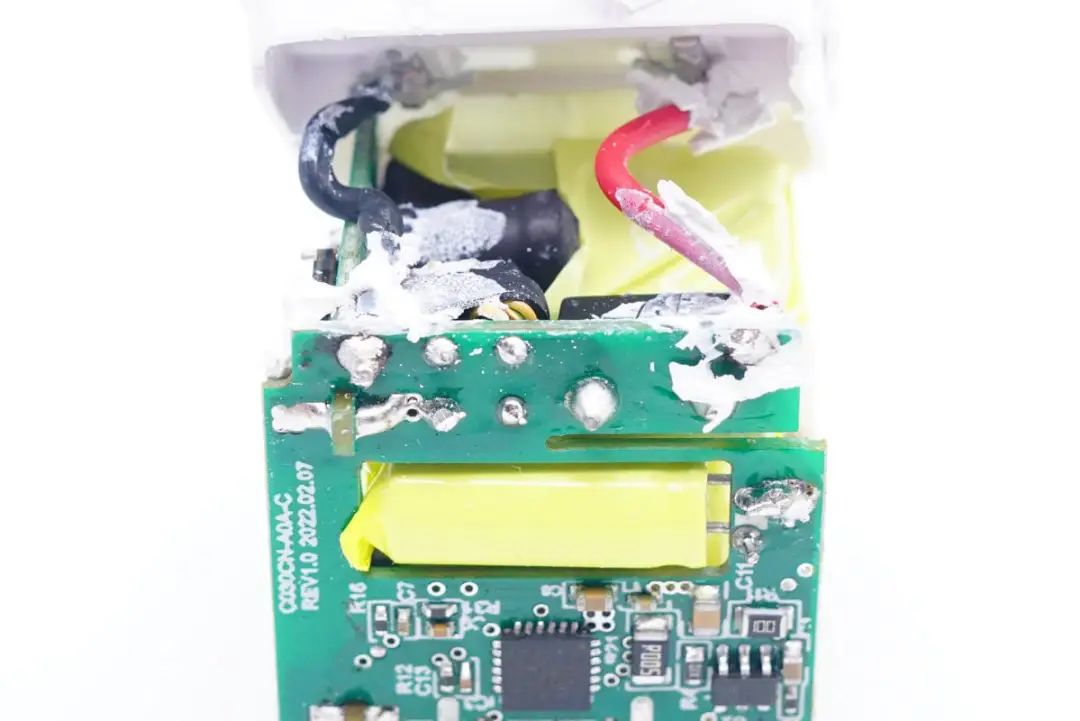

从充电器插脚侧拆开外壳,交流输入通过导线连接到PCBA模块,焊点打胶绝缘,内部器件缠绕胶带绝缘。

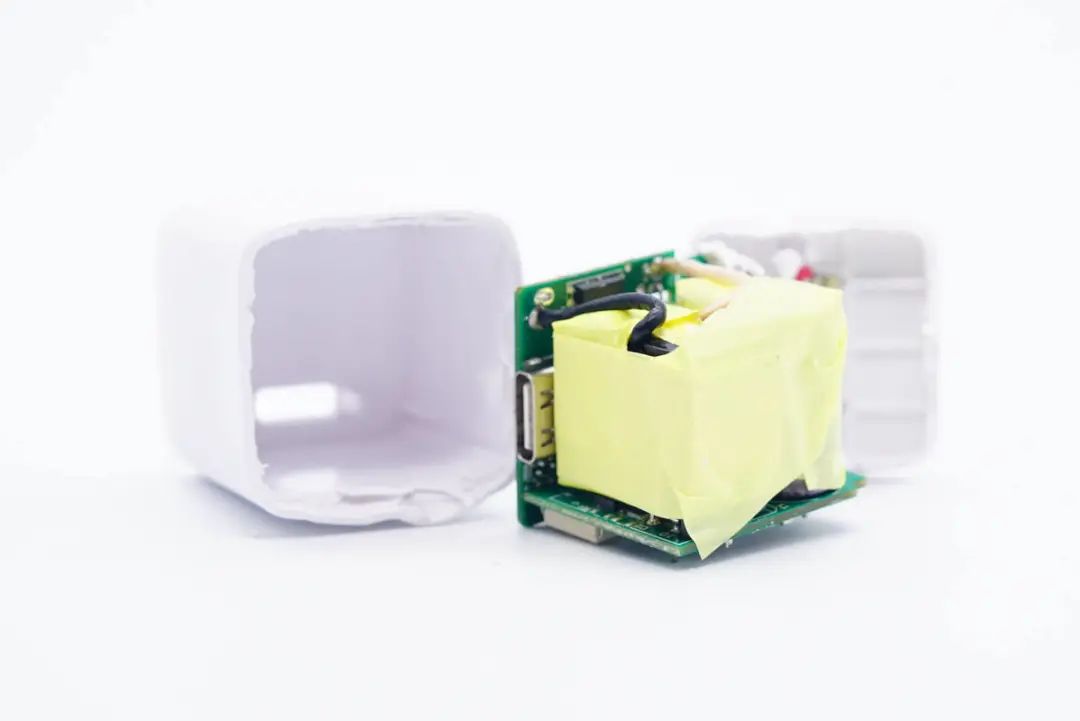

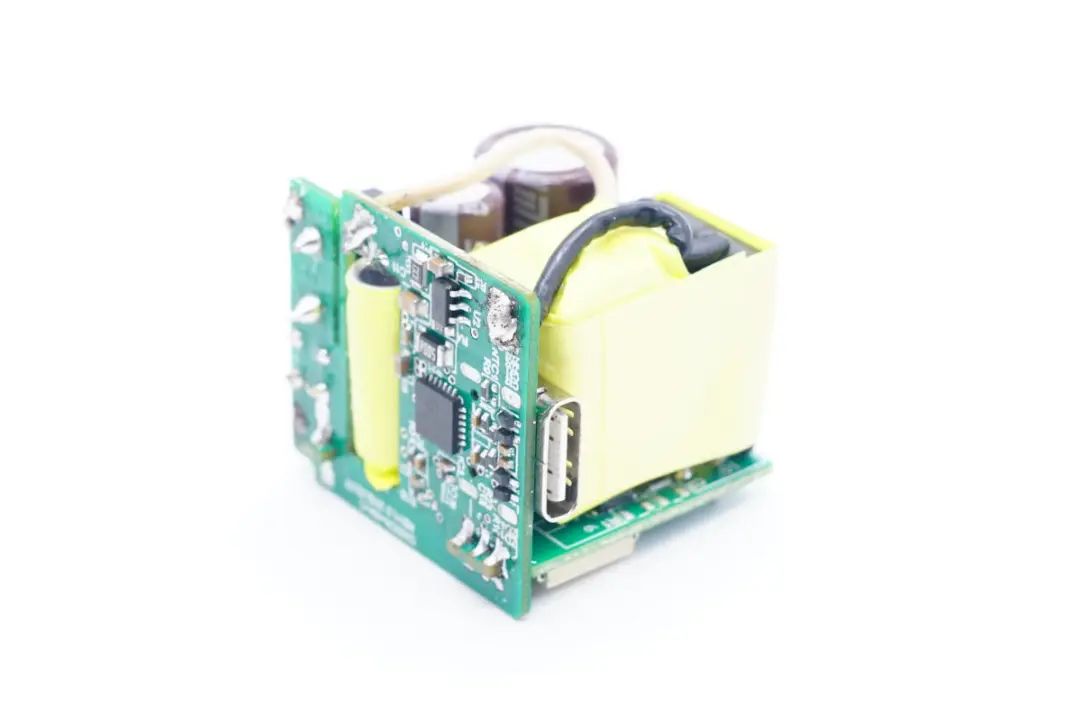

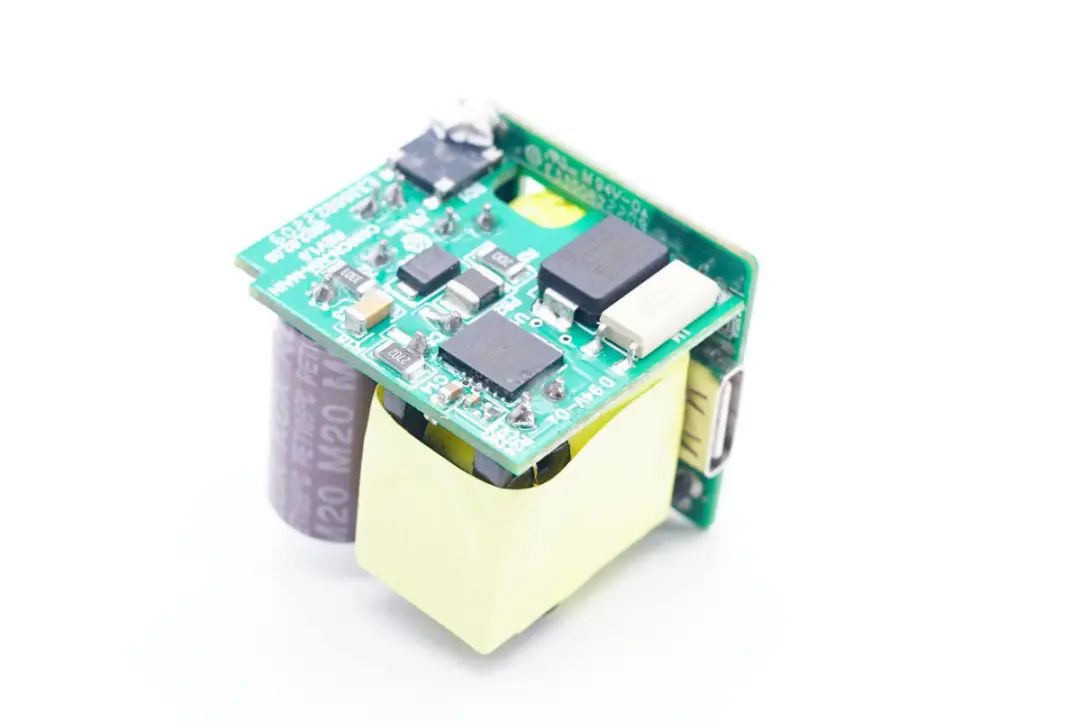

取出PCBA模块,充电器由两块PCB堆叠焊接组成。






充电器交流输入使用导线焊接连接,输入端焊接有共模电感和保险丝,与次级侧元件之间开有隔离槽绝缘。

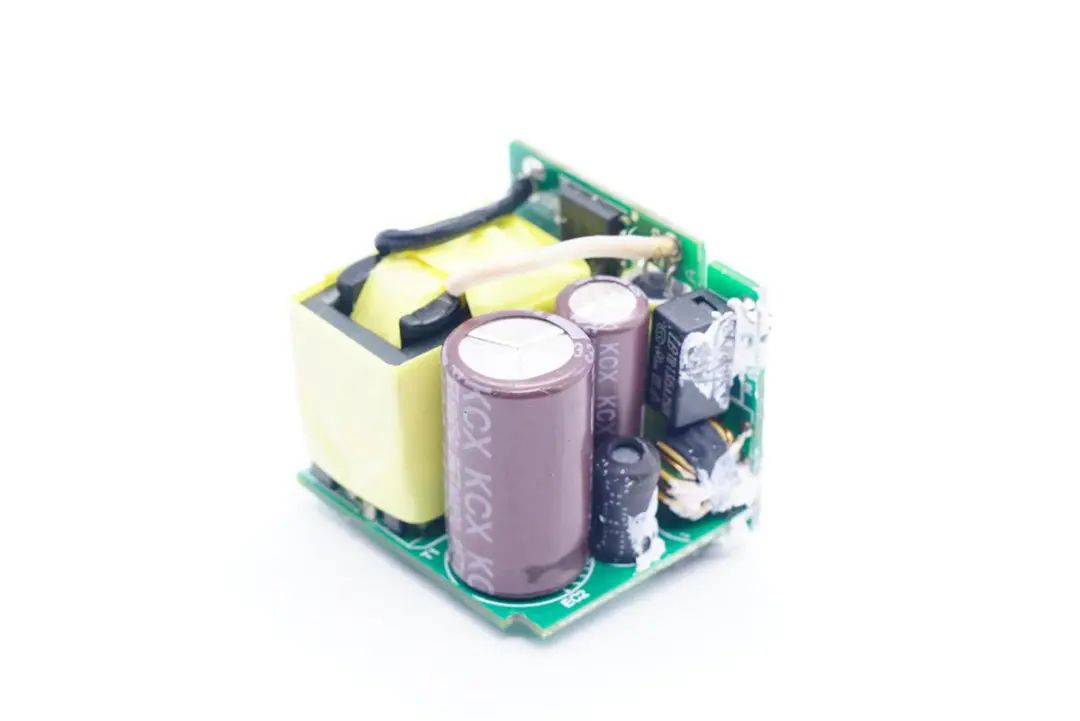

侧面小板焊接整流桥,滤波电容以及变压器等器件。






底部小板焊接同步整流电路,输出滤波电容和协议芯片等。

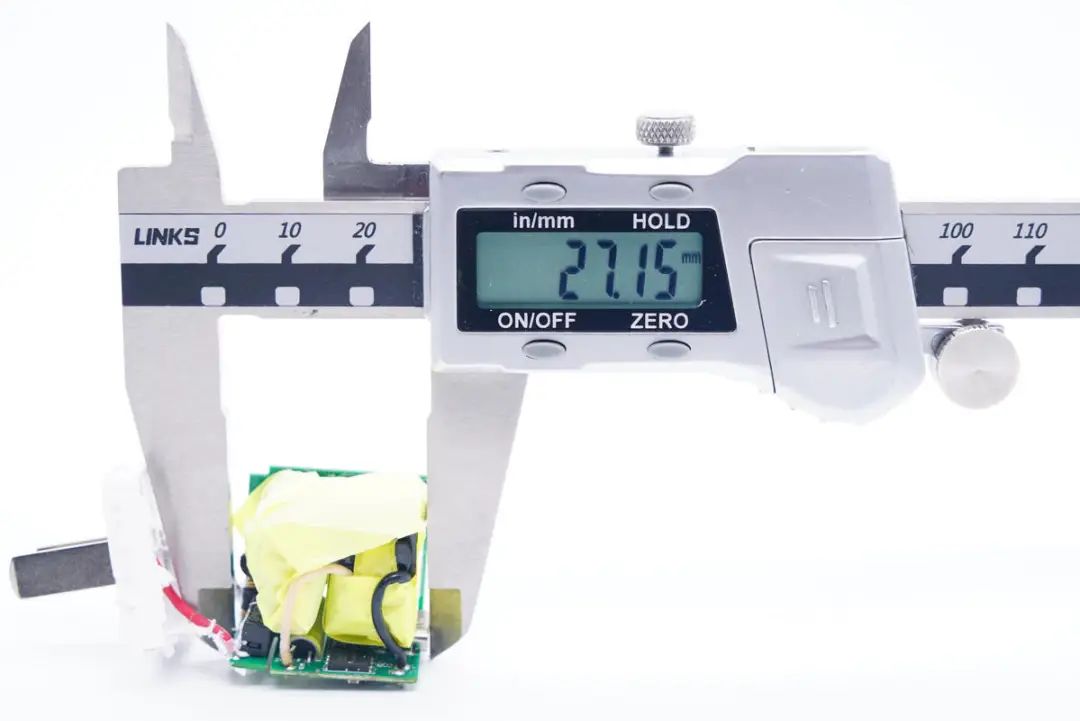

测得PCBA模块长度约为27.2mm。

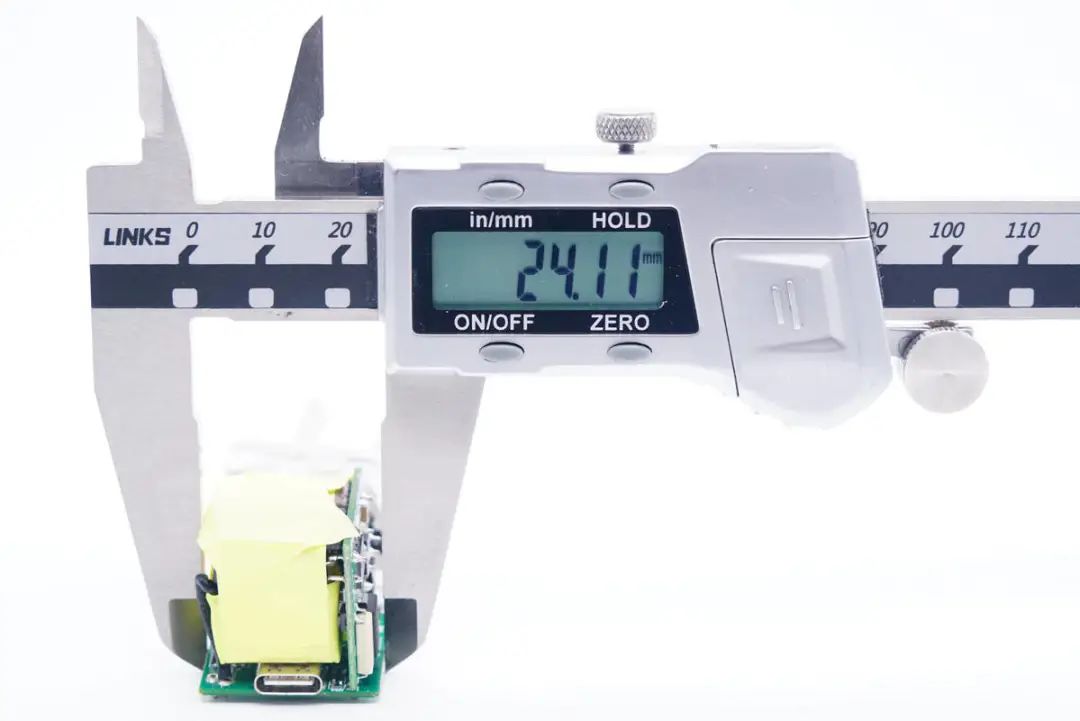

宽度约为24.1mm。






高度约为23.6mm。

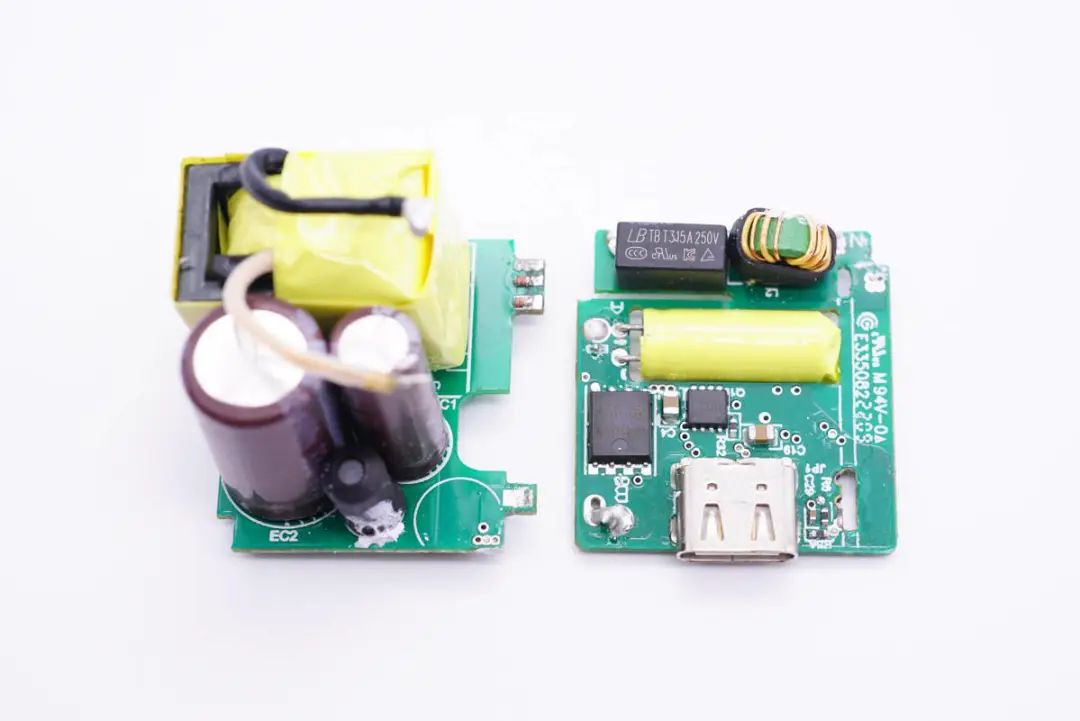

焊开两块电路板之间的焊点,将充电器拆分开,通过观察发现,这款30W氮化镓充电器采用QR开关电源架构,输出由协议芯片控制,输出宽范围电压,下面就从输入端开始了解各个器件的信息。

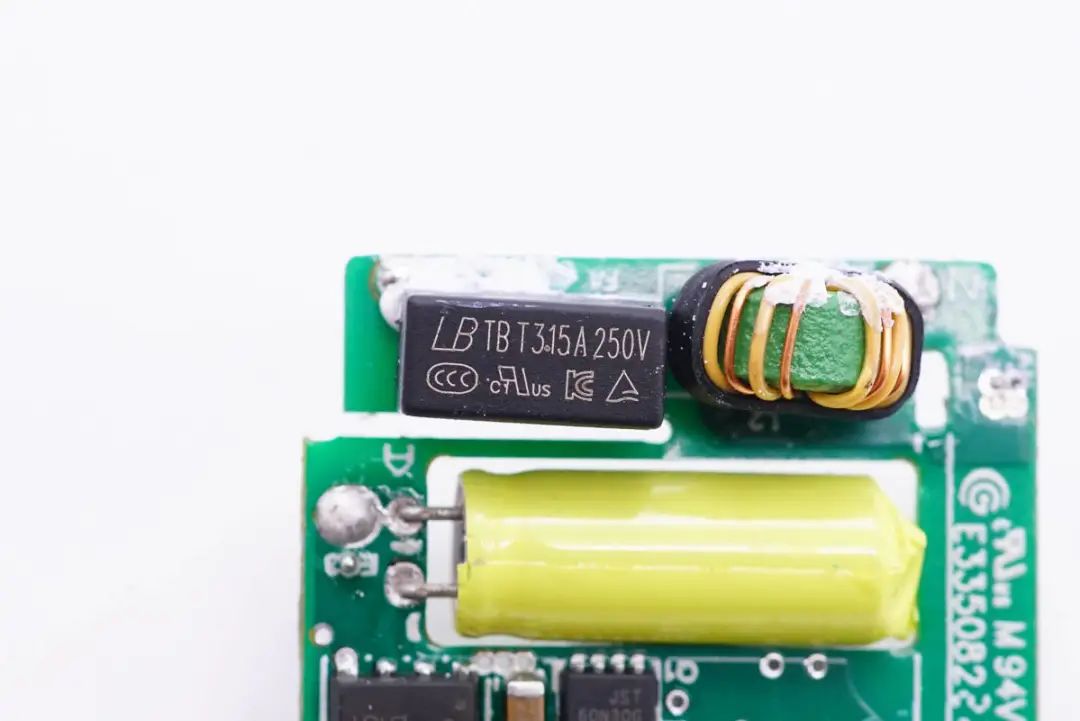

输入端延时保险丝来自蓝宝,规格为3.15A 250V。

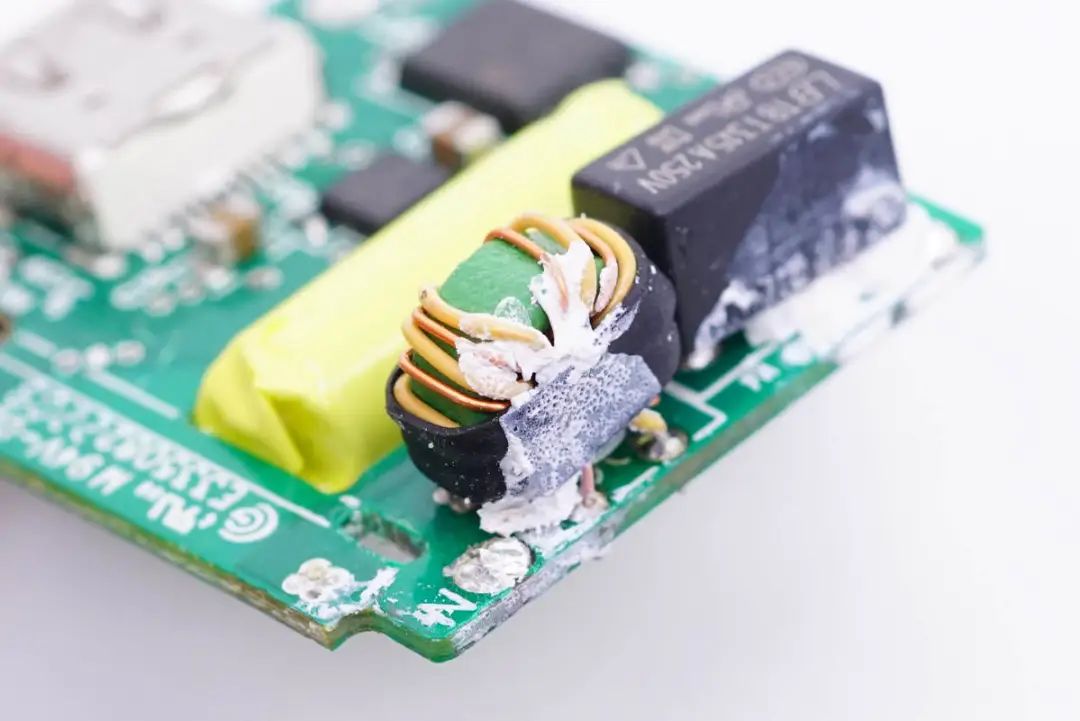

共模电感采用漆包线和绝缘线绕制,外套热缩管保护,输出滤波固态电容也采用胶带缠绕绝缘。

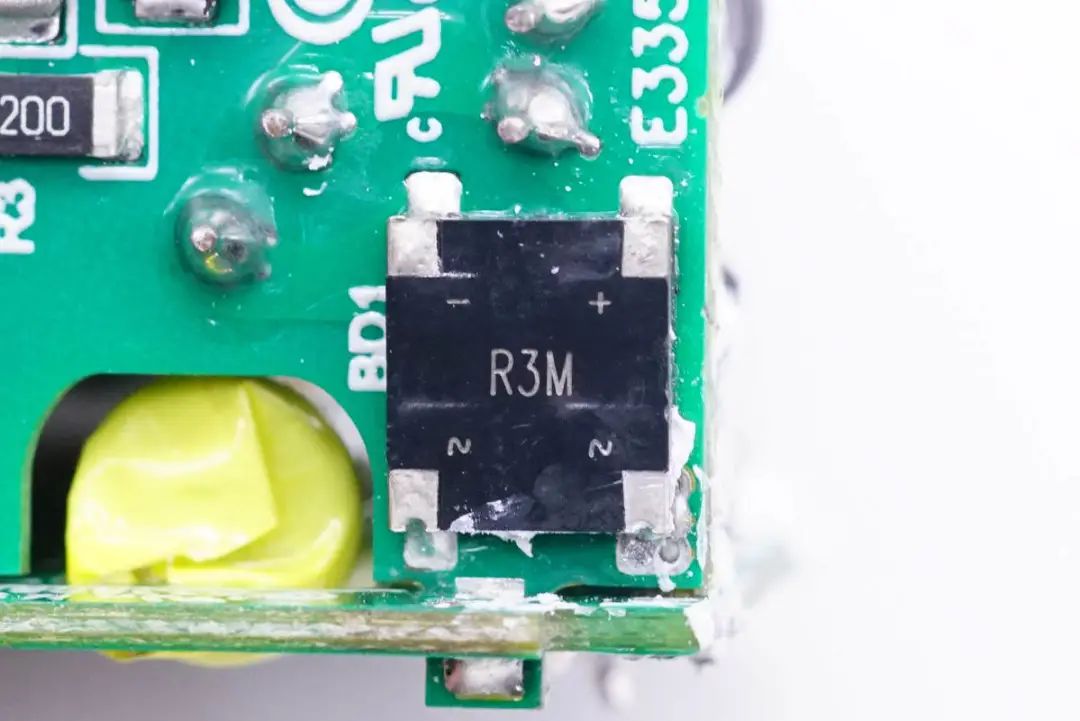

输入端贴片整流桥丝印R3M。






输入使用两颗永铭KCX系列高压电解电容滤波,两颗电解电容之间设有一颗差模电感。

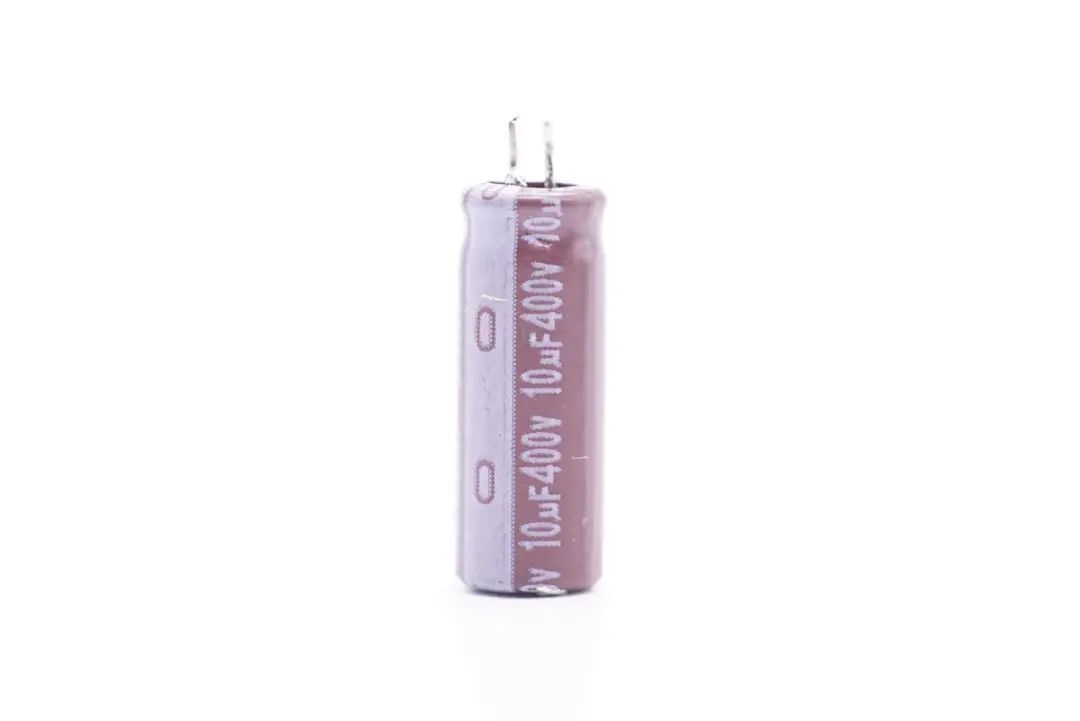

第一颗滤波电容规格为10μF 400V。

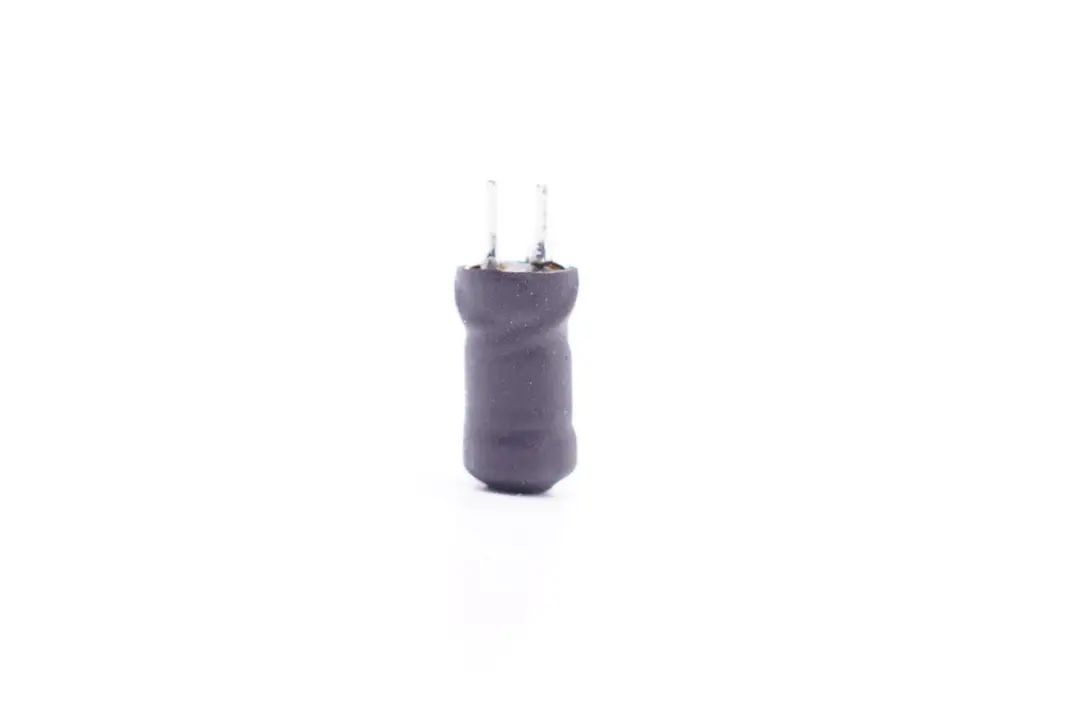

差模电感特写,外套热缩管绝缘。

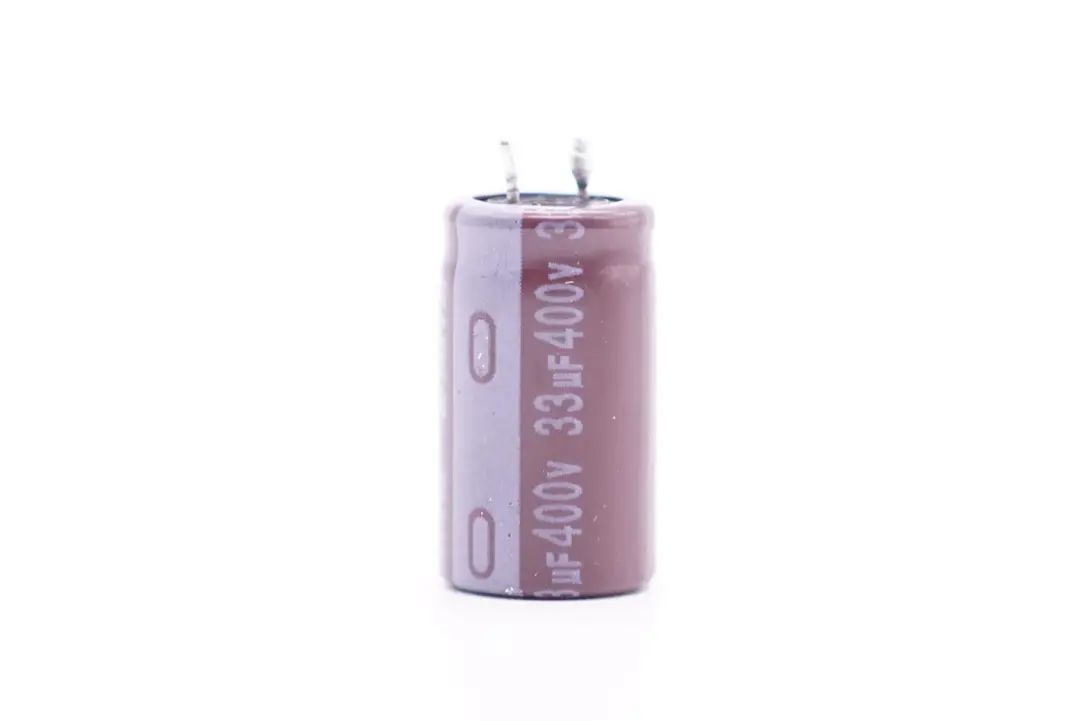

第二颗滤波电容规格为33μF 400V。



充电头网了解到,凭借小体积的特点,永铭KCX系列电解电容还被公牛65W氮化镓快充飞利浦65W氮化镓快充插座摩米士65W 2C1A氮化镓快充充电器柚比30W 1A1C氮化镓快充充电器京造65W 1A1C氮化镓快充充电器努比亚65W 2C1A氘锋氮化镓快充等产品采用,获得客户一致认可

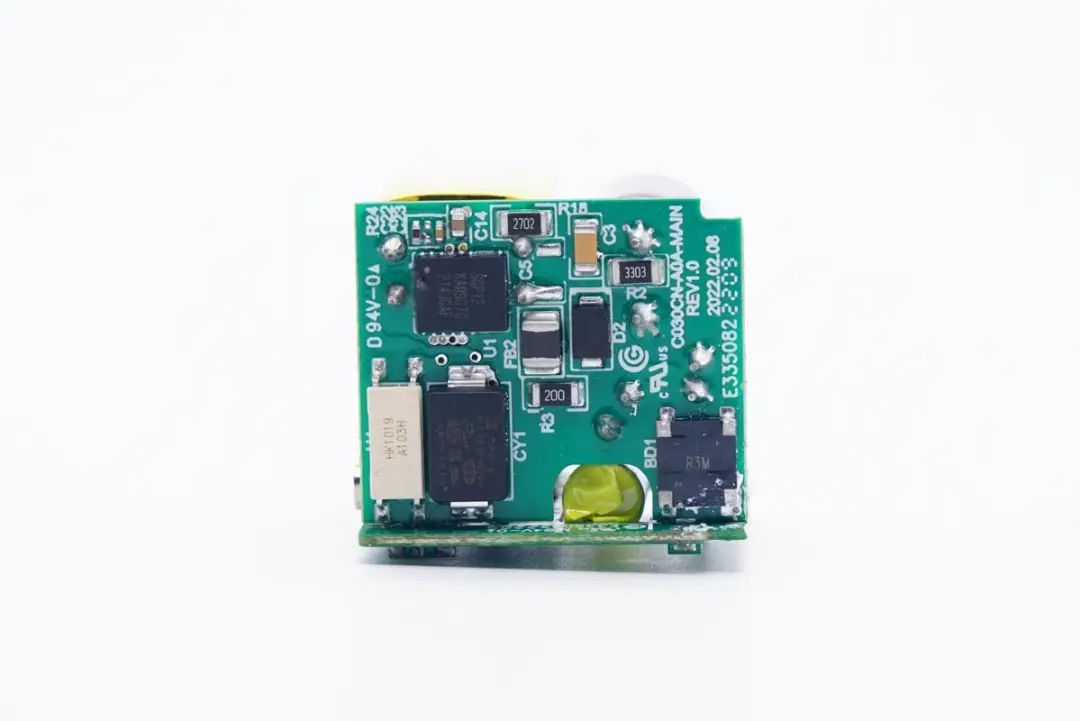

初级侧电路板焊接一颗氮化镓合封芯片,芯片内集成氮化镓开关管,驱动器和控制器,集成度非常高,显著精简了充电器初级电路设计。

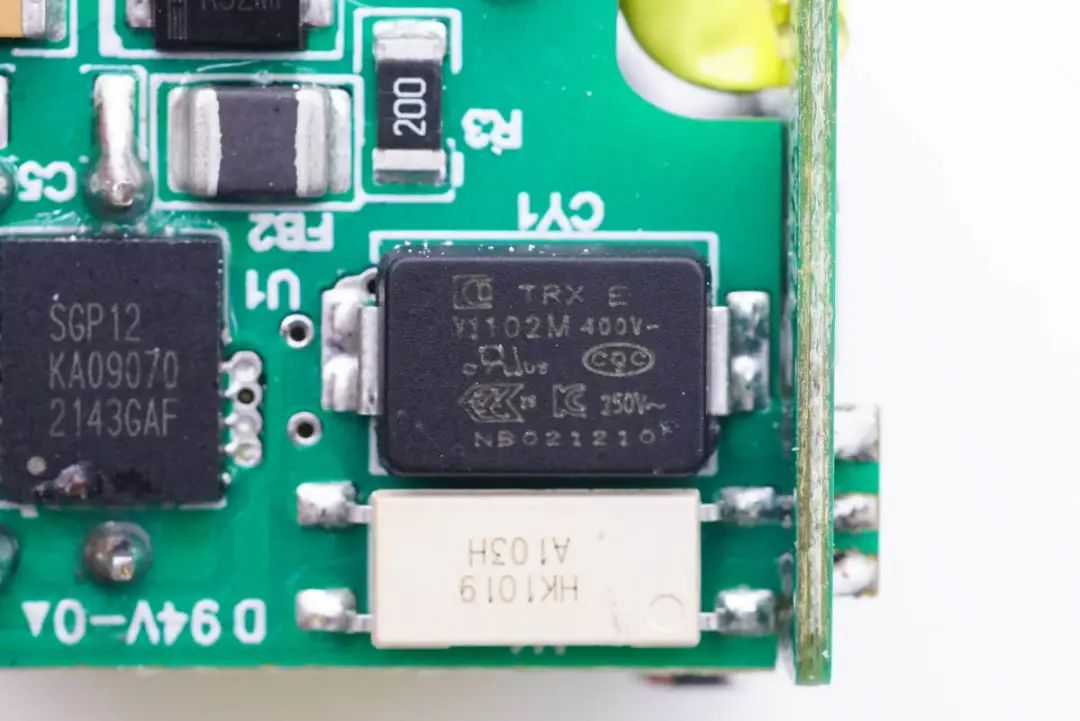

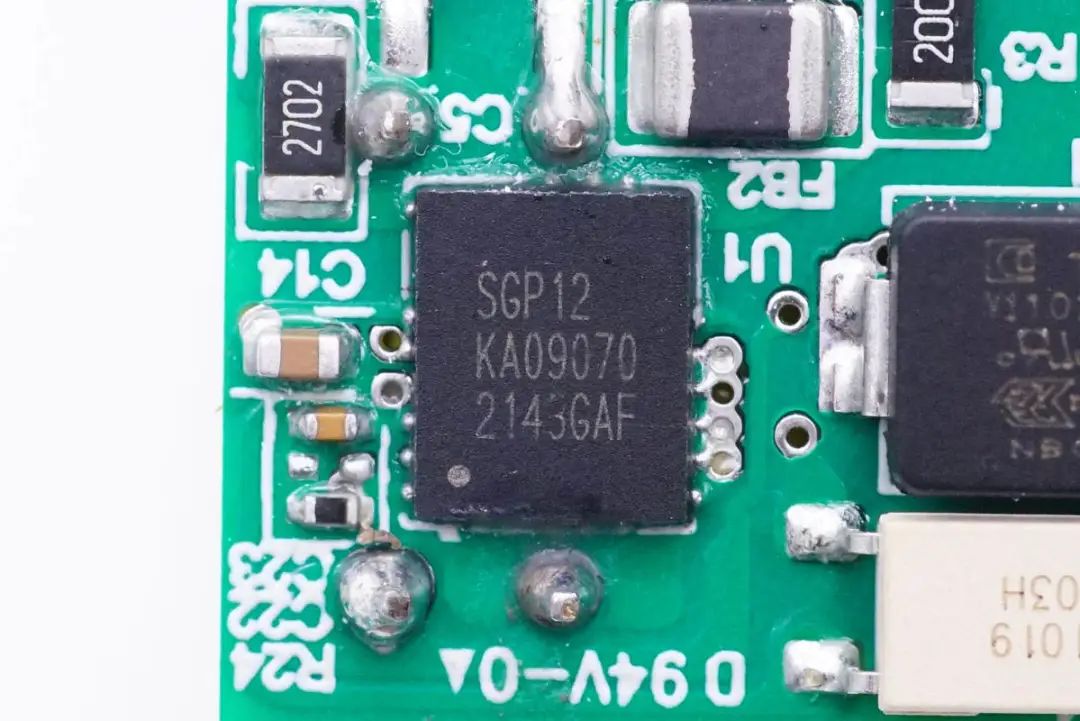

内部集成氮化镓开关管的主控芯片特写,丝印SGP12 KA09070,来自Elevation Semiconductor,是一家2021年成立的新公司,提供集成GaN的合封芯片。

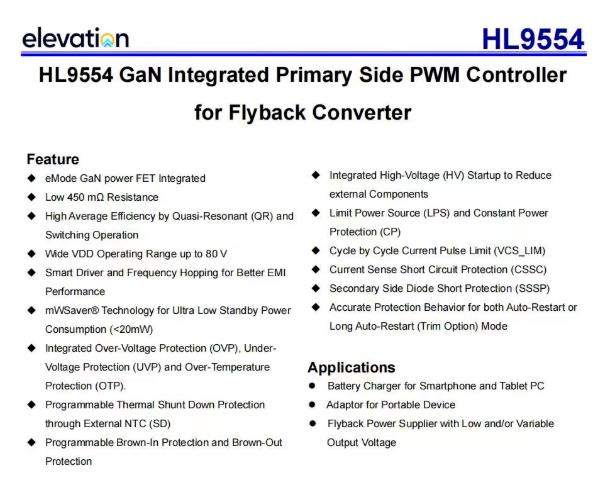

HL9554内置450毫欧氮化镓芯片和QR控制器,高集成度,高转化效率,可实现小体积化。支持CCM/QR/DCM控制模式,集成了逐周期限流,AOCP,OTP和LPS等功能,可实现超低待机功耗20mW。

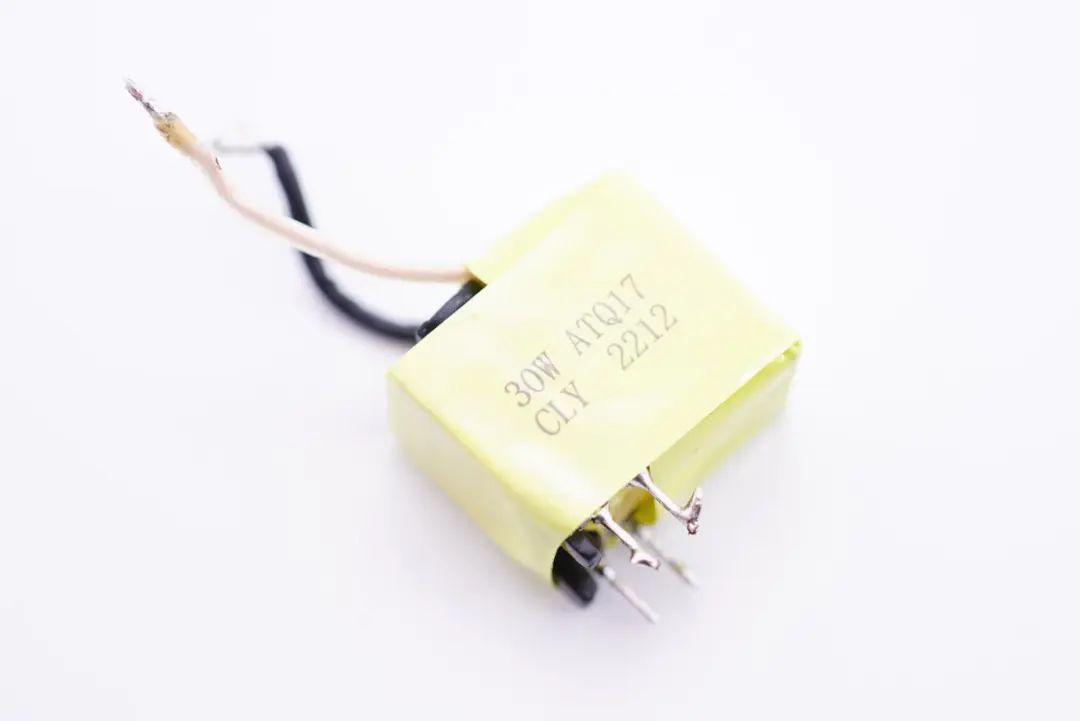

变压器采用ATQ17磁芯,标注了30W输出功率,采用马拉胶带严密缠绕绝缘。

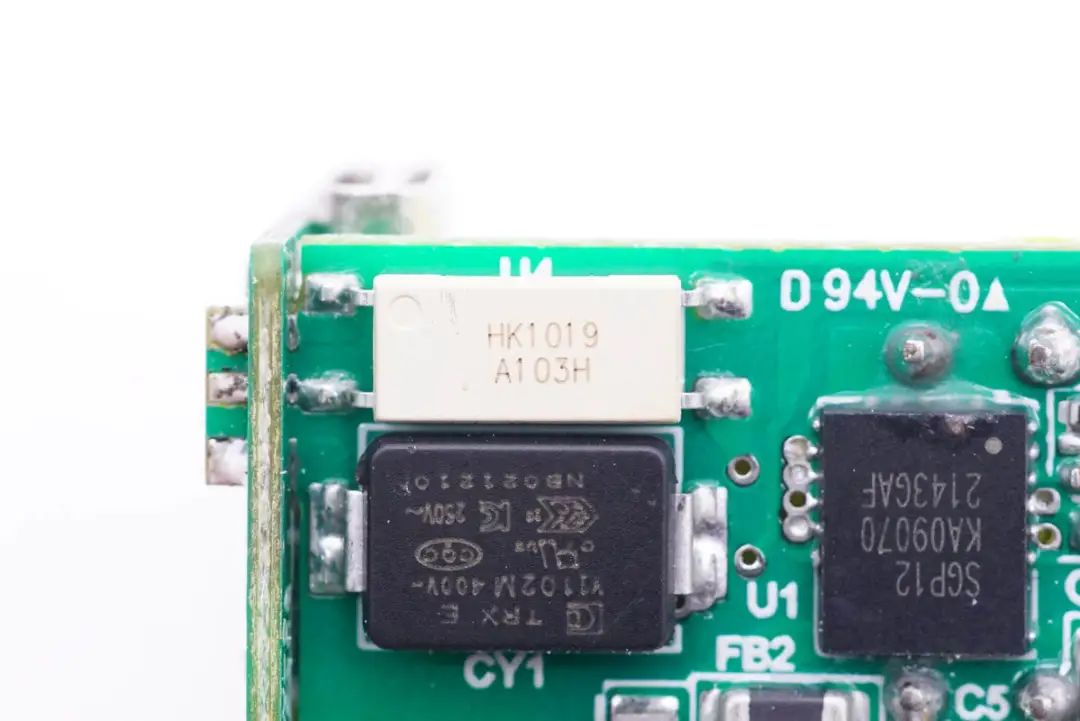

贴片Y电容来自四川特锐祥科技股份有限公司,型号TMY1102M,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可






HK1019光耦用于初级次级通信,反馈调节输出电压。

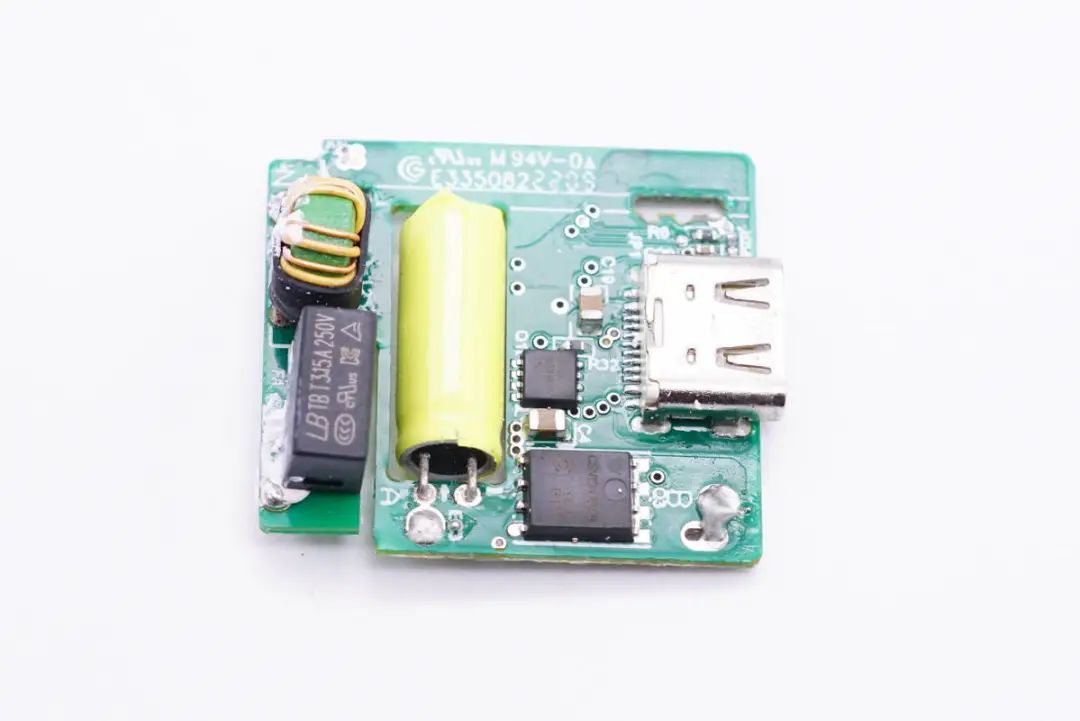

小板焊接输出滤波固态电容,同步整流管和VBUS开关管。

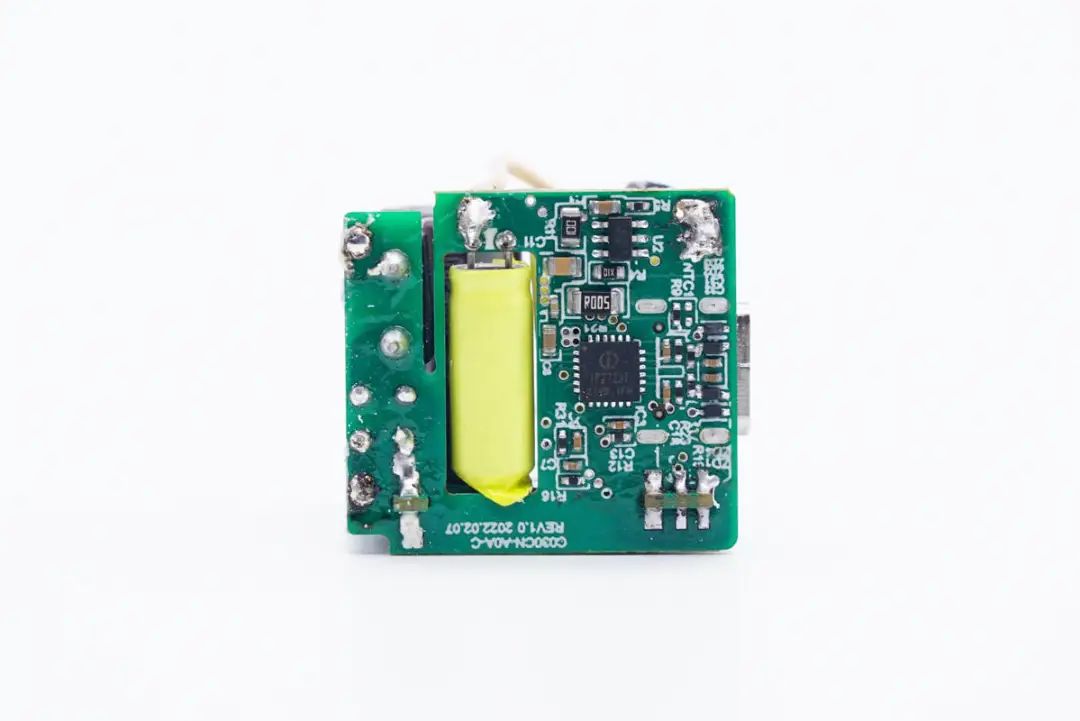

小板背面是协议芯片,同步整流控制器,协议芯片和TVS保护管。

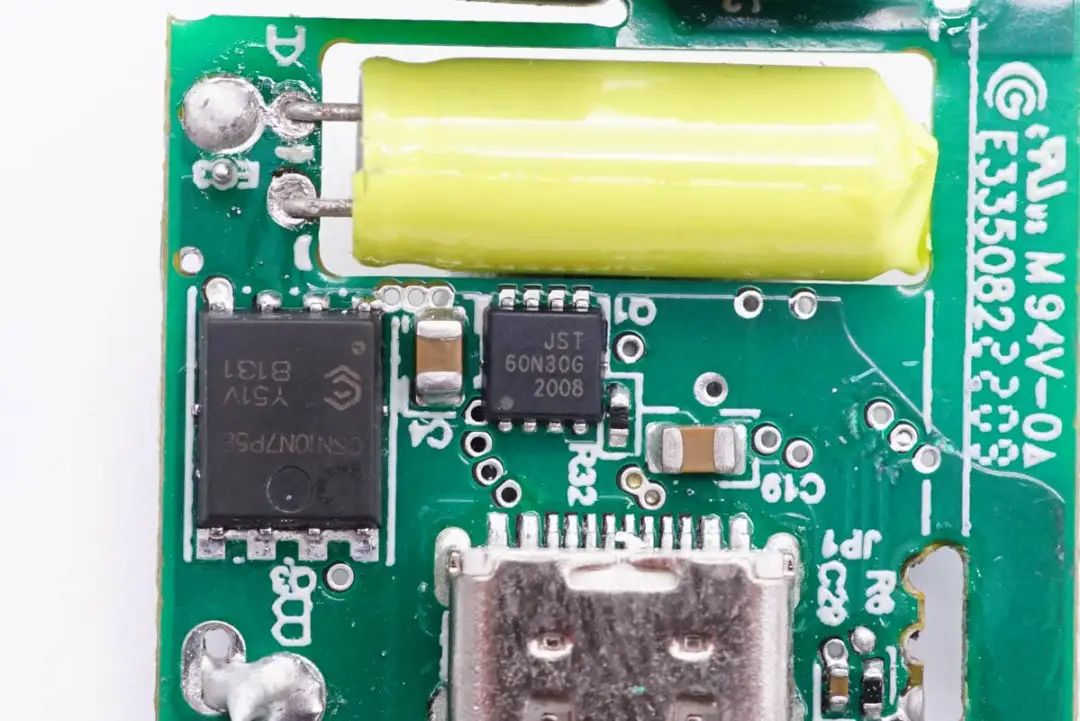

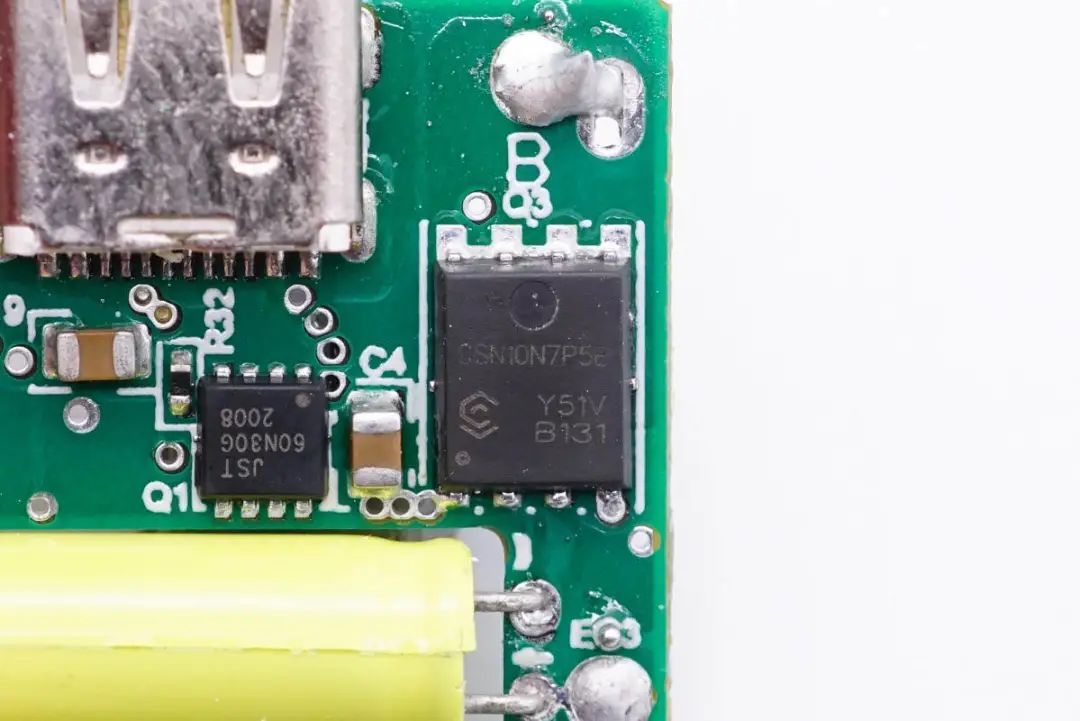

同步整流管来自锴威特,型号为CSN10N7P5B,NMOS,耐压100V,导阻6.5mΩ,采用DFN5*6封装。

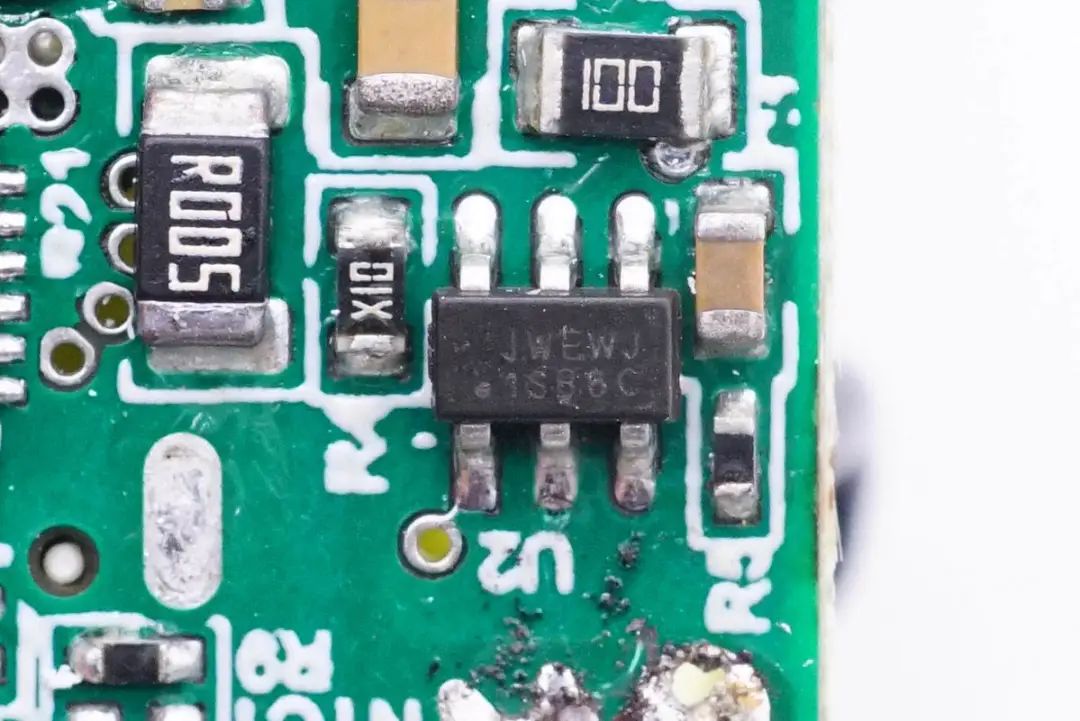

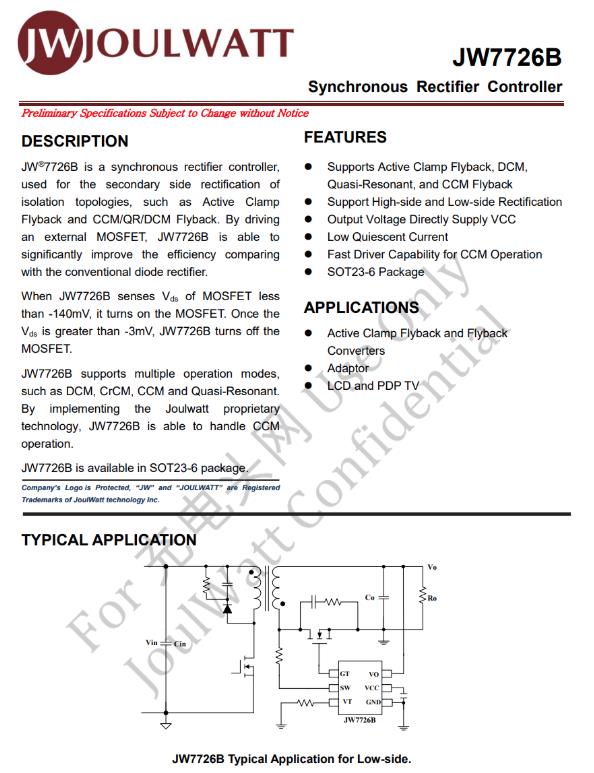

同步整流控制器来自杰华特,丝印JWEW,实际型号为JW7726B,是一颗支持CCM、DCM、QR和ACF模式的同步整流控制器,在振铃期间能有效防止同步整流MOSFET的误开通;具有快速关断能力以便能兼容CCM;在启动过程中(VCC建立之前)能有效防止门极gate被耦合至开启电压。据了解,目前JW7726系列产品累计发货量已接近千万颗。






充电头网拆解了解到,杰华特JW7726还被爱兰博10000mAh二合一60W氮化镓快充睿元实业33W 1A1C氮化镓快充REMAX 30W氮化镓充电器等产品采用。

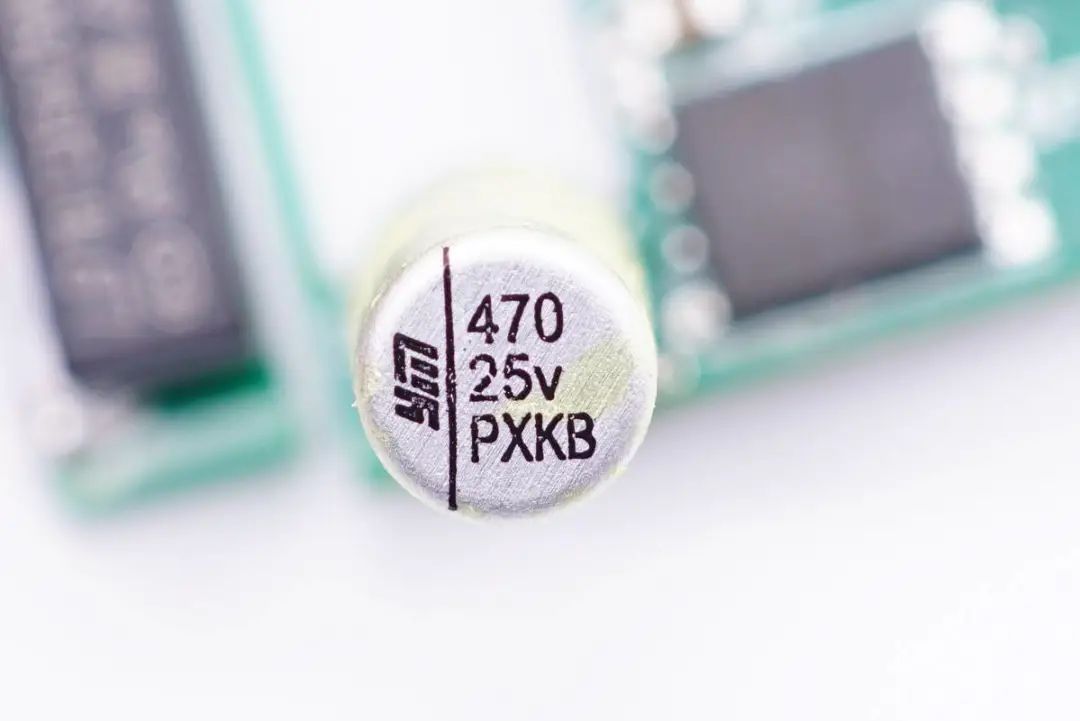

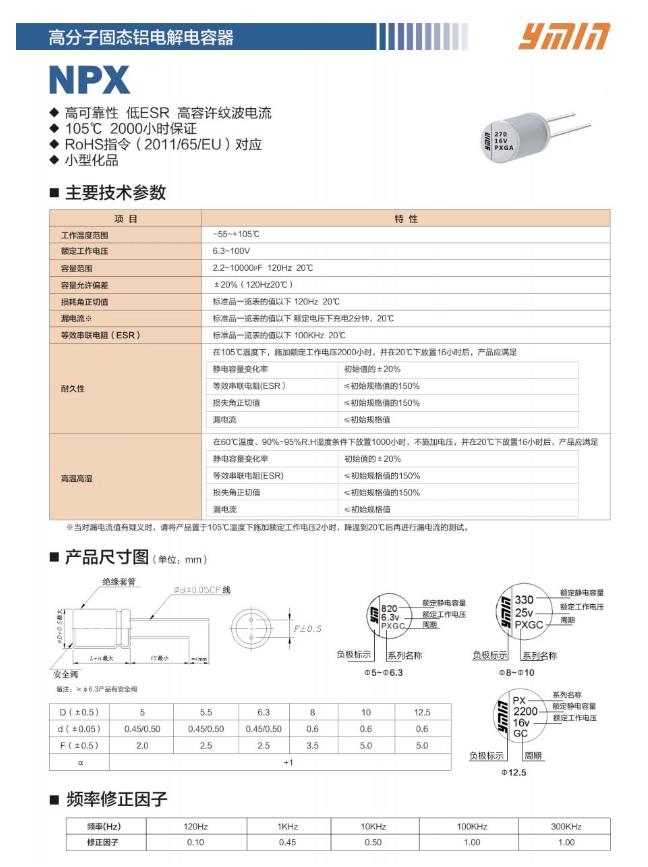

输出滤波电容采用永铭NPX系列固态电容,规格为470μF 25V,该系列电容具有小体积、低ESR、高额定纹波电流、高可靠性、耐开关冲击等特点。






充电头网了解到,永铭NPX系列固态电容此前已被闪极100W 3C1A氮化镓快充充电器摩米士65W 2C1A氮化镓快充倍思45W 1A1C氮化镓充电器努比亚65W氘锋氮化镓充电器等产品使用,此外还被应用在安克飞利浦小小黑品胜邦克仕等品牌20W迷你充上,获得客户一致认可

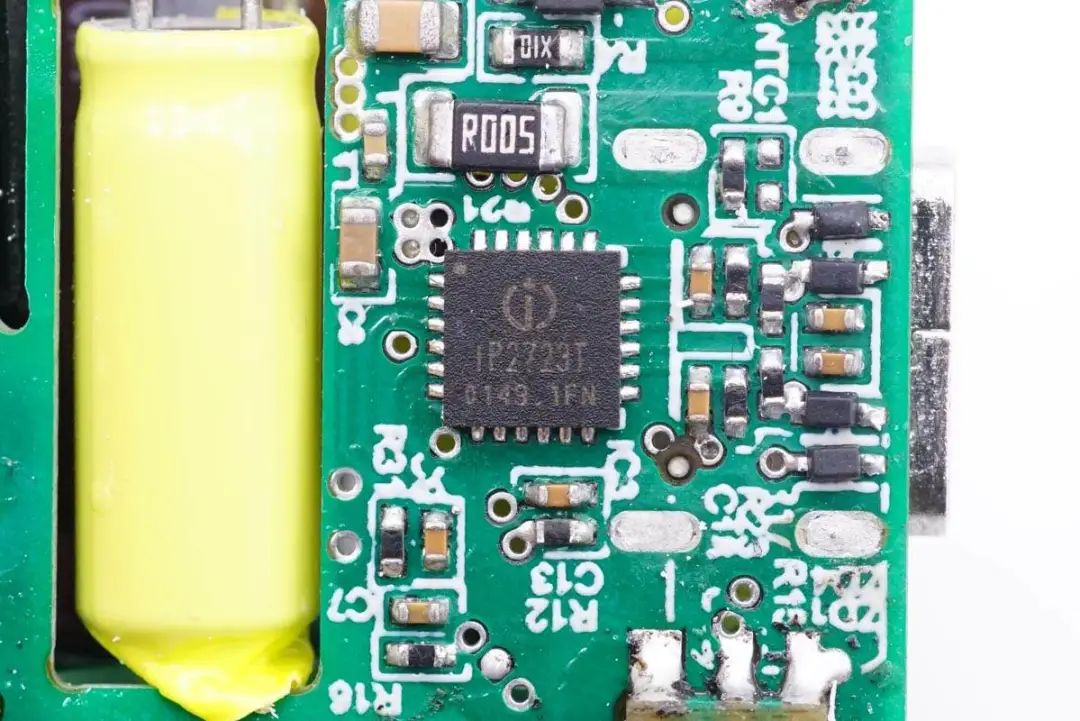

USB-C口协议芯片采用英集芯IP2723T,该芯片已通过USB IF协会PD3.0 PPS认证,TID:3135,是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管,用于静电保护功能。



可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

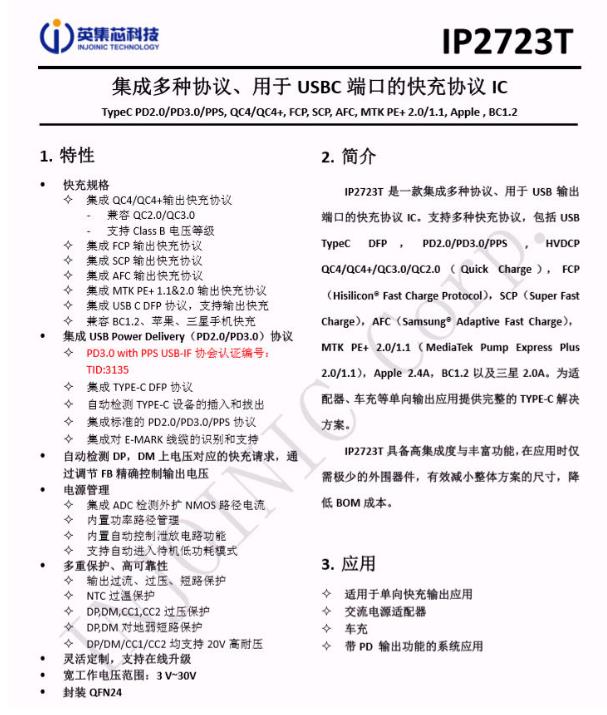

英集芯IP2723T资料信息。



充电头网拆解了解到,英集芯IP2723T已被闪魔摩米士REMAX麦多多华科隆等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器努比亚65W USB PD氮化镓充电器努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米京东京造华为三星特斯拉等知名品牌的百余款产品采用






VBUS开关管来自南京江智科技,型号为JST60N30G,耐压30V,导阻7.4mΩ,采用PDFN3.3*3.3封装。

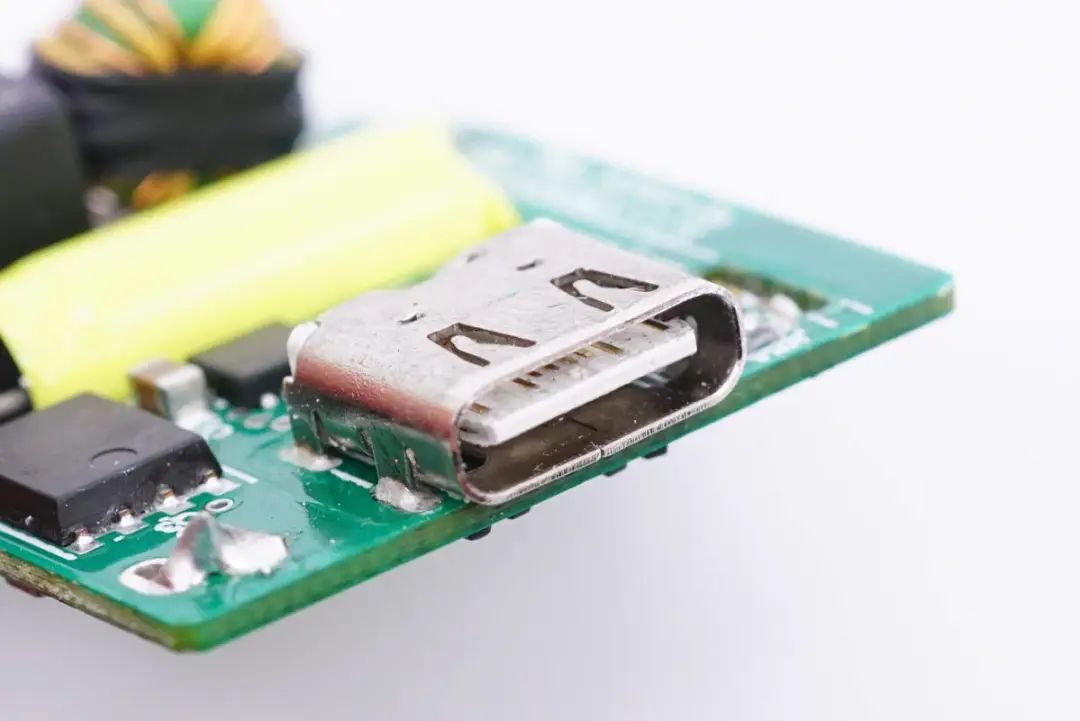

输出USB-C接口特写,白色胶芯,过孔焊接。

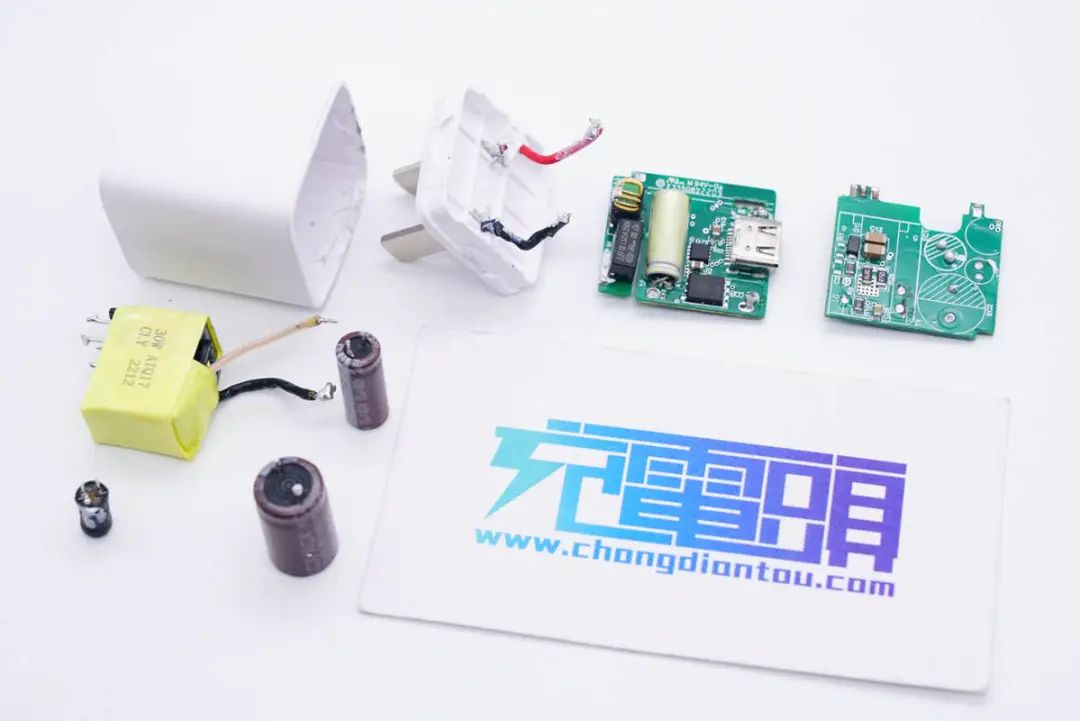

全部拆解完毕,来张全家福。



充电头网拆解总结



安能科技这款30W氮化镓充电器非常小巧轻便,白色哑光外壳,不易磨损,同时手感也不错。充电器为单USB-C接口设计,输出具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,同时支持PPS快充,快充支持全面。



充电头网通过拆解了解到,这款充电器采用两块PCB组合焊接,L型结构内部布置滤波电容及变压器等元件,输入输出电容缠绕胶带绝缘。内部采用Elevation推出的氮化镓合封芯片,具备高集成度和精简的外围,并具有极低的待机功耗。



次级同步整流使用杰华特同步整流控制器配合英集芯协议芯片,输入输出均采用永铭电容,搭配两块PCB的组合设计,空间利用率高,体积小巧。整体做工扎实,用料可靠。
