拆解报告:联想小新智能投影仪原装65W氮化镓充电器

2022-07-08

联想推出了一款超薄的小新520智能投影仪,具备1080P高分辨率,4.8cm的超薄厚度,设计非常小巧,可以与笔记本一同携带,获得全新的观影体验。联想为这款轻薄投影仪配备了一款氮化镓充电器,同样小巧精致,与投影仪风格搭配,并且采用USB-C接口,支持5-20V输出电压,可以为笔记本和手机充电。


充电头网已经拿到了这款65W 氮化镓适配器,下面就进行拆解,看看这款投影仪原装的电源适配器采用了什么样的设计。


联想小新65W充电器外观

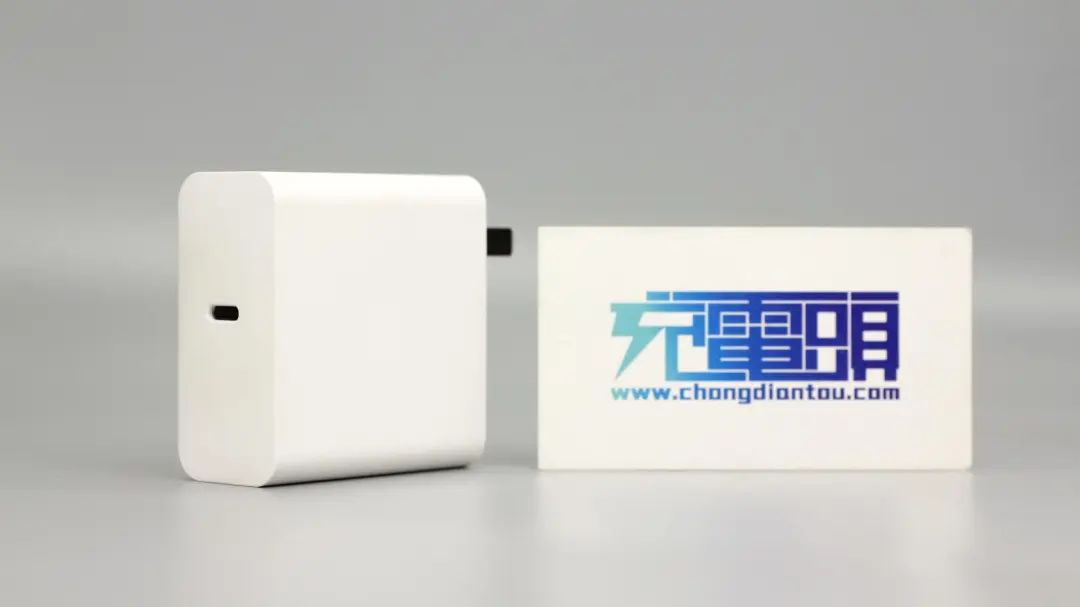

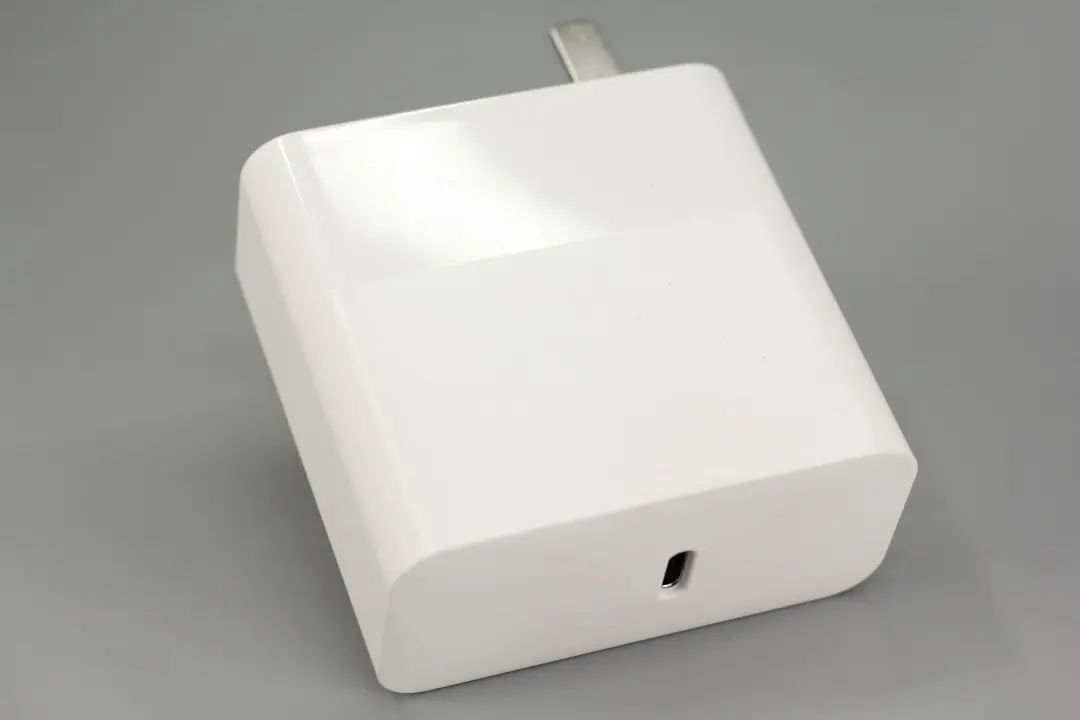

充电器采用经典直板造型设计,机身通体白色显得十分简洁。




腰身外壳亮面磨砂撞色设计,两侧过渡圆润。输入端配备固定国标插脚,靠一侧布局方便插拔,输出端配有单USB-C接口,居中设计。两端边缘则过渡分明。

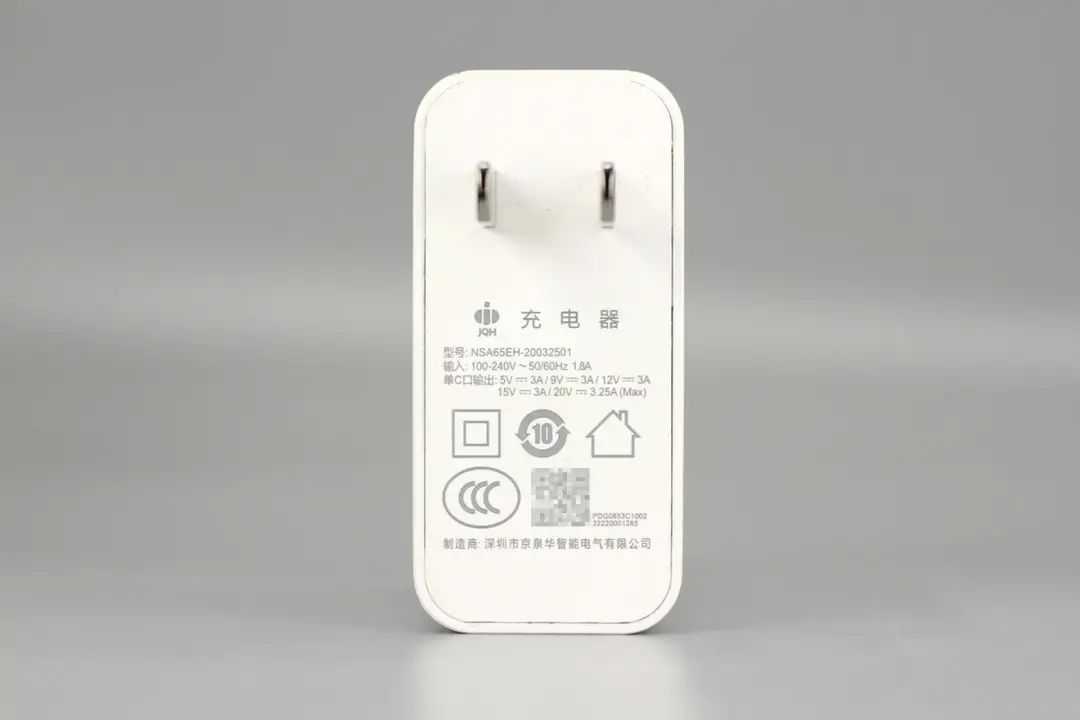

输入端外壳印有充电器参数
型号:NSA65EH-20032501
输入:100-240V~50/60HZ 1.8A
输出:5V3A、9V3A、12V3A、15V3A、20V3.25A
制造商:深圳市京泉华智能电气有限公司
充电器已经通过了CCC认证。

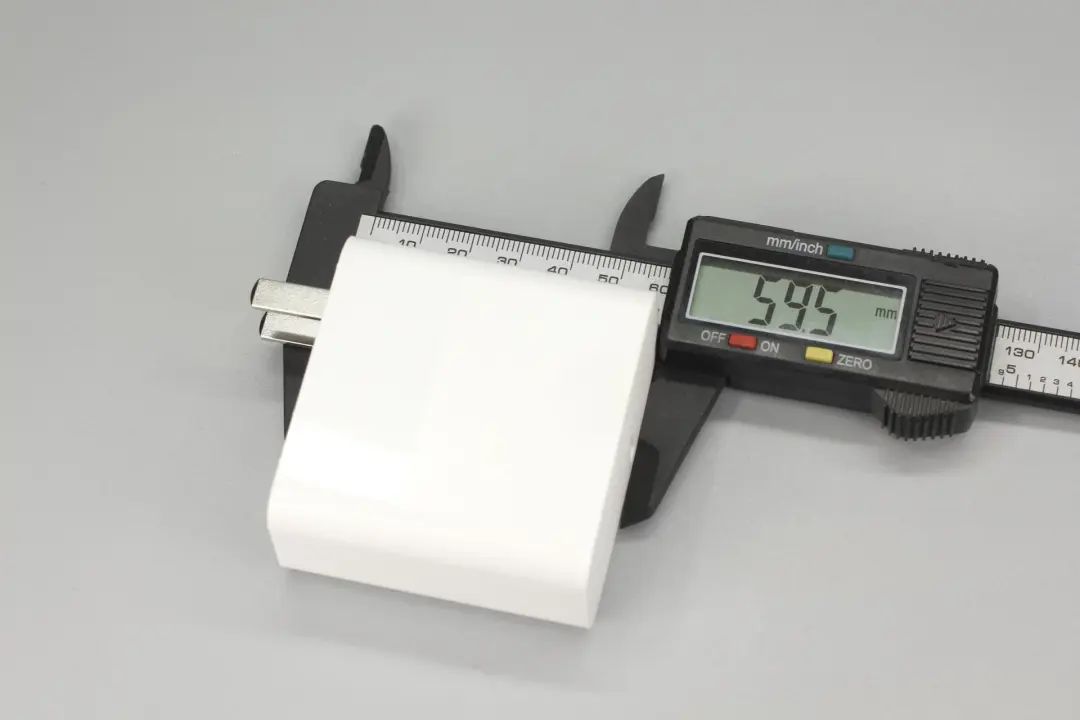

测得充电器机身高度为59.5mm。

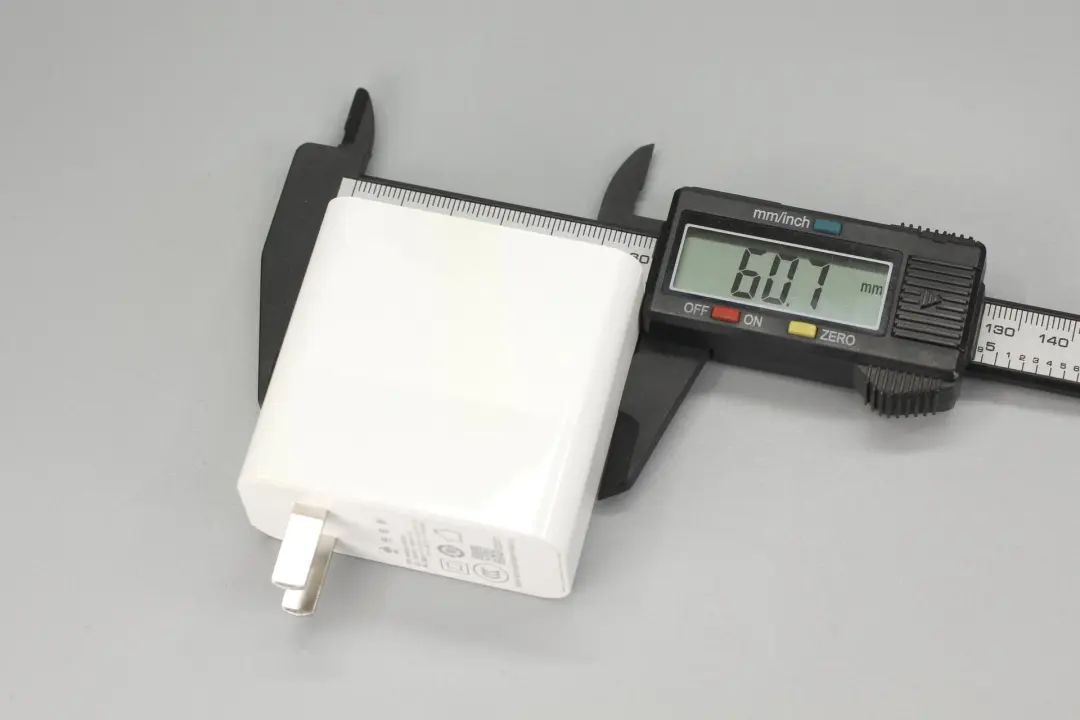

宽度为60.7mm。

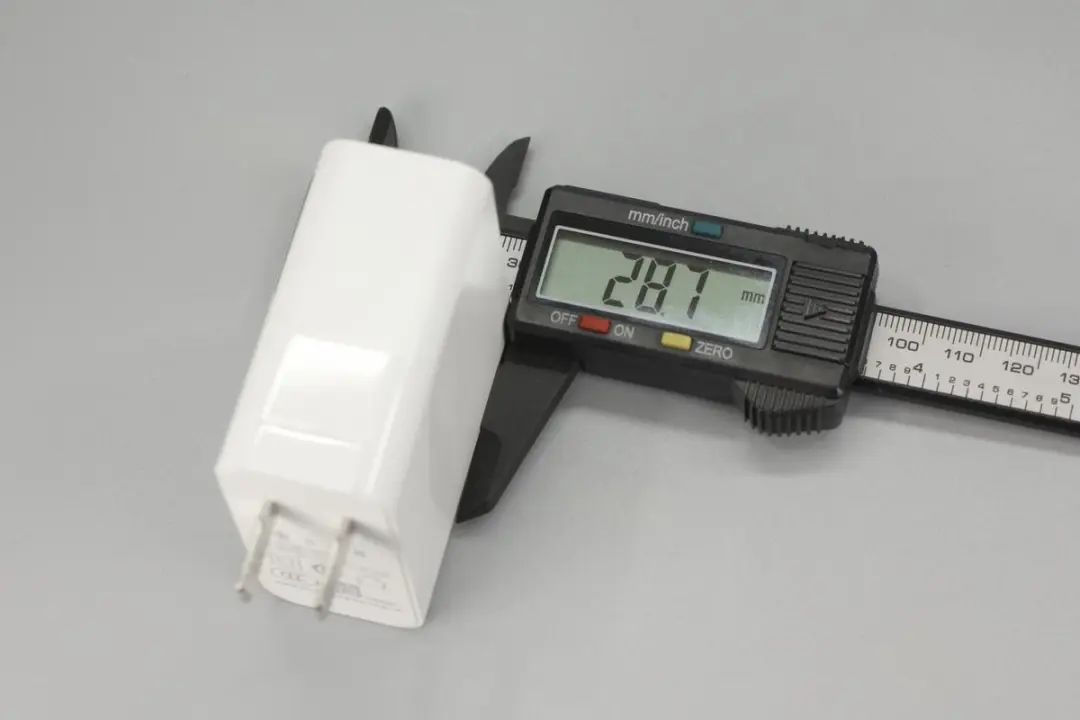

厚度为28.7mm。




充电器净重约为144g。

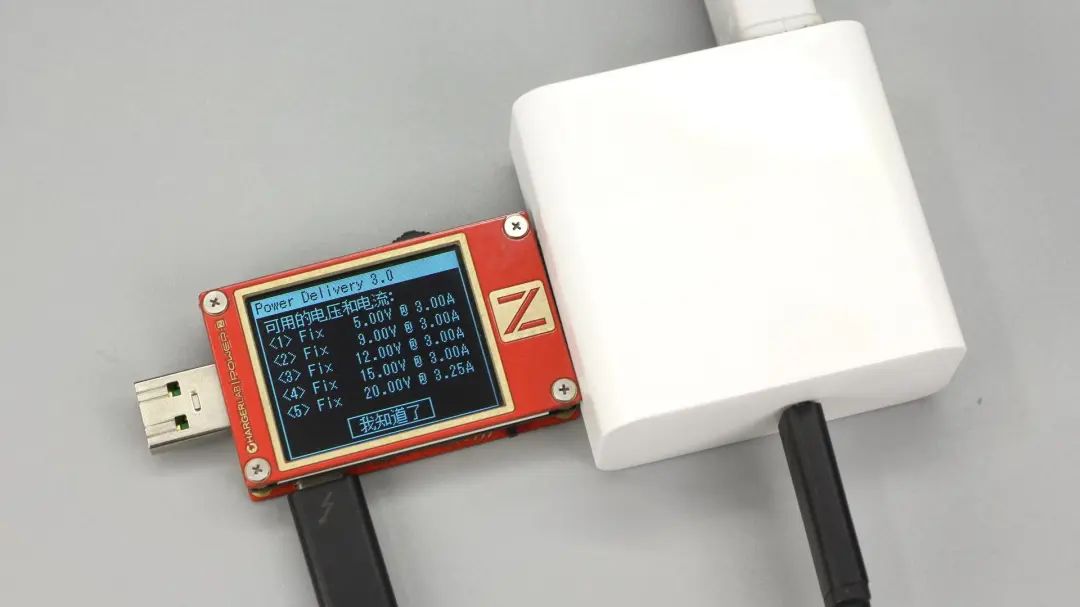

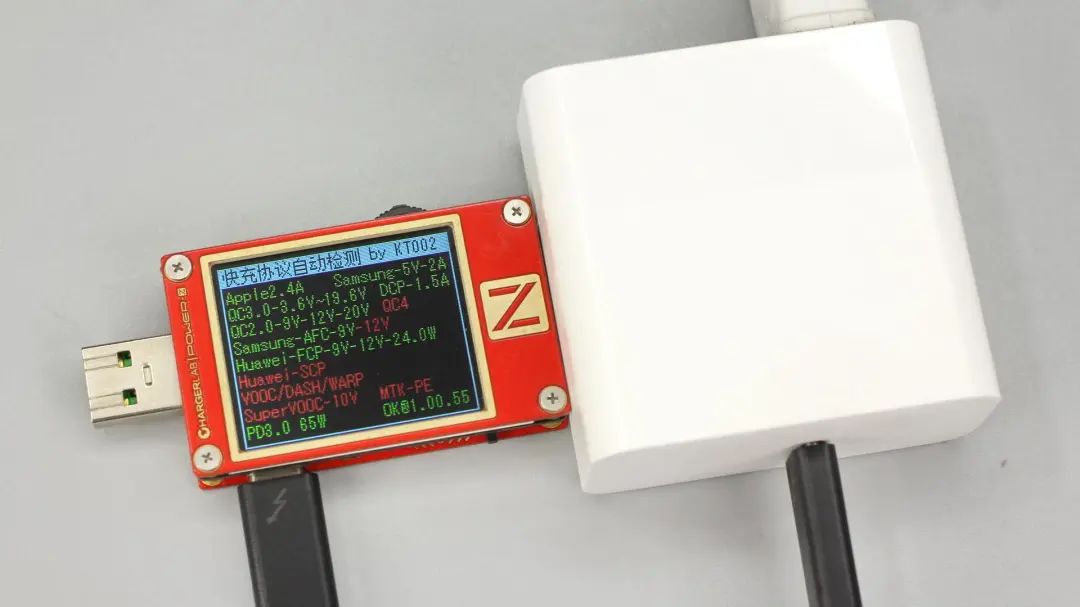

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。




同时还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。


联想小新65W充电器拆解


在对联想小新这款65W氮化镓充电器有了基本了解后,下面继续对其进行拆解,看看内部详细设计。

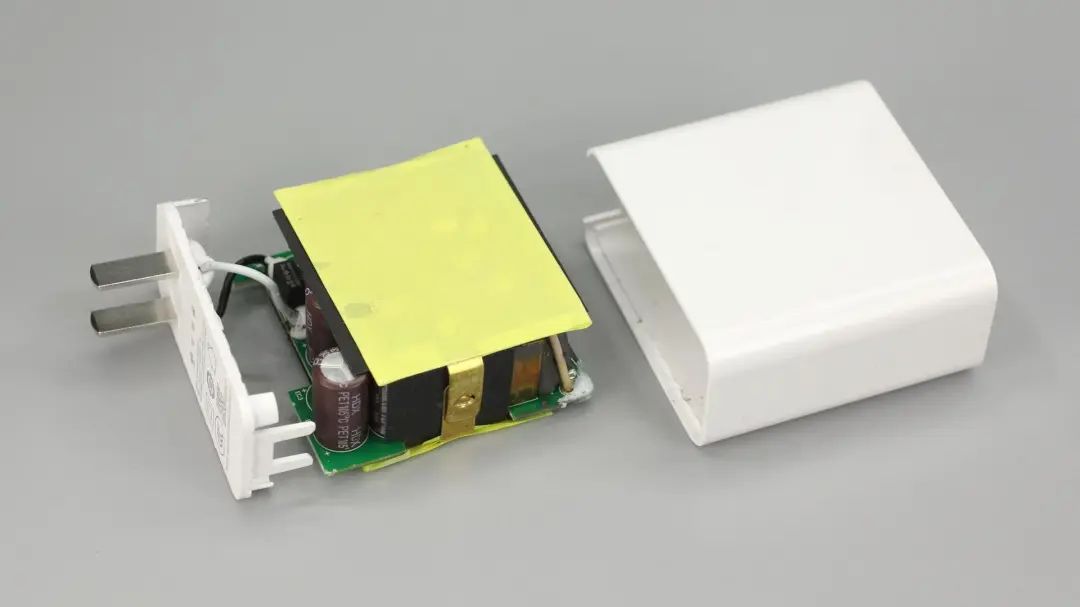

沿插脚侧接缝撬开充电器外壳,内部PCBA模块正反面均覆盖黄铜散热片,并粘贴胶带绝缘。

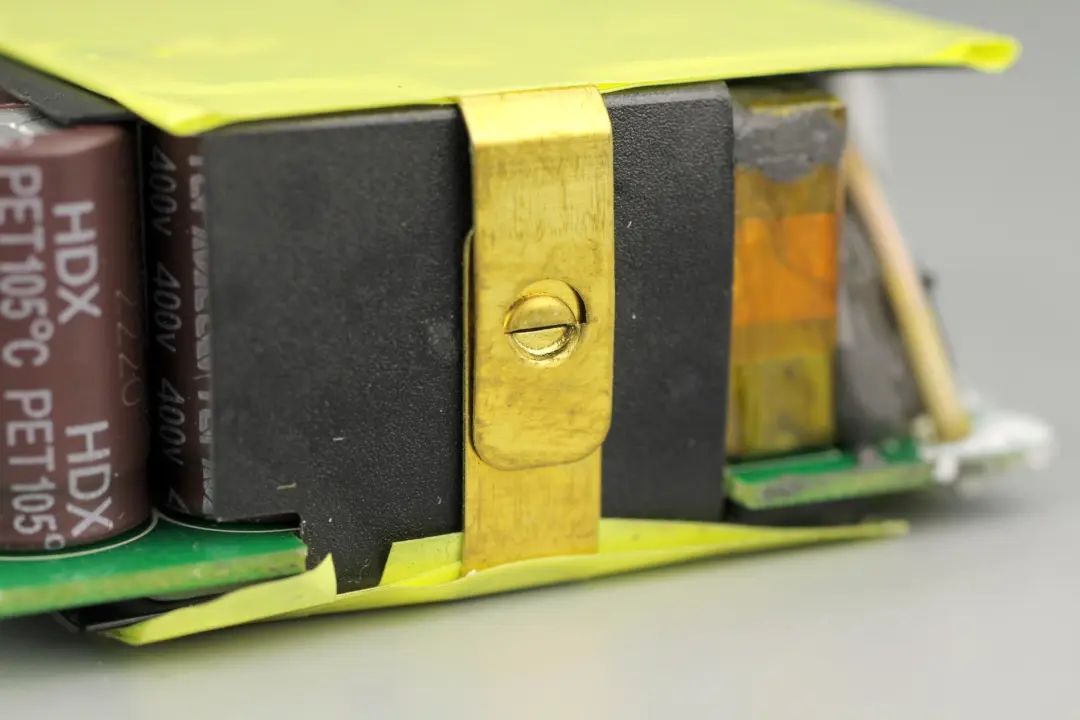

散热片与PCBA模块之间有麦拉片进行绝缘,散热片通过卡扣固定。

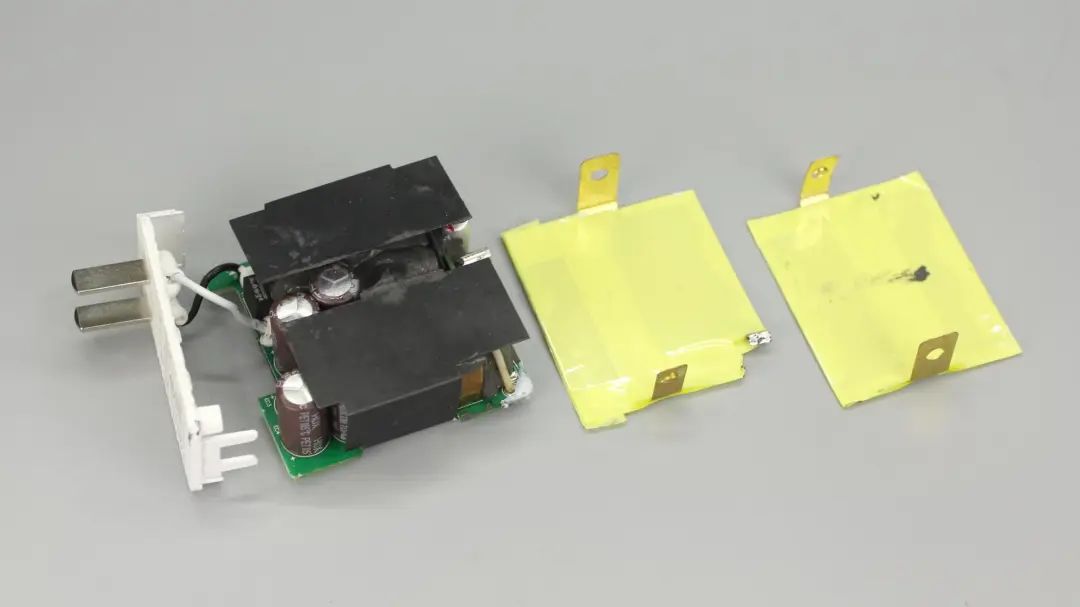

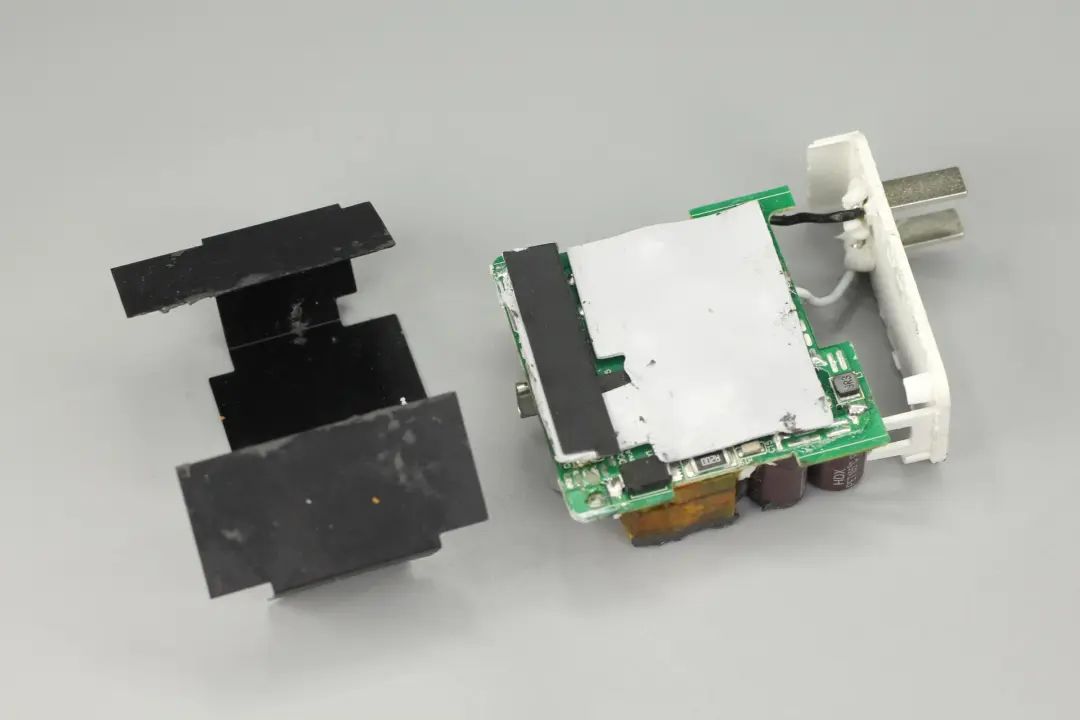

拆下PCBA两面的散热片,散热片缠绕胶带绝缘,主板上包裹黑色麦拉片绝缘。

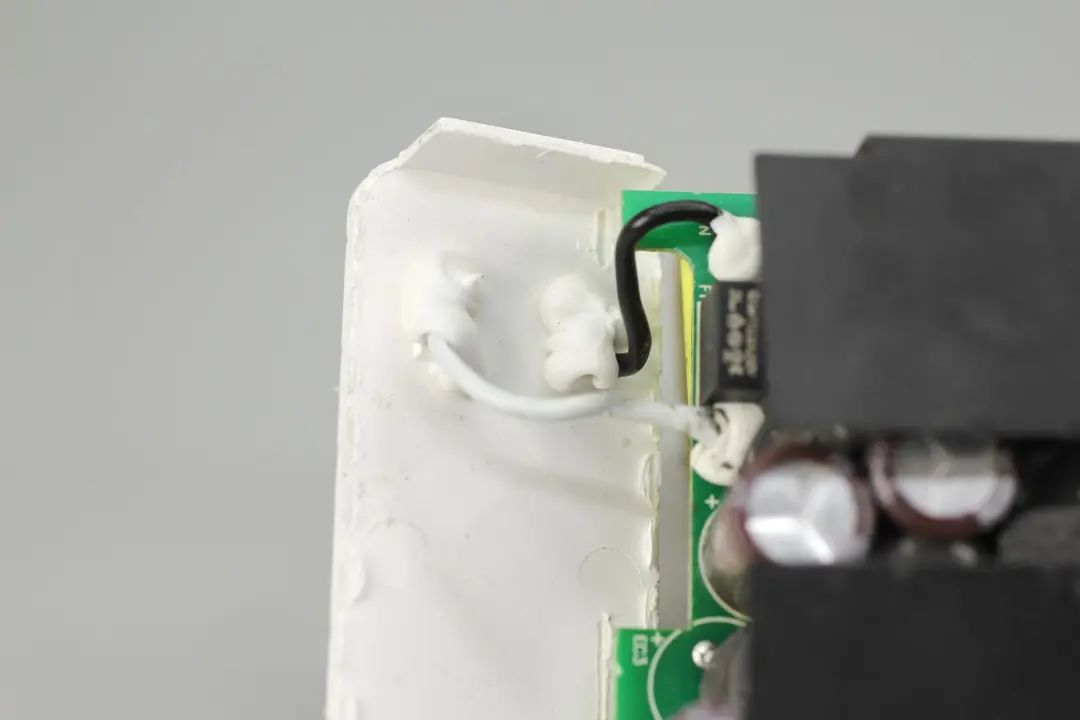

固定插脚输入端导线焊点涂胶加固。




麦拉片下面是导热垫,用于为PCBA上的器件散热。




导热垫上还粘贴一片麦拉片,用于充电器内部初次级隔离。

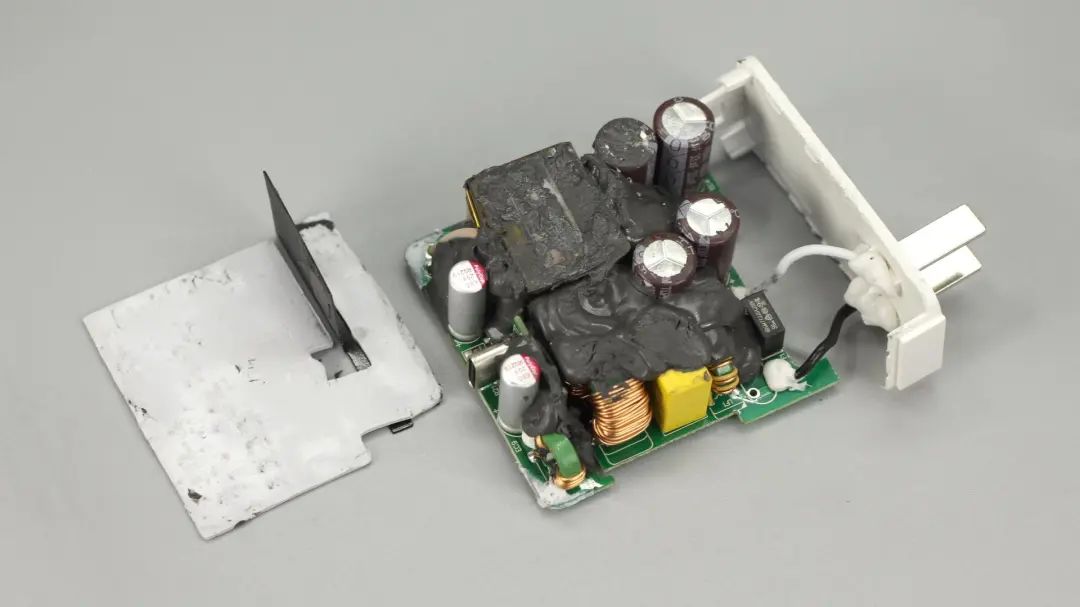

清理掉PCBA模块上的导热胶,共模电感,变压器等元器件通过导热胶固定。

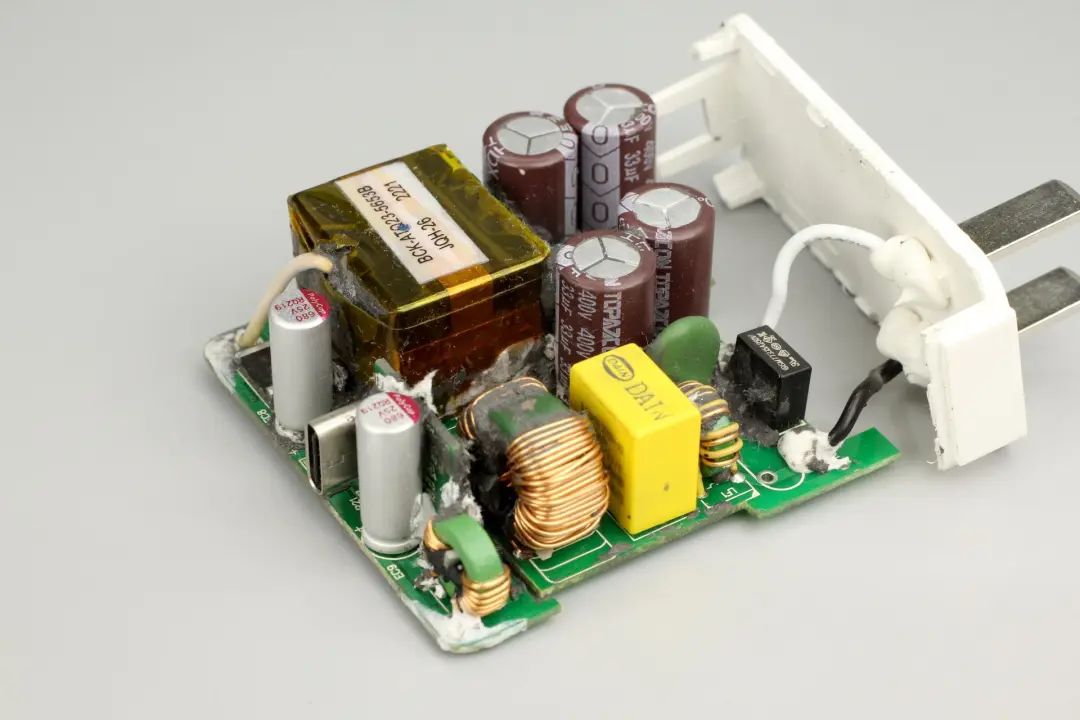

充电器输入端焊接保险丝,NTC热敏电阻,共模电感,X电容等器件,滤波电容来自黄宝石,变压器使用绝缘胶带严密缠绕。




PCB背面元件精简,仅整流桥,氮化镓合封芯片,贴片Y电容以及用于输出电压反馈的黑色光耦。

通过对充电器PCBA的观察发现,联想这款65W充电器采用反激开关电源,宽范围输出,输出电压由协议芯片通过光耦反馈给初级,调节输出电压。下面我们就从输入端开始了解整个充电器的设计与用料。

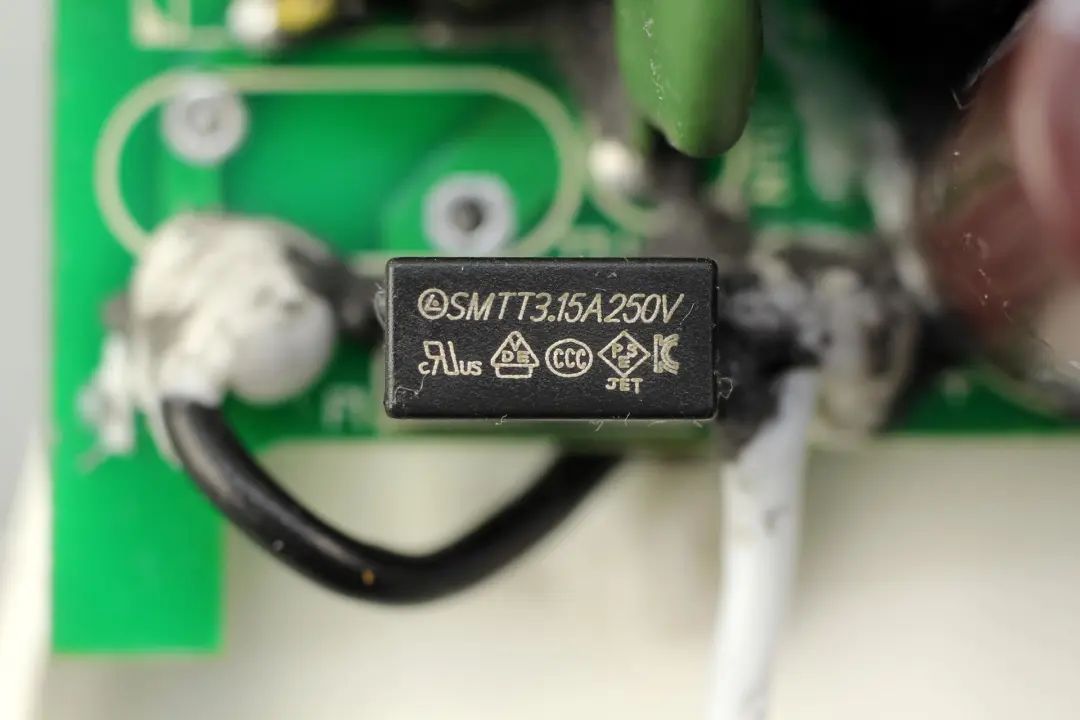

输入端延时保险丝规格为3.15A 250V。

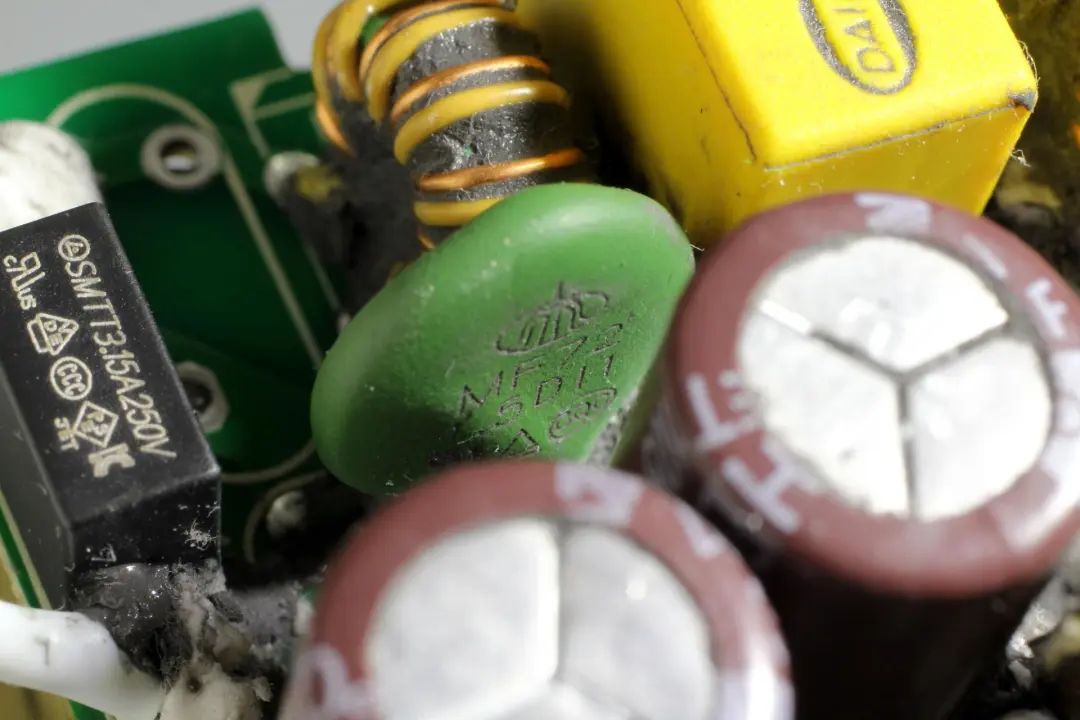

NTC热敏电阻来自时恒电子,MF72系列,1.5D11,冷态电阻为1.5Ω,用于抑制充电器插电的冲击电流。

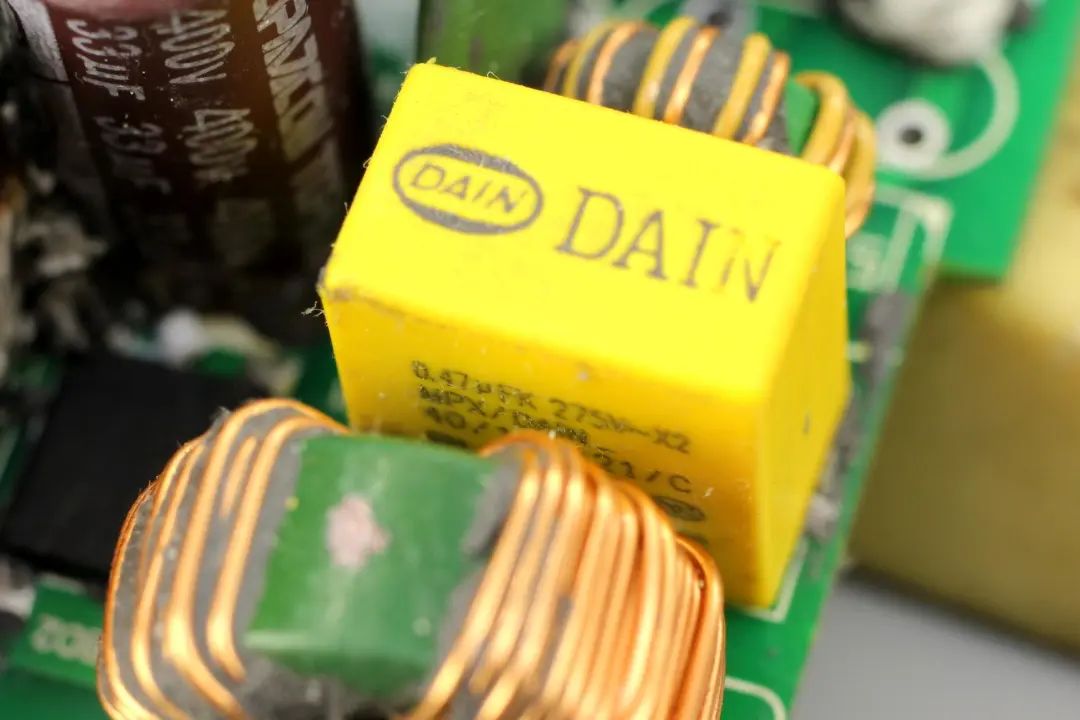

输入端共模电感采用漆包线和绝缘线绕制,安规X2电容来自DAIN岱恩,规格为0.47μF。

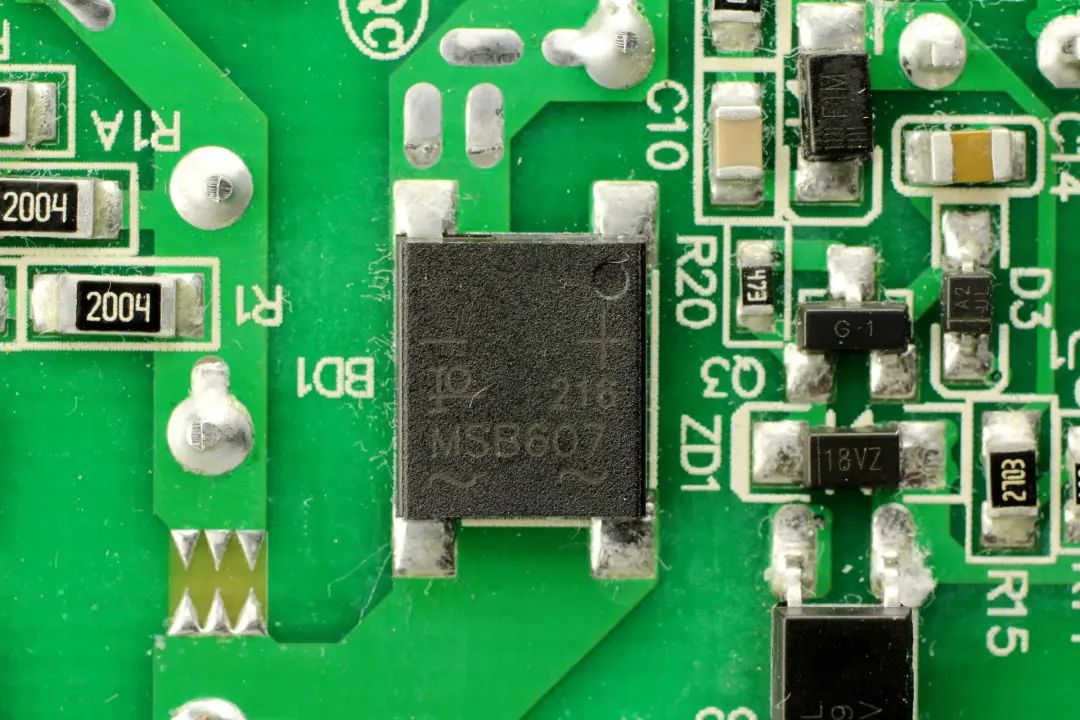

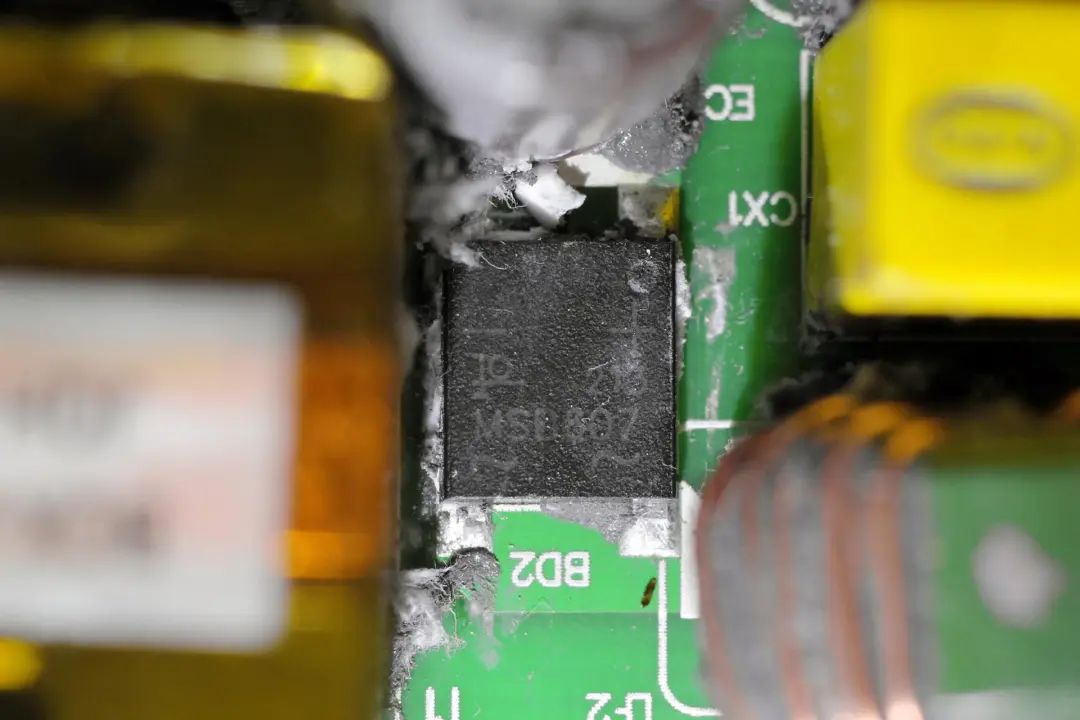

内部使用两颗整流桥,半桥连接,均摊发热,整流桥丝印MSB607,6A1000V。




在电路板的正面还有一颗同型号的整流桥。

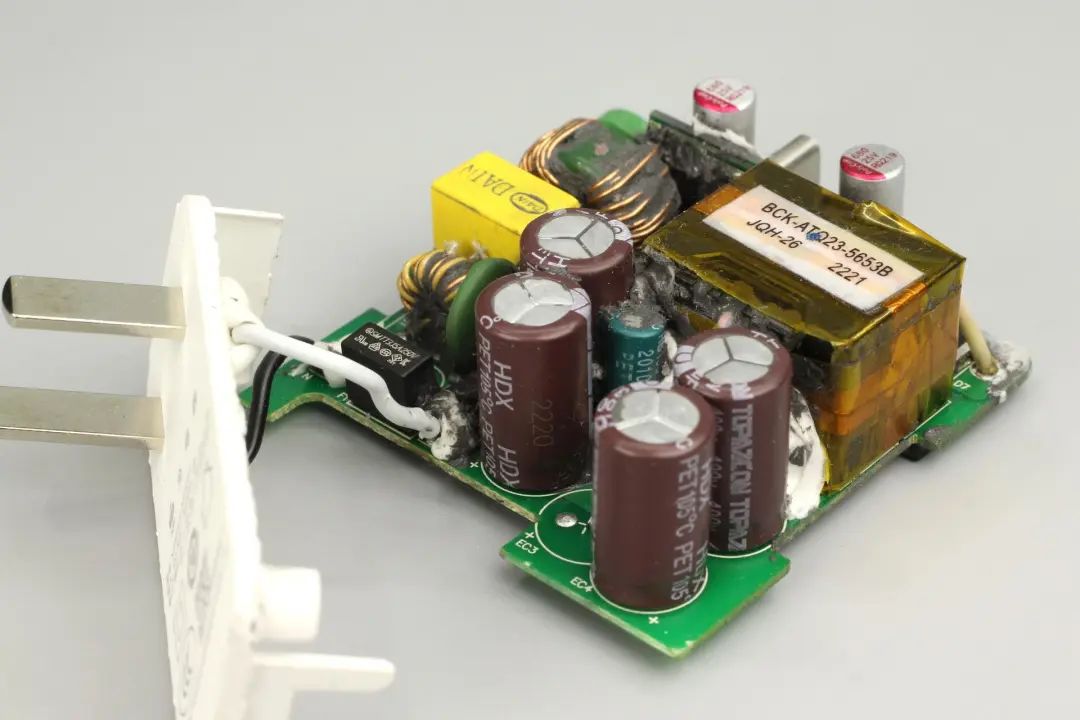

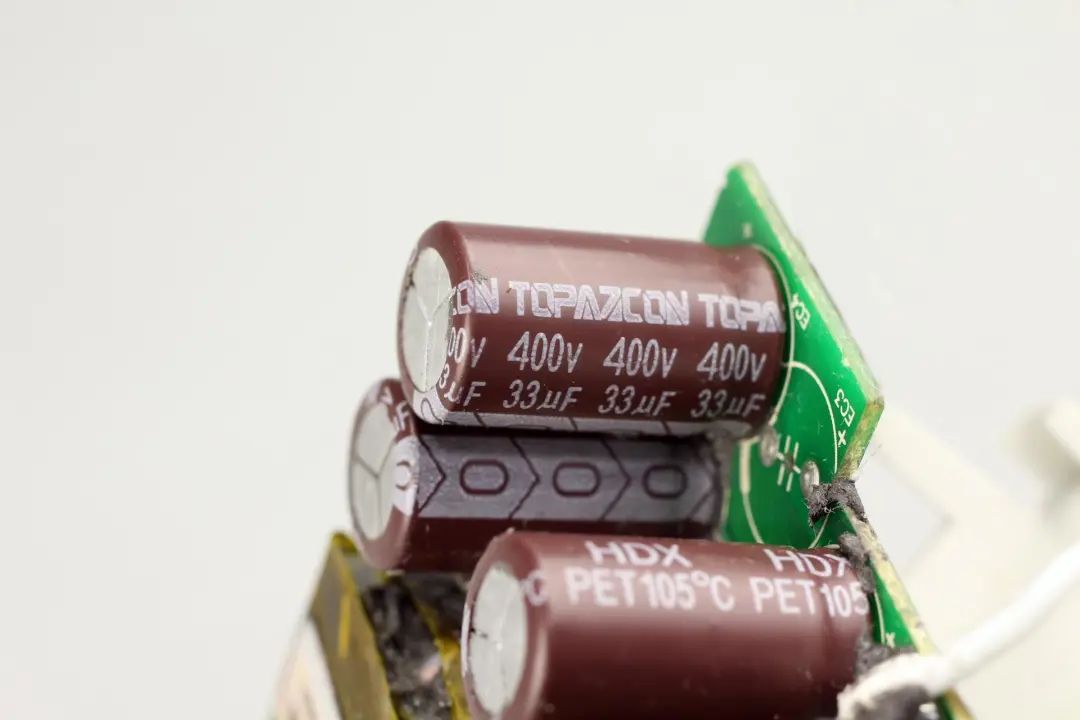

四颗高压电解电容均来自TOPAZCON黄宝石,规格均为400V 33μF,四颗并联共132μF容量。

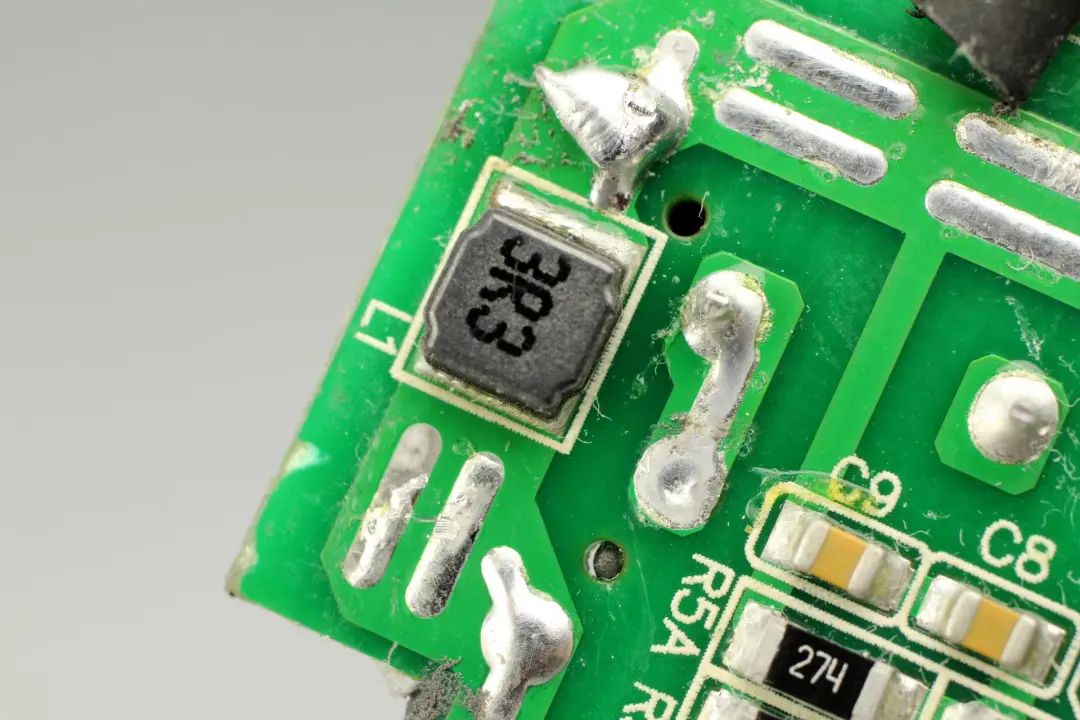

差模电感使用一颗3.3μH贴片电感。

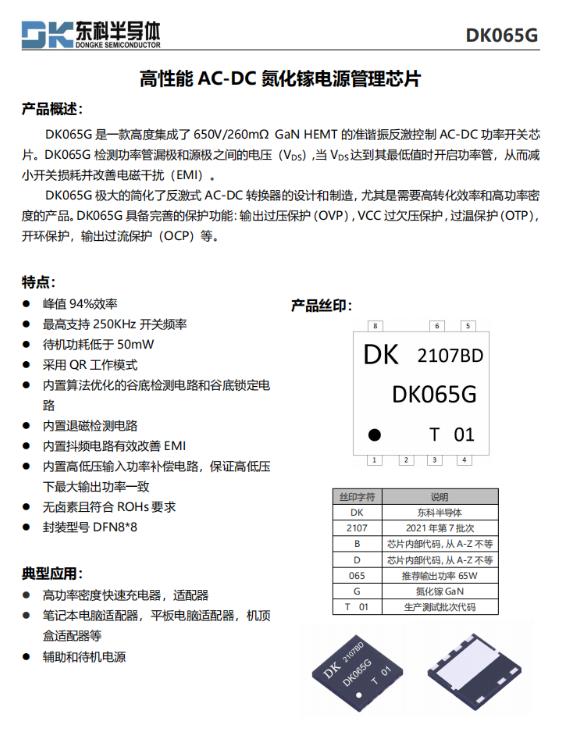

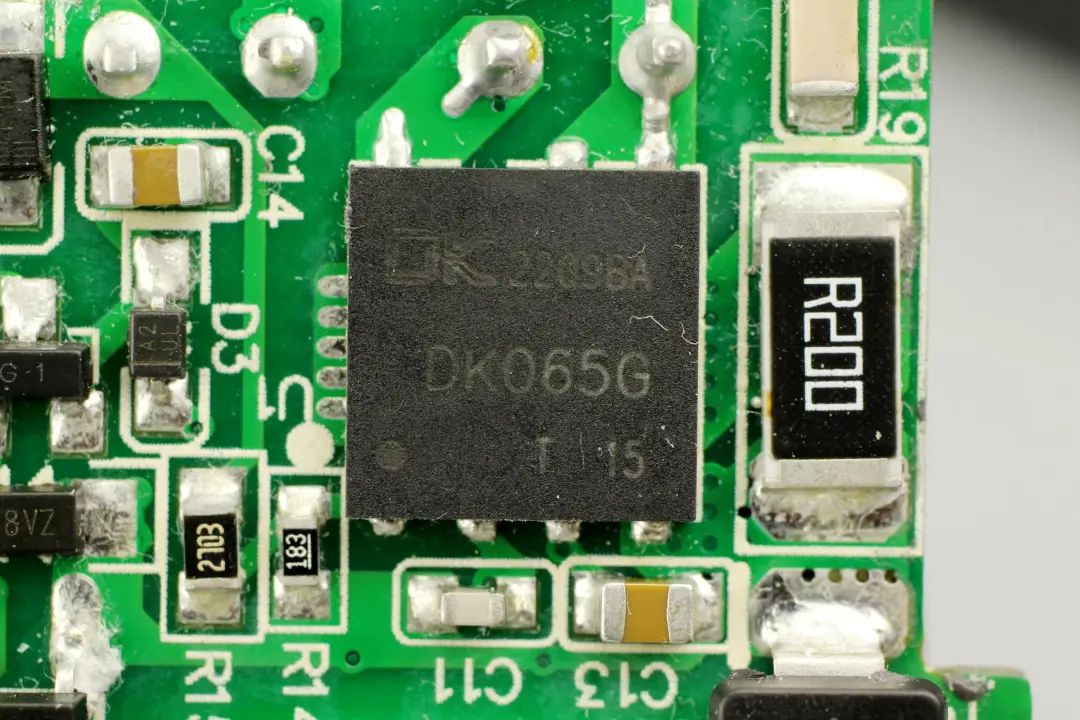

初级主控芯片采用东科DK065G,是一款高度集成了 650V/260mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片,支持65W及以下功率应用。DK065G 检测功率管漏极和源极之间的电压(VDS),当 VDS达到其最低值时开启功率管,从而减小开关损耗并改善电磁干扰(EMI)。东科DK065G采用DFN8*8封装模式,可广泛应用于高功率密度PD快充、笔记本平板电脑适配器以及辅助和待机电源。




DK065G极大的简化了反激式AC-DC转换器的设计和制造,尤其是需要高转化效率和高功率密 度的产品。DK065G具备完善的保护功能:输出过压保护(OVP),VCC过欠压保护,过温保护(OTP), 开环保护,输出过流保护(OCP)等。

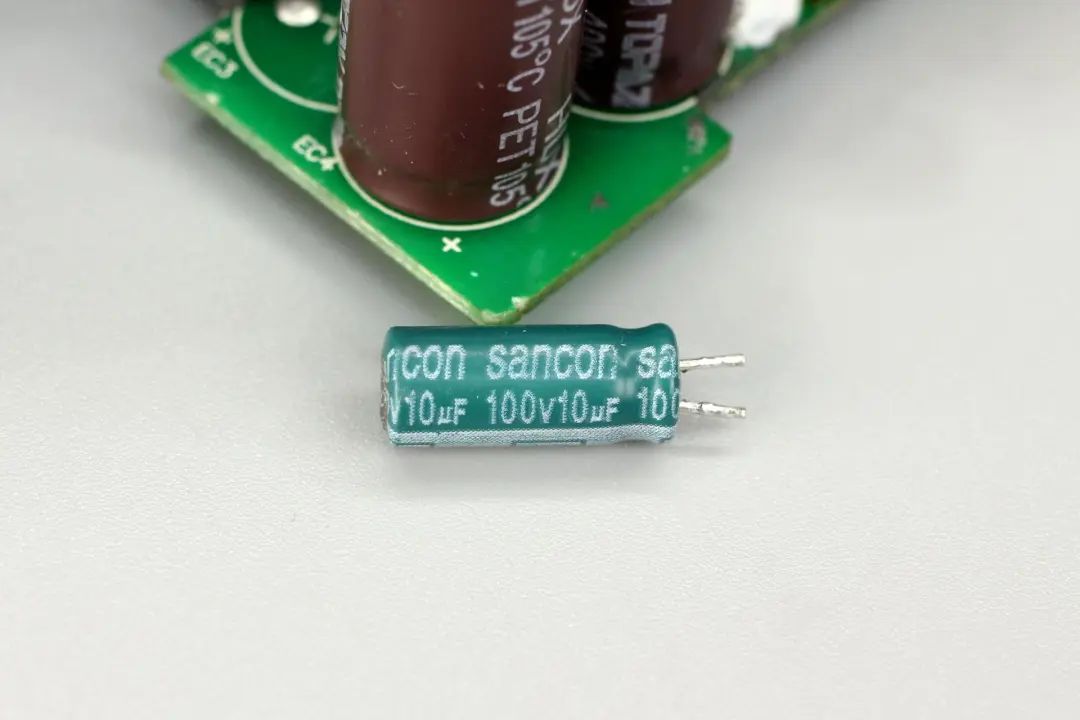

为主控芯片供电的电容来自sancon,规格为100V 10μF。

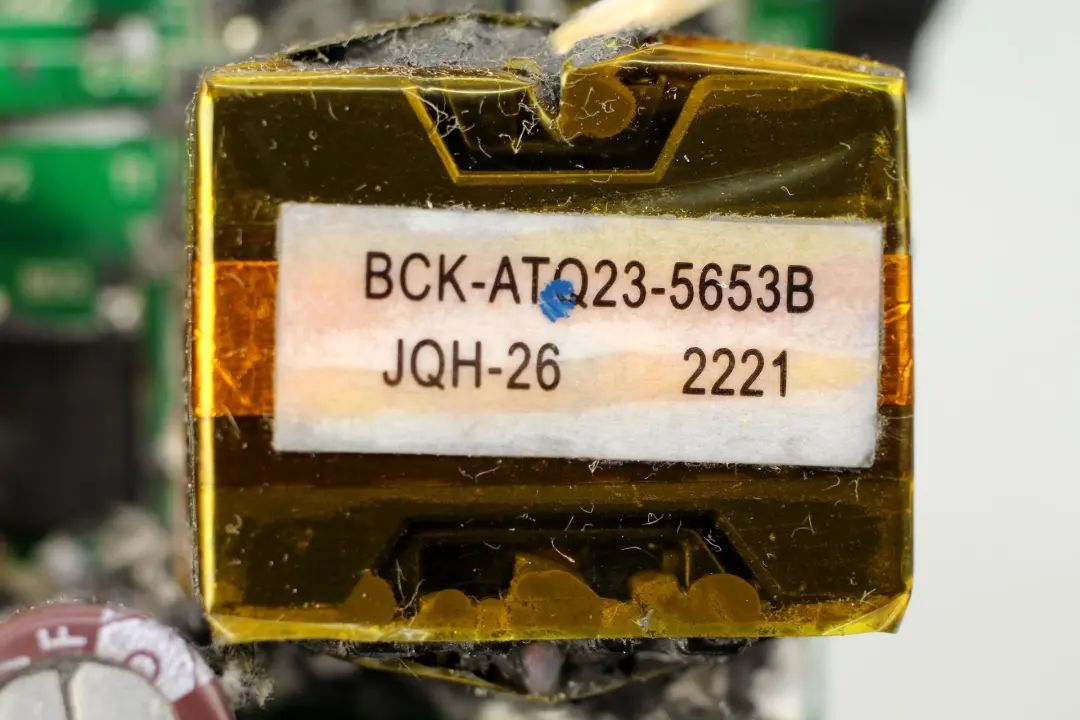

变压器采用ATQ23磁芯,缠绕铜箔接地。

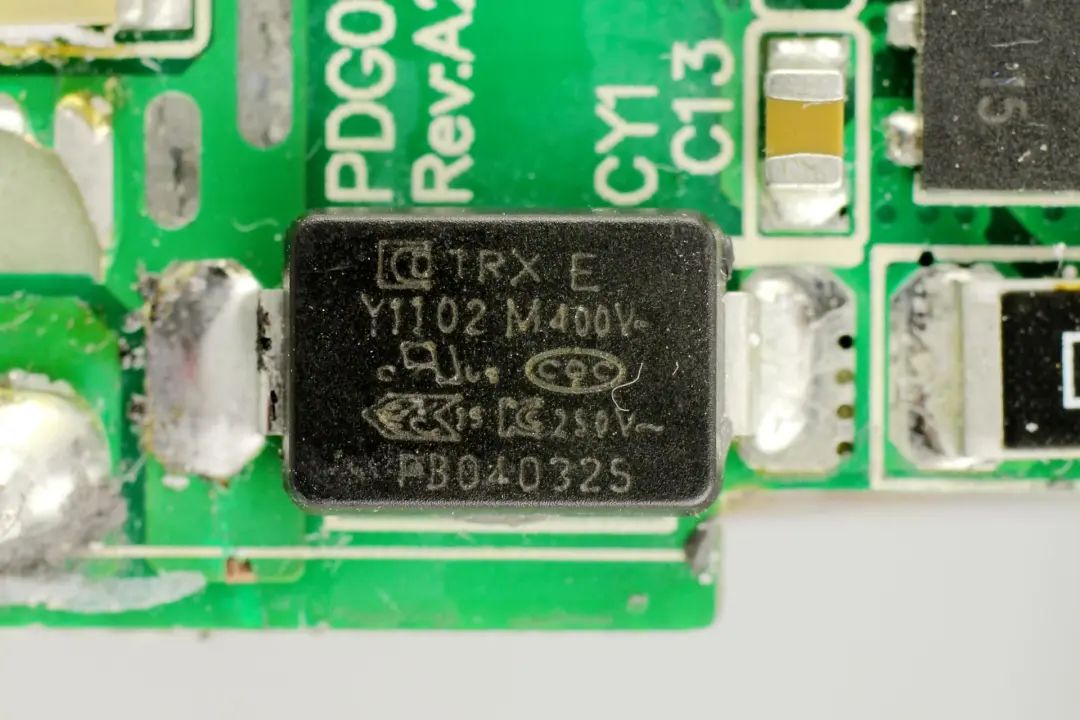

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

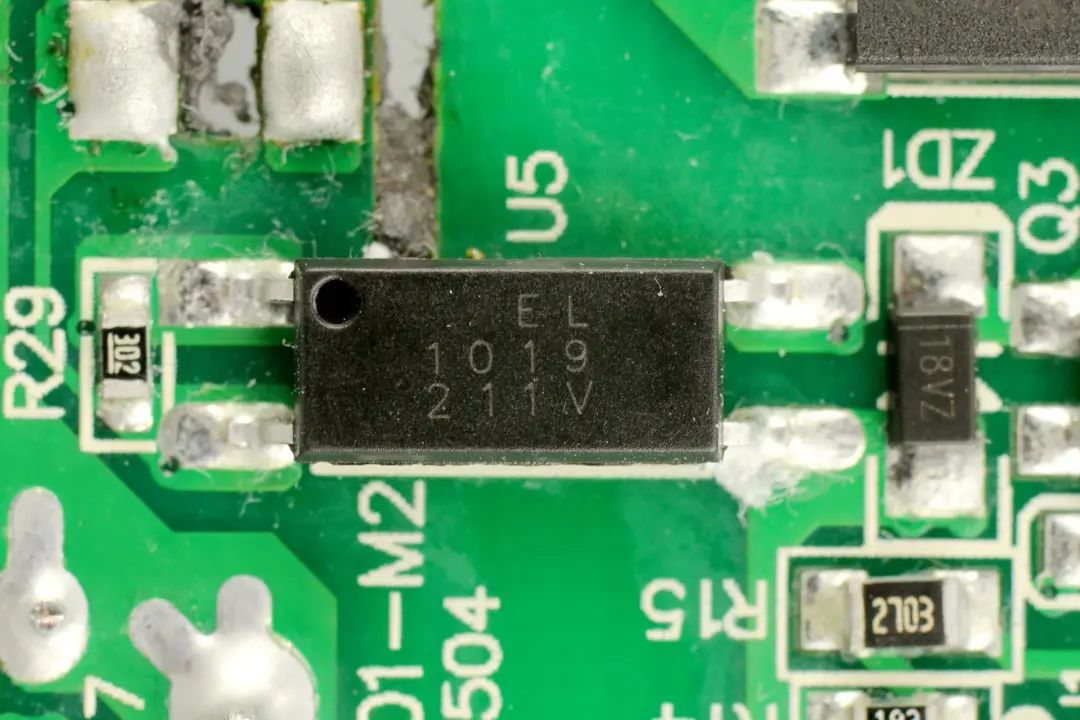

EL1019光耦用于调节反馈输出电压。

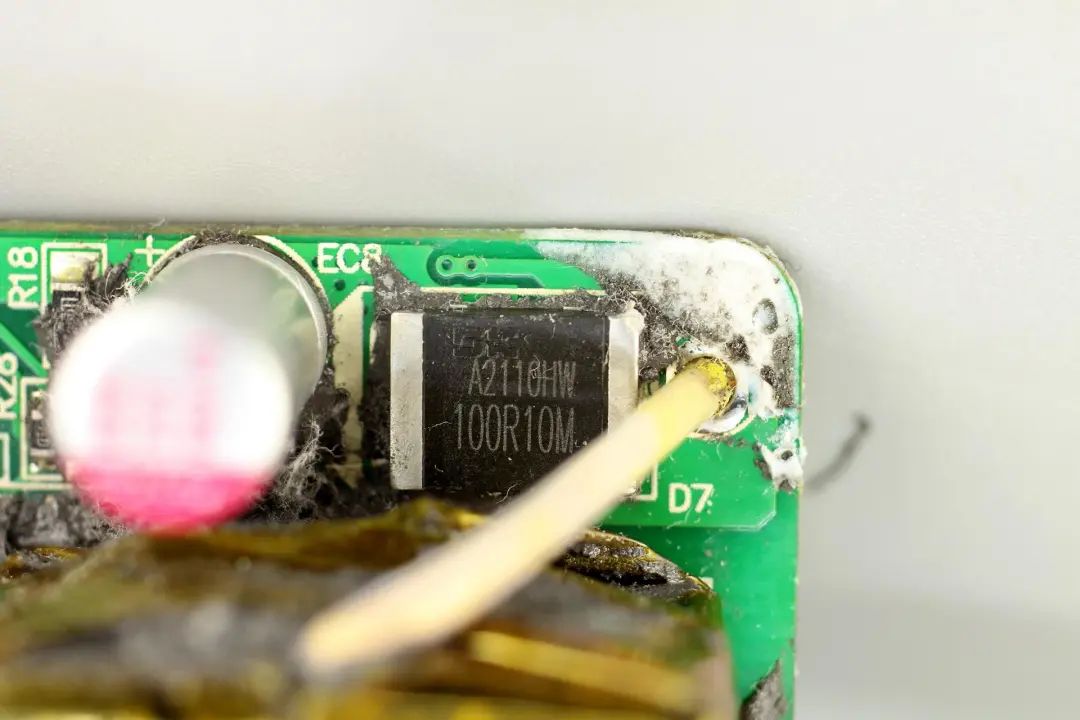

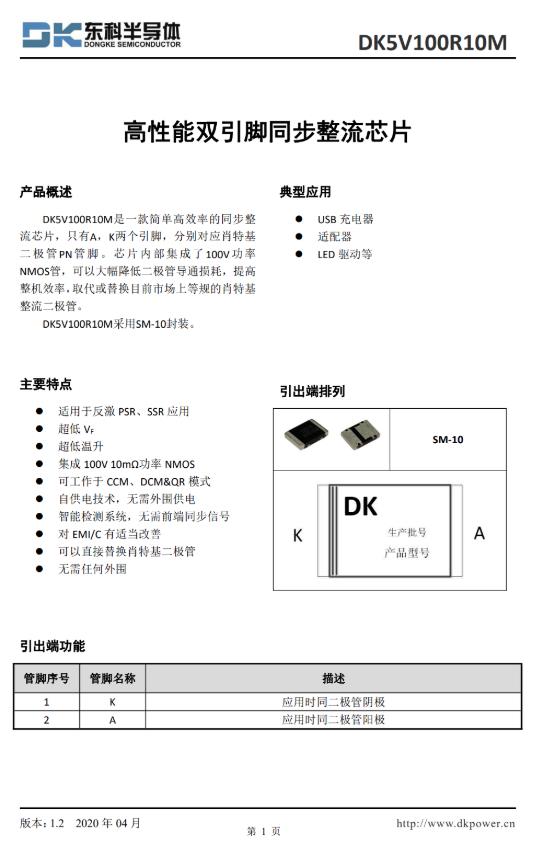

同步整流芯片来自东科,丝印100R10M,实际型号为DK5V100R10M,是一款零外围的同步整流芯片,内置100V耐压,10mΩ导阻的同步整流管,支持CCM,DCM和QR运行模式,可直接替代肖特基二极管,提升电源转换效率。




东科 DK5V100R10M 详细资料。

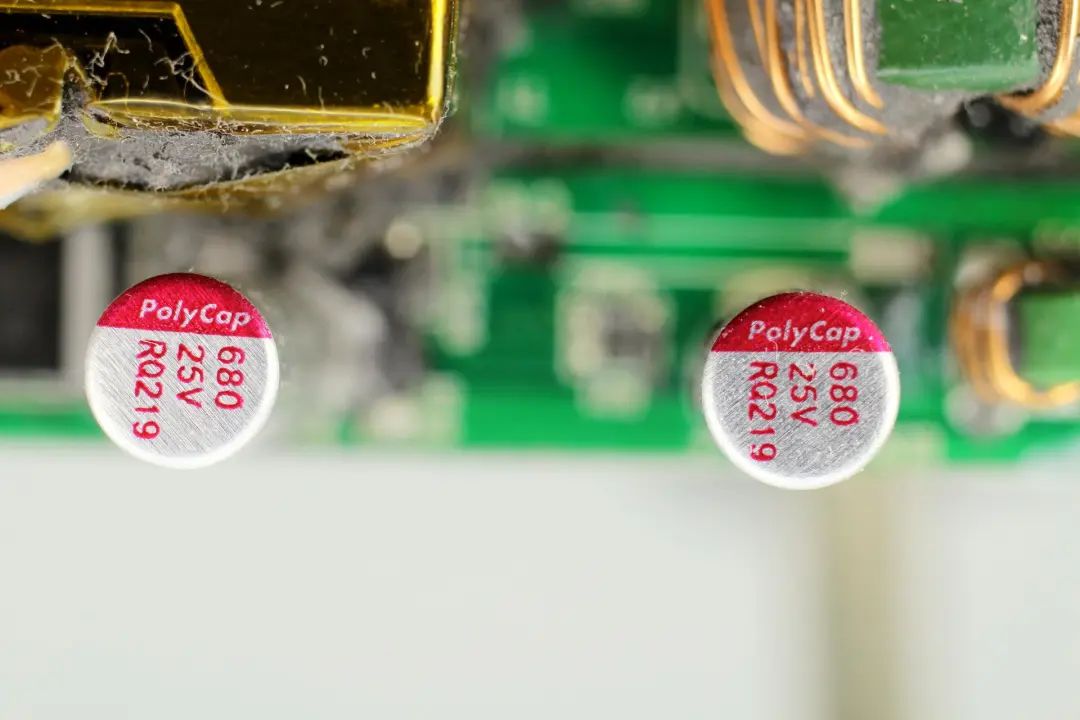

两颗输出滤波电容来自PolyCap柏瑞凯,RQ系列125℃耐热,规格为680μF 25V。

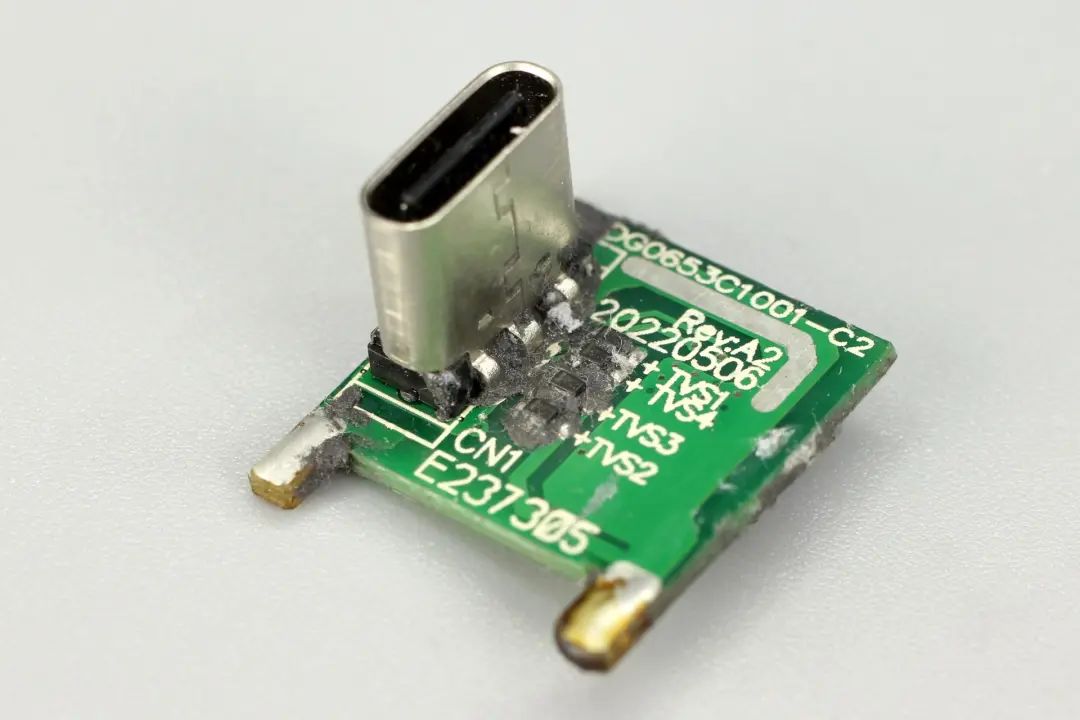

USB-C母座焊接在单独的小板上,小板上焊接TVS用于静电保护。

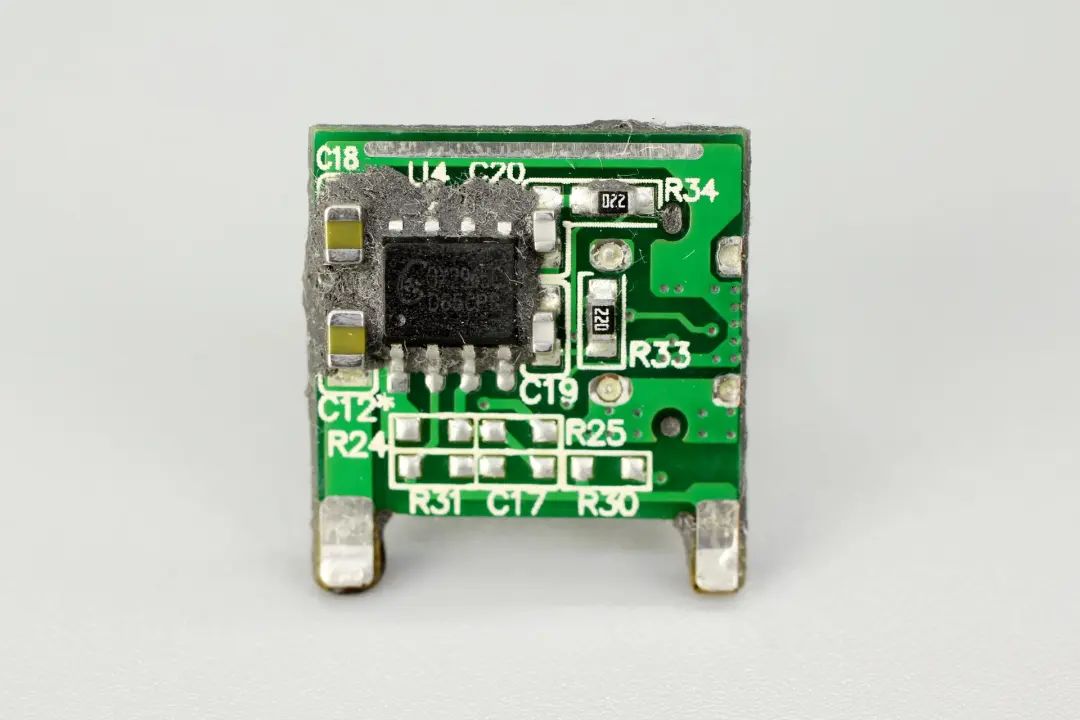

小板背面焊接一颗协议芯片。

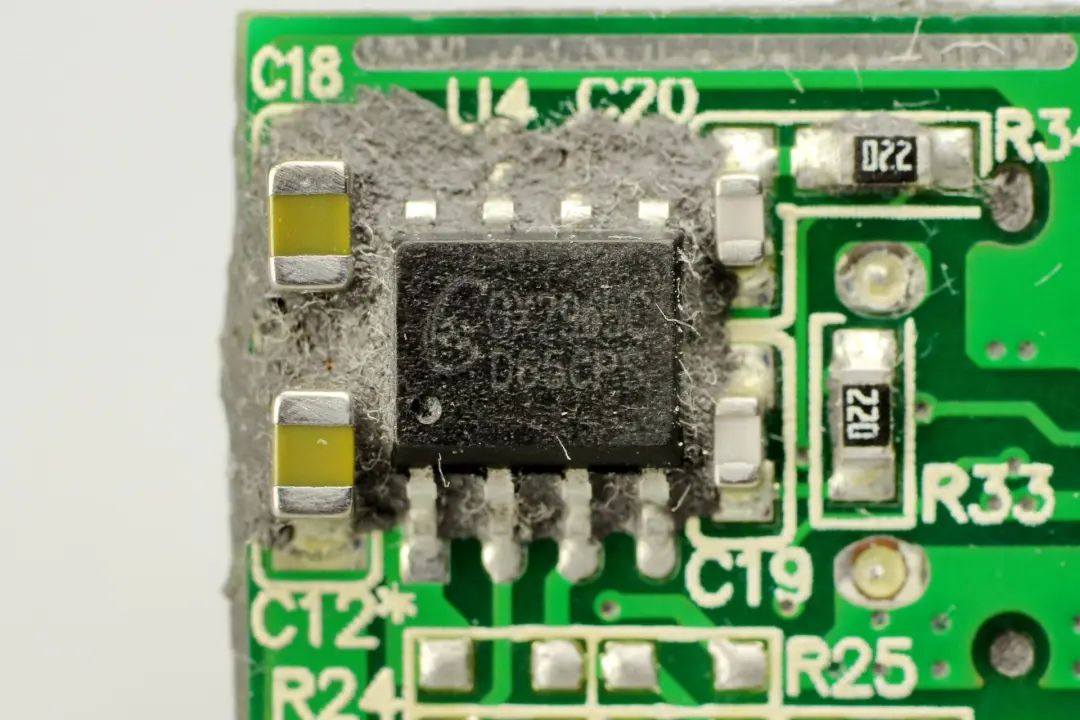

协议芯片来自诚芯微,型号CX2965C,是一颗支持65W输出的协议芯片,内部集成25mΩ导阻VBUS开关管和电流取样电阻,以及放电通路。支持光耦电压反馈,内部集成过压、欠压、过流和过热保护,采用ESOP8封装,适用于快充适配器应用。

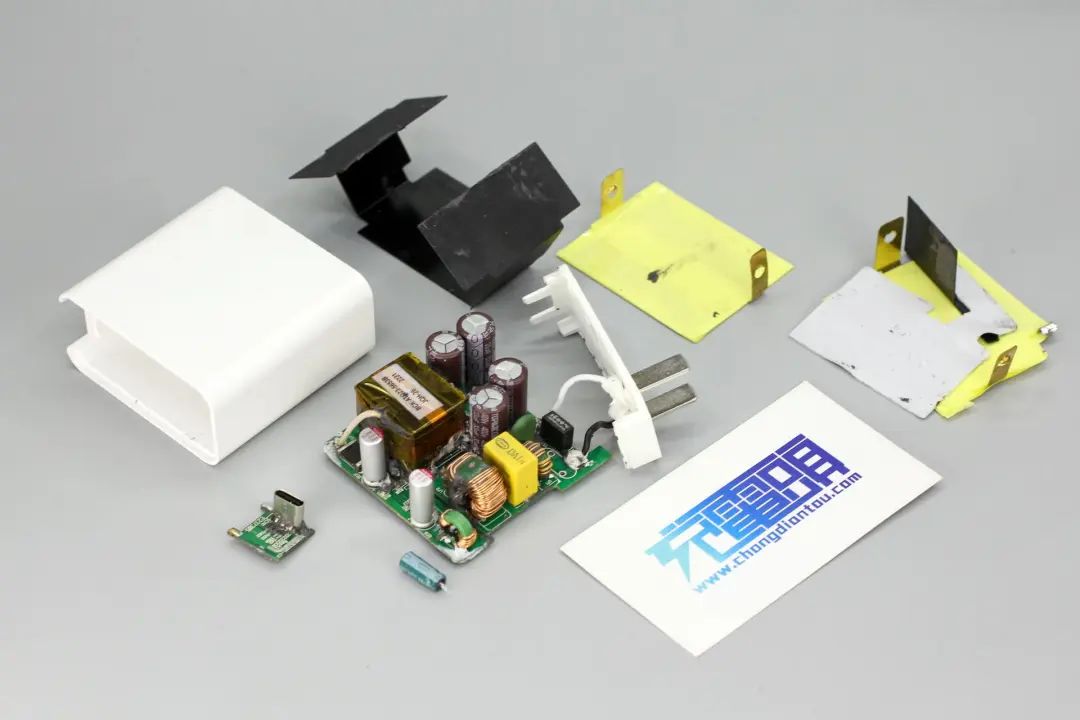

全部拆解完毕,来张全家福。


充电头网拆解总结



联想这款充电器采用白色机身,固定插脚,标准的配机充电器设计。充电器支持65W PD快充,得益于通用的USB PD接口,这款充电器除了为配套的投影仪供电外,还能为笔记本供电,十分方便。



充电头网通过拆解了解到,这款充电器采用反激拓扑,宽电压输出设计。充电器内置东科半导体的快充电源方案,为DK065G合封氮化镓芯片搭配DK5V100R10M同步整流芯片组成,通过拆解可以看到,东科这款氮化镓合封芯片电源方案的外围元件非常精简。



充电器内部PCBA模块采用黄铜散热片包裹,PCB正面打胶,背面有导热垫,将热量传导至散热片散发,满足长时间大功率输出设计。初级滤波电容来自黄宝石,次级固态滤波电容来自柏瑞凯,整机用料均为知名品牌。
