拆解报告:麦多多GaN5 mini 65W 2C1A氮化镓充电器

2022-07-08

随着USB-C接口和PD快充在手机和电脑上的不断普及,充电器由单口发展到多口,并且使用氮化镓,让体积进一步缩小。效率提升,支持多个设备同时充电,种种优势使氮化镓多口充电器成为消费者的心头好。



麦多多推出了新一代GaN5 mini三口氮化镓充电器,内部进行全方位升级,使用PI氮化镓合封芯片,集成度更高,功率密度也同步提升,体积更加迷你。下面充电头网就对这款全面升级的氮化镓快充进行拆解,看看内部是如何设计的。



麦多多GaN5 mini 65W氮化镓充电器开箱






包装盒顶部带有挂钩,正面印有Mcdodo品牌、充电器外观图、名称和三大卖点。

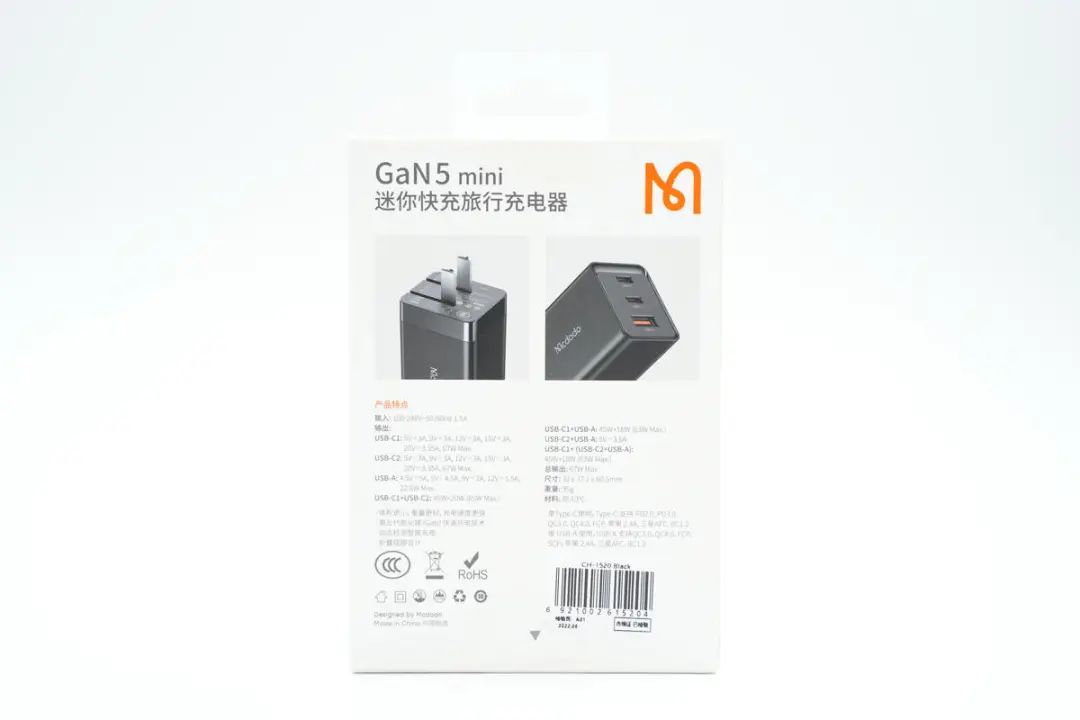

背面印有充电器插脚、接口特写图以及参数信息。

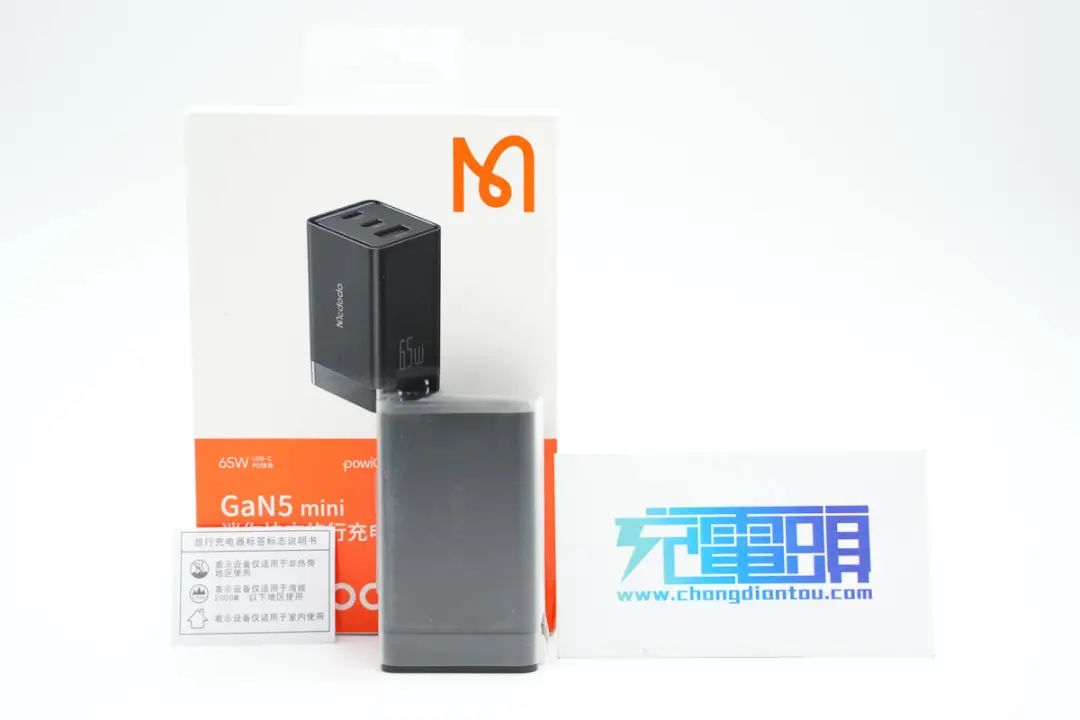

包装内涵充电器以及标志说明书。

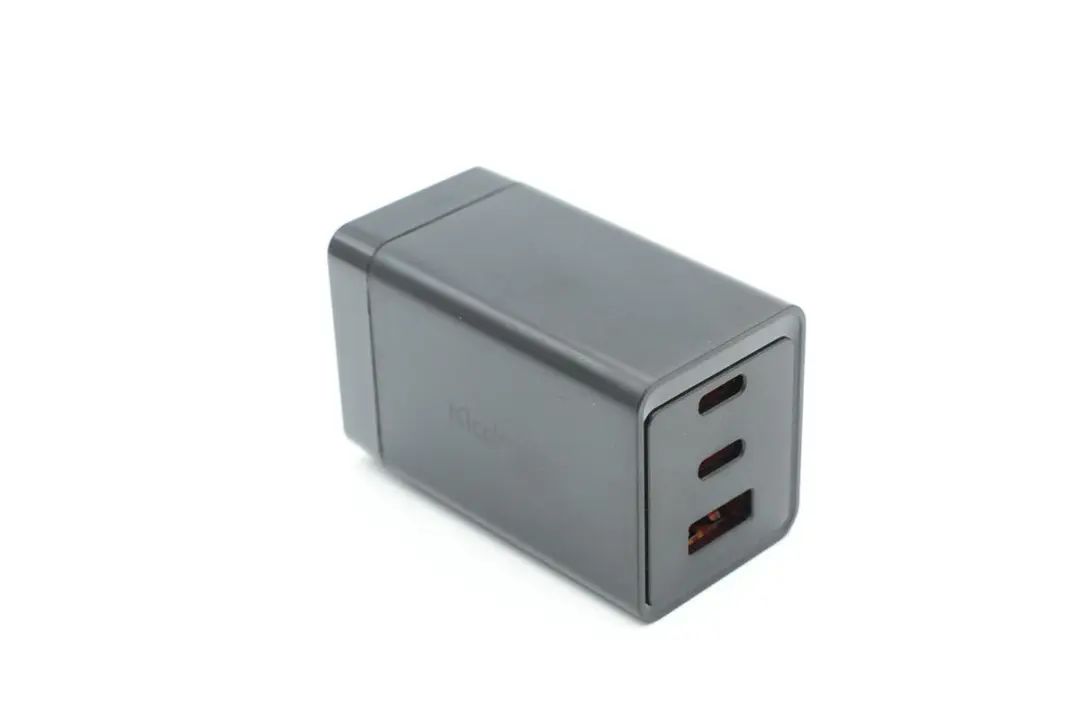

充电器采用时下主流长条柱状造型设计,机身壳采用PC阻燃材质,表面哑光处理。

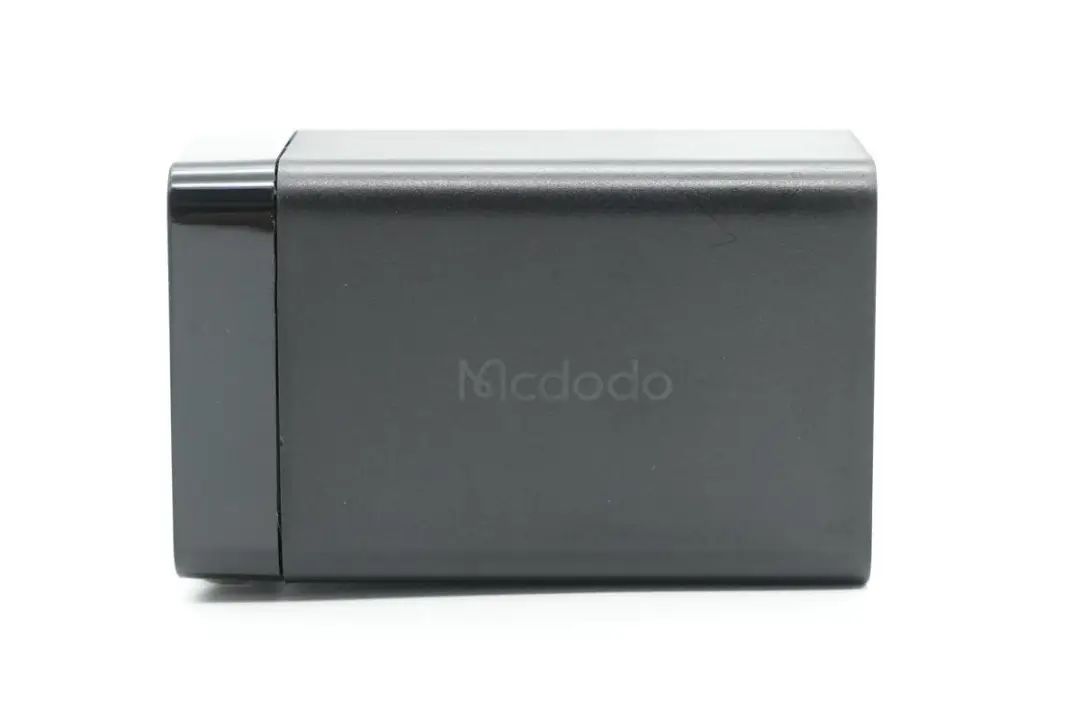

靠近输入端区域亮面设计,这一面还印有Mcdodo品牌。

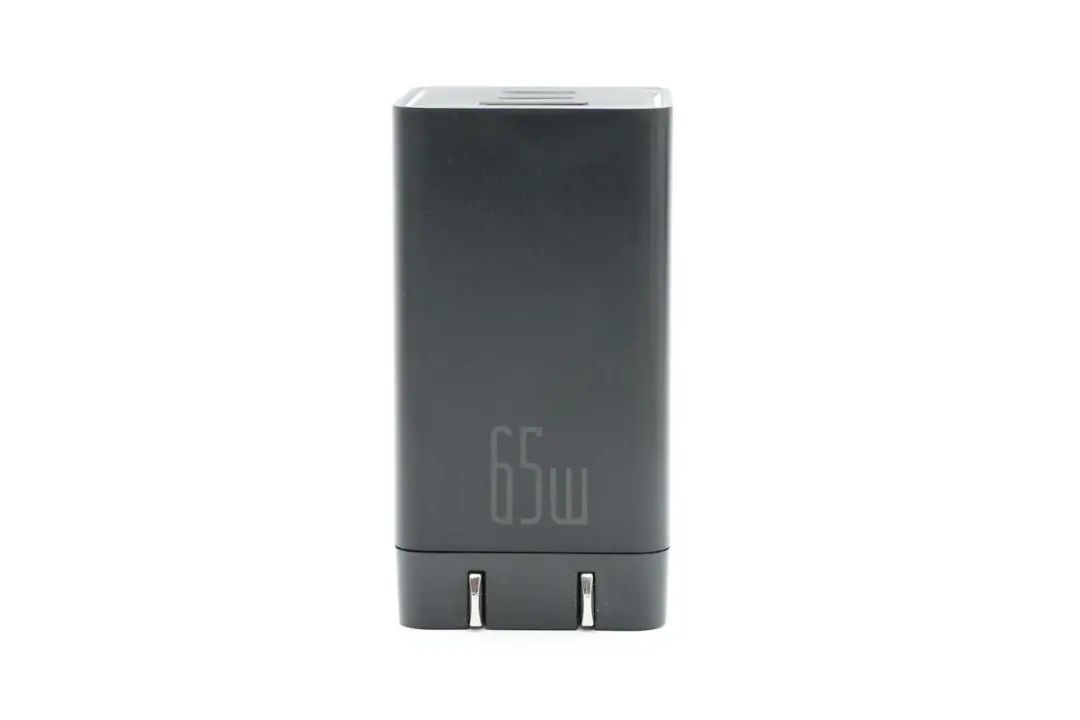

另一面印有65W功率字样。

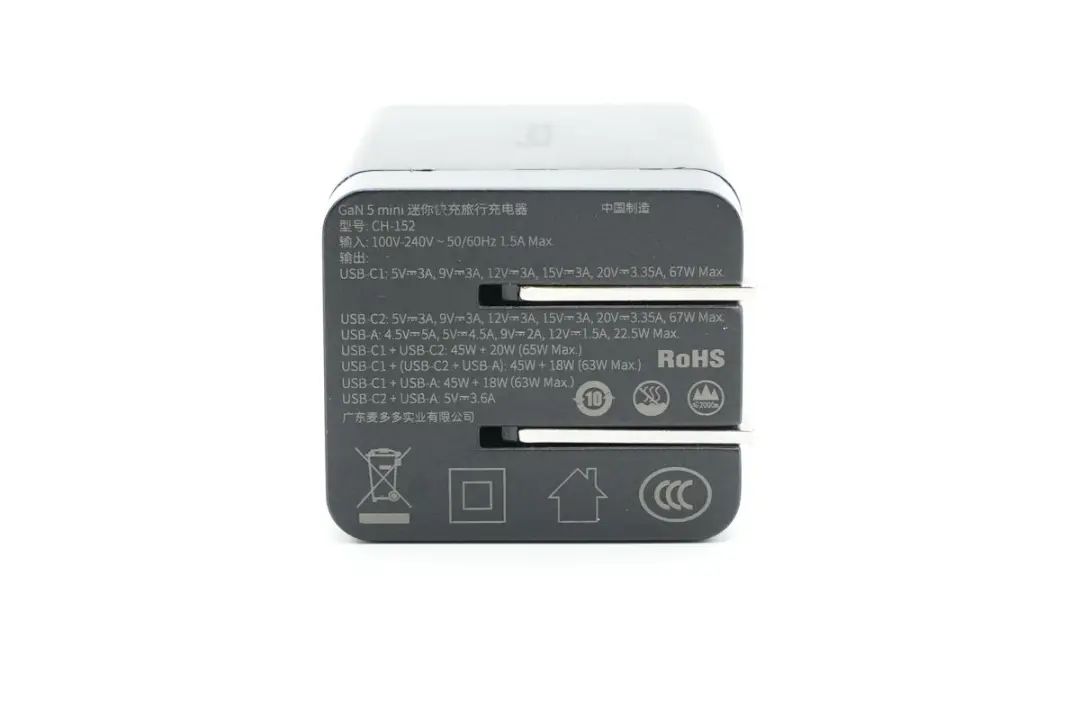

输入端外壳上印有充电器参数

产品名称:GaN5 mini快充旅行充电器

型号:CH-152

输入:100-240V~50/60HZ 1.5A

输出:

USB-C1/C2:5V3A、9V3A、12V3A、15V3A、20V3.35A  67W Max

USB-A:4.5V5A, 5V4.5A, 9V2A, 12V1.5A, 20V1.5A,30W Max.

USB-C1+USB-C2:45W+20W

USB-C1+USB-A:45W+18W

USB-C1+(USB-C2+USB-A):45W+18W

USB-C2+USB-A:5V3.6A

充电器已经通过了CCC认证和RoHS认证。

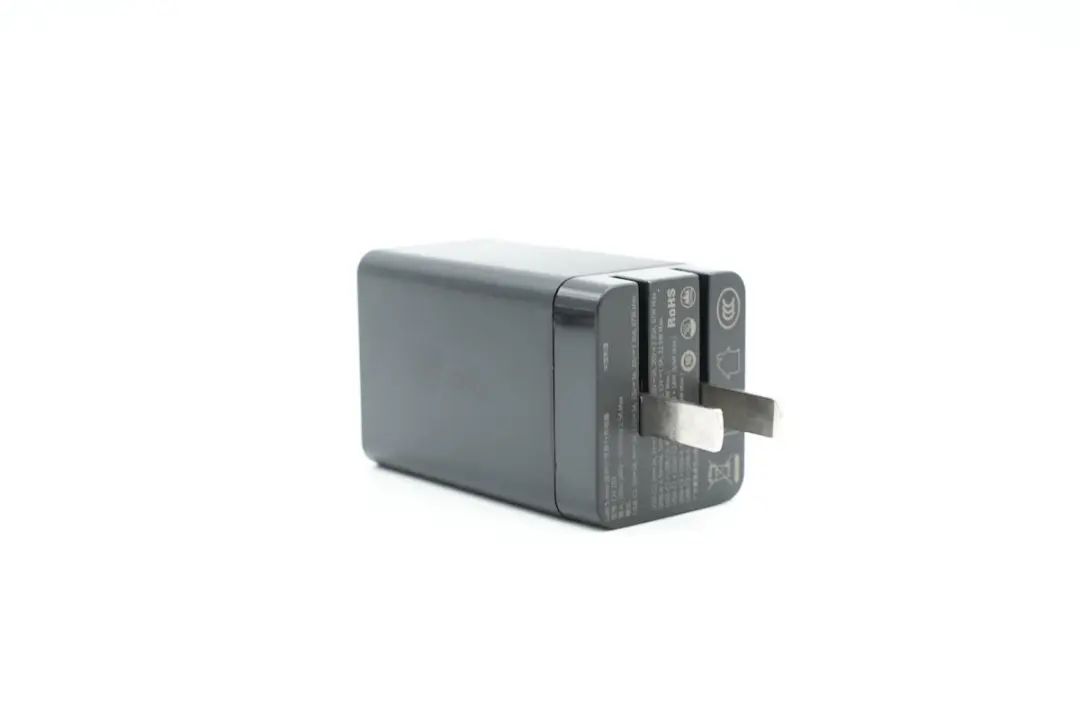

充电器配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

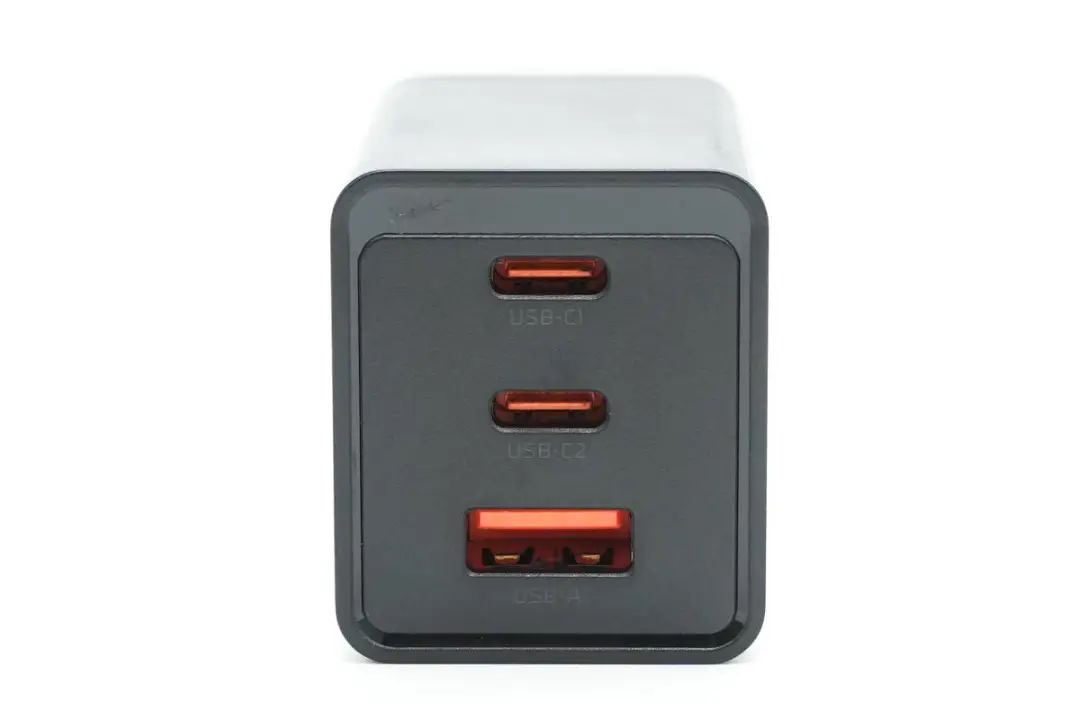

输出顶面边缘内凹,亮面设计。此外配有2C1A三个接口,均为橘红色胶芯。

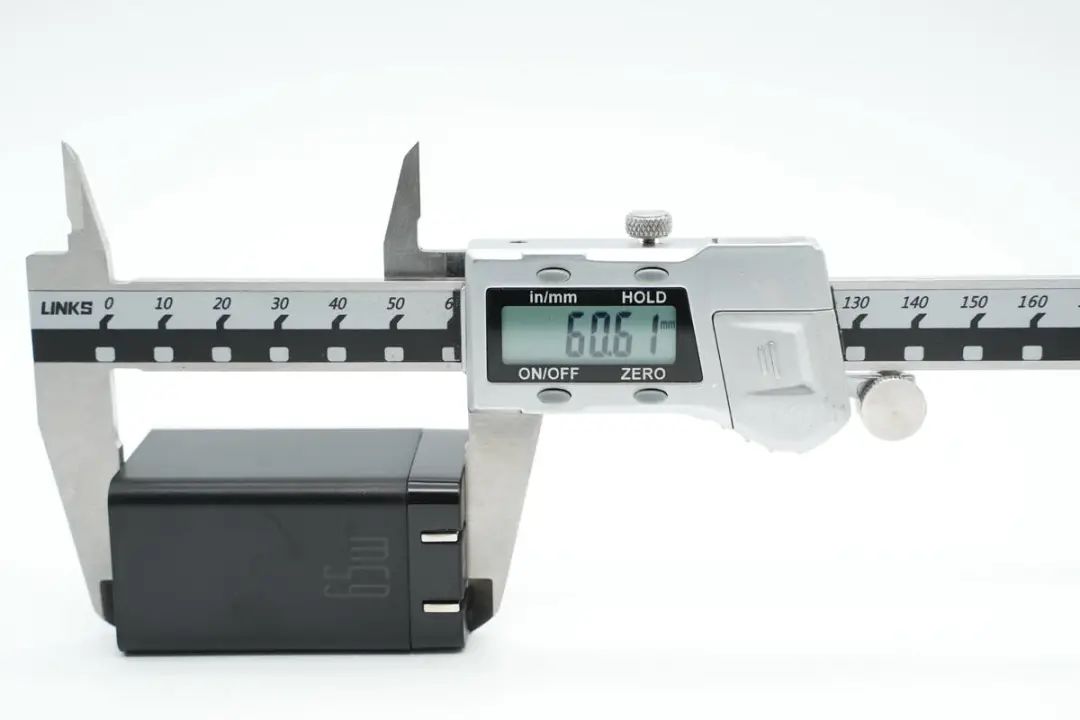

测得充电器机身高度为60.61mm。

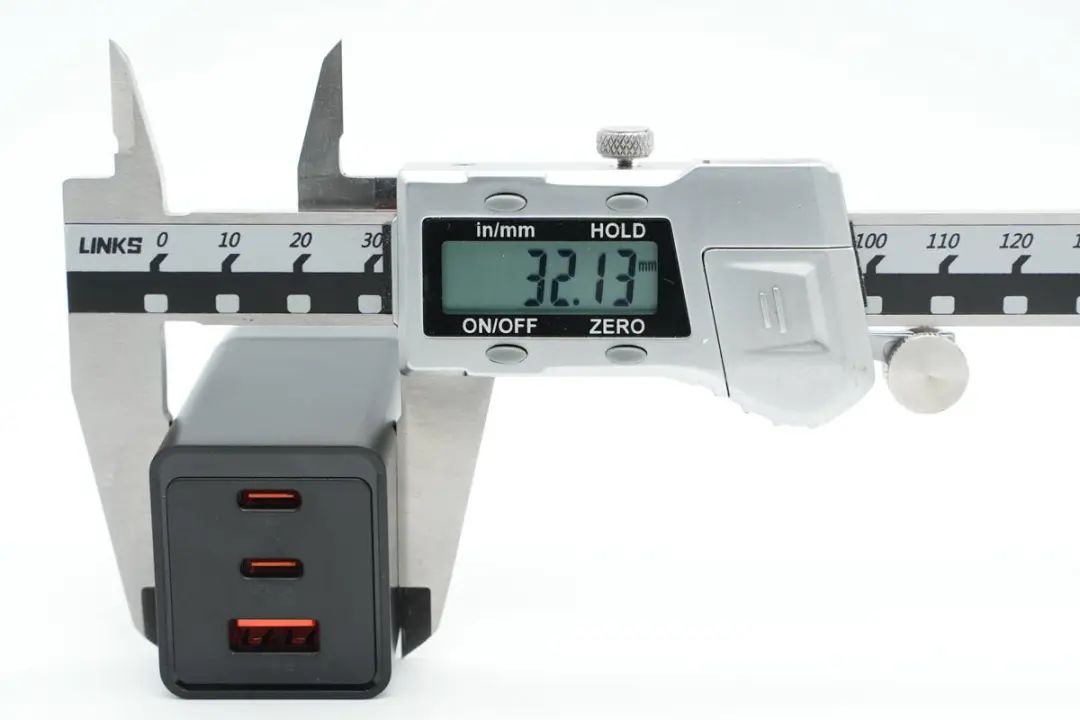

宽度为32.13mm。

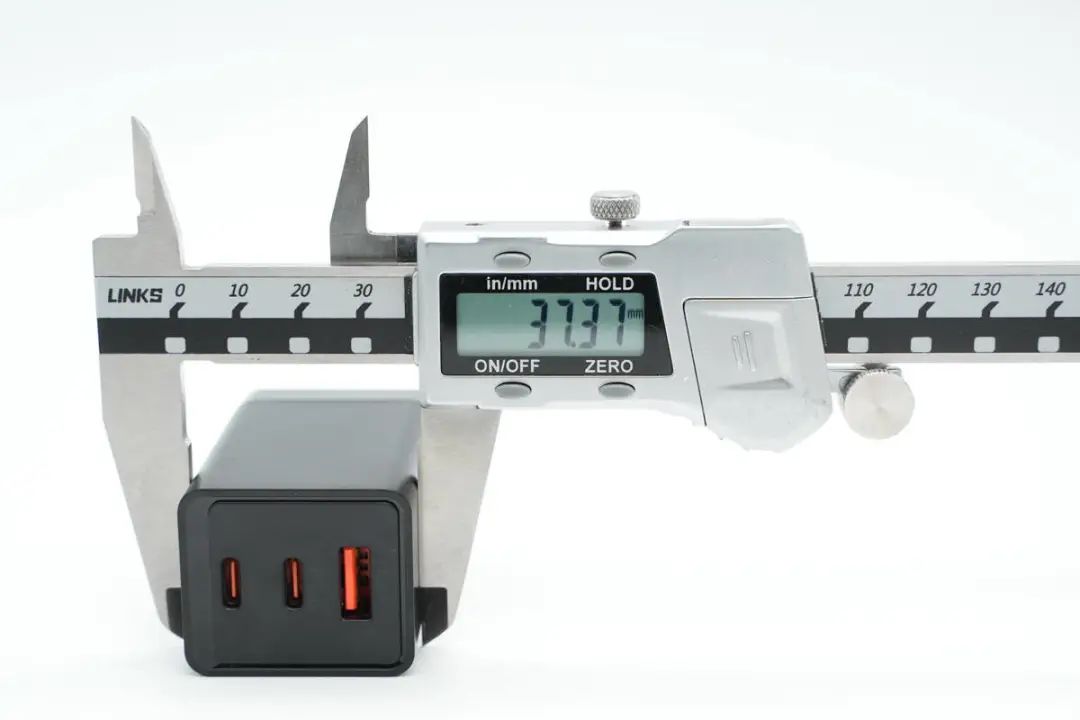

厚度为37.37mm。

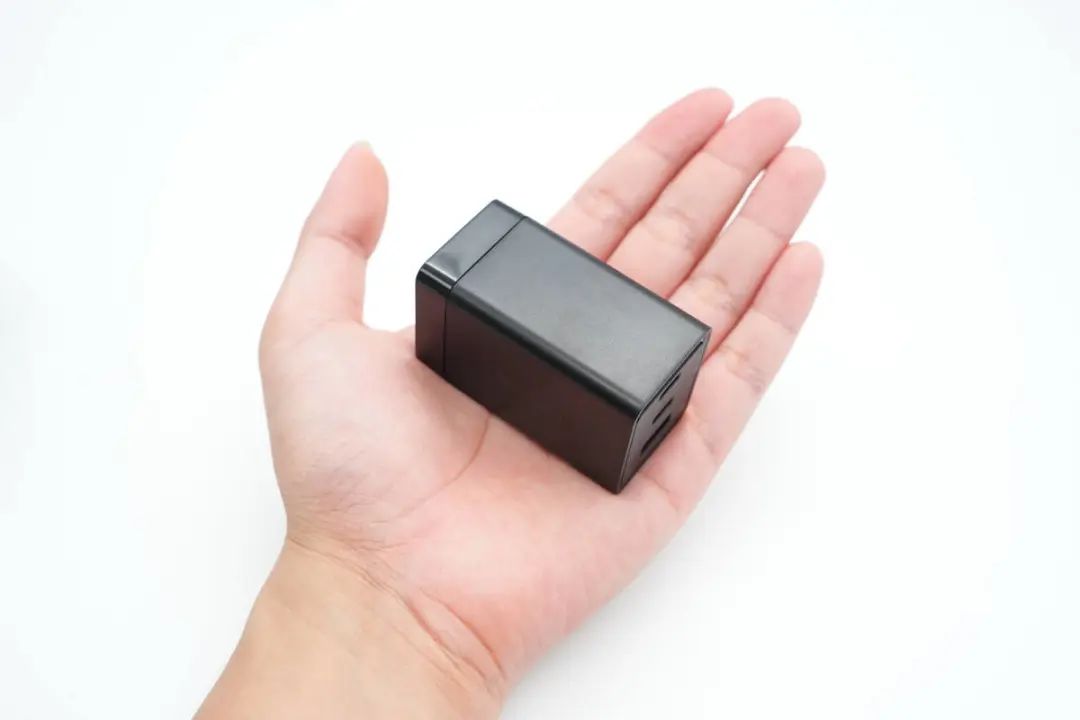

拿在手上的大小直观感受。

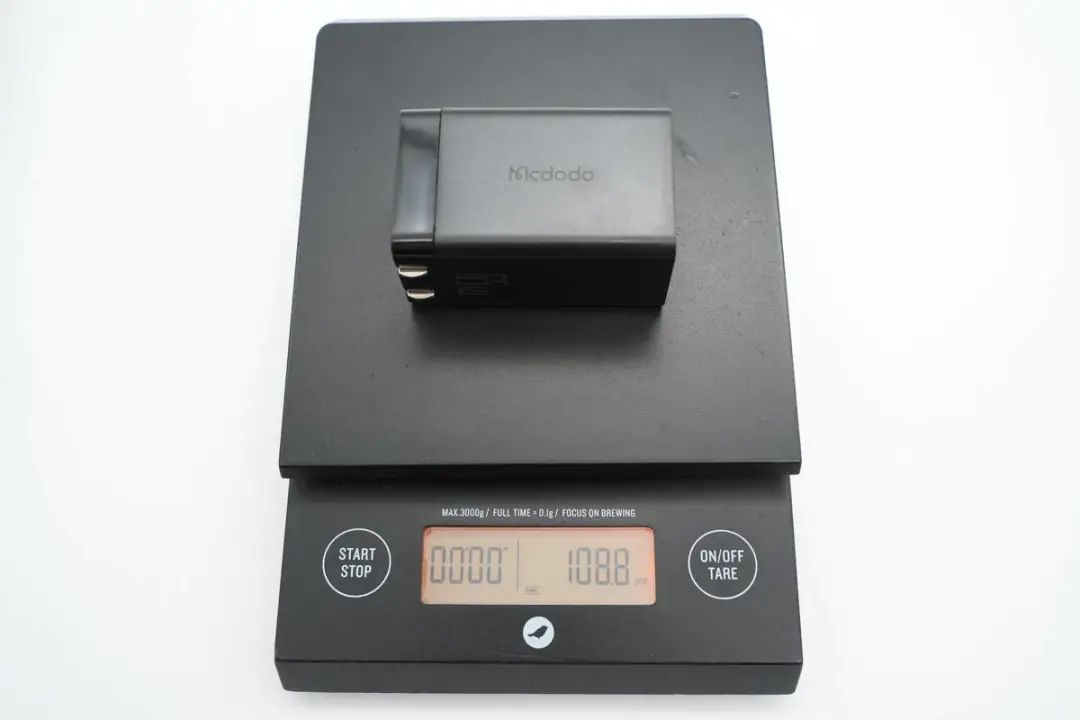

净重约为109g。

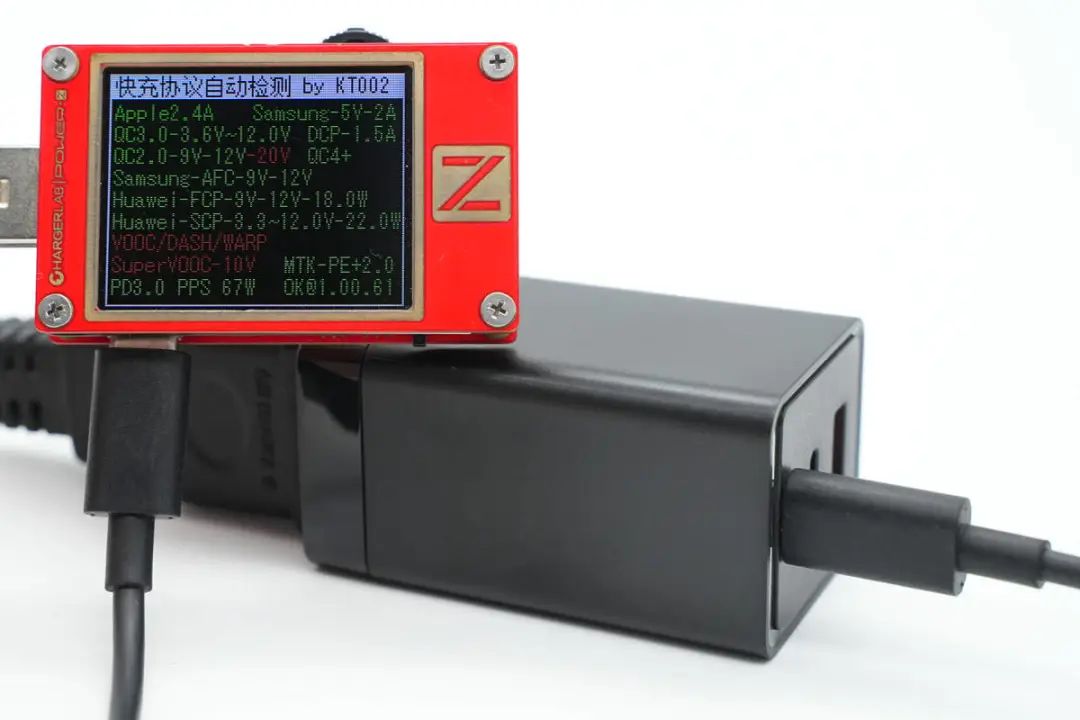

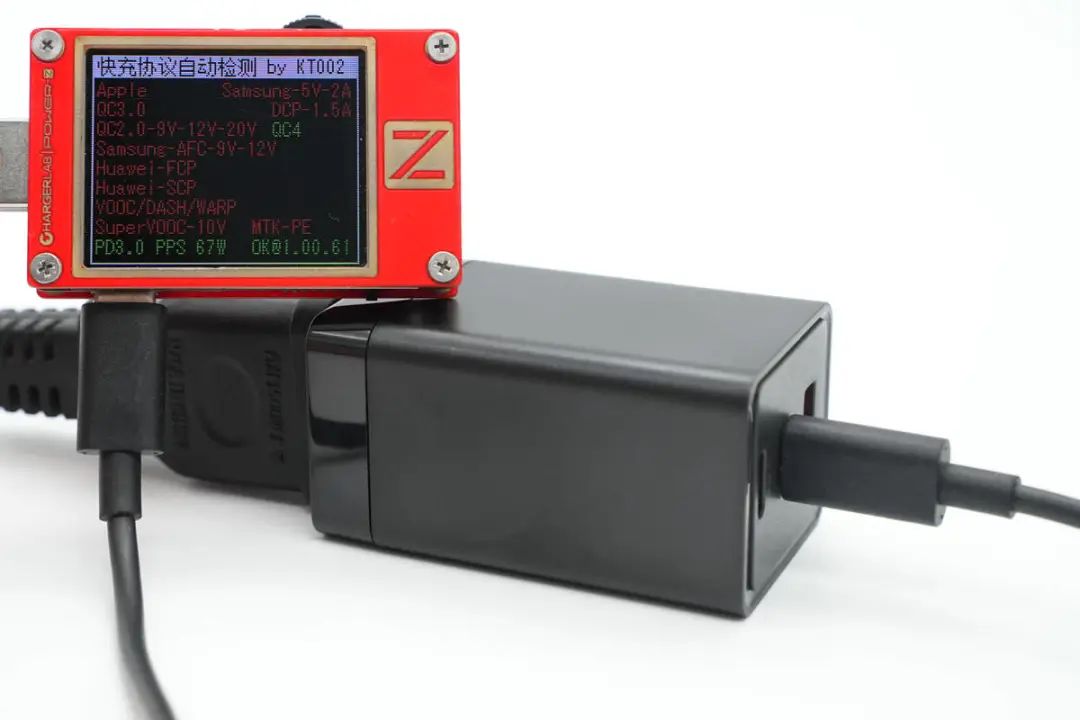

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

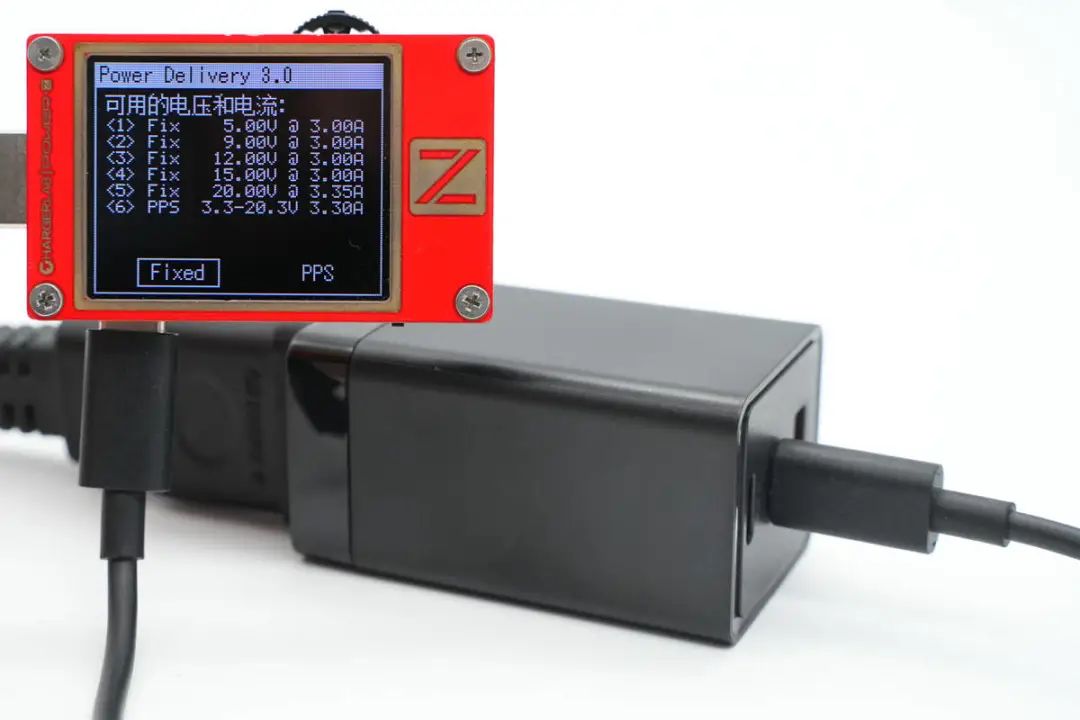

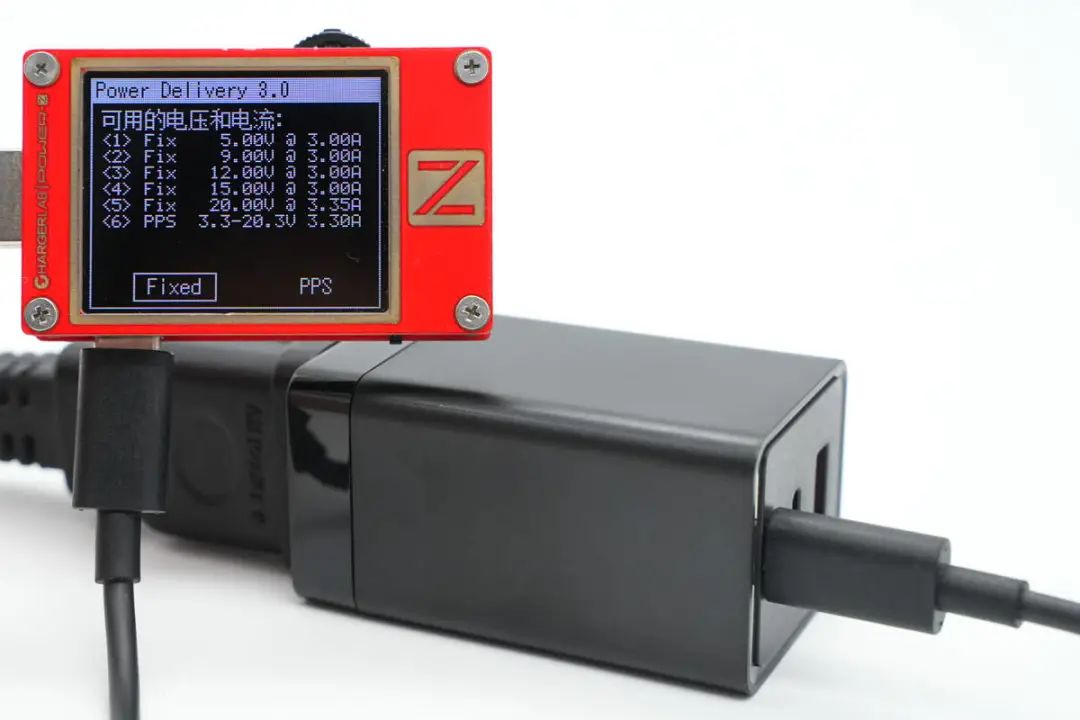

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位,以及3.3-20.3V3.3A一组PPS电压档位。






测得USB-C2口支持PD3.0、PPS快充协议。






并且具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位,以及3.3-20.3V3.3A一组PPS电压档位。

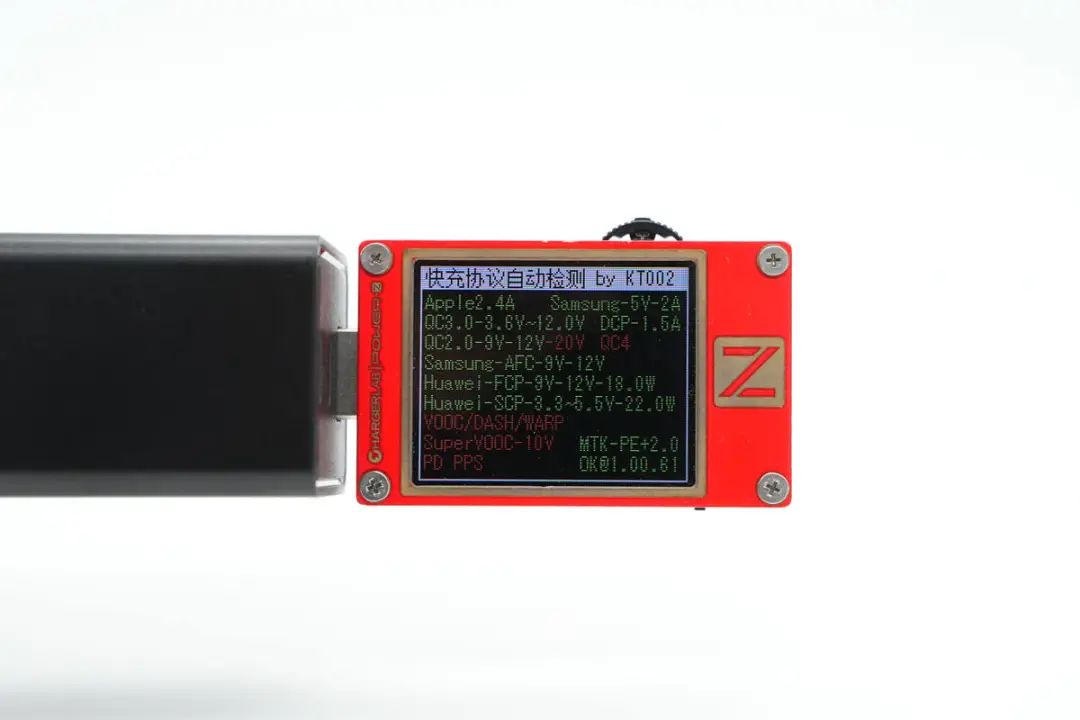

测得USB-A口支持Apple2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。



麦多多GaN5 mini 65W氮化镓充电器拆解



对麦多多这款迷你65W氮化镓充电器有了基本了解后,下面继续对其进行拆解,看看用料做工如何。

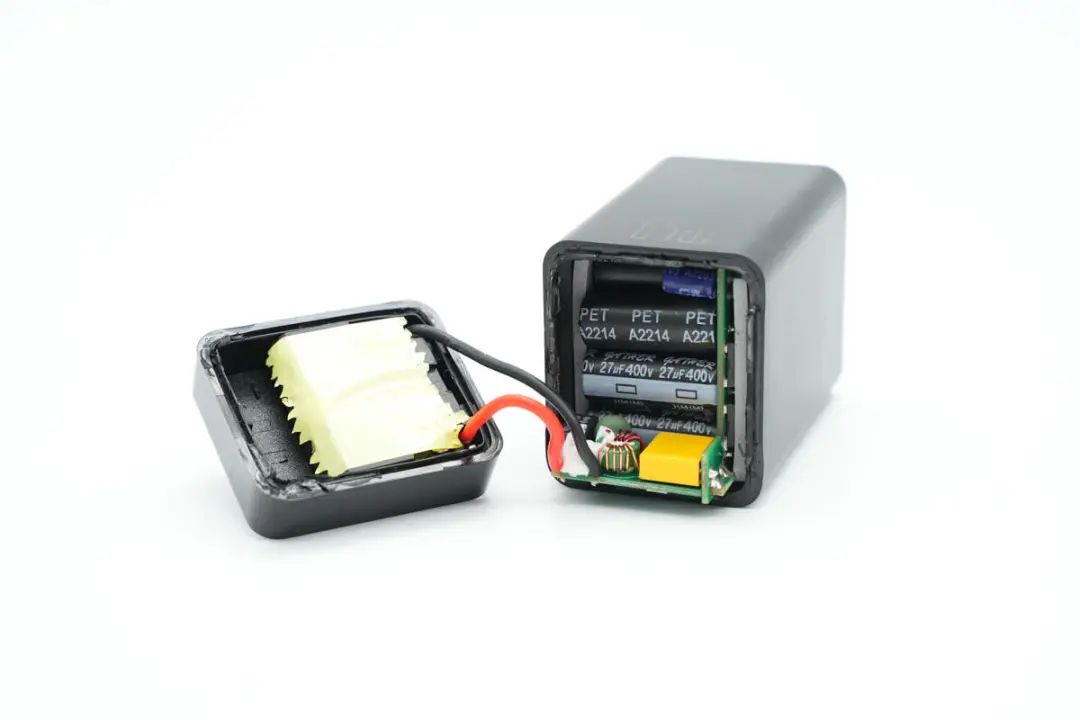

首先沿接缝撬开充电器外壳,折叠插脚通过导线焊接连接到PCBA模块,PCBA模块两侧均贴有导热垫辅助散热。

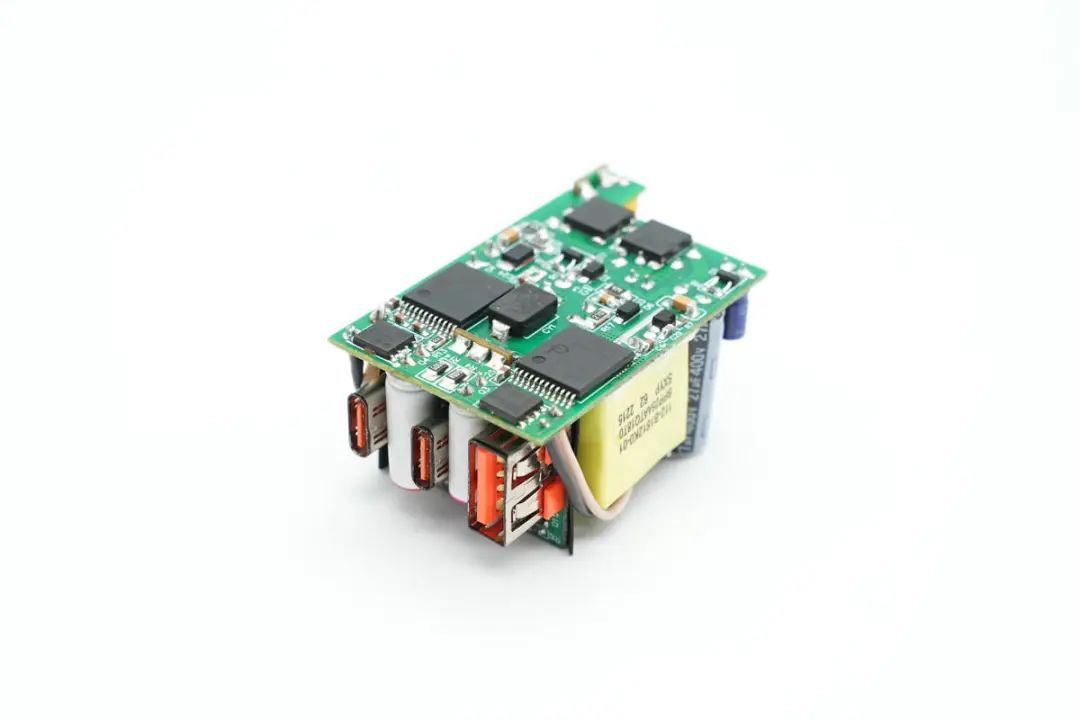

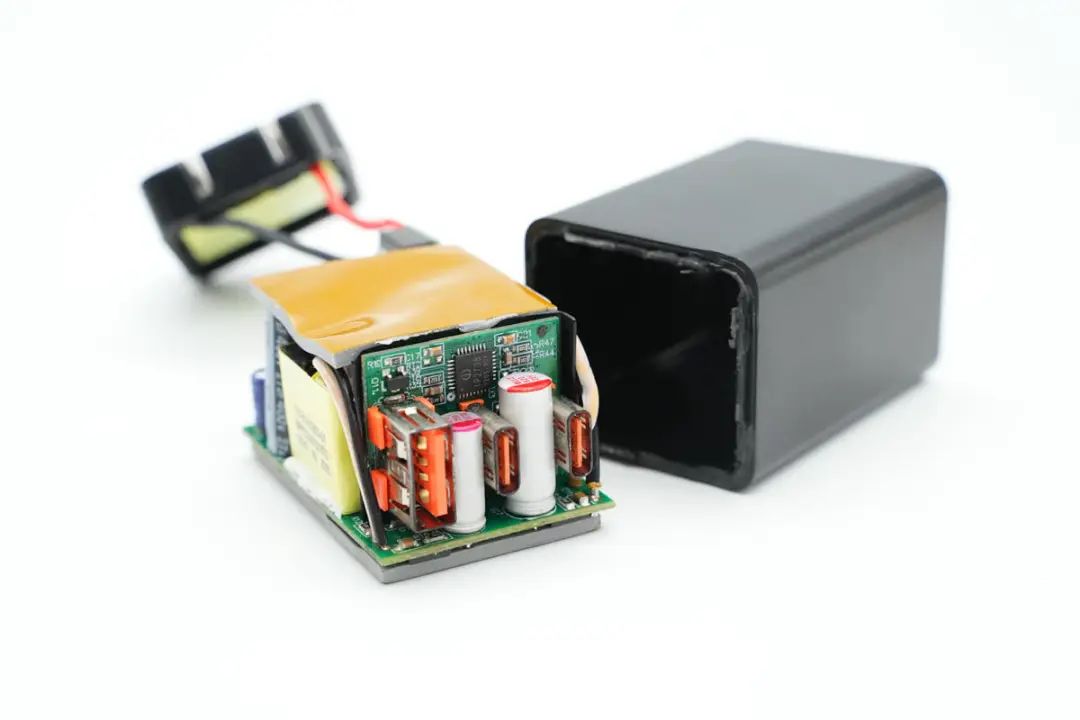

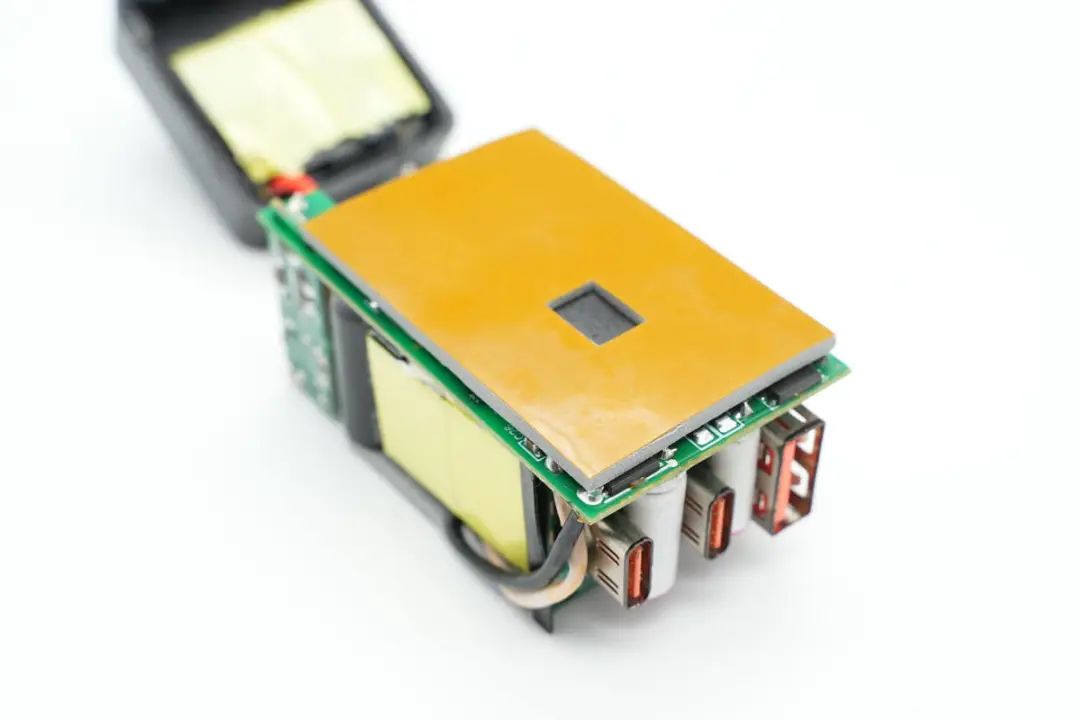

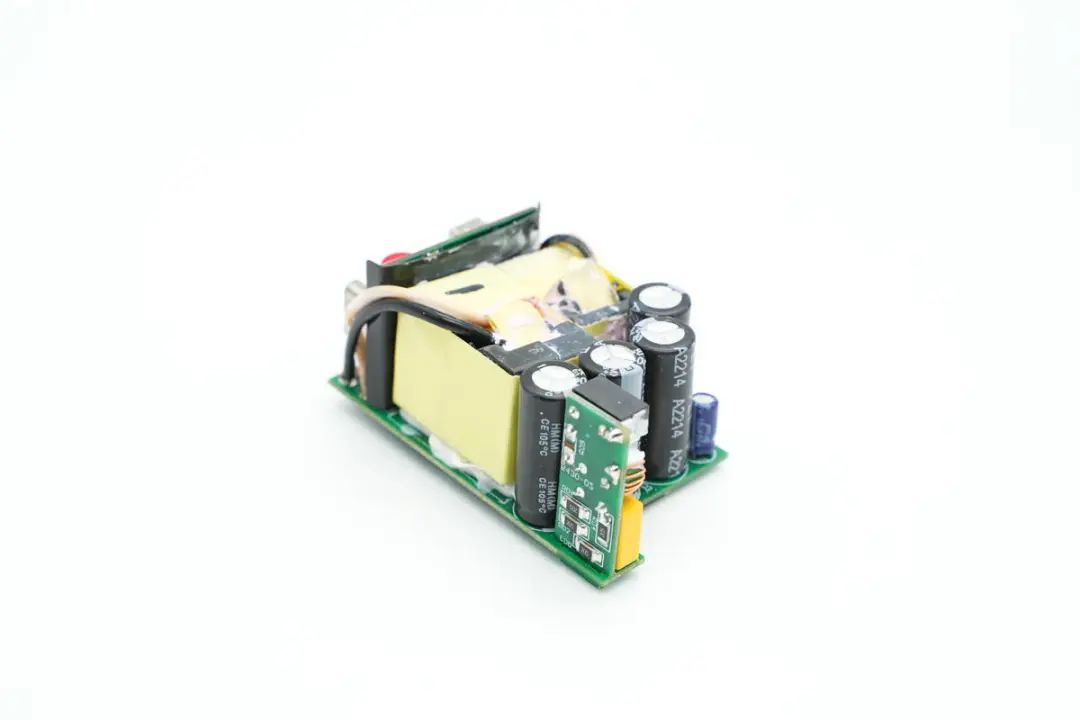

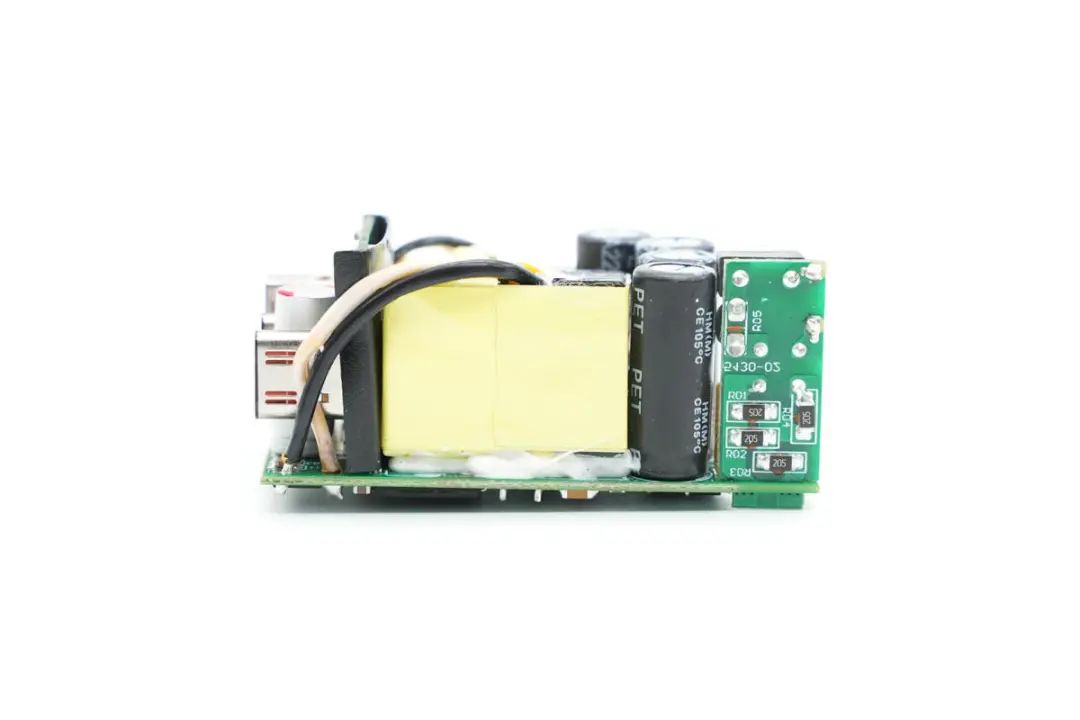

抽出充电器PCBA模块,可以看到内部是由多块小板焊接组成,提高内部空间利用率。






折叠插座导线焊接到垂直的小板上供电,焊点打胶固定。






背面也粘贴了大面积的导热垫用于散热。

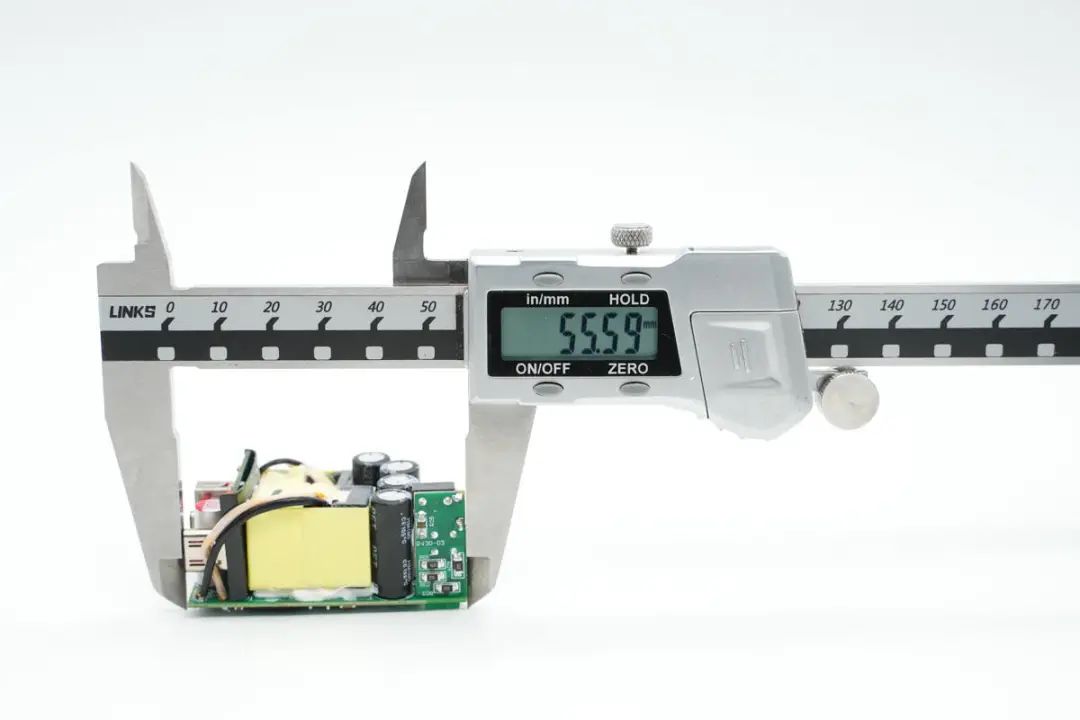

使用游标卡尺测得PCBA模块长度约为55.59mm。

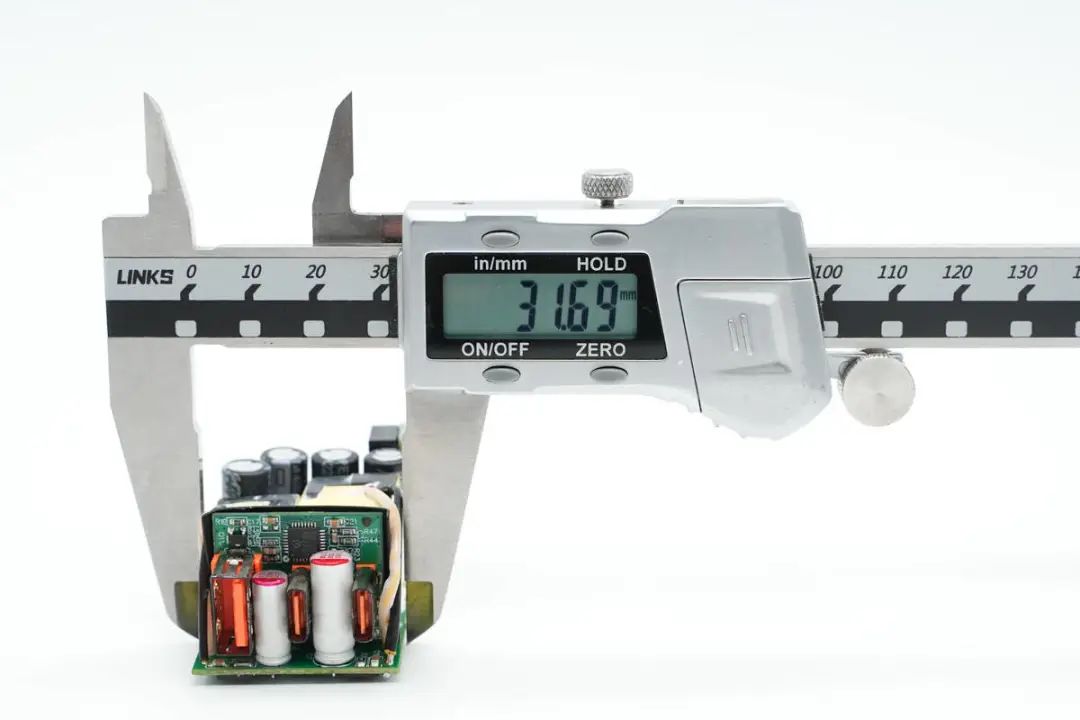

PCBA模块宽度约为31.69mm。

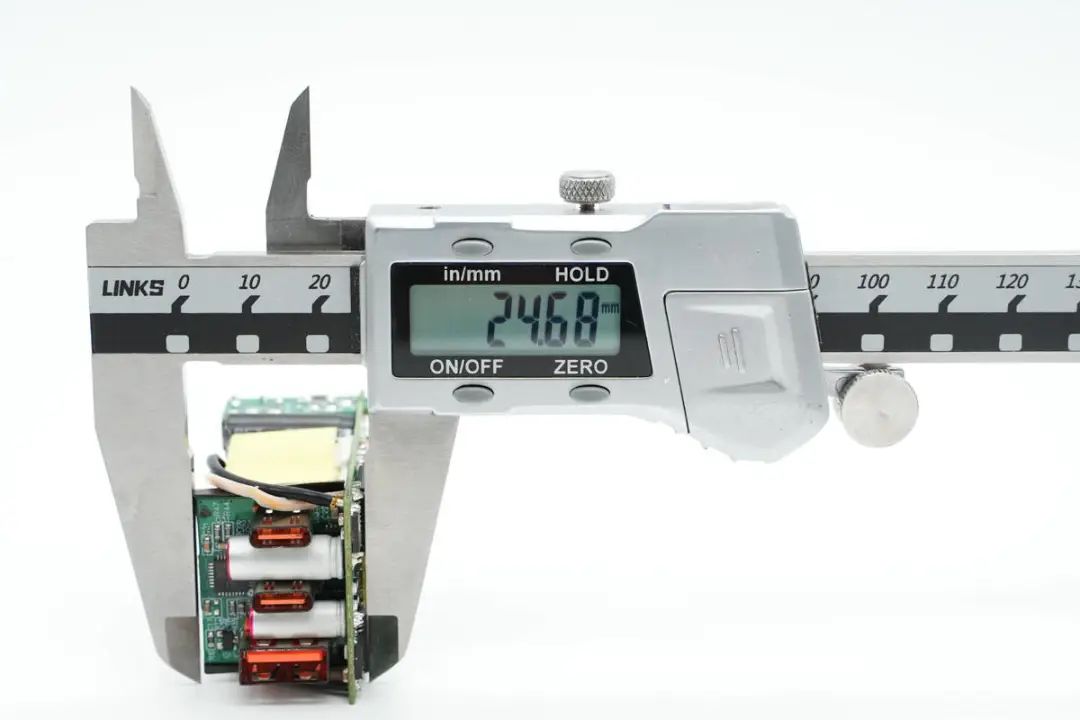

PCBA模块厚度约为24.68mm。






取下PCBA模块的导热垫,模块正面焊接两颗变压器,可以看出是由两路独立的开关电源组成,在单口输出时,双路电源并联共同输出,多口输出时,按照连接的设备,进行功率独立分配。






变压器底部打胶固定,预防产品跌落破损。






背面是两颗PI的电源芯片和整流桥等器件。

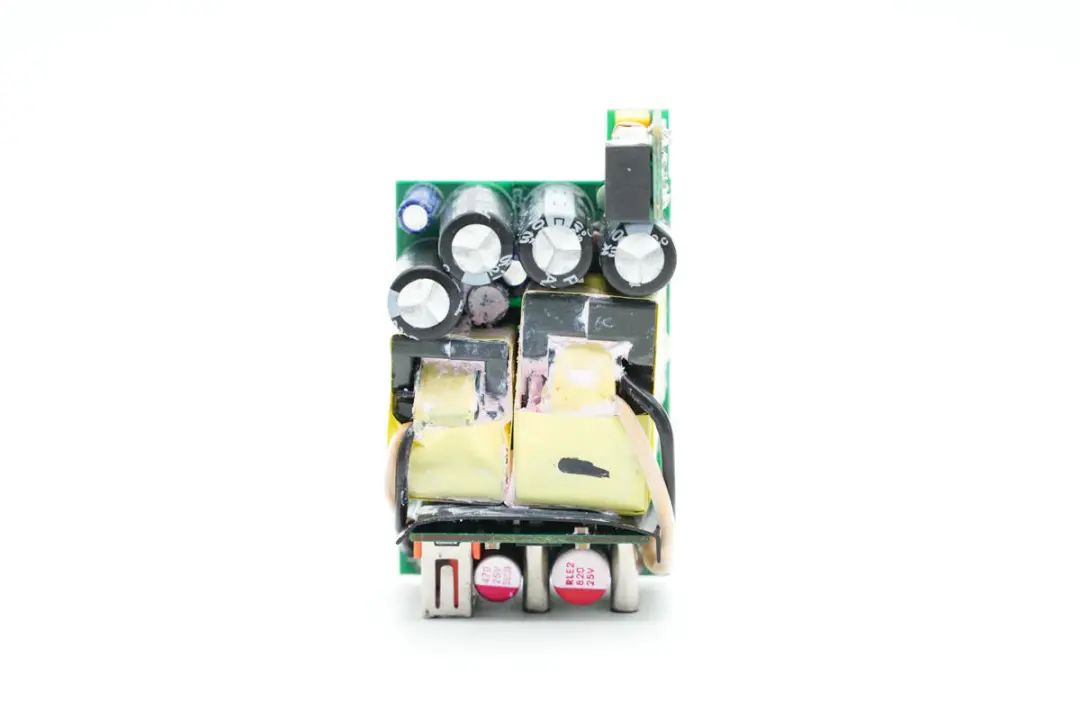

PCBA模块正面一览,近似于常见的三段式结构,顶部为高压滤波电容,中间为一大一小两颗开关变压器,底部小板焊接USB母座,母座中间的空间焊接输出滤波固态电容,变压器与次级小板之间插入麦拉片用于绝缘。






PCBA模块背面焊接整流桥,两颗PI的高集成电源芯片和对应的同步整流管,在两颗电源芯片中间焊接一颗贴片Y电容。



通过对充电器PCBA模块正反面的观察,麦多多这款65W充电器内置两路反激开关电源,宽电压范围输出,输出电压由协议芯片控制,实现双口独立快充输出。当只有一个接口输出时,自动将两路电源输出并联,满足大功率输出需求。下面我们就从输入端开始了解各个元器件的信息。

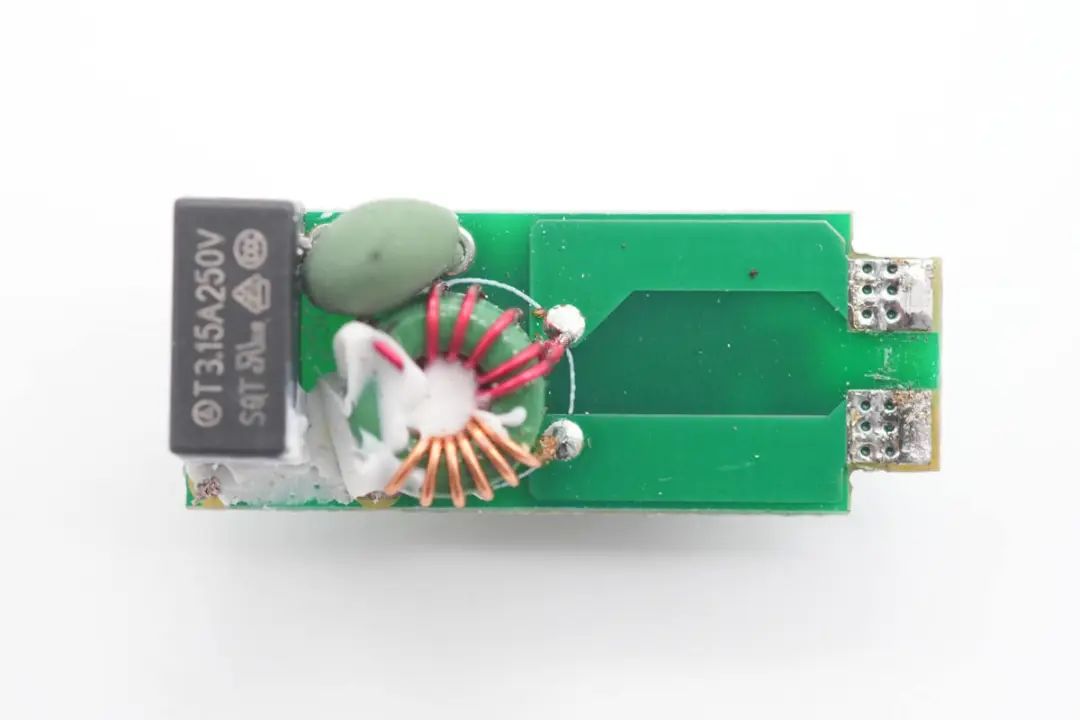

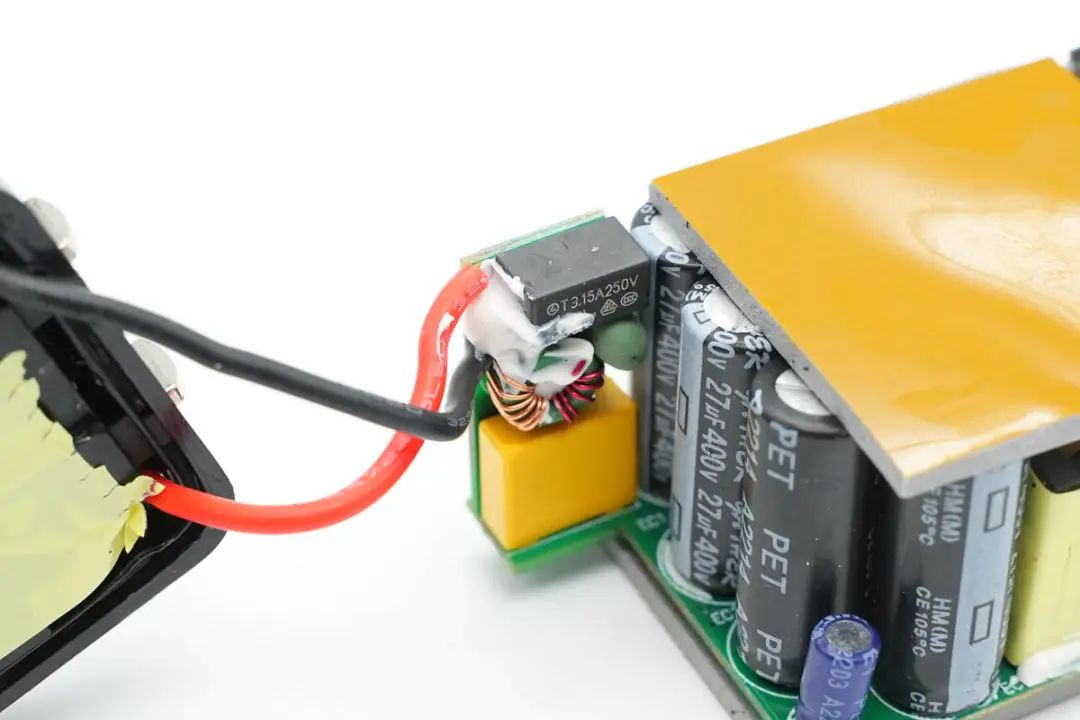

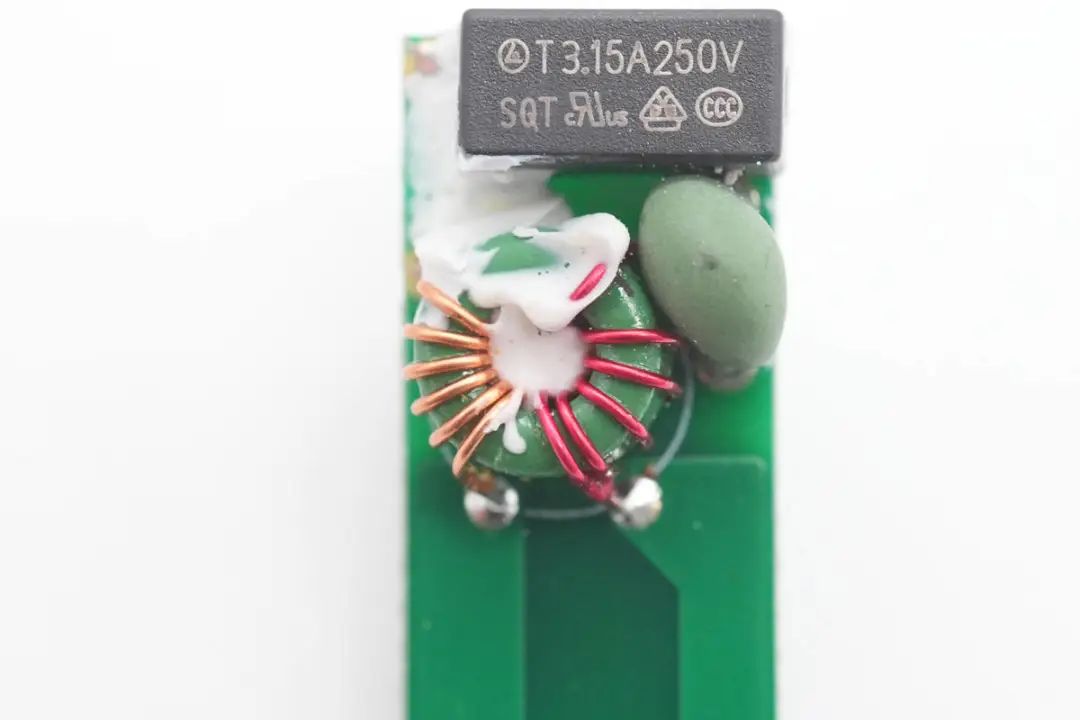

AC输入导线焊接到垂直的小板上,小板上焊接保险丝,NTC浪涌抑制电阻和共模电感。

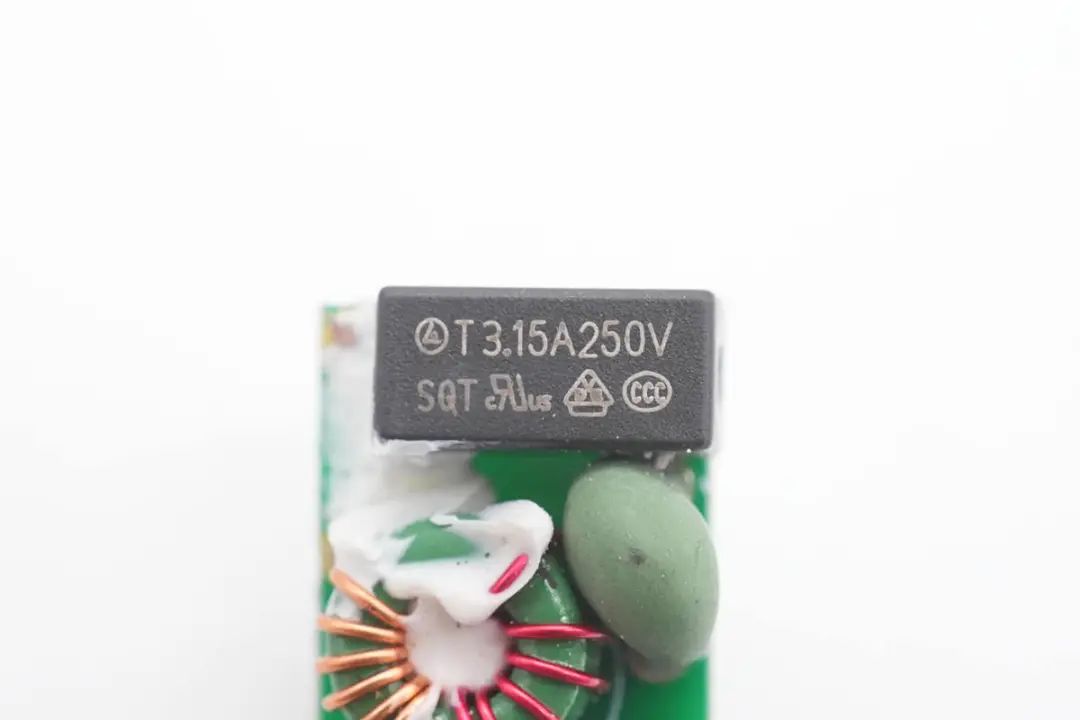

输入端延时保险丝规格为3.15A 250V。

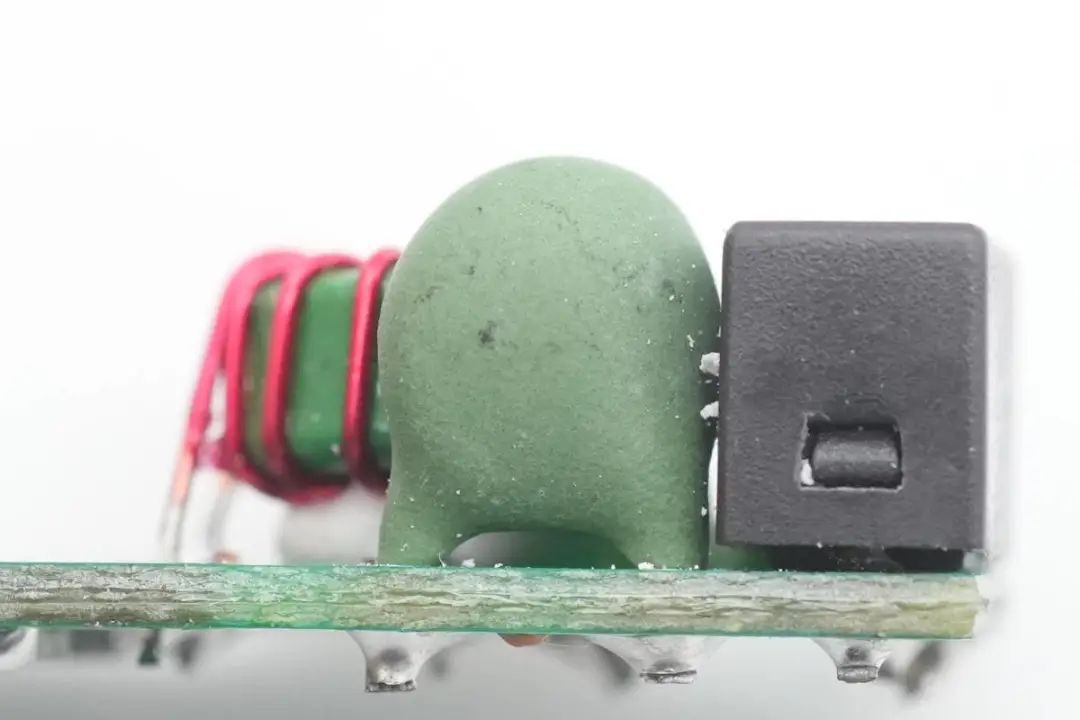

绿色NTC热敏电阻用于抑制上电时的浪涌电流。






共模电感使用黄色和红色漆包线绕制。

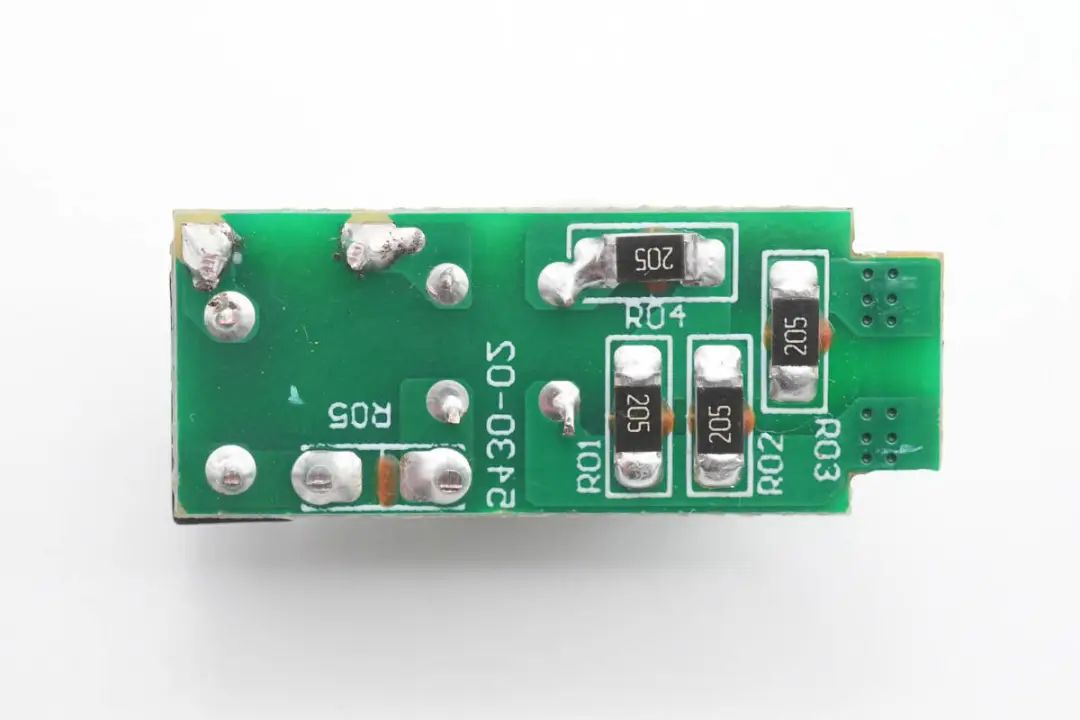

小板背面焊接X电容放电电阻。

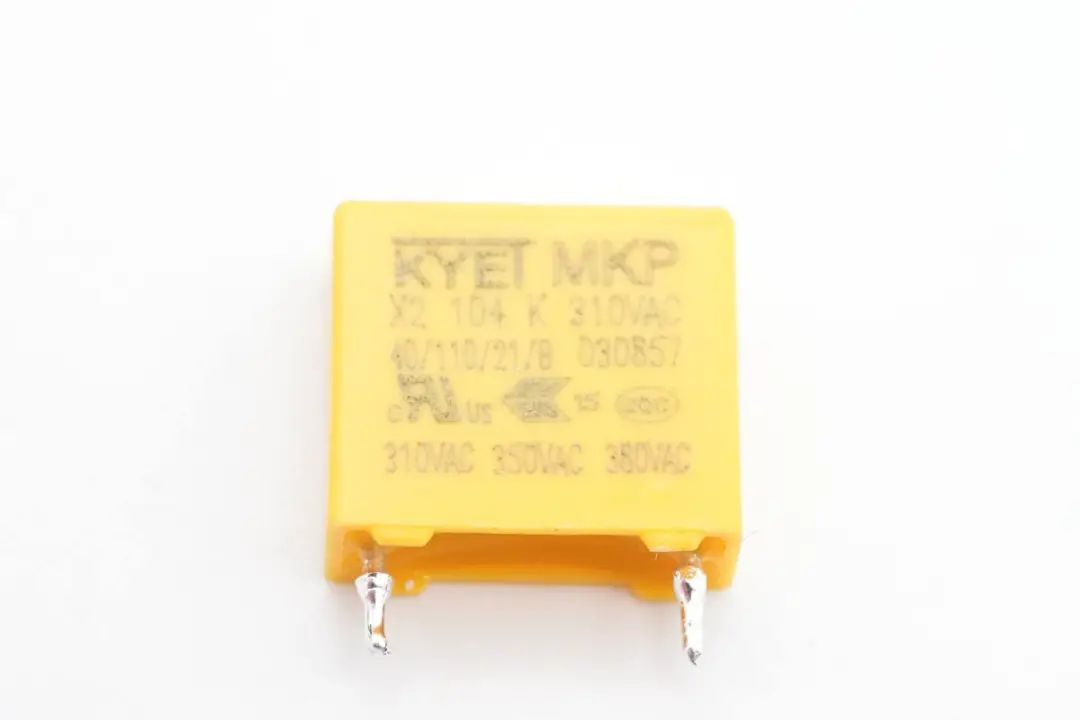

安规X2电容来自KYET科雅电子,规格为0.1μF。

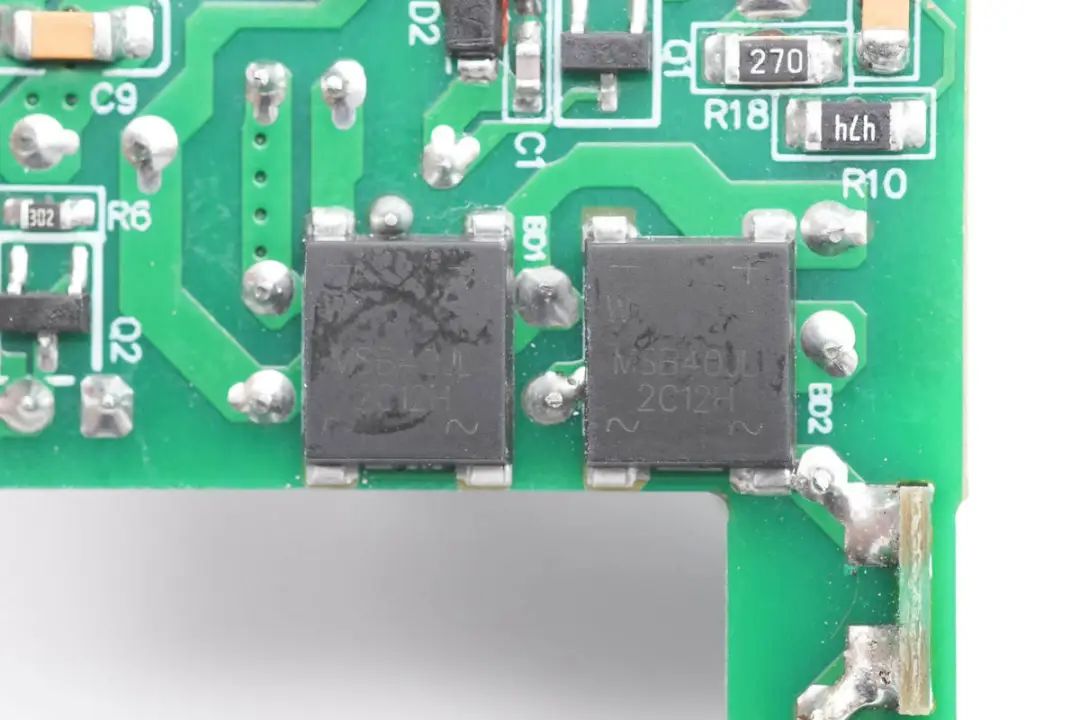

输入端两颗整流桥丝印MSB40JL,两颗半桥连接,均摊发热。

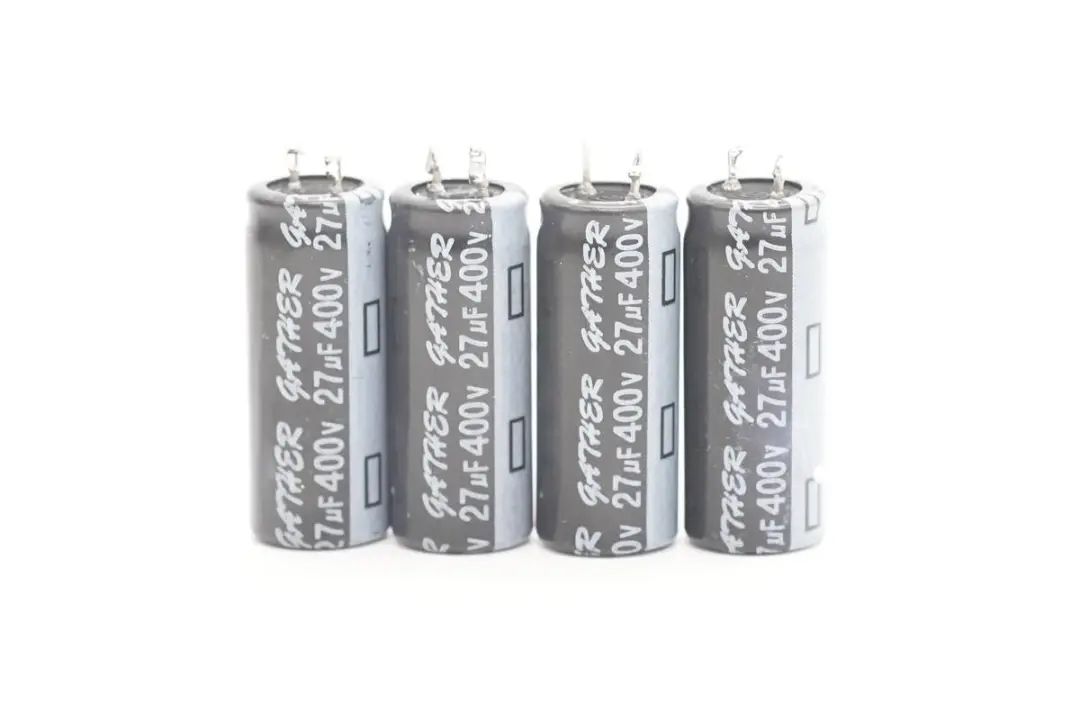

输入高压滤波电解电容来自凯泽鑫,规格均为27μF 400V,使用四颗并联,总容量为108μF。






差模电感使用工字磁芯绕制,外套热缩管绝缘。

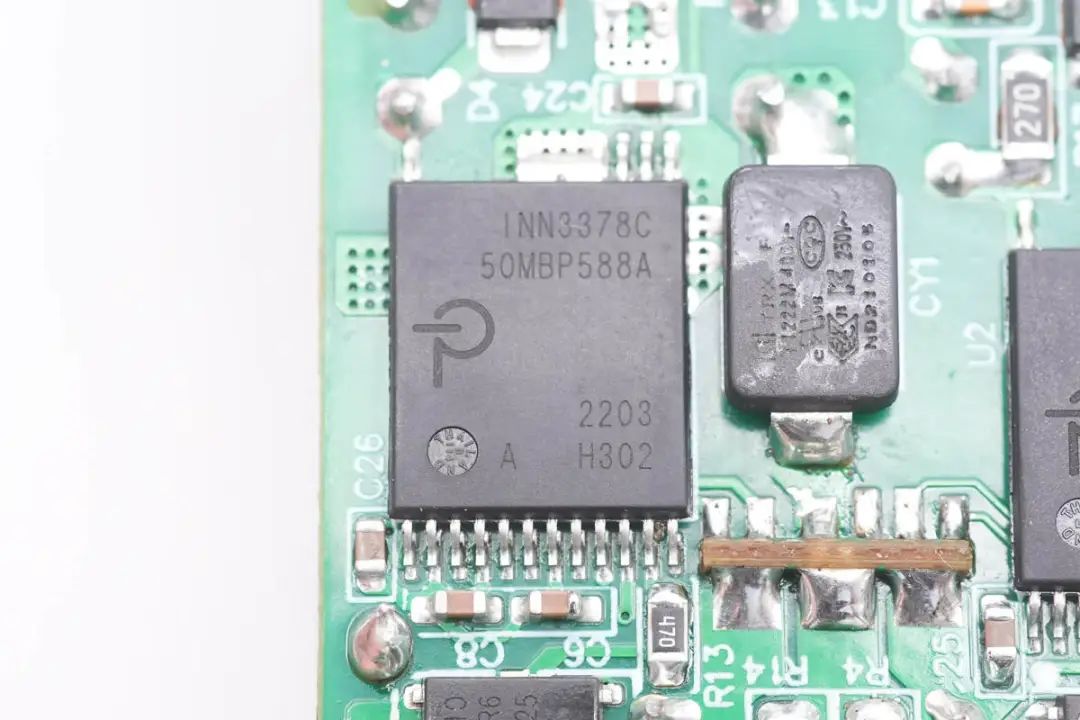

麦多多65W氮化镓充电器主控芯片采用PI INN3378C,采用PowiGaN技术,内置PWM控制器、高压MOS、同步整流控制器等,集成度非常高,并且采用数字总线控制调压。宽电压范围条件下,密闭外壳内可以输出55W功率,降额使用。



PI官方的资料显示,INN3378C属于InnoSwitch3-Pro家族,它采用了PI独家的PowiGaN技术,也就是内置了GaN氮化镓功率器件,相比传统MOSFET可以输出更大功率。

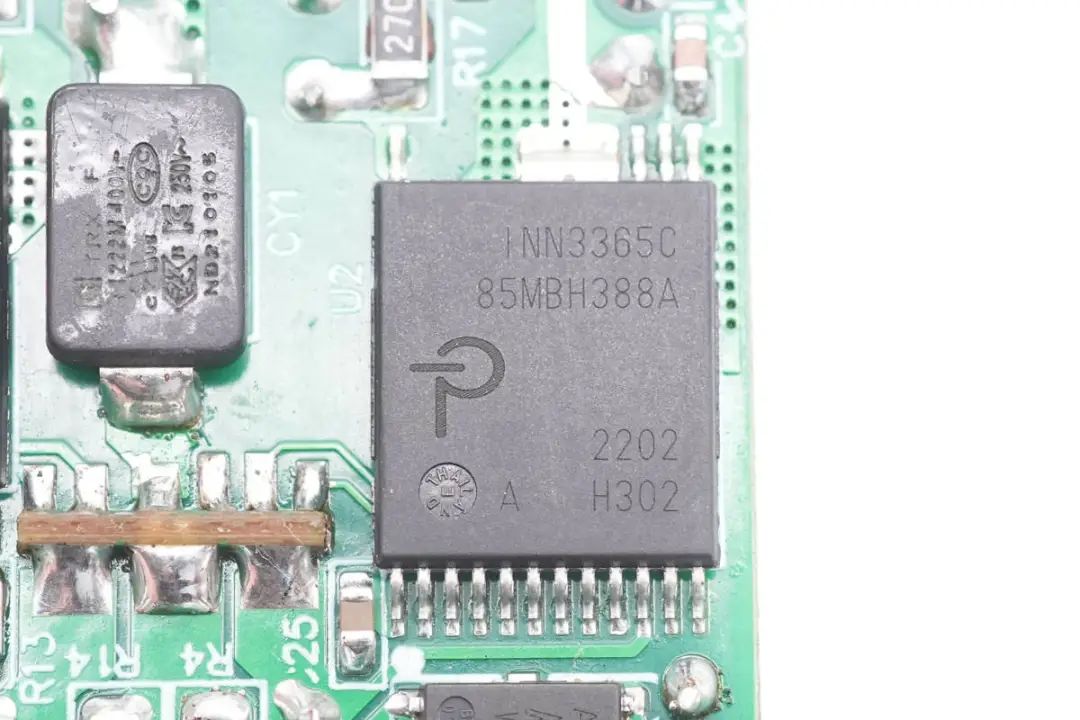

另一颗主控芯片型号为INN3365C,同样为InnoSwitch3-Pro系列,支持适配器中22W宽电压应用,两颗主控芯片配合一大一小变压器组成两路独立的开关电源。

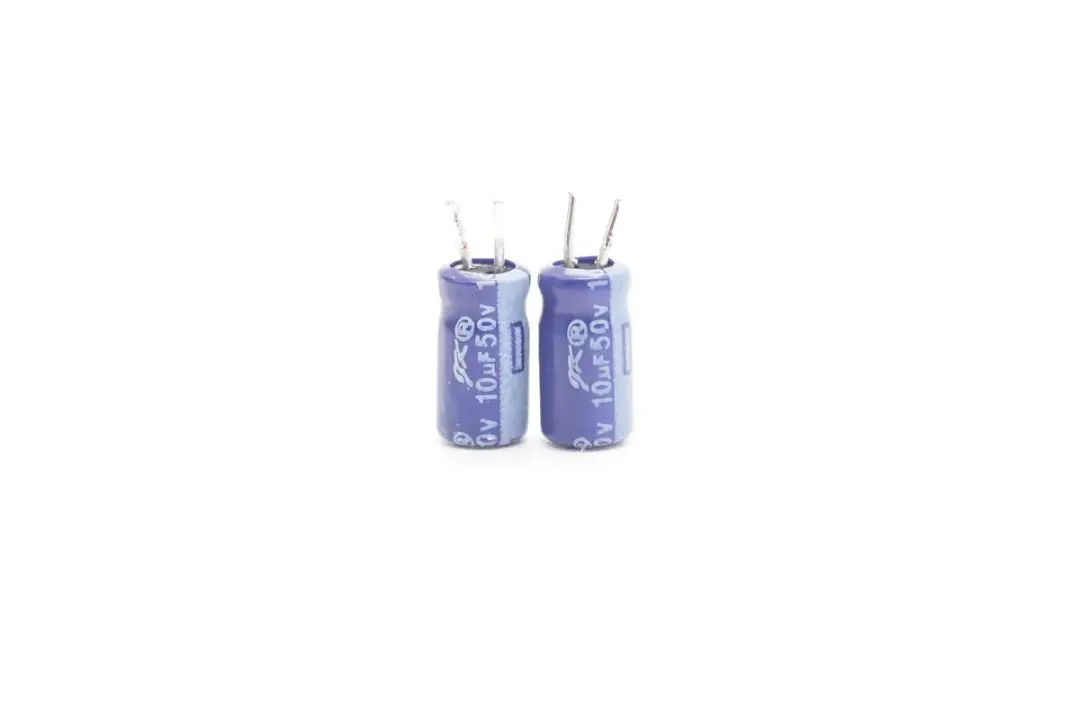

两颗电解电容用于为初级主控芯片供电,来自军康,规格为10μF 50V。

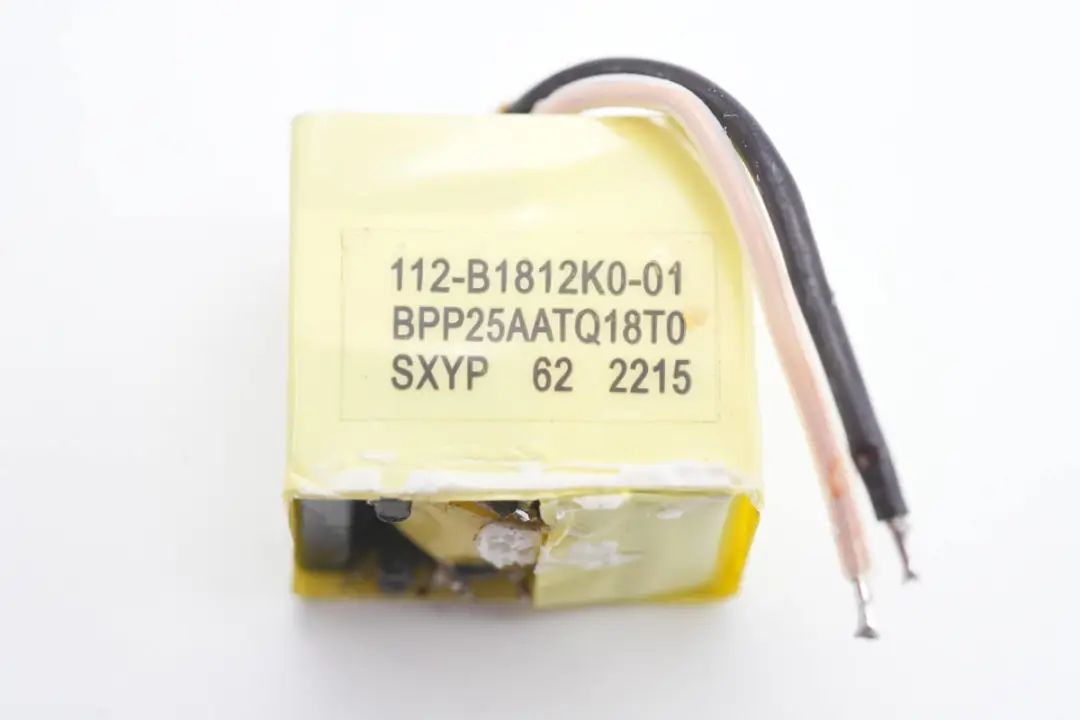

一颗体型较大的变压器对应INN3378C芯片。

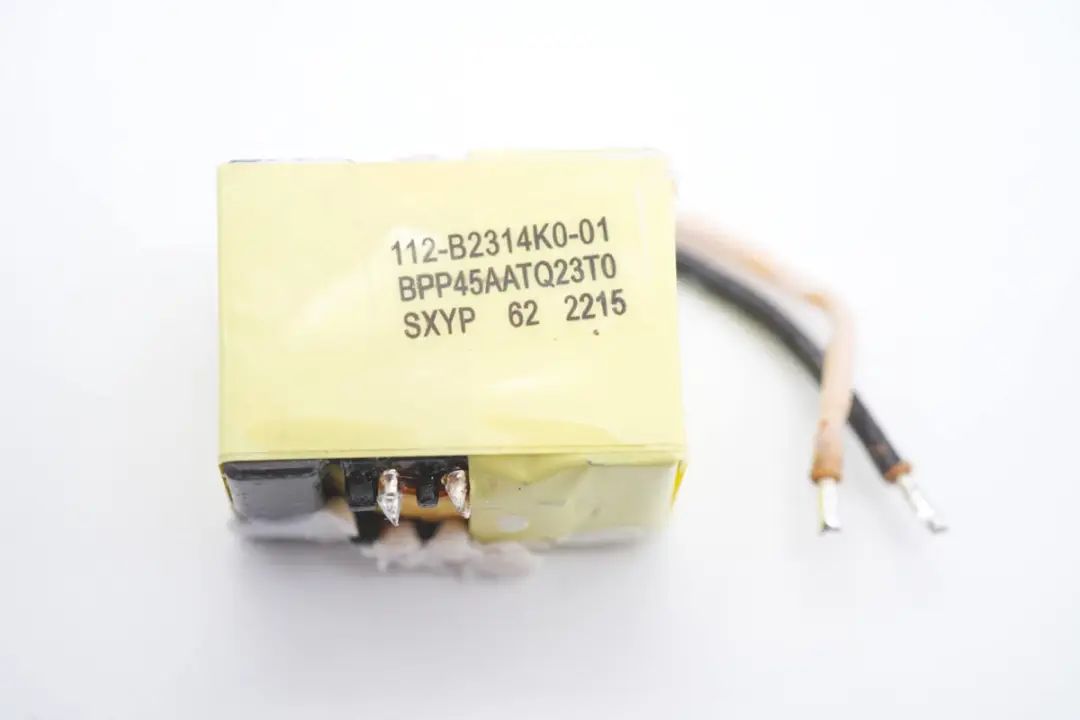

一颗体型较小的变压器对应INN3365C芯片。

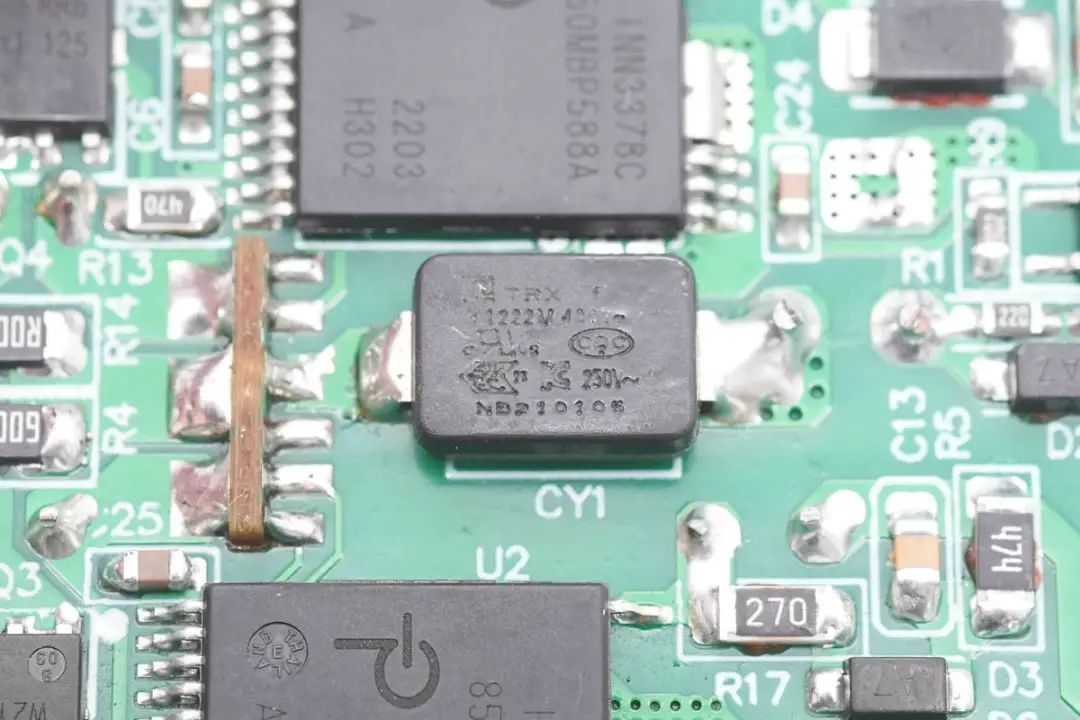

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

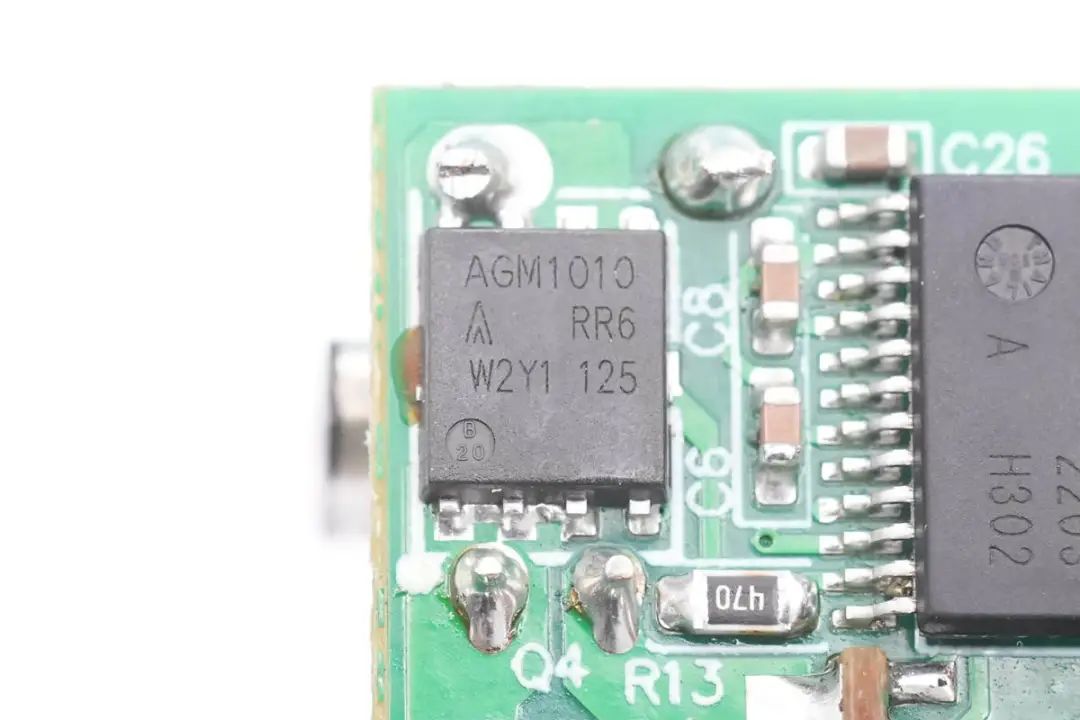

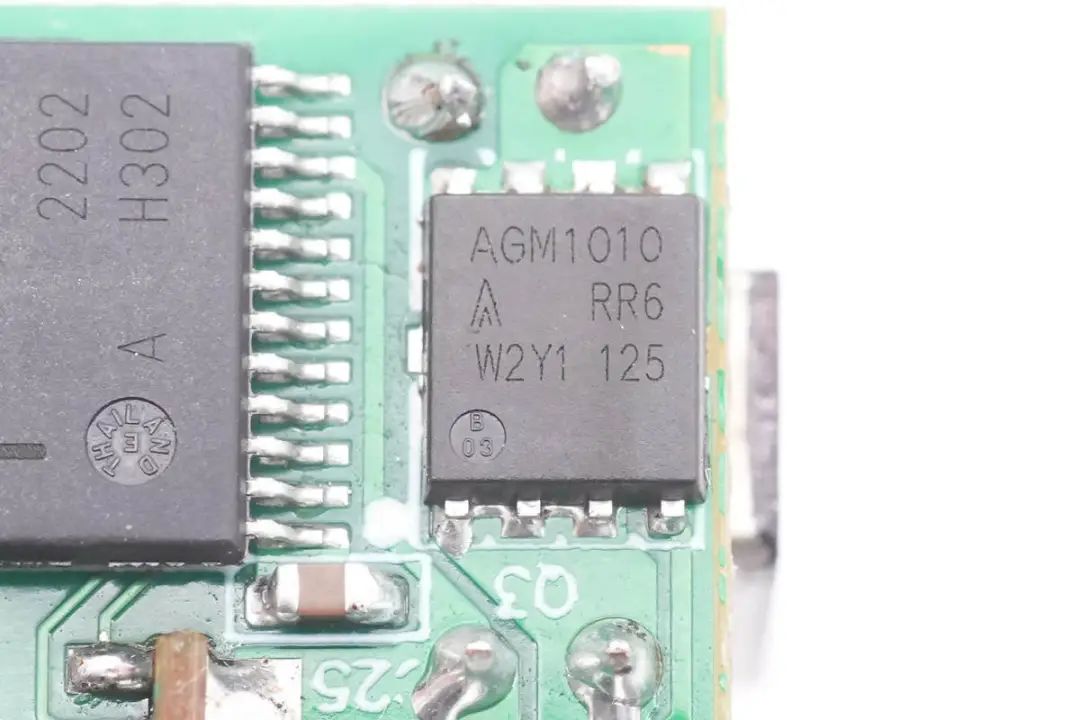

对应INN3378C氮化镓主控芯片的同步整流管来自AGMSEMI芯控源,型号AGM1010,采用DFN5*6封装。






另一路同步整流管为相同型号。

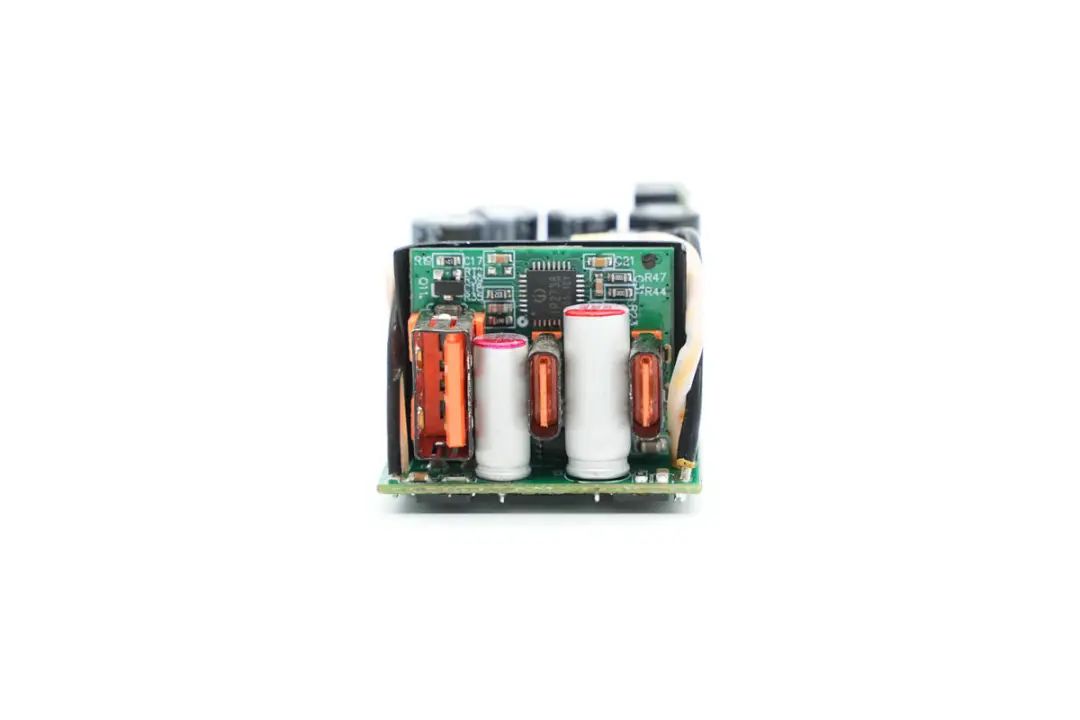

输出侧一览,USB-C与USB-A母座之间的空间焊接两颗输出滤波电容,根据输出功率不同,两颗电容容量也不同。

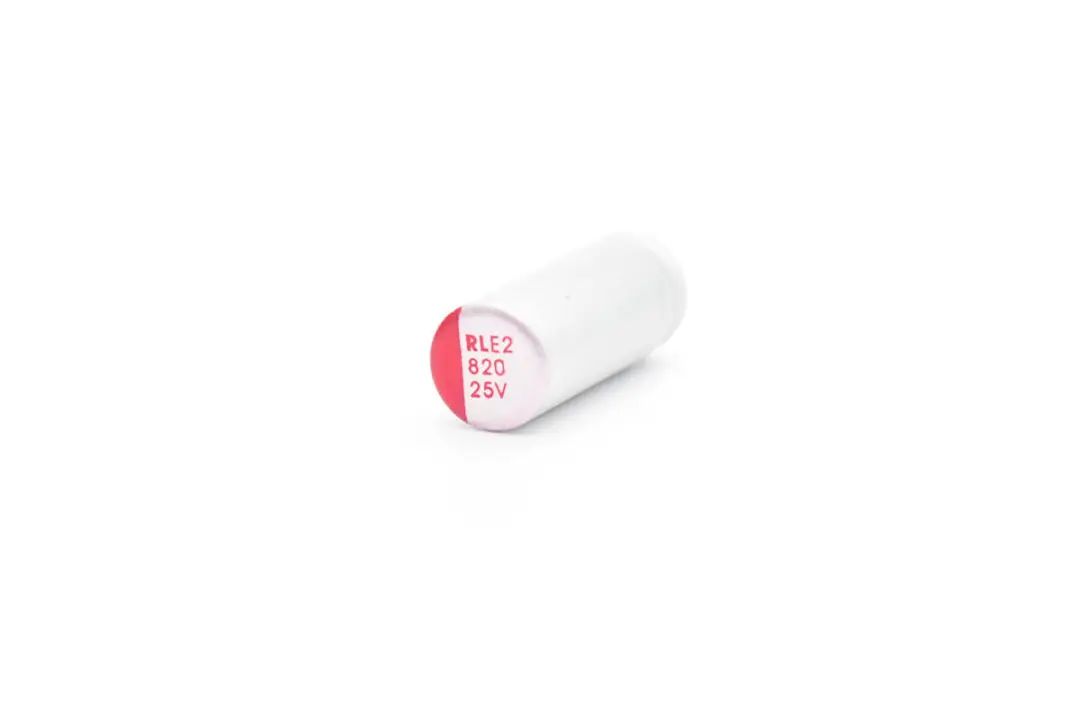

对应INN3378C的输出滤波电容,来自瑞隆,规格为820μF 25V。






对应INN3365C的滤波电容,来自扬州升阳,规格为470μF 25V。

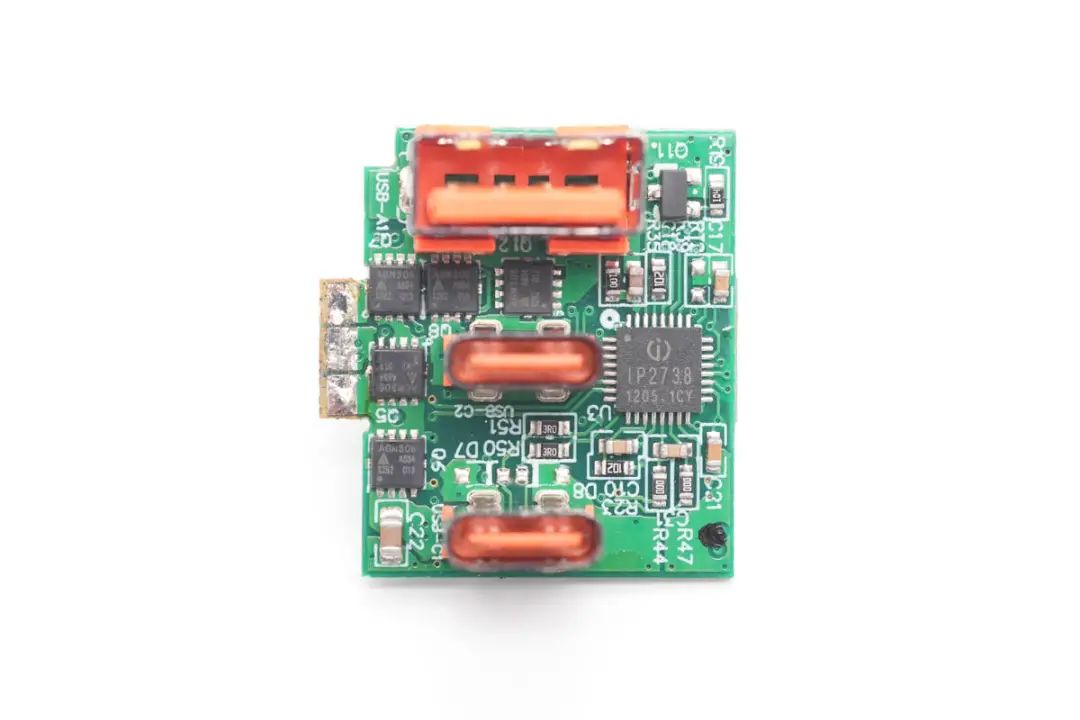

小板正面焊接一颗协议芯片,USB-A口和两个USB-C接口以及对应的VBUS开关管。

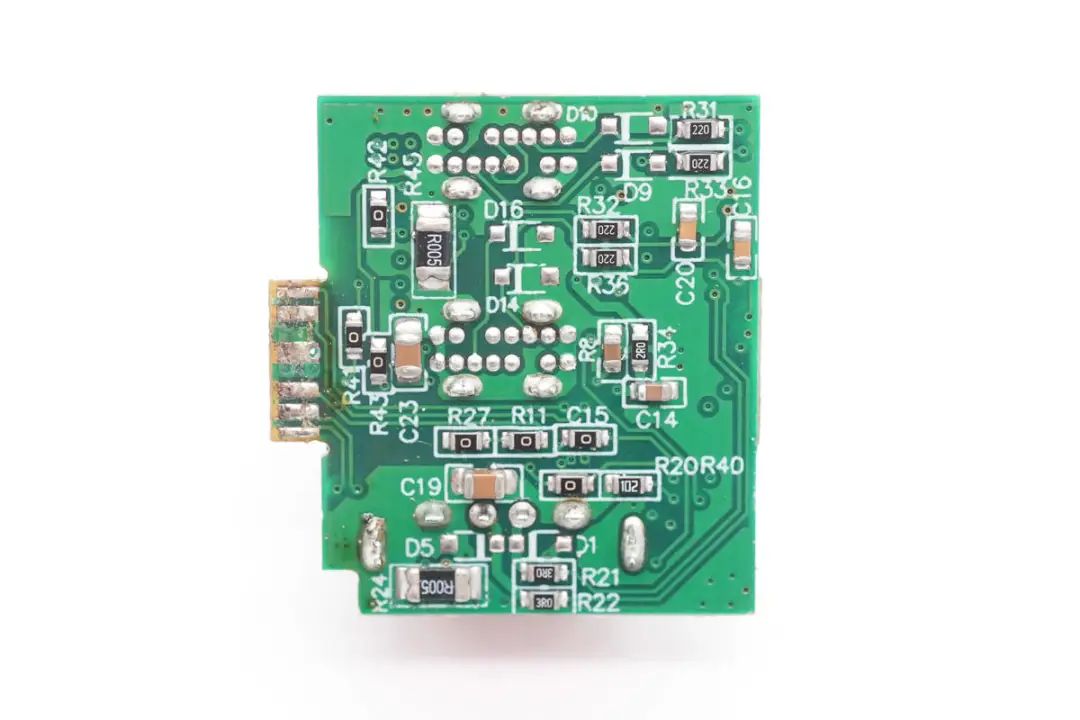

小板背面焊接两颗电流取样电阻以及阻容元器件。

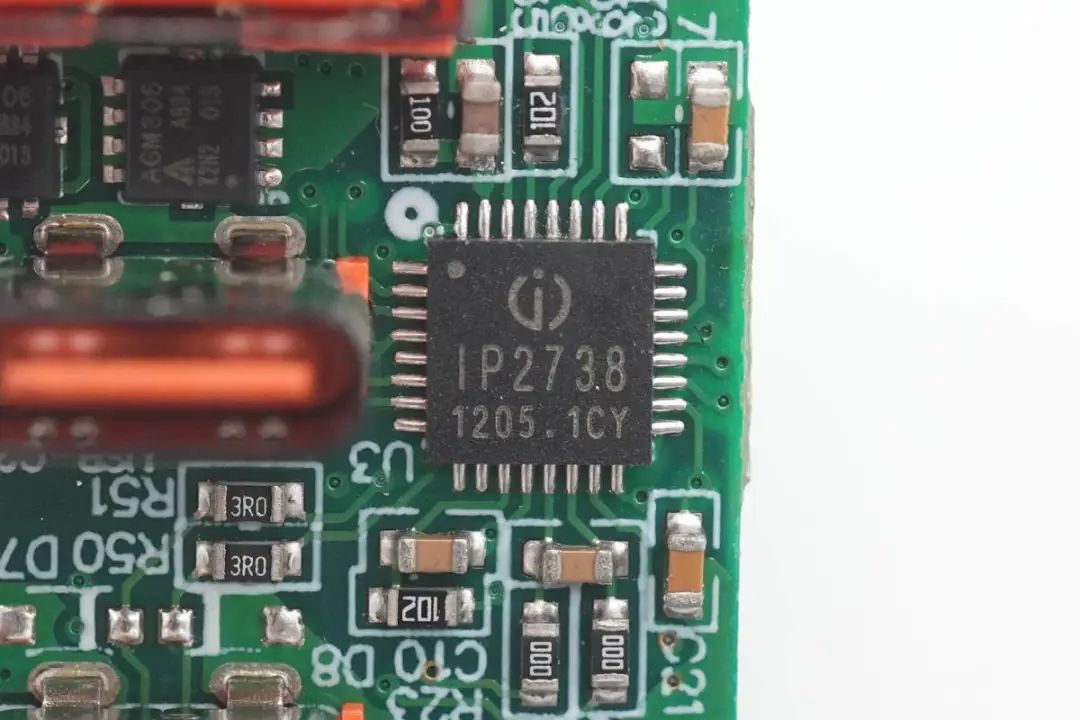

协议芯片采用英集芯IP2738,两个接口输出均由其控制。IP2738是一颗双路协议芯片,支持双口18-140W快充应用,具备独立的反馈控制,具备独立的USB PD控制,相当于两颗IP2736整合到一颗芯片内部,快充规格与IP2736相同。支持USB PD3.1 28V EPR档位,并支持PD3.0/PPS等丰富全面的快充协议,兼容性非常好。






英集芯IP2738内置四路独立的NMOS驱动,可用于多个接口输出控制,控制多个VBUS开关管进行输出端口切换以及两路电源并联控制,并且支持双路独立的过流、过压以及短路保护,确保使用安全。



充电头网了解到,英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用,性能质量获得客户的高度认可

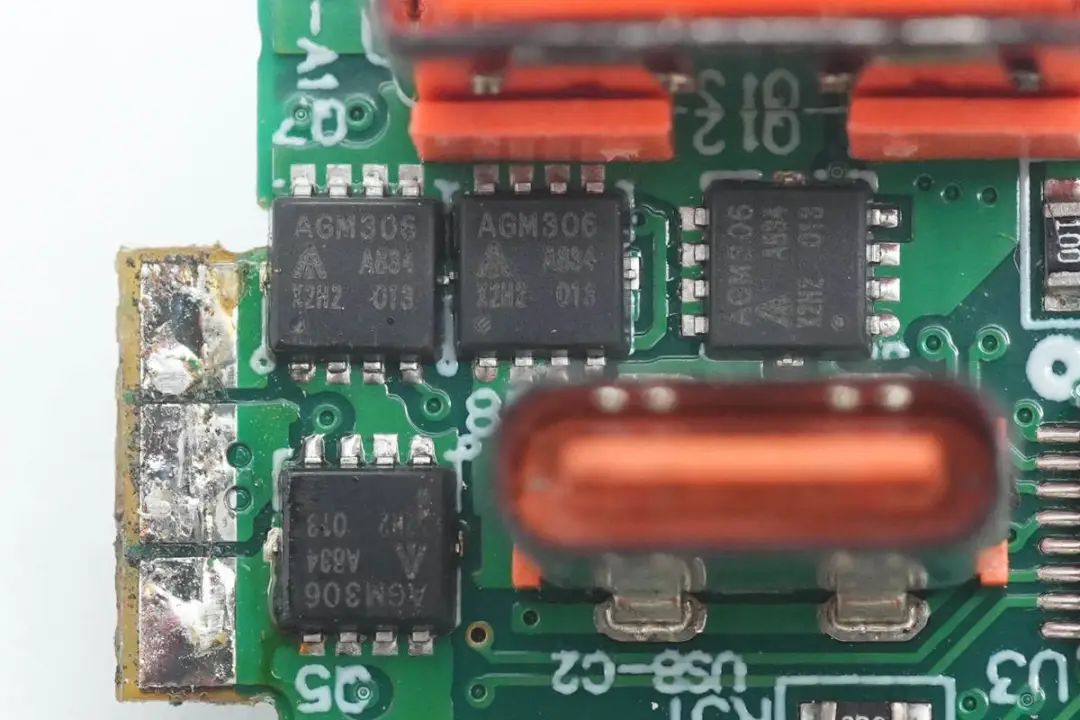

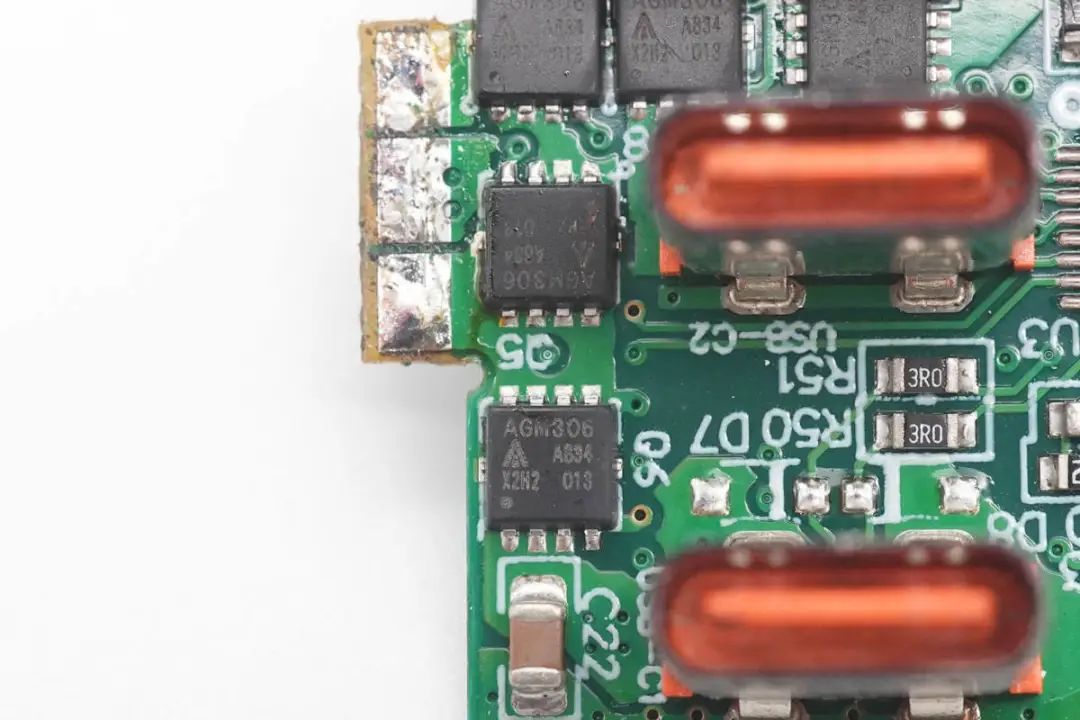

用于USB-A口和USB-C口的VBUS开关管特写,来自AGMSEMI芯控源,型号为AGM306A,NMOS,耐压30V,导阻5.8mΩ,采用DFN3*3封装。








另外四颗也是相同型号。

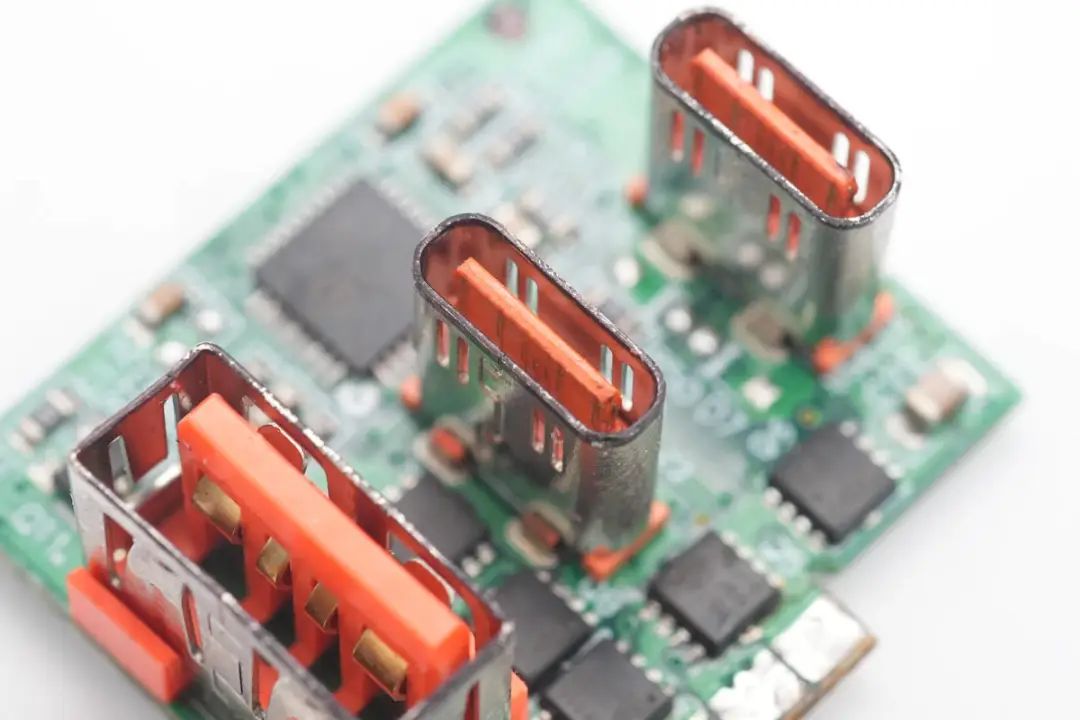

USB-C1和USB-C2母座特写,橙色胶芯不露铜。

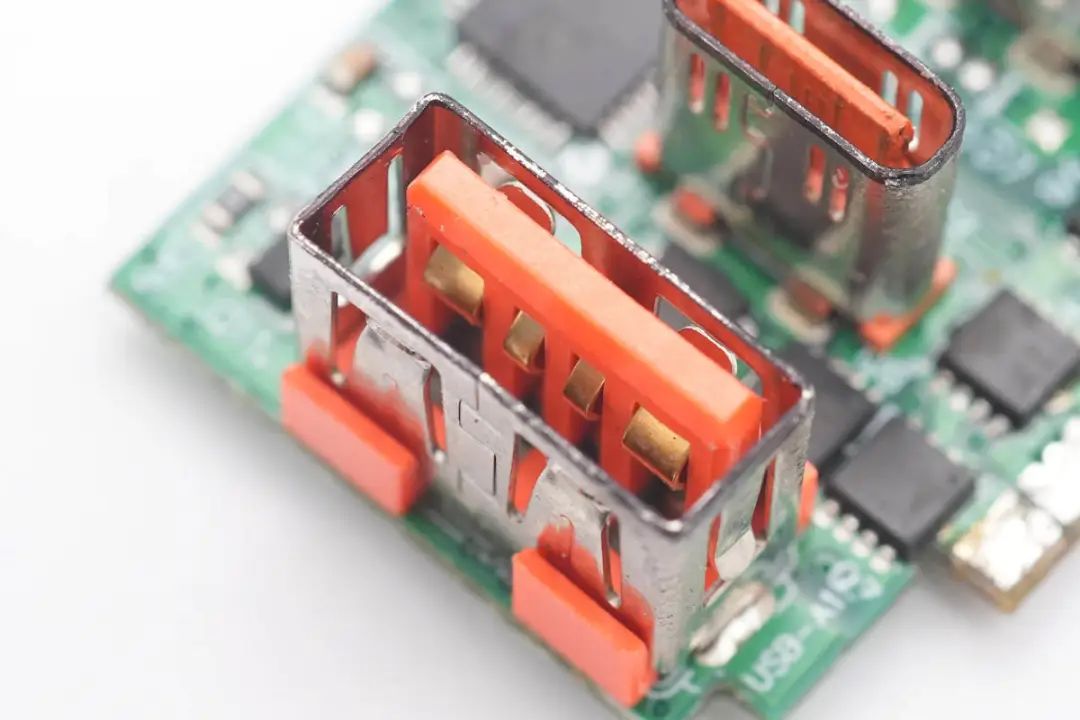

USB-A母座橙色胶芯,正负极加宽设计。

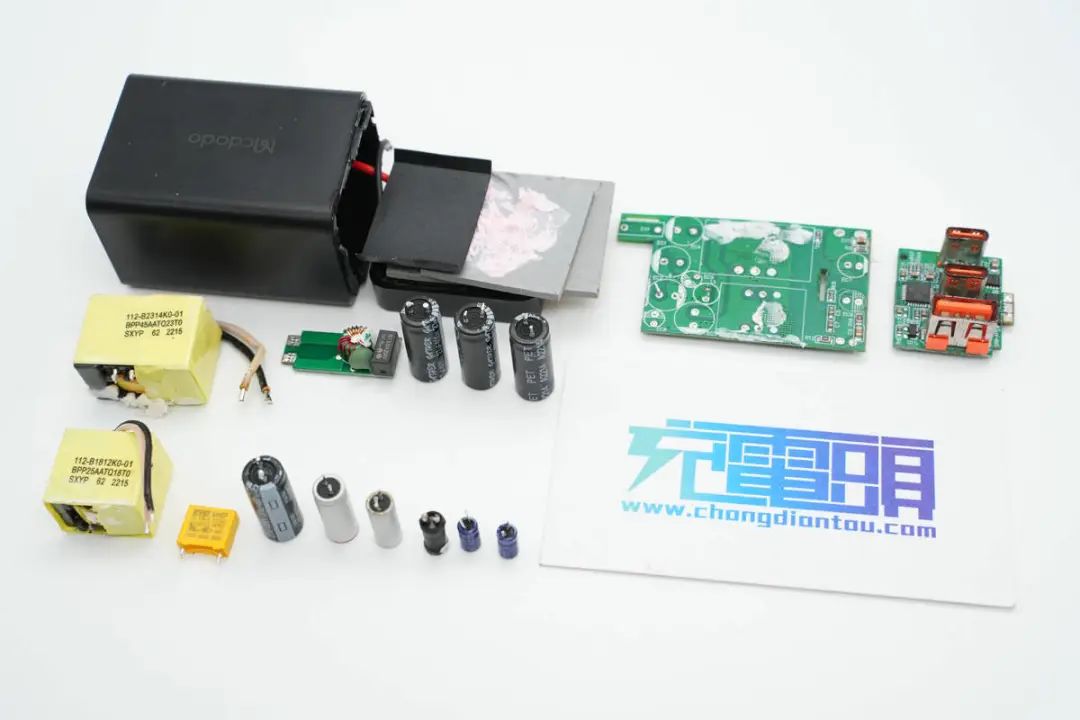

全部拆解完毕,来张全家福。



充电头网拆解总结



麦多多GaN5 mini三口氮化镓充电器采用长条柱状造型,配合折叠插脚,小巧便携。充电器具备2C1A三个输出接口,支持67W PD快充和3.3-20.3V3.3A PPS快充,USB-A口支持SCP快充协议,对笔记本和安卓手机的快充支持都非常不错。



充电头网通过拆解了解到,麦多多这款充电器内置两路PI高集成度的主控芯片,搭配一大一小两个变压器,组成两路开关电源。输出协议芯片使用英集芯IP2738进行三口协议控制,并通过AGMSEMI芯控源管进行两路开关电源输出并联以及接口控制,与以往二次降压方案不同,更加灵活。



充电器内部采用了凯泽鑫高压电解电容配合瑞隆及升阳固态电容进行滤波,整流桥与电源芯片以及变压器均覆盖散热片进行散热,整体设计与用料都很可靠。
