拆解报告:辉越光电30W 1A1C快充充电器

2024-11-04

辉越光电推出了一款30W PD快充,这款充电器具备1A1C双接口,能够满足手机,笔记本电脑以及老式设备的充电需求,一头多用,相比单口充电器对消费者来说更有吸引力。这款充电器采用白色外观设计,美标直插插头,协议支持全面。内置了力生美的高集成快充电源方案,整体体积小巧。



下面充电头网就对辉越光电这款30W双口充电器进行详细拆解,看看内部用料和做工如何。



辉越光电30W充电器外观






充电器采用直板造型设计,PC材质白色外壳表面磨砂处理。

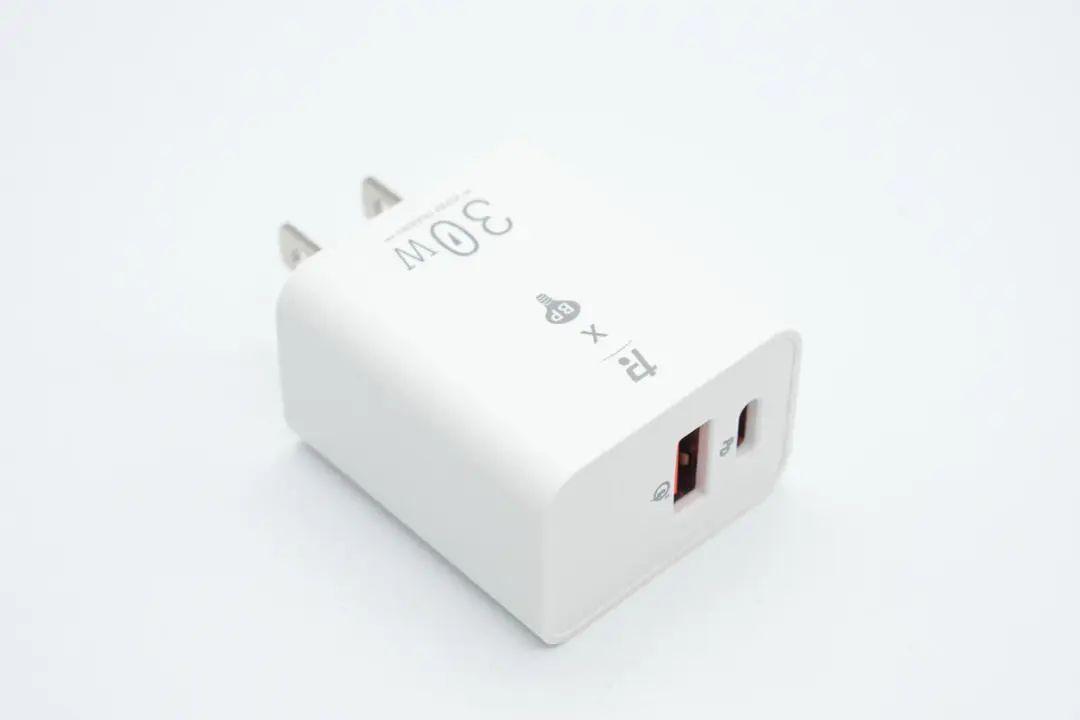

机身正面印有品牌联名logo以及30W超级快充字样。

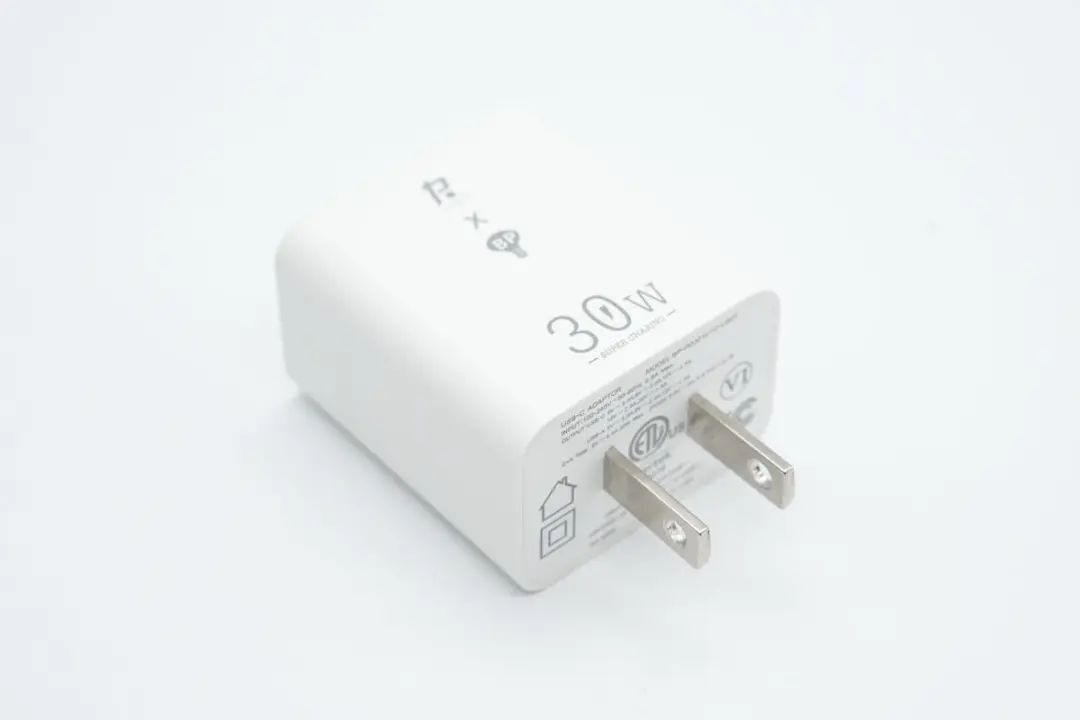

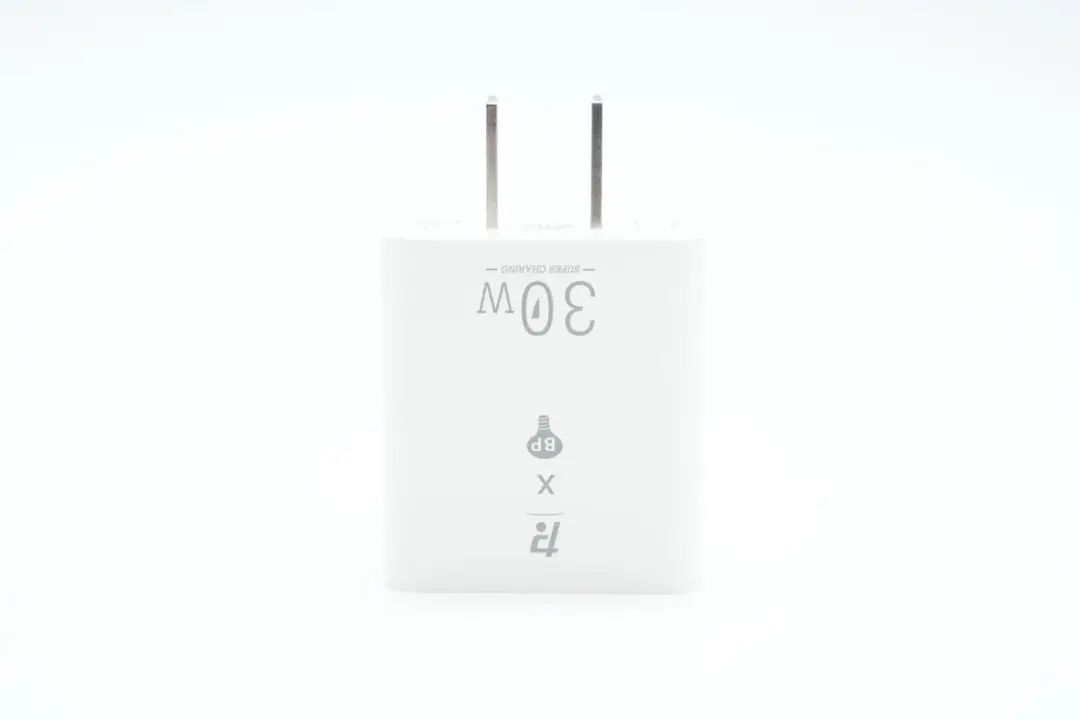

充电器配备固定式美规插脚。

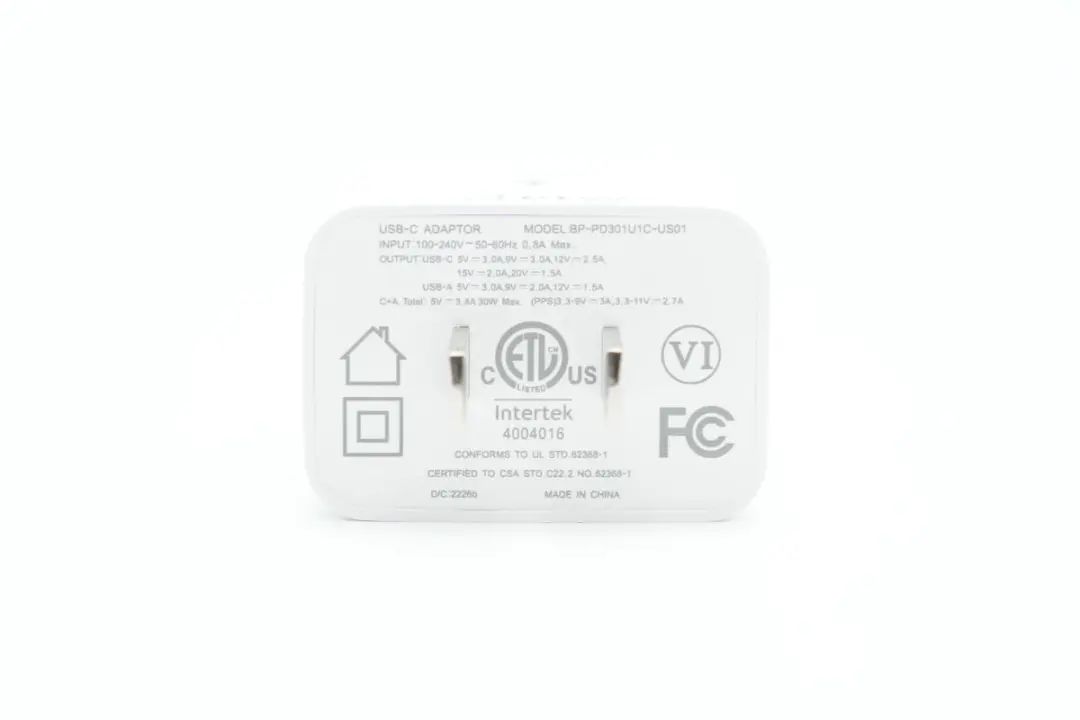

输入端外壳印有充电器参数
型号:BP-PD301U1C-US01
输入:100-240V~50/60HZ 0.8A
USB-C输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A
PPS:3.3-9V3A、3.3-11V2.7A
USB-A输出:5V3A、9V2A、12V1.5A
C+A总输出:5V3.4A
充电器已经通过了ETL、FCC认证,以及VI级能效认证。

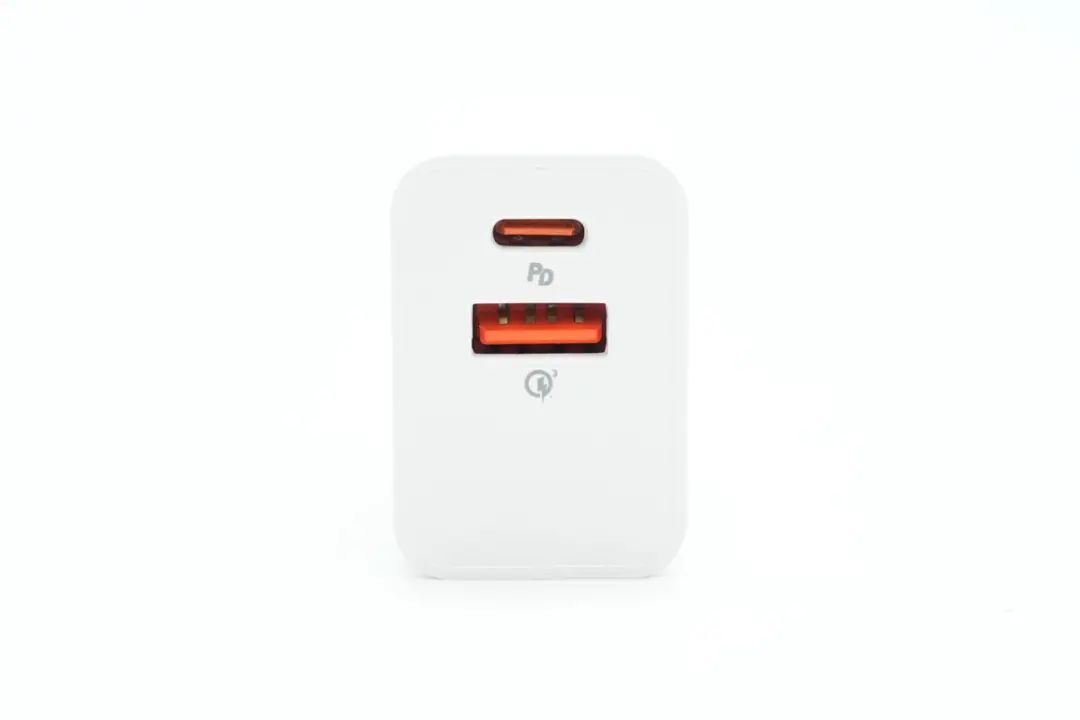

输出端配备1A1C双输出接口,均为橘红色胶芯。

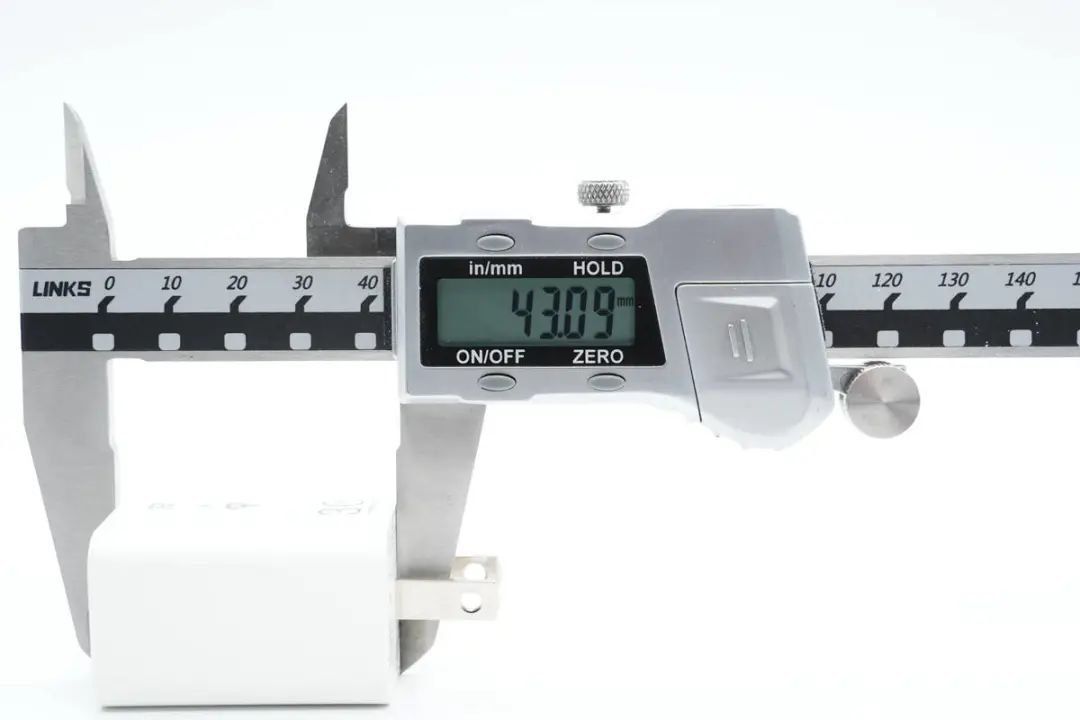

测得充电器机身高度为43.09mm。

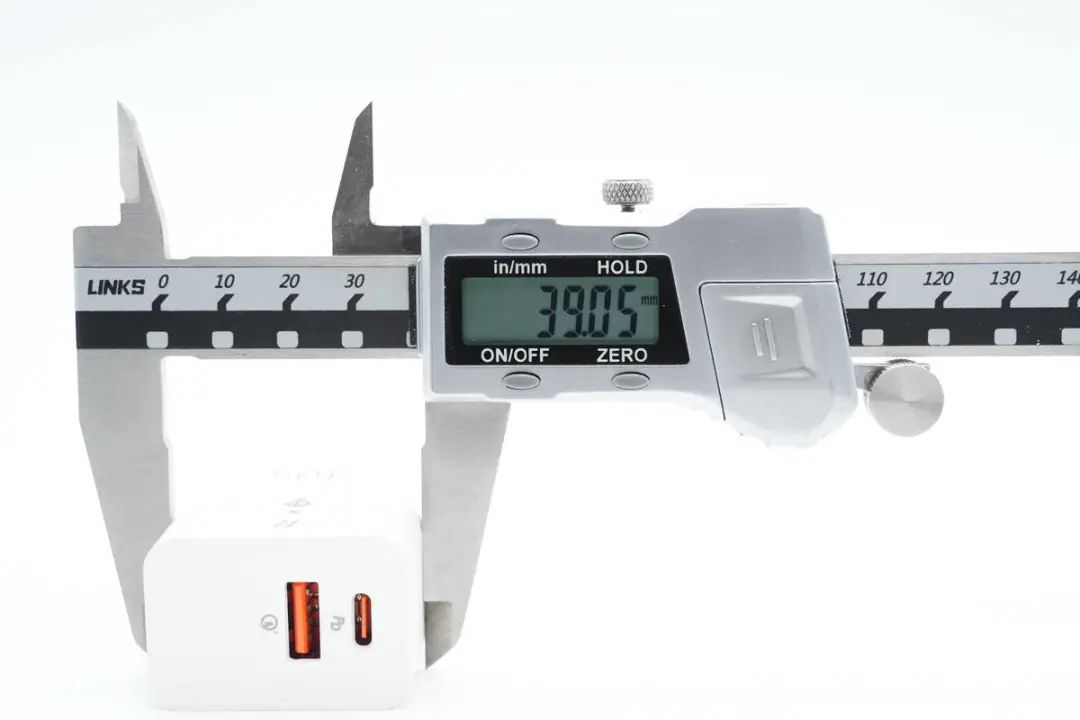

宽度为39.05mm。

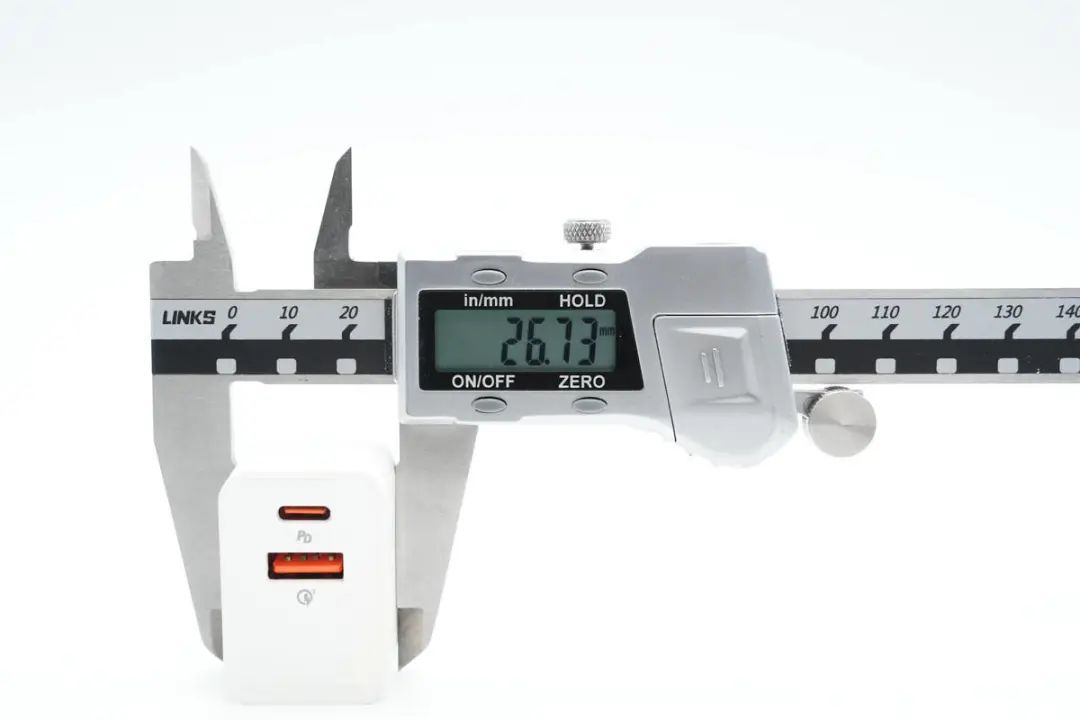

厚度为26.73mm。

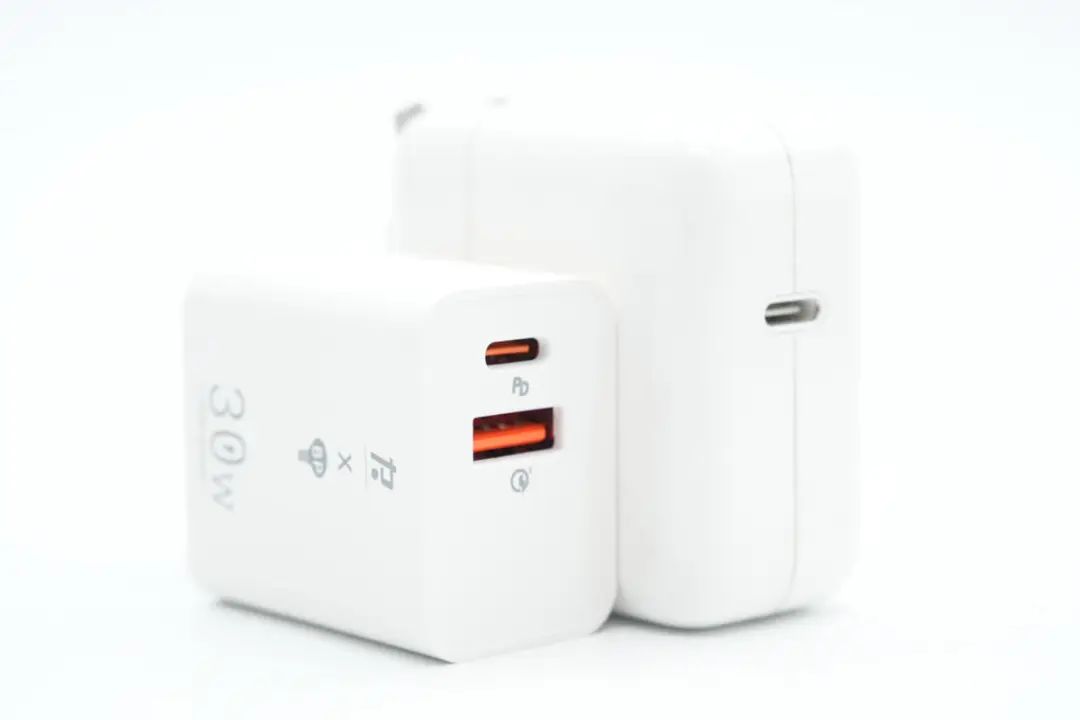

和苹果30W充电器对比,体积要小很多。

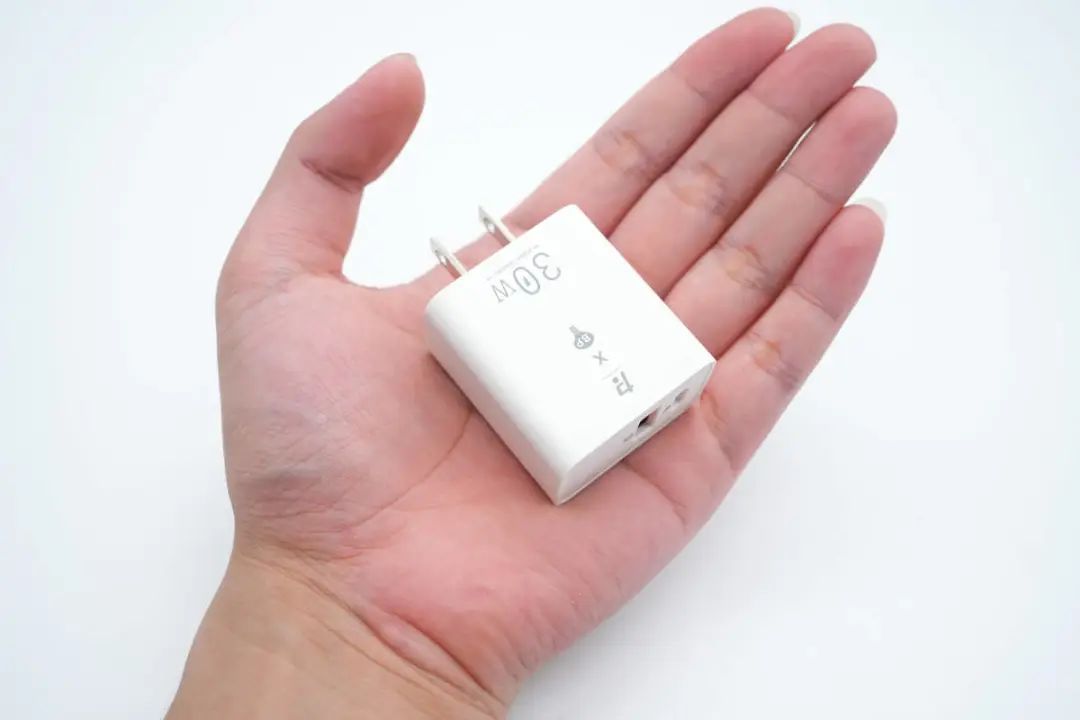

拿在手上的大小直观感受。

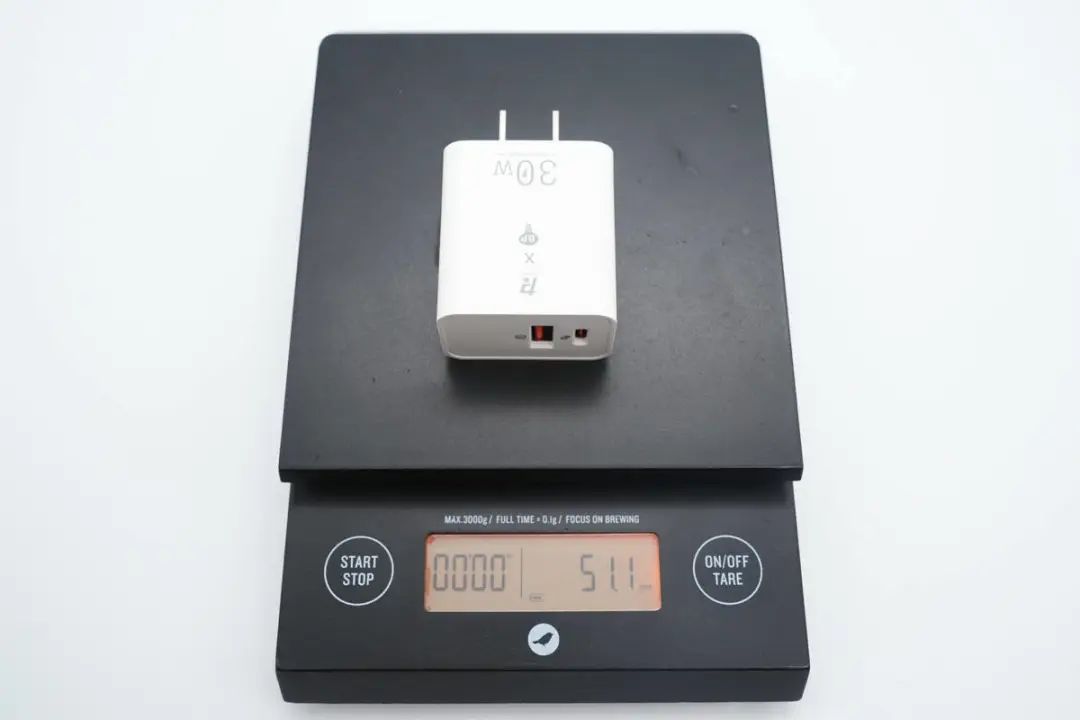

净重约为51g。

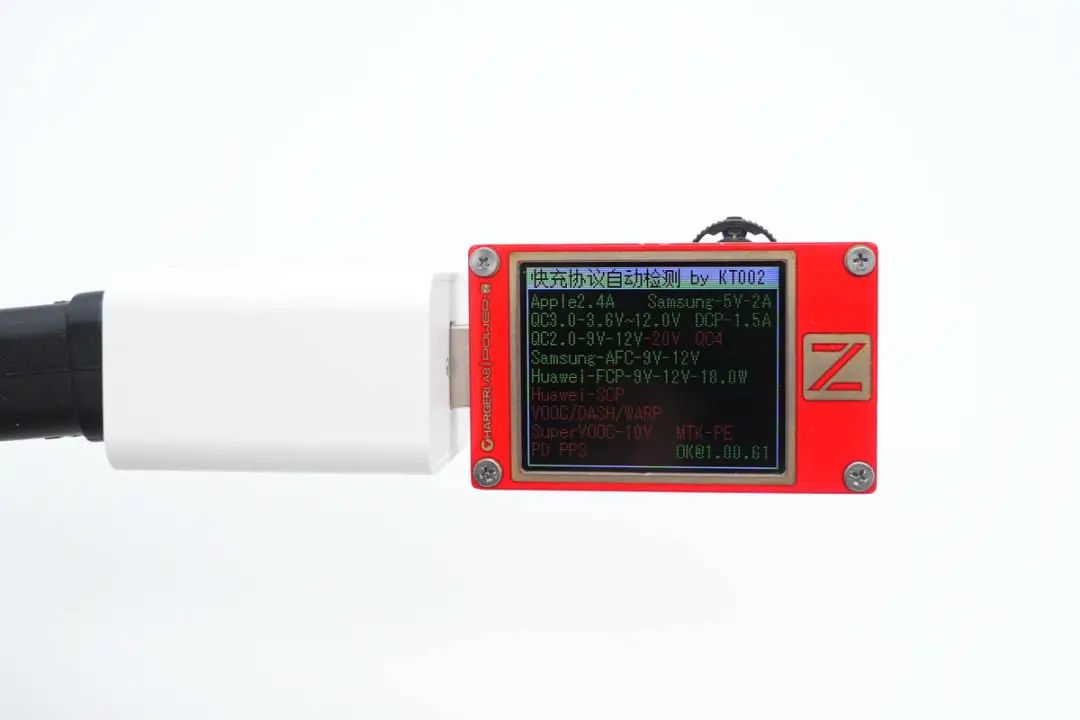

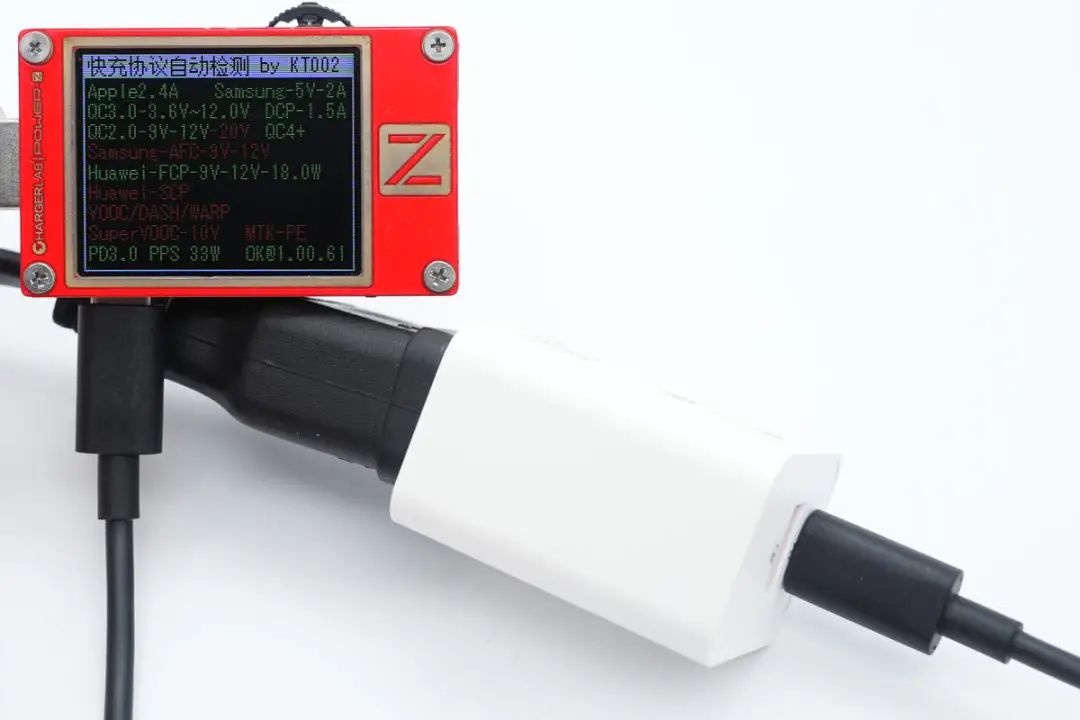

使用ChargerLAB POWER-Z KT002测得USB-A口支持QC2.0/3.0、AFC、FCP快充协议。




测得USB-C口支持QC2.0/3.0、FCP、PD3.0、PPS快充协议。

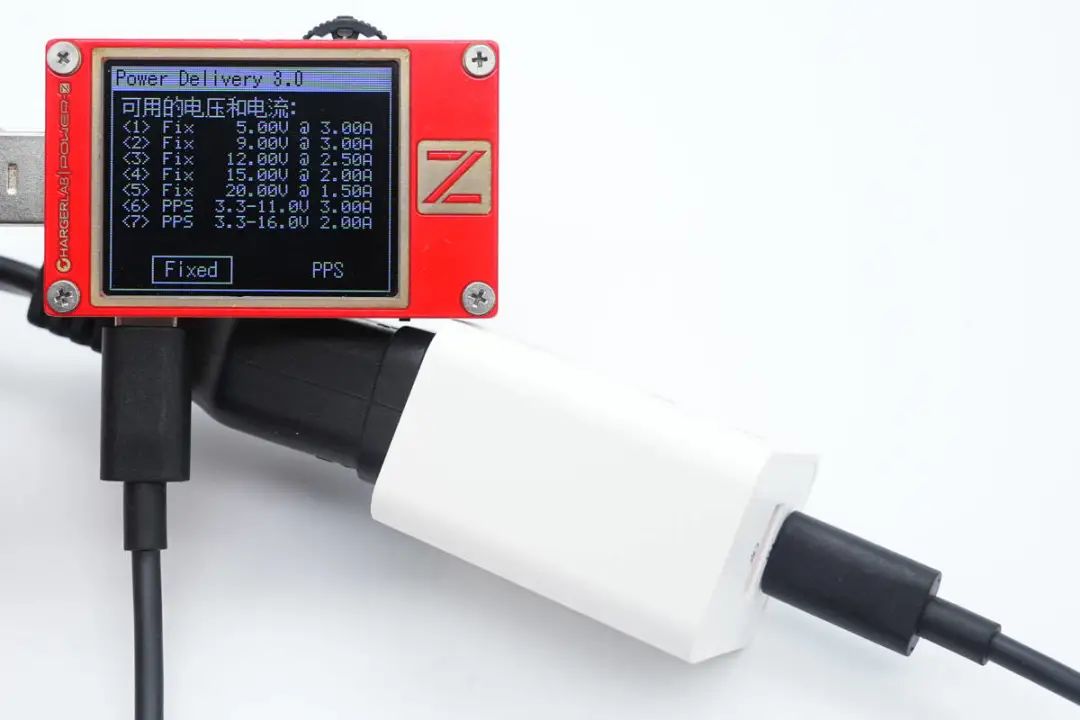

PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A、3.3-16V2A两组PPS电压档位。



辉越光电30W充电器拆解



看完了辉越光电这款30W充电器的外观、尺寸和测试,下面就拆解这款充电器,看看内部的做工和用料如何。

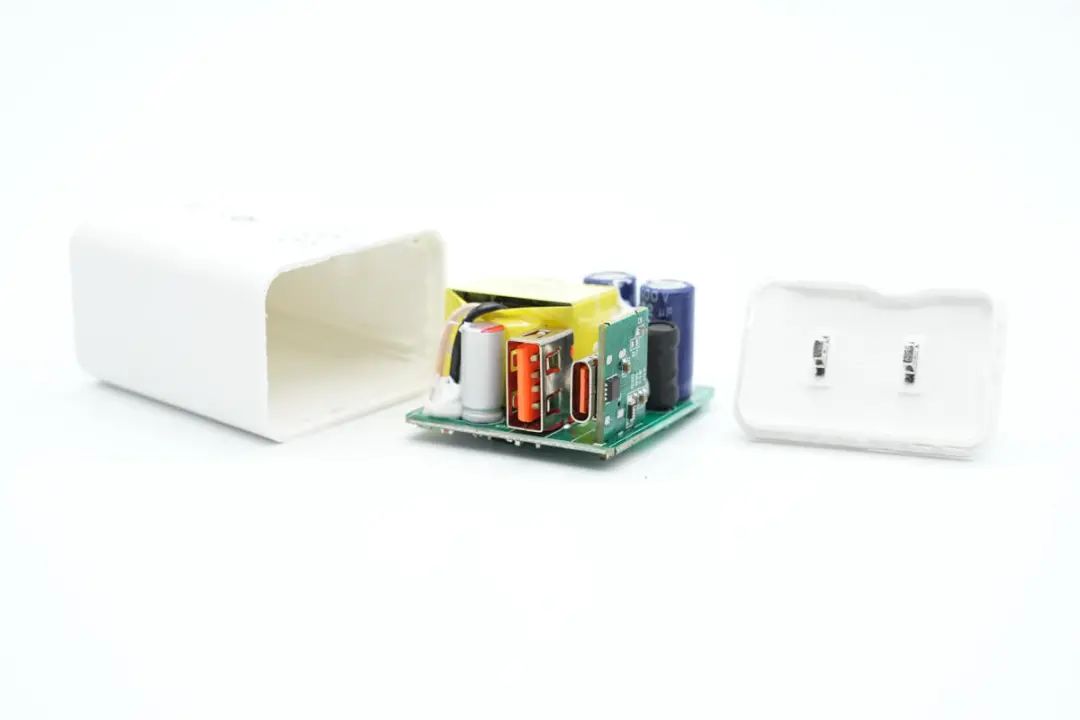

沿外壳接缝拆开充电器外壳,取出内部PCBA模块。




充电器PCBA模块通过夹片夹住插脚进行供电,夹片后方是一片麦拉片,与电解电容绝缘。




输出侧焊接滤波固态电容,USB-A母座,垂直小板上焊接USB-C母座和协议芯片。

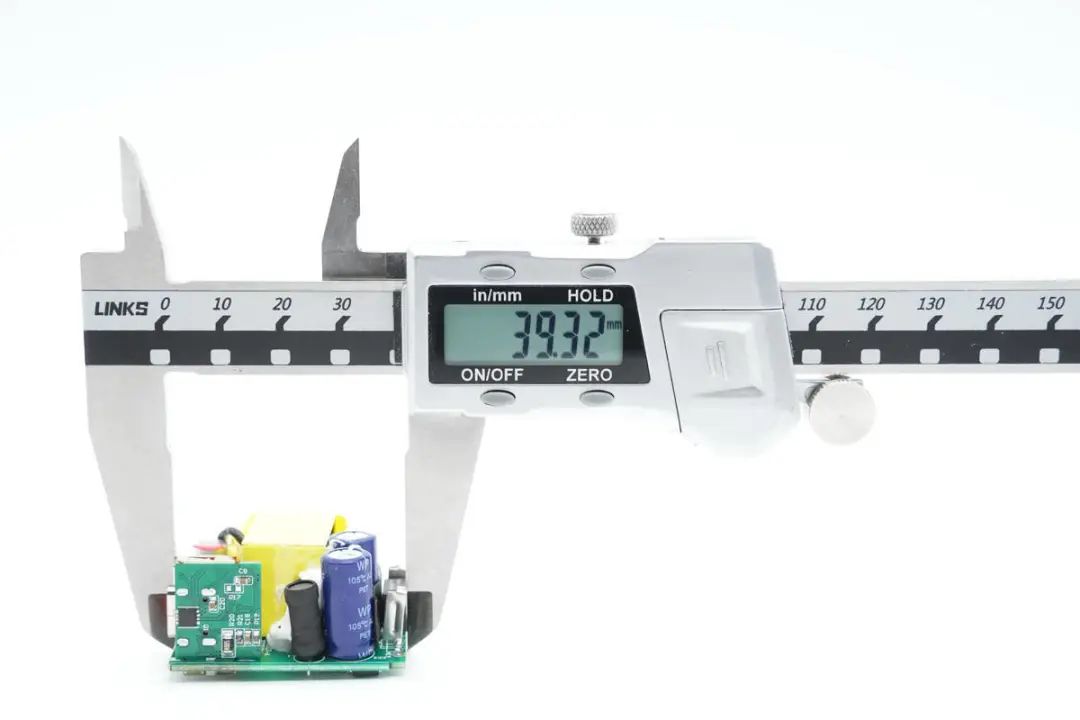

使用游标卡尺测得PCBA模块长度约为39.32mm。

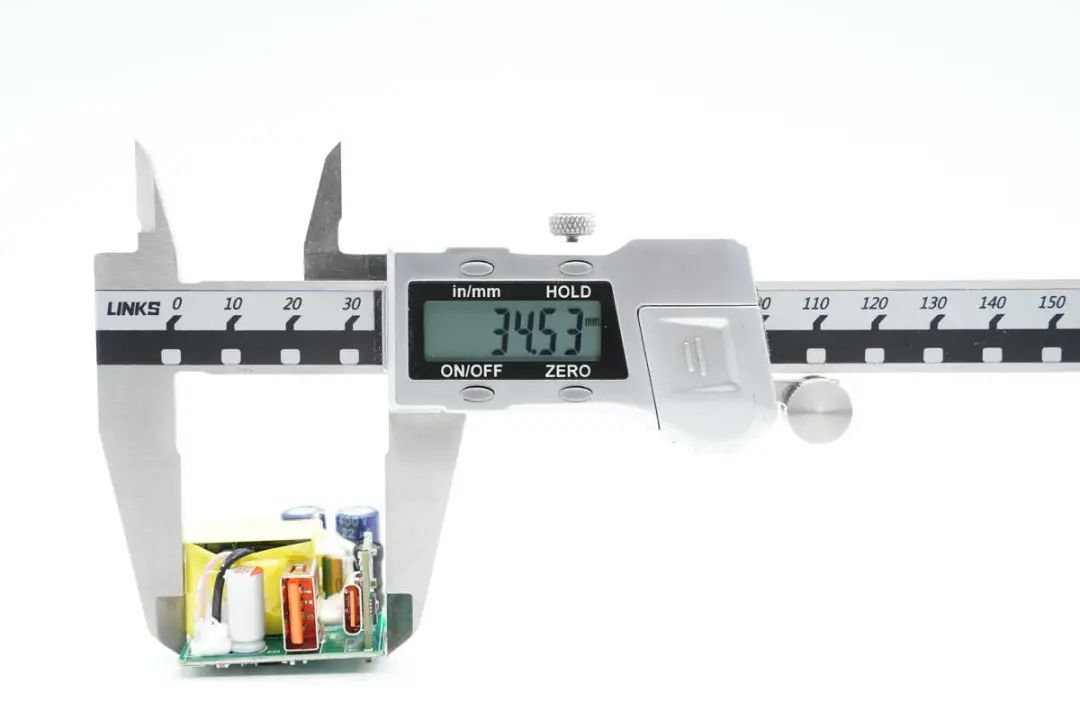

PCBA模块宽度约为34.53mm。

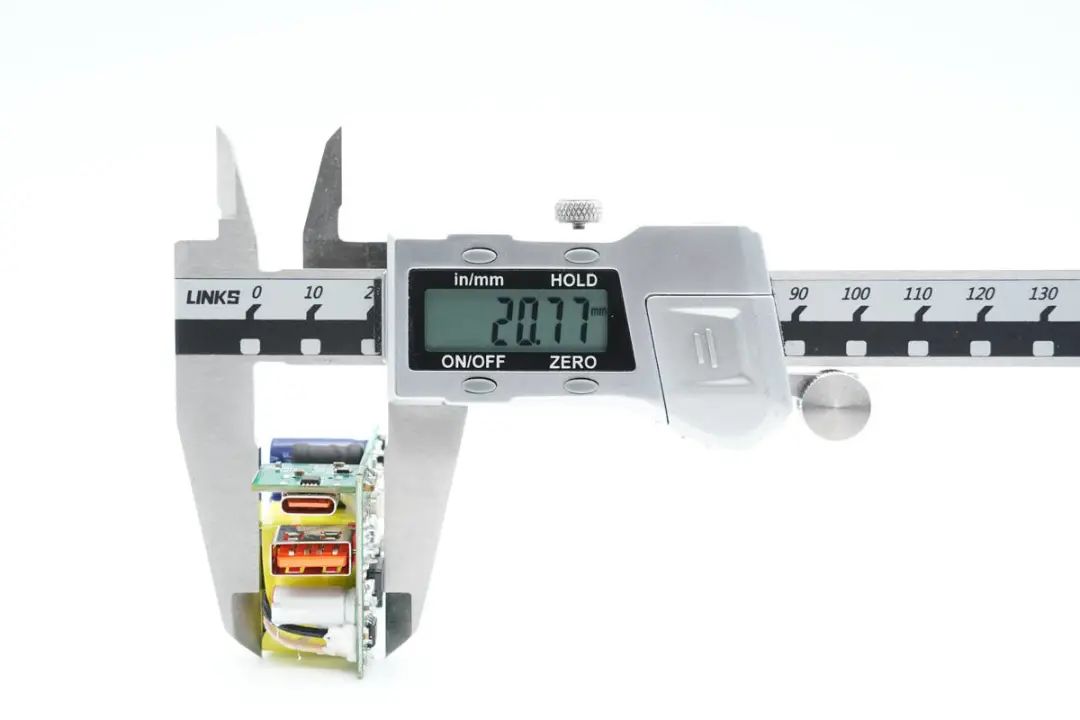

PCBA模块厚度约为20.77mm。

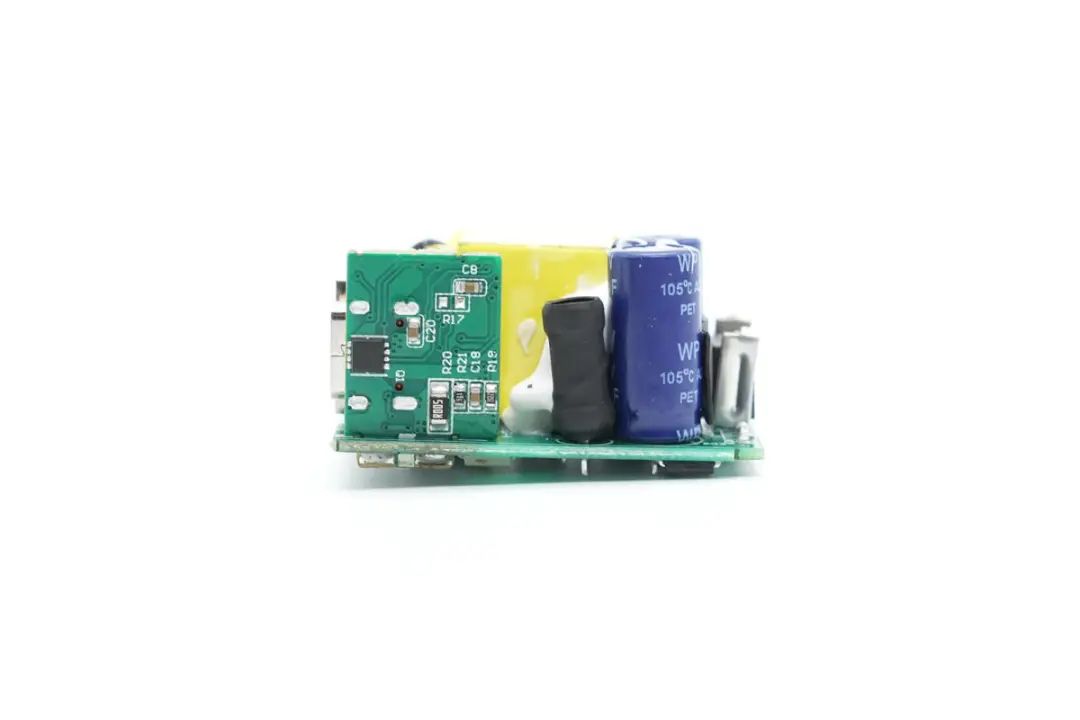

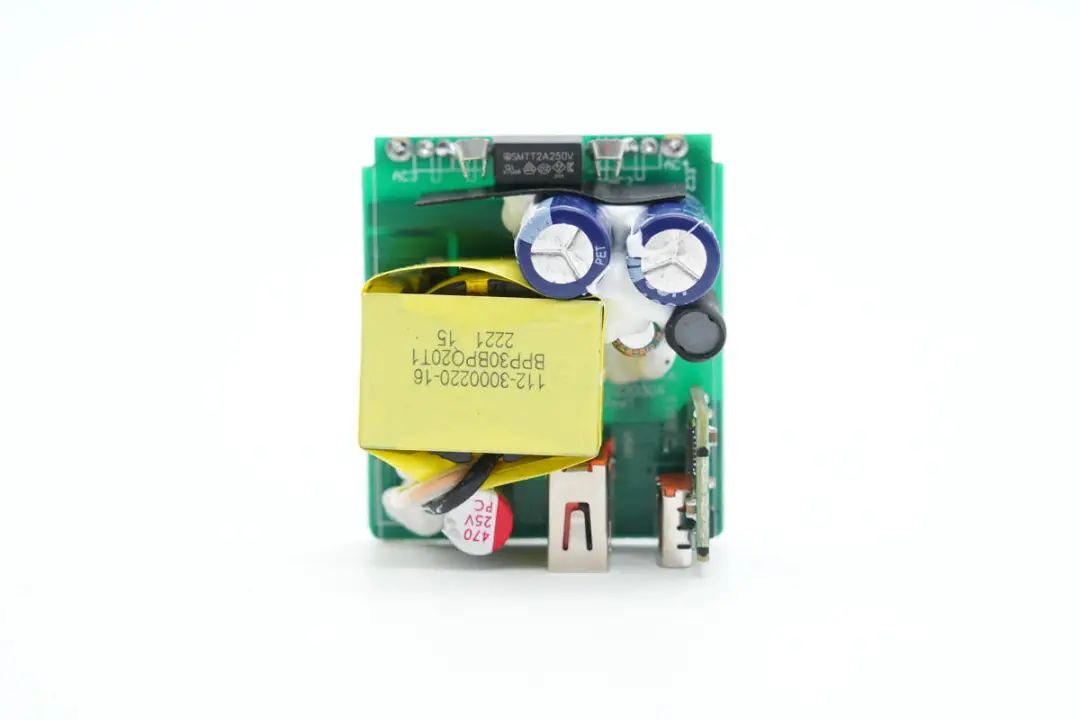

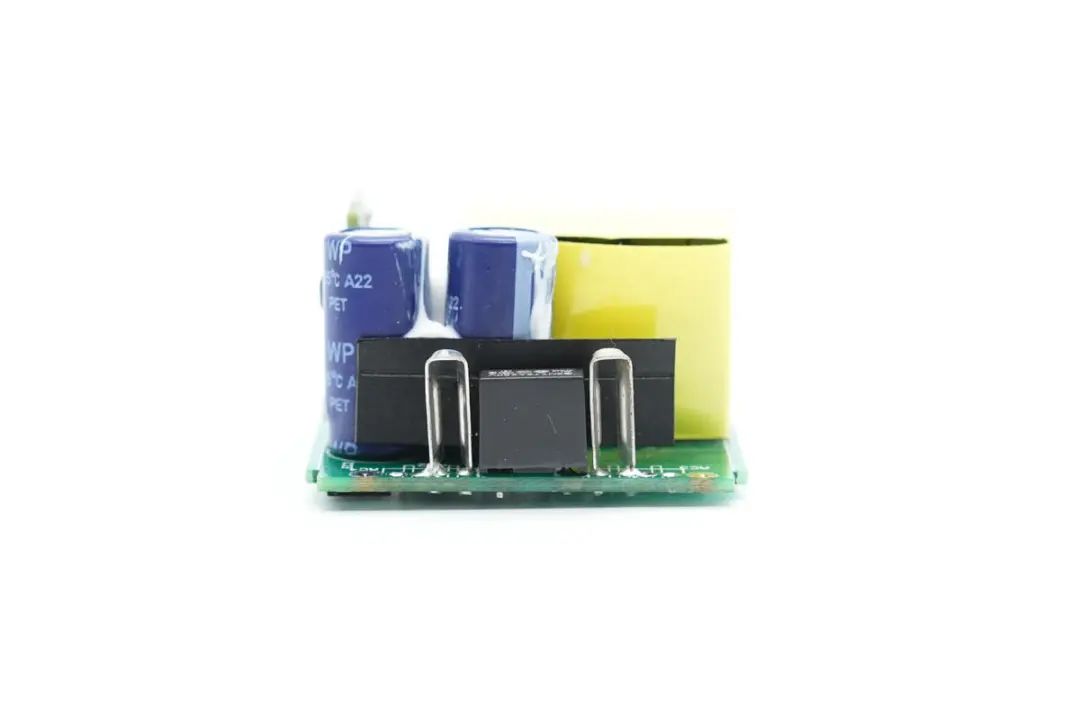

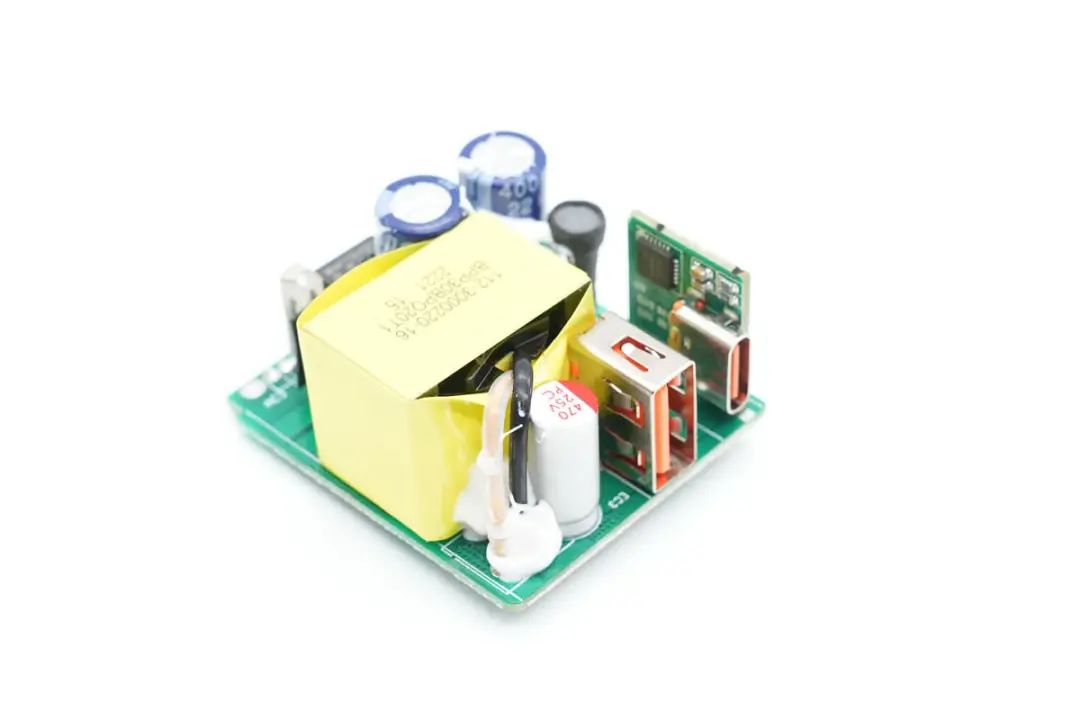

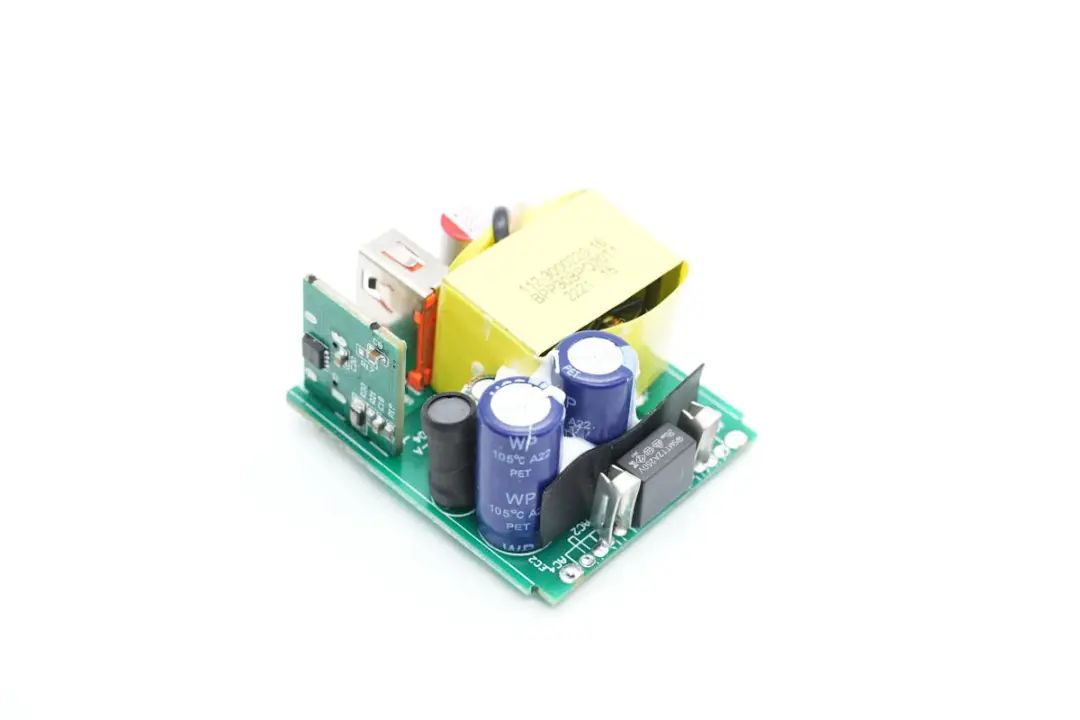

PCBA模块正面一览,输入端焊接保险丝,右上角为高压电解电容滤波,左侧为变压器,变压器下方为固态电容用于输出滤波,右下角为输出母座。

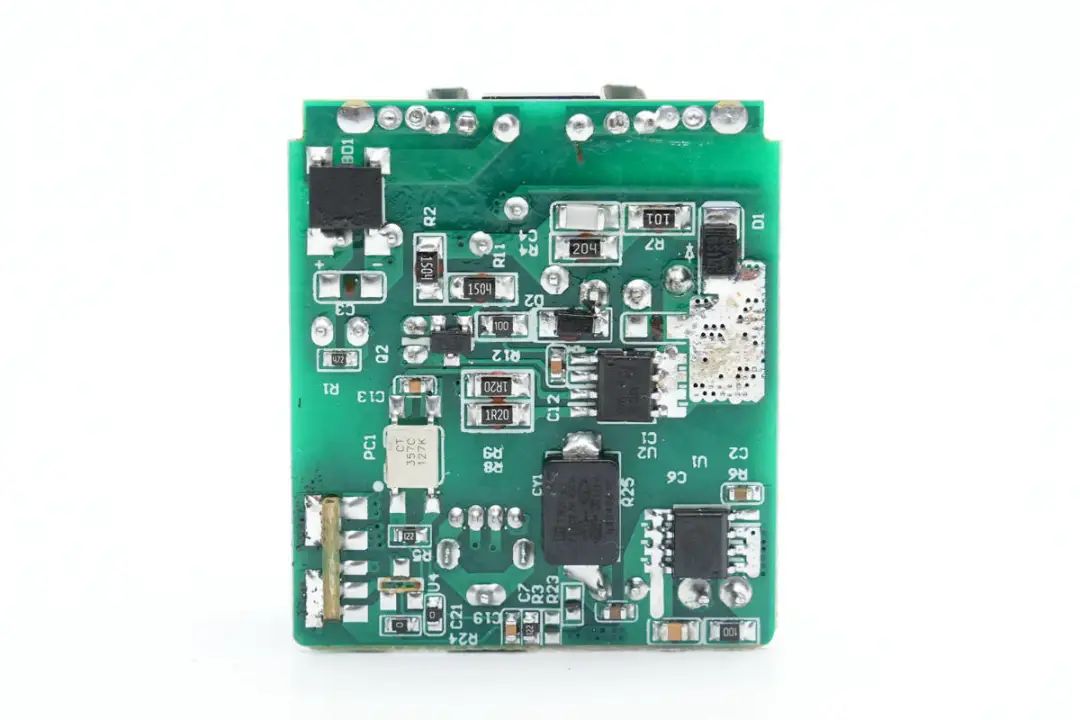

PCBA背面焊接两颗高集成芯片分别用于初级开关电源和次级同步整流,左上角为整流桥,左侧焊接反馈光耦,右侧是一颗贴片Y电容。

通过对充电器PCBA的观察,辉越光电30W充电器采用高频QR开关电源,同步整流的架构,输出电压由协议芯片通过光耦反馈控制调节,满足快充不同电压的输出需求,实现单口快充,双口5V的输出策略。下面就从输入端开始了解各个器件。




充电器输入端一览,夹片之间焊接一颗保险丝。

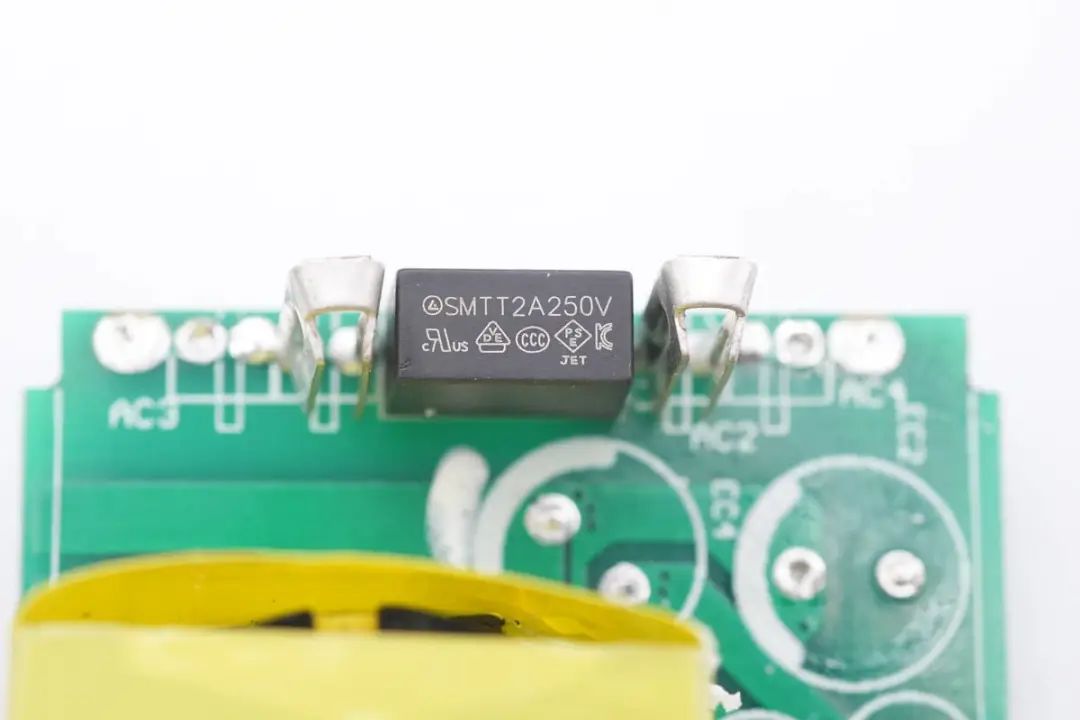

延时保险丝规格为2A 250V。

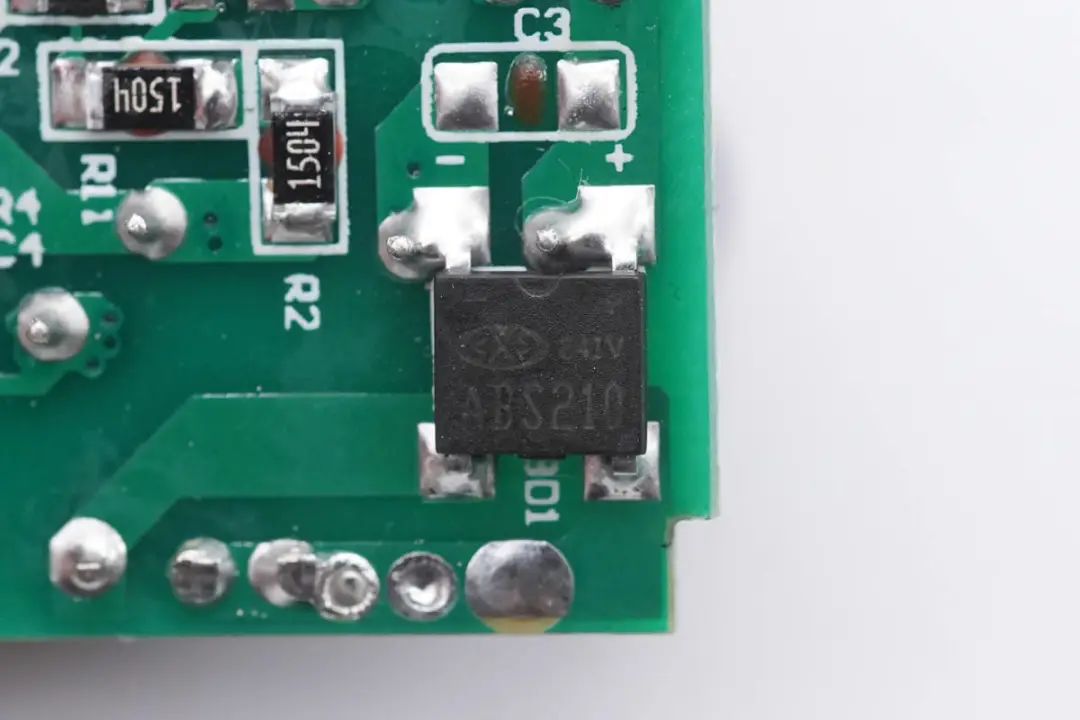

输入端整流桥型号为ABS210,2A 1000V。

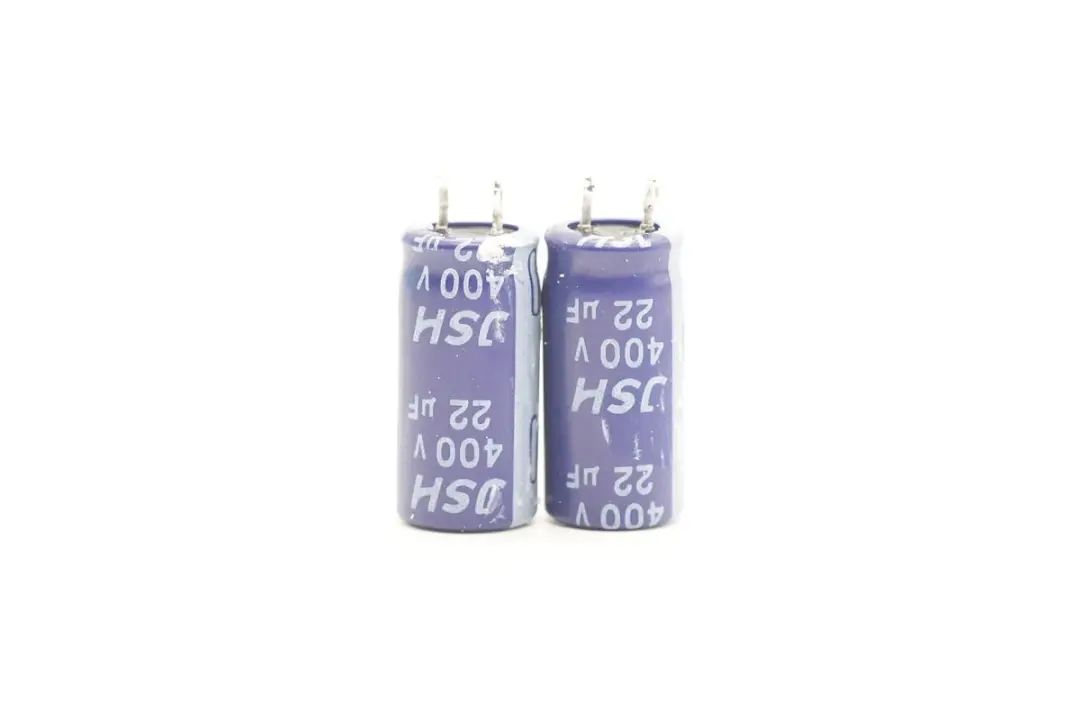

两颗高压滤波电解电容来自JSH万京源,规格为400V 22μF。

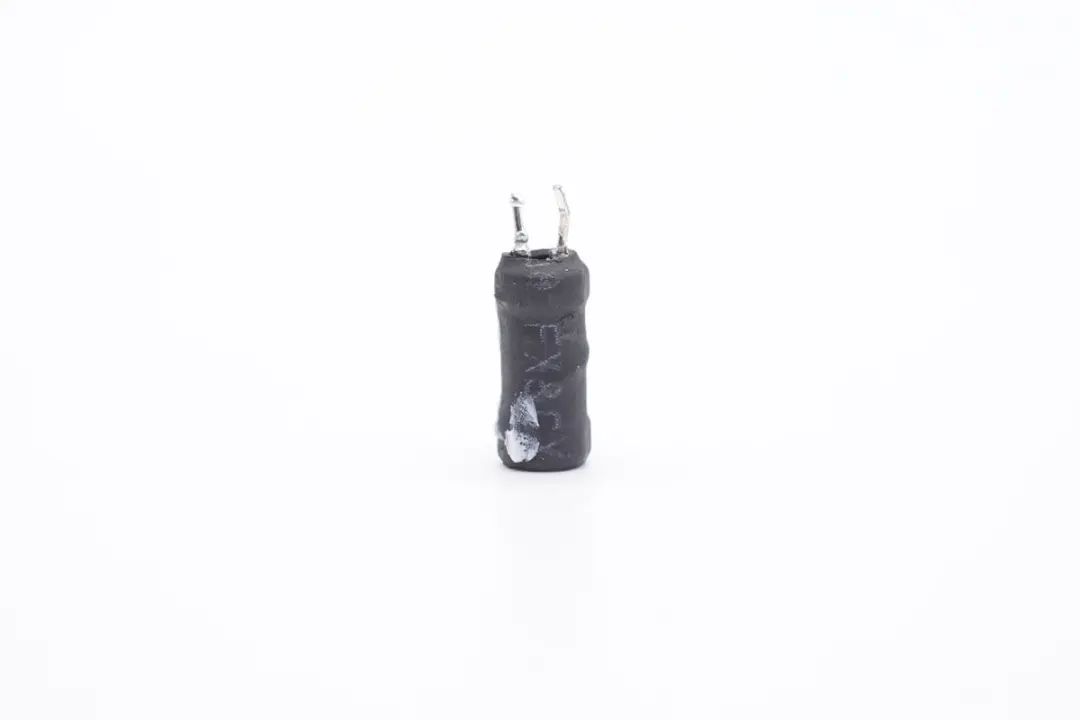

差模电感采用工字磁芯绕制,外套热缩管绝缘。

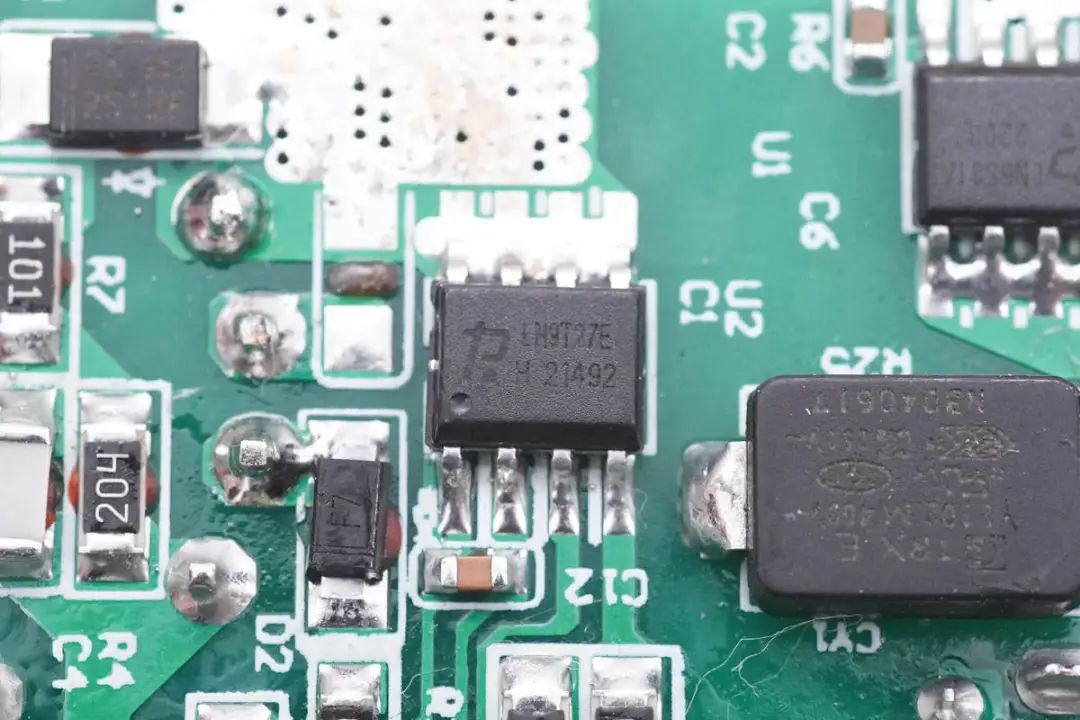

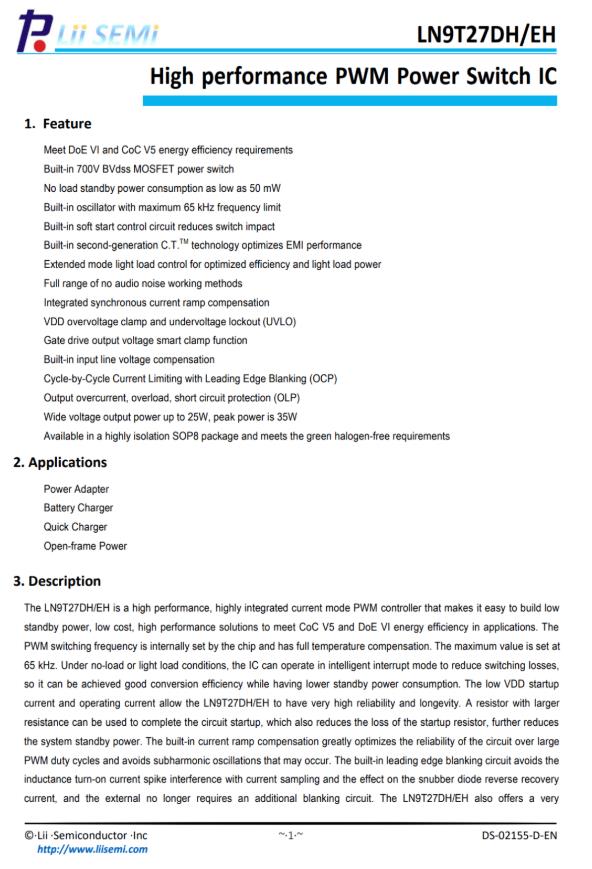

开关电源初级芯片采用力生美 LN9T27EH,这是一颗内置700V耐压,1Ω导阻开关管的开关电源芯片,采用电流模式控制,具有低待机功耗,低成本以及高性能优势,待机功耗低至50mW,内置的软启动电路可以降低开关冲击,增强的轻载控制优化了转换效率,芯片内置逐周期电流限制,支持输出过流、过载和短路保护,支持35W功率输出。

LN9T27EH内置开关管的源极通过大面积铜箔散热,无需辅助散热措施即可满足30W功率输出。




力生美 LN9T27EH 采用SOP8封装,适用于快充适配器,电池充电器以及电源适配器应用。

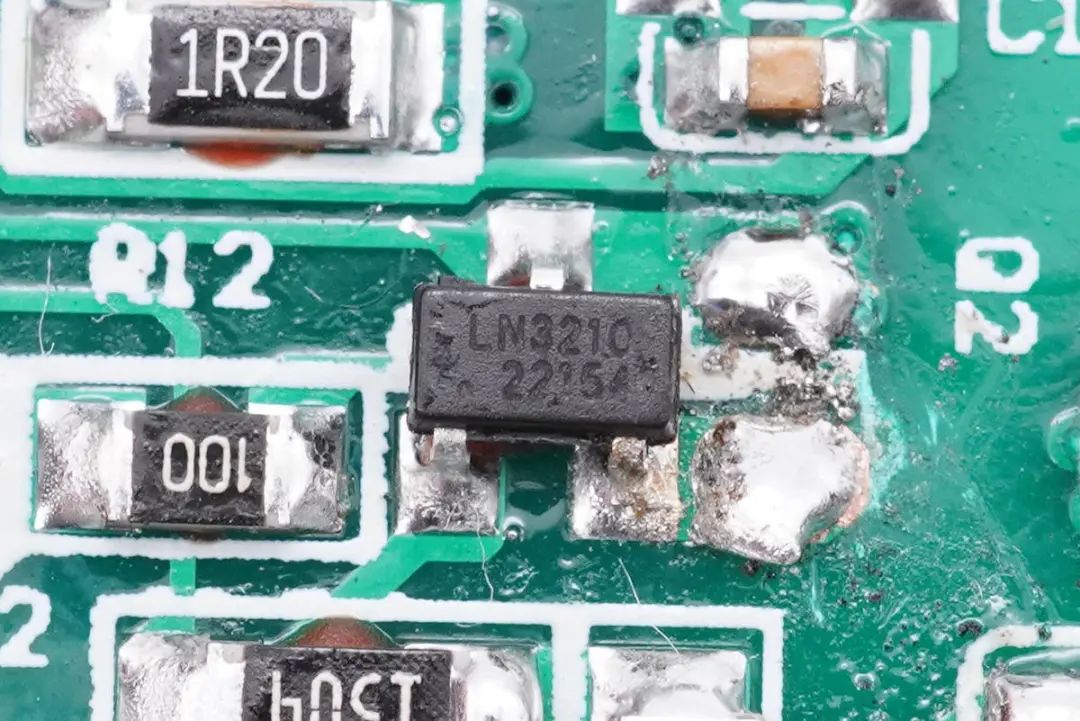

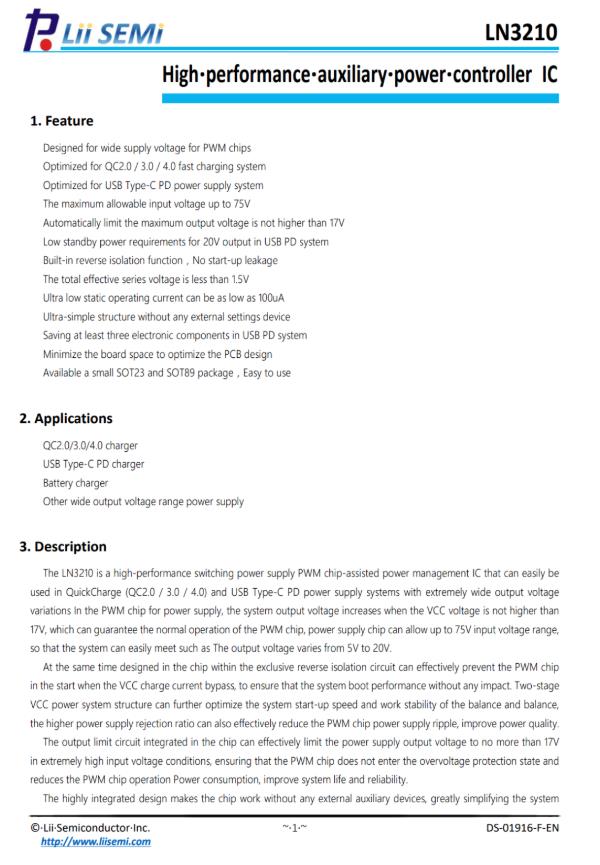

力生美LN3210是一颗高性能开关电源控制器供电芯片,支持宽范围电压输入,为USB PD以及QC快充电源优化,输入电压可达75V,输出电压不高于17V,具有低待机功耗,内置反向隔离功能,简化宽范围开关电源供电电路设计,降低器件数量,节省占板面积。




力生美 LN3210 具有SOT23和SOT89封装,器件仅3个引脚,使用方便,适用于快充电源等宽电压输出的开关电源应用。

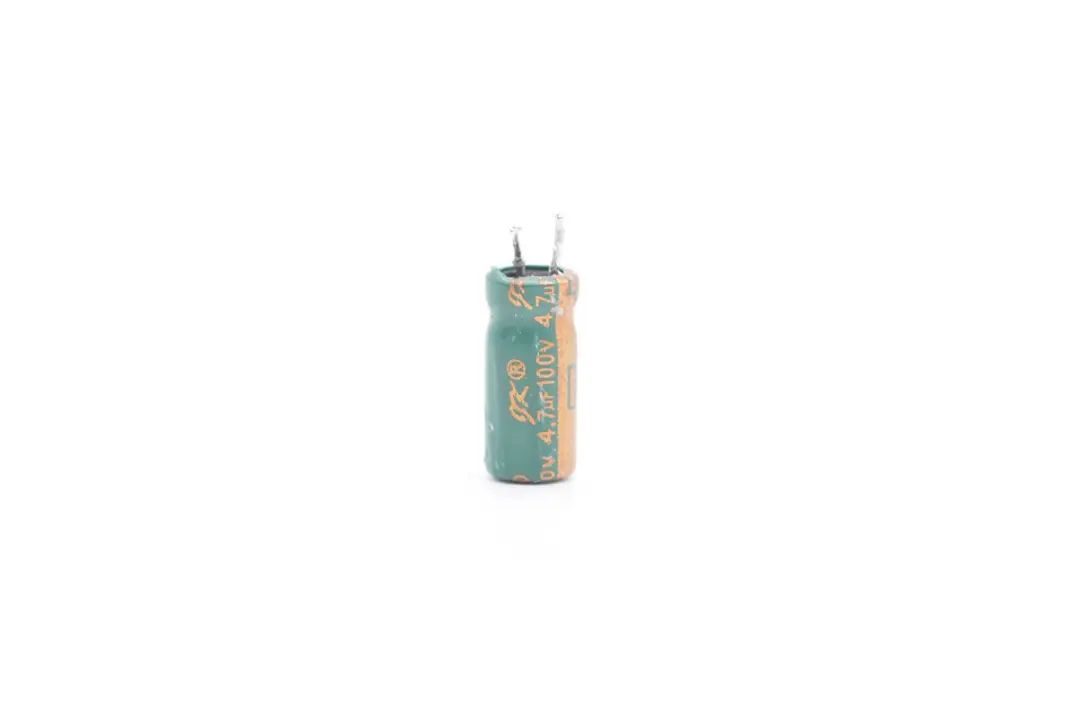

为初级主控芯片供电的电解电容,来自军康,规格为4.7μF 100V。

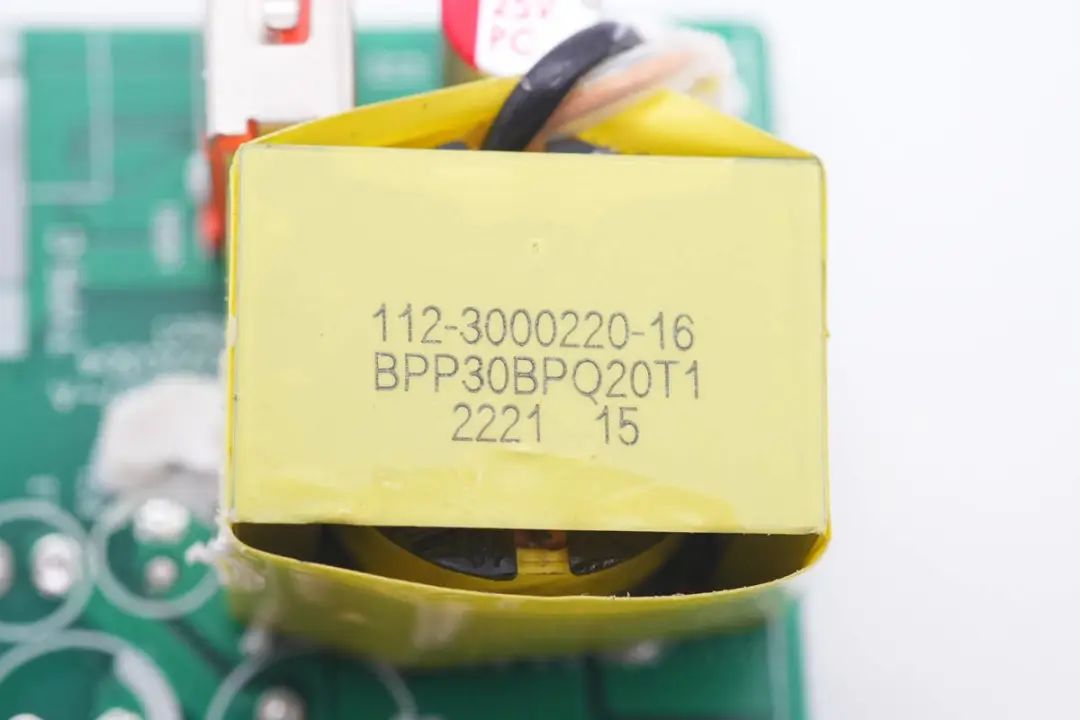

变压器采用PQ20磁芯,外层使用绝缘胶带严密缠绕,顶部印有丝印信息,输出采用多层绝缘线。

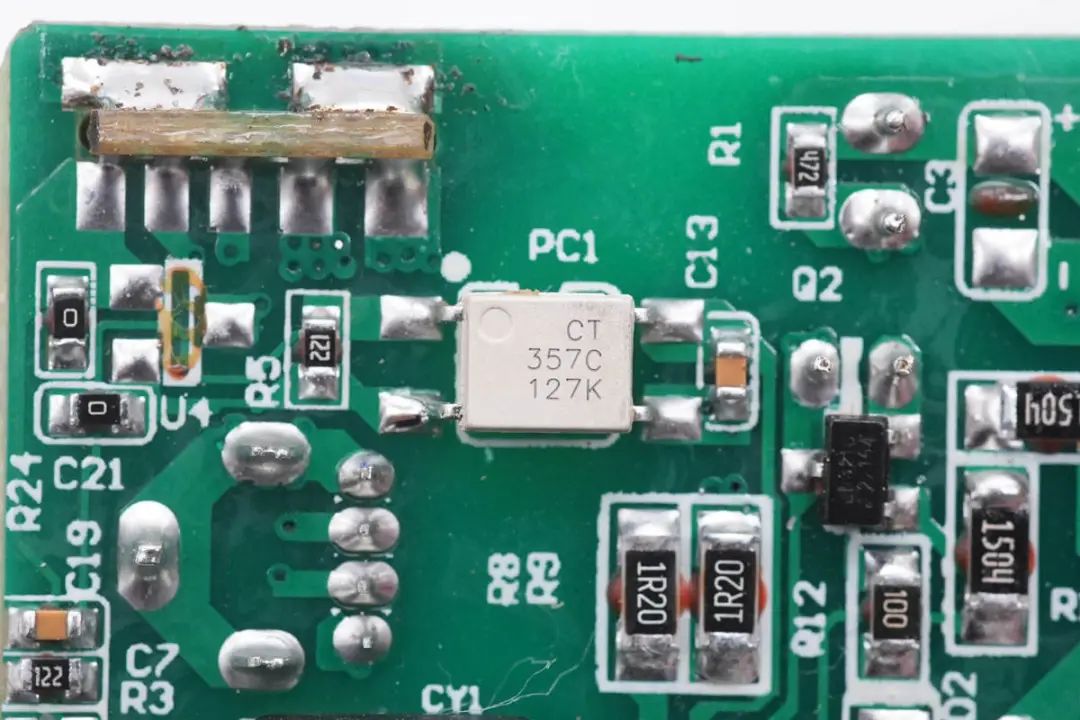

用于反馈调节输出电压的CT 357C光耦。

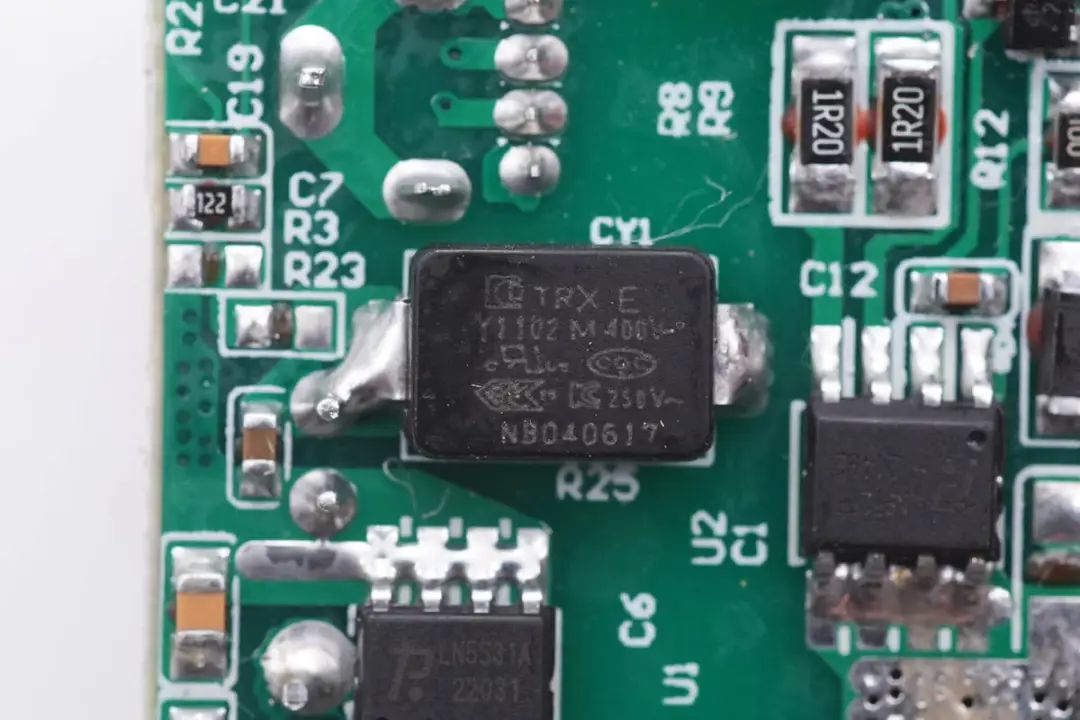

贴片Y电容来自四川特锐祥科技股份有限公司,型号TMY1102M,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

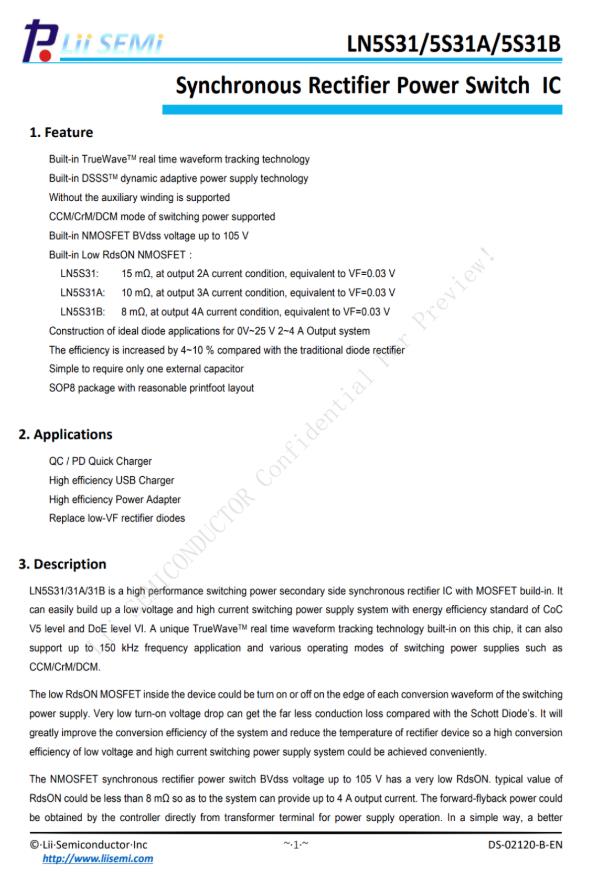

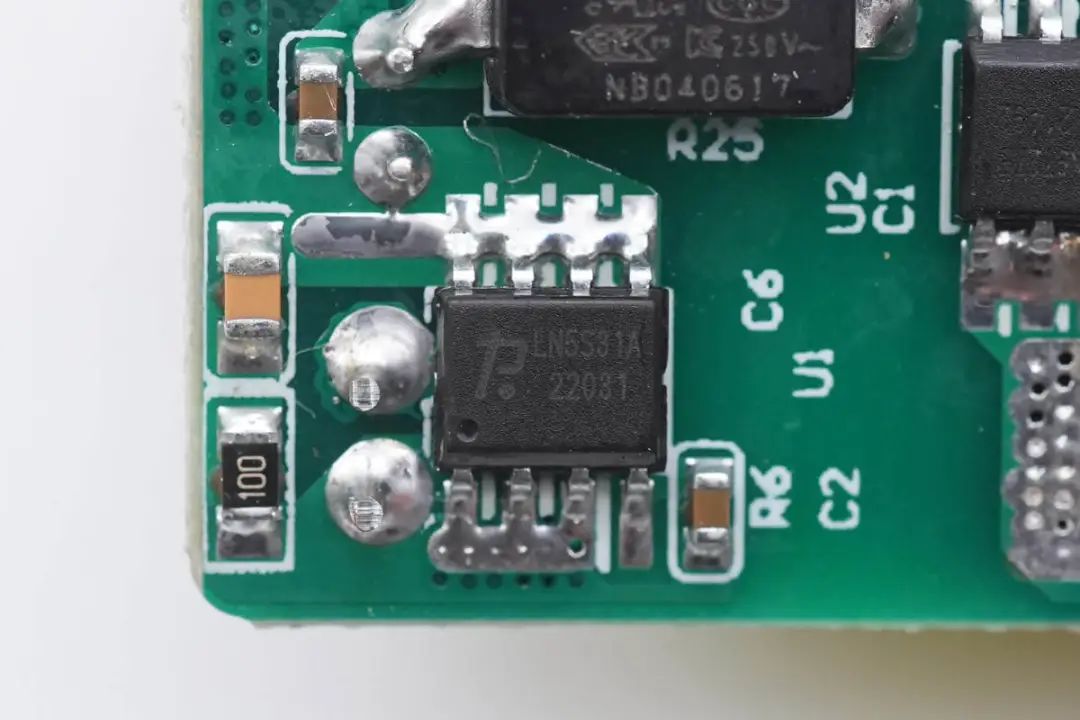

同步整流芯片同样来自力生美,型号为LN5S31A,内置TrueWave实时波形追踪技术和DSSS动态自适应供电技术,无需辅助供电线圈,支持CCM/CrM/DCM工作模式,内置105V耐压,10mΩ导阻同步整流管,支持0-25V应用,相比传统二极管,整机效率可提升4~10%,外围元件仅一颗电容。




力生美 LN5S31A 采用SOP8封装,适用于USB PD快充及电源适配器等开关电源应用。

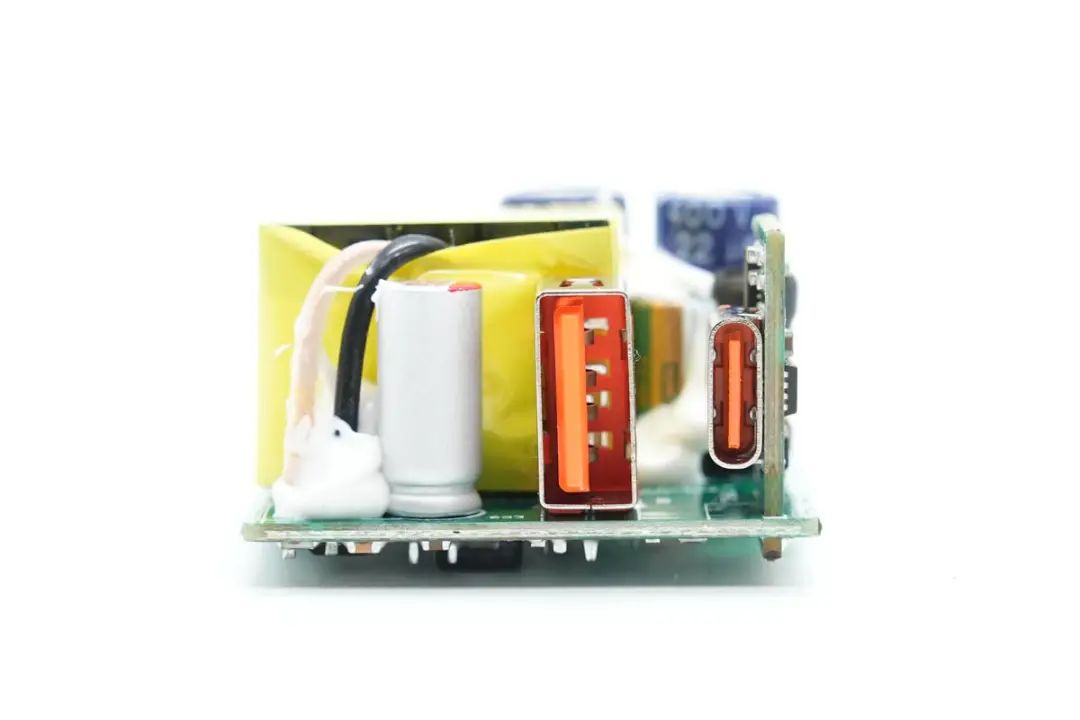

充电器输出侧一览,焊接滤波电容,USB-A母座和一块小板,USB-C母座和协议芯片都焊接在小板上。

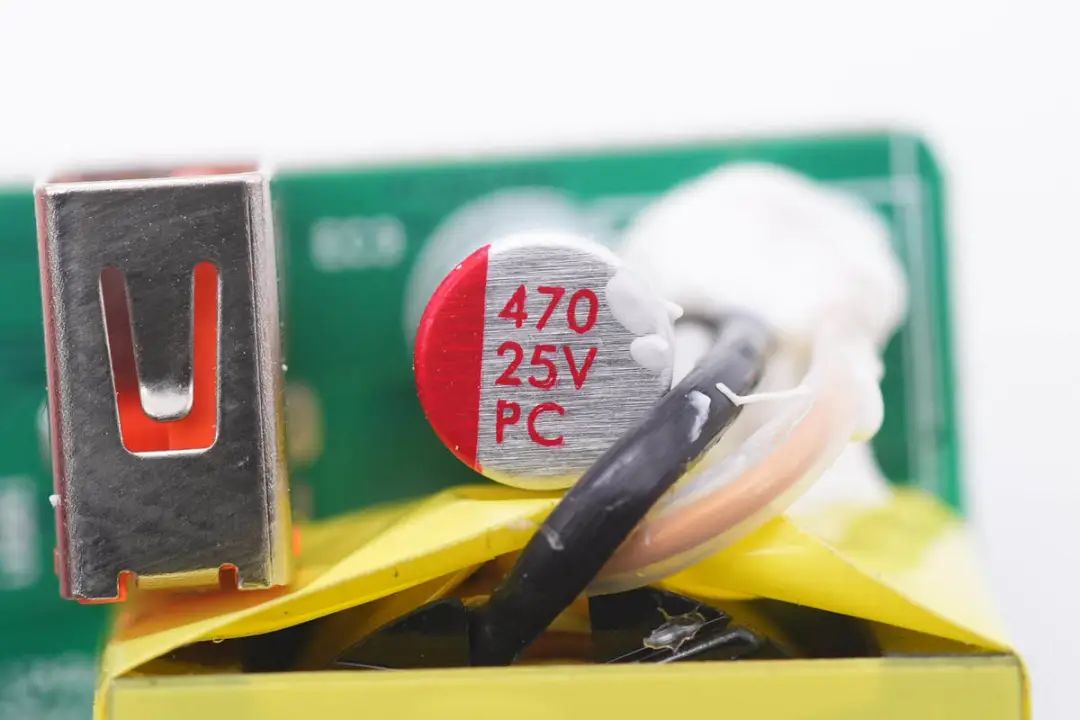

输出滤波固态电容规格为470μF 25V,与变压器输出线打胶固定。




输出USB-C母座焊接在垂直的小板上,小板上焊接VBUS开关管和电流取样电阻,用于双口快充控制。

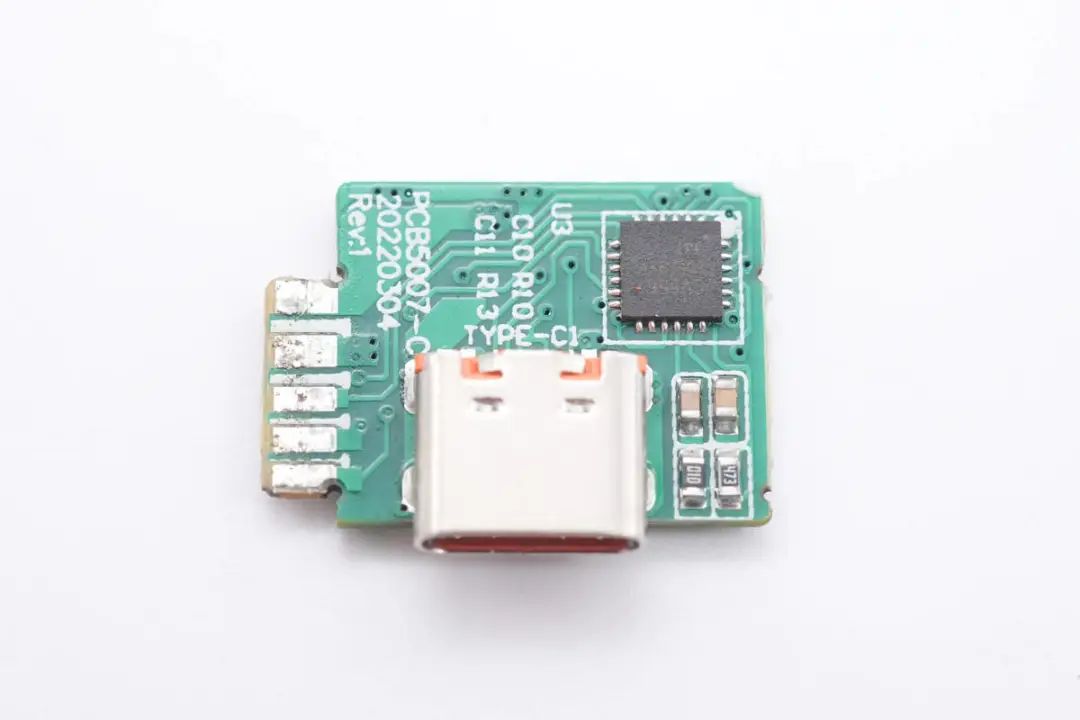

小板正面焊接USB-C母座和一颗协议芯片。

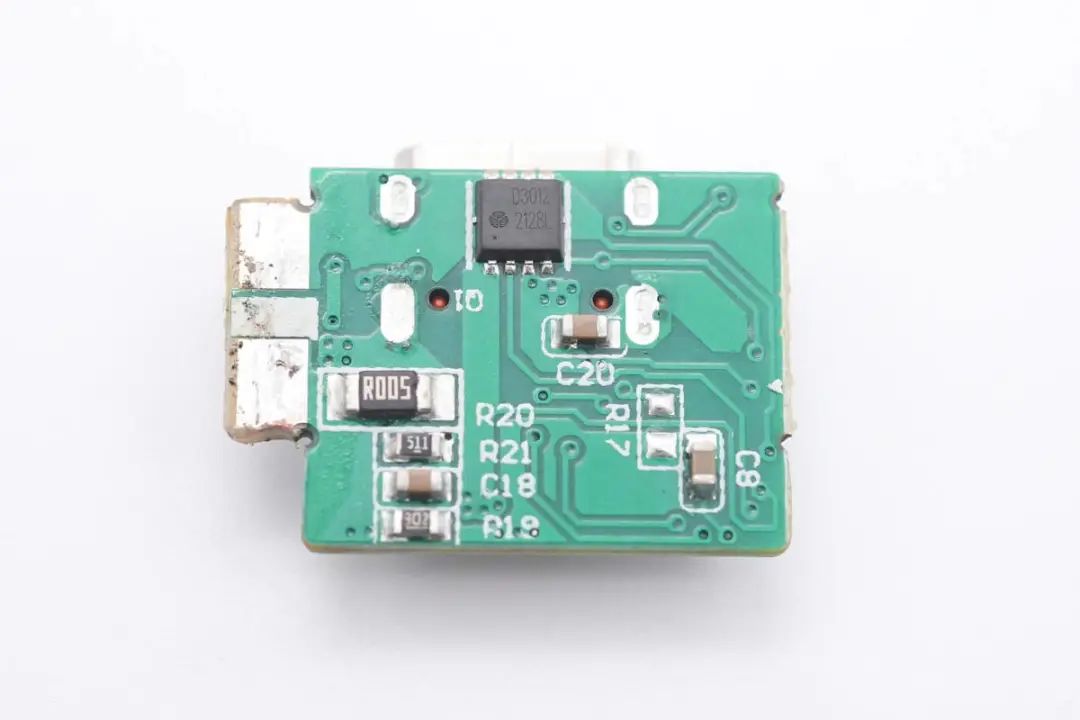

背面焊接一颗双NMOS管和电流取样电阻。

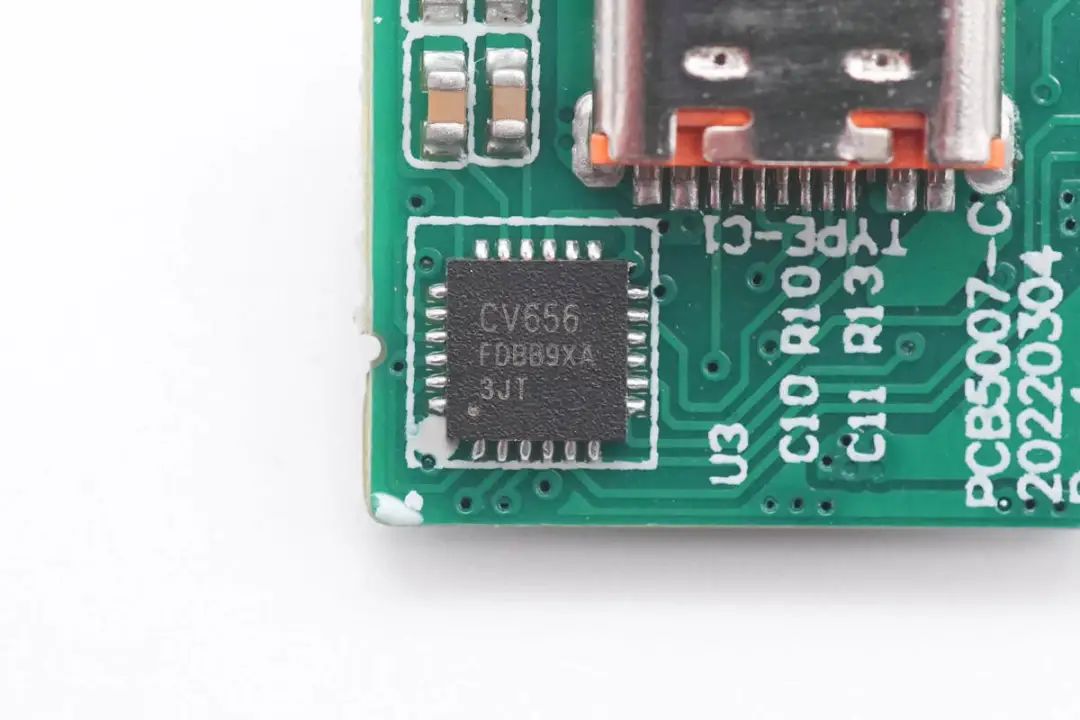

协议芯片丝印CV656,采用QFN-24封装,支持双口快充协议功能。

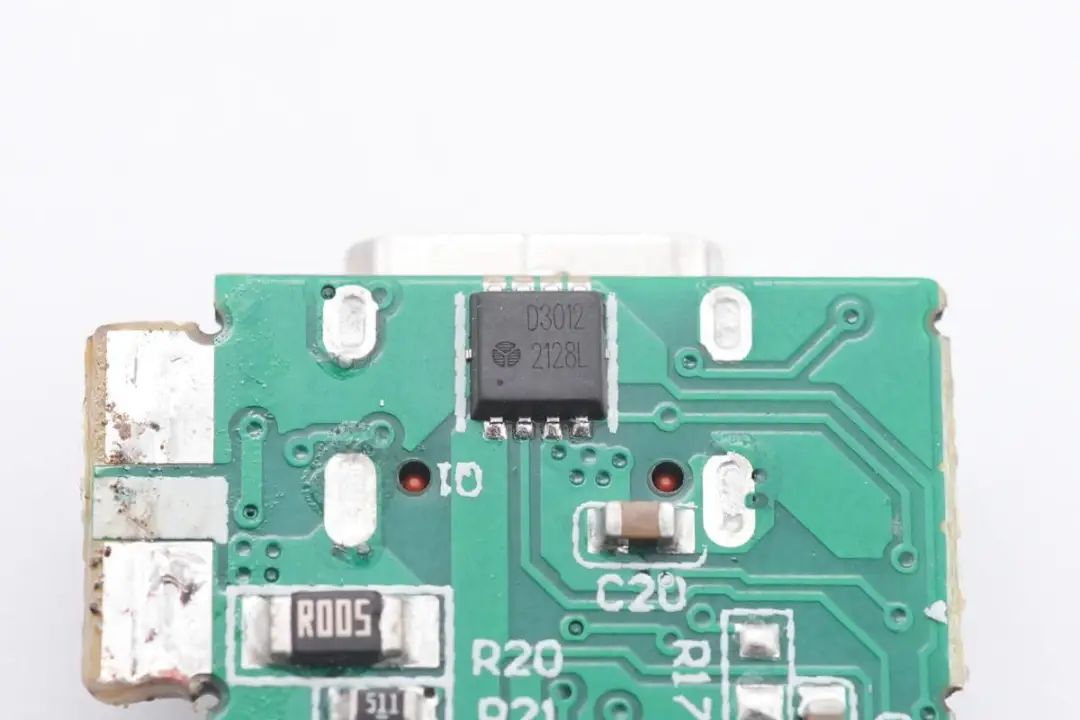

双NMOS管丝印D3012,用于USB-C和USB-A口输出控制,单口输出时快充输出,双口同时输出降为5V,左下角是USB-C接口的电流取样电阻。

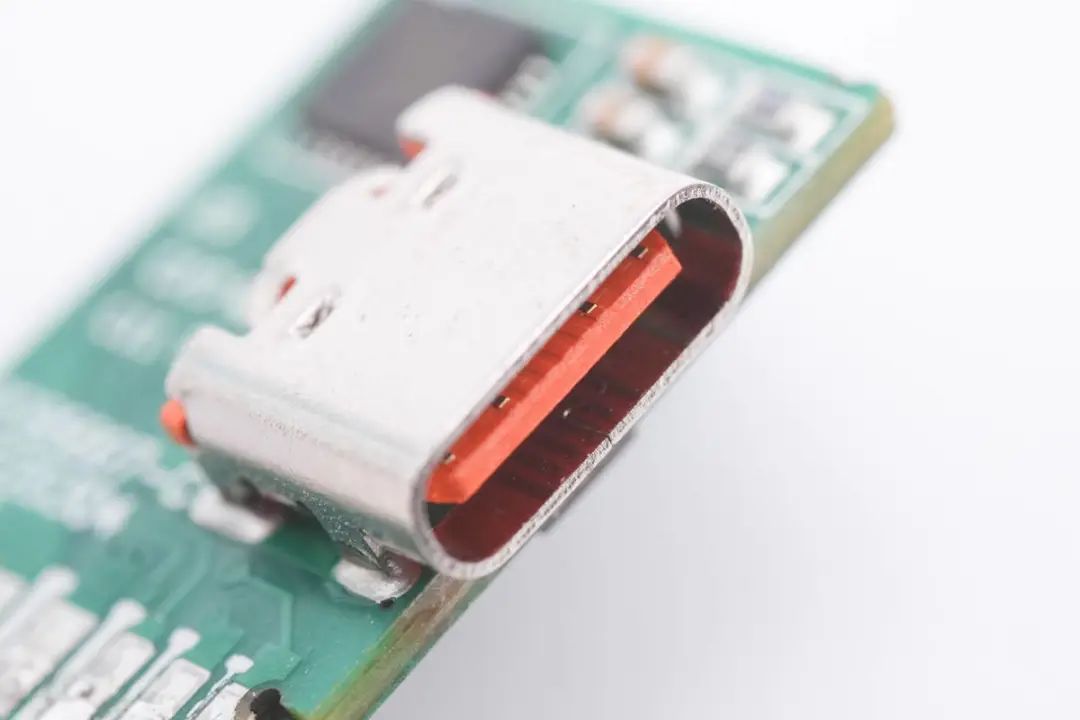

USB-C母座采用橙色胶芯,过孔焊接固定。

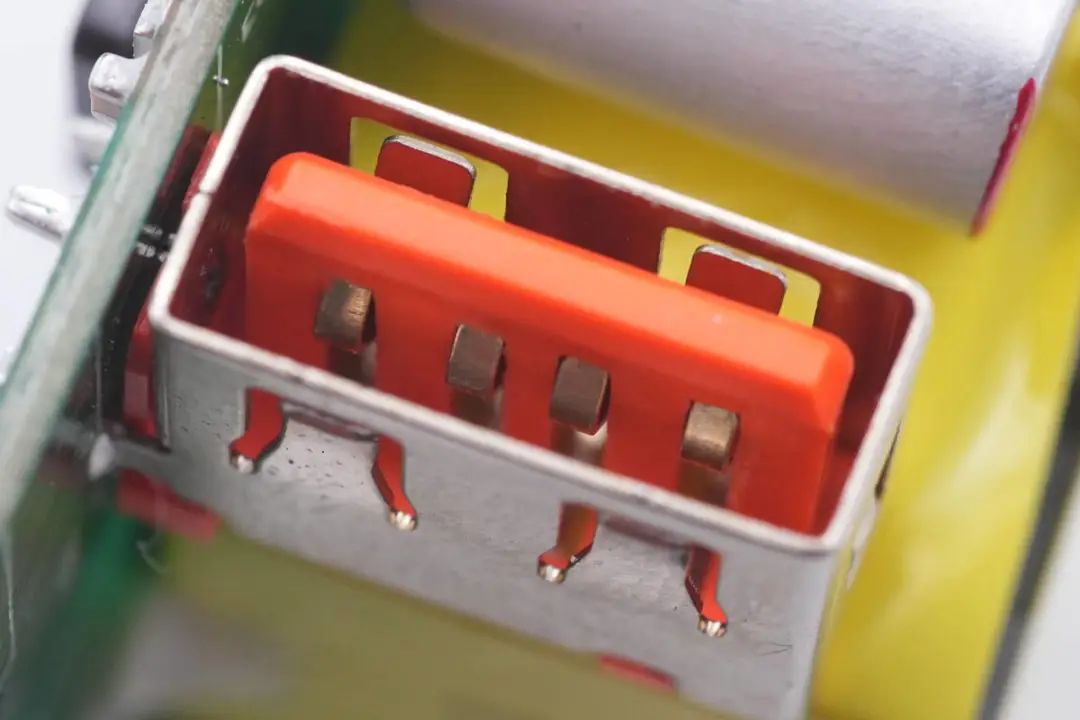

USB-A母座为橙色胶芯。

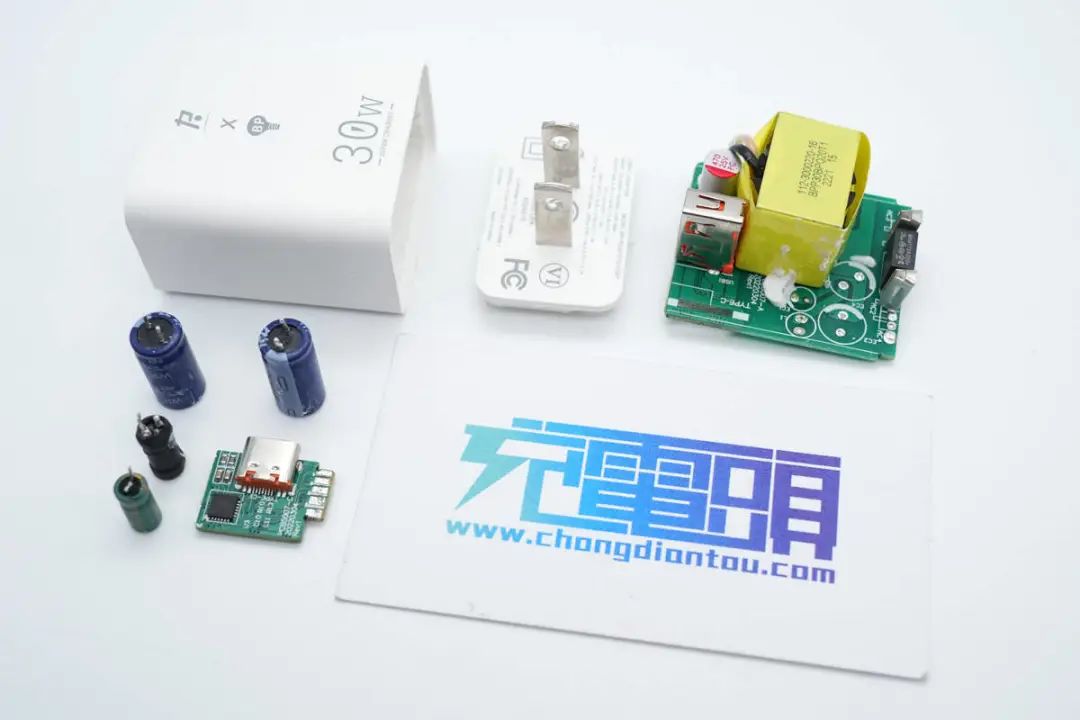

全部拆解完毕,来张全家福。



充电头网拆解总结



辉越光电这款30W PD快充采用1A1C双输出接口,其中USB-C口支持30W快充,支持20V输出和3.3-11V3A,3.3-16V2A两组PPS电压档位,对手机充电有良好的兼容性,同时两个接口均支持广泛的快充协议,对于传统设备的快充支持也非常好。

充电头网通过拆解了解到,辉越光电这款30W采用力生美快充电源方案,使用LN9T27EH+LN5S31A高集成开关电源方案,两颗芯片内部均集成功率管,外围元件精简。并使用LN3210稳压芯片用于供电稳压,满足PD快充宽范围输出要求,是一款高性能的快充解决方案。
