拆解报告:倍仕达33W 1A1C数显快充充电器

2024-09-07

最近充电头网拿到了深圳市倍仕达电子有限公司推出的一款33W数显快充充电器K02,这是倍仕达针对30W快充市场推出的一款产品,整体小巧精致,配备有1A1C接口,最多可同时充两台设备。



此外充电器还配备有数显屏,可实时显示充电功率,对于好奇设备是处于快充还是慢充的用户来说,无疑是一个很不错的功能。下面充电头网就对这款充电器进行拆解,看看用料做工如何。



倍仕达33W数显快充开箱






包装盒正面印有产品名称、33W功率、USB+Type-C接口配置以及外观图,产品有黑白两种款式可选。






背面印有产品参数和制造商信息。

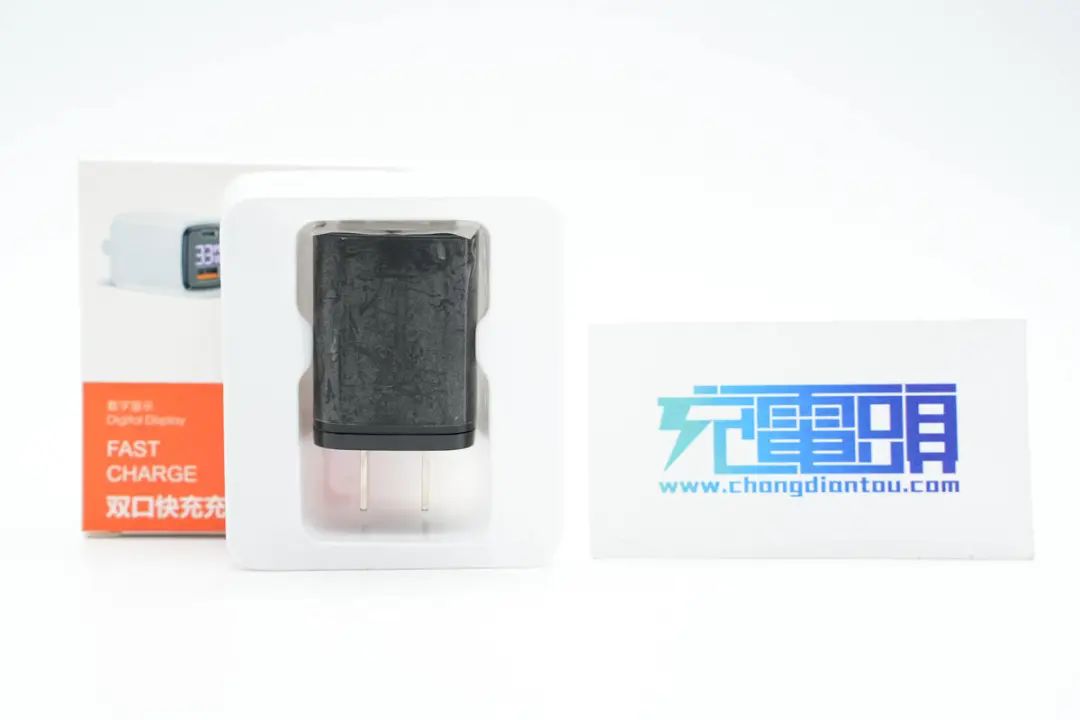

包装内含充电器,机身贴有防刮塑料膜保护。

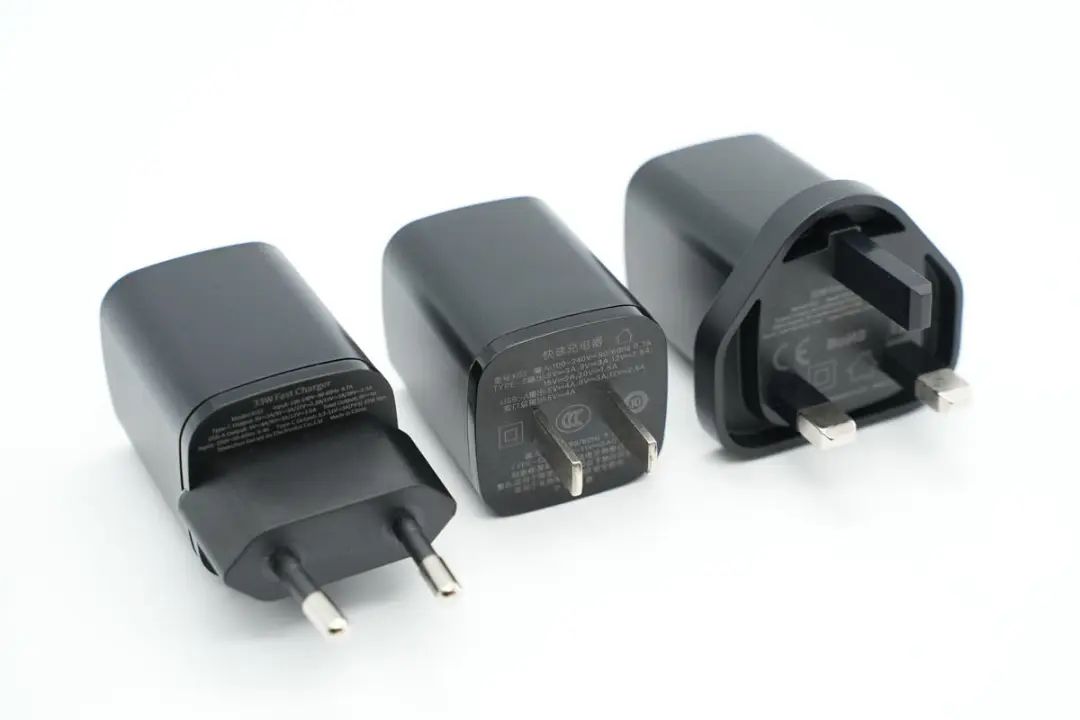

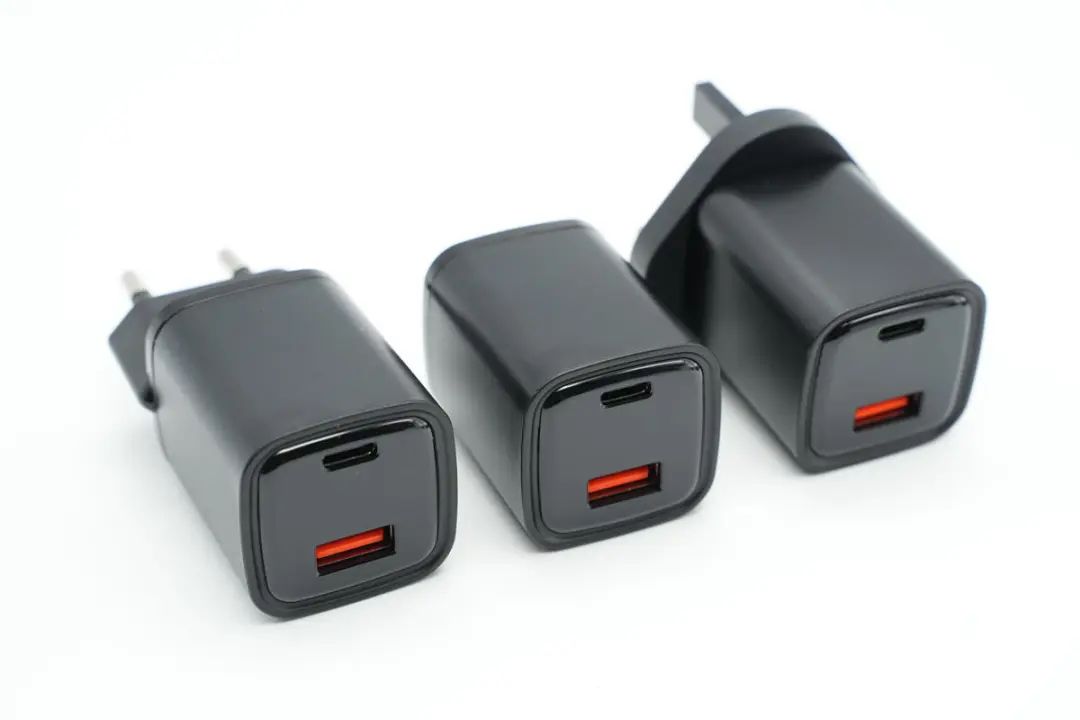

倍仕达33W充电器有国行、欧规和英规版本,充电器只是插脚以及相关安规认证不同,主体机身外观、接口配置、输入输出参数是一样的,也都配有数显屏。






欧规和英规充电器通过了CE和RoHS认证,国行版充电器通过了CCC认证,都符合相应的质量要求,下面以国行版充电器为例进行详细介绍。






充电器机身为方柱造型,采用PC材质黑色外壳,腰身磨砂亮面撞色设计,各面间过渡圆润。

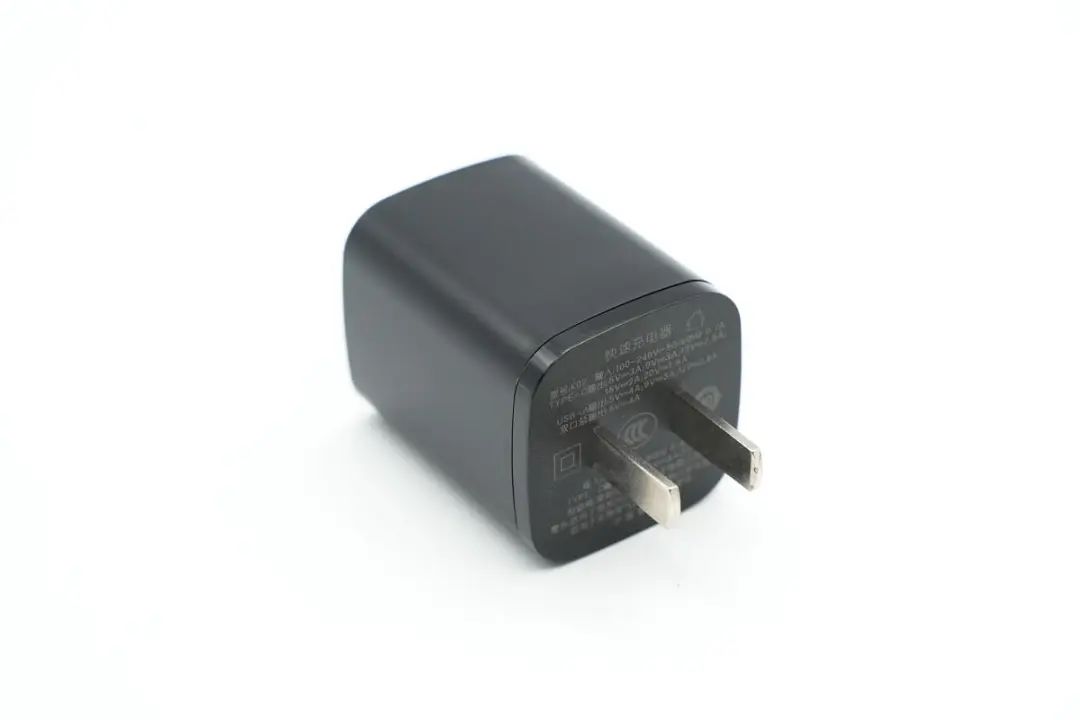

配备的是固定式国标插脚,输入端外壳印有充电器参数。






产品参数特写

型号:K02

输入:100-240V~50/60Hz 0.7A

USB-C输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A输出:5V4A、9V3A、12V2.5A

双口总功率:5V4A

输入:220V~50/60Hz 0.4A

USB-C输出:3.3-11V3A(PPS)

制造商:深圳市倍仕达电子有限公司

充电器已经通过了CCC认证。

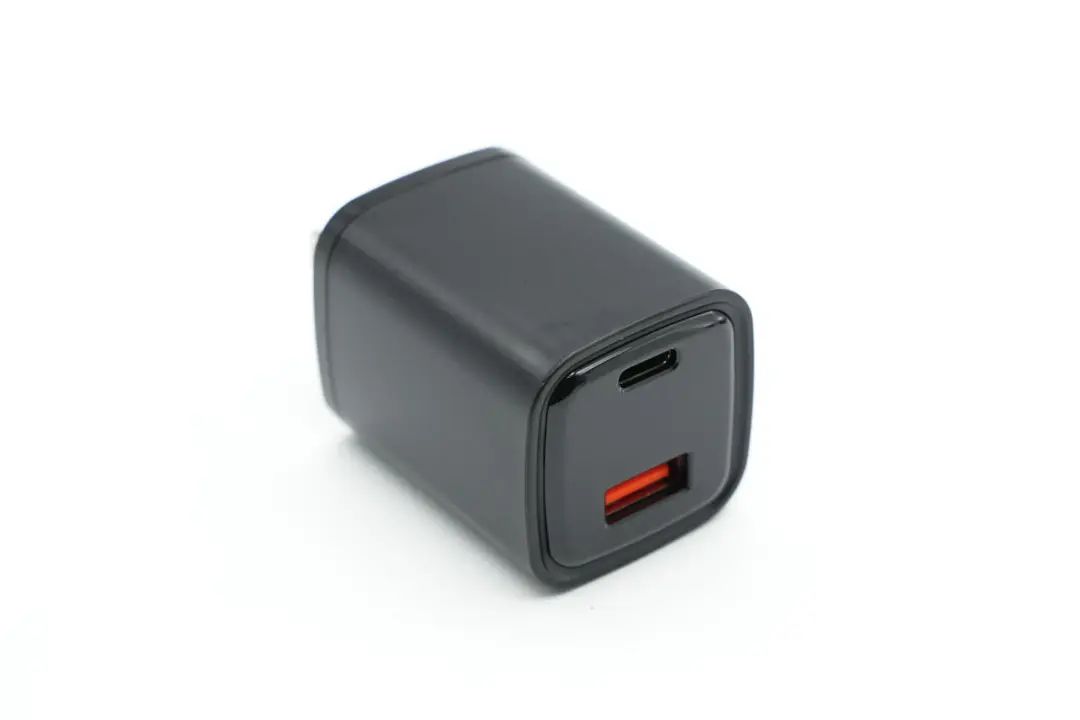

机身顶面高光亮面设计,边缘内凹,配有1A1C接口以及数显屏。

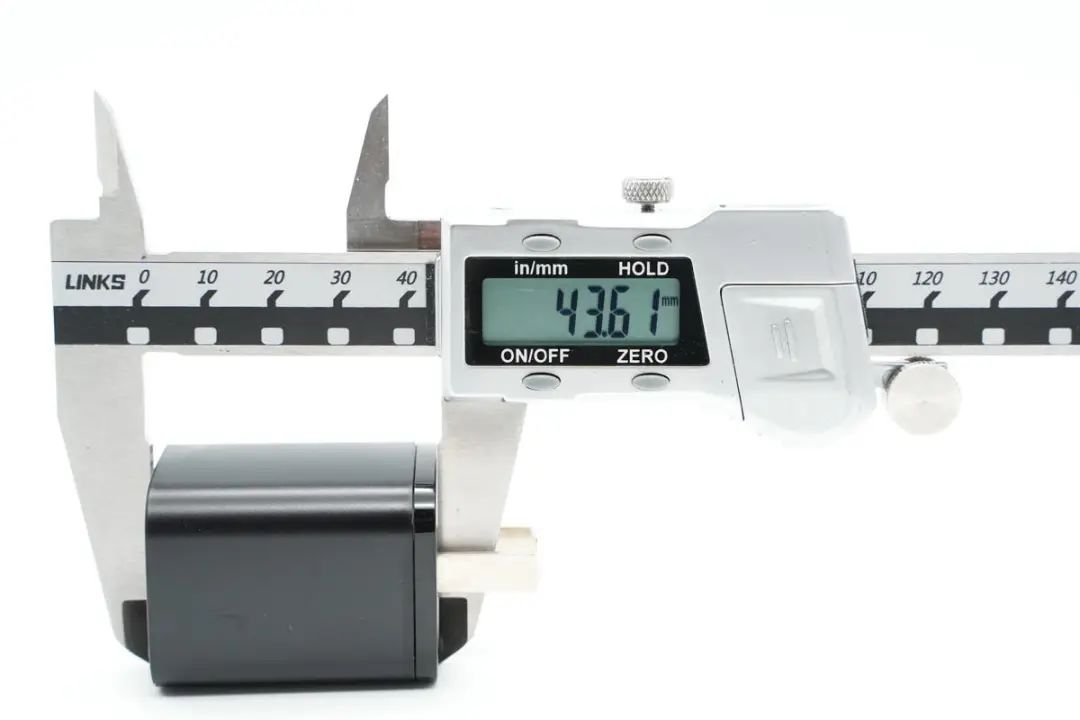

测得充电器机身高度为43.61mm。






宽度为33.3mm。






厚度为33.26mm。

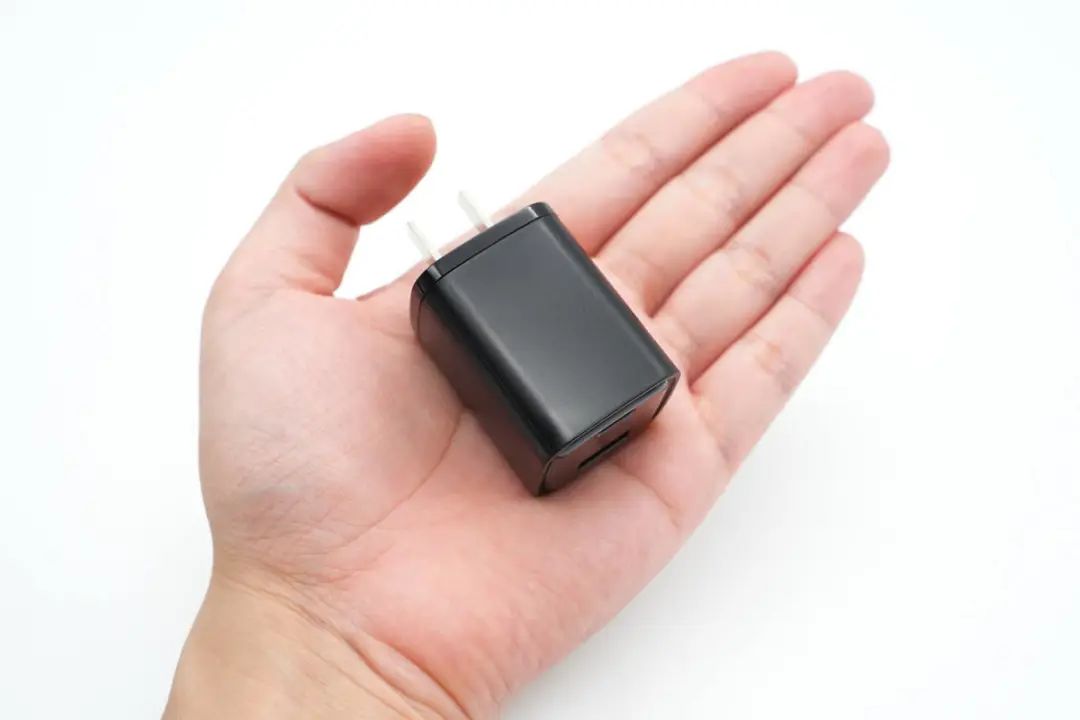

充电器拿在手上的大小直观感受。

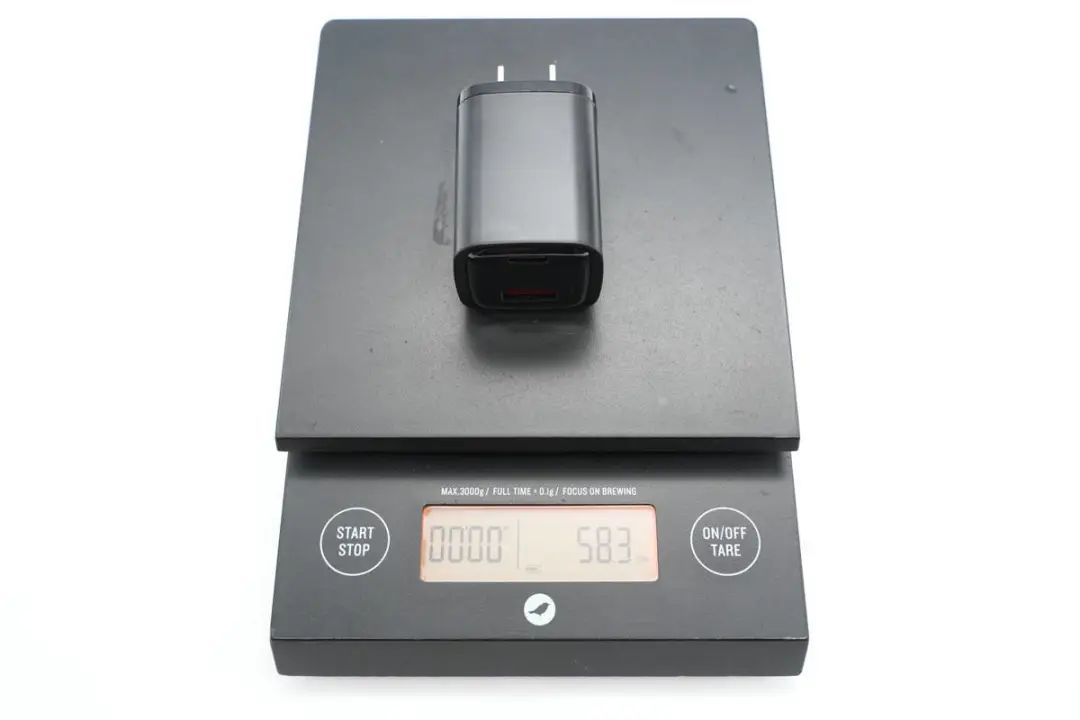

净重约为58g。

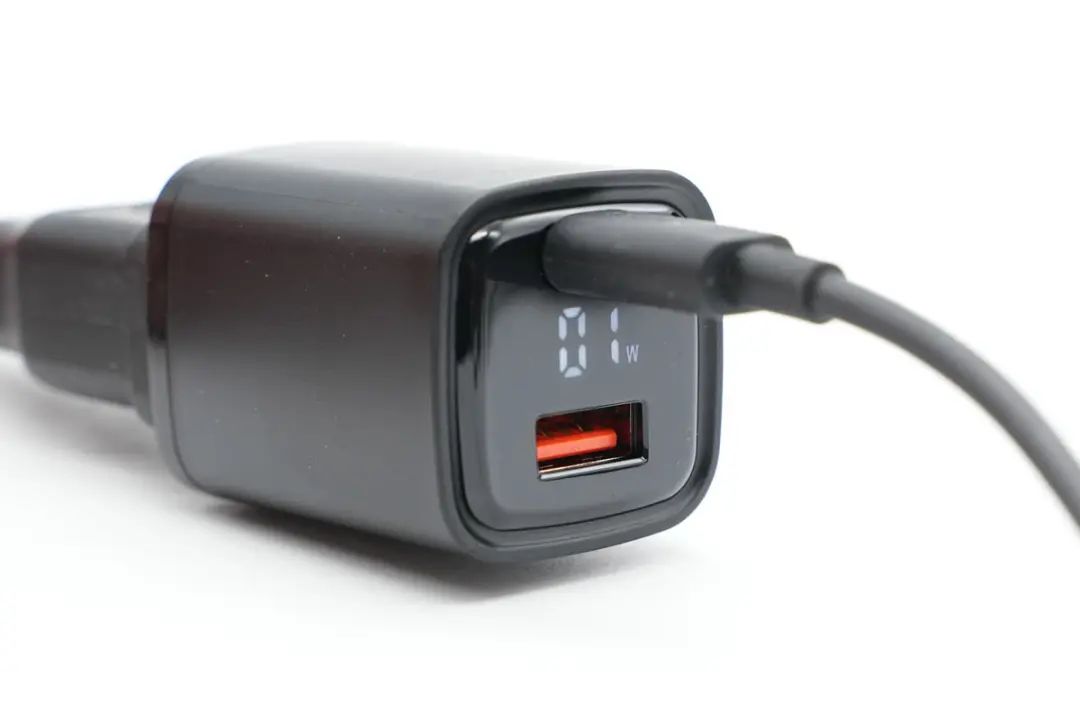

接通电源功率数显屏并不会亮,只有充电时才会亮并显示实时充电功率。

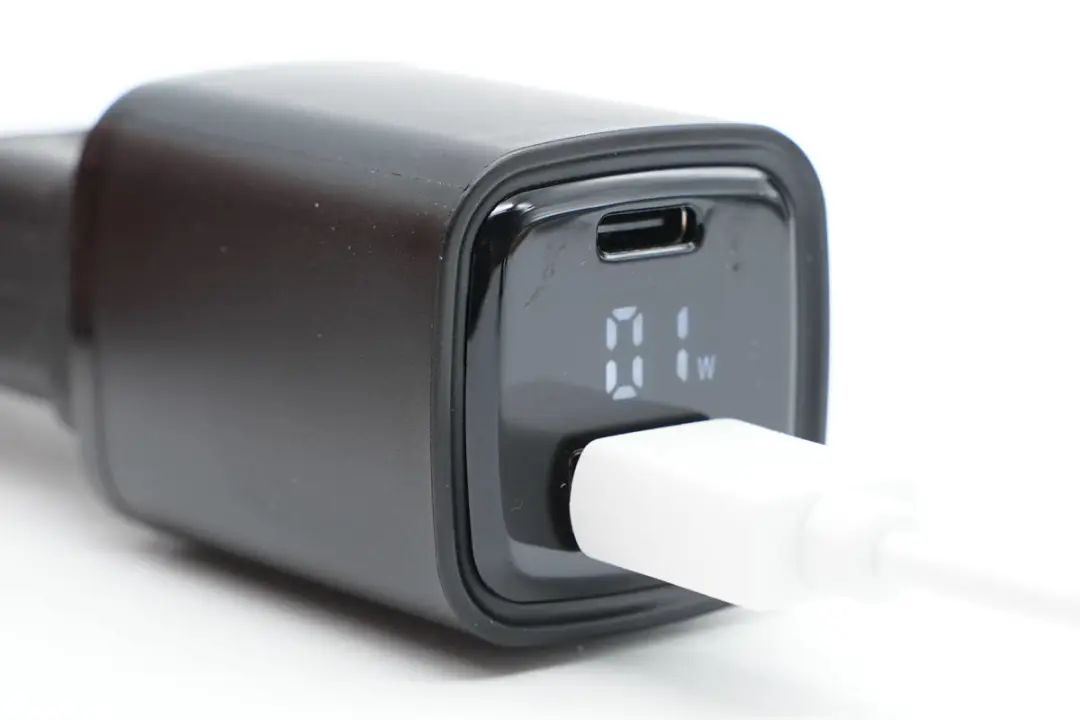

使用USB-A口时也是相同的情况,设计上更加节能环保。

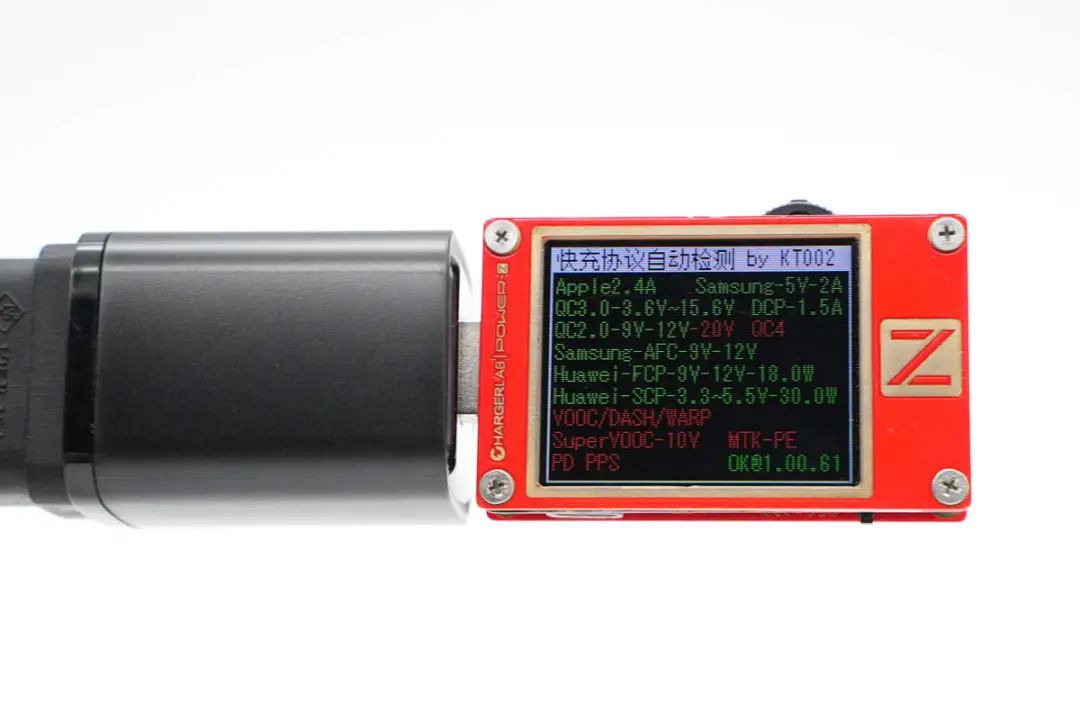

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP快充协议。

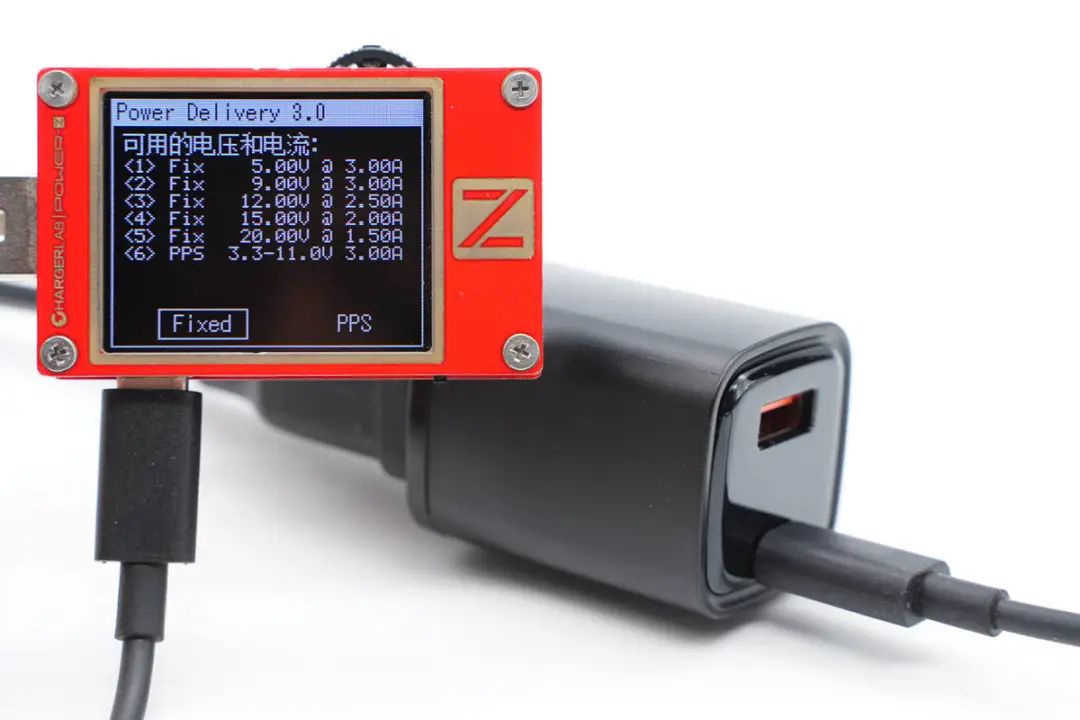

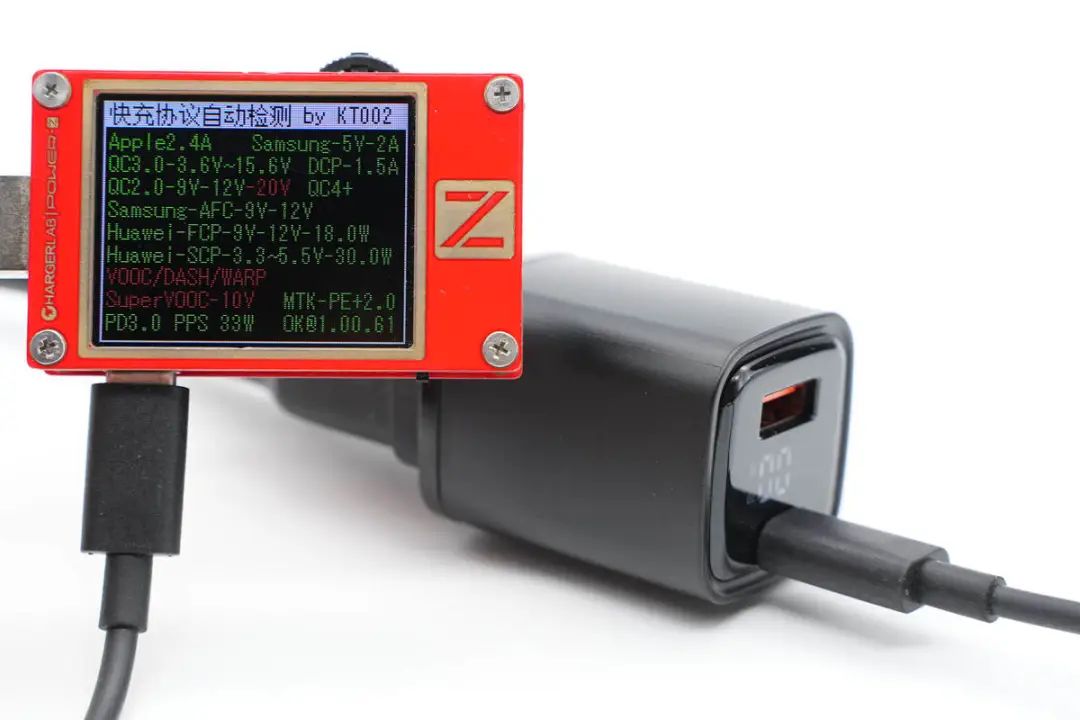

测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。






并且还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A一组PPS电压档位。



倍仕达33W数显快充拆解



看完了倍仕达33W数显快充的开箱与测试,下面就对充电器进行拆解,看看内部用料做工如何。

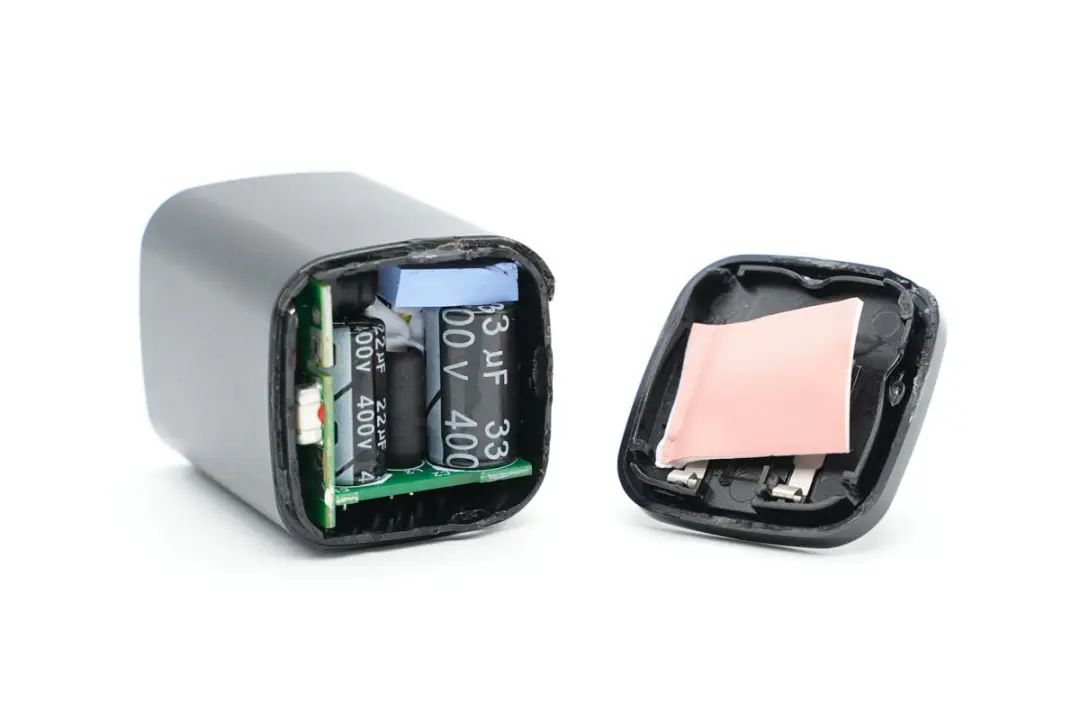

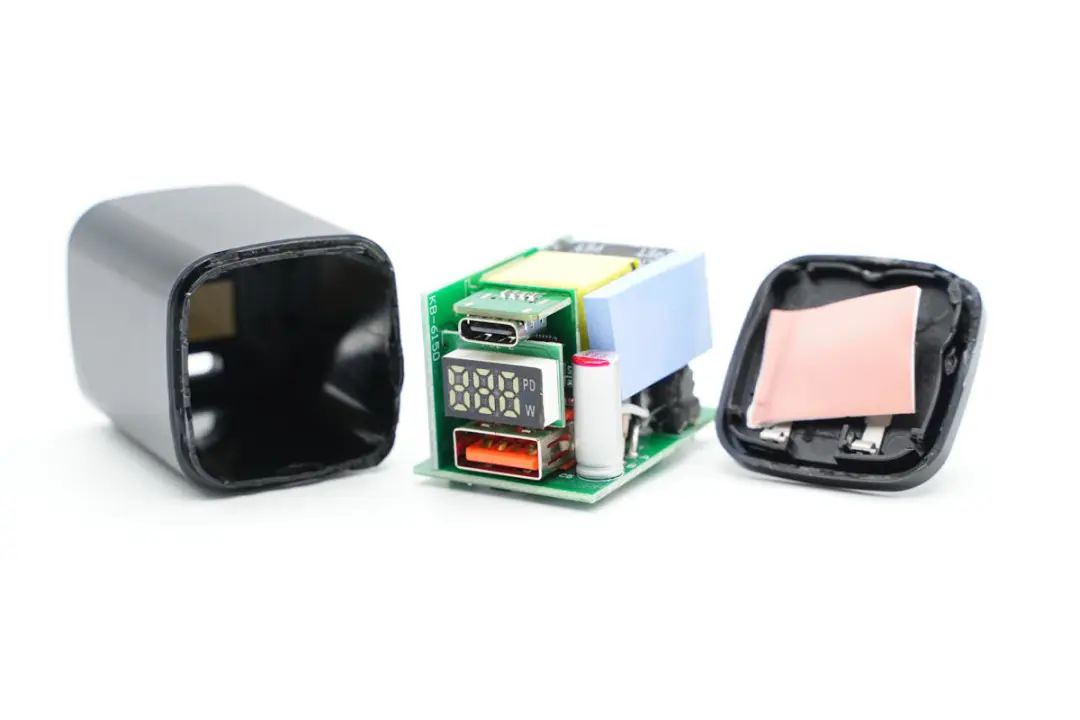

将输入端外壳拆开,超声波焊接封装,插脚通过金属弹片接触PCB板进行通电,此外之间做了绝缘隔离和散热处理。






将PCBA模块取出,变压器上贴有蓝色导热垫。






测得模块长度为38.99mm。






宽度为27.88mm。






宽度为25.47mm。

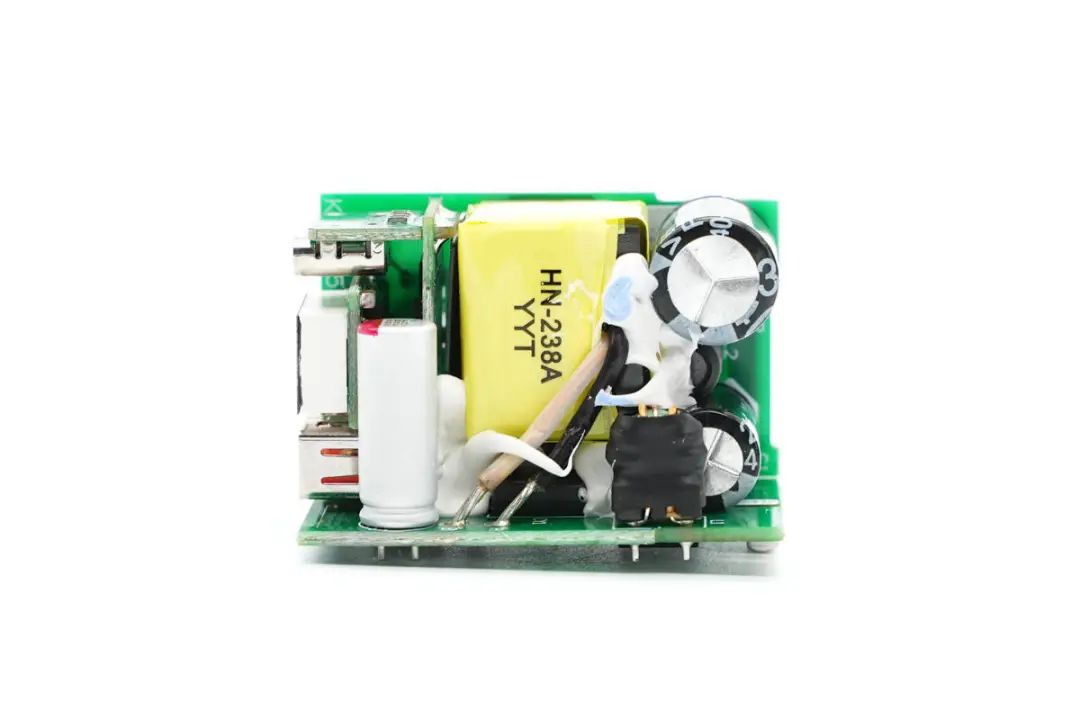

PCBA模块由多块小板堆叠设计,侧边垂直焊接一块,输出端两个USB母座以及数显屏更是分别焊接在三块小板上。






变压器、电容等器件间填充白胶加固,提升模块整体稳定性。

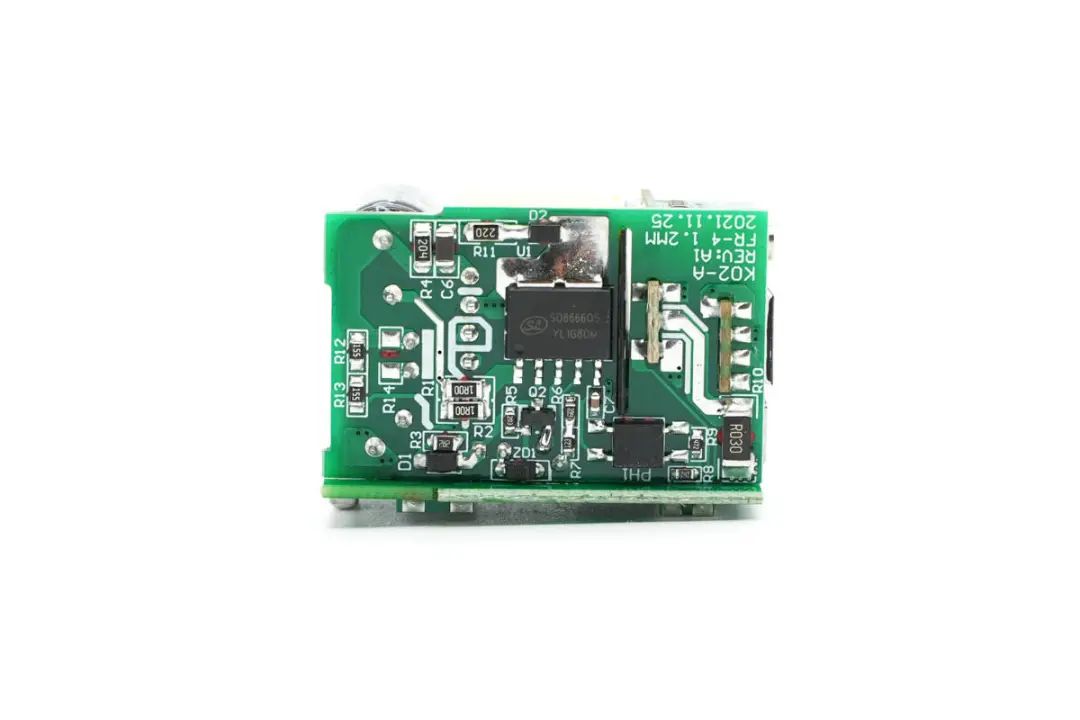

侧边小板背面设有开关电源主控芯片以及反馈光耦。






底部小板背面设有贴片保险丝、整流桥以及同步整流管和同步整流控制器。

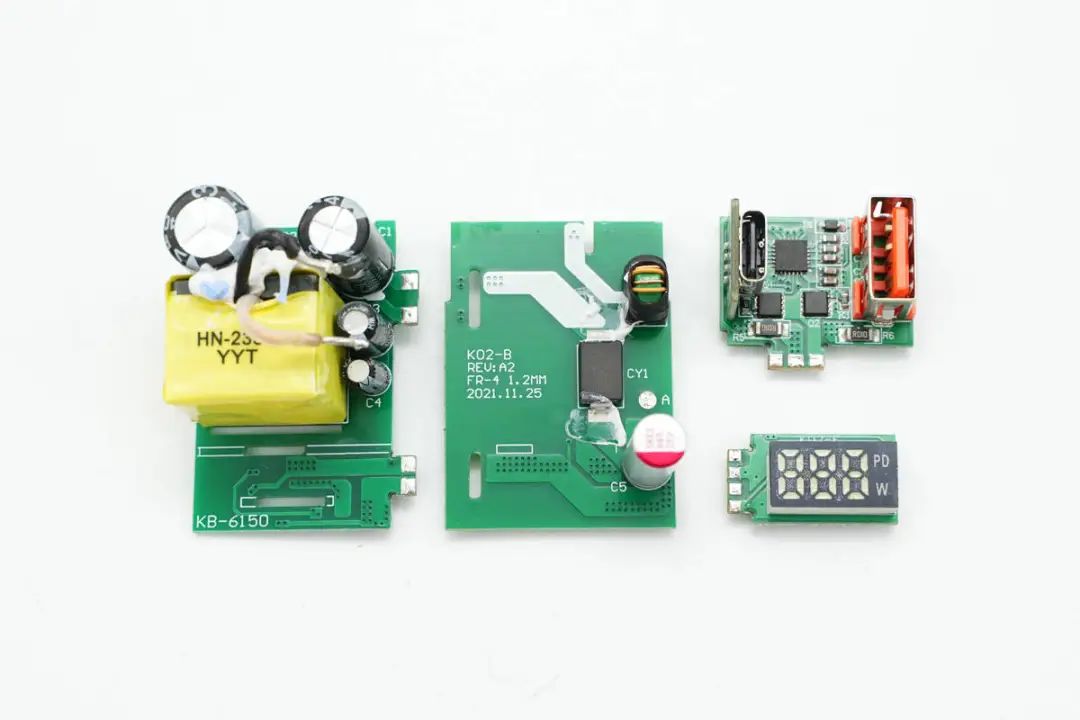

将模块拆分开,侧边小板正面设有差模电感、两颗高压滤波电解电容、两颗主控芯片供电电容以及变压器。

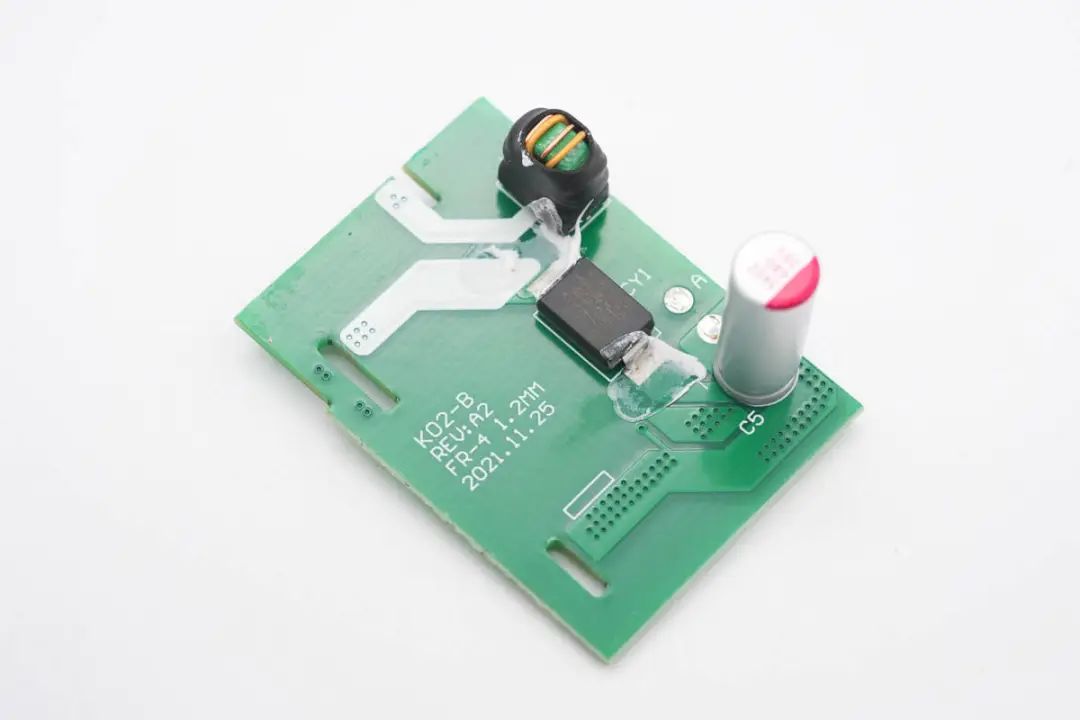

底部小板正面设有共模电感、贴片Y电容以及输出滤波固态电容。

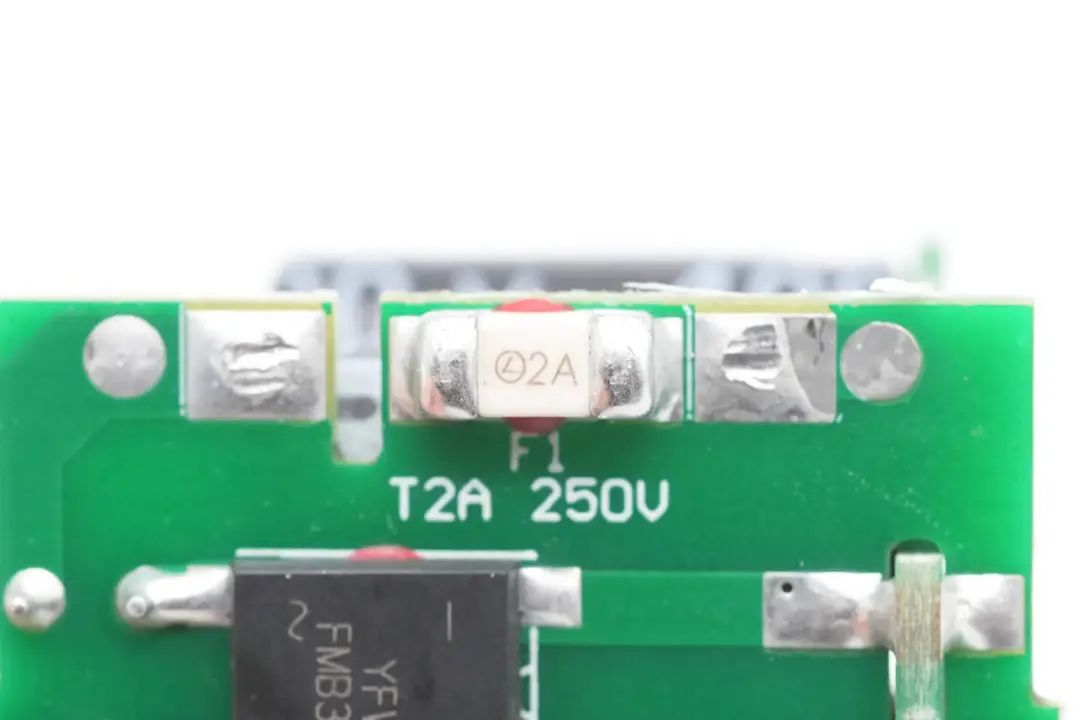

贴片保险丝特写,额定电流2A。

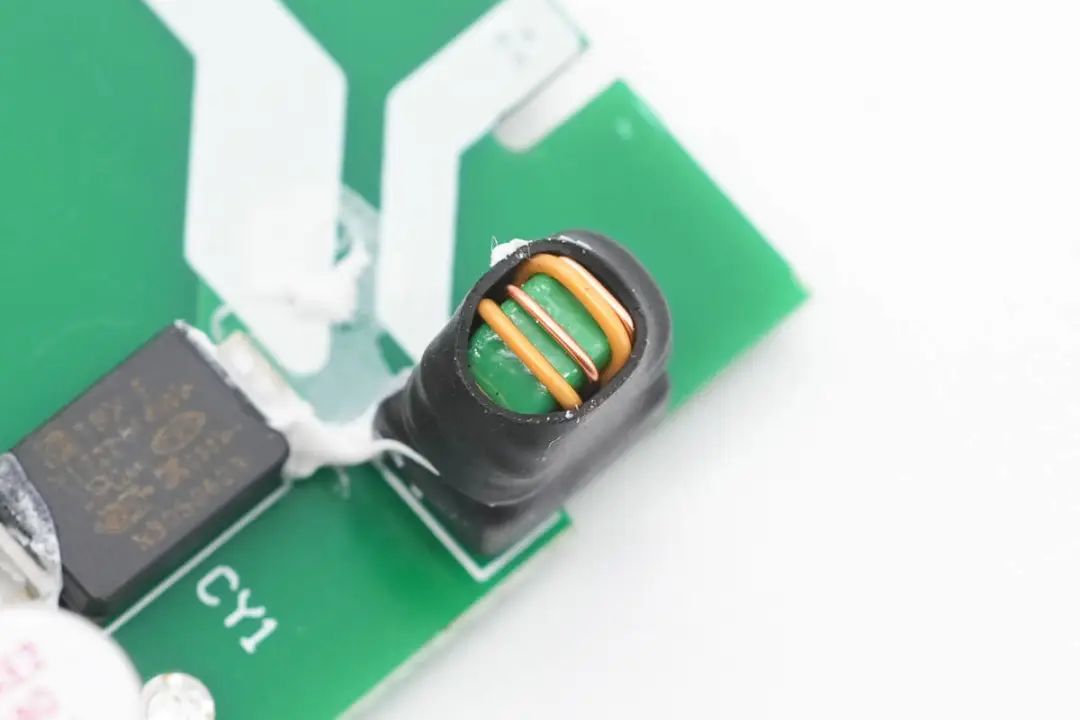

共模电感外套绝缘管保护,用于滤除EMI干扰。

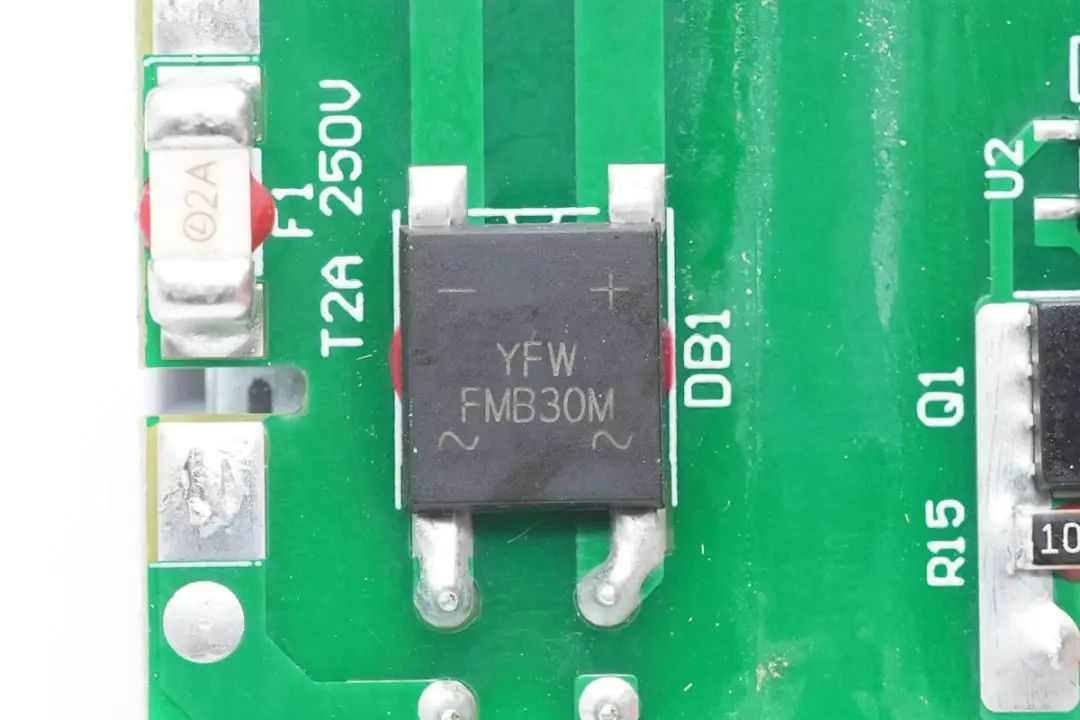

FMB30M整流桥特写,将交流电整流为脉动直流电。






两颗高压滤波电解电容一颗规格为400V 22μF。

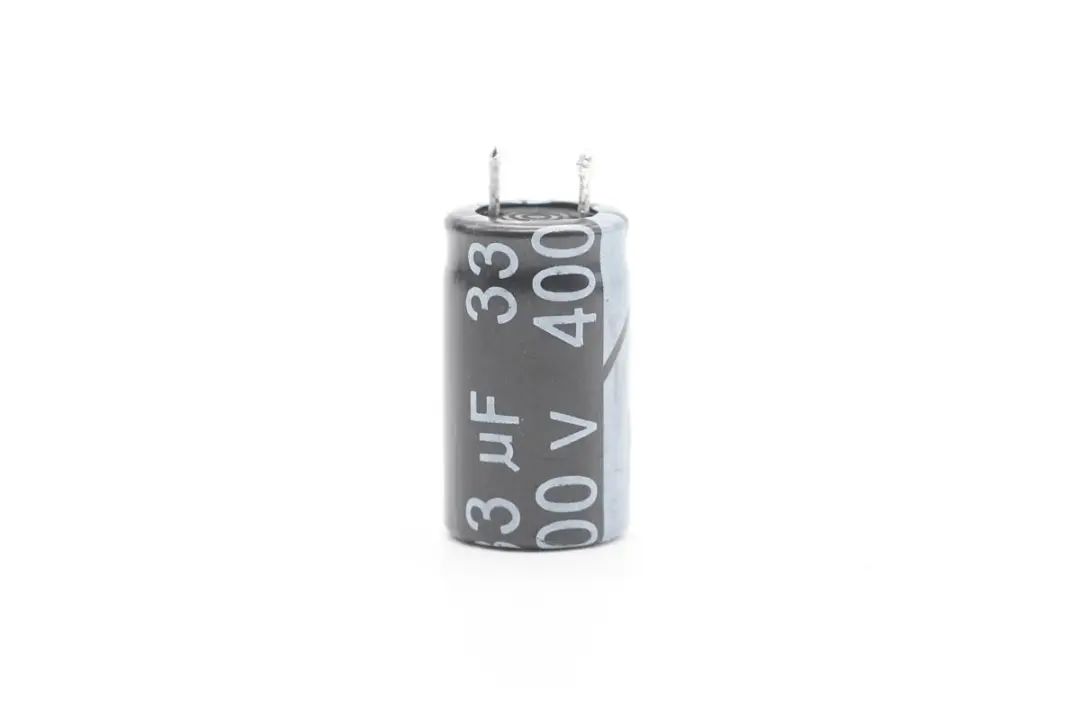

另一颗规格为400V 33μF。

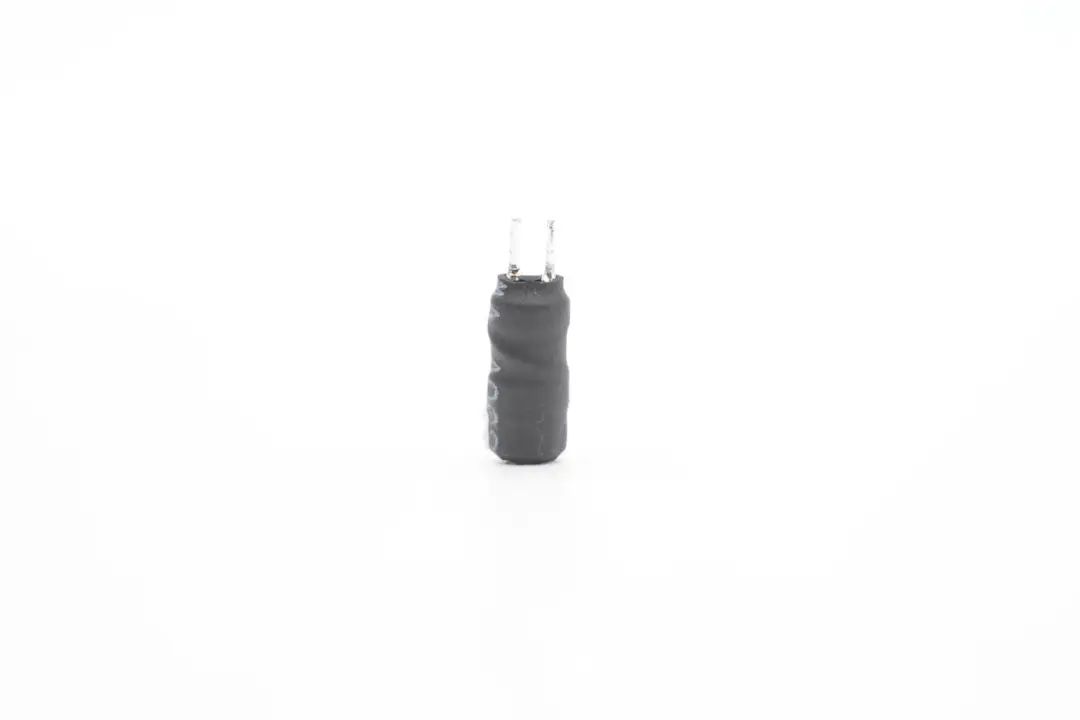

工字差模电感特写,外套热缩管绝缘。

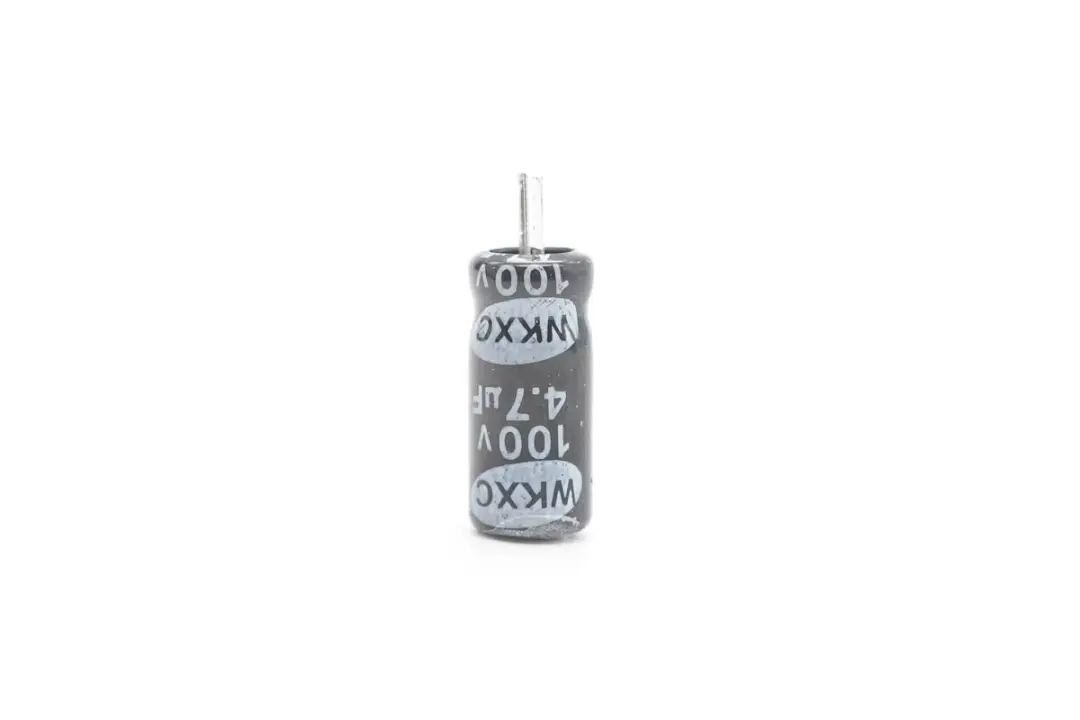

主控芯片供电电容规格为100V 4.7μF。

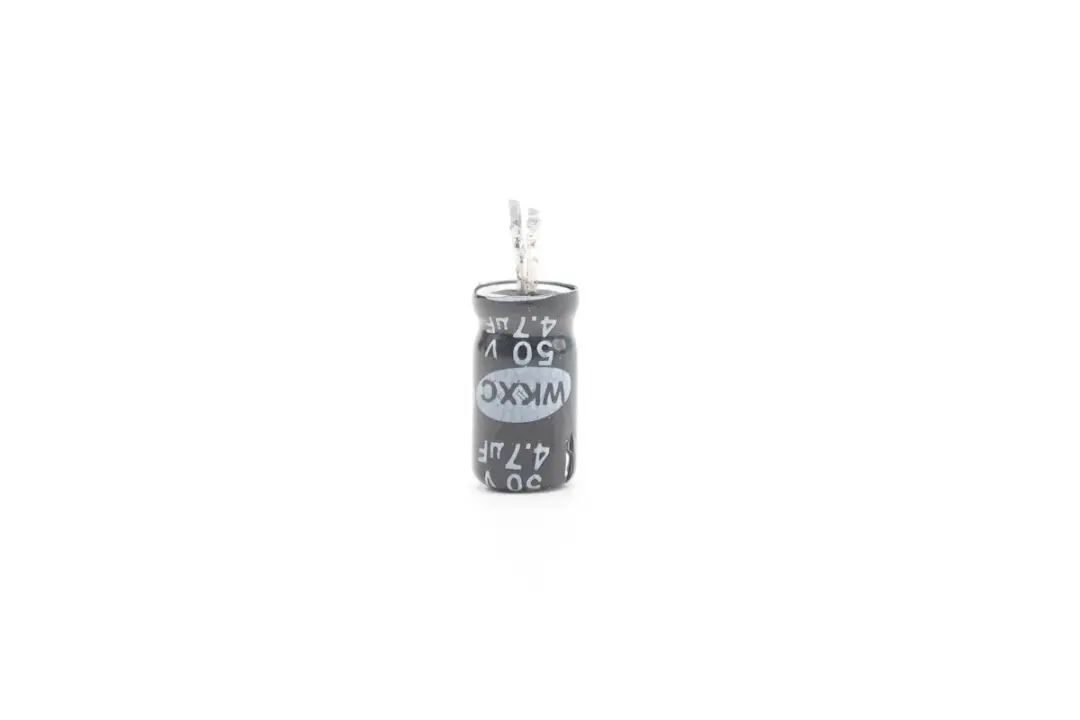

另一颗规格为50V 4.7μF。

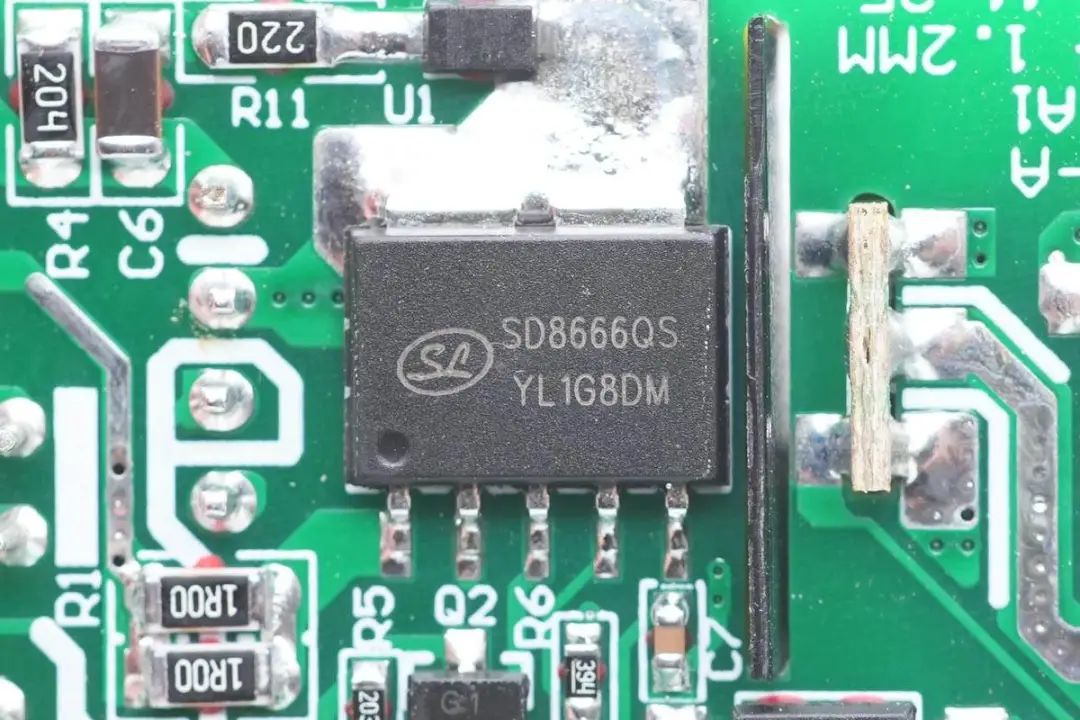

开关电源主控芯片采用士兰微SD8666QS。这是一款用于开关电源的内置高压功率MOSFET、外置采样电阻的准谐振电流模式PWM+PFM控制器。其支持多重模式控制,可有效减小开关损耗、提高转换效率和降低待机功耗;支持抖频功能改善EMI特性,并支持全面完善的保护功能。






变压器特写,严密缠绕胶带绝缘。

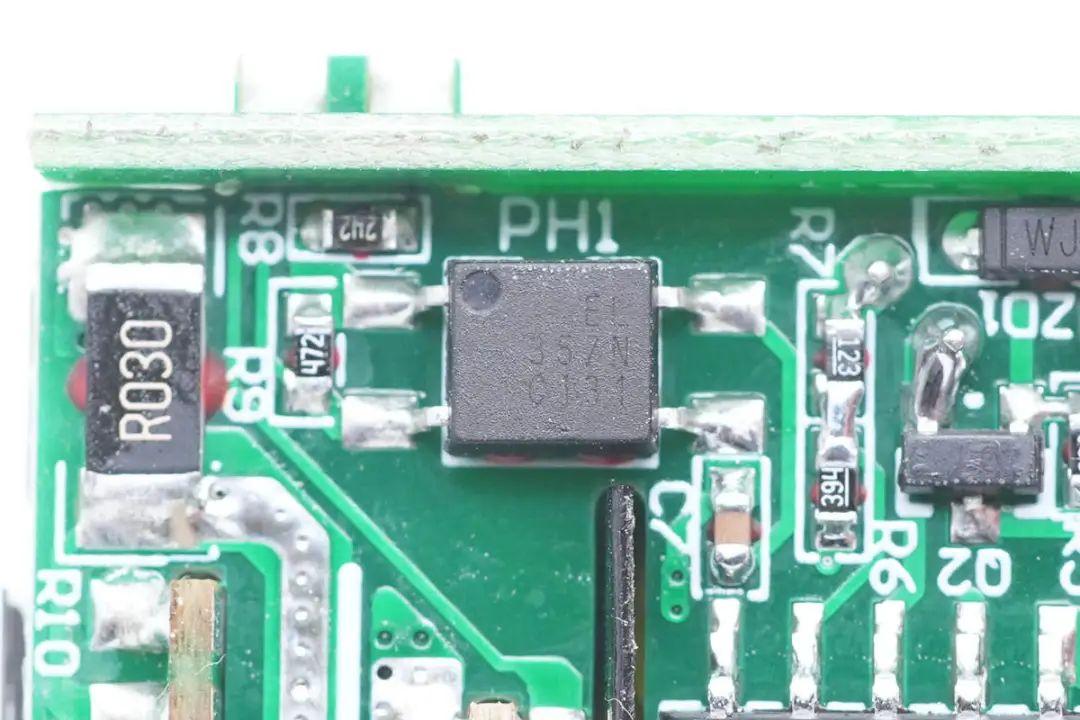

EL 357N光耦,用于次级与初级通信,反馈调节输出电压。

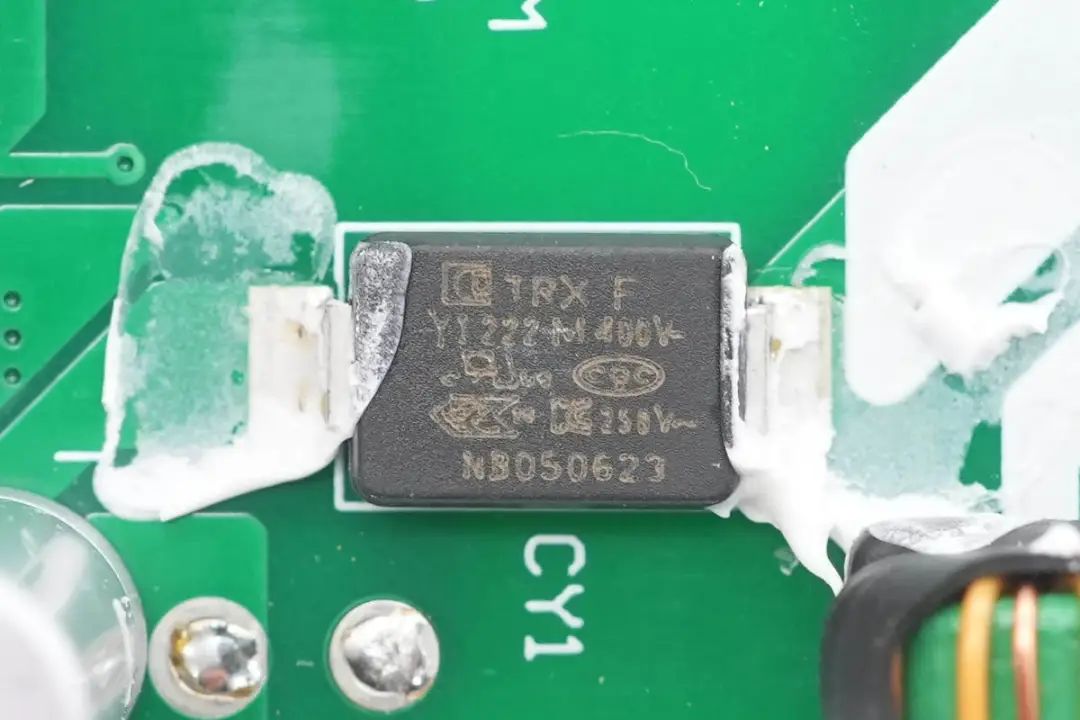

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,还应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

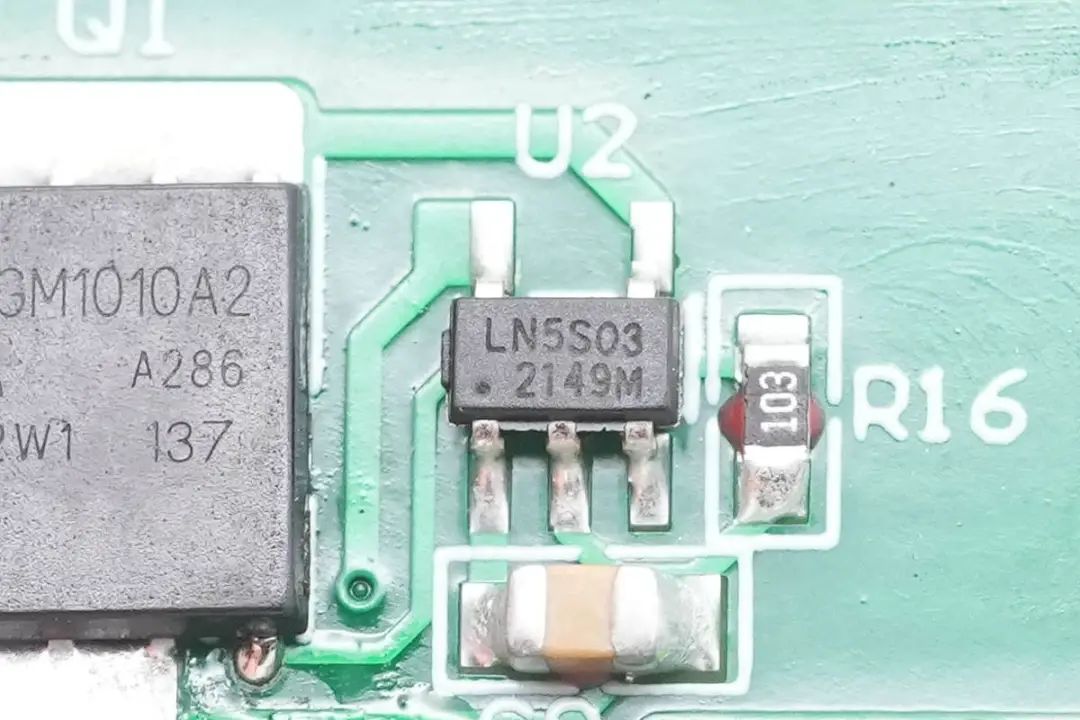

同步整流控制器采用力生美LN5S03,这是一款高性能次级同步整流控制器,支持CCM/CrM/DCM多种工作模式,驱动电流大,工作电压宽,外围元件精简,适合高能效电源适配器。






力生美LN5S03资料信息。



充电头网拆解了解到,采用力生美LN5S03的还有图拉斯65W多口快充桌面插座飞利浦45W 3A1C多功能转换插头京造65W PD快充、京造63W三口快充充电器、倍思45W PD快充充电器等数十款产品采用

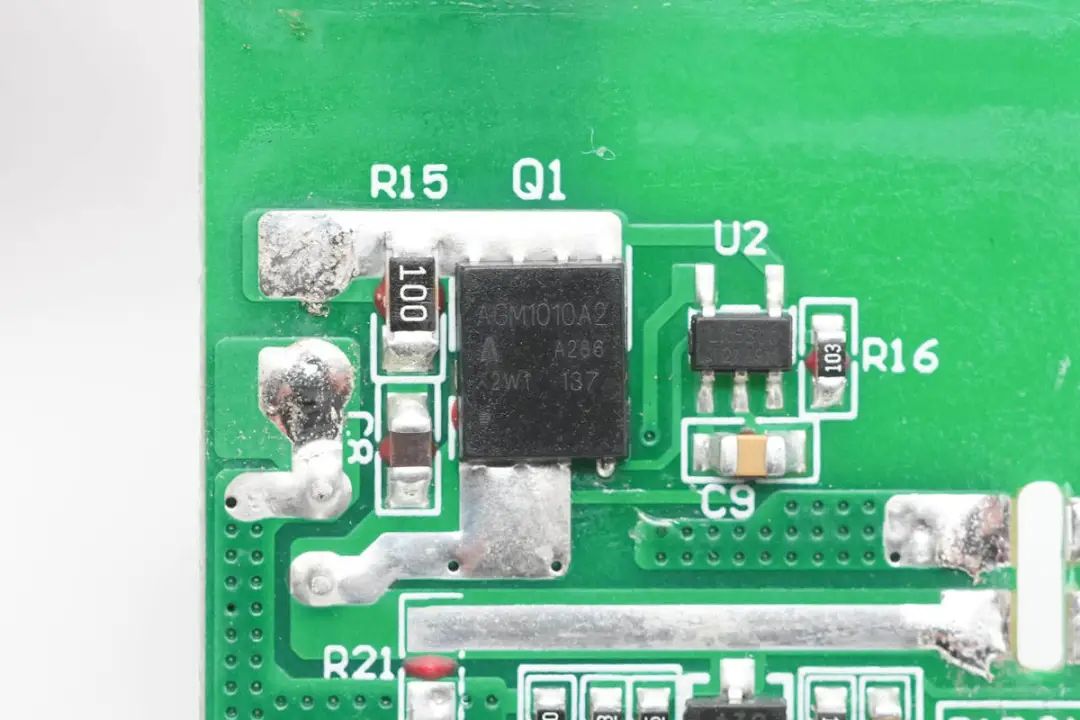

同步整流管采用AGMsemi AGM1010A2,耐压100V。

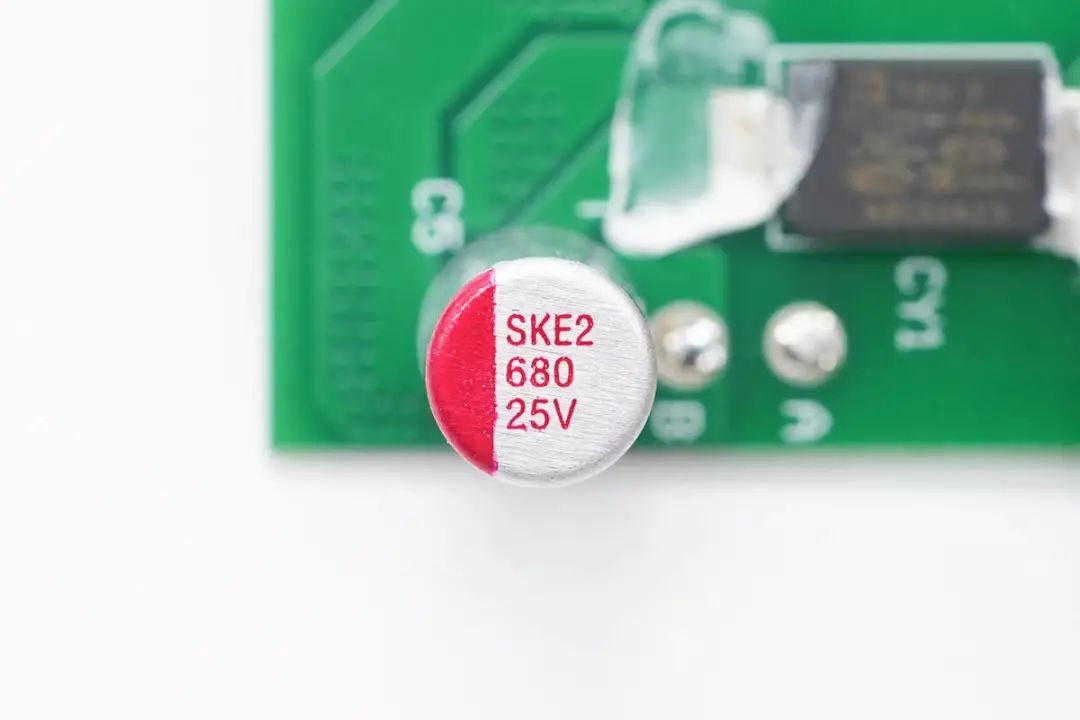

输出滤波固态电容特写,规格为25V 680μF。

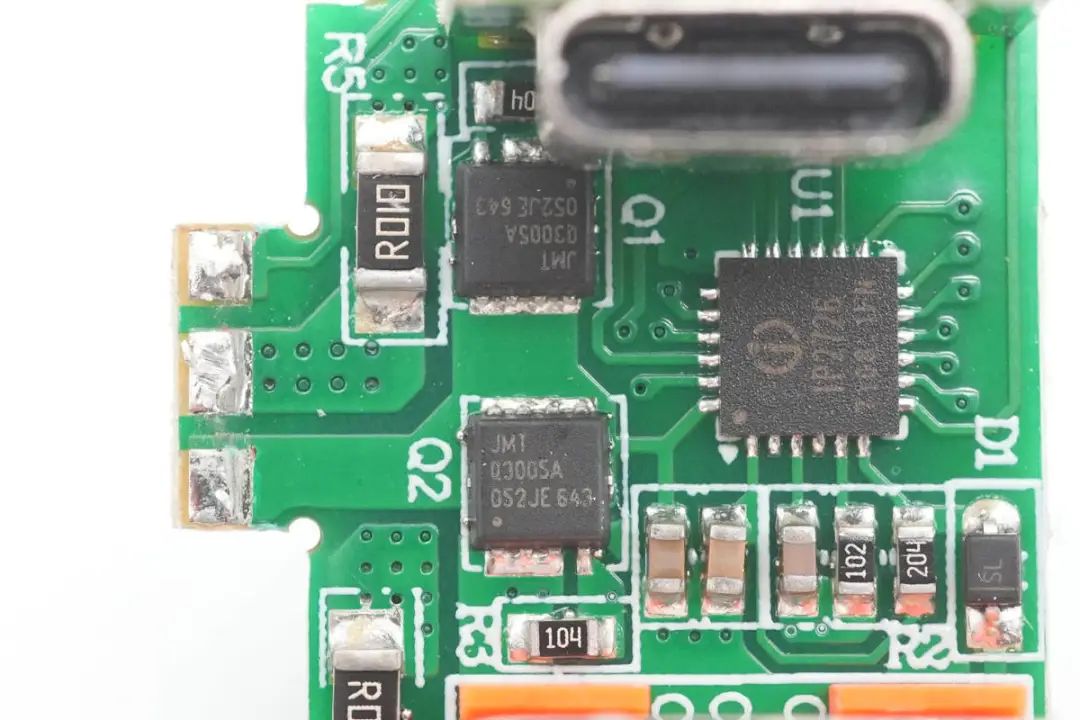

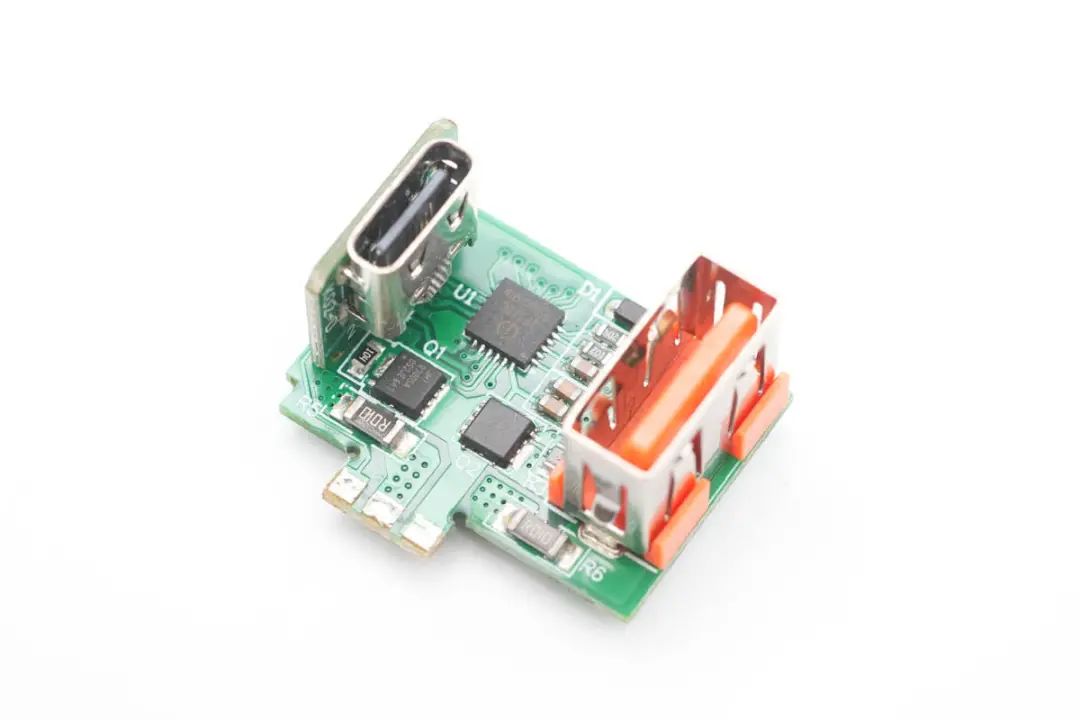

输出端小板上设有协议芯片以及两颗输出VBUS开关管。

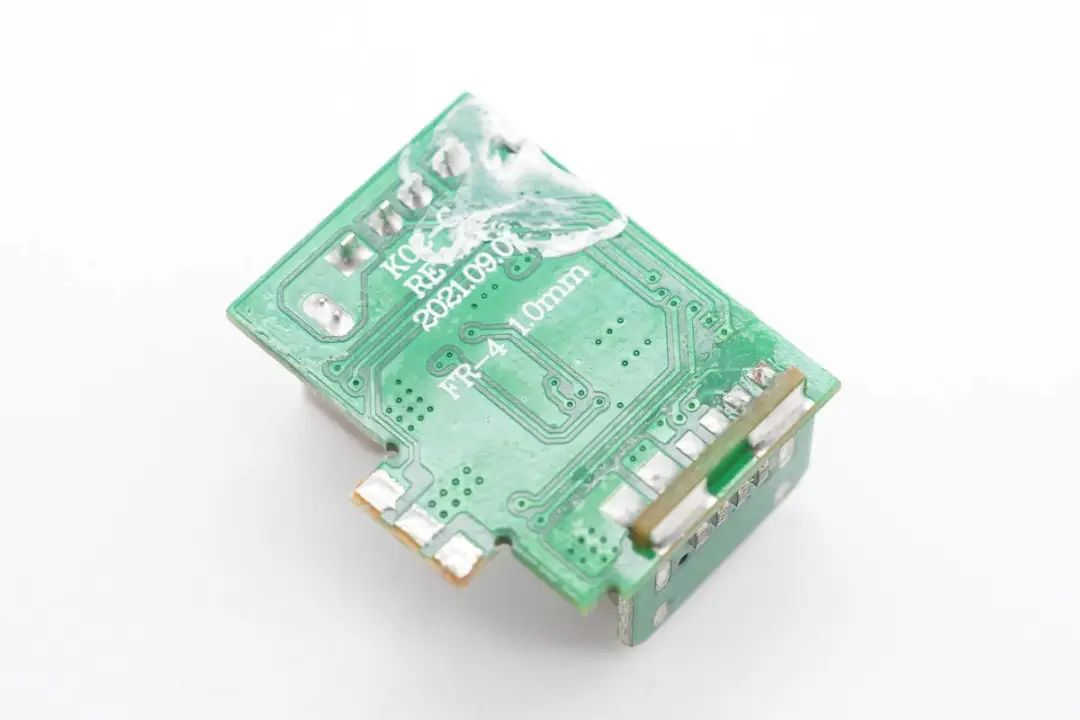

小板背面没有元器件。

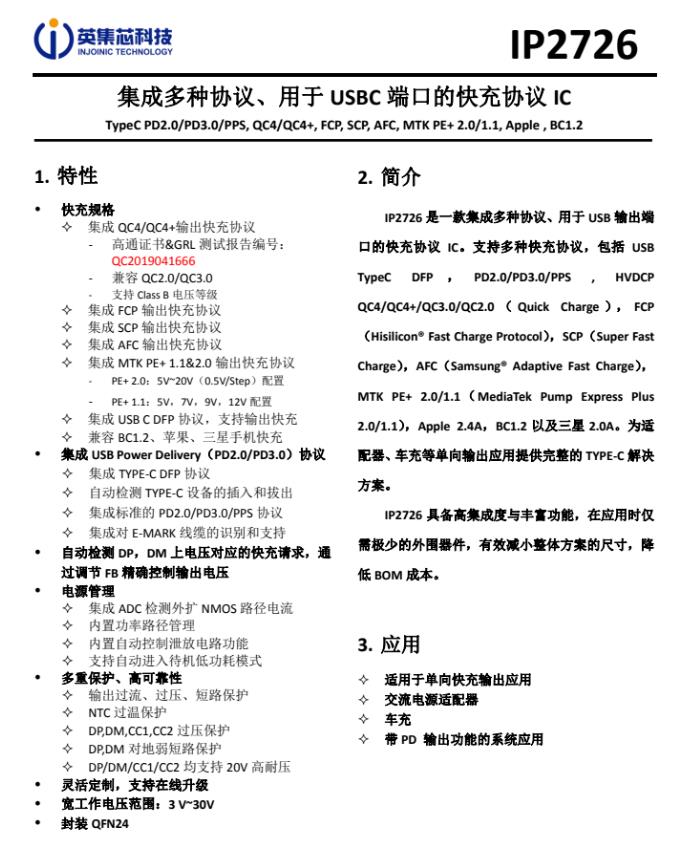

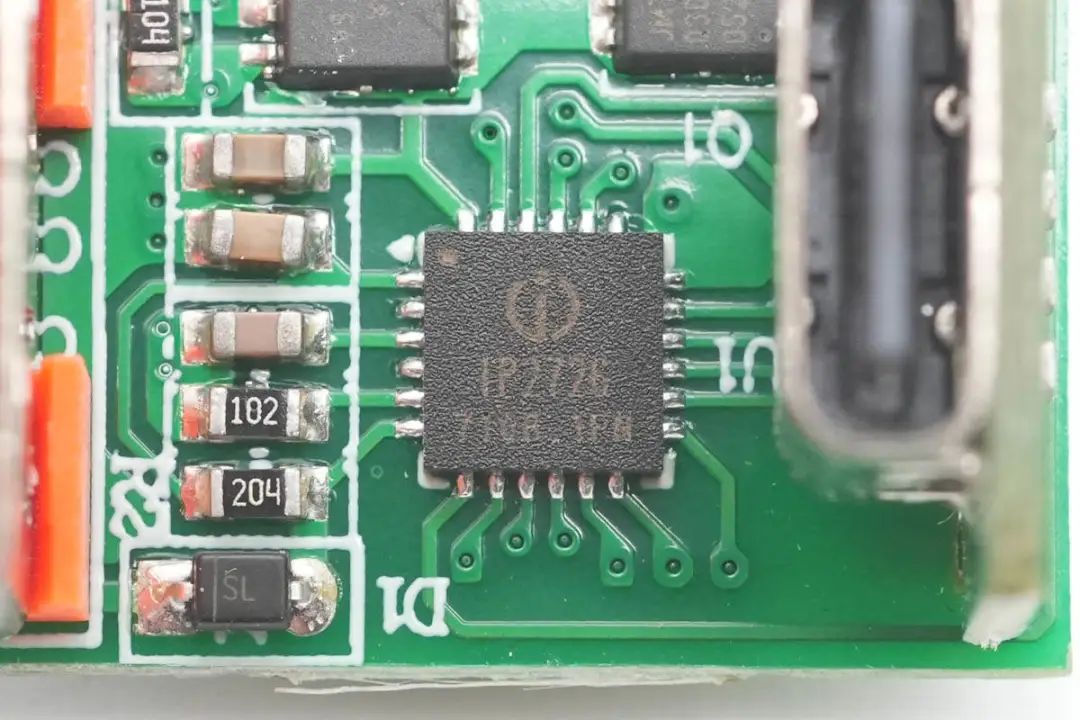

协议芯片采用英集芯IP2726,用于1A1C接口输出电压控制。IP2726是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。






充电头网了解到,英集芯IP2726已经通过了高通QC4+认证,拿到了中国大陆地区第一张QC4+认证证书。



充电头网了解到,英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器RAVPOWER 90W双USB-C口PD快充充电器斯泰克100W双USB-C口氮化镓充电器麦多多30W 1A1C USB PD快充充电器坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外,英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可






两颗输出VBUS开关管均采用捷捷微JMTQ3005A,NMOS管,耐压30V,PDFN3.3X3.3-8L封装。

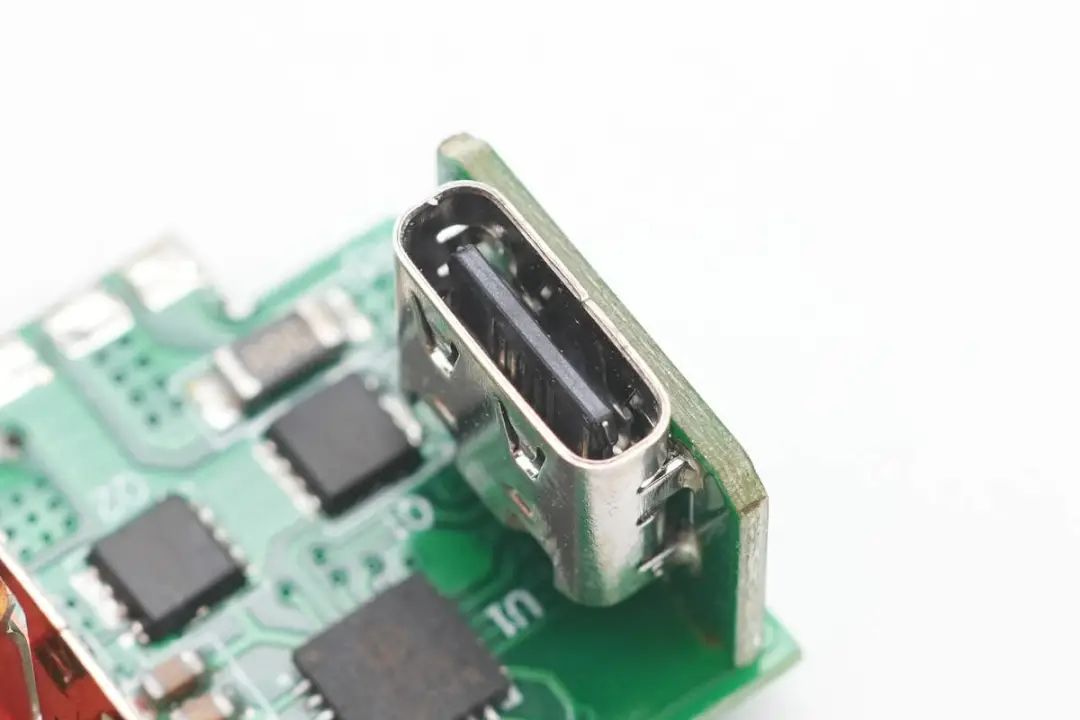

USB-C母座特写。

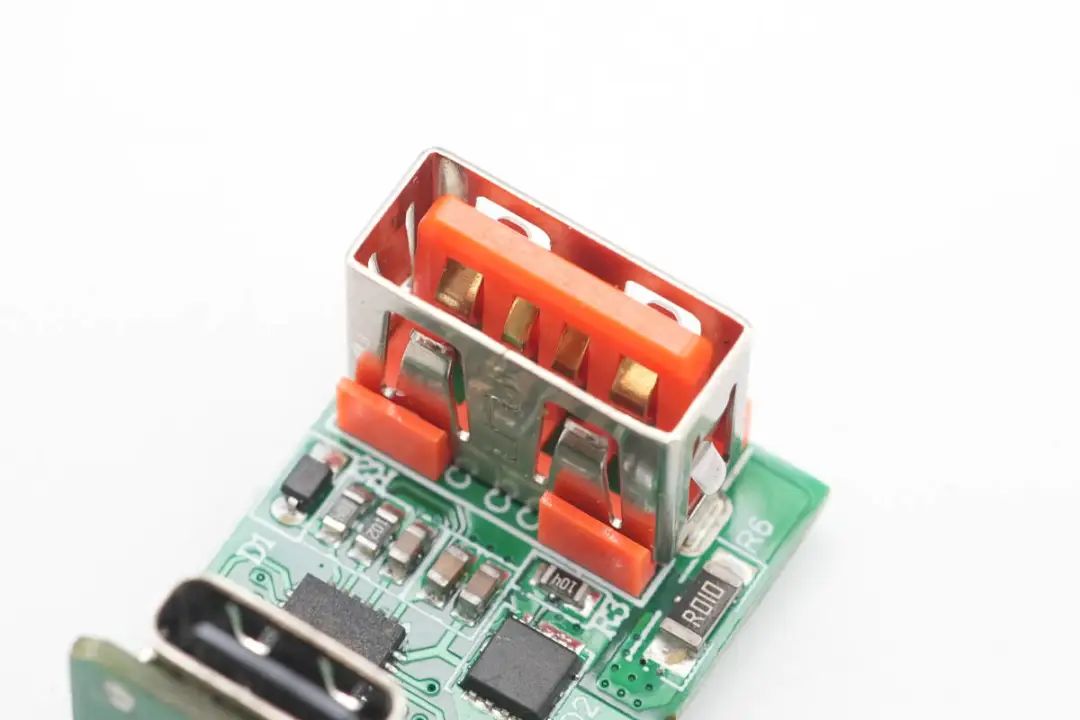

USB-A母座特写。

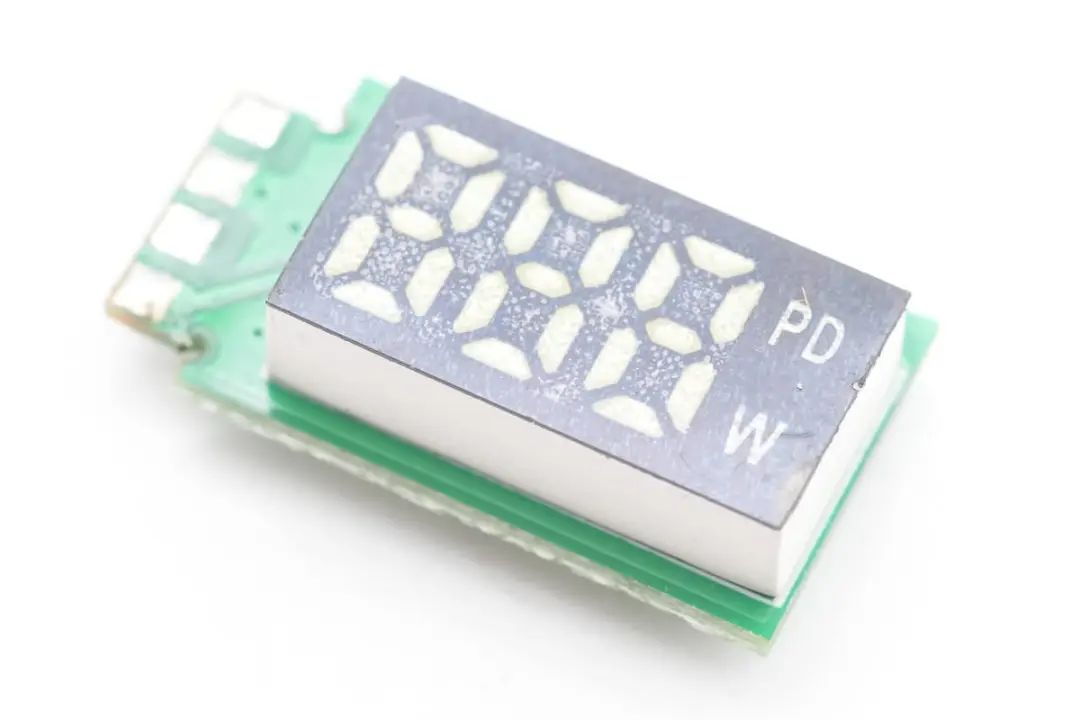

显示屏特写,焊接在另一块小板上。






小板背面有一颗单片机,用于驱动数显屏。

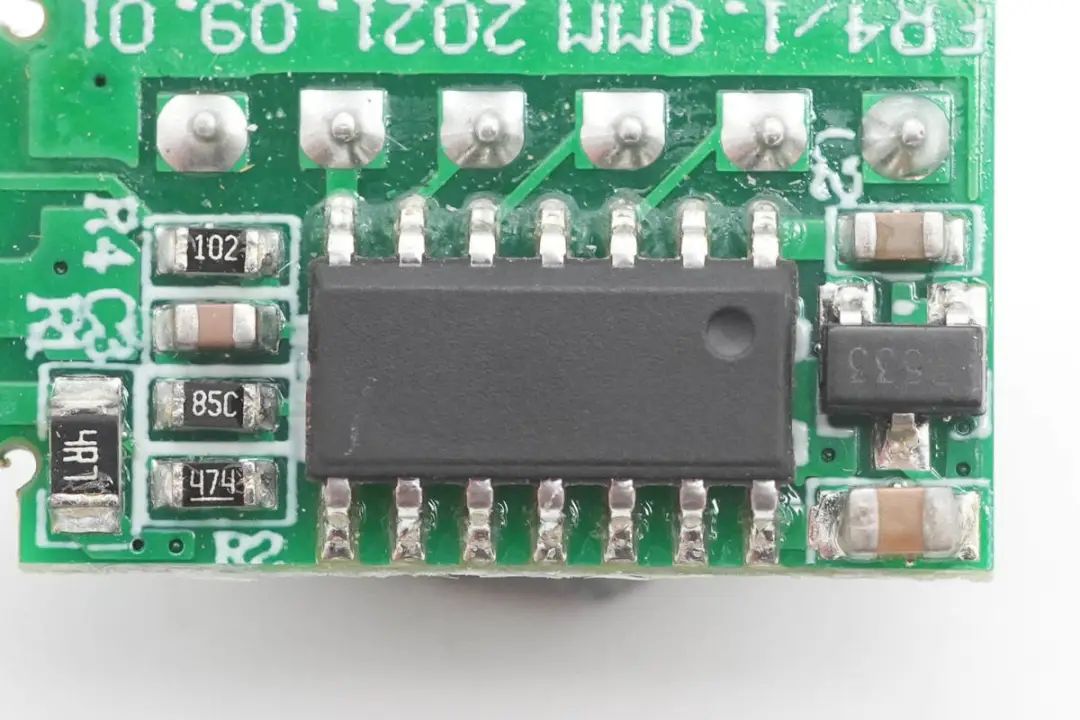

无丝印单片机特写,信息不详。

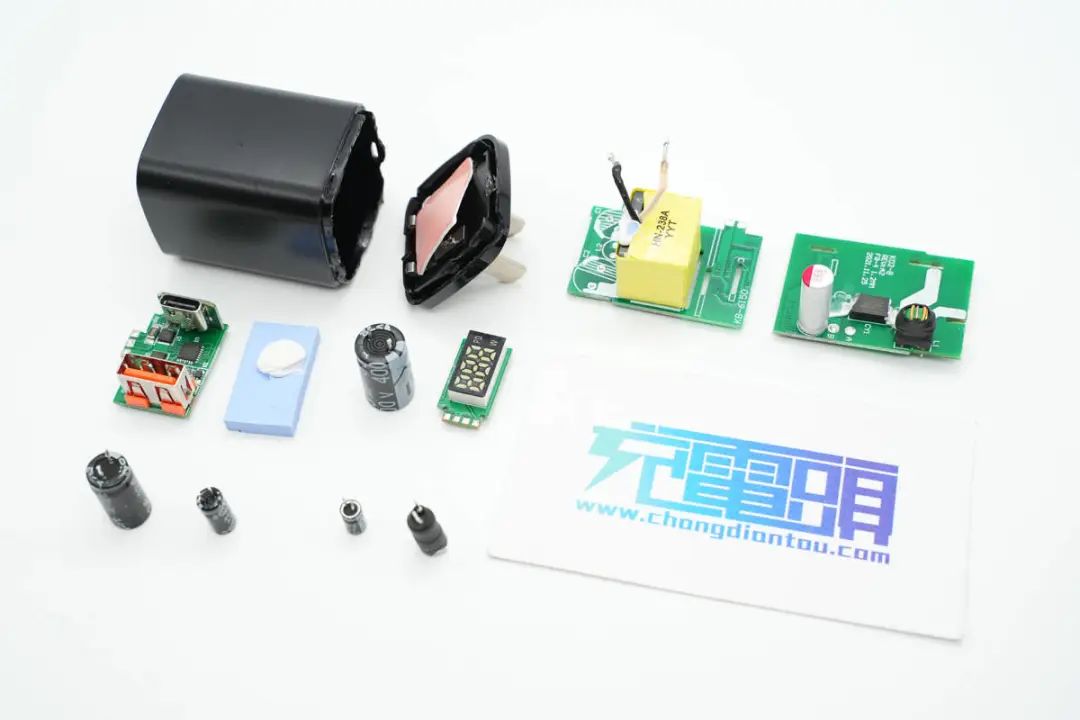

全部拆解完毕,来张全家福。



充电头网拆解总结



倍仕达这款33W数显快充充电器有经典黑白两种配色,可根据客户需求配备国标、欧规或英规插脚,并通过了相应的CCC、CE、RoHS认证,质量可靠用户可放心使用。此外参数配置方面是一样的,使用体验不会有区别。




充电器支持100-240V~50/60Hz全球宽范围电压输出,USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议,USB-C口相较之下兼容协议更加丰富,额外支持PE2.0、PD3.0、PPS快充,具备5-20V齐全电压档位,整体兼容性好,满足市面绝大多数设备快充需求。此外还配备数显屏,实时查看充电功率,进一步提升用户使用体验。

充电头网通过拆解了解到,充电器PCBA模块采用多块小板堆叠设计,同时器件打胶加固,保证模块小巧的同时提升稳定性。另外采用士兰微SD8666QS初级主控芯片以及力生美LN5S03同步整流控制器搭配整流管组成的QR电源方案,英集芯协议芯片IP2726控制1A1C接口输出,用料做工可靠。
