拆解报告:绿联45W双C口氮化镓充电器

2022-07-26

双口充电器是目前主流的充电器规格,氮化镓加持下,小巧的体积,支持两台设备同时快充,对于双机党十分友好。绿联新推出了一款迷你双口氮化镓快充,支持45W快充输出,单口均支持45W输出,可以为笔记本电脑充电,双口输出支持功率自动分配,总输出功率为45W,实用性非常好。



充电头网拿到了绿联新推出的这款双口充电器,充电器配备折叠插脚,体积十分小巧,接口支持PPS快充,对于手机和笔记本电脑都能达到理想的快充效果,下面充电头网就对这款充电器进行测试和拆解,看看内部是如何设计。



绿联45W氮化镓充电器开箱






包装盒正面印有UGREEN绿联品牌、产品外观图、名称以及笔电手机简图,即这款充电器既可以充手机也能充笔记本电脑。

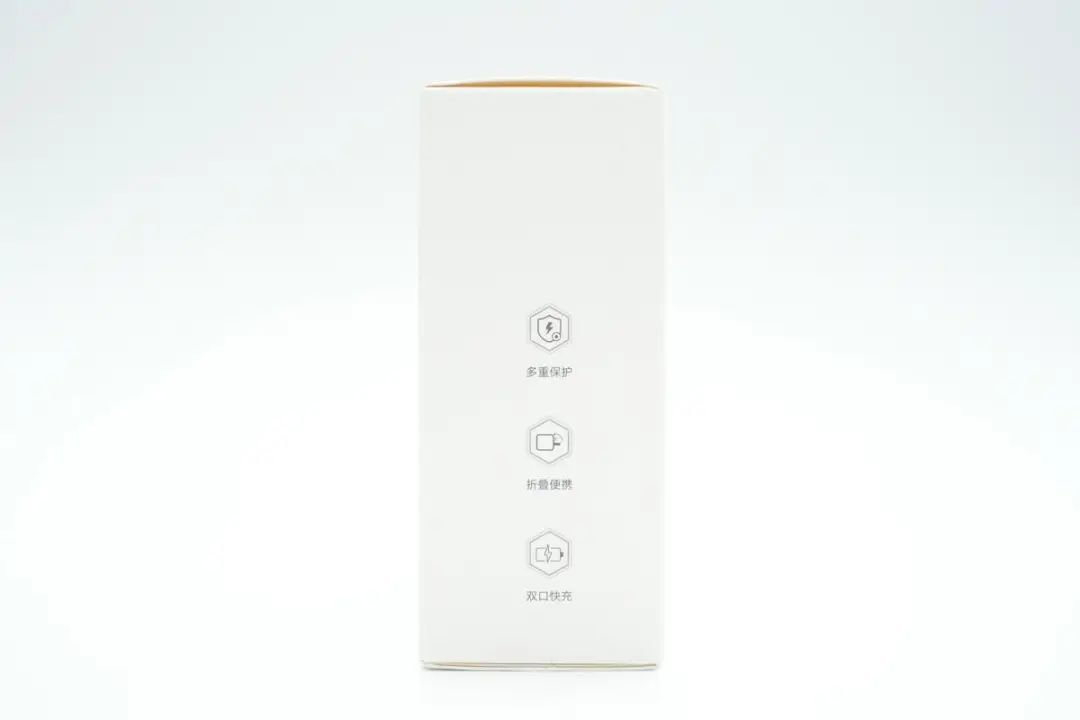

侧面印有产品三大卖点:多重保护、折叠便携、双口快充。

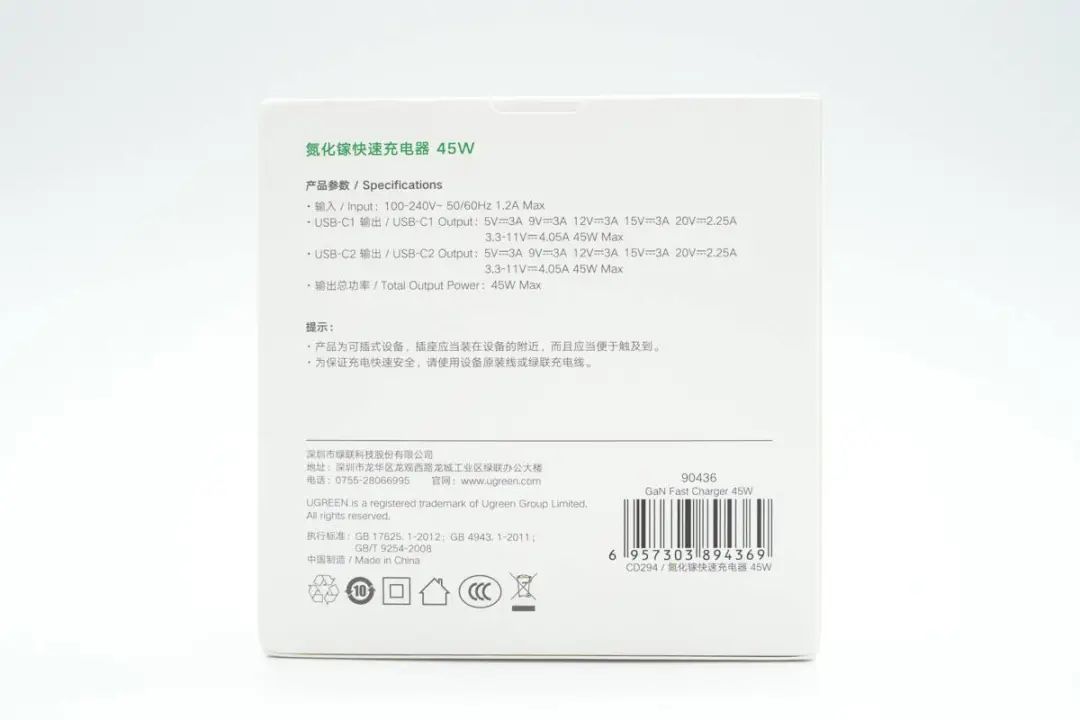

背面印有充电器参数以及深圳市绿联科技股份有限公司信息。

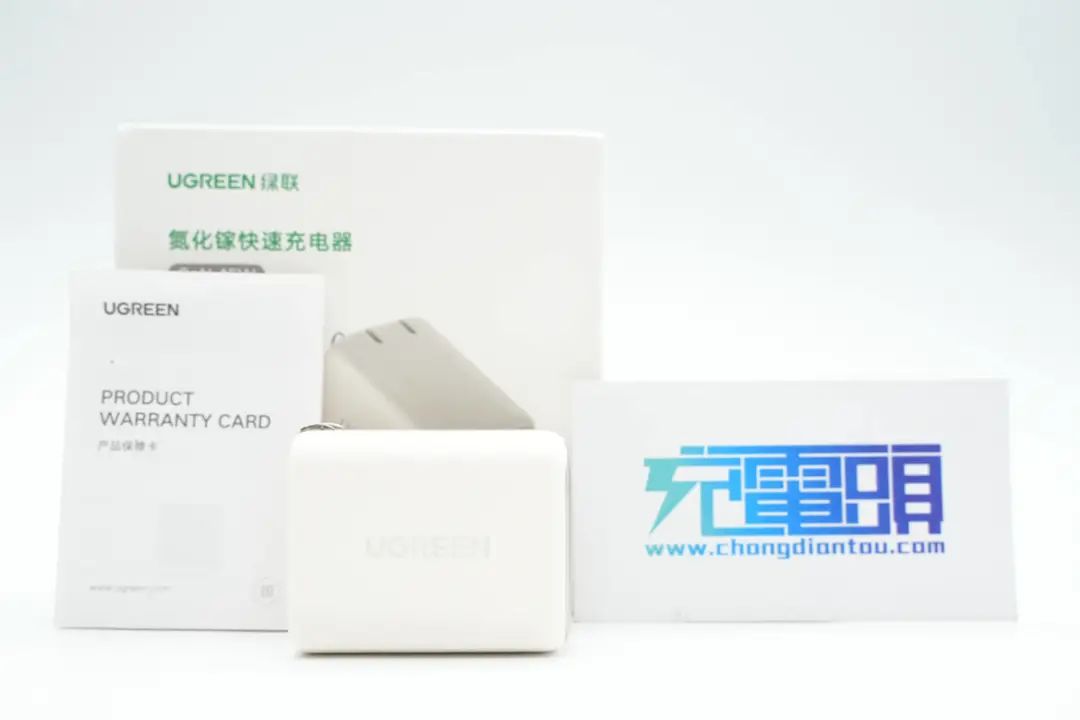

包装内含充电器以及使用说明书。

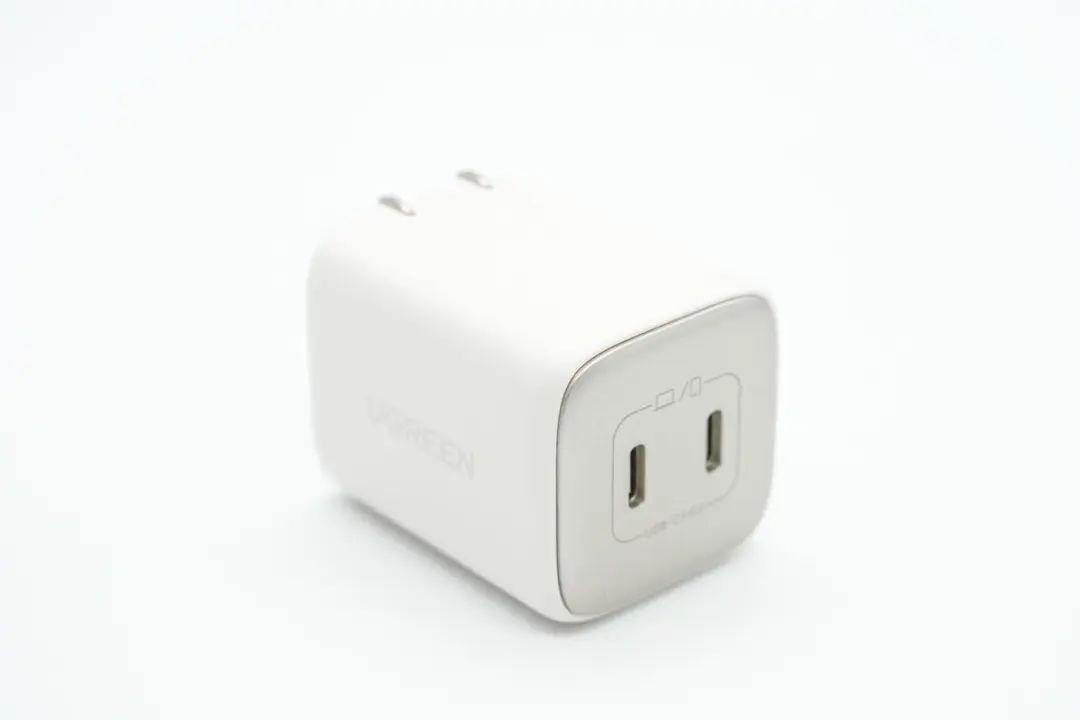

充电器主体采用PC材质白色外壳,表面磨砂抗指纹,顶部为装饰盖板设计,整体显得小巧精致。

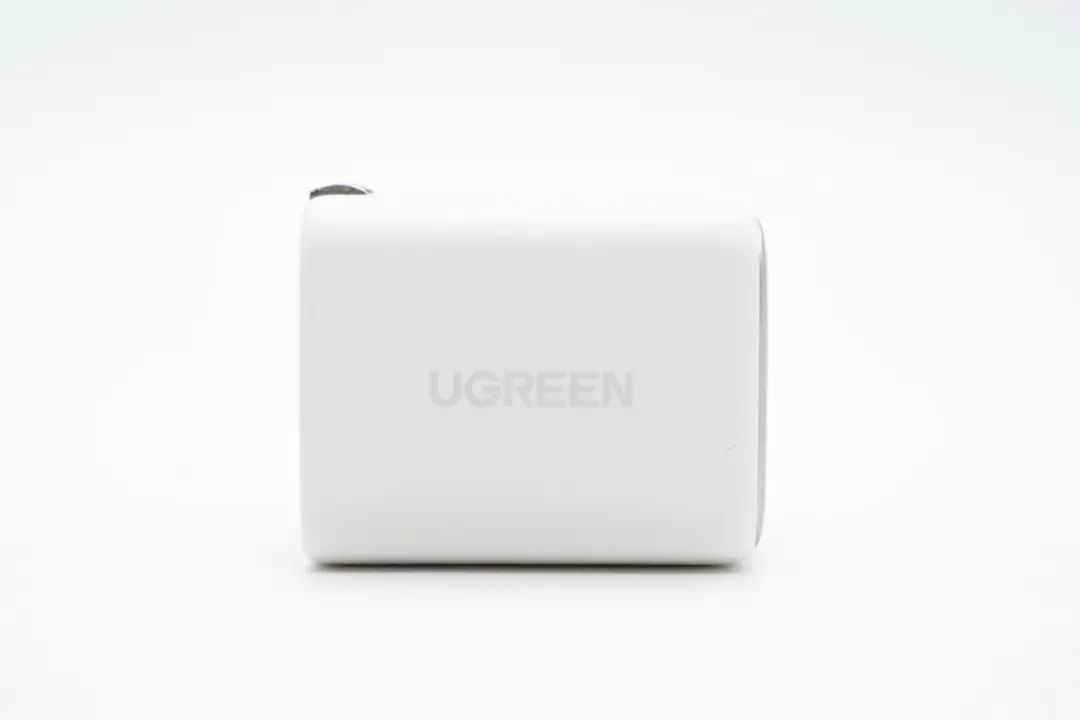

机身一侧面印有UGREEN品牌。

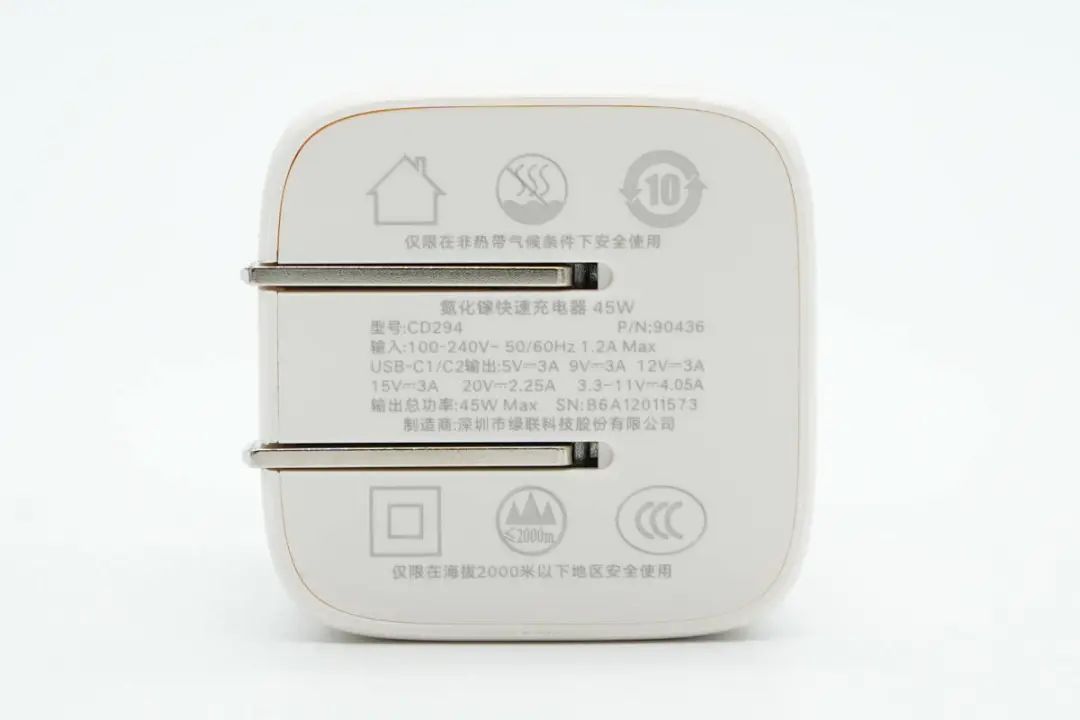

输入端外壳上印有充电器参数

型号:CD294

输入:100-240V~50/60HZ 1.2A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V2.25A、3.3-11V4.05A

输出总功率:45W Max

制造商:深圳市绿联科技股份有限公司

充电器已经通过了CCC认证。

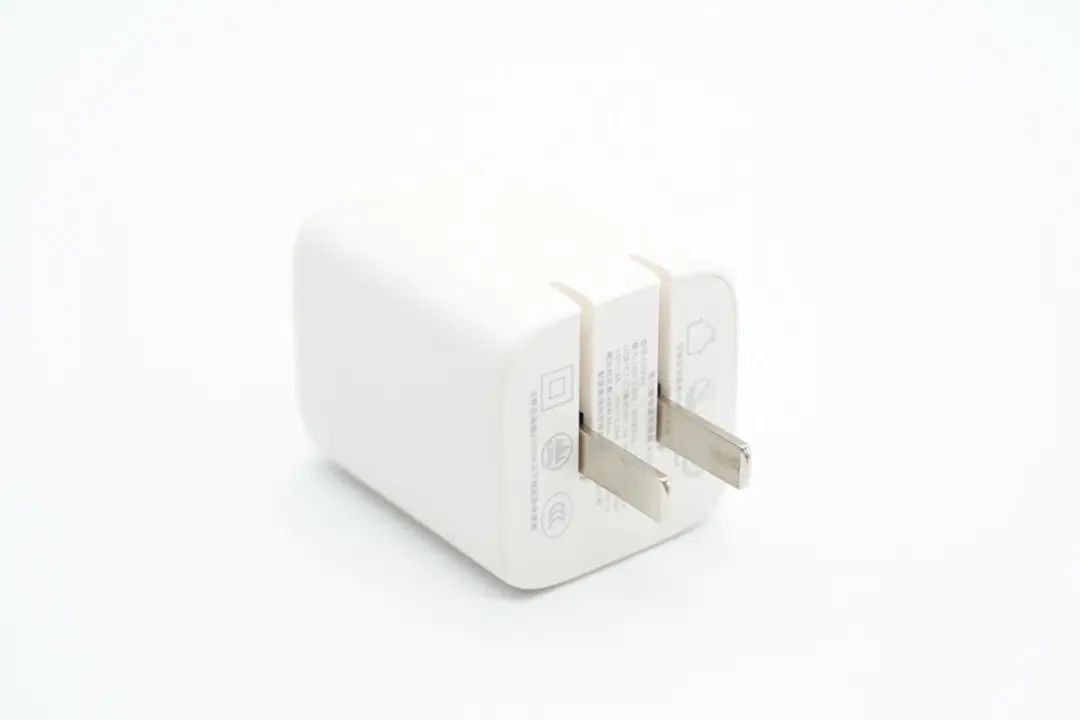

充电器配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

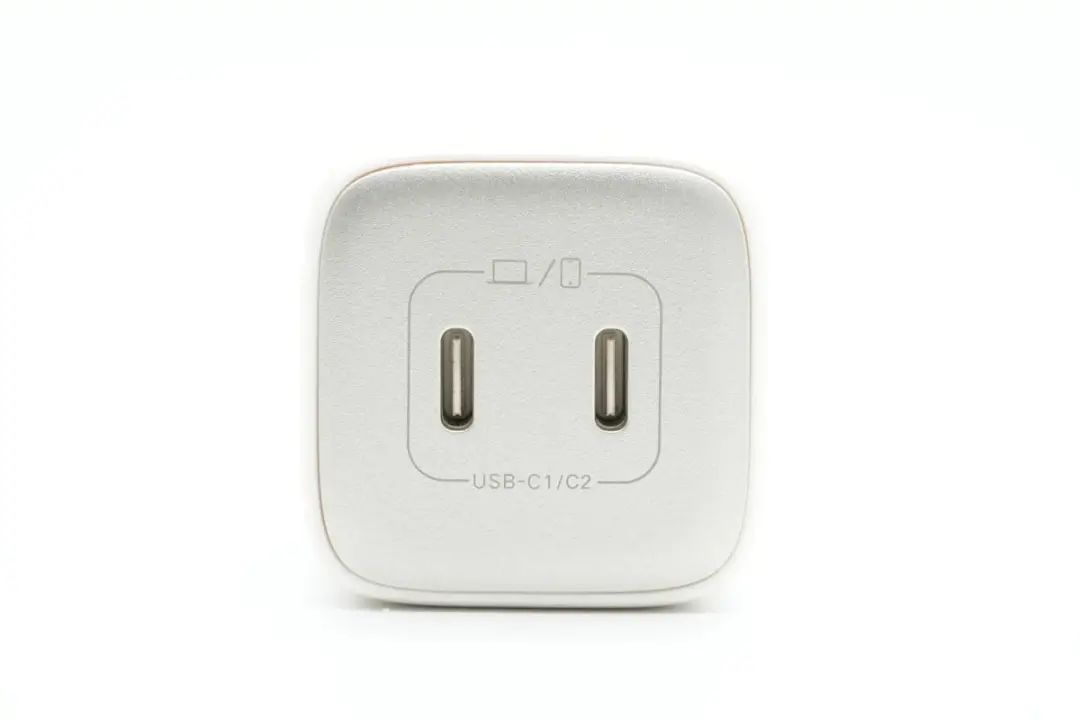

顶面采用银灰色盖板装饰,配有双USB-C接口,均为白色胶芯。

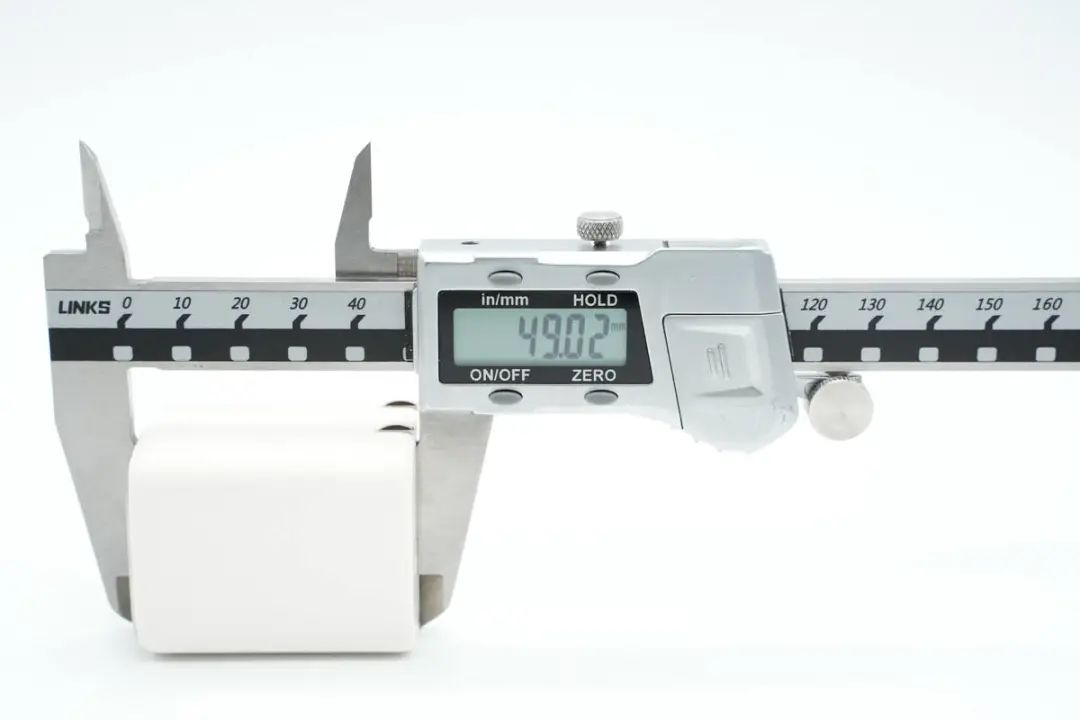

测得充电器机身高度为49.02mm。

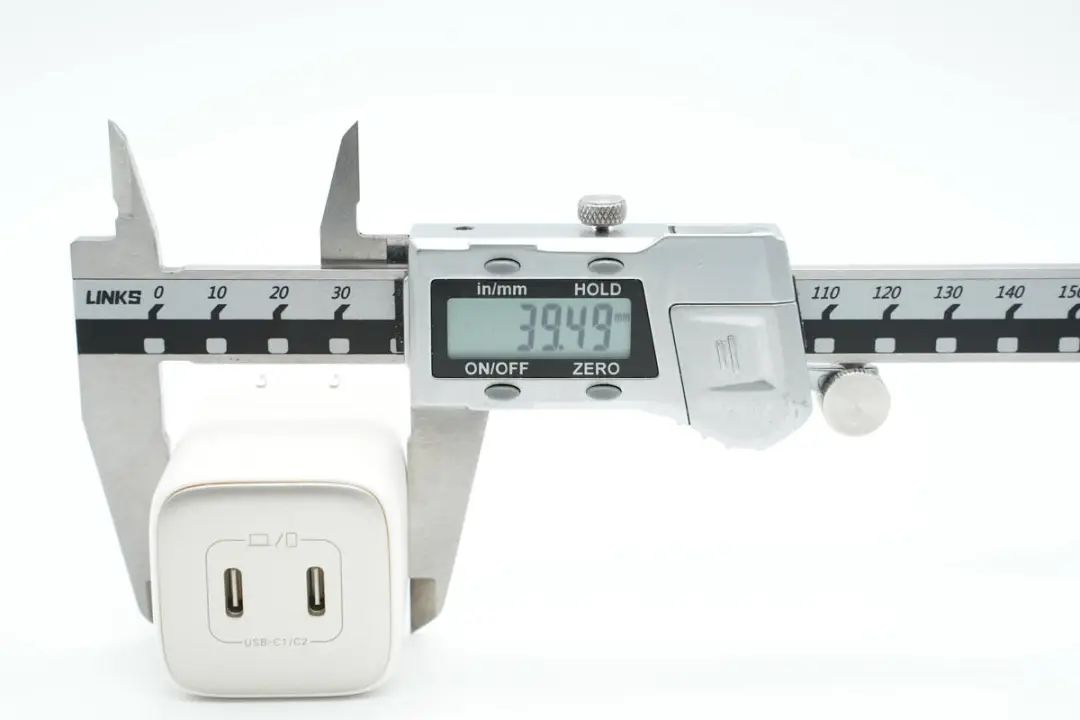

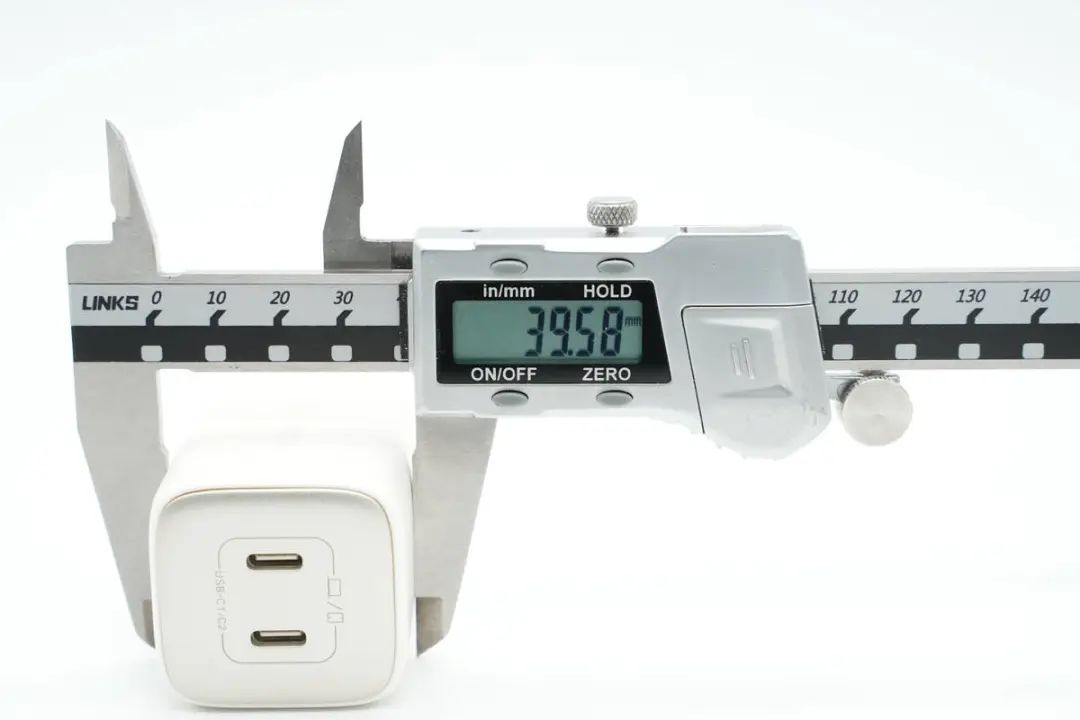

宽度为39.49mm。






厚度为39.49mm。

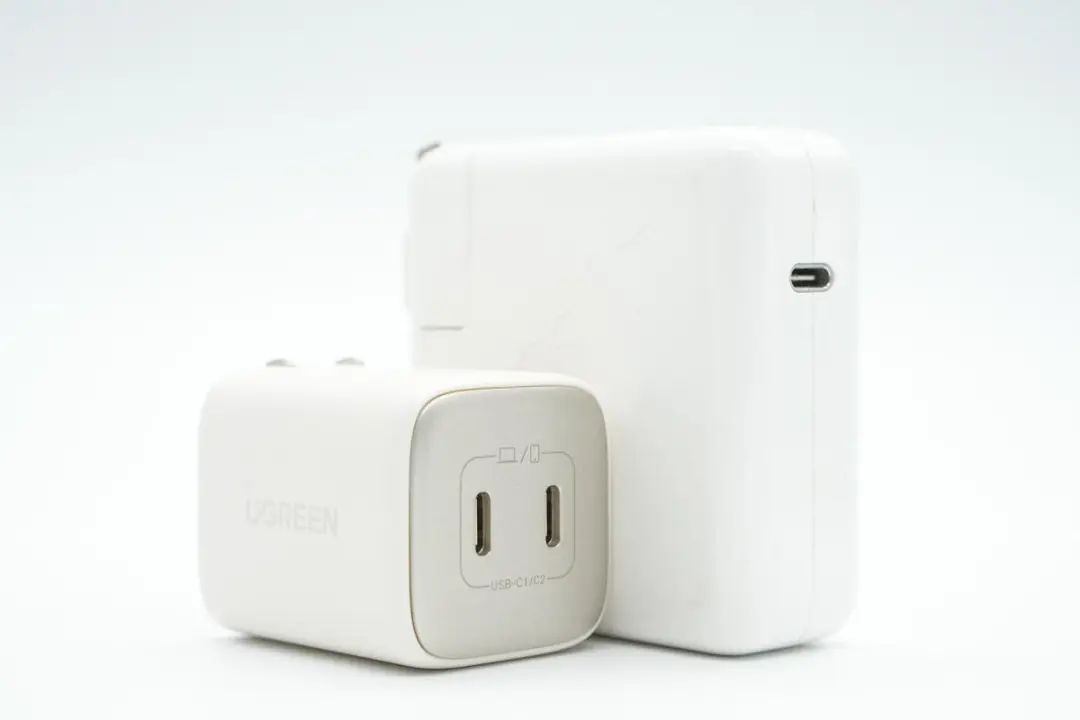

和苹果61W充电器对比,体积优势巨大。

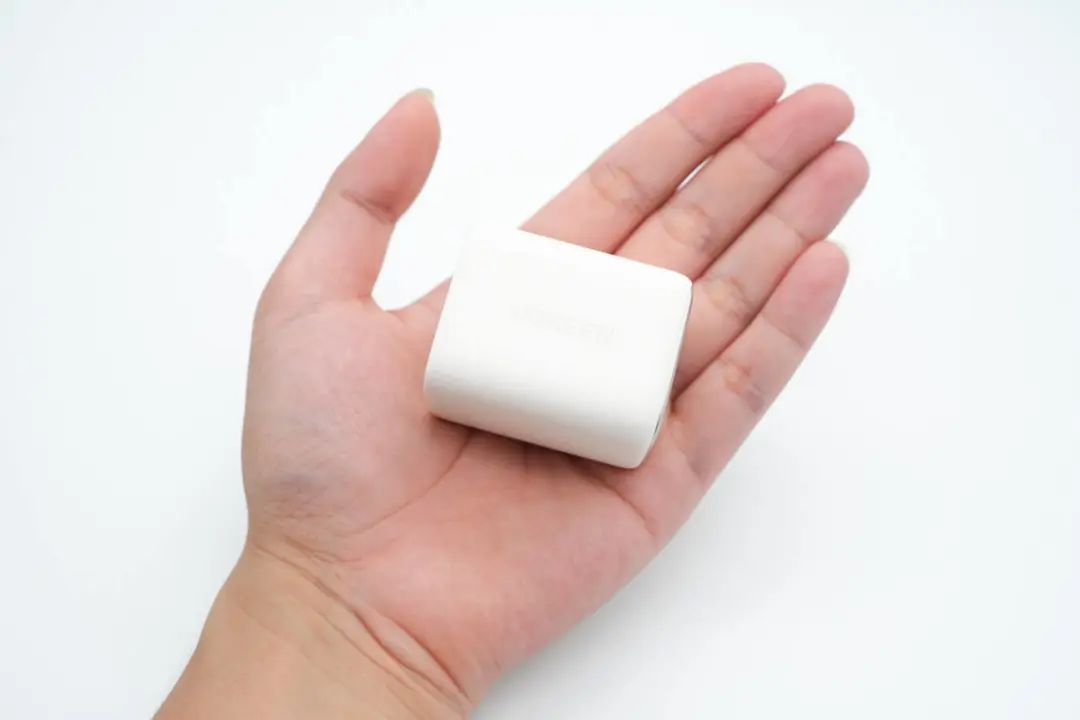

拿在手上的大小直观感受。

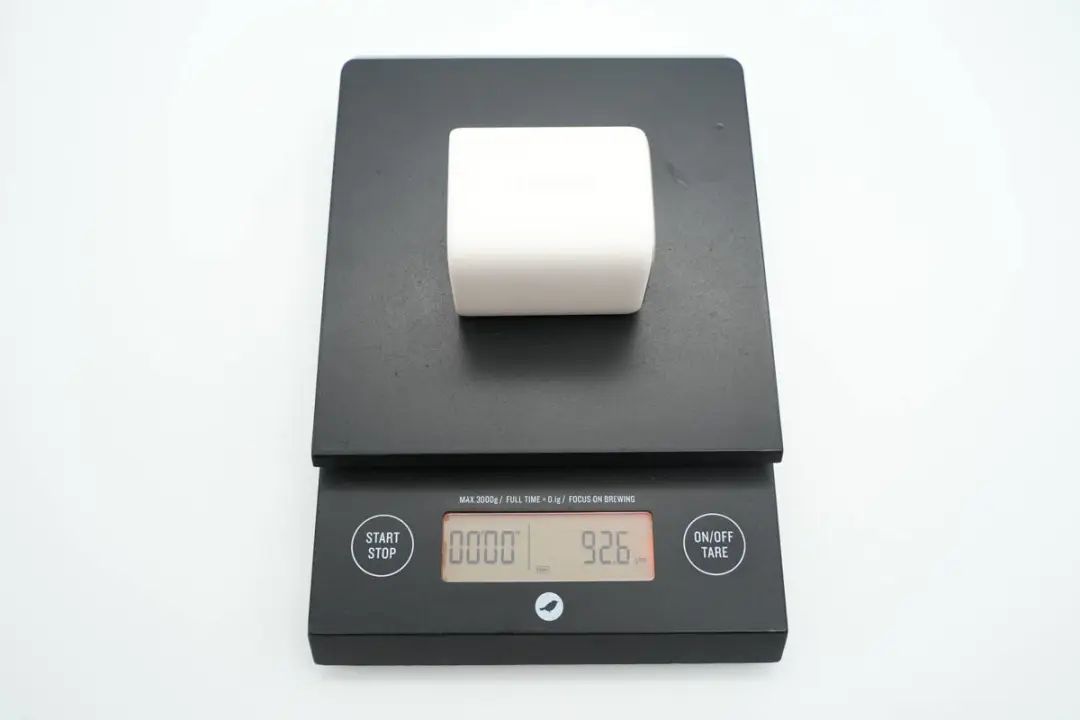

净重约为93g。

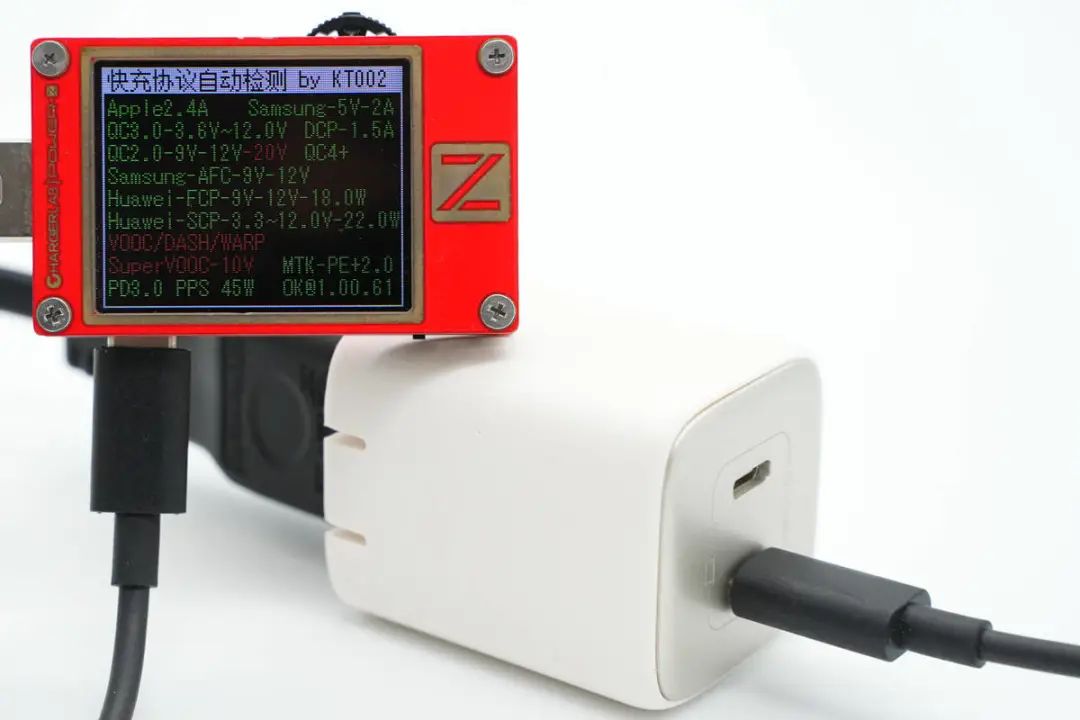

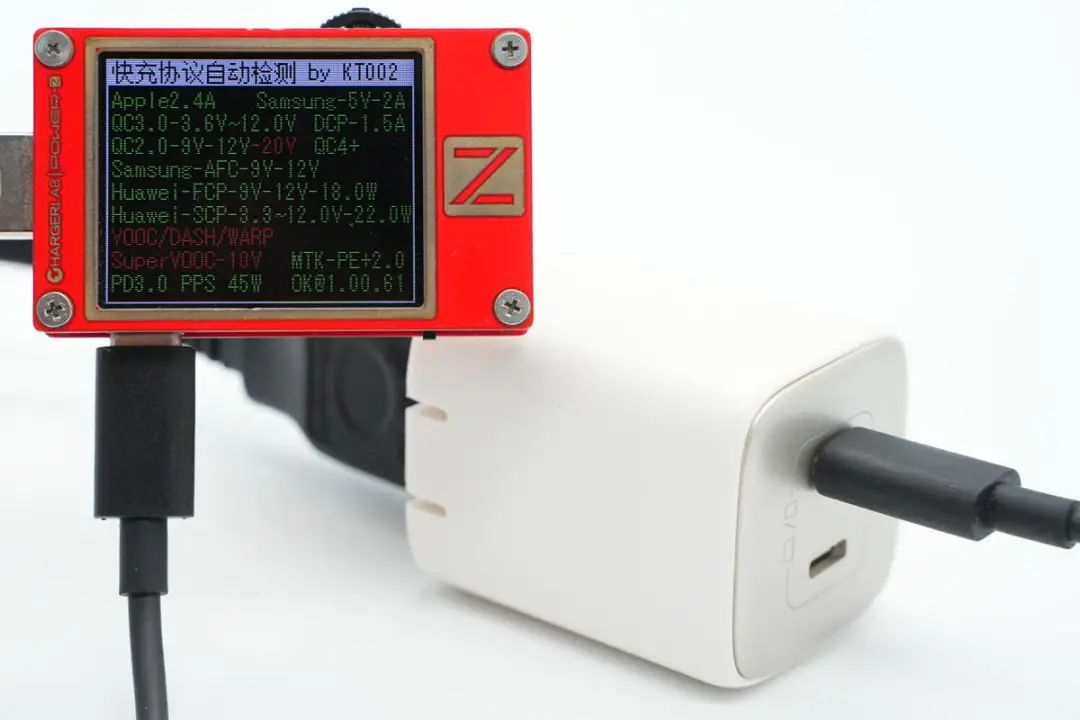

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

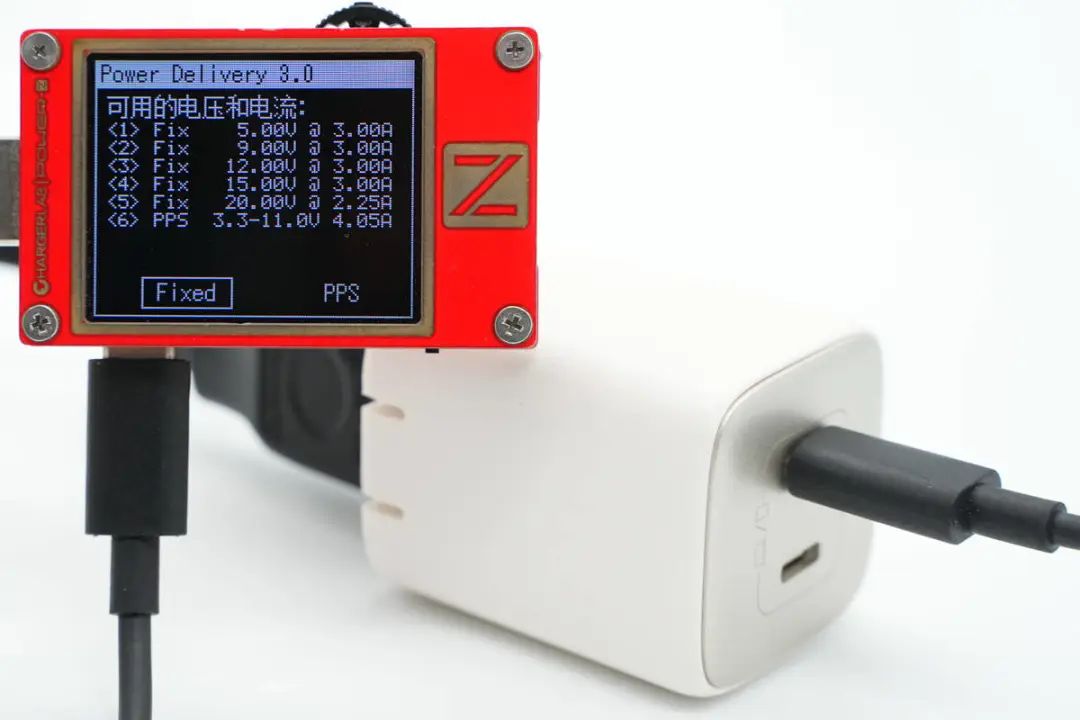

PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V2.35A五组固定电压档位,以及3.3-11V4.05A一组PPS电压档位。






测得USB-C2口兼容协议和C1口的一样。






PDO报文也完全相同,即两个C口单口输出性能一样,支持功率盲插。



绿联45W氮化镓充电器拆解



看完了充电器的开箱和测试,下面我们就对这款充电器进行拆解,看看内部是如何设计的,使用了什么方案。

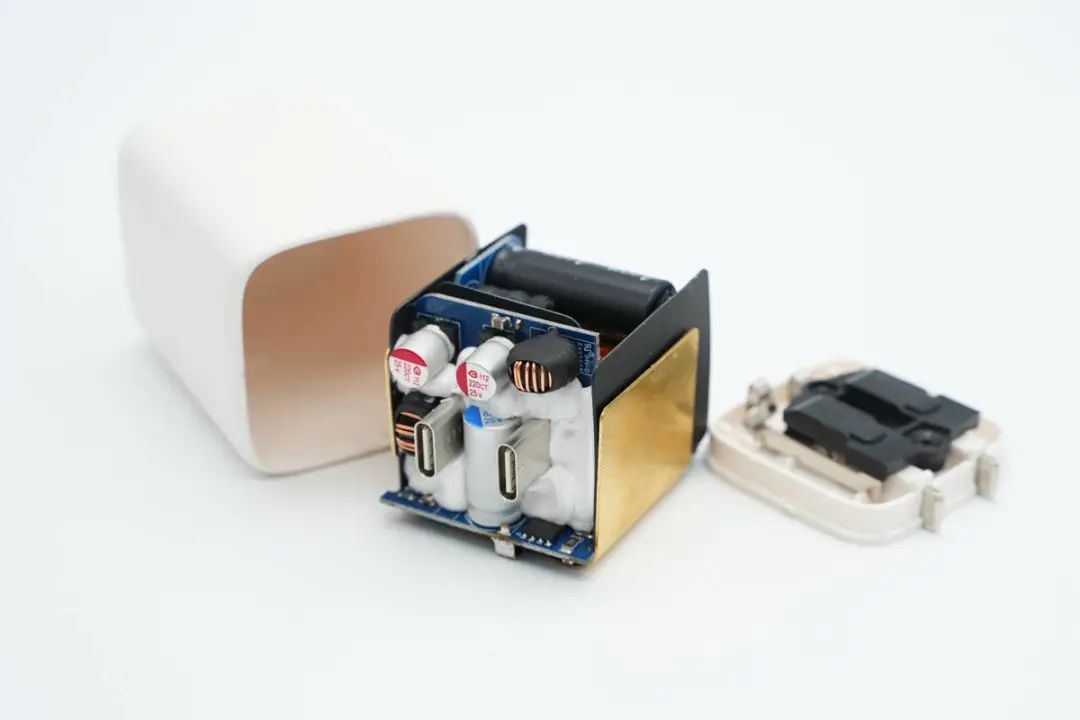

首先从充电器外壳接缝处拆开充电器,抽出内部PCBA模块,内部PCBA模块为多块小板焊接组合,外层包有铜片和麦拉片帮助散热。






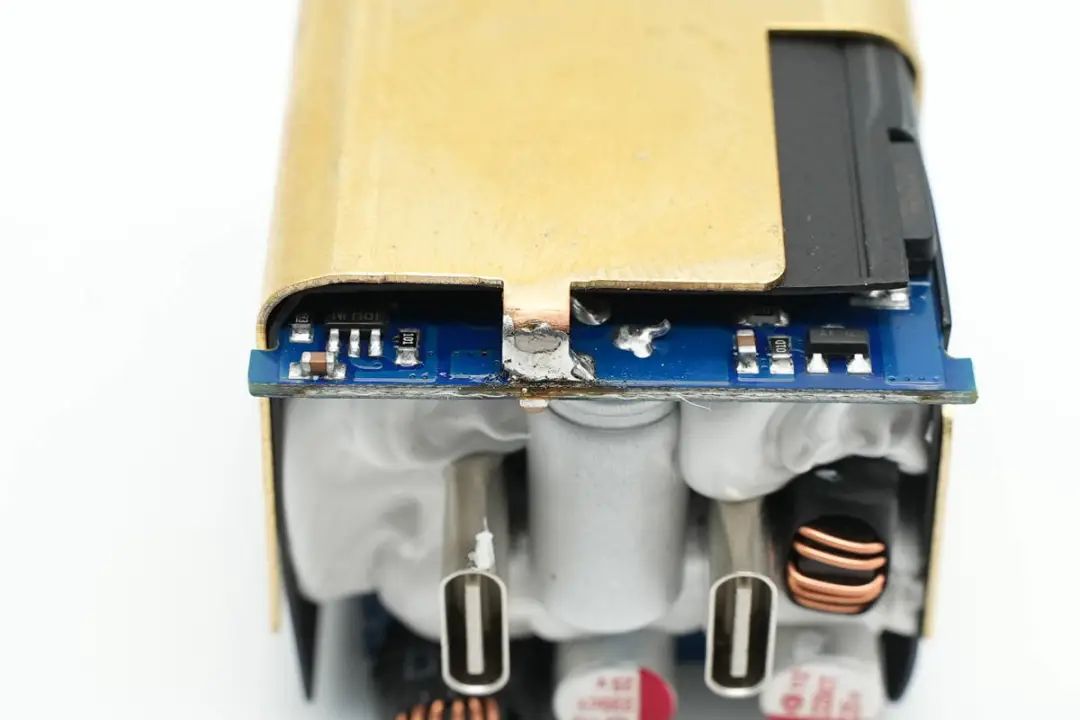

黄铜散热片焊接固定在PCB上,使用麦拉片与PCB绝缘。

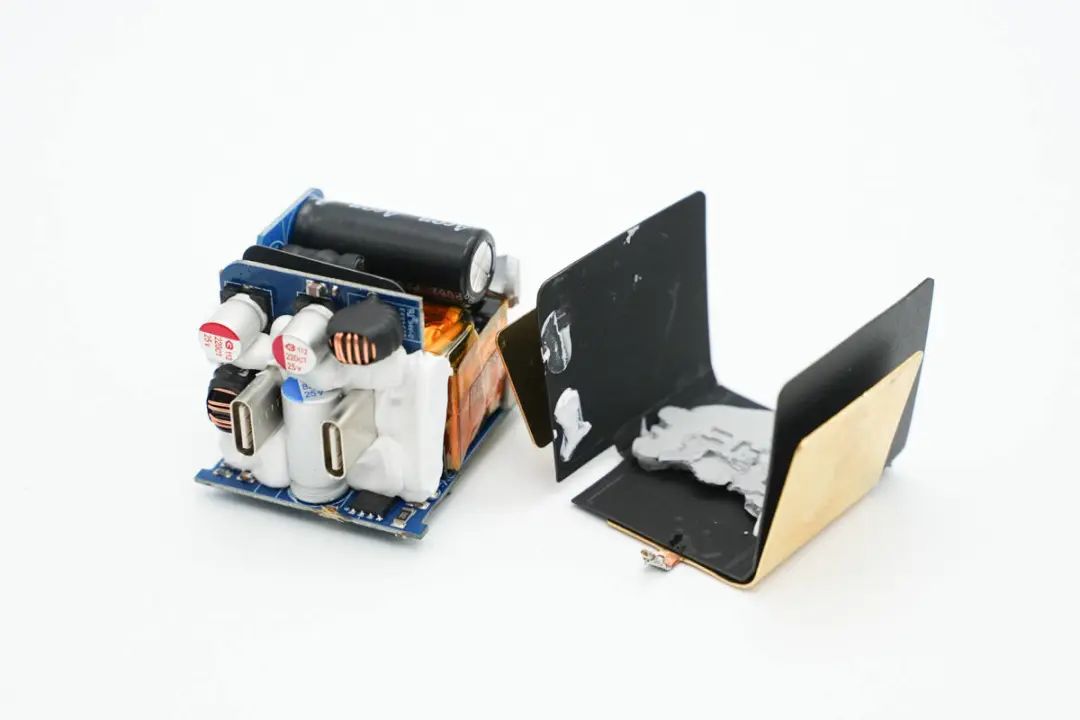

焊接拆下外层包裹的散热片,散热片与PCBA模块之间注胶导热,变压器与降压小板之间有麦拉片绝缘。

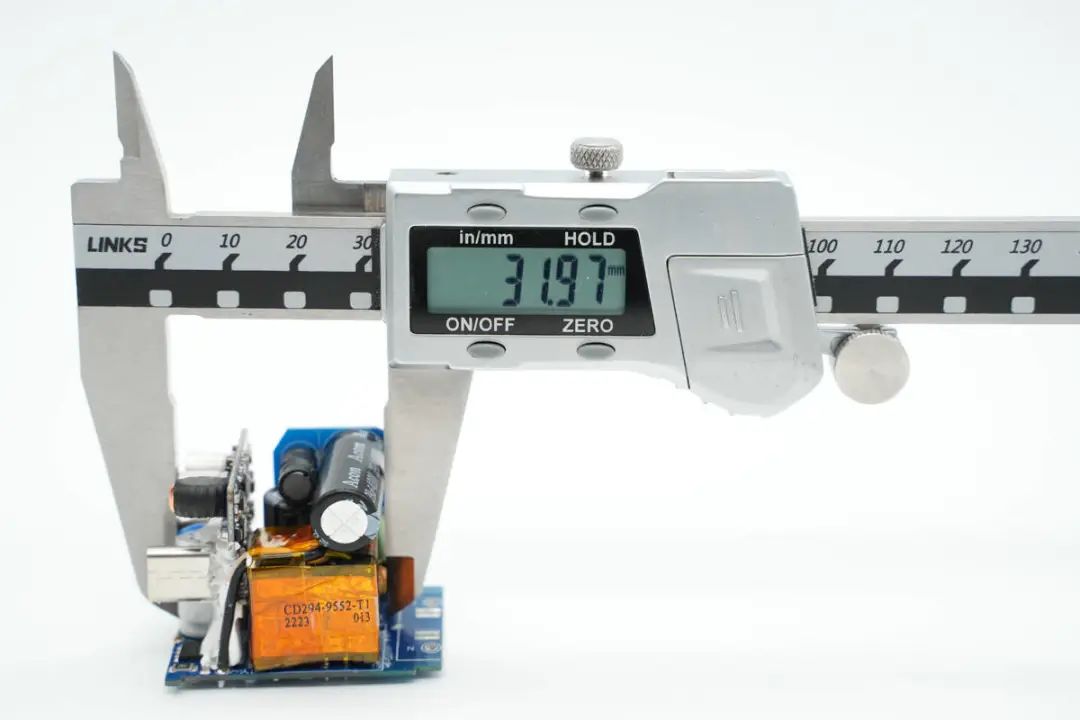

使用游标卡尺测得PCBA模块长度约为31.97mm。

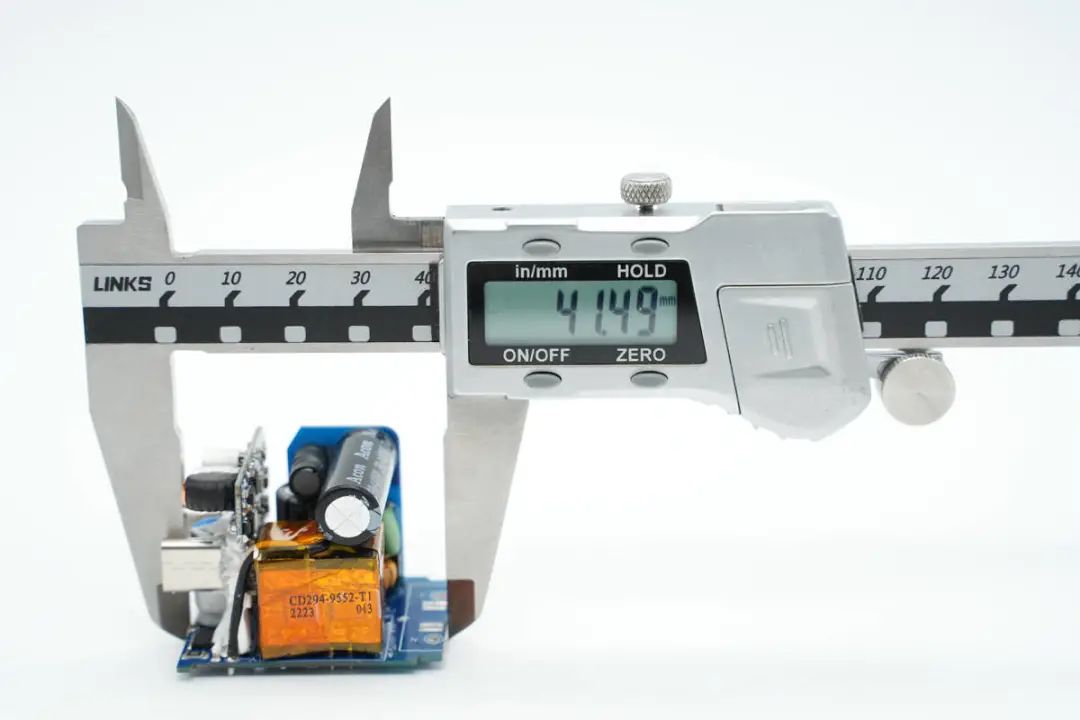

包括折叠插脚的长度约为41.49mm。

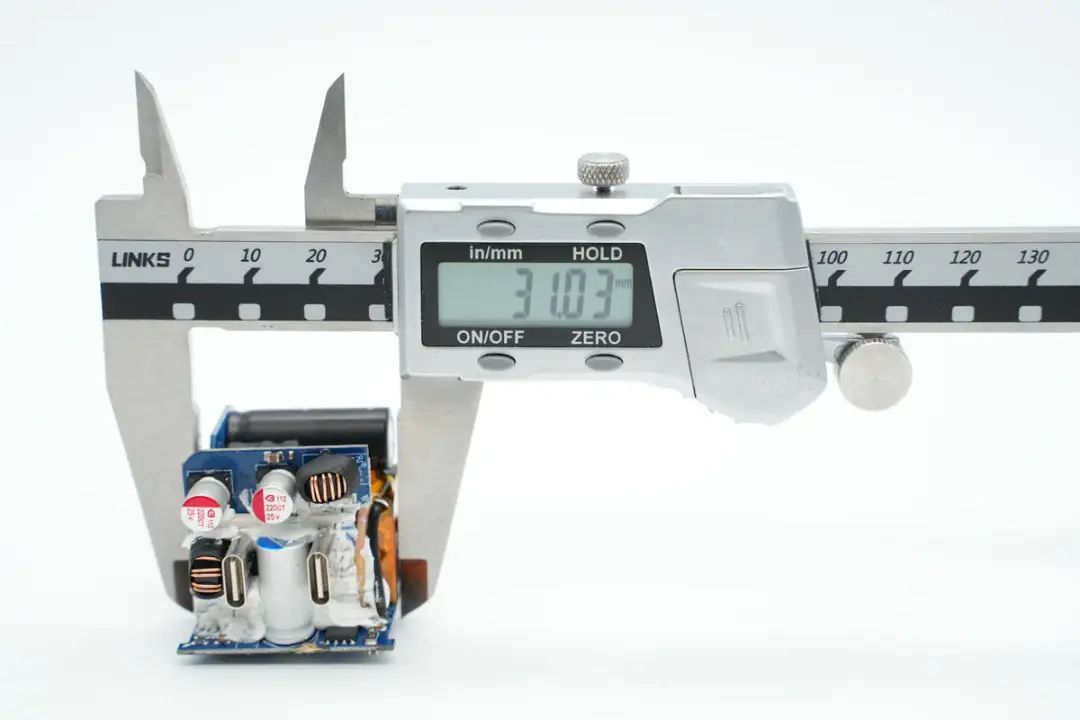

PCBA模块宽度约为31.03mm。

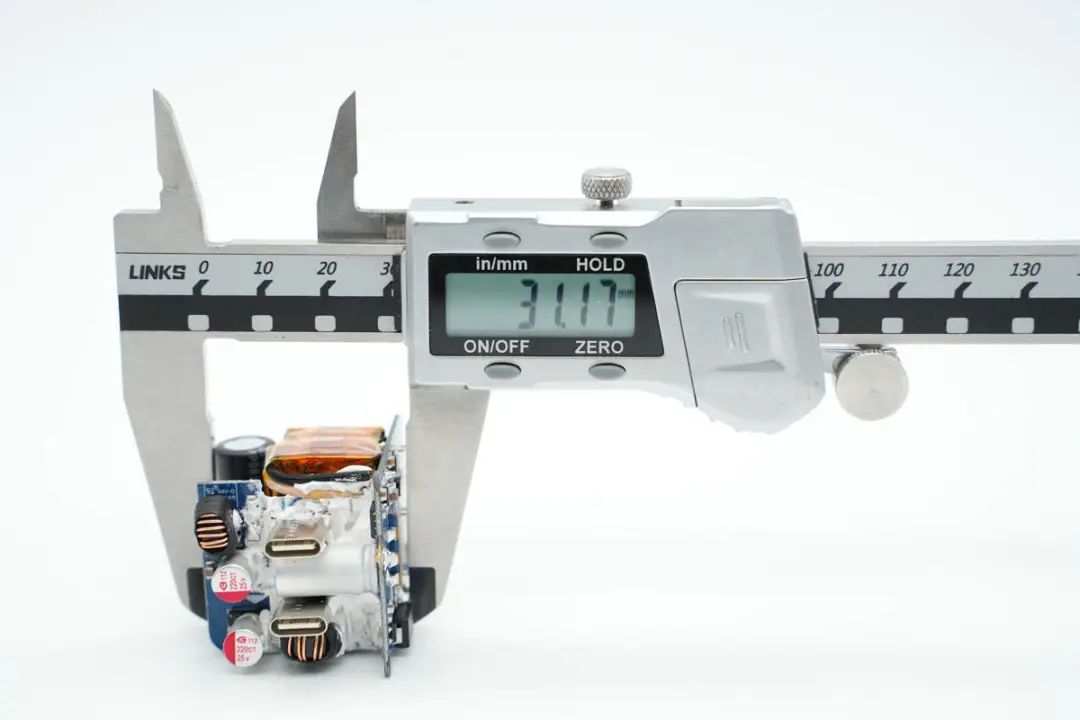

PCBA模块高度约为31.17mm。

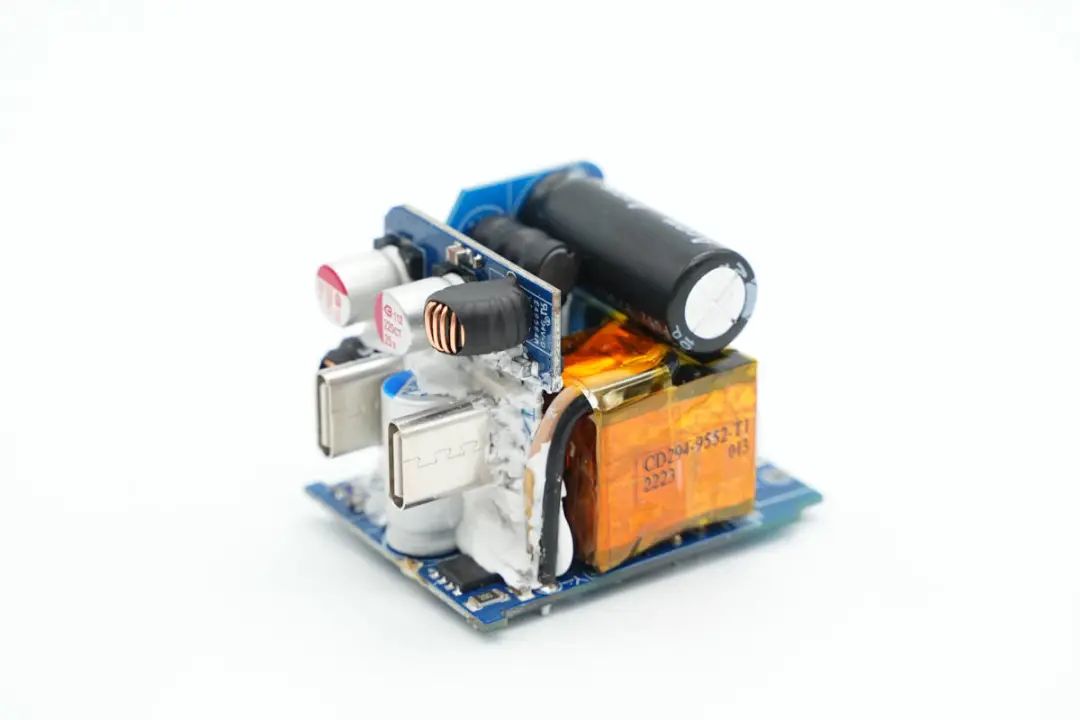

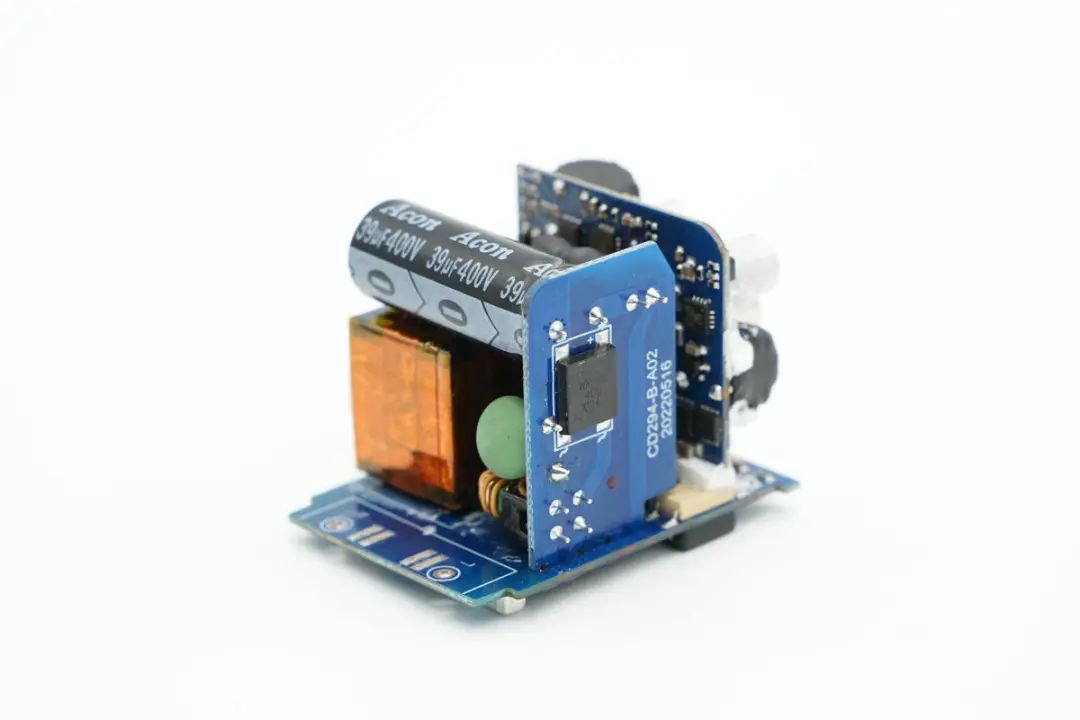

PCBA模块由两块小板与主板焊接组成,其中输入端小板焊接高压电解电容,共模电感,整流桥等器件,交流输入采用弹片压接在主板上供电。

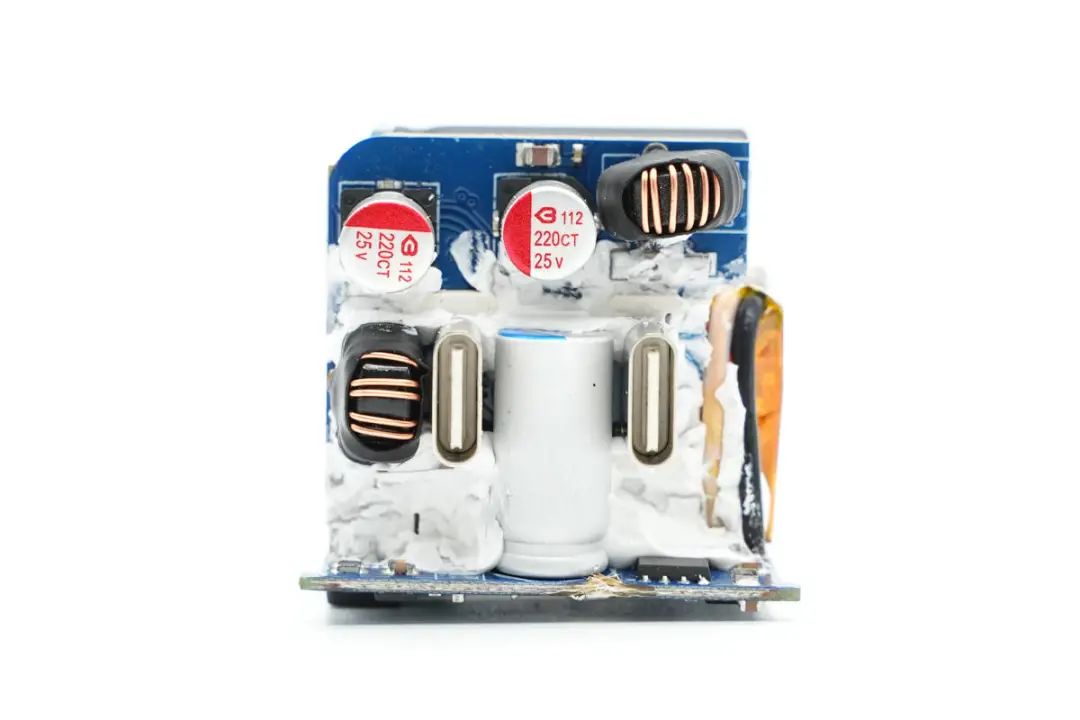

输出侧小板焊接输出母座以及二次降压电路,立体利用空间,提升空间利用率。

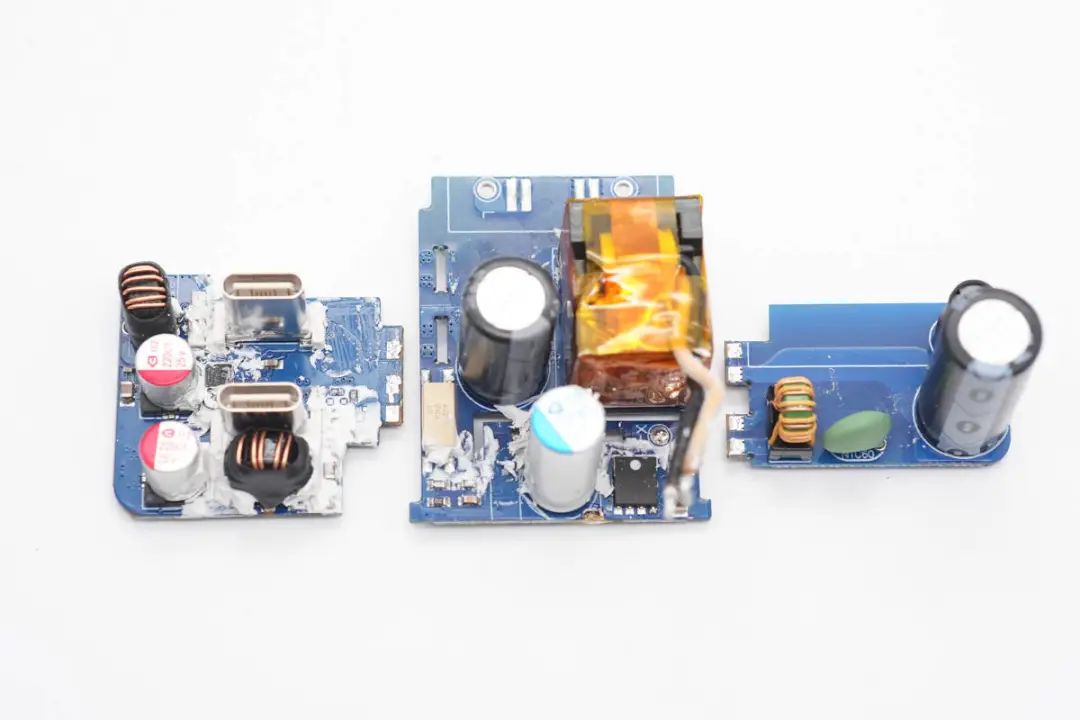

焊接拆分PCBA模块,分别为二次降压小板,开关电源和整流滤波小板,充电器采用反激开关电源设计,同步整流,固定电压输出。输出电压通过输出小板上焊接的二次降压电路,由协议芯片根据负载需求,调节输出电压满足负载需求。下面就从输入端开始了解各个元器件的信息。

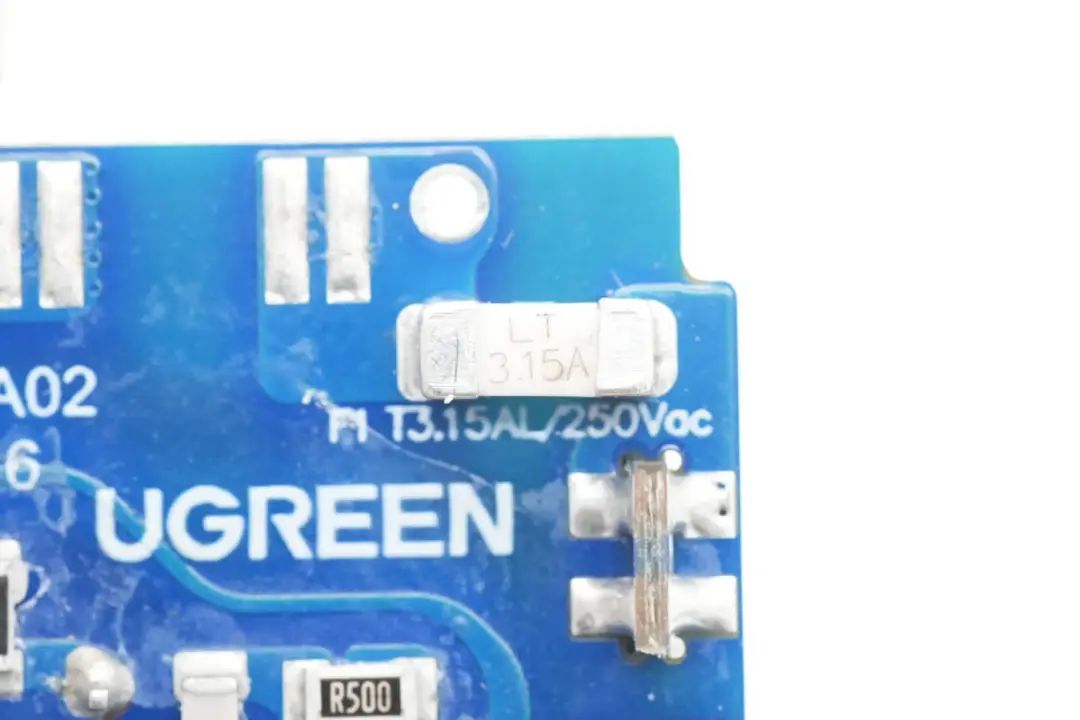

输入端延时保险丝为贴片焊接,连接在交流输入端,规格为3.15A 250V。

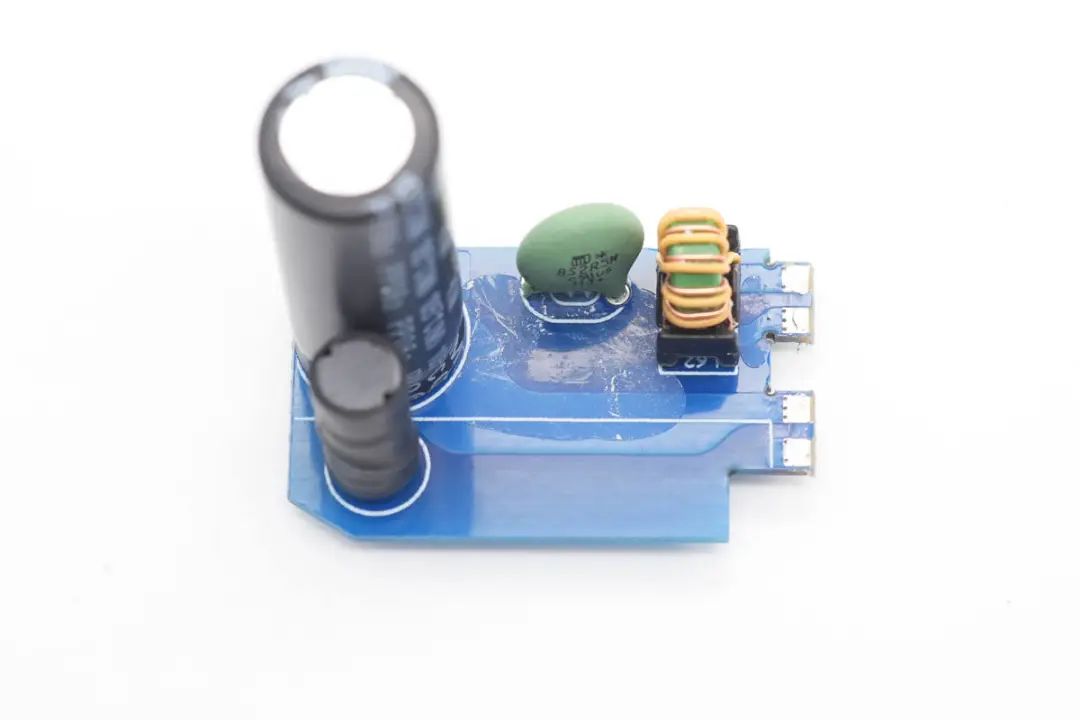

整流滤波电路焊接在垂直的小板上,小板正面焊接共模电感,NTC浪涌抑制电阻,高压电解电容和差模电感。

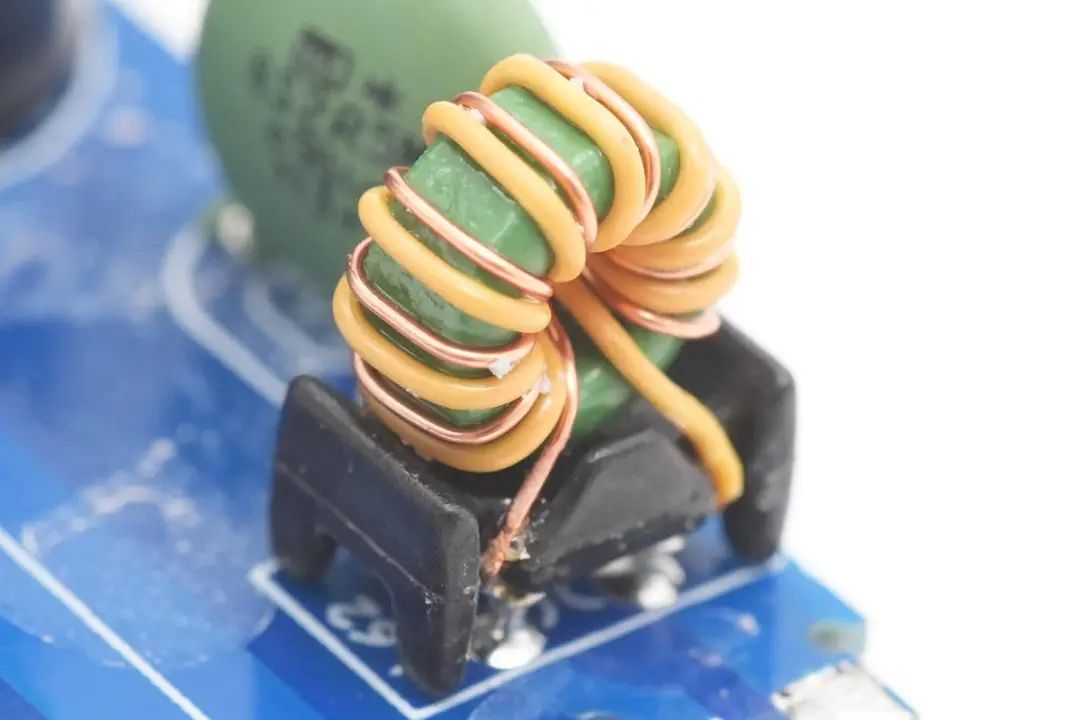

共模电感采用绝缘线和漆包线并绕,底部焊接绝缘支架,用于过滤EMI干扰。

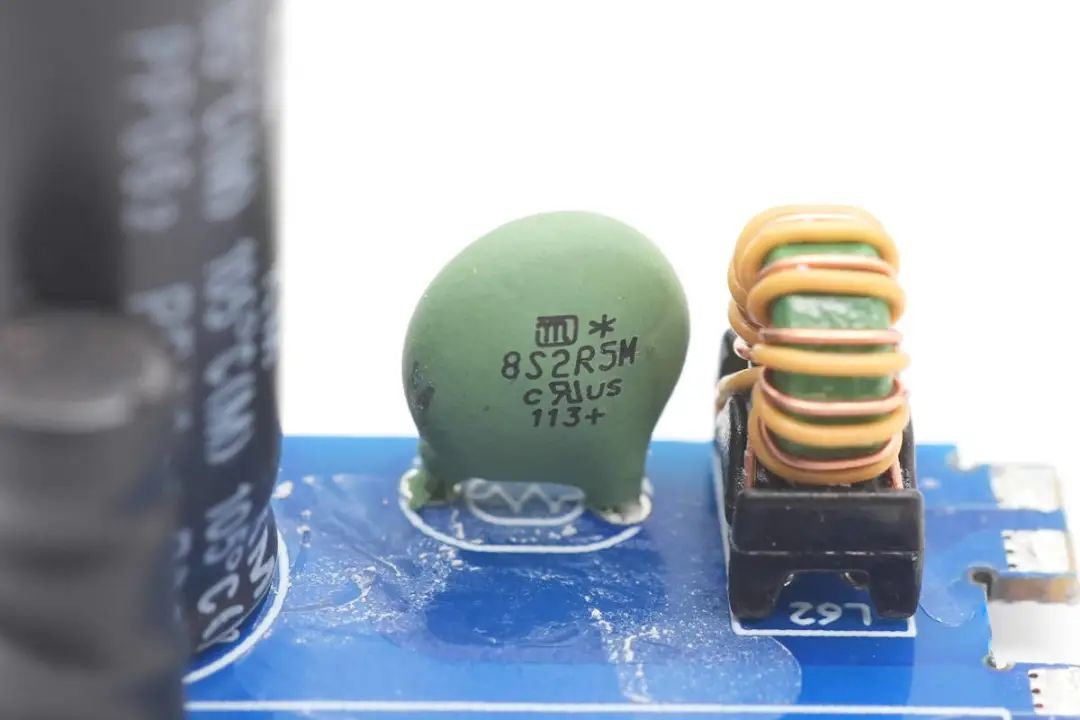

NTC热敏电阻用于抑制充电器插电的冲击电流,减小或消除插电时的火花。来自JOYIN九尹,8S2R5M,直径8mm,冷态电阻2.5Ω。






小板背面焊接一颗WRMSB40M整流桥,WRMSB40M来自深圳市沃尔德实业有限公司,这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

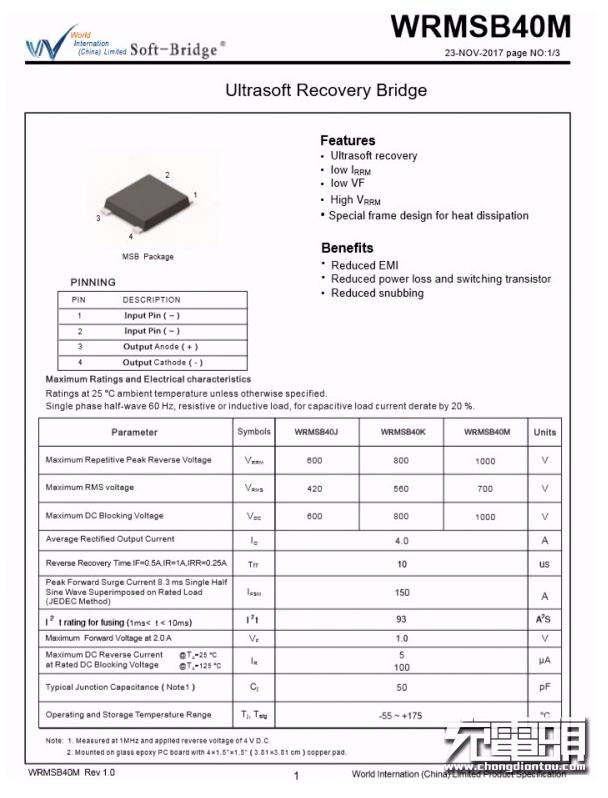

沃尔德WRMSB40M详细资料信息。



充电头网了解到,沃尔德软桥还被OPPO 50W饼干氮化镓快充鸿达顺65W 氮化镓充电器飞频65W USB PD氮化镓充电器ROCK 65W氮化镓充电器麦多多65W氮化镓充电器麦多多30W 1A1C快充充电器等多款产品采用,性能获得客户的一致认可






高压滤波电容来自Acon中元,规格为39μF 400V,连接在整流桥输出端,将整流桥输出的脉动直流电滤波为直流电。

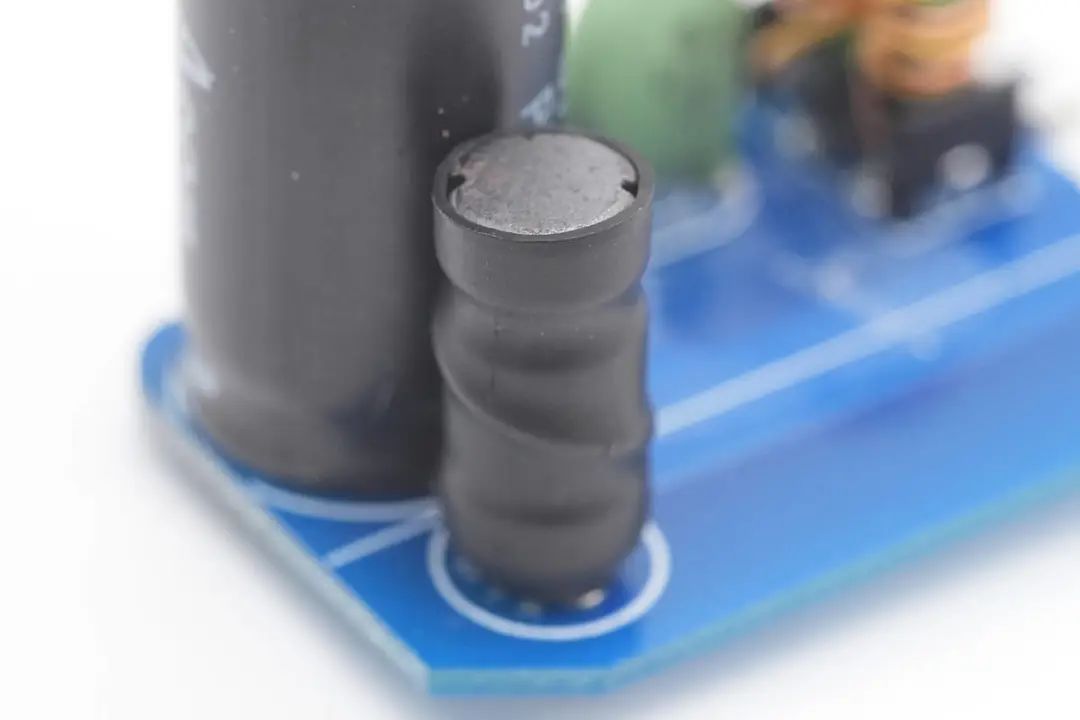

差模电感采用热缩管包裹绝缘。






整流滤波小板输出的直流电连接到开关电源小板上,将整流桥发热元件和氮化镓合封芯片分开焊接在不同的电路板上,降低温升。

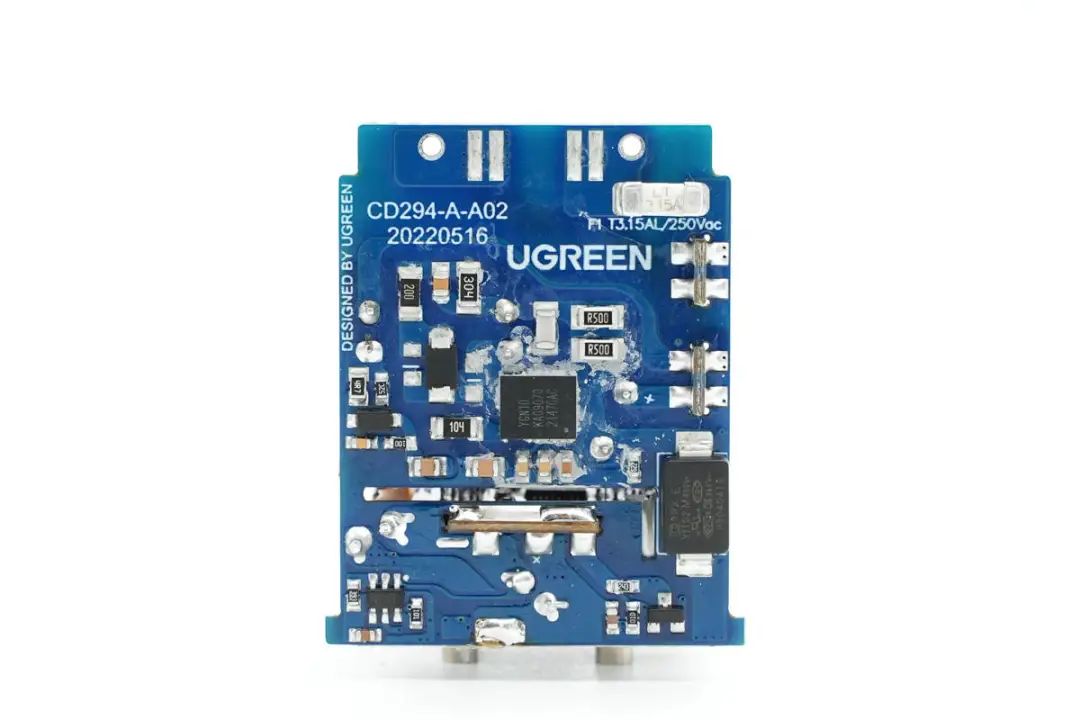

开关电源小板正面焊接高压滤波电解电容,输出滤波固态电容,开关变压器和贴片光耦。

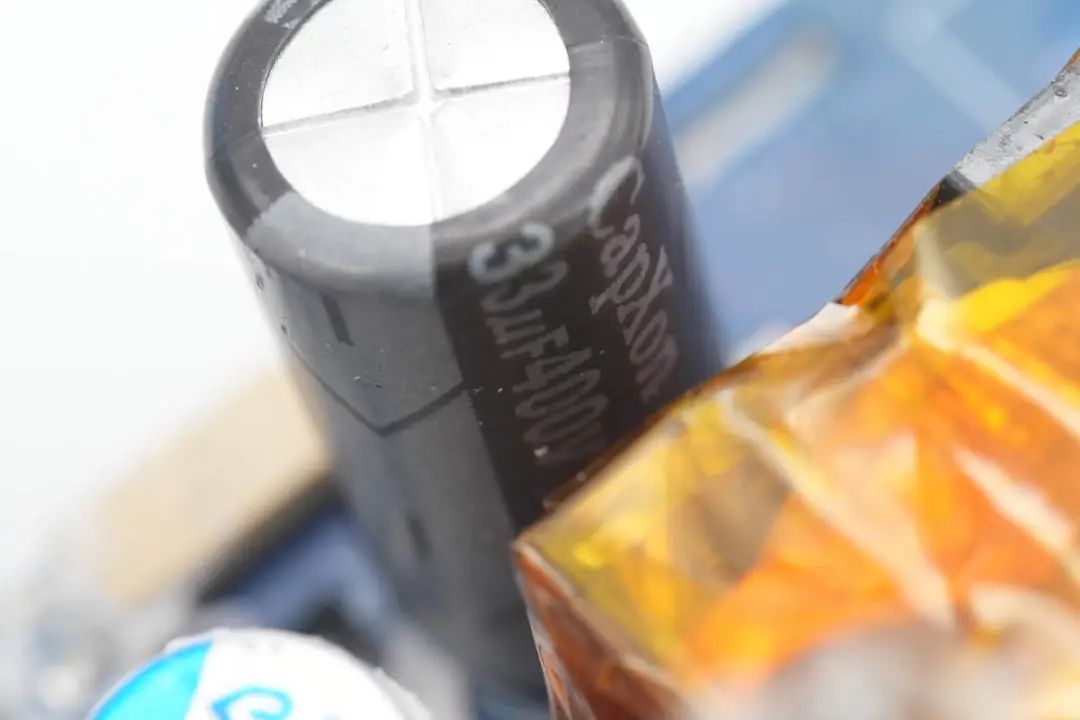

在开关电源小板上焊接一颗高压滤波电解电容,来自丰宾,33μF 400V,两颗滤波电容总容量为72μF。

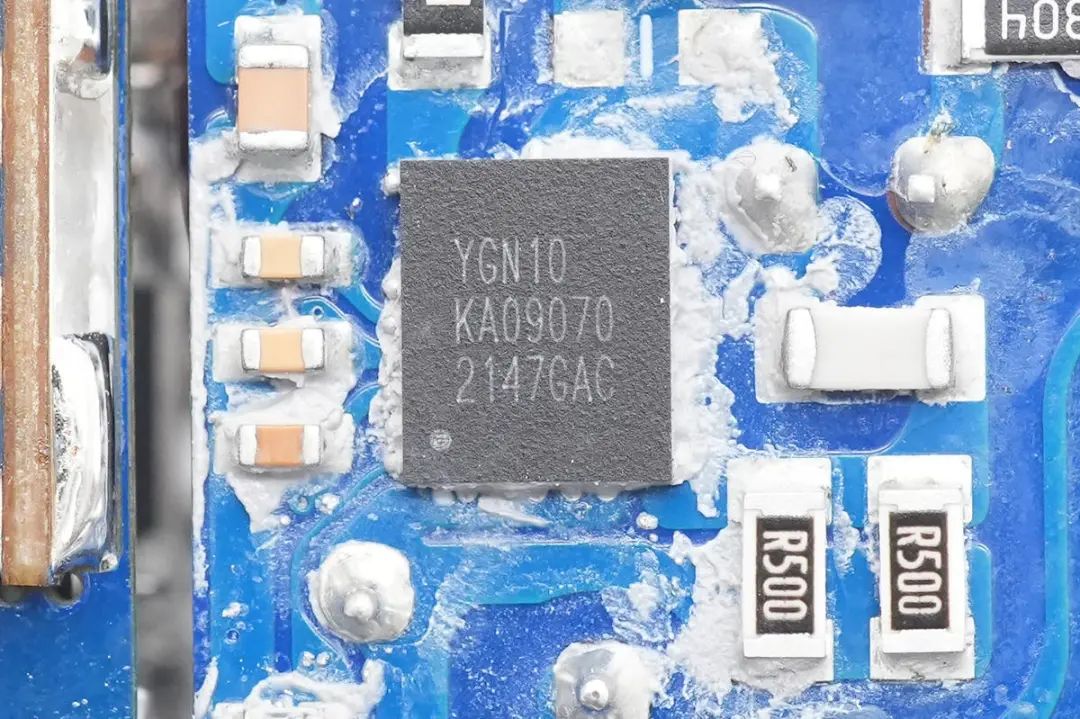

内部集成氮化镓开关管的主控芯片特写,丝印YGN10 KA09070,型号为HL9552,来自Elevation Semiconductor,提供集成GaN的合封芯片。

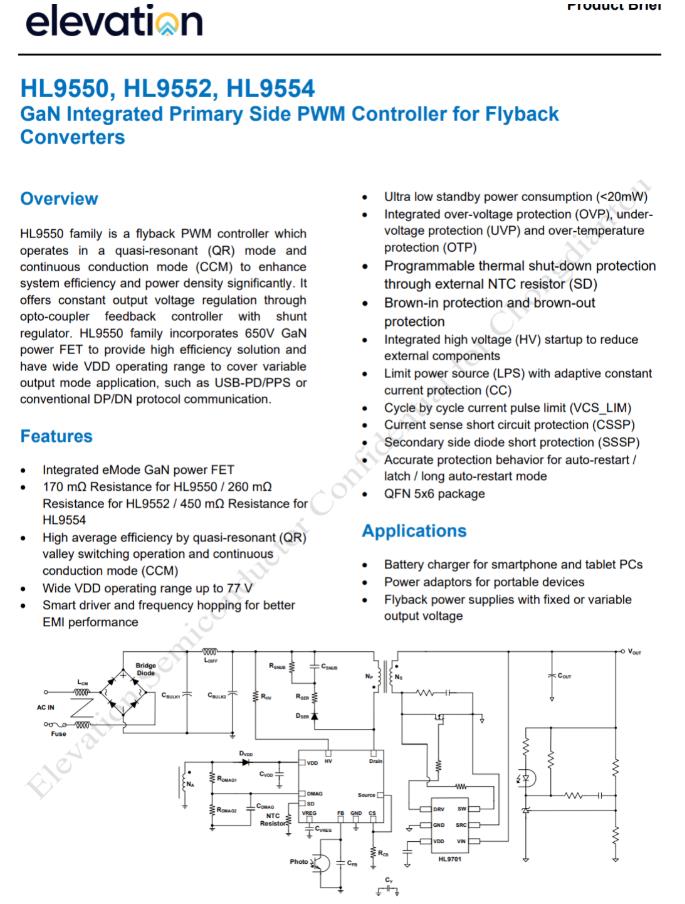

HL9552内置260mΩ氮化镓开关管和QR控制器,具备高集成度,高转化效率,可实现小体积化的快充设计。支持CCM/QR/DCM控制模式,集成了逐周期限流,AOCP,OTP和LPS等功能,具备超低待机功耗20mW。

充电头网拆解了解到,Elevation的合封氮化镓器件此前还被安能科技超迷你30W氮化镓充电器使用过

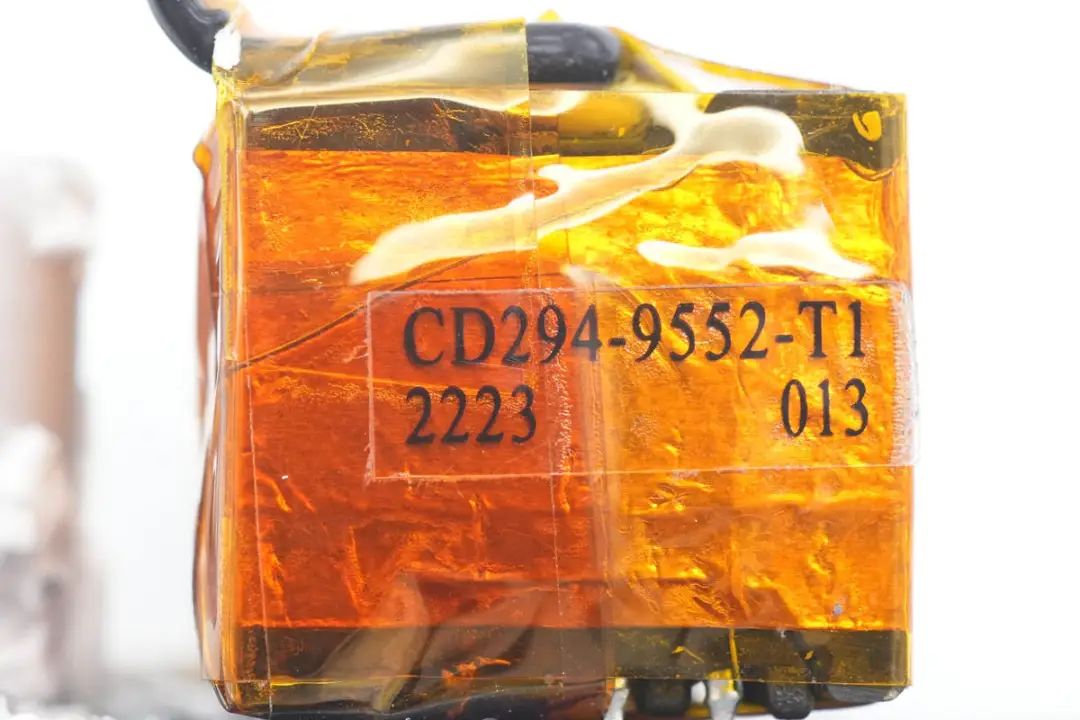

变压器采用铜箔屏蔽,使用高温胶带缠绕绝缘,标签标注充电器型号CD294,搭配HL9552氮化镓合封芯片使用。

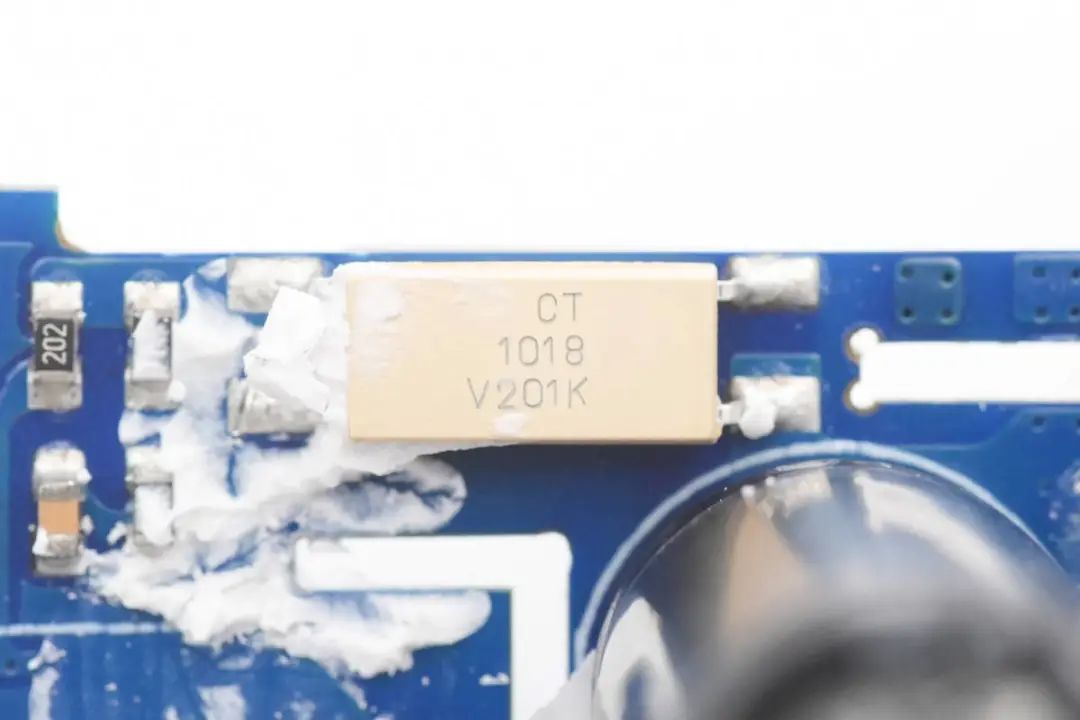

CT1018光耦用于输出电压反馈。

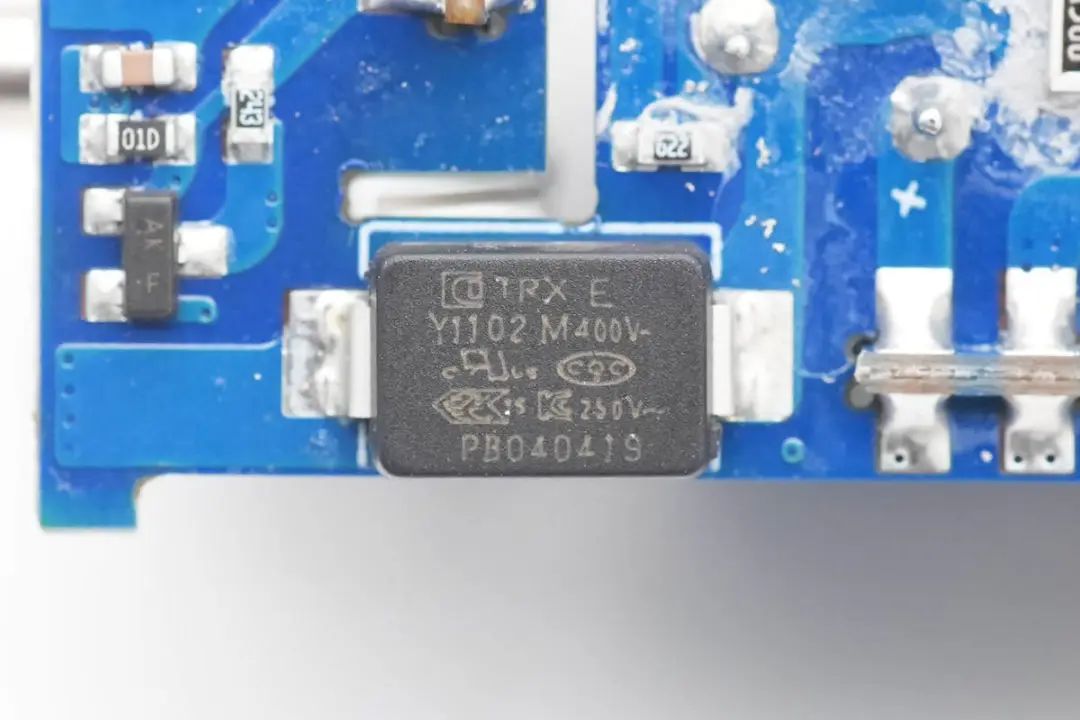

贴片Y电容来自四川特锐祥科技股份有限公司,型号TMY1102M,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可

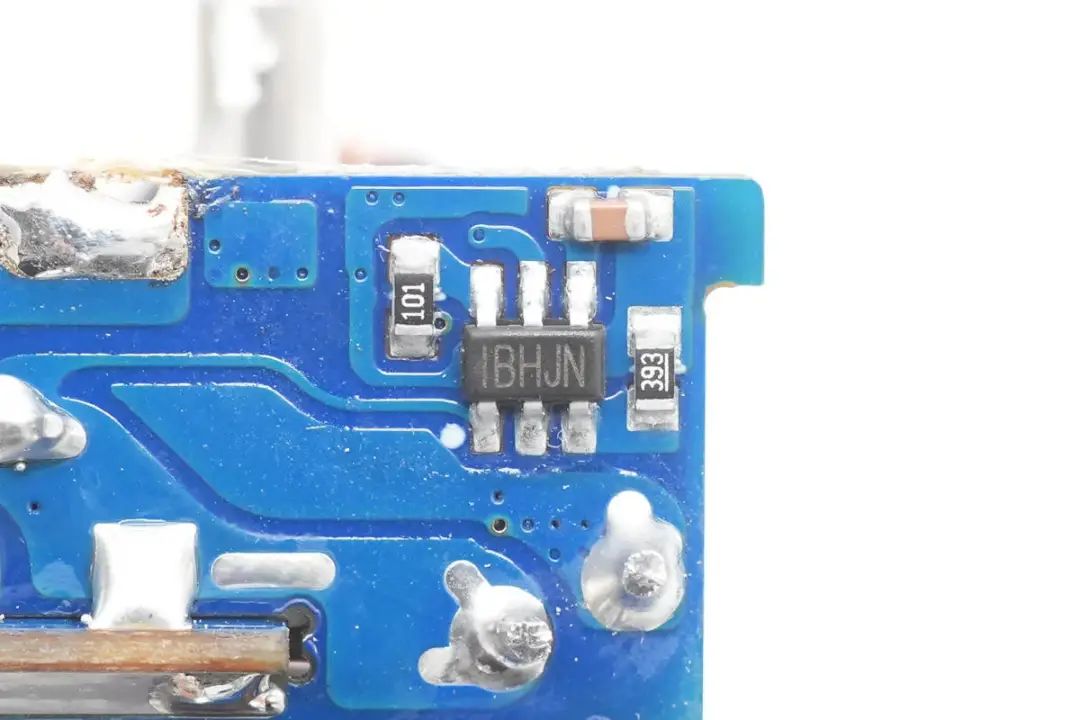

次级同步整流控制器来自MPS,丝印IBHJ,实际型号为MP6908A,最高工作频率为600KHz。支持DCM、CCM、QR、ACF多种工作模式,支持高侧和低侧应用,具备振铃检测防止误开通。

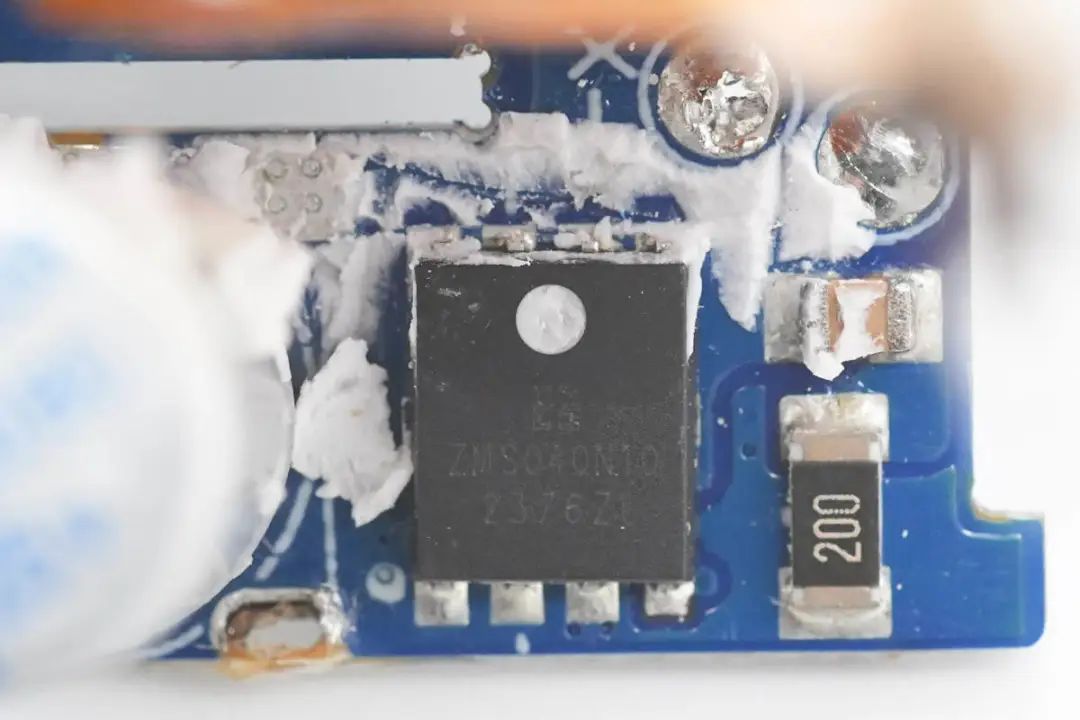

同步整流管来自真茂佳,型号为ZMS040N10N,是一颗耐压100V的NMOS,导阻4mΩ,采用DFN5*6封装。

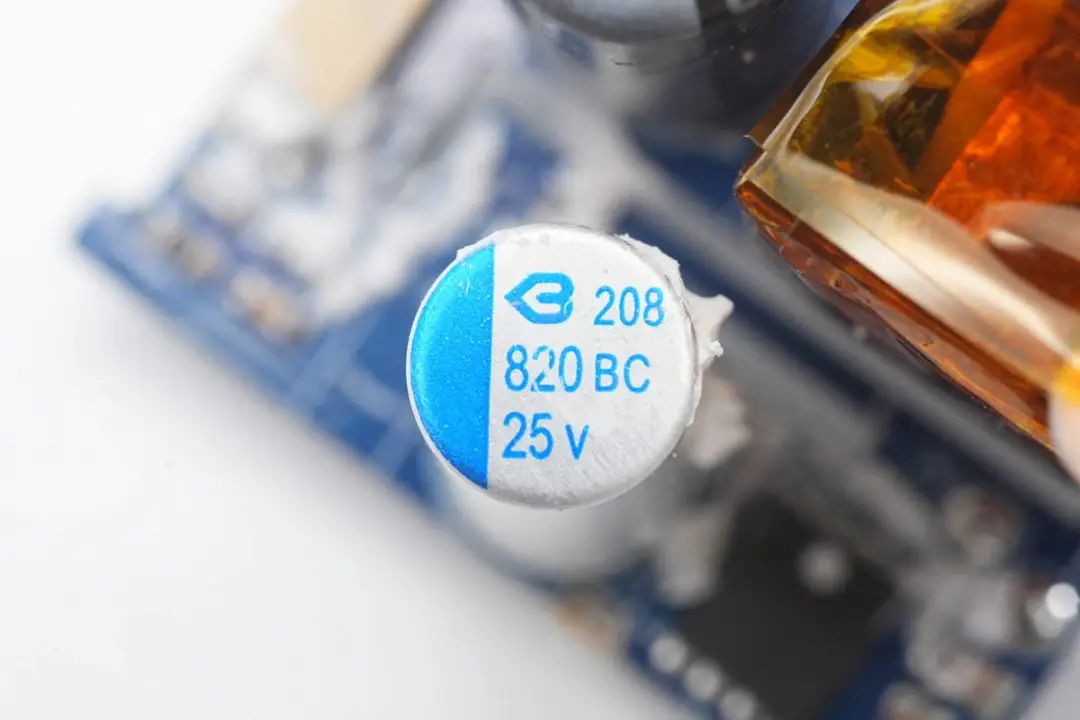

输出滤波固态电容来自绿宝石,BC系列,规格为820μF 25V。





输出降压电路和USB-C母座焊接在单独的小板上,充分利用空间,并打胶水固定成为一个整体。

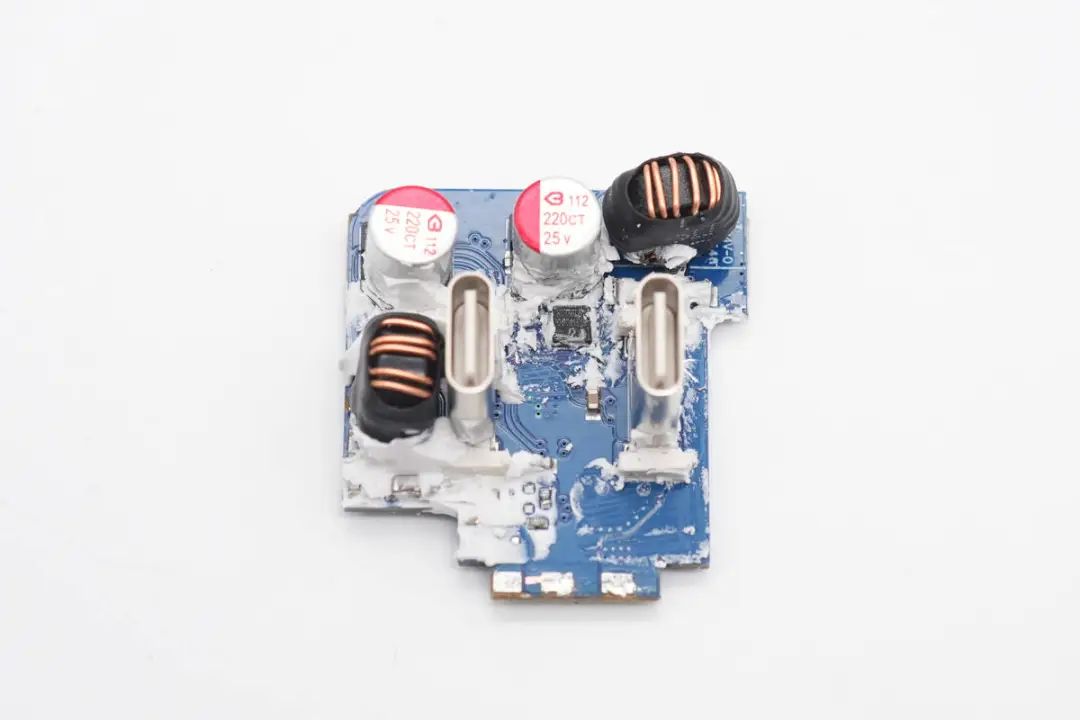

拆下二次降压小板,小板正面焊接两颗输出滤波固态电容和对应的降压电感以及USB-C母座。

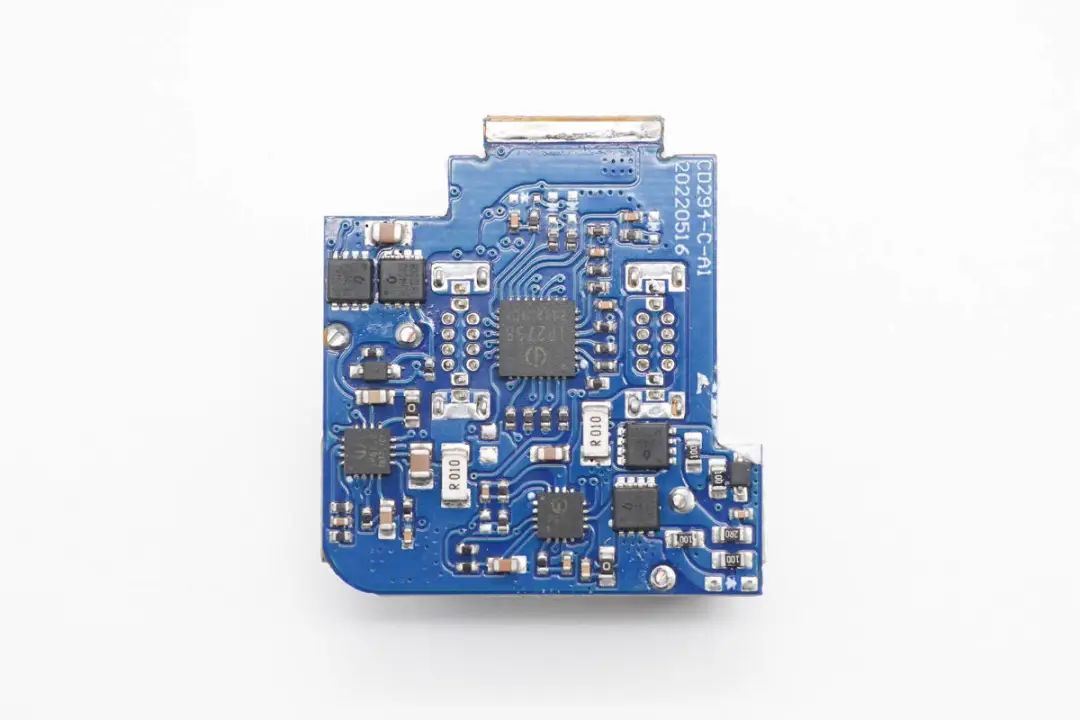

小板背面焊接两路同步整流降压电路和一颗协议芯片。

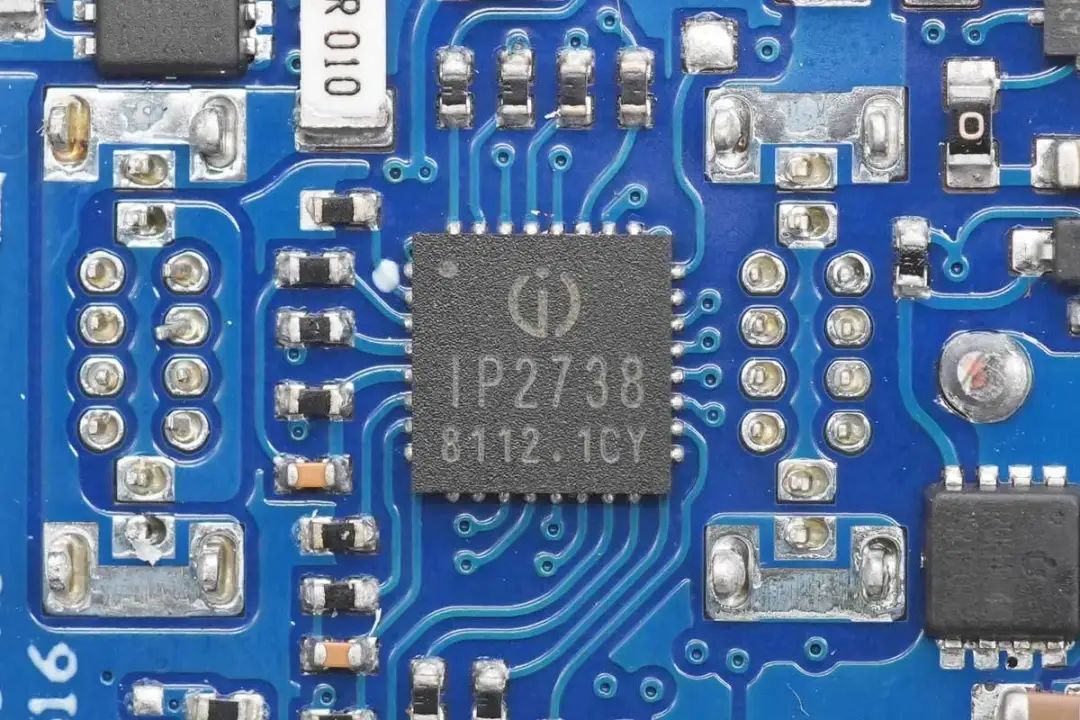

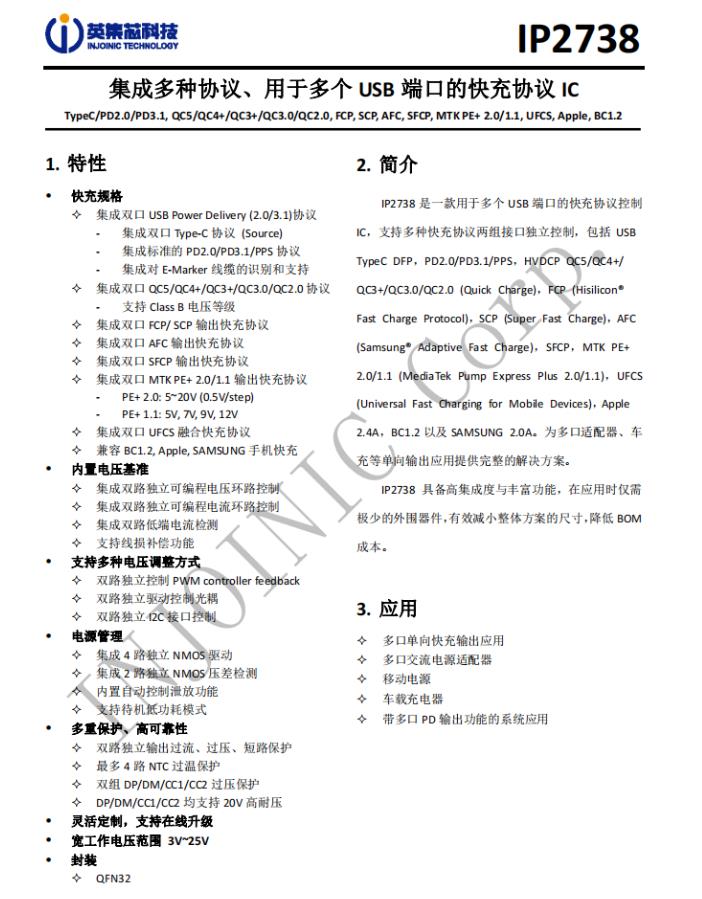

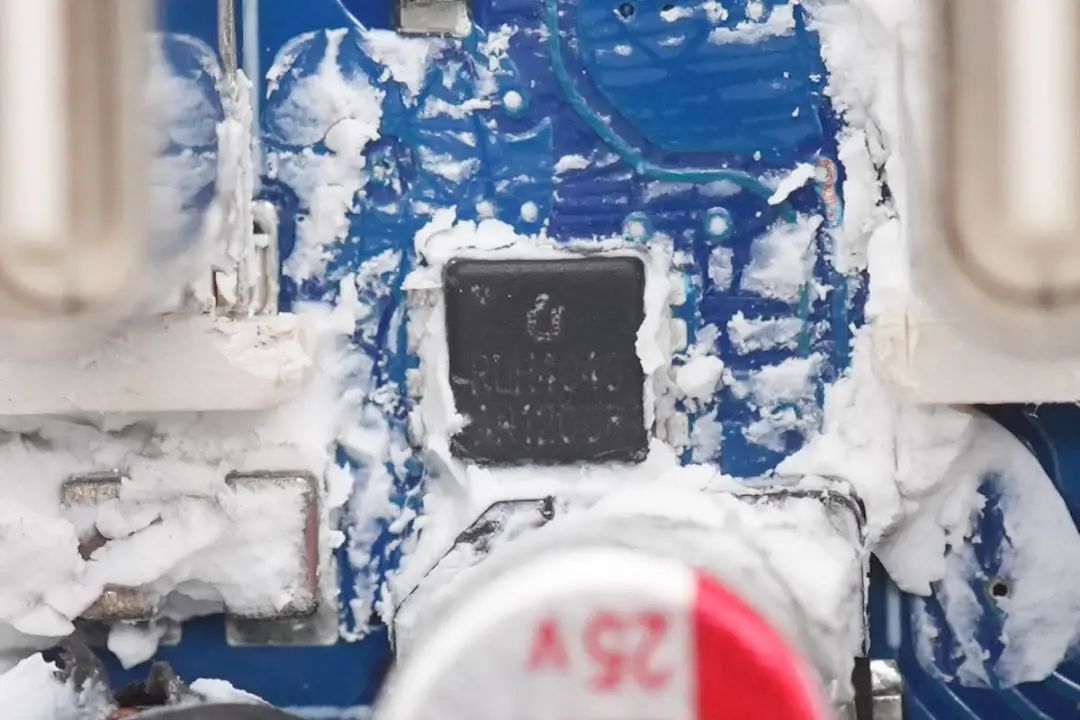

协议芯片采用英集芯IP2738,两个接口输出均由其控制。IP2738是一颗双路协议芯片,支持双口18-140W快充应用,具备独立的反馈控制,具备独立的USB PD控制,相当于两颗IP2736整合到一颗芯片内部,快充规格与IP2736相同。支持USB PD3.1 28V EPR档位,并支持PD3.0/PPS等丰富全面的快充协议,兼容性非常好。




英集芯IP2738内置四路独立的NMOS驱动,可用于多个接口输出控制,控制多个VBUS开关管进行输出端口切换以及两路电源并联控制,并且支持双路独立的过流、过压以及短路保护,确保使用安全。

充电头网了解到,英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用,性能质量获得客户的高度认可

由于两路同步降压电路完全相同,节省篇幅选取一路进行介绍。

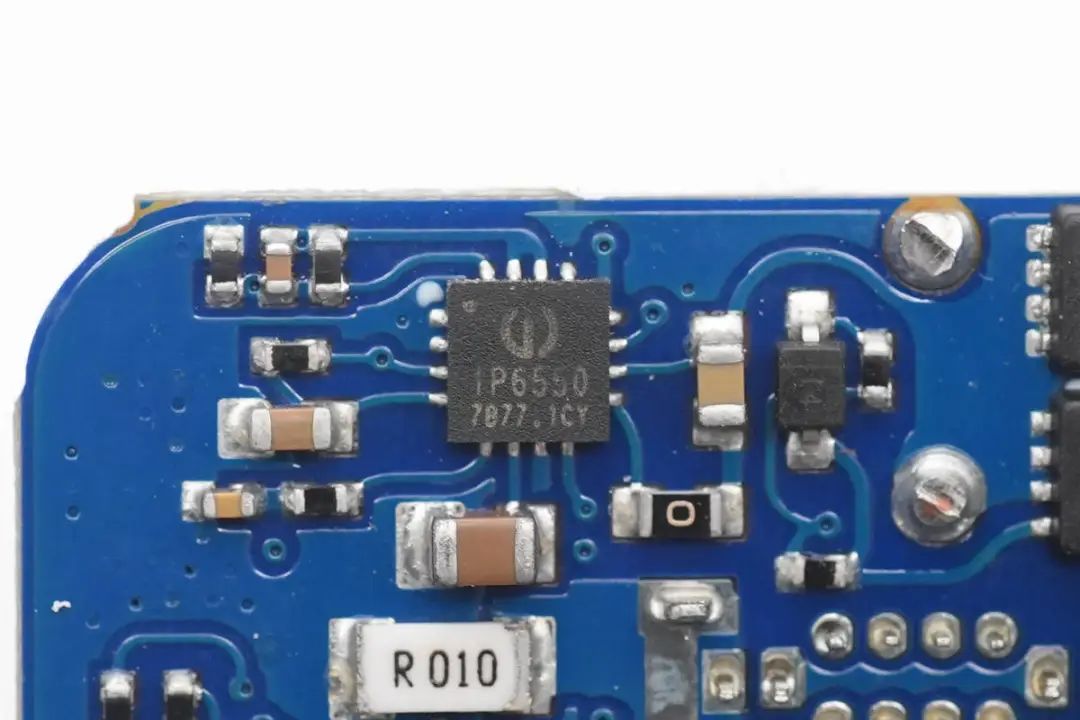

用于降压输出的同步整流降压控制器来自英集芯,型号为IP6550,是一款支持36V输入的同步降压控制器,内置NMOS管驱动,外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz,输入端耐压48V,内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装,可实现简化的同步降压转换电路设计。

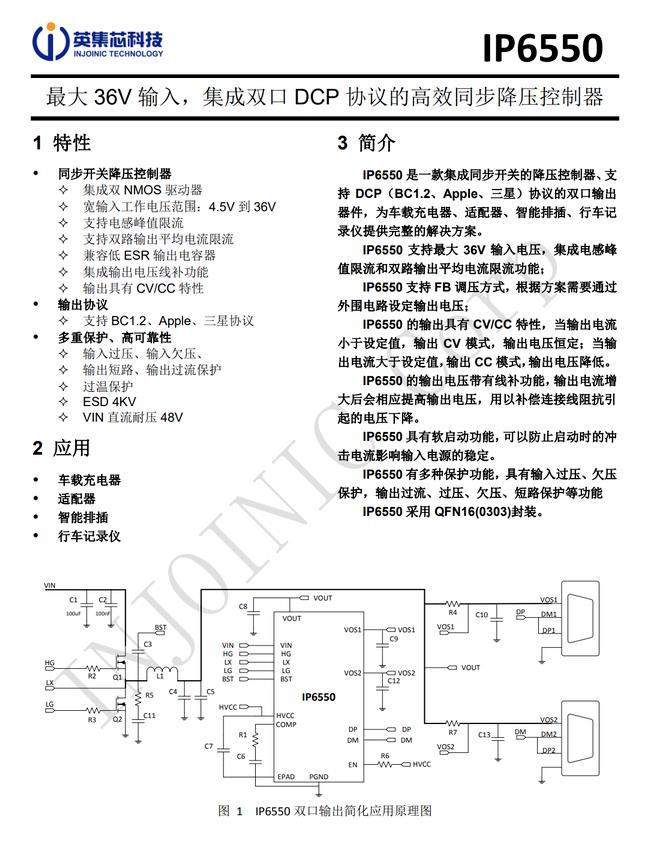

英集芯 IP6550 详细资料。

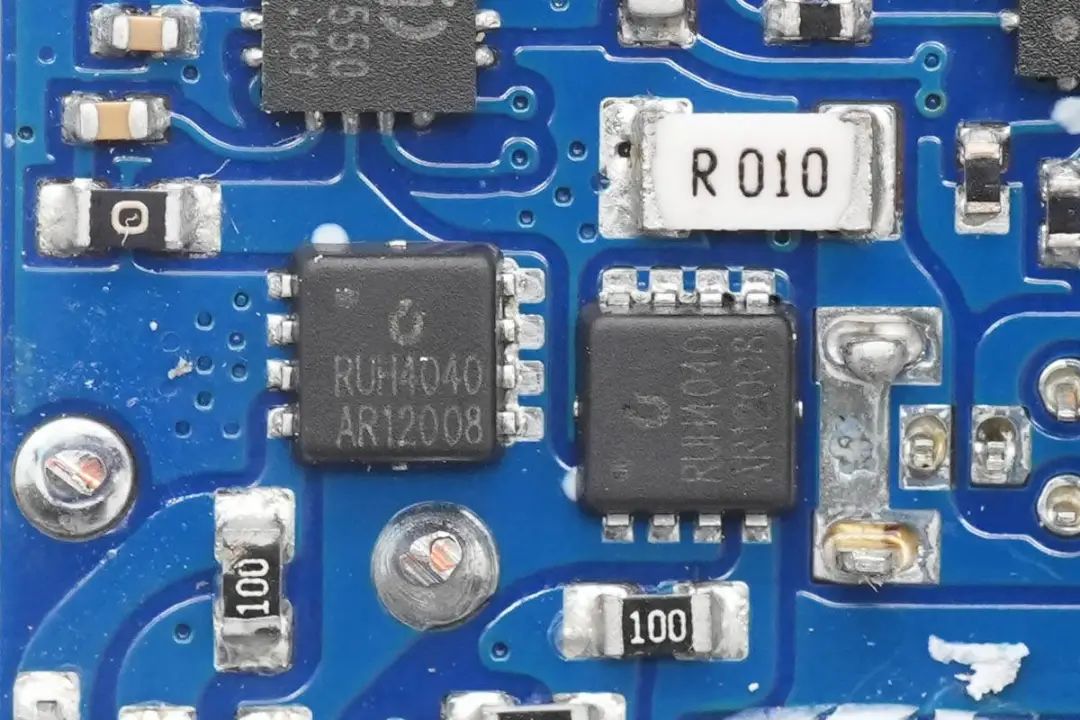

两颗同步降压开关管来自锐骏半导体,型号RUH4040M2,NMOS,耐压40V,导阻为5.5mΩ,采用PDFN3333封装。右上角R010电流采样电阻用于输出电流检测,进行过电流保护功能。

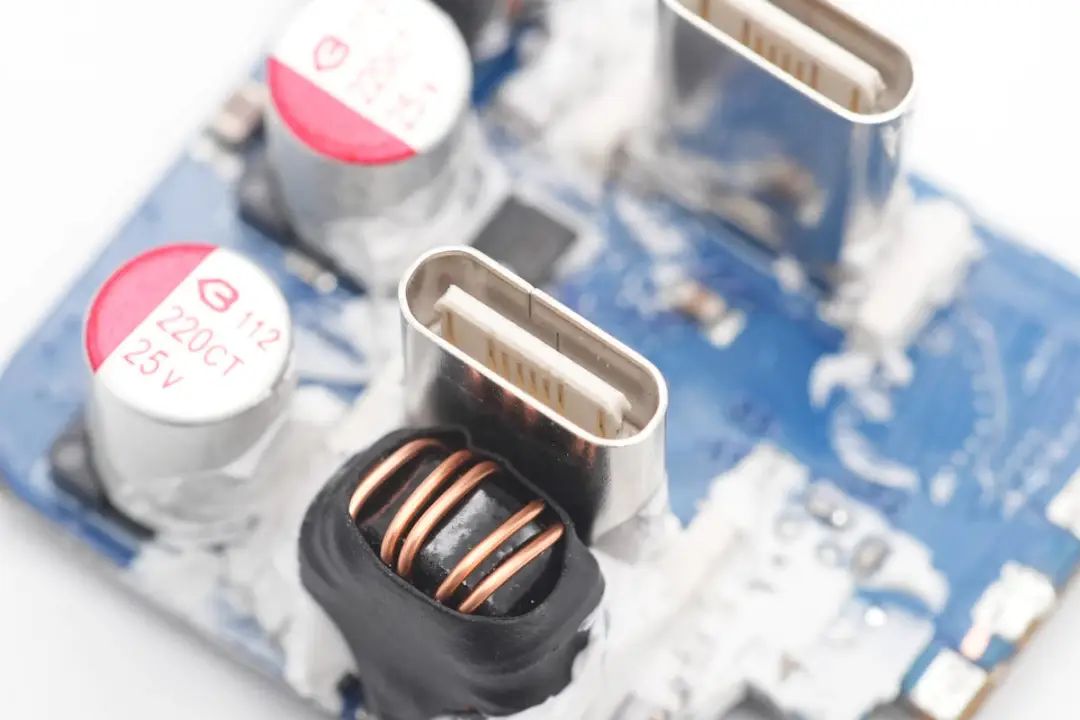

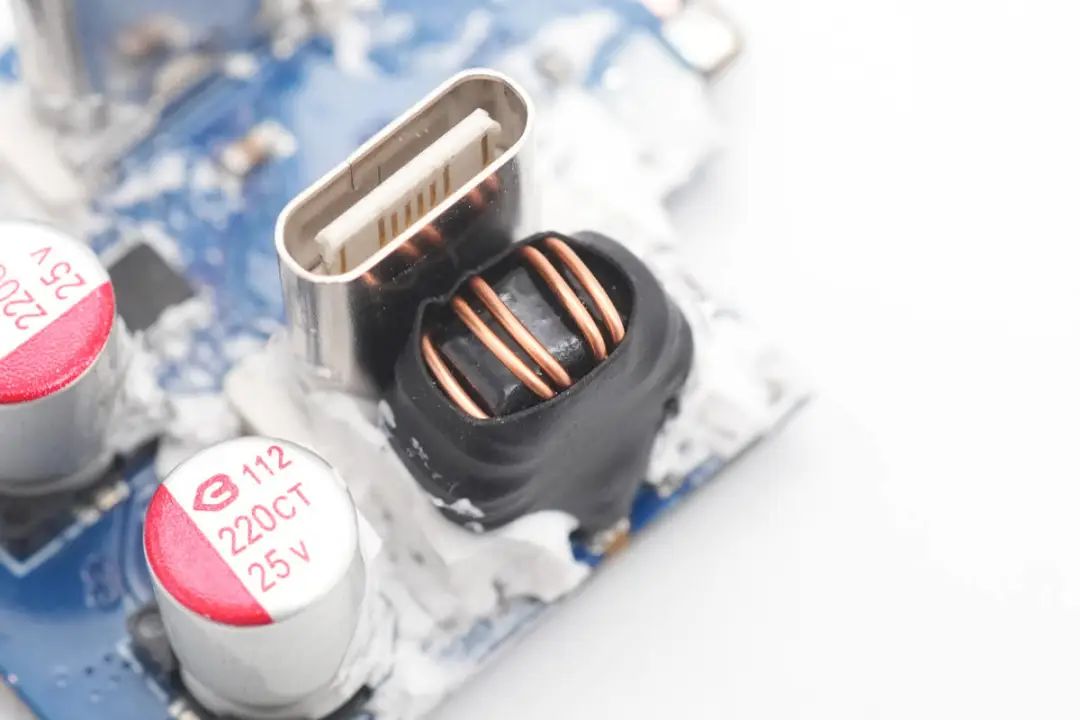

磁环降压电感外套热缩管绝缘保护。




在胶水下面是VBUS开关管,与同步降压管同型号。

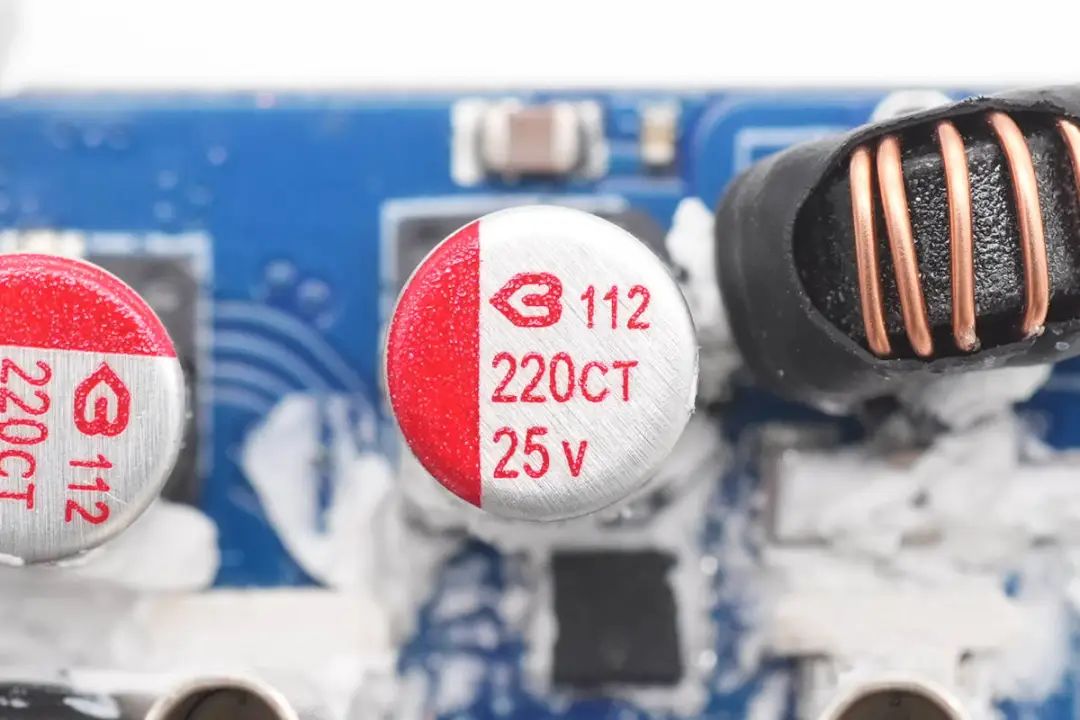

输出滤波电容来自绿宝石,CT系列固态电容,规格为220μF 25V。




两路USB-C母座特写,白色胶芯,过孔焊接。




全部拆解完毕,来张全家福。


充电头网拆解总结


绿联45W氮化镓充电器小巧便携,配备折叠插脚,收纳及携带都十分方便。充电器具备双USB-C口输出,支持45W功率盲插,支持20V输出可以为笔记本电脑充电,同时支持3.3-11V 4.05A PPS快充,可以为三星手机高速充电,并且对支持大功率PPS快充的安卓手机,也有很好的快充效果。

充电头网通过拆解了解到,绿联这款充电器采用三块PCB板组合焊接,将整流桥,氮化镓合封芯片以及二次降压电路分别焊接在不同的PCB上,充分分摊热量,降低温升。HL9552内置260mΩ导阻氮化镓开关管,采用QFN5*6封装,集成度高且外围精简,待机功耗也很低,非常适合快充电源应用。


充电器采用二次降压电路的设计,输出采用英集芯IP2738双路协议芯片+两路IP6550同步降压控制器的组合,支持功率盲插和自动分配,无需外置单片机进行接口功率控制。高压滤波电容采用丰宾和中元电解电容,输出固态电容来自绿宝石,PCBA模块外层包裹铜片进行散热,提升散热效果。
