拆解报告:绿联200W 4C2A六口氮化镓桌面充

2023-08-08

随着笔记本,大功率移动电源PD快充的普及,百瓦的大功率充电器也有多款供消费者选择。但单口百瓦充电器多个同时使用占用过多插排空间,百瓦多口充电器在连接多个设备时,输出功率又达不到极速的快充体验,总之是非常的纠结。



为解决大功率设备同时快充的需求,绿联推出了一款200W大功率的氮化镓多口充电器,具备四个USB-C口和两个USB-A口,其中两个USB-C接口支持百瓦输出,双口任意连接,可提供两个百瓦输出,为笔记本全速充电,功能非常强悍。



充电头网已经拿到了绿联这款200W充电器,下面就进行拆解,看看这款巨无霸充电器内部采用了什么用料和设计,先睹为快。



绿联200W氮化镓桌面充电器开箱

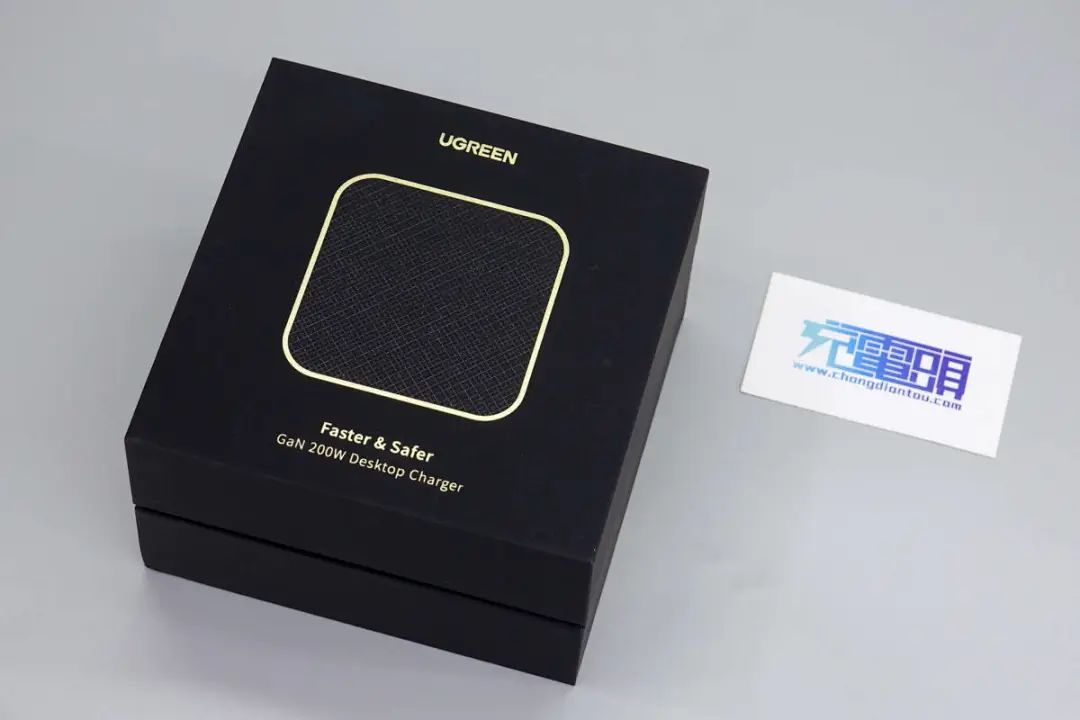

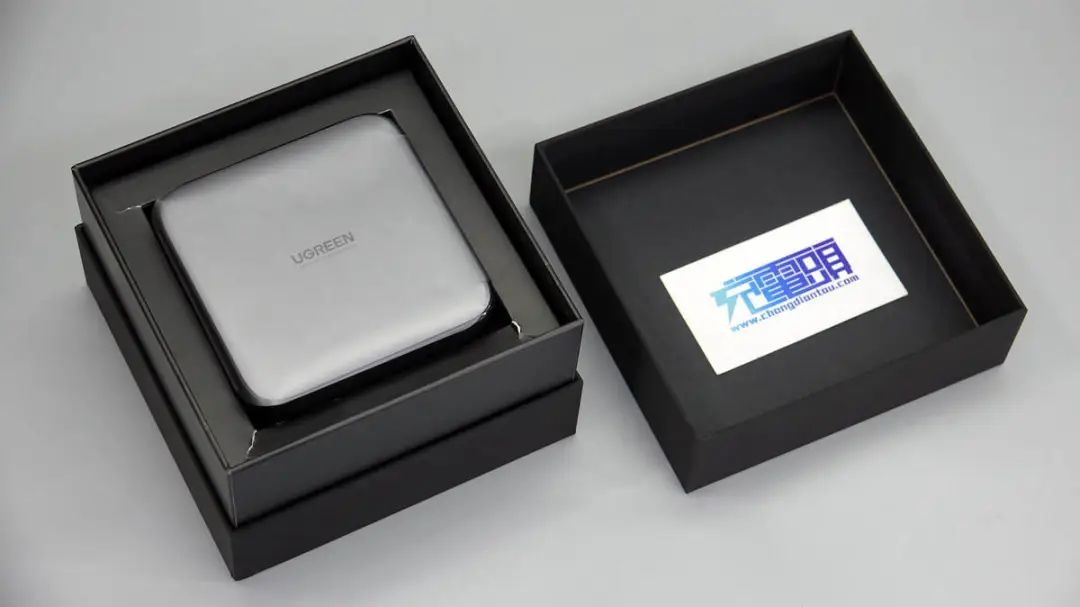

包装盒通体黑色,顶部通过烫金工艺印有UGREEN品牌、充电器外观、Faster&Safer、GaN 200W Desktop Charger,整体显得高端上档次。






打开包装,充电器外套防刮塑料膜,放置于凹槽内固定保护。

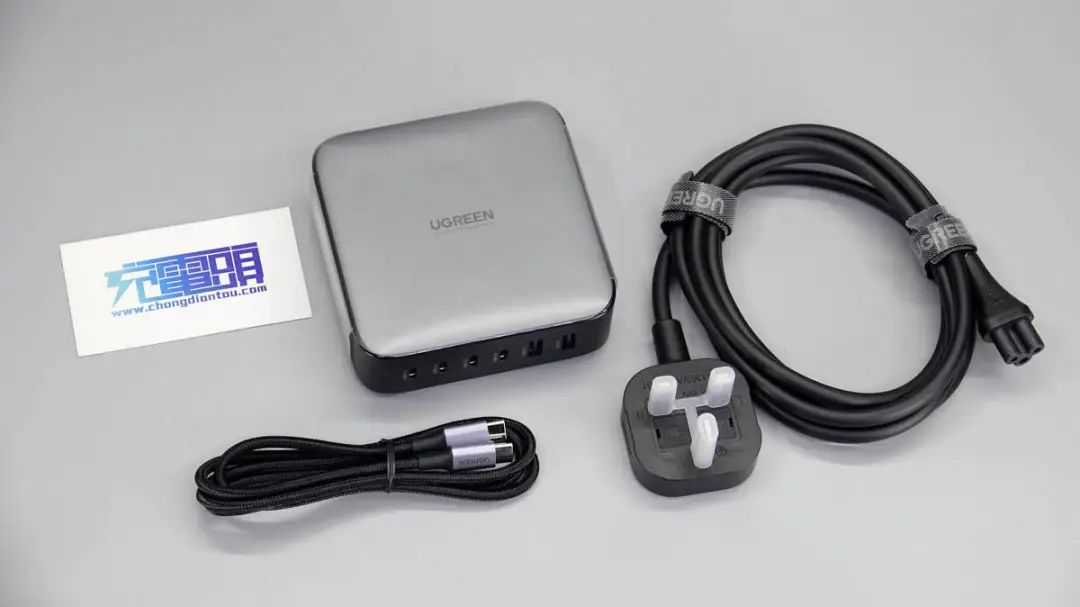

这款套装包括电源线、数据线以及充电器。

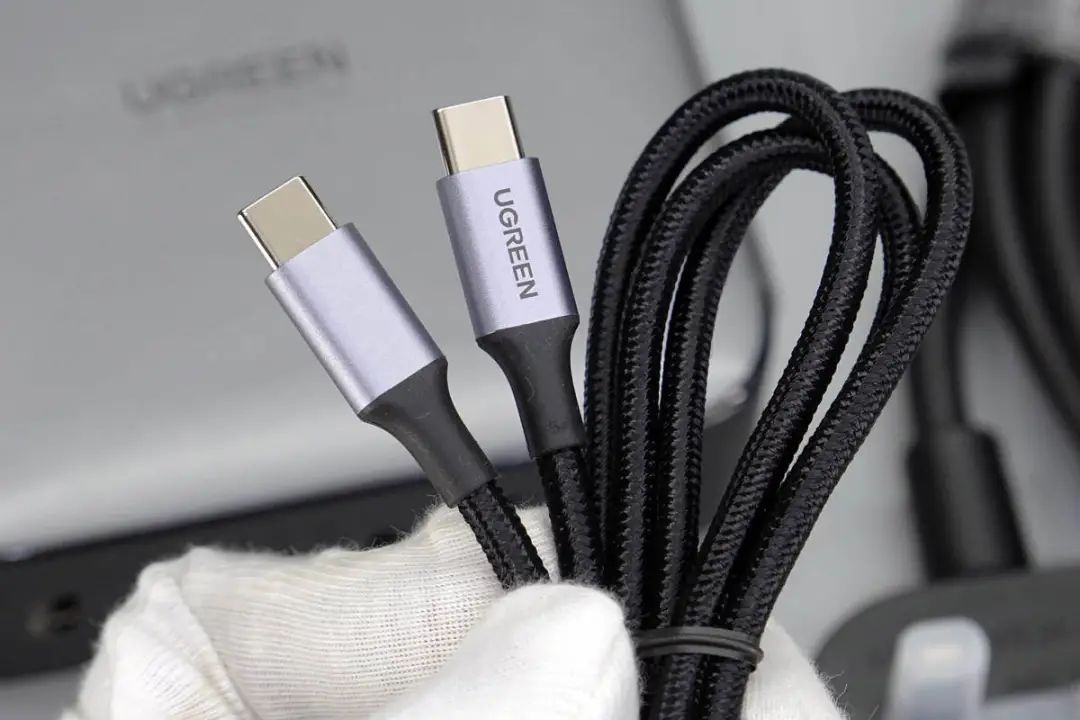

附带线缆是编织线,相当有诚意。两端线头是经典银灰色金属外壳+黑色塑料网尾设计,外壳上镭雕UGREEN品牌。

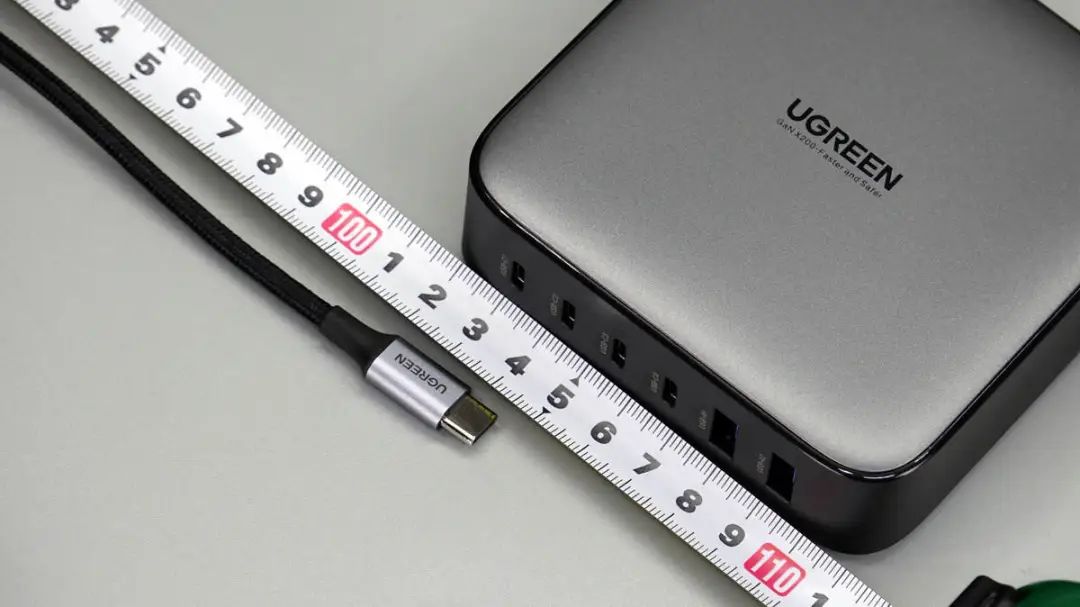

测得数据线长度约为104.5cm。

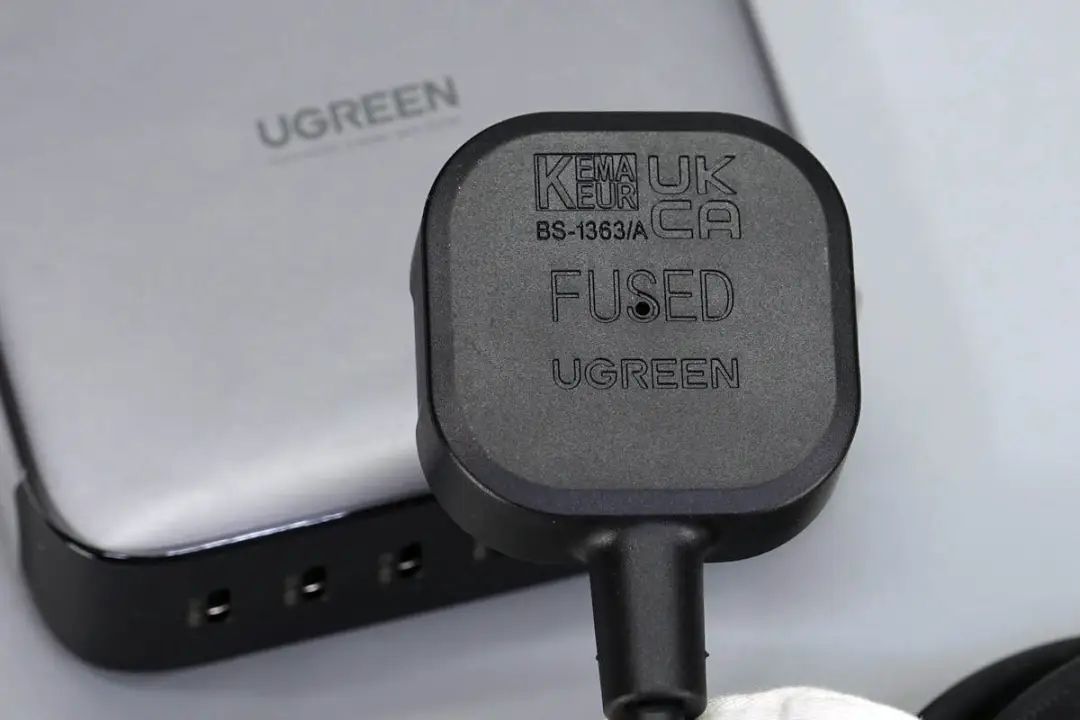

插头顶面边缘倒角设计,整体磨砂方便用户插拔使用。顶面还凹印UGREEN品牌、UKCA认证、FUSED提示词等,中心设有圆孔。

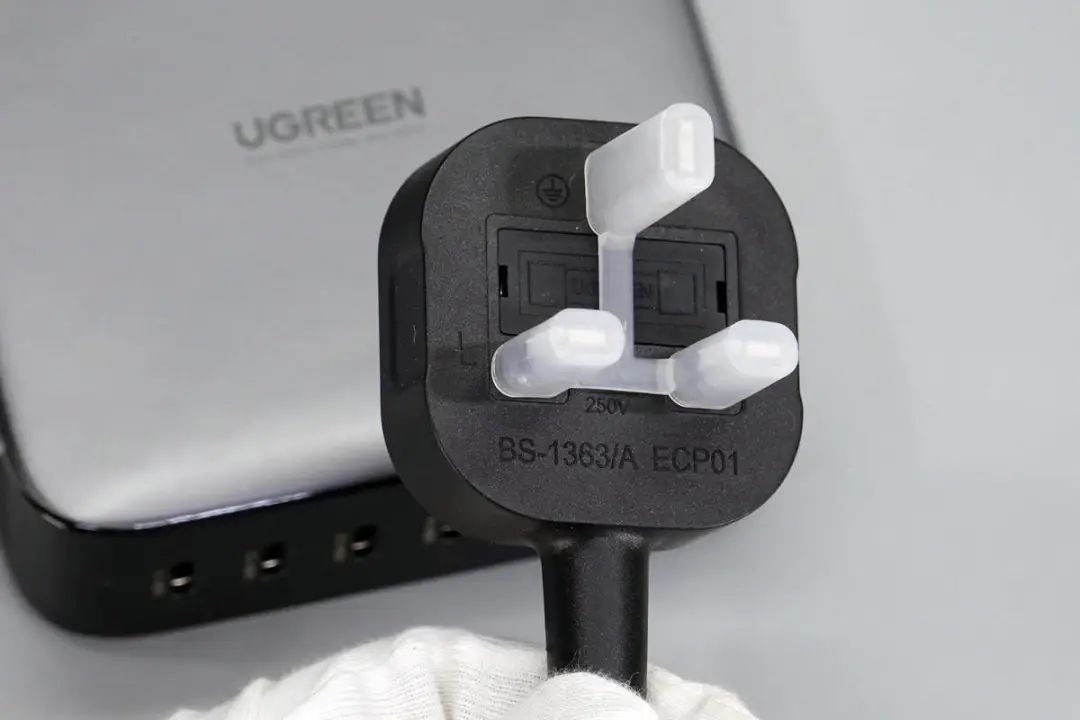

插脚外套塑料壳保护。

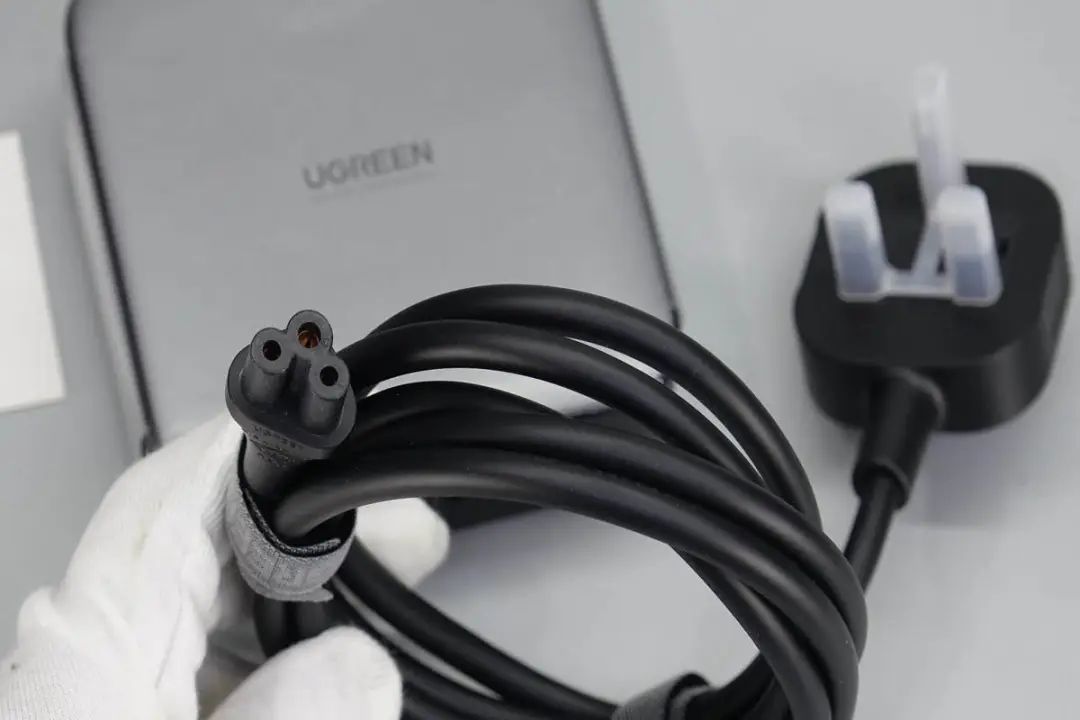

另一端是梅花插头设计。

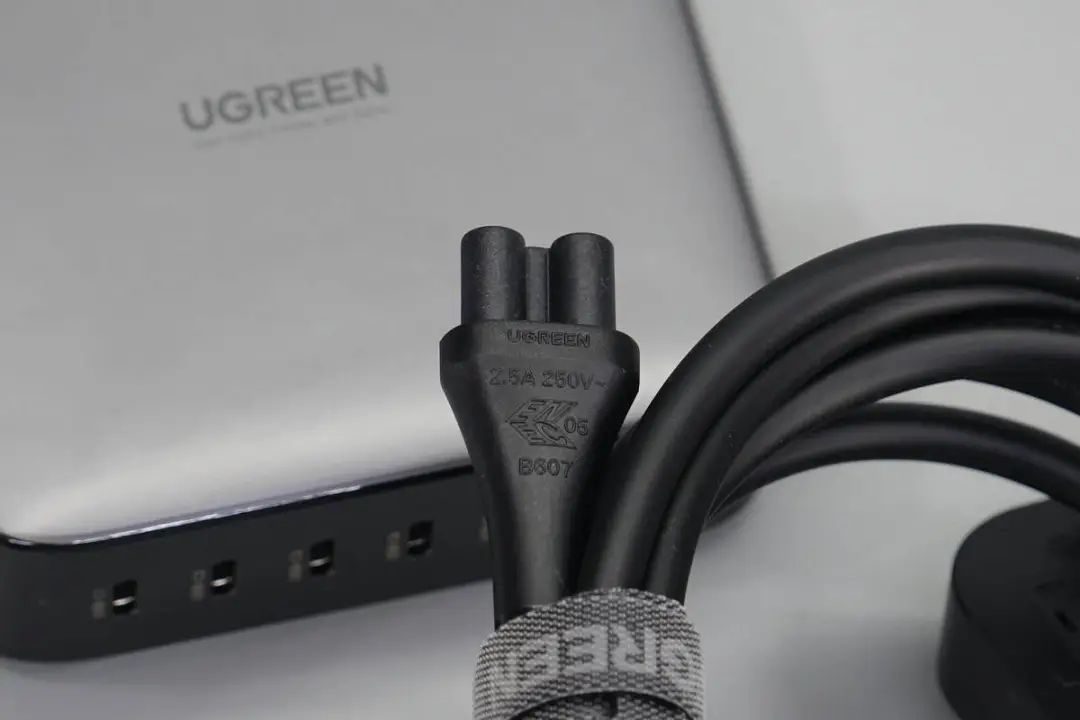

梅花插头外壳上也有UGREEN品牌和2.5A 250V~规格。

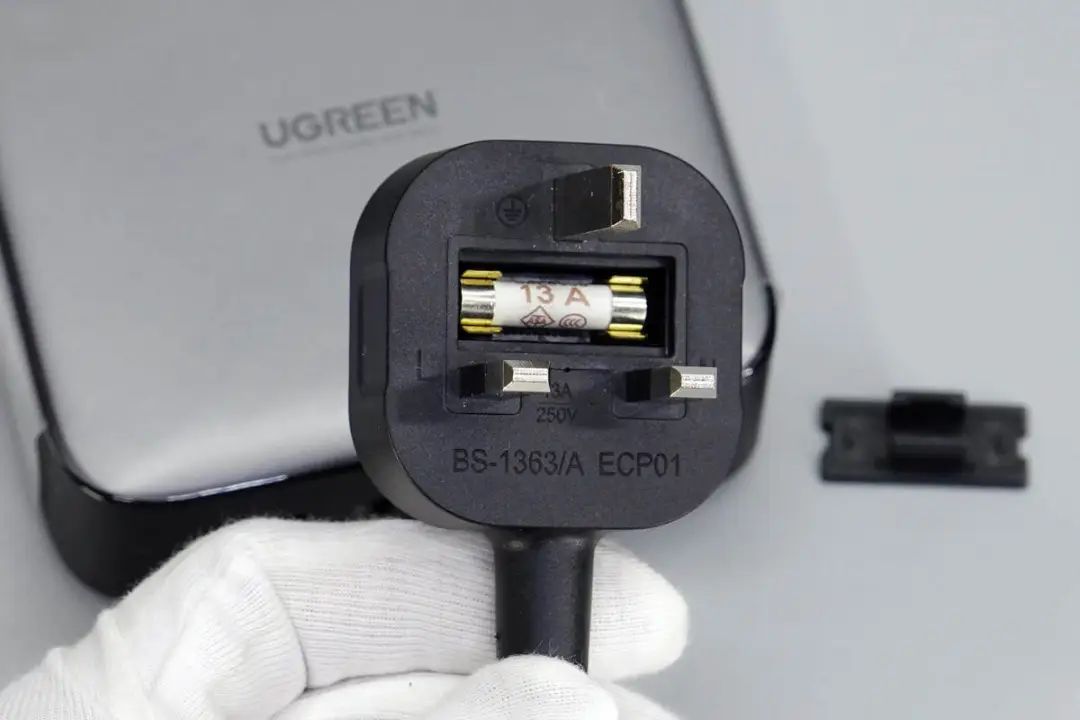

电源线输入端插头内置保险丝,额定电流13A,过流熔断保护充电器,更换电源线即可继续使用,可将用户损伤降到最低,设计十分贴心。

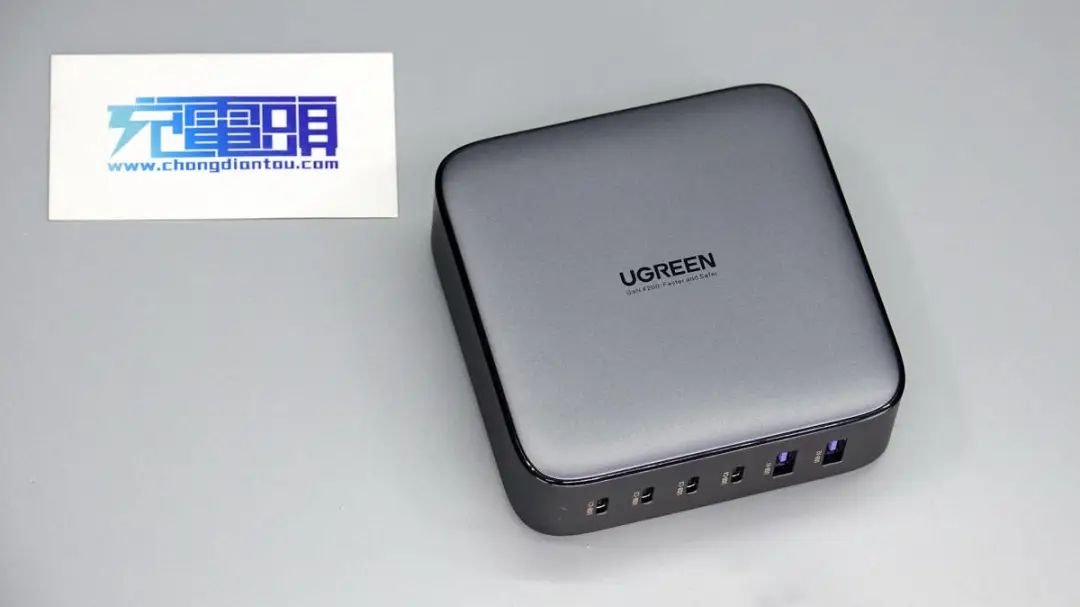

充电器是经典商务外观设计,整体扁平方块造型,顶面喷刷银灰色涂料,边缘是亮面环设计,整体看去很有气质。

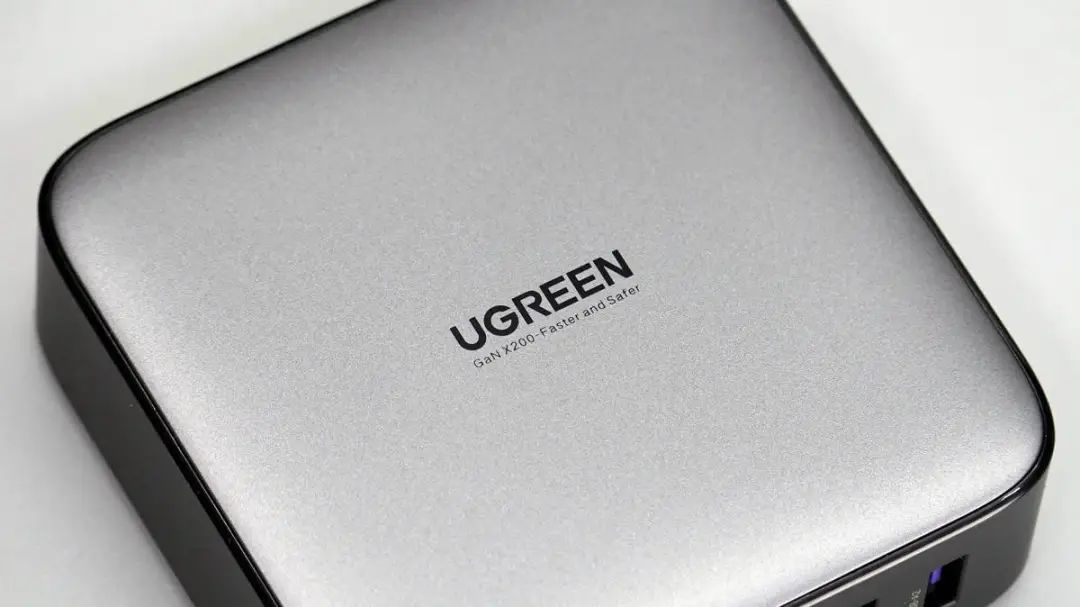

顶面中心印有UGREEN品牌。

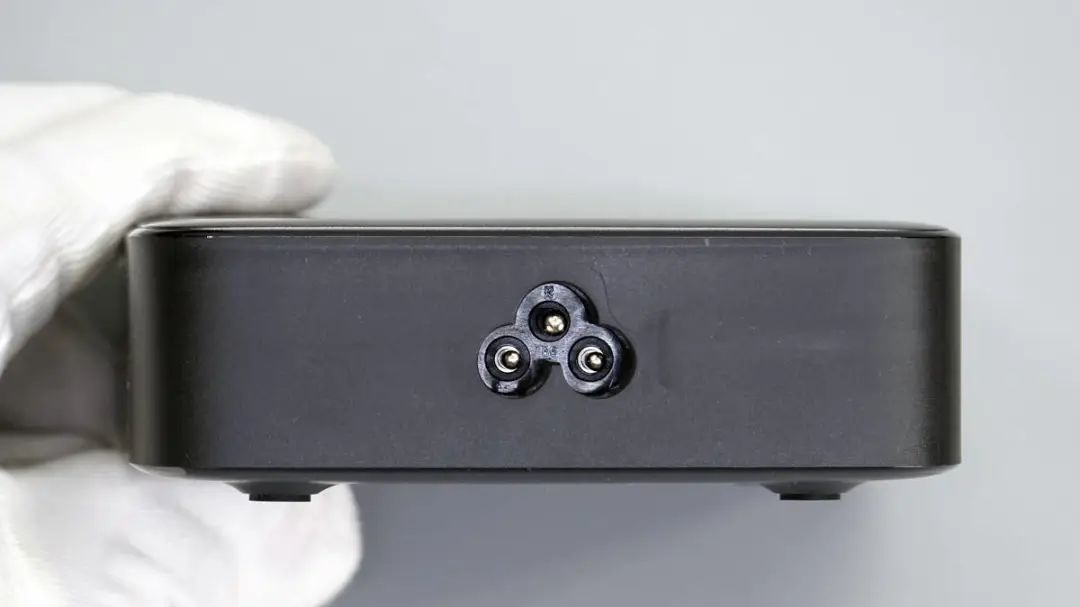

充电器输入端梅花插口特写。

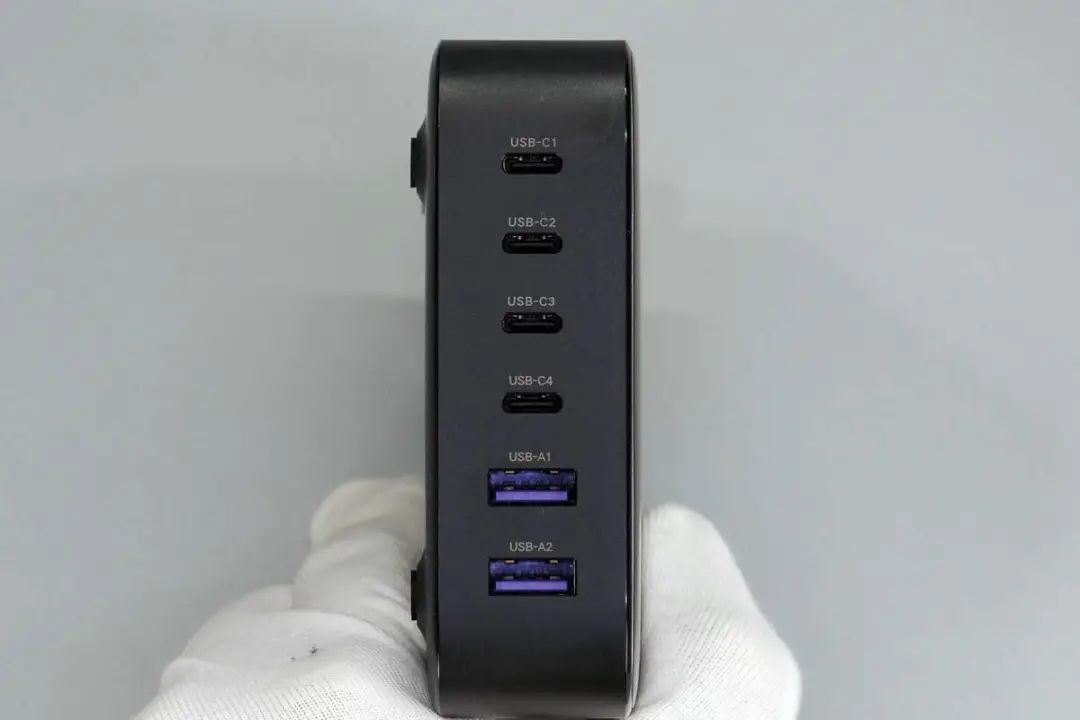

另一端设有4C2A六个USB接口,接口旁都印有区别标识。两个USB-A口采用紫色胶芯,相当显眼,同时也表明它们都支持快充。

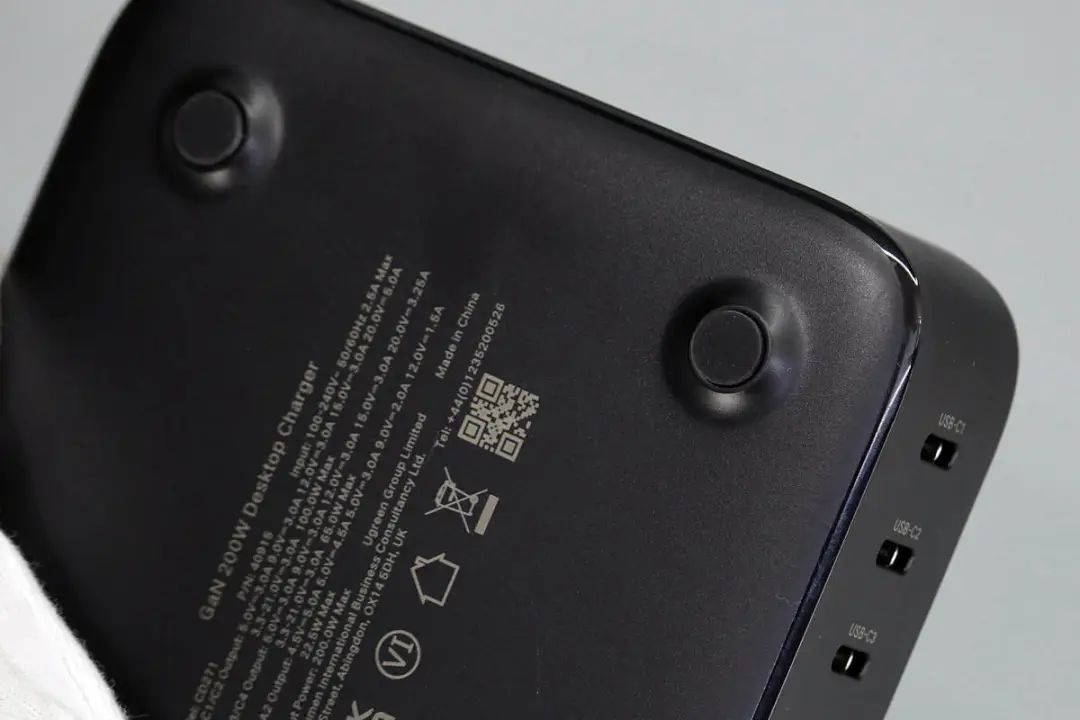

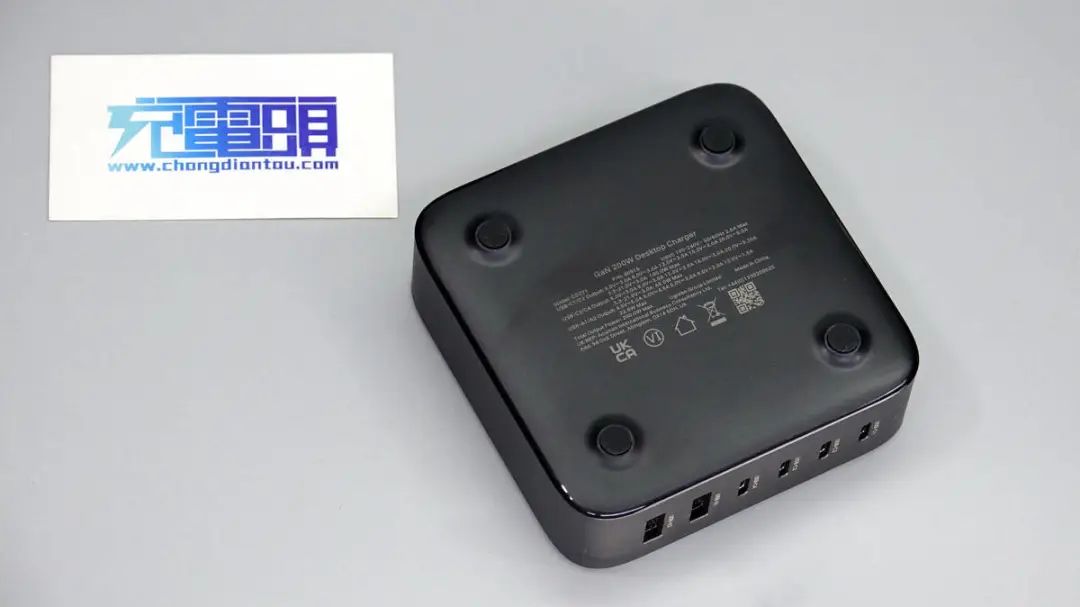

机身底部设有防滑胶垫,保证使用稳定性,中心区域印有产品参数。






胶垫做了凸起支撑设计,可以有效避免充电器底部磨损,细节讲究。

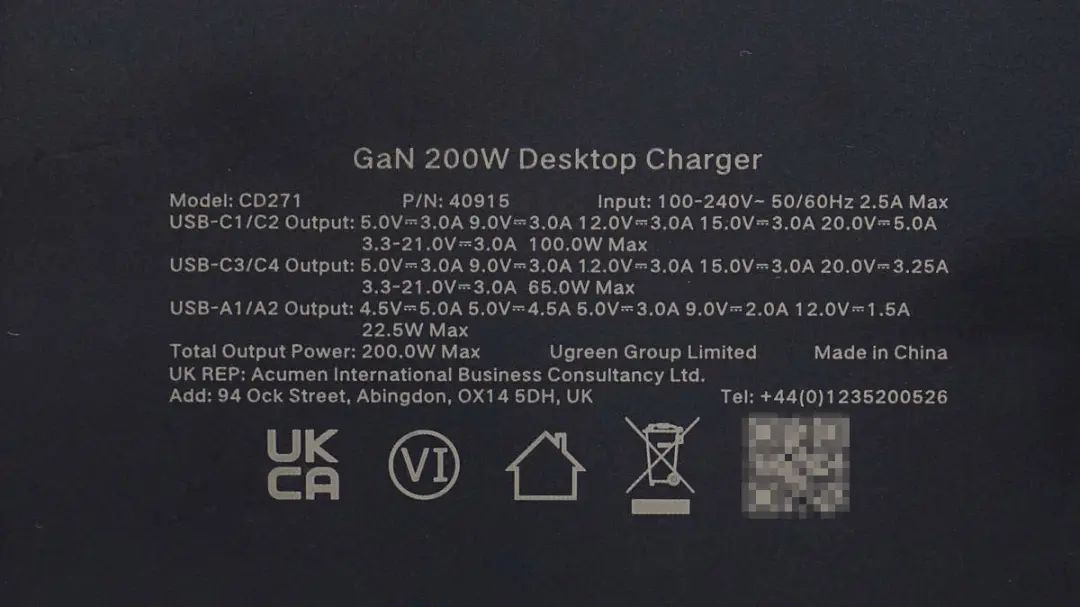

充电器参数特写

型号:CD271

输入:100-240V~50/60HZ 2.5A

USB-C1/C2输出:5V3A、9V3A、12V3A、15V3A、20V5A、3.3-21V3A

USB-C3/C4输出:5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A

USB-A1/A2输出:4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

输出总功率:200W

产品已经通过了UKCA认证,以及VI级能效认证。

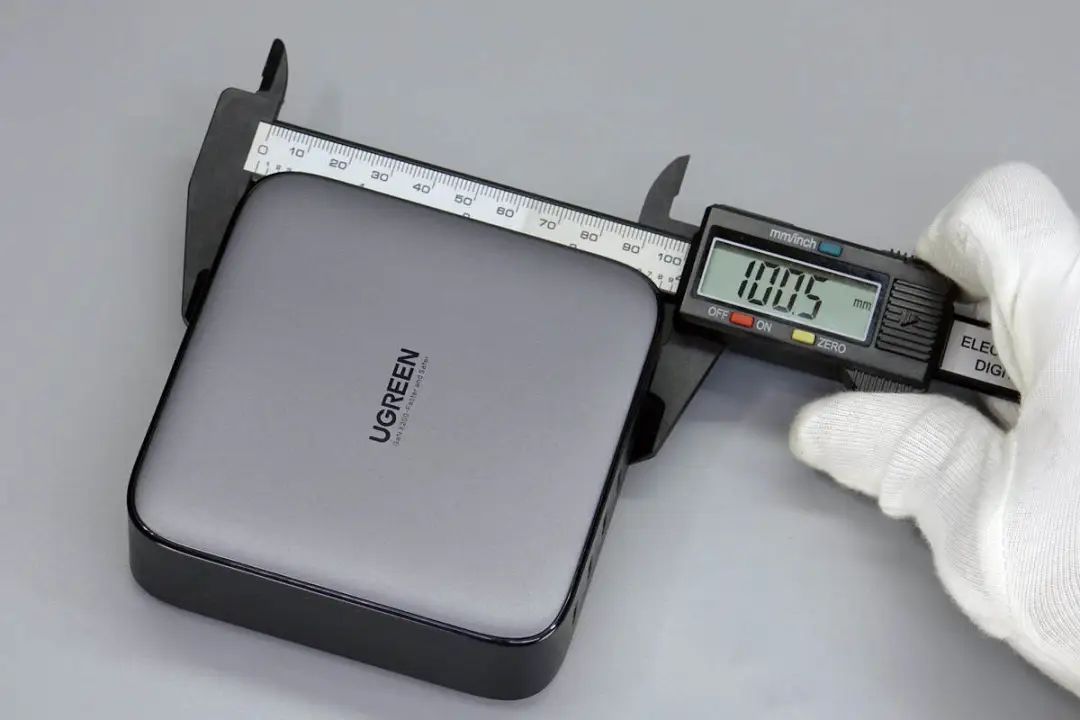

测得充电器机身长度为100.5mm。

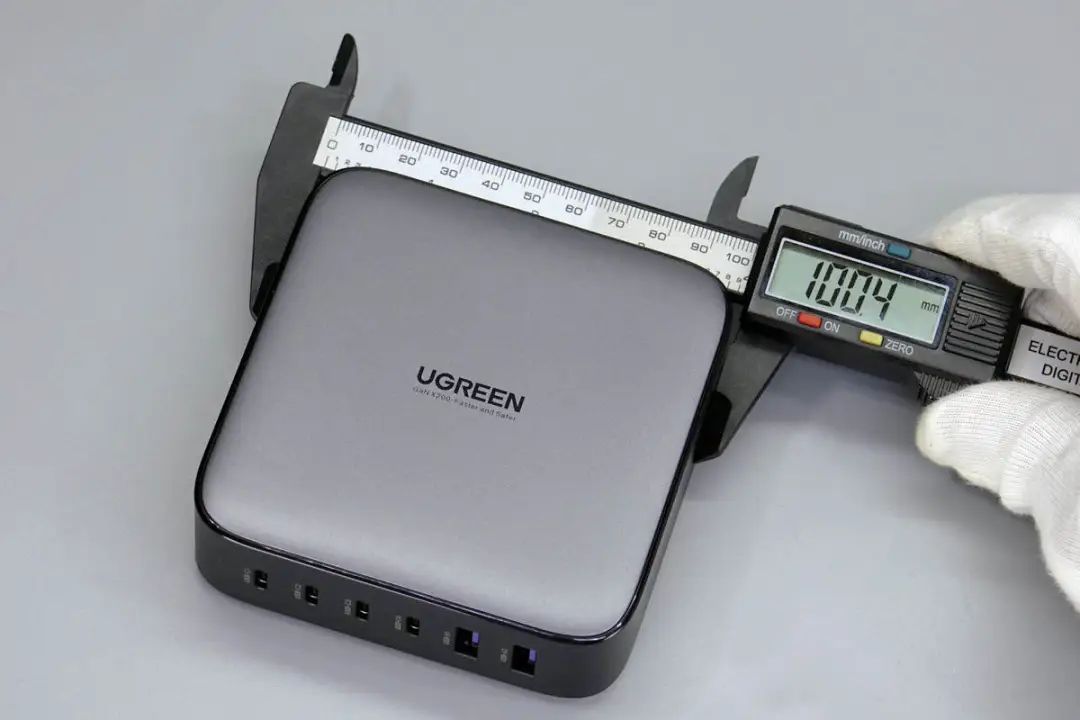

宽度为100.4mm。

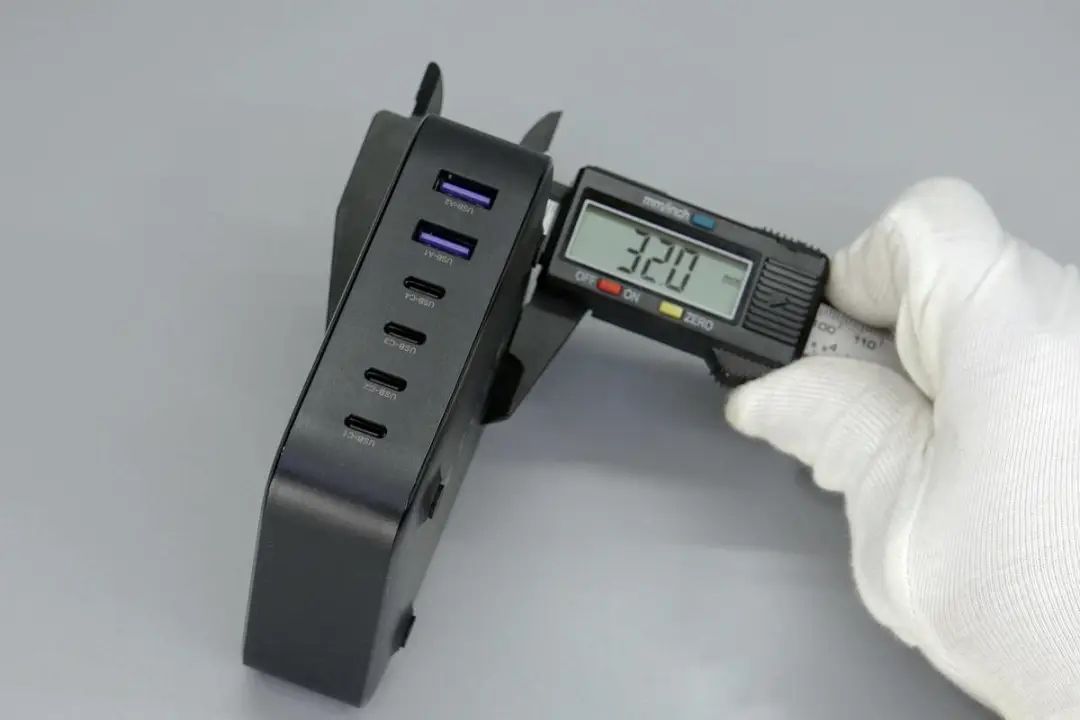

厚度为32mm。

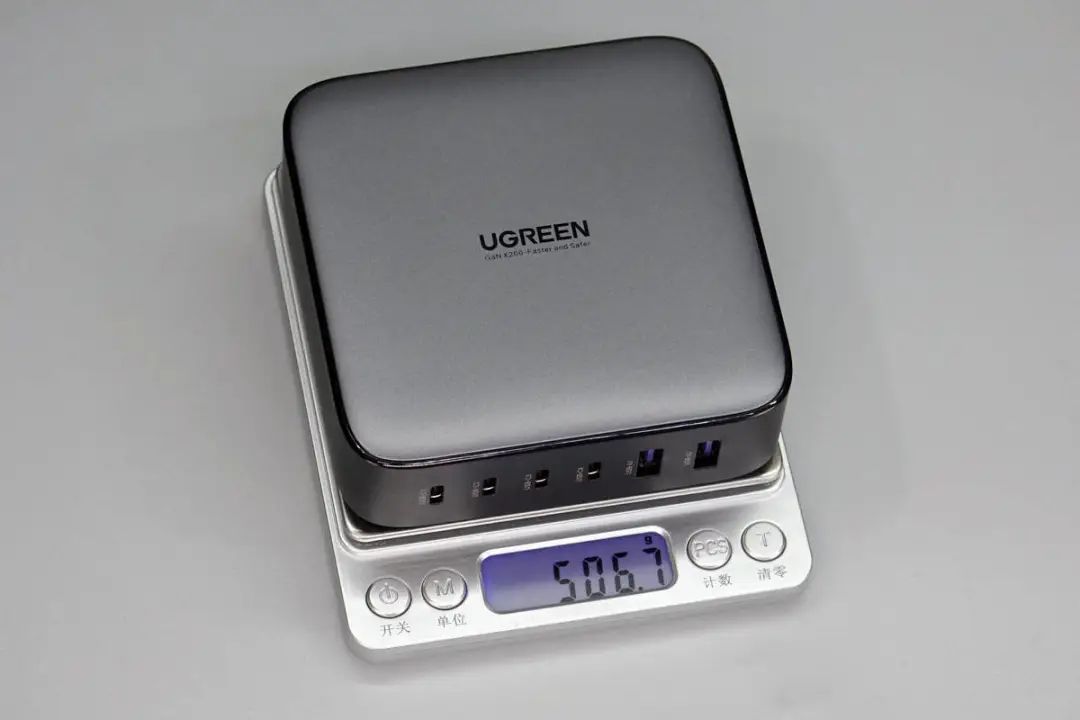

充电器净重约为507g。

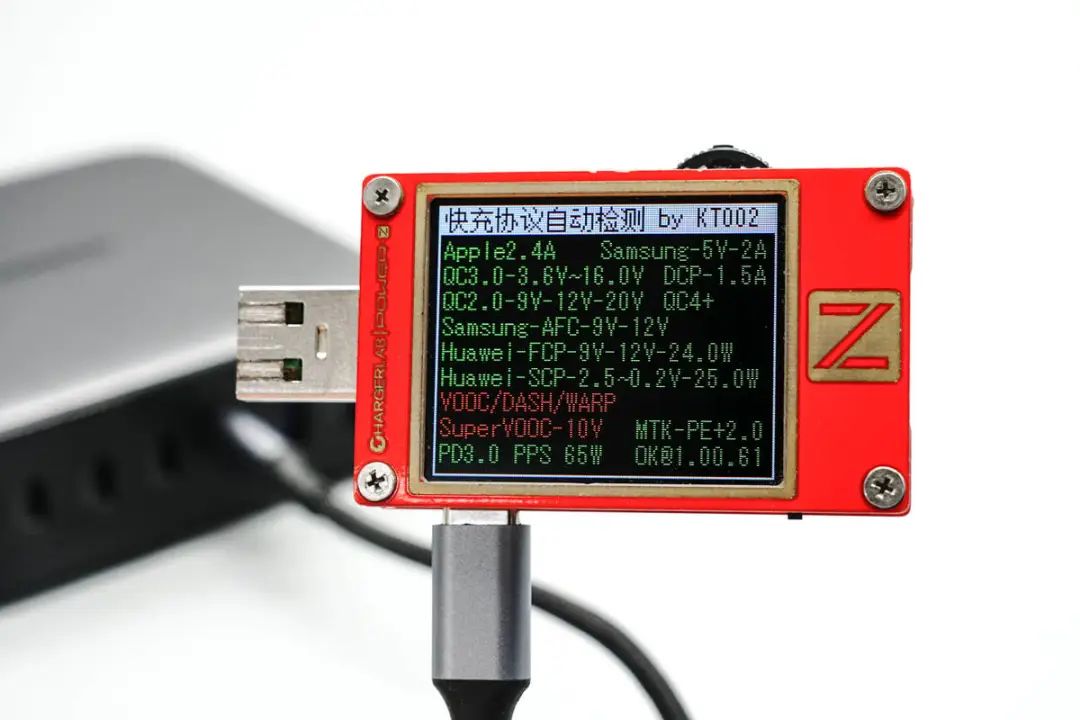

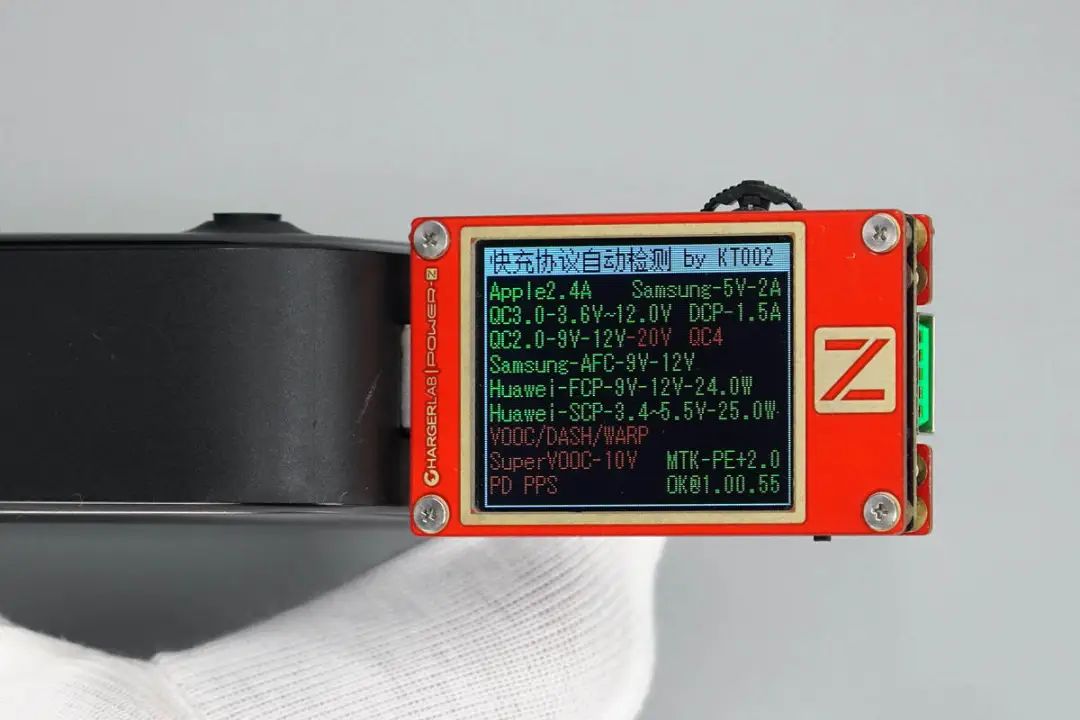

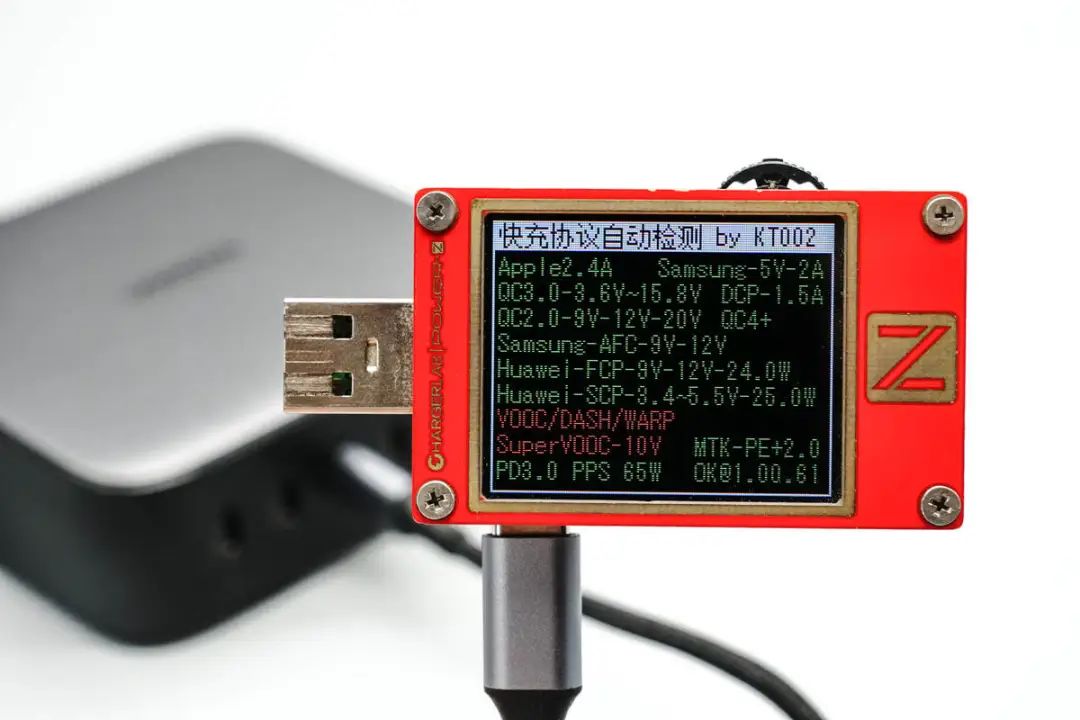

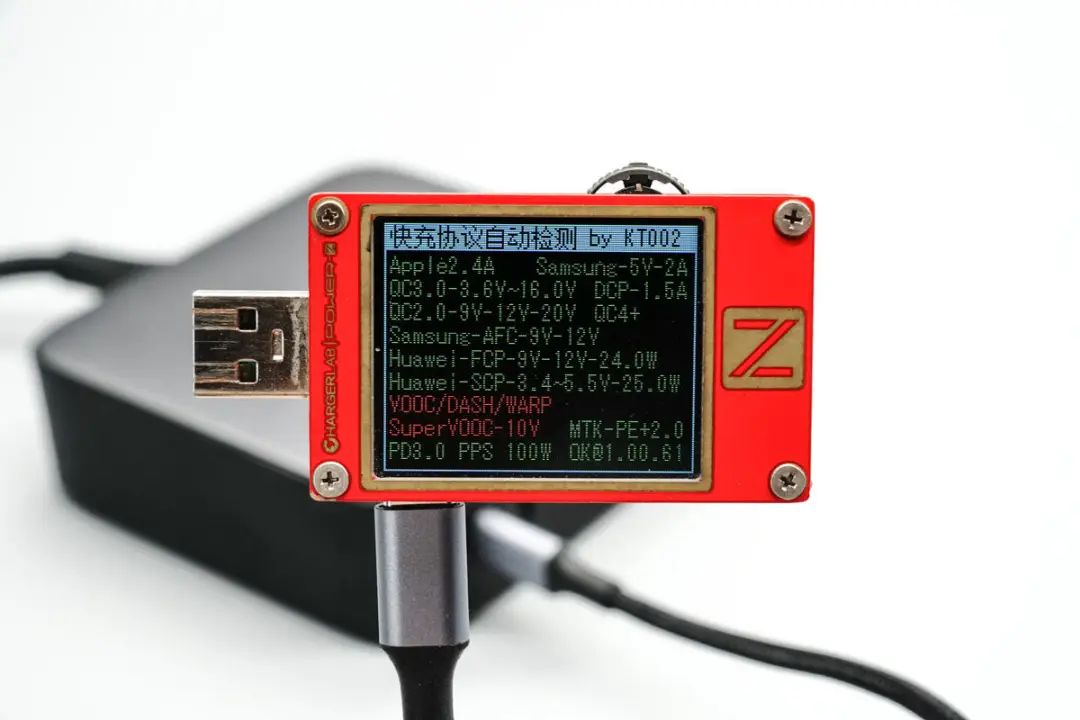

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

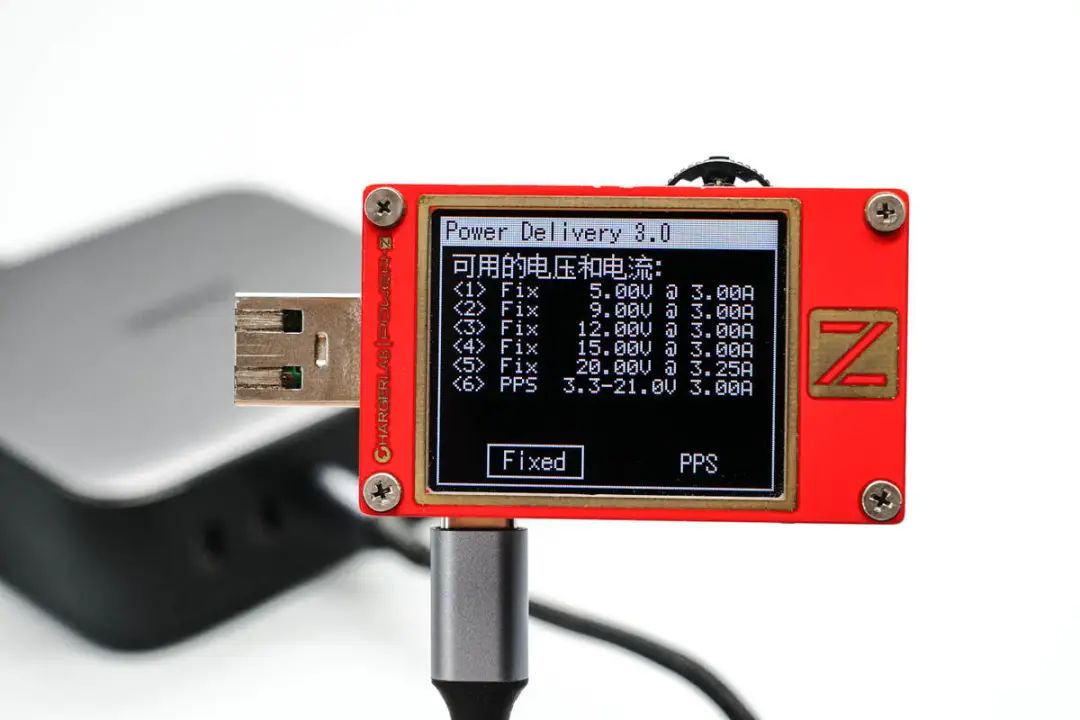

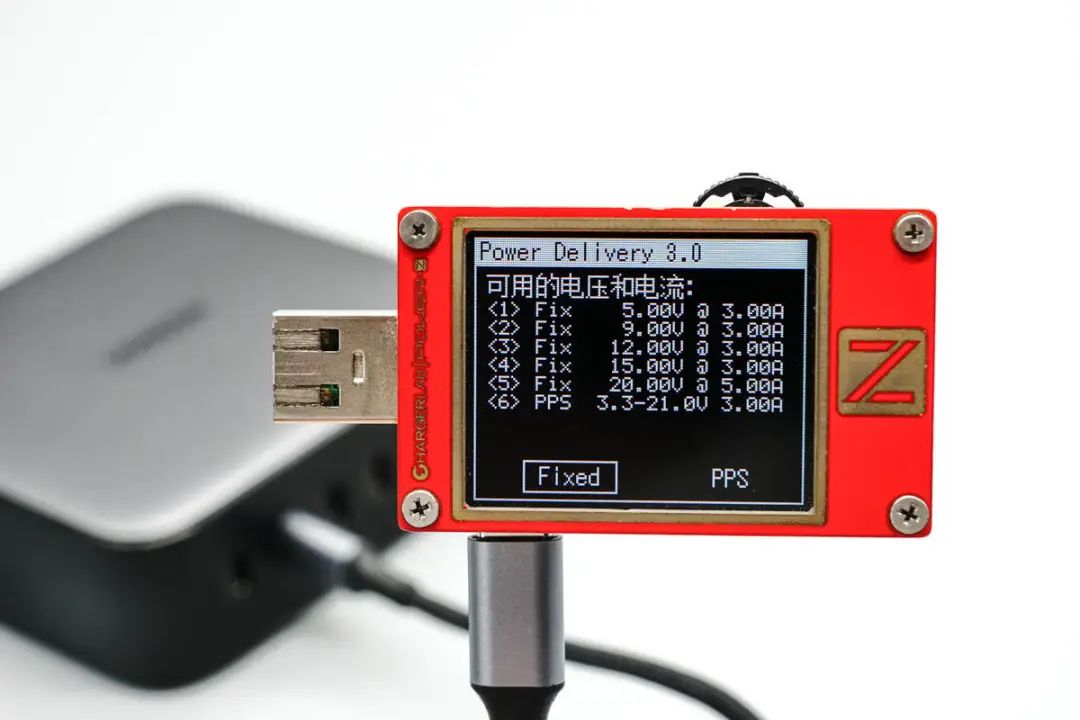

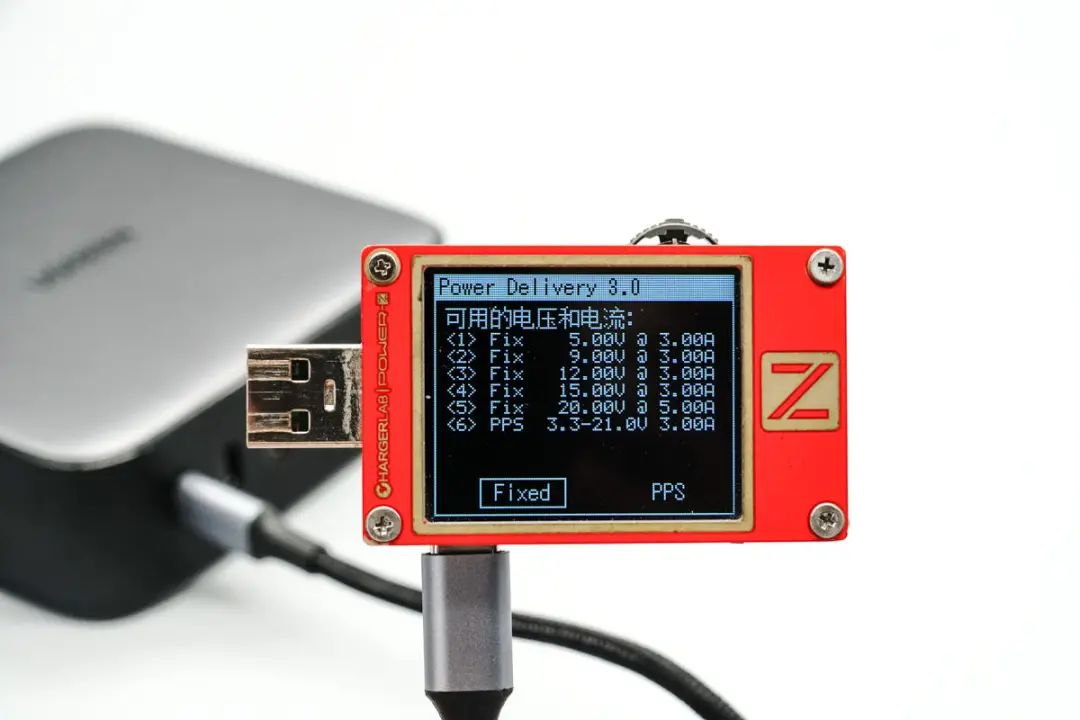

同时PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。






测得C2口同样支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。






PDO报文也和C1口的一样,即C1和C2口都支持100W PD快充,这两个接口支持功率盲插。






测得C3口兼容协议和C1、C2口的相同。

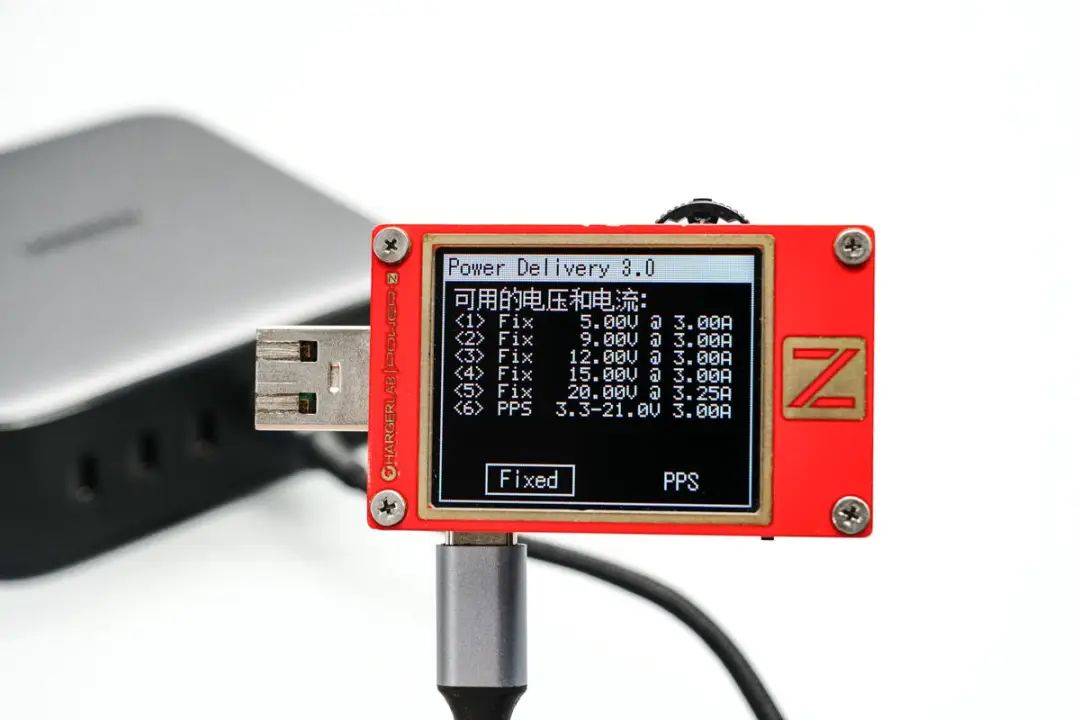

还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。






测得C4口兼容协议也和另外3个C口的一样。






并且PDO报文和C3口的相同,C3和C4口支持65W功率盲插。

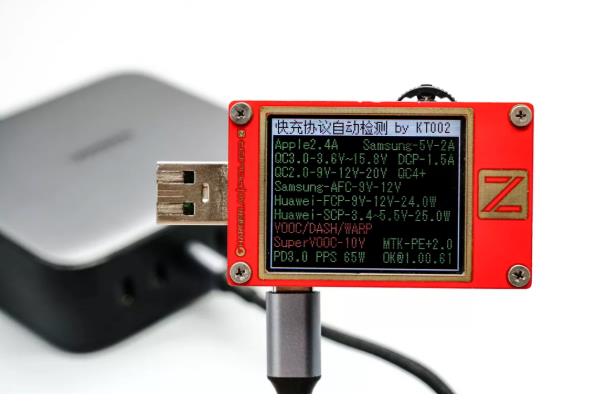

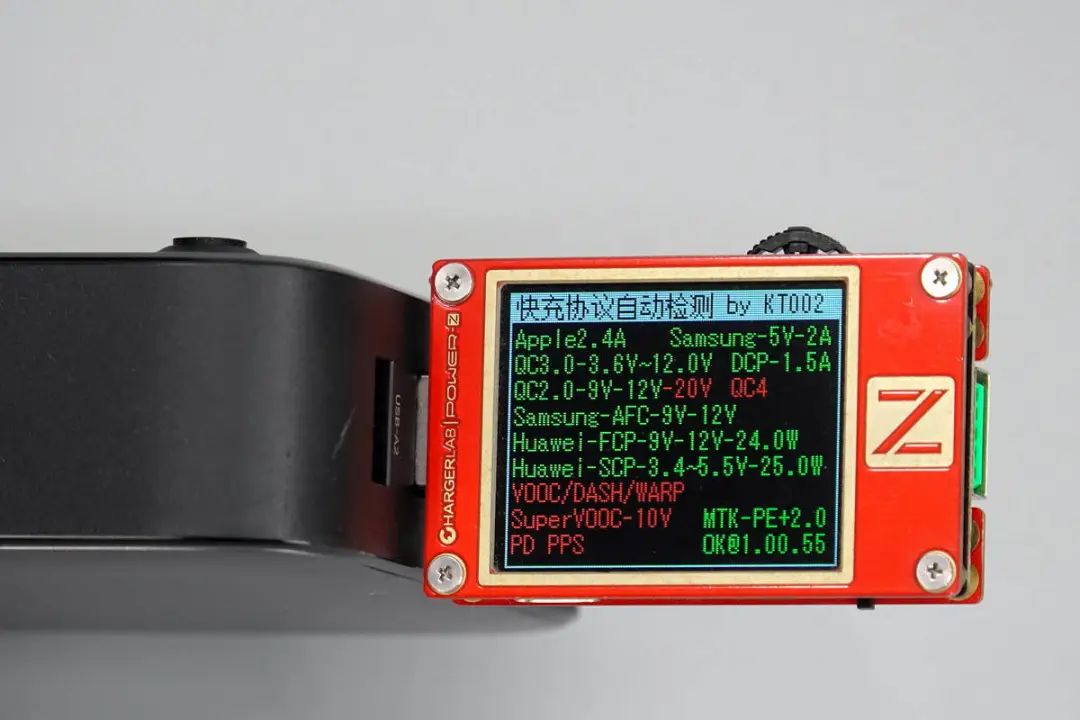

测得USB-A1口支持Apple2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。






测得USB-A2口兼容协议和A1口的相同。



绿联200W氮化镓桌面充电器拆解



看完了这款巨无霸充电器的开箱和测试,下面就进入拆解环节,一起来看看这款充电器的用料和做工。

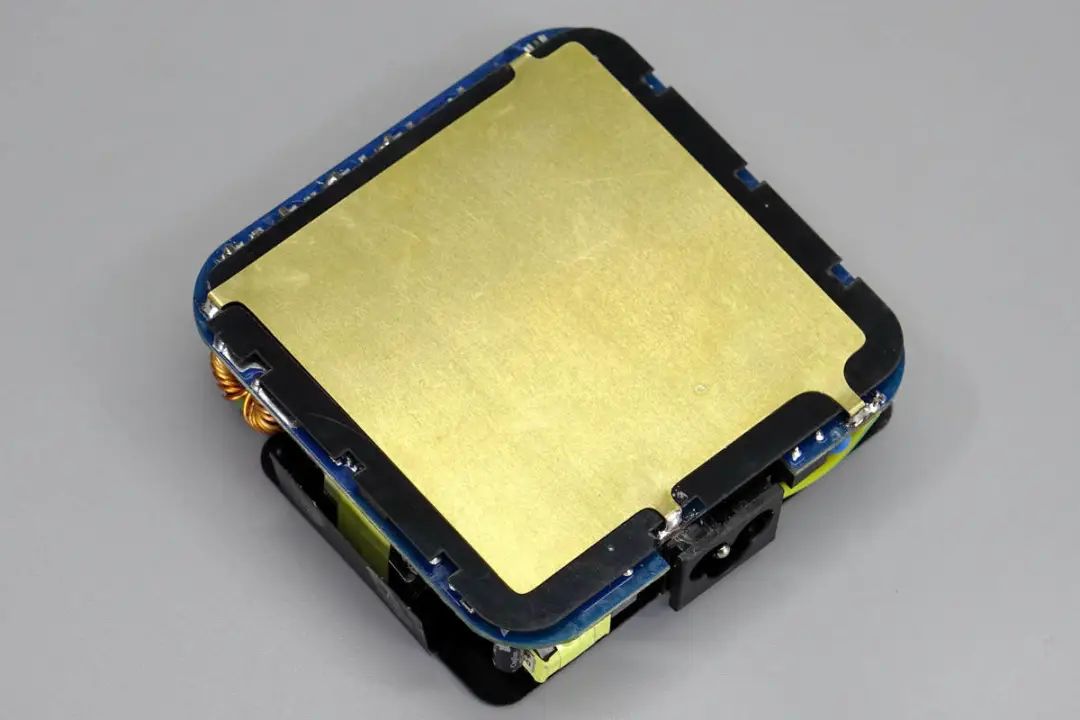

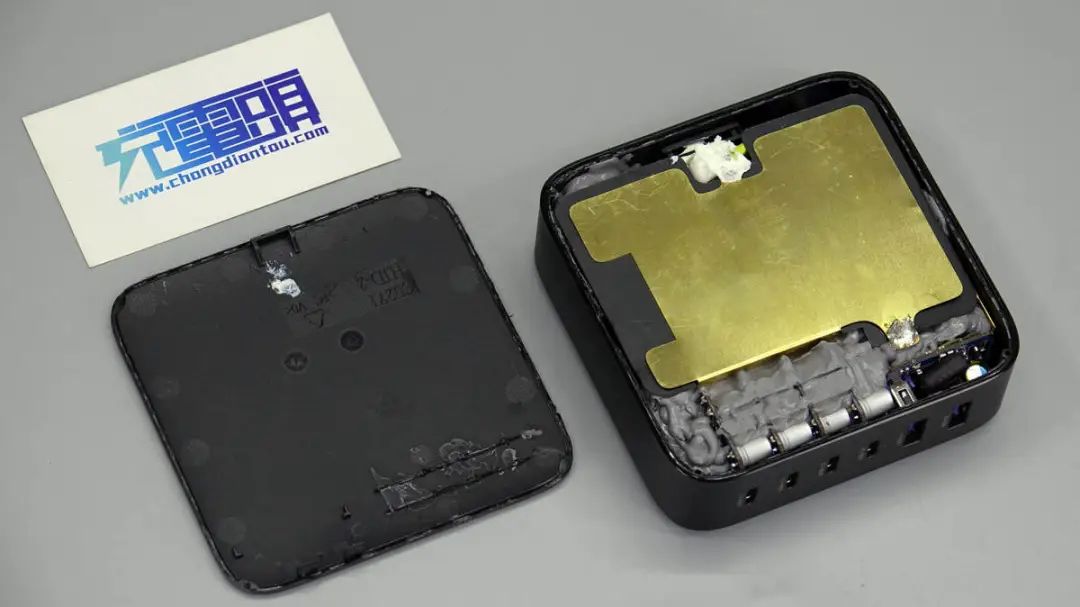

首先撬开充电器上盖,内部PCBA模块覆盖黄铜散热片散热,散热片焊接接地线,焊点涂胶固定,对应各个USB接口的降压电路涂胶散热。






从外壳中取出充电器PCBA模块,散热片下面使用麦拉片与PCBA上的元件绝缘。

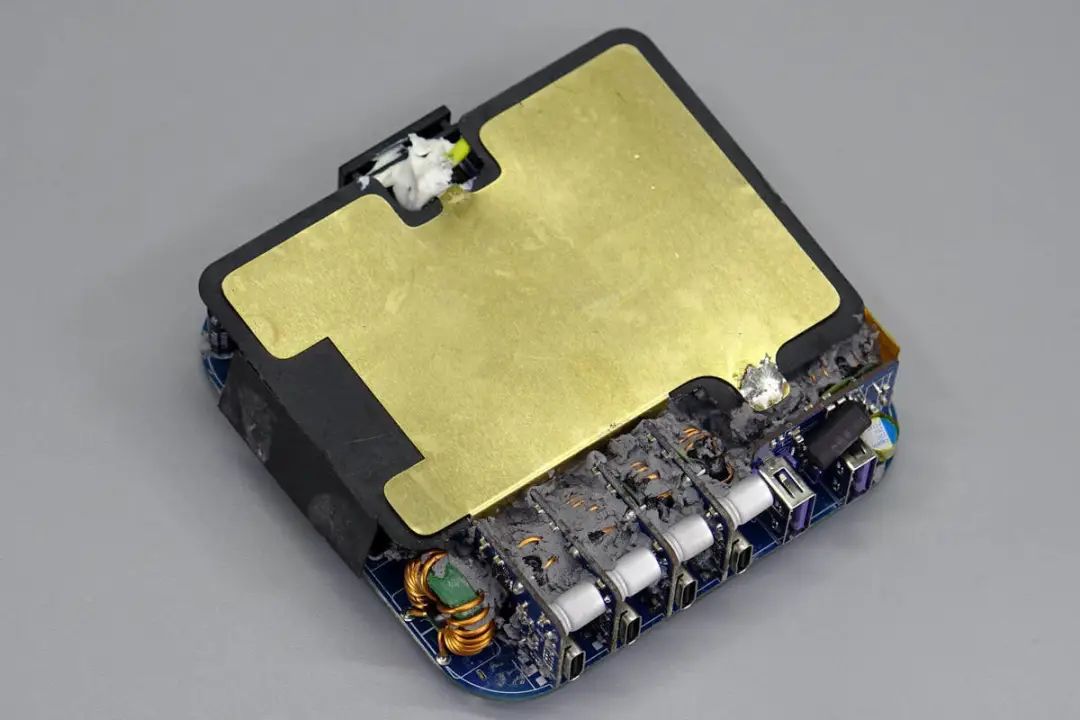

PCBA模块背面采用大面积黄铜散热片散热,使用麦拉片绝缘,边缘焊接到PCBA上固定。

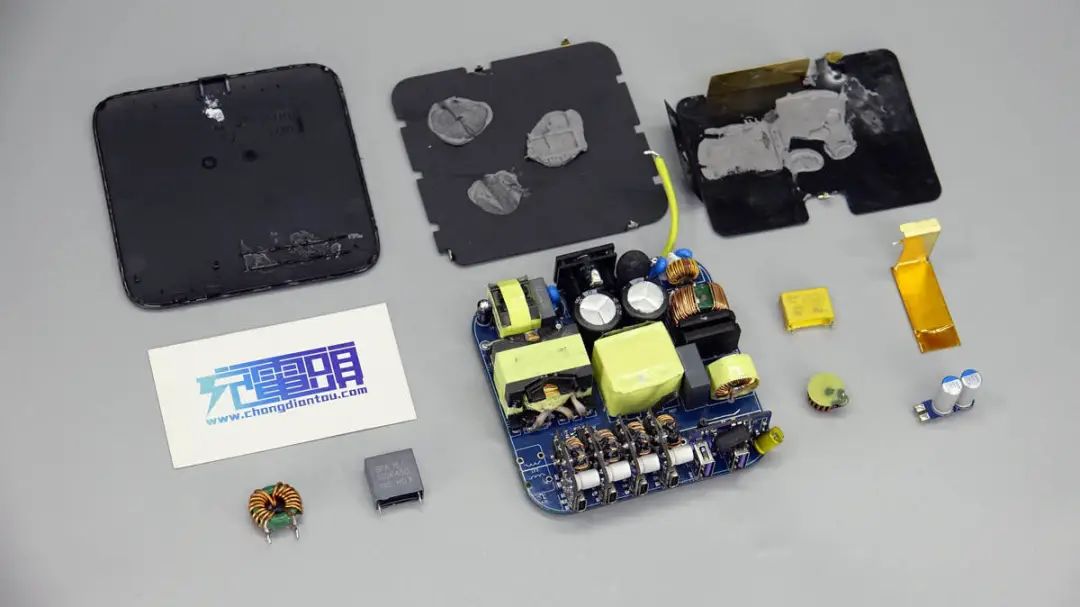

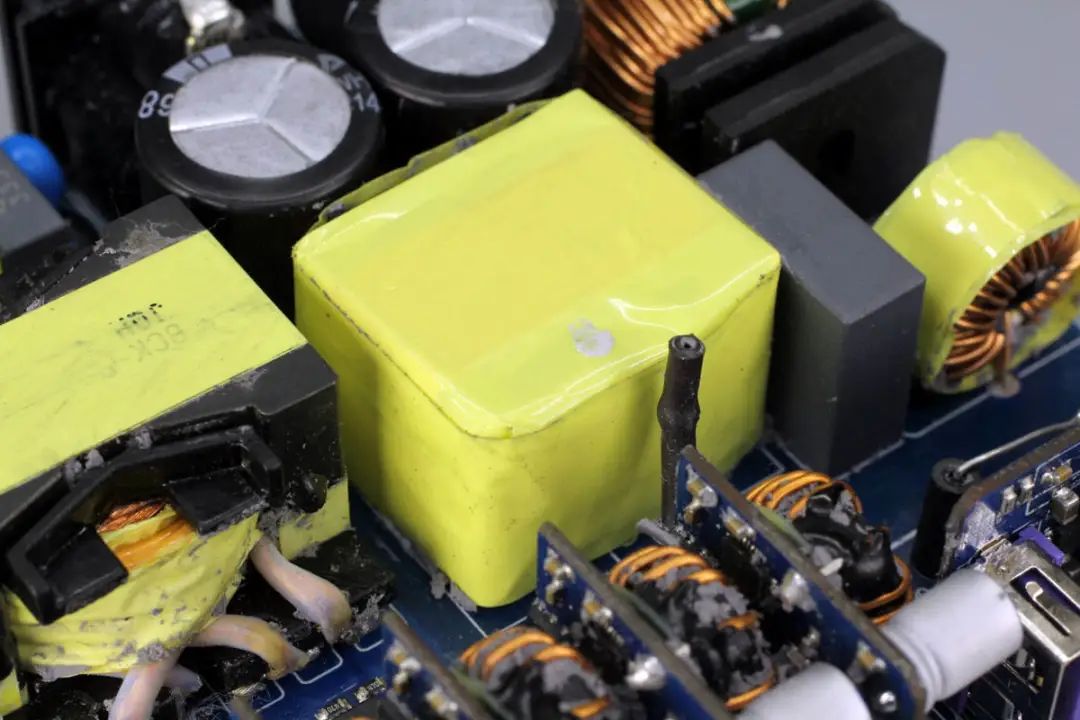

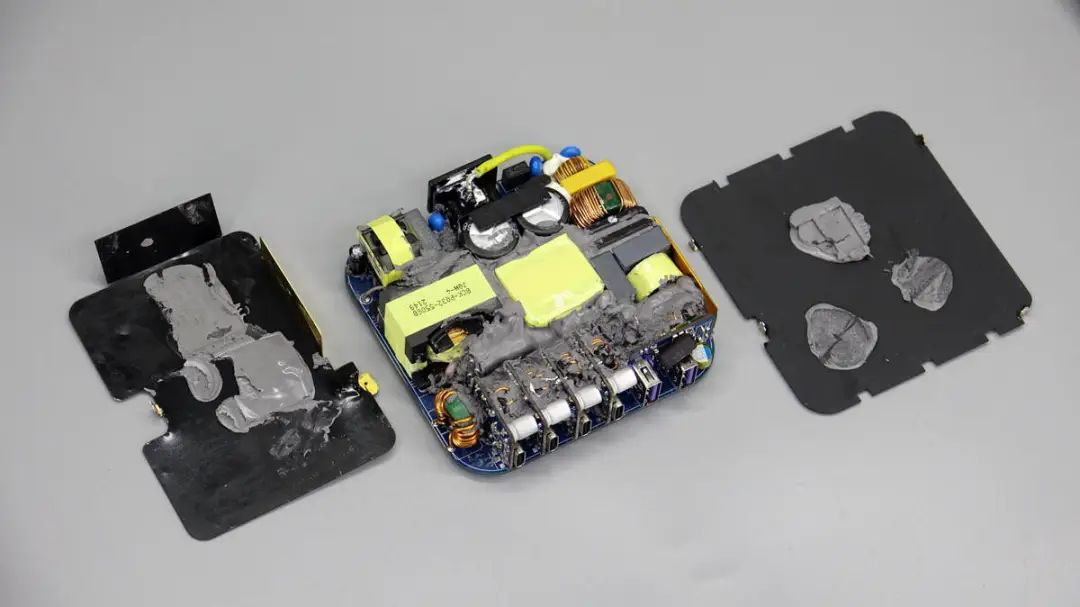

焊接取下PCBA模块两面覆盖的散热片,正面PFC升压电感和变压器涂有导热胶散热,背面PFC开关管,LLC开关管和同步整流管打胶散热。






清理掉PCBA模块上涂胶,两颗整流桥之间使用一片铜片散热,铜片对应低压侧元件缠高温胶带绝缘。

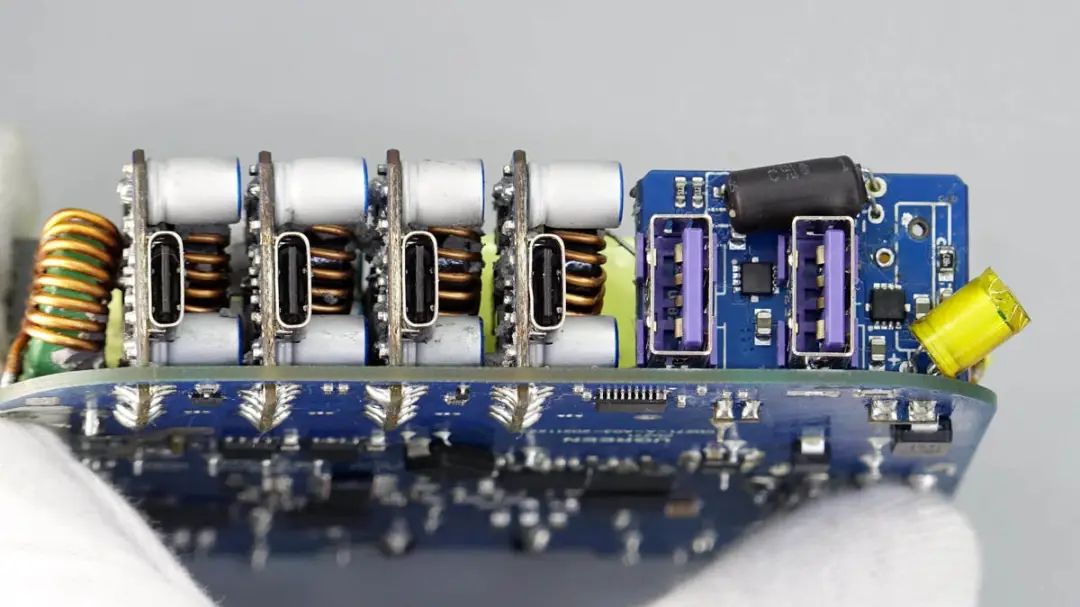

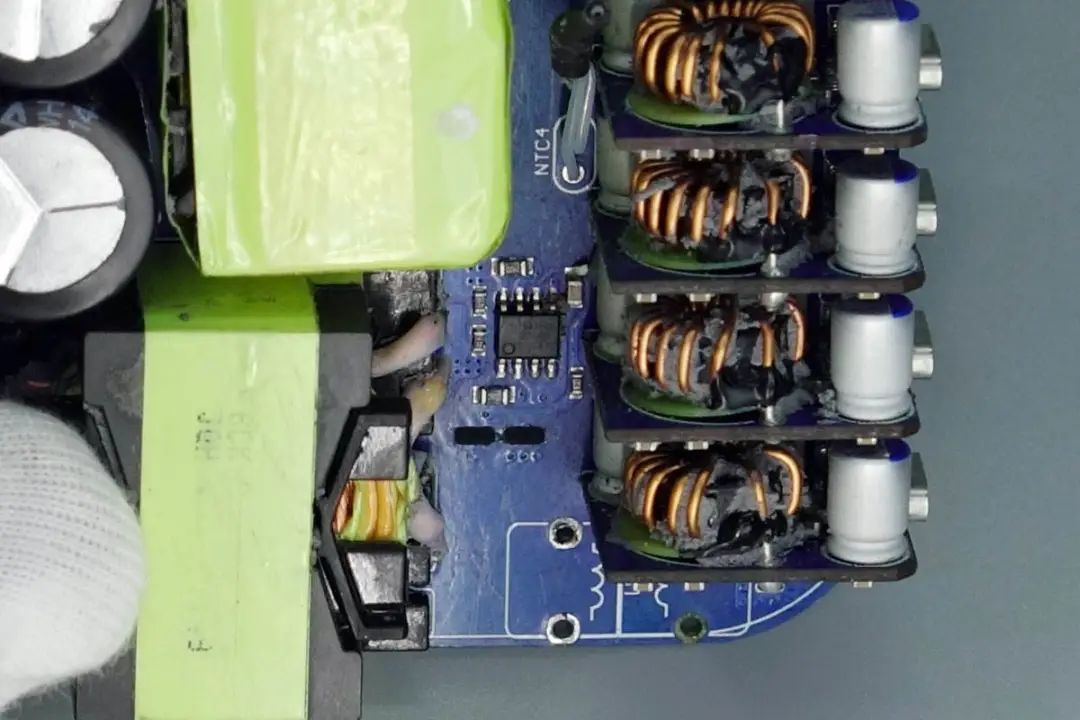

输出侧对应四个USB-C接口采用独立的降压电路,实现各个接口的独立快充输出,两个USB-A口采用一路降压输出。

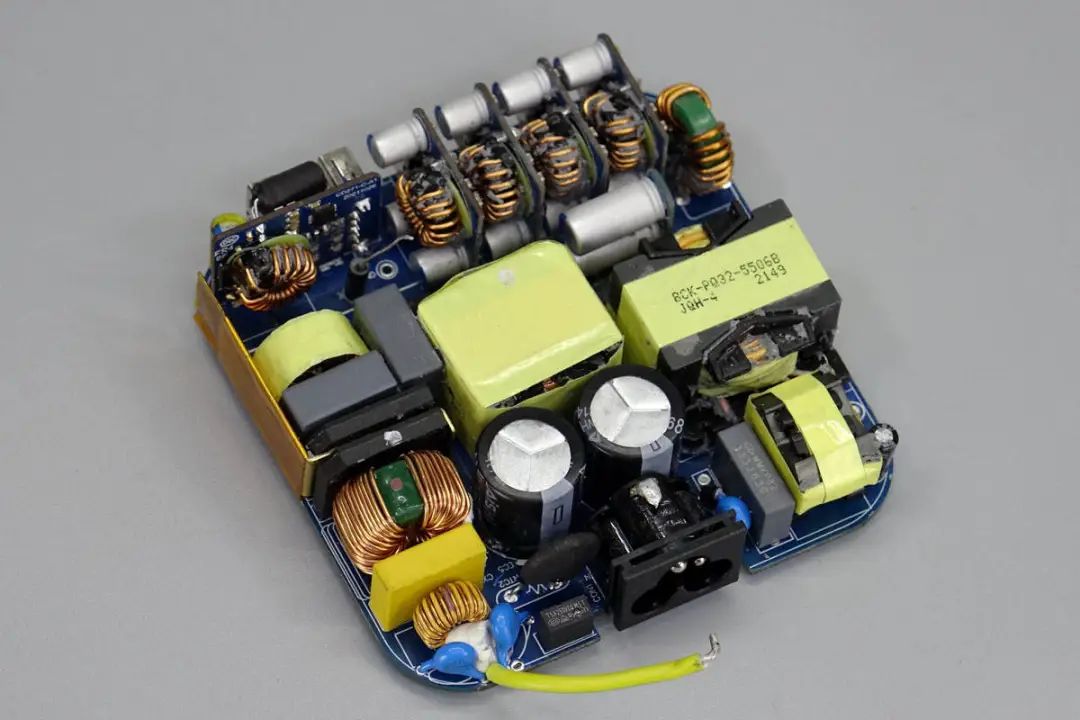

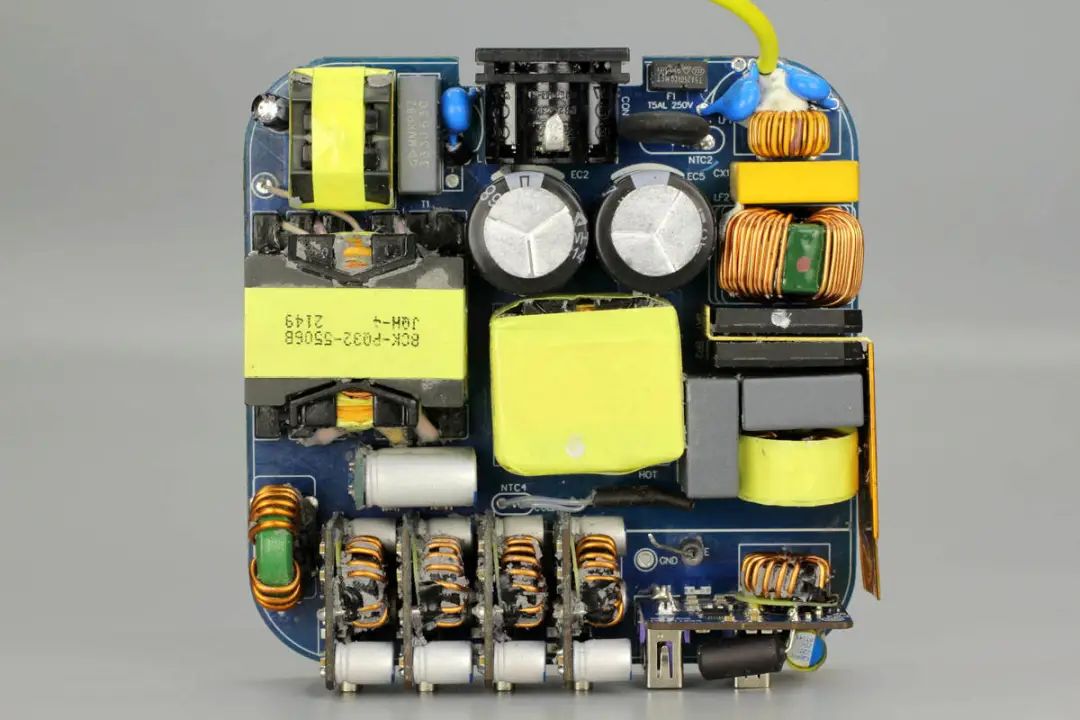

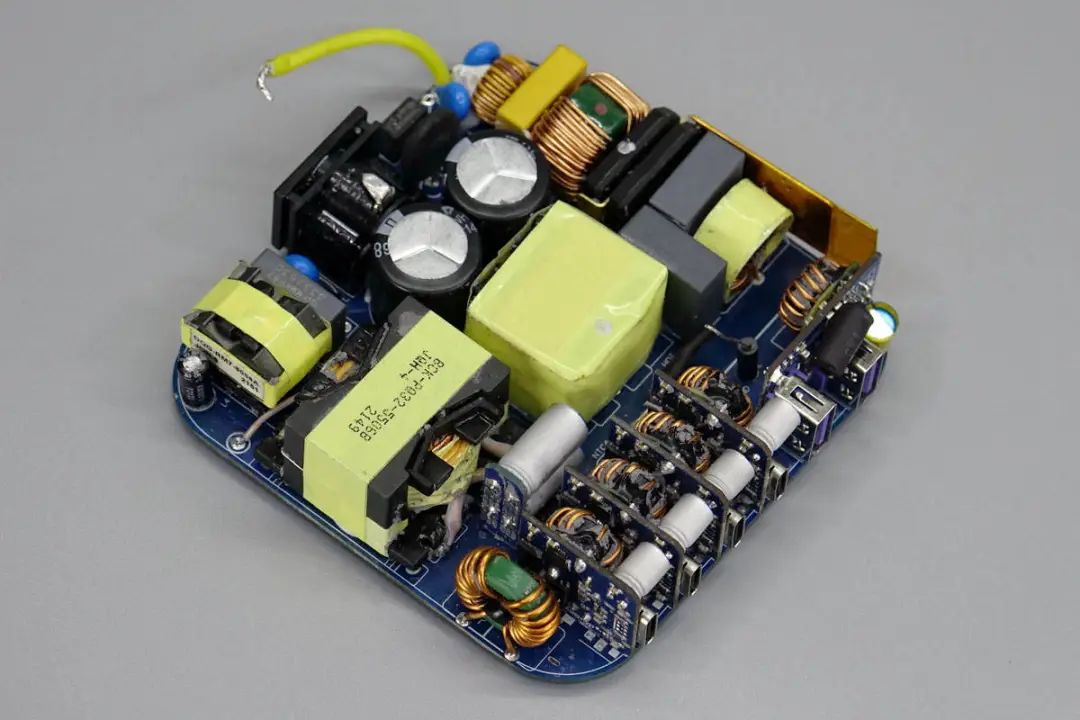

PCBA模块正面一览,顶部正中为电源输入接口,右侧是保险丝和NTC浪涌抑制电阻,右侧为输入EMI滤波电路,整流桥和滤波电容等。在电源输入接口下方是高压滤波电容,滤波电容下方是PFC升压电感。左上角是LLC谐振电感,谐振电容和LLC变压器,最下方是USB接口的二次降压电路。

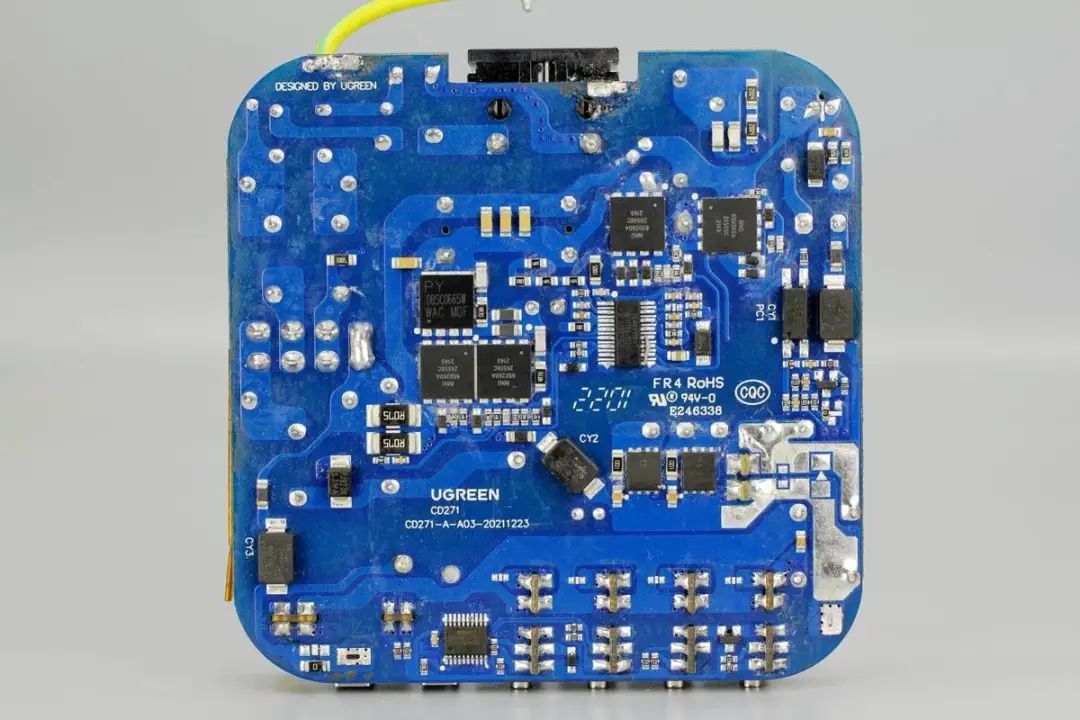

PCBA模块背面焊接PFC升压开关管,LLC开关管以及初级主控芯片,下方焊接同步整流管,底部焊接一颗单片机用于接口功率自动分配,并焊接三颗贴片Y电容。



通过对PCBA的观察,绿联这款200W氮化镓充电器采用PFC+LLC+SR开关电源架构设计,PFC进行功率因数校正,LLC电源输出固定电压,输出采用同步整流,输出固定电压为五路二次降压电路供电,实现各个接口的独立快充。下面就从输入端开始了解整个充电器的设计与用料。






电源梅花输入插座特写,顶部焊点为接地线焊点,连接散热铜板接地。

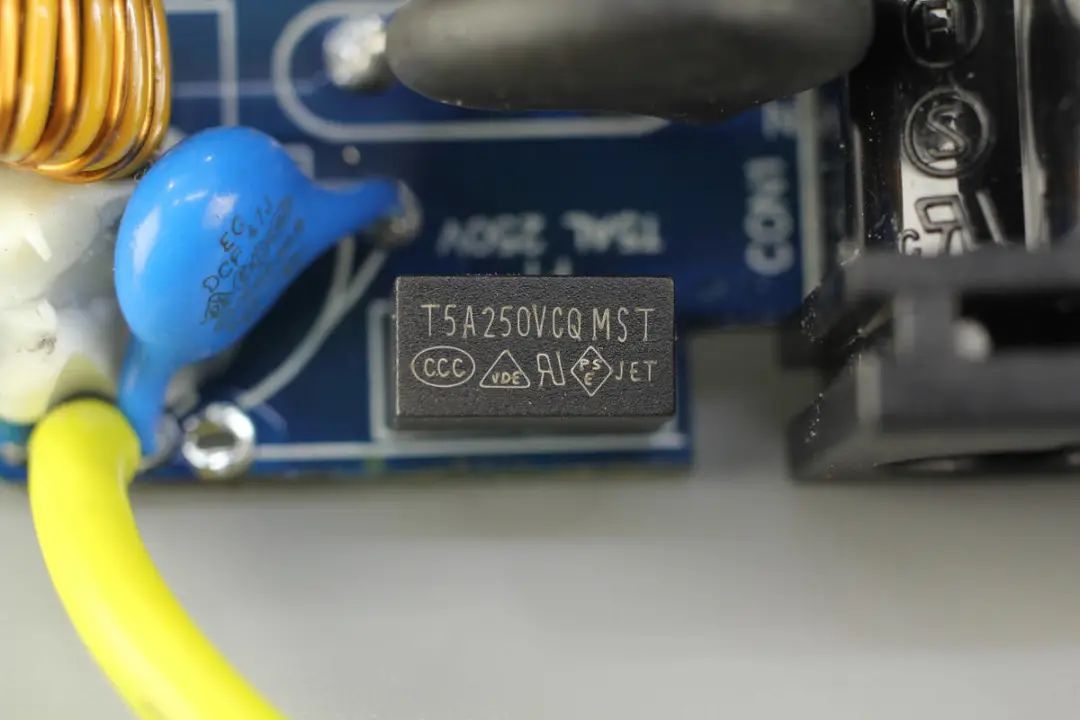

输入端保险丝来自CONQUER功德,MST系列超小型延时保险丝,规格为5A 250V,用于输入过流保护。

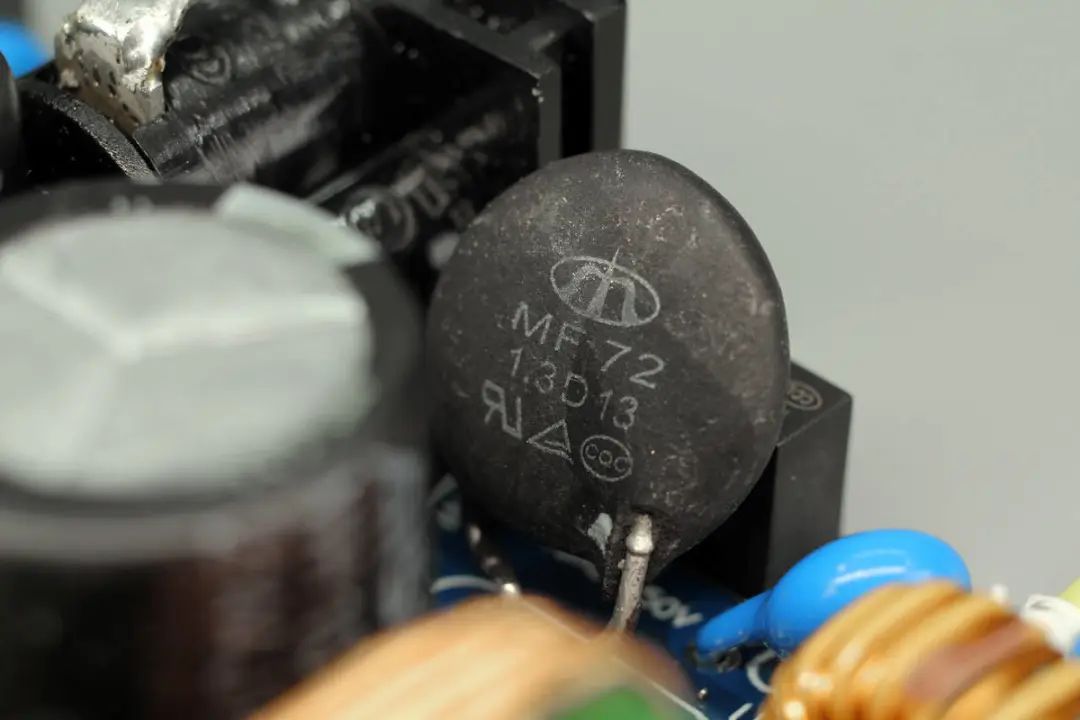

NTC热敏电阻来自时恒电子,MF72系列,规格为1.3D13,直径13mm,冷态电阻1.5Ω,连接在输入端限制电解电容的充电电流,减小对整流桥等元件的冲击电流。

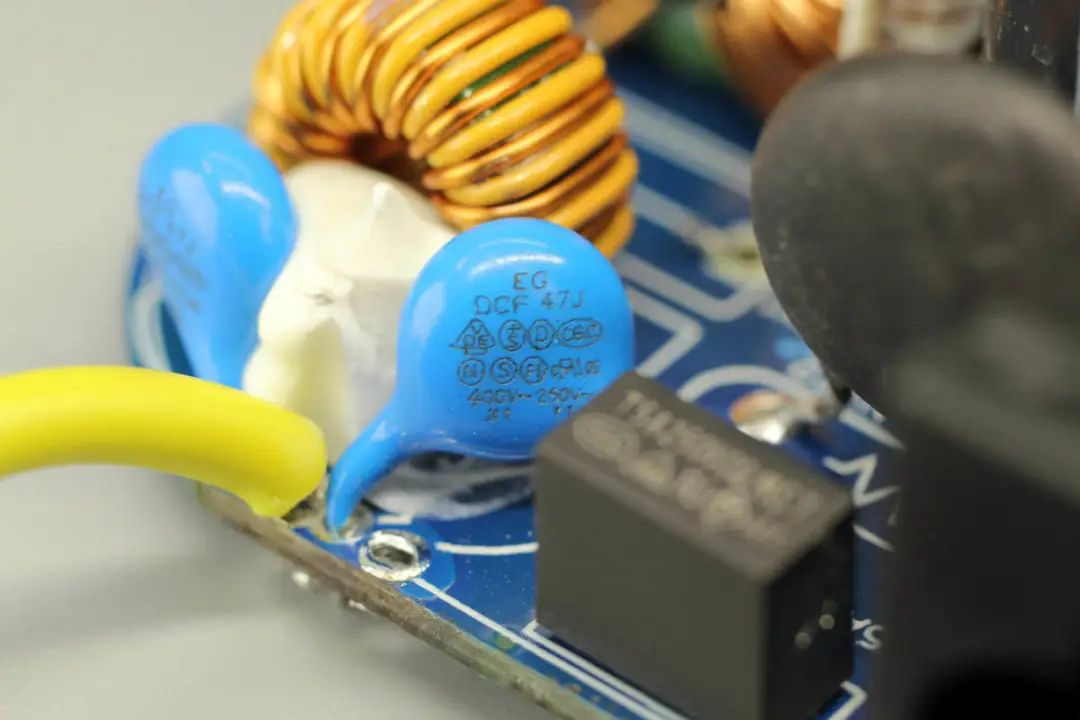

输入端火线与零线对地的蓝色Y电容,地线焊接处打胶加固,后面是第一级共模电感,采用漆包线和绝缘线绕制。






输入插座另外一侧还有一颗Y电容连接到背面的散热片。

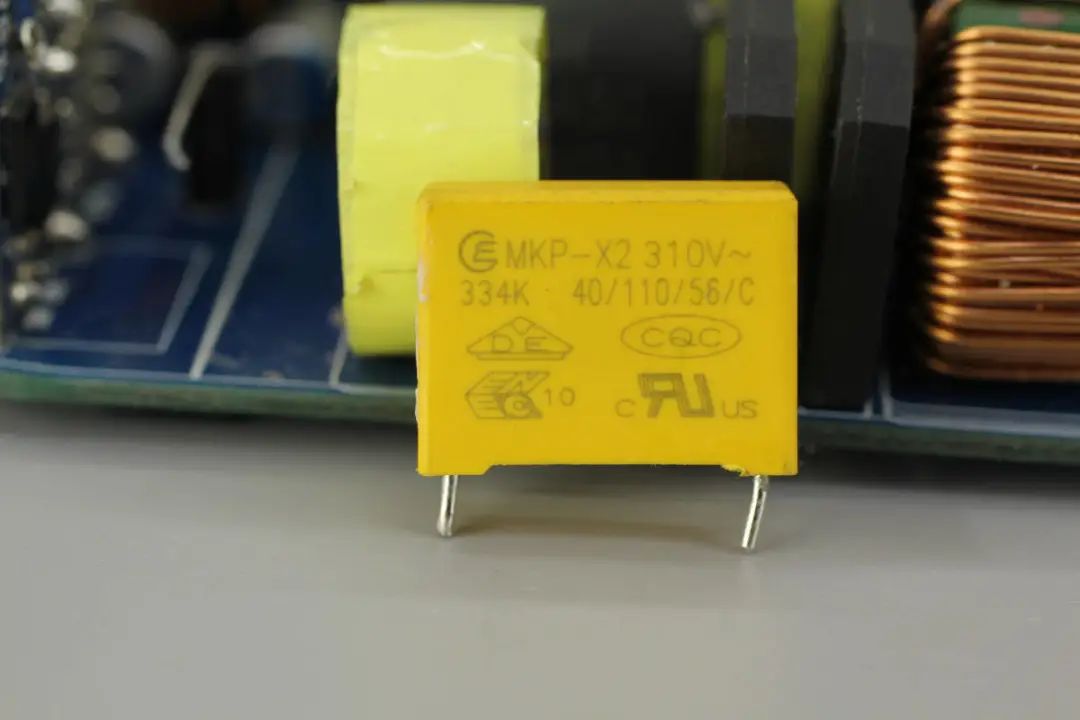

安规X2电容规格为0.33μF。

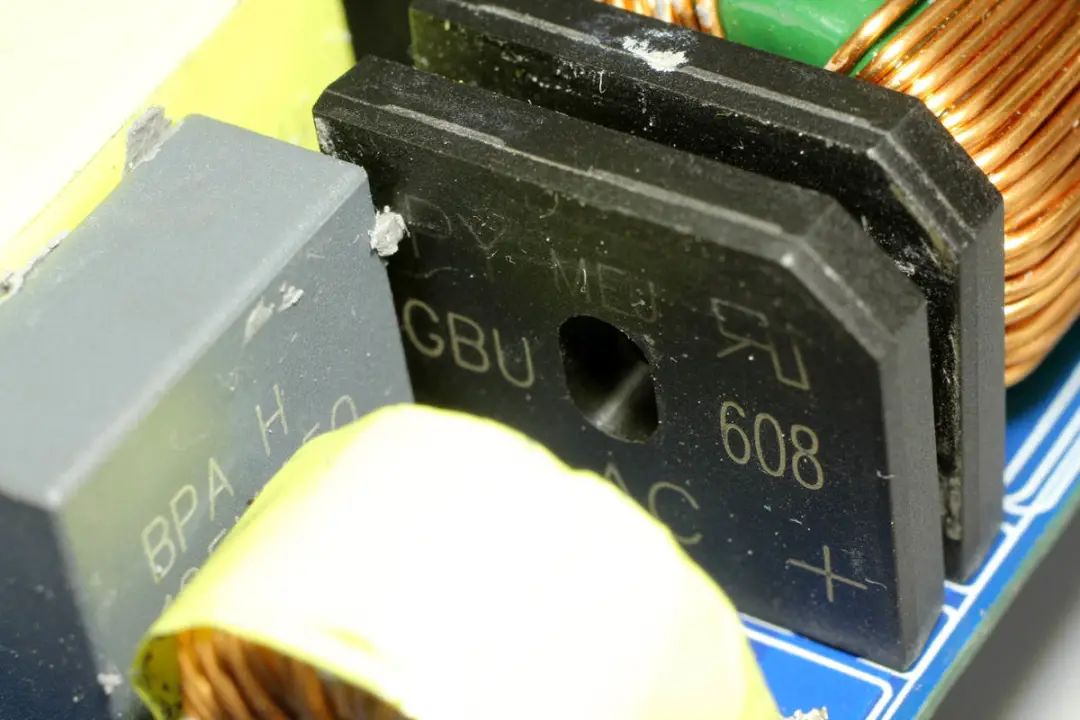

输入端两颗整流桥来自PY平伟,型号为GBU608,两颗并联,中间夹散热片加强散热,用于将交流电整流成直流电。

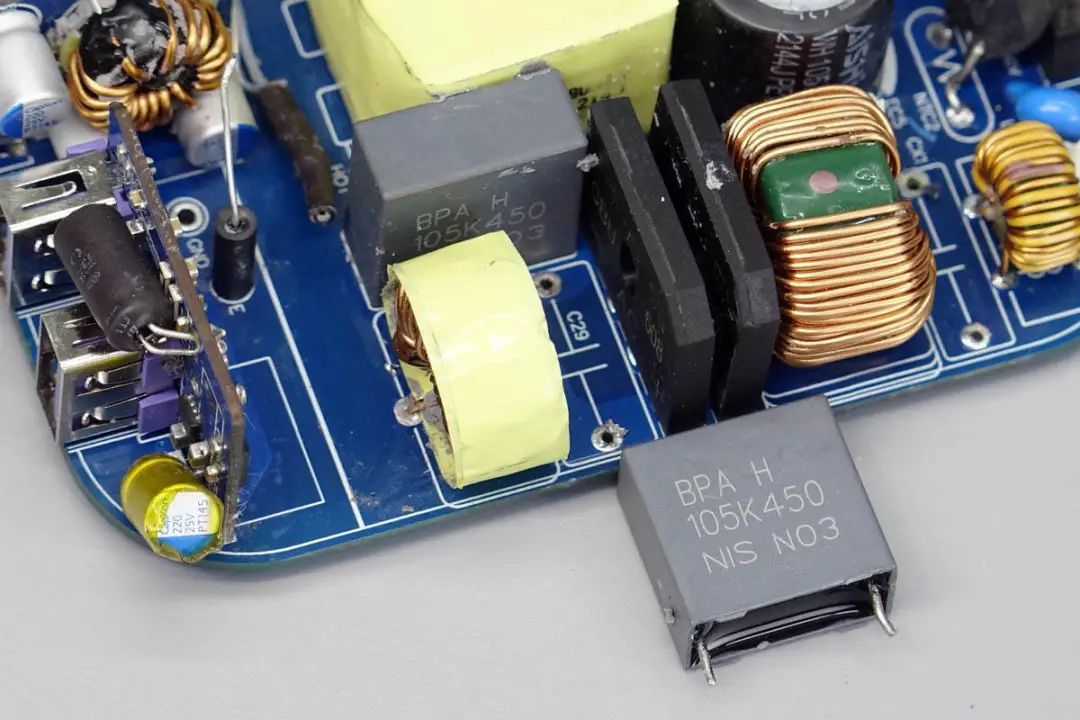

整流桥的脉动直流电通过两颗薄膜电容与磁环电感组成的滤波电路滤波,薄膜电容来自日精,规格为1μF 450V。

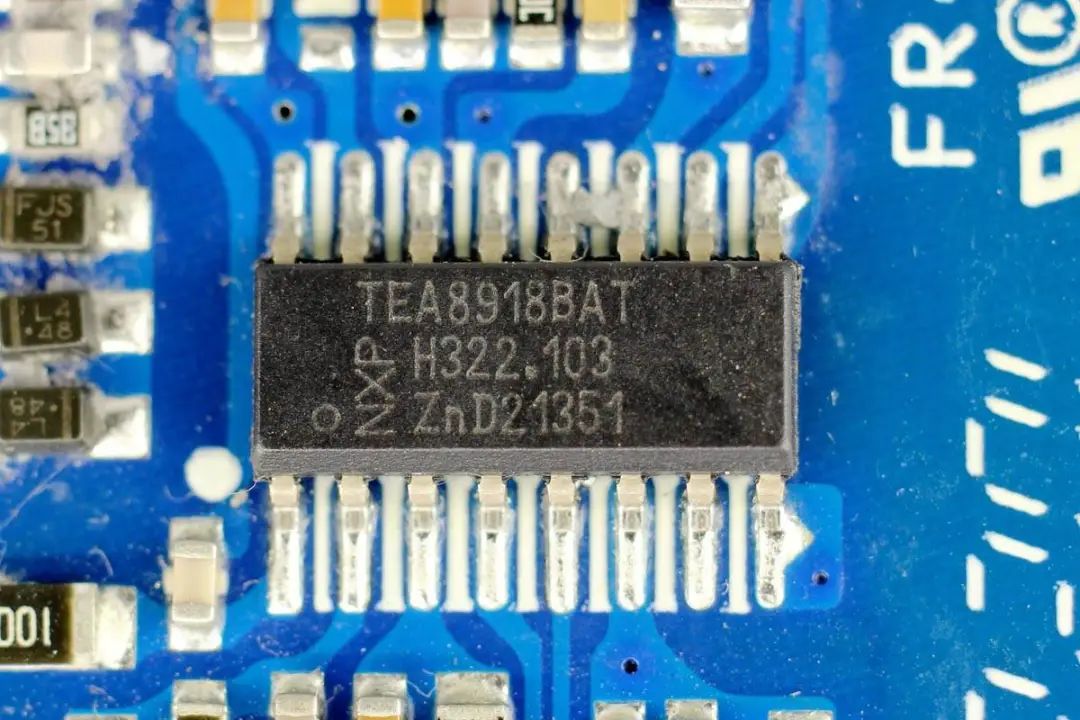

接下来首先介绍电源的主控芯片,这是一颗二合一的PFC+LLC控制器,来自NXP恩智浦,型号TEA8918BAT,这颗芯片内置PFC控制器和LLC控制器,将传统大功率电源中独立的PFC控制器和LLC控制器合二为一,提高集成度并简化设计。

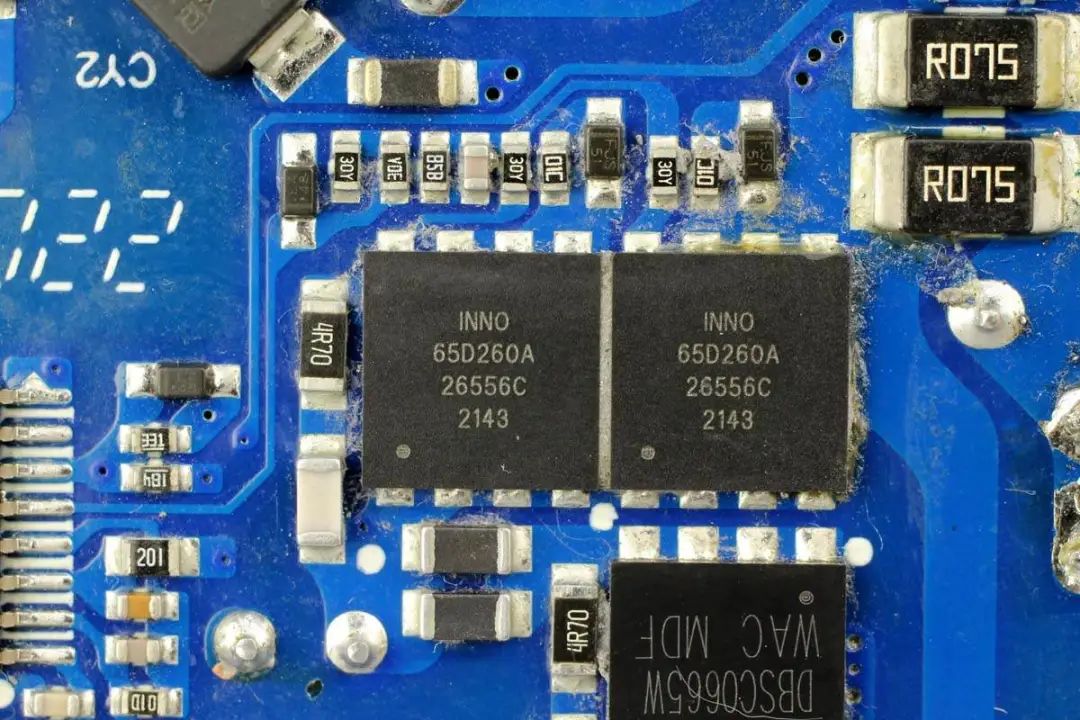

PFC升压开关管采用英诺赛科INN650D260A氮化镓功率器件,额定耐压为650V,导阻260mΩ,符合JEDEC标准的工业应用要求,支持ESD保护,支持开尔文源极。最高工作温度150℃。



INN650D260A支持超高开关频率,无反向恢复电荷,具有极低的栅极电荷和输出电荷符合RoHS、无铅、欧盟REACH法规。

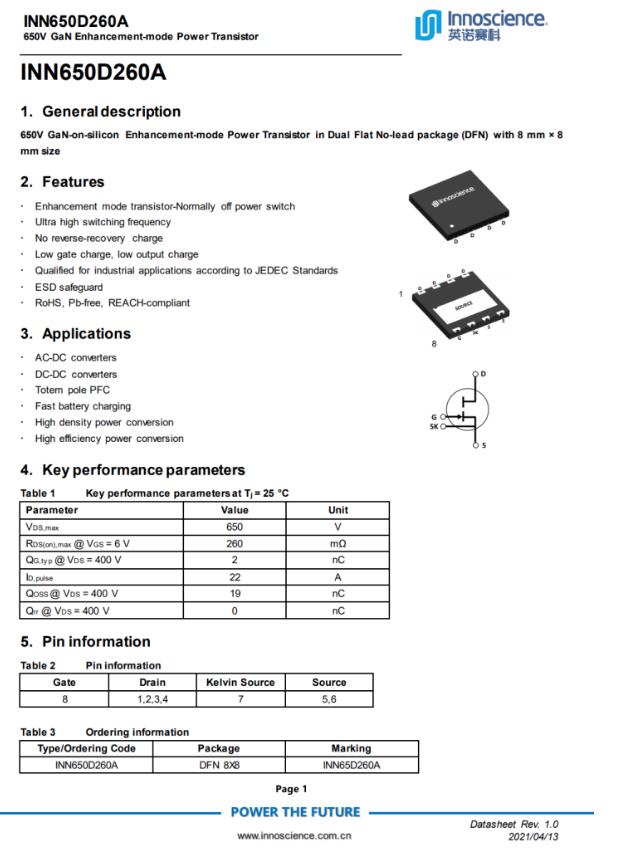

英诺赛科 INN650D260A 详细资料。

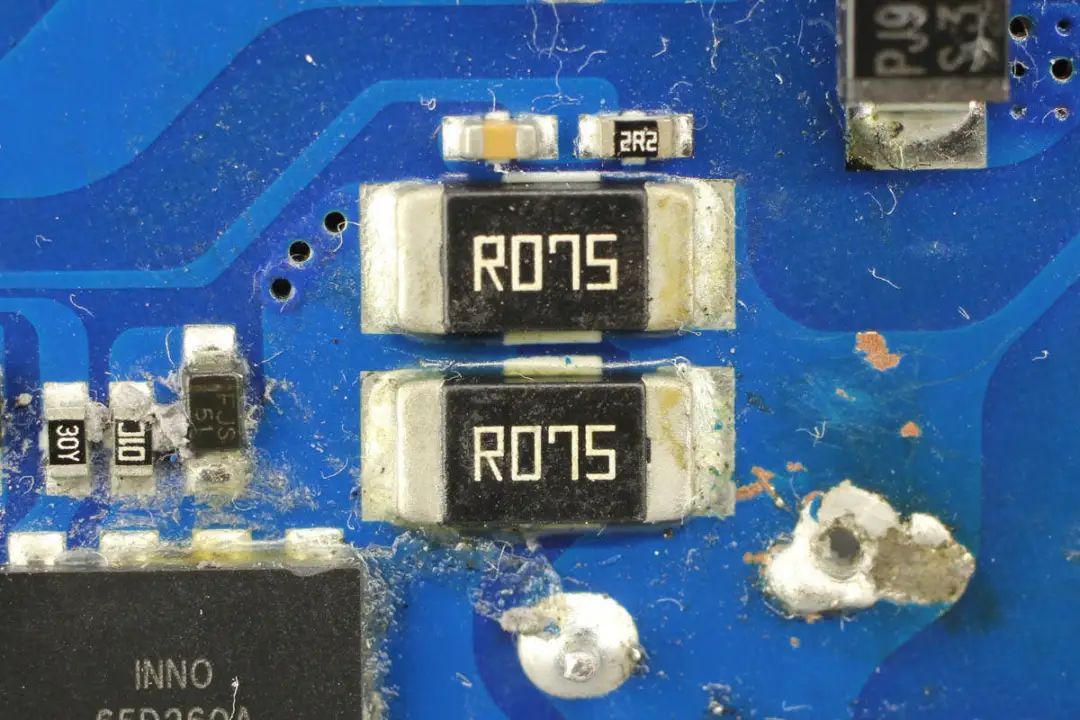

检测PFC开关管电流的两颗取样电阻,2512封装,阻值为75mΩ,两颗并联。

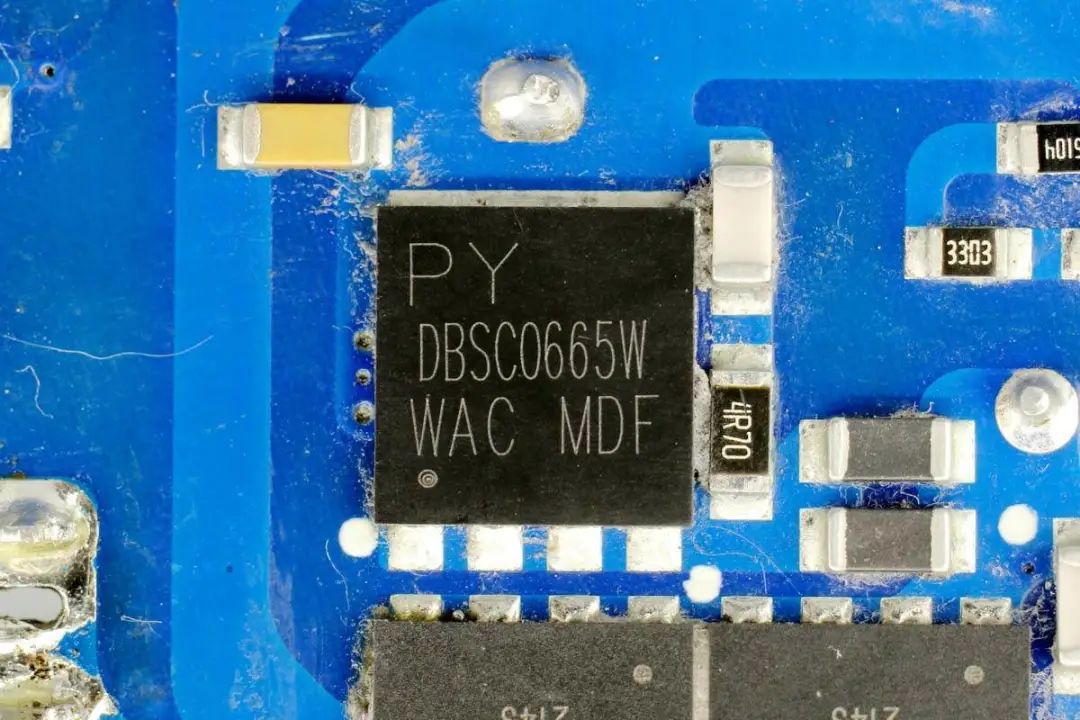

PFC升压开关管来自PY平伟,型号DBSC0665W,是一颗耐压650V的碳化硅二极管,150℃正向电流6A,采用DFN8*8封装。在大功率快充PFC升压电路中使用碳化硅二极管,能够降低开关损耗,降低EMI干扰,提升整机效率。

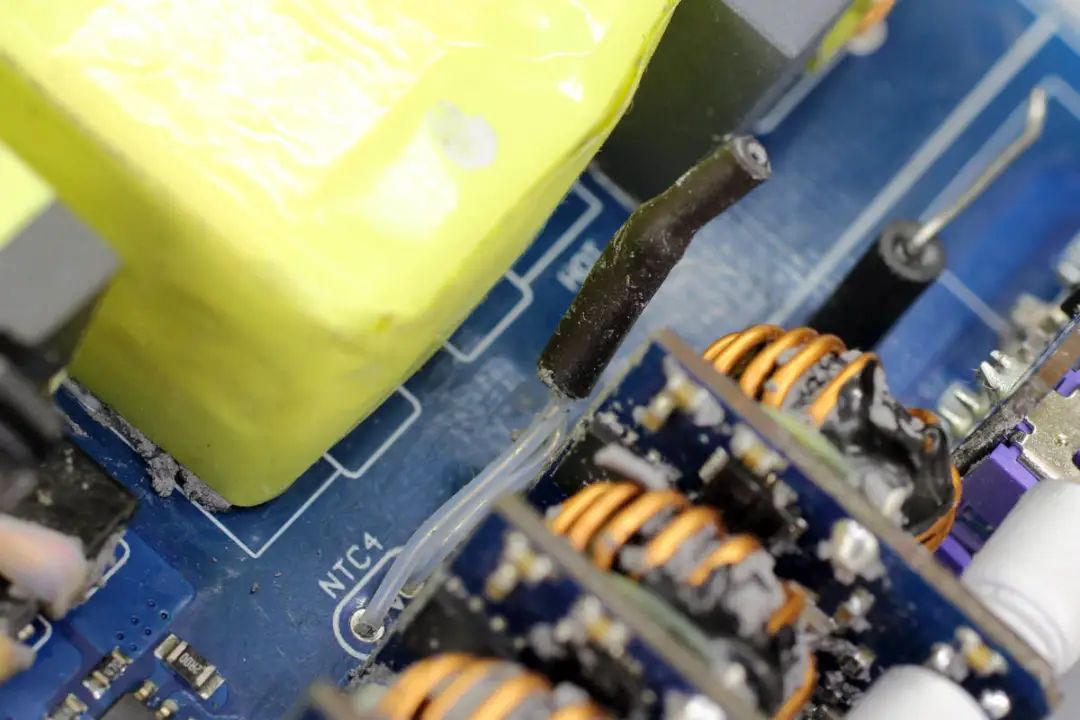

PFC升压电感使用胶带严密缠绕绝缘,下方热缩管包裹的元件为热敏电阻,用于整机过热检测保护。

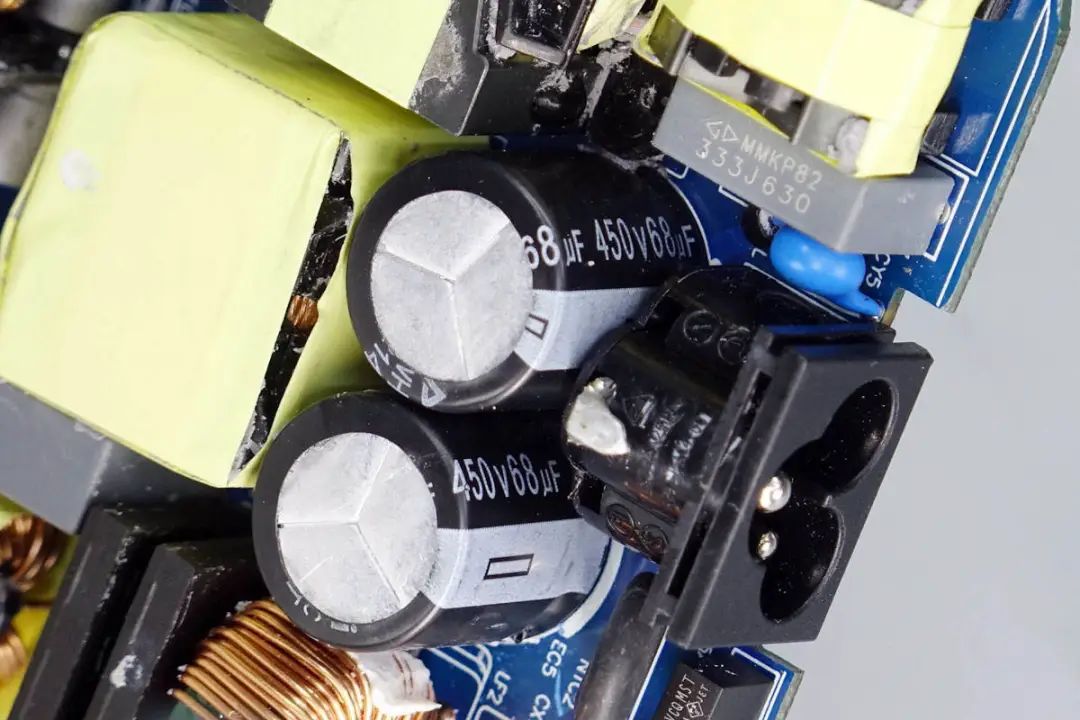

两颗高压滤波电容来自AiSHi艾华,WH系列105℃耐热,规格为450V 68μF,两颗并联用于PFC输出滤波,为LLC级供电。

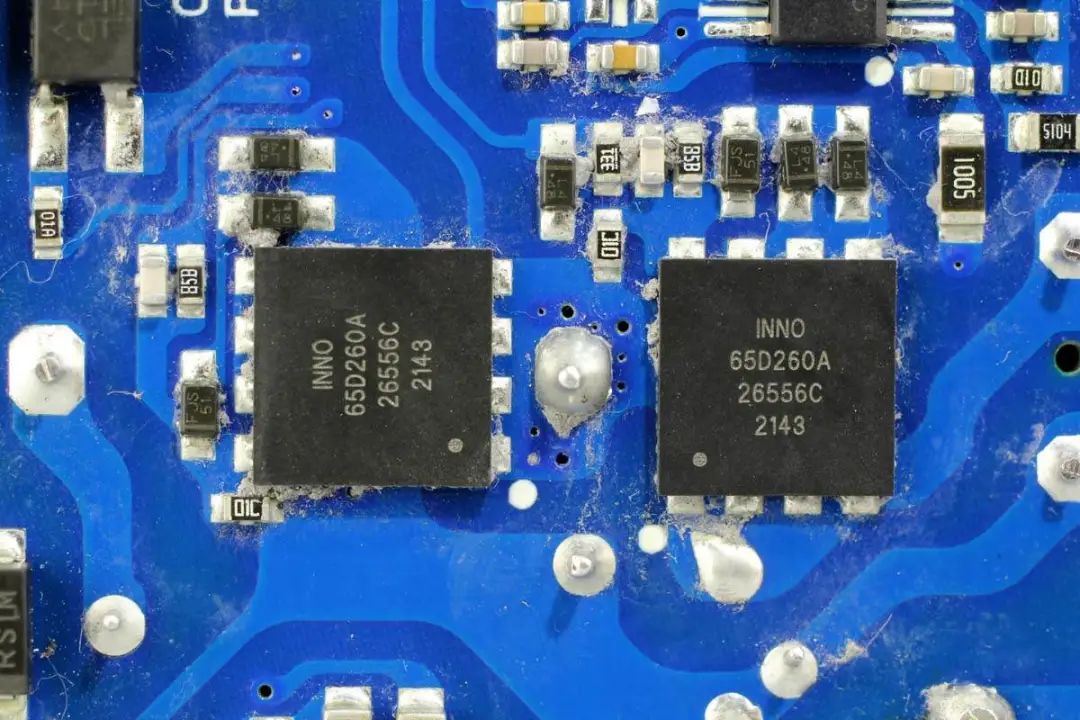

两颗LLC开关管来自英诺赛科,型号INN650D260A,与PFC开关管型号相同,绿联这款200W充电器内置四颗英诺赛科的氮化镓开关管。

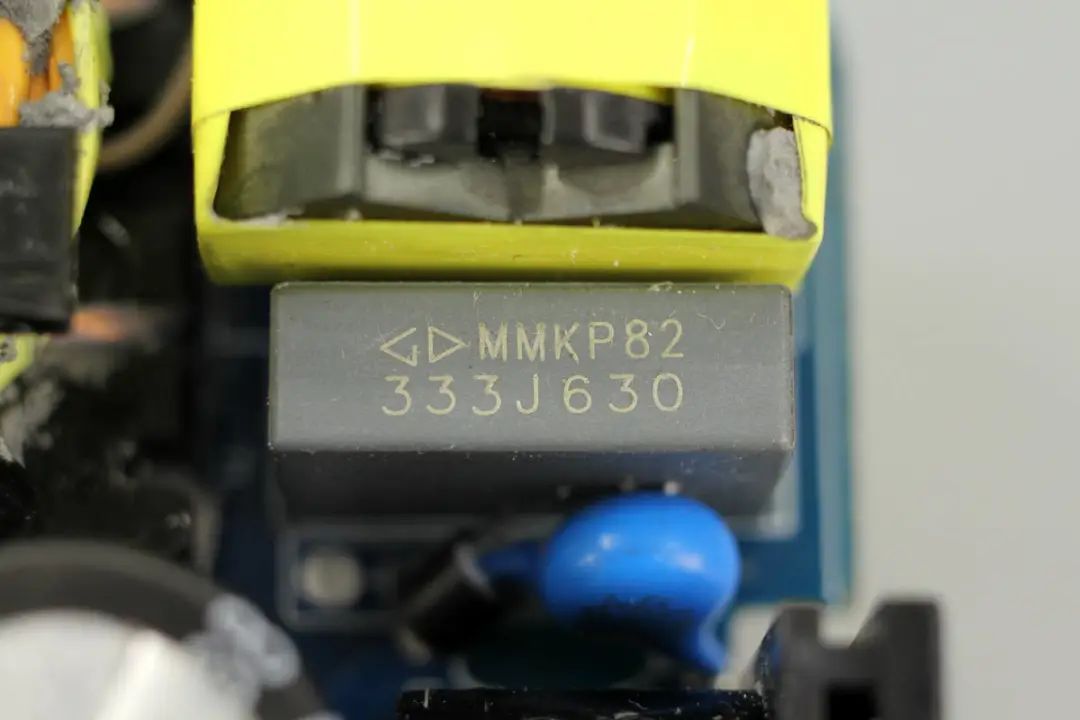

LLC谐振电容规格为0.033μF 630V。

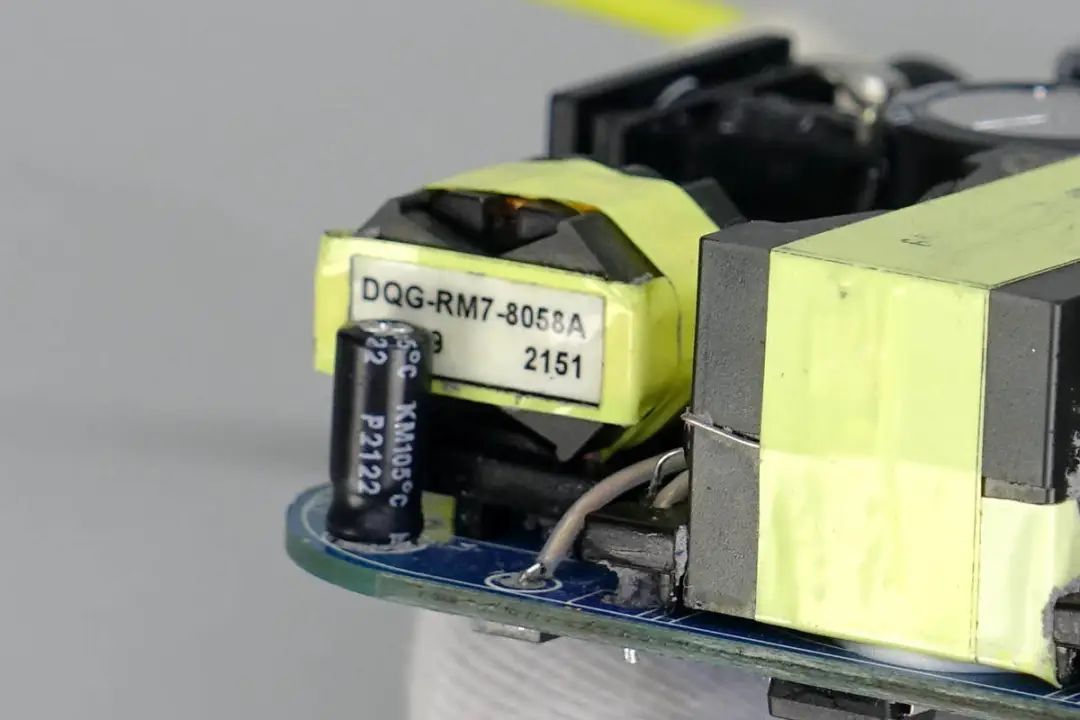

谐振电感特写,采用RM7磁芯。

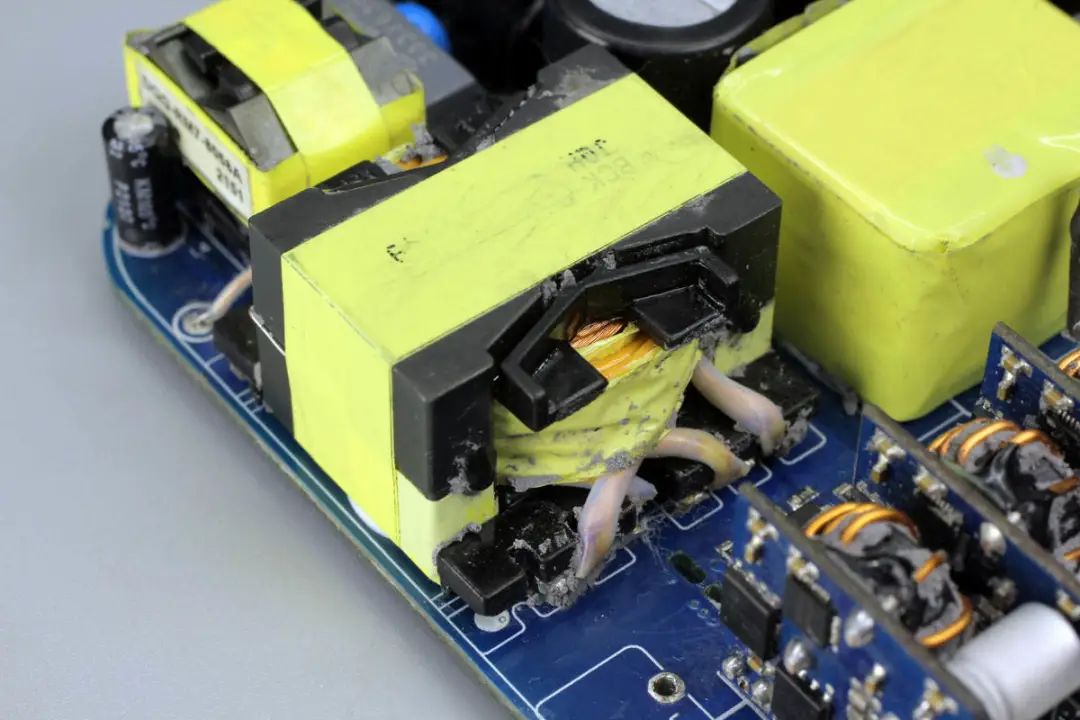

LLC变压器特写,从骨架开口处可以看到,初级采用利兹线绕制,降低高频损耗。

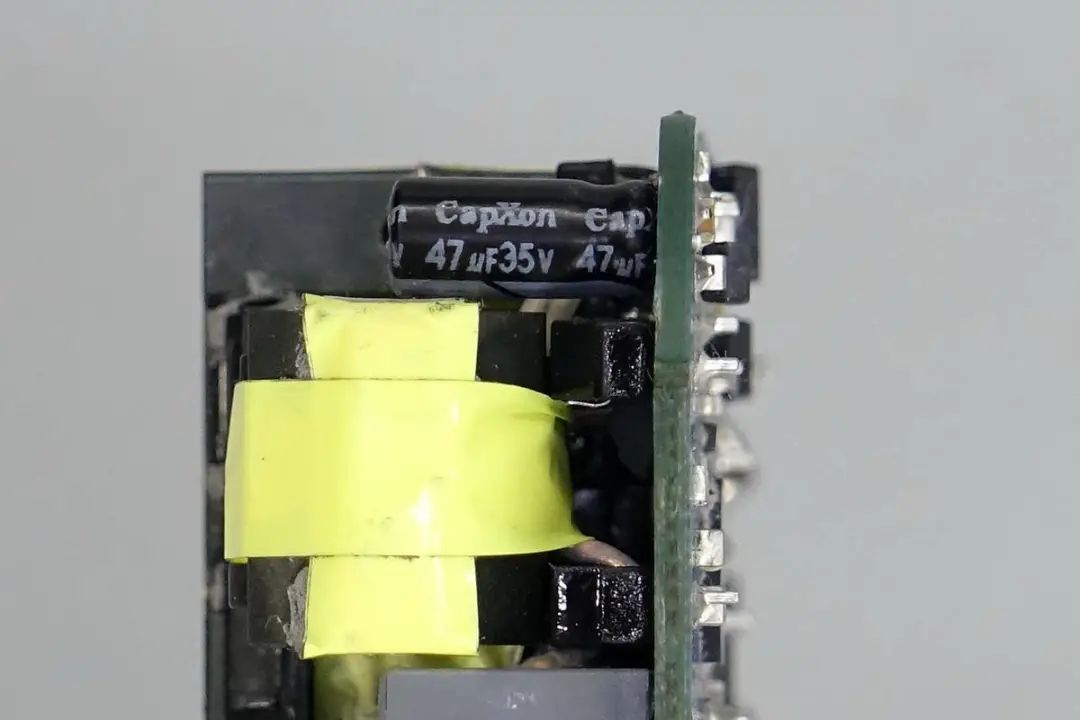

在谐振电感旁是一颗为主控芯片供电的滤波电容,来自丰宾,规格为47μF 35V。

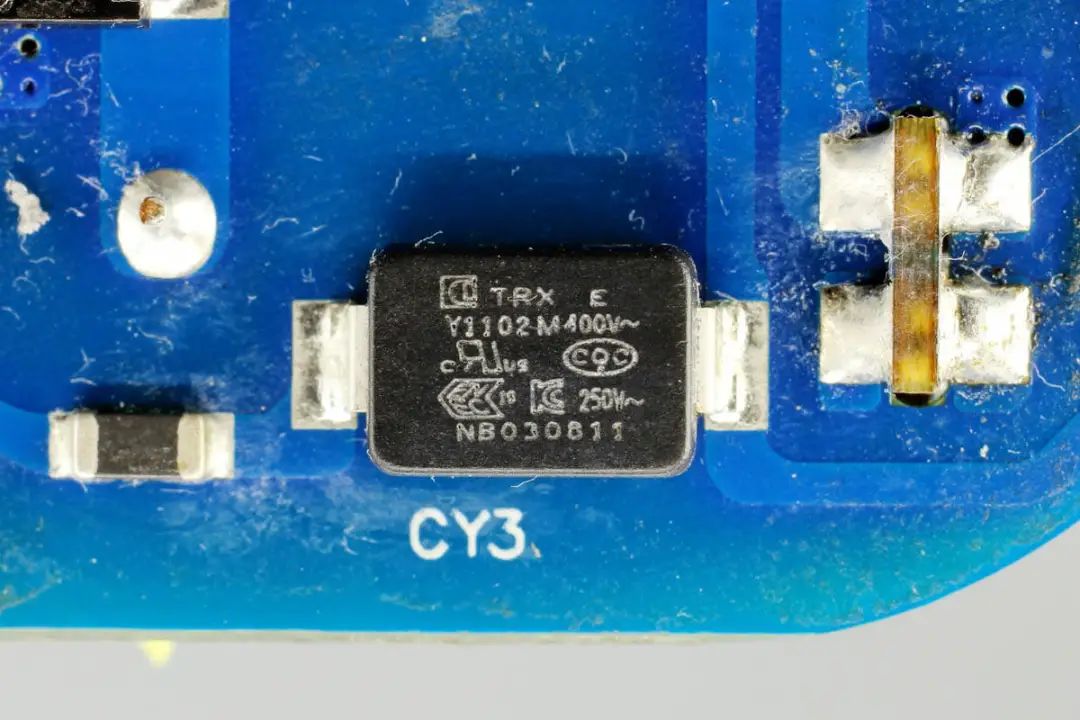

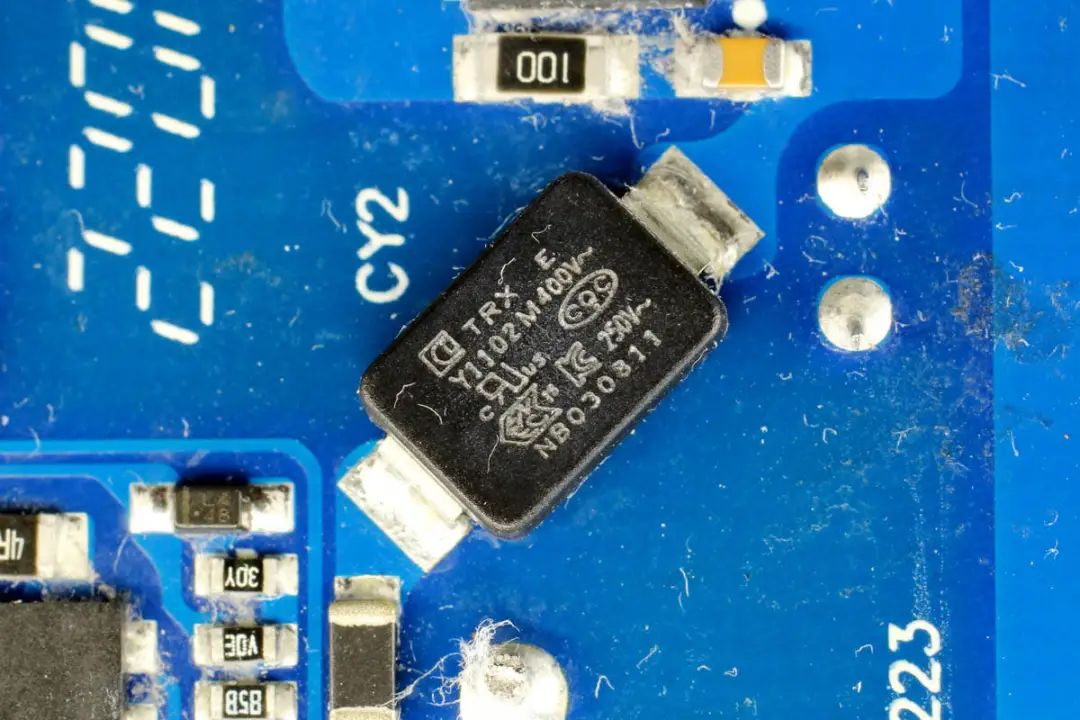

电源中三颗贴片Y电容均来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。图中一颗料号为TMY1102M。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可






另一颗料号同为TMY1102M。

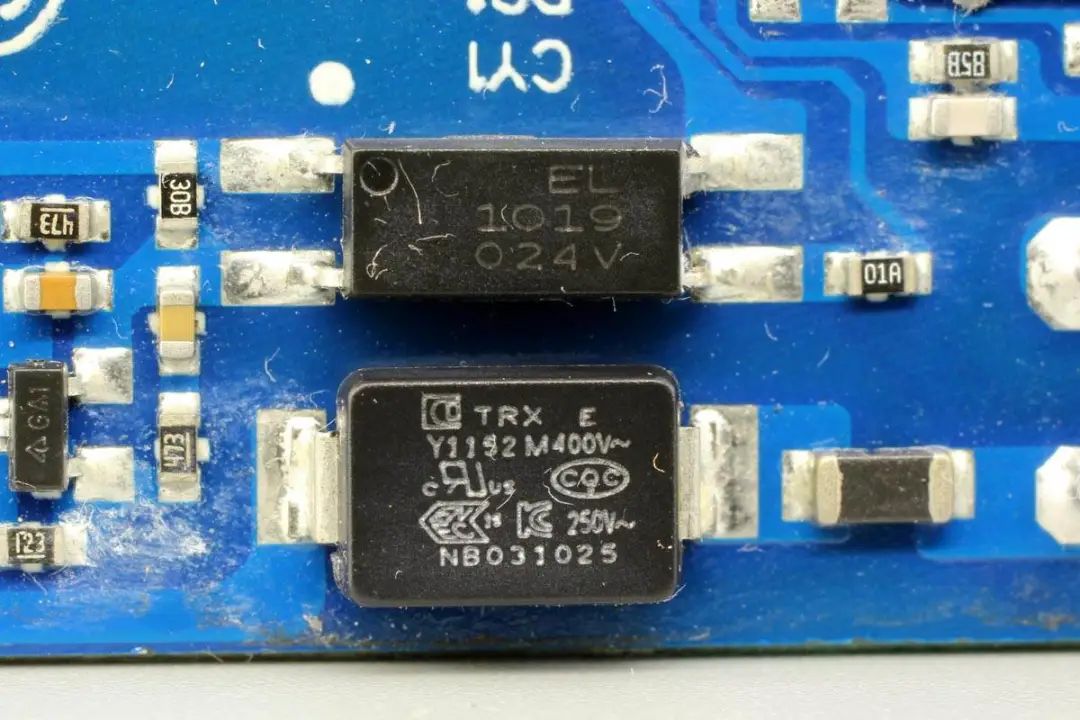

第三颗料号为TMY1152M,上方EL1019光耦用于输出电压反馈。

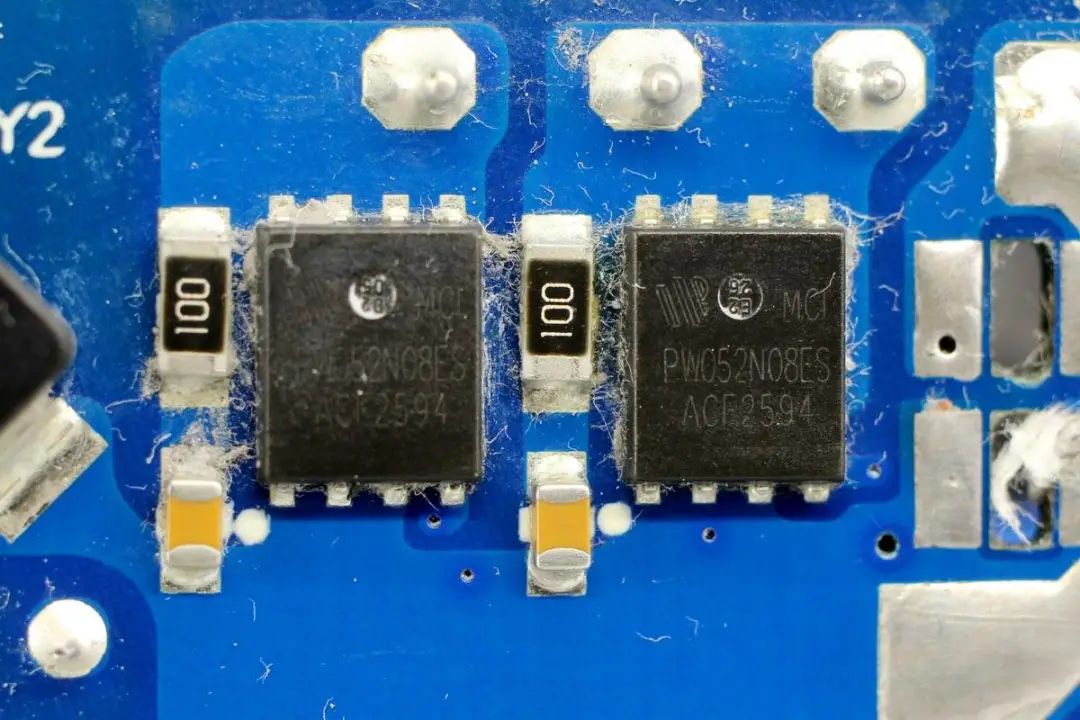

两颗同步整流管来自平伟,型号为PW052N08ES,采用DFN5*6封装。

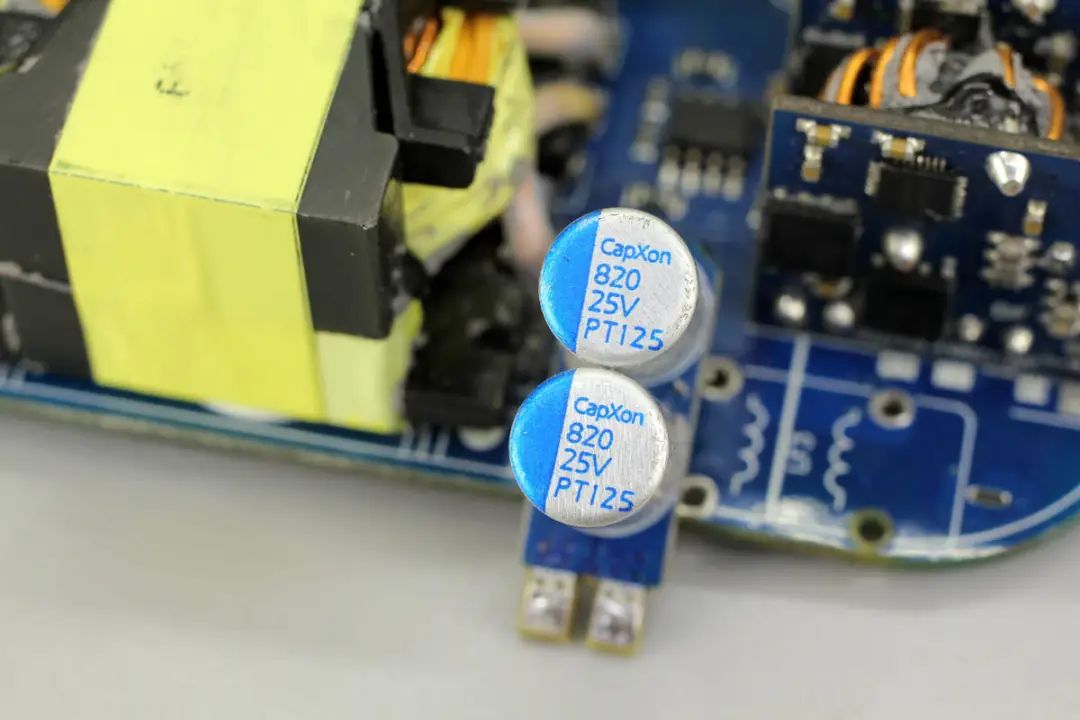

输出滤波电容焊接在垂直的小板上,充分利用空间。两颗电容来自丰宾,规格为820μF 25V,PT系列固态电容。






拆下输出滤波电容小板,同步整流控制器就焊接在小板下方。

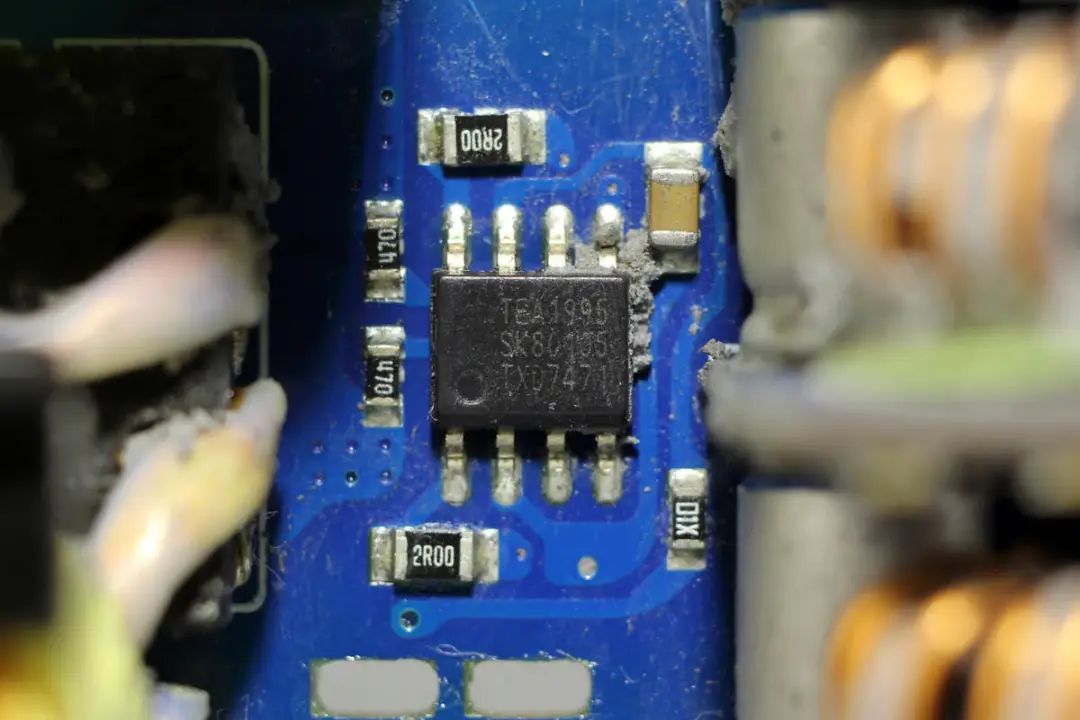

次级同步整流控制器采用恩智浦TEA1995T,其内置两个驱动器用于LLC架构开关电源的同步整流,外围元件精简。






充电器输出侧使用五路独立的降压电路进行六口输出,其中四路USB-C接口的降压电路相同,我们选取其中一路进行介绍。

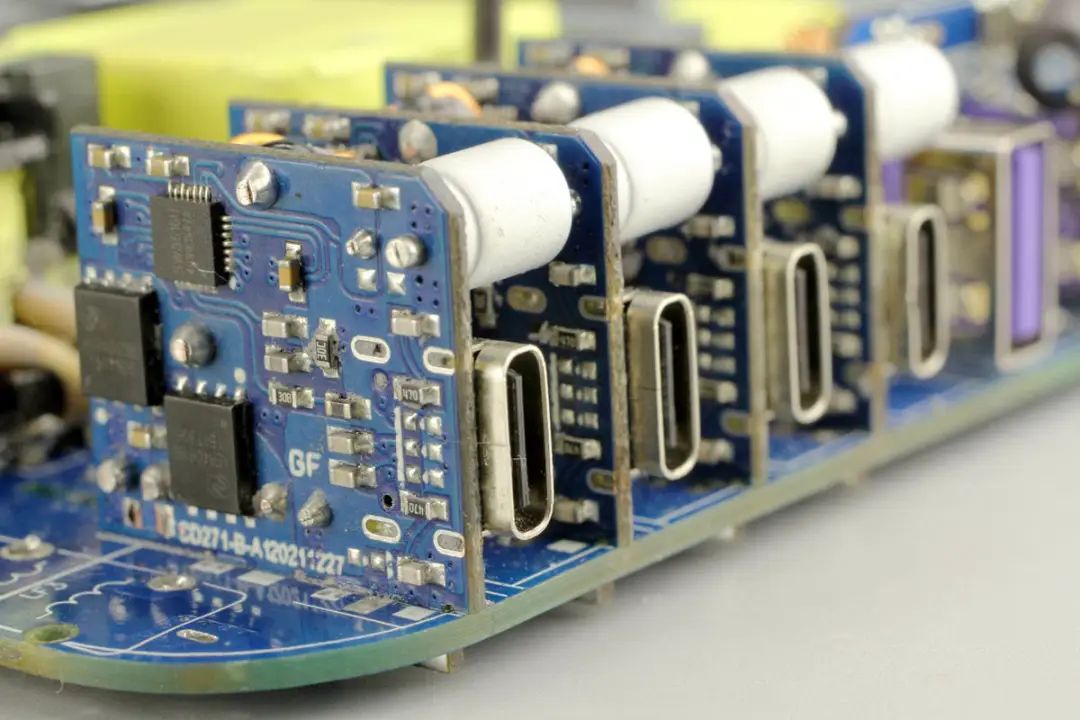

USB-C降压小板特写,背面焊接降压协议芯片和降压开关管。






小板正面均焊接固态电容与降压电感。

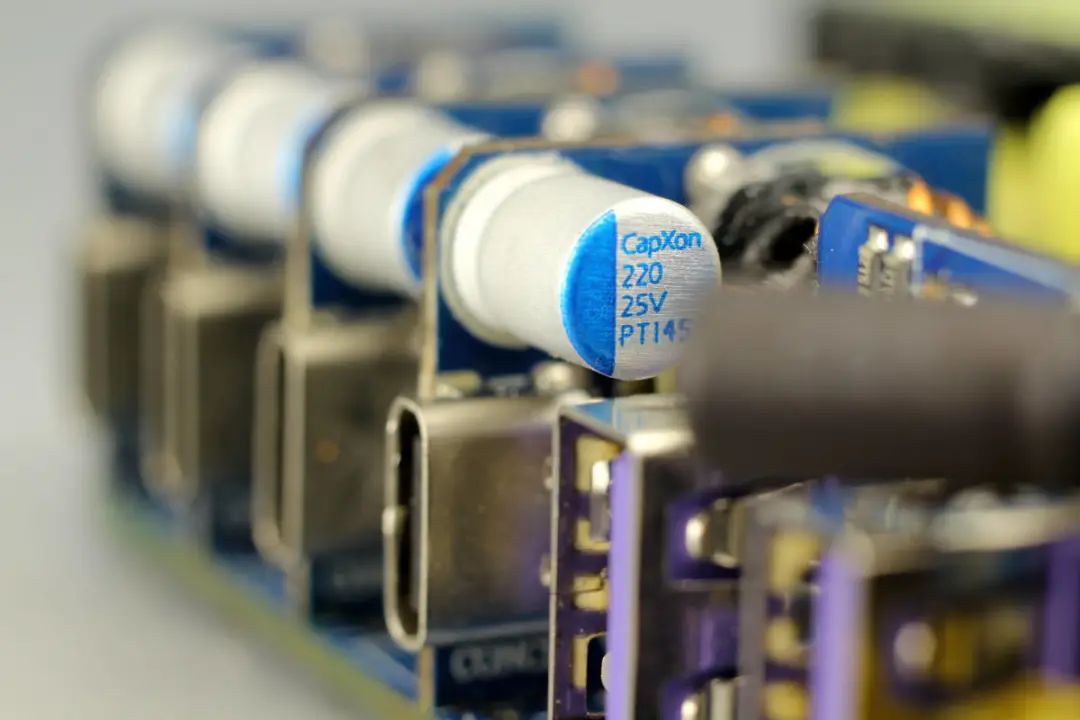

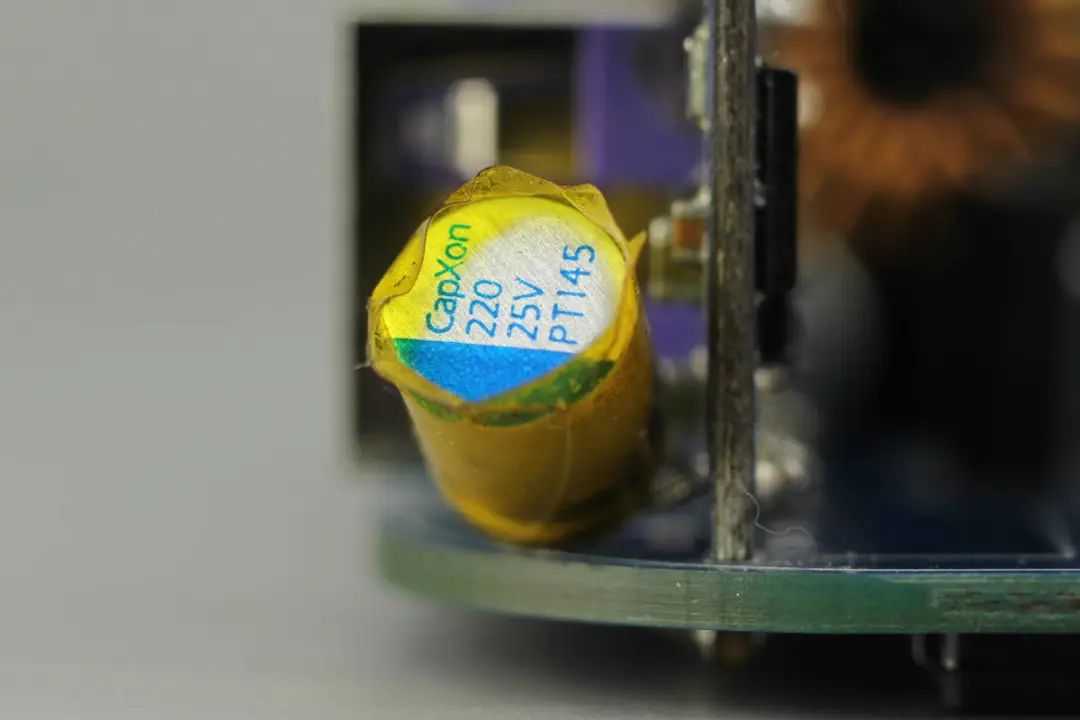

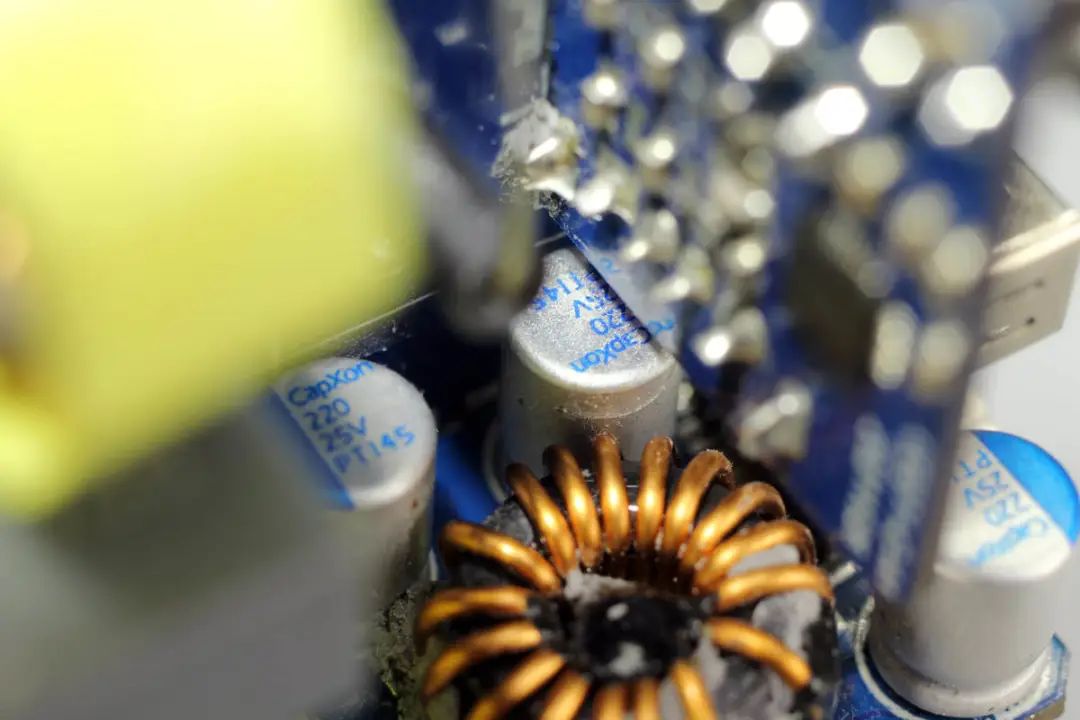

小板正面焊接三颗滤波电容,规格均为220μF 25V,为丰宾PT系列固态电容,分别用于降压输出与输出滤波。降压电感采用磁环绕制,内部打胶固定。

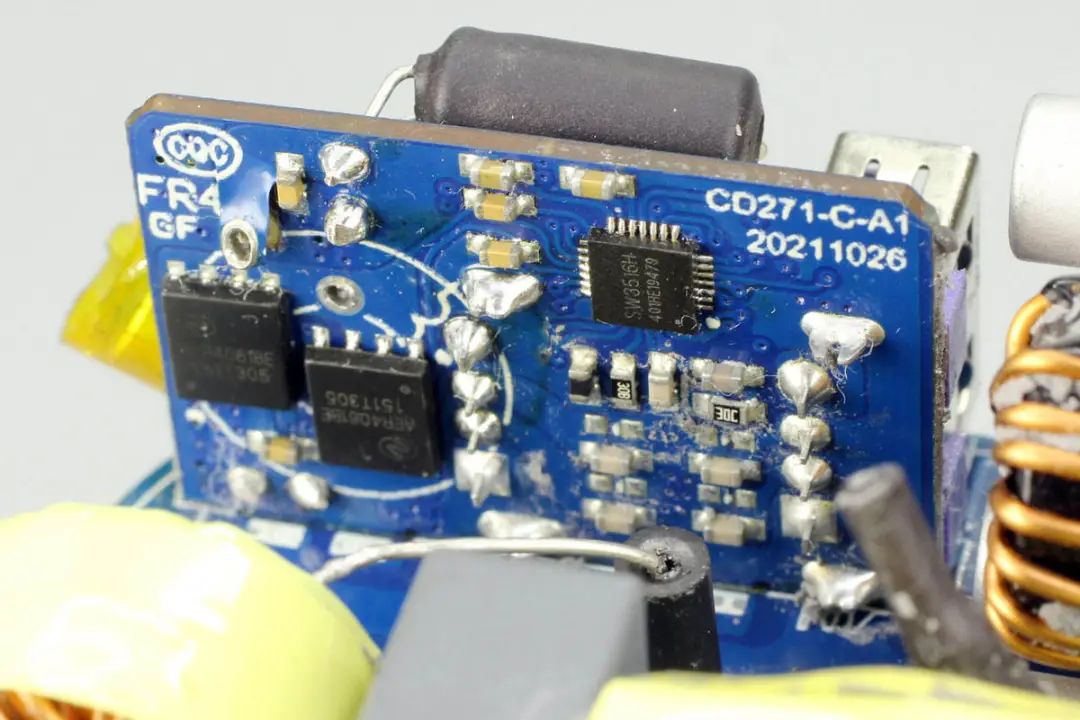

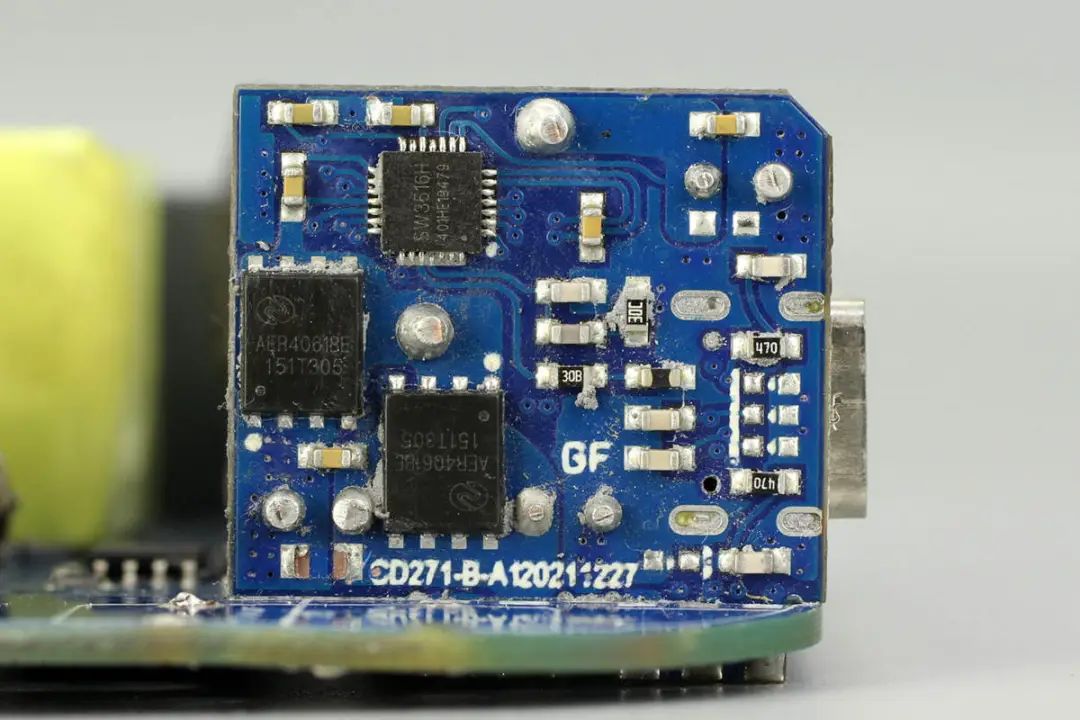

小板背面焊接一颗降压协议芯片和两颗开关管,由协议芯片控制,实现降压输出,其中四路USB-C输出小板完全相同。

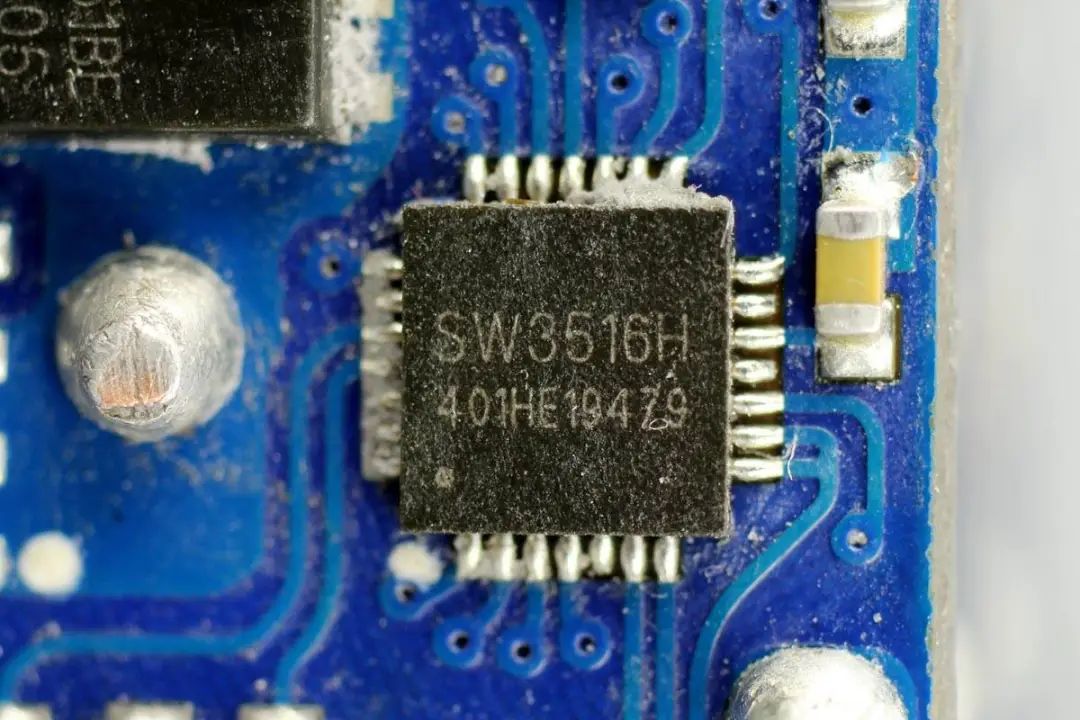

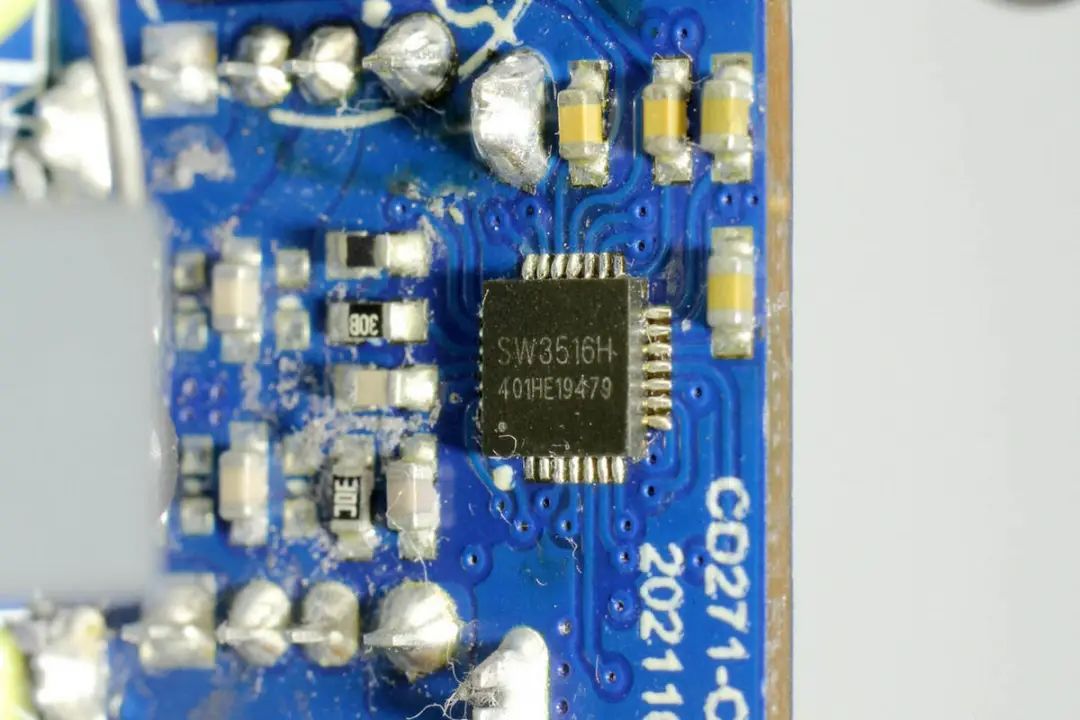

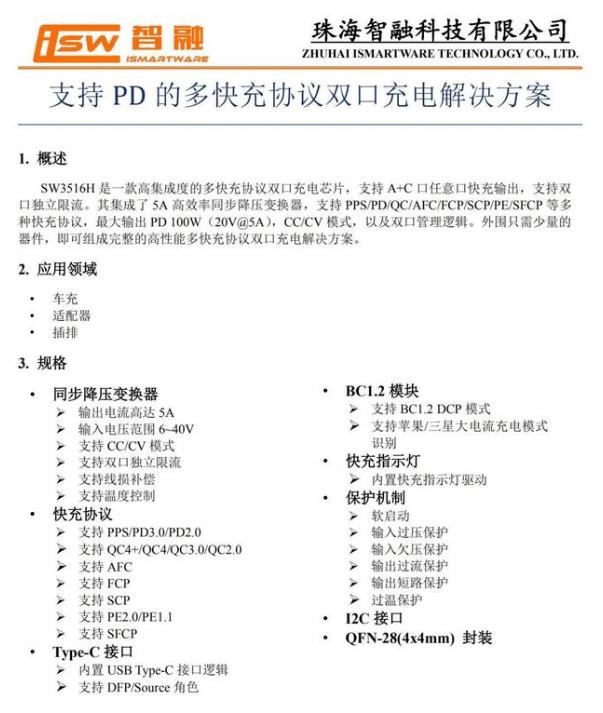

充电器中五路输出的降压电路主控芯片均采用智融SW3516H,用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。



SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议,最大输出PD 100W,CC/CV模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。






充电头网通过拆解发现,SW3516H还被华硕65W 2C1A氮化镓充电器努比亚65W氘锋三口氮化镓快速充电器雷柏65W GaN快充绿联65W 4C口氮化镓快充充电器联想90W闪充双口氮化镓充电器鸿达顺120W四口2C2A快充等多款产品采用,此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域

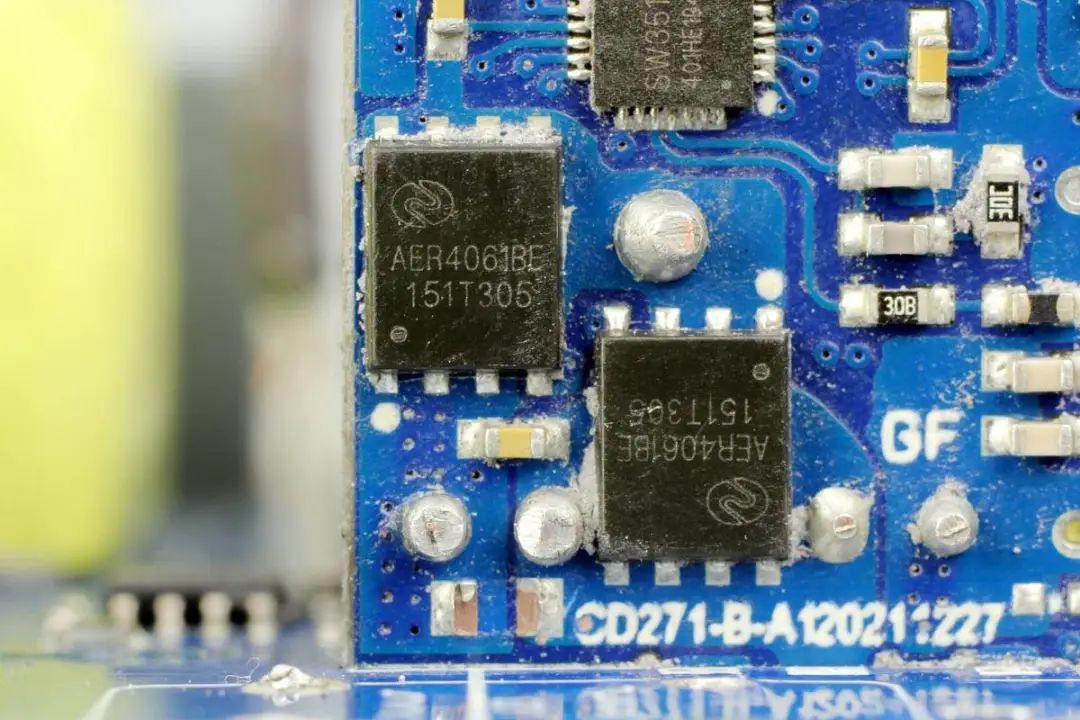

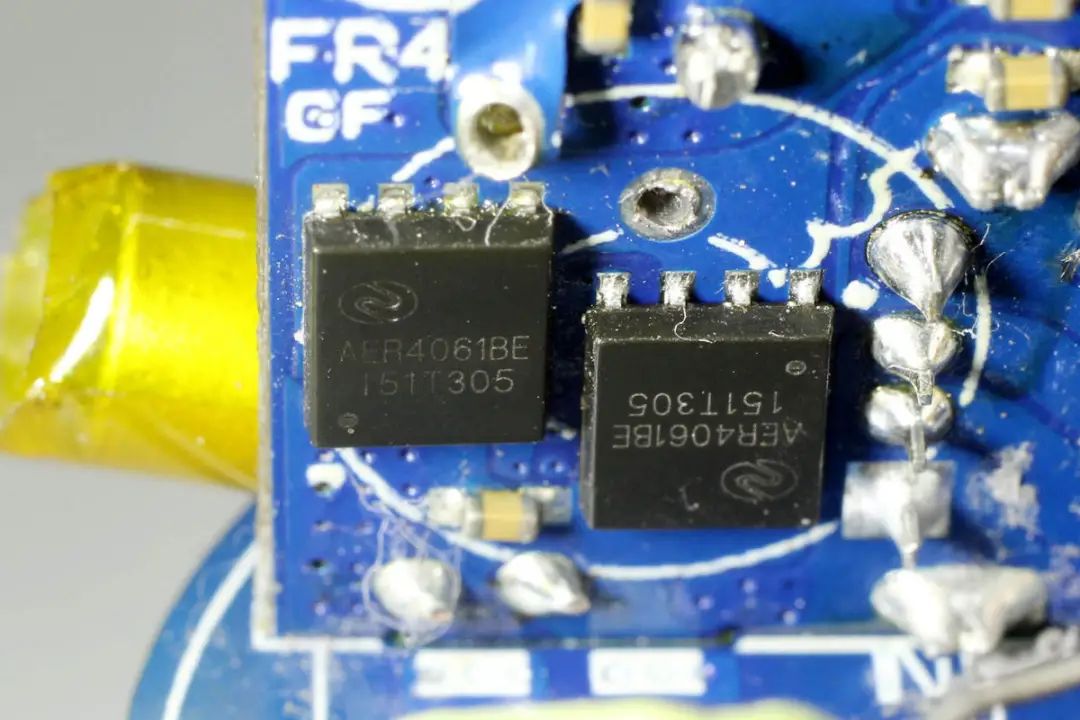

同步降压开关管来自禾纳,型号为AER4061BE,是一颗耐压40V的NMOS,导阻为6.8mΩ,采用PDFN5060封装,两颗组成半桥,配合电感进行降压。

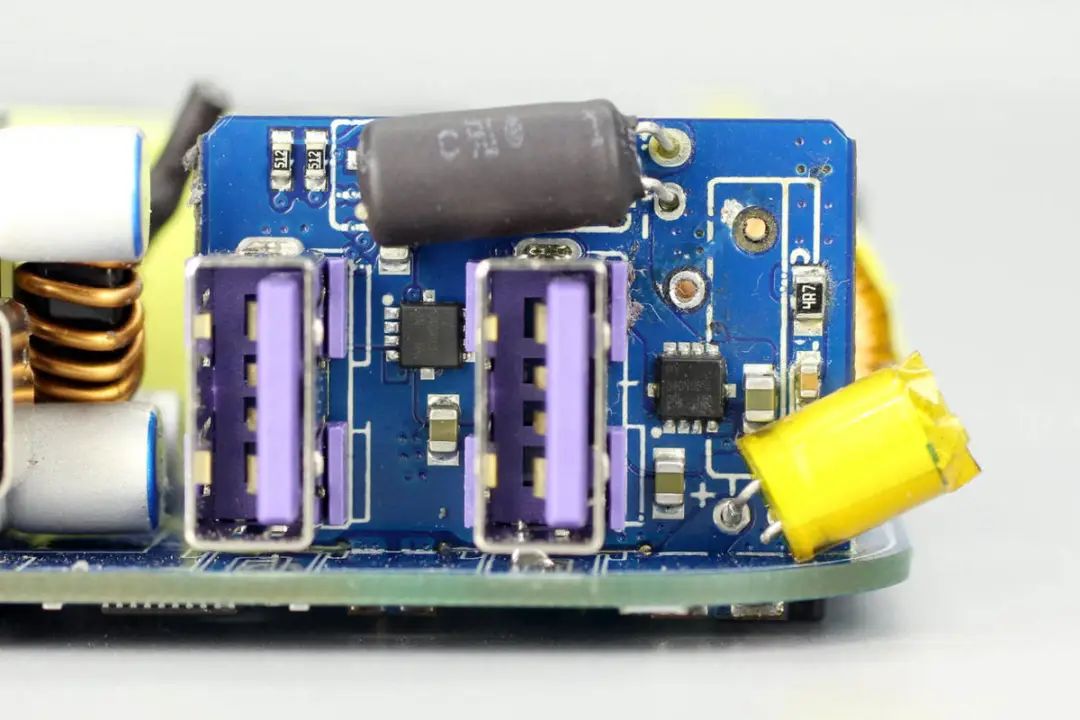

USB-A输出小板特写,正面焊接两颗滤波电容和USB-A母座,以及对应的滤波电容,输出滤波电容外套热缩管绝缘,输入滤波电容缠绕高温胶带绝缘。






小板背面一览,为观察背面元件,降压电感已被拆除。






用于两个USB-A口降压输出的主控芯片与USB-C口相同,均为智融SW3516H。






USB-A口的同步降压开关管来自禾纳,型号为AER4061BE,与USB-C使用的开关管相同。






输入滤波电容规格为220μF 25V。

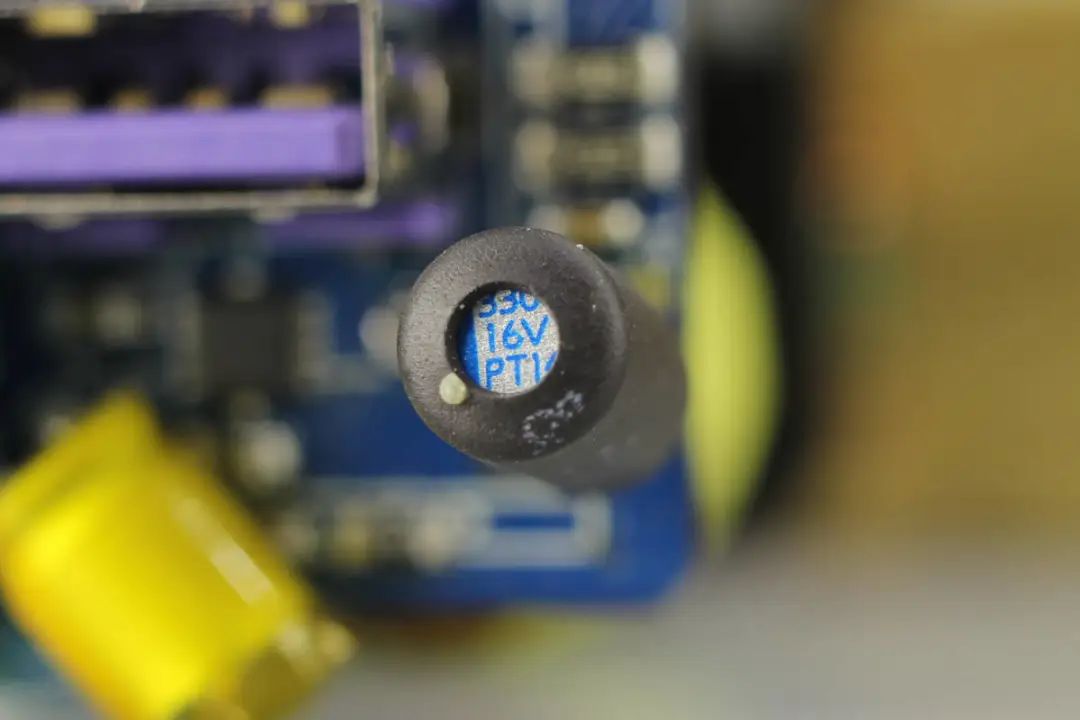

输出滤波电容采用热缩管包裹绝缘,规格为330μF 16V,固态电容均来自丰宾,PT系列。

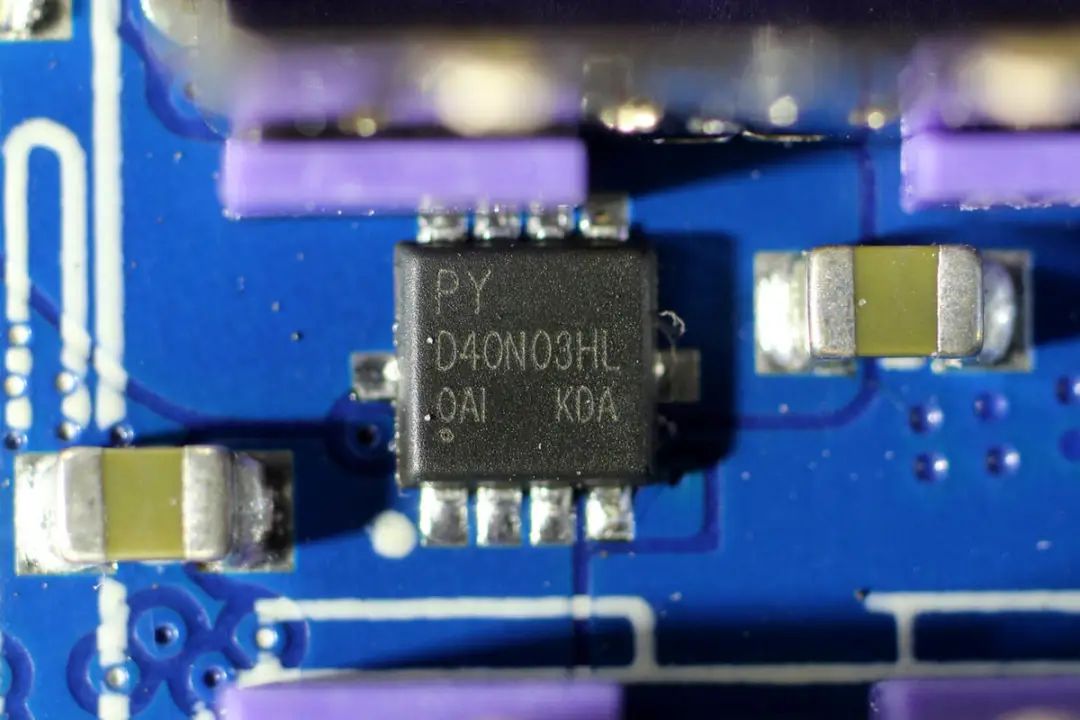

用于USB-A口输出控制的VBUS开关管,来自平伟,型号D40N03HL,NMOS,耐压30V,导阻5.5mΩ,采用DFN3*3封装。






另一个接口的VBUS开关管型号相同。

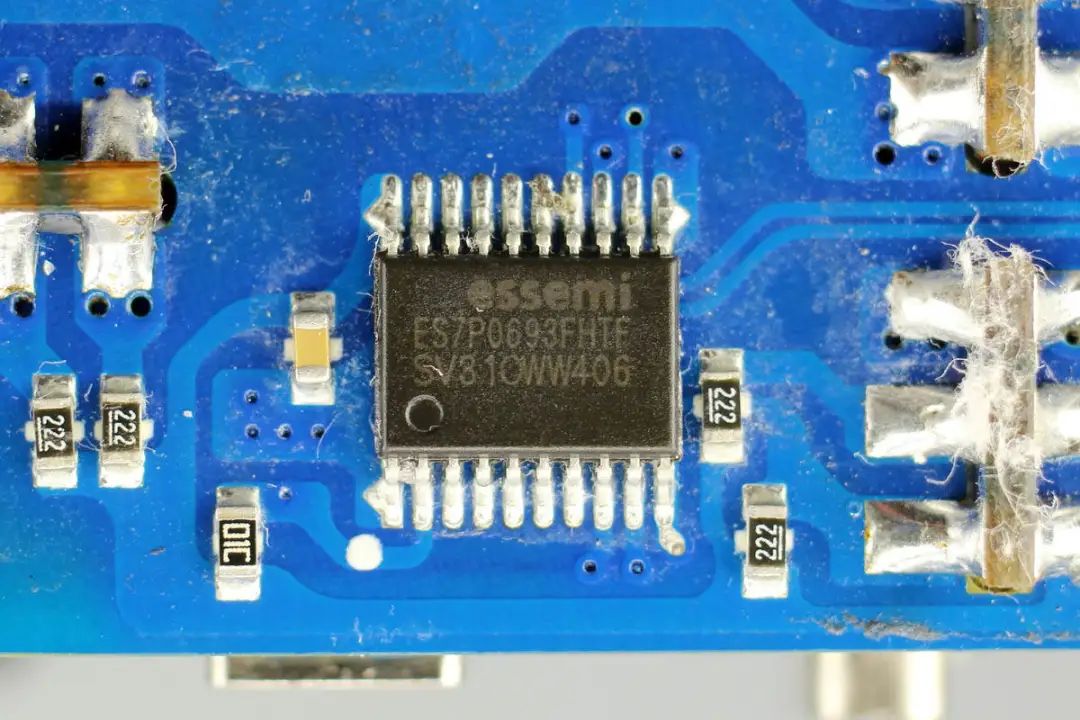

用于各个接口功率智能分配的单片机,来自东软载波,型号ES7P0693FHTF,是一颗RISC内核的单片机,时钟频率最高为32MHz,内置16K FLASH存储器和1KB SRAM内存,采用TSSOP20封装。






用于检测充电器内部温升的热敏电阻,外套热缩管绝缘。






全部拆解完毕,来张全家福。



充电头网拆解总结



绿联推出的这款200W氮化镓桌面充电器性能强大,其中两个USB-C1与USB-C2均支持100W功率输出,可同时为两台笔记本全速充电,性能十分强大,其4C+2A的组合,满足办公桌面的电源配置,为手机,笔记本电脑以及移动电源全部充电全能包揽,堪称新一代的万能充。



充电头网通过拆解了解到,绿联这款200W氮化镓充电器采用PFC+LLC开关电源架构,开关电源方案采用恩智浦TEA8918BAT二合一控制器搭配TEA1995同步整流控制器。其中PFC和LLC使用四颗英诺赛科的INN650D260A氮化镓功率器件,搭配使用平伟碳化硅二极管和同步整流管。



DC-DC降压采用五路独立的降压电路,均使用智融SW3516H进行降压输出,使用东软载波单片机进行功率智能分配,电源内部使用AiSHi电解电容和丰宾固态电容,PCBA模块上下两侧均覆盖散热片,发热元件通过大面积散热片散热,确保稳定使用,内部用料及设计扎实可靠。
