拆解报告：闪极100W 3C1A氮化镓充电器

2024-11-14

闪极新推出了一款3C1A接口的100W氮化镓充电器，这款氮化镓充电器采用醒目的黄色配色，立方体棱角设计，在现在充电器追求圆润化设计的大潮中，棱角分明的独特设计，彰显个性，为产品带来更强的辨识度。

闪极这款100W氮化镓的C1和C2接口均支持100W输出，支持功率盲插，对于笔记本使用非常方便。下面充电头网就对这款充电器进行拆解，看看内部的设计和用料。

在电粉试用活动中，也有粉丝晒出了这款充电器的详细测试，欢迎点击链接了解。

此外充电头网还拆解过闪极65W 1A1C氮化镓充电器、闪极90W 2C1A氮化镓快充充电器、闪极100W 3C1A氮化镓快充充电器、闪极20W USB PD快充充电器等产品，欢迎查阅。

闪极100W充电器外观

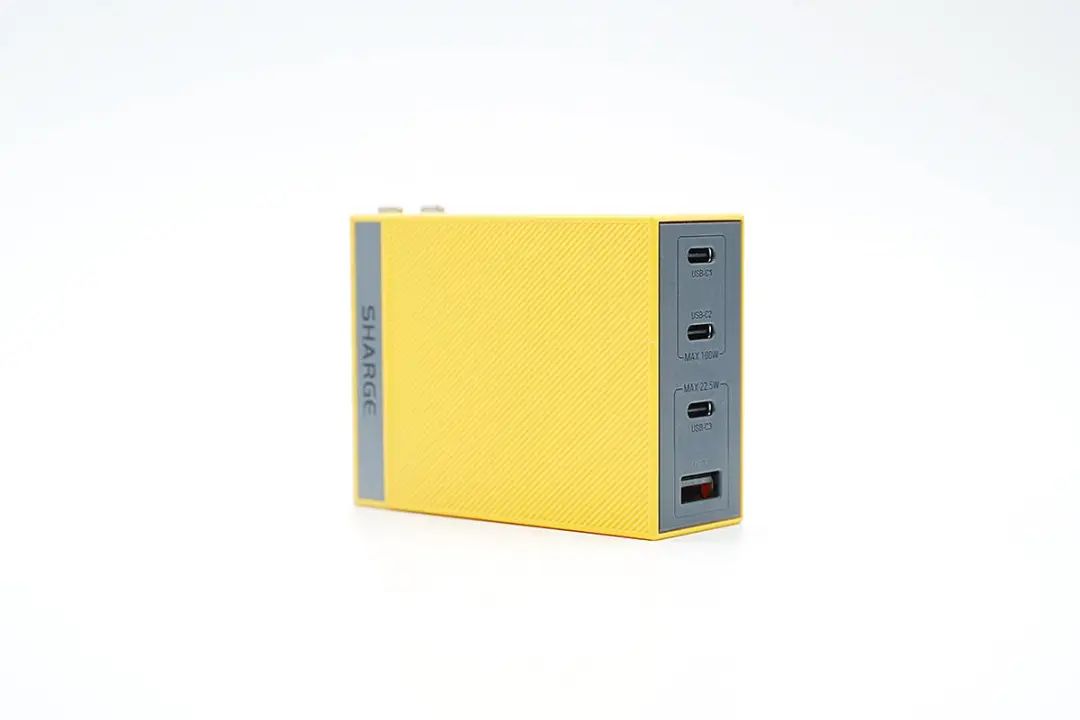

充电器延续棱角分明的设计风格，相较上一代，最大的变化是由正方形变成了长方形，外壳也以黄色为主。

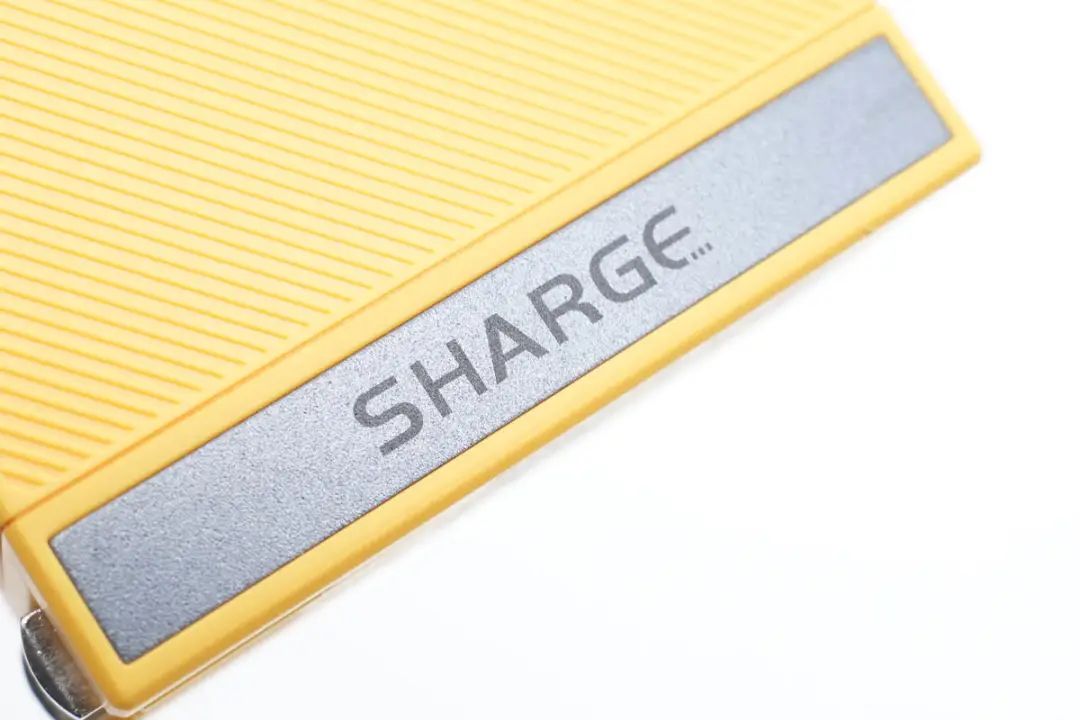

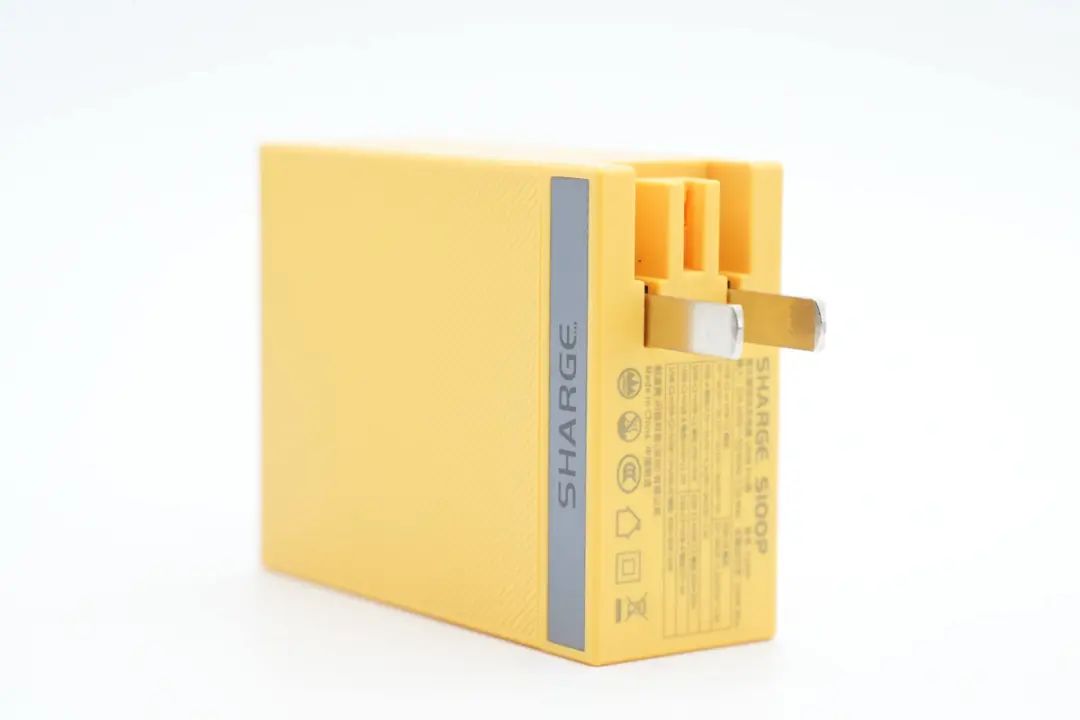

正面一端同样镶嵌一条银灰铝合金标贴，镭雕SHARGE品牌。

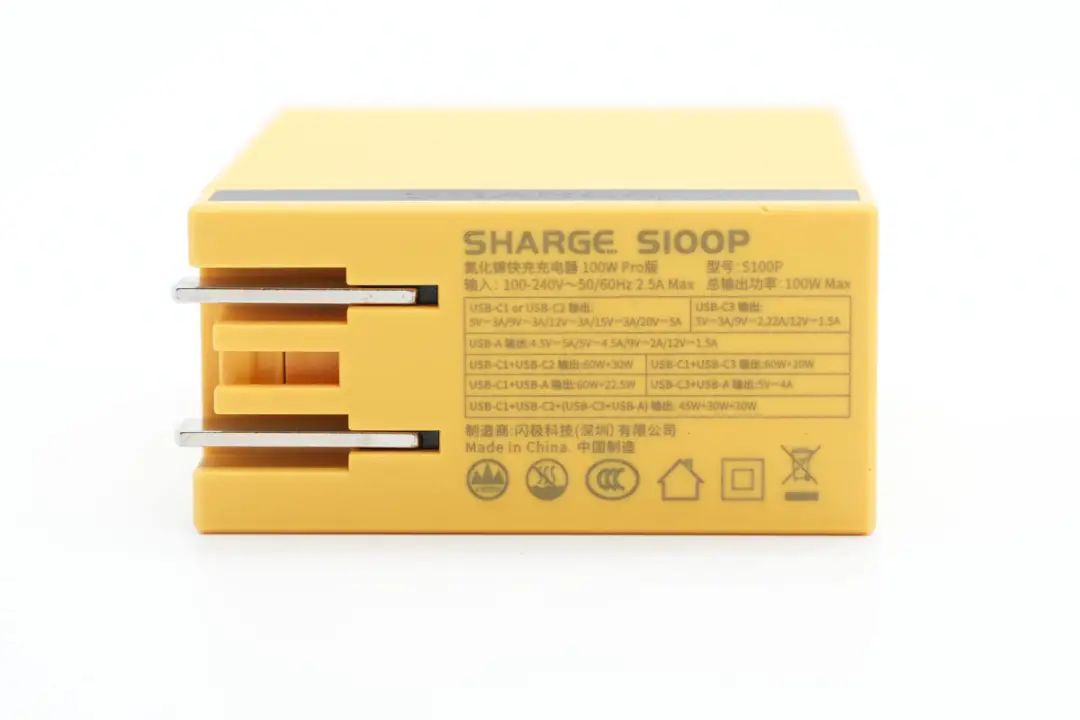

输入端外壳注有充电器参数

型号：S100P

输入：100-240V~50/60Hz 2.5A Max

单口输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A

USB-C3：5V3A、9V2.22A、12V1.5A

USB-A：4.5V5A、5V4.5A、9V2A、12V1.5A

双口输出：

C1+C2：60W+30W

C1+C3：60W+20W

C1+A：60W+22.5W

C3+A：5V4A

USB-C1/C2+USB-A：65W+30W

四口输出：

C1+C2+（C3+A）：45W+30W+20W

制造商：闪极科技（深圳）有限公司

产品已经通过了3C认证。

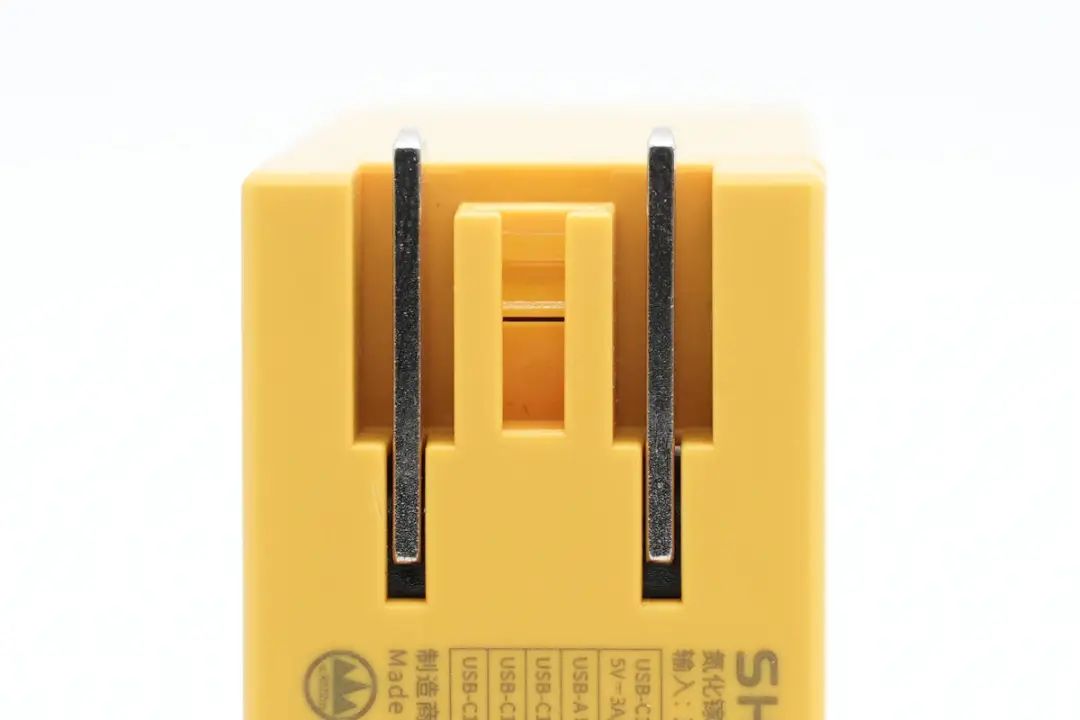

充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

而且从插脚端外壳结构来看，也是支持组装其它规格插脚进行使用的，实用性更好。

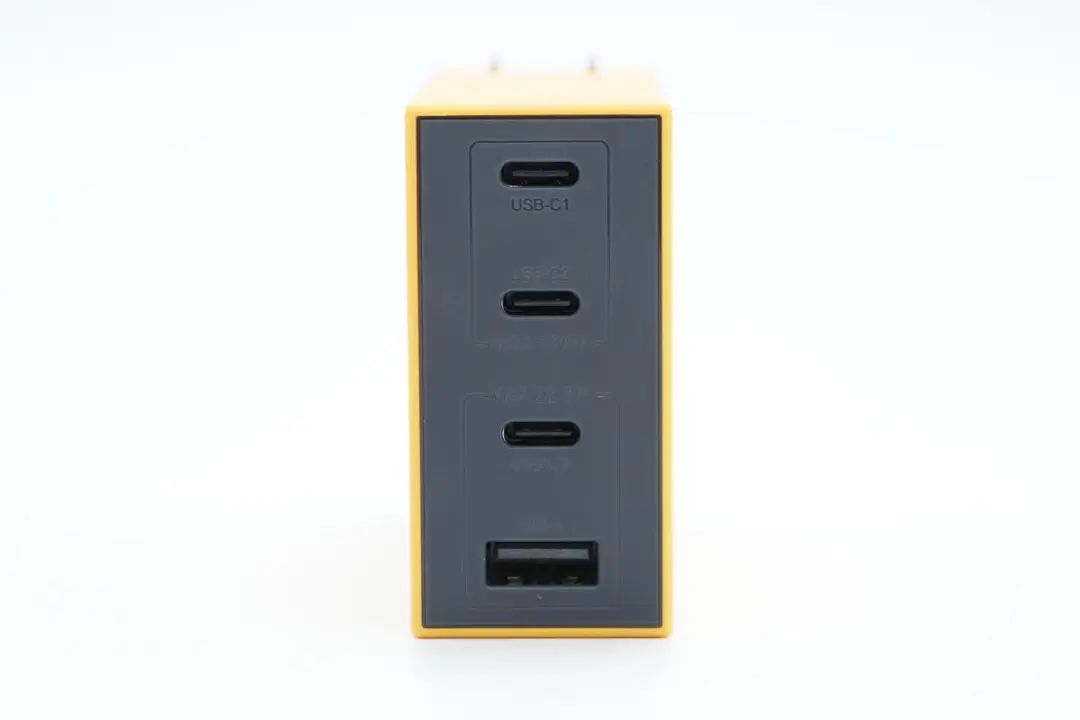

输出端配备3C1A四个接口，接口旁做了区别设计，方便使用。

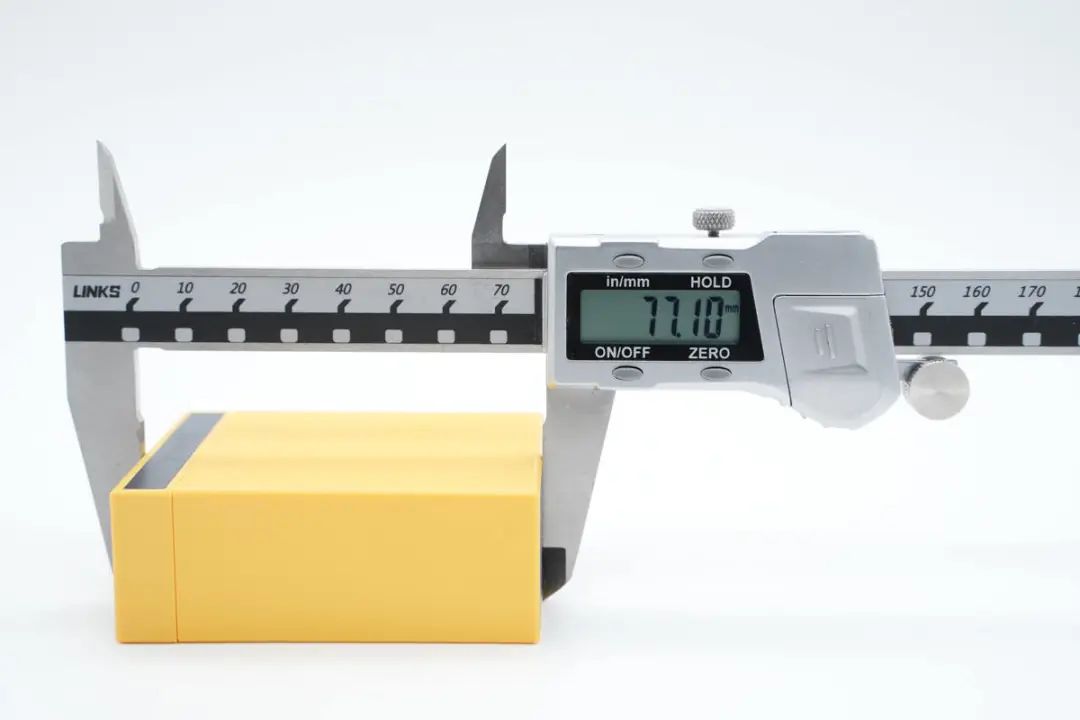

测得充电器机身长度为77.1mm。

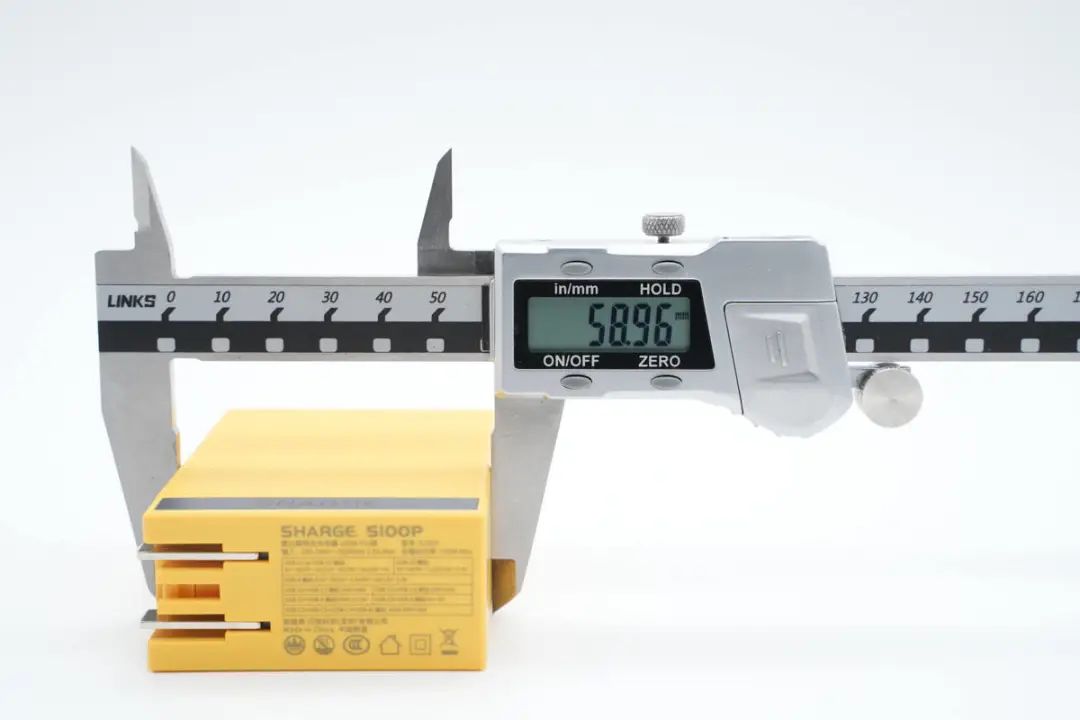

宽度为58.96mm。

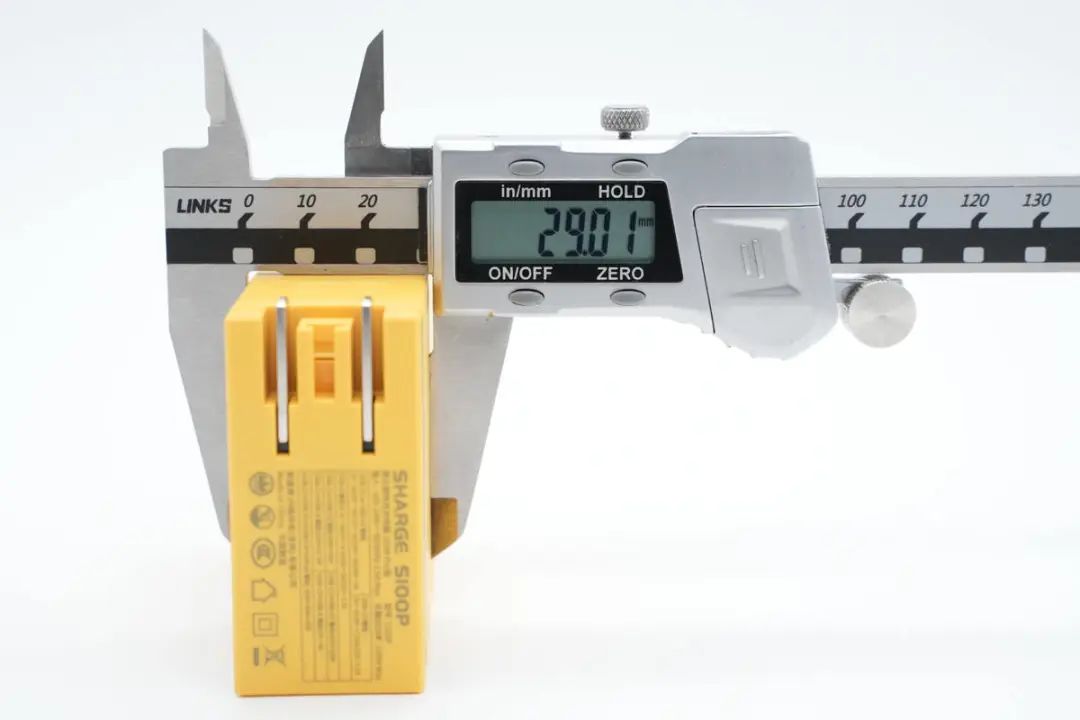

厚度为29.01mm。

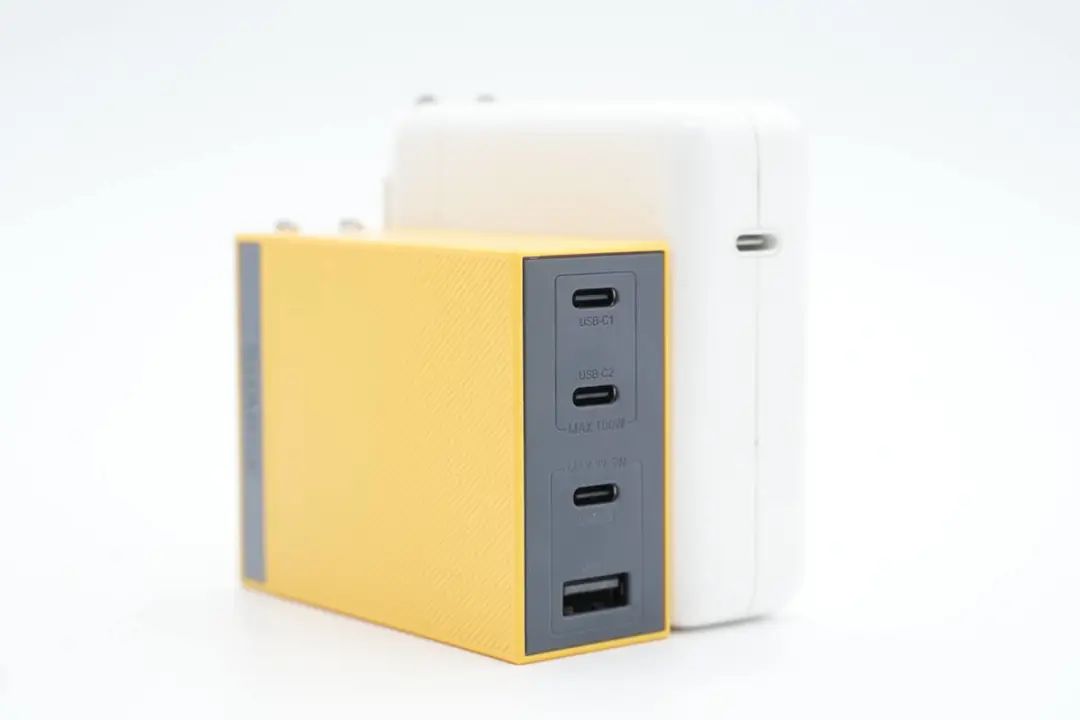

和苹果96W充电器对比，体积优势明显。

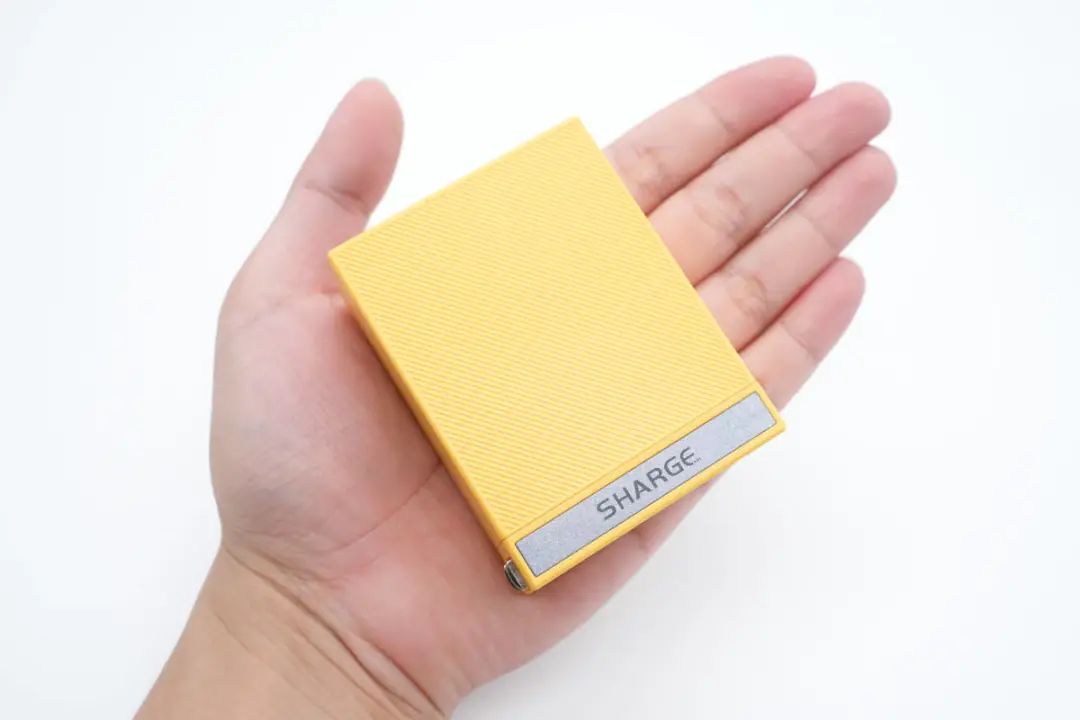

拿在手上的大小直观感受。

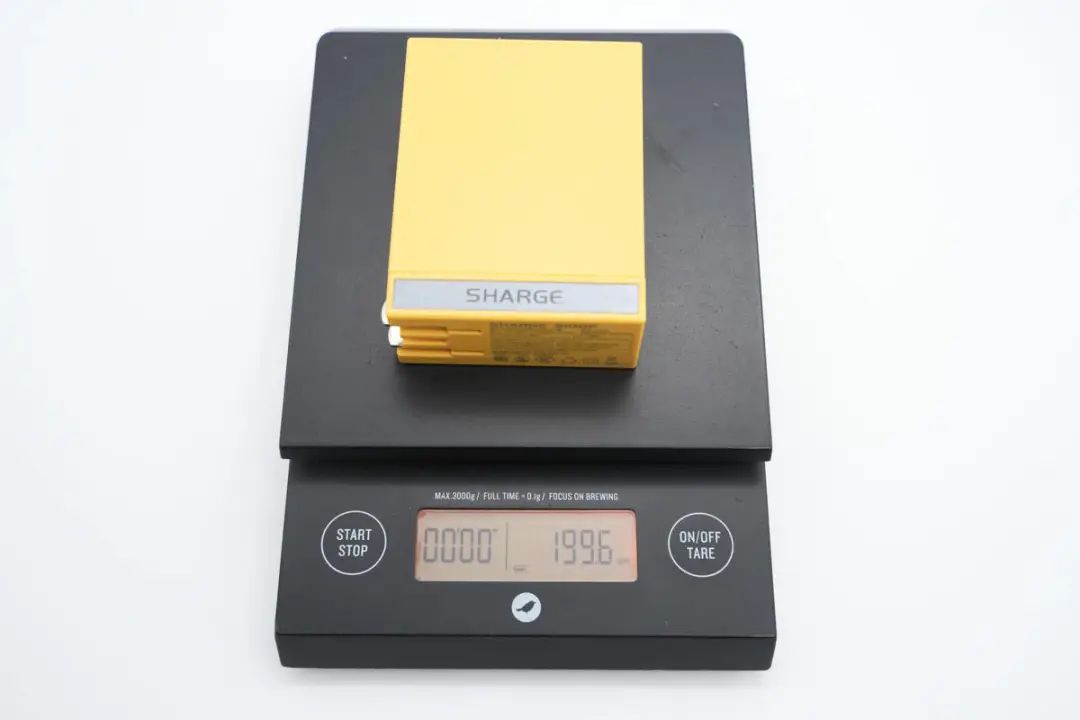

充电器净重约为200g。

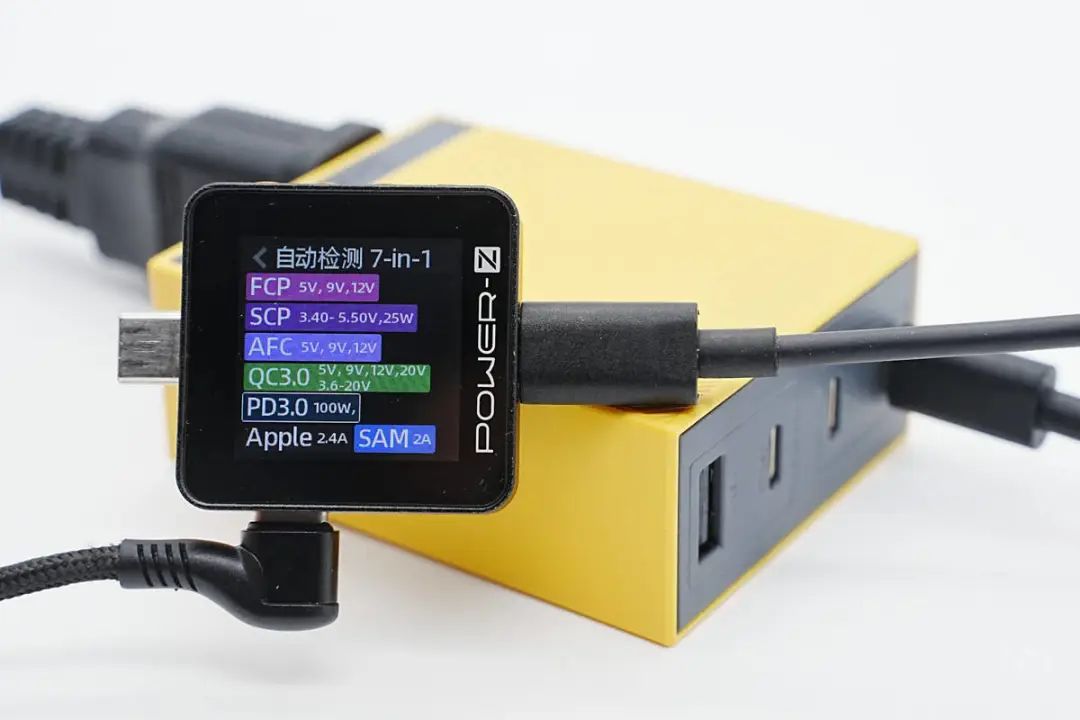

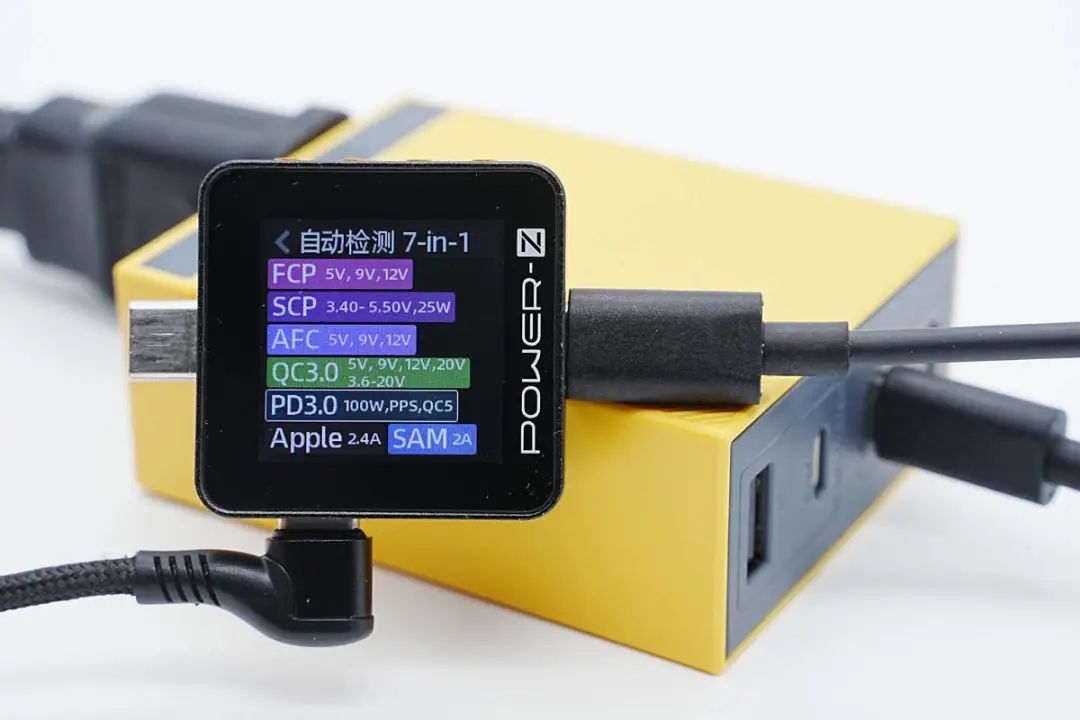

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、Apple 2.4A充电协议。

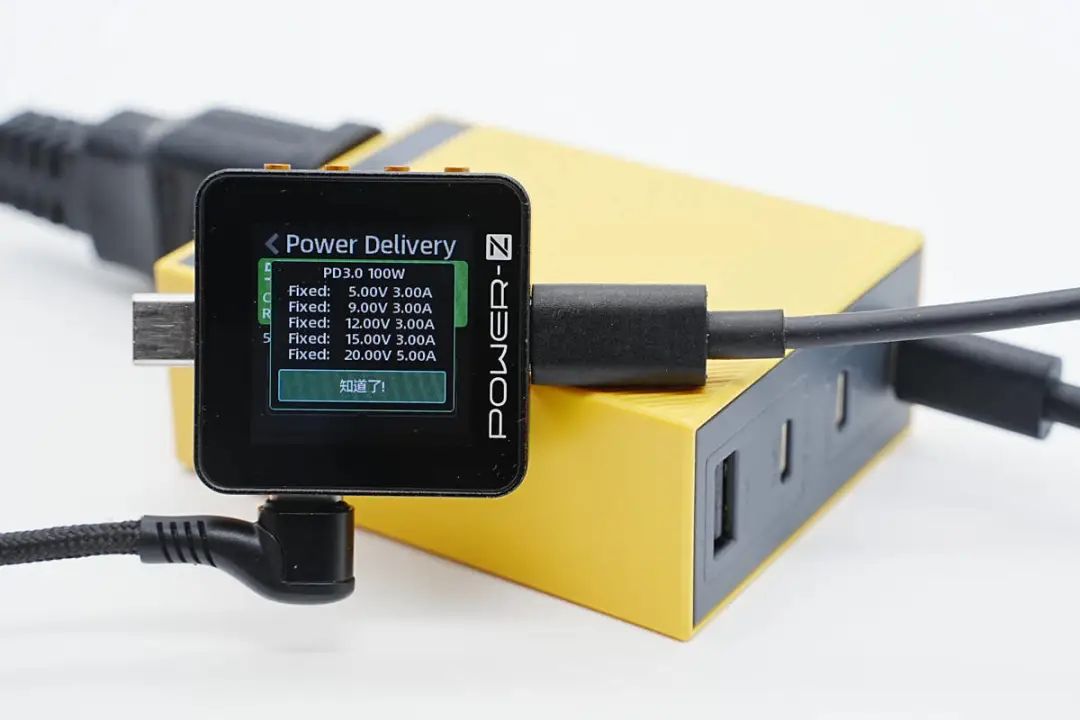

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。

测得USB-C2口相较USB-C1口，额外支持PPS快充协议。

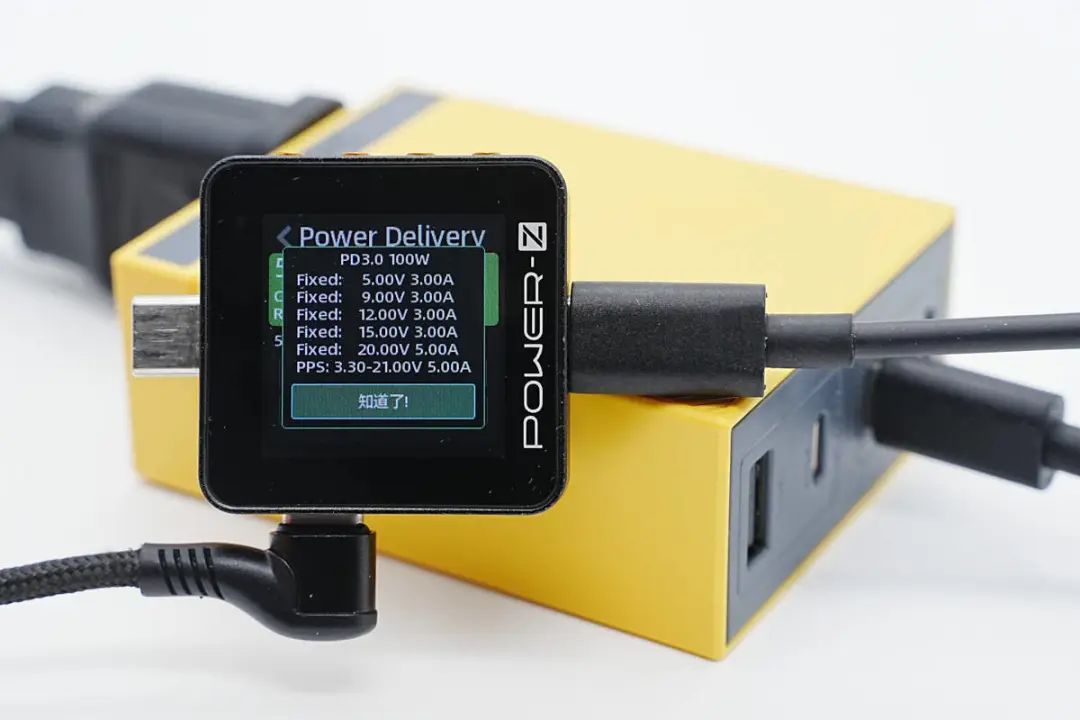

PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

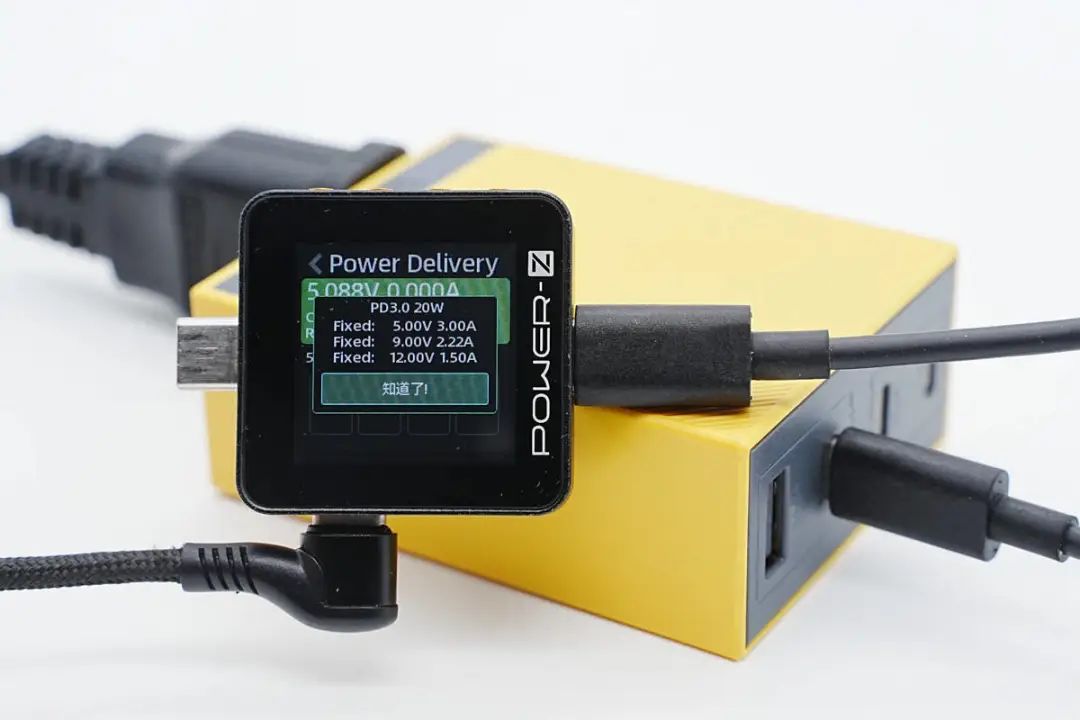

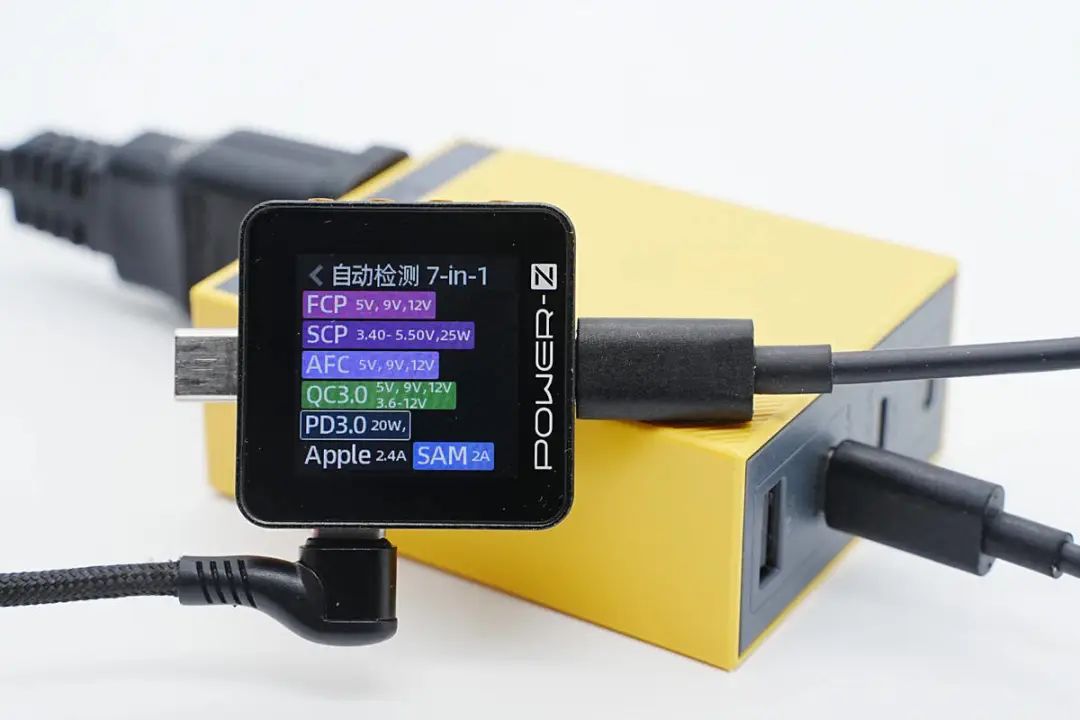

测得USB-C3口兼容协议和USB-C1口的相同。

并且具备5V3A、9V2.22A、12V1.5A三组固定电压档位。

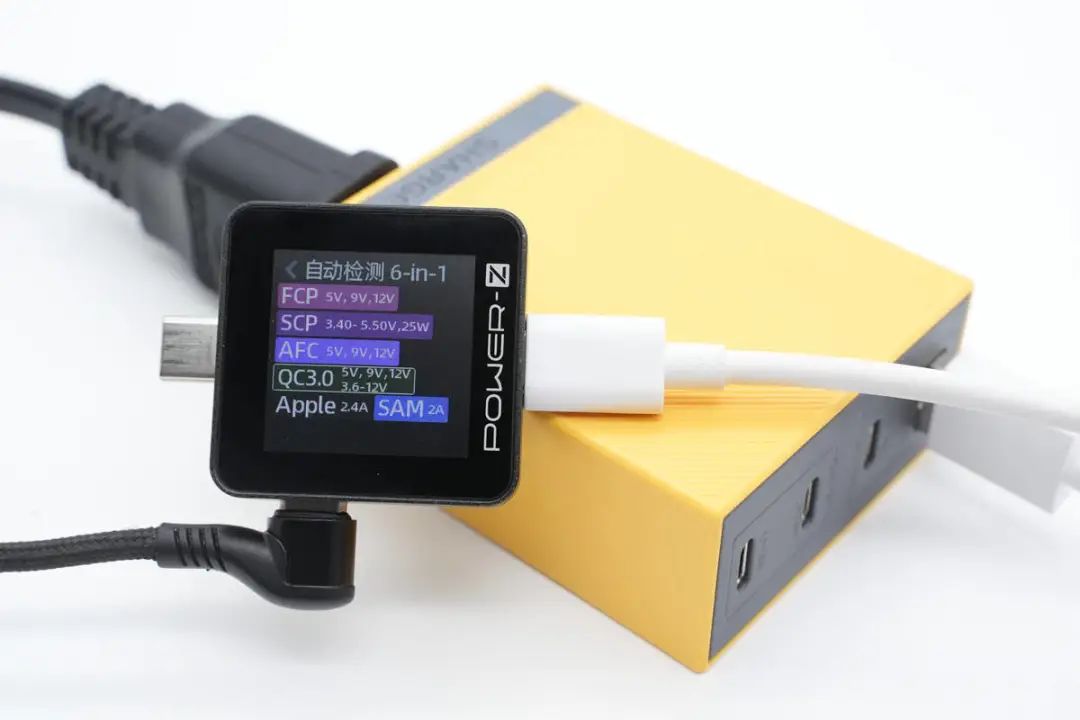

最后测得USB-A口支持FCP、SCP、AFC、QC3.0快充协议。

闪极100W充电器拆解

在了解了闪极 100W氮化镓充电器的基本外观、配置和性能之后，下面继续对其进行拆解，看看用料做工如何。

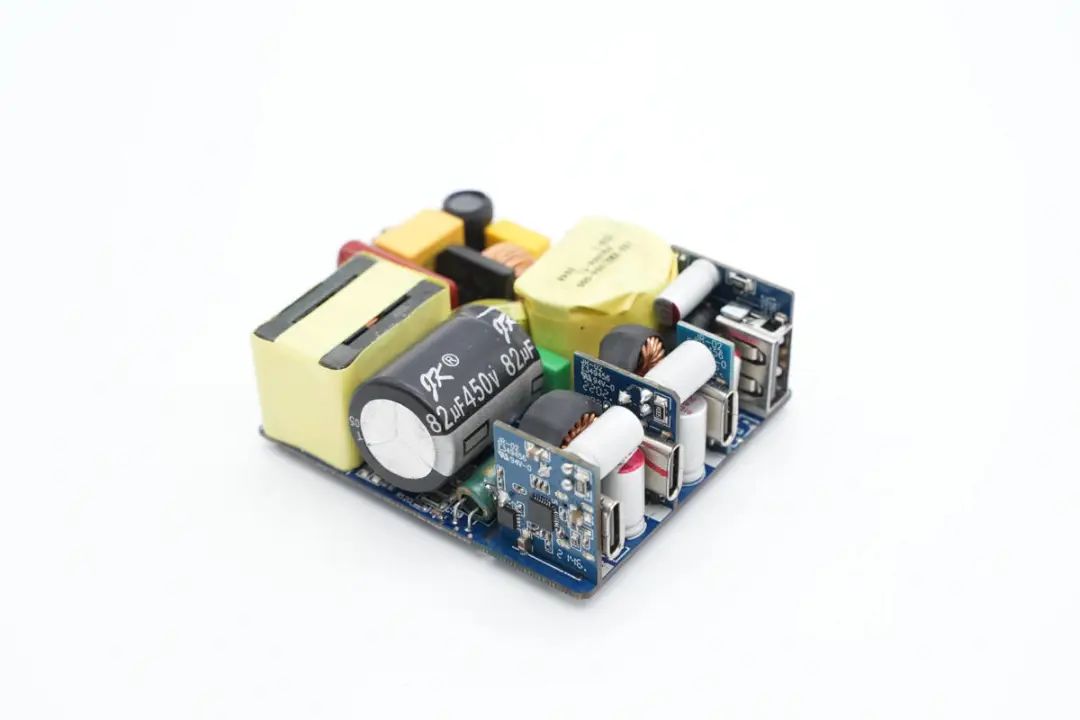

充电器交流输入通过导线连接到PCBA模块供电，输入端焊接保险丝，共模电感等元件。

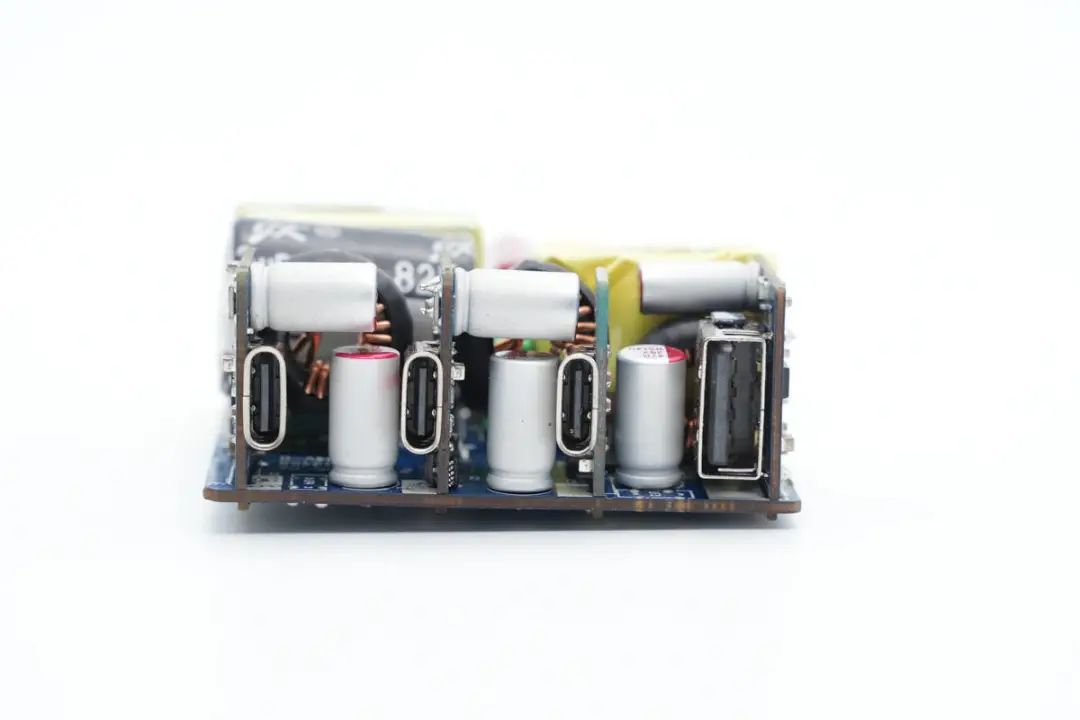

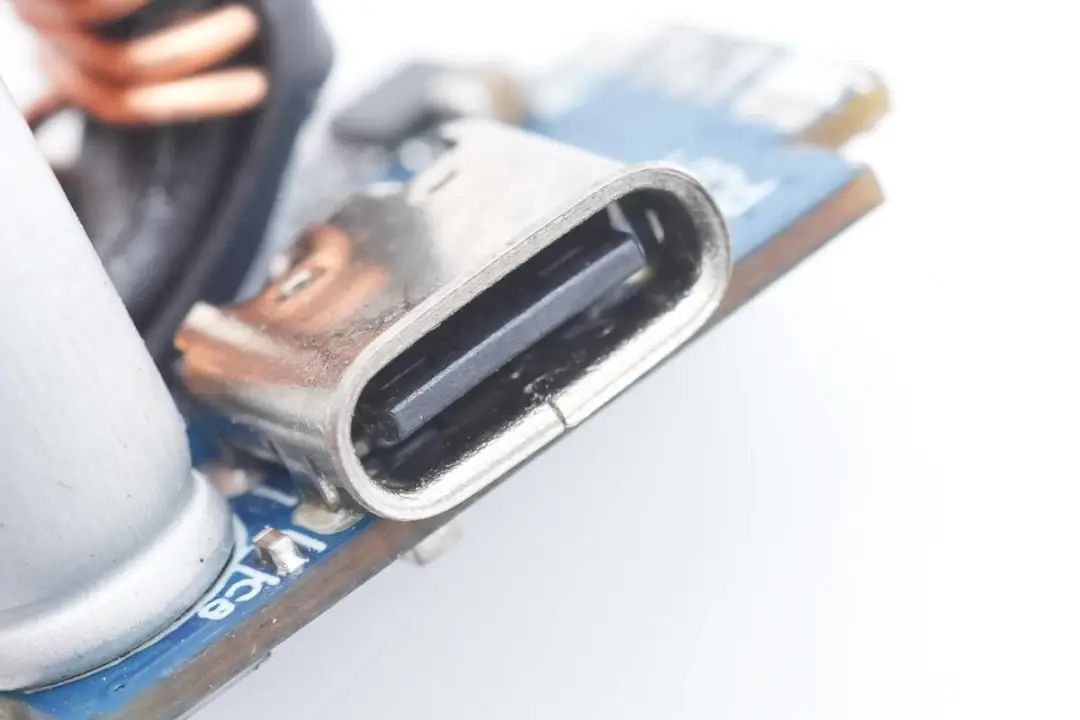

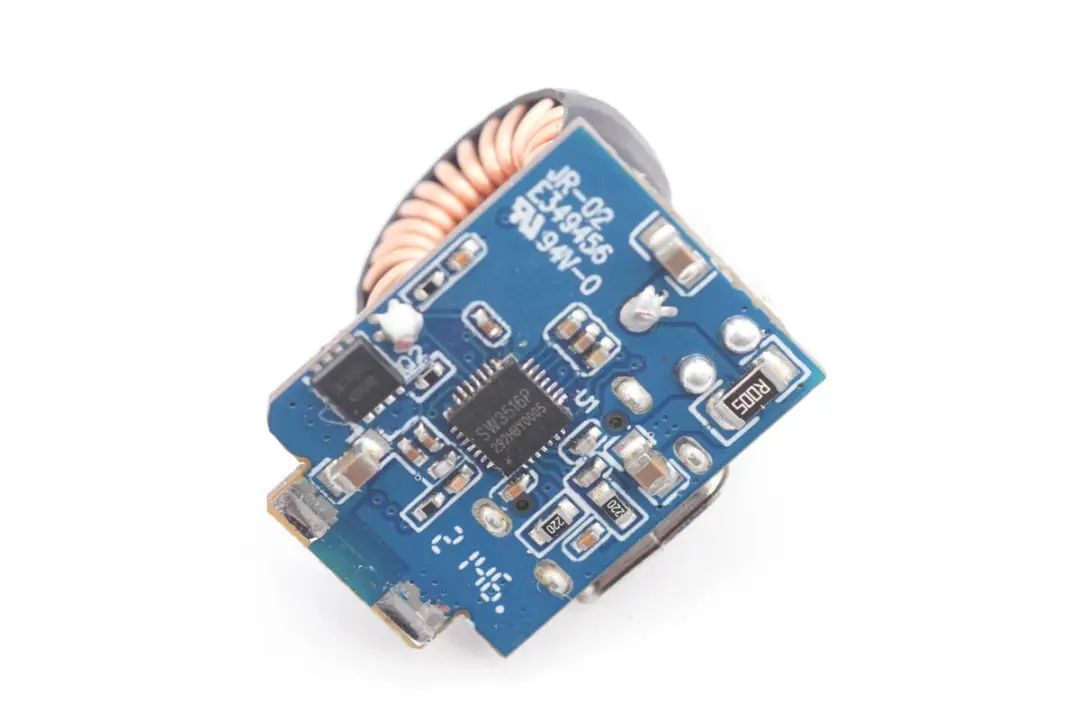

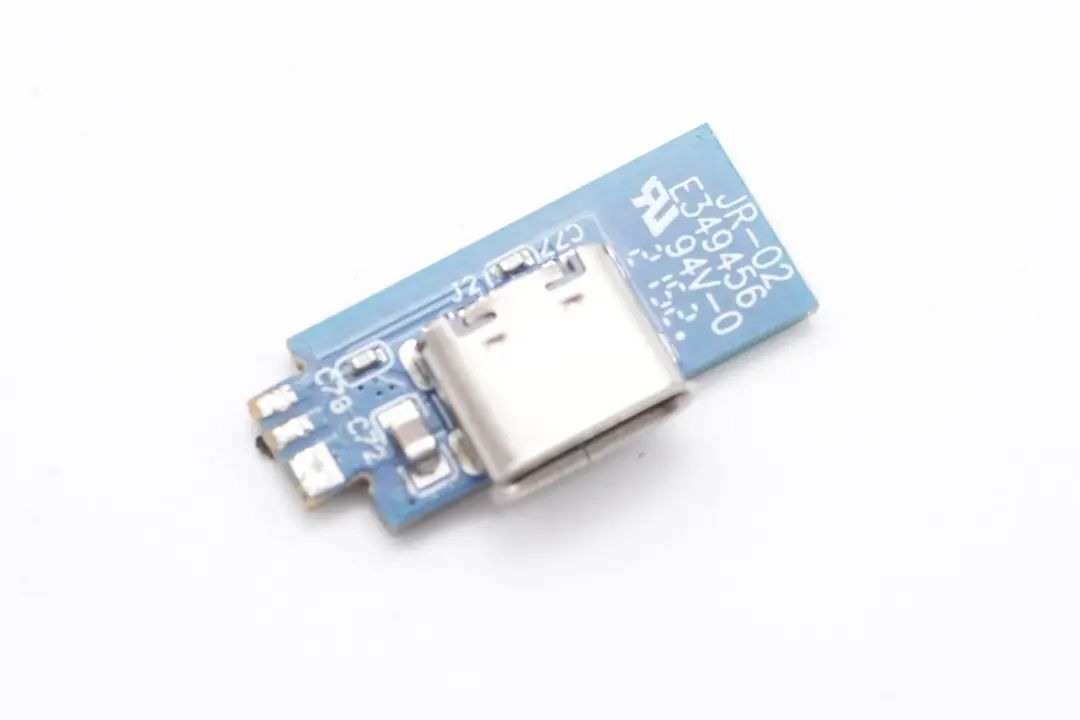

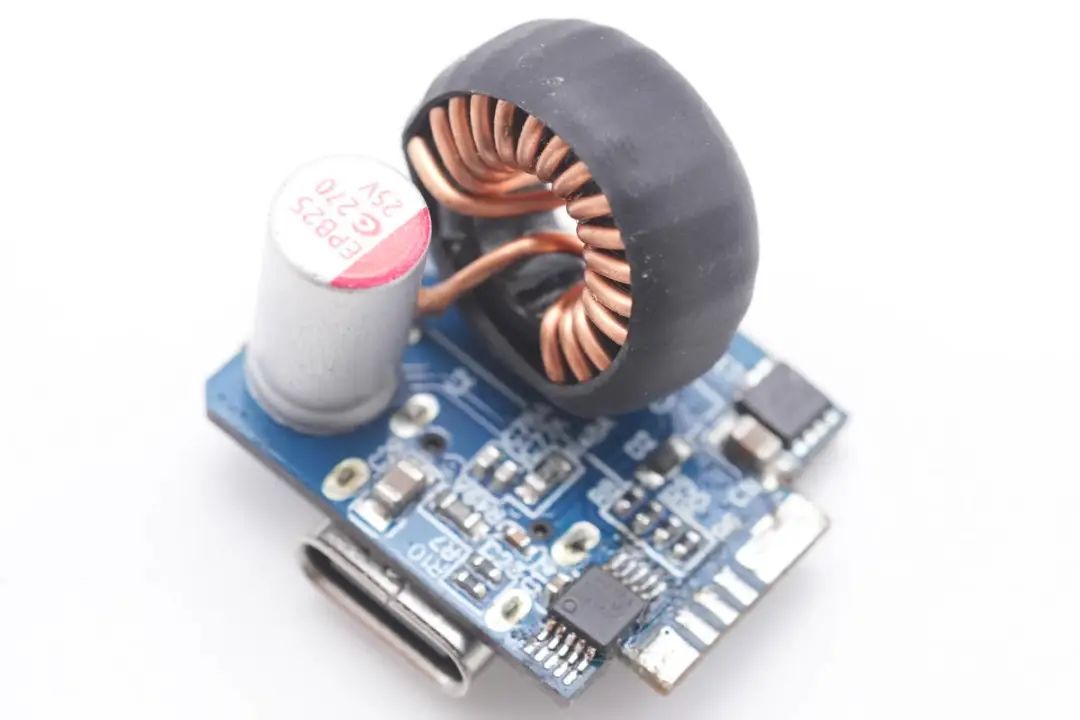

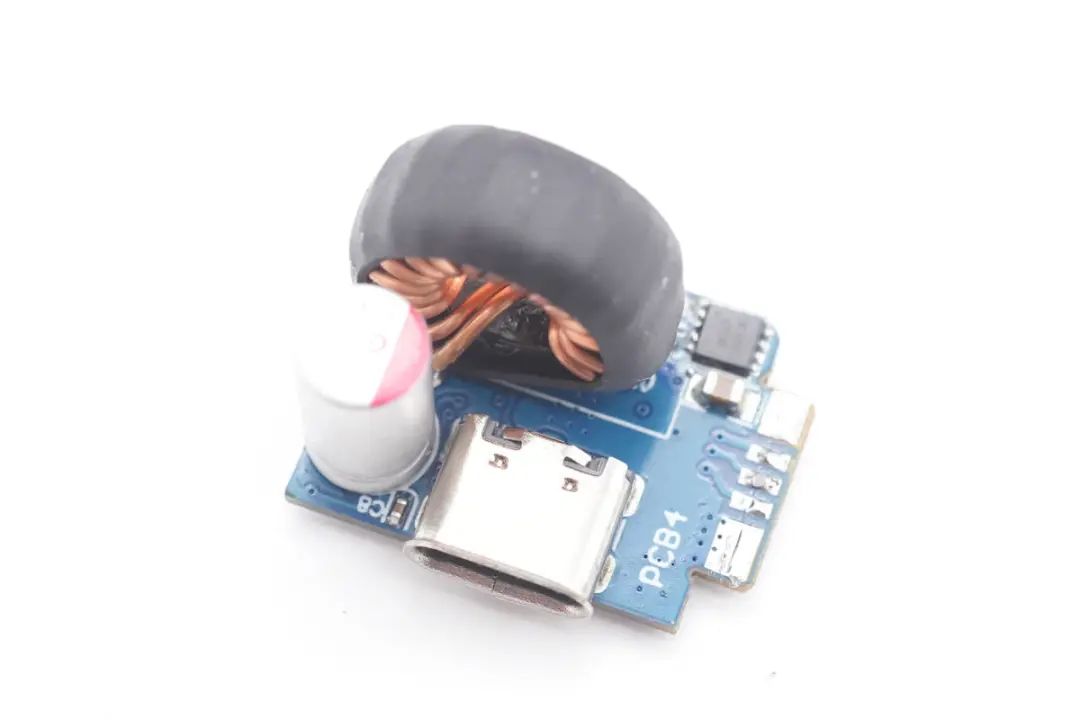

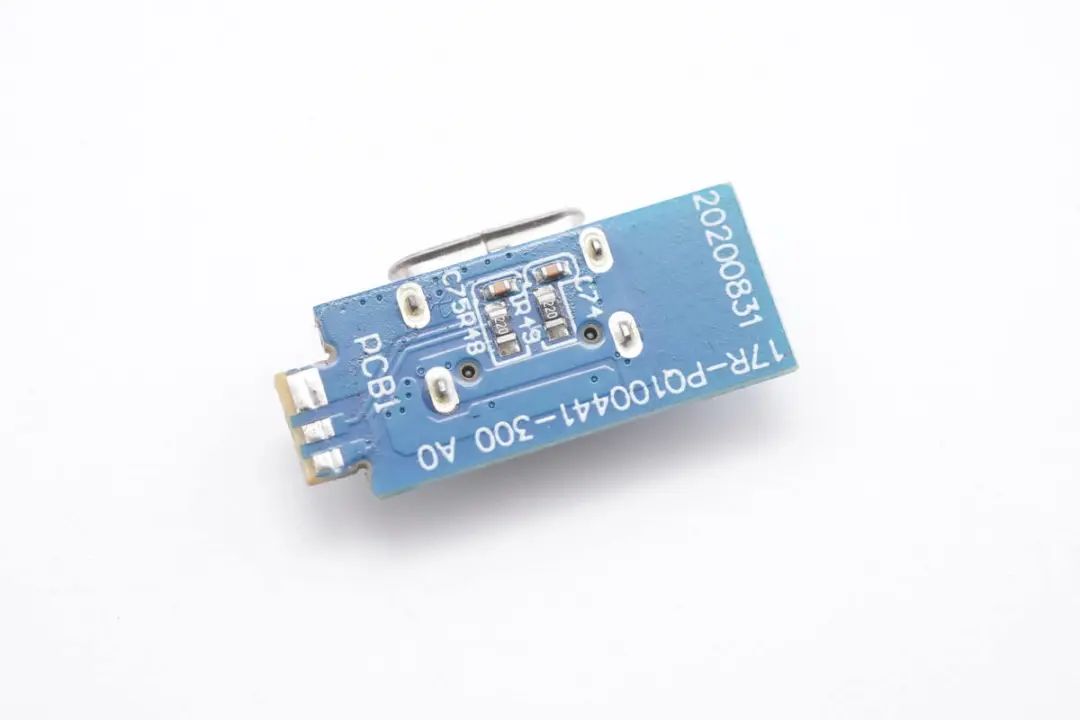

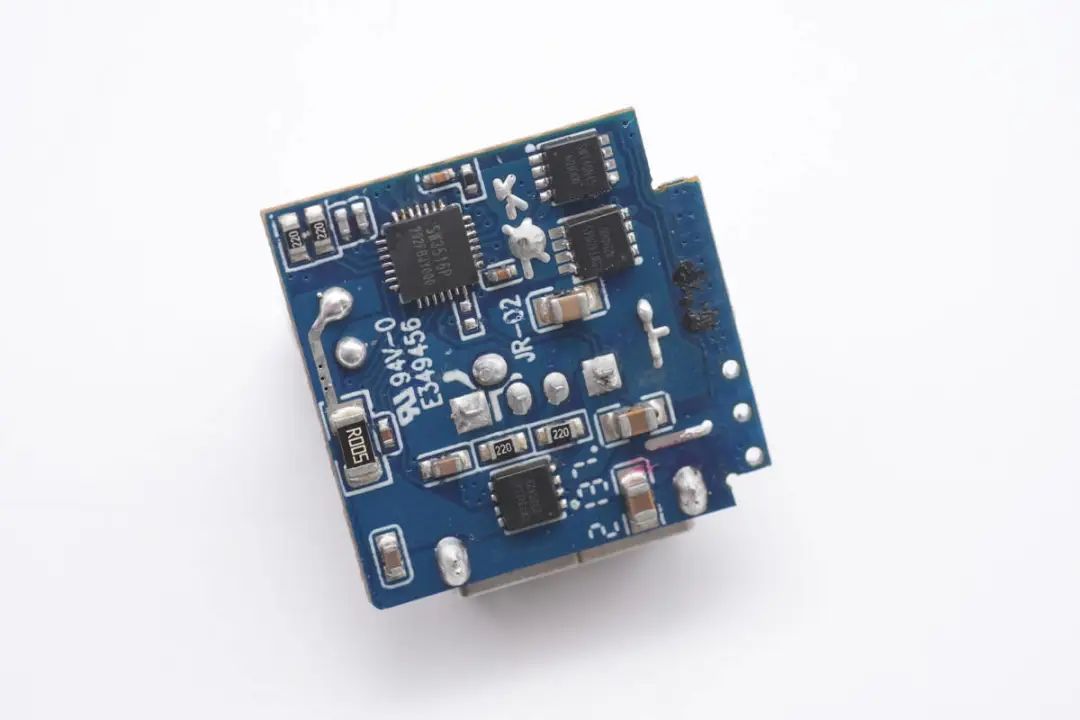

输出端焊接四块小板，对应三个USB-C接口和一个USB-A接口，小板上焊接降压电感，为独立降压输出。

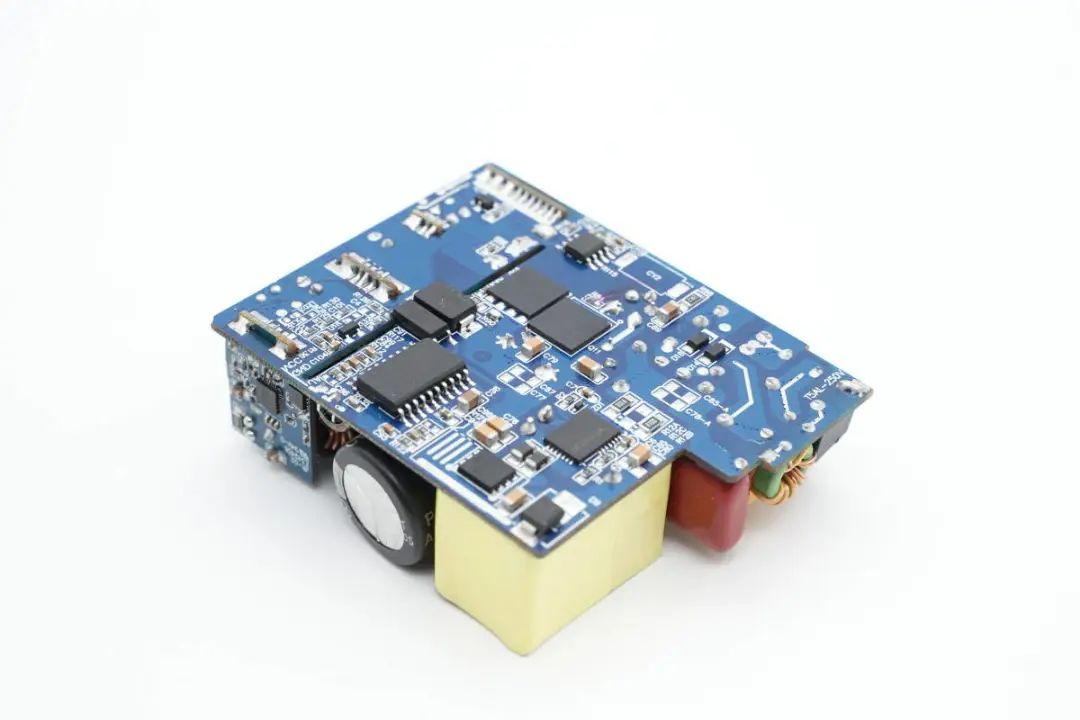

PCBA背面焊接控制芯片和功率器件，均为贴片焊接。

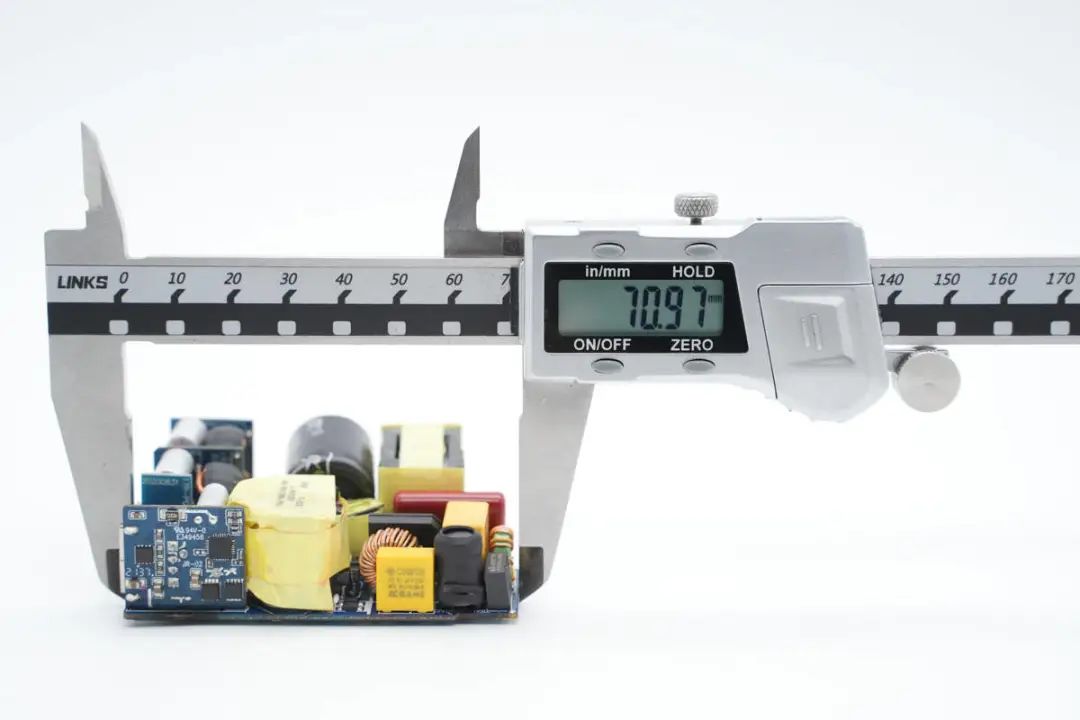

使用游标卡尺测得PCBA模块长度约为70.97mm。

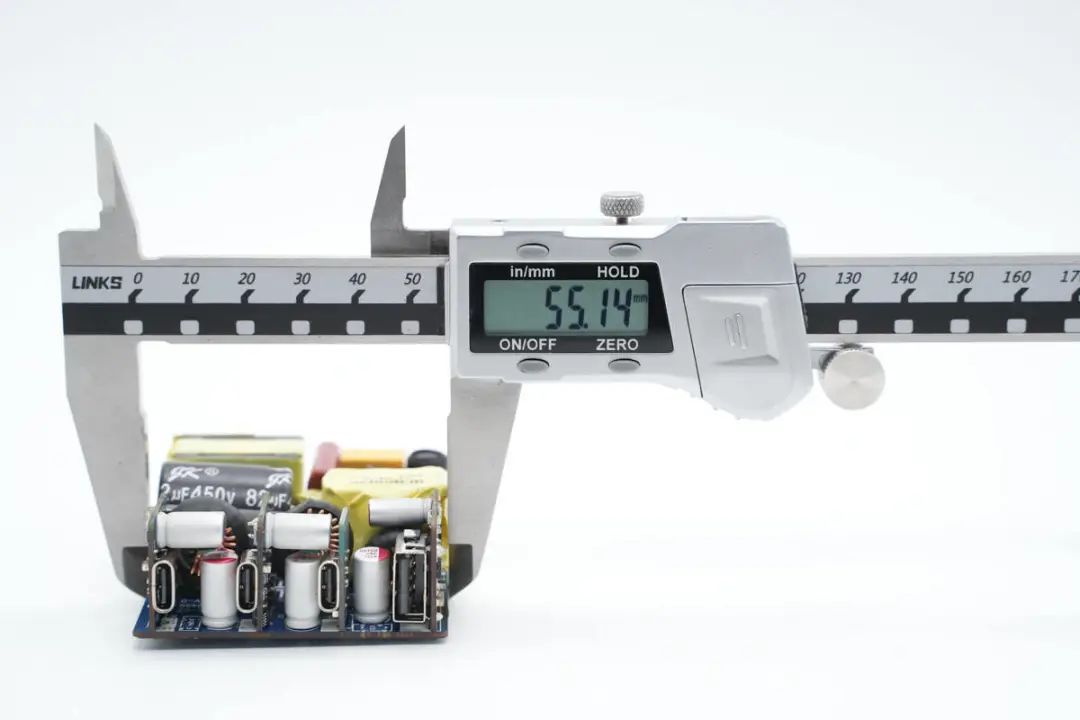

PCBA模块宽度约为55.14mm。

PCBA模块厚度约为20.47mm。

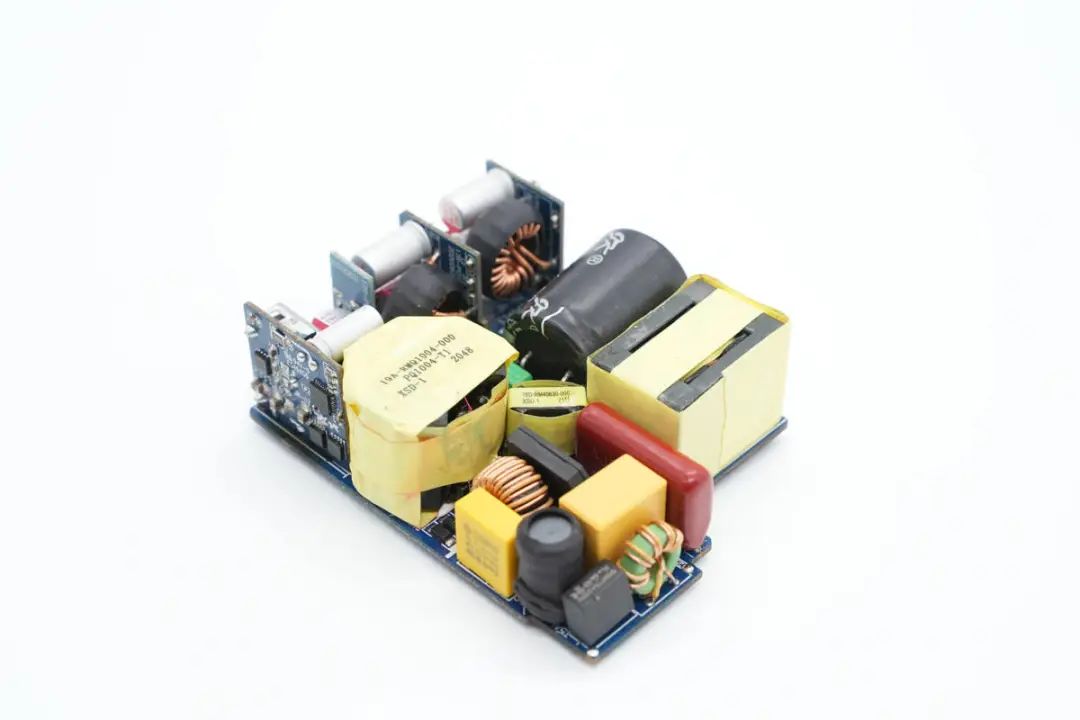

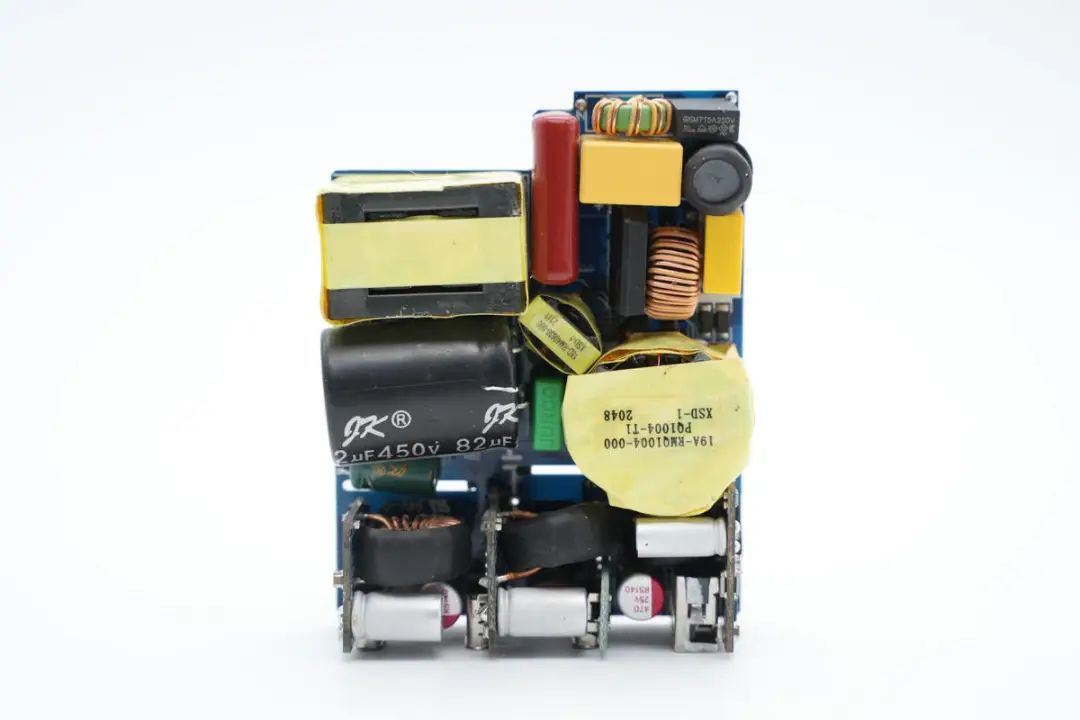

充电器PCBA模块正面一览，右上角为输入滤波电路，左上角为PFC升压电感，下方为高压滤波电容，LLC变压器位于右侧，底部是USB母座和二次降压输出电路，充电器整体设计非常紧凑。

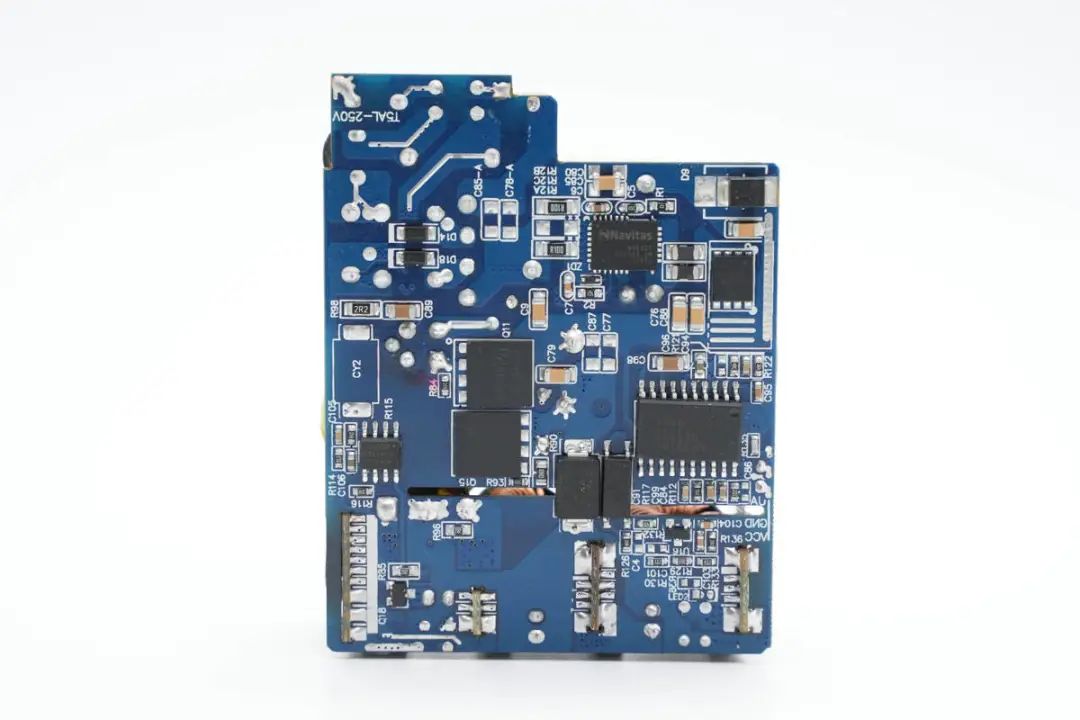

背面焊接氮化镓功率芯片，LLC开关管，初级控制器，光耦和贴片Y电容。通过对PCBA模块的观察发现，这款充电器采用PFC+LLC开关电源架构设计，PFC进行功率因数校正，LLC开关电源固定电压输出，由二次降压电路通过协议识别调节接口输出电压，下面我们就从输入端开始了解各个器件。

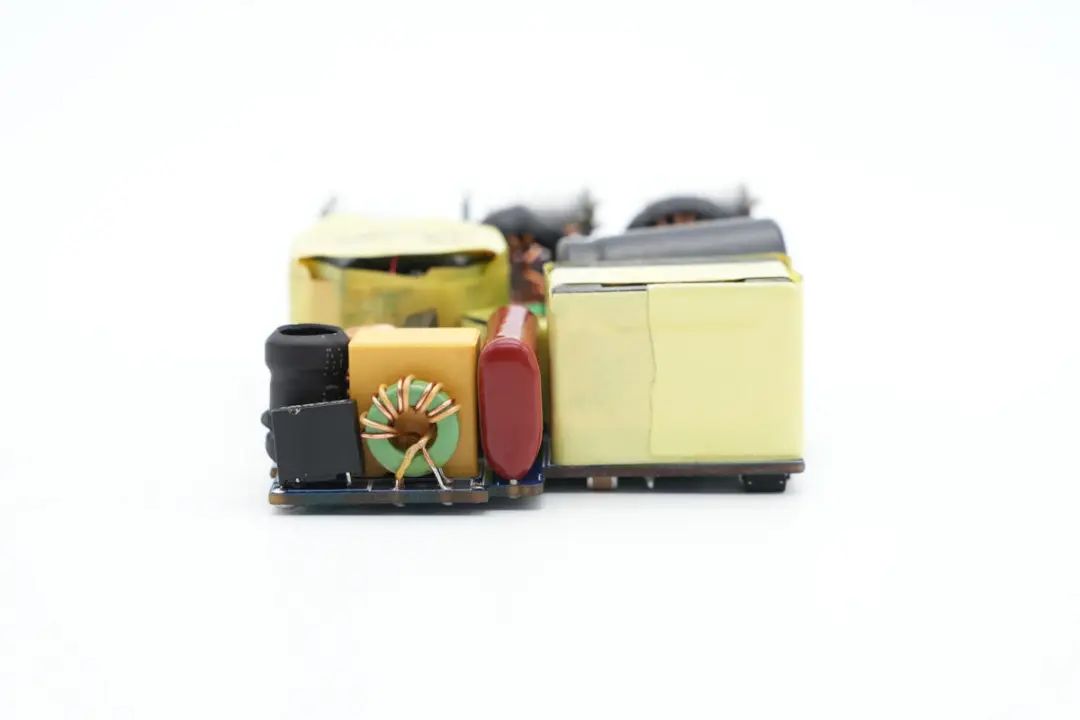

PCBA交流输入端一览，焊接保险丝，共模电感，安规X2电容等器件，右侧为PFC升压电感。

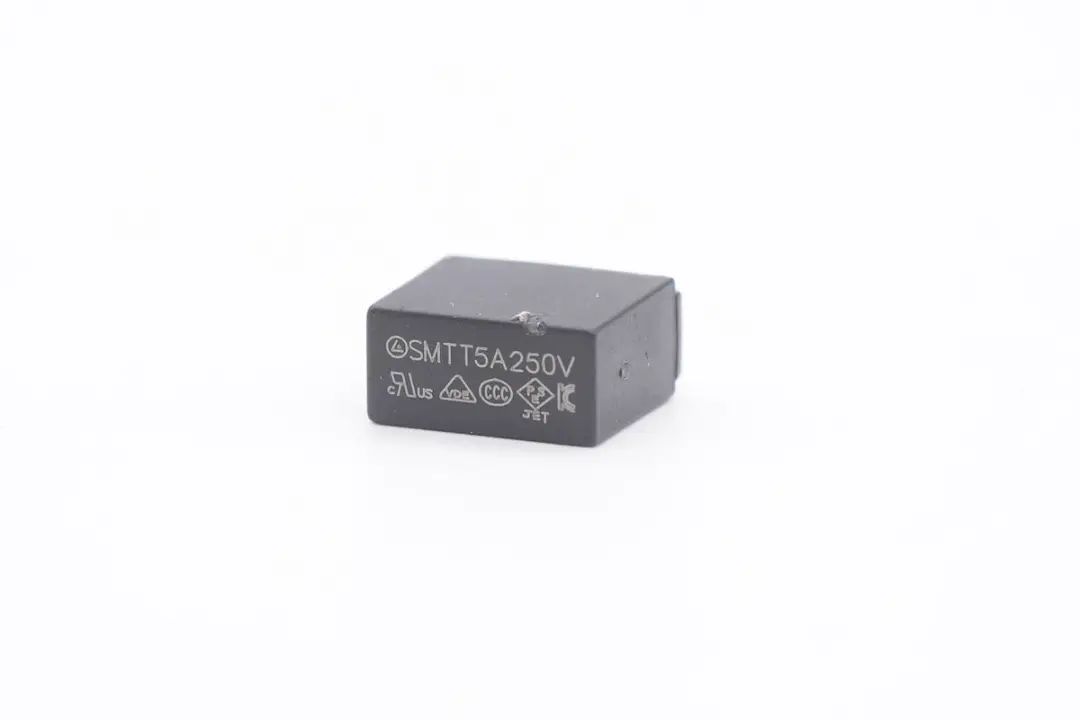

交流输入经过输入端保险丝进入充电器，延时保险丝规格为5A 250V。

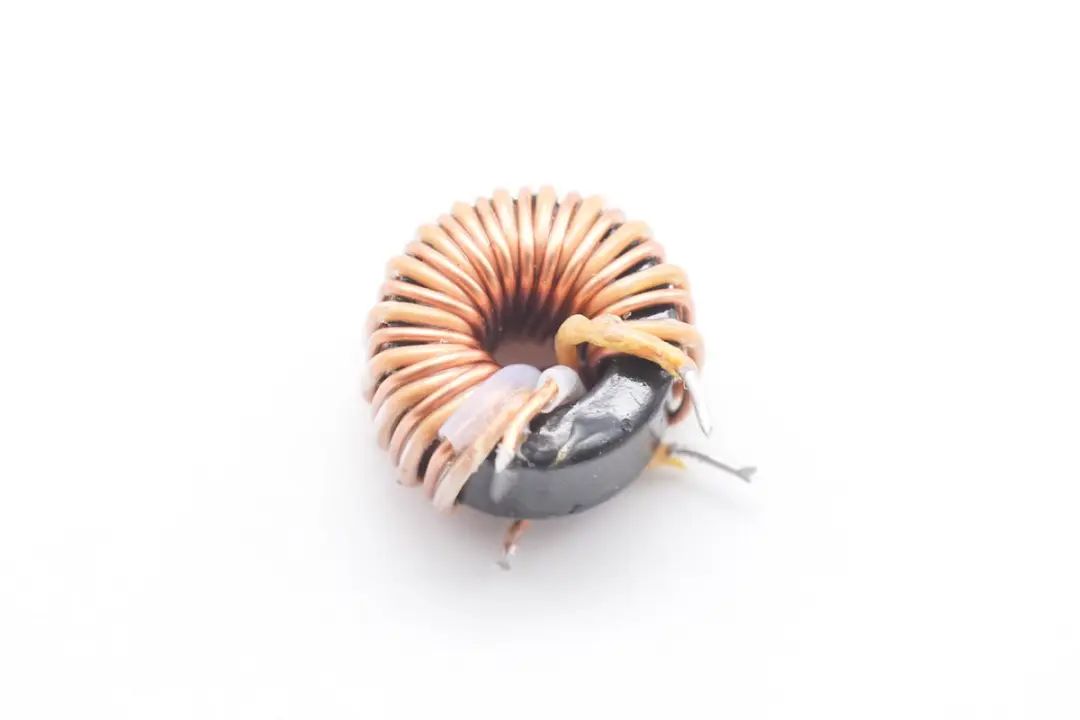

共模电感采用绝缘线和漆包线并绕，用于抑制EMI干扰。

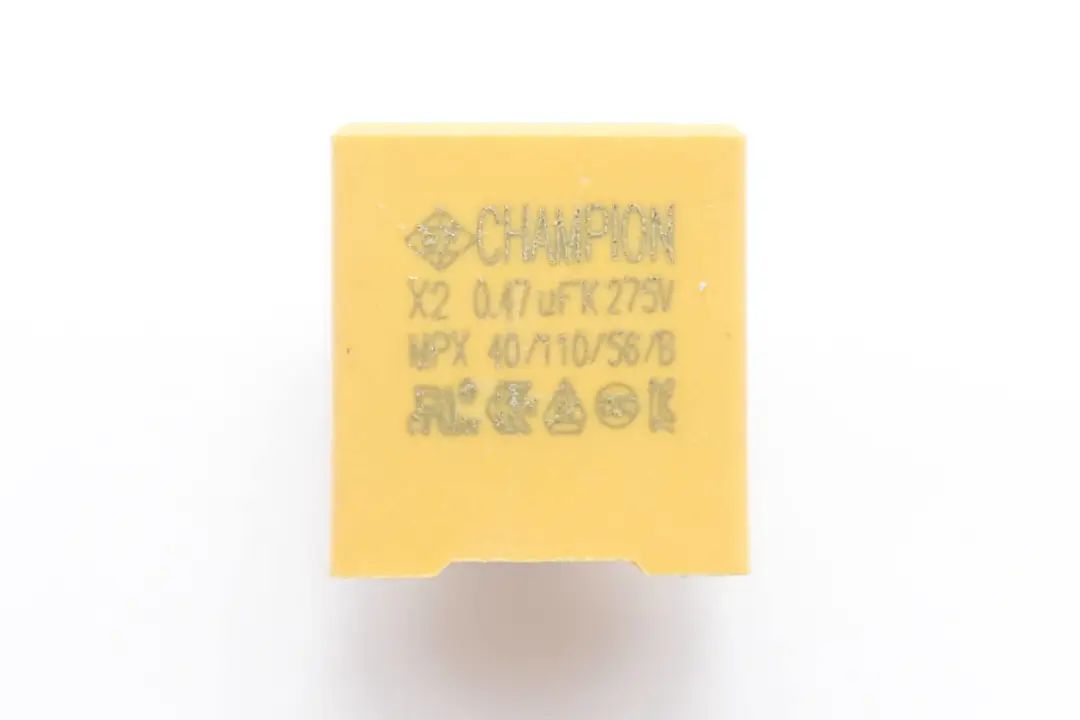

安规X2电容来自CHAMPION全鹏电子，规格为0.47μF。

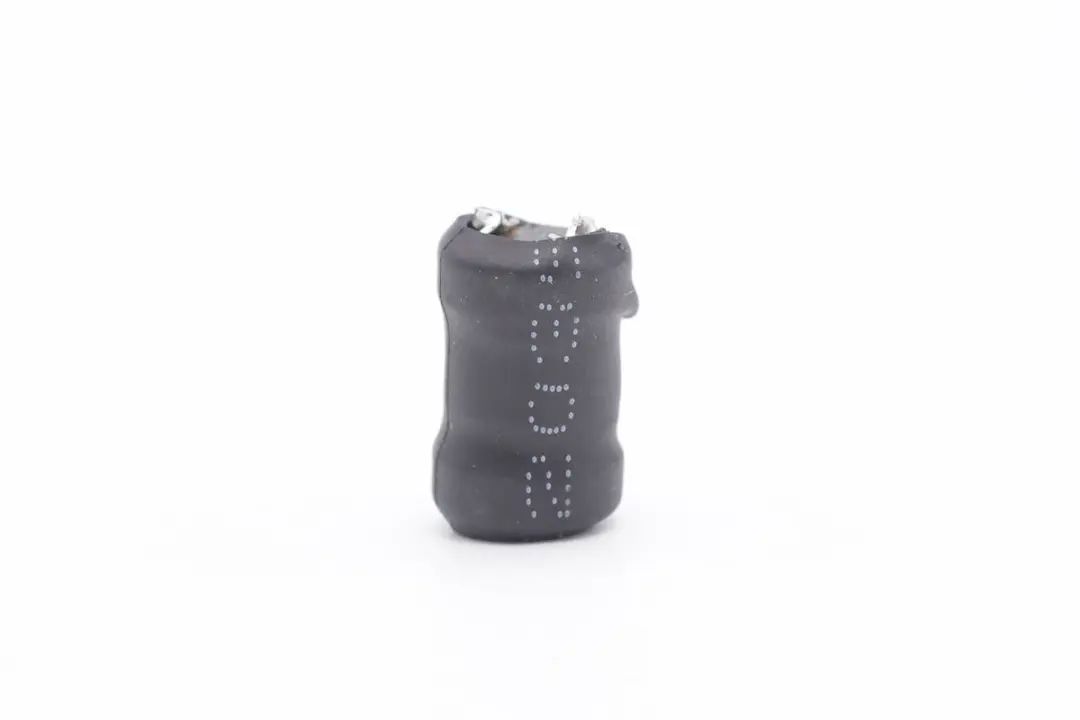

差模电感采用工字磁芯绕制，外套热缩管绝缘。

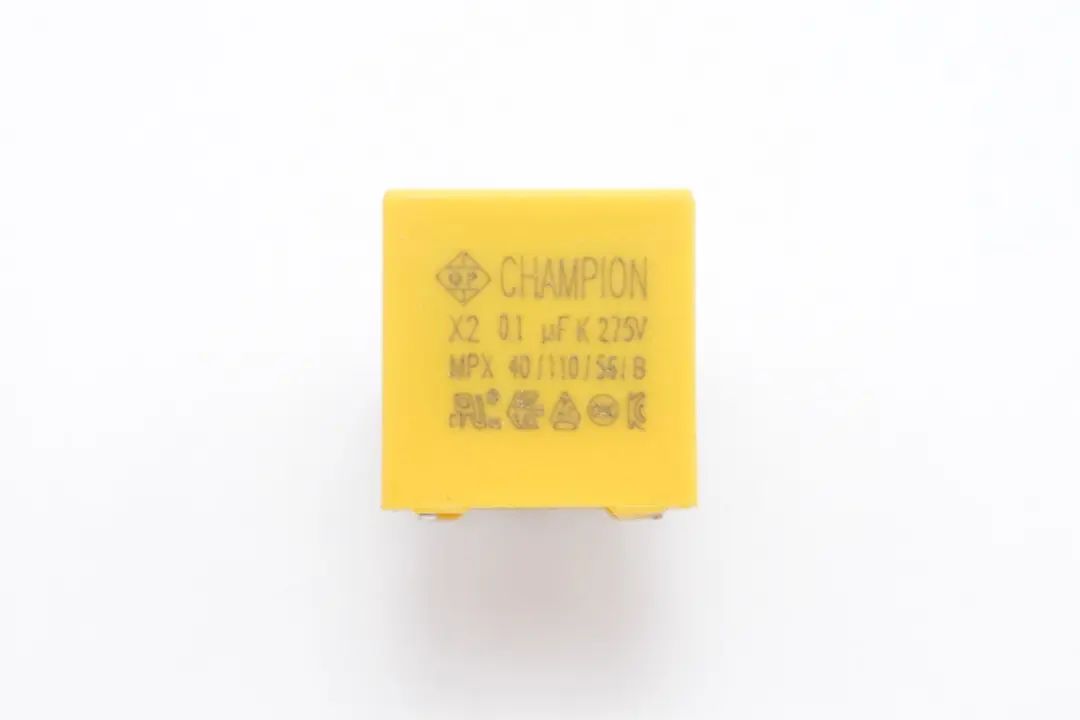

另一颗X2安规电容同样来自CHAMPION全鹏，规格为0.1μF。

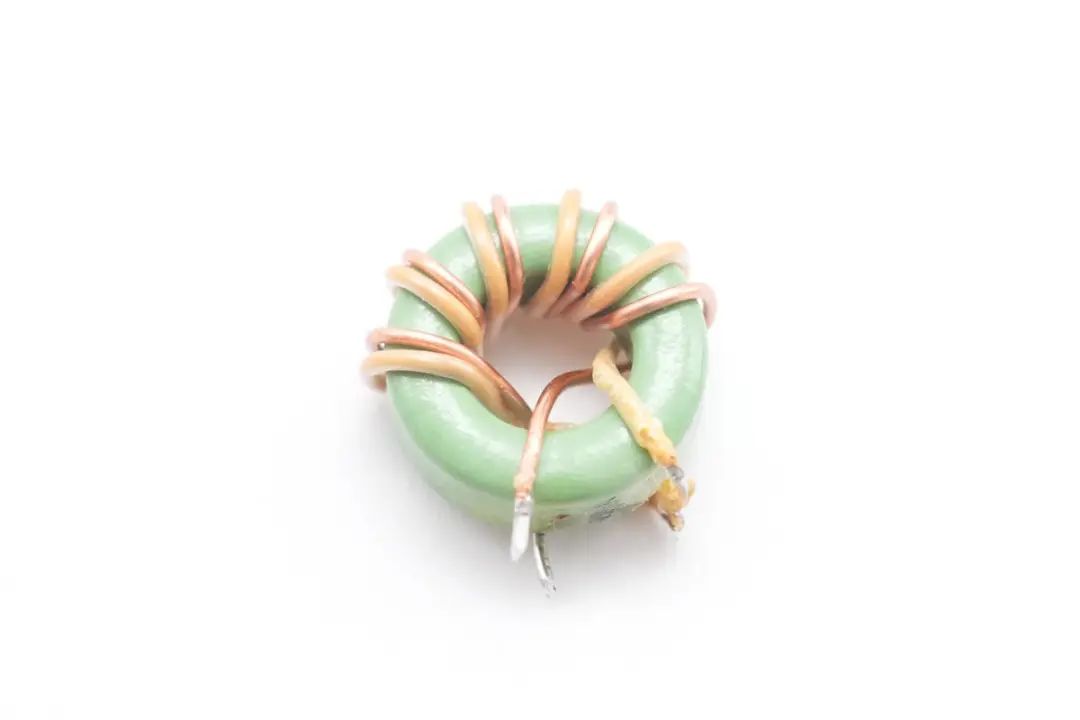

另一颗共模电感同样采用漆包线和绝缘线绕制。

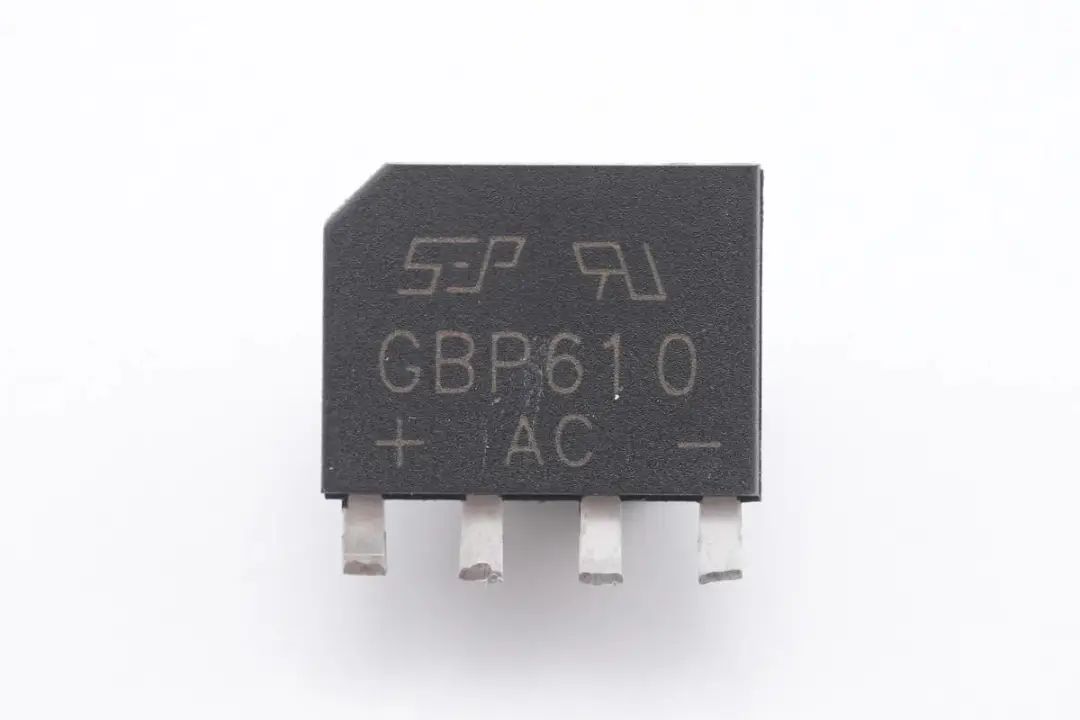

交流输入经过EMI电路后送至整流桥，由整流桥整流成脉动直流电。整流桥型号为GBP610，6A 1000V规格。

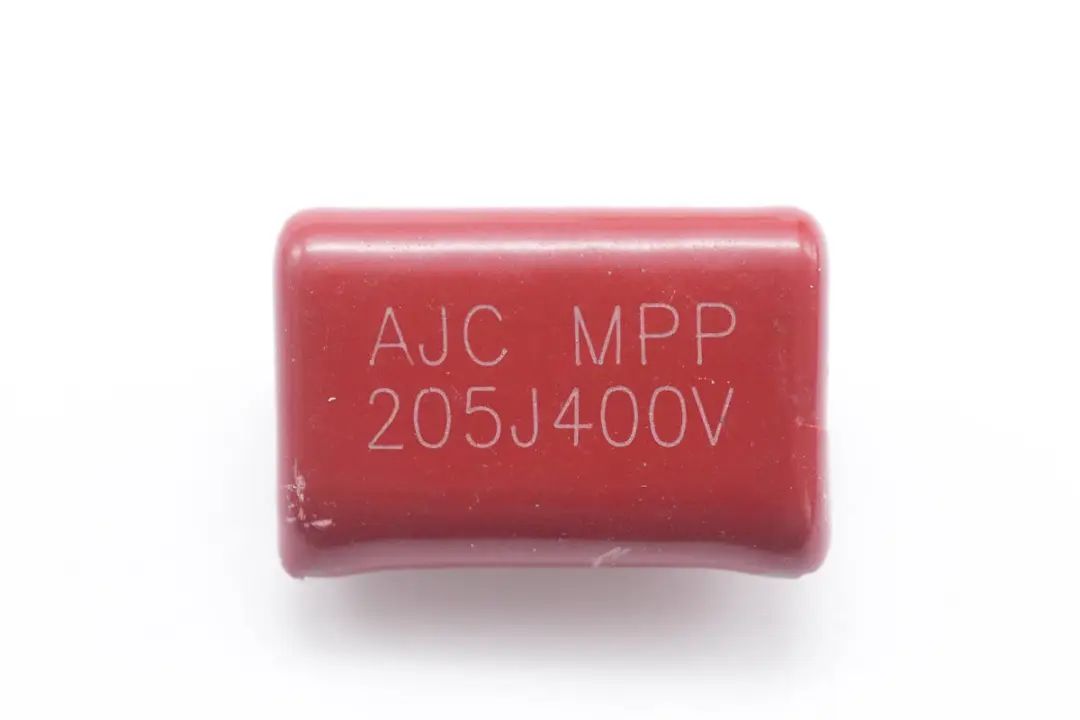

整流桥输出通过薄膜电容滤波，薄膜电容规格为2μF 400V。

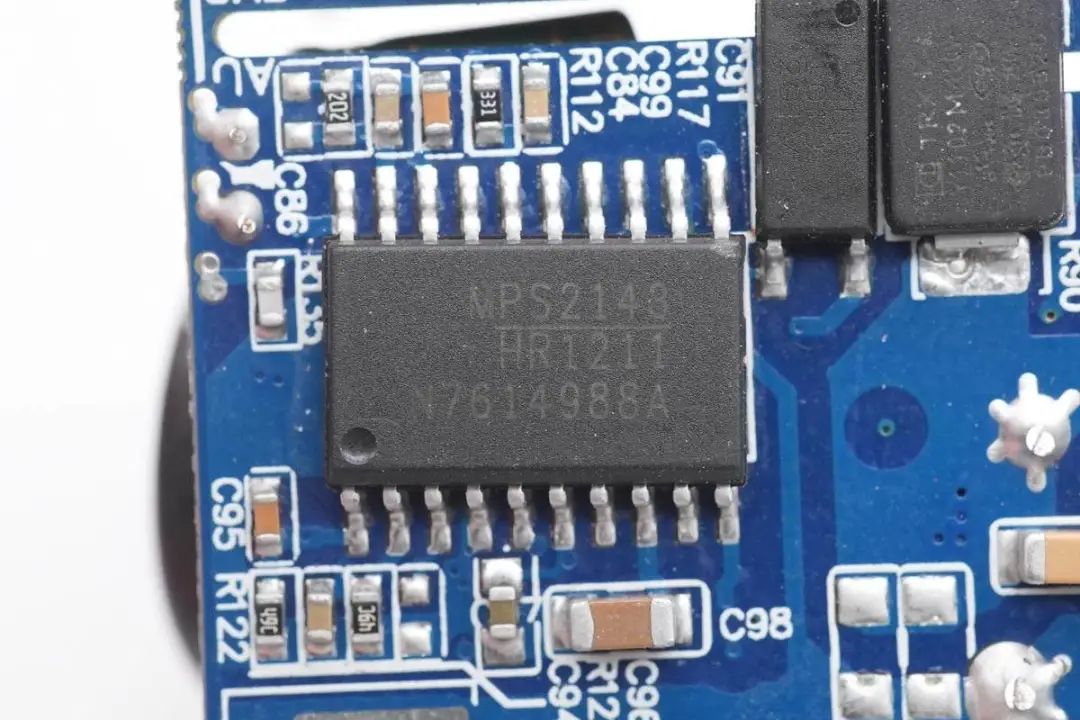

电源主控芯片采用MPS HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。

HR1211采用数字控制内核，支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

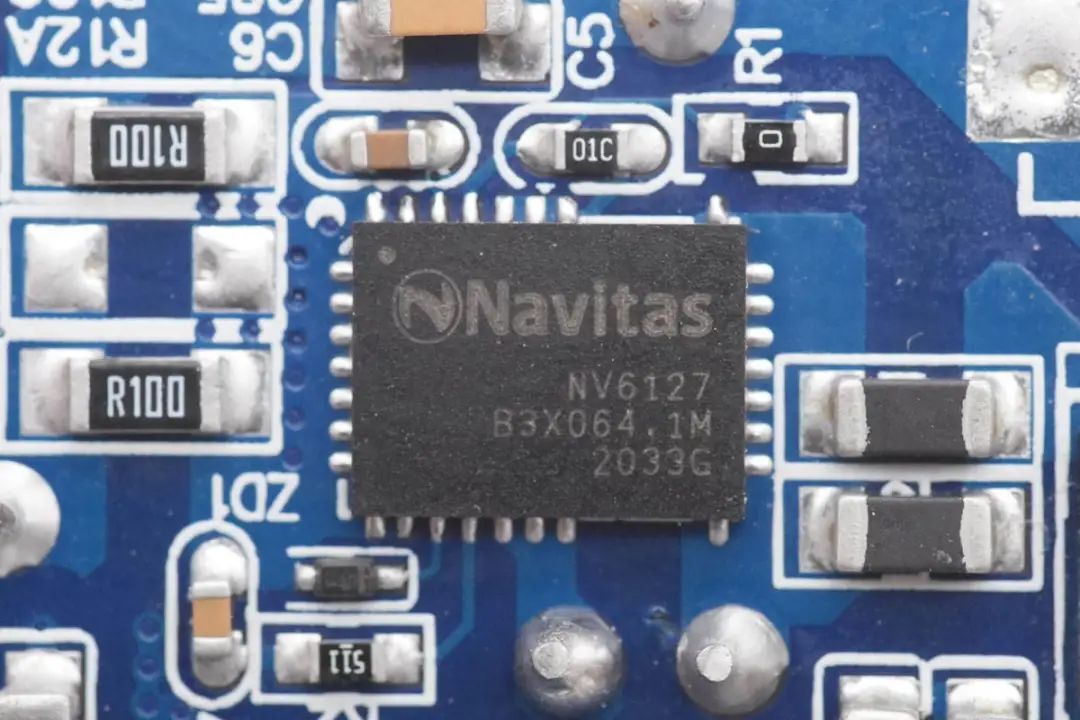

FC升压开关管来自纳微，是一颗氮化镓功率芯片，型号NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

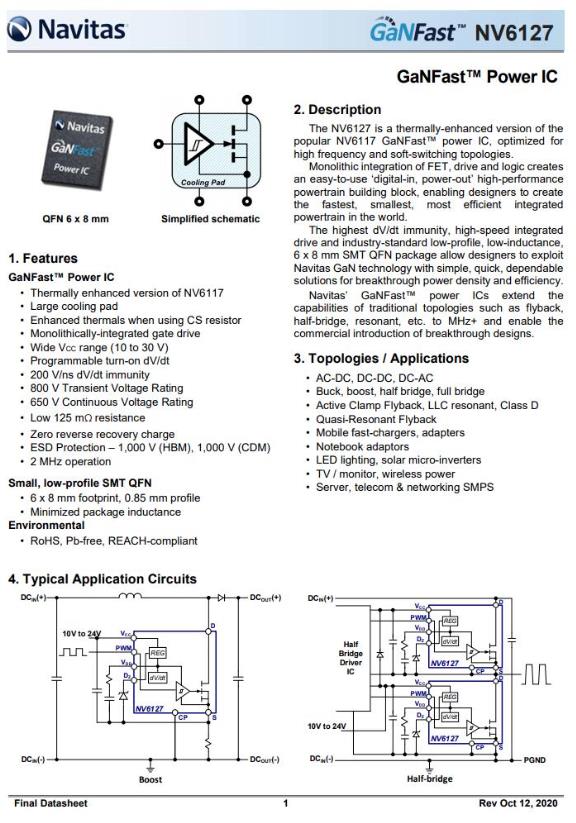

纳微半导体 NV6127 资料信息。

充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

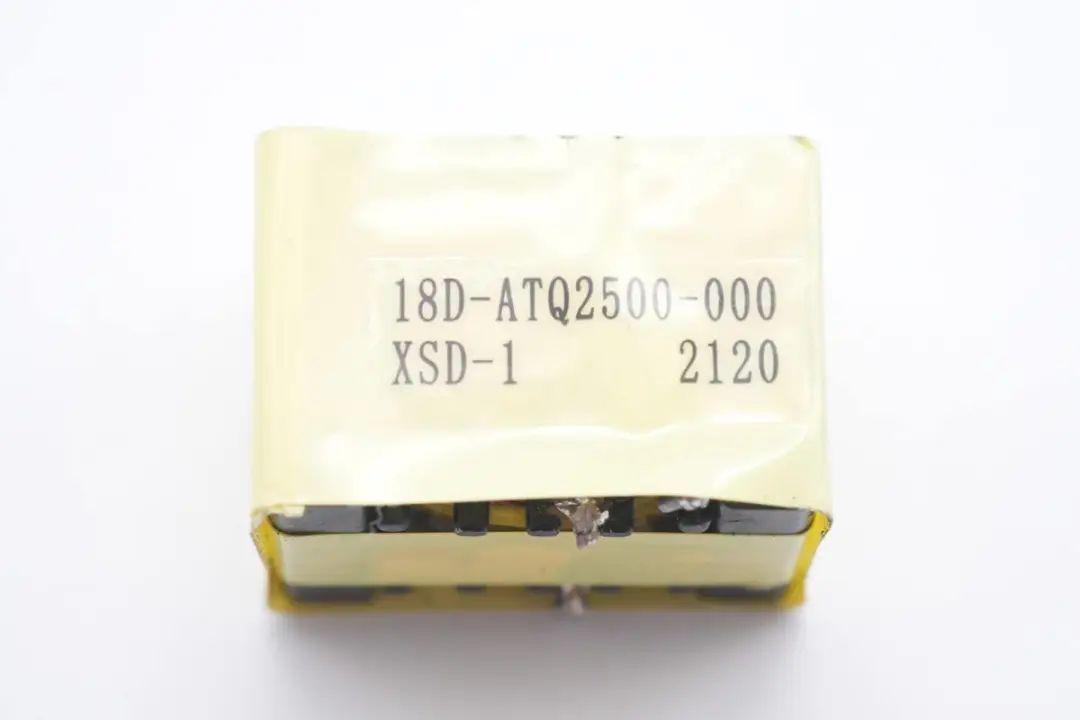

PFC升压电感采用胶带缠绕绝缘，采用ATQ2500磁芯。

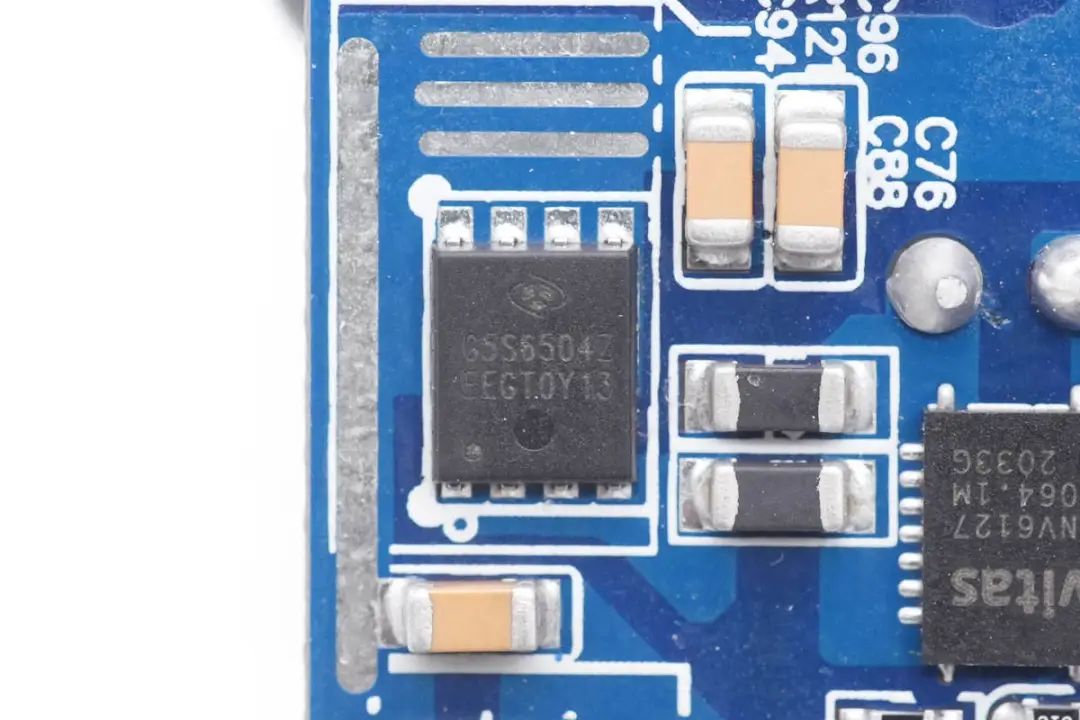

PFC升压整流管来自泰科天润，型号为G5S6504Z，是一颗耐压650V，4A电流的碳化硅二极管，采用DFN5*6封装。

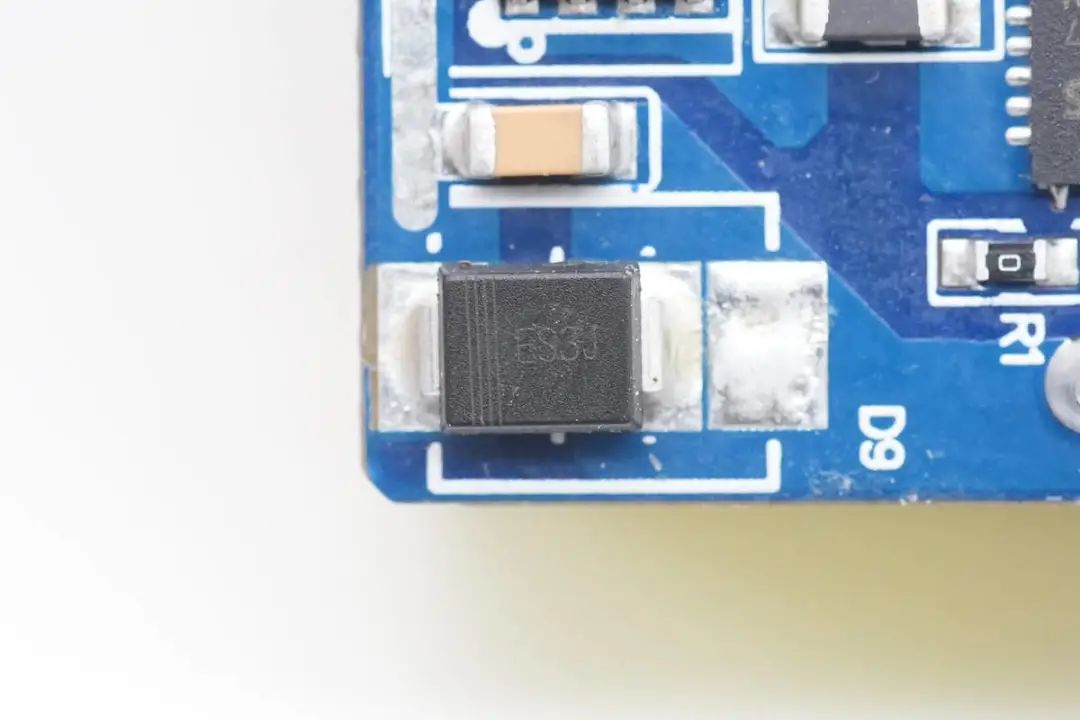

丝印ES3J的快恢复二极管用于在充电器上电时为电解电容充电，起到PFC旁路作用。

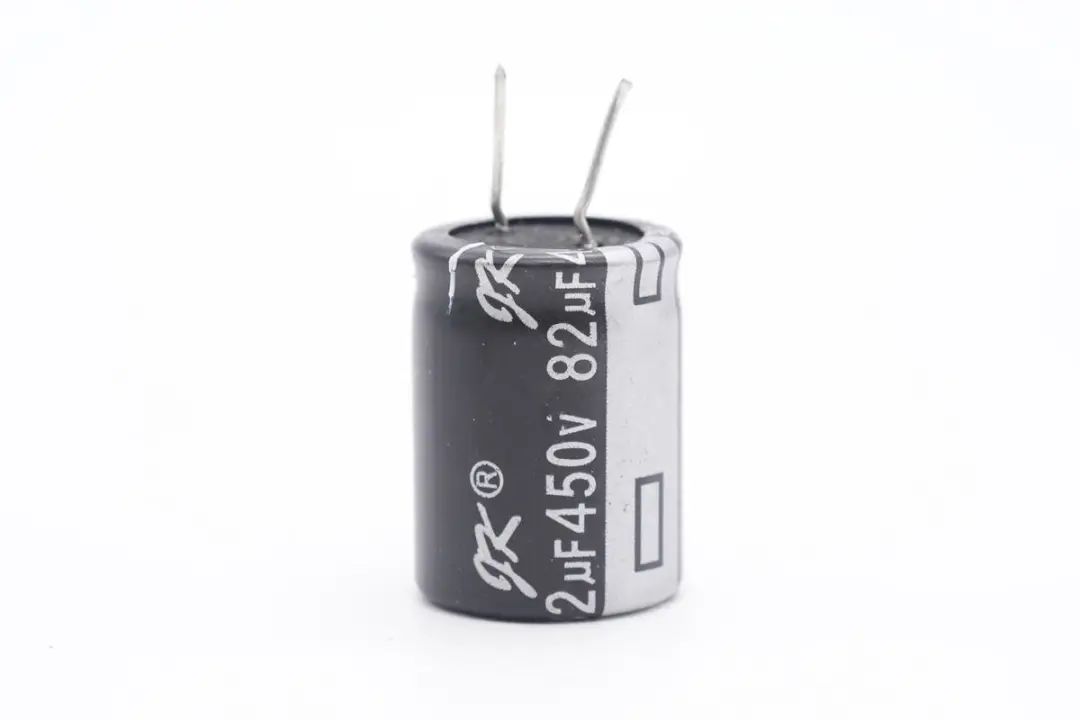

高压滤波电容来自军康，规格为82μF 450V。

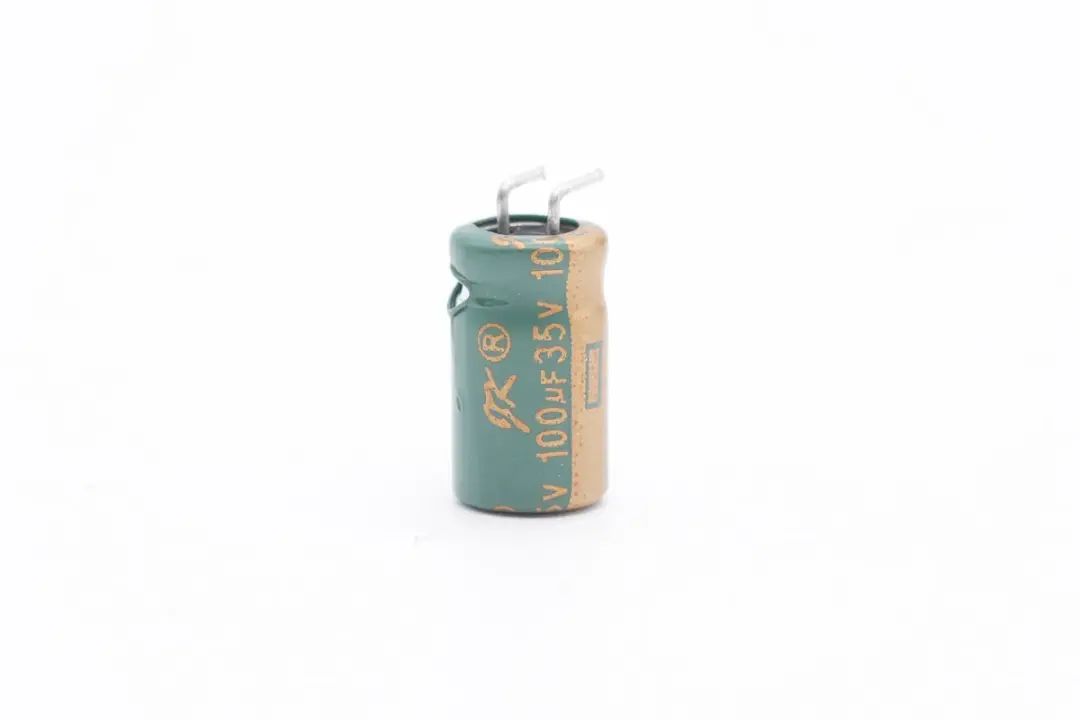

为初级主控芯片供电的滤波电容，同样来自军康，规格为100μF 35V。

两颗LLC开关管来自东微半导体，型号OSS60R190J，是一颗耐压650V的NMOS，导阻190mΩ，采用DFN8*8封装。

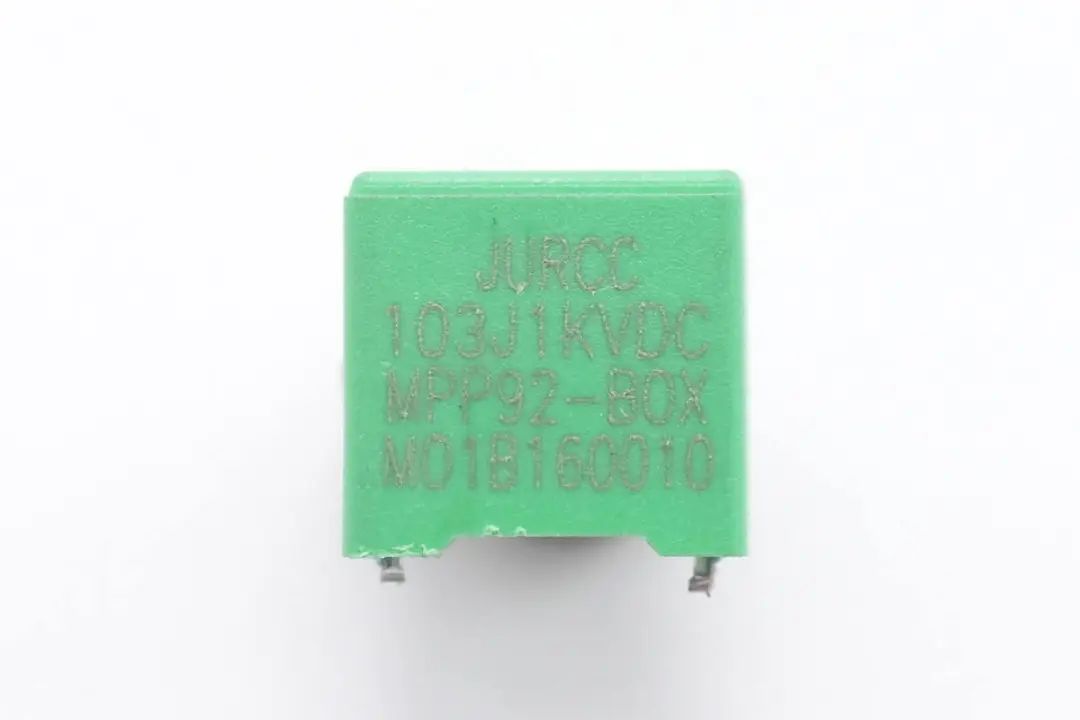

LLC谐振电容来自JURCC捷威，规格为0.01μF 1KV耐压。

LLC谐振电感特写，使用胶带缠绕绝缘。

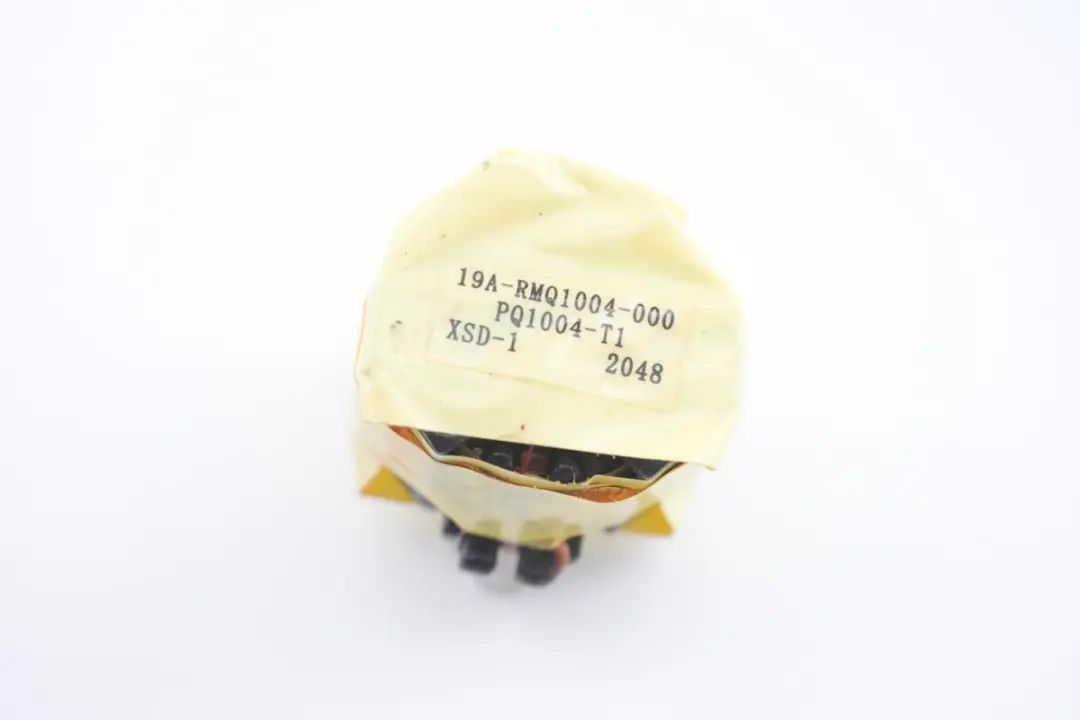

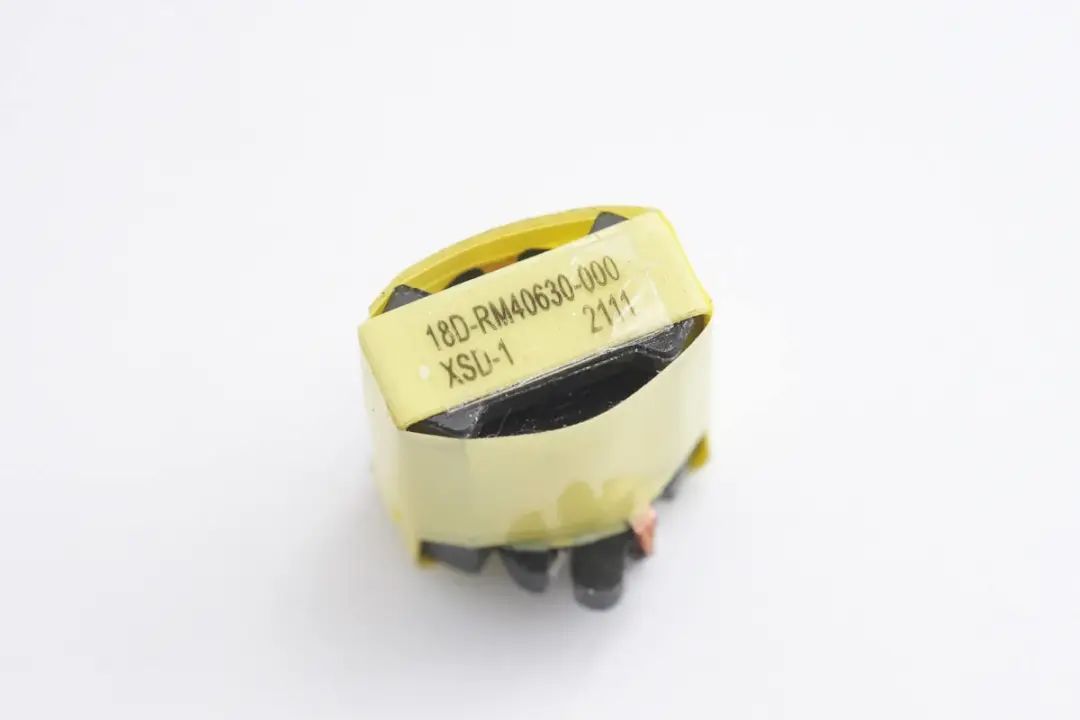

LLC变压器采用胶带严密缠绕绝缘。

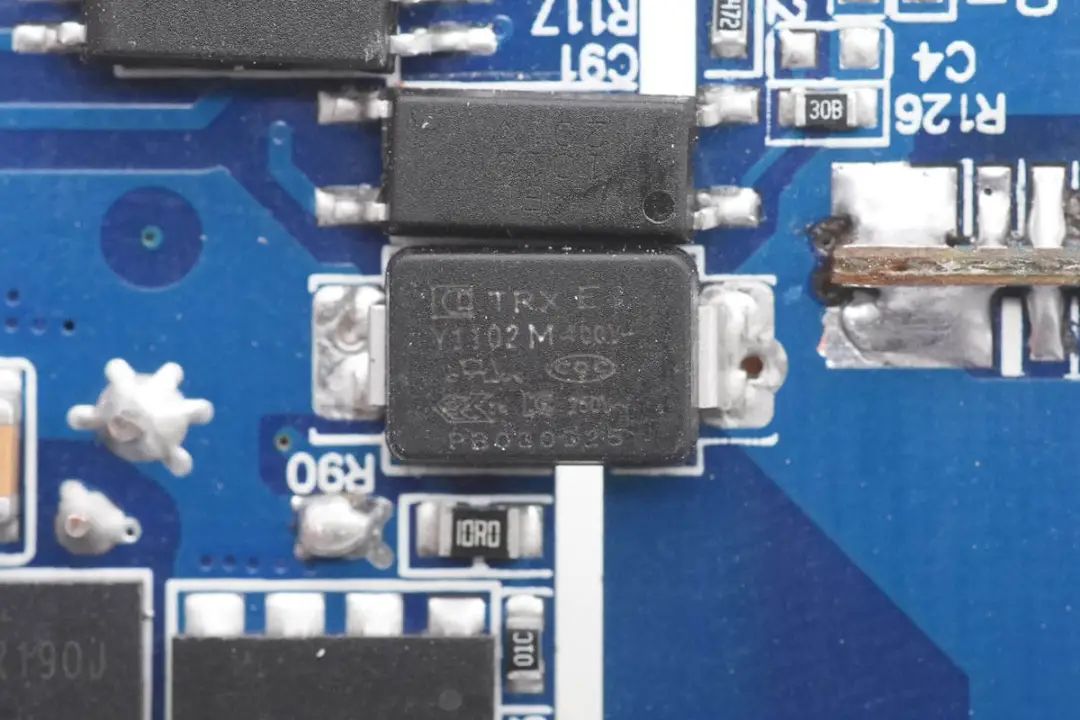

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

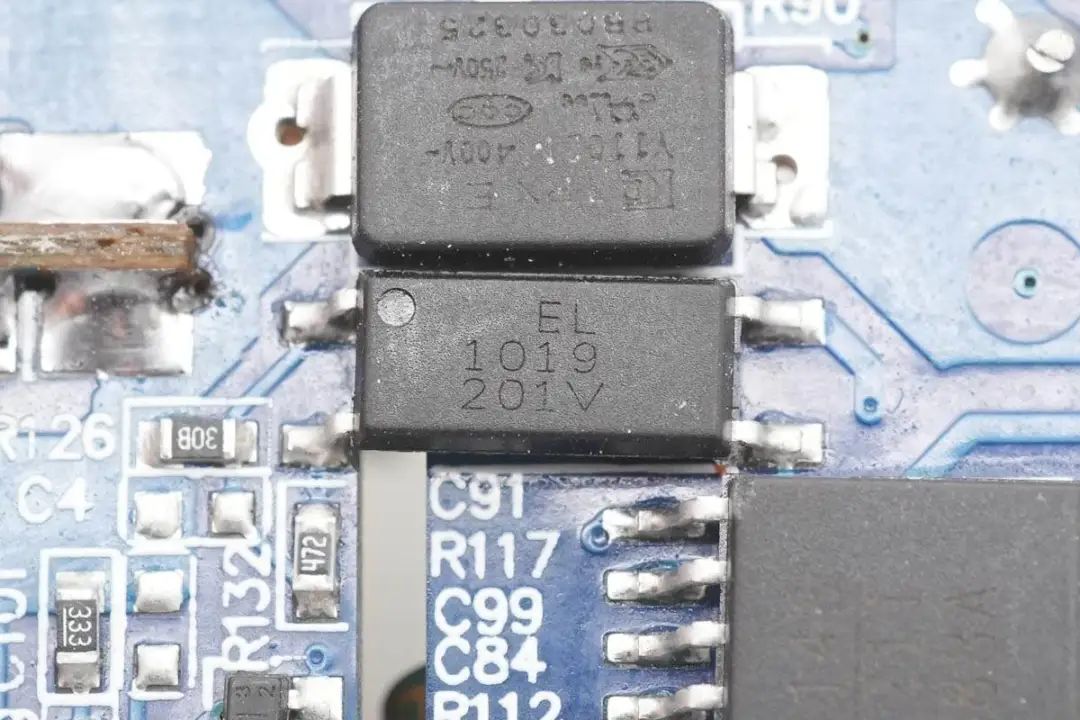

EL1019光耦用于输出电压反馈。

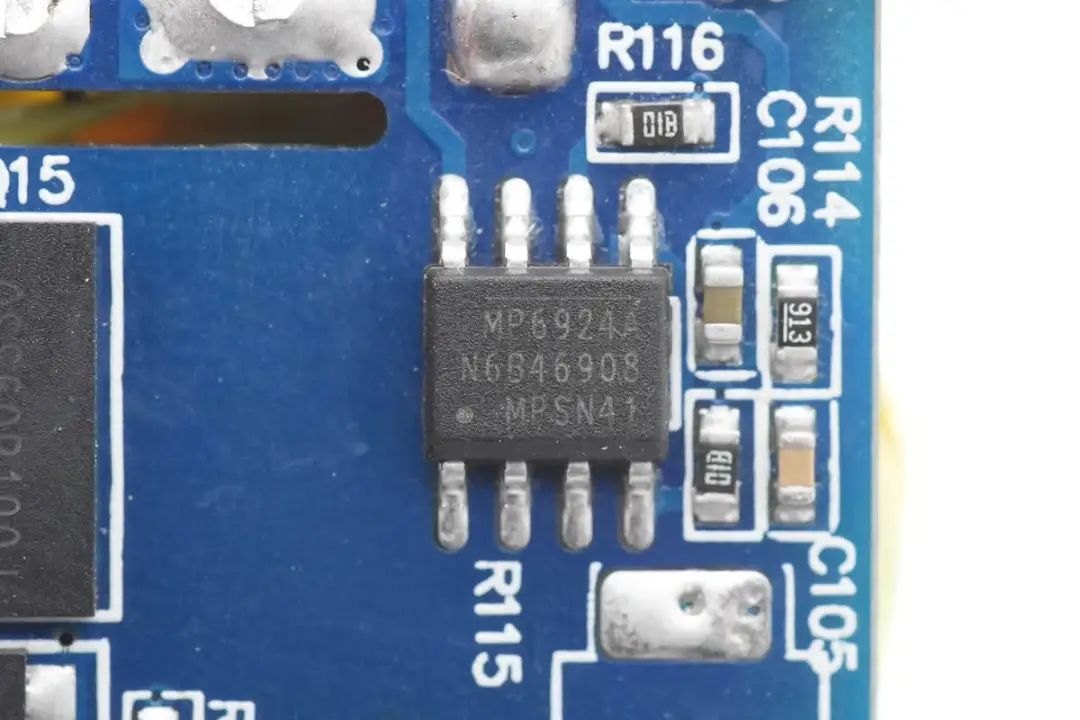

输出同步整流芯片来自MPS，型号MP6924A，是一颗LLC同步整流控制器，MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。可以节省一颗控制器，精简次级电路设计，并具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。同时支持4.2-35V宽范围工作电压，可以适用于USB PD3.1快充140W电源设计。
