拆解报告:ifory安福瑞迷你30W氮化镓充电器

2023-11-02

最近充电头网拿到了ifory安福瑞一款迷你30W快充充电器,可以说相当的小巧,和苹果曾经的5V1A充电器差不多大,但输出功率却是其6倍,满足苹果iPhone 12/13系列手机全速快充需求。下面就对这款充电器进行拆解,看看做工如何。

此前充电头网还拆解过安福瑞63W USB PD双口快充充电器安福瑞迷你20W PD快充充电器等产品,欢迎查阅。


安福瑞迷你30W快充开箱





包装盒正面印有ifory品牌、充电器外观图、名称以及卖点。




包装内含充电器和使用说明书。




充电器为立方体造型设计,PC材质塑料外壳,腰身亮面处理,顶面微凸。

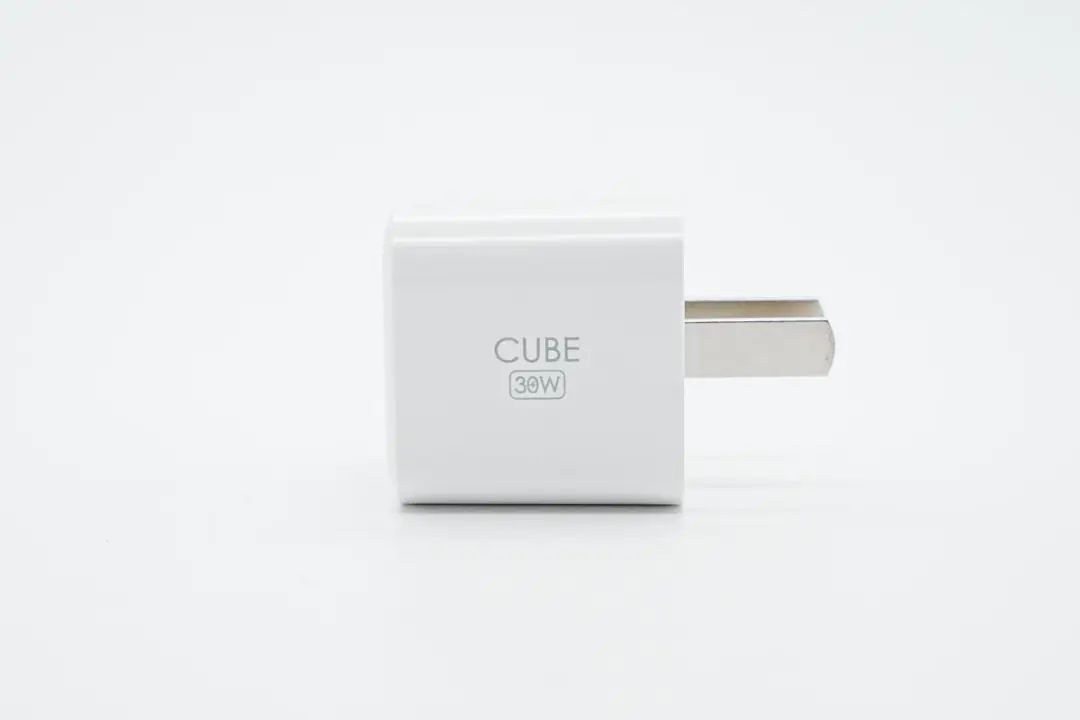

侧面印有CUBE 30W字样。

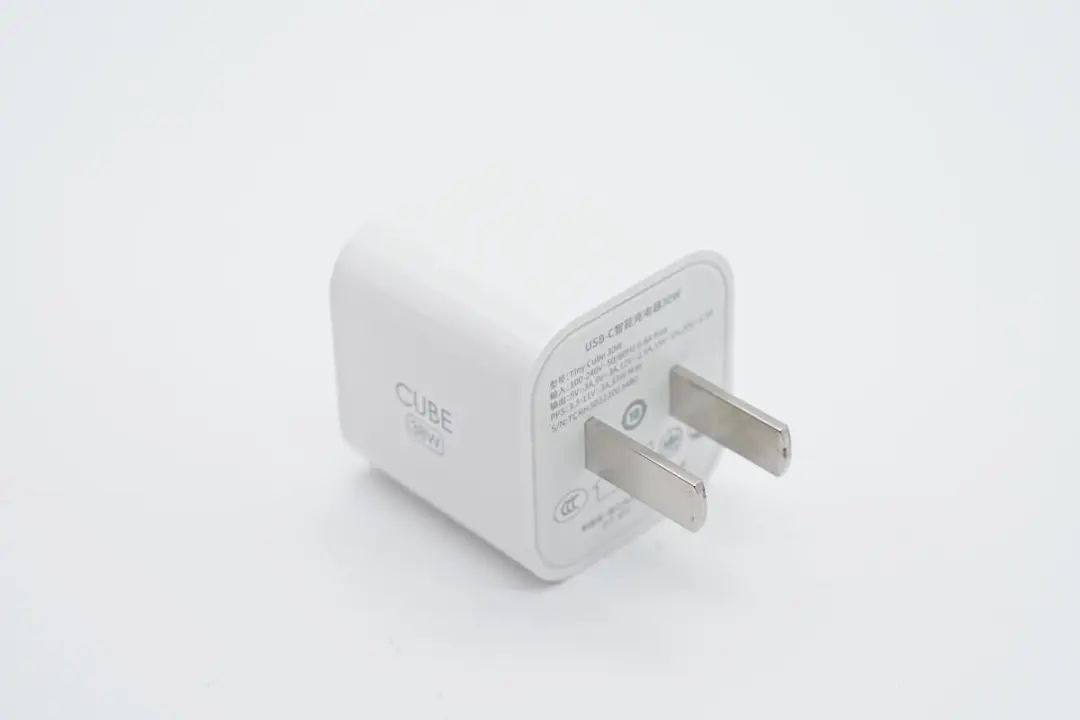

充电器配备固定式国标插脚。




输入端外壳印有充电器参数
型号:Tiny Cube 30W
输入:100-240V~50/60HZ 0.8A
输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A
PPS:3.3-11V3A
制造商:极元科技(深圳)有限公司
充电器已经通过了CCC认证。

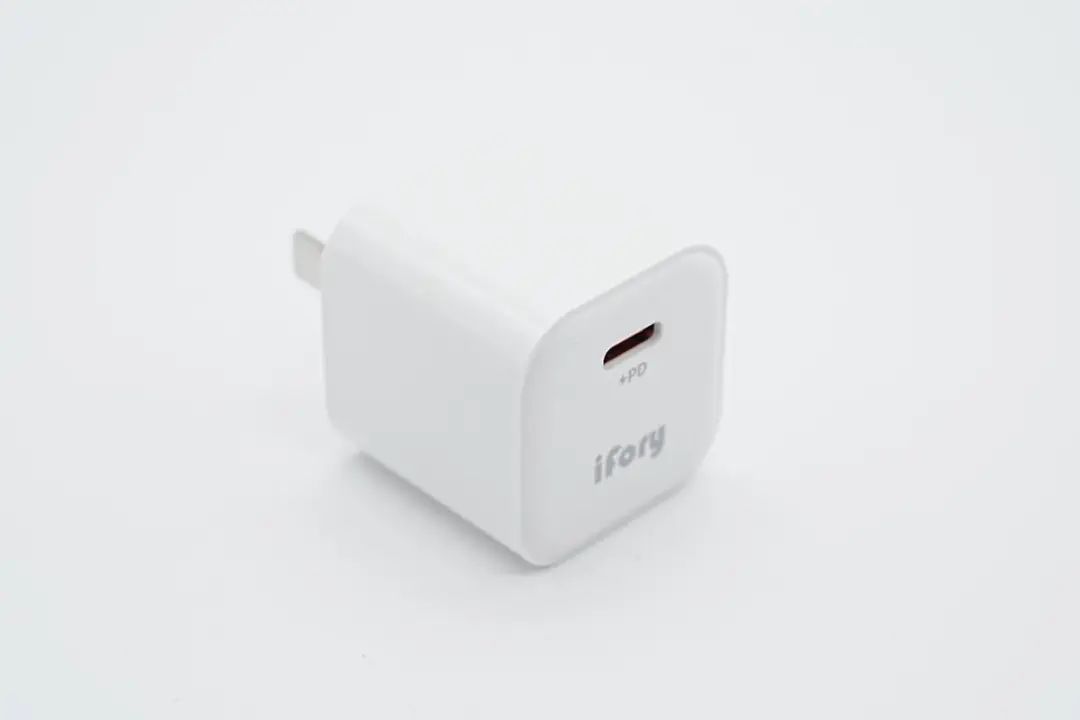

顶部外壳印有ifory、PD和闪电标识,USB-C口靠一侧布局,橘红色胶芯。




测得充电器机身高度为31.24mm。

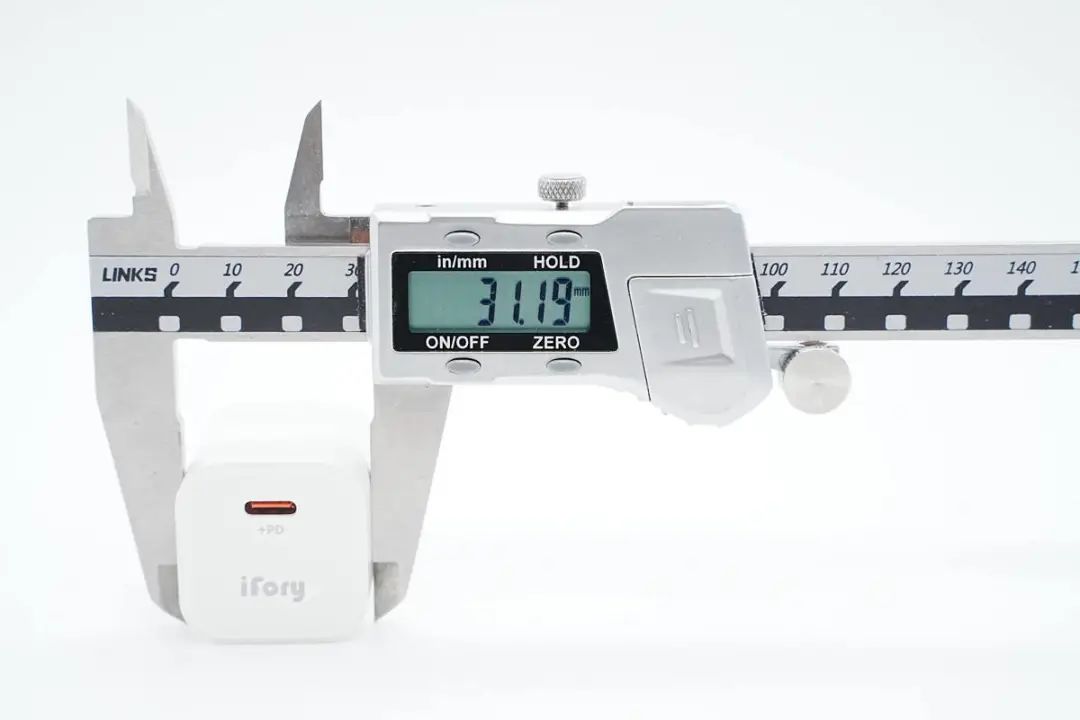

宽度为31.19mm。

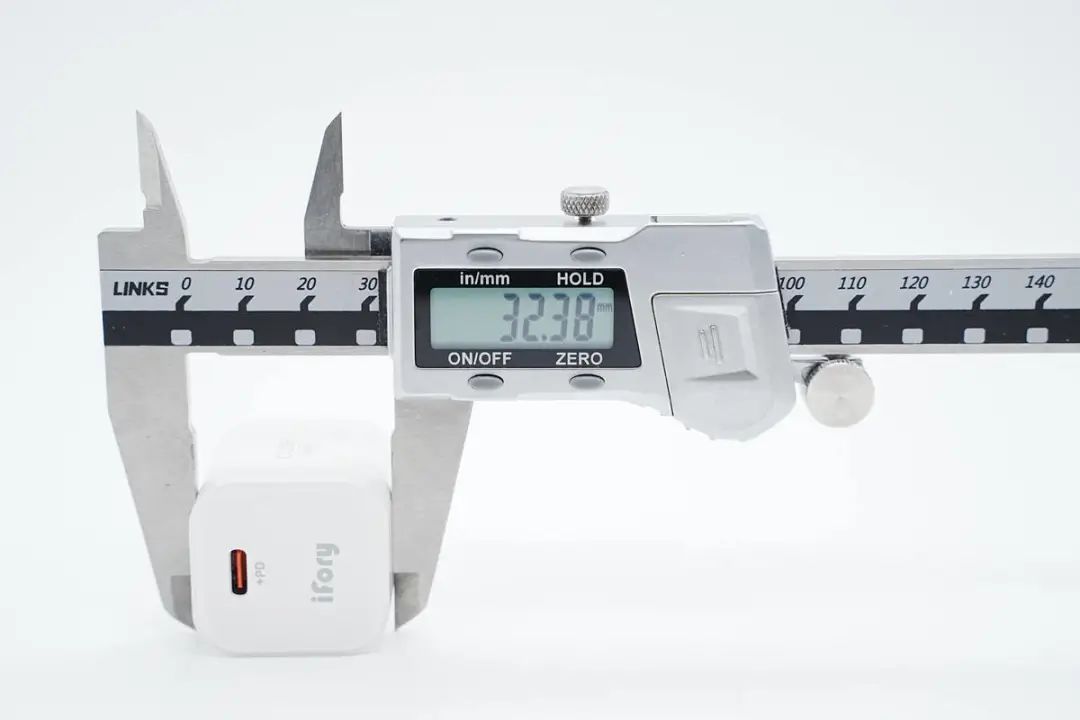

厚度为32.38mm。

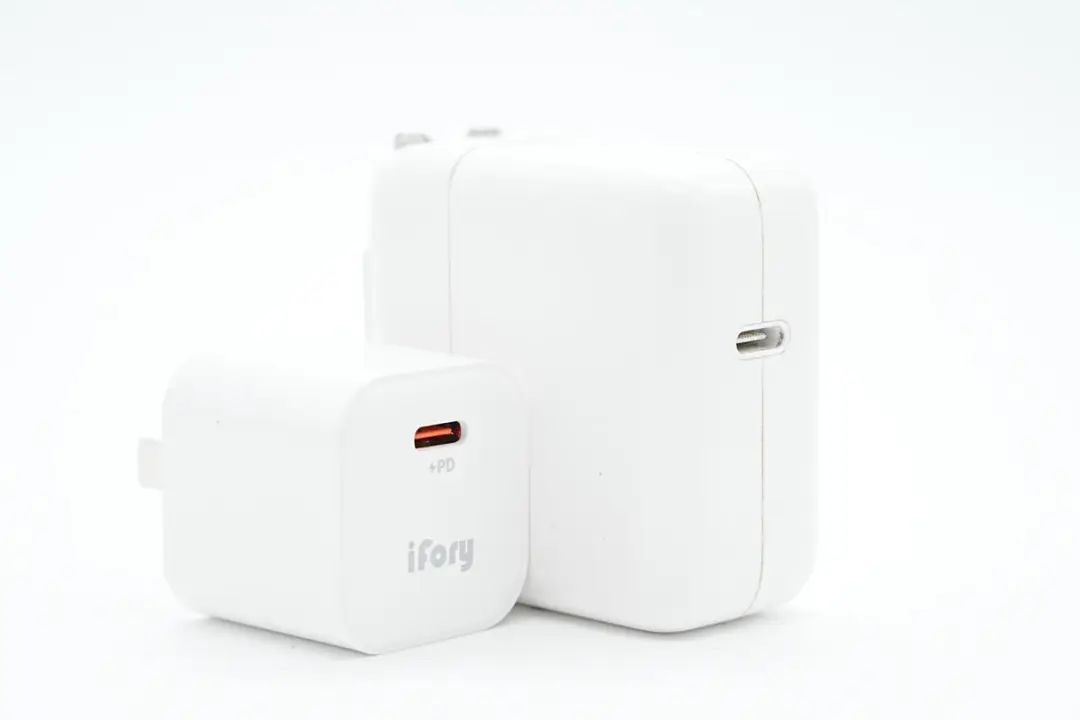

和苹果30W充电器对比,体积优势明显。




拿在手上的大小直观感受,相当小巧。

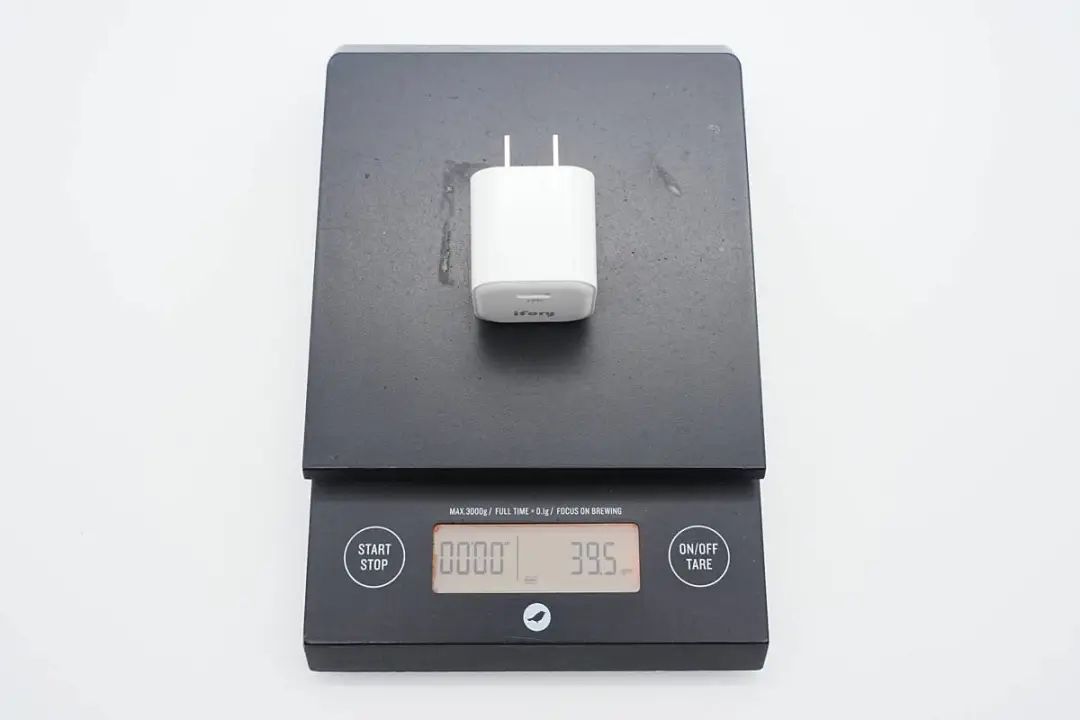

充电器净重约为40g。




使用ChargerLAB POWER-Z KM002C测得USB-C口支持Apple 2.4A、FCP、AFC、QC3+、QC4+、PD3.0、PPS充电协议。




PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位,以及3.3-11V3A、3.3-16V2A两组PPS电压档位。


安福瑞迷你30W快充拆解


在对安福瑞迷你30W充电器有了基本了解后,下面继续对其进行拆解,看看用料做工。

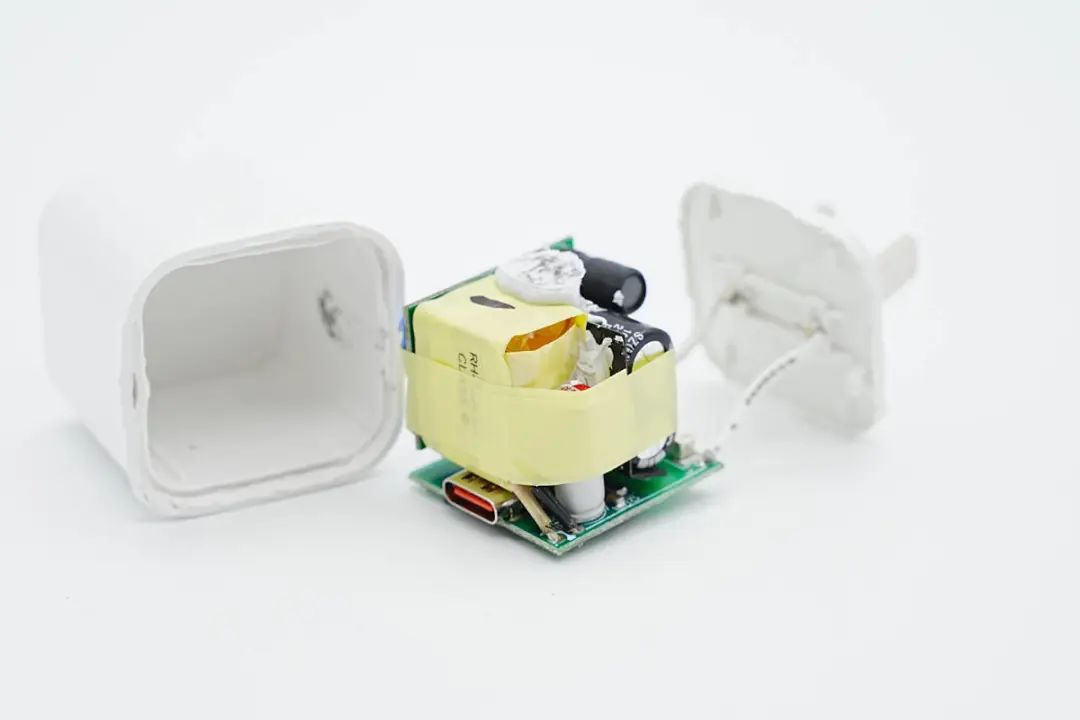

将输入端外壳拆开取出PCBA模块。

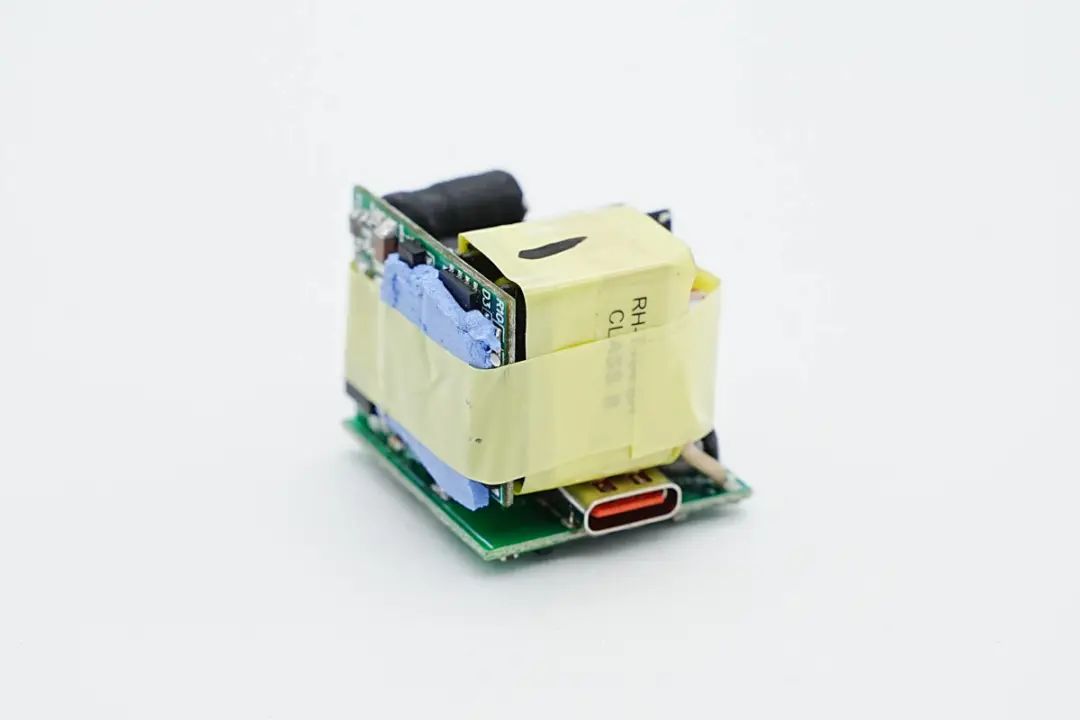

模块由两块小板堆叠设计,侧边小板背面贴有蓝色导热垫,并缠绕胶带固定。

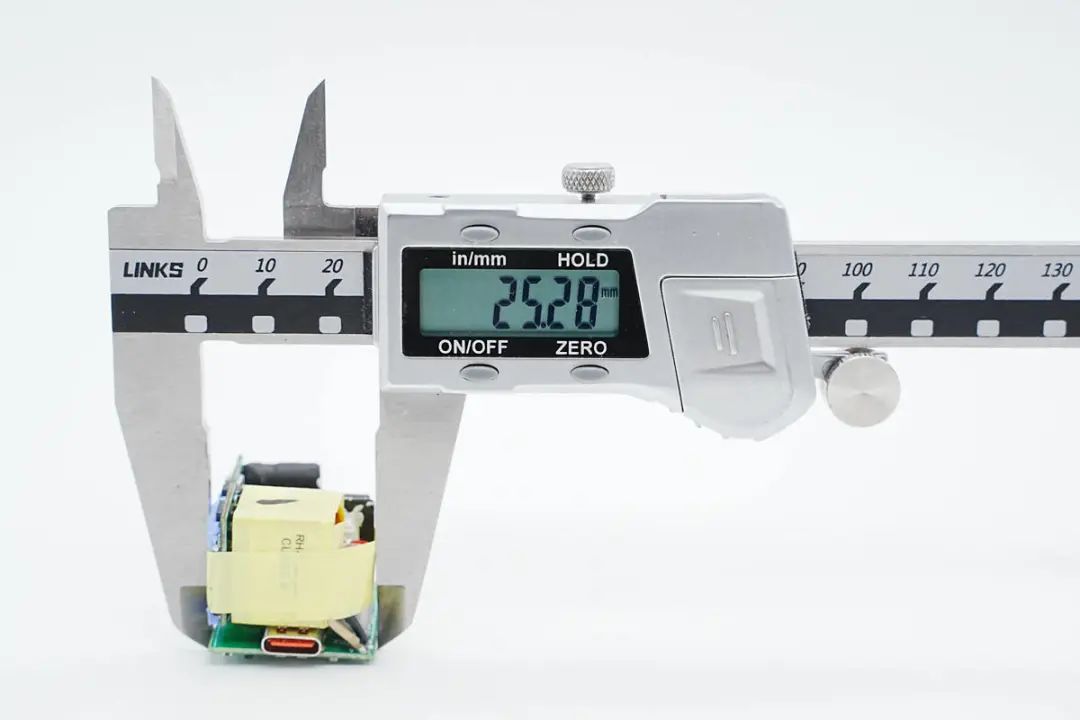

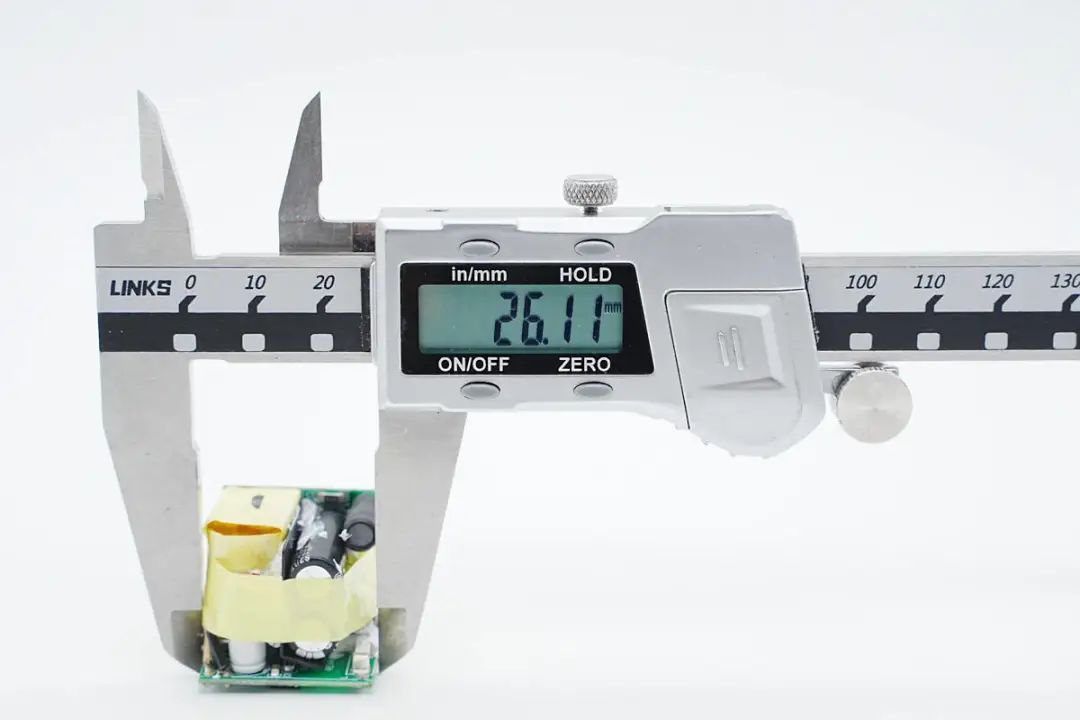

测得模块长度为25.28mm。




宽度为25.28mm。

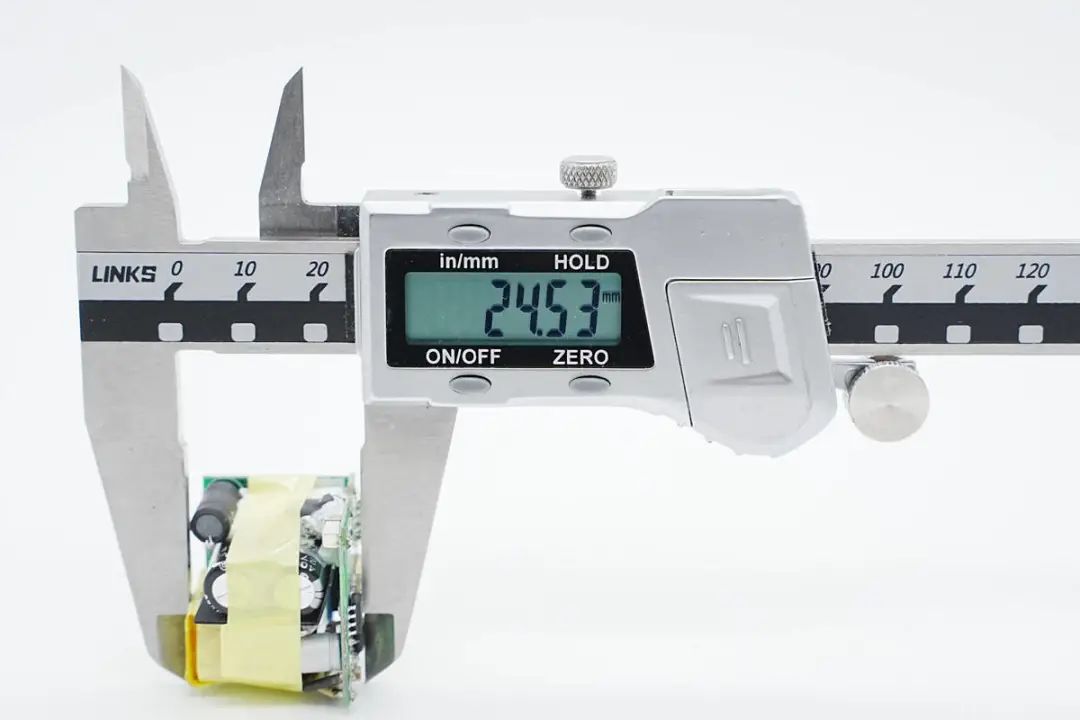

厚度为24.53mm。




输入端一览,共模电感、工字电感外套绝缘管。




侧边小板背面设有整流桥、开关电源主控芯片以及氮化镓功率开关管。




另一侧一览,电容与变压器间设有绝缘隔离板。

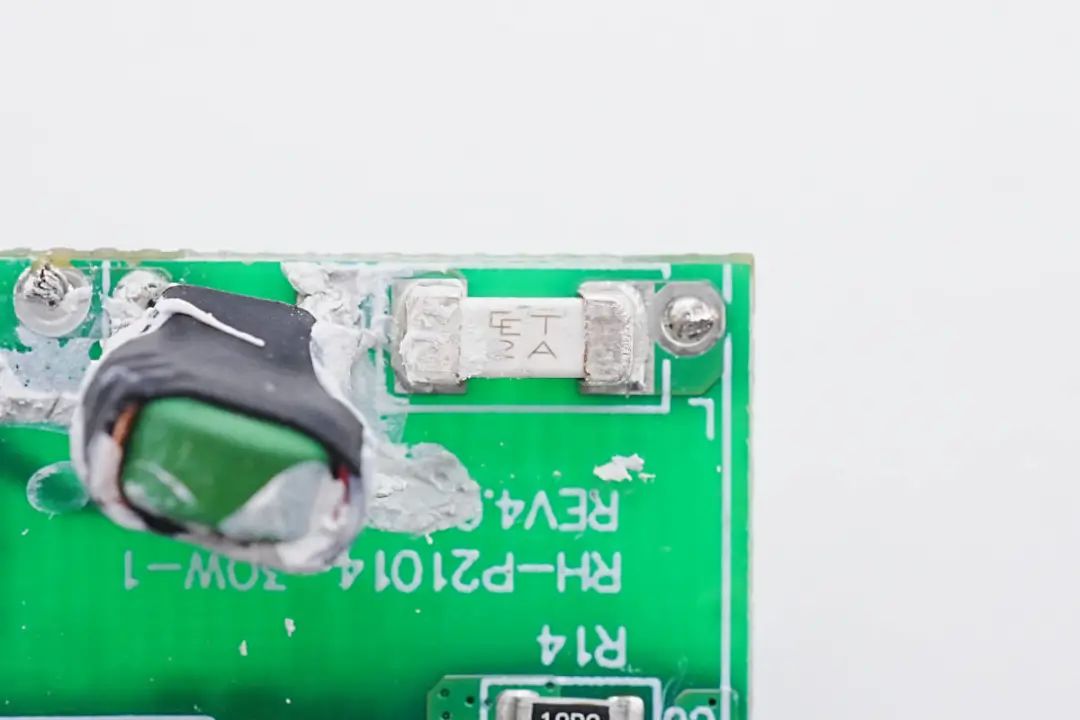

贴片保险丝来自诚润电子,额定电流2A。




共模电感特写,用于滤除EMI干扰。

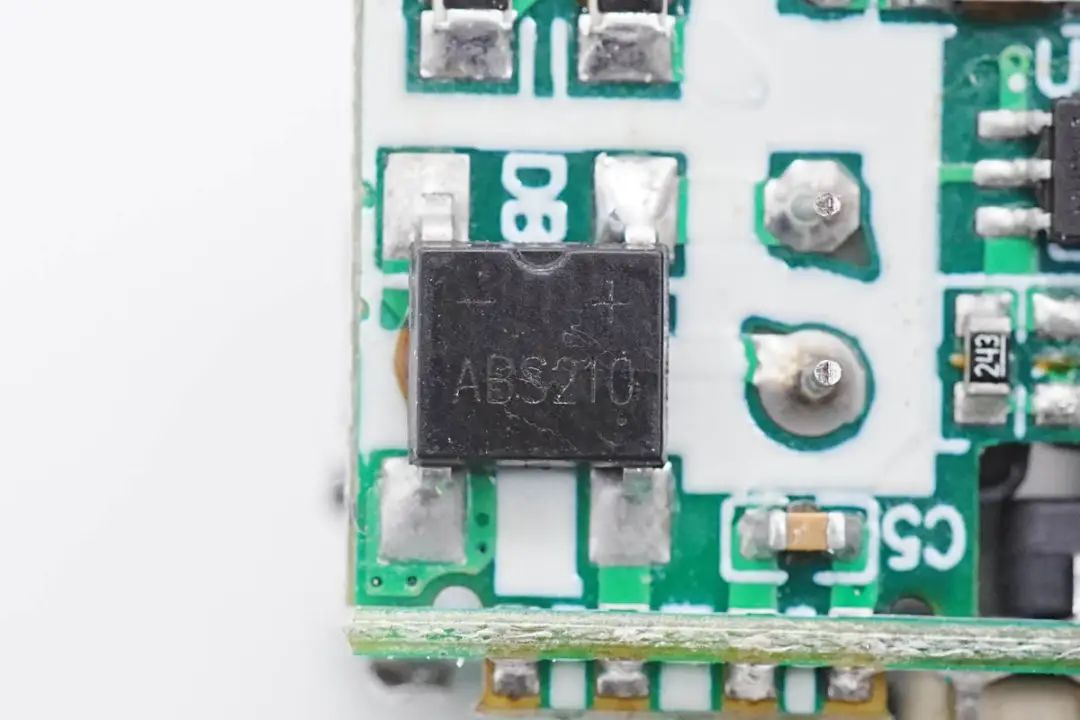

ABS210整流桥特写。

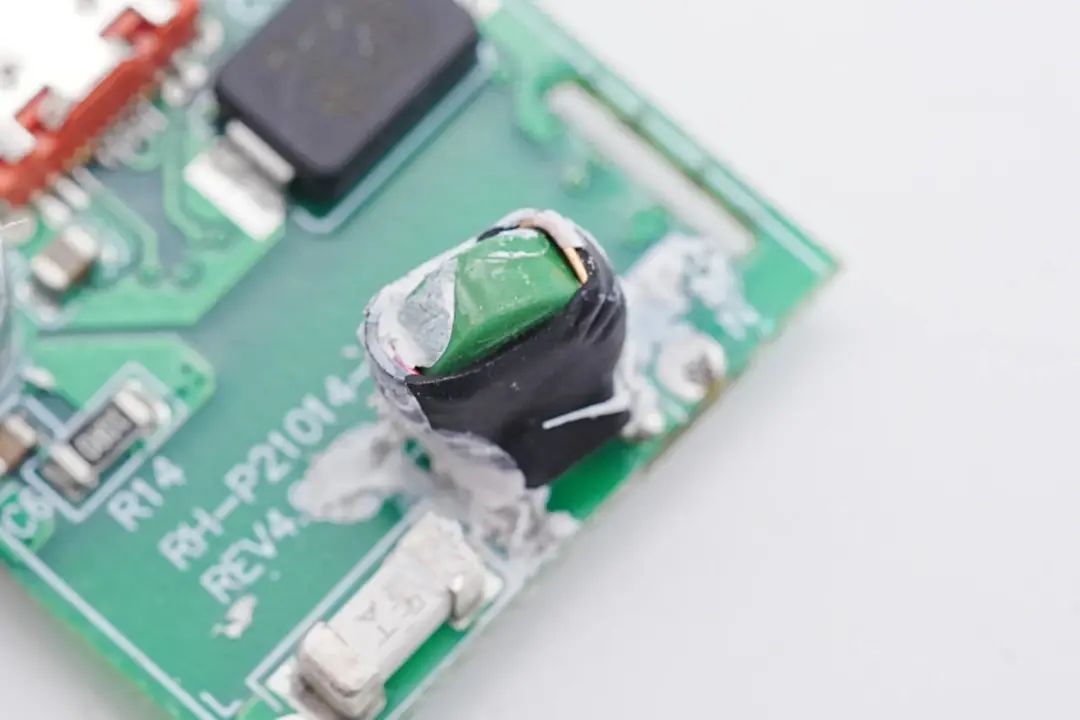

工字电感特写。

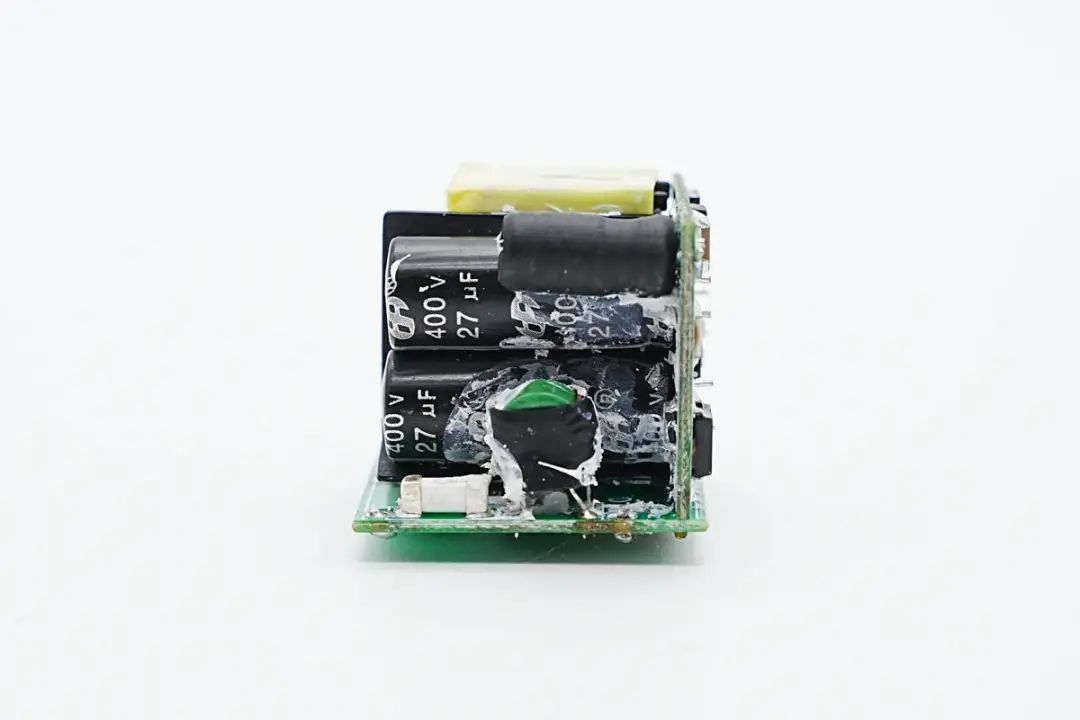

两颗高压滤波电解电容特写,规格均为400V 27μF。




初级主控芯片采用茂睿芯MK2697G,是一颗采用SOT23-6极小封装的高频QR AC-DC PWM控制芯片,Vcc耐压110V,支持9-90V Vcc供电,无需外部稳压电路,减小布板空间,使用更灵活。采用专利驱动技术,支持直驱增强型GaN功率器件,同时优化SR Vds应力,有效提高了产品效率及功率密度。




茂睿芯MK2697G具有自适应多模式特性,满足PD快充不同输出电压下的能效要求,200KHz工作频率可以充分利用氮化镓开关管优势,提高效率并减小适配器体积。

茂睿芯MK2697G具有输出过压、过功率、VCC过压、输入过压保护、同步整流管短路保护等保护功能,适用于USB PD充电器和高功率密度电源应用。

充电头网拆解了解到,茂睿芯MK2697系列已获得倍思65W 2C1A氮化镓充电器飞利浦30W 1A1C氮化镓充电器努比亚大白20W双口氮化镓充电器UOCO. 65W 2C1A氮化镓快充充电器等数十款产品采用。

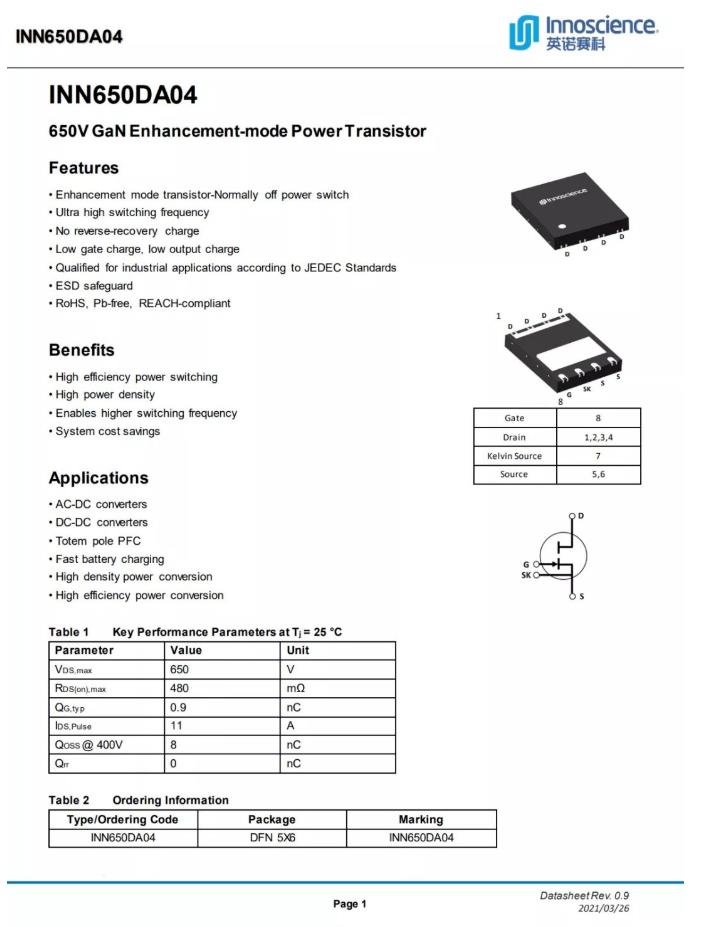

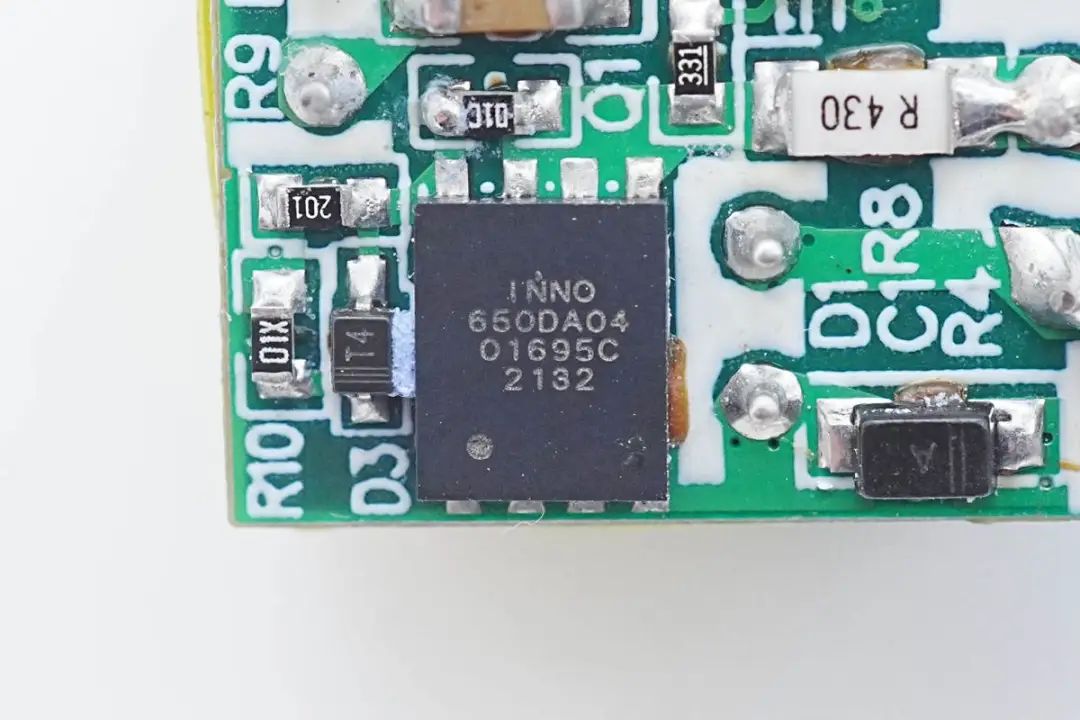

氮化镓功率芯片采用英诺赛科INN650DA04,耐压650V,导阻480mΩ(max),具备高频高效、极低损耗、快速主动散热等特点,同时采用DFN5*6封装,实现小体积、高效率的快充电源设计。




英诺赛科INN650DA04具有高功率密度以及高开关频率优势,可用于开关电源,DC-DC转换,图腾柱PFC,电池快充,高功率密度及高能效功率转换。




变压器特写。

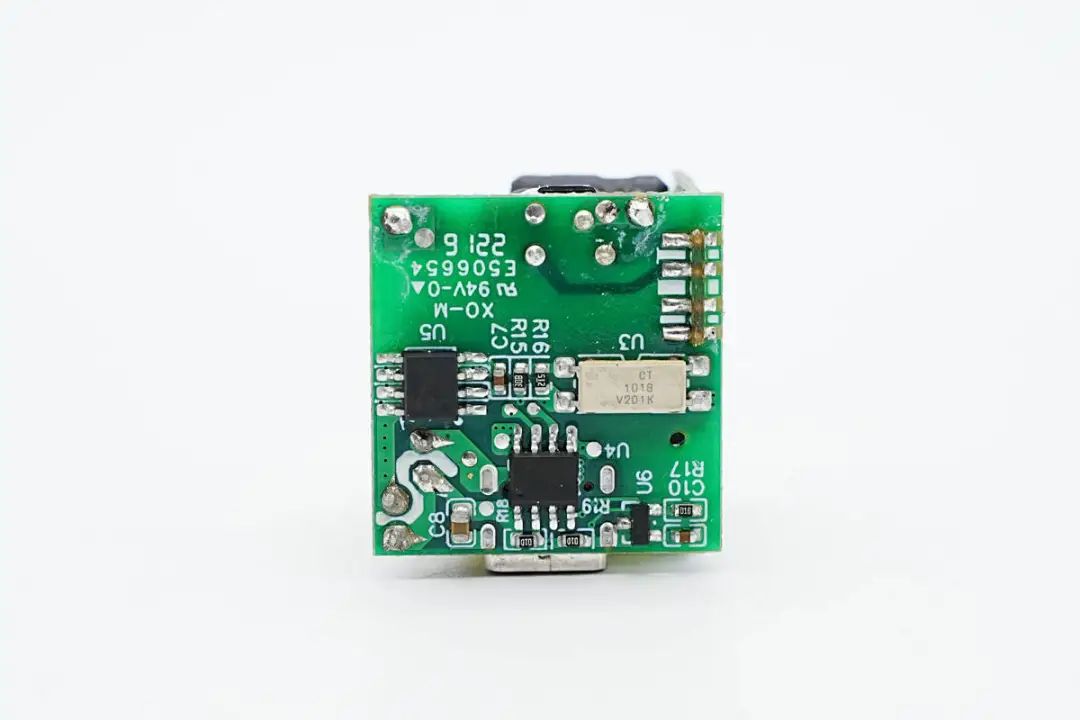

另一块小板背面设有光耦、同步整流芯片以及协议芯片。




将模块拆分开。




小板正面还有贴片Y电容、固态电容以及USB-C母座。

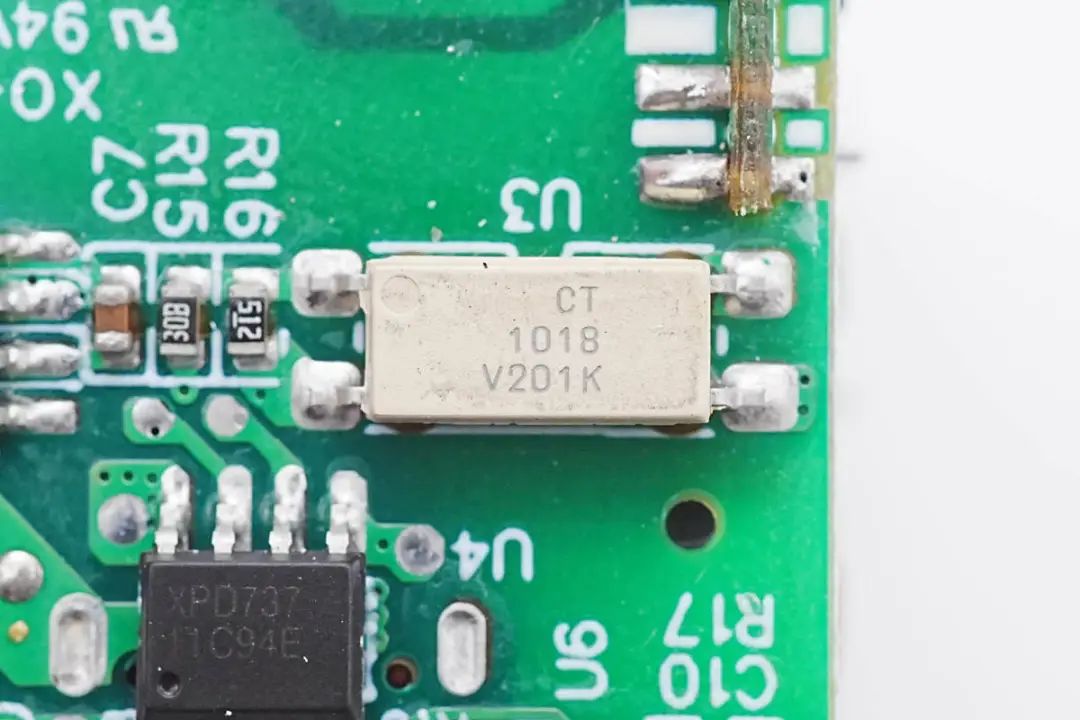

CT 1018光耦特写,用于输出电压反馈。

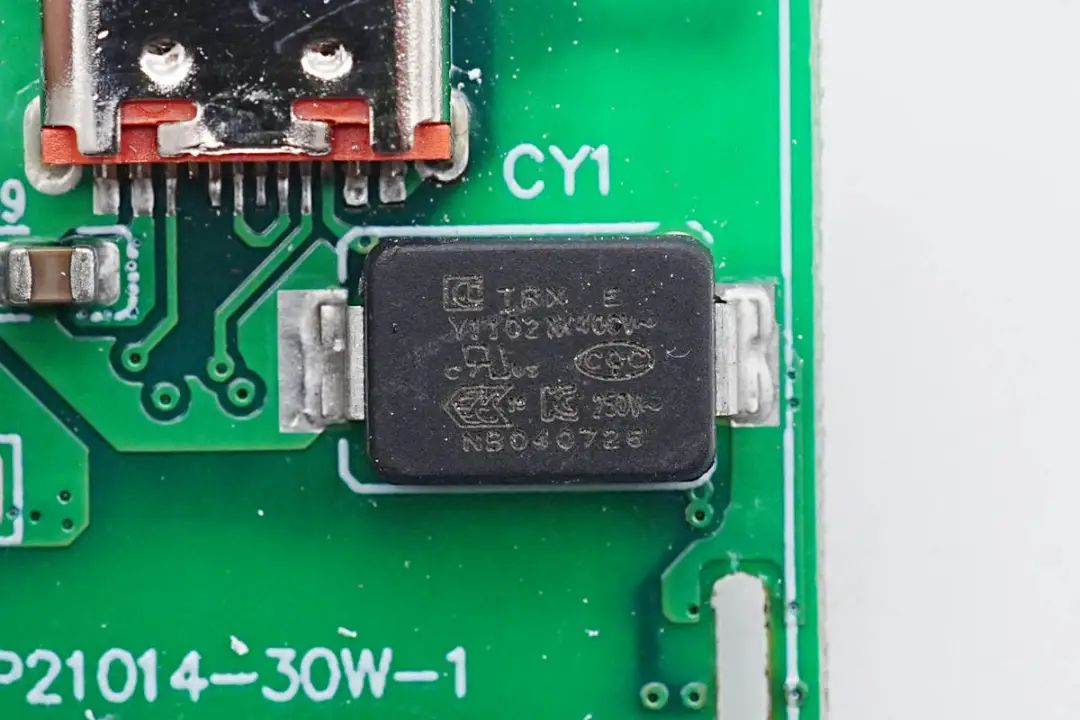

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。




充电头网了解到,特锐祥贴片Y电容除了被倍思高通QC5认证100W氮化镓快充麦多多100W氮化镓OPPO 65W超级闪充氮化镓充电器联想90W氮化镓快充努比亚65W氮化镓充电器倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通第一卫贝尔金等品牌20W迷你快充上,性能获得客户一致认可




输出滤波固态电容来自JSH万京源,规格为25V 470μF。

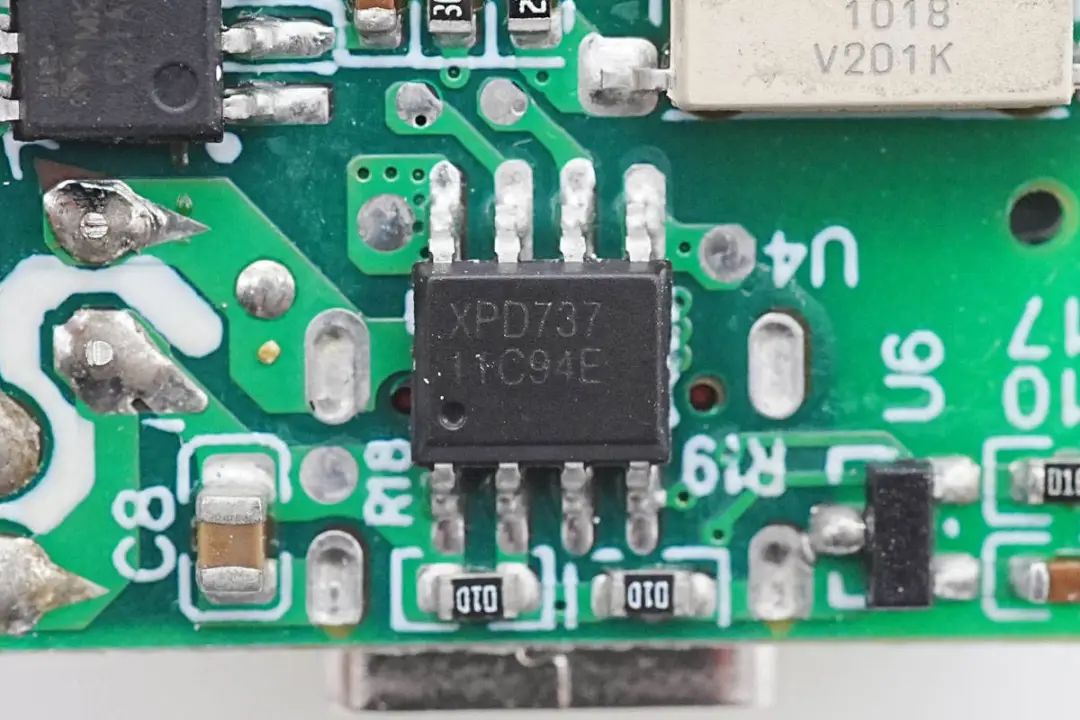

USB PD协议芯片采用云矽半导体XPD737,这款芯片已经通过了USB PD3.0认证,TID:3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外,还支持小米CHARGE TURBO 27W协议,华为10V高压SCP协议。

XPD737内部集成 10mΩ VBUS 通路管,并且集成10mΩ电流检测电阻,支持完善的保护功能,降低外围元件数量,简化电路,降低成本。支持XPL-LINK多芯片通信,自动协调输出功率,采用ESOP8封装。

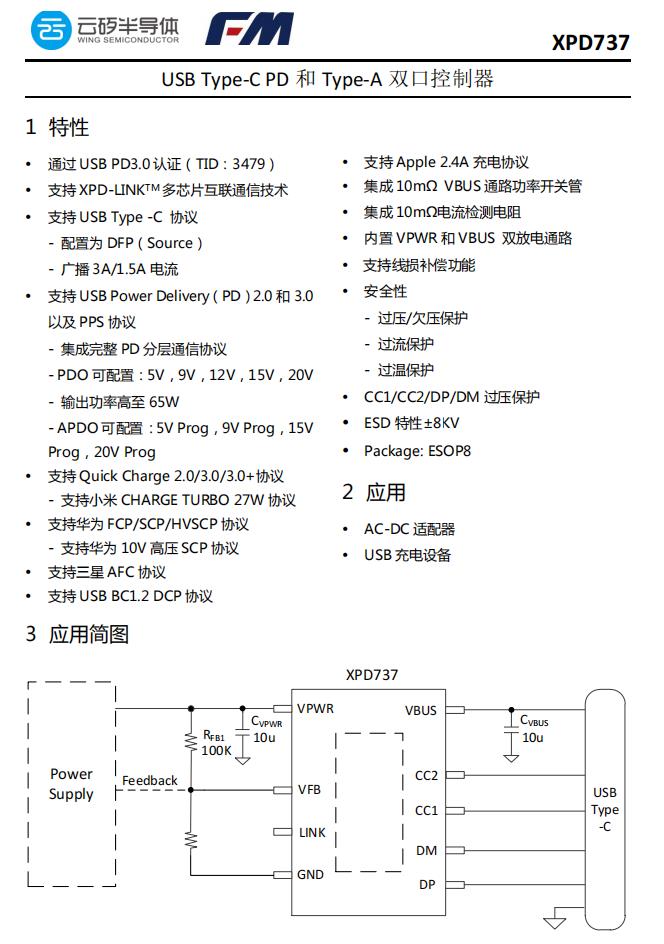

云矽半导体XPD737资料信息。

充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被公牛贝尔金联想诺基亚飞利浦傲基倍思品胜摩米士等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗

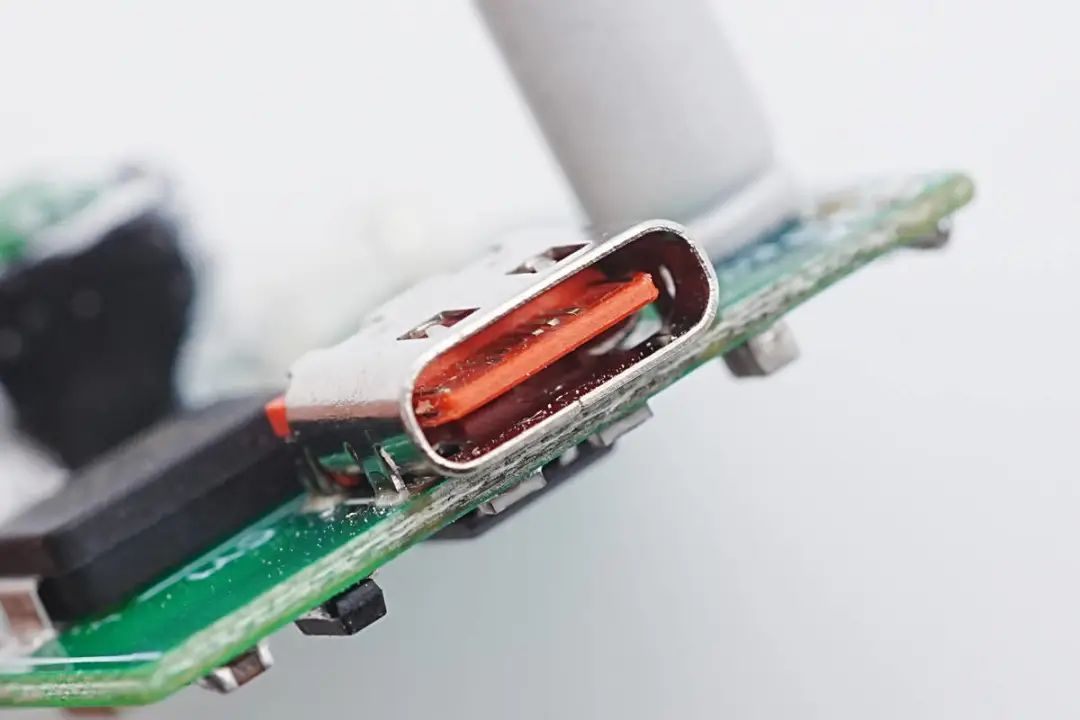

USB-C母座特写,过孔焊接。

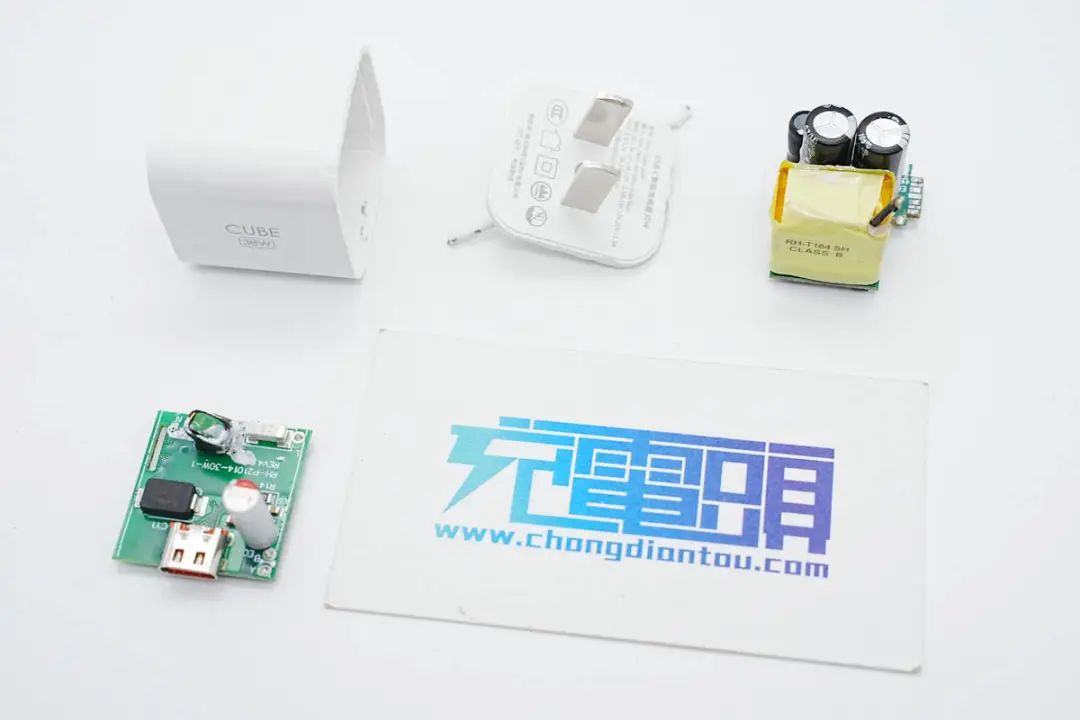

全部拆解一览,来张全家福。


充电头网拆解总结



ifory安福瑞这款充电器兼具小体积以及30W主流输出功率,支持QC、PD等多快充协议,还具备5-20V五组固定电压档位以及3.3-11V3A、3.3-16V2A两组PPS电压档位,不仅可以满足iPhone8-13各机型快充需求,对部分安卓手机也有不错的兼容性。



充电头网通过拆解了解到,充电器PCBA模块由两块小板组成,元件之间打胶加固

以及做了绝缘隔离。充电器采用了茂睿芯MK2697高频氮化镓方案,搭配英诺赛科INN650DA04氮化镓功率芯片,云矽半导体XPD737协议芯片控制接口输出。
