拆解报告:联想thinkplus新款迷你65W氮化镓充电器GN65

2023-03-09

联想最近推出了第三代口红氮化镓电源的三款全新配色,分别为奶油青提绿,西梅苏打紫,海盐芝士蓝,为传统非黑即白的原装充电器市场带来颜值担当。第三代口红电源采用突破性创新设计,仅有44CC的体积,却能提供65W的输出能力,功率密度高达1.47W/cm³ ,实现了体积与性能的平衡。



充电头网拿到了新配色的第三代口红氮化镓电源,下面就进行拆解,一起来看看内部设计有没有变化。


此前充电头网还拆解过联想ThinkBook迷你65W 1A1C氮化镓充电器联想thinkplus 135W双C口氮化镓充电器联想YOGA 130W双USB- C口快充联想拯救者135W氮化镓快充充电器等产品,欢迎查阅。


thinkplus迷你65W氮化镓快充开箱






包装盒整体高端大气,顶部印有联想thinkplus品牌、充电器名称以及外观图,配色与充电器实物相符,方便选购。






底部是鲜艳的红色配色,印有产品卖点、参数以及制造商信息等。

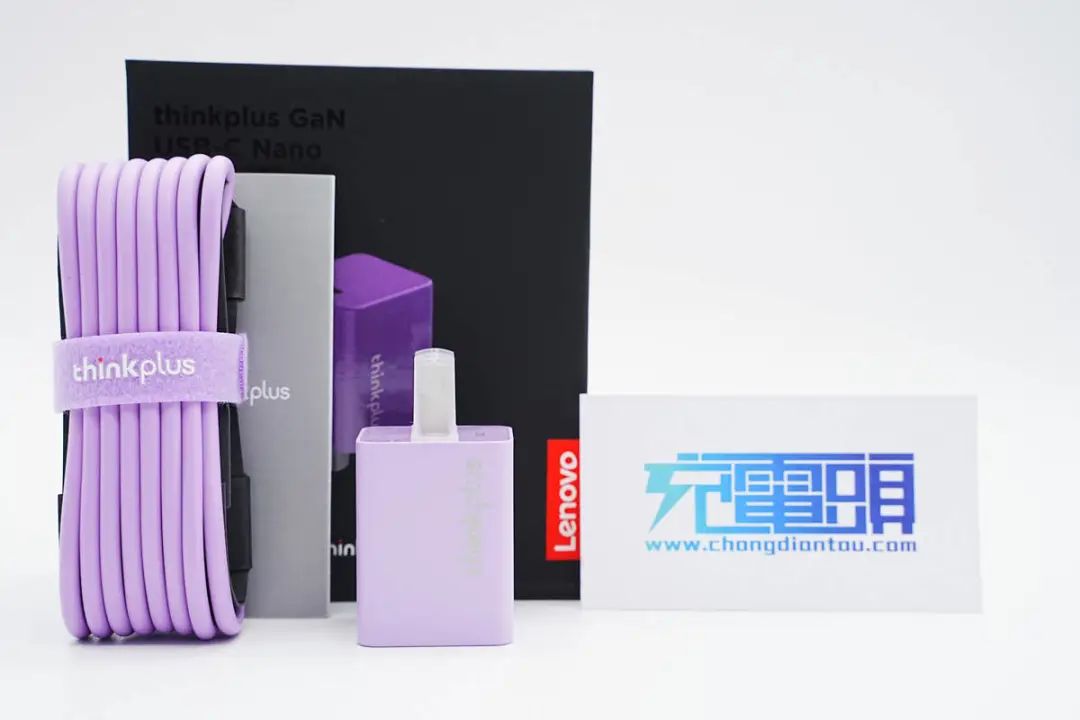

此次拆解的是西梅苏打紫配色款,包装内含充电器、数据线以及使用说明书。






附带数据线也是专门定制与充电器相同的配色,诚意满满。

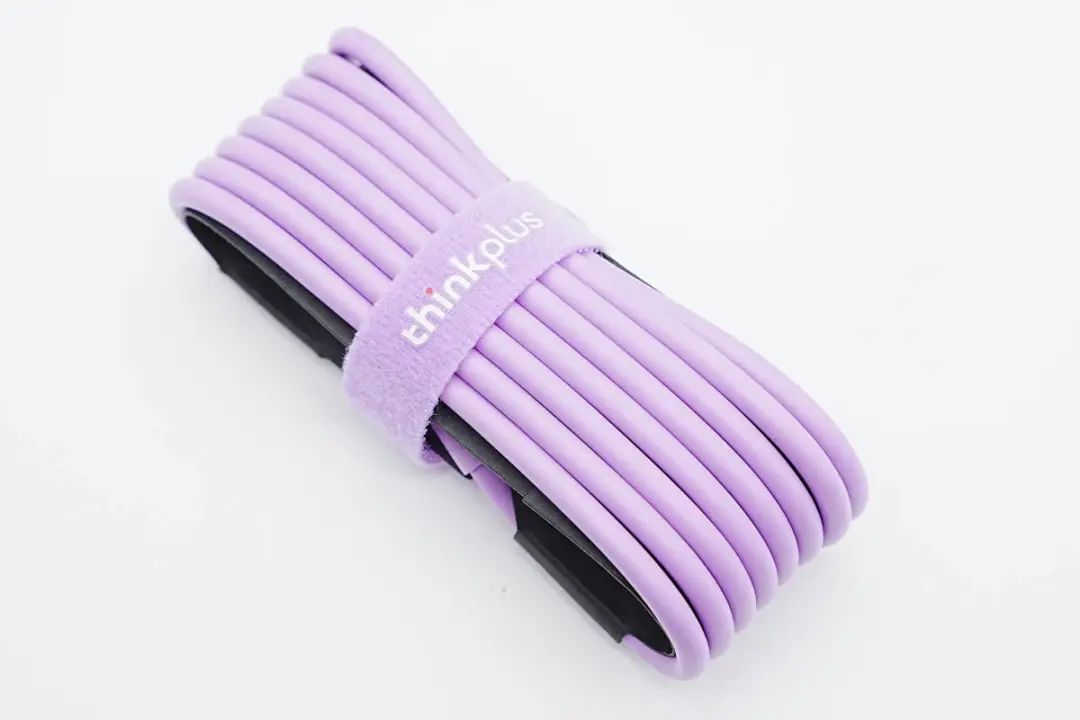

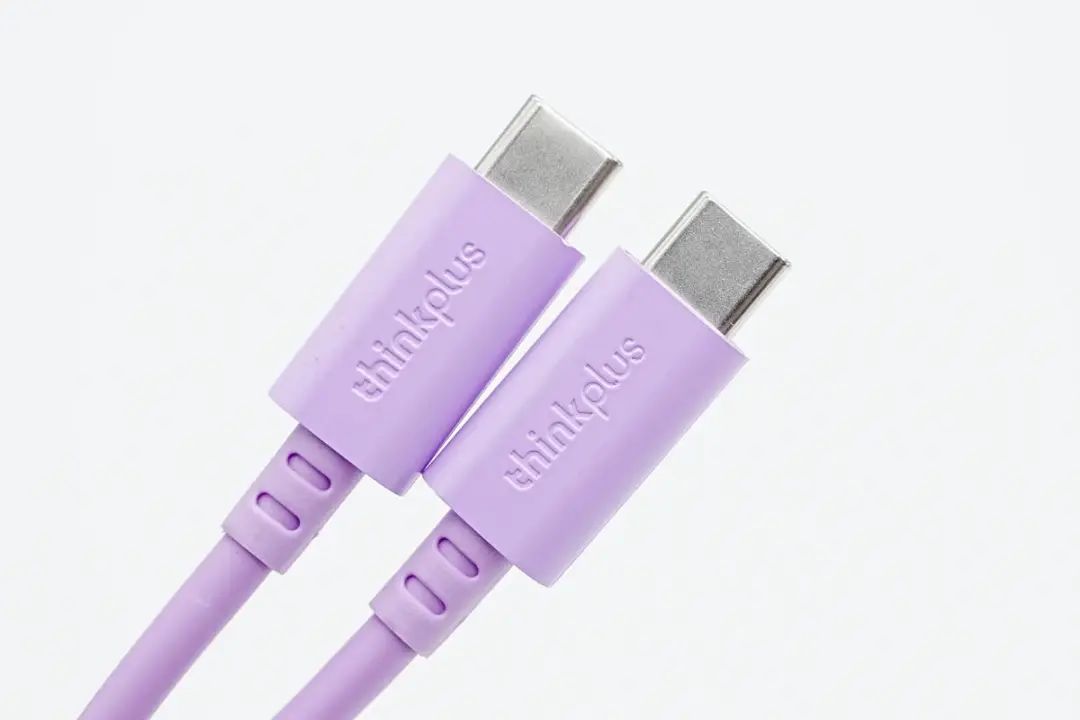

线缆做了抗弯折保护设计,两端外壳上凹印thinkplus品牌。

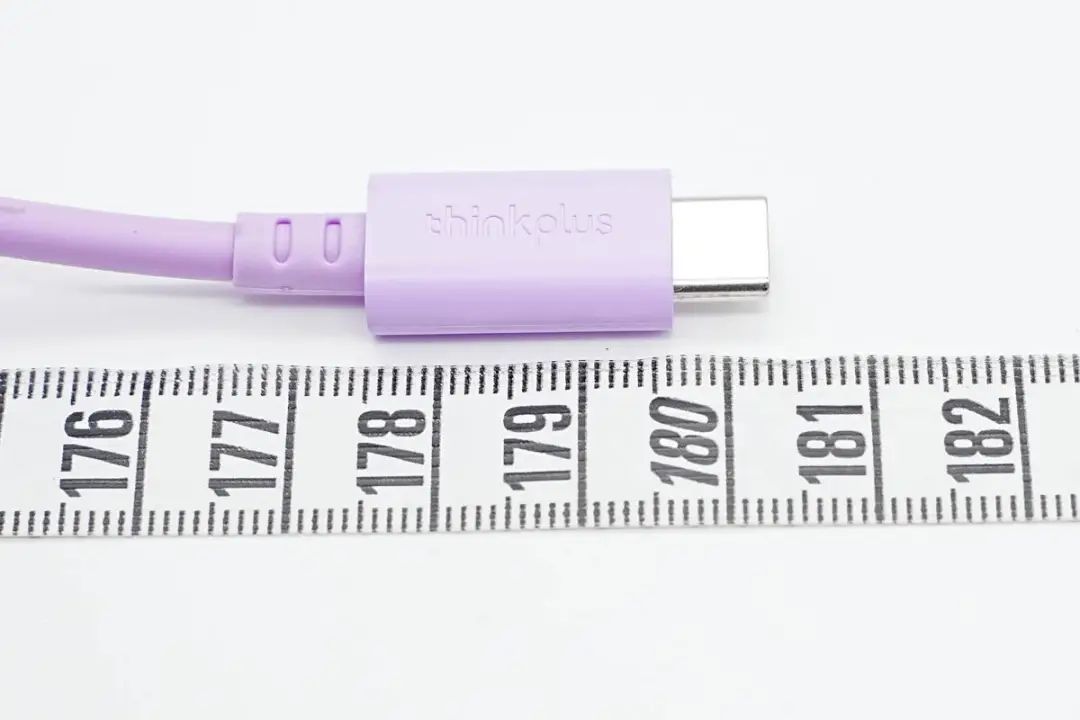

线缆长度达到了1.8米,对手机和笔电用户都非常友好。

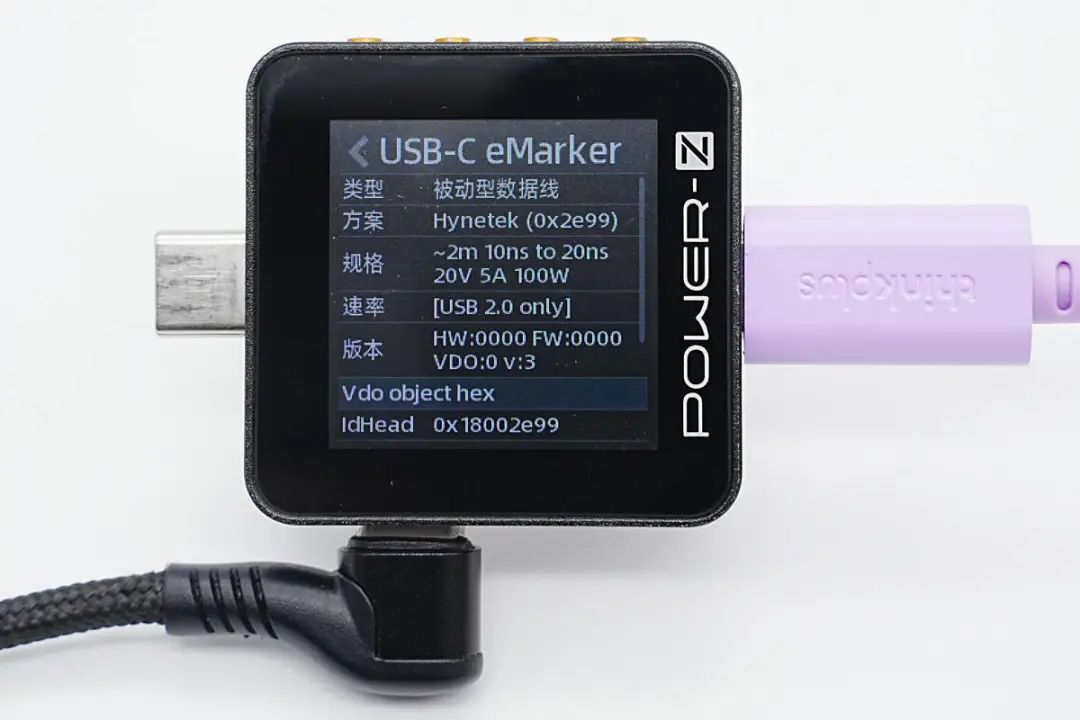

使用ChargerLAB POWER-Z KM002C测得线缆电力传输能力为20V5A,支持100W PD快充。






相较此前拆解的经典黑色款,新品外观设计并无变化,只是外壳配色方面更加丰富,给了男女老少更多的选择空间,也体现了联想始终将消费者的需求放在第一位。






充电器插脚外套塑料壳保护,细节讲究。






取掉塑料壳可以看到充电器采用的是固定国标插脚。

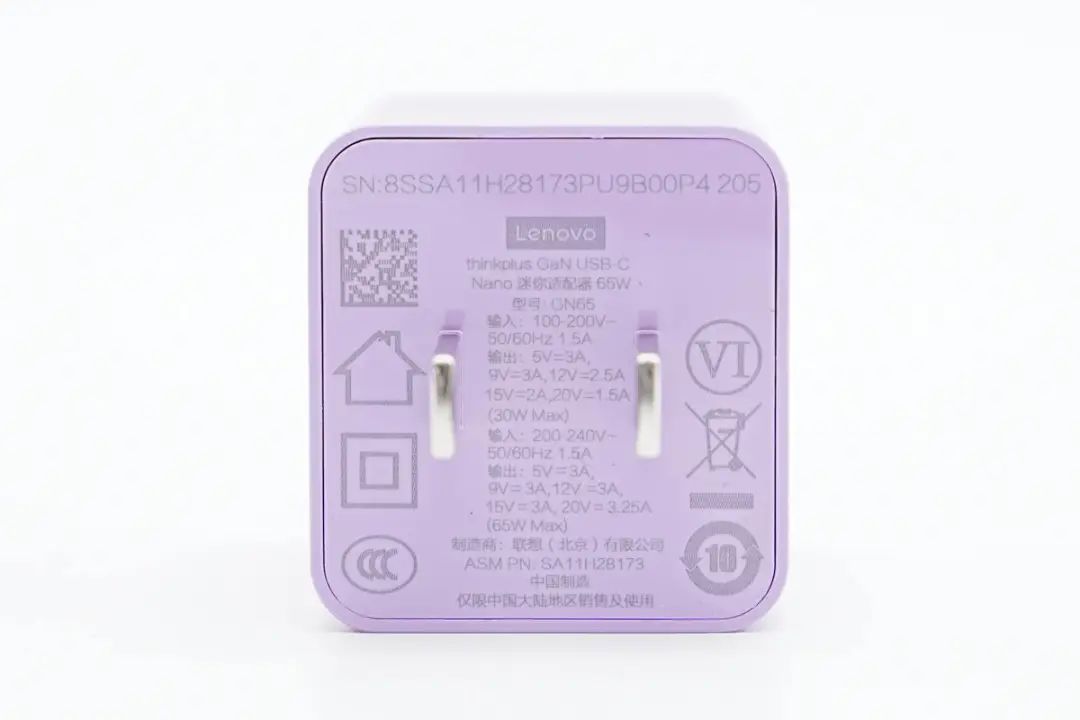

输入端外壳上印有充电器参数

型号:GN65

输入:100-200V~50/60HZ 1.5A

输出:5V3A、9V3A、12V2.5A、15V2A、20V1.5A(30W Max)

输入:200-240V~50/60HZ 1.5A

输出:5V3A、9V3A、12V3A、15V3A、20V3.25A(65W Max)

制造商:联想(北京)有限公司

充电器已经通过了CCC认证以及VI级能效认证。

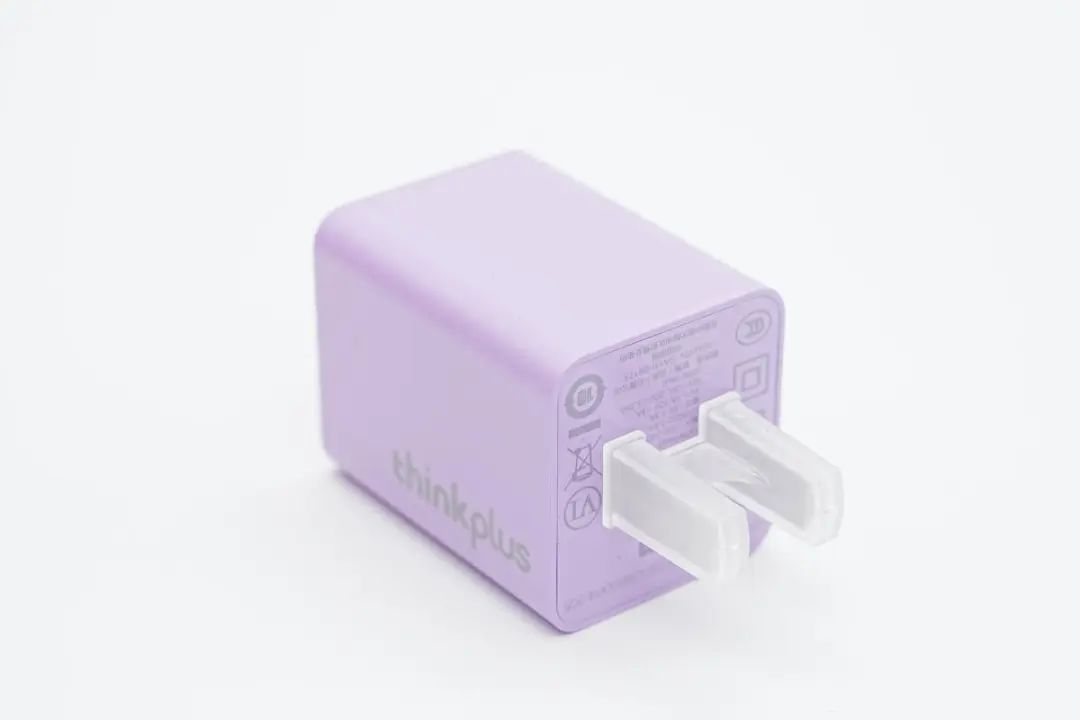

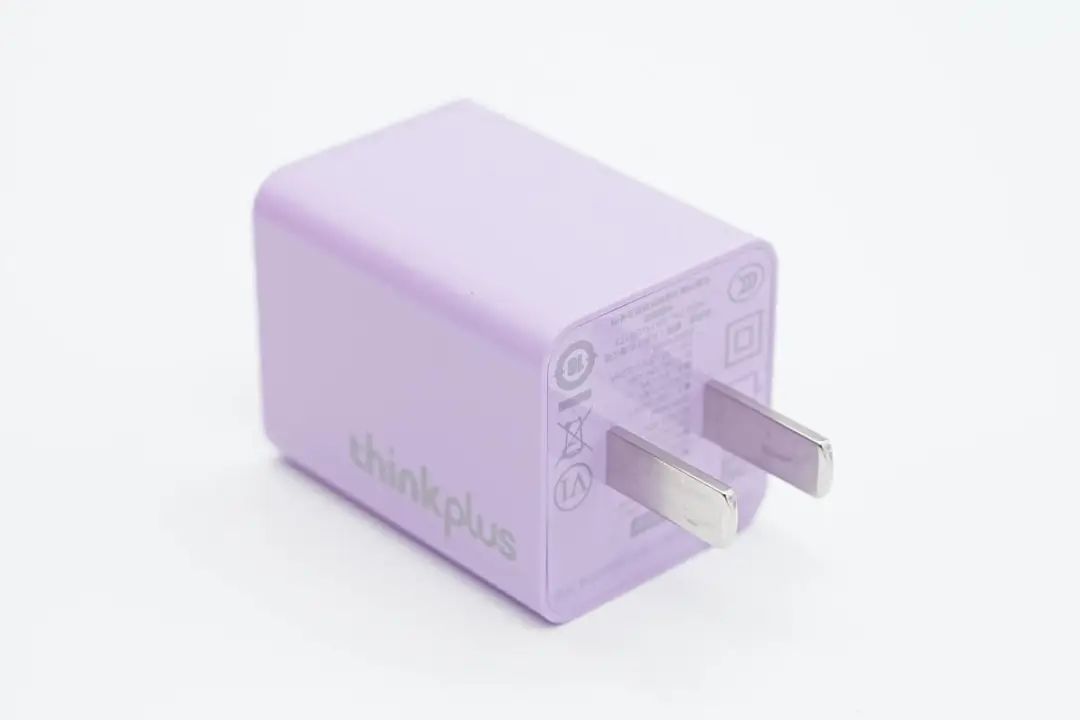

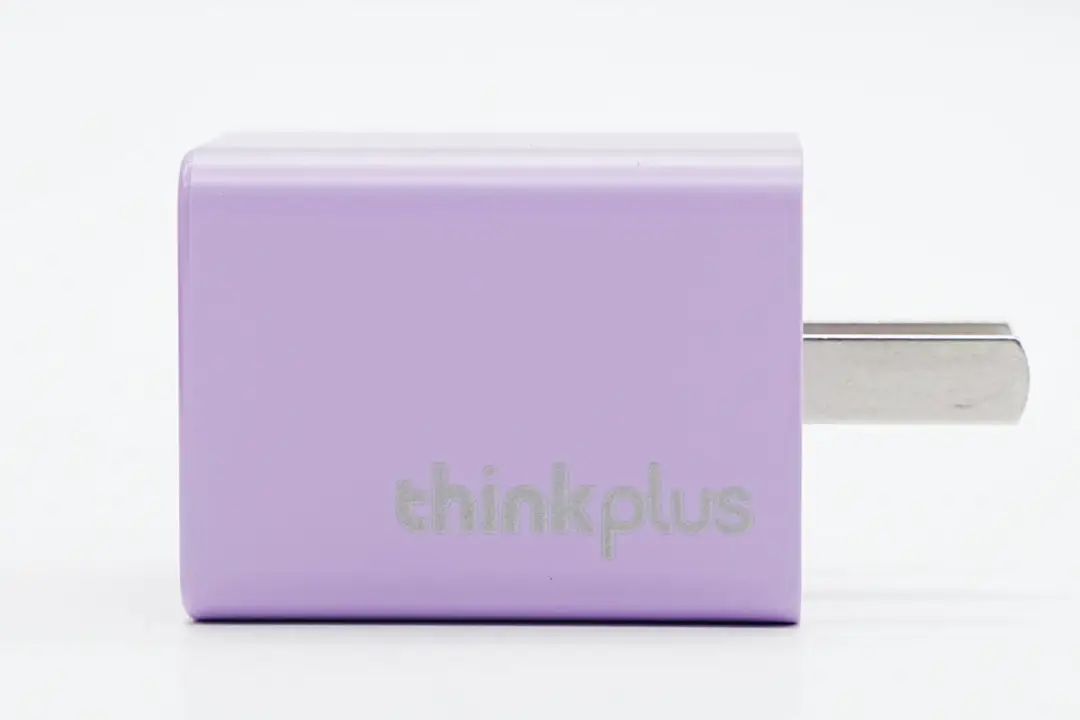

机身一侧印有thinkplus品牌。

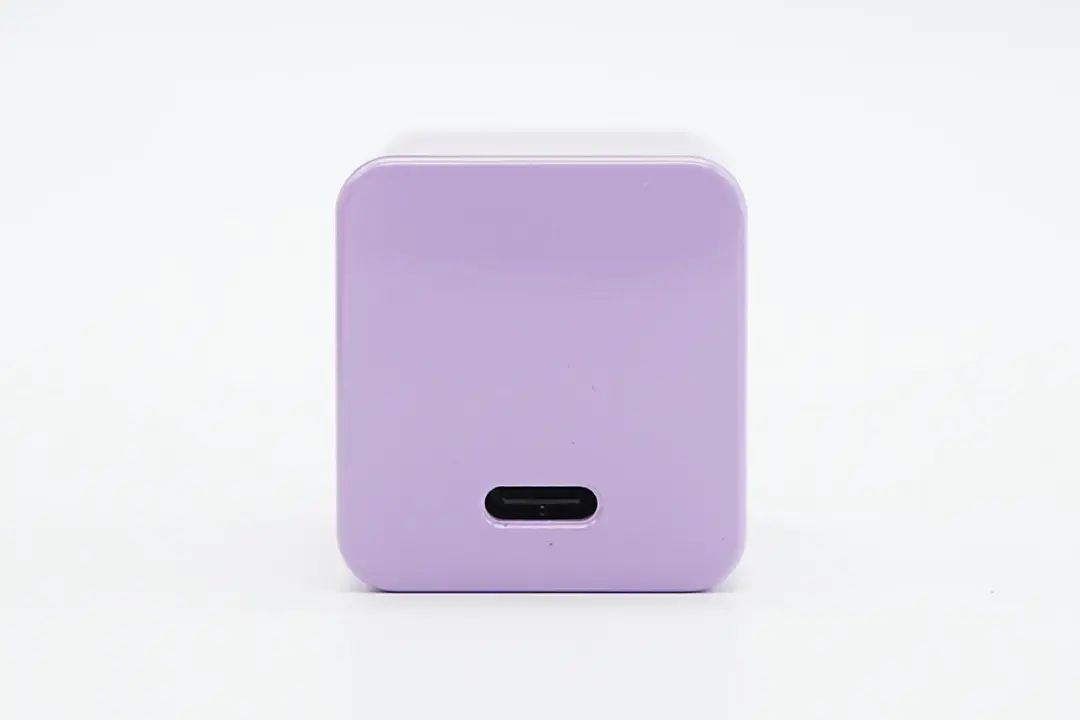

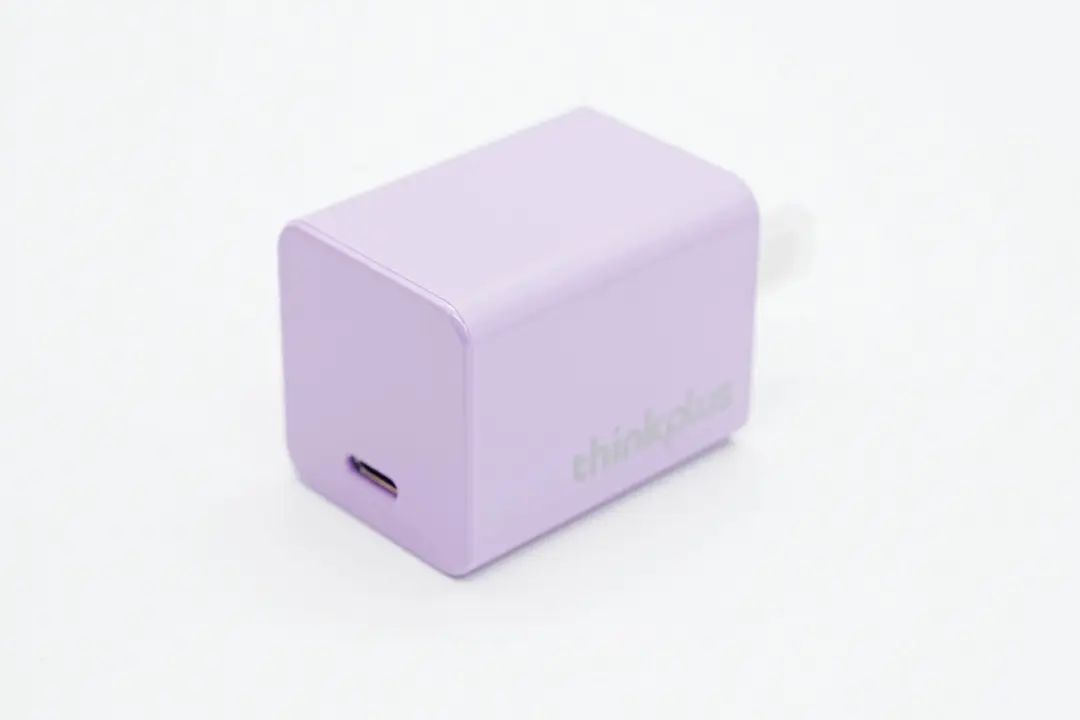

机身顶面配有单USB-C接口。

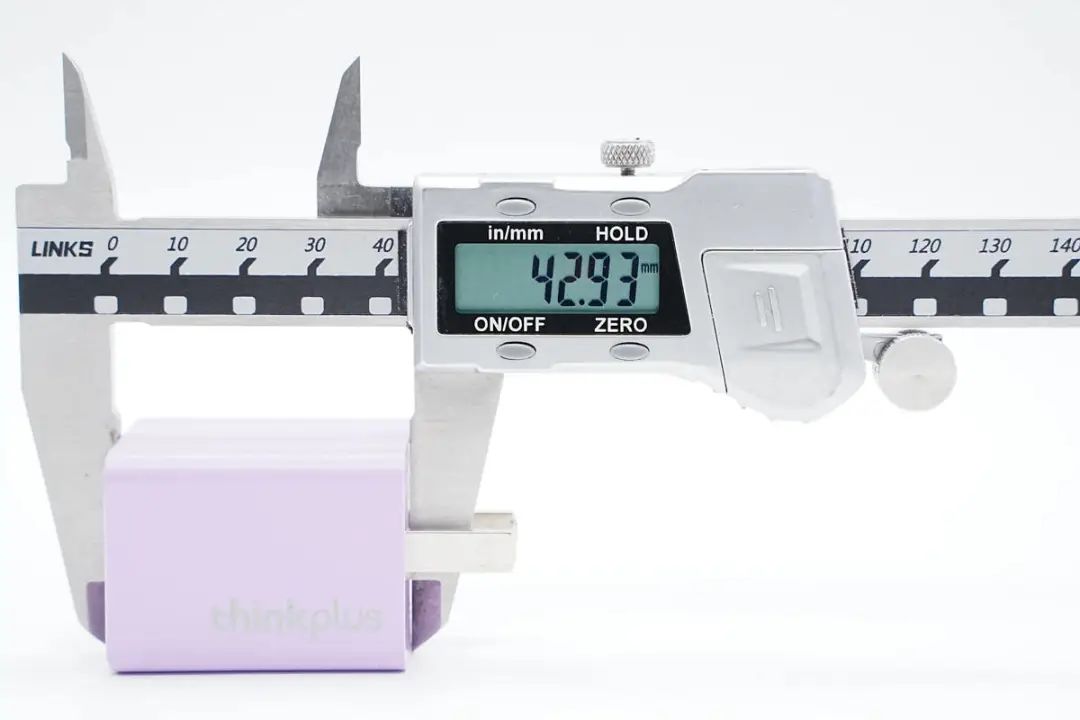

测得充电器机身高度为42.93mm。

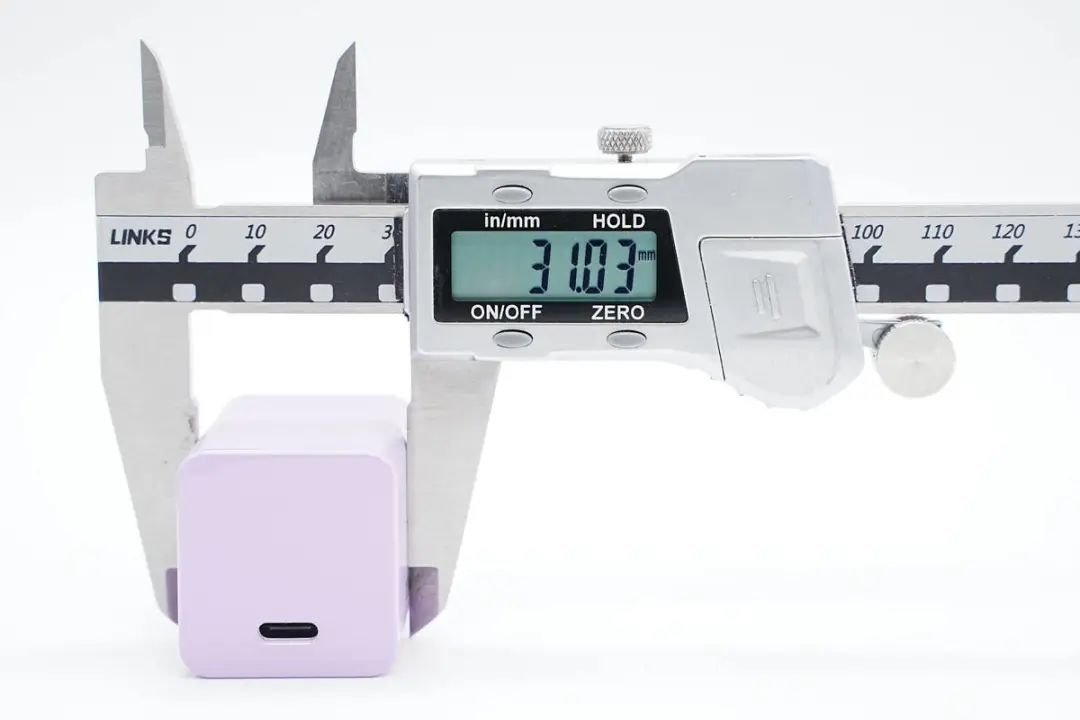

宽度为31.03mm。






厚底为33mm,通过三维算得充电器功率密度约为1.47W/cm³。

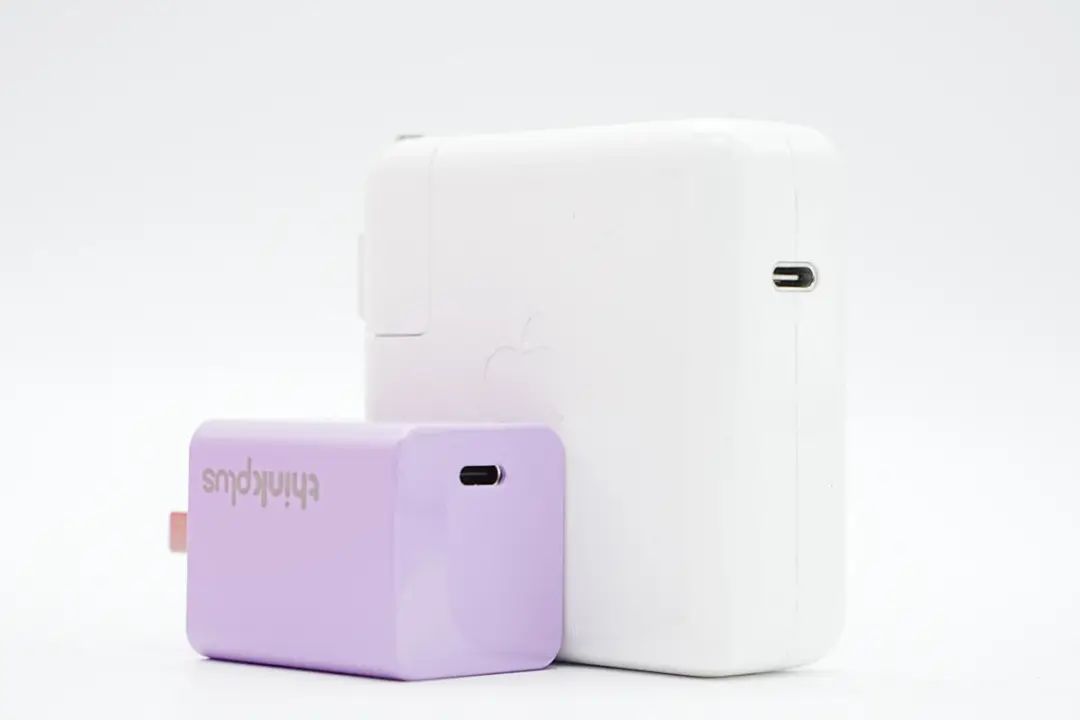

和苹果61W充电器对比,体积优势非常大。

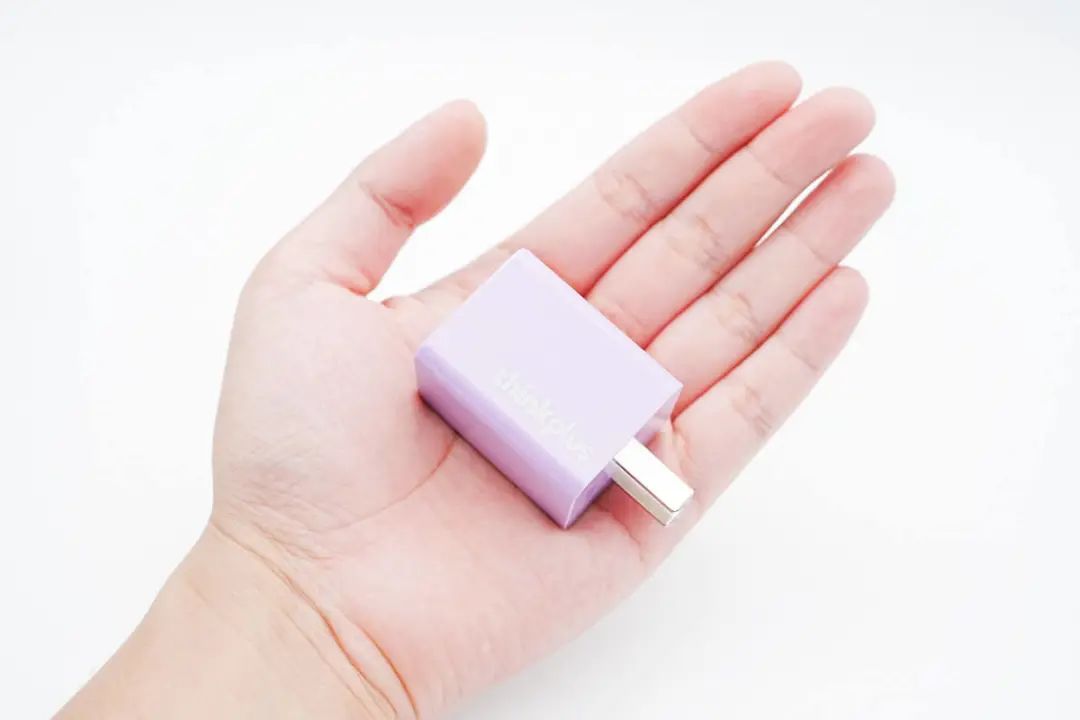

拿在手上的直观感受,小巧精致。

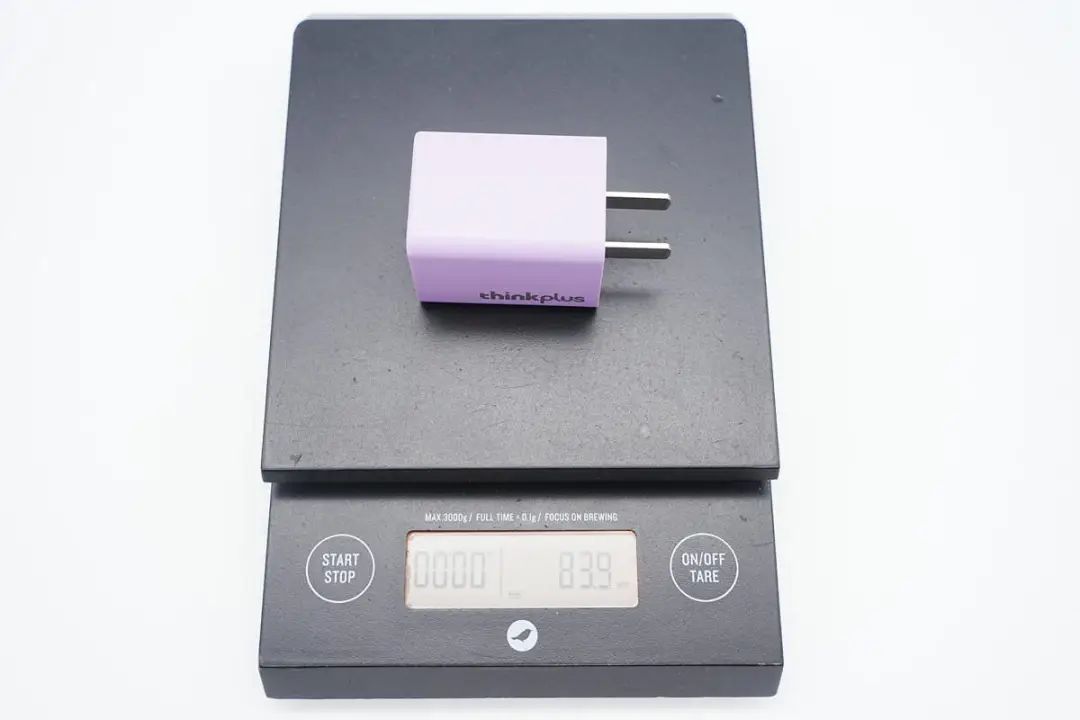

充电器净重约为84g。

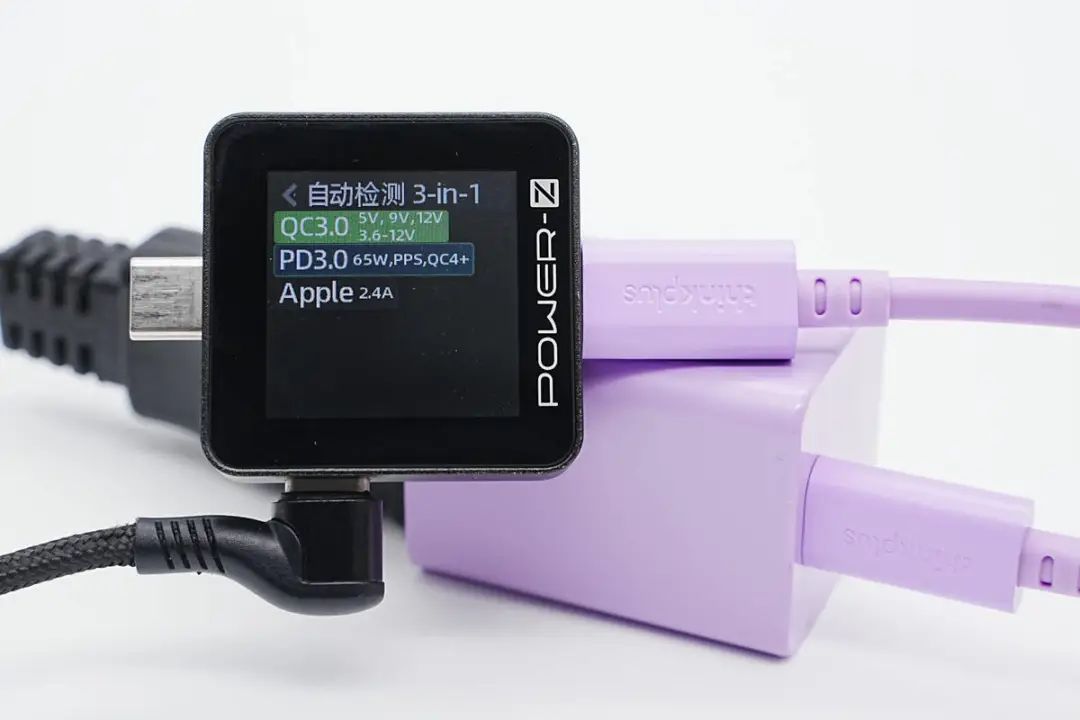

使用ChargerLAB POWER-Z KM002C测得充电器支持QC3.0、QC4+、PD3.0、PPS快充协议。

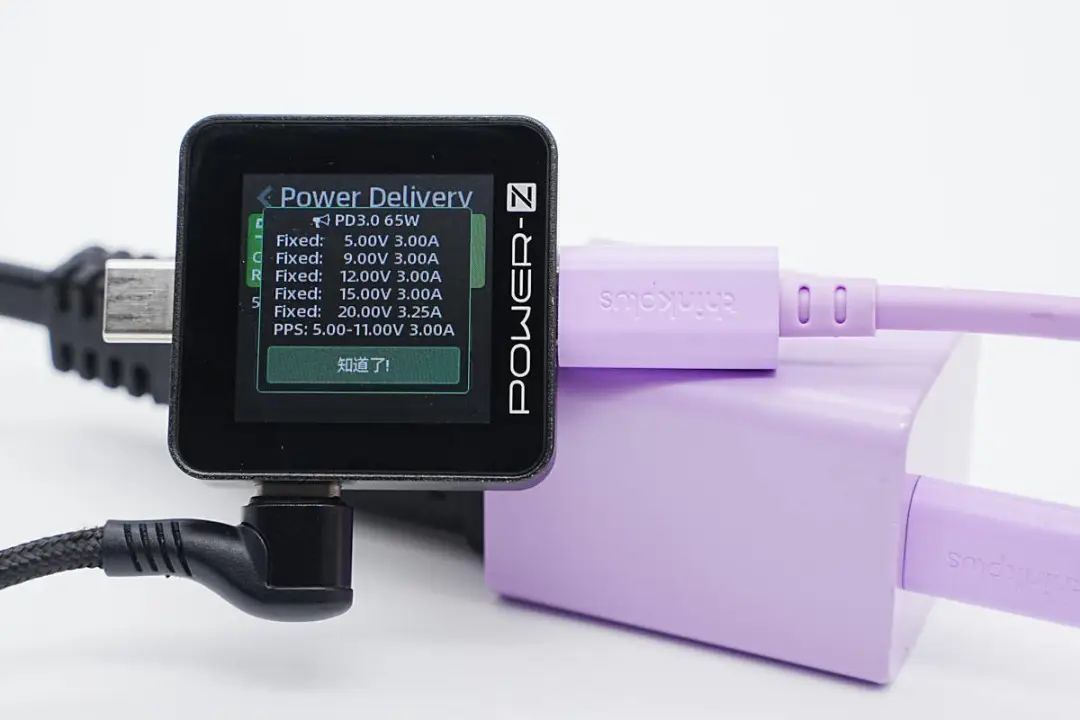

此外还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及5-11V3A一组PPS电压档位。



thinkplus迷你65W氮化镓快充拆解



对联想第三代口红氮化镓充电器的外观、大小、性能等有了基本了解后,下面继续对其进行详细拆解,看看用料做工如何。

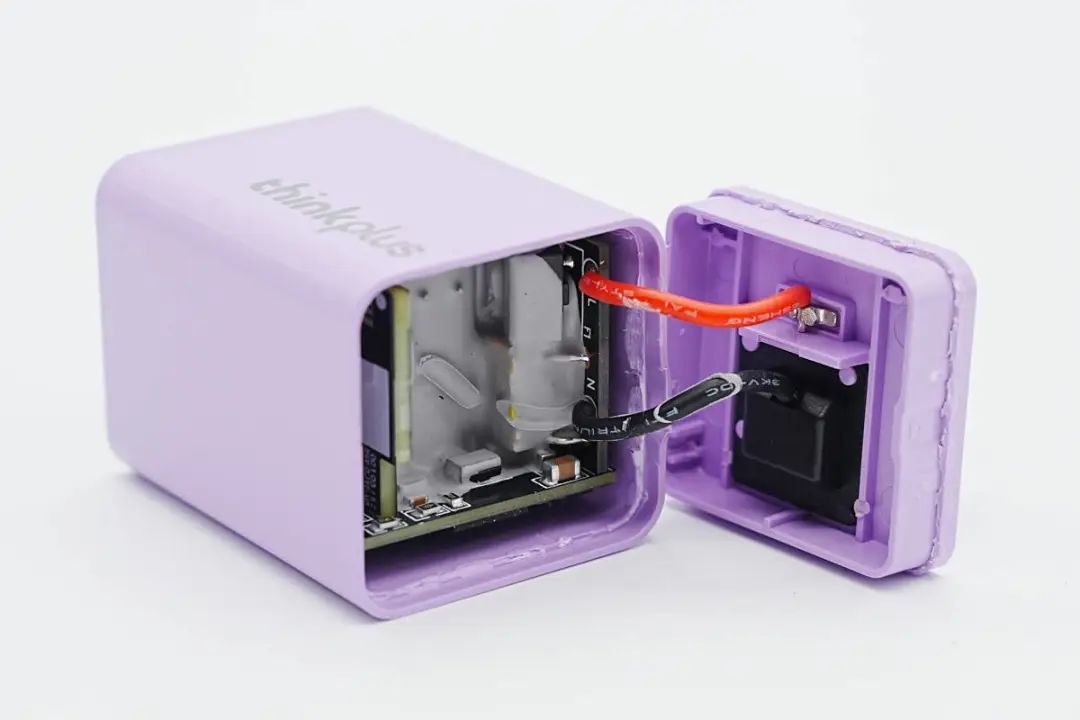

首先从插脚侧撬开充电器外壳,充电器内部使用定制高分子导热材料填充导热,快速传导内部热量充分降温。同时填充材料可以把充电器填充成为一个整体,防止潮气侵入,大大提升充电器的可靠性。胶水填充各个器件之间的空隙,不慎跌落时还能有效保护内部器件,不会因为跌落造成损坏。

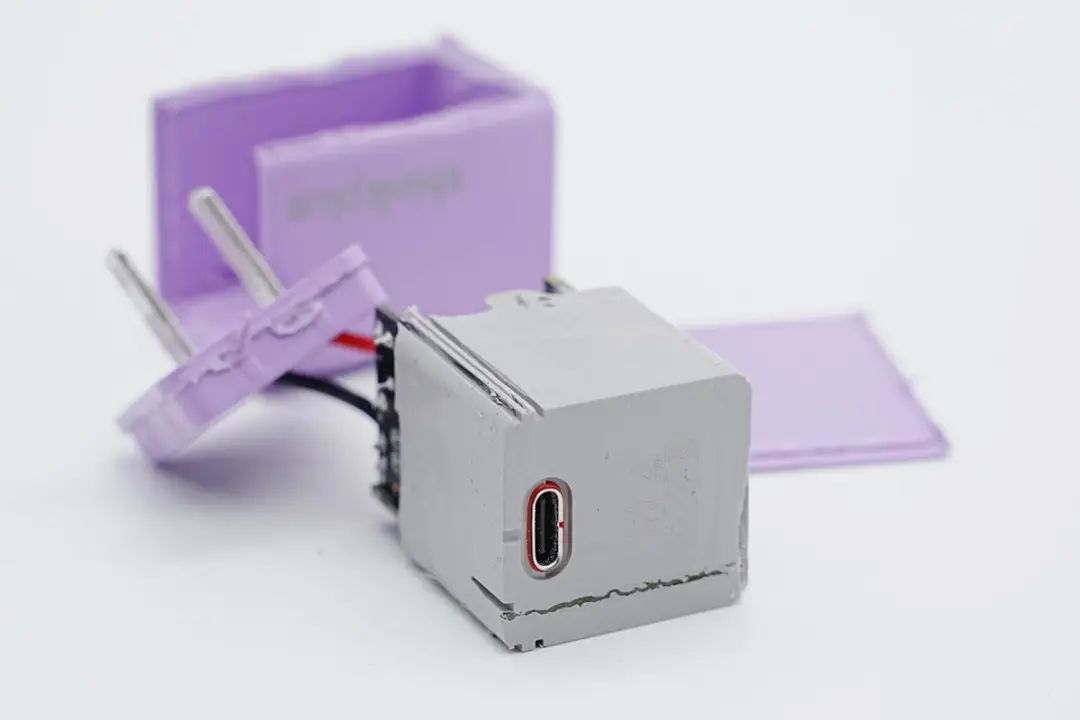

由于充电器内部PCBA模块与外壳之间全部采用高分子导热材料填充,只能使用切割机切开外壳,才能取出内部PCBA模块。USB-C母座对应壳体有红色密封胶圈,用于壳体密封。

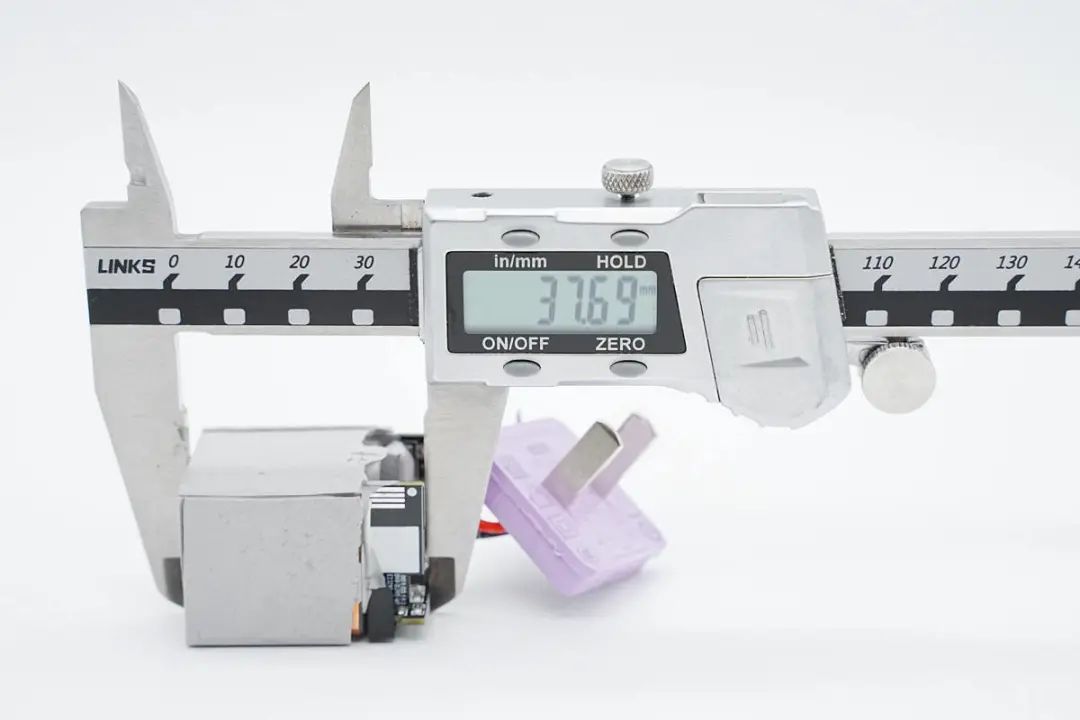

使用游标卡尺测得PCBA模块长度约为37.69mm。

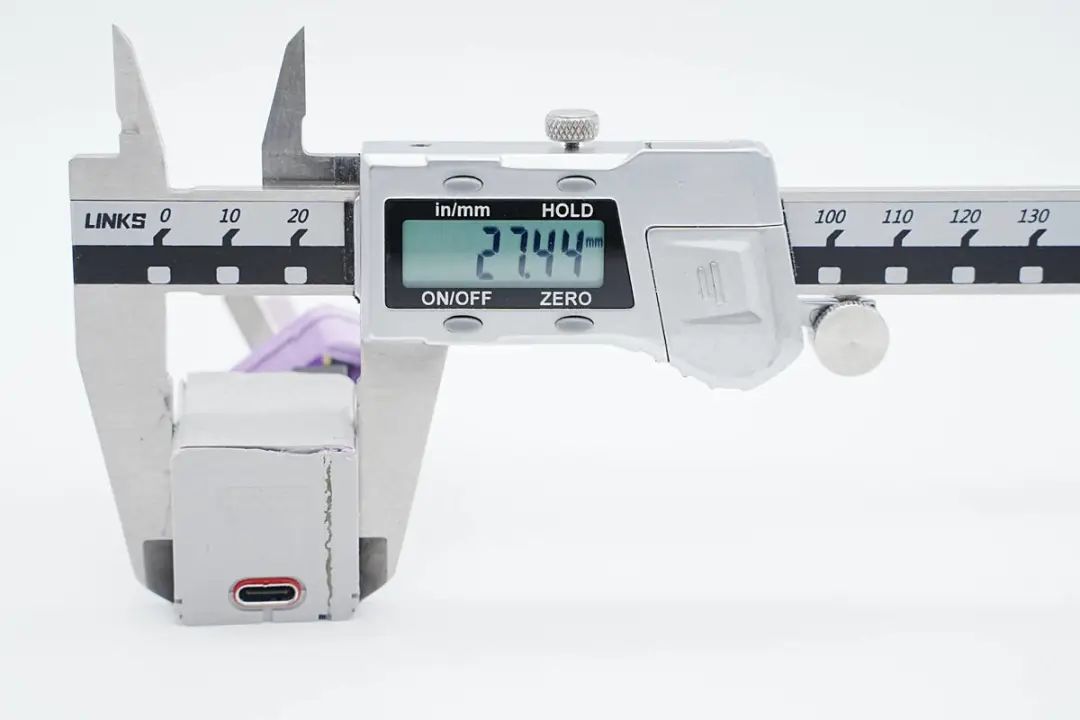

PCBA模块宽度约为27.44mm。

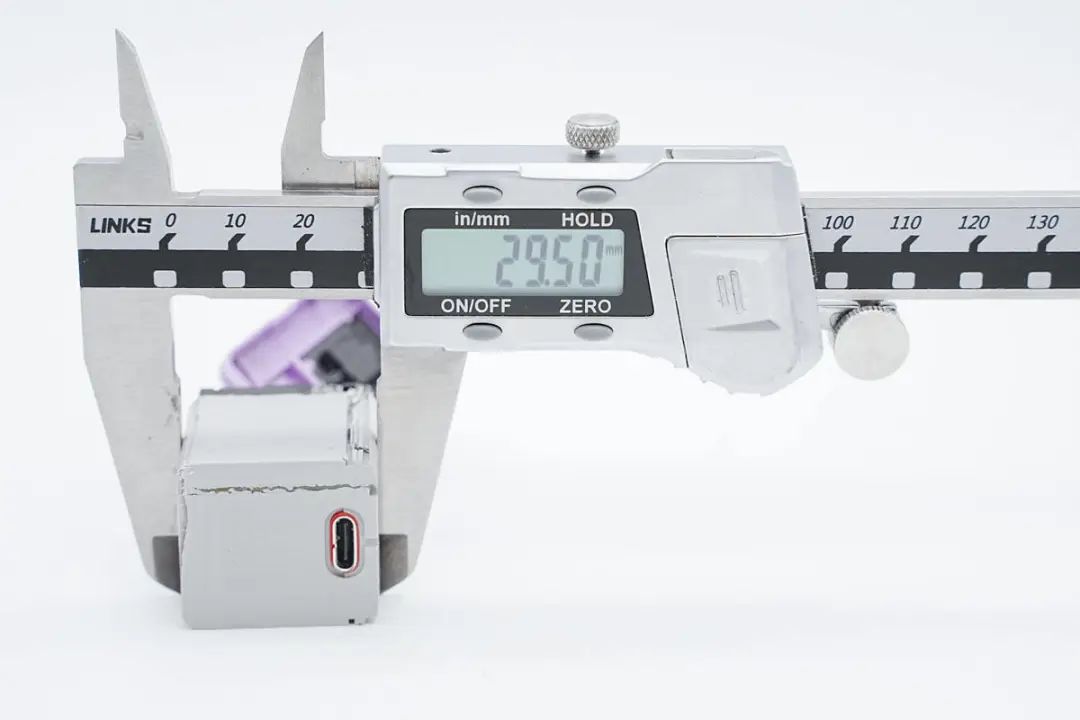

PCBA模块高度约为29.5mm。

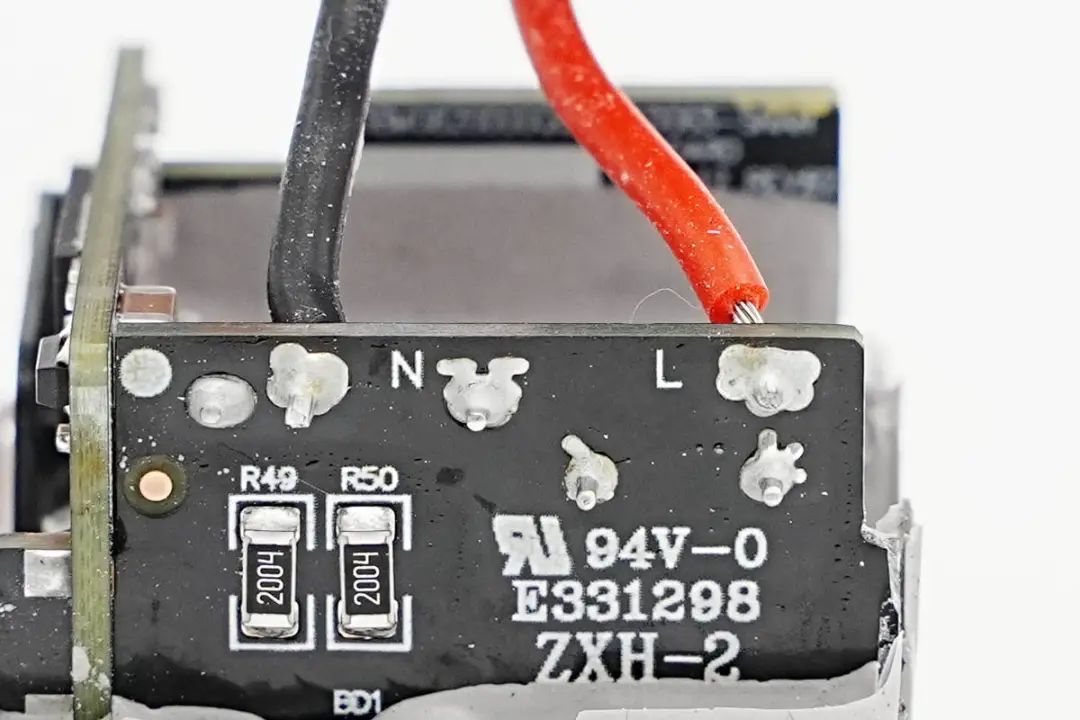

插脚与充电器PCBA模块之间通过导线焊接连接。

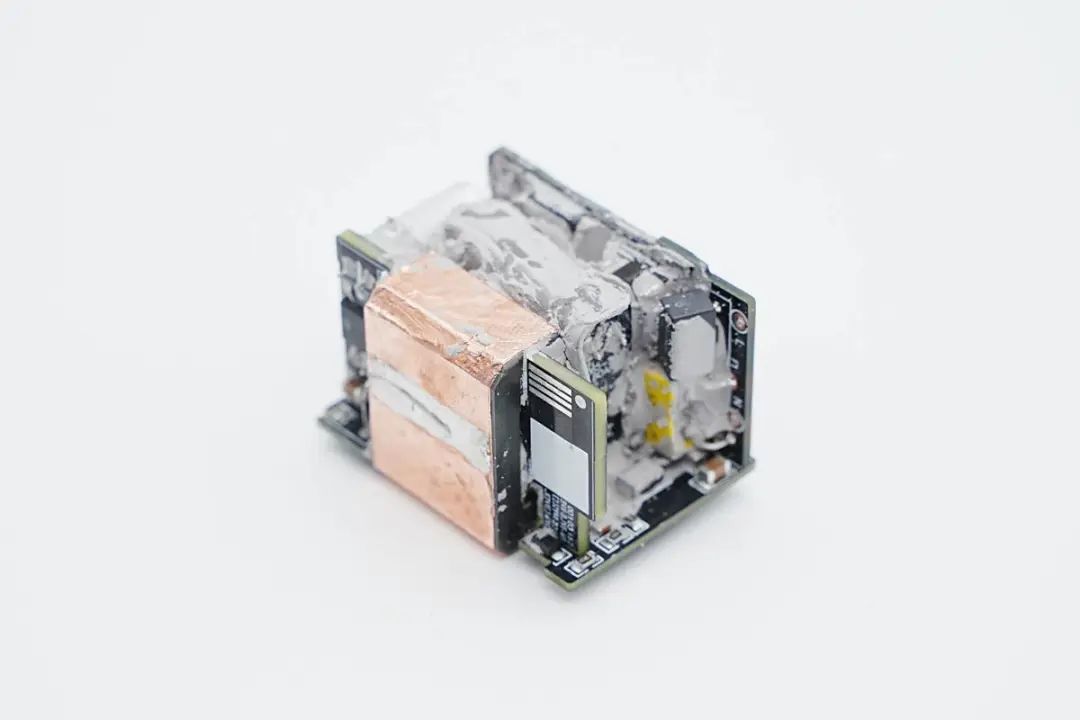

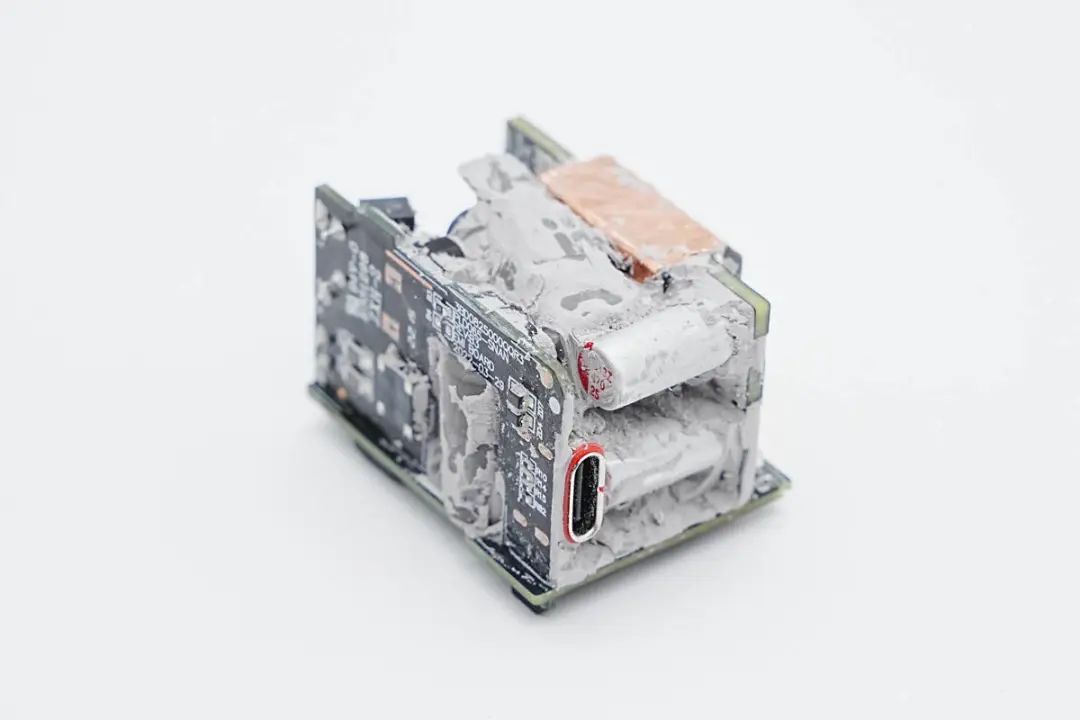

清理掉充电器PCBA模块上的灌胶,开始观察充电器内部结构。充电器内部使用三块小板与平面变压器组合堆叠焊接组成,空间利用率非常高,也是联想这款65W充电器能够达成超高功率密度的关键。

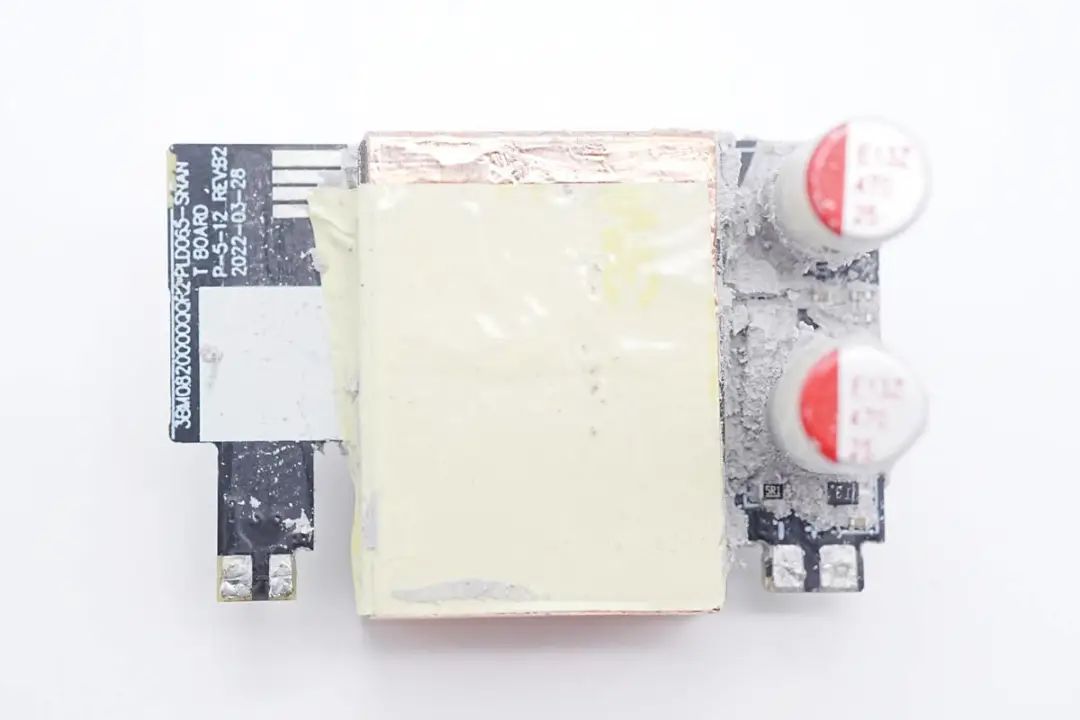

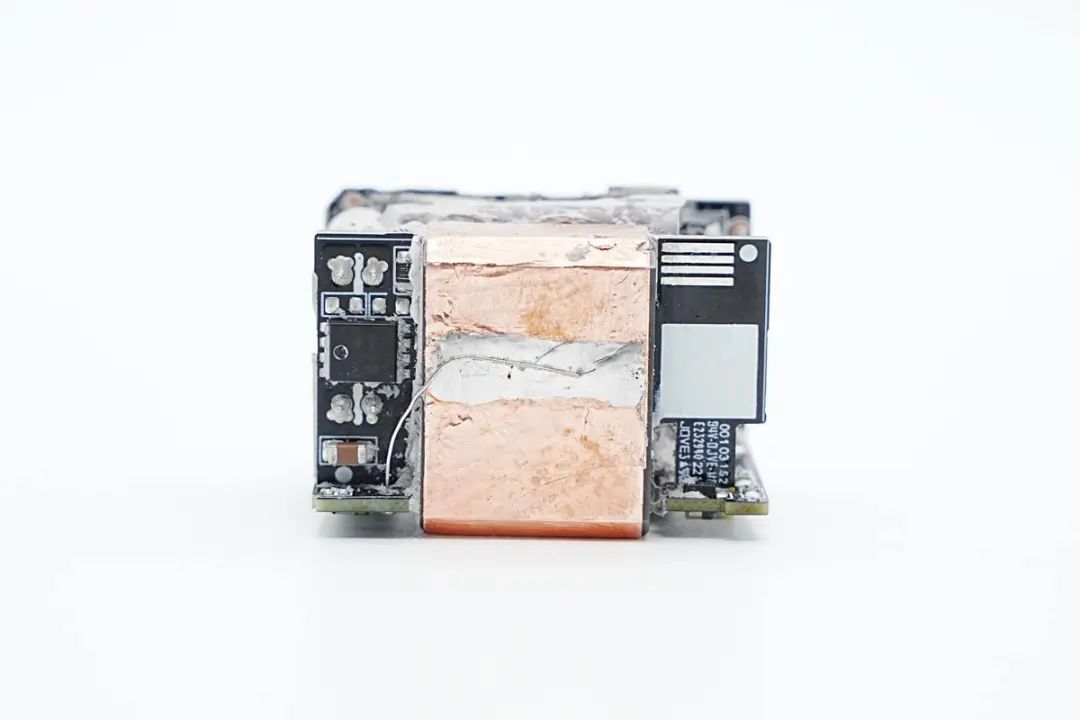

输出侧一览,平面变压器PCB上焊接两颗固态电容用于输出滤波。变压器磁芯上贴有铜箔屏蔽,并采用麦拉片绝缘。

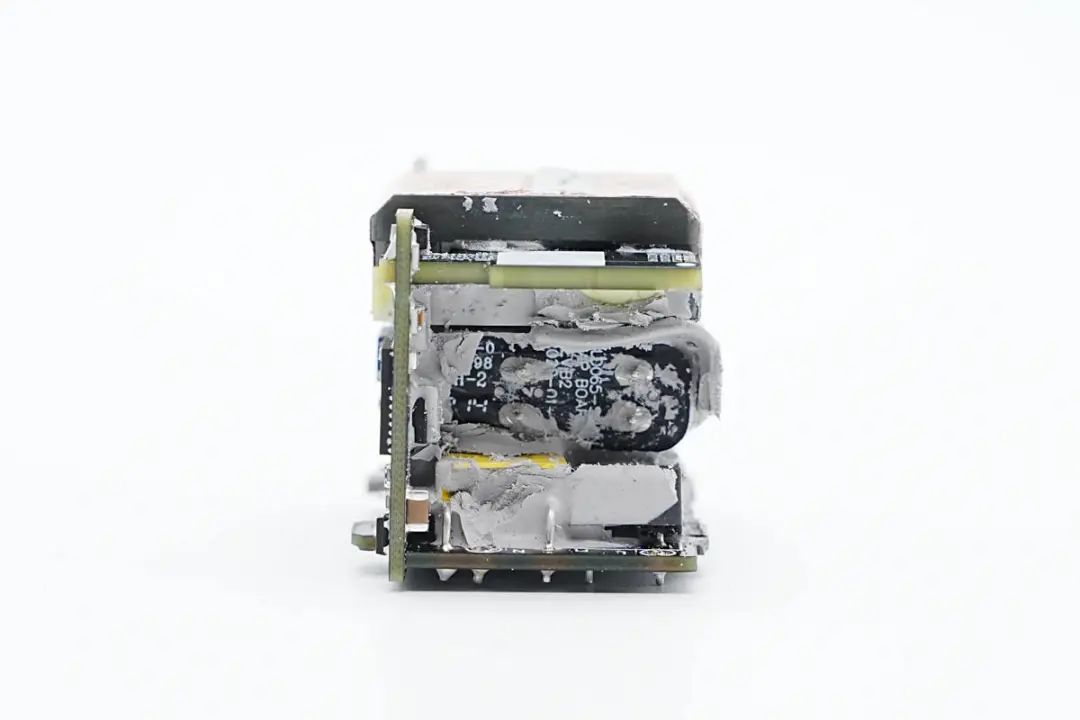

充电器输入端一览,底部小板焊接安规X2电容,保险丝等元件,在底部小板上方焊接一块小板,小板上焊接高压电解电容,充分利用内部空间,在顶部就是平面变压器。






输出端底部小板焊接USB-C母座,顶部平面变压器小板上焊接两颗输出滤波电容。

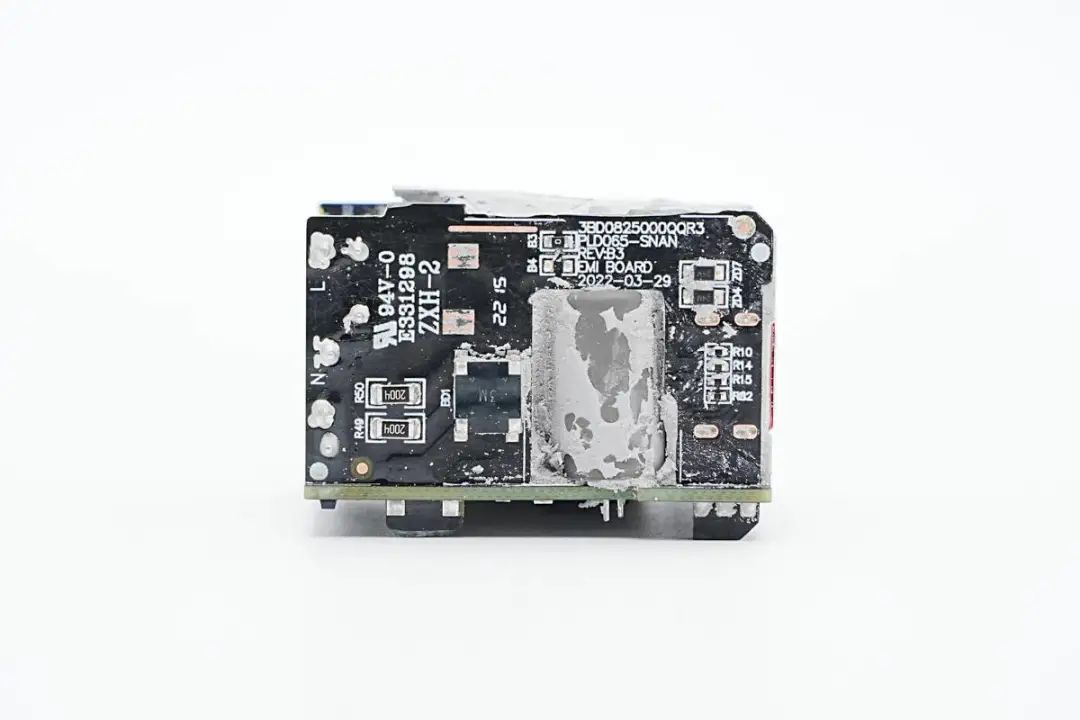

底部小板背面特写,镂空放置一颗高压滤波电容,外套胶套绝缘。丝印PLD065-SNAN体现了合作方南京博兰得内部机种代码。






侧面小板焊接氮化镓功率芯片,反馈光耦,协议芯片和VBUS开关管。






平面变压器小板上焊接同步整流管和滤波电容。

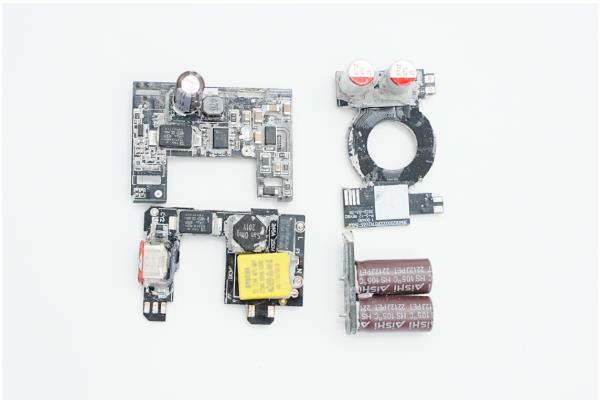

拆分开充电器PCBA模块,模块采用三块小板和平面变压器组成。充电器采用经典的高频QR开关电源,输出电压由协议芯片通过光耦控制调节,实现宽范围电压输出。下面我们就从输入端开始详细了解各个器件的信息。

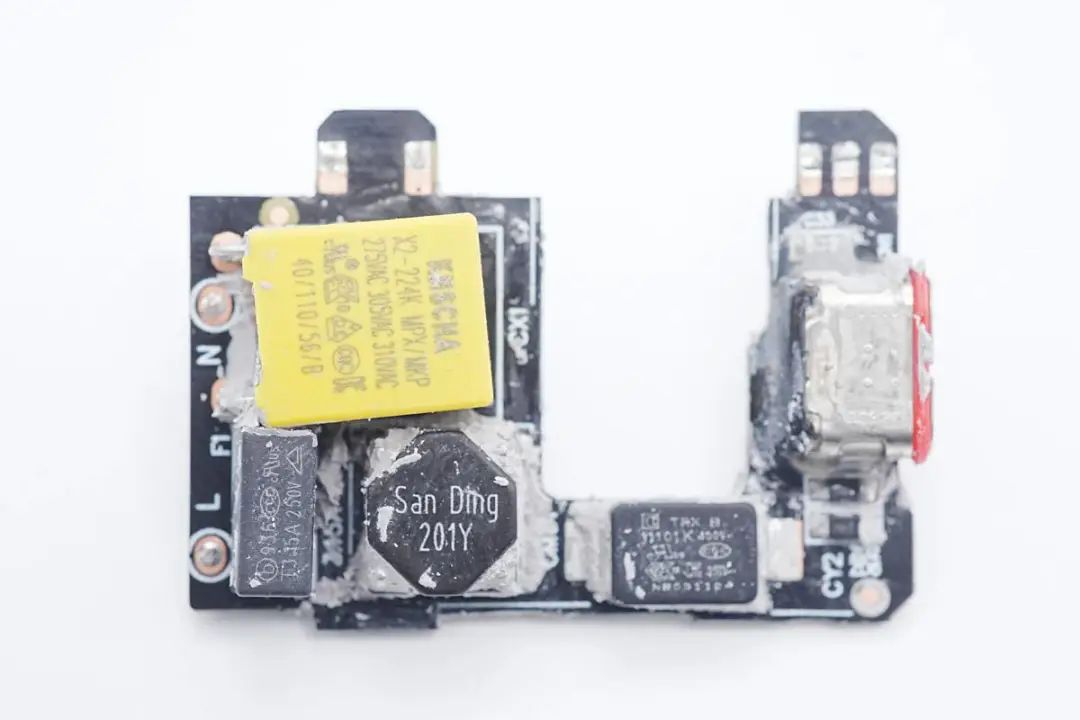

输入和输出的小板特写,小板上焊接保险丝,安规X2电容和共模电感,贴片Y电容和USB-C母座。

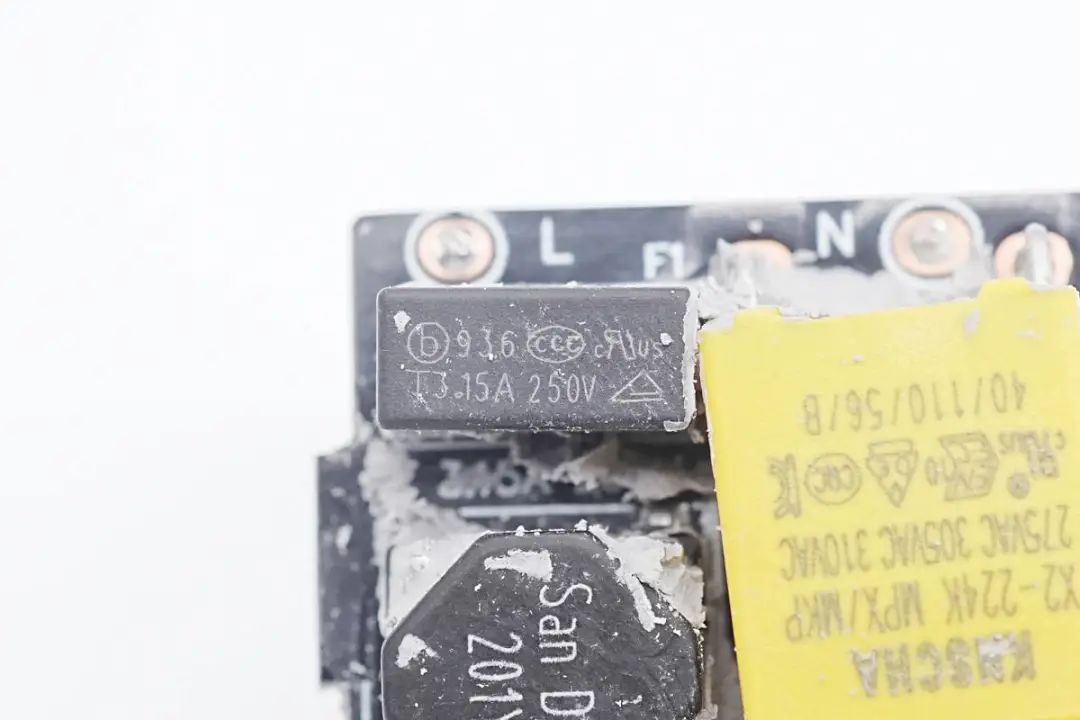

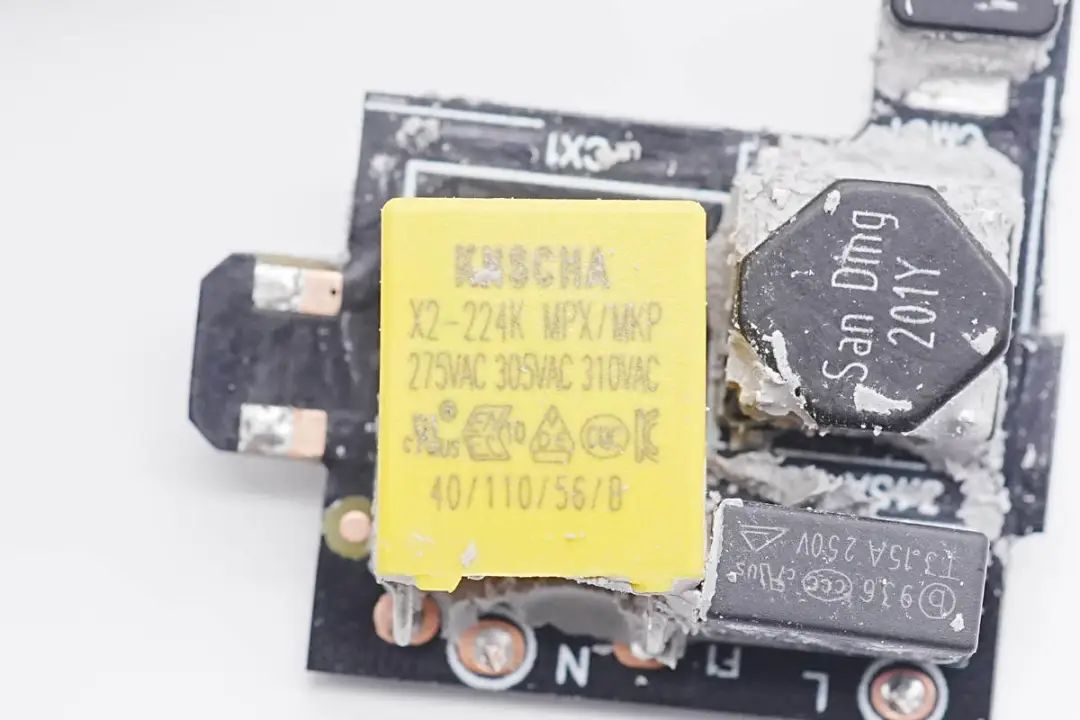

输入端延时保险丝来自贝特电子,出料号936,规格为3.15A 250V,用于交流输入的过流保护。






安规X2电容来自KNSCHA科尼盛,0.22μF。

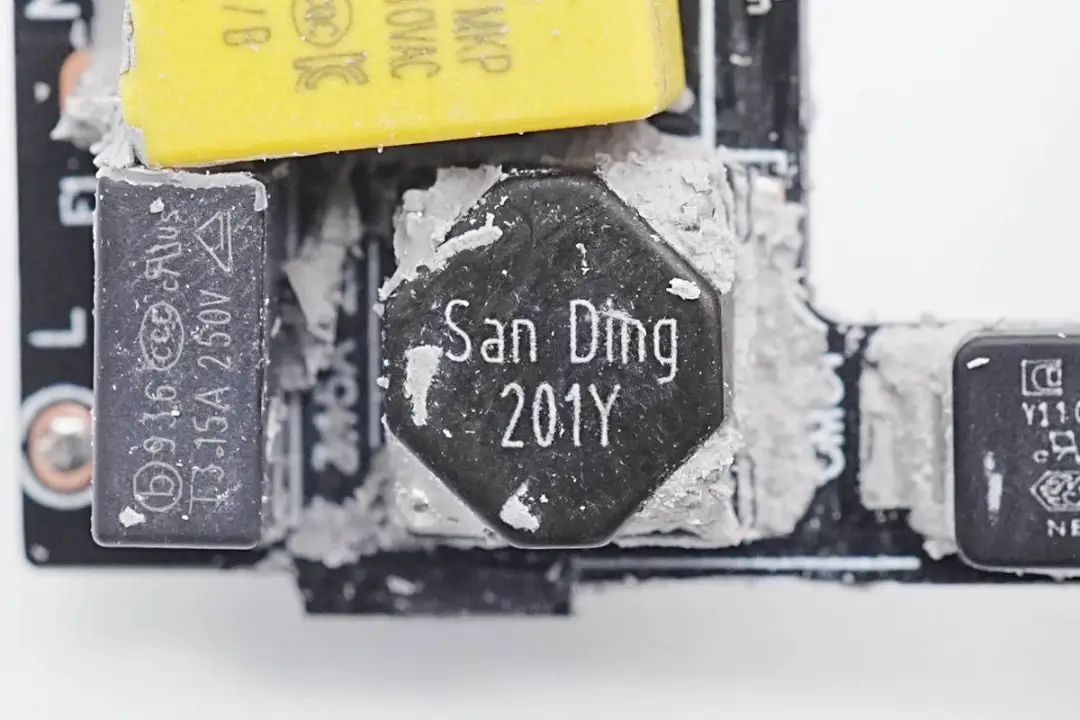

贴片共模电感,顶部丝印品牌San Ding。

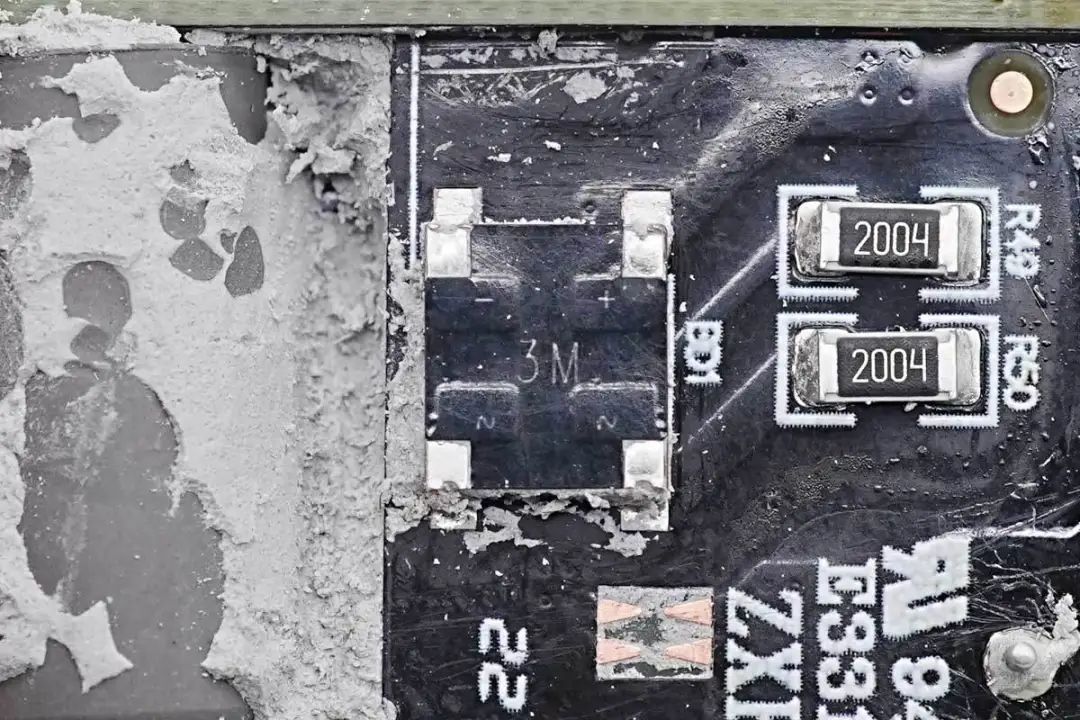

在小板背面焊接一颗整流桥,用于将交流电转换为脉动直流电。整流桥丝印3M,为贴片封装。

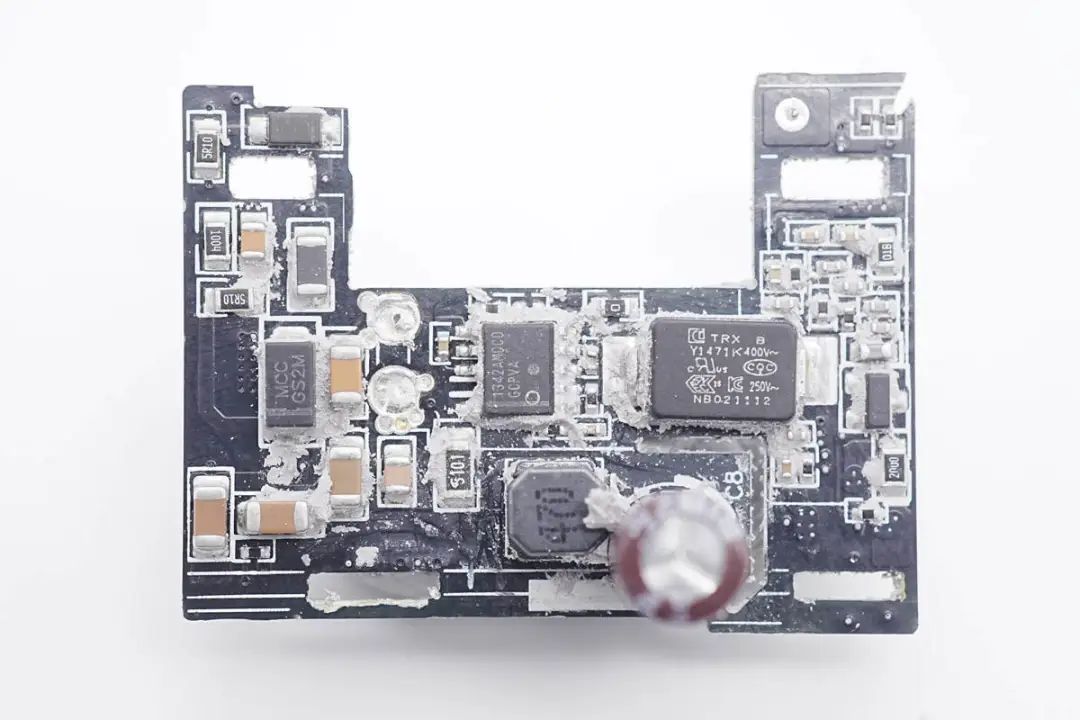

在另一块小板上焊接初级主控芯片,高压滤波电容,贴片Y电容,还焊接一块小板焊接高压滤波电容。

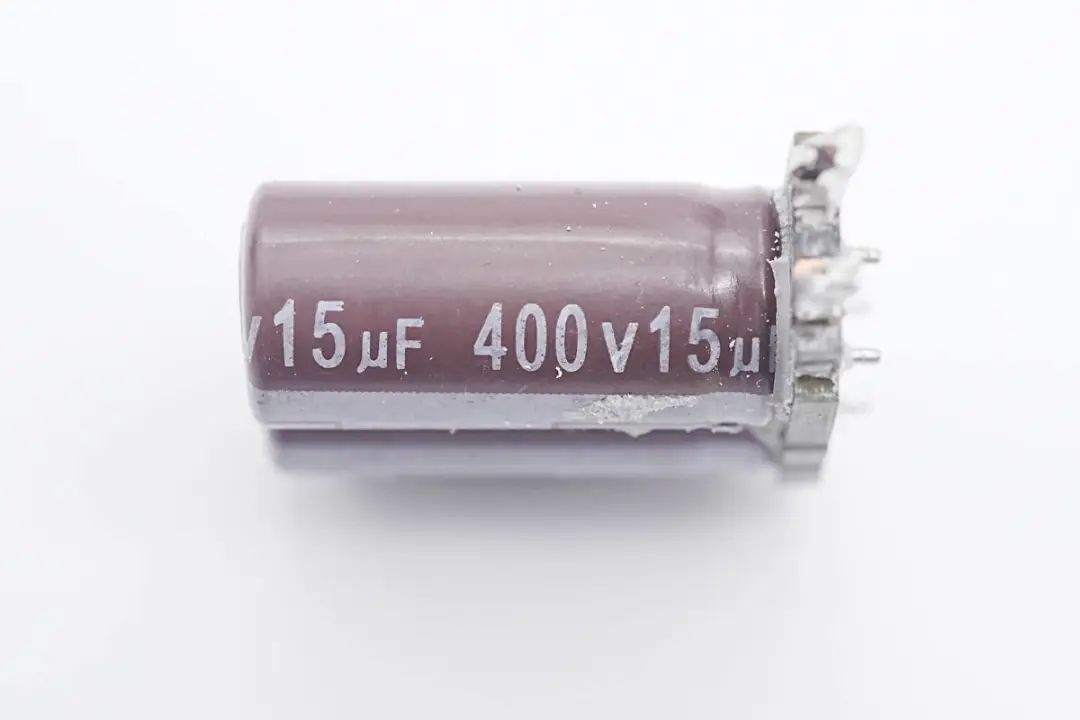

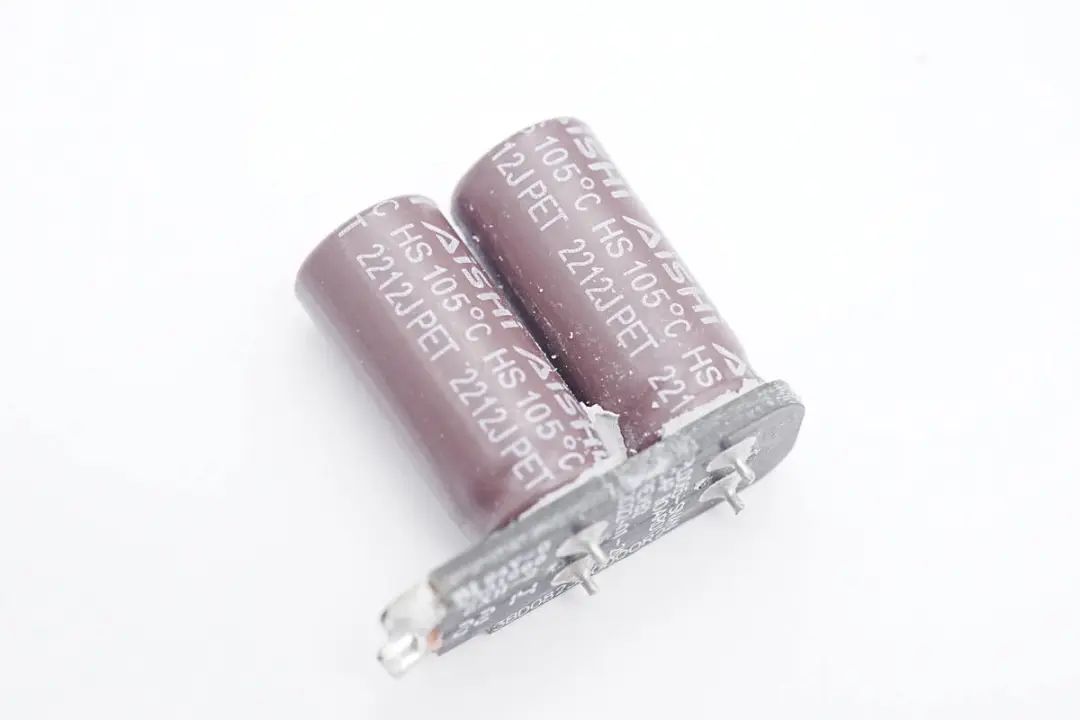

小板上焊接的两颗高压滤波电容来自AiSHi艾华,为HS系列105℃耐热。






两颗电容规格为400V15μF。

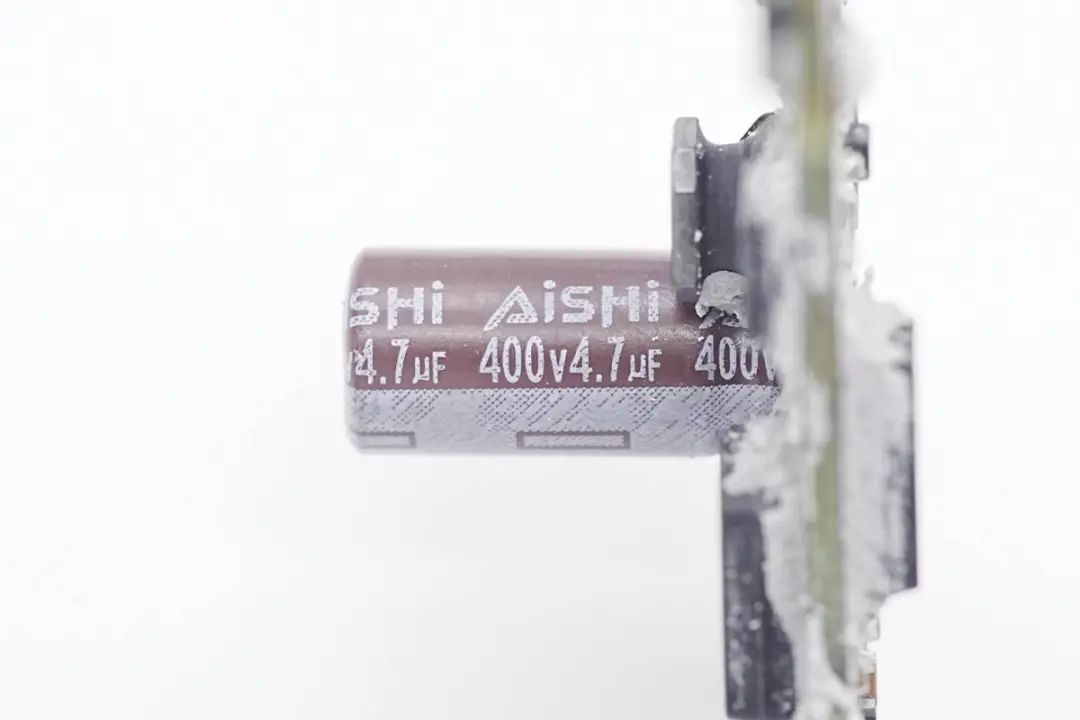

另一颗高压滤波电容规格为400V4.7μF,总滤波电容容量为34.7μF。

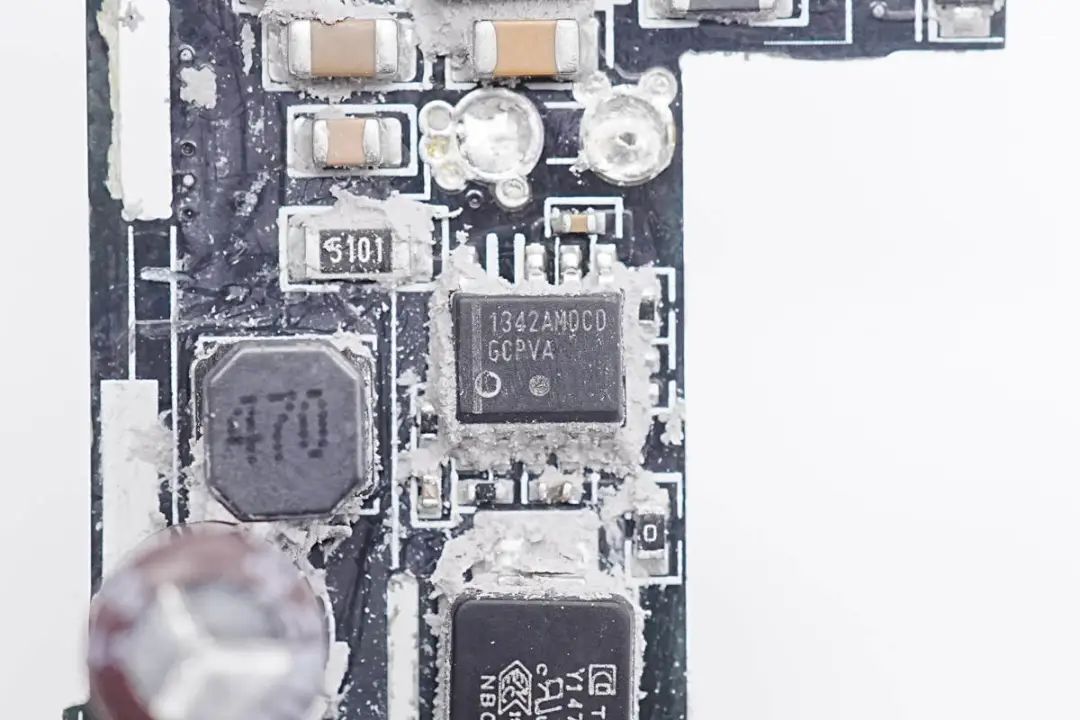

主控芯片采用安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置高压启动,主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

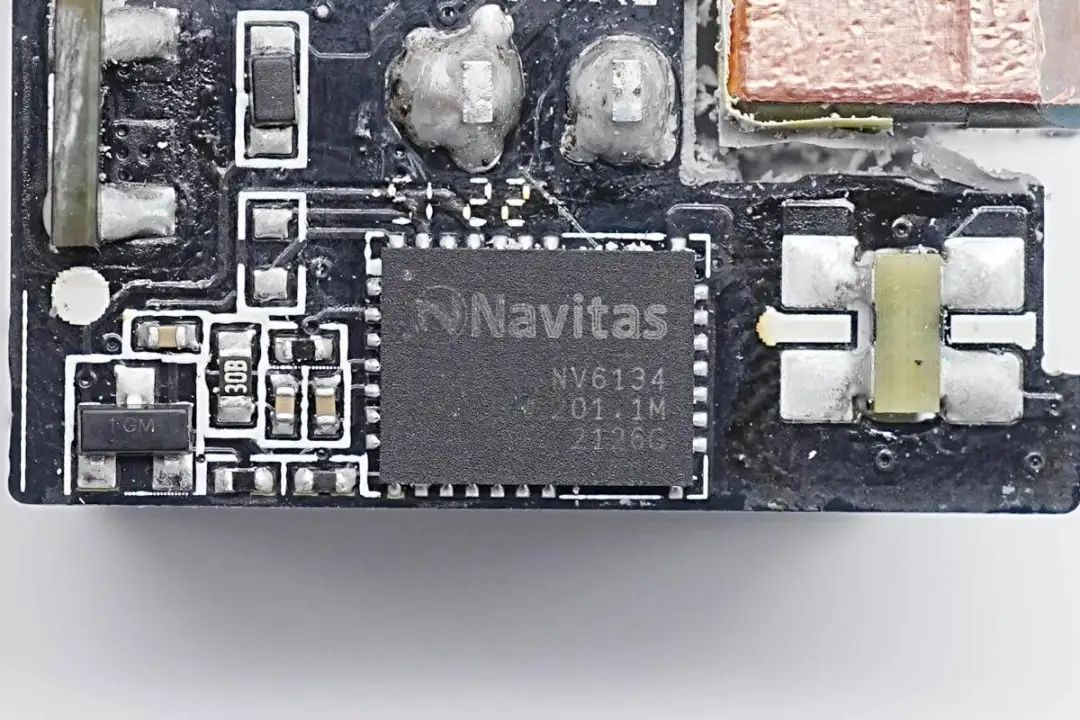

氮化镓功率芯片来自纳微半导体,型号NV6134,该芯片内置驱动器以及高精度无损耗电流采样电路,260mΩ导通电阻,耐压650V,支持2MHz开关频率,采用6*8mm QFN封装,节省面积。


充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充摩托罗拉68W氮化镓充电器戴尔60W氮化镓快充OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用

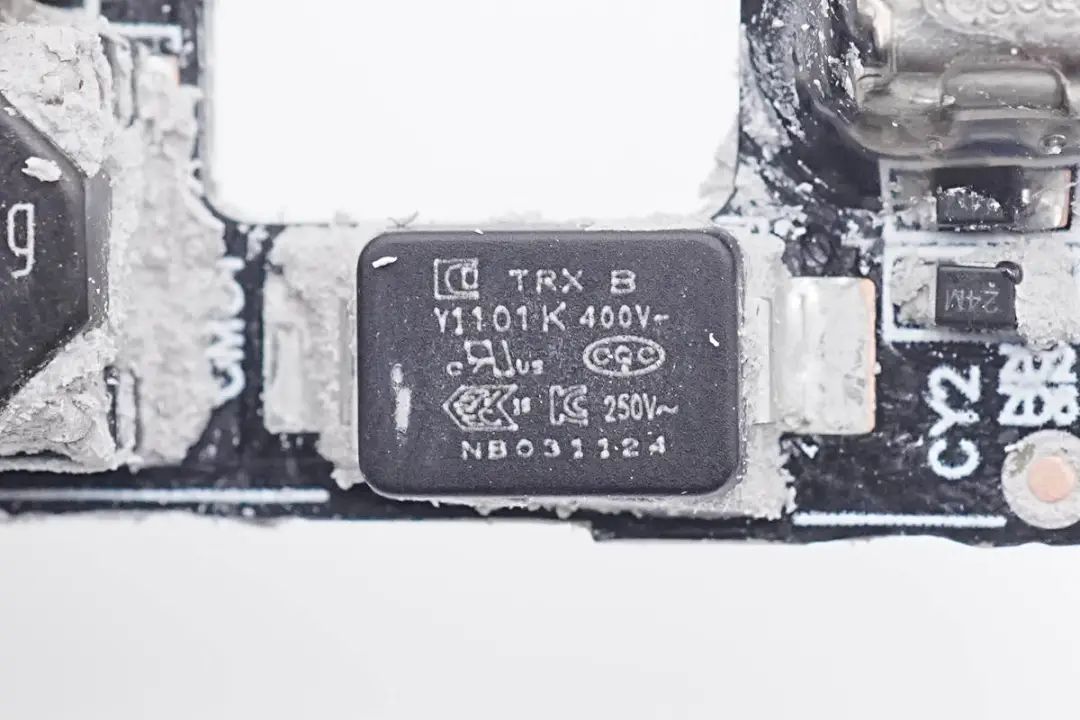

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。第一颗料号为TMY1101K。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

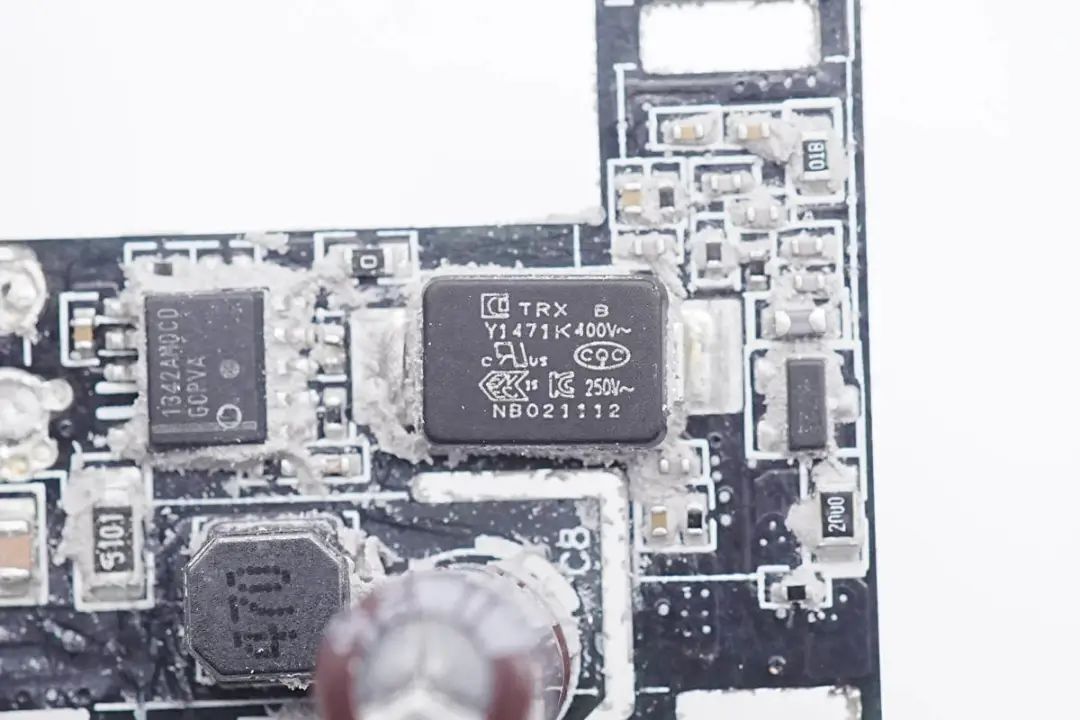

第二颗特锐祥贴片Y电容料号为TMY1471K。






平面变压器相比传统绕线变压器具有更强的散热性能,可以做到更高的功率密度,并且空间利用率也更高。平面变压器采用PCB制成,在次级侧焊接了同步整流控制器,同步整流管以及滤波电容,进一步提高空间利用率,缩小占板面积。

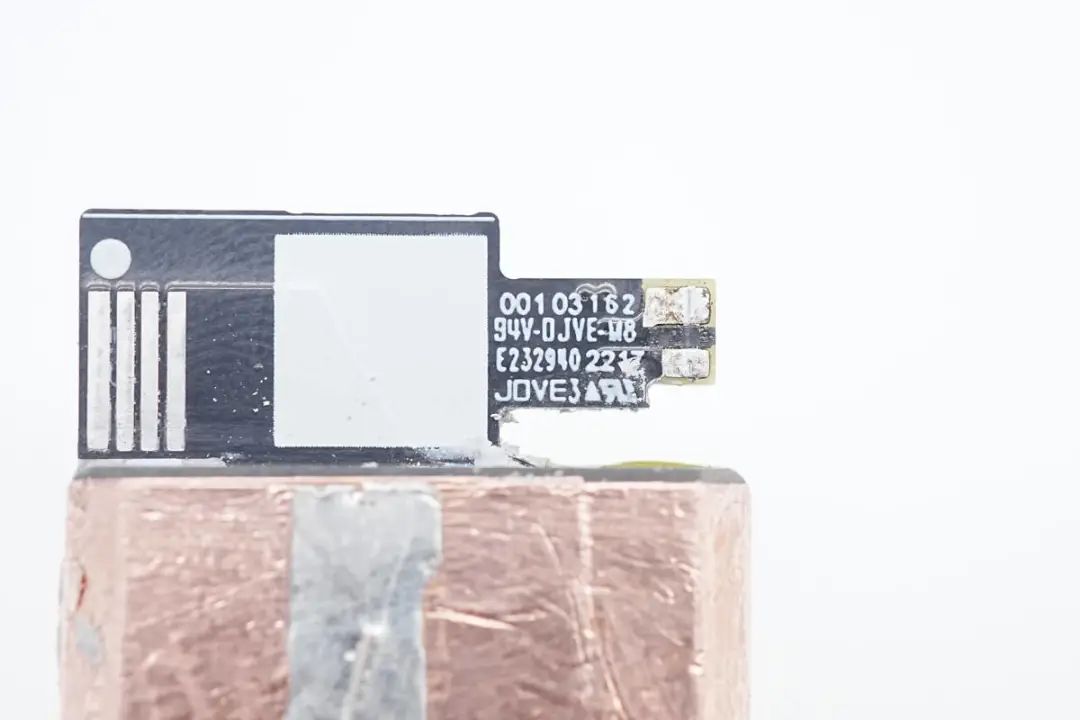

从丝印可以看出平面变压器小板来自JOVE中富电路,是一家专业的线路板生产制造厂家,国家级高新技术企业,公司现已上市。

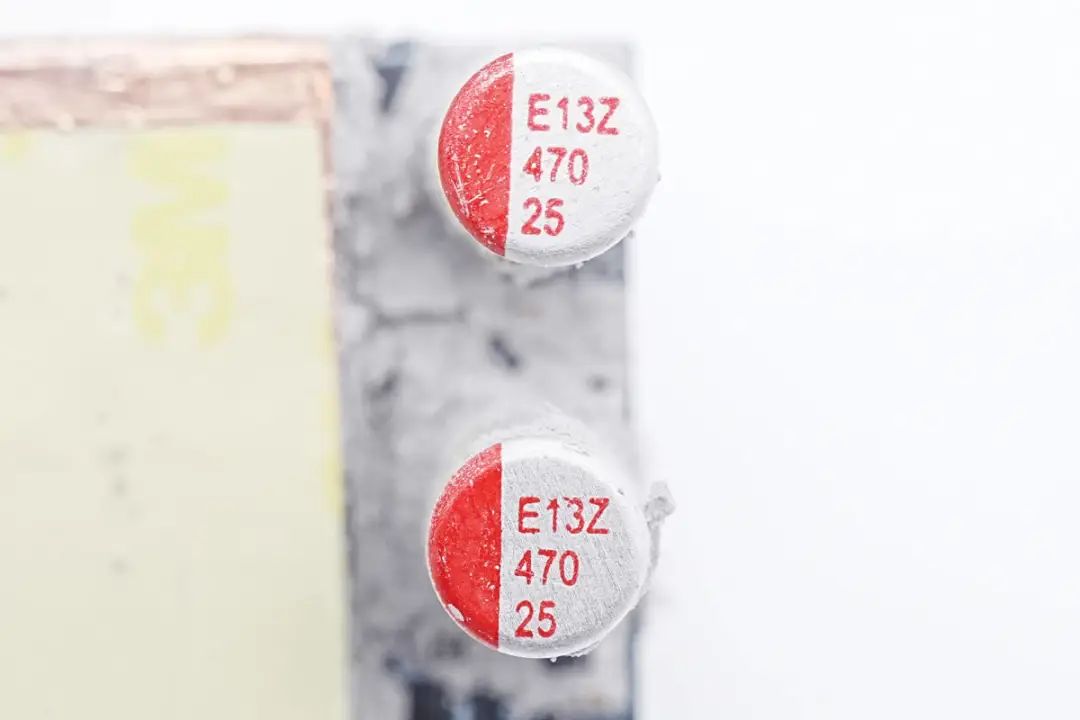

输出滤波固态电容规格为470μF 25V,两颗并联用于同步整流后的滤波。

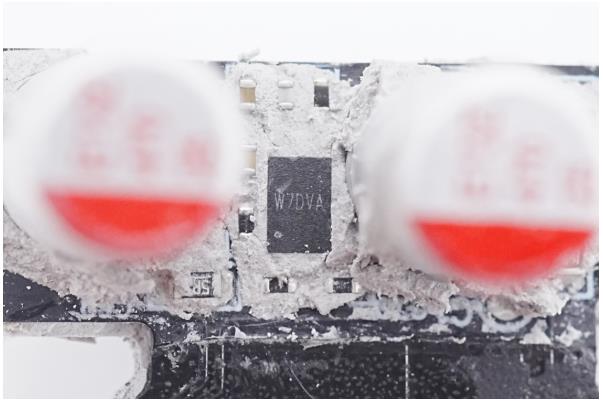

在两颗固态电容之间是同步整流控制器,来自矽力杰,丝印W7,实际型号为SY5238,是一颗支持QR反激和矽力杰私有ZVS反激的同步整流控制器,具备自适应的栅极电压控制,采用DFN2*3-8封装。

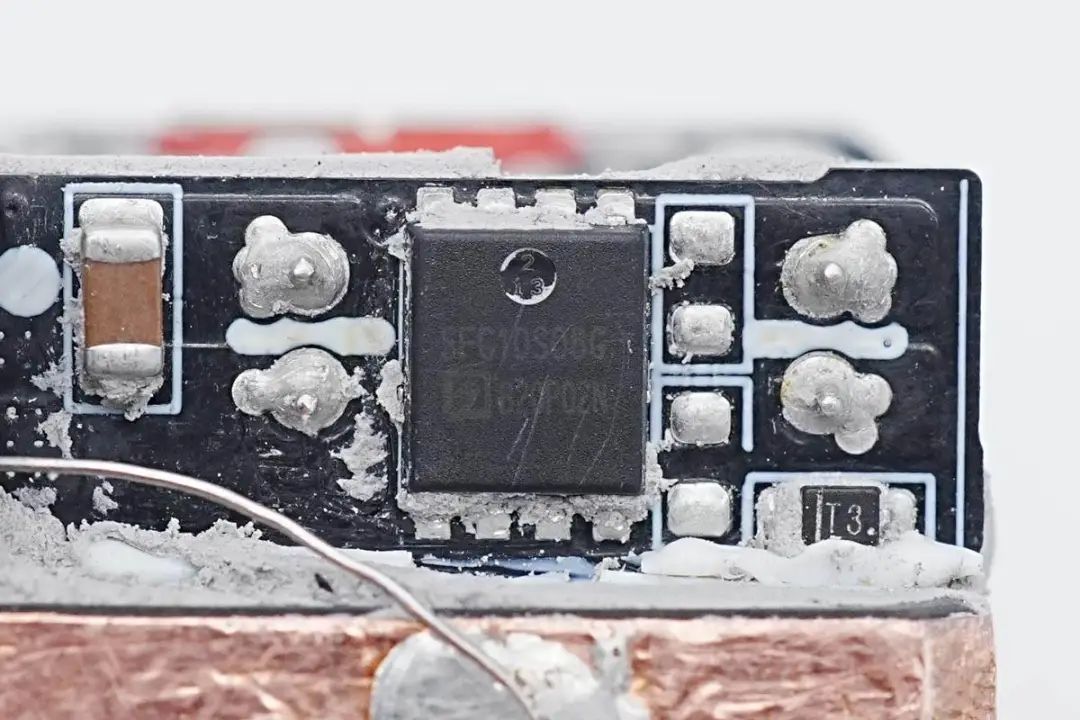

同步整流管来自东微,型号SFG10S08GF,是一颗耐压100V的NMOS,导阻为8mΩ,采用PDFN5*6封装。

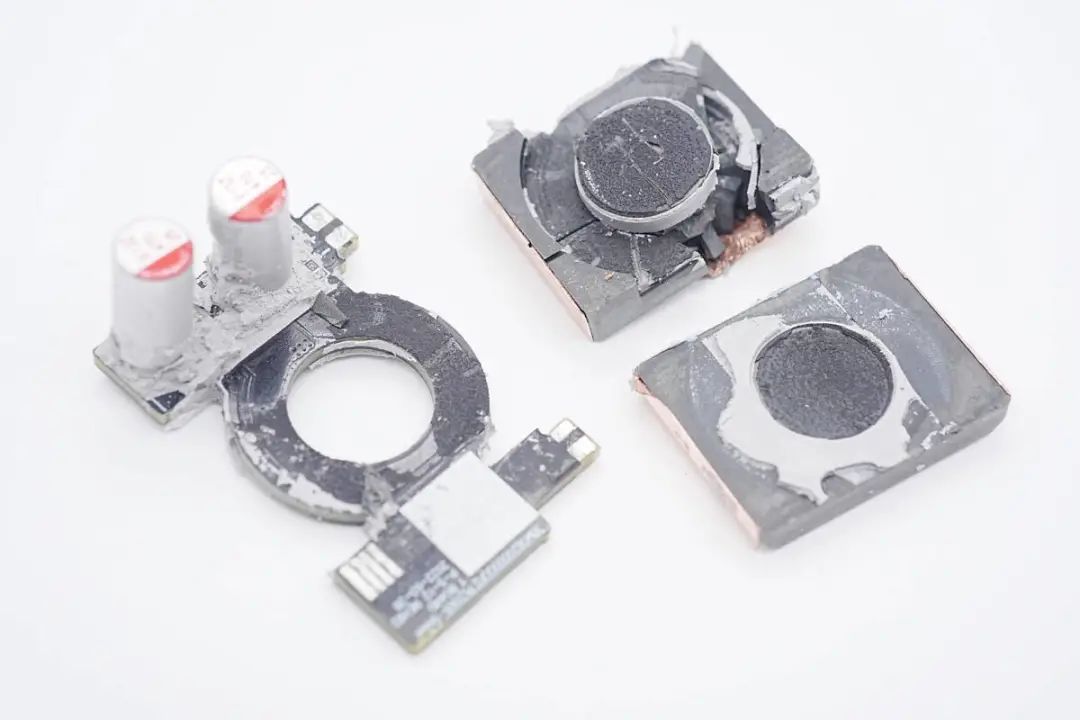

拆开变压器磁芯,平面变压器采用环形线圈,缝隙由灌封材料填充导热。






1008光耦用于输出电压反馈调节。

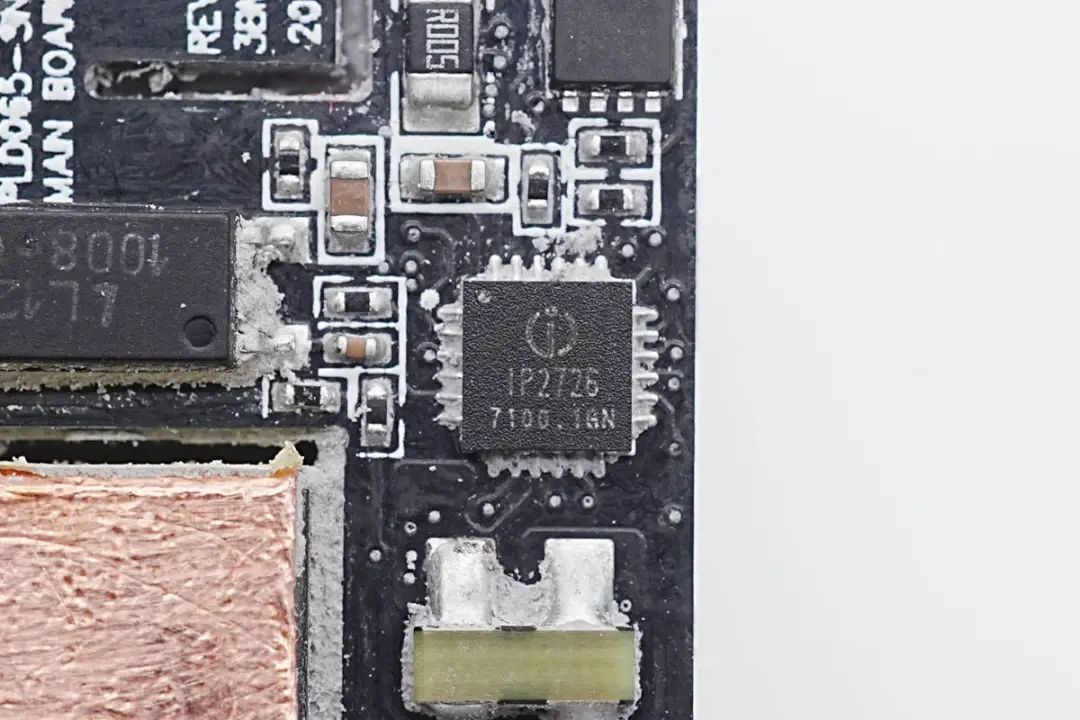

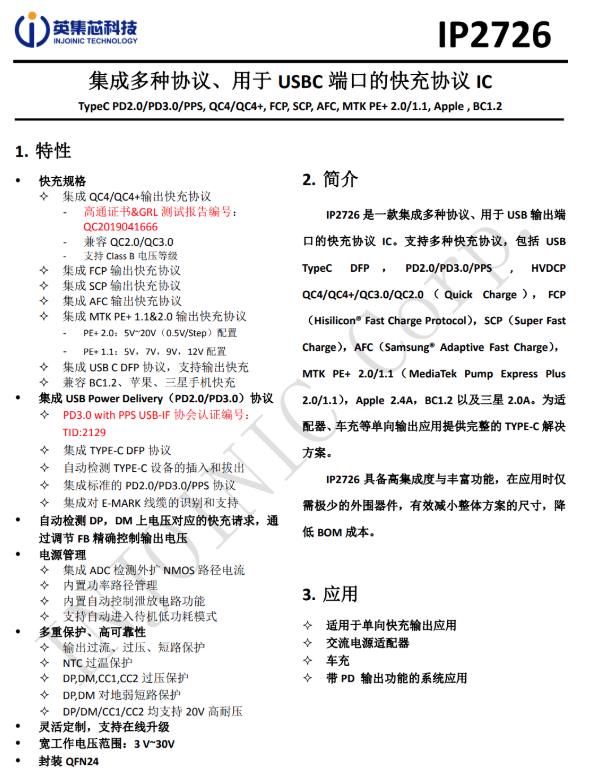

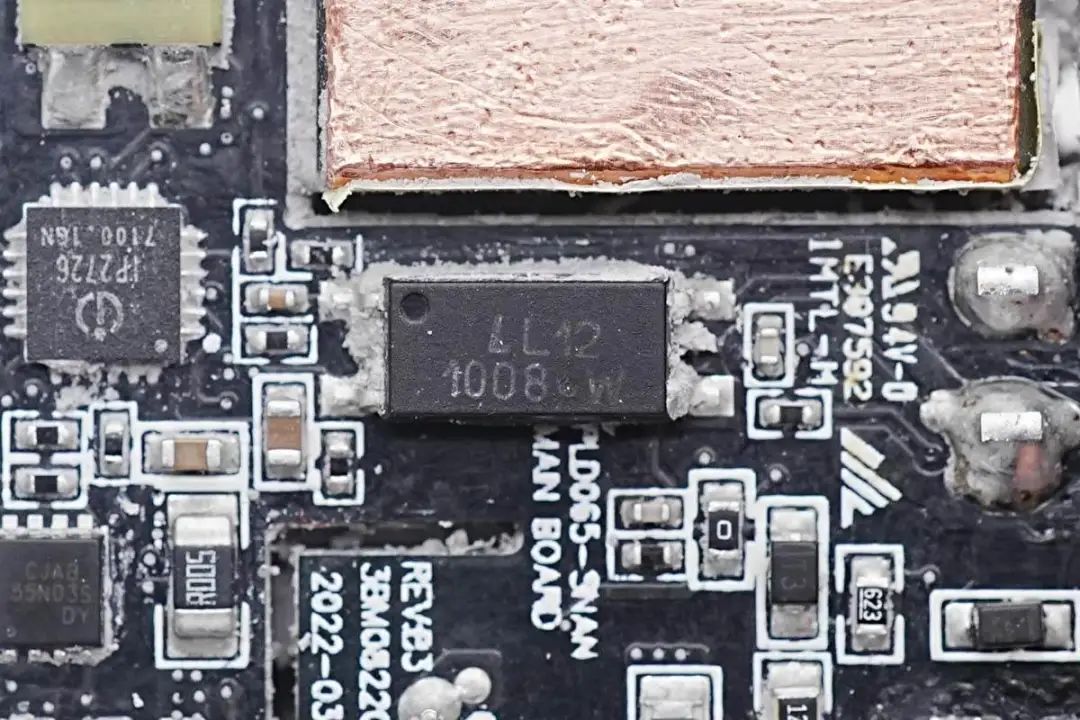

协议芯片来自英集芯,型号为IP2726,是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。






充电头网了解到,英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器RAVPOWER 90W双USB-C口PD快充充电器斯泰克100W双USB-C口氮化镓充电器麦多多30W 1A1C USB PD快充充电器坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外,英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可

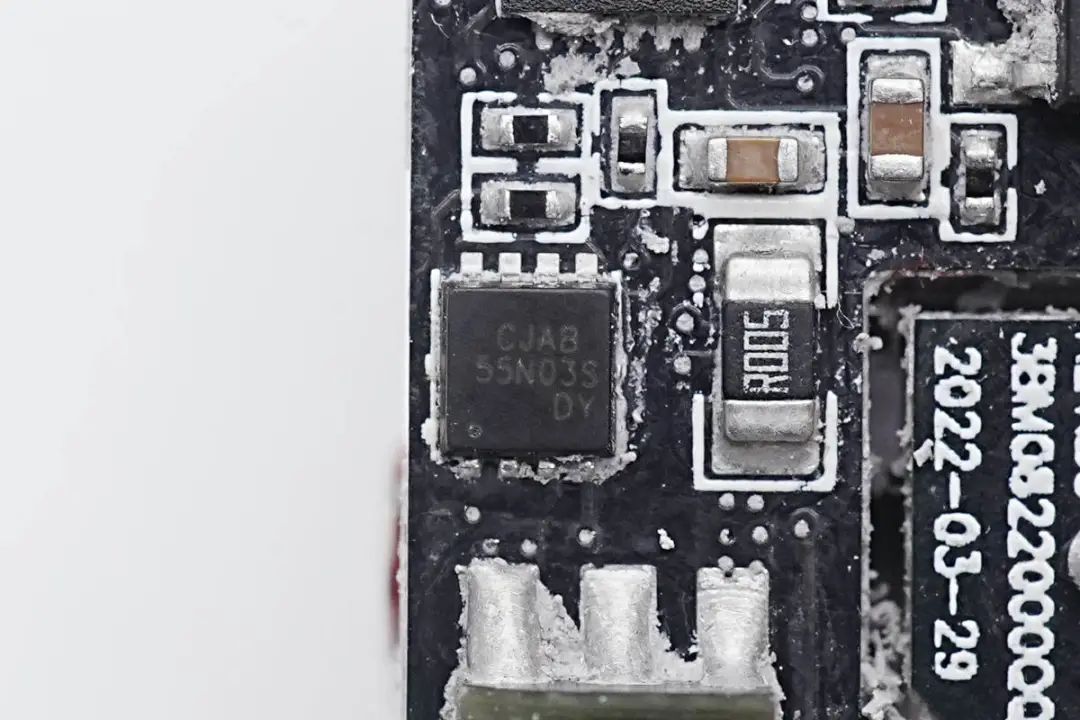

输出VBUS开关管来自长晶科技,型号CJAB55N03S,NMOS,耐压30V,导阻3.8mΩ,采用PDFN3*3封装。

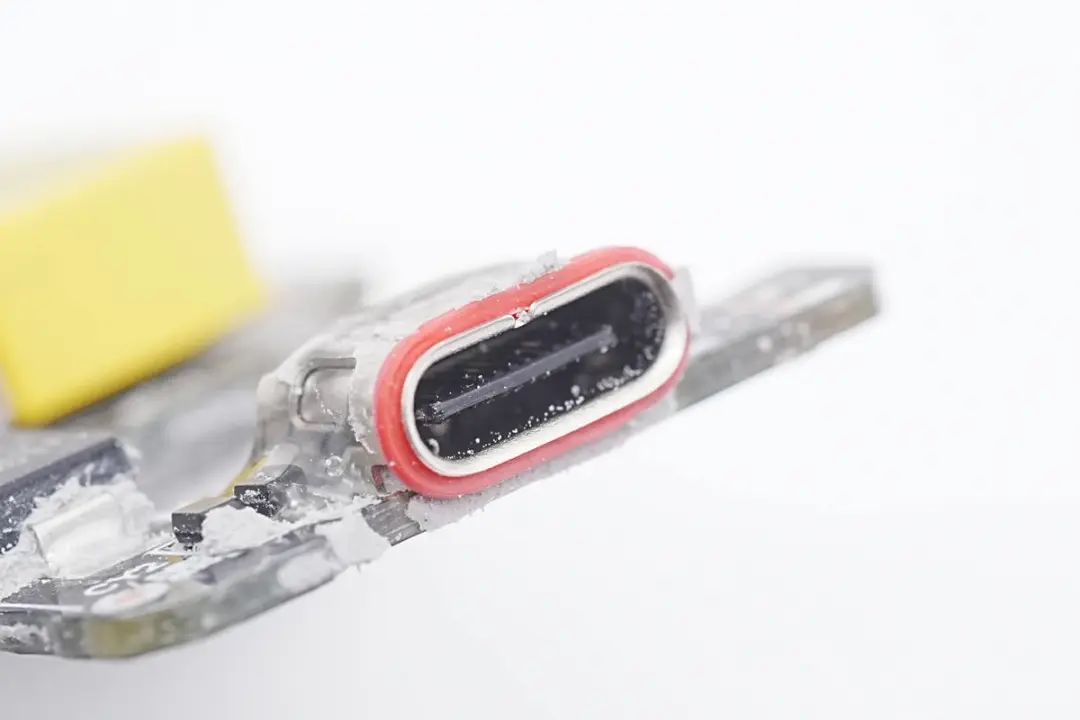

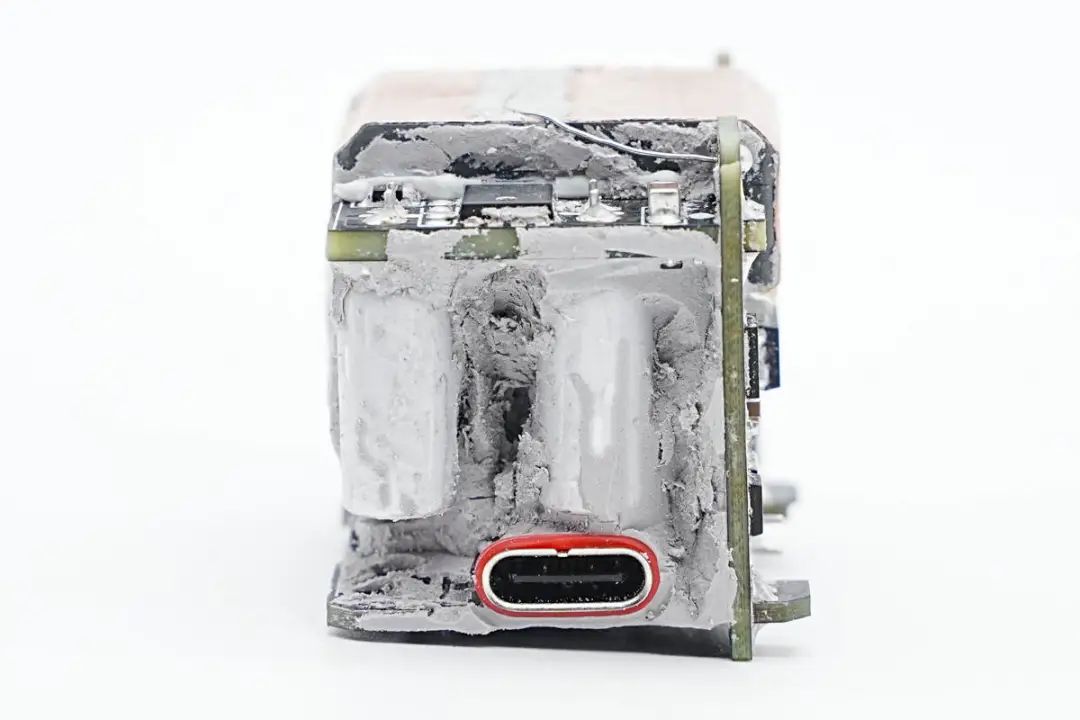

USB-C母座采用过孔焊接固定,红色胶圈用于密封,黑色胶芯不露铜。

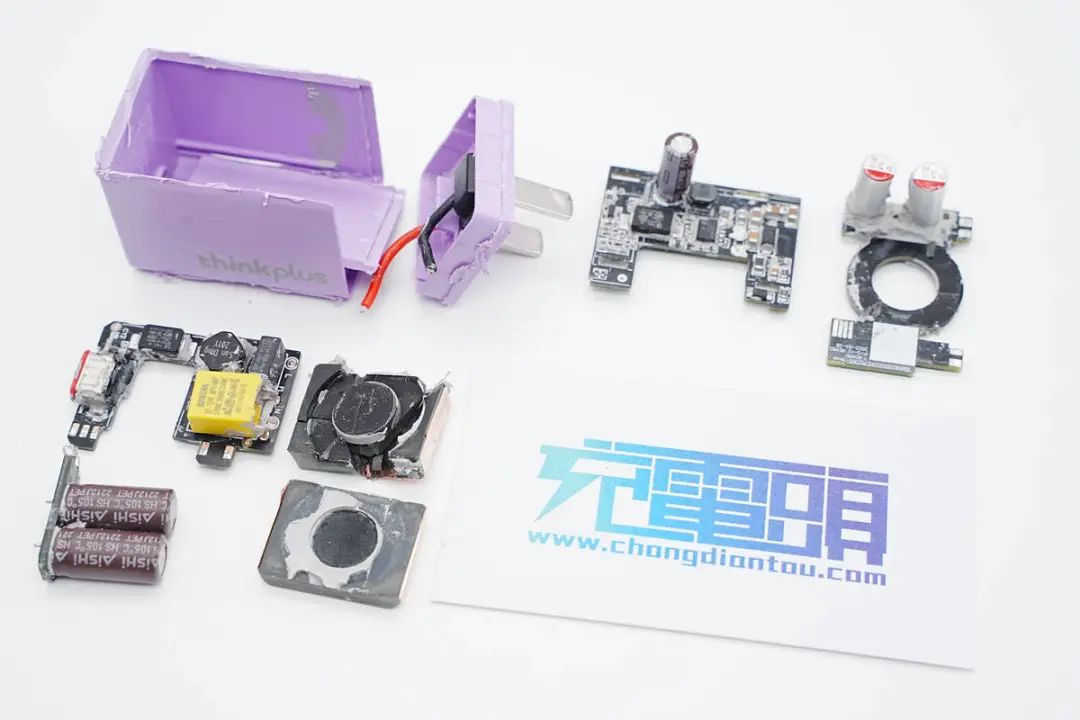

全部拆解一览,来张全家福。



充电头网拆解总结



联想Thinkplus迷你65W氮化镓电源推出了全新配色,让标杆产品更加提升竞争力,不同颜色更好区分,也更加具有个性。这款电源在44CC的体积内达成了65W的输出功率,功率密度达1.45W/cm³,小巧便携。电源不仅能为笔记本充电,PPS快充协议的加持,对安卓手机快充也有非常好的兼容性。



充电头网通过拆解了解到,联想第三代口红电源内部使用平面变压器和定制高分子导热材料填充,大大提升散热性能。配合多块PCB的堆叠工艺,提升空间利用率,也是小体积能够做到大功率输出的关键。



充电器内部使用安森美NCP1342配合纳微半导体NV6134氮化镓功率芯片,输出采用矽力杰SY5238同步整流控制器配合东微SFG10S08GF同步整流管进行同步整流。电容来自AiSHi艾华,协议芯片使用英集芯IP2726,协议支持广泛。联想还在USB-C引脚增添TVS加强静电保护,整体用料及设计稳定可靠。
