拆解报告:赛小虎65W双USB-C氮化镓充电器

2024-01-04

在陆续推出了多款氮化镓快充后,赛小虎又推出了一款双USB-C接口的65W氮化镓充电器,这款氮化镓充电器采用折叠插脚,携带方便。两个USB-C口支持功率盲插和功率自动分配,能够满足手机和笔记本电脑的同时充电需求。



充电器配有折叠插头,整体小巧便携。下面充电头网就对这款充电器进行拆解,看看内部的用料和做工如何。


此前充电头网还相继拆解了赛小虎25W USB-C快充充电器赛小虎35W双USB-C口快充赛小虎65W PD快充充电器赛小虎65W 1A1C氮化镓充电器等产品,欢迎查阅。



赛小虎65W双USB-C快充开箱

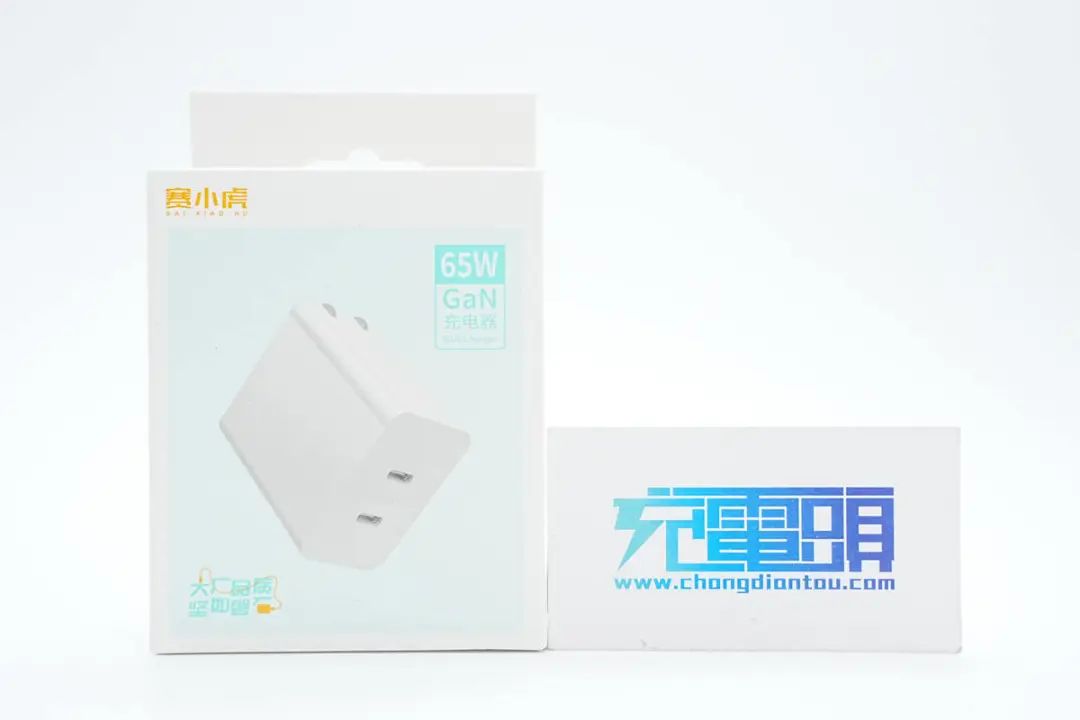

包装盒正面印有赛小虎品牌、充电器名称以及外观等。






侧面是产品四大卖点:过流保护、过压保护、过温保护、短路保护。






背面印有充电器参数和商家信息。






包装内涵充电器和使用说明书。






充电器采用直板造型设计,PC材质白色外壳,表面磨砂抗指纹,整体风格简约。

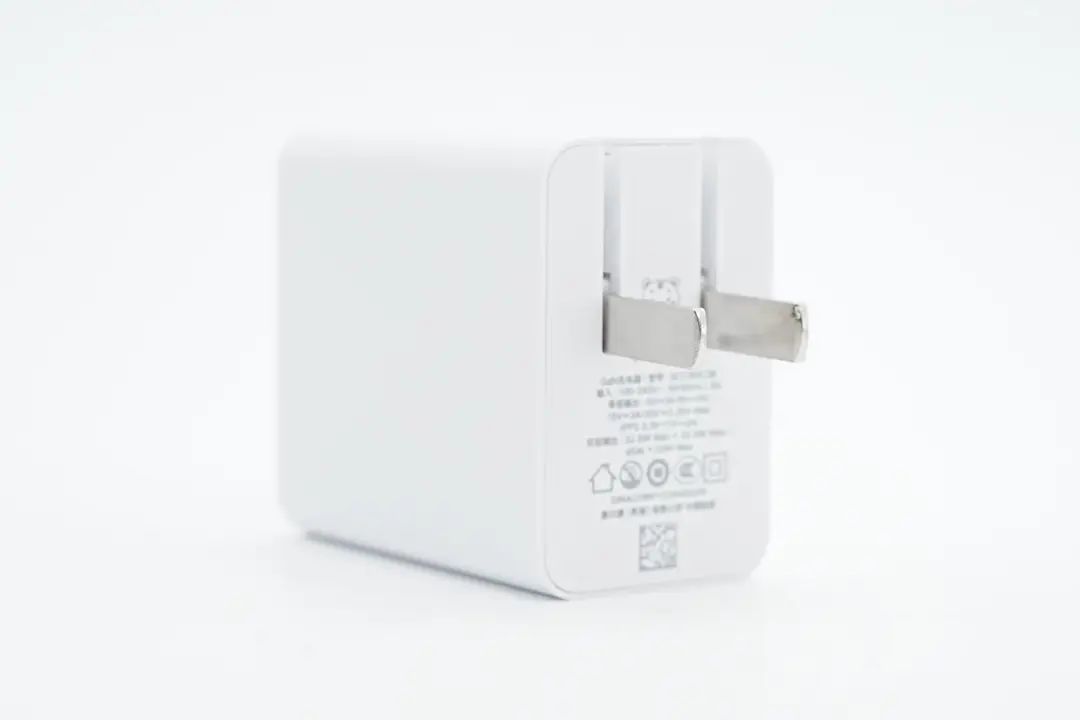

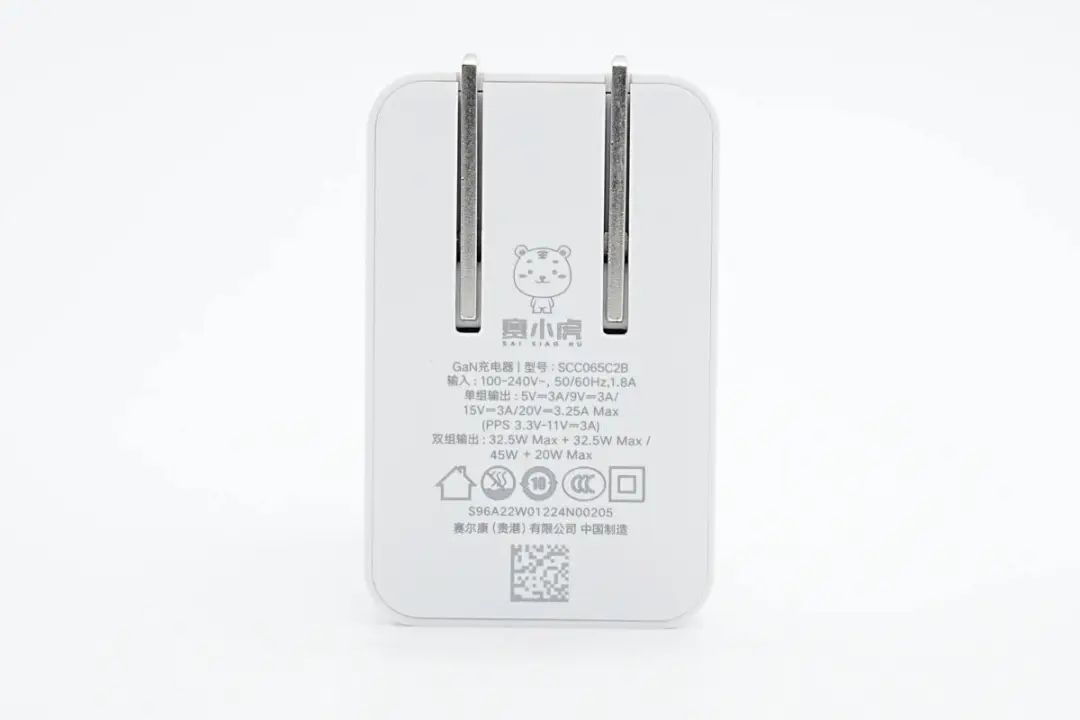

输入端外壳印有充电器参数

型号:SCC065C2B

输入:100-240V~50/60HZ 1.8A

单口输出:5V3A、9V3A、15V3A、20V3.25A MAX

PPS:3.3-11V3A

双口输出:32.5W+32.5W或40W+20W

制造商:赛尔康(贵港)有限公司

充电器已经通过了CCC认证






充电器配备可折叠国标插脚,携带方便且不会刮伤包里其它设备。

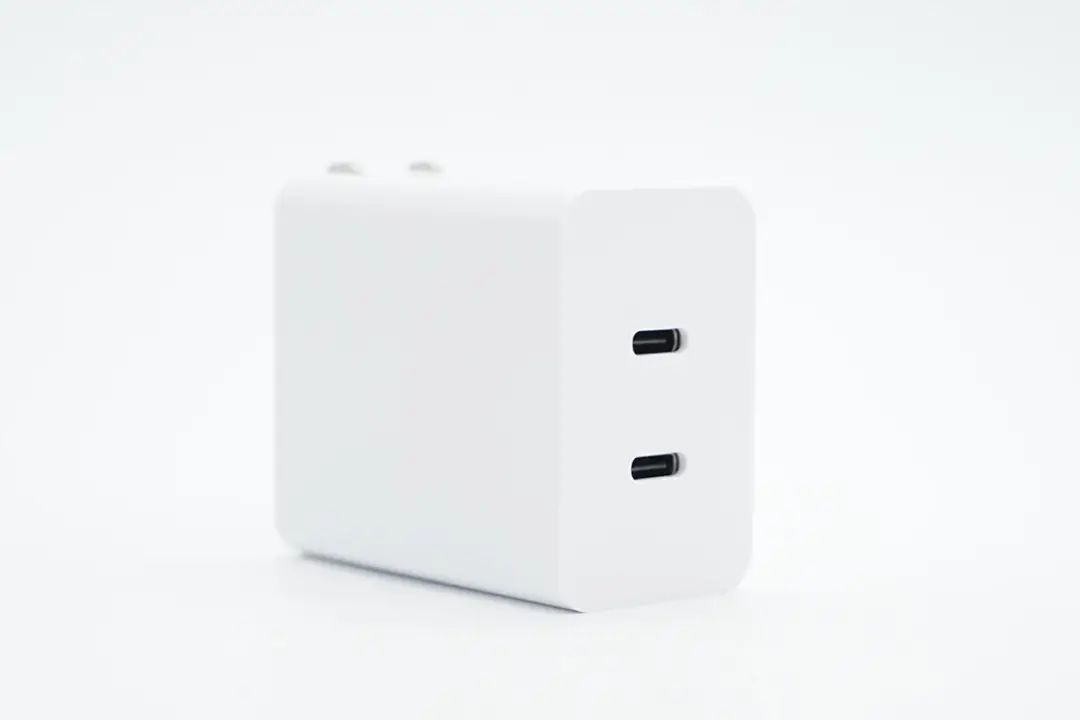

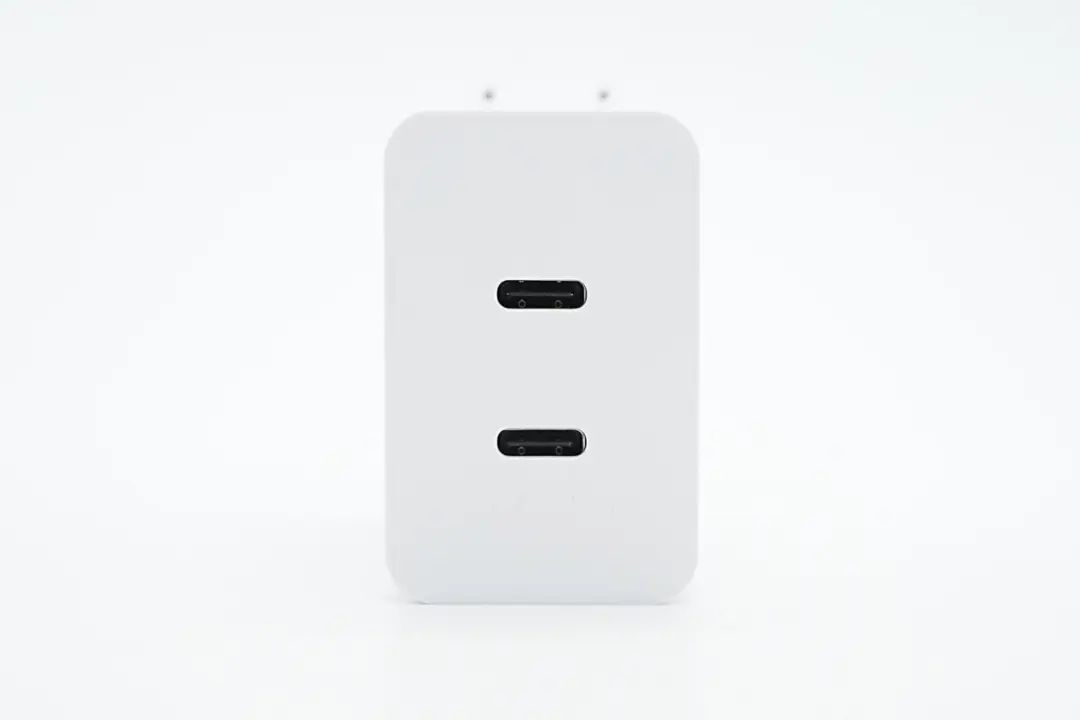

顶面配有双USB-C接口。

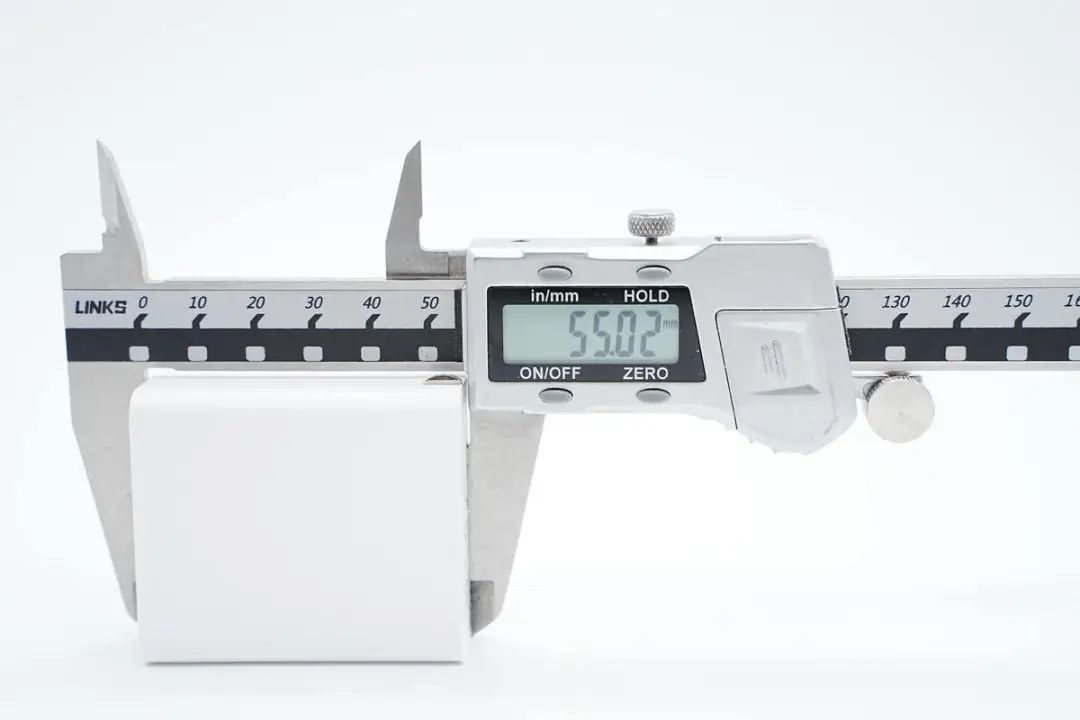

测得充电器机身长度为55.02mm。

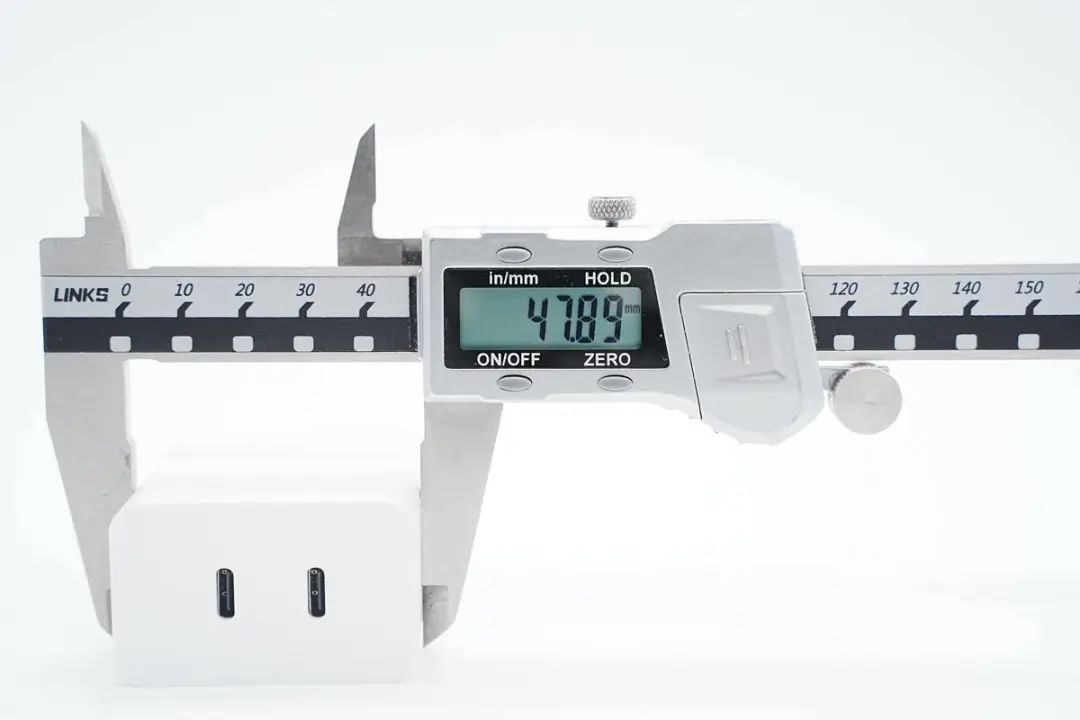

宽度为47.89mm。

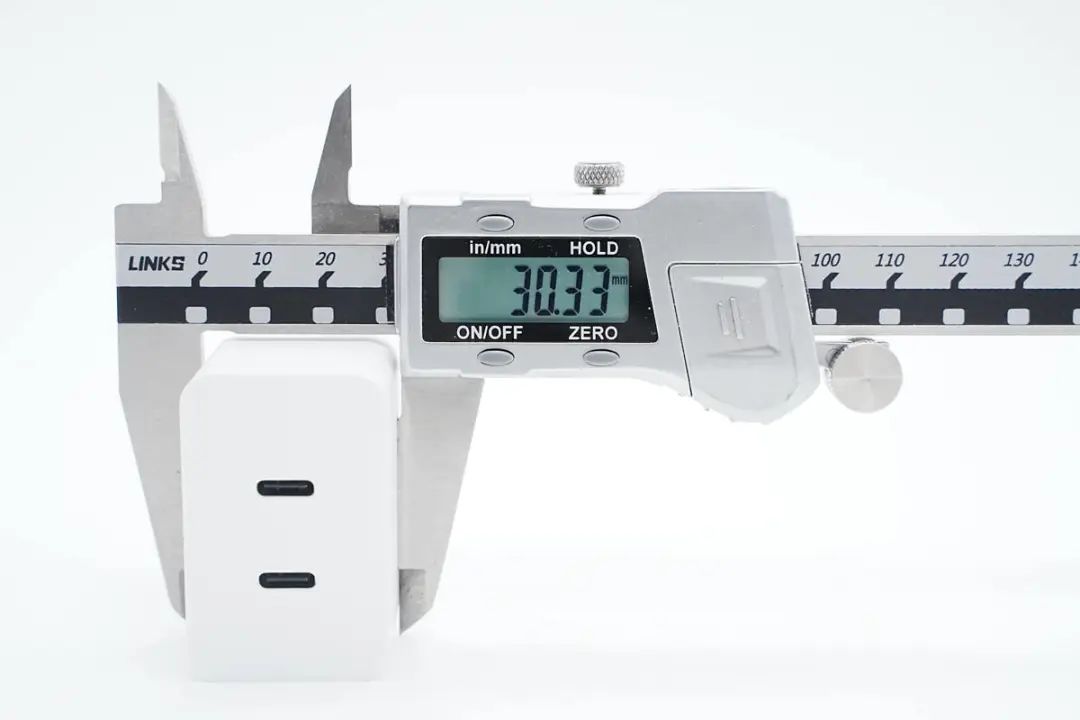

厚度为30.33mm。

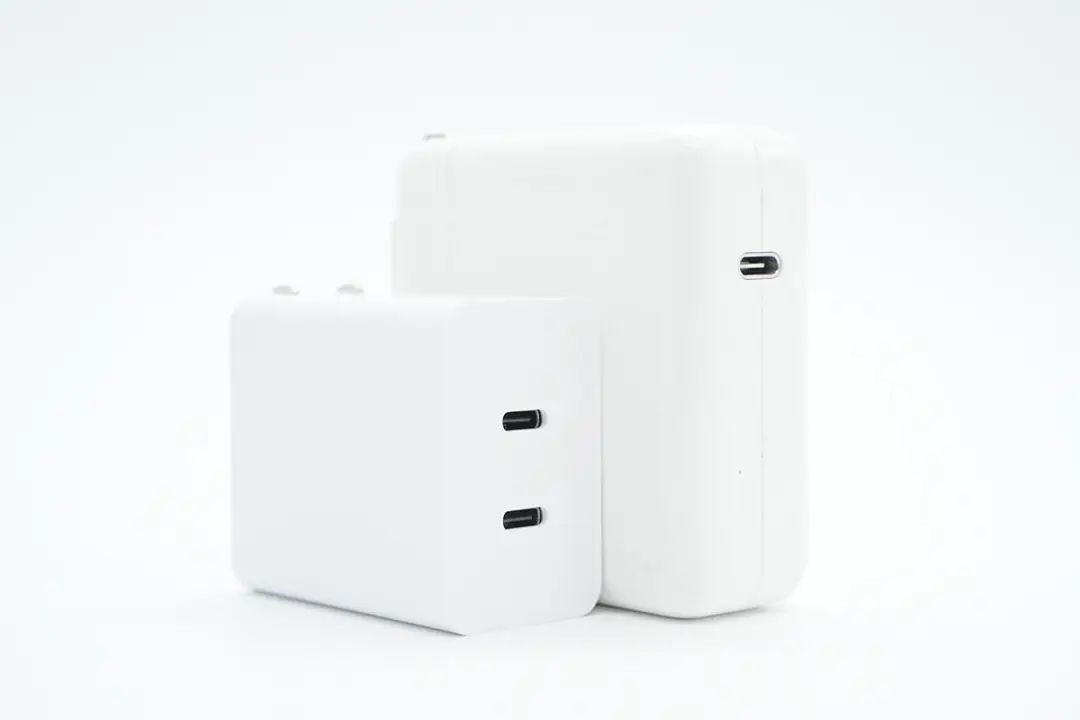

和苹果61W充电器对比,体积优势很大。

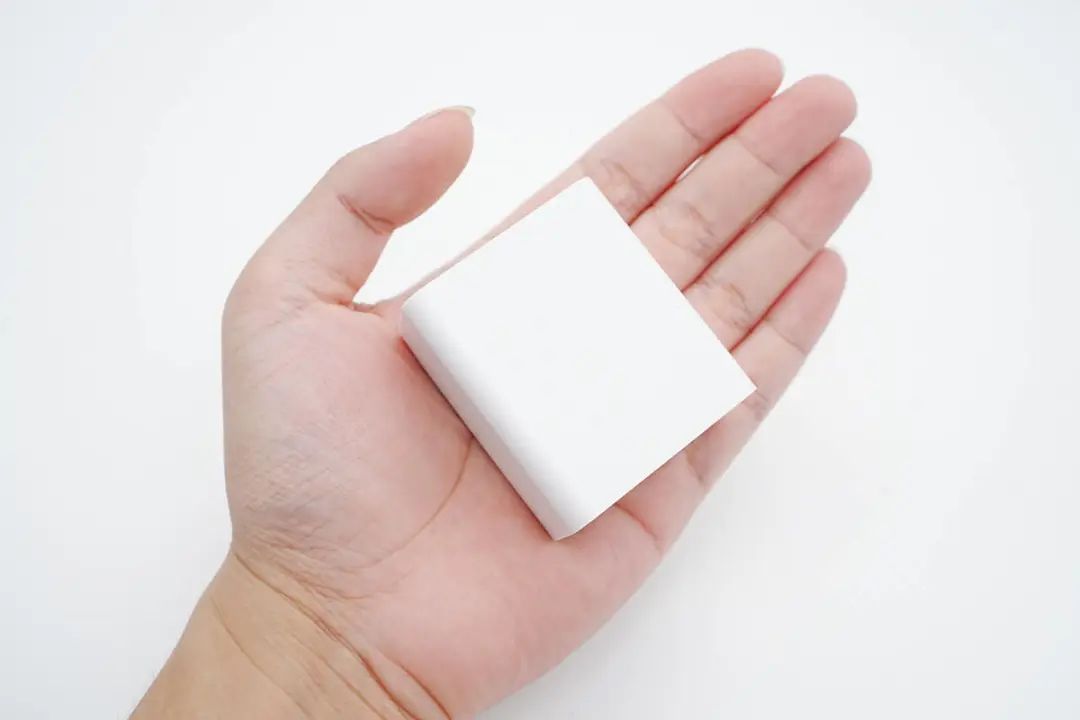

拿在手上的大小直观感受。

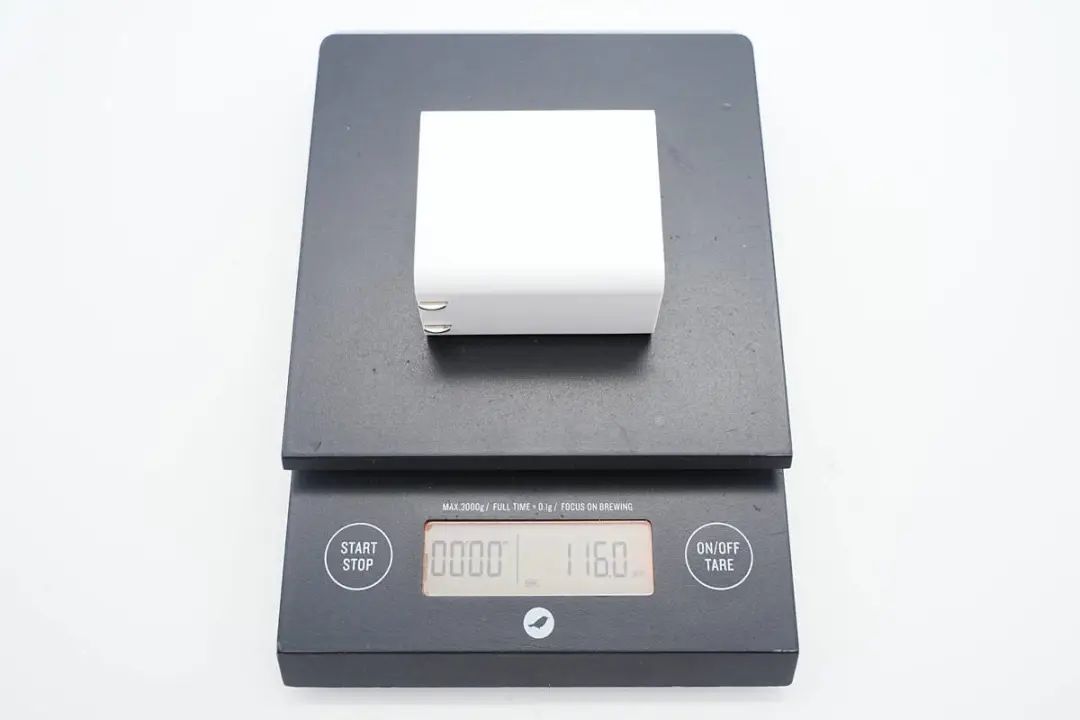

充电器净重约为116g。

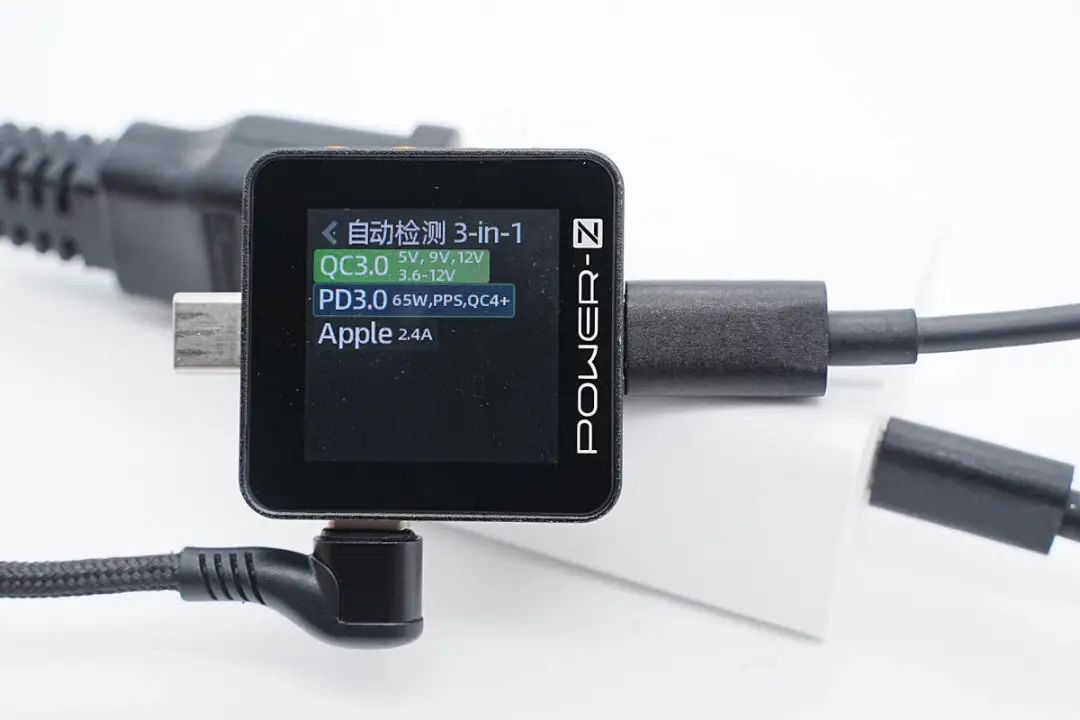

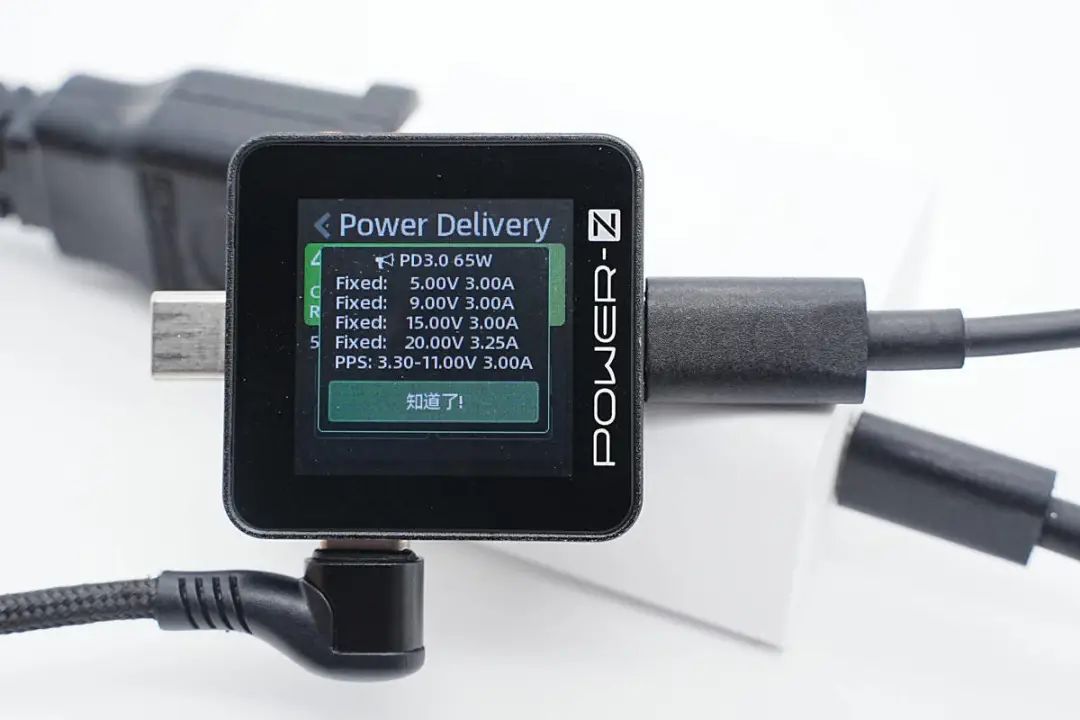

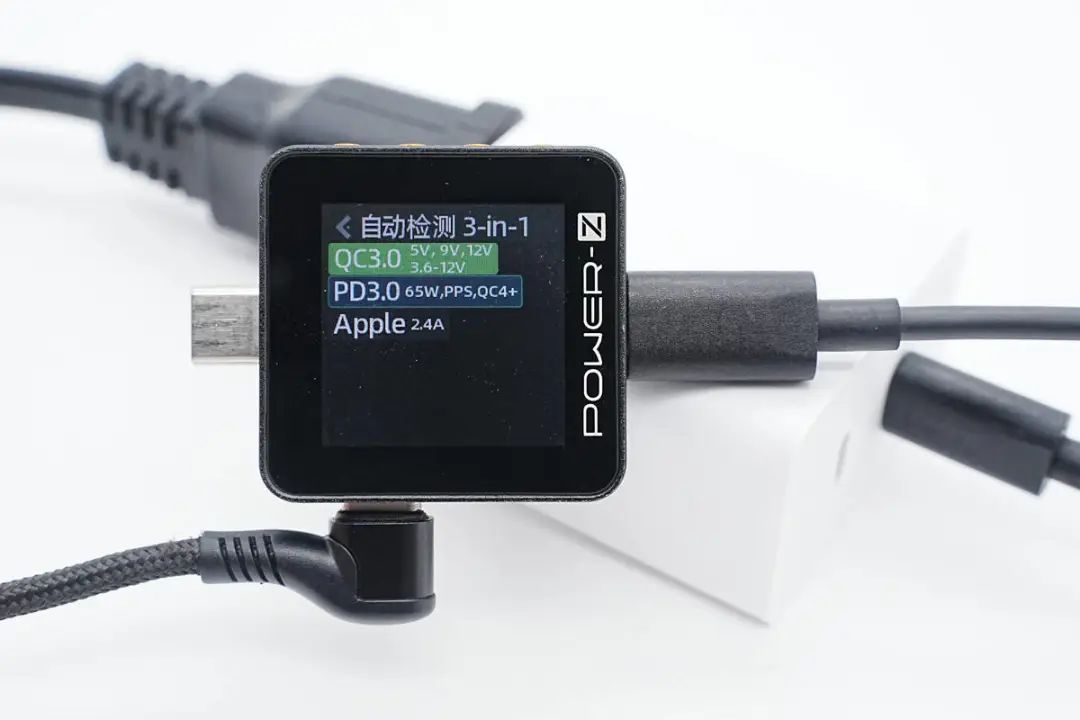

使用ChargerLAB POWER-Z KM002C测得USB-C口支持QC2.0、PD3.0、PPS快充协议。






并且具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位,以及3.3-11V3A一组PPS电压档位。

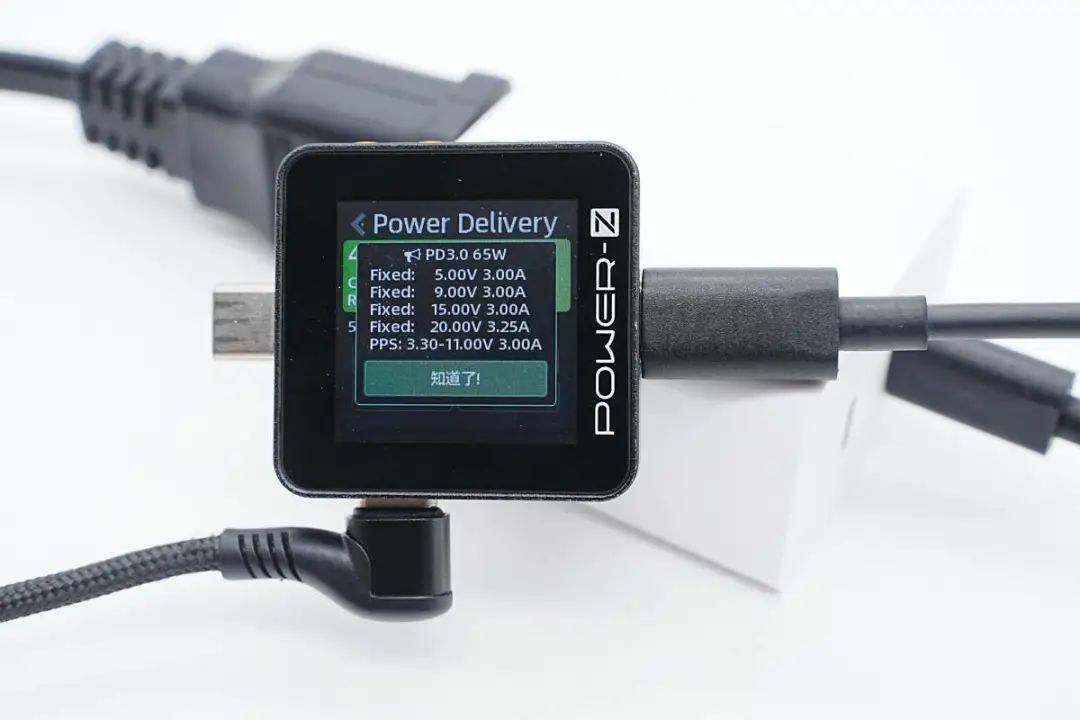

测得另一个USB-C口兼容协议相同。






PDO报文也相同,两个C口支持功率盲插。



赛小虎65W双USB-C快充拆解



在对赛小虎这款65W充电器有了基本了解后,下面继续对其进行拆解,看看内部情况。

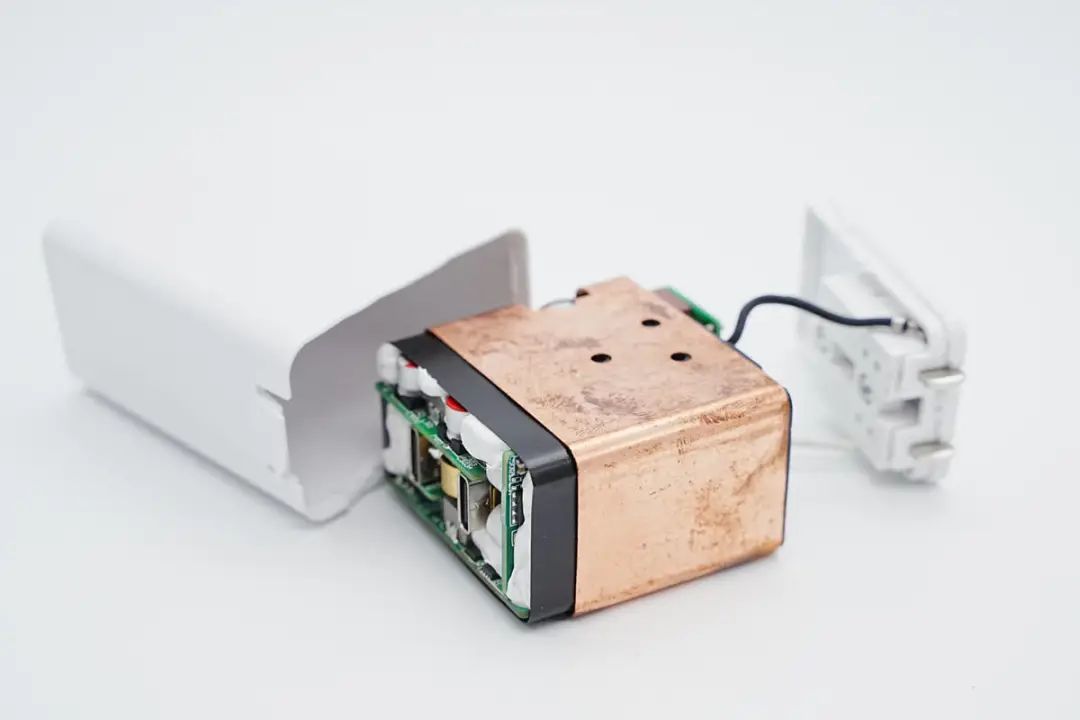

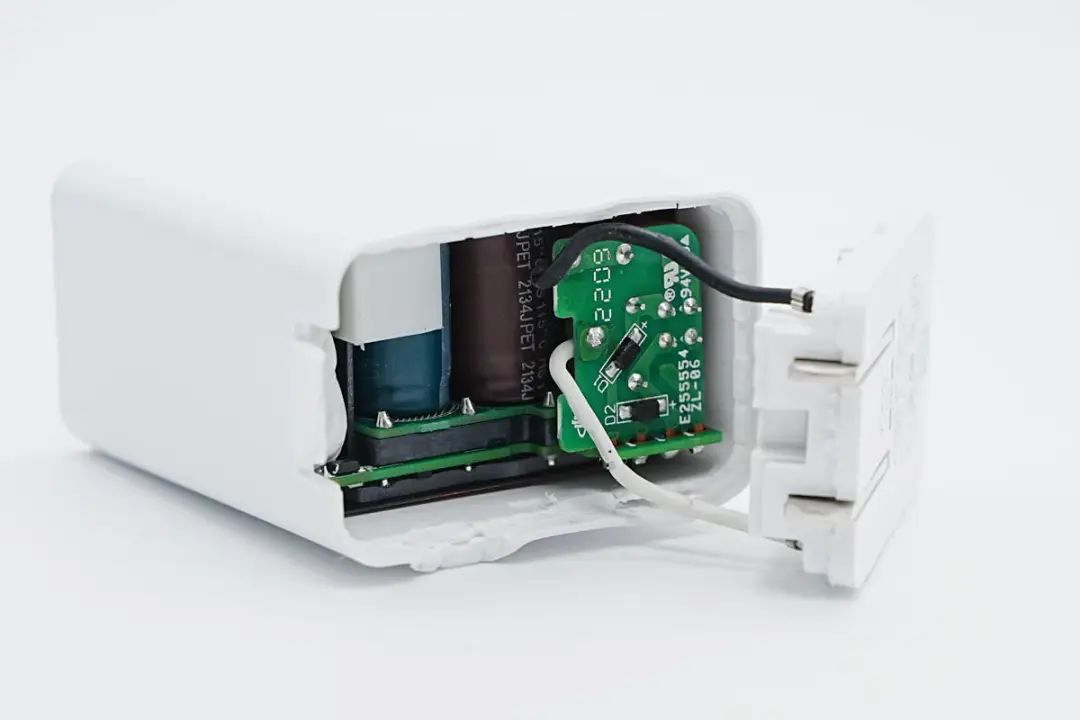

首先沿外壳接缝处拆开充电器外壳,交流输入通过导线焊接连接。

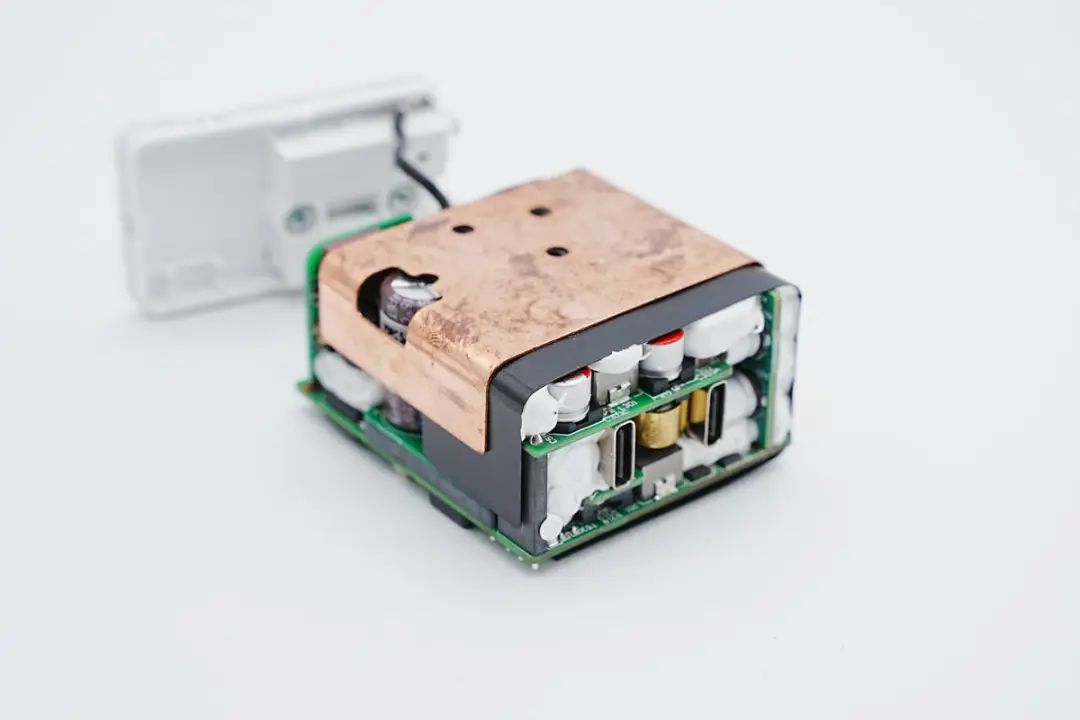

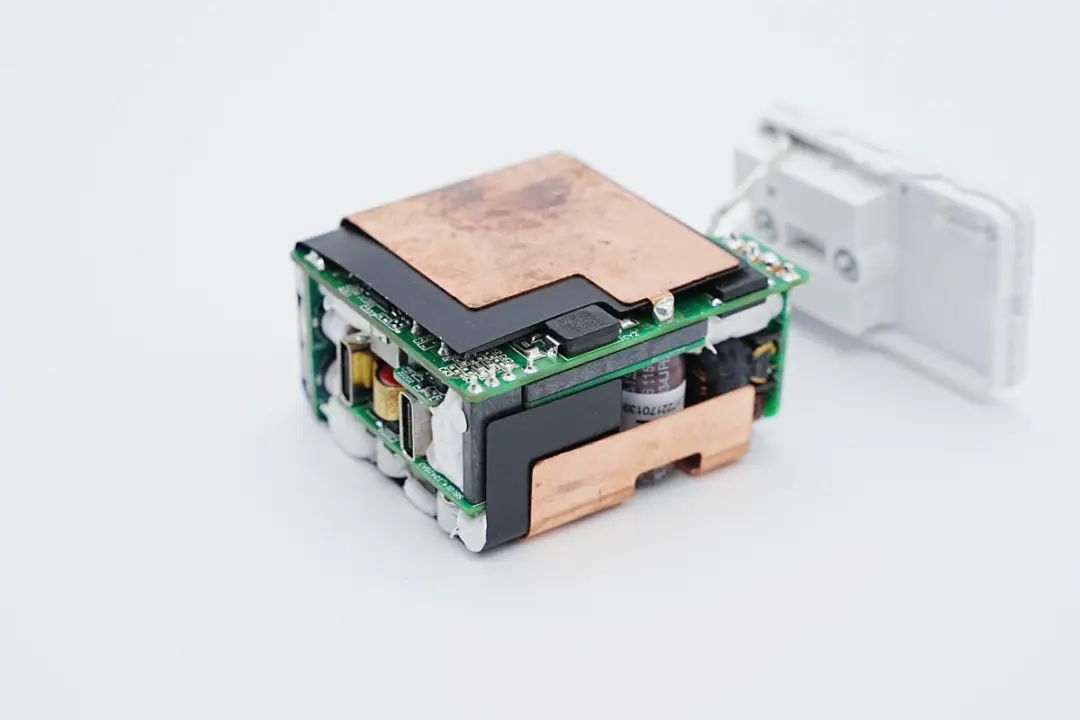

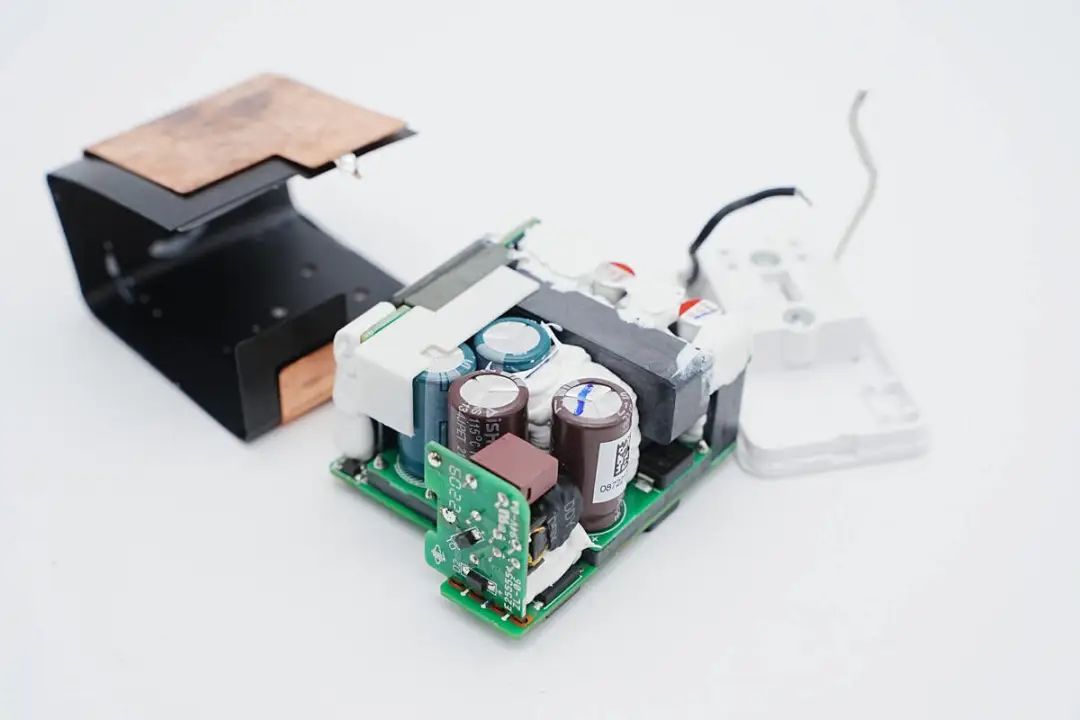

抽出内部PCBA模块,模块外侧采用铜片散热,模块采用麦拉片绝缘,并打胶填充。

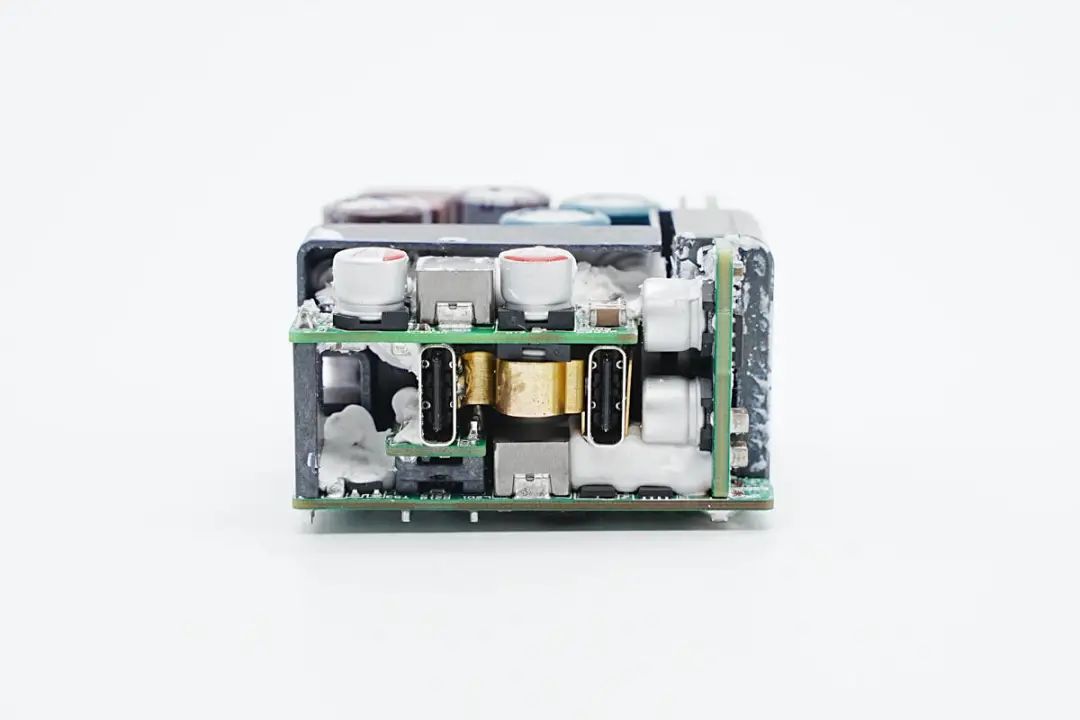

输出侧采用多块小板焊接组成,元件之间的空隙采用胶水填充,起到固定和导热作用。

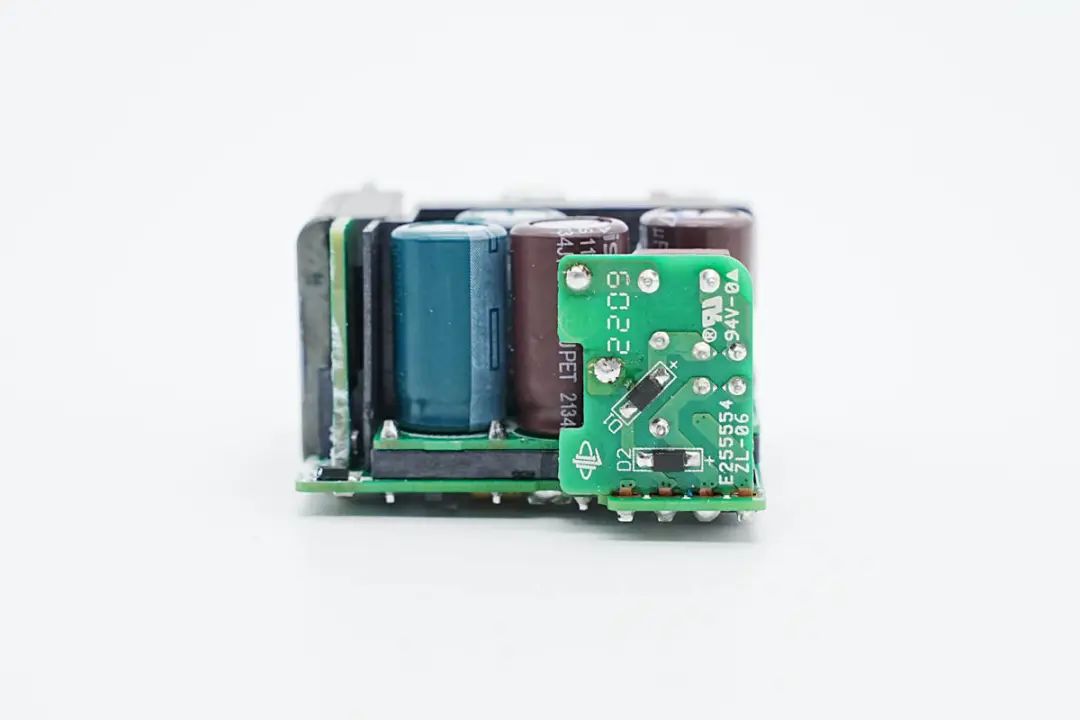

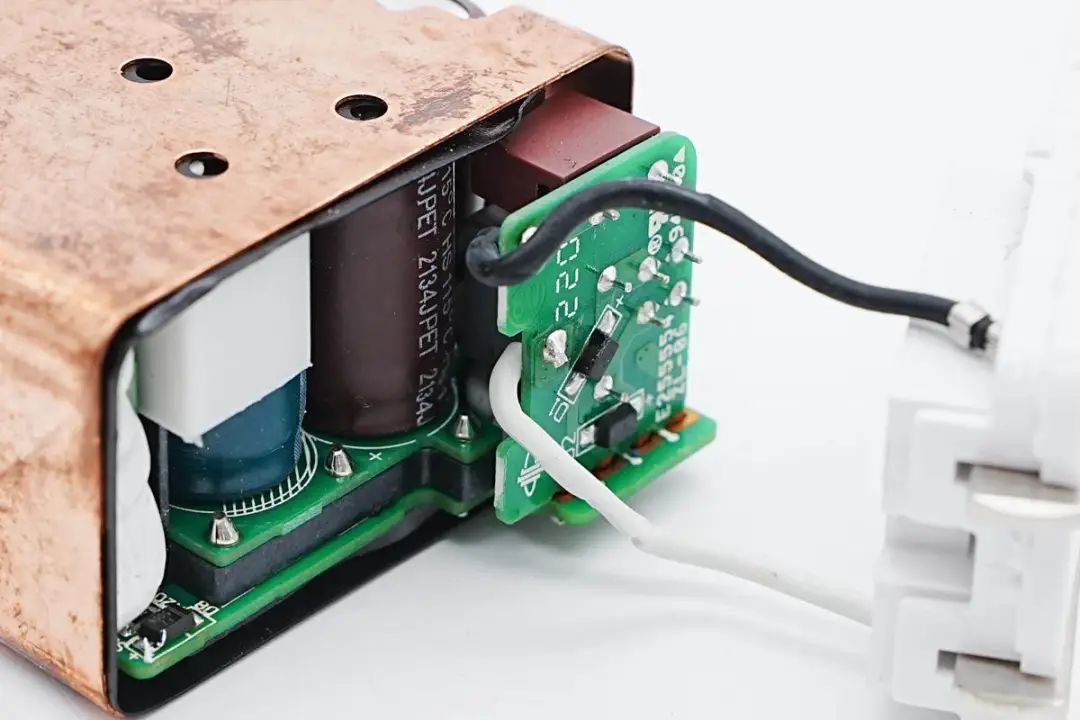

充电器输入端焊接一块小板,输入导线焊接连接到小板上供电。

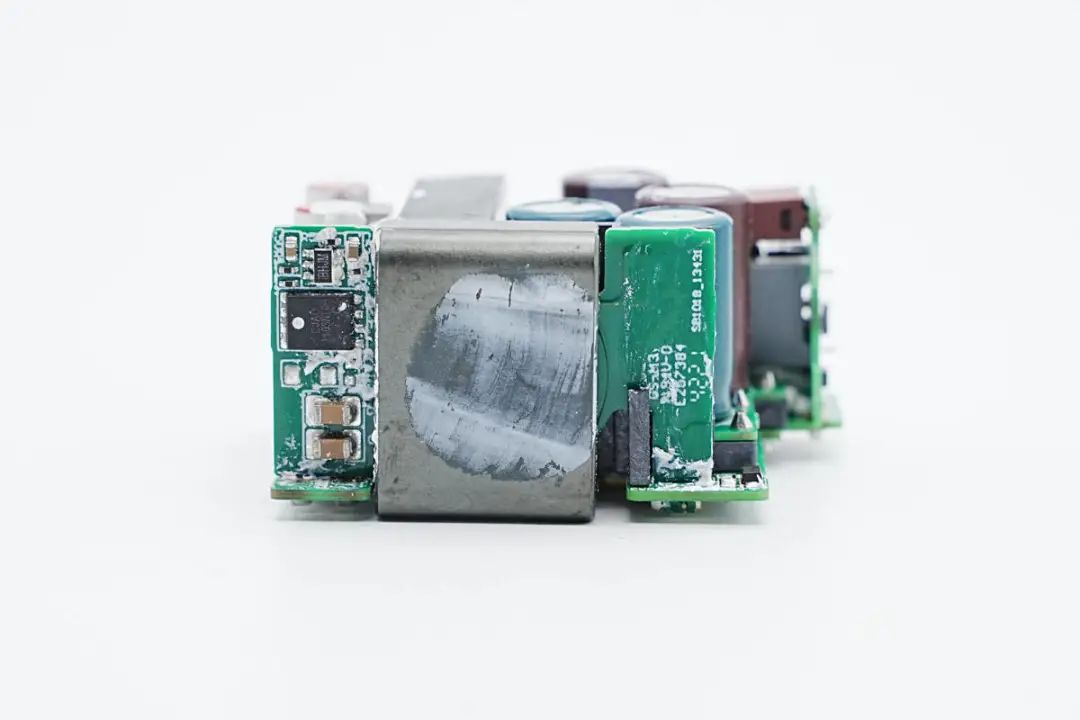

散热片焊接固定到PCBA模块上,与元件通过麦拉片绝缘。

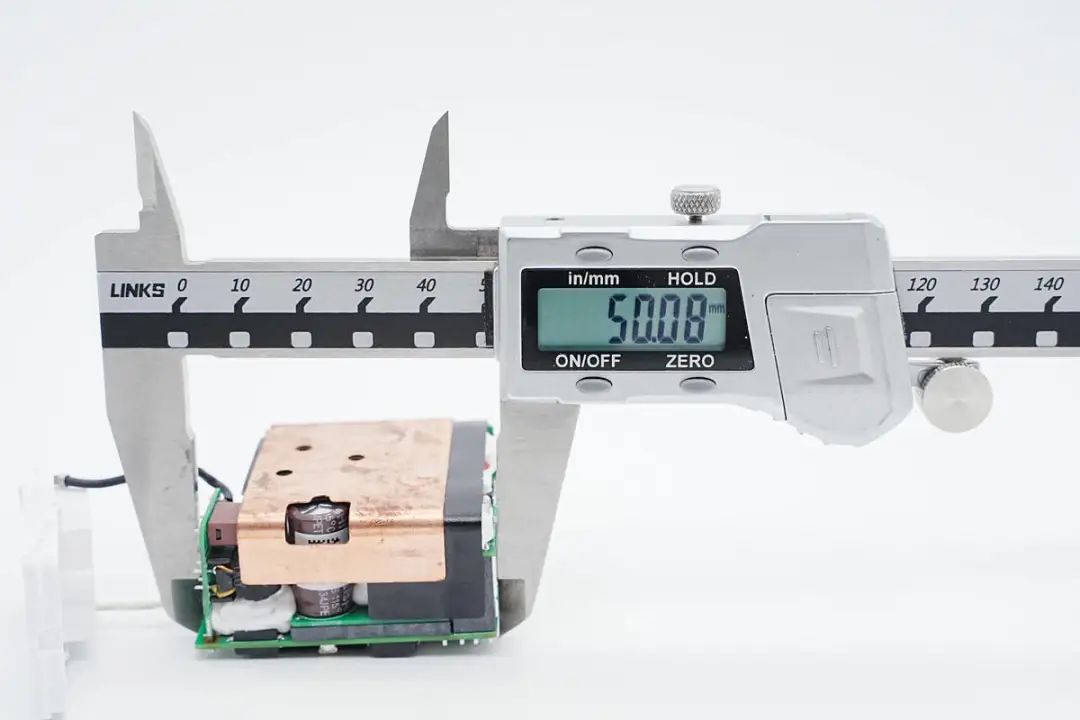

使用游标卡尺测得PCBA模块长度约为50.08mm。

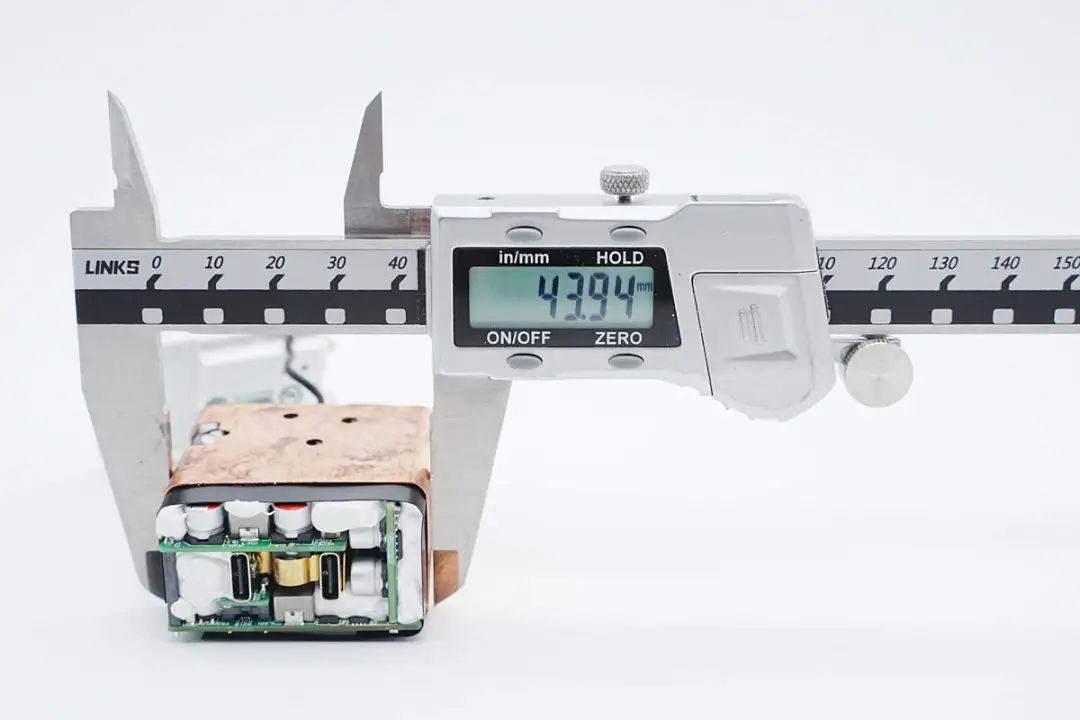

PCBA模块宽度约为43.94mm。

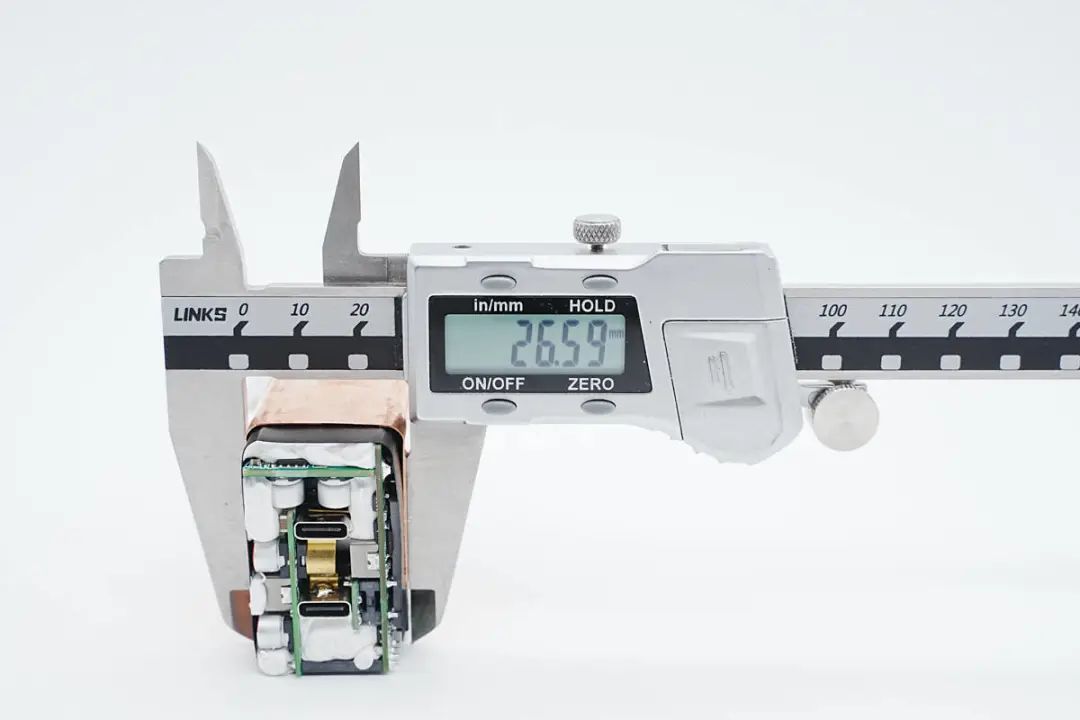

PCBA模块厚度约为26.59mm。

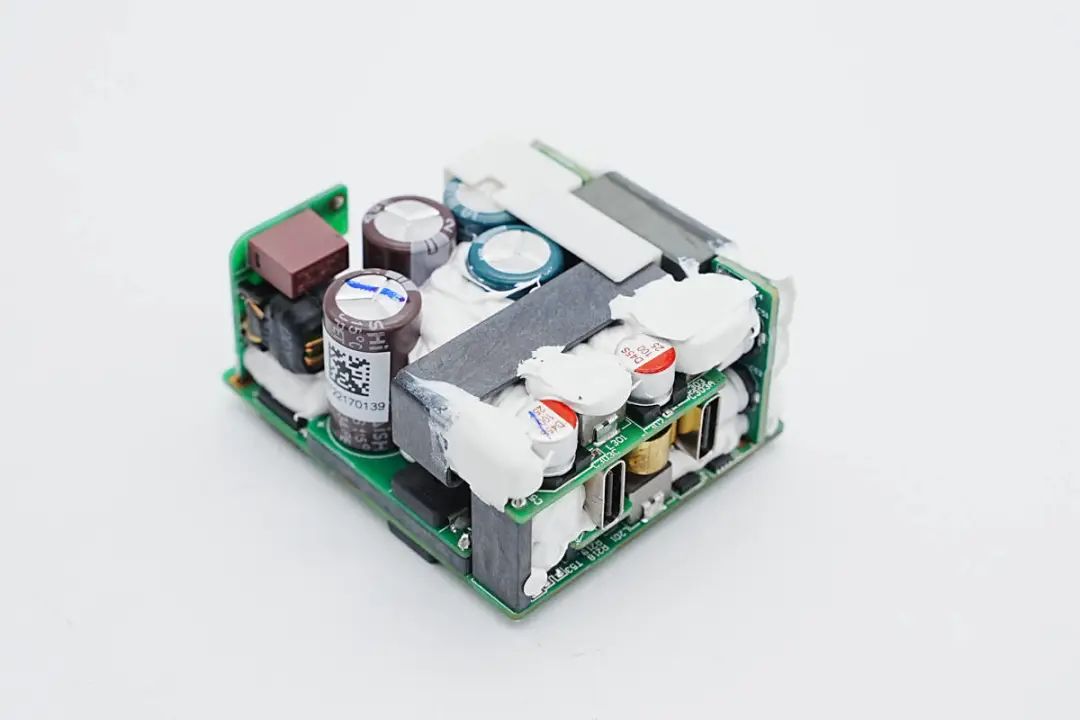

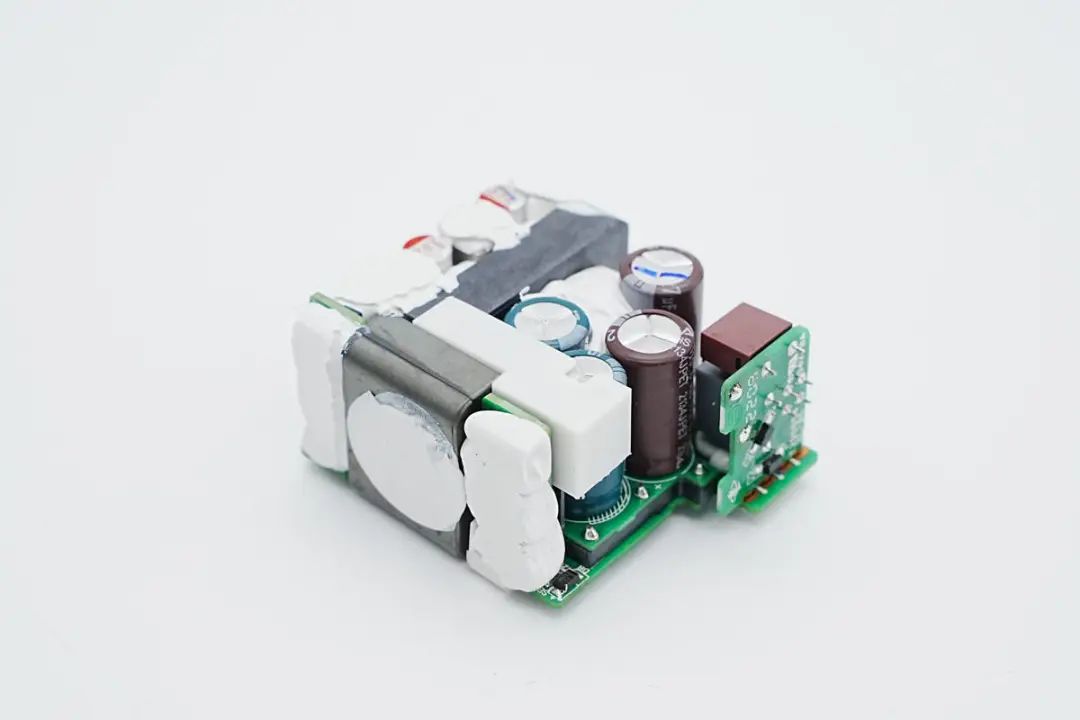

焊接拆下覆盖的纯铜散热片,内部元件一览,电解电容,平面变压器等元件之间均打胶固定。






输出侧小板粘贴塑料外壳绝缘,并打胶固定。






一侧的平面变压器打胶填充,利用外层铜片散热。

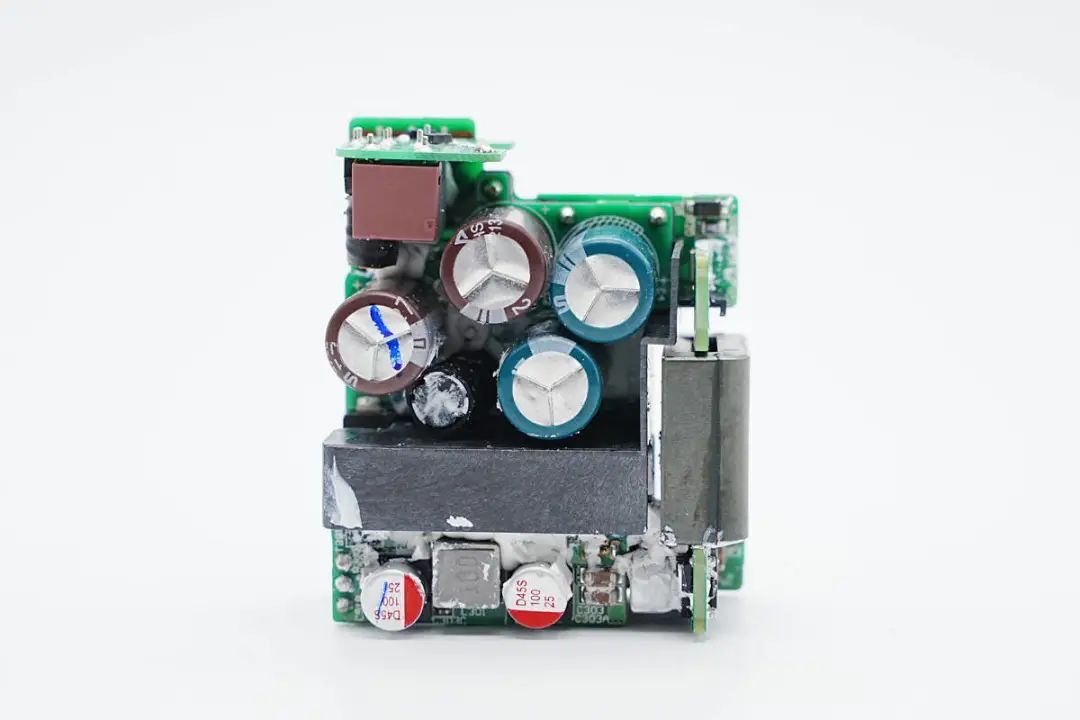

PCBA模块正面一览,其中左上角为输入保险丝和EMI滤波元件,在下方是高压滤波电容,右侧焊接平面变压器,底部为输出降压小板,焊接二次降压电路。

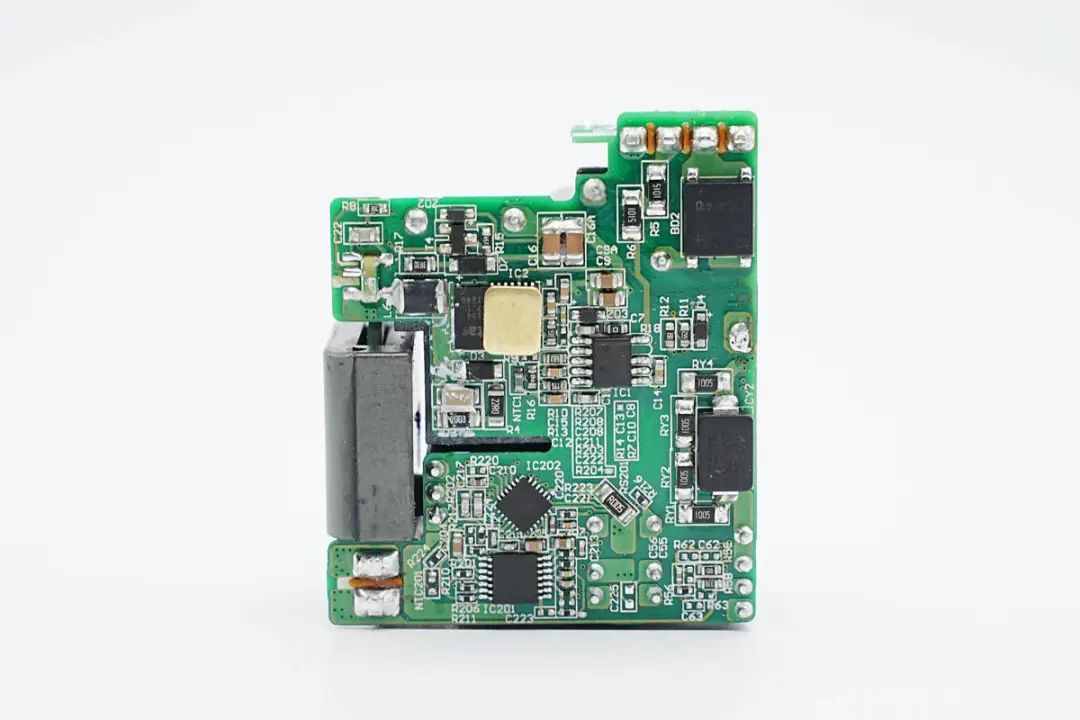

背面从左到右依次焊接平面变压器,氮化镓功率芯片,初级主控芯片,输入端整流桥和贴片Y电容。底部焊接协议芯片和同步降压控制器。



通过对充电器的观察发现,这款充电器采用反激开关电源设计,固定电压输出,输出电压通过两路独立的降压电路,由协议芯片控制降压电路,根据负载需求,调节输出电压,并支持功率自动分配。下面我们就从输入端开始了解各个元器件的信息。

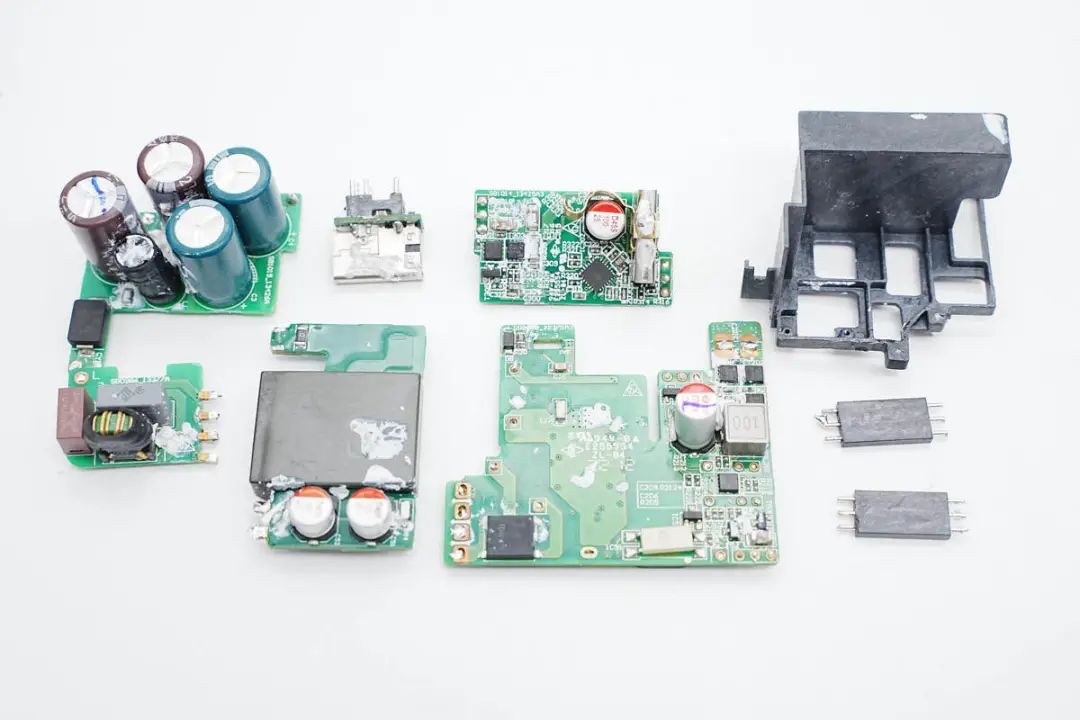

首先将充电器完全拆散,对应高低压侧PCB之间有一体塑料框架进行绝缘,采用多块PCB焊接组合,充分利用内部空间。






在充电器输入端焊接一块小板,小板焊接保险丝和EMI滤波元件。

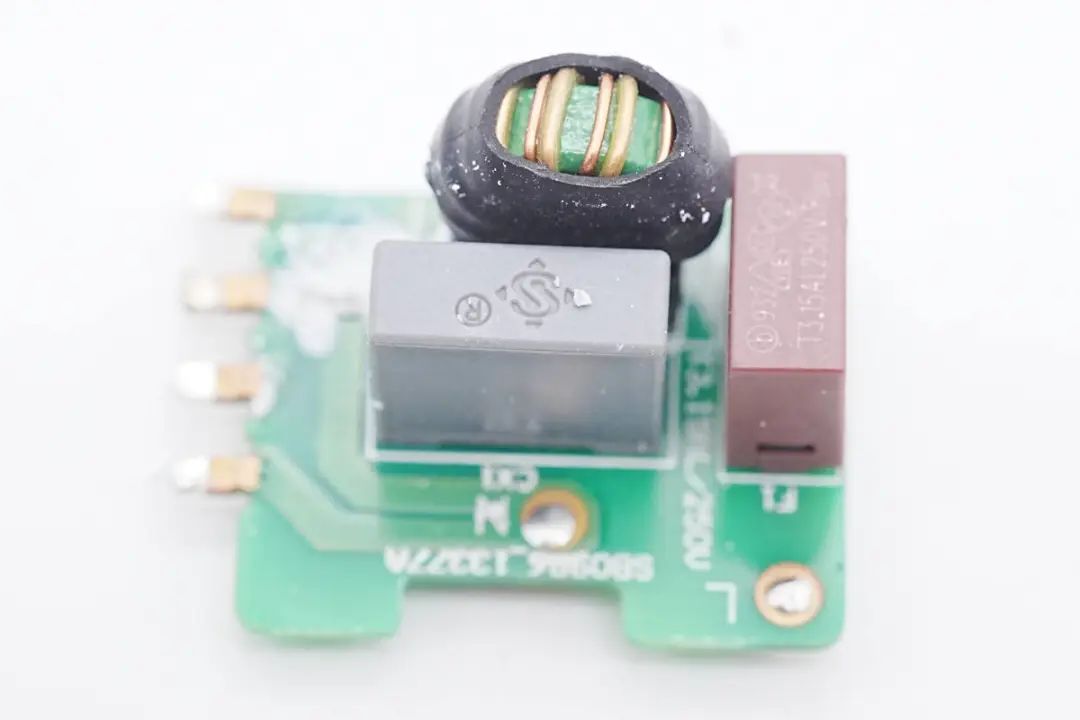

输入端小板特写,焊接保险丝,共模电感和安规X2电容,输入的交流导线焊接到小板上供电。

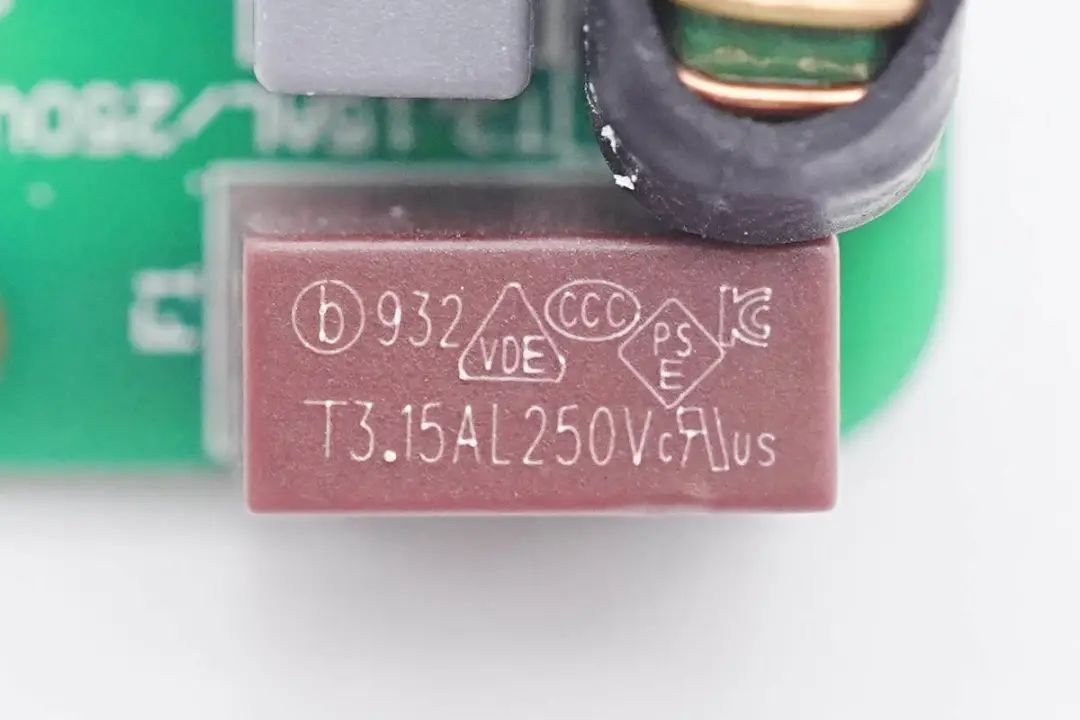

输入端延时保险丝来自贝特电子,出料号932,规格为3.15A 250V。

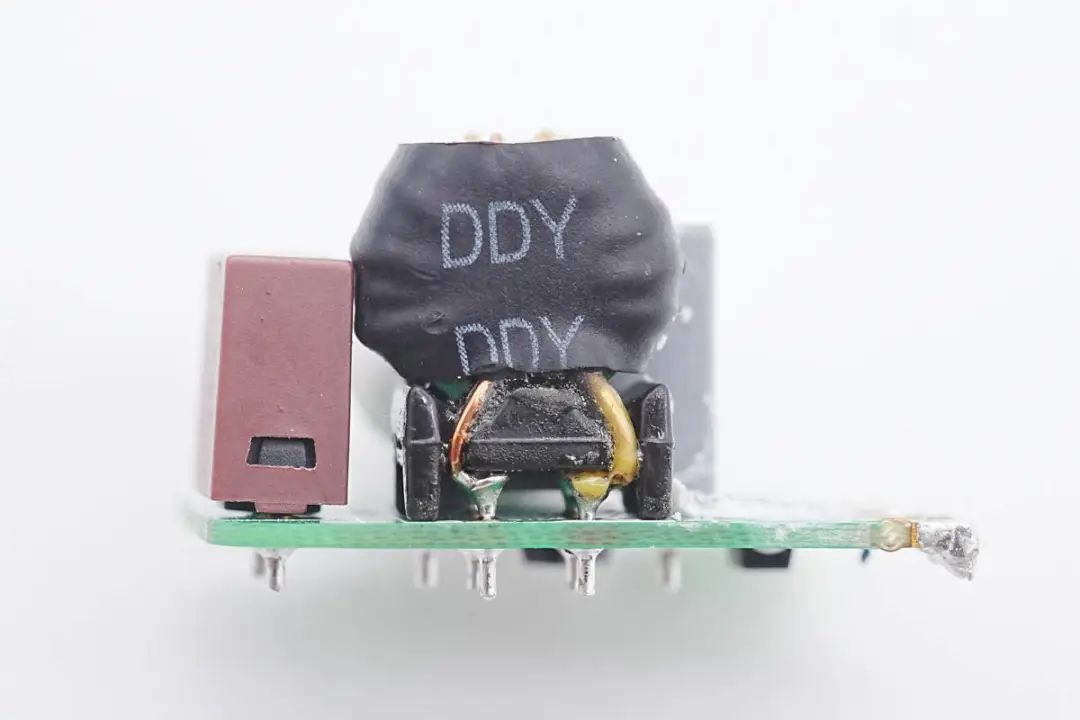

共模电感采用磁环绕制,外套热缩管绝缘,底部焊接绝缘支架。

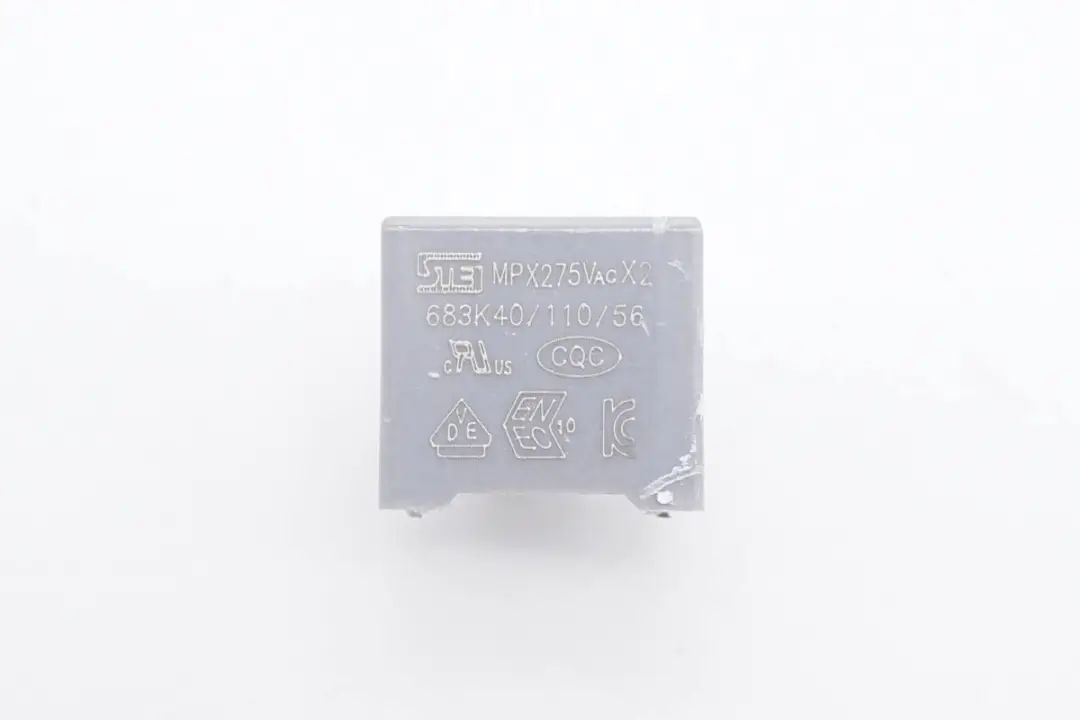

安规X2电容来自STE松田电子,规格为0.068μF。

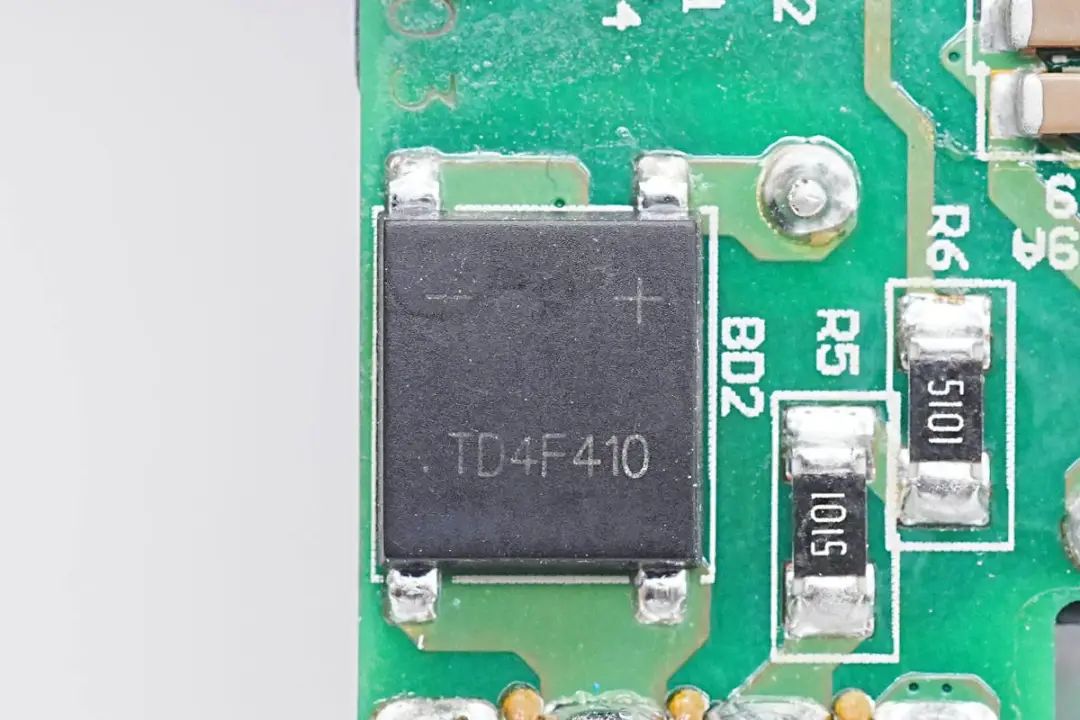

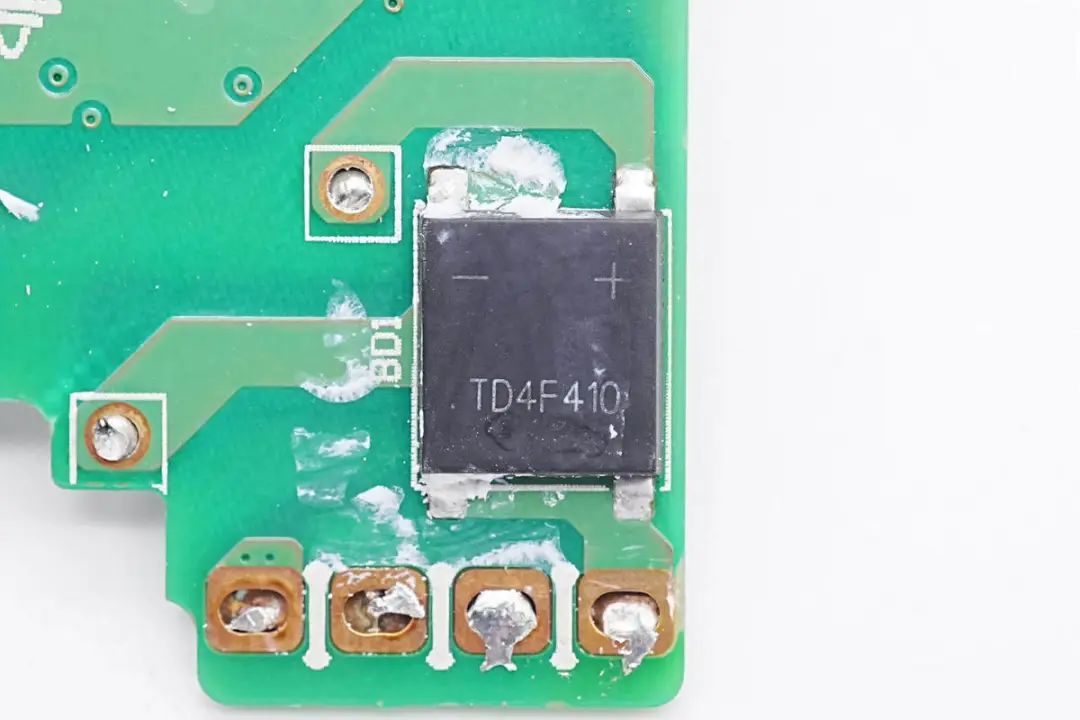

输入端使用两颗整流桥,为半桥连接,两颗整流桥组成全桥,均摊发热,降低温升。整流桥丝印TD4F410,4A 1000V。






另一颗整流桥型号相同。

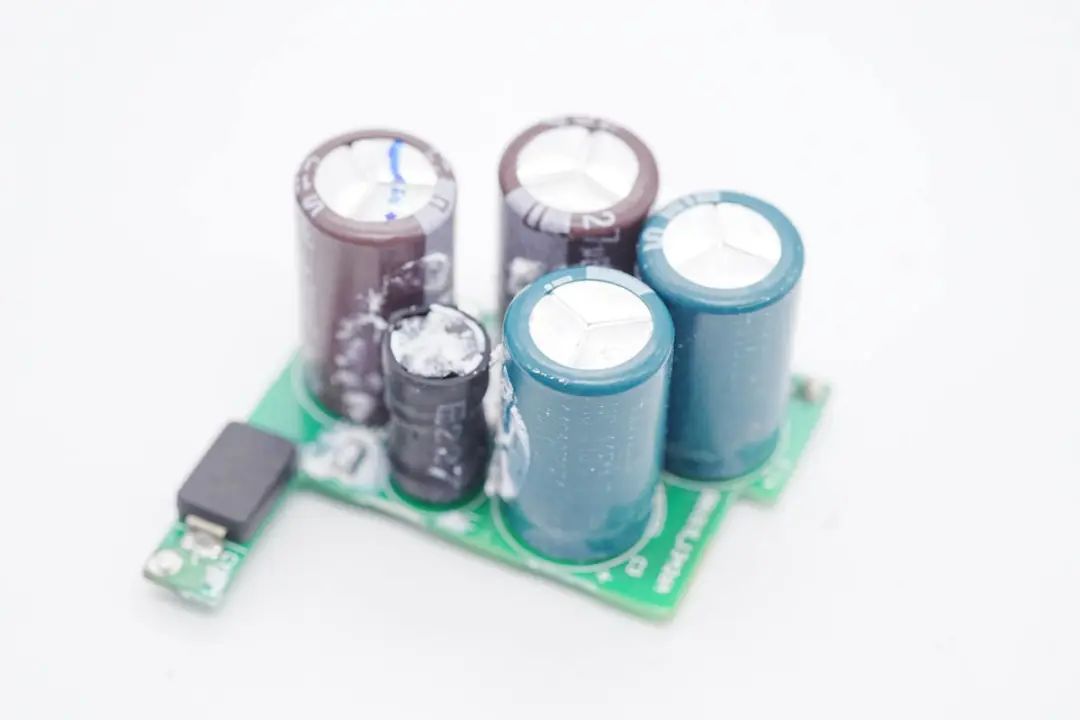

高压滤波电容焊接在一块单独的小板上。

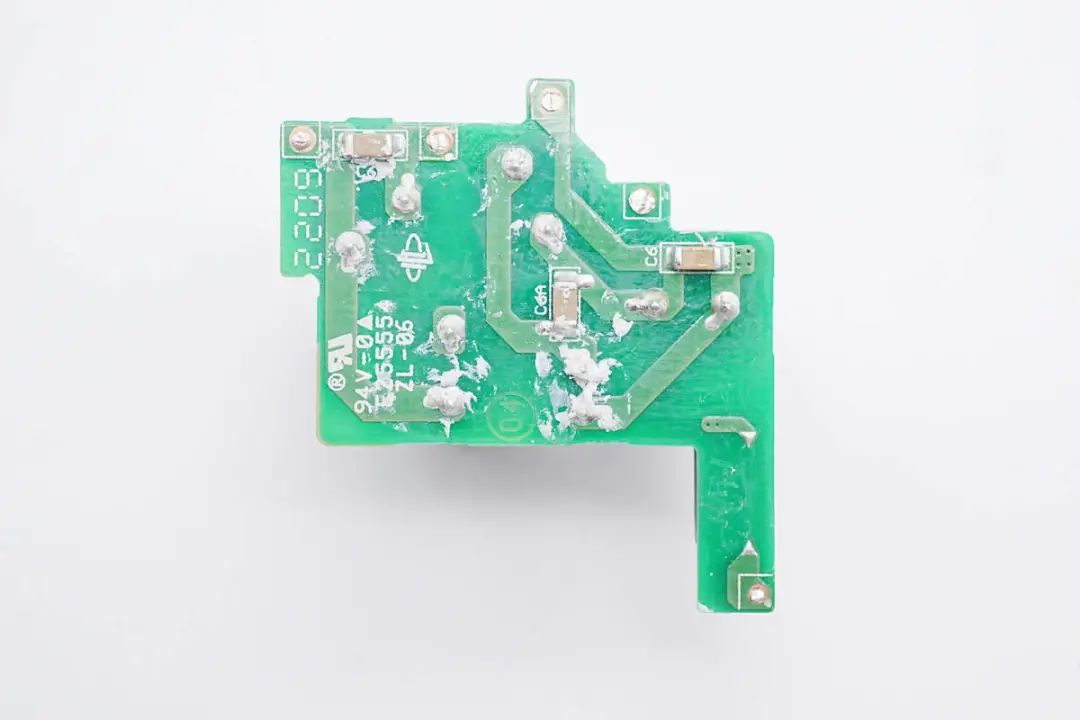

小板背面为走线和MLCC电容。

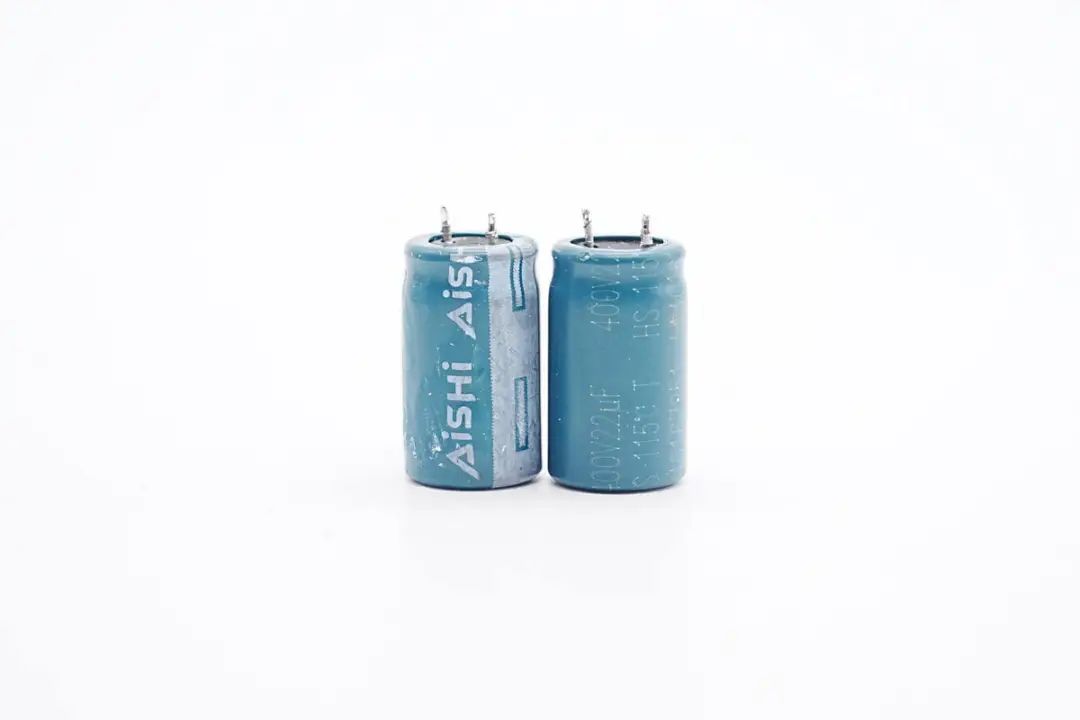

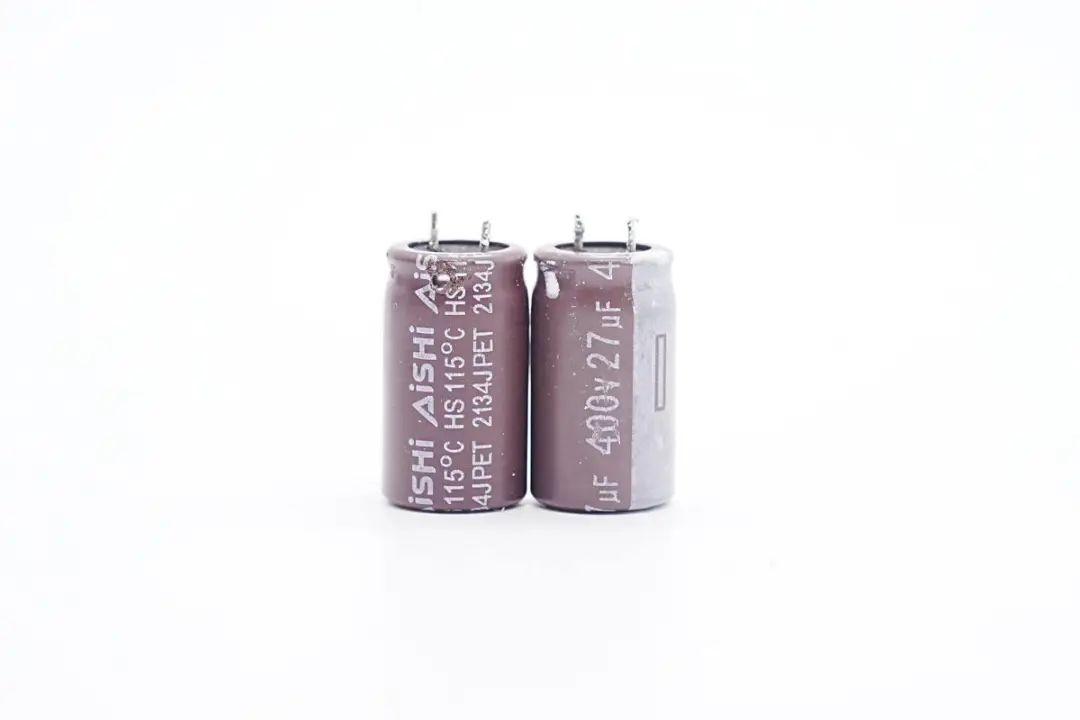

其中两颗高压滤波电容来自AiSHi艾华,为HS系列115℃耐热,规格为400V27μF。






另外两颗电容规格为400V22μF,总容量为98μF。

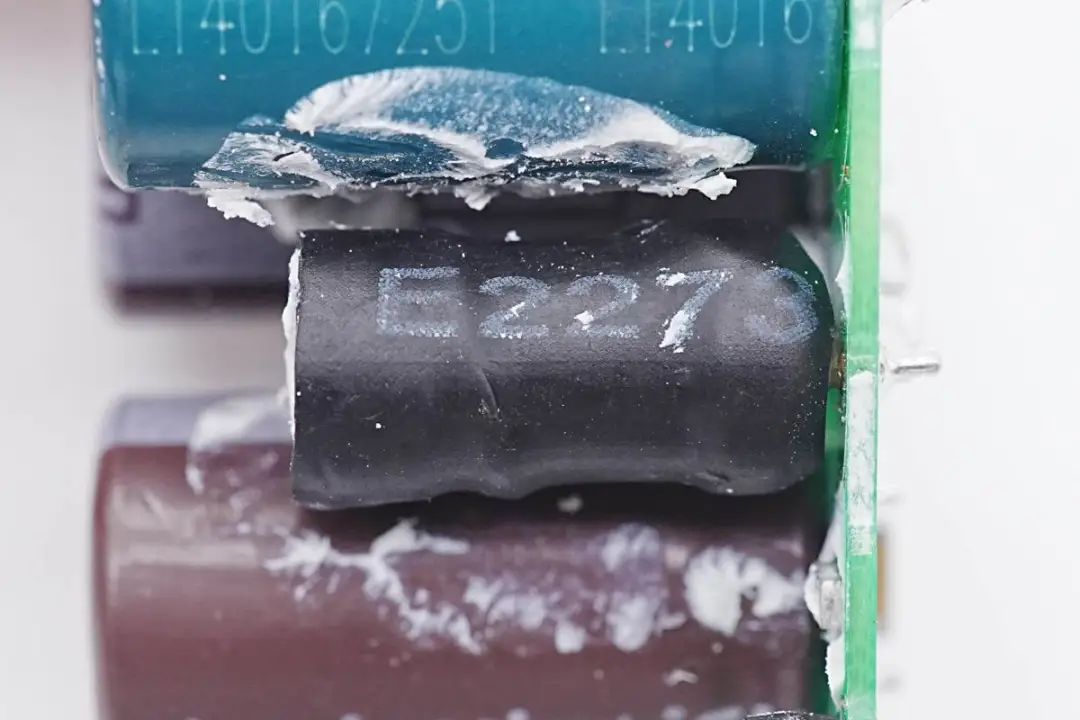

差模电感外套热缩管绝缘。






贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中,料号TMY1101K。



特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。






充电头网了解到,特锐祥贴片Y电容除了被贝尔金安克QCY声丽麦多多OPPO联想努比亚倍思海陆通第一卫等品牌的数十款快充产品使用,此外还被伊戈尔40W LED驱动电源长虹42英寸智能网络电视42P3F内置电源卓飞航45W氮化镓超快墙充等产品使用,性能获得客户一致认可

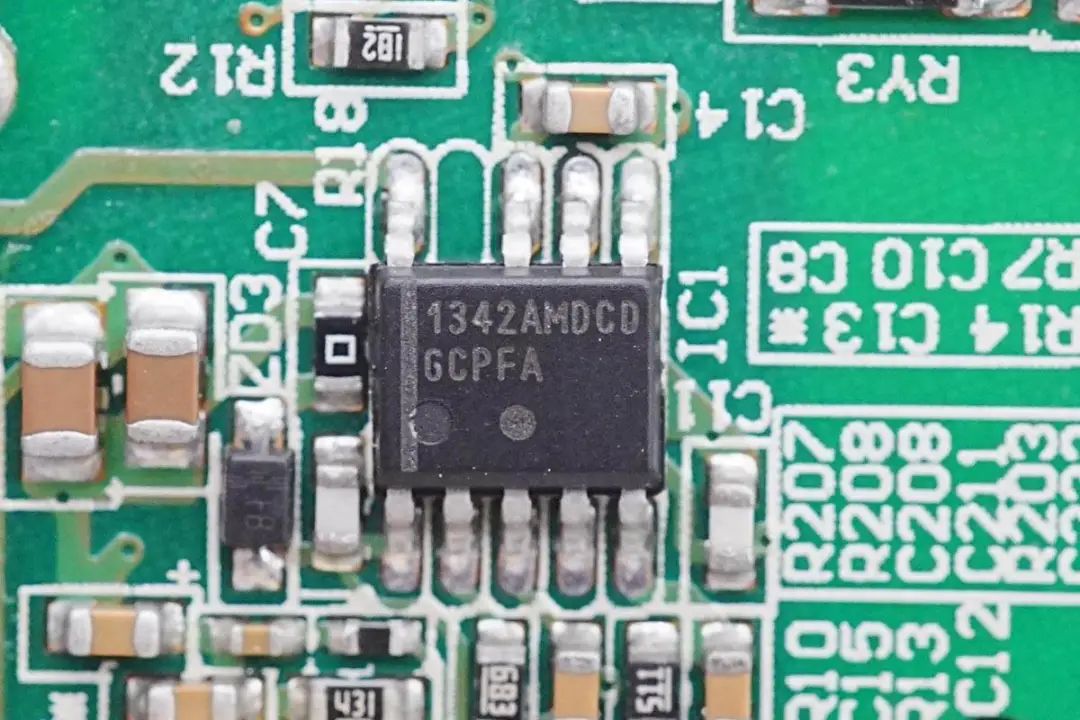

主控芯片采用安森美NCP1342,这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

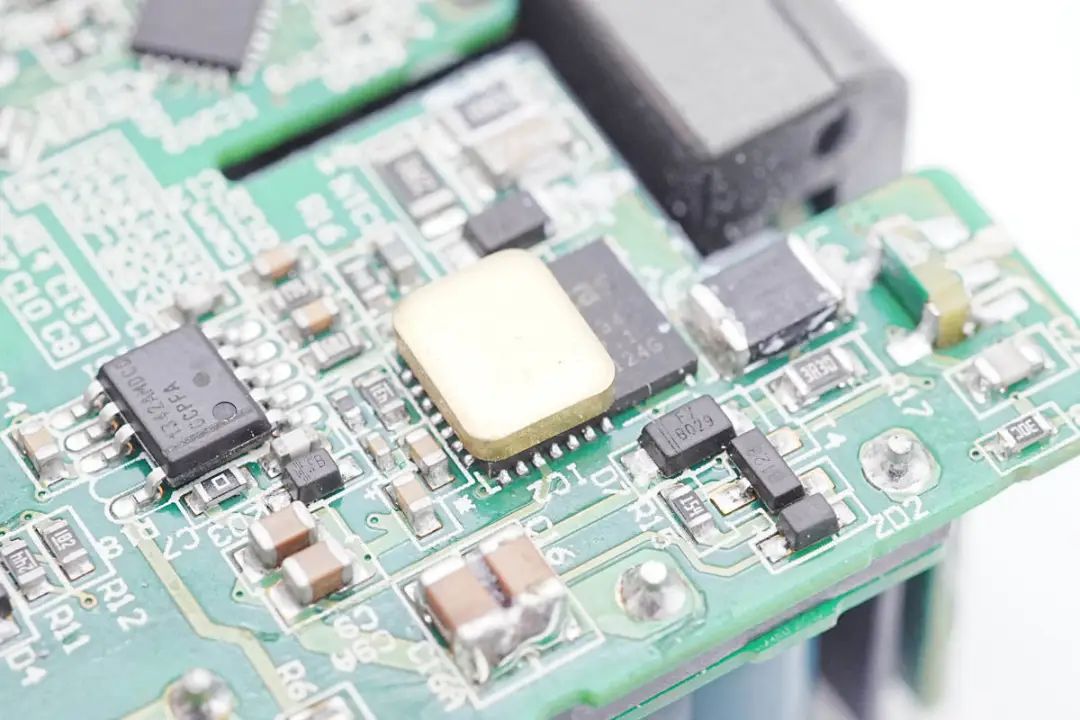

氮化镓功率芯片粘贴黄铜块散热。

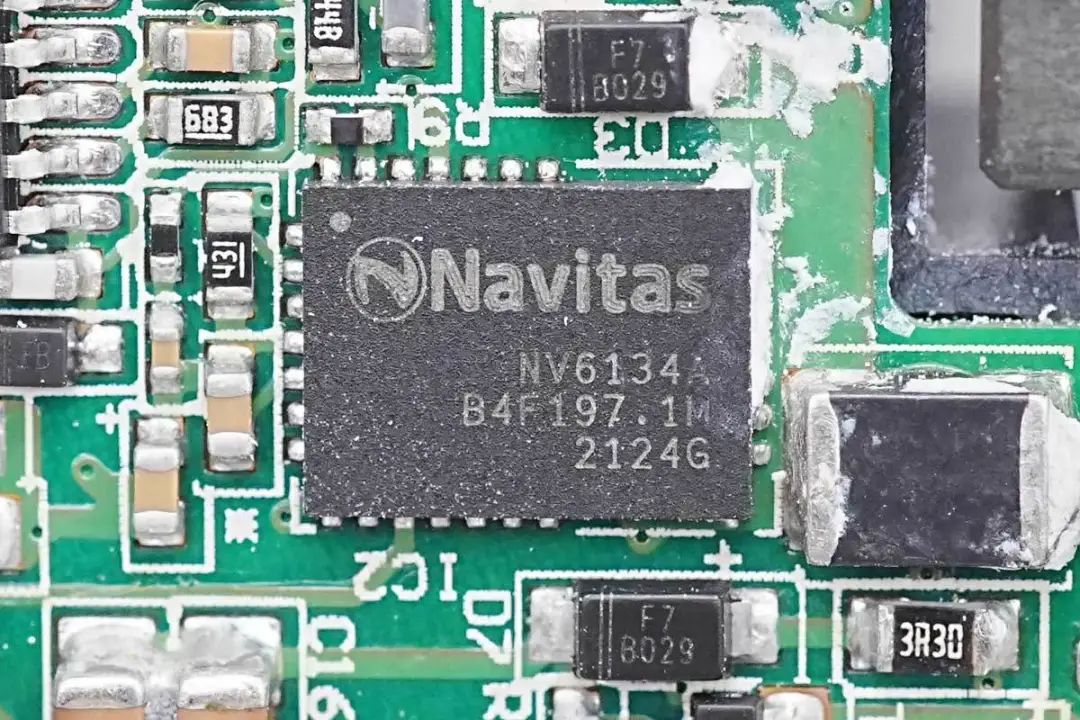

充电器初级开关管采用纳微NV6134A氮化镓功率芯片,该芯片内置驱动器以及高精度无损耗电流采样电路,260mΩ导通电阻,耐压700V,支持2MHz开关频率,采用6*8mm QFN封装,节省面积。






纳微NV6134A详细资料。



充电头网通过拆解了解到,纳微GaNFast功率芯片此前已被iQOO 120W氮化镓闪充摩托罗拉68W氮化镓充电器戴尔60W氮化镓快充OPPO 50W饼干氮化镓快充小米65W 1A1C氮化镓快充充电器努比亚65W氘锋三口氮化镓快充联想YOGA 130W双USB-C口快充等知名品牌的数十款产品采用






平面变压器焊接在充电器PCBA模块侧面,平面变压器上面还焊接同步整流电路。

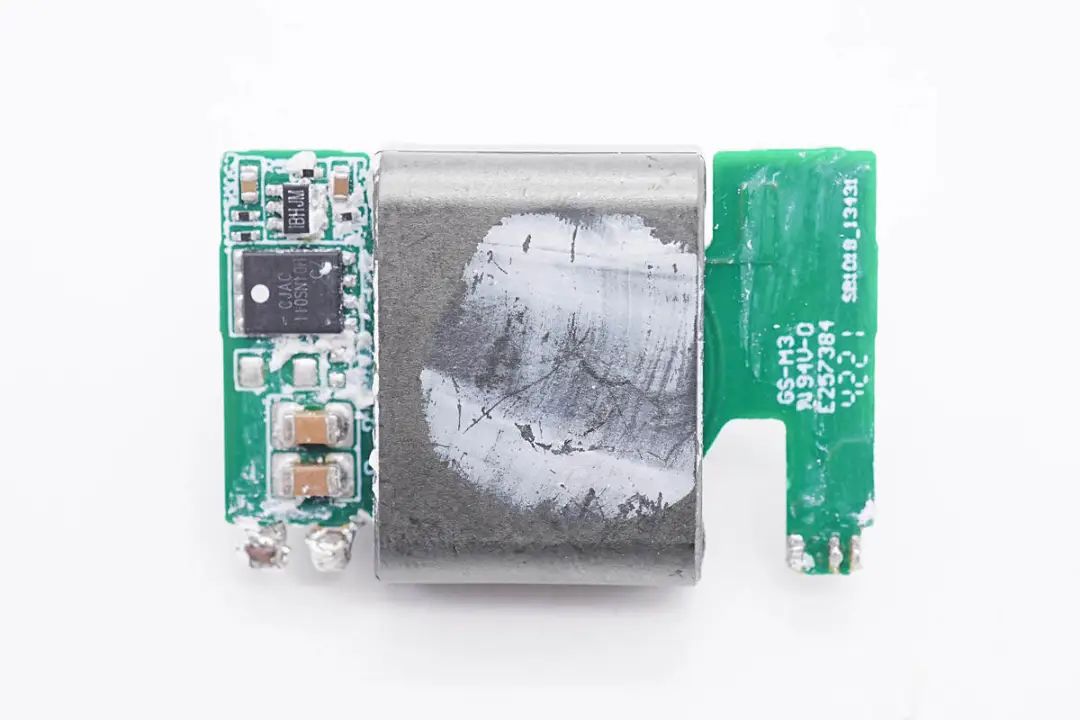

平面变压器小板上焊接同步整流控制器和同步整流管,下方焊接两颗MLCC用于滤波。

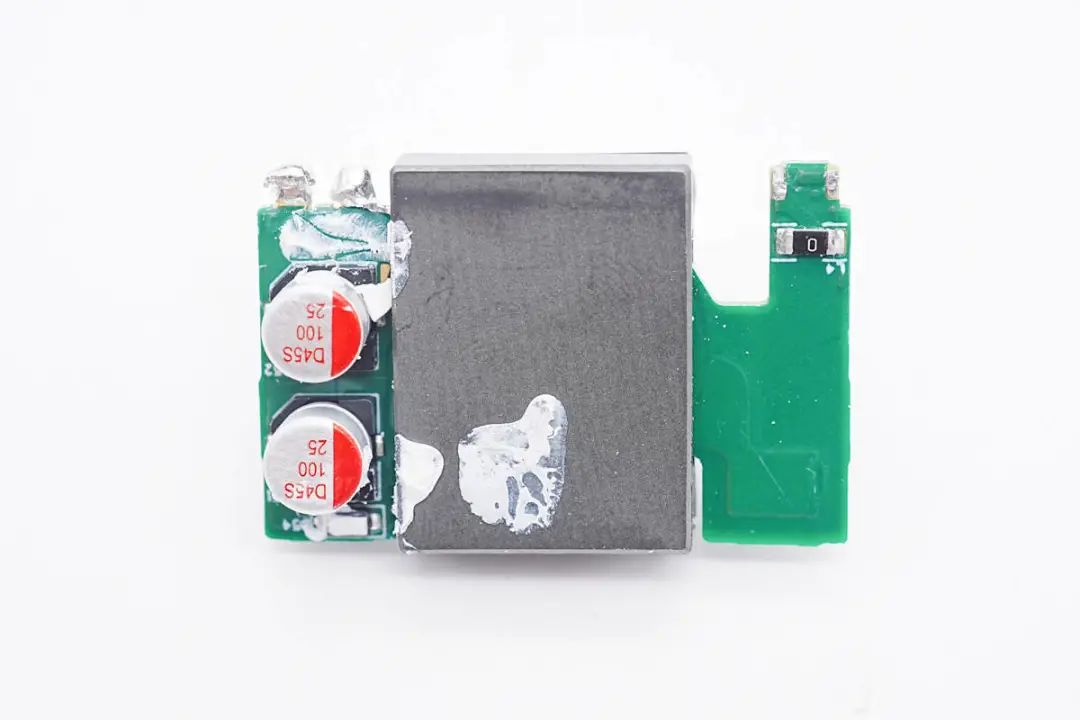

另外一面焊接两颗固态电容,规格为100μF 25V,两颗并联用于输出滤波。

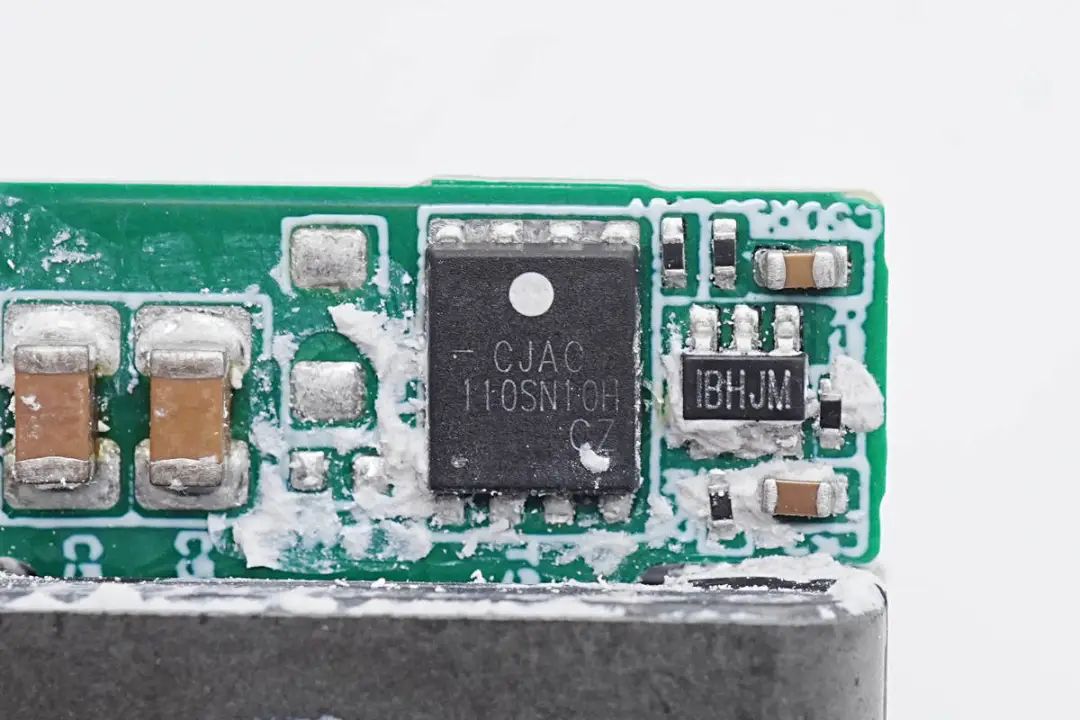

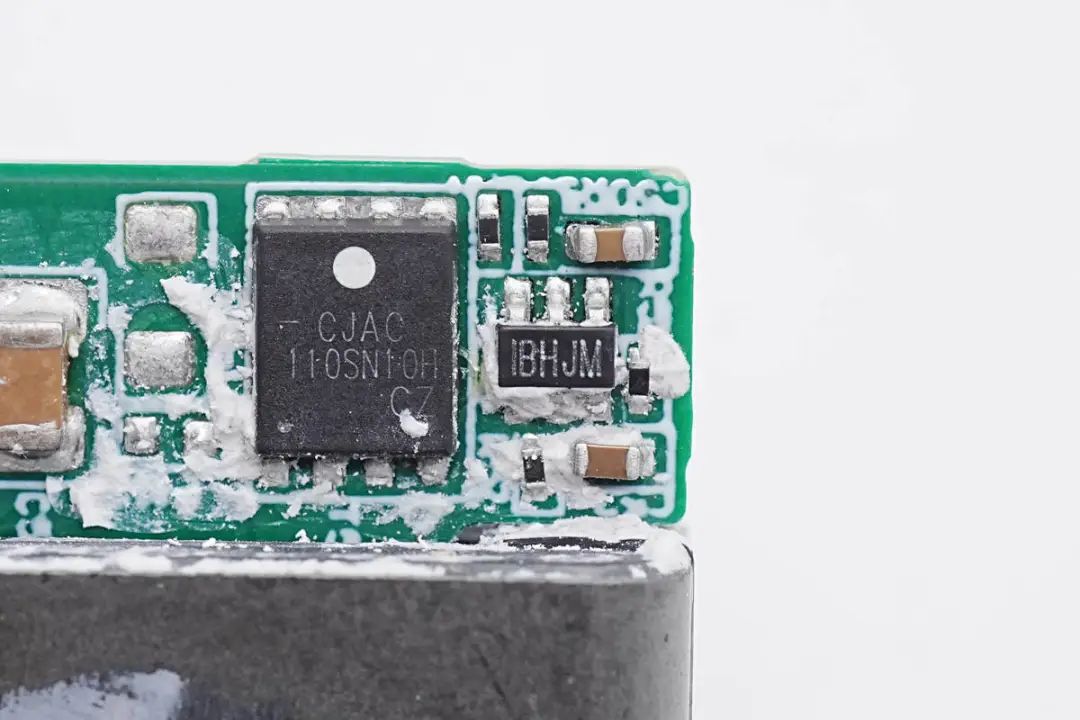

同步整流控制器丝印IBHJM,实际型号为MP6908A,来自MPS芯源半导体,最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式,支持高侧和低侧应用,具备振铃检测防止误开通。






同步整流管来自长晶科技,型号为CJAC110SN10H,是一颗耐压100V的NMOS,导阻为4.5mΩ。

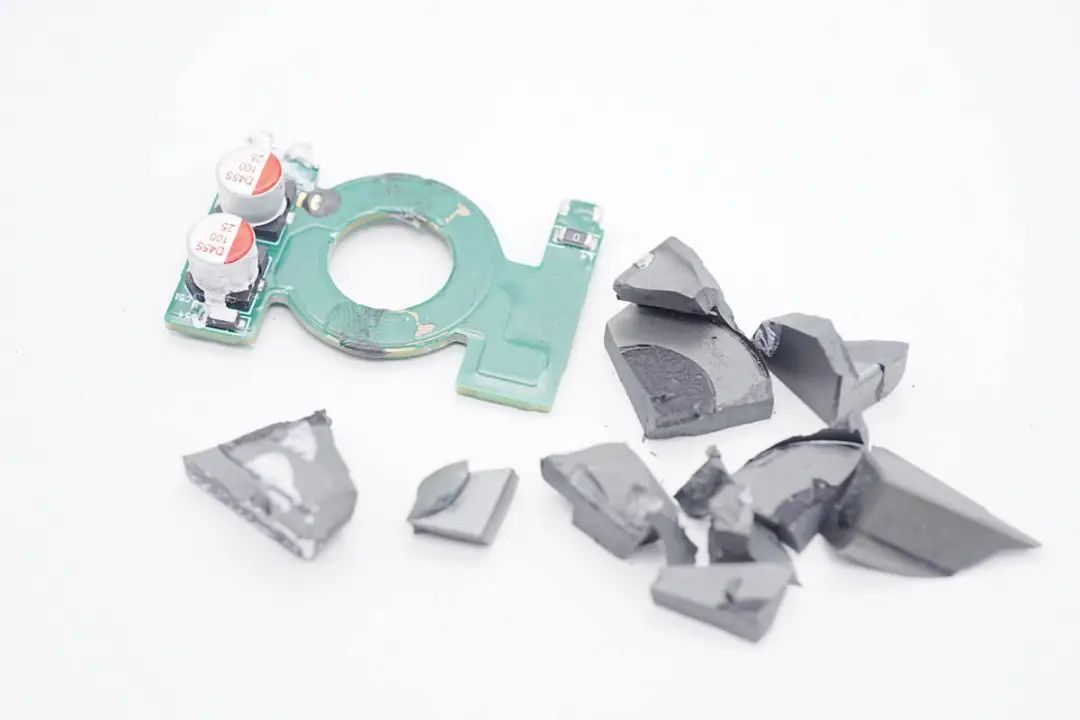

敲碎磁芯,平面变压器采用环形线圈。

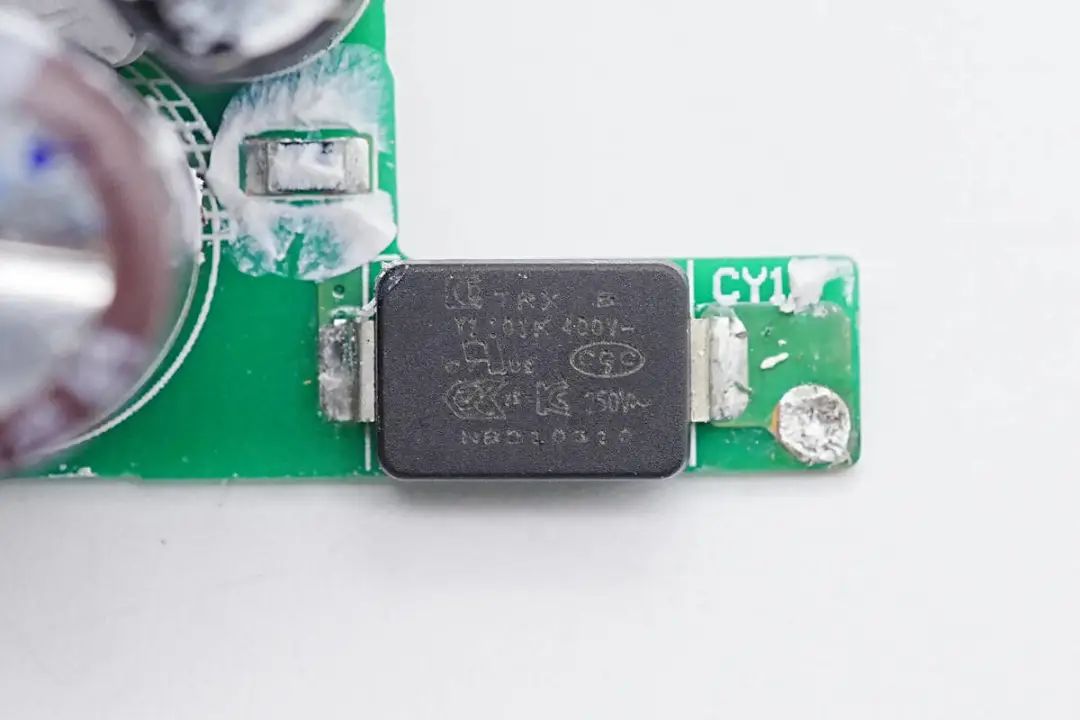

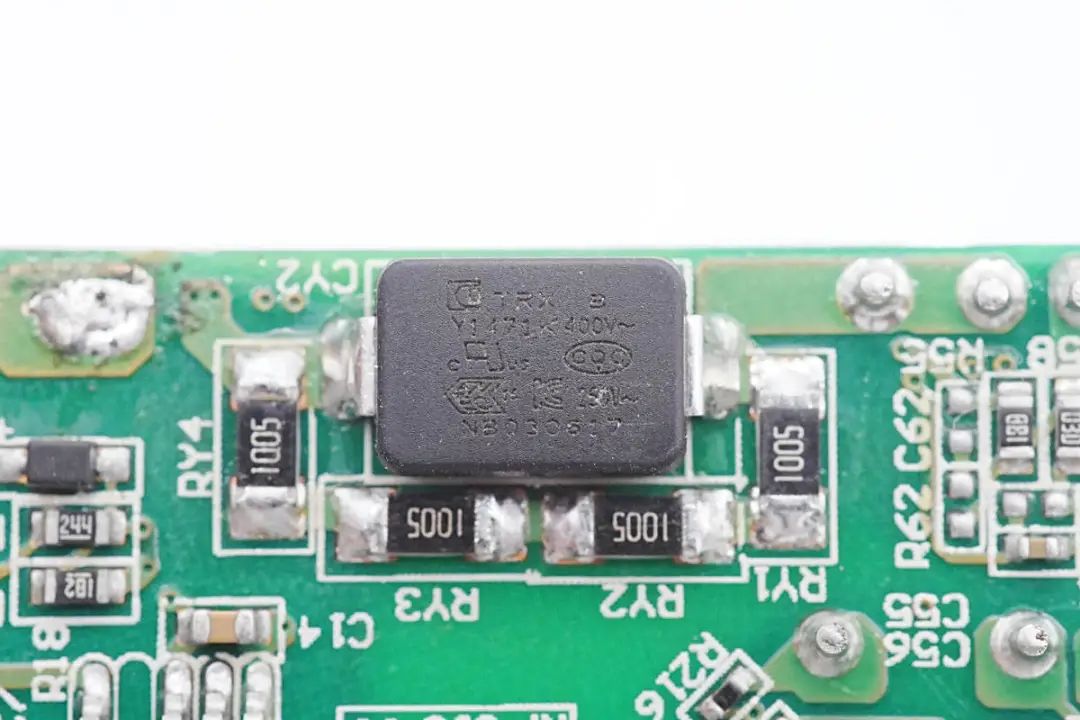

另一颗贴片Y电容料号为TMY1471K,同样来自特锐祥科技股份有限公司。

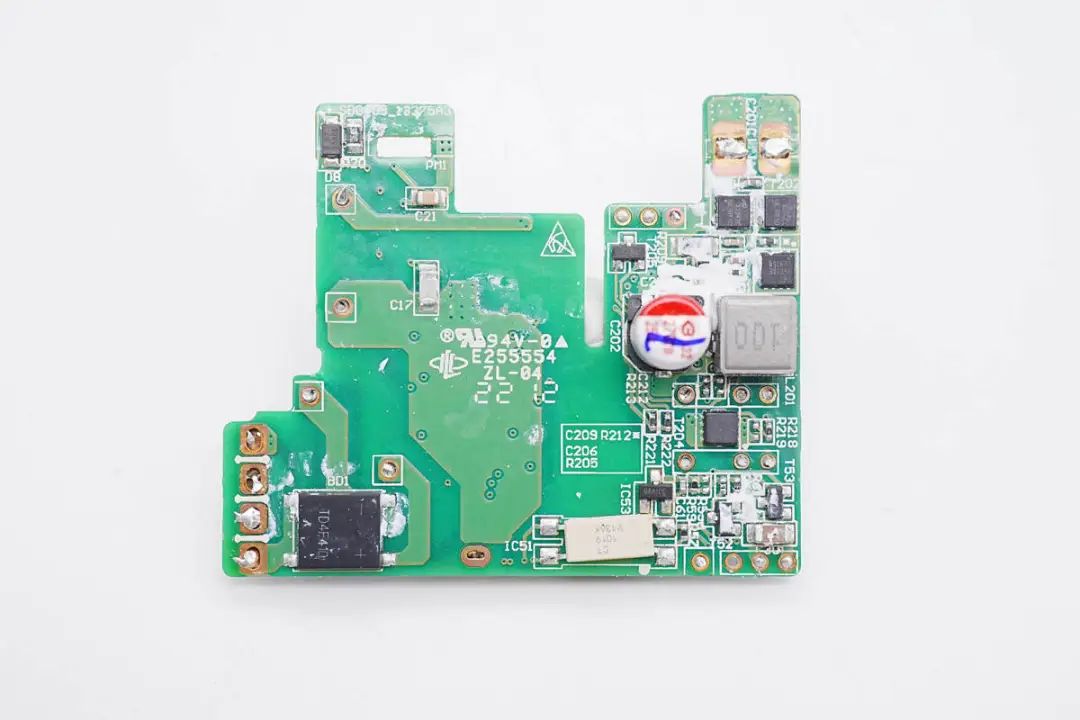

在小板上还焊接反馈光耦和降压电路,用于输出电压反馈和降压输出。

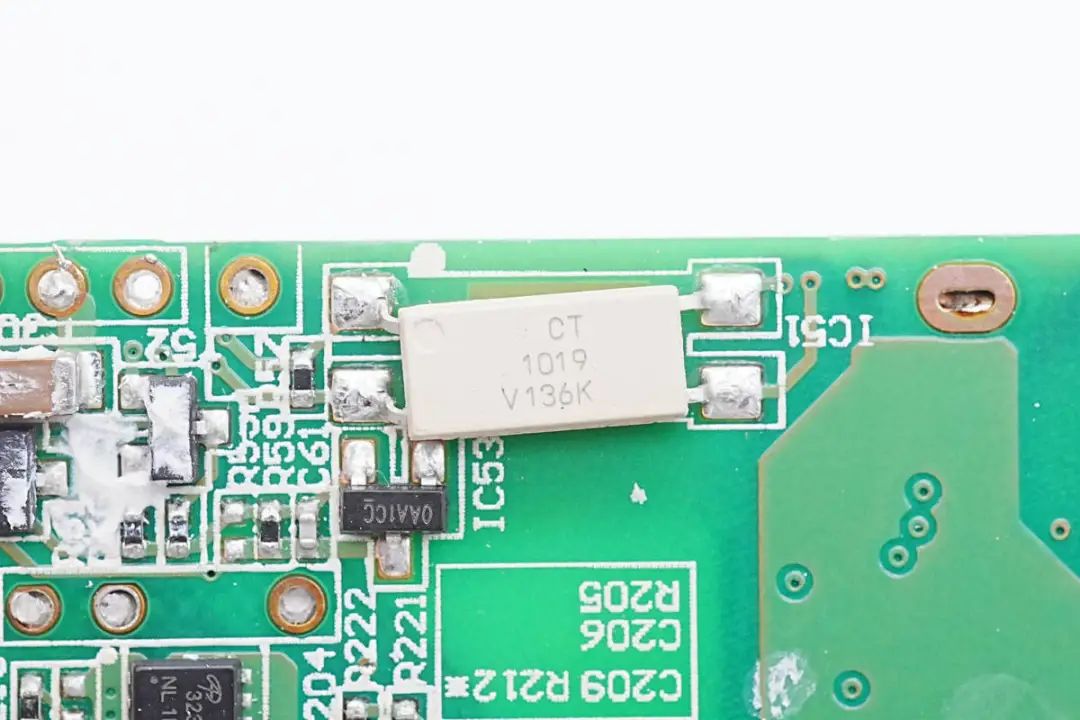

CT 1019光耦用于输出电压反馈。






充电器输出侧一览,为两路相同的同步降压电路,节省篇幅这里选择一路进行介绍。

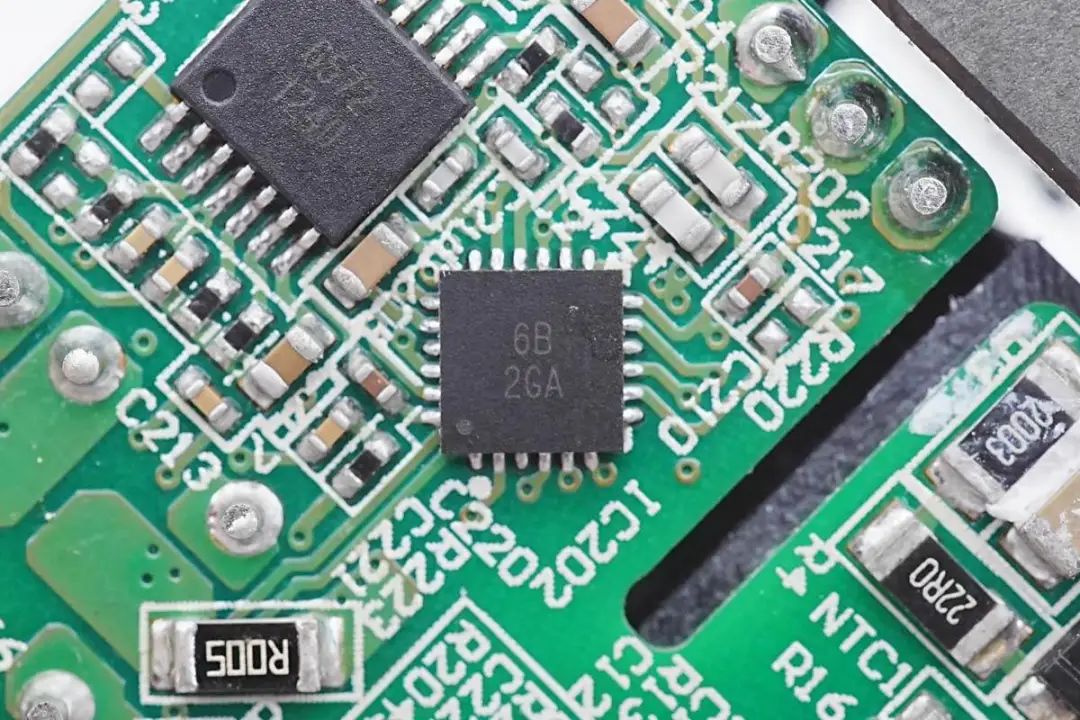

充电器协议芯片丝印6B。

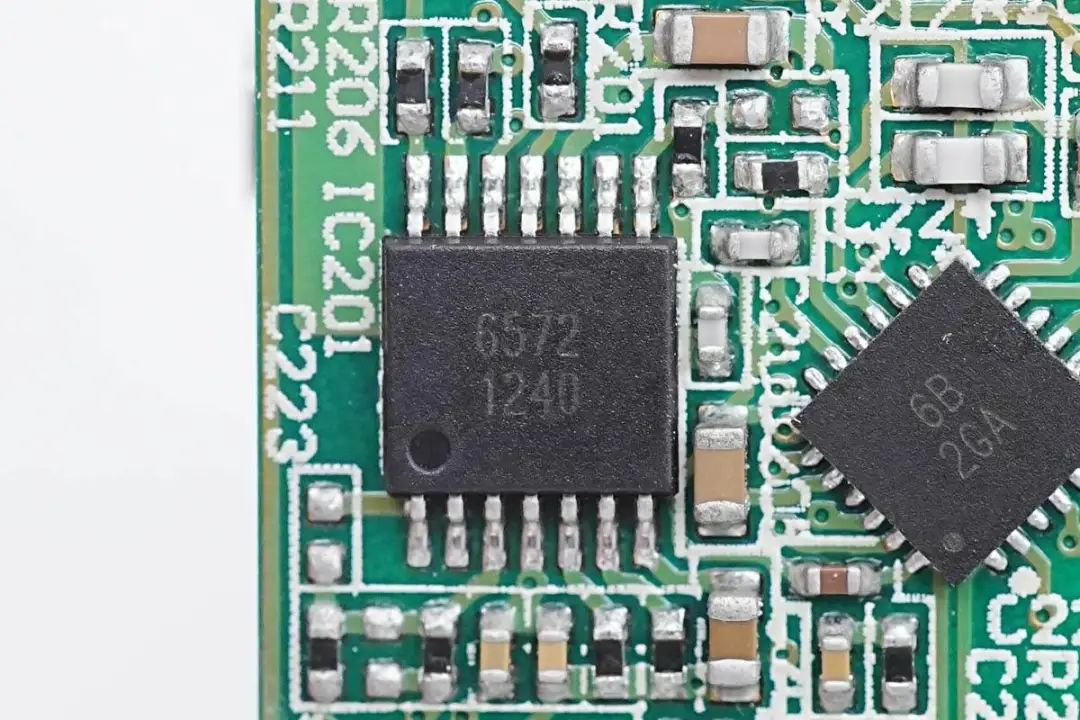

降压控制器为耕源CY6572,这是一颗40V输入的同步降压控制器,输入电压支持4.5-40V,适用多种应用场景。芯片使用电压模式控制,具有优越的负载调整率和线性调整率。开关频率可由外部电阻编程,支持可编程的软启动和逐周期电流限制等保护功能,占空比为99%,采用散热增强的TSSOP-14封装。

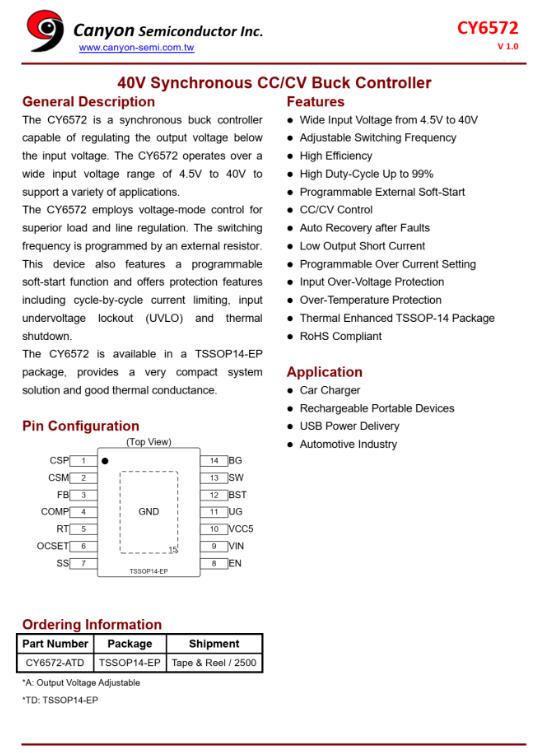

耕源CY6572 同步降压控制器详细资料。

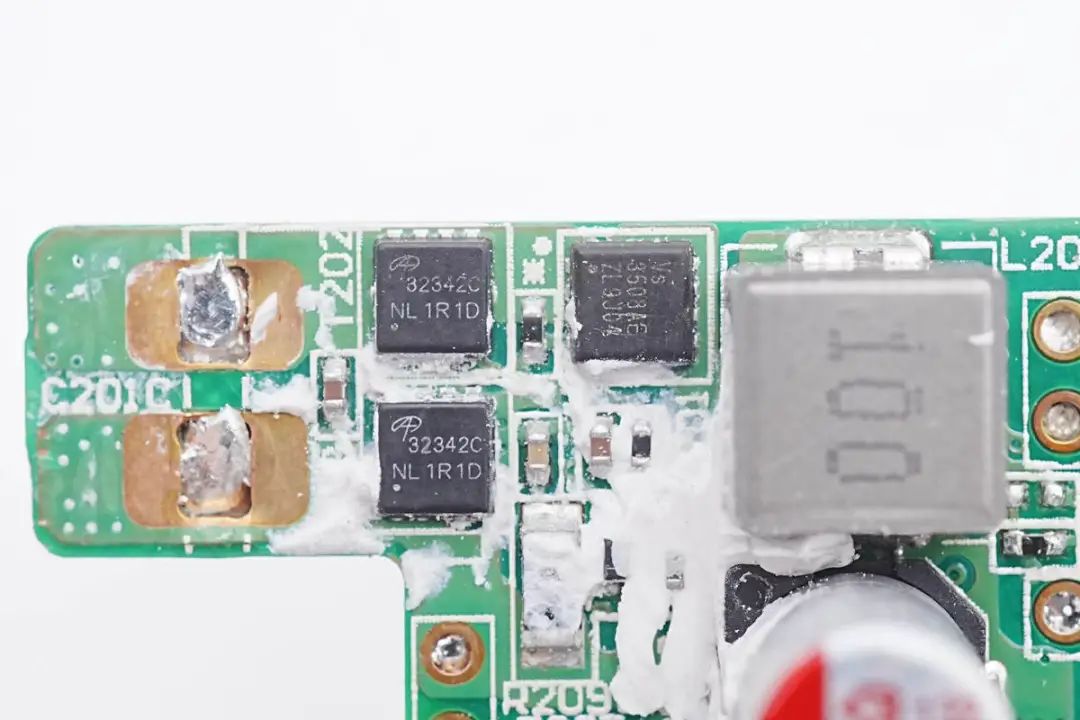

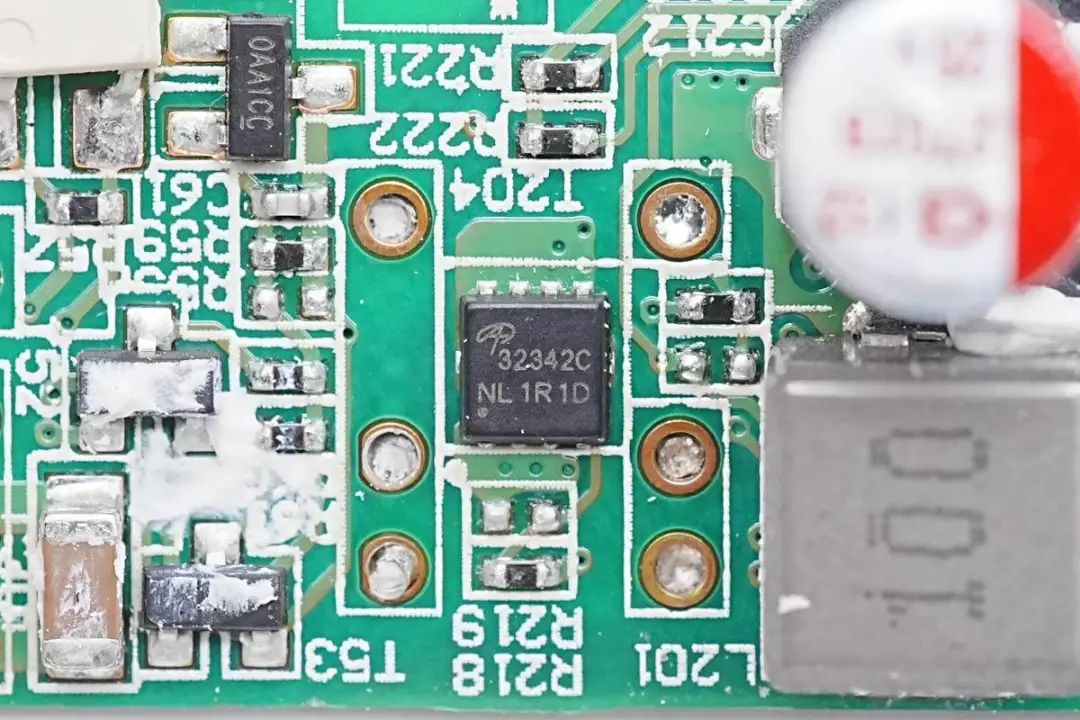

同步整流管来自AOS万代,丝印32342C。

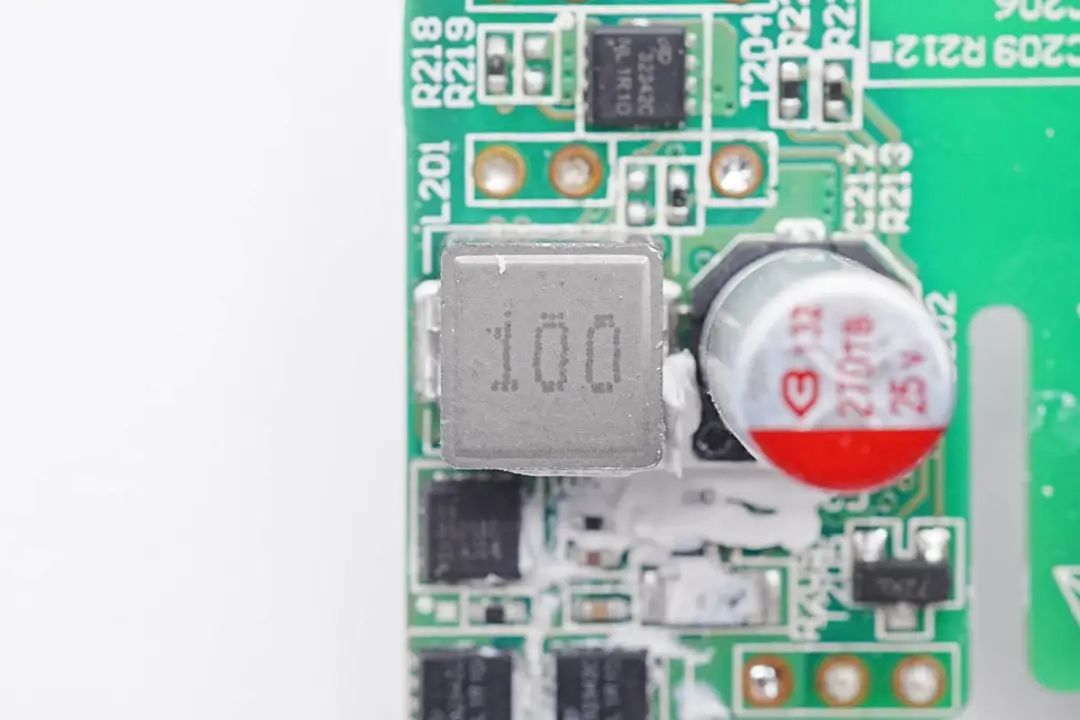

合金降压电感为10μH。

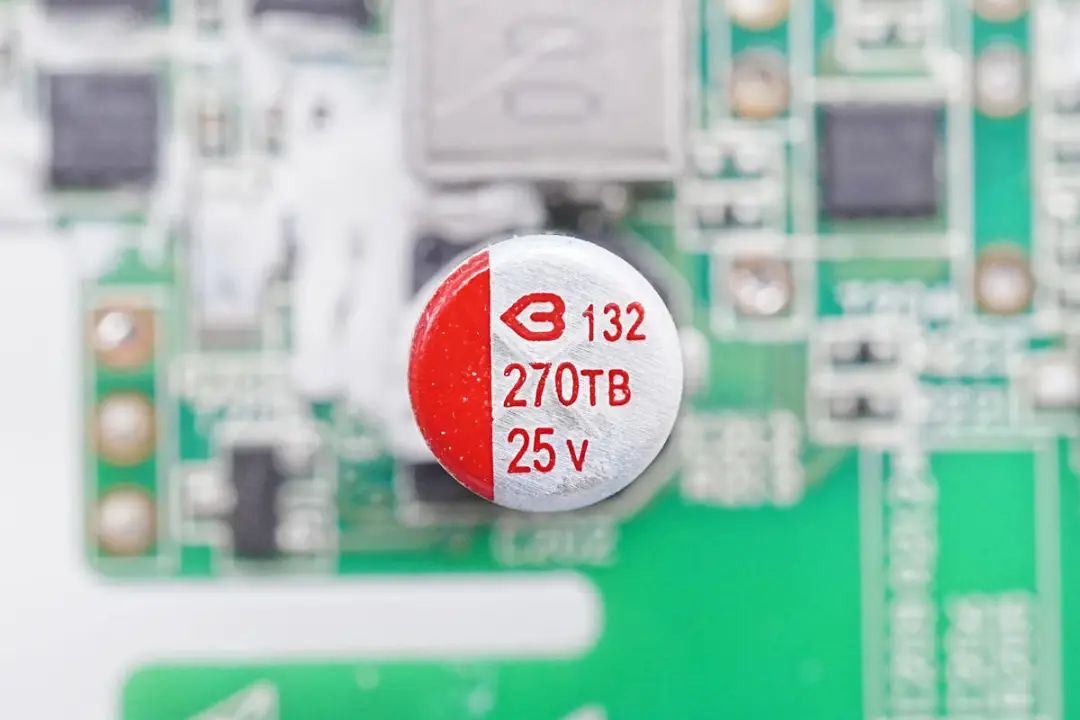

输出滤波电容来自绿宝石,为TB系列125℃耐热固态电容,规格为270μF 25V。






一颗VBUS开关管丝印32342C。

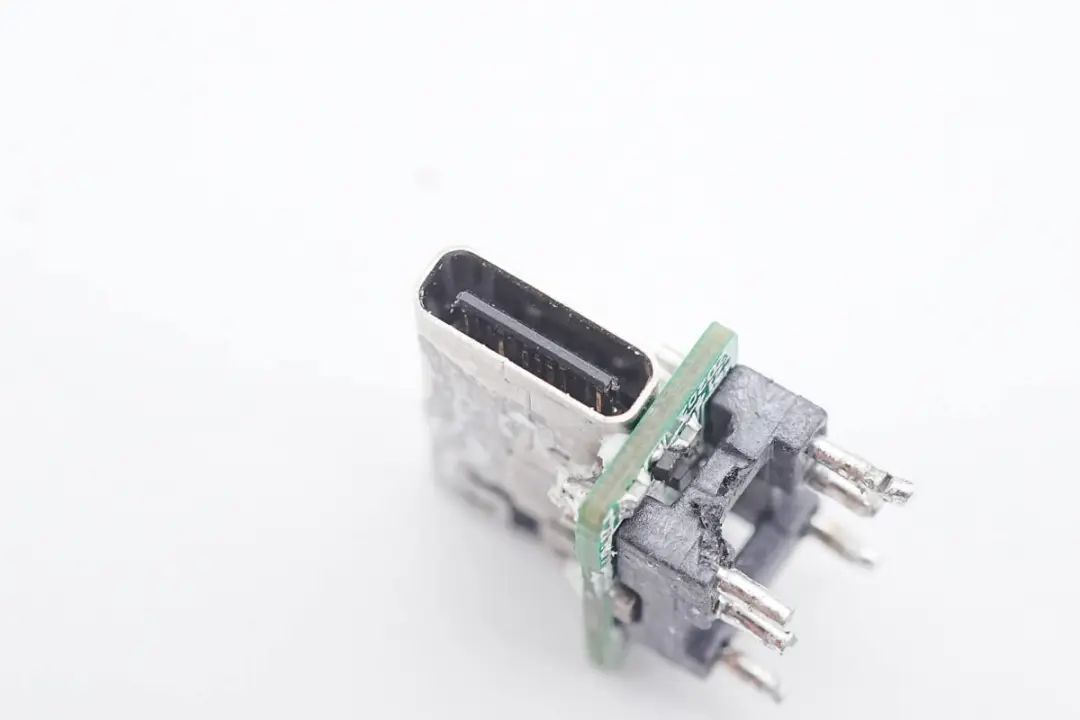

USB-C母座焊接在小板上,再焊接到PCB上。

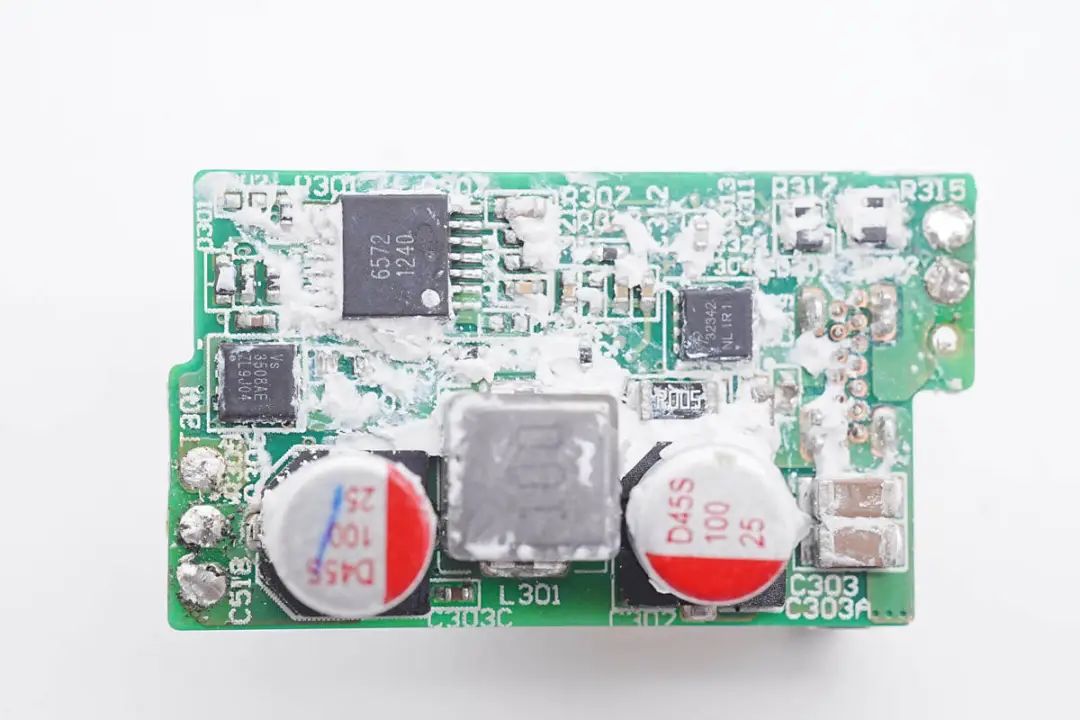

另外一路降压电路的设计与用料相同,正面焊接滤波电容,降压控制器和降压电感。

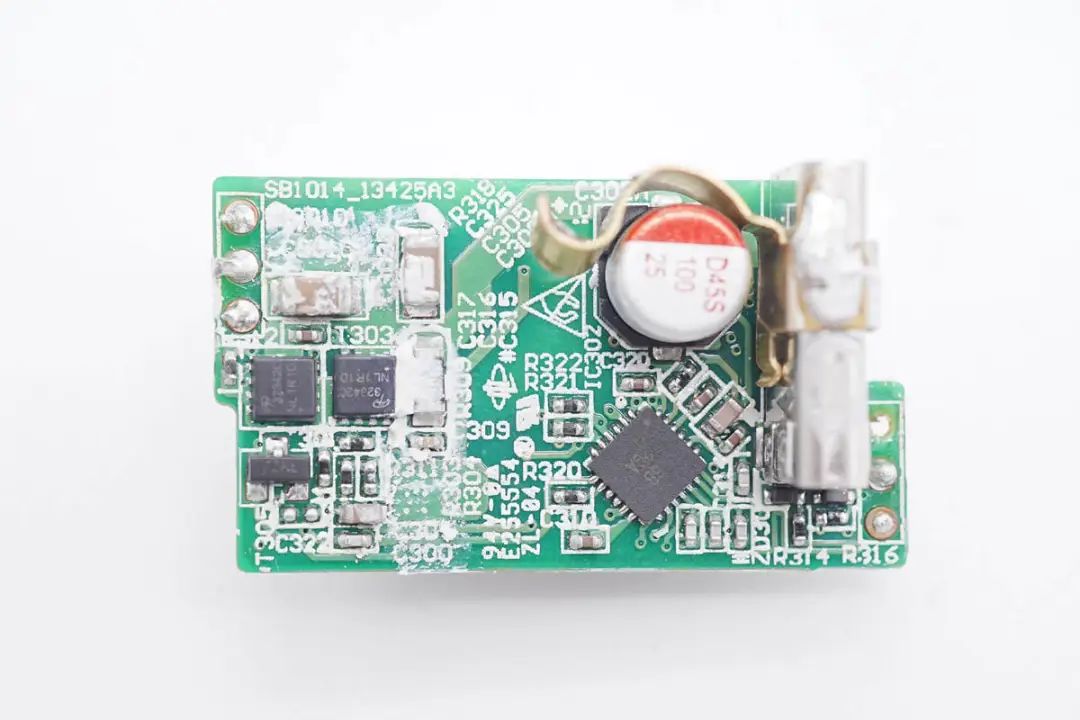

背面焊接协议芯片和降压开关管,滤波电容和USB-C母座。

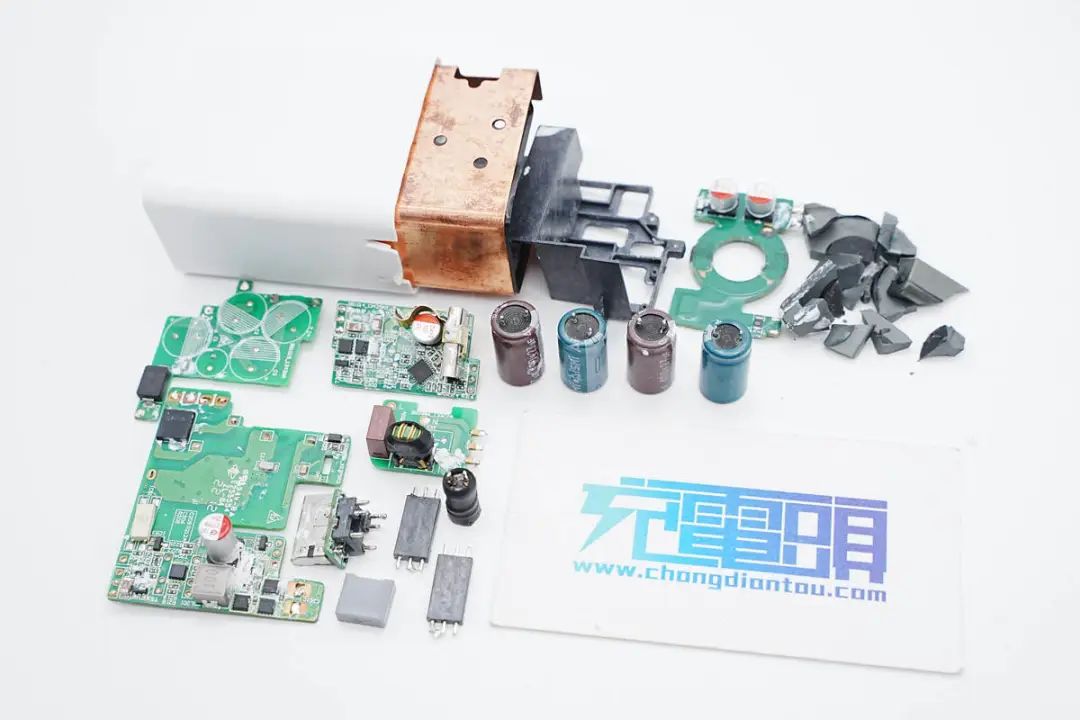

全部拆解一览,来张全家福。



充电头网拆解总结



赛小虎这款65W氮化镓快充采用白色外壳,配有折叠插脚,携带方便。充电器具备两个USB-C输出接口,均支持65W输出,并支持功率自动分配,对手机和笔记本电脑充电的兼容性都很好。



充电头网通过拆解了解到,充电器内部采用安森美NCP1342搭配纳微NV6134A氮化镓功率芯片,次级采用MPS MP6908A搭配长晶科技CJAC110SN10H同步整流管,固定电压输出。两路输出采用两颗耕源CY6572同步降压控制器搭配协议芯片降压输出。

充电器采用纯铜散热片配合麦拉片绝缘,打胶填充。内部使用平面变压器,并采用多块小板焊接组合,充分利用内部空间,减小体积。整体做工扎实,用料可靠。
